BISAGRAS
BISAGRAS
Número de bisagras de cazoleta por puerta según su tamaño y peso:
Tener en cuenta

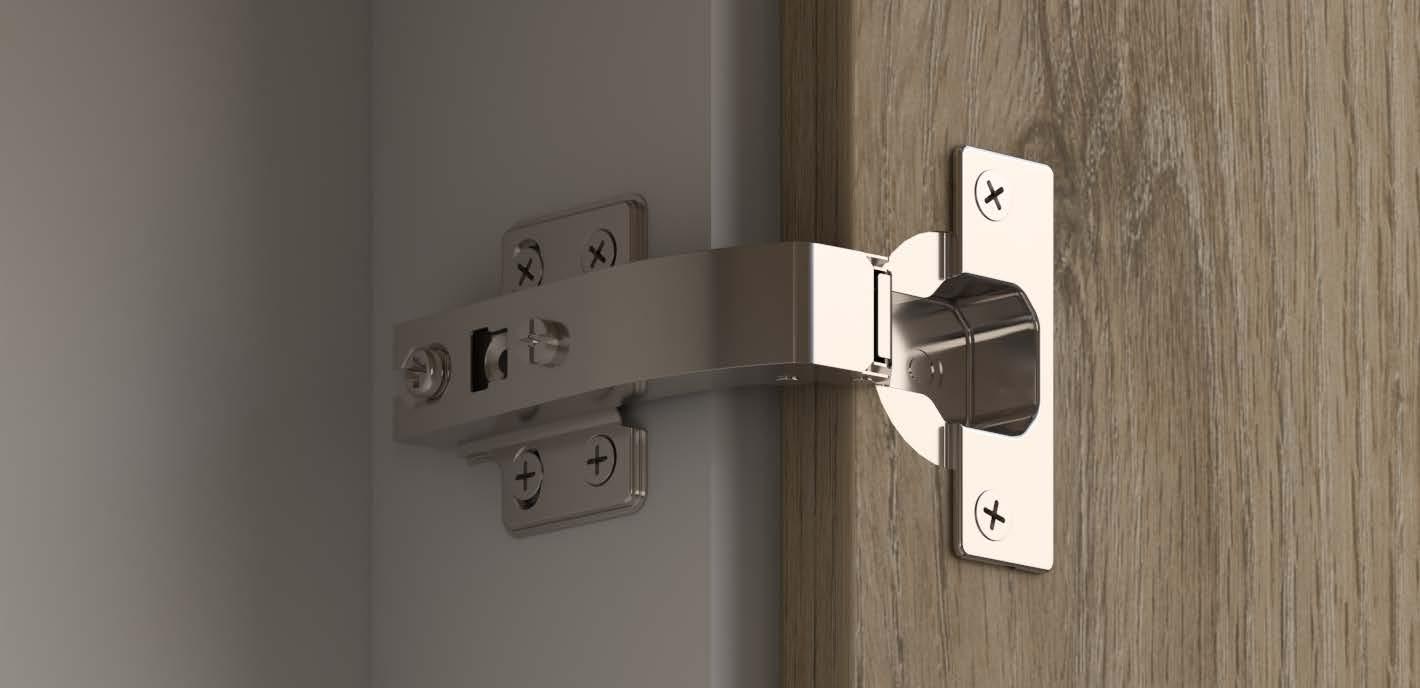

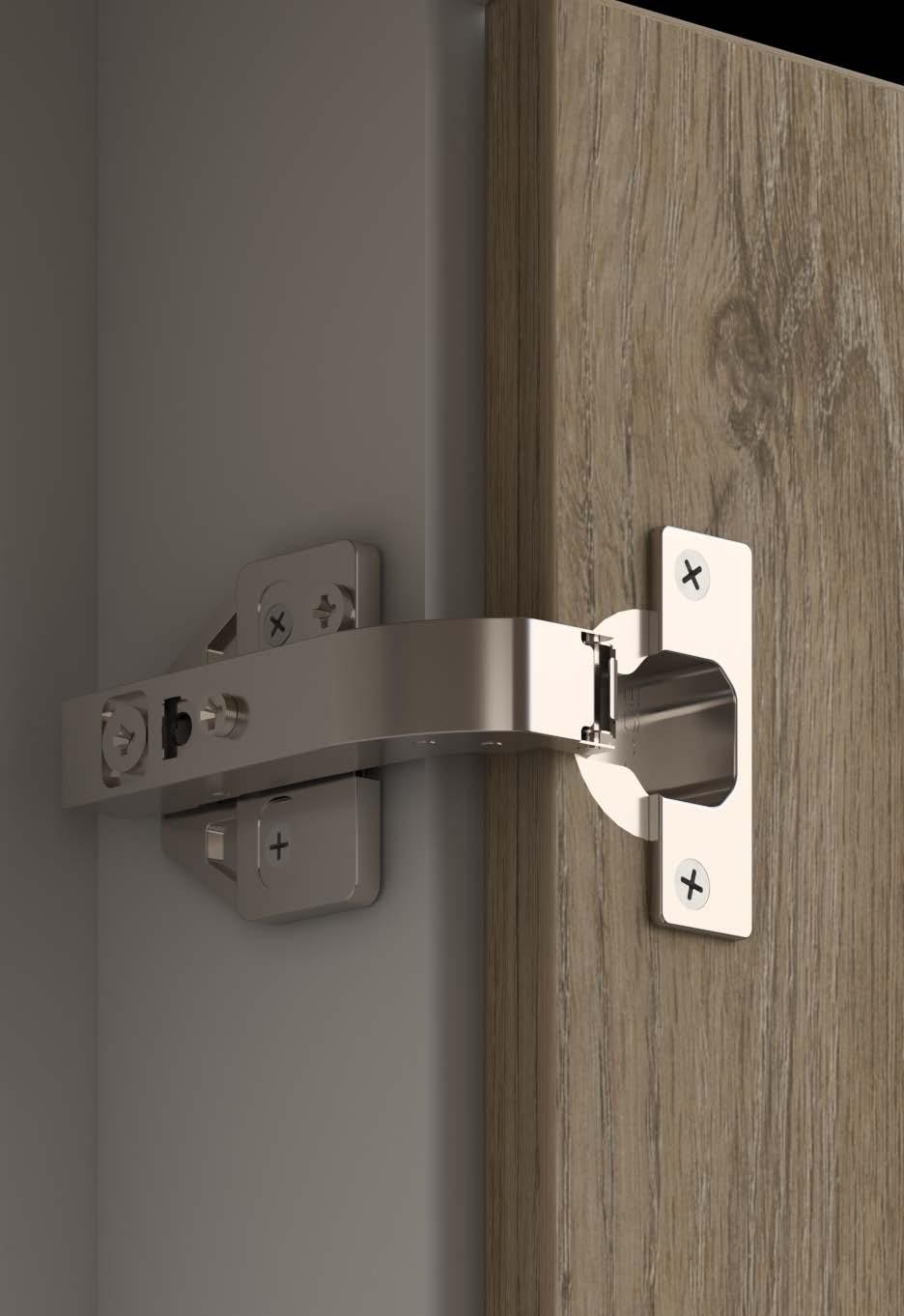

La bisagra en conjunto con la base, conecta la puerta al mueble y le da movimiento, este puede ser de adentro hacia afuera, en forma vertical o en forma horizontal, movimientos que debe tener en cuenta el instalador para colocar la cantidad de bisagras necesarias y de manera correcta. Así, cuando el diseño del mueble exige que las bisagras se instalen en la vertical de la puerta, el instalador debe considerar el peso que soportarán las bisagras y que las cazoletas ya están especificadas para puertas de una altura máxima de 2 metros y un ancho máximo de 60 centímetros.
En otro caso, cuando las bisagras se instalan sobre la horizontal de la puerta, sea esta de levantar o bajar, siempre deben llevar un elemento de apoyo que puede ser un brazo neumático o mecánico. De igual manera se debe tener en cuenta el tamaño de la puerta para determinar el número de bisagras que requiere, sin embargo esta cantidad está dada en tablas que diseñan los fabricantes quienes con anterioridad realizan pruebas por rango de altura, ancho y peso.
*Cantidad basada en anchos de puerta de 30 cm y espesor de 15 cm para el modelo HBM186 con capacidad de carga de 3,5 Kg/par
*La cantidad de bisagras requeridas varía de acuerdo al peso de la puerta y la capacidad de carga de cada modelo
Bisagras cierre sin armortiguación
Material
Acabado
Ángulo de apertura
Ciclos de apertura y cierre: 40.000
Capacidad de carga: 2,4 kg/par
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
*Resistencia a la humedad: Hasta 12 horas en cámara salina

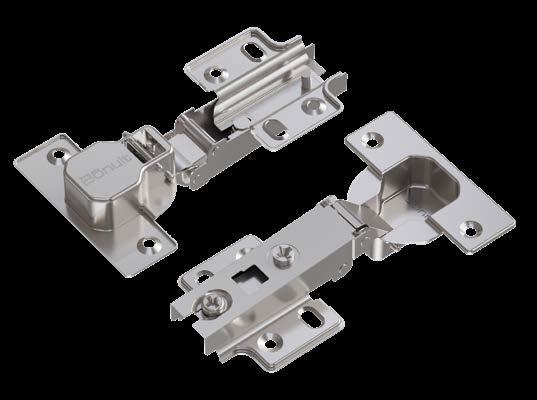

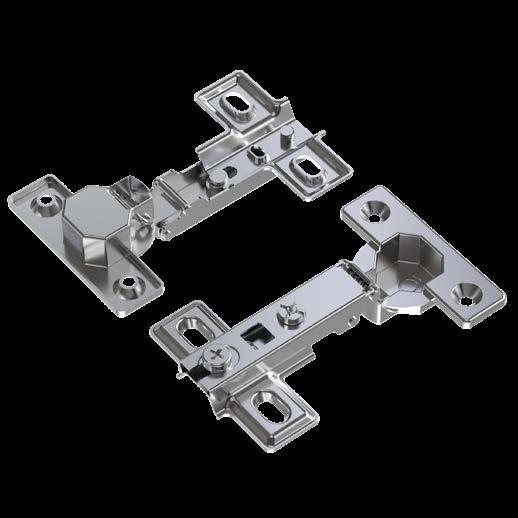

Bisagra de parche Slide-on - 35mm
REF: HBM188-01
Suministro: 1 par bisagras - 12 tornillos
Bisagra semiparche Slide-on - 35mm
REF: HBM188-02
Suministro: 1 par bisagras - 12 tornillos
Bisagra interior Slide-on - 35mm
REF: HBM188-03
Suministro: 1 par bisagras - 12 tornillos
HBM188-01
Bisagras cierre sin armortiguación
HBM186-01
Material
Acabado
Ángulo de apertura
Base doble tornillo
Ciclos de apertura y cierre: 50.000
Capacidad de carga: 3,5 kg/par
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
*Resistencia a la humedad: Hasta 24 horas en cámara salina

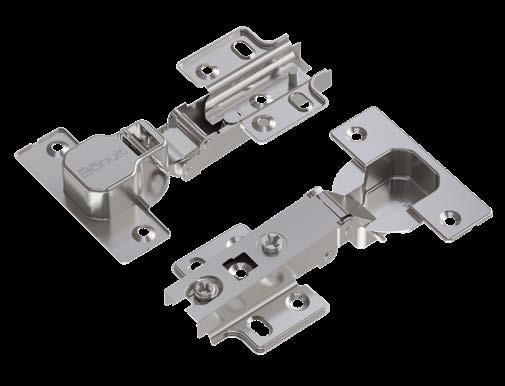

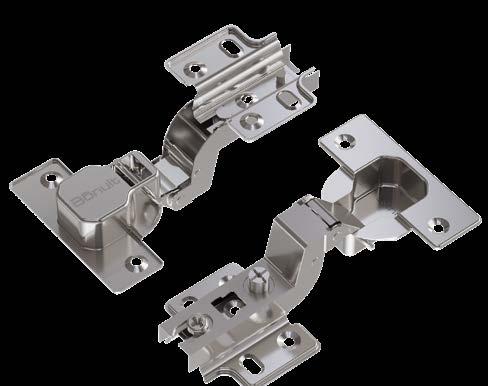

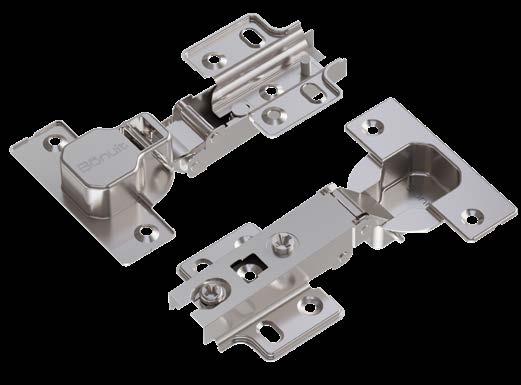

Bisagra parche - 35mm
REF: HBM186-01
Suministro: 1 par bisagras - 12 tornillos
Bisagra semiparche - 35mm
REF: HBM186-02
Suministro: 1 par bisagras - 12 tornillos
Bisagra interior - 35mm
REF: HBM186-03
Suministro: 1 par bisagras - 12 tornillos
Bisagras cierre sin armortiguación

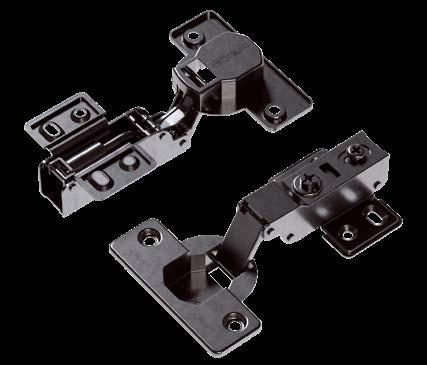

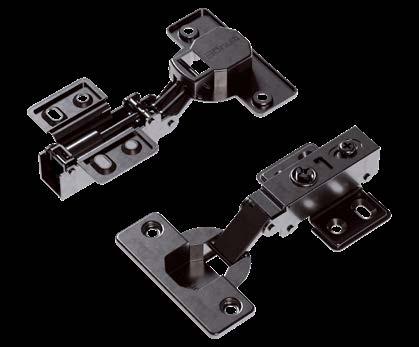

HBM186-01N

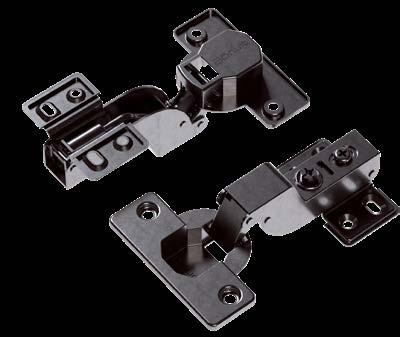

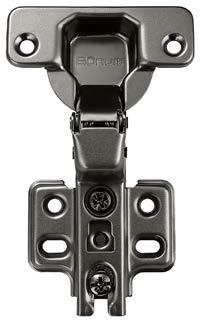

Bisagra parche - 35mm
REF: HBM186-01N
Suministro: 1 par bisagras - 12 tornillos
Material
Acabado
Ángulo de apertura
Base doble tornillo
Ciclos de apertura y cierre: 50.000
Capacidad de carga: 3,5 kg/par
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
*Resistencia a la humedad: Hasta 24 horas en cámara salina
Bisagra semiparche - 35mm
REF: HBM186-02N
Suministro: 1 par bisagras - 12 tornillos
Bisagra interior - 35mm
REF: HBM186-03N
Suministro: 1 par bisagras - 12 tornillos
Bisagras cierre sin armortiguación
HBM427-01
Material
Acabado
Ángulo de apertura
Base doble tornillo
Ciclos de apertura y cierre: 50.000
Capacidad de carga: 3,0 kg/par
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
*Resistencia a la humedad: Hasta 72 horas en cámara salina
REF: HBM427-03 Bisagra parche acero
REF: HBM427-01
Suministro: 1 par bisagras - 12 tornillos
REF: HBM427-02
Suministro: 1 par bisagras - 12 tornillos
Suministro: 1 par bisagras - 12 tornillos
Bisagras cierre sin armortiguación
HBM306-01
Material
Espesores de tableros recomendados
Acabado Profundidad cazoleta (B)
Ángulo de apertura Diámetro cazoleta
Base ajustable
Ciclos de apertura y cierre: 50.000
Capacidad de carga: 4kg/par
*Resistencia a la humedad: Hasta 24 horas en cámara salina

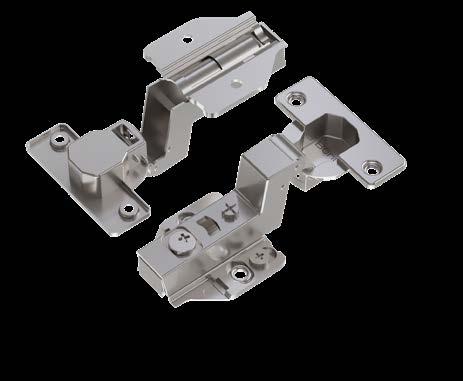

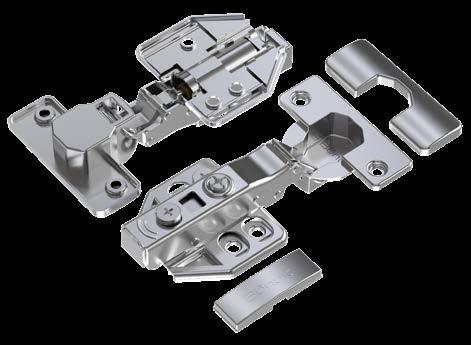

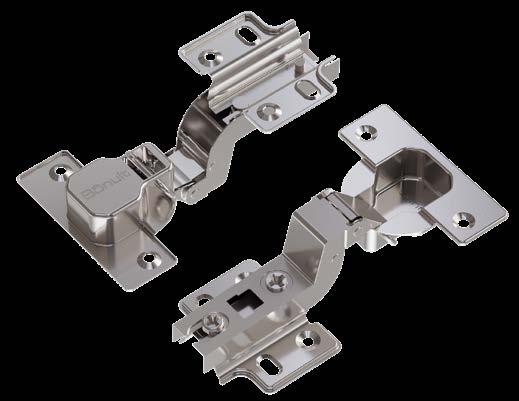

Bisagra parche clip-on - 35mm
REF: HBM306-01
Suministro: 1 par bisagras - 8 tornillos
Ajuste de la base: Varíe la posición de la base ajustando el tornillo como lo indican las gráficas
Bisagra semiparche clip-on - 35mm Bisagra interior clip-on - 35mm
REF: HBM306-02
Suministro: 1 par bisagras - 8 tornillos
REF: HBM306-03
Suministro: 1 par bisagras - 8 tornillos
Bisagras cierre sin armortiguación
Material
Acabado
Ángulo de apertura
Base sencilla
Ciclos de apertura y cierre: 40.000
Capacidad de carga: 1,5 kg/par
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
*Resistencia a la humedad: Hasta 12 horas en cámara salina
Bisagra mini parche - 26mm
REF: HBM187-01
Suministro: 1 par bisagras - 8 tornillos
Bisagra mini semiparche - 26mm
REF: HBM187-02
Suministro: 1 par bisagras - 8 tornillos
Bisagra mini interior - 26mm
REF: HBM187-03
Suministro: 1 par bisagras - 8 tornillos
HBM187-01
Bisagras cierre con armortiguación
HBM555-01
Material
Espesores de tableros recomendados
Acabado Profundidad cazoleta (B)
Ángulo de apertura Diámetro cazoleta
Ciclos de apertura y cierre: 40.000
Capacidad de carga: 3,0 kg/par
*Tipo: Slide-on
*Resistencia a la humedad: 12 horas en cámara salina

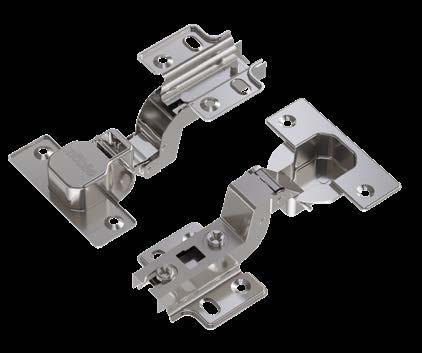

Bisagra parche cierre lent clip-on - 35mm
REF: HBM555-01
Suministro: 1 par bisagras - 12 tornillos
Bisagra semiparche cierre lento clip-on - 35mm
REF: HBM555-02
Suministro: 1 par bisagras - 12 tornillos
Bisagra interior cierre lento clip-on - 35mm
REF: HBM555-03
Suministro: 1 par bisagras - 12 tornillos
Bisagras cierre con armortiguación
Material
Espesores de tableros recomendados
Acabado Profundidad cazoleta (B)
Ángulo de apertura Diámetro cazoleta
Ciclos de apertura y cierre: 50.000
Capacidad de carga: 3,0 kg/par
*Tipo: Slide-on
*Resistencia a la humedad: 24 horas en cámara salina HBM554-01
Bisagra parche cierre lento slide-on. 35mm
REF: HBM554-01
Suministro: 1 par bisagras - 12 tornillos
Bisagra semiparche cierre lento slide-on. 35mm
REF: HBM554-02
Suministro: 1 par bisagras - 12 tornillos
Bisagra interior cierre lento slide-on. 35mm
REF: HBM554-03
Suministro: 1 par bisagras - 12 tornillos
Bisagras cierre con armortiguación
Material
Acabado
Espesores de tableros recomendados
Profundidad cazoleta (B) Ángulo de apertura Diámetro cazoleta
Suministro: 1 par bisagras - 12 tornillos
Suministro: 1 par bisagras - 12 tornillos
Suministro: 1 par bisagras - 12 tornillos
Bisagras cierre con armortiguación
HBM997-01
Material
Acabado
Espesores de tableros recomendados
Profundidad cazoleta (B)
Ángulo de apertura Diámetro cazoleta
Base ajustable
Ciclo de apertura y cierre: 50.000
Capacidad de carga: 4kg/par
*Incluye tapas
*Resistencia a la humedad: Hasta 24 horas en cámara salina

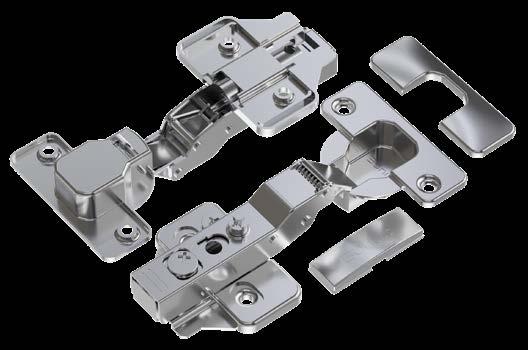

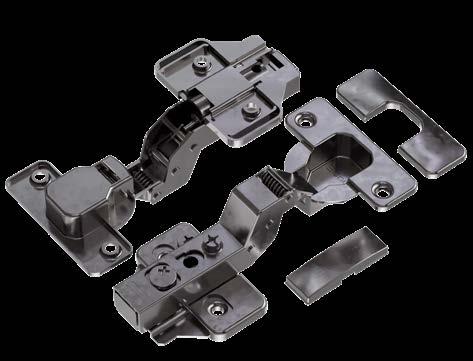

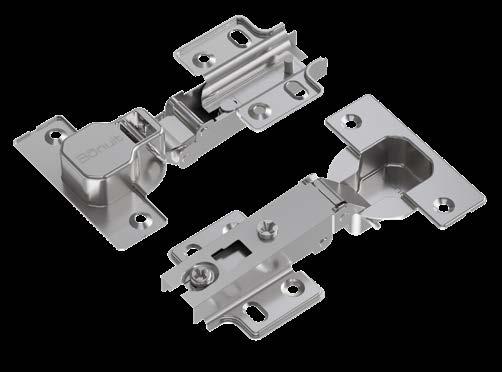

Bisagra hidráulica parche cierre lento clip-on. 35mm
REF: HBM997-01
Suministro: 1 par bisagras - 8 tornillos - 4 tapas
Bisagra hidráulica semiparche cierre lento clip-on. 35mm
REF: HBM997-02
Suministro: 1 par bisagras - 8 tornillos - 4 tapas
Ajuste de la base: Varíe la posición de la base ajustando el tornillo como lo indican las gráficas
Bisagra hidráulica interior cierre lento clip-on. 35mm
REF: HBM997-03
Suministro: 1 par bisagras - 8 tornillos - 4 tapas

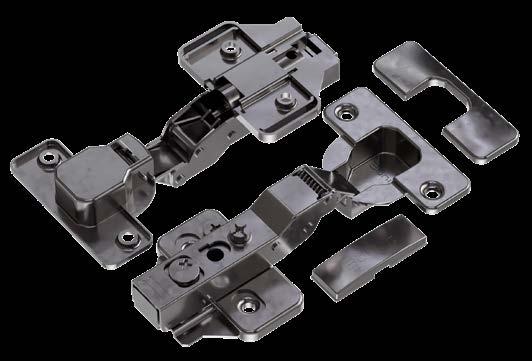

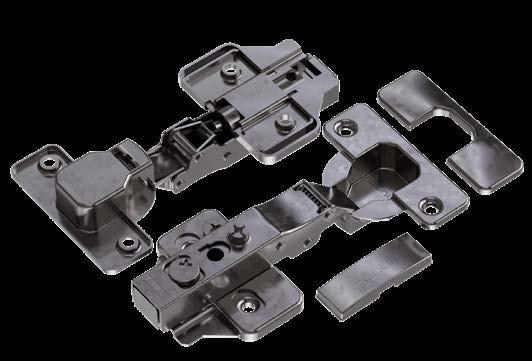

Bisagra parche cierre lento 35 mm
Bisagra semiparche cierre lento 35 mm
Bisagra interior cierre lento 35 mm
REF: HBM997-01N
REF: HBM997-02N
REF: HBM997-03N
Suministro: 1 par bisagras - 8 tornillos - 4 tapas
Suministro: 1 par bisagras - 8 tornillos - 4 tapas
Suministro: 1 par bisagras - 8 tornillos - 4 tapas
Bisagras cierre con armortiguación

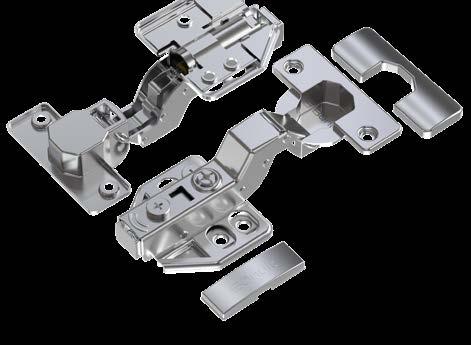

HBM897-01
Material
Acabado
Ángulo de apertura
Base ajustable
Ciclos de apertura y cierre: 50.000
Capacidad de carga: 4kg/par
*Incluye tapas
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
*Resistencia a la humedad: Hasta 96 horas en cámara salina

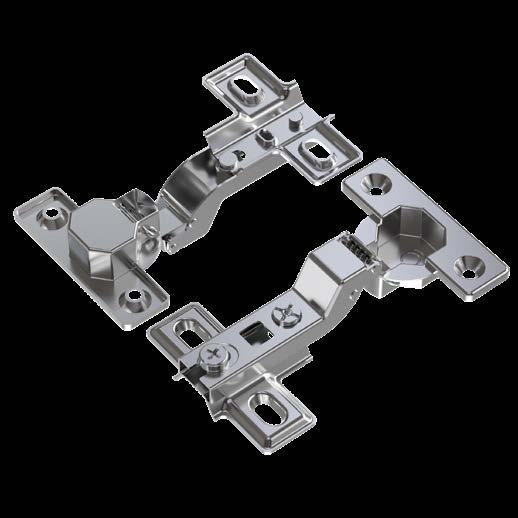

Bisagra parche cierre lento clip-on
Suministro: 1 par bisagras - 10 tornillos - 4 tapas
Bisagra semiparche cierre lento clip-on Bisagra interior cierre lento clip-on
Suministro: 1 par bisagras - 10 tornillos - 4 tapas
Suministro: 1 par bisagras - 10 tornillos - 4 tapas
Bisagras push to open
HBM544-01
Bisagra push parch
REF: HBM544-01
Suministro: 1 par bisagras - 12 tornillos
Material
Acabado
Ángulo de apertura
Base doble tornillo
Ciclos de apertura y cierre: 50.000
Capacidad de carga: 3,0 kg/par
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
Requiere dispositivo HBM237-02/HBM160 ( Se venden por separado)
*Resistencia a la humedad: Hasta 24 horas en cámara salina
Bisagra push semiparche
REF: HBM544-02
Suministro: 1 par bisagras - 12 tornillos
Bisagra push interior
REF: HBM544-03
Suministro: 1 par bisagras - 12 tornillos
Bisagras sin presión
HBM545-01
Material
Acero
Espesores de tableros recomendados
Acabado Profundidad cazoleta (B) Ángulo de apertura Diámetro cazoleta
Base doble tornillo
15 mm - 18 mm
Niquelado 11.8 mm 110º 35 mm
Cilcos de apertura y cierre: 50.000
Capacidad de carga: 3,0kg por par
Sin presión de cierre o apertura
Requiere dispositivo HBM237-02 / HBM160 ( se vende por separado)
*Resistencia a la humedad: Hasta 24 horas en cámara salina
Bisagra parche sin presión
REF: HBM545-01
Suministro: 1 par bisagras - 12 tornillos
Slide-on - 35mm
Bisagra semiparche sin presión
REF: HBM545-02
Suministro: 1 par bisagras - 12 tornillos
Slide-on - 35mm
Bisagra interior sin presión
REF: HBM545-03
Slide-on - 35mm
Suministro: 1 par bisagras - 12 tornillos

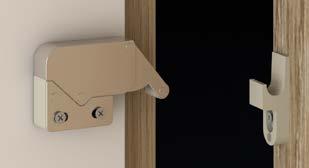

Dispositivos push to open
REF: HBM237-01
Dispositivo Push to open sencillo
Dispositivo de empuje para facilitar la apertura de la puerta del mueble
(Uso con bisagra de cierre común)
*Si la puerta es menor de 1 metro, este dispositivo no funciona por la fuerza de las bisagras
REF: HBM160-01
REF: HBM237-02
Dispositivo
Push to open con imán
*Para el uso de este dispositivo se recomienda utilizar la bisagra HBM545 sin presión
Dispositivo de empuje para facilitar la apertura de la puerta del mueble
Sistema con imán, uso exclusivo para bisagra sin presión

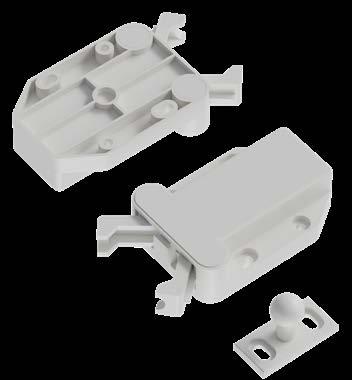

Dispositivo Push to open con enganche de uña
REF: HBM238-01
Dispositivo Push to open
REF: HBM238-02
Dispositivo Push to open + accesorios
Acabado
Pulido gris
Suministro
dispositivo push
Aplicación
Bisagra común
REF: HBM160-02
Material dispositivo Material dispositivo
Acero
Acabado
Pulido gris
Suministro
dispositivo push
Aplicación
Bisagra push o sin presión
Dispositivo

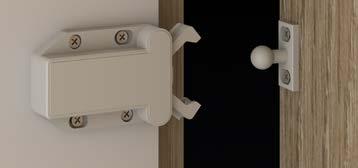

Push to open con enganche de bola
Plástico
Plástico
Acabado
Niquelado
Instalación
A 4mm desde la puerta

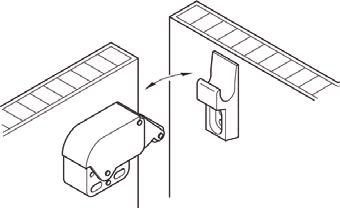

Dispositivo de enganche para facilitar el cierre de la puerta del mueble
Material recibidor Material recibidor
Plástico
Acabado
Blanco
Instalación
Dispositivo de enganche para facilitar el cierre de la puerta del mueble
Bisagras apertura ángulos especiales
REF: HBM145-00
Material
Acero
Acabado superficial
Niquelado
45º Ángulo de apertura
Espesores de tablero recomendados
15mm - 18mm
Profundidad cazoleta (B)
11.8mm
Diámetro cazoleta
35mm
Dist. tablero cazoleta (K)
5mm
Capacidad de carga
4.0 kg/par

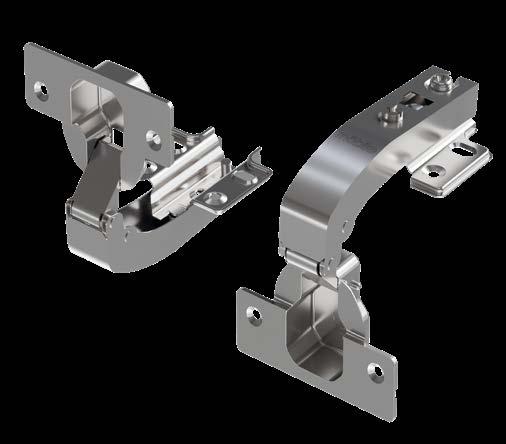

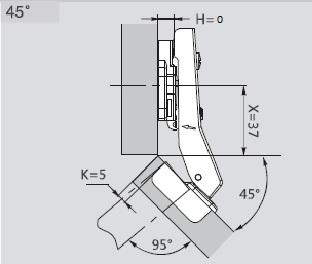

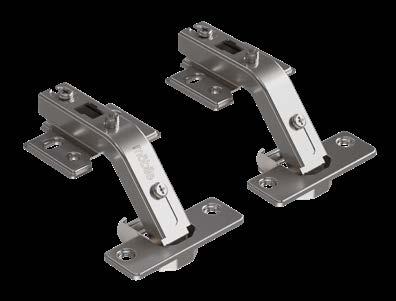

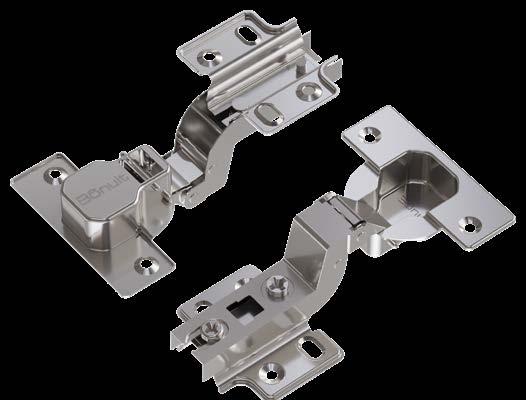

Bisagra 145 esquinera 45ºcierre lento clip on
*Resistencia a la humedad: 12 horas en cámara salina HBM145-00
REF: HBM178-00
Material
Acero
Acabado superficial
Niquelado
90º Ángulo de apertura
Espesores de tablero recomendados
15mm - 18mm
Profundidad cazoleta (B)
11.3mm
Diámetro cazoleta
35mm
Dist. tablero cazoleta (A)
5mm
Capacidad de carga
4.0 kg/par

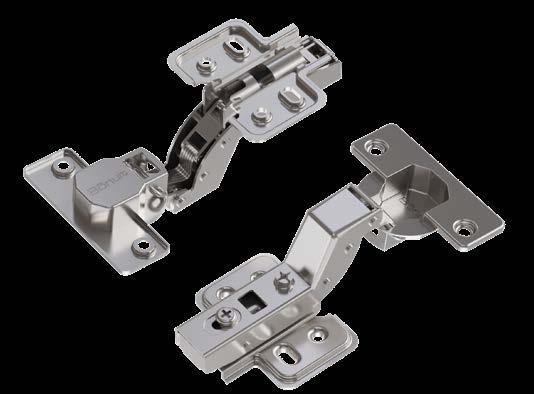

Bisagra esquinera 90º cierre lento clip on
*Resistencia a la humedad: 12 horas en cámara salina
Bisagras apertura ángulos especiales

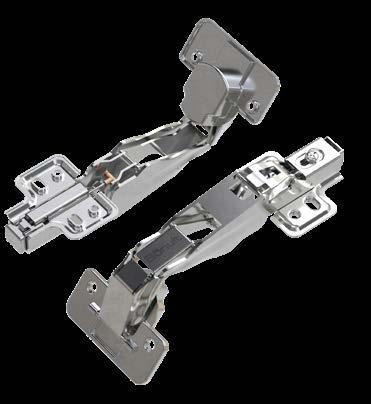

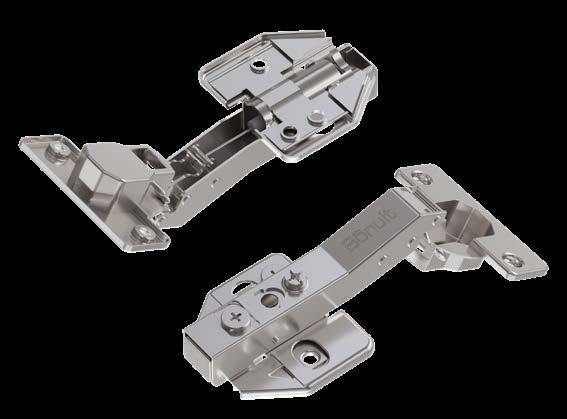

REF: HBM162-01

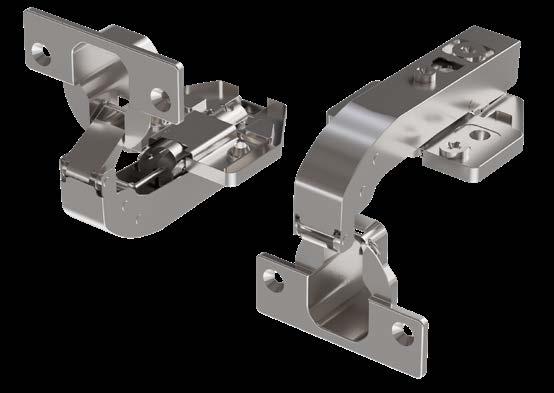

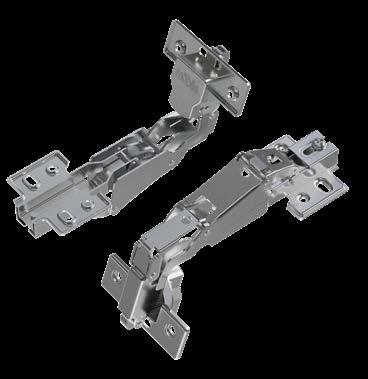

Bisagra esquinera 165º parche - 35mm
Suministro: 1 par bisagras - 12 tornillos
Material
Acabado
Ángulo de apertura
Capacidad de carga: 5,0 Kg/par
Ciclos de apertura y cierre: 40.000
REF: HBM163-01
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
*Resistencia a la humedad: Hasta 24 horas en cámara salina
Bisagra esquinera 165º parche cierre lento clip-on - 35mm
Suministro: 1 par bisagras - 12 tornillos
REF: HBM409-00
Material
Acabado
Ángulo de apertura
Capacidad de carga: 5,0 Kg/par
Ciclos de apertura y cierre: 50.000
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
*Resistencia a la humedad: Hasta 24 horas en cámara salina

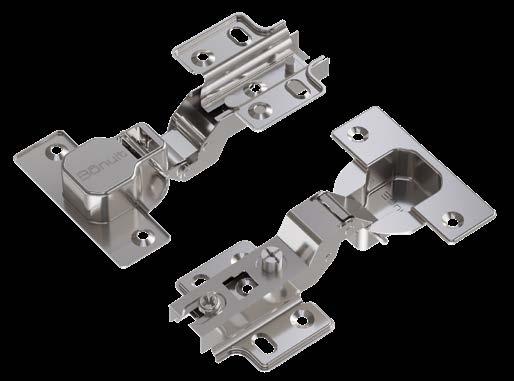

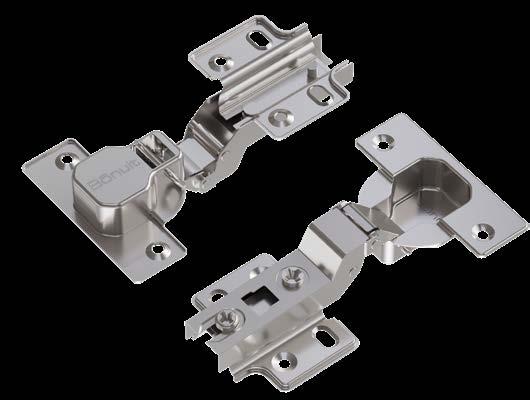

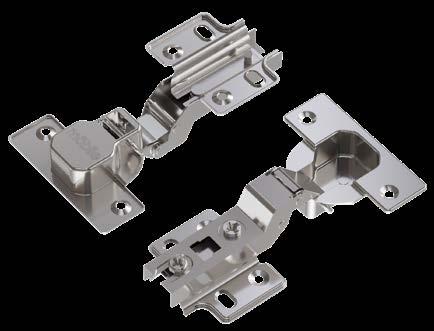

Bisagra esquinera 135º - 35 mm
Suministro: 1 par bisagras - 12 tornillos
Material
Acabado
Ángulo de apertura
Capacidad de carga: 3,0 Kg/par
Ciclos de apertura y cierre: 40.000
*Resistencia a la humedad: 12 horas en cámara salina
Espesores de tableros recomendados

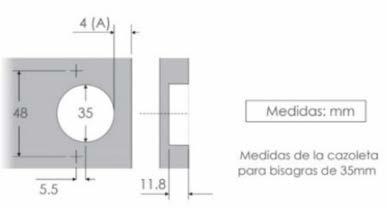

Profundidad cazoleta (B)
Diámetro cazoleta
HBM162-01
HBM163-01
HBM409-00
Bisagras apertura ángulos especiales

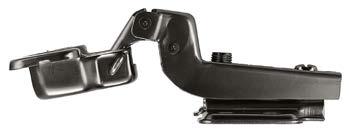

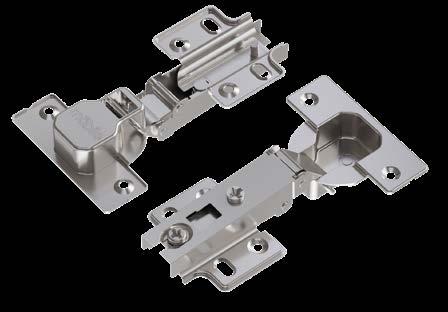

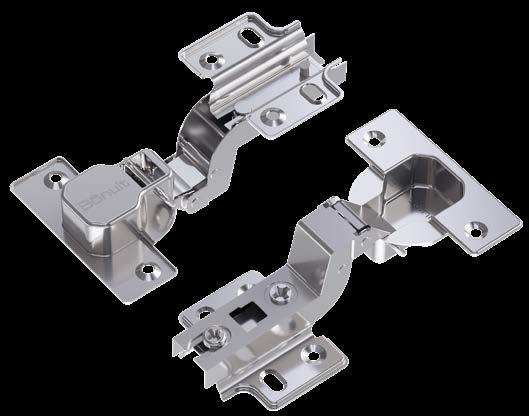

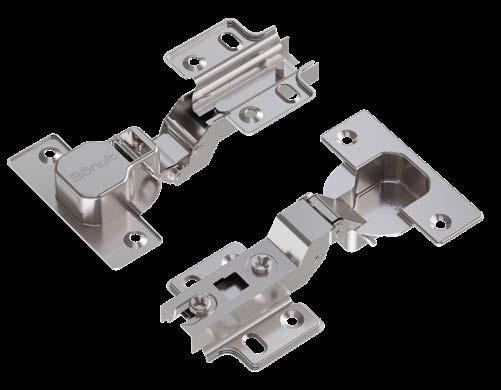

REF: HBM177-00 Bisagra esquinera 90° - 35 mm
Suministro: 1 par bisagras - 12 tornillos
Material
Acabado
Ángulo de apertura
Capacidad de carga: 3,0 Kg/par
Ciclos de apertura y cierre: 40.000
Espesores de tableros recomendados
Profundidad cazoleta (B)
Diámetro cazoleta
HBM177-00
Otras bisagras para muebles
REF: HBM212-00
Material
Acero
Acabado
Niquelado
Ángulo de apertura
90º
Espesores de tablero recomendados
15 -18 mm
Capacidad de carga
4 Kg/par
Ciclos de apertura y cierre
40.000
REF: HBM213-00
Material
Acero
Acabado
Niquelado
Ángulo de apertura
90º
Espesores de tablero recomendados
12-15mm
Capacidad de carga
1 Kg/par

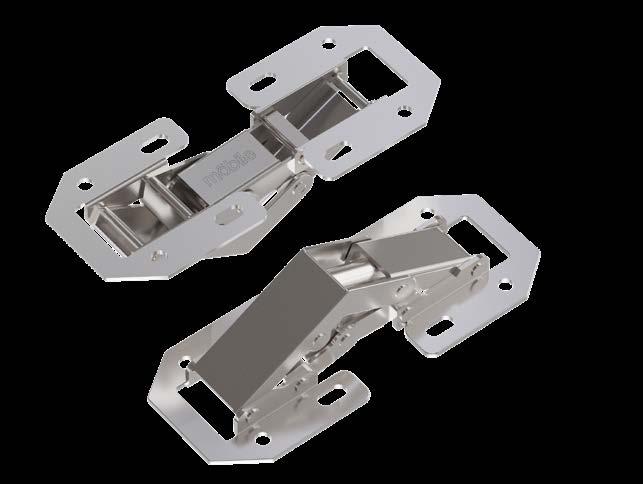

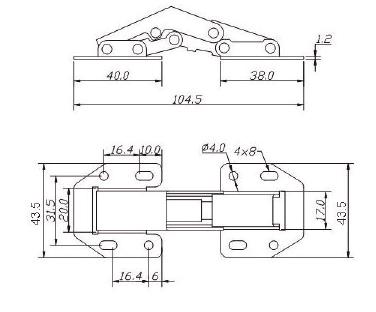

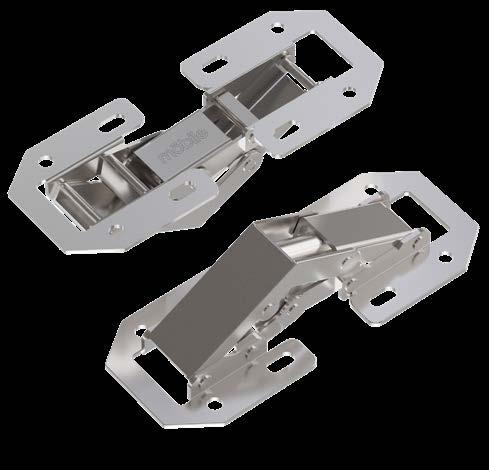

Bisagra montaje fácil, tipo migñon sobreponer
Suministro: 1 par bisagras - 16 tornillos
*Se puede utilizar en instalaciones tipo Parche, Semiparche e interna
*Resistencia a la humedad: 12 horas en cámara salina

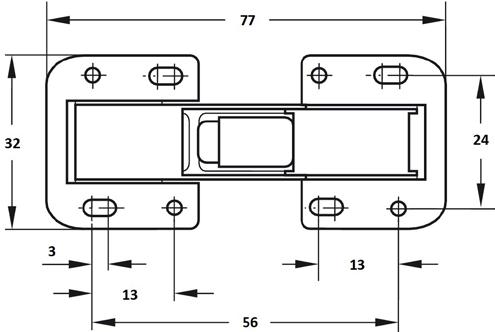

Bisagra montaje fácil mini, tipo migñon sobreponer
Suministro: 1 par bisagras - 16 tornillos
*Se puede utilizar en instalaciones tipo Parche, Semiparche e interna
*Resistencia a la humedad: 12 horas en cámara salina
HBM212-00
HBM213-00
Otras bisagras para muebles

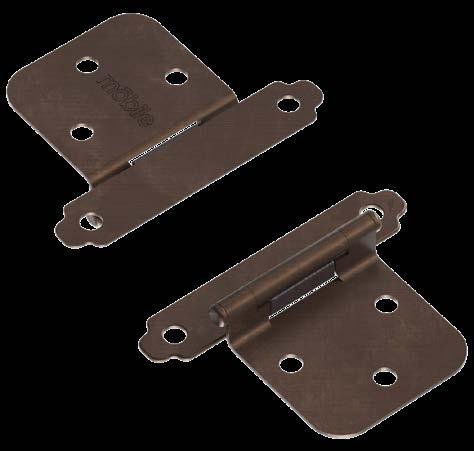

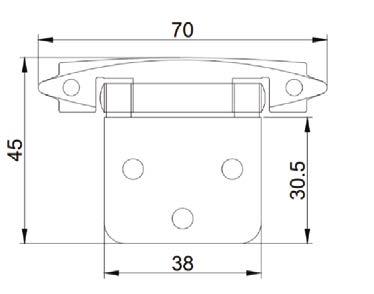

REF: HBM131
Material
Acero
Ángulo de apertura
90º
Diámetro del eje
6mm
Fijación
Para atornillar
Pasador
Fijo
Calibre
1.2 mm
Capacidad de carga
3 Kg/par
Ciclos de apertura
40.000
HBM131-01
REF: HBS260-01
Material
Acero
Acabado superficial
Zincado amarillo
Ángulo de apertura
180º / 135º / 105º
Capacidad de carga
100kg por par
Bisagra golpe tipo vaivén
Suministro: 1 par bisagras - 10 tornillos
*Resistencia a la humedad: 12 horas en cámara salina

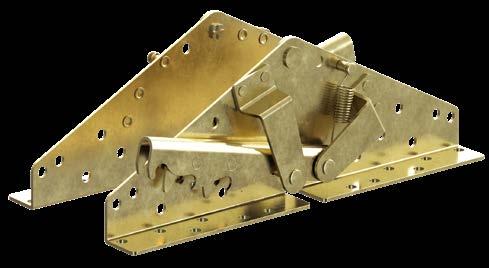

Bisagra 260 para sofá dorada 260mm ajuste 180°/135°/105°
Aplicación diferentes ángulos:
