ALUMINIO
ALUMINIO

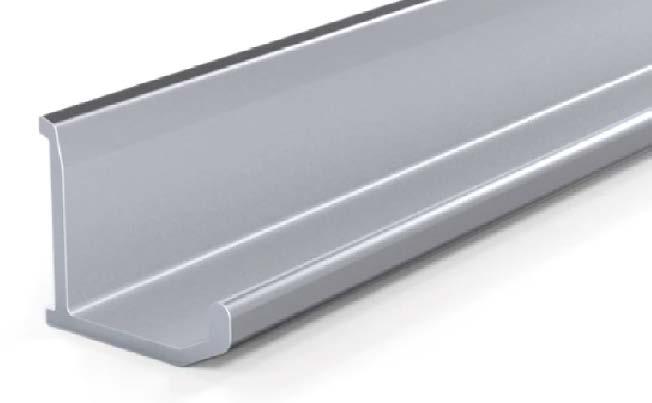

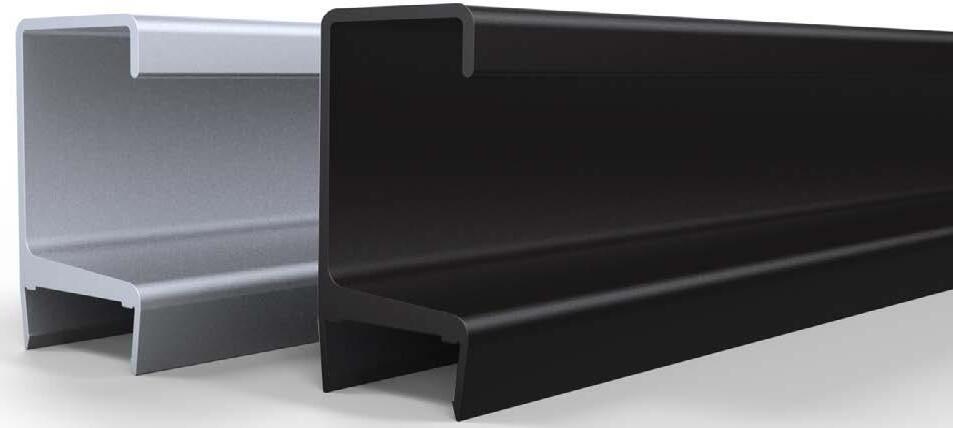

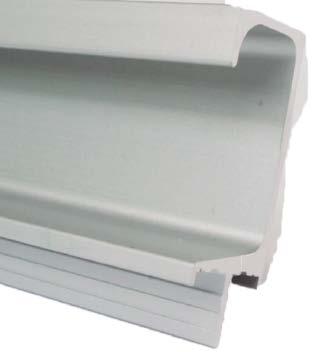

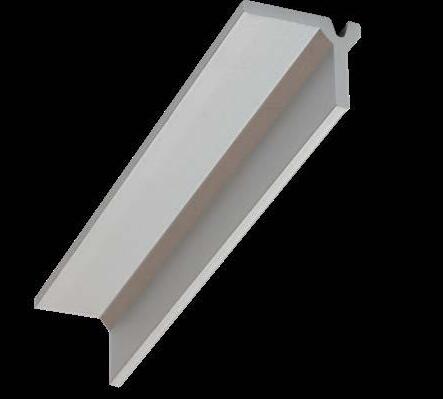

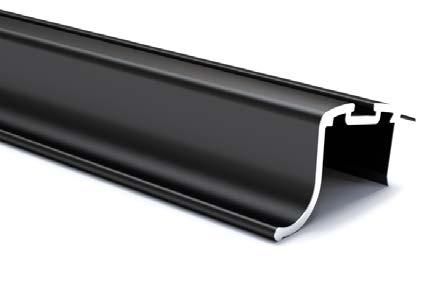

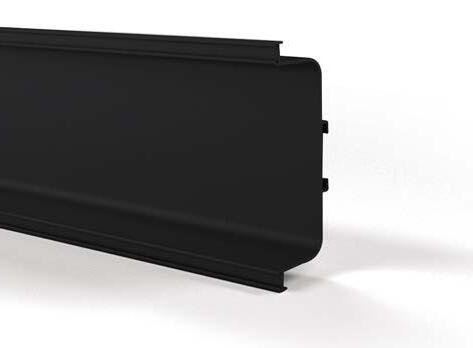

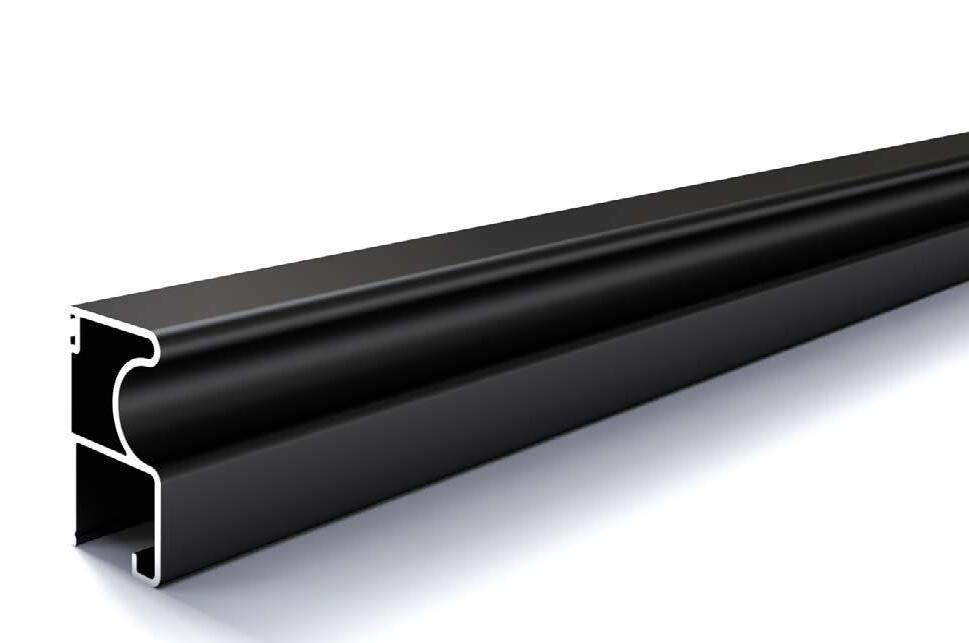

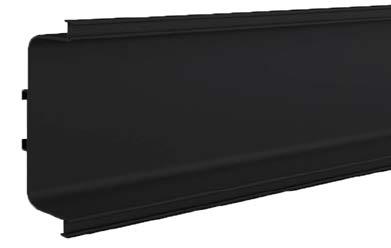

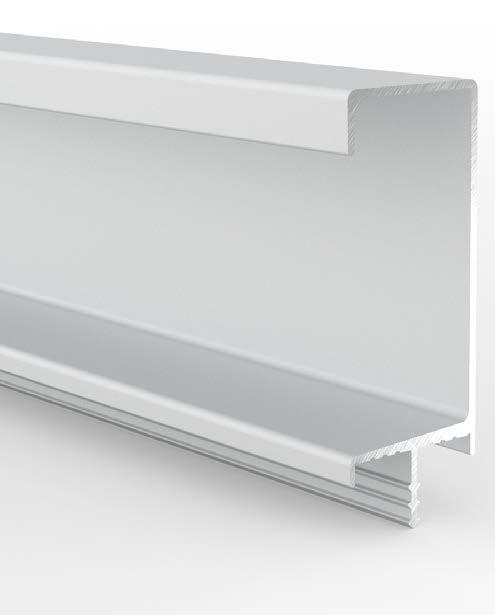

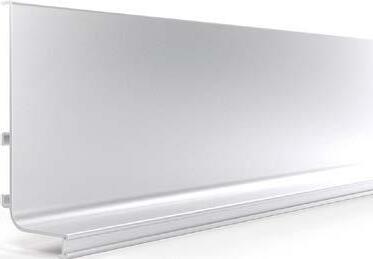

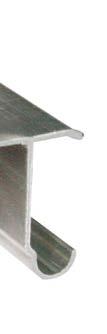

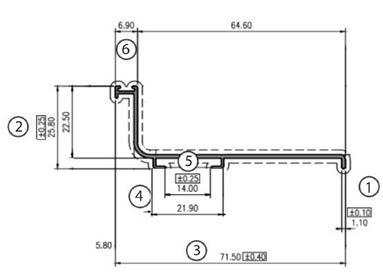

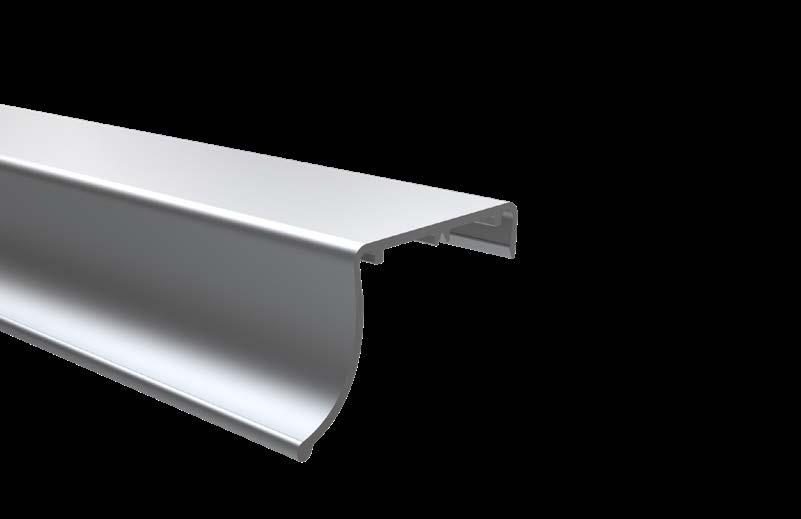

REF: PERALM64N PERALM64NPN Perfil gola superior
Material
Aluminio
Acabado
Anodizado natural / Pintura electrostática negra
Dimensiones
Tira x 71.5mm x 25.8mm x 3000mm

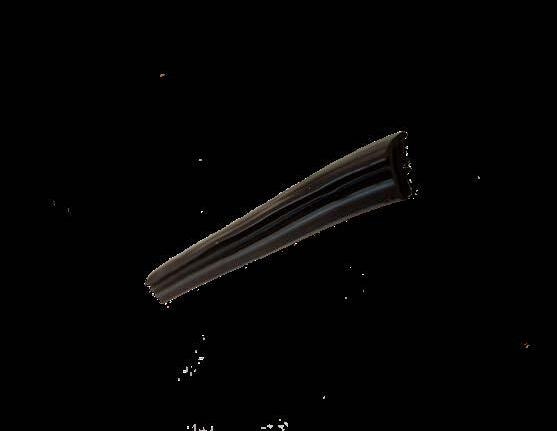

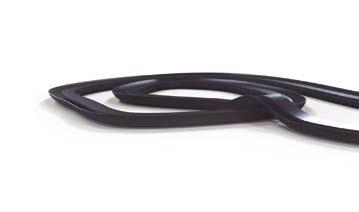

Los perfiles incluyen empaque de acuerdo al color del perfil

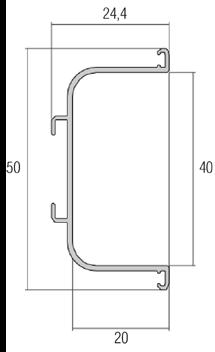

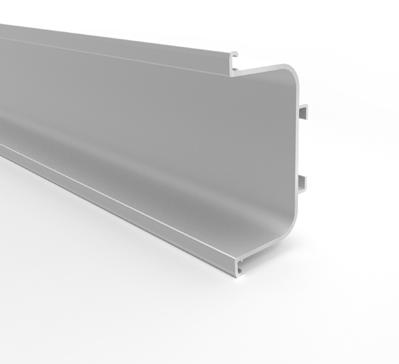

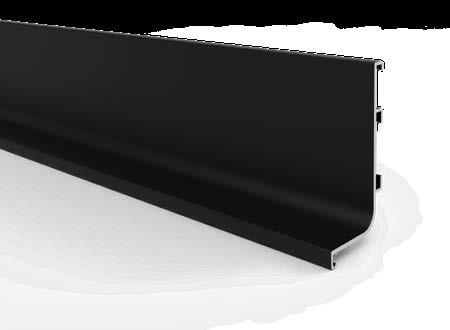

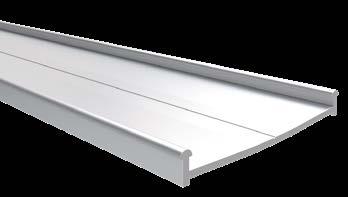

REF: PERALM115 PERALM115PN Perfil gola superior mini x 3m
Aluminio
Tira x 48 x 24,4 x 3000mm
Este nuevo diseño no permite instalar empaque
Sujeción lateral a la madera con fijación ref. FIMFM65
Acabado
Material Dimensiones
Aluminio Tira x 73.6 x 25.8 x
Anodizado natural / Pintura electrostática negra
Referencia Color
PERALM63N PERALM63NPN Anodizado natural mate Negra
Los perfiles incluyen empaque de acuerdo al color del perfil
Acabado
Anodizado
Este nuevo diseño no permite instalar empaque
Sujeción lateral a la madera con fijación ref. FIMFM65
ALUMINIO
REF: PERALM39
PERALM38
PERALM106PN
Material
Aluminio
Acabado
Anodizado mate / Pintura electrostática negra
Manija H

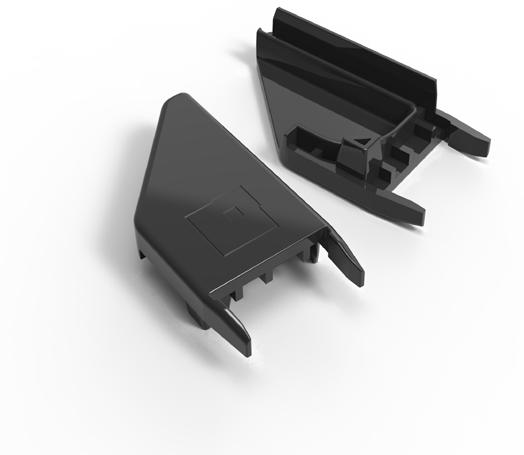

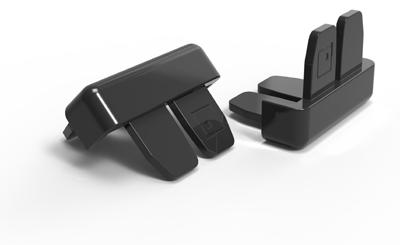

REF: KFIMES106PN Kit tapa PERALM106PN x par
Material
ABS
Acabado
Pintura electrostática negra
Suministro: 1 tapa derecha, 1 tapa izquierda
*Para su instalación no necesita pegante, se instala a presión.
*Cuando se instalan las tapas KFIMES106PN, es necesario cortar el perfil 2mm menos de la medida requerida.

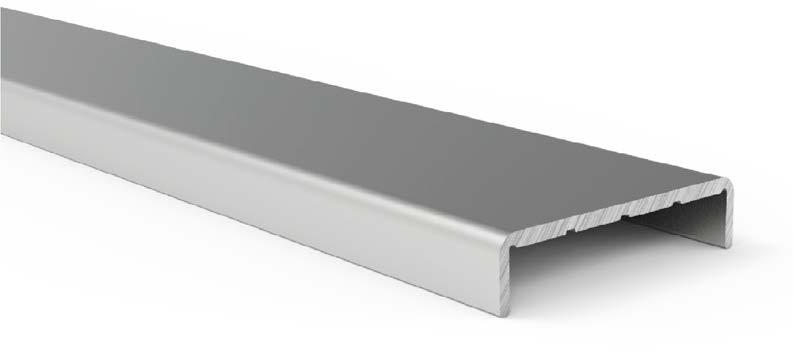

Aluminio Material REF: PERALM40 PERALM41 PERALM41PN
Acabado Manija
Anodizado mate
Pintura electrostática negra
*Se recomienda el uso del kfimes41pn, para ocultar el remate del corte.
*Descuento 30mm a la altura del tablero.
C
Referencia Dimensiones
PERALM40 Tablero 18 mm x 3m Tablero 15 mm x 3m PERALM41 PERALM41PN

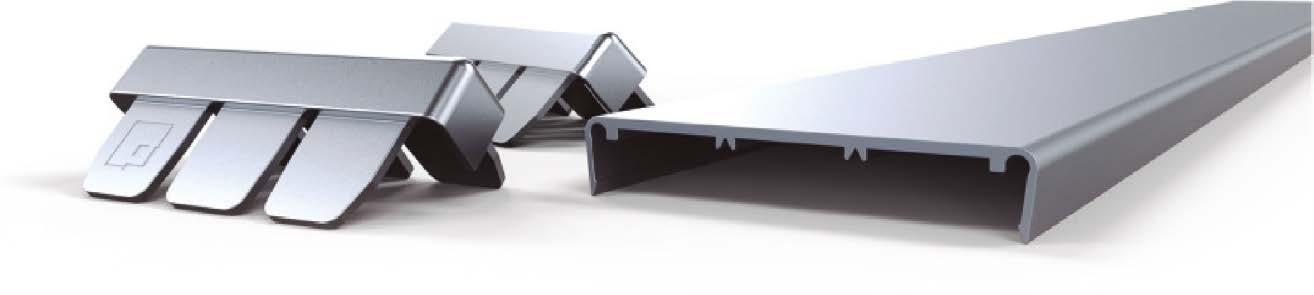

ABS Material REF: KFIMES40 KFIMES41 KFIMES41PN
Acabado
Electrocromado / Pintura negra

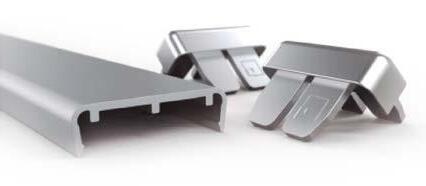

Kit tapas para Manija C
Suministro: Par (1 tapa derecha, 1 tapa izquierda).
*Cuando se instalan las tapas KFIMES40, KFIMES41 o KFIMES41PN, es necesario cortar el perfil 8mm menos de la medida requerida.
*Para su instalación no necesita pegante, se instala a presión.
ALUMINIO
ALUMINIO

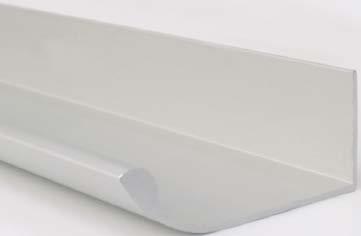

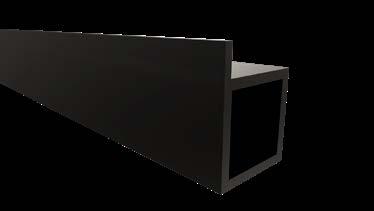

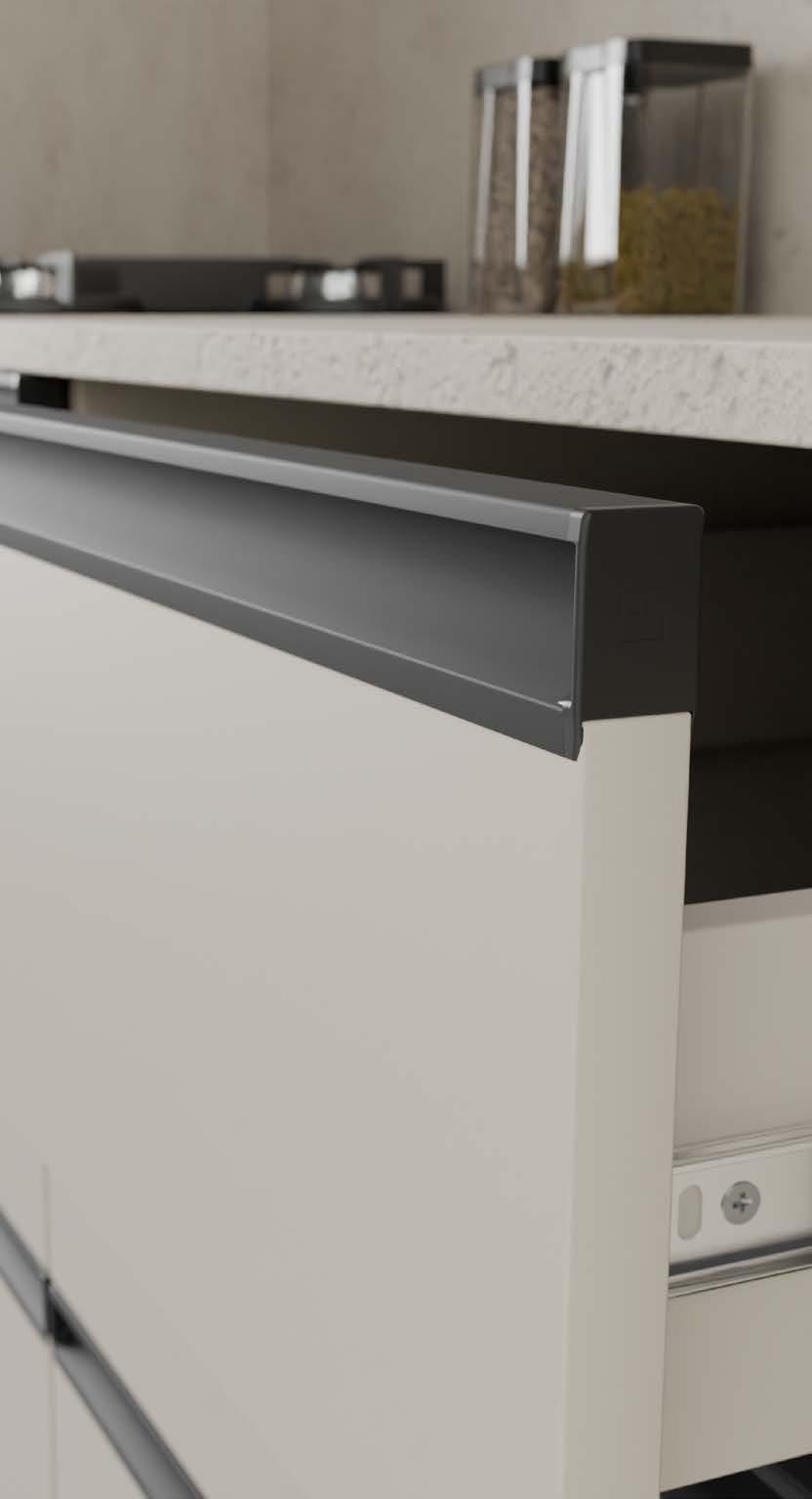

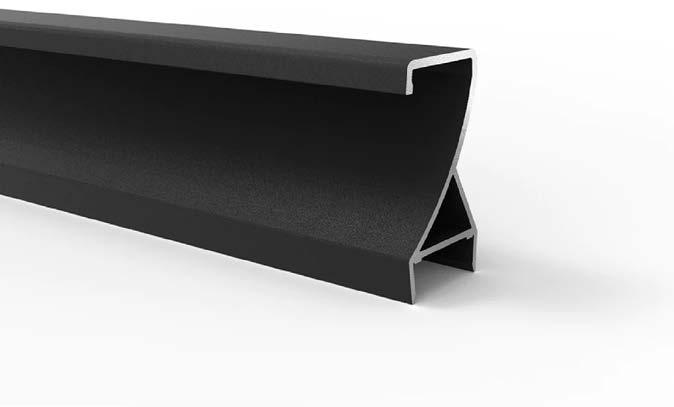

REF: PERALM108PN Perfil manija Z
Material
Aluminio
Acabado
Pintura electrostática negra mate
Dimensiones
Tira x 3m - Tablero de 15mm
Pueden instalarse con tapas terminales kFIMES108PN
*Todos los perfiles canto y manija deben ir adheridos por medio de un pegante a base de agua.
*Las tapas se venden por separado.
*Descontar 30mm a la altura del tablero
REF: KFIMES108PN Kit tapa PERALM108PN
Material
ABS
Acabado
Pintura electrostática negra brillante
*Es necesario cortar el perfil 8mm menos de la medida requerida
Suministro: 1 tapa derecha, 1 tapa izquierda
REF: PERALM28
Material
Aluminio
Acabado
Anodizado mate
*Se puede instalar como manija en la puerta cordobesa.
*Es posible utilizar con canto de incrustar PERALM33 y terminales FIMES33/33N
Canto - Manija
REF: PERALM107PN
Material
Aluminio
Acabado
Pintura electrostática Negra
*Sobresale hacia el frente del tablero 15mm.
Perfil manija fox
REF: PERALM30 Canto - Manija
Material
Aluminio
Acabado
Anodizado mate
ALUMINIO
ALUMINIO
REF: PERALM14/15/22
Material
Aluminio
Acabado
Anodizado natural mate
Referencia Descripción
PERALM14
PERALM15
PERALM22
Tablero 15mm x 3m
Tablero 18mm x 3m
Tablero 19mm x 3m

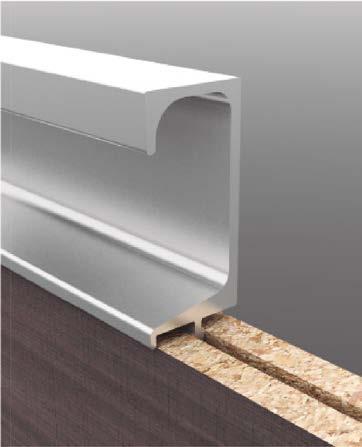

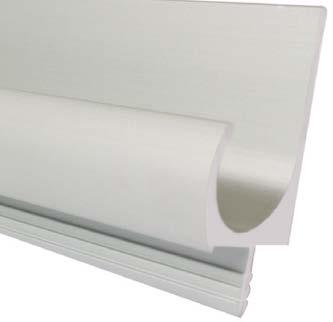

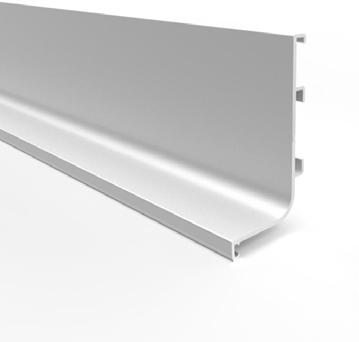

Perfil manija Gola
REF: PERALM09/84/05/20
Material
Aluminio
Acabado
Anodizado mate
Referencia Dimensiones
PERALM09
PERALM84
PERALM05
PERALM20
Tablero 15mm x 3m
Tablero 17mm x 3m
Tablero 18mm x 3m
Tablero 19mm x 3m

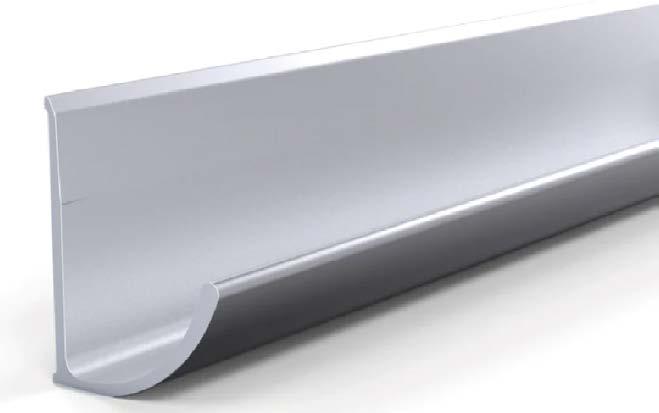

Perfil manija Graf
Descontar 35mm a la altura del tablero
*Todos los perfil canto y manija deben ir adheridos por medio de un pegante a base de agua.

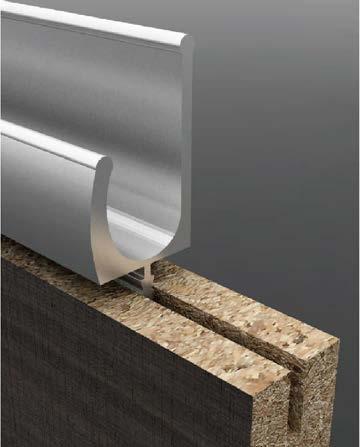

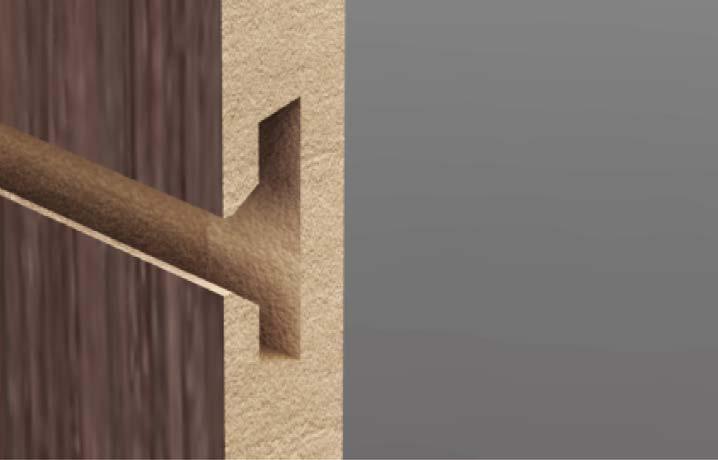

*Es necesario realizar una ranura de 10 mm de profundidad por 2 mm de ancho, el corte del perfil se debe realizar a 45º.
Descontar 35mm a la altura del tablero
*Todos los perfil canto y manija deben ir adheridos por medio de un pegante a base de agua.
*Es necesario realizar una ranura de 10 mm de profundidad por 2 mm de ancho, el corte del perfil se debe realizar a 45º.
REF: PERALM09L/84L/05L Perfil manija Graf liviano
Material
Aluminio
Acabado
Anodizado natural mate
Referencia Dimensiones
Tablero 15mm x 3m
Tablero 17mm x 3m
Tablero 18mm x 3m
REF: PERALM41L/121L/40L Perfil manija liviana no ranura
Material
Aluminio
*Todos los perfiles canto y manija deben ir adheridos por medio de un pegante a base de agua.
*Para su instalación es necesario realizar ranura, consultar ficha técnica.
ALUMINIO
Anodizado natural mate
Acabado Dimensiones
Tira x 3m
Referencia Dimensiones
PERALM41L
PERALM121L
PERALM40L
Tablero 15 mm x 3m
Tablero 17 mm x 3m
Tablero 18 mm x 3m
*Descuento 35mm a la altura del tablero
*Todos los perfil canto y manija deben ir adheridos por medio de un pegante a base de agua
PERALM41L
PERALM121L
ALUMINIO
REF: PERALM42
Material
Aluminio
Anodizado
Dimensiones
Tira x 3 m

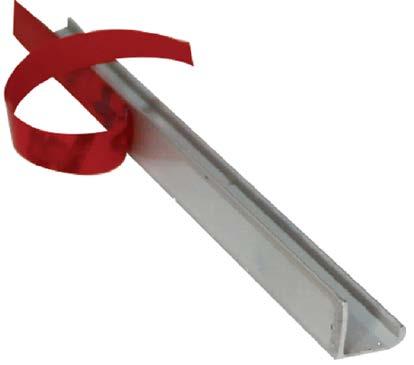

Manija auto adhesiva
REF: PERALM47
Material
Aluminio
Dimensiones
Tira x 3 m
Manija auto adhesiva
-No manipular antes de 12 horas -Se puede instalar sobre todas las superficies -No manipular antes de
Material
Aluminio
Acabado
Dimensiones
Anodizado natural mate / Pintura electrostática negra Tira x 3m

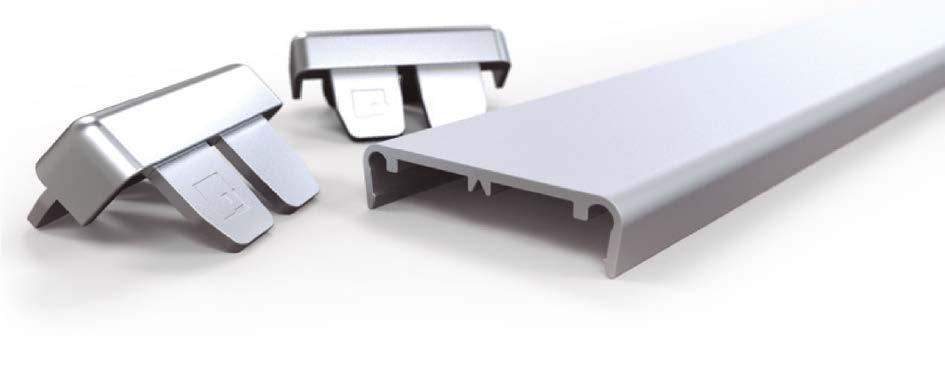

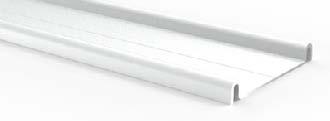

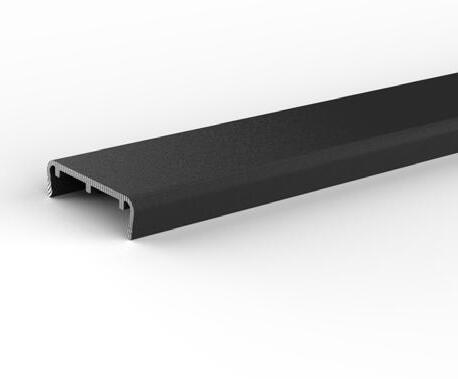

Perfil canto no ranura x 3m para tablero 15mm
FIMES34N / FIMES34PN Descontar 3 mm por lado. Total 6 mm
PERALM34 / PERALM34PN Descontar 1,5 mm por lado del tablero. Total 3 mm
ALUMINIO

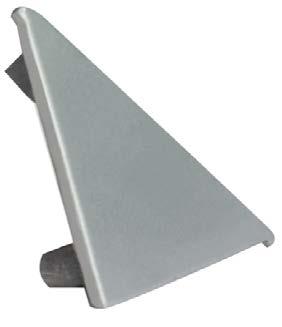

*Esquinero para tablero de 15 mm
FIMES34N: Color mate
FIMES34: Electrocromado
FIMES34PN: Pintura negra.
* Para su instalación no necesita pegante, se instala a presión.
REF: PERALM33
Perfil canto no ranura x 3m para tablero 18mm
Material
Aluminio
Acabado
Anodizado natural mate Pintura electrostática negra
Dimensiones
Tira x 3m
Esquinero plástico nacional para tablero de 18 mm
FIMES33N: Color mate
FIMES33: Cromado
1,5 mm por lado del
ALUMINIO
REF: PERALM35 FIMES35
Aluminio
Tira x 3m
Anodizado
Perfil canto no ranura x 3m para tablero 36 mm
REF: PERALM34L/120L/33L Perfil canto liviano no ranura
Aluminio
Anodizado
Tira x 3m
*Todos los perfiles canto y manija deben ir adheridos por medio de un pegante a base de agua.

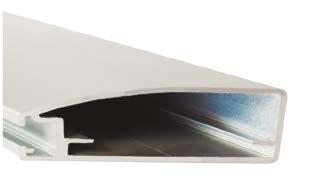

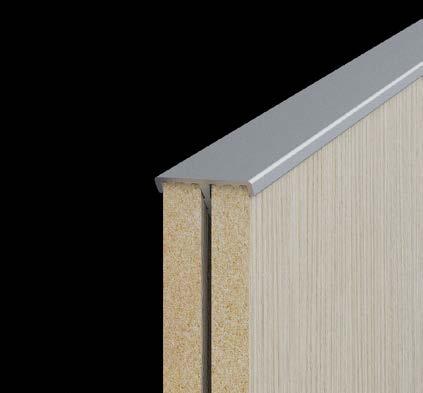

REF: PERALM08/85/85N/06N/21 Perfil canto aluminio para PERALM14/15/22 y PERALM09/84/20
Aluminio Material
Acabado
Anodizado mate
Referencia Dimensiones
PERALM08 Tablero 15mm x 3m
PERALM85
PERALM06N
PERALM21
Tablero 17mm x 3m
Tablero 18mm x 3m
Tablero 19mm x 3m
*Todos los perfil canto y manija deben ir adheridos por medio de un pegante a base de agua.
*Es necesario realizar una ranura de 10 mm de profundidad por 2 mm de ancho, el corte del perfil se debe realizar a 45º.
Descontar 1.5mm por cada lado. Total descuento tablero 3mm
REF:
PERALM08L/85L/06L
Material
Aluminio
Acabado
Anodizado mate
Perfil canto liviano tablero 15mm x 3m
Tablero 15mm x 3m
Tablero 17mm x 3m
Tablero 18mm x 3m
*Todos los perfiles canto y manija deben ir adheridos por medio de un pegante a base de agua.
*Para su instalación es necesario realizar ranura, consultar ficha técnica .
ALUMINIO
REF: PERALM37
Perfil unión

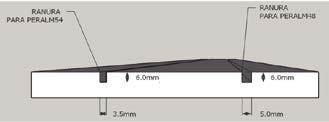

REF: PERALM48 PERALM54
Material
Aluminio
Acabado
Anodizado natural mate
Dimensiones
Tira x 3 m
Referencias
PERALM48 - Sencillo
PERALM54 - Mini
Altura externa de los perfiles
6.5 mm
Perfil moldura puerta
Referencia Dimensiones
PERALM37 Tablero 15 mm x 3m
Es necesario colocar tarugos para su instalación.

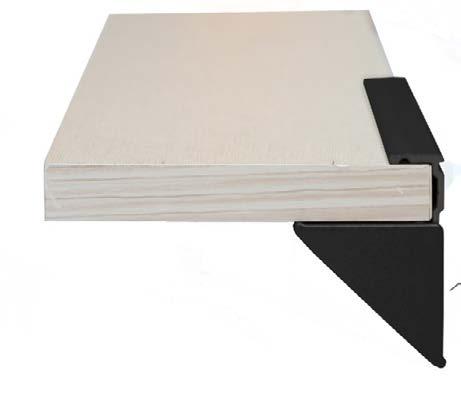

REF: PERALM13

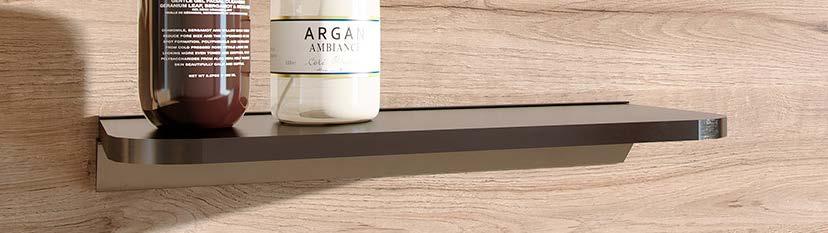

PERALM13PN Perfil repisa
Material
Aluminio
Acabado
Anodizado natural
Pintura electrostática negra
*Perfil aluminio x 3 m
*Para tableros de 15 mm
Recomendaciones:
Tablero profundidad 35 cm
No se debe instalar en drywall
Soporta 40 kg x metro lineal
REF: TPERALM13ABS
TPERALM13ABSPN Tapa lateral
Material
ABS
Acabado
Aluminizado
Pintura negra
Color
Gris / Negro mate
Para la instalación de estos perfiles es necesario realizar una ranura según la referencia de perfil a instalar, se adjunta plano de ranuras:
REF: KPERALM13
Material
Aluminio
Kit perfil repisa

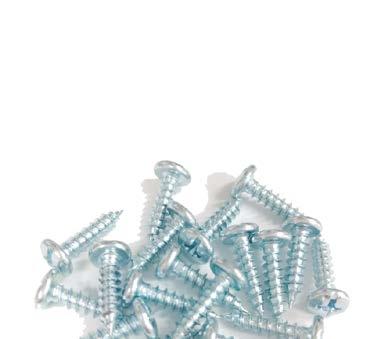

*Los kit incluyen 2 tapas, tornillos avellan PH 10 x 1.1/2 “ y chazo plástico 5/16”
Referencia Dimensiones Capacidad de carga
KPERALM13-15
KPERALM13-15PN
KPERALM13-20
KPERALM13-20PN
KPERALM13-60
KPERALM13-60PN
PERALM13/PN x 150 mm 6 kg
PERALM13/PN x 200 mm 8 kg
PERALM13/PN x 600 mm 24 kg
REF: PERALM11 PERALM11NG
Material
Aluminio
Dimensiones
ALUMINIO
KPERALM13-15 PERALM11 PERALM11NG
KPERALM13-100
KPERALM13-100PN
PERALM13/PN x 1000mm 40 kg

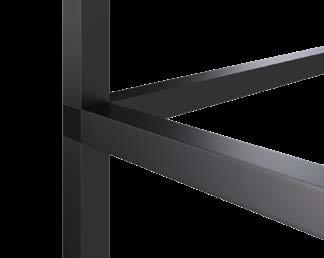

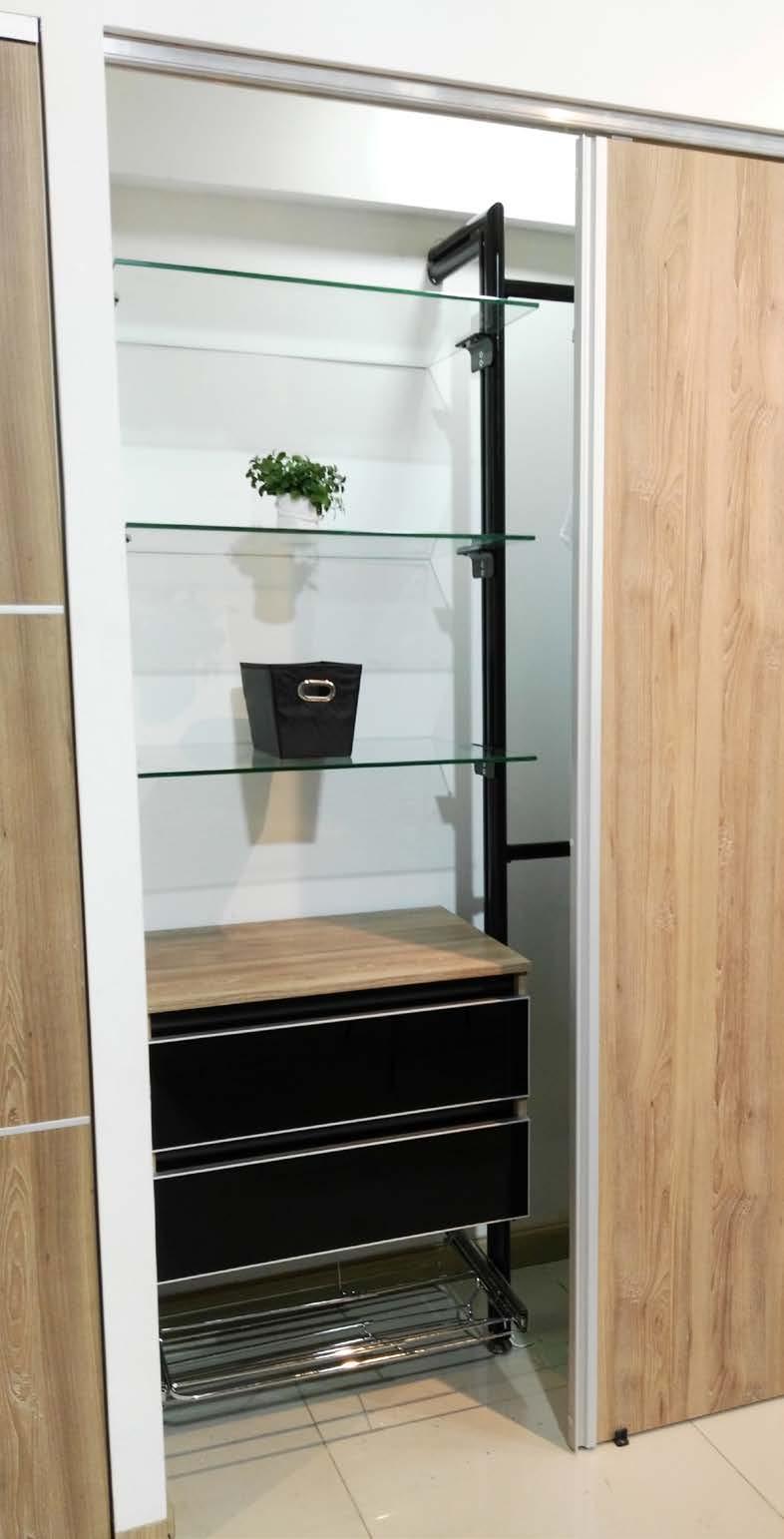

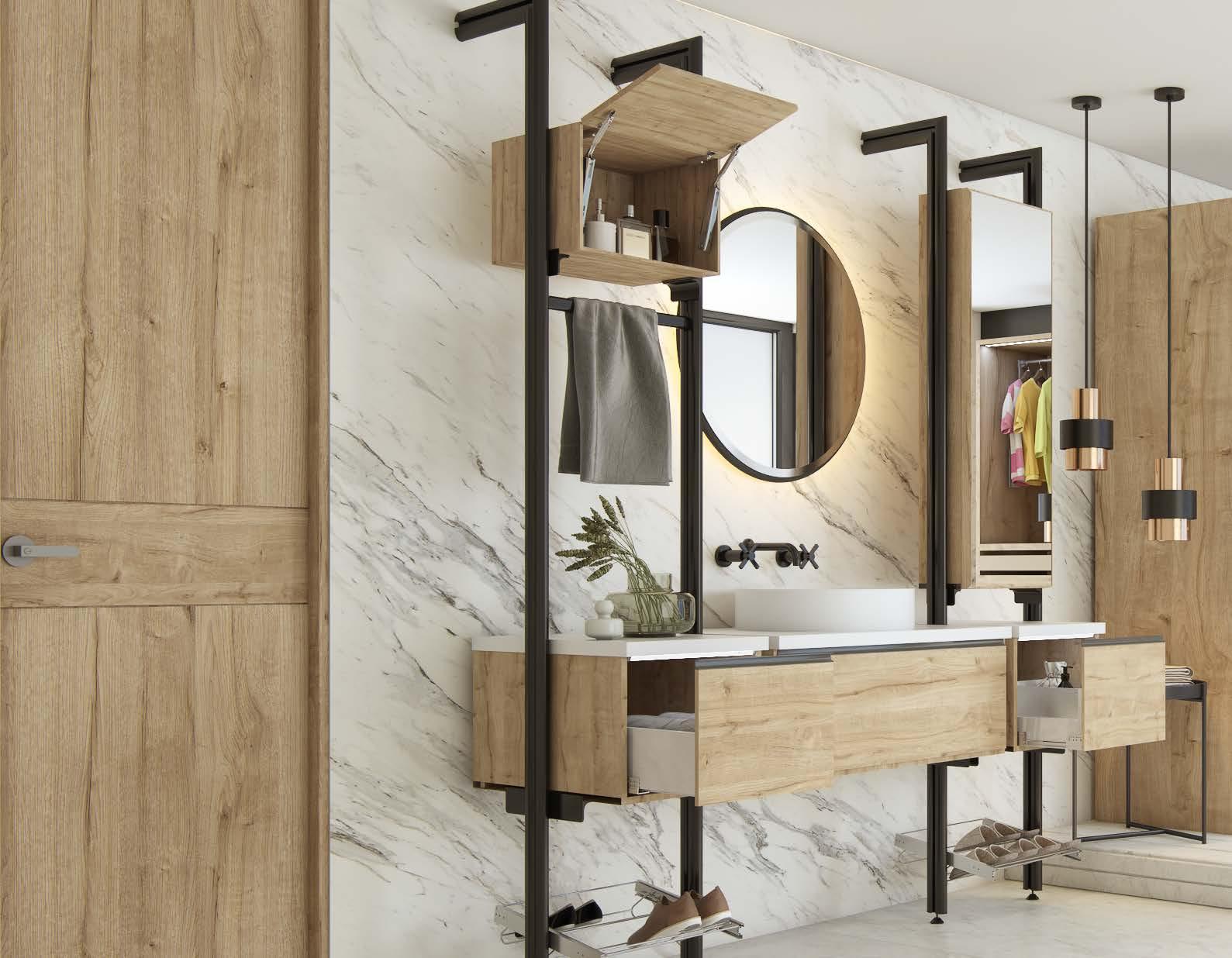

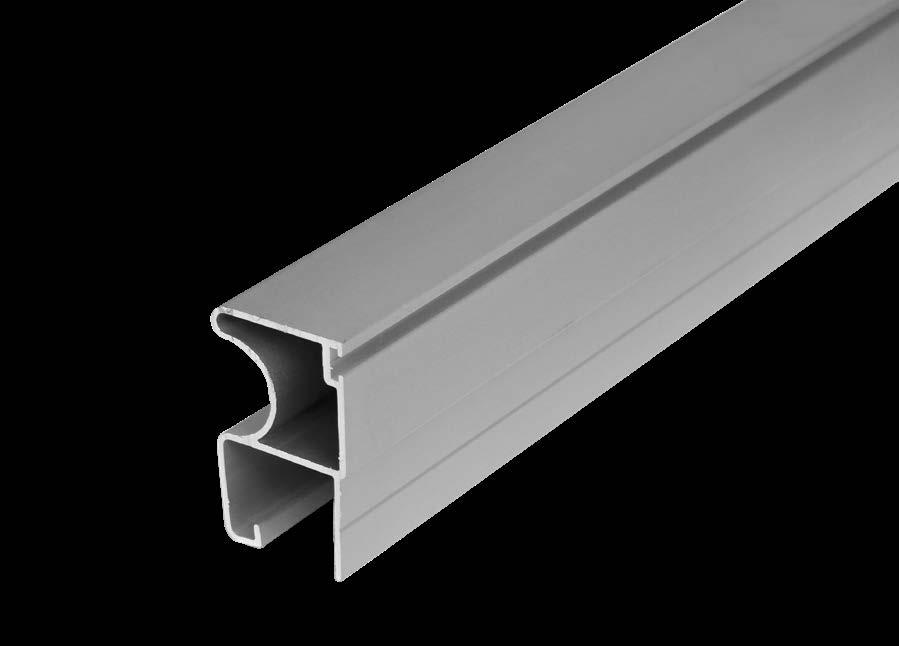

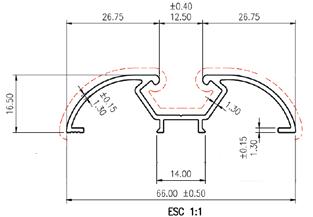

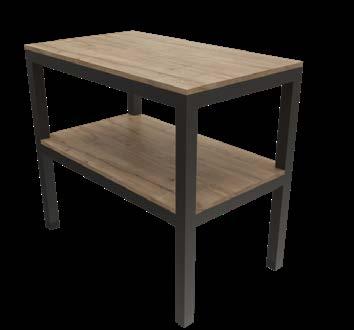

Perfil estructural ovalado
Referencia Acabado
PERALM11
PERALM11NG Pintura electrostática negra Anodizado natural mate

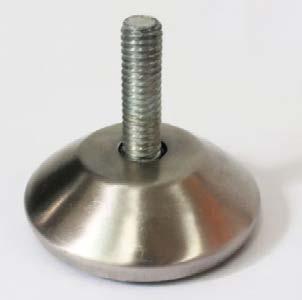

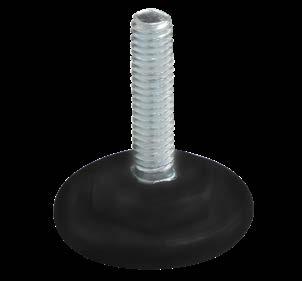

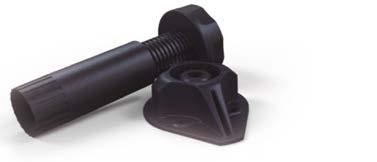

*El perfil no trae rosca interna, para instalar el flanche o nivelador es necesario realizar rosca interna al perfil con un machuelo 5/16.
*Las piezas se venden por separado.
REF: PERALM87 PERALM87NG
Material
Dimensiones

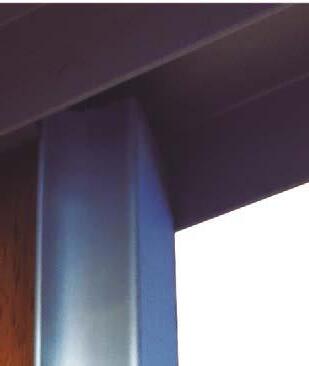

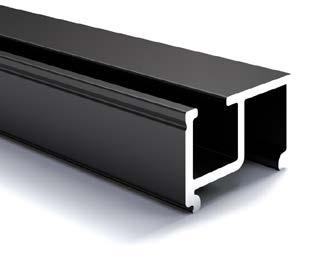

Perfil estructural medio
PERALM87 PERALM87NG
Referencia Acabado
PERALM87
PERALM87NG Pintura electrostática negra Anodizado natural mate
Sistema de anclaje directamente al muro, permite reducir espacios perdidos al momento de iniciar la instalación.
Aluminio
Tira x 3 m
Tira x 3 m
ALUMINIO
Complementos para PERALM11 y PERALM87

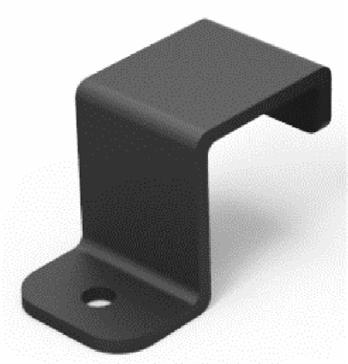

REF: KMCAEHR3 KMCAEHR3NG
REF: KMAES87 KMAES87NG
Incluye

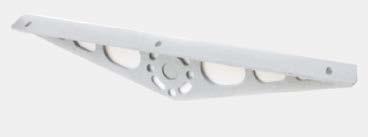

2 escuadras de acero Cold Rolled Pintura electrostática aluminizada, 4 tornillos cabeza bristol
Acabado Pintura electrostática
REF: KSALUEC

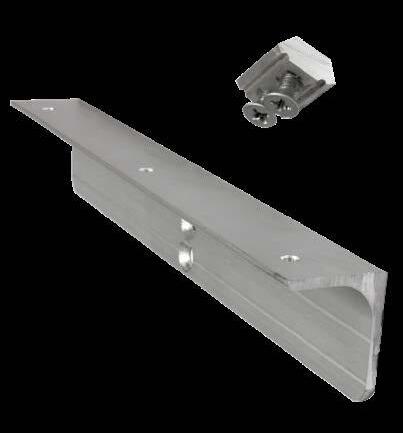

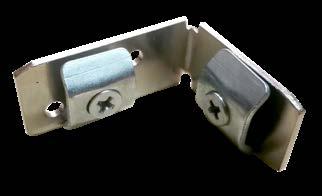

Kit amarre escuadra PERALM11 3mm de espesor Kit entrepaño en Aluminio (cajonera y entrepaños) Kit soporte aluminio para maletero
Incluye: 2 entrepaños, dados de fijación, tornillos avellan PH organometálicos M6 x 12 y 6 tornillos PAM PH 8 x 1/2” zincados
Acabado
Anodizado natural mate - Pintura electrostática negra
Kit amarre escuadra PERALM87 3mm de espesor
Incluye: 1 escuadra de acero Cold Rolled Pintura electrostática aluminizada, 2 tornillos cabeza bristol
Acabado Pintura electrostática
Incluye: 2 entrepaños, dados de fijación y tornillos
Acabado
Anodizado natural mate - Pintura electrostática negra
Complementos para PERALM11 y
PERALM87
REF: KMCSCA14 KMCSCA14NG
KMCSCA14NG

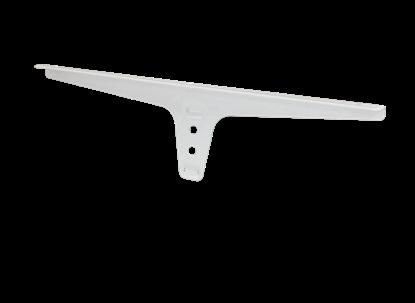

Kit entrepaño cajonera en acero
Incluye: 2 soportes entrepaño acero cold roll calibre 14 pintura electrostática aluminizada, 2 dados de fijación, tornillos PAM PH M6 x 12 zincados y 6 tornillos PAM PH 8x 1/2” zincados.
Acabado Pintura electrostática
Referencia Color Negro KMCSCA14NG
REF: KMCSES14 KMCSES14NG
Kit entrepaño sencillo en acero
Incluye: 2 soportes entrepaño acero cold roll calibre 14 pintura electrostática aluminizada, 2 dados de fijación, tornillos PAM PH M6 x 12 zincados y 6 tornillos PAM PH 8x 1/2” zincados.
Acabado Pintura electrostática
Referencia Color Negro KMCSES14NG
REF: KSALEV 6/8
KSALEV 6/8NG
KSALEV6/8NG
KSALEV6/8
Kit entrepaño para vidrio en Aluminio (vidrio templado de 6 a 8mm)
Incluye: 2 entrepaños, dados de fijación, tornillo avellan PH organometálicos M6 x 12 y 6 tornillos PAM PH 8 x 1/2” zincados
Acabado
Anodizado natural mate - Pintura electrostática negra
Referencia Color
Negro KSALEV6/8NG
REF: KMSCPM11

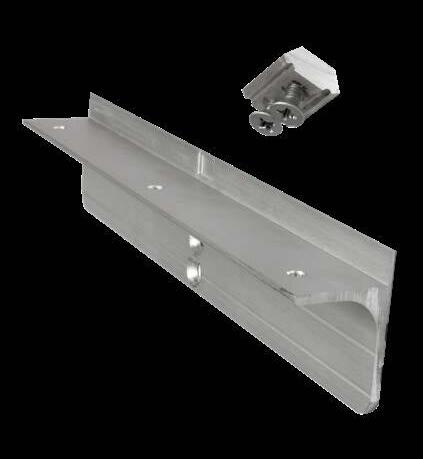

Kit soporte corredera zapatero perfil estructural PERALM11 y PERALM87
Incluye: 2 platinas en aluminio maquinadas, 2 dados de fijación y tornillos avellan PH organometálicos
REF: KMCSEU14 KMCSEU14NG
Kit entrepaño zapatero en acero
Incluye: 2 soportes entrepaño acero cold roll calibre 14 pintura electrostática aluminizada, 2 dados de fijación, tornillos PAM PH M6 x 12 zincados y 6 tornillos PAM PH 8x 1/2” zincados.
Acabado Pintura electrostática
Referencia Color Negro KMCSEU14NG
REF: KMSCBPM11
Kit soporte corbatero perfil estructural PERALM11 y PERALM87
Incluye: 2 platinas en aluminio maquinadas, 2 dados de fijación y tornillo avellan PH organometálico.
KMCSES14
KMCSES14NG
KMCSCA14
KMCSEU14
KMCSEU14NG
ALUMINIO
Complementos para PERALM11 y PERALM87

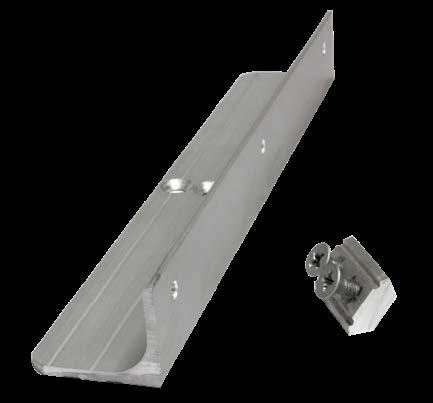

REF: KMCFHR04 KMCFHR04NG
Kit flanche 6mm de espesor
Incluye: 1 Flanche en acero Cold Rolled pintura electrostática aluminizada, 1 tornillo acero organometálico 8mm, 2 chazos plásticos 5/16 y 2 tornillos zincados avellanados de 10 x 1 1/2 pulgada.
REF: KFIPERALM11
Acabado Pintura electrostática
*Para poder instalar el flanche en el perfil peralm11, es necesario hacer rosca interna al perfil con machuelo 5/16
Referencia Color Negro KMCFHR04NG
KMCFHR04NG
REF: KPM11FP KPM11FPNG
Kit PERALM11 fijación piso

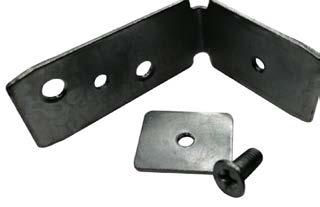

Incluye: 1 platina en “L”, 1 dado de fijación y 1 tornillo para fijación al perfil.
Acabado Anodizado - Pintura electrostática
Referencia Color Negro KPM11FPNG

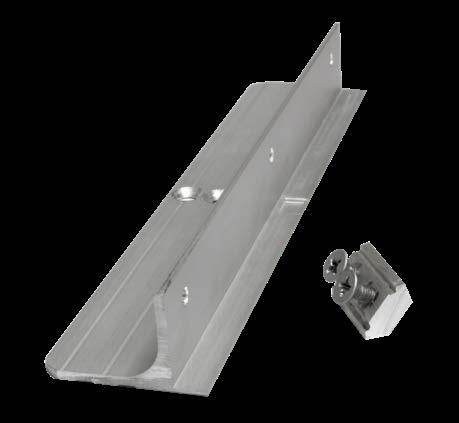

Kit fijación interna muro para PERALM11
Incluye: 1 soporte de fijación interna, chazo y tornillo PAM PH 10 x 2 1/2”zincado y tornillo prisionero exterior 8 x 1/2” PAM PH
Acabado Crudo
KPM11FP KPM11FPNG
KFIPERALM11
KMCFHR04
Complementos para PERALM11 y PERALM87
REF: KUPERALM11
REF: TPERAL11 TPERAL11NG
REF: NIVPLGR35MM NIVPLGR45MM
Incluye: 2 uniones y tornillos bristol.
Rosca de 5/16’’ Base antideslizante Kit unión PERALM11
Acabado Aluminio crudo
REF: NIVPLNG35MM
NIVPLNG45MM
PERALM11 en zamac Nivelador plástico gris
Acabado
Pintura electrostática
TPERAL11NG: Color negro
REF: KTU35/45
REF: FMNA0050
Nivelador plástico negro Tuerca uña con rosca 5/16”
5/16’’
Material: Acero Acabado: Zincado
Nivelador Acero inoxidable 45mm
de 5/16’’
antideslizante
Rosca
Base
Rosca de
Base antideslizante
ALUMINIO

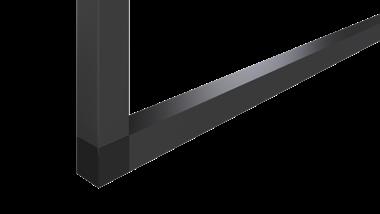

Kit perfiles estructurales
Ref. K14PERALM11ML
Kit perfil estructural sistema de ensamble pared - Piso por metro lineal.
Incluye: PERALM11 X ML, 1 fijación interna, 1 juego amarre escuadra, 1 nivelador acero inoxidable 45mm, 1 tperal11. (Fabricado de acuerdo a las medidas solicitadas por el cliente).
Ref. K10PERALM11ML
Kit perfil estructural sistema de ensamble pared - Pared por metro lineal.
Incluye: PERALM11 X ML, 2 juegos amarre escuadra, 2 fijaciones internas. (Fabricado de acuerdo a las medidas solicitadas por el cliente).
Ref. K6PERALM11ML
Kit perfil estructural sistema de ensamble piso - Techo por metro lineal.
Incluye: PERALM11 X ML, 1 flanche, 1 nivelador acero inoxidable, 1 tperal11. (Fabricado de acuerdo a las medidas solicitadas por el cliente).
Ref. K2PERALM87ML
Kit perfil estructural medio PM87 sistema de ensamble pared - Piso por metro lineal.
Incluye: PERALM87 X ML, 1 amarre escuadra. (Fabricado de acuerdo a las medidas solicitadas por el cliente).
Ref. K3PERALM87ML
Kit perfil estructural medio PM87 sistema de ensamble piso - Techo por metro lineal. (Fabricado de acuerdo a las medidas solicitadas por el cliente).
Ref. K4PERALM87ML
Kit perfil estructural medio PM87 sistema de ensamble pared - Pared por metro lineal.
Incluye: PERALM87 X ML, 2 kit amarre escuadra. (Fabricado de acuerdo a las medidas solicitadas por el cliente).
K14PERALM11ML
K10PERALM11ML
K6PERALM11ML
K2PERALM87ML
K3PERALM87ML
K4PERALM87ML
* Los anteriores kit también se encuentran disponibles en color negro.
*El precio de venta incluye el servicio de corte, roscado y ensamble.
*Servicio realizado por la planta de producción de aluminios.
REF: PERALM110 PERALM111
Material
Aluminio
Acabado
Pintura electrostática negro mate
Perfil cubo modular
Unidad de venta: 1 tira x 3m
*Preferiblemente utilizar entrepaños de 18mm
Conectores multidireccionales
*Preferiblemente utilizar vidrio de 6mm
*Se sugiere Emplam112 para sostener y proteger el vidrio.
Dimensiones
*Fijación al perfil por medio de Pu montaje o tornillos

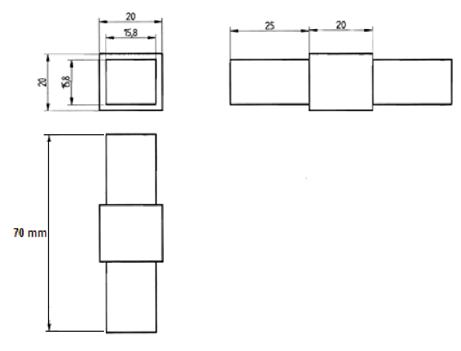

Conector cubo modular 2 vías
REF: CUBOCON1
CUBOCON1
ALUMINIO
REF: CUBOCON2

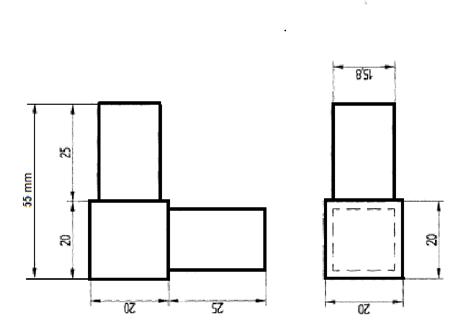

Conector cubo modular en L 2 vías
Venta por unidad
REF: CUBOCON3
Conector cubo modular en 3 vías
Venta por unidad
REF: CUBOCON4

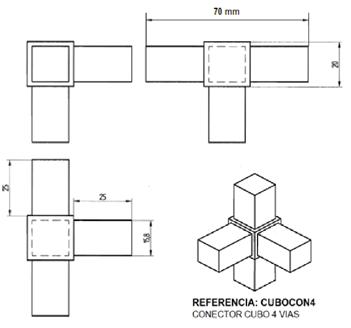

Conector cubo modular 4 vías
Venta por unidad

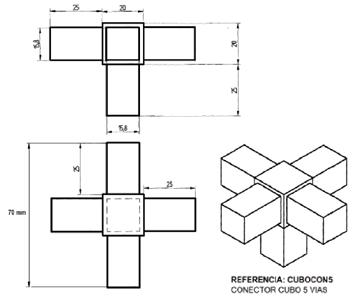

REF: CUBOCON5
Conector cubo modular 5 vías
CUBOCON2
CUBOCON3
CUBOCON4
CUBOCON5

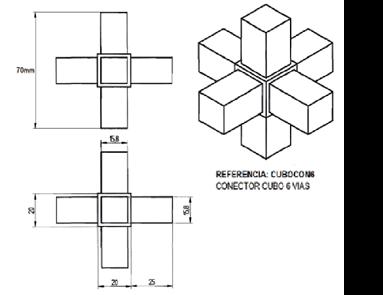

REF: CUBOCON6
Conector cubo modular 6 vías

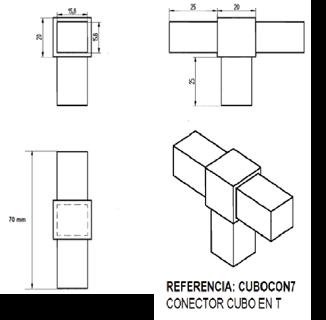

REF: CUBOCON7
Conector cubo modular en T

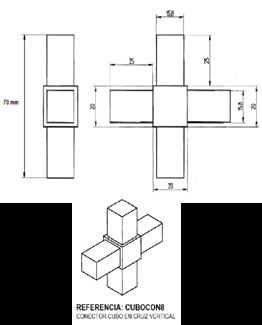

REF: CUBOCON8
Conector cubo modular en cruz

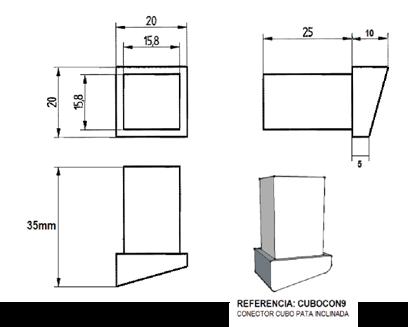

REF: CUBOCON9
Conector cubo modular pata inclinada
ALUMINIO
Venta por unidad
Venta por unidad
Venta por unidad
Venta por unidad
CUBOCON6
CUBOCON8
CUBOCON9
CUBOCON7
ALUMINIO

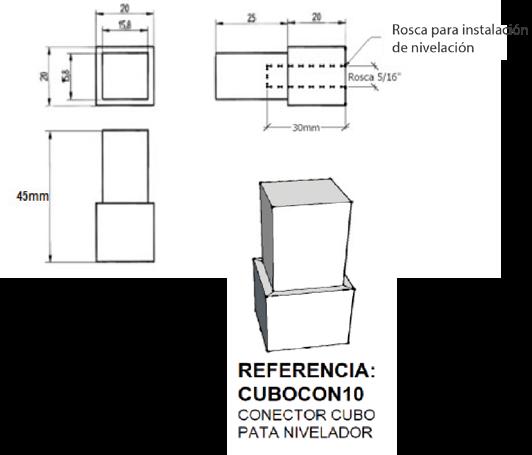

REF: CUBOCON10
Venta por unidad
Conector cubo modular pata
Venta por unidad
Acero
Acabado
REF: CUBOCON12
Venta por unidad
puede usar

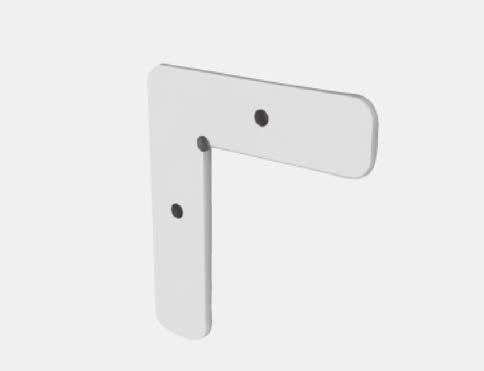

Platina de fijación cubo modular
Permite instalar a la pared o al techo el sistema cubo modular.
REF: FTCUBO1034-50
FTCUBO1034-30

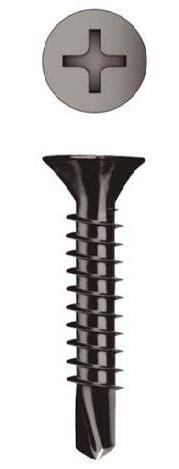

Tornillo punta broca 10x3/4” ng x 50/30und
Unidad de venta, paquete por 50 o 30 unidades.
Acabado
FTCUBO1034-50: Venta por paquetes de 50 unidades
FTCUBO1034-30: Venta por paquetes de 30 unidades
REF: FTCUBO834-50
FTCUBO834-30

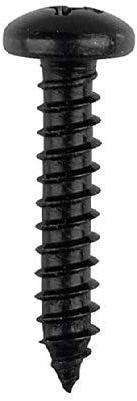

Tornillo pan 8x3/4” ng x 50/30 und
Material Acabado
Acero Negro
FTCUBO834-50: Venta por paquetes de 50 unidades
FTCUBO834-30: Venta por paquetes de 30 unidades
FTCUBO834-50
FTCUBO834-30
CUBOCON10
CON12 FTCUBO1034-50 FTCUBO1034-30
REF: PERALM23B
Material
Aluminio
Acabado
Crudo
Referencia Dimensiones
PERALM23B Tira x 3 m
Referencia Dimensiones
K9PM23/24
K10PM23/24
*Los kit incluyen 2 chazos plásticos de 5/16” y 2 tornillos 10 x 1 1/2” avellan PH
REF: PERALM24B
Aluminio
Acabado
Crudo
Material Peso x metro lineal
60 Kg
Referencia Dimensiones
PERALM24B Tira x 3 m

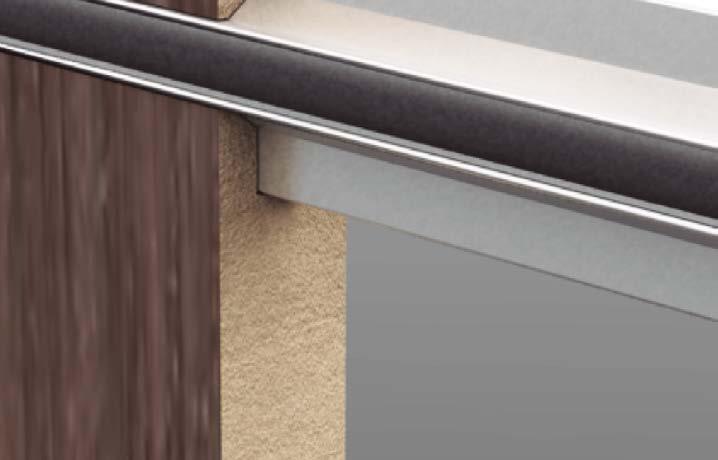

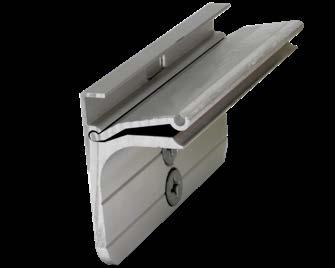

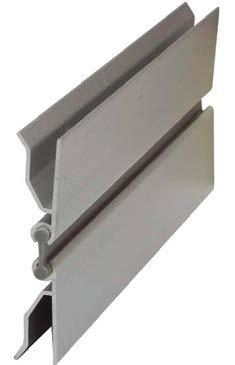

Perfil soporte mueble Soporte pared
ALUMINIO
Espesor de la suma de los dos perfiles: 11mm
Se aconseja dejar corrido el fondo del mueble a esta medida para que no quede luz entre la pared y el mueble.
PERALM23B
PERALM24B
ALUMINIO
REF: PERALM07
Material

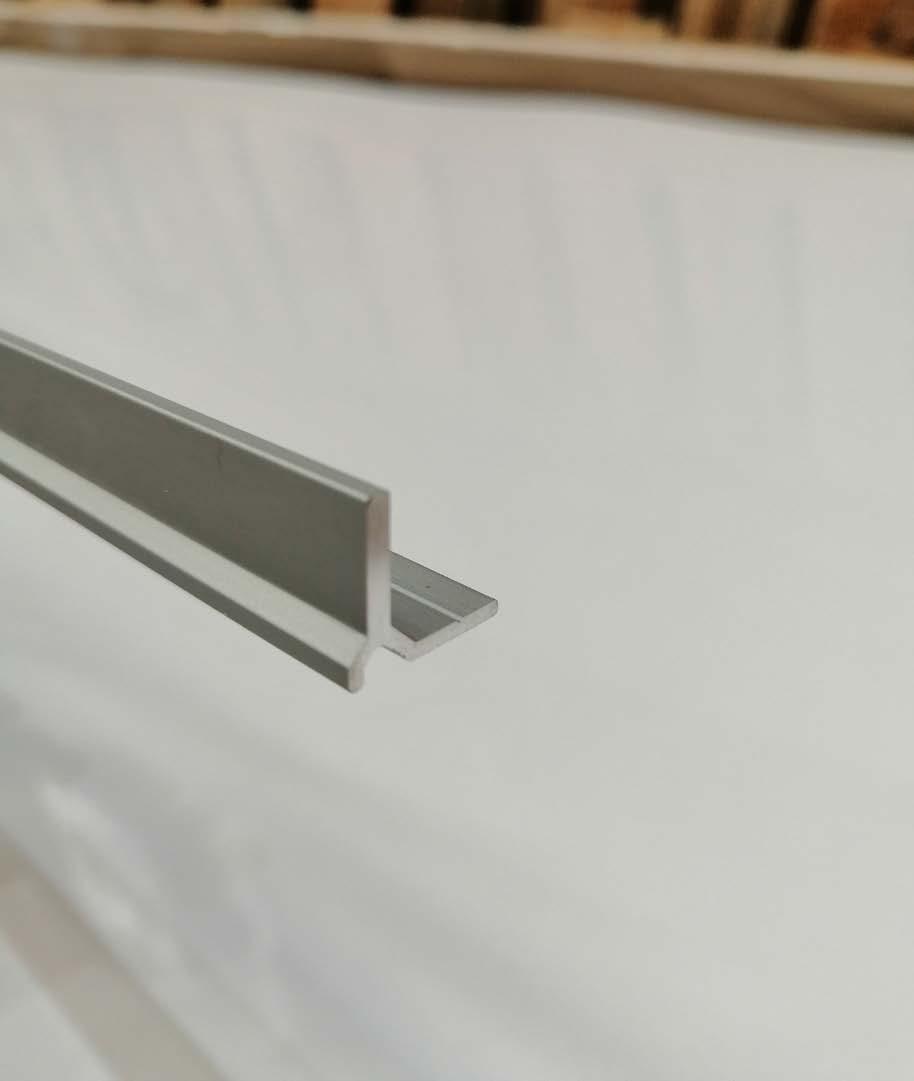

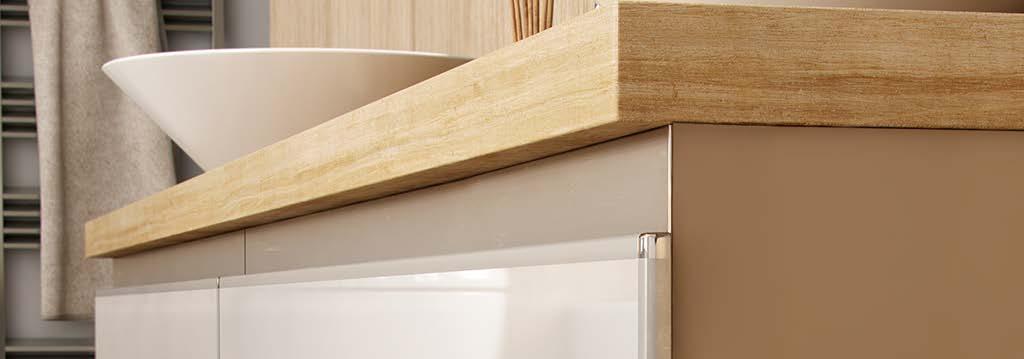

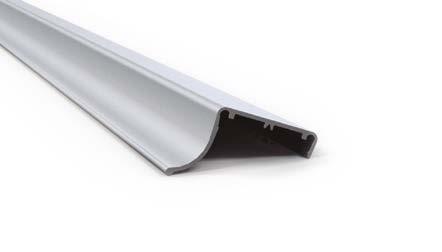

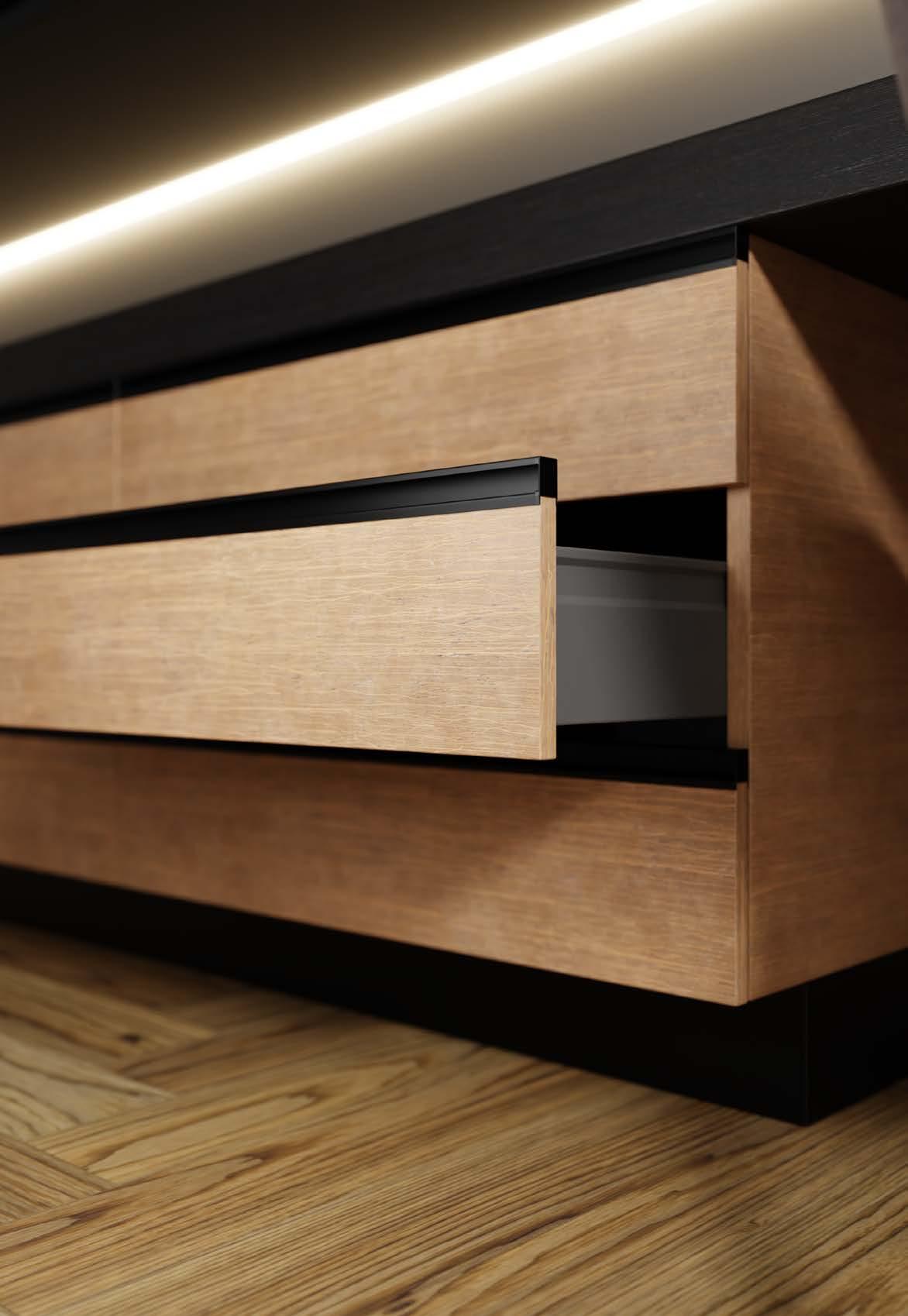

Perfil manija puerta de aluminio
Usos
Dimensiones
Tira x 3 m
Acabado
Anodizado natural mate
PERALM07

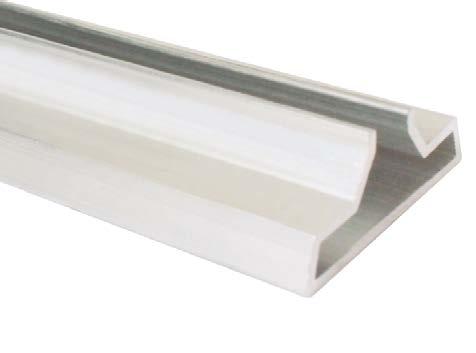

REF: PERALM02B
PERALM02BPN
PERALM02B-2
Material
Dimensiones
PERALM02B: tira x 3 m
PERALM02BPN: tira x 3 m
PERALM02B-2: tira x 2 m
Acabado
Anodizado natural mate o pintura electrostática negra
PERALM02B PERALM02BPN
PERALM02B-2
REF: PERALM03B
Aluminio Aluminio
Dimensiones
Tira x 3 m
Acabado
Anodizado natural mate

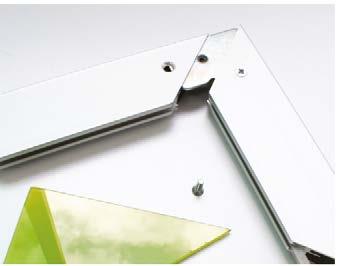

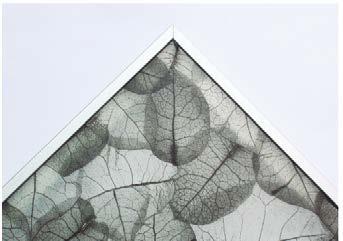

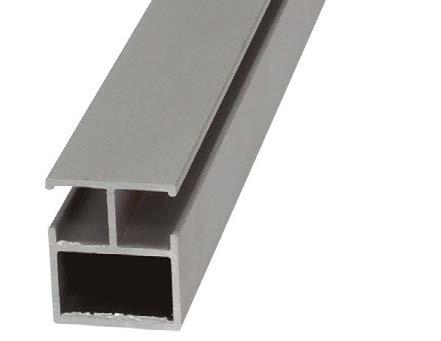

Perfil rectangular para puertas aluminio - vidrio espesor 4 mm
Recomendaciones
- Para el corte del vidrio descontar 4mm de ancho y 4mm de alto.
REF: PERALM83B PERALM83BPN

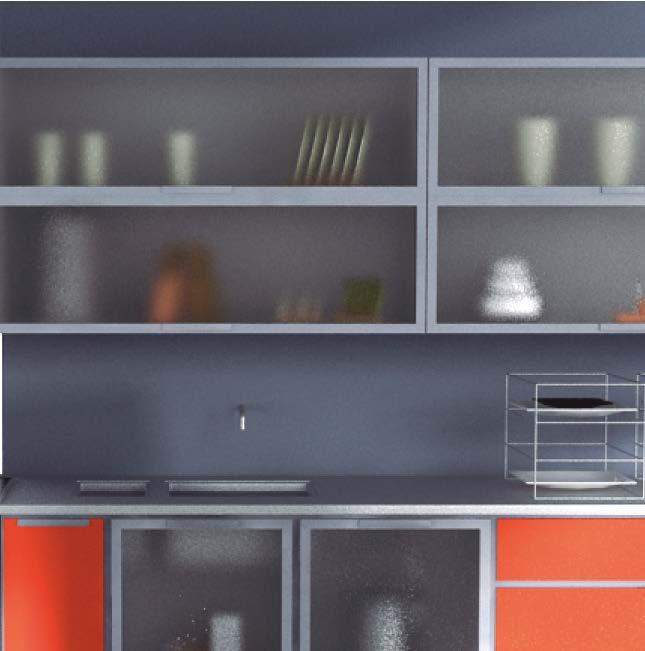

Gabinetes altos y bajos
Zapateros
Puertas para clósets
Puertas de aluminio
Perfil manija para puertas aluminio - vidrio espesor 4mm
Perfil curvo para puertas aluminio - vidrio espesor 4 mm
Recomendaciones
- Para el corte del vidrio descontar 82mm de ancho y 82mm de alto.
x 3 m
Acabado
Anodizado natural mate o pintura electrostática negra
PERALM83B PERALM83BPN
REF: PERALM04B
Recomendaciones
- Solo es apto para ser instalada con el PERALM02B
x 3 m
Anodizado mate
PERALM04B PERALM03B
Perfil pequeño para puertas aluminio - vidrio espesor 4 mm
Recomendaciones
- Para el corte del vidrio descontar 8mm de ancho y 8mm de alto.
- Instalar con manija adhesiva PERALM47
-Solo se utiliza con la bisagra HBM159-01 y HBM159-02
Aluminio
Aluminio
Tira
REF: EMPLAM72
EMPLAM72NG
KPLAAGM72 KPLAAGM72TN
Empaque
Referencia
EMPLAM72 EMPLAM72NG
* Venta por metro lineal
Accesorios para PERALM02B / PERALM02B-2 / PERALM02BPN / PERALM83B / PERALM83BPN
Referencia

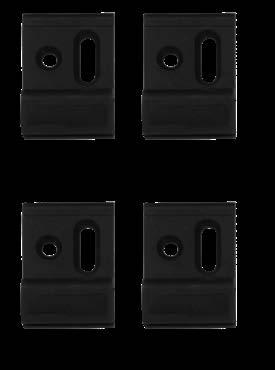

KPLAAGM72 KPLAAGM72TN
Material
Acero
Acabado
Zincado
* Incluye 2 tornillos
* Venta por unidad
REF: EMPLAM73
KPLAAGM73
Empaque
Referencia
EMPLAM73
* Tira de 3 m
* Venta por metro lineal
Accesorios para PERALM03B
REF: EMPLAM46
KPLAAGM46
Empaque
Referencia
EMPLAM46
* Venta por metro lineal
Usos y aplicaciones
Usos y aplicaciones
Referencia
Material
Acero
Acabado
Zincado
* Incluye 2 tornillos
* Venta por unidad
Accesorios para PERALM04B
Referencia
KPLAAGM46
Material
Acero
Acabado
Zincado KPLAAGM73
* Incluye 2 tornillos
* Venta por unidad
Usos y aplicaciones
ALUMINIO
REF: PERALM73-2
PERALM73-3
Material
Acabado
Crudo
*Se debe realizar una ranura en la parte inferior de la puerta de 9 mm de ancho por 13 mm de profundidad.
*Este perfil también es apto para puertas plegadizas de 2 hojas combinado con el KITPLEGABLE73-2 y para 4 hojas plegadizas con el KITPLEGABLE73-4

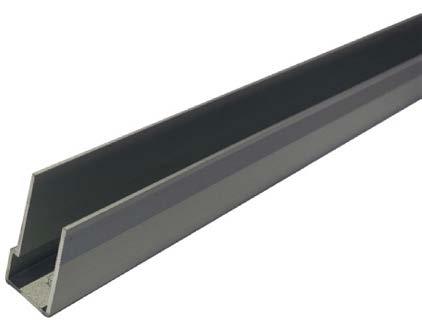

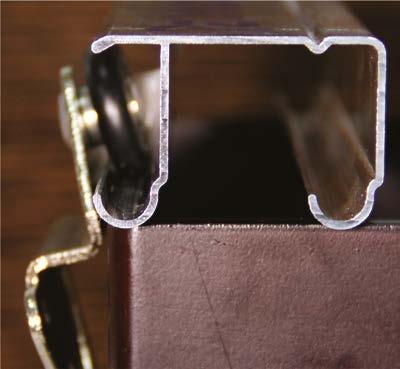

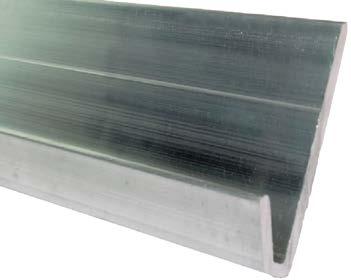

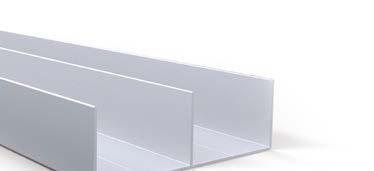

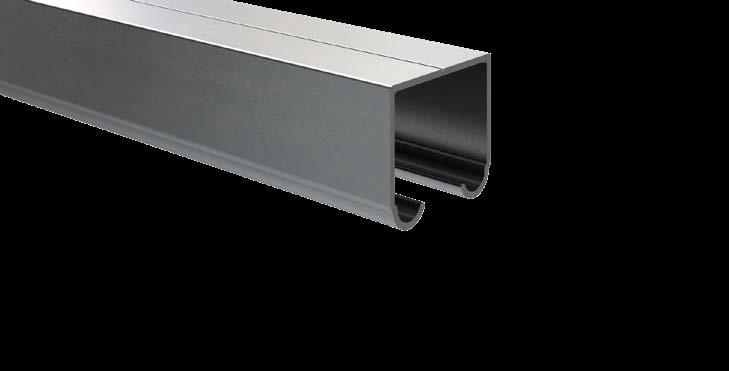

Riel colgante en “u” para una hoja
*A la hoja se le debe descontar 60mm con respecto a la altura del vano
Referencia Dimensiones
PERALM73-2 Tira x 2 m Tira x 3 m PERALM73-3
*Trabaja con tableros de 18 mm hasta 36 mm
*Los rodamientos para este riel es la referencia FSCPCM73
REF: FSCPCM73
Capacidad de carga
Ciclos de apertura y cierre
Descuento de vano
Incluye: 2 rodamientos, 2 topes de seguridad , 2 soportes metálicos, 1 guía de piso y tornillos y 1 llave de 3mm.
Kit rodamientos para 1 hoja sistema 73
REF: KITPLEGABLE73-2
Capacidad de carga
Ciclos de apertura y cierre
Descuento de vano
Incluye: 1 Rodamiento, 2 pivotes, 3 bisagras, 1 llave de 3mm, y tornillos.
KITPLEGABLE732 KITPLEGABLE732
Sistema plegable PERALM73 para 2 puertas
REF: KITPLEGABLE73-4
Capacidad de carga
Ciclos de apertura y cierre
Descuento de vano
Incluye: 2 Rodamiento, 2 pivotes, 9 bisagras, 1 llave de 3mm, y tornillos.
KITPLEGABLE734
Sistema plegable PERALM73 para 4 puertas
FSCPCM73

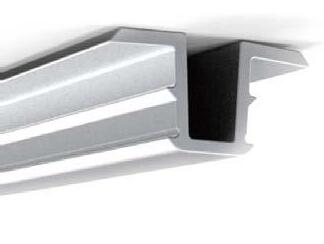

REF: PERALMA50A Sistema colgante para puerta de clóset
Material
Aluminio
Acabado
Crudo
Referencia Dimensiones PERALMA50A Tira x 3 m Tira x 2 m PERALMA50B PERALMA50B
PERALMA50A PERALMA50B
*Para puertas con tableros de 15mm hasta 30mm
*A la hoja se le debe descontar 50mm con respecto a la altura del vano

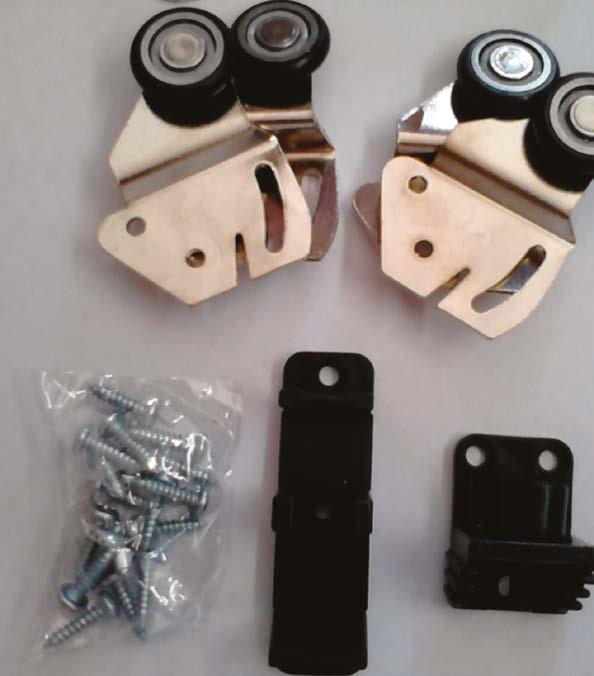

REF: FSCPCM20 Kit de accesorios para sistema colgante
Kit rodamientos para 2 hojas.
Incluye: 4 rodamientos, 1 guía, 1 tope y tornillos.
Capacidad de carga
30 kg por hoja
Ciclos de apertura y cierre
50.000
*Apto para ser utilizado con el PERALMA FSCPCM20
REF: KGSC50A/50B
Kit guía para sistema colgante.
Incluye: 1 guía, 1 tope y tornillos.
KGSC50A/50B
ALUMINIO
ALUMINIO
SISTEMAS CORREDIZOS: CUADRO COMPARATIVO
SISTEMAS M52 CORDOBESA OFFICE
Opcional según referencia
Recomendaciones
Sistema ideal para tableros de 15mm,18mm
Alto máximo puerta: 1,2 mtrs
Ancho máximo vano: 1,2 mtrs
A la hoja se le debe descontar 10mm con respecto a la altura del vano

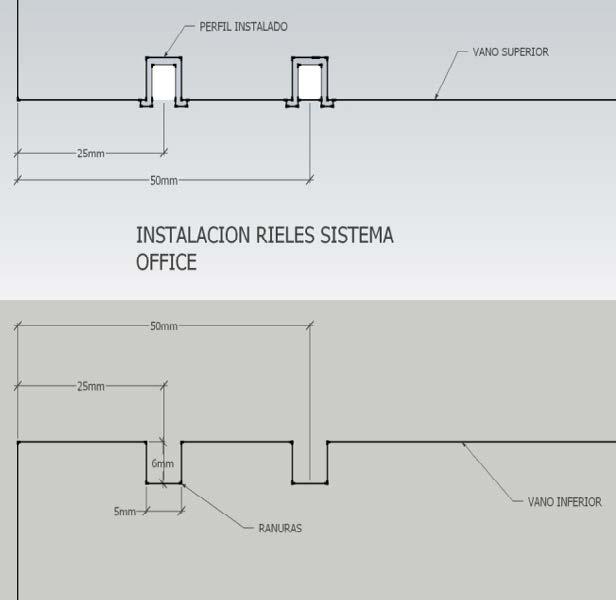

Para la instalación del perfil PERALM45 es necesario realizar una ranura de 6mm de profundidad x 5mm de ancho:
ACCESORIOS OPCIONALES
ALUMINIO
ALUMINIO
Sistema corredizo M52
REF: PERALM75-2
PERALM75-3
Material
Aluminio
Acabado
Anodizado mate

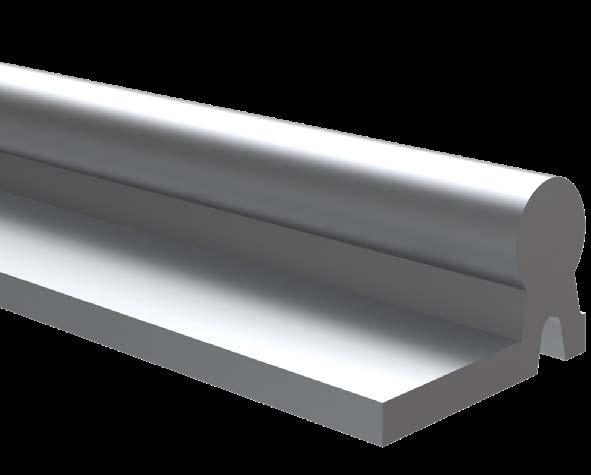

Riel inferior M52
*Trabaja con tableros de 15 mm hasta 36 mm
*Los rodamientos para este riel es la referencia FSCPCM52
REF: PERALM75-2L
PERALM75-3L
Material
Aluminio
Acabado
Anodizado mate
Riel inferior M52 liviano
*Trabaja con tableros de 15 mm hasta 36 mm
*Los rodamientos para este riel es la referencia FSCPCM52
Dimensiones
PERALM75-2
PERALM75-3
Sistema corredizo M52
REF: PERALM74-2 PERALM74-3
Material
Aluminio
Acabado
Anodizado mate
*Trabaja con tableros de 15 mm hasta 36 mm
*Los rodamientos para este riel es la referencia FSCPCM52
*A la hoja se le debe descontar 10mm con respecto a la altura del vano.
Riel superior M52
REF:
FSCPCM52
Capacidad de carga
40 kg por hoja
Ciclos de apertura y cierre
50.000
Descuento de vano
10 mm en altura
Incluye: 4 rodamientos, 4 guías y tornillos, 1 tope
Referencia Dimensiones
PERALM74-2 Tira x 2 m Tira x 3 m PERALM74-3
REF: PERALM74-2L PERALM74-3L
Material
Aluminio
Acabado
Anodizado mate
*Trabaja con tableros de 15 mm hasta 36 mm
*Los rodamientos para este riel es la referencia FSCPCM52
*A la hoja se le debe descontar 10mm con respecto a la altura del vano.
Riel superior M52 liviano
Referencia Dimensiones
PERALM74-2L Tira x 2 m Tira x 3 m PERALM74-3L

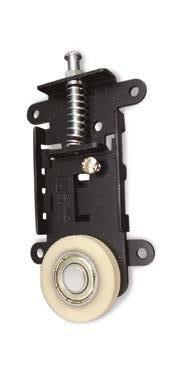

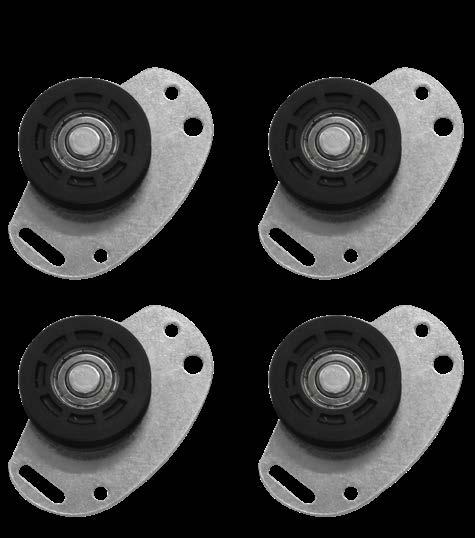

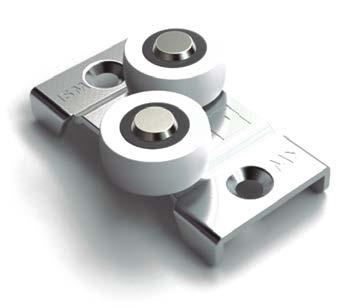

Kit rodamientos 2 hojas sistema M52
FSCPCM52
PERALM74-2
PERALM74-2L
ALUMINIO

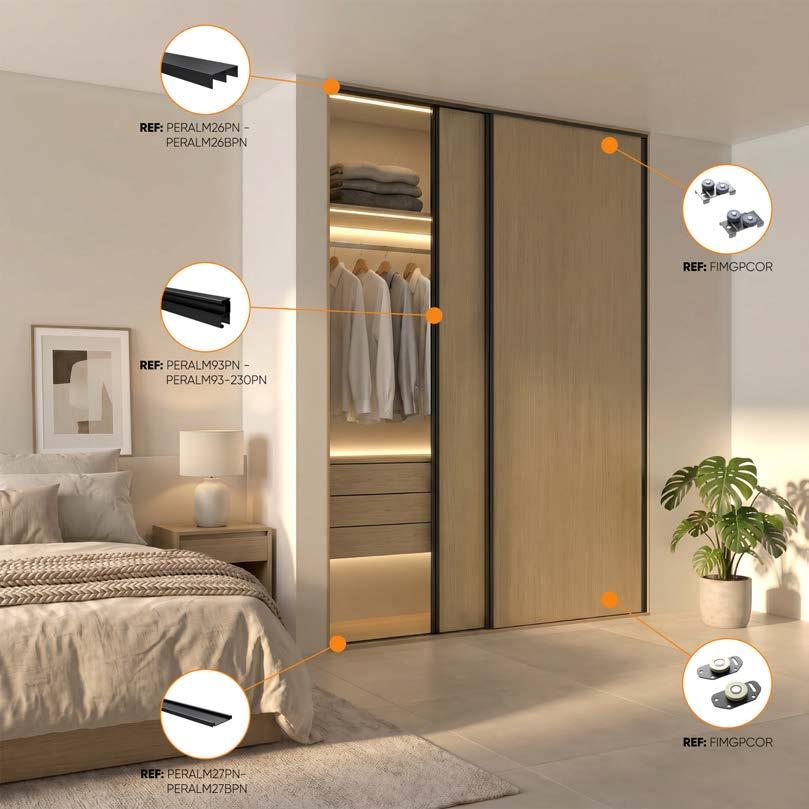

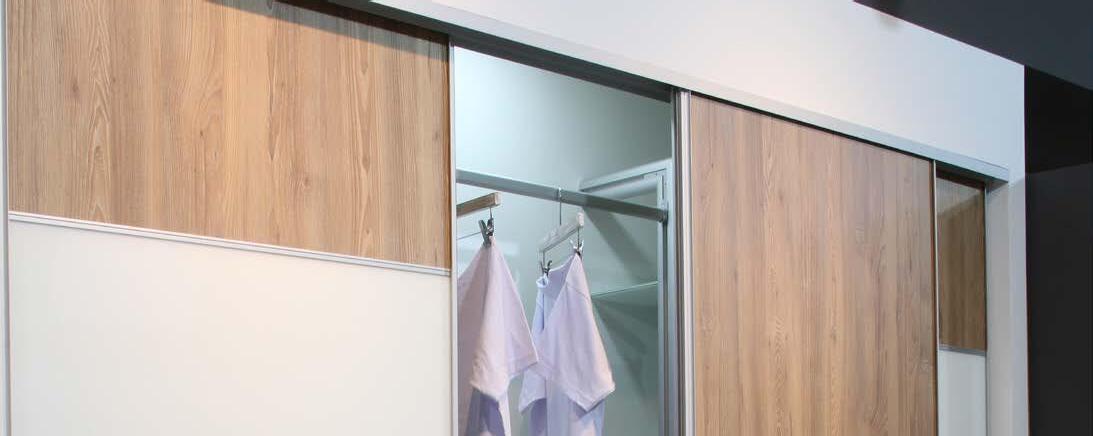

Perfiles y accesorios del sistema Cordobesa
PERALM26B
PERALM27B
PERALM27
FIMGPCOR
Recomendaciones
Perfiles aptos para tableros de 15mm, 18mm Alto máximo puerta: 2,40 m
Ancho máximo vano: 3 m
Ancho máximo por hoja: *tablero de 15mm: 1000 mm *tablero de 18mm: 1200 mm
A la hoja se le debe descontar 25mm con respecto a la altura del vano

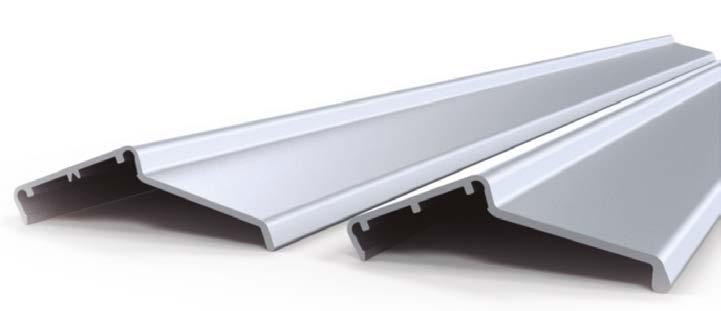

REF: PERALM93-230PN
PERALM93-230
PERALM93
PERALM93PN
Material
Aluminio
Acabado
Anodizado natural
Color
Natural mate
Negro mate
PERALM93230PN
PERALM93
PERALM93-230
Perfil manija tablero 15 mm x 3 m

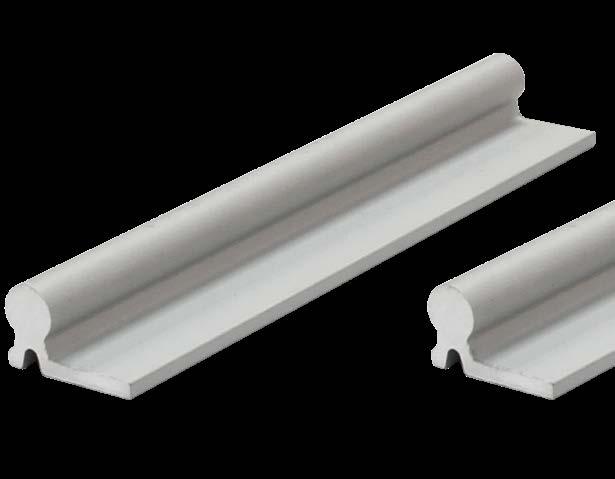

ALUMINIO

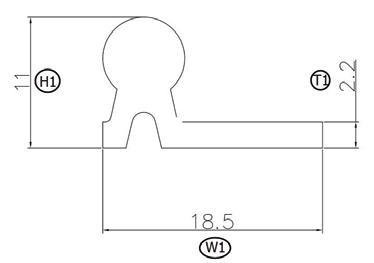

Referencia Dimensiones
PERALM93-230PN
PERALM93-230
PERALM93
PERALM93PN
Tira x 2.30 m
Tira x 2.30 m
Tira x 3 m
Tira x 3 m
Este perfil se corta a la media del largo total de la hoja, tener presente que aumenta al ancho de la puerta 24 mm
ALUMINIO

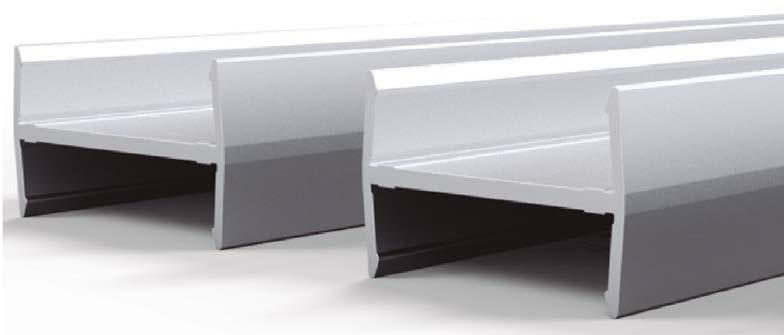

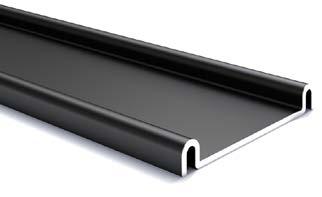

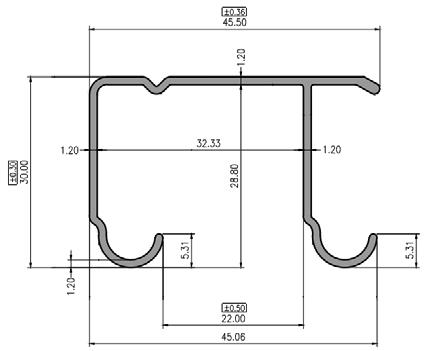

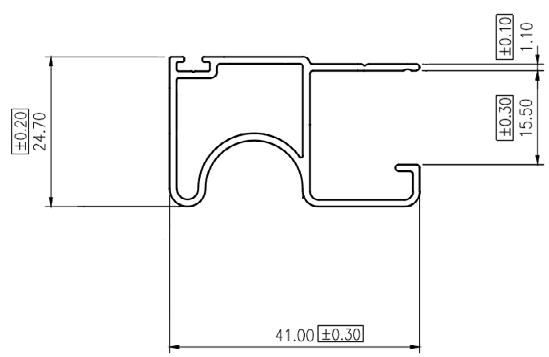

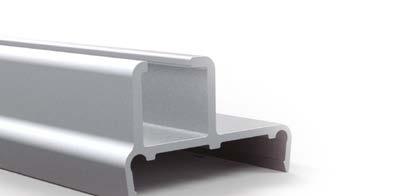

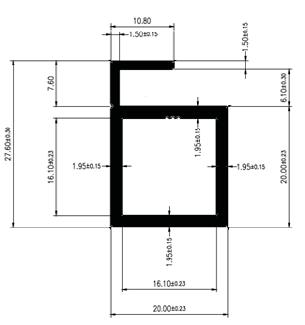

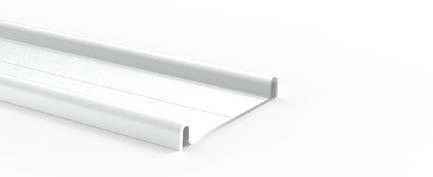

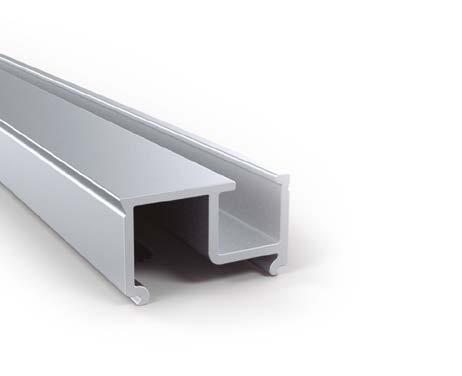

Perfiles y accesorios del Sistema Amazonas
PERALM16B
PERALM16
PERALM17B
PERALM17
/ PERALM16PN / PERALM17BPN / PERALM16BPN / PERALM17PN / PERALM18PN
FIMGPAM
PERALM19
PERALM25 PERALM65
/ PERALM19PN / PERALM25PN
Recomendaciones
Solo se fabrica en tablero 18mm y vidrio 4mm Alto máximo puerta: 3 m
Ancho máximo vano: 3 m
Ancho máximo por hoja: 1200 mm
Peso por hoja: 40 kg
A la hoja se le debe descontar 30mm con respecto a la altura del vano.
Unidades
*En el kit FIMGPAM van incluidos 2 ruedas y 2 patines para armar una puerta.
Unidades
Incluye felpa
*Venta por metro lineal
PERALM25 - PERALM25PN
ACCESORIOS OPCIONALES
PERALM19 - PERALM19PN
*Accesorios se adquieren por separado
Los perfiles PERALM19, PERALM25 y PERALM65 incluyen empaque
ALUMINIO

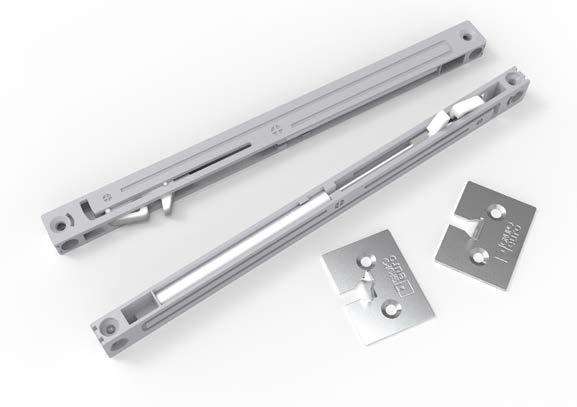

REF. FRENOAMA-COR Freno cierre suave para sistema corredizo
Material freno
POM (resina de acetal)
Material
Material accionador
Acero zincado
Color
Gris
Incluye
2 Frenos y 2 accionadores
FRENOAMACOR

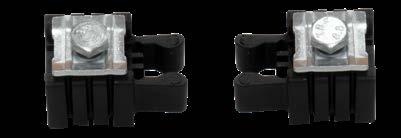

REF: KITPERALM76
Material
Acero y plástico
Color
Natural mate
REF: FSCPCM76
Material
Acero y plástico
Color
Natural mate

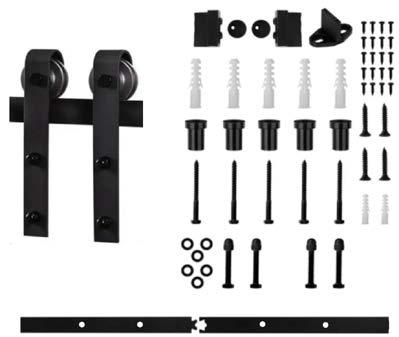

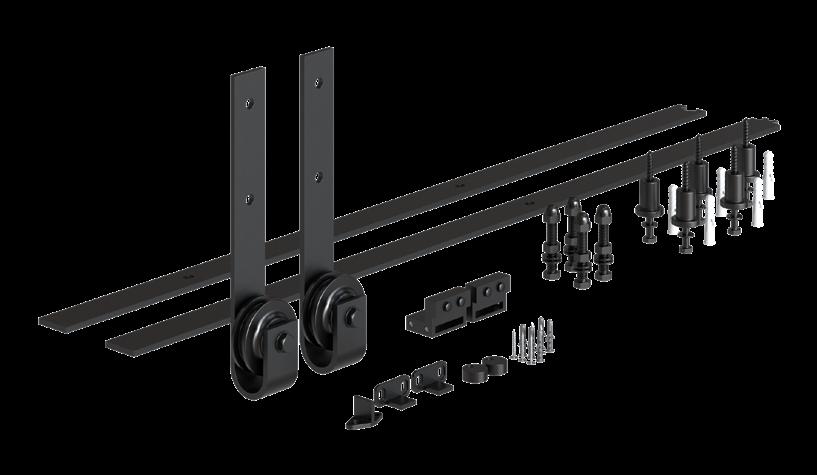

Suministro: guía superior de 2 metros, 2 rodamientos colgantes, 2 topes de puerta, 5 accesorios (separadores, tornillos y chazos), 4 tornillos hexagonales, 2 topes anti-salto, guías inferiores y llave hexagonal. KITPERALM76 FSCPCM76
*Capacidad de carga 40kg.
*Apto para ser utilizado en el sistema Amazonas y Cordobesa.
REF: PERALM59
PERALM46
PERALM49
PERALM59PN

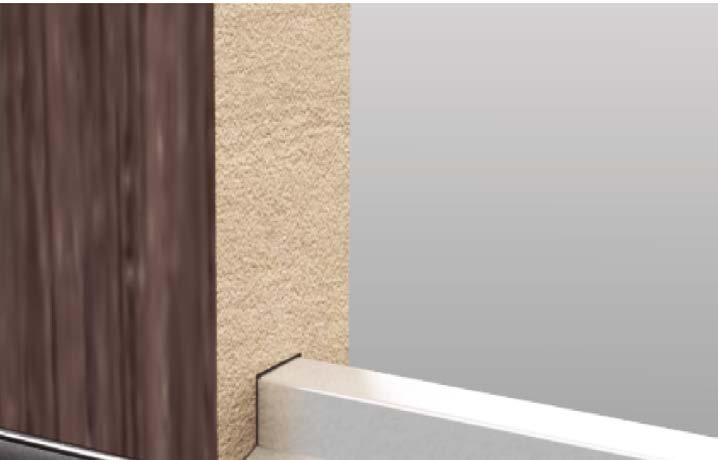

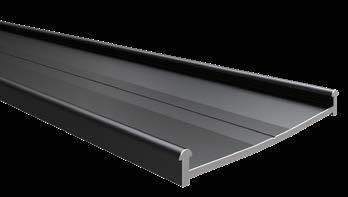

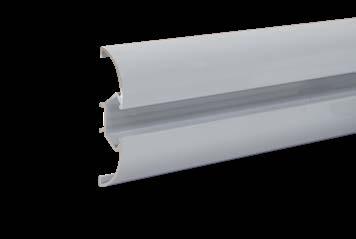

Perfil zócalo
*Disponible en color negro REF: PERALM59PN
REF: PERPVC59/59PN
PERPVC46/46PN
PERPVC49/49/PN
Perfil zócalo PVC
ALUMINIO
REF: FIMTIE59
REF: FIMPVC59/59PN FIMTIE46 FIMPVC46/46/PN FIMTIE49 FIMTIE59PN FIMPVC49/49PN
Esquinero para zócalo aluminio
* Para su instalación se debe descontar al corte del perfil, 20mm a cada lado
en color negro REF: FIMTIE59PN

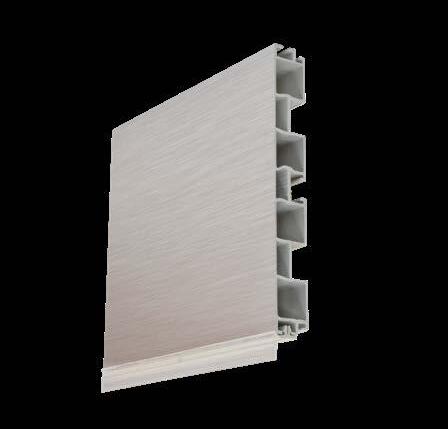

Zócalo en pvc aluminizado con estructura decameral, empaque transparente coextruido.
Esquinero para zócalo PVC
* Para su instalación se debe descontar al corte del perfil 15mm a cada lado
ALUMINIO
Plástico
zócalo de aluminio
Plástico
Pata para zócalo en aluminio y PVC
Cada 60 cm se sugiere instalar una pata.

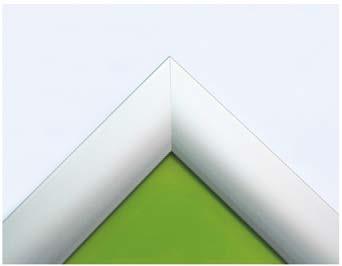

KIT TABLERO PIZARRÓN:

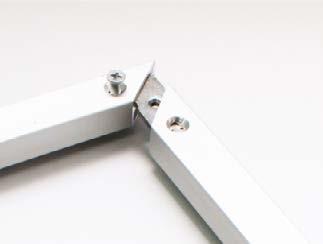

Incluye: 2 perfiles de 1.24 m, 2 perfiles de 2.46 m cortados a 45° y manija PERALM07 con cinta auto adhesiva 30 cm.

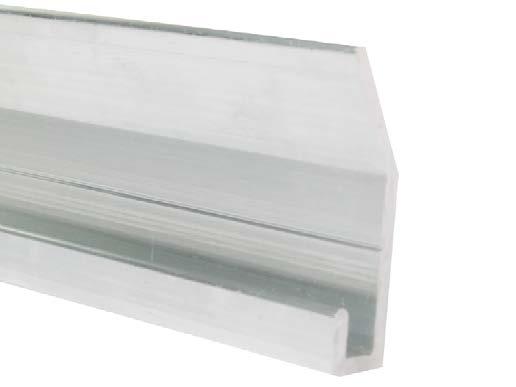

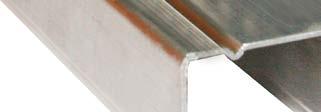

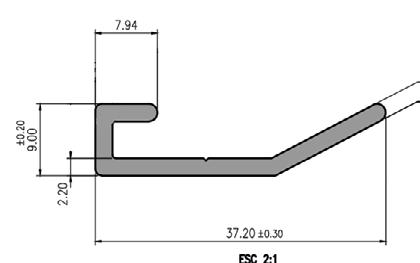

REF: PERALM01 Perfil exhibición
Material
Aluminio
Acabado
Crudo
Dimensiones
Tira x 2.44m
*Diseñado para ensamblar con tableros ranurados de Madecentro
PERALM01
ALUMINIO
ALUMINIO
