Catálogo de Herrajes 2026 - FEBRERO

Portafolio marcas

*Las imágenes presentadas en este catálogo son de carácter ilustrativo. Obtén más información escaneando los códigos QR de cada referencia.

Rieles

Bisagras

Bisagras cierre sin amortiguación

Bisagras cierre con amortiguación

Bisagras push to open

Bisagras sin presión

Dispositivos push to open

Bisagras apertura ángulos especiales

Otras bisagras para muebles

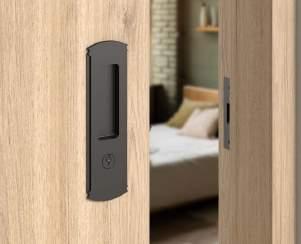

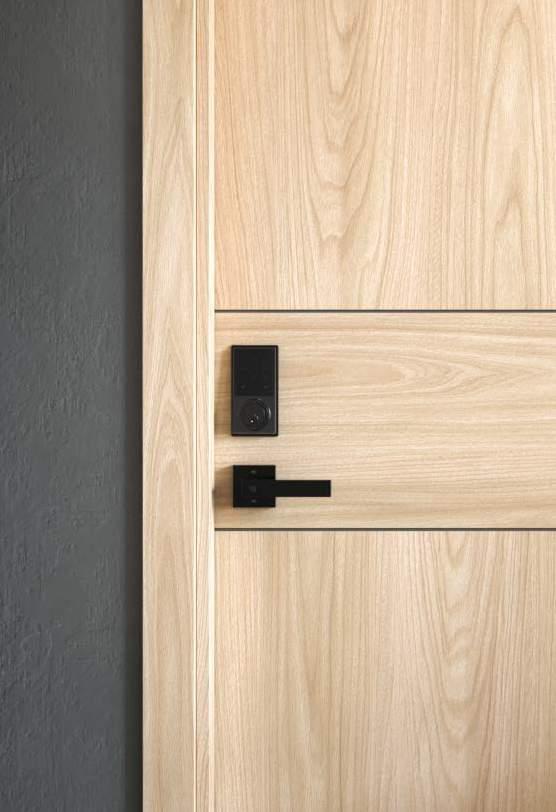

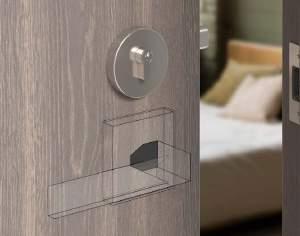

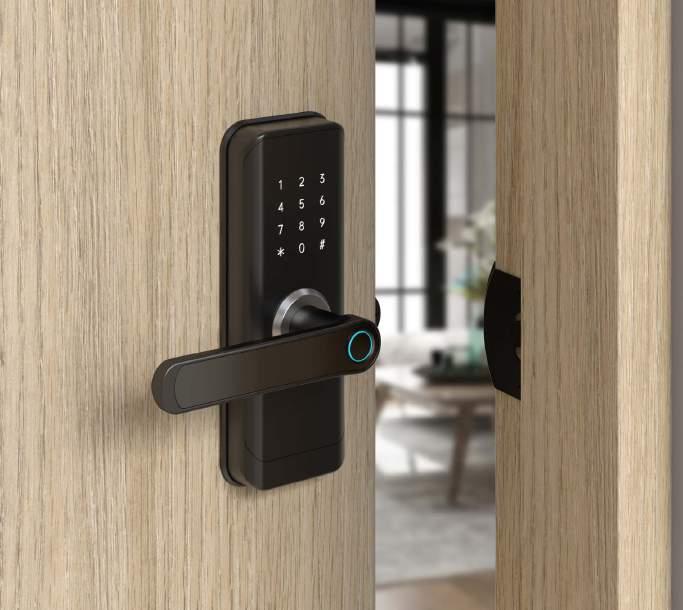

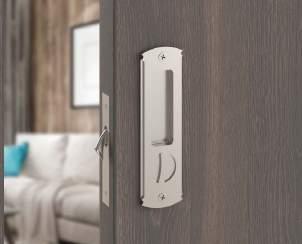

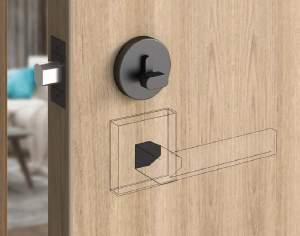

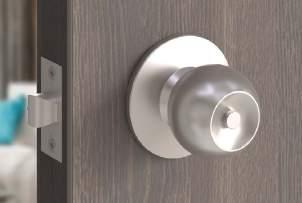

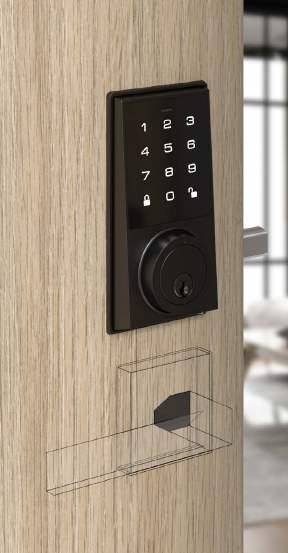

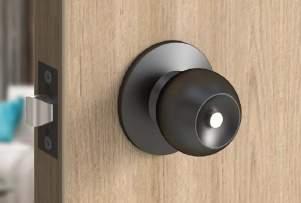

Cerraduras para puertas de paso

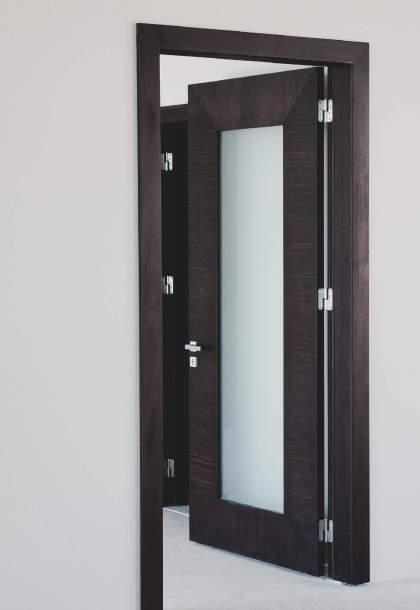

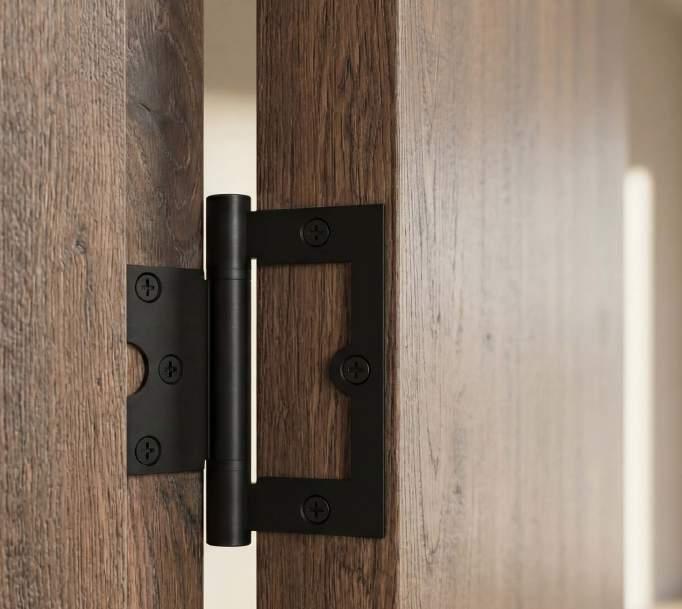

Bisagras para puertas de paso

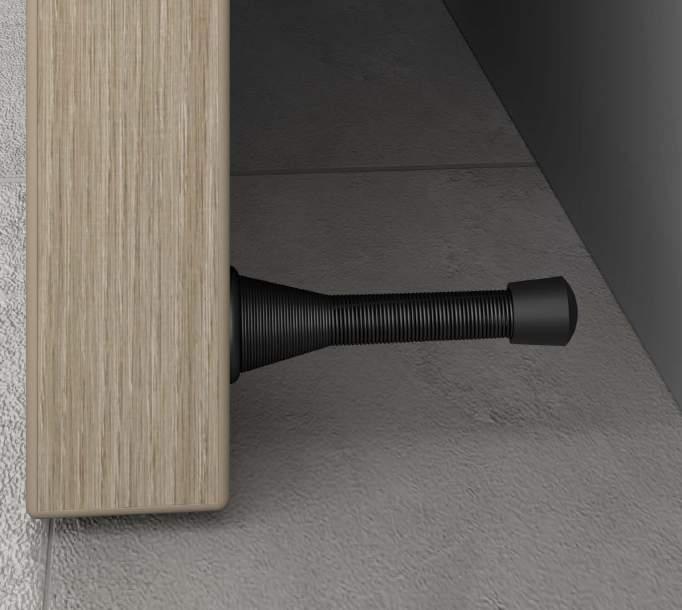

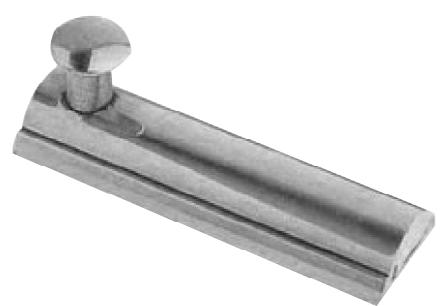

Accesorios para puertas de paso

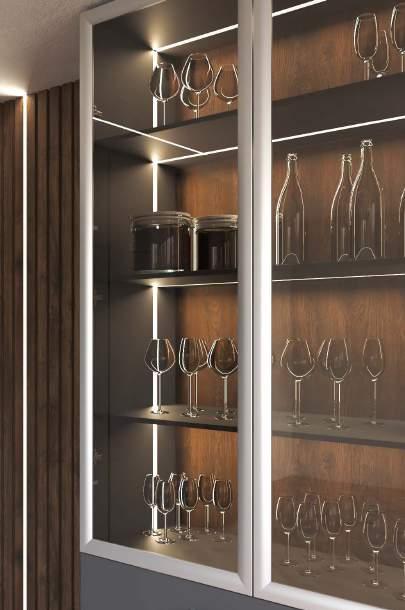

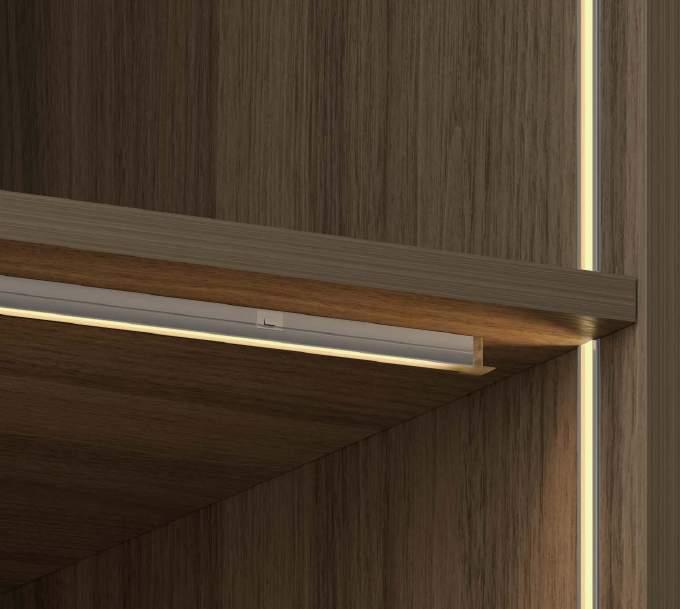

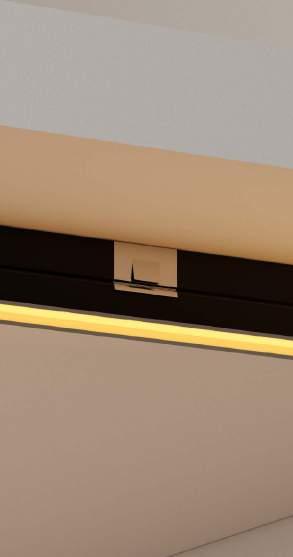

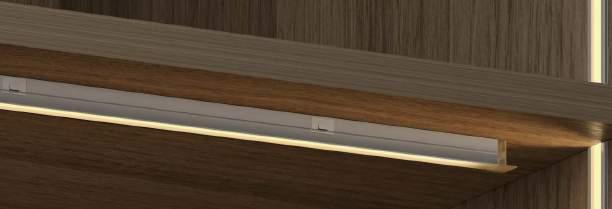

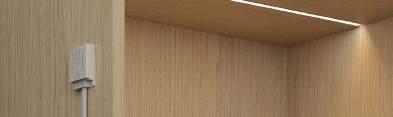

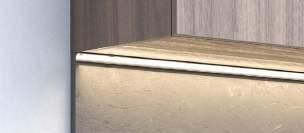

Iluminación LED

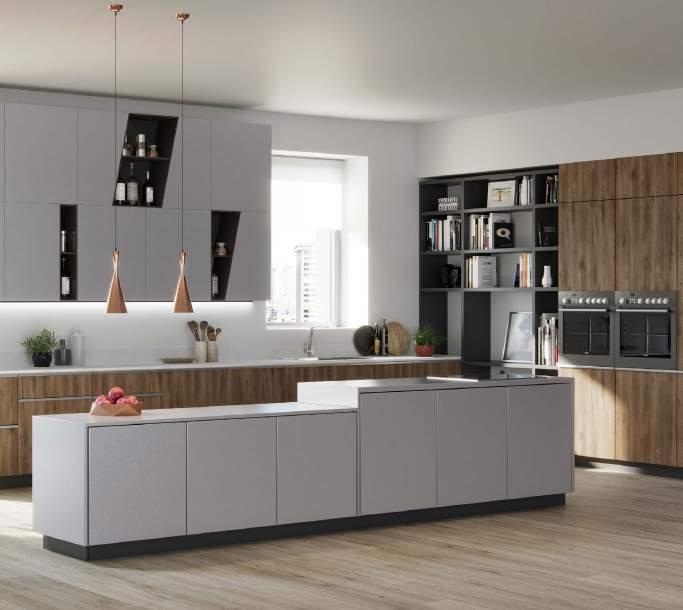

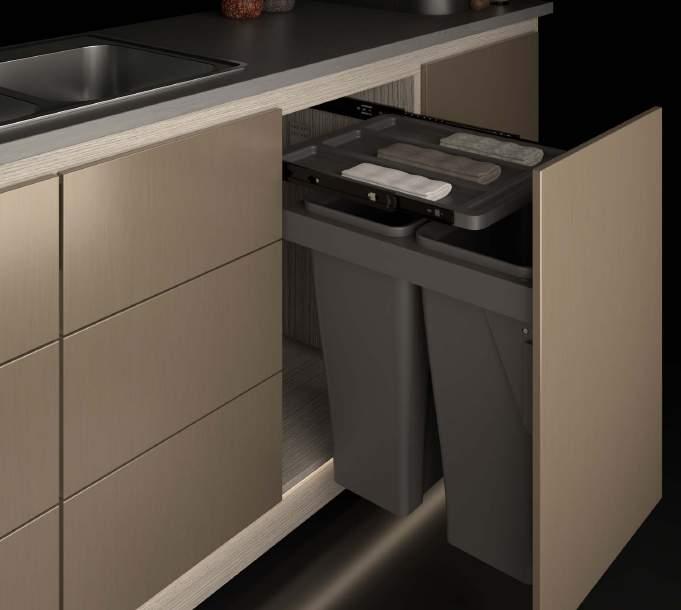

Cocina

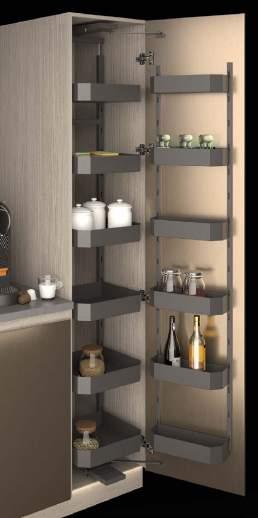

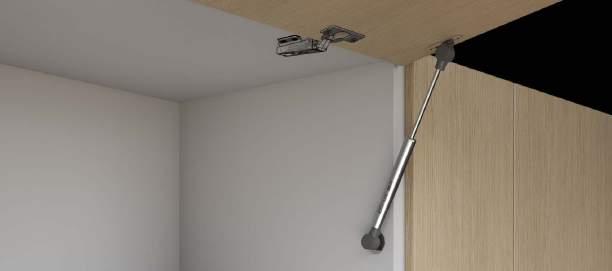

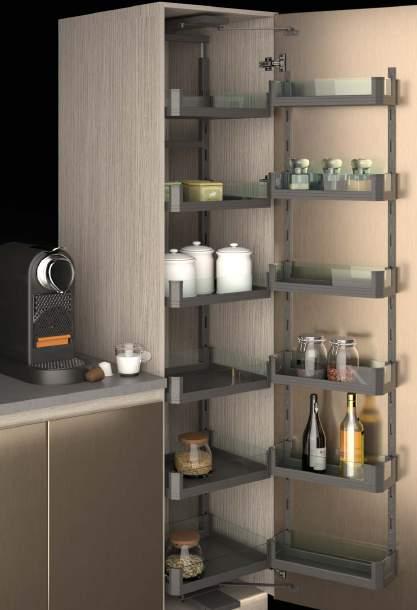

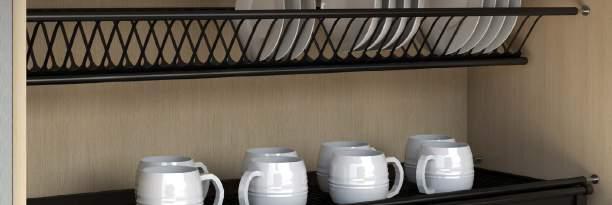

Alacenas

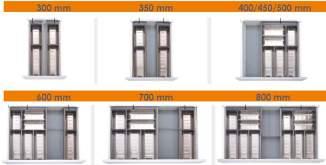

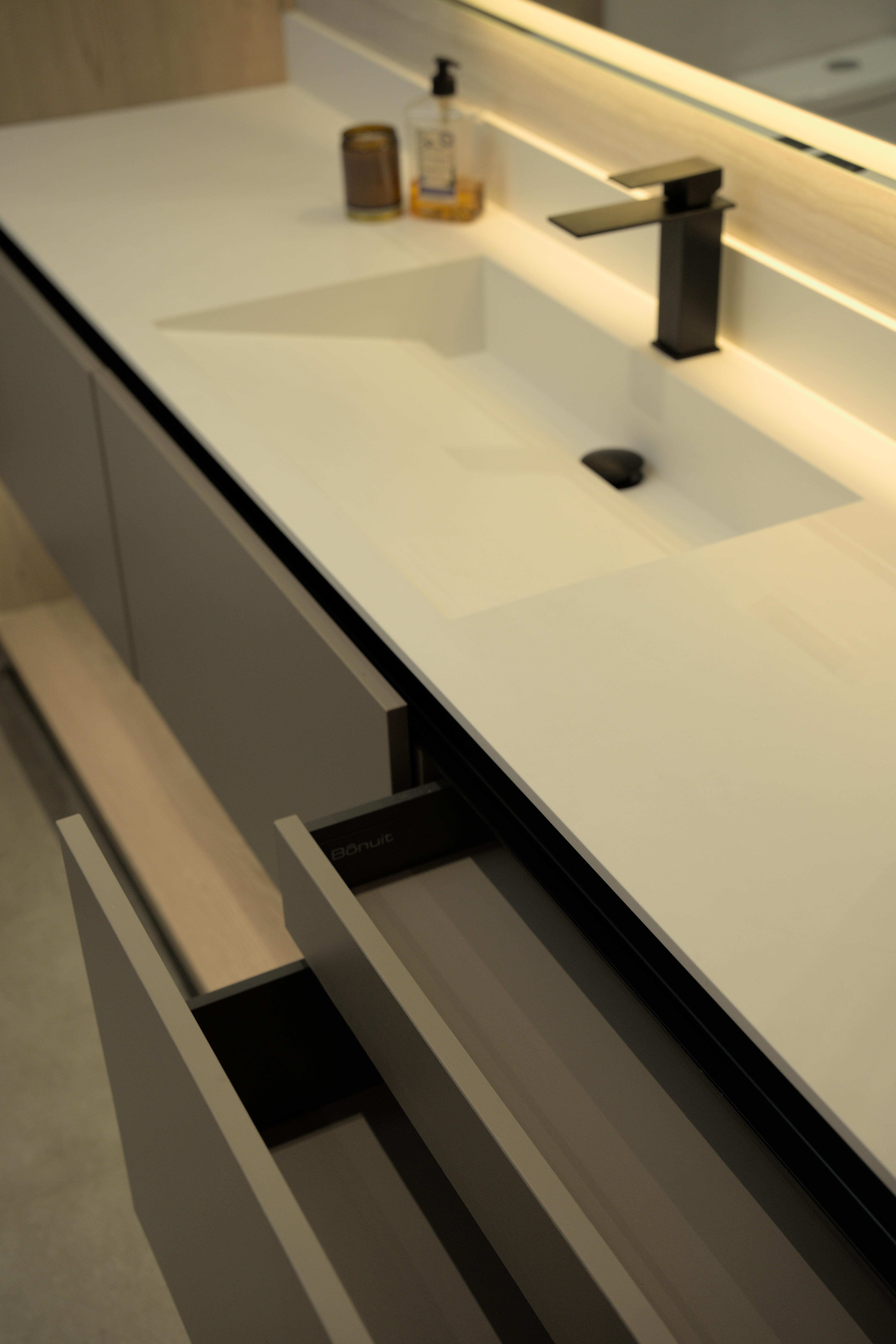

Cajones

Accesorios para costados metálicos

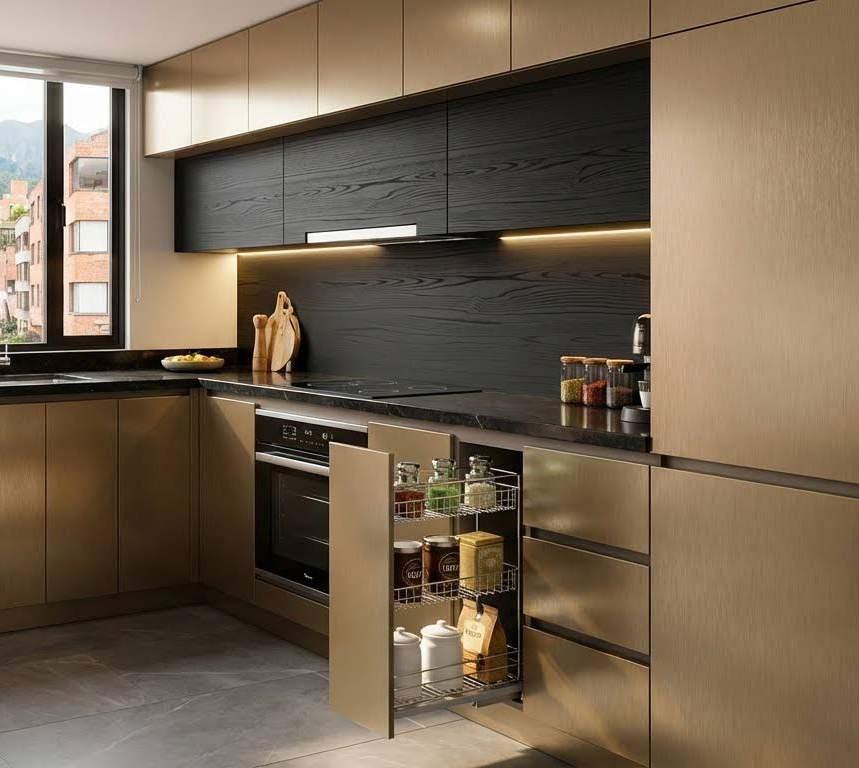

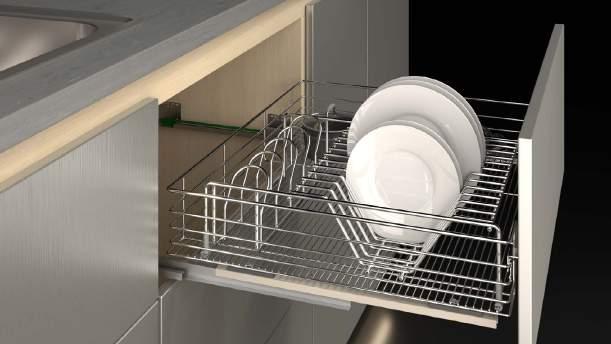

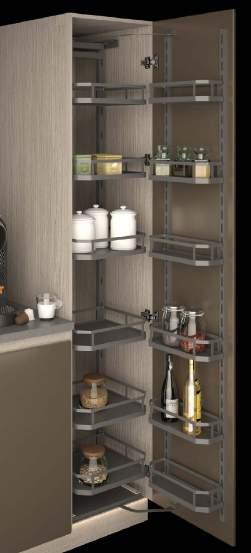

Canastas, tornos y esquineros

Accesorios

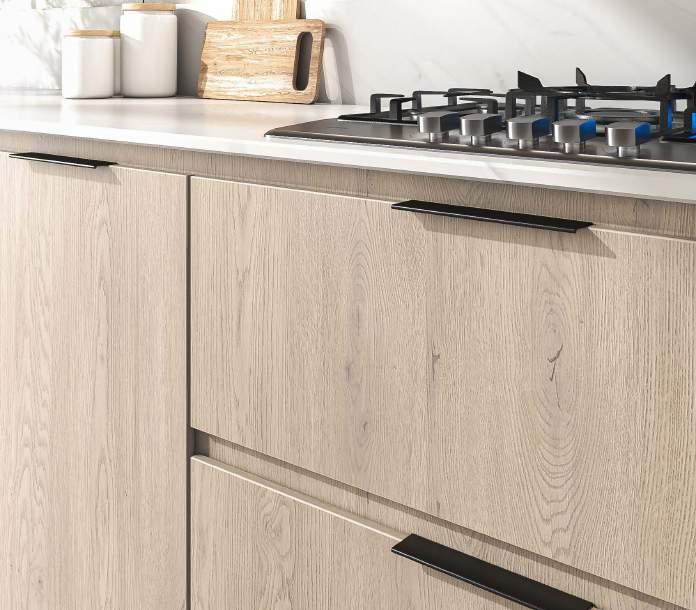

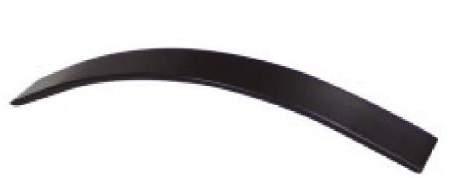

Manijas

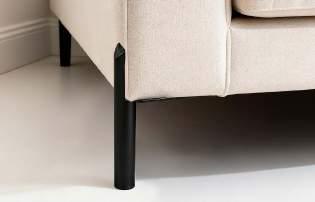

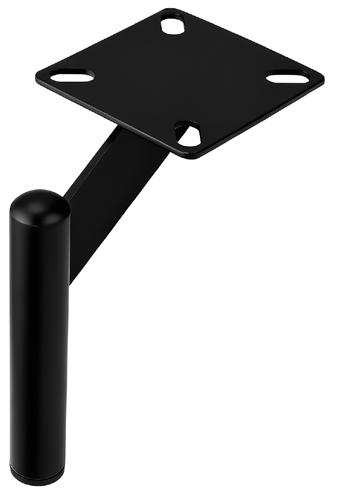

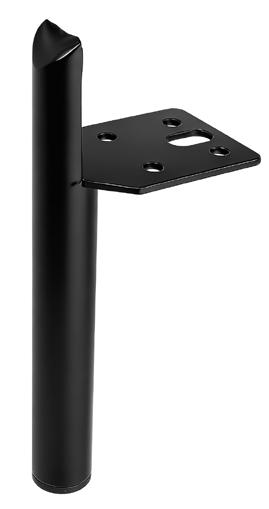

Patas

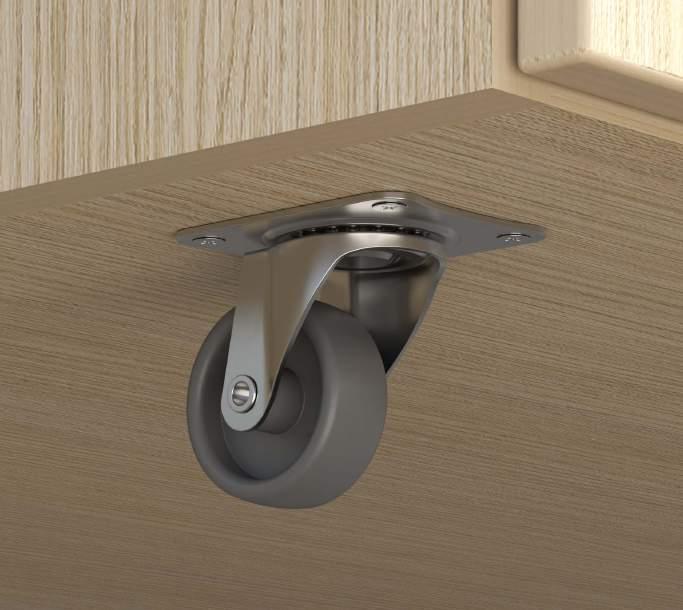

Rodachinas

Soportes y dilatadores

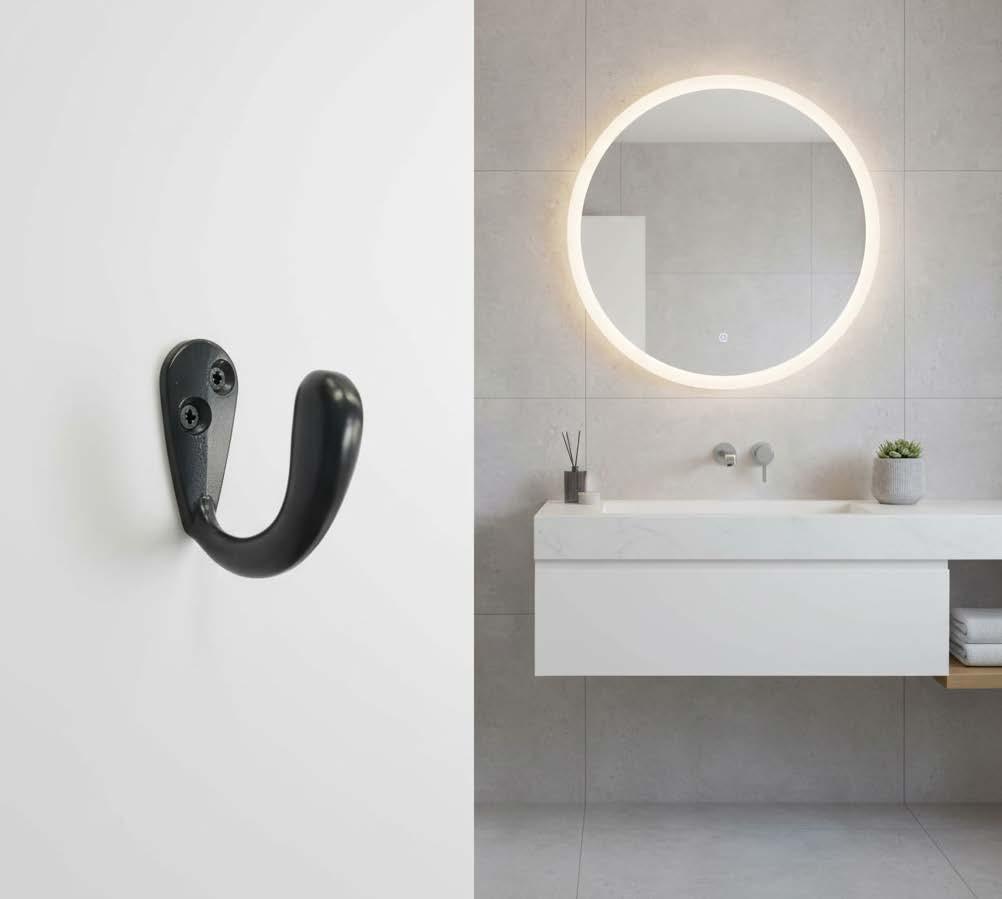

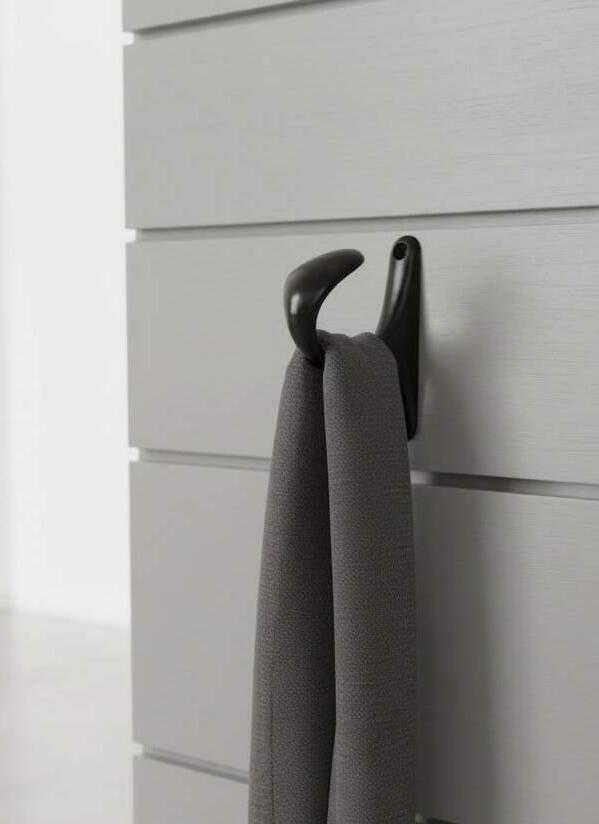

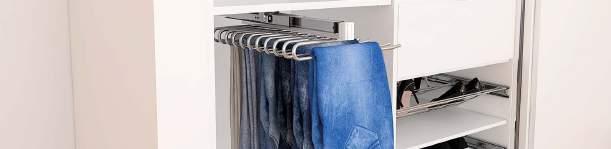

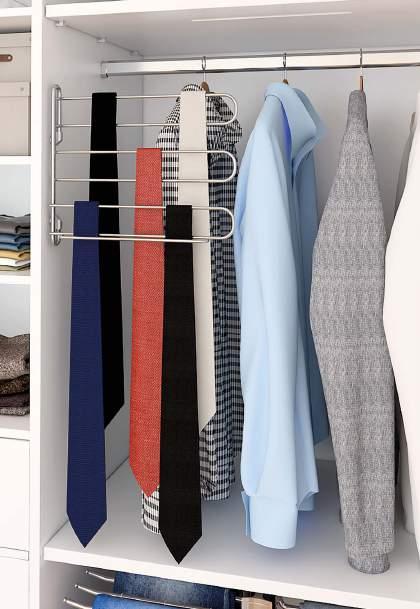

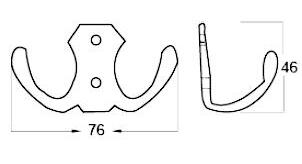

Percheros

Herrajes para ensamble

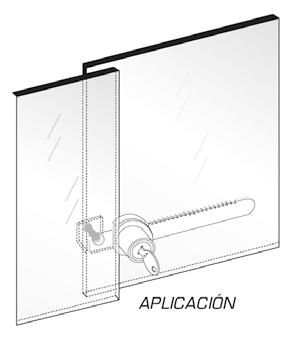

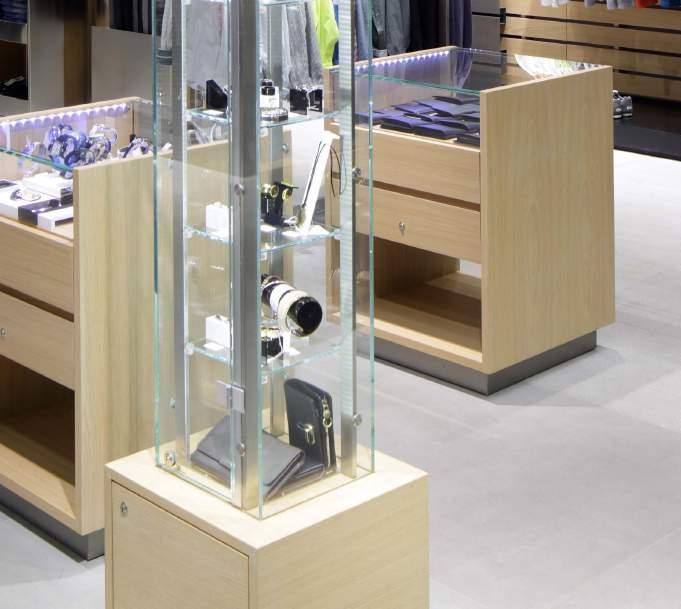

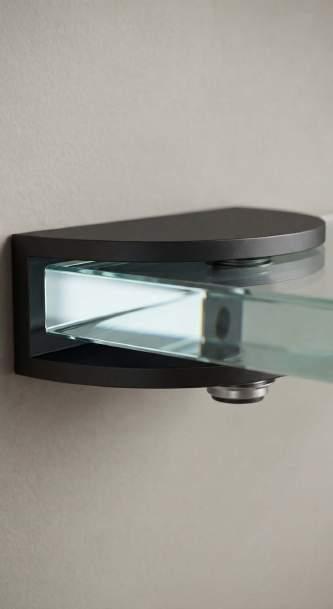

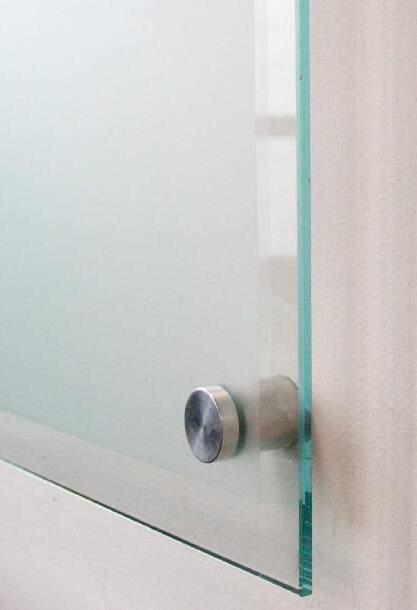

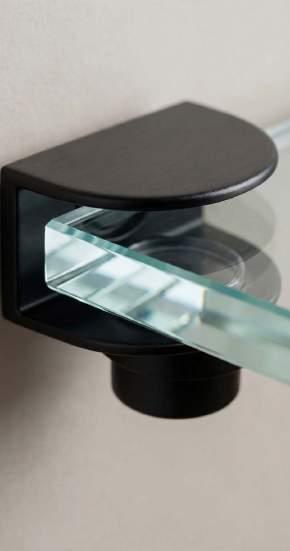

Herrajes para vidrio

Varios

Otros accesorios

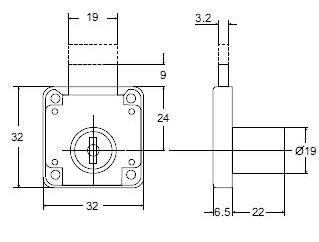

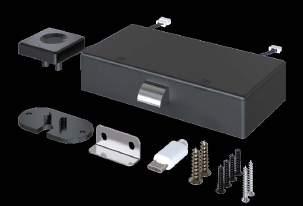

Cerraduras para muebles

Herrajes y solucciones para oficina

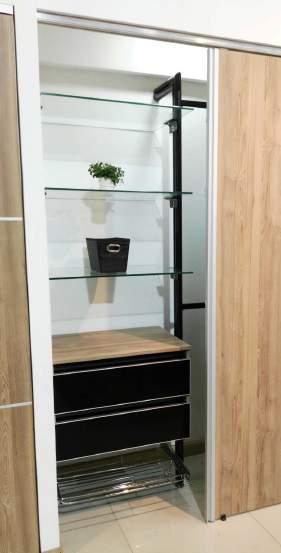

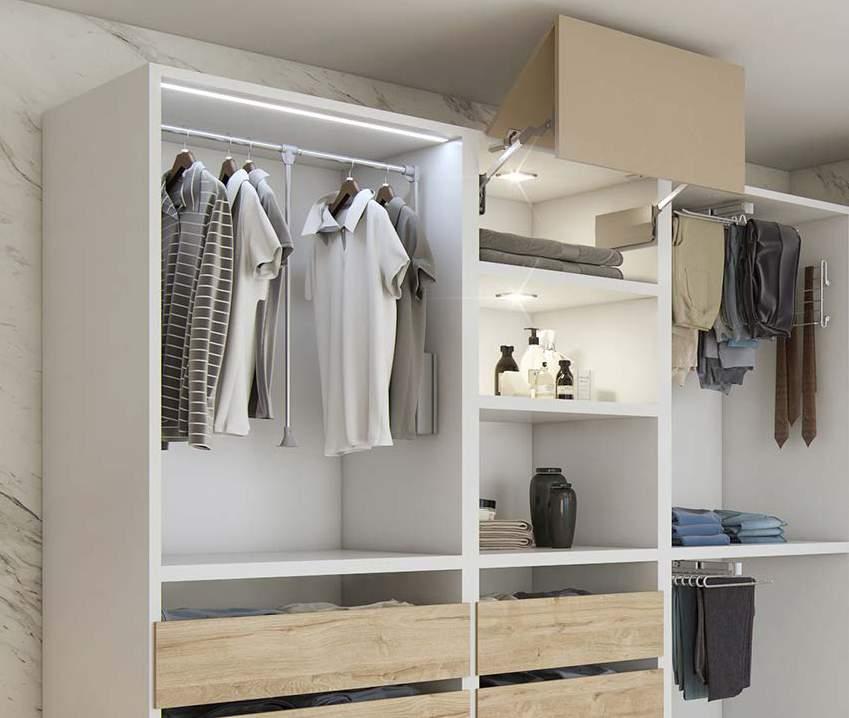

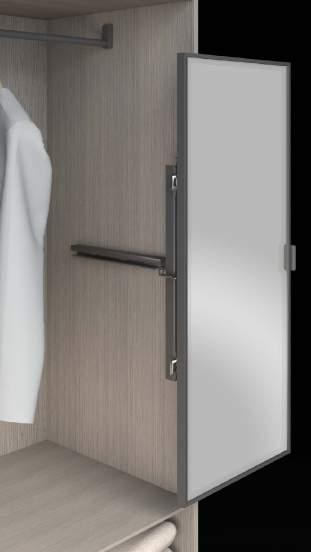

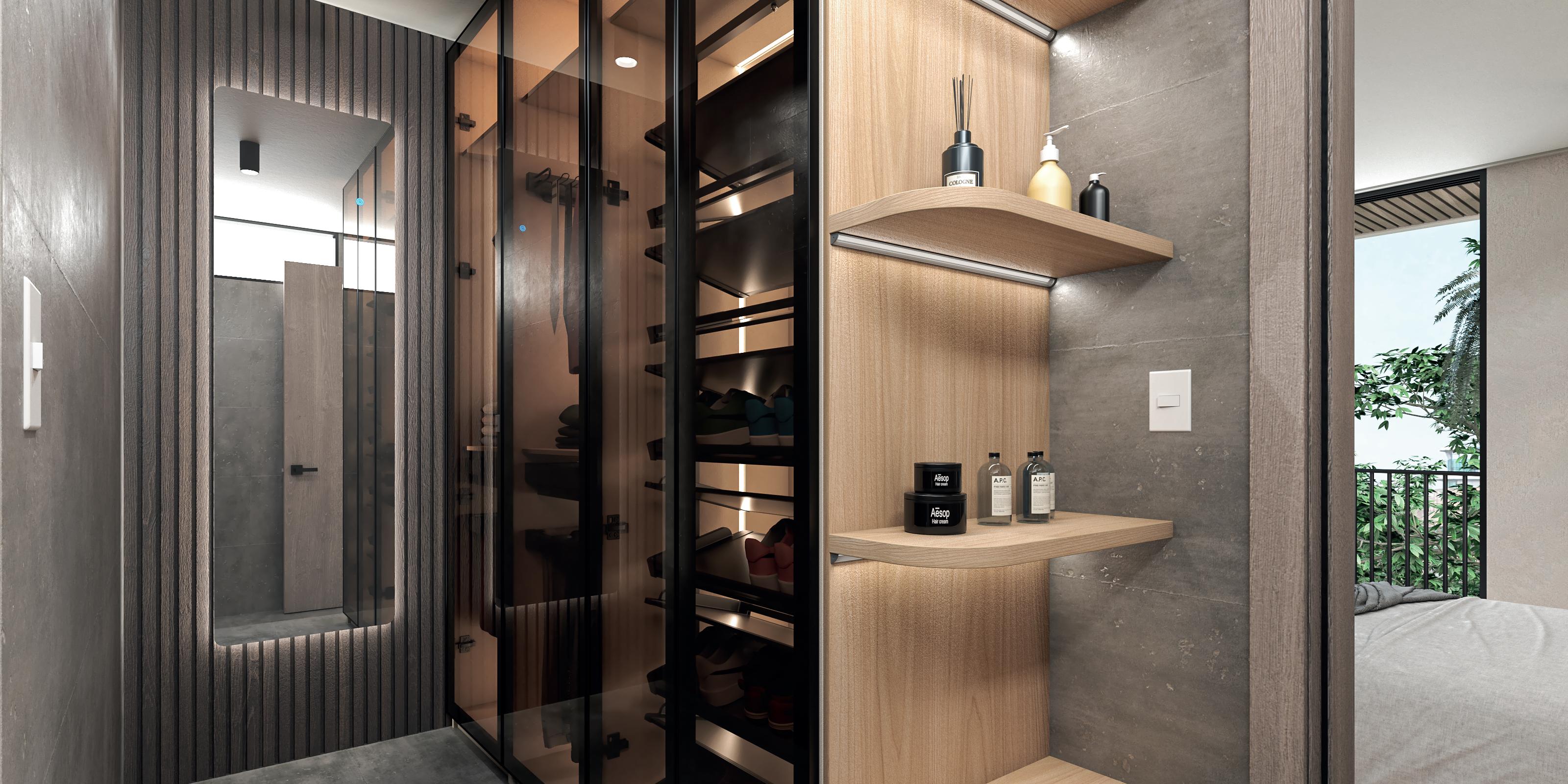

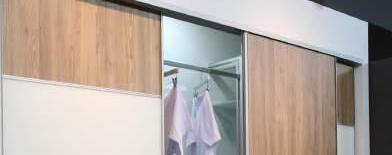

Clóset

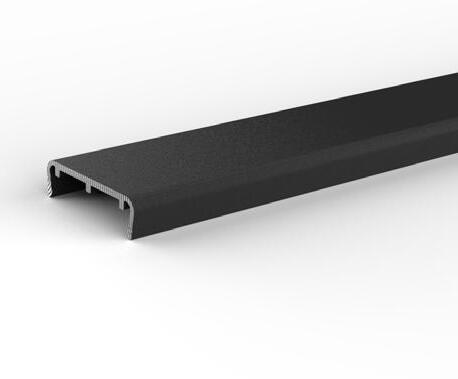

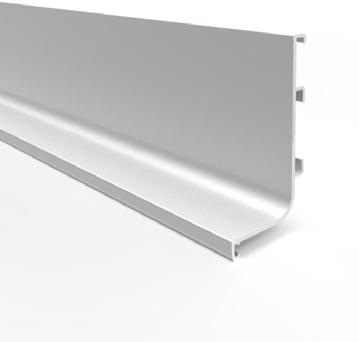

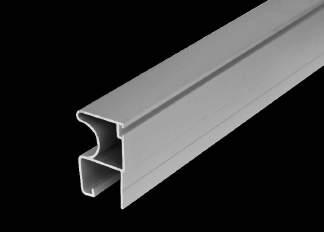

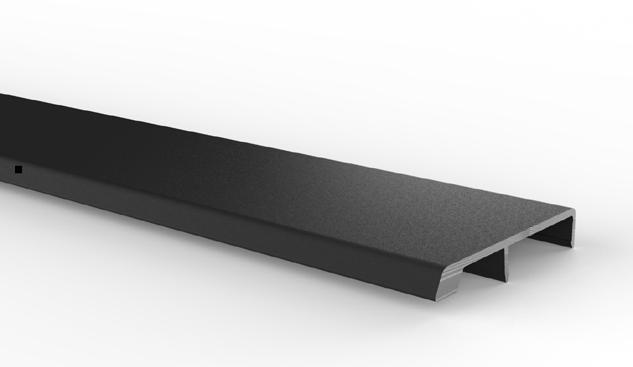

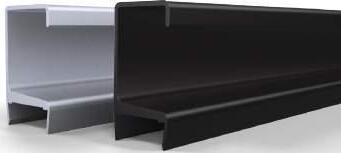

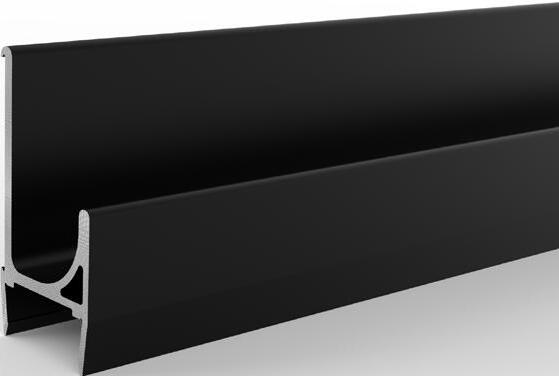

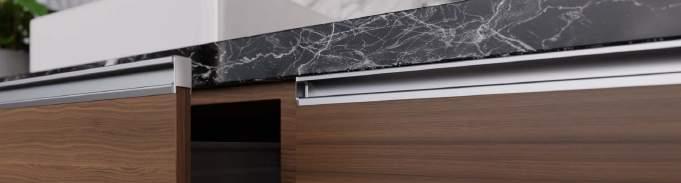

Aluminio

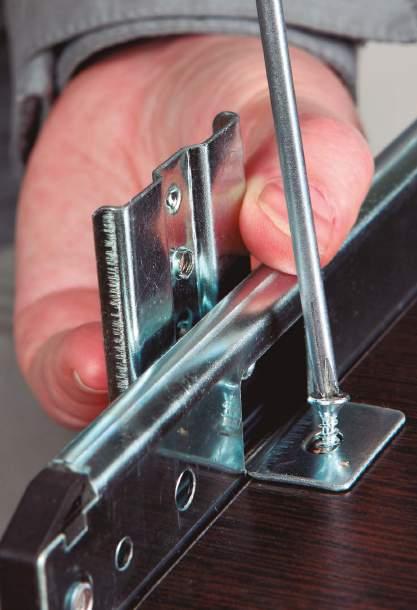

RIELES

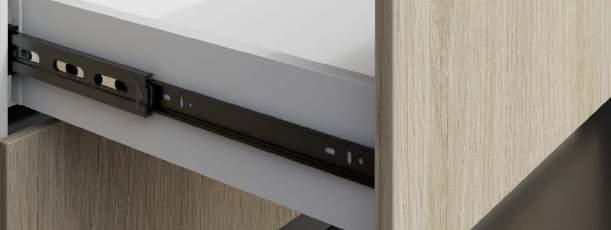

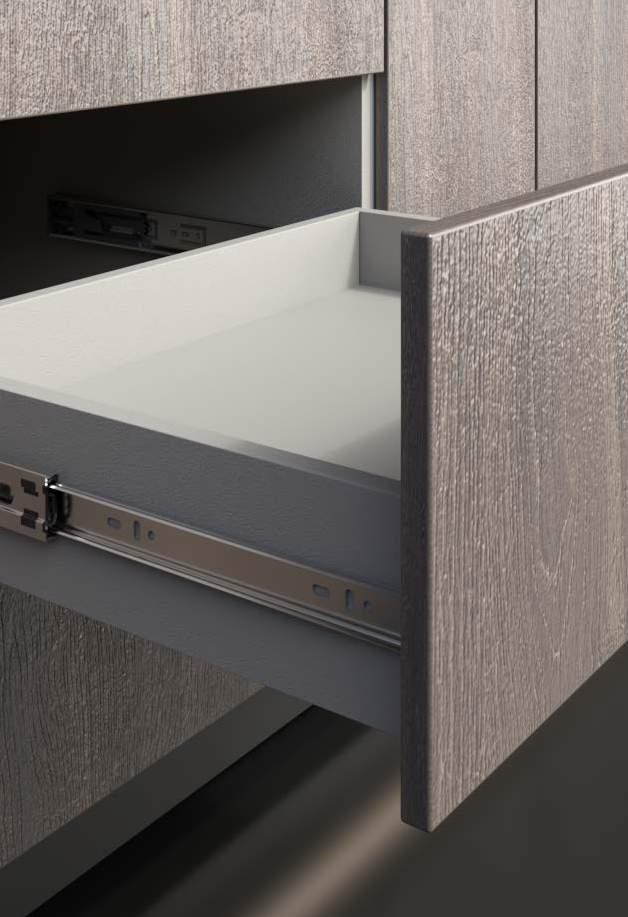

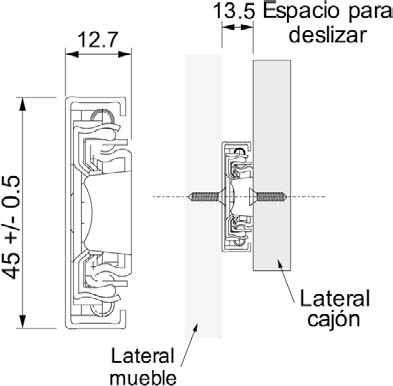

Riel extensión total

REF: HRE320

Material

Acero

Acabado

Galvanizado - zinc

Descuento del vano

Referencia

HRE320-30

HRE320-35

HRE320-40

HRE320-45

HRE320-50

HRE320-55

HRE320-60 HRE320-70

Riel extensión total carga pesada zincado

Suministro: 1 par de rieles 12 tornillos

Suave e insonoro deslizamiento

*Resiste más de 45.000 ciclos con una carga de 45 Kg

REF: HRE330

Material

Acero

Acabado

Galvanizado negro

Descuento del vano

Referencia

HRE330-30

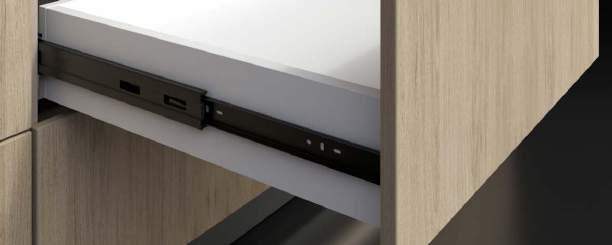

Riel extensión total carga pesada negro

Suministro: 1 par de rieles 12 tornillos

Suave e insonoro deslizamiento

*Resiste más de 45.000 ciclos con una carga de 45 Kg

RIELES

Riel extensión total

REF: HRE126

Material

Acero

Acabado

Galvanizado - zinc

Descuento del vano

Referencia

HRE126-25

HRE126-30

HRE126-35

HRE126-40

HRE126-45

HRE126-50

HRE126-55

HRE126-25

REF: HRE220

Material

Acero

Acabado

Galvanizado - zinc

Descuento del vano

Referencia

HRE220-30 HRE220-35 HRE220-40

Riel extensión total carga media

Suministro: 1 par de rieles 12 tornillos

Suave e insonoro deslizamiento

*Resiste más de 25.000 ciclos con una carga de 38 Kg

Riel extensión total carga liviana

Suministro: 1 par de rieles 12 tornillos

HRE220-30

Suave e insonoro deslizamiento

*Resiste más de 25.000 ciclos con una carga de 20 Kg

REF: HRE031

Material

Acero

Acabado

Galvanizado - zinc

Descuento del vano 25 mm total

Referencia

HRE031-25

HRE031-30

HRE031-35

HRE031-40

HRE031-45

HRE031-50

Riel extensión total carga ultra liviana

Suministro: 1 par de rieles 12 tornillos

*Resiste más de 20.000 ciclos con una carga de 10 Kg

Riel cierre lento

REF: HRE550

HRE550N

Material

Acero

Acabado

Galvanizado - zinc

Negro

27 mm total

Descuento del vano HRE550-30 HRE550-30N

Riel extensión total cierre lento

Suministro: 1 par de rieles 12 tornillos

HRE550-30

HRE550N-30N

HRE550-35

HRE550-35N

HRE550-40

HRE550-40N

HRE550-45

HRE550-45N

HRE550-50

HRE550-50N

HRE550-55

HRE550-55N

Suave e insonoro deslizamiento

*Resiste más de 25.000 ciclos con una carga de 30 Kg

REF: HRE551 Riel extensión total cierre lento eco

Material

Acero

Acabado

Galvanizado - zinc

Descuento del vano

27 mm total

Referencia

HRE551-30

HRE551-35

HRE551-40

HRE551-45

HRE551-50

HRE551-55

Suministro: 1 par de rieles 12 tornillos

Suave e insonoro deslizamiento

*Resiste más de 15.000 ciclos con una carga de 20 Kg

Riel push to open

REF: HRE677

HRE677N Riel extensión total push to open

Suministro: 1 par de rieles 12 tornillos

Material

Acero Cold rolled

Acabado

Galvanizado - zinc Negro

Descuento del vano

27 mm total

HRE677-45 HRE677-45N

HRE677-50 HRE677-50N

HRE677-55 HRE677-55N

Suave e insonoro deslizamiento

* Solo para cajones enbebidos

*Resiste más de 25.000 ciclos con una carga de 30 Kg

Presione para abrir o cerrar

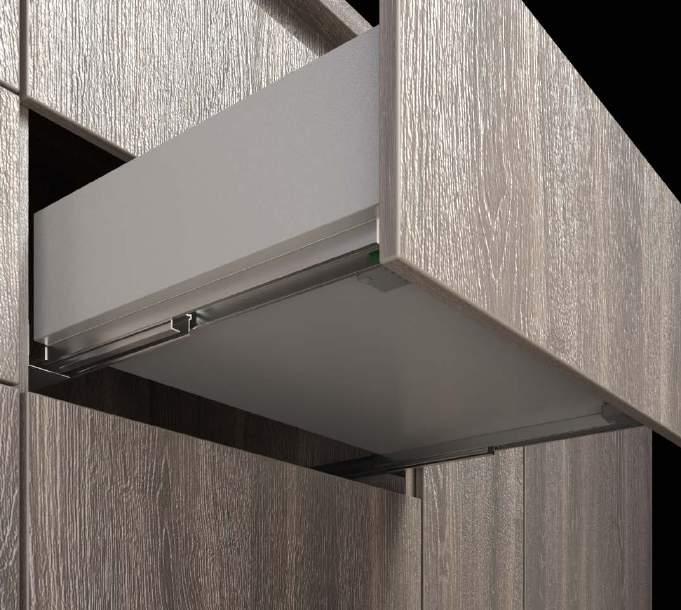

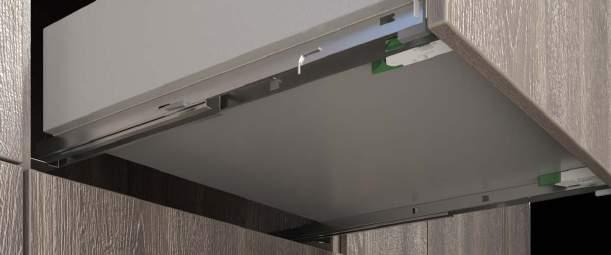

Riel montaje bajo

REF: HRE790 Riel de montaje bajo extensión total - cierre lento

Suministro: 1 par de rieles 1 par de enganches

Material

Acero Cold rolled

Acabado

Galvanizado - zinc

Descuento del vano

19 mm en tablero de 15mm

13 mm en tablero de 18mm

Referencia

HRE790-30

HRE790-35

HRE790-40

HRE790-45

HRE790-50

HRE790-55 Medidas

Suave e insonoro deslizamiento

*Resiste más de 35.000 ciclos con una carga de 30 Kg

REF: HRE780 Riel de montaje bajo extensión total - push to open

Suministro: 1 par de rieles 1 par de enganches

Material

Acero Cold rolled

Acabado

Galvanizado - zinc

Descuento del vano

19 mm en tablero de 15mm 13 mm en tablero de 18mm

Es necesario dejar 4 mm de especio entre el frontal y el mueble

Referencia

HRE780-30

HRE780-35

HRE780-40

HRE780-45

HRE780-50

HRE780-55

HRE780-30

W:Vano del mueble SKW:Ancho del cajón

Profundidad mínima libre

W: Vano del mueble SKW: Ancho del cajón

Profundiad mínima libre

Largo nominal del riel

Ancho del tablero

Largo nominal del riel

Ancho del tablero

Suave e insonoro deslizamiento

*Resiste más de 30.000 ciclos con una carga de 30 Kg

Ideal para montaje interior

Riel montaje bajo

REF: HRE710 Riel de montaje bajo de cierre lento y push to open

Suministro: 1 par de rieles

Acero Cold rolled

Material Acabado

Galvanizado - zinc

Descuento del vano

19 mm en tablero de 15mm

13 mm en tablero de 18mm

* Solo para cajones enbebidos HRE710-40

Riel sencillo

REF: HRS120

Material

Acero

Acabado

Pintura electrostática

Descuento del vano

25 mm total

Rueda

Referencia

Riel sencillo negro

Suministro: 1 par de rieles 12 tornillos

Resiste más de 20.000 ciclos con una capacidad de carga de 15 kg

REF: HRS110 Riel sencillo blanco

Material

Acero

Acabado

Pintura electrostática

Descuento del vano

25 mm total

Rueda

Referencia

HRS110-30

HRS110-35

HRS110-40

HRS110-45

HRS110-50

HRS110-30

REF: HRS130

Material

Acero

Acabado

Pintura electrostática

Descuento del vano

25 mm total

Rueda

Referencia

HRS130-30

HRS130-35

HRS130-40

HRS130-45

Suministro: 1 par de rieles 12 tornillos

Resiste más de 20.000 ciclos con una capacidad de carga de 15 kg

Riel sencillo café

Suministro: 1 par de rieles 12 tornillos

Resiste más de 20.000 ciclos con una capacidad de carga de 15 kg

RIELES

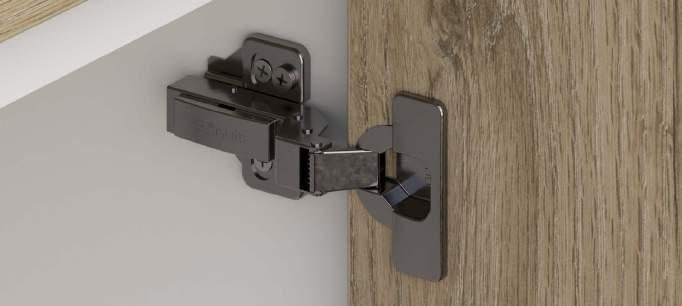

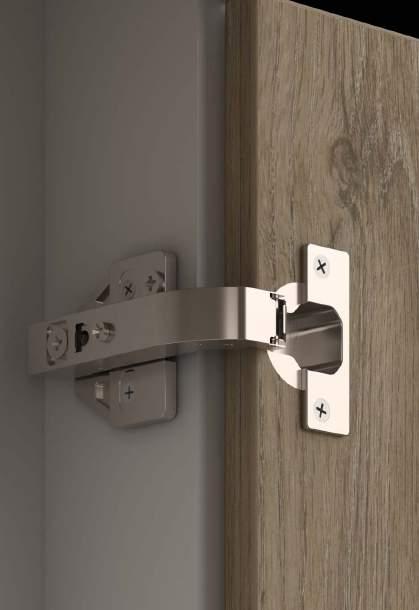

BISAGRAS

BISAGRAS

Número de bisagras de cazoleta por puerta según su tamaño y peso:

Tener en cuenta

La bisagra en conjunto con la base, conecta la puerta al mueble y le da movimiento, este puede ser de adentro hacia afuera, en forma vertical o en forma horizontal, movimientos que debe tener en cuenta el instalador para colocar la cantidad de bisagras necesarias y de manera correcta. Así, cuando el diseño del mueble exige que las bisagras se instalen en la vertical de la puerta, el instalador debe considerar el peso que soportarán las bisagras y que las cazoletas ya están especificadas para puertas de una altura máxima de 2 metros y un ancho máximo de 60 centímetros.

En otro caso, cuando las bisagras se instalan sobre la horizontal de la puerta, sea esta de levantar o bajar, siempre deben llevar un elemento de apoyo que puede ser un brazo neumático o mecánico. De igual manera se debe tener en cuenta el tamaño de la puerta para determinar el número de bisagras que requiere, sin embargo esta cantidad está dada en tablas que diseñan los fabricantes quienes con anterioridad realizan pruebas por rango de altura, ancho y peso.

*Cantidad basada en anchos de puerta de 30 cm y espesor de 15 cm para el modelo HBM186 con capacidad de carga de 3,5 Kg/par

*La cantidad de bisagras requeridas varía de acuerdo al peso de la puerta y la capacidad de carga de cada modelo

Bisagras cierre sin armortiguación

Material

Acabado

Ángulo de apertura

Ciclos de apertura y cierre: 40.000

Capacidad de carga: 2,4 kg/par

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

*Resistencia a la humedad: Hasta 12 horas en cámara salina

Bisagra de parche Slide-on - 35mm

REF: HBM188-01

Suministro: 1 par bisagras - 12 tornillos

Bisagra semiparche Slide-on - 35mm

REF: HBM188-02

Suministro: 1 par bisagras - 12 tornillos

Bisagra interior Slide-on - 35mm

REF: HBM188-03

Suministro: 1 par bisagras - 12 tornillos

Bisagras cierre sin armortiguación

HBM186-01

Material

Acabado

Ángulo de apertura

Base doble tornillo

Ciclos de apertura y cierre: 50.000

Capacidad de carga: 3,5 kg/par

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

*Resistencia a la humedad: Hasta 24 horas en cámara salina

Bisagra parche - 35mm

REF: HBM186-01

Suministro: 1 par bisagras - 12 tornillos

Bisagra semiparche - 35mm

REF: HBM186-02

Suministro: 1 par bisagras - 12 tornillos

Bisagra interior - 35mm

REF: HBM186-03

Suministro: 1 par bisagras - 12 tornillos

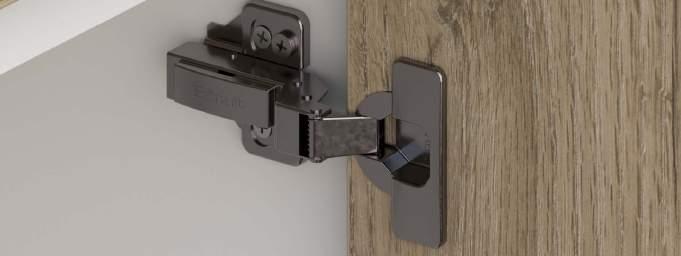

Bisagras cierre sin armortiguación

HBM186-01N

Bisagra parche - 35mm

REF: HBM186-01N

Suministro: 1 par bisagras - 12 tornillos

Material

Acabado

Ángulo de apertura

Base doble tornillo

Ciclos de apertura y cierre: 50.000

Capacidad de carga: 3,5 kg/par

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

*Resistencia a la humedad: Hasta 24 horas en cámara salina

Bisagra semiparche - 35mm

REF: HBM186-02N

Suministro: 1 par bisagras - 12 tornillos

Bisagra interior - 35mm

REF: HBM186-03N

Suministro: 1 par bisagras - 12 tornillos

Bisagras cierre sin armortiguación

HBM427-01

Material

Acabado

Ángulo de apertura

Base doble tornillo

Ciclos de apertura y cierre: 50.000

Capacidad de carga: 3,0 kg/par

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

*Resistencia a la humedad: Hasta 72 horas en cámara salina

REF: HBM427-03 Bisagra parche acero

REF: HBM427-01

Suministro: 1 par bisagras - 12 tornillos

REF: HBM427-02

Suministro: 1 par bisagras - 12 tornillos

Suministro: 1 par bisagras - 12 tornillos

Bisagras cierre sin armortiguación

HBM306-01

Material

Espesores de tableros recomendados

Acabado Profundidad cazoleta (B)

Ángulo de apertura Diámetro cazoleta

Base ajustable

Ciclos de apertura y cierre: 50.000

Capacidad de carga: 4kg/par

*Resistencia a la humedad: Hasta 24 horas en cámara salina

Bisagra parche clip-on - 35mm

REF: HBM306-01

Suministro: 1 par bisagras - 8 tornillos

Ajuste de la base: Varíe la posición de la base ajustando el tornillo como lo indican las gráficas

Bisagra semiparche clip-on - 35mm Bisagra interior clip-on - 35mm

REF: HBM306-02

Suministro: 1 par bisagras - 8 tornillos

REF: HBM306-03

Suministro: 1 par bisagras - 8 tornillos

Bisagras cierre sin armortiguación

Material

Acabado

Ángulo de apertura

Base sencilla

Ciclos de apertura y cierre: 40.000

Capacidad de carga: 1,5 kg/par

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

*Resistencia a la humedad: Hasta 12 horas en cámara salina

Bisagra mini parche - 26mm

REF: HBM187-01

Suministro: 1 par bisagras - 8 tornillos

Bisagra mini semiparche - 26mm

REF: HBM187-02

Suministro: 1 par bisagras - 8 tornillos

Bisagra mini interior - 26mm

REF: HBM187-03

Suministro: 1 par bisagras - 8 tornillos

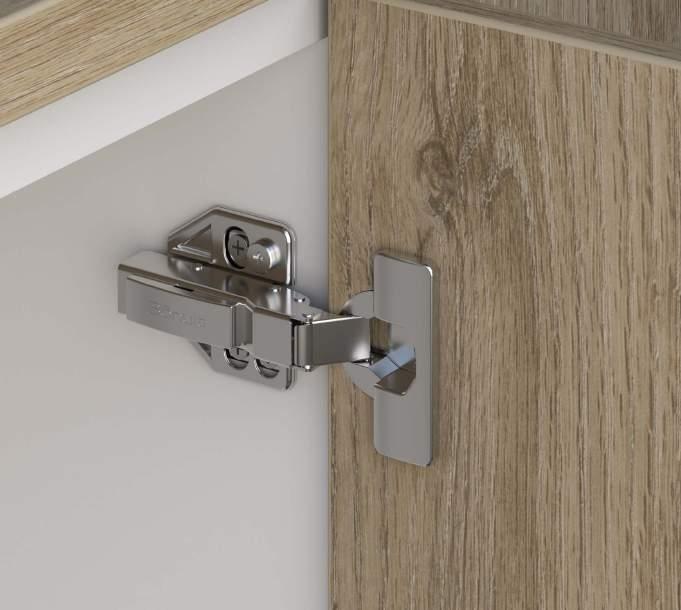

Bisagras cierre con armortiguación

HBM555-01

Material

Espesores de tableros recomendados

Acabado Profundidad cazoleta (B)

Ángulo de apertura Diámetro cazoleta

Ciclos de apertura y cierre: 40.000

Capacidad de carga: 3,0 kg/par

*Tipo: Slide-on

*Resistencia a la humedad: 12 horas en cámara salina

Bisagra parche cierre lent clip-on - 35mm

REF: HBM555-01

Suministro: 1 par bisagras - 12 tornillos

Bisagra semiparche cierre lento clip-on - 35mm

REF: HBM555-02

Suministro: 1 par bisagras - 12 tornillos

Bisagra interior cierre lento clip-on - 35mm

REF: HBM555-03

Suministro: 1 par bisagras - 12 tornillos

Bisagras cierre con armortiguación

Material

Espesores de tableros recomendados

Acabado Profundidad cazoleta (B)

Ángulo de apertura Diámetro cazoleta

Ciclos de apertura y cierre: 50.000

Capacidad de carga: 3,0 kg/par

*Tipo: Slide-on

*Resistencia a la humedad: 24 horas en cámara salina HBM554-01

Bisagra parche cierre lento slide-on. 35mm

REF: HBM554-01

Suministro: 1 par bisagras - 12 tornillos

Bisagra semiparche cierre lento slide-on. 35mm

REF: HBM554-02

Suministro: 1 par bisagras - 12 tornillos

Bisagra interior cierre lento slide-on. 35mm

REF: HBM554-03

Suministro: 1 par bisagras - 12 tornillos

Bisagras cierre con armortiguación

Material

Acabado

Espesores de tableros recomendados

Profundidad cazoleta (B) Ángulo de apertura Diámetro cazoleta

Bisagras cierre con armortiguación

HBM997-01

Material

Acabado

Espesores de tableros recomendados

Profundidad cazoleta (B)

Ángulo de apertura Diámetro cazoleta

Base ajustable

Ciclo de apertura y cierre: 50.000

Capacidad de carga: 4kg/par

*Incluye tapas

*Resistencia a la humedad: Hasta 24 horas en cámara salina

Bisagra hidráulica parche cierre lento clip-on. 35mm

REF: HBM997-01

Suministro: 1 par bisagras - 8 tornillos - 4 tapas

Bisagra hidráulica semiparche cierre lento clip-on. 35mm

REF: HBM997-02

Suministro: 1 par bisagras - 8 tornillos - 4 tapas

Ajuste de la base: Varíe la posición de la base ajustando el tornillo como lo indican las gráficas

Bisagra hidráulica interior cierre lento clip-on. 35mm

REF: HBM997-03

Suministro: 1 par bisagras - 8 tornillos - 4 tapas

Bisagra parche cierre lento 35 mm

Bisagra semiparche cierre lento 35 mm

Bisagra interior cierre lento 35 mm

Bisagras cierre con armortiguación

HBM897-01

Material

Acabado

Ángulo de apertura

Base ajustable

Ciclos de apertura y cierre: 50.000

Capacidad de carga: 4kg/par

*Incluye tapas

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

*Resistencia a la humedad: Hasta 96 horas en cámara salina

Bisagra parche cierre lento clip-on

Suministro: 1 par bisagras - 10 tornillos - 4 tapas

Bisagra semiparche cierre lento clip-on Bisagra interior cierre lento clip-on

Suministro: 1 par bisagras - 10 tornillos - 4 tapas

Suministro: 1 par bisagras - 10 tornillos - 4 tapas

Bisagras push to open

HBM544-01

Bisagra push parch

REF: HBM544-01

Suministro: 1 par bisagras - 12 tornillos

Material

Acabado

Ángulo de apertura

Base doble tornillo

Ciclos de apertura y cierre: 50.000

Capacidad de carga: 3,0 kg/par

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

Requiere dispositivo HBM237-02/HBM160 ( Se venden por separado)

*Resistencia a la humedad: Hasta 24 horas en cámara salina

Bisagra push semiparche

REF: HBM544-02

Suministro: 1 par bisagras - 12 tornillos

Bisagra push interior

REF: HBM544-03

Suministro: 1 par bisagras - 12 tornillos

Bisagras sin presión

HBM545-01

Material

Acero

Espesores de tableros recomendados

Acabado Profundidad cazoleta (B) Ángulo de apertura Diámetro cazoleta

Base doble tornillo

15 mm - 18 mm

Niquelado 11.8 mm 110º 35 mm

Cilcos de apertura y cierre: 50.000

Capacidad de carga: 3,0kg por par

Sin presión de cierre o apertura

Requiere dispositivo HBM237-02 / HBM160 ( se vende por separado)

*Resistencia a la humedad: Hasta 24 horas en cámara salina

Bisagra parche sin presión

REF: HBM545-01

Suministro: 1 par bisagras - 12 tornillos

Slide-on - 35mm

Bisagra semiparche sin presión

REF: HBM545-02

Suministro: 1 par bisagras - 12 tornillos

Slide-on - 35mm

Bisagra interior sin presión

REF: HBM545-03

Slide-on - 35mm

Suministro: 1 par bisagras - 12 tornillos

Dispositivos push to open

REF: HBM237-01

Dispositivo Push to open sencillo

Dispositivo de empuje para facilitar la apertura de la puerta del mueble

(Uso con bisagra de cierre común)

*Si la puerta es menor de 1 metro, este dispositivo no funciona por la fuerza de las bisagras

REF: HBM160-01

REF: HBM237-02

Dispositivo

Push to open con imán

*Para el uso de este dispositivo se recomienda utilizar la bisagra HBM545 sin presión

Dispositivo de empuje para facilitar la apertura de la puerta del mueble

Sistema con imán, uso exclusivo para bisagra sin presión

Dispositivo Push to open con enganche de uña

REF: HBM238-01

Dispositivo Push to open

Acabado

Pulido gris

Suministro

dispositivo push

Aplicación

Bisagra común

REF: HBM160-02

Material dispositivo Material dispositivo

Acero

REF: HBM238-02

Dispositivo Push to open + accesorios

dispositivo

Acabado

Pulido gris

Suministro

dispositivo push

Aplicación

Bisagra push o sin presión

Dispositivo

Push to open con enganche de bola

Plástico

Plástico

Acabado

Niquelado

Instalación

A 4mm desde la puerta

Dispositivo de enganche para facilitar el cierre de la puerta del mueble

Material recibidor Material recibidor

Plástico

Acabado

Blanco

Instalación

Dispositivo de enganche para facilitar el cierre de la puerta del mueble

Bisagras apertura ángulos especiales

REF: HBM145-00

Material

Acero

Acabado superficial

Niquelado

45º Ángulo de apertura

Espesores de tablero recomendados

15mm - 18mm

Profundidad cazoleta (B)

11.8mm

Diámetro cazoleta

35mm

Dist. tablero cazoleta (K)

5mm

Capacidad de carga

4.0 kg/par

Bisagra 145 esquinera 45ºcierre lento clip on

*Resistencia a la humedad: 12 horas en cámara salina HBM145-00

REF: HBM178-00

Material

Acero

Acabado superficial

Niquelado

90º Ángulo de apertura

Espesores de tablero recomendados

15mm - 18mm

Profundidad cazoleta (B)

11.3mm

Diámetro cazoleta

35mm

Dist. tablero cazoleta (A)

5mm

Capacidad de carga

4.0 kg/par

Bisagra esquinera 90º cierre lento clip on

*Resistencia a la humedad: 12 horas en cámara salina

Bisagras apertura ángulos especiales

REF: HBM162-01

Bisagra esquinera 165º parche - 35mm

Suministro: 1 par bisagras - 12 tornillos

Material

Acabado

Ángulo de apertura

Capacidad de carga: 5,0 Kg/par

Ciclos de apertura y cierre: 40.000

REF: HBM163-01

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

*Resistencia a la humedad: Hasta 24 horas en cámara salina

Bisagra esquinera 165º parche cierre lento clip-on - 35mm

Suministro: 1 par bisagras - 12 tornillos

REF: HBM409-00

Material

Acabado

Ángulo de apertura

Capacidad de carga: 5,0 Kg/par

Ciclos de apertura y cierre: 50.000

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

*Resistencia a la humedad: Hasta 24 horas en cámara salina

Bisagra esquinera 135º - 35 mm

Suministro: 1 par bisagras - 12 tornillos

Material

Acabado

Ángulo de apertura

Capacidad de carga: 3,0 Kg/par

Ciclos de apertura y cierre: 40.000

*Resistencia a la humedad: 12 horas en cámara salina

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

Bisagras apertura ángulos especiales

REF: HBM177-00 Bisagra esquinera 90° - 35 mm

Suministro: 1 par bisagras - 12 tornillos

Material

Acabado

Ángulo de apertura

Capacidad de carga: 3,0 Kg/par

Ciclos de apertura y cierre: 40.000

Espesores de tableros recomendados

Profundidad cazoleta (B)

Diámetro cazoleta

Otras bisagras para muebles

REF: HBM212-00

Material

Acero

Acabado

Niquelado

Ángulo de apertura

90º

Espesores de tablero recomendados

15 -18 mm

Capacidad de carga

4 Kg/par

Ciclos de apertura y cierre

40.000

REF: HBM213-00

Material

Acero

Acabado

Niquelado

Ángulo de apertura

90º

Espesores de tablero recomendados

12-15mm

Capacidad de carga

1 Kg/par

Bisagra montaje fácil, tipo migñon sobreponer

Suministro: 1 par bisagras - 16 tornillos

*Se puede utilizar en instalaciones tipo Parche, Semiparche e interna

*Resistencia a la humedad: 12 horas en cámara salina

Bisagra montaje fácil mini, tipo migñon sobreponer

Suministro: 1 par bisagras - 16 tornillos

*Se puede utilizar en instalaciones tipo Parche, Semiparche e interna

*Resistencia a la humedad: 12 horas en cámara salina

Otras bisagras para muebles

REF: HBM131

Material

Acero

Ángulo de apertura

90º

Diámetro del eje

6mm

Fijación

Para atornillar

Pasador

Fijo

Calibre

1.2 mm

Capacidad de carga

3 Kg/par

Ciclos de apertura

40.000

HBM131-01

REF: HBS260-01

Material

Acero

Acabado superficial

Zincado amarillo

Ángulo de apertura

180º / 135º / 105º

Capacidad de carga

100kg por par

Bisagra golpe tipo vaivén

Suministro: 1 par bisagras - 10 tornillos

*Resistencia a la humedad: 12 horas en cámara salina

Bisagra 260 para sofá dorada 260mm ajuste 180°/135°/105°

Aplicación diferentes ángulos:

CERRADURAS PARA PUERTAS DE PASO

REF: HCP587-01/02/03

HCP587-01/02/03N Chapa 587 pomo cilíndrica entrada a 60 mm

Suministro: 1 chapa

Acero 201 Satín Negra

Ciclos de apertura

50.000 Material Acabado

HCP587-01/02/03

HCP587-01/02/03N

Referencia Uso

HCP587-01

HCP587-01N Para alcoba

HCP587-02

HCP587-02N

HCP587-03

HCP587-03N Para baño Puerta principal

PARA PUERTAS DE PASO CERRADURAS

PARA PUERTAS DE PASO CERRADURAS

REF: HCP700-01/02/03

HCP700-01/02/03 N

Material

Aluminio

Acabado

Níquel Negra

Ciclos de apertura

50.000

Chapa 700 palanca cilíndrica entrada a 60 mm

Suministro: 1 chapa

HCP700-01/02/03

Referencia Uso

HCP700-01

HCP700-01N Para alcoba

Cámara salina Medidas en mm

HCP700-02

HCP700-02N

HCP700-03

HCP700-03N Para baño Para entrada principal

*La chapa de entrada principal incluye 3 llaves normales

HCP700-01/02/03N

REF: HCP800-01/02/03

Material

Acero 304 - zamak

Acabado

Níquel

Ciclos de apertura

100.000

Cámara salina

120

Chapa 800 palanca tubular entrada a 60/70mm High Quality

Suministro: 1 chapa

Referencia Uso

HCP800-01 Para alcoba

HCP800-02

HCP800-03 Para baño

*Para entrada principal

*La chapa de entrada principal incluye 3 llaves normales

REF: HCP578-01/02/03

HCP578-01N/02N/03N Chapa 578 palanca redonda tubular

Material

Aluminio

Acabado

HCP578: Niquel satinado

HCP578N: Negro

Ciclos de apertura

250.000

Pestillo ajustable

60

Sistema

Suministro: 1 chapa

REF: HCP596-01/02/03 Chapa 596 palanca cuadrada tubular entrada a 60/70 mm

Material

Aluminio

Acabado

Níquel cepillado

Ciclos de apertura

Tubular 100.000

Cámara salina

Suministro: 1 chapa

PARA PUERTAS DE PASO CERRADURAS

Uso

PARA PUERTAS DE PASO CERRADURAS

REF: HCP598-01/02/03

Aluminio

Acabado

Chapa 598 palanca cuadrada tubular entrada a 60/70 mm

Suministro: 1 chapa

Pintada negra 100.000 Material

Ciclos de apertura

REF: HCP594-01/02/03

HCP594-01/02/03N

Aluminio

Niquel cepillado

Pintura electrostática negra

Chapa 594 palanca redonda tubular entrada a 60/70 mm

Suministro: 1 chapa

Cerrojos

REF: HCP595-01

HCP595-01N Cerrojo 595 redondo para puerta principal llave-mariposa entrada a 60/70 mm

Material

Aluminio

Acabado

Niquel cepillado

Pintura electrostática negra

Ciclos de apertura

100.000

Cámara salina

96 hr

Suministro: 1 cerrojo (1 llave hexagona para instalación)

PARA PUERTAS DE PASO CERRADURAS

PARA PUERTAS DE PASO CERRADURAS

Cerrojos

REF: HCP597-01 Cerrojo 597 cuadrado para puerta principal llave-mariposa entrada a 60/70 mm

Aluminio

Níquel cepillado

de apertura

Suministro: 1 cerrojo (1 llave hexagona para instalación)

REF: HCP599-01 Cerrojo 599 cuadrada para puerta principal llave-mariposa entrada a 60/70 mm

Aluminio

Pintada negra

Ciclos de apertura

100.000

Cámara salina

Suministro: 1 Cerrojo (1 llave hexagona para instalación)

Cerrojos

REF: HCP101-01

HCP101-02

HCP101-01 N

Material

Acero 304

Acabado

Níquel - Negro

Ciclos de apertura

100.000

Montaje

De incrustar

120 hr

Cerrojo 101 para puerta principal entrada a 60/70 mm

Suministro: 1 cerrojo

*incluye 3 llaves normales

PARA PUERTAS DE PASO CERRADURAS

PARA PUERTAS DE PASO CERRADURAS

REF: HCP001-01 Escudo 001 para puerta principal

Material

Acero 304

Acabado

Satín

Suministro: 1 escudo

REF: HCP500-00

HCP500-00 N Pestillo repuesto cerraduras tubulares

Suministro: 1 pestillo

Material

Acero

Acabado

HCP500-00: Irizado

HCP500-00N: Negro

REF: HCP587-98 HCP587-99

Pestillo de repuesto

Suministro: 1 pestillo

Acero/Zamak

Material Acabado

Niquelado

Medidas

26 mm x 56mm

Uso

Cerraduras digitales

REF: HCI001-00

Material

App movil

Probrico

Método de desbloqueo

App, huella, llaves, código de acceso y tarjeta.

Batería

4* AA

Madera-metálica de 35- 55 mm

Cerradura inteligente con 5 tipos de aperturas.

REF: HCI002-00

Material

App movil

Probrico

Método de desbloqueo

App, huella y llaves.

Batería

4* AAA

Cerradura inteligente de palanca con 3 tipos de aperturas.

REF: HCI003-00

Material

Aleación de zinc - plástico

App movil

Probrico

Método de desbloqueo

App, huella y llaves.

Batería

4* AAA

Madera-metálica de 35- 45 mm

Cerradura inteligente de pomo con 3 tipos de aperturas.

PARA PUERTAS DE PASO CERRADURAS

PARA PUERTAS DE PASO CERRADURAS

Cerraduras digitales

REF: HCI004-00 Cerrojo inteligente con 3 tipos de aperturas.

Material

Aleación de zinc - plástico

App movil

Probrico

Método de desbloqueo

App, clave numérica y llaves.

Batería

4* AA

Tipo de puerta

Madera-metálica de 35- 45 mm

Cerraduras digitales

REF: HCI005-00 Cerradura inteligente de palanca con 4 tipos de aperturas.

Material

Aluminio - Plástico.

App movil

Tuya

Método de desbloqueo

App, huella, llaves y código de acceso.

Batería

4* AAAA

Tipo de puerta

Madera-metálica de 35- 50 mm

Accesorios para cerraduras digitales

REF: GATEWAY Gateway

Dimenciones

Funcionamiento

Interfaz de alimentación

REF: HCI-TARJETA Tarjeta para cerradura inteligente

Dimenciones

Funcionamiento

Almacenamiento

PARA PUERTAS DE PASO CERRADURAS

PARA PUERTAS DE PASO CERRADURAS

Puertas corredizas

REF: HCP001-04

HCP001-04N

Material

Zamak

Acabado

Satin niquel

Pintura electrostática color negro

Llave de seguridad

Puntos x 3

Ciclos de apertura

50.000

Para puerta corrediza de clóset, con manijas de zamak de incrustar y 3 llaves de seguridad.

Chapa 001 puerta corrediza clóset

PARA PUERTAS DE PASO CERRADURAS

BISAGRAS PARA PUERTAS DE PASO

Bisagras

REF: 92635003

Material

Acero 304

Acabado

Pulido

Diámetro de rodillos

18mm

Peso de la puerta

<= 60 Kg con 3 bisagras

Pasador

Pasador fijo con resorte - cierre lento

Bisagra con amortiguador para puertas interiores de madera o metal

Posibilidad de ajuste del amortigüador.

*Incluye tornillos de fijación

REF: HBP111-00

Bisagra 111 para puerta de paso 57 x 89 mm

Suministro: 1 par de bisagras - 12 tornillos

Acabado

Pulido

Diámetro del eje

Montaje

Con caja

Peso de la puerta

REF: HBP107-00

REF: HBP108-00

Material

Acero 201

Acabado

Pulido

Diámetro del eje

12mm

Montaje

Con caja

Peso de la puerta

HBP107-00 <= 75 Kg con 3 bisagras

HBP108-00 <= 60 Kg con 3 bisagras

Pasador

Pasador fijo lubricado con anillos intermedios

REF: HBP112-00

Bisagra 107 - 108 para puerta de paso 76 x 102 mm

Suministro: 1 par de bisagras - 16 tornillos

PARA PUERTAS DE PASO BISAGRAS

Bisagra 112 para puerta de paso 51 x 76 mm

Acabado

<= 25 Kg con 3 bisagras Material

Suministro: 1 par de bisagras - 12 tornillos

<= 30 Kg con 3 bisagras

Pasador

Pasador fijo

Pulido

Diámetro del eje

Montaje

Peso de la puerta

Pasador

Pasador fijo

Medidas sin compromiso. Nos reservamos el derecho a introducir cambios a la fabricación

PARA PUERTAS DE PASO BISAGRAS

Bisagras

REF: HBP113-00

Bisagra 113 para puerta de paso 44 x 64 mm

Suministro: 1 par de bisagras - 12 tornillos

Acabado

Pulido

Diámetro del eje

Montaje

Con caja

Peso de la puerta

<= 15 Kg con 3 bisagras

Pasador

Pasador fijo

REF: HBP215-00

Bisagra 215 omega de 3 x 2

Suministro: 1 par de bisagras - 10 tornillos

Acabado

Pulido

Diámetro del eje

Montaje

Sin caja

Peso de la puerta

<= 30 Kg con 3 bisagras

Pasador

Pasador fijo lubricado con anillos intermedios

REF: HBP231-00

Material

Acero 201

Acabado

Pulido

Diámetro del eje

Montaje

Con caja

Peso de la puerta

<= 50 Kg con 3 bisagras

Pasador

Pasador fijo

Bisagra 231 para puerta de paso 76 x 76 mm

Suministro: 1 par de bisagras - 12 tornillos

REF: HBP333-01

Bisagra 333 puerta de paso 76 x 76 mm

Suministro: 1 par de bisagras - 12 tornillos

Acabado

Zincado

Diámetro del eje

Montaje

Con caja

Peso de la puerta

<= 50 Kg con 3 bisagras

Pasador

Pasador removible

Medidas sin compromiso. Nos reservamos el derecho a introducir cambios a la fabricación

Bisagras

REF: HBP444-01

HBP444-02

Material

Acero

Acabado

Zincado /Pintura electrostática negra

Diámetro del eje

10 mm

Montaje

Sin caja

Peso de la puerta

<= 50 Kg con 3 bisagras

Pasador

Pasador removible

REF: HBP304-00

Material

Acero 304

Acabado

Pulido

Diámetro del eje

Montaje

Con caja

Bisagra 444 omega de 3 x 3

Suministro: 1 par de bisagras - 12 tornillos

REF: HBP855-00

Acero 304

Acabado

Pulido

Diámetro del eje

Montaje

Sin caja

Peso de la puerta

<= 50 Kg con 3 bisagras

Pasador

Pasador fijo lubricado con anillos intermedios

Bisagra 304 para puerta de paso 76 x 76 mm

Suministro: 1 par de bisagras - 12 tornillos

REF:

HBP856-20N

HBP856-60N

HBP856-80N

Bisagra 855 omega de 4 x 3.5

Suministro: 1 par de bisagras - 10 tornillos

PARA PUERTAS DE PASO BISAGRAS

Bisagra invisible ajuste 3D

Suministro: 2 bisagras ocultas - 8 tapas decorativas - 8 tornillos 1 llave inglesa - 1 manual de instalación

Material

Aleación de zinc

Acabado

Pintura negra mate

Peso de la puerta

<= 55 Kg con 3 bisagras

Pasador

Pasador fijo lubricado con anillos intermedios

10 mm 3 mm

Montaje

Incrustar y atornillar

Medida hoja-marco abierto

Ángulo de funcionamiento

180°

Espesor mínimo de la hoja

+/- 1mm

PARA PUERTAS DE PASO BISAGRAS

ACCESORIOS PARA PUERTAS DE PASO

PARA PUERTAS DE PASO ACCESORIOS

HVA202-01

Bronce

Según referencia Material

Medidas de puerta

Perforación

25 - 40 mm 1/2”

REF: FNTPZ030 Tope puerta

Referencia Acabado HVA202-01 Dorado HVA202-02 Cromado

Zincado

Pintura Negra

Para atornillar Material Acabado

REF: PIVOPTA

Material

Acabado

Zincado

Montaje

Para atornillar

Pivote para puerta con buje

Referencia

PARA PUERTAS DE PASO ACCESORIOS

Tope de puerta magnético

Material

Acero

Acabado

Níquel cepillado

Negro mate

Montaje

Para atornillar

Empaque

Blister

Material

Acero 201 y 304

Acabado

Cepillado Negro mate

Montaje

Para atornillar

Empaque

Blister

Tope puerta cierre amortiguado

Suministro: 1 tope, 2 tornillos y 1 chazo

PARA PUERTAS DE PASO ACCESORIOS

REF: HVA886-01/02

Material

Zamak

Acabado

Níquel cepillado, Bronce y Negro

Montaje

Para atornillar

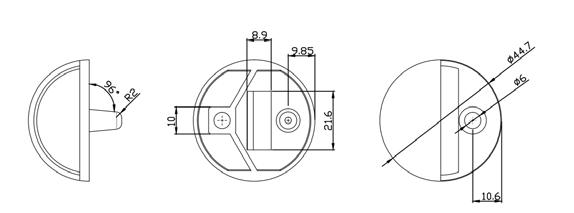

Tope para puerta media luna fijado al piso

Suministro: 1 tope - 1 tornillo

REF: HVA819-00/01

Material

Niquel zamak

Acabado

Níquel cepillado Negro mate

Montaje

Para atornillar

Empaque

Blister

Tope para puerta magnético

Suministro: 1 tope

Pasadores y portacandado

REF: HVP019-20N

Material

Acero

Acabado

Pintura electrostatica negra

Montaje

Para atornillar

Portacandado con pasador negro remachado

REF: HVP020-45N

Material

Acero

Acabado

Pintura electrostatica negra

Montaje

Para atornillar

Pasador portacandado Negro

REF: FIPAS01

Material

Zamak

Acabado

Satín níquel

Montaje

Para atornillar

Pasador media caña

PARA PUERTAS DE PASO ACCESORIOS

PARA PUERTAS DE PASO ACCESORIOS

Pasadores

REF: HVP017-20/25

HVP017-20/25N

Material

Acero

Acabado

Niquel satinado

Pintura negra

Medidas

Según referencia

Montaje

Para atonillar

Pasador tipo cuadrado 017

Suministro: 1 pasador - 6 tornillos

HVP017-20

HVP017-20N HVP017-25 HVP017-25N

REF: HVP018-20/25

HVP018-20/25N

Material

Acero

Acabado

Niquel satinado

Pintura negra

Medidas

Según referencia

Montaje

Para atonillar

HVP018-20N

Pasador tipo alemán 018

Suministro: 1 pasador - 6 tornillos

HVP018-20

HVP018-20N HVP018-25 HVP018-25N

PARA PUERTAS DE PASO ACCESORIOS

ILUMINACIÓN LED

Iluminación LED

REF: HIL338-01/02

HIL339-01/02 Perfil de aluminio con luz led

HIL338-01 Anodizado Negro 4000K

HIL338-02 Anodizado Gris 3000K

HIL339-01 Anodizado Negro 4000K

HIL339-02 Anodizado Gris 3000K

Iluminación LED

REF: Perfil en aluminio 45° gris con led integrado

Suministro: Cable conexión, tapa trasera decorativa

Suministro: Bala Redonda, 2 Tornillos, Cable Con Conector Macho Hembra Incorporado.

Suministro: Bala Redonda, 2 Tornillos, Cable Con Conector Macho Hembra Incorporado.

Iluminación LED

Bala led empotrar negro

Suministro: Bala Redonda, 2 Tornillos, Cable Con Conector Macho Hembra Incorporado.

Aluminio

Bala led empotrar

Suministro: Bala Redonda, 2 Tornillos, Cable Con Conector Macho Hembra Incorporado.

Aluminio

2 W

Potencia de salida

Tiempo en apagarse

Suministro: Sensor de Movimiento y soporte Clip para sobreponer

Accesorios y complementos de iluminación LED

REF: HIL307-01

Potencia de salida

Tensión de salida

Largo

Distancia de activación

Sensor de movimiento de mano

Suministro: Sensor de proximidad y soporte clip para sobreponer. HIL307-01

REF: HIL309-01

Potencia de salida

Tensión de salida

Distancia activación

REF: HIL307-02

Potencia de salida

Tensión de salida

Largo

Distancia de activación

Sensor de puerta sencillo blanco

Suministro: Sensor de Puerta y soporte Clip para sobreponer

REF: HIL309-02

Potencia de salida

Sensor de movimiento de mano

Suministro: Sensor de proximidad y soporte clip para sobreponer.

Sensor de puerta sencillo negro

Suministro: Sensor de Puerta y soporte Clip para sobreponer

Tensión de salida

Distancia activación

Largo Largo

Accesorios y complementos de iluminación LED

REF: HIL310-01

Potencia de salida

Tensión de

Largo

REF: HIL311-01

Potencia de salida

Sensor de contacto tactil

Suministro: Sensor táctil

Sensor de puera doble blanco

Incluye dos soportes clip para sobreponer.

REF: HIL310-02

Acabado

Control

REF: HIL311-02

Potencia de salida

Sensor táctil dimerizable y empotrable.

Suministro: 1 sensor táctil.

Sensor de puera doble negro

Incluye dos soportes clip para sobreponer.

Tensión de salida Tensión de salida

REF: HIL312-01

Potencia de salida

Tensión de salida

Sensor tactil integrado para fuente blanco

Suministro: Sensor integrado táctil

REF: HIL312-02

Potencia de salida

Tensión de salida

Sensor tactil integrado para fuente negro

Suministro: Sensor integrado táctil

Accesorios y complementos de iluminación LED

REF: HIL313-01

Potencia de salida

Tensión de salida

Distancia activación

Tiempo en apagarse

Sensor de movimiento Pir integrado para fuente blanco

Suministro: Sensor integrado de movimientoy soporte Clip para sobreponer

Sensor de contacto táctil invisible blanco

Suministro: Cable conexión, tapa trasera decorativa

REF: HIL313-02

Potencia de salida

Tensión de salida

Distancia activación

Tiempo en apagarse

Sensor de movimiento Pir integrado para fuente negro

Suministro: Sensor integrado de movimiento y soporte Clip para sobreponer

Sensor de contacto táctil invisible negro

Suministro: Cable conexión, tapa trasera decorativa

Accesorios y complementos de iluminación LED

REF: Sensor táctil remoto negro (sin baterias)

Suministro: 1 conexión a la fuente, 1 control off o remoto.

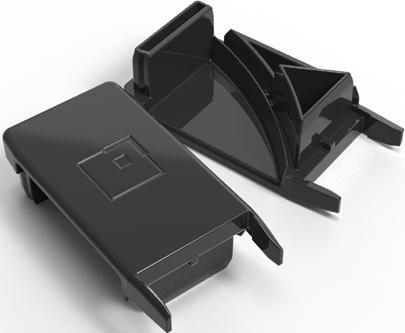

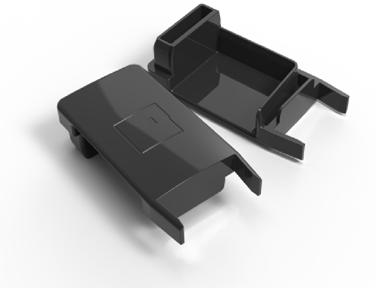

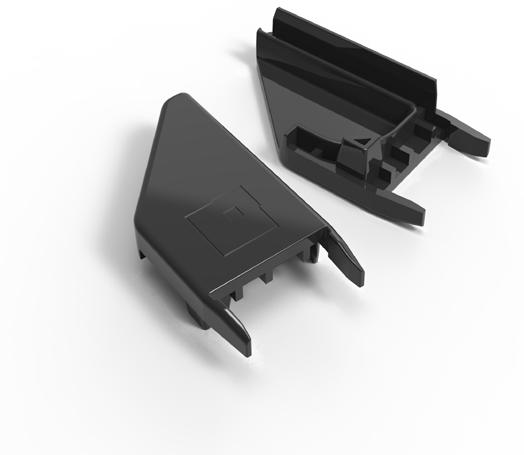

macho hembra para perfil a 45 grados

Plástico

REF: HIL308-01

Extensión cable macho hembra

Suministro: 1 extensión.

perfil a perfil 1mt

Plástico

Transparente

ILUMINACIÓN LED

REF: Cable para conversión de integrado a sencillo negro

Acabado

HIL419-02

Suministro: 1 cable

Voltaje

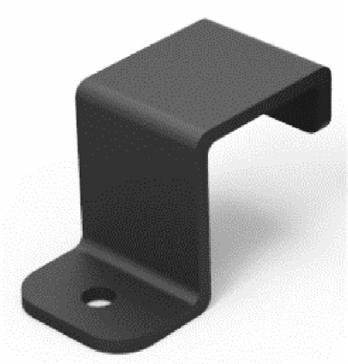

REF: HIL337-00 Soporte para fijación de perfil

Suministro: Soporte metálico

Acabado

Un perfil de sobreponer se debe instalar con un soporte cada 500mm y mínimo con 2 soportes

REF: Derivación seis puertos

Acabado

HIL340-01

Suministro: Derivación de 6 puertos

- Se puede conectar directamente a la fuente de poder o al sensor sencillo.

- Aumenta el número de puertos del sistema pero no la cantidad de metros lineales que soporta la fuente de poder.

Accesorios y complementos de iluminación LED

REF: HIL492-20

Potencia de salida

Fuente de poder slim dimerizable

Suministro: 1 fuente de poder y 1 cable de conexion.

REF: HIL492-30

Fuente de poder slim dimerizable 24W

Tensión de salida

Intensidad de corriente

Capacidad

Soporta la instalación de hasta 3 metros de perfil

Potencia de salida

Tensión de salida

Intensidad de corriente

3A

Capacidad

Suministro: 1 fuente de poder y 1 cable de conexion.

Soporta la instalación de hasta 5 metros de perfil

REF: HIL492-50

Potencia de salida

Fuente de poder slim dimerizable

Suministro: 1 fuente de poder y 1 cable de conexion.

REF: HIL492-83

Potencia de salida

Fuente de poder slim dimerizable

Suministro: 1 fuente de poder y 1 cable de conexion.

Intensidad de corriente

Tensión de salida Capacidad

Tensión de salida

Intensidad de corriente

8,3A

Capacidad

Soporta la instalación de hasta 12 metros de perfil

ILUMINACIÓN LED

COCINA

Alacenas

REF: HSO865-00V

Material

Acero-vidrio templado

Acabado

Vidrio-grafito mate

Medida del herraje

365 x 530 x (1920-2190)mm

Medida del módulo

450 x 550 x (1950-2220)mm

Capacidad de carga

5kg grande 2 kg pequeña

HSO865-00V

Torre alacena abatible. 12 canastas vidrio

Suministro: 1 alacena de 12 canastas

REF: HSO865-00G

Material

Acero

Acabado

Grafito

Medida del herraje

366 x 530 x (1920-2190)mm

Medida del módulo

451 x 550 x (1950-2220)mm

Capacidad de carga

5kg grande 2 kg pequeña

HSO865-00G

Torre alacena abatible. 12 canastas grafito mate

Suministro: 1 alacena de 12 canastas

Alacenas

REF: HSO864-00 Torre alacena abatible 6 niveles 12 canastas

Suministro: 1 alacena con 12 canastas

Acero

Acabado

Pintura electrostática, Tablero melamínico antideslizante

Material Color

Gris antracita

Medida del herraje

350 x 530 x (1920 -2220) mm

Medida del módulo

450 x 550 x (2000 -2300) mm

Capacidad de carga

Canasta grande: 4.5 kg

Canasta pequeña: 2 kg

Medidas del módulo basadas en tableros de 15 y 18 mm.

*El sistema funciona para ambos lados, izquierdo y derecho.

Se recomienda el uso mínimo de 7 bisagras de las referencias HBM897 o HBM997, especiales por su capacidad de carga, si se trabaja con una diferente aumenta el número de bisagras.

REF: HSO831-01 Torre alacena abatible 5 niveles 10 canastas

Suministro: 1 alacena de 10 canastas

Tipos de canasta

Material

Acero

Acabado

Cromado

Medida del herraje

330 x 530 x (1620 -1920) mm

Medida del módulo

450 x 550 x (1650 -1650) mm

Capacidad de carga

Canasta grande: 5Kg

Canasta pequeña: 2Kg

*El sistema funciona para ambos lados, izquierdo y derecho.

Se recomienda el uso mínimo de 7 bisagras de las referencias HBM897 o HBM997, especiales por su capacidad de carga, si se trabaja con una diferente aumenta el número de bisagras.

Medidas del módulo basados en tableros de 15mm y 18mm

Cajón Bonuit Slim Box

REF: HSC010 - 40/45/50

Material

Acero

Acabado superficial

Pintura electrostática

Altura de costado (H)

Suministro

2 costados metálicos 2 enganches frontales con tornillos 2 tapas embellecedoras. Instrucciones de instalación

*Para uso del riel

HRE780-40/45/50

HRE790-40/45/50 no incluidos en el suministro

Bonuit Slim Box bajo

SKW: ancho del cajón

LW: vano del mueble

A: Ancho del fondo del cajón: LW - 27mm± 0.5mm

Profundidad del fondo del cajón: Prof. nominal - 20mm

B: Altura del trasera cajón bajo: 63mm

Ancho del trasera: LW - 49mm ± 0.5mm

REF: HSC012 - 40/45/50

Material

Acero

HSC020 - 40/45/50 HSC022 - 40/45/50

Acabado superficial

Pintura electrostática

Altura de costado (H)

148

Suministro

2 costados metálicos 2 enganches frontales con tornillos 2 tapas embellecedoras. Instrucciones de instalación

*Para uso del riel

HRE780-40/45/50

HRE790-40/45/50 no incluidos en el suministro

Bonuit Slim Box alto

SKW: ancho del cajón

LW: vano del mueble

A: Ancho del fondo del cajón: LW - 27mm± 0.5mm

Profundidad del fondo del cajón: Prof. nominal - 20mm

B: Altura del trasera cajón bajo: 148mm

Ancho del trasera: LW - 49mm ± 0.5mm

HSC010-40

HSC010-45

HSC010-50

HSC020-40

HSC020-45

HSC020-50

Dimensiones de instalación: Cajón alto

HSC012-40

HSC012-45

HSC012-50

HSC022-40

HSC022-45

HSC022-50

Dimensiones de instalación: Cajón alto

Accesorios Cajón Bonuit Slim Box

REF: HSC015 - 60/90

Material

Aluminio

Acabado superficial

Pintura electrostática

Suministro

1 kit frontal

Material

Aluminio

Acabado superficial

Pintura electrostática

Suministro

1 kit frontal

REF: HSC017 - 60/90 HSC025 - 60/90 HSC028 - 40/45/50 HSC027 - 60/90

Frontal para Bonuit Slim Box bajo

*Para tablero de 15mm de espesor

*Fórmula de recorte del frontal L1 = LW - 104 mm

HSC015-60

HSC015-90

HSC025-60

HSC025-90

Frontal para Bonuit Slim Box alto

REF: HSC018 - 40/45/50

Material

Acero

Acabado superficial

Pintura electrostática

Suministro

2 barras estabilizadoras

*Para tablero de 15mm de espesor

*Fórmula de recorte del frontal L2 = LW - 104 mm

*Fórmula de recorte de la barra L1 = LW - 80 mm

HSC017-60

HSC017-90

HSC027-60

HSC027-90

Gris

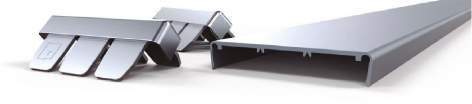

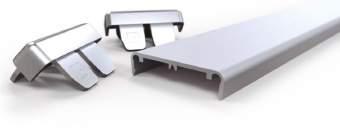

Barras para Bonuit Slim Box

HSC018-40

HSC018-45

HSC018-50

HSC028-40

HSC028-45

HSC028-50

Slim box con vidrio

REF: HSC031-40/45/50

HSC032-40/45/50

Material

Acero / Vidrio

Acabado

Blanco - Gris Antracita

Capacidad de carga

Slim box con vidrio

REF: HSC041-40/45/50

Slim box bajo con vidrio

HSC042-40/45/50

Material

Acero / Vidrio

Acabado

Blanco - Gris Antracita

Capacidad de carga

30 kg 30 kg

Suministro

2 costados metálicos con vidrio, 2 enganches frontales con tornillos, 2 tapas embellecedoras. Instrucciones de instalación.

Blanco - Gris

Permiten aumentar el espacio útil de almacenamiento

REF: HSC019-60/90

HSC029-60/90

Material

Aluminio / Vidrio

Acabado

Blanco - Gris antracita

Montaje

Para módulo de 600mm y 900mm

Suministro

Frontal con vidrio alto

Suministro

2 costados metálicos con vidrio, 2 enganches frontales con tornillos, 2 tapas embellecedoras. Instrucciones de instalación.

Blanco - Gris

Permiten aumentar el espacio útil de almacenamiento

HSC041-40 Blanco

Blanco

HSC041-50 Blanco

HSC042-40

HSC042-45

Gris antracita

Gris antracita

Gris antracita HSC042-50

REF: HSC043-60/90

HSC044-60/90

Material

Aluminio / Vidrio

Frontal con vidrio bajo

Acabado

Blanco - Gris antracita

Montaje

Para módulo de 600mm y 900mm

Suministro

1 kit frontal 1 kit frontal

Blanco - Gris

Blanco - Gris

Accesorios para cajón costado metálico Bonuit MAX bajo

REF: HSC007-40/45/50

HSC207-40/45/50

Material

Acero y plástico

Color

Blanco - Gris

Acabado

Pintura electrostática

Suministro

2 barras estabilizadoras,

2 soportes frontales para insertar en el tablero y 2 soportes traseros

REF: HSC005-60/90

HSC205-60/90

Material

Aluminio y plástico

Color

Blanco - Gris

Suministro

1 frontal

Acabado

Pintura electrostática

Barras cuadradas estabilizadoras

REF: HSC006-60/90

HSC206-60/90

Material

Aluminio

Color

Blanco - Gris

Suministro

1 frontal

Acabado

Pintura electrostática

Frontal alto para cajón Bonuit MAX bajo

Frontal bajo para cajón Bonuit MAX bajo

Frontal en aluminio con manija incorporada

Blanco - Gris

REF: HSC003-60/90

HSC203-60/90

Aluminio

Acabado superficial

Pintura electrostática blanca y gris antracita

Suministro Material

1 kit frontal

Frontal alto para cajón Bonuit MAX alto

Fórmula de recorte del frontal (L2) L2 = LW - 130 LW = Vano

Para tableros de 15 mm y cajones de 500 mm de profundidad

HSC003-60

HSC003-90

HSC203-60 Blanco - Gris

HSC203-90

HSC005-60

HSC005-90

HSC205-60

HSC205-90

Ancho del módulo

Referencia 600

HSC006-60

HSC206-60

HSC206-90

Fórmula de recorte de la barra (L1) L1 = LW - 110

Fórmula de recorte del frontal (L2) L2 = LW - 130 LW = Vano

* Requiere barras cuadradas estabilizadoras HSC007 - HSC207 instaladas a 183 mm de altura

*Para tablero de 15mm de espesor

Para módulos de 600 y 900 mm

*Para tablero de 15mm de espesor

*Fórmula de recorte del frontal L2 = LW - 130 mm

*Fórmula de recorte de la barra L1 = LW - 110 mm

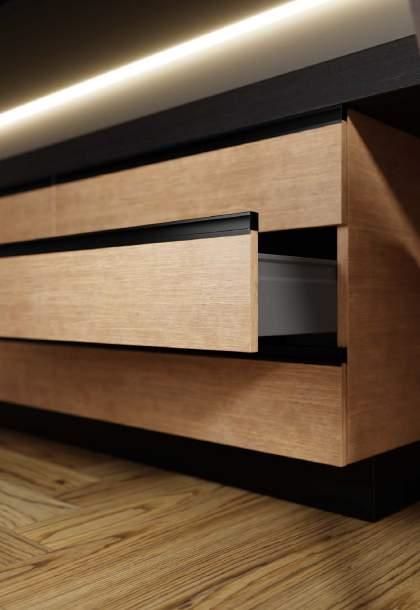

Cajón Bonuit MAX

REF: HSC002-40/45/50

HSC202-40/45/50

Material

Acero y vidrio

Color

Blanco - Gris

Acabado

Pintura electrostática

Capacidad de carga

30 kg

Suministro

1 par de rieles,

2 costados metálicos, 2 vidrios para laterales, 2 platinas para ensamble de parte trasera, 2 enganches frontales con tornillos y 2 tapas embellecedoras

Instrucciones de instalación

REF: HSC001-40/45/50

HSC200-40/45/50

Material

Acero

Color

Blanco - Gris

Acabado

Pintura electrostática

Capacidad de carga

30 kg

Suministro

1 par de rieles, 2 costados metálicos, 2 platinas para ensamble de parte trasera, 2 enganches frontales con tornillos y 2 tapas embellecedoras. Instrucciones de instalación

Cajón Bonuit MAX alto con vidrio

Dimensiones de instalación: Cajón alto costado en vidrio

Con extensor de altura medio. REF: HSC002-50 Largo

Cálculo del fondo y la trasera del cajón bajo – Tableros de15mm

LW: Vano interno del mueble

Cajón Bonuit MAX bajo

Blanco - Gris

Cálculo del fondo y la trasera del cajón bajo – tableros de 15mm

LW: Vano interno del mueble

Se puede diseñar el cajón con el ancho que se desee

Esta corredera de extensión total soporta cargas de hasta 30kg, (incluyendo el peso del cajón) suministrando una excelente estabilidad, un suave y silencioso deslizamiento.

Fácil instalación y desmontaje de los paneles para facilitar el proceso de limpieza.

Dimensiones de instalación: Cajón bajo A.

Ancho del fondo del cajón = LW-75mm±0.5

Profundidad del fondo del cajón = Profundidad nominal-10mm

Altura de la trasera cajón bajo = 68mm

Ancho de la trasera = LW - 87mm±0.5

Sin extensor de altura. REF: HSC001-50

Accesorios para costados metálicos

REF: HSC125-02 HSC126-02

Material

Polipropileno

Color

Blanco Gris

REF: HSC182-50 HSC183-50

Material

Plástico y acero 201

Accesorio en “U” blanco o gris para bajo fregadero

Cubertero para cajones

Cubertero en acero 201 para cajones de 500 mm de profundidad

Acero 201

Color Acabado

Gris

Referencia Medida del herraje(mm)

103 280 474 474 64 64

Ejemplos de composiciones HSC182 - HSC183:

Accesorios para costados metálicos

REF: HSC930-40/45

Material

Aluminio

Acabado

Gris antracita

Suministro

1 sistema de separación.

REF: HSC900-00

Material

EVA (Etileno acetato de vinilo)

Acabado

Gris antracita

Suministro

Metro lineal

Sistema de separaciones en aluminio

REF: HSC437-00 Portaplatos extensible

Material

Acero 201 y plástico

Color

Gris

Esterilla antideslizante

REF: HSC901-02

Material

Plástico

Acabado superficial

Gris antracita

Suministro

1 cubertero

Cubertero plástico

REF: HSC902-02

Material

Plástico

Acabado superficial

Gris antracita

Dimensiones

Ancho mínimo: 335

Ancho máximo: 535

Suministro

1 cubertero

Cubertero expansible

Accesorios para costados metálicos

REF: HSC910-40/45/50/60/80/90

Cubertero plástico serie A2

Material

Plástico

Gris

Suministro

1 cubertero con separaciones.

Aplicación Acabado

Para cajones de 500 mm de profundidad

Accesorios para costados metálicos

REF: HSC910-00/01

Material

Plástico

Acabado

Gris

Suministro

1 divisor

División de cubertero serie A2

REF: HSC920-30

Material

Plástico ABS

Acabado

Gris antracita

Suministro

1 cubertero

Cubertero ABS serie A5

REF: HSC920-30A

Material

Plástico ABS

Acabado

Gris antracita

Suministro

1 cubertero

Cubertero ABS serie A5

REF: HSC920-40

Material

Plástico ABS

Acabado

Gris antracita

Suministro

1 cubertero

Cubertero ABS serie A5

Accesorios para costados metálicos

REF: HSC920-25

Cubertero ABS serie A5

Material

Plástico ABS

Acabado

Gris antracita

Suministro

1 cubertero

REF: HSC920-10

Estante para especias

Nota: Ideal para aplicación en el cubertero HSC920-25 y HSC920-40

Material

Plástico ABS

Acabado

Gris antracita

Suministro

1 cubertero

Canastas, tornos y esquineros

REF: HSO855-00V

Material

Acero

Acabado

Graffito - vidrio

Capacidad de carga

8 kg por canasta

Medida del herraje

610 x 480 x 620 mm

Medida del módulo

800 x 550 x 650

HSO855-00V

REF: HSO855-00G

Material

Acero

Acabado

Graffito

Capacidad de carga

8 kg por canasta

Medida del herraje

610 x 480 x 620 mm

Medida del módulo

800 x 550 x 650

HSO855-00G

REF: HSO837-01

HSO837-02

Material

Acero y Tablero MDF melamínico RH Antideslizante

Acabado

Pintura electrostática

Capacidad de carga

13 kg por bandeja

Medida del herraje

830 x 440 x (550-750) mm

Medida del módulo

900 x 550 x (600-800) mm

Canasta esquina mágica en vidrio

Suministro: 1 esquina mágica de 4 bandejas

Canasta mágica esquinera graffito

Suministro: 1 esquina mágica de 4 bandejas

Esquina mágica en ocho. Gris antracita

Suministro: 1 esquina mágica con 2 bandejas y 2 pistones neumáticos.

REF: HSO857-02

Material

Acero y tablero melamínico RH

Acabado

Pintura electrostática gris antracita

Capacidad de carga

25 kg

Medida del herraje

660 x 515 x 600 mm

Medida del módulo

800 x 550 x 780 mm

Canasta mágica esquinera

Cierre suave

Suministro: 1 esquina mágica con 4 bandejas

*Funciona como módulo derecho e izquierdo

*Puerta mínima de 450 mm

*Seguir detalladamente el manual de instalación para su montaje

*Desplazamiento lento en apertura y cierre

*Solo incluye el herraje

Canastas, tornos y esquineros

REF: HSO836-01 HSO836-02

Material

Acero y Tablero MDF melamínico

RH

Acabado

Cromo - Pintura electrostática

Capacidad de carga

13 kg por bandeja

Medida del herraje

785 x 468 x (600-730) mm

Medida del módulo

900 x 550 x (630-766) mm

Esquina mágica en ocho derecha izquierda

Suministro: 1 esquina mágica con 2 bandejas.

REF:

HSO247-00

Material

Acero

Acabado

Cromado

Capacidad de carga

5 kg por nivel

Medida del herraje

Ø 710x (550-810)mm

Medida del módulo

760 x 760 (580-846) mm

Torno esquinero 270°

Suministro: 1 torno de 2 canastas.

HSO836-01 HSO836-02

Esquina izquierda HSO836-02

Esquina derecha

*Se guarda hacia el lado izquierdo *Se guarda hacia el lado derecho HSO836-01

*Puerta mínima de 350 mm

*Seguir detalladamente el manual de instalación para su montaje

*Solo incluye el herraje HSO247-00

REF: HSO194 -R Canastas caceroleras H15

Material

Acero

Acabado

Cromado

Capacidad de carga

35 kg

Suministro: 1 canasta, 4 enganches frontales y 1 par de rieles montaje al lateral cierre lento.

Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)

HSO194-40-R

HSO194-45-R

HSO194-60-R

HSO194-90-R

*Solo incluye el herraje

Incluye enganche para pegar frente melamínico

Canastas, tornos y esquineros

REF: HSO228-90R Bajo fregadero

Material

Acero

Acabado

Cromado

Capacidad de carga

35 kg

Suministro: 1 bajo fregadero, 4 enganches frontales y 1 par de rieles montaje al lateral cierre lento.

Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

REF: HSO266-15R

Material

Acero

Acabado

Cromado

Capacidad de carga

35 kg

Canasta botellero 2 niveles. Módulo 150 mm

Suministro: 1 botellero, 2 enganches frontales, 1 riel montaje lateral y 1 riel montaje bajo cierrelento.

REF: HSO381-40R

Material

Acero

Acabado

Cromado

Capacidad de carga

35 kg

Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

Canasta multiusos. Módulo de 400mm

Suministro: 1 canasta multiusos 4 enganches frontales y 1 par de rieles para canastas montaje al piso cierre lento.

Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)

HS0381-40R

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

Canastas, tornos y esquineros

REF: HSO268-15 Canasta botellero 2 niveles. Gris antracita

Material

Acero y tablero MDF

melamínico RH Antideslizante

Acabado

Pintura electrostática gris antracita

Capacidad de carga

30 kg

Suministro: 1 botellero y 2 enganches frontales,1 juego de rieles

REF: HSO319-15

Material

Acero y tablero melamínico con antideslizante

Acabado

Pintura electrostática gris antracita

Capacidad de carga

3.5 kg por canasta

REF: HSO320-15G

HSO320-15V

Material

Acero y tablero melamínico con antideslizante

Acabado

Pintura electrostática gris antracita

Capacidad de carga

35 kg

Canasta condimentero 3 niveles. Gris antracita

Suministro: 1 canasta y 2 conectores frontales, 1 juego de rieles

Canasta condimentero 3 niveles. Grafito o vidrio

Suministro: 1 canasta y 2 conectores frontales, 1 juego de rieles

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

Canastas, tornos y esquineros

REF: HSO317-15R Canasta condimentero 3 niveles. Módulo 150mm

Material

Acero

Acabado

Cromado

Capacidad de carga

35 kg

HSO317-15R

Suministro: 1 condimentero 2 enganches frontales 1 riel montaje lateral y 1 riel montaje bajo cierrelento.

Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)

HSO317-15R 100 150 446 500 470 600

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

REF: HSO317-40-30R Canasta multiusos 3 niveles. Módulo 300 - 400mm

Material

Acero

Acabado

Cromado

Capacidad de carga

35 kg

HSO317-30R

Suministro HSO317-30: 1 canasta multiusos 2 enganches frontales y 1 par de rieles para canastas montaje al piso cierre lento.

Suministro HSO317-40: 1 canasta multiusos 4 enganches frontales y 1 par de rieles para canastas montaje al piso cierre lento.

Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa) HSO317-30R HSO317-40R

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

Canastas, tornos y esquineros

REF: HSO233-30-40R Canasta multiusos 2 niveles. Módulo 300 - 400mm

Material

Acero

Acabado

Cromado

Capacidad de carga

35 kg

Suministro HSO233-30R: 1 canasta multiusos 2 enganches frontales y 1 par de rieles para canastas montaje al piso cierre lento.

Suministro HSO233-40R: 1 canasta multiusos 4 enganches frontales y 1 par de rieles para canastas montaje al piso cierre lento.

Incluye enganche para pegar frente melamínico

*Solo incluye el herraje

REF:

Material

Acero

Acabado superficial

Gris antracita

Capacidad de carga

30 kg

Montaje

Para atornillar

Canasta bajo fregadero cierre lento

Suministro: 1 bajo fregadero

Canastas, tornos y esquineros

REF: HSO670-60G

HSO670-90G

Material

Acero

Acabado

Grafito mate

Capacidad de carga

Hasta 12 kg

Montaje

Atornillar

Módulo superior dos niveles extraíbles grafito

Suministro: Un módulo superior extraíble

REF: HSO670-60V

HSO670-90V

Material

Acero - vidrio

Acabado

Vidrio- Grafito

Capacidad de carga

Hasta 12 kg

Montaje

Atornillar

Módulo superior extraíble

Suministro: Un módulo superior extraíble

Accesorios

REF: HSO566/N/G Platero acero 201

Material

Acero 201

Acabado

Acero brillante

Negro

Gris

Capacidad de carga

7 kg por bandeja

REF: PE06

Alambre de acero

Acabado

Plastificado

Suministro: 1 platero 1 porta-vasos 1 bandeja

La medida del ancho del módulo puede variar (±) 10 mm

*Solo incluye el herraje

*Los tamaños “A” y “B” son basados en la altura del gabinete.

Los tamaños son para su referencia: A= 275 mm B=300 mm

REF: PVE06 Pocillero

Suministro: 1 pocillero 4 soportes

Alamabre de acero

*Recomendado para muebles con profundidad de 35 cm, ideal para almacenar platos grandes.

*No resiste el contacto permanente con el agua.

Soporte para locero Porta - vasos

Suministro: 1 porta - vasos 4 soportes

REF: SL072

Polipropileno

Suministro: 4 soportes 8 tornillos

REF: HSO448-00 Platero accesorio de incrustar en rejilla

Material

Acero

Acabado

Cromado

Capacidad de carga

*Solo incluye el herraje

REF: HSO888-00 Porta copas gris

Material

Alambre de acero

Color

Plastificado gris

Aplicación

Sobre poner

Capacidad de carga

Suministro: 1 Copero

Accesorios

REF: PG0-61/62/63

Material

Alambre de acero

Color

Plastificado gris

Portaplato gris

Suministro: 1 portaplatos, 4 soportes plásticos y 8 tornillos.

Contenedores: plástico de colores

Rejilla: Acero cromado

Capacidad de carga

25 kg - 25 lt/25lt

Plástico gris

Capacidad de carga

REF: IMAC0010

*La basurera requiere del accesorio IMAC0010 para instalación de frente extraíble.

*Incluye rieles de extensión total Descripción

Referencia Medida del herraje(mm) Medida del módulo(mm) (Medida externa)

Basurero

Suministro: 1 Basurero de 2 recipientes 2 juegos de rieles, 1 tapa, 1 plantilla de instalación.

Fecha de elaboración

Fecha de revisión

Basurero

Fecha de elaboración

Fecha de revisión 18 09 25

Referencia

accesorio para fijar el frente de madera (IMAC0010) Se vende por separado

REF: HSO535-00 Basurera para mesón

Material

Acero 201 y plástico

Negro

Suministro: 1 basurera

Capacidad de carga

8 lt

Montaje

Acabado superficial Todo tipo de mesón

REF: HSO427-00 Basurera doble extraíble cierre lento

Material

Plástico gris

Acabado

Gris mate

Capacidad de carga

30Kg - 20Lt / 10 Lt

Montaje

Para atornillar

Suministro: 1 basurera de 2 cestos

REF: HSO625-00 Basurera para puerta

Suministro: 1 basurera

*Solo incluye el herraje

Incluye dispositivo de cierre suave en el riel

Acero 201

Tapas y soporte: plástico negro

Capacidad de carga

Material 4 kg

*Solo incluye el herraje

REF: HSO660-01/02 Basurera plegable para puerta

Material

Plástico

Acabado superficial

Blanco - Café

Capacidad de carga

6 lt

Montaje

Externo en el canto de la puerta < = a 22 mm

Suministro: 1 basurera

REF:

HSO687-00

Material

Contenedores: Polipropileno

Bandeja: Poliestireno

Capacidad de carga

18 L

Contenedor alto Gris 18L

REF:

HSO688-00

Contenedor bajo Gris 12L

Suministro: 1 Bandeja, 2 Contenedores

Contenedores: Polipropileno

Bandeja: Poliestireno

Capacidad de carga

Material 12 L

COCINA

Accesorios

REF:

HSO689-00

Material

Contenedores:

Polipropileno

Bandeja: Poliestireno

Capacidad de carga

26 L

Contenedor bajo Gris 26L

Suministro: 1 Bandeja, 4 Contenedores

REF: HSO460-30 HSO460-40

Material

Plástico

Acabado superficial

Gris antracita

Capacidad de carga

HSO460-30: 12 kg cada contenedor

HSO460-40: 24 kg cada contenedor

Montaje

Para atornillar

Basurera cierre lento

Suministro: 1 estructura y contenedor según módulo

REF: HSO662-00 Tabla de picar con colador plegable Escurridor de platos plegable

Material

Polipropileno (PP)

Acabado

Blanco y gris

Dimensiones

365 x 310 x 55

Suministro

1 escurridor

REF: HSO661-00

Material

Polipropileno (PP)

Acabado

Blanco y gris

Suministro

1 tabla de picar

Obtén más información escaneando los códigos QR de cada referencia.

COCINA

COCINA

REF: HRP02H-50/60

HRP03H-50/60

Material

Acero

Acabado / Color

Galvanizado zinc

Altura de puerta

Sistema doble:

Desde 800 - 1.800mm Peso hasta 25kg

Sistema triple: Desde 1.800 - 2.700mm Peso hasta 30kg

Posibilidad de ajuste 3D

Altura / Lateral / Profundidad +/-3mm.

Espesor de tablero

15 - 30mm

HRP02H-50

HRP02H-60

HRP03H-50

HRP03H-60

Pocket door sistema doble- triple

Suministro sistema doble

Suministro sistema triple

COCINA

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

Brazos Bonuit Lift SQ cierre lento

Herraje: acero

Acabado/color

Herraje: niquelado

Tapa embellecedora: gris o blanco

250 - 500 mm / 250 - 600 mm

Ángulo

107º (limitable a 75º y 100º mediante limitador angular de apertura)

Posibilidad de ajuste

Altura/Lateral/Inclinación del frente + o - 1.5 mm

Montaje

Frente sin herramientas (técnica clip) en los soportes para atornillar premontados.

FE= altura puerta x (peso puerta)

*Fácil instalación

*Cierre suave y silencioso

*Ajuste 3D

*Fuerza ajustable de apertura y sostén

*Velocidad de ajuste para el cierre suave

Accesorios para brazos Bonuit Lift SQ cierre lento

Limitador de apertura 75º

Limitador de apertura 100º

Espacio de moldura para la cornisa/corona

mínimo MF Espacio mínimo 2mm

Adaptador para marco de aluminio

COCINA

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

Brazos Bonuit Lift SF cierre lento

REF: HSL104-01/02

Material

Herraje: acero

Acabado/color

Herraje: niquelado

Tapa embellecedora: gris o blanco

Altura puerta elevable

400 - 700 mm

Ángulo de apertura

107º (limitable a 75º mediante limitador angular de apertura)

Posibilidad de ajuste

Altura/Lateral/Inclinación del frente + o - 1.5 mm. Fuerza de retención

Montaje

Herraje de frente sin herramientas (técnica clip) en los soportes para atornillar premontados.

Bonuit Lift SF cierre lento

Dimensiones de instalación (mm)

FE= altura puerta x peso puerta

*Fácil instalación

*Cierre suave y silencioso

*Ajuste 3D

*Fuerza ajustable de apertura y sostén

*Velocidad de ajuste para el cierre suave

Accesorios para brazos Bonuit Lift SF cierre lento

REF: HSL106-00

Limitador de apertura 75º

Espacio de moldura para la cornisa/corona Separación mínima

MF Espacio mínimo 2mm

REF: HSL109*-00

Adaptador para marco de aluminio

Plástico Zamak

Color

Gris

Herrajes para puerta elevable Free flap

Instalación sin bisagra:

Dos modelos Free flap 1.7 y 3.15 diseñados para todas las combinaciones de alturas y pesos de puertas elevables en módulos. Un diseño bonito y compacto que necesita poco espacio para su instalación. Montaje fácil, cómodo y rápido. REF:

Material

Herraje: acero

Tapas embellecedoras: plástico

Acabado

Herraje: niquelado

Tapas embellecedoras:

Blanco - Gris - Gris antracita

Herraje para atornillar con tornillos Varianta (1320734), frente sin herramientas (técnica clip) en los soportes para atornillar premontados

2 Herrajes para puerta elevable (izquierdo/ derecho)

2 Soportes para atornillar para puertas elevables de madera o con marco de aluminio desde 45 mm.

4 Tornillos para fijación al mueble

1 Instrucciones de montaje

1 Plantilla para taladrar

8 Tornillos Varianta

*Las tapas embellecedoras se piden por separado

Para altura de puerta elevable

Águlo de apertura

107°(Limitable a 90° mediante limitador angular de apertura 37291499)

Posibilidad de ajuste

Altura/Lateral/inclinación del frente ± 1,5 mm, fuerza de retención

REF: 37291T30

Brazo Free Flap 1.7 para puerta elevable

REF: 37291499

Para altura de puerta elevable

400 mm - 600 mm

Águlo de apertura

90° ó 107° (ajustable en el herraje)

Kg

2,1-4,6 Kg

2,0-4,2 Kg

Limitador del ángulo de apertura Brazo

Referencia

de la puerta

Kg 4,4-9,6 Kg

4,0-8,8 Kg 3,7-8,1 Kg

Kg 3,2-7,0 Kg

Kg 1,7-3,6 Kg 5,4-11,8 Kg

Esquema de taladro puerta

Accesorio para Free flap 1.7 37291721 - 37291722

Material

Plástico

Aplicación

Para limitar el ángulo de apertura de 107° a 90

Free Flap 3.15 para puerta elevable

4,7-9,6 Kg

4,4-9,0 Kg

4,1-8,4 Kg

3,9-8,0 Kg

3,7-7,5 Kg

3,5-7,1 Kg

3,3-6,8 Kg

3,2-6,5 Kg

3,0-6,2 Kg

5,9-12,4 Kg 8,9-18,6 Kg

4,9-10,3 Kg 7,4-15,4 Kg

4,7-9,7 Kg 7,0-14,6 Kg

4,4-9,2 Kg 6,6-13,9 Kg 4,2-8,8 Kg

4,0-8,4 Kg

3,8-8,0 Kg 6,3-13,2 Kg

6,0-12,5 Kg 5,7-12,0 Kg

Distancia X mm (en Grosor de tablero superior 16 mm) A: Cubrimiento del canto del módulo Distancia X mm (en

Esquema de taladro puerta

COCINA

Brazos para puerta plegable

REF: HSL201-02

HSL202-02

HSL203-02

HSL204-02

HSL205-02

Material

Herraje: acero

Acabado

Herraje: niquelado

Tapa embellecedora: gris

Altura de puerta elevable

590 - 959mm (5 referencias)

Ángulo de apertura

120º (limitable a 83º mediante limitador angular de apertura)

Posibilidad de ajuste

altura/lateral/inclinación del frente + o - 2mm

*Fácil instalación

*Cierre suave y silencioso

*Ajuste 3D en ambas puertas

*Fácil apertura parada libre

*Velocidad de ajuste para el cierre suave

Brazo Bonuit Fold ST

Suminstro del brazo :1 x juego de brazos , 1 juego de tapas, 1 par de bisagras superiores HBM685-01, 1 par de bisagras intermedias HBM686-00 y tornillos.

Accesorios

Dimensiones

Posicionamiento del herraje

Montaje puerta -p. de madera y marcos anchos de aluminio

Espacio mínimo entre el techo y el módulo

Herrajes para puerta elevable Free fold

Incluso los paneles frontales altos pueden levantarse para ahorrar espacio. Diseño moderno gracias a sus contornos bien definidos.

Mínima resistencia a la apertura, función de parada multiposición y mecanismo de apertura y cierre suave para una sensación de manejo extremadamente agradable.

Herraje sencillo y que ahorra tiempo gracias a los tacos, los tornillos Euro premontados y la fijación con clip del panel frontal.

Apoyo de apertura y amortiguación de cierre. Integración con bisagras de cazoleta de 110˚ con cierre automático.

REFERENCIA

3723T081

3723T086

3723T087

3723T32

3723T33

3723T42

3723T43

3723T44

3723T53

3723T54

DESCRIPCIÓN

SET TAPAS DECORATIVAS GRIS FREE FOLD

SET TAPAS DECORATIVAS BLANCAS FREE FOLD

SET TAPAS DECORAT GRIS ANTRACITA FREE FOLD

BRAZO FREE-FOLD 580–650MM 4–8.8KG

BRAZO FREE-FOLD 580–650MM 6–12KG

BRAZO FREE-FOLD 650–730MM 3.9–7.9KG

BRAZO FREE-FOLD 650–730MM 5.8–11.6KG

BRAZO FREE-FOLD 650–730MM 9.5–18.7KG

BRAZO FREE-FOLD 710–790MM 5.2–10.3KG

BRAZO FREE-FOLD 710–790MM 8.7–17.2KG

Elevador para puertas dobles Free fold

3723T63

BRAZO FREE-FOLD 770–840MM 4.9–9.8KG

3723T64

BRAZO FREE-FOLD 770–840MM 8–15.5KG

15 referencias en nuestro portafolio

Material

Herraje: Plástico, acero Cubierta: Plástico

Color

Blanco - Gris - Gris antracita

Posibilidad de ajuste

Altura / lado / profundidad del panel superior (a través de bisagra oculta) y del panel inferior (a través de bisagra de conexión).

Suministro

2 Herrajes (derecha / izquierda).

Material de montaje frontal para puertas de madera o puertas con marco de aluminio ancho. Instrucciones de instalación. Plantilla de perforación de papel.

Encuentra más de REF: 37264796

Bisagra central

3723T74

3723T84

BRAZO FREE-FOLD 840–910MM 7.3–14.6KG

BRAZO FREE-FOLD 910–970MM 6.8–13.5KG

3723T081

* Las tapas decorativas, las bisagras centrales y las bisagras superiores para la fijación al mueble, se piden por separado.

3723T086

Material Acabado

Suministro: 1 bisgara

Fundición Zinc

Niquelado

Posibilidad de ajuste

Tridimensional, Ajuste lateral aprox

2 mm, Ajuste de ranura -2 hasta +1 mm, Ajuste de profundidad aprox 1.5 mm

Protección contra el atrapamiento de los dedos

Características del taladro Posibilidad de ajuste

COCINA

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

Soportes

REF: HSL302-00 HSL303-00

Material

Acero galvanizado

Plástico

Acabado superficial

Niquelado

Montaje

Para atornillar

Altura de oyerta

240 - 600 mm

Ciclos de apertura

40.000

REF: HSL412-03 HSL413-03

Material

Acero Plástico

Acabado superficial

Niquelado Negro Titanio

Montaje

Para atornillar

Altura de oyerta

240 - 600 mm

Ciclos de apertura

30.000

Bonuit Air SE Niquelado

* Fácil instalación

* Ángulo de apertura 105°

* Profundidad mínima del módulo 125mm

* Fuerza de apertura ajustable

* Apertura parada libre

* NO es cierre lento por lo cual se deben facturar bisagras cierre lento

Bonuit Air SE Niquelado Push

* Facil instalación

* Ángulo de apertura 105°

* Módulos hasta 1800 mm de ancho

* Profundidad mínima del módulo 125 mm

* Fuerza de apertura ajustable

* Este KIT es unicamente para la aplicación de puerta parche.

Bonuit Air SE Push Negro Titanio

Material

Acero

Plástico

Acabado superficial

Niquelado Negro Titanio

Montaje

Para atornillar

Altura de oyerta

240 - 600 mm

Ciclos de apertura

30.000

Nota: El dispositivo push HSL400-00 y las bisagras HSL410-00 se vende por separado.

* Facil instalación

* Ángulo de apertura 105°

* Módulos hasta 1800 mm de ancho

* Profundida mínima del módulo 125 mm

* Fuerza de apertura ajustable

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

Cálculo del factor de rendimiento LF

Obtén más información escaneando los códigos QR de cada referencia.

COCINA

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

REF: HSL400-00 Dispositivo expulsor Bonuit Air SE

Material

Plástico

Acabado superficial

Gris

Montaje

Interno en material

Fijación

Cada 600mm

Instalación

Bisagra sin presión

Accesorios

REF: HSL300-00

Material

Zamak

Suministro: 1 Unidad

*Producto para incrustar (perforación de 76 mm de profundidad por 10 mm de diametro)

REF: HSL410-00

Material

Acero

Acabado superficial

Niquelado

Negro Titanio

*Ángulo de apertura 105°

*Espesor de tablero recomendado 15 mm - 18 mm

* Diametro de cazoleta 35 mm

* Profundidad cazoleta (B) 11.8 mm

* Dist. tablero cazoleta (A) 3 mm - 7 mm

Adaptador para marco de aluminio Bonuit Air SE

Bisagra sin presión Bonuit air Push SE

Suministro: 1 Unidad

*Su uso es únicamente para puerta en aluminio y vidrio PERALM04B

Herrajes para puerta elevable Maxi

REF: 37369742

Sujeta puerta Maxi

Con este herraje se pueden realizar todas las aplicaciones habituales de puerta elevable mediante la variación de la posición de montaje y combinación con los correspondientes accesorios, p,ej. frentes con manija o sin manija, frentes con marco de aluminio, apertura automática hasta la posición final, retención multiposición (la puerta se retiene en cualquier posición).

Aplicable por uno o dos lados (en función del tamaño de la puerta elevable). Fuerza de retención ajustable de forma individual al correspondiente peso de puerta elevable.

Material

Soporte: fundición de zinc, Escuadra de fijación y lengüeta atornillable: acero

Tapa de seguridad para tornillo de ajuste: plástico

Acabado

Soporte: blanco

Escuadra de fijación y placas de fijación para atornillar: blanco

Fijación

Aplicable izquierda y derecha

Montaje

Sin herramientas (Técnica clip)

Ajuste

Ajuste de la fuerza de retención

Requiere llave allen de 10 mm, no suministrada con el brazo

Suministro

1 Sujetapuertas

1 Escuadra de fijación al mueble

1 Lengüeta atornillable para puerta (para tornillo Euro)

REF: 37369798 37369744

Material

Fundición de zinc

Color

Blanco

Amortiguación para sujeta puerta Maxi

Información de pedido

Desde un ancho de puerta elevable de 600 mm aplicar 2 herrajes Maxi

Para puertas elevables de madera o con marco de aluminio desde ancho de marco 45 mm

Distancia hasta el borde 37 mm

COCINA

ELEVABLES Y

Posibilidades de aplicación

Maxi- Montaje para apertura de la puerta elevable con apoyo

Ángulo de apertura 75°

Desde un ancho de puerta elevable de 600 mm usar dos herrajes Maxi. Las especificaciones de peso se refieren a un herraje Maxi, si se aplican dos herrajes Maxi se duplican los valores de peso para puerta elevable. Aplicación en combinación con bisagras de cazoleta con o sin cierre automático.

Ángulo de apertura 90°

Ángulo de apertura 110°

de la puerta elevable (kg)

Posibilidades de aplicación

Maxi Touch Opening - Montaje para apertura y retención con multiposición

Ángulo de apertura 75°

Desde un ancho de puerta elevable de 600 mm usar dos herrajes Maxi. Las especificaciones de peso se refieren a un herraje Maxi, si se aplican dos herrajes Maxi se duplican los valores de peso para puerta elevable. Aplicación en combinación con bisagras Duomatic Push y vaivén a presión magnético.

Para una retención segura de la puerta elevable, utilizar 1x vaivén a presión magnético Push 35606401 y un imán adicional 35606441.

Ángulo de apertura 90°

Ángulo de apertura 110°

1,0-1,8

0,9-1,4

0,7-1,3

0,7-1,2

0,6-1,0

Peso de la puerta elevable (kg)

2,4-4,5

1,7-3,3

1,2-2,6 1,1-2,2 1,0-2,0 1,8-3,1 3,6-6,3 4,7-8,4 3,1-5,8 2,2-3,9 3,6-6,2

Peso de la puerta elevable (kg)

Peso de la puerta elevable (kg)

1,4-3,0 3,0-5,2 4,3-7,8

2,6-4,7 2,0-3,4

2,0-3,8

3,4-5,8 3,9-6,8 4,7-8,4 3,1-5,8 2,6-4,5 3,5-6,7

1,4-2,7 2,2-4,0 2,5-4,3 4,0-7,5 2,3-4,1 3,2-5,7 4,3-8,0 2,8-4,5

1. Al pulsar sobre la puerta se abre un espacio suficiente para que se pueda mover la puerta con la mano y cerrar de nuevo. La puerta se mantiene retenida en cualquier posición de forma fiable

4,7-8,2

5,5-10,5 3,7-6,5 2,9-5,1 3,9-7,3 2,4-4,1

2,1-3,9 2,4-4,1 1,8-3,7

2. Aplicación en combinación con bisagras de cazoleta Duomatic Push

3. Retención mediante vaivén a presión magnético y contrapieza en la puerta

4. Imanes magnéticos para la retención (opcional)

COCINA

Duo - Herraje con dos funciones

Como sujetapuertas

REF: 37366612 Sujetapuerta duo estándar

Material

Fundición de zinc y acero

Acabado superficial

Niquelado

Aplicación

Montaje

Distancia hasta el borde

Para puertas elevables de madera o con marco de aluminio con ancho desde 45 mm 37 mm

Suministro

1 sujetapuertas/compás

1 escuadra de fijación para el brazo 1 placa de fijación para la puerta

Tornillos para aglomerado se requiere la bisagra

Montaje como sujetapuertas Montaje como compás de puerta

REF: 37366632 Sujetapuerta duo forte

Material

Fundición de zinc y acero

Acabado

Niquelado

Aplicación

Para puertas elevables de madera o con marco de aluminio con ancho desde 45 mm

Montaje

Tornillos para aglomerado

Distancia hasta el borde

37 mm

Suministro

1 Sujetapuertas/compas

1 Escuadra de fijacion para el brazo

1 Placa de fijacion para la puerta

Montaje como sujetapuertas

Montaje como compás de puerta

*Se requiere la bisagra 34275628 para trabajar como compás

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

15,0 15,0 15,0 14,0 9,5 6,0 12,5 10,0 8,0 7,0 6,0 5,5 4,0 4,0 4,0 3,5 5,0 15,0 12,0 10,0 9,0 8,0 7,0 5,5 5,0 6,0 12,0 11,0 10,0 9,5 9,0 9,5 7,5 6,5 5,5

COCINA

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

REF: HEC060-03/04

HEC080-03/04

HEC100-03/04

HEC120-03/04

HEC150-03/04

Material

Acero galbanizado y plástico

Acabado superficial

Pintura electrostática gris-03 y negra-04

Capacidad de carga

Según altura y peso de la puerta

Montaje

Para atornillar

Suministro

1 brazo

2 platinas

5 tornillos

Brazo neumático cierre lento

Enganches

Tabla especificaciones

* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores. *Desde un ancho de puerta de 600 mm usar dos brazos.

REF: HEN280-02

HEN280-02N

Material

Acero galvanizado - plástico

Acabado superficial

Pintura electrostática plateada

Pintura electrostática plateada negra

Montaje

Para atornillar

Suministro

1 Brazo para puerta elevable

1 Soporte para fijación al mueble

1 Soporte para fijación a la puerta

1 Soporte para fijación a un marco de aluminio

5 tornillos

Brazo neumático mini

Este brazo es ideal para puertas pequeñas, mínimo

20 cm de altura, gracias a su pistón neumático de 60 Newton concluye el ciclo de apretura automáticamente. Es fundamental que las puertas no excedan los 2 Kg de peso.

Fácil montaje y desmontaje por pines de presión.

Tabla de referencia para aplicación de la puerta a 90°

* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.

*Desde un ancho de puerta de 600 mm usar dos brazos.

* Este brazo funciona para puertas desde 200 mm de altura

Instrucciones de instalación

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

COCINA

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

REF: HED080-05 Brazo neumático Negro Declinador con cobertor

Material

Acero,Latón Y Plástico

Acabado

Pintura electrostática

Montaje

Para atornillar

Suministro

1 Brazo para puerta declinable

1 Soporte para fijación al mueble

1 Soporte para fijación a la puerta

1 Soporte para fijación a marco de aluminio

5 tornillos

Capacidad de carga

Según altura y peso de la puerta

Medidas del brazo

Material

Acero galvanizado y plástico

Acabado

Niquelado

Color

Blanco

Montaje Para atornillar

Instrucciones de instalación

Fuerza del Capacidad de carda brazo (N) Tabla especificaciones

Máximo peso de la puerta (Kg) en aplicación de 90°

(mm)

*Este brazo solo se puede montar en aplicaciones de 90° * Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.

*Desde un ancho de puerta de 600 mm usar dos brazos.

Material

Acero galvanizado y plástico

Acabado

Niquelado

Color

Gris antracita

Montaje Para atornillar

Material

Acero galvanizado y plástico

Acabado

Niquelado

Color

Negro

Montaje Para atornillar

REF: HEN080-01 Brazo neumático parada libre 80N

Material

Acero galvanizado - plástico

Acabado superficial

Pintura electrostática plateada

Montaje

Para atornillar

Suministro

1 Brazo para puerta elevable

1 Soporte para fijación al mueble

1 Soporte para fijación a la puerta

1 Soporte para fijación a un marco de aluminio

5 tornillos

Este brazo permite ubicar la posición de apertura en el lugar deseado, otorgando mayor vida útil a las bisagras, ya que no cuenta con la presión desmedida de un brazo estándar.

Fácil montaje y desmontaje por pines de presión.

Tabla especificaciones

Máximo peso de la puerta (Kg) en aplicación de 90°

* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.

*Desde un ancho de puerta de 600 mm usar dos brazos.

Enganche de costado Enganche de puerta de madera

Enganche para puerta de aluminio

COCINA

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

PUERTAS

COCINA

ELEVABLES Y ABATIBLES HERRAJES

REF: HEN060-02

Brazo neumático estándar

Este brazo concluye el ciclo de apertura automáticamente gracias a un pistón neumático que varía desde los 60 hasta 150 Newton, es fundamental utilizar la presión correcta según el peso y altura de la puerta.

Tabla especificaciones

Material

Acero galvanizado - plástico

Acabado superficial

Pintura electrostática plateada

Montaje

Para atornillar

Suministro

1 Brazo para puerta elevable

1 Soporte para fijación al mueble

1 Soporte para fijación a la puerta

5 tornillos

Máximo peso de la puerta (Kg) en aplicación de 80º

Instrucciones de instalación

Máximo peso de la puerta (Kg) en aplicación de 90°

Máximo peso de la puerta (Kg) en aplicación de 100°

Referencia

HEN060-02

HEN080-02

HEN100-02

HEN120-02

HEN150-02

REF: HEN060-02N

Brazo neumático estándar

Este brazo concluye el ciclo de apertura automáticamente gracias a un pistón neumático que varía desde los 60 hasta 150 Newton, es fundamental utilizar la presión correcta según el peso y altura de la puerta.

Tabla especificaciones

Material

Acero galvanizado - plástico

Acabado superficial

Pintura electrostática negra

Montaje

Para atornillar

Suministro

1 Brazo para puerta elevable

1 Soporte para fijación al mueble

1 Soporte para fijación a la puerta

5 tornillos

Máximo peso de la puerta (Kg) en aplicación de 80º

Máximo peso de la puerta (Kg) en aplicación de 90°

Instrucciones de instalación

Referencia Presión (Newton) Presión (Newton)

HEN060-02

HEN080-02

HEN100-02

HEN120-02

HEN150-02

Máximo peso de la puerta (Kg) en aplicación de 100°

* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.

*Desde un ancho de puerta de 600 mm usar dos brazos.

*Para puerta de 600mm de ancho se requieren 3 bisagras con base de 4 perforaciones.

* Las tablas de pesos aplican para un brazo, si se montan dos brazos se duplican los valores.

*Desde un ancho de puerta de 600 mm usar dos brazos.

*Para puerta de 600mm de ancho se requieren 3 bisagras con base de 4

raciones.

ELEVABLES Y ABATIBLES HERRAJES PARA PUERTAS

MANIJAS

Características de los materiales:

Aluminio: Es un metal no ferroso de baja densidad, con una gran resistencia a la corrosión. Se debe tener en cuenta que algunas sustancias alcalinas puede penetrar el metal y corroerlo.

Zamak: Es una aleación de zinc con aluminio, magnesio y cobre. Tiene dureza y resistencia a la tracción lo que le da muy buenas propiedades mecánicas. Es ideal para recibir diferentes recubrimientos y acabados superficiales.

Acero 201: Tiene una gran resistencia a la corrosión, excelentes propiedades físicas y mecánicas y una apariencia estética, este puede ser sometido a diferentes terminados superficiales para obtener acabados de espejo, satinados, coloreados, texturizados, etc. Se puede deteriorar, especialmente en ambientes cercanos al mar, los cuales presentan alto contenido de cloruro en el aire y otras sustancias suspendidas.

Manijas

(CC) Medida entre centros

(L) Largo

(H) Altura

Materiales:

Aluminio

Zamak

Acero

Acero 201

Acabados:

Aluminio natural

Níquel cepillado

Satín níquel

Cromado

Barnizado

Pavonado

Pintura electrostática negra

Acero galvanizado: Es aquel acero que ha sido recubierto por una capa de zinc para brindarle una protección anticorrosiva.

Acero niquelado: Es un recubrimiento metálico de níquel, realizado mediante baño electrolítico, que se da a los herrajes para aumentar su resistencia a la oxidacion y a la corrosión sin afectar las propiedades mecánicas de los mismos.

Acabado zincado: Los baños de zinc son altamente usados en los herrajes, ya que generan superficies uniformes, ausencia de capas quebradizas, más ductibilidad y mejor adherencia; así mismo una excelente resistencia a la corrosión atmosférica. Se reconoce por ser de un color blanco azulado.

Botones

MANIJAS

Manija Aluminio

REF: HMA976-02OD

HMA976-03OD

HMA976-04OD

HMA976-05OD

Material

Aluminio

Acabado

Pintura electrostática

Color

Oro Dorado

Montaje

Para atornillar

Manija 976 aluminio

Suministro:

Manija de incrustar 977 de aluminio

Suministro: 1 manija y 2 tornillos

Material

Aluminio

Color

Montaje Negro

Para atornillar

HMA976-02OD

HMA976-03OD

HMA976-04OD

HMA976-05OD

Aluminio

Manija aluminio 457 maderado cc 128 mm

Suministro: 1 manija y 2 tornillos

HMA443: Latón Cepillado

Cobre Cepillado

Manija Zamak

Suministro: 1 manija y 2 tornillos

Material

HMA329: Latón Cepillado

HMA330: Cobre Cepillado

HMA331: Negro

Cromado

Manija Zamak

Manija Zamak

Suministro:

HMA329-02

HMA329-03

HMA329-04

HMA329-05

HMA329-06

HMA329-07

HMA329-08

HMA330-02

HMA330-03

HMA330-04

HMA330-05

HMA330-06

HMA330-07

HMA330-08

HMA331-02

HMA331-03

HMA331-04

HMA331-05

HMA331-06

HMA331-07

HMA331-08

HMA332-02

HMA332-03

HMA332-04

HMA332-05

HMA332-06

HMA332-07

HMA332-08

HMA451: Latón Cepillado

HMA452: Cobre Cepillado

HMA453: Negro Para atornillar

HMA453-02

HMA453-03

HMA453-05

HMA453-07

MANIJAS

REF: HMA974-02N HMA974-02OD

Material

Aluminio

Acabado

Pintura electrostática

Color

HMA974-02N - Negro HMA974-02OD - Oro Dorado

Montaje

Para atornillar

Manija aluminio 974

Suministro: 1 manija y 2 tornillos

Aluminio

REF: HMA002-02/03 HMA003-02/03 Manija 002/003

Suministro: 1 manija y 2 tornillos

Material

Aluminio

Acabado

Pulido mate - Negro

Montaje

Para atornillar

REF: HMA349-01 HMA349-02 HMA349-03

Material

Aluminio

Acabado

Anodizado color plata

Montaje

Para atornillar

Manija 349 aluminio

Suministro: 1 manija 2 tornillos

Referencia CC

REF: HMA307 Manija 307 aluminio

Suministro: 1 manija y 2 tornillos

Material

Aluminio

Acabado

Pintado negro

Montaje

Para atornillar

REF: HMA306 Manija 306 aluminio

Material

Aluminio

Acabado

Anodizado color plata

Montaje

Para atornillar

Suministro: 1 manija y 2 tornillos Referencia CC

MANIJAS

Aluminio y Acero 201

REF: HMA671-02/03/04

HMA672-02/03/04

HMA673-02/03/04

Manija 671/672/673 aluminio cepillado - cromada - negra

Suministro: 1 manija y 2 tornillos

Aluminio

HMA673 - Negra Material

HMA671 - Cepillado

HMA672 - Cromado

Acabado Para atornillar Montaje

REF: HMA312

Acero

Acabado

Manija hueca acero 312

Suministro: 1 manija y 2 tornillos HMA312-02

Aluminio

REF: HMA313-03N

HMA313-05N

HMA313-06N Manija aluminio 313 trenzado negro

Suministro: 1 manija y 2 tornillos

Material

Aluminio

Color

Negro

Montaje

Para atornillar

Referencia A

REF:

HMA245 Manija 245 aluminio

Material

Aluminio

Acabado

Níquel cepillado

Montaje

Para atornillar

Suministro: 1 manija y 2 tornillos

REF: HMA792 Manija 792 aluminio níquel cepillado

Material

Aluminio

Acabado

Níquel cepillado

Montaje

Para atornillar

Suministro: 1 manija y 2 tornillos

Referencia

Aluminio

REF: HMA050-02/03

HMA051-02/03

Material

Aluminio

Acabado

Níquel cepillado - Negro

Montaje

Para atornillar

Manija 050/051 aluminio

Suministro: 1 manija y 2 tornillos

Zamak

REF: HMA511 HMA512

Material

Zamak

Acabado

Níquel cepillado - Negro

Montaje

Para atornillar

Manija 511/512 zamak níquel cepillado - negro

Suministro: 1 manija y 2 tornillos

REF: HMA045-02/03/04

HMA046-02/03/04

Material

Zamak

Acabado

Níquel cepillado - Negro

Montaje

Para atornillar

Manija 045/046 zamak níquel cepillado - negro

Suministro: 1 manija y 2 tornillos

REF: HMA470 Manija 470 zamak níquel cepillado

Material

Zamak

Acabado

Níquel cepillado

Montaje

Para atornillar

Suministro: 1 manija y 2 tornillos

REF: HMA328 Manija 328 zamak níquel cepillado

Suministro: 1 manija y 2 tornillos

Material

Zamak

Acabado

Níquel cepillado

Montaje

Para atornillar

REF:

HMA297-03

Material

Zamak

Acabado

Níquel cepillado

Montaje

Para atornillar

Manija 297 zamak níquel cepillado

Suministro: 1 manija y 2 tornillos

REF: HMA061 Manija 061 zamak níquel cepillado

Suministro: 1 manija y 2 tornillos

Material

Zamak

Acabado

Níquel cepillado

Montaje

Para atornillar

Zamak y Acero 201

REF: HMA299-00 Manija

Material

Zamak

Acabado

Níquel cepillado

Montaje

Para atornillar

299 zamak níquel cepillado

Suministro: 1 manija y 2 tornillos

REF:

HMA024

Material

Acero 201

Acabado

Montaje Pintura dorada Para atornillar

Manija 024 cilíndrica hueca

Suministro: 1 manija y 2 tornillos

Acero 201

REF: HMA025 Manija 025 cilíndrica hueca

Suministro: 1 manija y 2 tornillos

REF: HMA201-02 Manija 201 acero 201

Suministro: 1 manija 2 tornillos

Material

Acero 201

Acabado superficial

Pintura cobre

Material Montaje

Para atornillar

Referencia CC

REF: HMA021-01 Manija 021 acero 201

Material

Acero 201

Acabado

Cepillado mate

Montaje

Para atornillar

Suministro: 1 manija 2 tornillos

Acero 201

Acabado

Montaje

Para atornillar

Cepillado mate Referencia CC

HMA021-03

HMA021-04

HMA021-05

HMA021-06

HMA021-07

MANIJAS

Acero 201

REF: HMA022

Material

Acero 201

Acabado

HMA022 - Pintado negro HMA023 - Pintado blanco

Montaje

Para atornillar

Manija 022- 023 acero 201

Suministro: 1 manija 2 tornillos

REF: HMA026 Manija 026 cilíndrica hueca

Material

Acero 201

Acabado superficial

Pintura electrostática negra

Montaje Para atornillar

Suministro: 1 manija y 2 tornillos

HMA022-03

HMA022-05

HMA022-06

HMA022-07

HMA023-02

REF: HMA310 Manija 310 acero 201

Material

Acero 201

Mate

Montaje

Acabado Para atornillar

Suministro: 1 manija 2 tornillos

Acero 201

REF: HMA311

Manija hueca acero

Suministro: 1 manija y

REF: HMA418

Manija 418 cuadrada

Suministro:

Acero

REF: HMA419

Acero

Acabado

Para

Manija 419 cuadrada

Suministro:

REF: HMA415

Material

Acero 201

Acabado

Cepillado

Montaje

Para atornillar

REF: HMA416 Manija 415 acero 201 Manija 416 acero pintada negra

Suministro: 1 manija 2 tornillos

Aluminio y Acero 201

REF: HMA517-02 Manija 517 de aluminio para incrustar

Material

Aluminio

Acabado

Cromado y anodizado

Suministro: 1 manija

Material

Acero

Acabado

Pintado negro

Montaje

Para atornillar

Suministro: 1 manija 2 tornillos

REF: HMA518-02 Manija 518 negra de aluminio para incrustar

Material

Aluminio

Acabado superficial

Pintura negra

Suministro: 1 manija 2 tornillos

Aluminio y Acero 201

REF:

Acero

Acabado

Cepillado

Montaje

Para incrustar

Manija 870 de incrustar acero 201

Suministro: 1 manija 2 tornillos

REF: HMA970-00 Manija 970 acero 201 de incrustar

Acero

Acero

Montaje

Manija 971 - 972 acero 201 de incrustar

Suministro: 1 manija

REF: HMA406-00 HMA407-00 Botón de incrustar 406/407

Material

Acero 201

Acabado superficial

Cepillado mate - Negro

Suministro: 1 botón

Aluminio y Zamak

REF: HMA020-00N Botón tubular de aluminio trenzado negro ø 35 mm

REF: HMA168-00N Botón redondo de aluminio trenzado ø 24 mm

Material

Aluminio

Color

Negro

Montaje

Para atornillar

Suministro: 1 manija y 1 tornillo

Material

Aluminio

Color

Gris

Montaje

Para atornillar

Suministro: 1 manija y 1 tornillo

Aluminio y Zamak

REF: HMA167-00M Botón redondo de aluminio maderado ø 35 mm

Material

Aluminio

Acabado

Madera Clara

Montaje

Para atornillar

HMA167-00M

Suministro: 1 manija y 1 tornillo

REF: HMA072-00 Botón 072 aluminio

Material

Aluminio

Acabado

Anodizado color plata

Montaje

Para atornillar

Suministro: 1 botón 1 tornillo

Referencia Ø

HMA072-00 16mm 21mm

Zamak

REF: HMA166-00

HMA166-01

HMA166-02

HMA166-03

Material

Zamak

Acabado

HMA166-00: Cobre Cepillado

HMA166-01: Latón Cepillado

HMA166-02: Negro

HMA166-03: Cromado

Montaje

Para atornillar

Botón Zamak 166

Suministro: 1 botón y 1 tornillo

MANIJAS

Zamak

REF: HMA973-00

HMA973-01 HMA973-02

Material

Botón Zamak 973

Suministro: 1 manija y 2 tornillos

Acabado

HMA973-00: Cobre Cepillado

HMA973-01: Latón Cepillado HMA973-02: Negro

Montaje Zamak

Para atornillar

REF: HMA788-00 Botón 788 zamak cromado

Material

Zamak

Acabado

Cromado

Montaje

Para atornillar

Suministro: 1 botón y 1 tornillo

REF: HMA010-00 Botón 010 zamak cromada

Suministro: 1 botón y 1 tornillo

Material

Zamak

Acabado

Montaje

Para atornillar

Cromado Referencia

REF: HMA889-00 Botón 889 zamak níquel cepillado

Material

Zamak

Acabado

Níquel cepillado

Montaje

Para atornillar

Suministro: 1 botón y 1 tornillo

Referencia Ø HMA889-00 26mm 25mm

REF: HMA165-00 Botón 165 zamak níquel cepillado

Suministro: 1 botón y 1 tornillo

Material

Zamak

Acabado

Níquel cepillado

Montaje

Para atornillar

Referencia Ø HMA165-00 29mm 23mm

REF: HMA151-00 Botón 151 zamak níquel cepillado

Material

Zamak

Acabado

Níquel cepillado

Montaje

Para atornillar

Suministro: 1 botón y 1 tornillo

Referencia Ø HMA151-00 20mm 23mm

Accesorios

REF:

TORNIACORT-18

Material

Acero

Acabado

Zincado amarillo

Color

Amarillo

Montaje

Para atornillar

TORNIACORT18

Tornillo manija acortable

Suministro: 2 tornillos

MANIJAS

PATAS

PATAS

REF: HPA697 / HPA697N

Material

Acero 201

Acabado

HPA697 - Cepillado mate HPA697-N - Pintura negra

Montaje

Atornillado por medio de la platina

Referencia

HPA697-04

HPA697-06

HPA697-08

HPA697-10

HPA697-12

HPA697-15

HPA697-20

HPA697-04-N

HPA697-06-N

HPA697-08-N

HPA697-10-N

HPA697-12-N

HPA697-15-N

HPA697-20-N

REF: HPA604-08

Material

Acero

Acabado

Cromado

Montaje

Atornillado por medio de la platina

Apoyo

Nivelador plástico

Pata 697 acero 201 cilíndrica con nivelador

Suministro: 1 pata

Capacidad de carga: 80 Kg Superficie de ensamble

REF: HPA302 / HPA302-N Pata 302 acero cilíndrica

Material

Acero

Acabado

Cromado - Negro

Montaje

Atornillado por medio de la platina

Referencia

HPA302-06

HPA302-08

HPA302-10

HPA302-06-N

HPA302-08-N

HPA302-10-N

Suministro: 1 pata

Pata 604 acero cuadrada con nivelador

Suministro: 1 pata

Capacidad de carga: 100 Kg Superficie de ensamble

REF: HPA594-10 Pata 594 acero cuadrada negra con nivelador superior 100mm

Material

Acero

Acabado

Pintado negro

Montaje

Atornillado por medio de la platina plástica

Suministro: 1 pata

REF: HPA797 Pata 797 acero cilíndrica níquel con nivelador superior

Material

Acero

Acabado

Níquel cepillado

Montaje

Atornillado por medio de la platina plástica

Referencia

HPA797-06

HPA797-08

HPA797-10

Suministro: 1 pata HPA797-06 HPA797-08 HPA797-10 Capacidad de carga: 80 Kg Superficie de ensamble

REF: HPA798 Pata 798 acero cilíndrica cromada con nivelador superior

Material

Acero

Acabado

Cromado

Montaje

Atornillado por medio de la platina plástica

Referencia

HPA798-06

HPA798-08

HPA798-10

Suministro: 1 pata

Superficie de ensamble

Capacidad de carga: 80 Kg

PATAS

HPA798-06 HPA798-08 HPA798-10

REF: HPA733 Pata 733 acero cilíndrica

Material

Acero

Acabado

Níquel cepillado

Montaje

Atornillado por medio de la platina

Referencia

HPA733-06

HPA733-10

Suministro: 1 pata

Capacidad de carga:

REF: HPA672 Pata 672 acero cilíndrica

Material

Acero

Acabado

Níquel cepillado

Montaje

Atornillado por medio de la platina

Referencia

HPA672-06

HPA672-10

HPA672-15

Suministro: 1 pata Capacidad de carga: 80 Kg

carga:

REF:

HPA595 Pata 595 acero cuadrada níquel con nivelador superior

Material

Acero

Acabado

Níquel cepillado

Montaje

Atornillado por medio de la platina plástica

Referencia

HPA595-06

HPA595-08

HPA595-10

Suministro: 1

REF: HPA795-10 Pata 795 acero cilíndrica blanca con nivelador superior 100mm

Suministro: 1 pata

Atornillado

REF: HPA596 Pata 596 acero cuadrada cromada con nivelador superior

Material

Acero

Acabado

Cromado

Montaje

Atornillado por medio de la platina plástica

Referencia

HPA596-06

HPA596-08

HPA596-10

Suministro: 1 pata

REF: HPA796-10 Pata 796 acero cilíndrica negra con nivelador superior 100mm

Suministro: 1 pata

REF: HPA979-08/10 Pata 979 acero 304 con nivelador cilíndrica

Material

Acero 304

Acabado

Cepillado mate

Capacidad de carga

120 kg

Altura (H)

80 - 100 mm

REF: HPA702

Material

Acero

Acabado

Cromado

Montaje

Atornillado por medio de la platina

Referencia

HPA702-06

HPA702-08

HPA702-10

HPA702-12

Suministro: 1 pata

de ensamble

REF: HPA605-08 Pata 605 acero cilíndrica con nivelador

Material

Acero

Suministro: 1 pata

Cromado

Montaje

Atornillado por medio de la platina

Acabado Apoyo

Nivelador plástico

Superficie de ensamble

Capacidad de carga: 100 Kg

Pata 306/307 acero diagonal Pata 702 acero cilíndrica - cónica

Suministro: 1 pata

REF: HPA306-09 HPA307-09

Material

Acero

Acabado

HPA306-09

Cromado

HPA307-09 Pintura negra

Montaje

Atornillado por medio de la platina

Suministro: 1 pata

PATAS

REF: HPA021-15

HPA021-20

Material

Acero

Acabado

Pintura electrostática negra

Montaje

Atornillar

Pata 021 acero pintura negra

Suministro: 1 pata

REF: HPA022-15

HPA022-20

Material

Acero

Acabado

Pintura electrostática negra

Montaje

Atornillar

Pata 022 acero pintura negra

Suministro: 1 pata

REF: HPA671 Pata 671 zamak cilíndrica con nivelador

Material

Zamak

Acabado

Níquel cepillado

Montaje

Atornillado por medio de la tapa removible

Referencia

HPA671-06

HPA671-10

Suministro: 1 pata

REF: HPA737-11

Material

Zamak

Acabado

Níquel cepillado

Montaje

Atornillado por medio de la platina

Pata 737 zamak en arco

Suministro: 1 pata

REF: HPA113-05 Pata 113 zamak cónica

Suministro: 1 pata

Material

Zamak

Acabado

Níquel

Montaje

Atornillado por medio de la platina

REF: HPA030-10 Pata 030 aluminio cuadrada

Material

Aluminio

Acabado

Anodizado color plata

Montaje

Para atonillar

Suministro: 1 pata

Capacidad de carga: 100 Kg

PATAS

REF: HPA800-20

HPA800-30

HPA800-40

HPA800-50

Material

Acero

Acabado superficial

Pintura negra semimate

Capacidad de carga

Según la referencia

Pata 800 acero negra diagonal vintage

Suministro: 1 pata

Referencia Altura Capacidad de carga

HPA800-20

HPA800-30

HPA800-40

HPA800-50

REF: HPA810-20

HPA810-30

HPA810-40

HPA810-50

Material

Acero

Acabado superficial

Pintura dorada semimate

Capacidad de carga

Según la referencia

Pata 810 acero dorada diagonal vintage

Suministro: 1 pata

Referencia

HPA810-20

HPA810-30

HPA810-40 HPA810-50

REF: HPA820-20

HPA820-30

HPA820-40

HPA820-50

Material

Acero

Acabado superficial

Pintura cobre semimate

Capacidad de carga

Según la referencia

Pata 820 acero cobre diagonal vintage

Suministro: 1 pata

REF: HPA038-35 Pata 038 aluminio esquinera triangular

Material

Aluminio

Acabado

Anodizado color plata

Montaje

Para atonillar

Suministro: 1 pata

Capacidad de carga: 100 Kg

REF: HPA417-05

Material

Acero

Acabado

Cromado

Montaje

Para atornillar

Pata 417 acero esquinera triangular

Suministro: 1 pata

PATAS

Capacidad de carga: 100 Kg

PATAS

REF: HPA515-05 Pata 515 acero esquinera triangular negra 55mm

Material

Acero

Acabado Montaje

Pintado negro Para atornillar

Suministro: 1 pata

Capacidad de carga: 80 Kg Superficie de ensamble

REF: HPA517-05 Pata 517 acero esquinera triangular cromada 55mm

Material

Acabado

Comado

Montaje

Acero Para atornillar

Suministro: 1 pata

Capacidad de carga: 80 Kg

REF: HPA516-05 Pata 516 acero esquinera triangular níquel cepillado 55mm

Material

Acero

Suministro: 1 pata

Níquel cepillado

Acabado Montaje

Para atornillar

Capacidad de carga: 80 Kg

REF: HPA917-12-15

Pata 917 acero diagonal pintura efecto maderado oscuro

Suministro: 1 pata

Acero

Acabado superficial

Pintura maderada oscura

de carga

REF: HPA957-12-15

Material

Acero

Acabado superficial

Pata 957 acero diagonal pintura efecto maderado claro

Suministro: 1 pata

Pintura maderada clara 100 kg

Capacidad de carga

PATAS

REF: HPA951

Material

Acero

Acabado superficial

Pintura maderada clara

Capacidad de carga

Según la referencia

Pata 951 acero diagonal pintura efecto maderado claro

Suministro: 1 pata

HPA951-20

HPA951-30

HPA951-40

HPA951-50

HPA951-71

REF: HPA911

Material

Acero

Acabado superficial

Pintura maderada oscura

Capacidad de carga

Según la referencia

Pata 911 acero diagonal pintura efecto maderado oscuro

Suministro: 1 pata

Referencia

Referencia Altura Altura Capacidad de carga Capacidad de carga

HPA911-20

HPA911-30

HPA911-40

HPA911-50

HPA911-71

REF:

HPA901

Material

Acero

Acabado superficial

Pintura electrostática negra semimate

Capacidad de carga

Según la referencia

Pata 901 acero diagonal

Suministro: 1 pata

Referencia Altura Capacidad de carga

HPA901-20

HPA901-30

REF: HPA800-71

Material

Acero

Acabado superficial

Pintura negra semimate

Capacidad de carga

30 kg

(recomendada)

Altura

710mm

Pata 800 acero negra diagonal vintage 710 mm

Suministro: 1 pata

REF: HPA803-01

Material

Plástico

Acabado

Pintura negra

Protector plástico para HPA800

Suministro: 1 protector

PATAS

PATAS

REF: HPA810-71

Material

Acero

Pata 810 acero dorada diagonal vintage 710 mm

Suministro: 1 pata

REF: HPA820-71

Material

Acero

Pata 820 acero cobre diagonal vintage 710 mm

Suministro: 1 pata

Pintura dorada semimate

30 kg

Acabado superficial Capacidad de carga Altura

REF: HPA020 Pata 020 acero cilíndrica con nivelador para escritorio

Material

Acero

Suministro: 1 pata

Níquel cepillado

Acabado Montaje

Atornillado en la base metálica

Referencia

HPA020-71

HPA020-85

HPA020-01

Acabado superficial Capacidad de carga

Pintura cobre semimate

30 kg

REF: HPA020-01N

REF: HPA020-71N

REF: HPA020-85N

Acero Negro

Material Color Montaje

Atornillar

Pata acero cilíndrica 020 negra con nivelador para escritorio

Suministro: 1 pata

REF: HPA040-71 Pata 040 acero cuadrada con nivelador para escritorio

Material

Acero

Acabado

Níquel cepillado

Montaje

Atornillado en la base metálica

Suministro: 1 pata

Capacidad de carga: 100 Kg

REF: HPA025-71 Pata 025 acero cilíndrica con nivelador y base plegable para escritorio

Material

Acero

Acabado

Níquel cepillado

Montaje

Atornillado en la base metálica pegable por medio de clip

Suministro: 1 pata

Capacidad de carga: 100 Kg

REF: HPZ601-10

Material

Plástico

Acabado

Color negro

Montaje

Atornillado en la base

Pata 601

plástica cilíndrica niveladora para zócalo

Suministro: 4 pata

Capacidad de carga: 25 Kg

*Este producto debe ser utilizadfo solamente en zocalo de madera

RODACHINAS

RODACHINAS

Material

HRO164-01 HRO165-01

Acabado Superficial

Transparente

Placa para atornillar

Acero Zincado

Carga PU (Poliuretano) REF:

HRO164-01: 40 Kg

HRO165-01: 64 Kg

Rodachina plataforma PU sin freno

Suministro: 1 rodachina

REF:

HRO164-02 HRO165-02

Material

PU (Poliuretano)

Acabado Superficial

Transparente

Placa para atornillar

Acero Zincado

Carga

HRO164-01: 40 Kg

HRO165-01: 64 Kg

Rodachina plataforma PU con freno

Suministro: 1 rodachina

REF: HRO239-01

HR0241-01

HR0242-01

HR0243-01

Material

Plástico - acero

Color rueda

Negra - blanca

Carga

15Kg

REF: HRO239-02

HR0241-02

HR0242-02

HR0243-02

Material

Plástico - acero

Color rueda

Negra - blanca

Carga

15Kg

Rodachina 239 - 241 - 242 -243 plataforma económica

Suministro: 1 rodachina

Rodachina 239 - 241 - 242 -243 plataforma con freno

Suministro: 1 rodachina

RODACHINAS

RODACHINAS

REF: HRO141-01 HRO151-01

Material

Polipropileno - acero

Negra

Carga

Rodachina 141 - 151 plataforma bola maciza

Suministro: 1 rodachina

HRO141-01

HRO141-01 - 40Kg

HRO151-01 - 50Kg

REF: HRO240-01

Plástica - acero

Material Color rueda Color rueda

Gris

Carga

30Kg

Rodachina 240 plataforma

Suministro: 1 rodachina

HRO151-01

Rodachina 401 plataforma

Rodachina 501 plataforma

Rodachina 501 plataforma con freno

RODACHINAS

RODACHINAS

REF: HRO230-01

Rodachina 230 caucho

Suministro: 1 rodachina

Caucho

REF: HRO601-01 HRO602-01

Rodachina PVC sin freno

Suministro: 1 rodachina

REF: HRO601-02 HRO602-02

Rodachina PVC con freno

Suministro: 1 rodachina

RODACHINAS

SOPORTES Y DILATADORES

REF: HVP405-01/02/03/04/05

HVP407-01/02/03/04/05

HVP408-01/02/03/04/05

Material

Acero

Acabado

Pintura electrostática

Medida

Según referencia

Pie amigo 405 - 407 - 408 fijo

Suministro: 1 Pie amigo

Referencia

HVP405-01

HVP405-02

HVP405-03

HVP405-04

HVP405-05

HVP407-01

HVP407-02

HVP407-03

HVP407-04

HVP407-05

HVP408-01

HVP408-02

HVP408-03

HVP408-04

HVP408-05

SOPORTES

REF: HVP409-01

Material

Acero

Acabado

Pintura electrostática

Medida (A)

12” ( 305 mm)

Capacidad de carga

50kg por par

Suministro: 2 Pie amigos

REF: HVP411

Acero Material

Acabado

Pintura electrostática

Medidas

A: 195 - 293 mm H: 110 - 130 mm

Capacidad de carga por par

HVP411-01 - 35 kg HVP411-02 - 50 kg HVP412-01 - 35 kg HVP412-02 - 50 kg

Suministro: 2 Pie amigos

DILATADORES SOPORTES

Soportes

REF: HVS901-01C

HVS901-01N

Material

Acero inox 304

Acabado

Galvanizado - zincado

Soporte pared 3 clips + 4 ganchos

Para atornillar

REF: HVS902-01C

HVS902-01N

Material

Acero inox 304

HVS902-01C: Cromado

HVS902-01N: Negro

Acabado Montaje Montaje

Sobreponer

Soporte pared 1 clips + 2 ganchos

Soportes

REF: HVS888

Material

Zamak - Plástico

Acabado

Níquel cepillado

Montaje

Soporte 888 para entrepaño de vidrio

Suministro: 1 soporte, 2 tornillos, 2 chazos

SOPORTES

Para atornillar + chazos

Espesor del vidrio (S)

Según referencia

La capacidad de carga es por par

Referencia S

HVS888-01

REF: HVS805-01

Material

Zamak - Plástico

Acabado

Níquel cepillado

Montaje

Para atornillar + chazos

Capacidad de carga Negro Negro

15kg

Soporte 805 cuadrado

Suministro: 1 soporte, 2 tornillos, 2 chazos

DILATADORES SOPORTES

REF: HVS777-01

HVS777-01N

Material

Zamak

Acabado

Cromado

Negro

Montaje

Para atornillar

Espesor del vidrio

8-10 mm

PARA VIDRIO

HVS777-01N

REF: HVS777-02

Material

Zamak

Acabado

Satín níquel

Montaje

Para atornillar

Espesor del vidrio

8-10 mm

PARA VIDRIO

Soporte 777 en media luna para vidrio

Suministro: 1 soporte, 2 tornillos, 2 chazos

Soporte 777 en media luna para vidrio

Suministro: 1 soporte, 2 tornillos, 2 chazos

Soportes

REF: HVS600-01

HVS600-01N

Material

Zamak

Acabado

Níquel cepillado

Negro

Montaje

Para atornillar

Espesor del vidrio

4-8 mm

PARA VIDRIO

REF: HVS604-01

HVS604-01N

Material

Zamak

Acabado

Níquel cepillado

Negro

Montaje

Para atornillar

Espesor del vidrio

10 mm

PARA VIDRIO

Soporte 600 para entrepaño de vidrio

Suministro: 1 soporte, 1 tornillo, 1 chazo

Soporte 604 para entrepaño de vidrio

Suministro: 1 soporte, 1 tornillo, 1 chazo

SOPORTES

DILATADORES SOPORTES Y

Soportes

REF: HVS688 Soporte 688 para entrepaño media luna

HVS688-N

Material

Acabado

Montaje

Zamak Cromado Negro Para atornillar

Espesor del vidrio 8-12 mm

PARA VIDRIO

HVS688-01

HVS688-N

Suministro: 1 soporte, 2 tornillos, 2 chazos

HVS688-01

HVS688-01N

HVS688-01

HVS688-01N

HVS688-02

HVS688-02N

HVS688-03

HVS688-03N

Soportes

REF: HVS008-01 Soporte 008 en media luna para vidrio

HVS008-01N

Material

Zamak

Acabado

Cromado

Negro

Montaje

Para atornillar

Espesor del vidrio

6-10 mm

Suministro: 1 Soporte

SOPORTES

REF: HVS019-01

Material

Zamak -plástico

Acabado

Montaje

Transparente Incrustar

Soporte 019 de entrepaño plástico eje metálico

Suministro: 1 Soporte

REF: SOPINV Soporte invisible tubular

Acero

Zincado

Para

Suministro: 1 Soporte

REF: HVS027-01 Soporte 027 para espejo

Material

Plástico

Acabado

Transparente

Suministro:1 Soporte

REF: SOPMUL2 Soporte multiusos

Material

Lámina acero

Acabado

Galvanizado - zincado

Montaje

Para atornillar

Suministro: 1 Soporte

SOPORTES

REF: HVS036-01

Material

Zamak

Acabado

Niquelado

Montaje

Incrustado

Soporte 036 para vidrio con chupa

Suministro: 1 Soporte

DILATADORES SOPORTES

Soportes y dilatadores

REF:

HVDO HVDO-N

Material

Soporte de vidrio. Dilatador con tapa

Suministro: 1 dilatador con tapa

Acabado Medida Acero 201 Acero 201 Según referencia HVD012-20 HVD012-20N
