Brazos18
Fecha de elaboración
Fecha de revisión

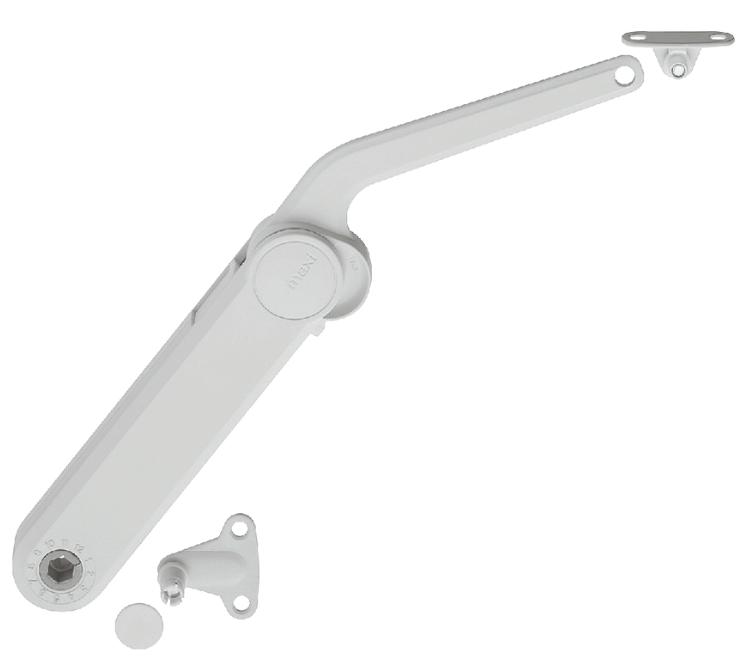

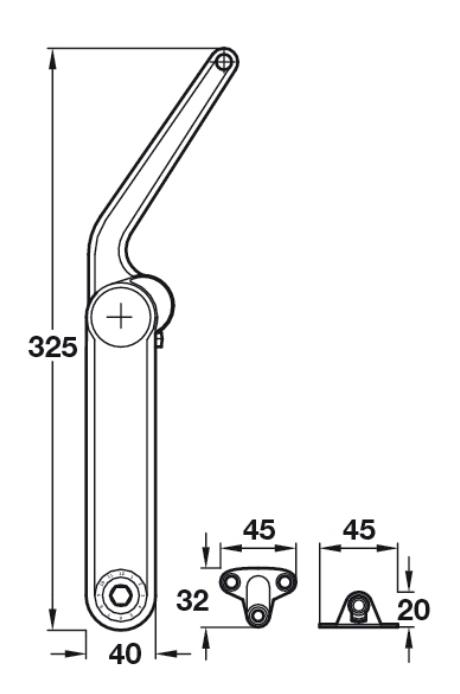

Herraje para puerta elevable maxi D
Material Soporte - fundición de zinc Escuadra de fijación y lengueta atornillable - acero Tapa de seguridad para tornillo de ajuste - plástico
Acabado/Color Pintura blanca
Fijación Aplicable a izquierda y derecha
Montaje Sin herramientas (técnica clip)
Posibilidad de ajuste Ajuste de la fuerza de retención
Requiere llave allen de 10 mm no suministrada con el brazo
Para puertas elevables de madera o con marco de aluminio desde ancho de marco 45 mm
Distancia hasta el borde mm 37
Suministro por cada juego: 1 Sujetapuertas 1 Escuadra de fijación para armario 1 Lengueta atornillable para puerta(para tornillos Euro)
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Brazos18
Fecha de elaboración
Fecha de revisión
Aplicación sin tirador
Maxi Push-to-open
Montaje para apertura completa automática

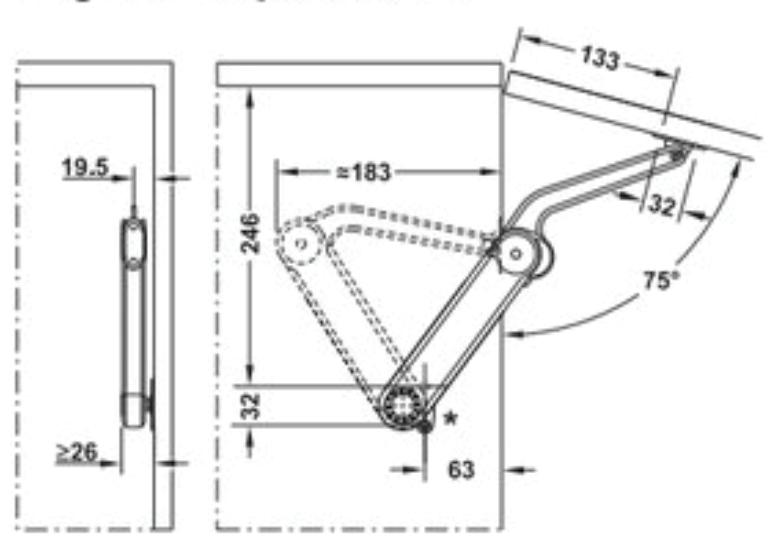

Ángulo de apertura 75°

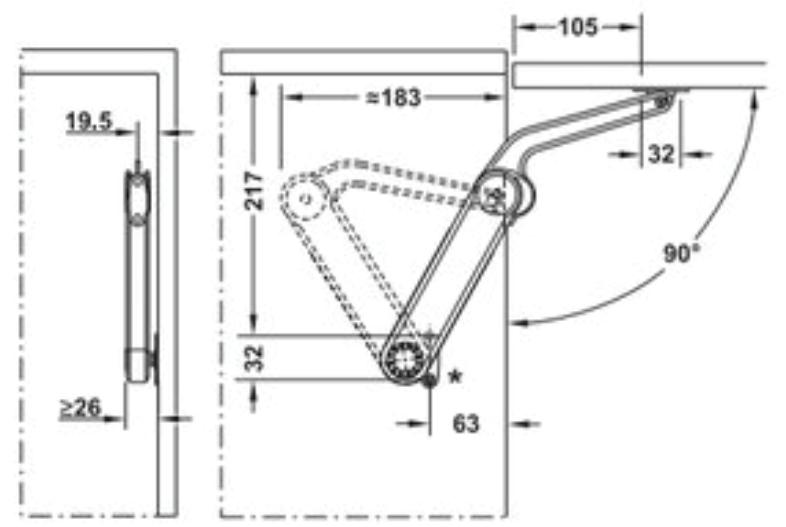

Ángulo de apertura 90°

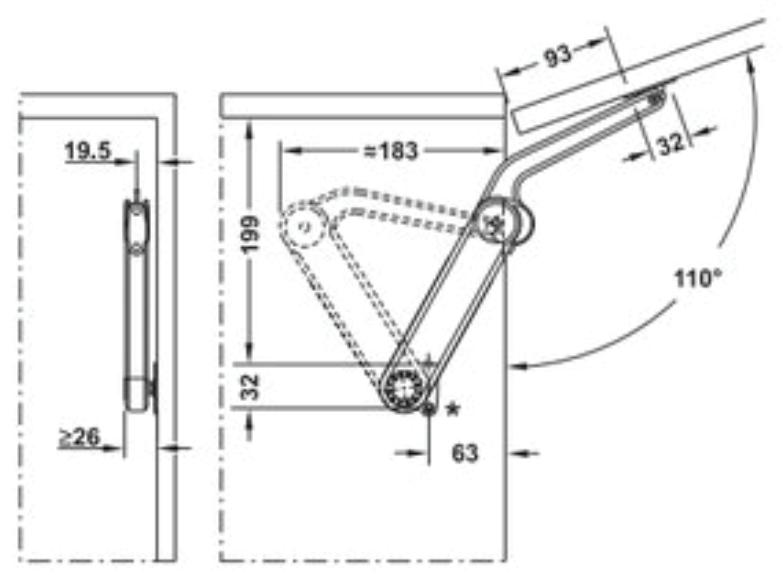

Ángulo de apertura 110°
Altura del armario mm Peso de la puerta elevable Kg
300 8,6 - 11,8 400
6,0 - 10,1 5,8 - 9,2 3,9 - 6,6 3,4 - 5,8 3,3 - 5,5
- 4,8 2,7 - 4,4
Altura del armario mm Peso de la puerta elevable Kg
300 5,8 - 9,8
- 7,1
- 5,8
- 4,8
- 4,0
Altura del armario mm Peso de la puerta elevable Kg

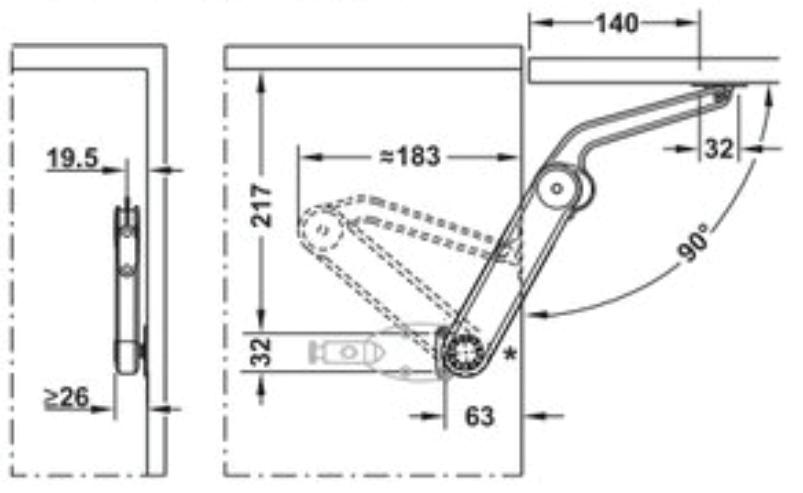

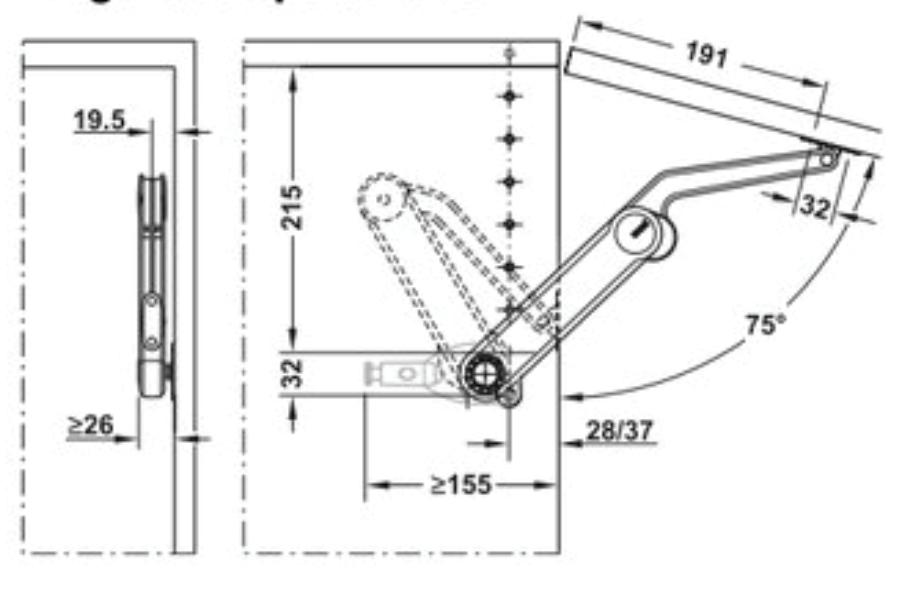

Medidas: mm
5,1 - 7,8
3,4 - 5,0 3,0 - 4,9 2,5 - 4,2 2,2 - 3,5 1,8 - 3,1 1,4 - 2,9 1,2 - 2,6 2,2 - 3,8 1,9 - 3,3 1,6 - 3,0
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Aplicación sin tirador
Maxi Touch Opening
Montaje para apertura y retención con multiposición

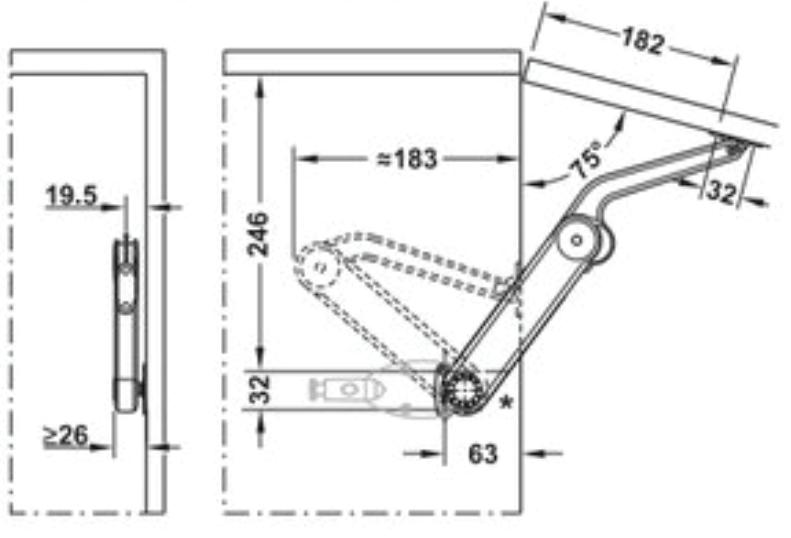

Ángulo de apertura 75°
Ángulo de apertura 90°

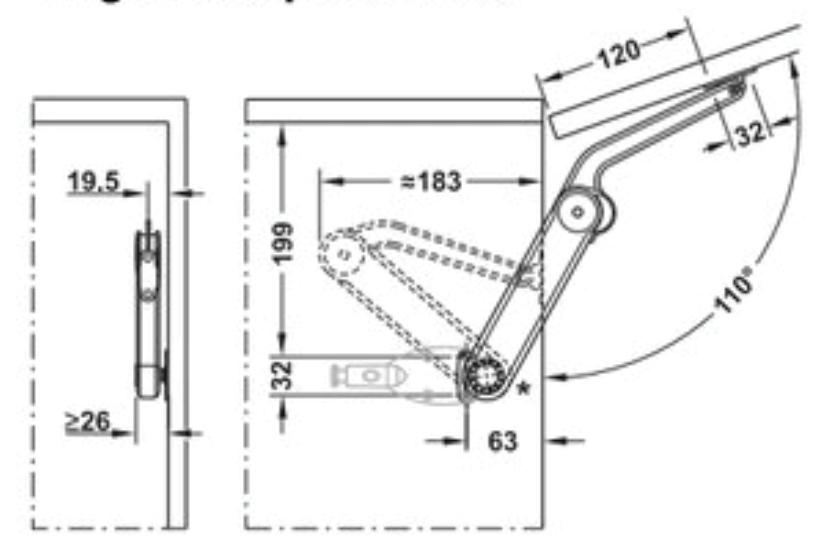

Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
300400
7,0 - 12,5 5,5 - 10,5 4,7 - 8,4 4,3 - 8,4 3,9 - 7,3 3,5 - 6,7
Altura del armario mm Peso de la puerta elevable Kg
300 7,8 - 13,6
400
5,8 - 10,2 4,7 - 8,2 3,9 - 6,8 3,2 - 5,7
- 5,1
- 4,5 2,4 - 4,1
Altura del armario mm Peso de la puerta elevable Kg
300 -
4,6 - 8,7
3,7 - 6,5
3,1 - 5,8
2,8 - 4,5
2,4 - 4,1
2,1 - 3,9
1,8 - 3,7
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Aplicación con tirador
Maxi -
Montaje para apertura de la puerta elevable con apoyo
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
400
6,8 - 13,46,4 - 11,2 5,3 - 10,2 4,9 - 9,0 4,7 - 8,2 4,4 - 7,6
Altura del armario mm Peso de la puerta elevable Kg
300 9,0 - 15,0
7,2 - 13,5
- 11,0
- 8,5 4,2 - 7,6
3,5 - 6,7
3,0 - 6,0 2,7 - 5,5
Altura del armario mm Peso de la puerta elevable Kg
-
4,8 - 9,0 2,8 - 7,5
3,5 - 6,8 3,0 - 5,2 2,6 - 4,7
2,3 - 4,3 2,0 - 4,0 1000
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
37369748
Aplicación con tirador
Maxi -
Montaje para frentes especialemente anchos y pesados

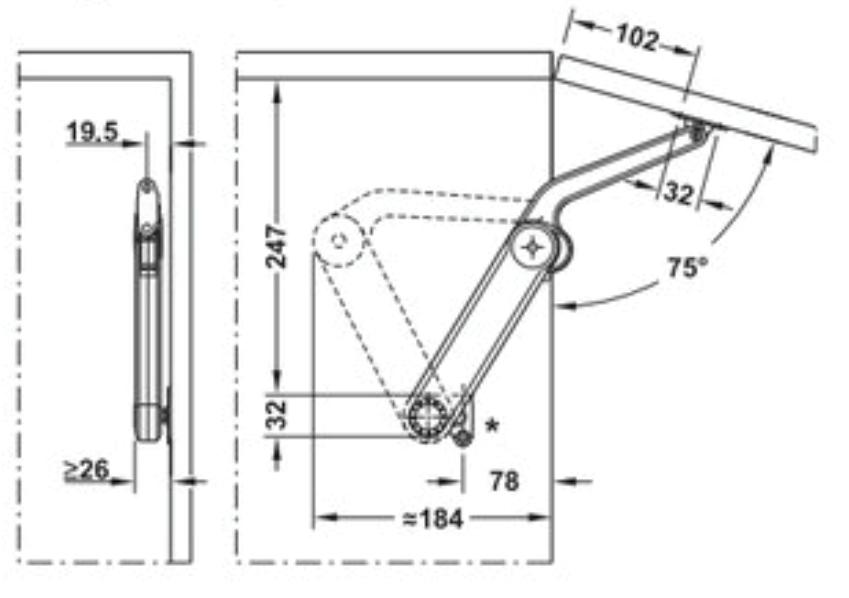

Ángulo de apertura 75°

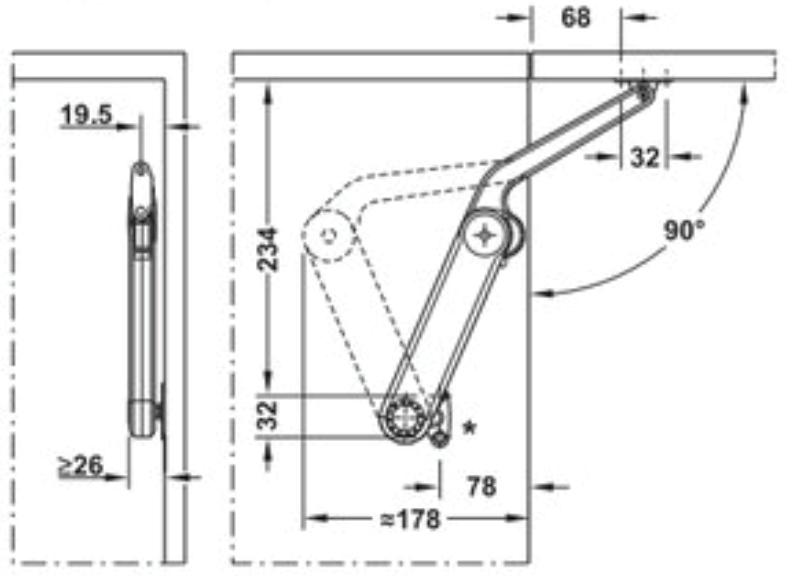

Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
400 500 600
300 15,4 - 27,3 7,6 - 13,7 6,5 - 11,4 5,7 - 10,4 5,2 - 9,1 4,6 - 8,2
9,4 - 16,2 11,6 - 20,5
Altura del armario mm Peso de la puerta elevable Kg
300 11,9 - 20,8
8,9 - 15,6 7,2 - 12,5 6,0 - 10,4 4,9 - 8,7
Altura del armario mm Peso de la puerta elevable Kg
9,2 - 15,0
6,9 - 11,2
5,7 - 9,0
4,5 - 7,6
3,8 - 6,2
3,4 - 5,6
3,0 - 5,0 2,7 - 4,5 1000 4,4 - 7,8 3,9 - 6,9 3,6 - 6,2
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Brazos18
Fecha de elaboración
Fecha de revisión
Herraje para puerta elevable maxi C
Material Soporte - fundición de zinc Escuadra de fijación y lengueta atornillable - acero Tapa de seguridad para tornillo de ajuste - plástico
Acabado/Color Pintura blanca
Fijación Aplicable a izquierda y derecha
Montaje Sin herramientas (técnica clip)
Posibilidad de ajuste Ajuste de la fuerza de retención
Requiere llave allen de 10 mm no suministrada con el brazo
Para puertas elevables de madera o con marco de aluminio desde ancho de marco 45 mm
Distancia hasta el borde mm 37
Suministro por cada juego: 1 Sujetapuertas 1 Escuadra de fijación para armario 1 Lengueta atornillable para puerta(para tornillos Euro)
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Brazos18
Fecha de elaboración
Fecha de revisión
Aplicación sin tirador
Maxi Push-to-open
Montaje para apertura completa automática
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Altura del armario mm Peso de la puerta elevable Kg
300 5,5 - 9,5
400 500 600
4,6 - 7,7 4,3 - 7,0 2,9 - 5,1 2,6 - 4,5 2,5 - 4,2 2,1 - 3,7 2,0 - 3,4
Altura del armario mm Peso de la puerta elevable Kg
300 3,8 - 7,0 400
3,1 - 5,5 2,6 - 4,5 2,1 - 3,6 1,5 - 3,2
Altura del armario mm Peso de la puerta elevable Kg
Medidas: mm
3,5 - 6,1
2,7 - 4,6 2,3 - 3,7 1,8 - 3,1 1,6 - 2,7-1,3 - 2,9 1,1 - 2,6 -
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Aplicación sin tirador
Maxi Touch Opening
Montaje para apertura y retención con multiposición
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
300 7,0 - 14,0 400
5,0 - 11,5 4,7 - 8,4 4,3 - 7,8 4,0 - 7,5 3,6 - 6,2 3,4 - 5,8
Altura del armario mm Peso de la puerta elevable Kg
300 6,0 - 10,3 400
5,5 - 7,8 3,6 - 6,3 3,0 - 5,2
- 4,3 2,2 - 3,9
- 3,4 1,8 - 3,1
Altura del armario mm Peso de la puerta elevable Kg 300 4,6 - 9,5 400
3,8 - 7,0 3,1 - 5,8
2,6 - 4,7
2,3 - 4,1
2,0 - 3,8-
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Aplicación con tirador
Maxi -
Montaje para apertura de la puerta elevable con apoyo
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
6,4 - 11,5 7,1 - 14,0 5,1 - 10,0 4,9 - 9,1 4,0 - 7,4 3,8 - 7,0 3,5 - 6,7
Altura del armario mm Peso de la puerta elevable Kg
300 8,0 - 12,0 400
5,8 - 11,2
- 8,8
- 7,7 3,2 - 6,4
3,0 - 5,4
2,7 - 5,2 -
Altura del armario mm Peso de la puerta elevable Kg
5,4 - 10,0
4,2 - 8,1
3,2 - 6,3
2,7 - 6,0
2,5 - 4,5 2,2 - 3,6-
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
37369746
Aplicación con tirador
Maxi -
Montaje para frentes especialemente anchos y pesados
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
400
300 11,9 - 21,0 5,9 - 10,6 5,0 - 8,8 4,4 - 7,9 4,0 - 7,0 3,6 - 6,3
7,2 - 12,5 8,9 - 15,8
Altura del armario mm Peso de la puerta elevable Kg
300 9,1- 15,8
6,9 - 11,9 5,5 - 9,6 4,6 - 7,9 3,8 - 6,6
Altura del armario mm Peso de la puerta elevable Kg
6,8 - 11,6
5,1 - 8,7
4,0 - 7,1
3,3 - 5,9
2,9 - 4,8
2,6 - 4,3
2,3 - 3,8
2,0 - 3,5 1000 3,4 - 5,9 3,0 - 5,2 2,7 - 4,7
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Brazos18
Fecha de elaboración
Fecha de revisión
Herraje para puerta elevable maxi B
Material Soporte - fundición de zinc Escuadra de fijación y lengueta atornillable - acero Tapa de seguridad para tornillo de ajuste - plástico
Acabado/Color Pintura blanca
Fijación Aplicable a izquierda y derecha
Montaje Sin herramientas (técnica clip)
Posibilidad de ajuste Ajuste de la fuerza de retención Requiere llave allen de 10 mm no suministrada con el brazo
Para puertas elevables de madera o con marco de aluminio desde ancho de marco 45 mm
Distancia hasta el borde mm 37
Suministro por cada juego: 1 Sujetapuertas 1 Escuadra de fijación para armario 1 Lengueta atornillable para puerta(para tornillos Euro)
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Brazos18
Fecha de elaboración
Fecha de revisión
Aplicación sin tirador
Maxi Push-to-open
Montaje para apertura completa automática
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Altura del armario mm Peso de la puerta elevable Kg
300 4,5 - 6,8 400
3,6 - 5,3
- 3,3
- 3,0
Altura del armario mm Peso de la puerta elevable Kg
300 3,1 - 4,6 400
2,4 - 3,7
- 2,9
- 2,4
- 2,1
Altura del armario mm Peso de la puerta elevable Kg
2,7 - 4,0
1,8 - 3,0 1,7 - 2,4 1,4 - 2,1
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
37369744
Aplicación sin tirador
Maxi Touch Opening
Montaje para apertura y retención con multiposición
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
07 18
Altura del armario mm Peso de la puerta elevable Kg
300 4,0 - 7,7
3,0 - 6,3
Altura del armario mm Peso de la puerta elevable Kg
300 3,3 - 6,7
2,5 - 5,0
Altura del armario mm Peso de la puerta elevable Kg 300 2,6 - 5,5
2,0 - 4,4 1,7 - 3,4 1,4 - 3,0--
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Aplicación con tirador
Maxi -
Montaje para apertura de la puerta elevable con apoyo
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
3,4 - 7,0 4,3 - 8,2 2,9 - 5,5 2,6 - 5,1 2,4 - 4,6 2,2 - 4,4 2,0 - 4,2
Altura del armario mm Peso de la puerta elevable Kg
300 5,8 - 8,5 400
- 6,7
- 5,5
- 4,3
- 3,7
2,4 - 3,4-
Altura del armario mm Peso de la puerta elevable Kg
3,1 - 5,9
3,0 - 5,0 2,2 - 3,8 1,9 - 3,5 1,7 - 2,7-
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
37369744
Aplicación con tirador
MaxiMontaje para frentes especialemente anchos y pesados
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
300 6,7 - 13,7 3,3 - 7,0 2,8 - 5,7 2,5 - 5,1 2,2 - 4,6 2,0 - 4,1
400 500 600 700 800 900 4,1 - 8,3 5,0 - 10,3
Altura del armario mm Peso de la puerta elevable Kg
300 5,1- 10,2
3,8 - 7,2 3,1 - 6,1 2,6 - 5,1 2,1 - 4,2
Altura del armario mm Peso de la puerta elevable Kg
3,9 - 7,5
2,9 - 5,6 2,4 - 4,5 1,9 - 3,8 1,7 - 3,1
1,4 - 2,8 1,3 - 2,5 1,1 - 2,2 1000 1,9 - 3,9 1,7 - 3,4 1,5 - 3,0
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Brazos18
Fecha de elaboración
Fecha de revisión
Herraje para puerta elevable maxi A
Material Soporte - fundición de zinc Escuadra de fijación y lengueta atornillable - acero
Tapa de seguridad para tornillo de ajuste - plástico
Acabado/Color Pintura blanca
Fijación Aplicable a izquierda y derecha
Montaje Sin herramientas (técnica clip)
Posibilidad de ajuste
Ajuste de la fuerza de retención
Requiere llave allen de 10 mm no suministrada con el brazo
Para puertas elevables de madera o con marco de aluminio desde ancho de marco 45 mm
Distancia hasta el borde mm 37
Suministro por cada juego: 1 Sujetapuertas 1 Escuadra de fijación para armario 1 Lengueta atornillable para puerta(para tornillos Euro)
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Brazos18
Fecha de elaboración
Fecha de revisión
Aplicación sin tirador
Maxi Push-to-open
Montaje para apertura completa automática
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Altura del armario mm Peso de la puerta elevable Kg
300 2,4 - 3,3
1,7 - 2,3
Altura del armario mm Peso de la puerta elevable Kg
300 2,0 - 3,5 400
1,5 - 2,6 1,2 - 2,1 1,0 - 1,8
- 1,4
- 1,3
- 1,2
- 1,0
Altura del armario mm Peso de la puerta elevable Kg
1,2 - 2,9
0,9 - 2,2 0,7 - 1,8
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Aplicación sin tirador
Maxi Touch Opening
Montaje para apertura y retención con multiposición
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg
300 2,0 - 3,8 400
1,6 - 3,1
Altura del armario mm Peso de la puerta elevable Kg 300 2,0 - 3,5
1,5 - 2,6
-
Altura del armario mm Peso de la puerta elevable Kg
0,9 - 2,2 0,7 - 1,8
Medidas: mm
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Aplicación con tirador
MaxiMontaje para apertura de la puerta elevable con apoyo
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Brazos18
Fecha de elaboración
Fecha de revisión
Altura del armario mm Peso de la puerta elevable Kg 400
1,8 - 3,2 2,2 - 4,0
Altura del armario mm Peso de la puerta elevable Kg 300 2,7- 5,1
2,1 - 3,5
Altura del armario mm Peso de la puerta elevable Kg
Medidas: mm
- 2,0
- 1,5
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
Brazos18
Fecha de elaboración
Fecha de revisión
Aplicación con tirador
MaxiMontaje para frentes especialemente anchos y pesados
Ángulo de apertura 75°
Ángulo de apertura 90°
Ángulo de apertura 110°
Altura del armario mm Peso de la puerta elevable Kg 400
3,8 - 7,1
2,3 - 4,3 2,8 - 5,3
- 3,5
- 3,0
- 2,7
- 2,4 1,1 - 2,1
Altura del armario mm Peso de la puerta elevable Kg 300 3,0- 5,3
-
- 2,2 Altura del armario mm Peso de la puerta elevable Kg
1,1 - 2,0 1,0 - 1,8 0,6 - 1,6
Medidas: mm
2,4 - 4,0
1,8 - 3,0 1,4 - 2,4 1,2 - 2,0 1,0 - 1,7 0,9 - 1,4 0,8 - 1,3 0,7 - 1,2
*Medidas para Maxi con lengueta de fijación de armario para distancia de canto 37 mm
