Bisagras18
Fecha de elaboración
Fecha de revisión
Tabla de valores orientativos para peso de puerta elevable max.
Altura del armario mm Peso de la puerta elevable kg
250 5,4-11,8
275 4.8-10,6 300 4,4-9,6
4,0-8,8
3,7-8,1
3,5-7,5
3,2-7,0
*No se incluyen los tornillos varianta-euro ref 01320734 (8 unds)
08 07 18

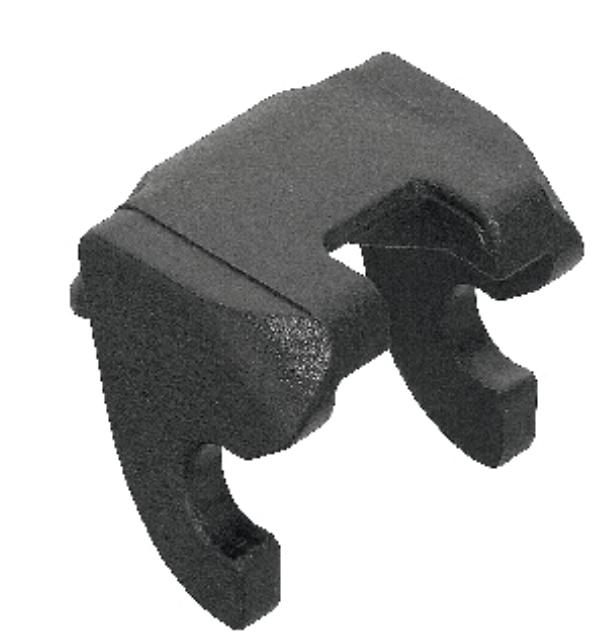

*No incluye limitador de ángulo 37291499
*Para puertas desde 25 hasta 40 mm de altura

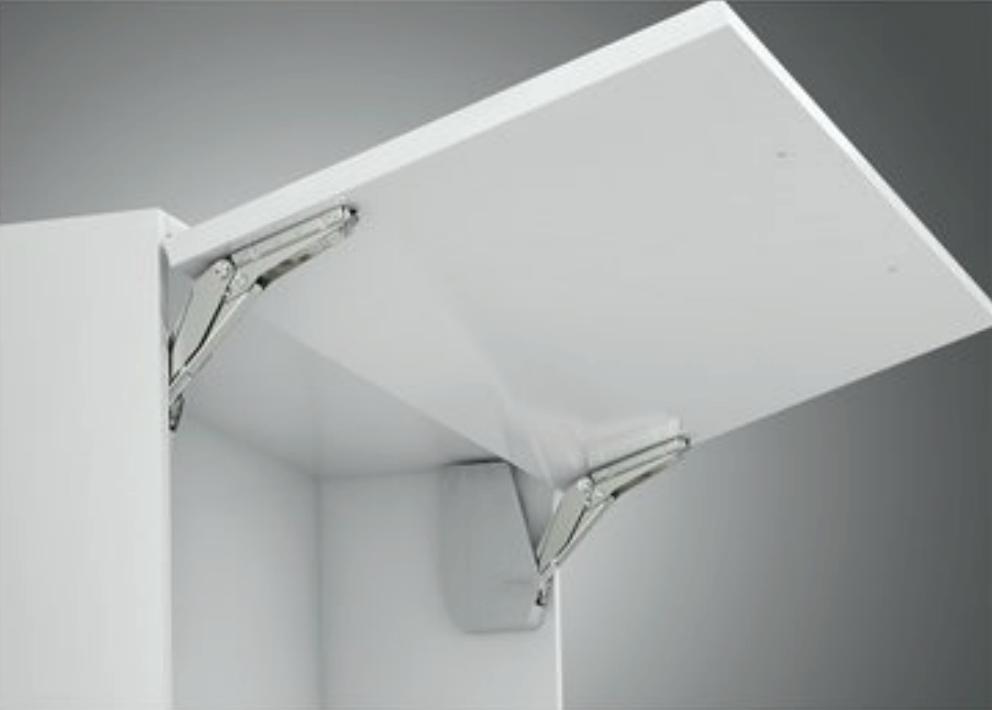

Herraje para puerta elevable pequeña
Material
Acabado/Color
Herraje - acero
Tapa embellecedora - plástico
Herraje - niquelado
Tapa embellecedora blanco RAL 9003
Altura de puerta elevable 250-400 mm

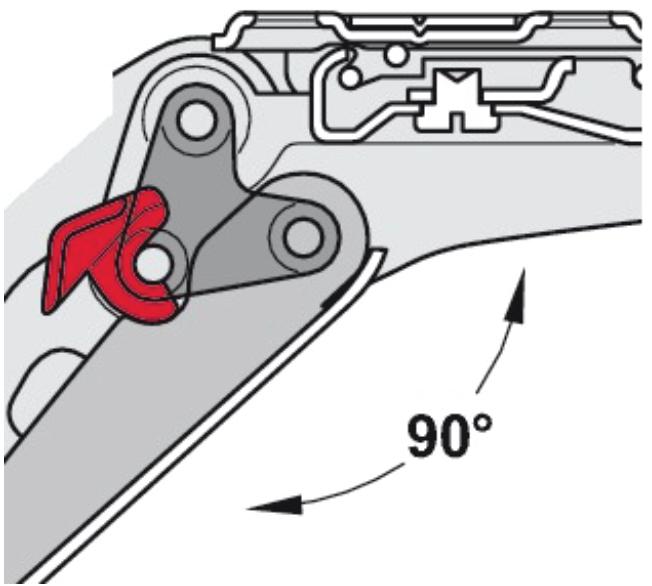

Ángulo de apertura 107º (limitable a 90° mediante limitador angular de apertura)
Posibilidad de ajuste Altura/Lateral/Inclinación del frente + o - 1,5 mm, fuerza de retención
Montaje
Herraje para atornillar con tornillos Euro premontados, frente sin herramientas (técnica clip) en los soportes para atornillar premontadas
Suministro por cada juego:
2 Herrajes para puerta elevable(izquierda/derecha)
2 Tapas emebellecedroas para herraje(izquierda/derecha)
2 Soportes para atornillar para puertas elevables de madera o con marco de aluminio desde 45 mm
1 Instrucciones de montaje
1 Plantilla para taladrar
Bisagras18
Fecha de elaboración
Fecha de revisión

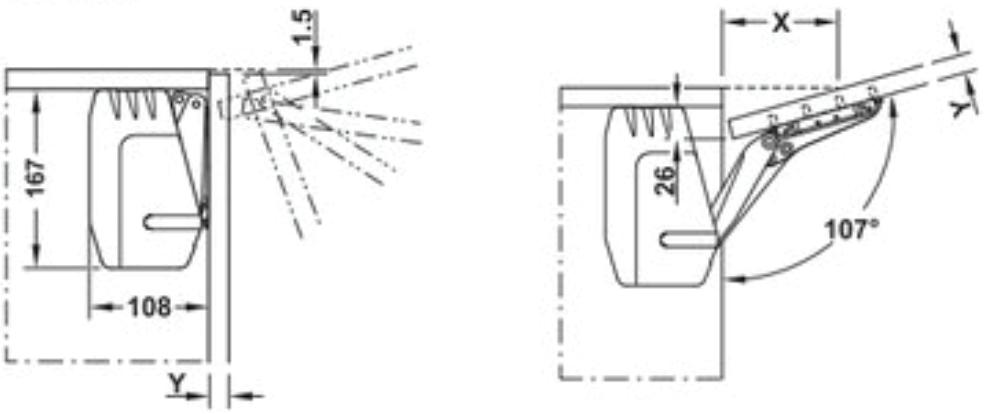

Montaje
Medidas: mm
Grosor frente Y mm 16
Distancia X mm (en grosor de tablero superior 16 mm) 83 19 74 22 64 26 52 28 46

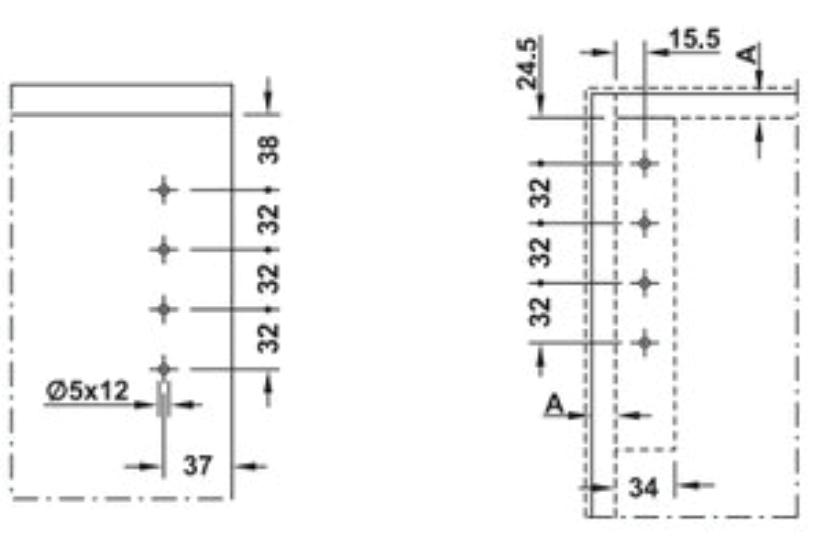

Esquema de taladro armario
Medidas: mm
Esquema de taladro frente
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Bisagras18
Fecha de elaboración
Fecha de revisión
Tabla de valores orientativos para peso de puerta elevable max.
Altura del armario mm Peso de la puerta elevable kg
08 07 18
*No incluye limitador de ángulo 37291499
*Para puertas desde 25 hasta 40 mm de altura
Herraje para puerta elevable pequeña
Material
Acabado/Color
Herraje - acero
Tapa embellecedora
Herraje - niquelado
Tapa embellecedora blanco
RAL 9003
Altura de puerta elevable 250-400 mm
250 2,9-6,4 275
2,5-5,7
2,4-5,1
2,1-4,6
2,0-4,2
1,9-3,8
1,7-3,6
*No se incluyen los tornillos varianta-euro ref 01320734 (8 unds)
Ángulo de apertura 107º (limitable a 90° mediante limitador angular de apertura)
Posibilidad de ajuste
Montaje
Altura/Lateral/Inclinación del frente + o - 1,5 mm, fuerza de retención
Herraje para atornillar con tornillos Euro premontados, frente sin herramientas (técnica clip) en los soportes para atornillar premontadas
Suministro por cada juego:
2 Herrajes para puerta elevable(izquierda/derecha)
2 Tapas emebellecedroas para herraje(izquierda/derecha)
2 Soportes para atornillar para puertas elevables de madera o con marco de aluminio desde 45 mm
1 Instrucciones de montaje
1 Plantilla para taladrar
Bisagras18
Fecha de elaboración
Fecha de revisión
Montaje
Medidas: mm
Grosor frente Y mm 16
Distancia X mm (en grosor de tablero superior 16 mm) 83 19 74 22 64 26 52 28 46
Esquema de taladro armario
Medidas: mm
Esquema de taladro frente
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
