Brazos18
Fecha de elaboración
Fecha de revisión
Tabla de valores orientativos para peso de puerta elevable max.
Altura del armario mm Peso de la puerta elevable kg
400
8,9-18,6
425 8,3-17,4
7,8-16,3
7,4-15,4
7,0-14,6
6,6-13,9
6,3-13,2
6,0-12,5
5,7-12,0
08 07 18
Se recomienda usar tornillo1320734 (No incluido en el suministro)

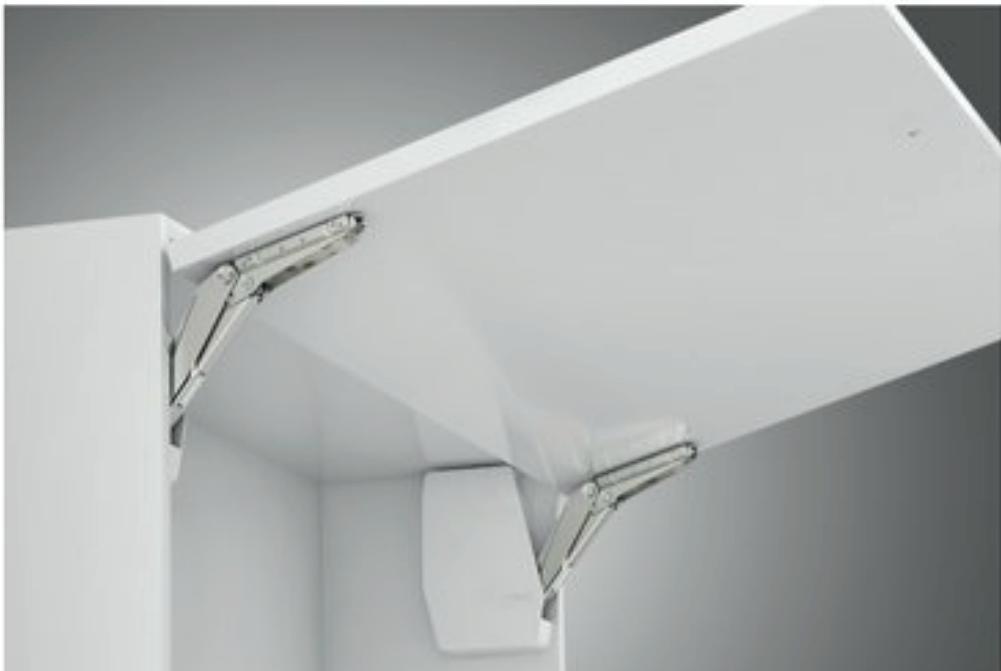

Herraje para puerta elevable grande variante F
Material
Acabado/Color
Herraje - acero
Tapa embellecedora - plástico
Herraje - niquelado
Tapa embellecedora - blanco
RAL 9003
Altura de puerta elevable 400-600 mm
Ángulo de apertura 90° o 107º (ajustable en el herraje)
Posibilidad de ajuste
Montaje
Altura/Lateral/Inclinación del frente + o - 1,5 mm, fuerza de retención
Herraje para atornillar con tornillos Euro premontados, frente sin herramientas (técnica clip) en los soportes para atornillar premontadas
Suministro por cada juego:
2 Herrajes para puerta elevable(izquierda/derecha)
2 Tapas emebellecedroas para herraje(izquierda/derecha)
2 Soportes para atornillar para puertas elevables de madera o con marco de aluminio desde 45 mm
1 Instrucciones de montaje
1 Plantilla para taladrar
Montaje
Medidas: mm
Medidas: mm

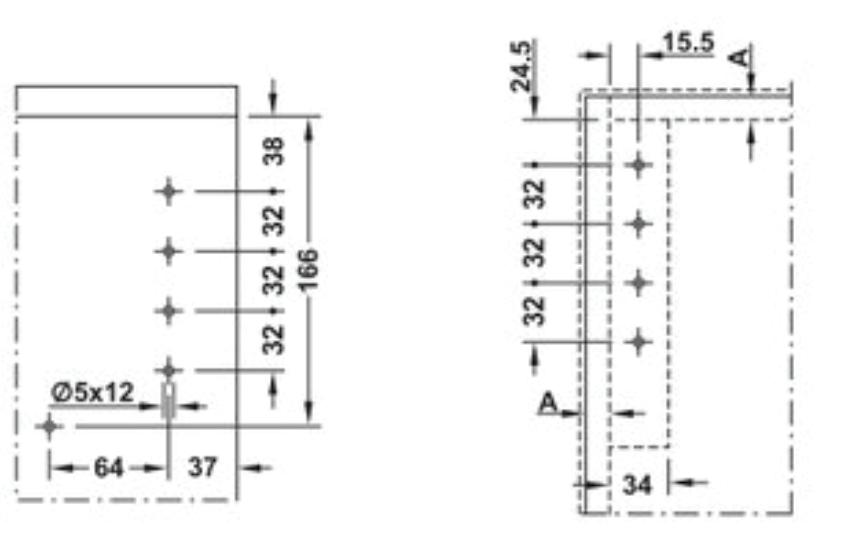

Esquema de taladro armario
Brazos18
Fecha de elaboración
Fecha de revisión
Grosor frente Y mm 16
Distancia X mm (en grosor de tablero superior 16 mm)

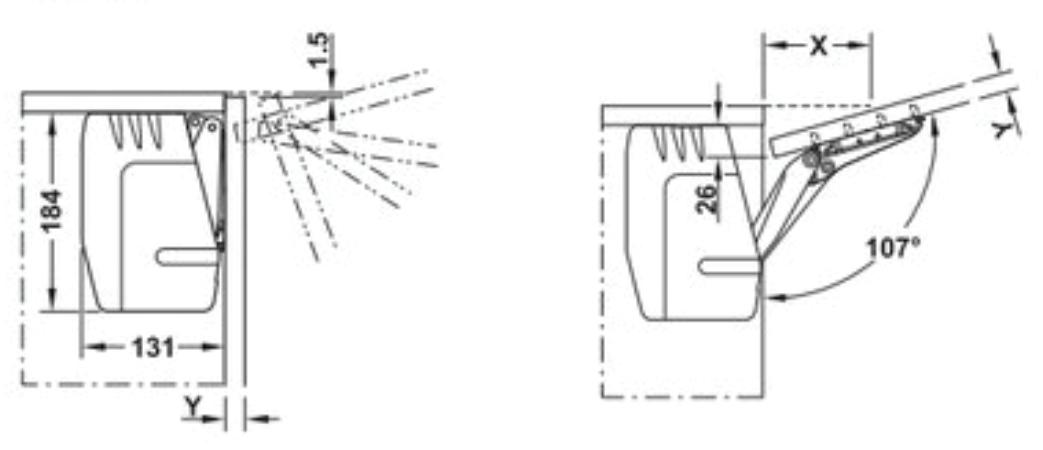

Esquema de taladro frente
83 19 74 22 64 26 52 28 46

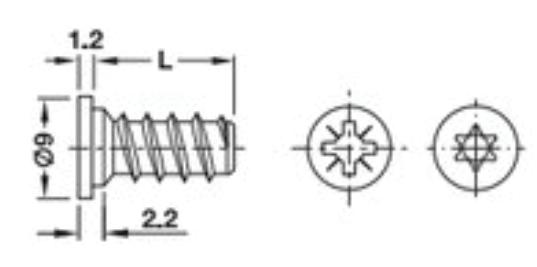

Tornillo de fijación especial
Acabado Niquelado
Ranura Estrella PZ2
Longitud 13,5 mm
Rosca Paso de rosca 2,2 mm
Diámetro exterior 6,2 mm
Diámetro del núcleo 4,6 mm
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Bisagras18
Fecha de elaboración
Fecha de revisión
Tabla de valores orientativos para peso de puerta elevable max.
Altura del armario mm Peso de la puerta elevable kg
400
5,9-12,4
425 5,6-11,6 450 5,2-10,9
4,9-10,3
4,7-9,7
4,4-9,2
4,2-8,8
4,0-8,4
3,8-8,0
08 07 18
Se recomienda usar tornillo1320734 (No incluido en el suministro)
Herraje para puerta elevable grande variante E
Material
Acabado/Color
Herraje - acero
Tapa embellecedora - plástico
Herraje - niquelado
Tapa embellecedora blanco
RAL 9003
Altura de puerta elevable 400-600 mm
Ángulo de apertura 90° o 107º (ajustable en el herraje)
Posibilidad de ajuste
Montaje
Altura/Lateral/Inclinación del frente + o - 1,5 mm, fuerza de retención
Herraje para atornillar con tornillos Euro premontados, frente sin herramientas (técnica clip) en los soportes para atornillar premontadas
Suministro por cada juego:
2 Herrajes para puerta elevable(izquierda/derecha)
2 Tapas emebellecedroas para herraje(izquierda/derecha)
2 Soportes para atornillar para puertas elevables de madera o con marco de aluminio desde 45 mm 1 Instrucciones de montaje 1 Plantilla para taladrar
Montaje
37291731
Bisagras18
Fecha de elaboración
Fecha de revisión
Medidas: mm
Medidas: mm
Esquema de taladro armario
Grosor frente Y mm 16
Distancia X mm (en grosor de tablero superior 16 mm)
Esquema de taladro frente
83 19 74 22 64 26 52 28 46
Tornillo de fijación especial
Acabado Niquelado
Ranura Estrella PZ2
Longitud 13,5 mm
Rosca Paso de rosca 2,2 mm
Diámetro exterior 6,2 mm Diámetro del núcleo 4,6 mm
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
Bisagras18
Fecha de elaboración
Fecha de revisión
Tabla de valores orientativos para peso de puerta elevable max.
Altura del armario mm Peso de la puerta elevable kg
400
4,7-9,6
425 4,4-9,0
4,1-8,4
3,9-8,0
3,7-7,5
3,5-7,1
3,3-6,8
3,2-6,5
3,0-6,2
08 07 18
Se recomienda usar tornillo1320734 (No incluido en el suministro)
Herraje para puerta elevable grande variante D
Material
Herraje - acero apa embellecedora - plástico
Acabado/Color Herraje - niquelado Tapa embellecedora blanco RAL 9003
Altura de puerta elevable 400-600 mm
Ángulo de apertura 90° o 107º (ajustable en el herraje)
Posibilidad de ajuste Altura/Lateral/Inclinación del frente + o - 1,5 mm, fuerza de retención
Montaje
Herraje para atornillar con tornillos Euro premontados, frente sin herramientas (técnica clip) en los soportes para atornillar premontadas
Suministro por cada juego:
2 Herrajes para puerta elevable(izquierda/derecha)
2 Tapas emebellecedroas para herraje(izquierda/derecha)
2 Soportes para atornillar para puertas elevables de madera o con marco de aluminio desde 45 mm 1 Instrucciones de montaje 1 Plantilla para taladrar
Montaje
37291730
Bisagras18
Fecha de elaboración
Fecha de revisión
Medidas: mm
Medidas: mm
Esquema de taladro armario
Grosor frente Y mm 16
Distancia X mm (en grosor de tablero superior 16 mm)
Esquema de taladro frente
83 19 74 22 64 26 52 28 46
Tornillo de fijación especial
Acabado Niquelado
Ranura Estrella PZ2
Longitud 13,5 mm
Rosca Paso de rosca 2,2 mm
Diámetro exterior 6,2 mm Diámetro del núcleo 4,6 mm
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)
