Brazos
Fecha de elaboración
Fecha de revisión
*No incluye bisagra 34275628

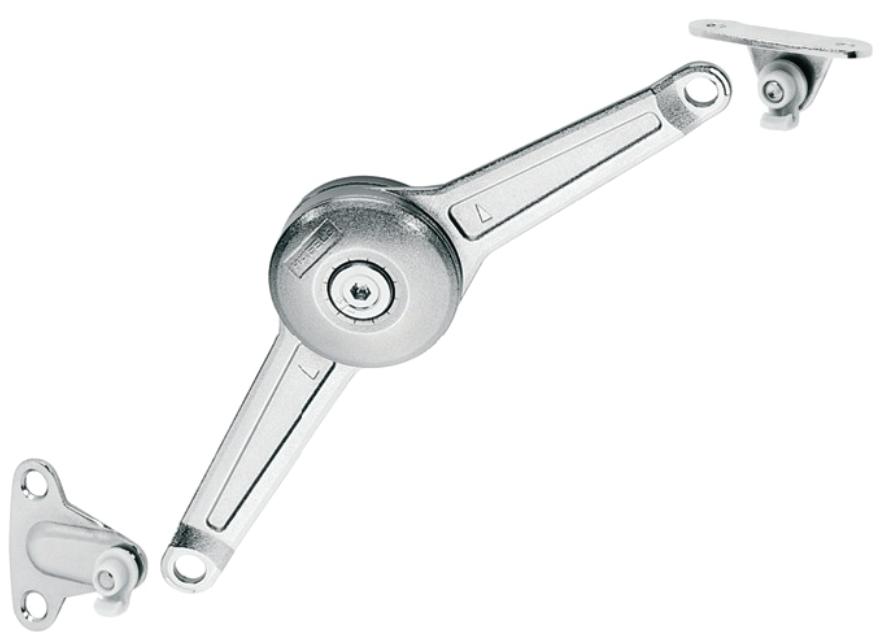

Sujetapuerta duo estandar
Material Zamak
Acabado/Color Niquelado
Distancia hasta el borde mm 37
Medidas: mm 08 07 18
Para puertas de madera o con perfil de aluminio de marco 45 mm
Suministro por cada juego: 1 Sujetapuertas/compás 1 Escuadra de fijación para el mueble 1 Placa de fijación para la puerta
(Medidas de referencia para su instalación. Se puede generar cambios a la información publicada en este documento sin previo aviso)

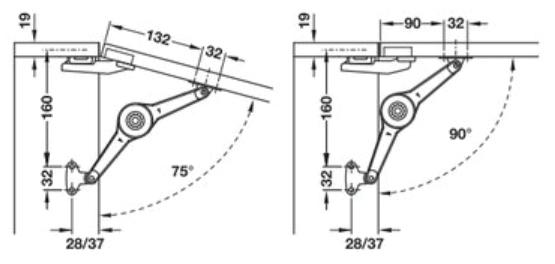

Montaje como sujetapuertas
Ángulo de apertura 75°
Ángulo de apertura 110°
Ángulo de apertura 90°
Fecha de elaboración
Fecha de revisión
Tabla de valores orientativos para peso de puerta elevable max. Si se aplica como sujetapuertas de puerta utilizar 2 herrajes
Altura del armario mm Peso de la puerta elevable Kg
Función sostener Función frenar 1 Soporte 2 Soporte 1 Soporte 2 Soporte
Montaje como sujetapuertas
véase la tabla de abajo montaje como compás de puerta
Medidas: mm

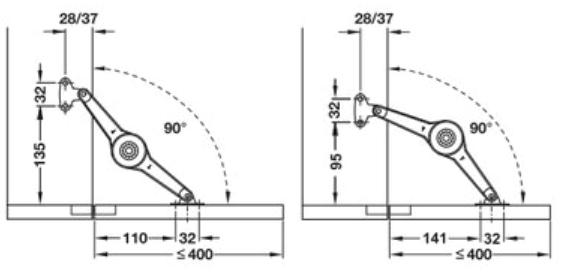

Montaje como compás de puerta
Se necesita retención por separado No se necesita retención por separado, Espacio necesario del herraje en el interior del armario al cerrar la puerta elevable: 130 mm a partir del borde delantero del armario.
Montaje como compás de puerta
