DES APPLICATIONS À PROFUSION

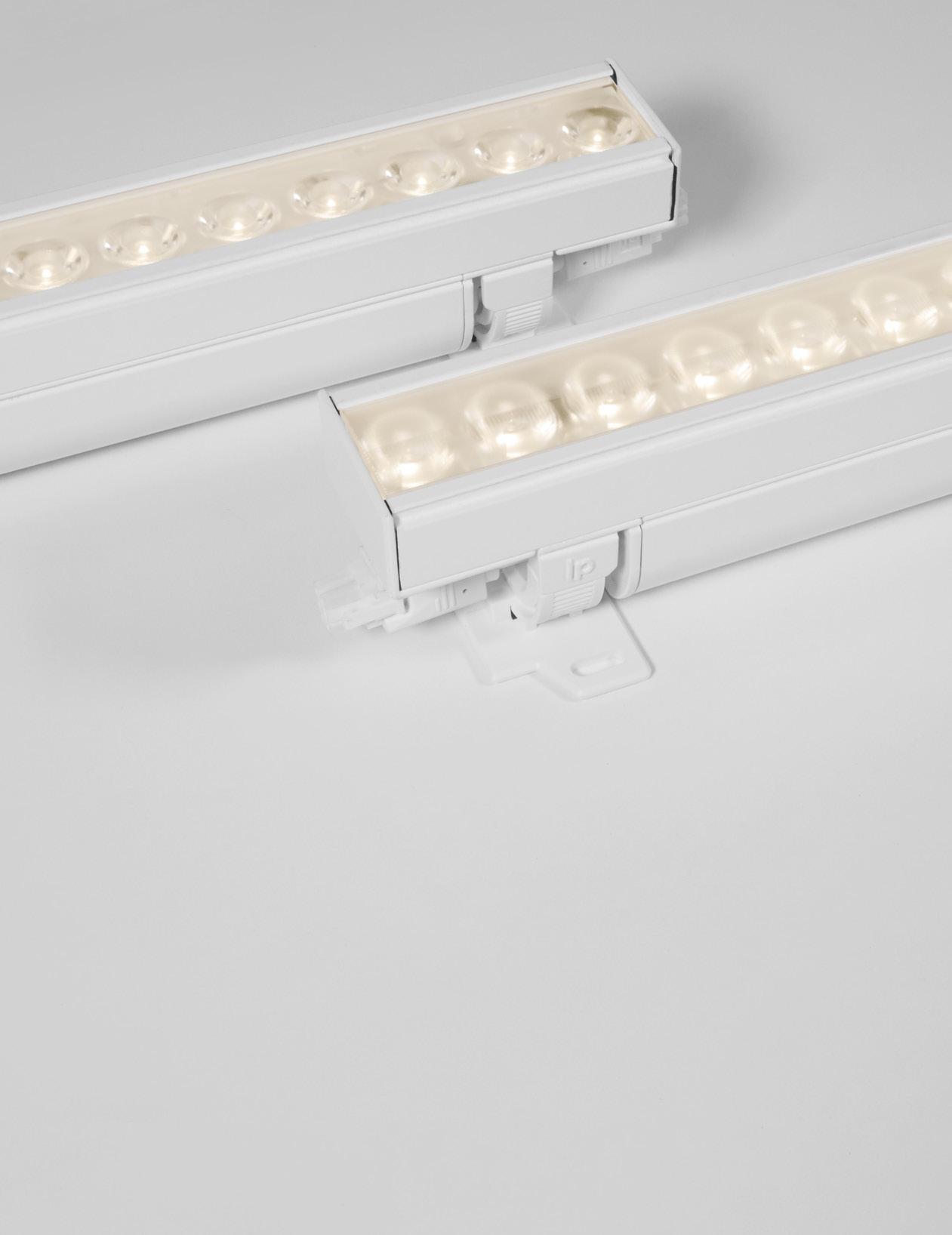

Le Lumencore Linear Graze est un outil de précision offrant 11 distributions optiques pour relever tous les défis architecturaux. Idéal pour l'éclairage rasant des murs texturés, le rétroéclairage des surfaces translucides, l'éclairage vers le haut des plafonds ou la mise en valeur des points focaux, le tout avec un contrôle et des performances irréprochables.

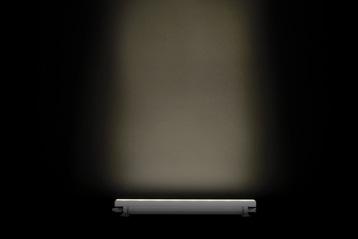

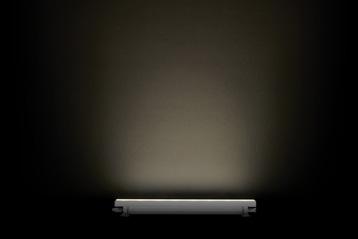

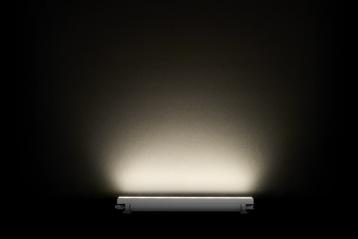

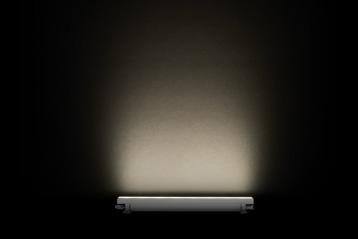

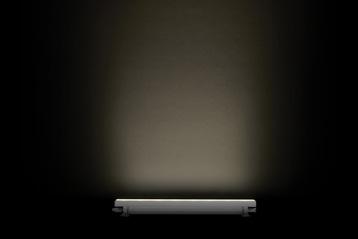

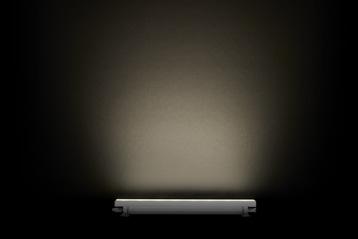

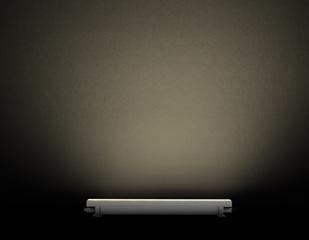

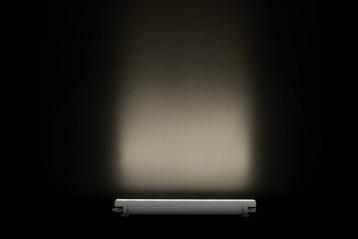

VUE DE CÔTÉ VUE DE CÔTÉ Étroit asymétrique*
* Seulement disponible en Static White.
30o x

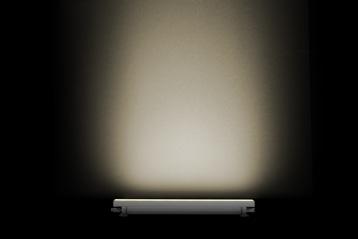

Asymétrique de type "wallwash"* VUE DE CÔTÉ VUE DE CÔTÉ
x
x 60o
30o x 30o

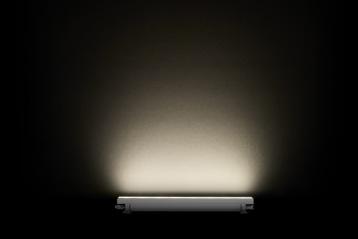

60o x 60o
90o x 90o

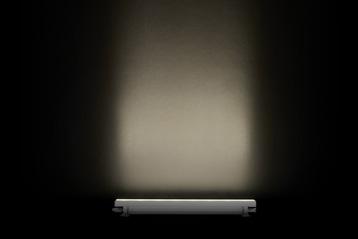

30o x 10o
60o x 10o
60o

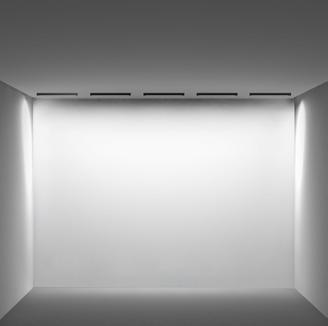

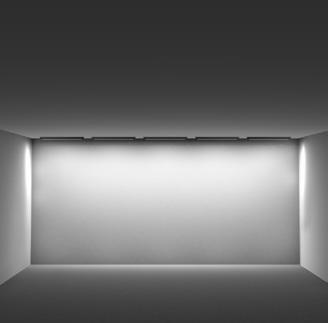

ÉCLAIRAGE RASANT
ÉCLAIRAGE DE PROJECTION
ÉCLAIRAGE DE TYPE « WALLWASH »
ÉTROIT ASYMÉTRIQUE

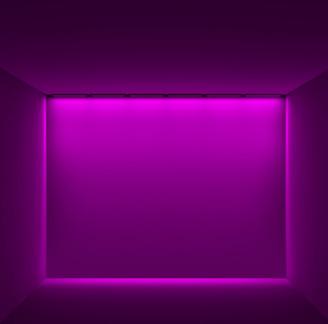

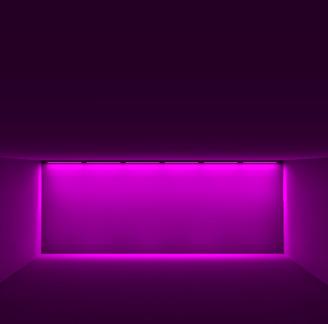

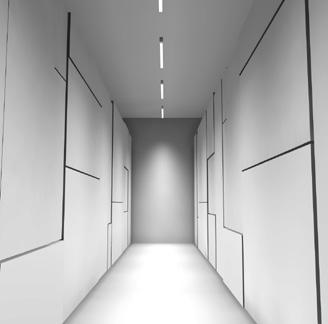

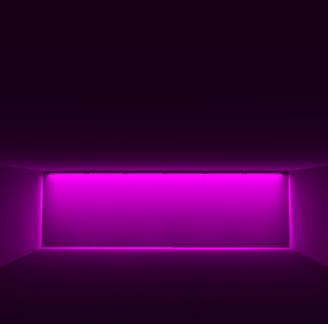

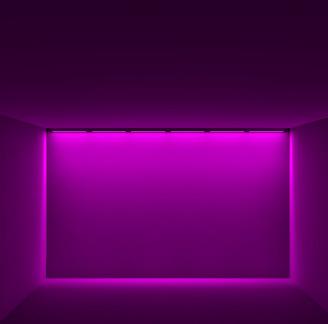

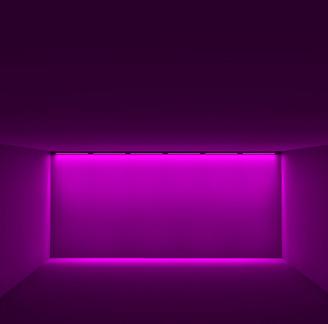

ÉCLAIRAGE RASANT

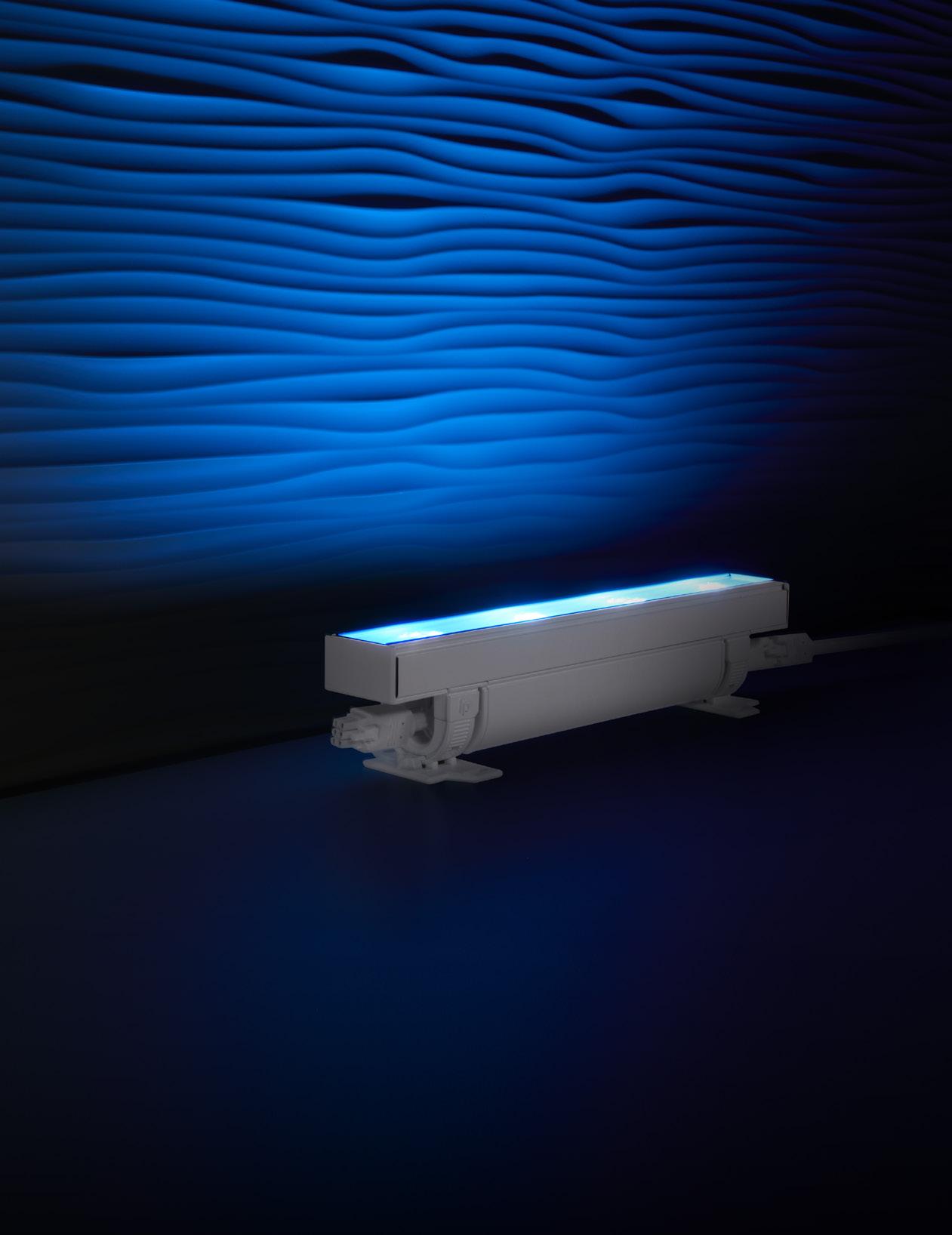

Conçu pour mettre en valeur la texture et la profondeur, l'éclairage rasant donne vie aux surfaces. Placé près du mur, il révèle les détails complexes et les ombres, ajoutant du relief et de la dimension aux éléments architecturaux.
Mur de 2438 mm
LCVA-120_277-48-4W-MRGBW30K10x60-NA-NH
Espacement : 51 mm / Recul : 101 mm
Mur de 4877 mm
LCVA-120_277-48-7W-MRGBW30K10x60-NA-NH
Espacement : 51 mm / Recul : 152 mm
Mur de 3048 mm
LCVA-120_277-48-4W-MRGBW30K10x60-NA-NH
Espacement : 51 mm / Recul : 128 mm
Mur de 6096 mm
LCVA-120_277-48-10W-MRGBW30K10x30-NA-NH
Espacement : 51 mm / Recul : 204 mm
Mur de 3658 mm
LCVA-120_277-48-4W-MRGBW30K10x30-NA-NH
Espacement : 51 mm / Recul :128 mm
Mur de 9144 mm
LCVA-120_277-48-13W-MRGBW30K10x30-NA-NH
Espacement : 51 mm / Recul : 305 mm

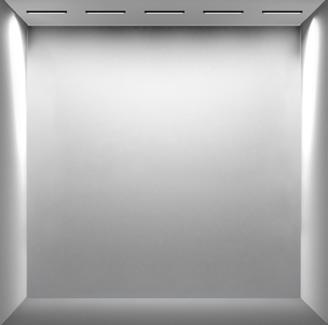

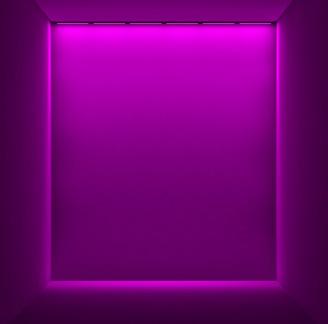

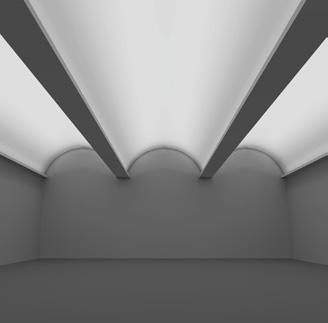

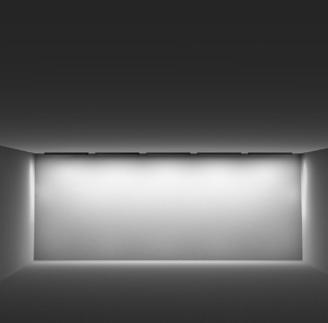

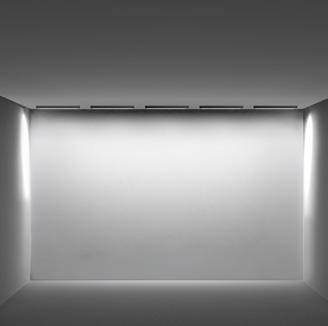

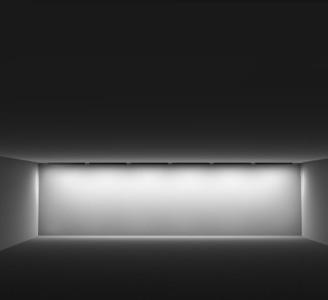

ÉCLAIRAGE DE TYPE « WALLWASH »
Pour un éclairage homogène et uniforme, l'éclairage de type « wallwash » élimine les contrastes trop marqués et adoucit les textures des surfaces. Idéal pour mettre en valeur les œuvres d'art, les finitions ou les grandes surfaces verticales grâce à une lumière équilibrée et uniforme.
Règles générales : recul: 1/8 de la hauteur du mur. Espacement : 1/2 du recul.
Mur de 2438 mm
LCVA-120_277-48-4W-40K-90WW-NA-NH
Espacement : 152 mm / Recul : 305 mm
Mur de 4877 mm
LCVA-120_277-48-10W-40K-90WW-NA-NH
Espacement : 305 mm / Recul : 610 mm
Mur de 3048 mm
LCVA-120_277-48-7W-40K-90WW-NA-NH
Espacement : 192 mm / Recul : 381 mm
Mur de 6096 mm
LCVA-120_277-48-13W-40K-90WW-NA-NH
Espacement : 381 mm / Recul : 762 mm
Mur de 3658 mm
LCVA-120_277-48-10W-40K-90WW-NA-NH
Espacement : 229 mm / Recul : 457 mm
Mur de 9144 mm
LCVA-120_277-48-13W-40K-90WW-NA-NH
Espacement : 573 mm / Recul : 1143 mm

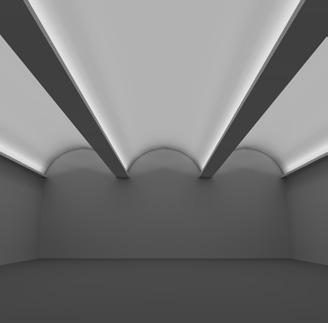

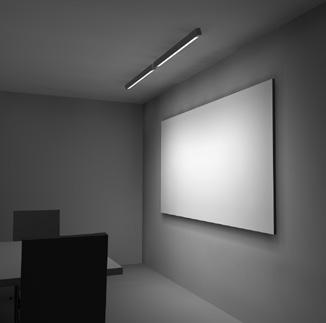

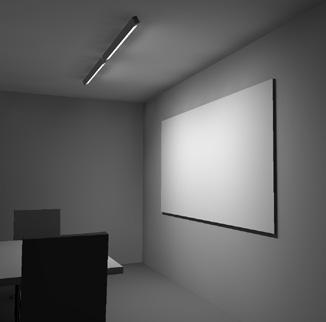

ÉCLAIRAGE DE PROJECTION
L'éclairage de projection offre une couverture large et puissante qui améliore la perception spatiale. Placé plus loin du mur, il fournit un éclairage large et uniforme.
30o x 60o
LCVA-120_277-48-7W-MRGBW30K30x60-NA-NH
Appareils inclinés à 40° vers l’avant par rapport à la verticale. Pas d’espace entre les appareils.
90o x 90o
LCVA-120_277-48-7W-MRGBW30K90x90-NA-NH
Appareils inclinés à 40° vers l’avant par rapport à la verticale. Pas d’espace entre les appareils.
30o x 60o
LCVA-120_277-48-13W-35K-9030x60-HL-NH
Espacement : 838 mm
90o x 90o
LCVA-120_277-48-13W-35K-9090x90-HL-NH
Espacement : 838 mm
30o x 60o
LCVA-120_277-48-7W-30K-9030x60-NA-NH
Espacement : 76 mm / Recul : 686 mm
60o x 60o
LCVA-120_277-48-7W-30K-9060x60-NA-NH
Espacement : 76 mm / Recul : 1341 mm

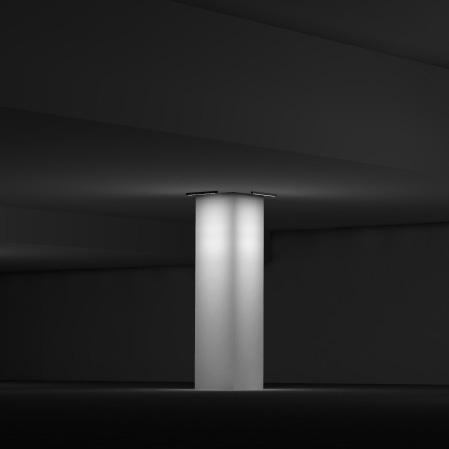

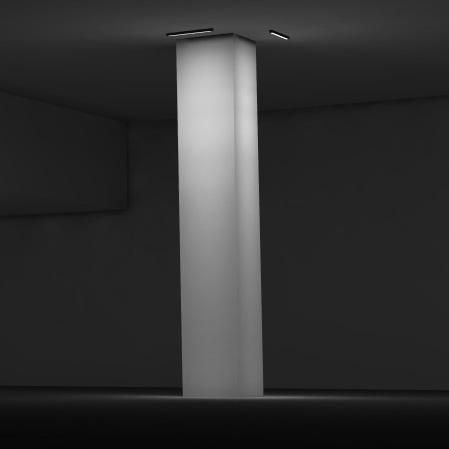

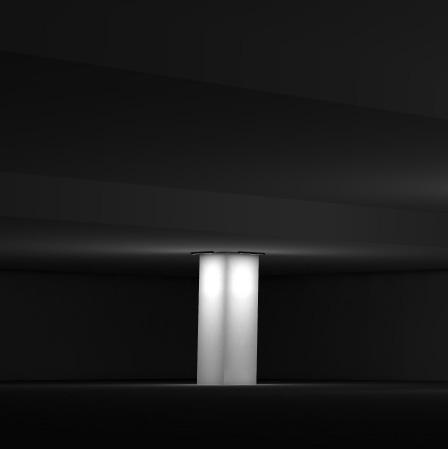

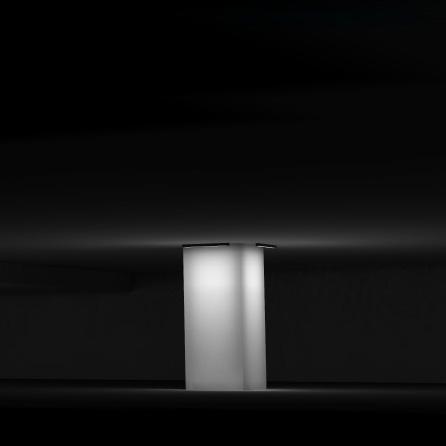

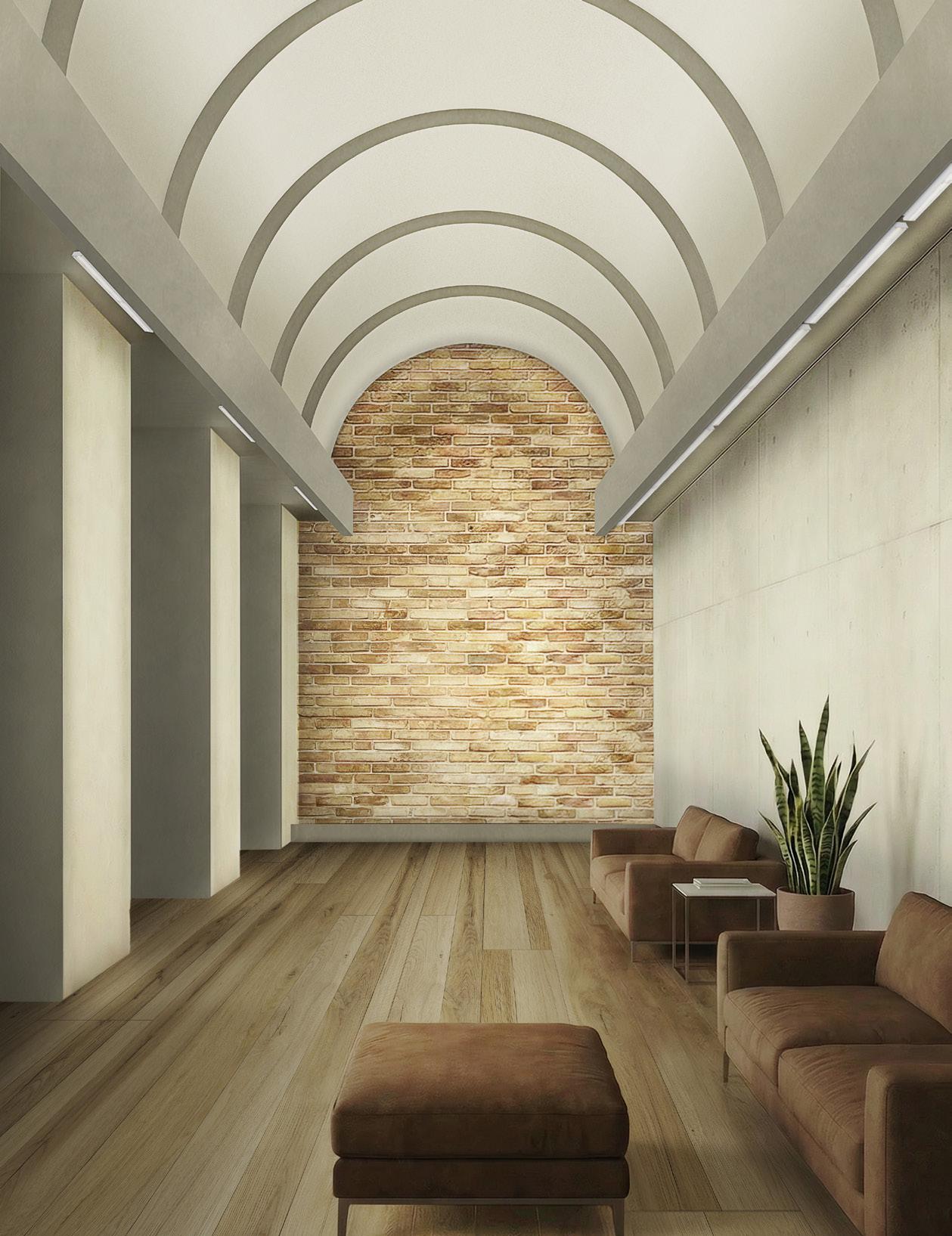

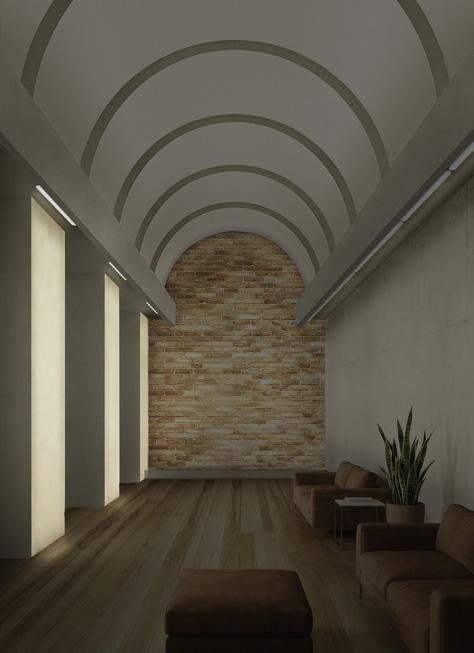

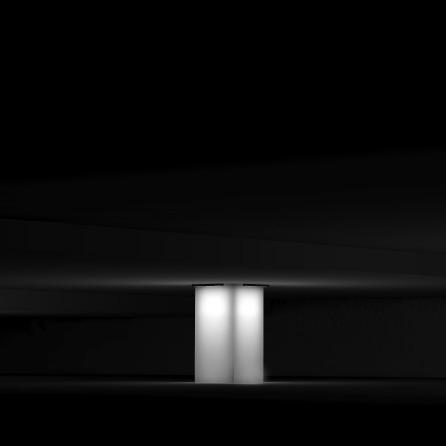

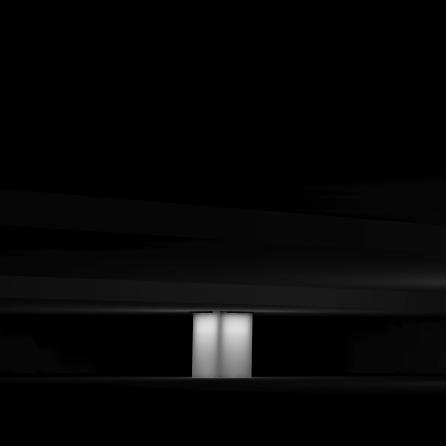

ÉTROIT ASYMÉTRIQUE
L'optique étroit asymétrique fournit un éclairage précis pour mettre en valeur les éléments architecturaux étroits tels que les colonnes. Sa distribution contrôlée empêche les débordements et aplatit les textures pour une esthétique épurée.
Règles générales : recul : 1/10 de la hauteur de la colonne. Espacement : pas d'espace entre les appareils.
Colonne de 2438 mm
LCVA-120_277-48-4W-40K-90NAS-NA-NH
Recul : 244 mm
Colonne de 4877 mm
LCVA-120_277-48-10W-40K-90NAS-NA-NH
Recul : 488 mm
Colonne de 3048 mm
LCVA-120_277-48-7W-40K-90NAS-NA-NH
Recul : 305 mm
Colonne de 6096 mm
LCVA-120_277-48-10W-40K-90NAS-NA-NH
Recul : 610 mm
Colonne de 3658 mm
LCVA-120_277-48-7W-40K-90NAS-NA-NH
Recul : 366 mm
Colonne de 9144 mm
LCVA-120_277-48-13W-40K-90NAS-NA-NH
Recul : 914 mm
COMPARAISON

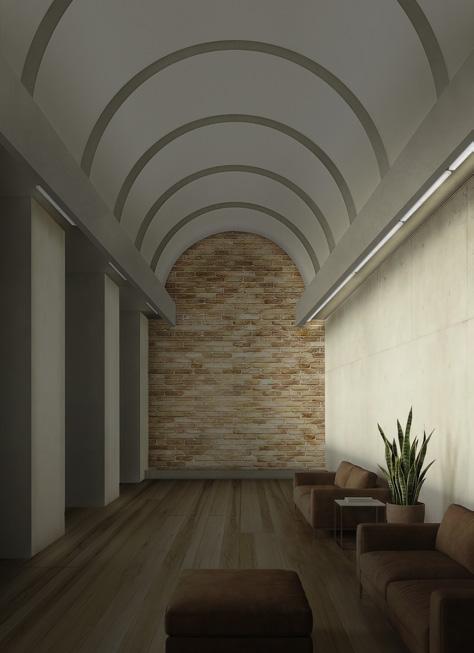

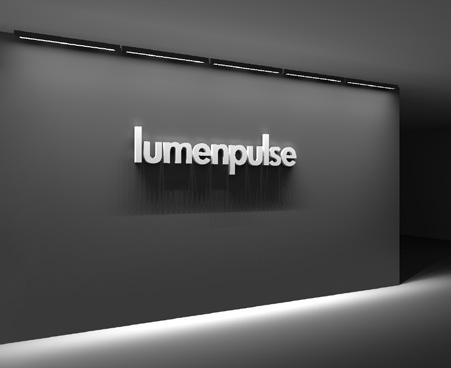

Éclairage rasant
Les luminaires sont installés près du mur (de 76 à 229 mm) sans inclinaison. Idéal pour mettre en valeur les textures et créer des contrastes et dimensions, une intensité plus marquée près de la source qui s'adoucit avec la distance.

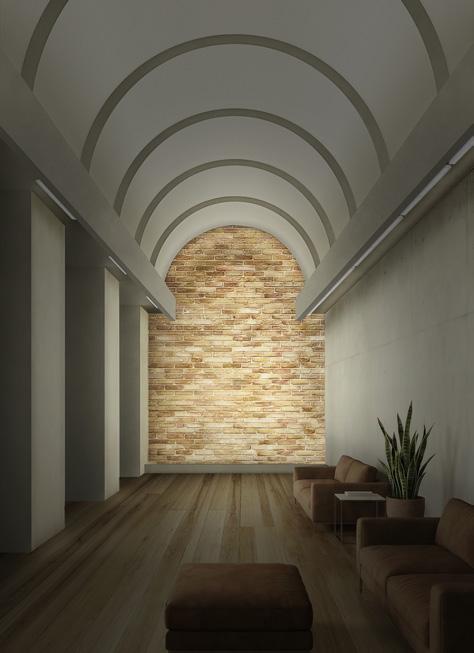

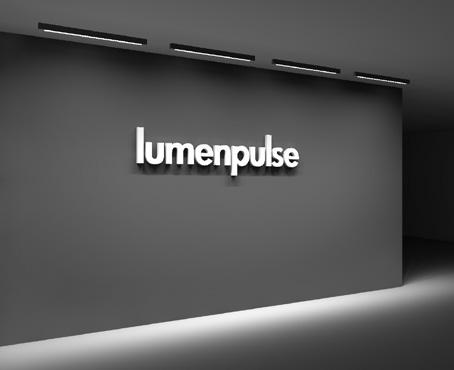

Éclairage de type « wallwash »
Les luminaires sont placés légèrement plus loin (environ 1/8 de la hauteur du mur) sans inclinaison. L'optique asymétrique fournit un éclairage uniforme, minimisant les textures de surface petites à moyennes.

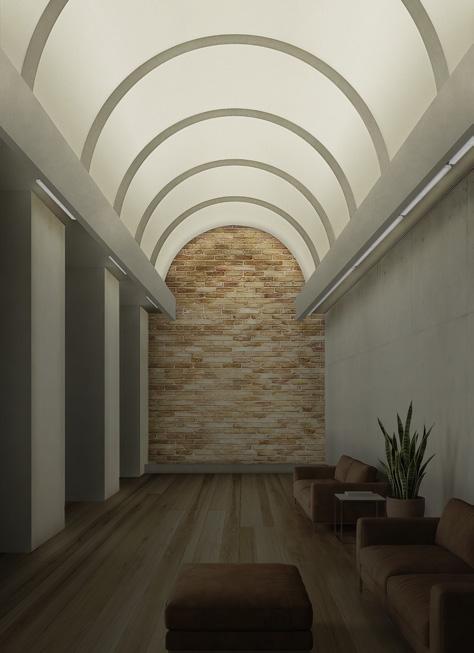

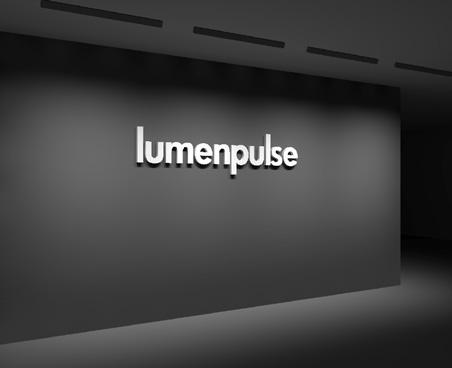

Éclairage de projection
Les luminaires sont placés le plus loin possible du mur (généralement à plus de 608 mm) et inclinés vers la surface. L'optique large aplatit les textures et offre une couverture lumineuse uniforme et étendue.
ÉCLAIRAGE RASANT
ÉCLAIRAGE DE TYPE « WALLWASH »
ÉCLAIRAGE DE PROJECTION
Type d'appareil : LCVA 10ox60o
Recul : Très près de la surface (76 à 229 mm)
Espacement : Souvent très petit
Inclinaison : Pas d'inclinaison
Objectif d'éclairage :
• Met en valeur la texture et le contraste
• Ajoute de la dimension
Type d'appareil : LCVA asymétrique de type "wallwash"
Recul : 1/8 de la hauteur du mur
Espacement : 1/2 de la distance de recul
Inclinaison : Pas d'inclinaison
Objectif d'éclairage :
• Éclairage uniforme
• Aplatit les textures petites/moyennes
Type d'appareil : LCVA 60ox60o
Recul : > 608 mm de la surface
Espacement : Peut être important en fonction du recul et de la distribution.
Inclinaison : Incliné vers la surface
Objectif d'éclairage :
• Optimise l'aplatissement de la texture
• Large couverture du faisceau
MODIFIABLE SUR LE TERRAIN

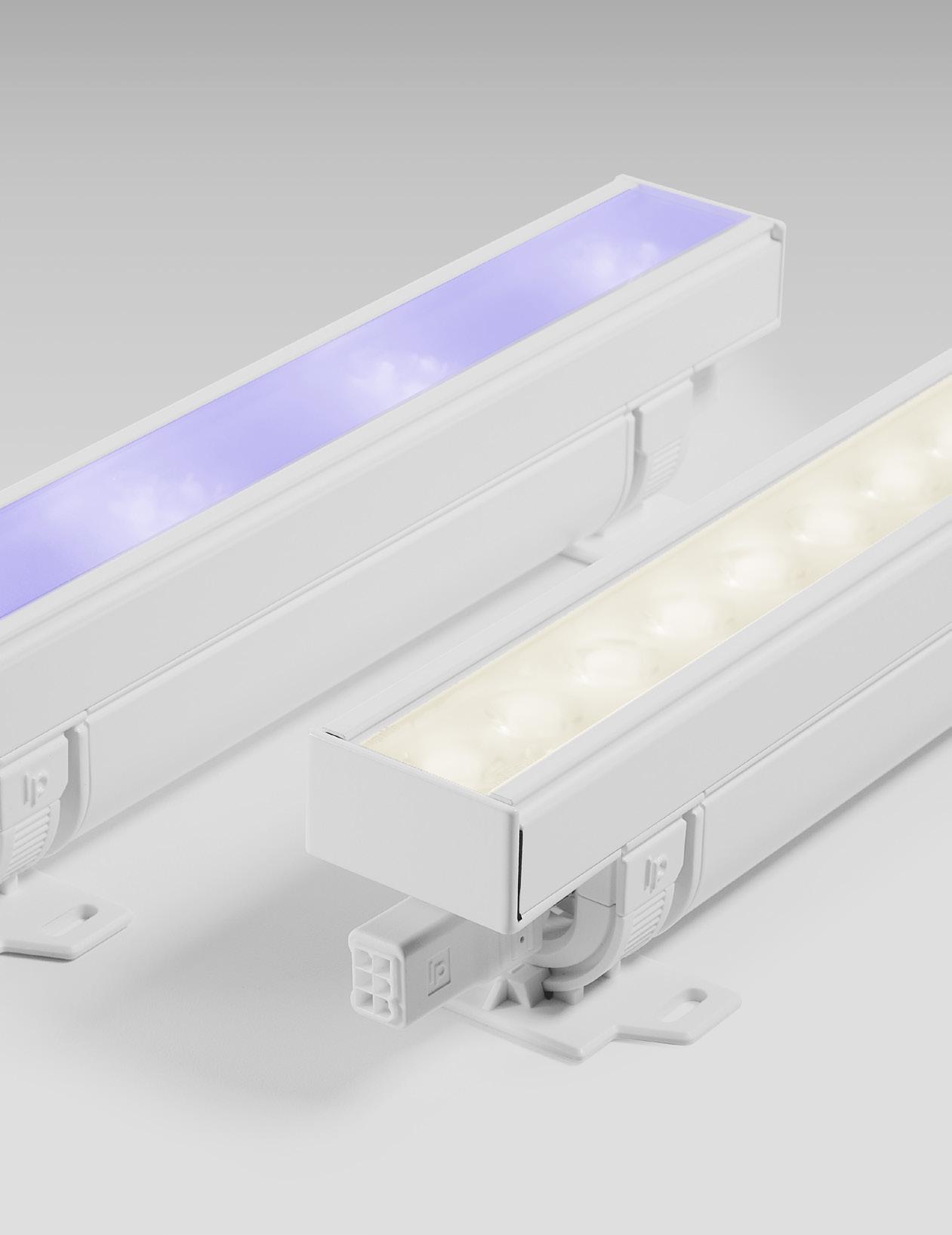

Les luminaires Lumencore Linear offrent des distributions, des accessoires optiques et des options d’alimentation modifiables sur le terrain, permettant des réglages rapides et faciles sur place. Cette flexibilité simplifie l’installation et assure une adaptation optimale aux conditions réelles et à l’évolution du projet.
DISTRIBUTIONS
1. Dévissez l'embout à l'aide du tournevis fourni. Retirez l'embout.
2. Retirez et remplacez le diffuseur après avoir retiré le film protecteur.
3. Remplacez l'embout et les vis.
CÔTÉ D'ALIMENTATION
Les optiques asymétriques exigent généralement un côté alimentation prédéfini, laissant aux installateurs le soin de confirmer les conditions du site. Nous avons éliminé cette étape. Un adaptateur intégré permet au luminaire d'accepter l'alimentation dans les deux sens.
Résultat : une spécification plus facile et une meilleure adaptabilité aux conditions du site.

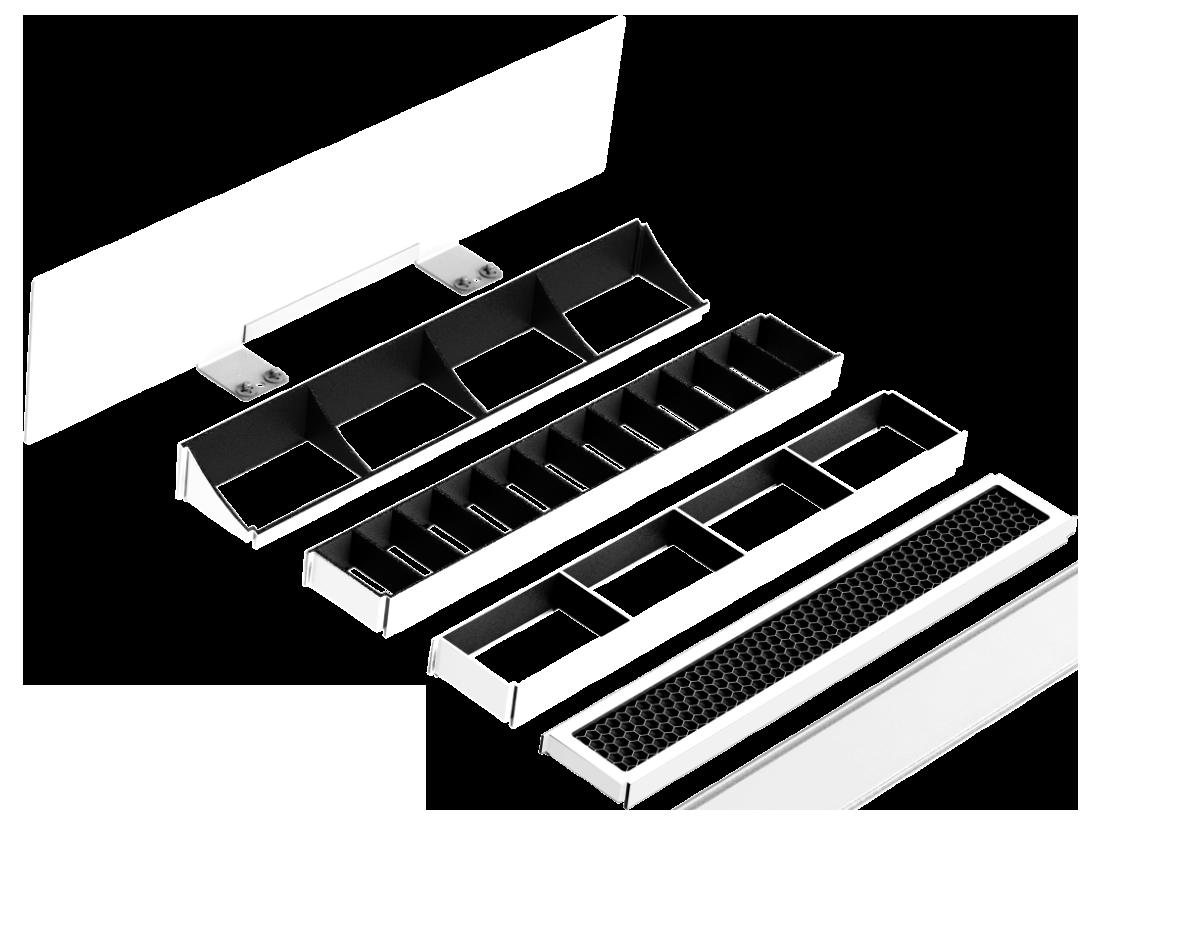

ACCESSOIRES OPTIQUE
1. Plaque de dissimulation*
2. Visière*
3. Grille de défilement à 12 cellules
4. Canon / Grille de défilement à 4 cellules
5. Grille de défilement en nid d'abeille
Note : La plaque de dissimulation (plaque de métal) est disponible en longueur de 303 mm à 1218 mm.
Tous les autres accessoires sont disponibles uniquement en sections de 303 mm.
*Accessoires optiques disponibles pour l'éclairage de type "wallwash".
