Niejako przy okazji tylna płoza pełni rolę zaczepu dla pasm g umy napędowej.
Belkę kadłubową można już w y posaż yć w podwozie. Prostokątne ucho na ramce z drutu wchodzi ciasno w podcięcia. Połączenie dodatkowo wzmocnione jest klejem. Po wciśnięciu z przodu obsady śmigła można zająć się budową silnika. A właściwie nie silnika, t ylko akumulatora jego energ ii, czyli pasm gumy modelarsk iej. Teoretycznie do napędu modelu nadają się nawet g umki recepturki, jednak stosowana w modelarstw ie guma kauczukowa ma w iększą trwałość i lepsze własności uż y tkowe. Do pierwsz ych lotów w ystarczy pakiet złożony z czterech gum o kwadratowym przekroju 1 mm x 1 mm. Długość pasm trzeba dobrać tak, aby, wisząc swobodnie, były one dłuższe o około 1 cm od odległości pomiędzy tylnym zaczepem a uchem na wale śmigła. Po oblataniu modelu można pogrubić pakiet, dodając dwa lub więcej pasm do wiązki. W ten sposób zwiększ y się moc gumowego silnika, czyli w efekcie szybkość lotu modelu.
Pasma podczas składania trzeba uformować w luźny pakiet, uważając, by wszystkie były jednakowej długości. Na gumie nie w ią żemy supełków. Jeden (lub oba) końce formujemy w uszka, owijając je sznurkiem albo drutem na odcinku około 5 mm. Trzeba przy tym uwa żać, bo zbyt mocne ściśnięcie spowoduje przecięcie gumy. Na koniec pakiet warto lekko przetrzeć gliceryną lub wazeliną kosmetyczną. Dzięki temu powierzchnia g umy będzie zabezpieczona przed utlenianiem i nie skruszeje zby t sz ybko. Ponadto rozkręcające się pasma będą gładko śli zgać się po sobie. Napęd będzie pracował bardziej równomiernie niż bez smarowania, a skręcone włókna łatw iej ułożą się w równe zwoje.
Można już wykonać pierwszą próbę. Pakiet nakręcony do kilkudziesięciu obrotów powinien wytworzyć dostateczny cią g śmigła, by belka z podwoziem przejechała po gładkiej podłodze kilka metrów. To również okazja do korekt y ustawienia kół. Całość ma tocz yć się po prostej, bez tendencji do skręcania. Jeżeli jest inaczej, koryg ujemy położenie podwozia dog inaniem drucianej ramki, a ż do uzyskania prostoliniowego toru jazdy.
Teraz jeszcze konieczne jest w w ykonanie podpórki zapewniającej odpow iedni kąt zaklinowania skrzydła, czyli uniesienia jego krawędzi natarcia o 3–5 stopni w stosunku do osi belki. Podpórka w ykonana jest z tego samego materiału, co belka kadłubowa, czyli z listw y sosnowej. Prz ycięto ją ukośnie wzdłuż i prz yklejono do kadłuba 3 cm za wspornikiem śmigła. Podcięcie dodatkowo unieruchamia ramkę podwozia.
Długość podpórki wynosi 90 mm, czyli nieco w ięcej niż szerokość skrz ydła. Wy miar y nie są kr y t yczne. Jedy ny parametr, na któr y trzeba zwrócić baczniejszą uwagę, to kąt zaklinowania. kąt zaklinowania ( 3-5 stopni)
DŁOŃ LUDZKĄ
Czy wiesz, że ludzka dłoń zbudowana jest z 27 kości? Ich ustawienie i połączenia umożliwiają człowiekowi chwytanie i wykonywanie precyzyjnych ruchów. Zbudowanie dłoni mechanicznej, która byłaby tak samo sprawna, jak ludzka, jest nie lada wyzwaniem.
Na Uniwersytecie w Birmingham inżynierowie przez 10 lat pracowali nad bioniczną dłonią, która inteligentnie manipulowałaby przedmiotami. Efektem ich pracy jest robot Boris, który ma zainstalowane w nadgarstku i twarzy sensory. Badają one przedmioty w jego otoczeniu, a następnie jednostka sterująca w ciągu 10 sekund uruchamia algorytmy umożliwiające Borisowi sięgnięcie po przedmiot, ominięcie przeszkód znajdujących się po drodze i uniesienie wybranej rzeczy1.
W tym projekcie zademonstrujemy, w jaki sposób można zbudować najprostszą ruchomą dłoń. Wykorzystamy do jej budowy słomki, sznurki i kawałek tektury. Dzięki projektowi przekonasz się, że to nietrudne, a uzyskany efekt zaskakująco dobrze naśladuje ruchy pierwowzoru.
Potrzebne będą: –widokówka lub kartka z bloku technicznego, –flamaster, –słomki lub elastyczne rurki, –taśma klejąca (przezroczysta), –nici lub sznurek, –nożyczki.
1http://www.birmingham.ac.uk/news/latest/2014/09/boris-robotic-manipulator.aspx
Nacięta słomka
Jeżeli skompletowałeś wszystkie materiały, możesz przystąpić do pracy. Na początek zacznij skromnie, od zbudowania pojedynczego palca. W tym celu najlepiej wykonaj na słomce trzy nacięcia, kształtem przypominające literę V; odpowiadają one miejscom, w których zginają się poszczególne części palca. Niech najgłębsze i największe nacięcie znajdzie się najbliżej „paznokcia” robotycznej dłoni.
Na jednym końcu słomki, właśnie tym najbliższym paznokciowi, zrób wzdłuż krótkie nacięcie, w którym będzie można zahaczyć odcinek sznurka zakończony supełkiem.
Połączenie sznurka ze słomką; jeden z etapów budowy ruchomej dłoni
Dla pewności, żeby sznurek nie wypadał, zabezpiecz go taśmą klejącą. Możesz już pociągnąć za jego wolny koniec i zaobserwować, jak działa. Jeśli efekt jest satysfakcjonujący, drugi koniec sznurka przymocuj do wykonanego z widokówki papierowego pierścienia. Czyż nasz robotyczny palec nie przypomina słoniowej trąby? Jeśli już o niej mowa, warto wspomnieć o projekcie Bionic Handling Assistant, opracowanym przez profesora Dietera Mankaua z Uniwersytetu w Offenbach, a wykonanym przez Instytut Technologii

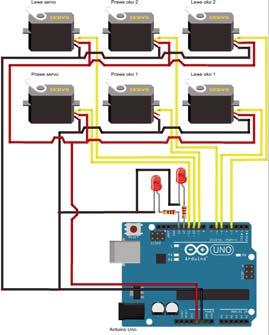

Połączenie serwomechanizmów z Arduino UNO
Następnie:
– jednym przewodem połącz czerwone przewody z pinem zasilania 5 V na płytce Arduino, –wszystkie przewody czarne połącz z pinem GND jak wyżej, – przewody sterujące (żółte), wychodzące z serwomechanizmów, przyłącz bezpośrednio do pinów wysyłających sygnały PWM na płytce Arduino (piny oznaczone „~”, tj. 3., 5., 6., 9., 10. i 11.), – przewody od anod diod świecących połącz poprzez rezystor z pinami 12. i 13., natomiast katodę połącz z pinem GND,
Przykładowe łączeniem serwomechanizmów z mechanizmem oczu
– pamiętaj, by połączyć serwomechanizmy z gałkami ocznymi (piłeczki) i powiekami (pierścienie); zrób to popychaczem uformowanym z miedzianego drucika, – piłeczkę pingpongową połącz z górnym serwomechanizmem, umieszczonym na platformie, –plastikową obręcz połącz z dolnym serwomechanizmem.
Praca mechaniczna skończona. Wprawdzie plątanina kabli na odwrotnej stronie twarzy robota na pierwszy rzut oka może peszyć, ale spokojnie! Ten pęk czarnych i czerwonych nitek to tylko przewody zasilające, które łączą się na wspólnej ścieżce na płytce prototypowej. Stamtąd dwa przewody dochodzą do pinów 5 V i GND na Arduino UNO. Należy je zwinąć i schować.
Zaprogramowanie robota nie będzie trudne. Wystarczy połączyć programy do sterowania brwiami i oczami oraz dokonać ich modyfikacji.
Uruchom software Arduino, wejdź do przykładowych projektów SERVO i uruchom plik SWEEP.
