Dibujo para Ingeniería
UNIVERSIDAD RAFAEL LANDÍVAR
FACULTAD DE INGENIERÍA
PRIMER SEMESTRE 2026
UTILIZACIÓN DE LOS INSTRUMENTOS DE DIBUJO

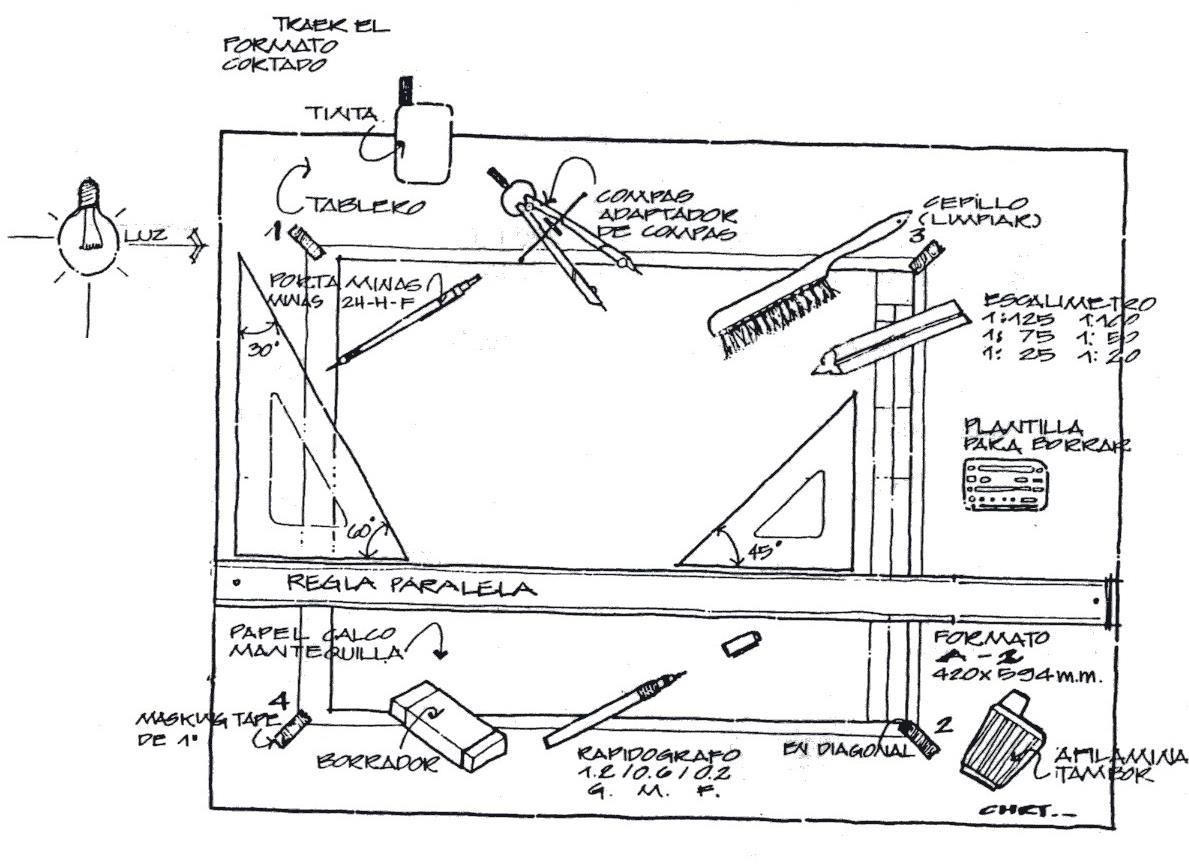

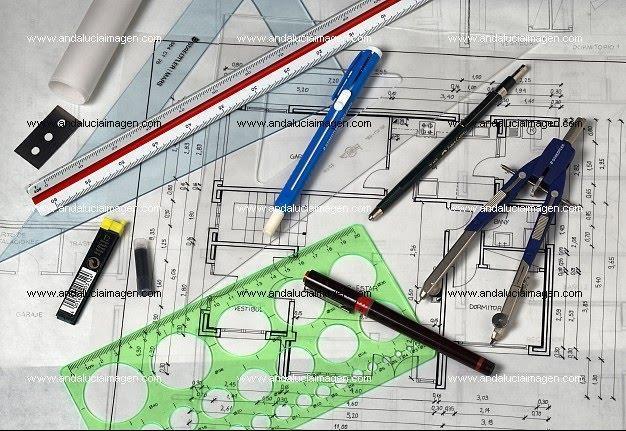

EL TABLERO, EL FORMATO Y LOS INSTRUMENTOS
30 x 42 cms
OPALINA A-3
LA PLANTILLA Y EL CEPILLO

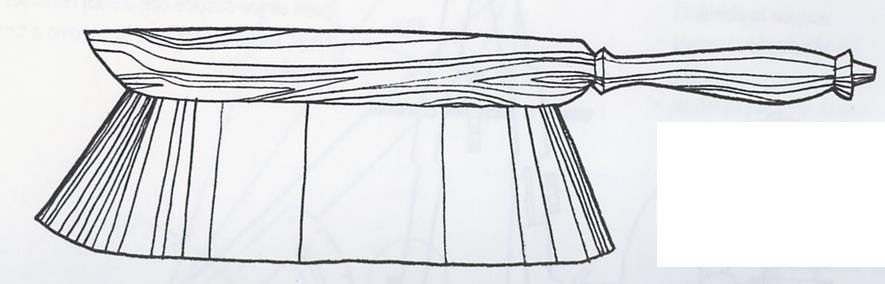

CEPILLO

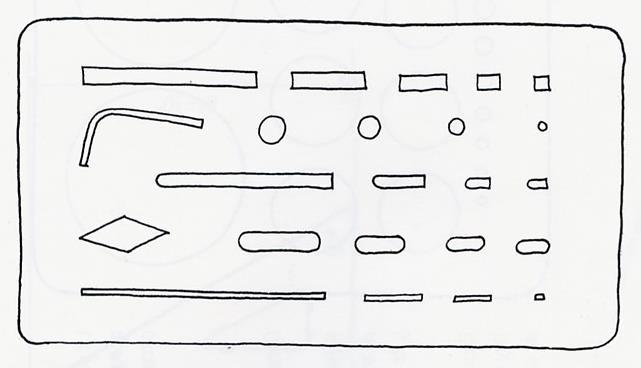

PLANTILLA PARA BORRAR
PERMITE BORRAR ÁREAS PRECISAS DE UN DIBUJO.
TAMBIÉN SIRVE PARA
PROTEGER LA SUPERFICIE DEL DIBUJO MIENTRAS SE BORRA.
SIRVE PARA MANTENER LIMPIA LA SUPERFICIE DE DIBUJO

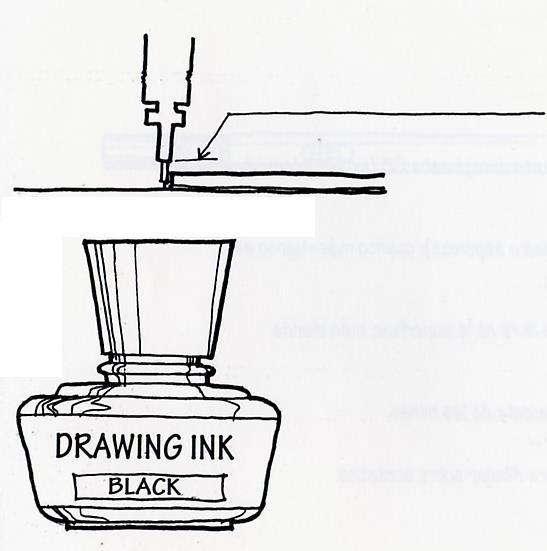

HAY QUE ASEGURARSE DE QUE LA LONGITUD DEL TUBO DE LA PUNTA DE LA PLUMA ES SUPERIOR AL GROSOR DE LAS ESCUADRAS Y REGLAS QUE SE USAN.
ALGUNOS PUNTOS A RECORDAR:
1. HAY QUE TENER LAS DISTINTAS PARTES DE LAS PUNTAS BIEN APRETADAS PAR EVITAR QUE LATINTA SE ATASQUE.
2. HAY QUE CERRAR BIEN EL TAPÓN DESPUÉS DE USAR
LA PLUMA, PARA EVITAR QUE LA TINTA SE SEQUE
DENTRO DE ELLA.
3. CUANDO NO SE USAN, HAY QUE GUARDARLAS CON LA PUNTA HACIAARRIBA.
HAY QUE USAR TINTA CHINA DE DIBUJO NEGRA E INDELEBLE.
DIRECCIÓN DE TRAZOS

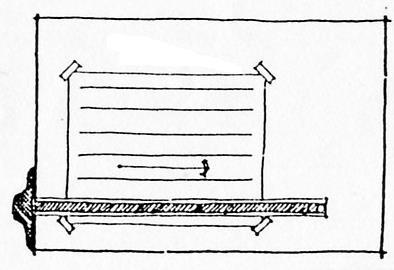

PARA TRAZOS HORIZONTALES USAR
EXCLUSIVAMENTE LA REGLA PARALELA

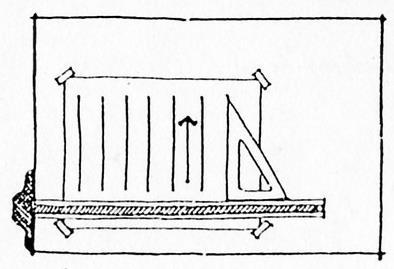

PARA TRAZOS VERTICALES, USAR CUALQUIERA DE LAS DOS ESCUADRAS.
USO DE LAS ESCUADRAS
LA FUNCIÓN DE LAS ESCUADRAS ES TRAZAR LÍNEAS VERTICALES E INCLINADAS A DIFERENTES ÁNGULOS. LAS MÁS
USADAS SON DE MATERIALACRÍLICO, PORQUE SON MANEJABLES, TRANSPARENTES Y SUS LADOS O CATETOS SON
TOTALMENTE RECTOS.
EL JUEGO LO COMPONEN DOS ESCUADRAS: UNA DE 30º y 60º Y LA OTRA DE 45º.

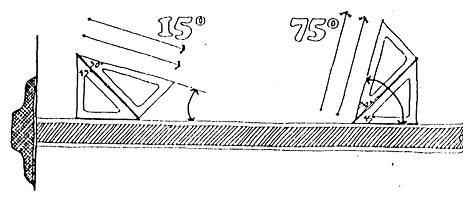

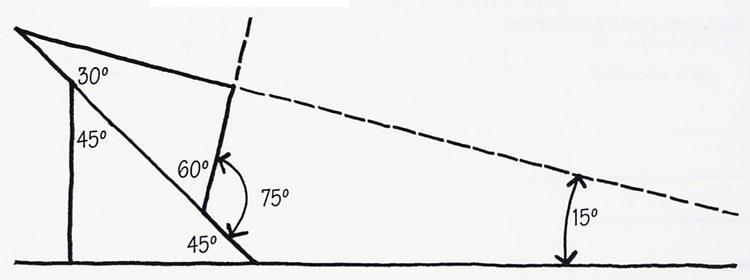

CON LA UTILIZACIÓN SIMULTÁNEA DE LOS DOS TIPOS DE ESCUADRAS, SE FORMAN ÁNGULOS COMO 15º Y 75º.

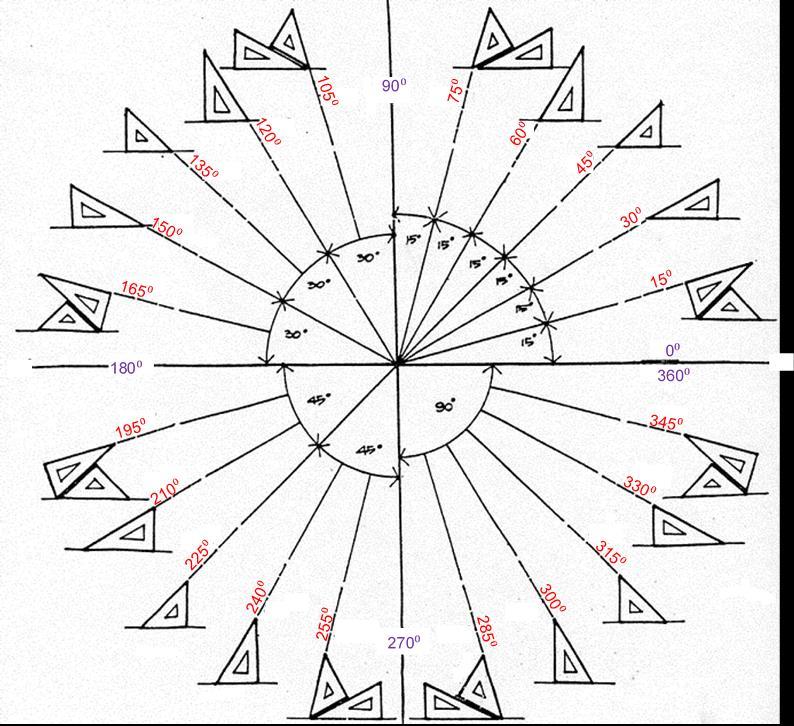

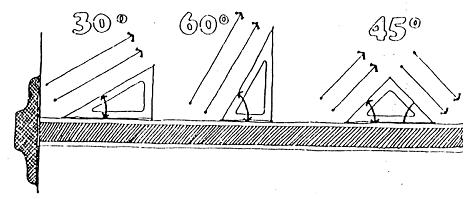

UTILIZACIÓN DE LAS ESCUADRAS EN DISTINTOS ÁNGULOS

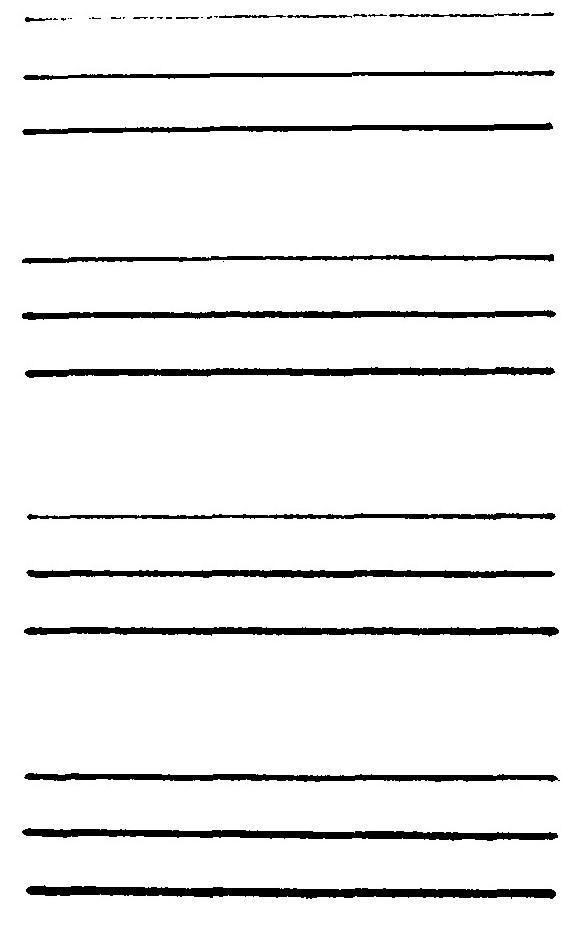

PARÁMETROS DE EVALUACIÓN DE CALIDAD DE LÍNEA
ÉSTE ES EL TRADICIONAL PORTAMINAS. DEBIDO AL RELATIVO GROSOR DE LA MINA (2mm), ES APTO PARA TRAZAR UNA
SERIE DE LÍNEAS DE DIFERENTES GRUESOS. EL PRINCIPIANTE TENDRÁ QUE PRACTICAR EL AFILADO DE LA PUNTA
HASTA QUE HAYAADQUIRIDO LA SUFICIENTE SOLTURA EN HACER GIRAR EL LÁPIZ MIENTRAS DIBUJA.
ESTE LÁPIZ MECÁNICO LLEVA UNA MINA DE 0.5 mm QUE NO NECESITA SER AFILADA. PUEDE HACER LÍNEAS FINAS Y
PRECISAS SI SE HACE GIRAR LO SUFICIENTE AL DIBUJAR. PARA TRAZAR LÍNEAS GRUESAS, VIGOROSAS, HAY QUE
REPETIR EL TRAZADO. NO SE ACEPTA EN EL CURSO.

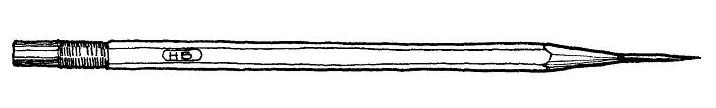

EL LÁPIZ CORRIENTE DE MADERA Y MINA TAMBIÉN PUEDE UTILIZARSE PARA DELINEAR. HAY QUE DEJAR AL DESCUBIERTO UNOS 2 cm DE MINA PARA QUE SE PUEDAAFILAR COMO LA DEL PORTAMINAS DE 2 mm.
NO SE ACEPTA EN EL CURSO.
CON LOS TRES TIPOS DE LÁPIZ SE PUEDEN HACER DIBUJOS DE CALIDAD.
LA ELECCIÓN ES UNA CUESTIÓN DE GUSTO Y HABILIDAD PROPIA.
PARÁMETROS DE EVALUACIÓN DE CALIDAD DE LÍNEA
DUREZA DE MINA RECOMENDADA
▪ DURA Y DENSA
▪ PARA PLANOS EXACTOS
▪ NO PARA DIBUJO ACABADOS
▪ NO PRESIONAR MUCHO AL DIBUJAR, DEJA MARCAS
EN EL PAPEL Y NO SE BORRA CON FACILIDAD
▪ NO SE PUEDEN SACAR BUENAS COPIAS
▪ SEMIDURA
▪ EL GRADO MÁS DURO POSIBLE PARA PROYECTAR
▪ NO SE BORRA FÁCILMENTE SI SE DIBUJA FUERTE
▪ SEMIBLANDA
▪ MINA EXCELENTE PARA PROYECTAR
▪ PARA DISTRIBUCIONES, ACABADO Y ROTULADO
▪ BLANDA
▪ PARA TRABAJO DENSO, ENÉRGICO Y PARA ROTULAR
▪ REQUIERE DOMINIO PARA REALIZAR LÍNEAS TENUES
▪ SE BORRA CON FACILIDAD
▪ SE PUEDEN SACAR BUENAS COPIAS
▪ TIENDE A CORRERSE CON FACILIDAD
LOS RAPIDÓGRAFOS
LA PLUMA TÉCNICA (RAPIDÓGRAFO), ES CAPAZ DE TRAZAR LÍNEAS DE UN ANCHO PRECISO, SE EMPLEA PARA
DIBUJAR A TINTA TANTO A MANO ALZADA COMO CON REGLA. COMO LOS PORTAMINAS, LAS PLUMAS TÉCNICAS VARÍAN
ALGO EN SU FORMA Y FUNCIONAMIENTO SEGÚN EL FABRICANTE. SIN EMBARGO, LA MAYORÍA UTILIZAN UN HILO
METÁLICO, REGULADOR DEL FLUJO DE LA TINTA, INSERTADO EN UNA PUNTA CILÍNDRICA CUYO DIÁMETRO DETERMINA
EL GROSOR DE LA LÍNEA DE TINTA QUE TRAZA. HAY UNA DOCENA DE PUNTAS EN EL MERCADO CUYO GROSOR
OSCILA ENTRE 0.1 mm (EXTREMADAMENTE FINA) HASTA 2 mm.
UN CONJUNTO BÁSICO DE PLUMAS DEBE INCLUIR LOS GRUESOS INDICADOS:
CONSEJOS PARA EL BUEN MANTENIMIENTO
▪ NO LIMPIAR LAS ESCUADRAS, REGLA PARALELA, ESCALÍMETRO Y OTROS INSTRUMENTOS CON THINNER PARA QUE ELACRÍLICO NO SE VUELVA AMARILLENTO.
▪ NO USAR PAÑOS CON CAPACIDAD ABRASIVA PARA EVITAR LAS RAYADURAS DELACRÍLICO.
▪ PARA TENER UNA BUENA CONSERVACIÓN DEL CANTO, NO USAR EL CANTO PARA CORTAR; NI USAR ROTULADORES DE COLORES.
▪ SIMPLEMENTE MANTENER LIMPIO LOS INSTRUMENTOS CON UN JABÓN SUAVE Y AGUA.

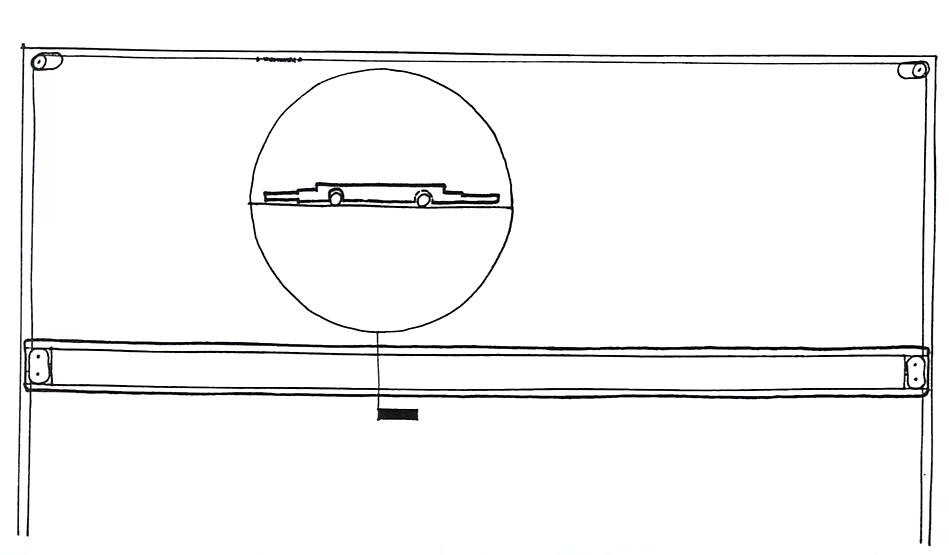

REGLA PARALELA VRS. REGLA T
LA REGLA PARALELA ES MÁS PRECISA Y MÁS CÓMODA
QUE LA REGLA T.
ASEGURARSE DE QUE EL
CANTO ES RECTO Y UNIFORME. USAR UN ÁNGULO
DE METAL SI ES PRECISO. MANTENER APRETADO
LA REGLA T
36” (90 CM) / 42” (105 CM) LONGITUD RECOMENDADA / 48” (120 CM)
POSIBILIDAD DE OSCILACIÓN HACIA EL FINAL
UTILIZAR ESTA PARTE DE LA REGLA
UTILIZAR UN ´SÓLO LADO – LOS DOS LADOS SON NECESARIAMENTE PARALELOS
SE RECOMIENDA CANTOS TRANSPARENTES PARA MAYOR VISIBILIDAD.
* NO USAR CANTO PARA CORTAR.

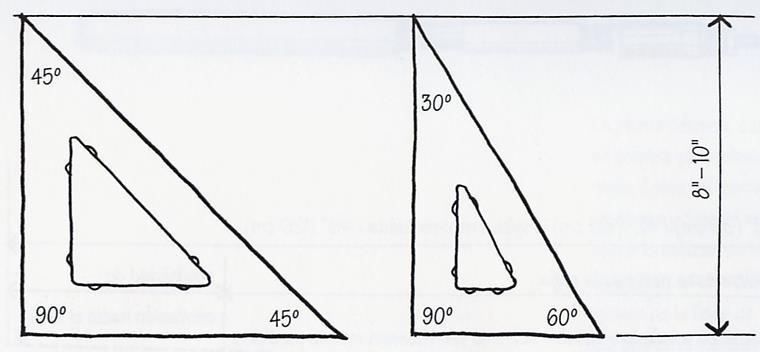

USO DE LAS ESCUADRAS
LA ESCUADRA (45º - 45º) Y EL CARTABÓN (30º - 60º)
SE PUEDEN EMPLEAR EN COMBINACIÓN PARA CONSTRUIR ÁNGULOS EN INCREMENTOS DE 15º.
ESCUADRA AJUSTABLE
LA ESCUADRA GRADUABLE ES ÚTIL PARA DIBUJAR CUALQUIER ÁNGULO QUE SE REQUIERA.
ADICIONALMENTE A LOS QUE NOS PROPORCIONAN LAS
ESCUADRAS 30º - 60º Y 45º.
1 CM DE PUNTA BICELADA
ADAPTADOR PARA
ACOPLAR LA PLUMAAL COMPÁS.
EL COMPÁS SIRVE PARA TRAZAR CÍRCULOS DE RADIO INDETERMINADO, CÍRCULOS GRANDES Y PARA LA MAYORÍA DEL TRABAJO A TINTA.
HAY QUE TENER CUIDADO EN EMPALMAR BIEN LAS LÍNEAS DE LOS CÍRCULOS CON LAS DEL RESTO DEL DIBUJO, TANTO SI ÉSTE ES A LÁPIZ COMO A TINTA.
SE USA PAPEL LIJA PARAAFILAR LAS MINAS, HABRÁ QUE INCLINARLAS HASTA UN ÁNGULO MUY PEQUEÑO PARA QUE QUEDE LA PUNTA BICELADA.

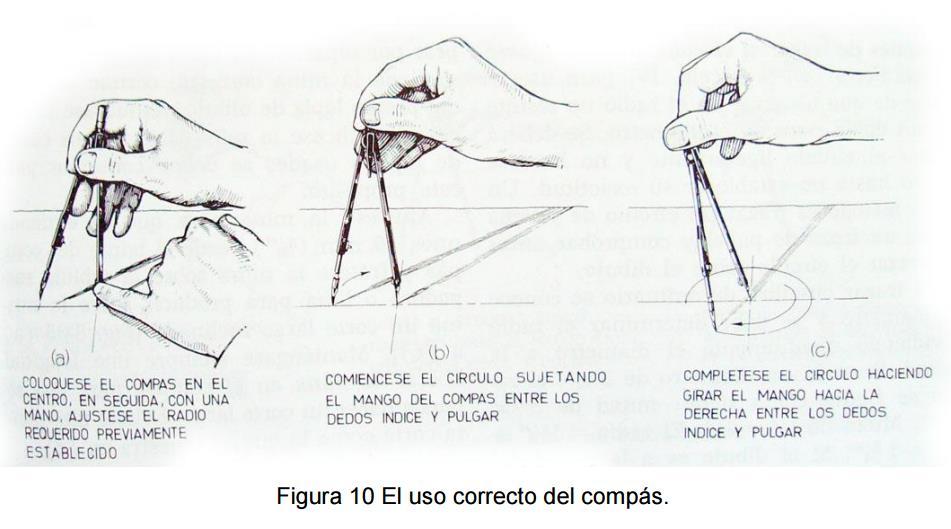

TÉCNICAS PARA EL USO DEL COMPÁS
PARA REALIZAR EL TRAZADO DE CIRCUNFERENCIA SE DEBE PROCEDER DE LA SIGUIENTE MANERA:
1. SE ABREN LAS PATAS DEL COMPÁS Y TOMÁNDOLO POR EL CABEZAL CON LOS DEDOS DEL ÍNDICE Y EL PULGAR, SE LLEVA LA PUNTA DE ACERO CON LA OTRA MANO HASTA COLOCARLO EN EL CENTRO ESTABLECIDO.
2. SE INCLINA LIGERAMENTE EL COMPÁS EN EL SENTIDO DE AVANCE, HACIENDO GIRAR EL CABEZAL ENTRE LOS DEDOS PARA INICIAR Y CONCLUIR EL TRAZADO DE LA CIRCUNFERENCIA.

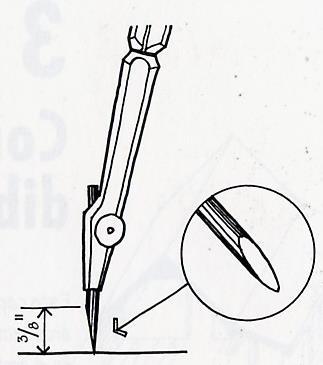

3. LA MINA DEBE PERMANECER PERFECTAMENTE AFILADA. SE RECOMIENDA AFILARLA EN FORMA DE BISEL.
4. LAS PUNTAS DE METAL Y LA DE GRAFITO DEBEN QUEDAR DEL MISMO LARGO AL USARSE, YA QUE LA PUNTA DE METAL PENETRARÁ EL PAPEL.

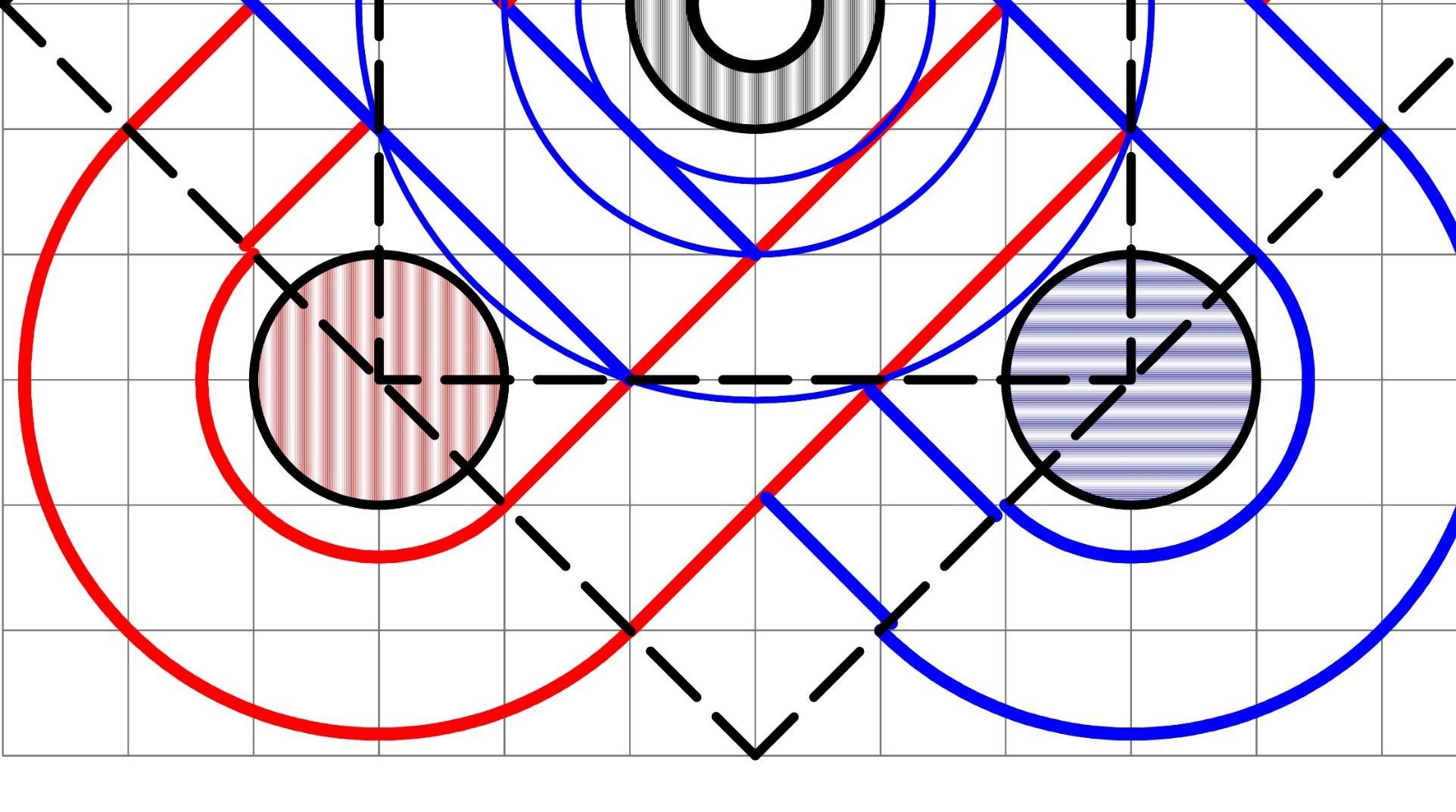

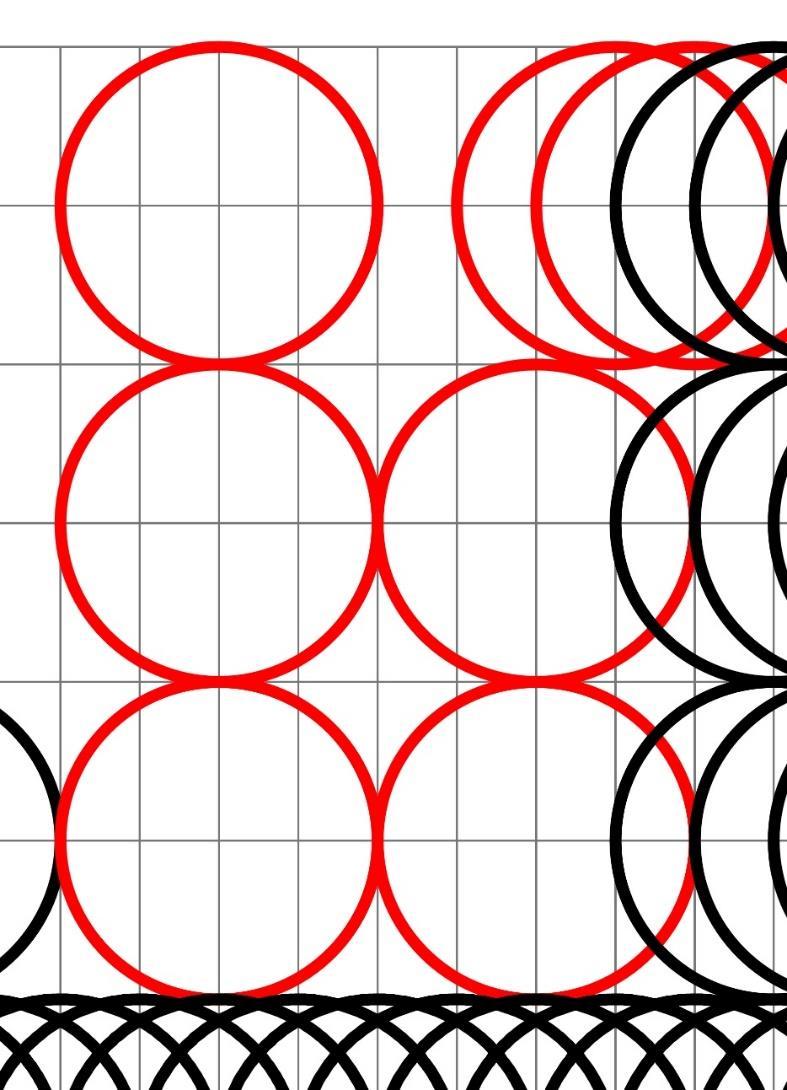

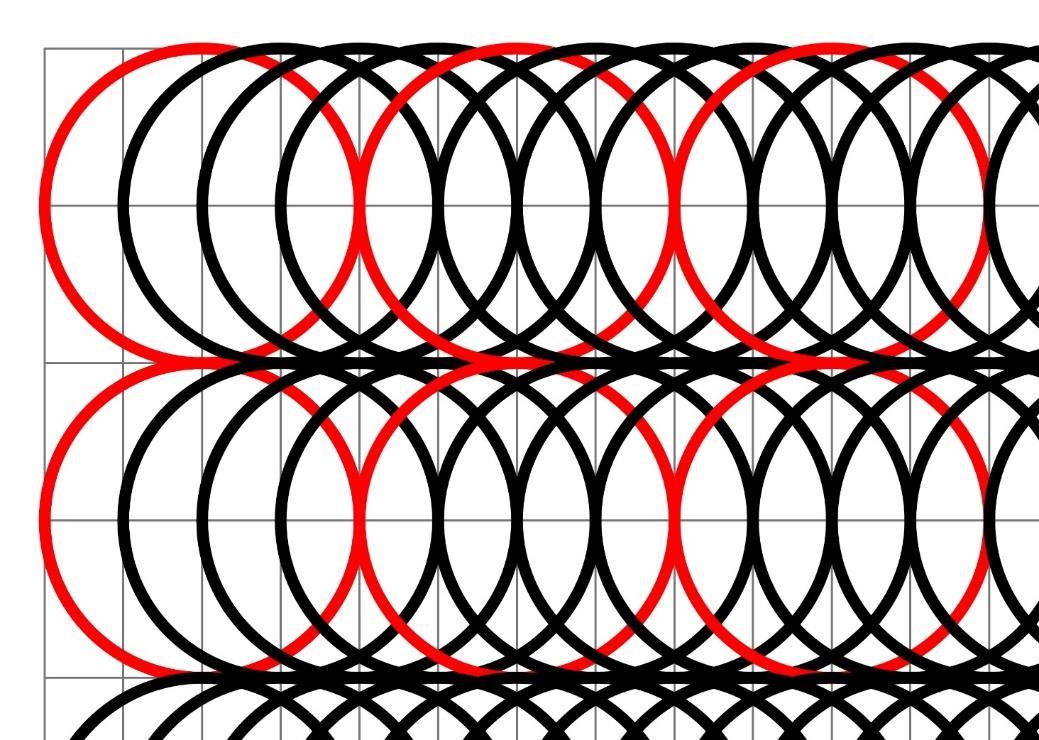

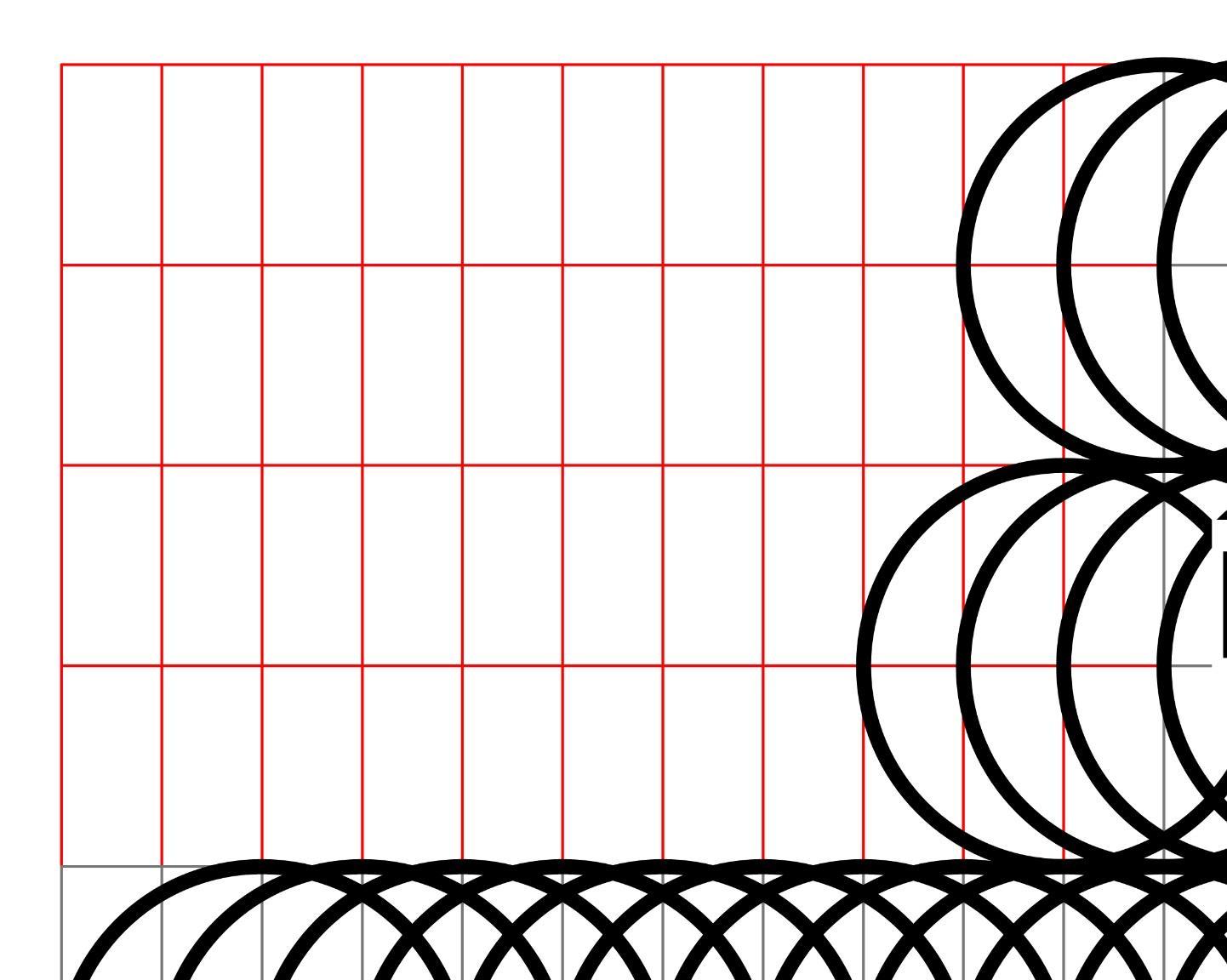

1.TRAZO DE CUADRÍCULA BASE
▪ TRAZO GUÍA CON MINA 2H
▪ EXACTITUD
2.TANGENCIA
▪ CÍRCULOS SE DEBEN
TOPAR Y NO TRASLAPAR

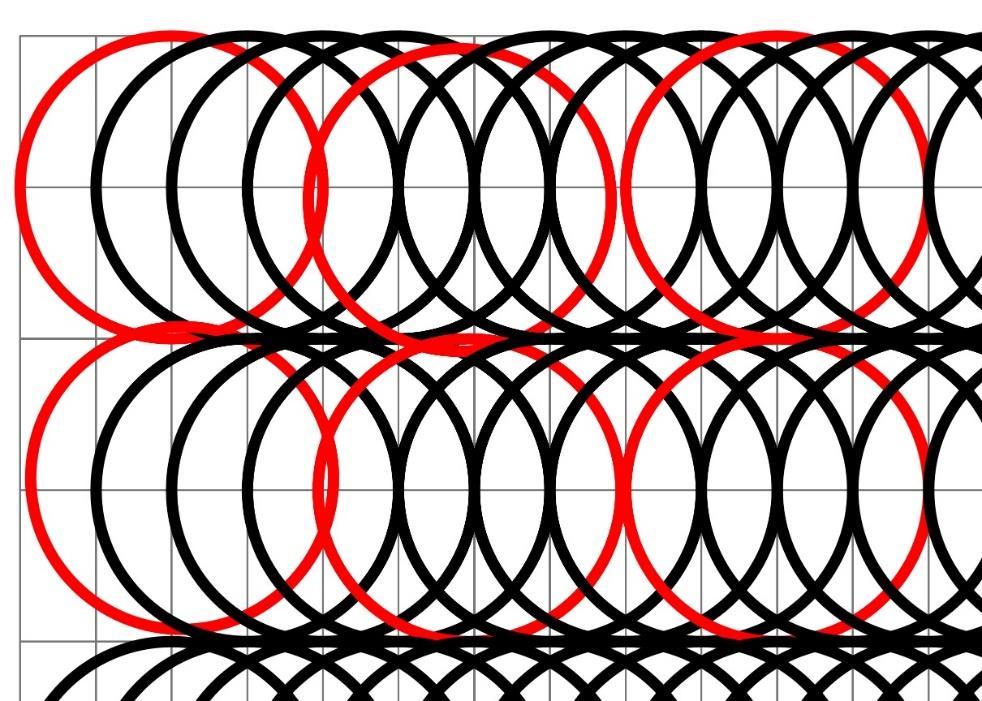

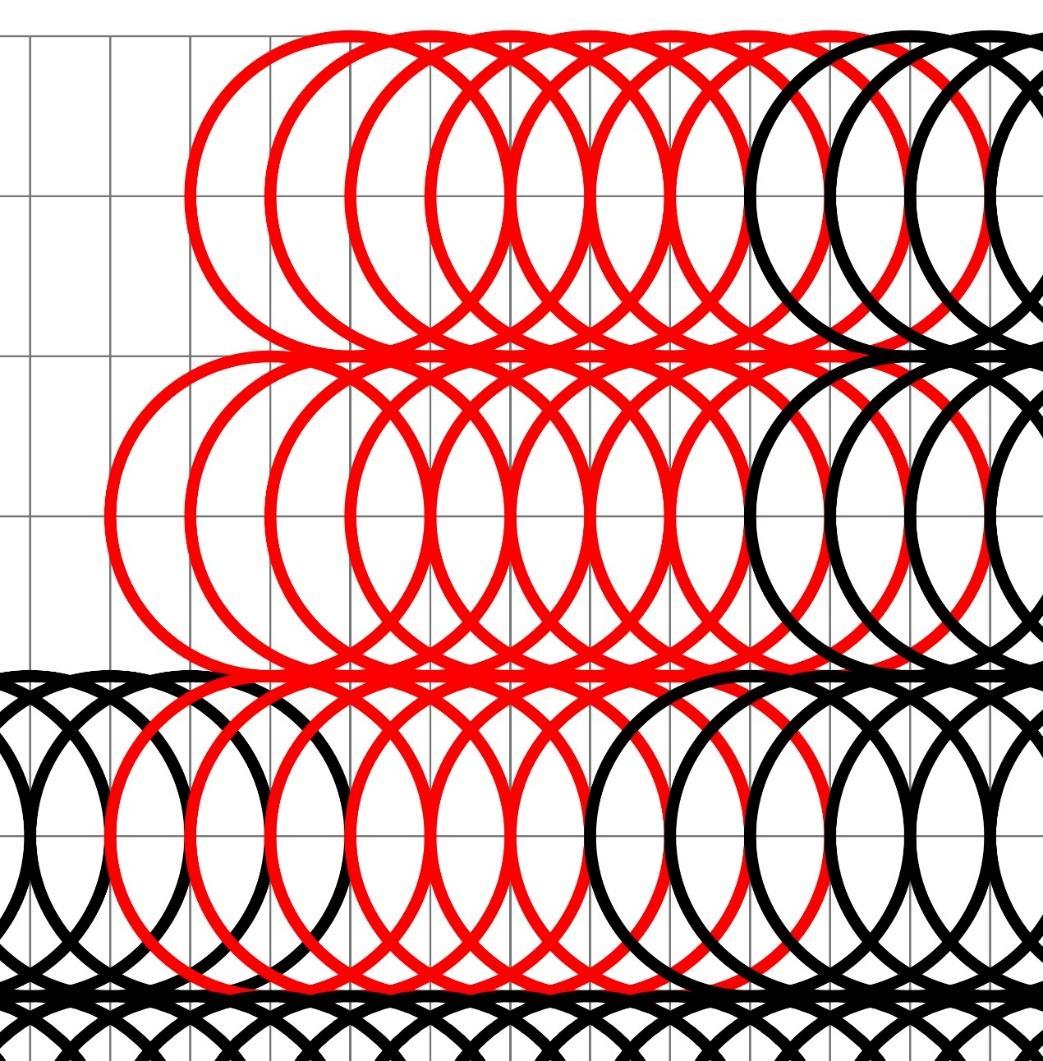

3. TRASLAPES
▪ CÍRCULOS NO SE PUEDEN TRASLAPAR

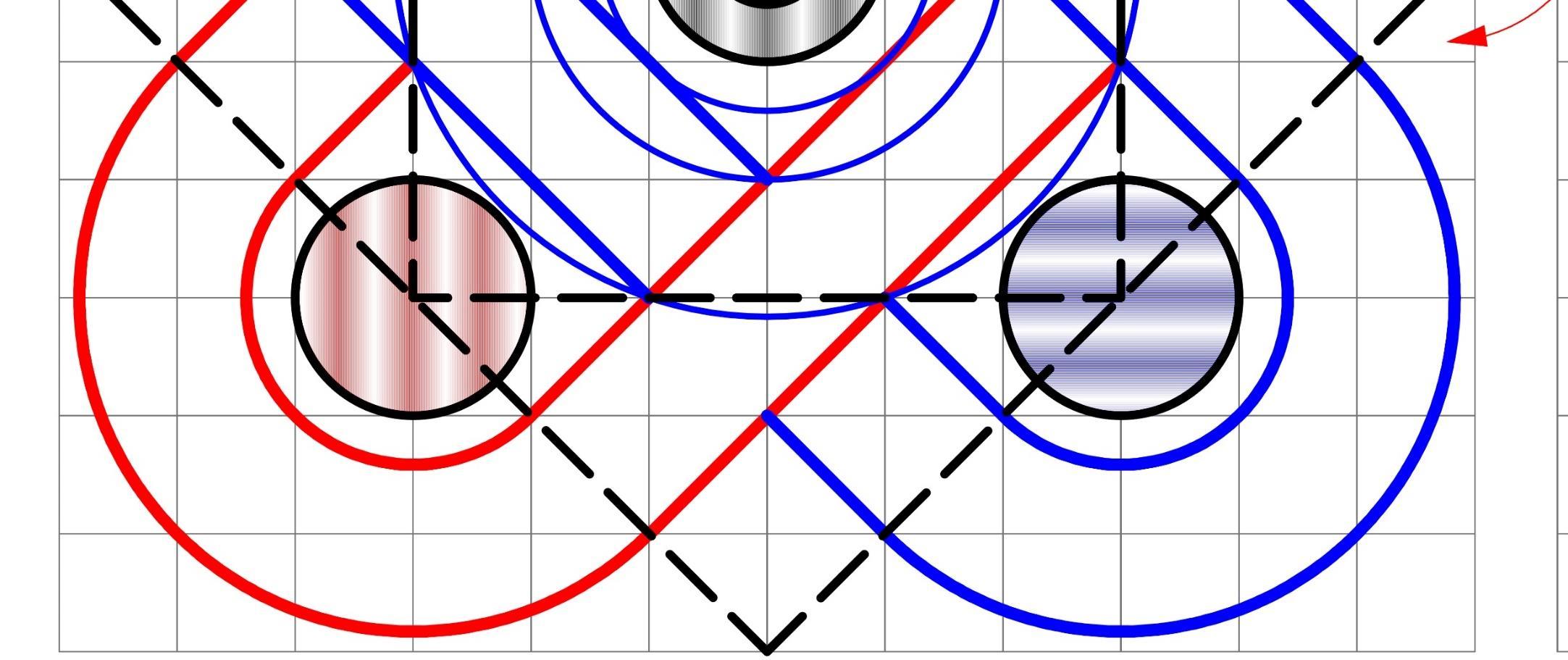

4.EMPALMES
▪ UNIÓN DE TRAZO CURVO CON RECTO
4.EMPALMES
▪
UNIÓN DE TRAZO CURVO CON RECTO
COMPÁS

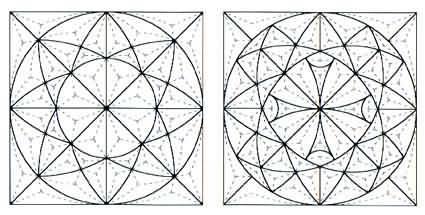

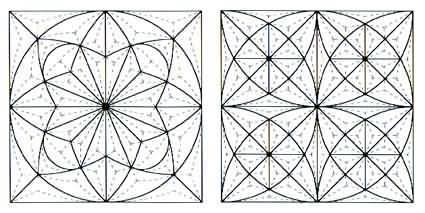

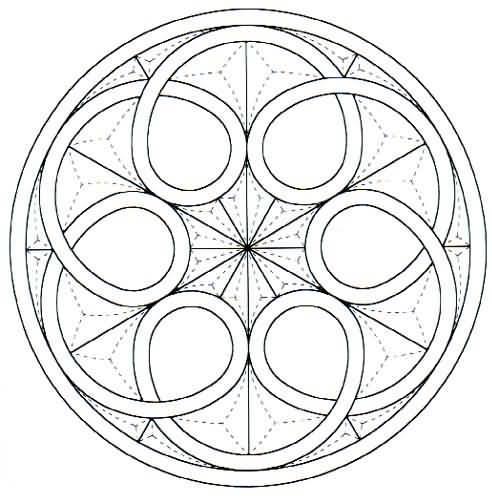

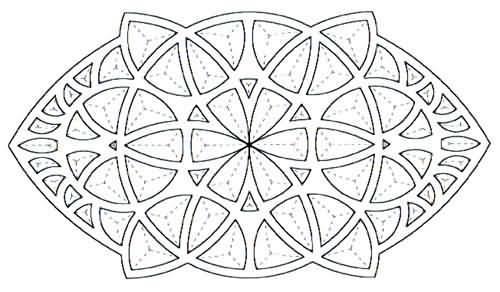

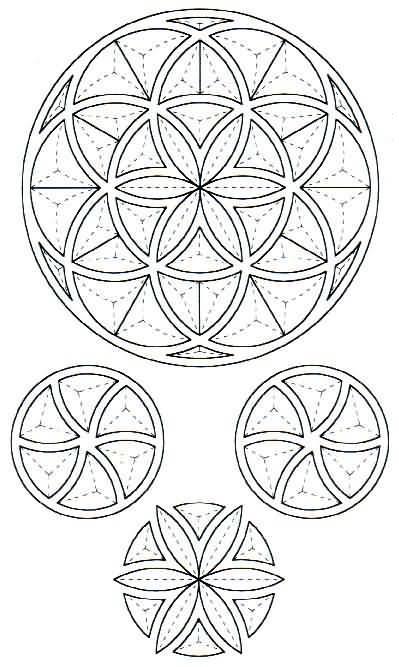

EJEMPLOS
CARACTERÍSTICAS DESEABLES DEL ESCALÍMETRO
▪ GRADUACIONES CALIBRADAS CON PRECISIÓN
▪ DIVISIONES GRABADAS
▪ RESISTENTES ALALABEO
▪ EN SISTEMA MÉTRICO DECIMAL
* NO USAR COMO REGLA
TRIÁNGULAR
6 LADOS
11 ESCALAS
PLANO BISELADO
8 ESCALAS
PLANO BISELADO
8 ESCALAS
PORTAMINAS Y MINAS

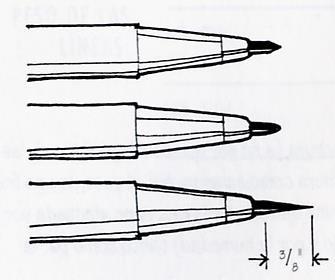

PUNTA DEMASIADO CORTA; DESAFILARÁ RÁPIDAMENTE
DEMASIADO REDONDEADA
PUNTA CORRECTA (PUNTA DE 1 cm)
GIRAR EL LÁPIZ MIENTRAS SE DIBUJA

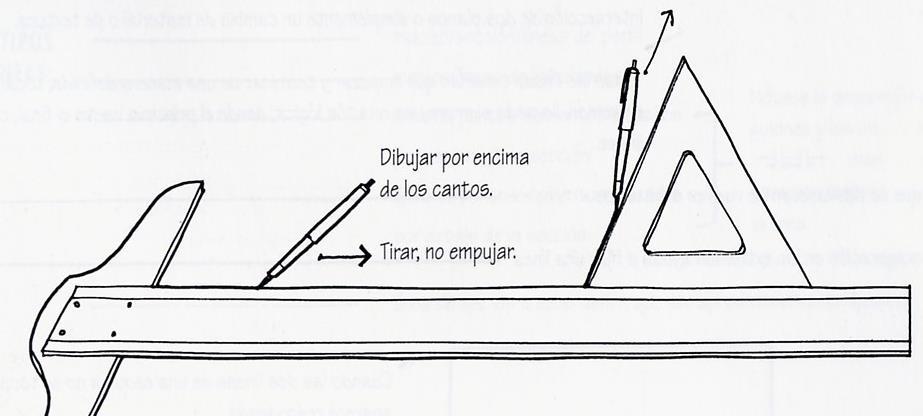

NO DIBUJAR CONTRA LOS CANTOS; SE ENSUCIA EL EQUIPO Y EMBORRONA LAS LÍNEAS DE TINTA

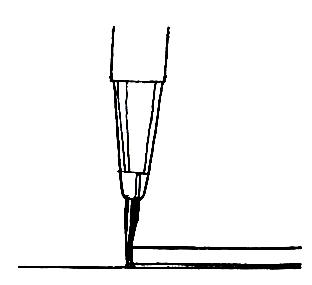

DIBUJAR POR ENCIMA DE LA REGLA, DEJANDO UN PEQUEÑO ESPACIO ENTRE EL CANTO Y LA PUNTA DE LA MINA O DE LA PLUMA
