Facultad Arquitectura y Diseño
E D I F I C A C I O N E S TIPS A TOMAR EN CUENTA
P R O Y E C T O D E G R A D U A C I Ó N
2 0 2 6

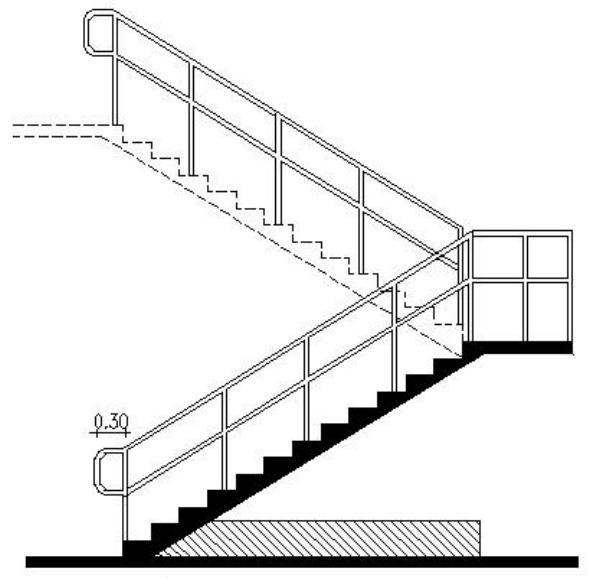

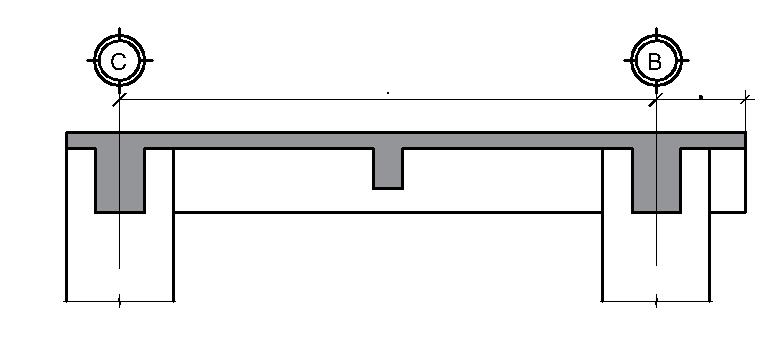

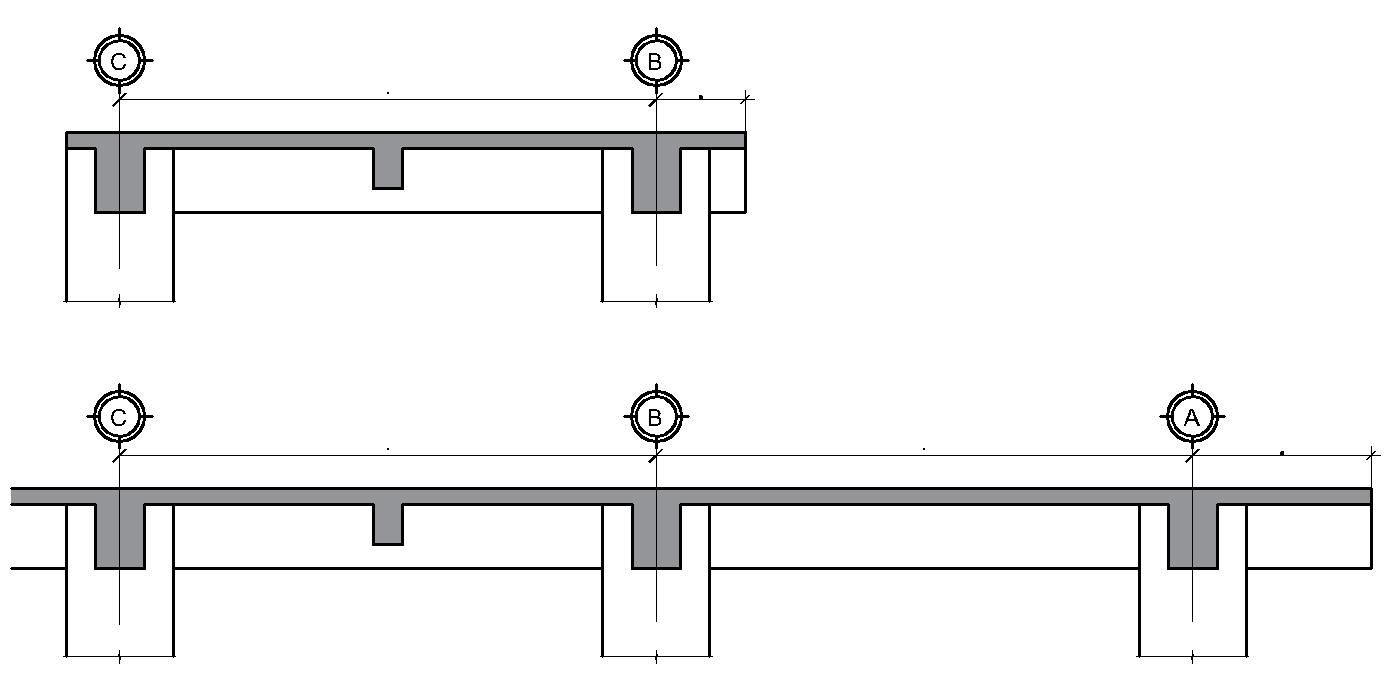

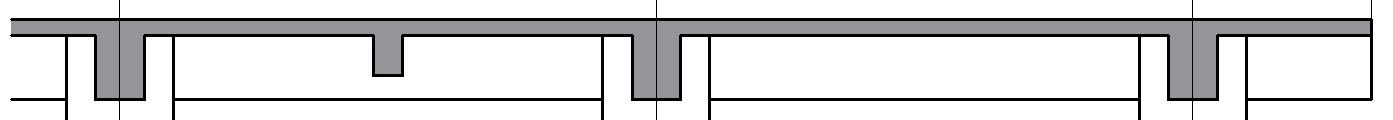

▪ ALTURA PISO A PISO

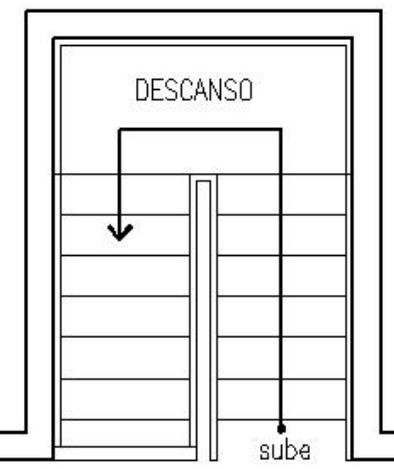

DESCANSO
ENTRE 22 Y 23 CONTRAHUELLAS
DE 0.174 m. - 0.182 m. DE ALTURA
* LÍNEA QUE NO SE PUEDE CRUZAR CON ABATIMIENTO DE PUERTA

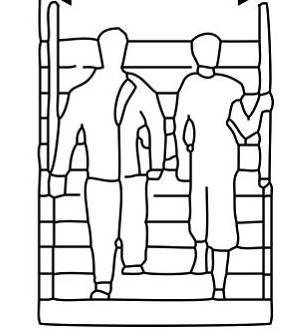

ANCHO DE TRAMO

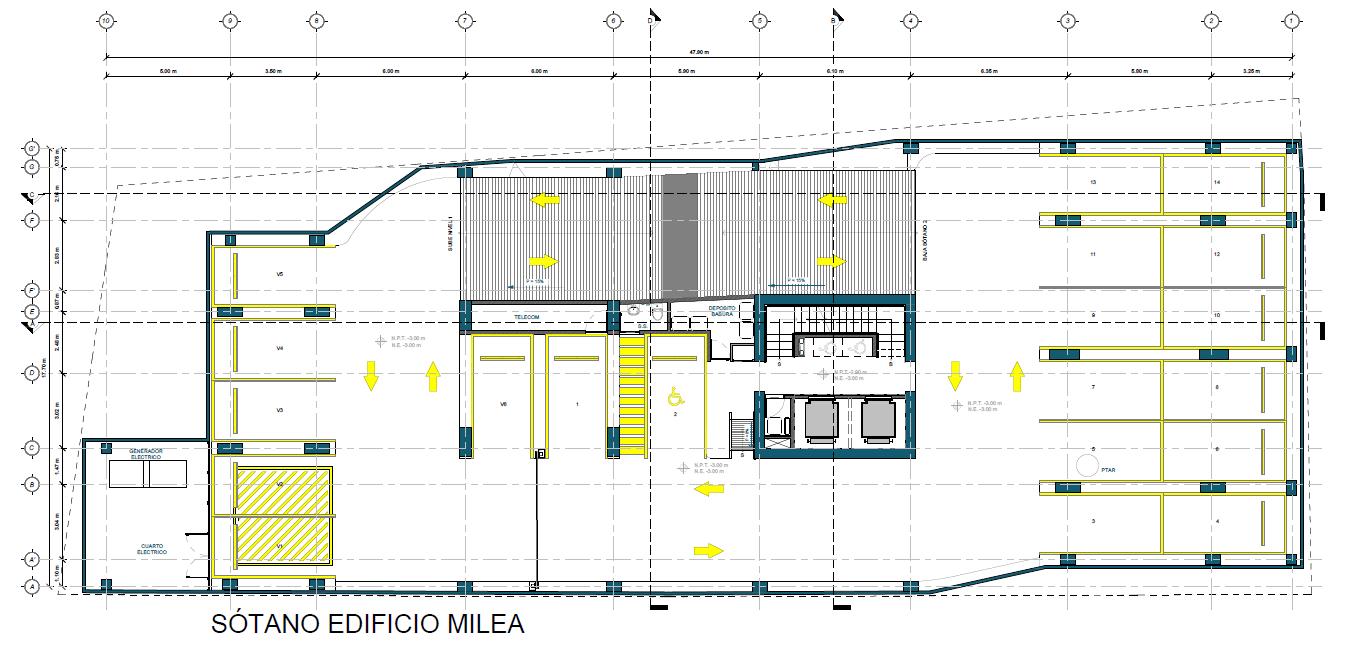

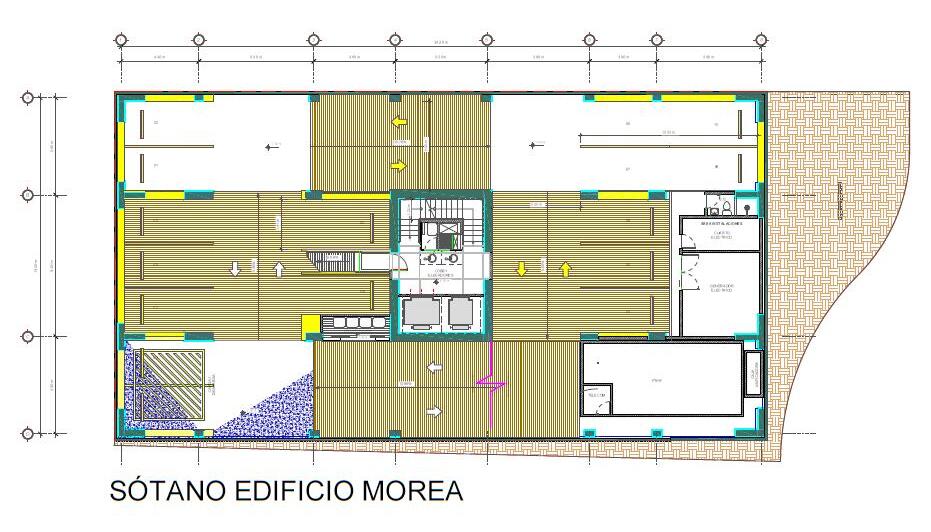

* EN SÓTANOS POR TENER MENOR ALTURA, EL TRAMO DE GRADAS DISMINUIRÁ EN HUELLAS Y CONTRAHUELLAS

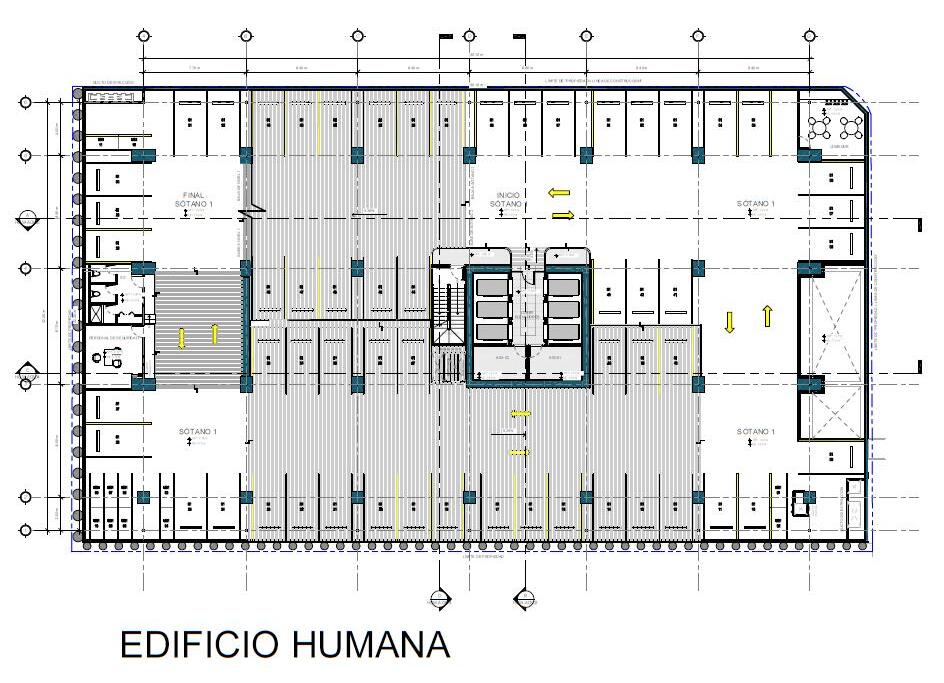

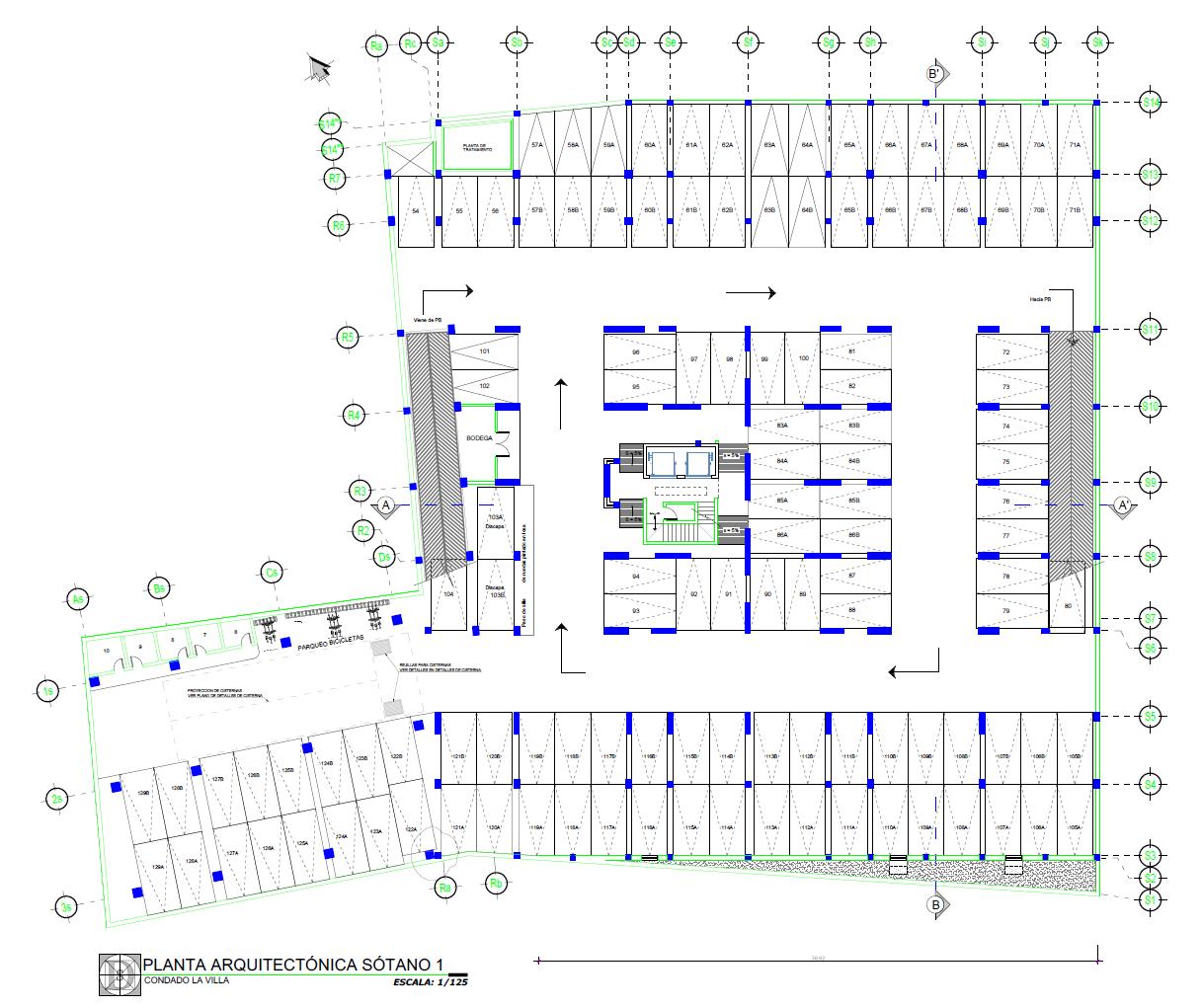

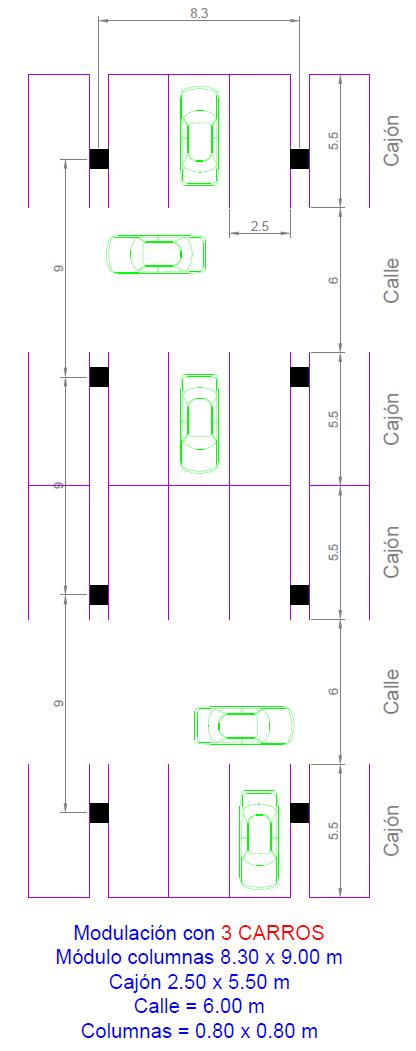

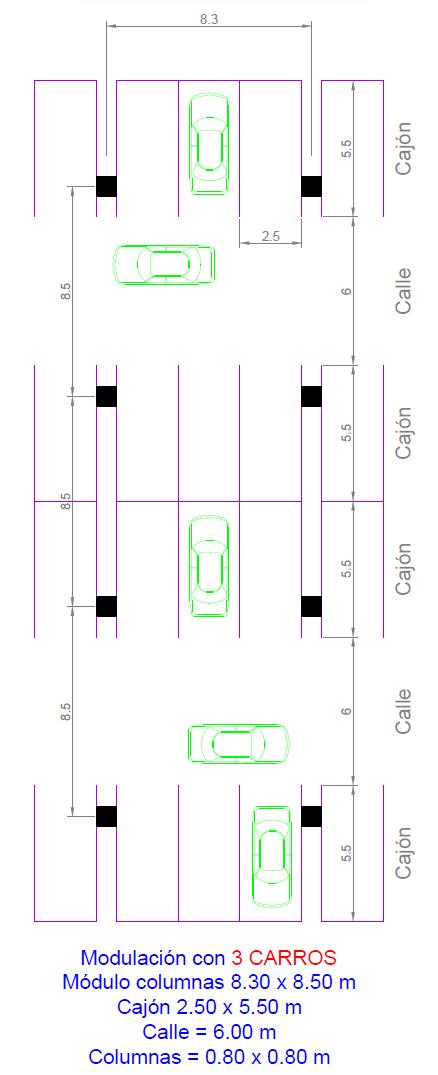

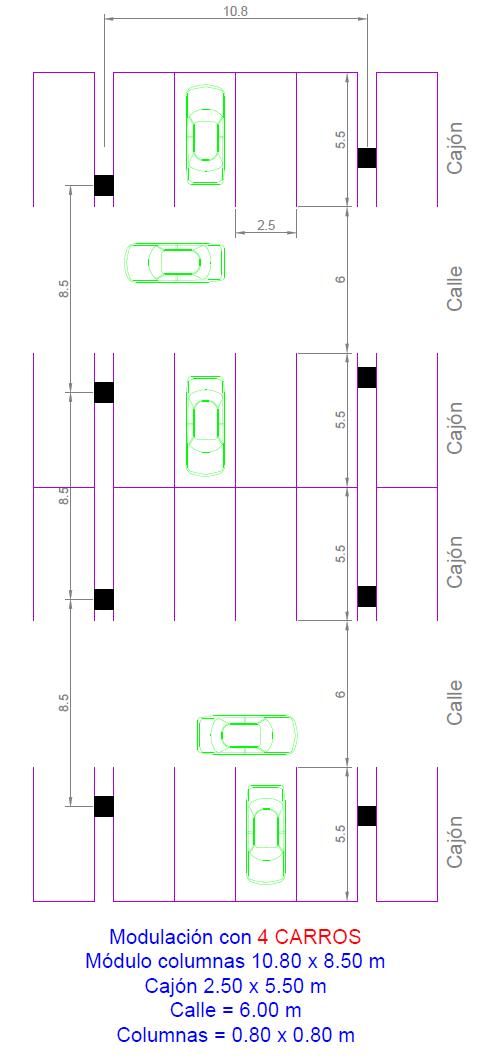

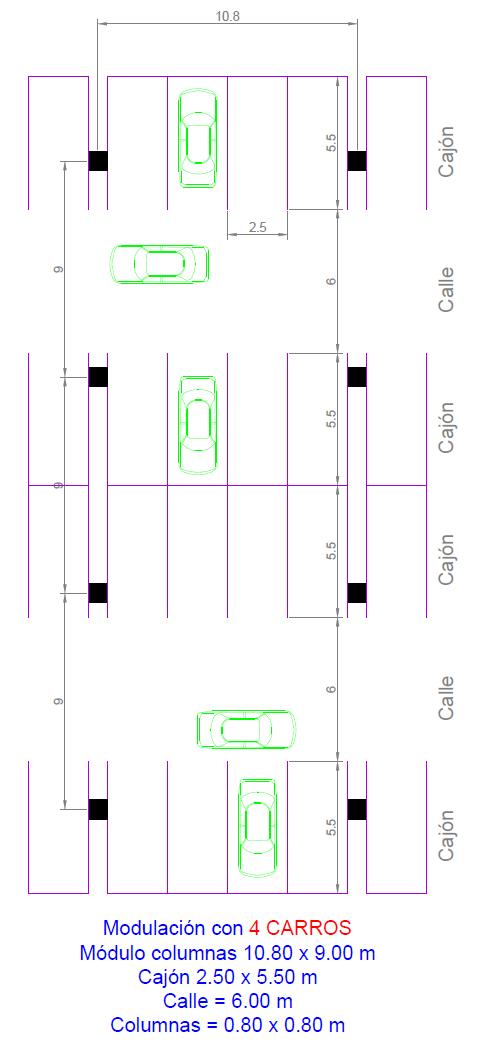

▪ FHA PERMITE EN SÓTANO
ALTURA MÍNIMA DE 2.10 m.

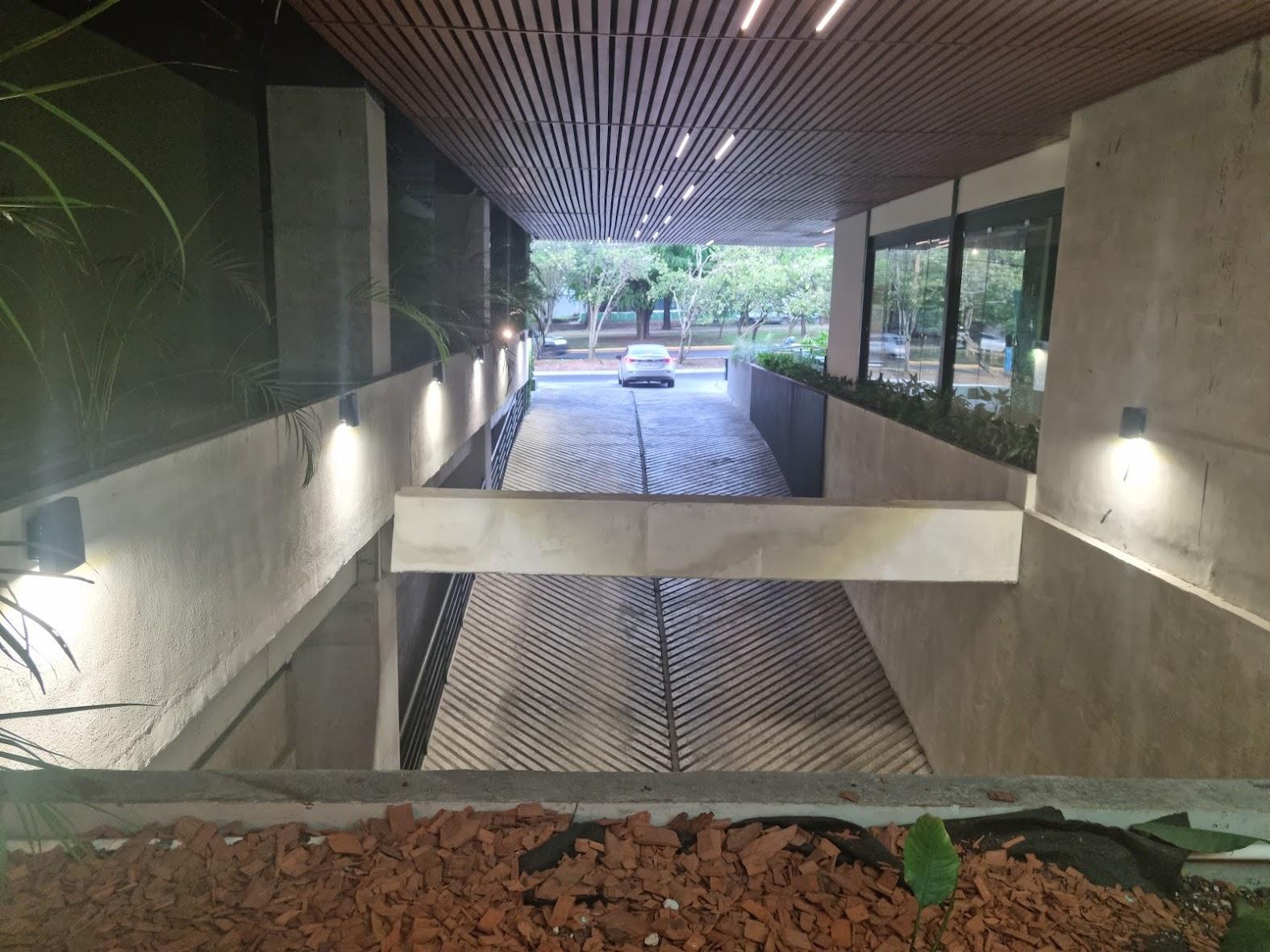

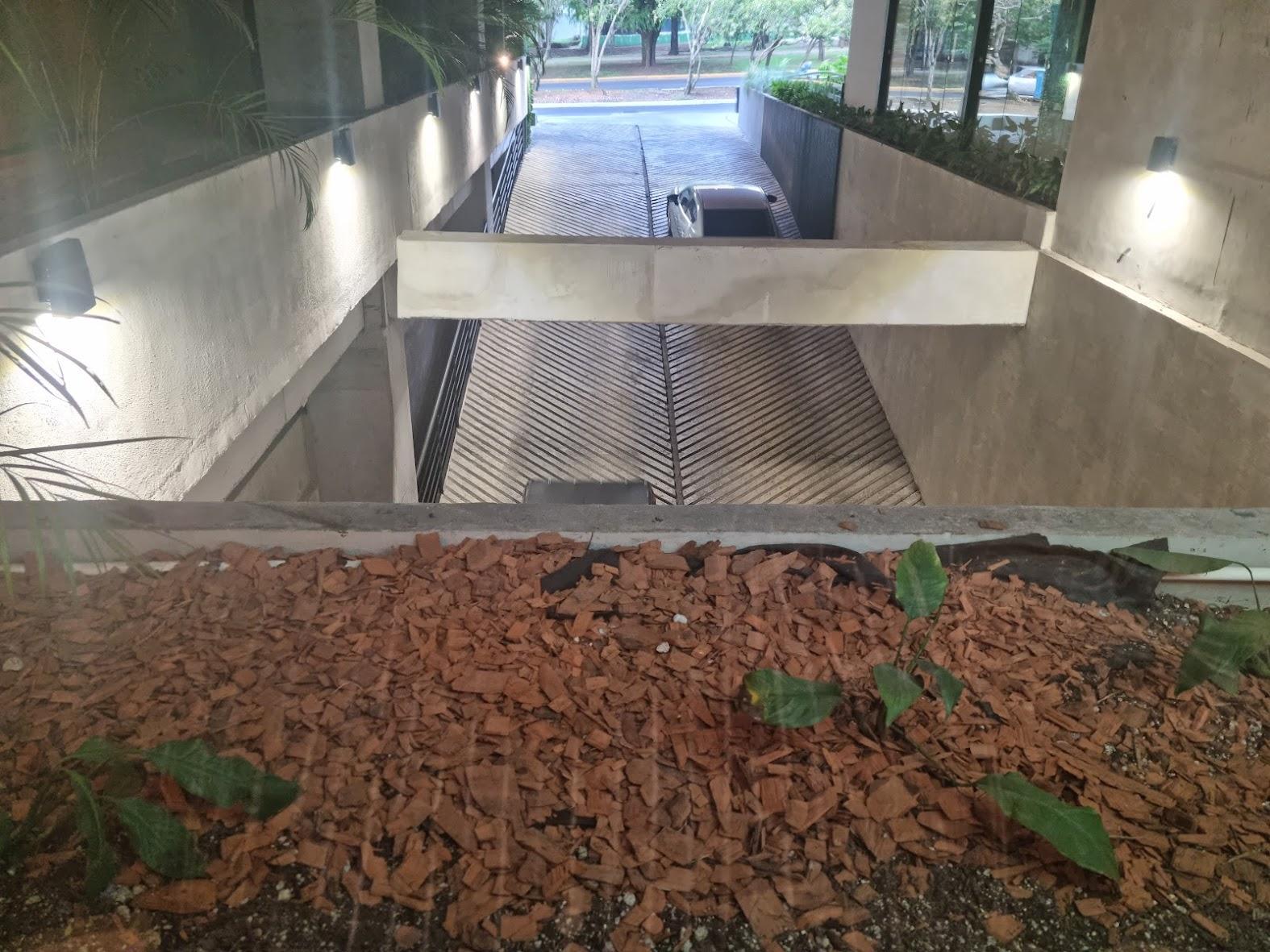

▪ DESARROLLO RAMPA: PENDIENTE MÁXIMA 15% - 17%
+/- 0.70 m.
DESARROLLO DE RAMPA = ALTURA / % DE PENDIENTE
EJEMPLOS: 2.80 m. / 15% = 18.67 m.
2.80 m. / 16% = 17.50 m. (PROMEDIO)
2.80 m. / 17% = 16.47 m.
EDIFICIO VHISTA Z15

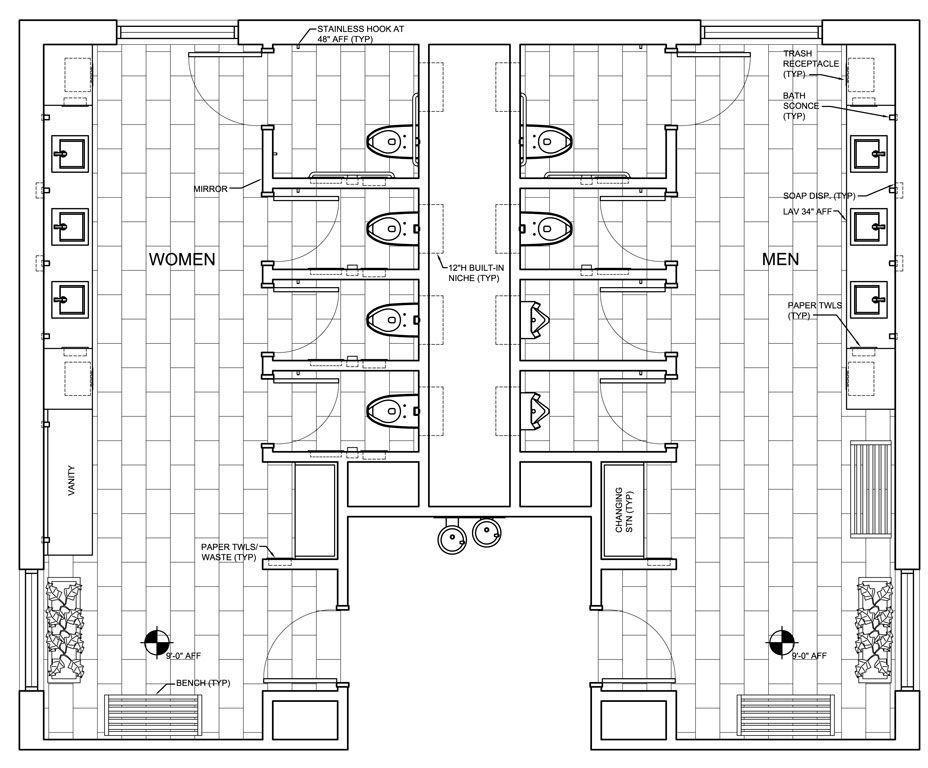

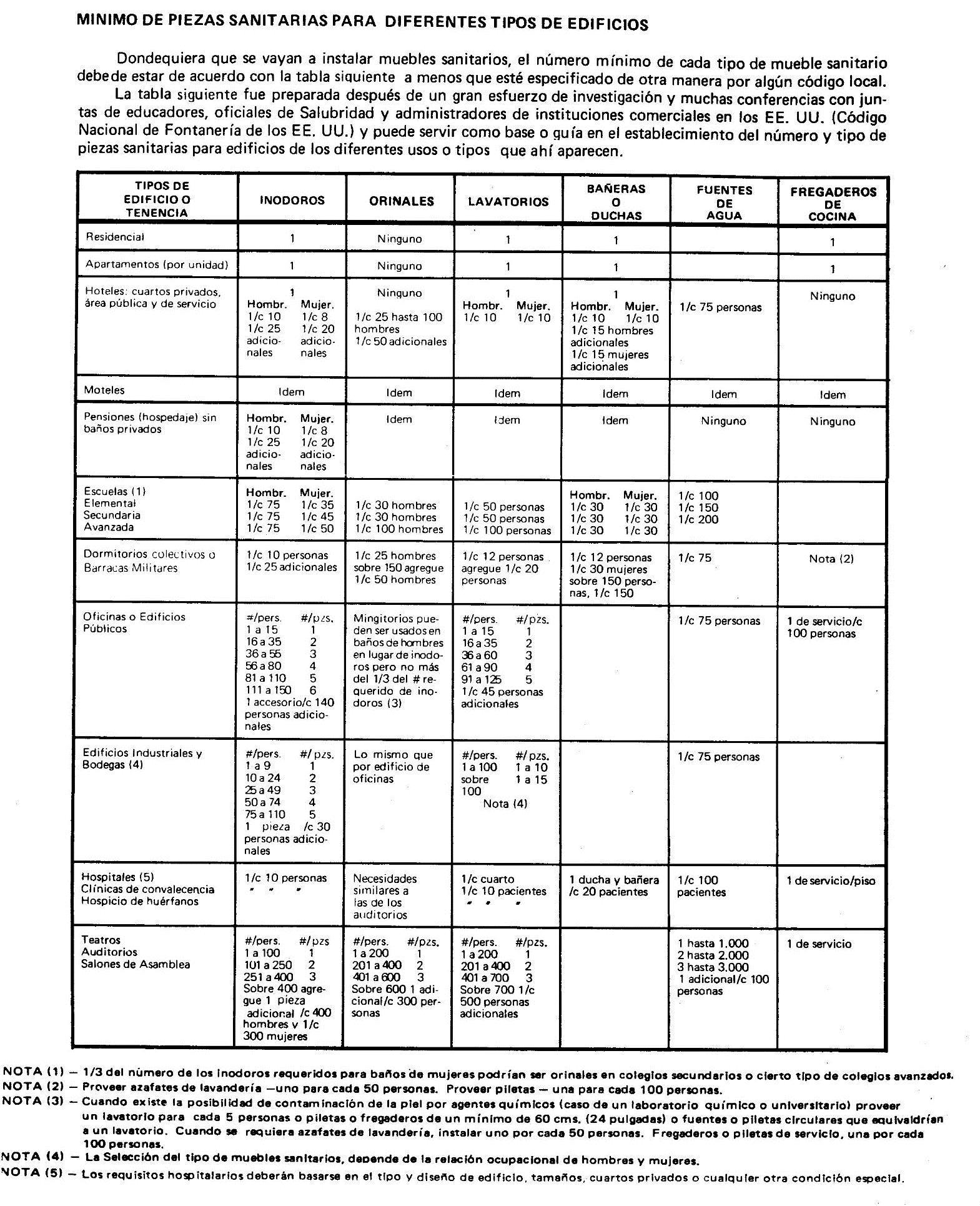

▪ MÍNIMO DE ARTEFACTOS SANITARIOS SEGÚN ACTIVIDAD
SIFÓN

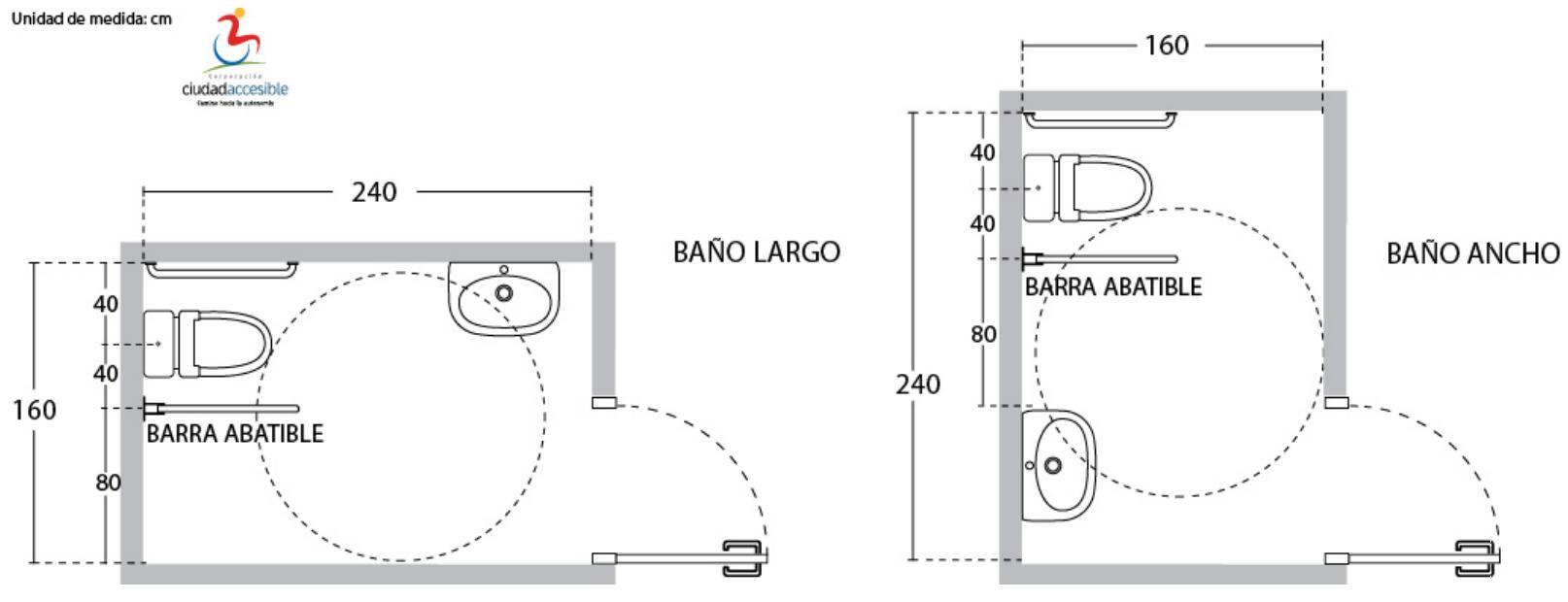

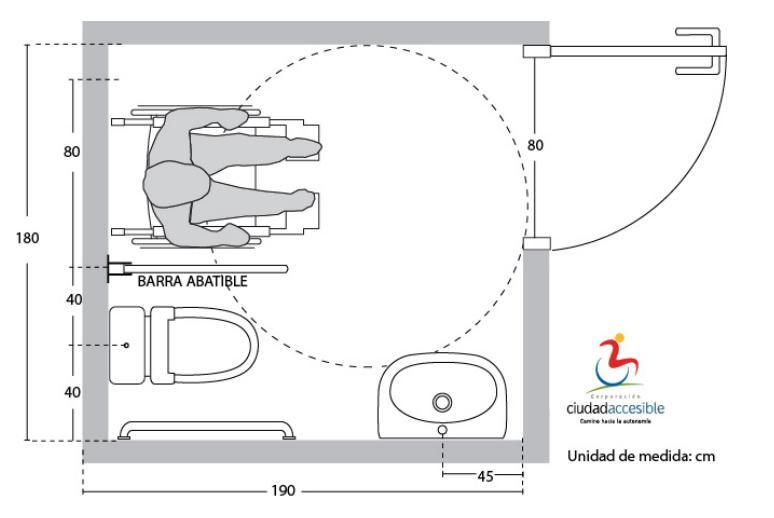

▪ BAÑO PARA SILLA DE RUEDAS:
DEBE INCLUIR INODORO + LAVAMANOS

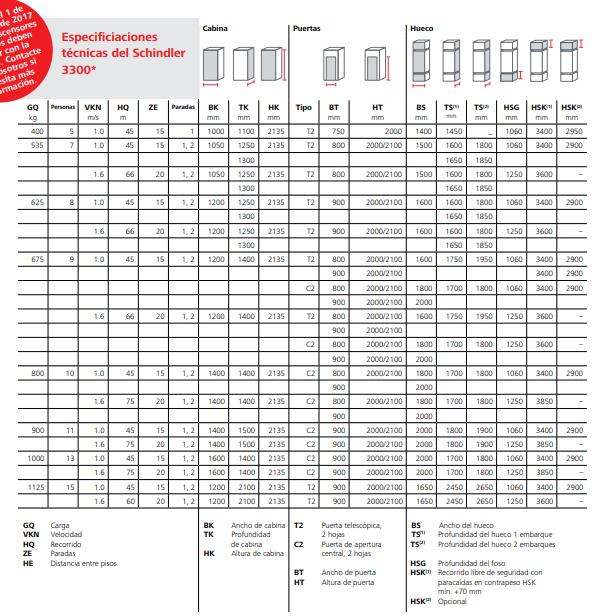

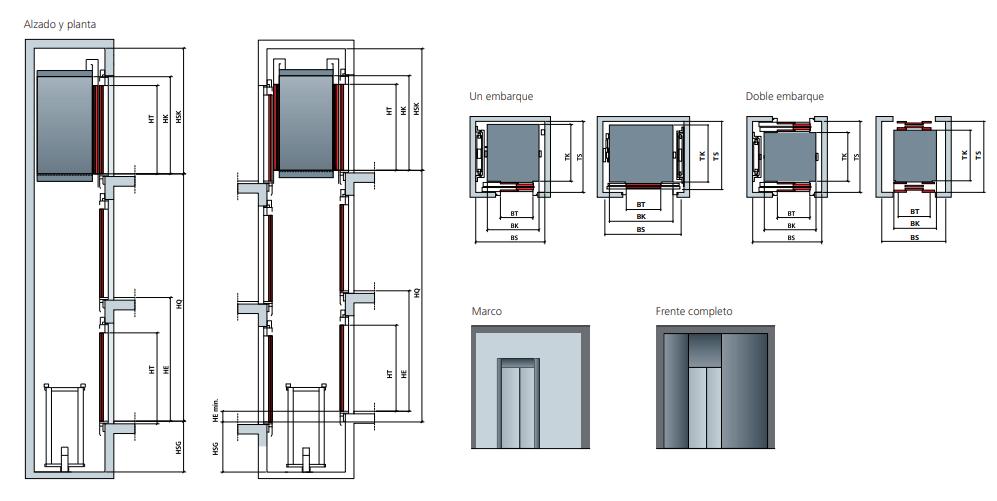

▪ CATÁLOGO SCHINDLER:
UTILIZAR INICIALMENTE 11
PERSONAS POR CABINA
▪ CATÁLOGO SCHINDLER

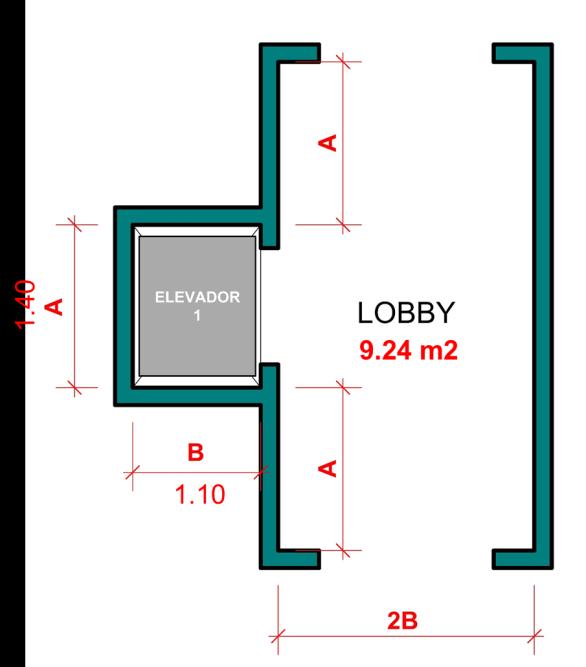

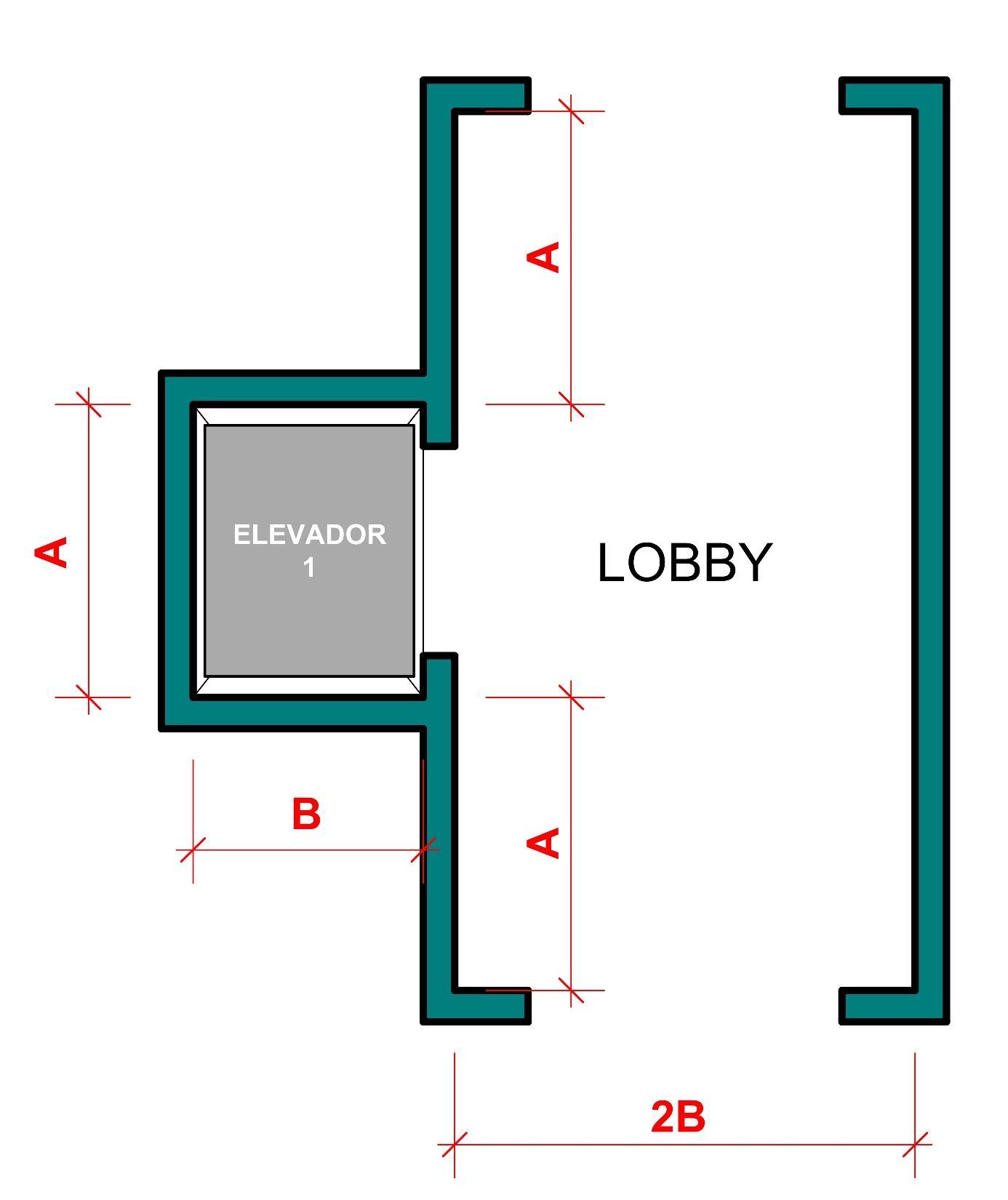

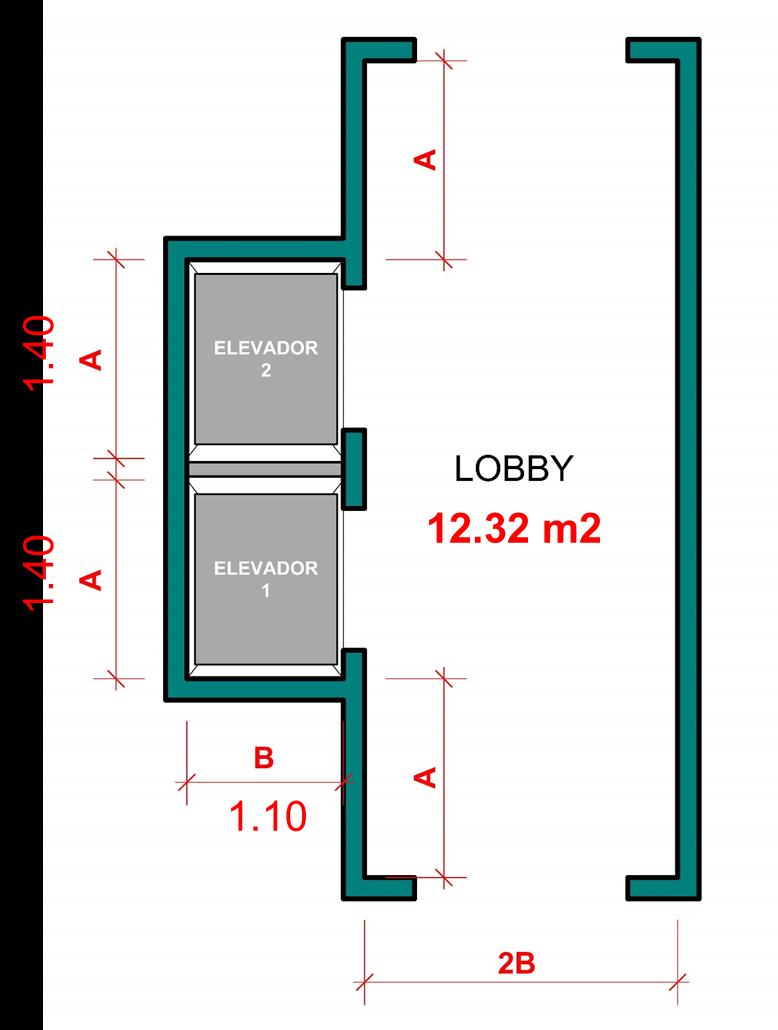

▪ EL ÁREA DE VESTÍBULO DEBE DE TENER LAS
SIGUIENTES PROPORCIONES:
o LA DISTANCIA LATERAL (A) DEBE SER IGUAL
AL ANCHO DEL DUCTO.
o EL ANCHO DEL LOBBY DEBE SER 2 VECES LA PROFUNDIDAD DEL DUCTO (B).
o EJEMPLO CÁLCULO:
DUCTO ASCENSOR >> A = 1.40 m x B = 1.10 m
o LOBBY ANCHO = 3 x 1.40 = 4.20 m
o LOBBY PROFUNDIDAD = 2 x 1.10 = 2.20 m
o LOBBY ÁREA = 9.24 m2
* LAS DIMENSIONES ASUMIDAS EN EL EJEMPLO, NO ESTÁN RELACIONADAS CON LOS DATOS DEL CATÁLOGO SCHINDLER.

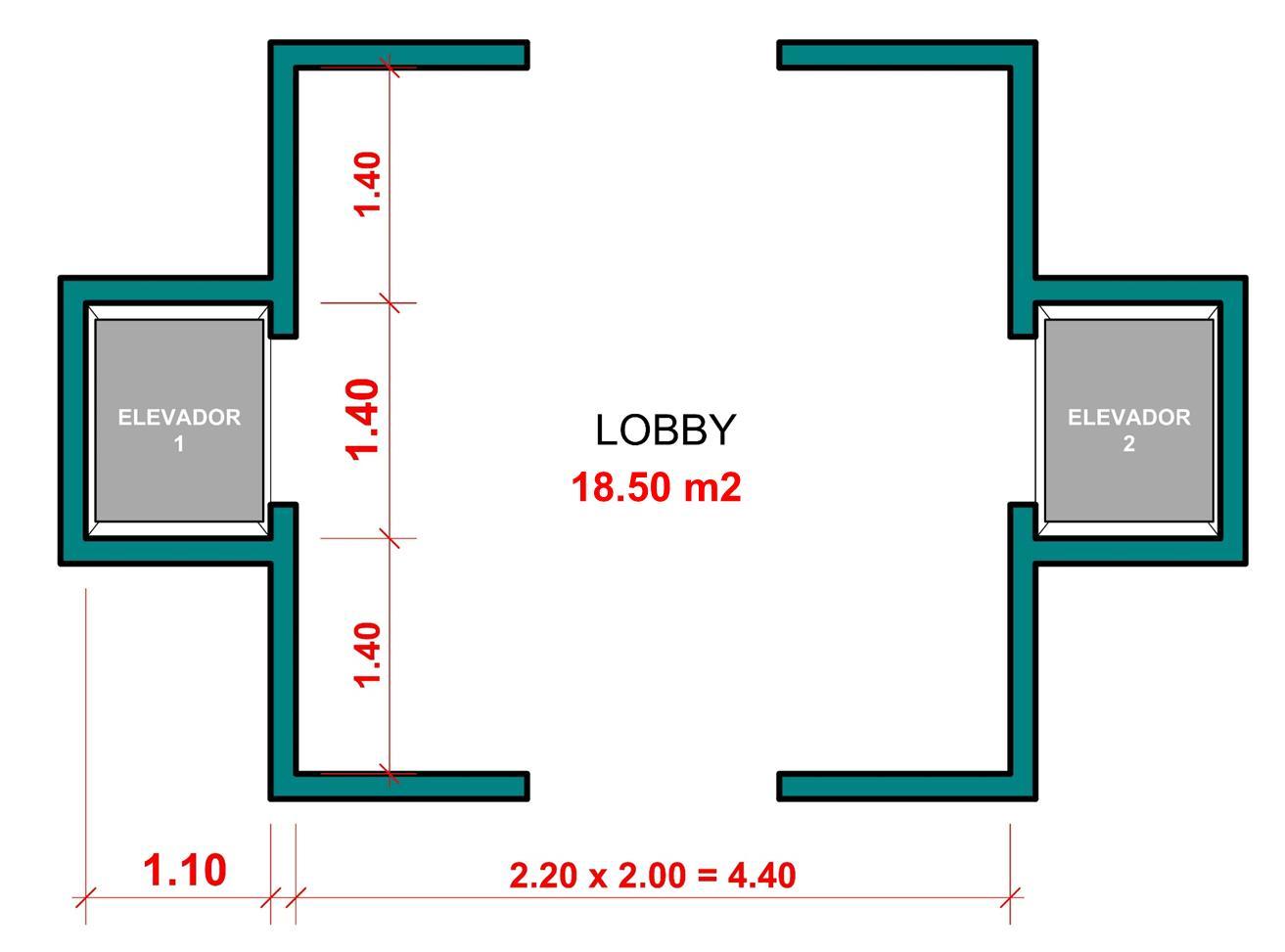

▪ EJEMPLOS DE CONFIGURACIÓN ASCENSORES Y LOBBY
OPCIÓN 2 CABINAS ALINEADAS
