E M A 2.1
C O N S T R U C C Ó N E N M A D E R A
P R O Y E C T O 2
V I V I E N D A 2 N I V E L E S T I P O C A B A Ñ A
2 0 2 6
Mgtr.Arq. Luis Fernando Ruano Paz
PROGRAMA ARQUITECTÓNICO:

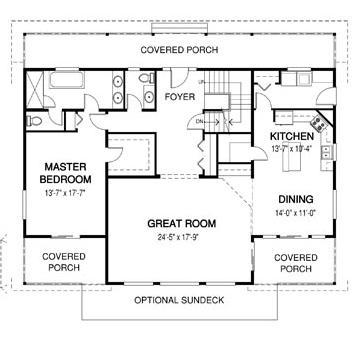

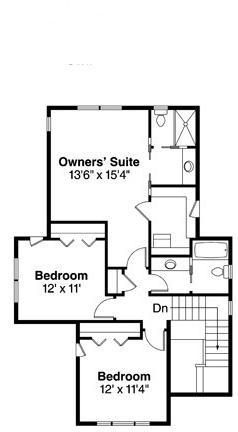

Referirse a las plantas arquitectónicas proporcionadas
Indispensable en cada proyecto:
• Porche en primer nivel
• Balcón en segundo nivel
• Buhardilla
• Diseño de techos INCLINADOS
• Chimenea
Notas:
• No se contemplará el terreno
• Se podrán hacer los cambios necesarios para complementar el programa arquitectónico dado
• Definir ejes verticales y horizontales
• Espesor de muros t=4” (0.10 m)
• Modulación en PIES y en PULGADAS

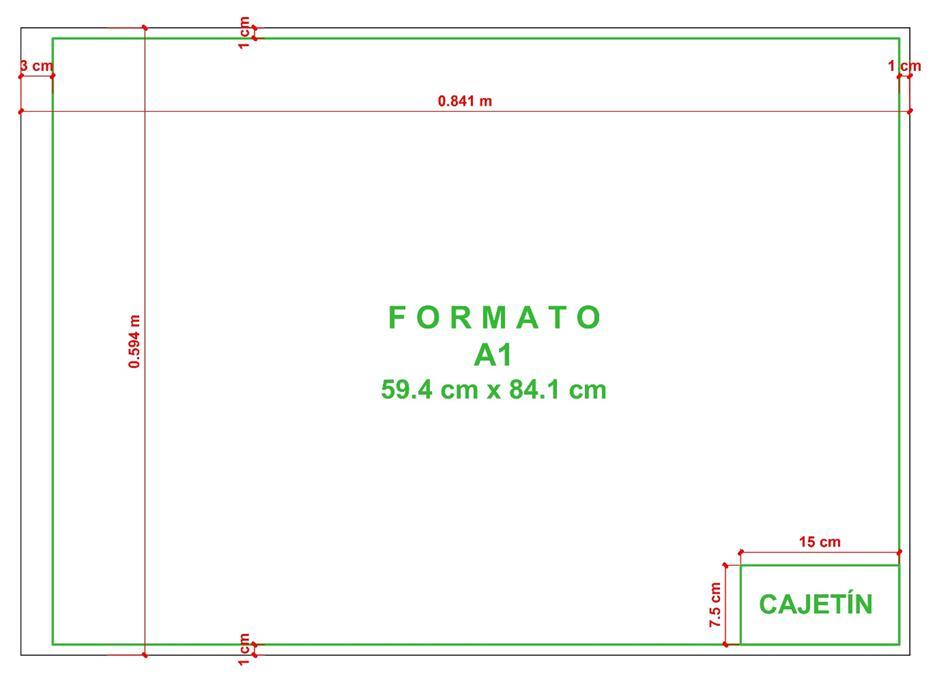

• Formato A-1
• Escala 1:50

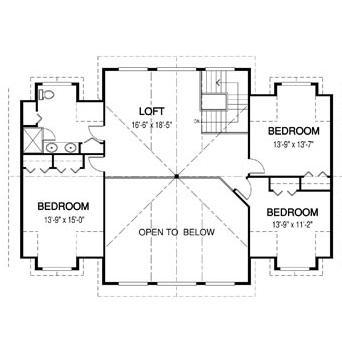

EJEMPLO DE CASAS

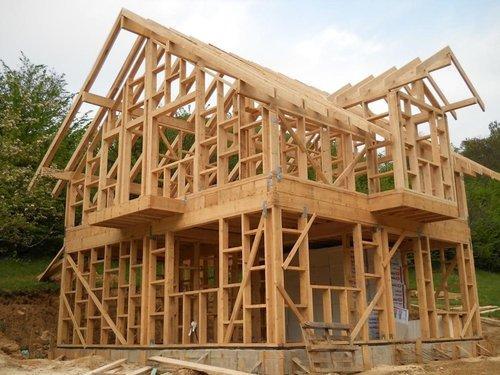

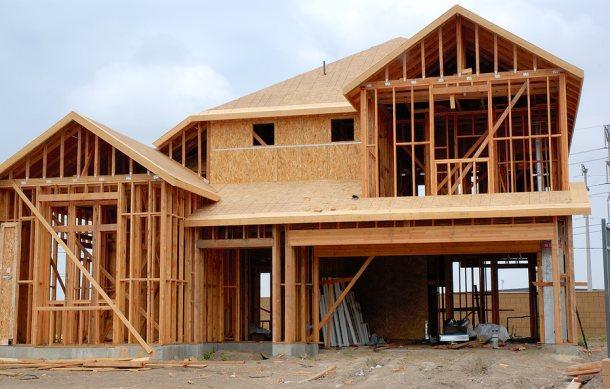

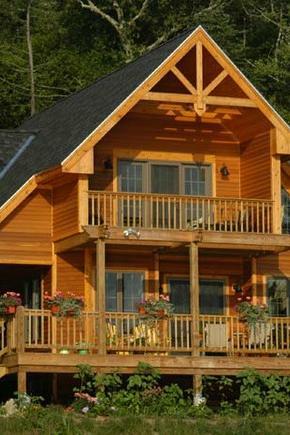

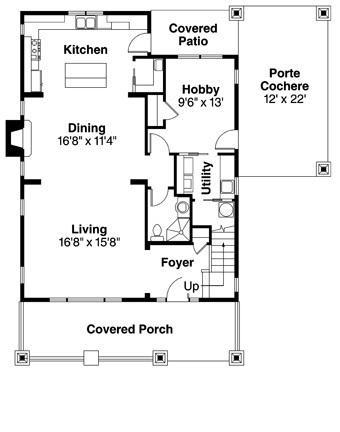

EJEMPLO DE CASAS
2

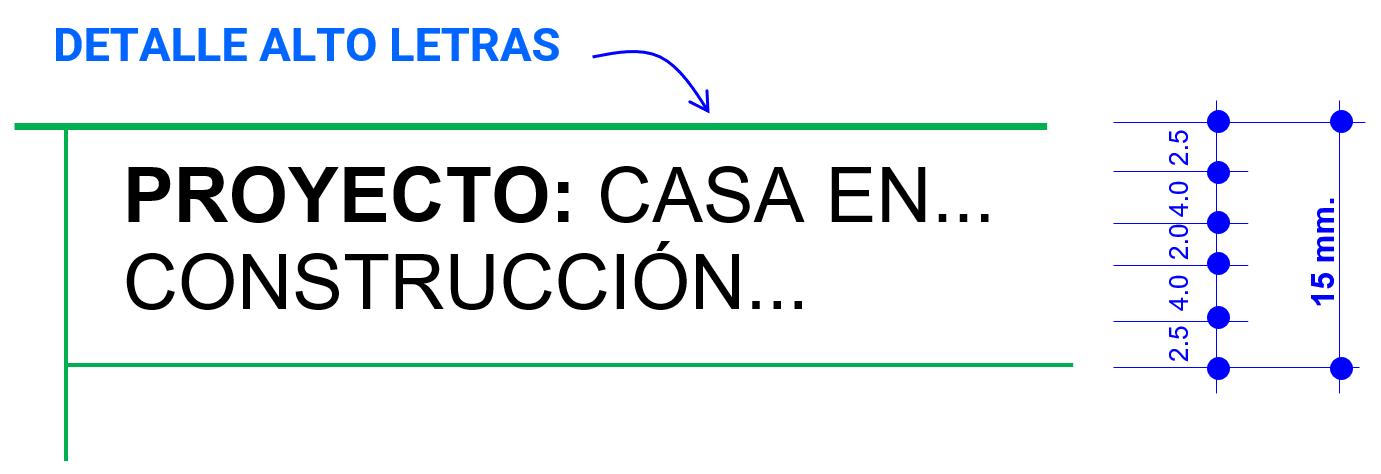

CAJETÍN FORMATO
PROYECTO: TALLER ARQUITECTURA
CONSTRUCCIÓN EN MADERA
DIRECCIÓN: UNIVERSIDAD RAFAEL
LANDÍVAR – ARQUITECTURA Y DISEÑO
PLANO DE: ARQUITECTURA Y DETALLES OFICINAS
DIBUJO: APELLIDOS, NOMBRES, No. CARNÉ CATEDRÁTICO:
M A 2.1
