1. líneas combinadas tema 2
Procedimiento
1. Trazo de cuadrícula base:
• trazo guía con mina H
• exactitud
Procedimiento
2.
Empalmes:
• Unión de trazo curvo con recto
Procedimiento
2. Empalmes:

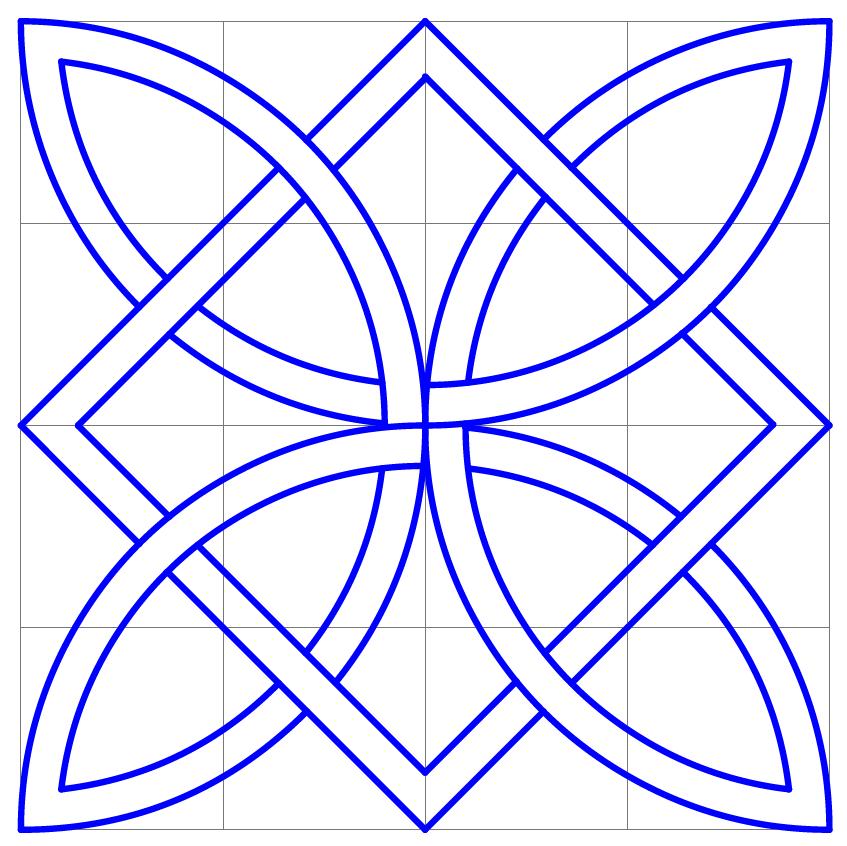

• Unión de trazo curvo con recto

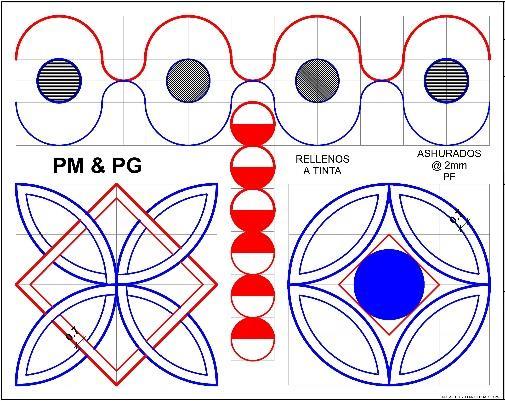

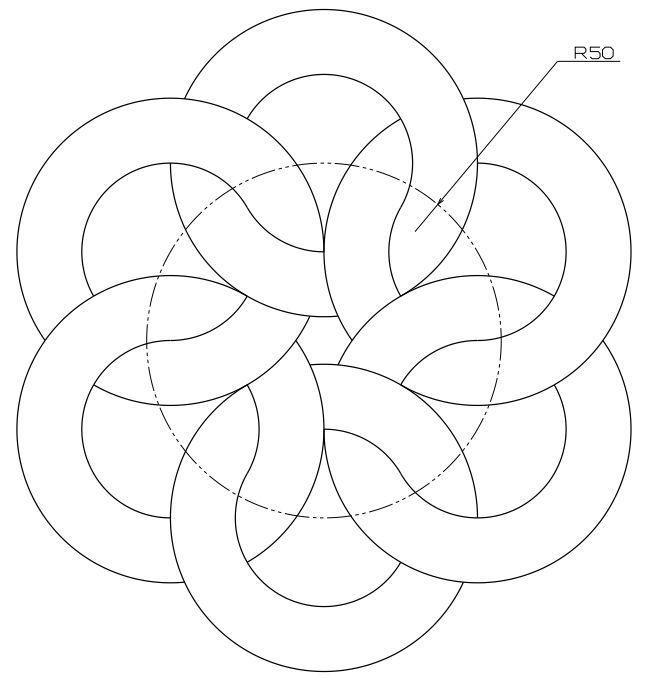

Ejemplos

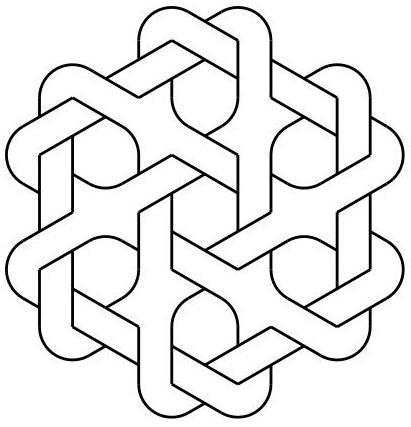

Ejemplos

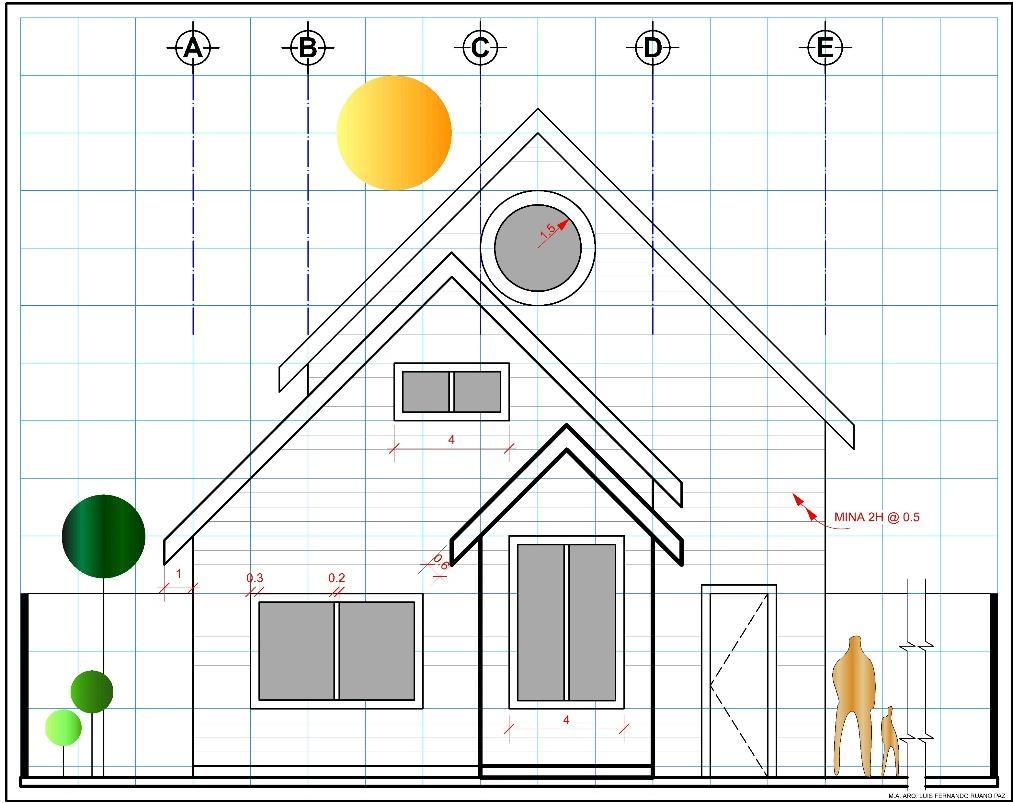

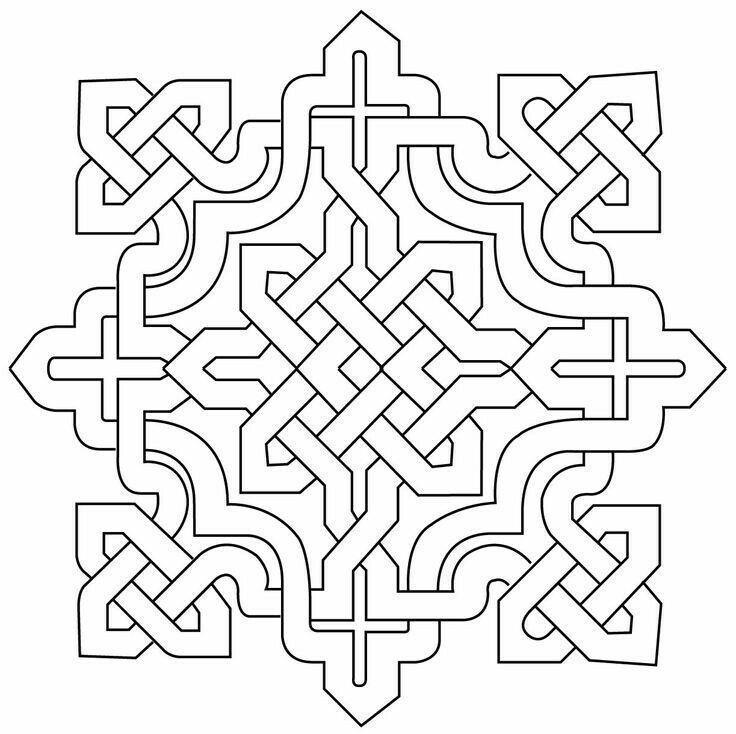

Ejemplos
dibujo para ingeniería
tema 2
2. asignación ejercicios 8
- 9

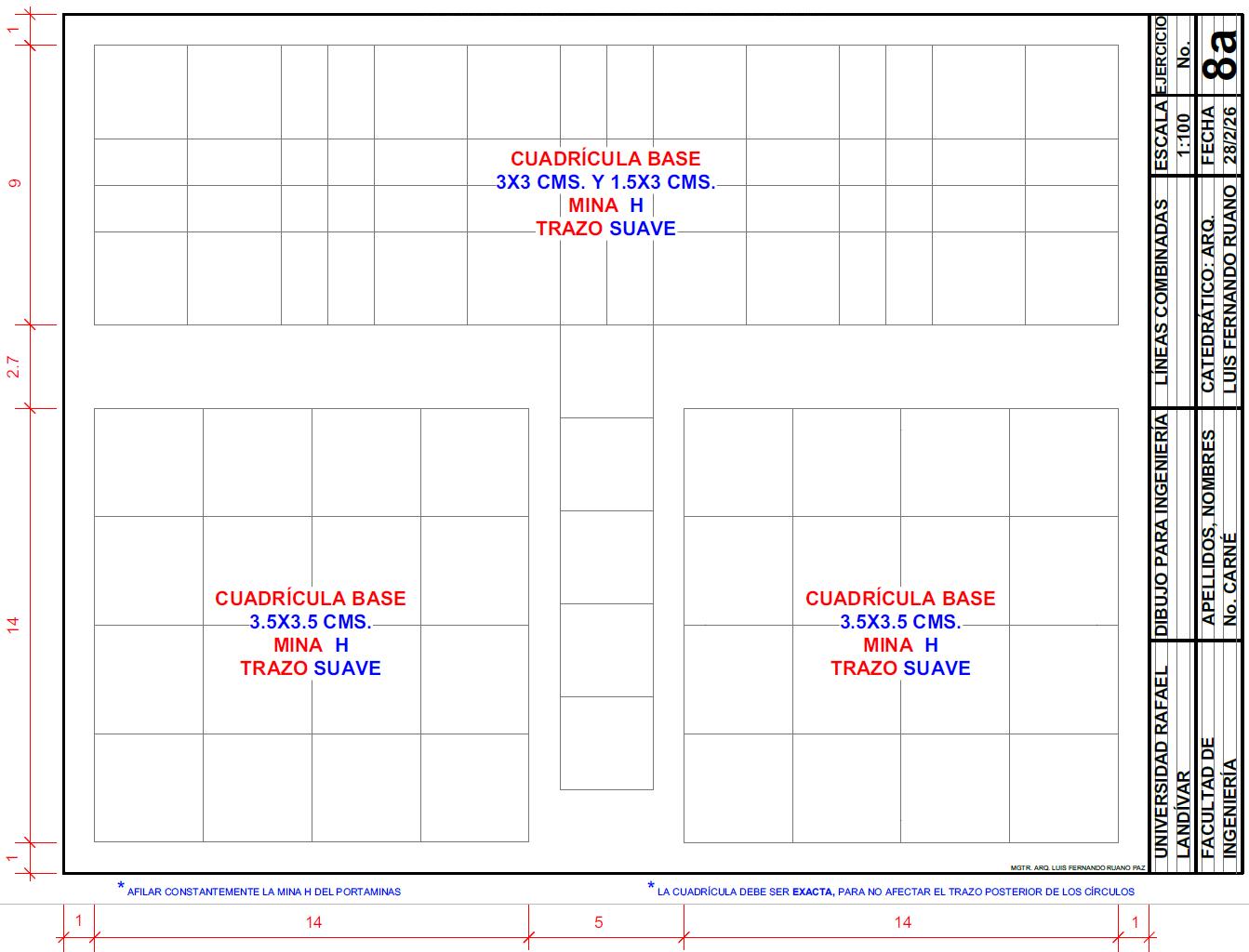

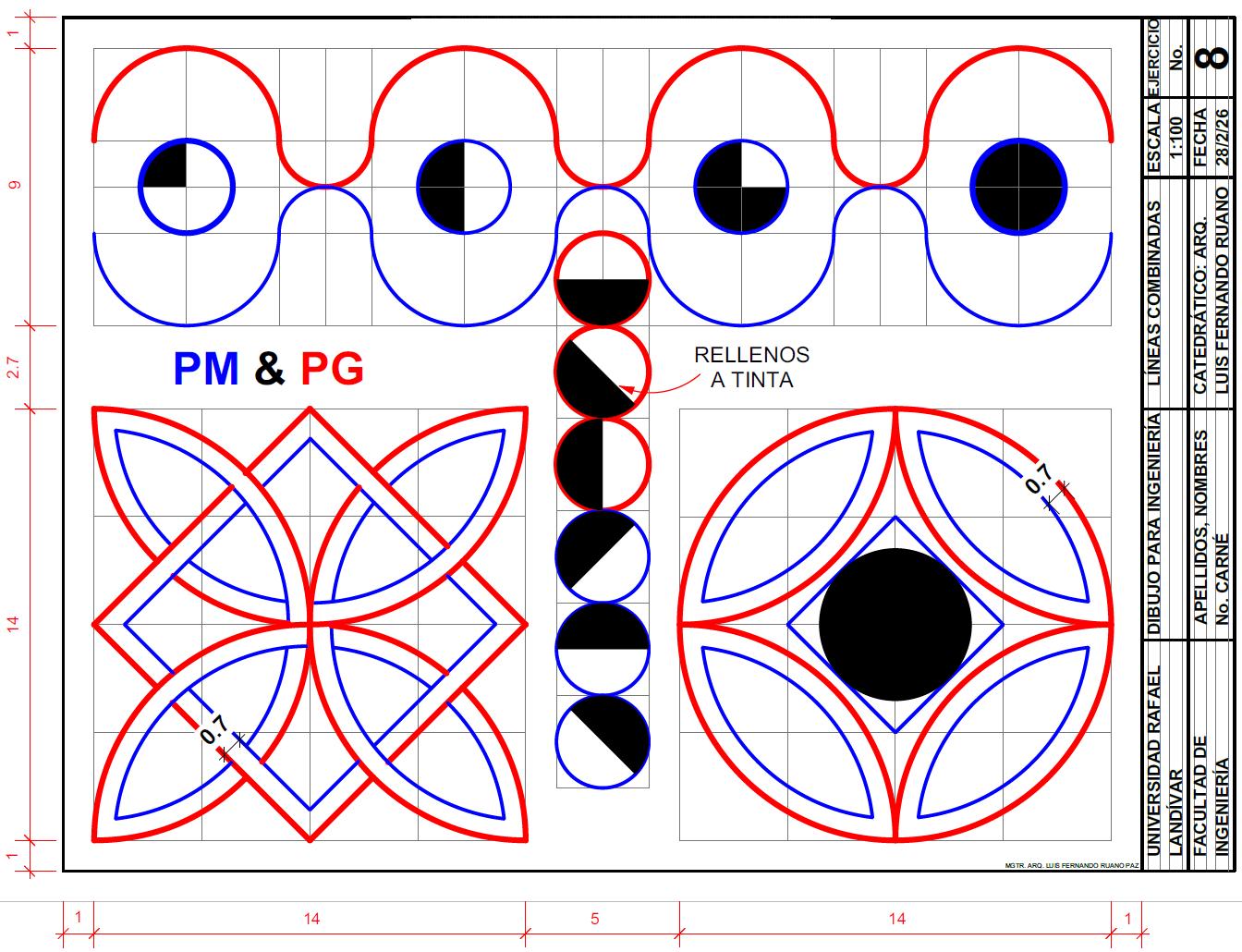

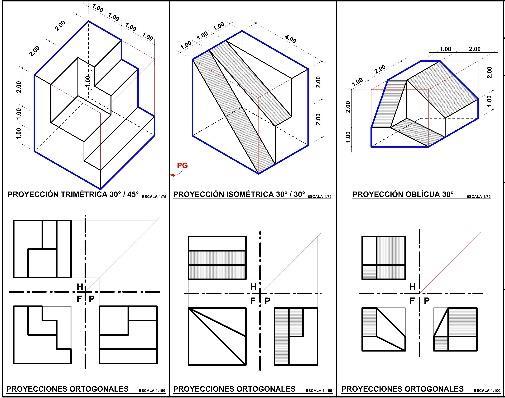

Ejercicio No. 8A

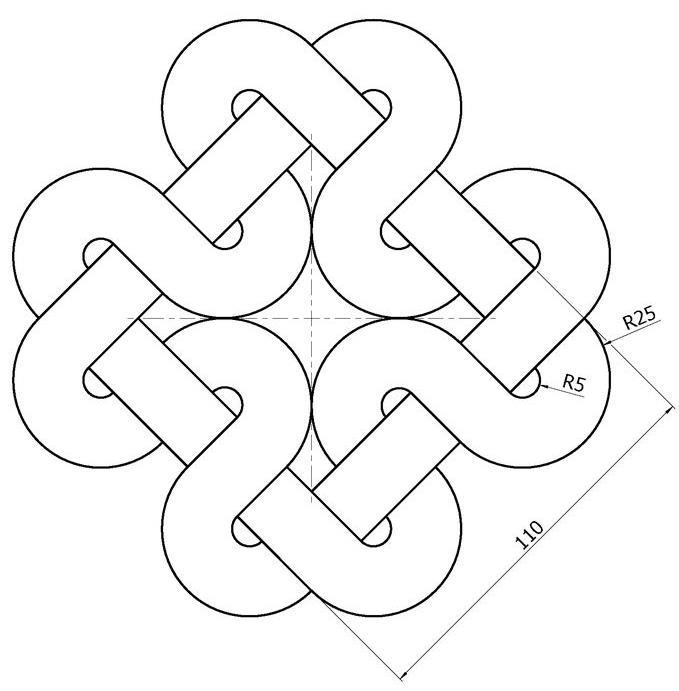

Ejercicio No. 8

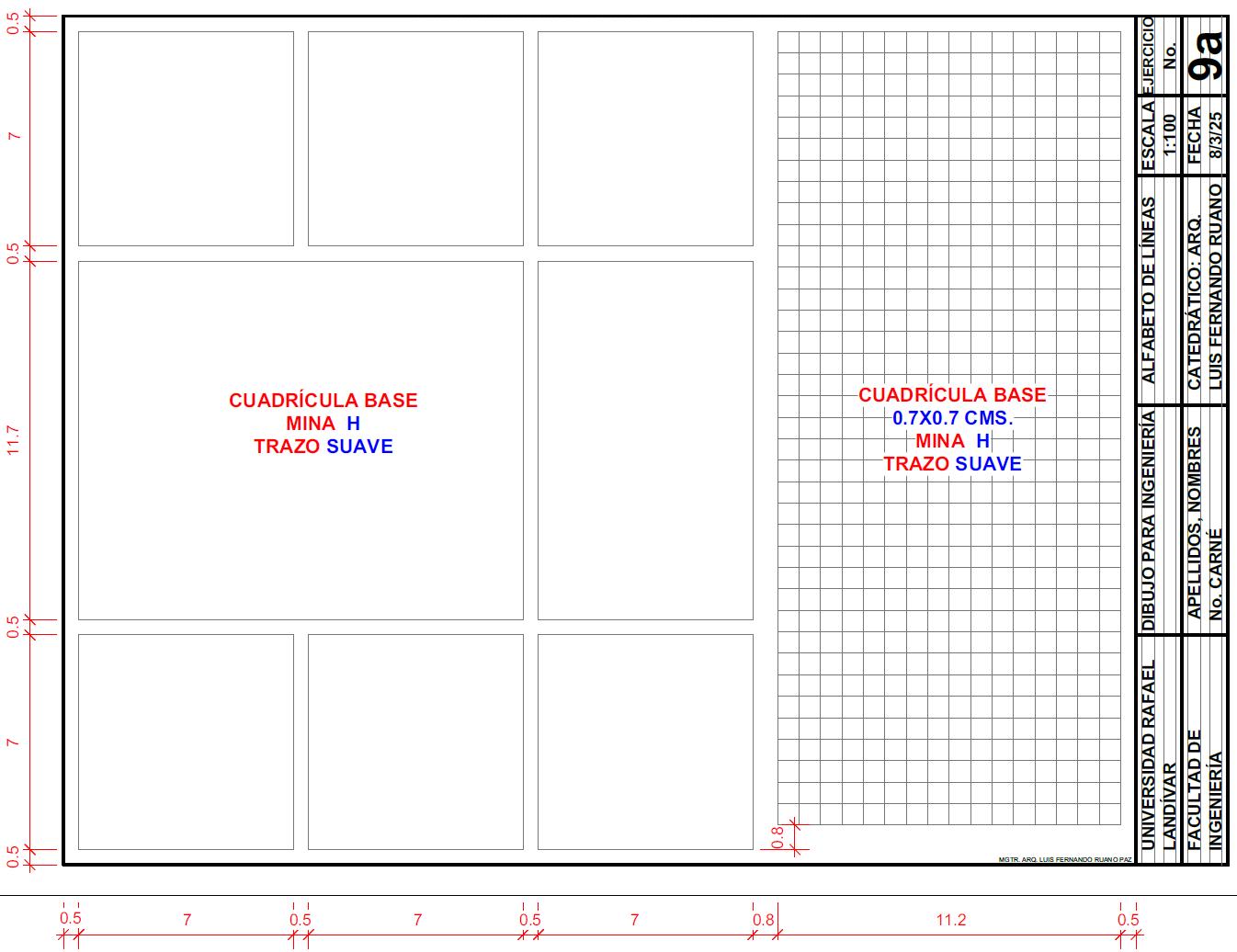

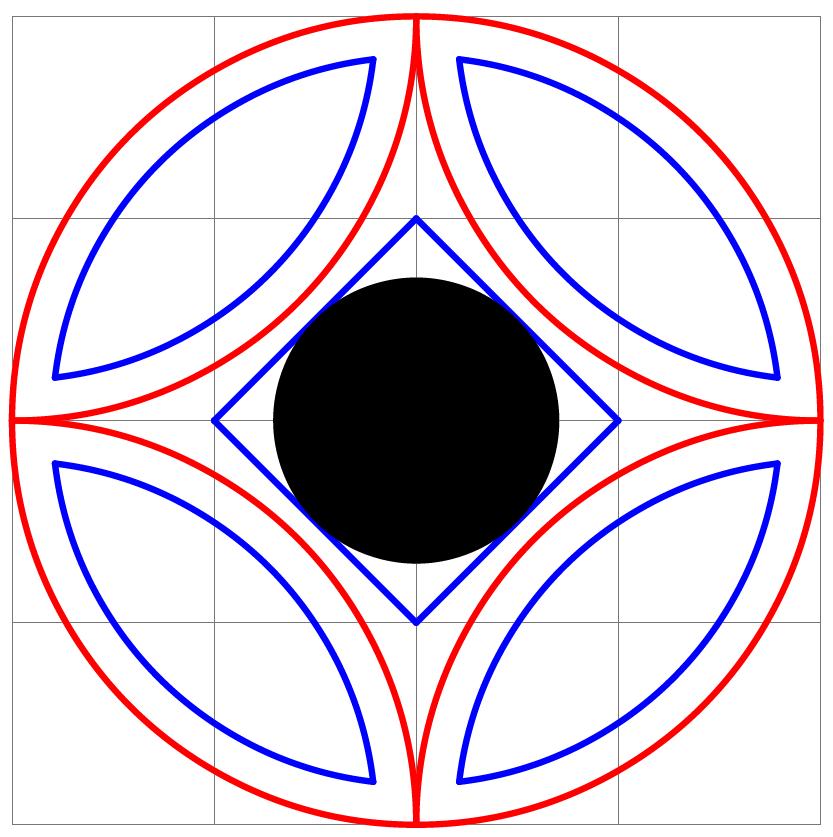

Ejercicio No. 9A
