C L A S E 5
2 0 2 5
P R O Y E C T O SD I B U J O
P A R A
I N G E N I E R Í A
L Í N E A S I N C L I N A D A S
Mgtr.Arq. Luis Fernando Ruano Paz
febrero
5 - 6 - 7
dibujo para ingeniería tema 2
1. líneas inclinadas

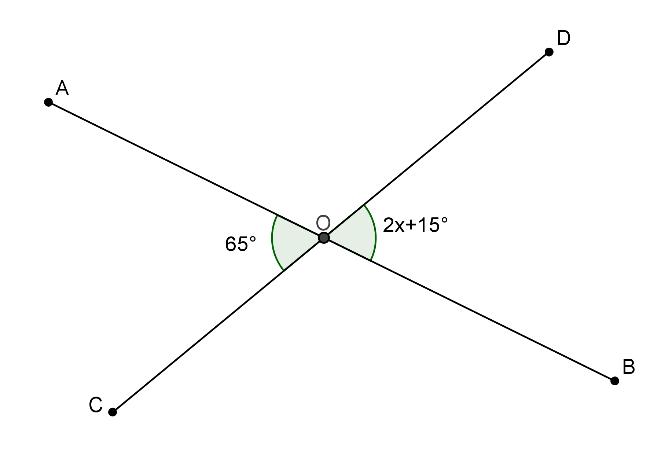

1. Líneas Oblicuas
Dos líneas son oblicuas cuando al cortarse no son perpendiculares, es decir no forman cuatro ángulos iguales.
2. Líneas Diagonales
Son aquellas que, siendo rectas, no son ni verticales ni horizontales.
Trazos de líneas inclinadas
Trazos de líneas inclinadas

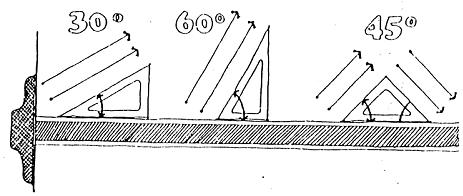

Uso de las escuadras:

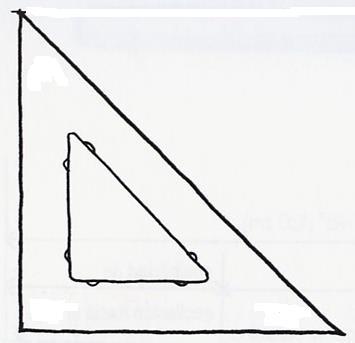

El juego lo componen dos escuadras: una de 30º y 60º y la otra de 45º.
Trazos de líneas inclinadas
Uso de las escuadras:

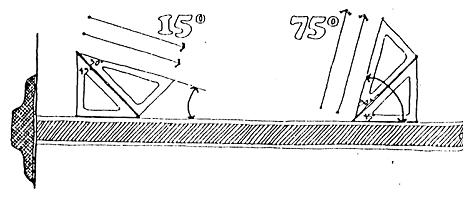

Con la utilización simultánea de los dos tipos de escuadras, se forman ángulos como 15º y 75º.
Ángulos de las escuadras: Trazos de líneas inclinadas

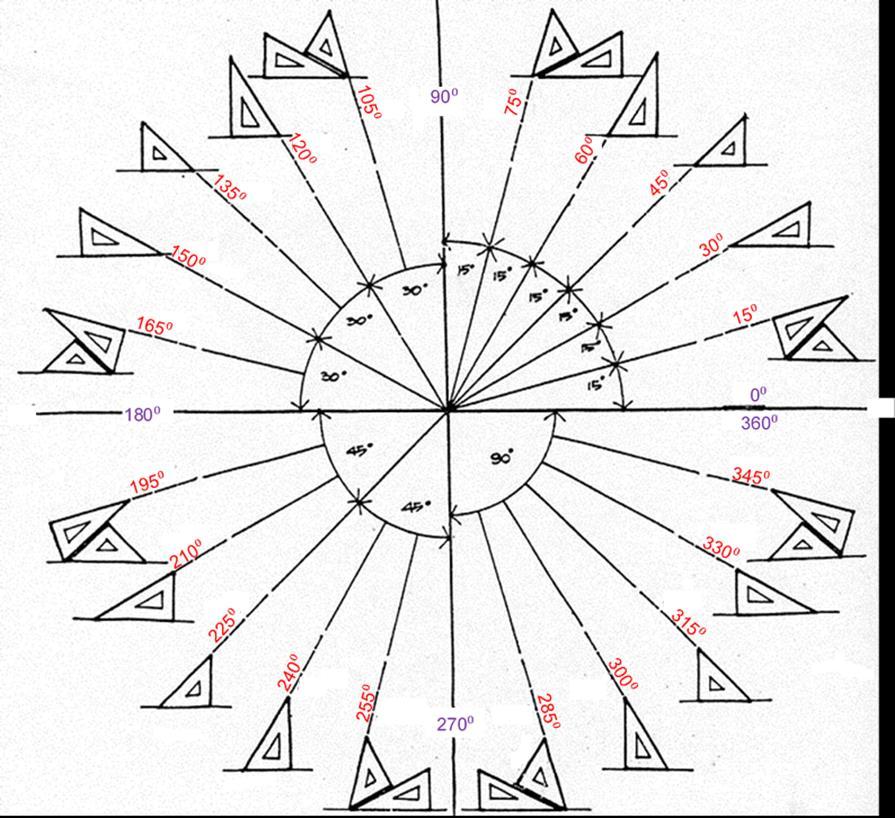

Utilización de las escuadras en distintos ángulos
Trazos de líneas inclinadas
Trazos de líneas inclinadas
Trazos de líneas inclinadas
Trazos de líneas inclinadas
Trazos de líneas inclinadas
Trazos de líneas inclinadas
Trazos de líneas inclinadas a ángulos conocidos
dibujo para ingeniería
tema 2
2. asignación ejercicios
5 - 6 - 7

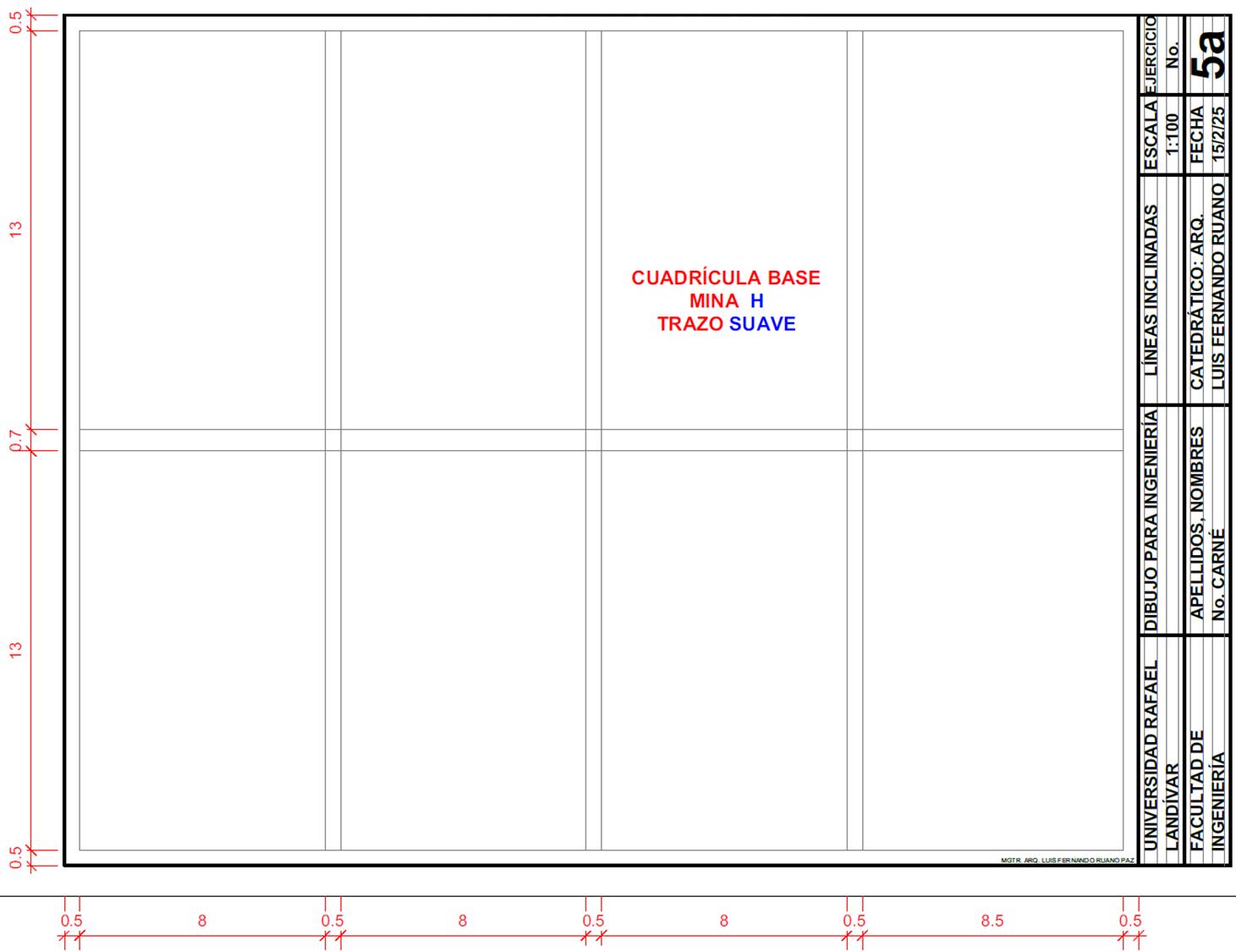

Ejercicio No. 5A

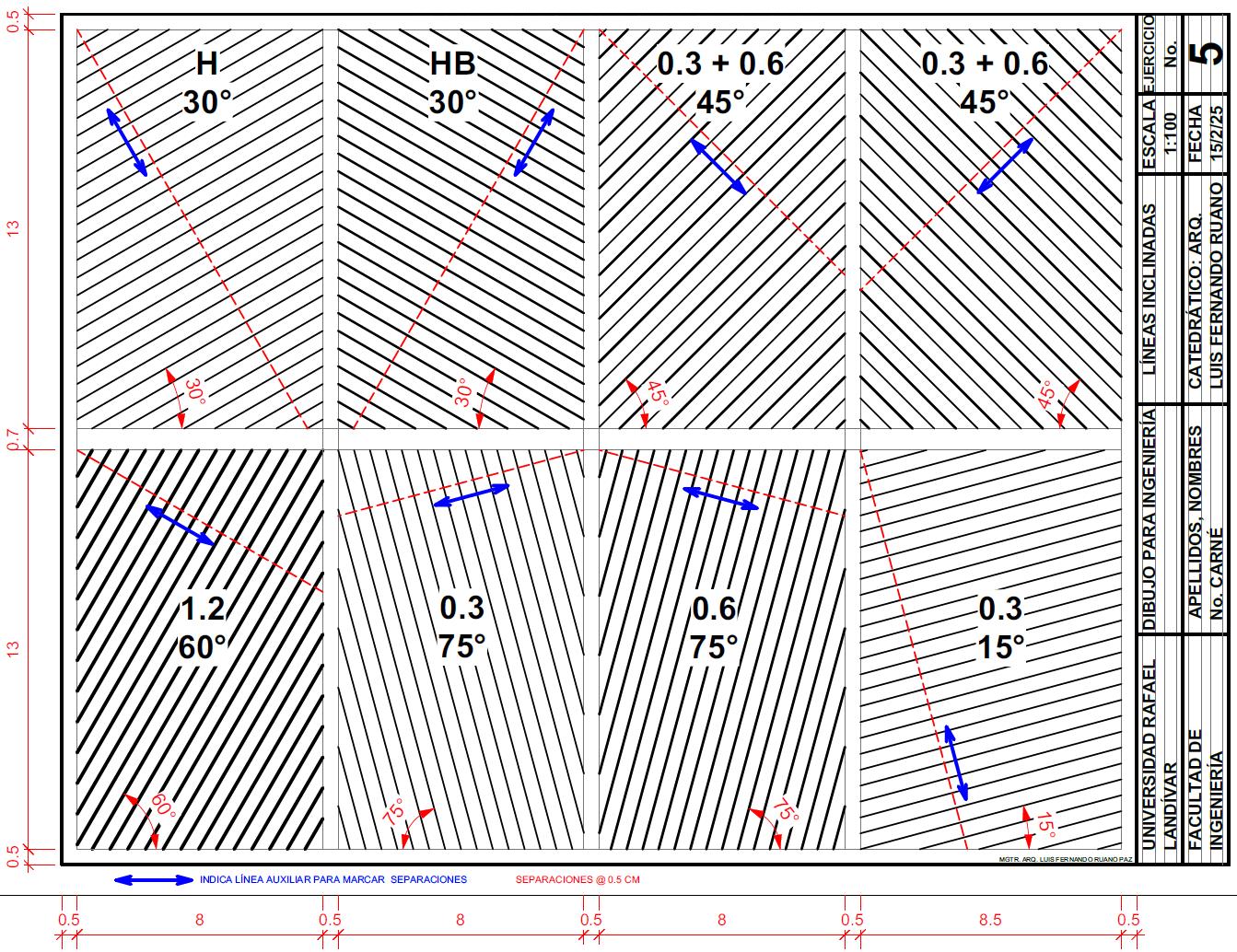

Ejercicio No. 5
Separación de líneas
Línea vertical para medir separaciones
°

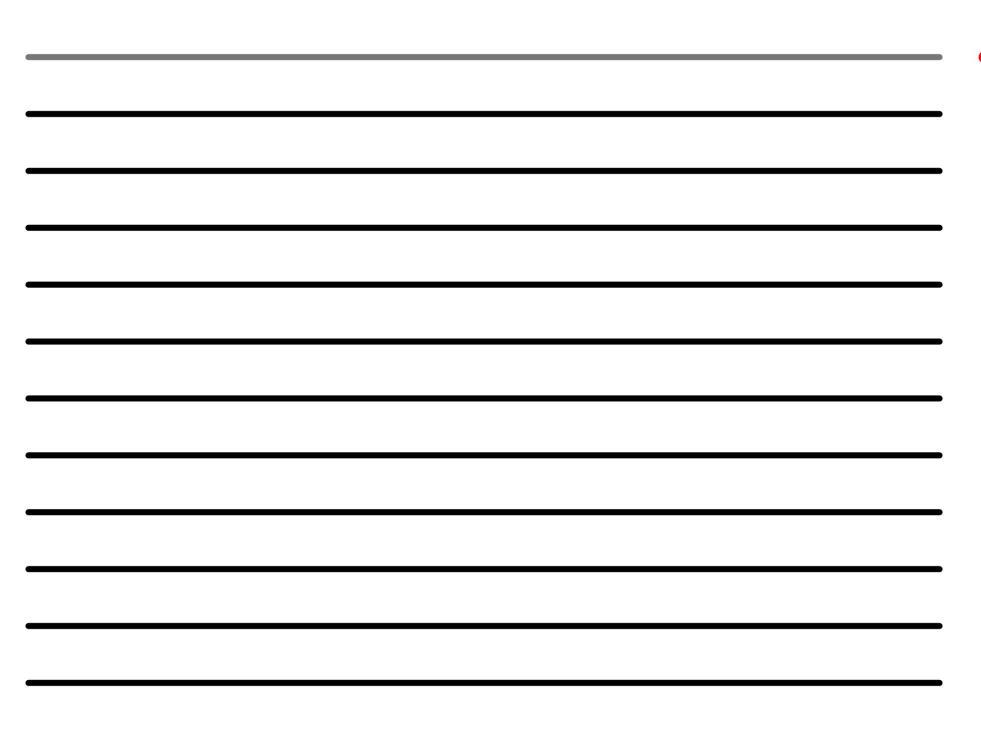

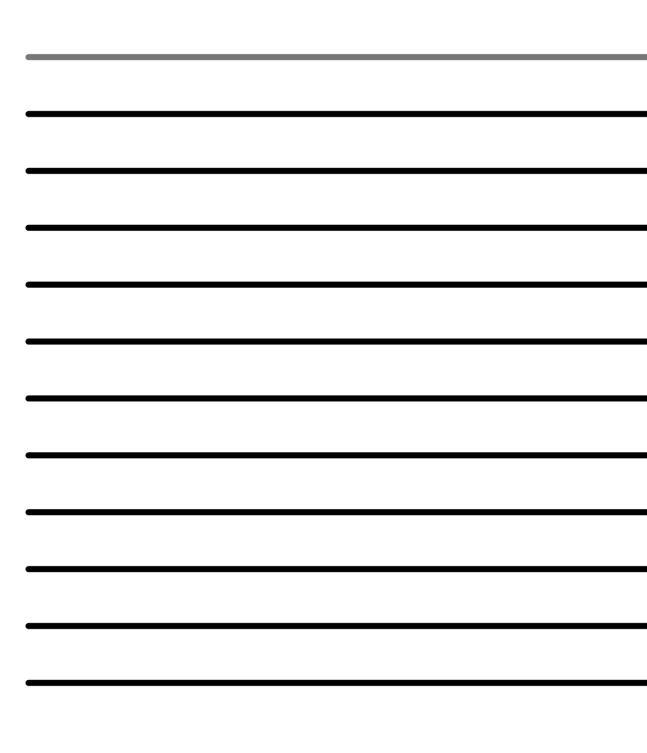

Trazo líneas
horizontales
Línea horizontal para medir separaciones

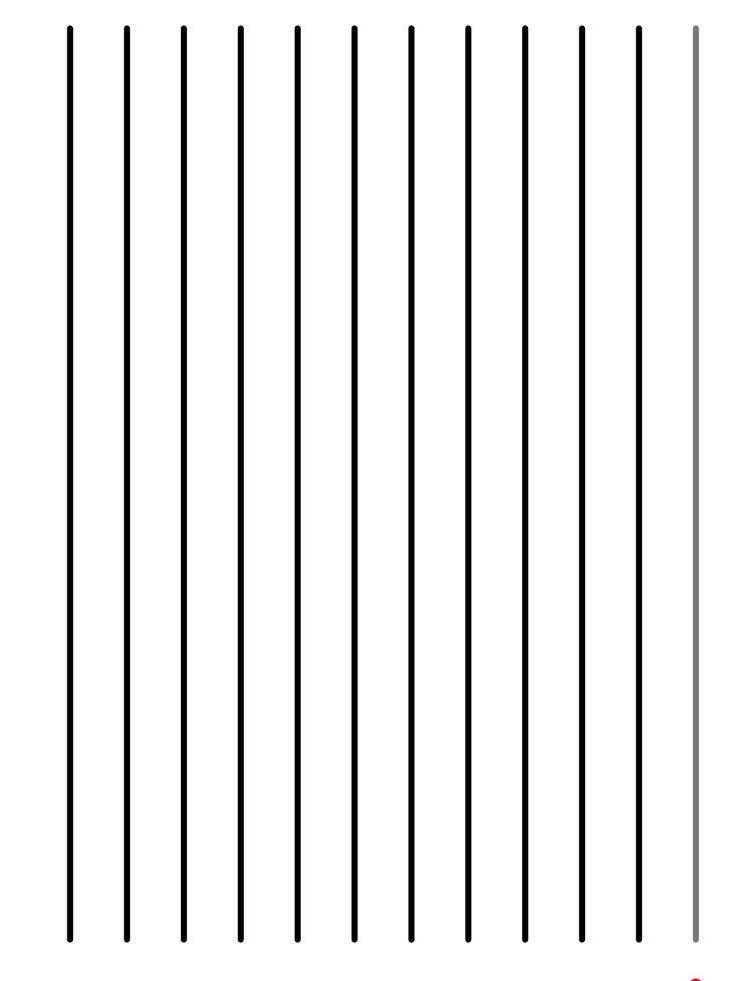

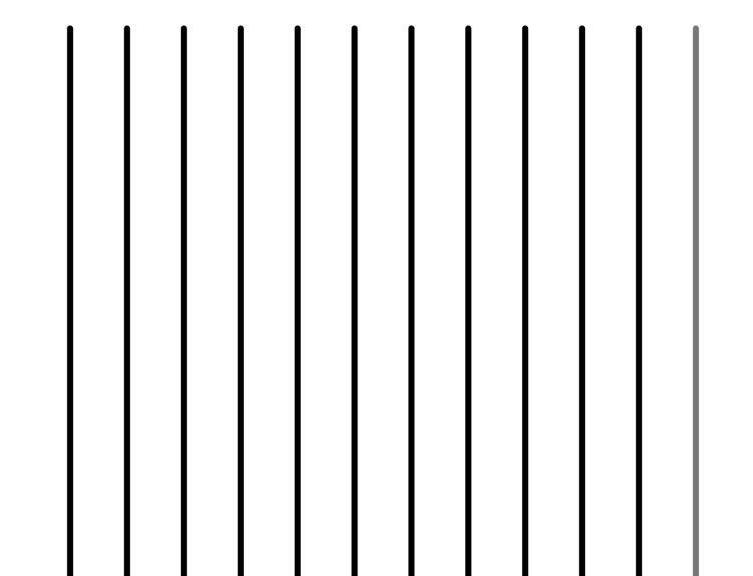

Trazo líneas
verticales

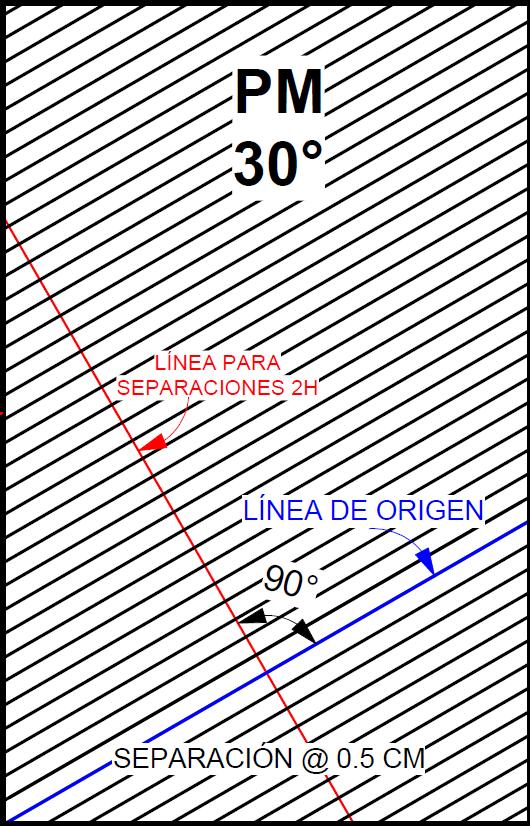

Separación de líneas
medir separaciones

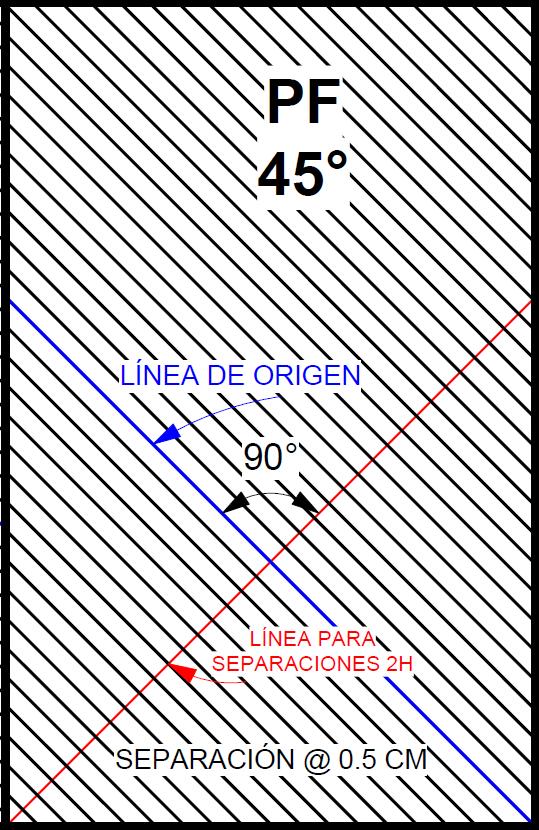

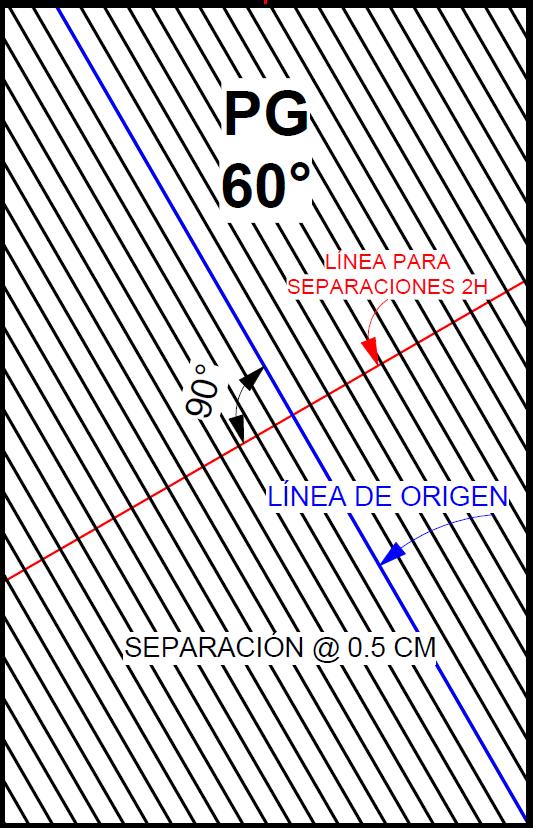

Línea inclinada 60
medir separaciones

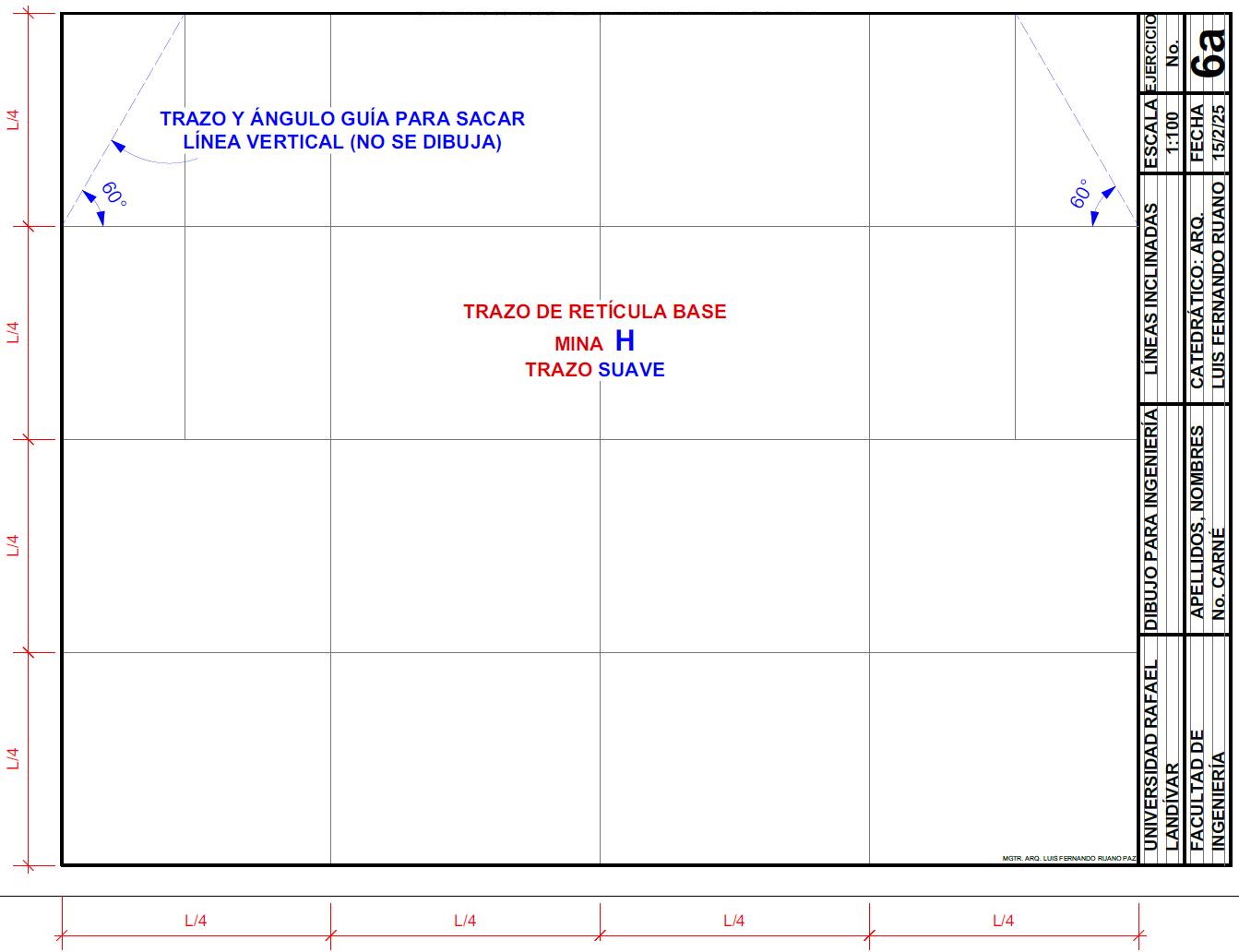

Ejercicio No. 6A

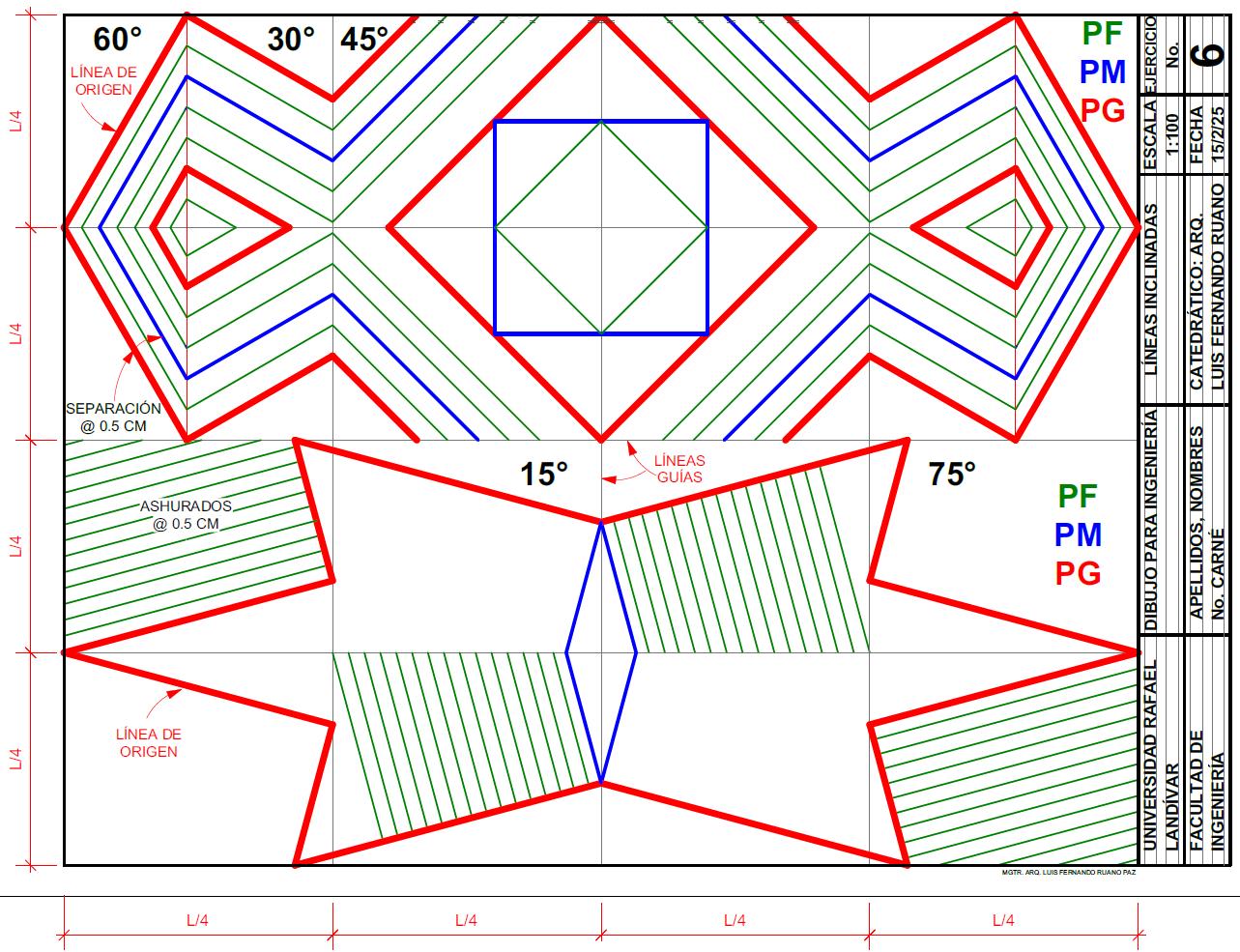

Ejercicio No. 6

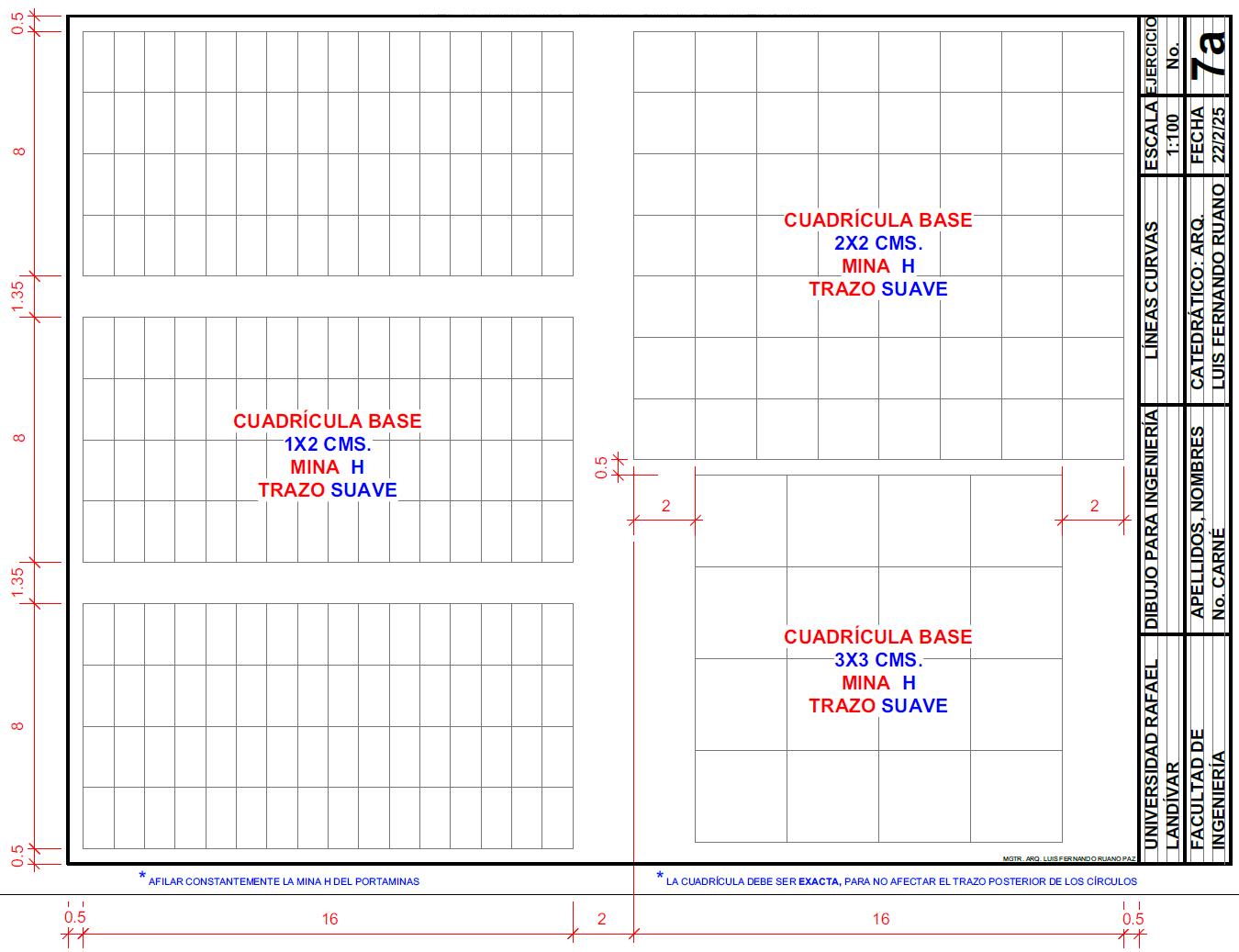

Ejercicio No. 7A
C L A S E
