C L A S E
2 0 2 6
P R O Y E C T O S
D I B U J O
P A R A
I N G E N I E R Í A
L Í N E A S R E C T A S
Mgtr.Arq. Luis Fernando Ruano Paz
3 - 4 - 5
dibujo para ingeniería tema 2
1. líneas rectas
1. Líneas Paralelas
Son aquellas que, cumpliendo recorridos en la misma dirección, permanecen separadas a exactamente la misma distancia una de otra durante todo su trayecto.

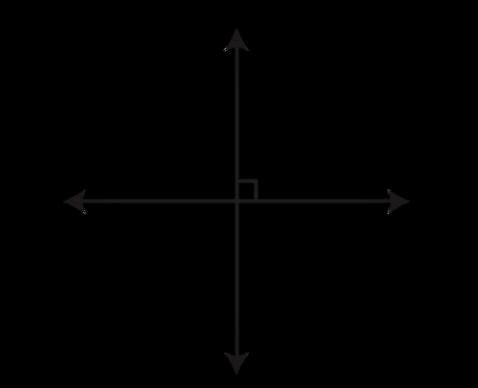

2. Líneas Perpendiculares
Dos rectas son perpendiculares cuando al cortarse forman cuatro ángulos iguales (90º).

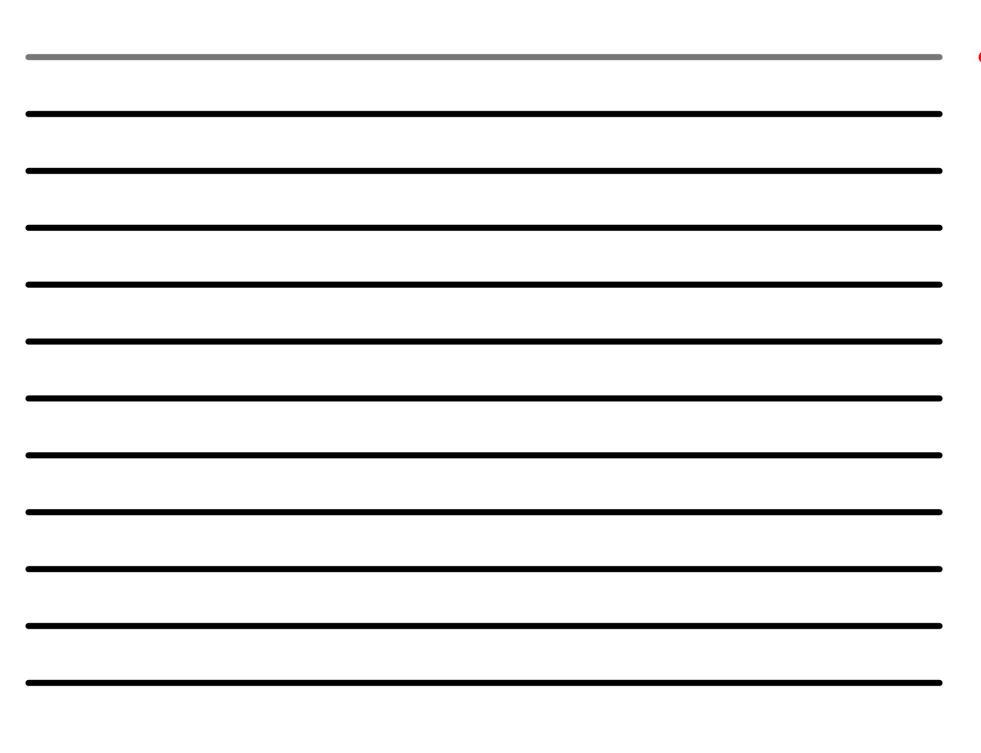

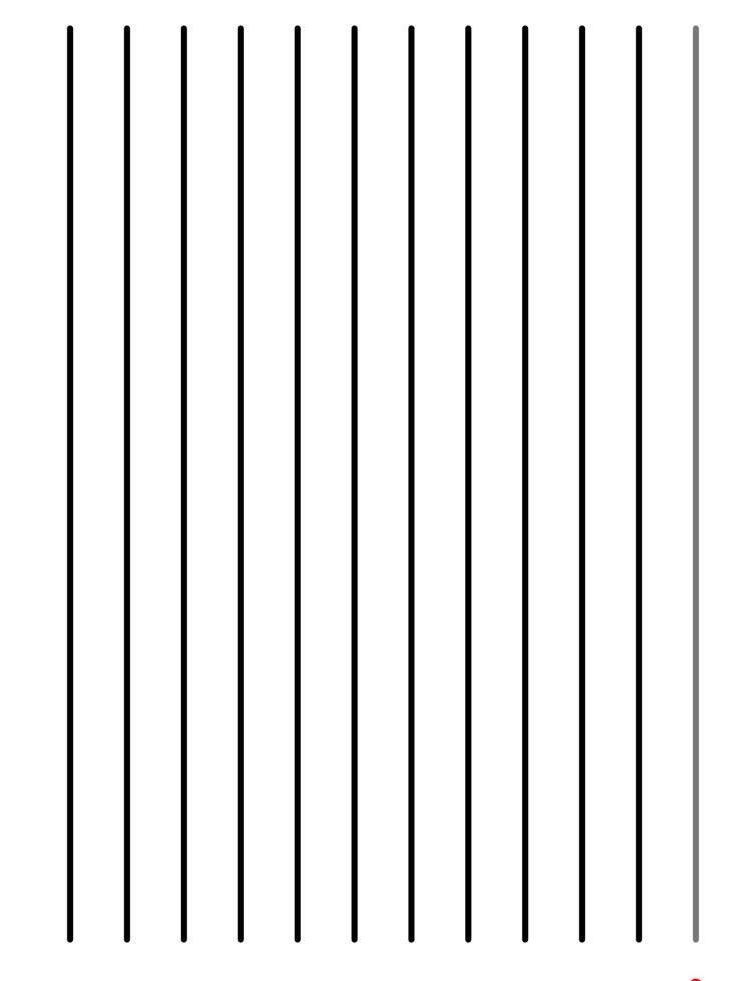

Líneas verticales y horizontales
Verticales Horizontales

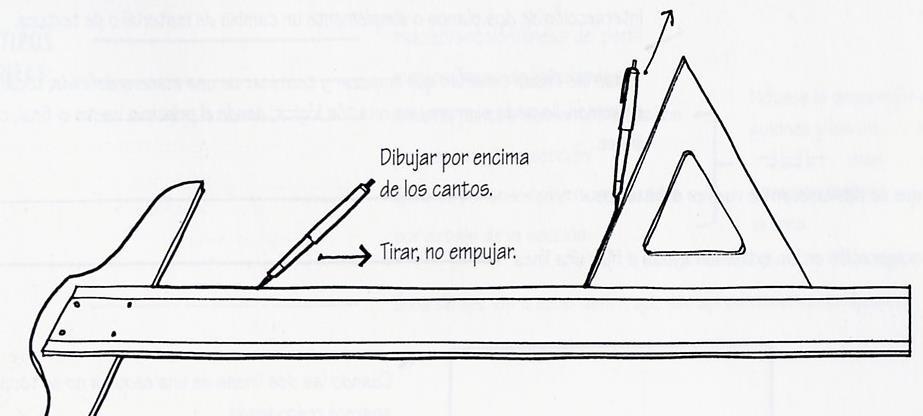

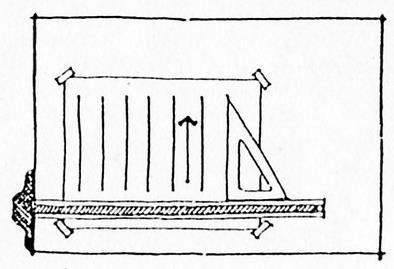

Uso de la paralela y la escuadra

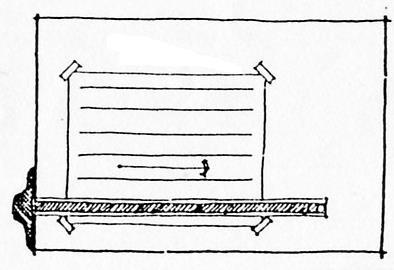

Para trazos horizontales usar exclusivamente la regla paralela o T

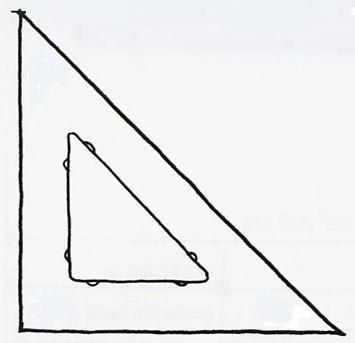

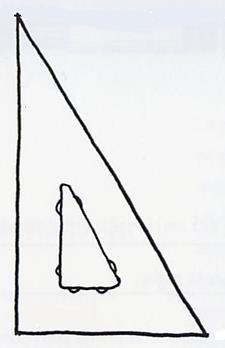

Para trazos verticales, usar cualquiera de las dos escuadras.
de izquierda a derecha de abajo hacia arriba
Dirección de trazos de izquierda a derecha de abajo hacia arriba
Trazo de líneas
rectas:
horizontales y verticales
ARRIBA
regla Paralela
dibujo para ingeniería tema 2
2. asignación ejercicios
3 - 4 - 5

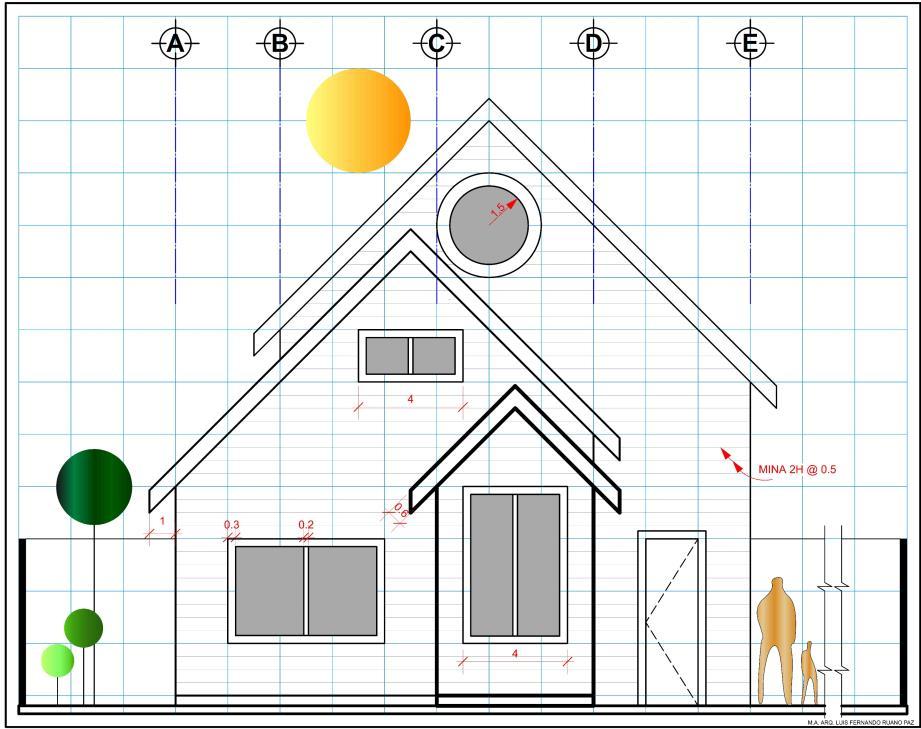

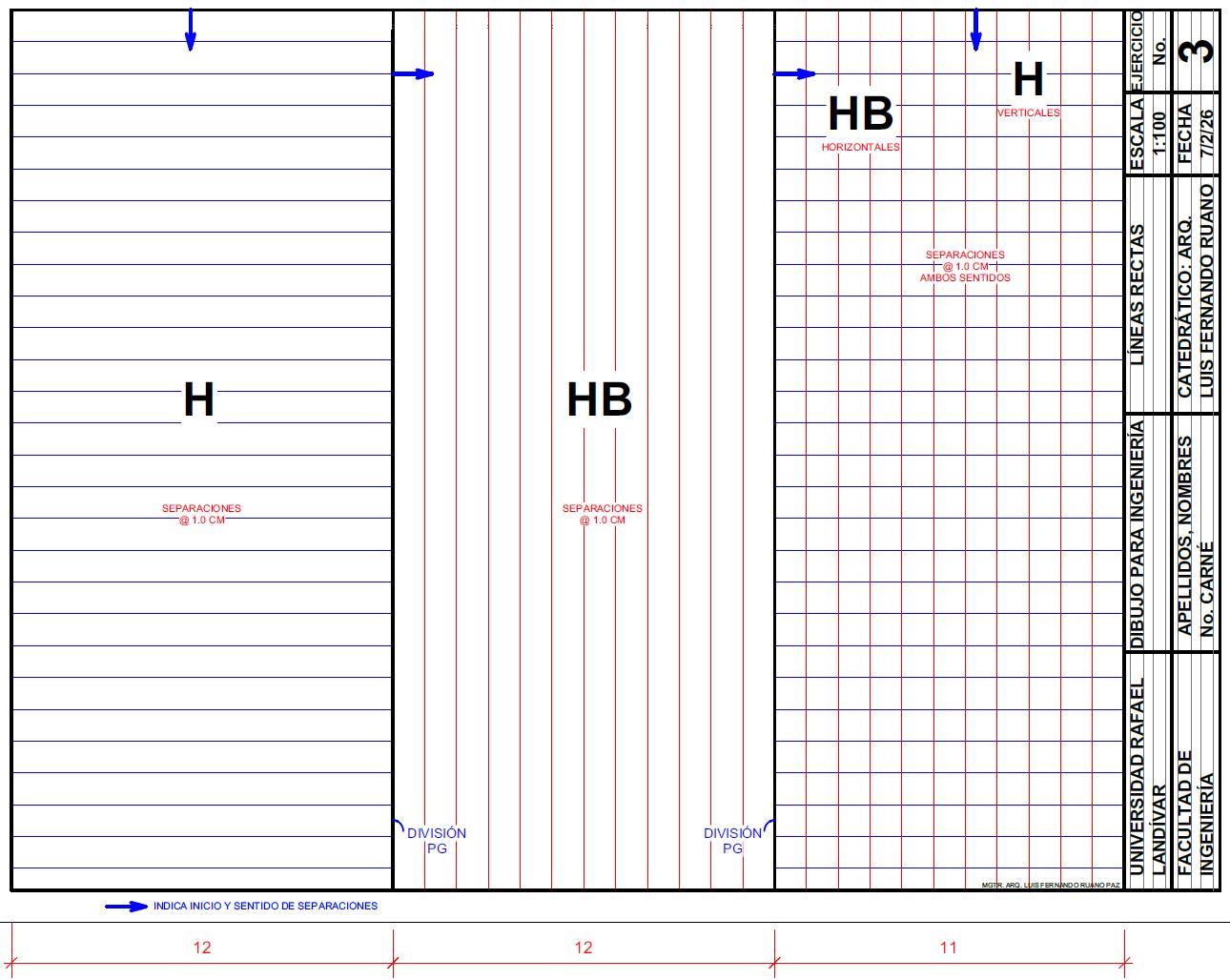

Ejercicio No. 3

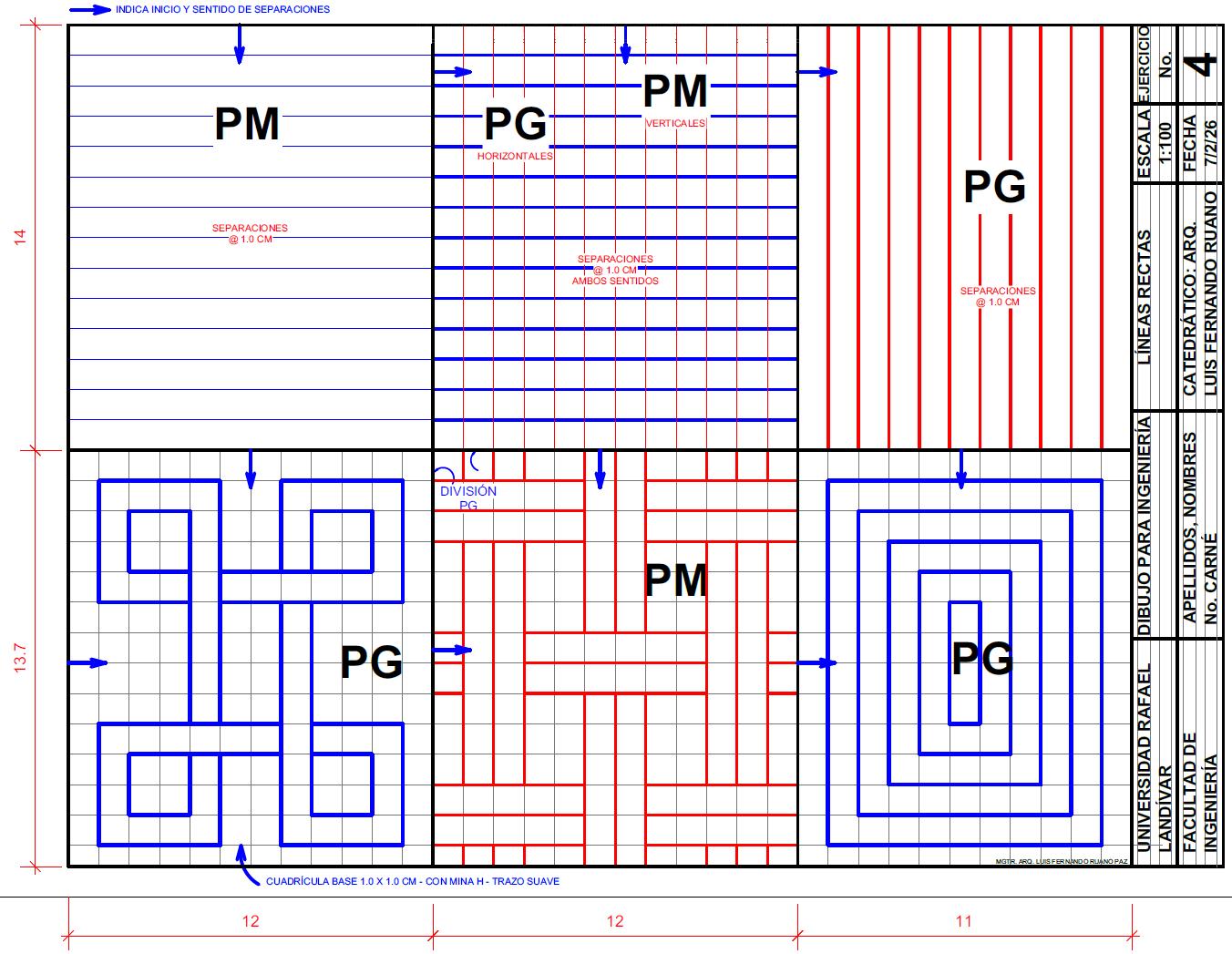

Ejercicio No. 4

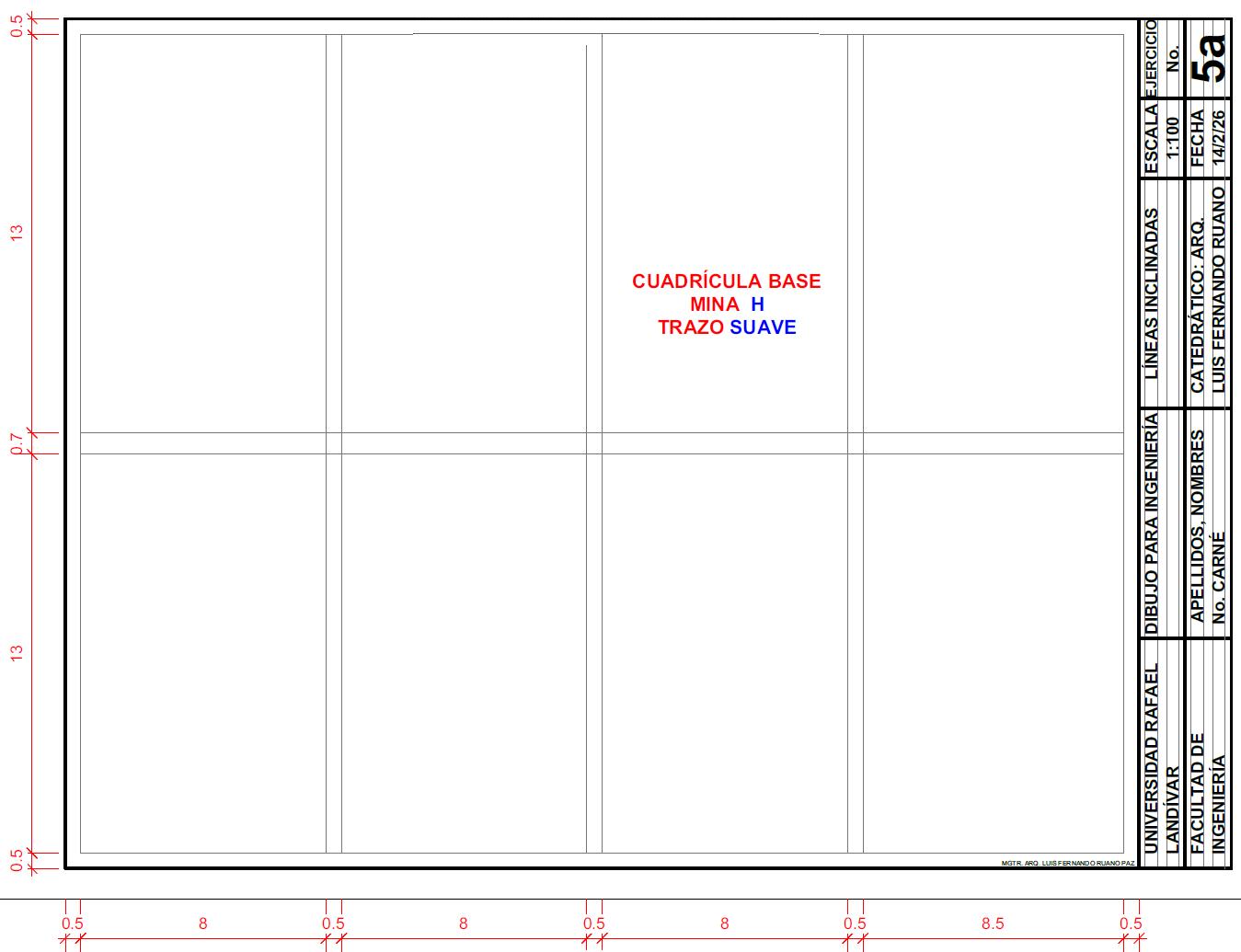

Ejercicio No. 5A
Separación de líneas
Línea vertical para medir separaciones
Trazo líneas
horizontales
Línea horizontal para medir separaciones
Trazo líneas
verticales
