C L A S E 4
2 0 2 5
P R O Y E C T O SD I B U J O
P A R A
I N G E N I E R Í A
L Í N E A S R E C T A S
Mgtr.Arq. Luis Fernando Ruano Paz
Asignación ejercicios
3 y 4
dibujo para ingeniería tema 2
1. líneas rectas
1. Líneas Paralelas
Son aquellas que, cumpliendo recorridos en la misma dirección, permanecen separadas a exactamente la misma distancia una de otra durante todo su trayecto.

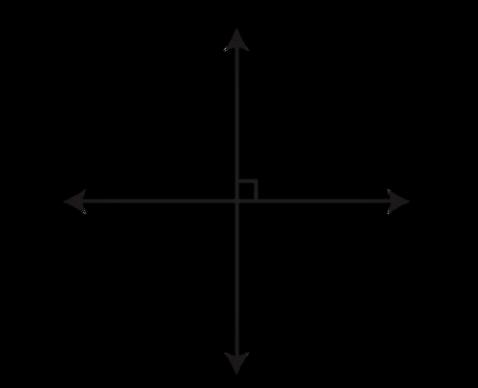

2. Líneas Perpendiculares
Dos rectas son perpendiculares cuando al cortarse forman cuatro ángulos iguales (90º).
Líneas verticales y horizontales
Verticales Horizontales

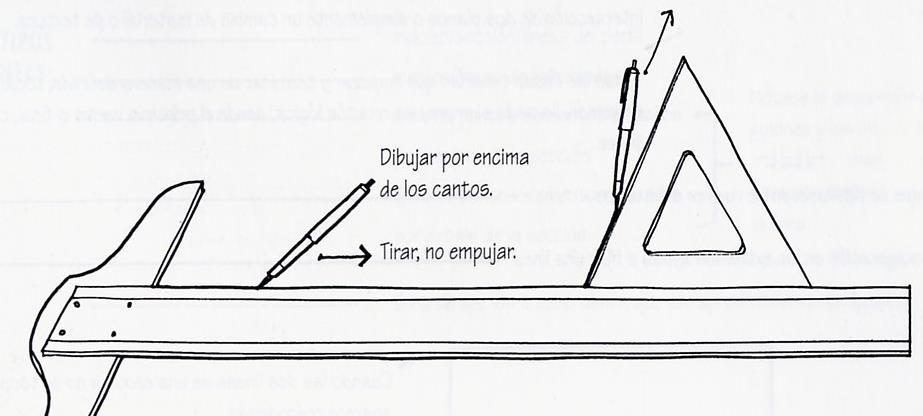

Uso de la paralela y la escuadra

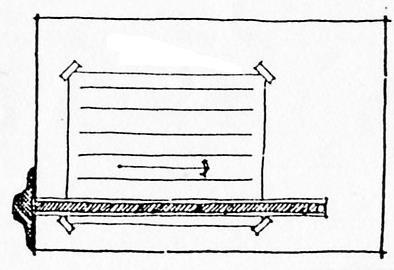

Para trazos horizontales usar exclusivamente la regla paralela o T

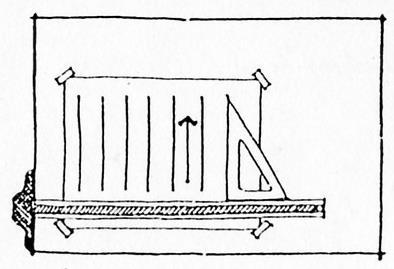

Para trazos verticales, usar cualquiera de las dos escuadras.
de izquierda a derecha de abajo hacia arriba
Dirección de trazos de izquierda a derecha de abajo hacia arriba
Trazo de líneas
rectas:
horizontales y verticales
ARRIBA
regla Paralela
dibujo para ingeniería tema 2
2. asignación ejercicios
3 - 4 - 5

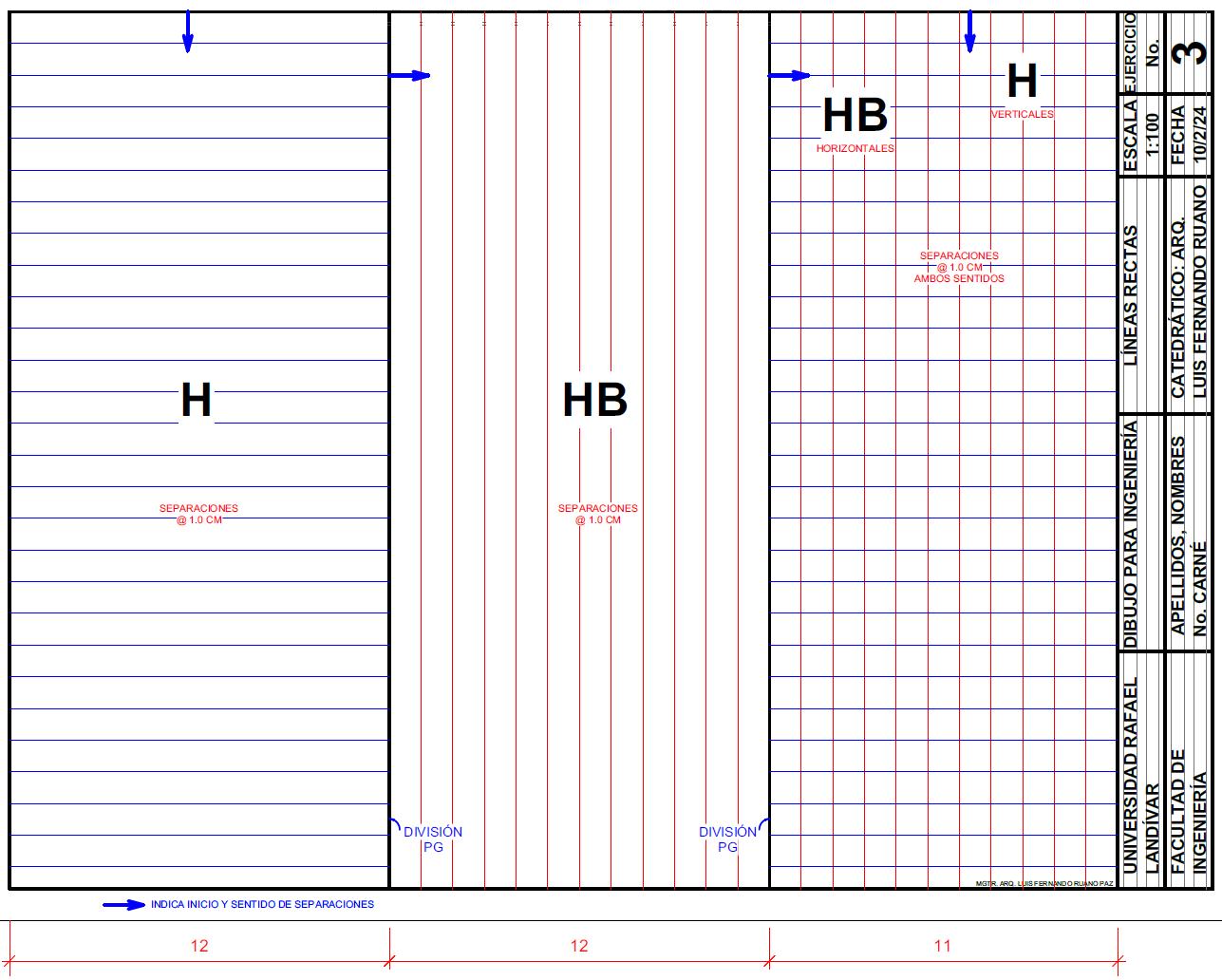

Ejercicio No. 3

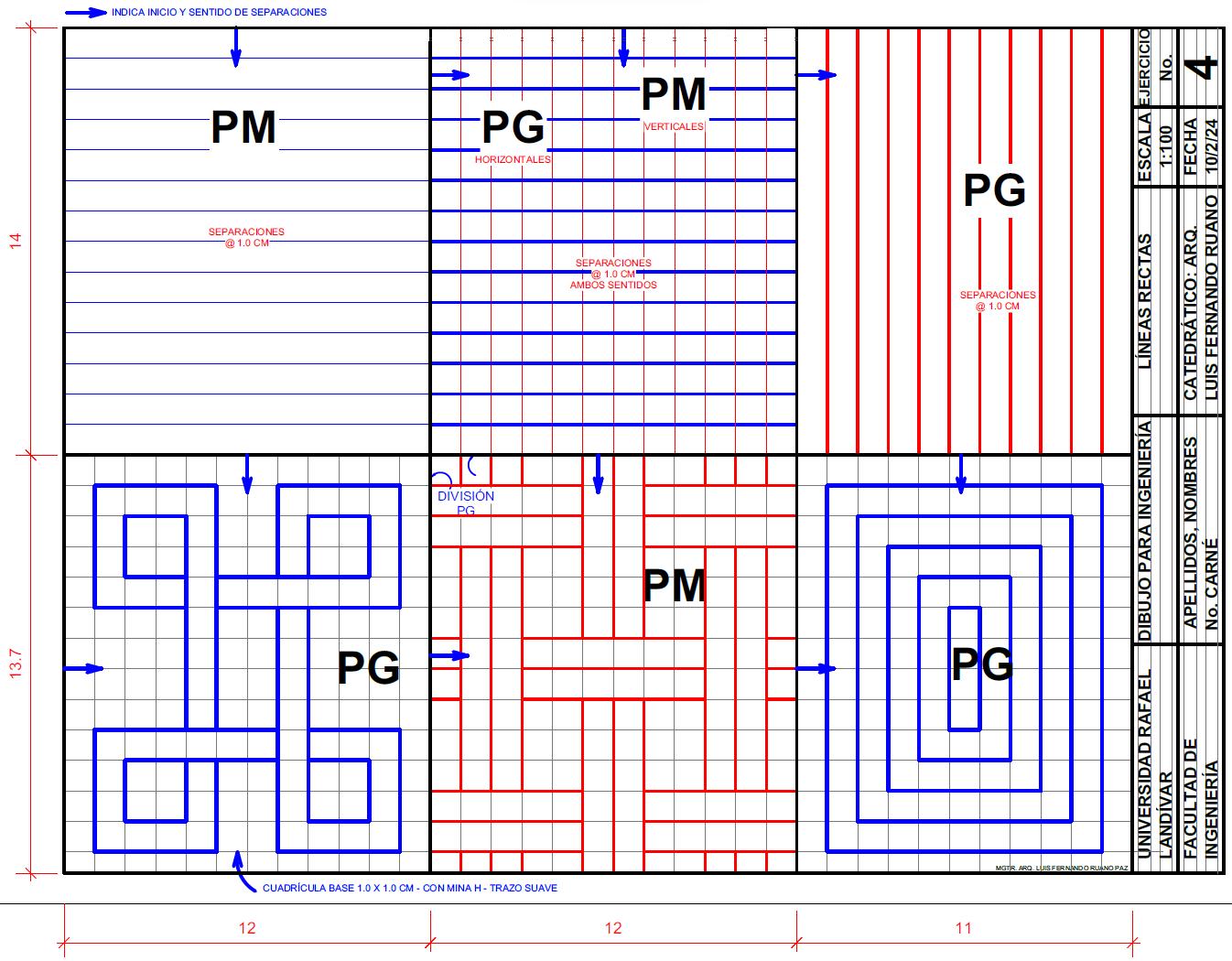

Ejercicio No. 4
Ejercicio No. 5A
Separación de líneas

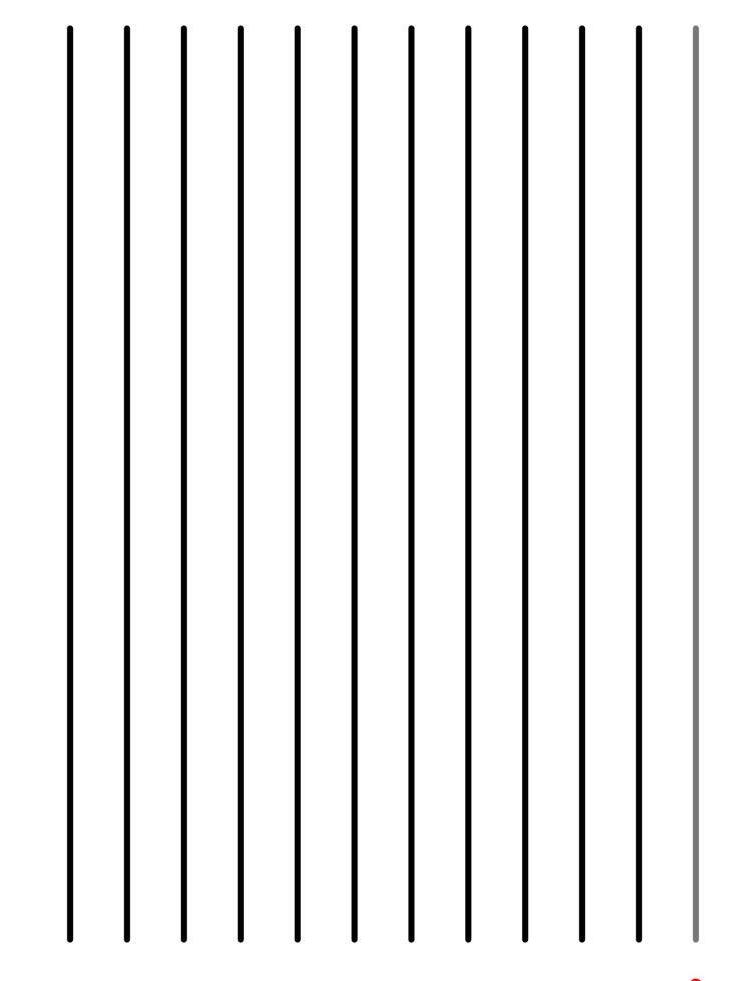

Línea vertical para medir separaciones
Trazo líneas
horizontales

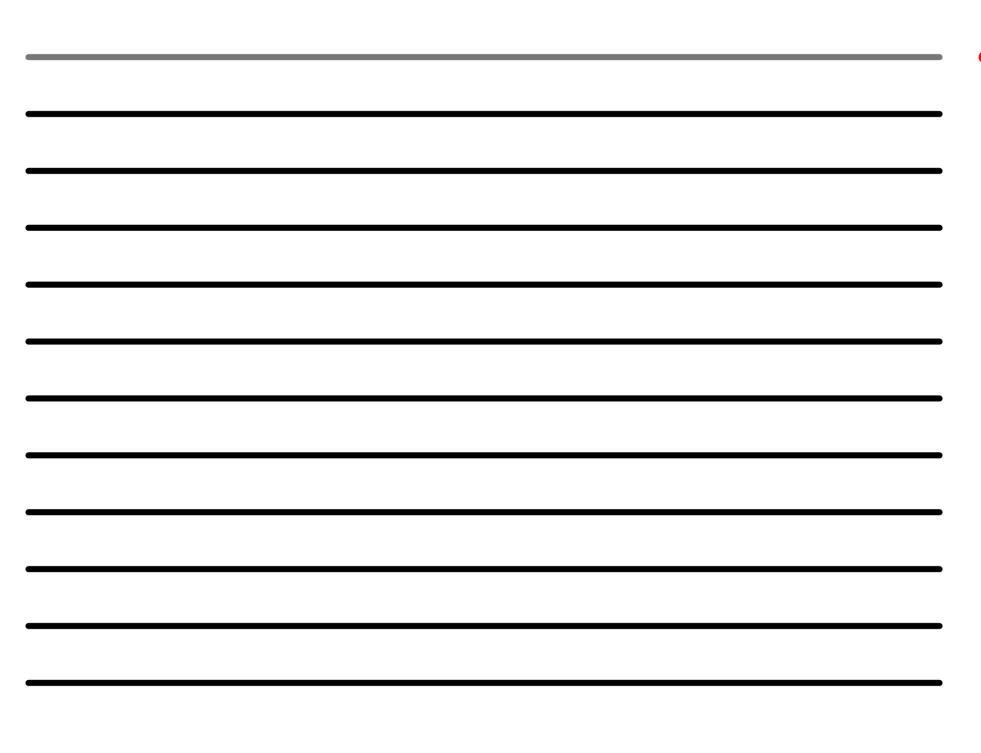

Línea horizontal para medir separaciones
Trazo líneas
verticales
