C L A S E 32
D I S E Ñ O
A S I S T I D O P O R
C O M P U T A D O R A R E V I T

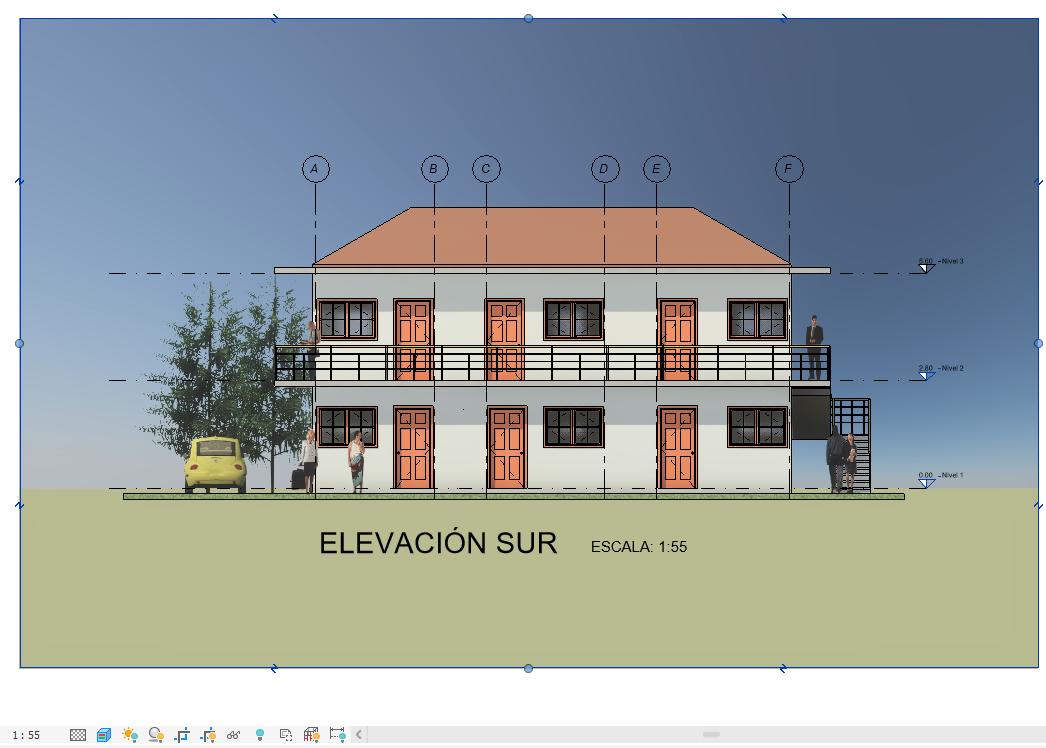

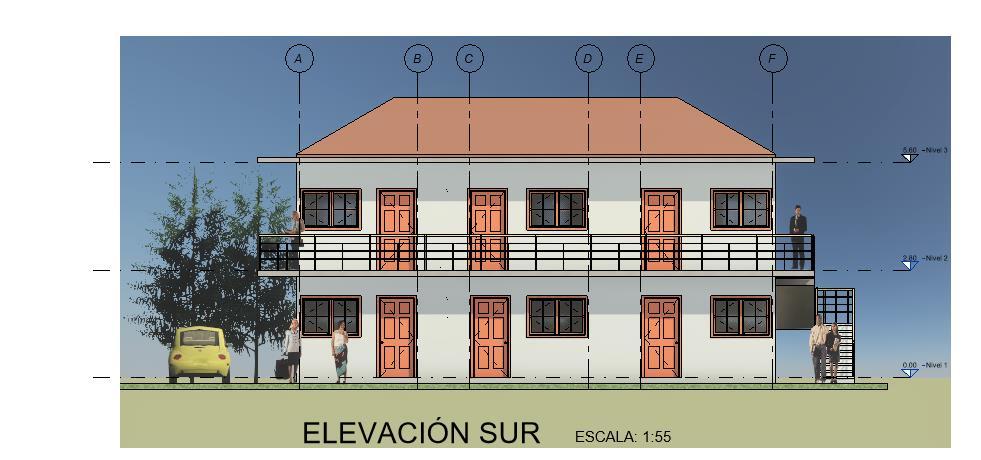

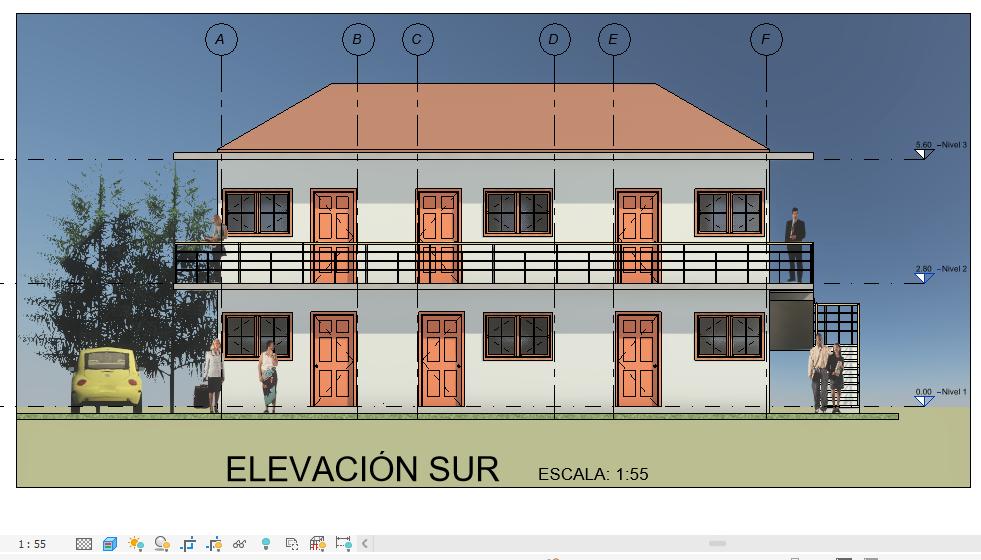

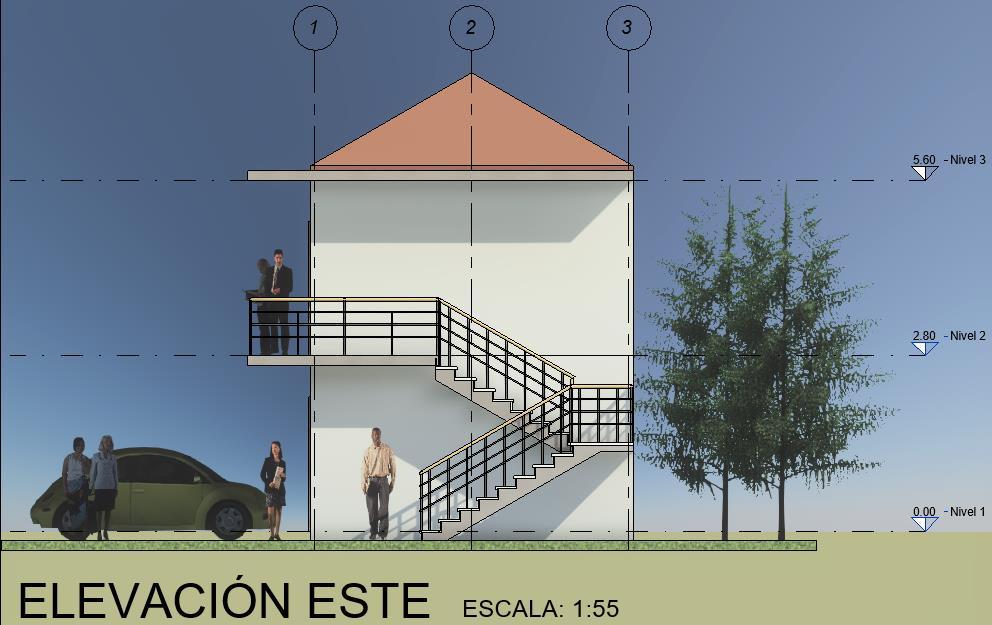

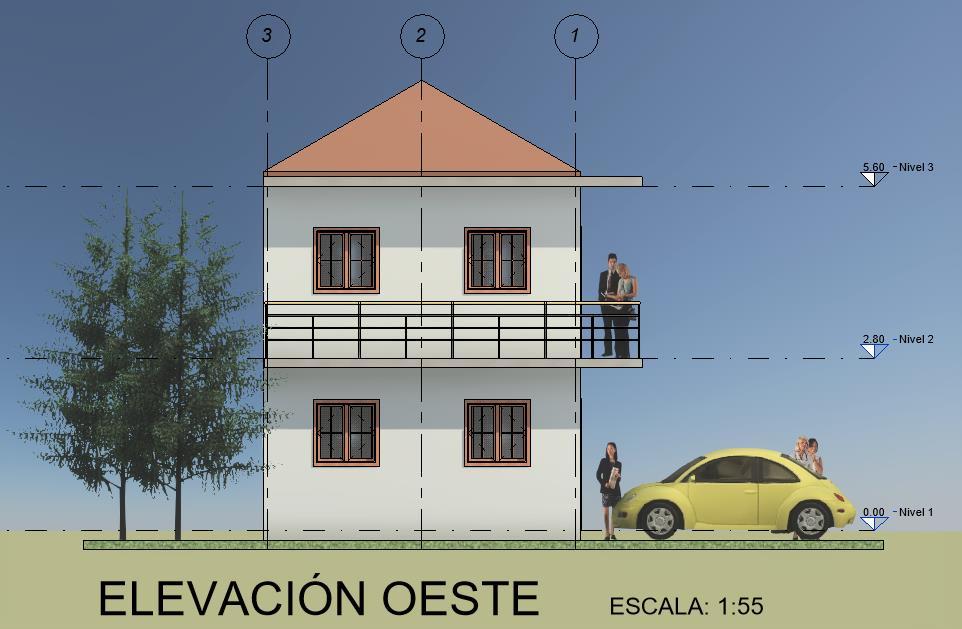

E L E V A C I O N E S
Mgtr.Arq. Luis Fernando Ruano Paz 2 0 2 5
Elevaciones Generalidades

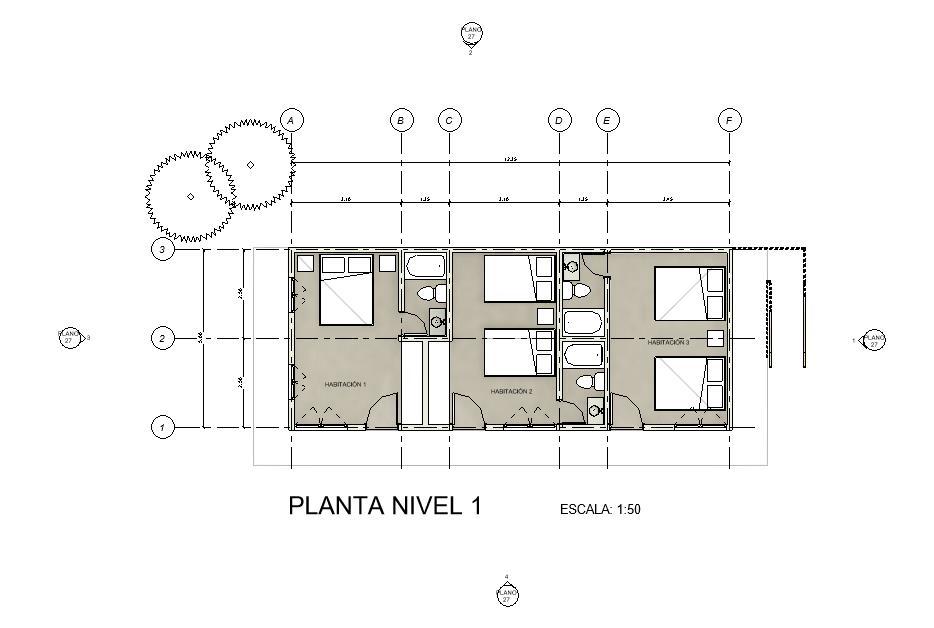

EL NORTE ESTARÁ UBICADO HACIAARRIBA

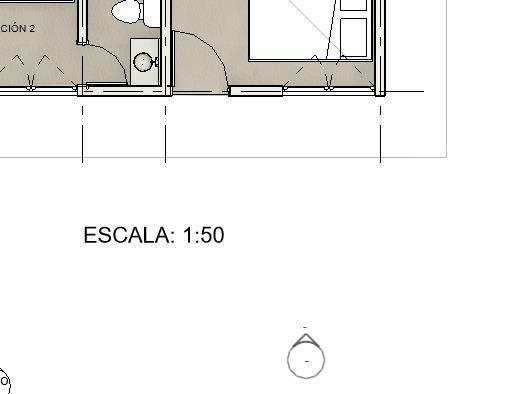

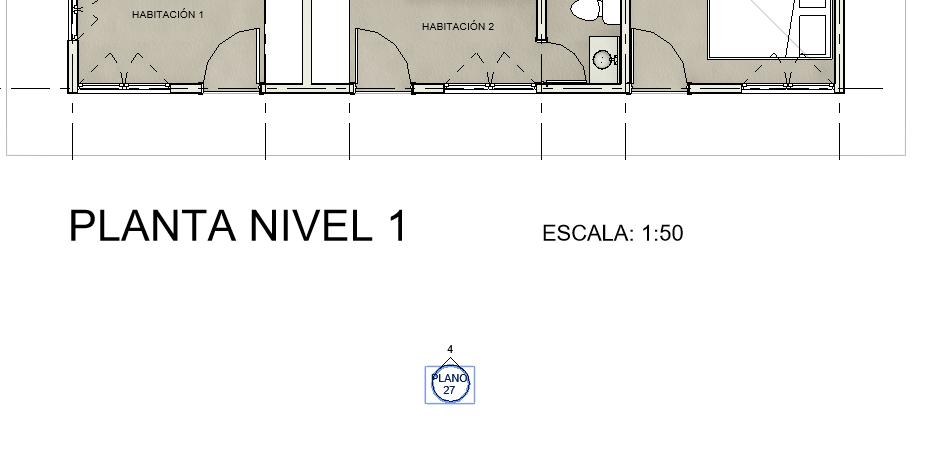

ALABRIR UN ARCHIVO POR DEFAULT APARECEN LOS 4 ÍCONOS DE ELEVACIÓN
Elevaciones Generalidades

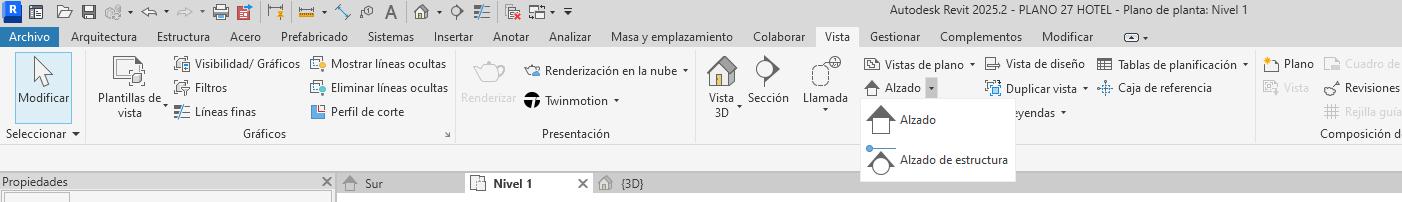

SI NO APARECEN ESTA ES LA RUTA PARAABRIR
Elevaciones Generalidades

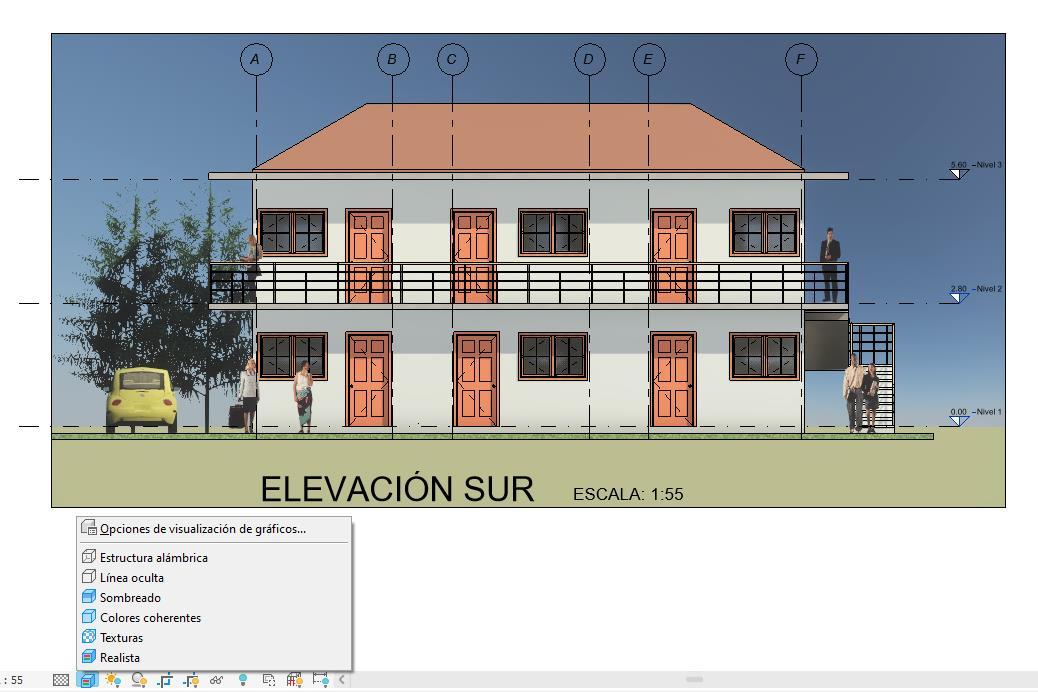

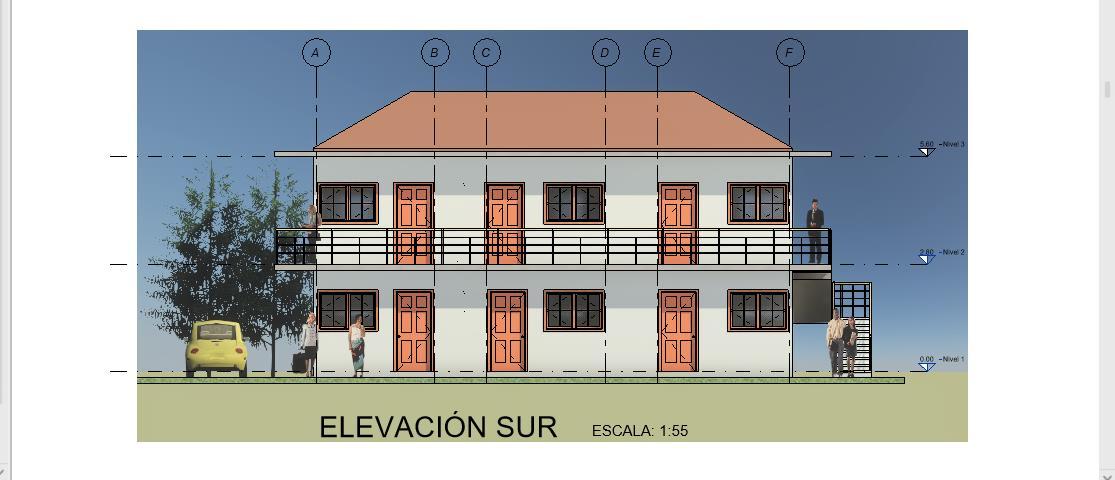

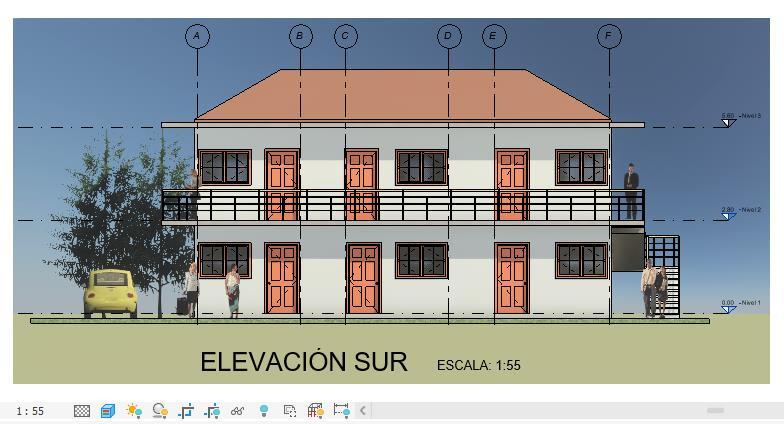

Controles de Visualización
DAC Controles de Visualización

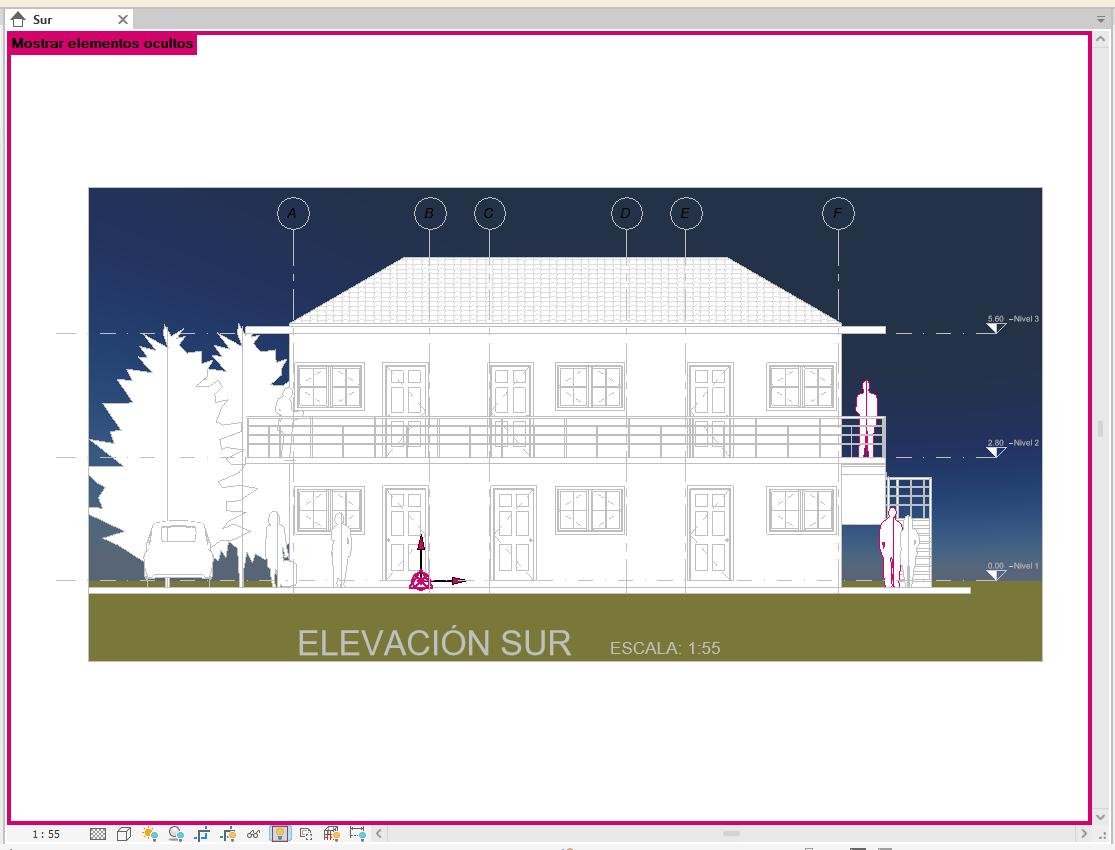

OCULTAR REGIÓN DE RECORTE 1
BORDE ACTIVADO 2
BORDE OCULTO 3
Controles de Visualización

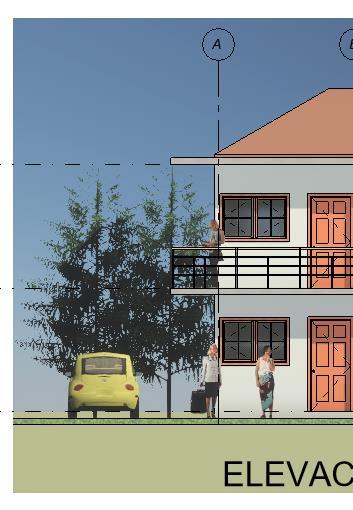

CLICK SOSTENIDO EN PUNTO PARA RECORTE DE VISTA 2
CLICK EN BORDE Y SE ACTIVA
1 VISTA RECORTADA 3
REGIÓN DE RECORTE

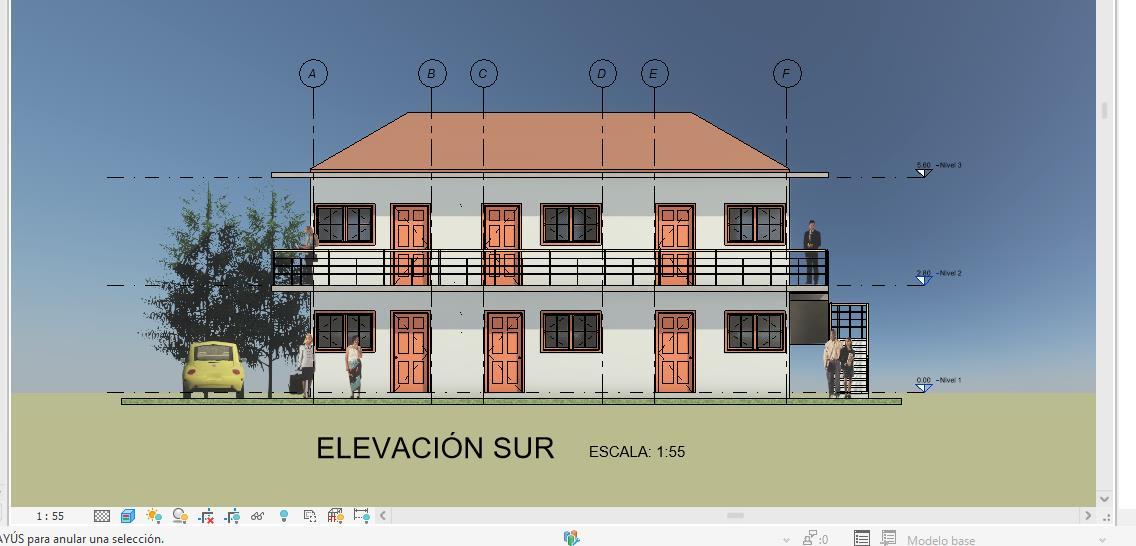

Controles de Visualización
BORDES ÁREA DE DIBUJO

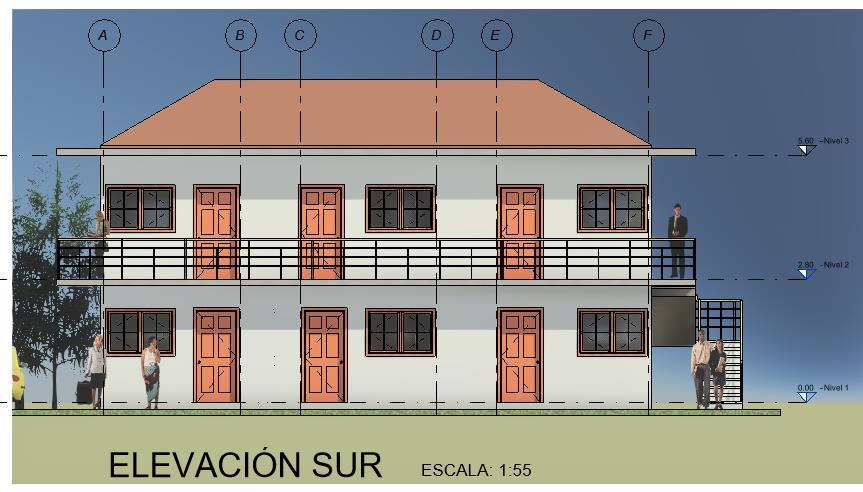

RECORTAR VISTA 1
BORDES ÁREA DE DIBUJO

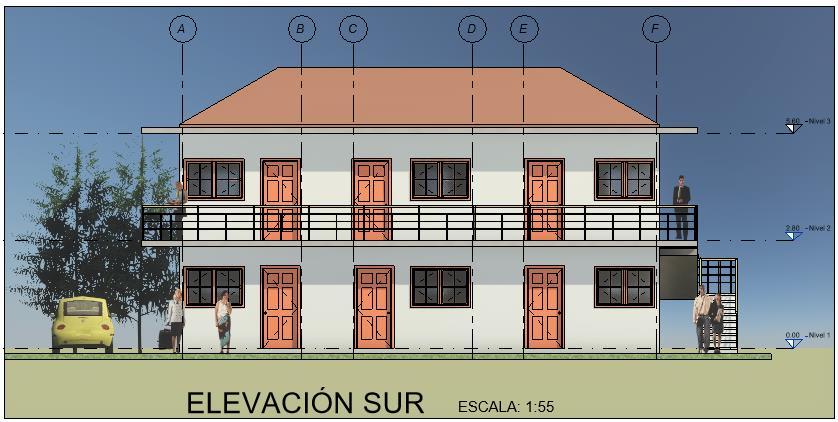

VISTA RECORTADA 2

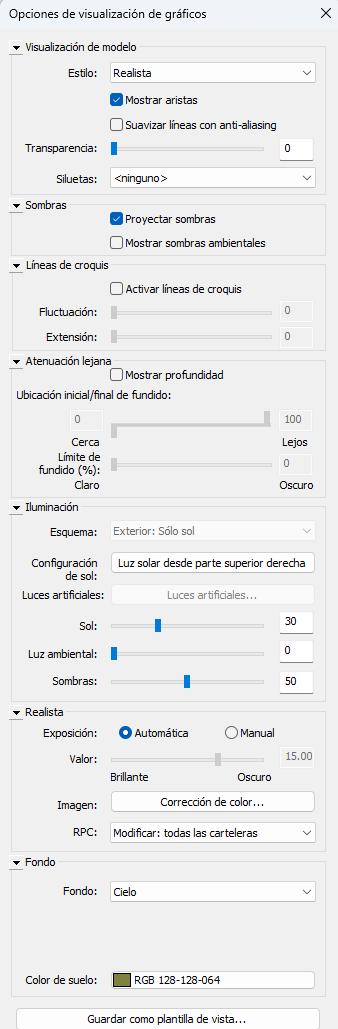

Controles de Visualización
Controles de Visualización
CAMINO DE SOL DESACTIVADO 1
RESPETAR ESTA CONFIGURACIÓN 3

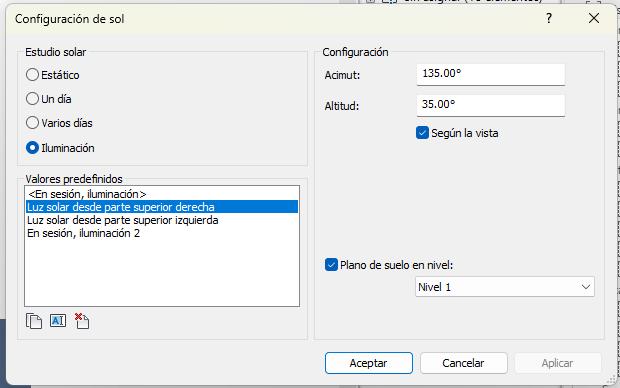

CONFIGURACIÓN DEL SOL 2

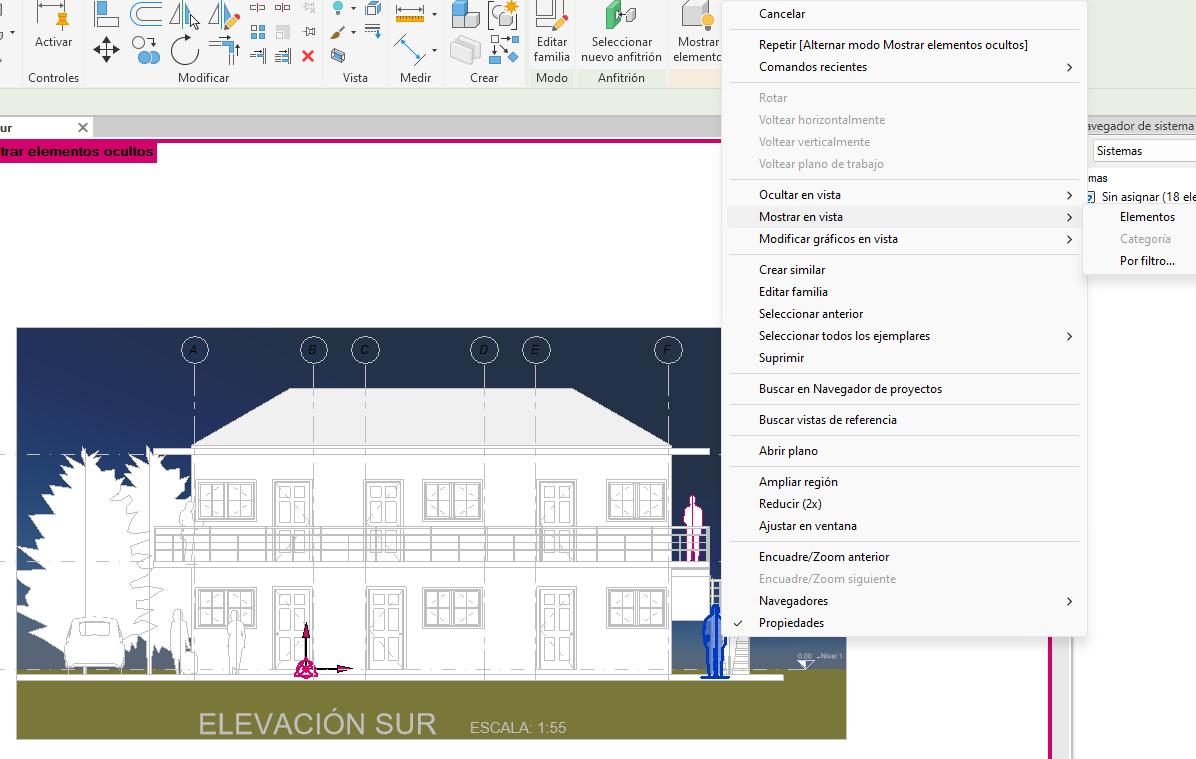

Controles de Visualización
RESPETAR ESTA CONFIGURACIÓN
DAC Controles de Visualización

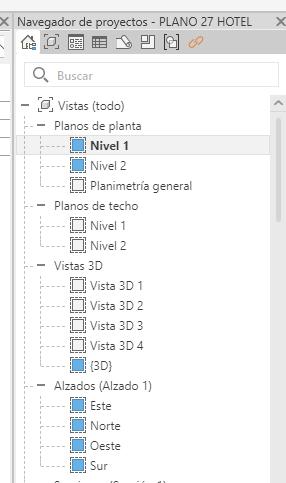

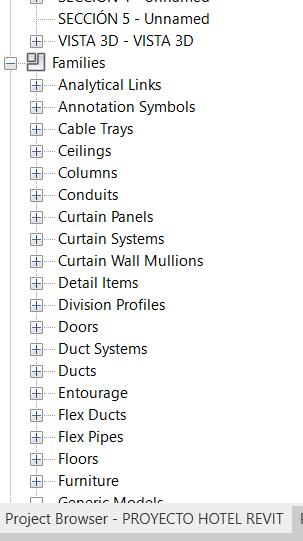

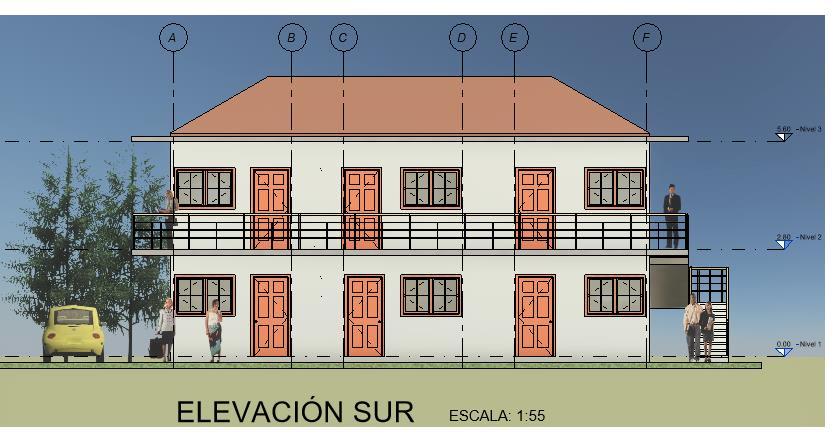

AGREGAR FAMILIAS (EN PROJECT BROWSER):
▪ PERSONAS > EN ENTOURAGE
▪ VEHÍCULO > EN ENTOURAGE
▪ VEGETACIÓN > EN PLANTING
