Mgtr.Arq. Luis Fernando Ruano Paz

agenda

• Tema 1: Sistemas Activos de Detección y Prevención del Fuego

• Asesoría proyecto del curso (plantas, elevaciones, secciones).

• Asignación Entrega No. 1

DISEÑO CONTRA INCENDIOS

SISTEMAS ACTIVOS DE PROTECCIÓN

MGTR. ARQ. LUIS FERNANDO RUANO PAZ

¿CÓMO SE CLASIFICA ELFUEGO?

TIPO A (ash > cenizas)

Fuego de materiales combustibles sólidos:

Basura, papel, cartones, maderas, telas, plásticos, caucho, etc.

ELFUEGO

TIPO B (boils > hierve)

Fuego de materiales combustibles líquidos:

Petróleo, gasolina, pinturas, grasas.

TIPO C (circuits > electricidad)

Fuego de equipoeléctrico: Equipo o instalaciones con carga eléctrica

TIPO duty material)

Fuego de metales combustibles: Polvos o virutas de metales livianos como aluminio, magnesio, titanio, etc.

TIPO K (kitchen > cocina)

Fuego de aceites animales y vegetales: Cocina.

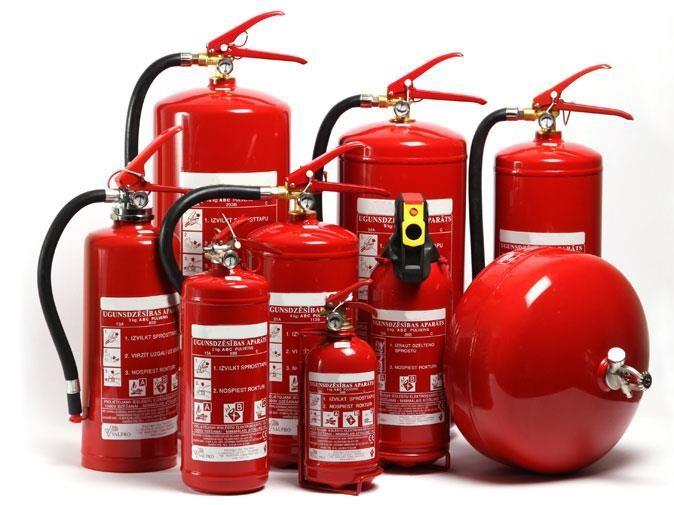

TIPOS DE AGENTES EXTINTORES

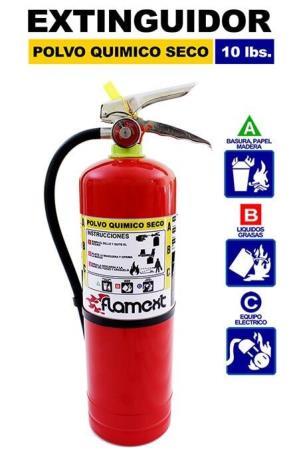

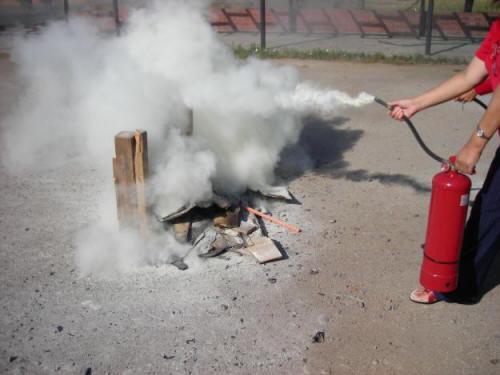

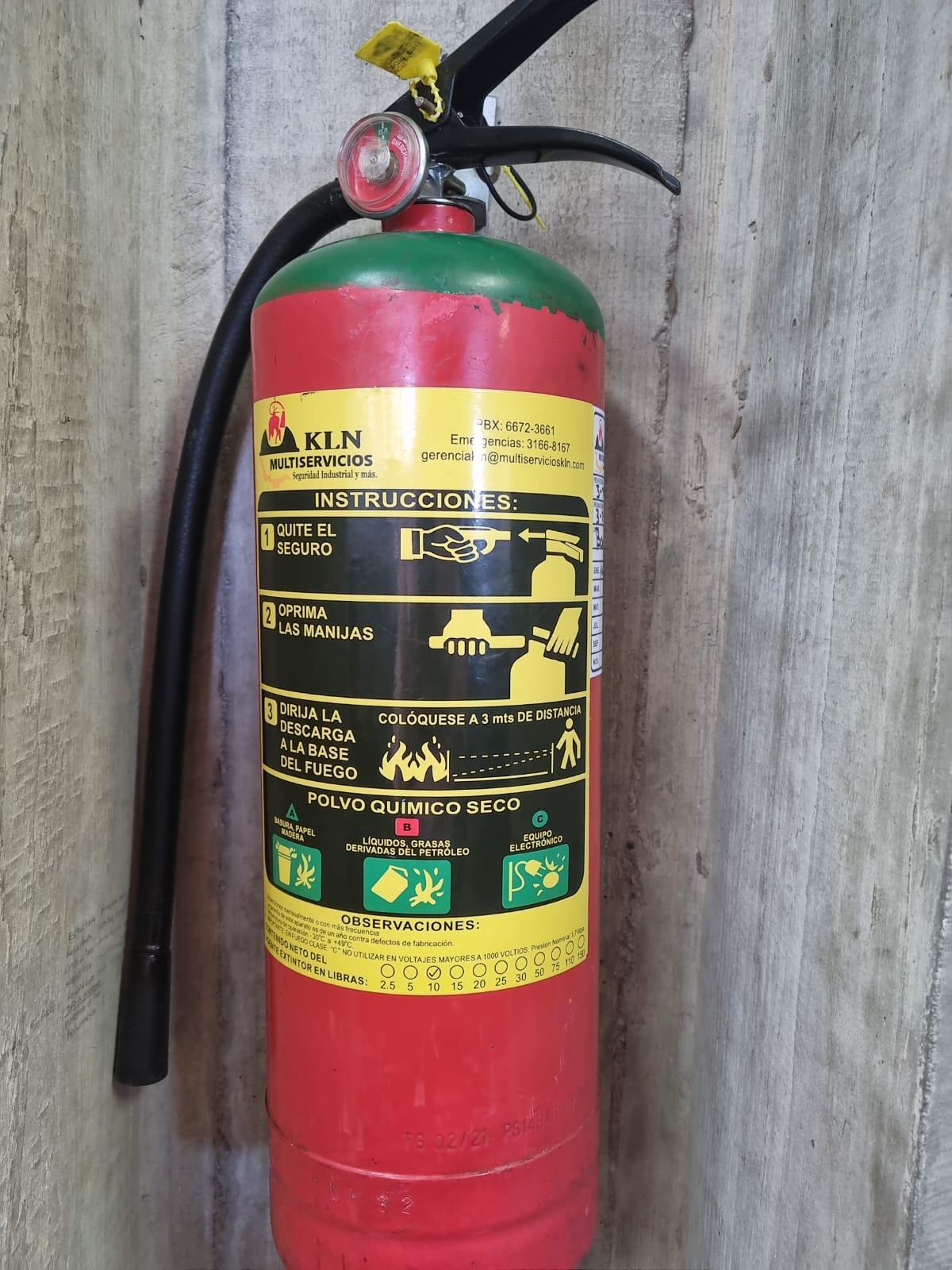

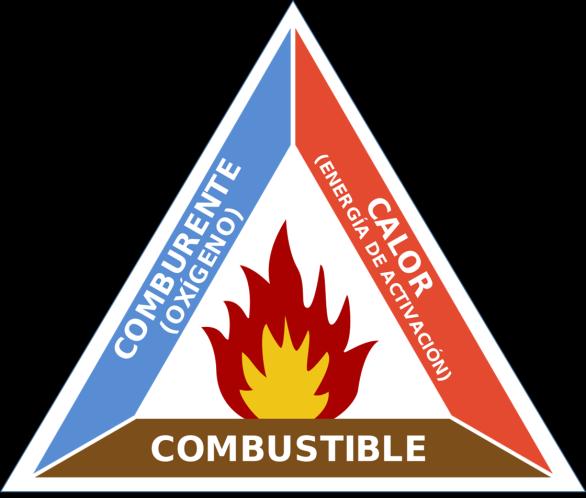

POLVO QUÍMICO SECO (PQS) Extinguen el fuego principalmente interrumpiendo la reacción química del triángulo de fuego. Efectivo en fuegos clase A, B Y C. Trabaja creando una barrera entre el oxígeno y el combustible en fuegos clase A.

TIPOS DE AGENTES EXTINTORES

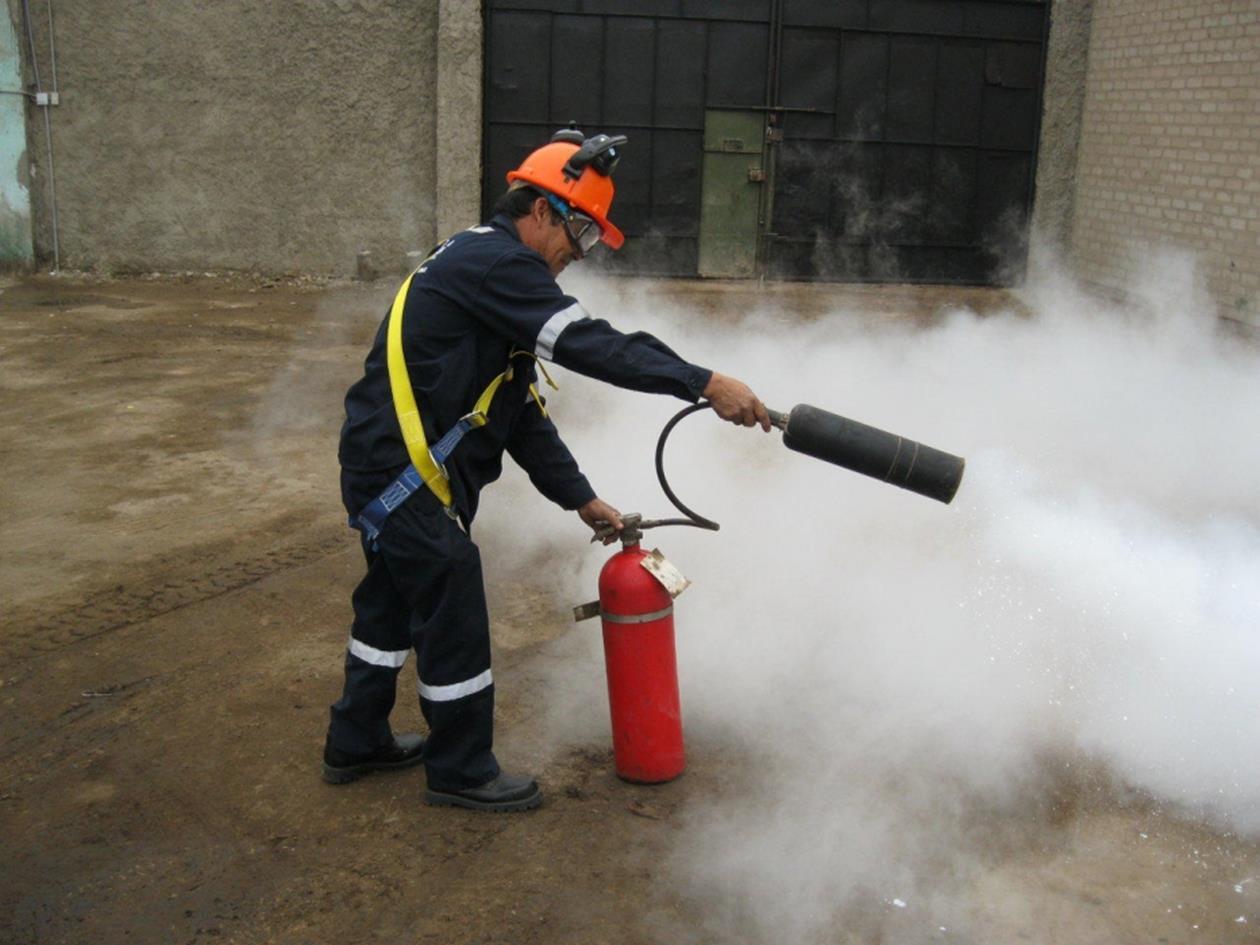

DIÓXIDO DE CARBONO (CO2)

Extinguen el fuego eliminando el oxígeno del triángulo de fuego además de eliminar el calor con una descarga muy fría. Usados en fuegos clase B y C. Por lo general no son efectivos en fuego clase A.

TIPOS DE AGENTES EXTINTORES

AGUA Y ESPUMA

Extinguen el fuego quitando el elemento calor del triángulo de fuego. Los agentes espuma, actúan separando el elemento oxígeno de los demás elementos.

Son para fuego clase A solamente y no deben ser usados en fuego clase B y/o C. El chorro de descarga puede expandir el líquido inflamable en los fuegos clase B o puede crear un peligro de electrocución.

TIPOS DE AGENTES EXTINTORES

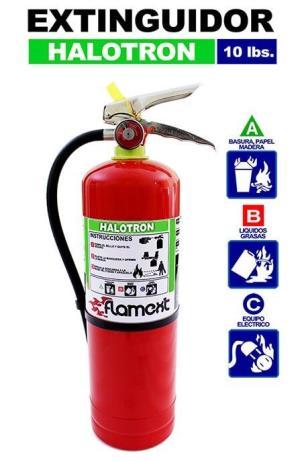

HALOTRON Es un “agente limpio"

Carbón Hidroclorofluoro descargado como un líquido de evaporación rápida que no deja residuos. Extingue fuegos de Clase A y B por enfriamiento y no conduce la electricidad hacia el operador. No produce choque térmico ni estático.

ELFUEGO

EXTINTORES URL

La protección activa contra incendios

es el conjunto de medios, equipos y sistemas instalados para alertar sobre un incendio e impedir que este se propague evitando las pérdidas y daños.

Pueden ser operados de forma automática o manual.

DISEÑO CONTRAINCENDIOS

SISTEMAS

DISEÑO CONTRAINCENDIOS

Se dividen en tres categorías:

1. Detección: el fuego es detectado y los elementos que se encargan de ello envían una señal de alerta. Aquí se encuentran:

• Detectores de humo, llamas y calor

• Detectores de gases

• Sensores de humedad

• Palancas de aviso de incendio

• Sistemas de evacuación por voz

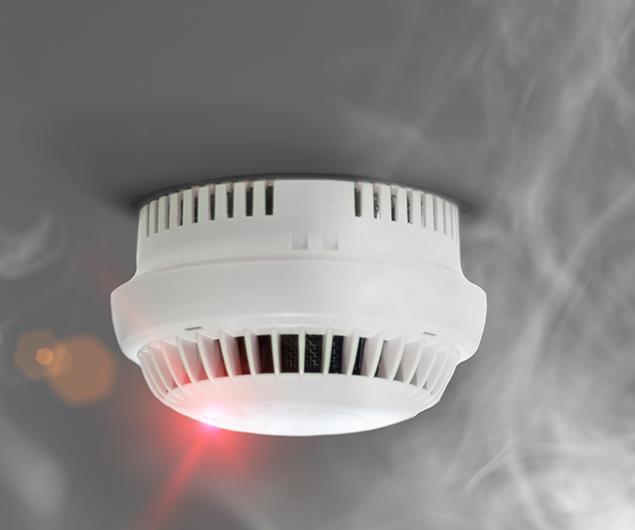

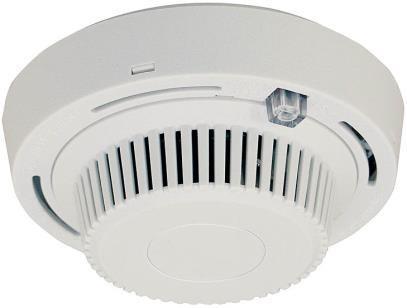

Sensor de Humo o Térmico

Estación Manual

DISEÑO CONTRAINCENDIOS

SISTEMAS ACTIVOS

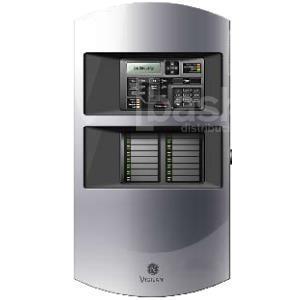

Panel Inteligente de Alarma

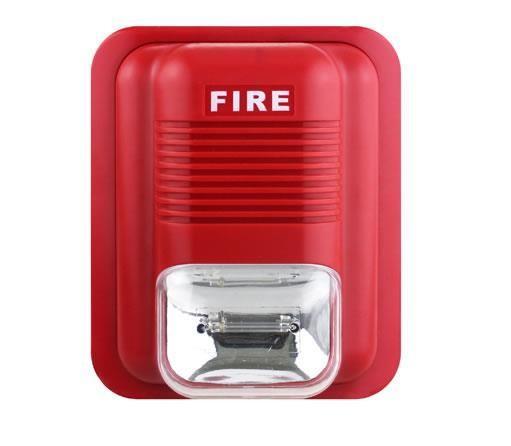

Sirena

Monitoreo

DISEÑO CONTRAINCENDIOS

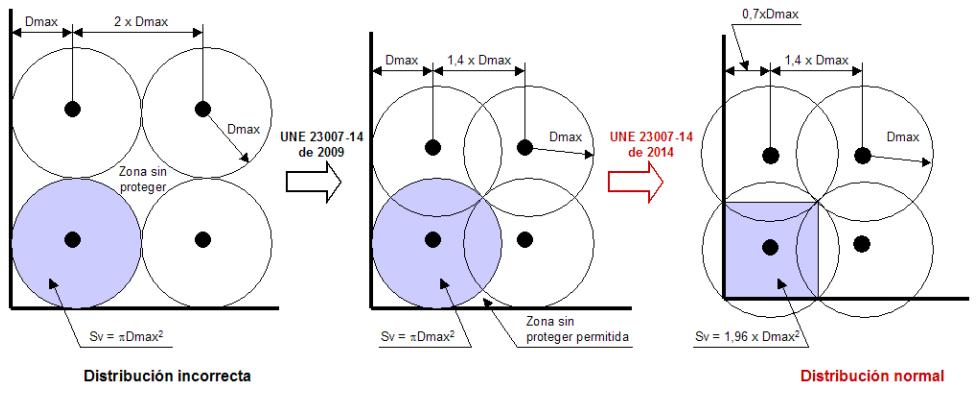

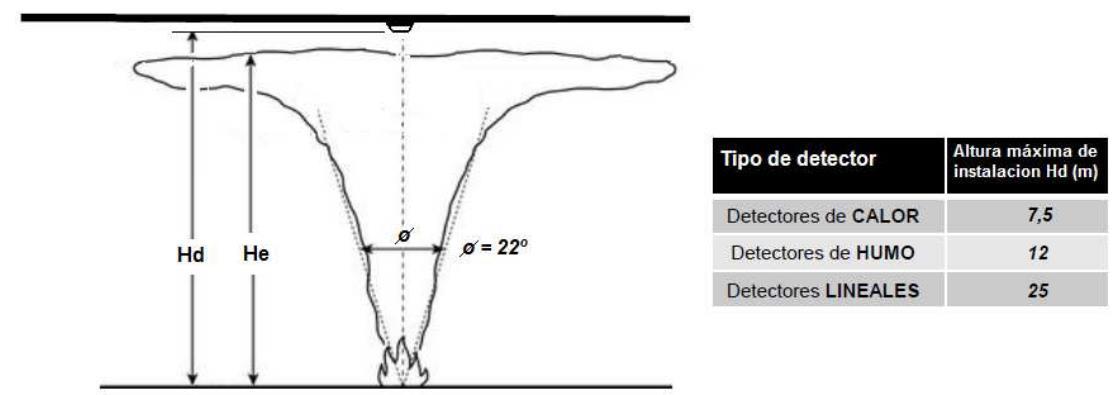

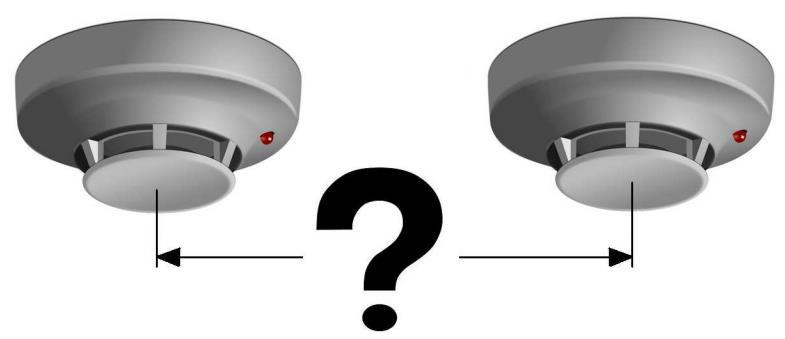

ALARMAS >> DETECTORES +/- 9 m (cuadrado)

SISTEMAS ACTIVOS

Se dividen en tres categorías:

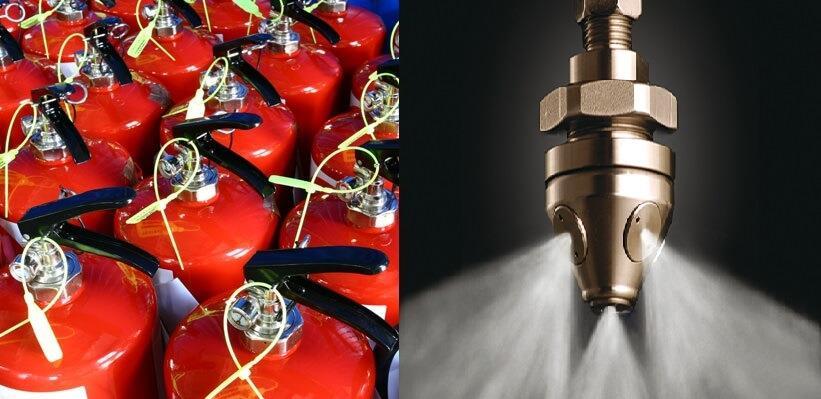

2. Supresión del fuego: se incluyen todas las actividades que tienen como fin apagar el fuego por acción directa. Aquí se encuentran:

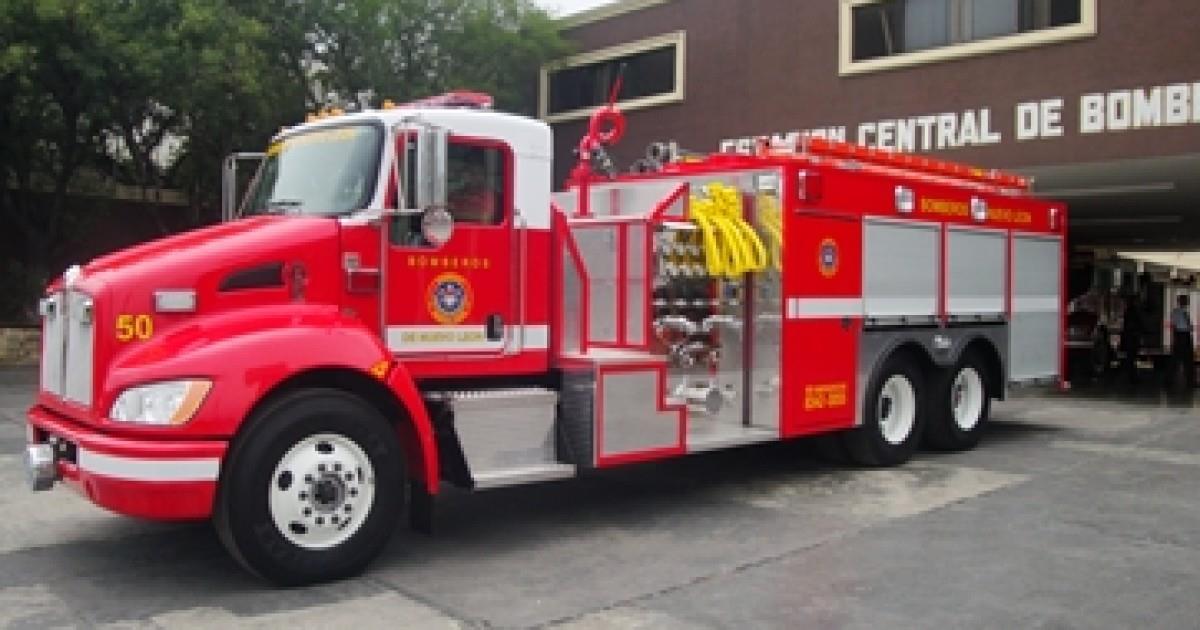

• Extintores • Accionar de los bomberos

• Utilización de mangueras

DISEÑO CONTRAINCENDIOS

SISTEMAS

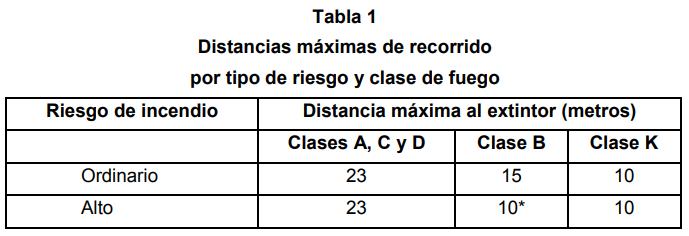

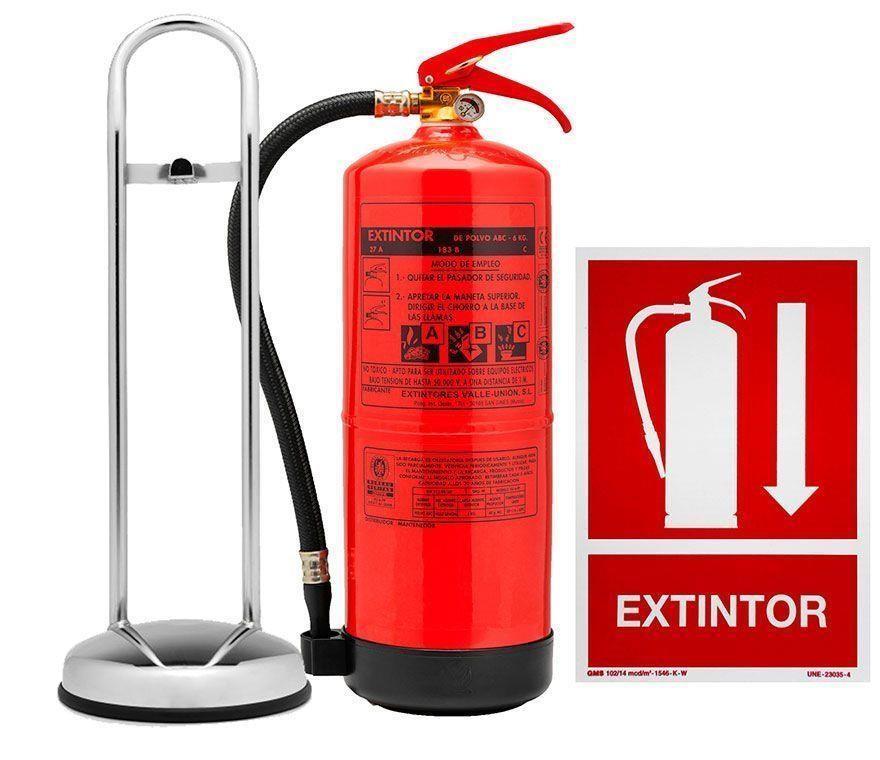

• Colocar al menos un extintor:

> Por cada 300 m2 de superficie, si el grado de riesgo es ordinario.

> Por cada 200 m2 de superficie, si el grado de riesgo es alto.

DISEÑO CONTRAINCENDIOS

 1 3/4” - 2 1/2” - 3” - 5”

L = 15 - 30 m

Lona - caucho - plástico >> reforzado

Presión de Trabajo: 300 - 700 PSI

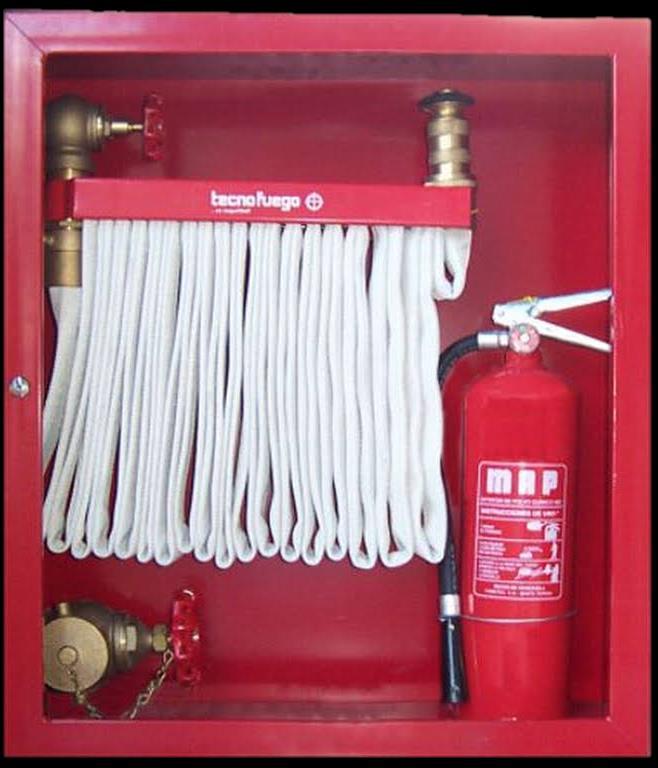

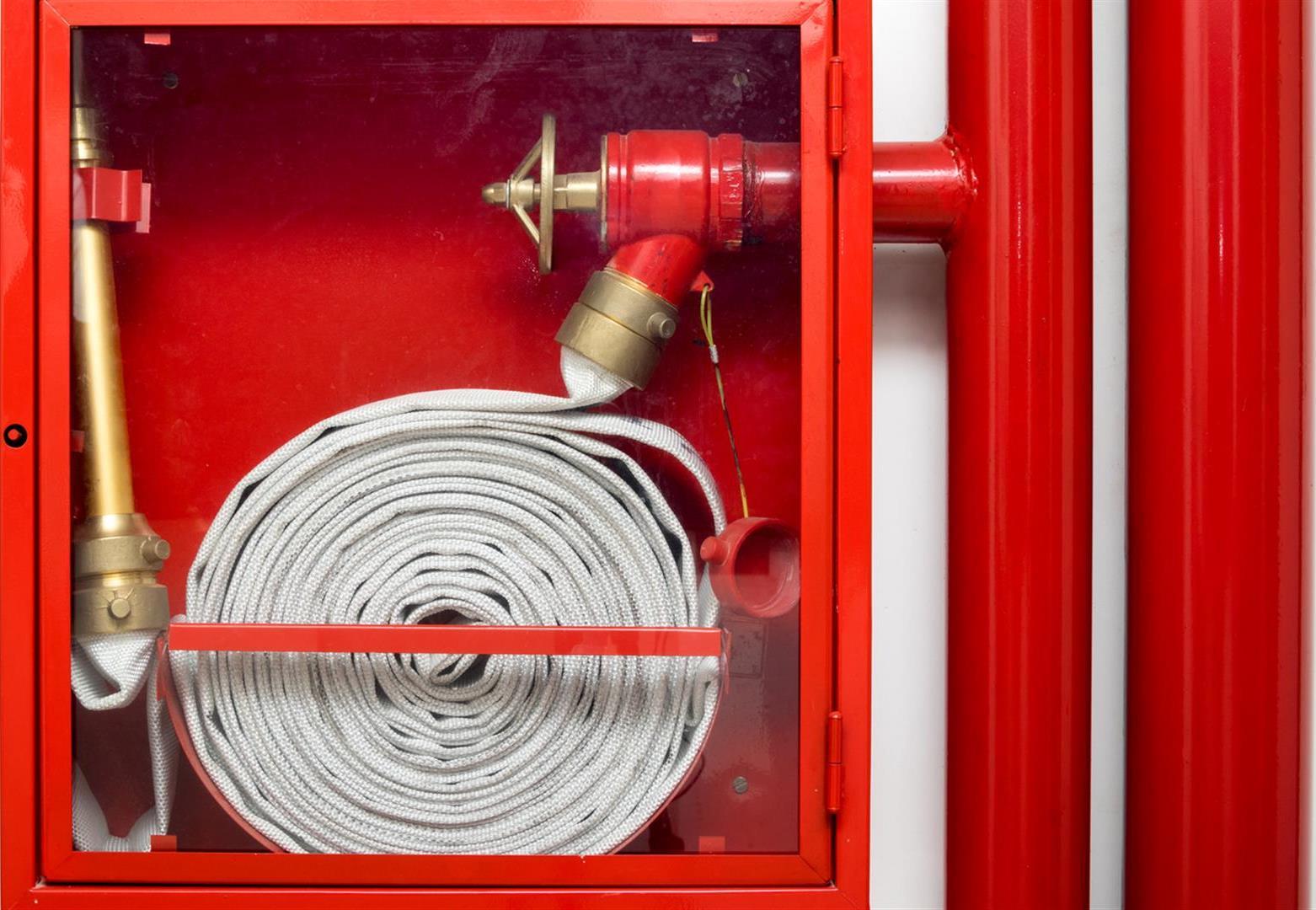

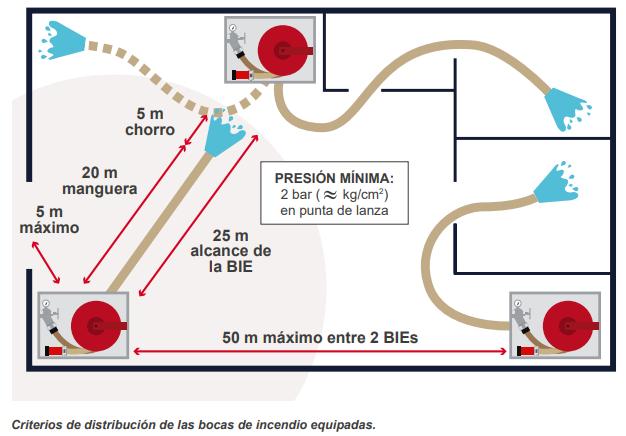

BOCAS DE INCENDIO EQUIPADAS -BIE-

DISEÑO CONTRAINCENDIOS

SISTEMAS ACTIVOS

DISEÑO CONTRAINCENDIOS

SISTEMAS ACTIVOS

De Columna Seca

Mecanismo bajo tierra

Lugares con heladas

Distancia @ 100 m

Caudal

500l/min en cada boca

De Columna Húmeda

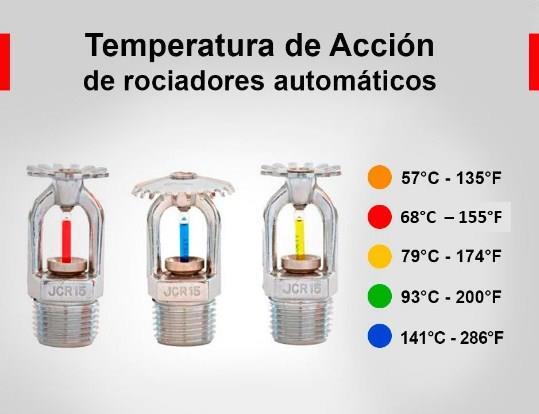

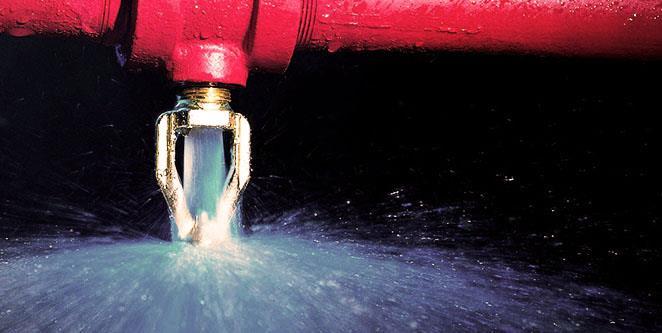

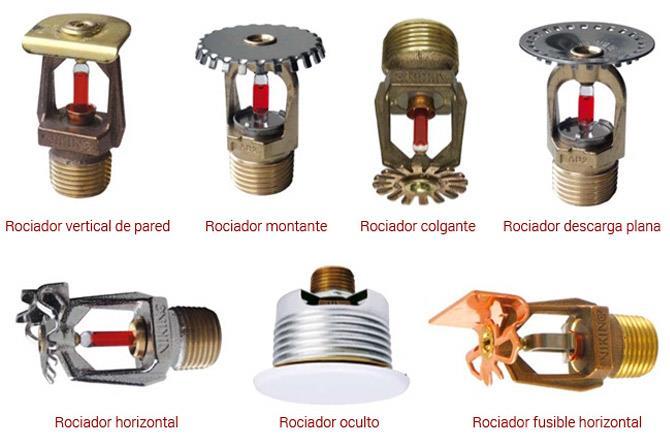

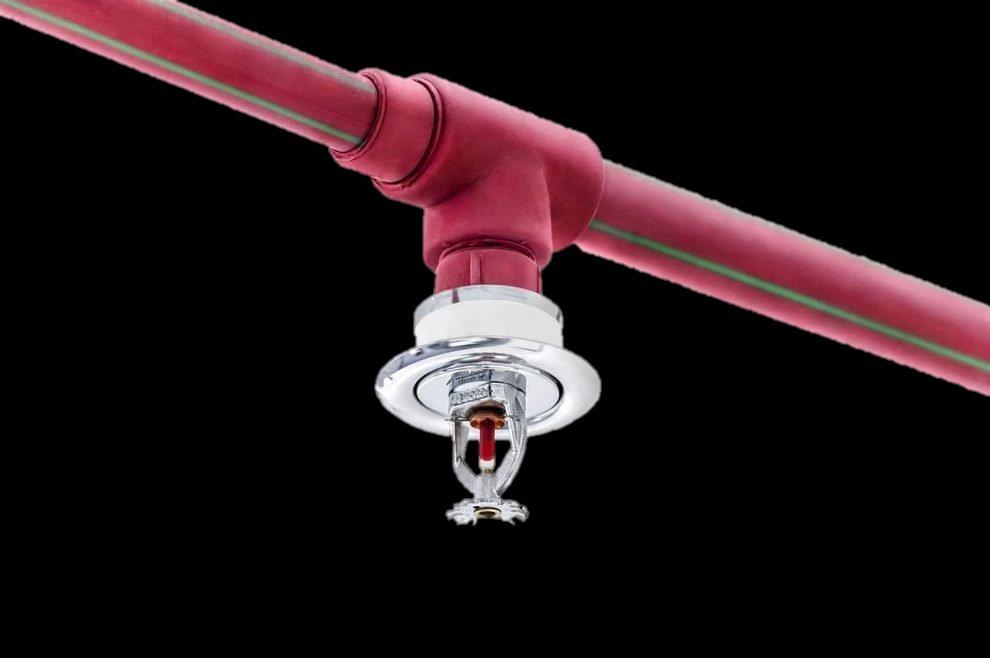

ROCIADORES (aspersor / sprinkler)

Fusible de disparo placas metálicas unidas con una soldadura

DISEÑO CONTRAINCENDIOS

SISTEMAS ACTIVOS

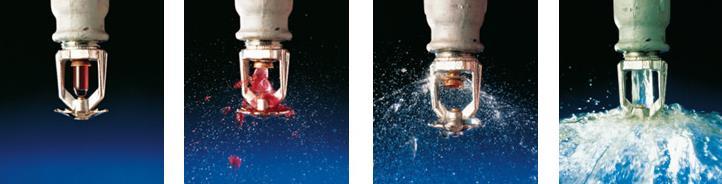

Bulbo de vidrio termosensible

secuencia de funcionamiento

(la descarga se produce hacia arriba contra el deflector)

la corriente de agua se dirige hacia abajo contra el deflector

DISEÑO CONTRAINCENDIOS

SISTEMAS ACTIVOS

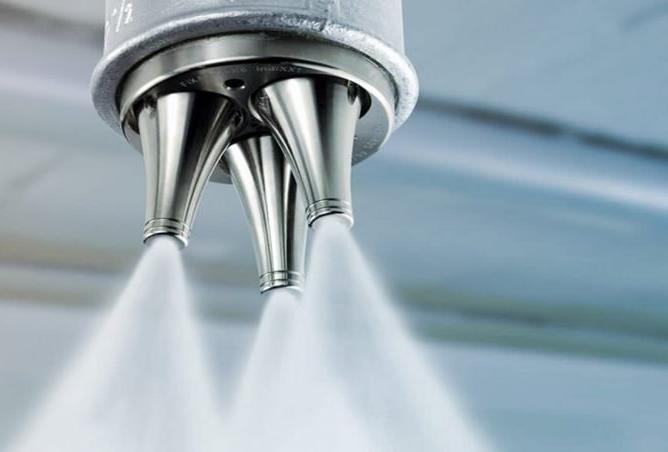

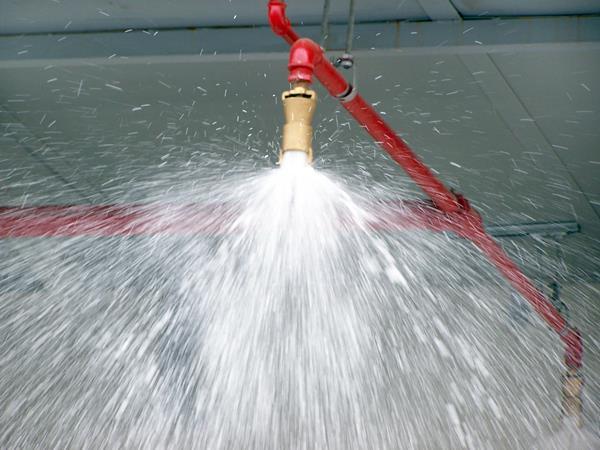

Agua nebulizada

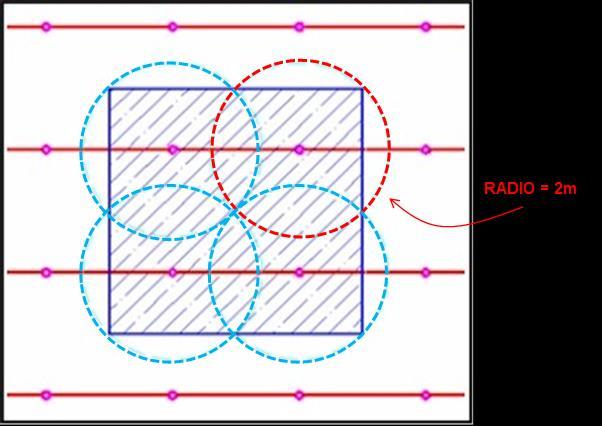

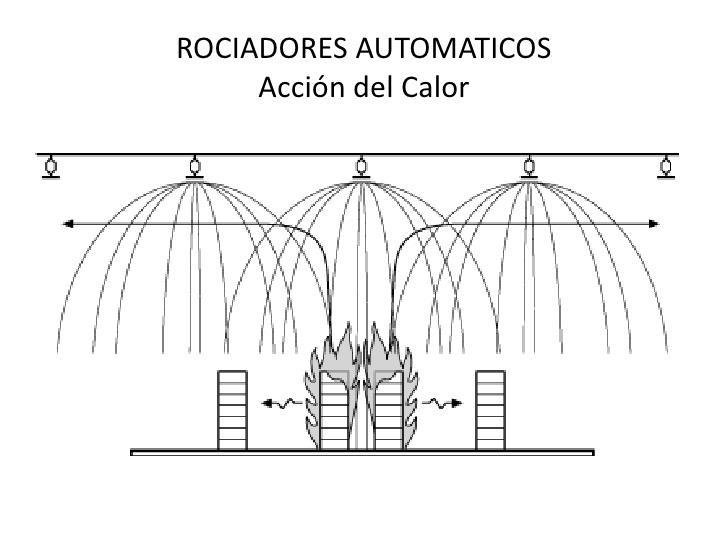

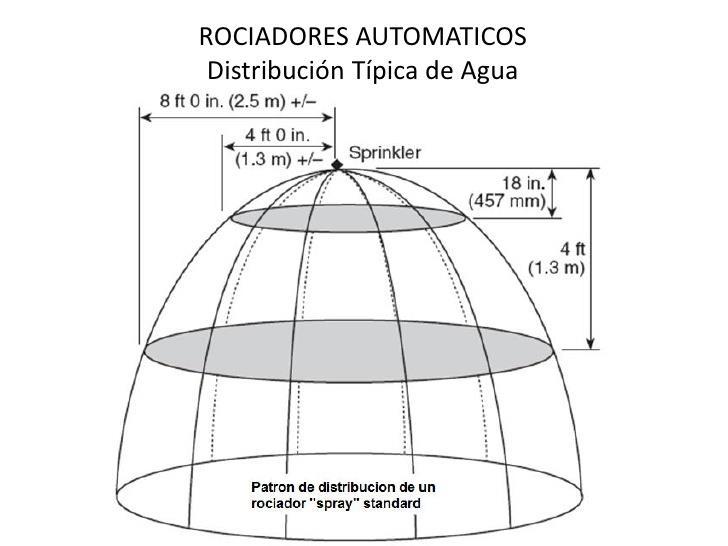

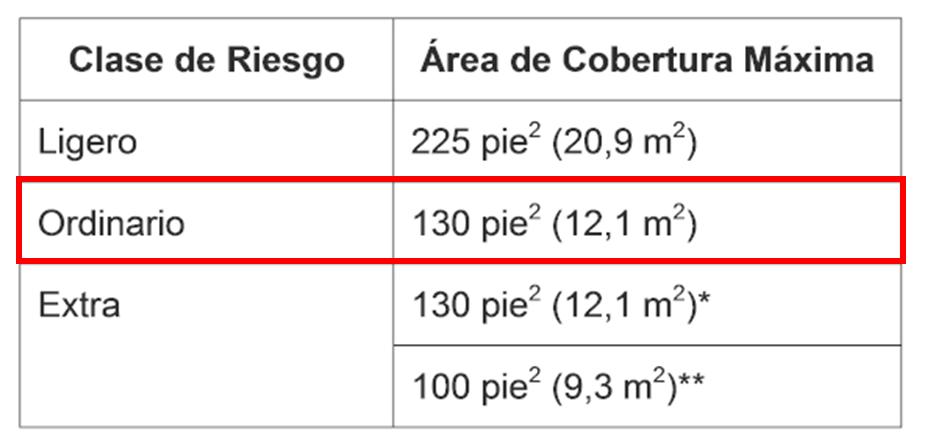

ROCIADORES >> cobertura

DISEÑO CONTRAINCENDIOS

ROCIADORES >> cobertura

DISEÑO CONTRAINCENDIOS

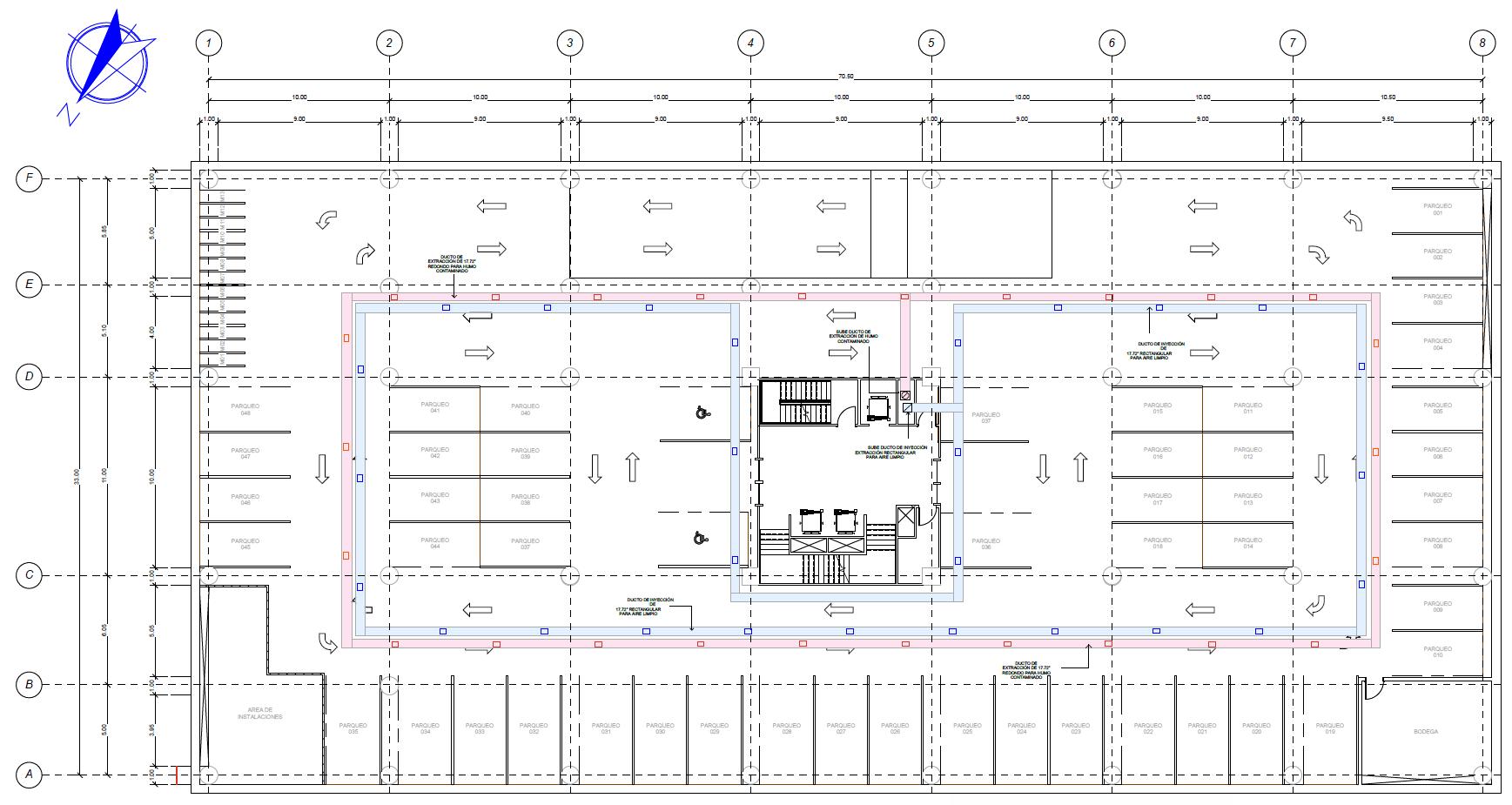

ROCIADORES >> sistema de tubería

DISEÑO CONTRAINCENDIOS

SISTEMAS ACTIVOS

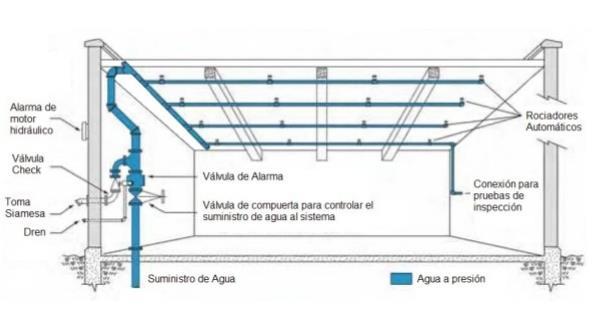

Sistema de tubería húmeda

Tuberías presurizadas permanentemente con agua.

Sistema de tubería seca

Tuberías contienen aire o gas inerte bajo presión. En lugares con riesgo a heladas.

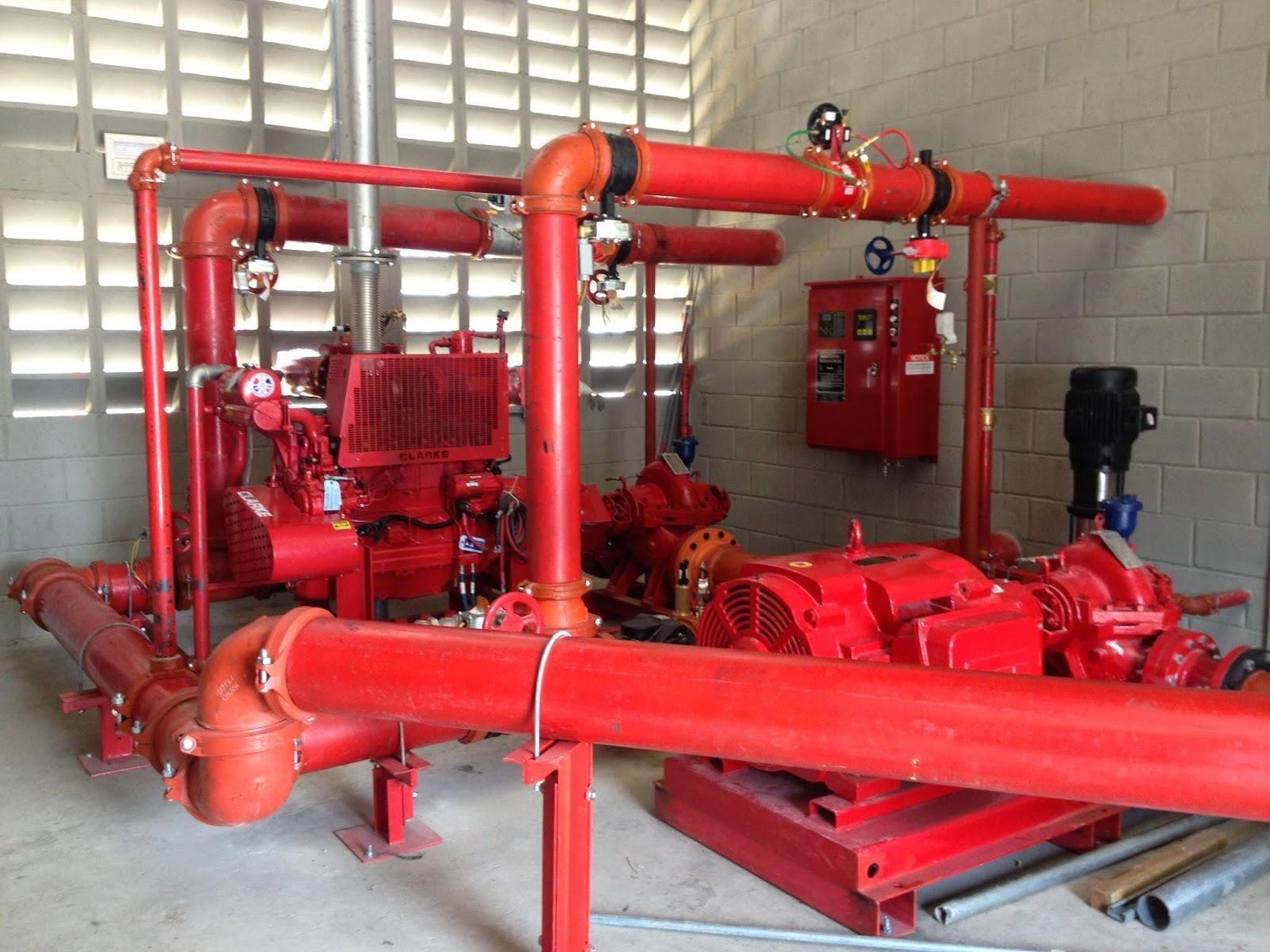

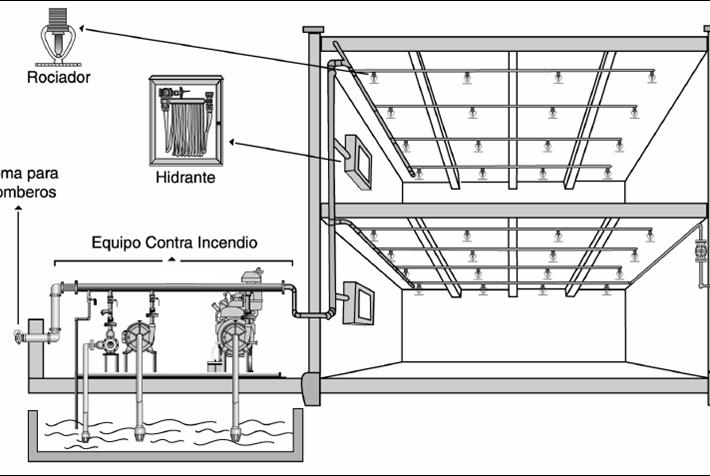

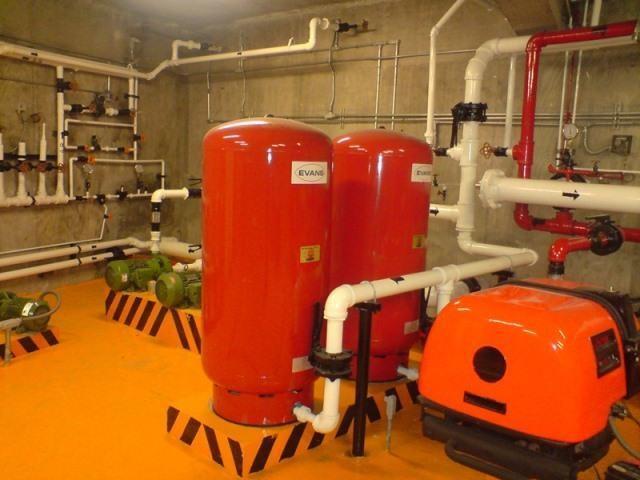

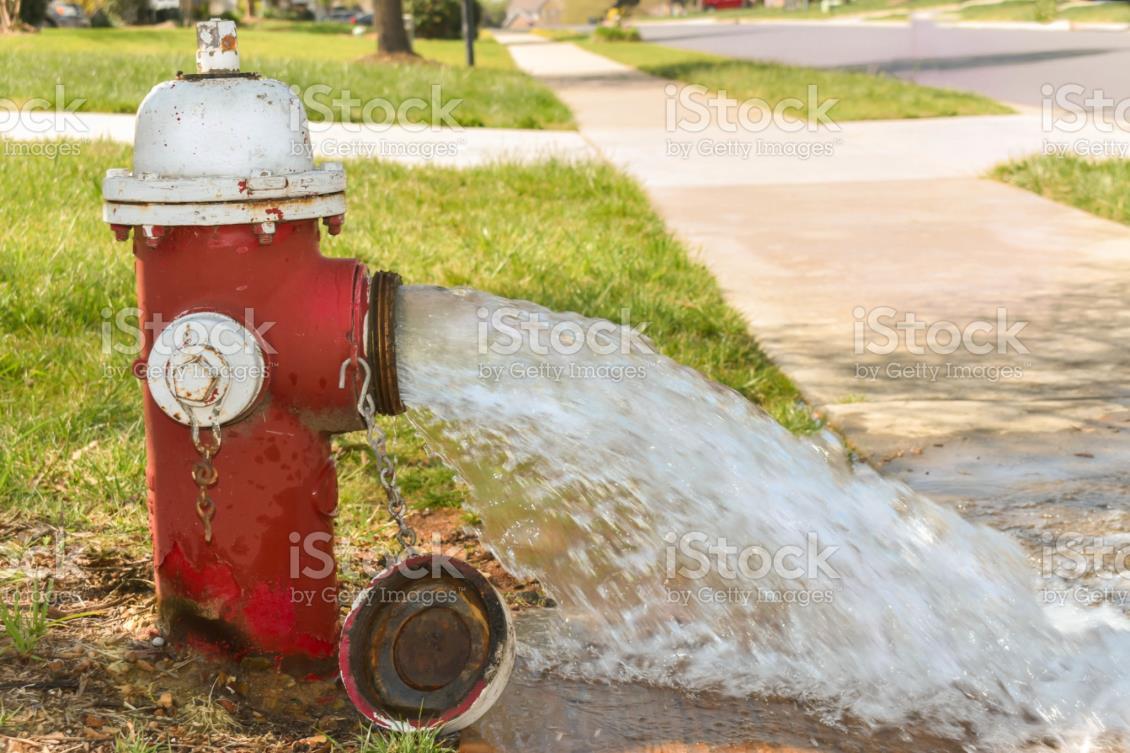

SISTEMAS ACTIVOS EQUIPO DE BOMBEO

Calcular

Toma para bomberos

BIE

Tanque cisterna

DISEÑO CONTRAINCENDIOS SISTEMAS ACTIVOS COLUMNA

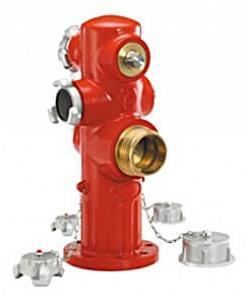

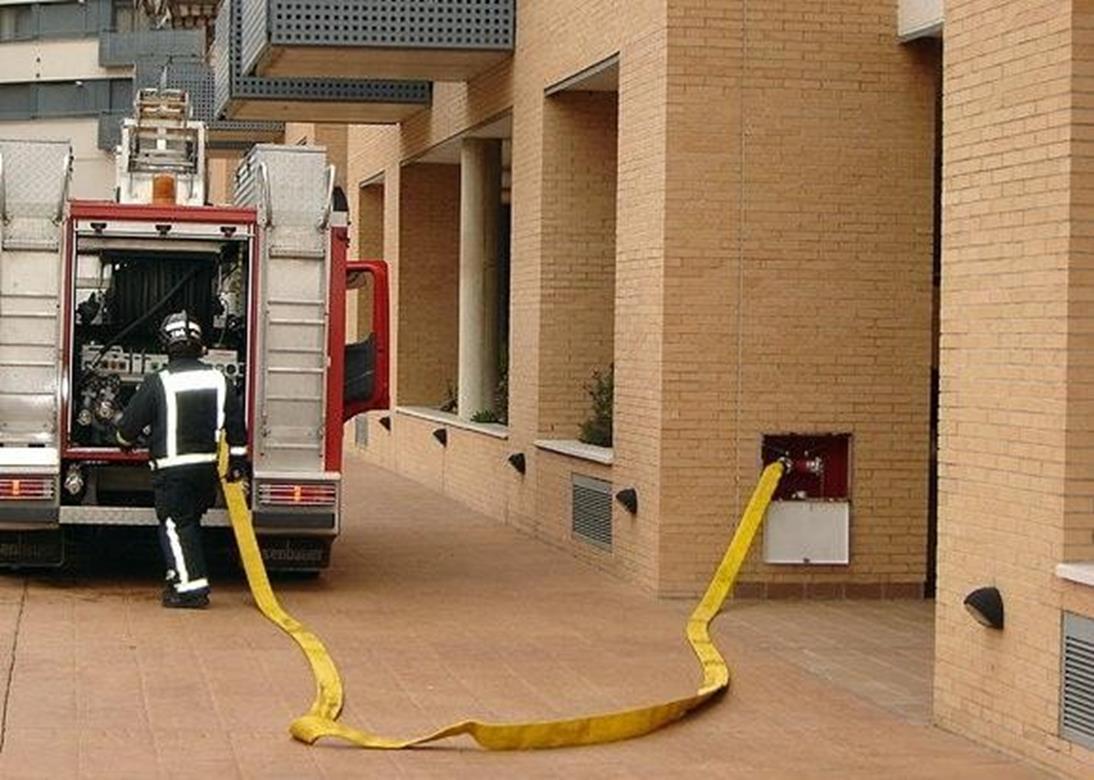

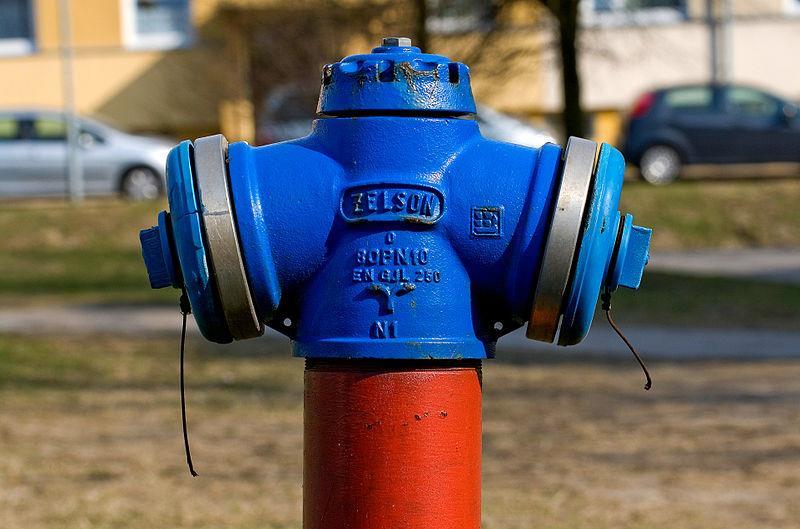

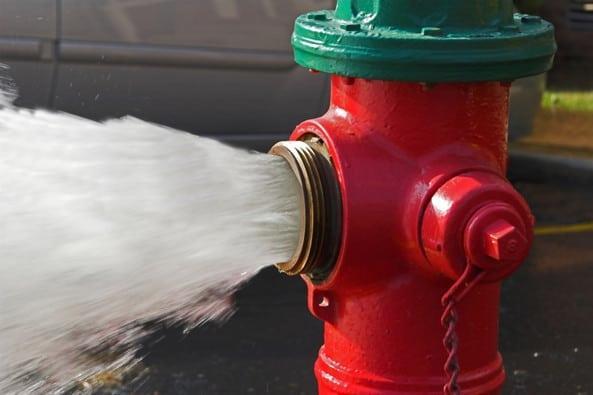

Toma de agua en fachada uso exclusivo de los bomberos

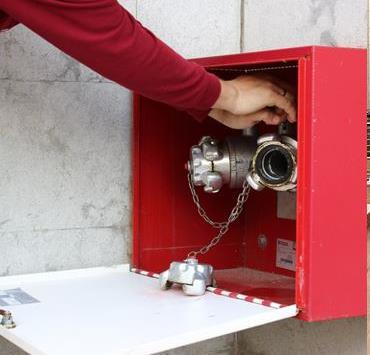

Boca de salida (toma siamesa)

DISEÑO CONTRAINCENDIOS

SISTEMAS ACTIVOS

Capacidad 4 y 5 mil litros de agua

Capacidad 9500 litros de agua

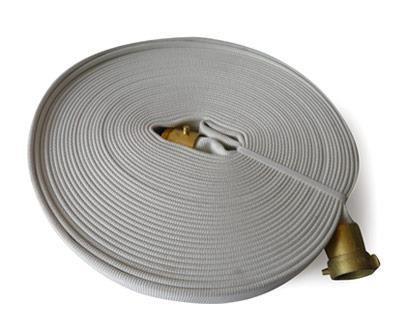

Longitud mangueras

15 a 30 metros (50 a 100 pies) Ø 1” a 4”

Se dividen en tres categorías:

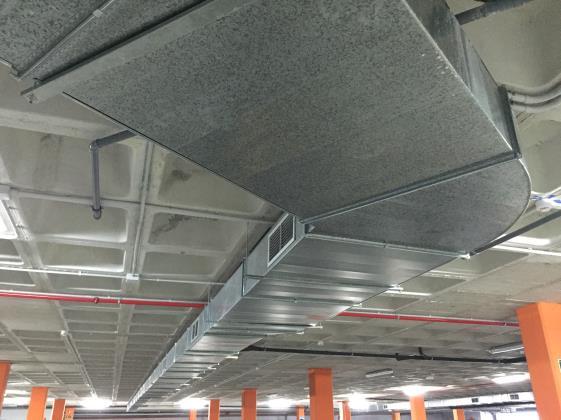

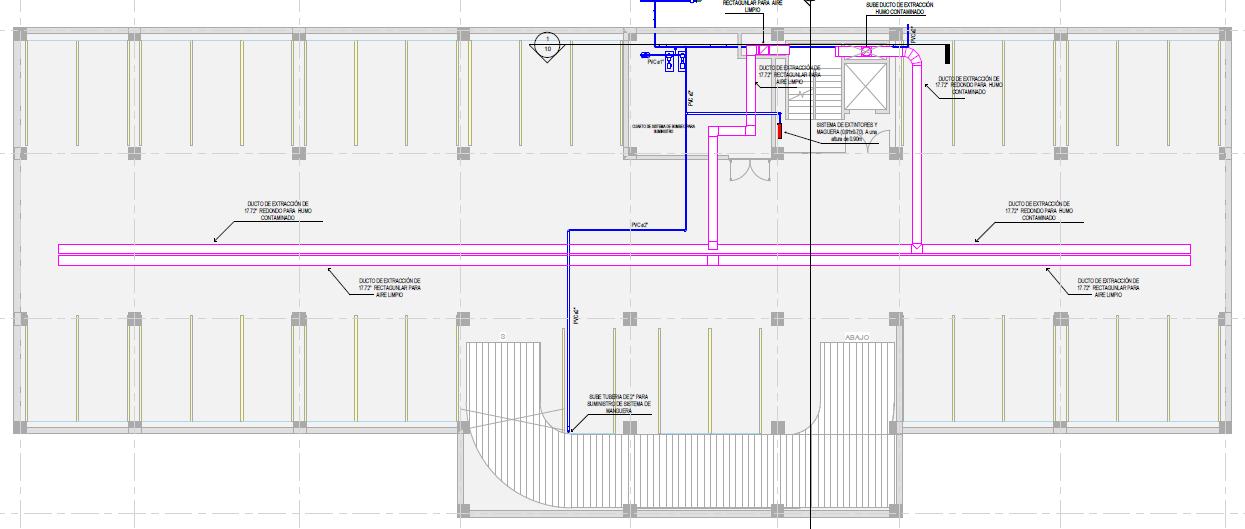

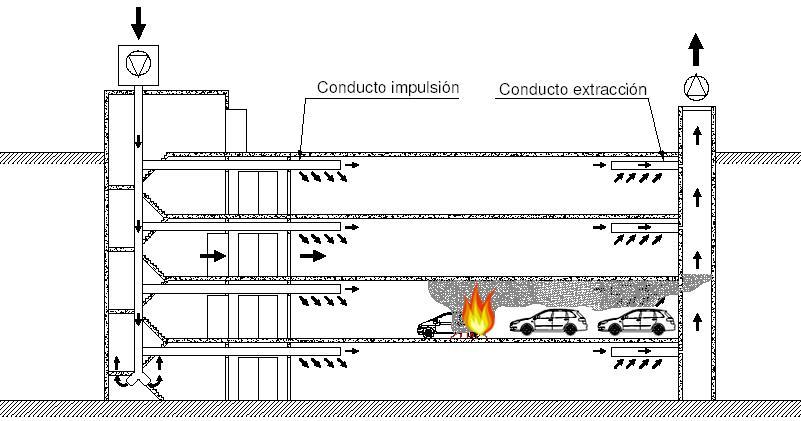

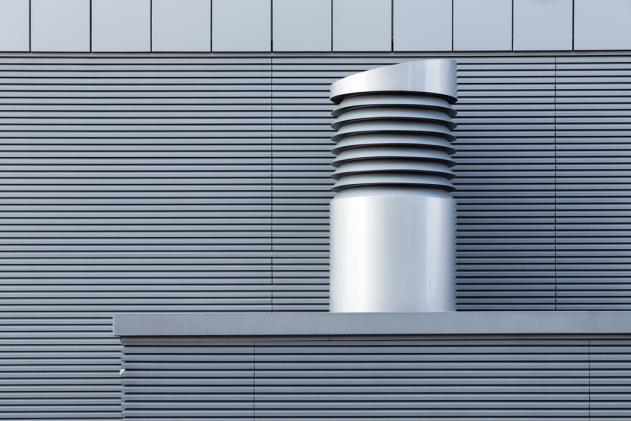

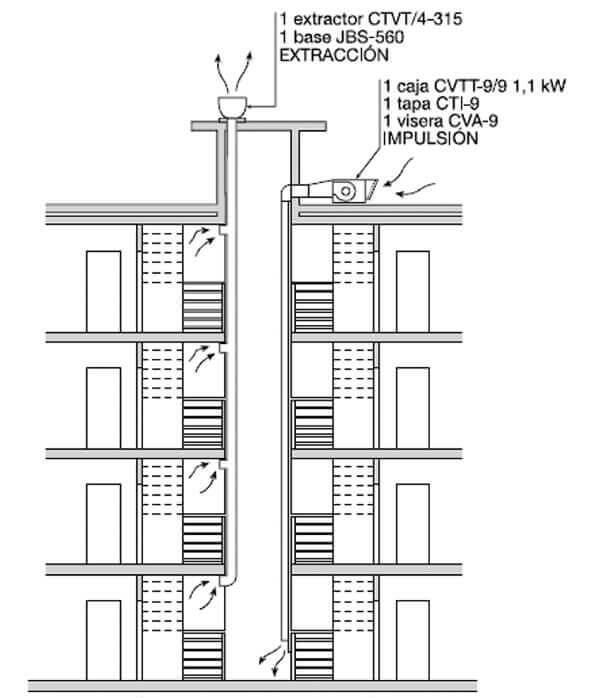

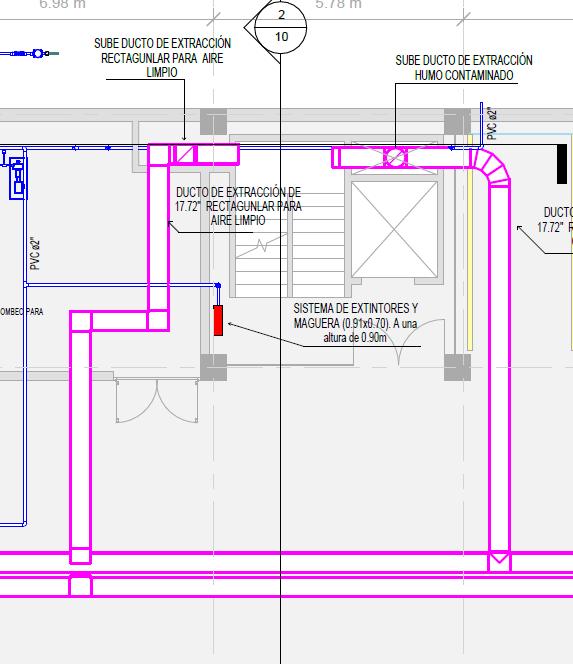

3. Ventilación mecánica: lo que buscan estas acciones es que permanezcan libres de humo las rutas de evacuación y otras zonas específicas, mediante el uso de ventiladores mecánicos resistentes al fuego.
