C L A S E 1
2 0 2 6
P R O Y E C T O SD I B U J O PARA
I N G E N I E R Í A

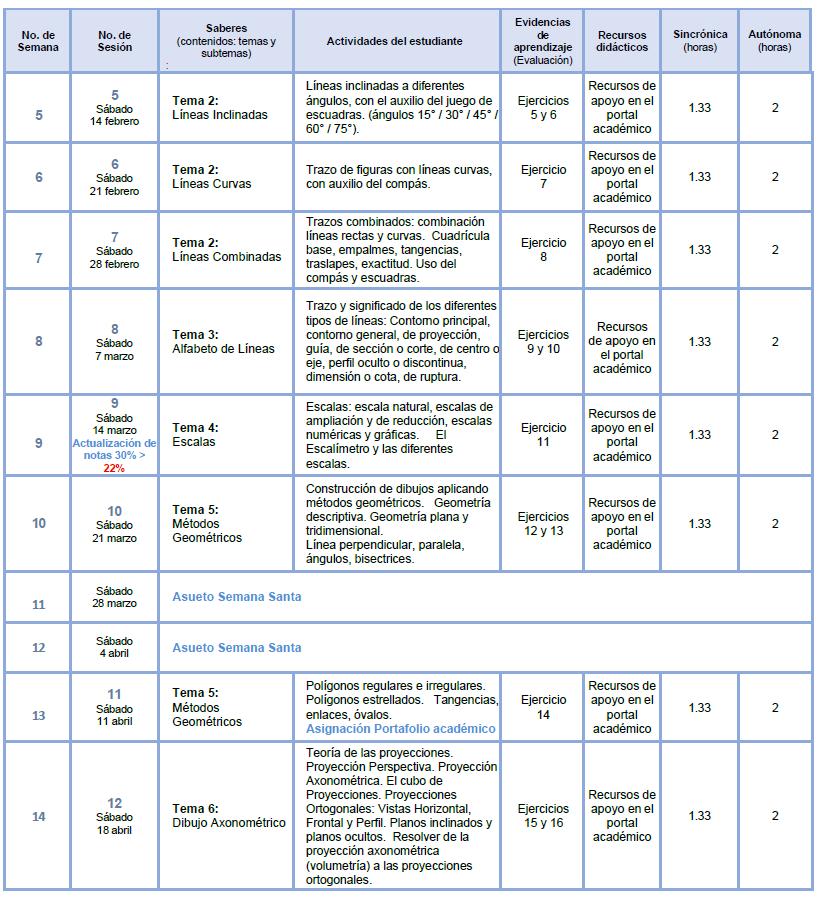

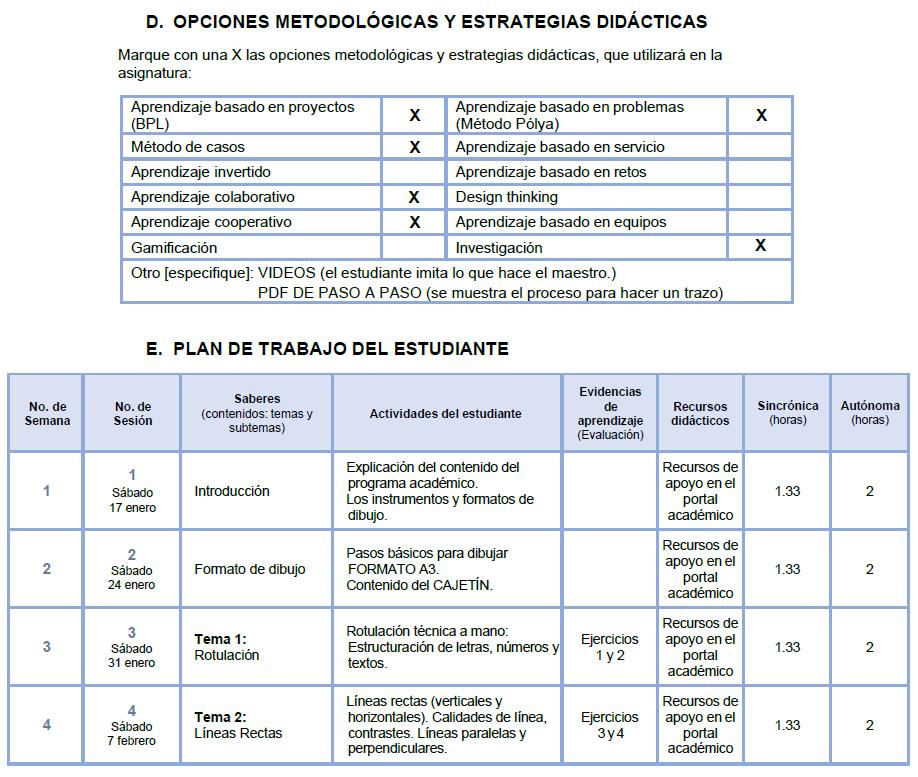

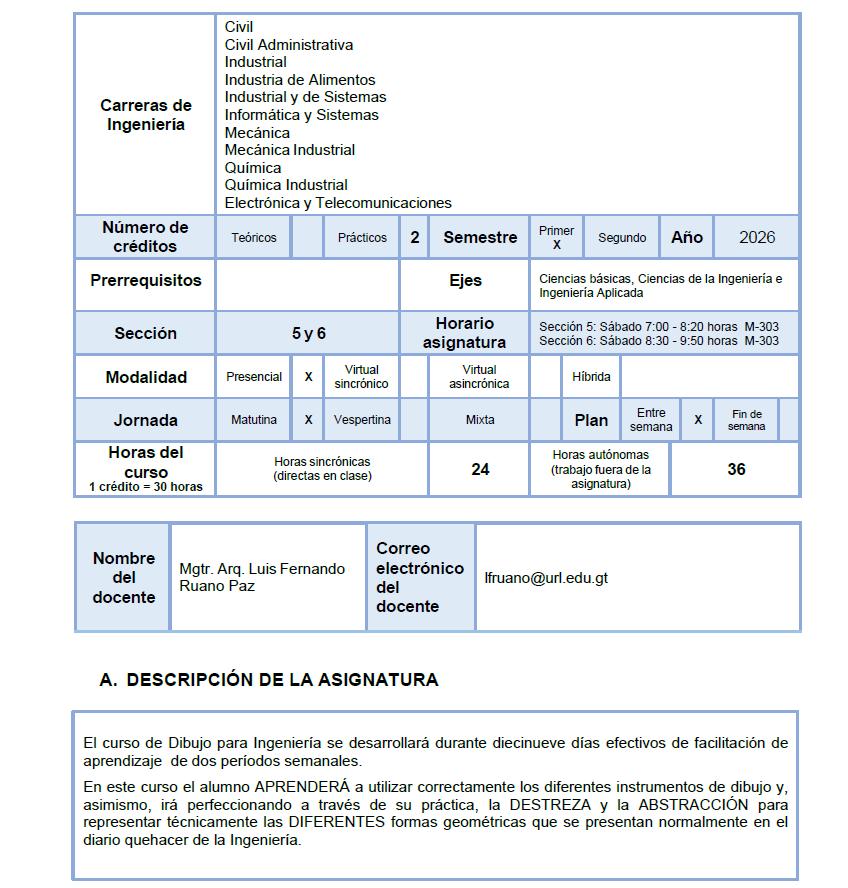

P R O G R A M A G E N E R A L
Mgtr.Arq. Luis Fernando Ruano Paz

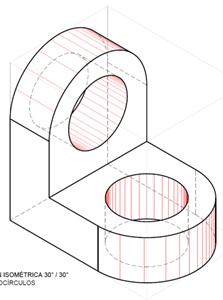

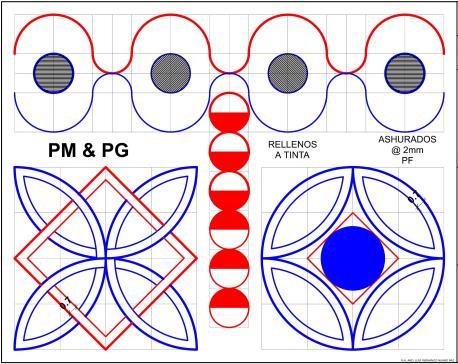

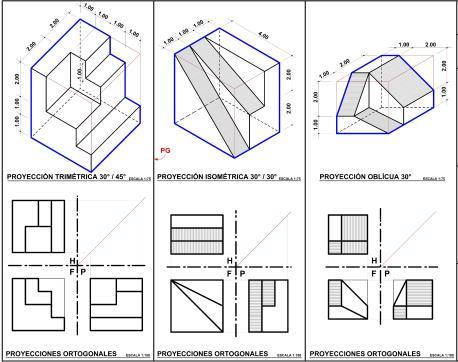

Formato de dibujo
C L A S E 1a
2 0 2 5
P R O Y E C T O SD I B U J O
P A R A
I N G E N I E R Í A I N S T R U M E N T O S D E D I B U J O
Mgtr.Arq. Luis Fernando Ruano Paz
Materiales y Equipo
▪ El equipo y materiales que se describen a continuación, son los mínimos necesarios para ser utilizados dentro de este curso.
▪ Cabe mencionar que su uso es de carácter obligatorio.

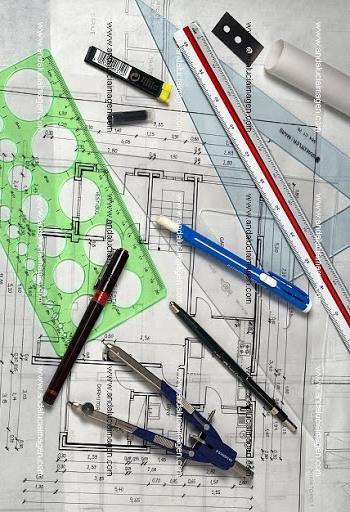

Instrumentos de dibujo

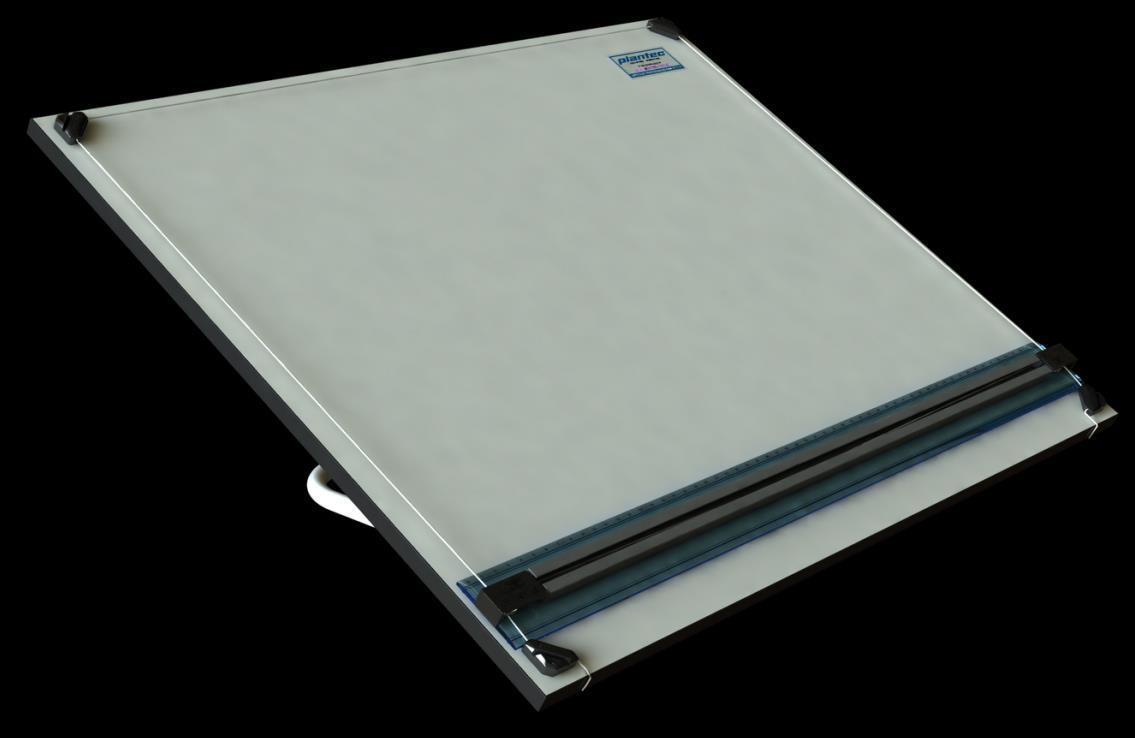

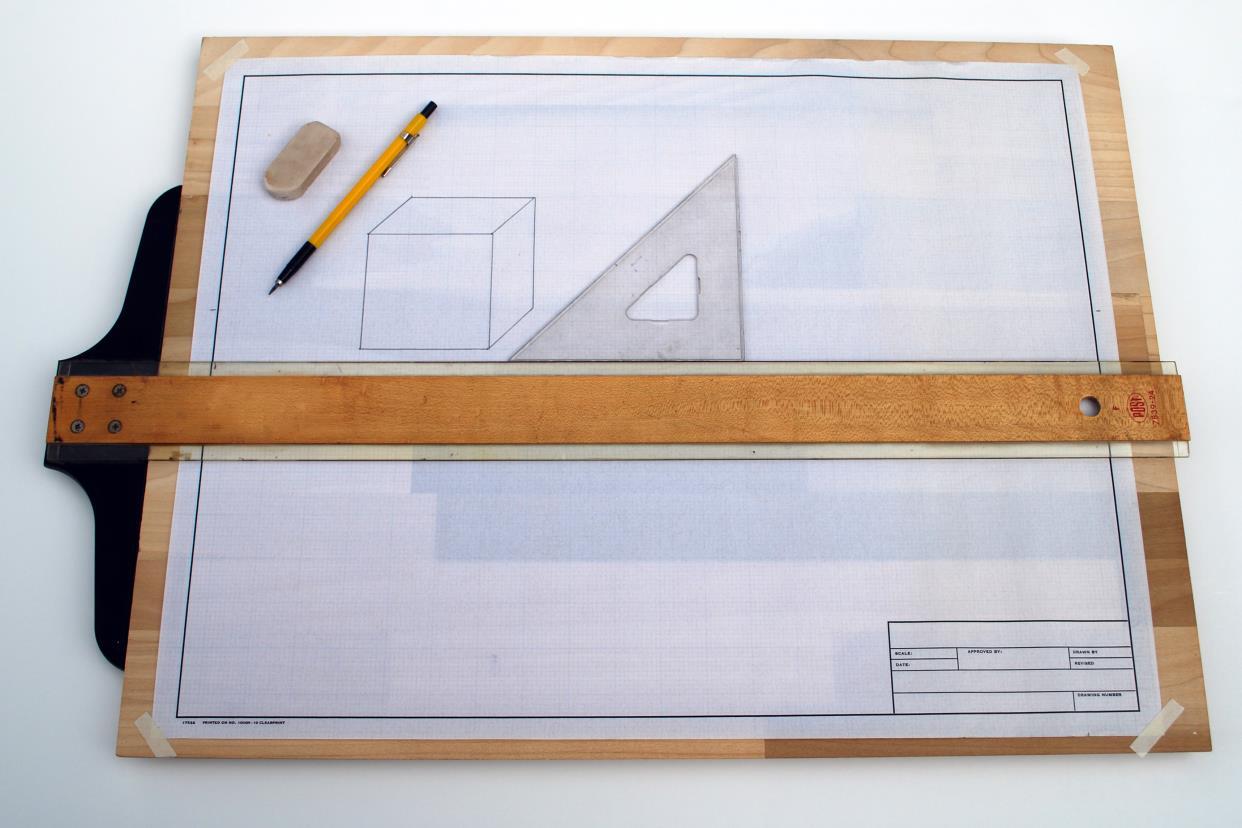

Tablero de Dibujo
▪ Debe ser para formato A-3 con dimensiones de 16” x 24”, y sirve de base para colocar el formato que se usa en el curso.
▪ Preferiblemente de madera con forro de material vinílico.

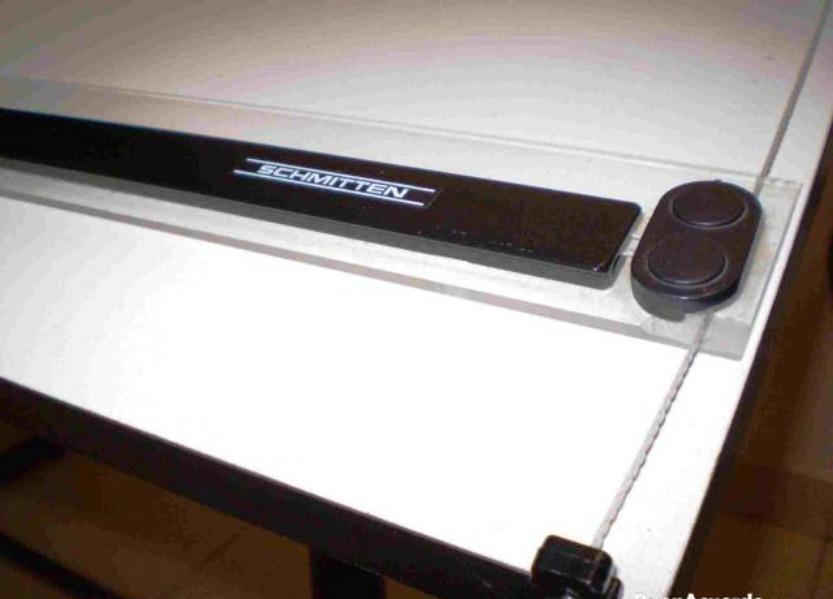

Regla Paralela
▪ Esta va ligada al tablero de dibujo y es de vital importancia porque sobre ella se trazan las líneas horizontales y se apoyan las escuadras para trazar otro tipo de líneas.
▪ Puede utilizarse también la regla “T” de 60 cms., pues cumple las mismas funciones que la paralela.
▪ Ambas pueden ser de material plástico.

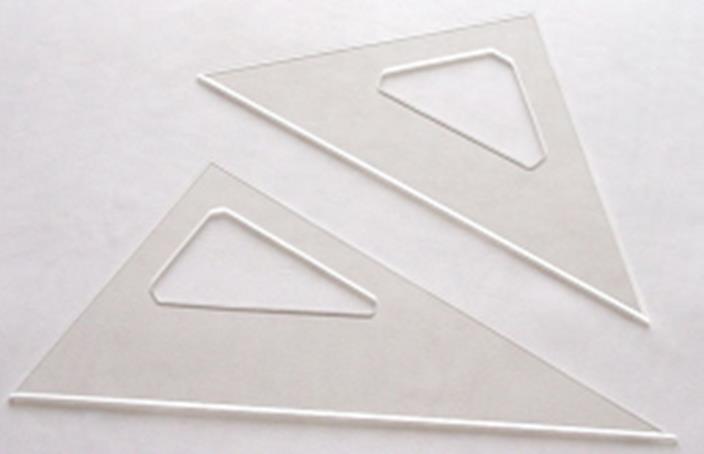

Juego de Escuadras
▪ De 45° - 45° y 30° - 60° de 12”, sin medidas y sin bisel.

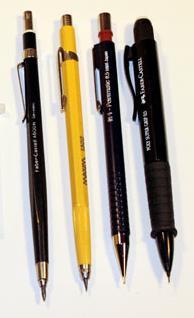

Portaminas
▪ Deben ser para minas de 2 mm y es necesario tener por lo menos 2 unidades, uno para minas suaves, y otro para minas intermedias y duras.
▪ Queda prohibido el uso de portaminas “0.5 mm”.
▪ Deben ser de 2 distintos valores tonales.
▪ Se recomienda comprar 1 caja surtida con minas H, y HB.
▪ No se deben utilizar lápices de madera para este curso, ya que la forma de afinar o sacar punta a las minas no se hace con un sacapuntas. Minas de 2 mm

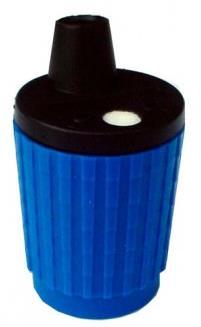

▪ De tipo “barril”, con su depósito para el polvo de grafito y su filtro limpiador de residuos.
▪ Su uso es muy importante porque de una buena mina bien afinada depende un buen trazo a lápiz.
▪ Es llamado también como “afilaminas”.
Afinaminas para compás
▪ La mina para el compás se afina de forma biselada, distinta de las minas para portaminas.
▪ Es una reglilla con tiras de lija fina donde se raspa la mina para formar el bisel.
▪ Trae una esponja para retirar el grafito restante.
Bisel

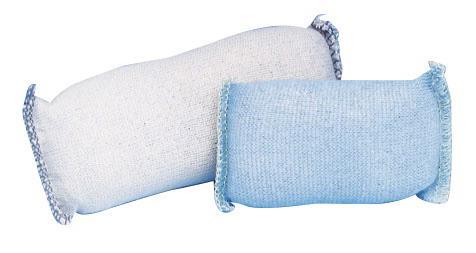

Almohadilla de limpieza
▪ Llamada comúnmente como “ratón”, contiene polvo fino de borrador que mantiene la superficie del formato limpia.
▪ No debe utilizarse literalmente para limpiar el formato, sino simplemente espolvorear el contenido de la almohadilla sobre el área de trabajo.

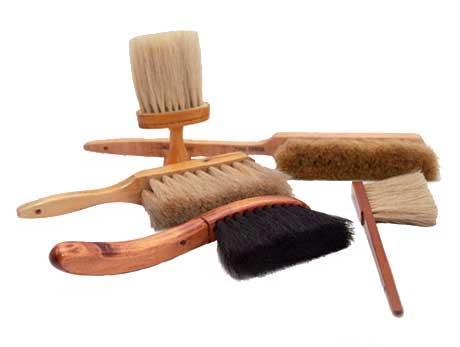

Cepillo de limpieza
▪ Sirve para retirar del formato cualquier residuo de borrador o grafito.
▪ Esto es para no hacerlo con la mano o el brazo lleno de grasa o sudor.
▪ Fabricado con cerdas de pelo de caballo o material sintético.

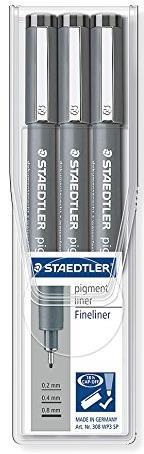

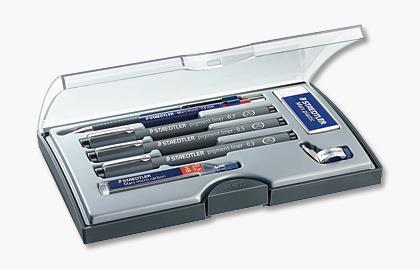

Rapidógrafos desechables
▪ Deben ser de distinto “punto” o grosor.
▪ Se recomienda tener al menos tres grosores: uno punto fino (0.3), otro punto mediano (0.6) y otro punto grueso (1.2).
▪ El color de la tinta es negro.

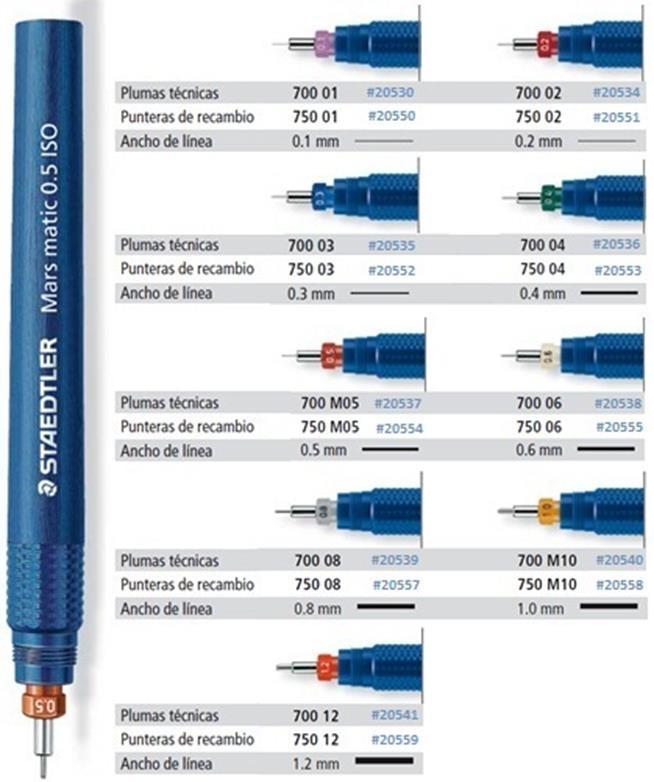

Opción rapidógrafos Marsmatic

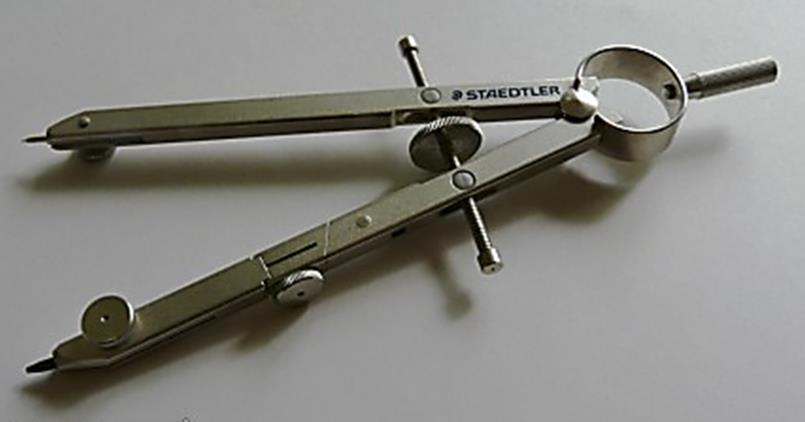

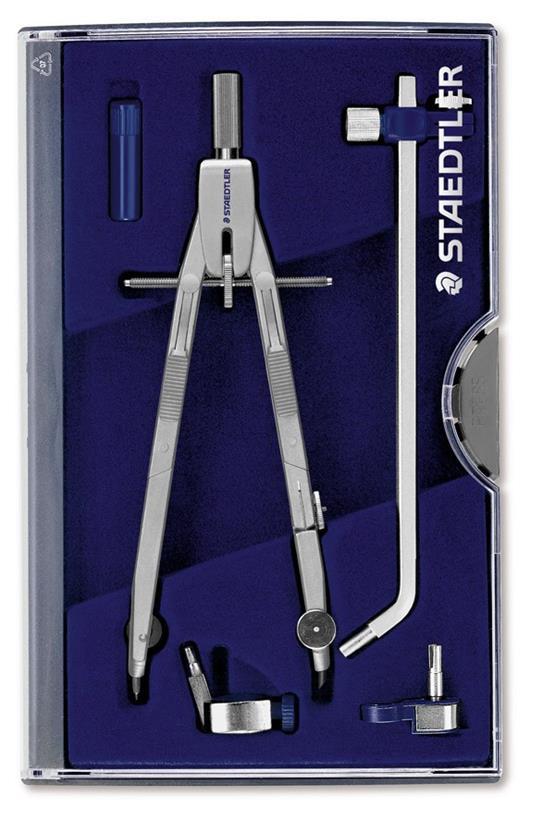

Compás de precisión
▪ Trae una perilla sin fin que lo ajusta adecuadamente al tamaño del círculo requerido, además de traer una o las dos “patas” móviles y debe traer un adaptador para poder usarlo con los rapidógrafos.
Borradores
▪ Deben ser para lápiz y tinta. Para lápiz utilizar un borrador blanco de “barra”.
▪ Se puede utilizar también un portaborrador tipo lapicero con repuestos cilíndricos.
▪ No utilizar borradores de color pues estos manchan el formato y lo desgastan por ser muy ásperos.

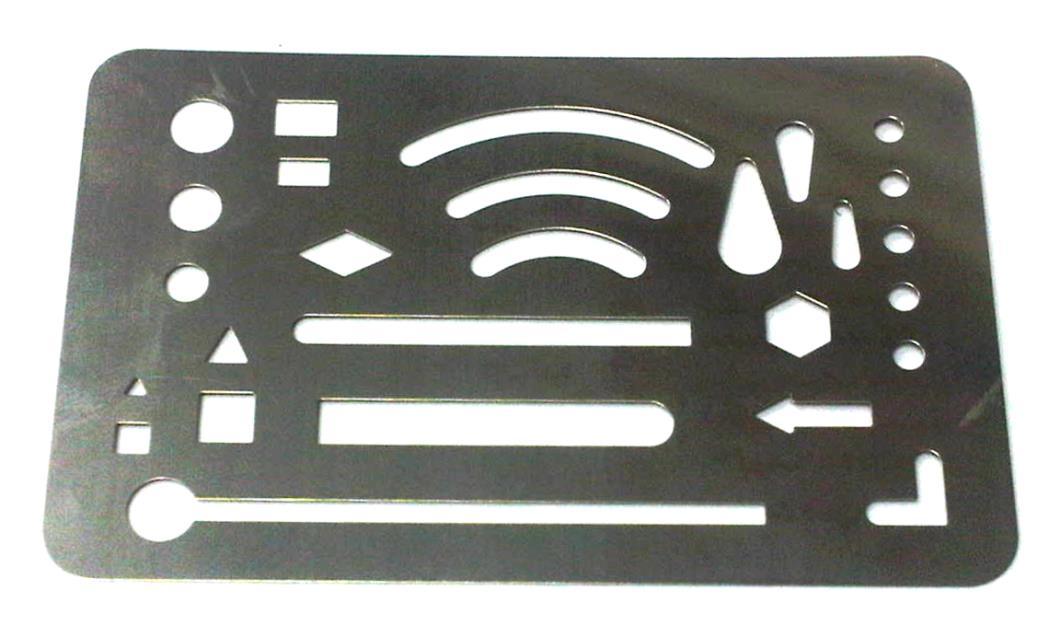

Plantilla metálica
▪ Sirve para que a través de ella se pueda borrar cualquier área pequeña o segmento del dibujo que no sea útil.
▪ Es una plantilla de metal con pequeñas perforaciones de distintas formas y tamaños.
▪ Es el único instrumento autorizado para poder tomar medidas.
▪ No es para trazar con él, sino para colocar las medidas correctas del dibujo.
▪ Las escalas que debe traer son: 1:20, 1:25, 1:50, 1:75, 1:100 y 1:125, en sistema métrico decimal.
▪ Sirve para fijar el formato al tablero, lo cual es indispensable para el buen desarrollo del ejercicio a trabajar.
▪ Puede usarse también masking tape, aunque trae mayor cantidad de goma.
▪ El ancho recomendado es de 1/2“ o 3/4". Drafting Tape

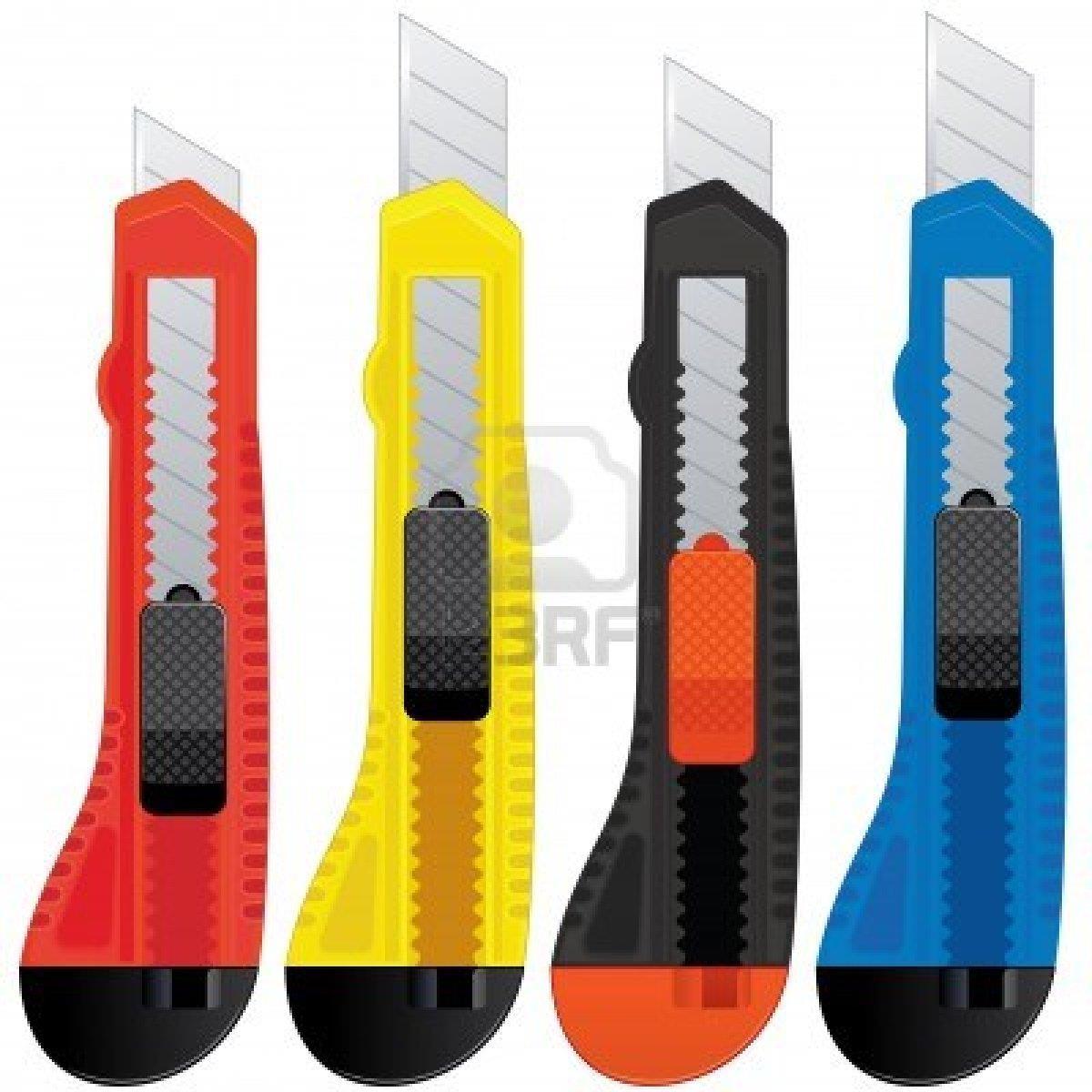

Cuchilla
▪ Se usa para cortar cualquier papel o cartón que se necesite.
▪ Debe tenerse especial cuidado al maniobrarla para evitar accidentes.
▪ Puede ser una de 1” y otra de 1/2" con sus respectivos repuestos.

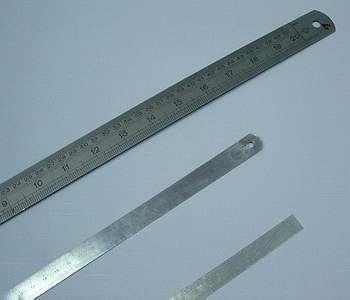

Regla Metálica
▪ Con ella y a la par de la cuchilla, se pueden hacer cortes en línea recta.
▪ El largo debe ser de unos 60 centímetros como mínimo para poder realizar los cortes del formato de trabajo, si fuera necesario.

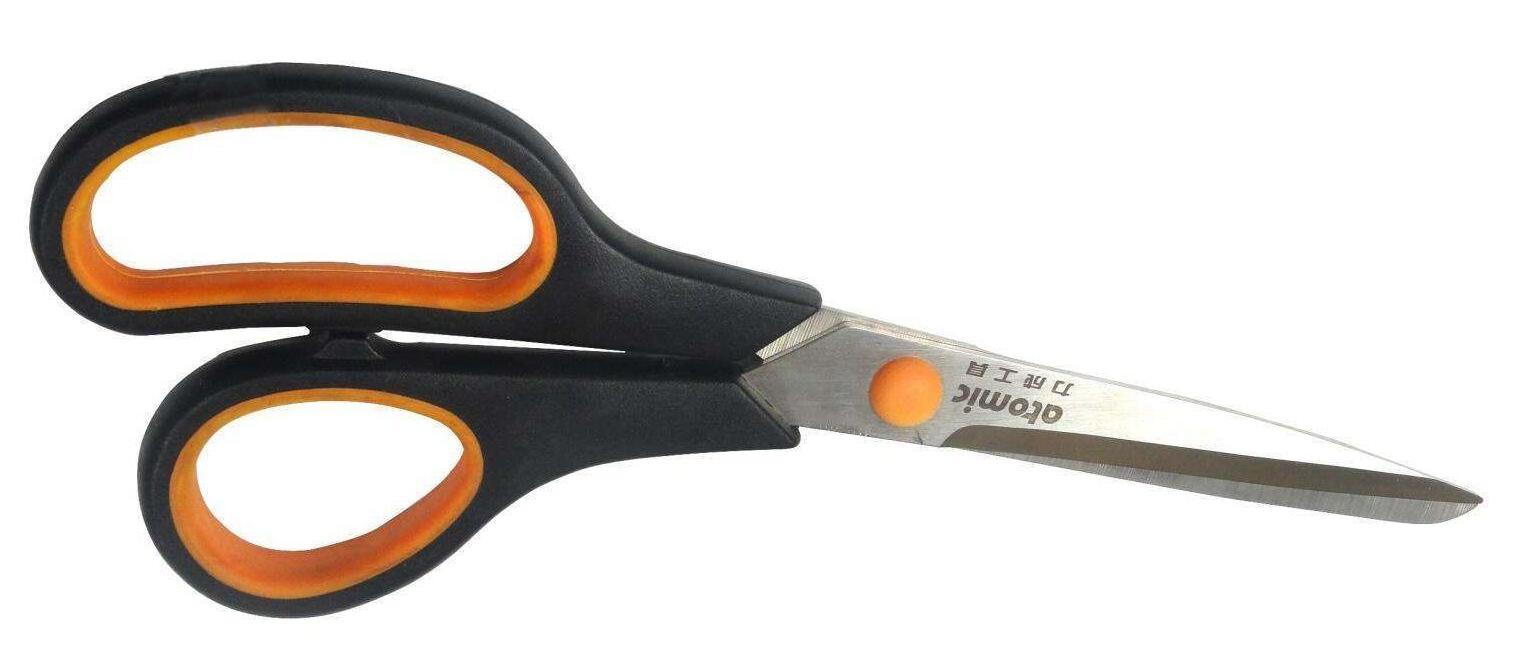

▪ Similar uso que la cuchilla pero con un menor riesgo.
▪ Sirve para recortar cualquier elemento adicional que se requiera incluir dentro del formato.
▪ Se sugiere tener una grande y otra pequeña.
DIBUJO

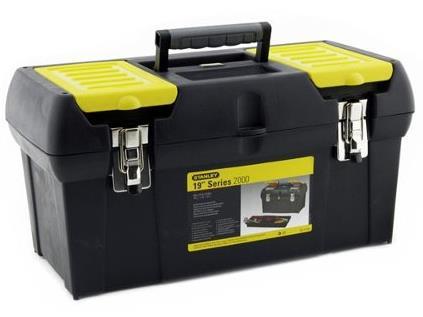

Caja de Herramientas
▪ En ella se puede colocar todo el equipo antes descrito para su fácil transporte y seguridad.
▪ Puede tener pequeños separadores, boxes o compartimientos para guardar clips, alfileres, pines, etc.
▪ El papel del formato debe ser tipo Canson opalina, para tinta y lápiz.

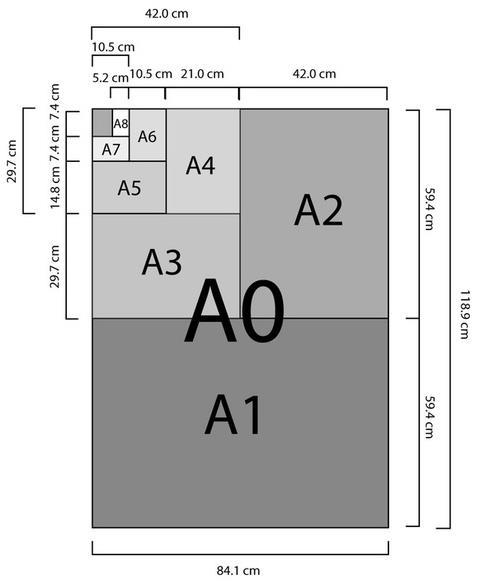

▪ El tamaño es A-3 con las medidas 0.297 cm. de ancho por 0.42 cm. de largo.
▪ Estas medidas son de la hoja ya cortada.
▪ Verificar estas medidas al comprar en librerías y de no tenerlas, ajustarlas a lo que se pide.
C L A S E 1b
2 0 2 6
P R O Y E C T O SD I B U J O
P A R A
I N G E N I E R Í A I N S T R U M E N T O S D E D I B U J O M Í N I M O S
Mgtr.Arq. Luis Fernando Ruano Paz
LISTADO INSTRUMENTOS MÍNIMOS
1 Tablero de dibujo, 40x60 cms. (16"x24") Forrado de vinil. Que incluya regla paralela.
2 Juego de escuadras, de 45° - 45° y 30° - 60° de 12”, sin medidas y sin bisel de plástico transparente.
3 Juego de rapidógrafos desechables, punto grueso (1.2), punto medio (0.6) y punto fino (0.3) marca “STAEDTLER”
4 Portaminas profesional, para minas de 2mm.
5 Formatos, normas COGUANOR-ISO “A-3” de 29.7 x 42.0 cms. Canson Opalina (30u)
6 Compás de precisión, de marca “STAEDTLER” (incluye adaptador para rapidógrafo.)

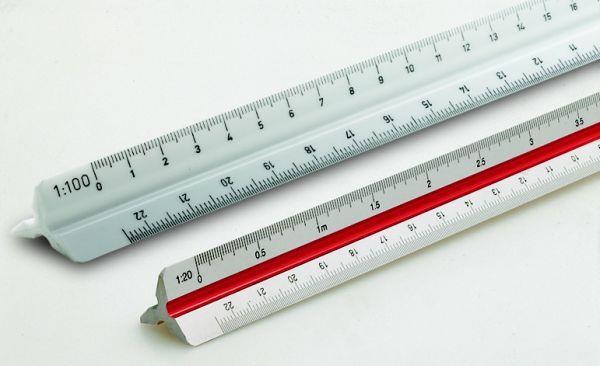

7 Escalímetro triangular, en centímetros, con las escalas 1:20, 1:25, 1:50, 1:75, 1:100 y 1:125.
8 Minas de grafito, de 2 mm, de los tipos H y HB. (4 unidades de c/u)
9 Borrador para lápiz de color blanco marca “STAEDTLER”
10 Afilaminas de tambor rotativo
11 Almohadilla dry clean (ratón)
12 Cepillo de limpieza pequeño
13 Drafting tape 1/2" o 3/4" de ancho
