2 0 2 6
P R O Y E C T O S
D I S E Ñ O D E
I N S T A L A C I O N E S
E S P E C I A L E S
G A S P R O P A N O
Mgtr.Arq. Luis Fernando Ruano Paz
Tema 9: Gas propano
Asesoría Ductos y Sistemas de Eliminación de Residuos Sólidos
Avances Proyecto final
Qué es el GLP ?
▪ Gas Licuado de Petróleo
▪ Hidrocarburo cuyos principales componentes son el propano y el butano, además de isobutano y butileno en menores cantidades.
▪ Mezcla de 70% Propano y 30% Butano
▪ 1 Litro de GLP líquido = 0.531 Kg.
▪ Hidrocarburos son los cuerpos compuestos por carbono e hidrogeno exclusivamente.
▪ PROPANO Composición química C3H8
▪ BUTANO Composición química C4H10.
▪ No tiene color (incoloro)
▪ No tiene olor (inodoro)
▪ No es tóxico en cantidades mínimas
▪ Es muy flamable
▪ Excesivamente frío (-42 ºC)
▪ Es limpio
▪ Es económico
*

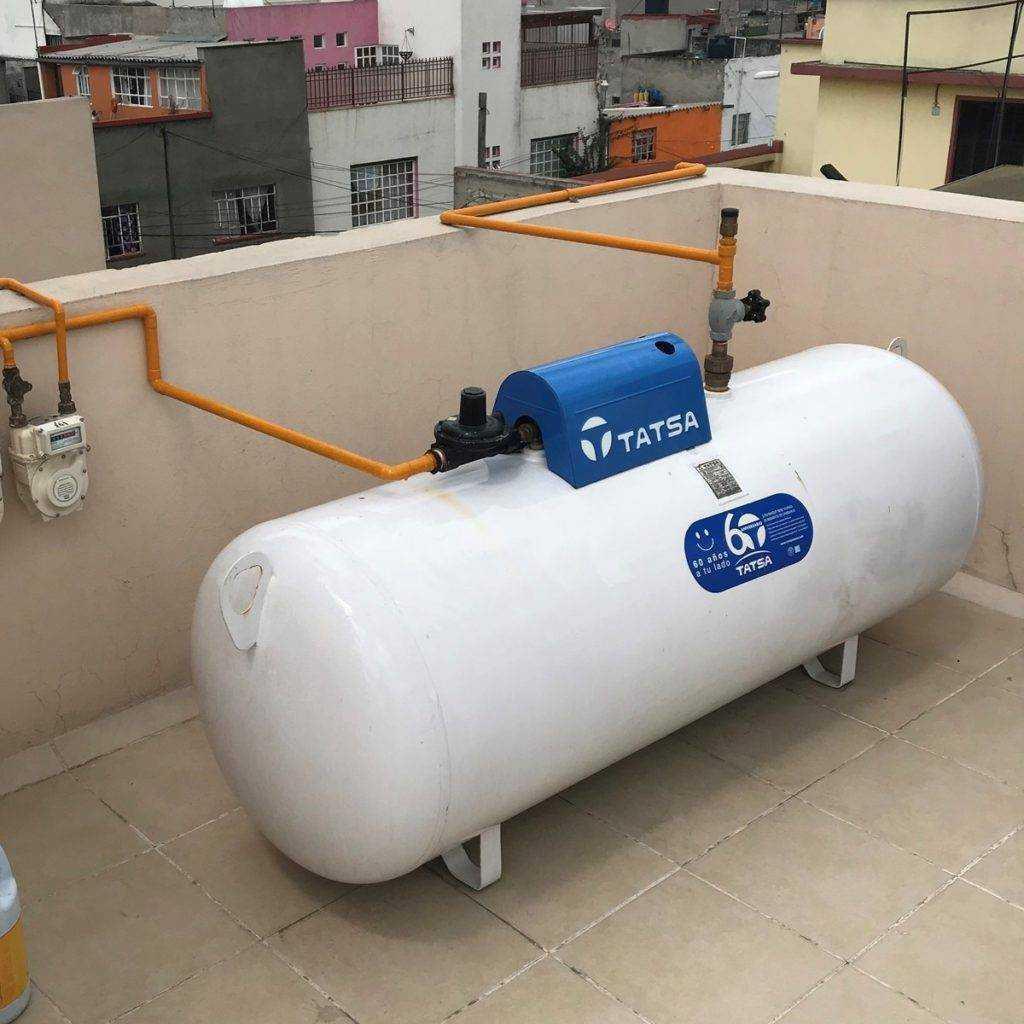

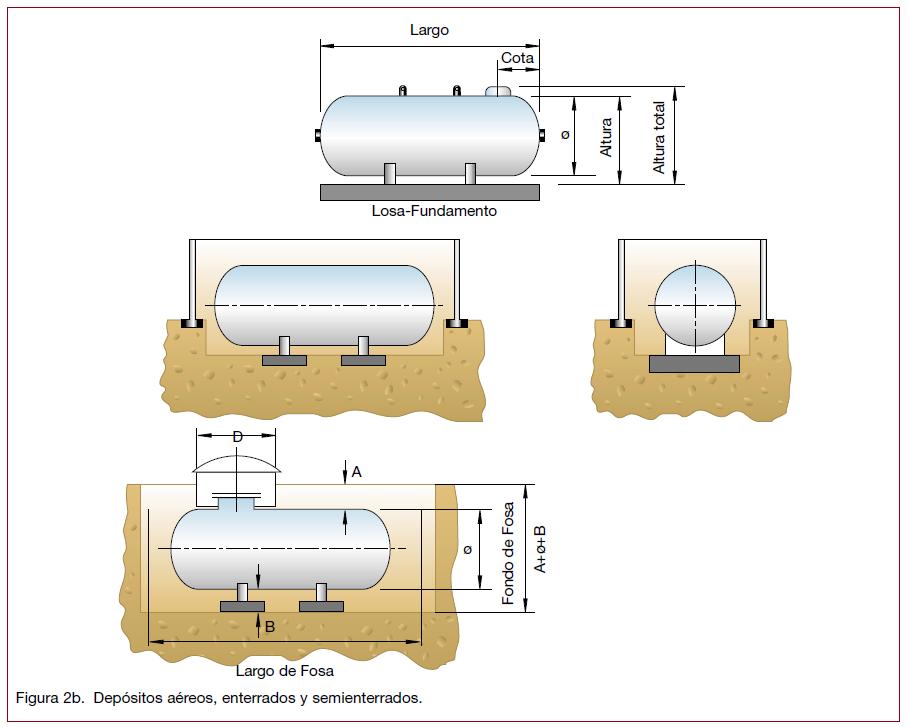

Queda prohibida la instalación de depósitos, cualquiera que sea su tamaño, en locales cuyo piso esté más abajo que el nivel de la calle, por lo tanto se prohíbe situarlos en sótanos, núcleo de gradas y en pasillos.
La protección contra incendios constará de 2 extintores de polvo químico seco de 12 kg de contenido c/u.

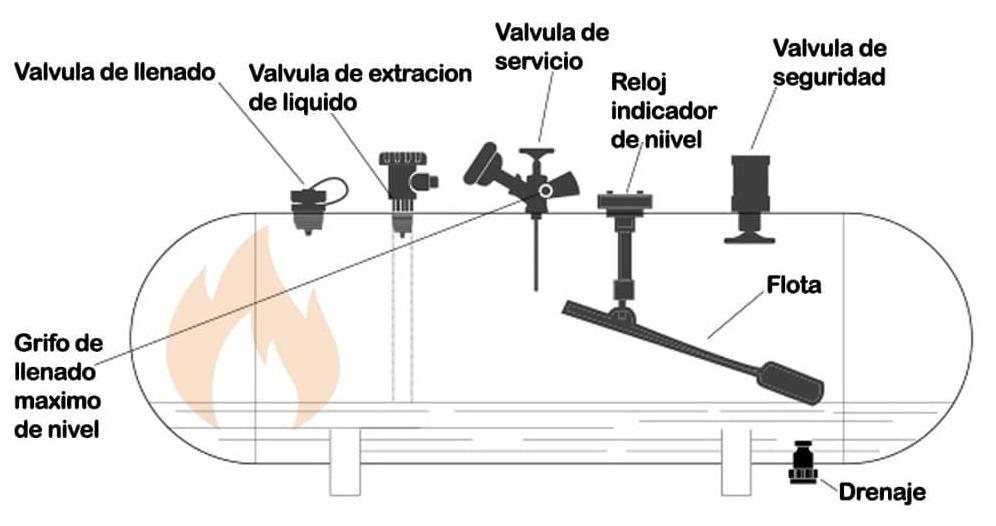

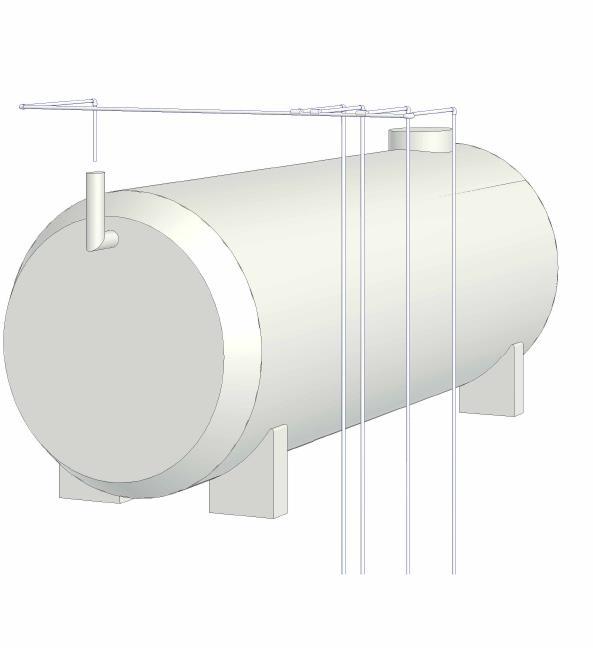

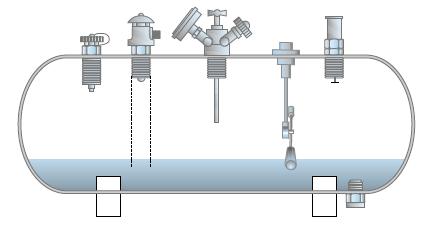

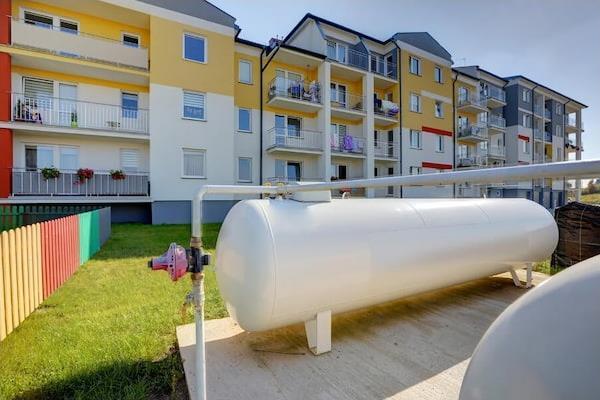

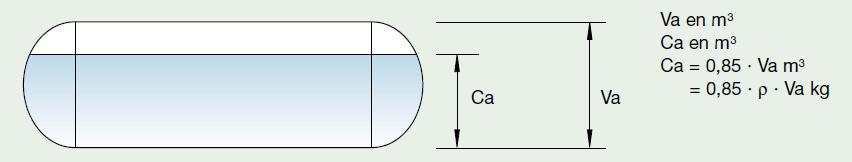

Volumen máximo de llenado de tanque

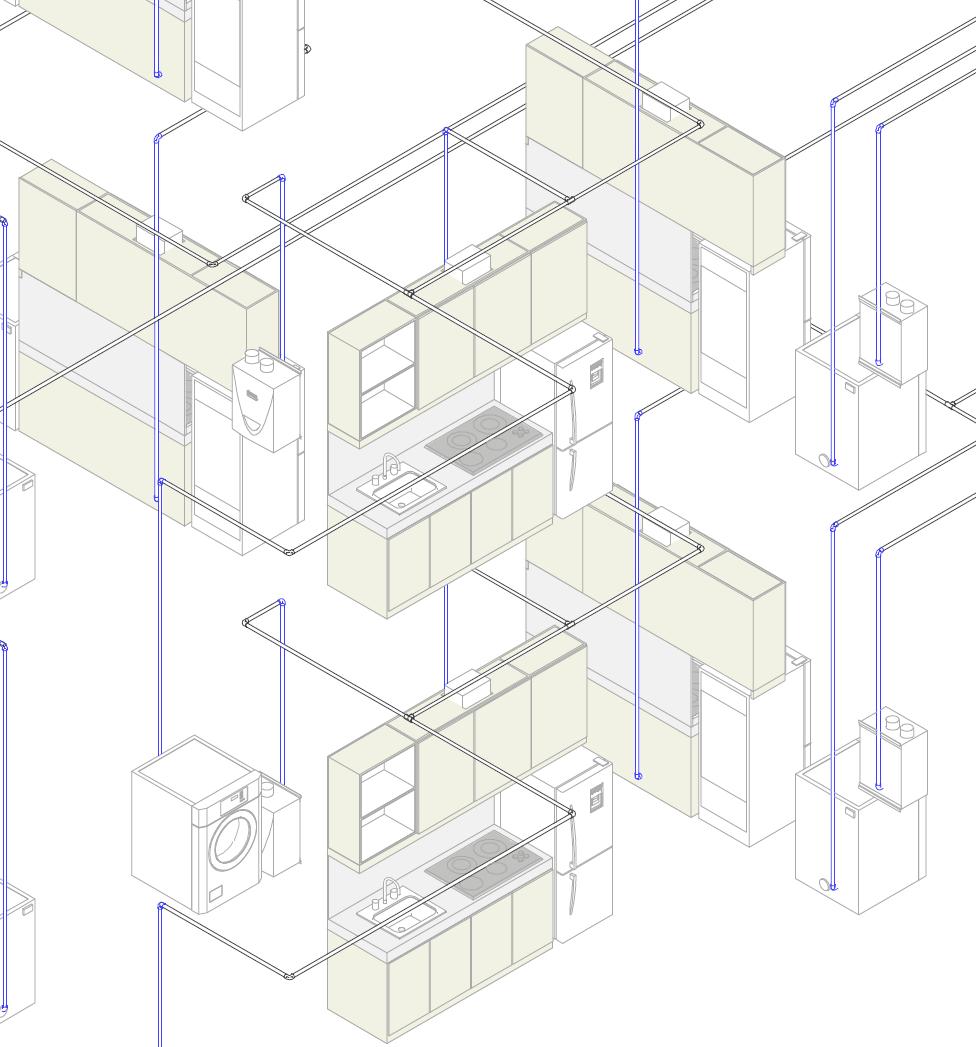

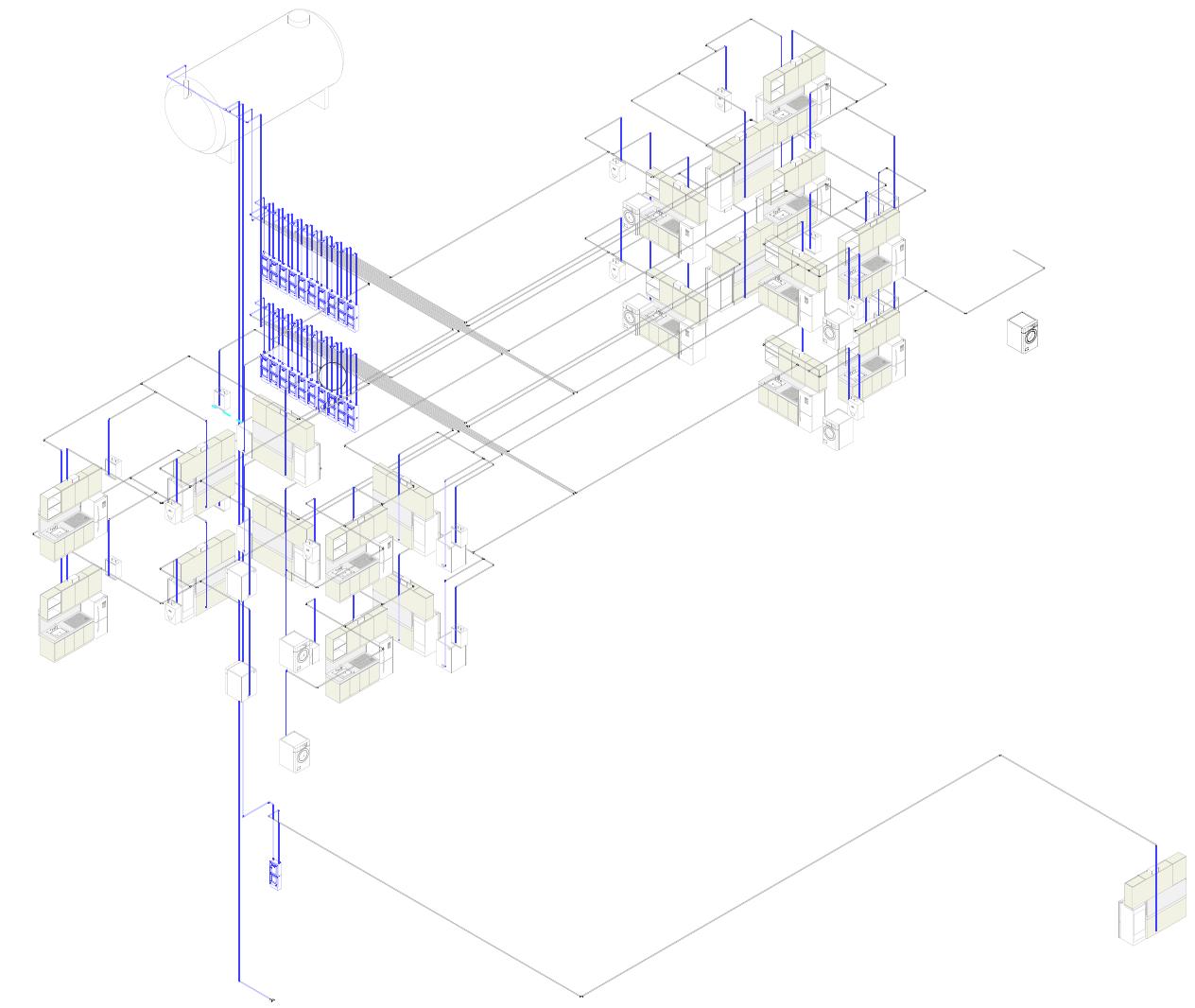

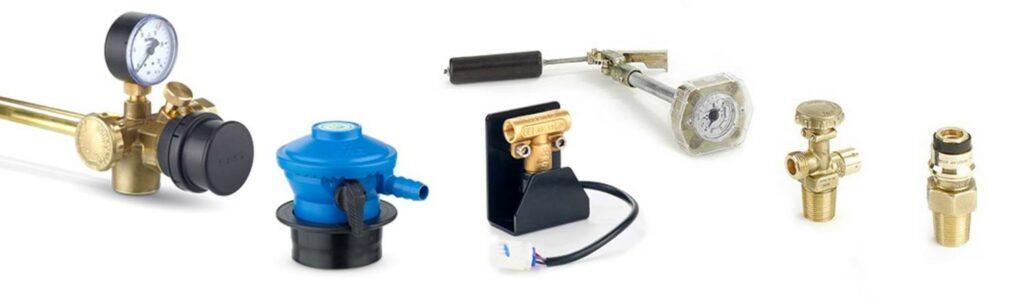

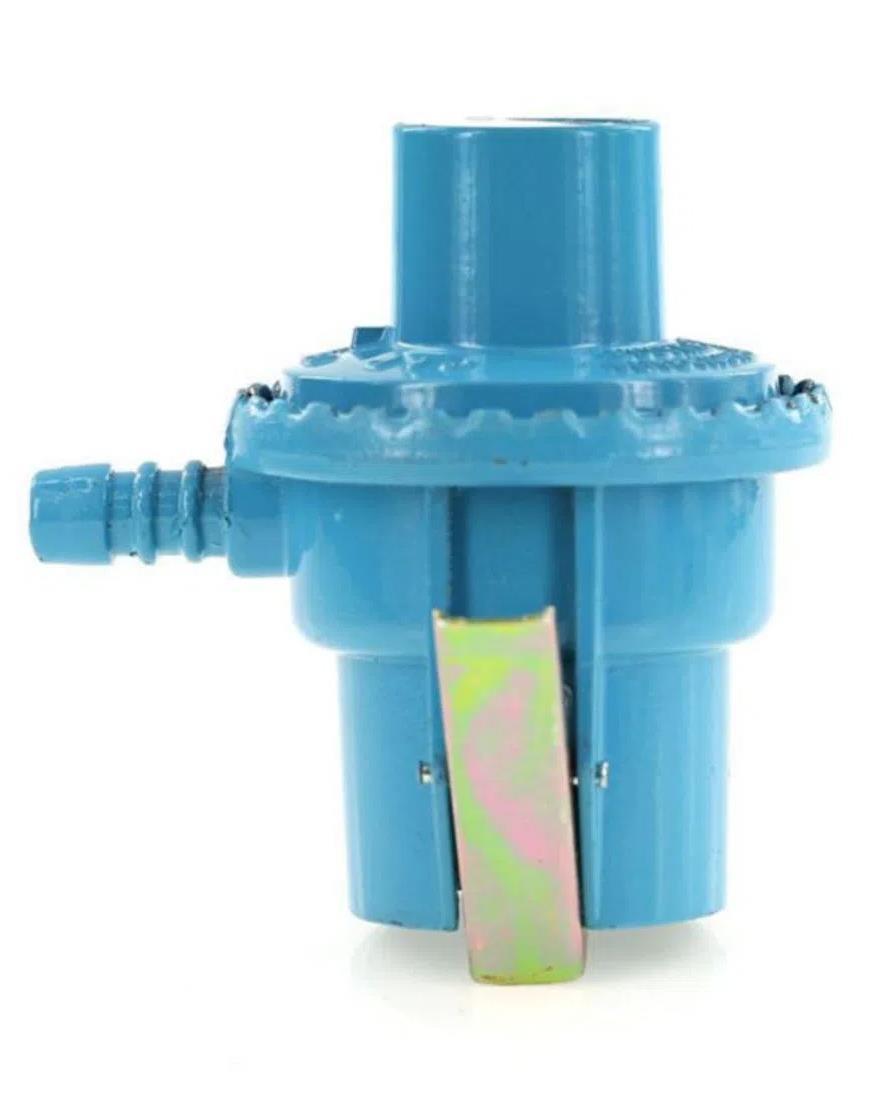

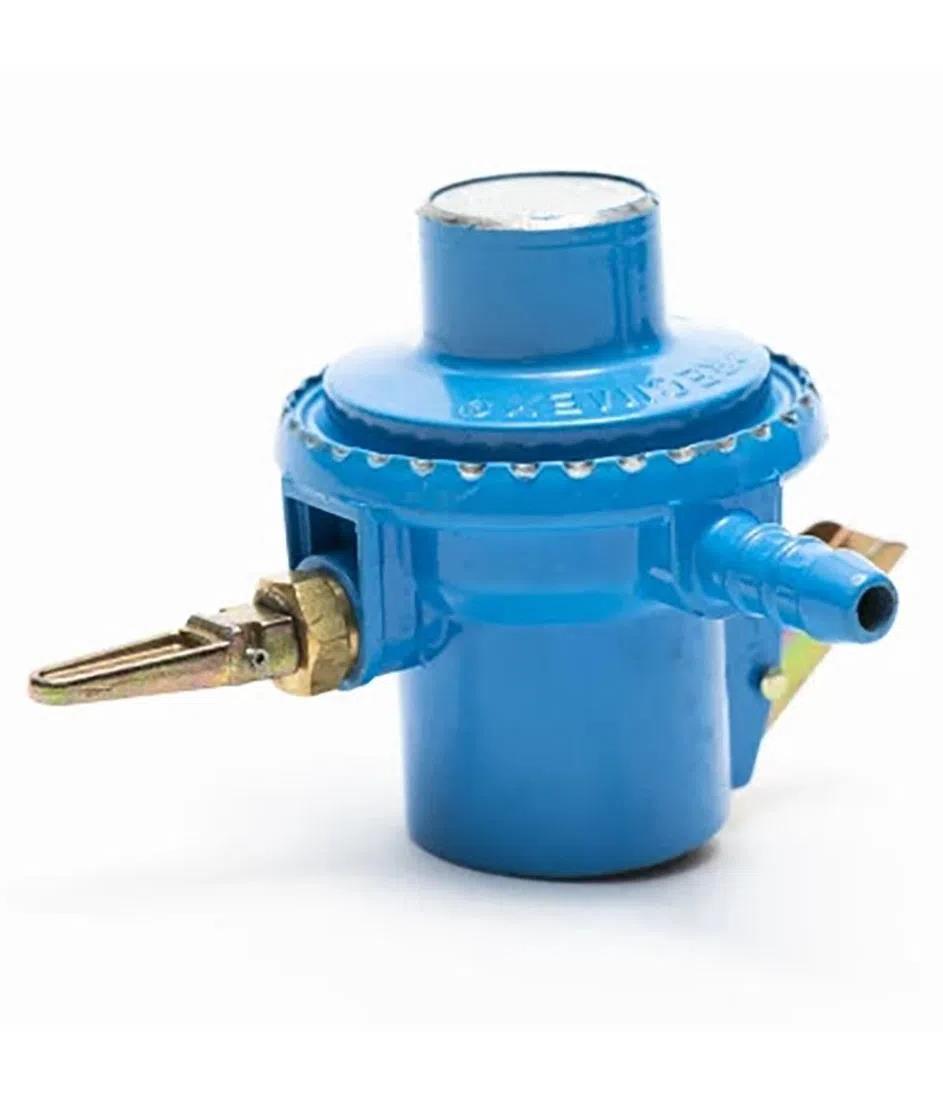

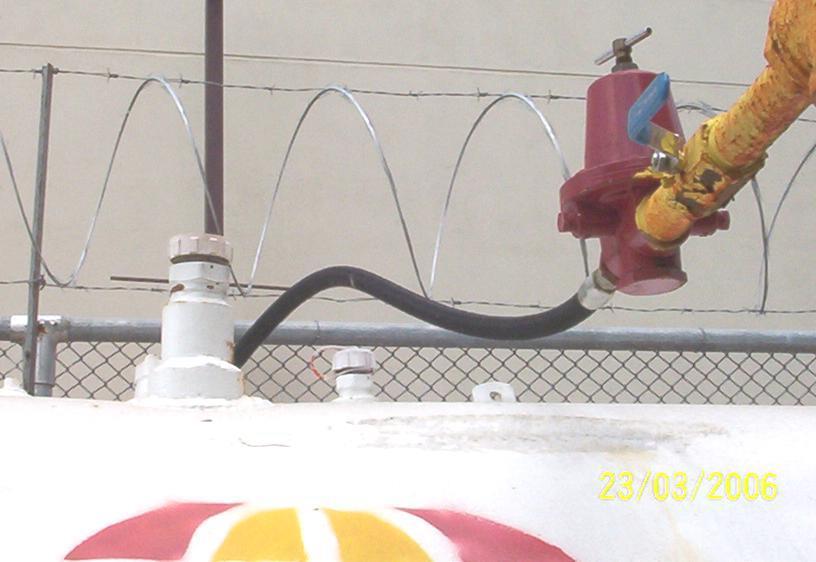

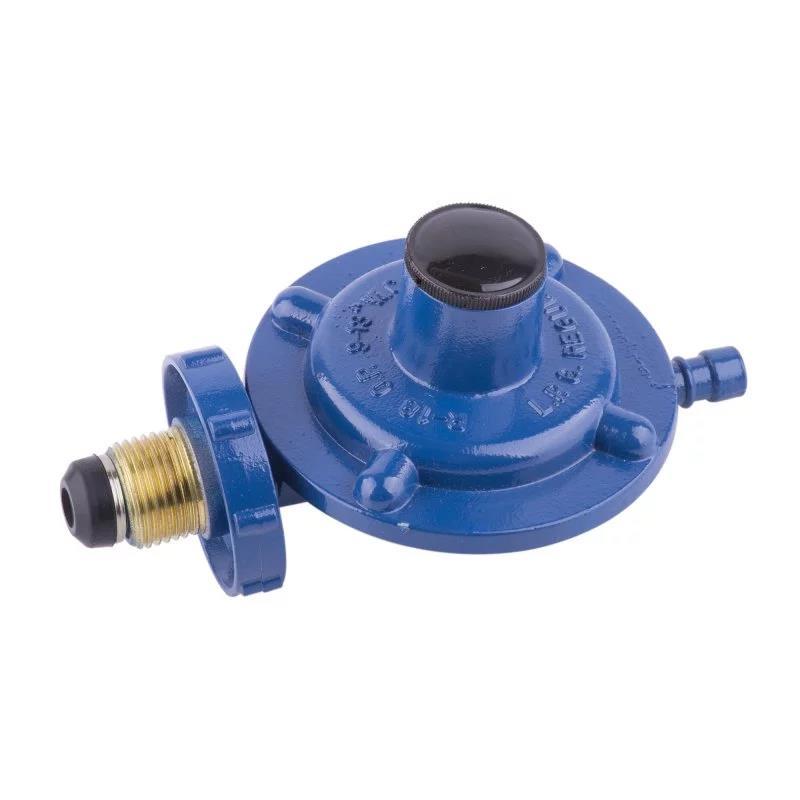

La instalación interior de Gas se compone de las siguientes partes:

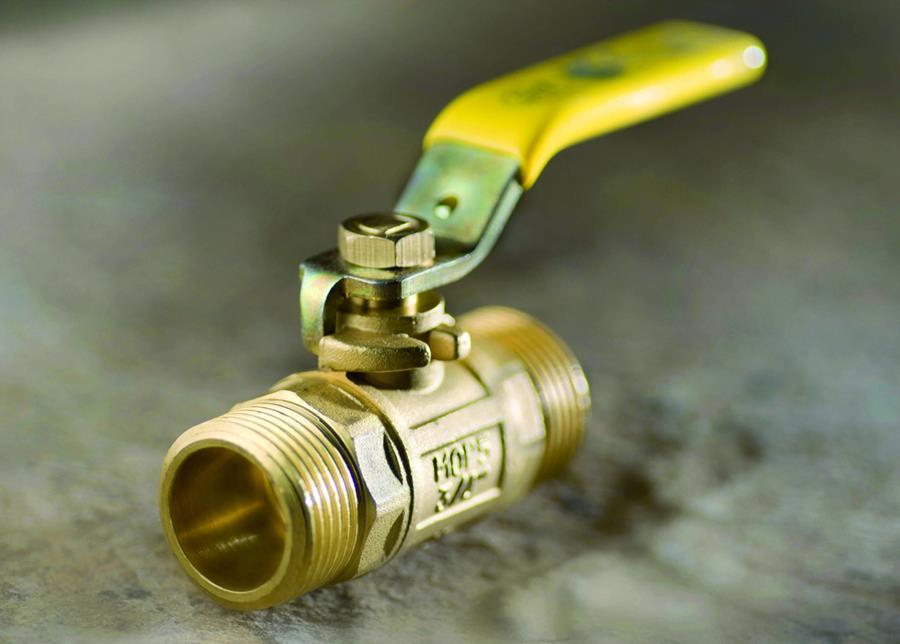

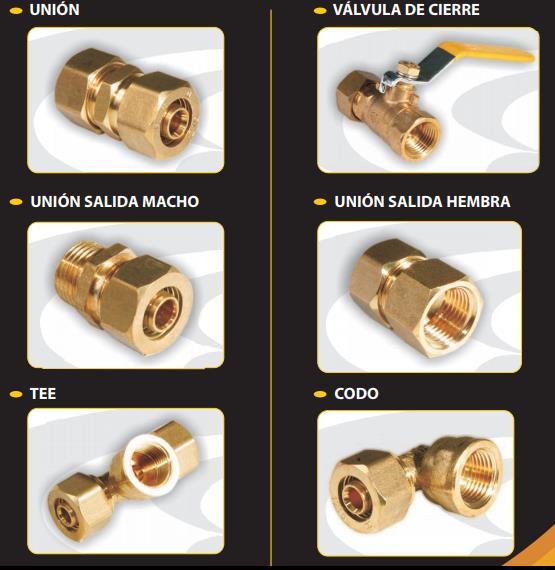

▪ Llave de Paso General: es la llave destinada a interrumpir el paso de gas al edificio.
La parte de la tubería de conexión exterior al edificio, se llama tallo.
▪ Llave de Paso Individual: es la llave que se instala antes de la entrada a una vivienda o local. Sirve para interrumpir el suministro a esa vivienda de forma individual.

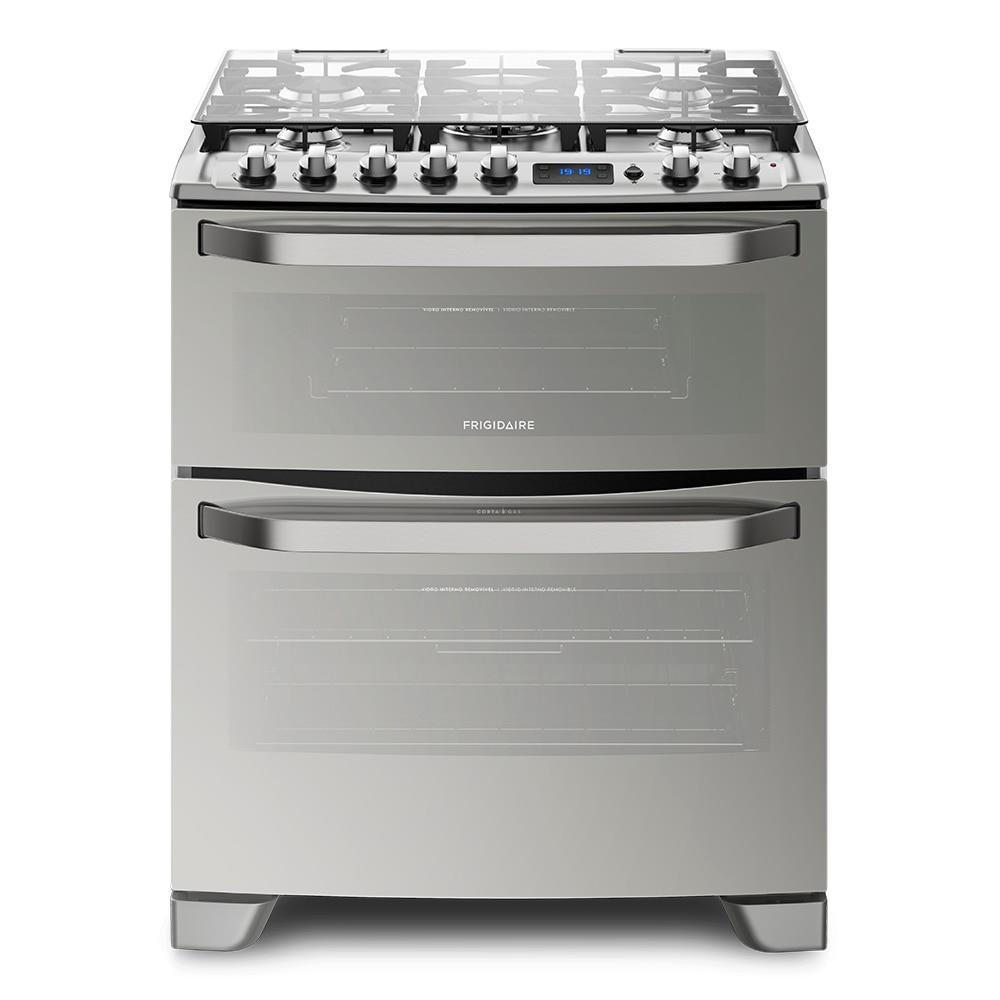

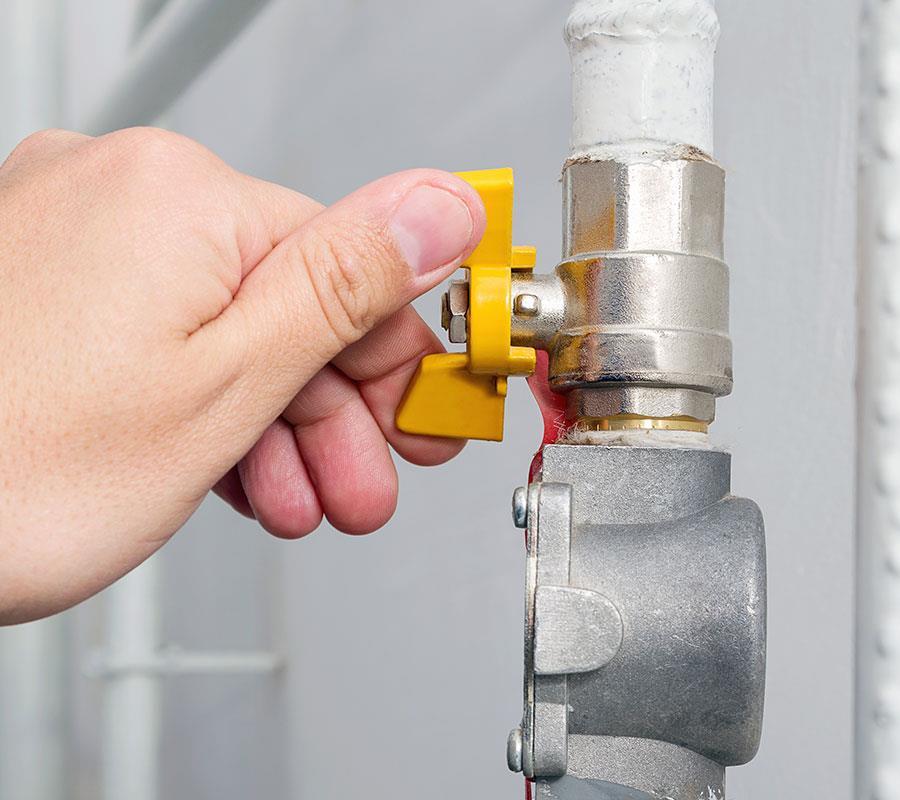

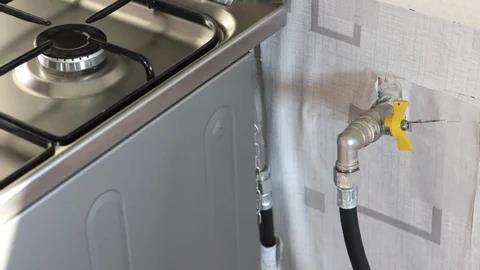

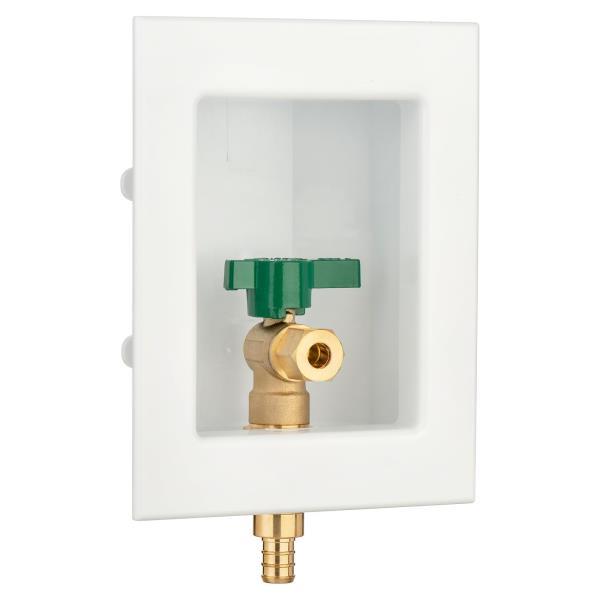

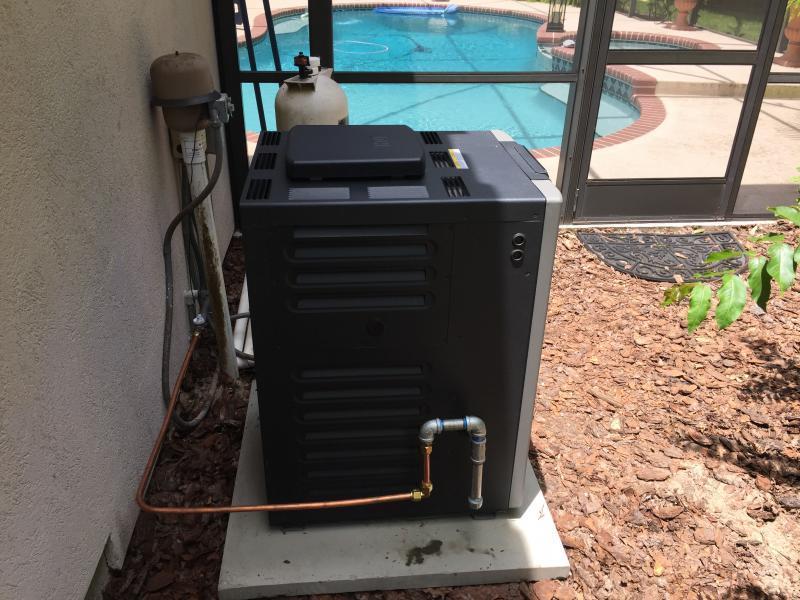

▪ Llave de Paso Aparato: a la entrada de cada aparato receptor, se instala una llave de paso para cortar el suministro en forma independiente del resto de la instalación.

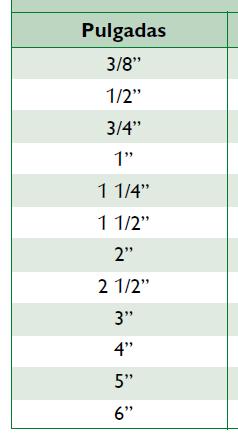

▪ Ramal Interior o Distribuidor: es la tubería que va desde la llave de paso general y que se une con el montante general o con montantes individuales o con los contadores.

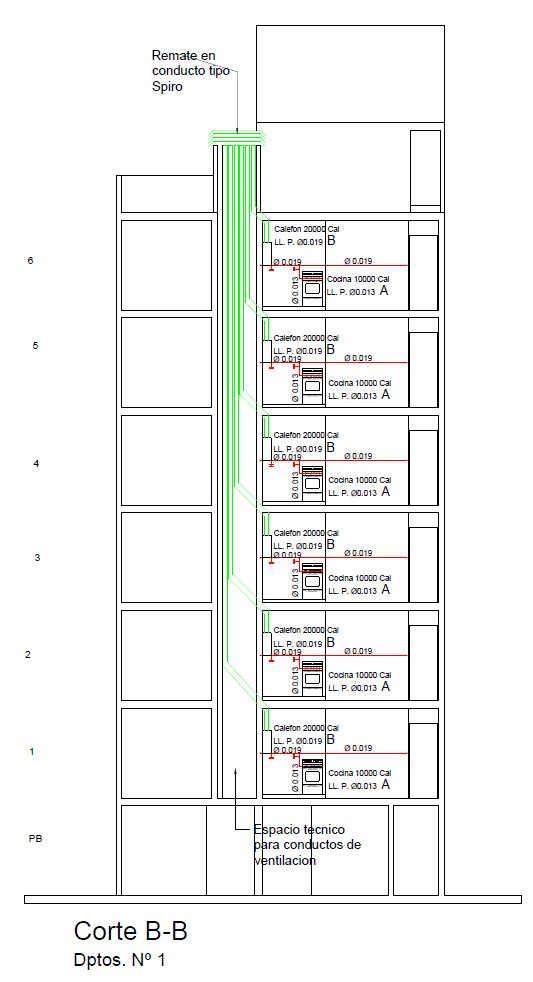

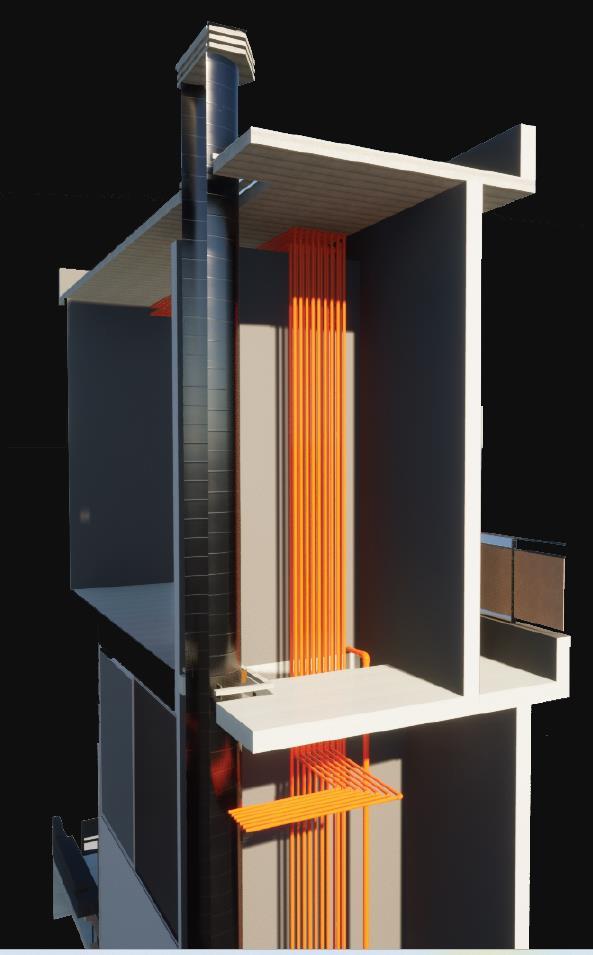

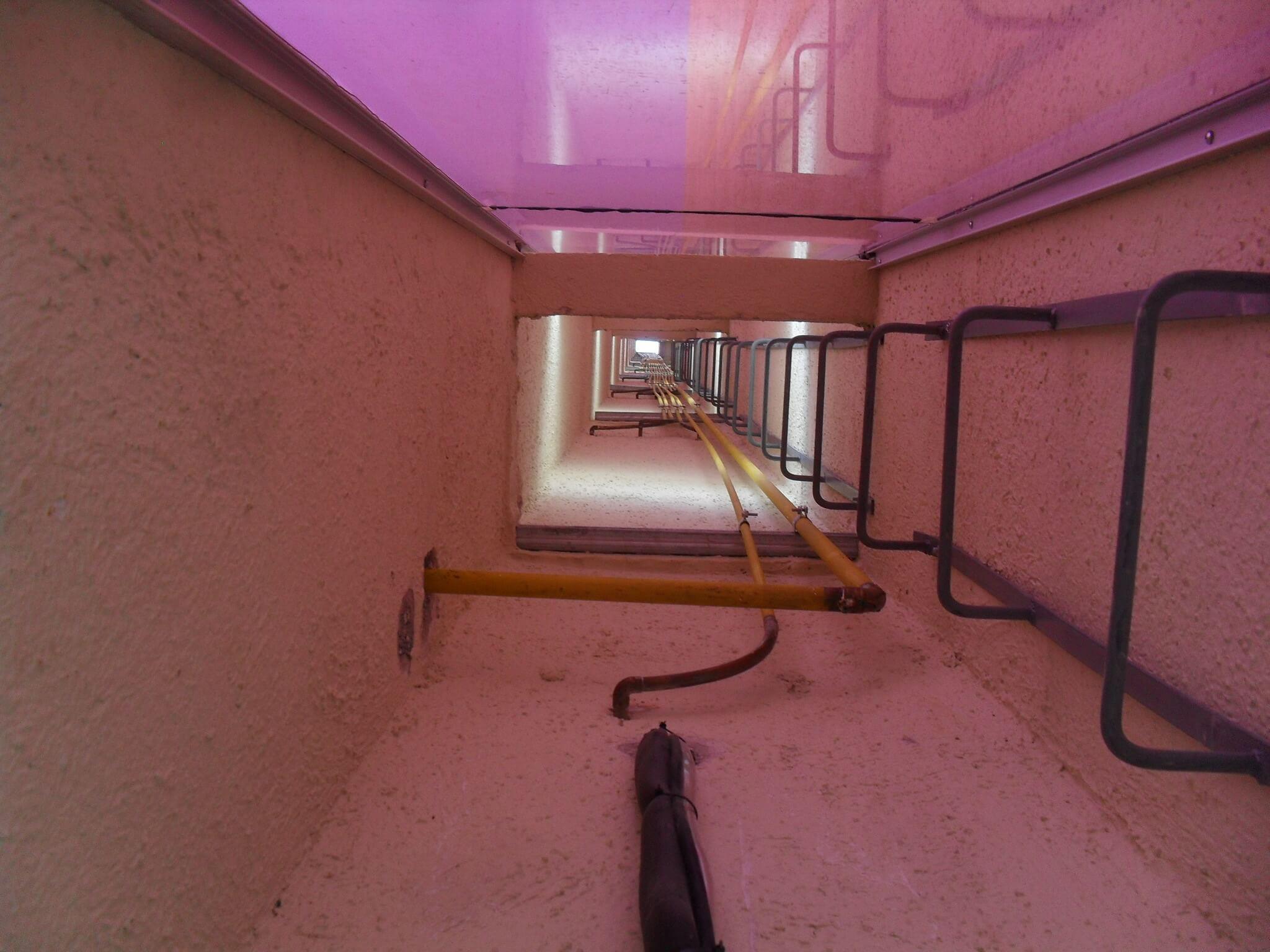

▪ Montante General: el montante general es la tubería general encargada de distribuir el gas a todas las viviendas. A su llegada a cada vivienda o local, se deriva directo al contador.

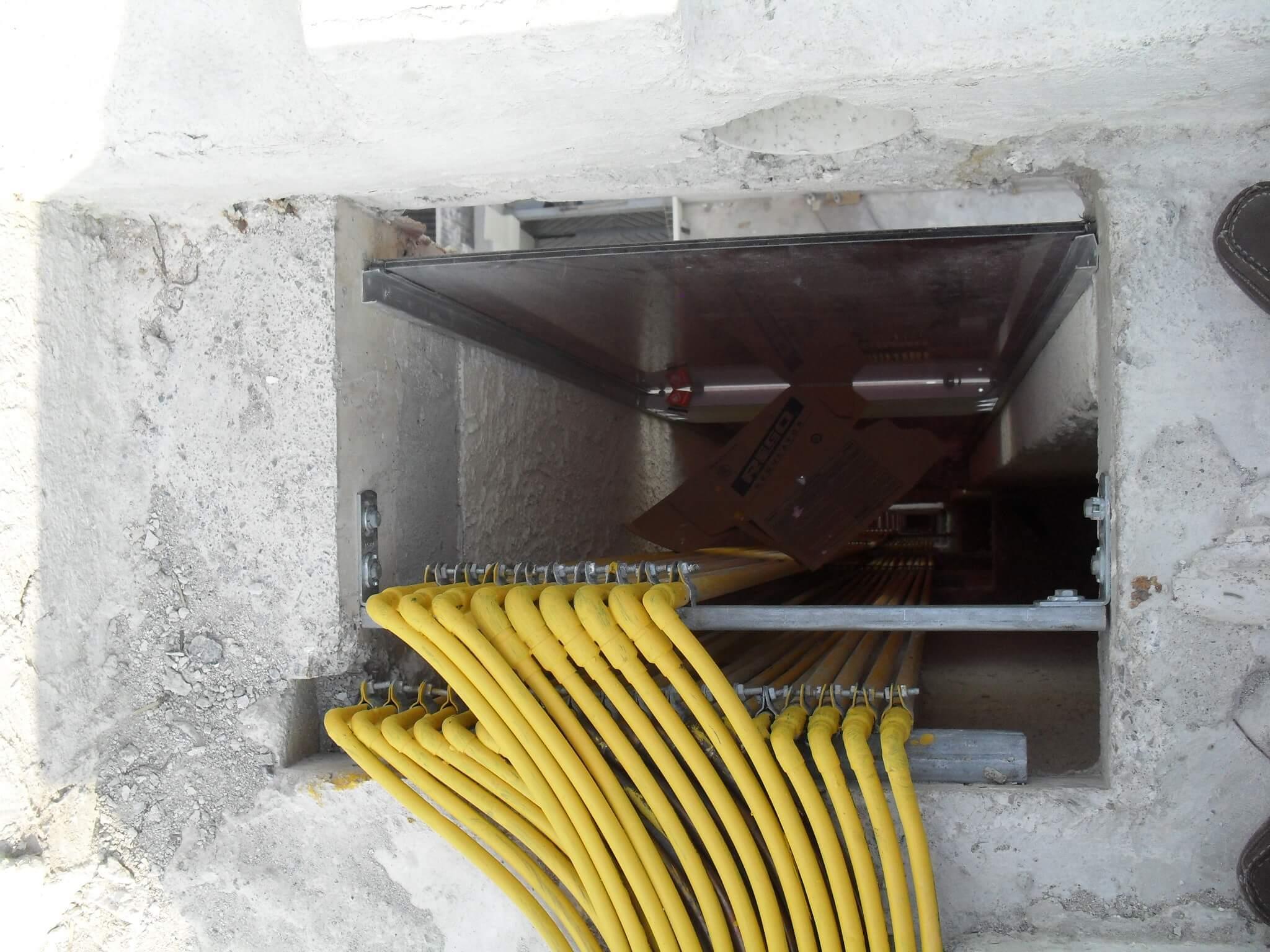

▪ Montantes Individuales: considerando un cuarto general de contadores, cada abonado recibirá el gas mediante una tubería o también llamada montante individual.

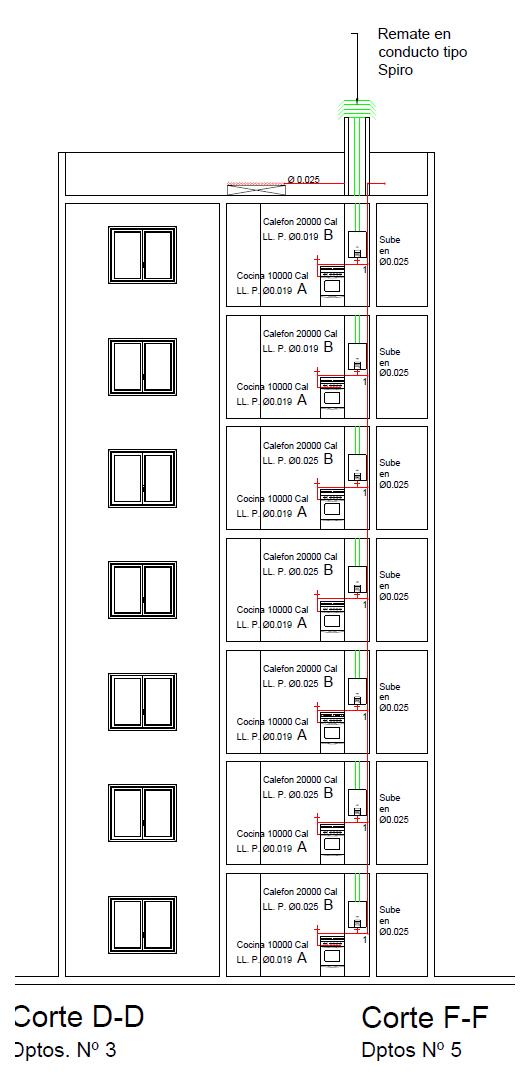

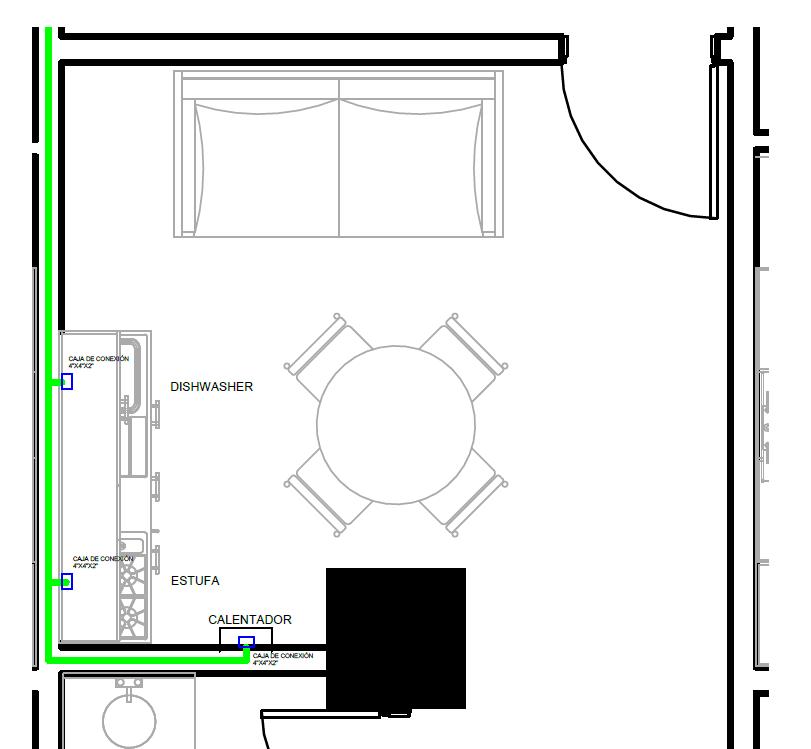

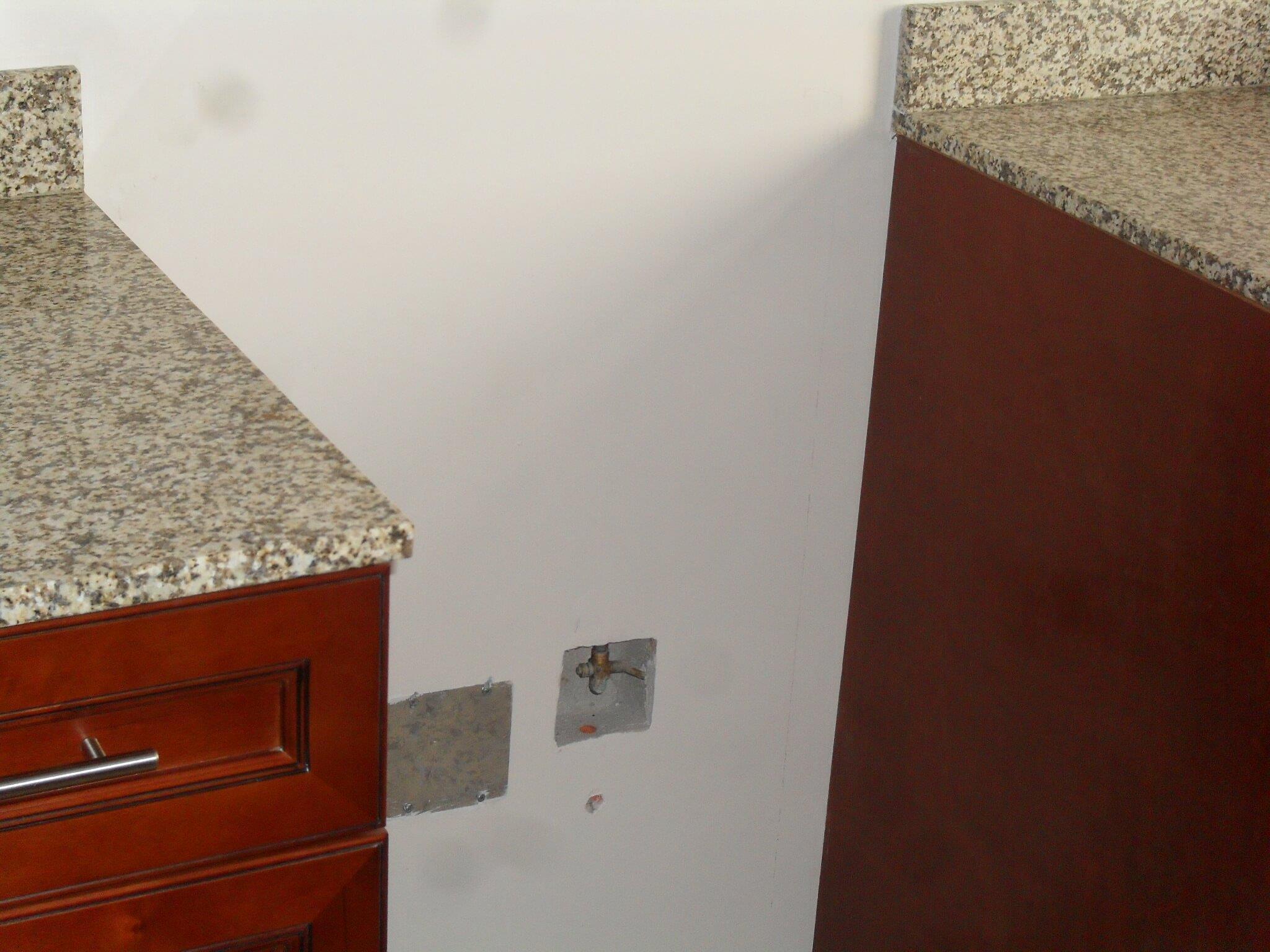

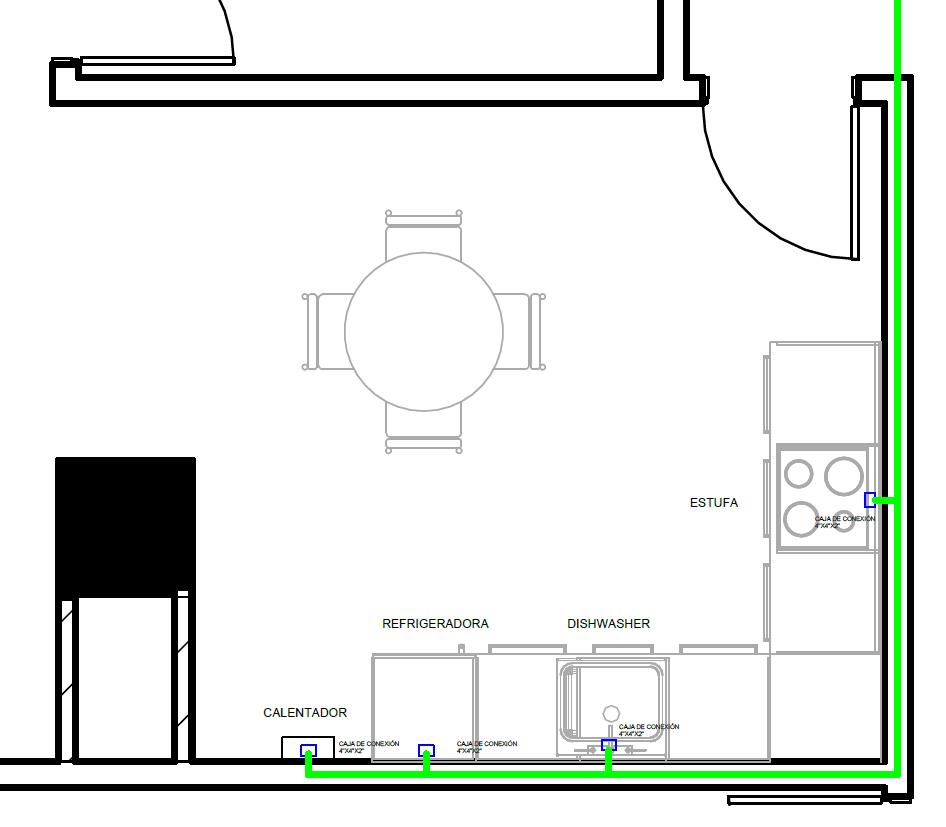

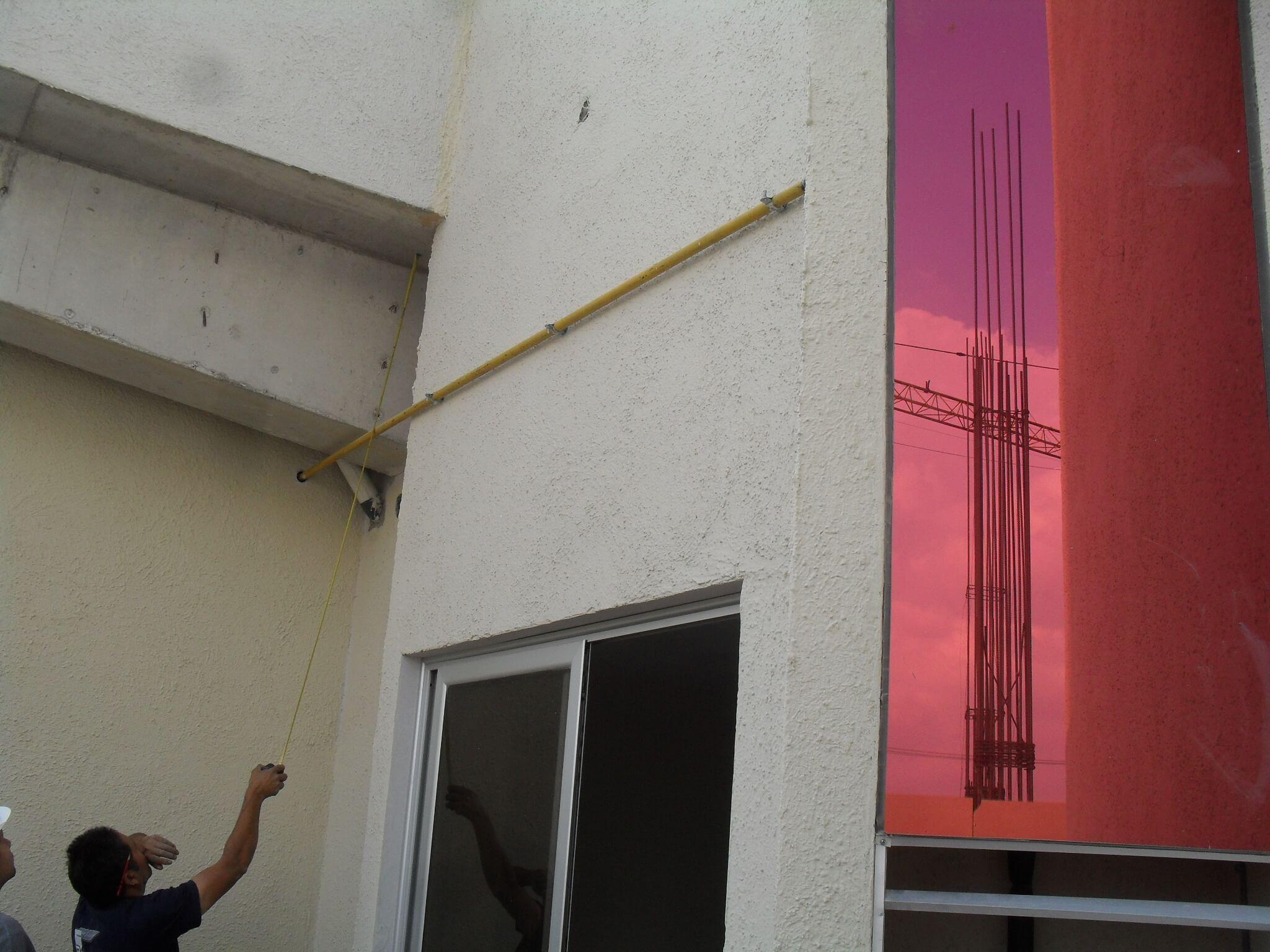

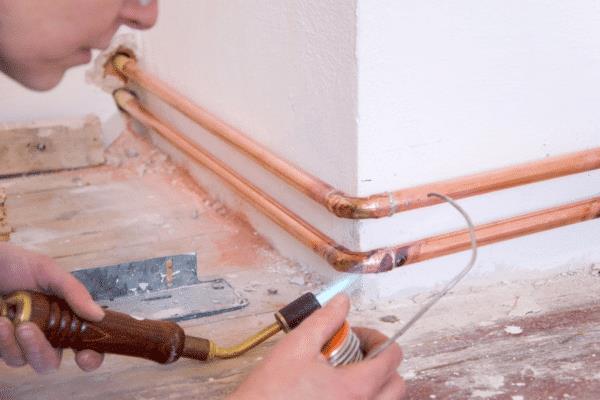

▪ Derivación: Se denomina derivación a la columna que llega hasta los aparatos de consumo.
La misma puede ubicarse empotrada o vista.

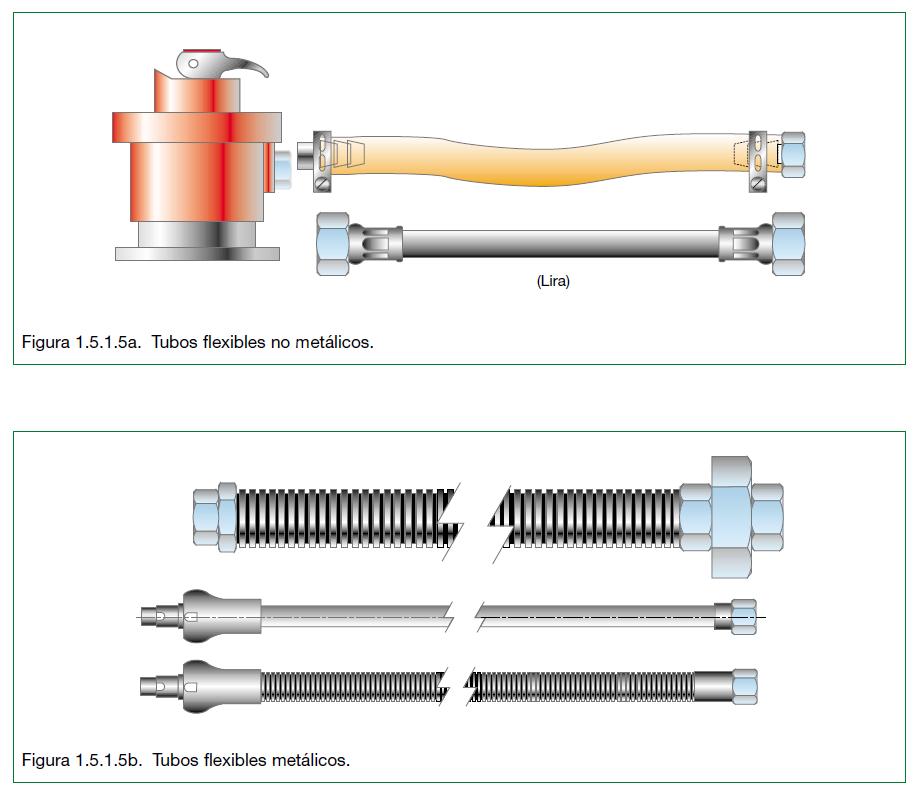

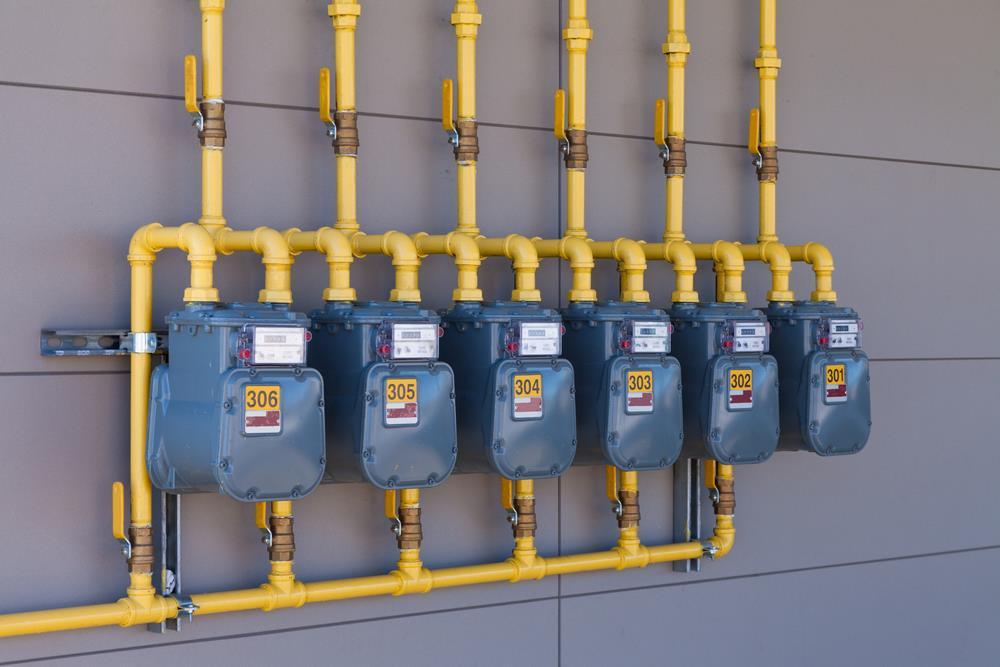

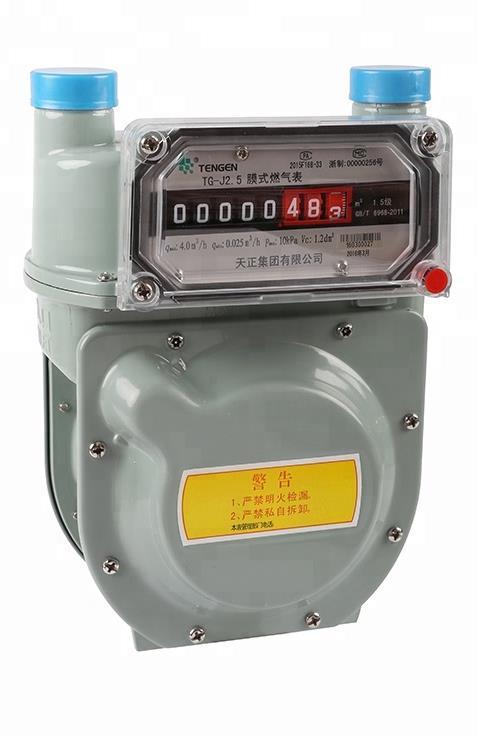

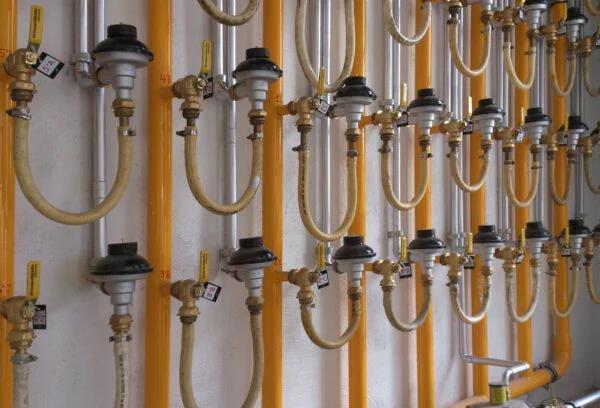

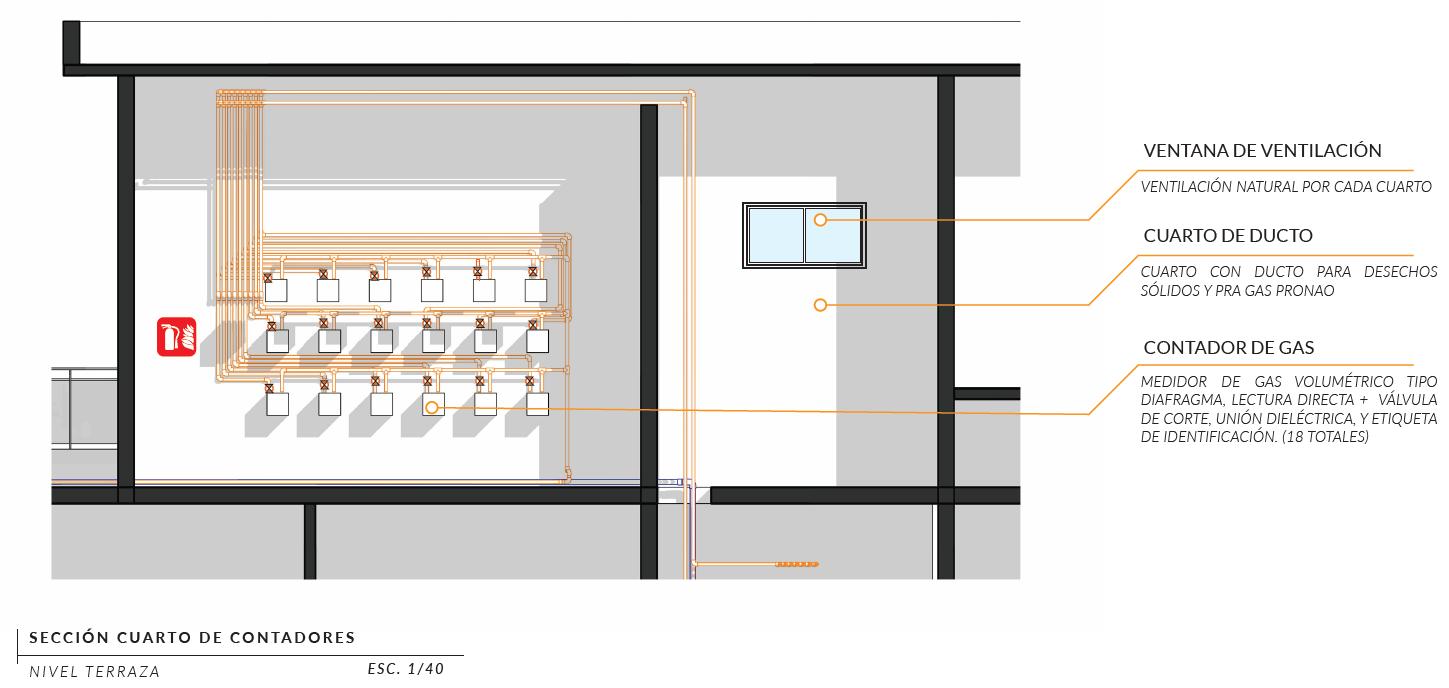

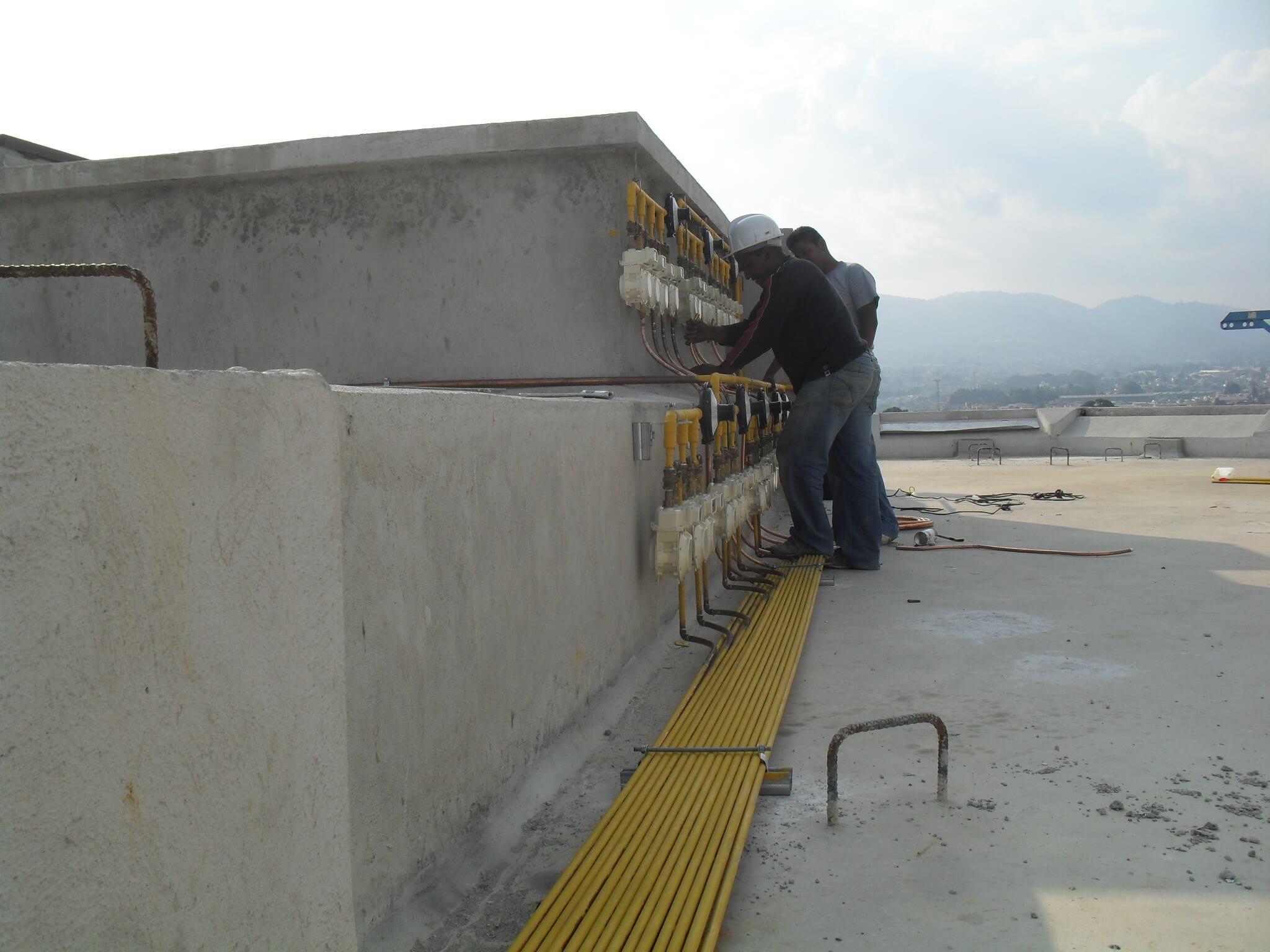

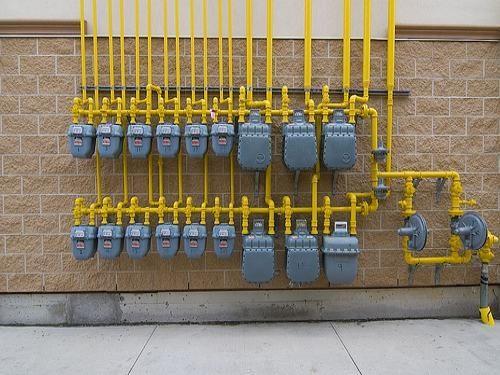

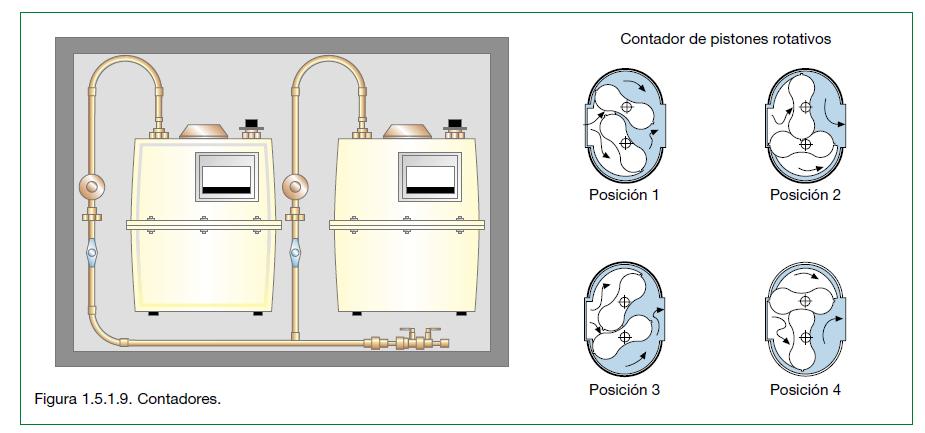

▪ Contadores: Los contadores de gas siempre se sitúan en lugares ventilados, resguardados de la intemperie y de fácil acceso.

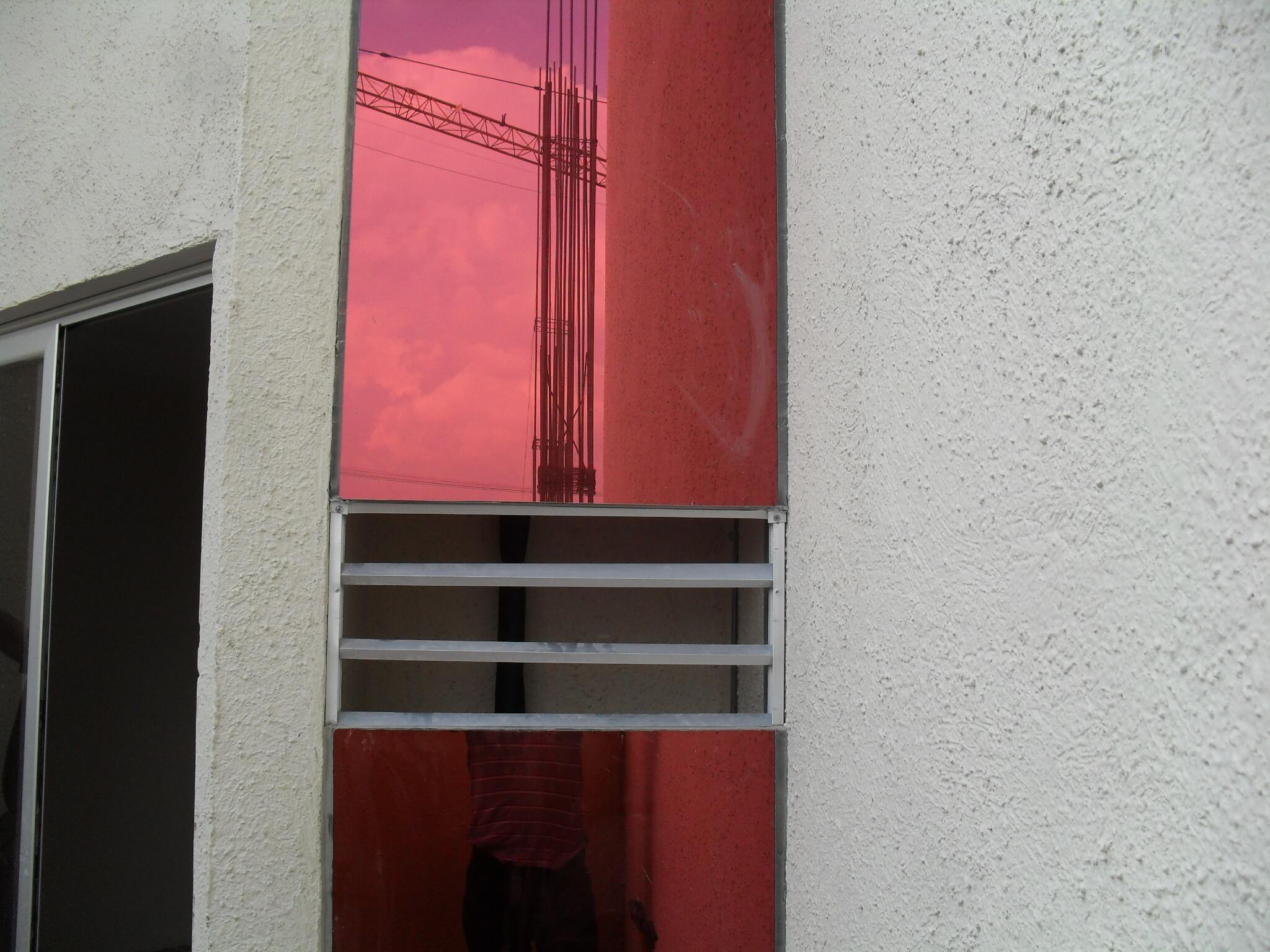

Resulta de gran importancia su buena ventilación ya que se los considera como aparatos receptores y por ello pueden sufrir averías o fugas.

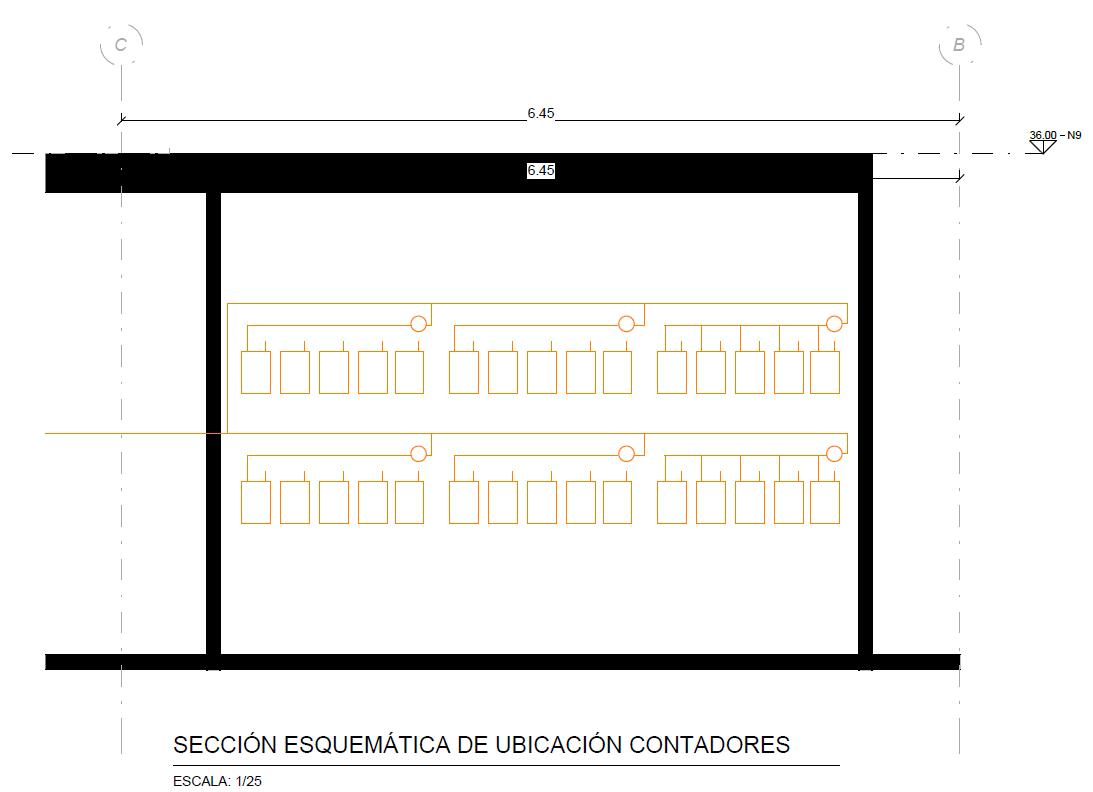

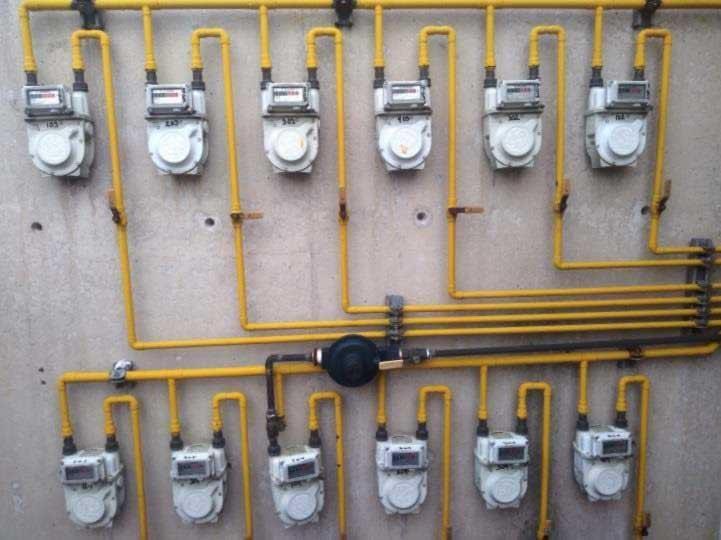

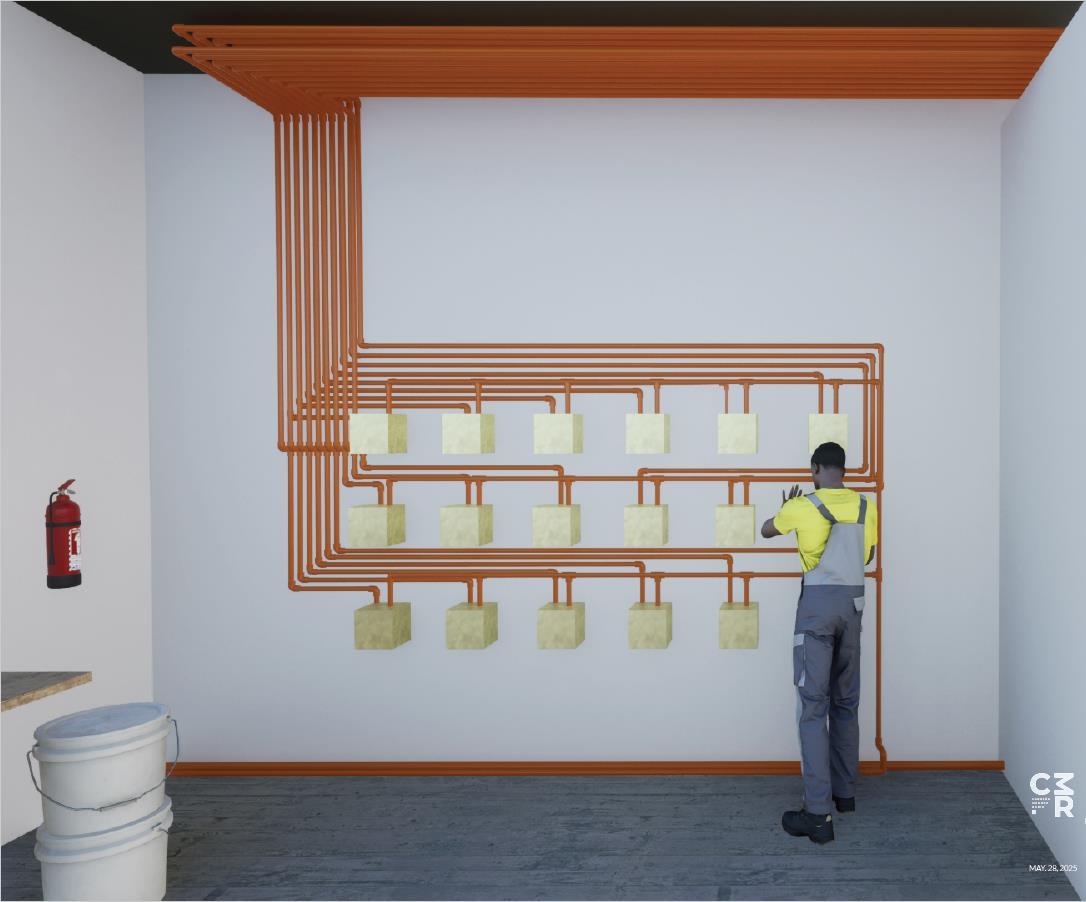

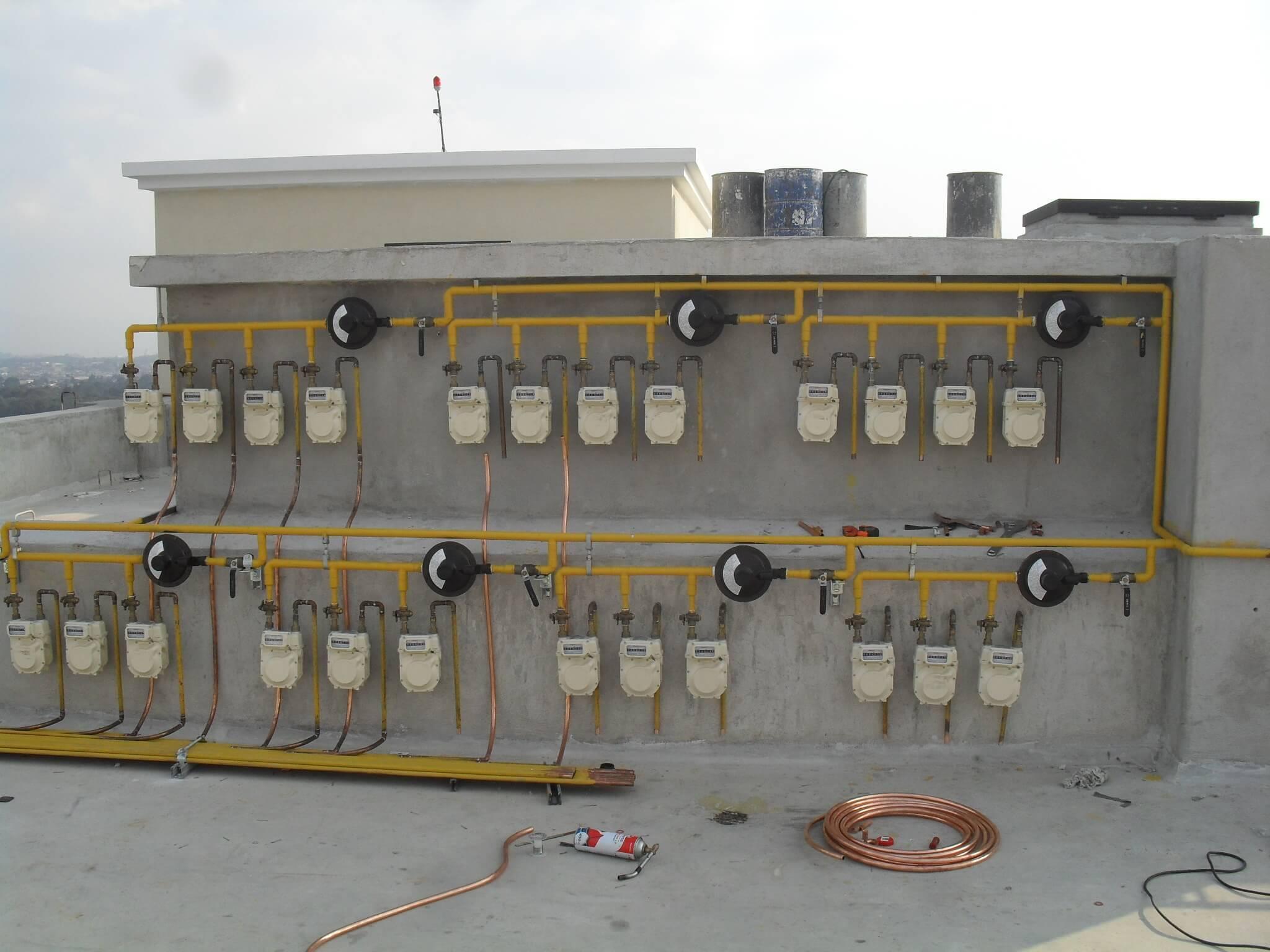

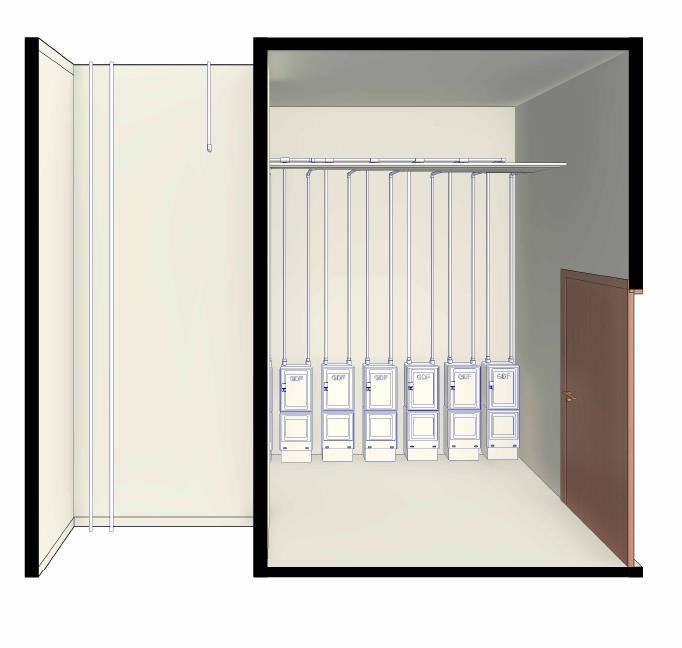

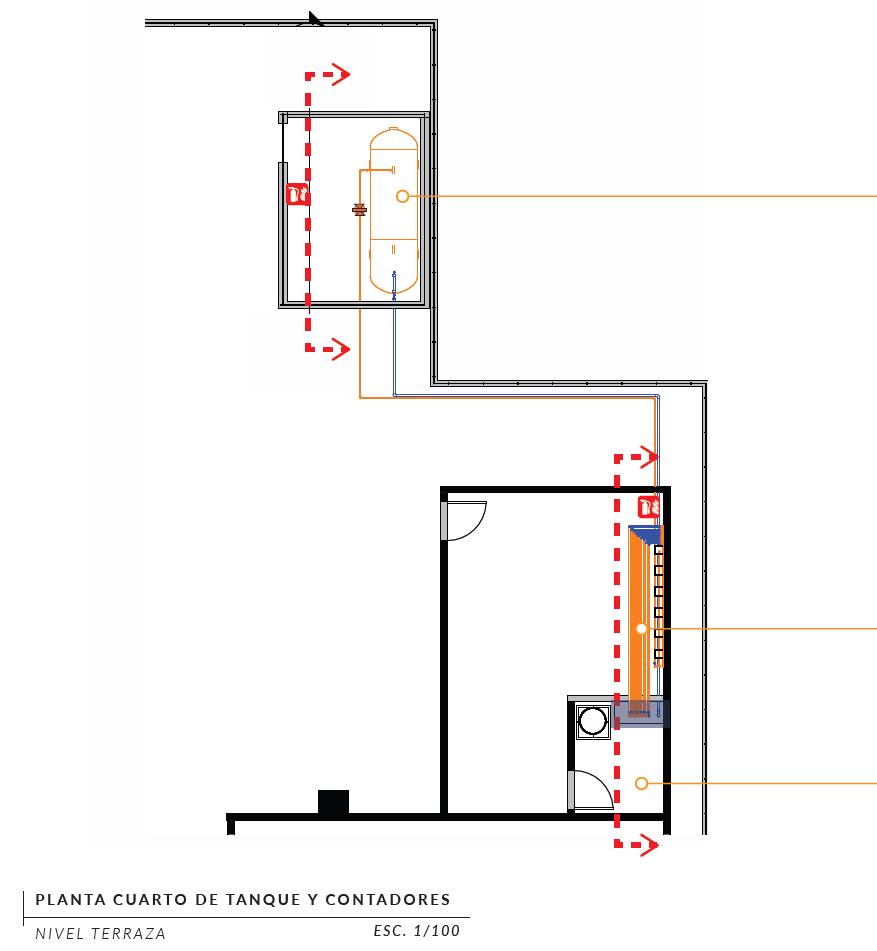

Los contadores suelen ubicarse en batería en cuartos cerrados o en armarios cerrados con llave para evitar la manipulación por personal no autorizado.

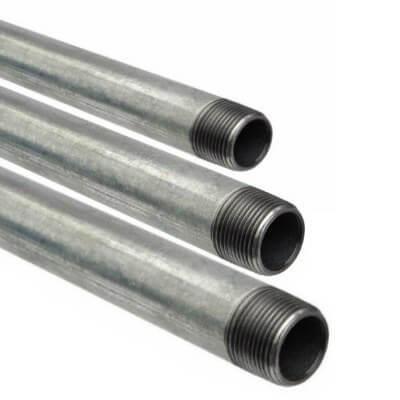

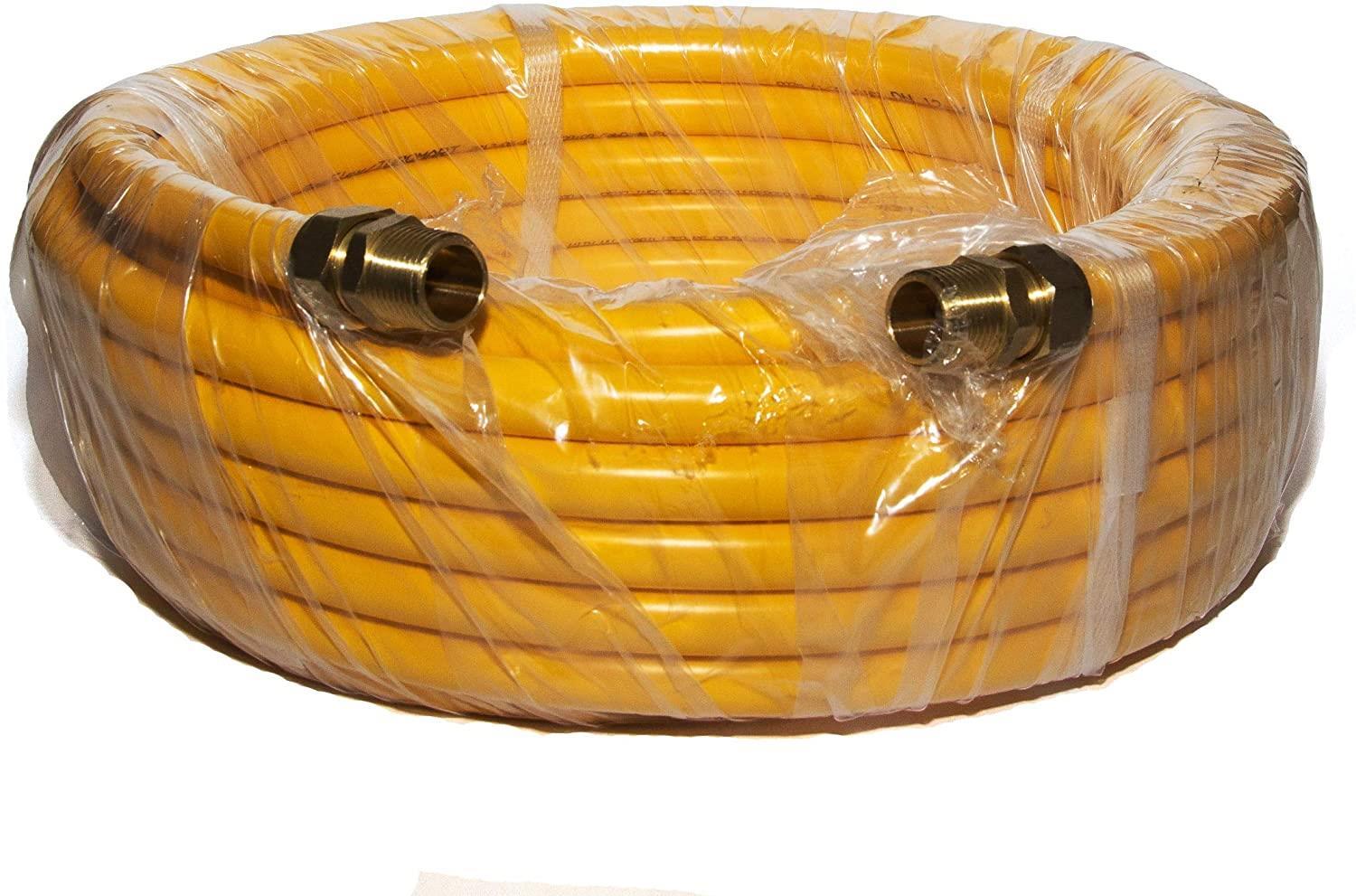

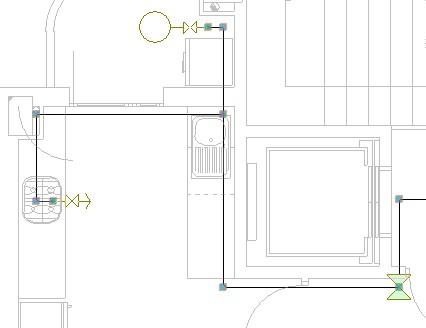

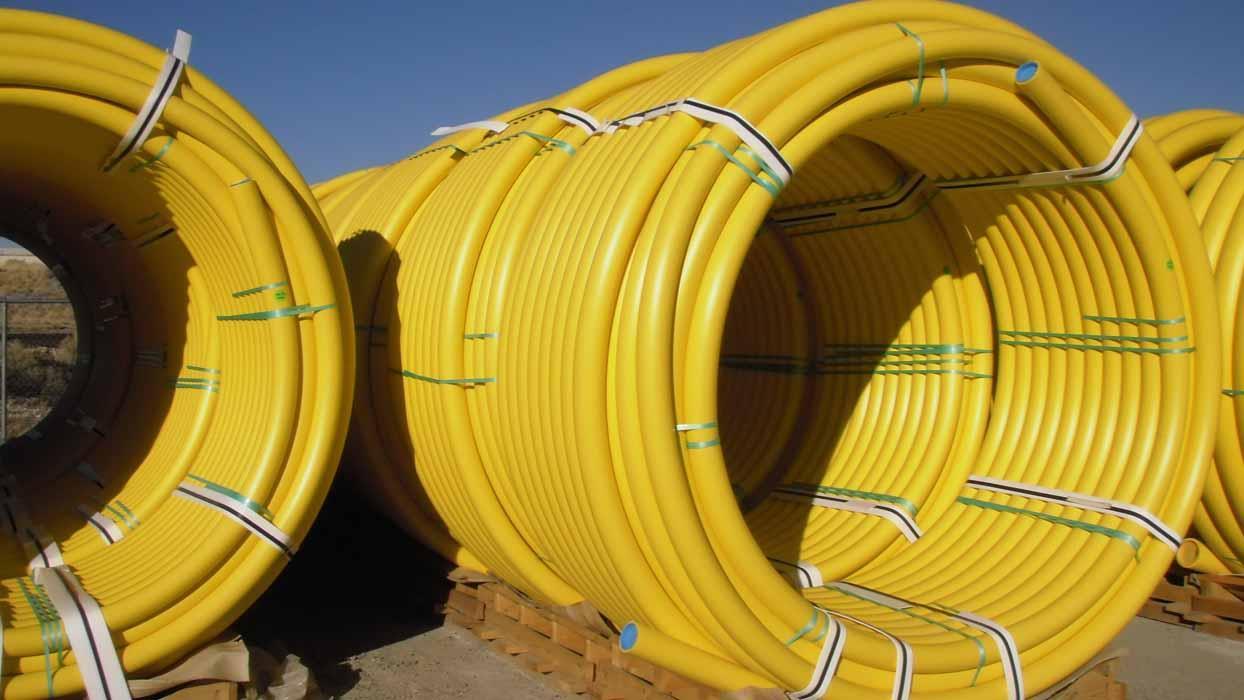

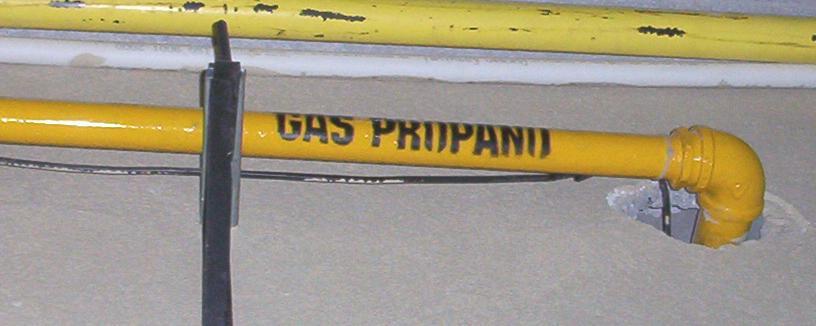

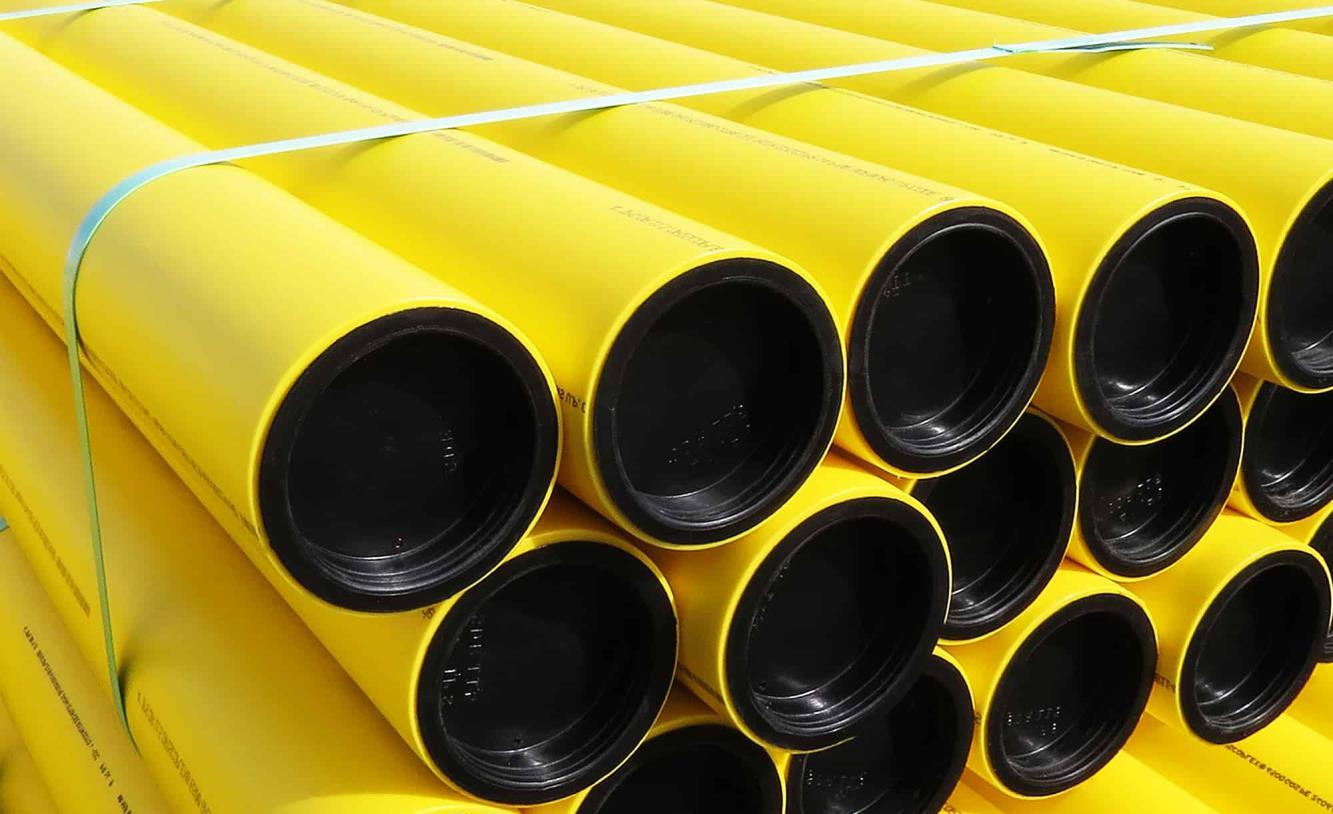

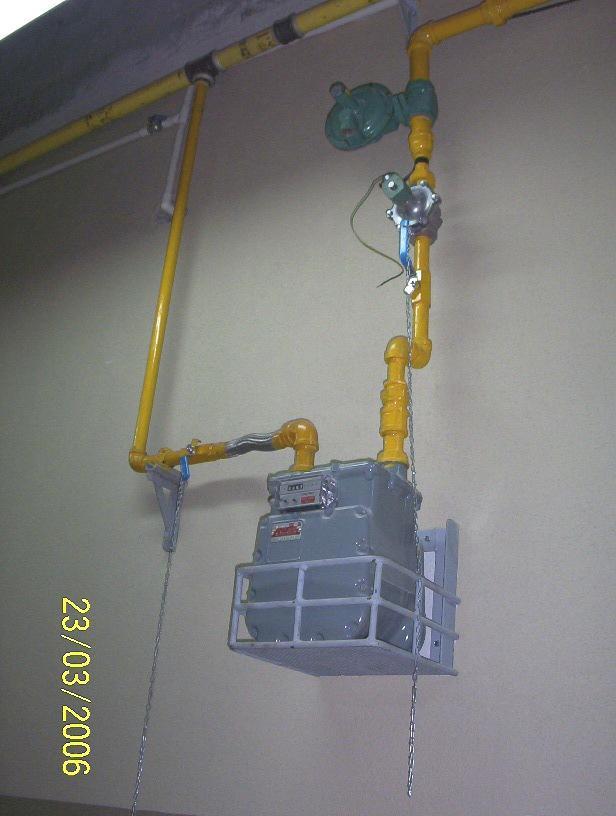

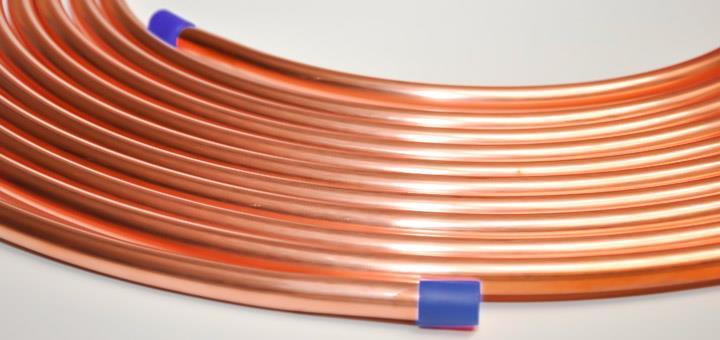

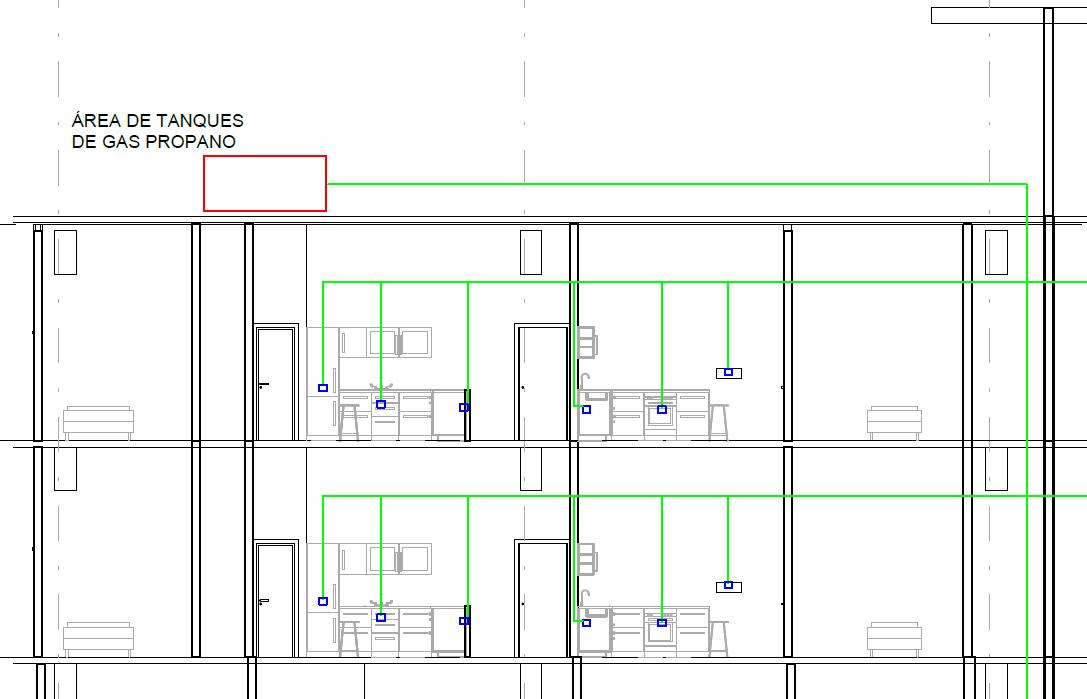

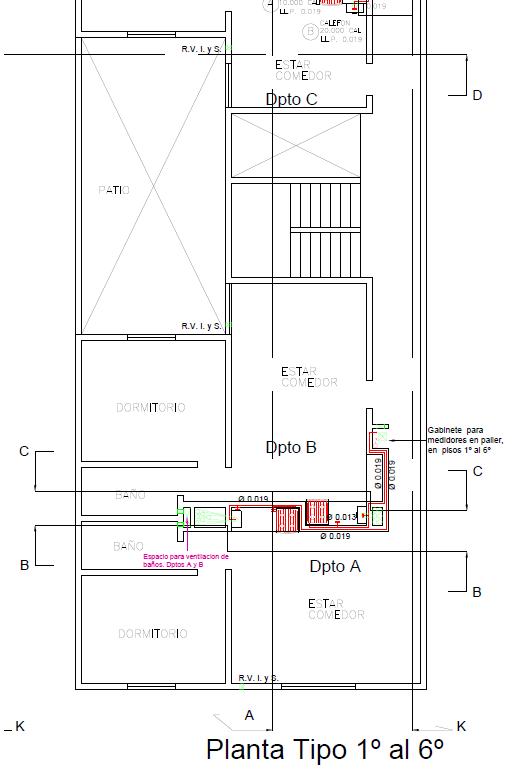

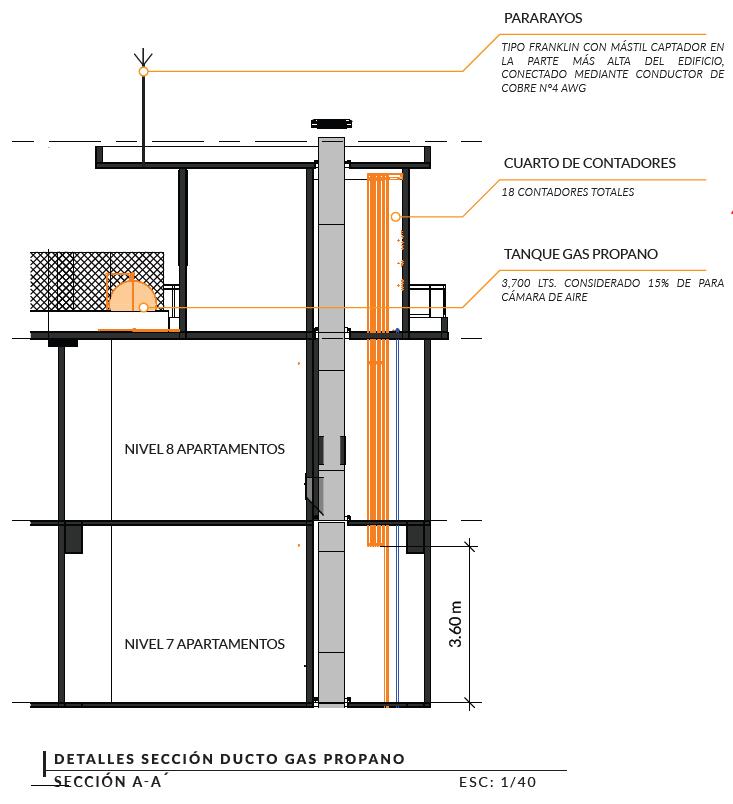

Tubería de conducción Medidor
Proyecto análogo

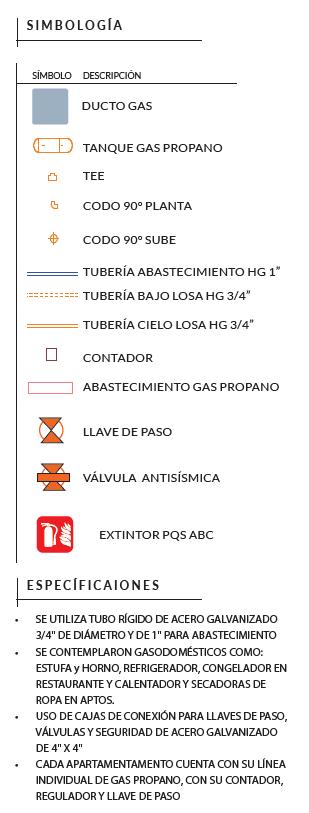

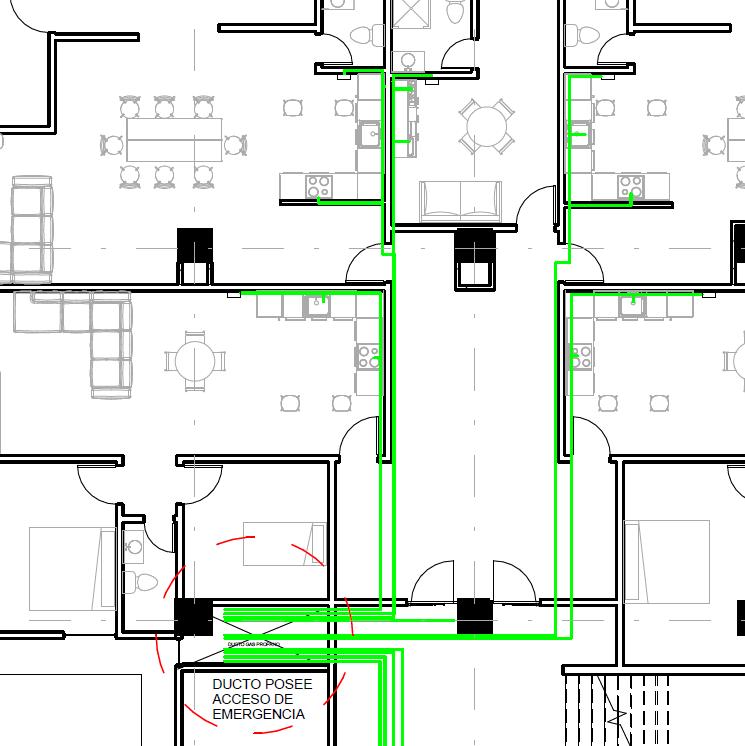

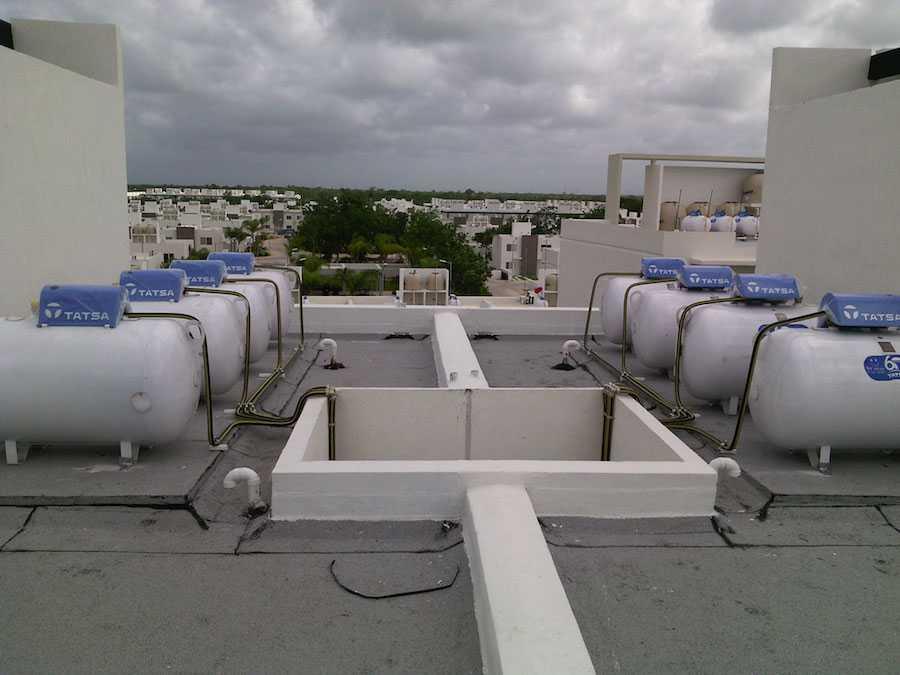

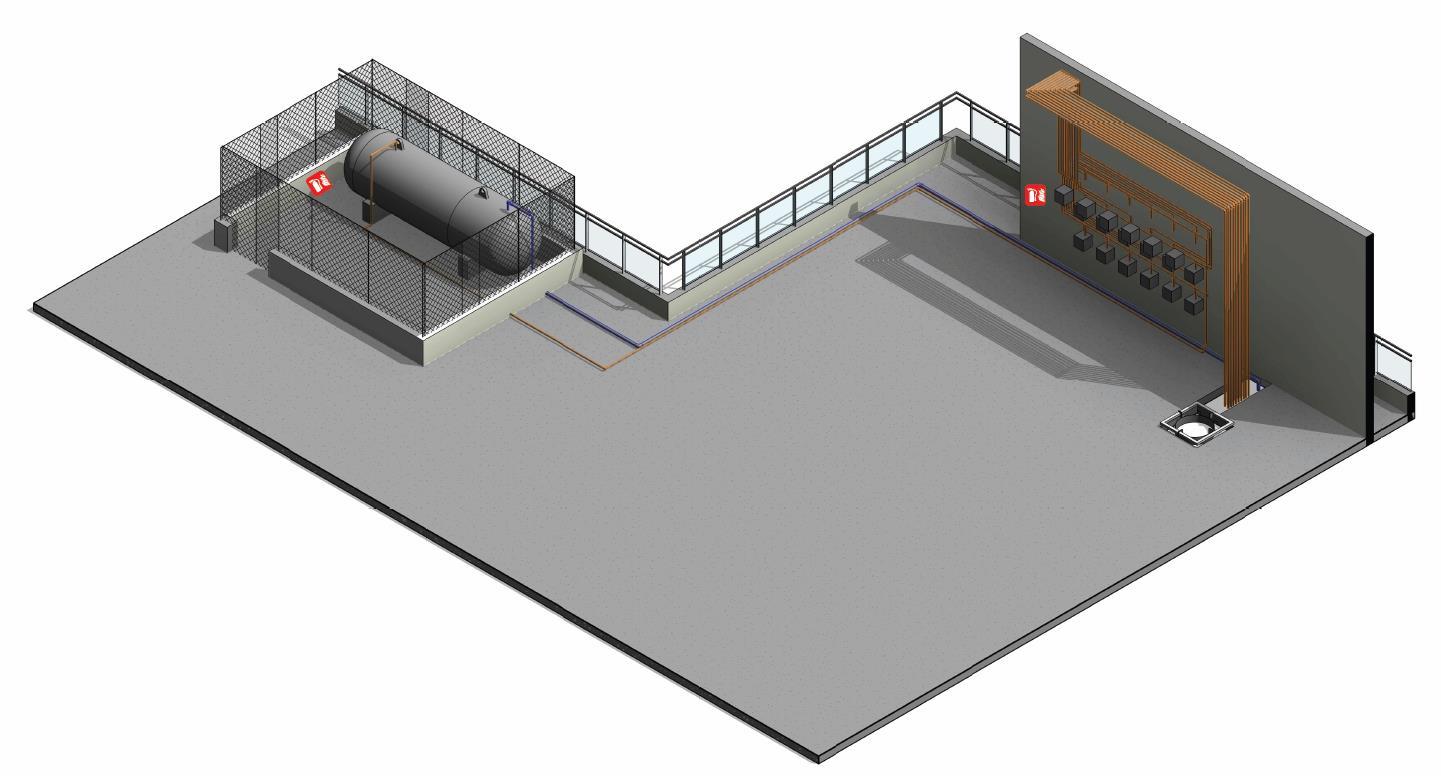

Complejo de apartamentos con sistema centralizado de distribución de Gas LP, el cual cuenta con medidores independientes para cada apartamento.
El complejo posee tres torres habitacionales:

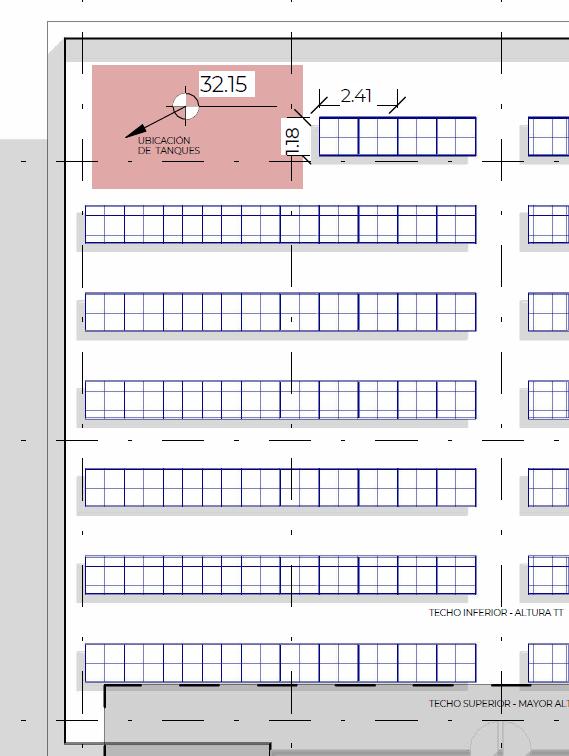

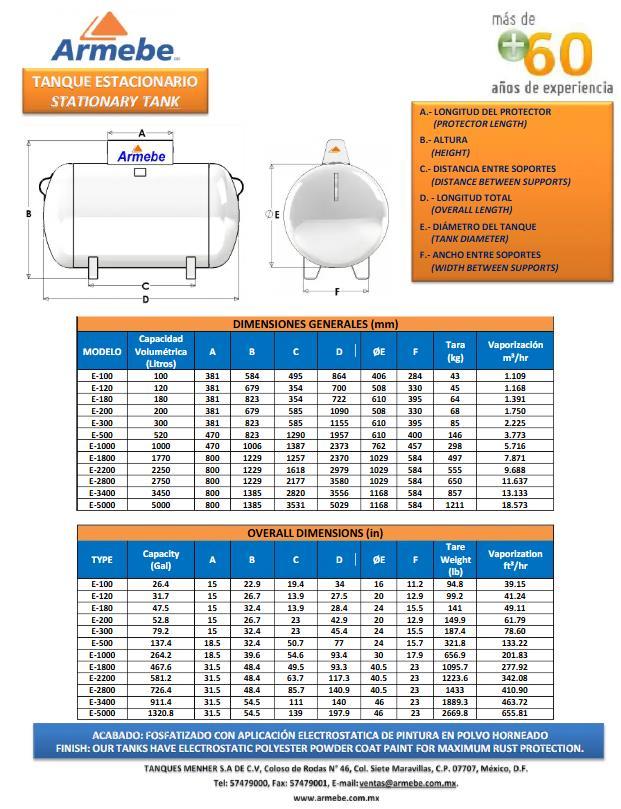

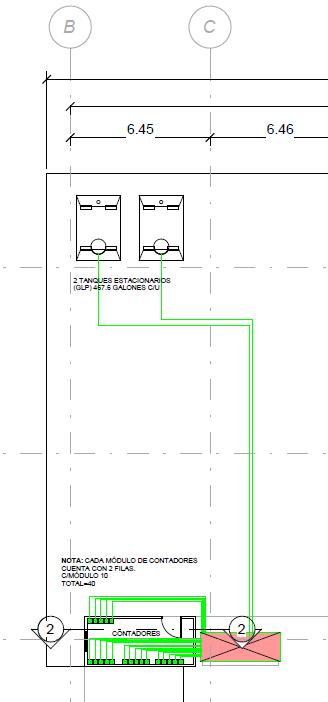

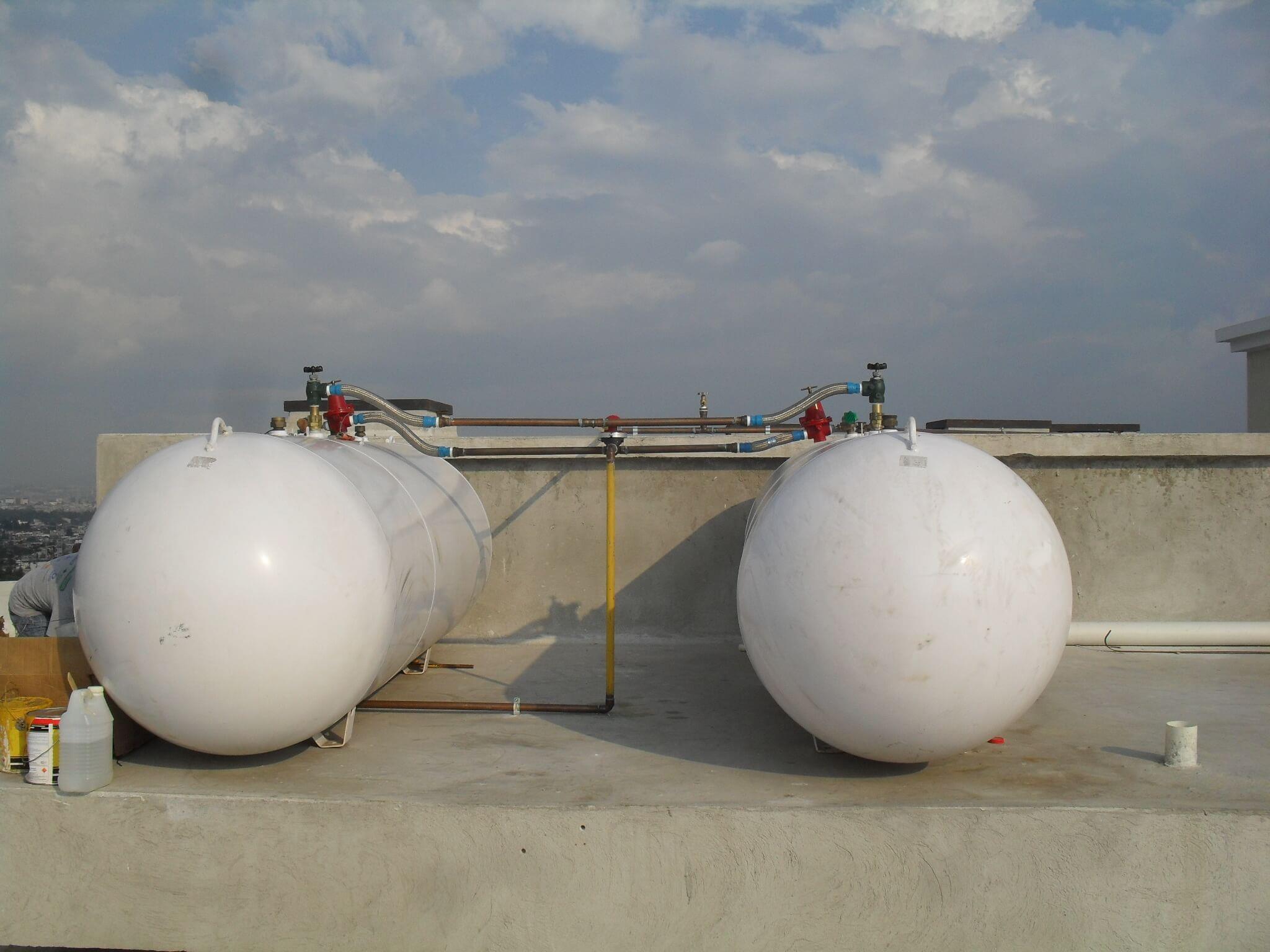

▪ Torre Rubí 52 apartamentos. >> 2 tanques estacionarios con capacidad de 500 galones c/u.
▪ Torre Zafiro 104 apartamentos. >> 2 tanques estacionarios con capacidad de 1000 galones c/u.
▪ Torre Esmeralda 44 apartamentos. >> 1 tanque estacionario con capacidad de 500 galones
* Promedio 15 – 20 galones por apartamento

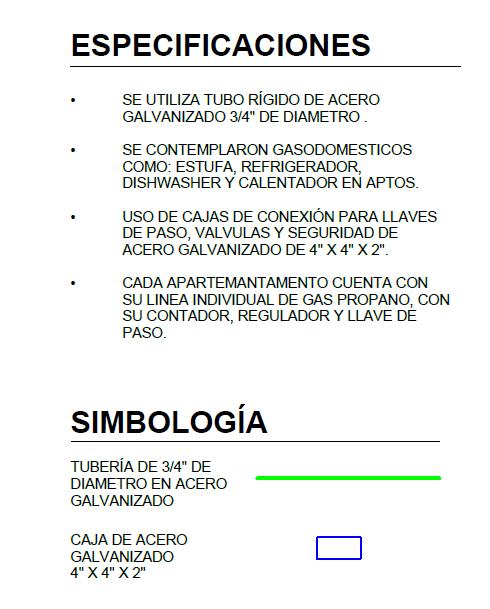

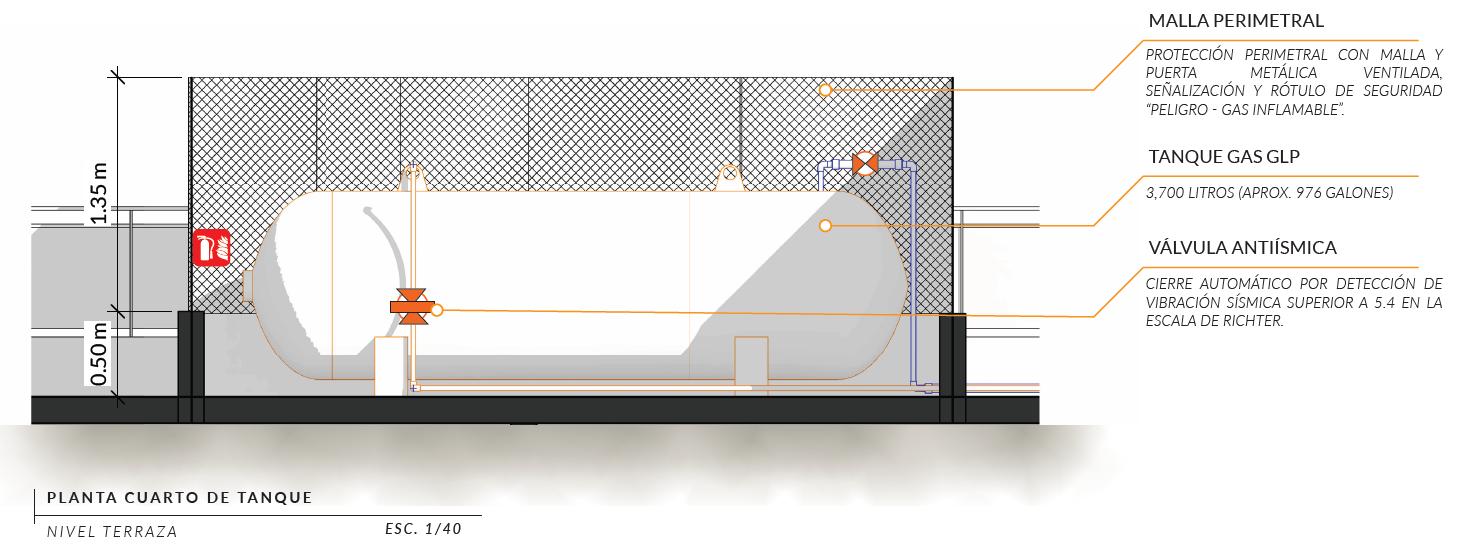

Además, todos cuentan con sistema antisísmico, el cual se activa al momento de existir un movimiento telúrico de más de 4 grados en la escala de Richter.
Válvulas antisísmicas
https://www.youtube.com/watch?v=44rMiNLD_y8&t=4s
apartamento
55 -120 - 250 -
500 -1000 Galones

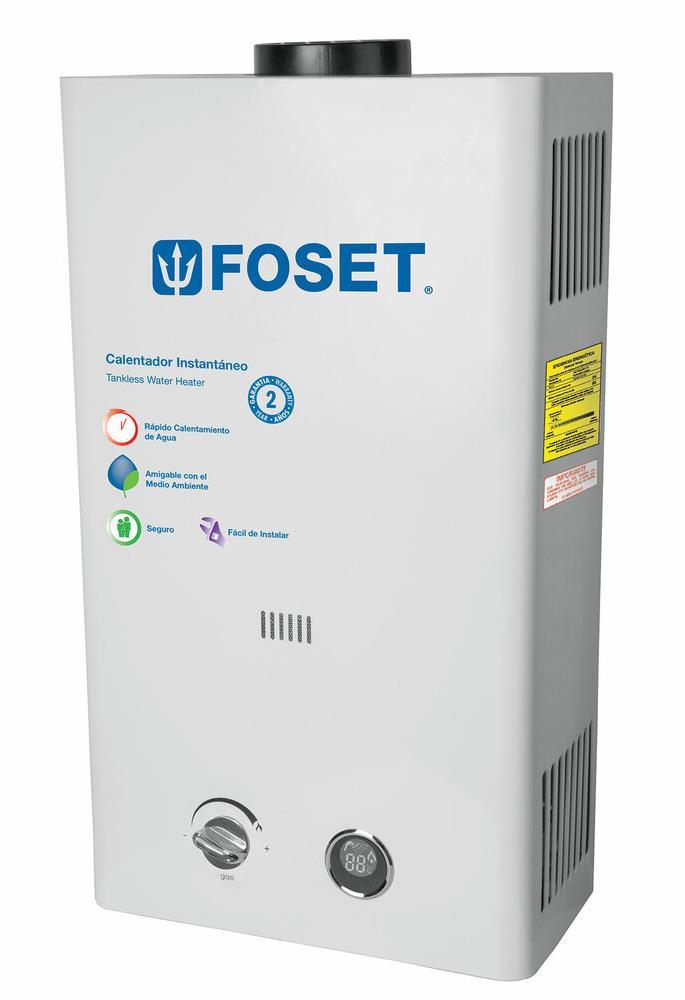

El hecho se registró cuando se usó el calentador del apartamento para ducharse cuando "todo explotó".
