DUCTOS Y SISTEMAS DE ELIMINACIÓN DE RESIDUOS SÓLIDOS
Mgtr.Arq. Luis Fernando Ruano Paz 2 0 2 6
DUCTOS Y SISTEMAS DE ELIMINACIÓN DE RESIDUOS SÓLIDOS EN EDIFICIOS
Ductos (chutes) para basura en edificios
https://www.youtube.com/watch?v=KRzisA9gZ_o
Sistema de eliminación de residuos sólidos
El objetivo principal del sistema es evacuar de forma rápida y expedita, las basuras desde el punto de producción a un lugar que puedan ser reducidas y controladas para efectos de salubridad ambiental.
Los sistemas más comunes en edificaciones para la eliminación de basura son:
▪ Incineradores

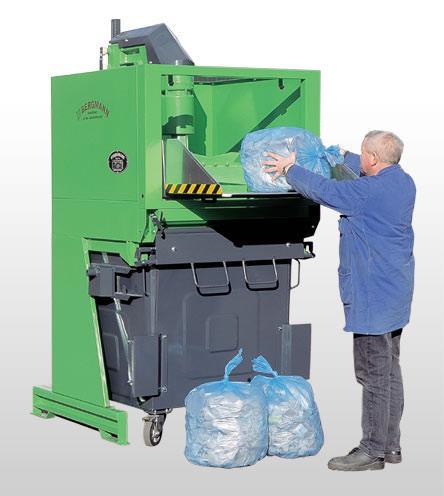

▪ Compactadores
▪ Evacuación mediante ductos y depósitos de basuras
Componentes del Sistema
Los componentes básicos de todo sistema de evacuación de residuos son:
▪ Puntos de descarga
▪ Red conductora (ductos)
▪ Depósito de recepción ▪ Mecanismo de pretratamiento (compactación)

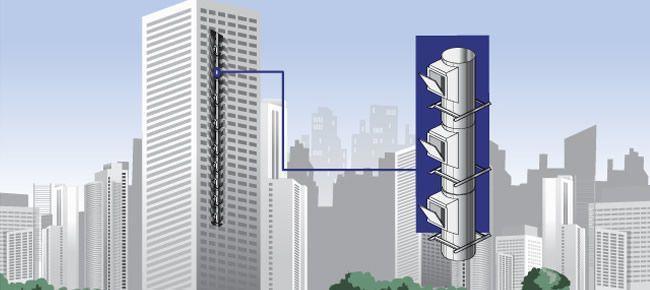

Cómo funciona un sistema de ducto de basura?

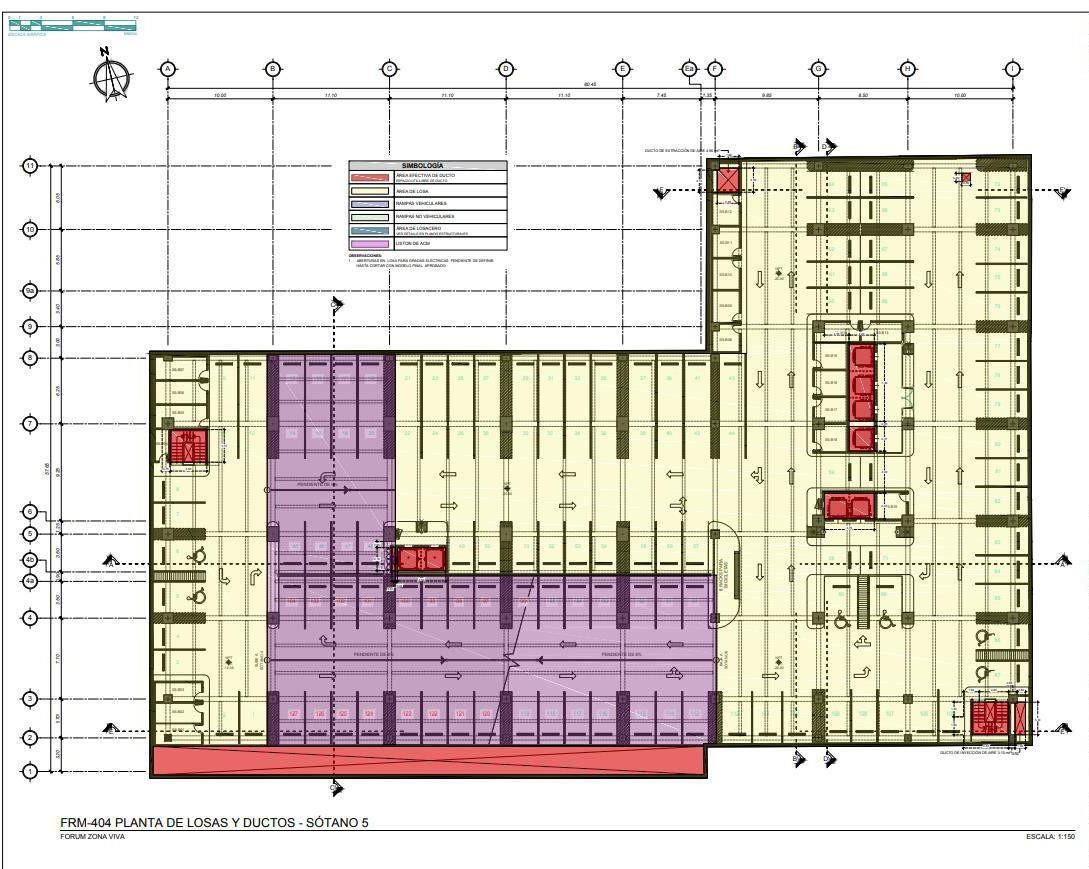

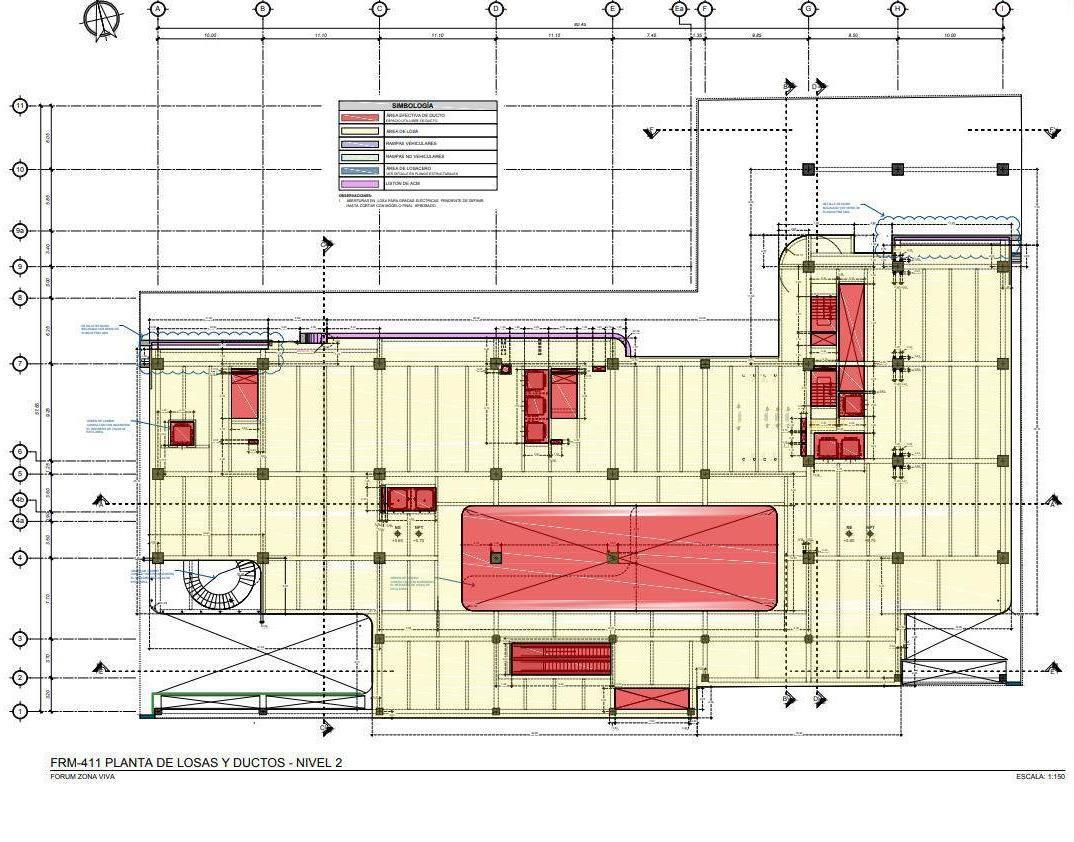

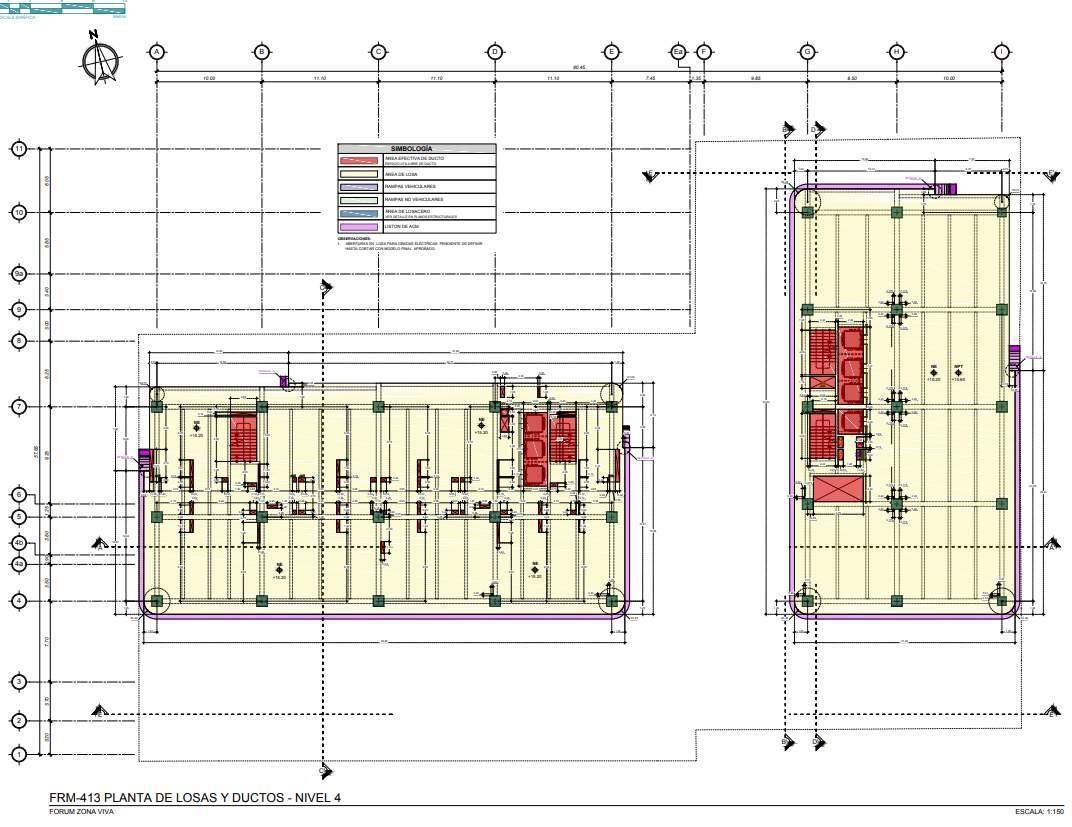

Los edificios deben contar con un sistema de extracción de basura compuesto por ductos que recorren verticalmente la torre hasta una sala ubicada en el sótano, donde se acumula la basura y todos los desechos.
El ducto de basura permite la correcta recolección de desperdicios.
Es crítico su buen funcionamiento, ya que los malos olores, las plagas, infecciones y enfermedades pueden aparecer muy rápido.
También es básico que la sala y el ducto de basuras, por donde se botan las bolsas de desechos de cada piso, cumpla con ciertas reglas básicas desde que se instalan hasta su mantención regular en el tiempo.

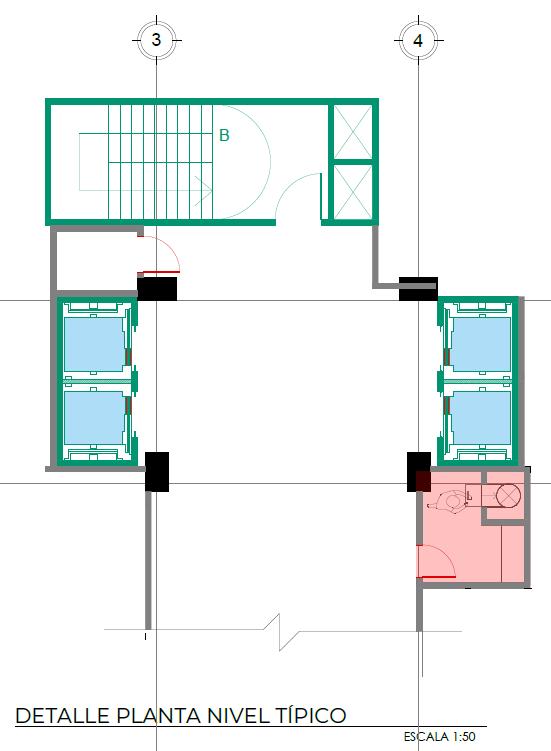

Cómo funciona un sistema de ducto de basura?
Generalmente los ductos de basura tienen un revestimiento interior con un material de muy fácil limpieza, como norma estándar, y esto es por el tipo los residuos que existen.
Regularmente la boca por donde entra la basura cuenta con una compuerta metálica contra incendios.

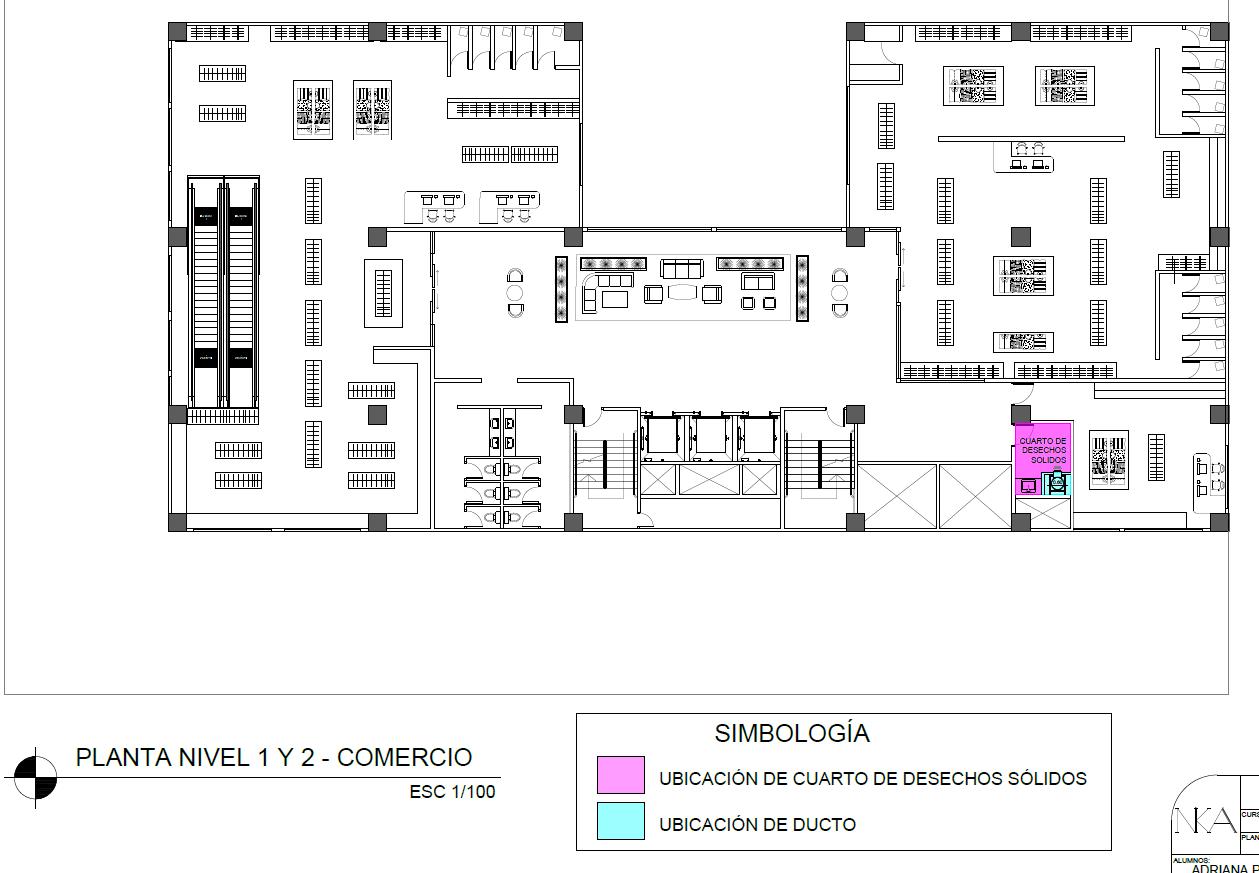

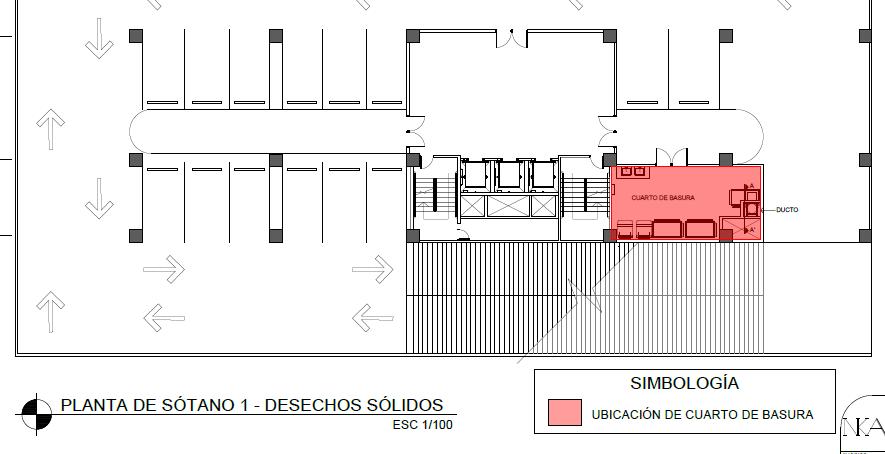

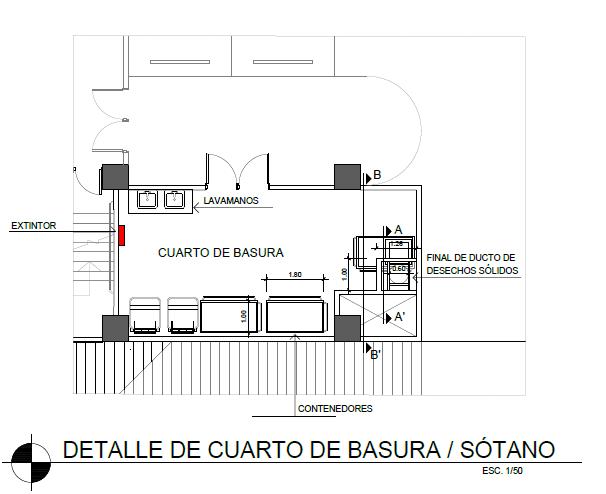

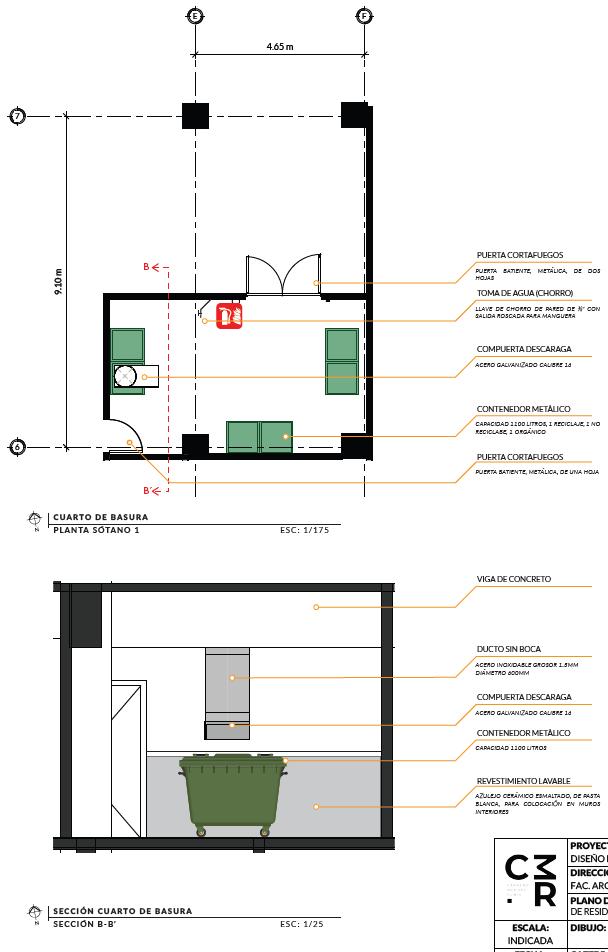

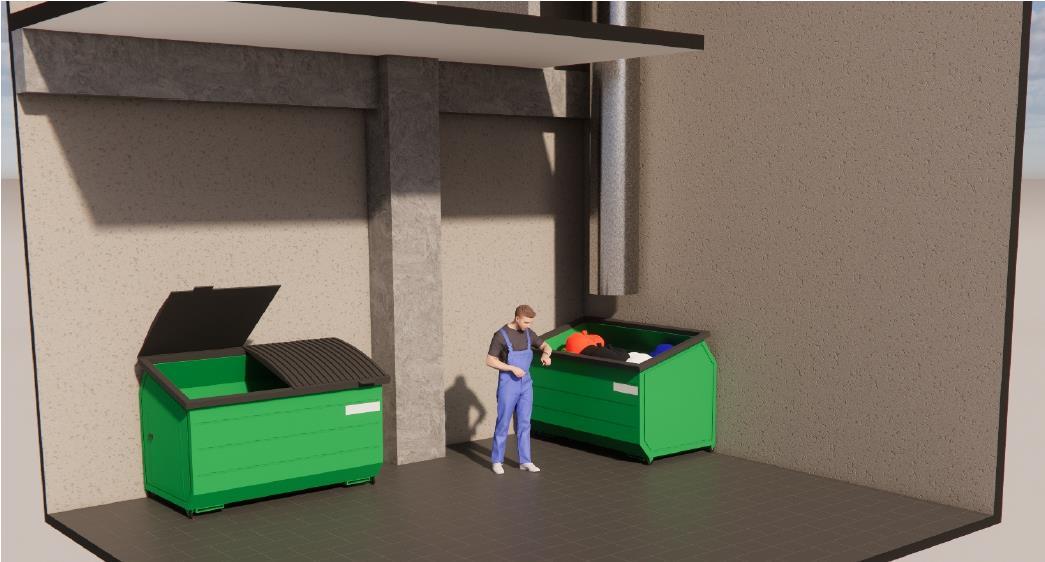

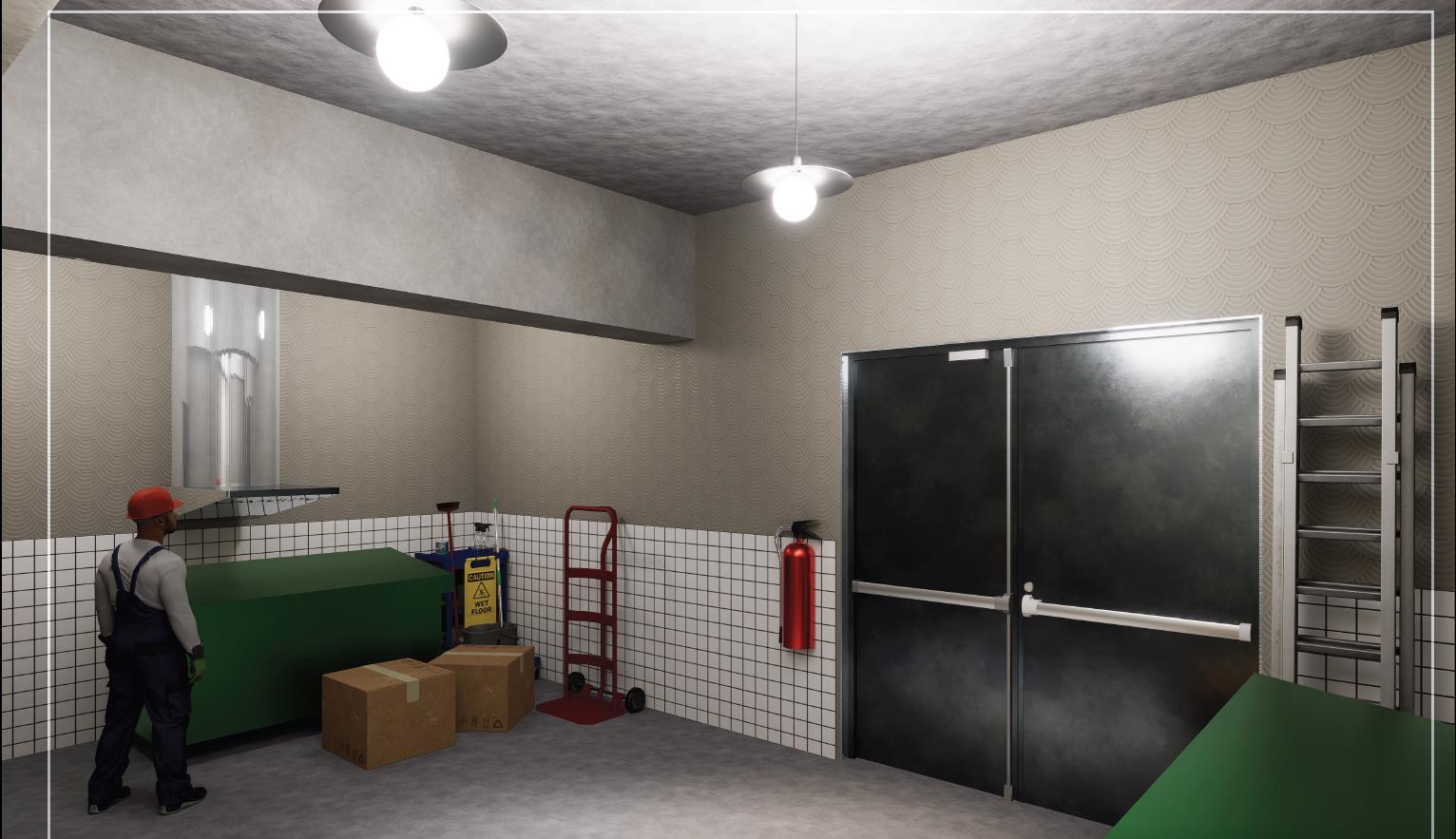

La recepción principal de la basura, tiene que contar un lugar propio llamado cuarto de basura (ubicado en el sótano), y debería contener los espacios necesarios para almacenar los desechos recolectados diariamente, y además permitir la libre manipulación de los mismos.
Este usualmente cuenta con paredes de fácil limpieza, buena ventilación, protección contra la lluvia, contra plagas y otros roedores.

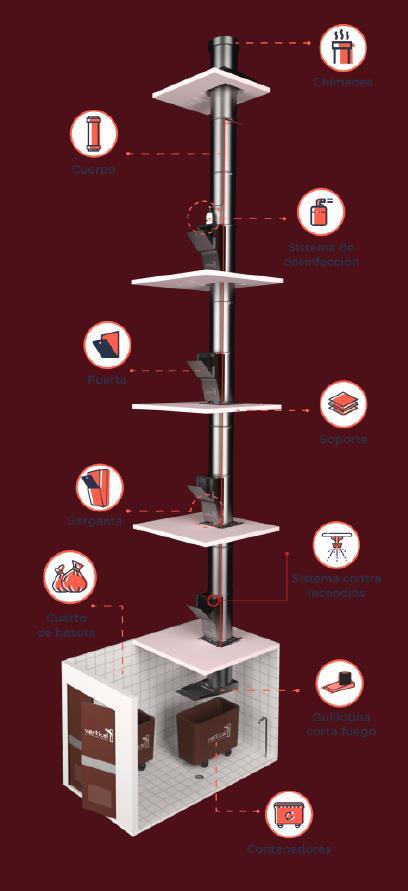

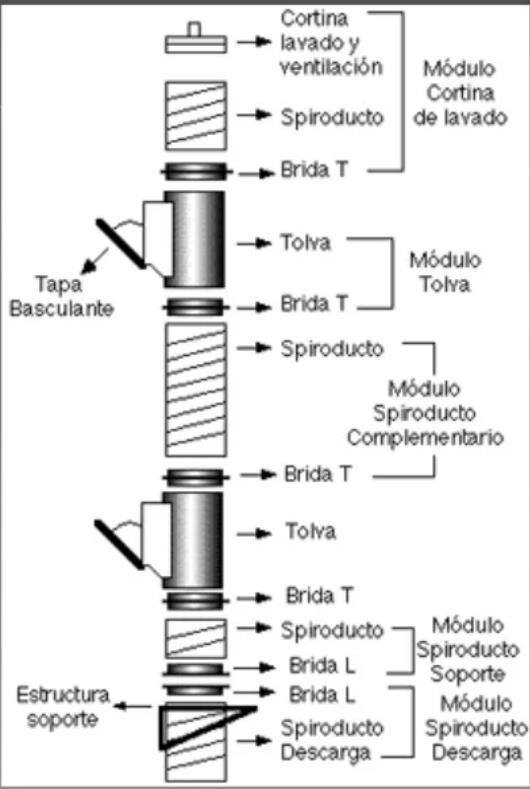

Partes del sistema
Partes del sistema
1. Ventilación

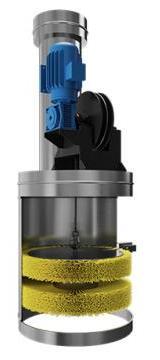

2. Sistema de limpieza de cepillos
3. Puerta de acceso/mantenimiento con llave

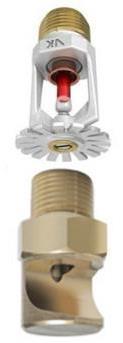

4. Rociadores para seguridad contra incendios y sistema de descarga
5. Marcos de soporte de conductos

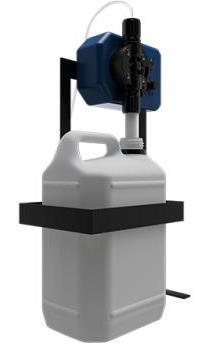

6. Unidad de desinfección
7. Puertas resistentes al fuego

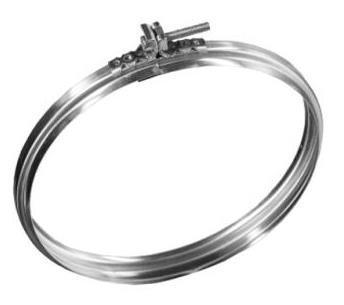

8. Anillos de sujeción
9. Conducto de conducto

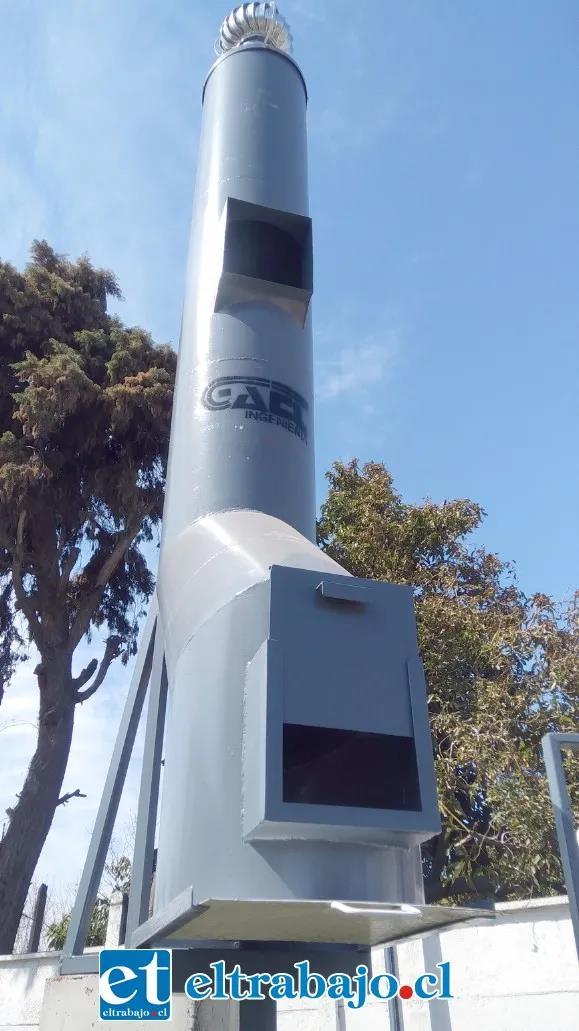

Conducto Entrada
Desplazamiento
Clasificador doble/clasificador triple
Puerta cortafuegos
Partes del sistema
Ventilación (en terraza) Sistema de limpieza de cepillos
Puerta de mantenimiento con acceso con llave (en el piso superior)
Rociadores para seguridad contra incendios y sistema de lavado
Marcos de soporte de tolva
Unidad de Desinfección
Puertas de enclavamiento resistentes al fuego
Anillos de sujeción
Partes del sistema
Conducto de canal
Puerta de persiana contra incendios
Toma de conducto (bocasdedescarga)
Panel de control
Compensar (ángulo de 45° reforzada y apoyada en el área de impacto
Carros recolectores

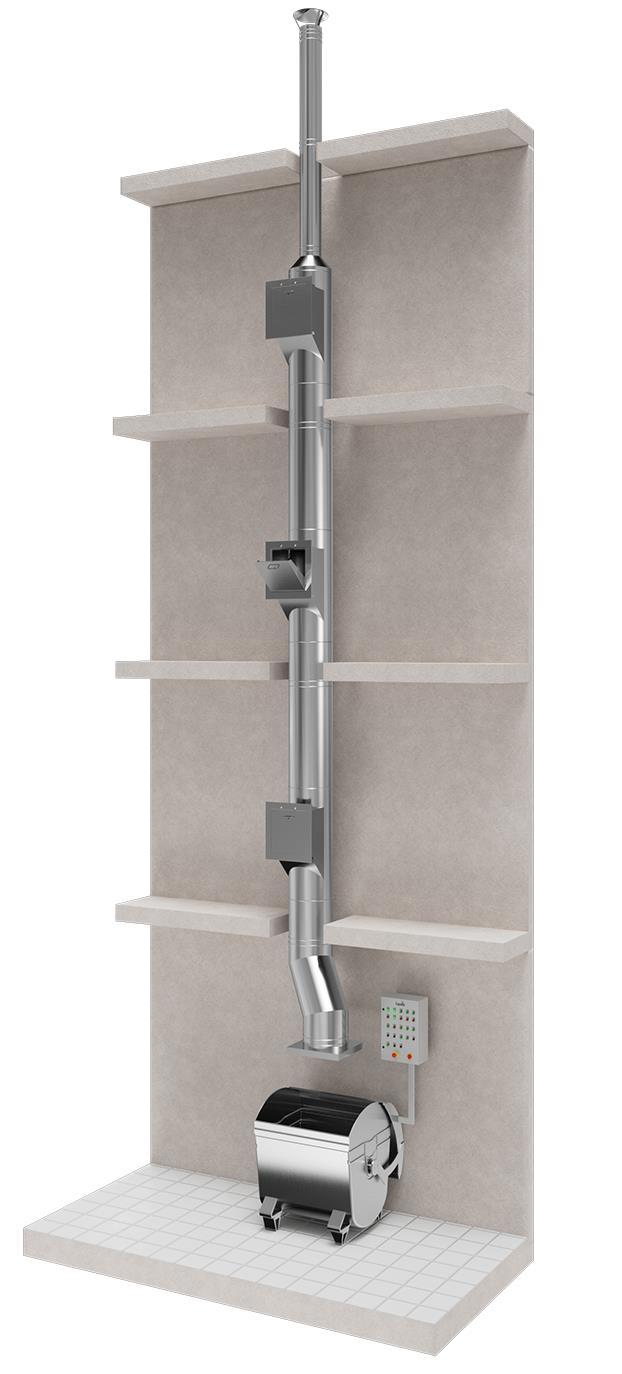

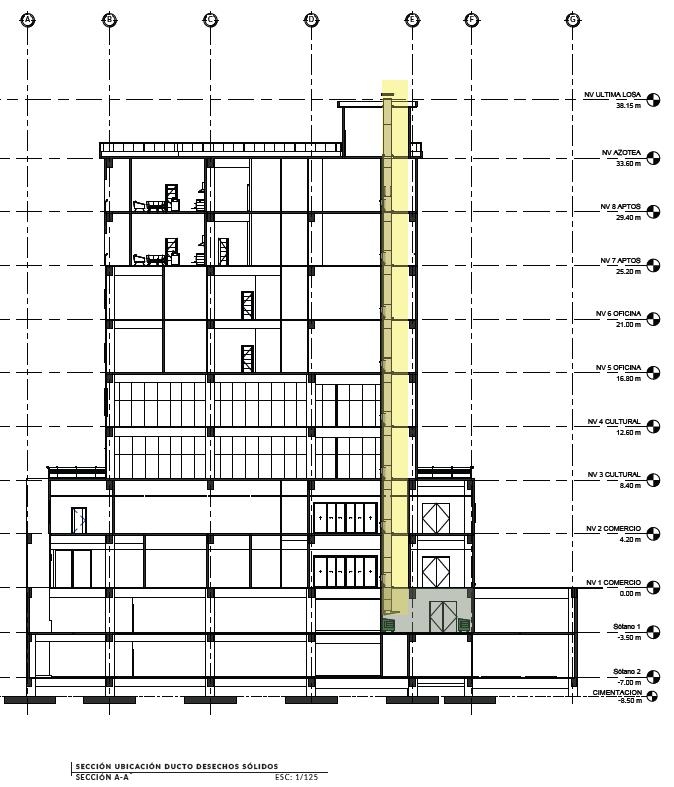

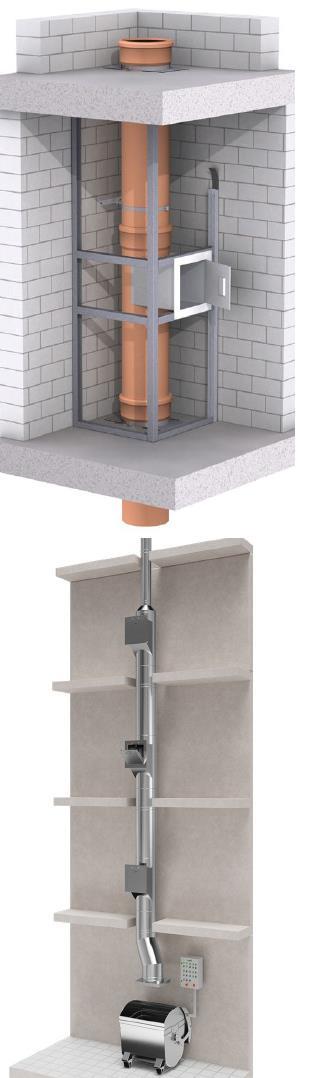

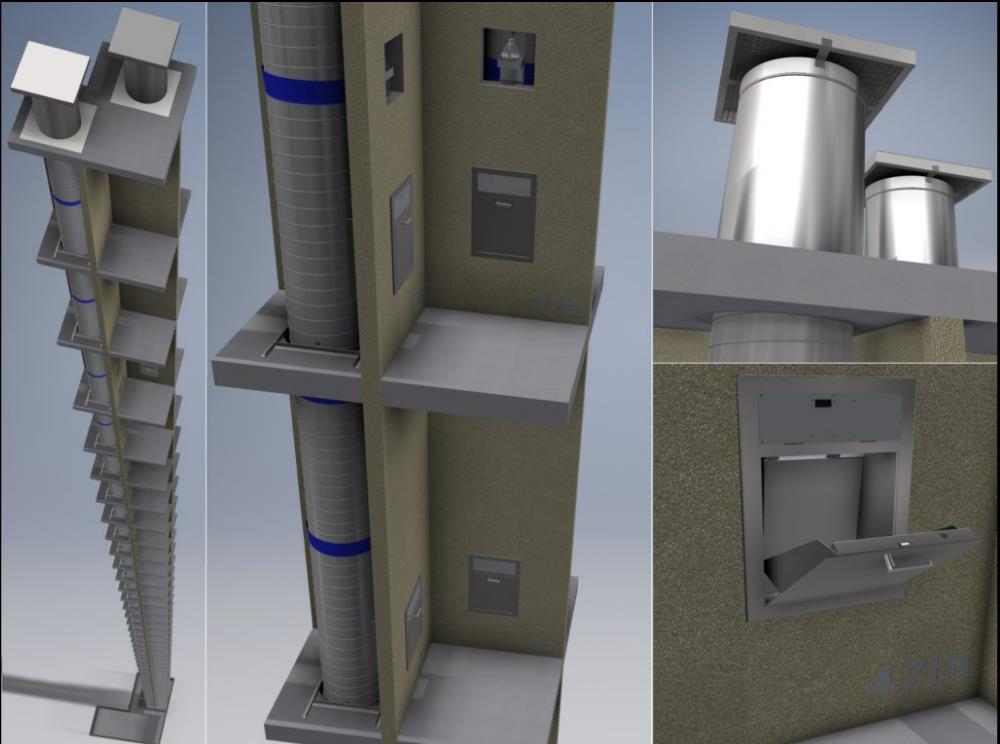

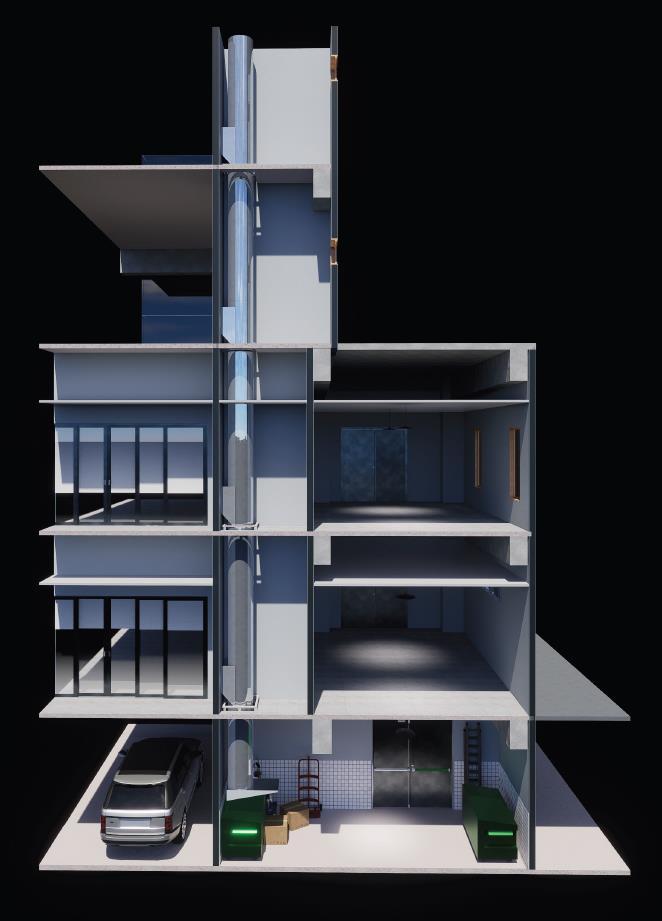

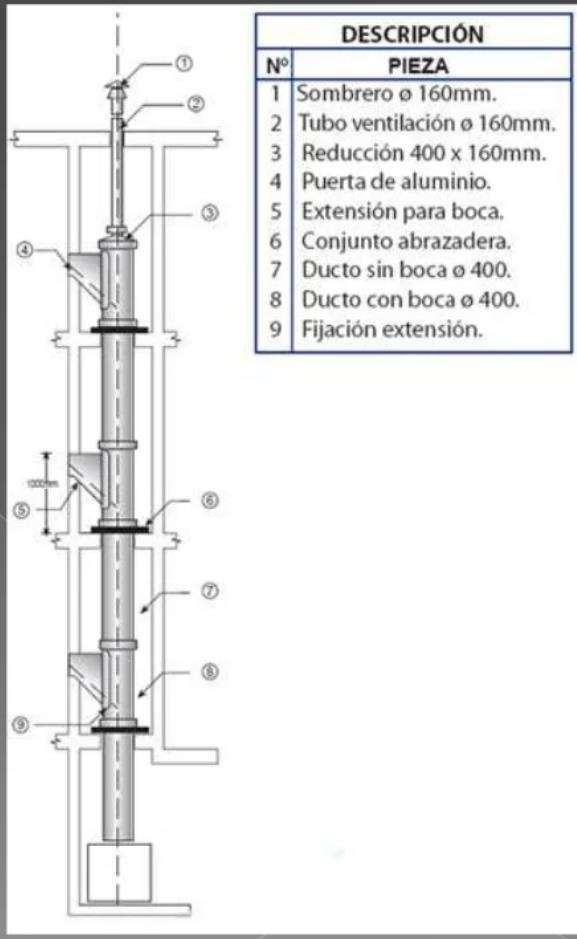

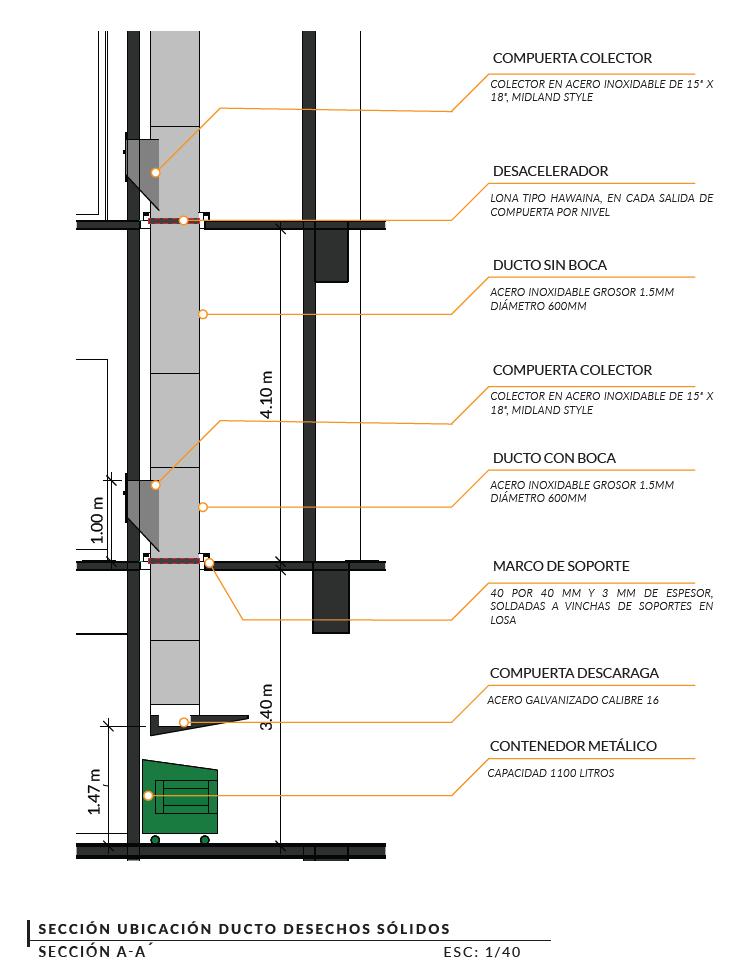

Sistema típico de vertedero de basura
Sistema típico de vertedero de basura

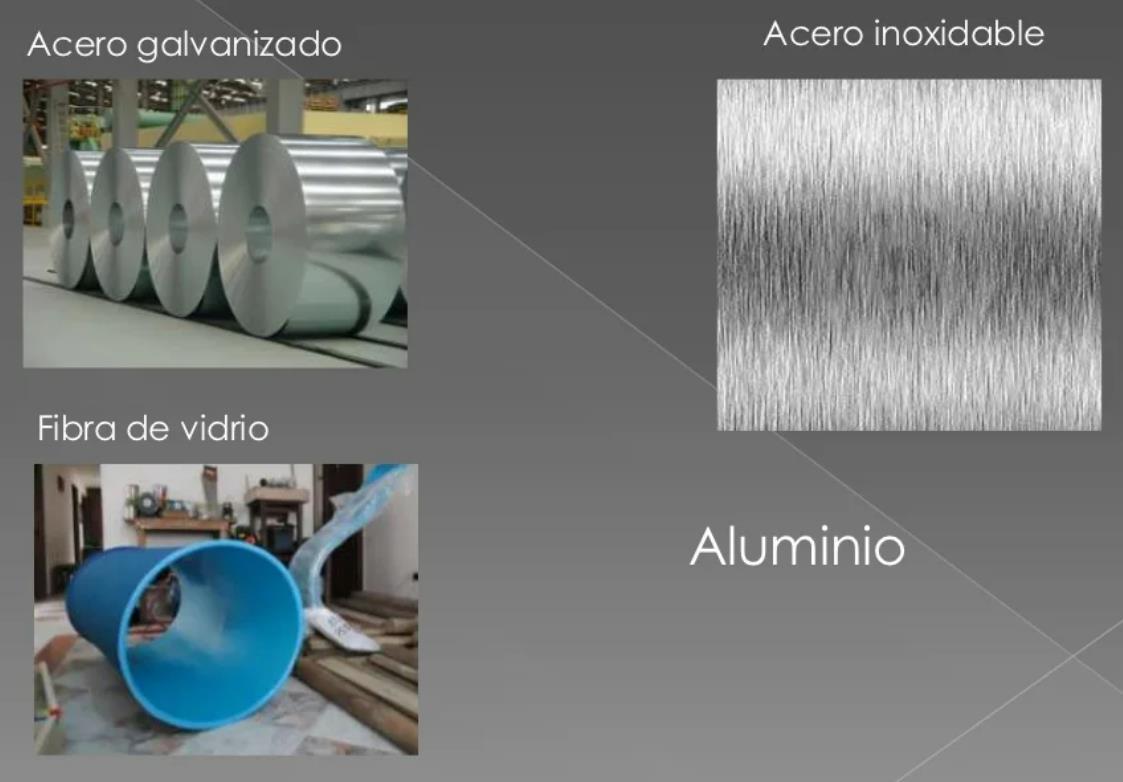

Tipos de materiales

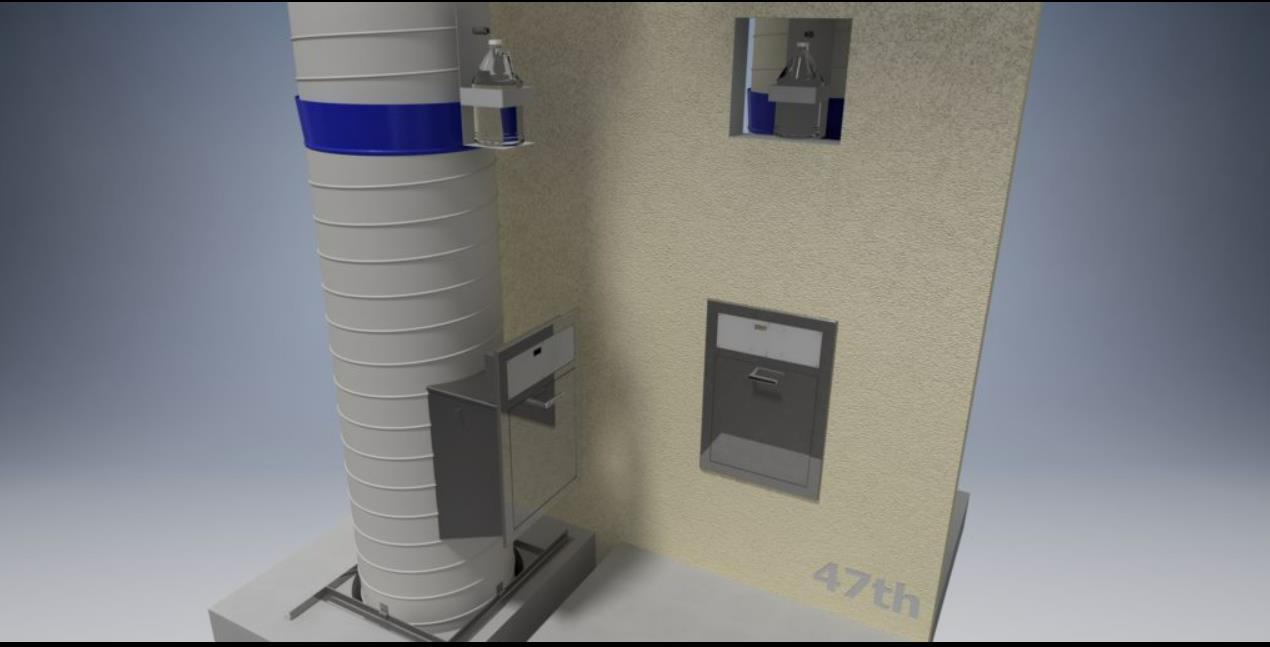

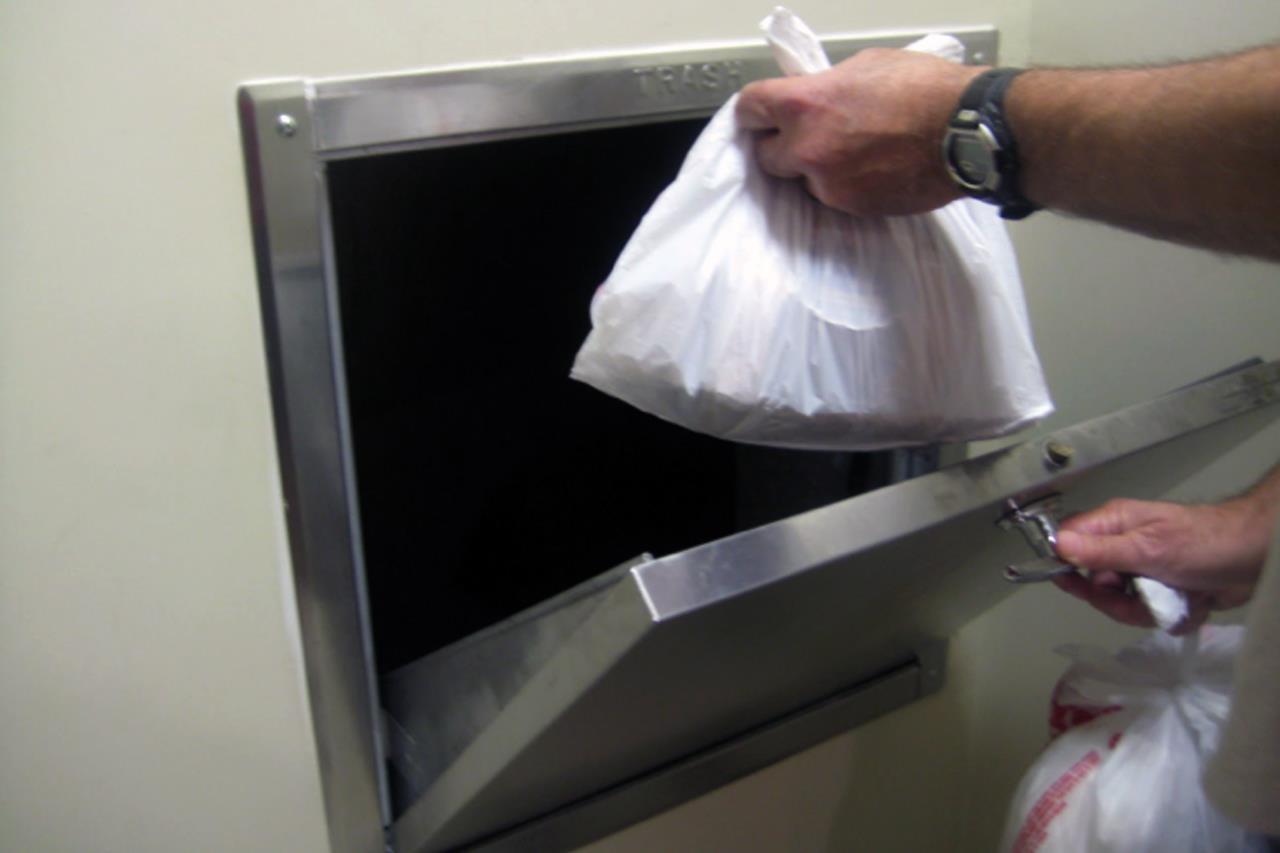

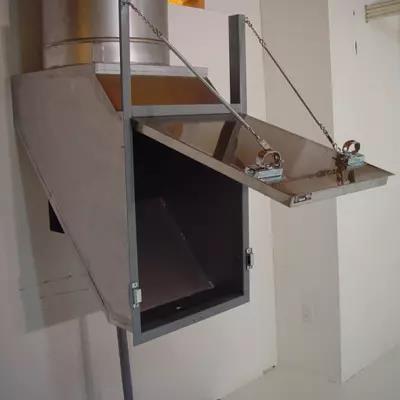

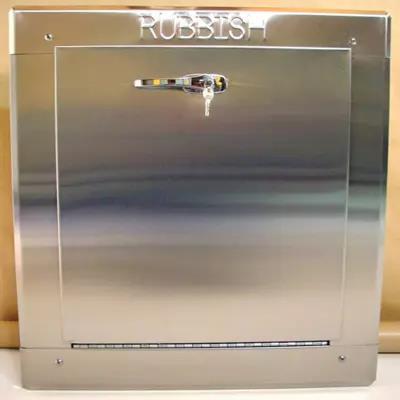

Puertas
Fabricadas en acero
inoxidable, retráctiles automáticas con chapa de seguridad

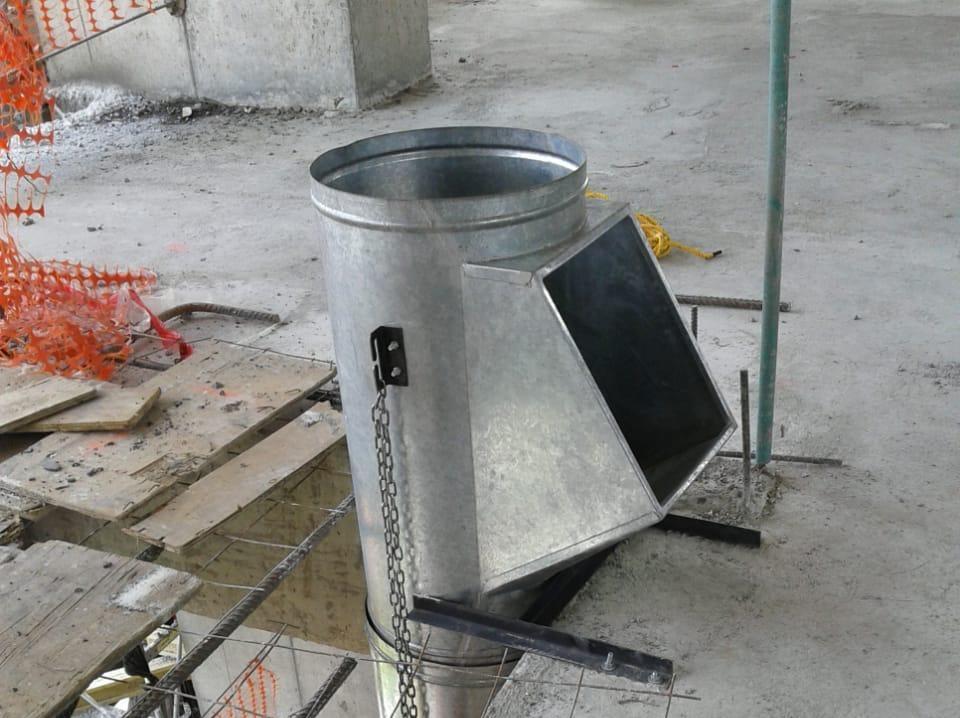

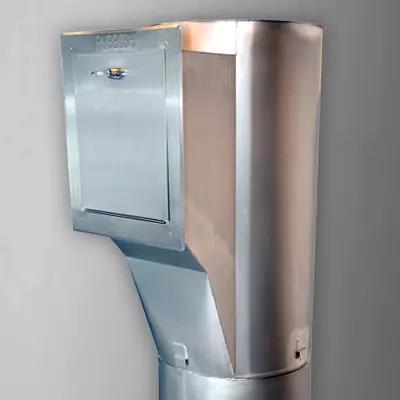

Garganta
Permite el ajuste de las puertas y tirar basura con seguridad
Garganta
En cuarto de basura

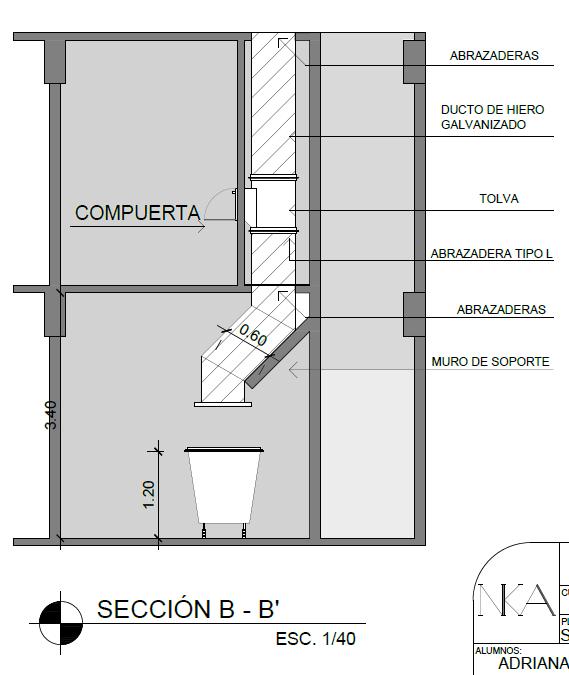

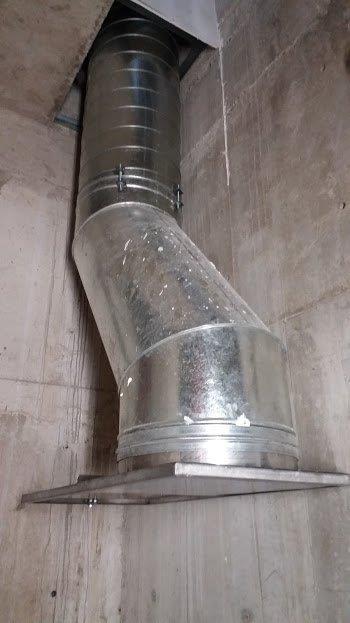

Salida a 45°
Compuerta contra incendios
Evita que el fuego se propague por el conducto (libera las lamas estilo acordeón).

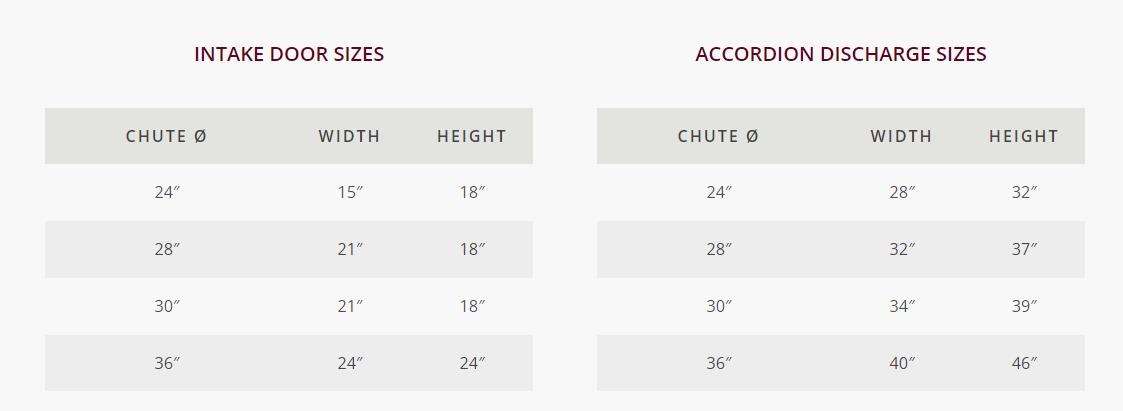

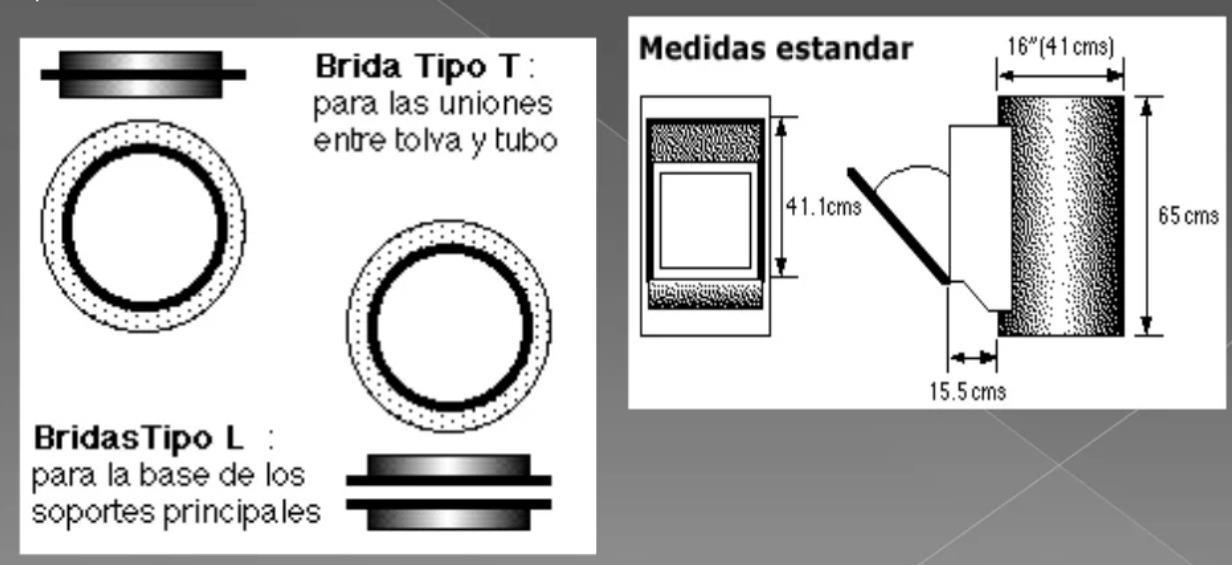

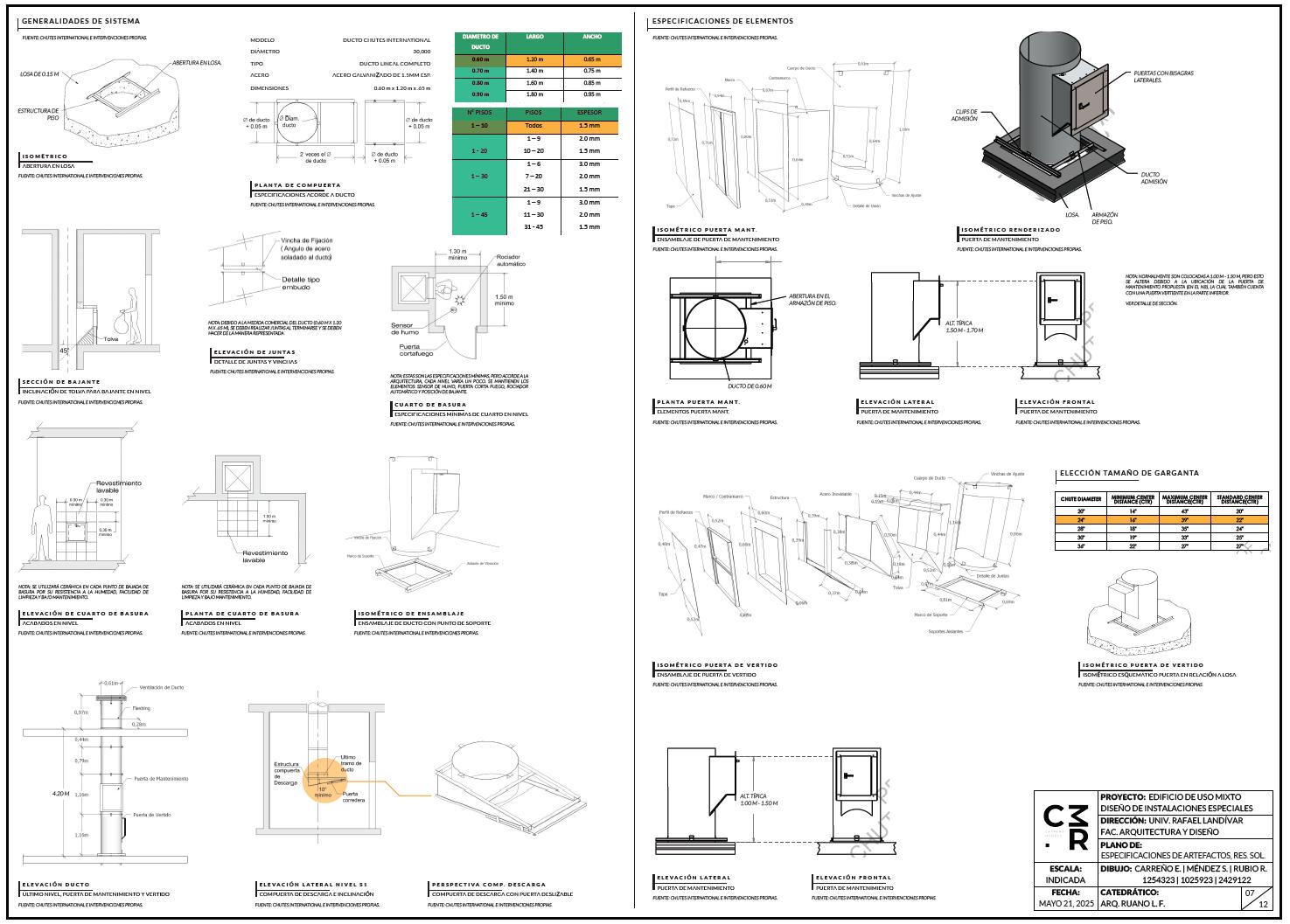

Tamaños de puertas
Tamaño Ducto Tamaño Puerta
Ventajas del sistema
▪ No se oxida, es resistente a los fluidos o desechos corrosivos.
▪ Alta resistencia a la tracción y a los impactos.
▪ Liviano y uniones fáciles de ensamble.
▪ Lisos, no ofrecen resistencia a la circulación de los desechos sólidos y líquidos. No permite que los residuos se adhieran a las paredes.
▪ Silencioso, por el aislamiento acústico del material.
▪ Autoextinguible, no forma llama ni facilita la combustión.
▪ No presenta ningún inconveniente para su limpieza con agua o productos químicos.

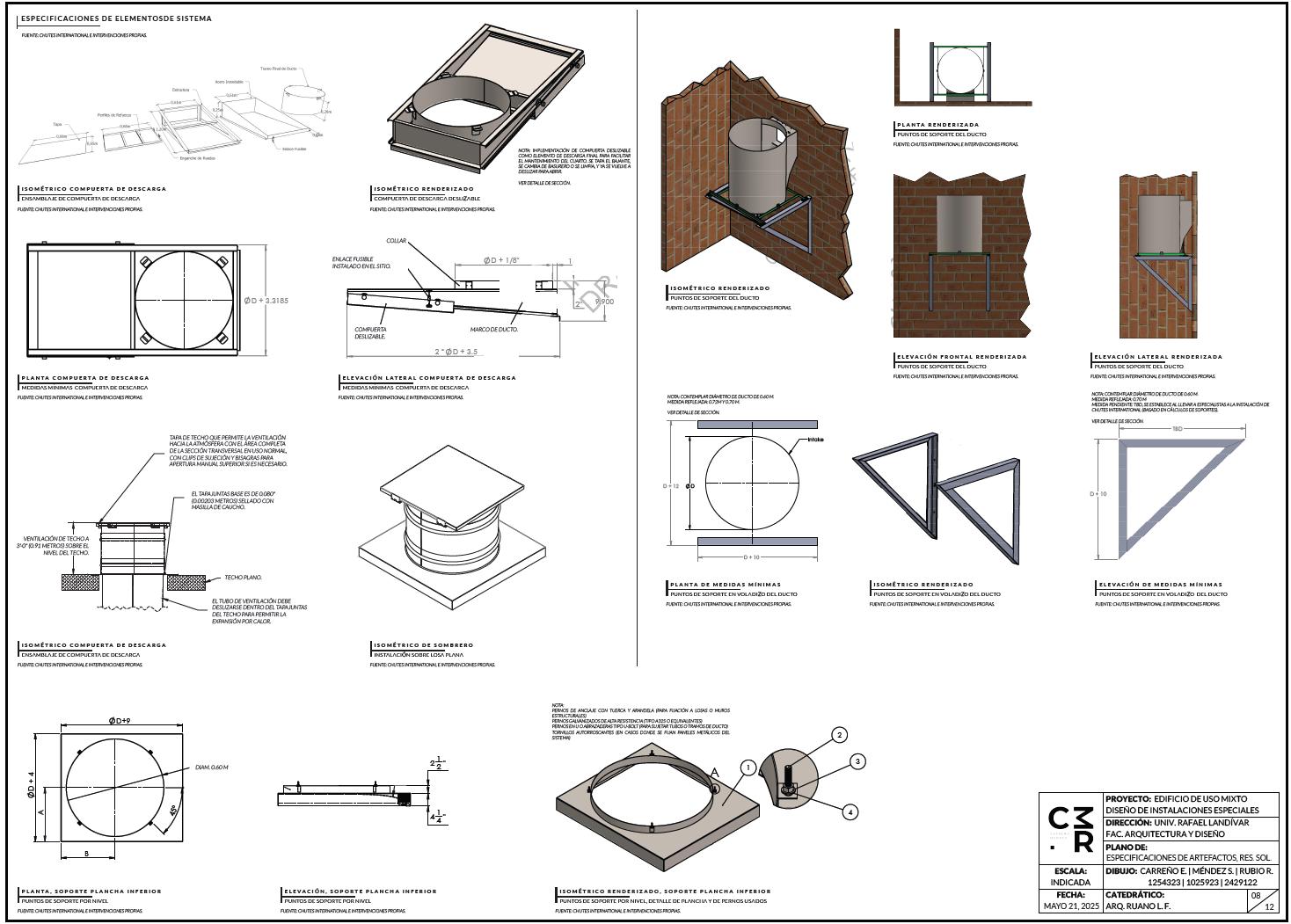

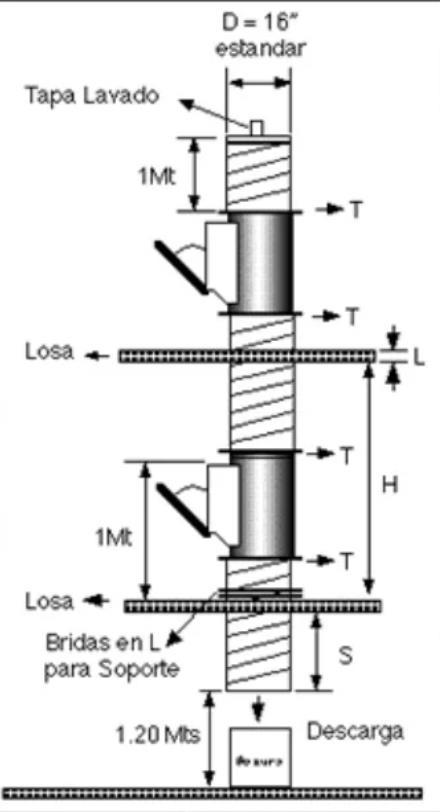

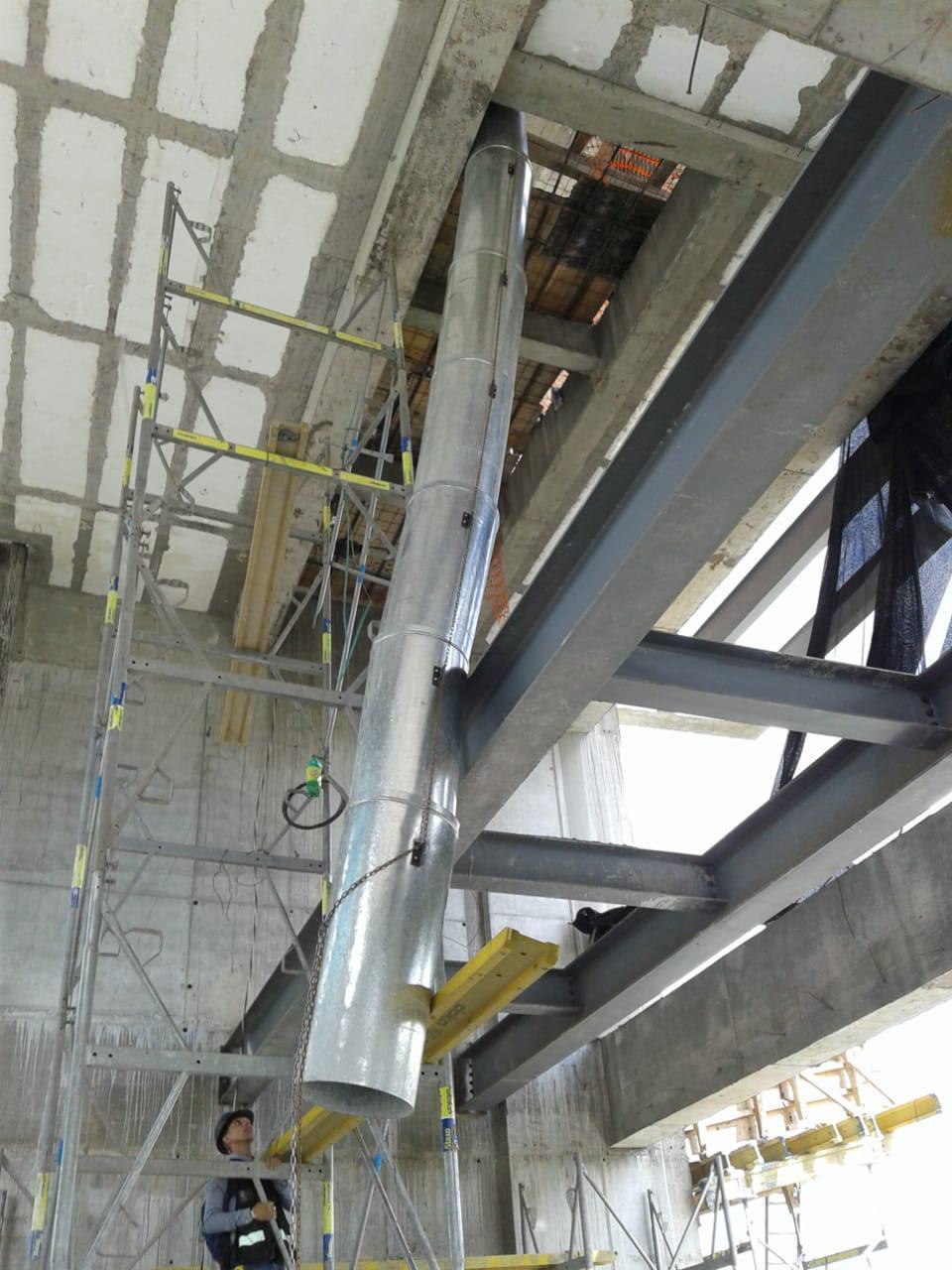

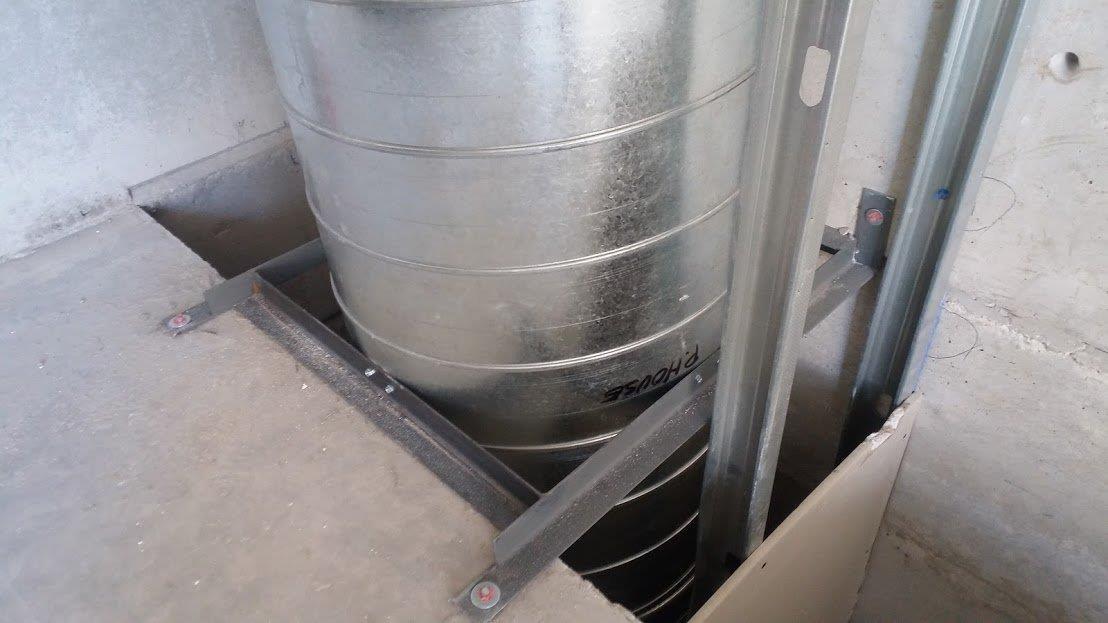

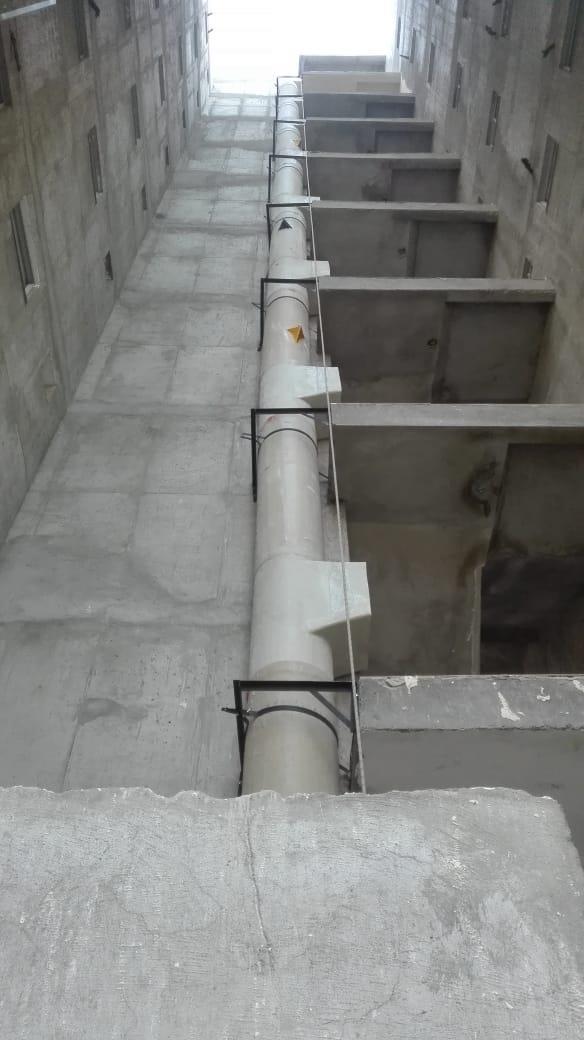

Soporte estructural del ducto
Accesorios

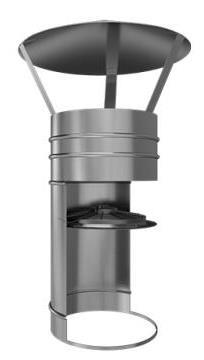

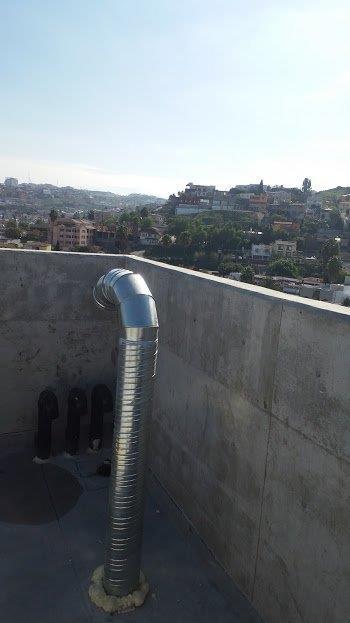

▪ El sistema tiene una tapa de lavado y ventilación en la parte superior, de acero inoxidable.

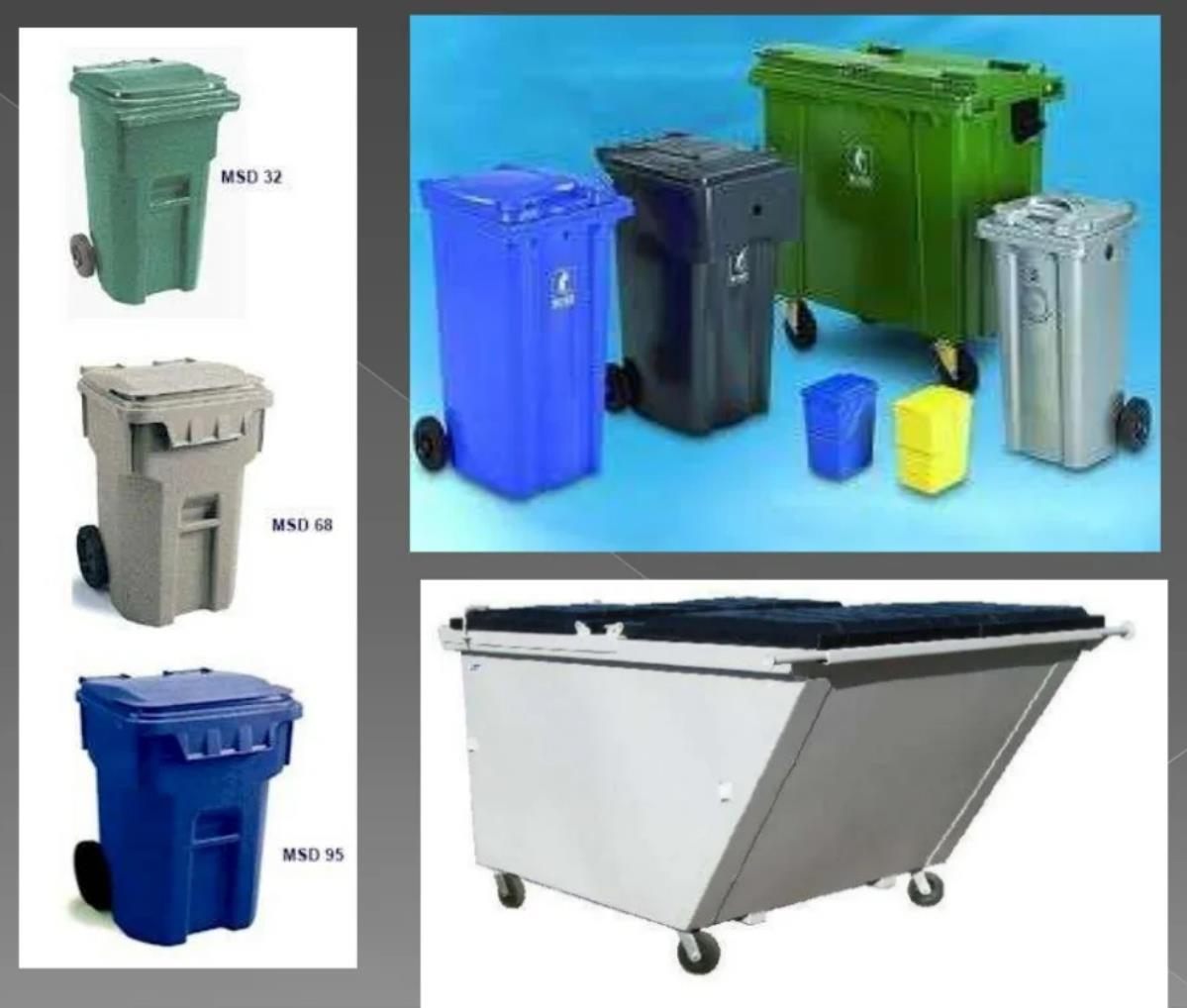

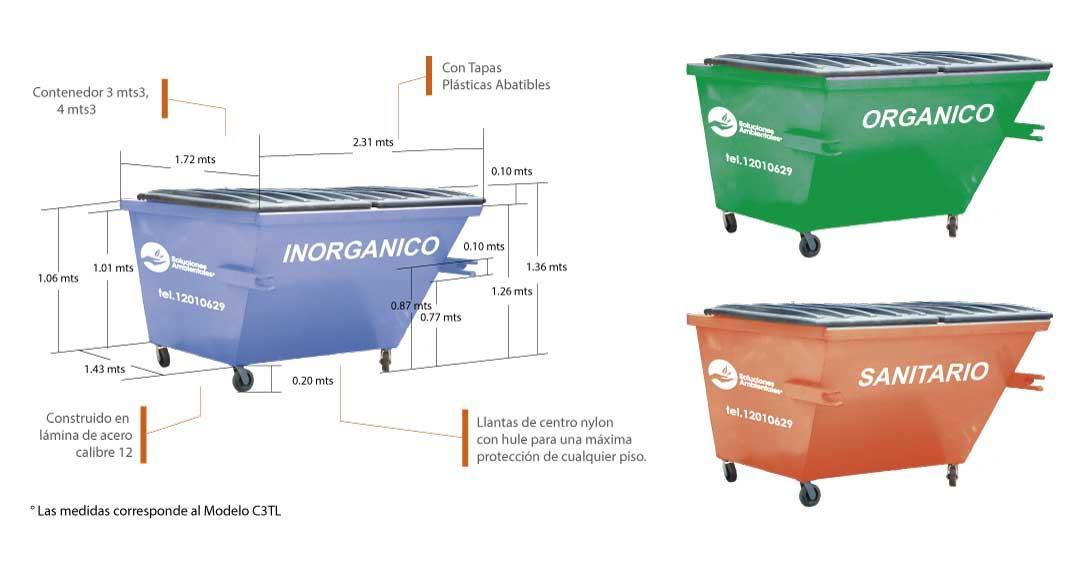

Contenedores de basura
Contenedores de basura
Con tapa y ruedas de hule. Capacidad de 140 lts - 4000 lts.

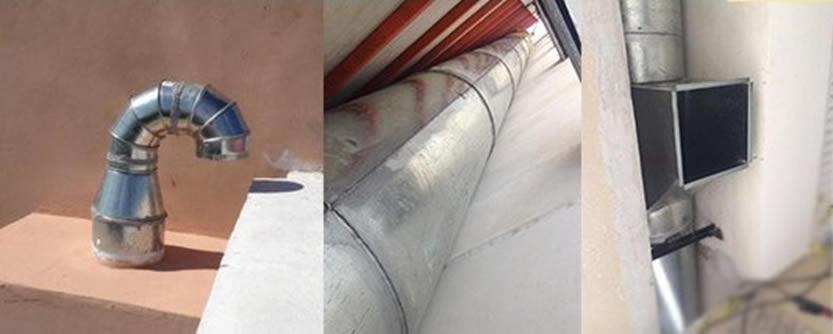

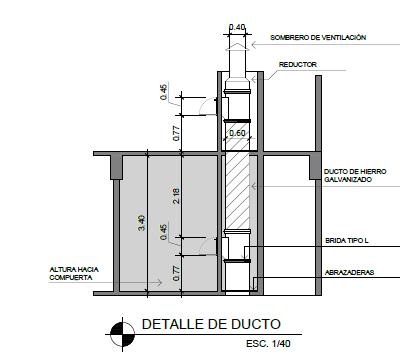

Ventilación

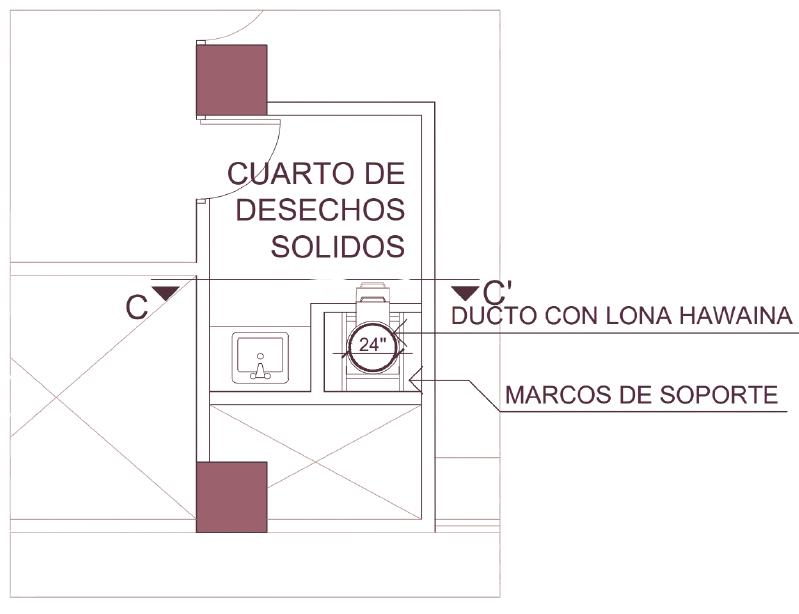

Ducto
Garganta

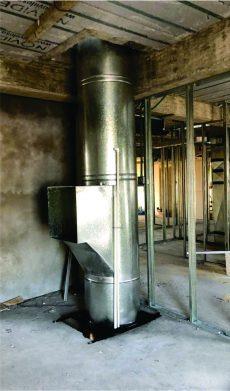

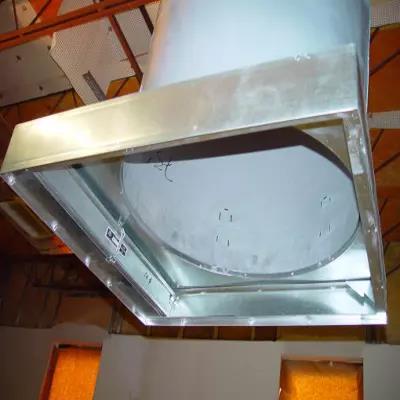

Salida en cuarto basura
Marcos de soporte

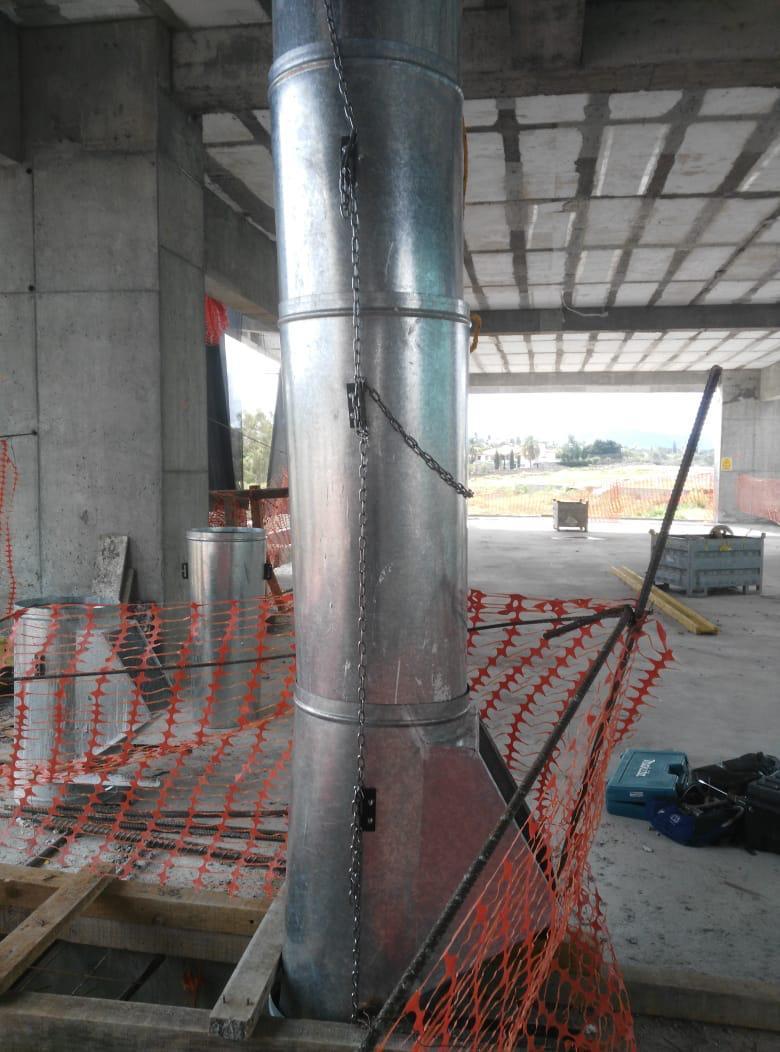

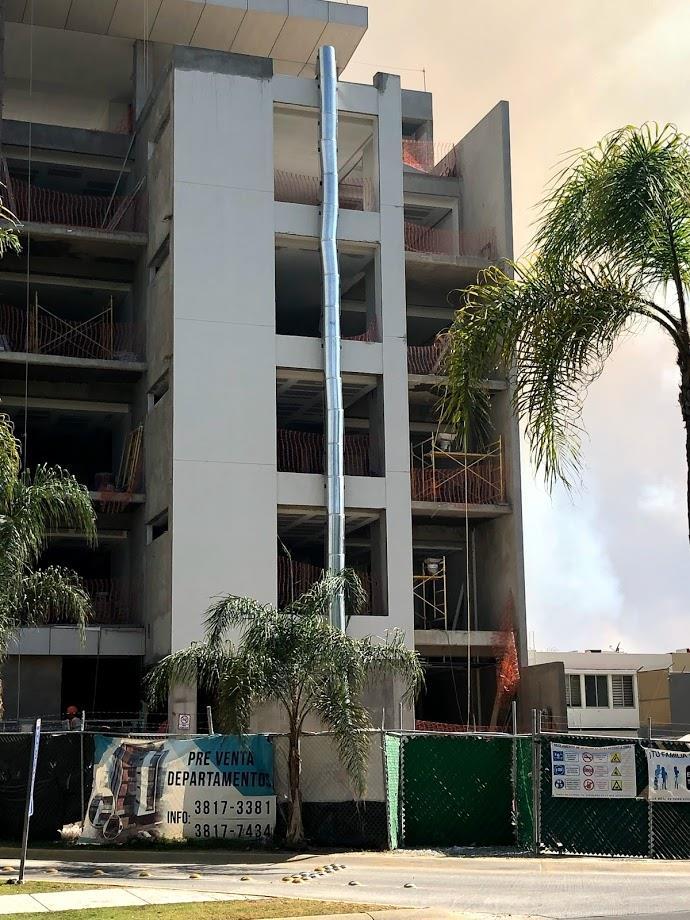

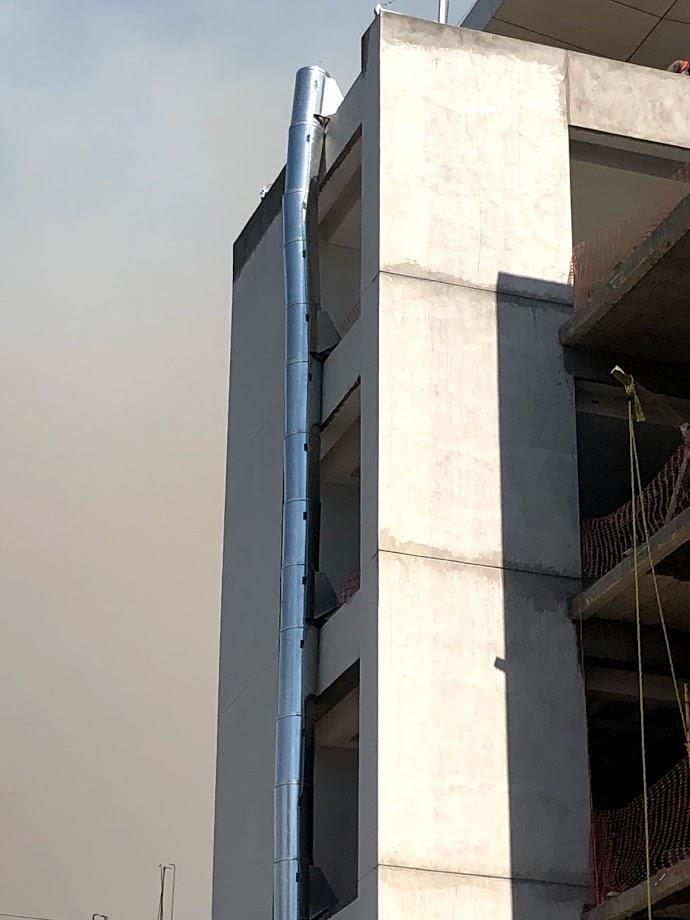

Ductos temporales para extracción de desechos de construcción
