C L A S E
P R O Y E C T O S D I B U J O P A R A
I N G E N I E R Í A
P LA N I M E T R Í A
P A R T E 1
2 0 2 6
Mgtr.Arq. Luis Fernando Ruano Paz
dibujo para ingeniería tema 7
1. planimetría parte 1
dibujo para ingeniería

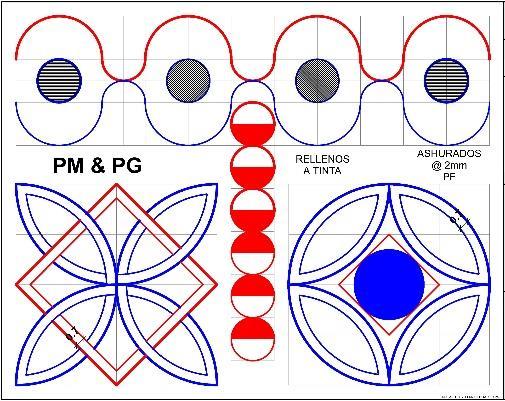

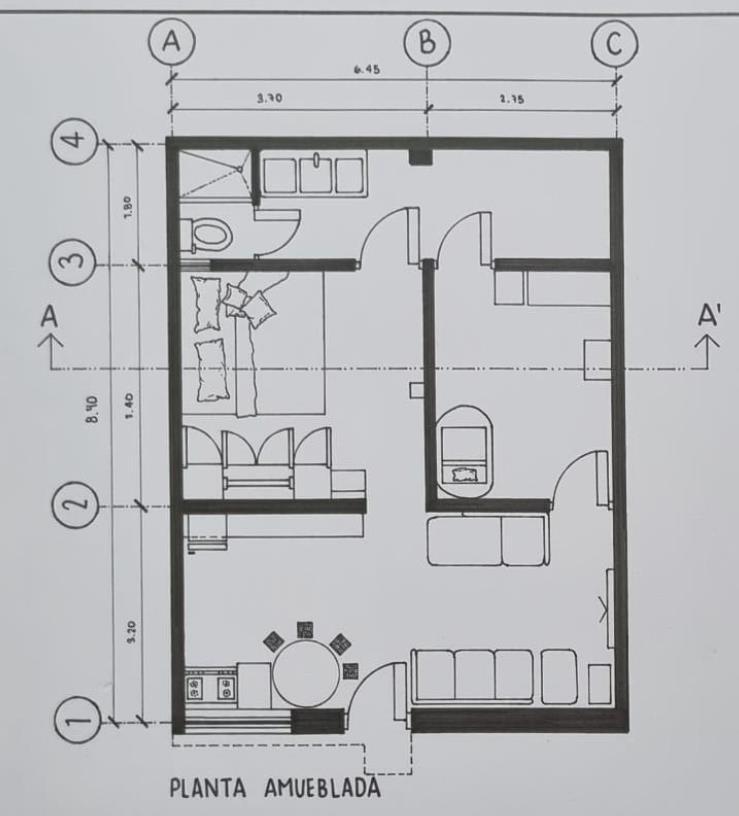

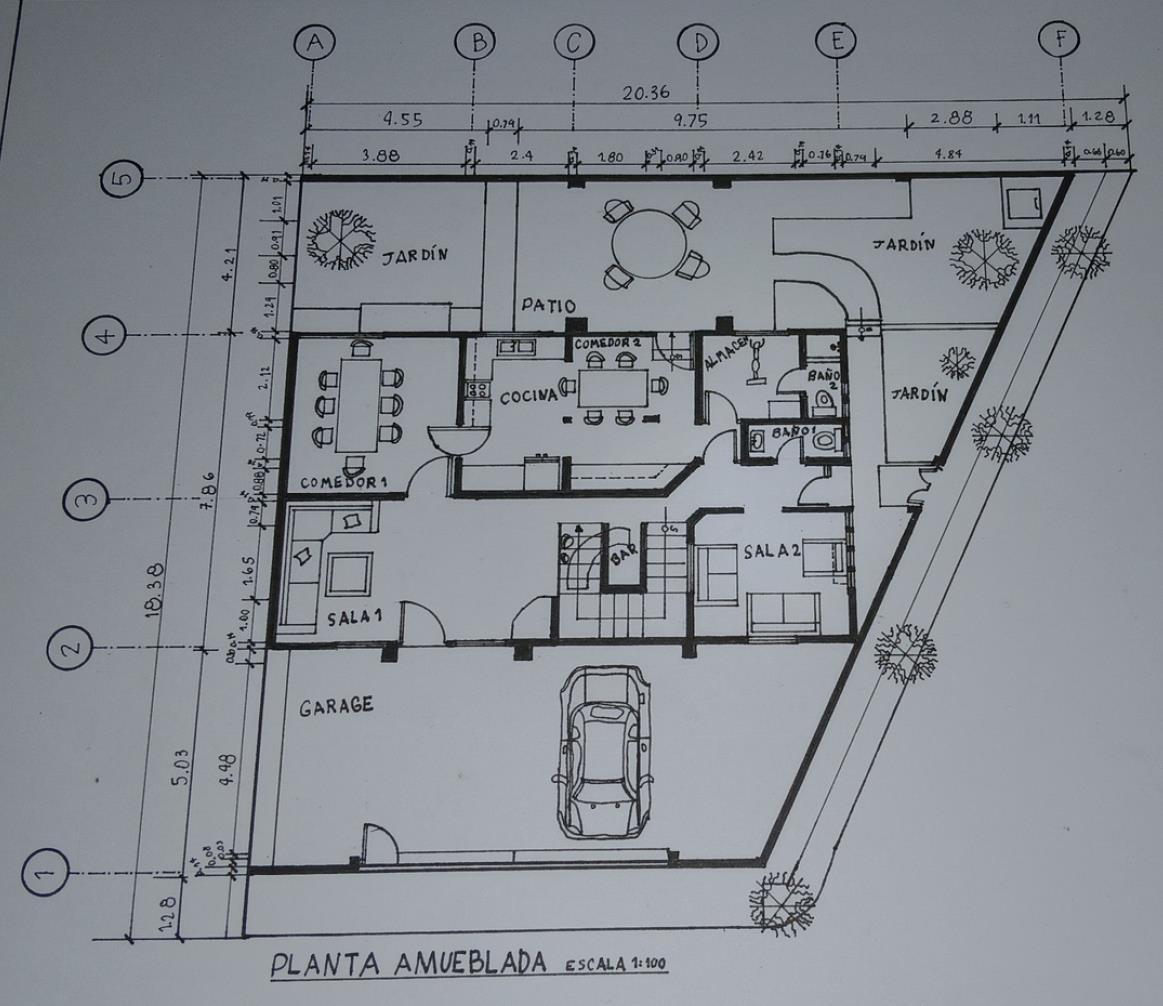

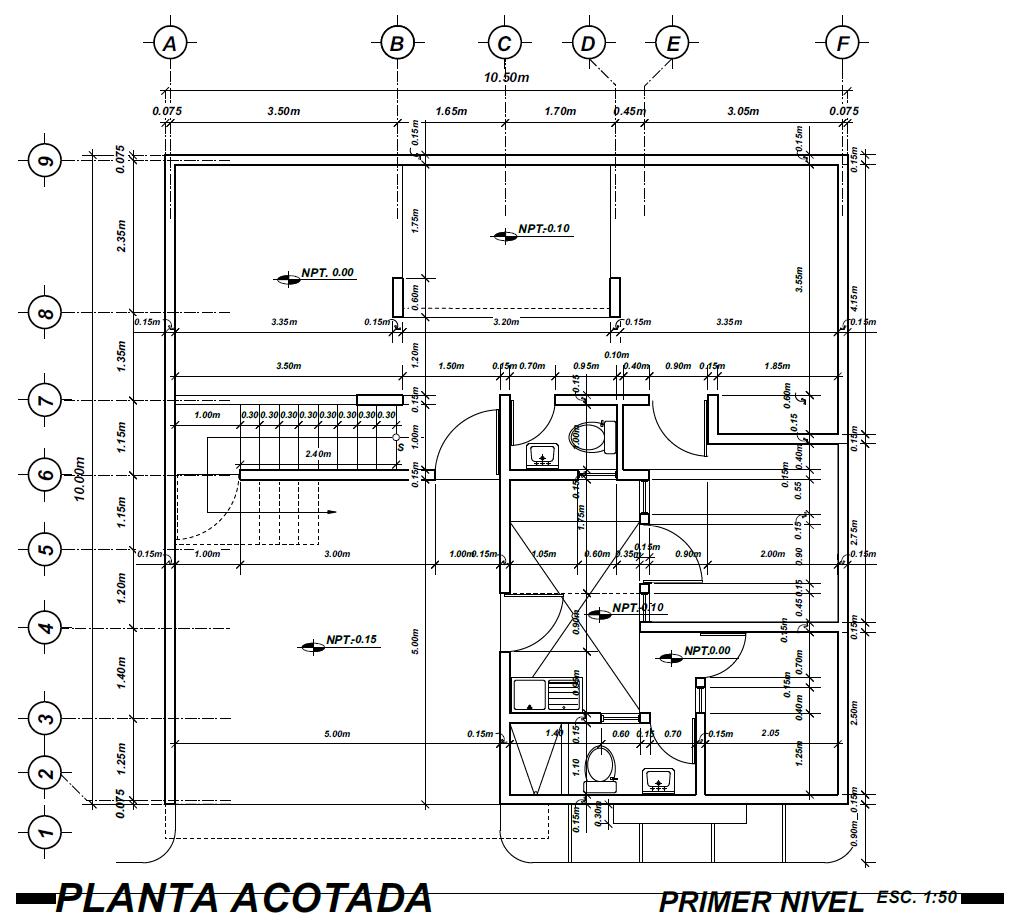

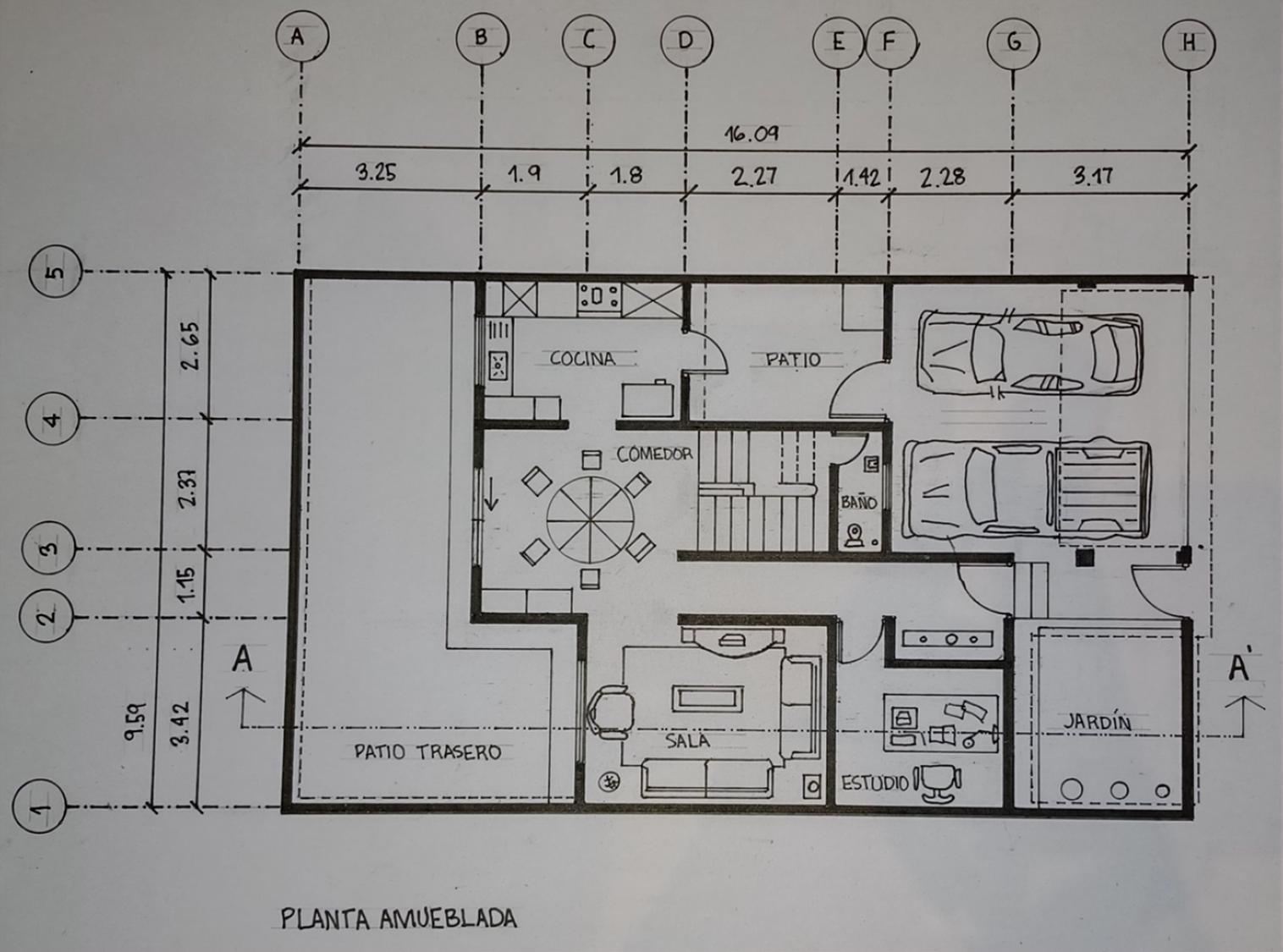

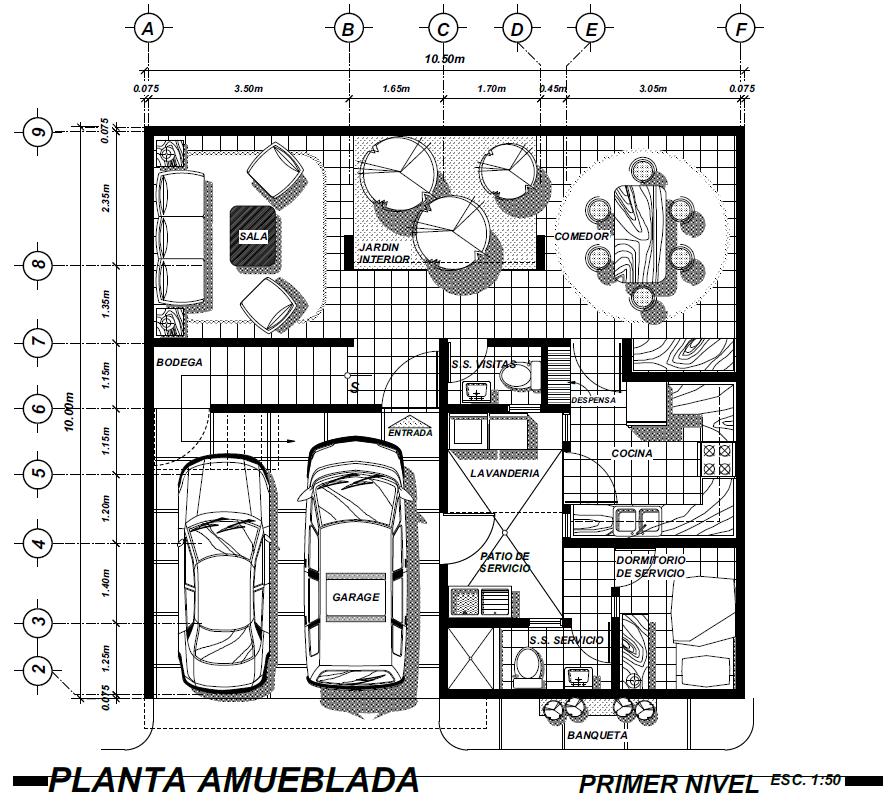

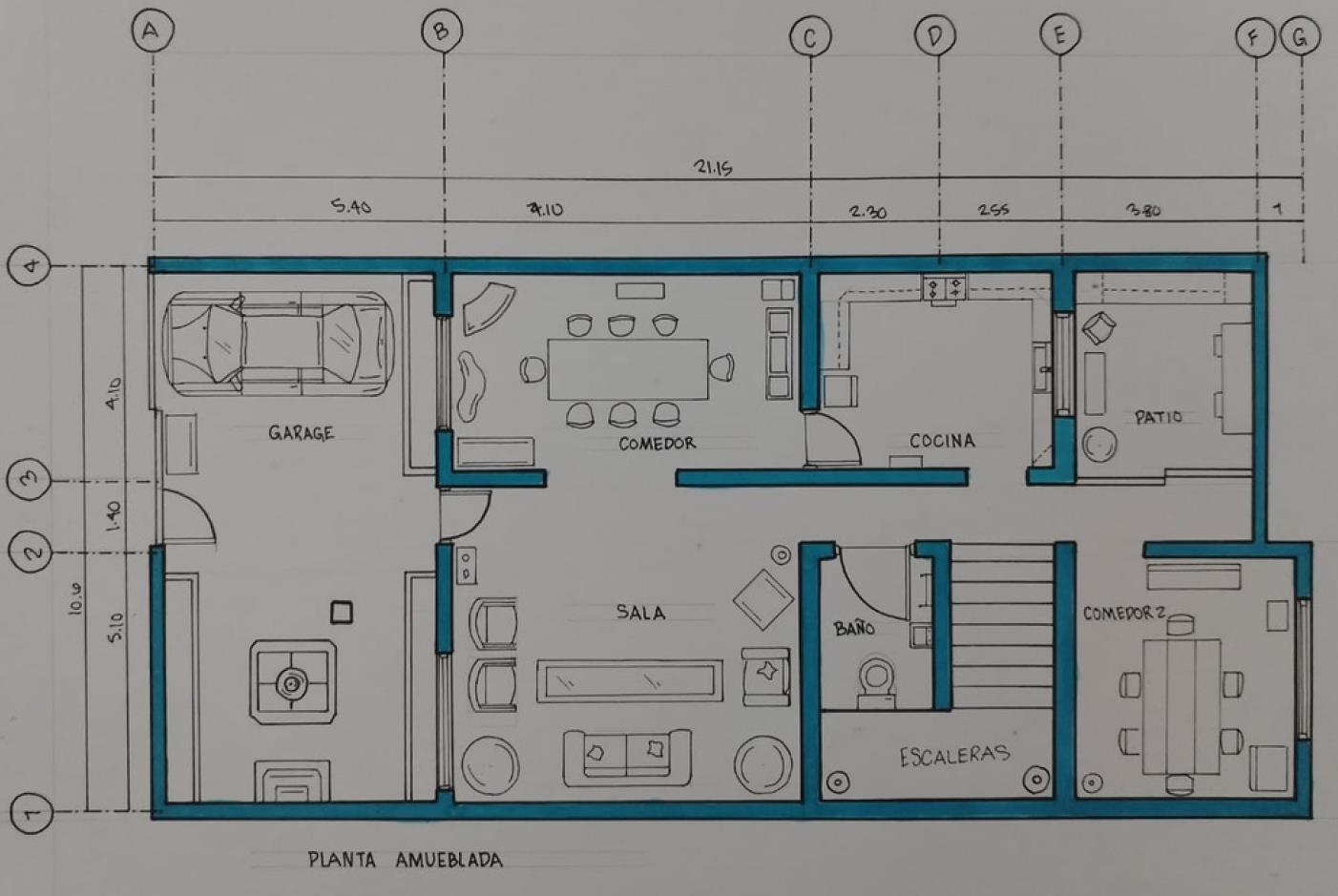

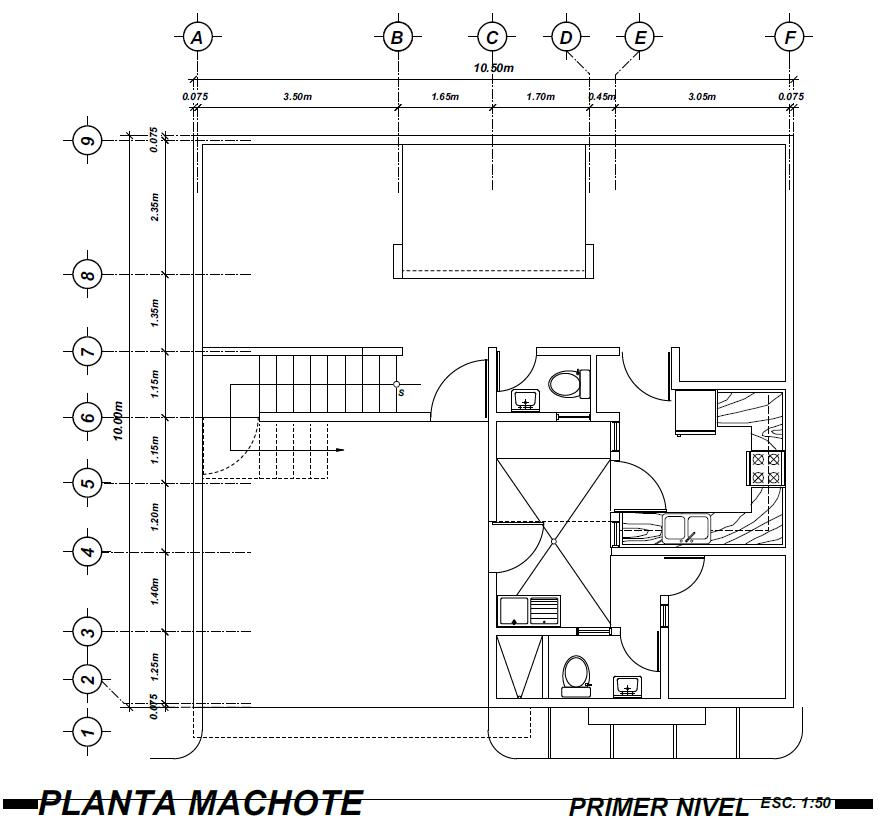

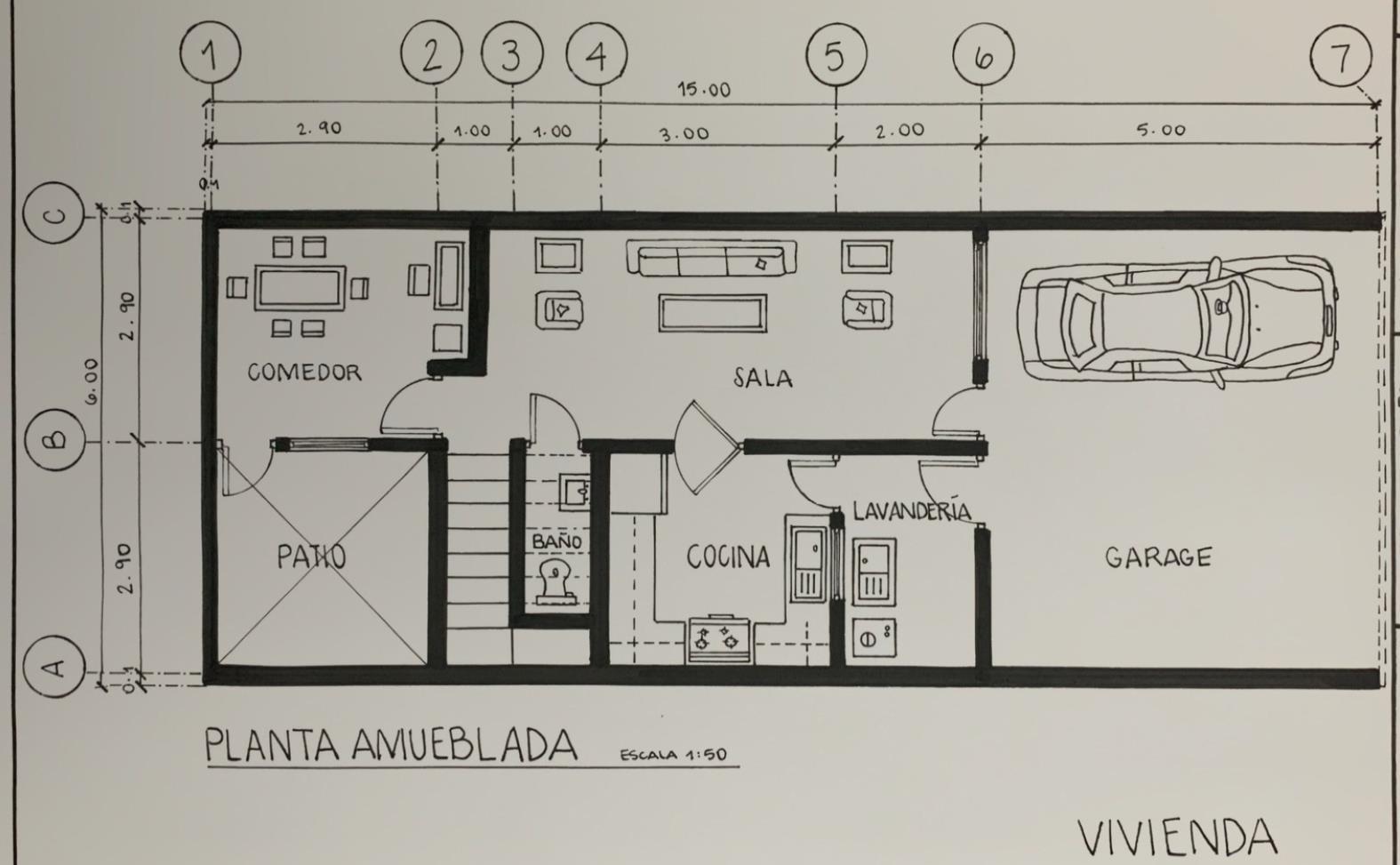

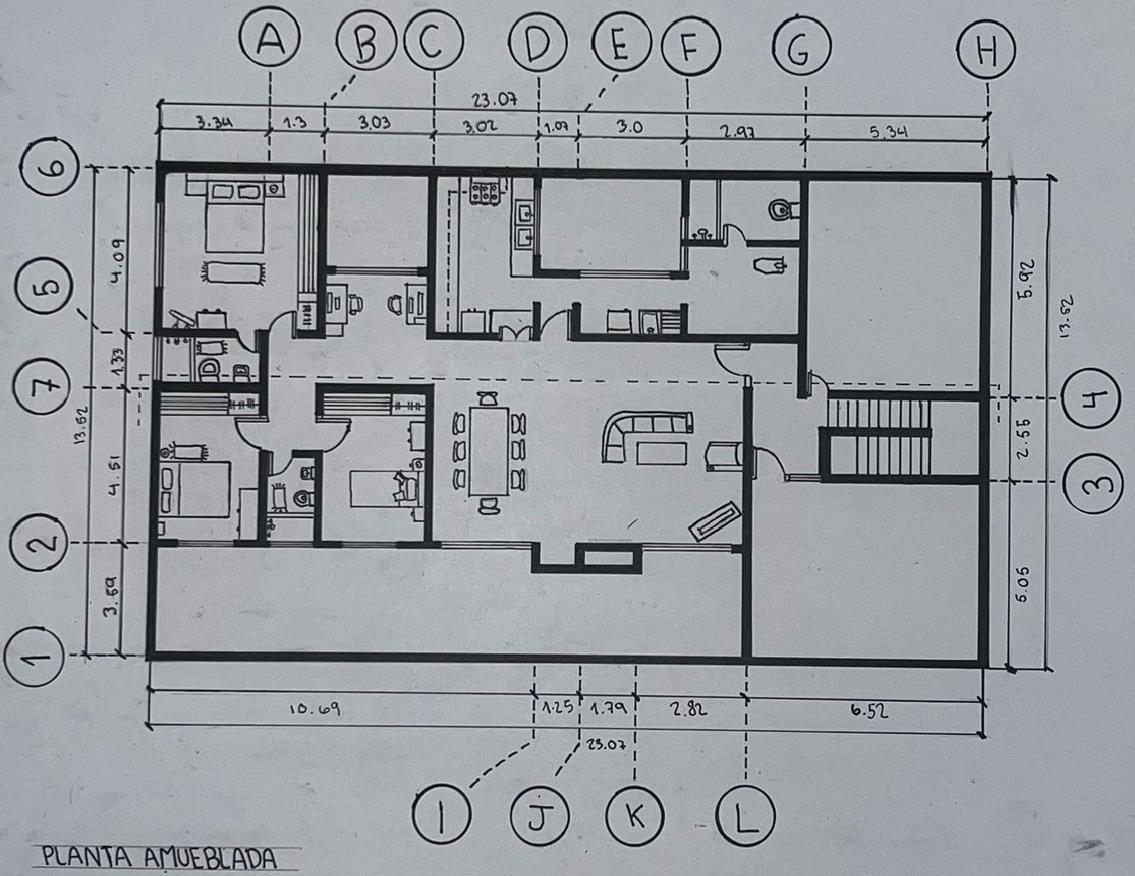

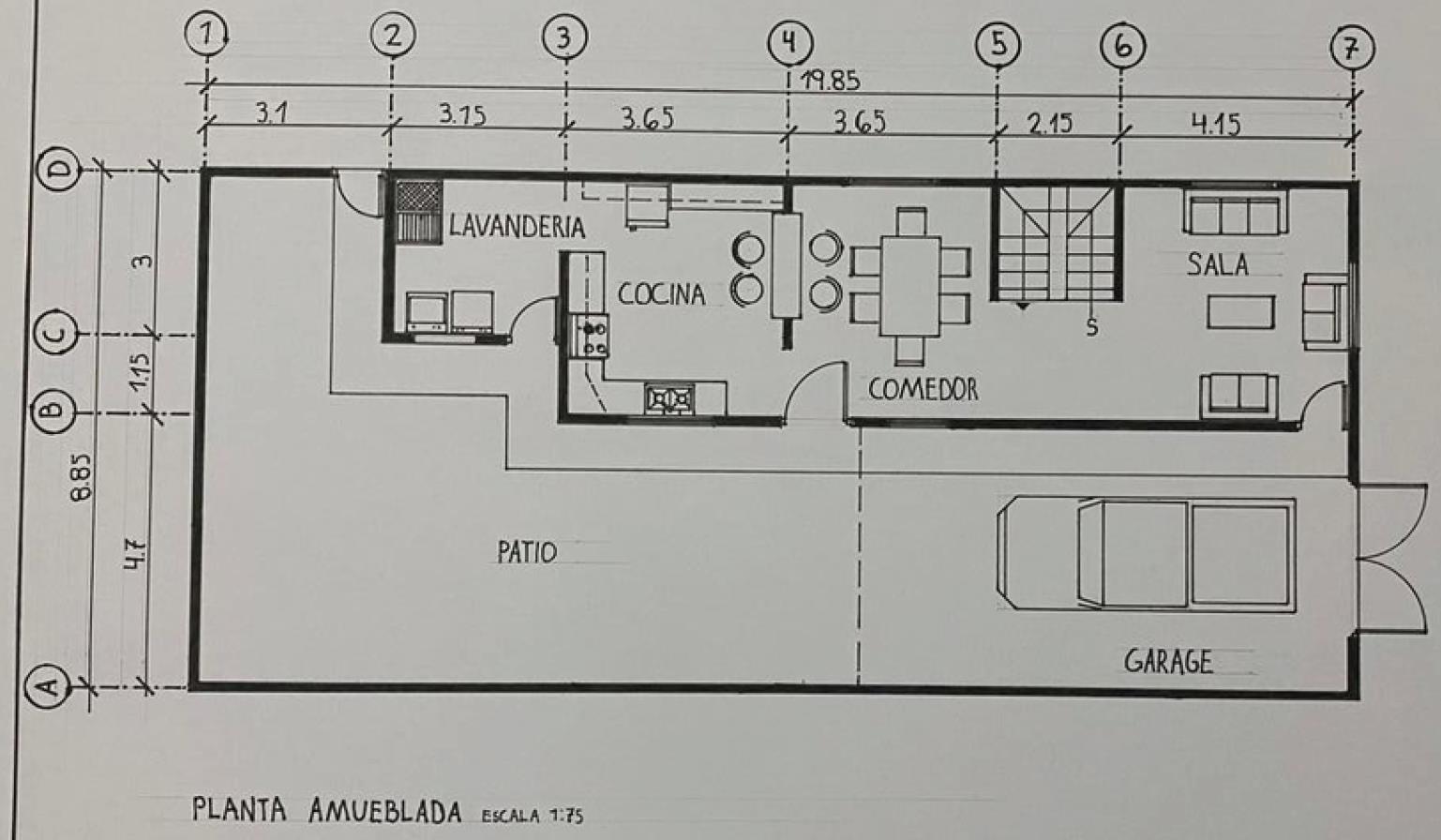

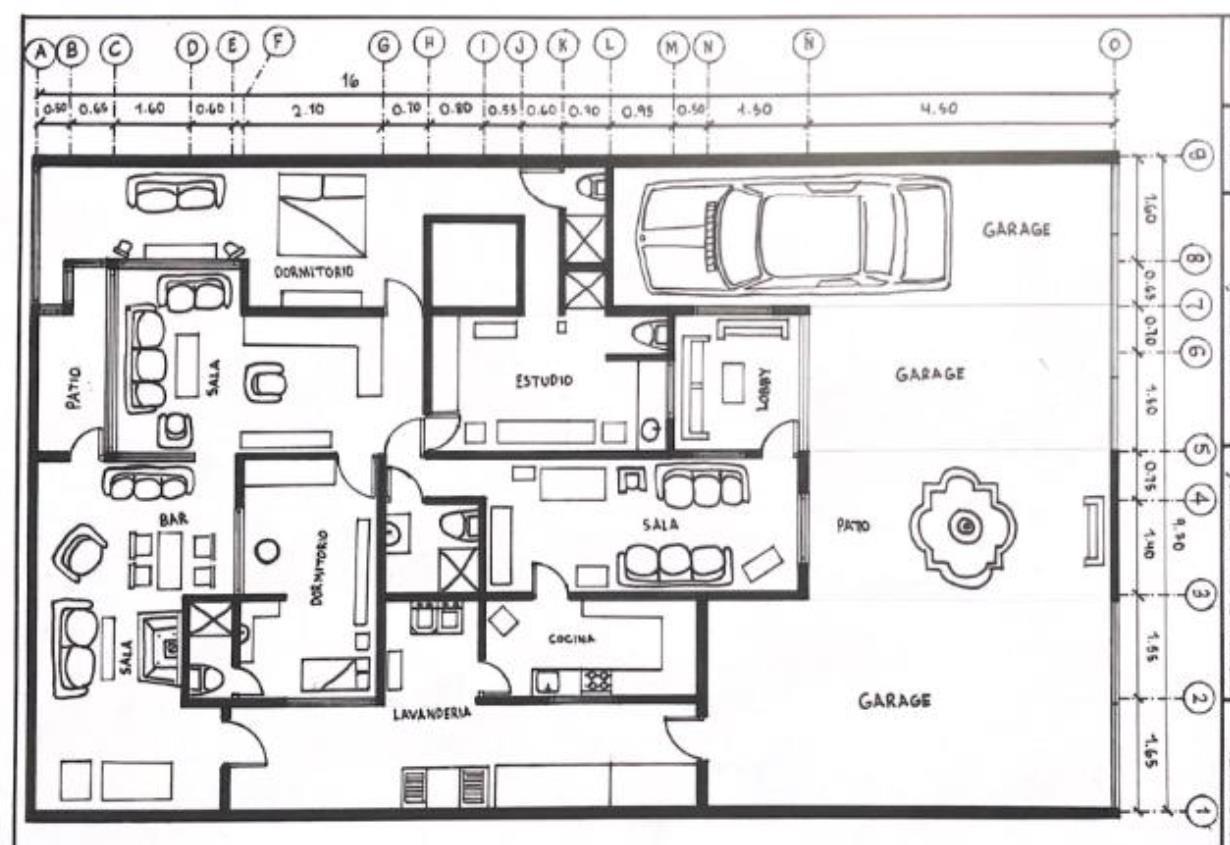

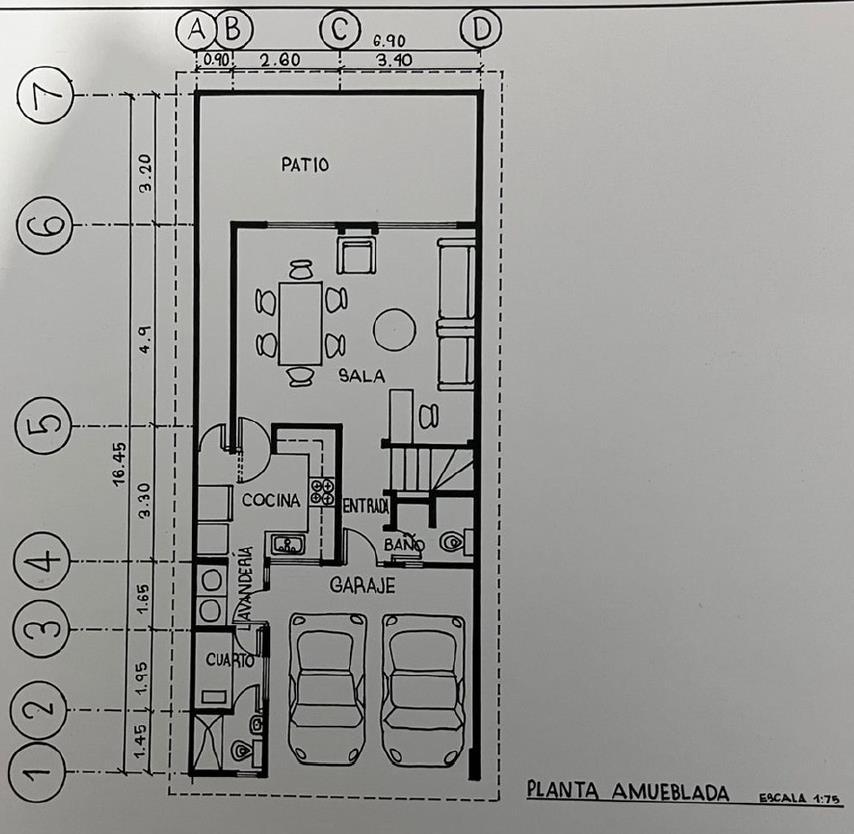

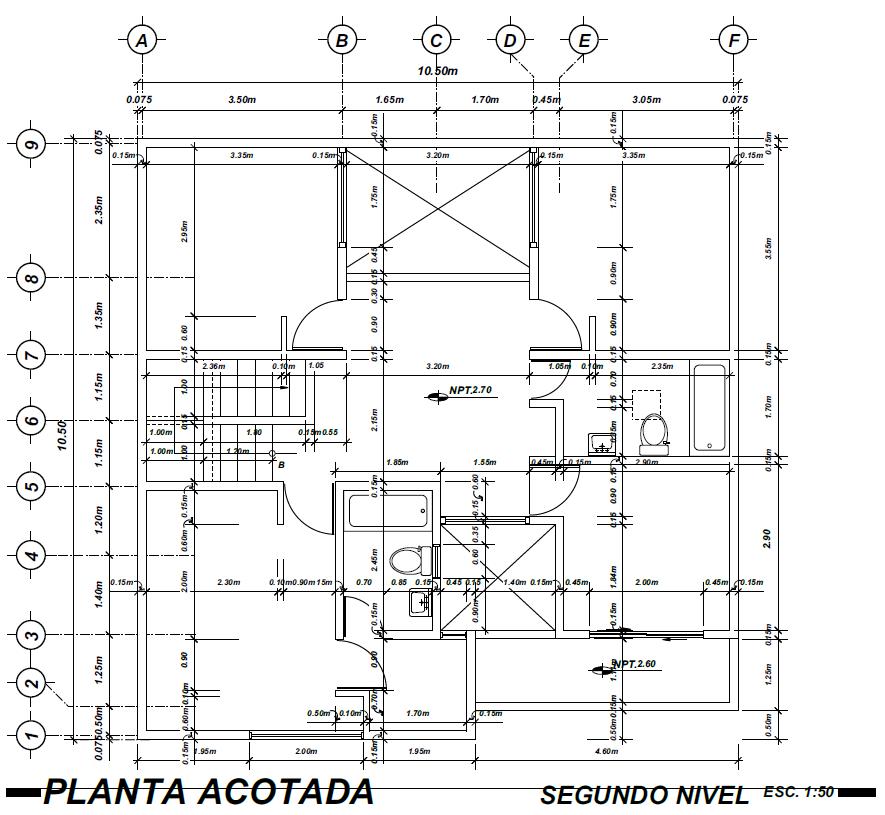

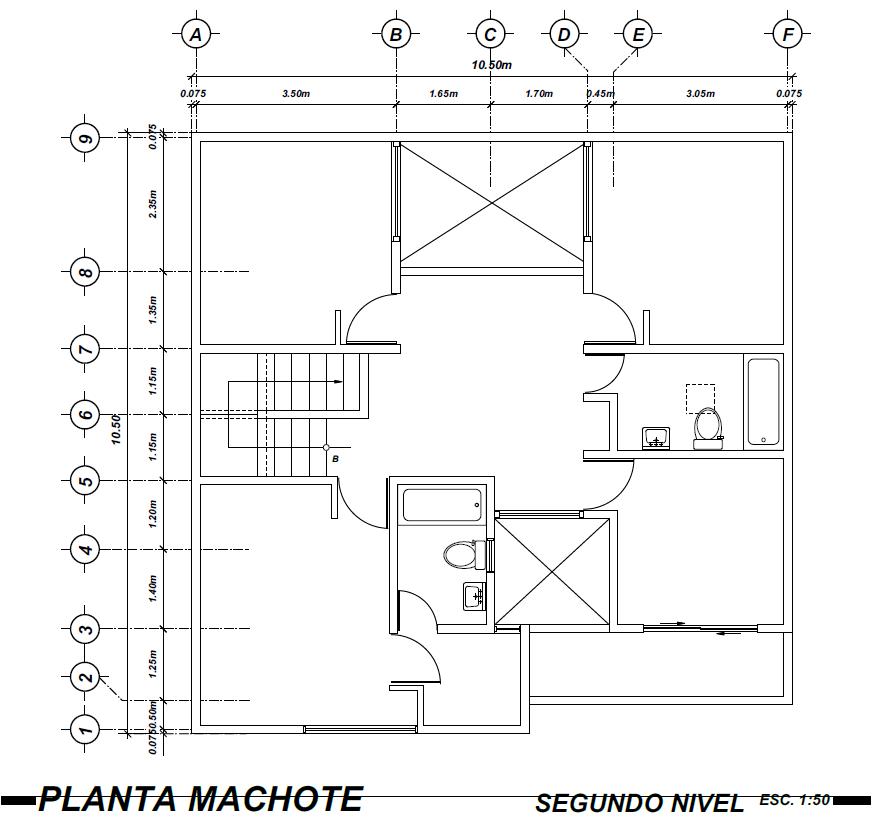

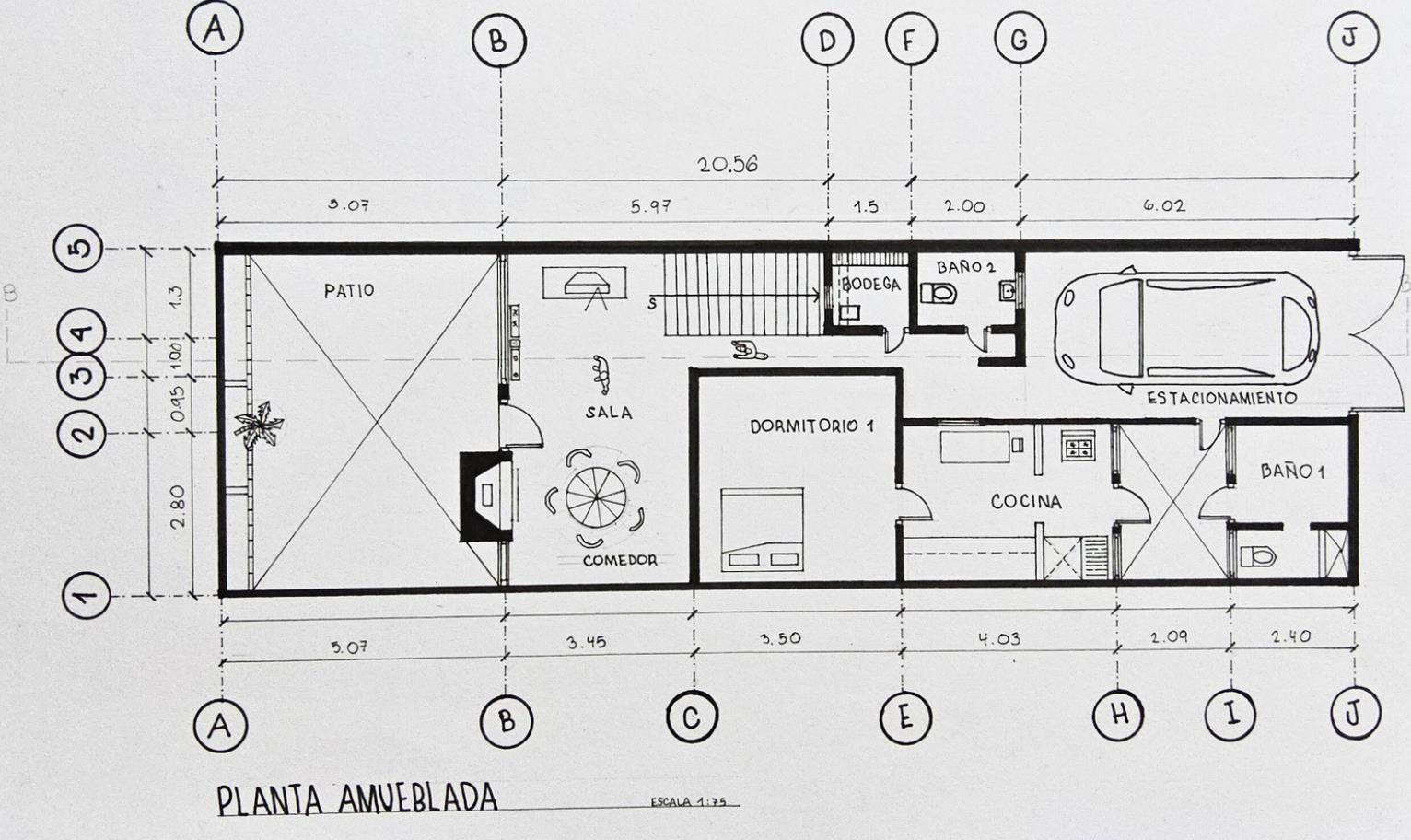

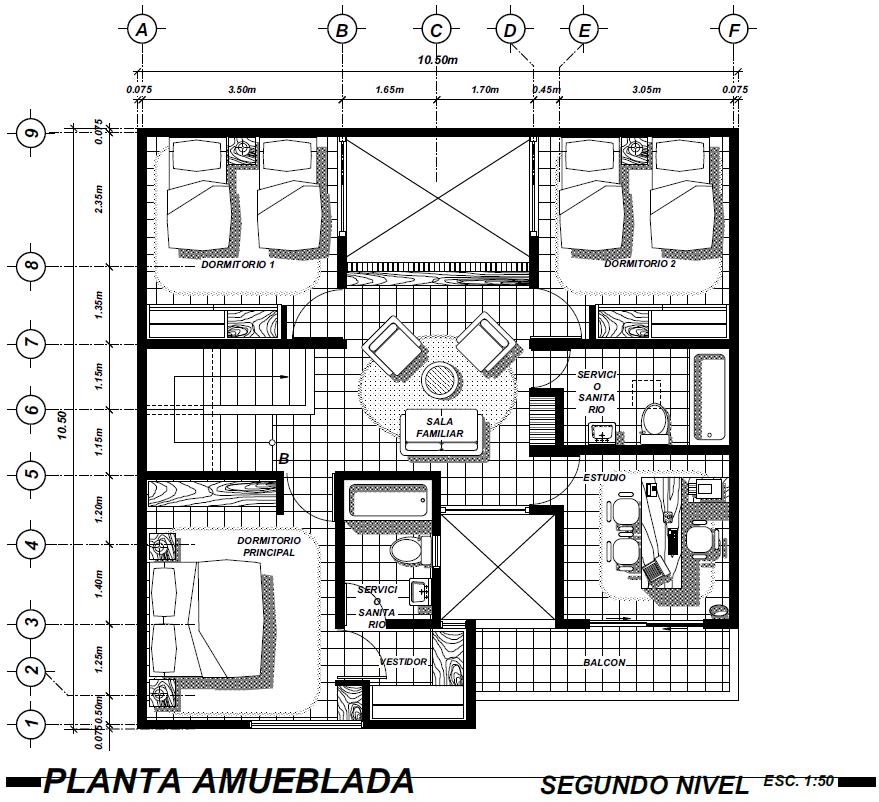

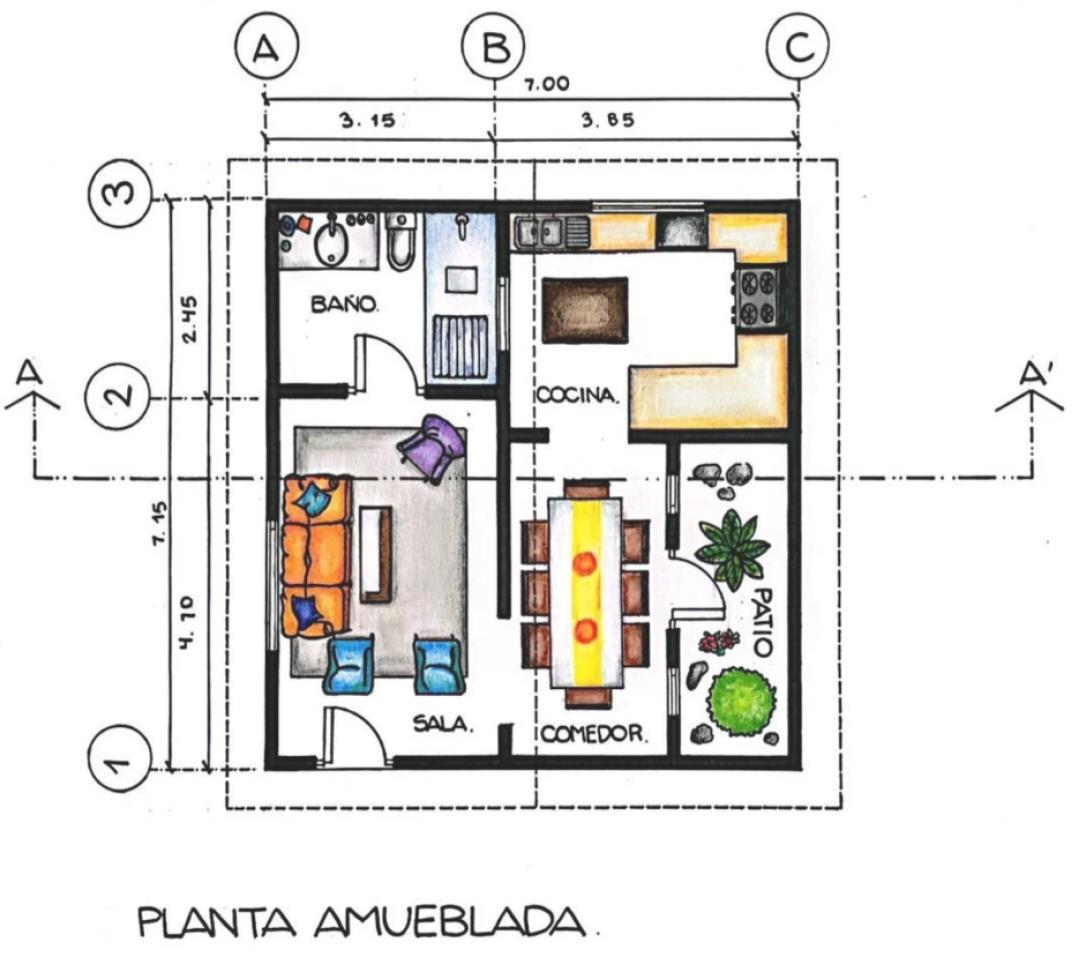

1. planta machote planta acotada planta amueblada

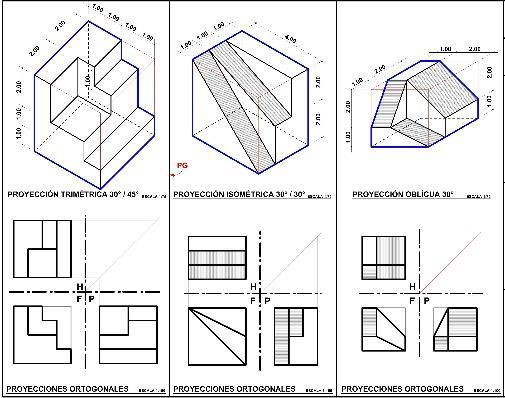

Proyecciones ortogonales y axonométricas
VISTA HORIZONTAL
EJE VERTICAL PRINCIPAL
VISTA FRONTAL
VISTA PERFIL
PROYECCIONES ORTOGONALES
PROYECCIÓN AXONOMÉTRICA
ABATIMIENTO DE H Y P
Concepto Representación a escala de objetos, a través de Planos; indicando detalles relevantes.
Cubo de Proyecciones
Vistas
Planta

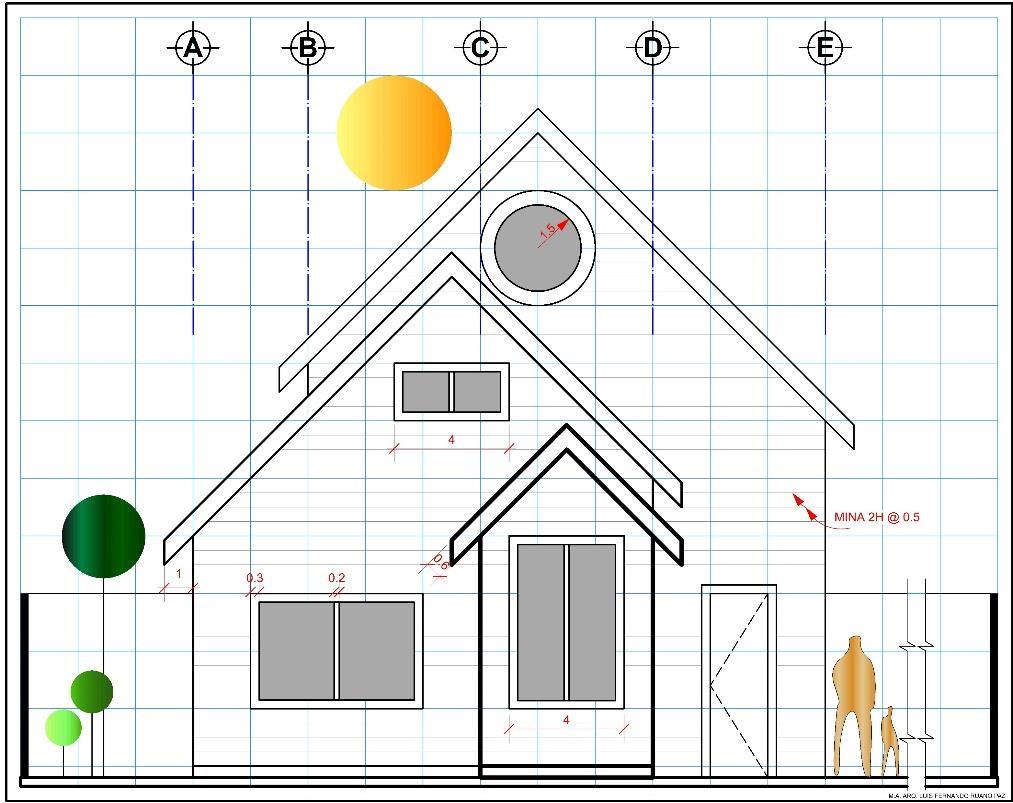

Elevación Frontal Elevación Lateral
Ejemplo
Ejemplo
Ejemplo
Ejemplo
Ejemplo
Ejemplo
dibujo para ingeniería
2. asignación ejercicio 21

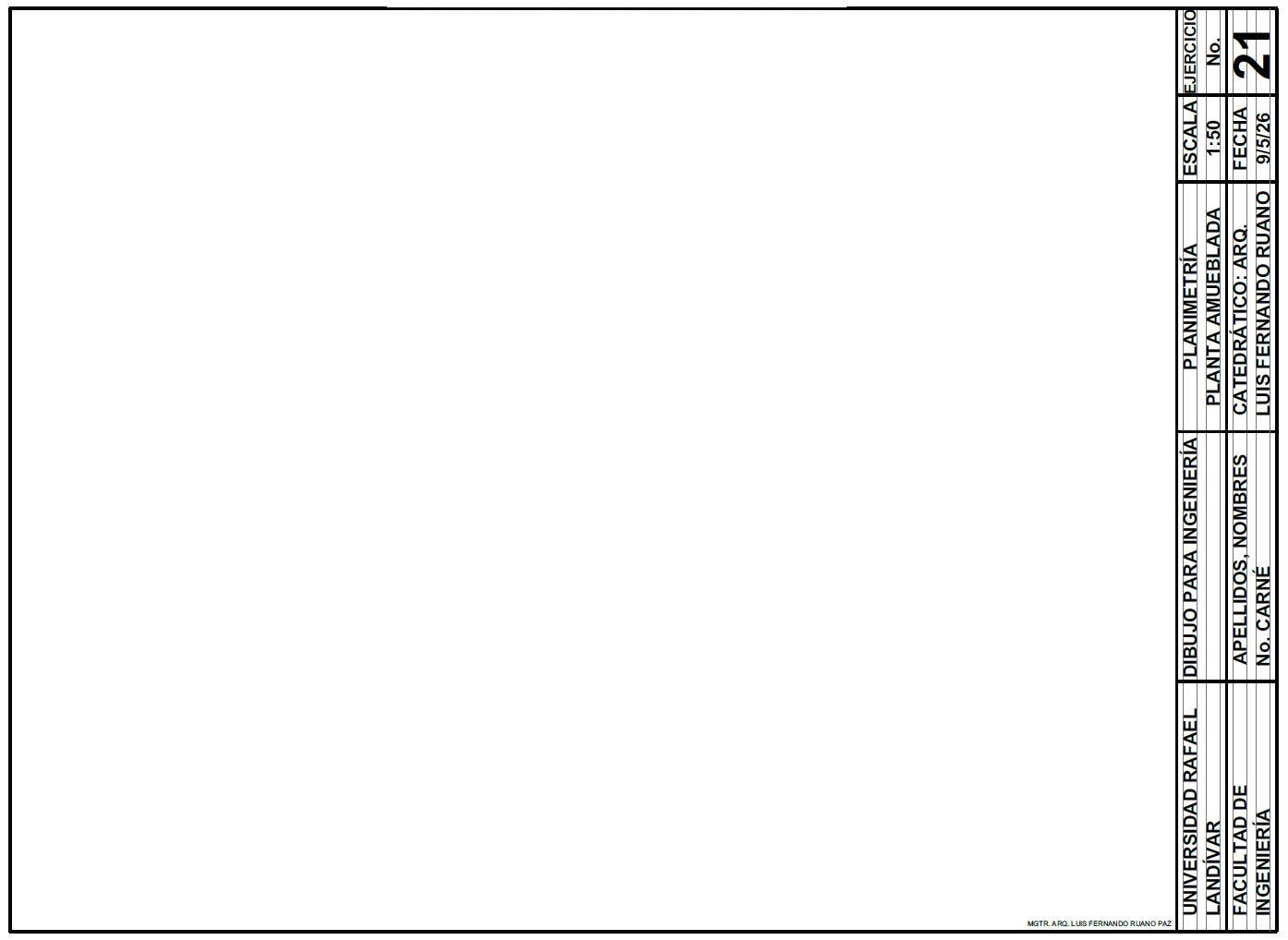

Ejercicio 21
Procedimiento
Determinar ▪ Ancho
▪ Largo
Para definir escala
Largo
Ancho
Generalidades

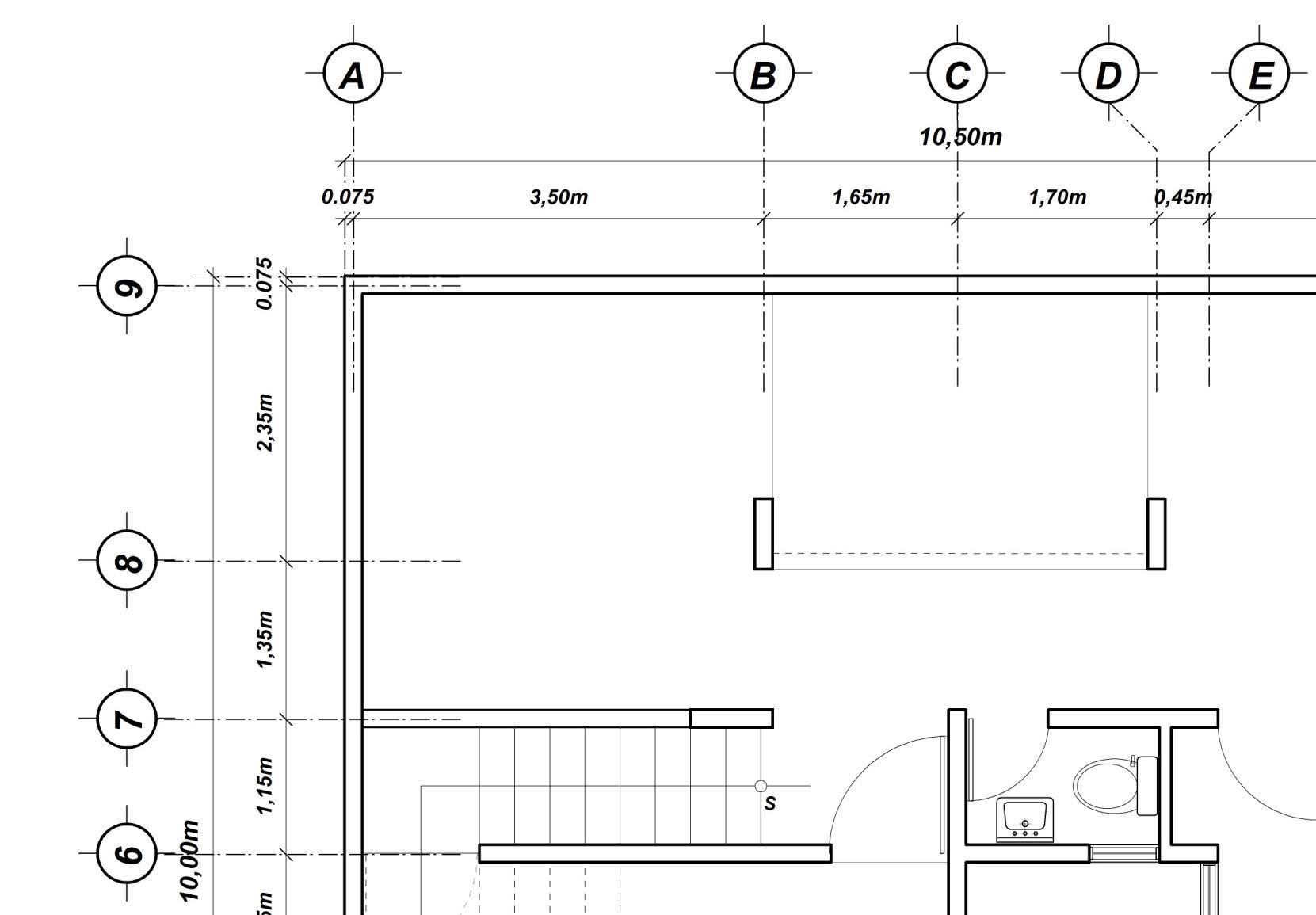

• CÍRCULO DE EJES: 0.6 a 1.0 cm - Grosor = 0.6 (PM)
• LETRAS Y NÚMEROS: h = 4 a 5 mm
• LÍNEA DE EJE: Tipo = línea punto línea - Grosor = 0.3 (PF)
• NÚMERO DE COTAS: h = 4 mm - Grosor = 0.3 (PF)
• LÍNEA DE COTA: Grosor = 0.3 (PF)
• DIAGONAL LÍNEA DE COTA: a 45 - Grosor = 0.6 (PM)
• SEPARACIÓN ENTRE LÍNEAS DE COTAS PARCIALES
Y COTA TOTAL: 1 cm (todo escala 1:100)
Generalidades

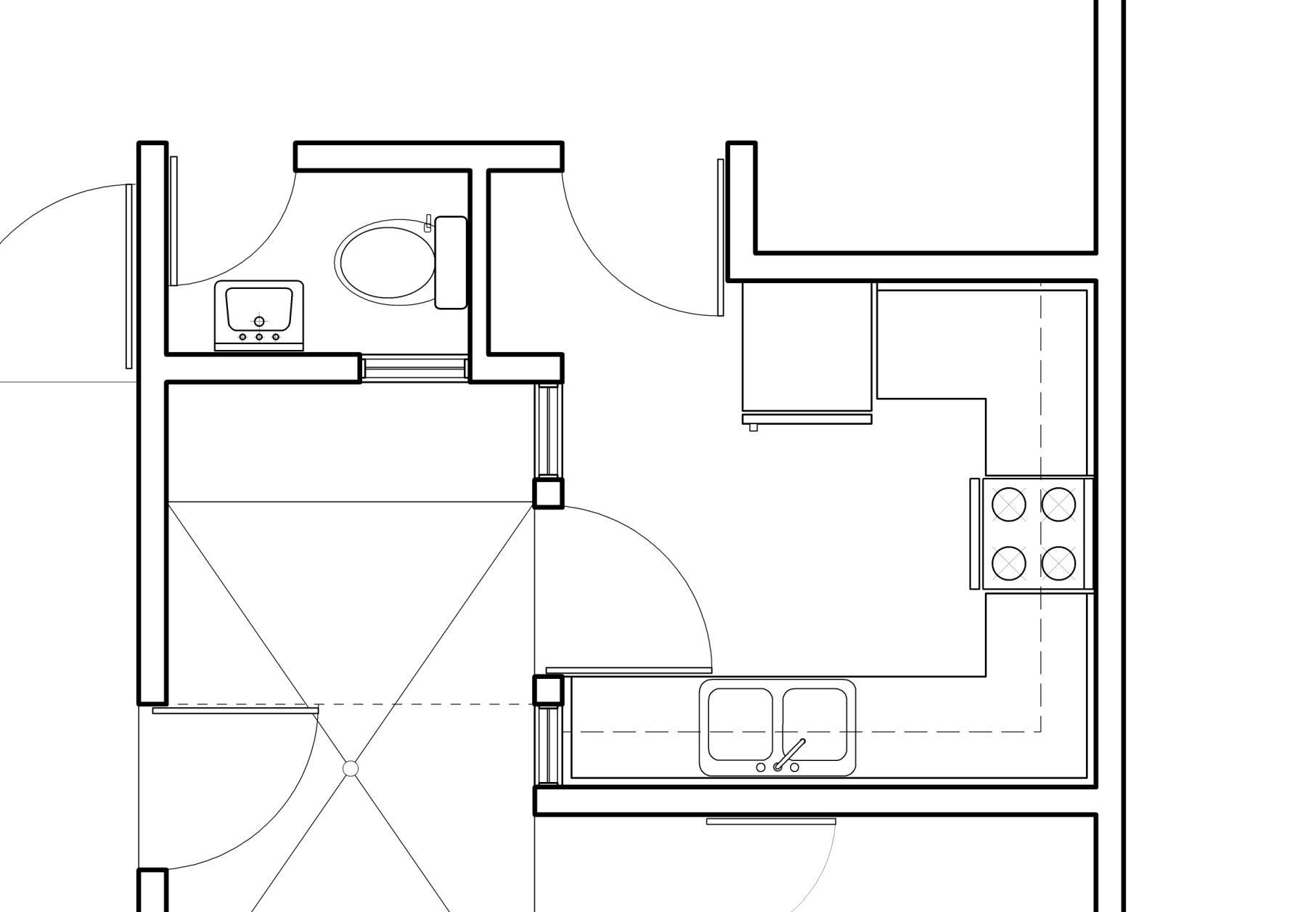

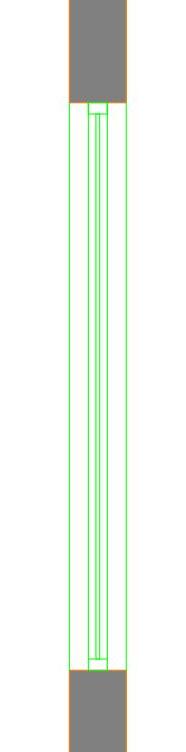

Detalle
ventana
• MUROS: Espesor = 0.15 cms - Grosor = 1.2 (PG)
• VENTANAS:
Sillar: Grosor = 0.6 (PM)
Marco: 5x3 cm - Grosor = 0.3 (PF)
Vidrio = 2 Líneas separadas 1 cm - Grosor = 0.3 (PF)
Generalidades
• PUERTAS:
Marco: 5 x 10 cms - Grosor = 0.3 (PF)
Hoja: ancho = 4 cm - Grosor = 0.3 (PF)
Abatimiento: Grosor = 0.3 (PF)
• MUEBLES FIJOS: Grosor = 0.3 (PF)
• LÍNEAS DE PROYECCIÓN: (perfil oculto)
Grosor = 0.3 (PF)

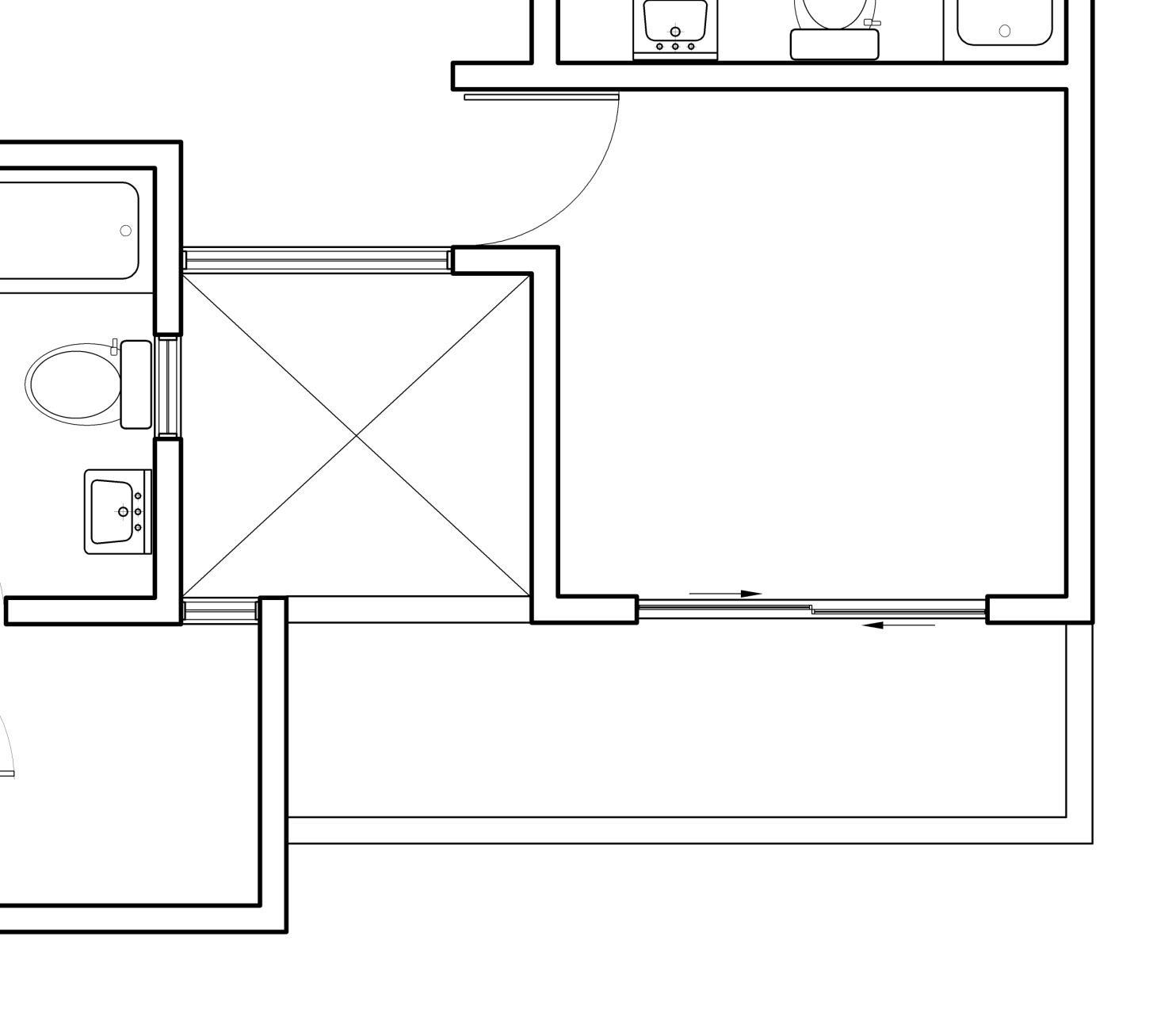

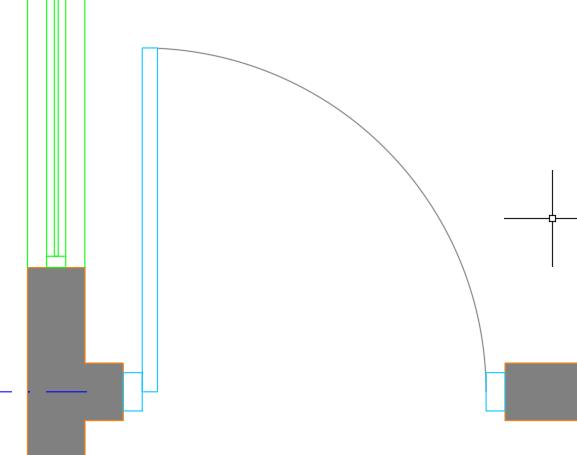

Detalle puerta
Generalidades
• MUROS BAJOS: Grosor = 0.3 (PF)

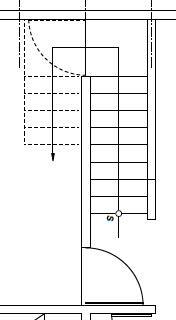

• LÍNEAS SECUNDARIAS: Gradas, vacíos = Grosor = 0.3 (PF)

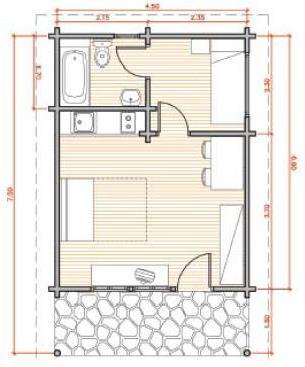

Ejemplos
Ejemplos
Ejemplos
Ejemplos
Ejemplos
Ejemplos
Ejemplos
Ejemplos
Ejemplos
Ejemplos
