CLASE 14 > ISÓPTICA Y ACÚSTICA > DISEÑO DE INSTALACIONES ESPECIALES 2026

P R O Y E C T O S

D I S E Ñ O D E

I N S T A L A C I O N E S

E S P E C I A L E S

I S Ó P T I C A & A C Ú S T I C A

Mgtr.Arq. Luis Fernando Ruano Paz 2 0 2 6

2 abril

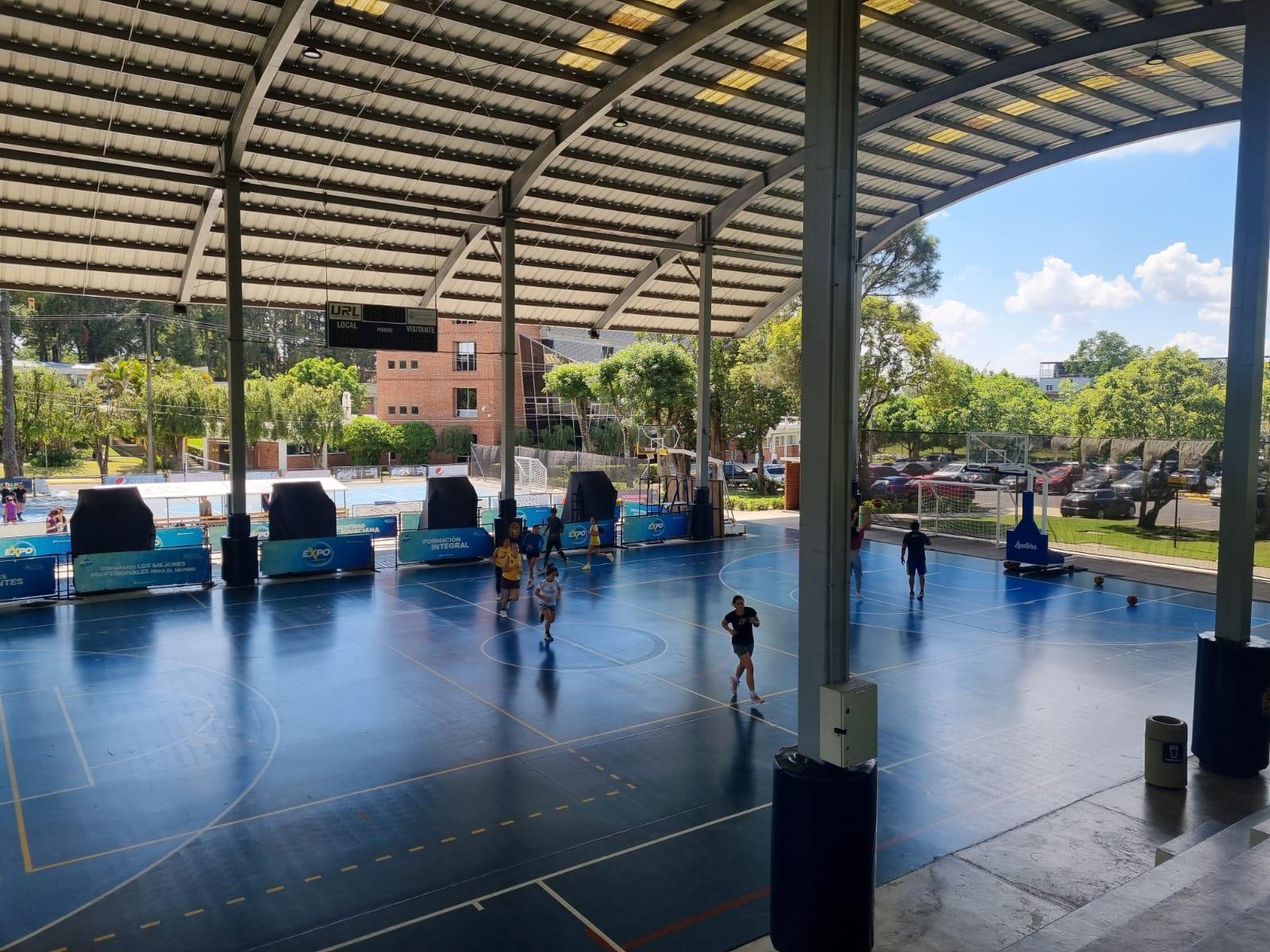

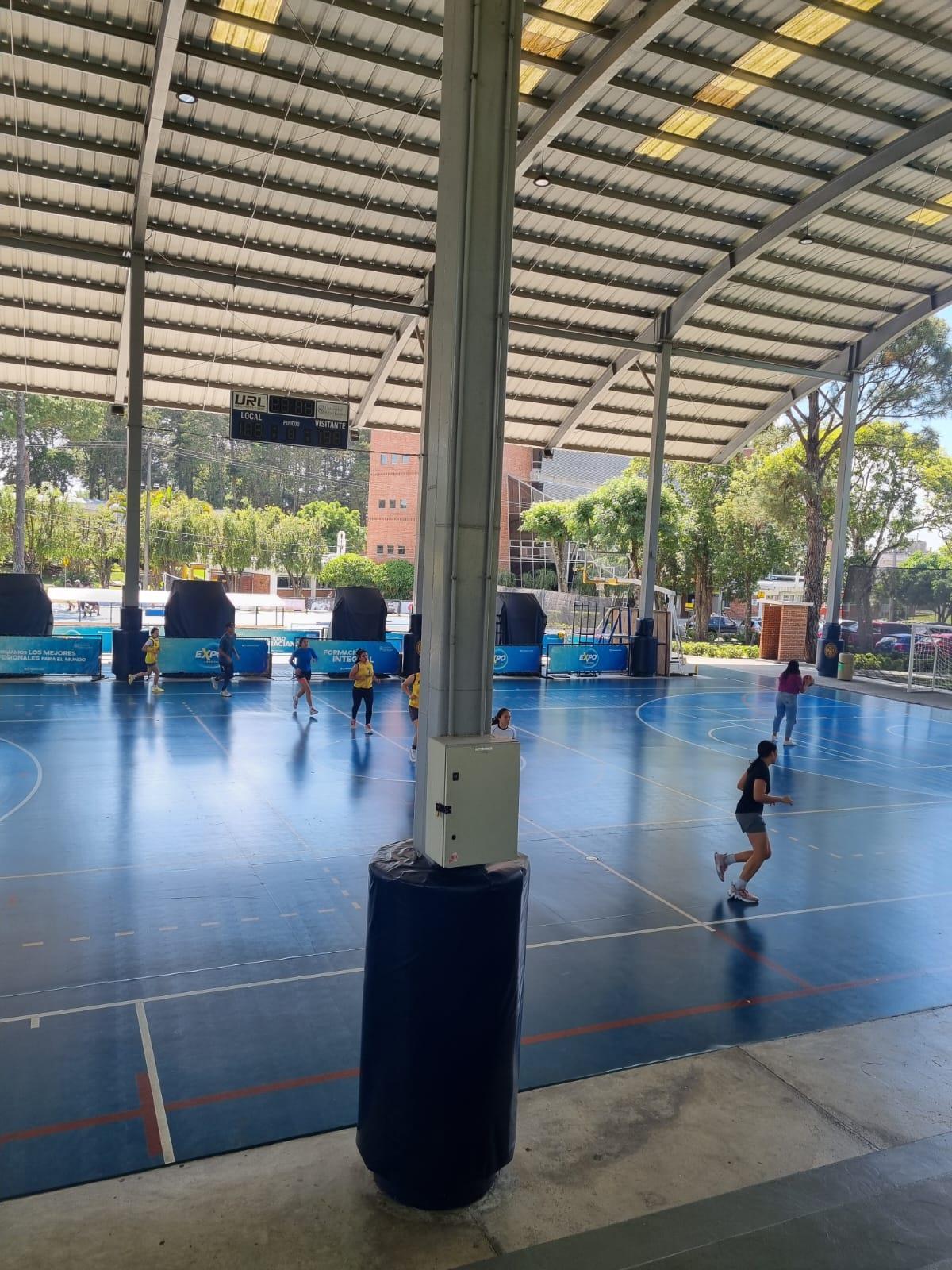

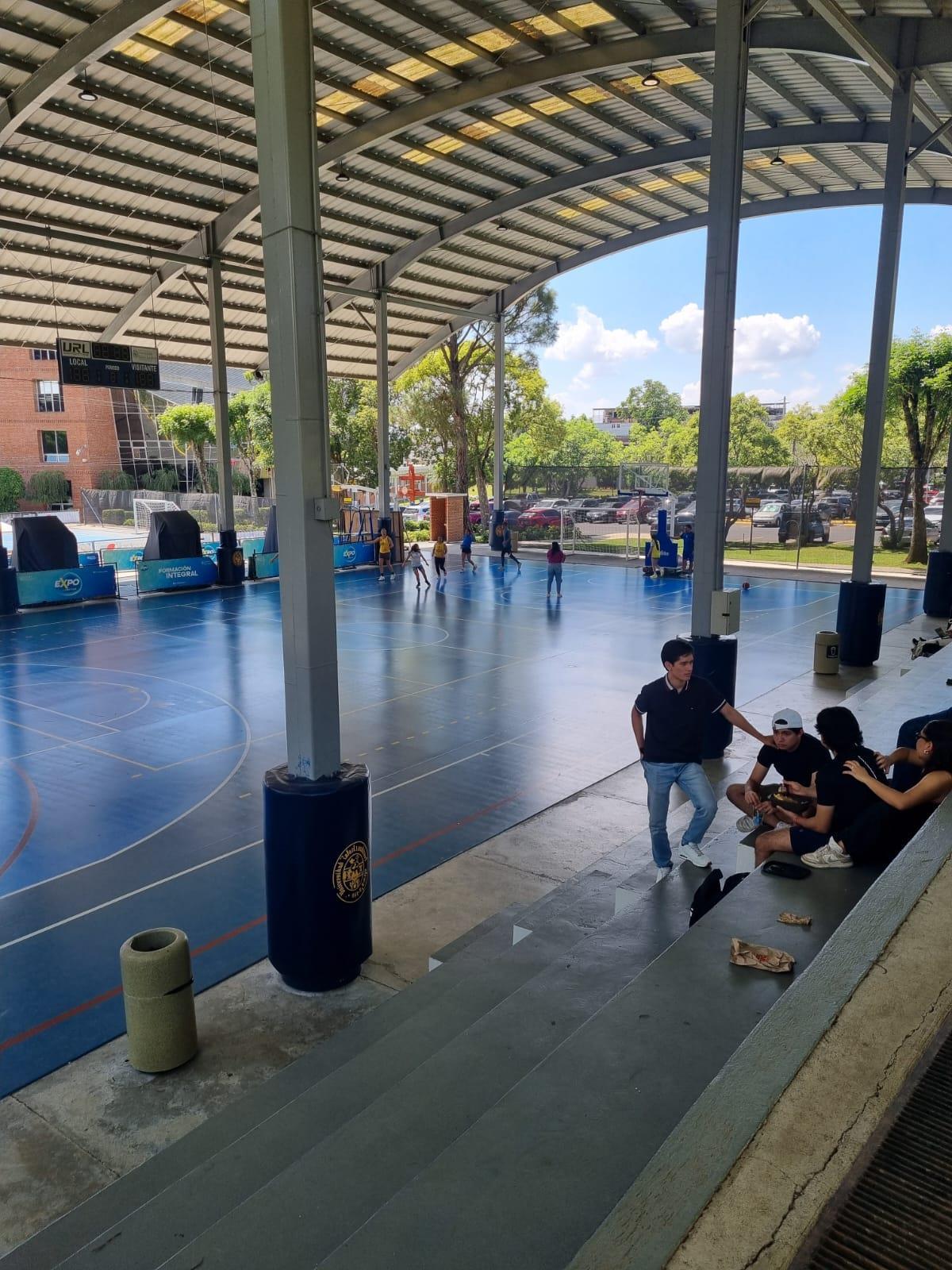

• Impresiones visita GBP

• Tema 7: Cálculo y diseño isóptica y acústica

• Asignación Entrega No. 6

• Asignación Evaluación Final

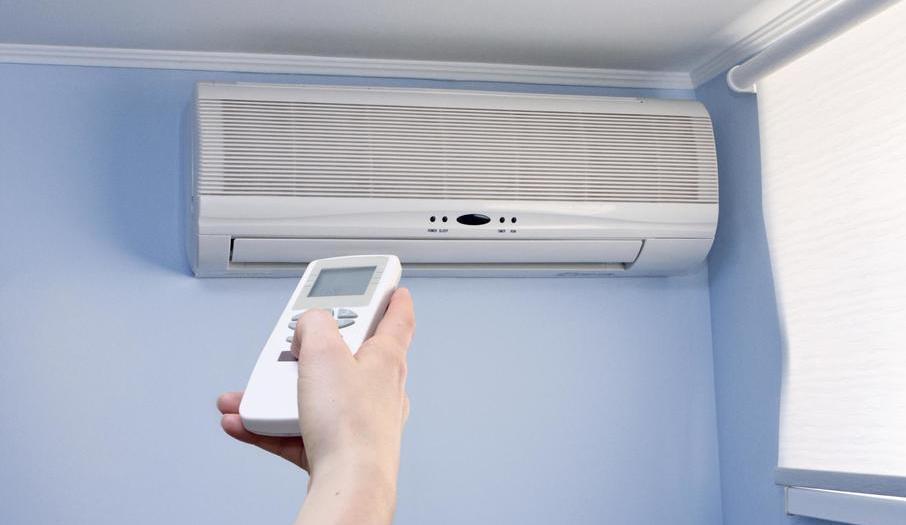

• Asesoría A/C unidad central

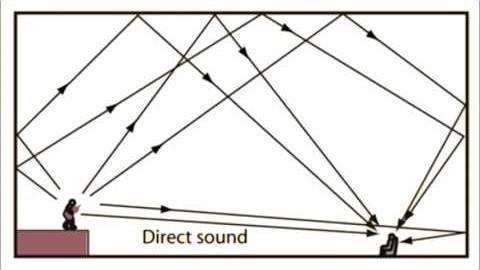

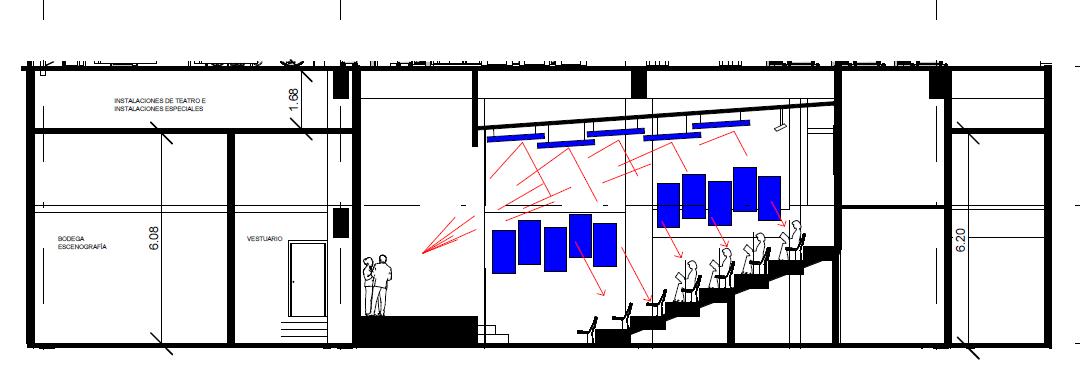

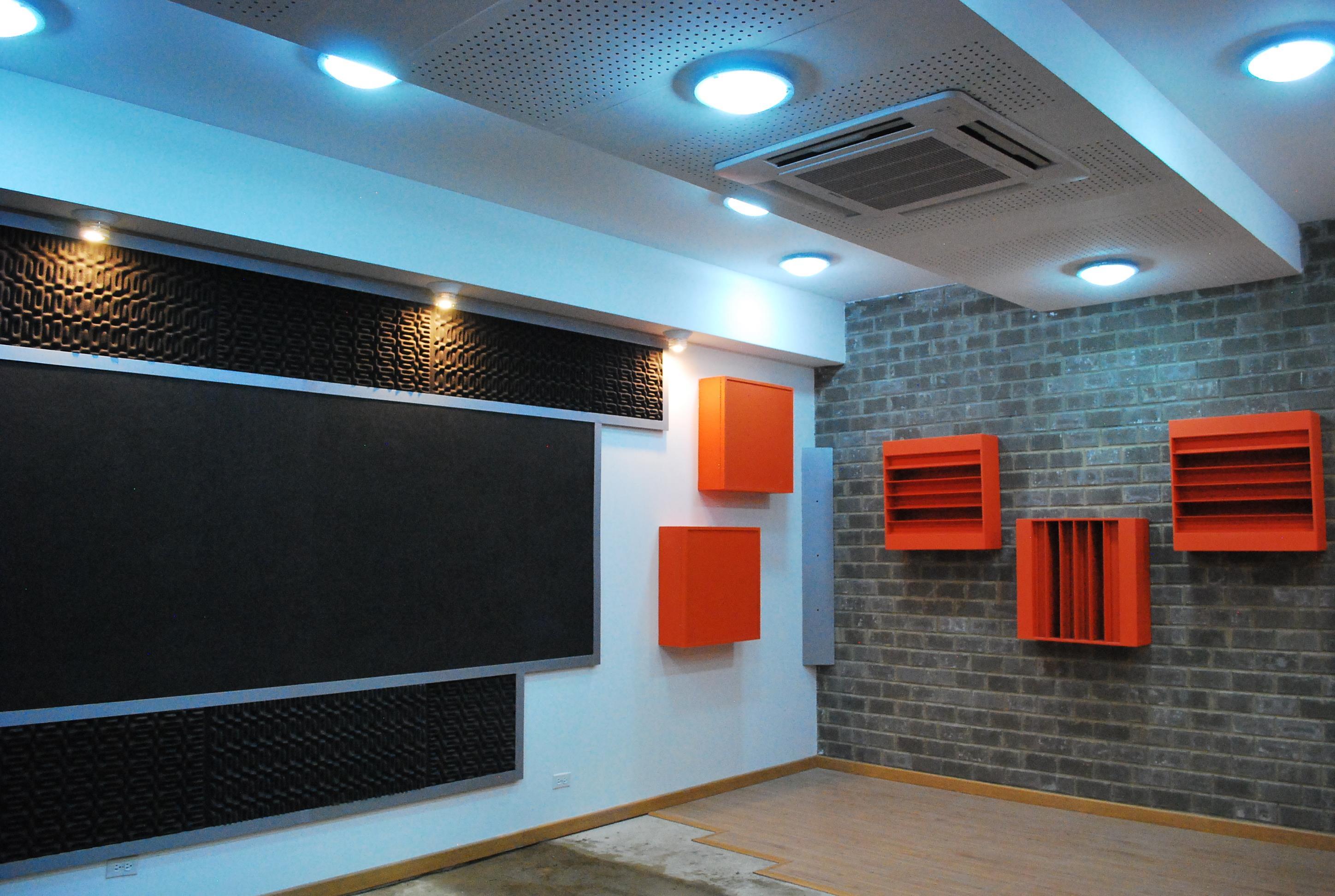

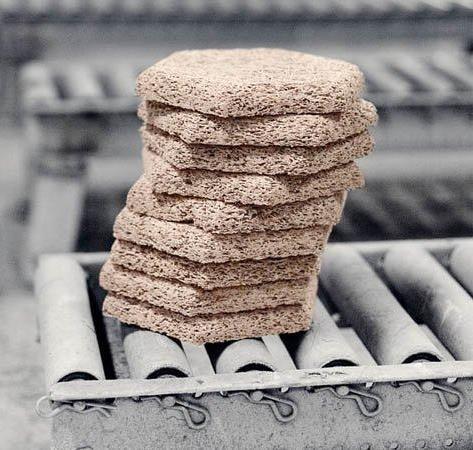

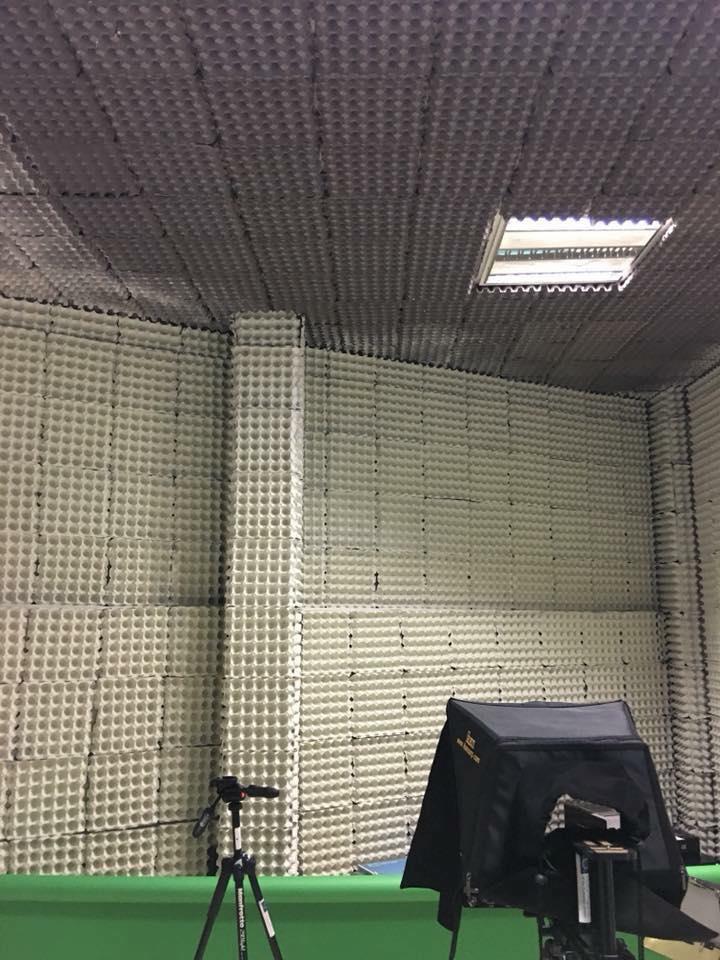

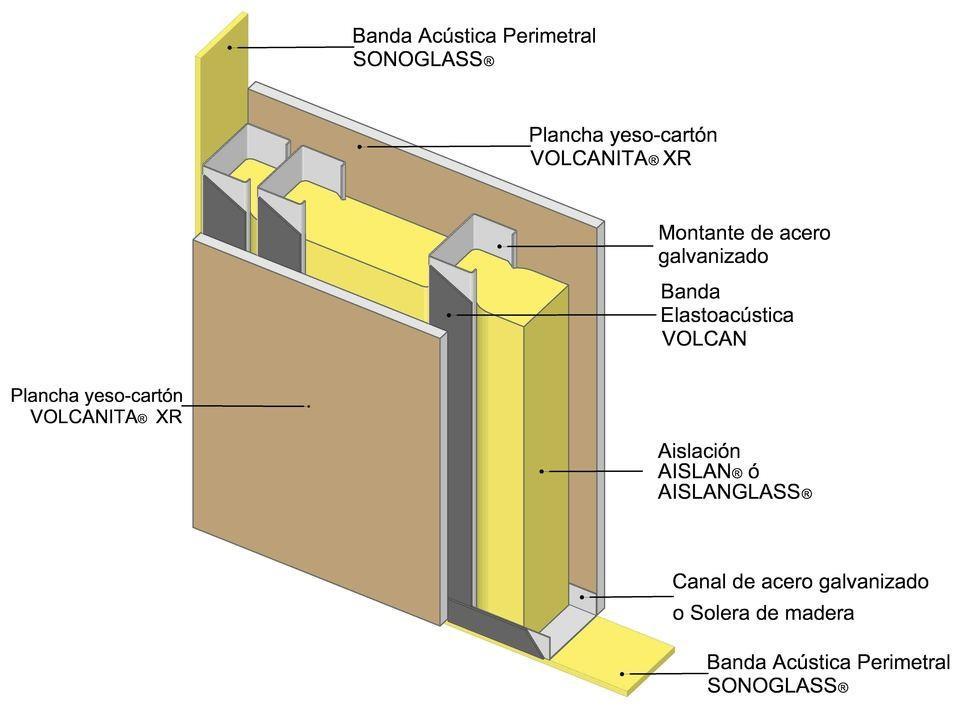

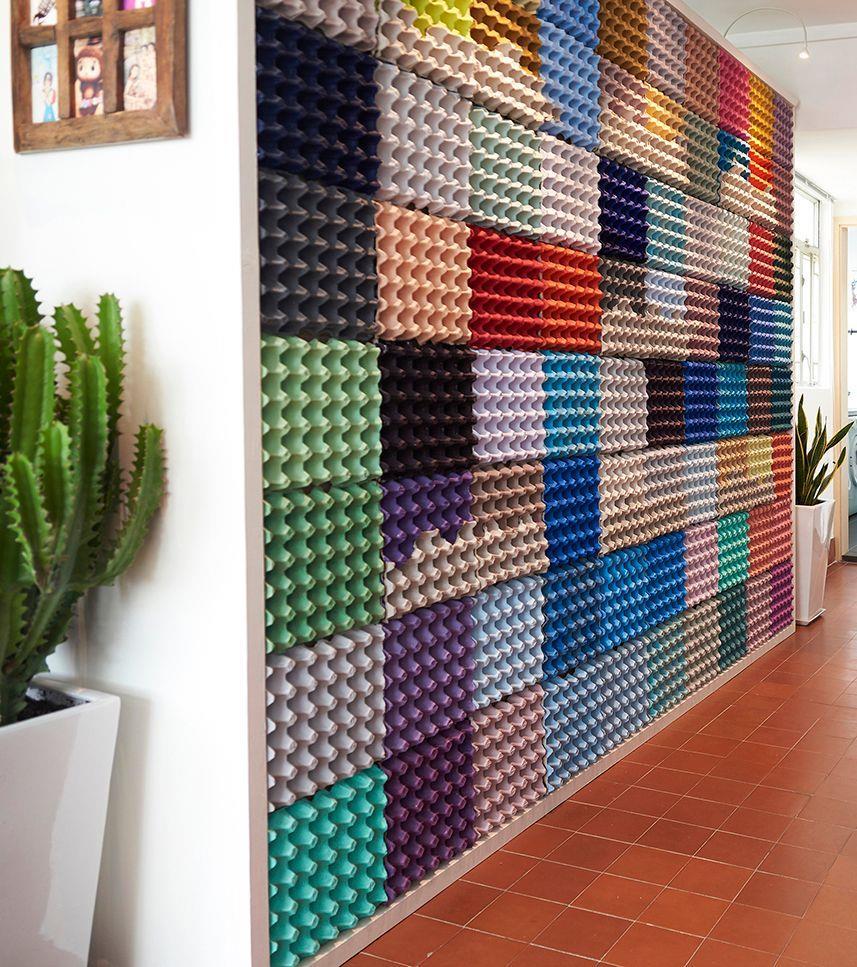

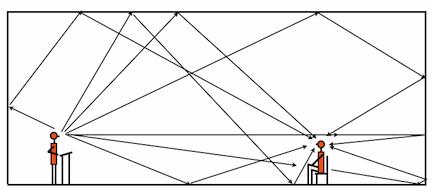

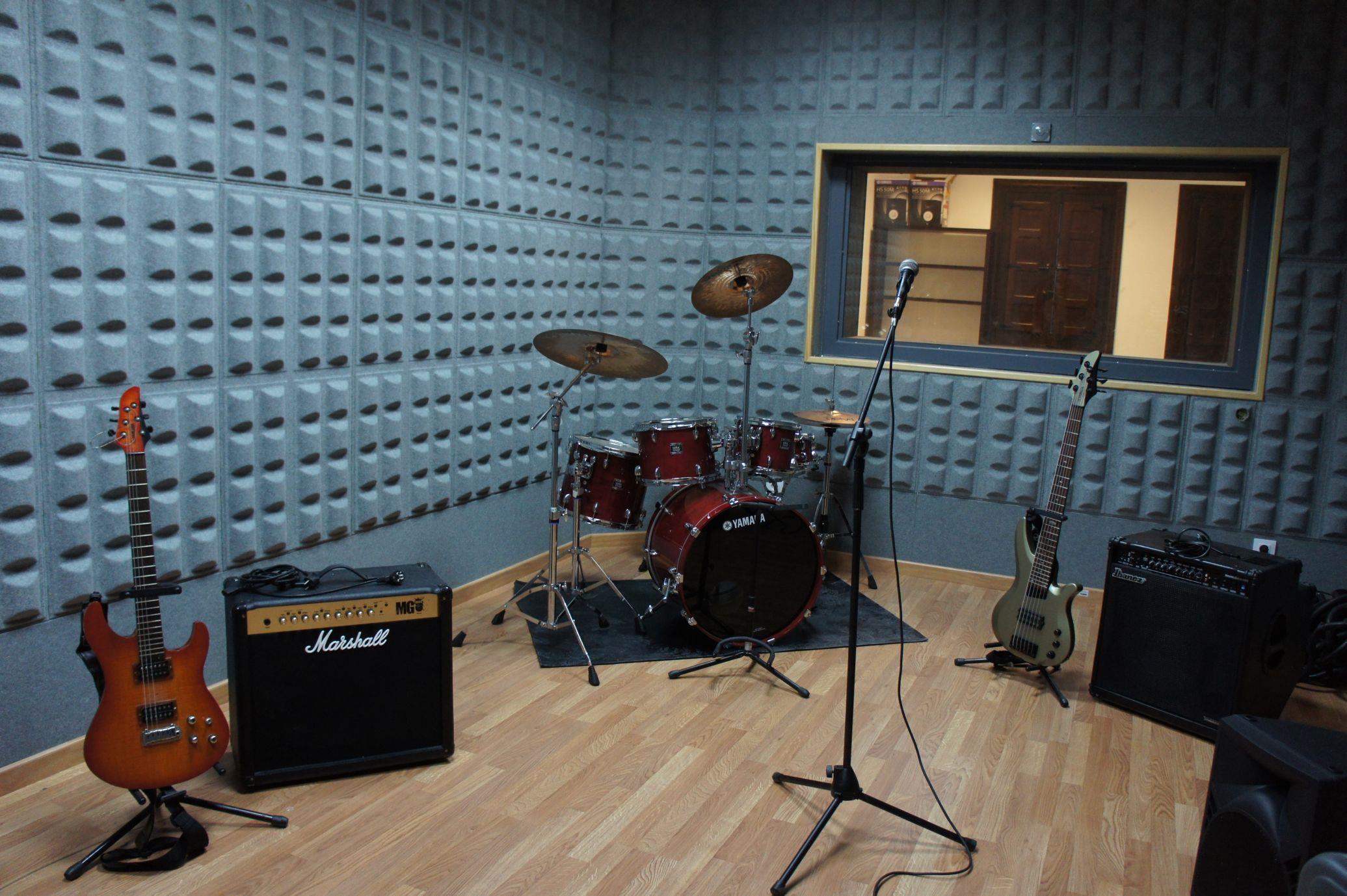

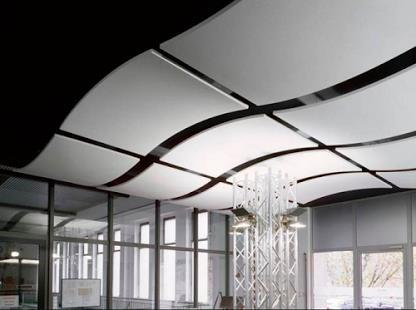

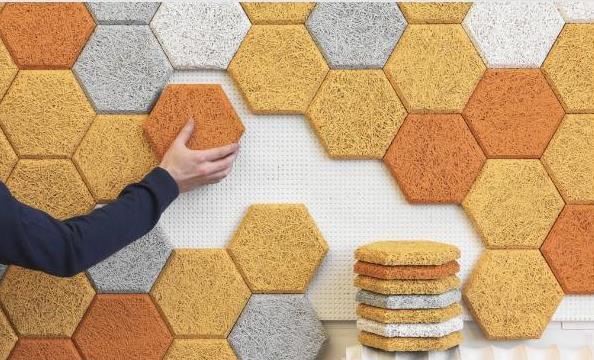

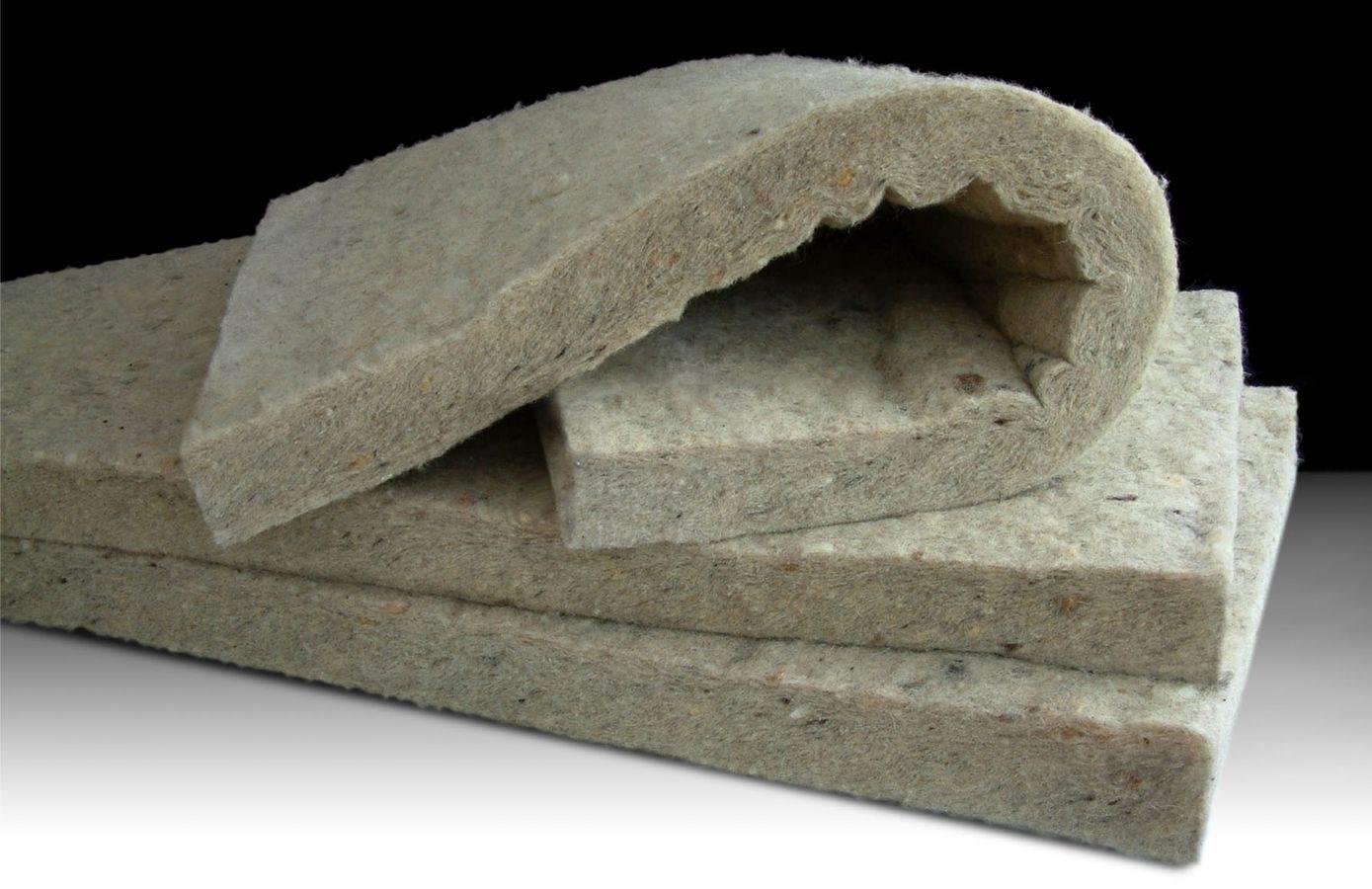

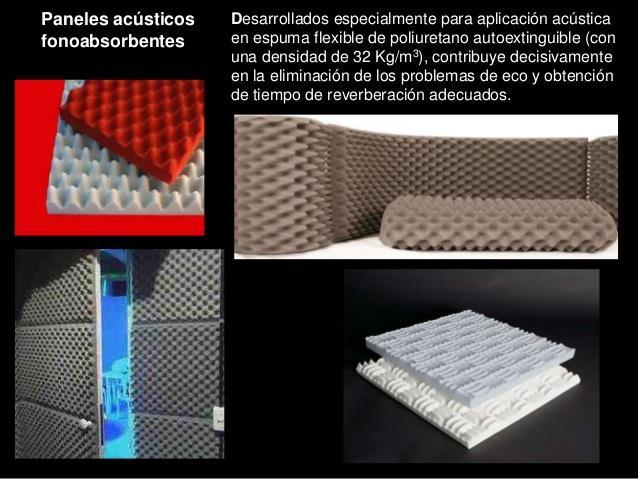

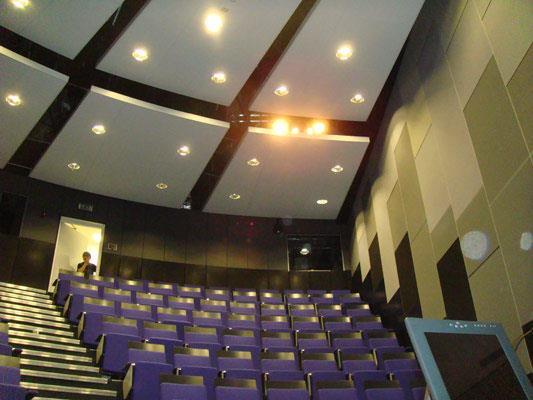

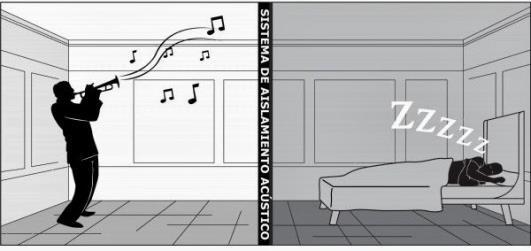

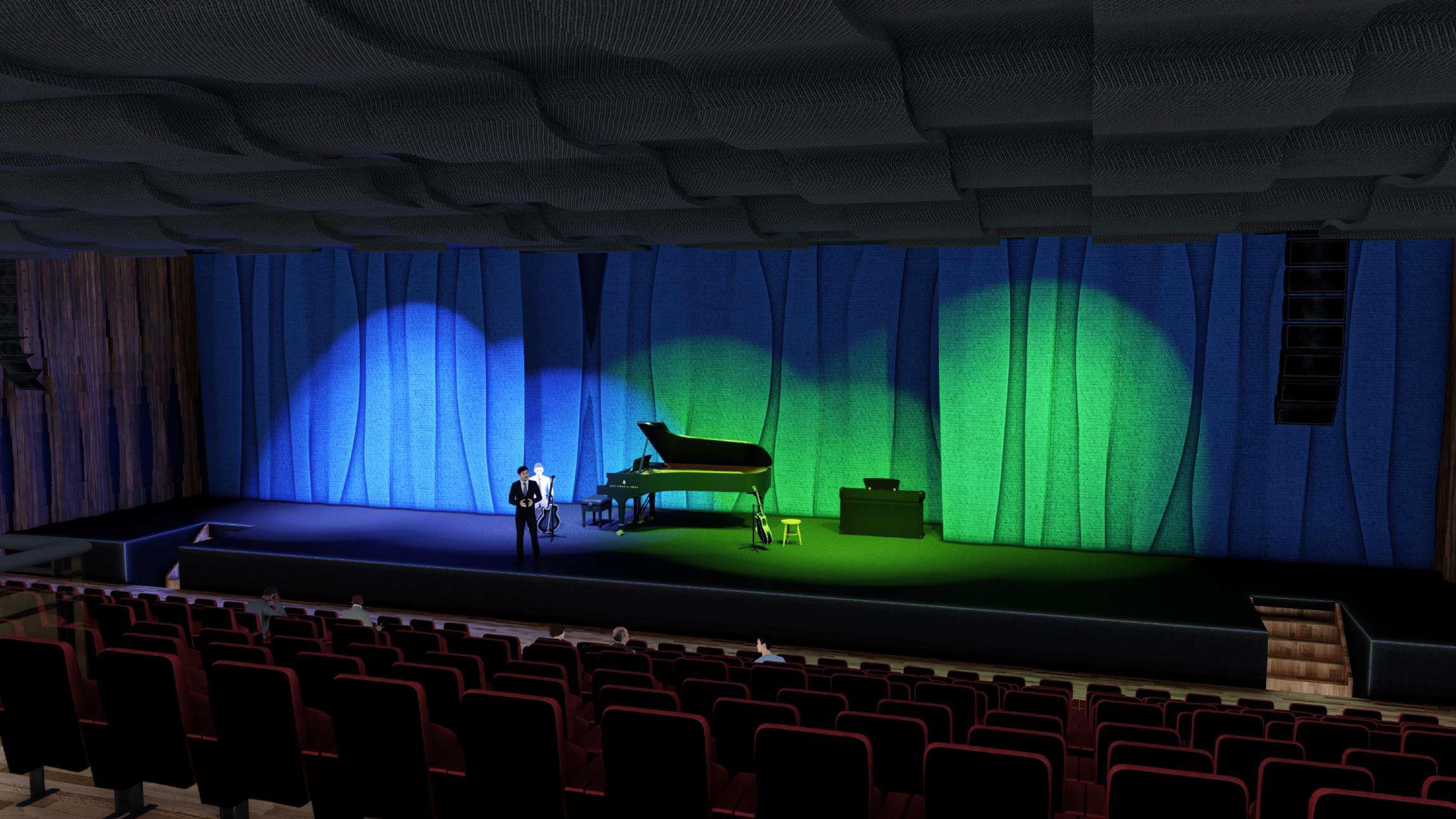

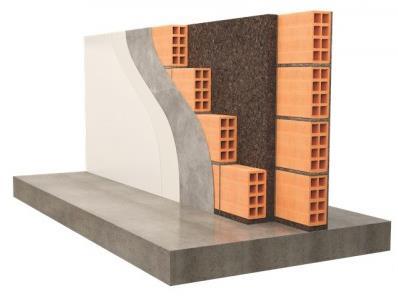

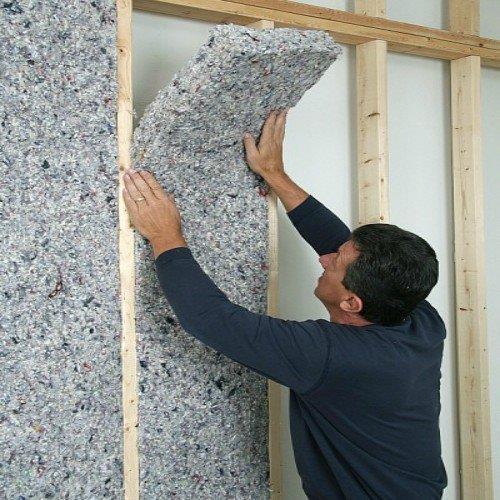

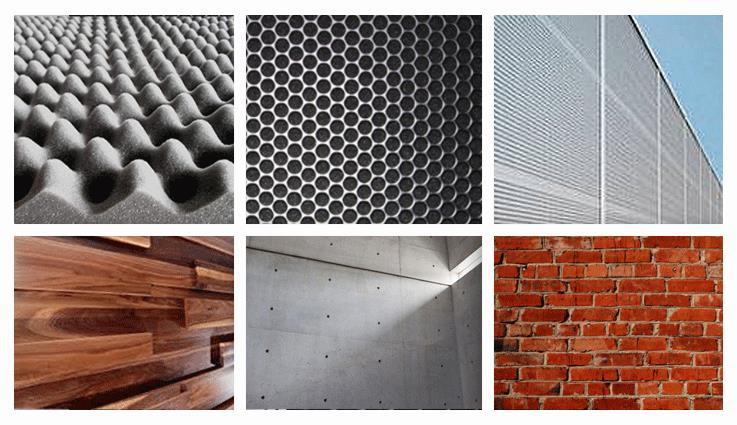

ISÓPTICA & ACÚSTICA

Mgtr. Arq. Luis Fernando Ruano Paz

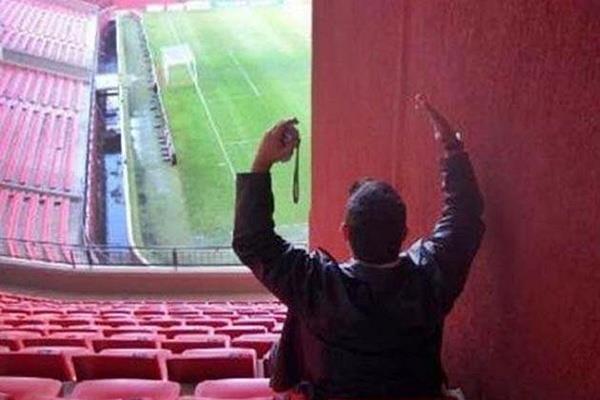

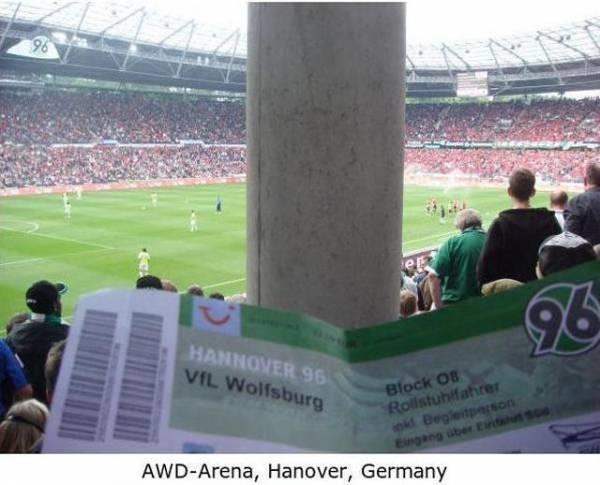

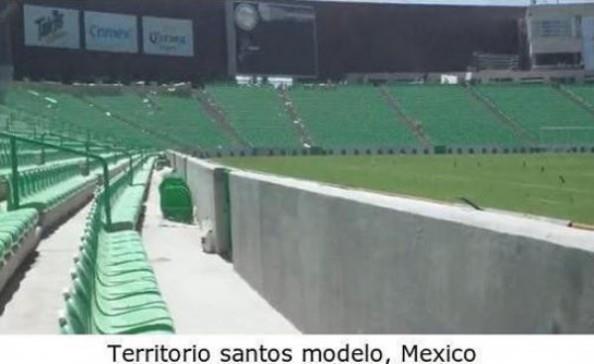

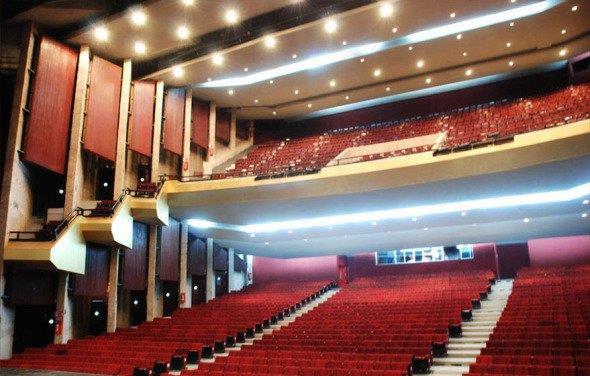

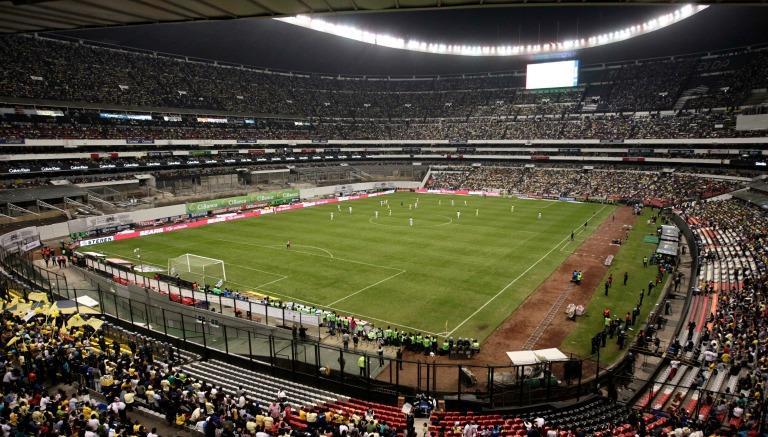

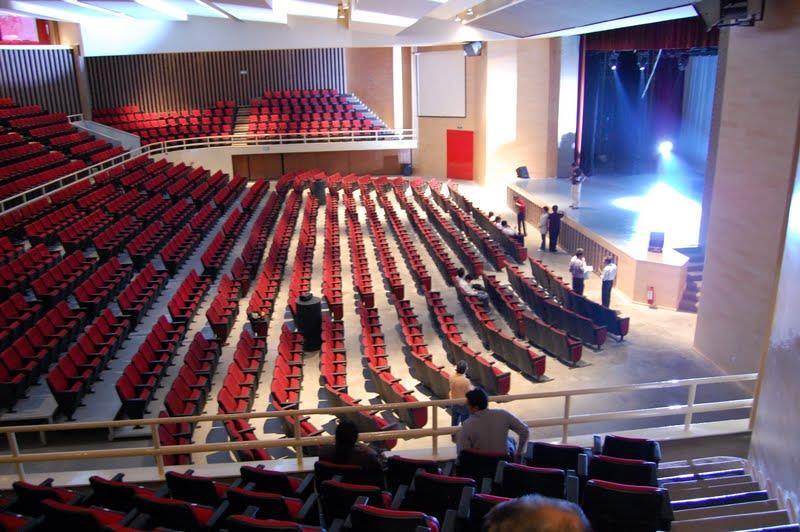

ISÓPTICA

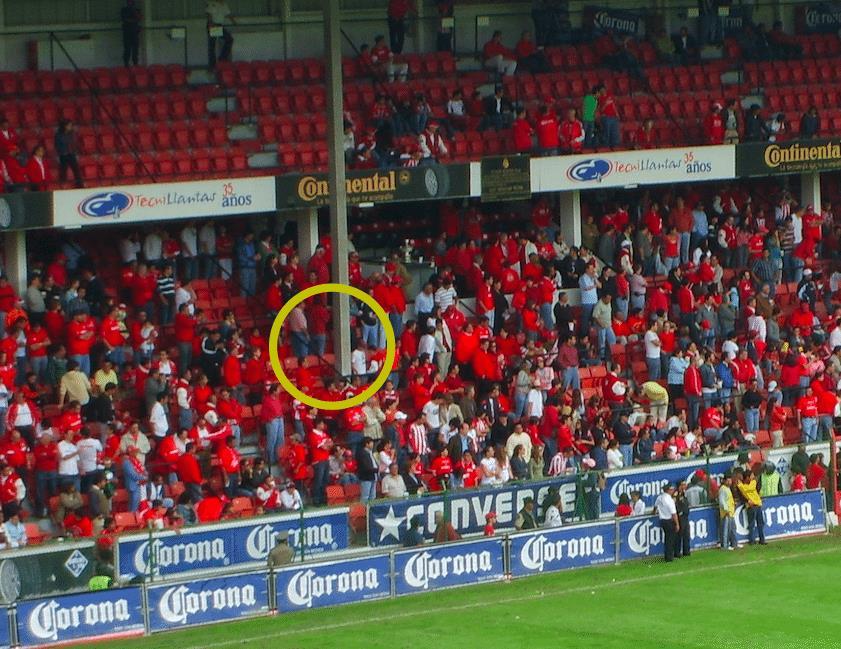

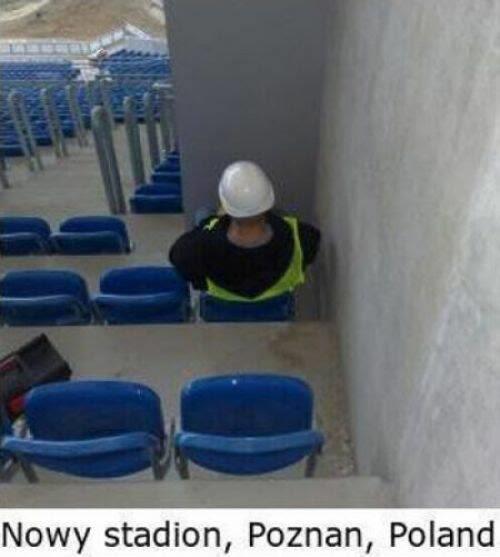

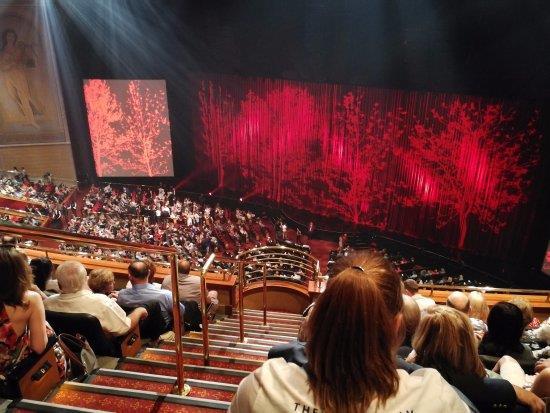

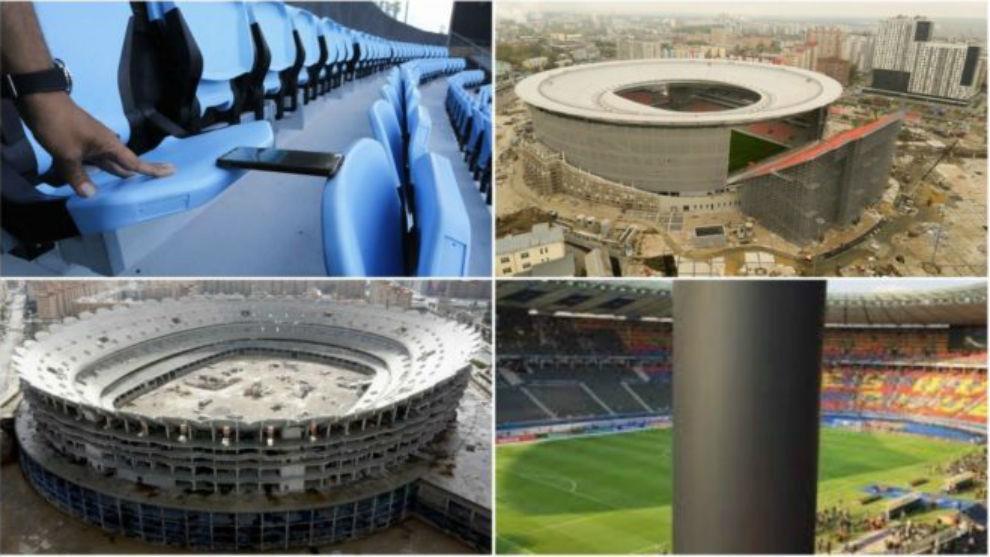

“ IGUAL VISTA “

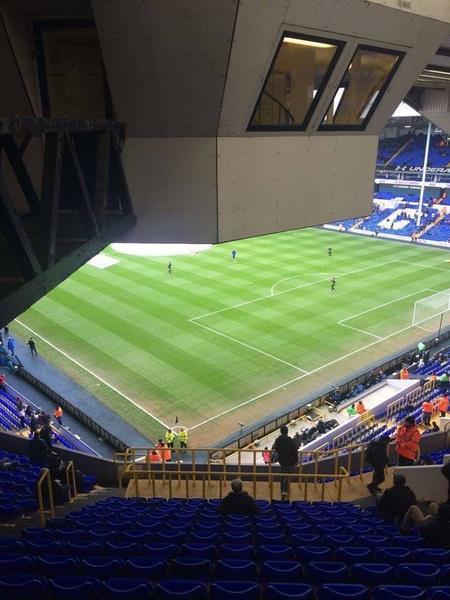

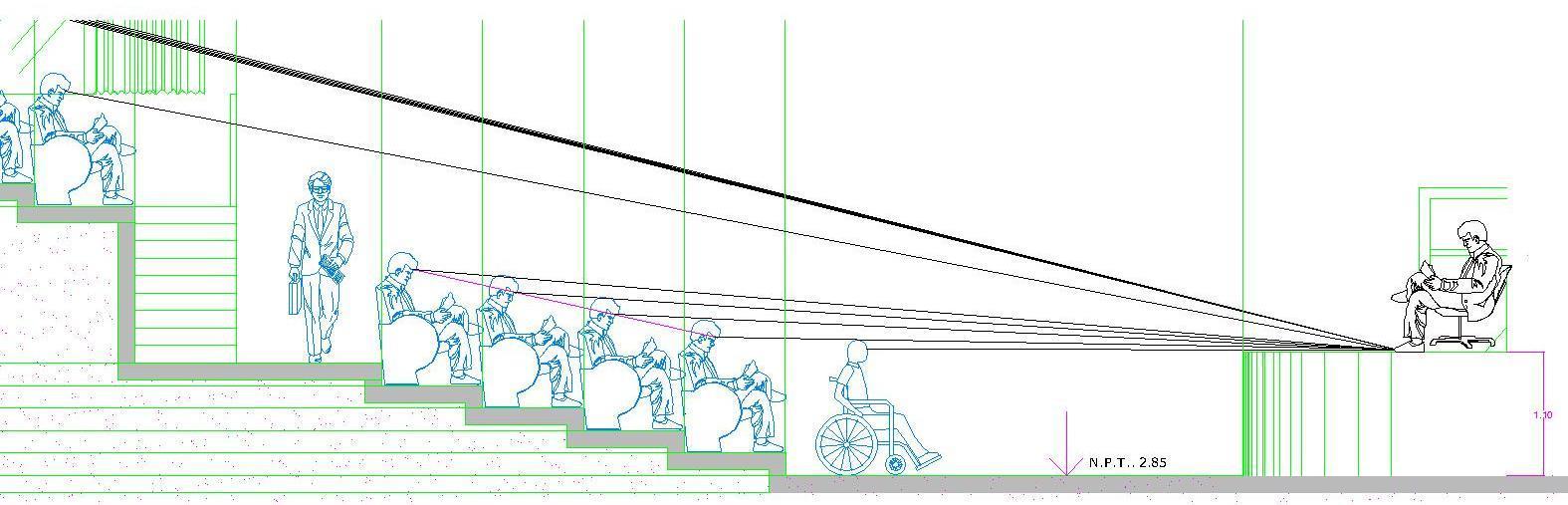

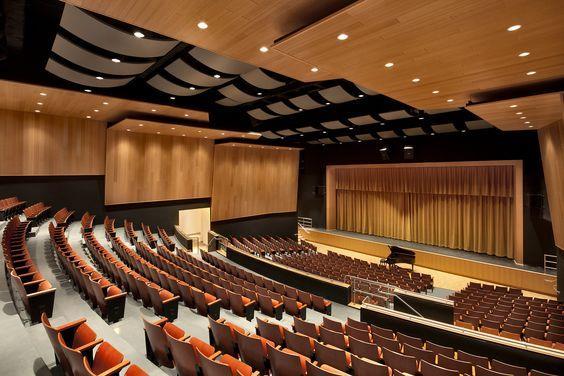

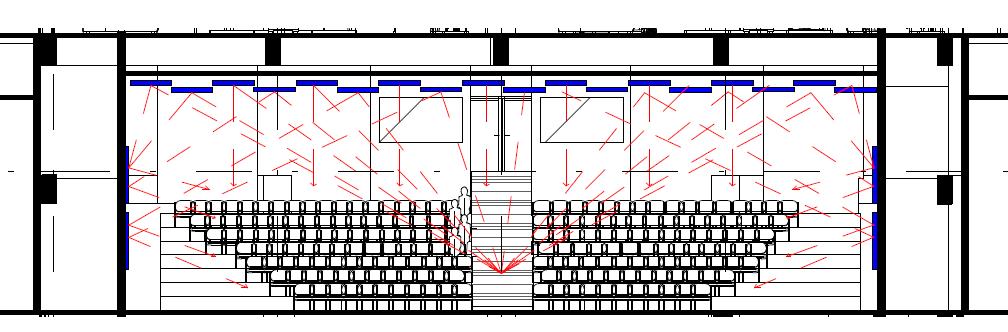

ISÓPTICA VERTICAL

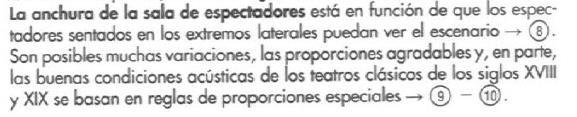

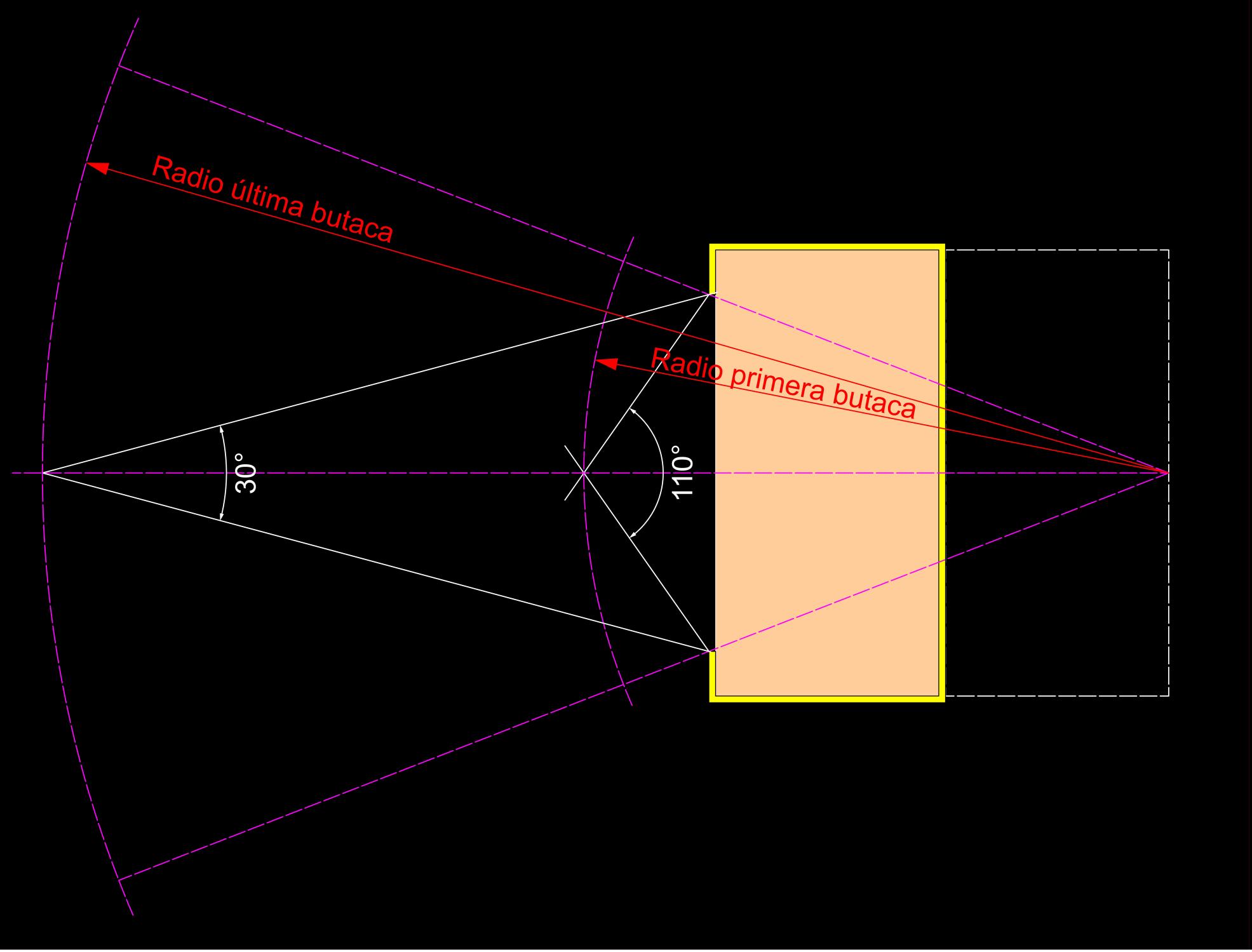

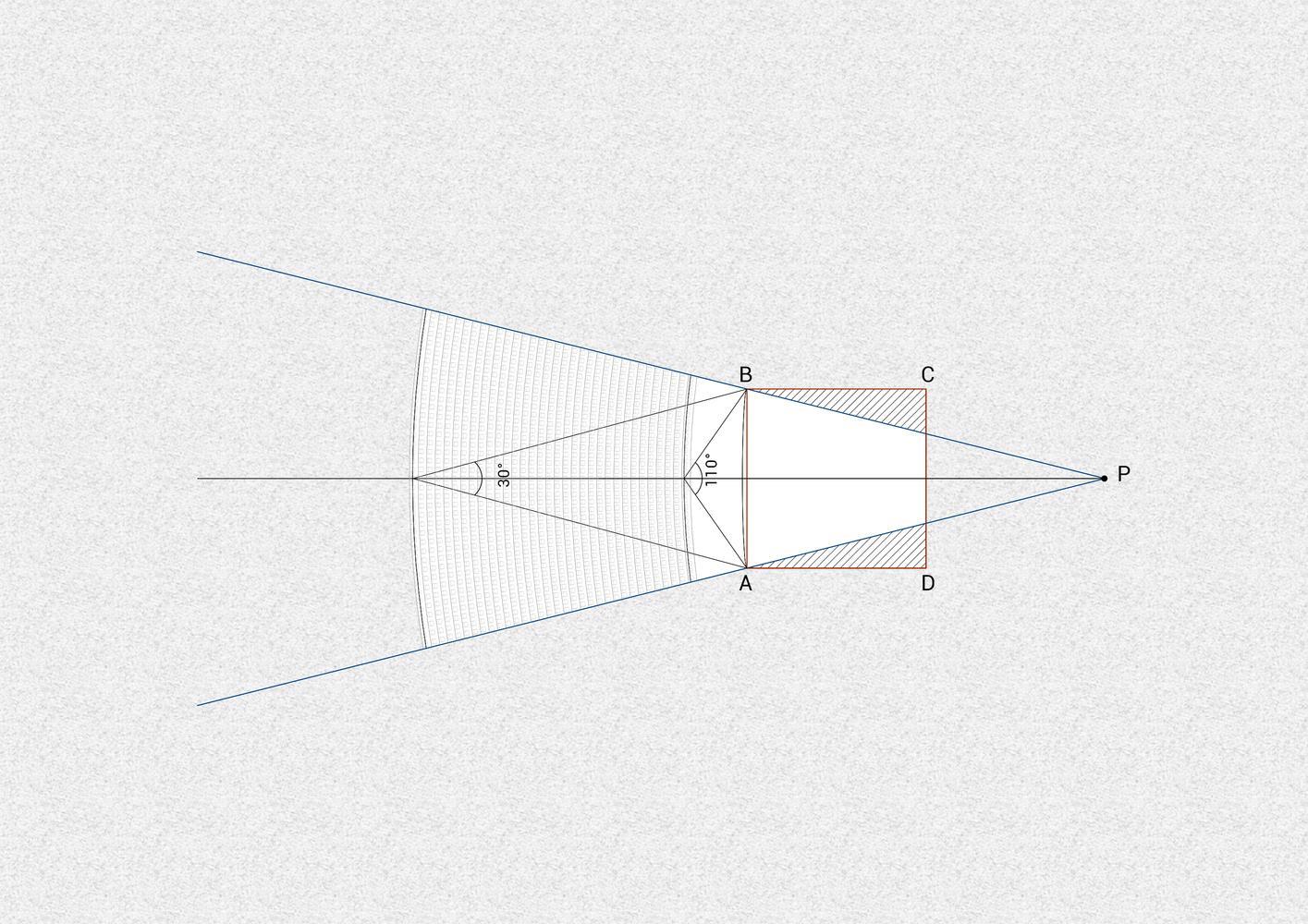

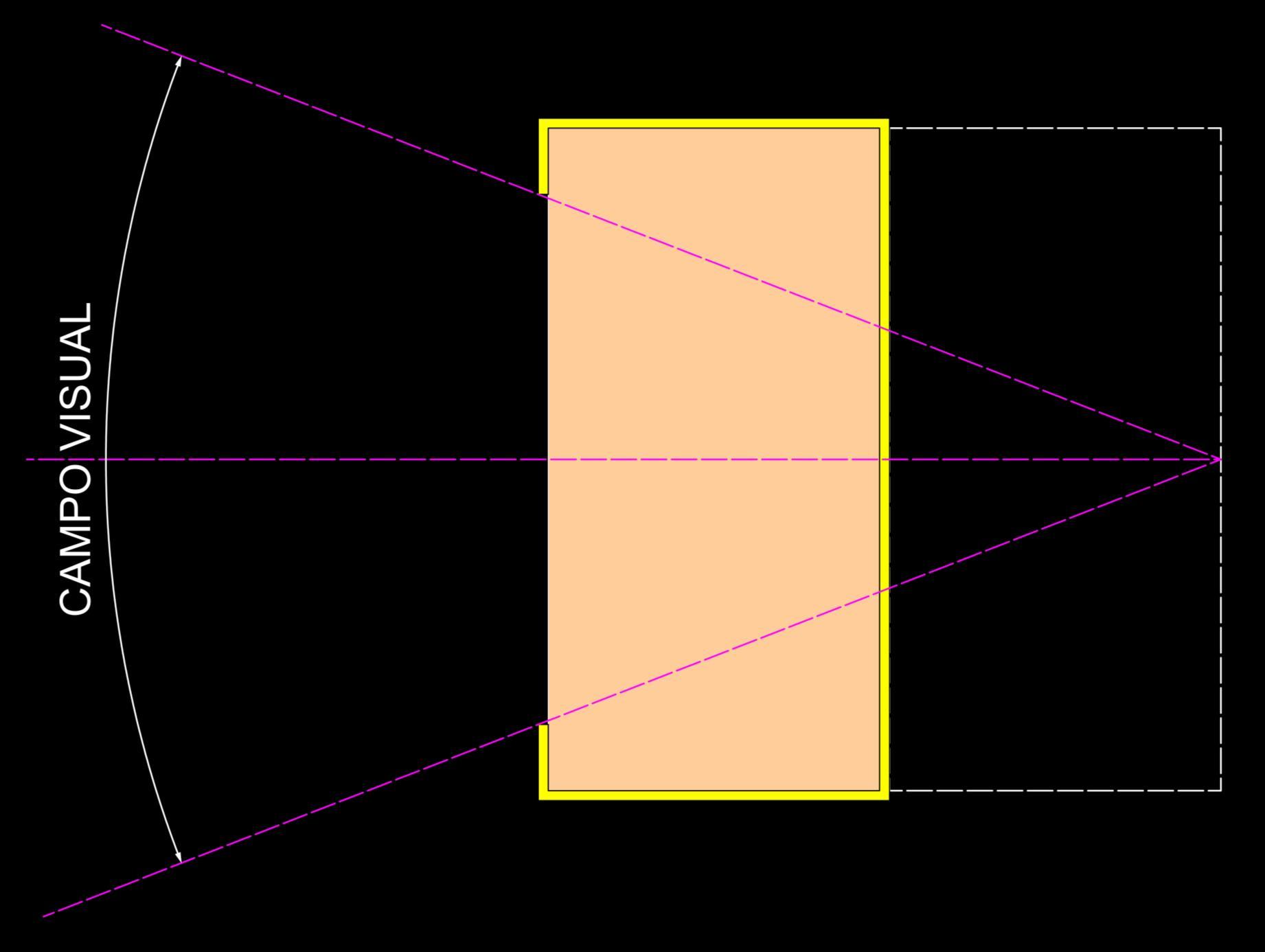

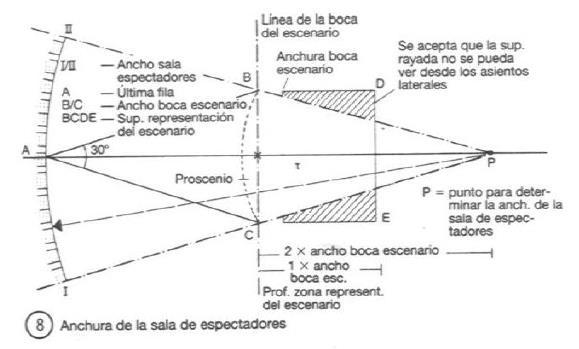

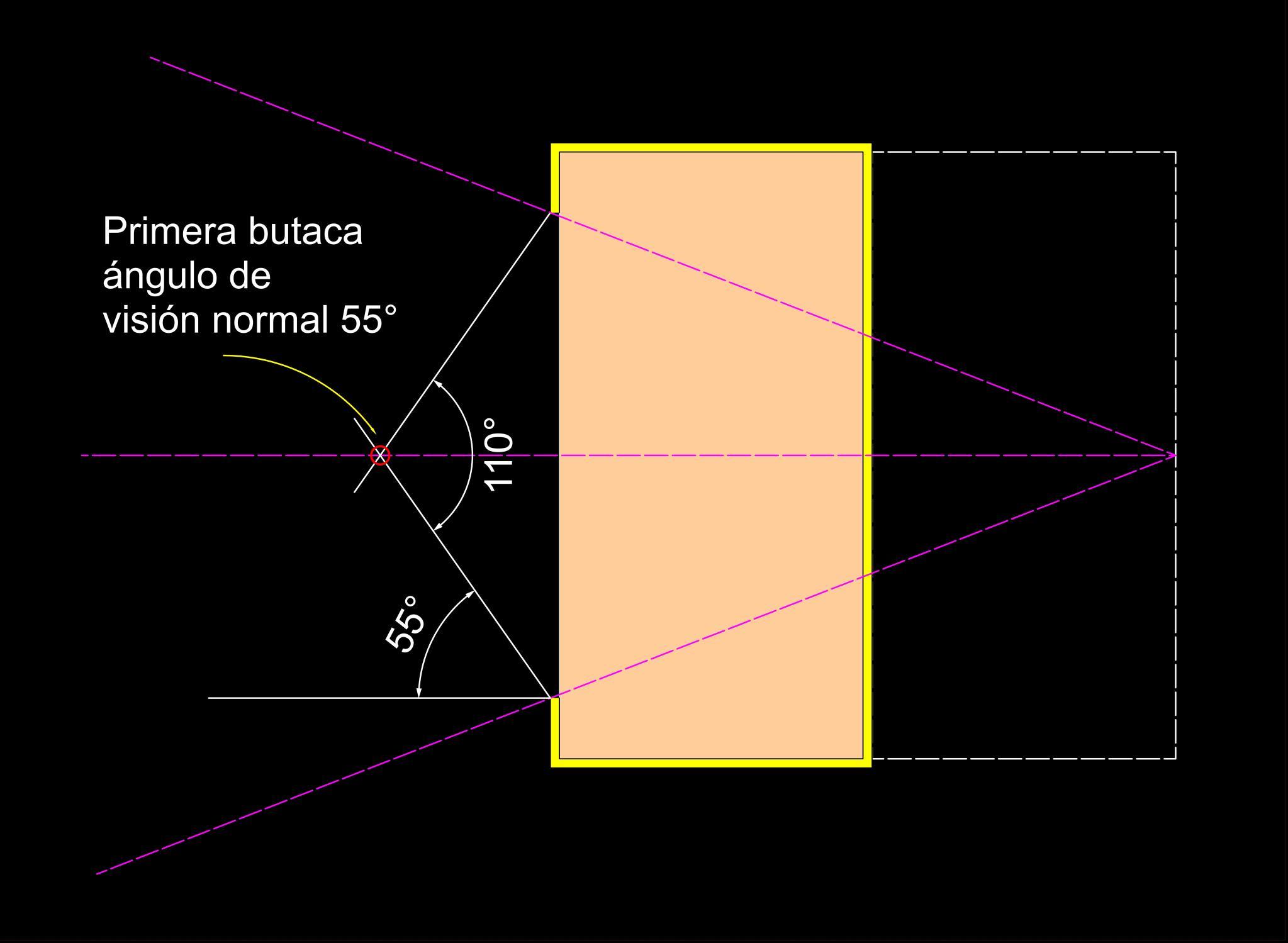

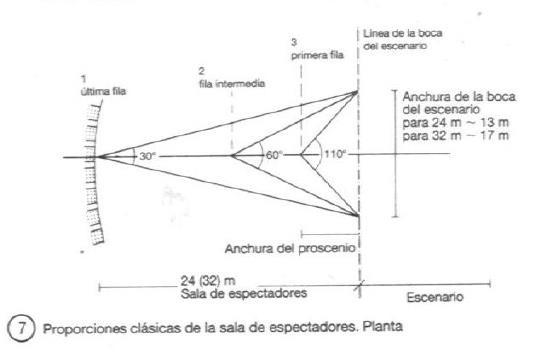

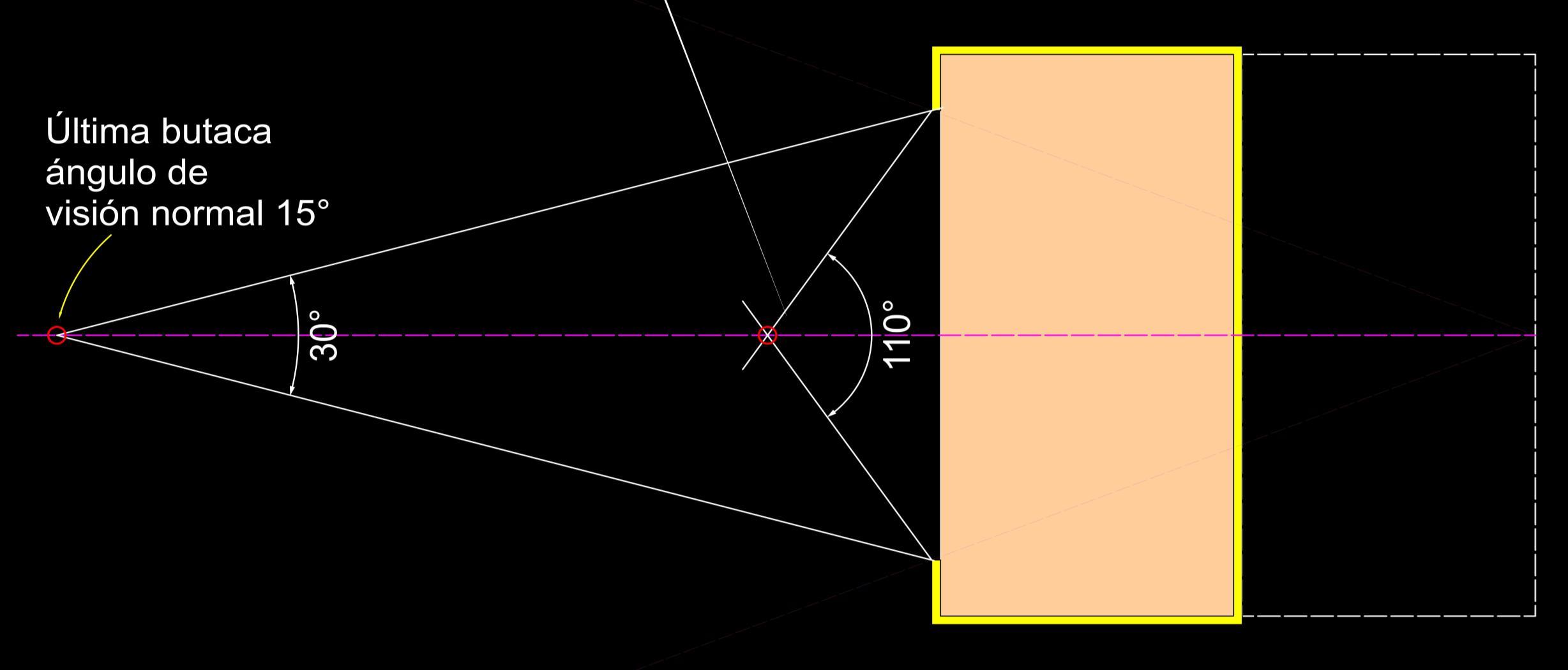

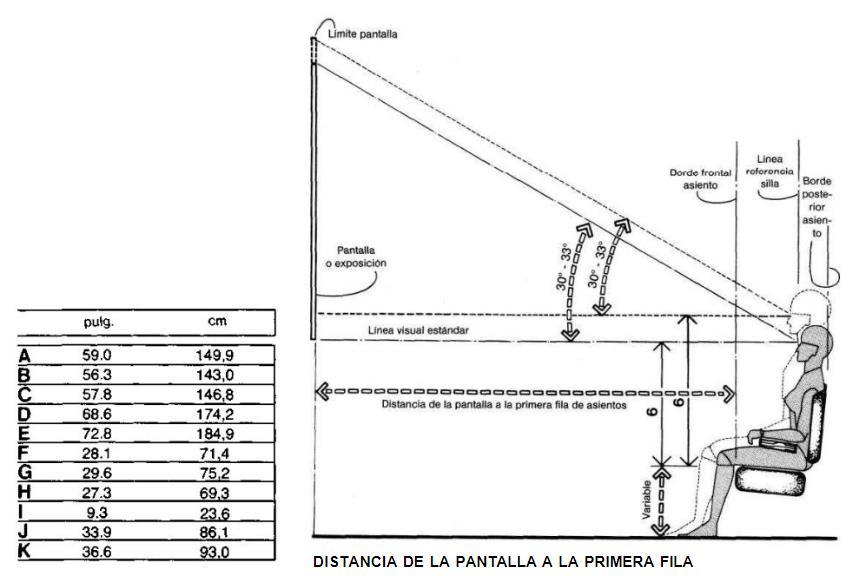

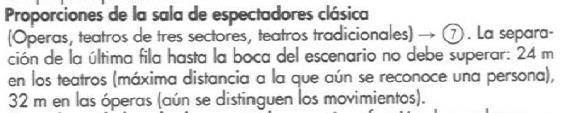

EISÓPTICA HORIZONTAL

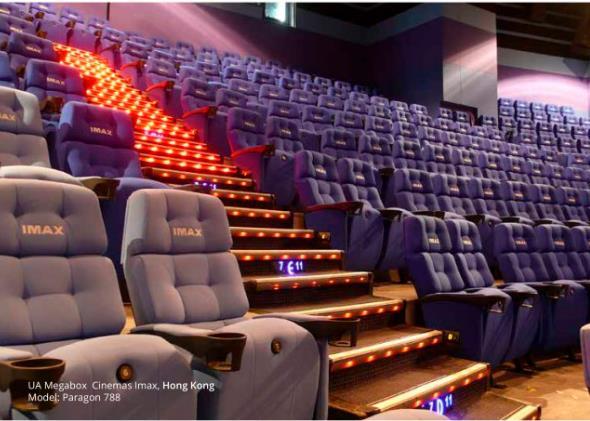

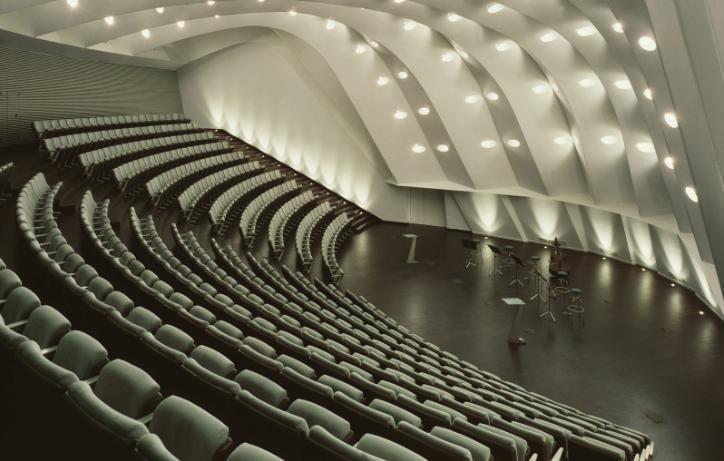

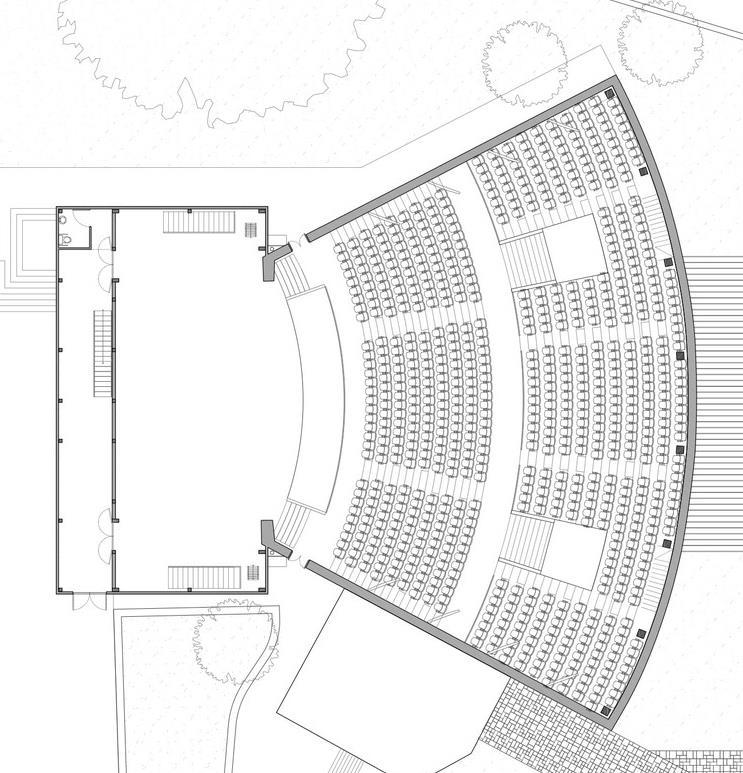

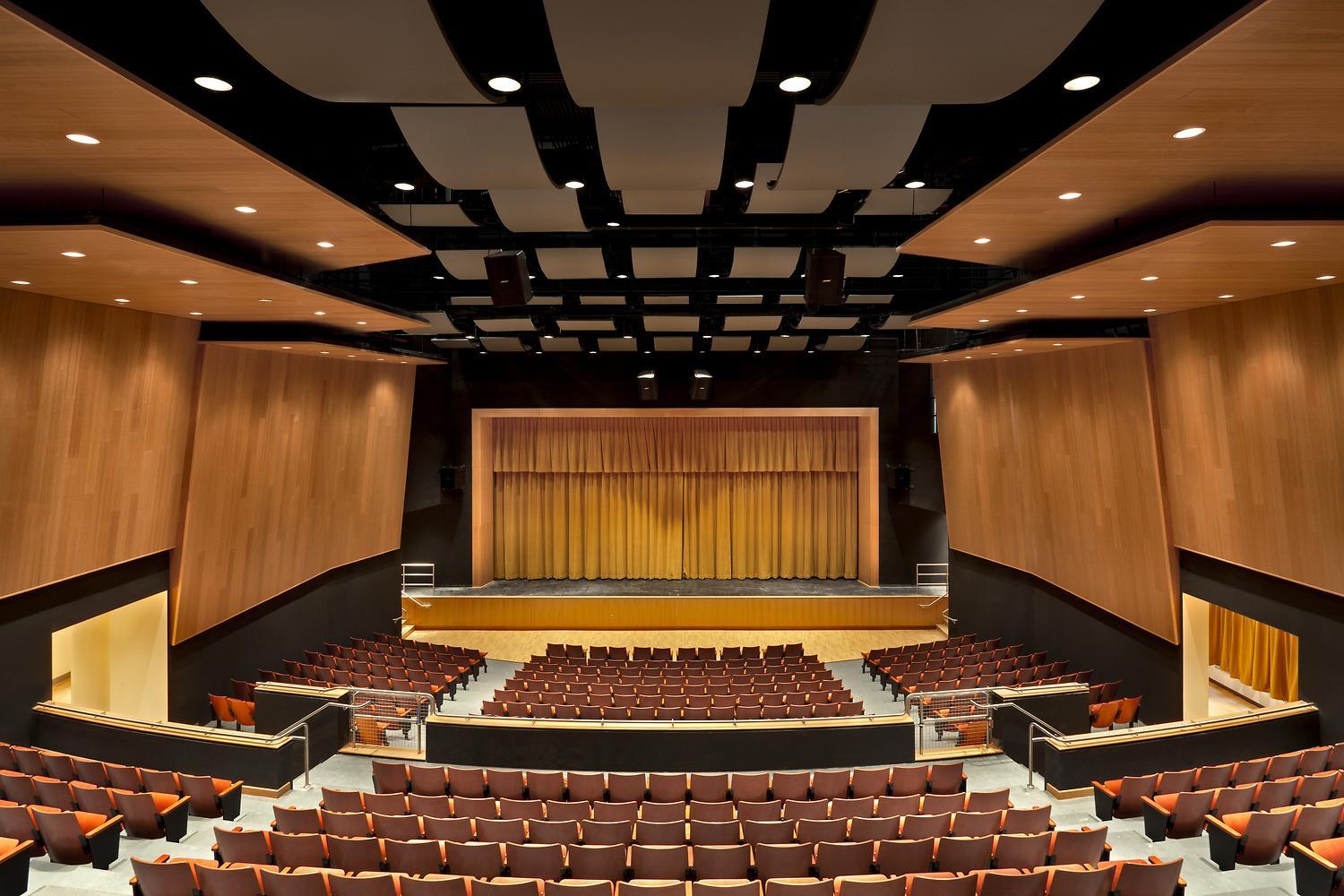

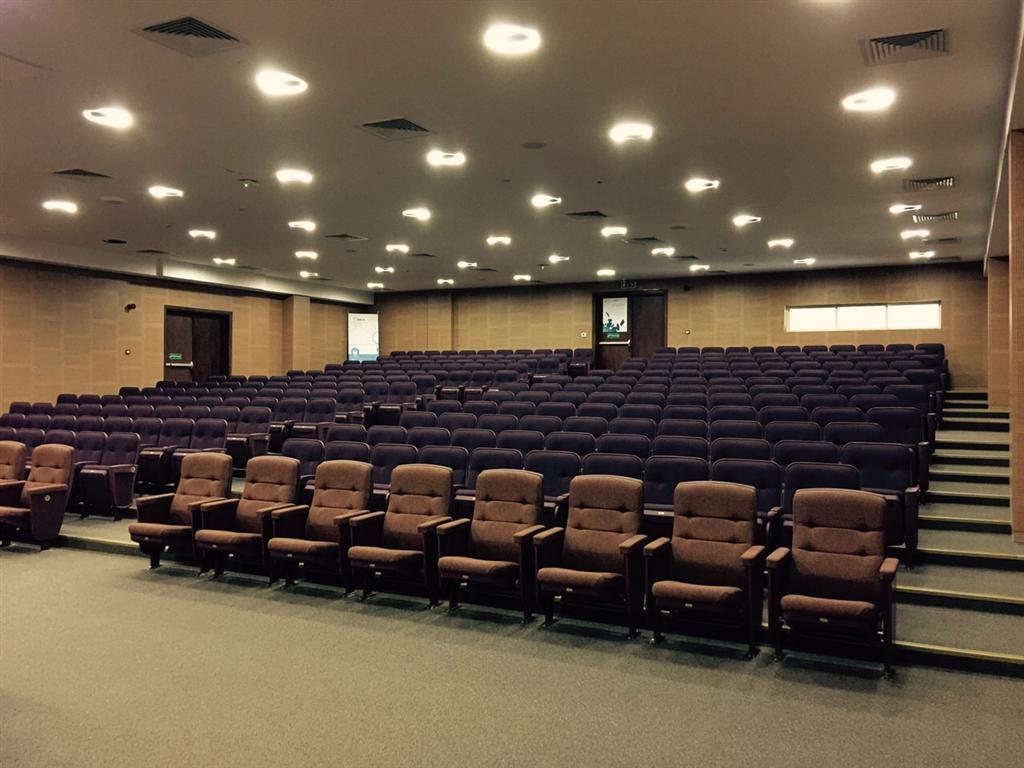

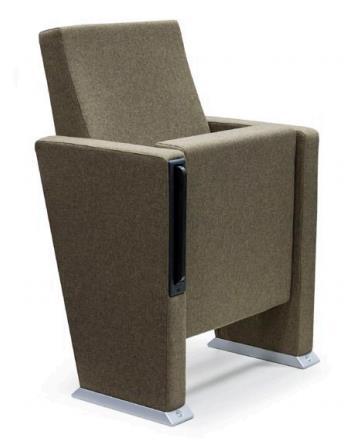

BUTACAS

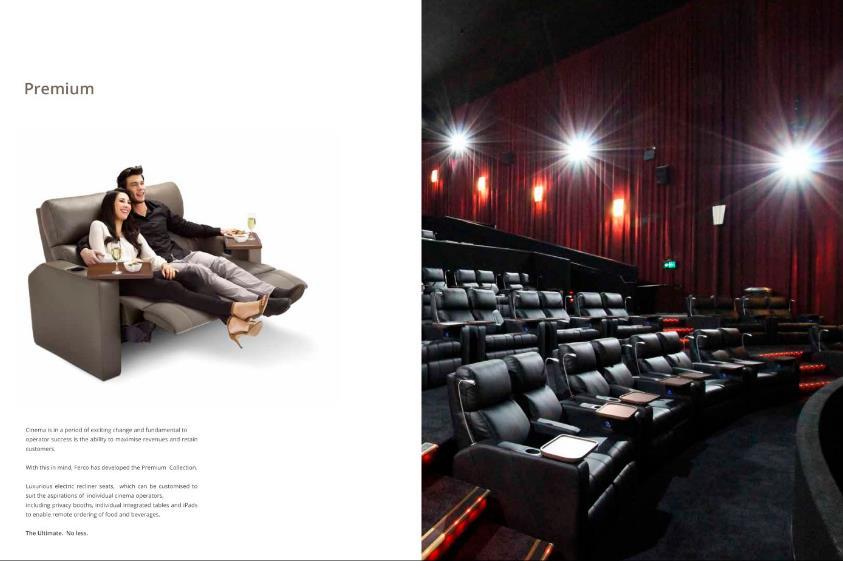

https://pdf.archiexpo.es/pdf-en/fercoseating-systems-m-sdn-bhd/ferco-seatingcinema-brochure/157673-354351.html#open

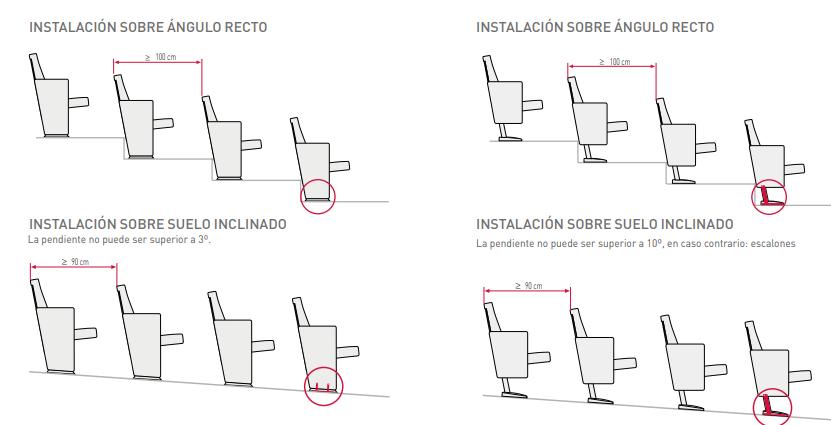

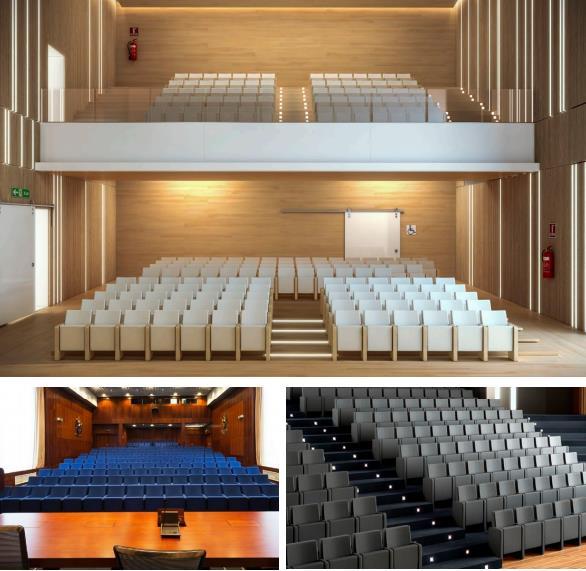

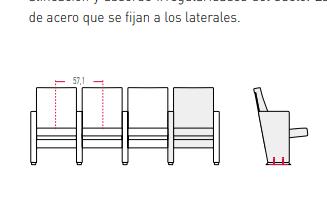

BUTACAS

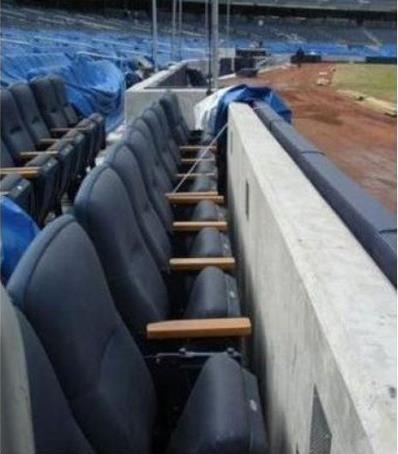

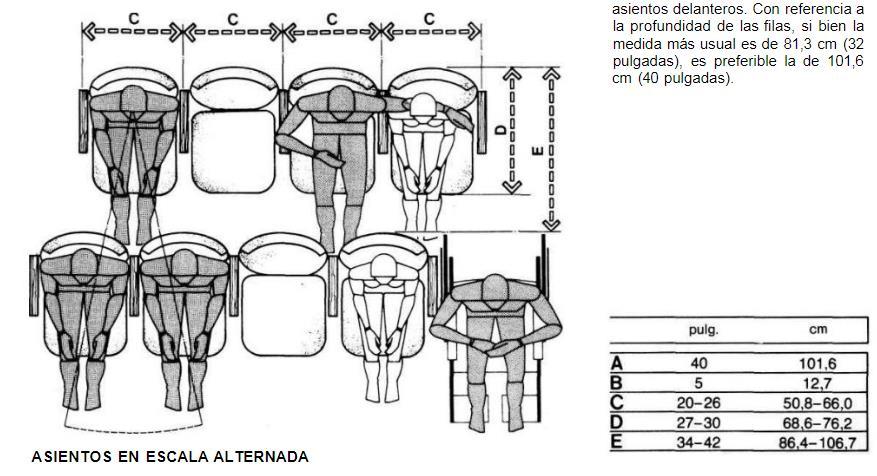

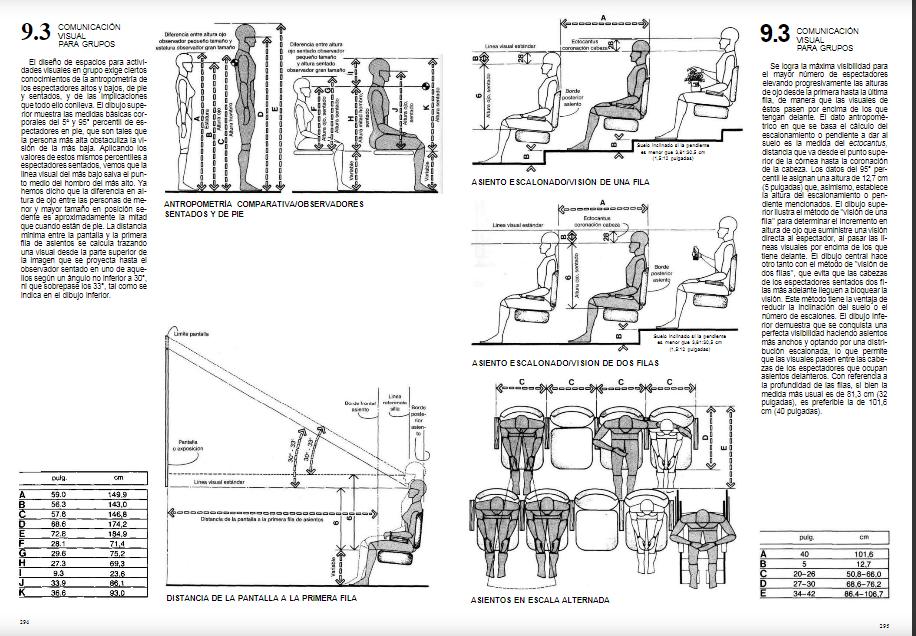

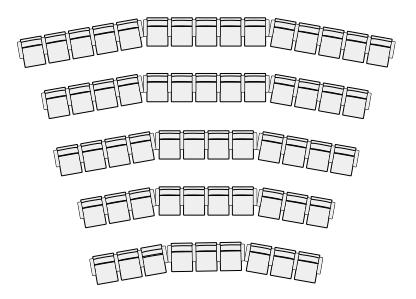

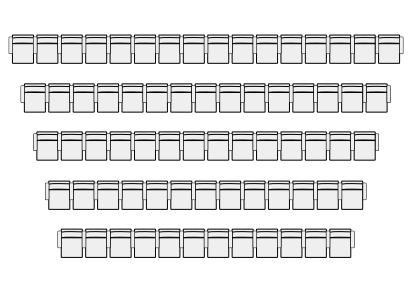

Desfase butacas entre líneas

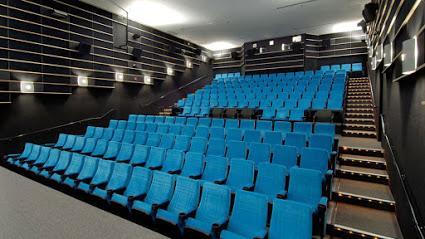

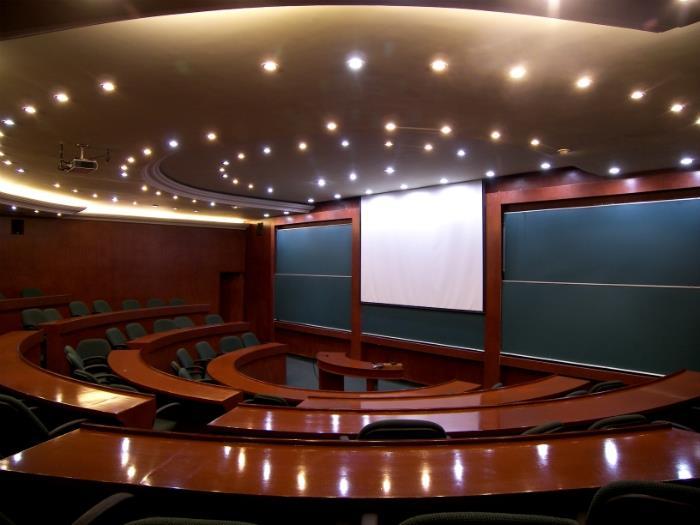

BUTACAS

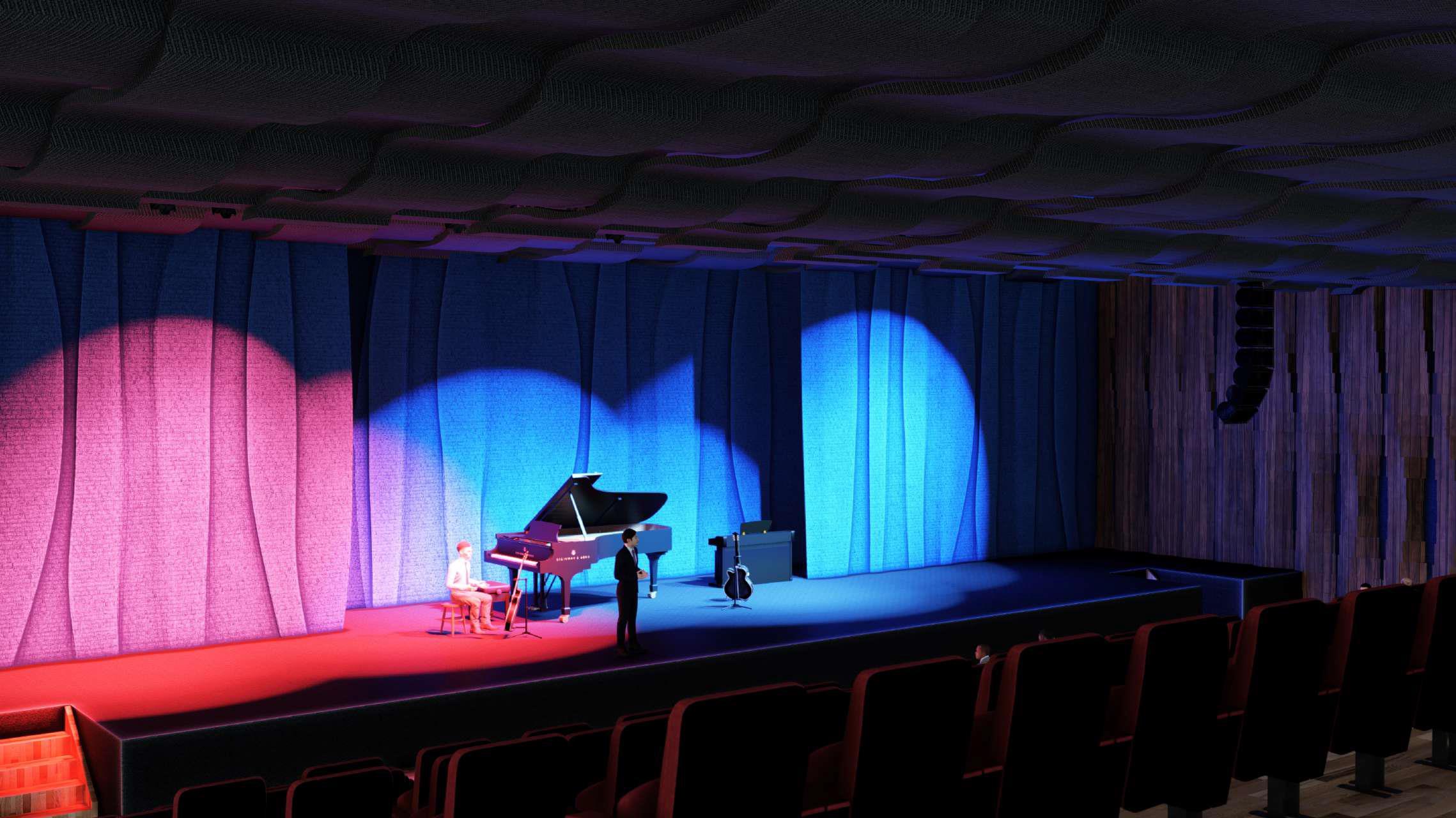

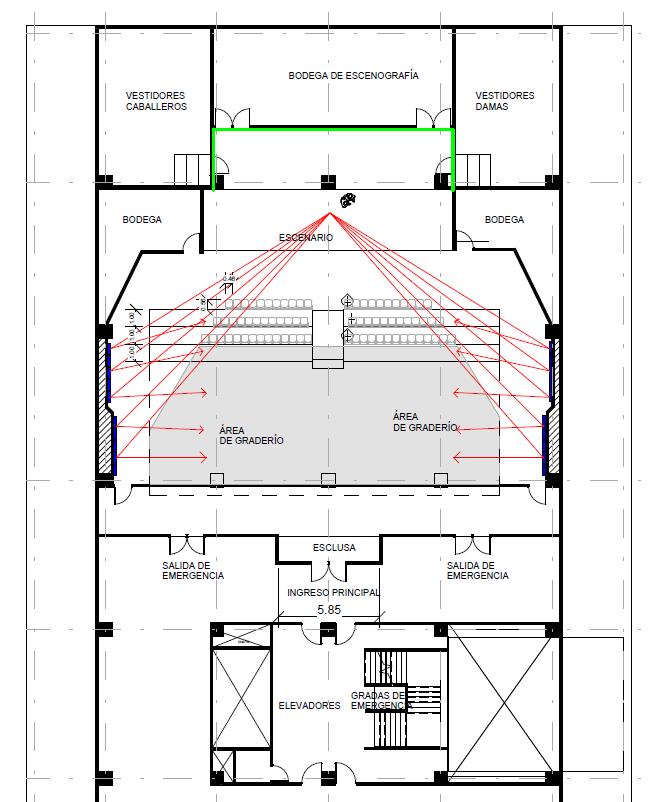

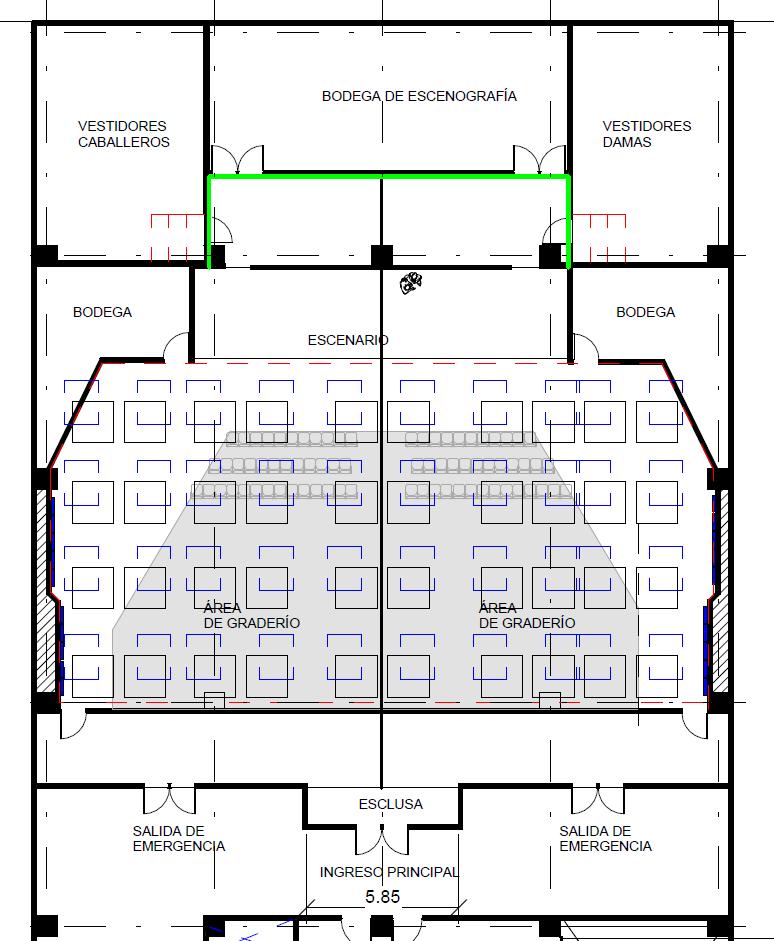

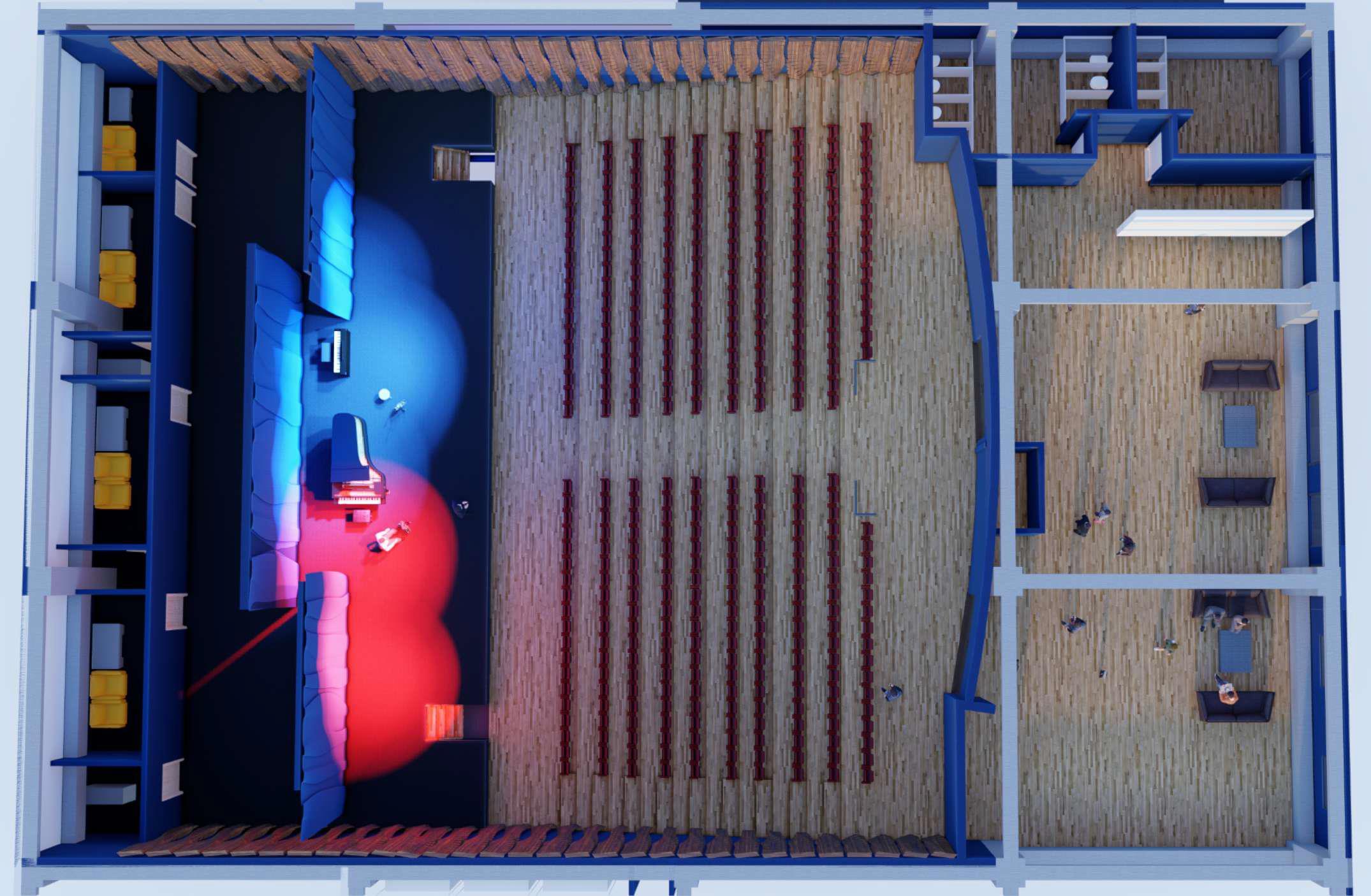

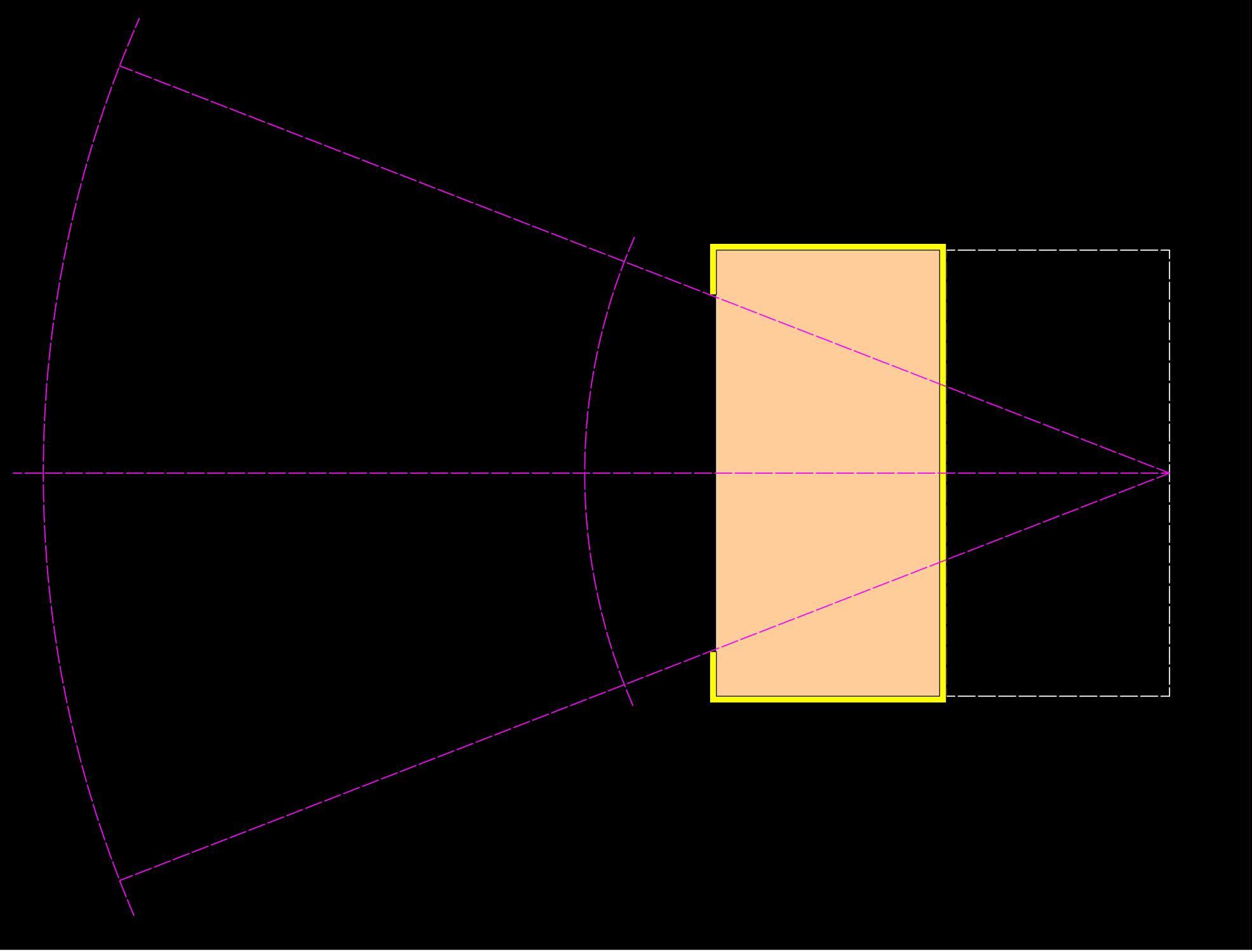

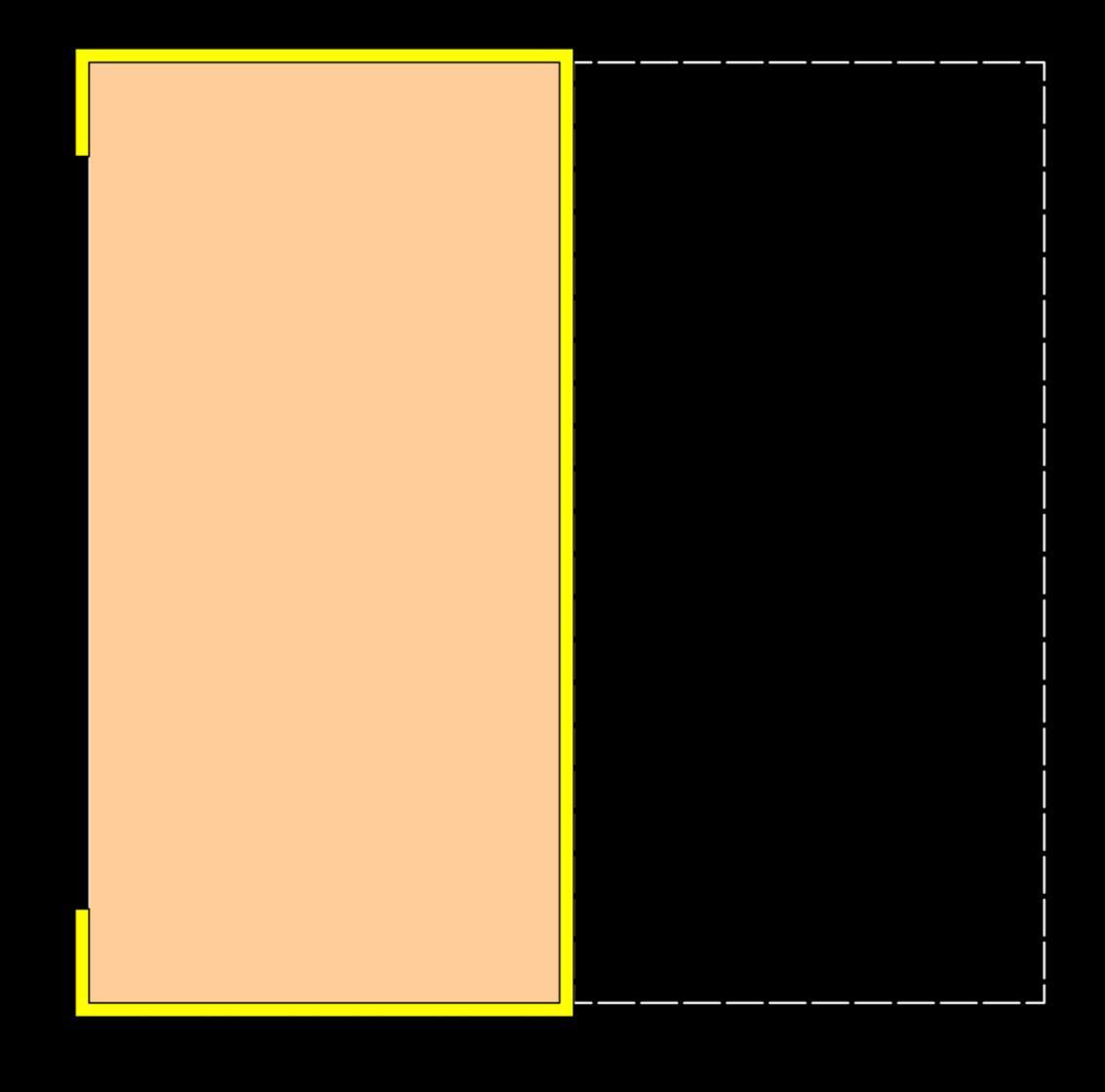

Escenario Cálculo

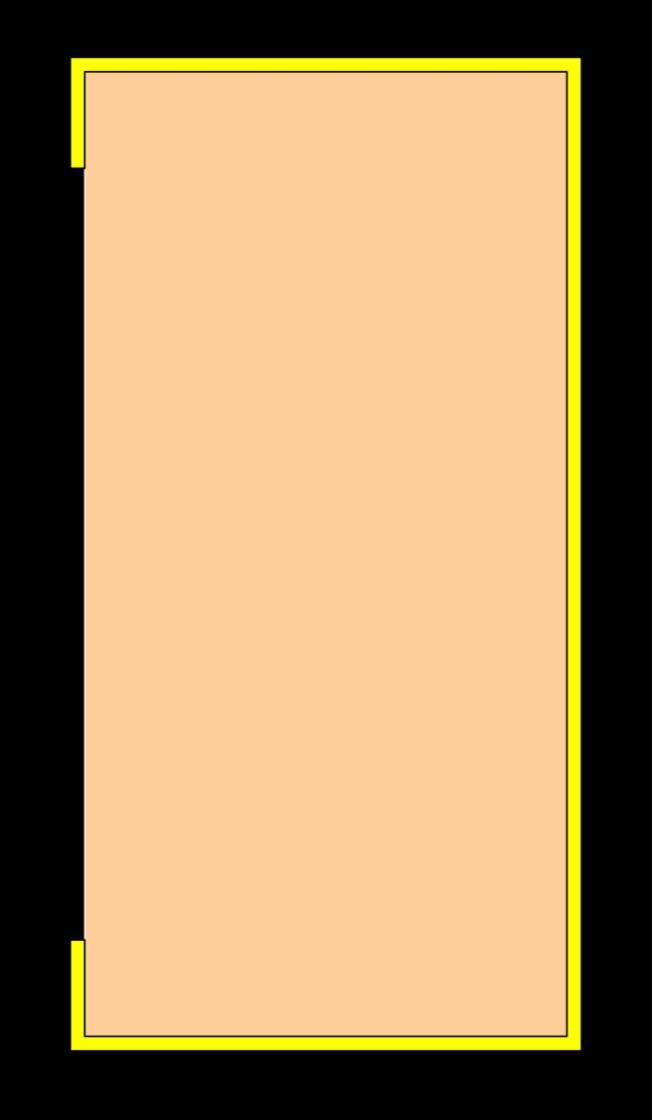

Área para butacas

Escenario

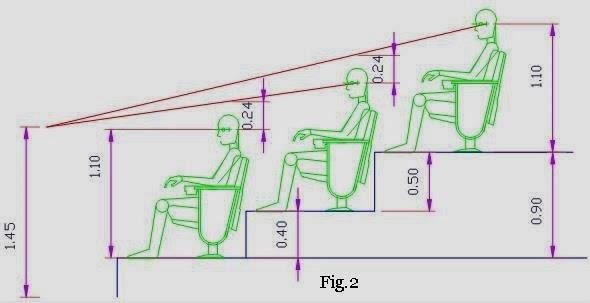

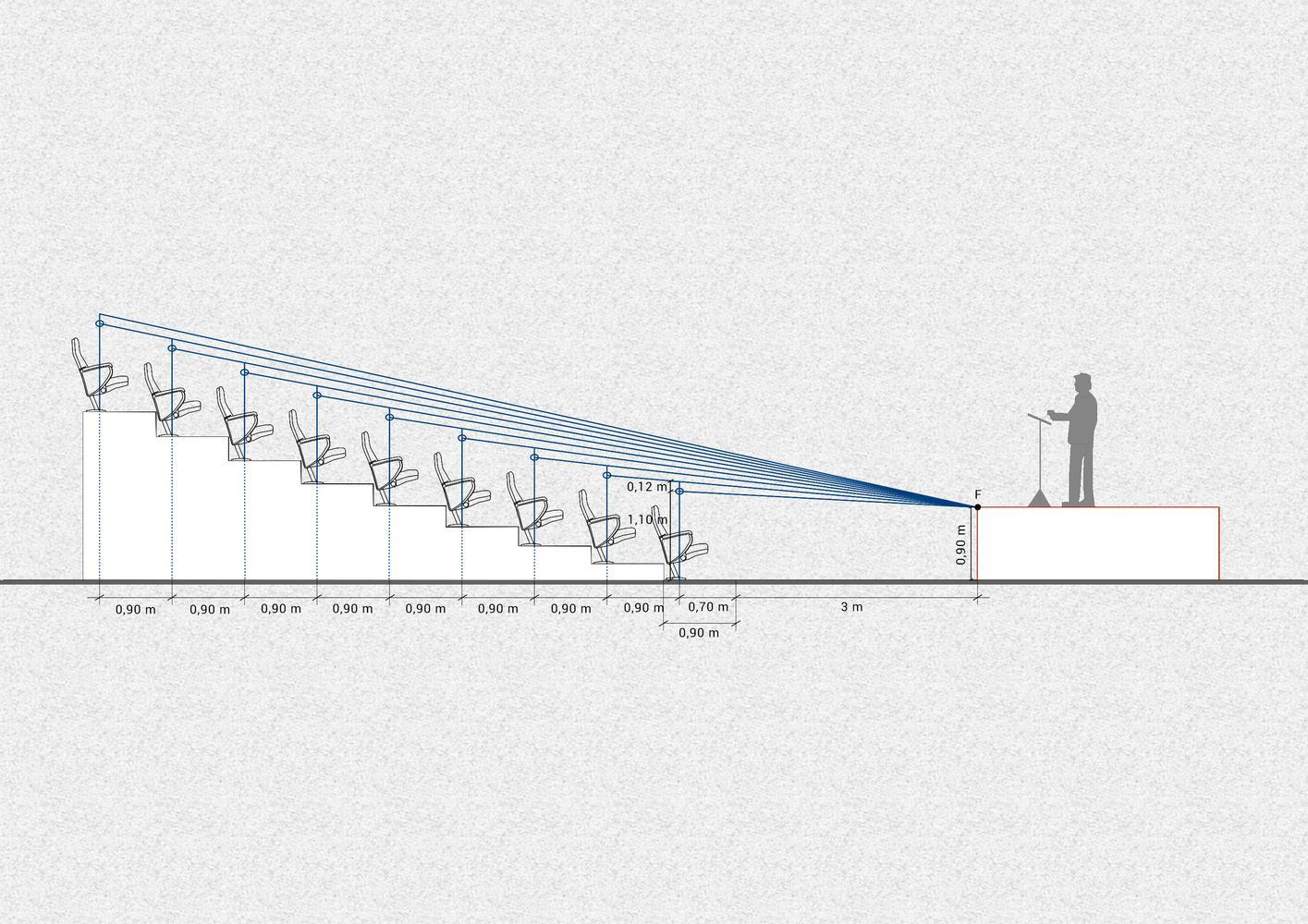

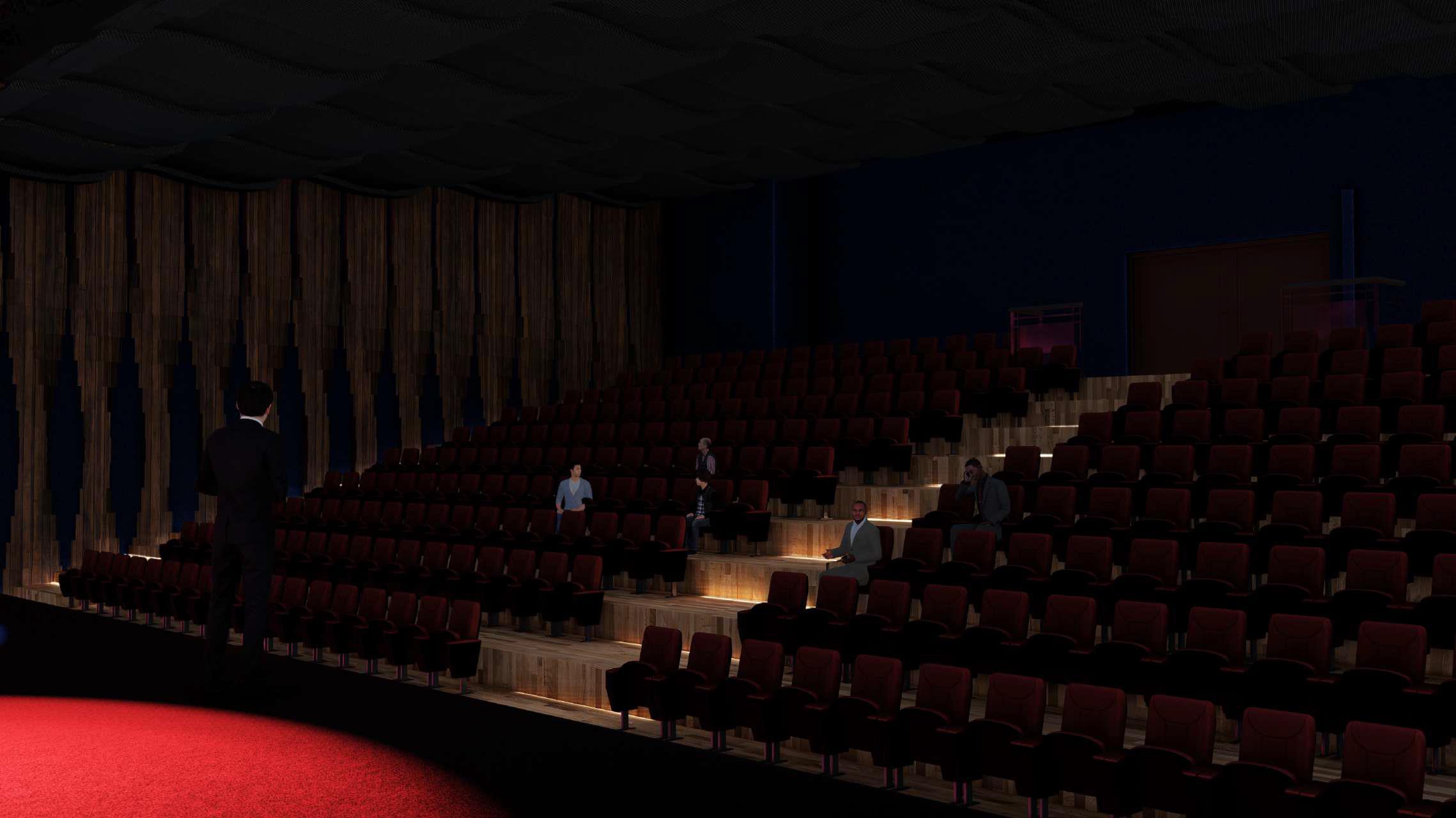

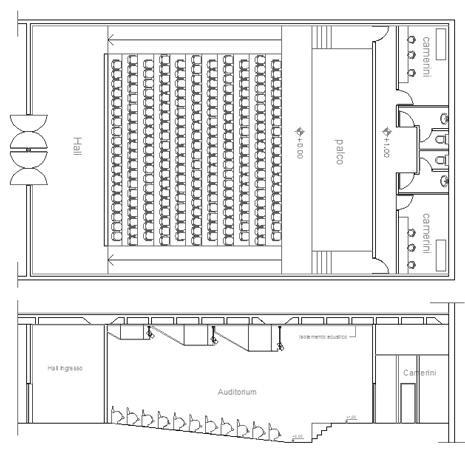

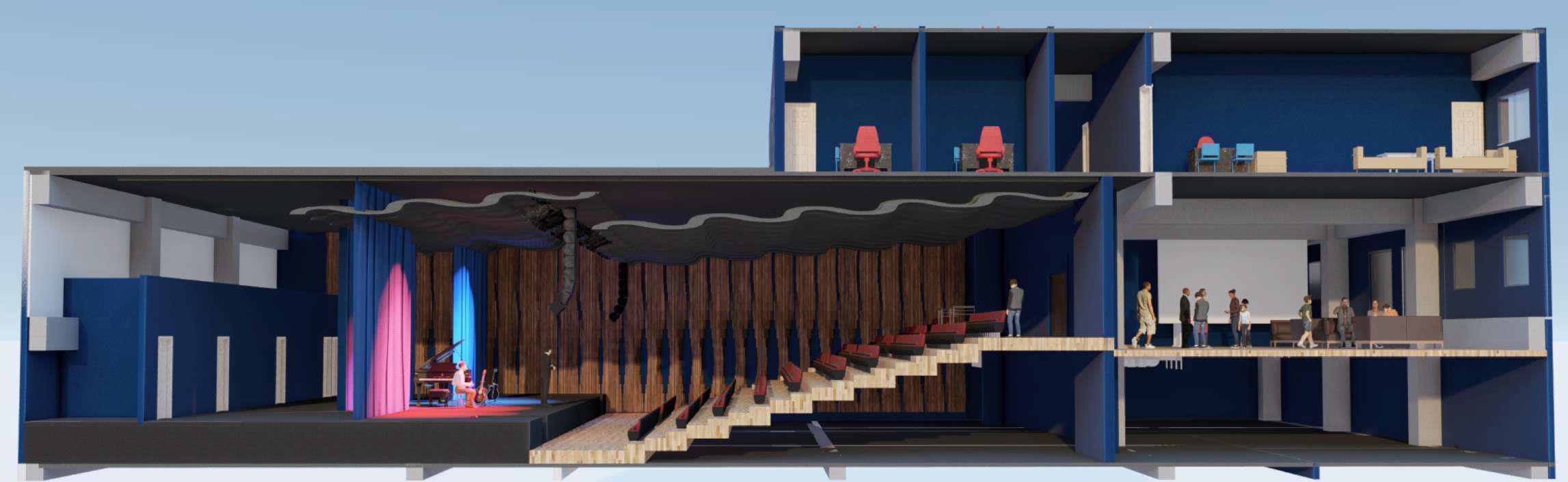

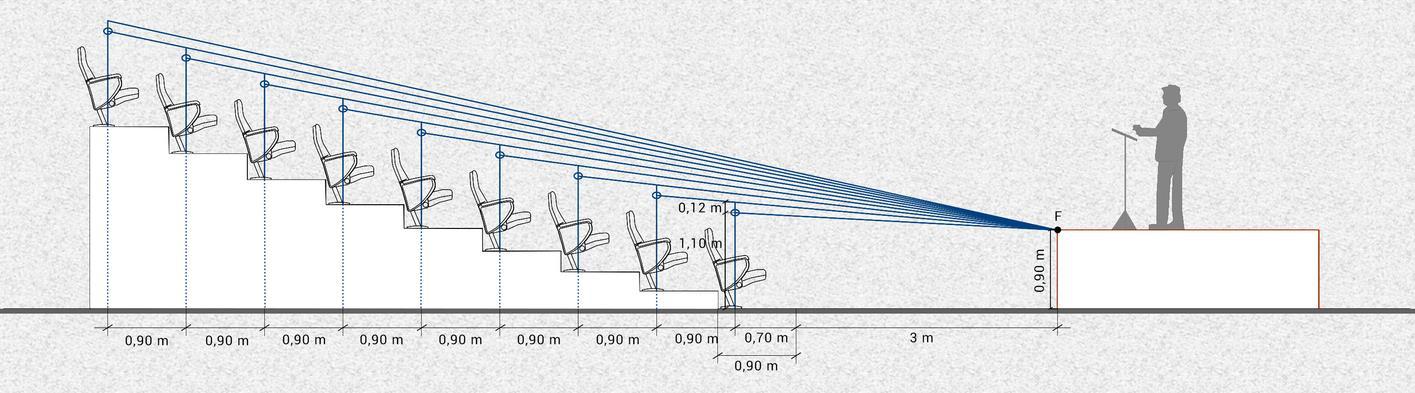

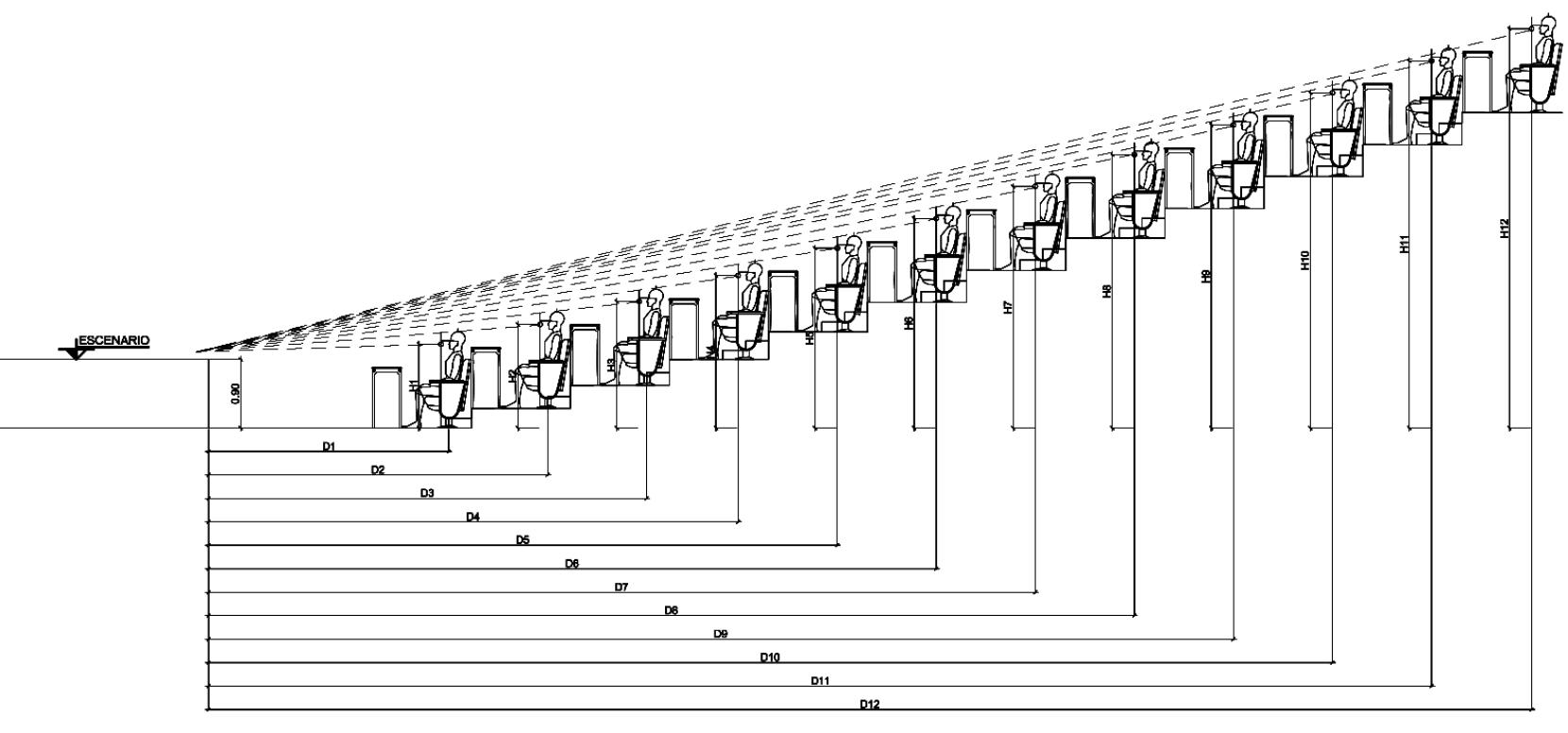

CURVA ISÓPTICA

El cálculo de la isóptica define la curva ascendente que da origen al escalonamiento del piso entre las filas de espectadores para permitir condiciones aceptables de visibilidad.

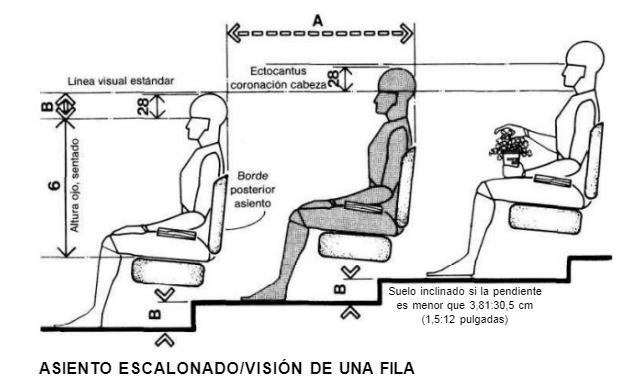

Dicha curva es el resultado de la unión de los puntos de ubicación de los ojos de los espectadores de las diferentes filas con el punto observado a partir de una constante k, que es la medida promedio que hay entre el nivel de los ojos y el de la parte superior de la cabeza del espectador. Esta constante tendrá una dimensión mínima de 12 m.

Para calcular el nivel de piso en cada fila de espectadores, se considerará que la distancia entre los ojos y el piso es de 10 m tratándose de espectadores sentados y de 1.55 m si se trata de espectadores de pie.

Se

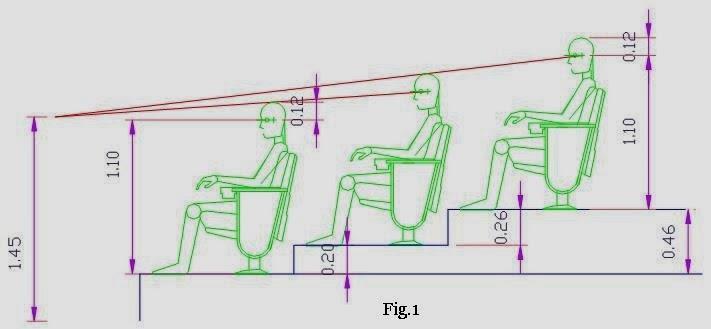

trazan las visuales tangentes a las cabezas, determinadas por un circulo de 12 cm de radio cuyo centro esta a

una altura de 1.10 m sobre el nivel de piso

Se trazan las visuales determinadas por un círculo de 24 o 30 cm de radio cuyo centro se mantiene a la altura de 1.10 m sobre el nivel de piso

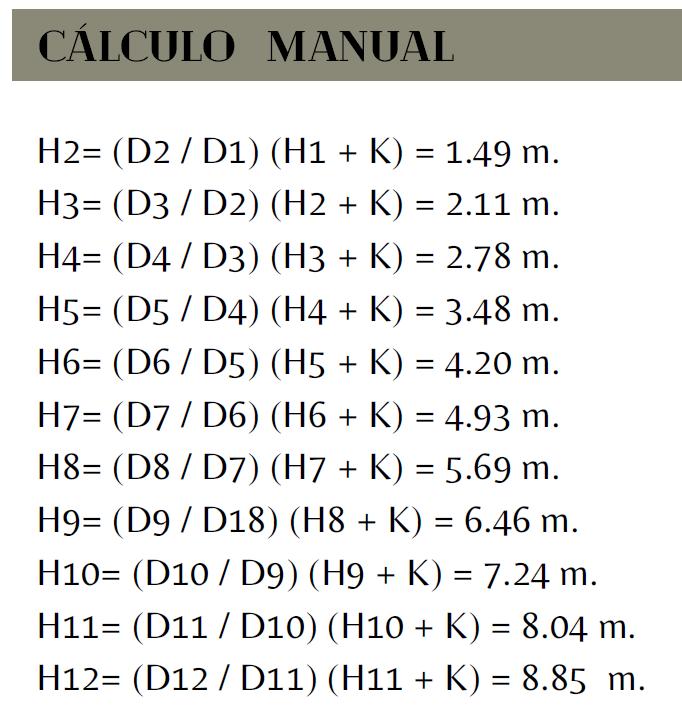

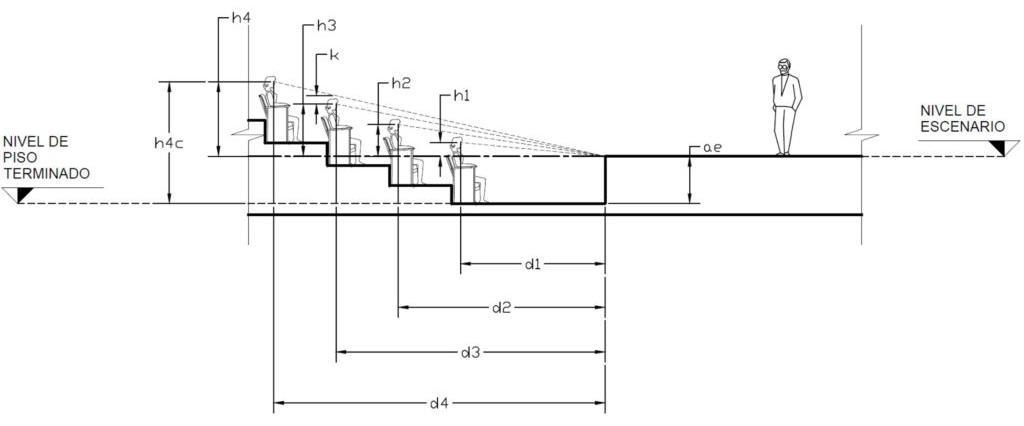

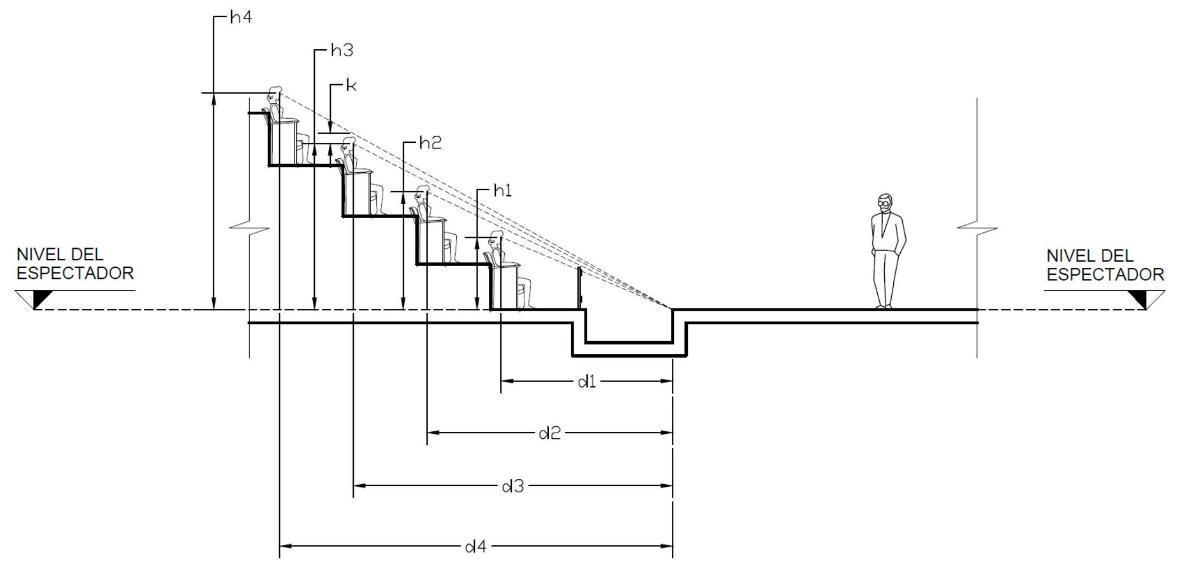

h2= [d2 (h1 + k)]

h2= Altura del 2do. espectador a calcular

d2= Distancia horizontal de orilla de escenario (foco) a 2do.

espectador (sale de cálculo de isóptica horizontal (d1) + manual de butacas (1m. en este ejemplo))

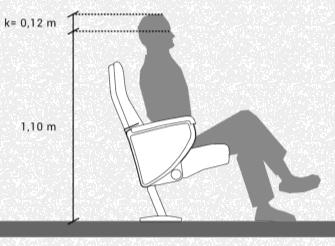

h1= Altura de visión del primer espectador sentado =1.10 m.

d1= Distancia horizontal de orilla de escenario (foco) a 1er.

espectador (sale de cálculo de isóptica horizontal)

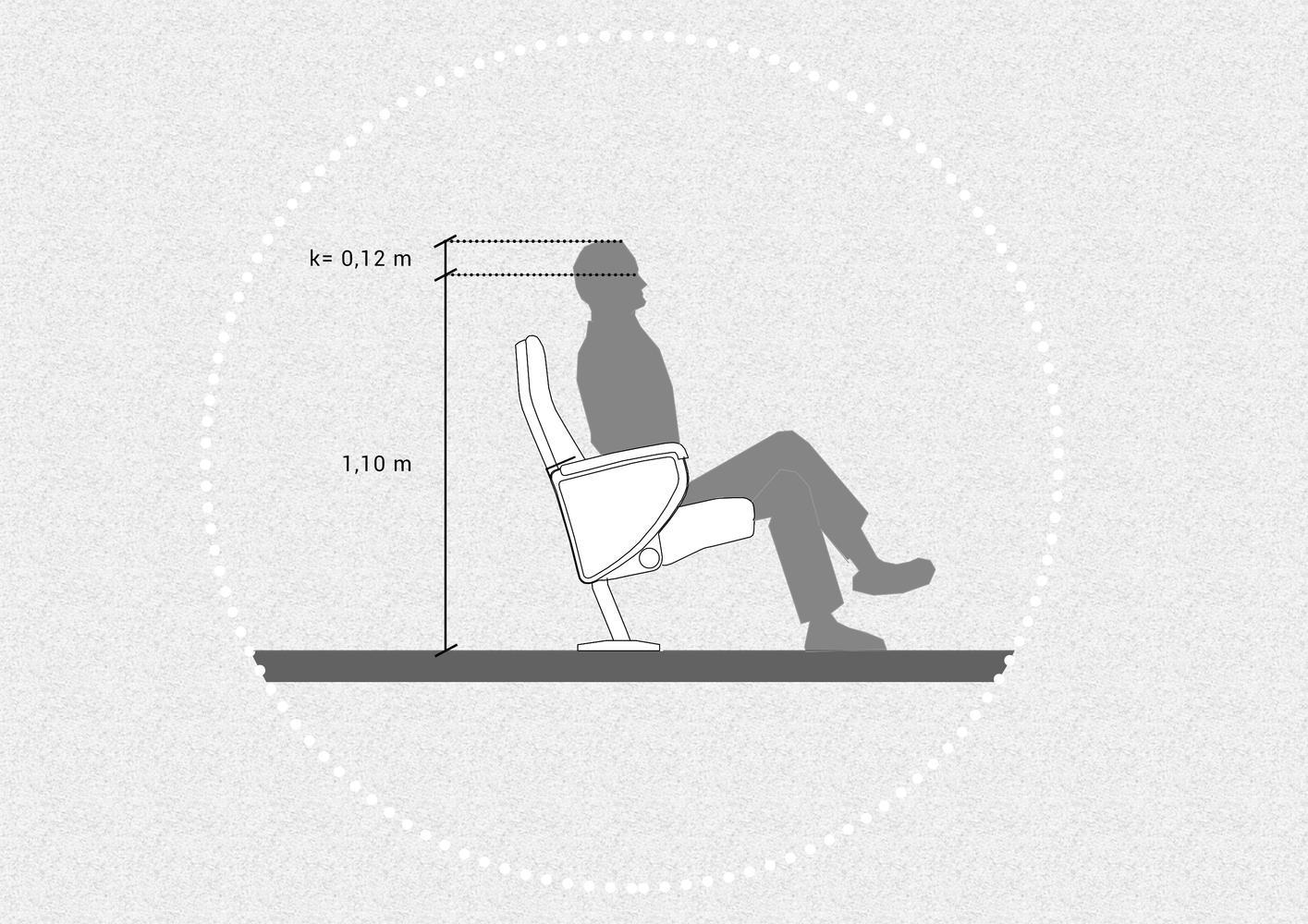

k = Constante = 0.12 m (medida entre el nivel de los ojos y la parte superior de la cabeza)

h2= Altura del 2do. Espectador a calcular

h1= Altura de visión del primer espectador sentado =1.10 m.

d1= Distancia horizontal de orilla de escenario (foco) a 1er. espectador (sale de cálculo de isóptica horizontal) k = Constante = 0.12 m

d2= Distancia horizontal de orilla de escenario (foco) a 2do. espectador (sale de cálculo de isóptica horizontal (d1) + manual de butacas (1m. en este ejemplo))
