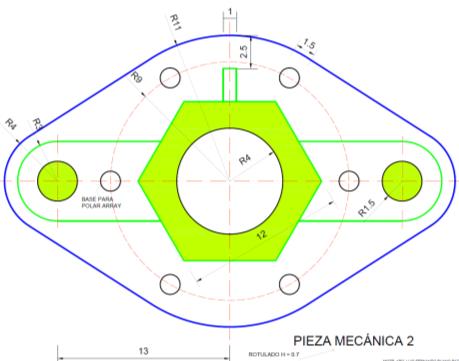

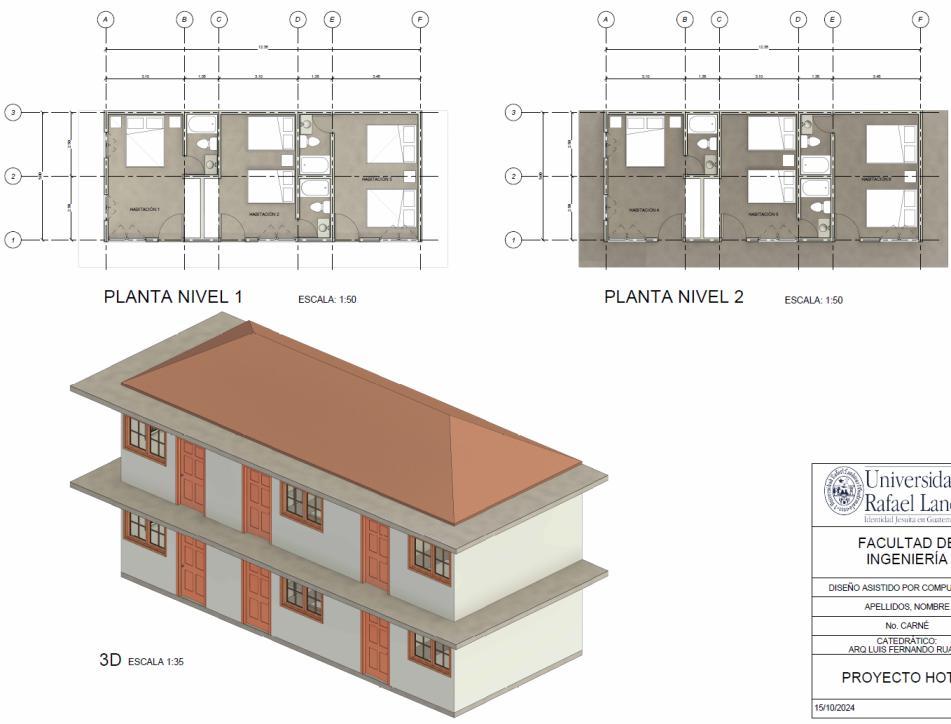

C L A S E
D I S E Ñ O
A S I S T I D O P O R
C O M P U T A D O R A
CONFIGURACIÓN DE BLOQUE
Mgtr.Arq. Luis Fernando Ruano Paz
Configuración de BLOQUE
1.

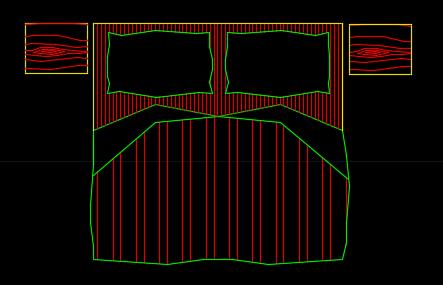

Seleccionar bloque de archivo compartido
2. Control “C” y luego Control “V” en nuevo archivo

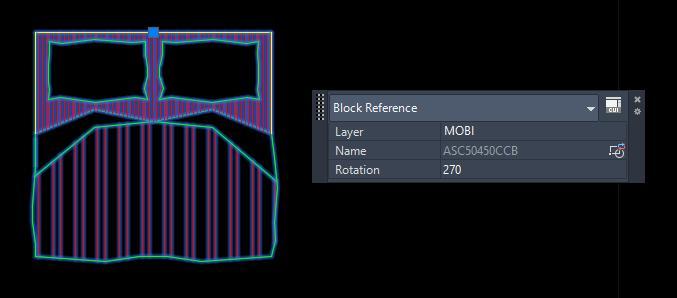

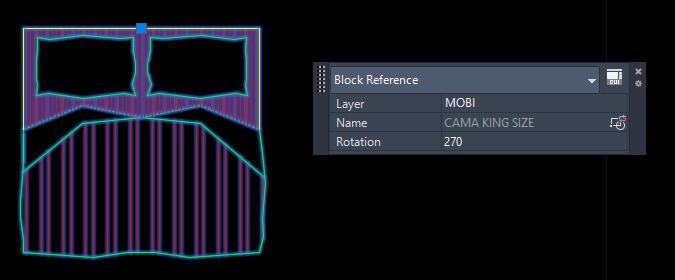

3. Renombrarlo: - Click sobre bloque > aparece nombre original
Configuración de BLOQUE

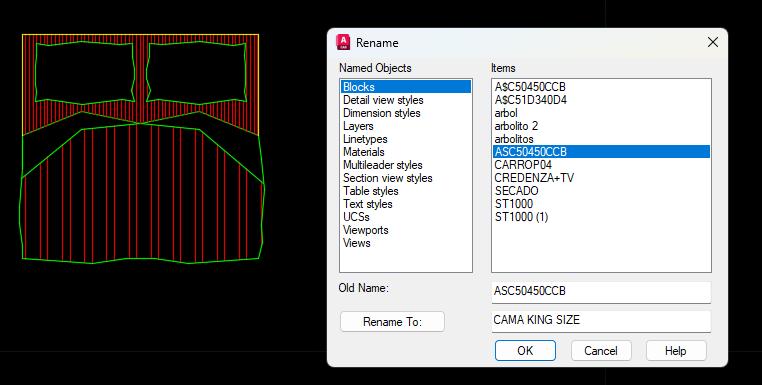

3. Renombrarlo: - Escribir RENAME
Configuración de BLOQUE
3. Renombrarlo: - Al clickearlo nuevamente, en properties aparece con el nuevo nombre
Configuración de BLOQUE

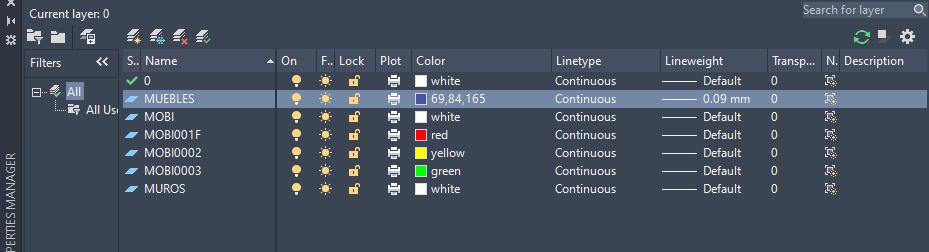

4. Layer properties > New layer > Name= MUEBLES
5. Editar color y Lineweight
Fernando
Ruano
Paz
Configuración de BLOQUE
6. Seleccionar nuevamente el bloque

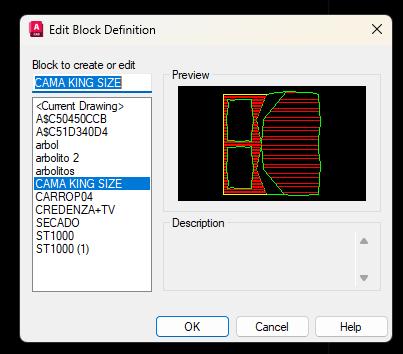

7. Doble click sobre el
8. Ok

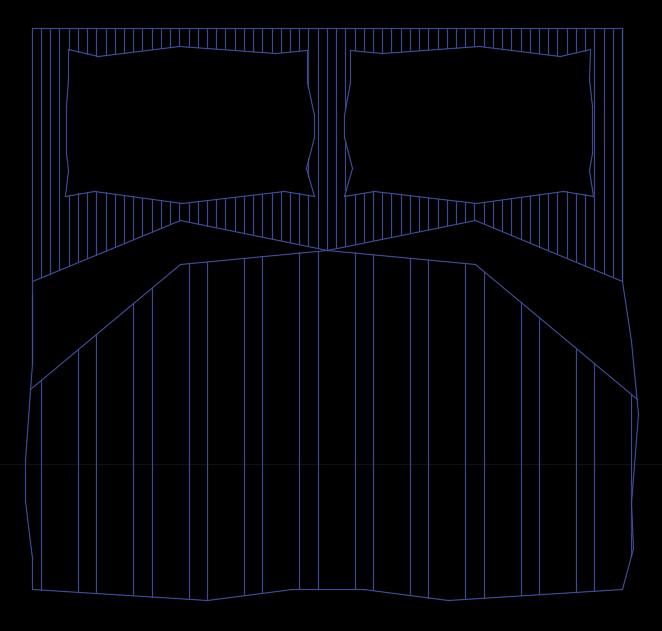

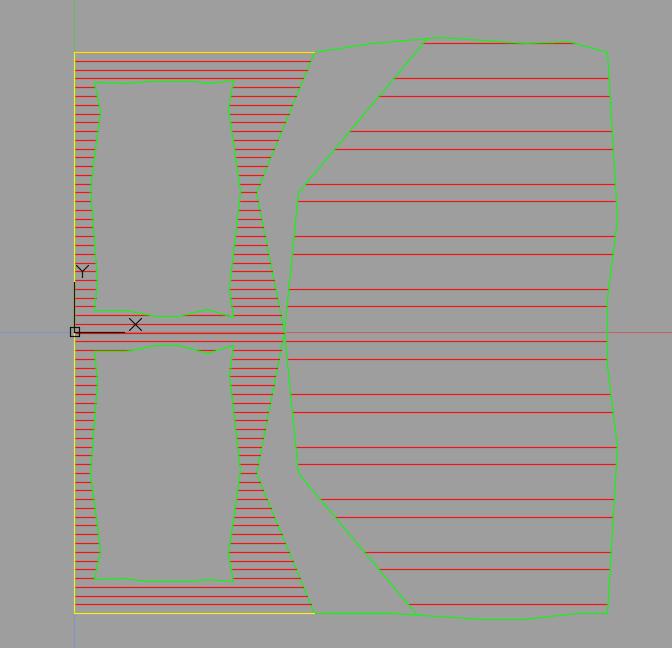

9. Se abre block editor

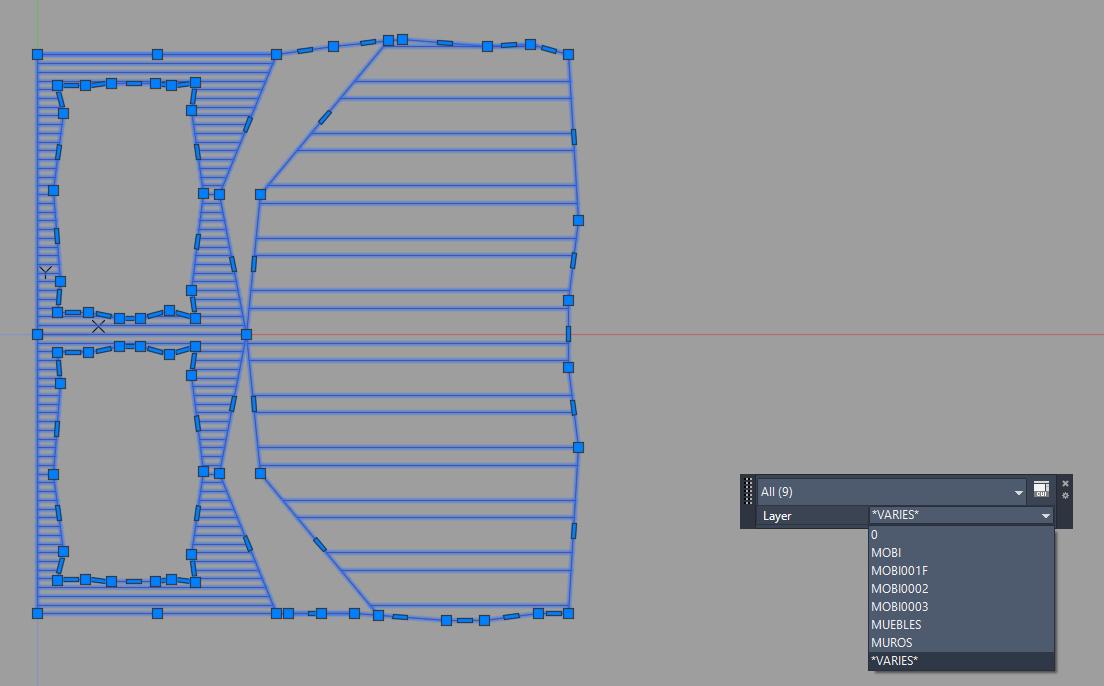

10. Seleccionar TODO el bloque
11. Escribir EXPLODE (explota polilíneas, bloques, etc.)
12. Seleccionar TODO nuevamente
13. Ir a HOME > a PROPERTIES

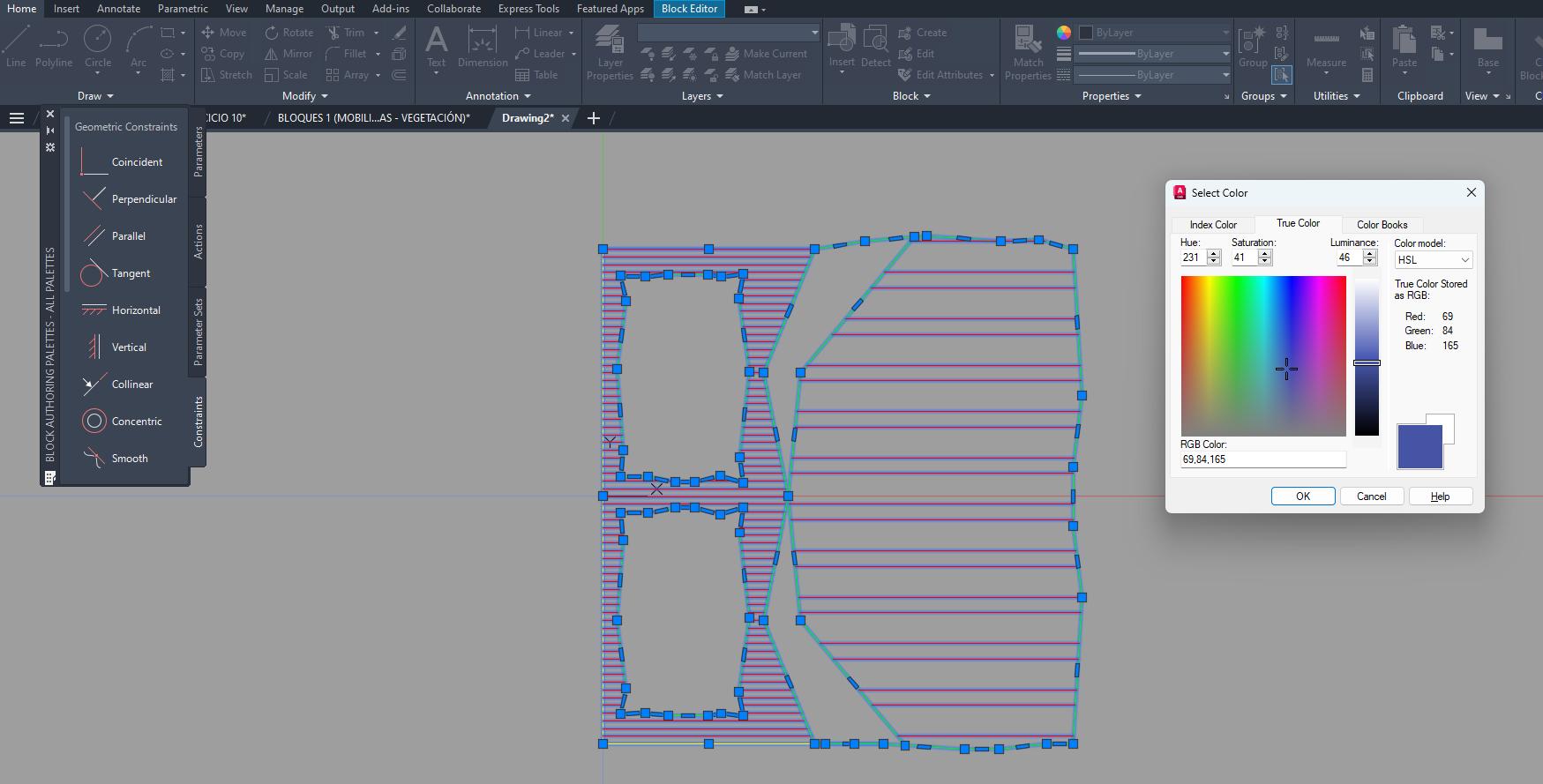

14. TRUE COLOR > 69,84,165

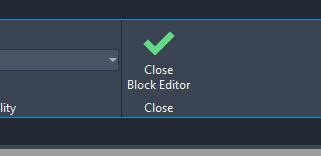

15. Close block editor
16. Save the changes
Configuración de BLOQUE
17.

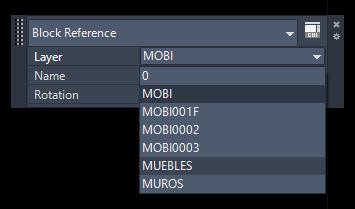

En la ventana de “Block Reference” cambiar el Layer a MUEBLES
Configuración de BLOQUE

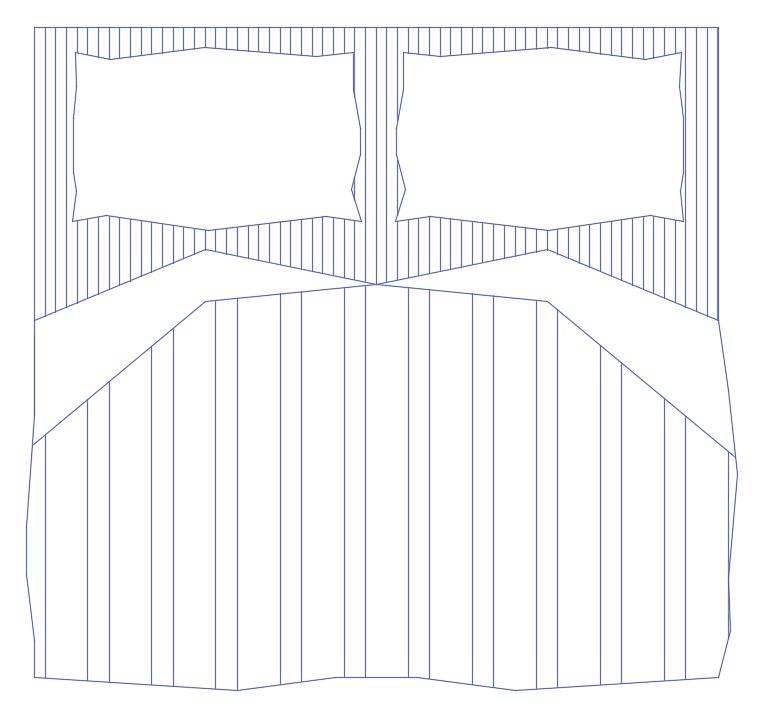

18. Verificar en print preview que los grosores de las líneas sean iguales
