PORTAFOLIO DISEÑO DE INTERIORES

LUCIA TRASMONTE MORA

Tomando como premisa que históricamente todos los espacios interiores fueron diseñados por alguien y para alguien, es que veo en mí la necesidad de transmitir el conocimiento que adquirí para plasmarlo en nuevos diseños, que doten de un concepto y brinden funcionalidad.

«El efecto “como-debe-ser”. Cuando un objeto está bien diseñado, ni siquiera pensamos que hayasidodiseñado».

- Charles Eames

CURVA - 101 04-11 01 ARTBAR 02 02 12-21

SENDERO 03 TORRES BAHIA 04 03 22-30 31- 53

01 CURVA -101

Curva - 101

Programa: Residencia

Ubicación: Montevideo, Uruguay

Año: 2020 l Proyecto individual rediseñado en 2024

El proyecto residencial “Curva101”, ubicado en el barrio Centro de Montevideo, Uruguay, en las calles Florida y Mini, se creó para proporcionar alojamiento a personas que visitan la ciudad. Este innovador espacio, diseñado como un monoambiente flexible, se desarrolla a través de dos grandes muros equipados que recorren el perímetro del espacio. Estos muros multifuncionales integran una kitchenette, un escritorio, espacios de almacenamiento y una cama abatible, lo que permite una máxima flexibilidad y optimización del espacio disponible. Programas utilizados: Revit, TwinMotion, Illustrator, Photoshop

Tanto el concepto, como la imagen de este proyecto, se inspira en la historia de la Silla Thonet, conocida también como Silla N14, esta emble mática pieza de diseño fue creada en 1859 por Michael Thonet, marcando un hito al emplear por primera vez el proceso de curvado de madera me diante vapor.

El proyecto Curva nace como una in terpretacion contemporanea traduci da a diseno interior, utilizando lineas

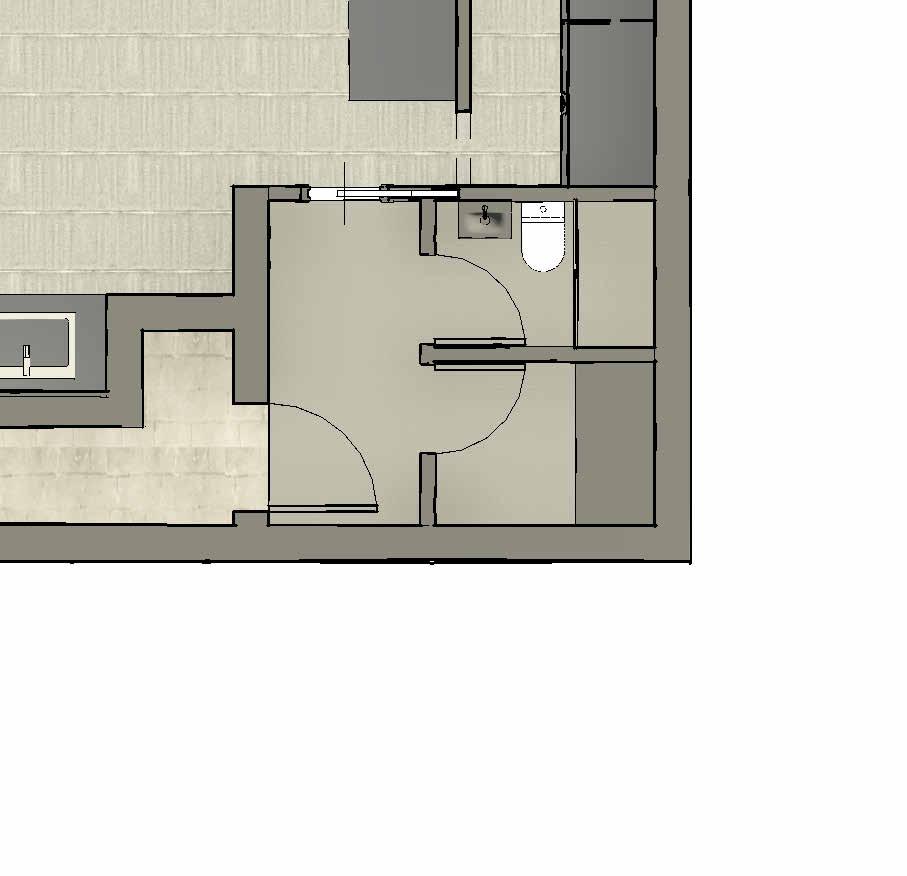

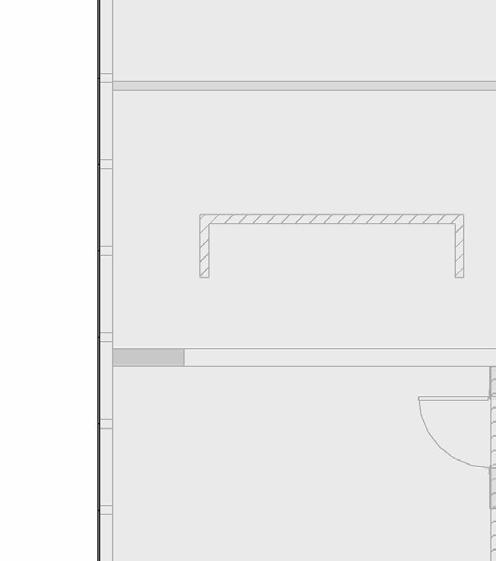

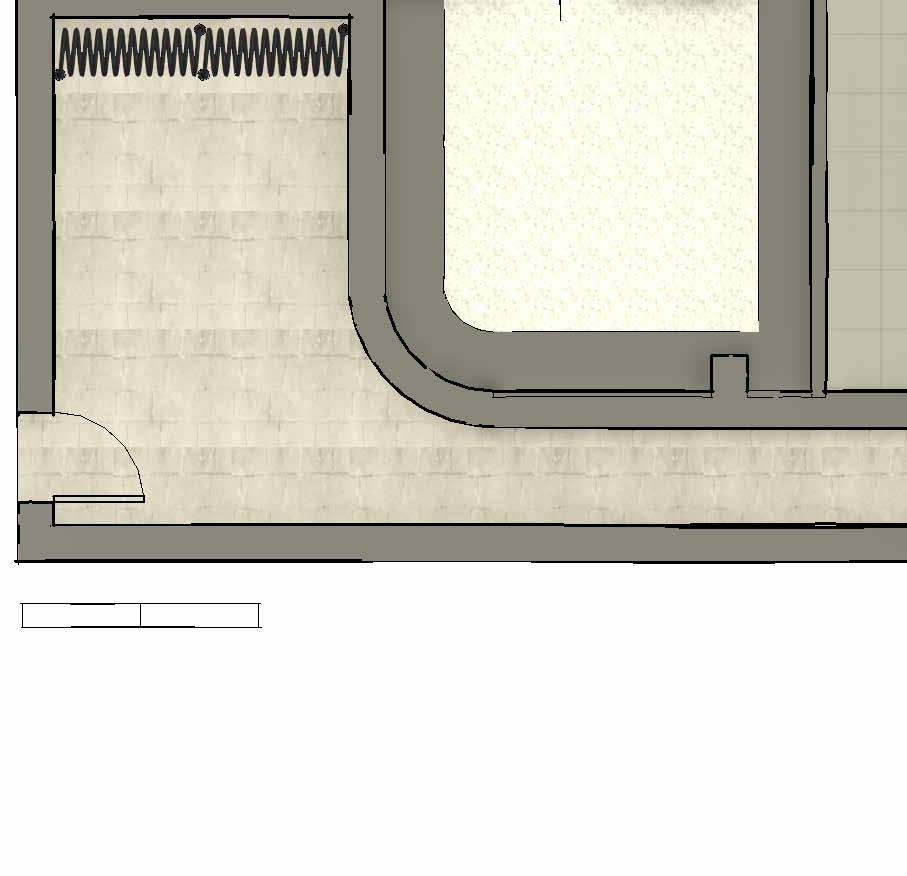

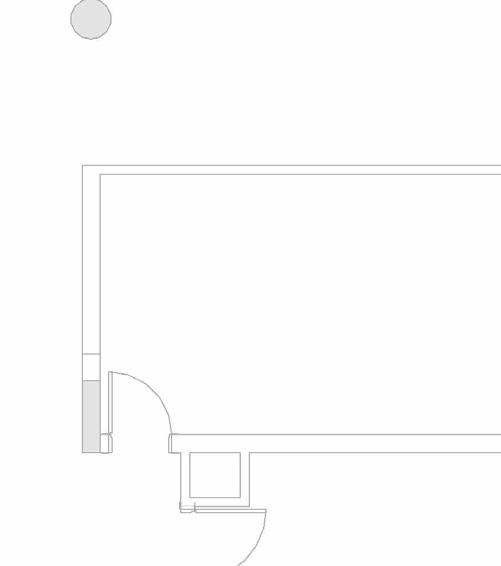

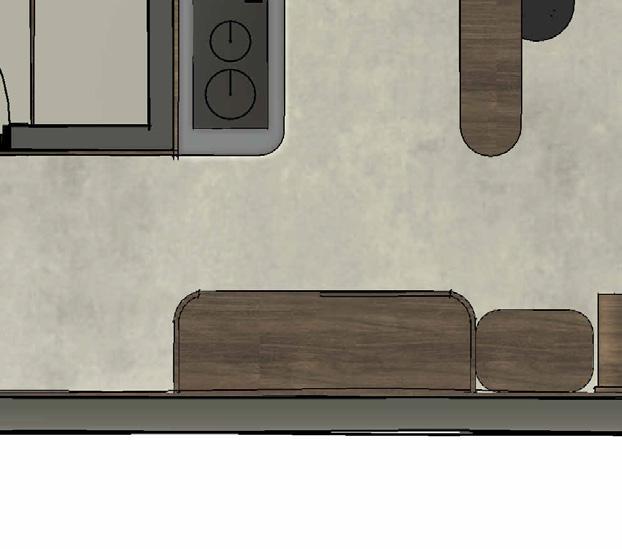

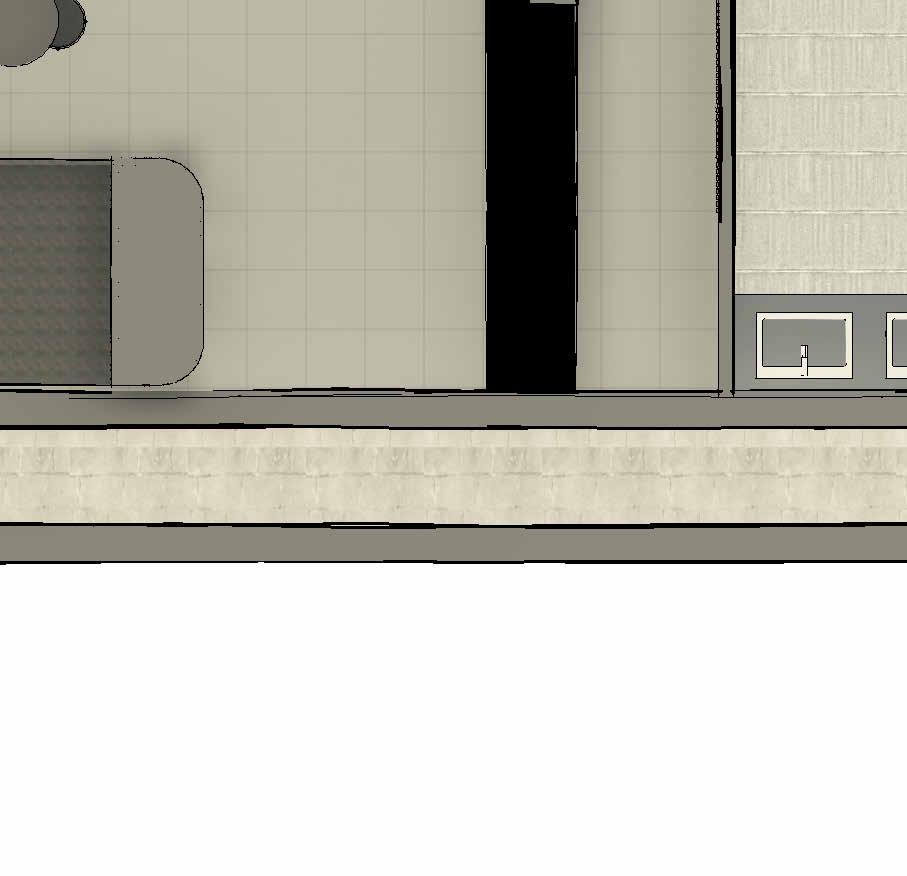

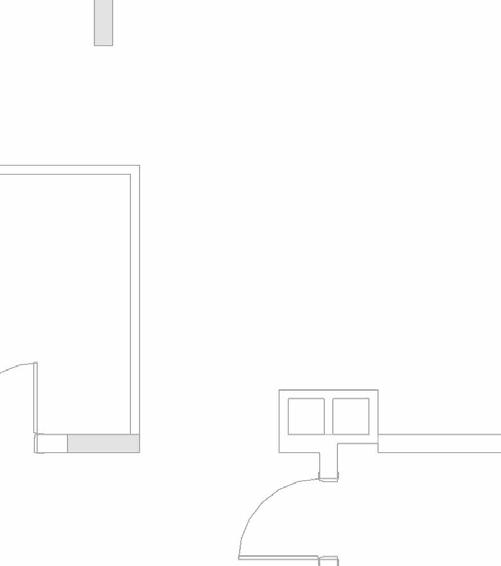

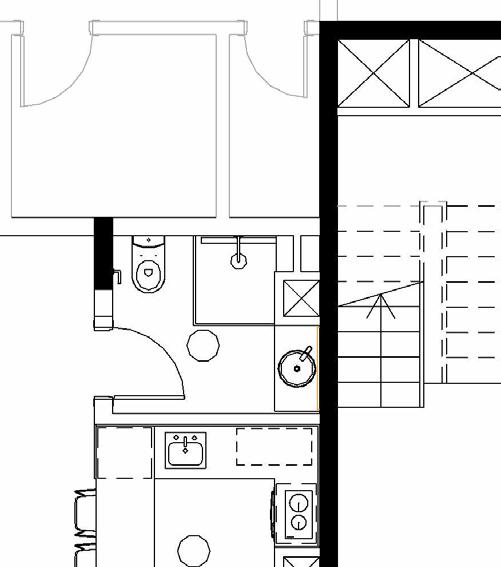

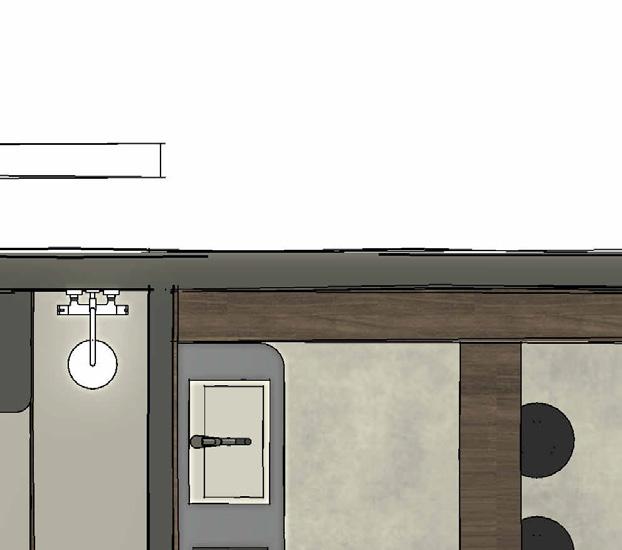

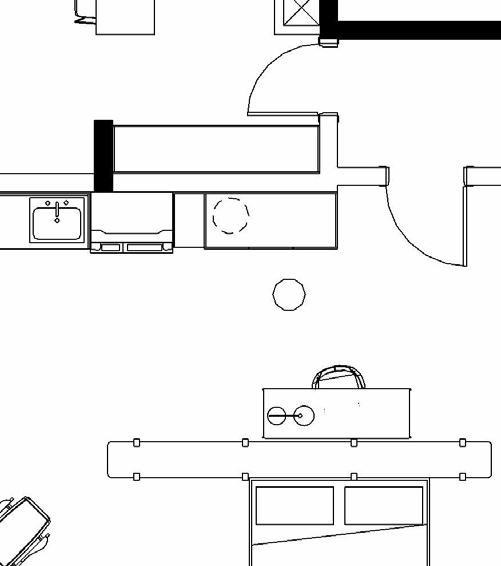

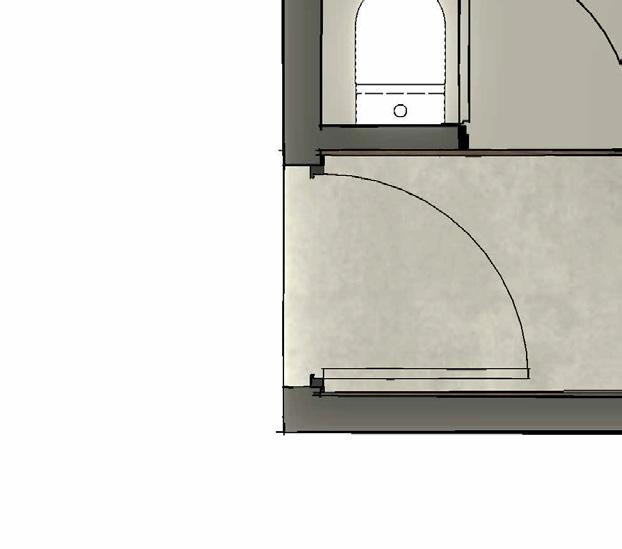

PLANTA 01 / CURVA -101 Acceso SS.HH Kitchenette Zona flexible / estar & dormitorio 1 2 3 2 3 4 A A B B REFERENCIAS 1 4 Escala gráfica 0 1 2 N 08

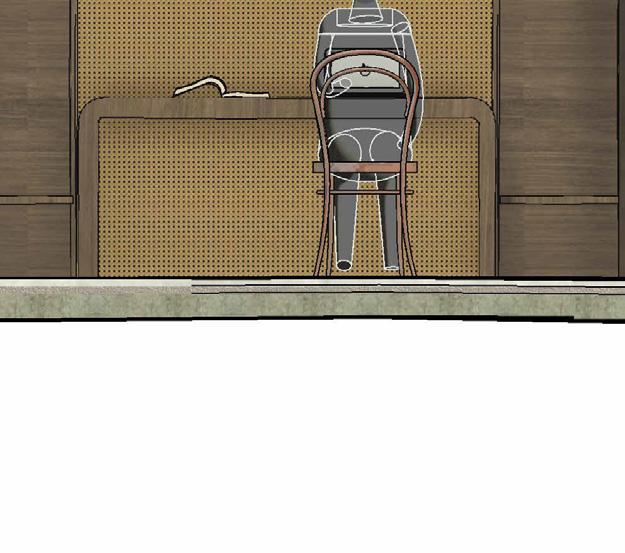

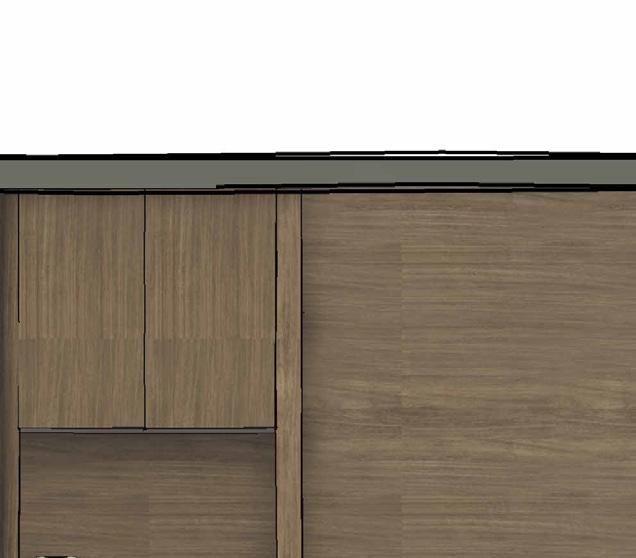

CORTE AA

2.60 0.00 2.60 0.00 09

CORTE BB

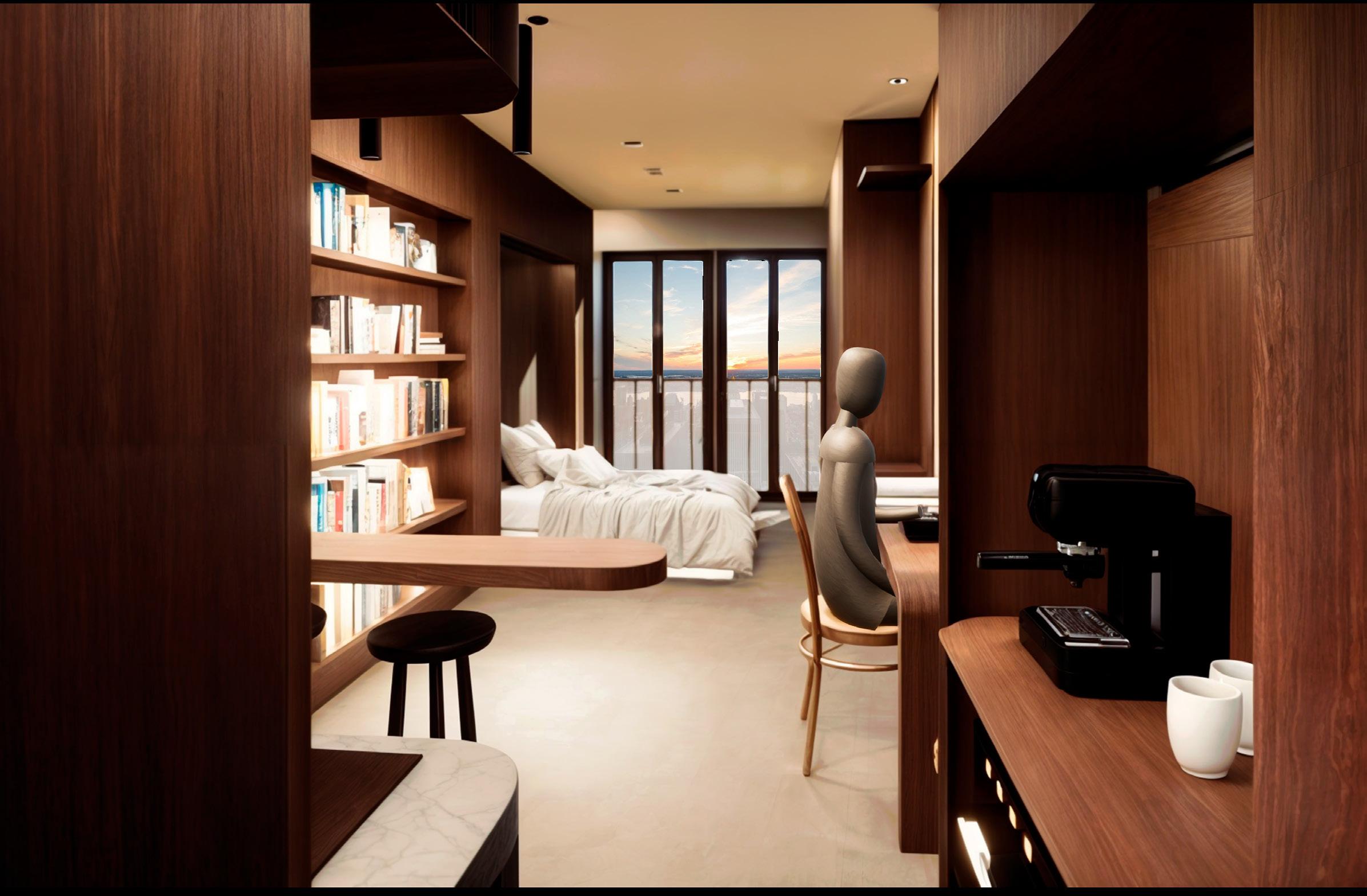

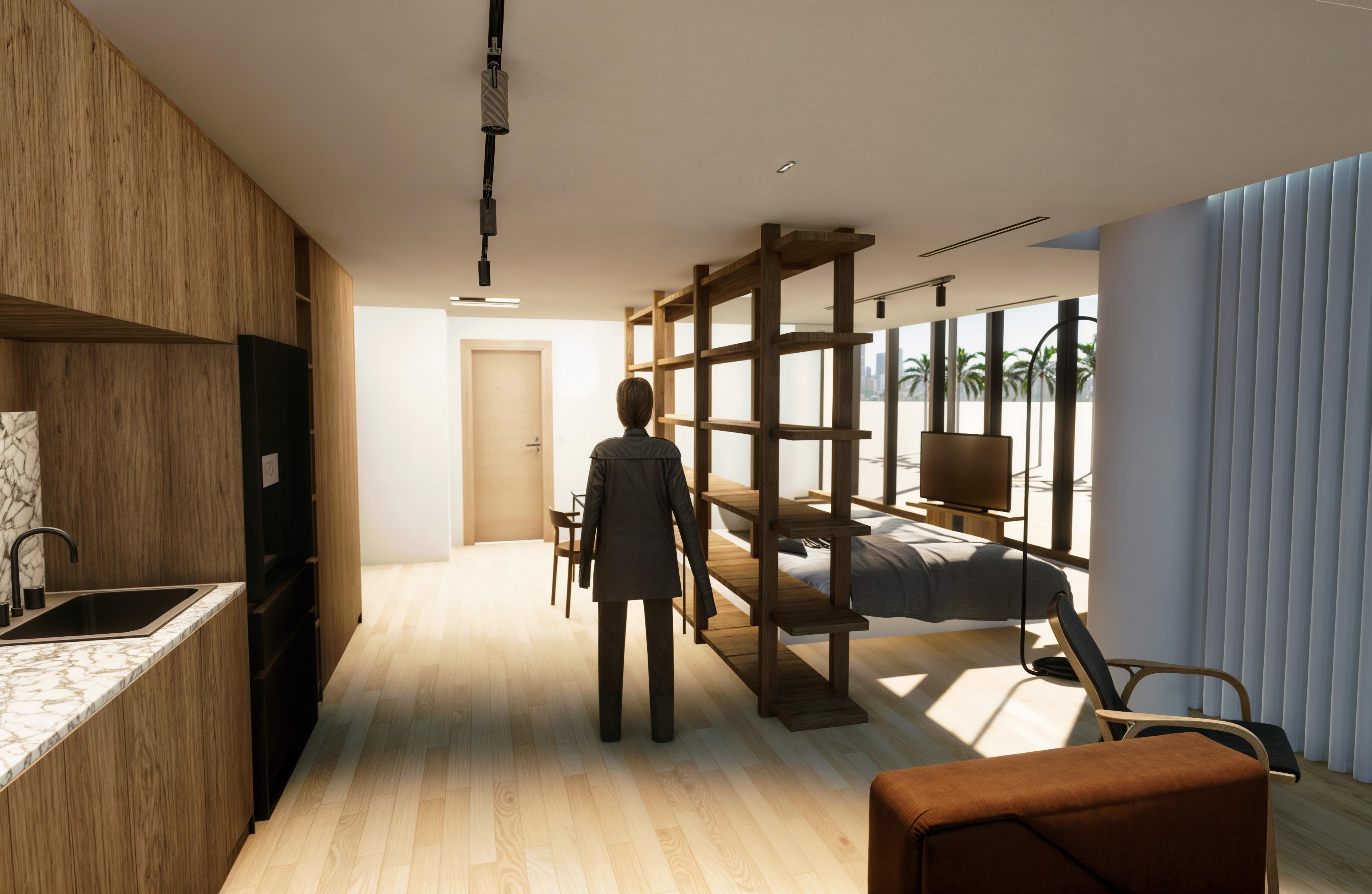

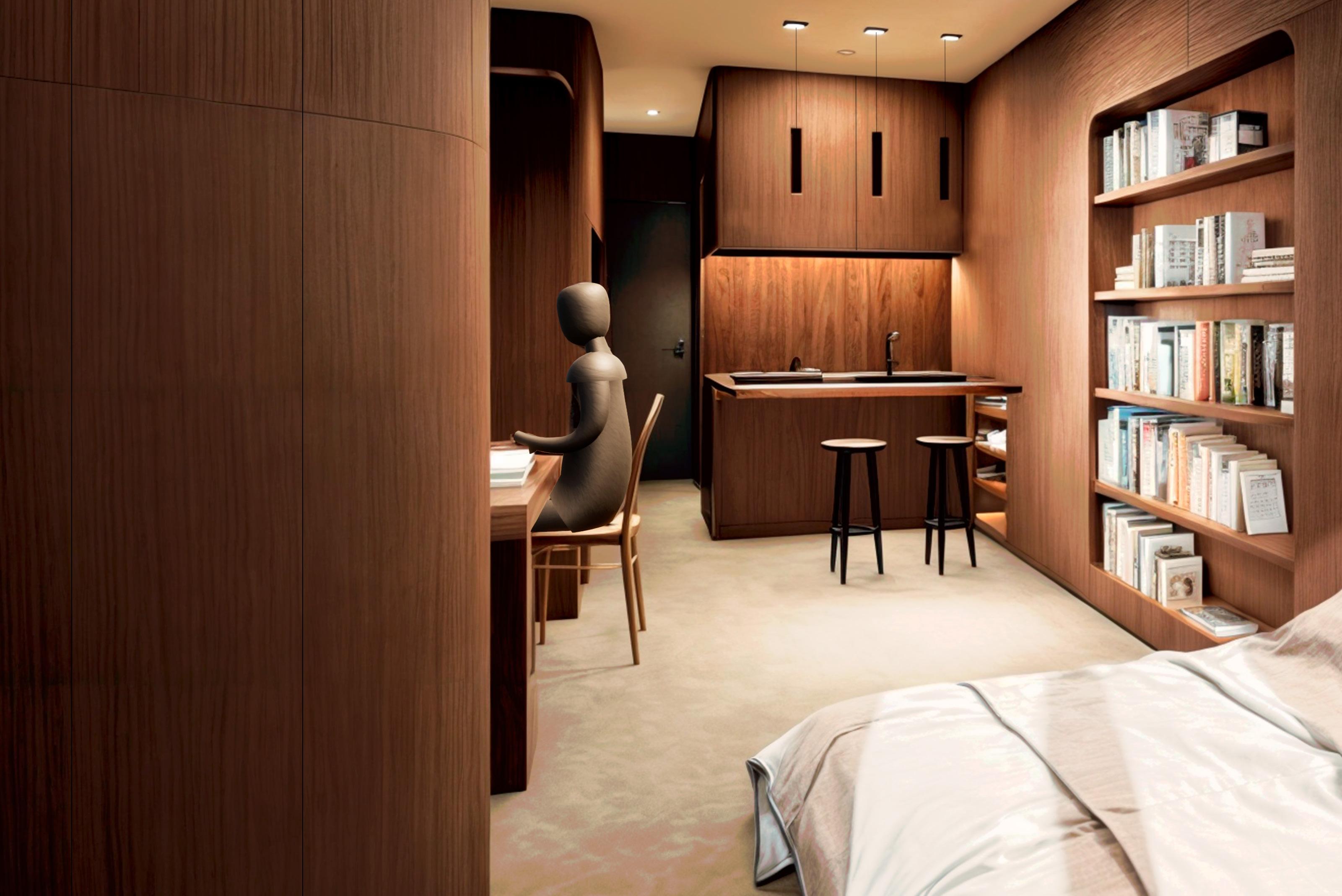

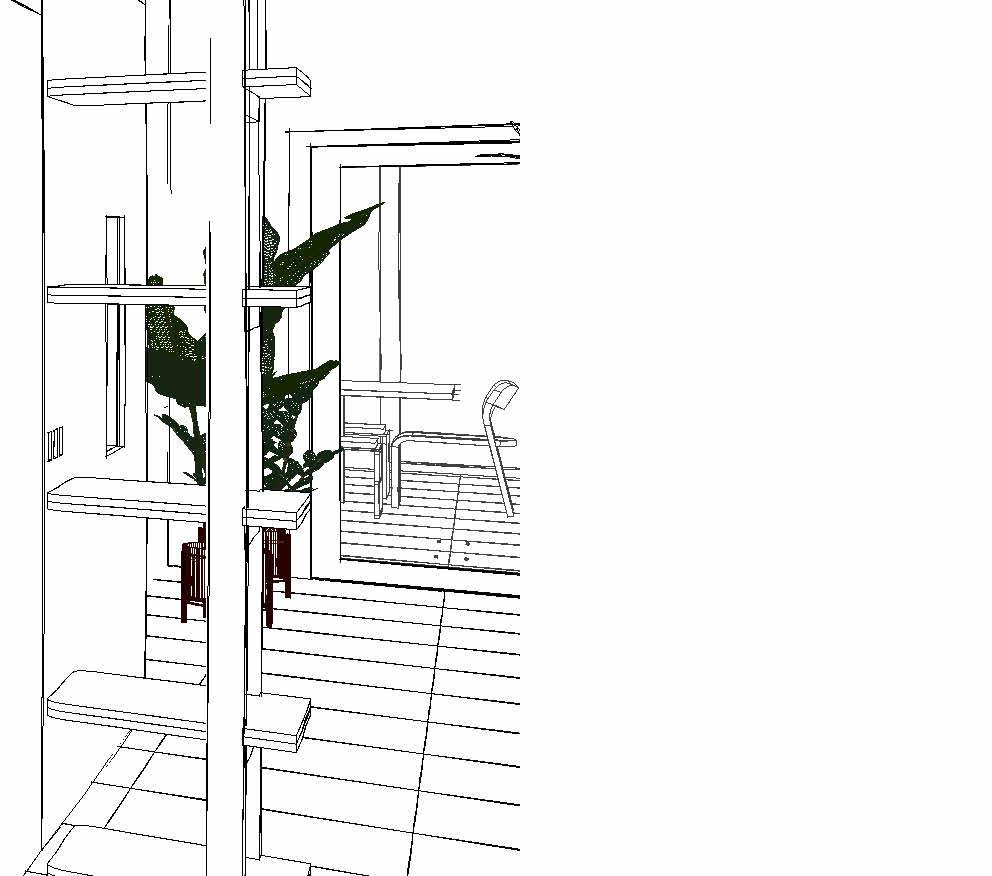

01 / CURVA -101 Zona flexible, estar & dormitorio

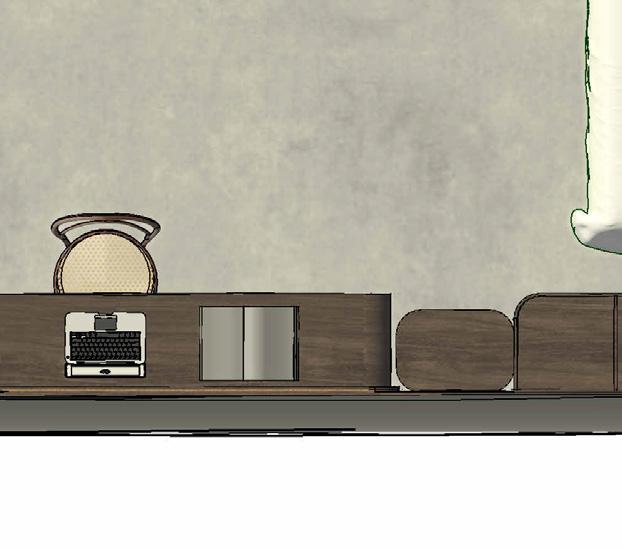

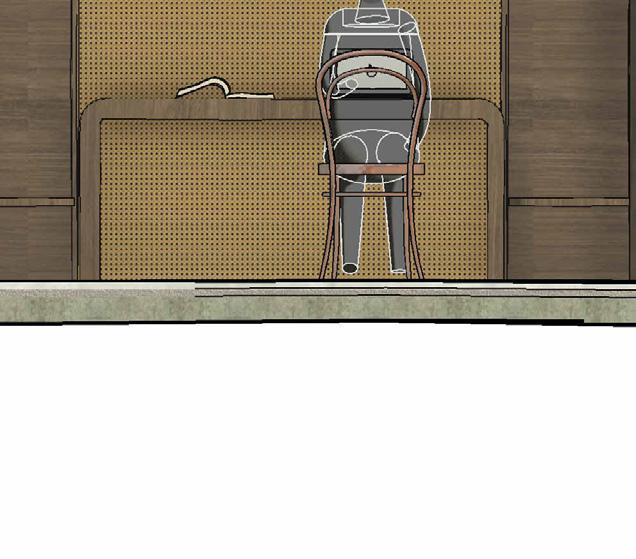

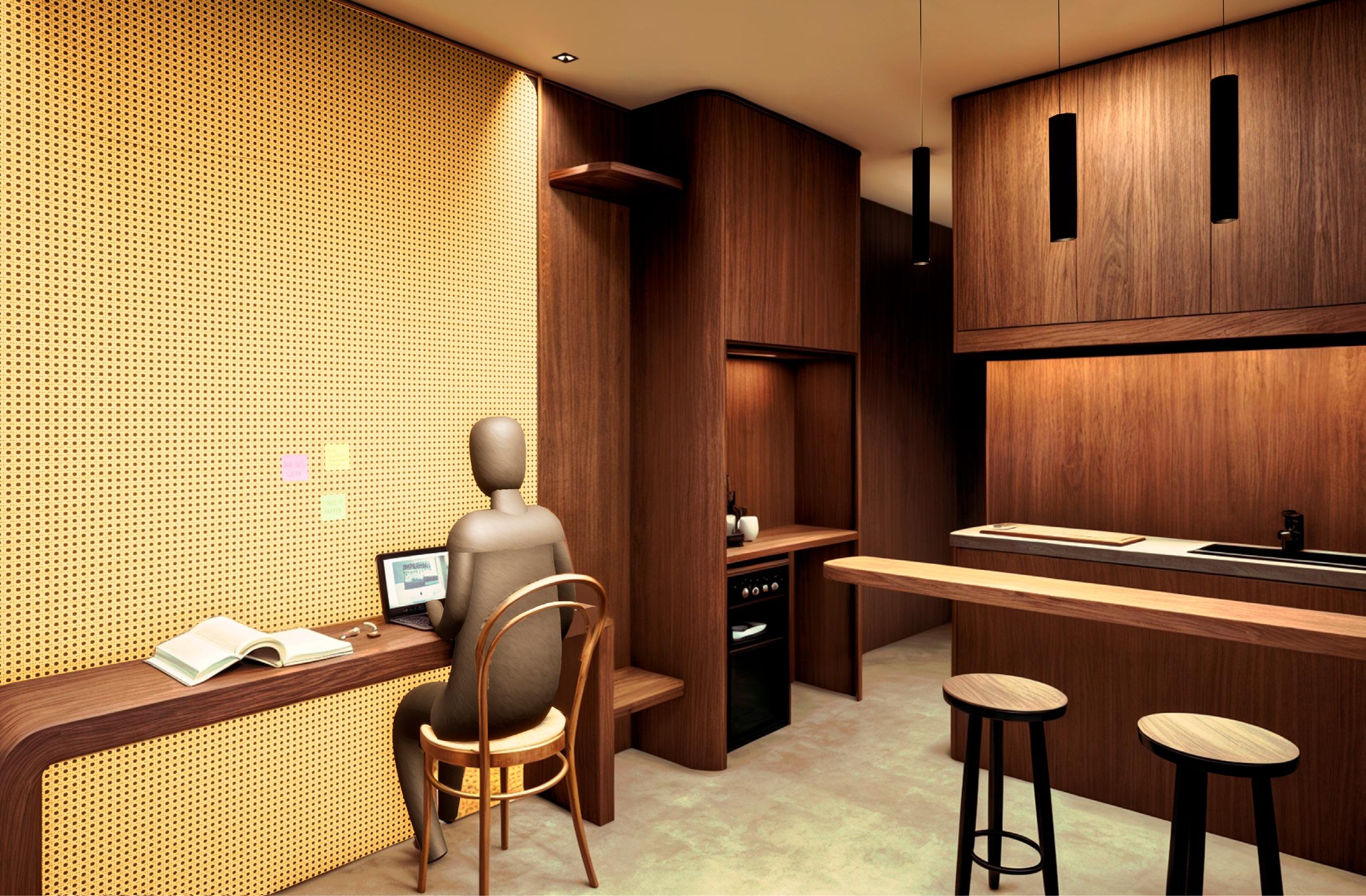

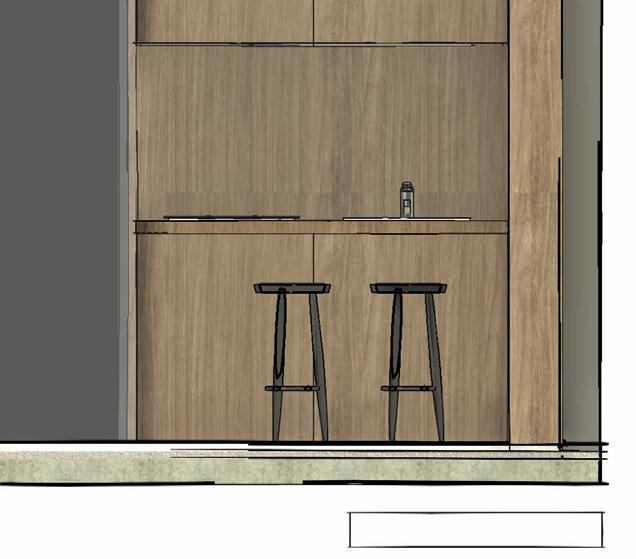

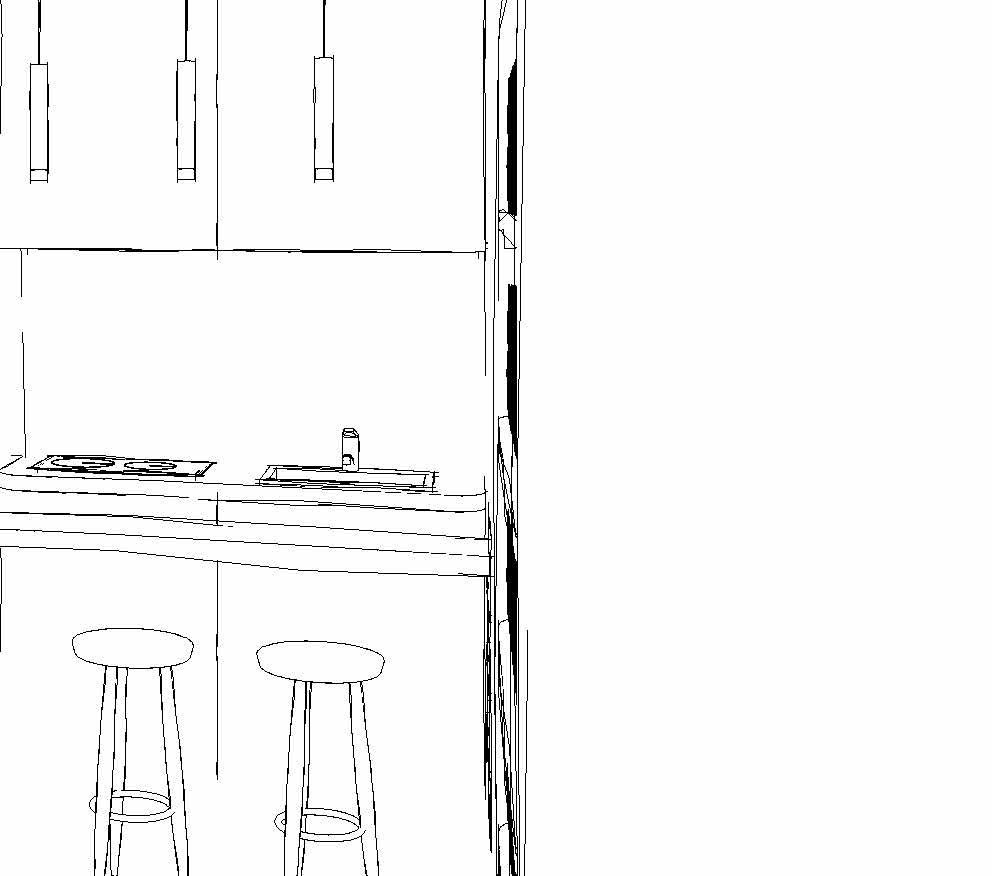

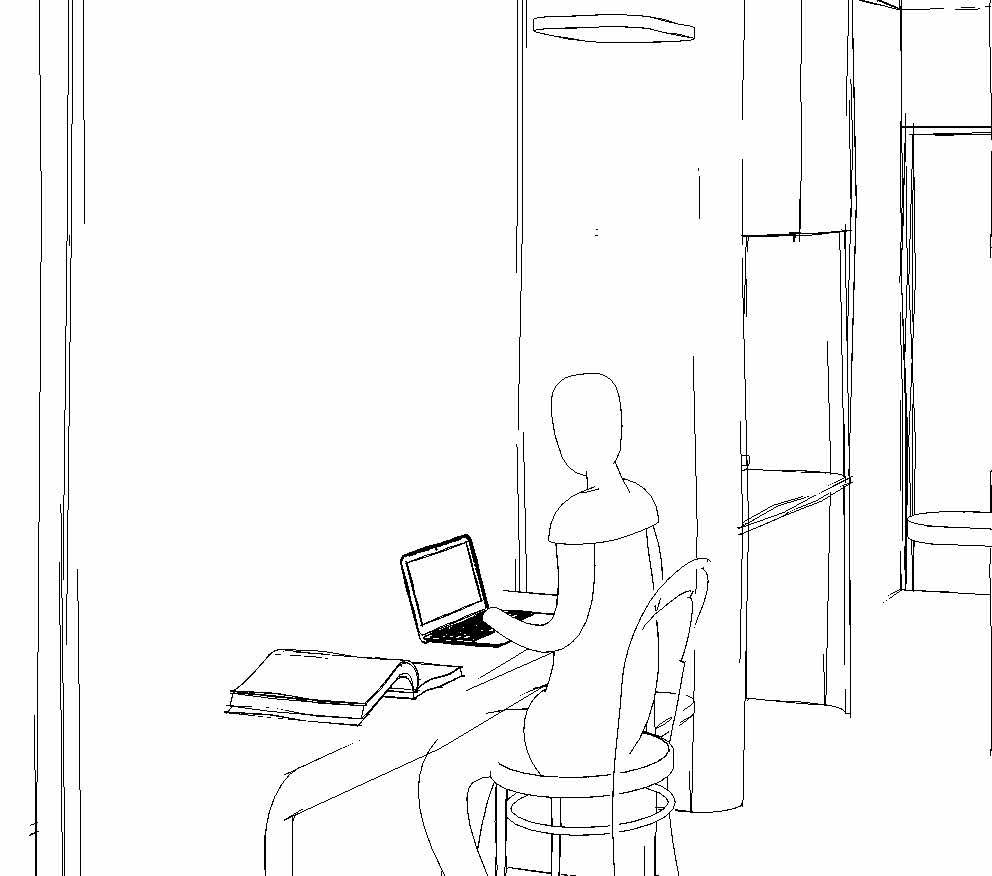

Kitchenette , Escritorio Zona flexible, estar & dormitorio

02 ARTBAR

ARTBAR

Programa: Comercial - Restaurante

Ubicación: Montevideo, Uruguay

Ano: 2021 - diseñado en conjunto con Agustina López & Victoria Gularte

Proyecto individual rediseñado en 2024

El proyecto comercial “ArtBar”, situado en el barrio Cordón de Montevideo, Uruguay, en la calle Pablo de María, ofrece una experiencia única que combina gastronomía y arte. Se trata de una propuesta artística innovadora: cabinas equipadas con inteligencia artificial que proyectan espectáculos de diversos artistas reconocidos mundialmente.

Además de mesas para 4 y 2 personas, cuenta con mesas y bancos que pueden ser dispuestos según las preferencias de los clientes, permitiendo disfrutar del espectáculo de manera libre.

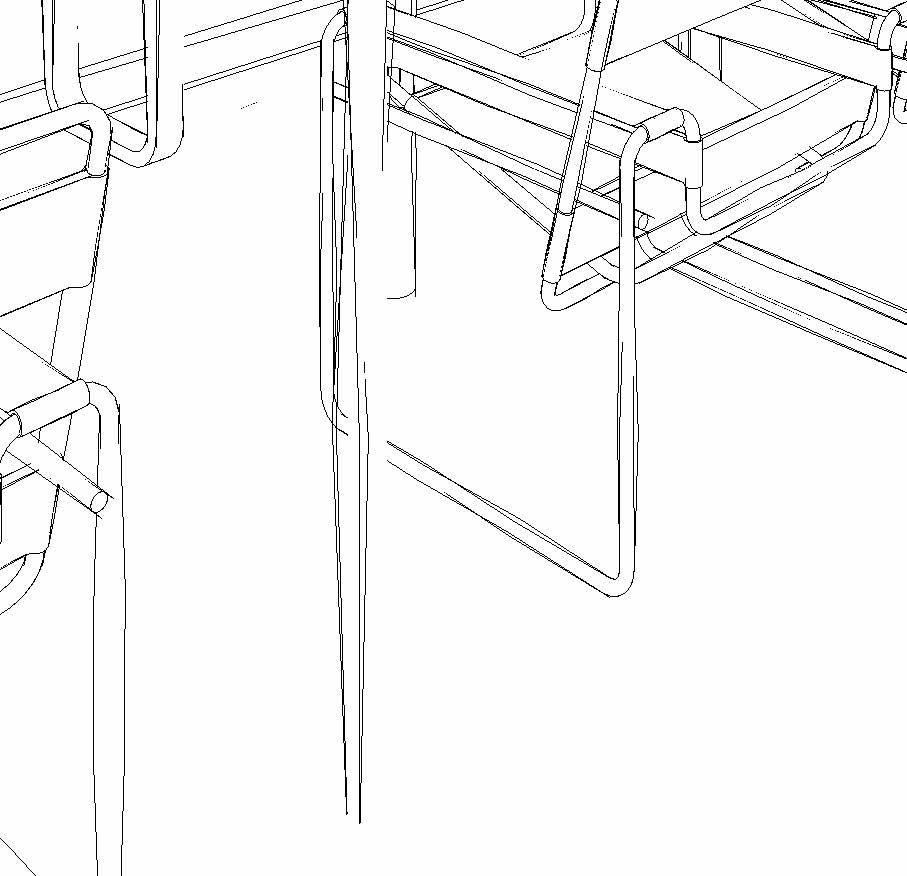

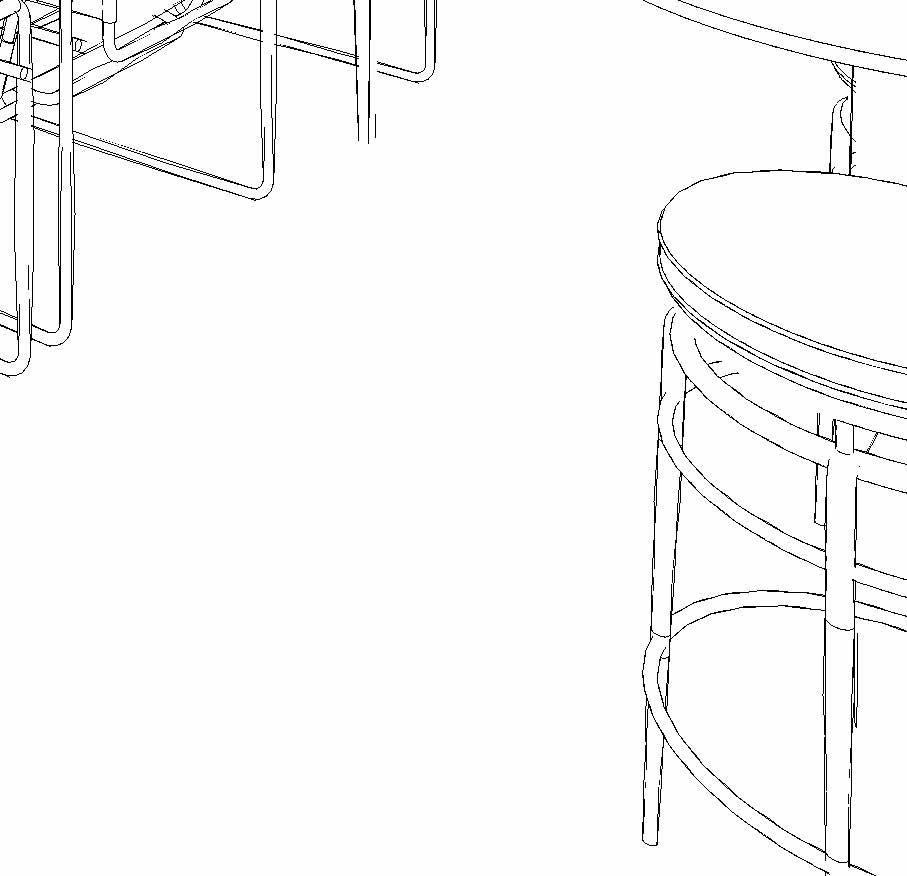

Tanto el concepto, como la imagen de este proyecto, se engloba dentro de la historia de la Silla / Butaca Wassi lly, conocida también como Modelo B3, esta pieza de diseño fue creada en 1925 por Marcel Breuer, durante el movimiento Bauhaus, época don de se promovía la unión del Arte y la Tecnología, es así que traduciendo este concepto a nuestros días, nace un espacio dónde se emplearía la In teligencia Artificial, un elemento su mamante innovador.

Tomando como elemento principal los tubulares de acero y los elemen tos metálicos en si, es que surje la imagen de este proyecto.

Programas utilizados: Revit, TwinMotion, Illustrator, Photoshop

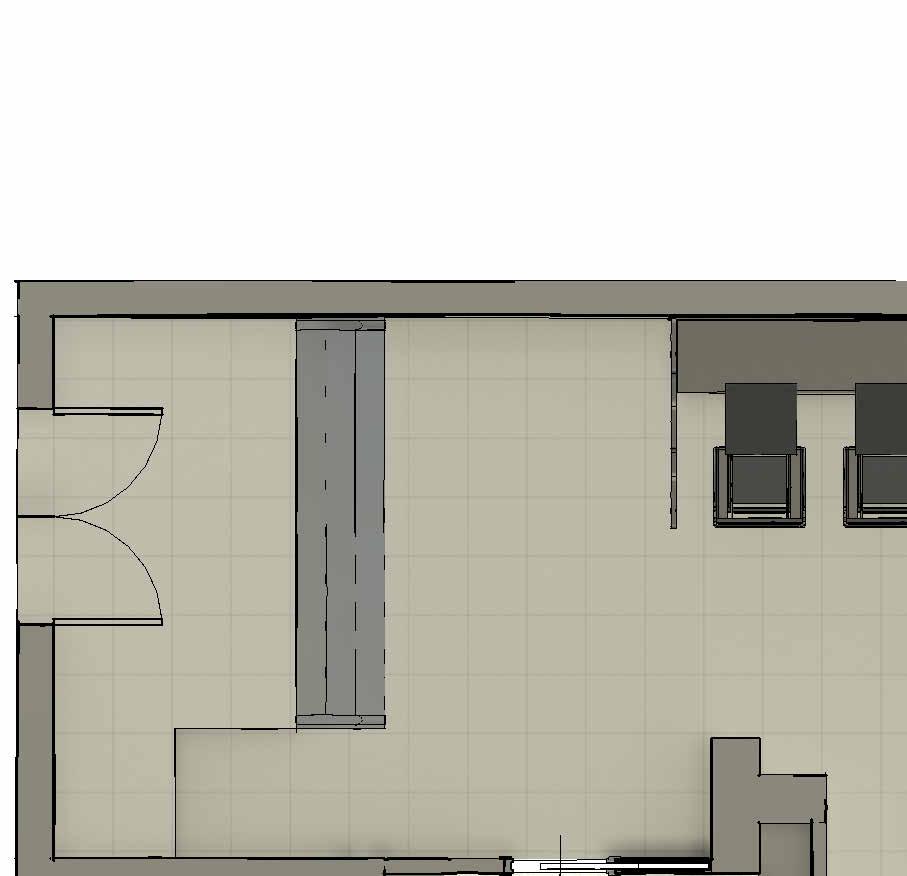

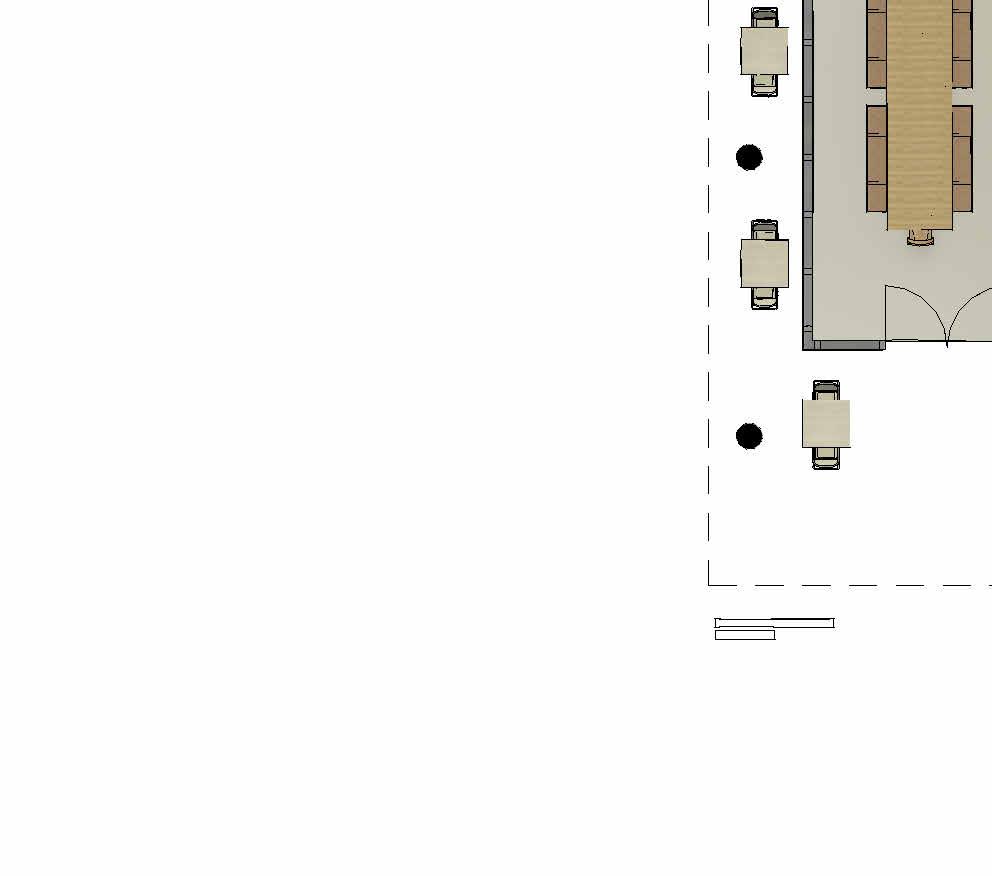

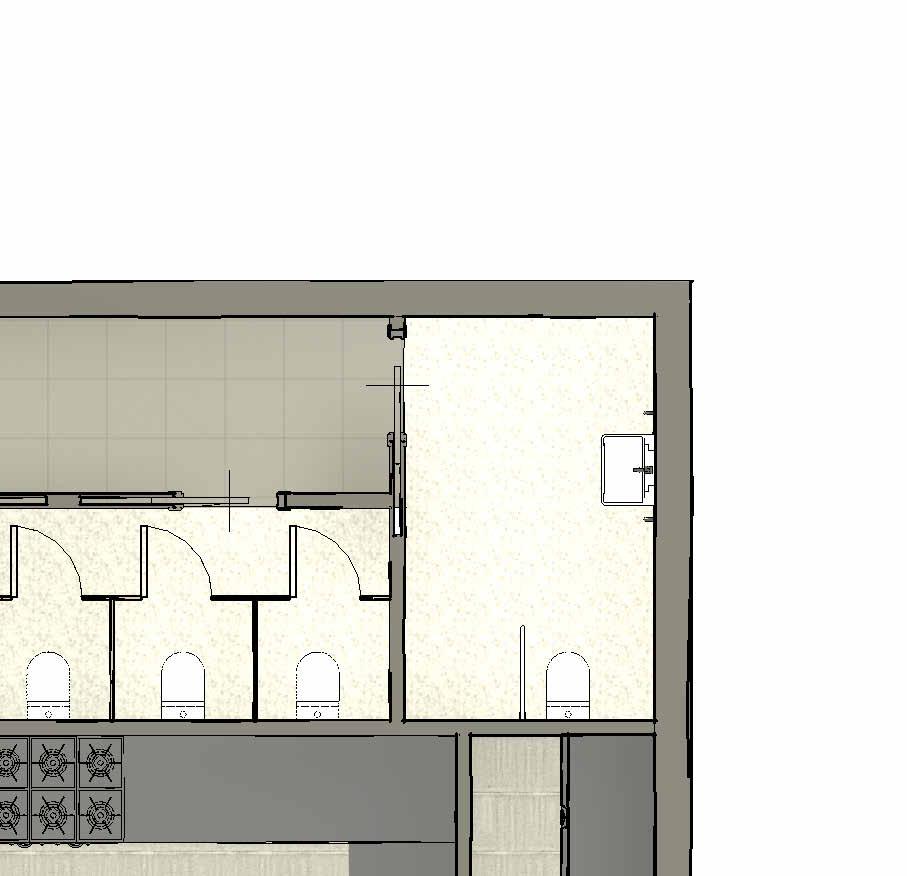

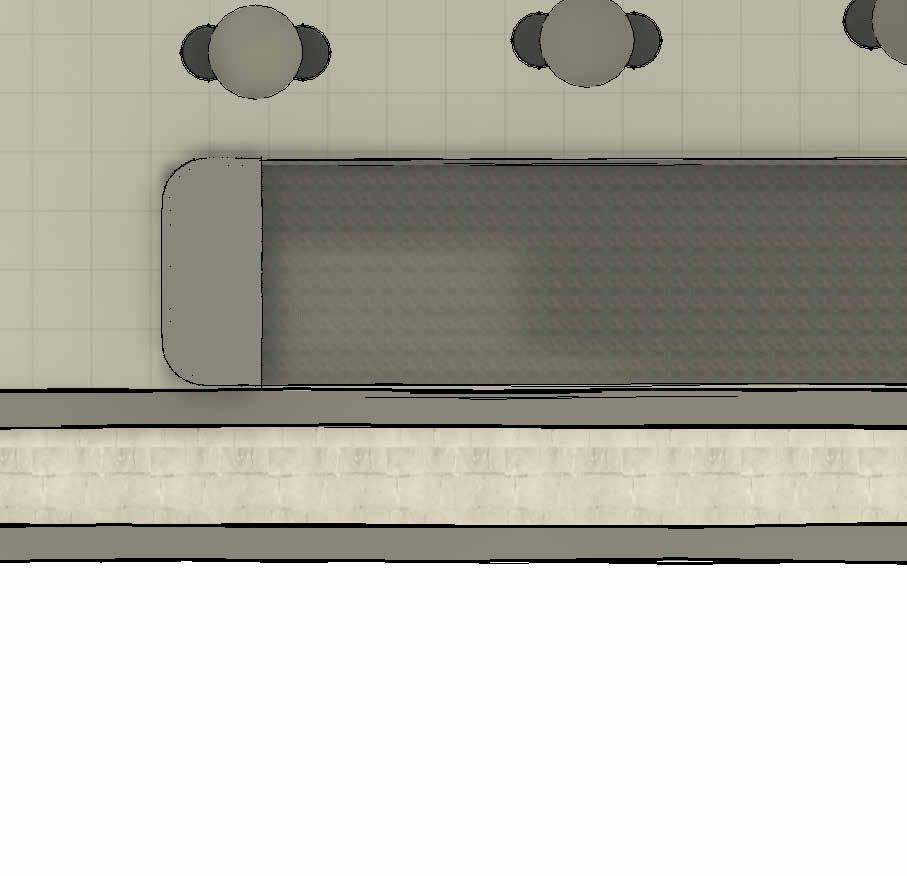

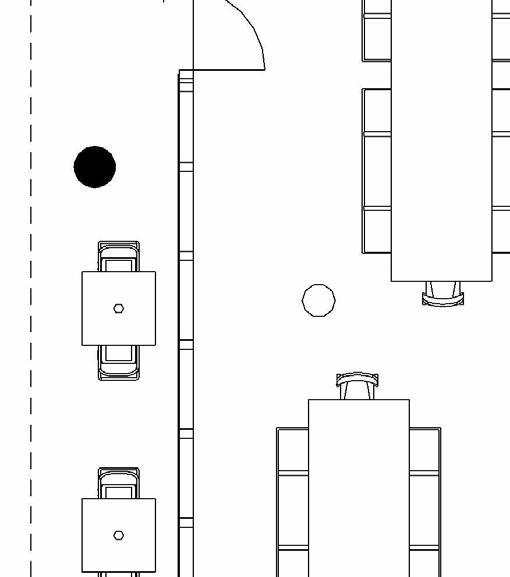

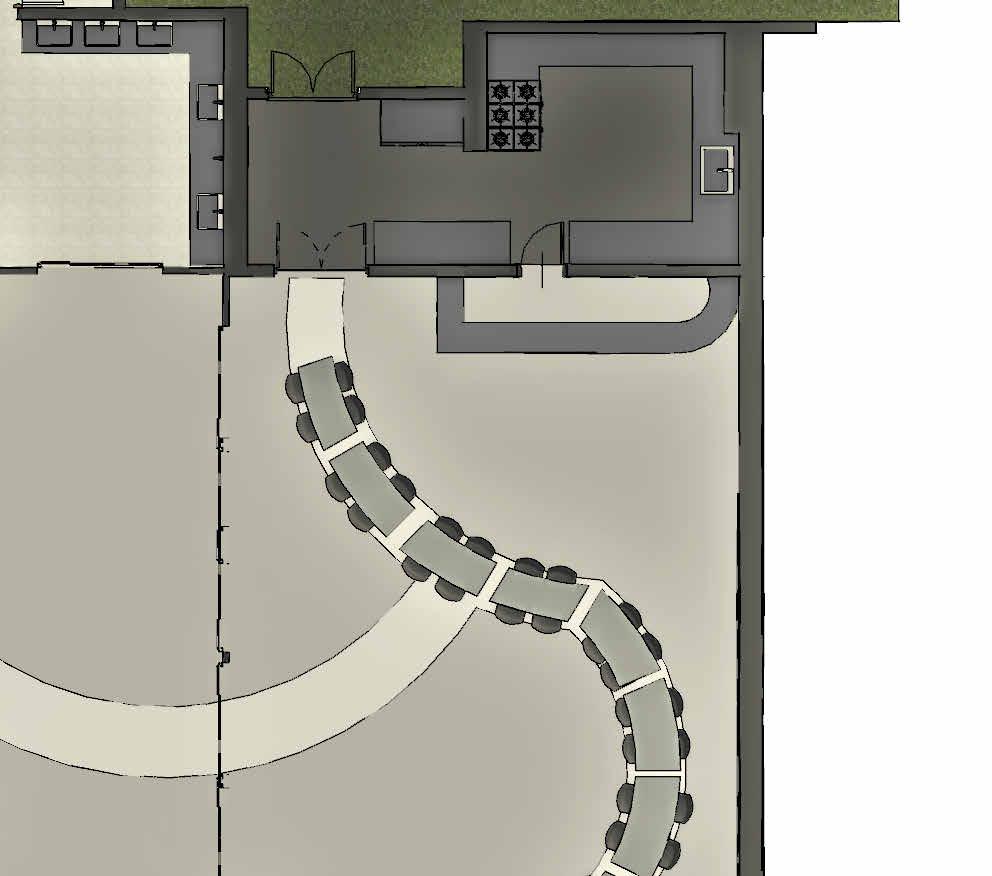

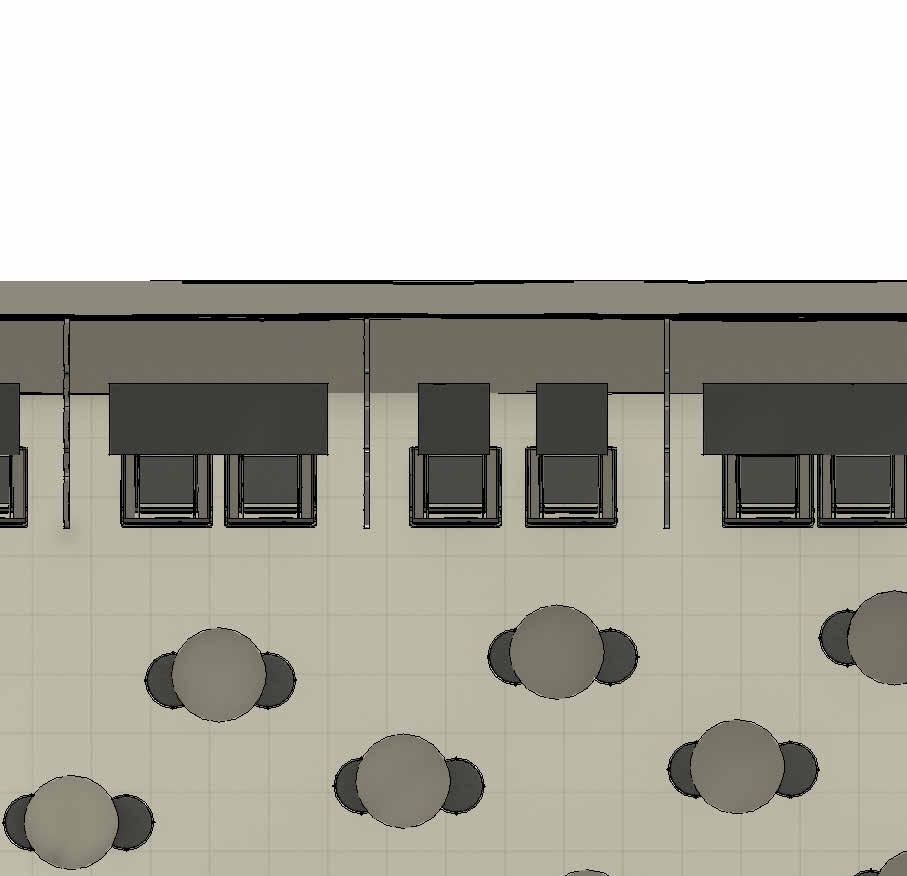

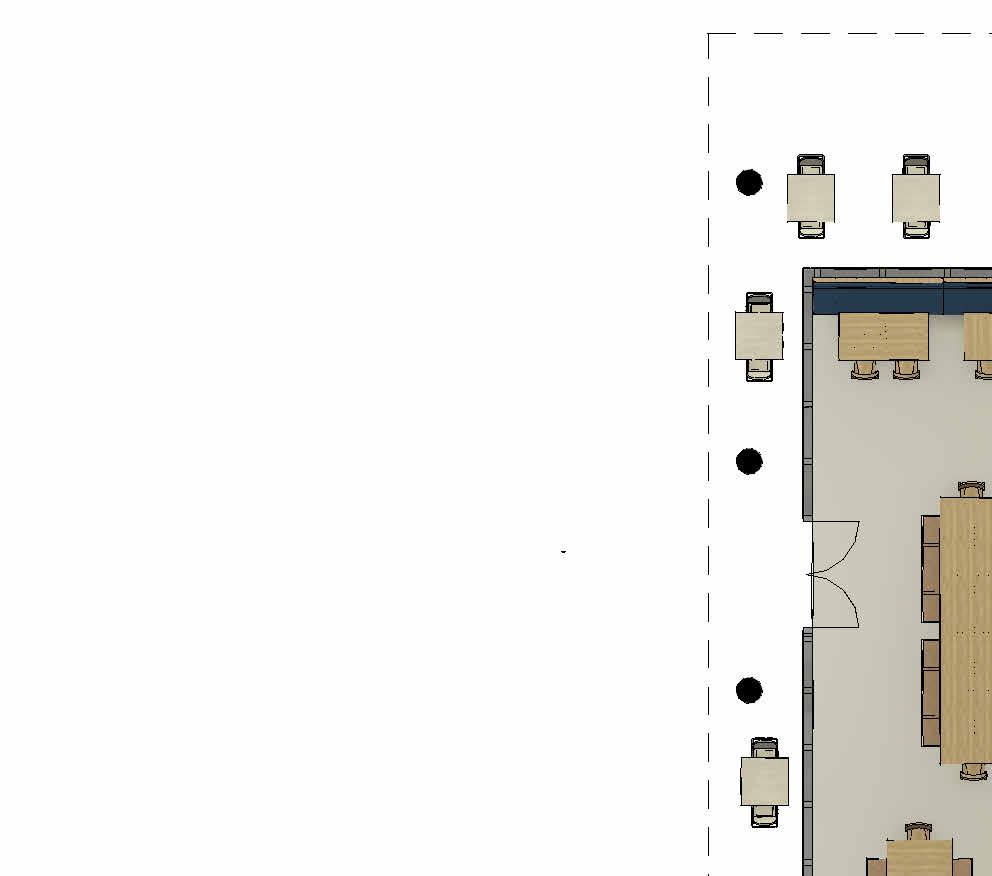

1 : 100 Nivel 0 1 02/ ARTBAR Acceso Depósito Zona de mesas Restaurante 1 2 3 1 3 4 A A B B REFERENCIAS 11 2 7 5 6 8 10 9 Barra SS.HH SS.HH 4 5 6 Cocina Acceso personal SS.HH personal 7 8 9 Lockers personal Zona para bicicletas personal 10 11 1 : 100 Nivel 0 1 N 16

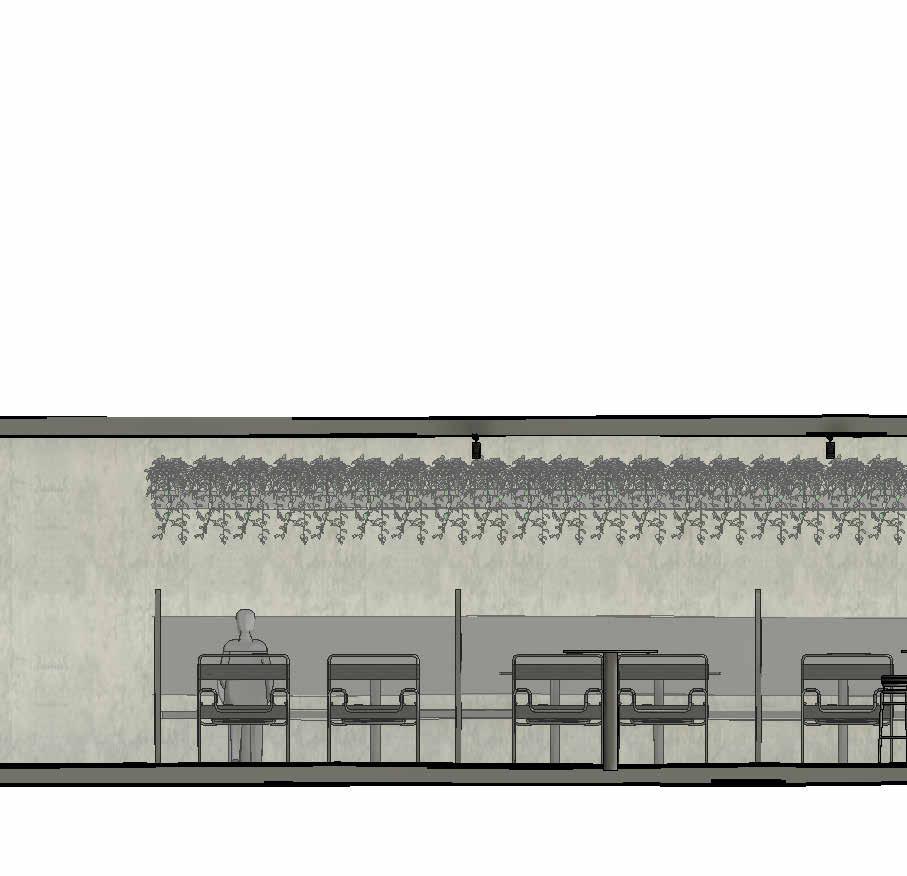

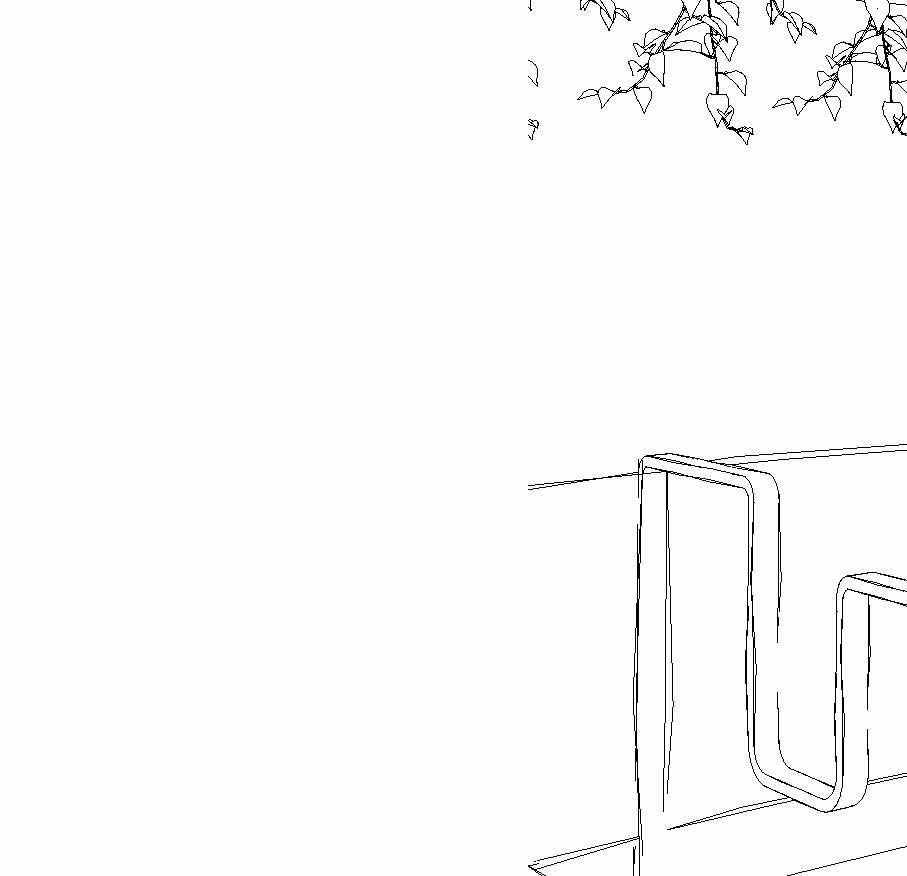

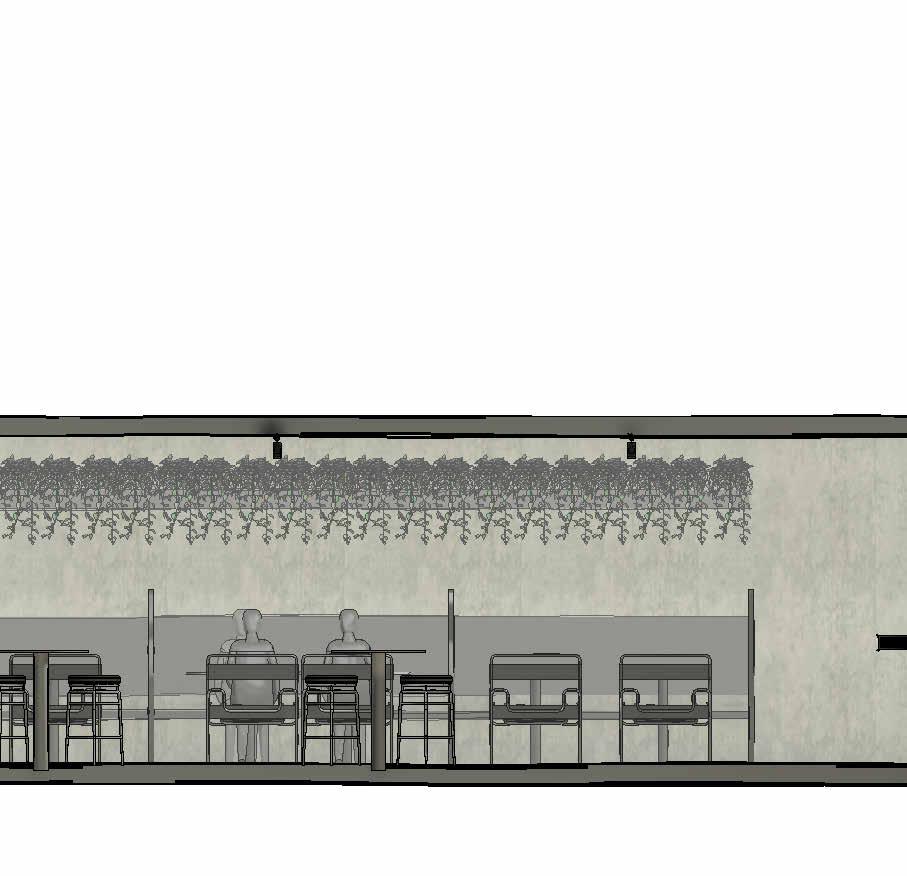

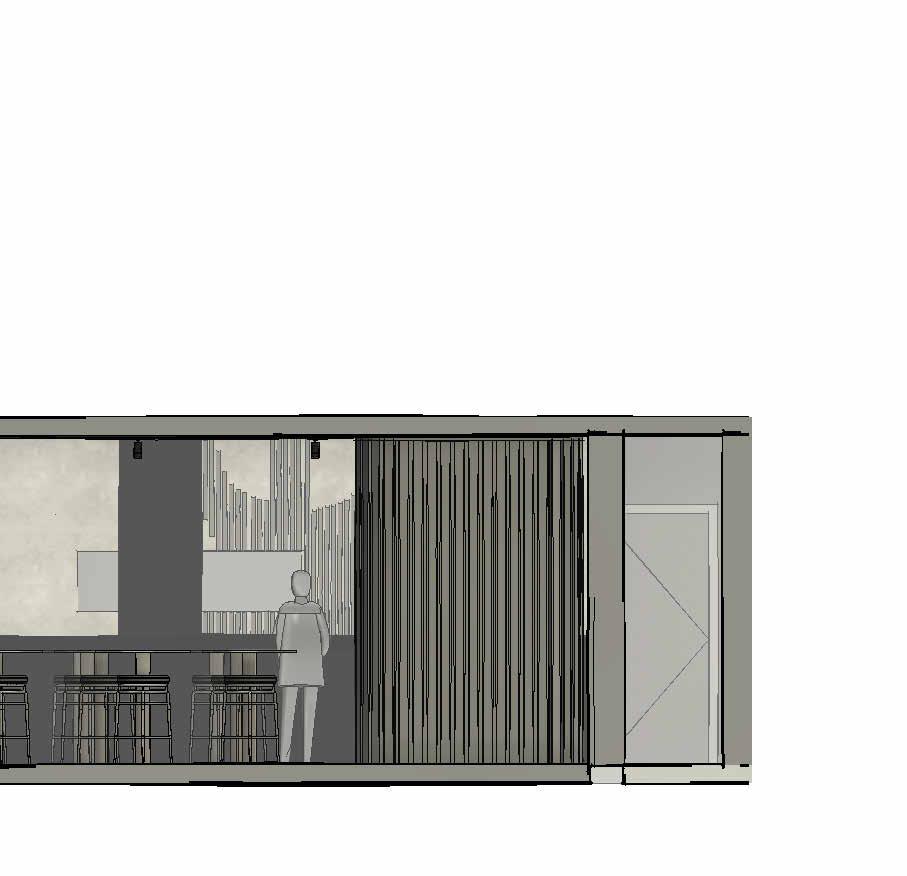

CORTE AA CORTE BB 1 : 100 Sección 3 2 1 : 100 Sección 4 1 : 100 Sección 3 2 1 : 100 Sección 4 0.00 2.85 0.00 17

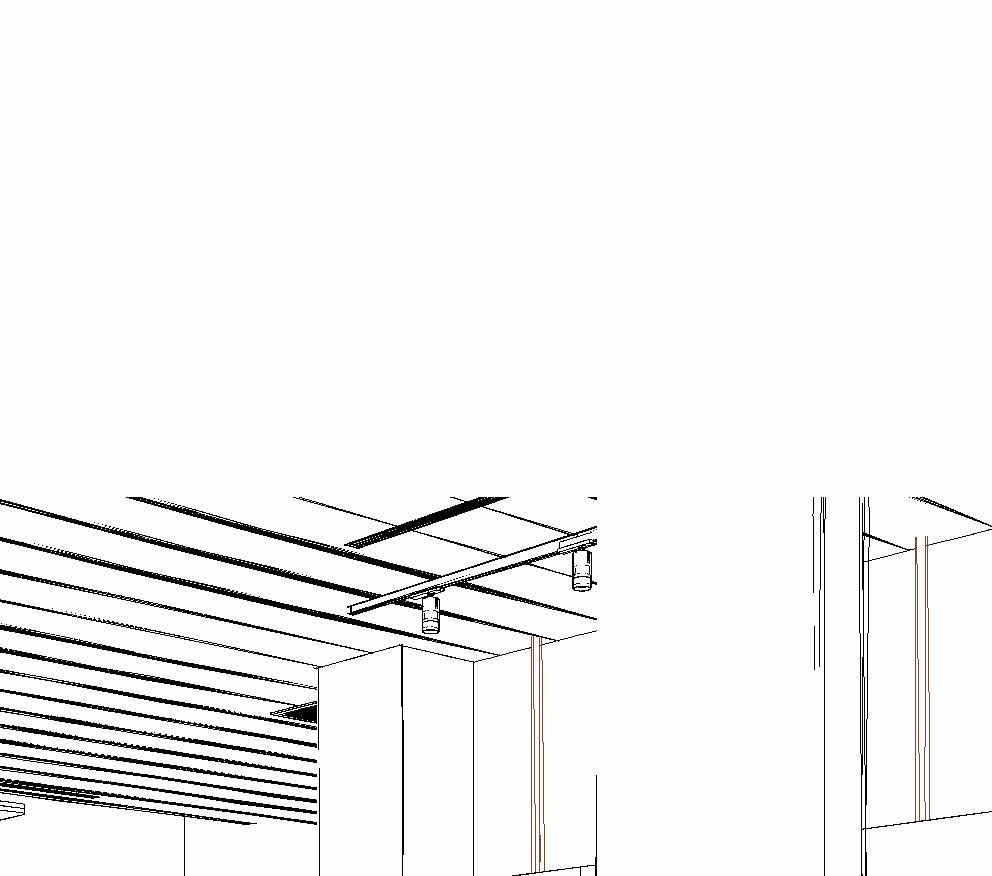

02 /ARTBAR

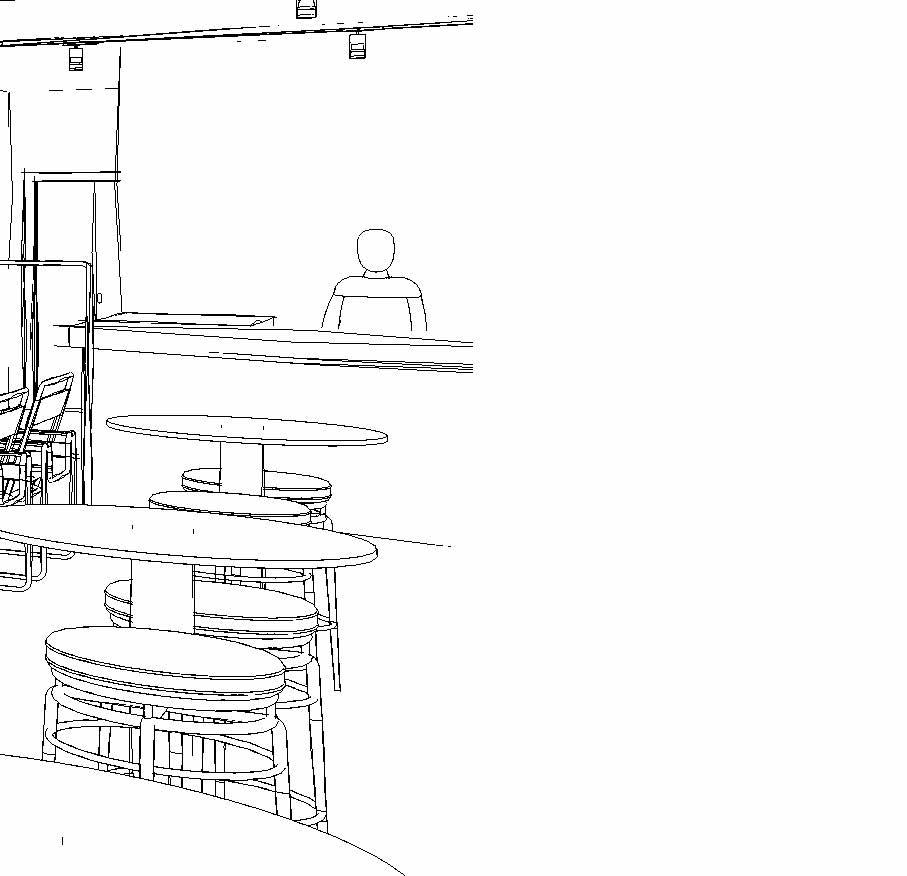

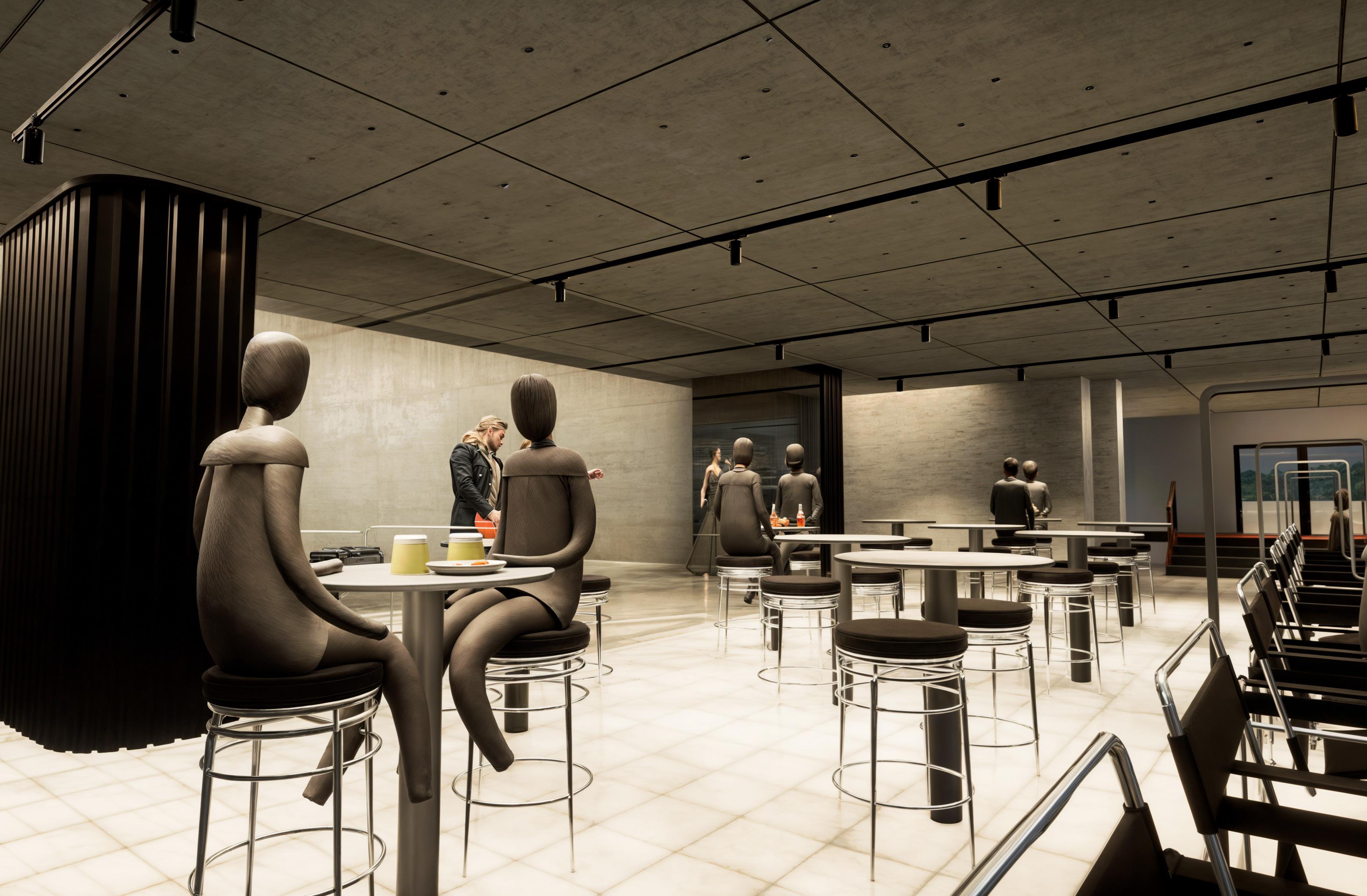

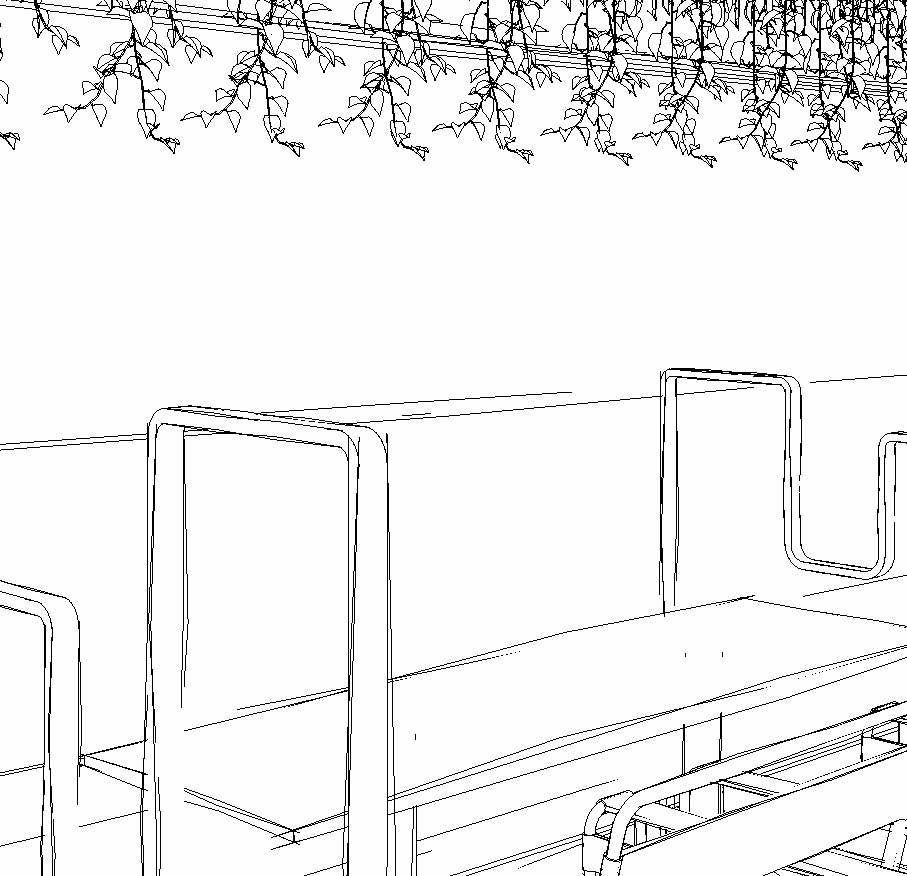

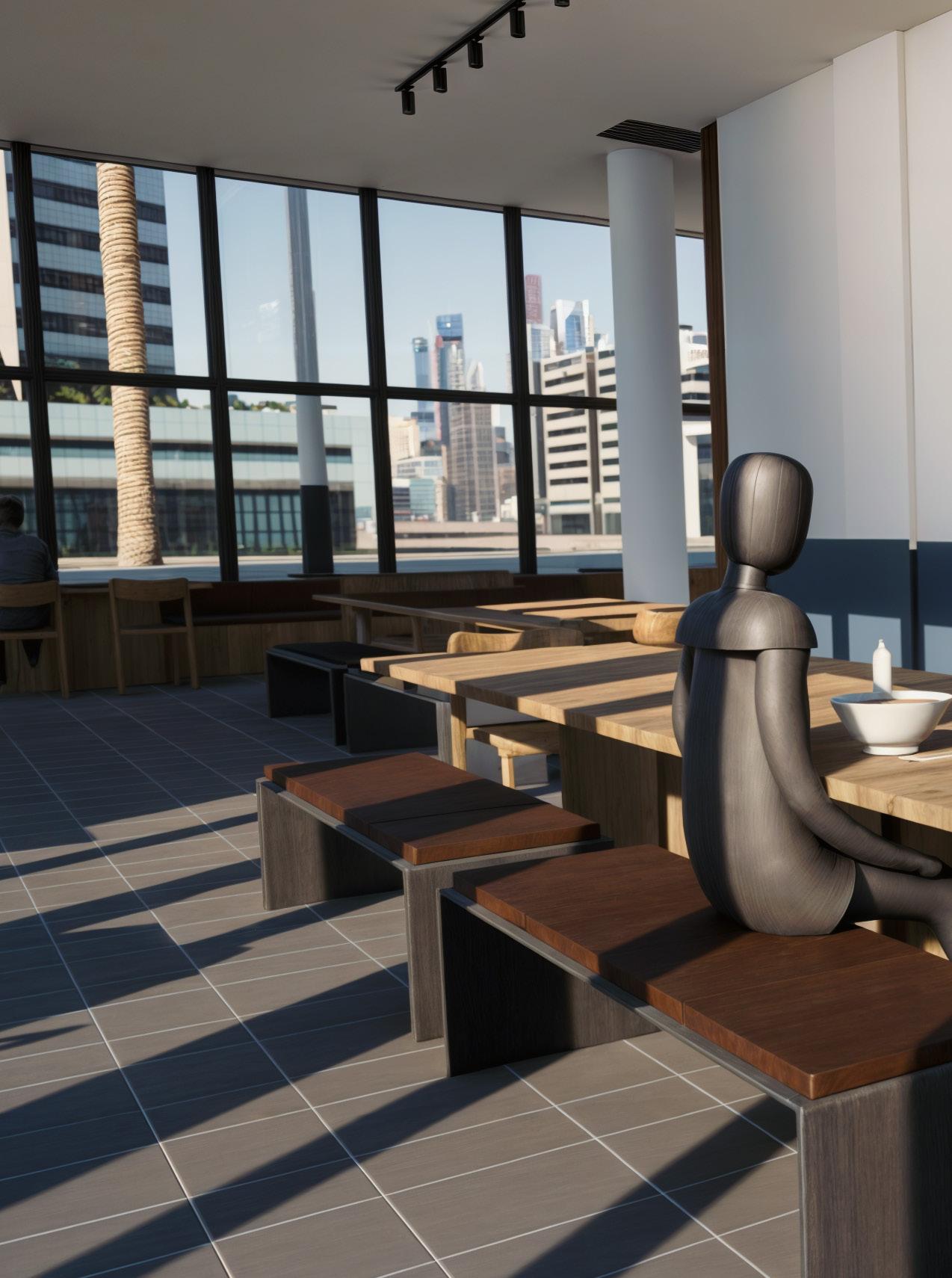

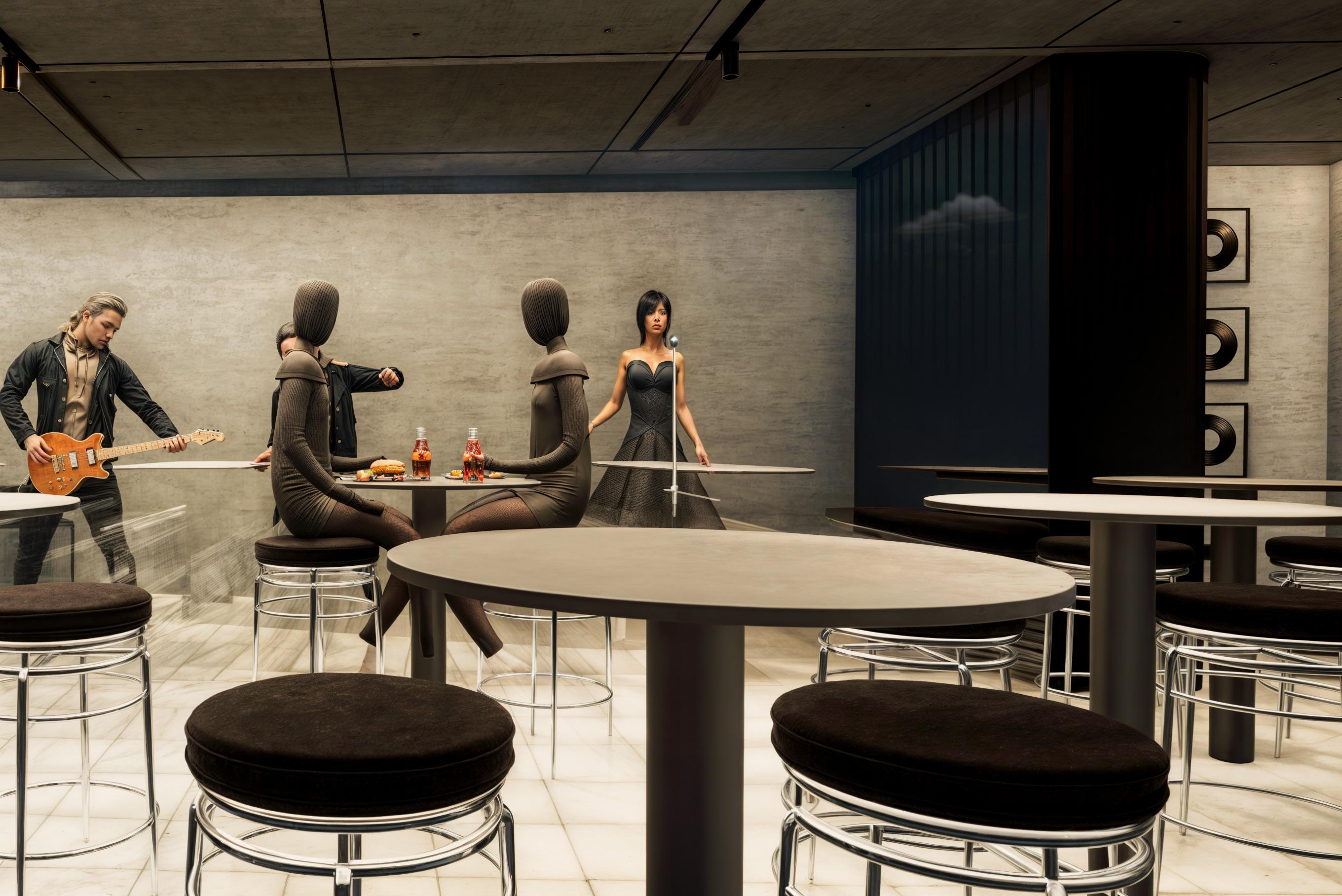

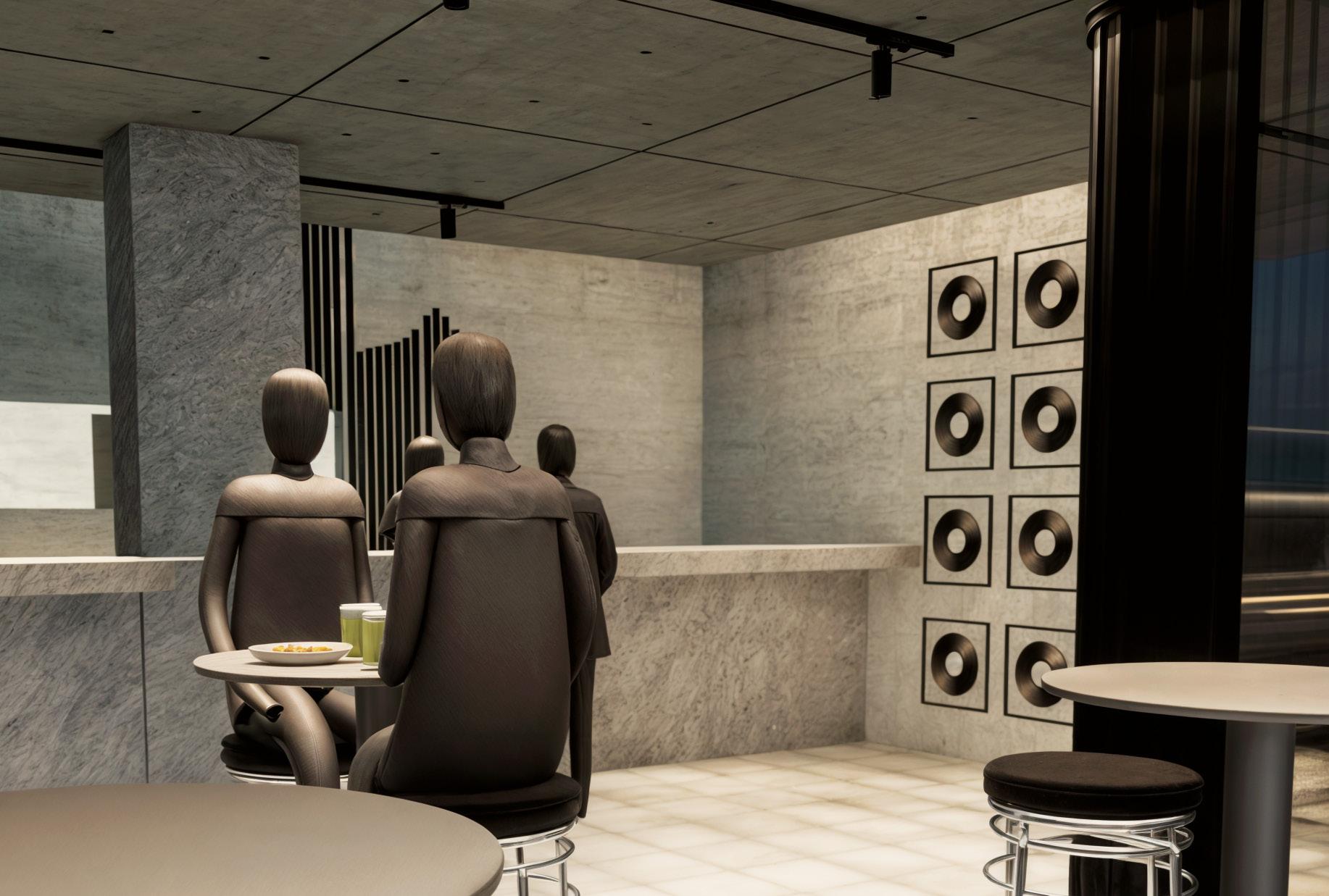

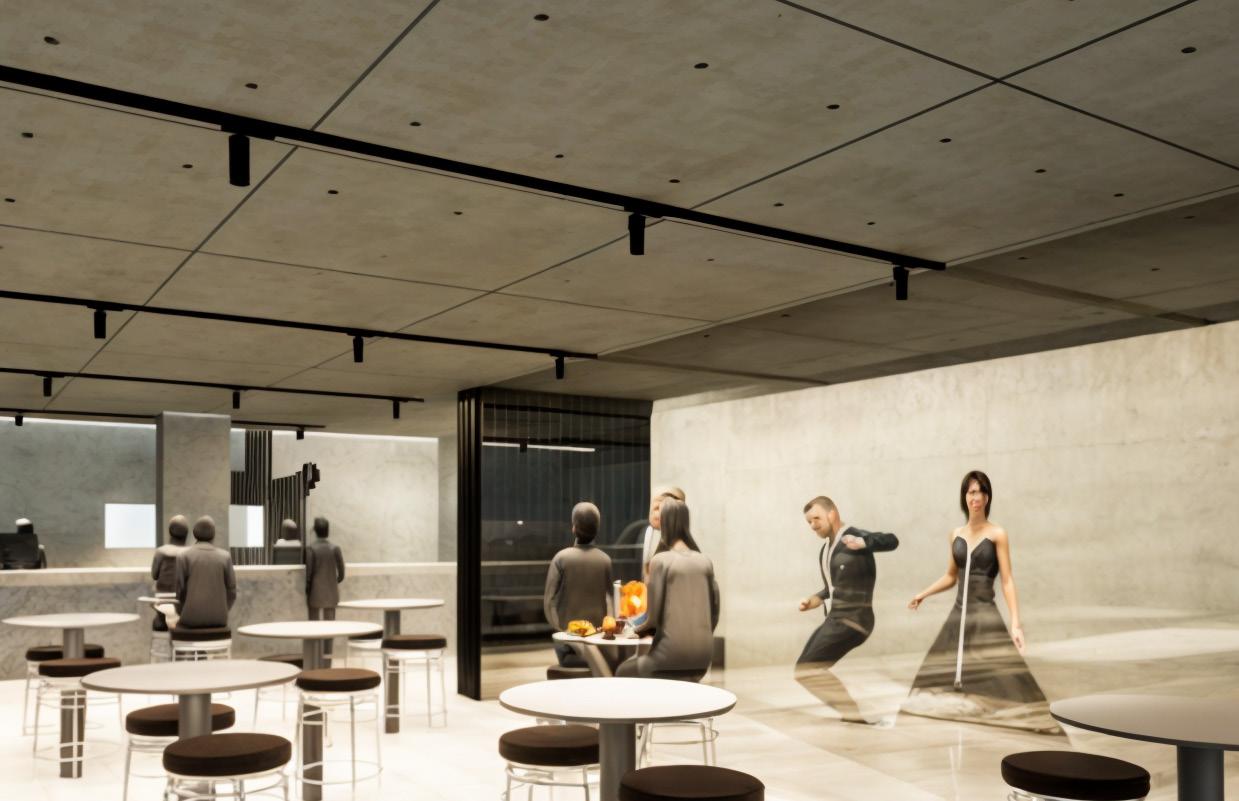

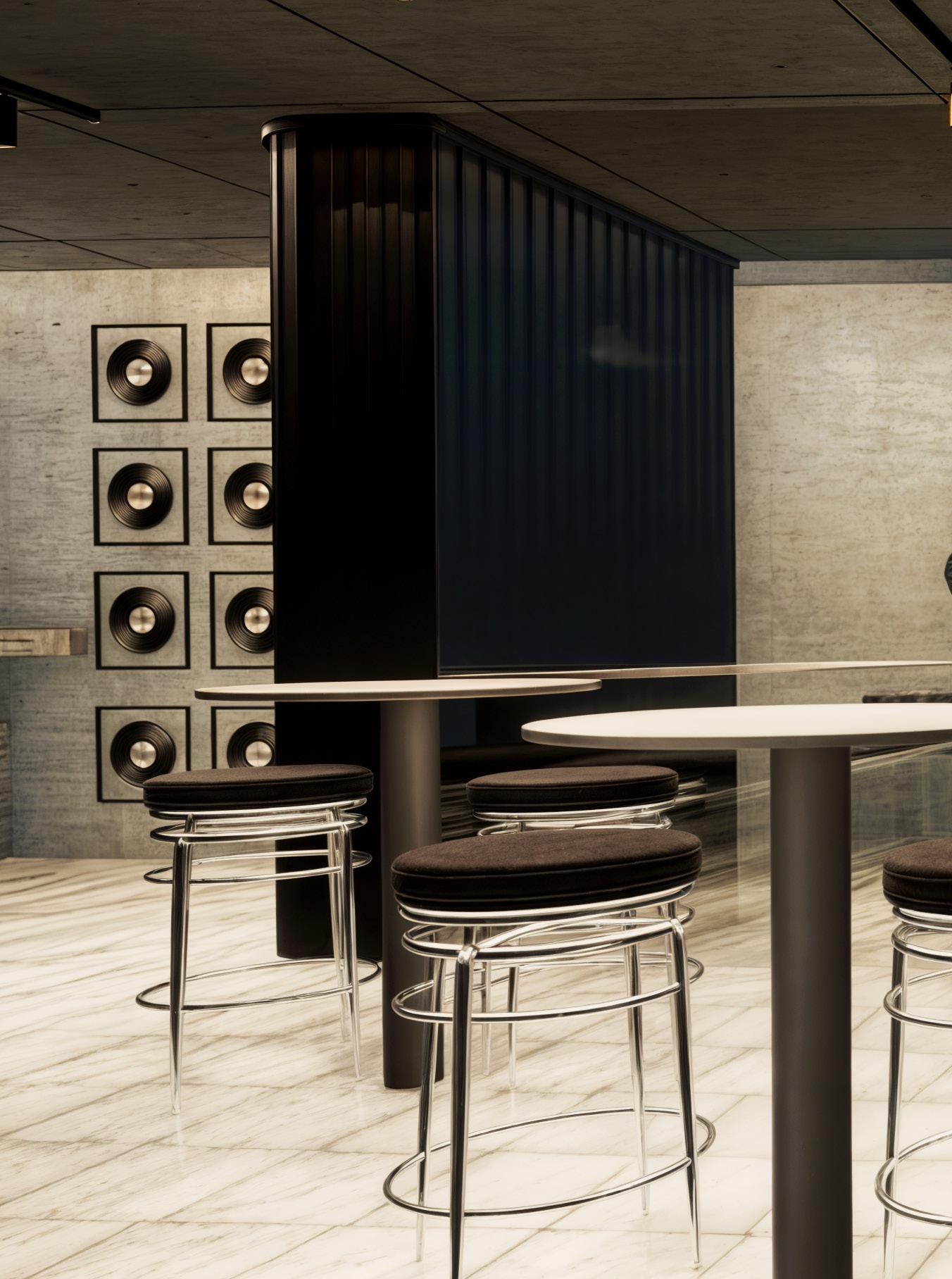

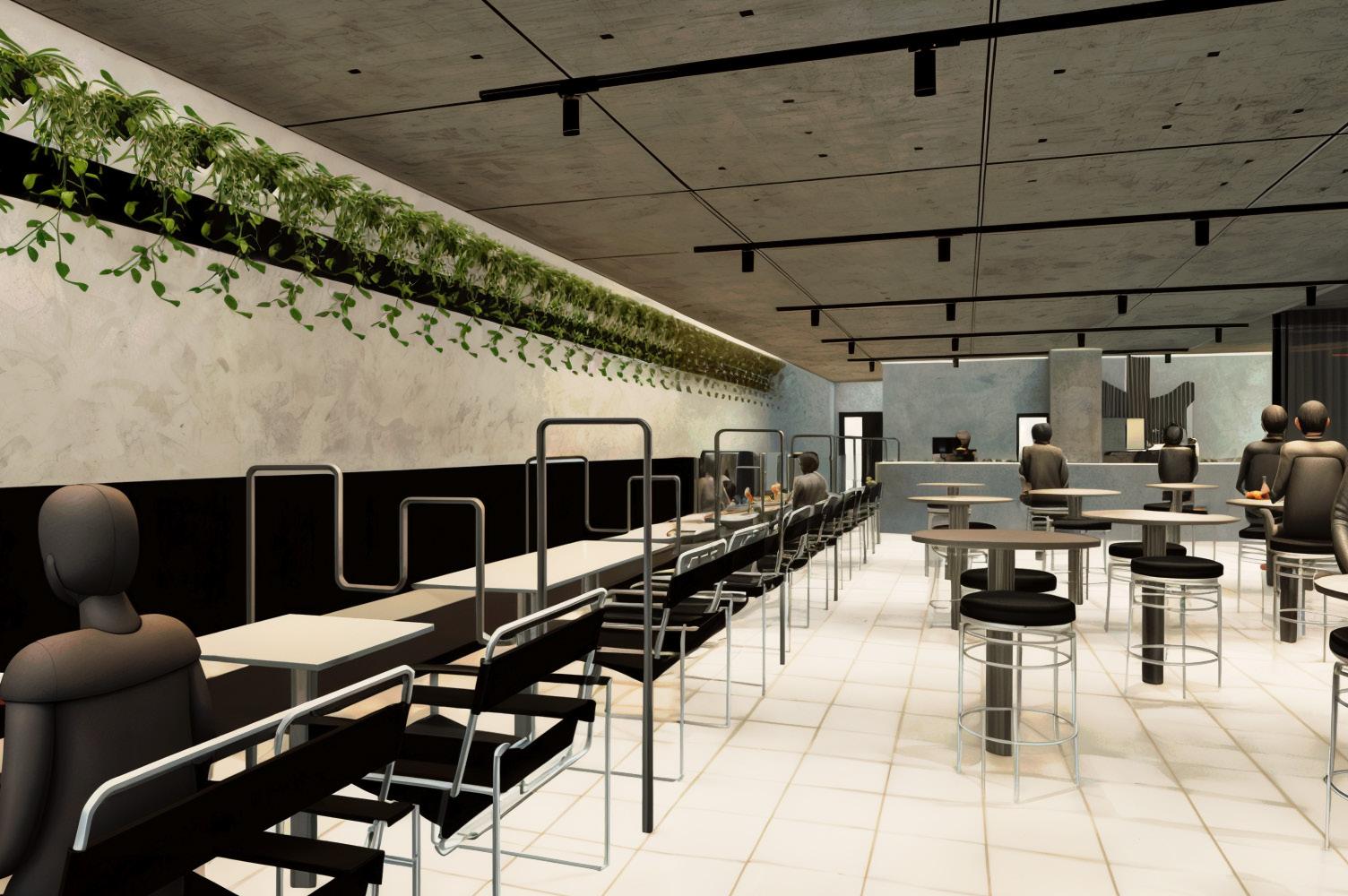

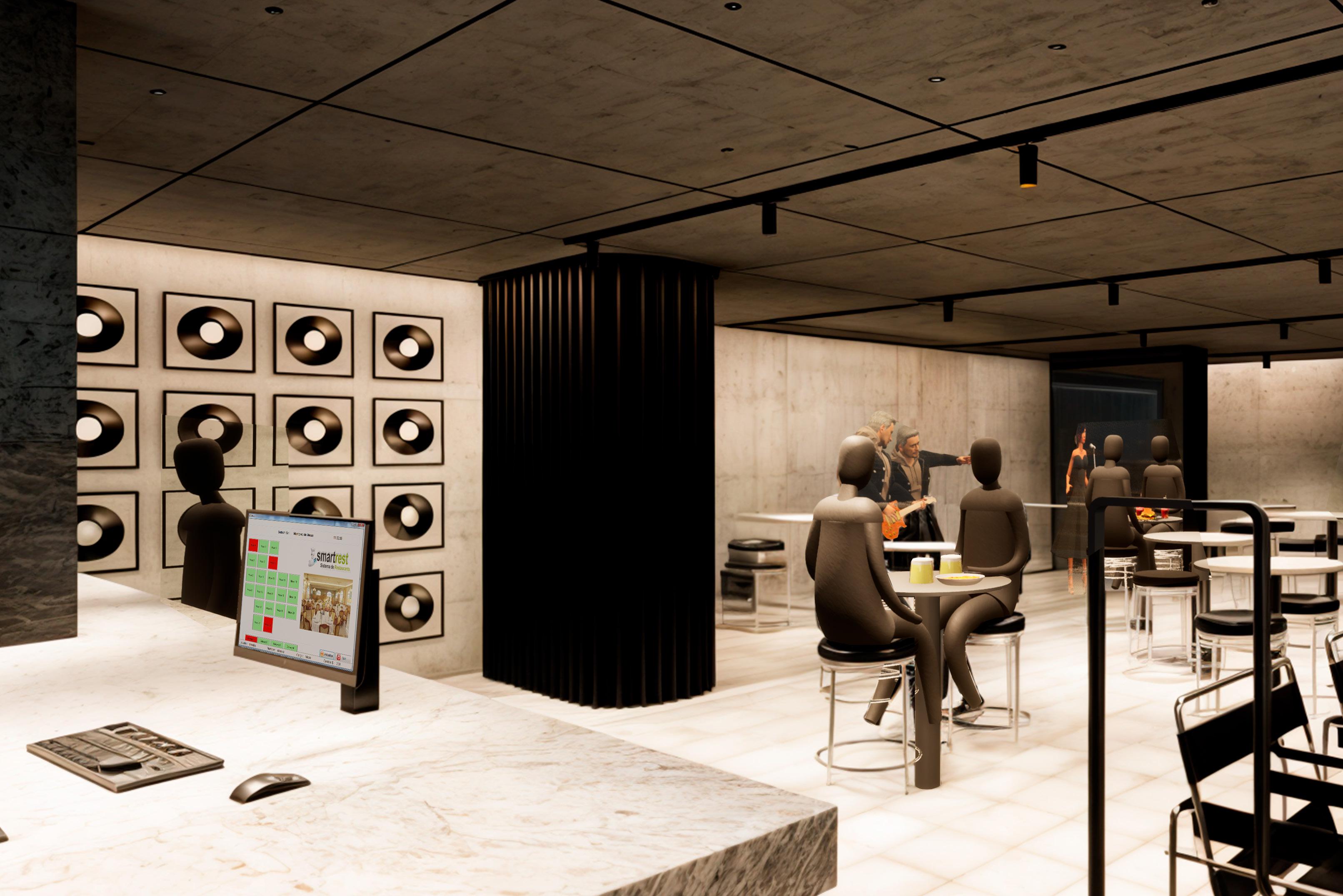

Barra & Zona de mesas restaurante

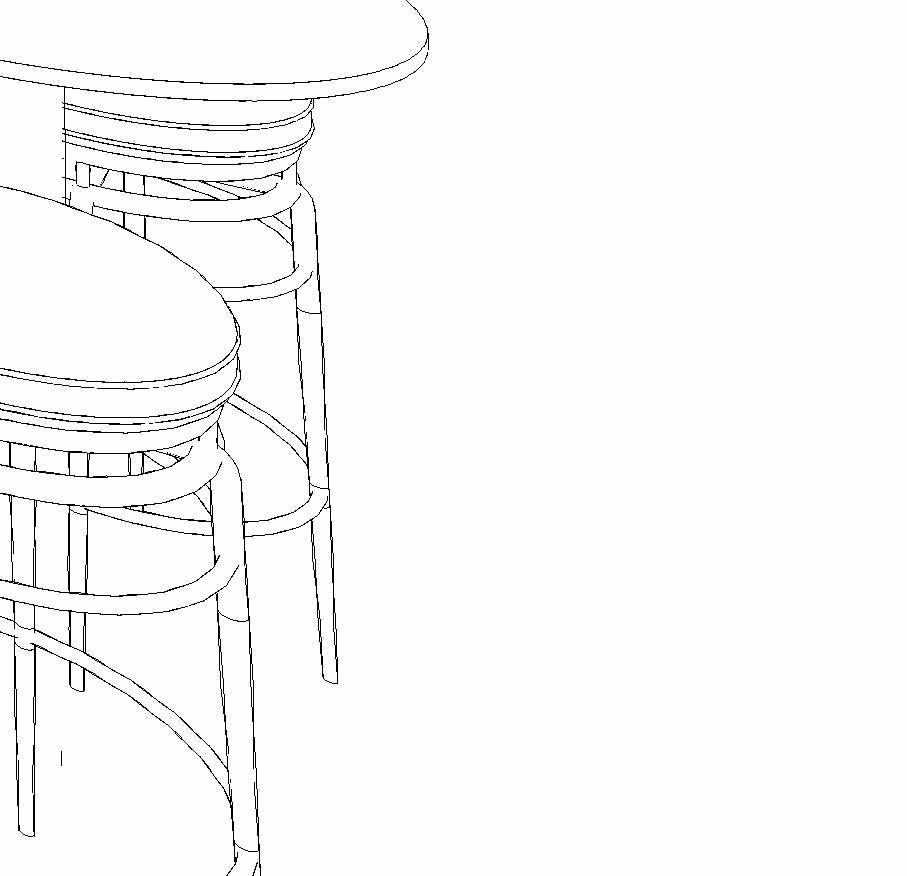

Zona de mesas

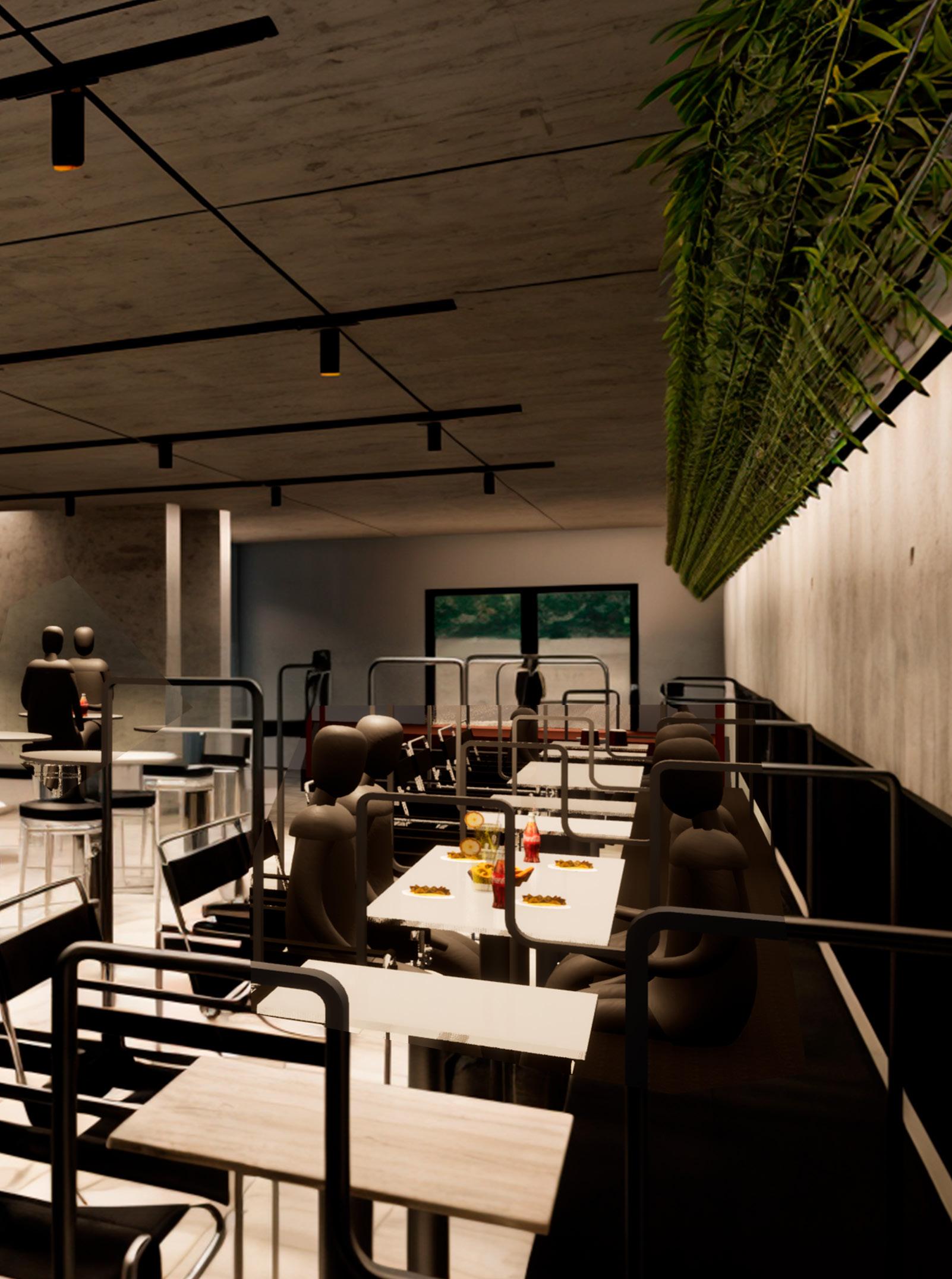

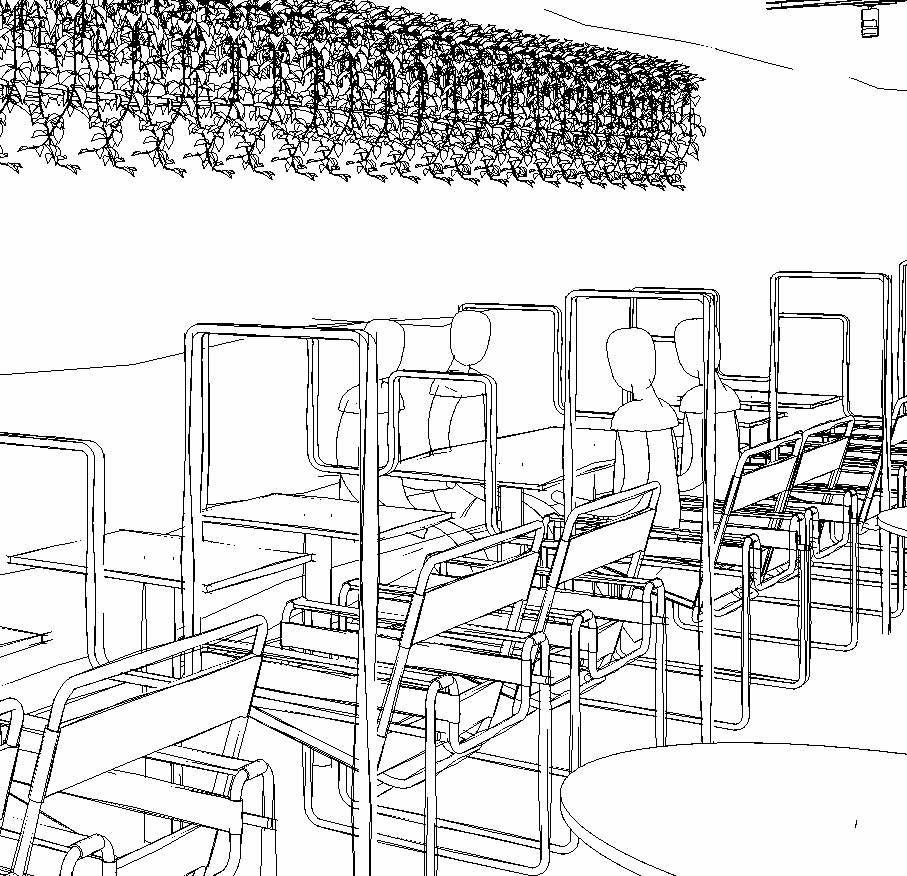

Zona de mesas & cabina

Zona de mesas & cabina Zona de mesas & cabina Zona de mesas

SENDERO

Programa: Centro Comunitario

Ubicación: Montevideo, Uruguay

Ano: 2022 - diseñado en conjunto con Agustina López

Proyecto individual rediseñado en 2024

El proyecto Sendero, forma parte de las instalaciones del Colegio San Ignacio de Loyola, ubicado en el barrio Párque Batlle, en la calle Alejo Rosell y Rius Montevideo - Uruguay , tiene como objetivo principal ofrecer un espacio abierto tanto para los alumnos como para otros jóvenes de la comunidad. Predominan los espacios comunes diseñados de forma flexible para que puedan desarrollarse diversas activdades. Además, cuenta con una zona de dormitorios que ofrece alojamiento a corto plazo para aquellos que lo necesiten. El diseño fomenta la interacción y el intercambio entre los usuarios.

La imagen de este proyecto, se engloba dentro de la historia de la Silla Panton, diseñada por Verner Panton en 1960, esta silla es considerada un ícono, ya que con su forma orgánica y su materialidad plástica, resultarían una innovación para la época.

El proyecto cuenta con una marcada presencia de elementos curvos, una forma orgánica acompaña cielorrasos y pavimentos, así como el equipamientos con líneas curvas, que serían el reflejo del diseño de esta silla creada en los años ‘60.

Programas utilizados: Revit, TwinMotion, Illustrator, Photoshop

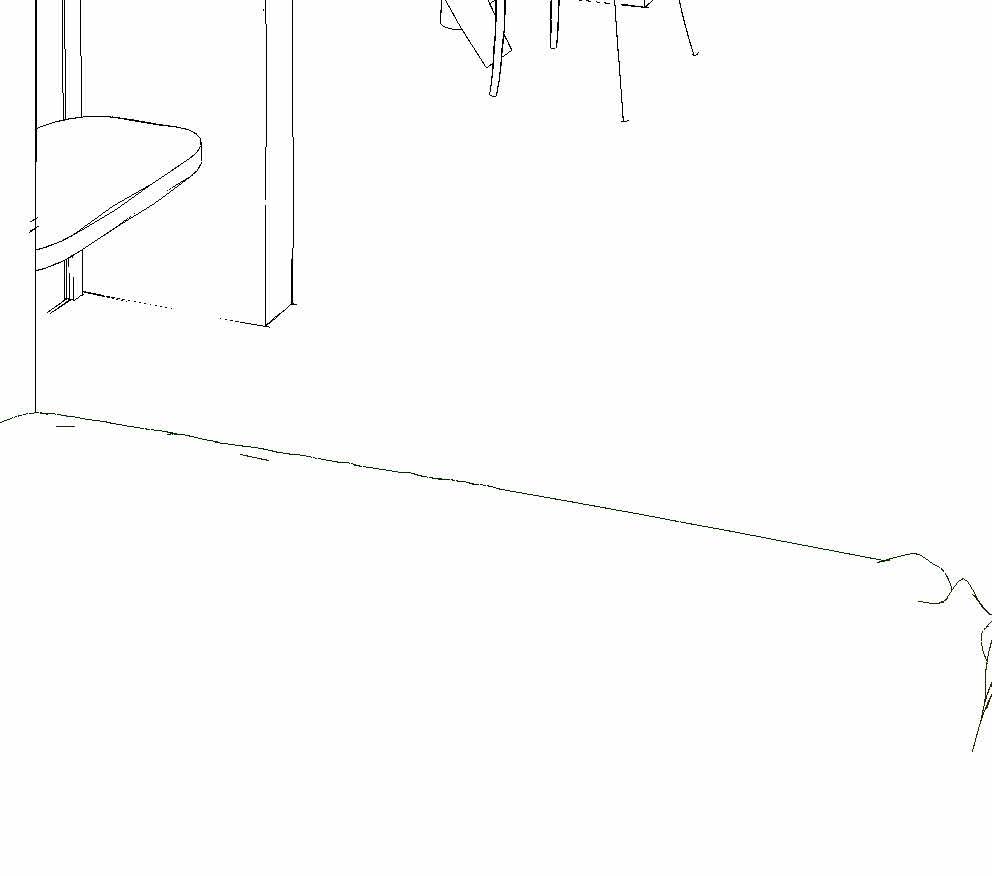

dibujo

dibujo ok

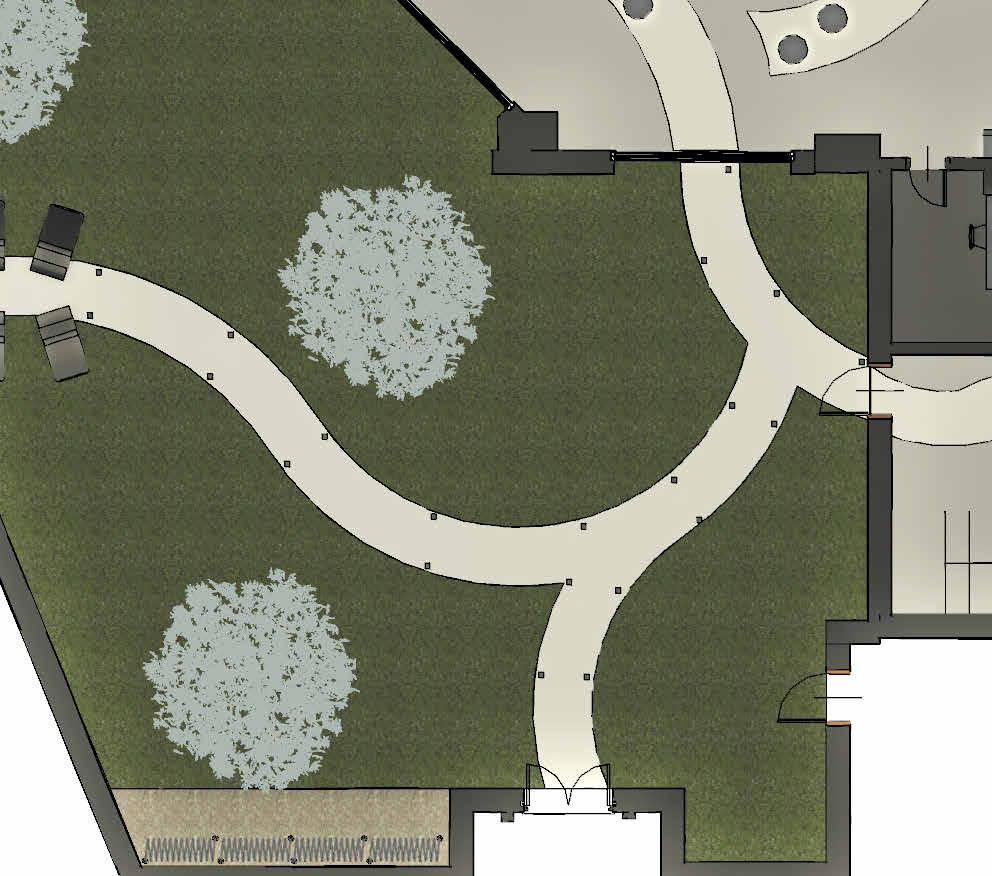

Zona Exterior

Acceso

Zona para personal

SS.HH

Dormitorios

Lavadero

Zona de espacio multiuso

Zona de espacio biblioteca

Sala de enfermeria

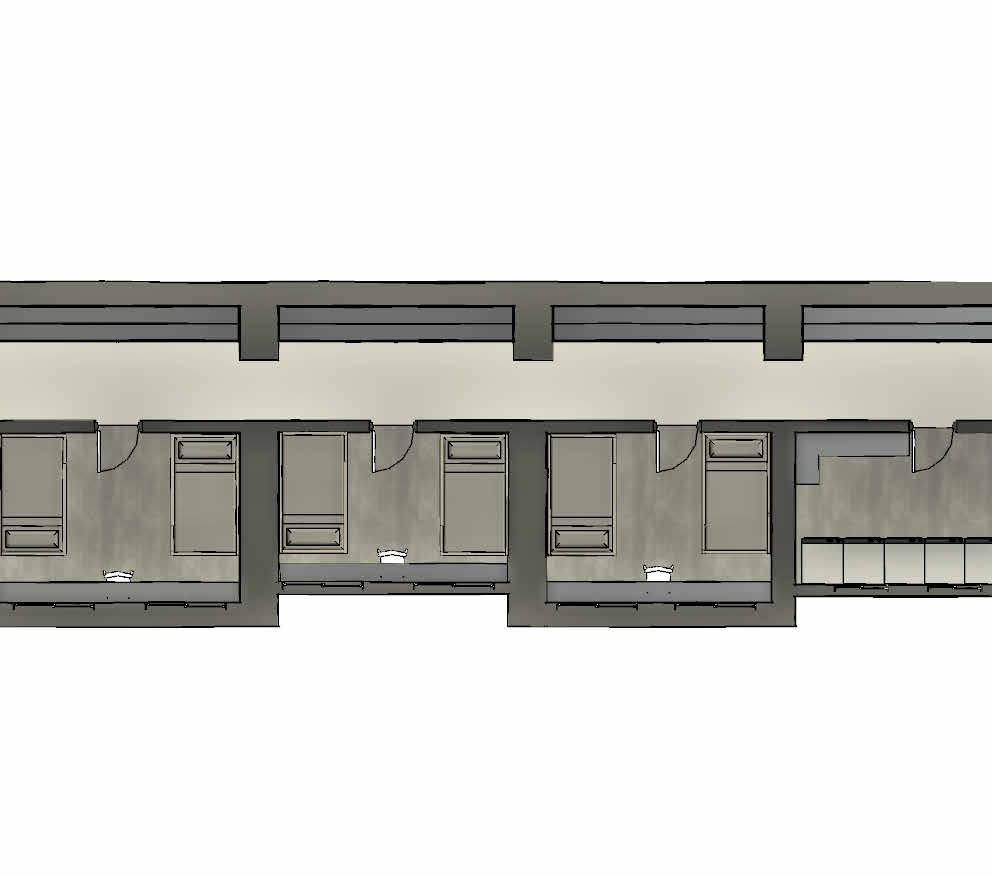

1 : 200 5. Planta equipamiento 1

03/ SENDERO

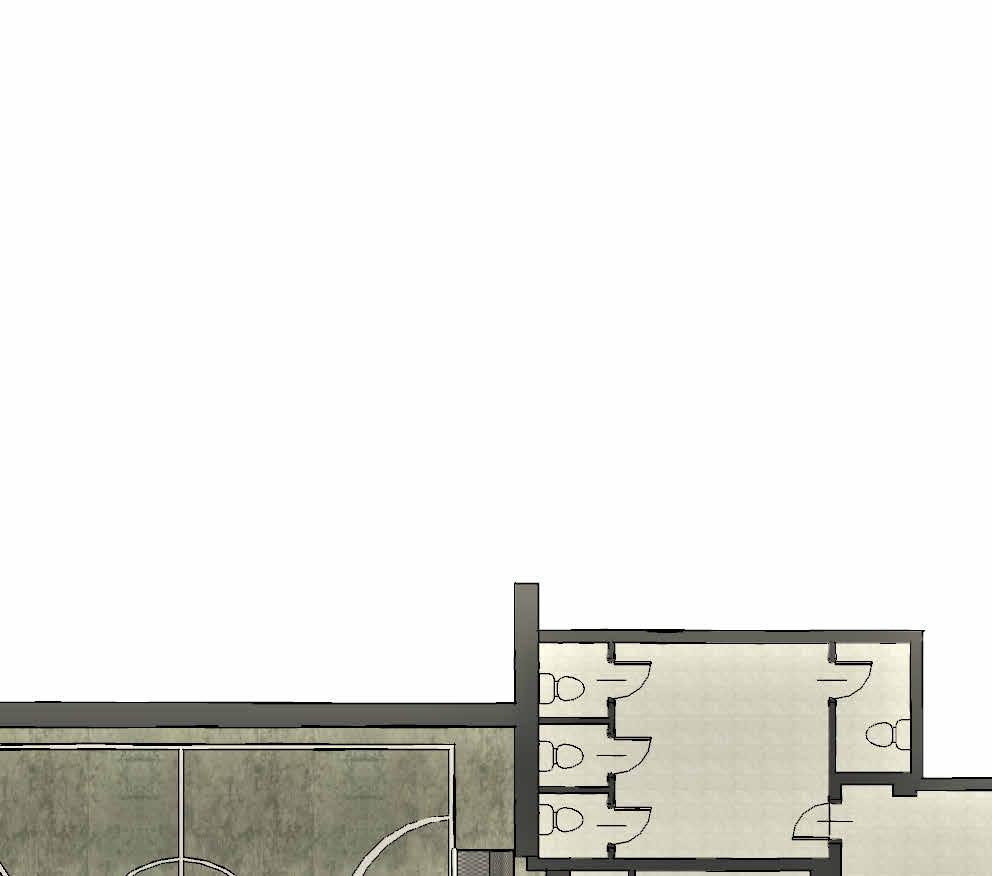

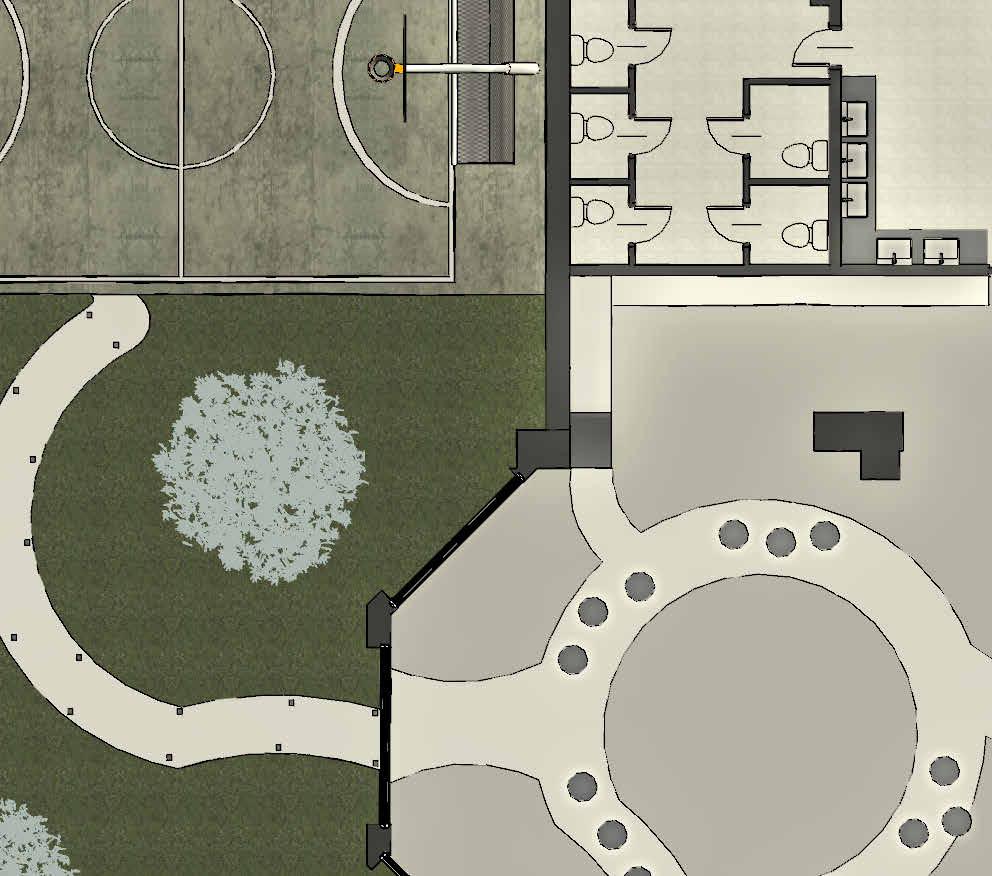

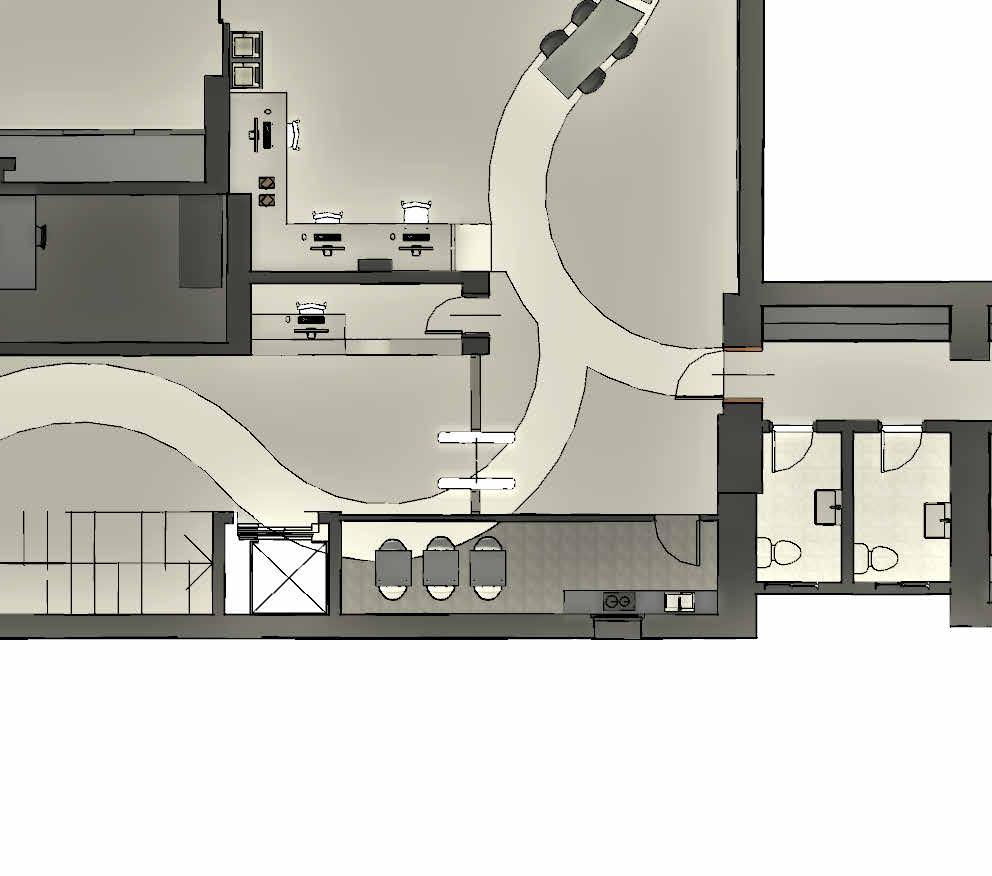

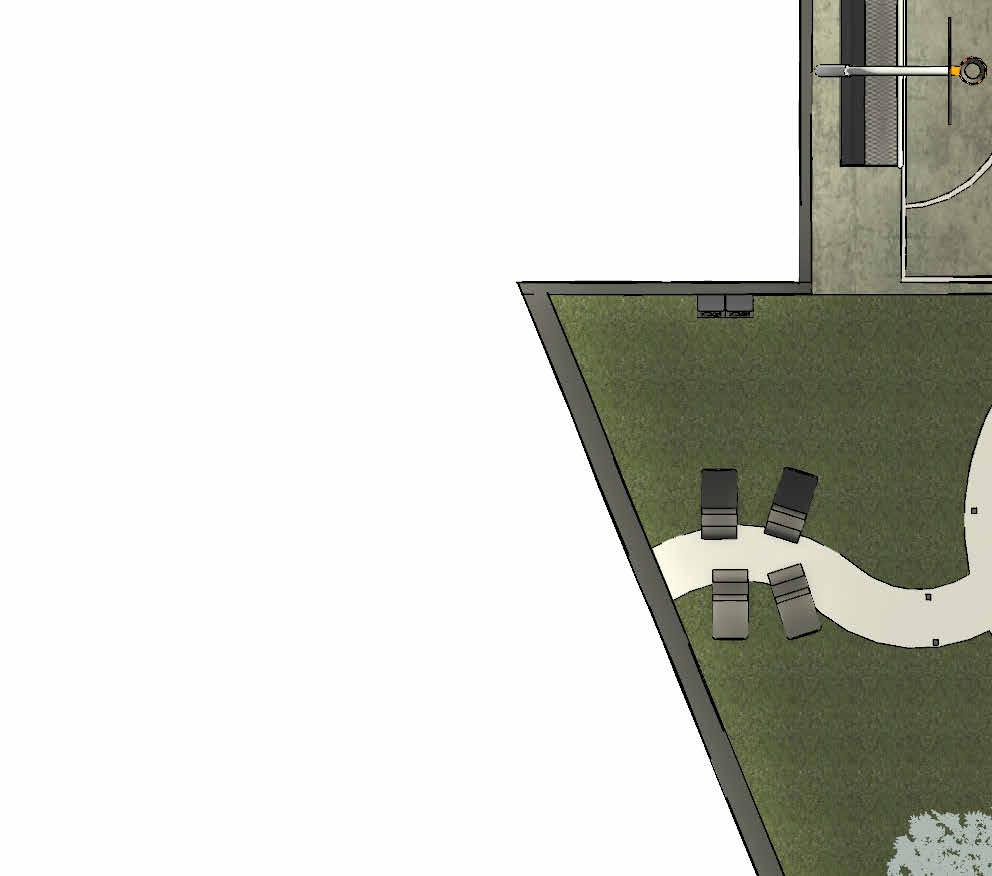

PLANTA

Cocina A A B REFERENCIAS 1 2 3 4 5 6 7 8 9 1 2 7 8 9 3 4 4 5 5 5 6 11 10 1 110 B 1 : 200 5. Planta equipamiento 1 Escala gráfica 0 1 2 111 N 25

SS.HH

BB 2.85 0.00 2.85 0.00 26

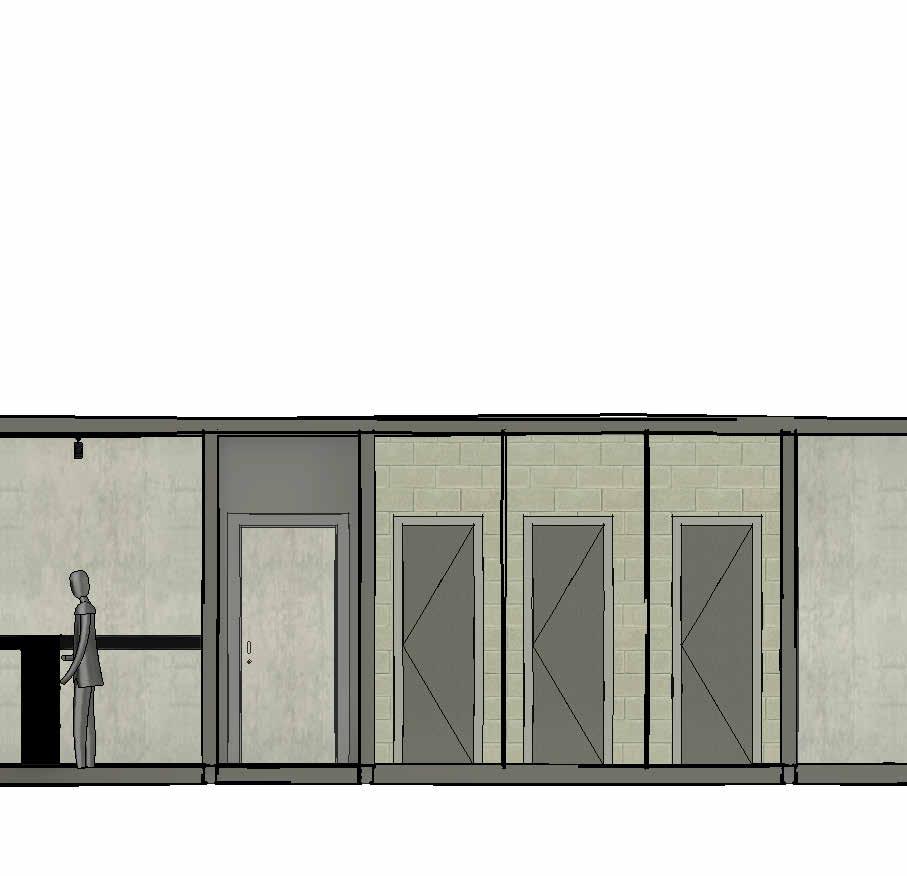

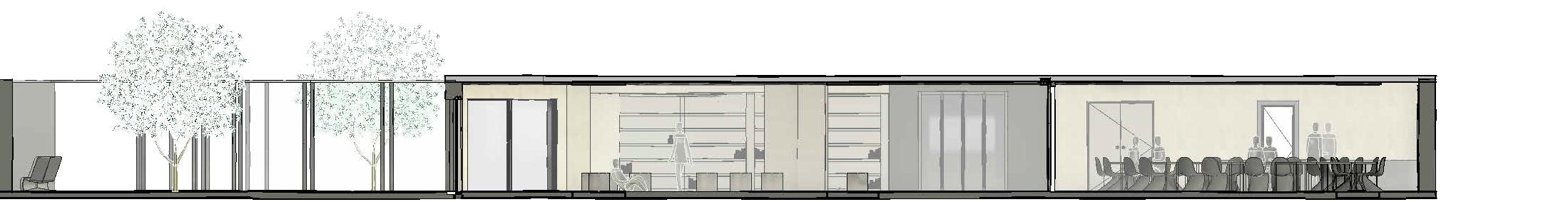

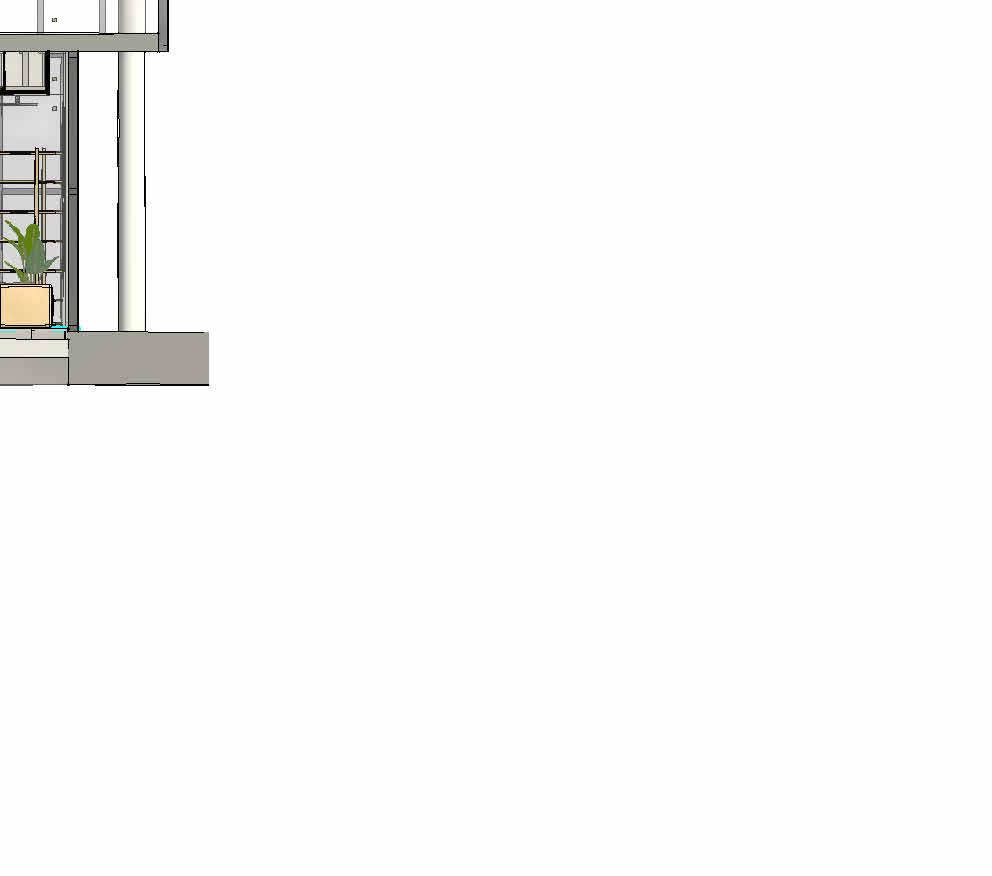

CORTE

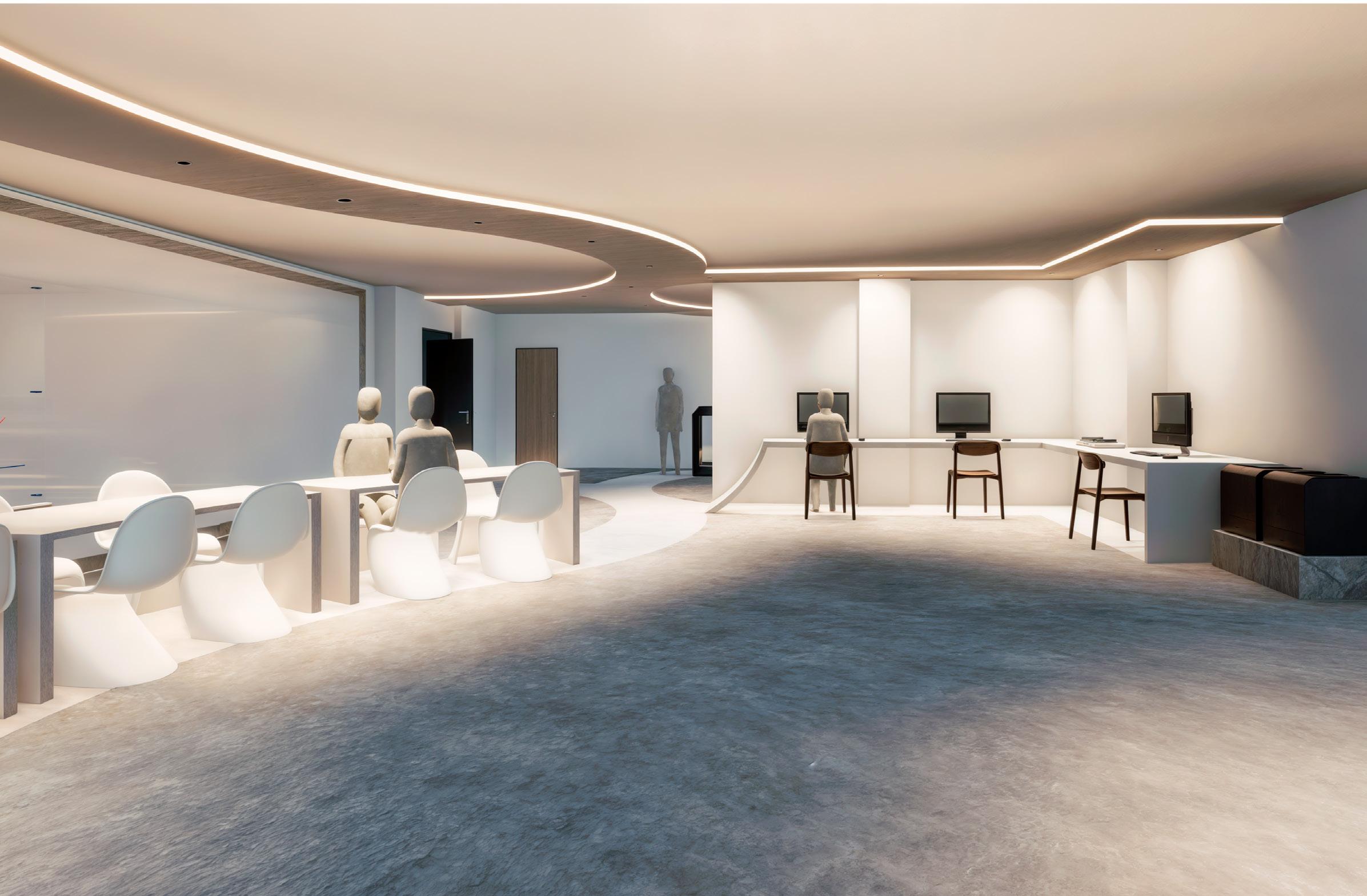

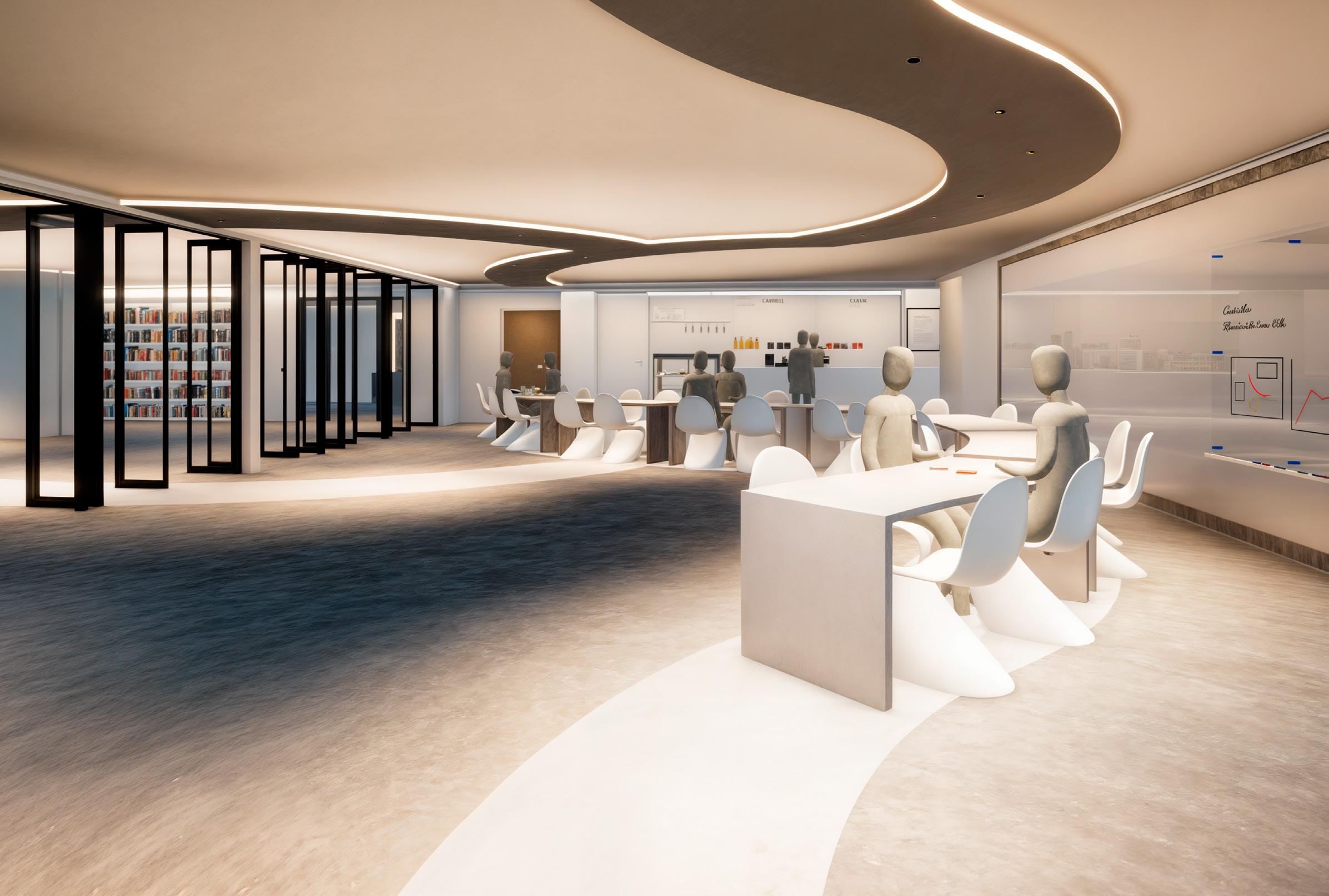

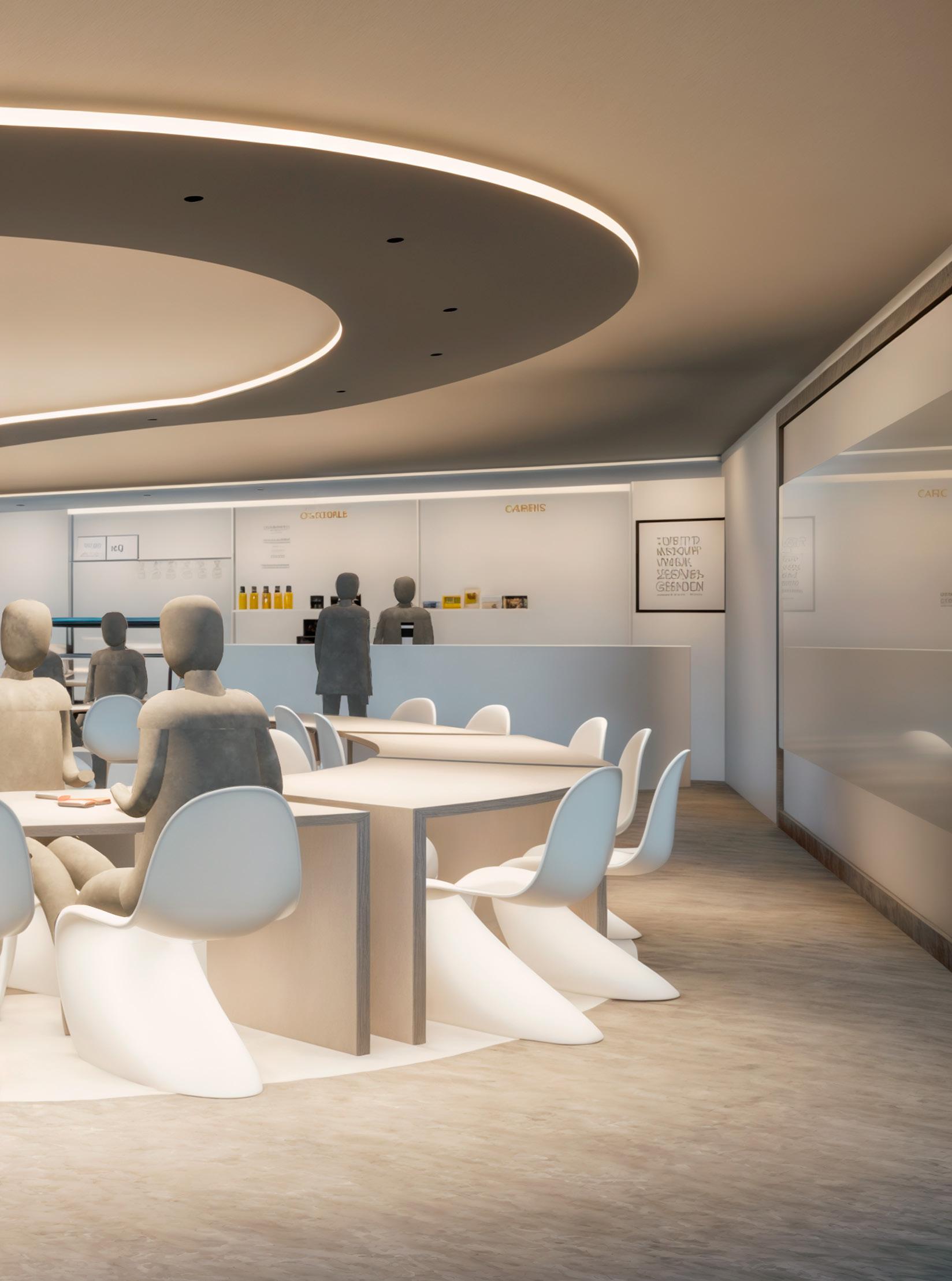

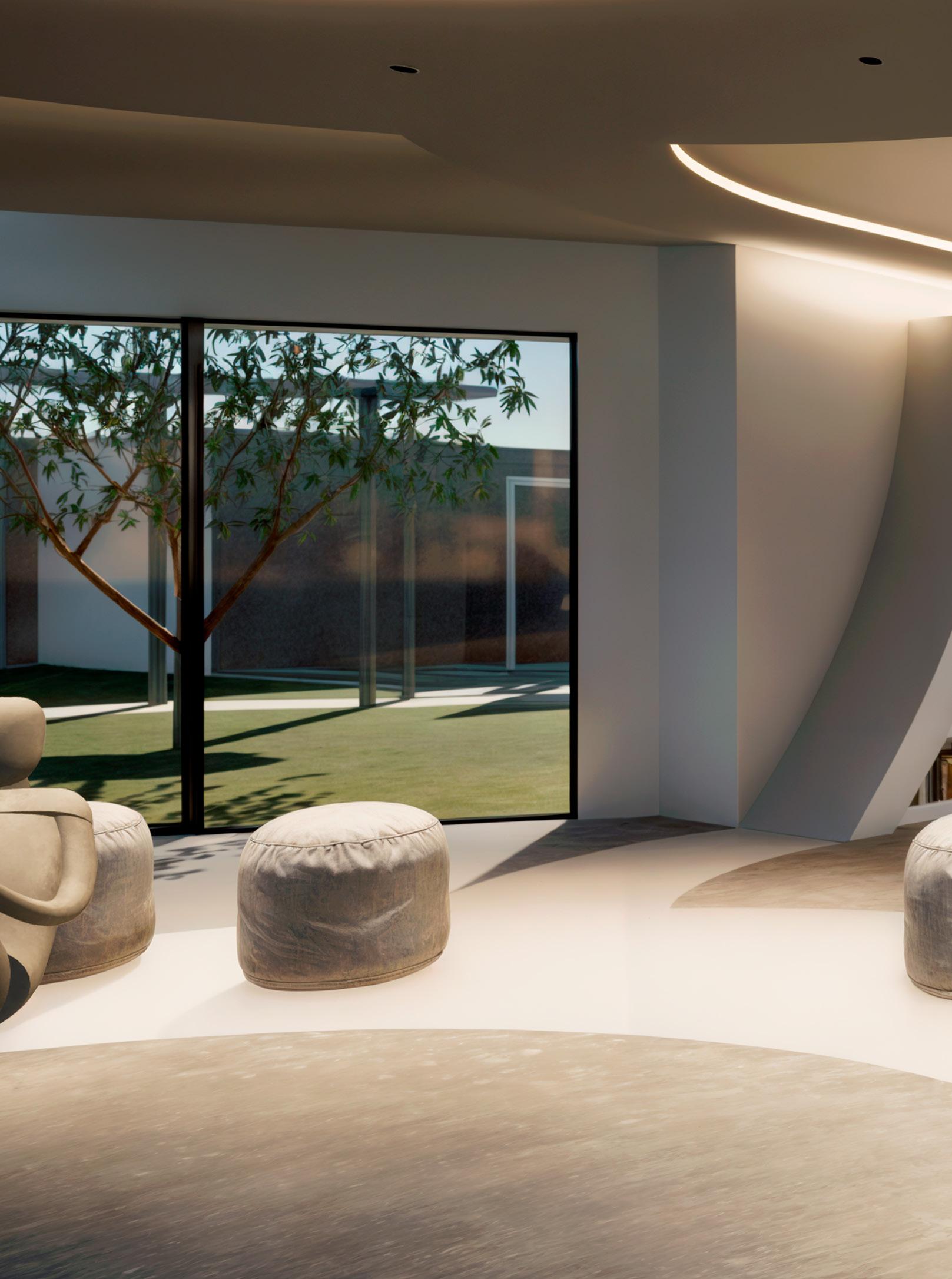

02 /SENDERO Zona de espacio multiuso

Zona de espacio multiuso Zona de espacio multiuso

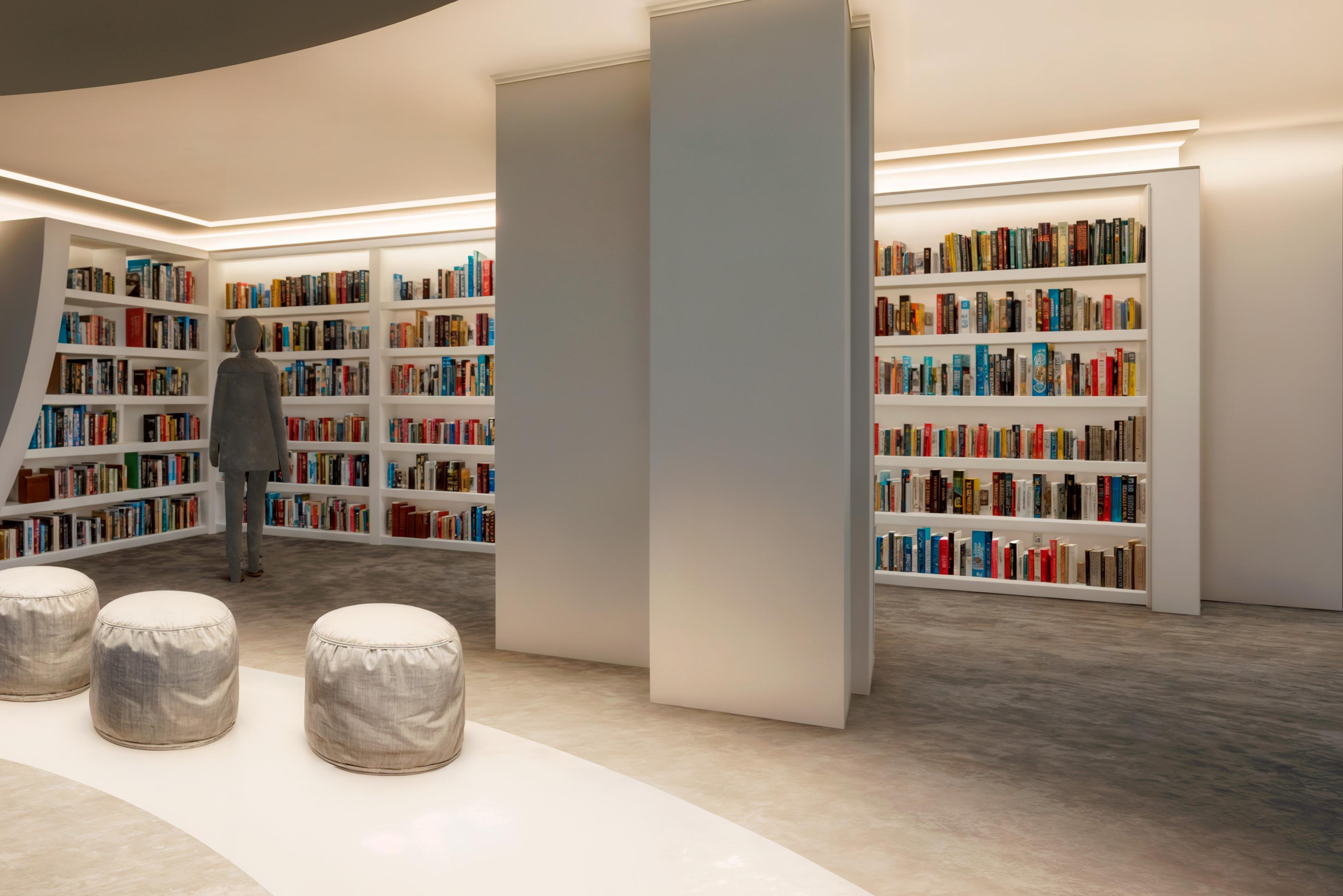

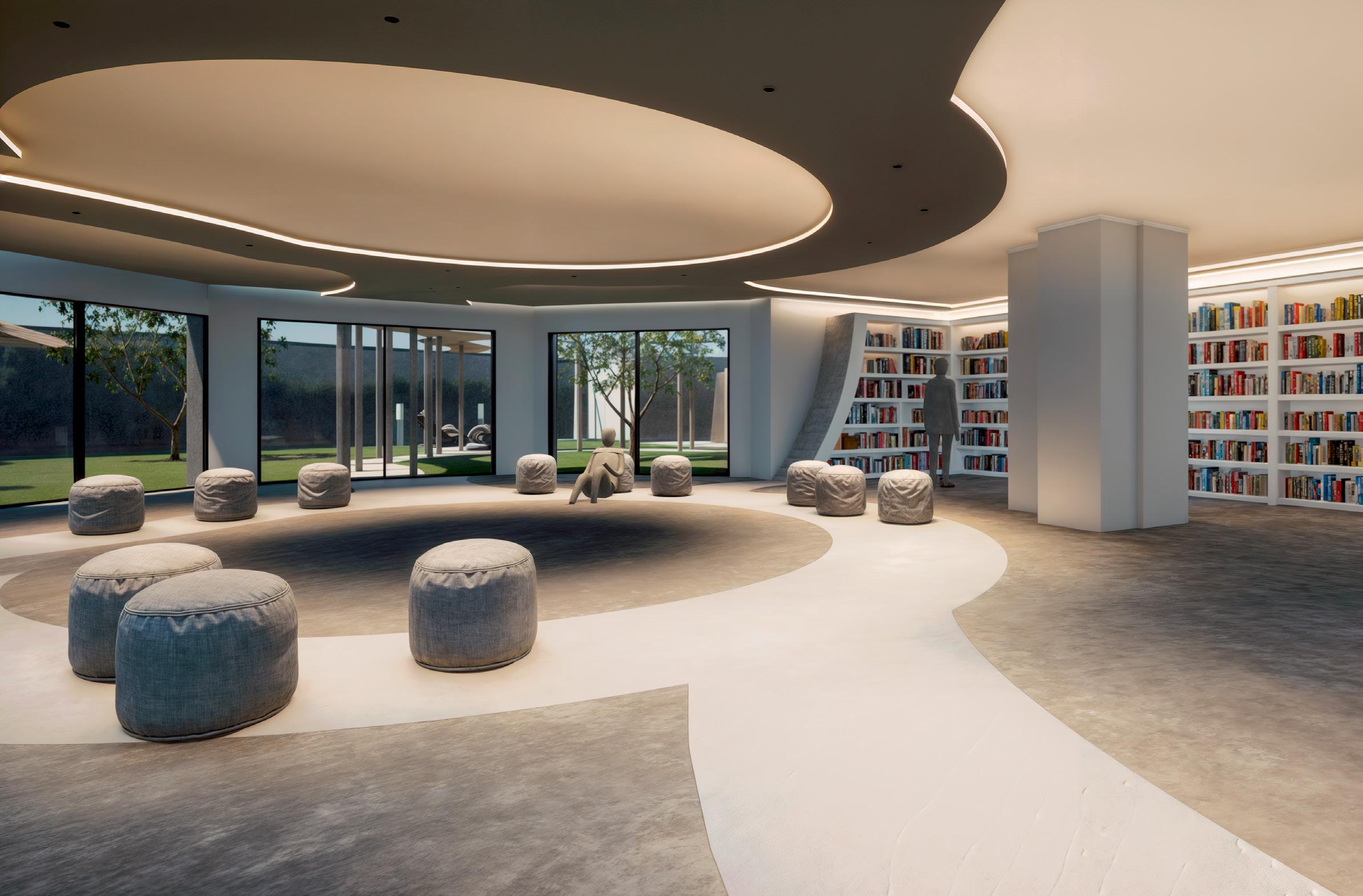

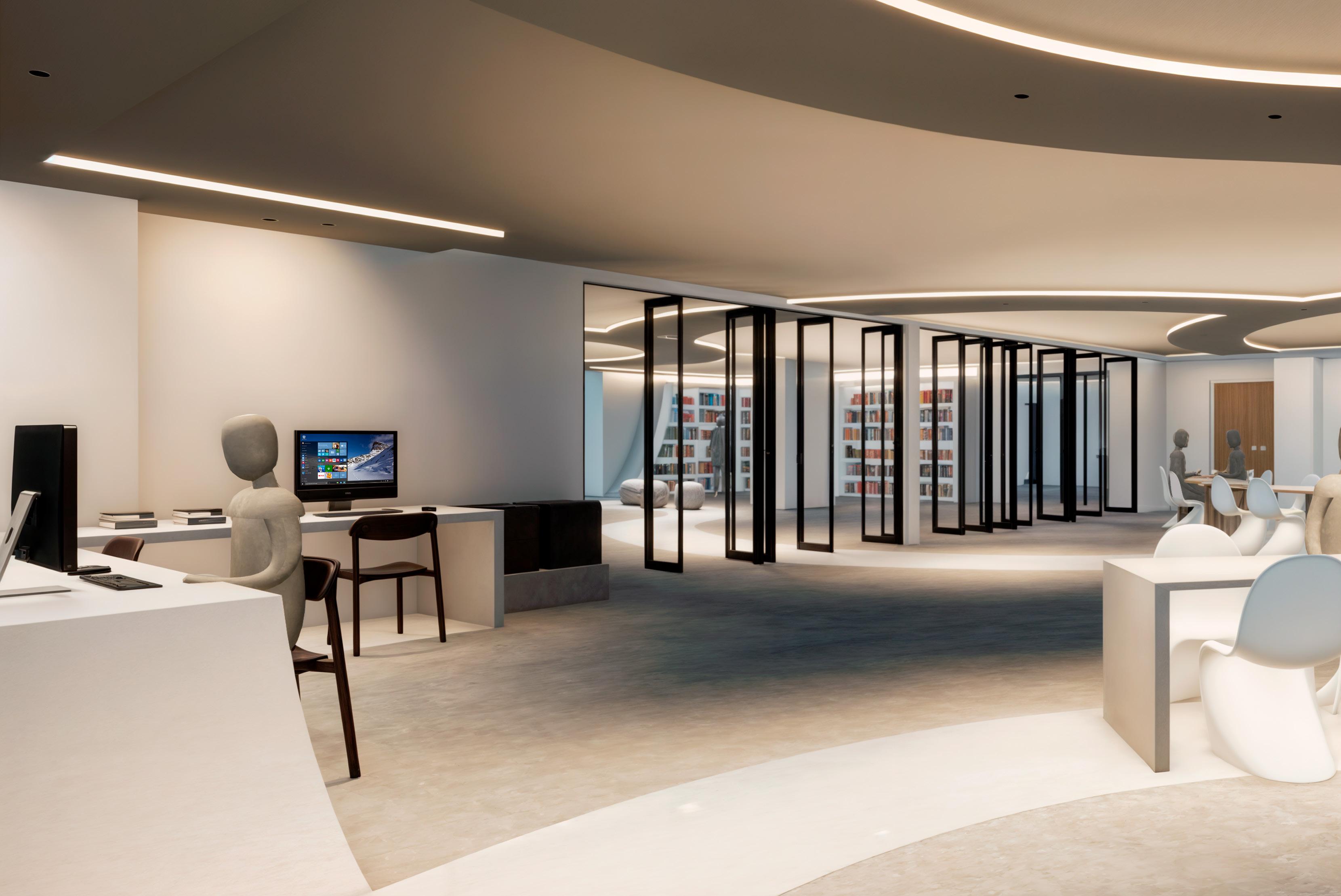

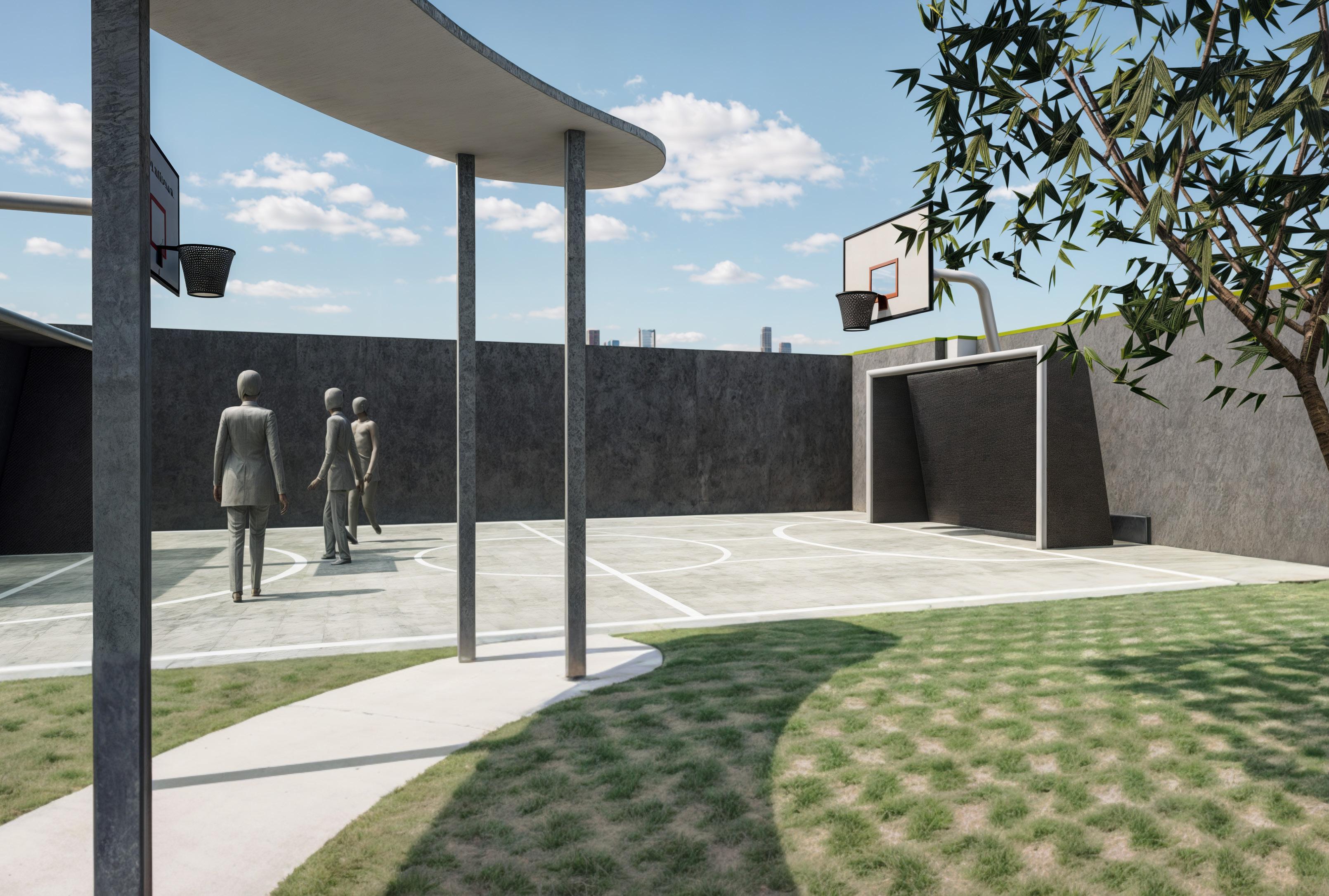

Zona de espacio biblioteca Zona de espacio biblioteca Exterior

04 TORRES BAHIA

TORRES BAHIA

Programa: Apart Hotel

Ubicación: Montevideo, Uruguay

Ano: 2023 - disenado en conjunto con Agustina Urta Proyecto individual readaptado en 2024

El proyecto Torres Bahía, ubicado en Pocitos, próximo al World Trade Center, fue pensado como hospedaje orientado a personas que se encuentran en la ciudad por motivos de negocios. Cuenta con 2 plantas, una de ellas destinada a áreas comunes y otra a áreas privadas. En Planta Baja se ofrece un cowork, lobbies y un restaurante centrado en poke bowls, un plato rápido servido en el momento. En planta alta, se encuentran las áreas privadas, siendo habitaciones de 1 y 2 dormitorios, así como una sala de ejercicio, equipada para clases de Spinning, proporcionando así todas las actividades necesarias para la estadía en la ciudad.

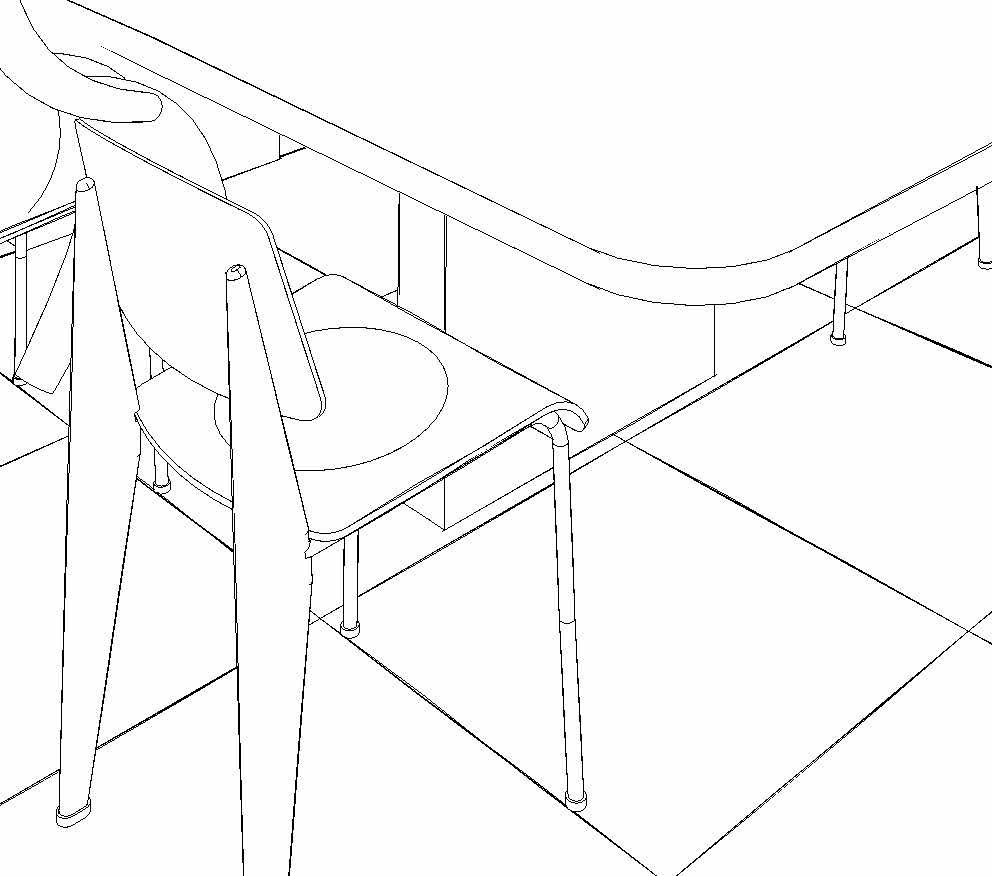

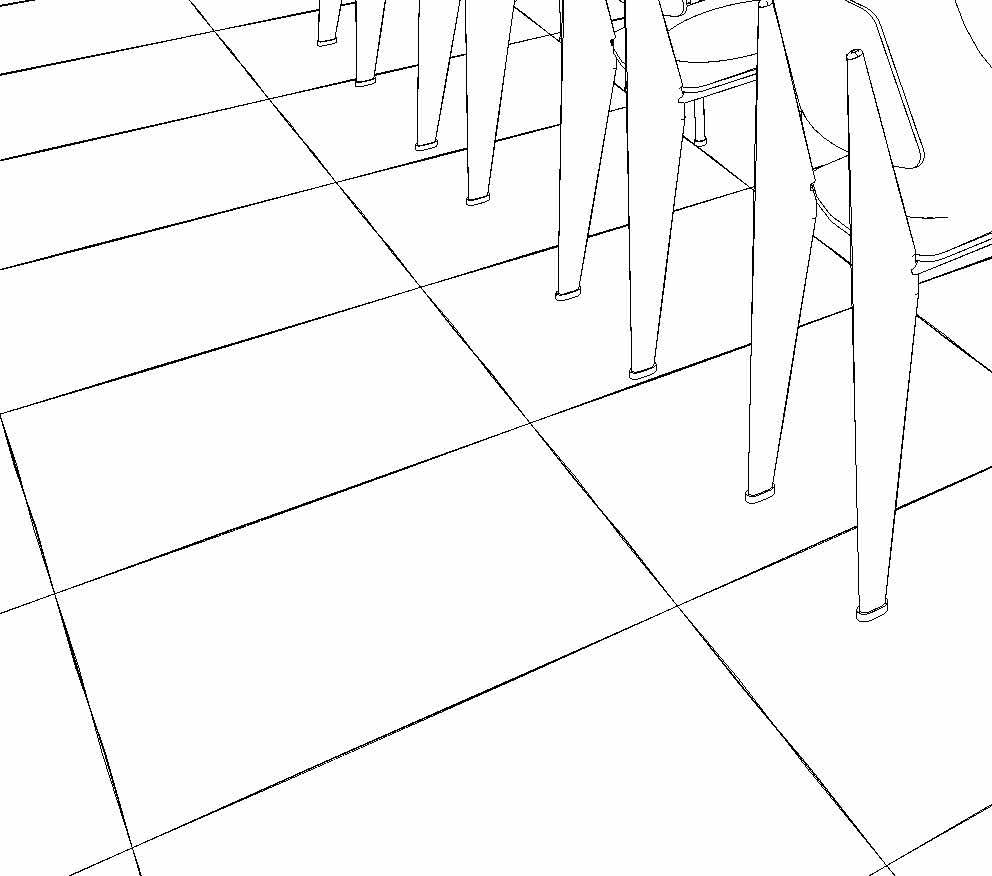

La imagen de este proyecto se engloba dentro de la historia de la Silla Standard, diseñada por Jean Prouvé en 1960, una silla pensada para resistir en ambientes comerciales.

La combinación de materiales y diseño hace de la silla Standard una pieza que se adecua fácilmente en entornos comerciales.

El diseño simple y funcional de la Silla Standard se conecta con el diseño de este apart hotel, con equipamientos de líneas simples y empleando en su mayoría madera contrachapada en tonos roble, que convive a su vez con elementos de tonos neutros.

Programas utilizados: Revit, TwinMotion, Illustrator, Photoshop

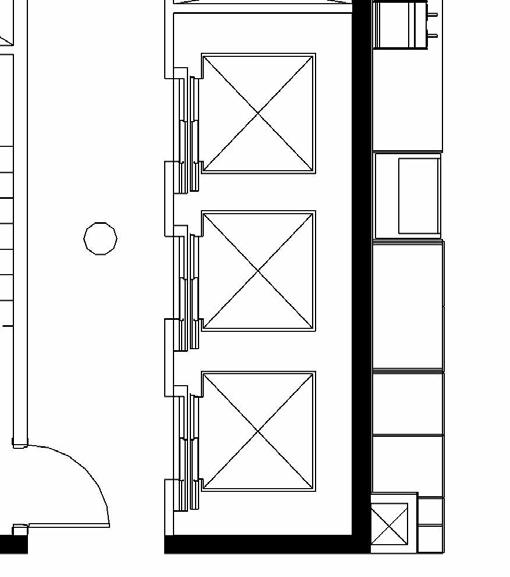

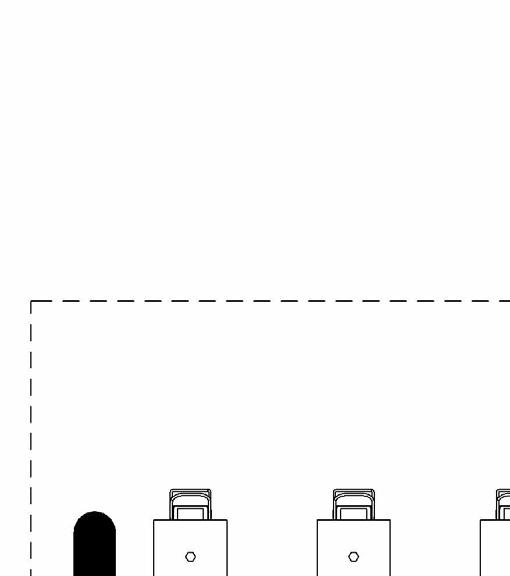

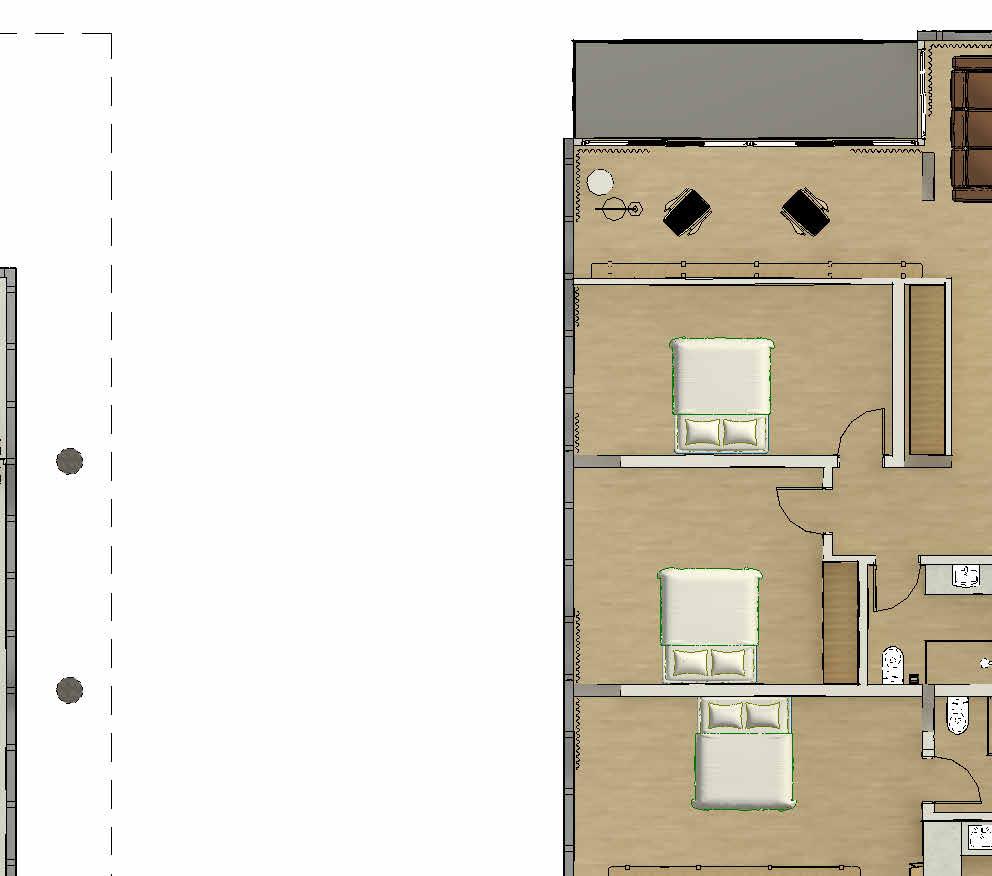

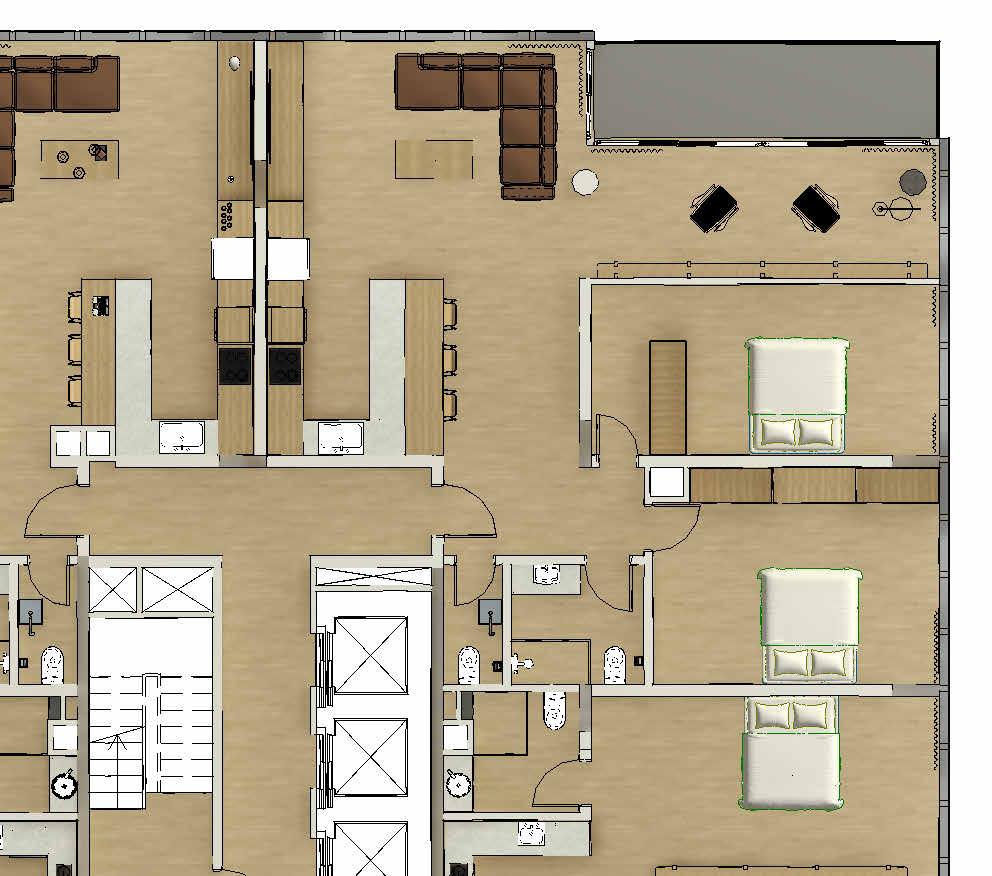

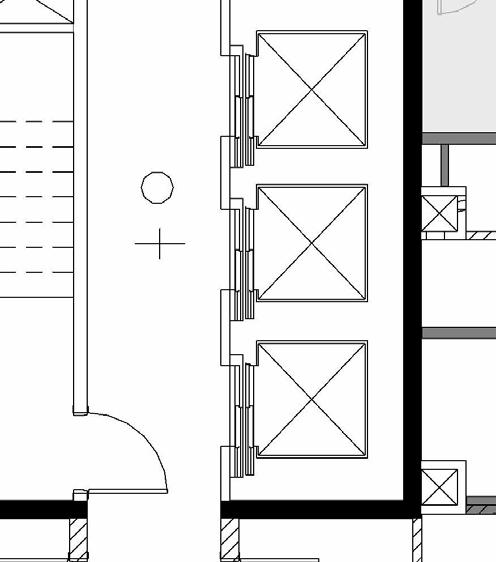

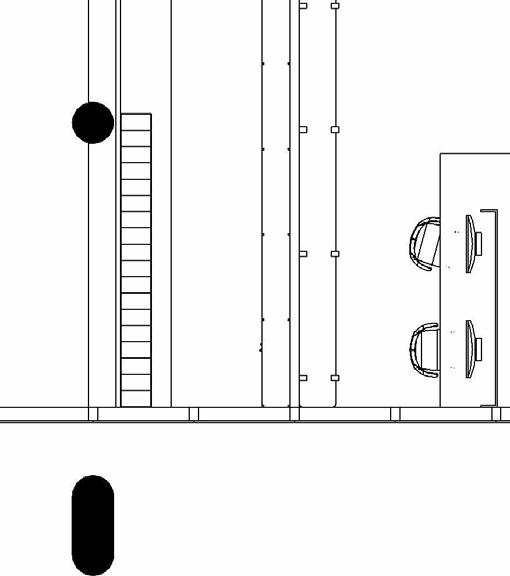

N 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 N 1 2 3 4 5 16 15 14 13 N 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 N PLANTA BAJA Recepcion Lobby Cowork 1 2 3 REFERENCIAS Lobby Circulacion SS.HH 4 5 6 Cocina Restaurante Master Suite 7 8 9 Sala de spinning Suite 1 dormitorio Circulacion 10 11 04/ TORRES BAHIA 1 2 3 8 7 12 A A A A PLANTA ALTA Escala gráfica 1 : 200 5. Planta equipamiento 1 9 10 13 11 14 15 12 Suite 1 dormitorio Suite 2 dormitorios Suite 2 dormitorios 13 14 15 35

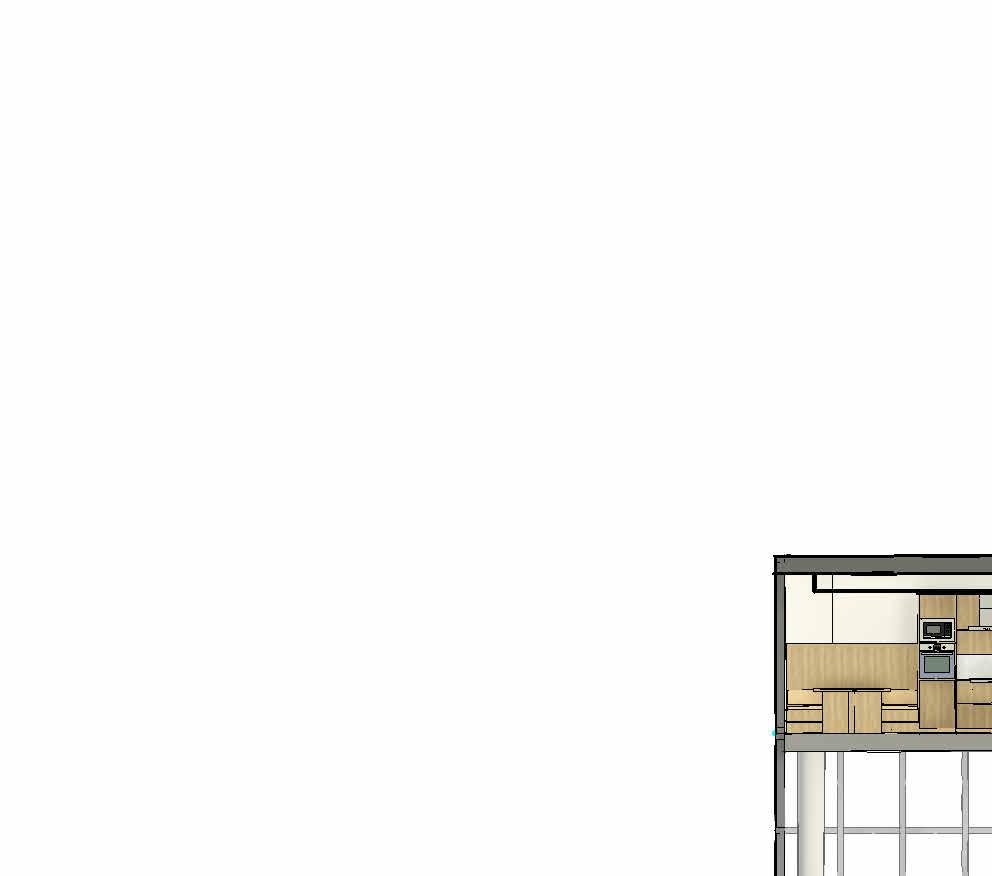

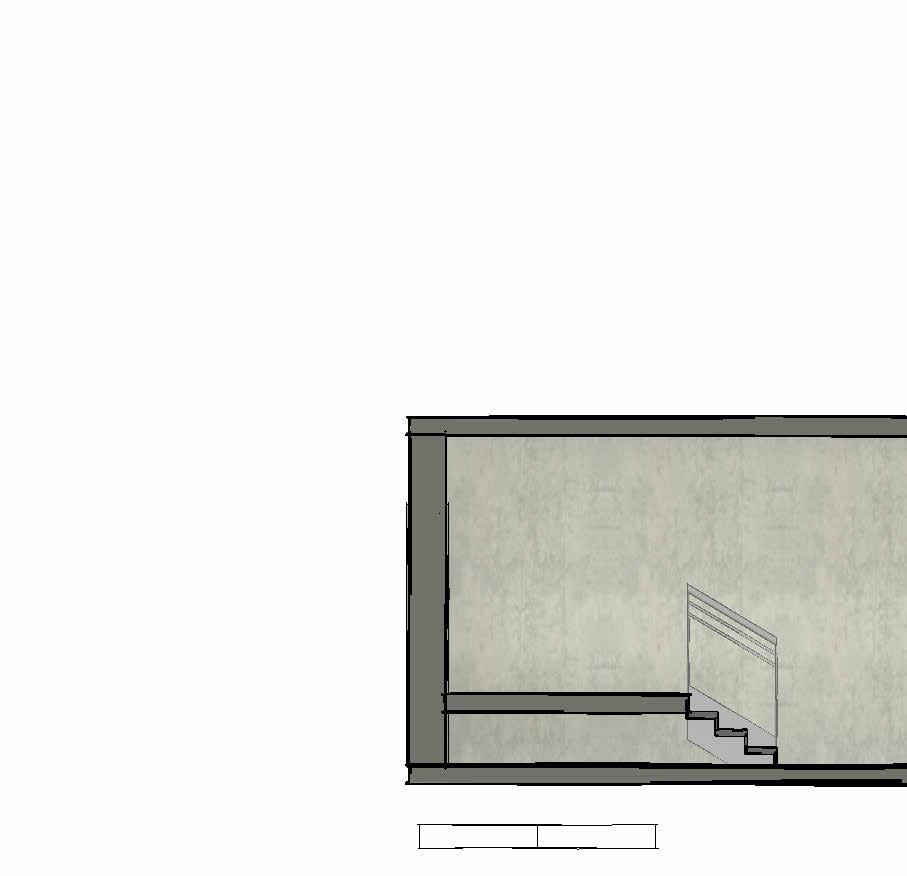

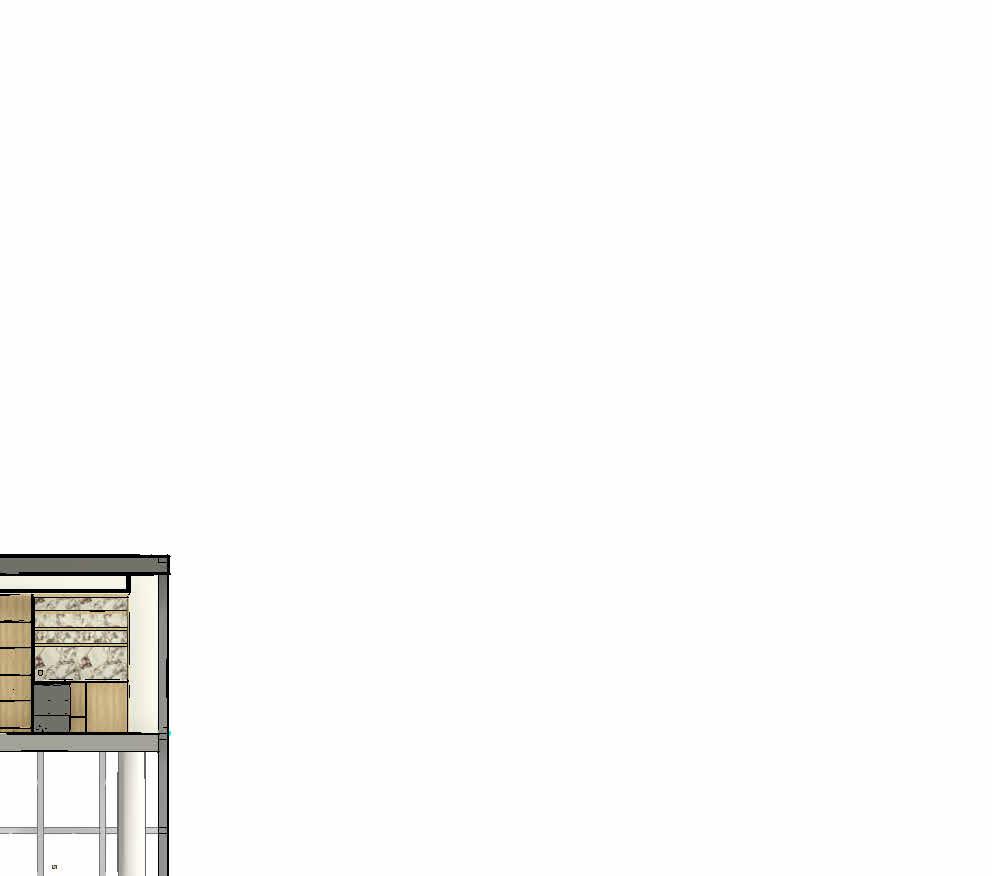

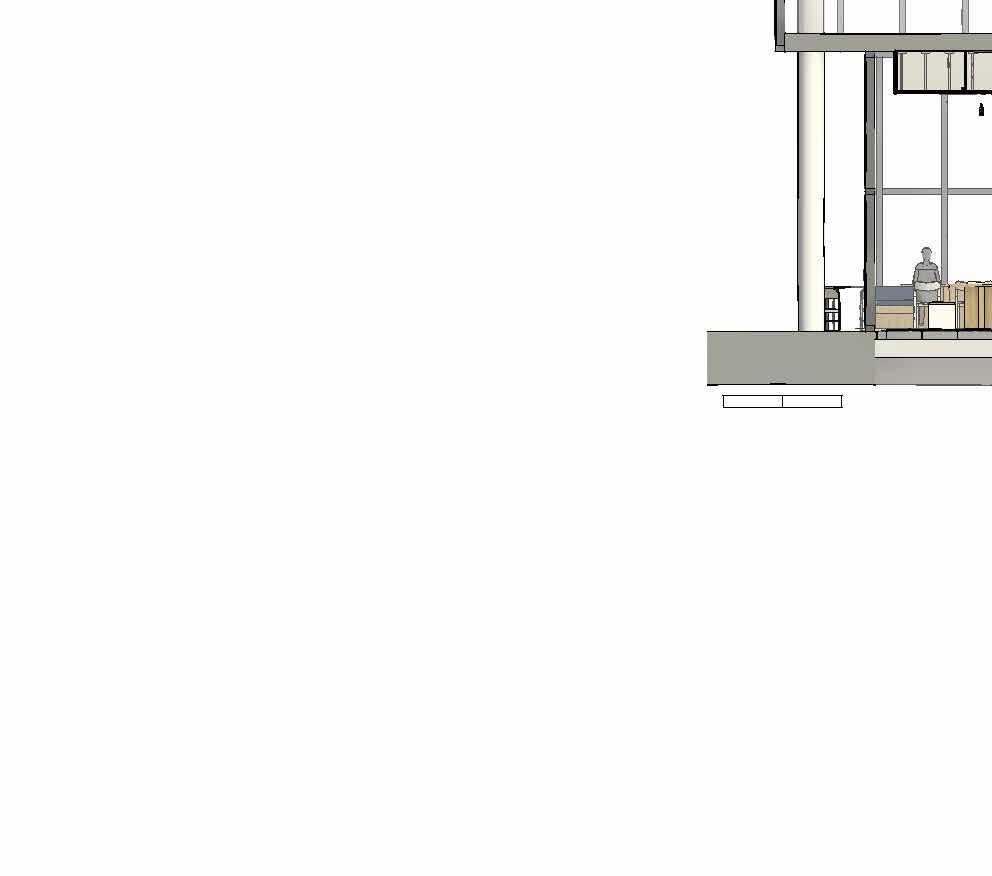

AA 8.00 5.00 2.80 0.00 36

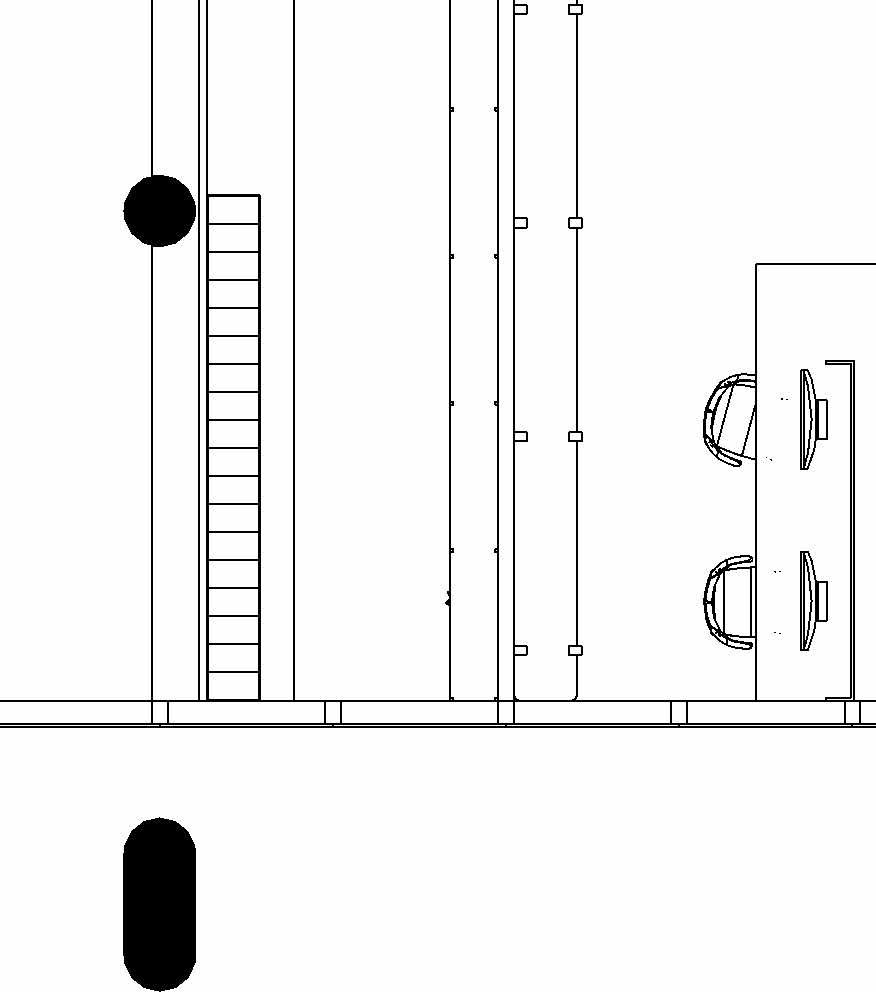

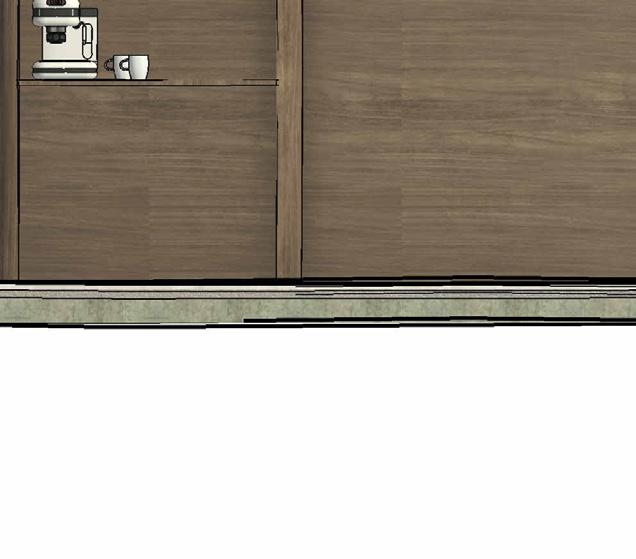

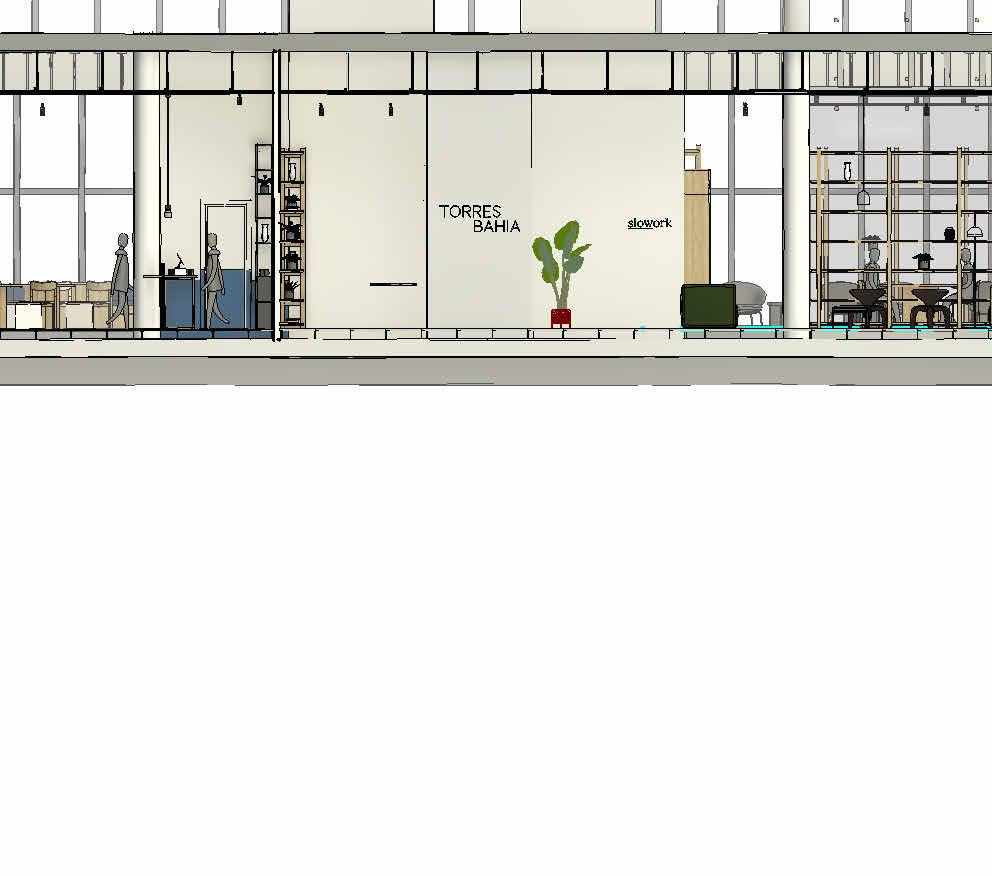

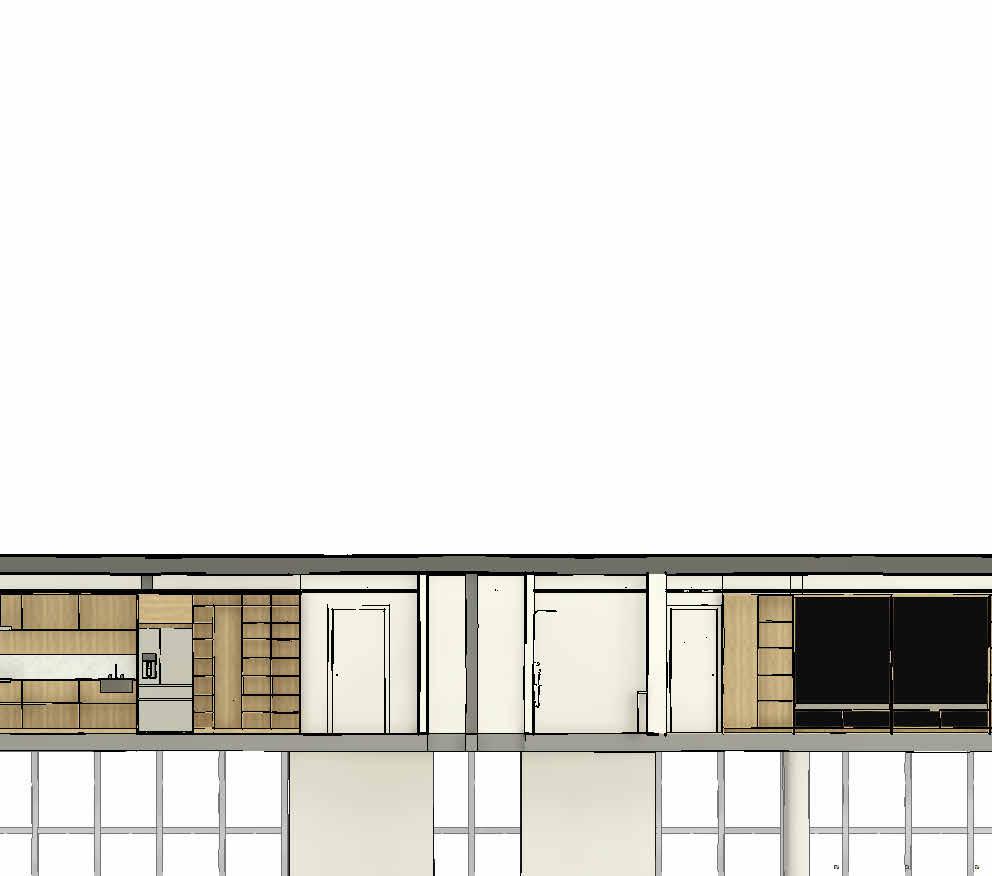

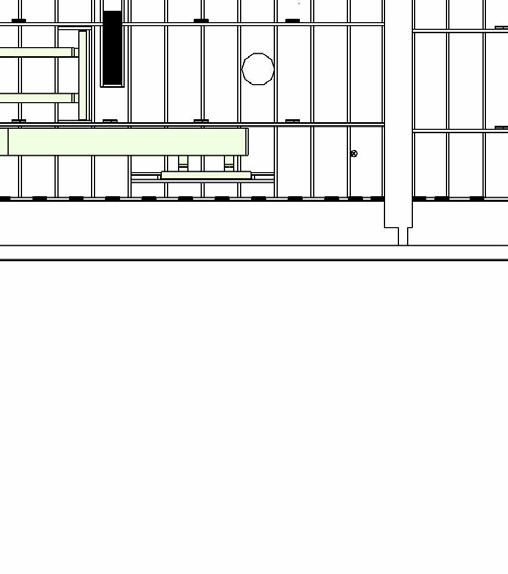

CORTE

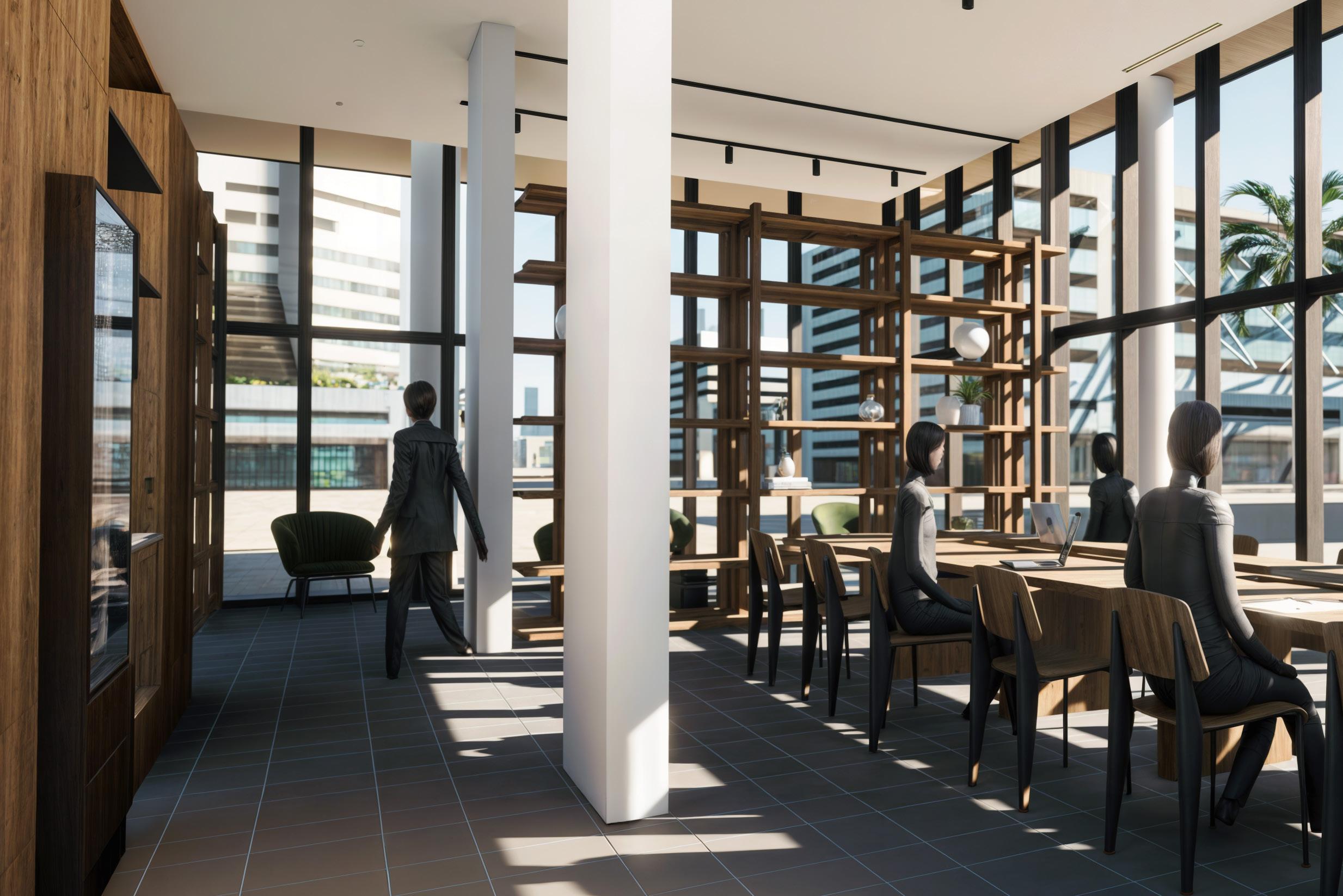

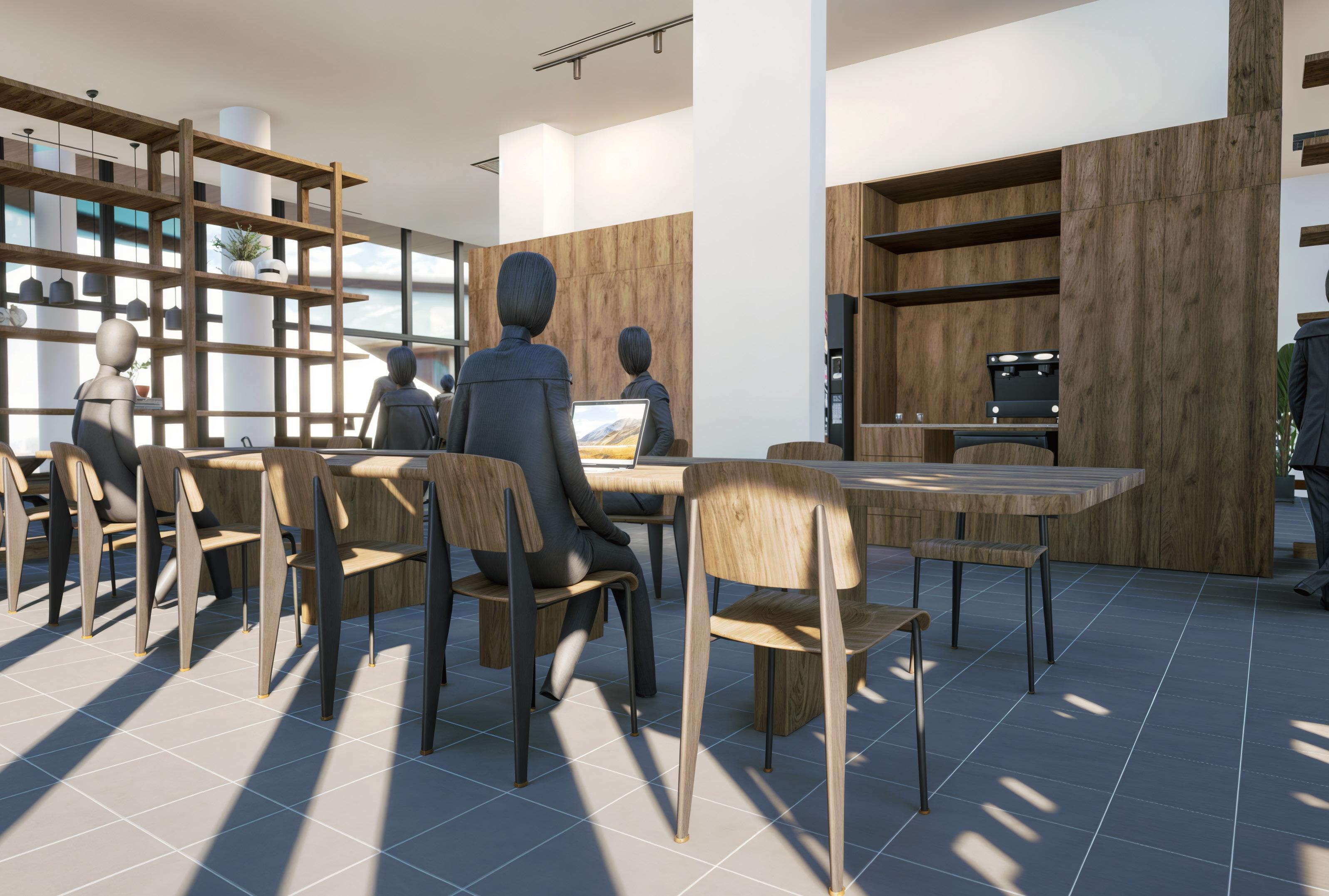

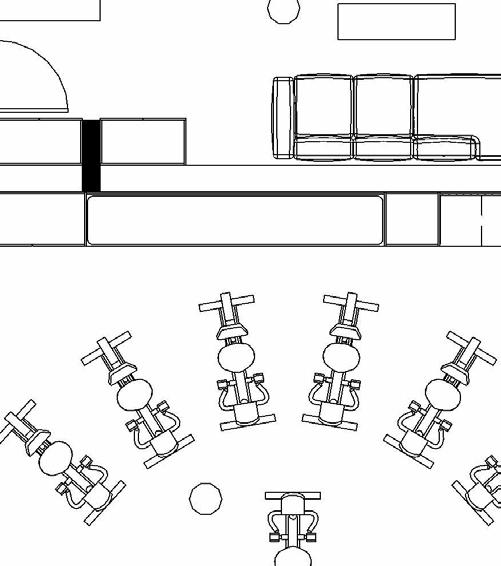

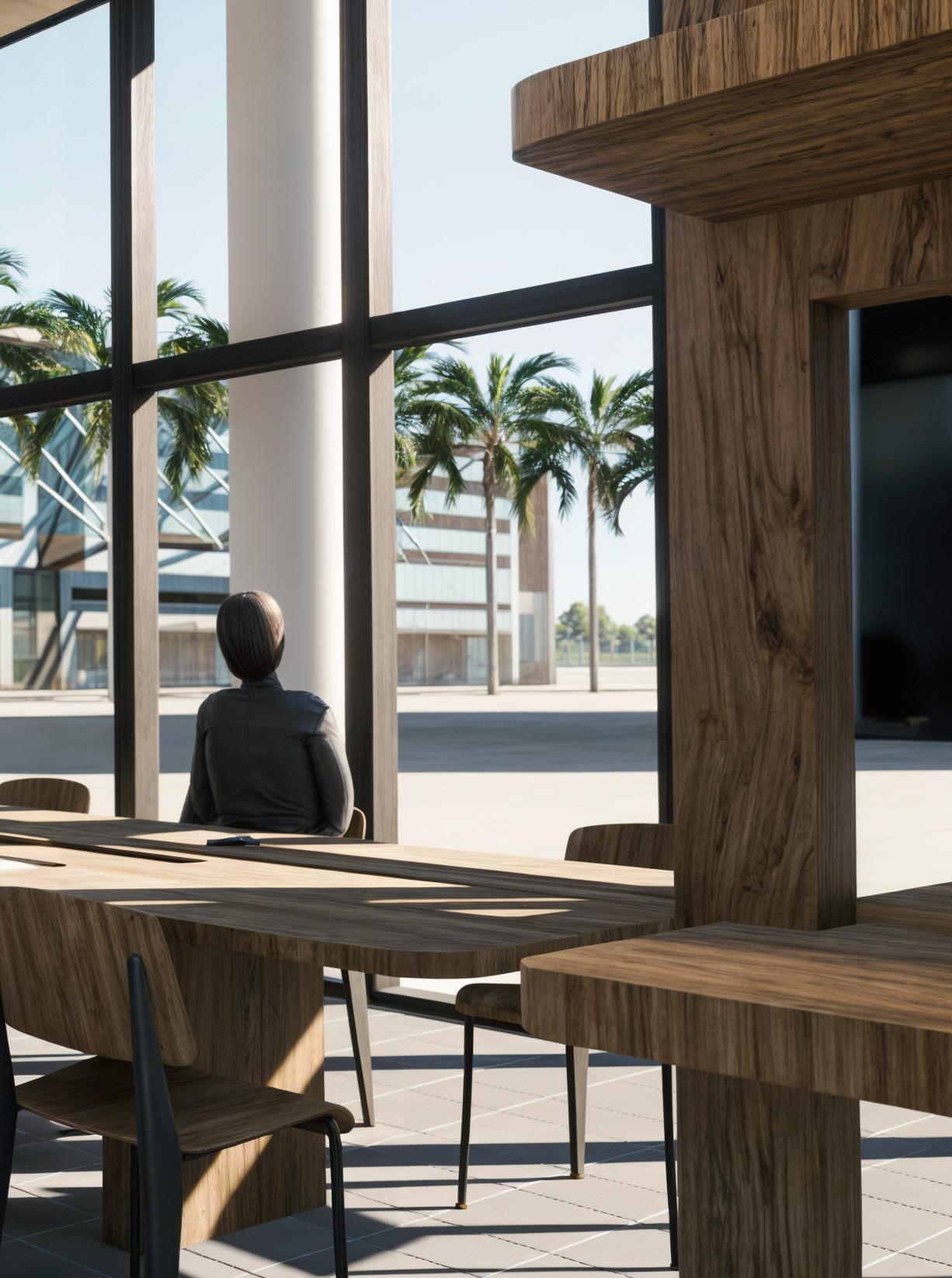

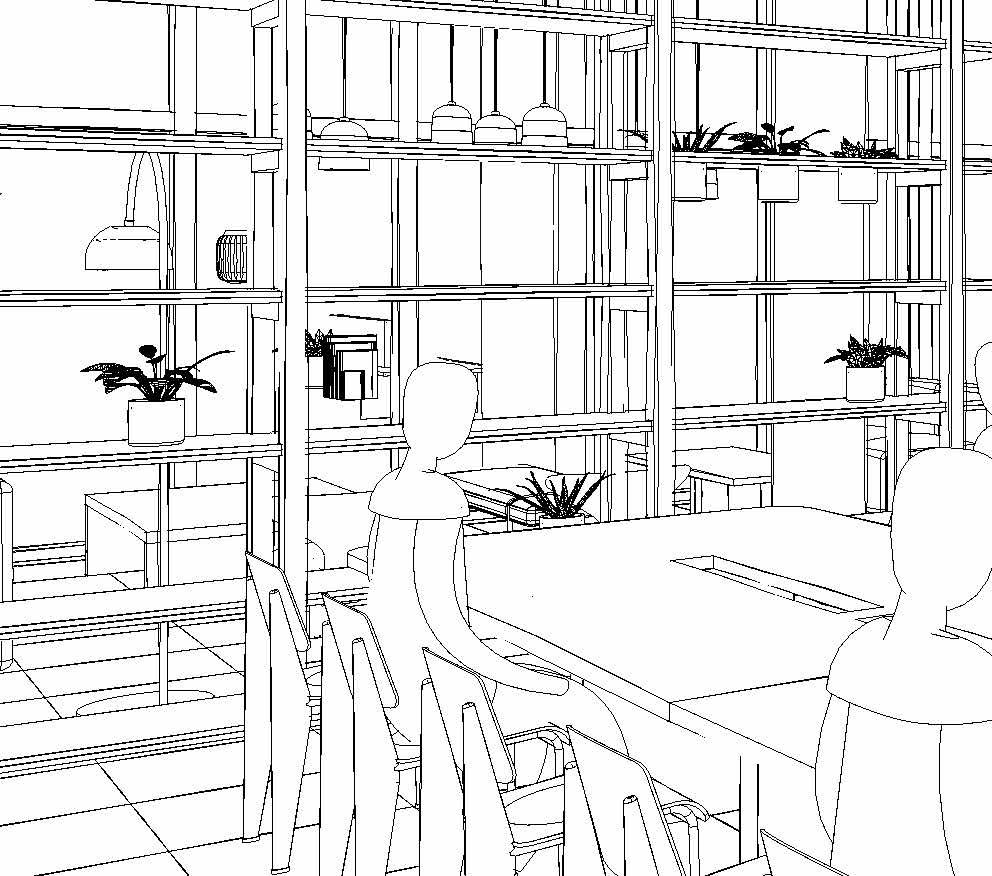

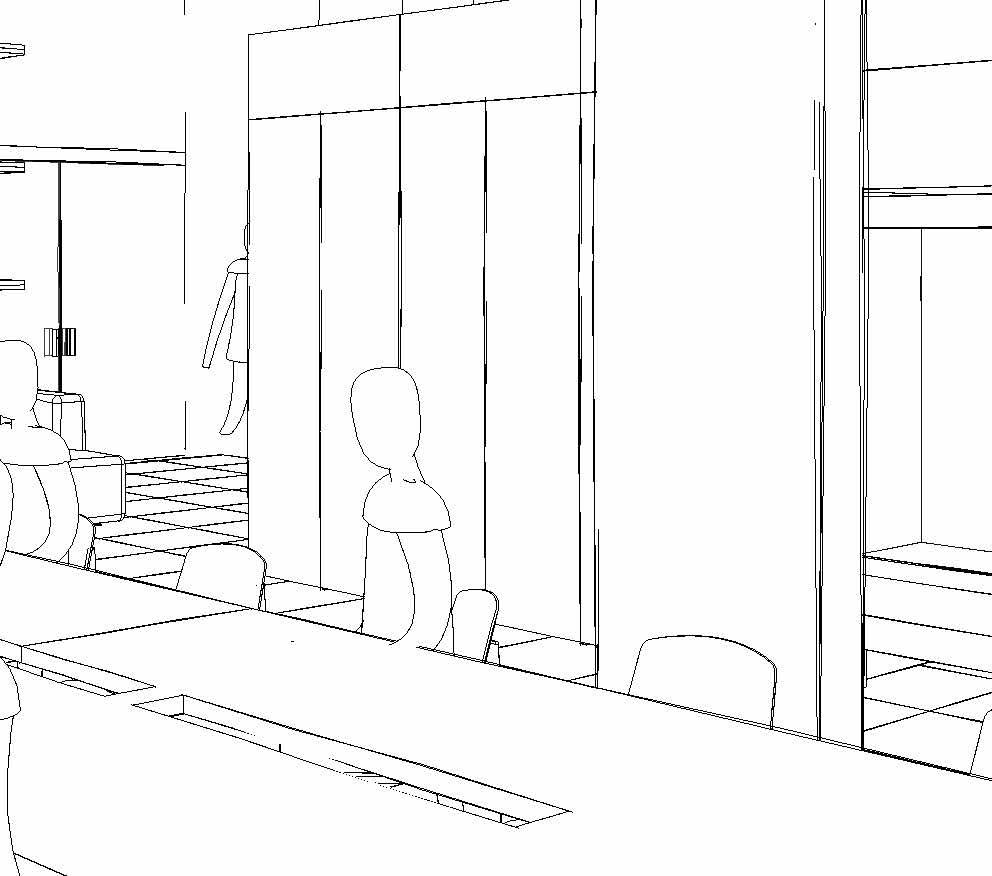

04 / TORRES BAHIA Cowork

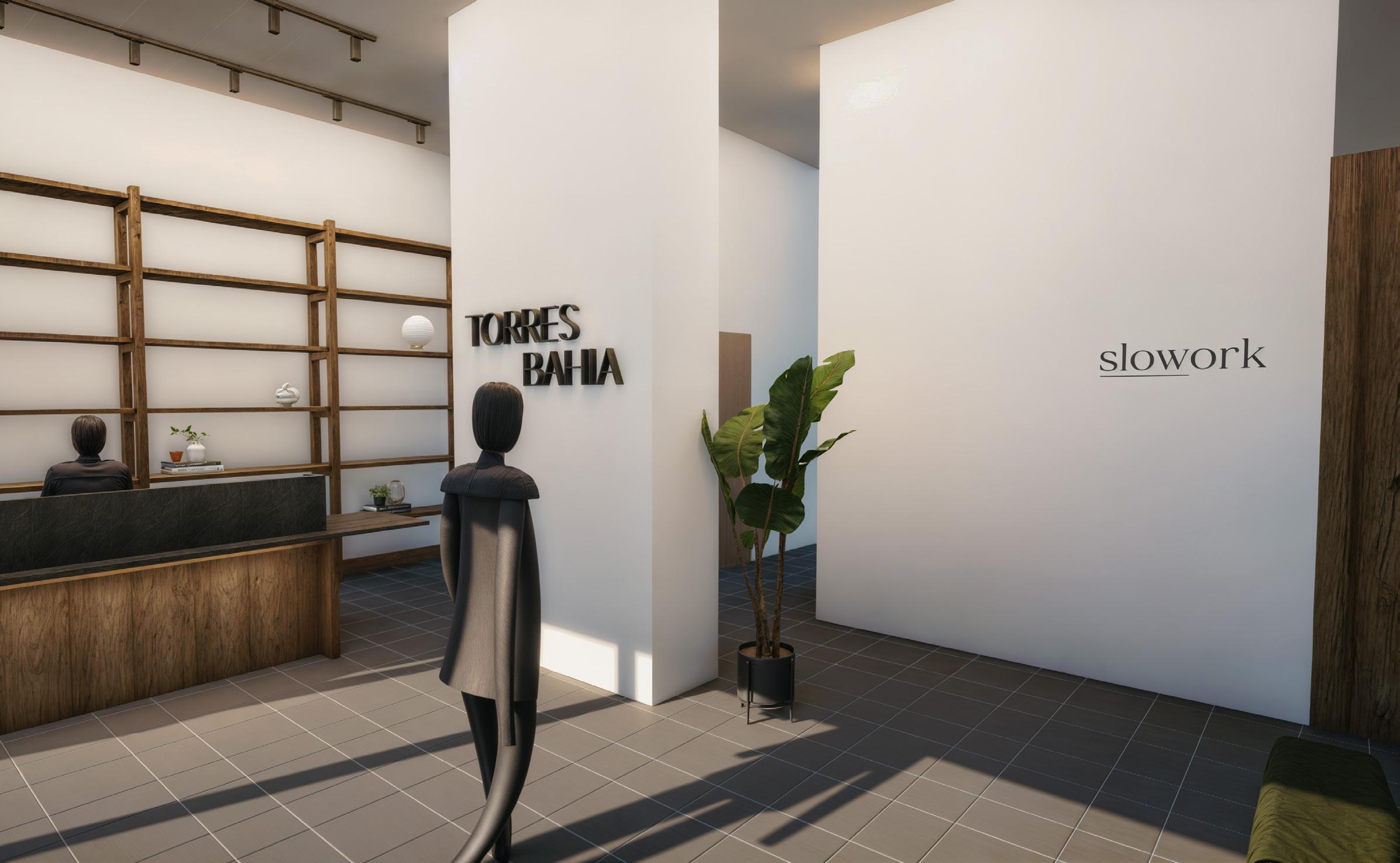

Acceso, recepcion Cowork

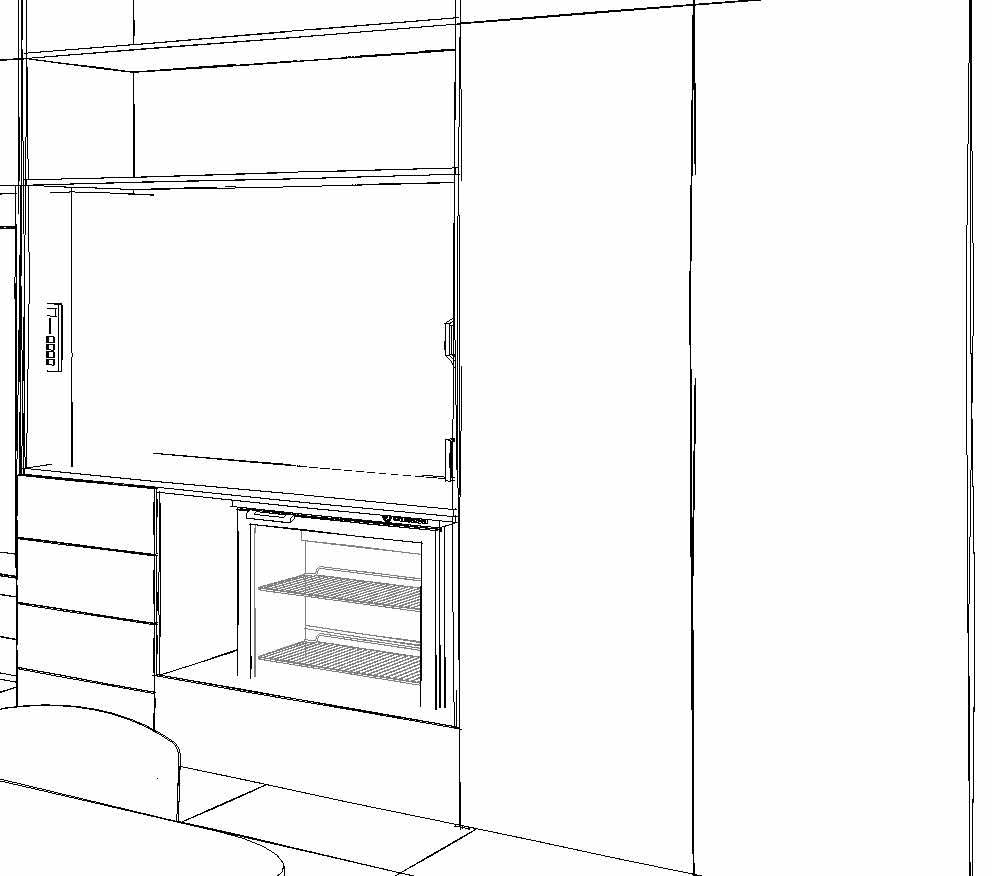

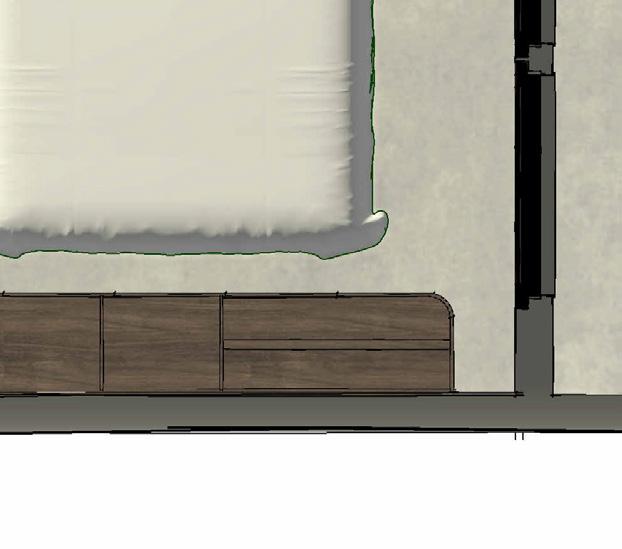

Suite

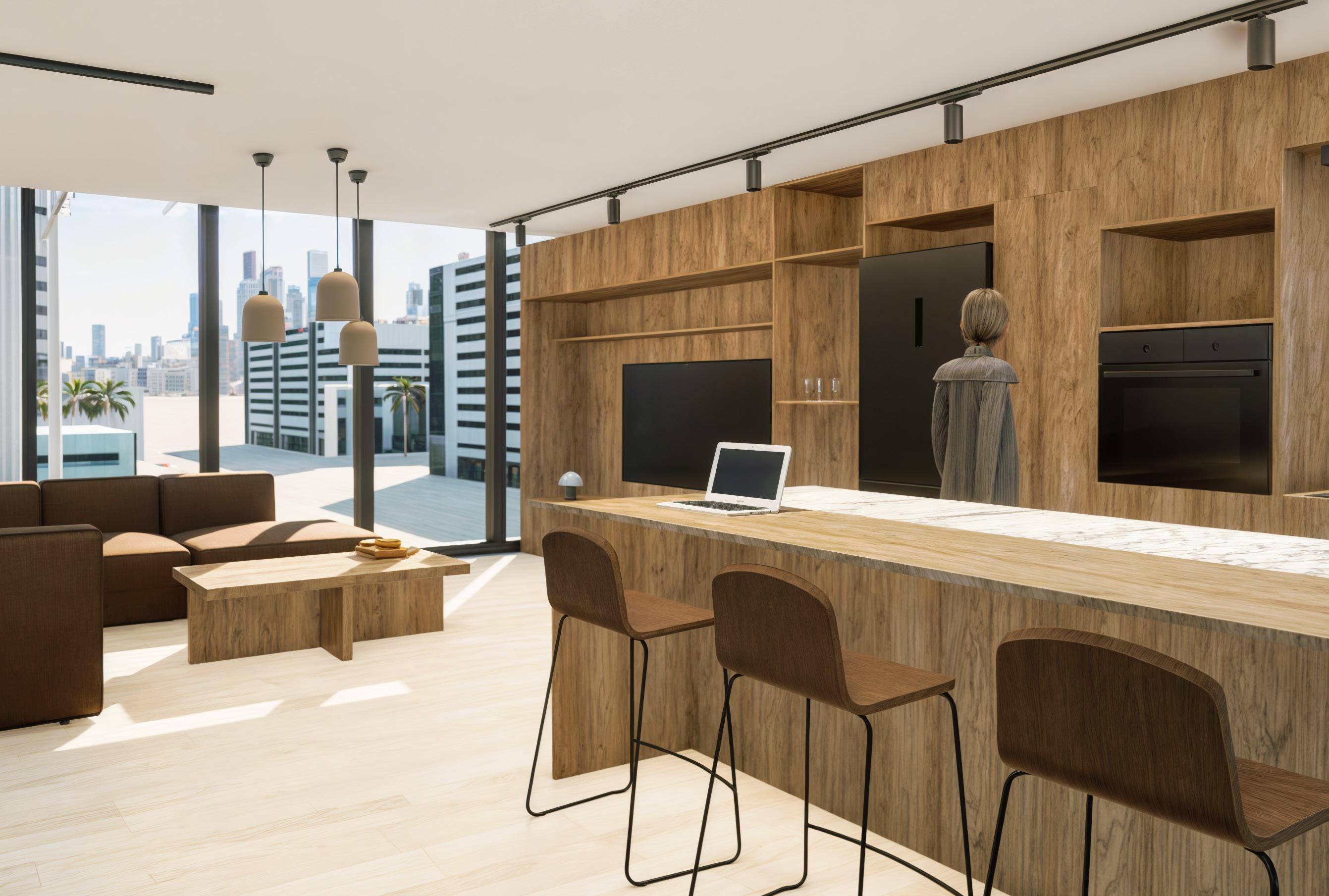

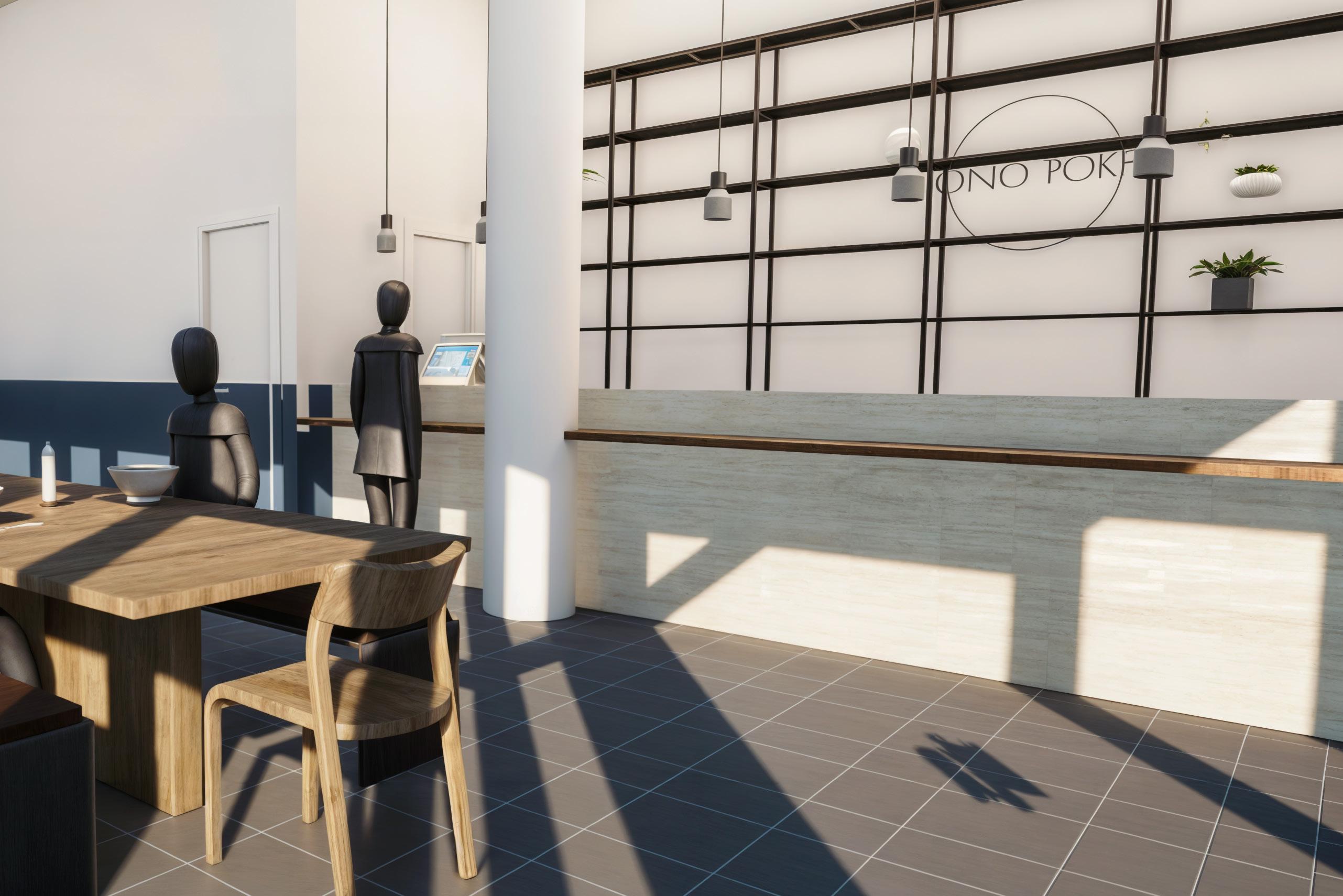

2 dormitorios Restaurante

Master

Suite

04 / TORRES BAHIA

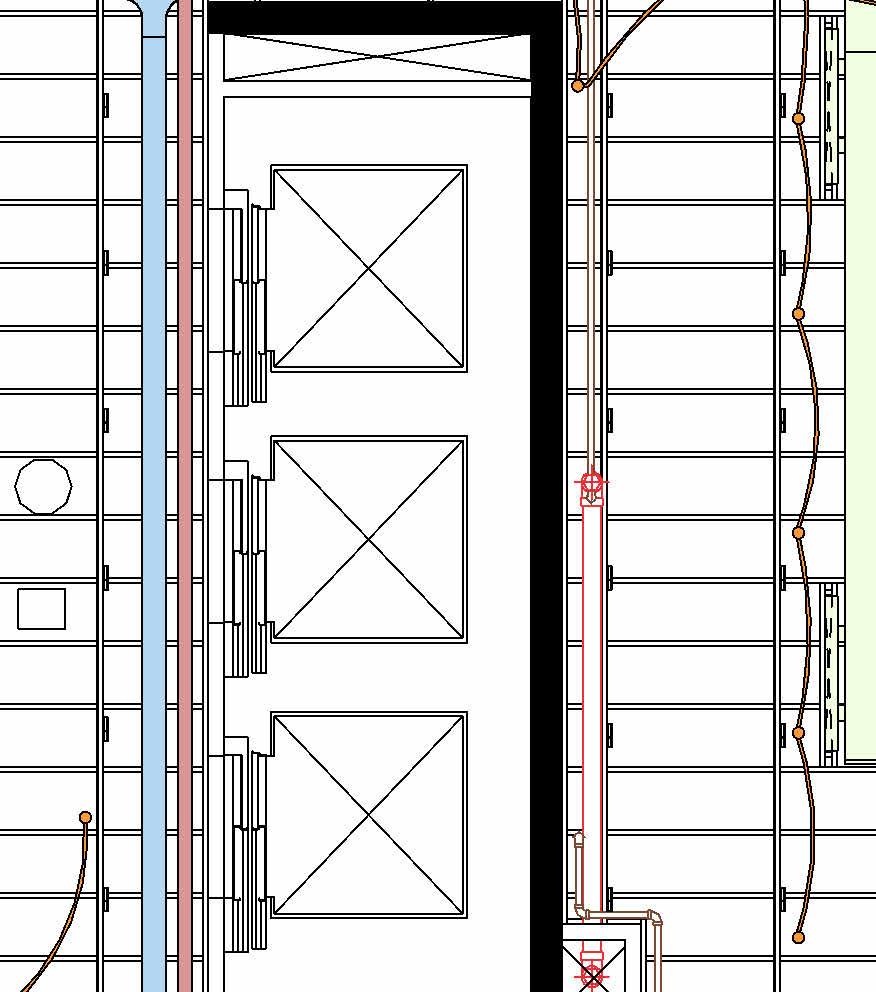

PROYECTO EJECUTIVO

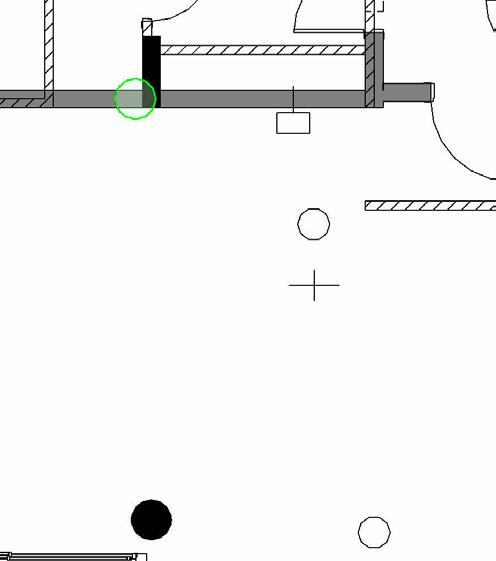

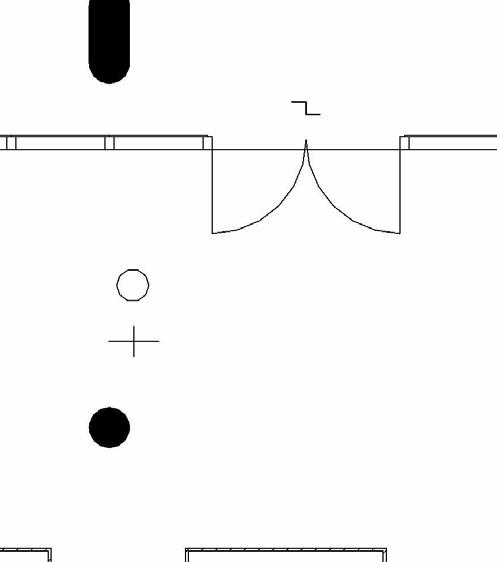

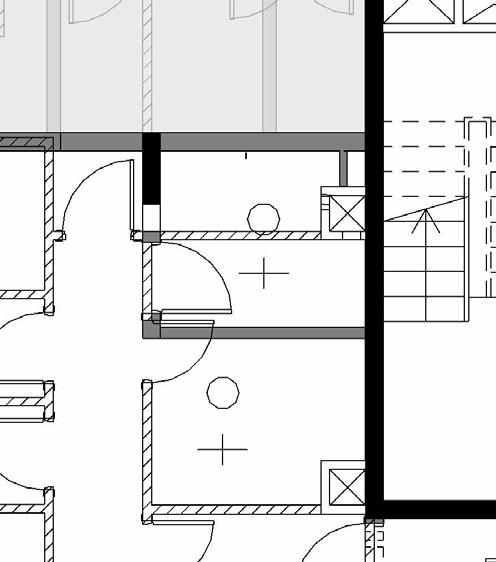

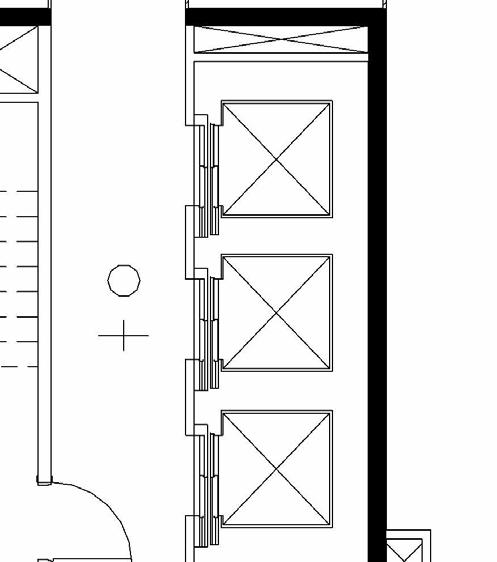

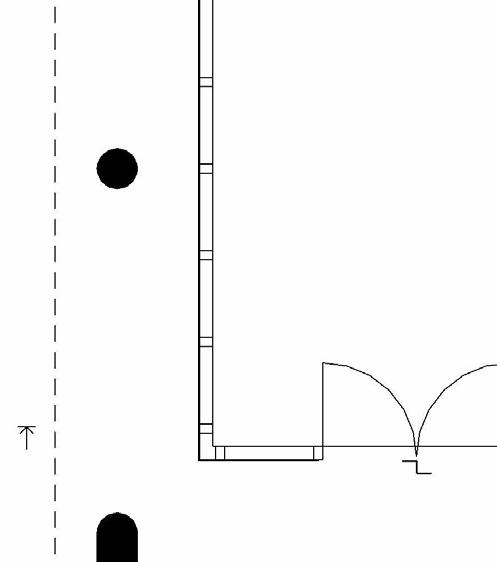

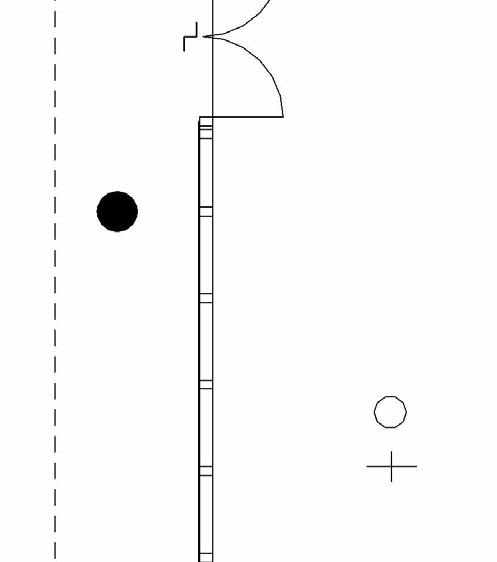

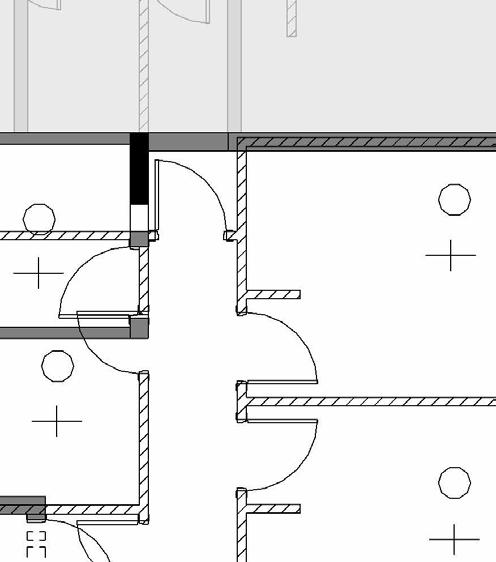

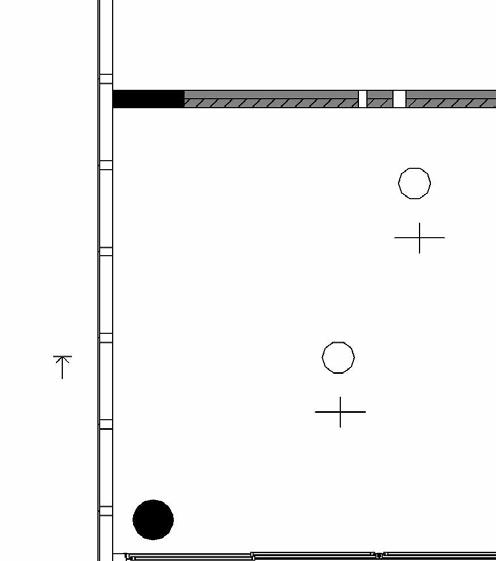

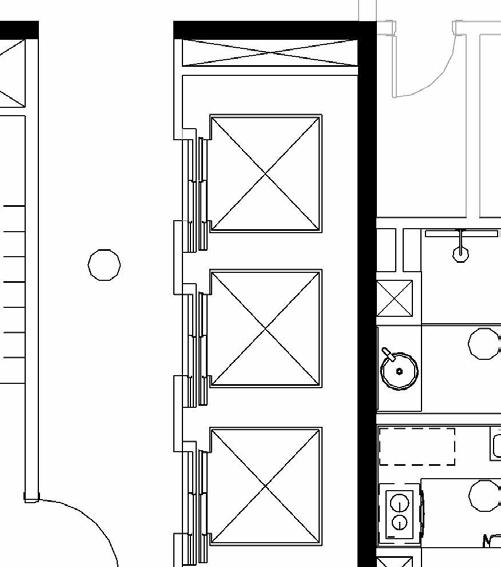

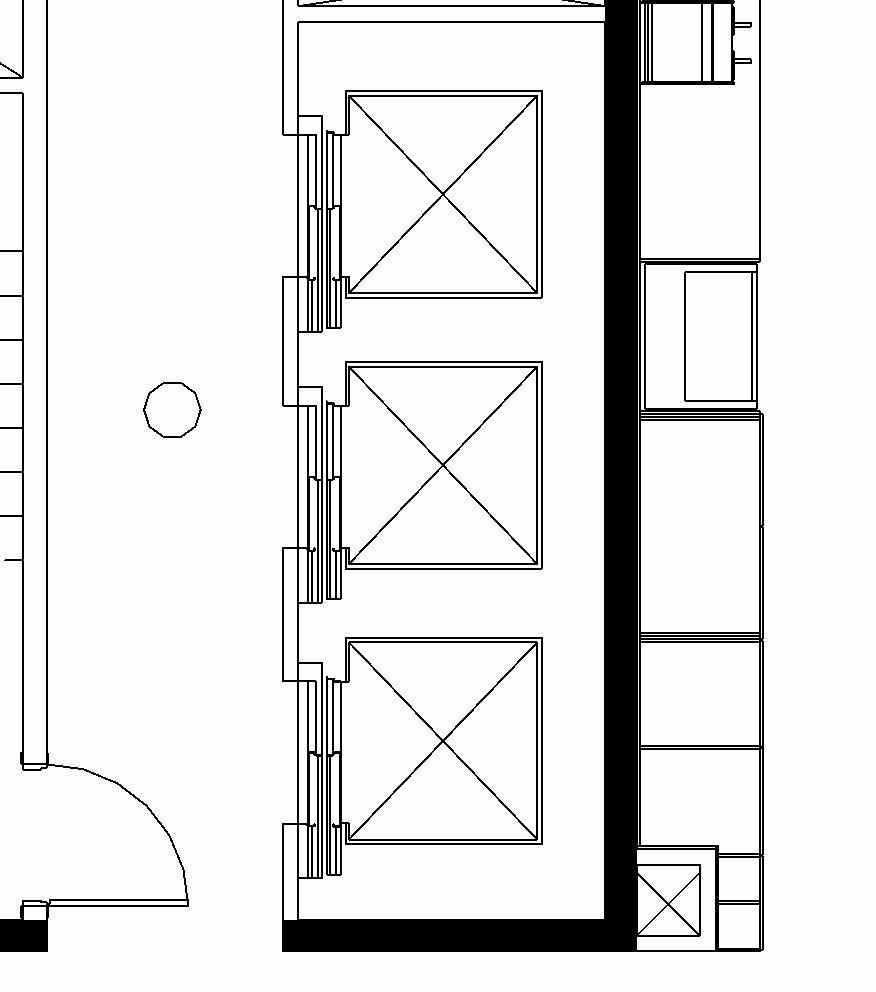

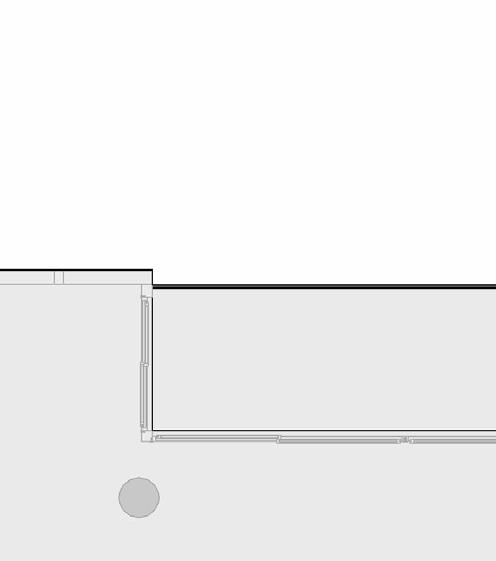

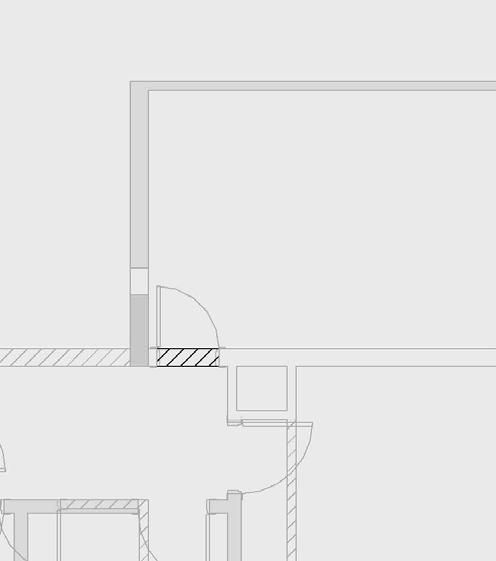

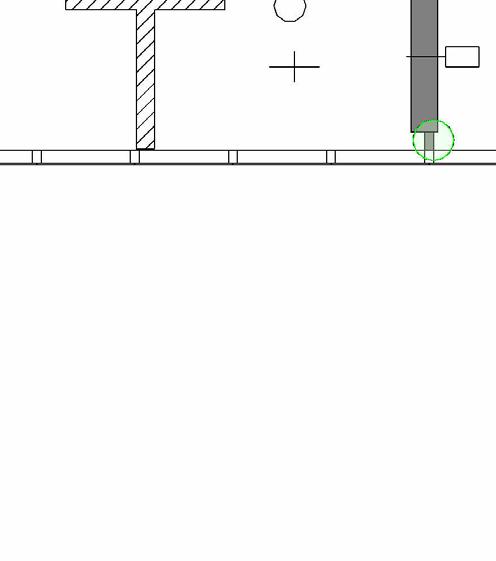

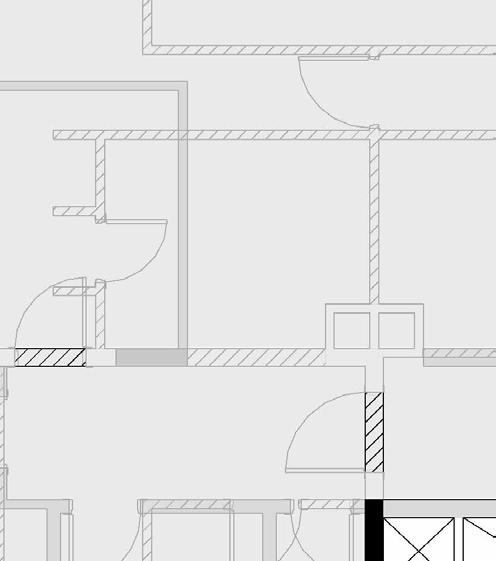

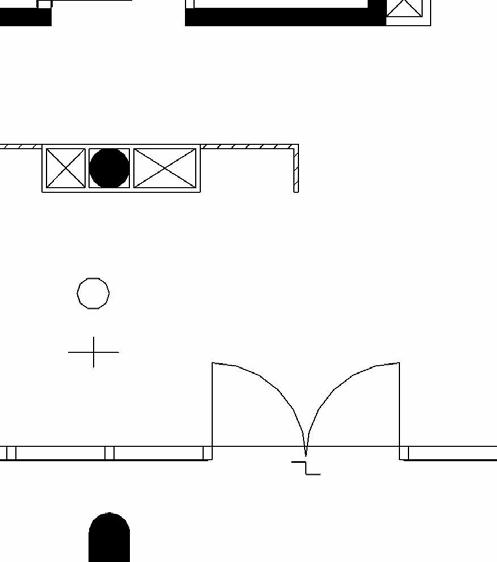

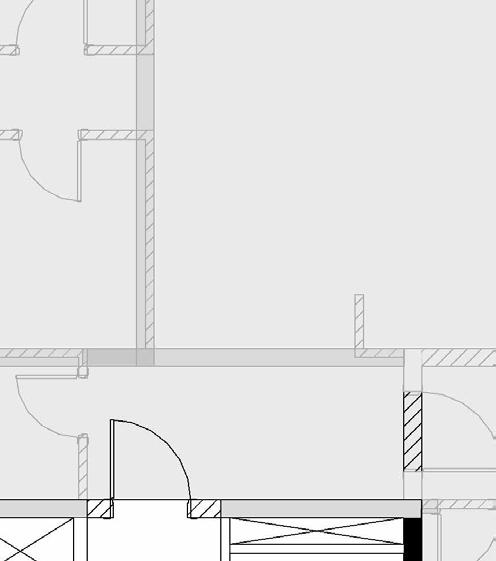

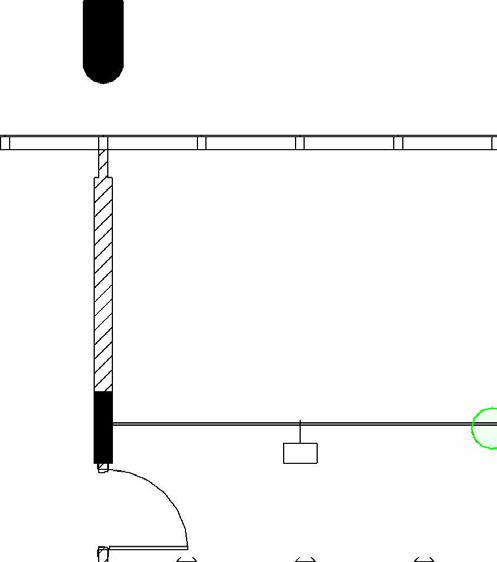

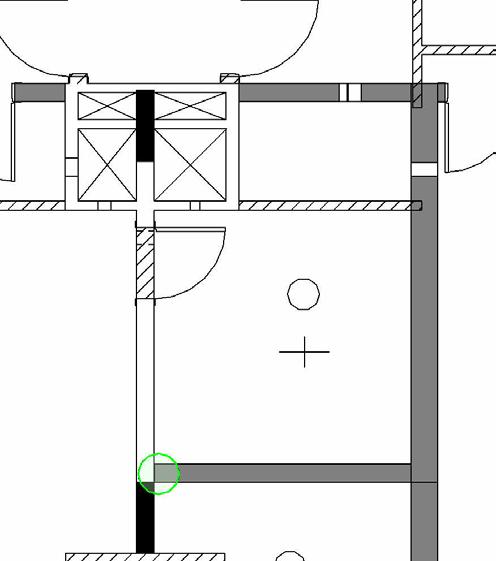

PLANTA DE TABIQUES / Planta Baja

Escala gráfica

Referencias

Tabiques existentes

Tabiques a demoler

Tabiques a construir

Estructura

Origen de cotas acumuladas

Ubicación de norte

Código de tabiques

Nivel altimétrico

T01 - Tabique liviano de yeso y estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm, cámara de aire 22,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca entre placas.

T02 Medio tabique liviano de yeso y estructura de acero galvanizado de 8,25cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm.

TV1 Tabique de vidrio blindex laminado de 10,76mm, con perfilería de aluminio pintada al horno de negro y estructura en tubulares de aluminio 50x100mm pintado al horno de negro.

Código de aberturas

C1 - Puerta batiente en madera lacada en color NCS S 0500-N y NCS S 5040-B10G, 70 x 210cm.

Cruz de locales

Pavimentos

1. Piso técnico TMFloor modelo LB700 60 x 60cm, 35mm, terminación Linoleum 3858. Proveedor Tecnomadera.

Pavimentos Paramentos

Zócalos Cielorrasos

2. Piso técnico TMFloor modelo LB700 60 x 60cm, 35mm, terminación Ceramic tile gris tipo 2. Proveedor Tecnomadera.

3. Base: Piso técnico TMFloor modelo LB700 60 x 60cm, 35mm. Proveedor Tecnomadera. Terminación:

Piso Vinílico SPC línea Pacific modelo Eslovenia, 20 x 122cm, 6mm. Proveedor Mr Parquet.

4. Piso técnico TMFloor modelo LB700 60 x 60cm, 35mm, terminación Ceramic tile gris tipo 1. Proveedor Tecnomadera.

Paramentos

1. Pintura Incalex Toque Sublime Design Mate color Toque de Humo, proveedor Inca.

2. Pintura Incalex Toque Sublime Design Mate color Azul Imaginado, proveedor Inca.

3. Porcelanato Keraben 30x90cm rectificado, cód KE0352, proveedor Bosch.

4. Placa de Strata Argentum 12mm (Classtone de Neolith) hasta h=0.92m. Zócalos

1. Zócalo de poliestireno 10 x 1cm color blanco, terminación recta, proveedor Samic.

2. Zócalo de poliestireno 10 x 1cm color blanco, terminación recta, proveedor Samic, pintado con pintura Incalex Toque Sublime Design Mate color Azul Imaginado, proveedor Inca.

Cielorrasos

1. Pintura Incalex Toque Sublime Design Mate color Toque de Humo, proveedor Inca.

2. Pintura Cielo Rasos Antihongos color blanco, proveedor Inca.

Código de calados de tabiques

CT01

CT02

CT03

CT04 CT05

Calado en tabique Ø9cm.

Calado en tabique 30 x 15cm.

Calado en tabique 15 x 15cm.

Calado en tabique Ø11cm.

Calado en tabique 20 x 20cm.

Nota: nivel indicado en planta, desde NPT a borde más cercano del calado.

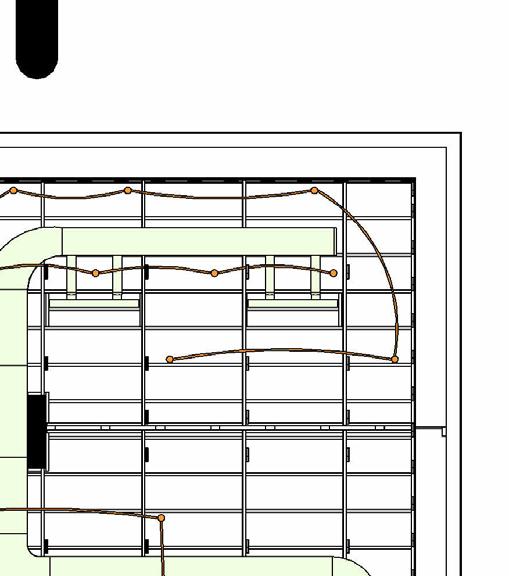

PLANTA DE ALBANILERIA T01a P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14 P15 P16 P17 P18 P19 P20 P21 P22 P23 P24 PP1 PP2 A A 16 15 14 13 12 11 10 L4 Recepción 0.00 L1 Lobby 0.00 L2 Slowork L3 Lobby 0.00 L5 ONO Poke 0.00 L8 Cocina 0.00 L6 SS.HH 0.00 L7 Circulación 0.00 (0.70 2.10) C1 (100% N (0.70 2.10) C1 (100% (0.70 2.10) C1 (100% -0.05 Retirar abertura Retirar abertura Retirar abertura 1 A 2 3 1.50 1.50 B 662.78 10.00 1322.78 15.001.50 1.5015.00 662.78 10.00 249.52 5.00 43.02 5.00 44.93 5.00 69.05 5.00 896.25 15.001.50 0.100.10 0.806.40 6.30 1, 1,B 1 2 3 TV1 De1 7.48 2.00 7.40 7.50 4.64 0.50 15.00 306.00 2.00 1284.03 15.00 3.02 2.27 2.27 T02a B B CT05 h=4.23m CT03 h=4.08m CT03 h=4.08m CT02 h=4.31m CT01 h=4.21m CT04 h=-0.08m CT04 h=-0.09m Lucía Trasmonte, Agustina Urta 75 P.ALB P.B T01a P2 P3 P4 P5 P7 P8 P9 P10 P12 P13 P14 P16 P17 P18 P19 PP1 PP2 A 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 L4 Recepción 0.00 L1 Lobby 0.00 L2 Slowork 0.00 L3 Lobby 0.00 L8 Cocina 0.00 L6 SS.HH 0.00 L7 Circulación 0.00 (0.70 x 2.10) C1 (100% ) N (0.70 x 2.10) C1 (100% (0.70 x 2.10) C1 (100% N Retirar abertura Retirar abertura Retirar abertura A 2 3 B 662.78 1322.78 15.001.50 0.94 0.00 1.64 0.100.10 0.80 0.10 0.006.40 6.30 0.11 0.81 2 1, 3 2 1 1 1, 4 2 1 4 1 1 1 4 1 1 1 4 1 144 1 1 1 TV1 De1 7.48 2.00 7.40 6.33 7.50 4.84 0.00 4.64 2.35 0.50 6.38 1.5015.00 306.00 2.00 1284.03 3.02 2.27 2.27 T02a B CT05 h=4.23m CT03 h=4.08m CT03 h=4.08m CT02 h=4.31m CT01 h=4.21m CT04

CT04 h=-0.09m

h=-0.08m

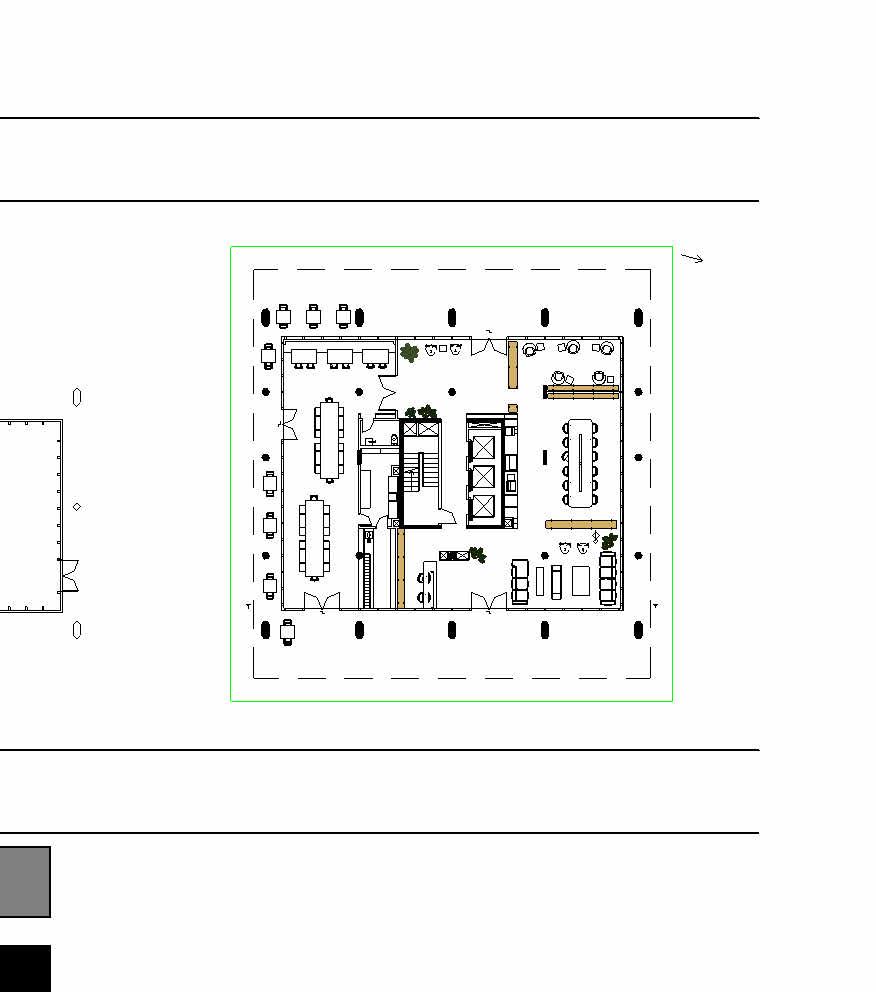

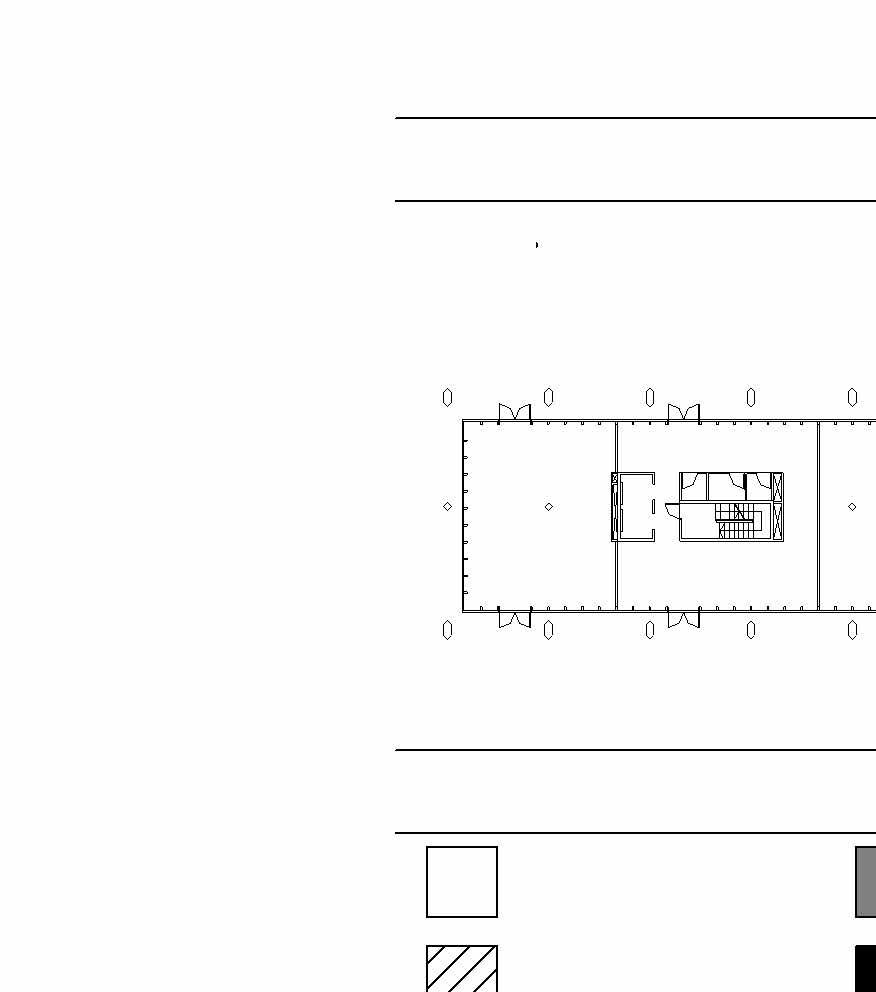

Planta de ubicación

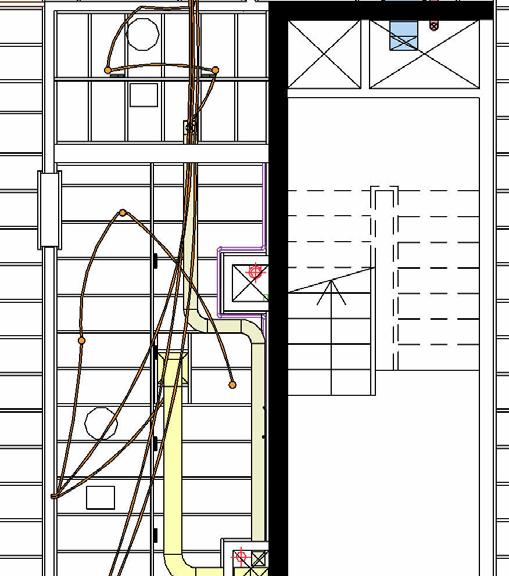

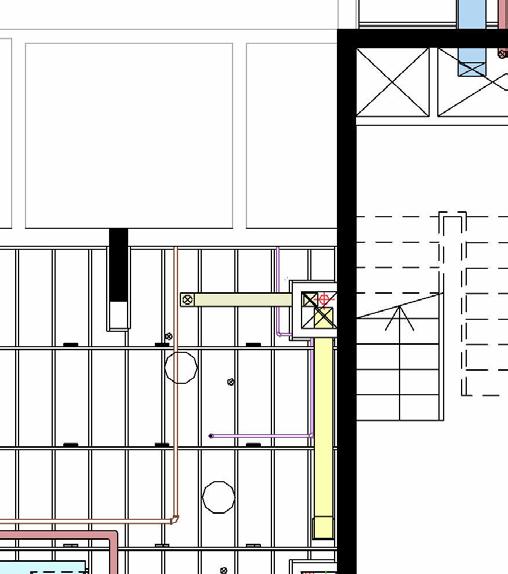

PLANTA DE TABIQUES / Planta Alta Escala

Referencias

Tabiques existentes

Tabiques a demoler

Tabiques a construir

Estructura Ubicación de norte Nivel altimétrico Nivel altimétrico

Origen de cotas acumuladas

Código de tabiques

T01 Tabique liviano de yeso y estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm, cámara de aire 22,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca entre placas.

T03 - Tabique liviano de yeso y estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso STD 12,5mm, perfi solera 70mm y perfil montante 69mm, placa de yeso STD 12,5mm, cámara de aire 23,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso STD 12,5mm y lana de roca entre placas.

T04 - Tabique liviano de yeso y estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm, cámara de aire 22,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca entre placas.

T05 - Tabique liviano de yeso y estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso STD 12,5mm, perfi solera 70mm y perfil montante 69mm, cámara de aire 35mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca entre placas.

T06 - Tabique liviano de yeso y estructura de acero galvanizado de 12,5cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 100mm y perfil montante 99mm, placa de yeso RH 12,5mm y lana de roca entre placas.

T07 - Tabique liviano de yeso y estructura de acero galvanizado de 30cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm cámara de aire 122,1mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca entre placas.

T08 - Tabique liviano de yeso y estructura de acero galvanizado de 30cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso STD 12,5mm, cámara de aire 122mm, perfil solera 70mm y perfil montante 69mm, placa de yeso STD 12,5mm y lana de roca entre placas.

Código de aberturas

C2 Puerta batiente en HDF laminado blanco de origen, 80 x 210cm.

C3 Puerta batiente en HDF laminado blanco de origen, 90 x 210cm.

Cruz de locales

Pavimentos

5. Piso de Ingeniería 14x190, de alto tránsito, terminación Roble, tablas de largos variables, ancho 19cm y espesor 14mm, proveedor Mr Parquet.

Pavimentos Paramentos Zócalos Cielorrasos

6. Porcelanato Pietra Lombarda Grigio 90x90cm rectificado, cód. PR1931, marca Portobello, proveedor Bosch.

7.Piso de goma modelo Impact Roll Night Stars rollo de 1,23 x 10m de 6mm de espesor, proveedor Vinibel.

Paramentos

1. Pintura Incalex Toque Sublime Design Mate color Toque de Humo, proveedor Inca.

5. Porcelanato Pietra Lombarda Grigio 90x90cm rectificado, cód. PR1931, marca Portobello, proveedor Bosch.

Zócalos

1. Zócalo de poliestireno 10 x 1cm color blanco, terminación recta, proveedor Samic.

3. Porcelanato Pietra Lombarda Grigio 90x90cm rectificado, cód. PR1931, marca Portobello, proveedor Bosch.

Cielorrasos

1. Pintura Incalex Toque Sublime Design Mate color Toque de Humo, proveedor Inca.

2. Pintura Cielo Rasos Antihongos color blanco, proveedor Inca.

Código de calados de tabiques

CT01 -

CT02 -

CT03 -

CT04CT05 -

Calado en tabique Ø9cm.

Calado en tabique 30 x 15cm.

Calado en tabique 15 x 15cm.

Calado en tabique Ø11cm.

Calado en tabique 20 x 20cm.

Nota: nivel indicado en planta, desde NPT

T04 T06 T04 T03 T08 T05 T04 T07 T03 T03 T06 T03 T01b T02b T03 T02b T07 T03 (0.80 2.10) C2 (100% (0.80 2.10) C2 (100% (0.80 2.10) C2 (100% (0.90 2.10) C3 (100% (0.80 2.10) C2 (100% (0.80 2.10) C2 (100% (0.80 2.10) C2 (100% L14 Sala de spinning +8.00 L20 Estar +8.00 L22 Dormitorio +8.00 L11 Dormitorio +8.00 L15 SS.HH +8.00 L23 SS.HH +8.00 L10 SS.HH +8.00 A A P20 P21 P22 P23 P24 P11 P12 P13 P14 P15 P16 P17 P18 P19 PP1 PP2 16 15 14 13 12 11 10 L9 Circulación +8.00 L13 Estar +8.00 L12 Cocina +8.00 L16 Gimnasio +8.00 L18 Dormitorio +8.00 L19 Cocina +8.00 L24 Cocina +8.00 L21 Estar +8.00 L17 Escritorio +8.00 N T05 T05 T07 T04 T01a T06 Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura T03 B 1 2 3 4 5 A C D 197.50 12.50 352.00 20.00 677.45 15.00 1.50 20.00 142.76 20.00 407.29 20.00 257.45 15.00 1.50 1.50 15.00 590.22 20.00 201.14 8.25 20.43 20.00 209.96 15.00 150.00 10.00 195.00 41.75 8.25 200.23 20.00 589.78 15.00 1.50 1.50 15.00 590.22 20.00 229.82 20.00 209.96 15.00 150.00 10.00 195.00 250.23 20.00 589.78 15.00 1.50 1.50 15.00 840.04 20.00 714.84 20.00 705.12 15.00 1.50 1.50 15.00 1140.22 20.00 288.28 30.00 821.50 15.00 1.50 0.80 5.00 8.60 5.28 5.08 3.66 11.60 0.07 8.60 11.60 1.00 0.808.60 1.45 8.40 De4 0.00 0.00 4.60 8.11 5.62 5.62 0.80 1.50 8.60 4.72 12.55 5.08 5.28 5.28 14.79 0.80 5.28 5.08 15.75 5.28 15.75 5.00 16.90 22.20 5.0051, 6 1, 5 3 5 1 1.35 3.40 3.45 3.45 3.67 4.65 2.35 5.62 4.65 9.65 De3 De2 A B C D 1 2 3 4 5 T04 1.68 1.48 0.62 1.42 0.03 0.03 0.03 5.55 9.65 3.40 0.03 CT05 h=2.47m CT03 h=2.47m CT02 h=2.47m CT03 h=2.47m CT05 h=2.47m CT03 h=2.47m CT03 h=2.47m CT05 h=2.47m CT03 h=2.47m CT03 h=2.47m CT03 h=2.47m CT02 h=2.47m CT01 h=2.38m CT01 h=2.38m CT01 h=2.38m CT01 h=2.38m CT04 h=-0.1m CT04 h=-0.1m CT04 h=-0.1m 03b 1 75 1 P.ALB P.T Nivel altimétrico Nivel altimétrico C2 Puerta batiente en HDF laminado blanco de origen, 80 210cm. cm, compuesto de la siguiente solera 70mm perfil perfil solera 70mm y cm, compuesto de la siguiente solera 70mm perfil montante 69mm, placa de ,5cm, compuesto de la siguiente solera 100mm perfil cm, compuesto de la siguiente solera 70mm y perfil perfil solera 70mm y cm, compuesto de la siguiente solera 70mm perfil perfil solera 70mm y PR1931, marca Portobello, proveedor 0m de 6mm de espesor, proveedor PR1931, marca Portobello, proveedor PR1931, marca Portobello, proveedor cm, compuesto de la siguiente solera 70mm perfil perfil solera 70mm y cm, compuesto de la siguiente solera 70mm y perfil perfil solera 70mm de 8,25cm, compuesto de la mm, perfil solera 70mm N Paramentos Cielorrasos T04 T06 T04 T03 T08 T05 T04 T07 T03 T03 T06 T01b T02b T03 T02b T07 T03 (0.80 2.10) C2 (100% (0.80 2.10) C2 (100% (0.80 2.10) C2 (100% (0.90 2.10) C3 (100% (0.80 x 2.10) C2 (100% (0.80 x 2.10) C2 (100% (0.80 x 2.10) C2 (100% L14 Sala de spinning +8.00 L11 Dormitorio +8.00 L15 SS.HH +8.00 L23 SS.HH +8.00 L10 SS.HH +8.00 A P21 P22 P23 P24 P12 P13 P14 P16 P17 P18 P19 PP1 PP2 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 L9 Circulación +8.00 L13 Estar +8.00 L12 Cocina +8.00 L19 Cocina +8.00 L24 Cocina +8.00 L17 Escritorio +8.00 N N T05 T05 T04 T01a T06 Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura Retirar abertura T03 B 3 4 5 A C D 12.50 205.00 12.50 177.00 20.00 147.71 20.00 684.74 20.00 552.00 30.00 500.46 5.90 6.10 5.00 5.00 8.60 5.28 9.14 10.04 5.08 11.40 3.66 2.86 11.60 0.07 8.60 11.60 1.00 14.49 0.80 8.60 0.65 8.40 1.45 8.40 0.00 0.00 3.52 5.90 3.80 5.90 4.60 6.10 5.22 8.11 5.62 1.50 8.60 3.65 8.40 4.72 5.90 12.55 5.08 14.49 5.28 14.79 5.28 14.79 0.80 14.86 5.28 15.66 5.08 15.75 5.28 15.75 5.00 16.90 17.10 22.20 5.00 5.00 1 1 5 1 6 1, 5 2 3 1, 2 5 1 1 1 6 1, 5 2 3 1 1 5 1 1 1 5 1 1 1 1 1 3.20 1.35 3.40 2.55 3.45 4.55 3.57 3.45 4.35 4.47 4.35 3.67 4.55 4.65 4.55 5.15 2.35 5.62 4.65 4.35 9.65 4.35 4.55 De3 De2 1 1 8.20 2.26 T04 1.68 1.48 0.62 1.42 0.03 0.03 0.03 2.05 5.55 9.65 3.40 0.03 CT05 h=2.47m CT03 h=2.47m CT02 h=2.47m h=2.47m CT05 h=2.47m CT03 h=2.47m CT03 h=2.47m CT05 h=2.47m CT03 h=2.47m CT03 h=2.47m CT03 h=2.47m CT02 h=2.47m CT01 h=2.38m CT01 h=2.38m CT01 h=2.38m CT04 h=-0.1m CT04 h=-0.1m CT04

h=-0.1m

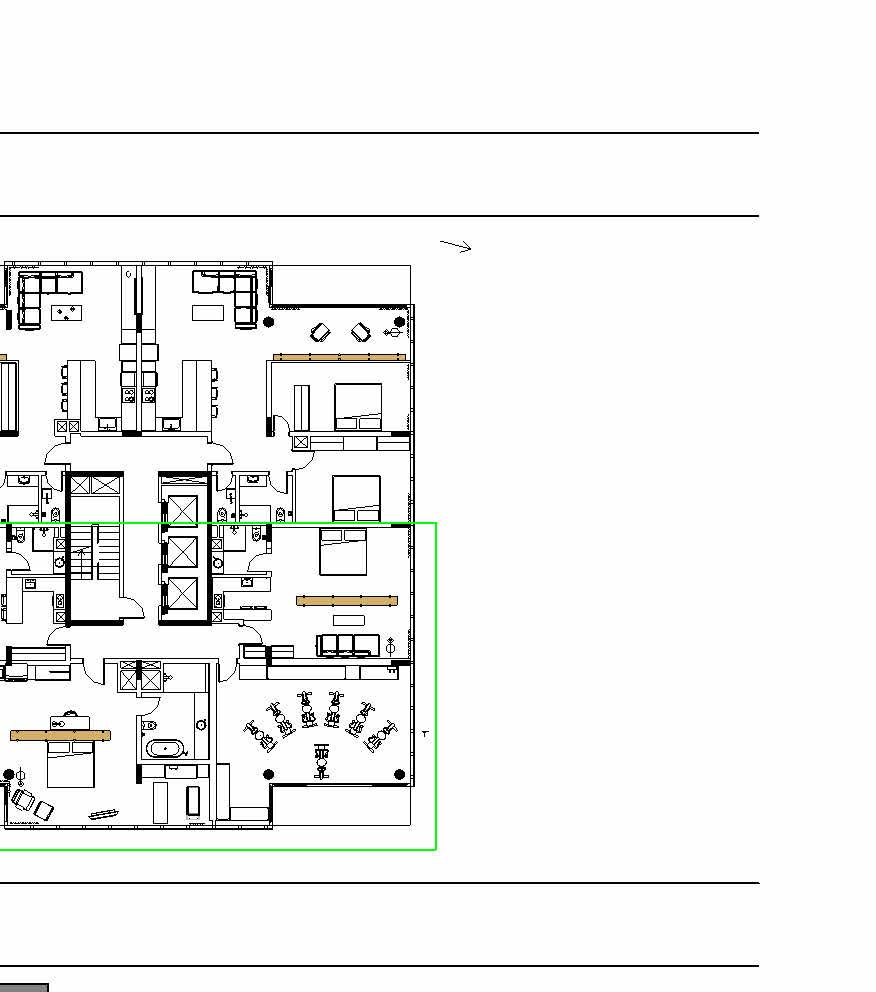

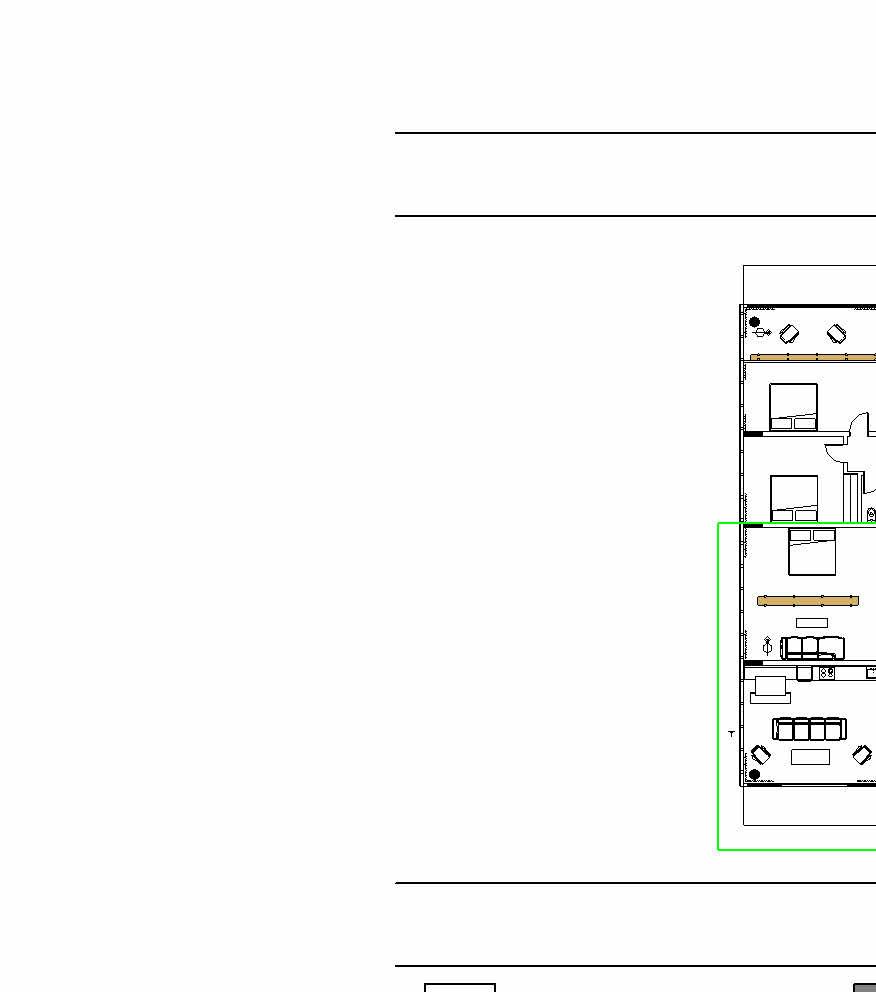

Planta de ubicación

borde más

calado.

cercano del

gráfica

Descripción T01b

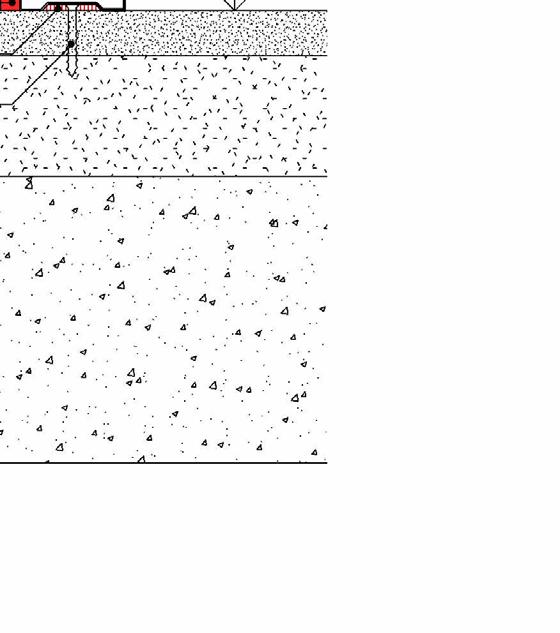

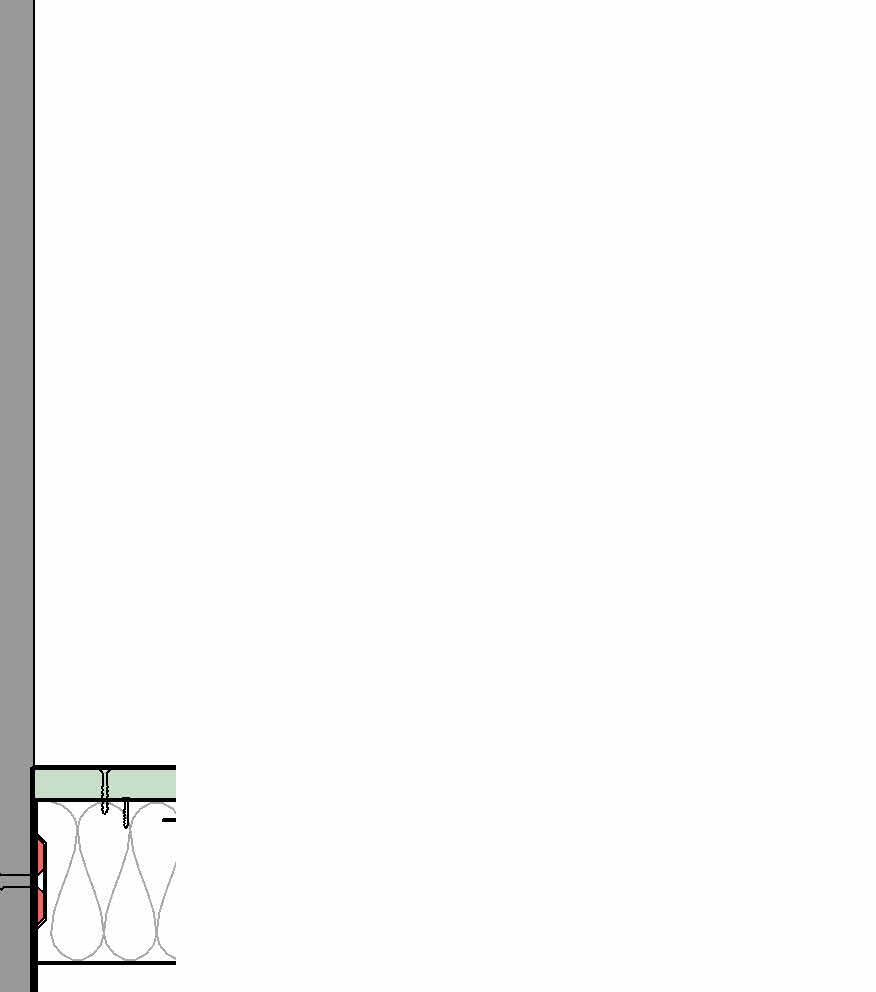

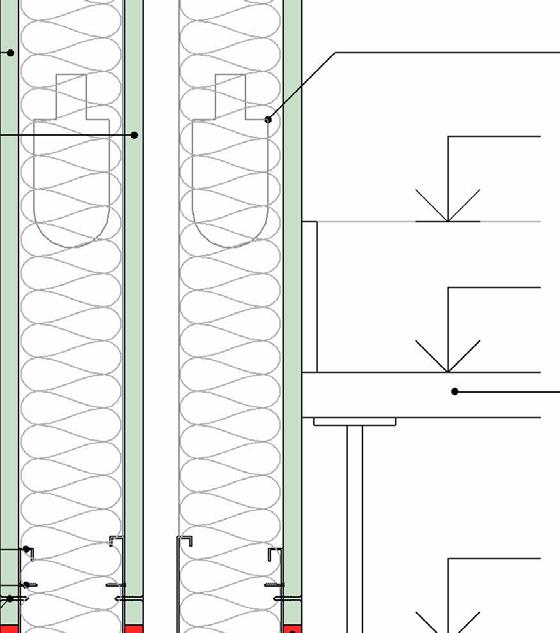

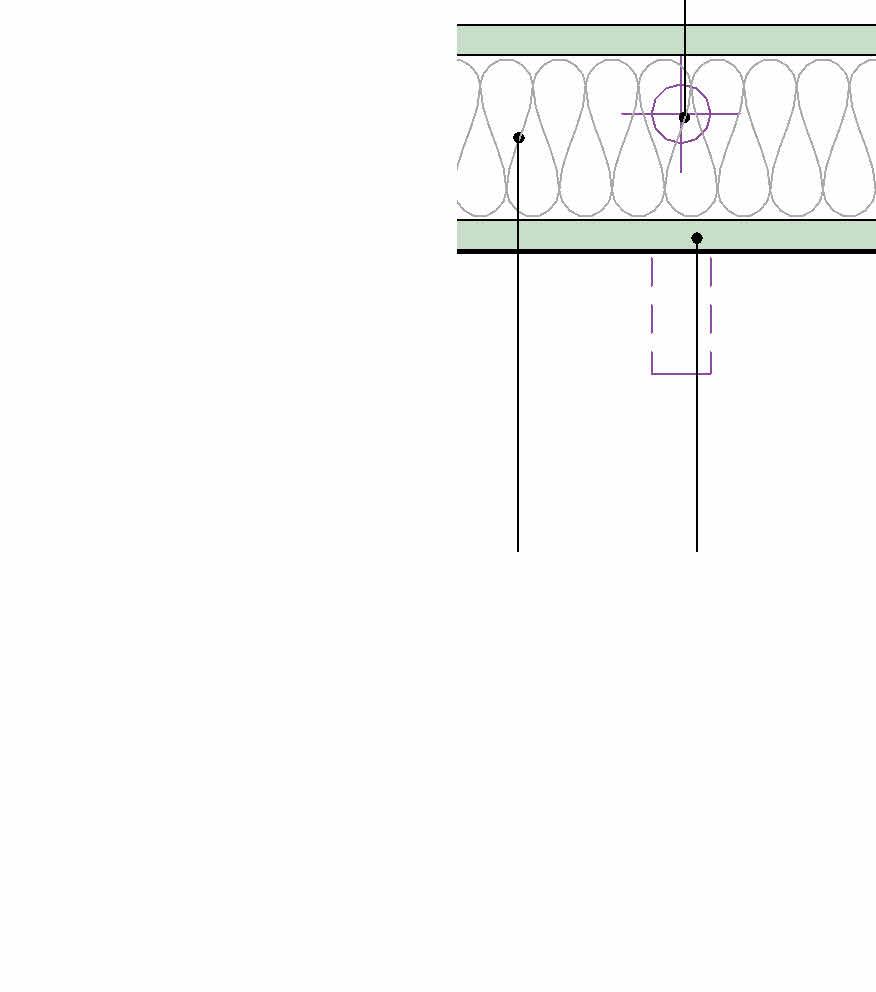

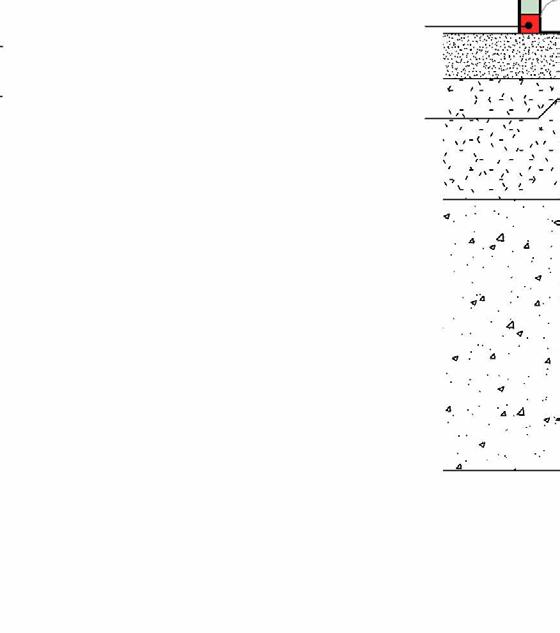

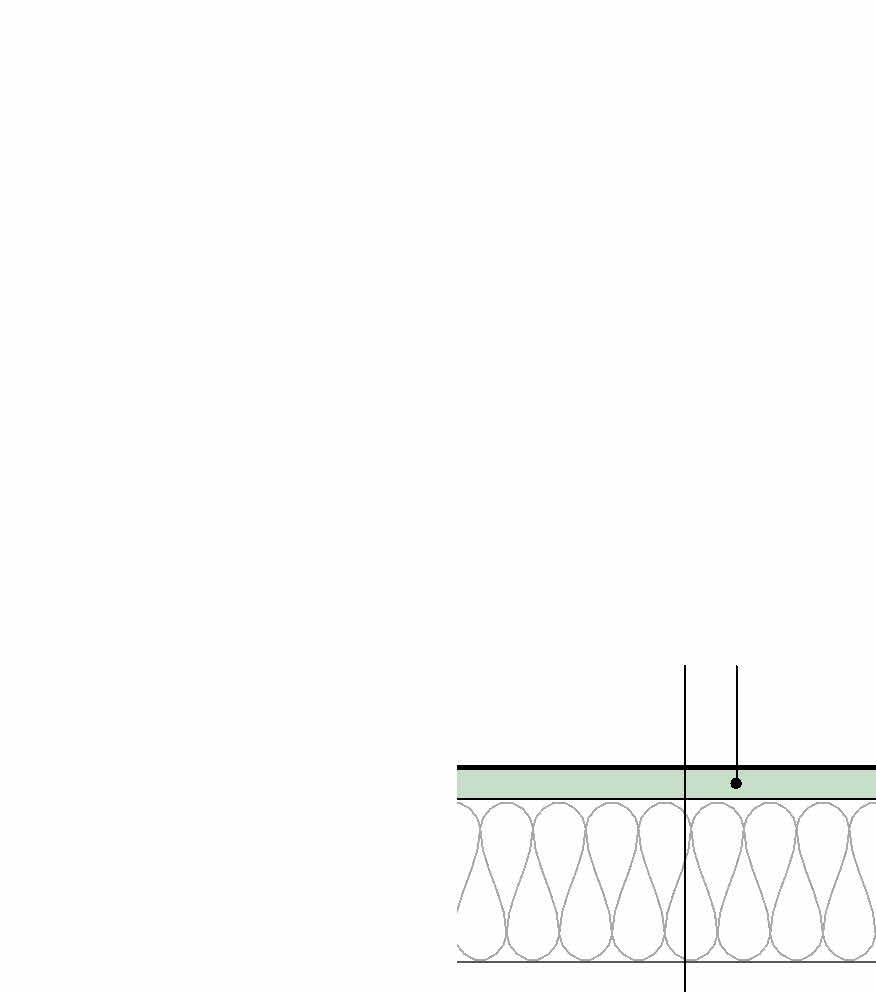

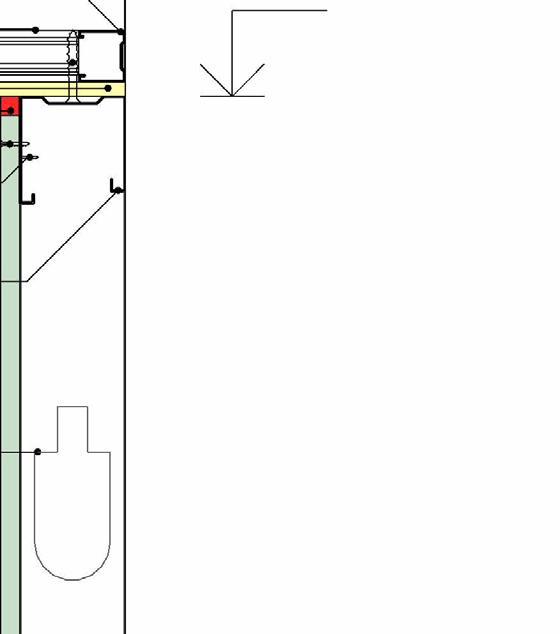

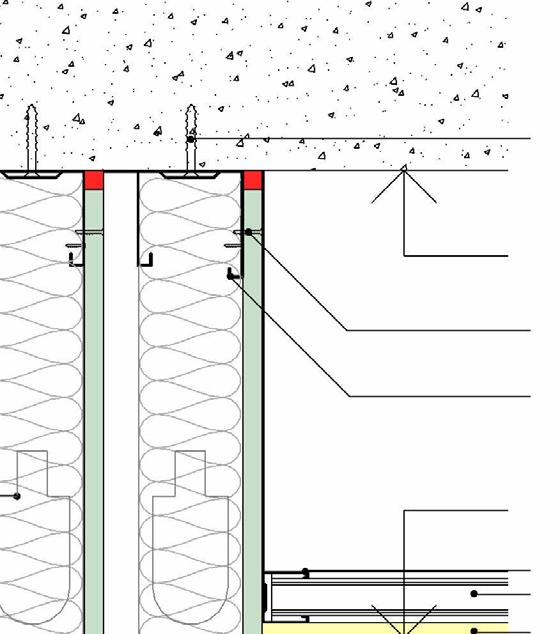

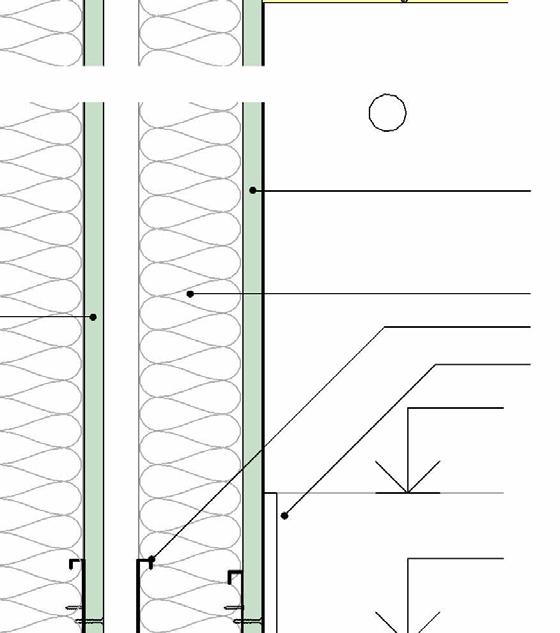

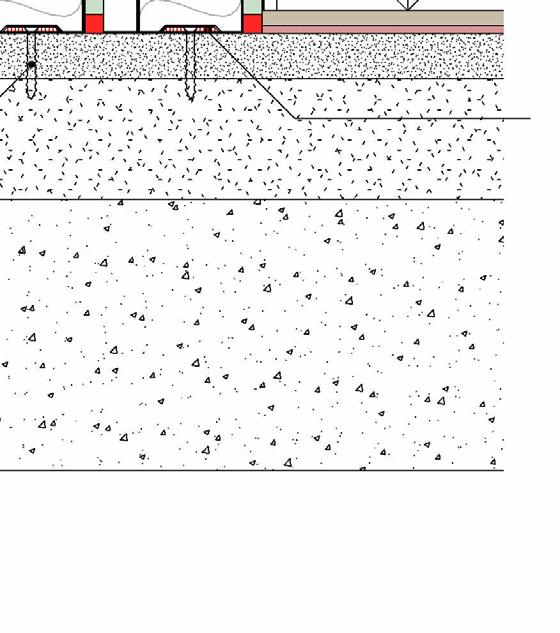

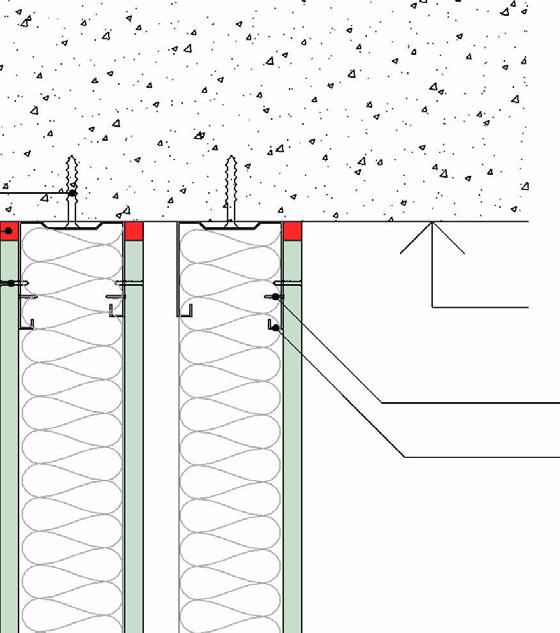

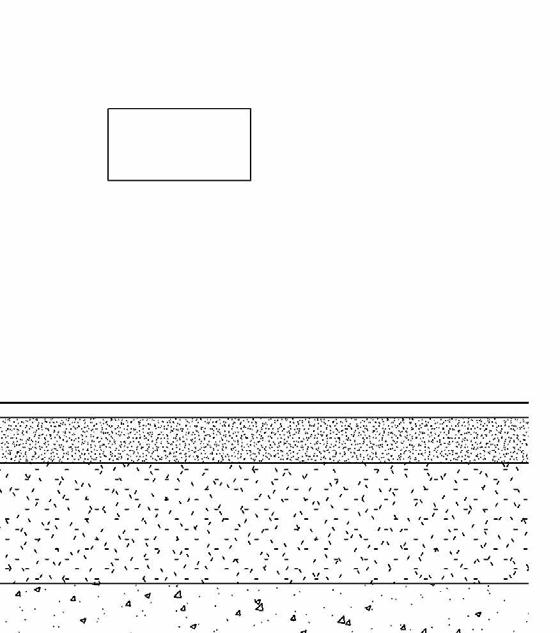

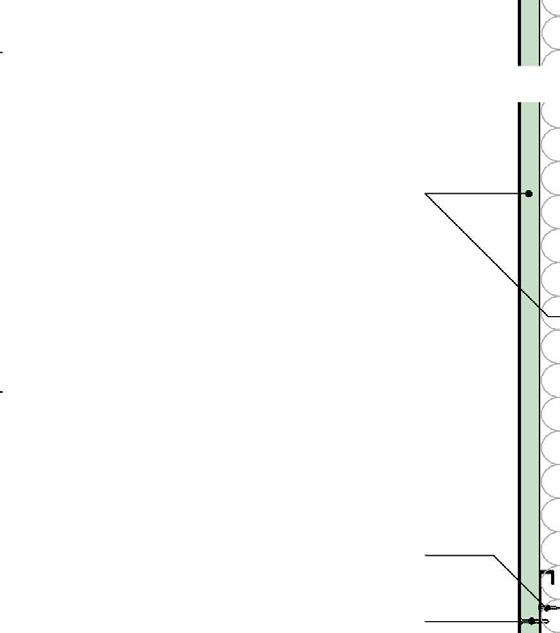

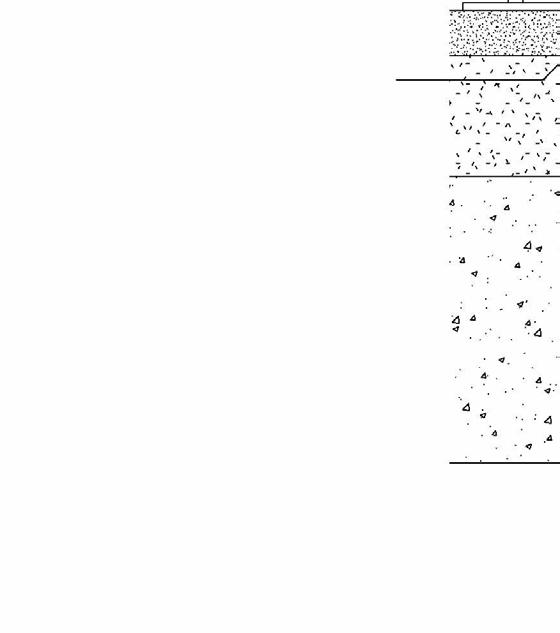

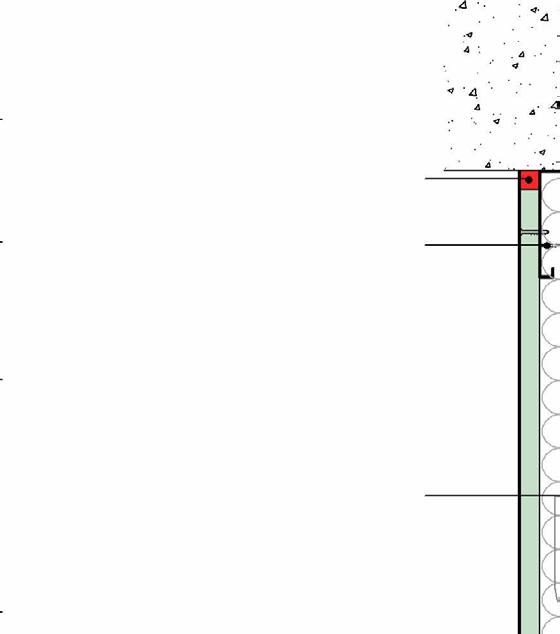

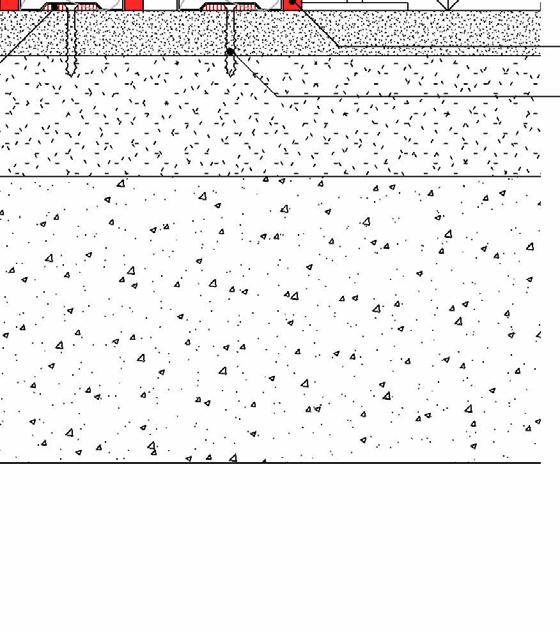

DETALLE DE TABIQUES

maestra 34mm

Tabique liviano de yeso y estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm, cámara de aire 22,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca entre placas.

h = 2.70m

Sellador

Tornillo T1

Taco fischer para fijación a carpeta

Perfil montante 69mm

Tornillo T2

Perfil solera 70mm

Perfil solera 35mm

Placa RH 12,5mm

Medio tabique liviano de yeso y estructura de acero galvanizado de 8,25cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm.

Perfil solera 35mm

Perfil montante 34mm

Tornillo T2 más largo

Placa STD 9,5mm

Sellador

Tornillo T2

Tornillo T1

Perfil solera 70mm

T02a h = 3.17m

T02 - Medio tabique liviano de yeso y estructura de acero galvanizado de 8,25cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm.

Los materiales a utilizar son las siguientes.

Placas STD Placa de yeso estándar 12,5mm marca Durlock, 1,20 x 2,40m. Comercializa Barraca Paraná.

Placas RH - Placa de yeso resistente a la humedad 12,5mm marca Durlock, 1,20 x 2,40. Comercializa Barraca Paraná. montante 69mm de roca RH 12,5mm montante 69mm solera 70mm Tornillo T1

Perfil montante 69mm

Perfil montante 34mm

Placa STD 9,5mm

L23

Placa RH 12,5mm

Lana de roca

Perfil solera 70mm

Zócalo de porcelanato Pietra

Lombarda (2- en cruz de locales)

Placa RH 12,5mm

Zócalo de poliestireno 10 x 1cm

Torreta de arrime

NPT +0.10 1.25 7.00 1.25 2.25 7.00 -0.18 20.00 1.25 +4.70 NPT +0.10 20.00 1.25 7.00 1.25 2.25 7.00 1.25 +2.39 +2.70 +2.99 NPT -0.18 8.25 1.25 7.00 +2.99 Lucía Trasmonte, Agustina Urta Flavio Morán, Agustina Pugliese, Camila Díaz Detalles de tabiques T01a h = 4.88m L08 L06 Tabique liviano de yeso estructura de acero galvanizado de 20 manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil montante 69mm, placa de yeso RH 12,5mm, cámara de aire 22,5mm, perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca en 1 5 04a 8 Detalle T01b arr T01b h = 2.70m L23 Tabique liviano de yeso y estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm, cámara de aire 22,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca entre placas. Tabique liviano de yeso estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm perfil montante 69mm, placa de yeso RH 12,5mm, cámara de aire 22,5mm, perfil solera 70mm perfil montante 69mm, placa de yeso RH 12,5mm lana de roca entre placas. med Los materiales a utilizar son las siguientes. Placas STD - Placa de yeso estándar 12,5mm marca Durlock, 1,20 Placas RH Placa de yeso resistente la humedad 12,5mm marca Zócalo poliestireno 10 x 1cm Perfil solera 70mm Tornillo T1 Tornillo T2 Perfil montante 69mm Sellador hidrófugo Taco fischer para fijación a carpeta Lana de roca Placa RH 12,5mm Placa RH 12,5mm Lana de roca Tornillo T2 Sellador Taco fischer para fijación a carpeta Perfil montante 69mm Perfil solera 70mm Tornillo T1

para fijación a carpeta

Tornillo

Placa RH 12,5mm Placa

Taco fischer

Sellador hidrófugo

T2 Tornillo T1

RH 12,5mm

Zócalo de porcelanato Pietra Lombarda (2- en cruz de locales) Perfil solera 70mm Tornillo T2 Taco fischer para fijación carpeta Perfil montante 69mm Tornillo T1 Sellador Silicona neutra

yeso y estructura

galvanizado siguiente manera de

a derecha; placas

Lana de roca Perfil solera 70mm

Silicona neutra Medio tabique liviano de

de acero

izquierda

de yeso RH 12,5 T02a h = 3.17m

de yeso estructura de acero galvanizado de 8,25cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil

T2 L8 Piso técnico P03 Piso técnico P02 Torreta de arrime Piso técnico P03 Placa STD 9,5mm Perfil solera 35mm Viga maestra 34mm Perfil montante 34mm Placa STD 9,5mm Perfil solera 35mm Sellador Tornillo T2 más largo Perfil montante 34mm Perfil solera 35mm Placa STD 9,5mm Torreta de arrime Zócalo de poliestireno 10 1cm Abastecimiento agua caliente Ø25mm +0.10 +2.39 +2.70 NPT +2.99 T01 - Tabique liviano de yeso y estructura de acero galvanizado de 20cm, compuesto de la siguiente manera de izquierda a derecha; placas de yeso RH 12,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm, cámara de aire 22,5mm, perfil solera 70mm y perfil montante 69mm, placa de yeso RH 12,5mm y lana de roca entre placas.

Medio tabique liviano

montante 69mm. Sellador hidrófugo Taco fischer para fijación a carpeta Tornillo T2 Tornillo T1 Silicona neutra Placa RH 12,5mm Perfil montante 69mm Perfil solera 70mm Tornillo T1 Tornillo

Piso técnico P03 técnico P03

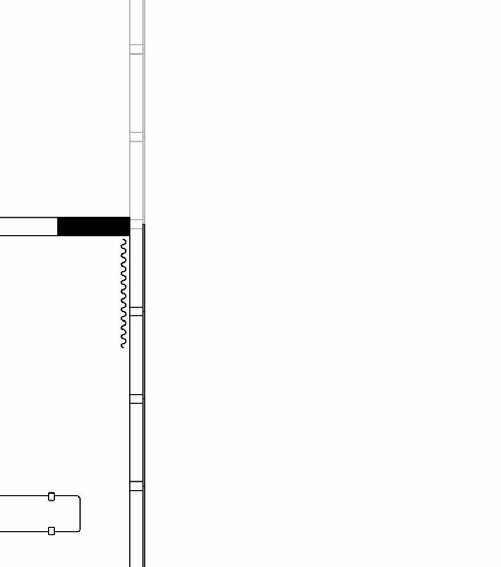

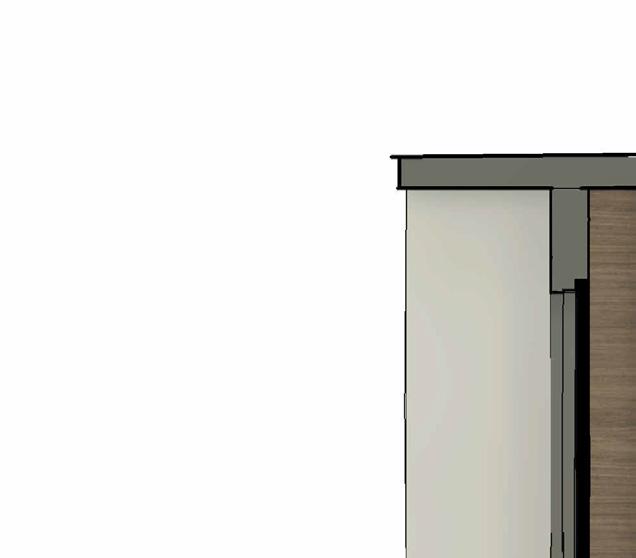

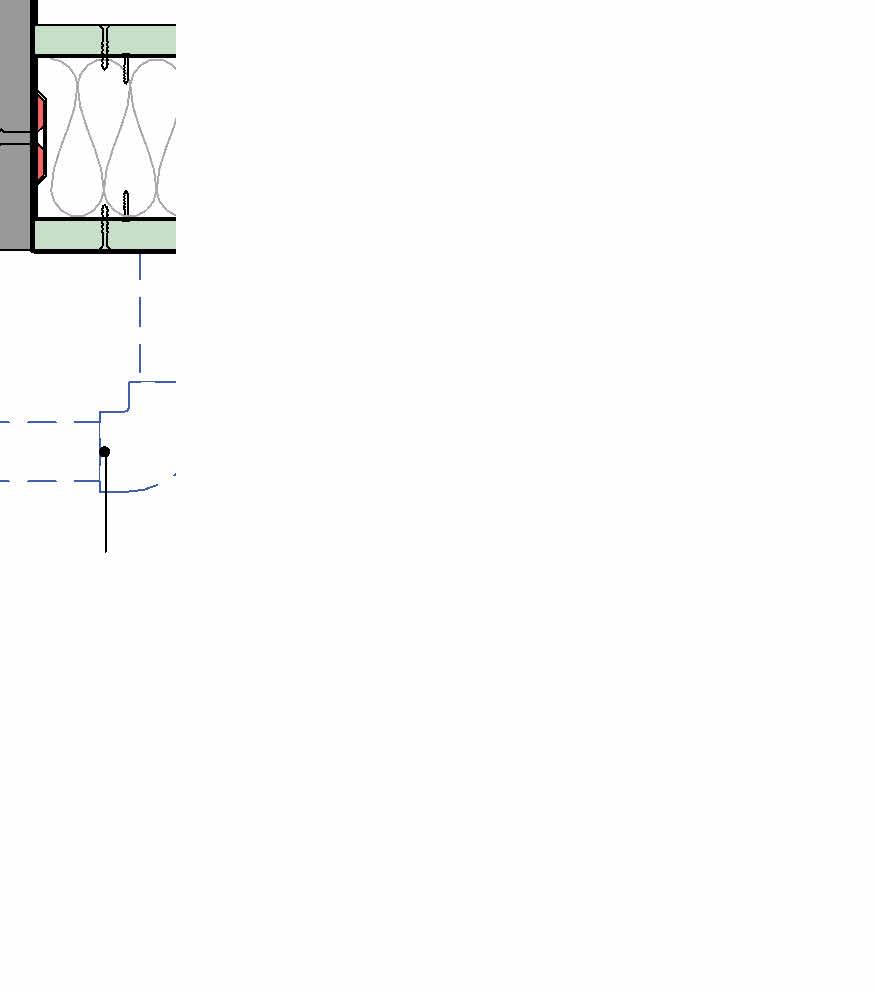

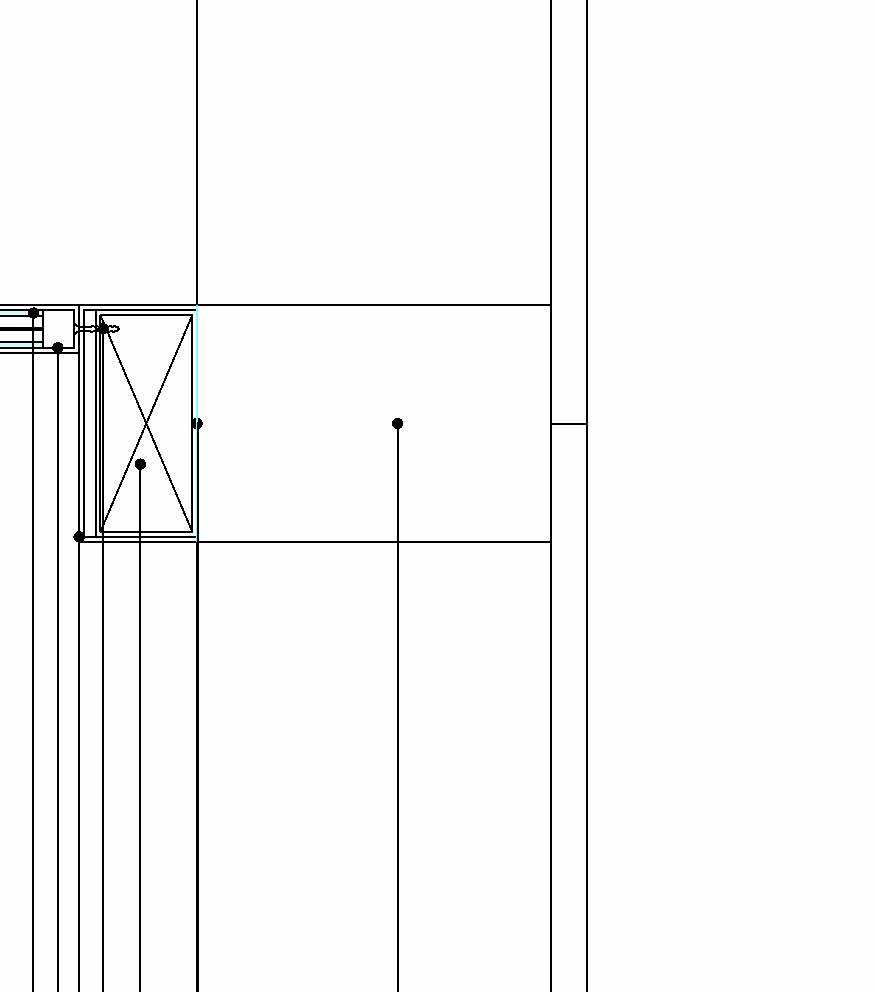

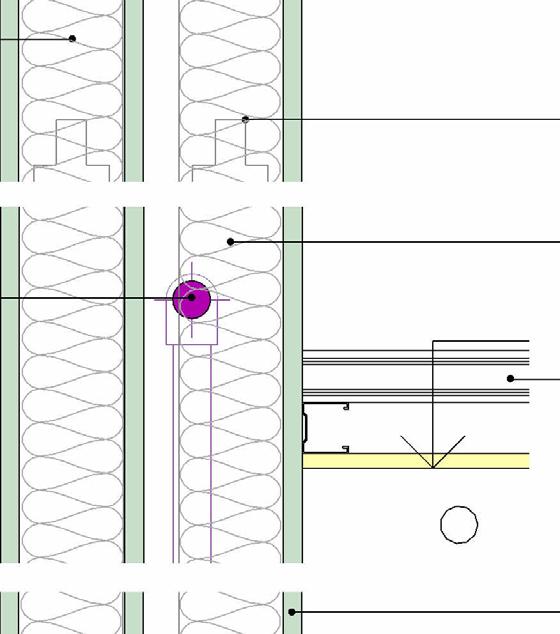

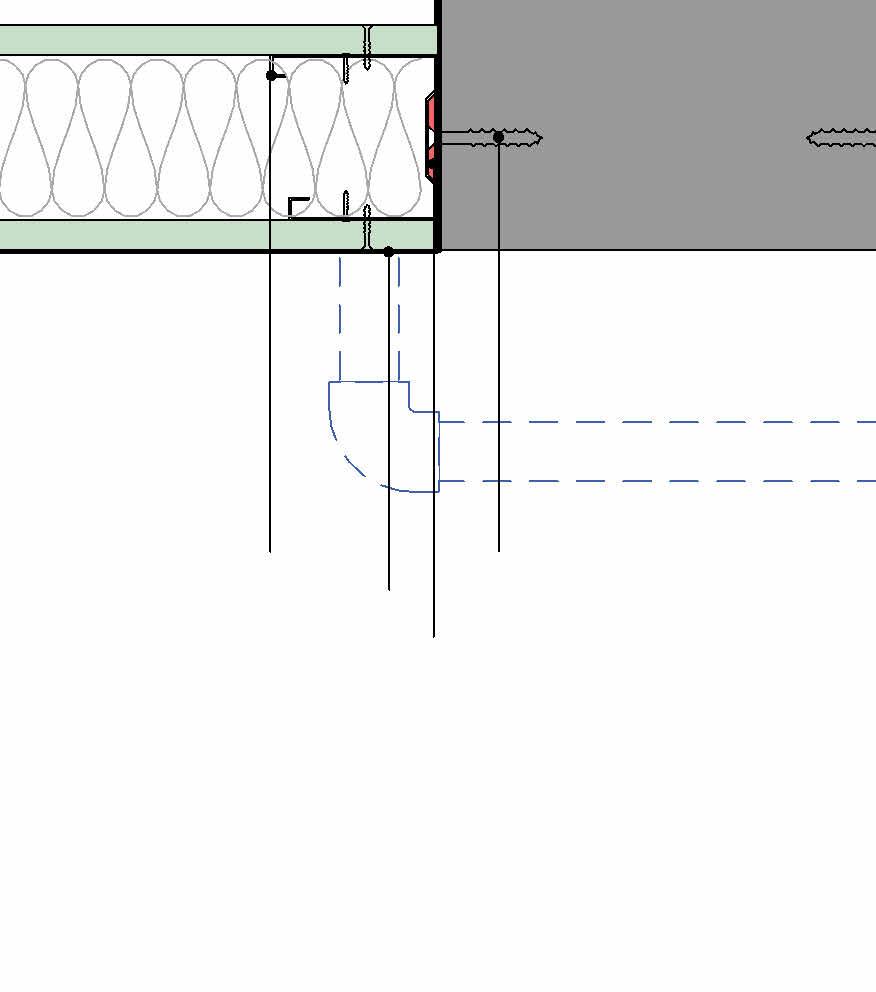

DETALLE DE ENCUENTROS

De1

De2

P16 Lucía Flavio Morán,Detalles de encuentros 19.07.2023

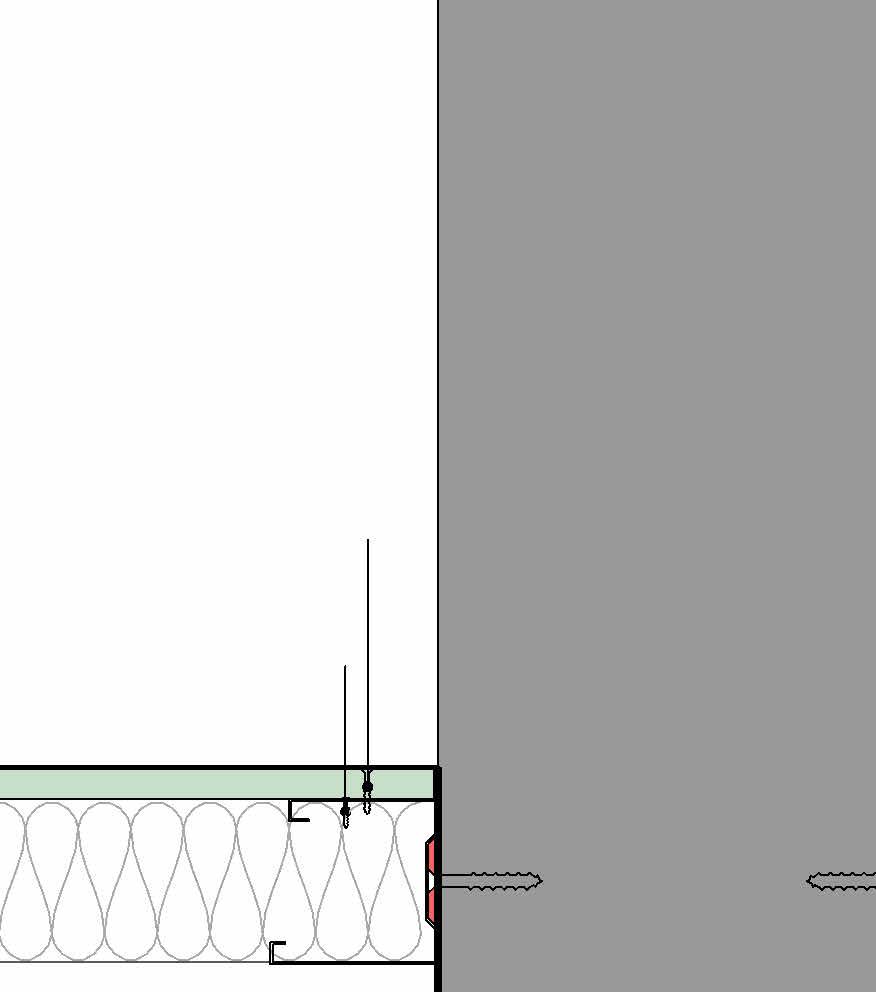

Detalle de encuentro entre T05 (en L21) y P16. Vista en planta. Ángulo de ajuste metálico, fijado con adhesivo de contacto Silicona neutra Taco fischer para fijación a pilar de hormigón armado 1 5 05a 2 De1

Detalle de encuentro entre T03 (en L2) y perfil de muro cortina Vista en planta. Vidrio blindex laminado 10,76mm Silicona neutra Perfil U de aluminio 35x20mm Piezade espera como fijación de tubular Silicona neutra Perfil de muro cortina Tubular de aluminio 100x50mm Tornillo autorroscante para metal Perfil solera 70mm Placa RH 12,5mm Lana de roca Placa RH 12,5mm Tornillo T1 Tornillo T2 Abastecimiento agua caliente Ø25mm Abastecimiento agua fría Ø25mm (por cielorraso).

Escala gráfica

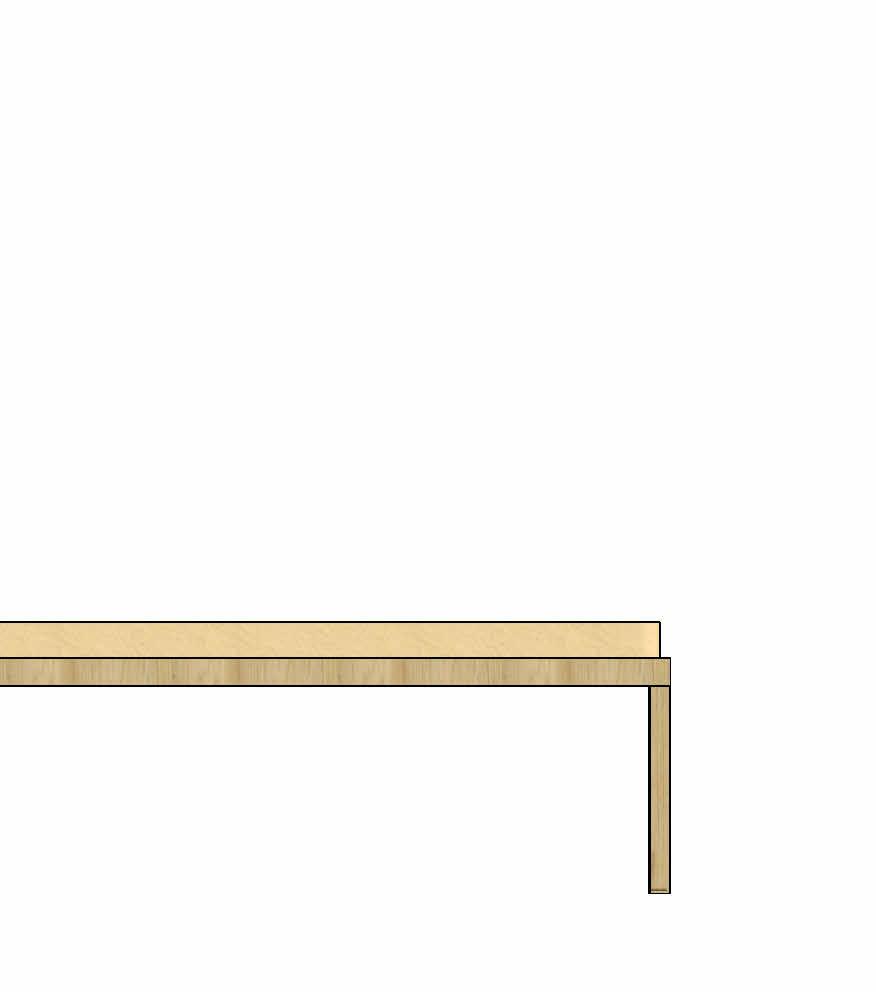

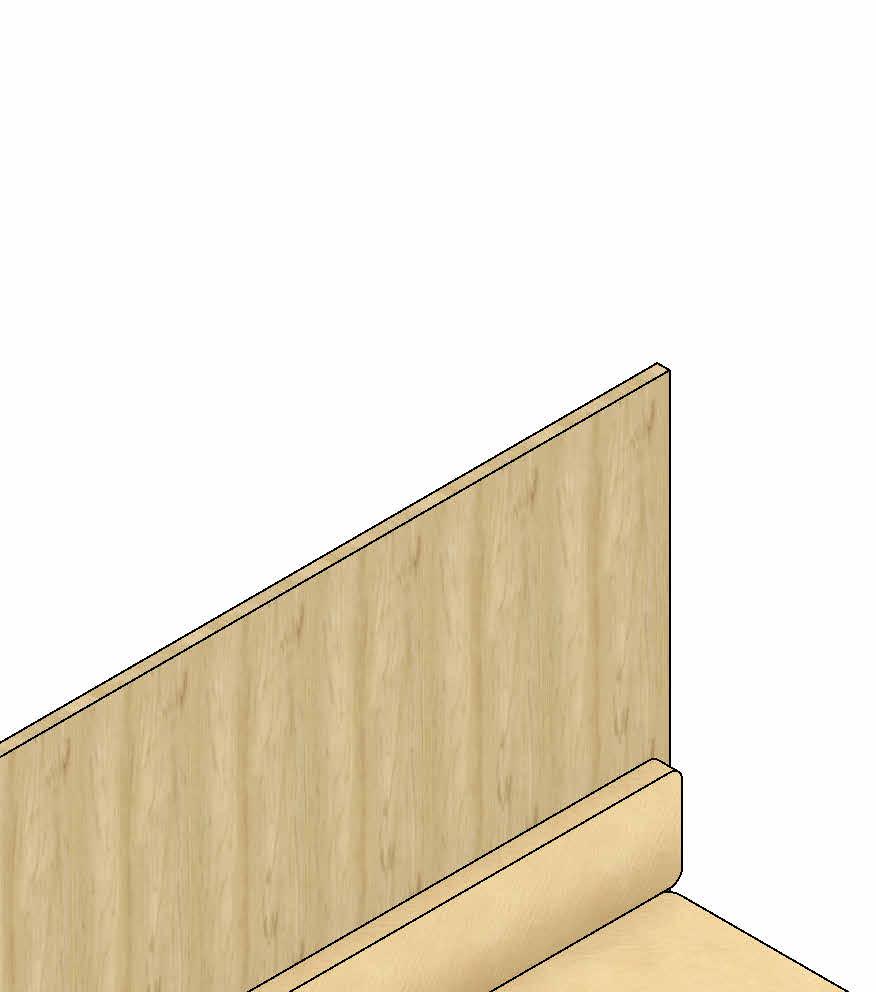

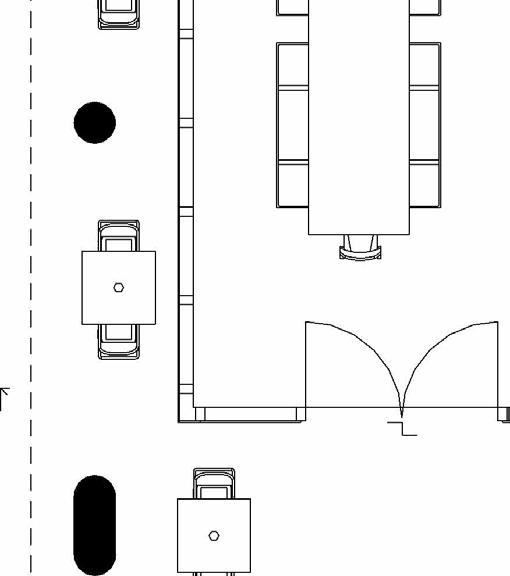

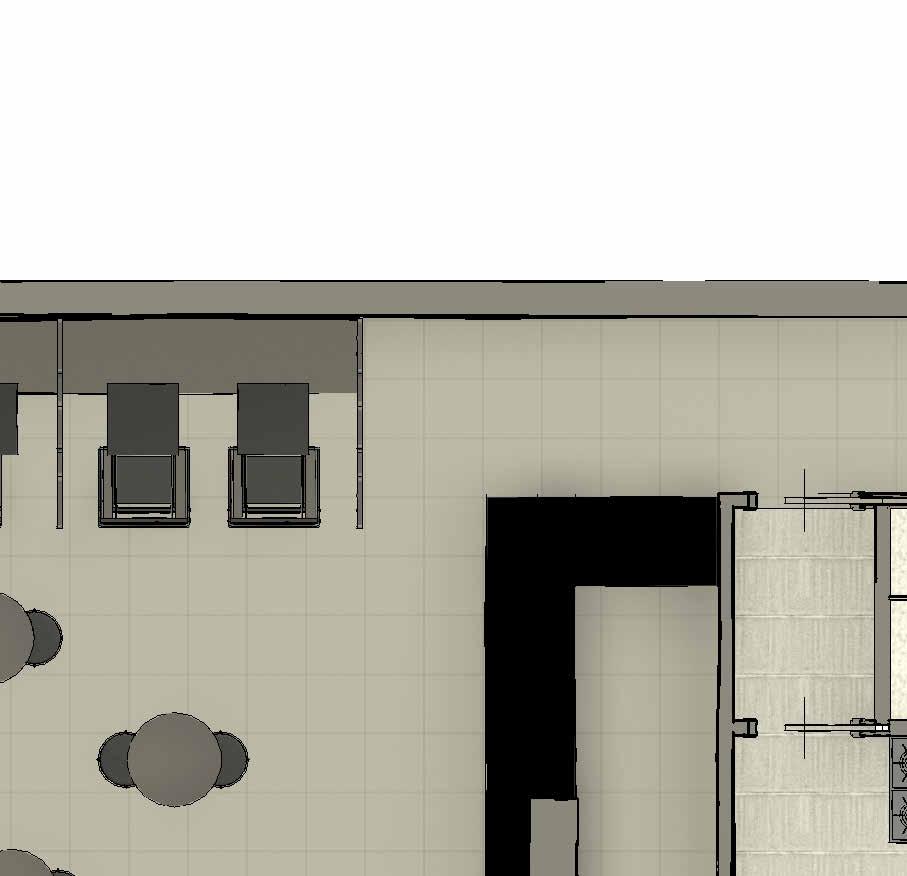

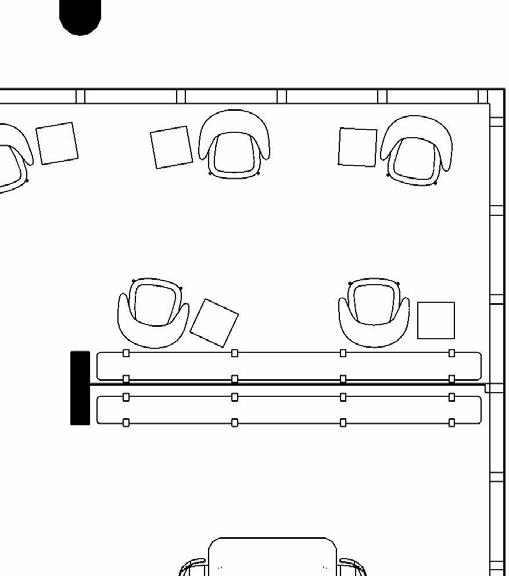

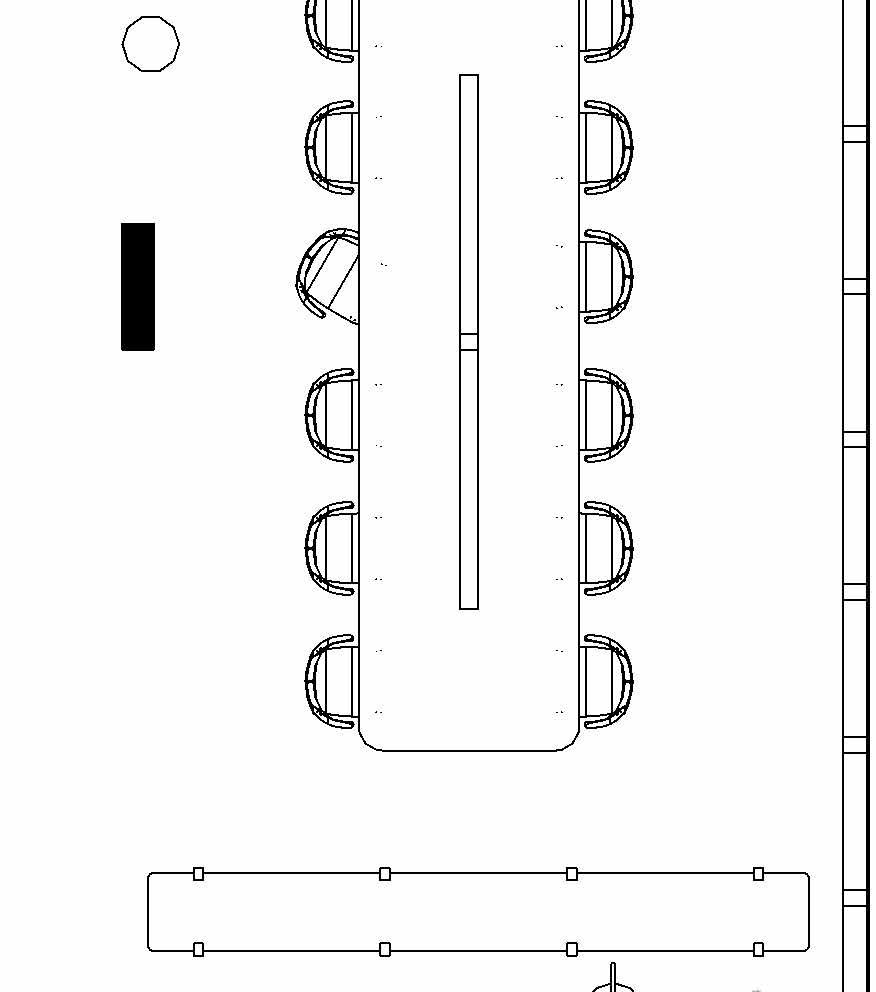

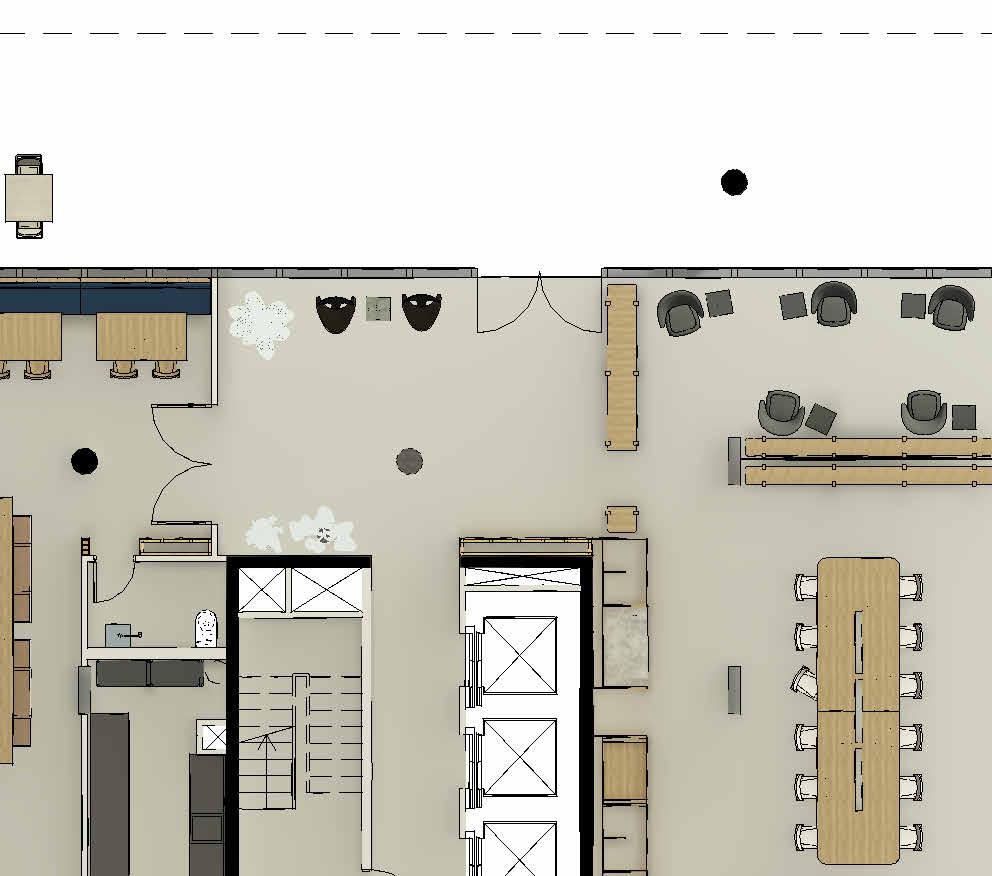

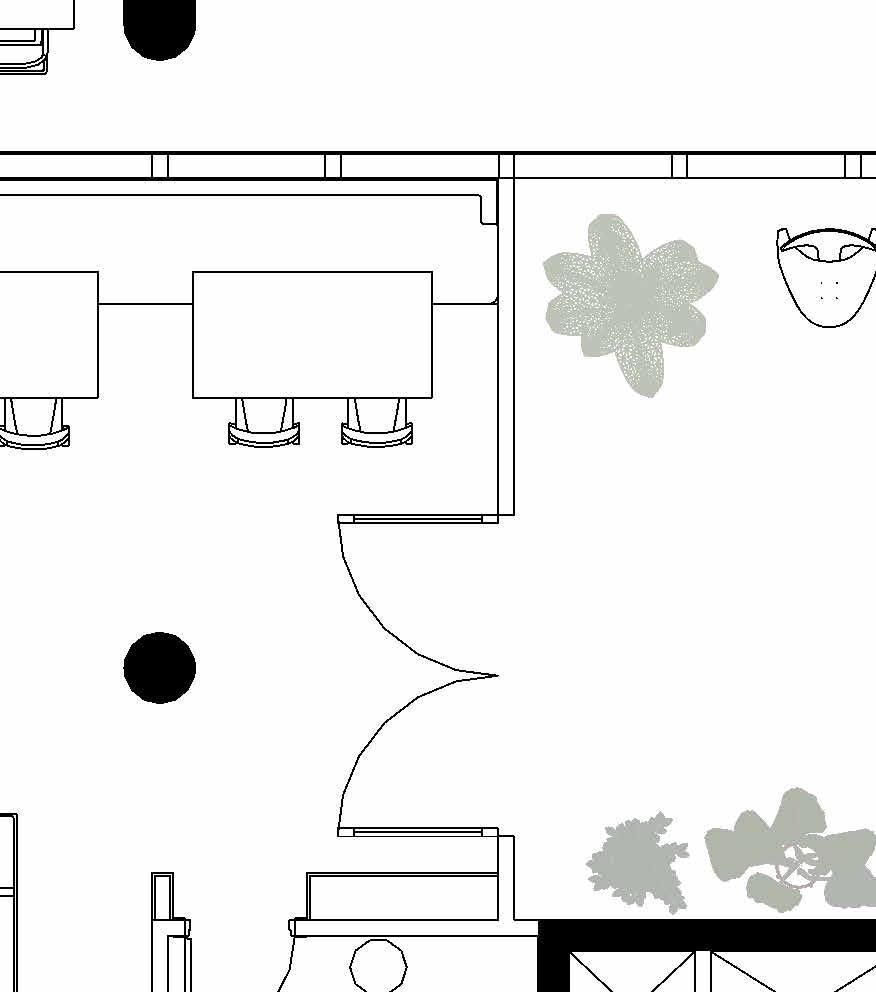

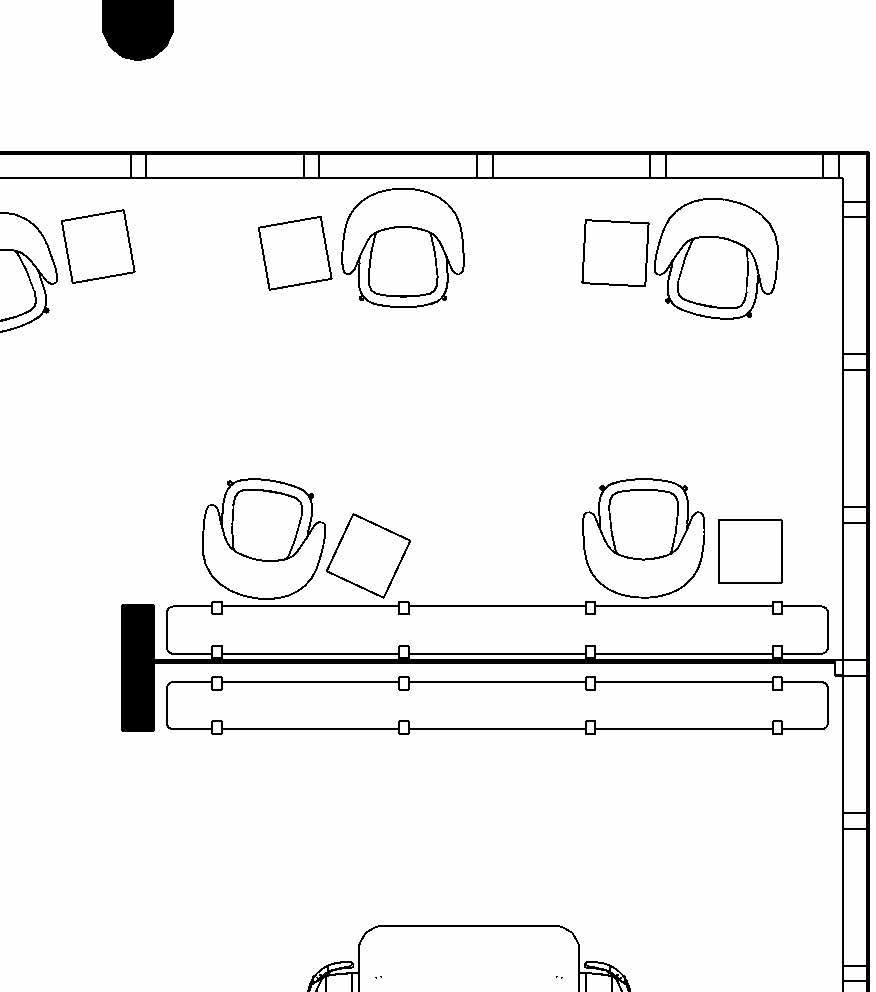

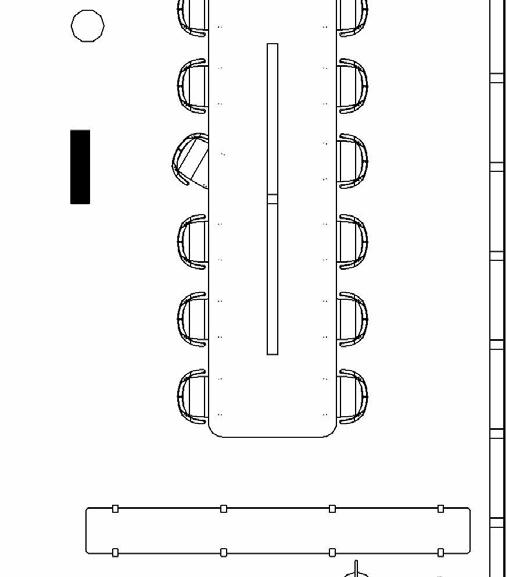

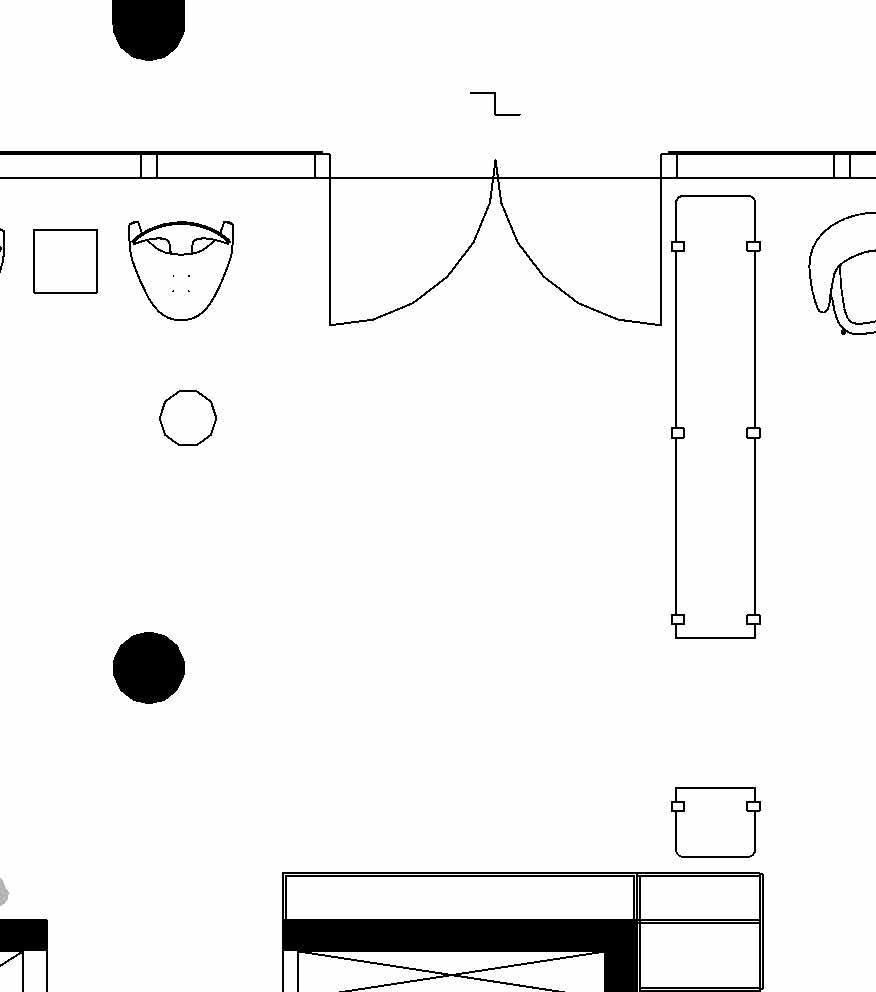

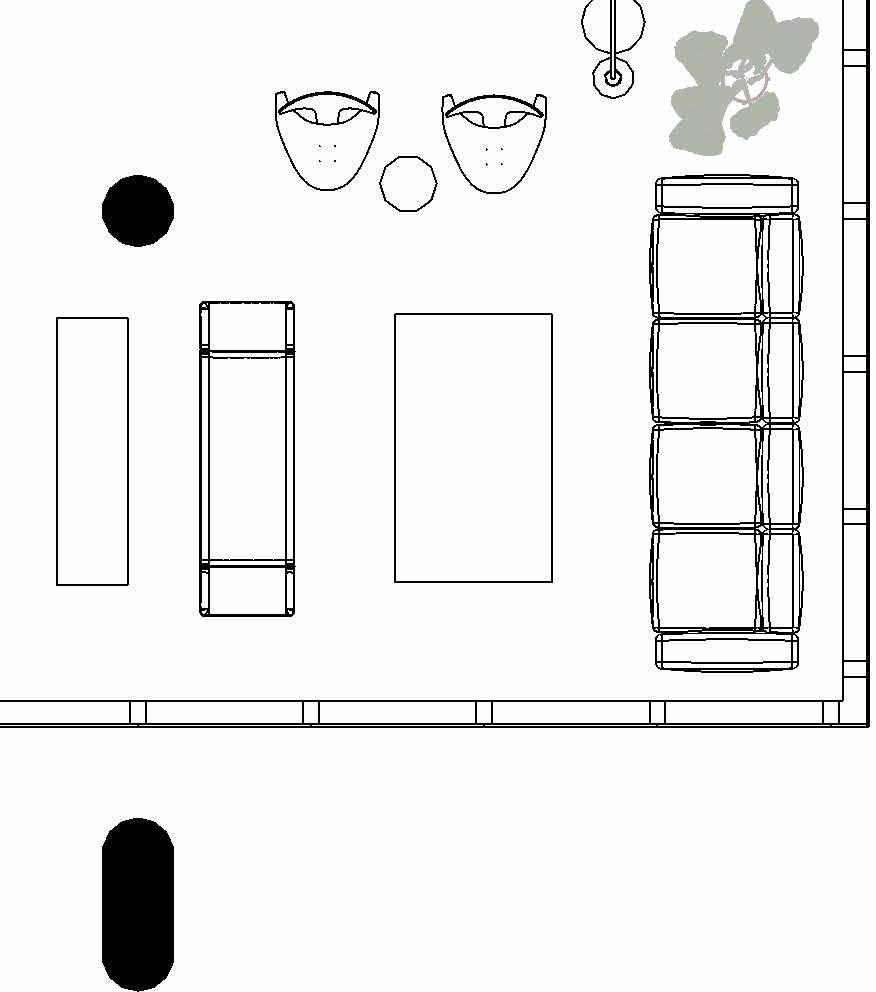

PLANTA DE EQUIPAMIENTO / Planta Baja

Nivel altimétrico

Equipamiento diseñado

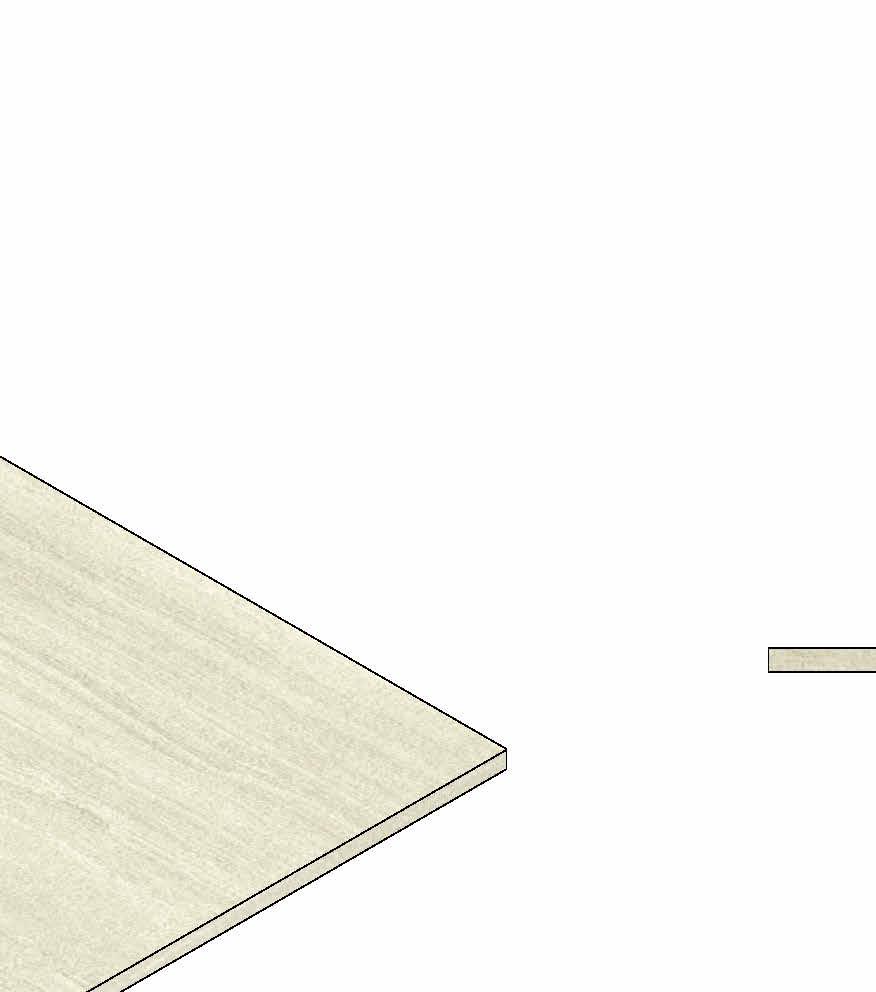

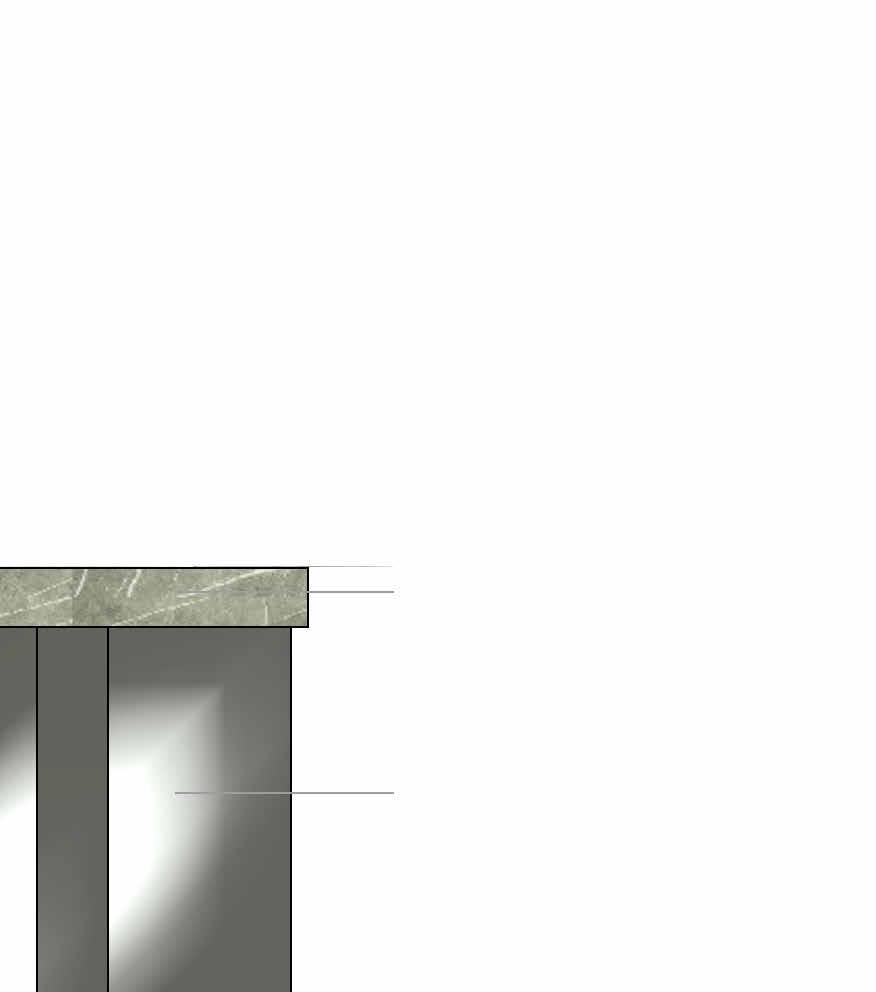

ED1 - Mesa cuadrada 80 x 80cm con tapa de Strata Argentum (Classtone de Neolith) y base de hierro pintado al horno en negro.

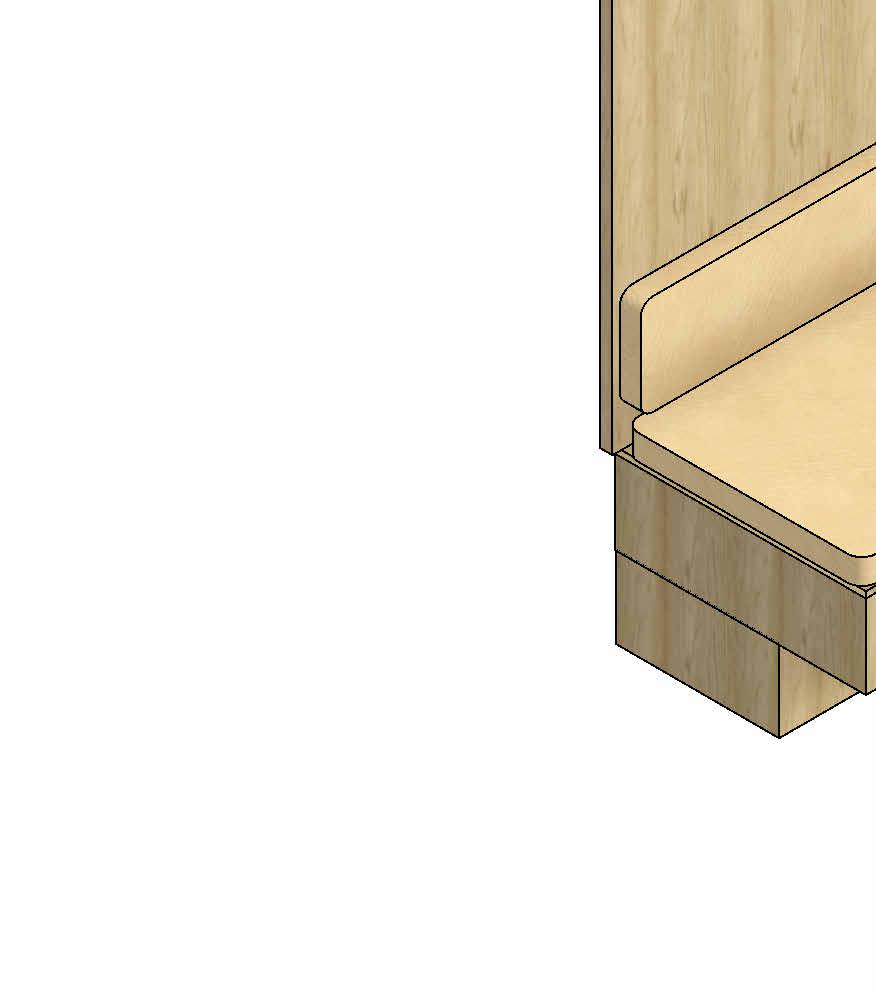

ED2 - Asiento tipo sillón empotrado de estructura en MDF enchapado de roble y asiento y respaldo tapizado.

ED3 - Mesa rectangular 152 x 80cm en MDF enchapado de roble (base y tapa).

ED4 - Mesa auxiliar 40 x 40cm con tapa de Zaha Stone (Fusion de Neolith) y base de hierro pintado al horno en negro.

ED5 - Falso "muro" para tablero de electica en MDF enchapado de roble

ED6 - Estantería divisoria con vano para pasaje en MDF enchapado de roble.

ED7 - Estantería divisoria angosta en MDF enchapado de roble.

ED8 - Mesa de cowork con hueco central en MDF enchapado de roble.

ED9 - Estantería divisoria en MDF enchapado de roble.

ED10 - Sillón 4 cuerpos en cuero a definir, a medida.

ED11- Mesa ratona rectangular 170 x 100cm con tapa en Zaha Stone (Fusion de Neolith) y base en MDF enchapado de roble.

ED12- Mesa ratona rectangular 170 x 45cm en MDF enchapado de roble (base y tapa).

ED13 - Sillón 3 cuerpos en tela a definir, a medida.

ED14- Mostrador de recepción con zona accesible en MDF enchapado de oble y Zaha Stone (Fusion de Neolith).

ED15- Estantería en MDF enchapado de roble.

ED16- Estantería con estantes vistos en chapa galvanizada y estructura de hierro pintado de negro al horno y estantes con puertas inferiores en MDF enchapado de roble.

ED17- Mostrador de restaurante en Strata Argentum (Classtone de Neolith), MDF enchapado de roble y acero inoxidable.

ED18- Banco en chapa galvanizada pintada de blanco al horno y almohadón de asiento en cuero.

ED19- Mesa compartida de restaurante en MDF enchapado de roble (base y tapa).

ED20- Falso "muro" para acceso a baño y tablero en MDF enchapado de oble.

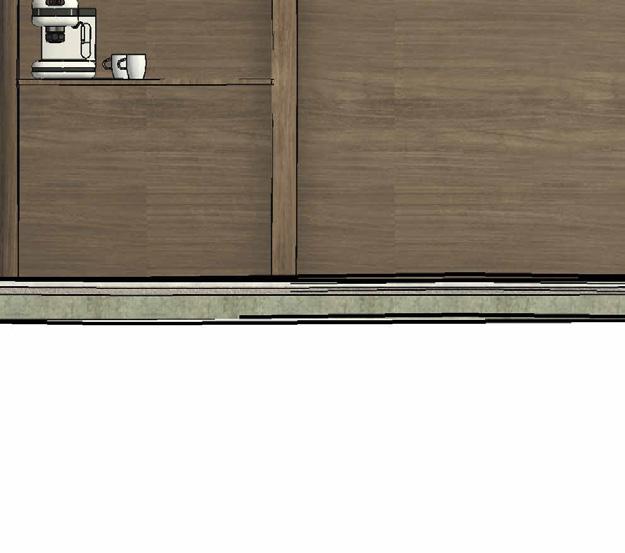

ED21- Muro equipado en MDF enchadpo de roble que alberga zona de impresión, lugar de guardado y zona de snacks/cafetería (con mesada en mármol Tundra Grey y estantes en chapa galvanizada pintada al horno en negro).

ED22- Cajón para grasera en acero inoxidable.

ED23- Estantería en aluminio.

ED24- Espejo rectangular con borde redondeado.

ED25- Bacha autoportante tipo "pedestal" en Strata Argentum (Classtone de Neolith).

Equipamiento de catálogo

EC1 - Silla plegable modelo Pila amarilla, proveedor Walnut.

EC2Silla modelo Standard blanca, proveedor Samic.

EC4 -

EC3Maceta XX, proveedor Balcony.

EC6 -

EC7 -

EC5Maceta XXX, proveedor Balcony.

Butaca modelo LCW Chair black, proveedor Mad for Modern.

Butaca modelo Poltrona Dress beige, proveedor Via Sono.

Cafetera modelo Magnifica EVO, proveedor Santucci.

EC9 -

EC8Maquina expendedora de snacks modelo TAL, proveedor Uruguay Vending.

Silla modelo Elbow natural con cuero negro, proveedor Walnut.

EC10Luminaria de pie modelo Ellen, proveedor Lyte.

EC11 -

EC12Vitrina refrigerada de mesa modelo GN 1/3, proveedor Santucci.

EC13Refrigerador modelo Bajomostrador 4 puertas, proveedor Santucci

Banco modelo Patricio en cuero "Silvestre Café", proveedor Masinfinito Casa.

EC14Mesada en acero inoxidable con estante 1 x 0,60mt, modelo OZT791110060, proveedor Santucci.

EC15Pileton en acero inoxidable modelo OZT056A601, proveedor Santucci.

EC16Luminaria de mesa inalámbrica modelo Treta, proveedor Darko Lighting.

Equipamiento sanitario

ES1 - Grifería modelo Mix&Match en niquel cepillado, cód DO0377 y DO0420, marca Docol, proveedor Bosch.

ES2 -

Inodoro con mochika modela The Gap, cód. RO0232 y RO0134, marca Roca, proveedor Bosch.

ES3 - Calefón línea cilíndrica acero 80L, marca y proveedor James.

ES4 -

Grifería de pared modelo Novita, cód DO0104, marca Docol, proveedor Bosch.

L2 Slowork L8 Cocina 0.00 SS.HH 99.59 46.00 ES1 EC3 ED20 1 75 17a Equipamiento de catálogo Equipamiento sanitario de Neolith) y base de hierro roble y asiento respaldo th) y base de hierro pintado al ion de Neolith) base en oble y Zaha Stone (Fusion a de hierro pintado de negro al th), MDF enchapado de roble ón de asiento en cuero. esión, lugar de guardado y tantes en chapa galvanizada Roca, proveedor Bosch. N A L4 Recepción 0.00 L1 Lobby 0.00 L2 Slowork 0.00 L3 0.00 L8 Cocina 0.00 L6 SS.HH 0.00 L7 Circulación 0.00 -0.05 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 193.75 114.00 99.59 166.48 77.43 124.77 36.50 24.50 155.00 26.38 42.17 49.00 46.00 63.74 63.74 N Lobby 287.01 182.50 36.11 35.20 43.36 ES1 EC3 EC5 EC5 EC4 EC4 EC6 EC7 EC7 EC7 EC7 EC7 EC8 EC9 EC10 EC10 EC10 EC10 EC10 EC10 EC10 EC10 EC10 EC10 EC10 EC10 EC11 EC4 EC5 EC5 EC12 EC3 EC10 EC10 EC15 EC15 EC16 ED3 ED4 ED5 ED6 ED4 ED4 ED4 ED4 ED4 ED7 ED7 ED8 ED21 ED9 ED10 ED11 ED12 ED13 ED14 ED15 ED16 ED23 ED22 ED20 ES2 ES4 ES3

Ubicación de norte

Equipamiento de catálogo Equipamiento sanitario EDx ECx ESx

Referencias

Referencias Equipamiento diseñado

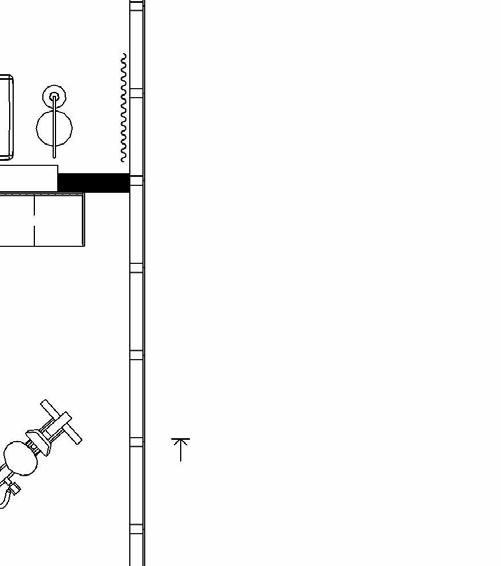

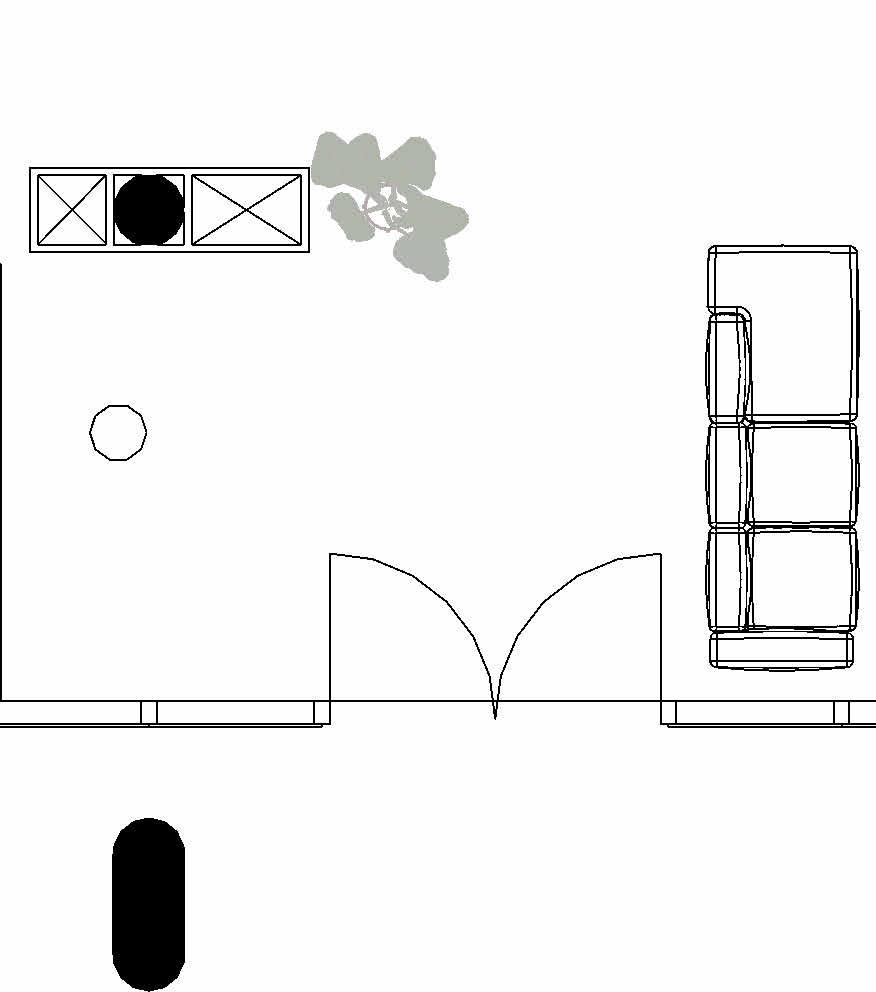

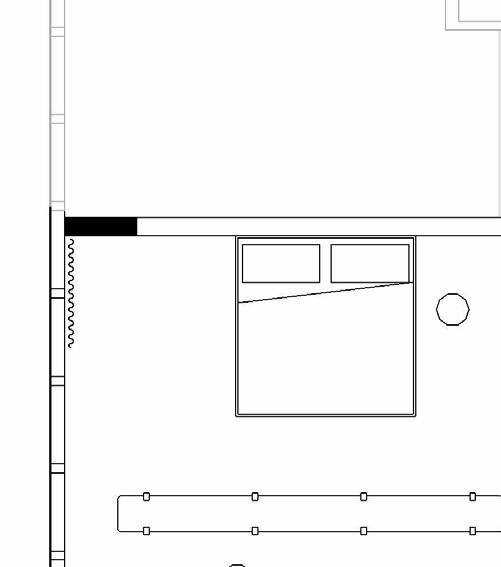

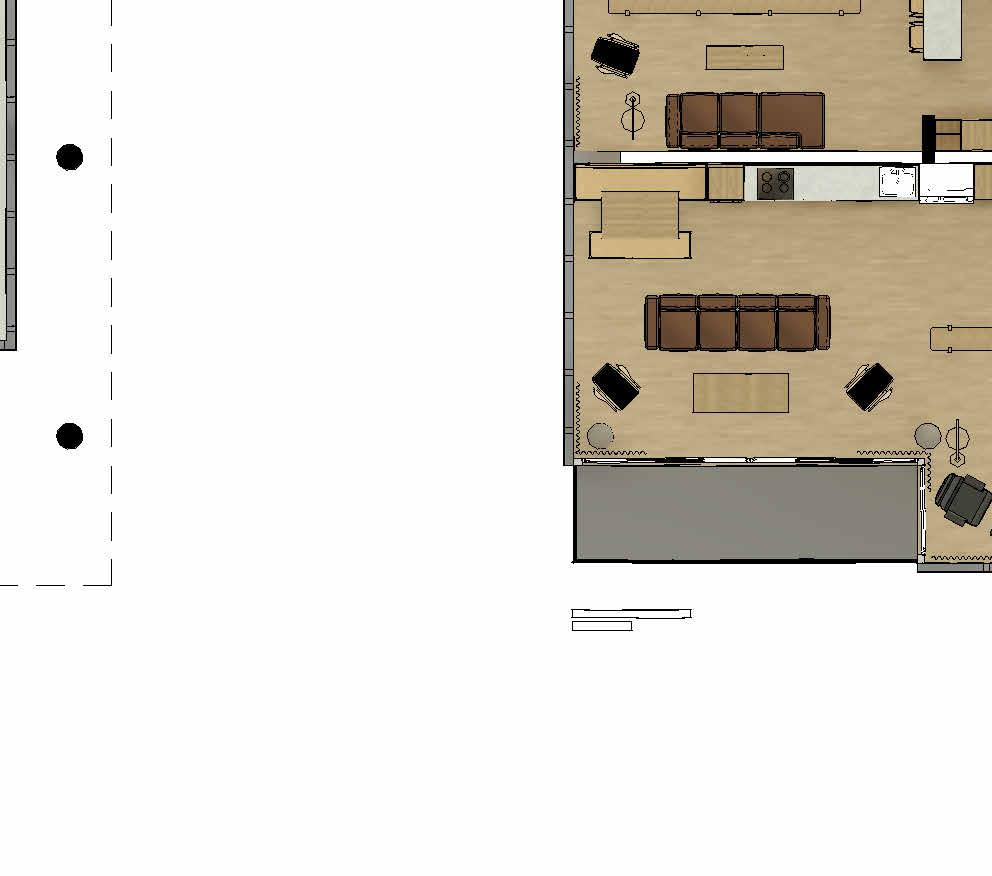

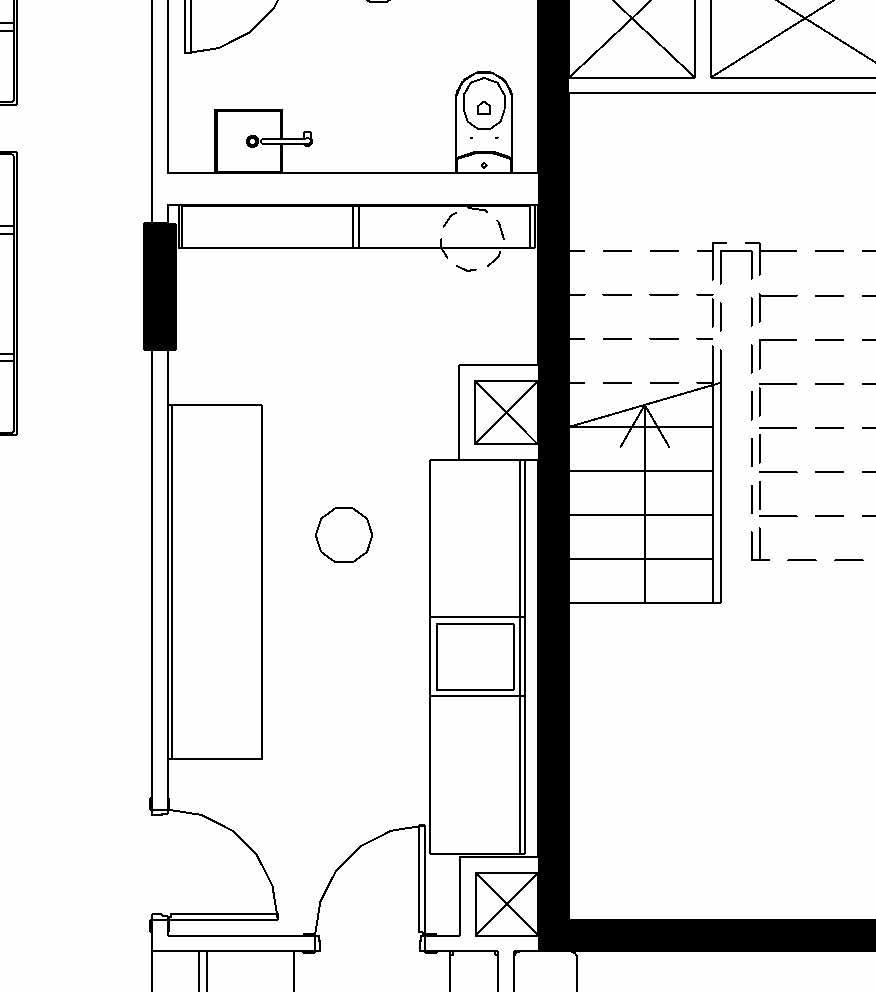

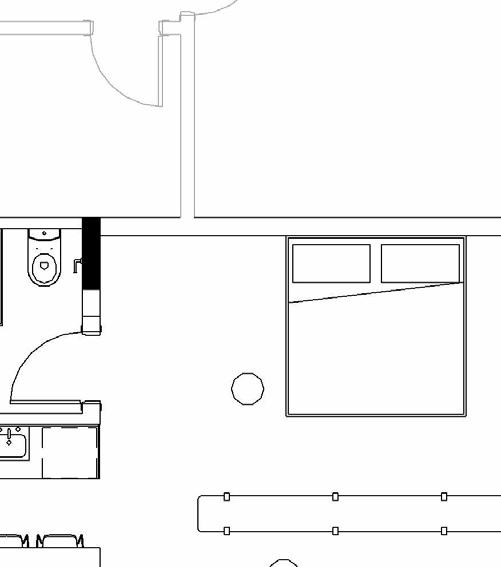

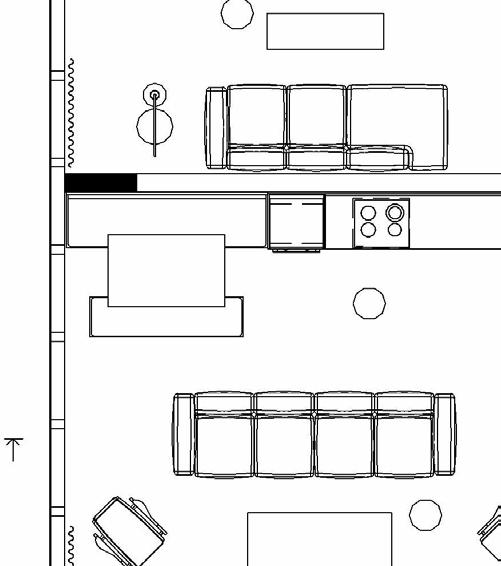

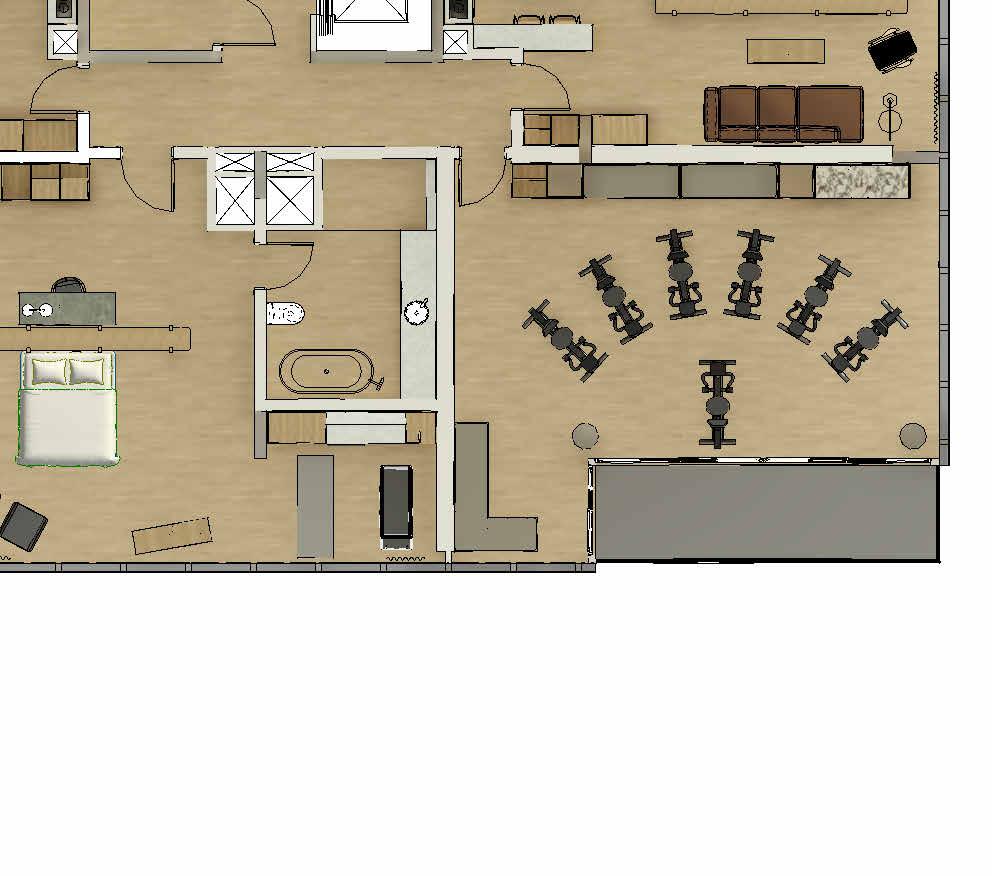

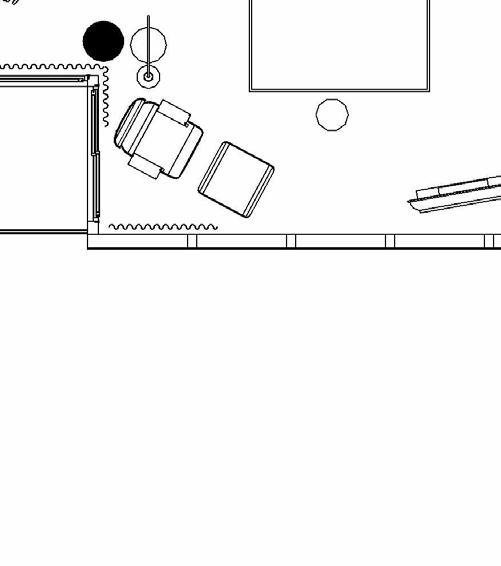

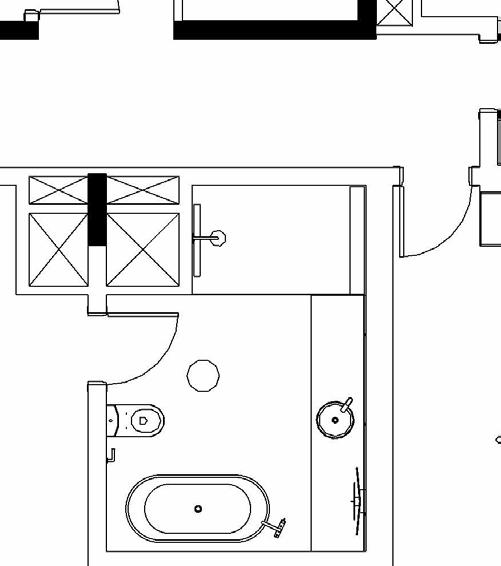

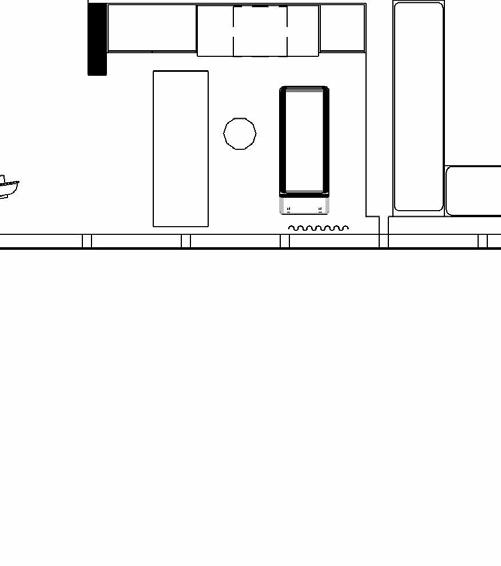

PLANTA DE EQUIPAMIENTO / Planta Alta

Escala gráfica

Nivel altimétrico

Equipamiento diseñado

ED26 - Estantería divisoria en MDF enchapado de roble.

ED28Mesa ratona en MDF enchapado de roble.

ED29 - Conjunto de estantes de ducha en Mármol Arabescato.

ED27Mueble de baño en MDF enchapado de roble y tapa/mesada en Mármo Arabescato.

ED30Sillón 3 cuerpos sin un brazo en tela terracota, a medida.

Espejo rectangular. ED31 -

ED32 - Mueble de cocina compuesto, en MDF enchapado de roble y mesada en Mármol Arabescato.

ED33 - Placard empotrado en MDF enchapado de roble con falso fondo para tablero eléctrico.

ED34 - Mueble de cocina compuesto, en MDF enchapado de roble y mesada en Mármol Arabescato.

ED35- Placard compuesto en MDF enchapado de roble con falso fondo para tablero eléctrico.

ED36 - Muro equipado en MDF enchapado de roble, espejo y Mármol Rojo Alicante, con espacio de guardado, asiento y mesada.

ED37 - Asiento en MDF enchapado de roble con almohadón.

ED38 - Muro equipado para gimnasio en MDF enchapado de roble y mesada en Mármol Arabescato.

ED39 - Mesa auxilciar para TV en MDF enchapado de roble.

ED40 - Mesa ratona en MDF enchapado de roble.

ED41 - Sillón de 4 cuerpos en tela terracota, a medida.

ED42 - Conjunto de asientos para comedor, uno tipo banco en MDF enchapado de roble y almohadón y otro tipo sillón empotrado (misma materialdiad).

ED43 - Mesa de comedor en MFD enchapado de roble.

ED44- Muro equipado de cocina en MFD enchapado de roble y mesada en Mármol Arabescato, con espacio de almacenamiento, preparación y cocción de alimentos.

ED45- Placard con estantería en MDF enchapado de roble, continuando línea de muro equipado cocina.

ED46- Escritorio de estructura en hierro pintado al horno de negro y tapa en Zaha Stone (Fusion de Neolith).

ED47- "Mesa de apoyo" de ducha con estructura en hierro revestida en mármol Arabescato.

ED48- Espejo con estructura oculta en hierro.

ED49- Mueble de baño con cajones y estantes vistos en MDF enchapado de roble natural, con tapa en mármol Arabescato.

Equipamiento de catálogo

EC11 - Luminaria de pie modelo Ellen, proveedor Lyte.

EC16Banqueta modelo Inés en cuero marrón, proveedor Sophie empapelados.

Colchón con sommier modelo XL Advanced de King Koil 2 x 2mt, proveedor Dormiflex.

EC17Minibar modelo RH 449 LDAG, proveedor Verzet.

EC18 -

EC19Anafe vitroceramico modelo PKF375FP2E, marca Bosch, proveedor Diaril.

Horno de empotrar modelo CBG633NS3 Compacto Gourmet, marca Bosch, proveedor Diaril.

EC20Camapa extractora empotrada modelo DHL555BL, marca Bosch, proveedor Diaril.

EC21 -

EC22 -

Bicileta estática modelo Group Cycle Ride, marca Technogym, proveedor Kohl International.

EC23 -

EC24 -

EC25 -

EC26 -

EC27 -

EC28 -

Cinta caminadora modelo MyRun y colchoneta para reducción de ruido modelo Floor Mat, marca Technogym, proveedor Kohl International.

Colchoneta modelo Excersise Mat, marca Technogym, proveedor Koh International.

Smart TV 50" modelo NanoCell 4K 50NANO80SQA, marca/proveedor LG Uruguay.

Butaca modelo Eames Lounge all black, proveedor Samic.

Butaca modelo Aigua en cuero negro, proveedor Divino.

Microondas de empotrar modelo BFL634GS1, marca Bosch, proveedor Diaril.

Anafe de inducción modelo PUE611BB5E, marca Bosch, proveedor Diaril.

EC29Heladera modelo FUT-560SBS-IN frío seco, marca Futura, proveedo Diaril.

EC30Luminaria de mesa modelo Spider 40, proveedor Sophie Empapelados.

Equipamiento sanitario

ES2 Inodoro con mochika modela The Gap, cód. RO0232 y RO0134, marca Roca, proveedor Bosch.

ES3 Calefón línea cilíndrica acero 80L, marca y proveedor James.

ES5 Conjunto pico, roseta y mezcladora de empotrar modelo Urban, cód KL1585, marca Klipen, proveedor Juan Construye.

ES6 Grifería monocomando modelo Urban alta, cód KL1586, marca Klipen, proveedor Juan Construye.

ES7 Bacha de apoyo modelo L12040 blanco Ø40cm, cód DE1287, marca Deca, proveedor Bosch.

ES8 Grifería monocomando con extraíble modelo Tau, cód GE0236, marca Genebre, proveedor Bosch.

ES9 Pileta de cocina negro grafito, cód HA1523, marca Hansgrohe, proveedor Bosch.

EC31ES10 - Calefón línea cilíndrica horizontal acero 60L, marca y proveedo James.

ES11 - Bañera exenta modelo Bahia blanco mate 162x73cm, cód SC0002, marca Sabbia, proveedor Bosch. 1620 X 730 MM

ES12 - Grifería de bañera modelo Lever negro mate, cód K1670, marca Klipen, proveedor Juan Construye.

L14 Sala de spinning 0.00 L20 Estar 0.00 L22 Dormitorio 0.00 L11 Dormitorio 0.00 L15 SS.HH 0.00 L23 SS.HH 0.00 L10 SS.HH 0.00 A A L13 Estar 0.00 L12 Cocina 0.00 L16 Gimnasio 0.00 L18 Dormitorio 0.00 L19 Cocina 0.00 L24 Cocina 0.00 L21 Estar 0.00 L17 Escritorio 0.00 N ED26 ED27 ED30 ED34 ED35 EC11 EC11 ED35 ED36 EC22 ED37 ED38 ED49 ED26 ED46 ED40 ED44 ED43 ED42 ED41 EC23 EC24 EC31 ED47 ED48 16 15 14 13 12 11 10 L9 Circulación 0.00 ES2 ES2 ES2 ES5 ES7 ES6 ES5 ES5 ES7 ES6 ES6 ES7 ES11 ES12 ED42 ED45 ES9 ES8 ES8 ES9 ES9 ES8 74.00 106.84 200.32 206.28 109.18 69.82 65.00 96.38 9.96 21.74 109.13 47.69 43.22 63.22 200.18 178.00 173.75 40.00 88.54 88.37 EC18 EC19 EC21 EC20 EC18 EC19 EC28 EC29 EC21 EC30 EC18 ED31 ED29 EC22 EC22 EC22 EC22 EC22 EC22 97.50 165.13 136.93 EC16 EC11 EC17 EC17 EC18 EC20 EC21 EC19 ED26 ED27 ED28 ED33 ED32 ED29 ED31 ED30 EC17 EC17 EC16 EC28 EC26 EC27 EC27 EC16 EC25 ED39 EC10 ES3 ES10 ES10 ED27 Mesa ratona en MDF enchapado de roble. tapa en Zaha Stone (Fusion de Neolith). Minibar modelo RH 449 LDAG, proveedor Verzet. EC18 ipen, proveedor Juan Construye. L14 L22 Dormitorio 0.00 L11 Dormitorio 0.00 L15 SS.HH 0.00 L23 SS.HH 0.00 L10 SS.HH 0.00 A L13 Estar 0.00 L12 Cocina 0.00 L24 Cocina 0.00 L17 Escritorio 0.00 N ED26 ED27 ED30 ED34 ED35 EC11 ED35 ED36 ED49 ED26 ED46 ED44 EC31 ED47 ED48 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 L9 Circulación 0.00 ES2 ES2 ES2 ES5 ES7 ES6 ES5 ES5 ES7 ES6 ES6 ES7 ED45 ES9 ES8 ES8 ES9 ES9 ES8 106.84 200.32 95.00 206.28 109.18 69.82 110.05 65.00 96.38 109.13 226.34 285.29 200.18 40.00 88.54 88.37 EC18 EC19 EC21 EC20 EC30 N EC18 ED31 ED29 EC22 EC22 EC22 EC22 EC22 EC22 97.50 165.13 EC17 EC17 EC18 EC20 EC21 EC19 ED33 ED32 ED29 ED31 ED30 EC17 EC17 EC16 EC28 EC10 ES3 ES10 ES10 Referencias Ubicación de norte Referencias Equipamiento diseñado Equipamiento de catálogo Equipamiento sanitario EDx ECx ESx

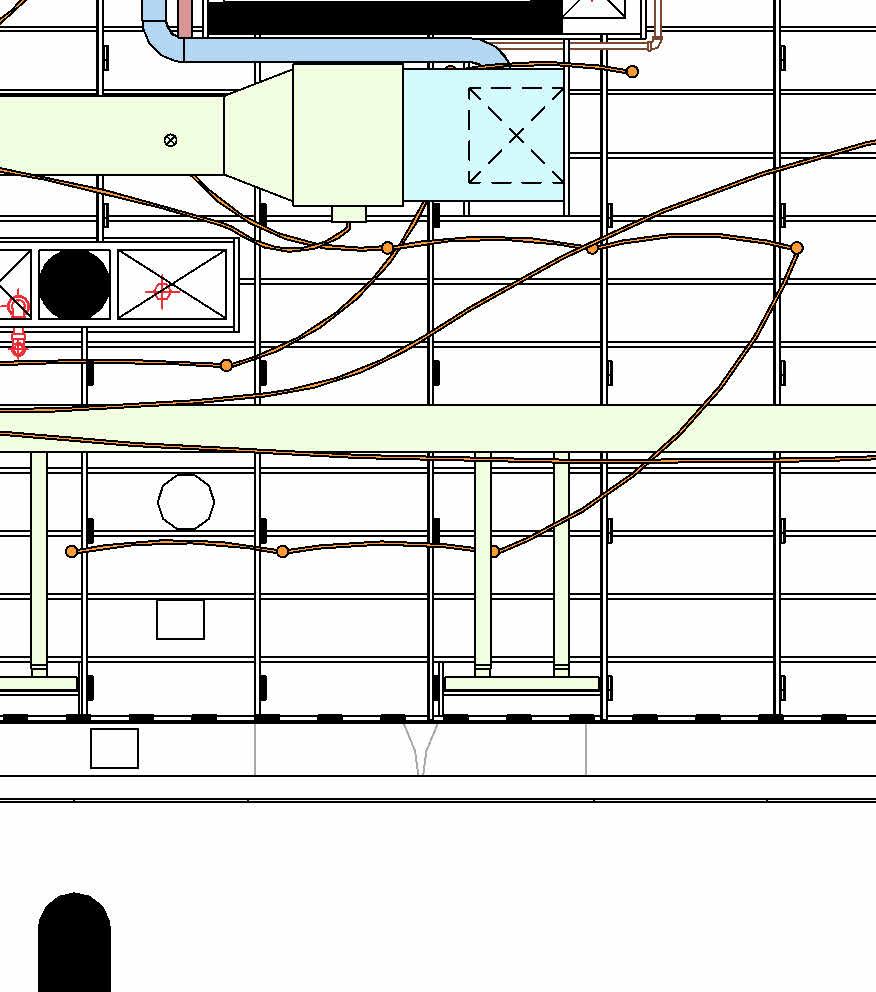

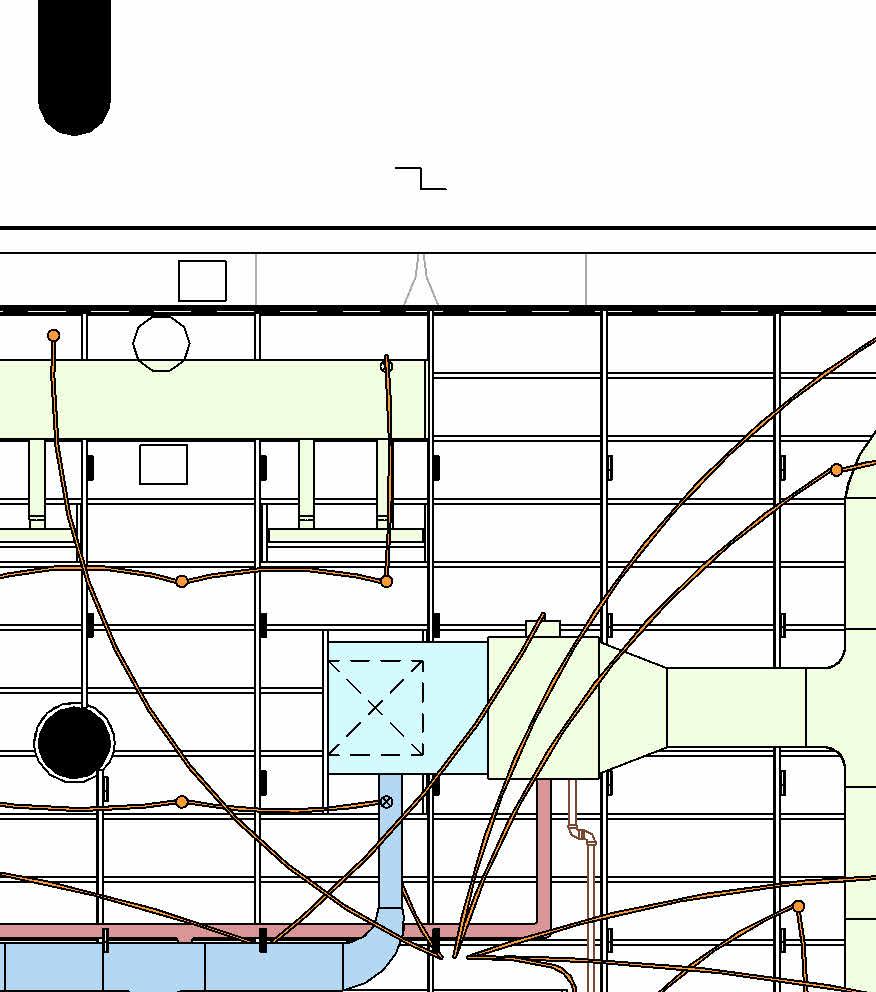

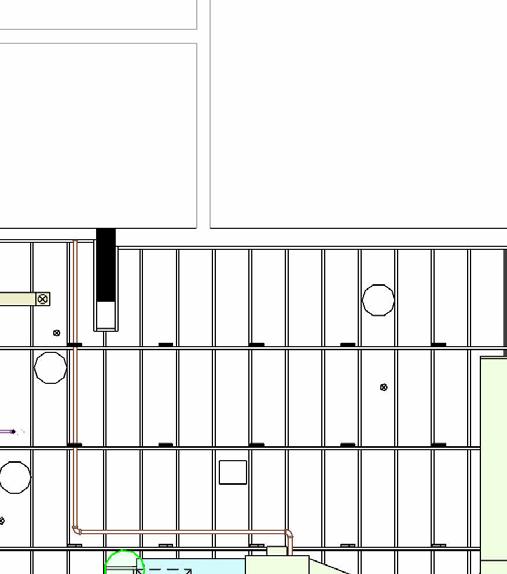

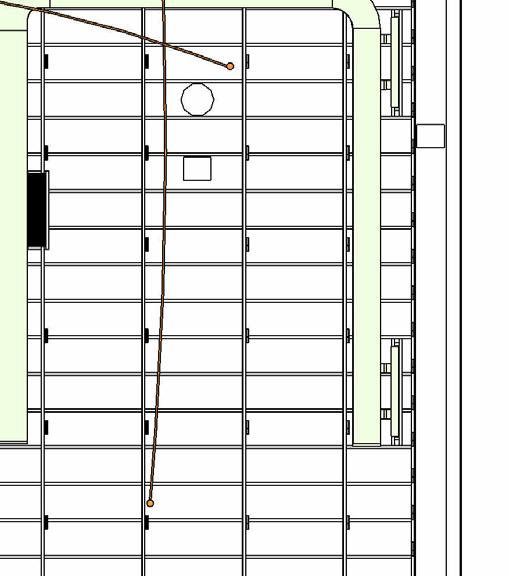

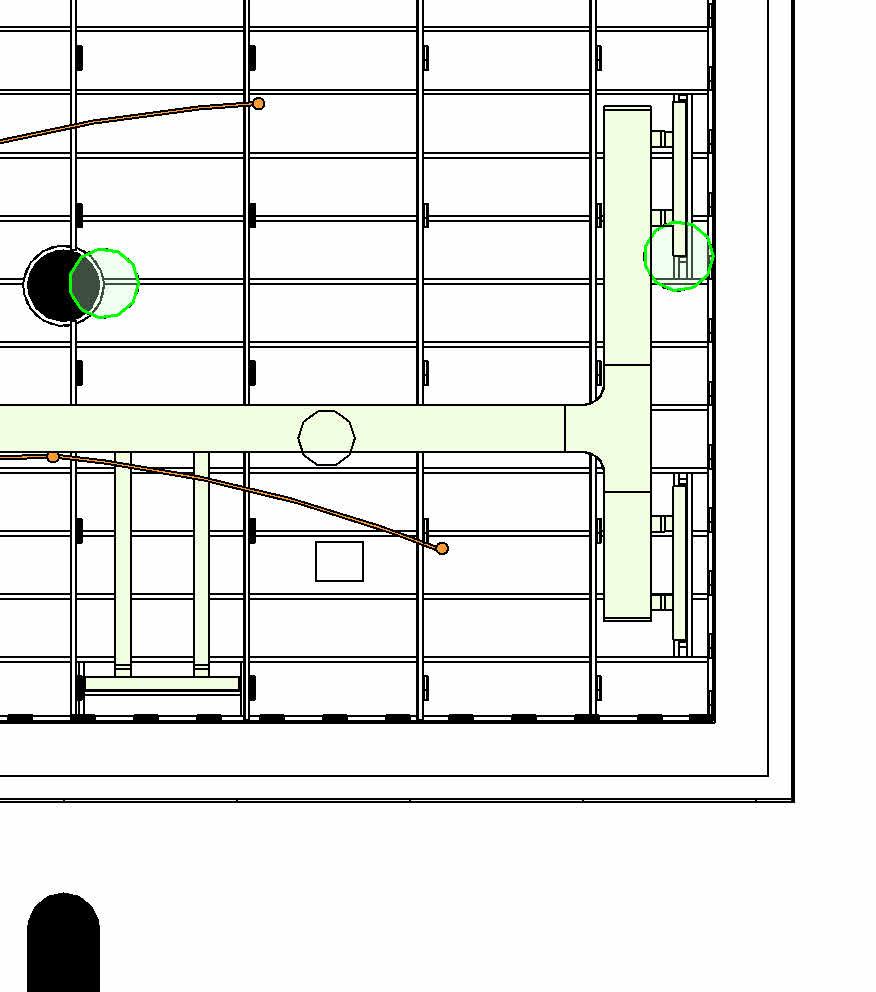

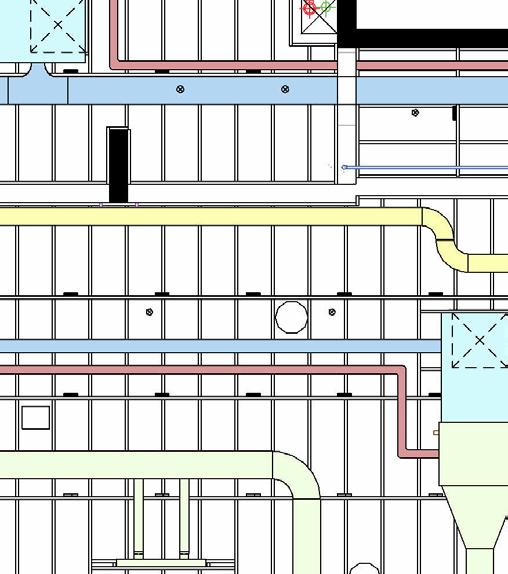

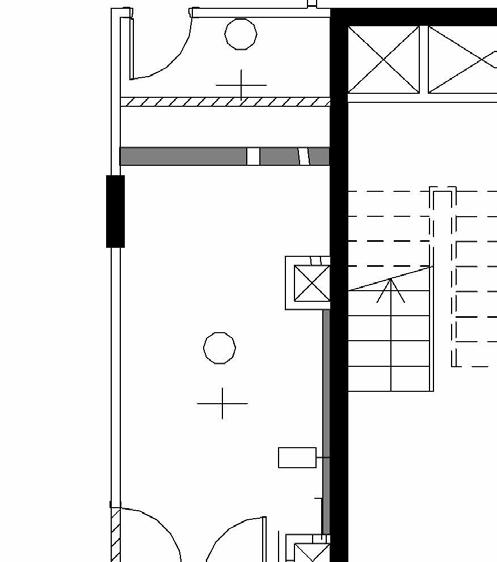

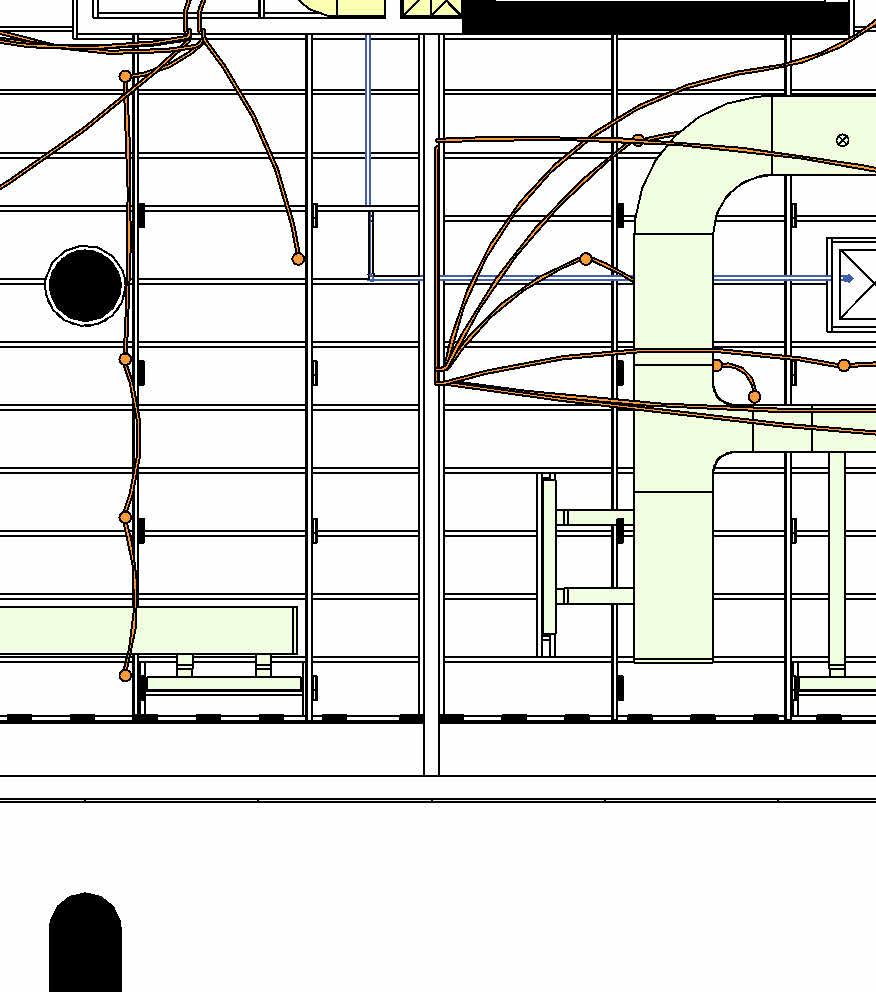

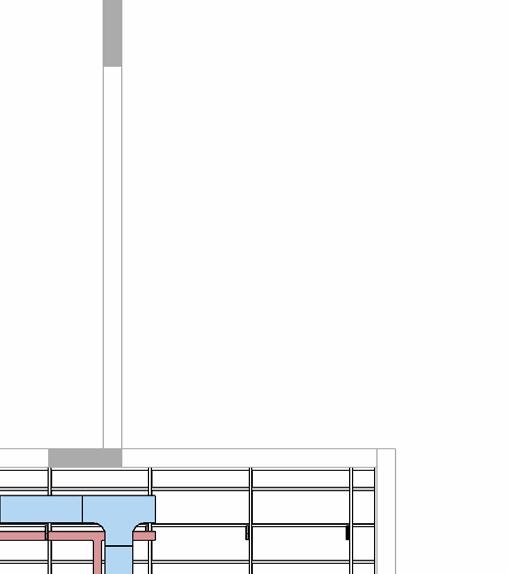

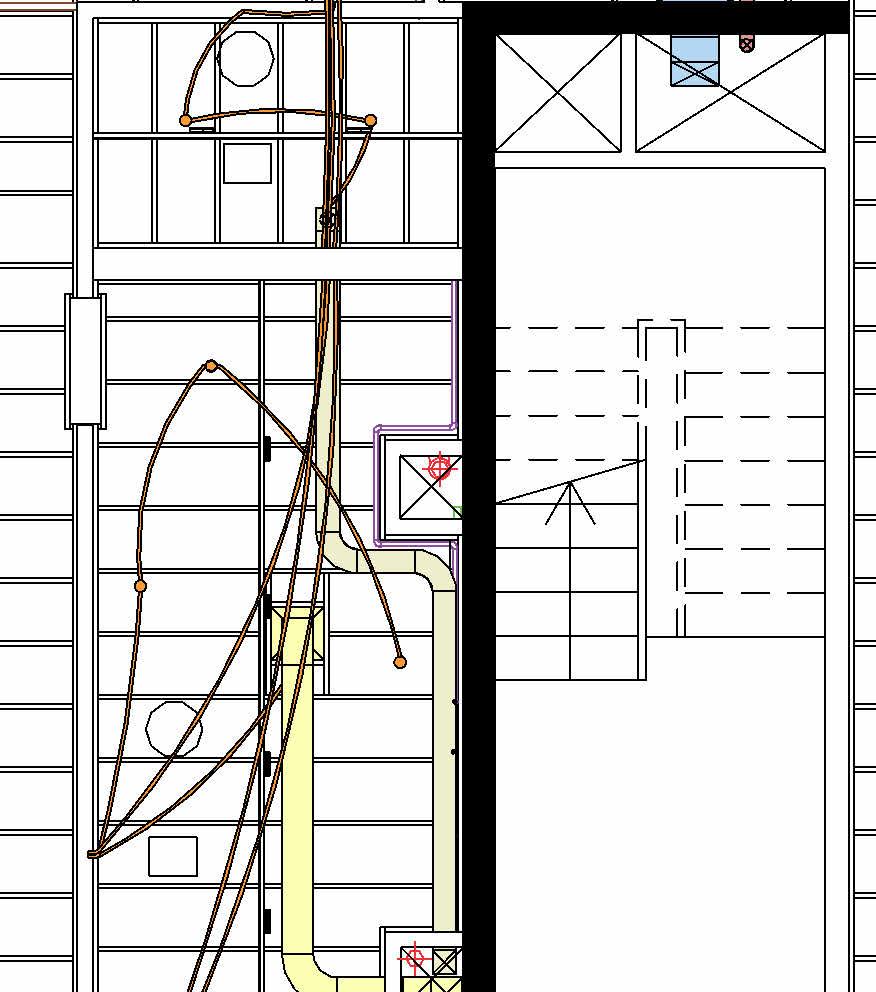

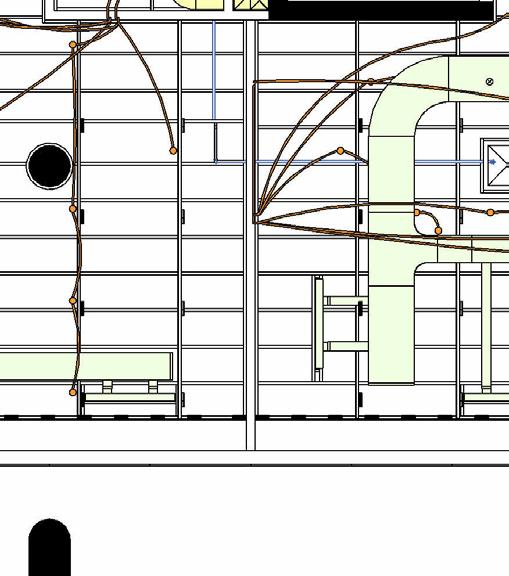

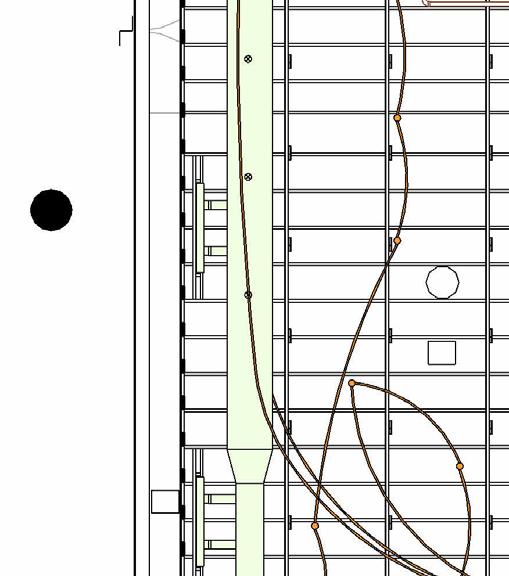

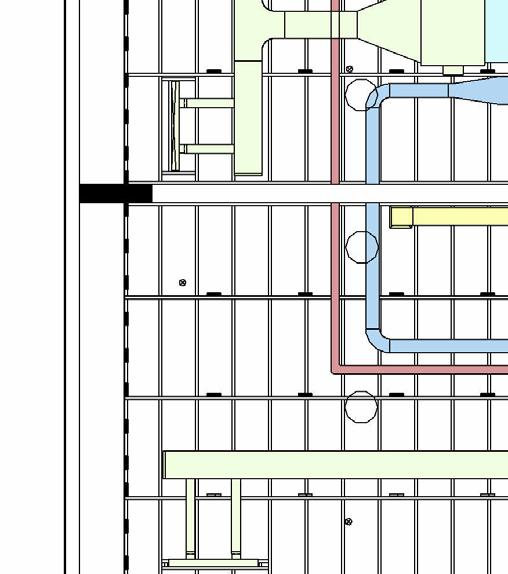

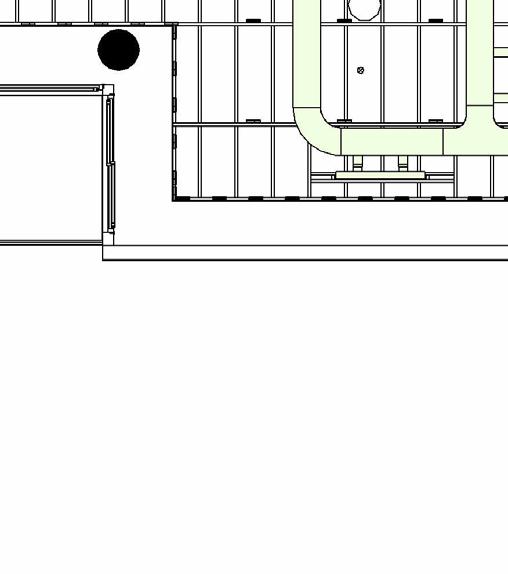

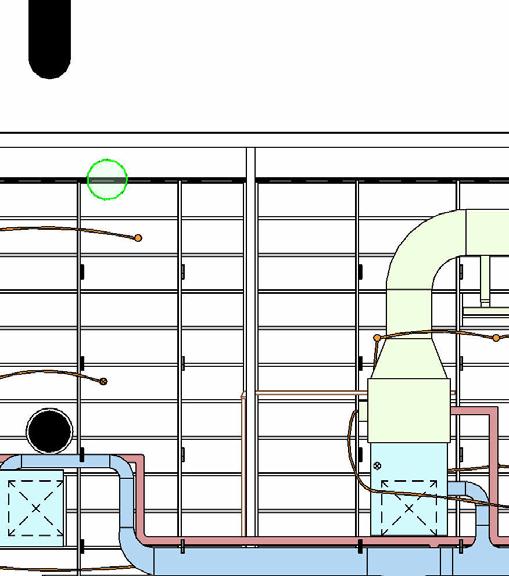

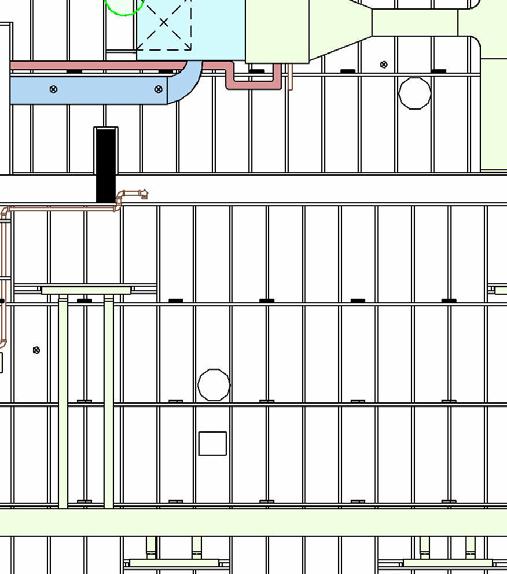

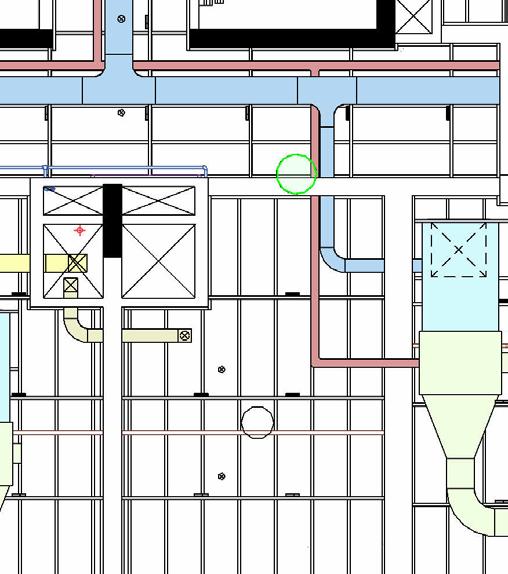

PLANTA DE COORDINACION DE CIELORRASO / Planta Baja

Escala gráfica

C0X

Código de cielorrasos

CC0X - Códio de calados en cielorrasos

Código de cielorrasos

C01 - Cielorraso existente de losa de hormigon armada h=4.70m. Terminación pintura Incalex Toque Sublime, semi-mate, color Toque de Humo, marca Inca.

C02 -

Cielorraso de yeso a junta tomada, h=3.98m, compuesto de perfiles montantes 34mm, perfiles soleras 3mm, velas rígidas y placa de yeso Exsound (Durlock) 12,5mm. Terminación pintura Incalex Toque Sublime, semi-mate, color Toque de Humo, marca Inca.

C03 -

Cielorraso de yeso a junta tomada, h=2.99m, compuesto de perfiles montantes 34mm, perfiles soleras 3mm, velas rígidas y placa de yeso STD 9,5mm. Terminación pintura Incalex Toque Sublime, semi-mate, color Toque de Humo, marca Inca.

Código de calados

CC01 -

CC02 -

CC03 -

CC05 -

Calado en cielorraso para difusor de aire (instalación de HVAC) 100 x 4,7cm.

Calado en cielorraso para rejilla de retorno de aire (instalación de HVAC), 60 x 60cm.

Calado en cielorraso para abastecimiento de agua (instalación sanitaria), Ø2,5cm.

CC04Calado en cielorraso para extractor de aire de cocina (instalación de HVAC), 34 x 34cm.

CC06Calado en cielorraso para caja de centro (instalación eléctrica), Ø7,5cm.

Calado en cielorraso para extractor de aire de baño (instalación de HVAC), Ø 9,9cm.

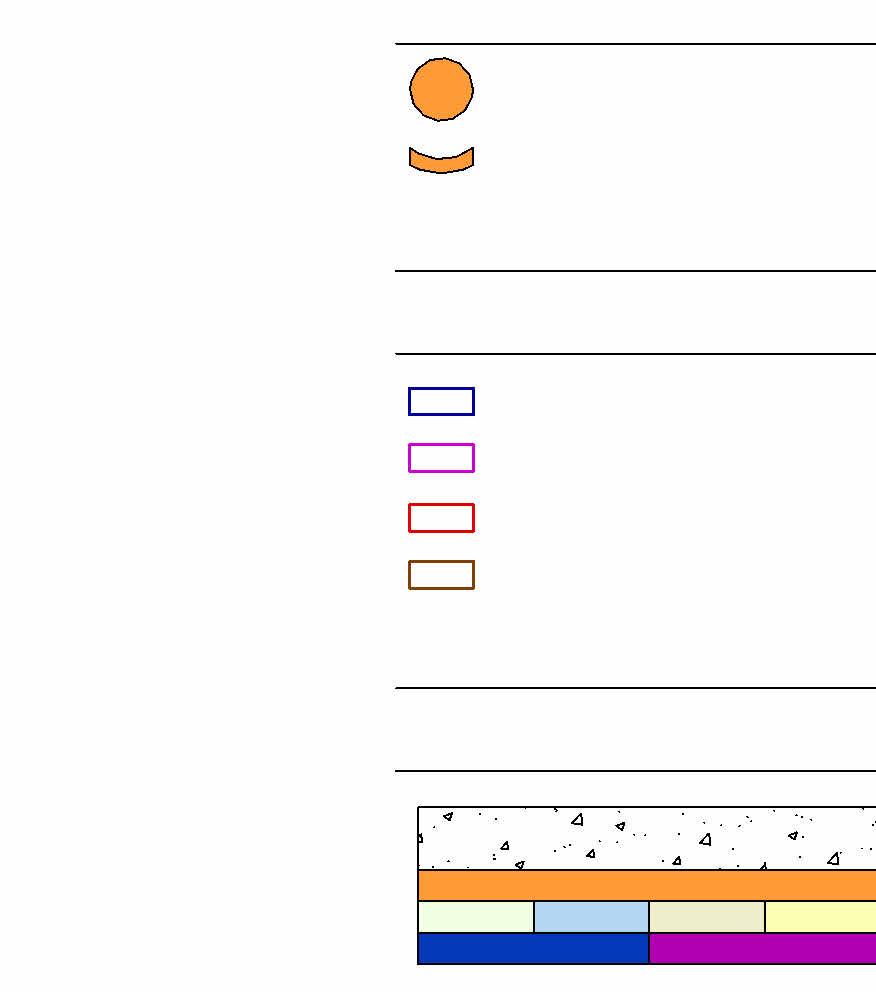

Instalación térmica

Ducto de inyección de aire

Ducto de retorno de aire

Ducto de extracción de aire de SSHH

Ducto de extracción de aire de cocina

Ducto de ingreso de aire fresco exterior

Ducto de gas refrigerante

Instalación eléctrica

Caja de centro de PVC para embutir en cielorraso Ø75mm

Caño corrugado en polipropileno Ø20mm

Instalación sanitaria

Abastecimiento de agua fría Ø25mm

Abastecimiento de agua caliente Ø25mm

Desagüe de primaria Ø110mm (caños de bajada)

Desagüe de secundaria Ø40mm

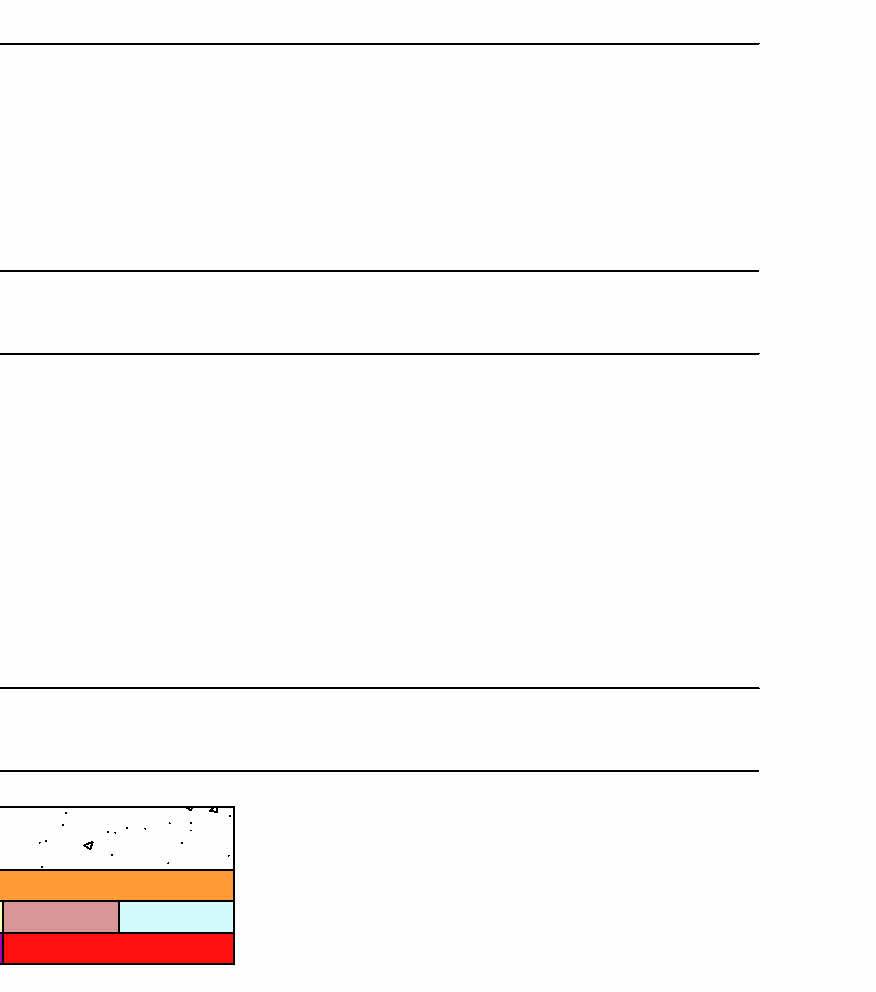

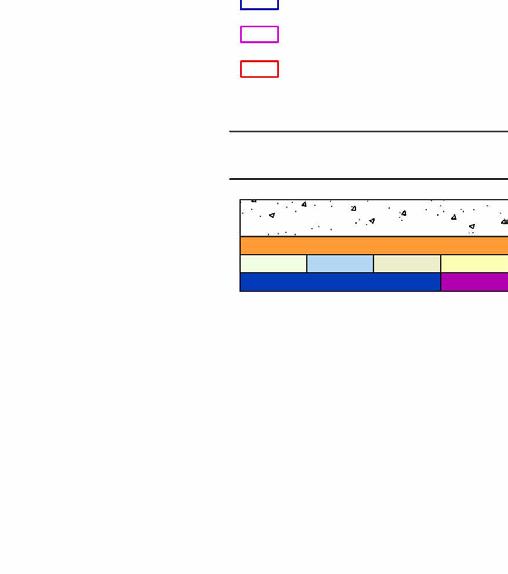

Orden de subcontratos en cielorraso

Losa de hormigón

Instalación eléctrica

Instalación térmica

Instalación sanitaria

7 11 CC01 11a Nivel altimetrico desde NPT rlock) 12,5mm. Terminación ión de HVAC), 34 x 34cm. Abastecimiento de agua fría Ø25mm N L4 Recepción L1 Lobby L2 Slowork L3 Lobby L6 SS.HH L7 Circulación +2.99 C03 +4.00 C02 N 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 C01 C01 C01 +4.70 +4.70 +4.70 Dc2 Dc3 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC02 CC03 CC03 CC03 CC05 CC04 CC04 Dc1 +4.00 C02 +4.00 C02 +4.00 C02 +4.00 C02 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC06 Referencias Ubicación de norte

Nivel altimetrico desde

Estructura

Escala gráfica

C0X -

Código de cielorrasos

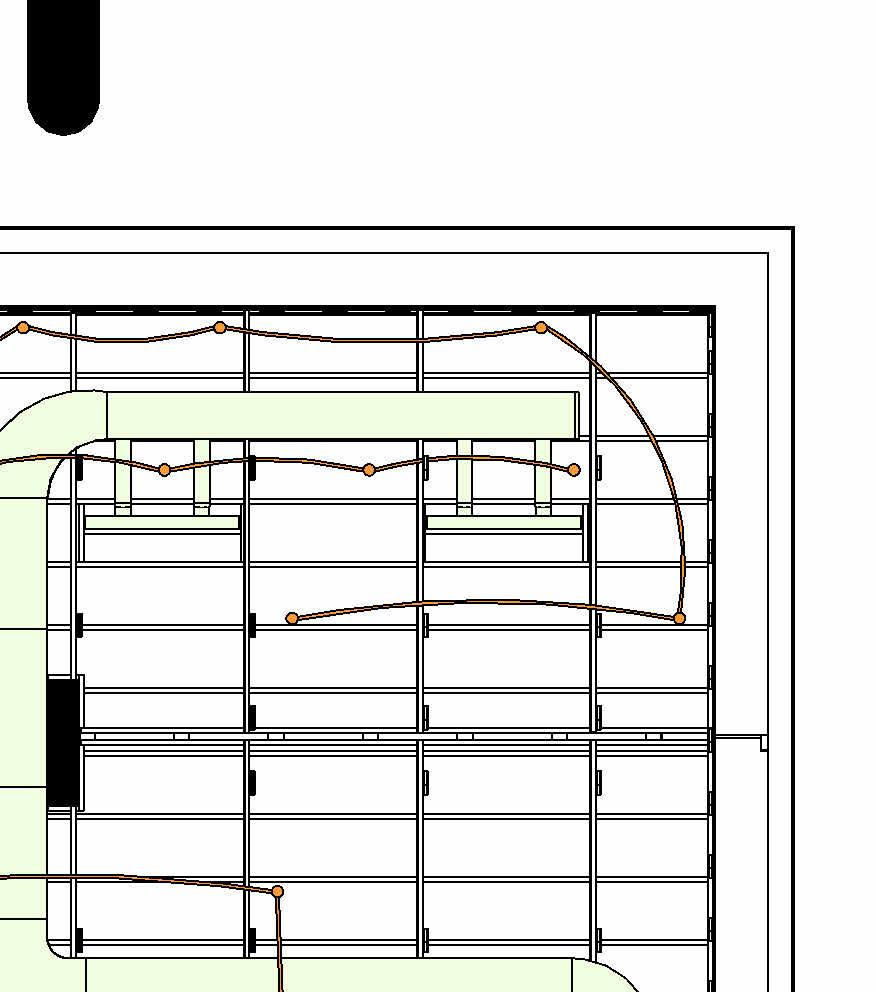

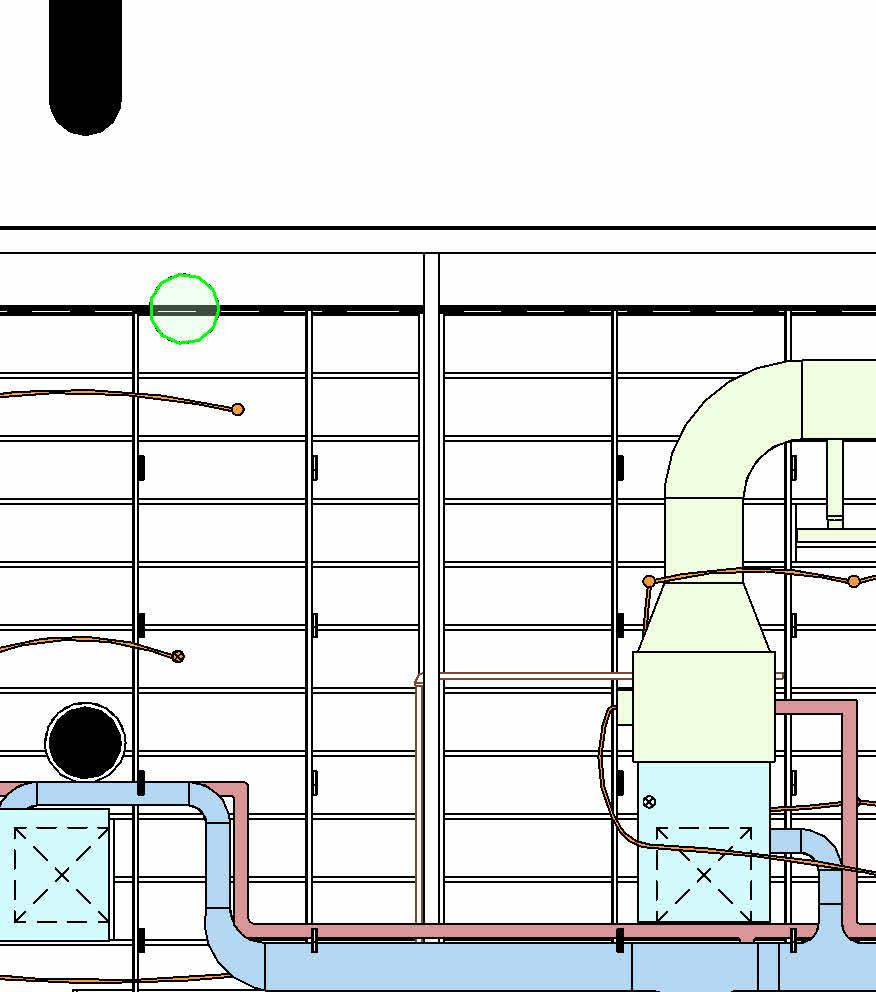

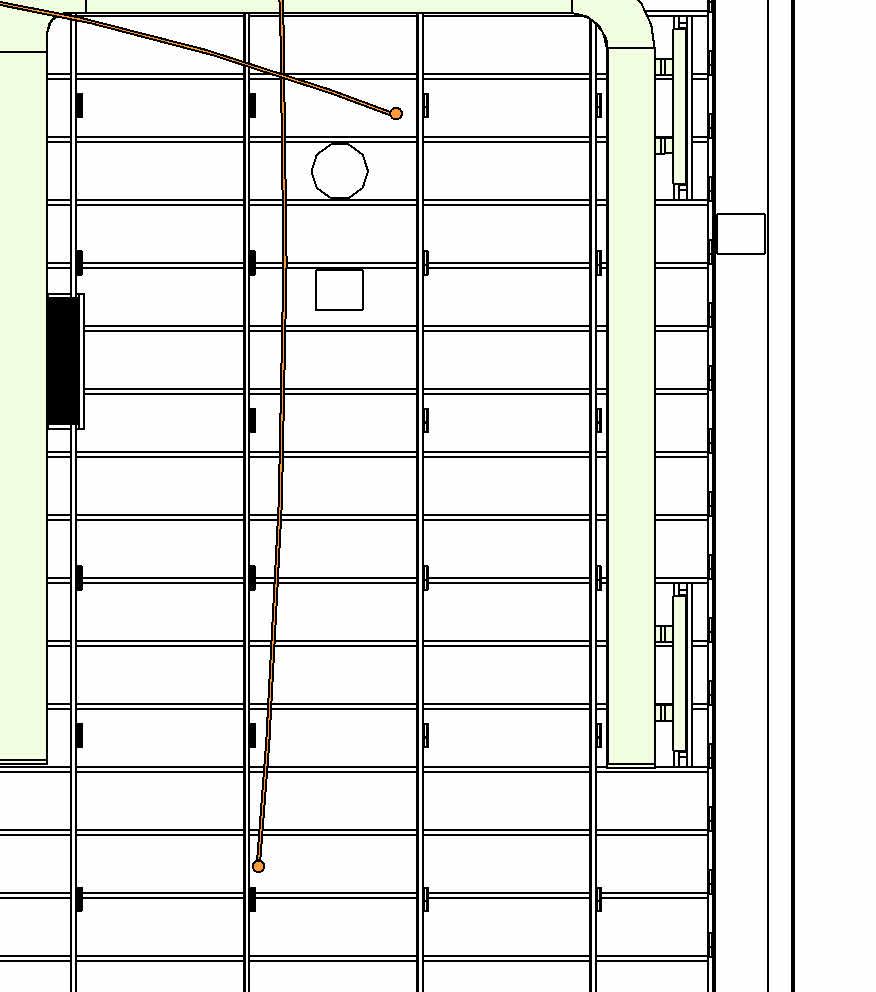

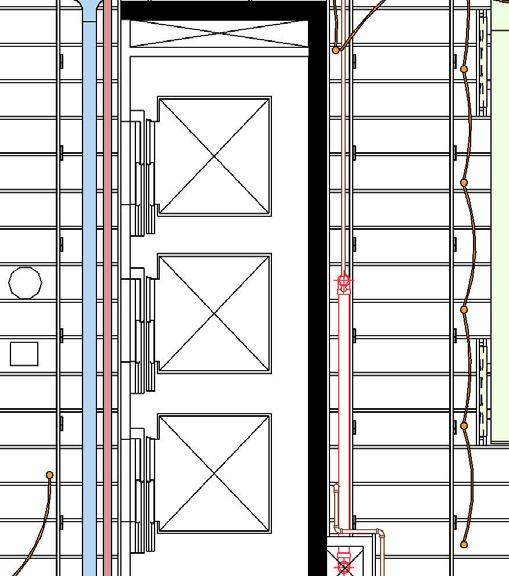

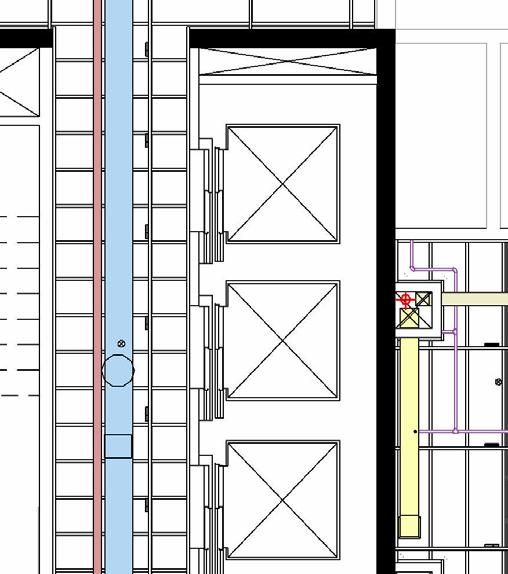

PLANTA DE COORDINACION DE CIELORRASO / Planta Alta

CC0X Códio de calados en cielorrasos

C04 - Cielorraso existente de losa de hormigon armado h=10.70m. Terminación pintura Incalex Toque Sublime, semi-mate, color Toque de Humo, marca Inca.

C05 - Cielorraso de yeso a junta tomada, h=10.39m, compuesto de perfiles montantes 34mm, perfiles soleras 3mm, velas rígidas y placa de yeso STD 9,5mm. Terminación pintura Incalex Toque Sublime, semi-mate, color Toque de Humo, marca Inca.

Código de calados

CC01 -

CC02 -

CC05 -

Calado en cielorraso para difusor de aire (instalación de HVAC), 100 x 4,7cm.

CC03Calado en cielorraso para abastecimiento de agua (instalación sanitaria), Ø2,5cm.

Calado en cielorraso para rejilla de retorno de aire (instalación de HVAC), 60 x 60cm.

Calado en cielorraso para extractor de aire de baño (instalación de HVAC), Ø 9,9cm.

CC07 -

CC08Calado en cielorraso para caja de centro (instalación eléctrica), Ø7,5cm.

CC06Calado en cielorraso para extractor de cocina doméstica (instalación de HVAC), 23,7 x 24,7cm.

Calado en cielorraso para punto de inspección de ducto de extractor de cocina doméstica (instalación de HVAC), 26 x 19,7cm.

Instalación térmica

Ducto de inyección de aire

Ducto de retorno de aire

Ducto de extracción de aire de SSHH

Ducto de extracción de aire de cocina

Ducto de ingreso de aire fresco exterior

Ducto de gas refrigerante

Instalación sanitaria

Abastecimiento agua fría Ø25mm

Abastecimiento agua caliente Ø25mm

Desagüe primaria Ø110mm (caño de bajada)

Orden de subcontratos en cielorraso

Losa de hormigón Instalación eléctrica Instalación térmica Instalación sanitaria

L14 Sala de spinning L20 Estar L22 Dormitorio L11 Dormitorio L15 SS.HH L23 SS.HH L10 SS.HH L13 Estar L12 Cocina L16 Gimnasio L18 Dormitorio L19 Cocina L24 Cocina L21 Estar L17 Escritorio +10.39 C05 L9 Circulación +10.39 C05 +10.39 C05 +10.39 C05 +10.39 C05 16 15 14 13 12 11 10 C04 C04 C04 C04 +10.70 +10.70 +10.70 +10.70 Dc4 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC02 CC06 CC05 CC06 CC06 CC05 CC05 CC02 CC02 CC02 Dc5 CC05 CC05 CC05 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC06 CC01 CC01 Lucía Trasmonte, Agustina Urta Flavio Morán, Agustina Pugliese, Camila Díaz Coordinación de cielorrasos - Planta Tipo Cielorraso existente de losa de hormigon armado h=10.70m. Termi Cielorraso de yeso junta tomada, h=10.39m, compuesto de perfi soleras 3mm, velas rígidas y placa de yeso STD 9,5mm. Terminaci Calado en cielorraso para difusor de aire (instalación de HVAC) ón de HVAC), 60 60cm. Calado en cielorraso para extractor de aire de baño (instalació Calado en cielorraso para abastecimiento de agua (instalación s Calado en cielorraso para extractor de cocina doméstica (instal Calado en cielorraso para punto de inspección de ducto de extra ), Ø7,5cm. Losa de hormigón Instalación eléctrica Instalación térmica Instalación sanitaria NPT L14 L11 Dormitorio L23 SS.HH L10 SS.HH L13 Estar L12 Cocina L24 Cocina L17 Escritorio N +10.39 C05 L9 Circulación +10.39 C05 N 1 2 3 4 5 6 7 8 9 16 15 14 13 12 11 10 C04 +10.70 Dc4 CC01 CC01 CC01 CC01 CC02 CC06 CC05 CC06 CC05 CC05 CC02 CC02 CC02 Dc5 CC05 CC05 CC05 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC01 CC06 CC01 CC01 Referencias Ubicación de norte

Nivel altimetrico desde NPT

Código de cielorrasos

Estructura

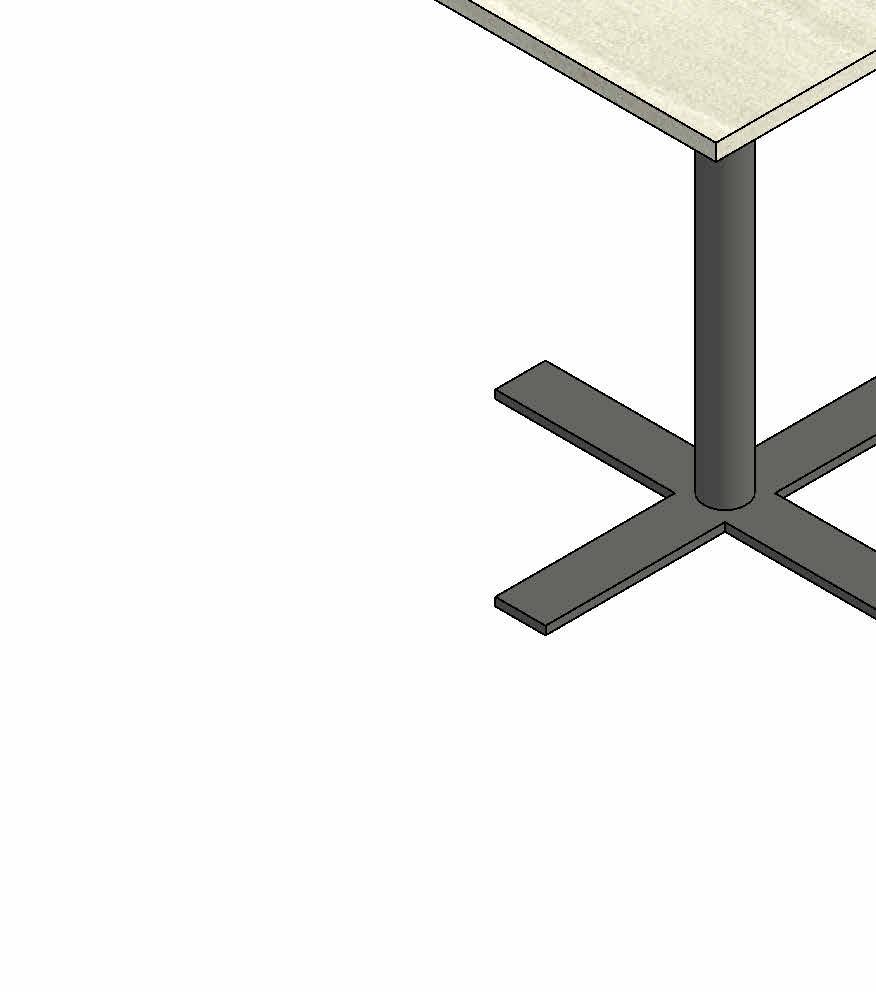

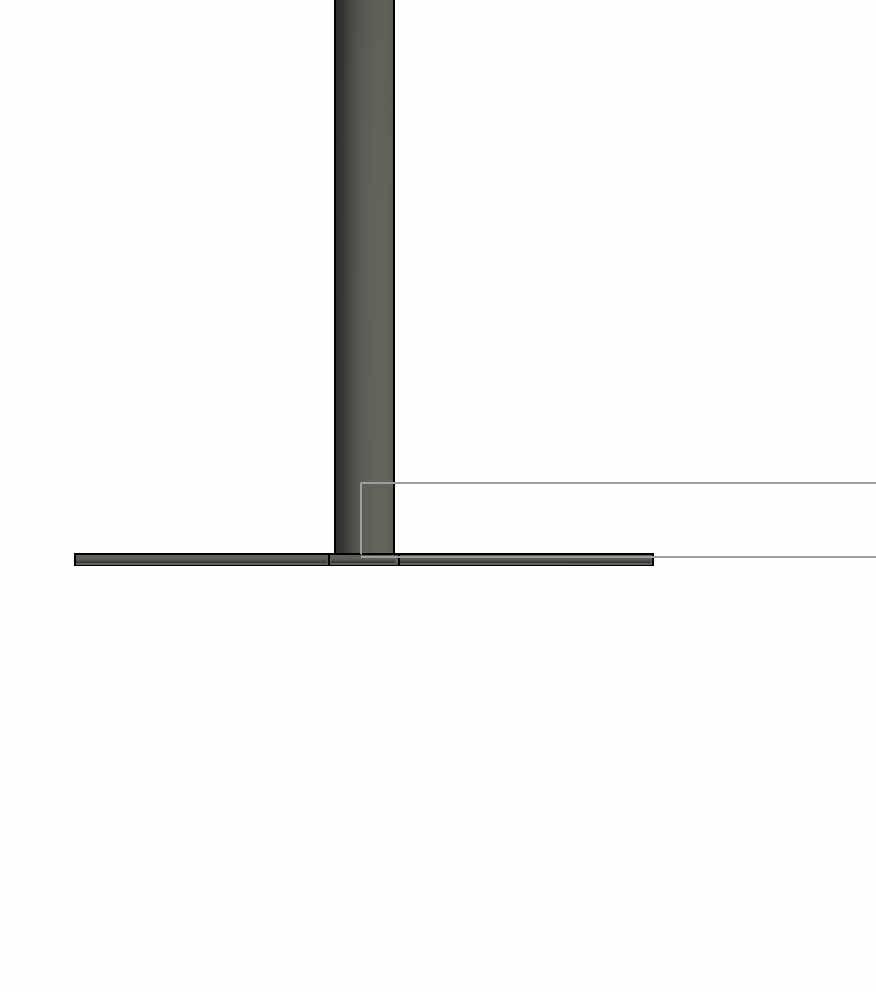

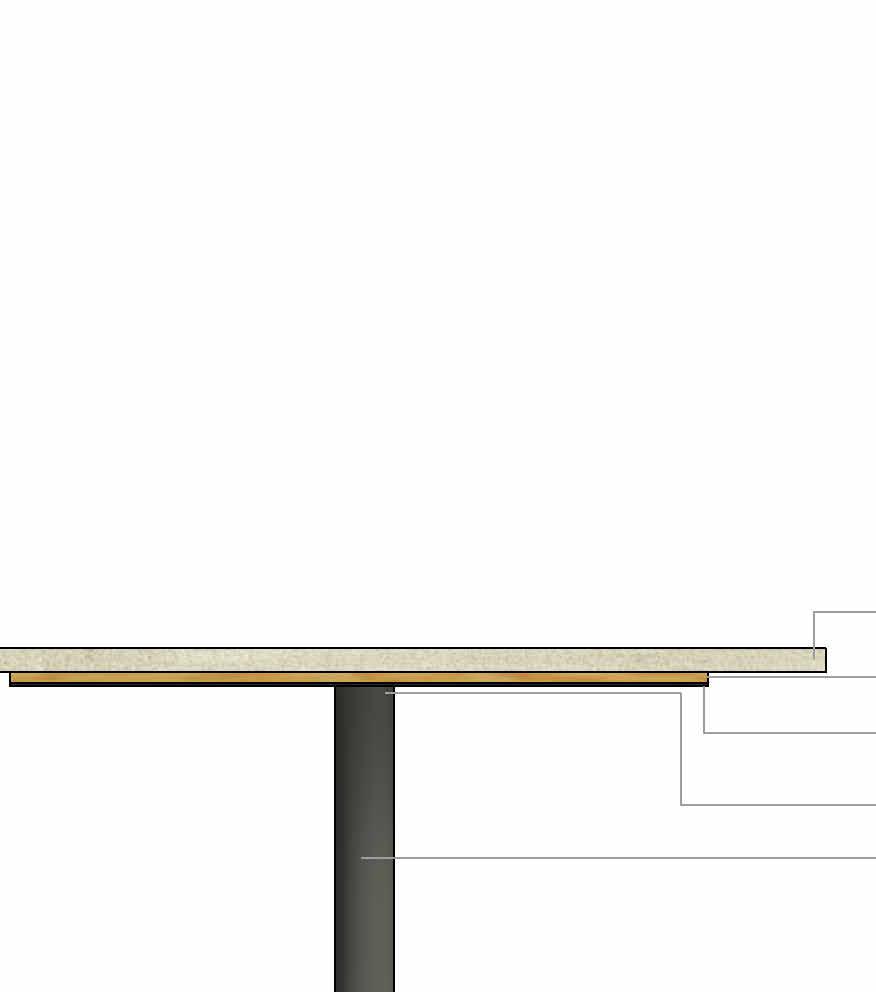

ED1

Mesa cuadrada con tapa de Strata Argentum (Classtone de Neolith) y base de hierro pintado al horno en negro

Cantidad: 8

Ubicación: L0 (Exterior)

Tubular de hierro de 1 3/4" (45 mm) espesor 2mm Terminación: pintura electroestatica color negro Planchuela de hierro de 1mm MDF de 9 mm unión a Strata Argentum mediante adhesivo poliuretánico Tapa en revestimiento Strata Argentum 30mm Planchuela de hierro de 1mm Terminación: pintura electroestatica color negro Soldadura pulida Soldadura pulida 10.00 59.14 10.00 10.00 60.00 10.00 26.14 6.00 27.00 5.72 21.50 6.00 21.50 5.28 80.00 79.14 80.00 80.00 D2 D1 +0.75 Terminación superior Strata Argentum MDF de 9mm Adhesivo poliuretanico Tornillo autorroscante para metal Platina de hierro Caño de hierro de 1 3/4" (45 mm) espesor 2mm Unión: soldadura entre caño y platina de apoyo Platina de hierro de 6mm

Vista

interior Vista frontal Unión tapa con estructura Vista frontal D1 Unión apoyo Vista frontal D2

Vista en planta

en planta

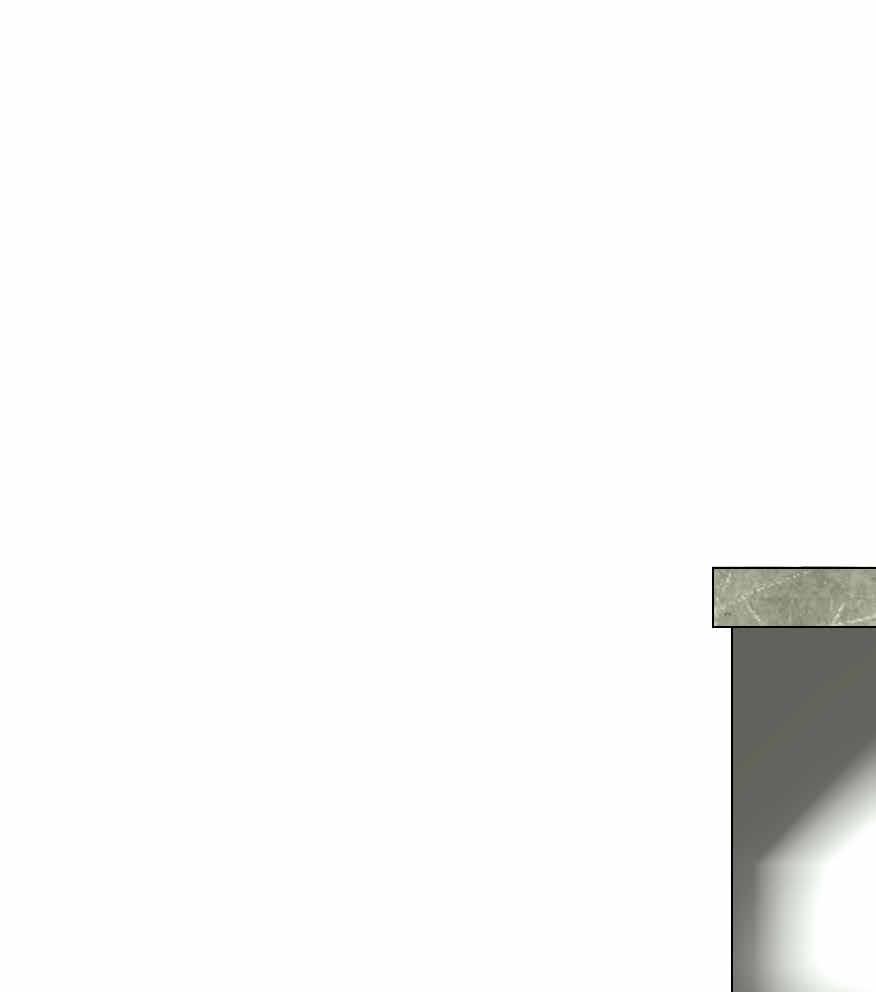

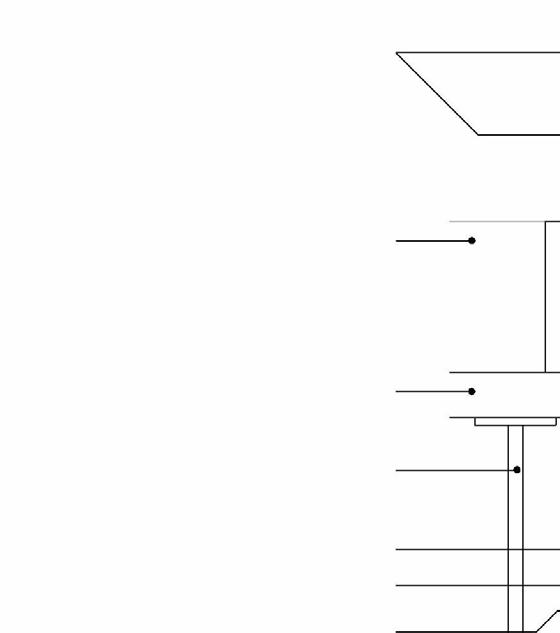

DISEÑO DE EQUIPAMIENTO / MESA EXTERIOR

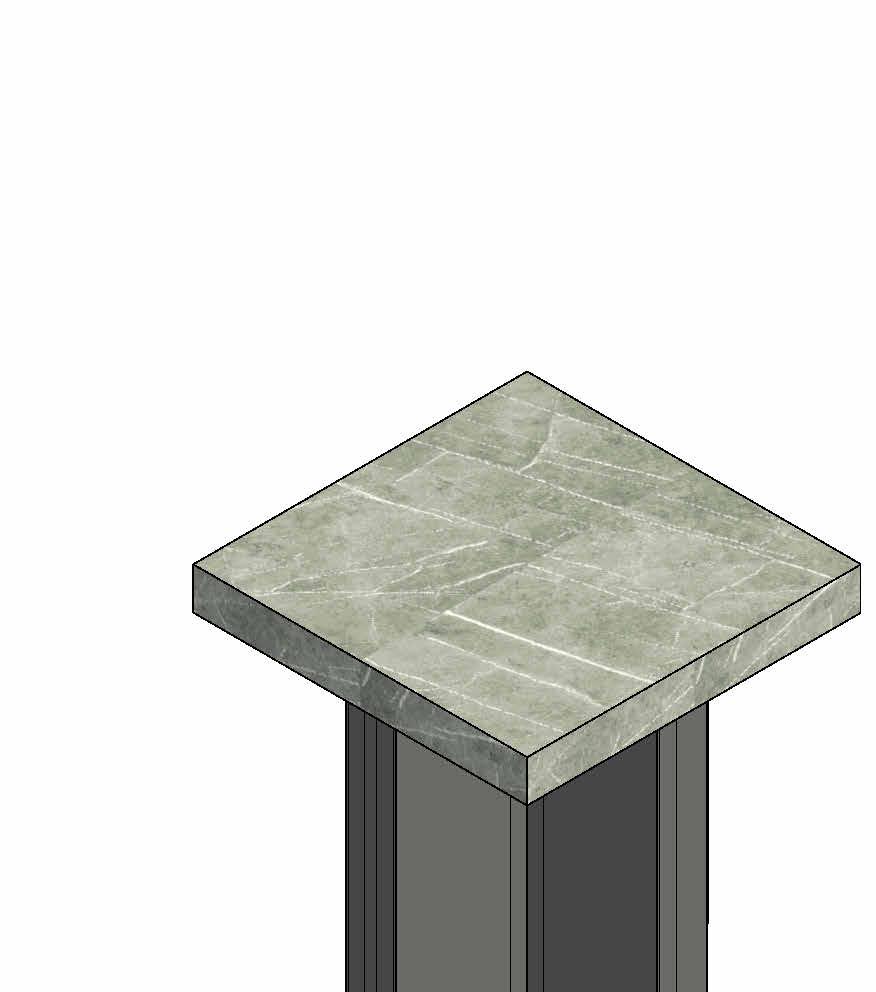

ED4

Mesa auxiliar con tapa de Zaha Stone (Fusion de Neolith) y base de hierro pintado al horno en negro.

Cantidad: 5 Ubicación: L2

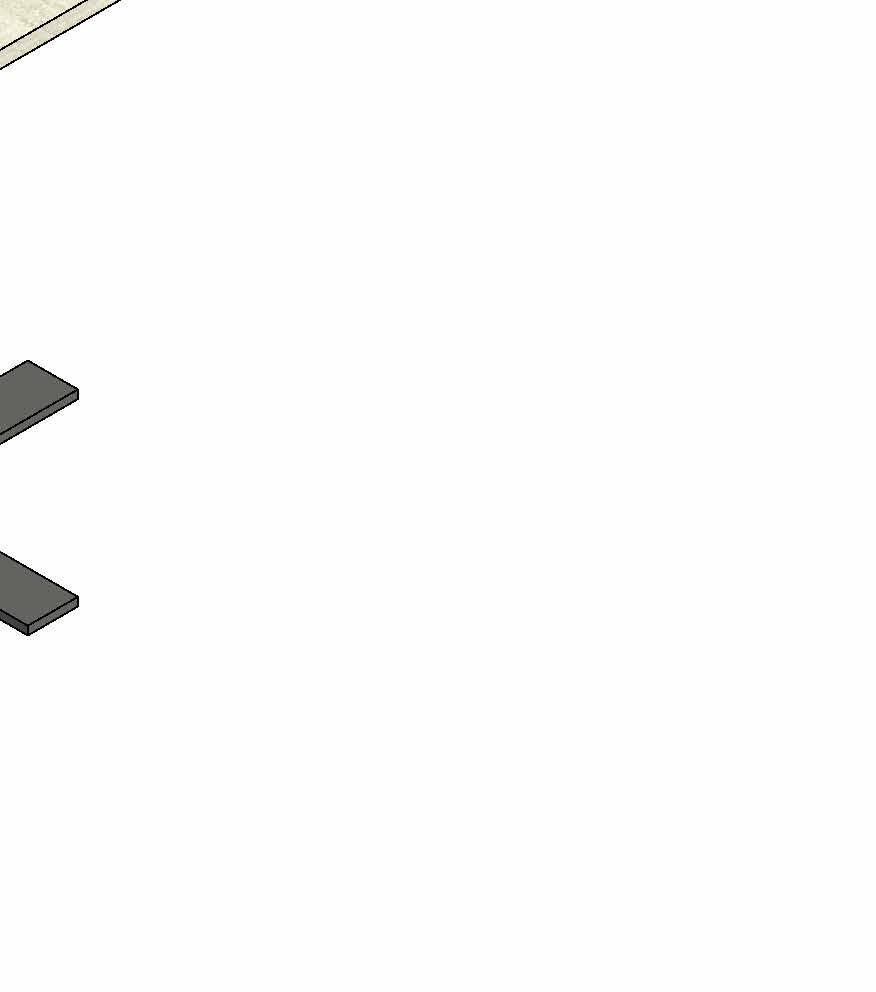

DISEÑO DE EQUIPAMIENTO / MESA AUXILIAR

Vista en planta Vista en planta interior Vista frontal Estructura en tubulares de acero de 20 x 10 x 1.2 mm Vista axonométrica Vista en planta

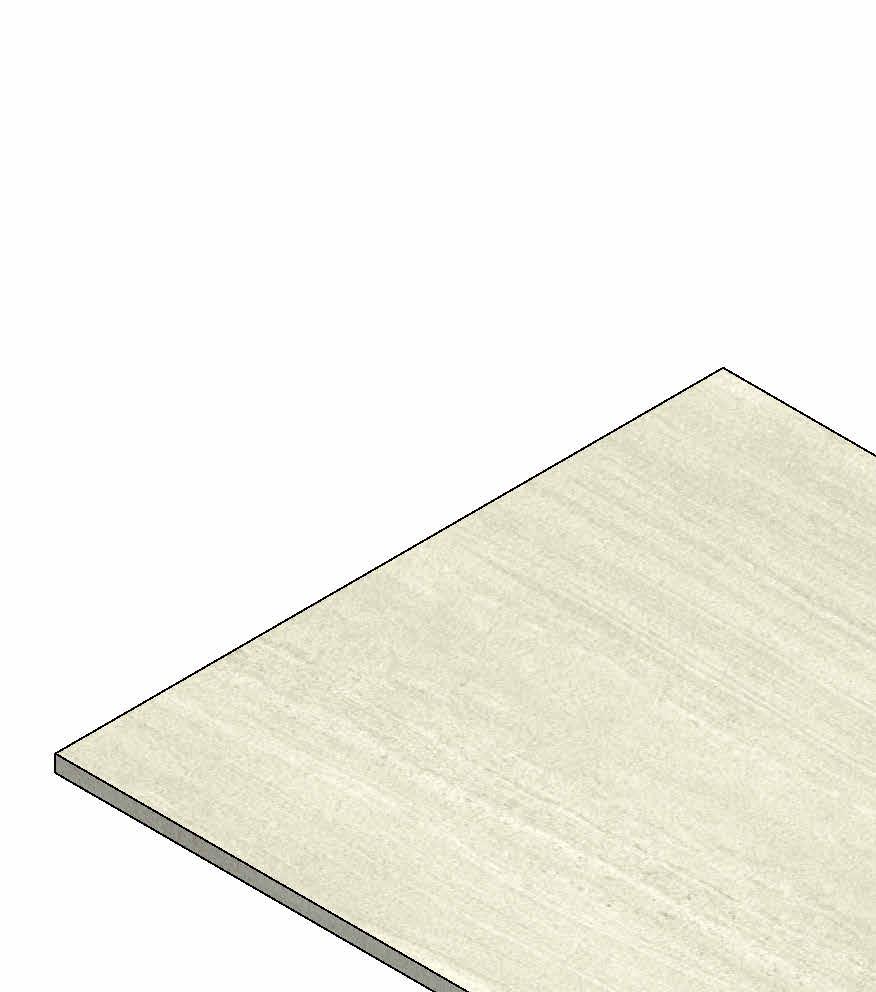

17.00 Revestimiento de tapa en Neolith Zaha Stone

Base de hierro compuesta por estructura de tubulares de acero de 20 x 10 x 1.2 mm y chapa de acero de 4 mm con terminación pintura electroestática color negro.

40.00 40.00 17.00 6.00 17.00 17.00

+0.45

6.00

40.00

piezas

pétreos se ingletarán Vista en planta Ingletado de piezas en Zaha Stone Vista Axonométrica Composición tapa Zaha Stone MDF de 9mm Planchuela de hierro 4mm Soldadura pulida D1 Composición tapa Vista frontal Zaha Stone MDF de 9mm Planchuela de hierro 4mm D1

Vista frontal interior + 0.45 D1 Vista inferior Las 5

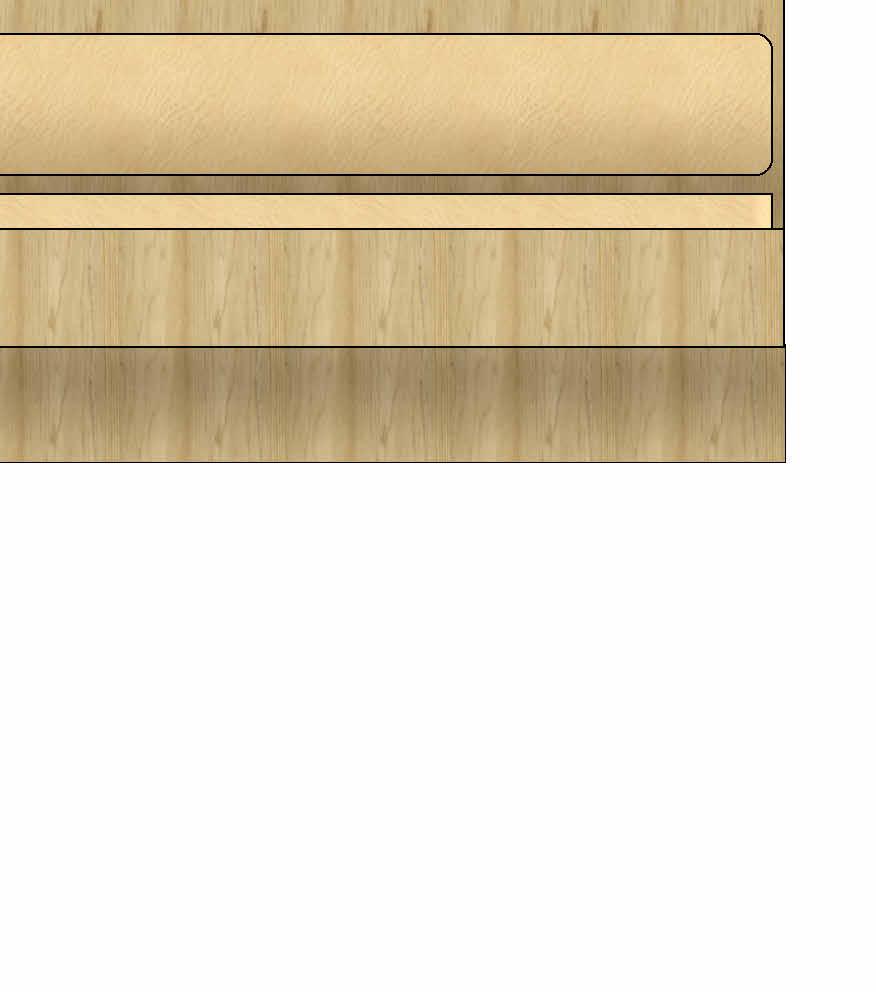

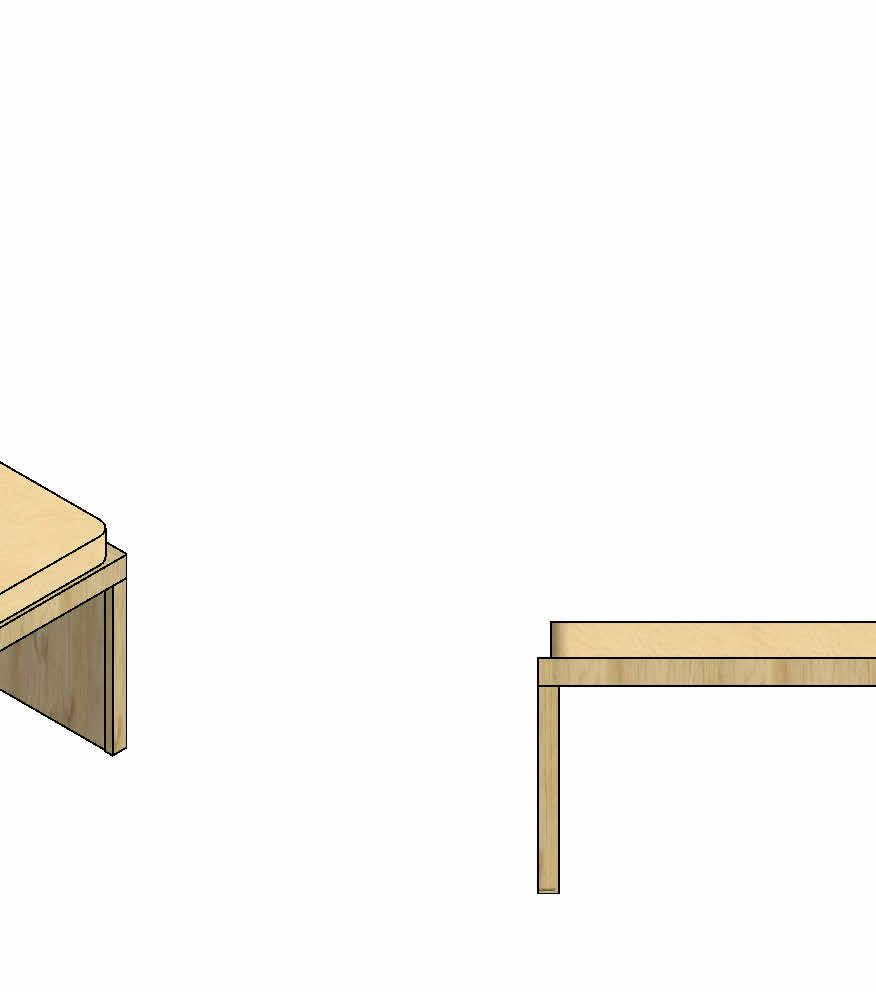

ED21b

Conjunto de asientos para comedor en MDF enchapado de roble.

ED25a - Banco en MDF enchapado de roble y almohadón en cuero marrón.

ED25b - Banco con respaldo en MDF enchapado de roble, asiento y respaldo con almohadones en cuero marrón.

Cantidad:1

Ubicación:L5

Vista en planta

Vista en planta interior

Estructura compuesta por madera de eucalipto de 20x20mm

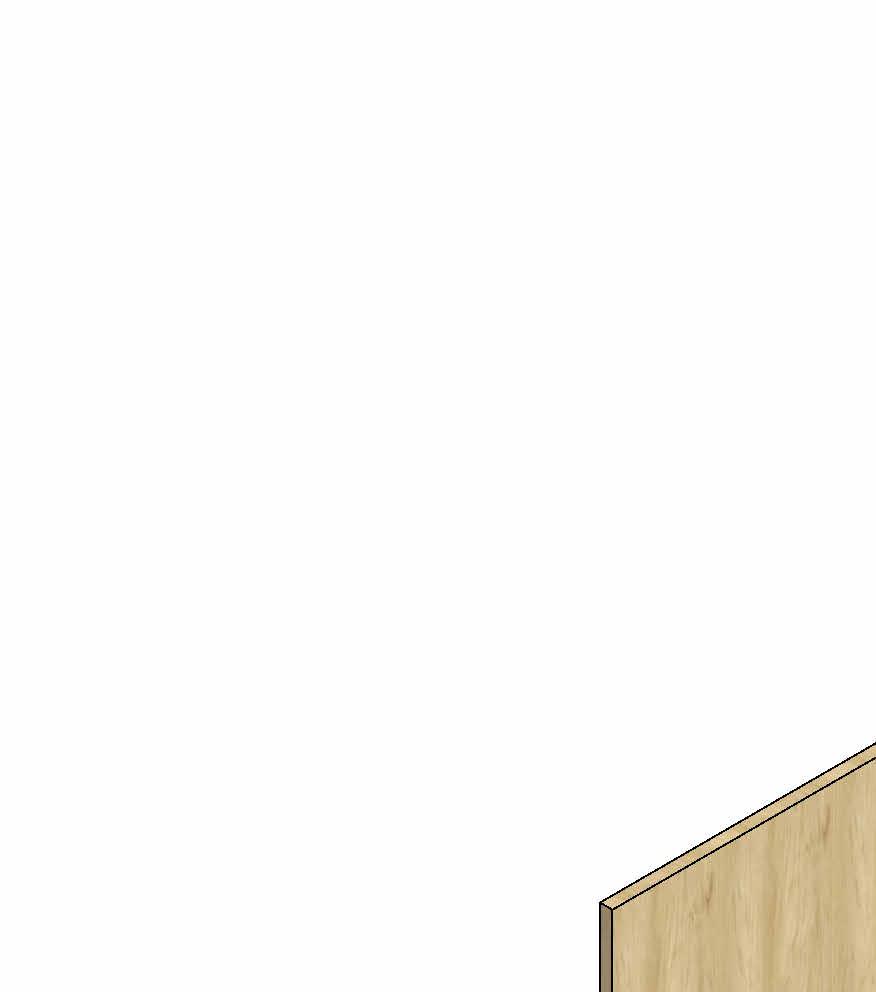

axonométrica

MDF enchapado en roble de 18mm

Asiento en espuma revestido en cuero

Estructura interna con madera de eucalipto de 20x20mm

+1.50 +0.40 +0.20 +0.75 +1.50 +0.40 +0.20 +0.75 3.86 55.74 54.00 56.00 48.26 4.93 63.06 222.79 63.06

Alzado

Alzado frontal

frontal interior

Vista

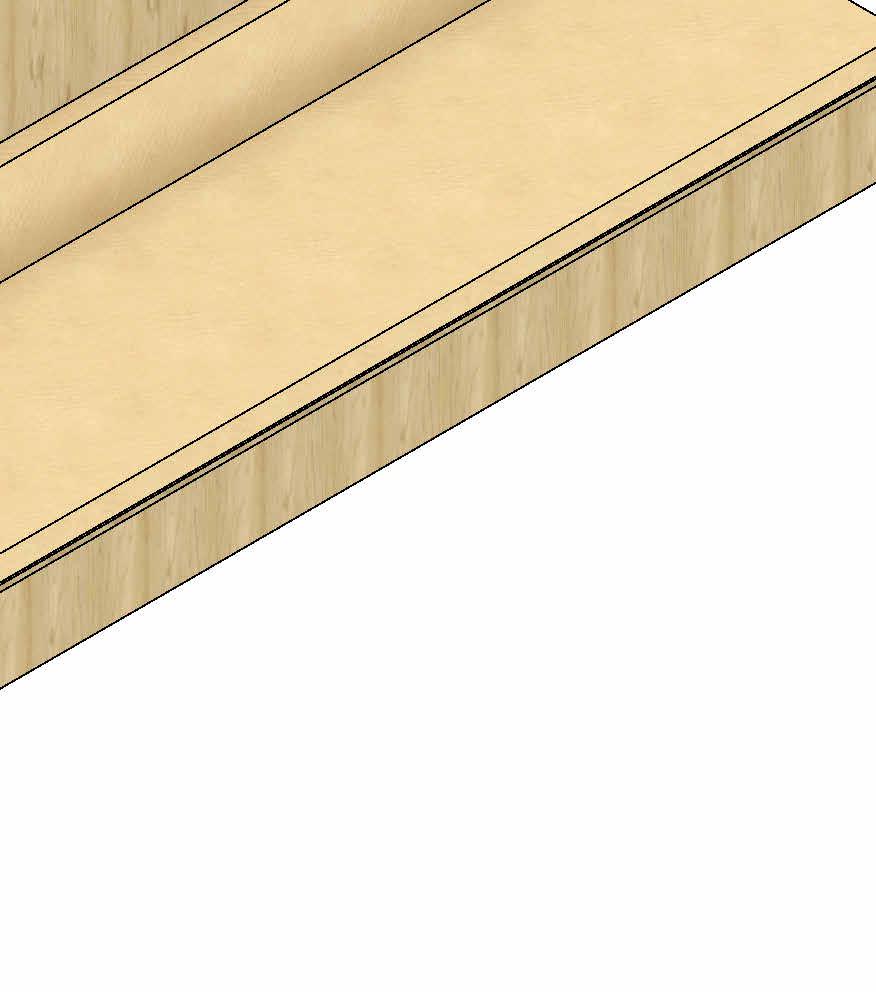

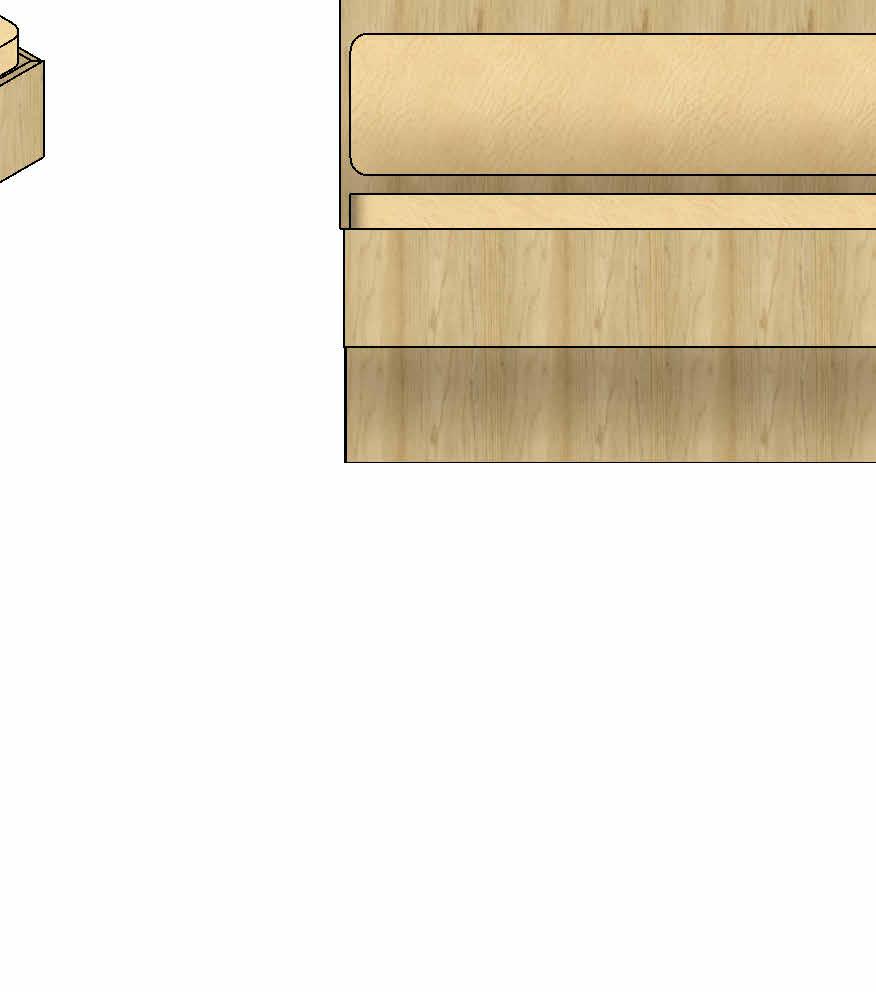

DISEÑO DE EQUIPAMIENTO / ASIENTO EMPOTRADO

ED21a

Conjunto de asientos para comedor en MDF enchapado de roble.

ED25a - Banco en MDF enchapado de roble y almohadón en cuero marrón.

ED25b - Banco con respaldo en MDF enchapado de roble, asiento y respaldo con almohadones en cuero marrón.

Cantidad:1 (L19).

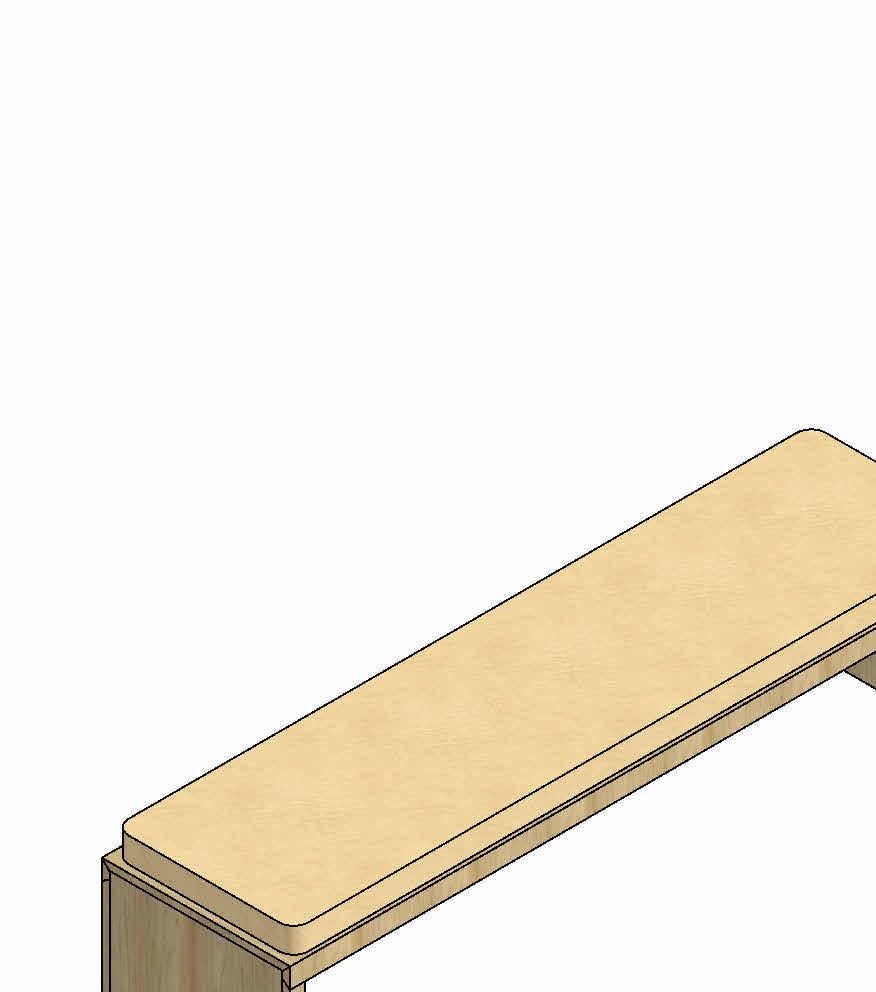

DISEÑO DE EQUIPAMIENTO / ASIENTO - BANCO

Asiento en espuma revestido en cuero

Estructura interna con listones de madera de pino Vista en planta Vista en planta interior Alzado frontal Alzado frontal interior

MDF enchapado en roble de 18mm

Estructura compuesta por listones de madera de pino de 1"x1". Esta estructura se revestirá en MDF 18mm enchapado de roble, uniendo ambas partes entre sí mediante adhesivo polimax, lenguetas y tarugos.
