Innovation in Weighing

WÄGEZELLEN UND WÄGEMODULE IP69K

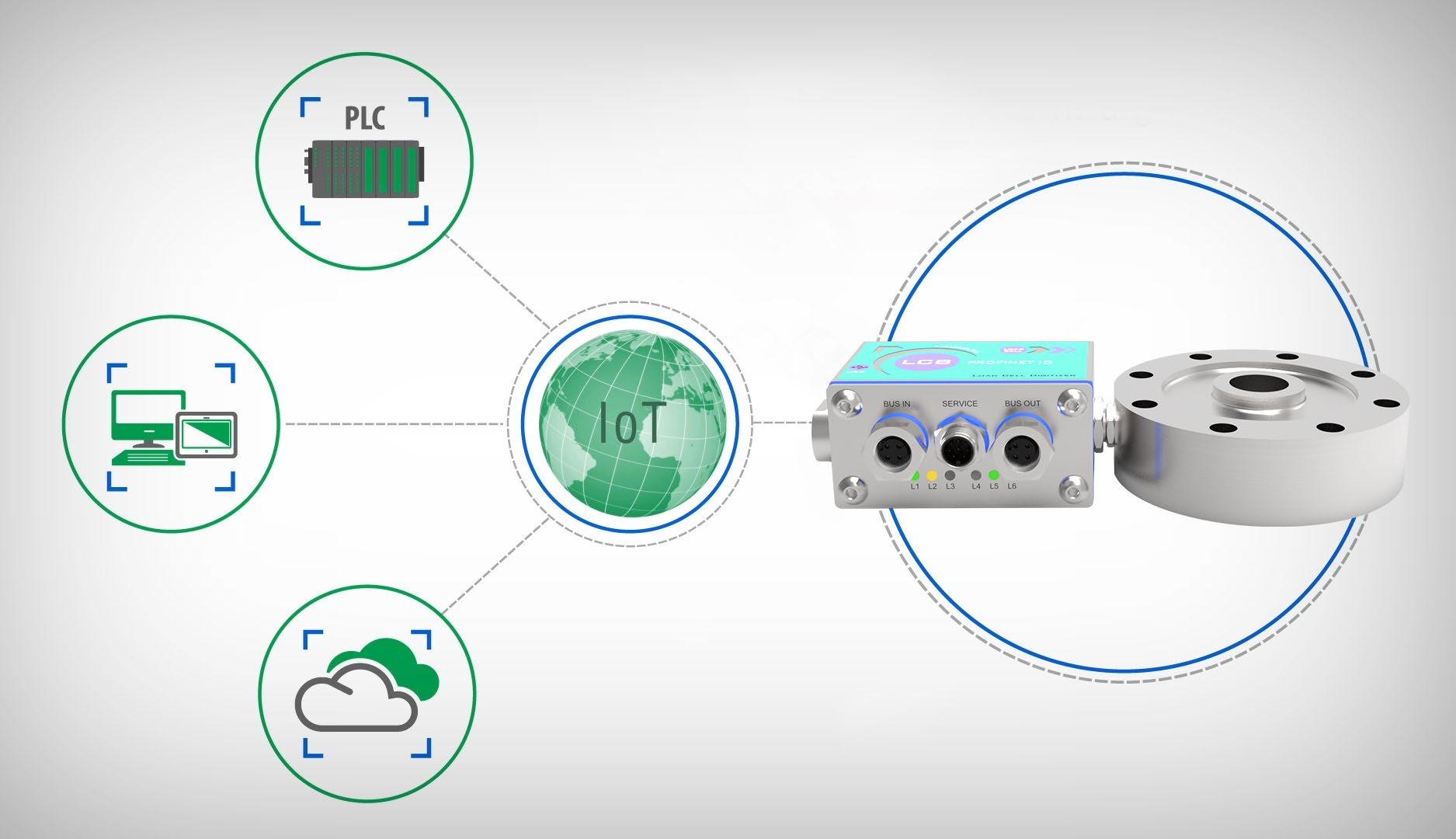

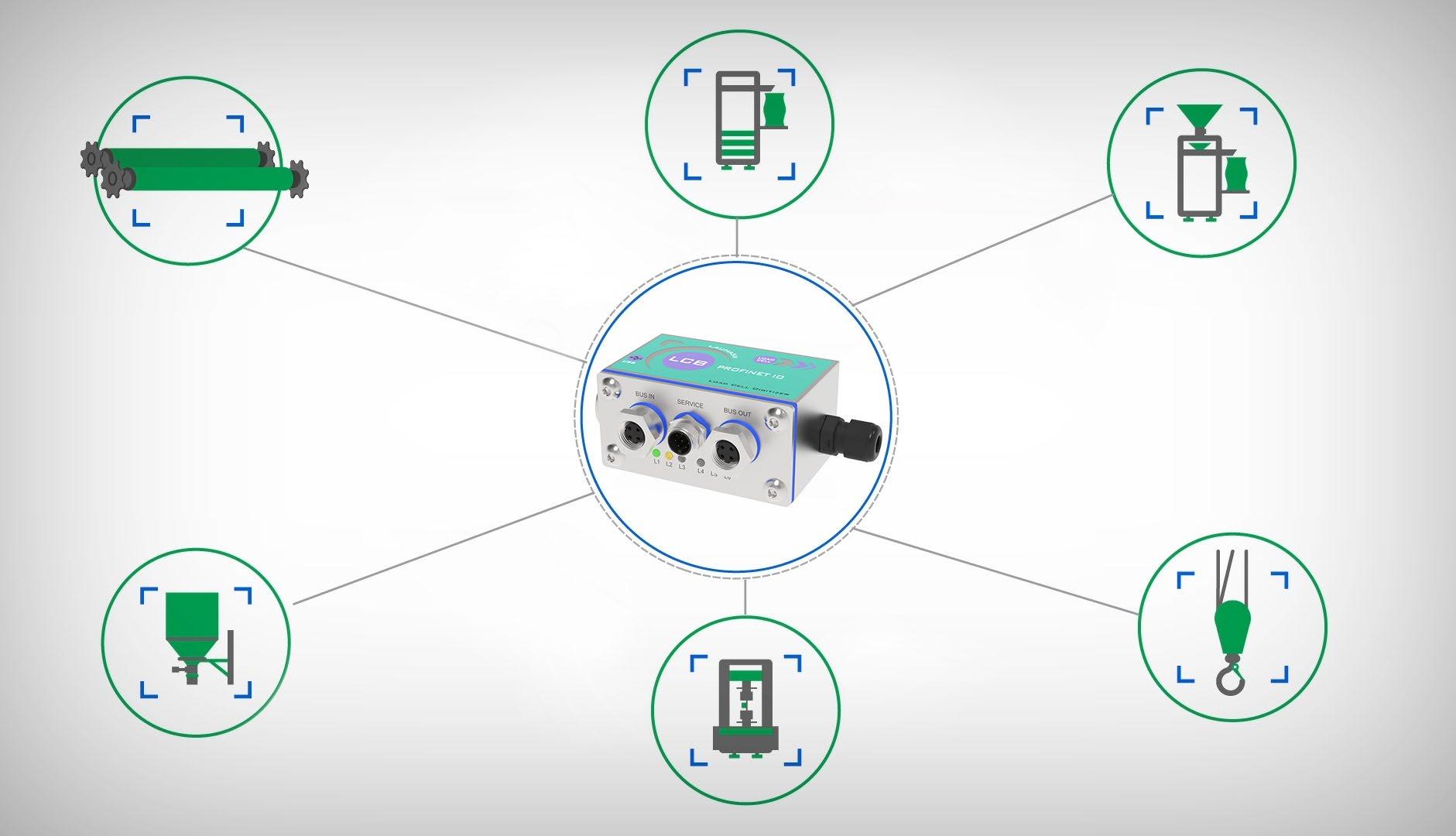

LCB - UNIVERSAL-DIGITALISIERER FÜR WÄGEZELLEN

Drucklast für Lastfuss

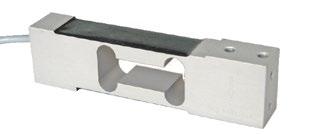

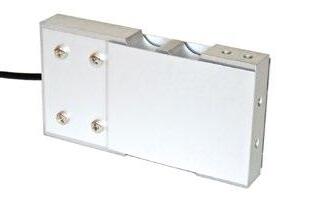

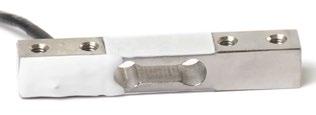

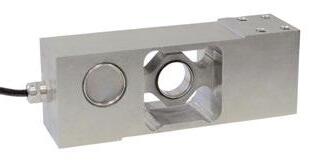

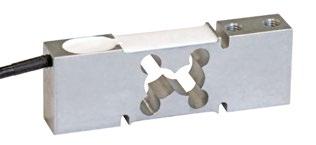

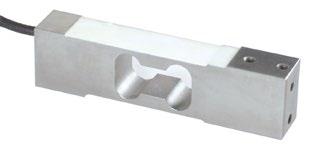

SINGLE-POINT

DRUCKLAST-FLACHPROFIL

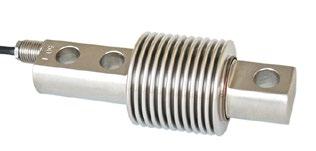

BIEGESTAB

DRUCKLAST / ZUGLAST

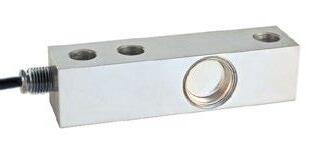

SCHERSTAB

Lastmessbolzen

DOPPELSCHERSTAB

FÜR BREMSPEDAL

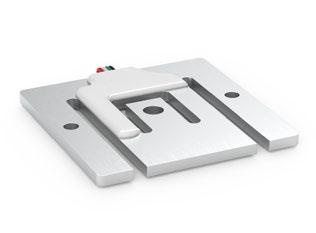

PLANAR BEAM

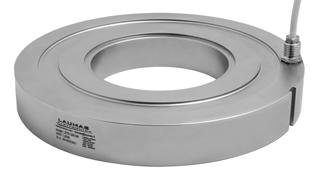

ANKERKRAFT

Digitale Pendel

Seilspannung

Pendel

WÄGEMODULE

ZERTIFIZIERUNGEN

UKCA-ZERTIFIZIERUNG (UK Conformity Assessed) für das Vereinigte Königreich

ZERTIFIZIERUNG EAC

AL COU ON N TI

ON W

RES

L CI

Europäisches Konformitätskennzeichen (CE)

S AND M

OIML GENEHMIGUNG

ZERTIFIZIERUNG NTEP

3-A Sanitary Standards-ZERTIFIZIERUNG

ZERTIFIZIERUNG EAC Ex

ZERTIFIZIERUNG ATEX

ZERTIFIZIERUNG IECEx

ZERTIFIZIERUNG FM HazLoc (Hazardous Locations)

ZERTIFIZIERUNG PAC (Pattern Approval Certificate)

CPA-Zertifizierung (Chinese Pattern Approval)

EN ZERTIFIZIERUNG Ex NEPSI

IP69K

EN1090

Konformitätserklärung IP69K-Kennzeichnung

Prüfung, Kalibrierung, Qualitätskontrolle Accredia akkreditierte Kalibrierungen für Wägezellen und für Wägezellen + Instrument, durchgeführt in unserem Kalibrierlabor LAT Nr. 02141 für Kraftwerte zwischen 2 und 100 kN gemäß den Normen UNI EN ISO 376 und ASTM E74. Accredia ist die einzige nationale Akkreditierungsstelle, die von der italienischen Regierung in Anwendung der europäischen Verordnung 765/2008 ernannt wurde, und garantiert die Einhaltung der Normen durch die akkreditierten Labore und die Zuverlässigkeit der von ihnen ausgestellten Konformitätsbescheinigungen auf dem Markt. Der ACCREDIA‑Kalibrierschein ist ein offizielles Dokument weltweit anerkannt, da er unter die Abkommen zur gegenseitigen Anerkennung EA, IAF und ILAC fällt. In unserem Labor erstellen wir auch Prüfprotokolle für Kraftwerte zwischen 0.5 und 5000 kN (Druck) und zwischen 0.5 und 600 kN (Zug).

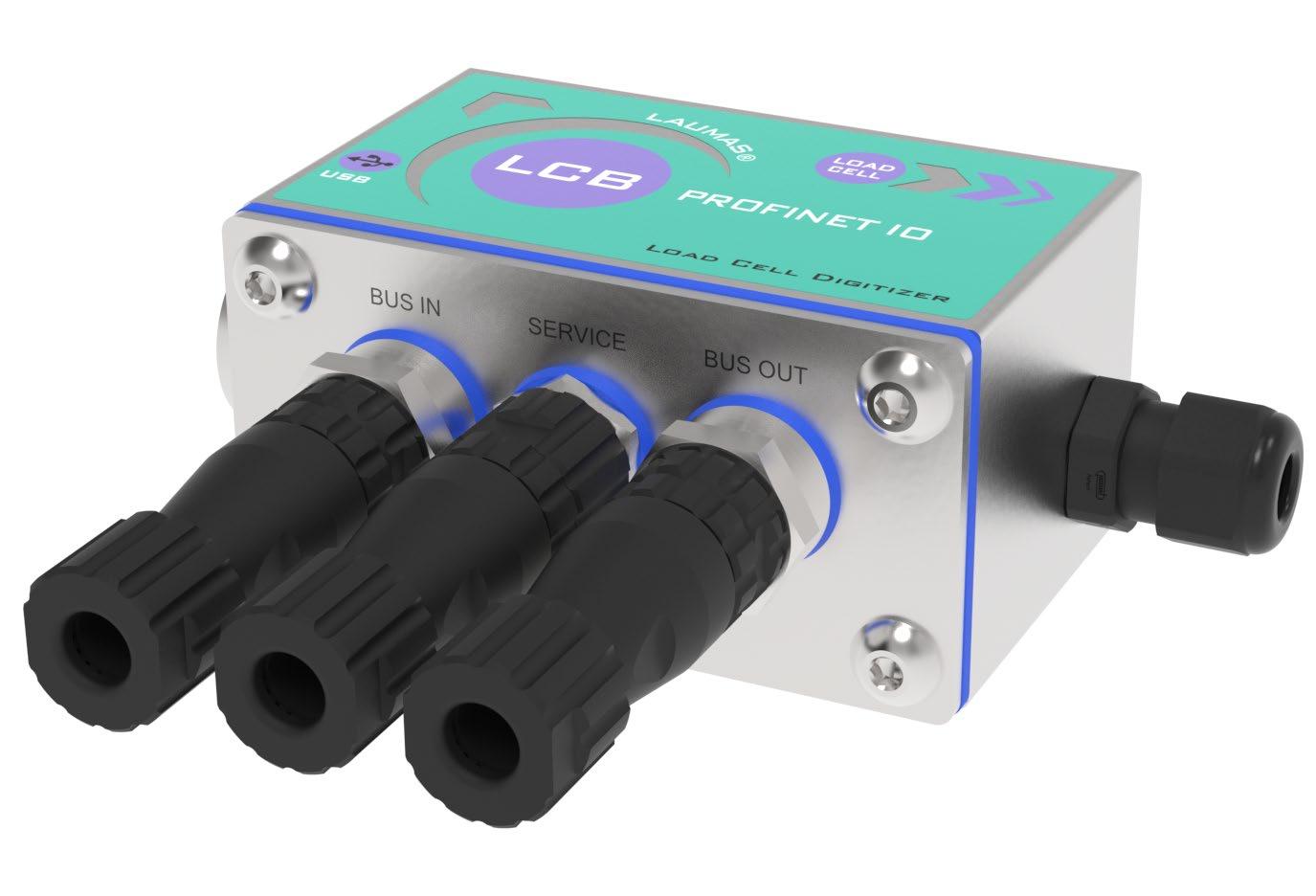

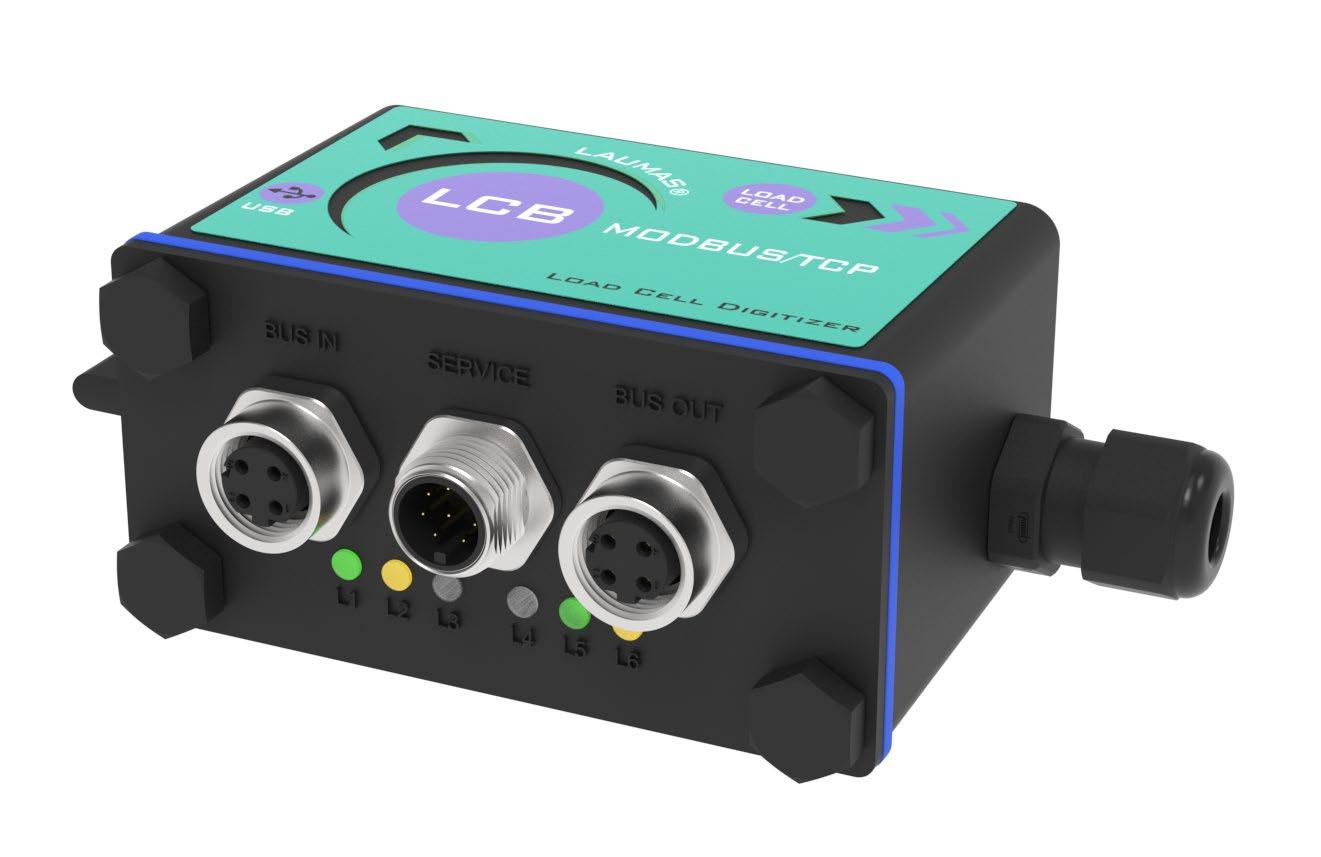

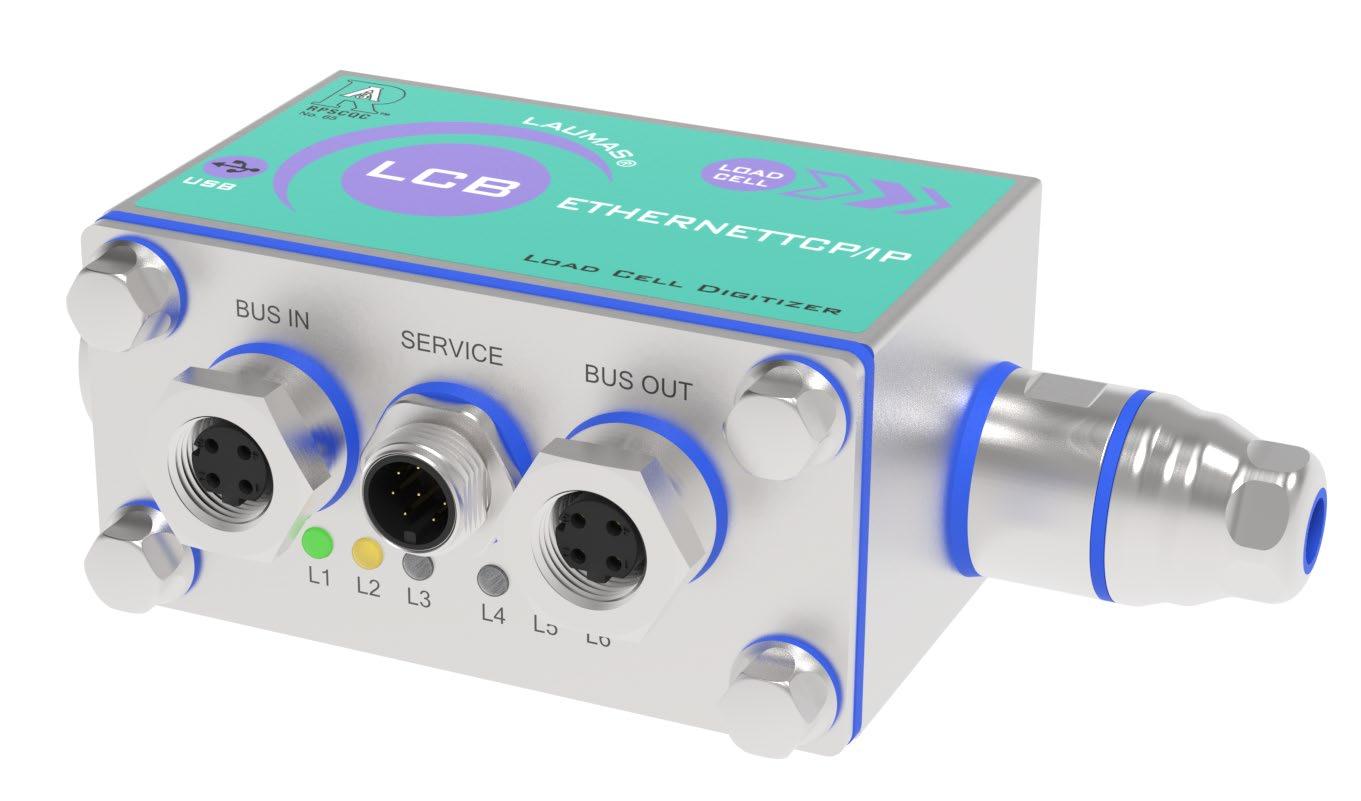

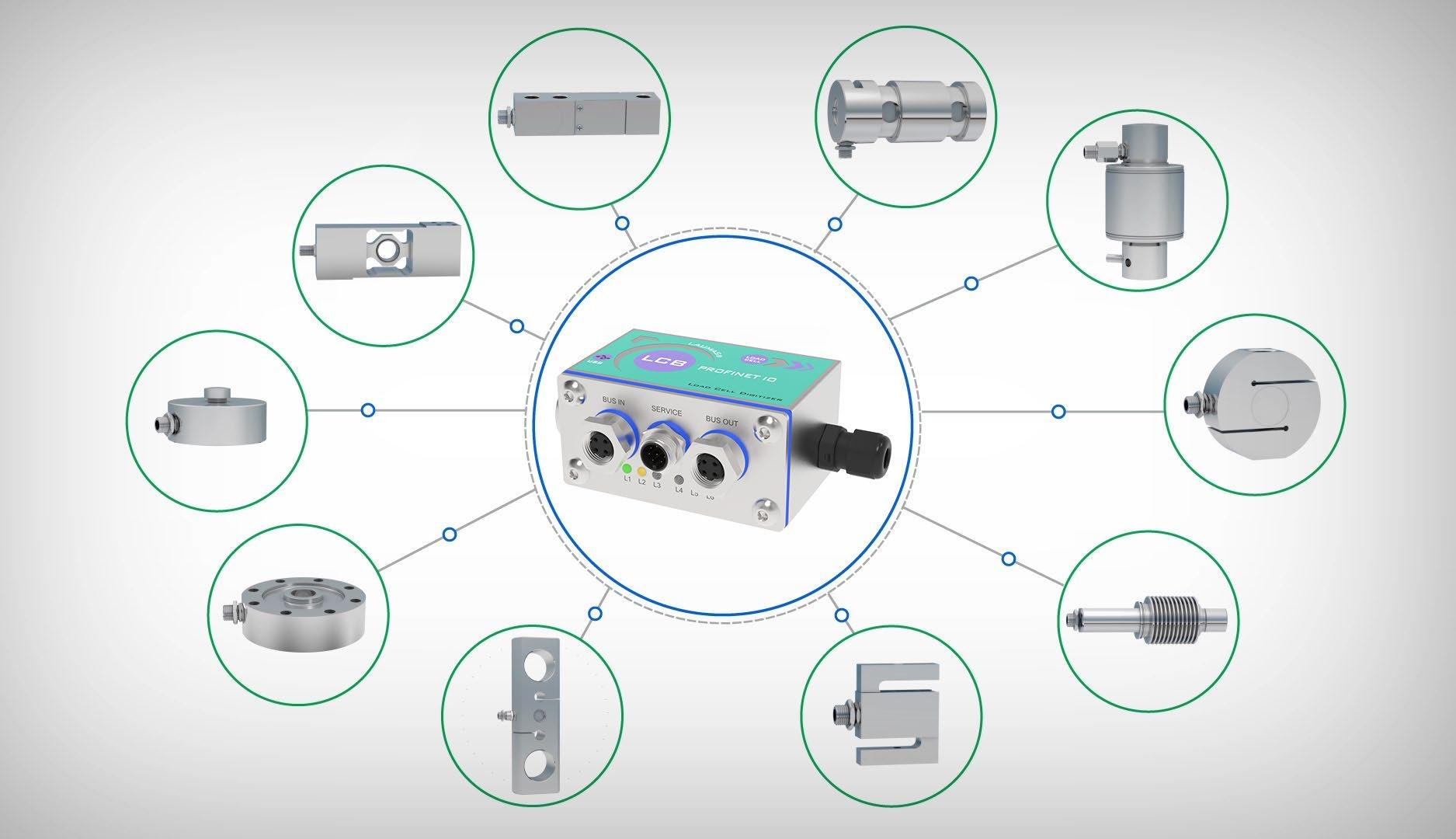

LCB - UNIVERSAL-DIGITALISIERER FÜR WÄGEZELLEN VERSION AUS NYLON PA66 – IP67

VERSION AUS EDELSTAHL AISI 304 – IP67

FLIEGENDEN VERBINDERN

Innovation in Weighing

HYGIENISCHE VERSION

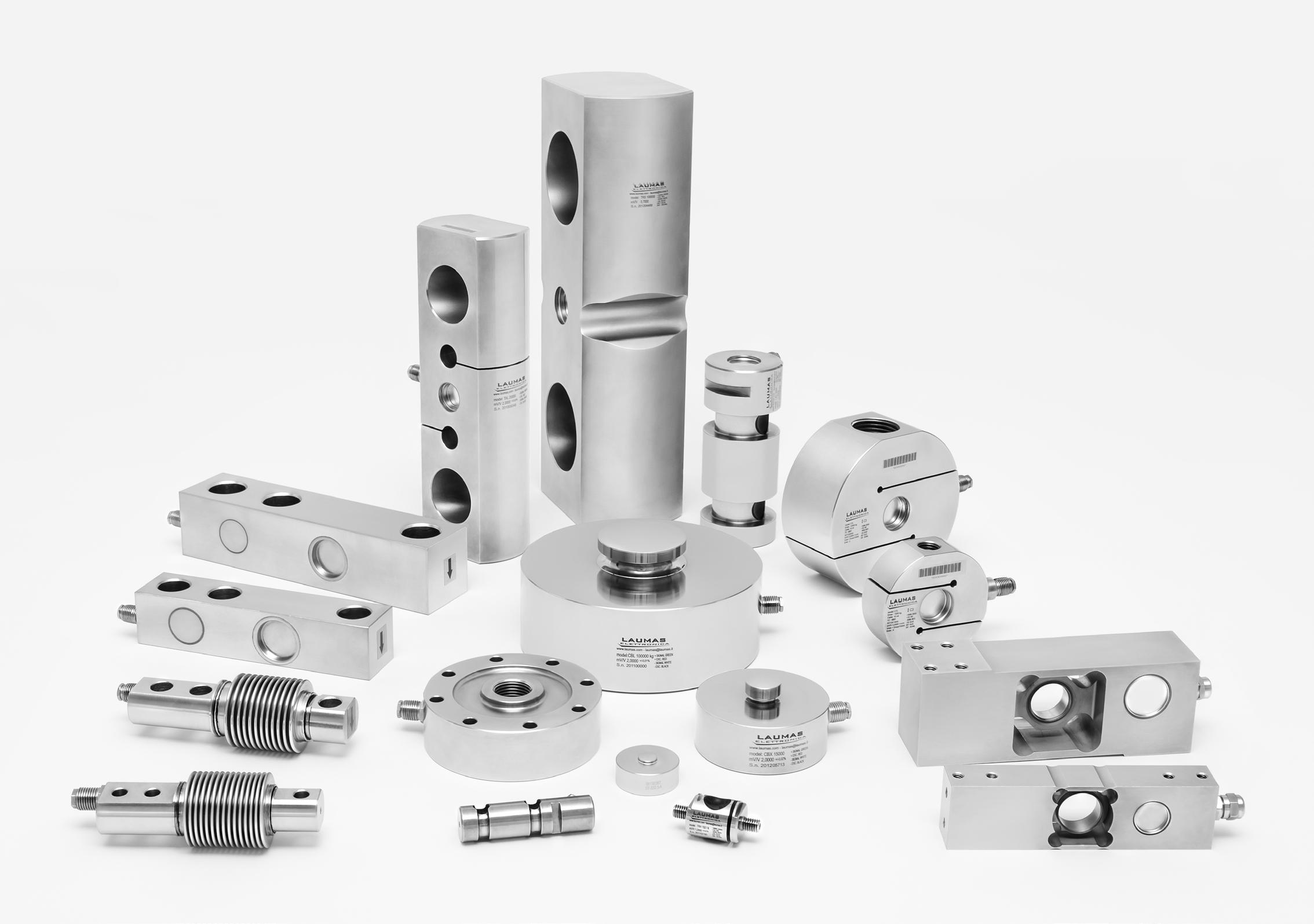

INDEX WÄGEZELLEN

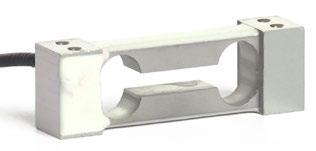

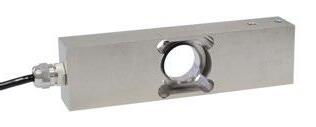

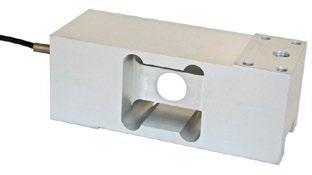

SINGLE-POINT

Seite

LAUMAS bietet eine Vielzahl von in den Industriebereichen verbreitetsten Wägezellen und kann für jede Qualität, Verfügbarkeit und Wartung versichern.

BIEGESTAB

Seite

SCHERSTAB

Seite

DOPPELSCHERSTAB

Seite

PLANAR BEAM

Seite

DIGITALE PENDEL

Seite

PENDEL

Seite

Drucklast für Lastfuss

Seite

DRUCKLAST-FLACHPROFIL

Seite

DRUCKLAST / ZUGLAST

Seite

ZUGLAST (DRUCKLAST)

Seite

ZUGLAST

Seite

Lastmessbolzen

Seite

FÜR BREMSPEDAL

Seite

ANKERKRAFT

Seite

Seilspannung

Seite

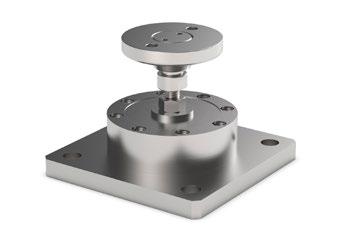

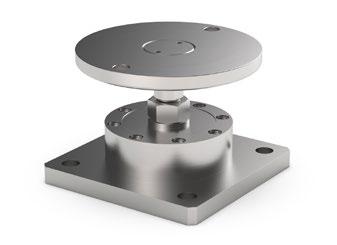

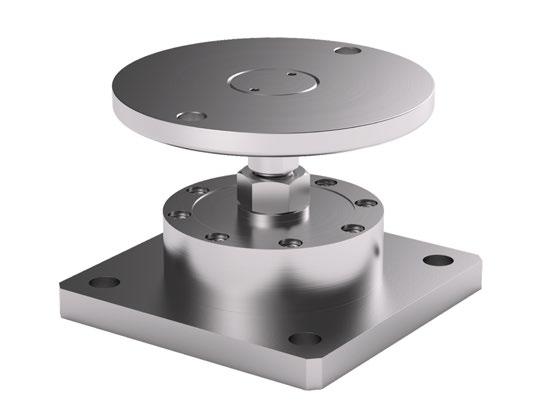

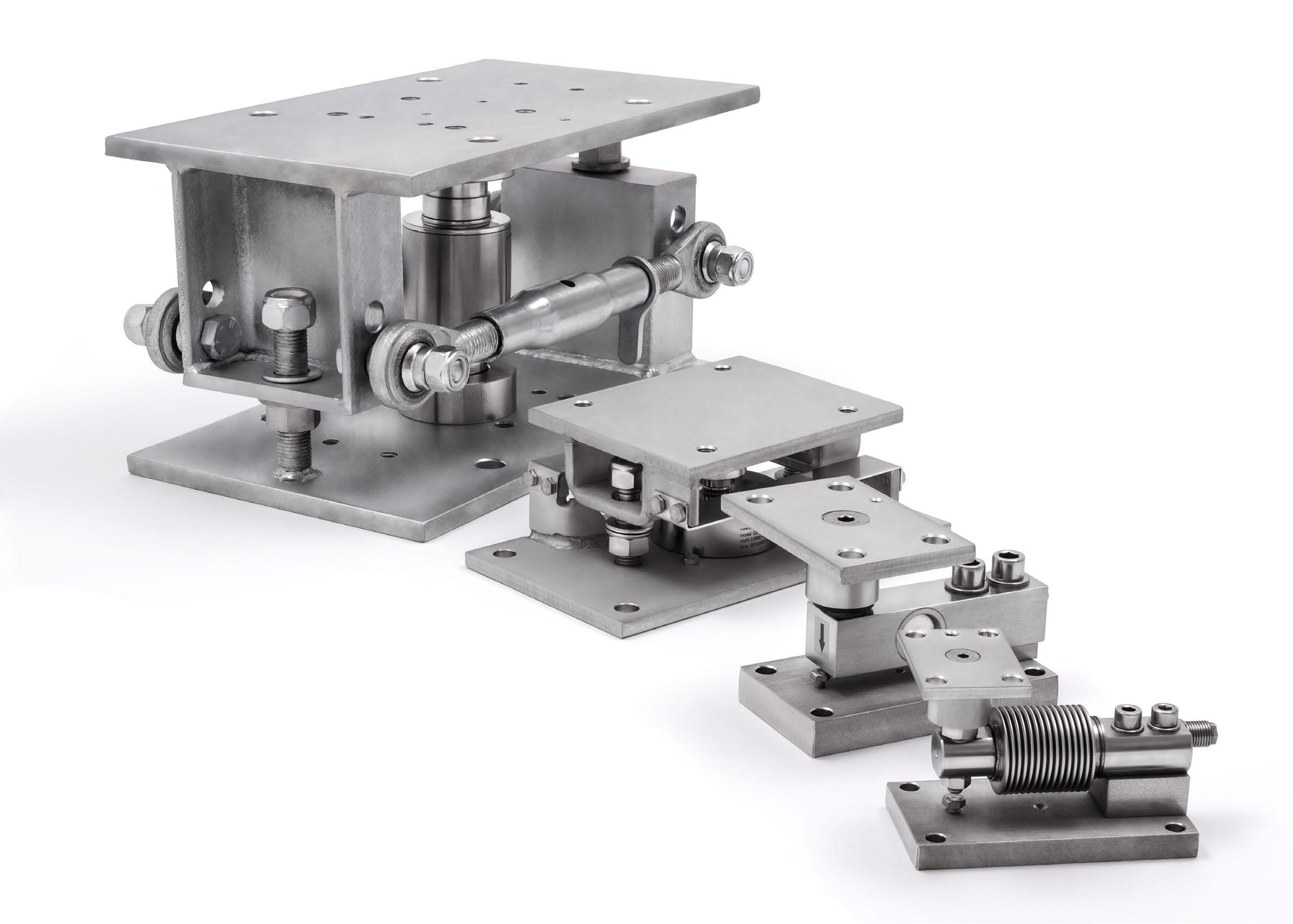

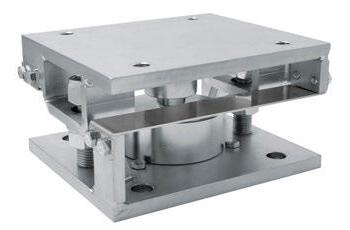

WÄGEMODULE

für SINGLE-POINT-Wägezellen

Seite

LAUMAS kann jede Wägezelle mit dem geeigneten Wägemodul ausstatten, um den richtigen Einbau der Wägezelle und die höchsten Zuverlässigkeit und Genauigkeit zu versichern. Die Wägemodule können mit den mechanischen, elektrischen und pneumatischen Verbindungen der Anlage in Einklang gebracht werden

für BIEGESTAB / SCHERSTAB-Wägezellen

Seite

16-18

für DOPPELSCHERSTAB-Wägezellen

Seite

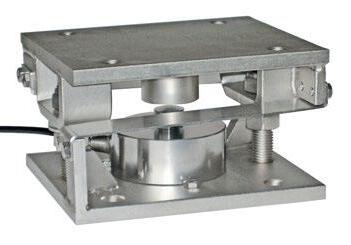

für DRUCKLAST-FLACHPROFIL-Wägezellen

Seite

18-19

für PENDEL-Wägezellen

Seite

ZUBEHÖRE

Seite

20-22

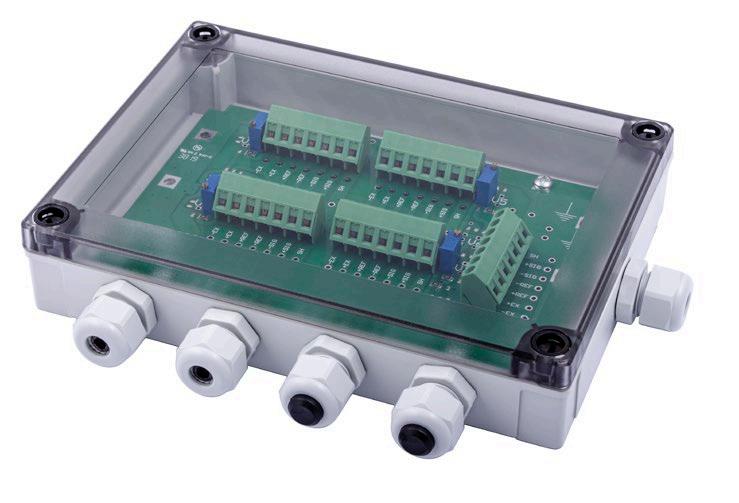

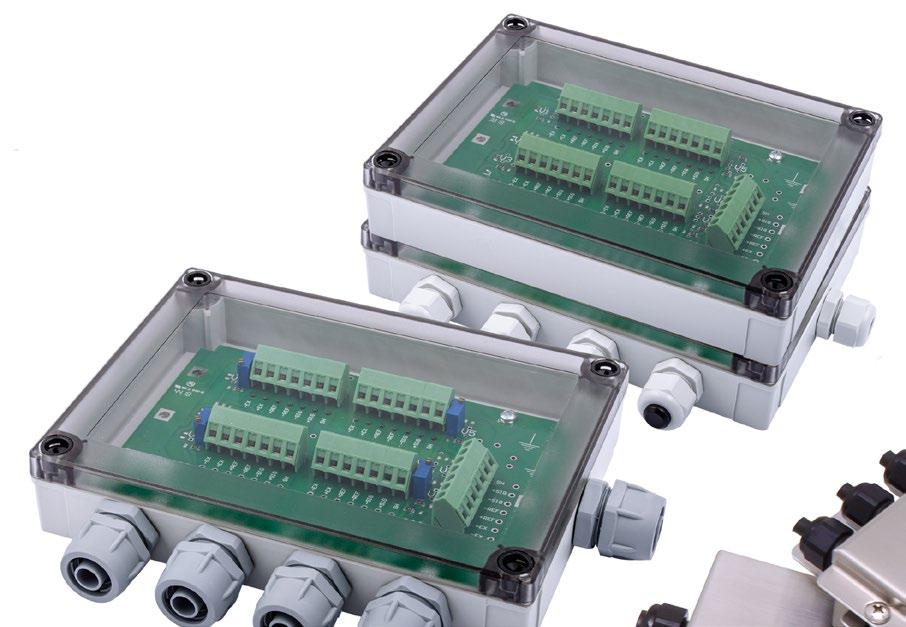

MaSSgeschneiderte Wägezellen / ANSCHLUSSKÄSTEN

Seite

WÄGEZELLEN SCHUTZART

• KOMBINIERTER FEHLER • EMPFINDLICHKEIT

• 5, 15, 50 kg • 150 x 150 mm

IP65

• ≤ ±0.05% • 3 mV/V ±10%

PRC

• 6, 15, 30, 50 kg • 350 x 350 mm

IP67

• ≤ ±0.02% • 2 mV/V ±10%

AZS

• 10, 30, 50, 100, 200 kg • 400 x 400 mm

IP67

• ≤ ±0.03% • 2 mV/V ±10%

PTC

• 30, 50, 75, 100, 150 kg • 400 x 400 mm

IP67

• ≤ ±0.02% • 2 mV/V ±10%

PEC

• 75, 150, 300, 500 kg • 600 x 600 mm

IP67

• ≤ ±0.02% • 2 mV/V ±10%

IP68

• ≤ ±0.02% (0.017% C4) • 2 mV/V ±10%

C4: 10÷50 kg

• 0.25, 0.5, 1 kg • 200 x 200 mm

IP65

• ≤ ±0.03% • 1 mV/V ±20%

ALL

• 3, 5, 10, 15, 20, 30, 50 kg • 250 x 350 mm

IP65

• ≤ ±0.02% (0.017% C4; 0.014% C5) • 2 mV/V ±10%

C4 C5

• 3, 6, 15 kg • 250 x 400 mm

IP65

• ≤ ±0.02% • 2 mV/V ±10%

AZL

• 10, 15, 20, 30, 50, 100 kg • 400 x 400 mm

IP65

• ≤ ±0.02% (0.017% C4) • 2 mV/V ±10%

C4: 15÷50 kg

• 60, 100, 150, 200, 300 kg • 400 x 400 mm

IP65

• ≤ ±0.02% (0.017% C4; 0.014% C5) • 2 mV/V ±10%

C4 C5: 300 kg

APL

• 50, 100, 150, 200, 300, 500 kg • 600 x 600 mm

IP65

• ≤ ±0.02% (0.017% C4) • 2 mV/V ±10%

C4: 150÷500 kg

• 500, 1000 kg • 800 x 800 mm

IP65

• ≤ ±0.05% • 2 mV/V ±10%

ATL

AUF ANFRAGE • NENNLAST • PLATTFORM

• 1000, 2000 kg • 1200 x 1200 mm

IP65

• ≤ ±0.02% • 2 mV/V ±10%

SINGLE-POINT Edelstahl AISI 420

Edelstahl 17-4 PH

AZLI

• 10, 20, 50 kg • 400 x 400 mm

• 100, 200, 300, 500 kg • 800 x 800 mm

Aluminiumlegierung

30, 50 kg 400 x 600 mm

Innovation in Weighing

IP69K IP69K

ON W

RES

L CI

AUF ANFRAGE AL COU ON N TI

S AND M

20÷500 kg

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

WÄGEZELLEN AUF ANFRAGE NENNLAST

SCHUTZART

• KOMBINIERTER FEHLER • EMPFINDLICHKEIT

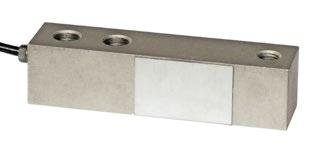

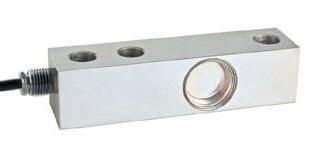

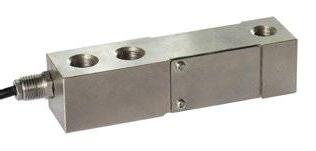

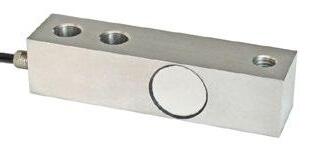

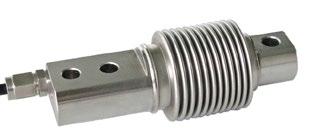

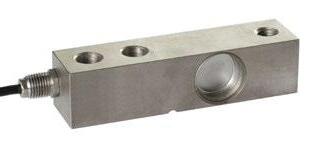

BIEGESTAB / SCHERSTAB FCAX

30, 50, 75, 150, 300, 500 kg 750, 1000, 1500 kg

IP68

• ≤ ±0.02% • 2 mV/V ±0.4%

50, 75, 150, 300 kg

IP68

• ≤ ±0.017% • 2 mV/V ±0.1%

75, 150, 300 kg

IP67 • ≤ ±0.02% • 2 mV/V ±0.4%

C3: 75÷2000 kg

FTP

B S

FCAL

Edelstahl AISI 420

500, 750, 1000, 1500, 2000, 3000, 5000, 10000 kg

IP68

FCOL

5, 10, 20, 50, 100, 200, 350, 500 kg

IP68

• ≤ ±0.02% (0.017% C4) • 2 mV/V ±1%

C3: 10÷500 kg

C4: 10÷500 kg

FT-P

300, 500, 1000, 2000 kg

IP68

• ≤ ±0.02% • 2 mV/V ±0.4%

FTZ

500, 1000, 2000, 5000 kg

IP67

• ≤ ±0.02% • 3 mV/V ±0.27%

500, 1000, 2000, 5000, 7500, 10000 kg

IP68

• ≤ ±0.02% (0.017% C4) • 2 mV/V ±0.2%

C4: 500÷2000 kg

• ≤ ±0.03% • 2 mV/V ±0.1%

• ≤ ±0.02% • 2 mV/V ±0.1%

C3: 1000÷5000 kg

C4 C5

FTPDOP

FTZA

Edelstahl 17-4 PH

2 Ausgangskabel für doppelte sicherheitssysteme

1000, 6000 kg

IP67 IP68

Vernickelter Stahl AISI 4340 75, 150, 300 kg

IP67

FTKL

FTK

500, 1000, 2000, 3000, 5000 kg

IP68

500, 1000, 1500, 2000, 3000, 5000 kg

IP67

• ≤ ±0.02% (0.017% C4; 0.014% C5) • 3 mV/V ±0.1%

IP68

• ≤ ±0.1% • 1 mV/V ±0.5%

Sonderstahl

FTH

Für On-Board-Wiegesysteme geeignet

5000, 10000 kg

Innovation in Weighing

IP69K IP69K

ON W

RES

L CI

AUF ANFRAGE AL COU ON N TI

S AND M

50÷500 kg

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

WÄGEZELLEN • KOMBINIERTER FEHLER • EMPFINDLICHKEIT

DTL

25000 kg

IP68

• ≤ ±0.02% • 2 mV/V ±0.1%

DTX

AUF ANFRAGE SCHUTZART

20 klb / 9 ton 30 klb / 13.6 ton 40 klb / 18 ton 50 klb / 23 ton 60 klb / 27 ton

IP68

• ≤ ±0.02% • 3 mV/V ±0.267%

IP65

• ≤ ±0.023% • 1 mV/V ±0.1%

NENNLAST

DOPPELSCHERSTAB Vernickelter Stahl AISI 4340

PLANAR BEAM

PLP

Eloxierte Aluminiumlegierung

22, 45, 110 kg

DIGITALE PENDEL Körper aus vernickeltem Stahl AISI 4340 und Schale aus Edelstahl AISI 304

IP69K

• ≤ ±0.014% • -

25000 kg

IP68

• ≤ ±0.017% • 2 mV/V ±1%

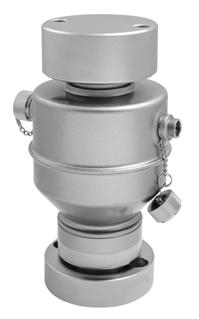

COL

COD

Digitalausgang mit zwei Stecker

30000 kg

IP68

• ≤ ±0.017% • 2 mV/V ±0.1%

25000, 50000 kg

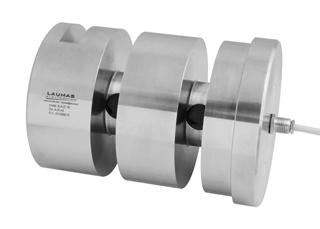

PENDEL Edelstahl 17-4 PH

Vernickelter Stahl AISI 4340

COK

COK-AR 25000 kg Kabel mit Nagerschutz

15000, 25000, 50000 kg

IP68

• ≤ ±0.02% • 2 mV/V ±0.1%

Innovation in Weighing

no EAC

IP69K IP69K

ON W

RES

L CI

AUF ANFRAGE AL COU ON N TI

S AND M

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

WÄGEZELLEN AUF ANFRAGE NENNLAST

SCHUTZART

• KOMBINIERTER FEHLER • EMPFINDLICHKEIT

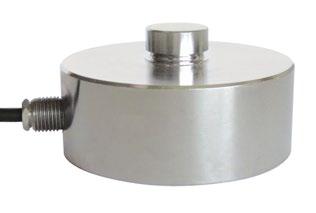

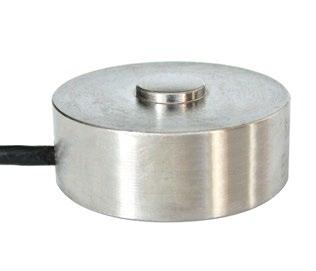

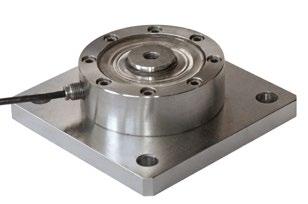

Drucklast für Lastfuss

FLC

Edelstahl 17-4 PH 75 kg 150 kg 300 kg 500 kg 1000 kg 2000 kg 5000 kg 10000 kg

M12 M12 M12 M12 M12 M12 M20 M24

IP67

• ≤ ±0.07% • 2 mV/V ±5%

10000 kg

M36

IP69K

• ≤ ±0.1% • 2 mV/V ±0.1%

IP68

• ≤ ±0.03% • 2 mV/V ±0.4%

M24

200, 500, 1000, 2500 kg

IP67

• ≤ ±0.5% • 1 mV/V ±15%

CBL

M20

5000 kg

250, 500, 1000, 2500, 5000, 7500, 10000, 12500, 15000, 30000, 50000, 100000 kg

IP68

• ≤ ±0.03% (0.02% C3) • 2 mV/V ±0.1%

C2: 2500÷10000 kg C3: 12500 kg

C3: 2500÷10000 kg

M16

2000 kg

1000, 2500, 5000, 7500, 10000, 15000, 30000 kg

IP68

• ≤ ±0.05% • 2 mV/V ±0.4%

CBX

1000 kg

15000, 30000, 50000 kg

IP68

• ≤ ±0.035% • 2 mV/V ±0.1%

CBLS

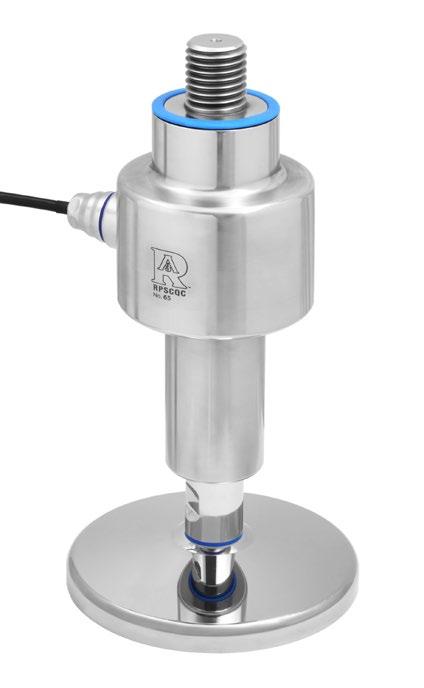

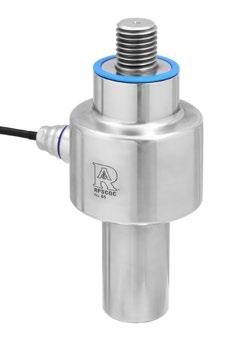

FLC 3A

3-A SSI-genehmigtes RPSCQC-Hygienegerät

200000, 300000, 500000, 750000 kg

IP68

• ≤ ±0.10% • 2 mV/V ±0.1%

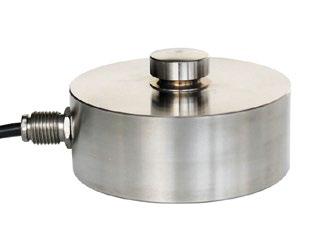

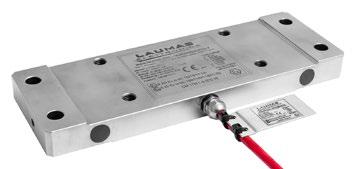

DRUCKLAST-FLACHPROFIL

CLS

Edelstahl AISI 420

1000, 2000, 5000 kg

Edelstahl 17-4 PH

Innovation in Weighing

no EAC

IP69K IP69K

ON W

RES

L CI

AUF ANFRAGE AL COU ON N TI

S AND M

2500 ÷ 12500 kg

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

WÄGEZELLEN AUF ANFRAGE NENNLAST

SCHUTZART

• KOMBINIERTER FEHLER • EMPFINDLICHKEIT

IP65

• ≤ ±0.05% • 2 mV/V ±10%

• ≤ ±0.05% • 2 mV/V ±0.3%

• ≤ ±0.03% • 2 mV/V ±0.1%

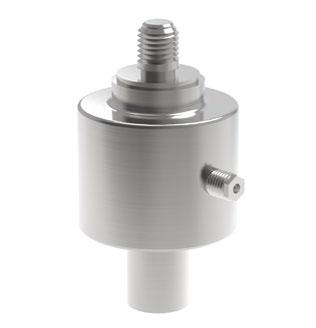

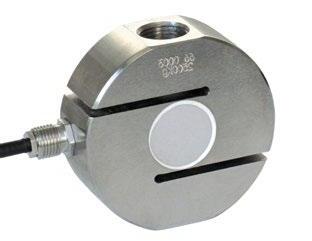

DRUCKLAST / ZUGLAST

CLBT

Edelstahl 17-4 PH

(50, 100)*, 500 kg *Aluminiumlegierung

500, 1000, 2000, 5000, 10000, 20000, 30000, 60000 kg

CLR

IP68

100000, 150000, 200000 kg

IP67

500, 1000, 2000, 5000, 10000, 20000, 30000 kg

IP68

60000, 100000, 200000 kg

IP67

ZUGLAST (DRUCKLAST) Edelstahl AISI 420 Passend als Lastbegrenzer für Hebetechnik

IP67

• ≤ ±0.03% • 2 mV/V ±0.4%

IP68

• ≤ ±0.02% • 2 mV/V ±0.1%

C3: 500÷12500 kg

SA*

15, 30, 60 kg

IP65

• ≤ ±0.02% • 2 mV/V ±10%

CTOL

50, 100, 200, 300 kg

25, 100, 200, 300, 500, 1000, 2500 kg

IP67

• ≤ ±0.02% (0.017% C4) • 2 mV/V ±0.2%

C3: 100÷2500 kg

C4: 100÷2500 kg

500, 1000, 2500, 5000 kg

CTL

Edelstahl 17-4 PH

100, 200, 300, 500, 1000, 2500, 5000, 7500, 10000, 12500 kg

Vernickelter Stahl AISI 4340 (4140)*

Innovation in Weighing

IP69K IP69K

ON W

RES

L CI

AUF ANFRAGE AL COU ON N TI

S AND M

no EAC

100, 500, 1000, 2500 kg

500 ÷ 12500 kg

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

WÄGEZELLEN AUF ANFRAGE NENNLAST

SCHUTZART

• KOMBINIERTER FEHLER • EMPFINDLICHKEIT

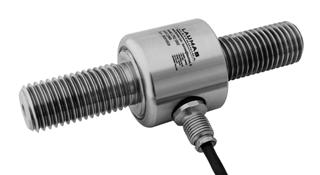

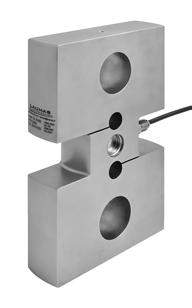

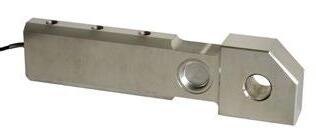

ZUGLAST Edelstahl 17-4 PH

TBT

TAL

Passend als Lastbegrenzer für Hebetechnik

5000, 10000, 20000 kg

IP68

• ≤ ±0.03% • 2 mV/V ±0.1%

30000, 40000, 50000, 60000, 100000, 250000 kg

IP68

• ≤ ±0.08% • 1 mV/V ±0.1%

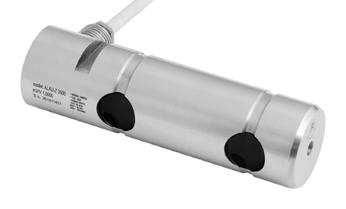

Lastmessbolzen Edelstahl 17-4 PH

LAU

Passend als Lastbegrenzer für Hebetechnik 5000, 10000, 20000 kg

IP67

• ≤ ±0.1% • 1 mV/V ±0.1%

IP65

• ≤ ±0.08% • 1 mV/V ±0.2%

IP68

• ≤ ±0.1% • 2 mV/V ±0.1%

FÜR BREMSPEDAL

LPED

Aluminium 100 kg

ANKERKRAFT

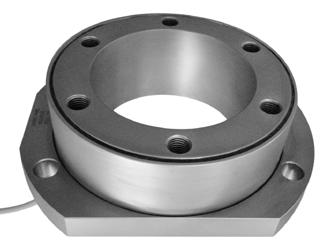

Edelstahl 17-4 PH 30000, 50000, 75000, 100000, 125000, 150000, 180000, 250000 kg

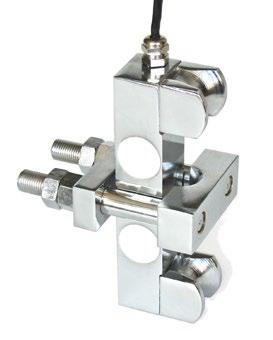

Seilspannung Vernickelter Stahl AISI 4140

FUN

Passend als Lastbegrenzer für Hebetechnik 2000 kg 4000 kg 10000 kg 20000 kg 40000 kg

Ø 6 ÷ Ø 14 mm Ø 10 ÷ Ø 18 mm Ø 16 ÷ Ø 26 mm Ø 24 ÷ Ø 36 mm Ø 24 ÷ Ø 36 mm

IP67

• ±2% ** • 3 mV/V ±0.1%

**) Genauigkeit der Aktion des Vollausschlags

Innovation in Weighing

IP69K IP69K

ON W

RES

L CI

AUF ANFRAGE AL COU ON N TI

S AND M

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

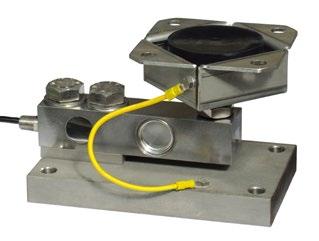

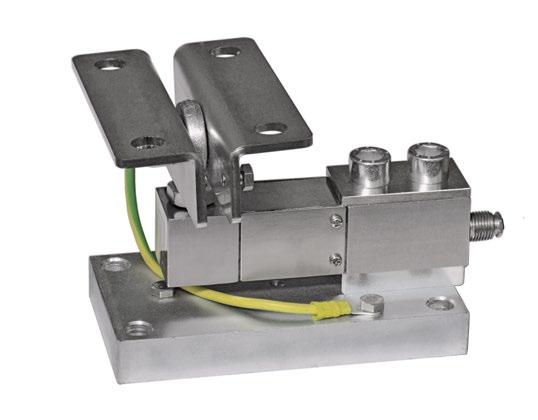

WÄGEMODULE TEILSERIE

MAXIMALE STATISCHE BELASTUNG

BESCHREIBUNG

FÜR WÄGEZELLEN

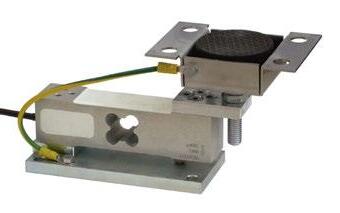

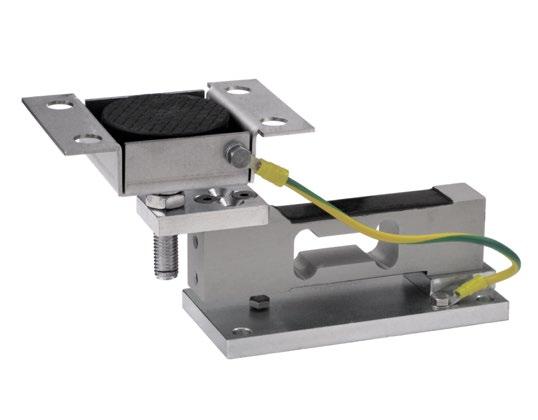

für SINGLE-POINT-Wägezellen T8AZL

200 kg

T8AM

300 kg

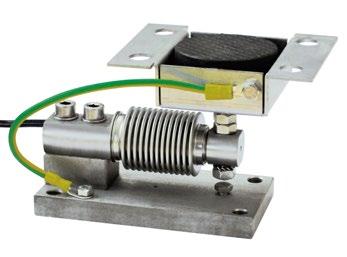

Wägemodul mit verstellbare obere Platte aus verzinktem Stahl; Grundplatte und kleiner Block aus verzinktem Stahl; Bindung gegen Seitenverschiebung und KippschutzBindung mittels selbstzentrierendem Gelenkfuß auf Kugel aus verzinktem Stahl; höhenverstellbar.

AZL, AZS AZLI max 50 kg

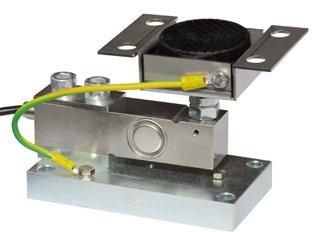

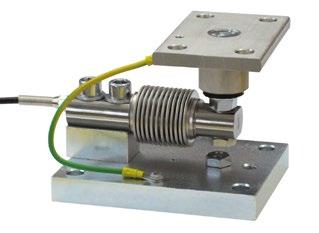

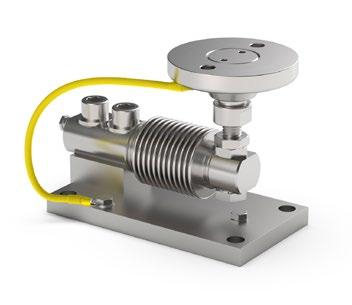

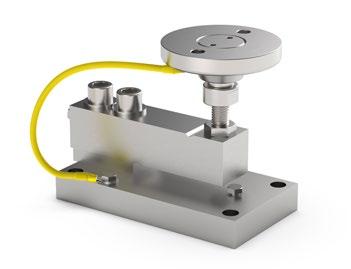

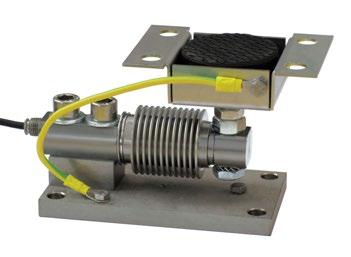

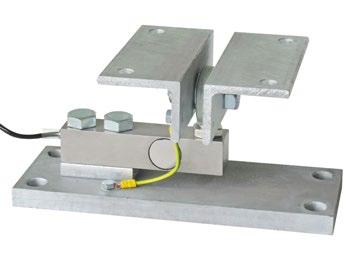

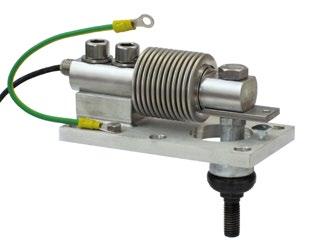

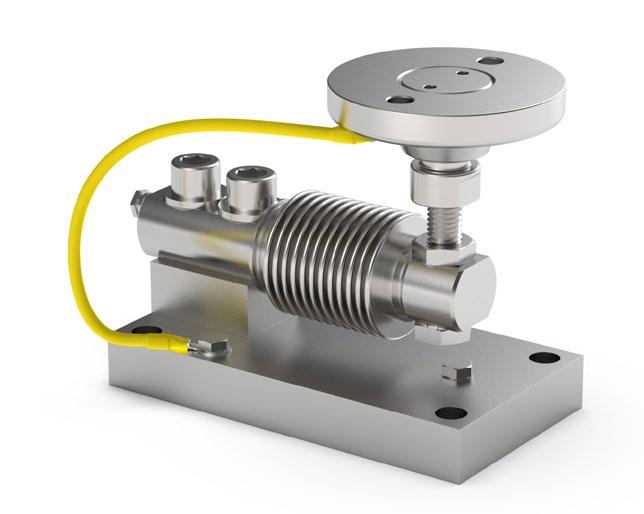

für BIEGESTAB / SCHERSTAB-Wägezellen TFCPV TFCPVZ

200 kg

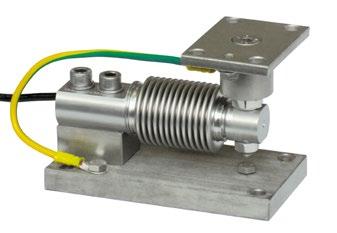

Wägemodul mit verstellbare obere Platte aus Edelstahl AISI 304 oder verzinktem Stahl; Grundplatte und kleiner Block aus Edelstah AISI 304; Bindung gegen Seitenverschiebung und Kippschutz-Bindung mittels selbstzentrierendem Gelenkfuß auf Kugel aus Edelstahl oder verzinktem Stahl; teilweise höhenverstellbar.

FCOL

TFCPV10 TFCPVZ10

300 kg

TFCGP

300 kg

Wägemodul mit obere Platte mit Druckgelenk aus Edelstahl AISI 304 und Gummi; Grundplatte und kleiner Block aus Edelstahl AISI 304.

FCOL

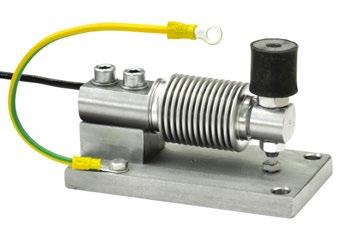

TFCFSB

300 kg

Wägemodul mit Druckgelenk aus Edelstahl AISI 304 und Gummi; Grundplatte und kleiner Block aus Edelstahl AISI 304.

FCOL

TFFSB

500 kg

Wägemodul mit Druckgelenk aus Edelstahl AISI 304 und Gummi; Grundplatte und kleiner Block aus Edelstahl AISI 304.

FCAL FCAX max 500 kg

TFAST

500 kg

Wägemodul mit Zug-Kugelgelenk aus Aluminiumlegierung; Grundplatte aus Edelstahl AISI 304.

FCAL FCAX max 500 kg

TFPVEN1090

500 kg

TFPV2000EN1090

1500 kg

TFPV TFPVZ

500 kg

TFPV2000

1500 kg

TFGP

500 kg

TFGP2000

1500 kg

TFAGP

1500 kg

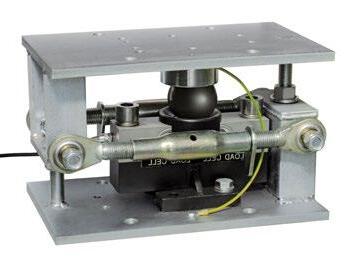

Wägemodul mit Bindung gegen Seitenverschiebung und Kippschutz-Bindung mittels selbstzentrierendem Gelenkfuß auf Kugel aus Edelstahl AISI 304; Grundplatte und kleiner Block aus Edelstahl AISI 304; teilweise höhenverstellbar.

FCAL, FCAX

Wägemodul mit obere Platte mit Druckgelenk aus Edelstahl AISI 304 und Gummi; Grundplatte und kleiner Block aus Edelstahl AISI 304.

FCAL, FCAX

Wägemodul mit Schwingungsdämpfer aus Edelstahl AISI 304 und Gummi; Grundplatte und kleiner Block aus Edelstahl AISI 304.

FCAL, FCAX

Innovation in Weighing

MAXIMALE STATISCHE BELASTUNG

TEILSERIE

BESCHREIBUNG

FÜR WÄGEZELLEN

für BIEGESTAB / SCHERSTAB-Wägezellen T12FCAGP

1500 kg

FCAL, FCAX Wägemodul mit obere Platte mit Druckgelenk aus Edelstahl AISI 304 und Gummi; Grundplatte und kleiner Block aus verzinktem Stahl.

T12FTAGP

2000 kg

TF500

500 kg

TF2000 TF2000Z

2000 kg

TL2000 TL2000Z

FT-P FTZ, FTKL, FTK, FTP max 2000 kg

Wägemodul mit obere Platte mit Druckgelenk aus Edelstahl AISI 304 und Gummi; Grundplatte und kleiner Block aus Edelstahl AISI 304 oder verzinktem Stahl.

FT-P FTZ, FTKL, FTK, FTP max 2000 kg

Wägemodul mit Kugelgelenk aus Edelstahl; Bindung gegen Seitenverschiebung und Kippschutz-Bindung aus zwei Gewindestangen mit selbstsichernder Mutter; obere Platte und Grundplatte aus Edelstahl AISI 304 oder aus verzinktem Stahl.

FT-P FTZ, FTKL, FTK, FTP max 2000 kg

2000 kg

TL2000EN1090

TFA2000

FT-P FTZ, FTKL, FTK, FTP max 2000 kg

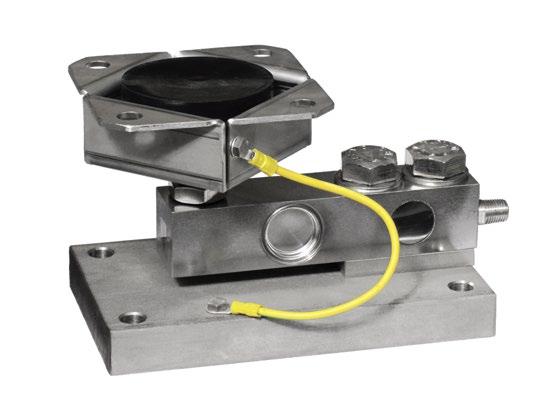

2000 kg Wägemodul mit Schwingungsdämpfer aus Edelstahl AISI 304 und Gummi; Grundplatte und kleiner Block aus Edelstahl AISI 304.

TFA5000

5000 kg

PVEN1090

2000EN kg

PV PVZ

TFPS2000 TFPS2000INOX

PV80EN1090

FT-P FTZ, FTKL, FTK, FTP max 2000 kg

2000 kg

Wägemodul mit verstellbare obere Platte aus Edelstahl AISI 304 oder verzinktem Stahl; Grundplatte und kleiner Block aus Edelstah AISI 304 oder verzinktem Stahl; Bindung gegen Seitenverschiebung und Kippschutz-Bindung mittels selbstzentrierendem Gelenkfuß auf Kugel aus Edelstahl oder verzinktem Stahl; höhenverstellbar.

FT-P FTZ, FTKL, FTK, FTP max 2000 kg

2000 kg

Wägemodul mit obere Platte aus Edelstahl AISI 304; Grundplatte und kleiner Block aus Edelstahl oder verzinktem Stahl; Bindung gegen Seitenverschiebung und Kippschutz mittels Kugelgelenk; höhenverstellbar.

FT-P FTZ, FTKL, FTK, FTP max 2000 kg

5000 EN kg

PV80 5000 kg

PV60Z

FTP 3000÷5000 kg FTK 3000÷5000 kg FTZ 5000 kg

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

WÄGEMODULE TEILSERIE

MAXIMALE STATISCHE BELASTUNG

BESCHREIBUNG

FÜR WÄGEZELLEN

für BIEGESTAB / SCHERSTAB-Wägezellen PS

5000 kg Wägemodul aus verzinktem Stahl mit Bindung gegen Seitenverschiebung und Kippschutz-Bindung mittels Kugelgelenk; höhenverstellbar.

PS10T

10000 kg

FTP 3000÷5000 kg FTK 3000÷5000 kg FTZ 5000 kg

FTP 10000 kg

für DOPPELSCHERSTAB-Wägezellen

VCOKDTL

VDTX

50000 kg

60 klb / 27 ton

Wägemodul mit Zwei integrierte Spannschlösser mit Gelenkösen aus verzinktem Stahl mit doppeltem Kugelgelenk, geeignet zum Ausgleich von Seitenkräften; Kippschutz-Bindung bestehend aus zwei Gewindestangen mit selbstsichernder Mutter.

Wägemodul aus vernickelter Stahllegierung für die starre Befestigung der Wägezelle. Verhindert eine horizontale Bewegung.

DTL, COL, COK

DTX 30 klb÷60 klb

für DRUCKLAST-FLACHPROFIL-Wägezelle

2000 kg

Wägemodul mit Bindung gegen Seitenverschiebung und Kippschutz-Bindung mittels selbstzentrierendem Gelenkfuß auf Kugel aus Edelstahl AISI 304; höhenverstellbar.

CLS 1000 kg, 2000 kg

PVCLS

2000 kg

Wägemodul mit verstellbare obere Platte aus Edelstahl AISI 304; Bindung gegen Seitenverschiebung und Kippschutz-Bindung mittels selbstzentrierendem Gelenkfuß auf Kugel aus Edelstahl; höhenverstellbar.

CLS 1000 kg, 2000 kg

PV80CLSEN1090

5000 kg

PV80CLS

5000 kg

PSCLS2000

2000 kg

PVCLSEN1090

Wägemodul mit Bindung gegen Seitenverschiebung und Kippschutz-Bindung mittels selbstzentrierendem Gelenkfuß auf Kugel aus Edelstahl AISI 304; höhenverstellbar.

CLS 5000 kg

CLS 1000 kg, 2000 kg Wägemodul aus feuerverzinktem Stahl mit Bindung gegen Seitenverschiebung und Kippschutz-Bindung mittels Kugelgelenk; höhenverstellbar.

PSCLS

Z10000

5000 kg

15000 kg

CLS 5000 kg

Wägemodul mit obere Platte und Grundplatte aus verzinktem Baustahl S355JR; Bleche aus Edelstahl AISI 304 gegen Seitenverschiebung; Kippschutz-Bindungen bestehend aus zwei Gewindestangen mit selbstsichernder Mutter.

Innovation in Weighing

CBL 250÷12500 kg CBX 15000 kg CX 1000÷15000 kg

MAXIMALE STATISCHE BELASTUNG

TEILSERIE

BESCHREIBUNG

FÜR WÄGEZELLEN

für DRUCKLAST-FLACHPROFIL-Wägezelle V10000 V12750

Wägemodul aus Edelstahl AISI 304 mit Bleche gegen Seitenverschiebung; Kippschutz-Bindungen bestehend aus zwei Gewindestangen mit selbstsichernder Mutter.

15000 kg

V10000EN1090 V12750EN1090

Z15000

CBL 250÷12500 kg CBX 15000 kg CX 1000÷15000 kg

CBL 15000 kg, CBX 30000 kg CX 30000 kg

30000 kg Wägemodul mit obere Platte und Grundplatte aus verzinktem Baustahl S355JR; Bleche aus Edelstahl AISI 304 gegen Seitenverschiebung; Kippschutz-Bindungen bestehend aus zwei Gewindestangen mit selbstsichernder Mutter.

Z30000

50000 kg

Z100000

100000 kg

V15000 V30000 V100000

30000 kg 50000 kg 100000 kg

V15000EN1090 V30000EN1090 V100000EN1090

30000 kg 50000 kg 100000 kg

P10000 + BASESUP

15000 kg

Grundplatte und gedrehte obere Basis aus Edelstahl AISI 304.

CBL 250÷12500 kg CBX 15000 kg

BASEINF + BASESUP

15000 kg

Gedrehte untere und obere Basen aus Edelstahl AISI 304.

CBL 250÷12500 kg CBX 15000 kg

PIASTRA200 + BASEINF

15000 kg

Grundplatte und gedrehte untere Basis aus Edelstahl AISI 304.

CBL 250÷12500 kg CBX 15000 kg

CBL 30000 kg, CBX 50000 kg

CBL 50000÷100000 kg

Wägemodul aus Edelstahl AISI 304 mit Bleche gegen Seitenverschiebung; Kippschutz-Bindungen bestehend aus zwei Gewindestangen mit selbstsichernder Mutter.

CBL 15000 kg, CBX 30000 kg CX 30000 kg CBL 30000 kg, CBX 50000 kg CBL 50000÷100000 kg

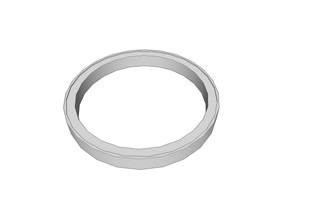

für PENDEL-Wägezellen Wägemodul aus Edelstahl, bestehend aus einem Anti‑RotationsSystem mit O-Ring und 2 Basen (oben und unten).

KITCO 25000 kg

CO Wägemodul bestehend aus 2 Platten (obere Platte und Grundplatte) aus vernickelter Stahl AISI 5140 für Basen KITCO.

PIACO

KITCOL

30000 kg

KITCOK

50000 kg

Wägemodul bestehend aus einem Anti-Rotations-System, Schutz-Gummidichtung, 2 Basen (oben und unten) und 3 selbstzentrierenden zylindrischen Platten. KITCOK: vernickelter Stahl AISI 5140 KITCOL: gehärtetem Edelstahl AISI 420

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

COL

COK COK-AR

ZUBEHÖRE TEILSERIE

BESCHREIBUNG

FÜR WÄGEZELLEN

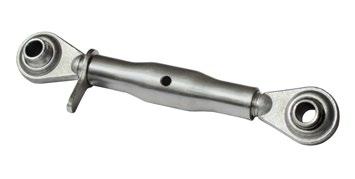

Horizontale Bindungen für Wägemodule TENDITORE300

Spannschloss mit Gelenkösen aus galvanisiertem Stahl mit doppeltem Kugelgelenk Arbeitslast: 2500 kg Bruchlast: 10000 kg

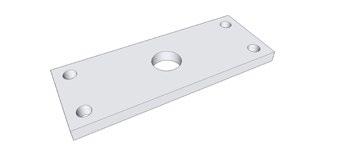

PTEND

Platte aus galvanisiertem Stahl zur Verankerung des Spannschlosses mit Gelenkösen (TENDITORE300)

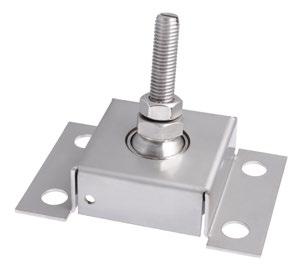

Verstellbare selbstzentrierende Füße auf Kugel

PIEDINO SB2-PXC

max 500 kg

M10

max 500 kg

M12

max 2000 kg

M20

max 5000 kg

M12

max 2000 kg

M20

max 5000 kg

Edelstahl

FCAL, FCAX, FCOL, FTK, FTKL, FTP, FT-P, FTZ

verzinkter Stahl

Dübelbare selbstzentrierende Füße auf Kugel PIEDINO STR

M12

max 2000 kg

M20

max 5000 kg

M24

max 10000 kg

FCAL, FCAX, FTK, FTKL, FTP, FT-P, FTZ CLS 1000 kg, 2000 kg, FLC Edelstahl

FTP, FTZ, CLS 5000 kg, FLC FLC

Verstellbare hygienische selbstzentrierende Lastfüße

PIEDINO HD

M16

max 1000 kg

M20

max 2000 kg

M24

max 5000 kg

M36

max 10000 kg

FLC 3A 1000 kg Edelstahl

FLC 3A 2000 kg FLC 3A 5000 kg FLC 3A 10000 kg

Verstellbare obere Platte Platten zur Herstellung von Bindungen gegen Seiten- verschiebung und von Kippschutz-Bindungen. Für selbstzentrierenden Gelenkfuß.

PPV PPVZ PPV80 PPV60Z

max 2000 kg

Edelstahl AISI 304

max 2000 kg

verzinkter Stahl

max 5000 kg

Edelstahl AISI 304

max 5000 kg

verzinkter Stahl

FTK, FTKL, FTP, FT-P, FTZ, FLC FTK, FTKL, FTP, FT-P, FTZ FTK, FTP, FTZ, FLC FTK, FTP, FTZ

Zubehör mit Kugel ACCSFER

M12

max 2000 kg

M20

max 5000 kg

Edelstahl

FTKL, FTP, FT-P, FTK, FTZ, CLS FTK, FTKL, FTP 3000÷5000 kg, FTZ 5000 kg, CLS 5000 kg

Schwingungsdämpfer M12

FCAL, FCAX, FTK, FTKL, FTP, FT-P, FTZ

max 2000 kg

ANTIVM

Edelstahl und Gummi M20

max 5000 kg

FTK, FTP, FTZ

Druckgelenke Druckgelenk aus Edelstahl und Gummi, die der NichtParallelität der Struktur ausgleichen kann.

ANTIV

max 500 kg

M12

max 2000 kg

Innovation in Weighing

FCOL FTKL, FCAL, FCAX, FTP, FT-P, FTK, FTZ, CLS

TEILSERIE

BESCHREIBUNG

FÜR WÄGEZELLEN

Dichtes Schutz-Kit aus Edelstahl und Gummi IP68AM

IP68APL

APL

Kugelgelenke EM-INOX

M12 - M20 M16 - M24

M6 M8 M10 M12 M16 M20 M24 M30 M36

Edelstahl

SL, CTOL, CTL CTOL, CTL

verzinkter C40-Stahl

SA SL SL SL, CTOL, CTL CTOL, CTL SL, CTOL, CTL CTOL, CTL CTL CTL

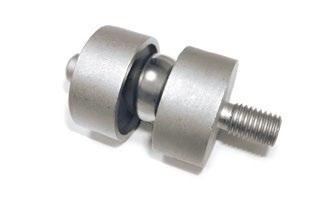

Axial-Kugelgelenke die der Nicht-Parallelität der Struktur ausgleichen kann SNODOGE12

Kugelgelenk aus gehärtetem 100Cr6-Stahl. Maximale statische Belastung: 2000 kg

CLS, FTK, FTKL, FTP, FT-P, FTZ

SNODOGE20

Kit bestehend aus Kugelgelenk, Schraubenbolzen und U-Scheibe verzinkt. Maximale statische Belastung: 5000 kg

CLS 5000 kg, FTK 3000÷5000 kg, FTKL, FTZ 5000 kg, FTP 3000÷5000 kg

SNODOGE25

Kit bestehend aus Kugelgelenk, Schraubenbolzen und U-Scheibe verzinkt. Maximale statische Belastung: 10000 kg

FTP 10000 kg

Ein Paar Kraftrückführungen aus Edelstahl STAFFEALL

Maximale statische Belastung: 50 kg

ALL

STAFFEFC

Maximale statische Belastung: 100 kg

FCOL

STAFFEFCA

Maximale statische Belastung: 300 kg

FCAX, FCAL

BLOCPRC

Kleiner gezogener Block aus Edelstahl

AZL, AZLI, AZS, PRC

BLOCT8Z

Kleiner gezogener Block aus verzinktem Stahl

BLOCAPL

Kleiner gezogener Block aus Edelstahl

APL, AZLI

BLOCPEC

Kleiner gezogener Block aus Edelstahl

PEC

PIASTRINO

Kleiner Block aus Sonderstahl für Nennlasten bis 2000 kg

FTK, FTKL

PIATTODTL

Platte aus verzinktem Stahl

DTL

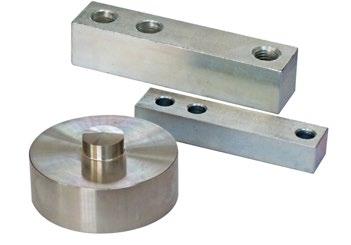

Kleine Blöcke

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

ZUBEHÖRE TEILSERIE

BESCHREIBUNG

FÜR WÄGEZELLEN

Basen und Adaptern für Drucklast-Wägezellen BASESUPFIL

CBL, CBX

Obere Basis mit M12-Gewinde aus Edelstahl AISI 304

CBL 15000 kg CBX 30000 kg

BINF100 BINF126

CBL 30000 kg CBX 50000 kg

Gedrehte untere Basis aus Edelstahl AISI 304

BINF165

BINFCLBT

CBL 50000÷100000 kg

Unterer M8-Basis für Zugbetrieb

CLBT

BOTTONE200 BOTTONE

CBLS 200000 kg CBLS 300000 kg

Obere Ladebasis

BOTTONE750

CBLS 500000÷750000 kg Adapter aus Edelstahl AISI 304 für Wägemodul:

ADAT100

V15000 - V15000EN109 - Z15000

CBX 15000 kg, CX 15000 kg

ADAT126

V30000 - V30000EN1090 - Z30000

CBX 30000 kg, CX 30000 kg

ADAT165

V100000 - V100000EN1090 - Z100000

CBX 50000 kg

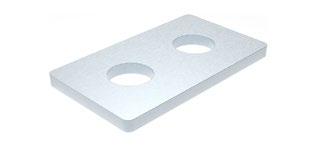

PIAS

Obere und untere Platten aus verzinktem Stahl zur Lastverteilung

Dicken für Wägemodule SPVZ

Dicken aus Edelstahl AISI 304 für Wägemodule der V- und Z-Serie

ML Niveaumessung - falsche Wägezellen GLEICHWERTIG MIT WÄGEZELLEN

CBL (250÷100000 kg) CBX (15000÷50000 kg)

WERKSTOFF

BESCHREIBUNG

Mechanische Strukturelemente aus Stahl geeignet für Niveaumessungen von Flüssigkeiten oder zum Wiegen von pulverförmigen Produkten, die keine hohe Präzision erfordern. Keine Übertragung elektrischer Signale. Montage auf den gleichen Wägemodulen der Wägezellen möglich.

Edelstahl

STRUKTUREN MIT 3 AUFLAGEN: 1 WÄGEZELLE + 2 FALSCHE WÄGEZELLEN STRUKTUREN MIT 4 AUFLAGEN: 2 WÄGEZELLEN + 2 FALSCHE WÄGEZELLEN

FCOL (5÷200 kg) FCAL (30÷300 kg)

FCAX (30÷1500 kg) FTP (75÷5000 kg) FTK (75÷5000 kg) FT-P (300÷2000 kg) FTKL (500÷5000 kg) FTZ (500÷5000 kg)

Galvanisierter Stahl

C F Signal mV x 3

Signal mV x 2

C = STÜTZFUSS MIT WÄGEZELLE F = STÜTZFUSS MIT FALSCHER WÄGEZELLE

Innovation in Weighing

Signal mV x 2

MASSGESCHNEIDERTE WÄGEZELLEN

Herstellung von MASSGESCHNEIDERTEN WÄGEZELLEN LAUMAS entwickelt und verfertigt “MAßGESCHNEIDERTE” Wägezellen, um die besten Lösungen für die Kundenbedürfnisse zu bieten. Anpassungen sind darauf ausgelegt, spezifische Probleme zu lösen oder spezielle Anforderungen von Anwendungen unter besonderen Bedingungen zu erfüllen; auch für explosionsgefährdete Bereiche (Atex-IECEx). • Vorverstärkte Wägezellen • Biaxiale und triaxiale • Zwei DMS Wheatstonesche Messbrücke für doppeltes Sicherheitssystem • Vermessung des Drehmoments • Besondere Kabel für hohe/niedrige Temperatur mit vom Standard abweichenden Temperaturausgleic

ANSCHLUSSKÄSTEN

IP67

IP68

Anschlusskästen aus Edelstahl AISI 304 oder aus ABS mit Entzerrungsplatine oder Platine für parallelanschluss mit denen von 1 bis 4 oder von 5 bis 8 Wägezellen verbunden werden können. Schutzeinrichtung gegen Blitzschlag und elektrische Entladungen. Versionen mit ATEX Zulassung: II 1G Ex ia IIC T4 -20 °C ≤ Tamb +60 °C II 1D Ex ta IIIC T85°C -20 °C ≤ Tamb +60 °C Hygieneversion: 3-A SSI-genehmigtes RPSCQC-Hygienegerät.

Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

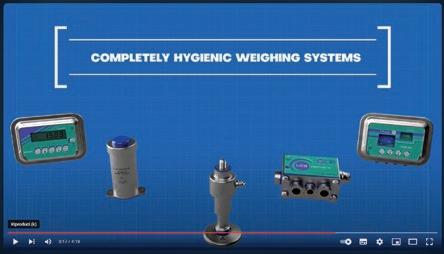

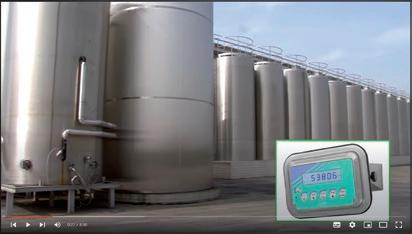

VIDEOGALERIE

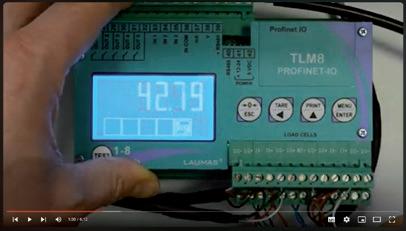

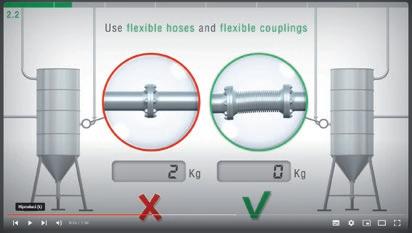

WEBINARE TUTORIALS TRAINING

laumas.com/de/videogalerie/

laumas.com/de/webinar-training-videos/

LAUMAS S.r.l. VIA I MAGGIO N. 6 43022 MONTECHIARUGOLO (PR) - ITALY PHONE (+39) 0521 683124 FAX (+39) 0521 681091 SALES DEPARTMENT: sales@laumas.it

BLOG

Fallstudien Produkte Leitlinien Best seller

laumas.com/de/blog/
