CATALOGUE DE PRODUITS
S AND M
EN
IP69K

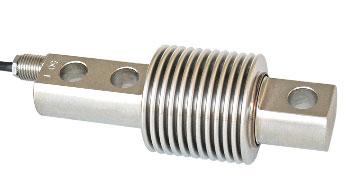

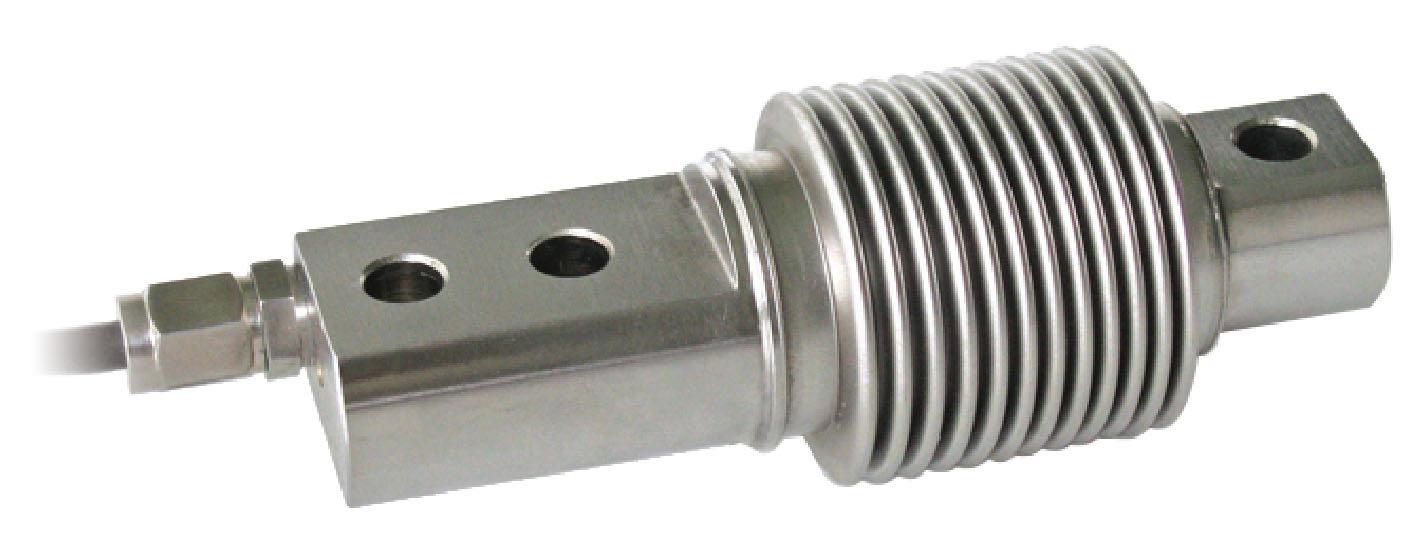

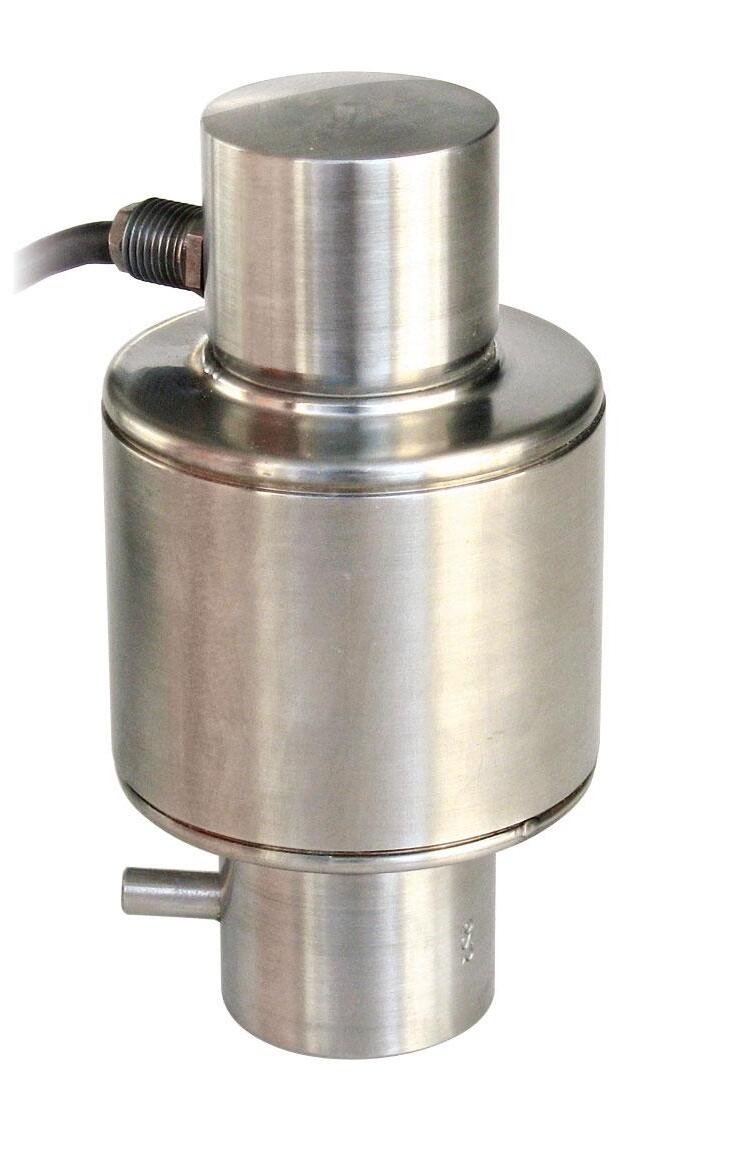

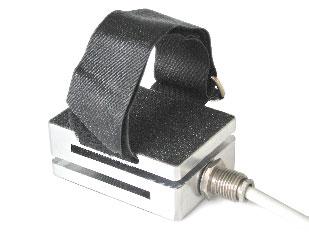

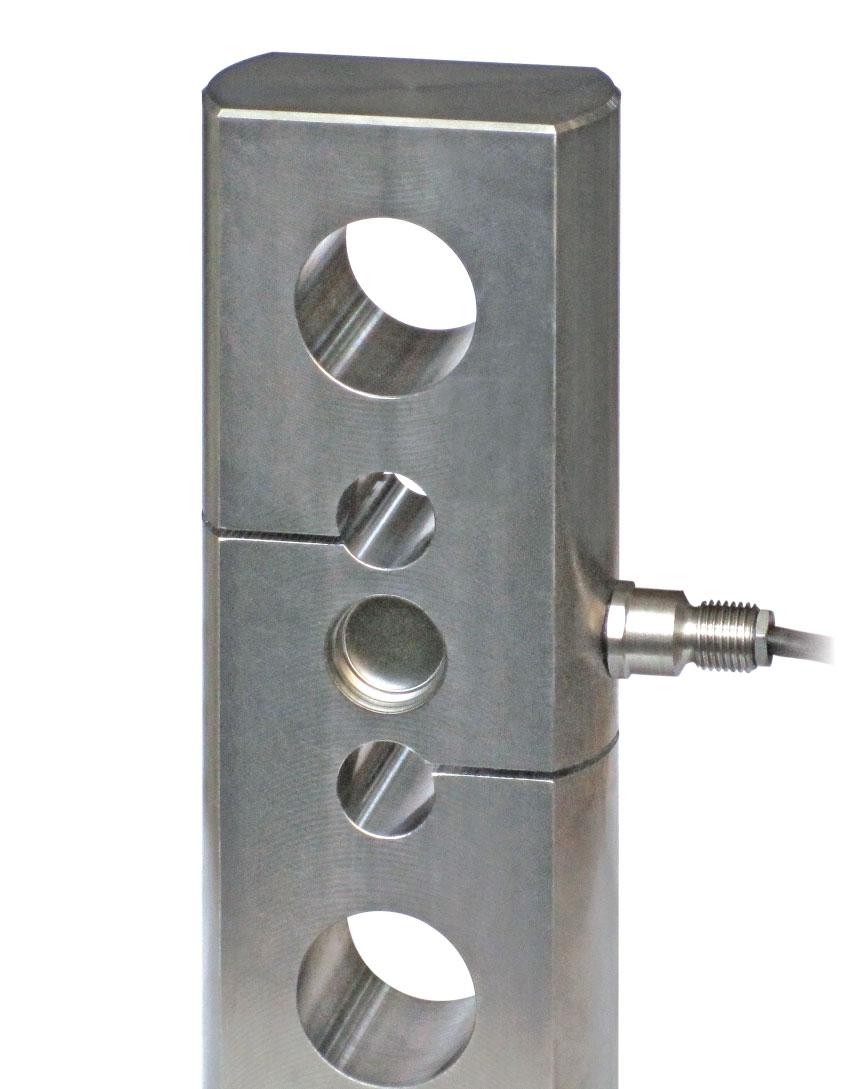

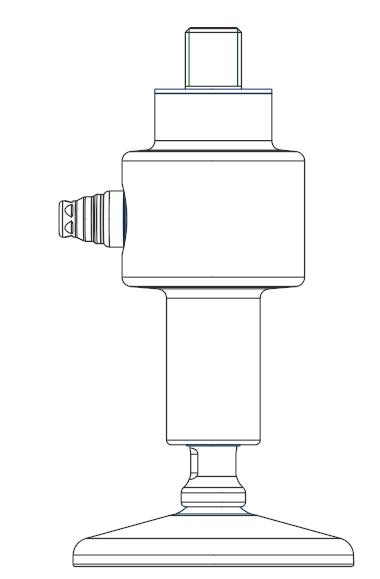

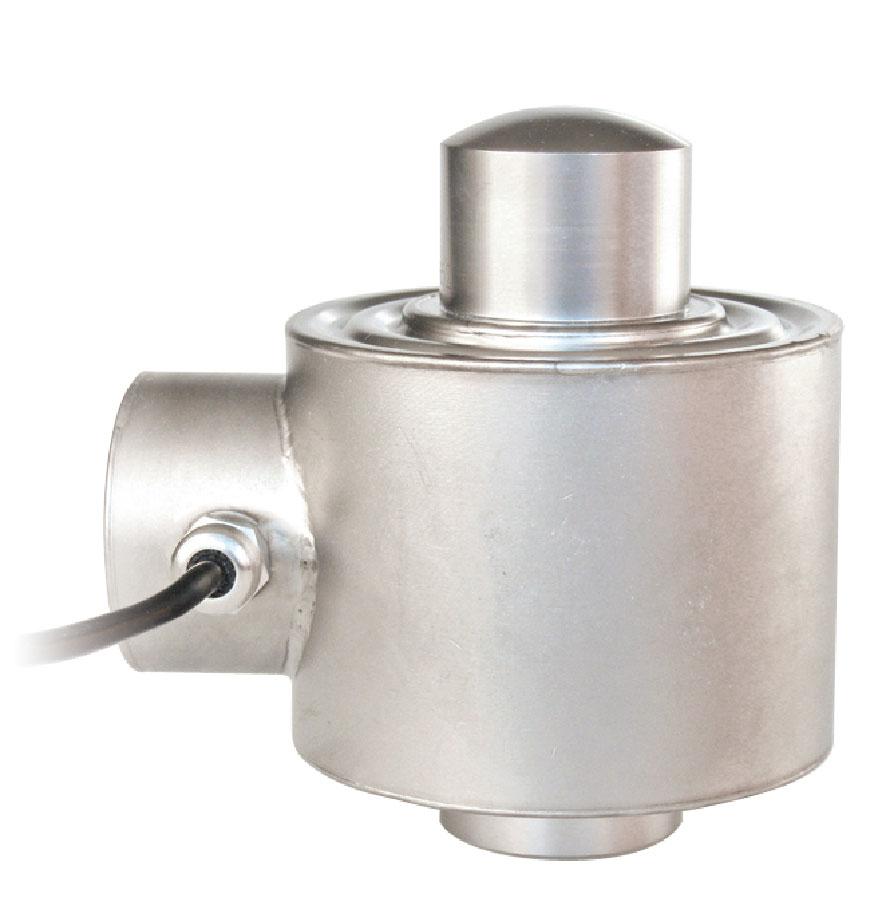

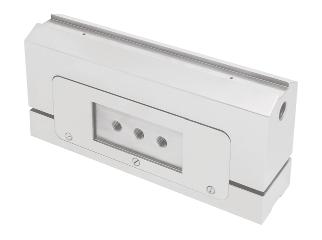

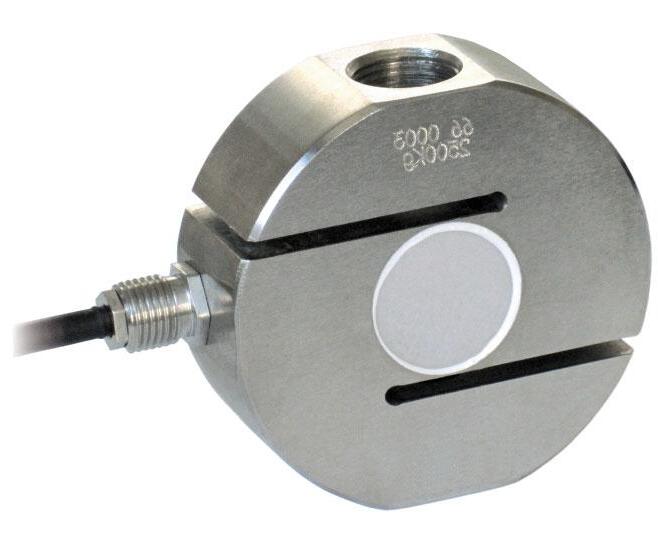

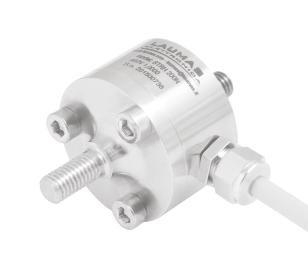

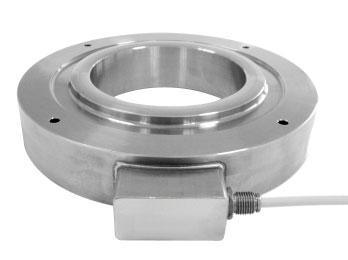

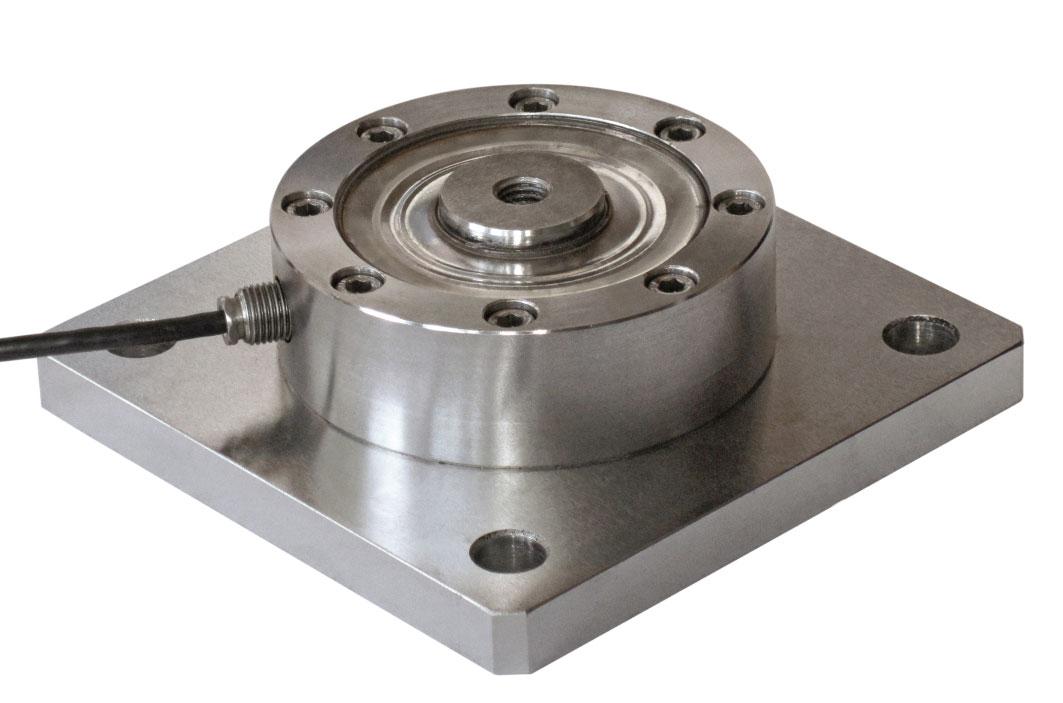

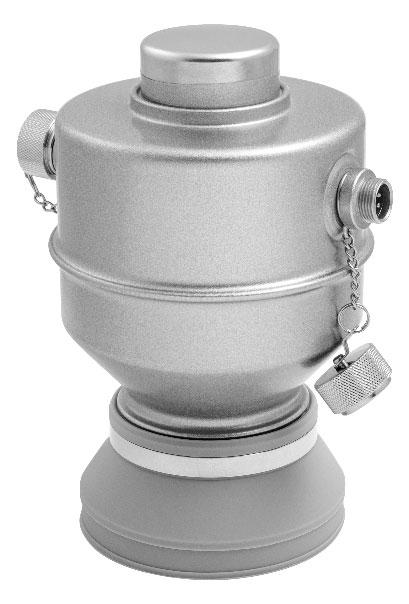

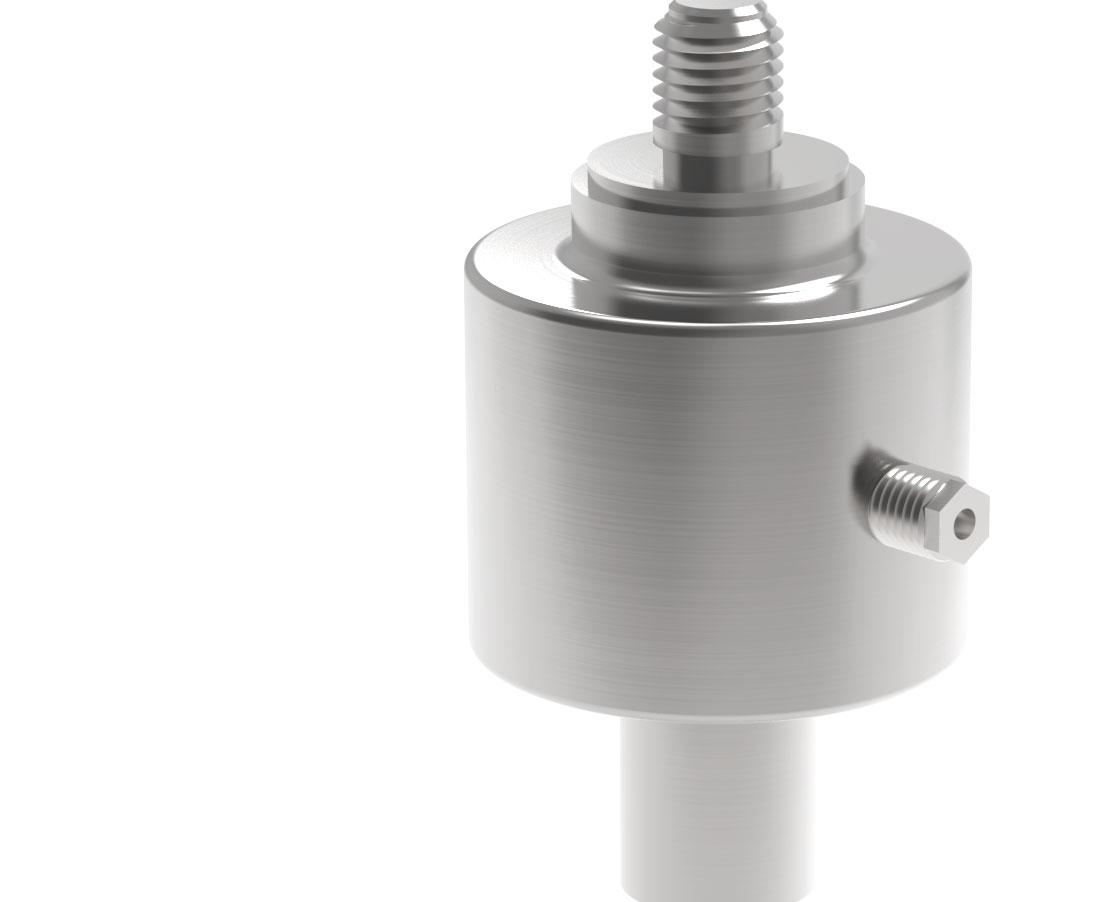

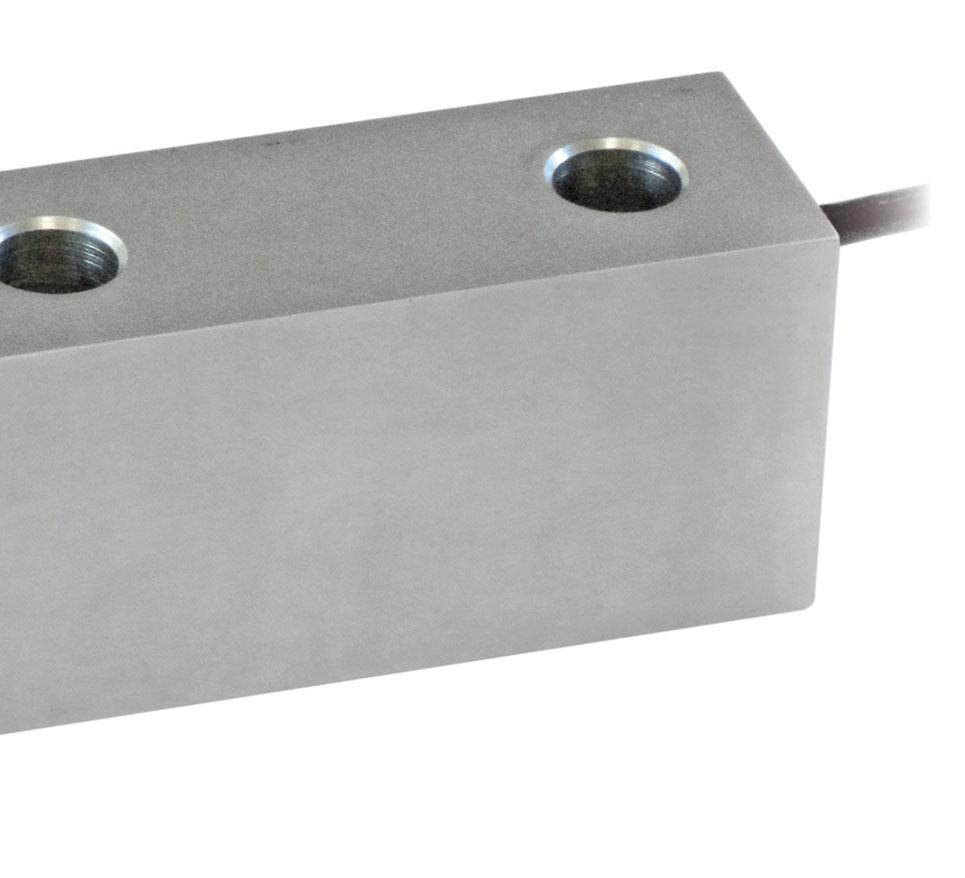

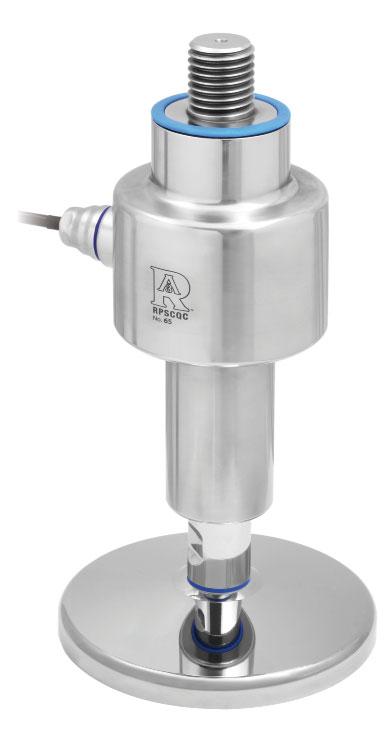

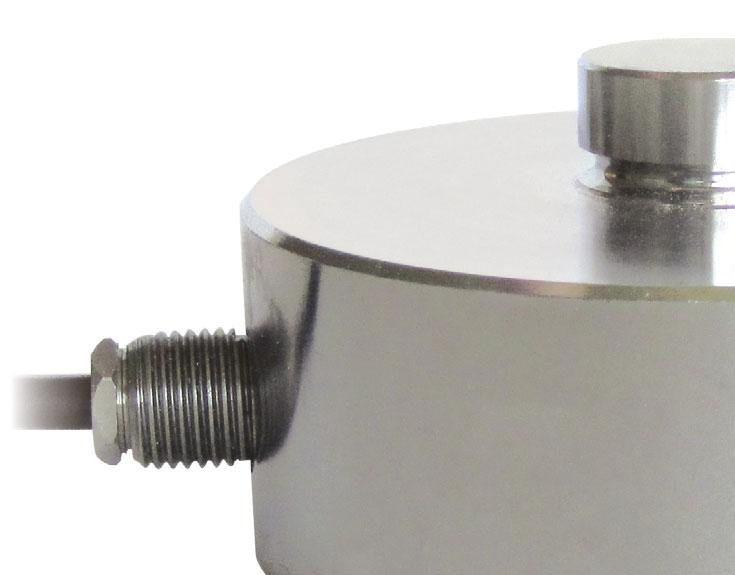

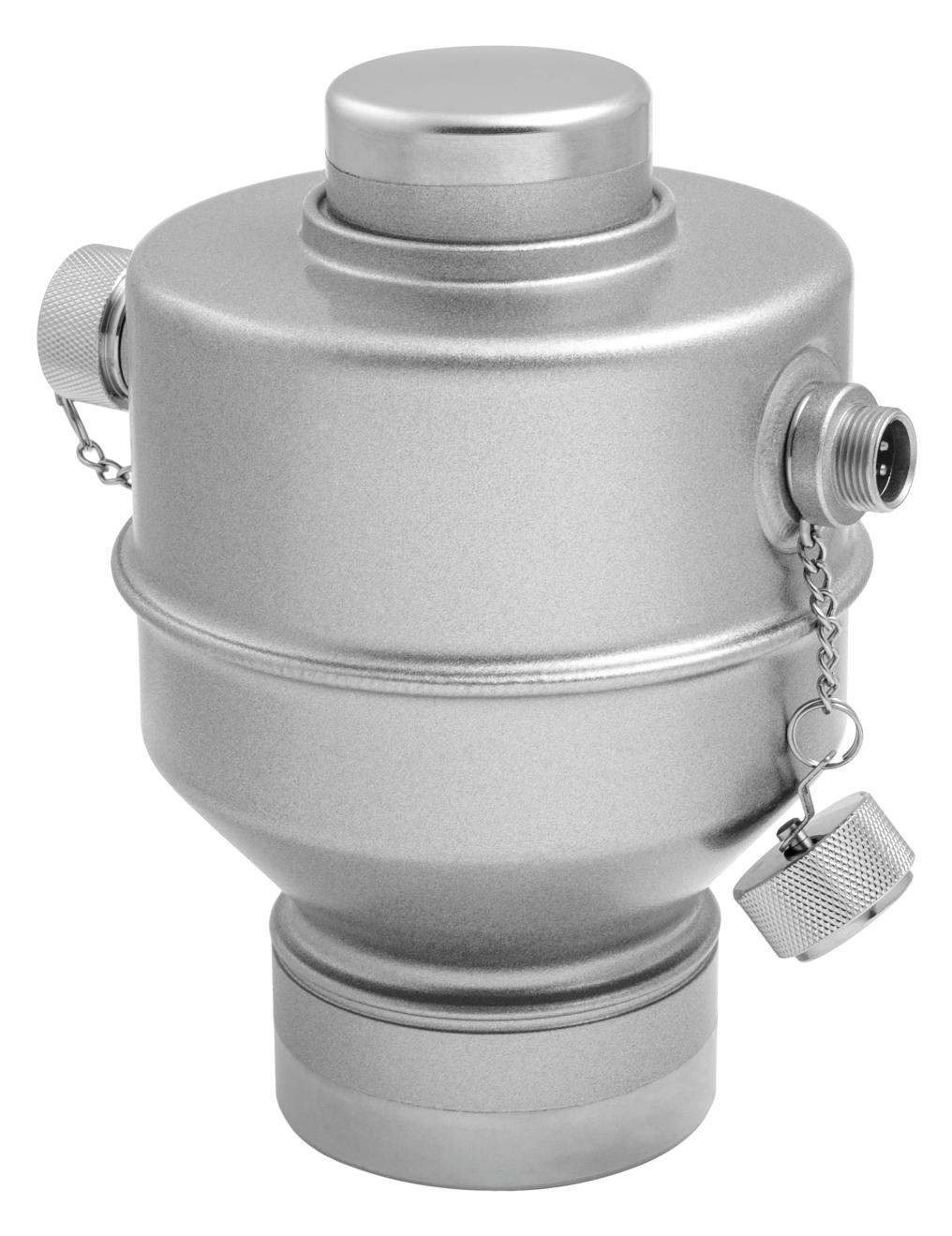

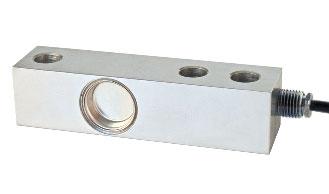

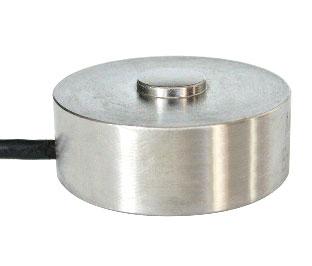

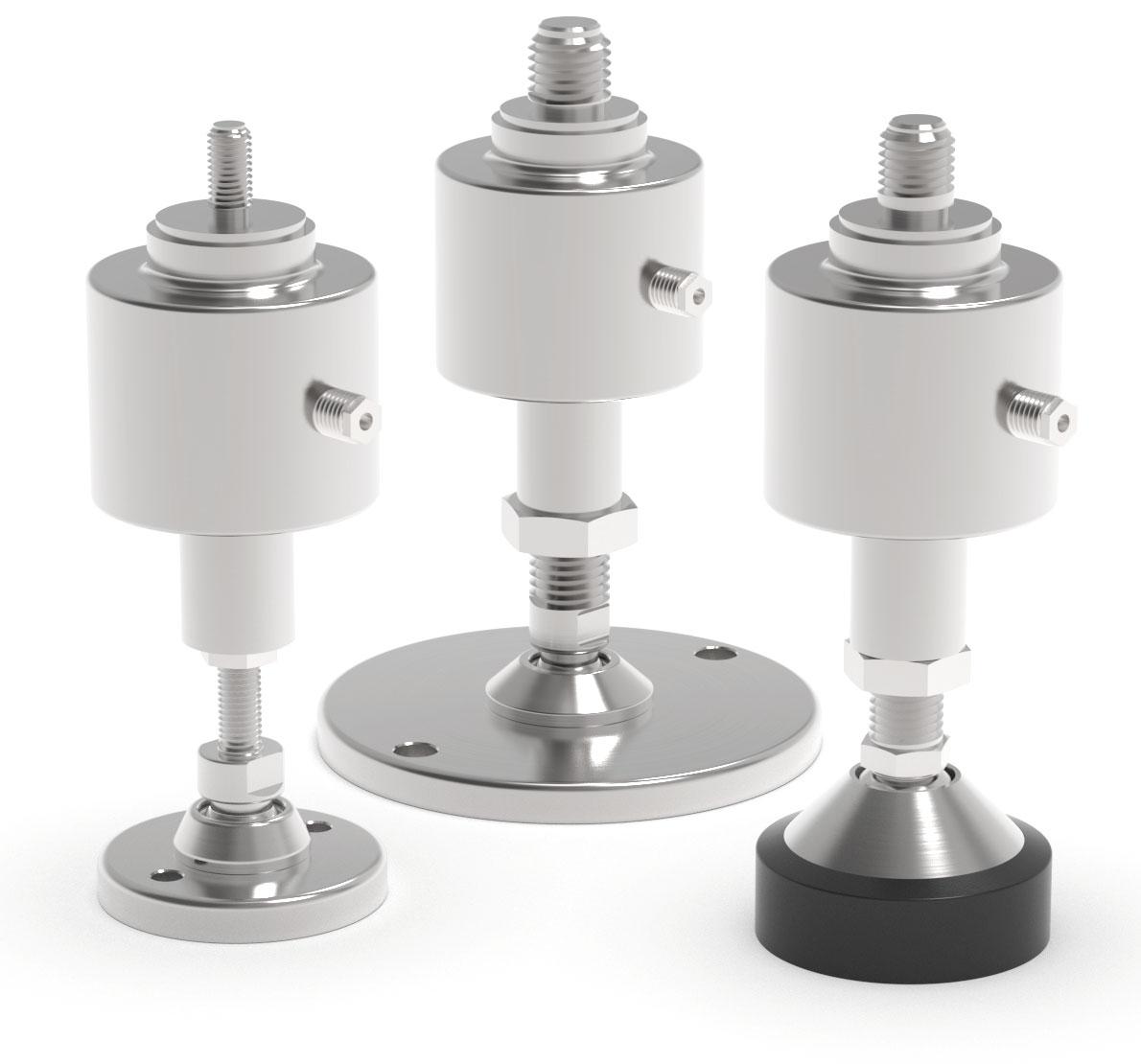

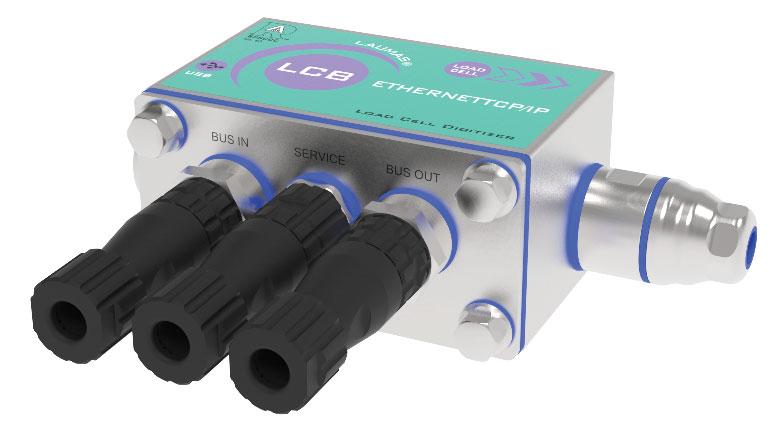

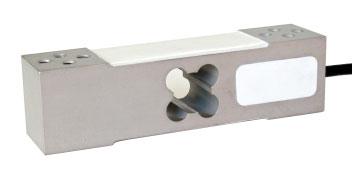

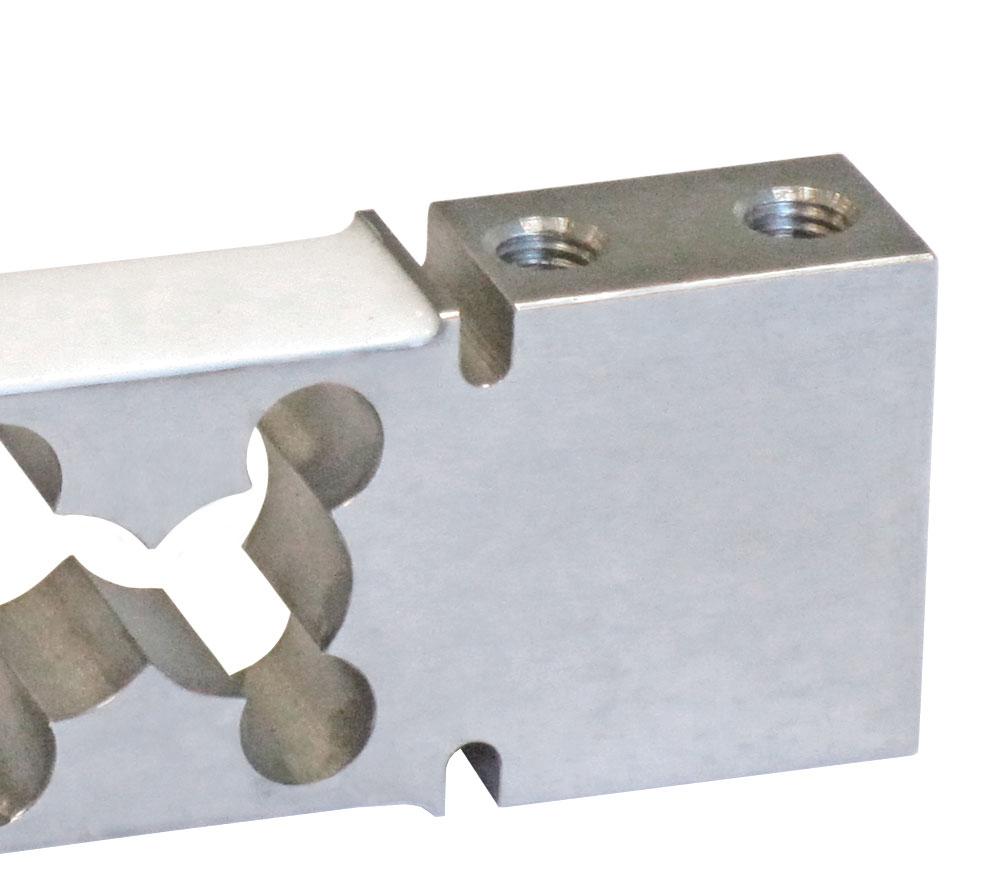

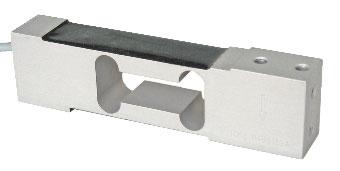

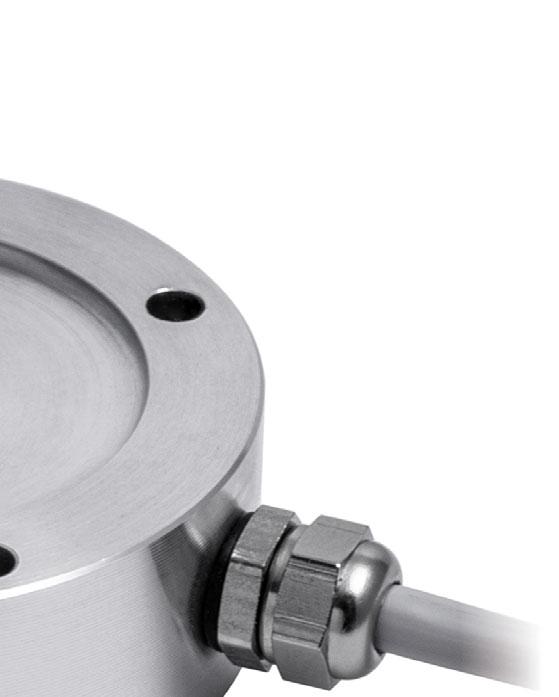

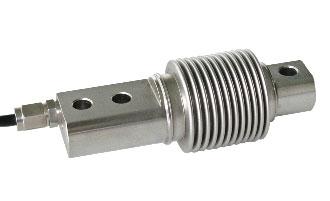

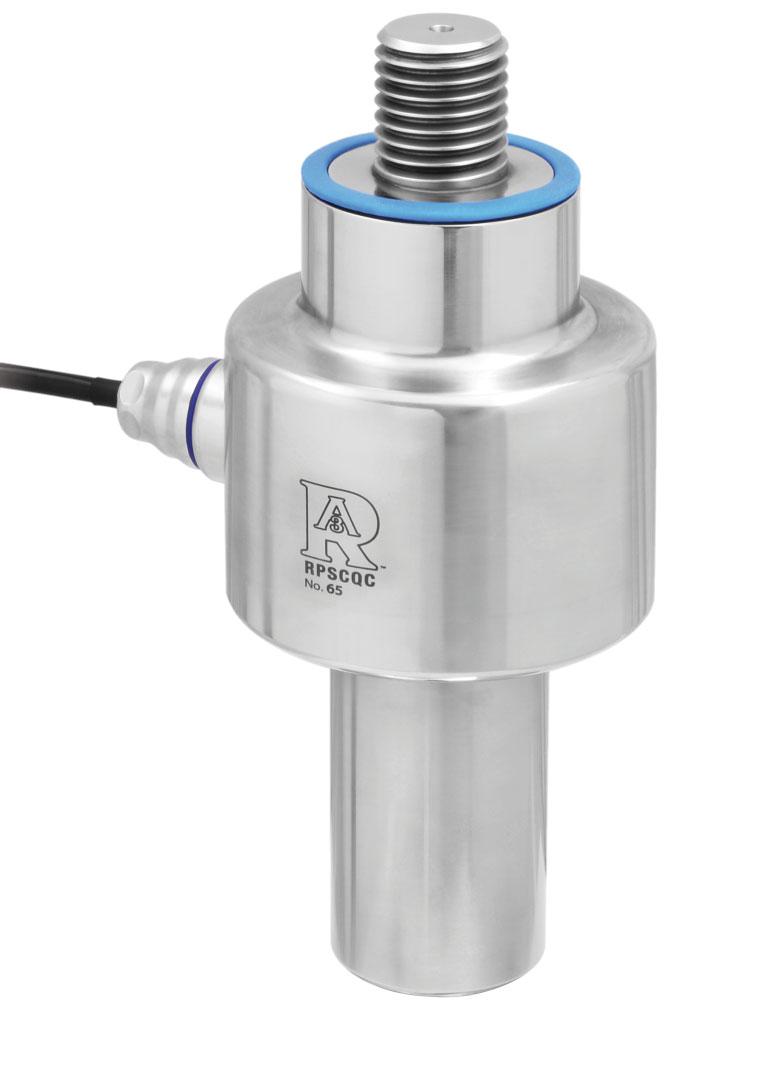

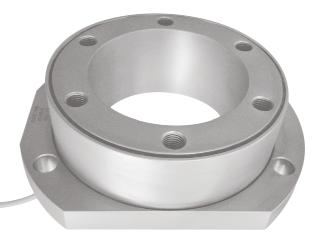

A1 CAPTEURS DE PESAGE

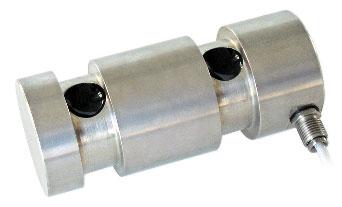

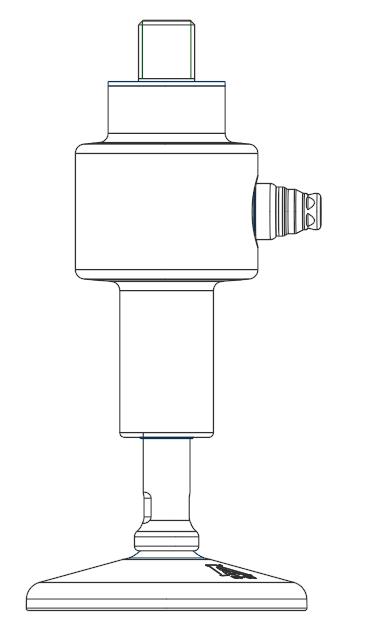

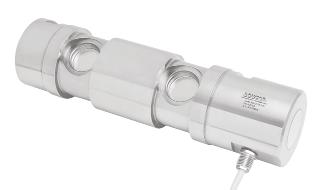

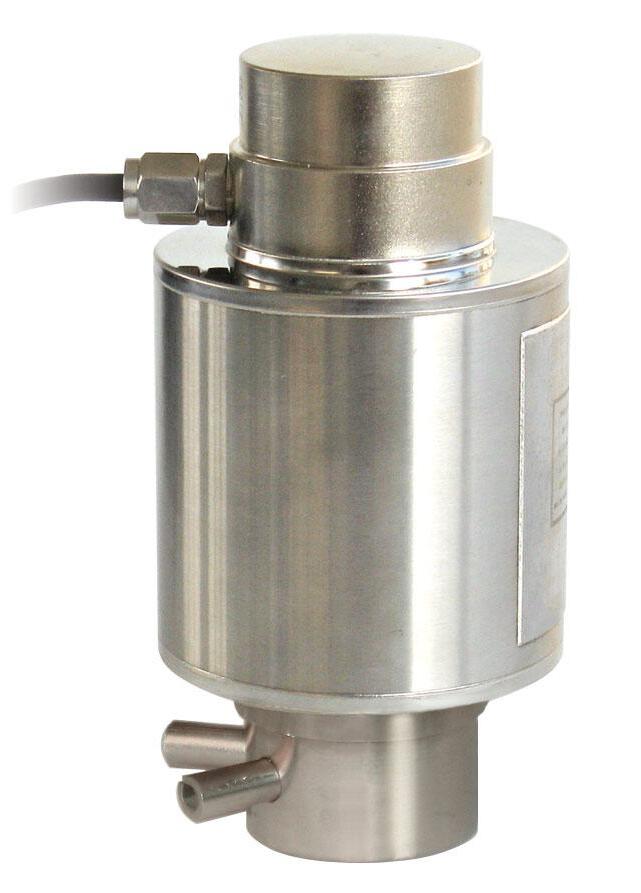

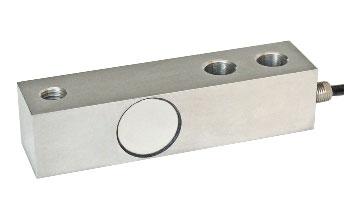

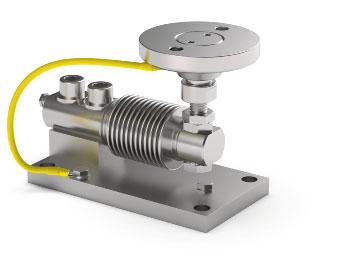

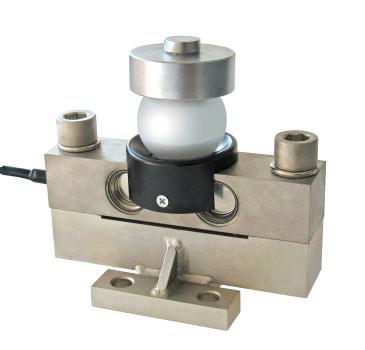

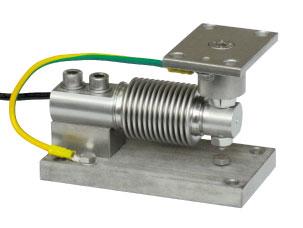

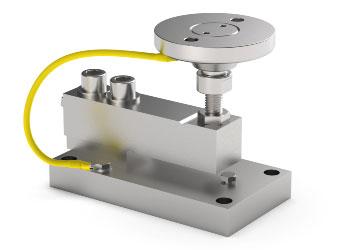

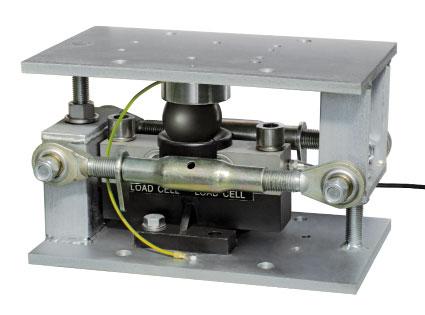

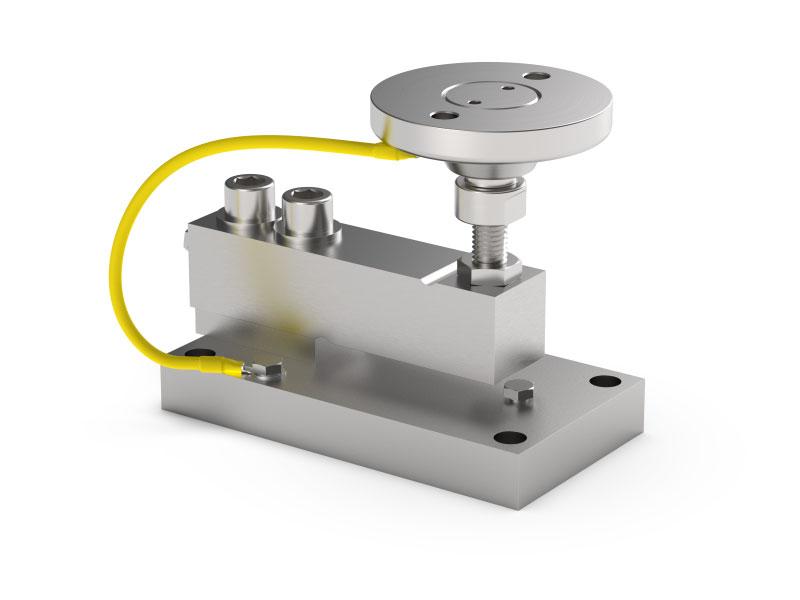

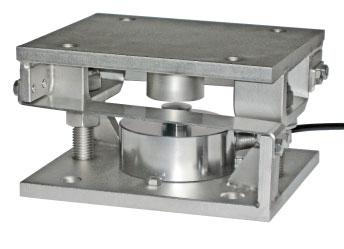

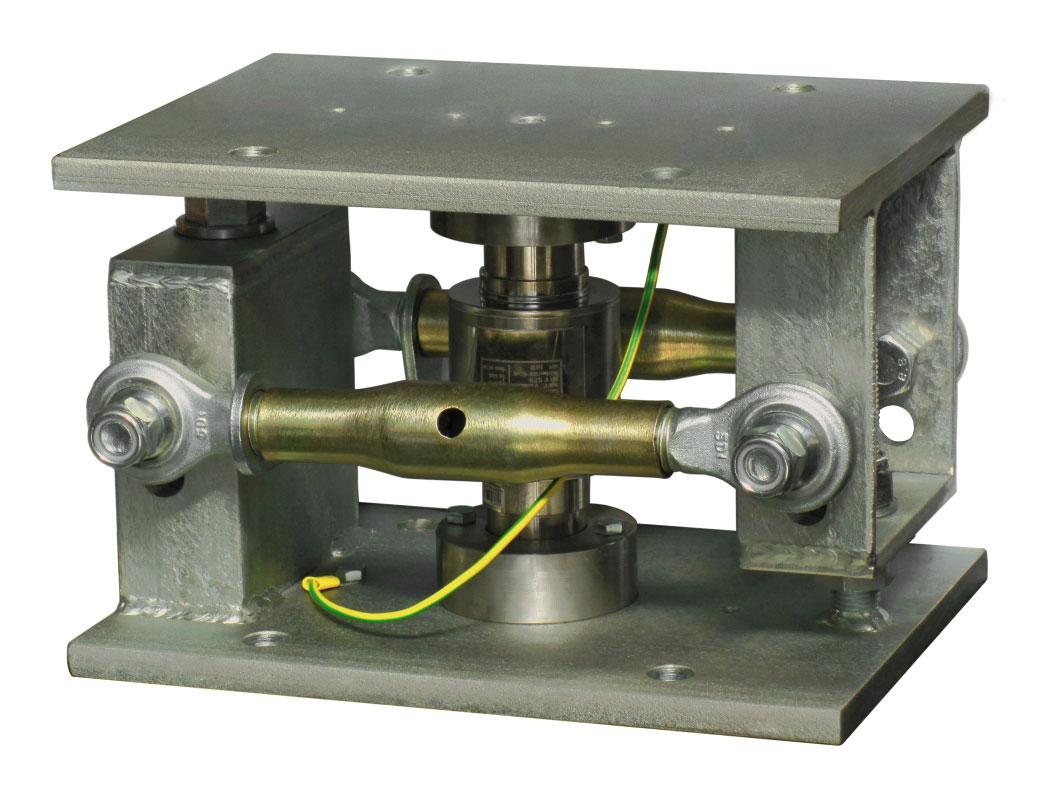

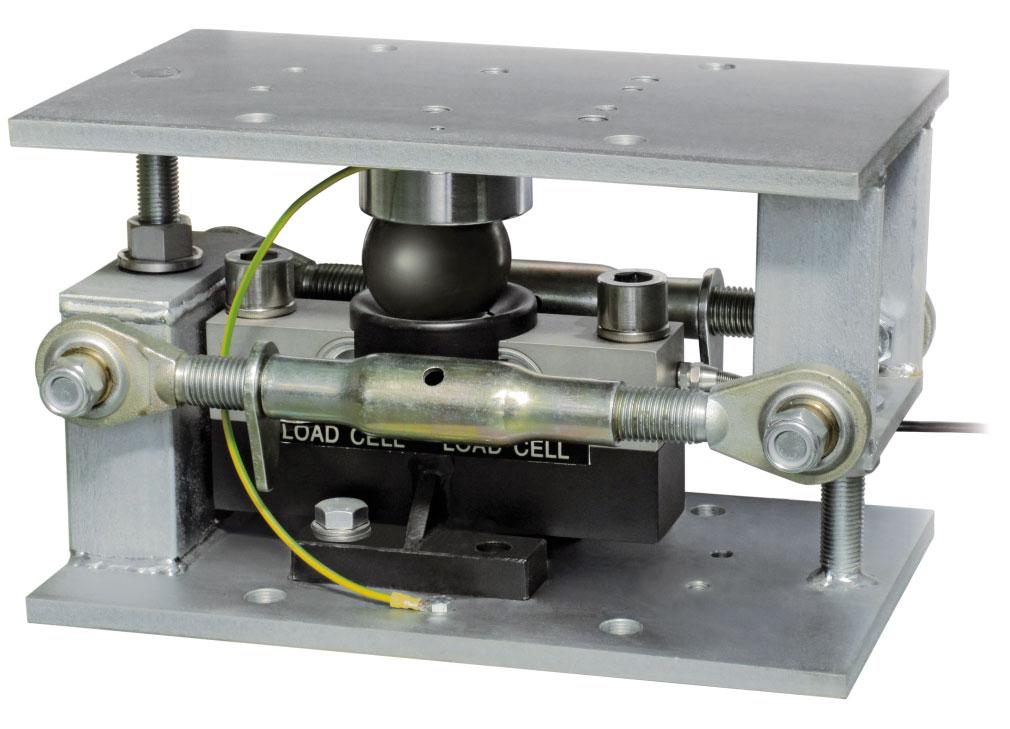

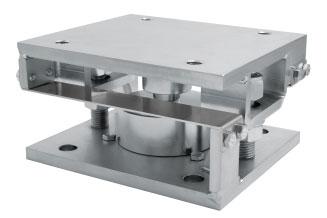

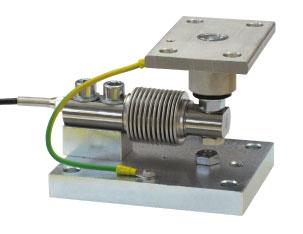

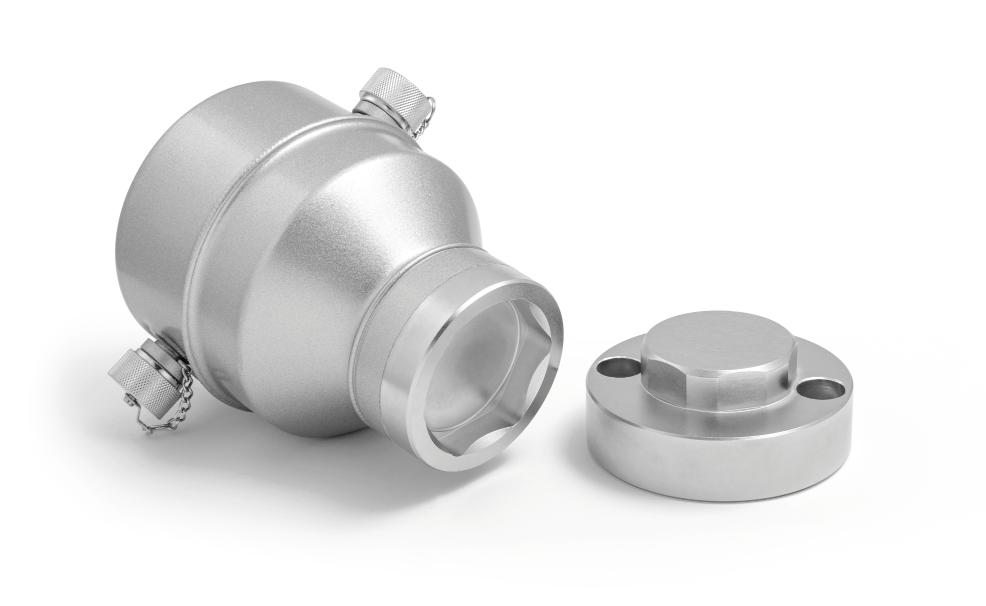

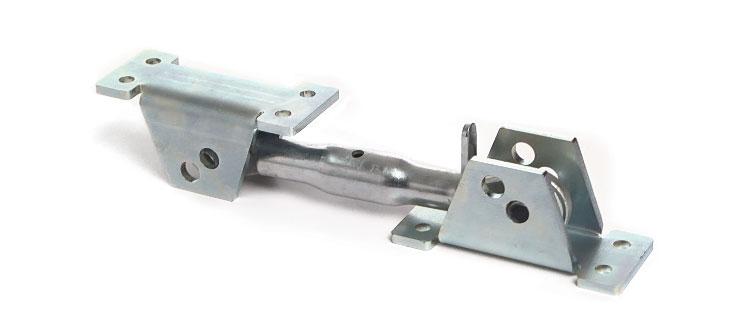

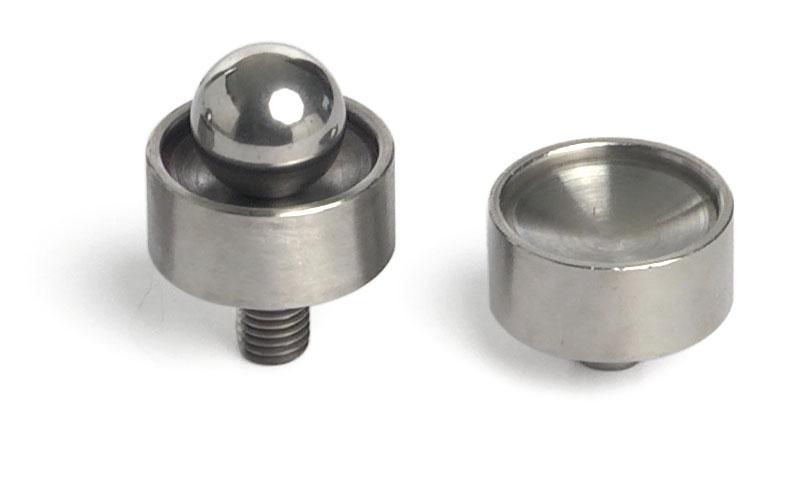

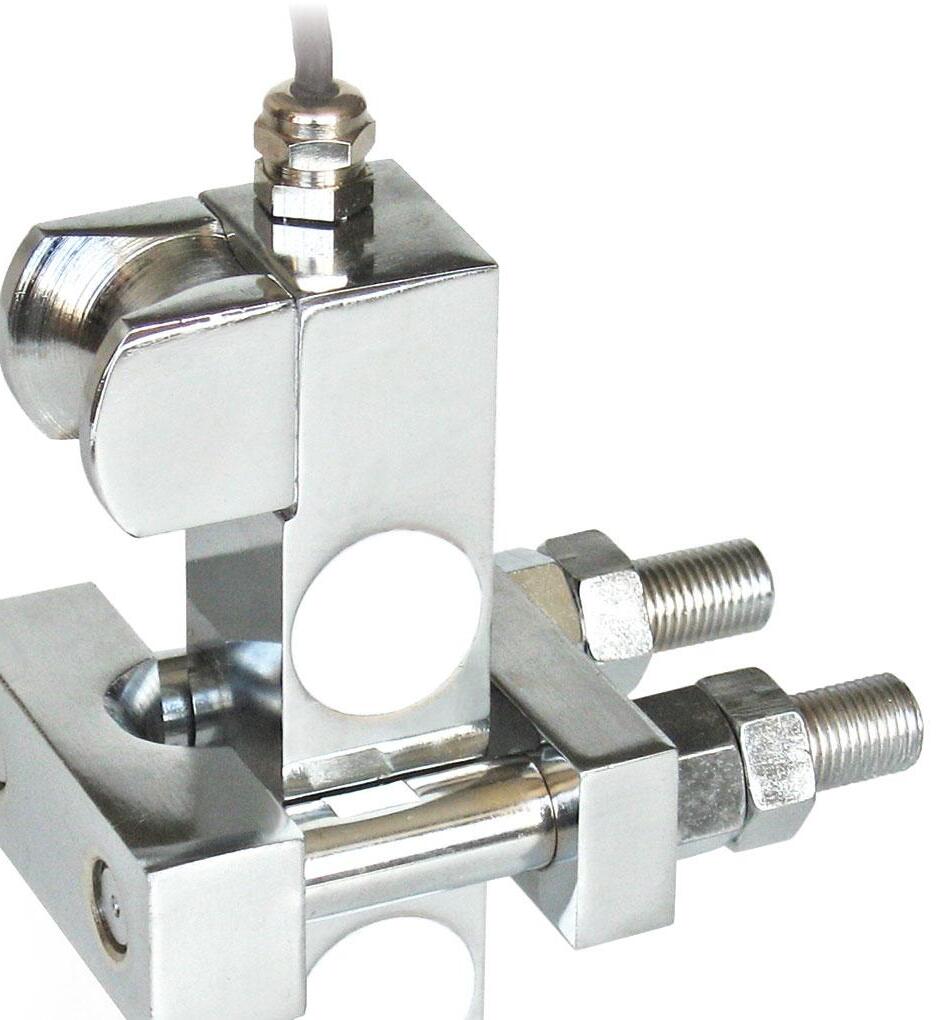

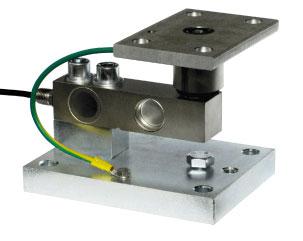

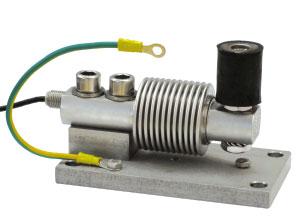

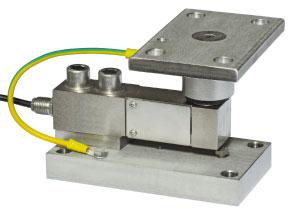

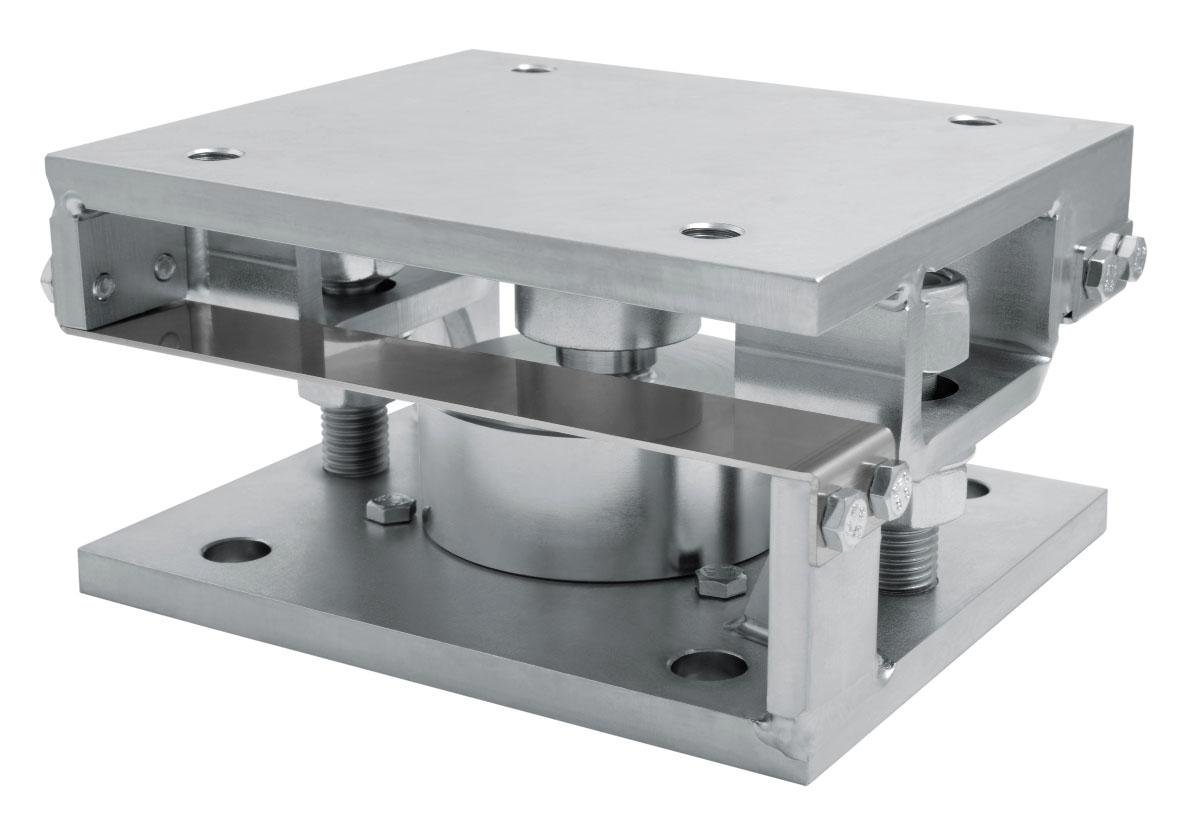

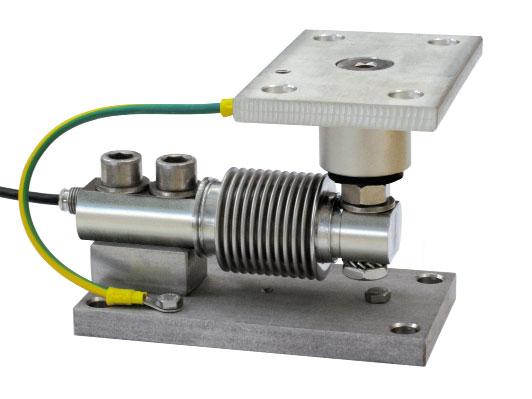

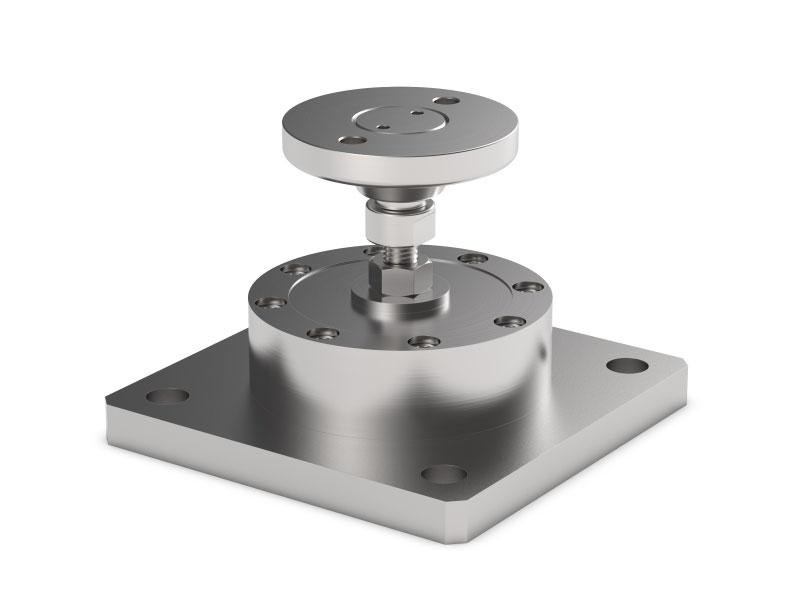

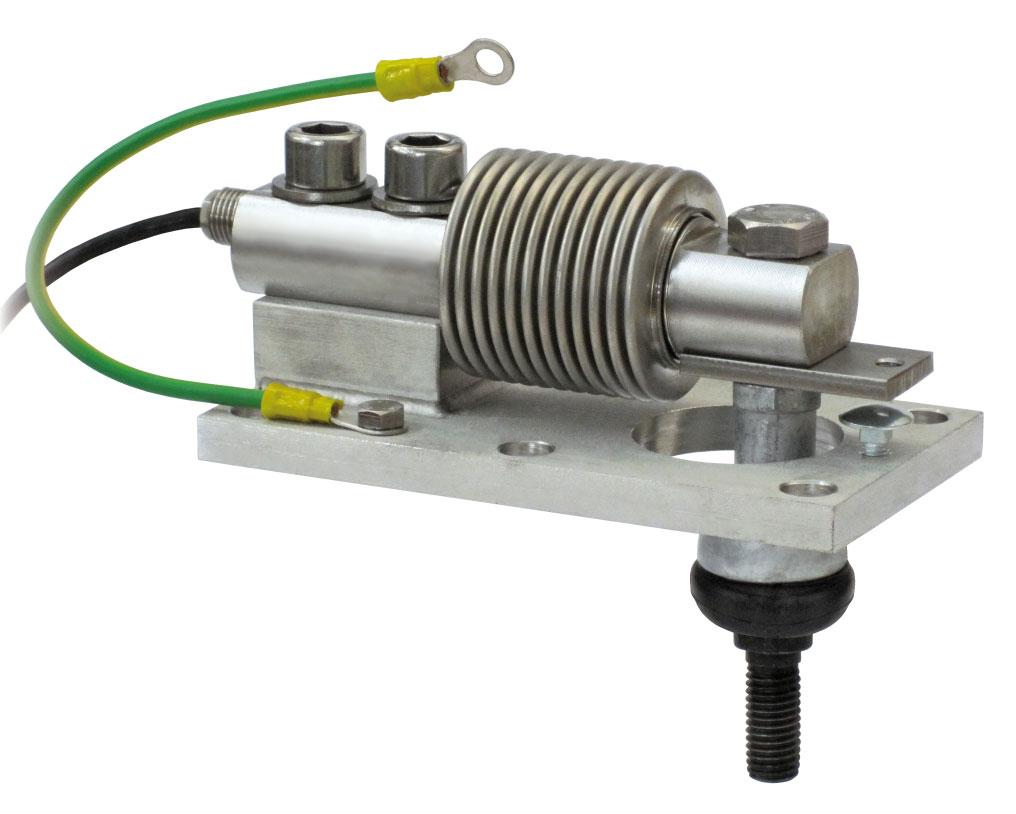

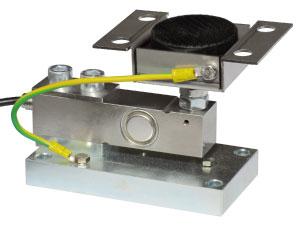

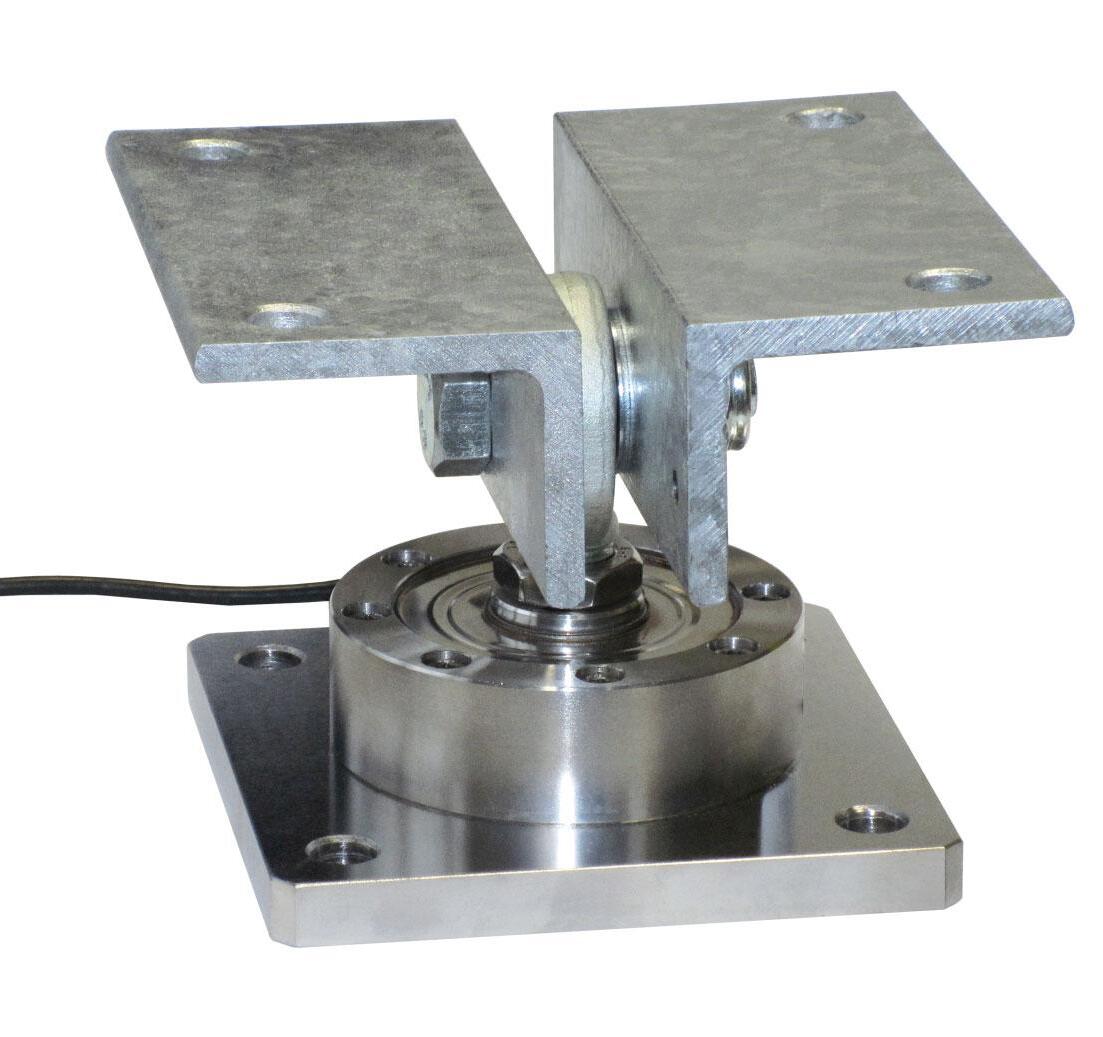

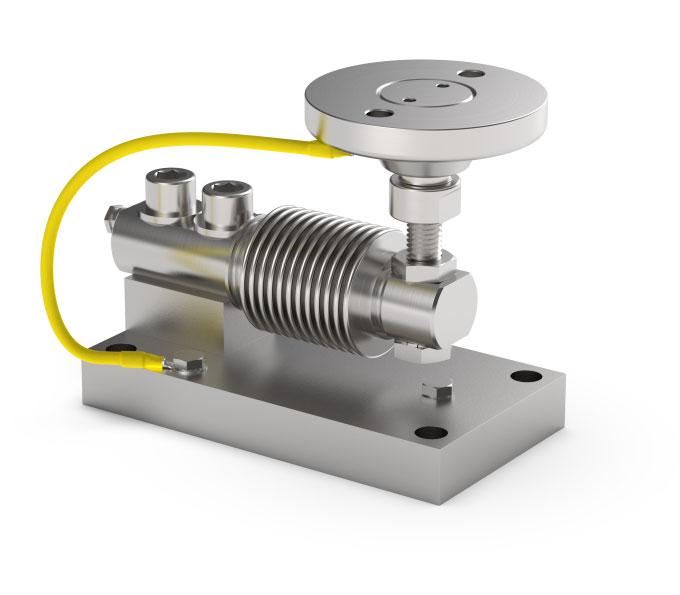

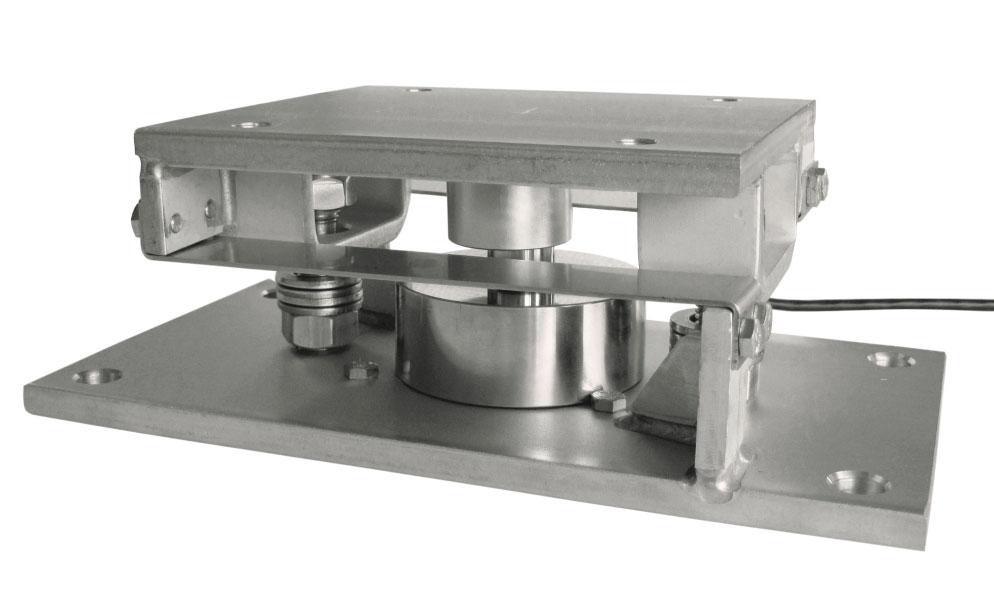

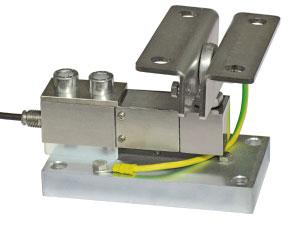

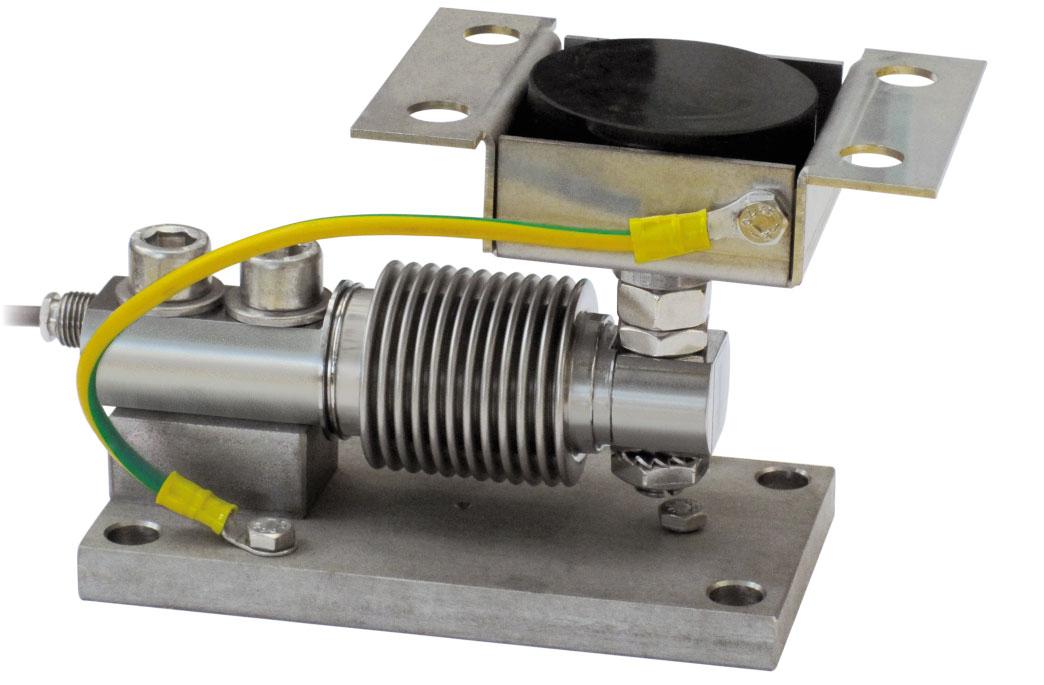

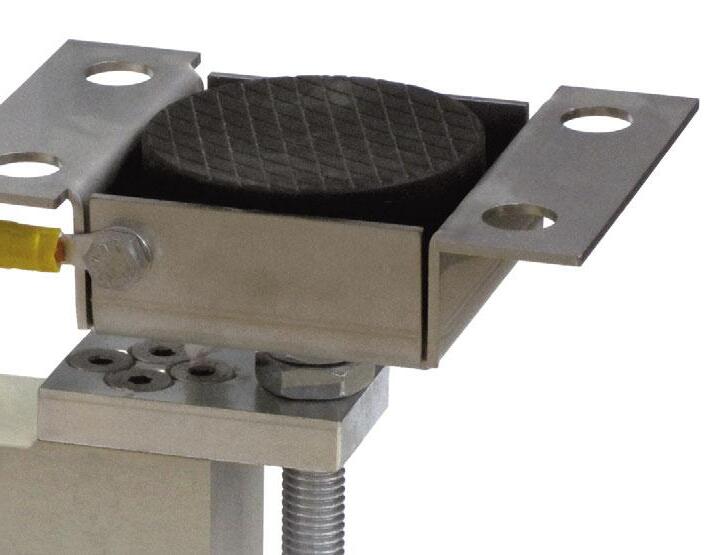

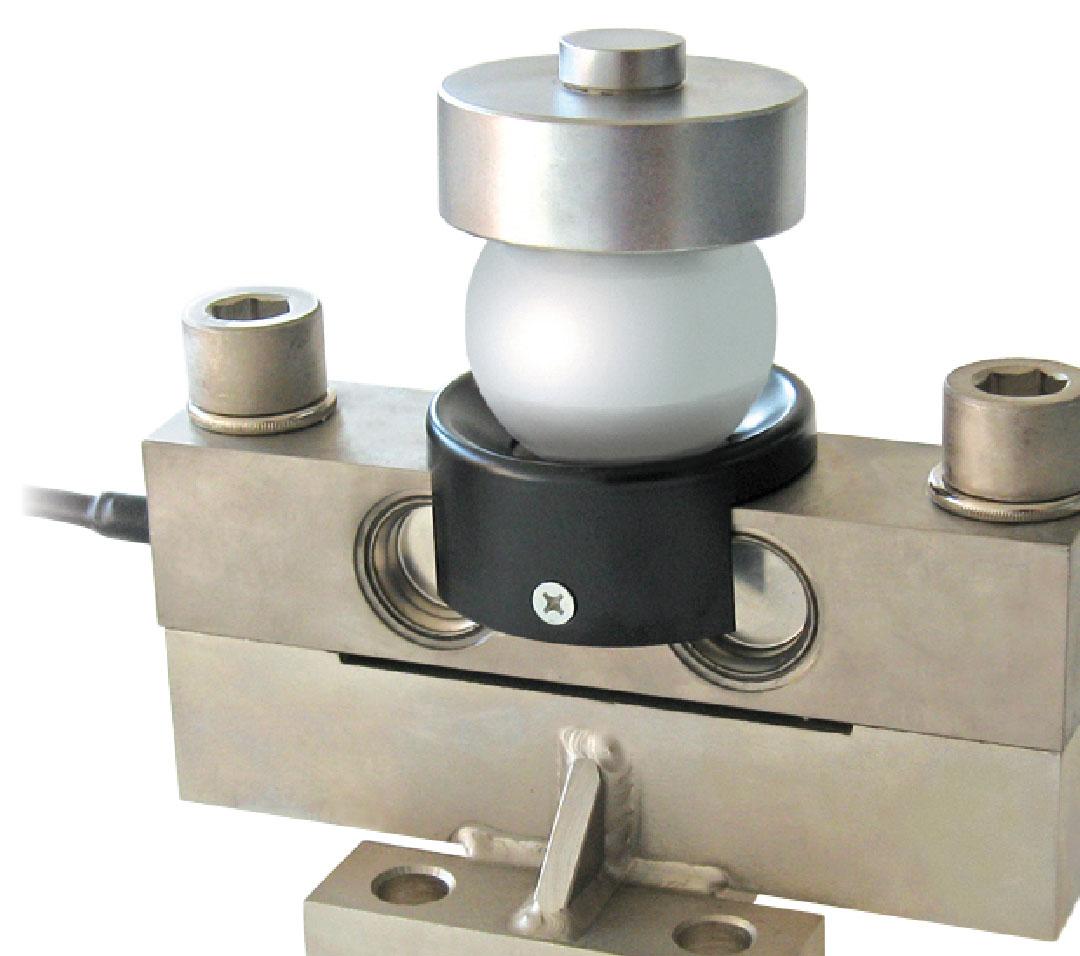

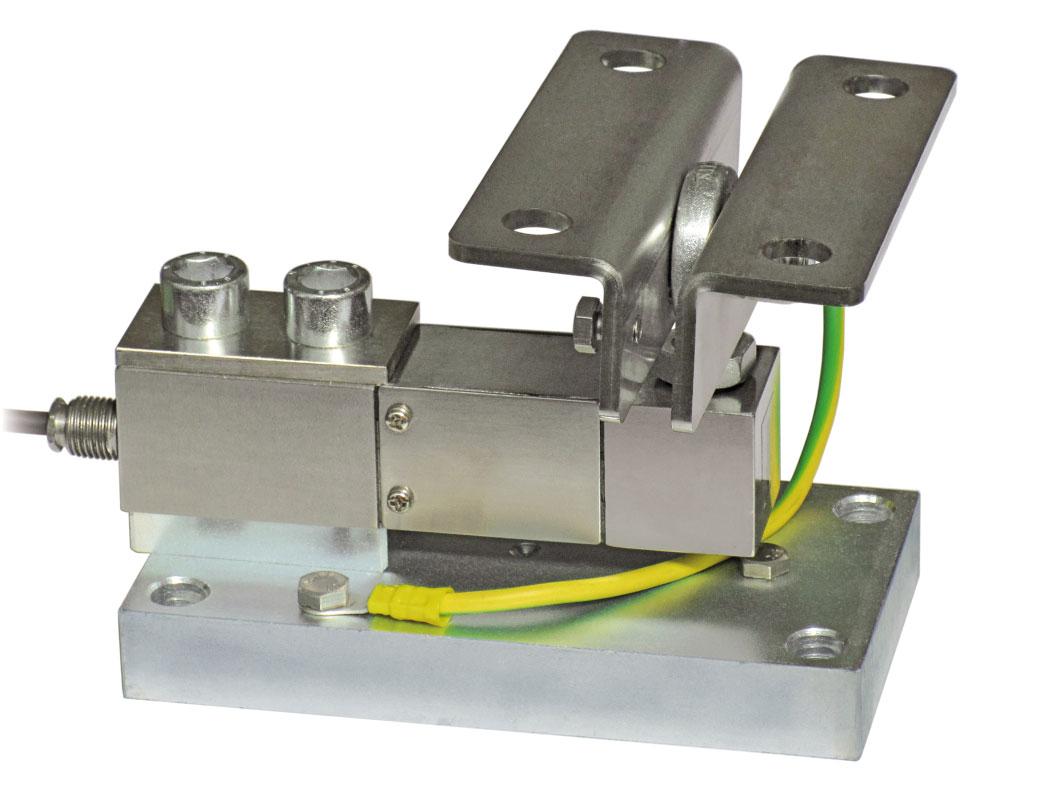

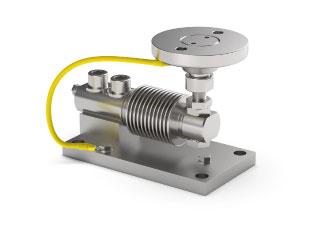

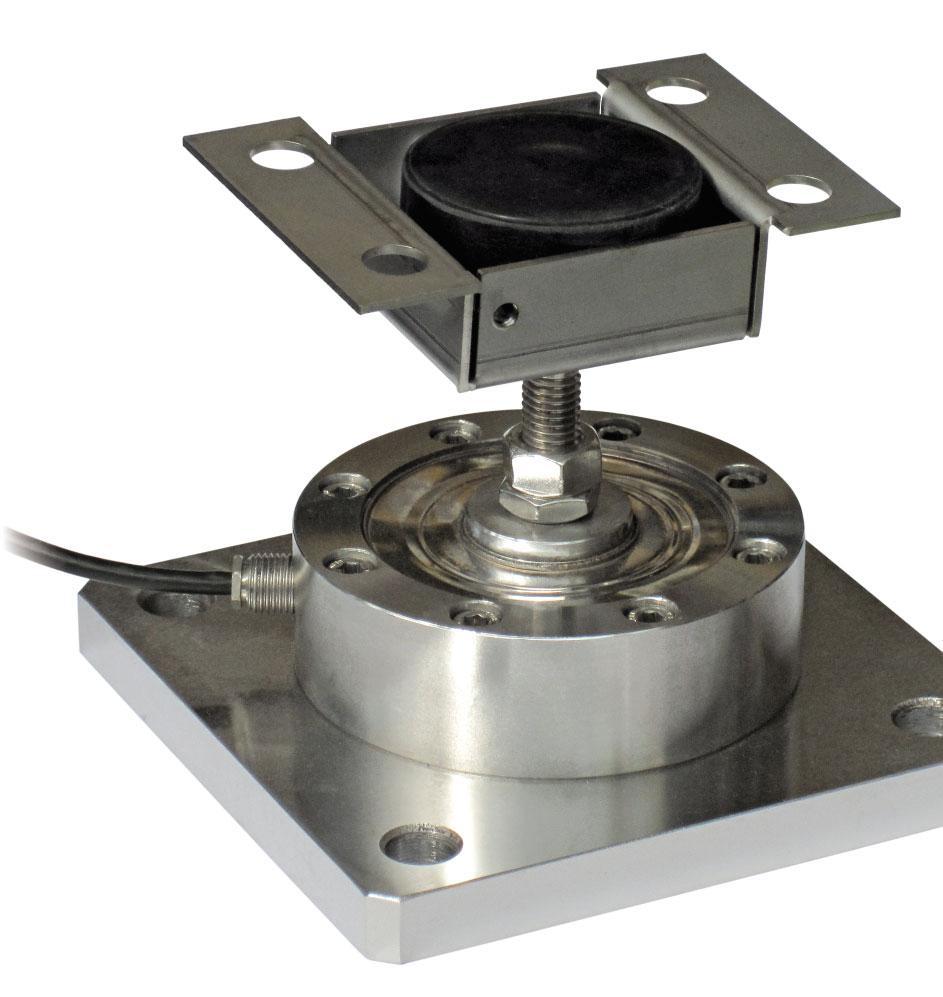

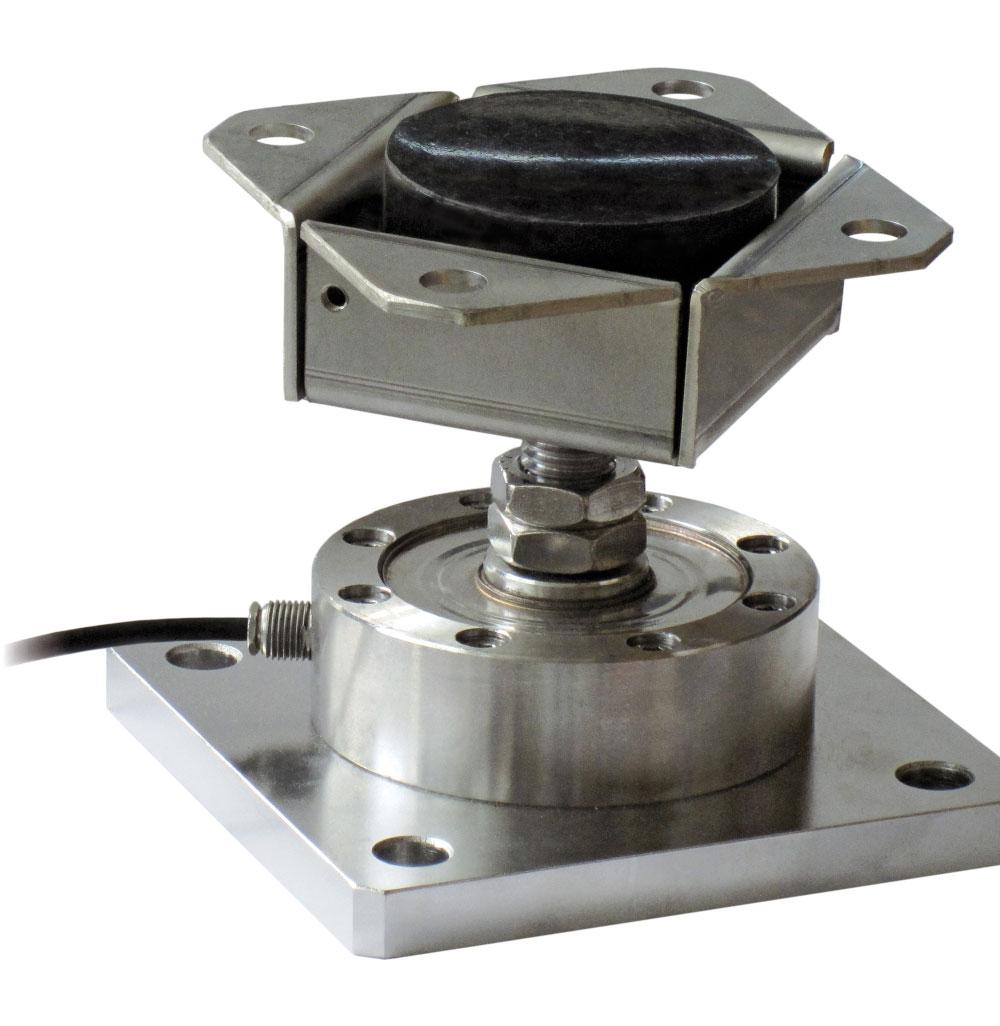

A2 KITS DE MONTAGE

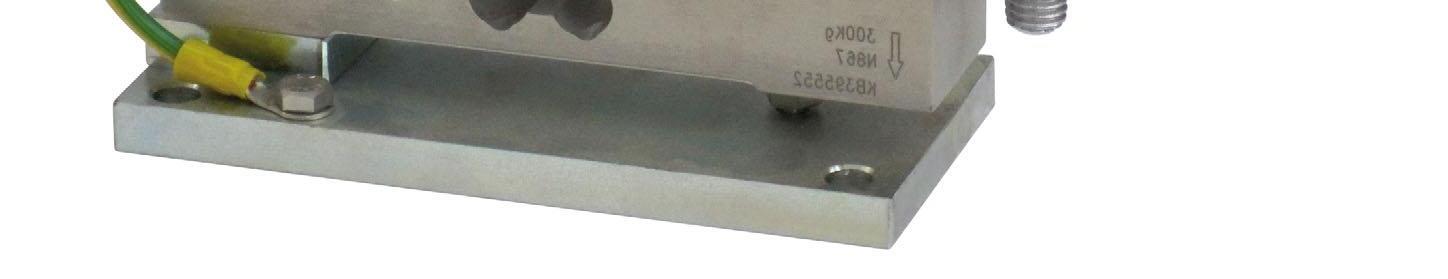

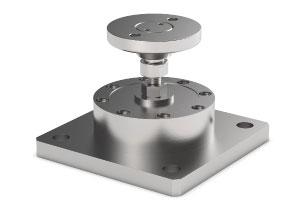

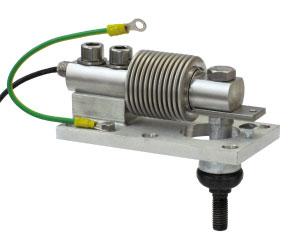

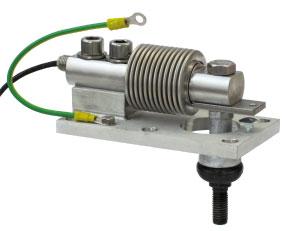

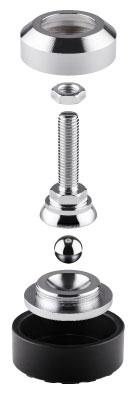

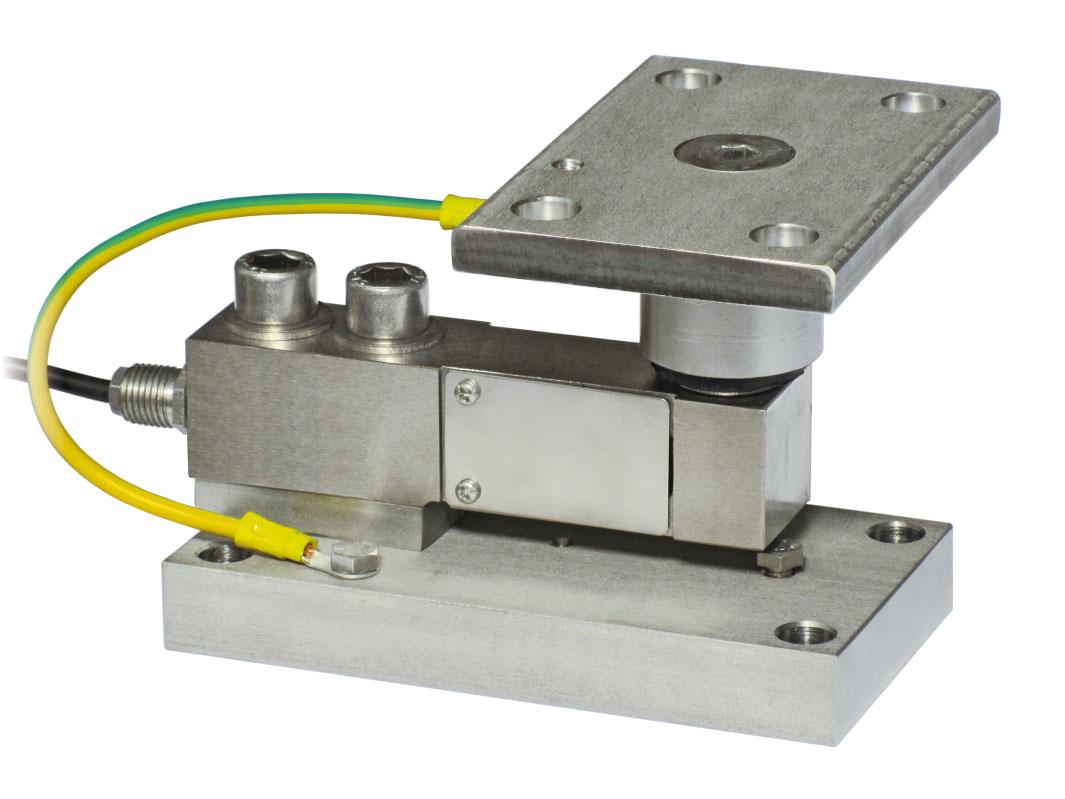

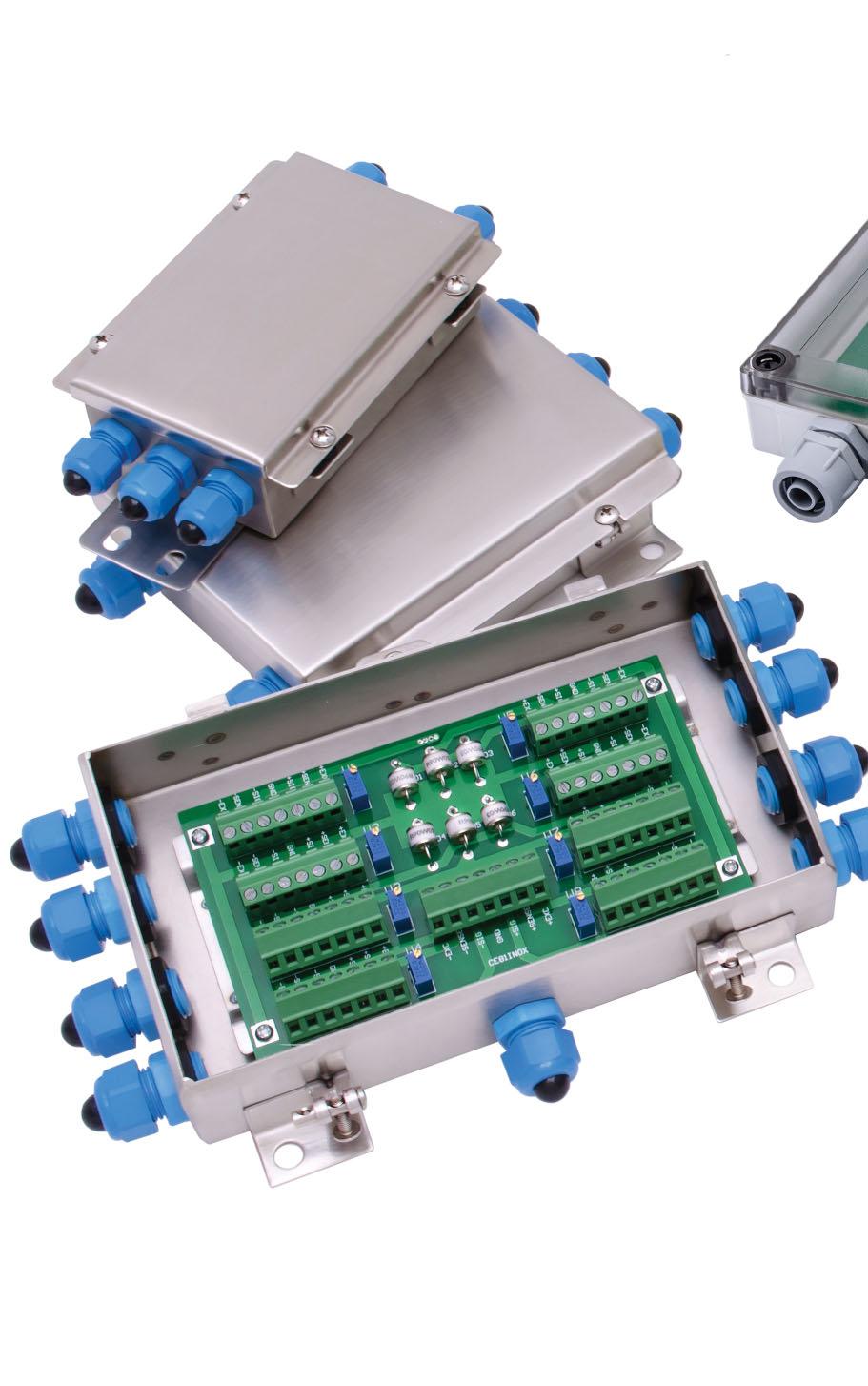

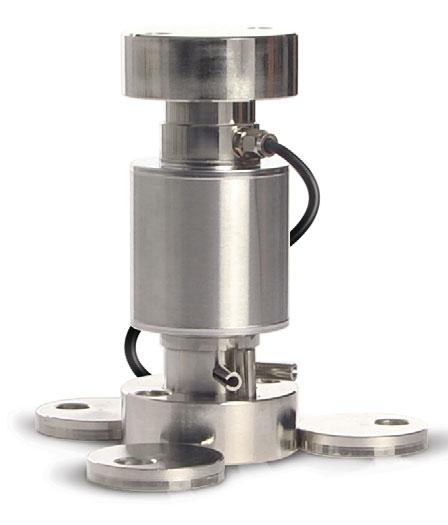

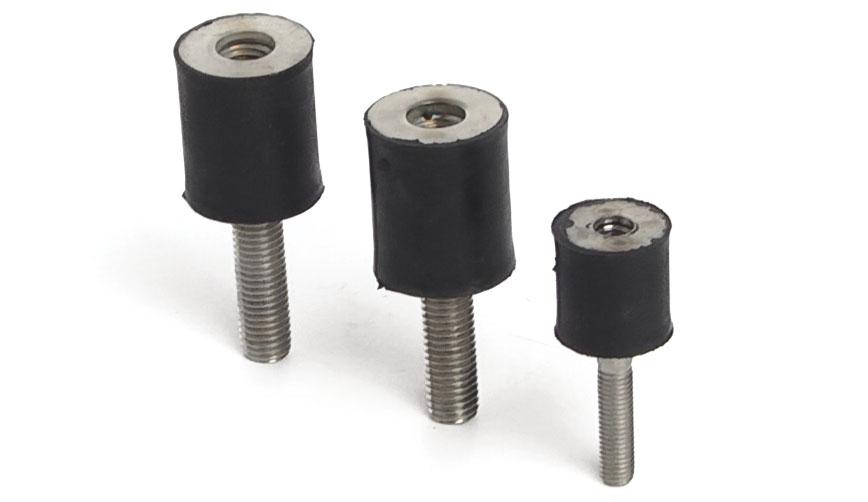

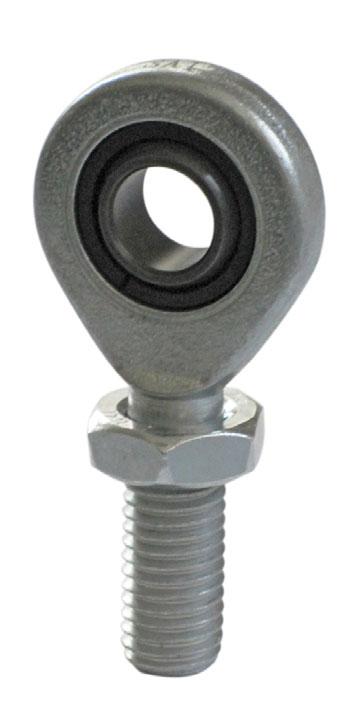

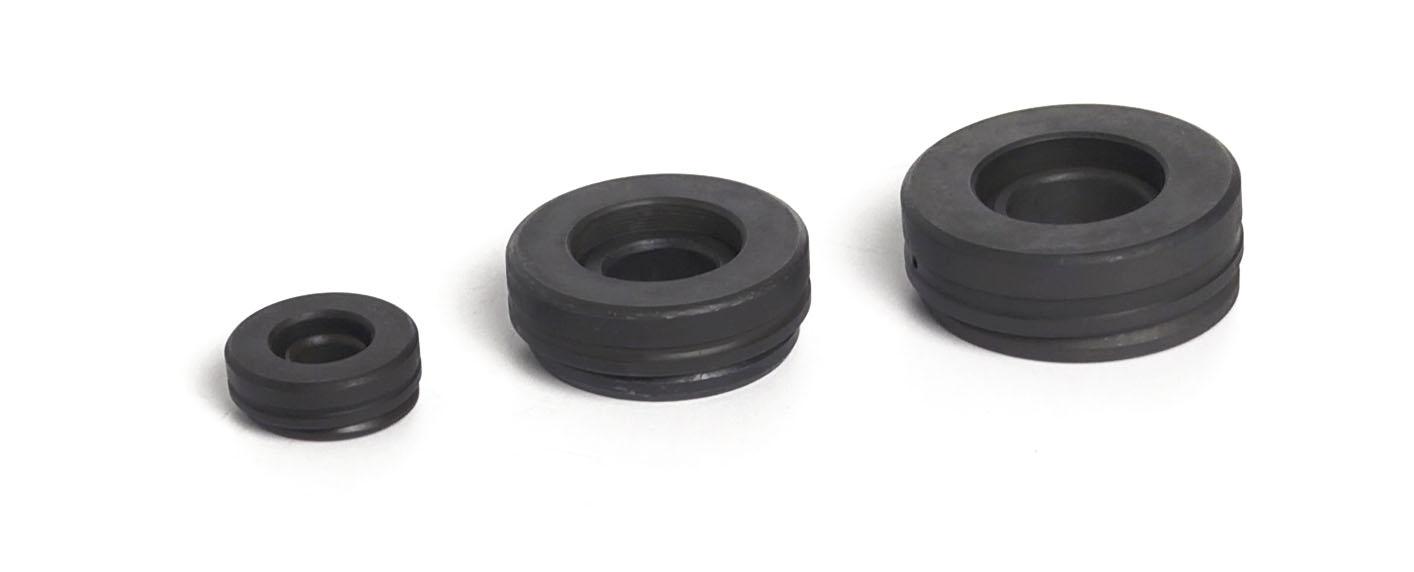

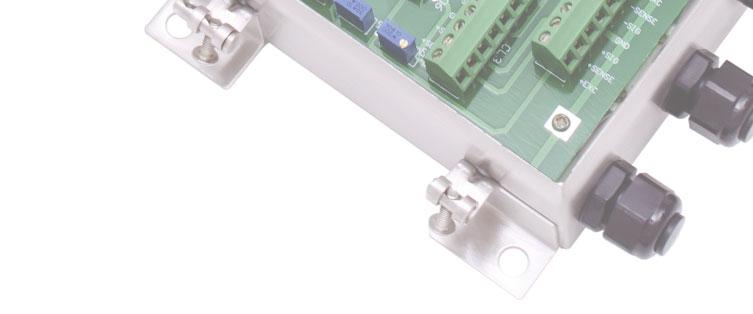

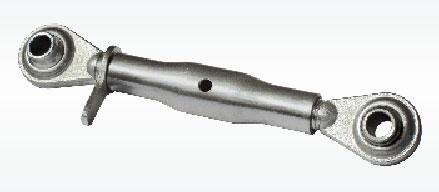

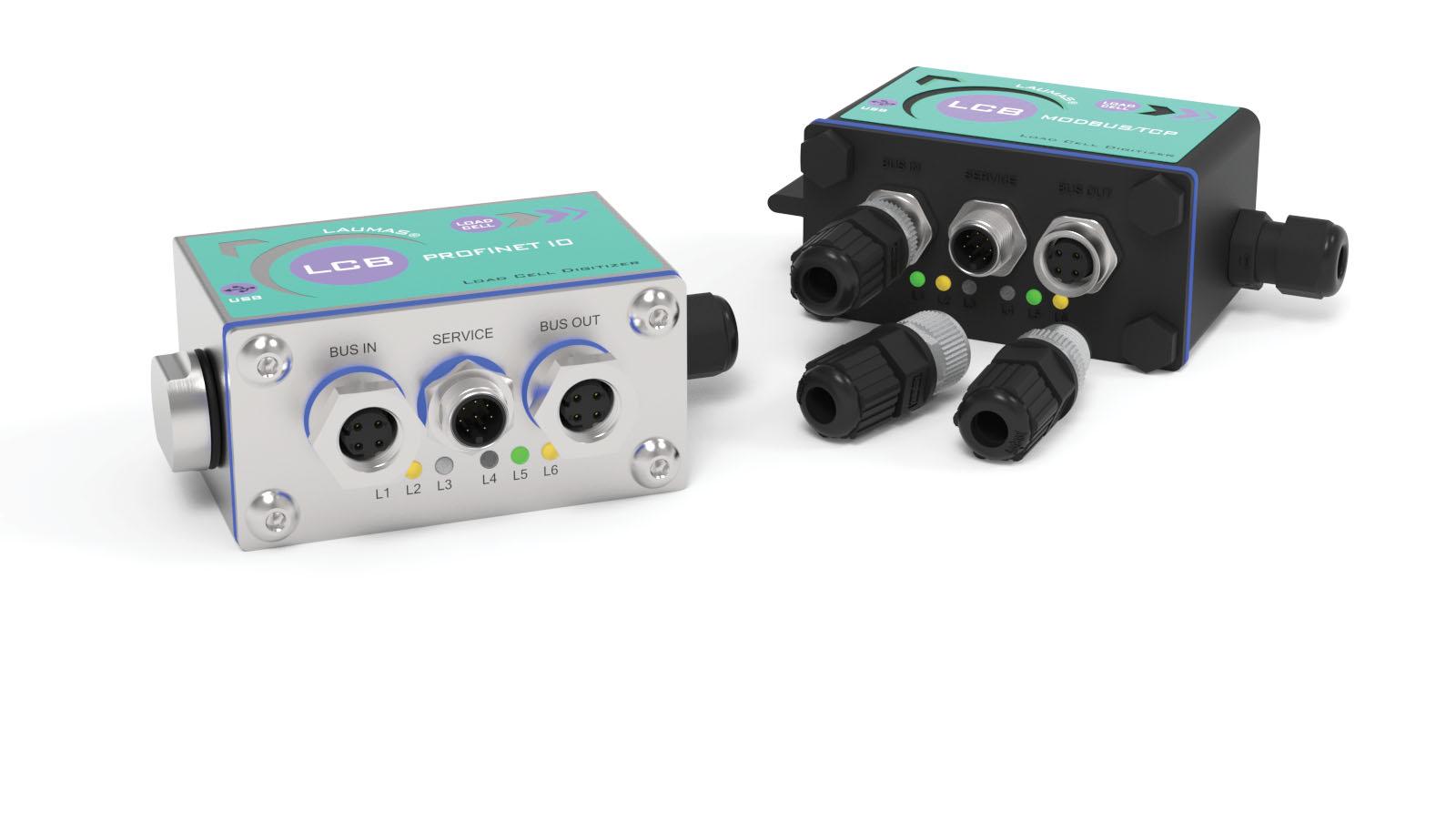

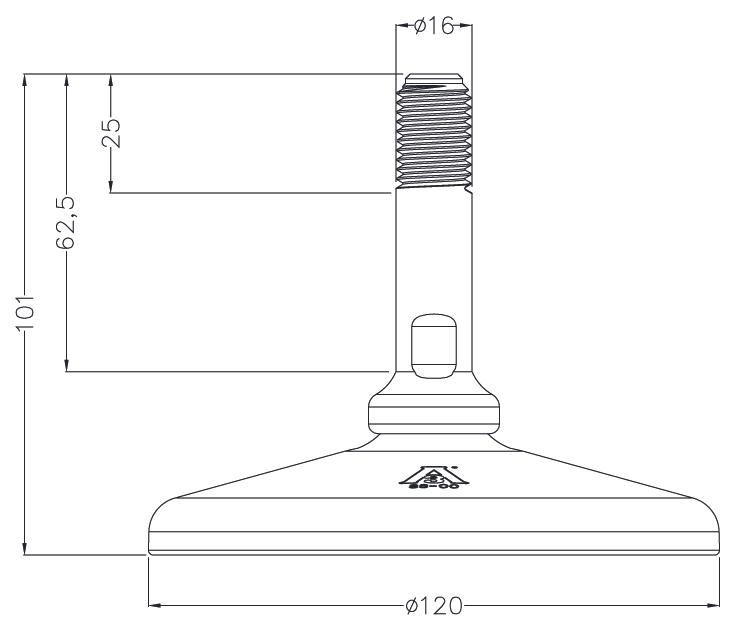

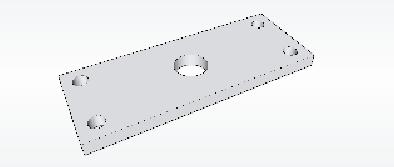

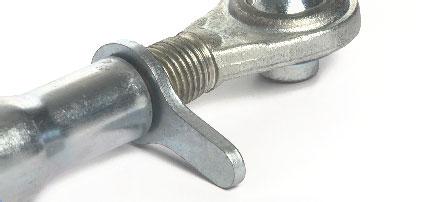

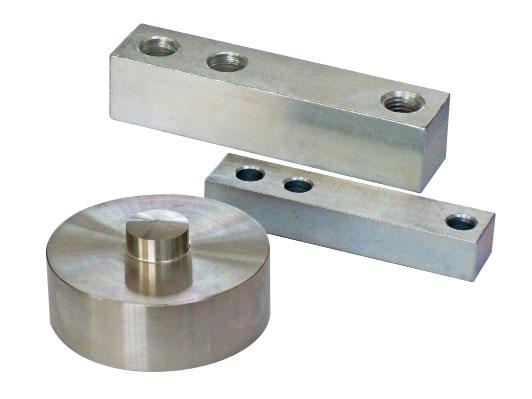

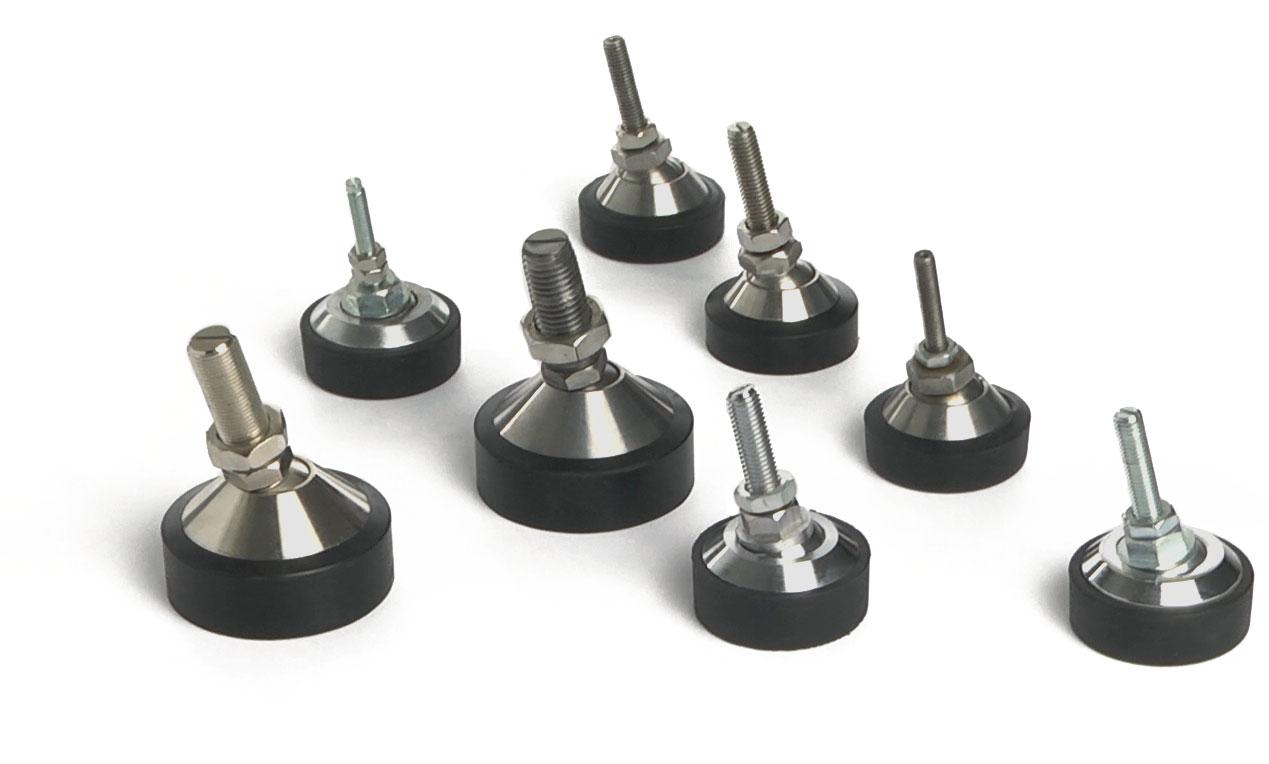

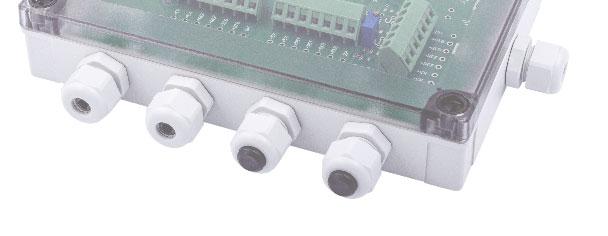

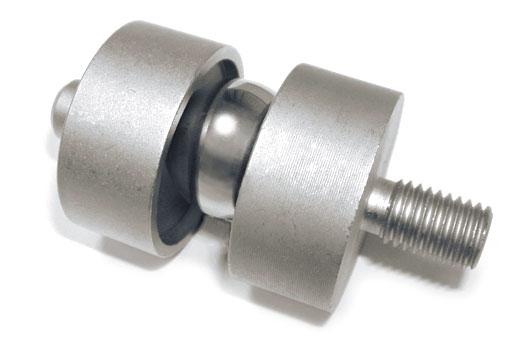

A3 ACCESSOIRES COMPLÉMENTAIRES

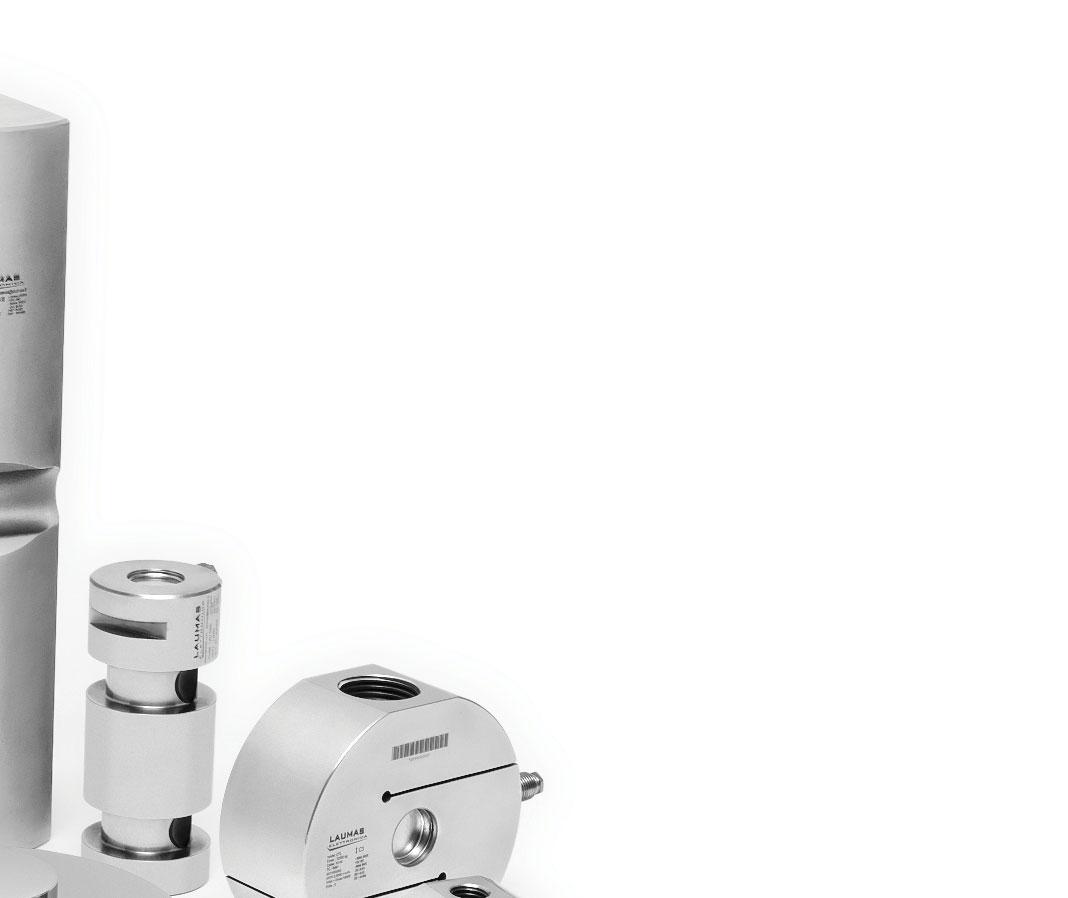

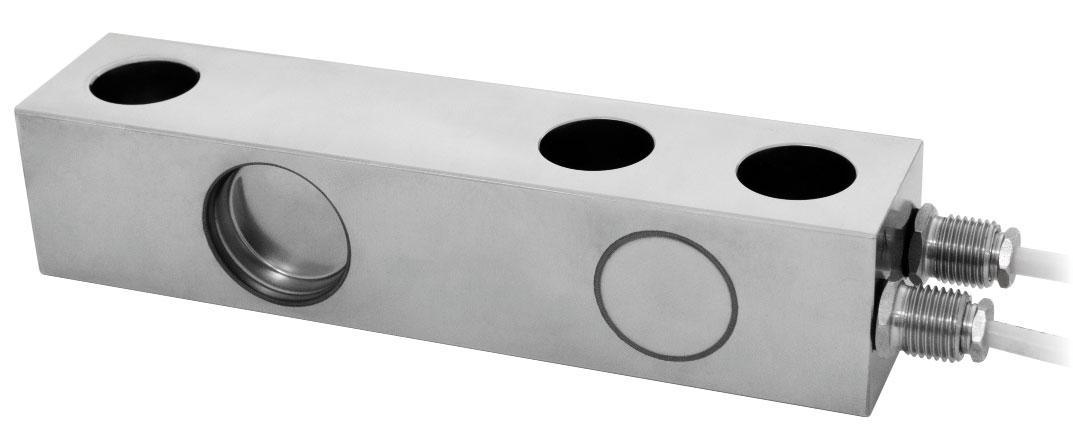

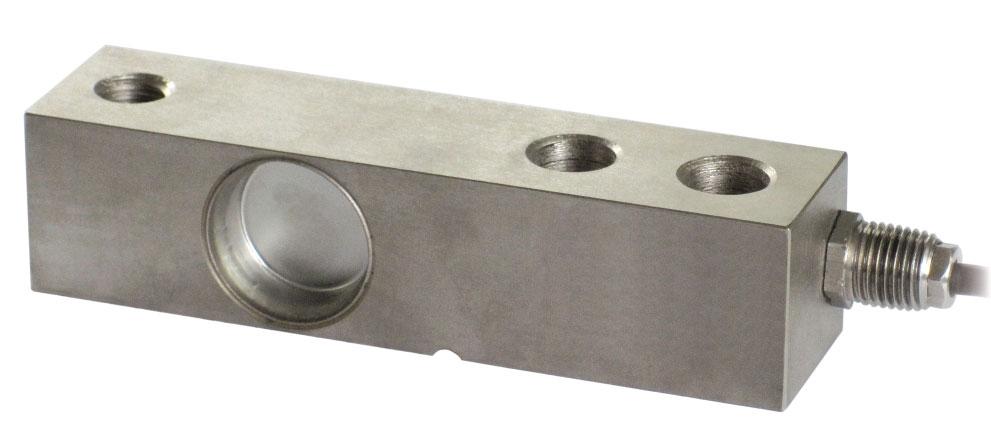

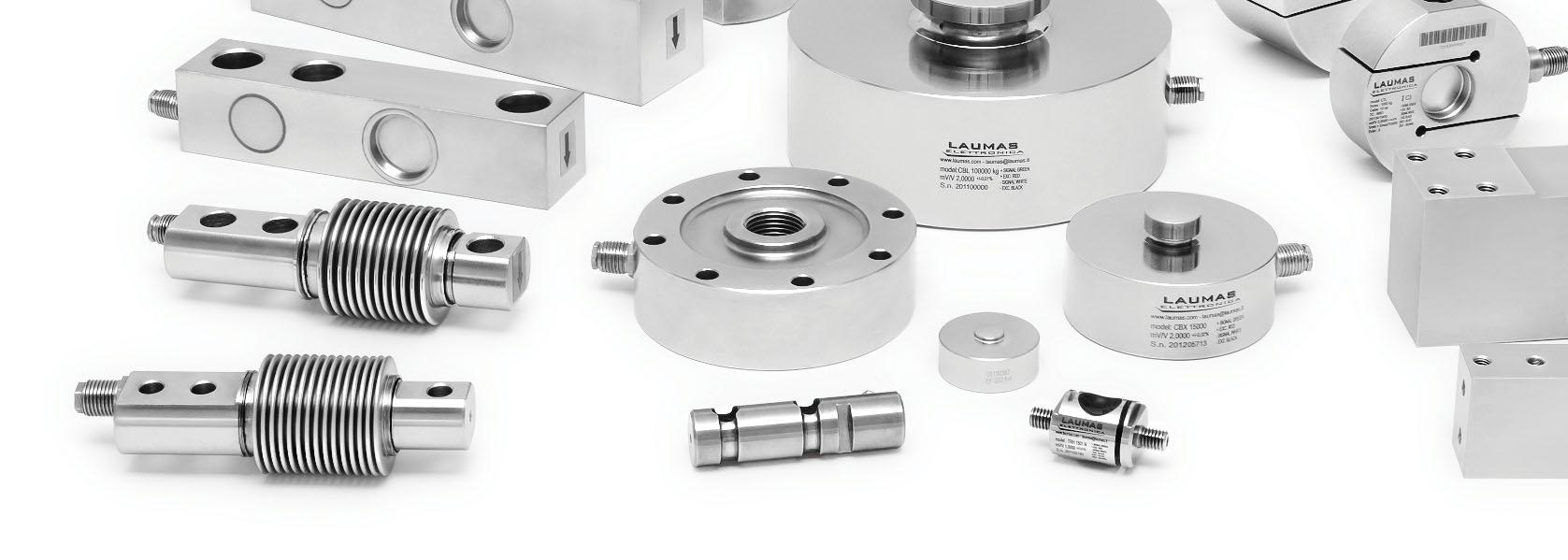

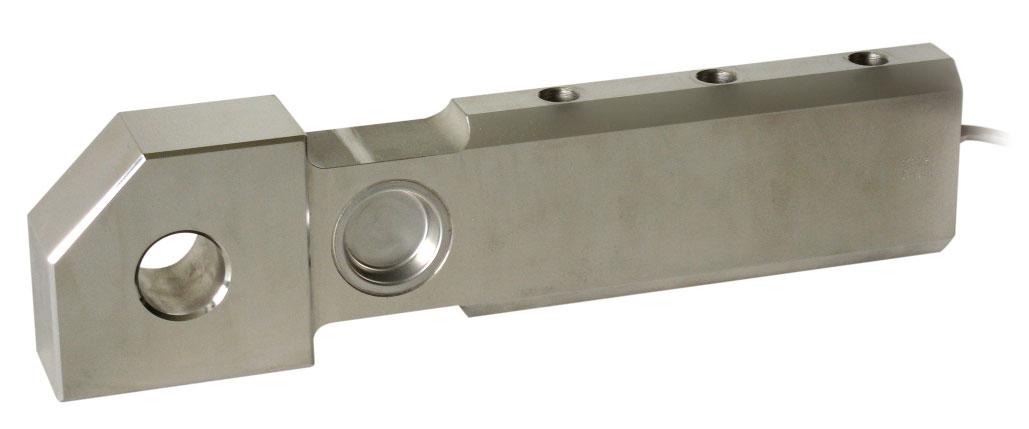

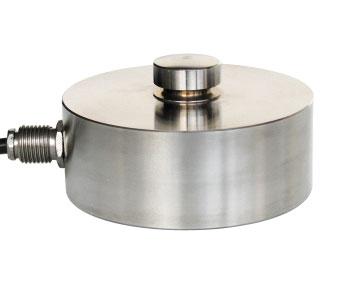

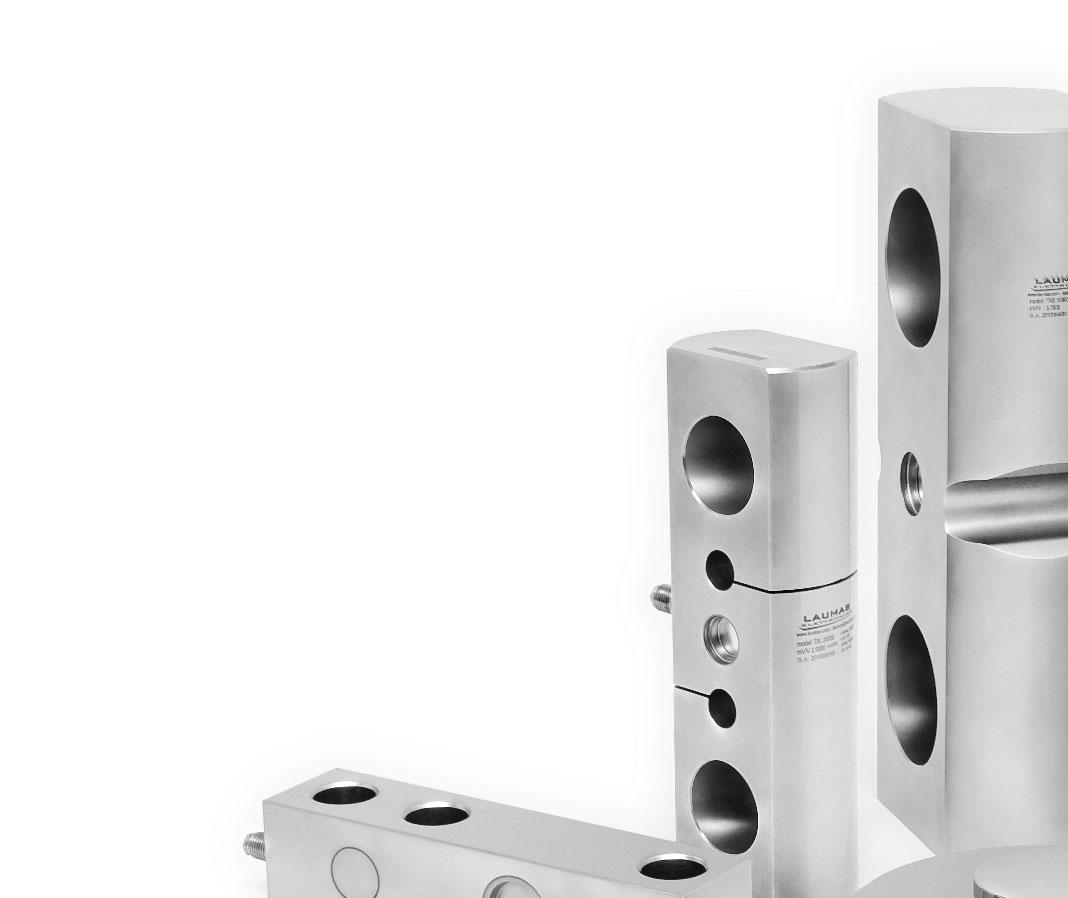

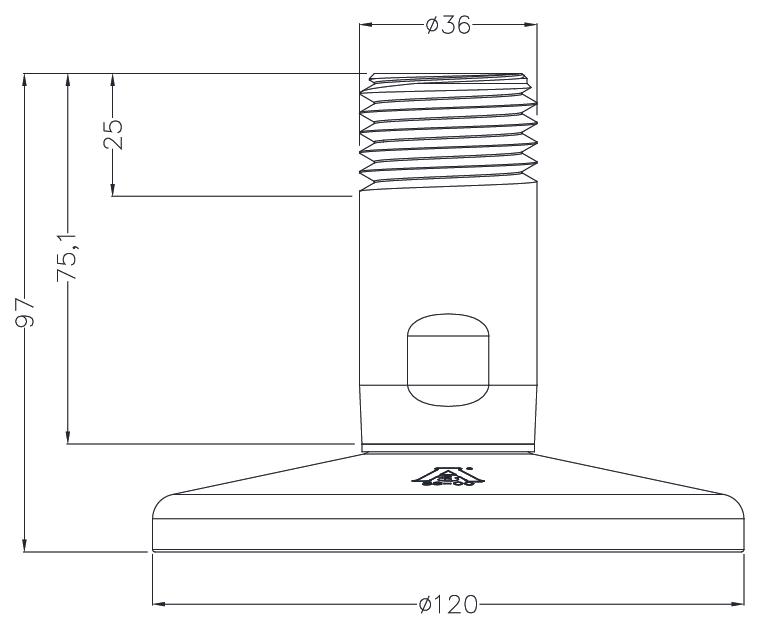

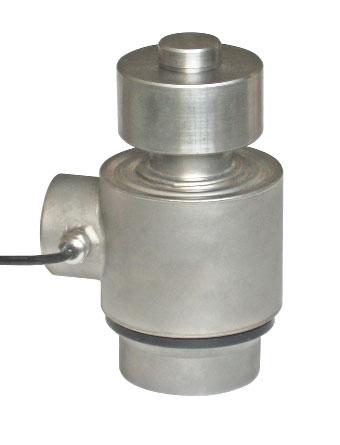

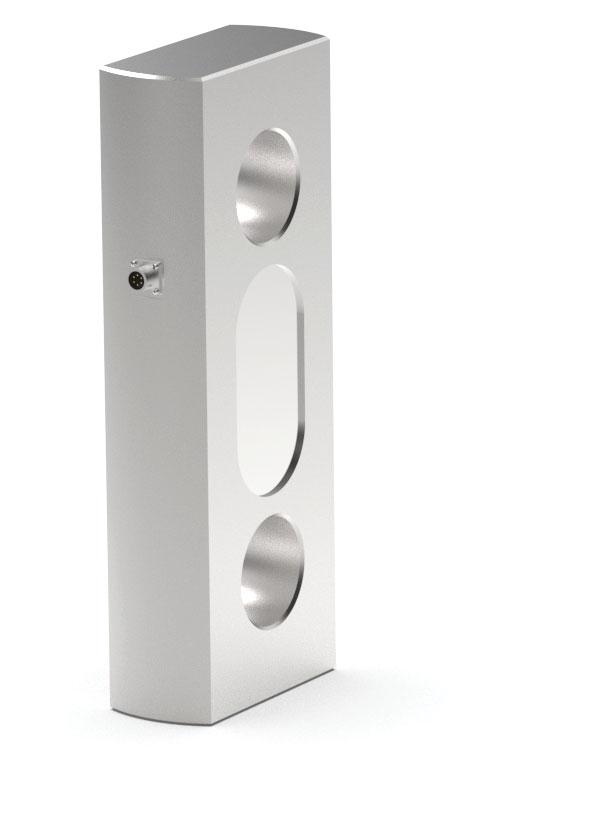

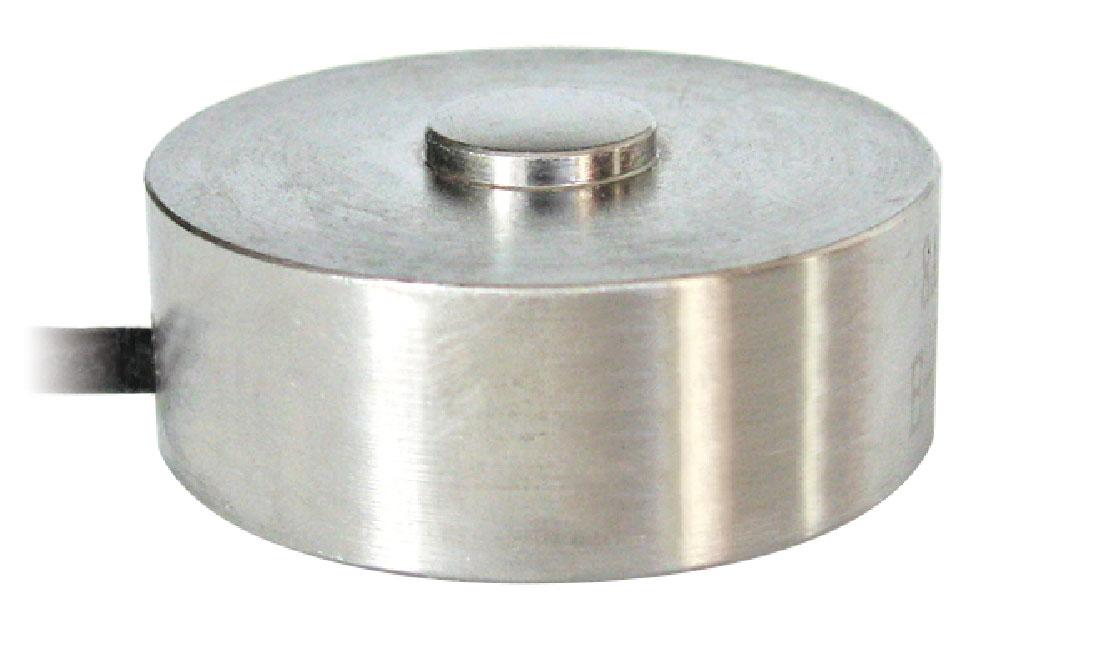

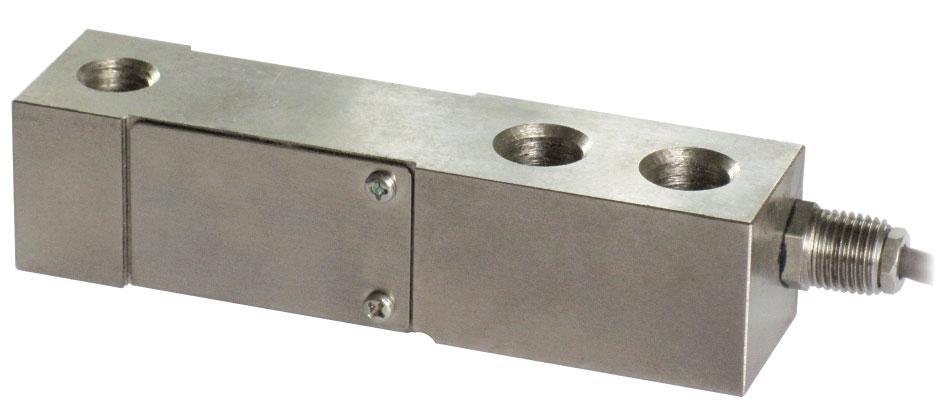

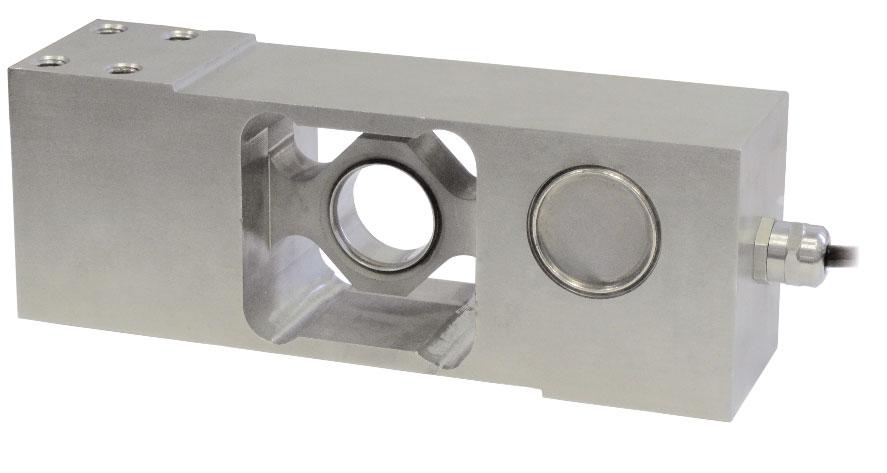

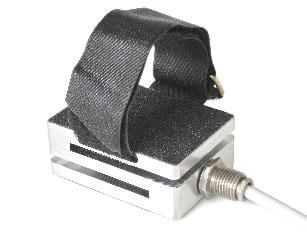

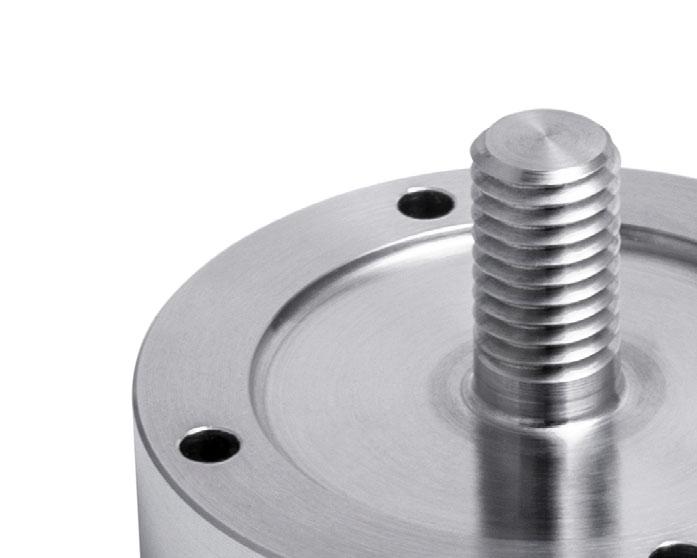

CAPTEURS DE PESAGE

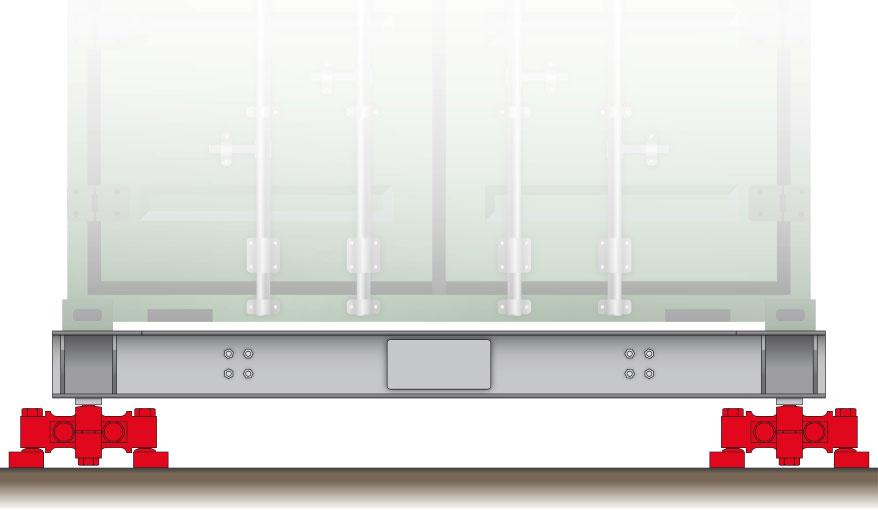

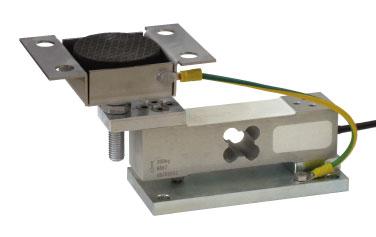

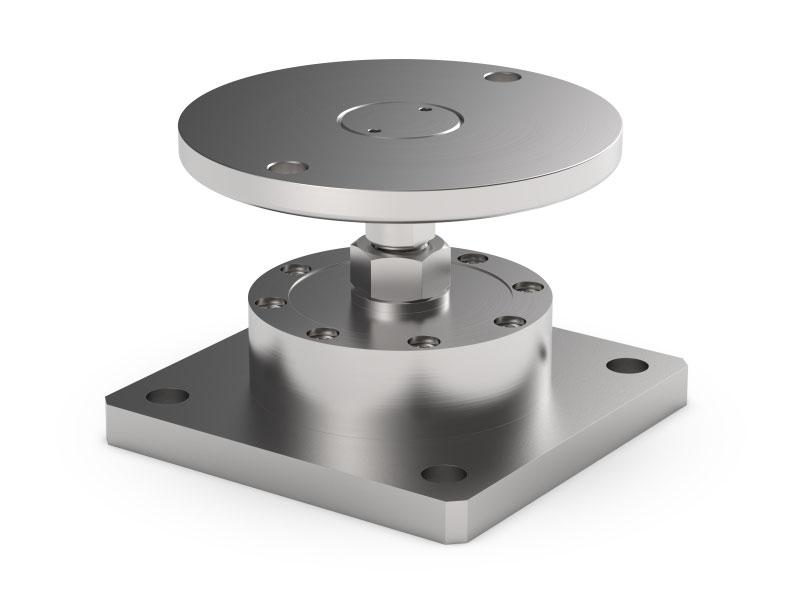

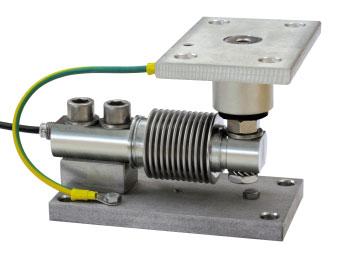

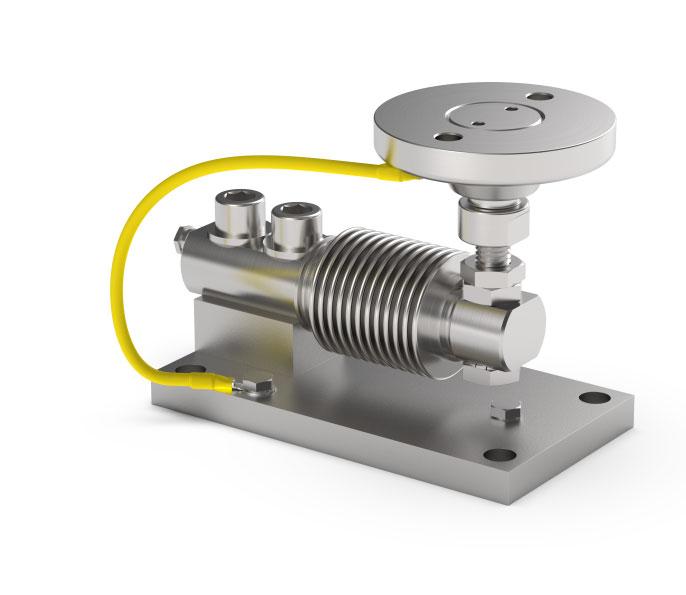

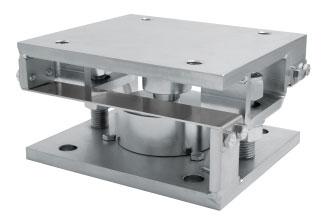

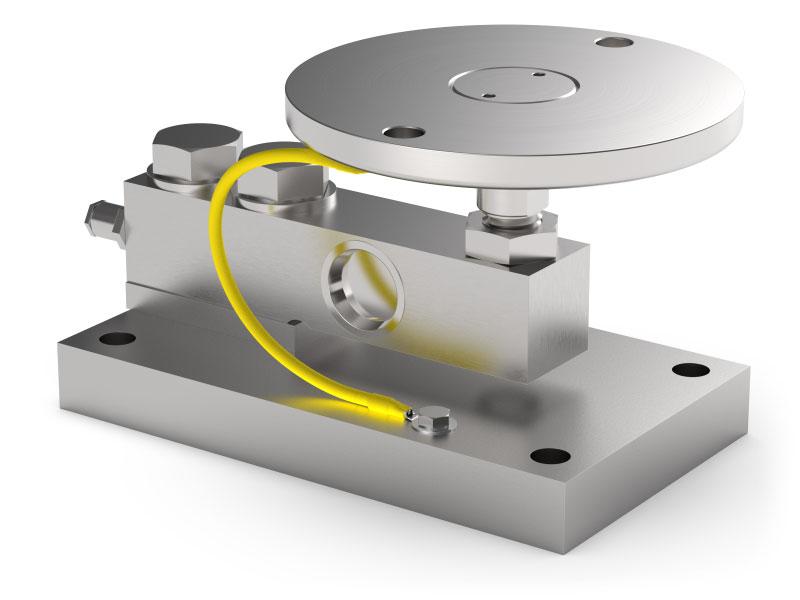

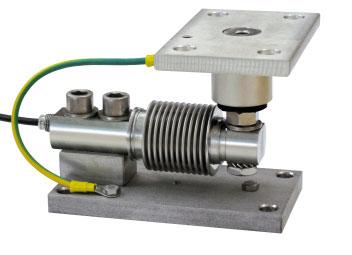

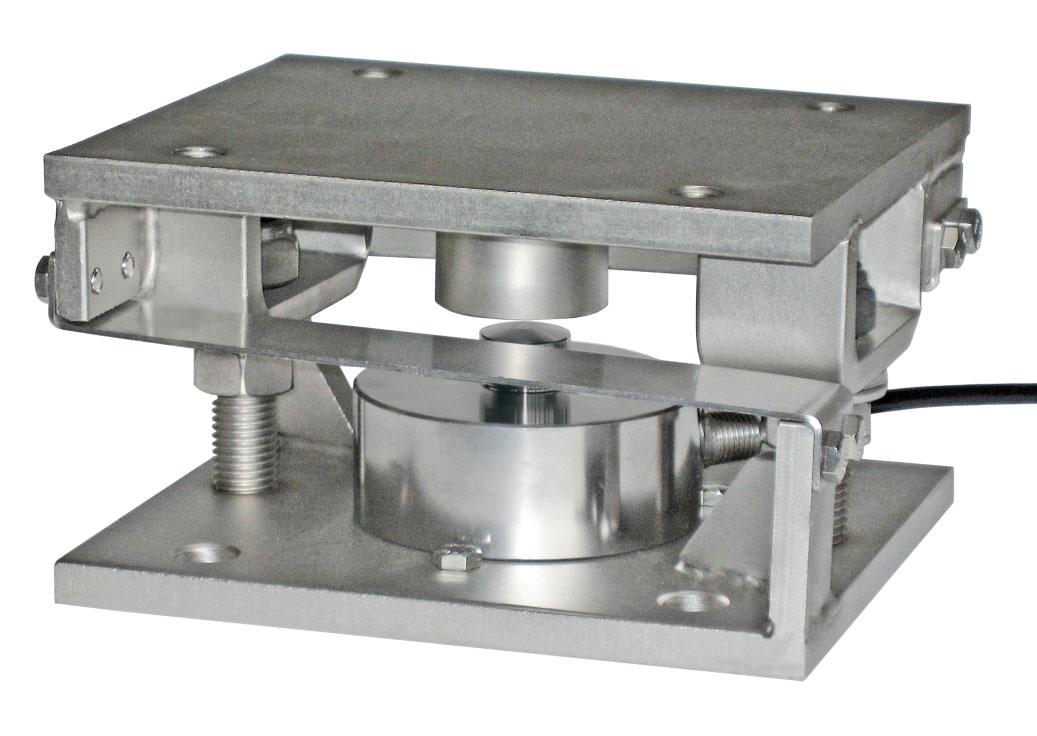

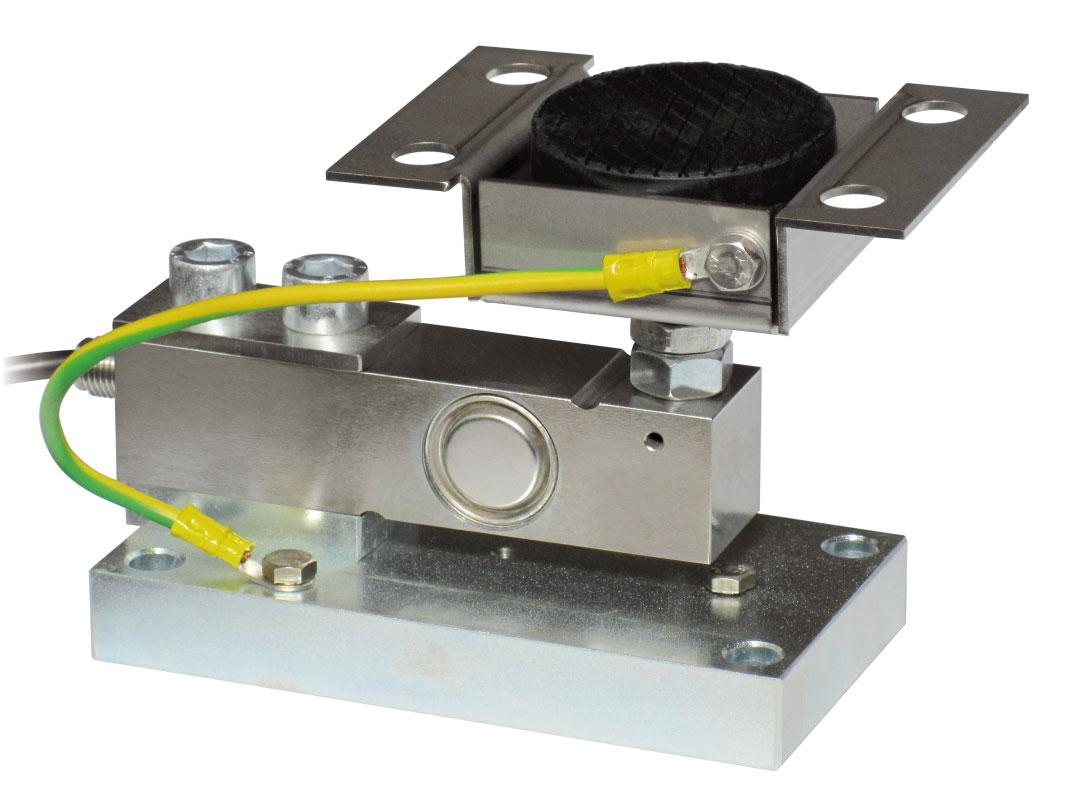

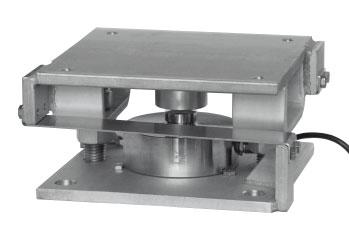

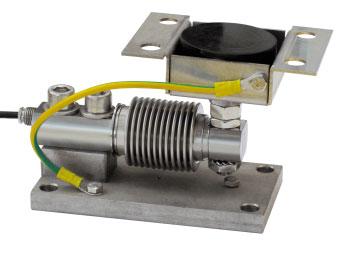

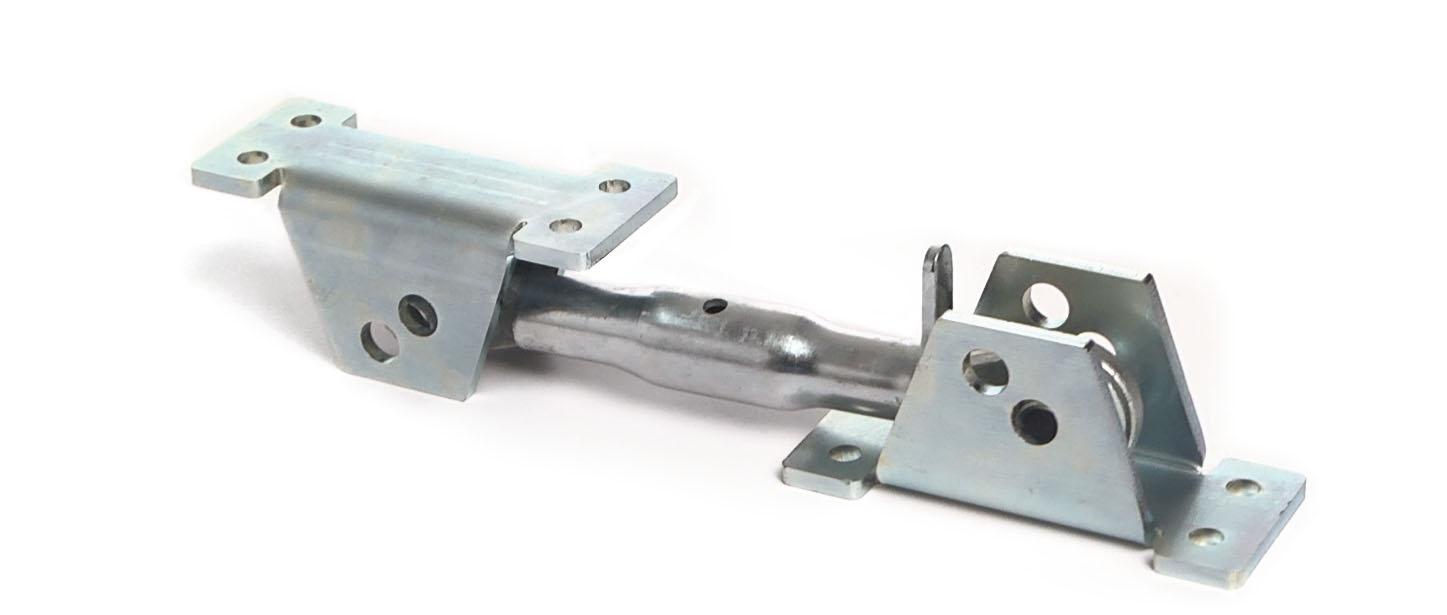

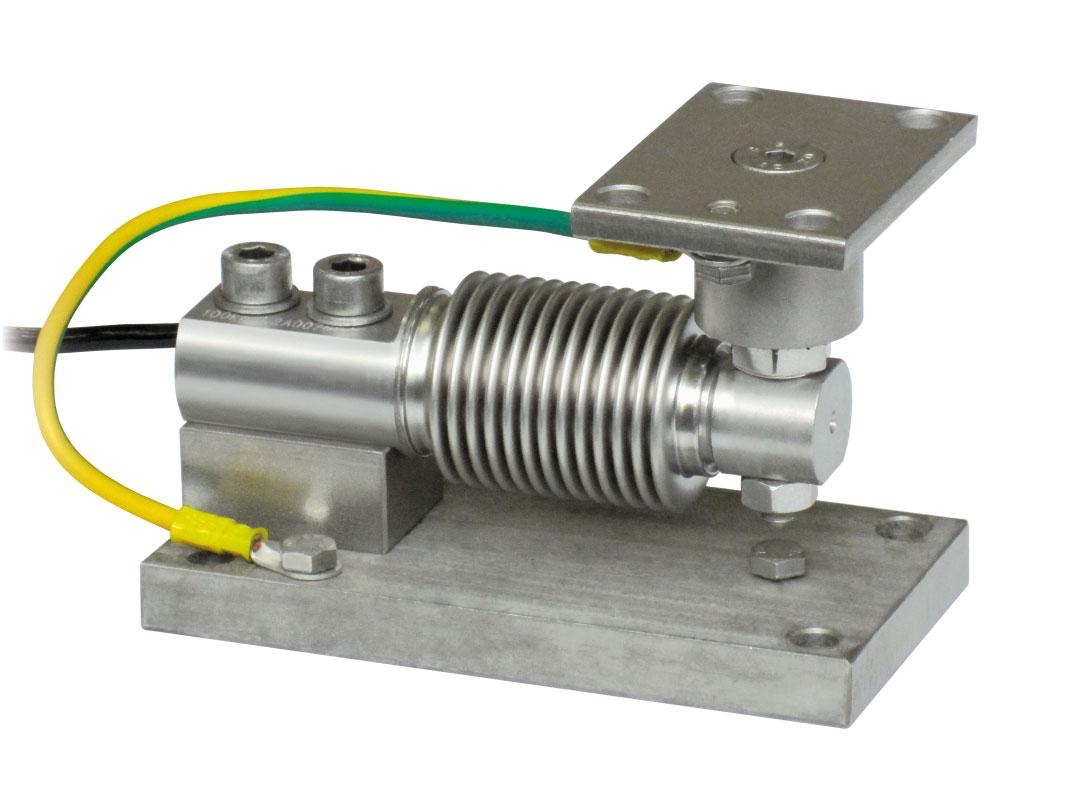

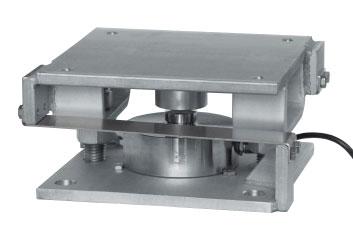

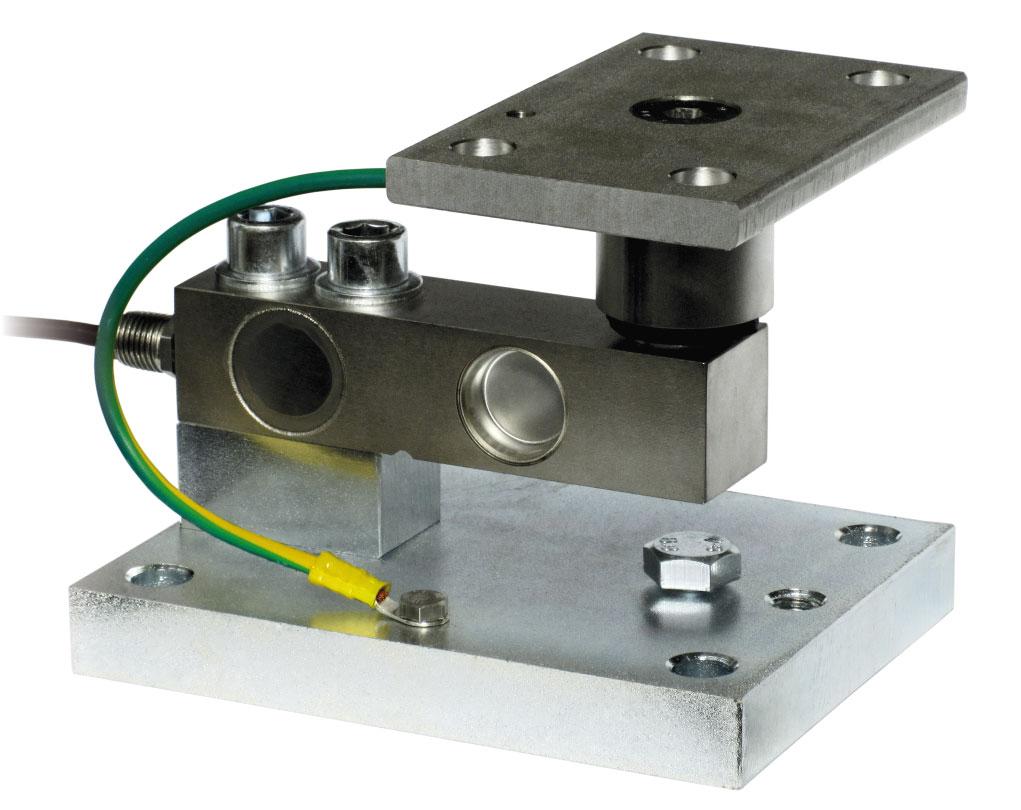

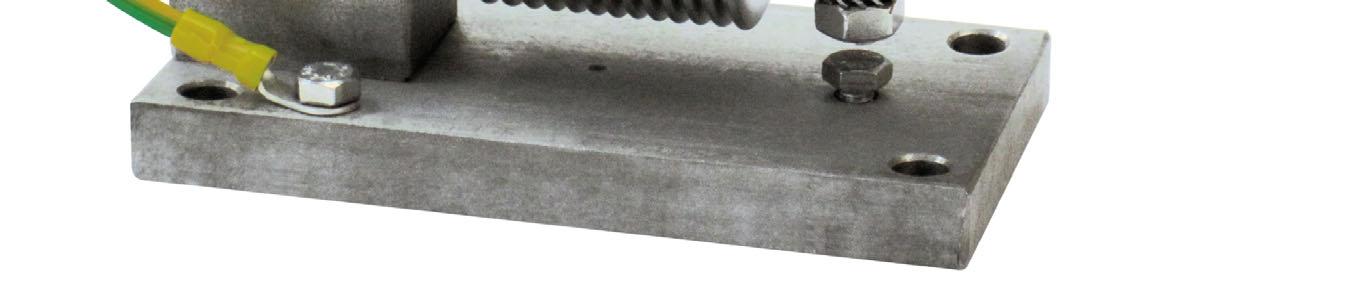

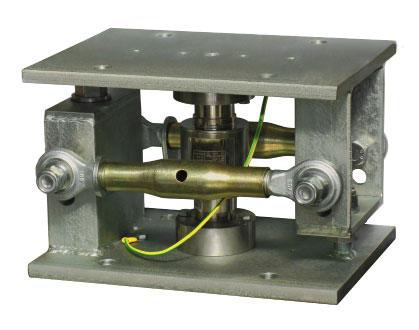

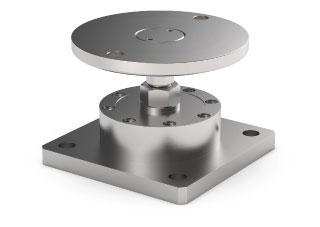

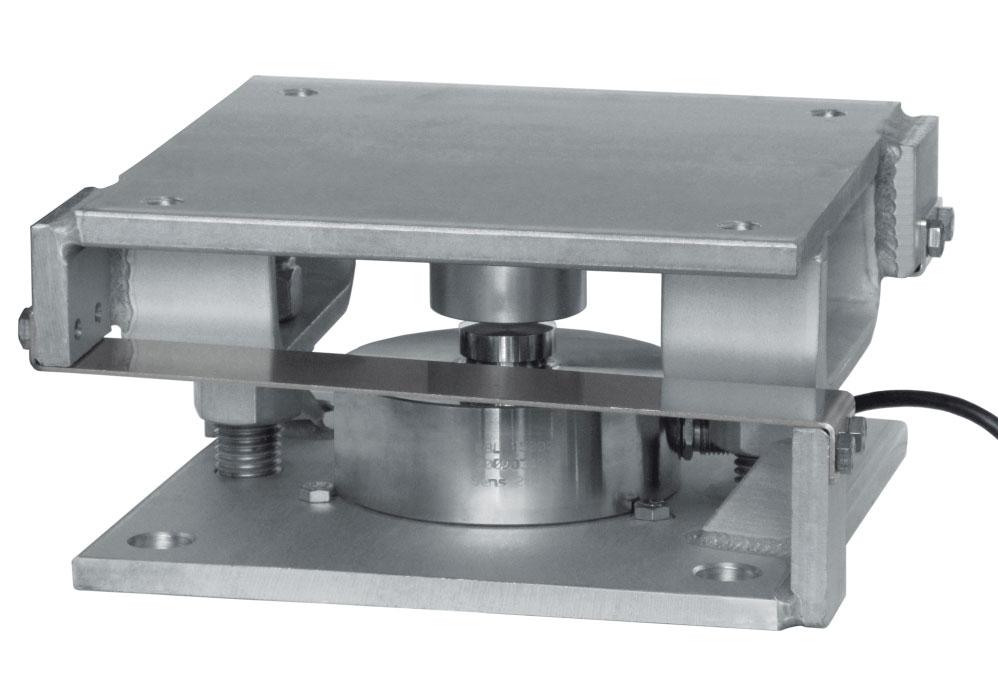

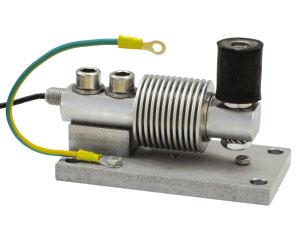

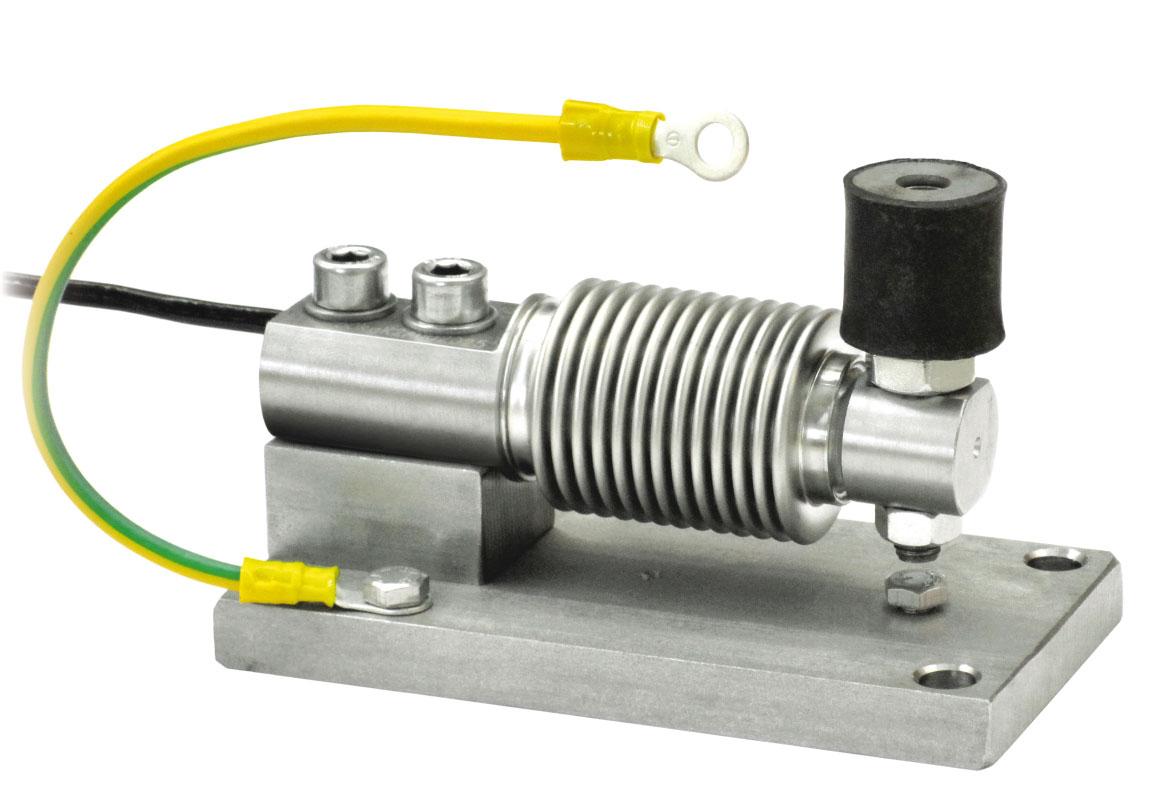

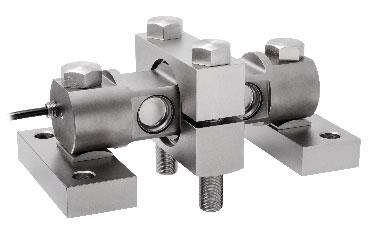

KITS DE MONTAGE
LAUMAS propose une large gamme de capteurs de pesage les plus largement utilisés dans les principaux secteurs industriels, en garantissant pour chacun d’eux, la qualité, la disponibilité et l’assistance.
LAUMAS est à même de fournir pour tous les capteurs de pesage les kits de montage adaptés, afin d’obtenir l’application correcte du capteur ainsi que fiabilité et précision optimales, de façon compatible avec les raccordements mécaniques, électriques et pneumatiques présents sur la structure à peser.
CERTIFICATIONS
AL COU ON N TI
ON W
RES
L CI
NA
CERTIFICATION EAC
EI
G
HT
SU
CERTIFICAT UKCA (UK Conformity Assessed) pour le Royaume-Uni
E
A
Marque de Conformité Européenne (CE)
S AND M
APPROBATION OIML
CERTIFICATION 3-A Sanitary Standards
CERTIFICATION NTEP
CERTIFICATION ATEX
CERTIFICATION IECEx
CERTIFICATION EAC Ex
CERTIFICATION FM HazLoc (Hazardous Locations)
CERTIFICATION PAC (Pattern Approval Certificate)
CERTIFICATION CPA (Chinese Pattern Approval)
EN EN1090
IP69K
Déclaration de conformité degré de protection IP69K
CERTIFICATION Ex NEPSI
Essai, étalonnage, contrôle qualité Service d’étalonnages accrédités Accredia pour capteurs de pesage et capteurs de pesage + instrument, réalisées dans notre laboratoire LAT N.02141 pour des forces de 2 kN à 100 kN, conformément aux normes UNI EN ISO 376 et ASTM E74. Accredia est l’organisme national unique d’accréditation (Règlement européen 765/2008) et garantit le respect des normes et la fiabilité des certificats de conformité délivrés sur le marché. Le certificat d’étalonnage ACCREDIA est un document officiel reconnu dans le monde entier par le biais des accords de reconnaissance mutuelle EA, IAF et ILAC. Dans notre laboratoire, nous effectuons également des rapports d’étalonnage pour des valeurs de force comprises entre 0.5 et 5000 kN (compression) et entre 0.5 et 600 kN (traction).
SOMMAIRE CATALOGUE DE PRODUITS
PAGE
LAUMAS S.r.l. Fax: (+39) 0521 681091
A1
CAPTEURS DE PESAGE
A1.1

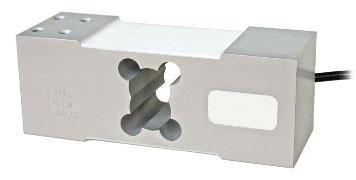

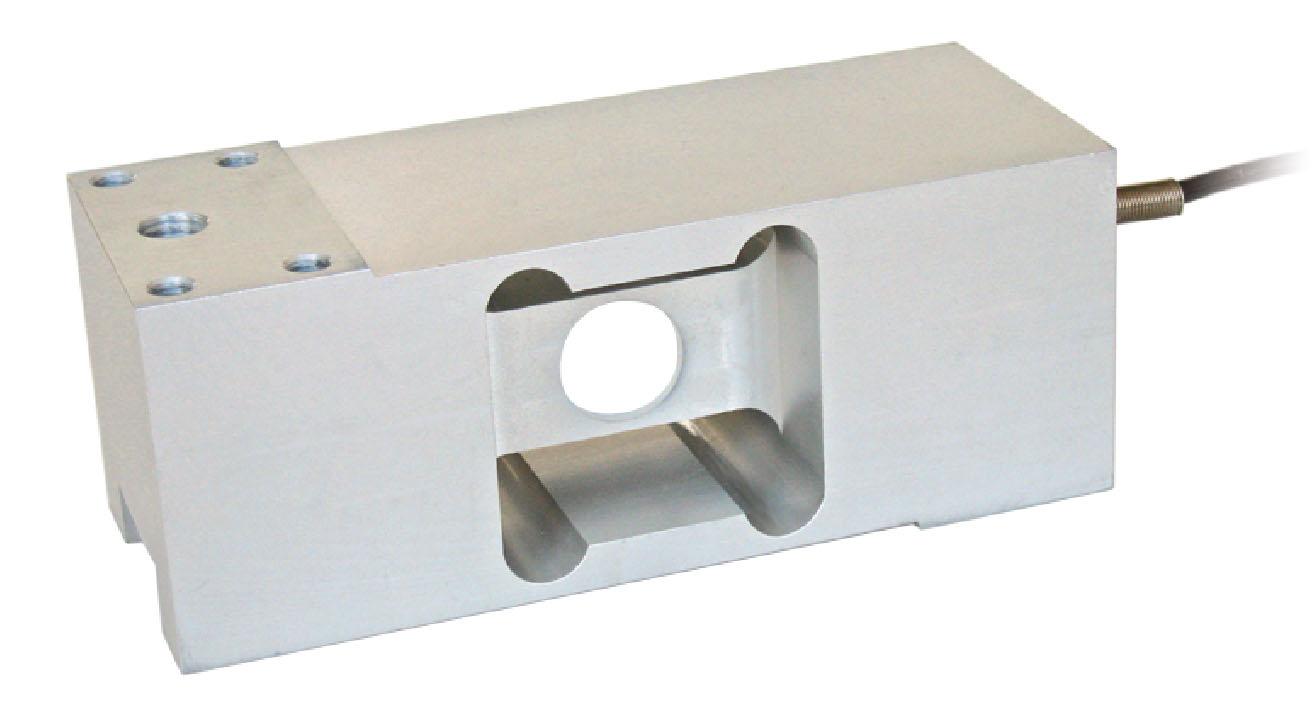

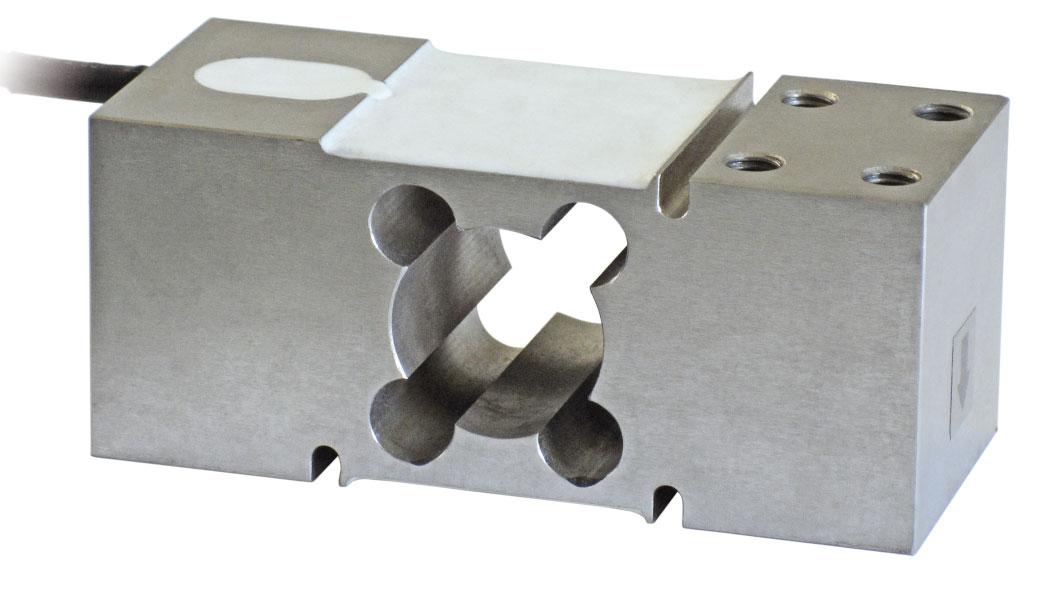

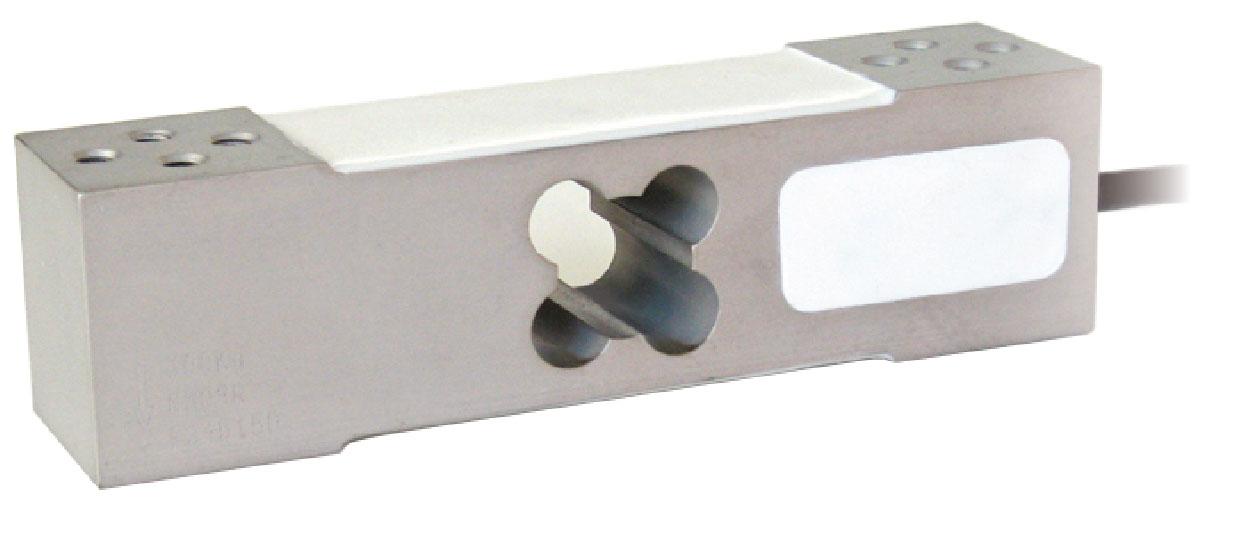

APPUI CENTRAL
4
A1.2

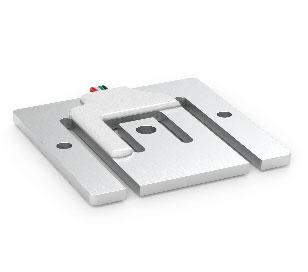

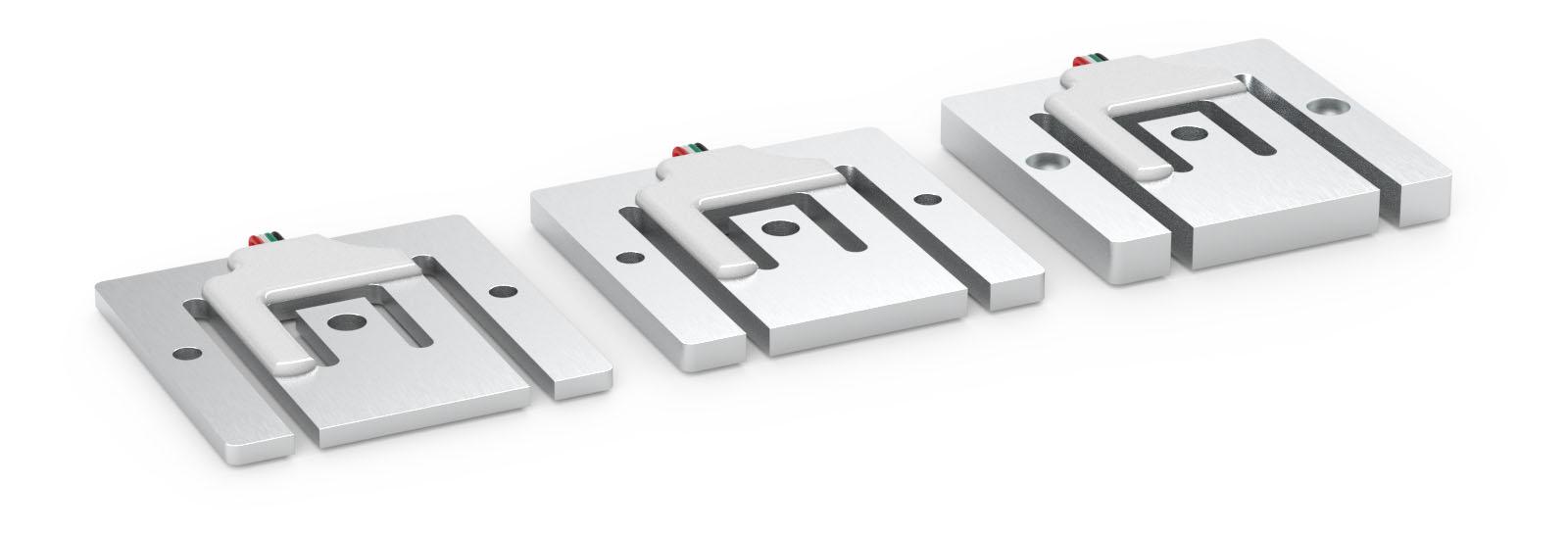

EXTRA PLATS
35

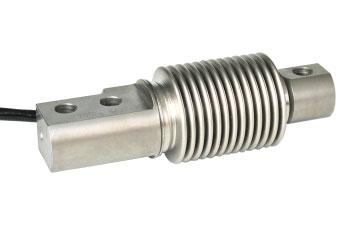

A1.3

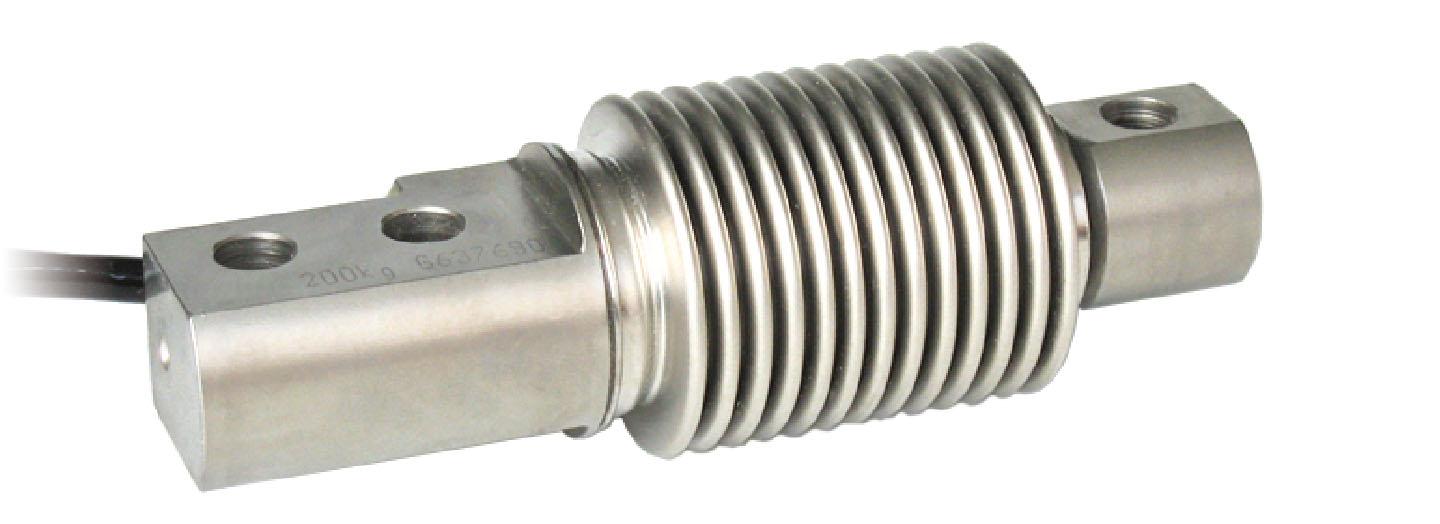

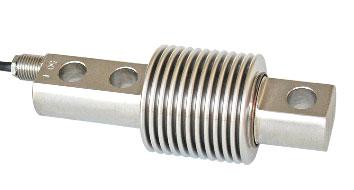

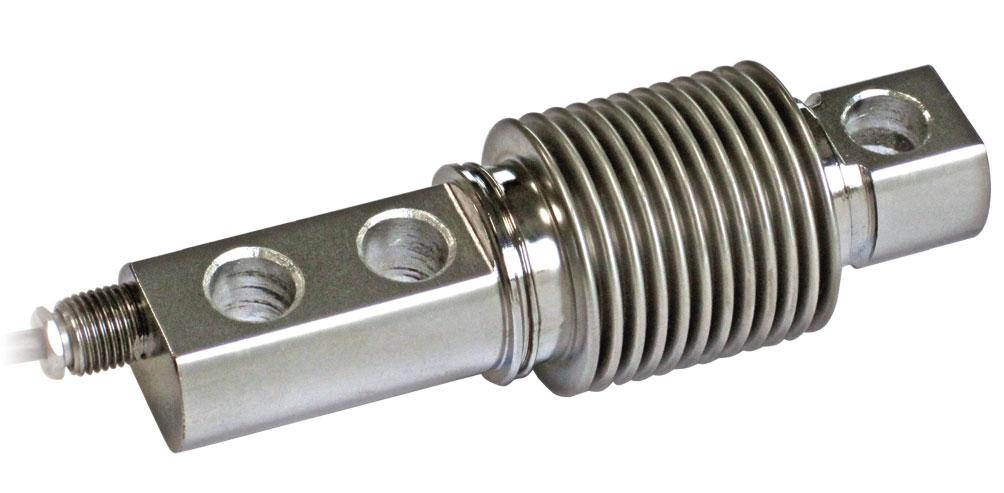

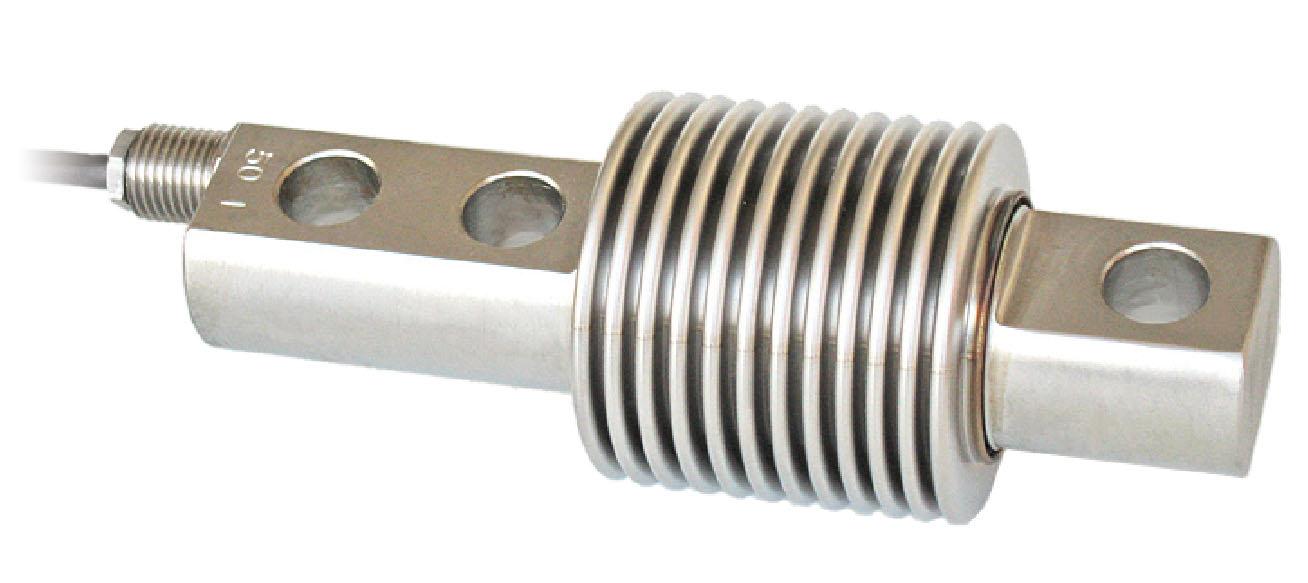

FLEXION 39

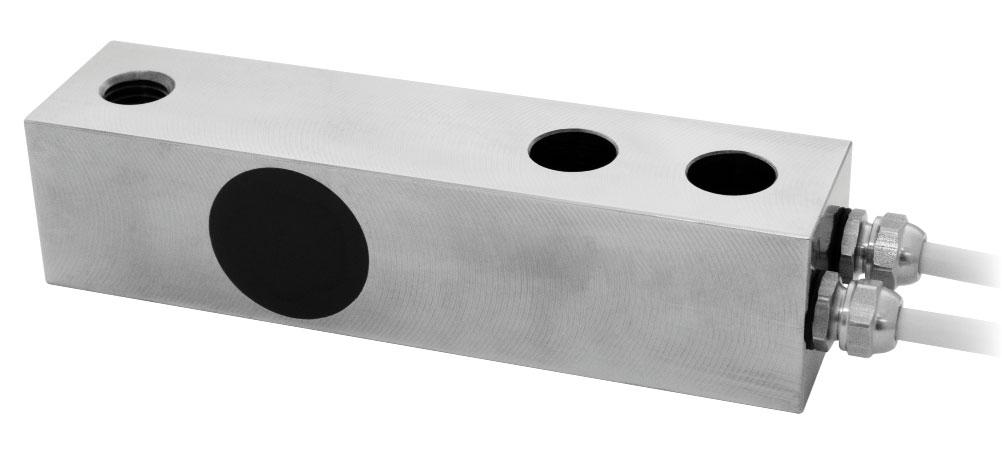

A1.4

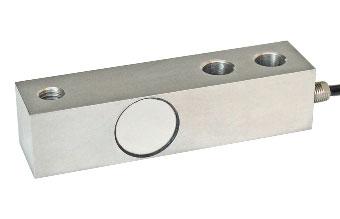

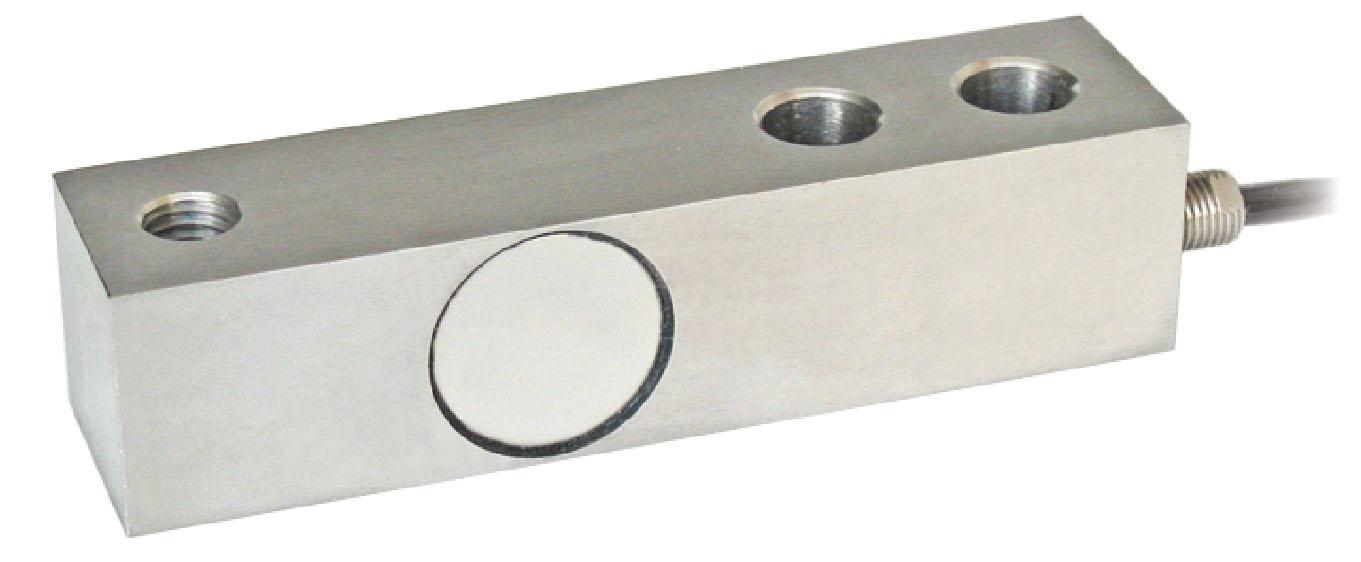

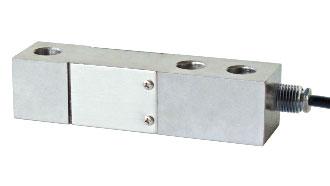

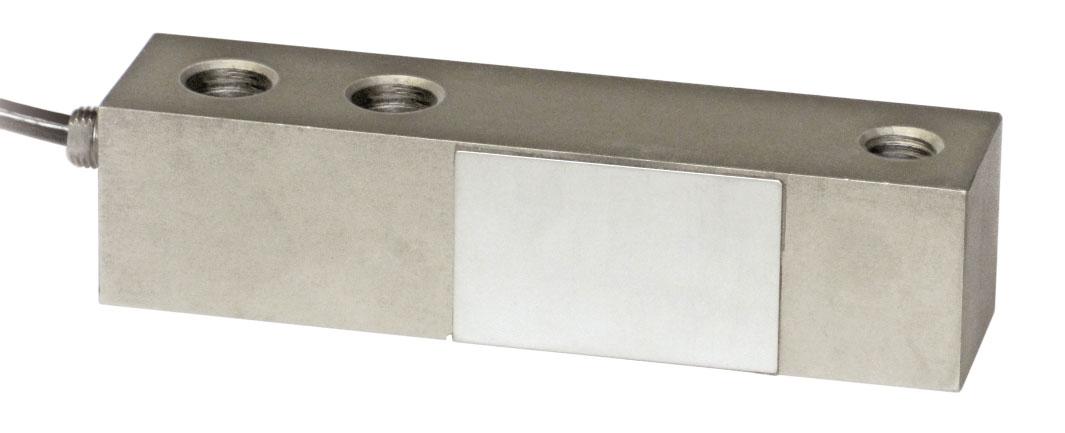

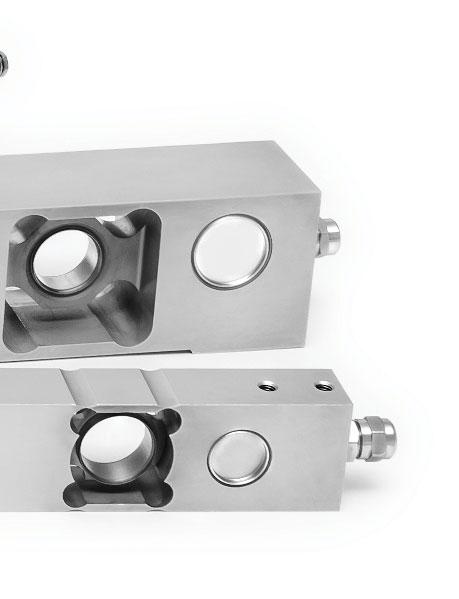

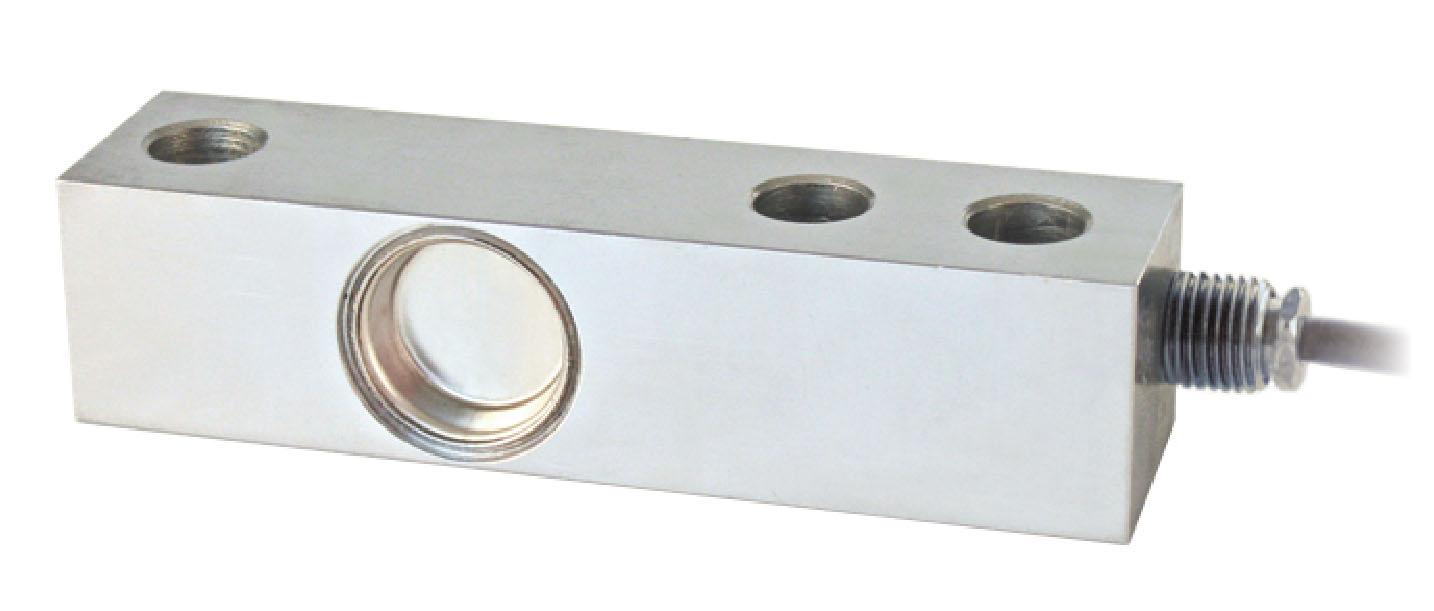

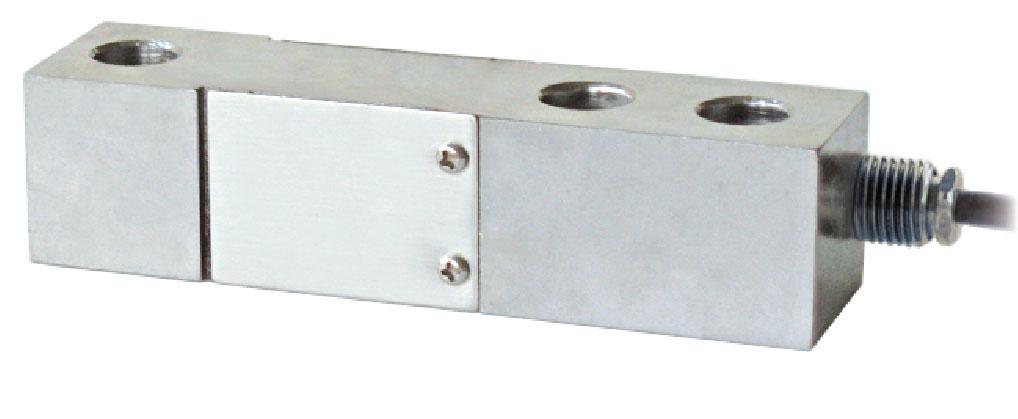

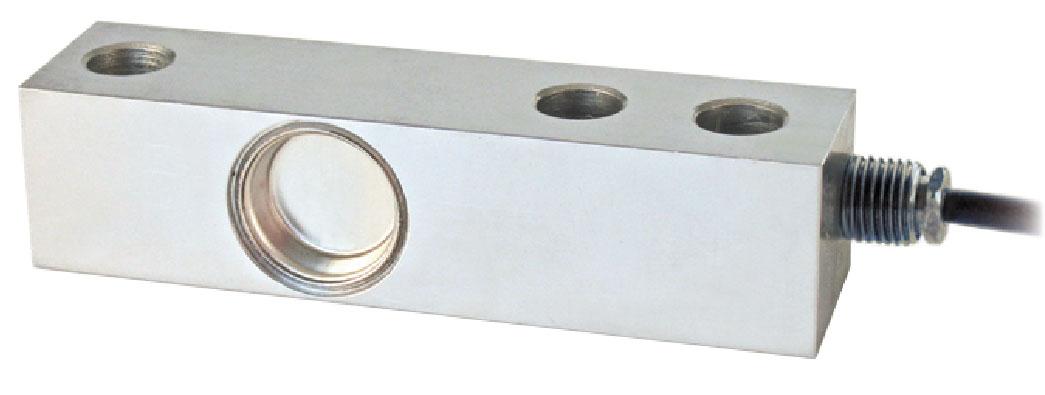

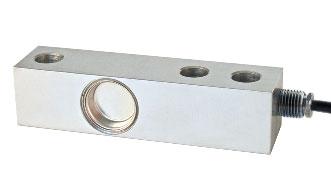

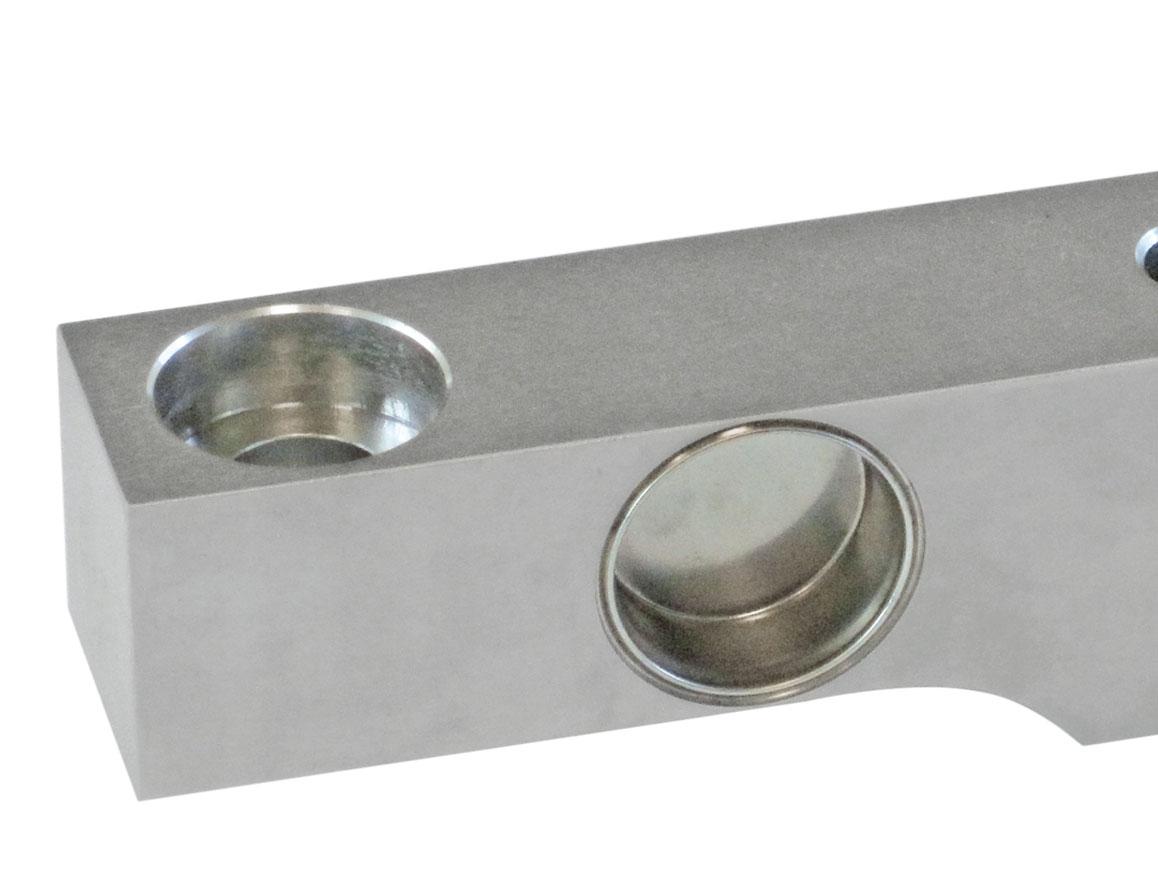

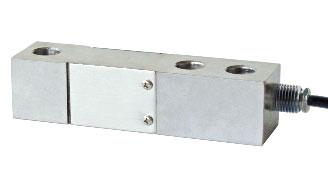

CISAILLEMENT 53
A1.5

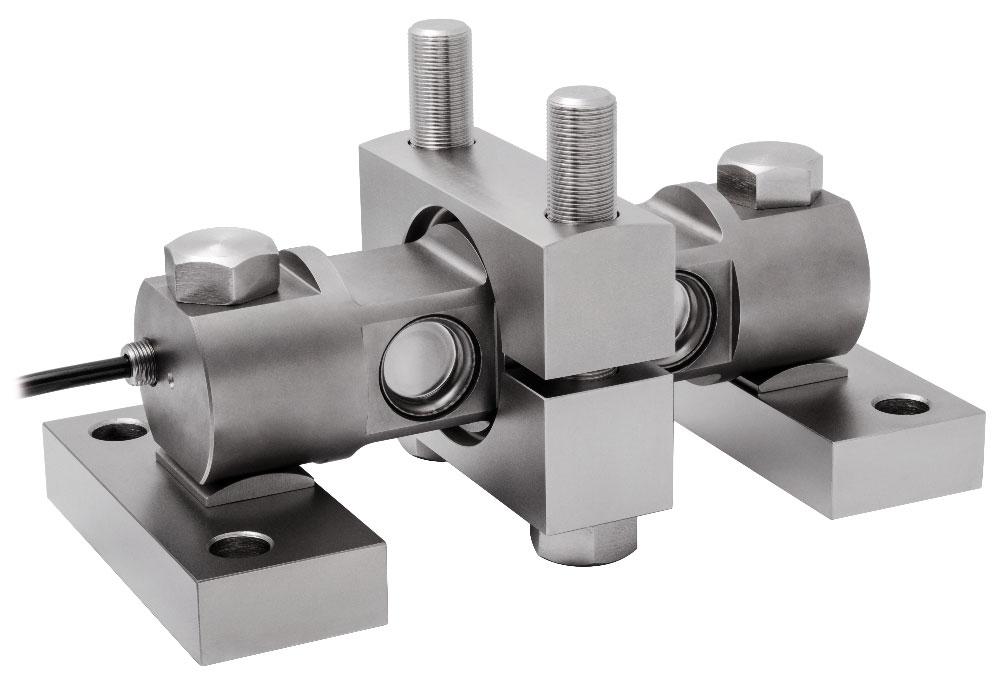

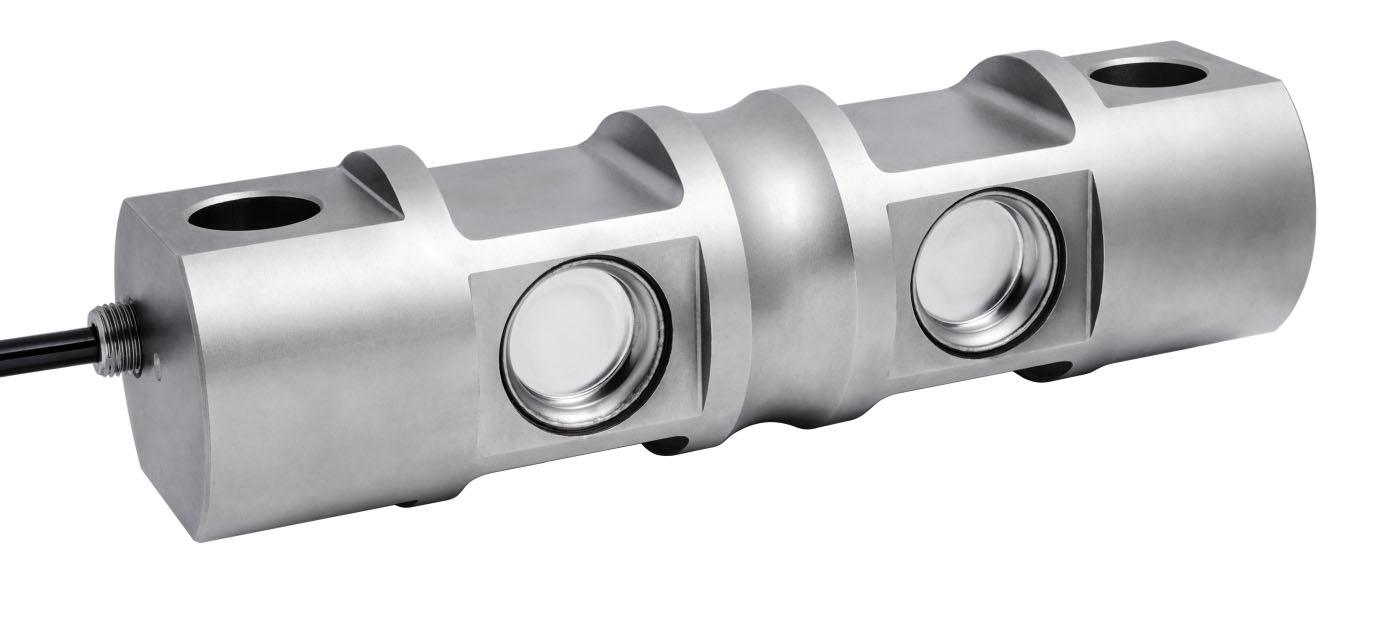

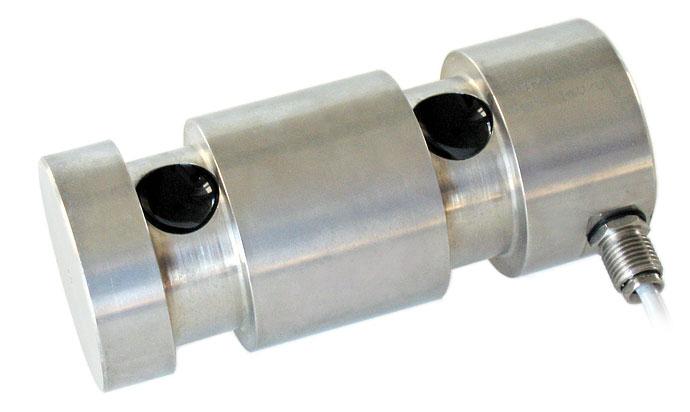

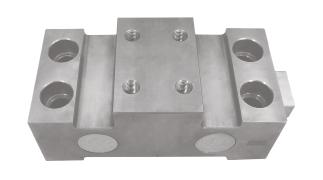

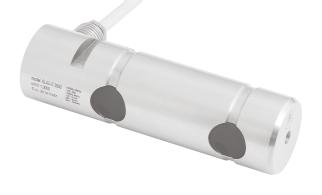

DOUBLE CISAILLEMENT
67
A1.6

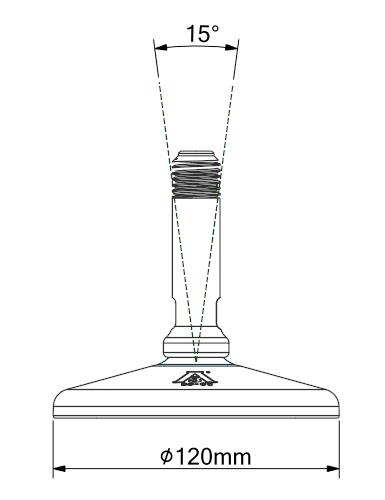

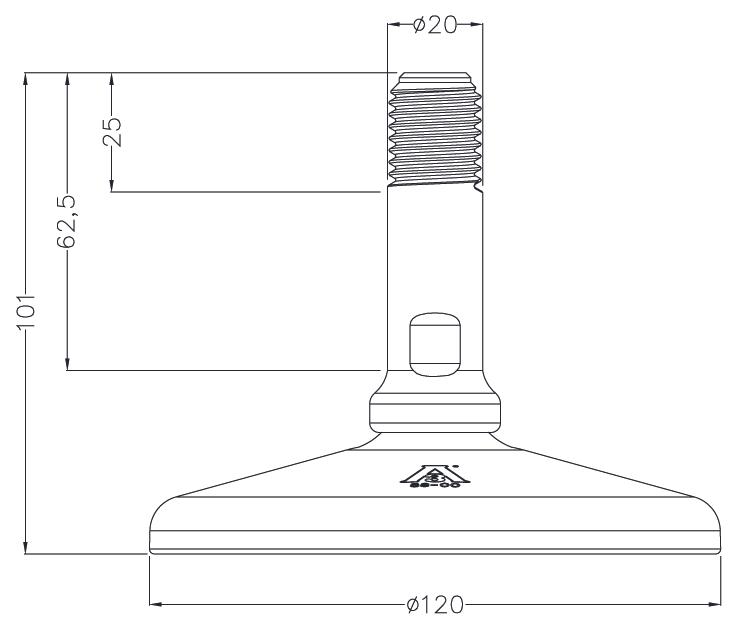

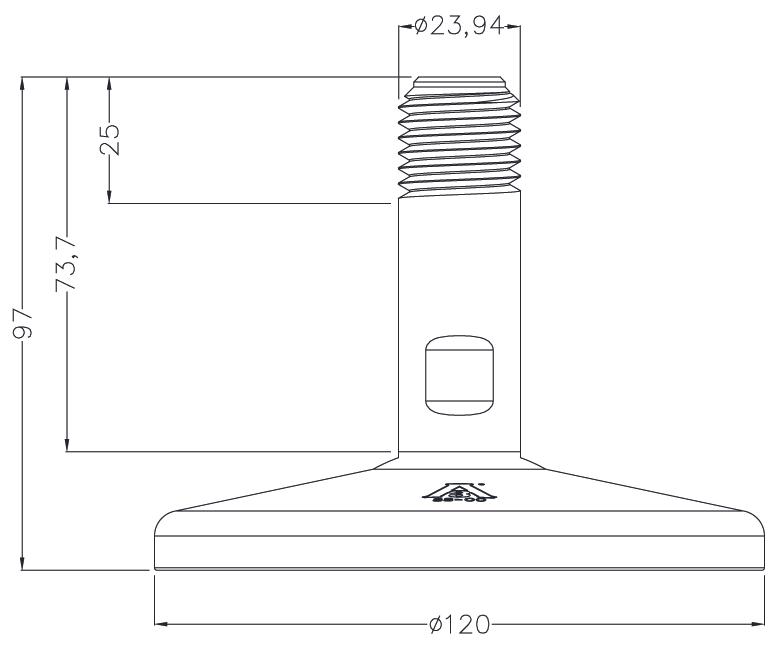

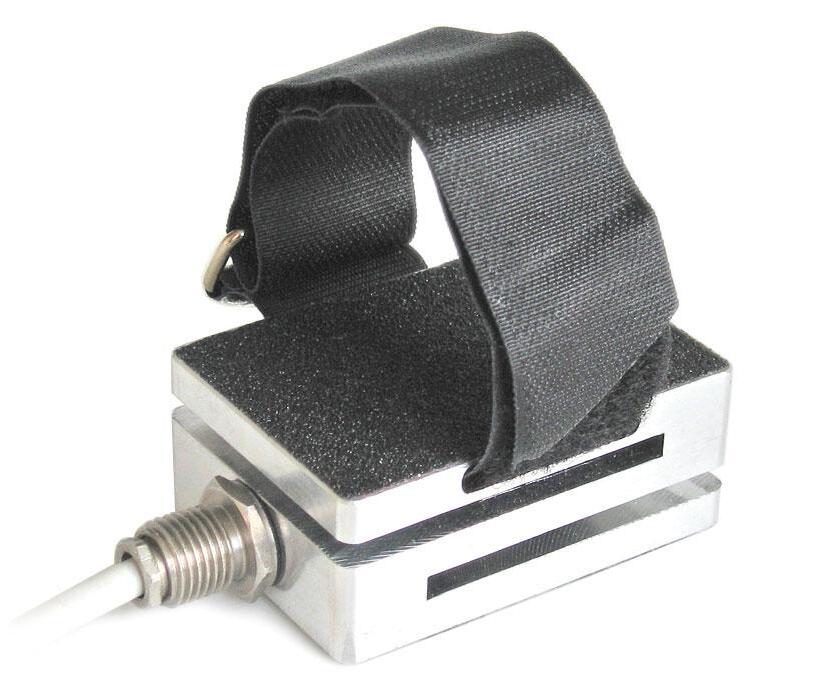

POUR PIED
75
A1.7

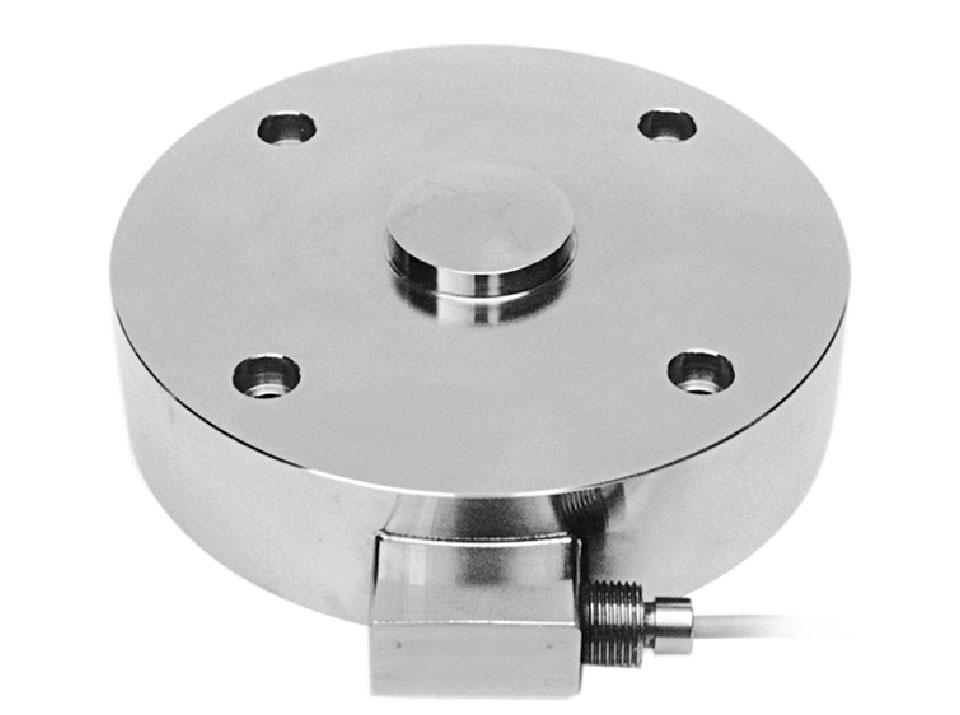

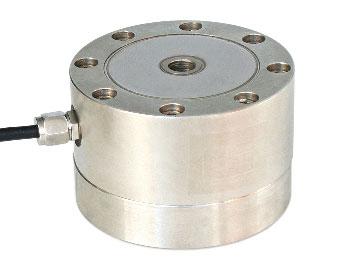

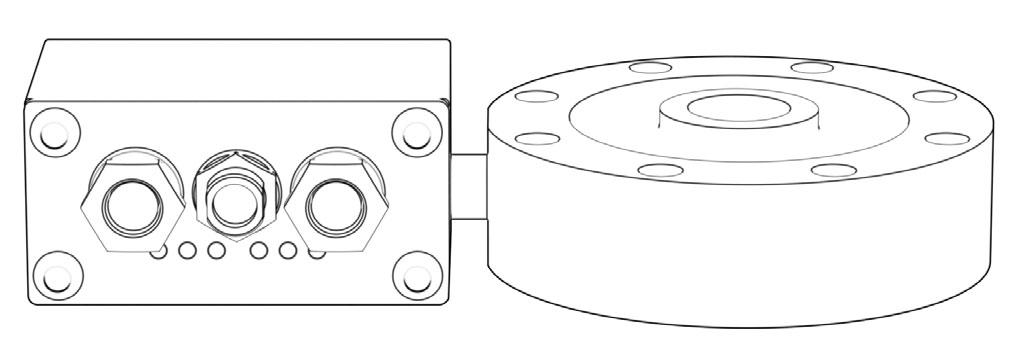

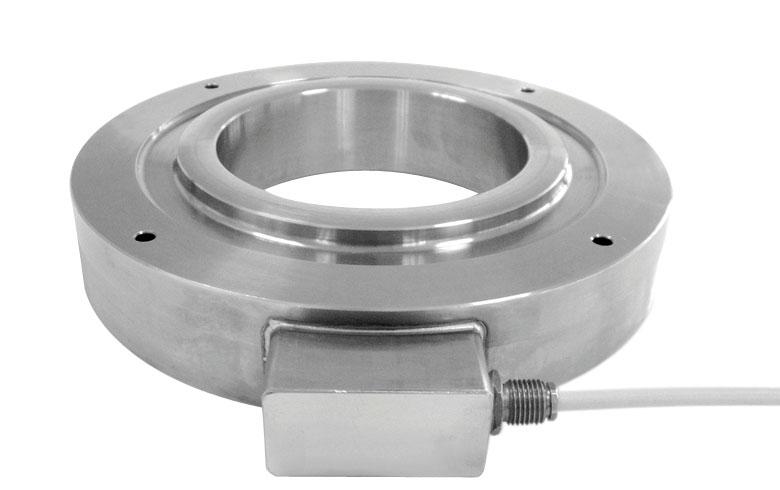

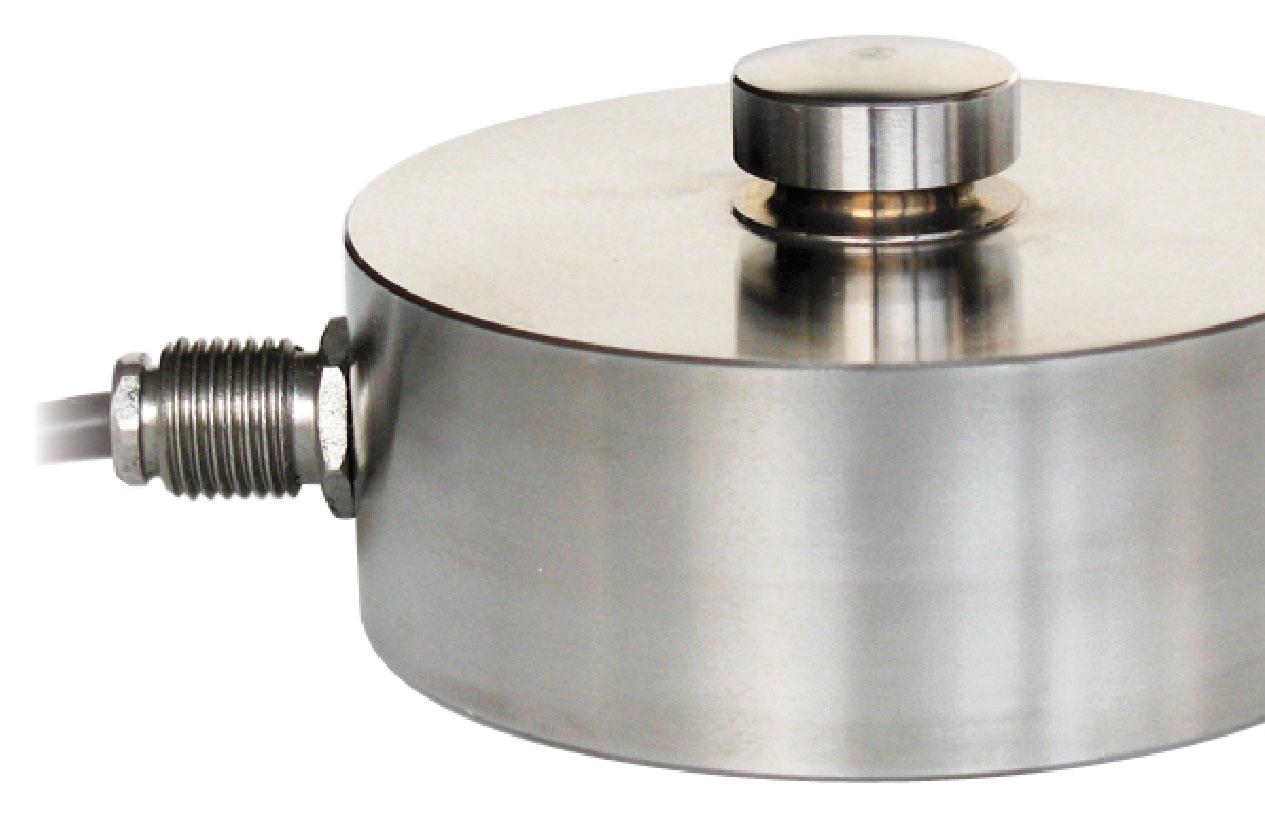

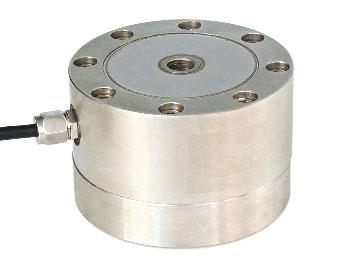

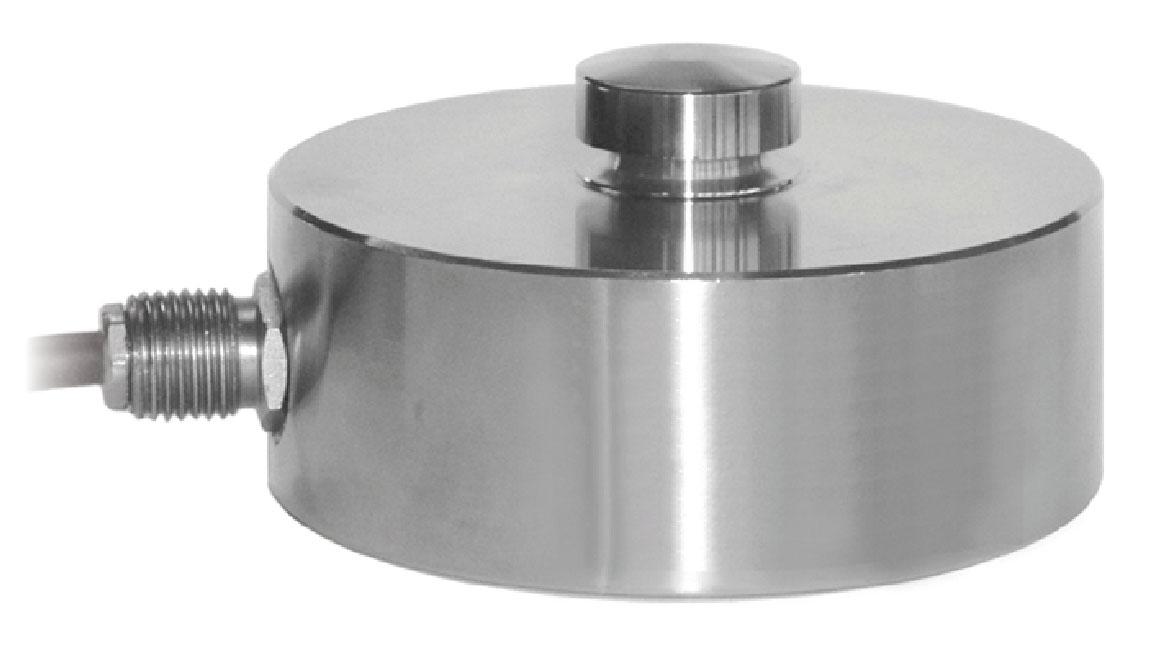

COMPRESSION-BAS PROFIL
81
A1.8

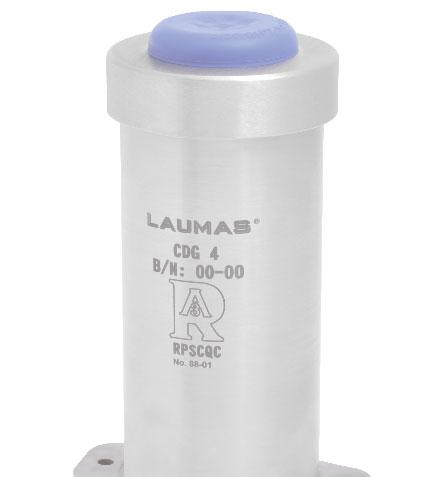

CARTOUCHE 99

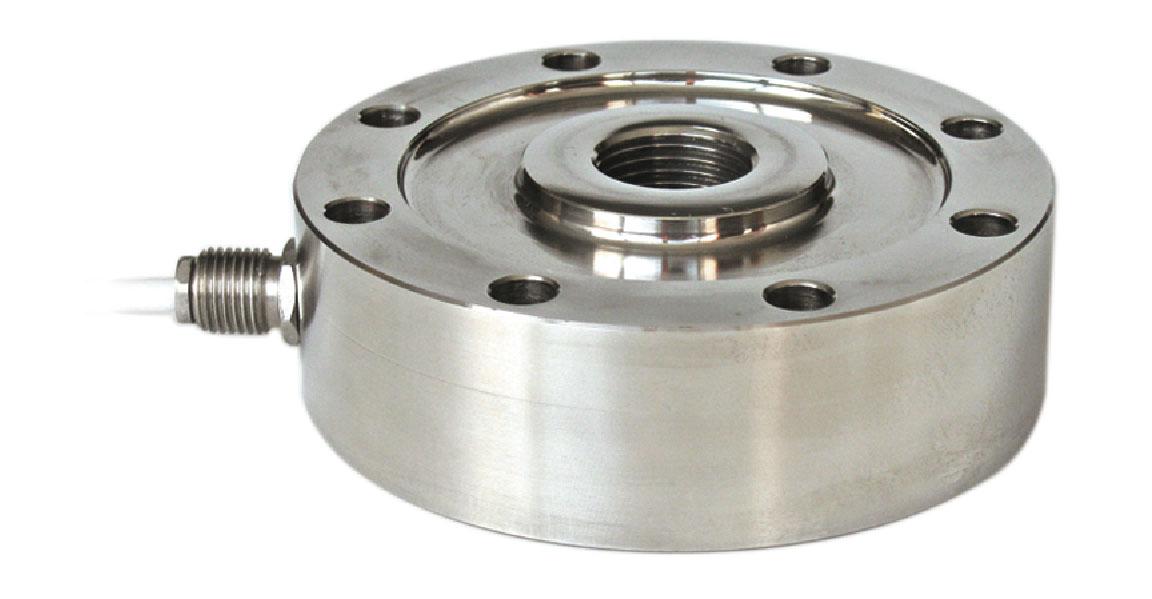

A1.9

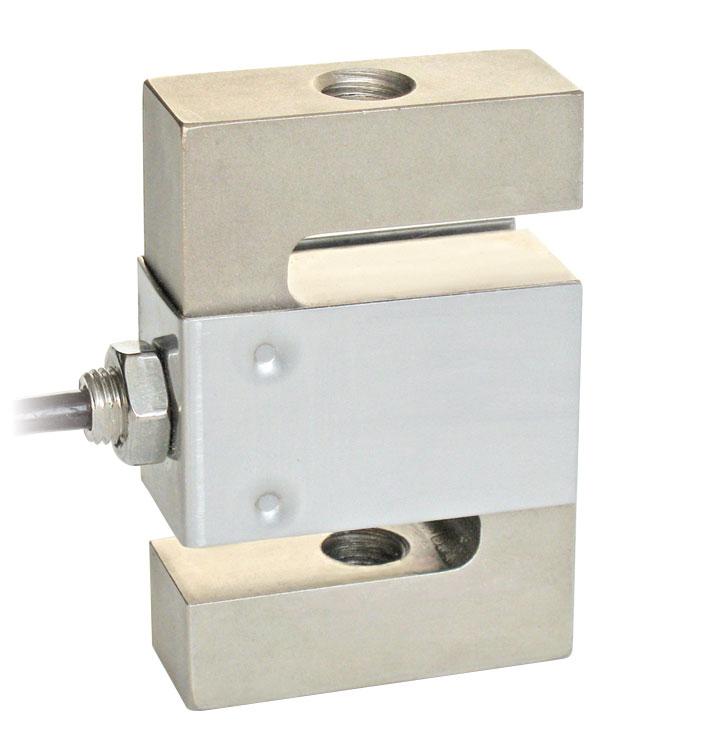

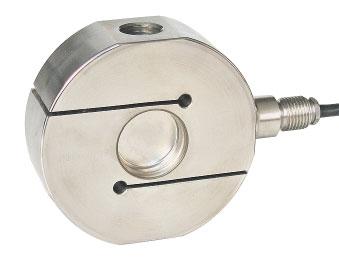

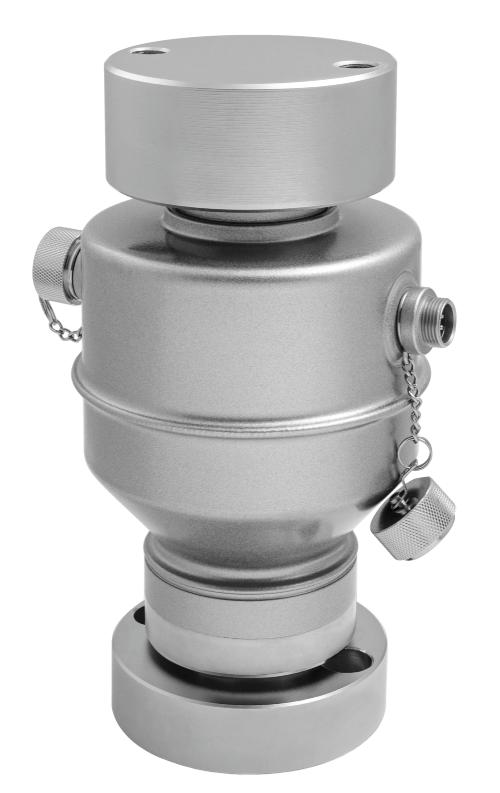

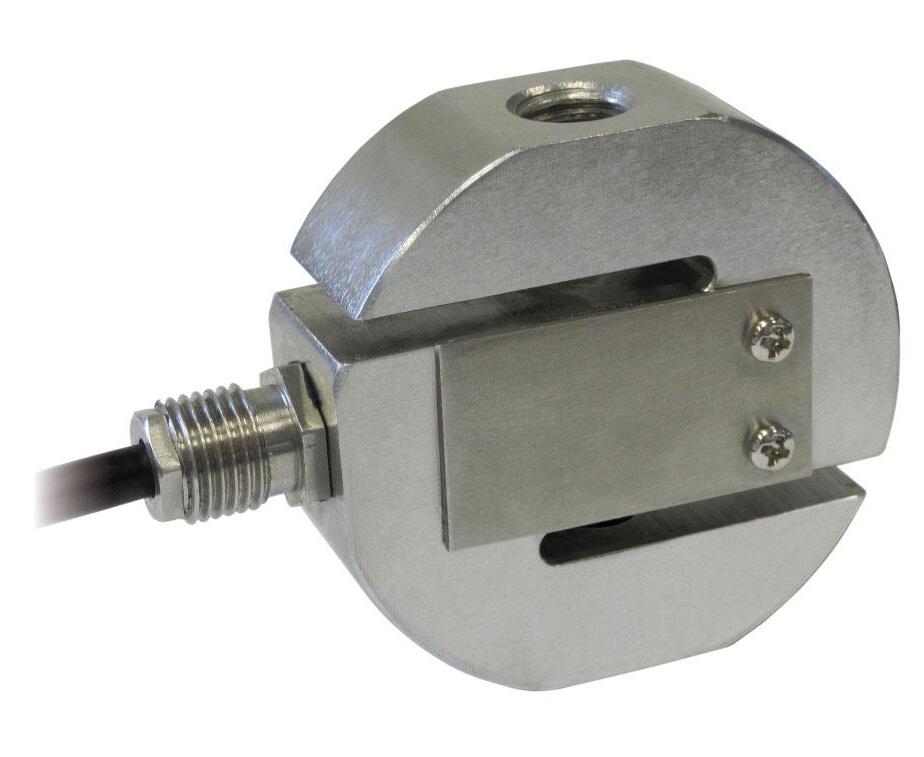

COMPRESSION / TRACTION
110
A1.10
TRACTION (COMPRESSION)
120

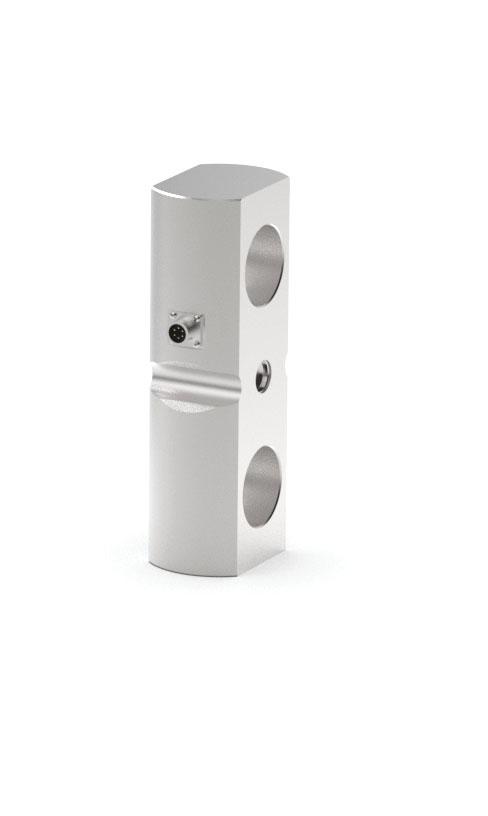

A1.11

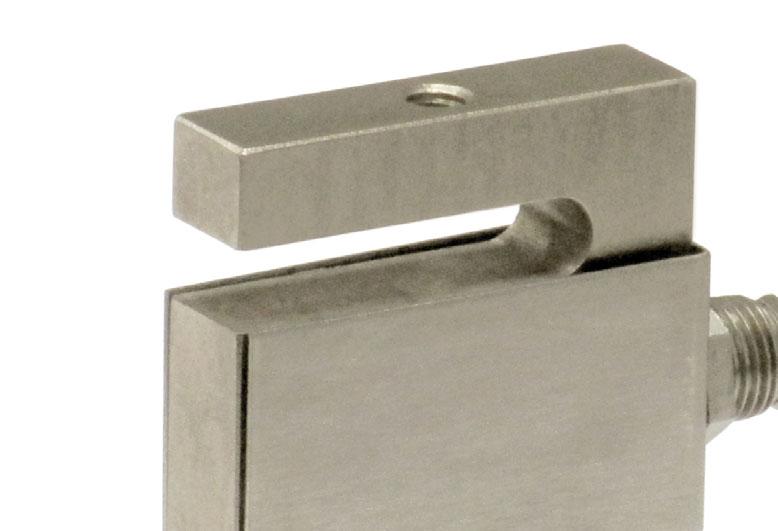

TRACTION 133
A1.12

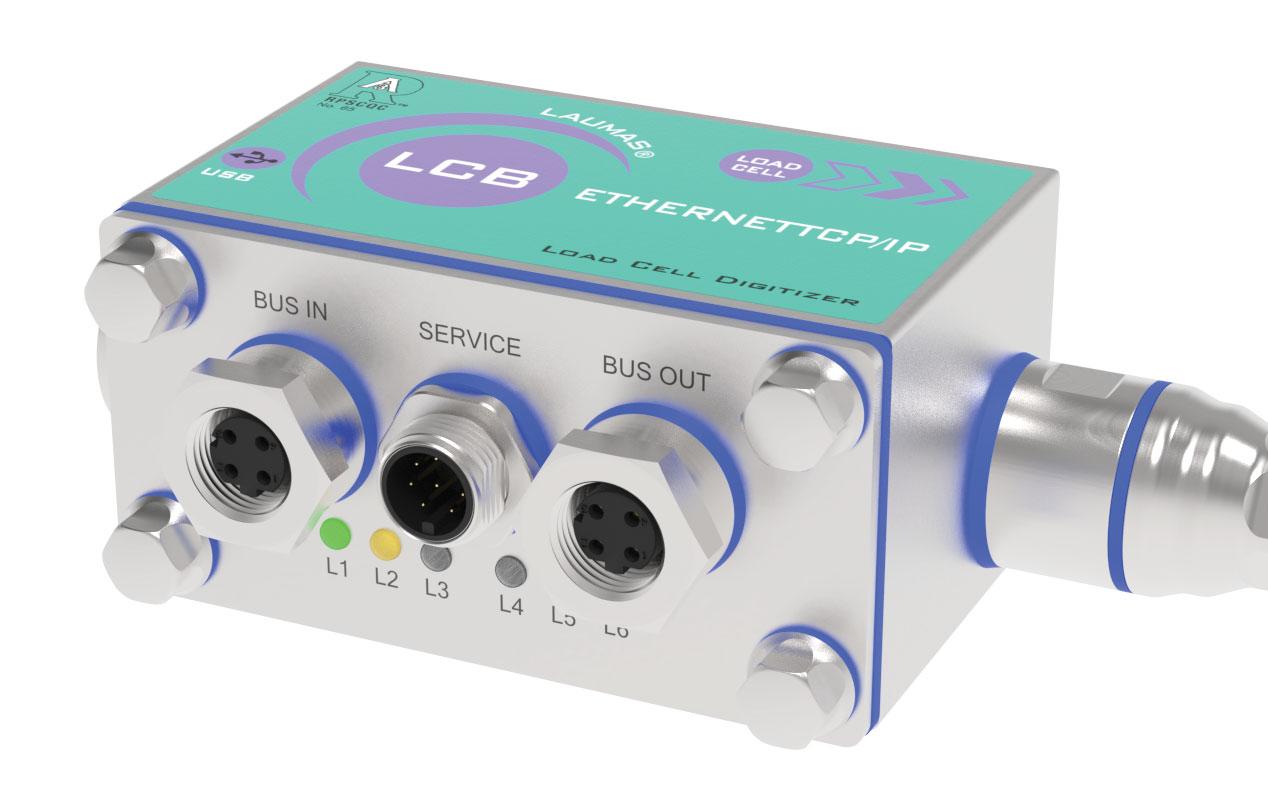

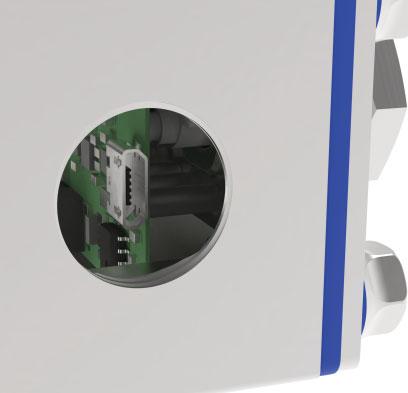

CAPTEURS DE PESAGE NUMÉRIQUES
139
A1.13
CAPTEURS DE PESAGE SPÉCIALE
147
A2
KITS DE MONTAGE
A2.1
pour capteurs de pesage à APPUI CENTRAL
157
A2.2

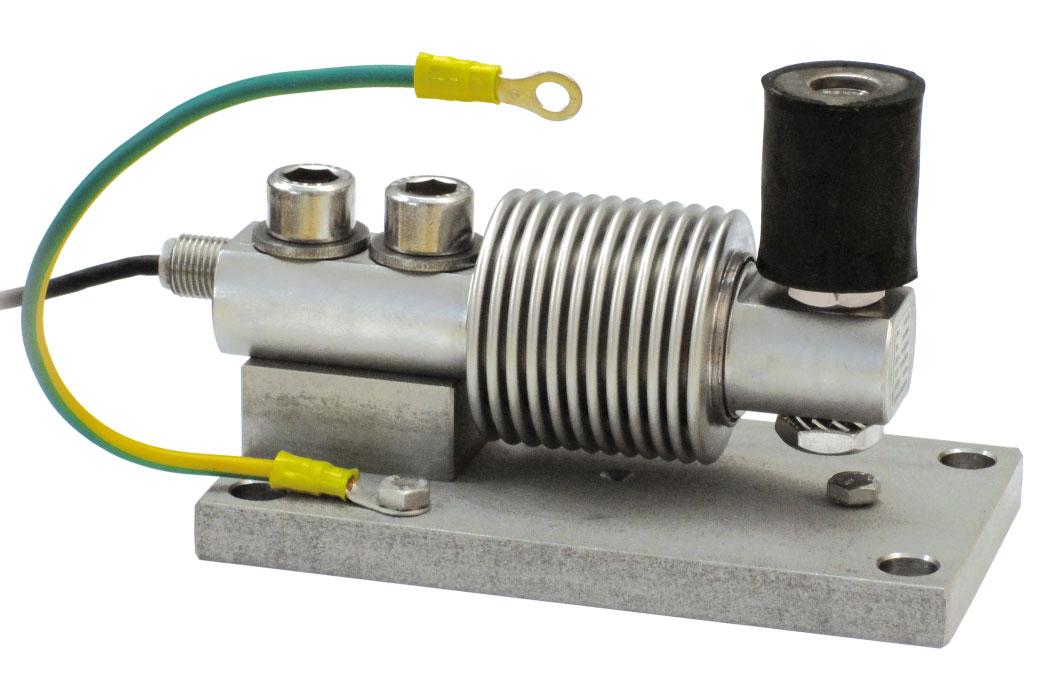

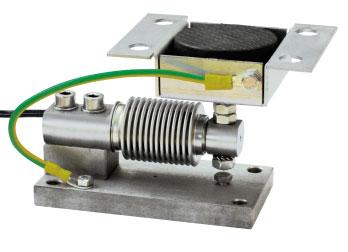

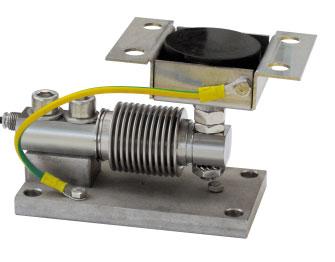

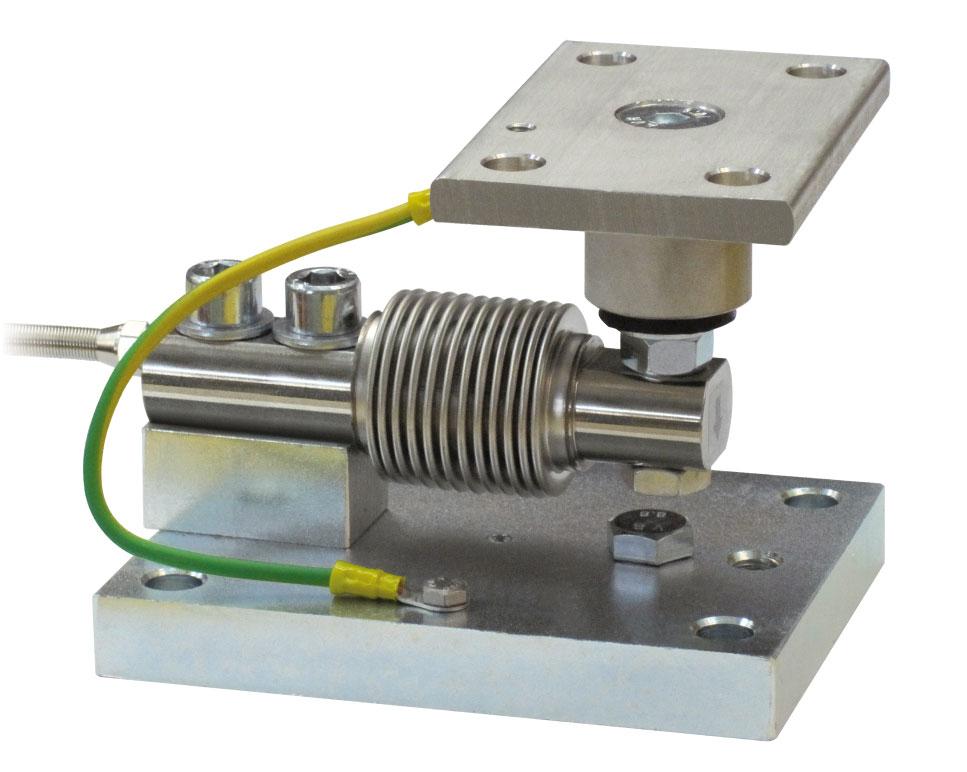

pour capteurs de pesage à FLEXION
161
A2.3

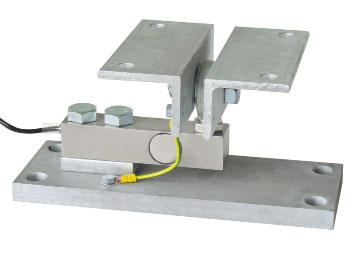

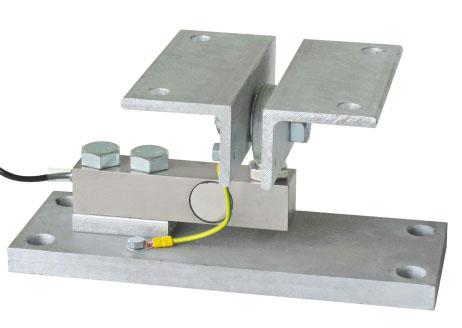

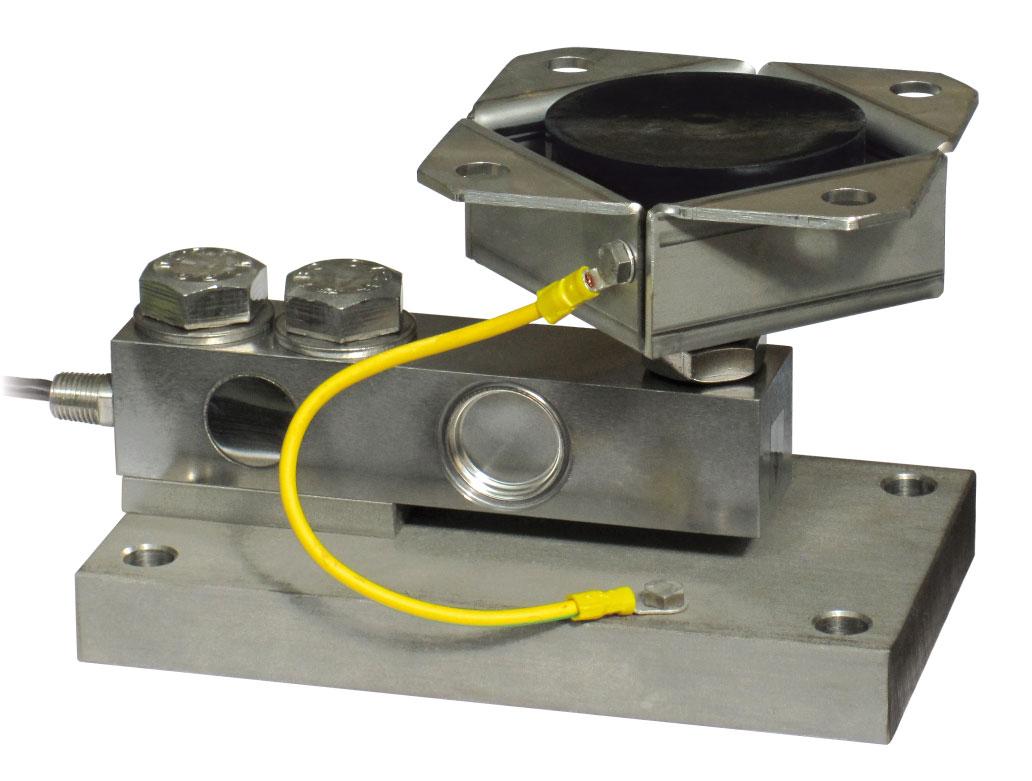

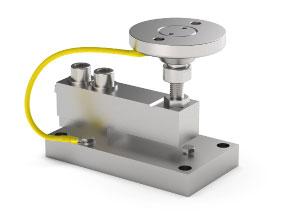

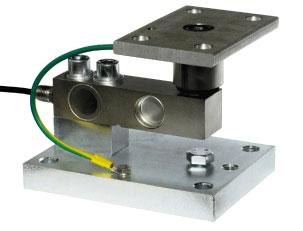

pour capteurs de pesage à CISAILLEMENT
181
A2.4

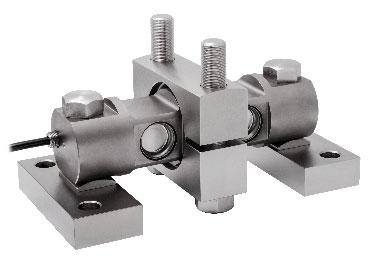

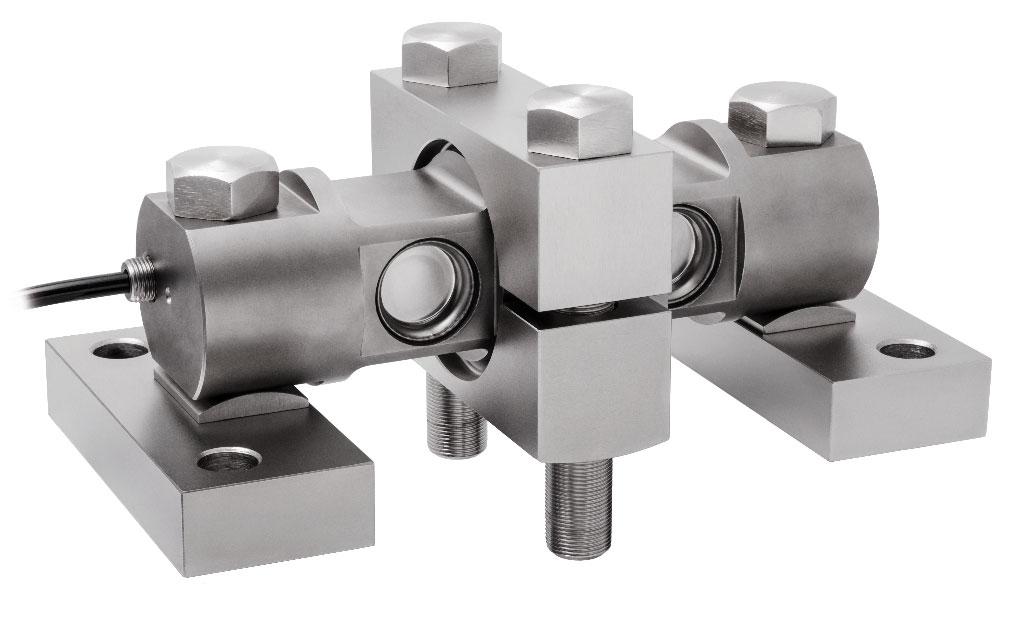

pour capteurs à DOUBLE CISAILLEMENT / CARTOUCHE
197
A2.5

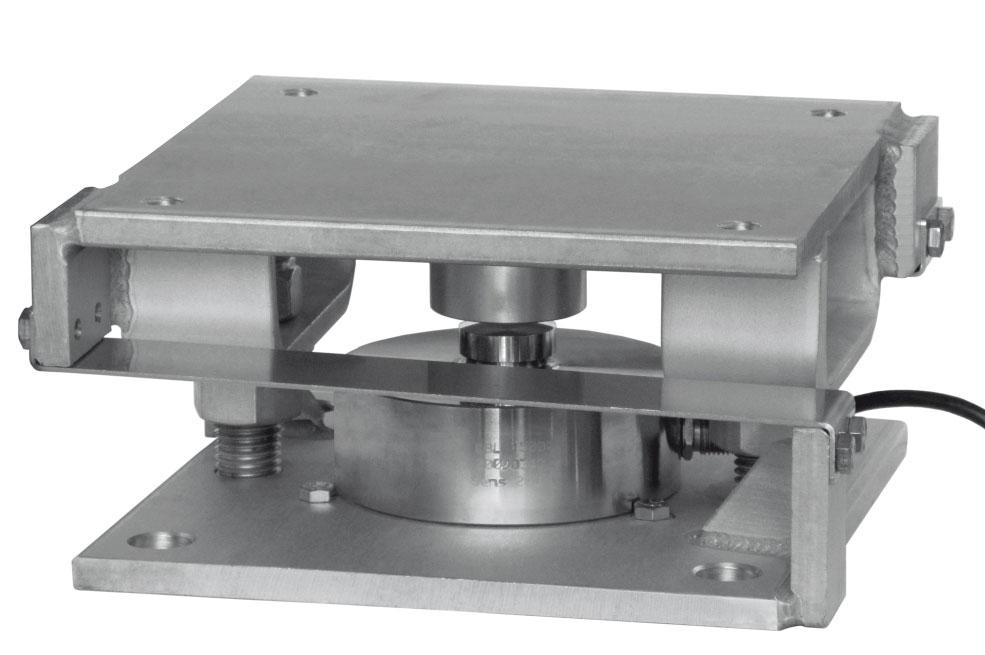

pour capteurs de pesage à COMPRESSION-BAS PROFIL
202
A3

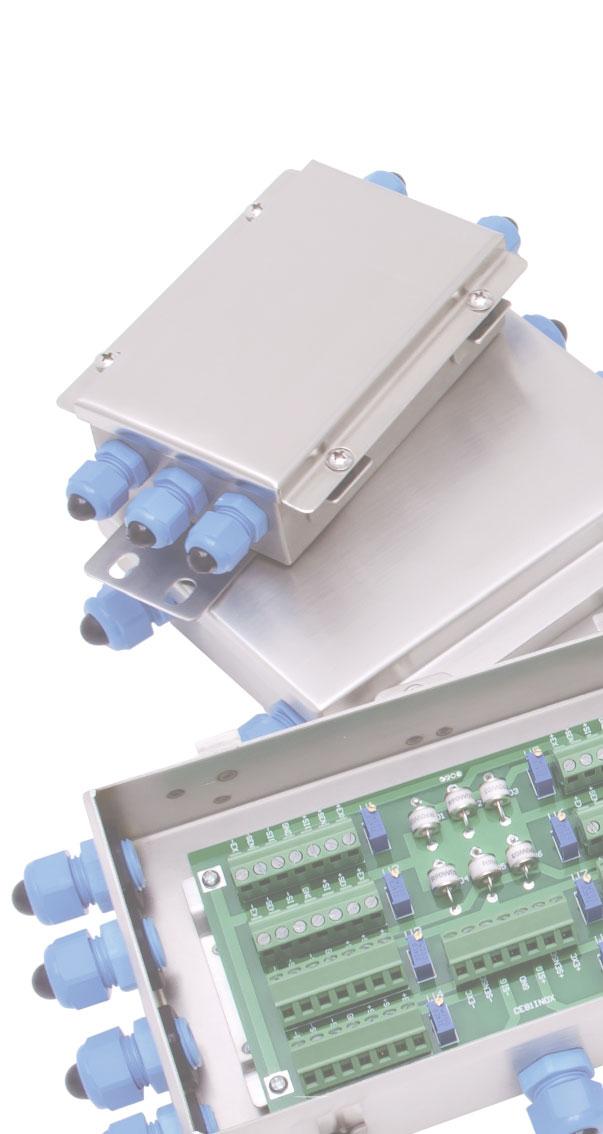

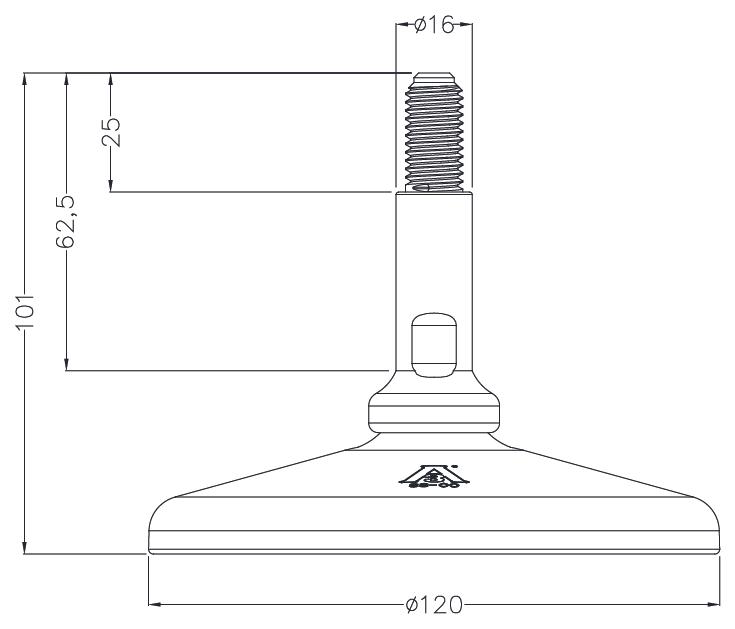

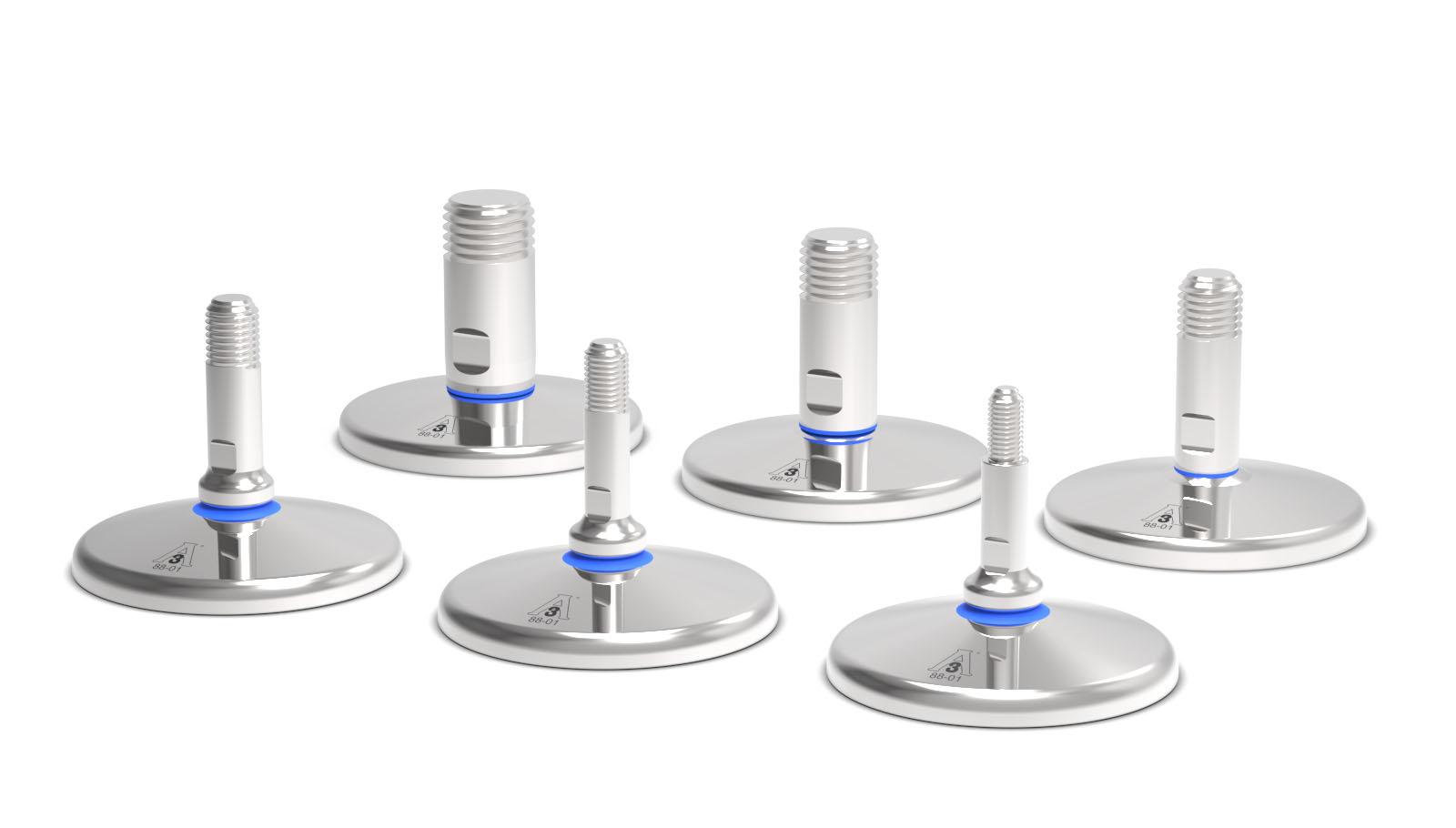

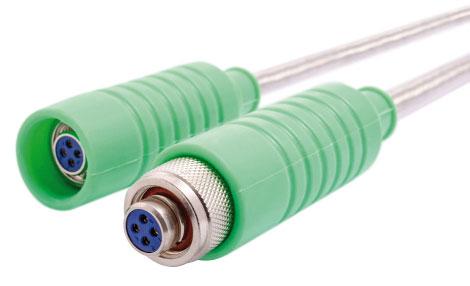

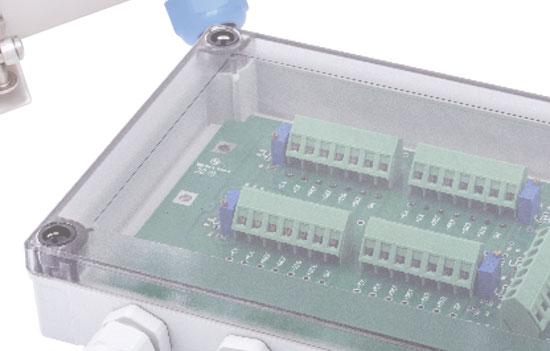

ACCESSOIRES COMPLÉMENTAIRES
224
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
4
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE

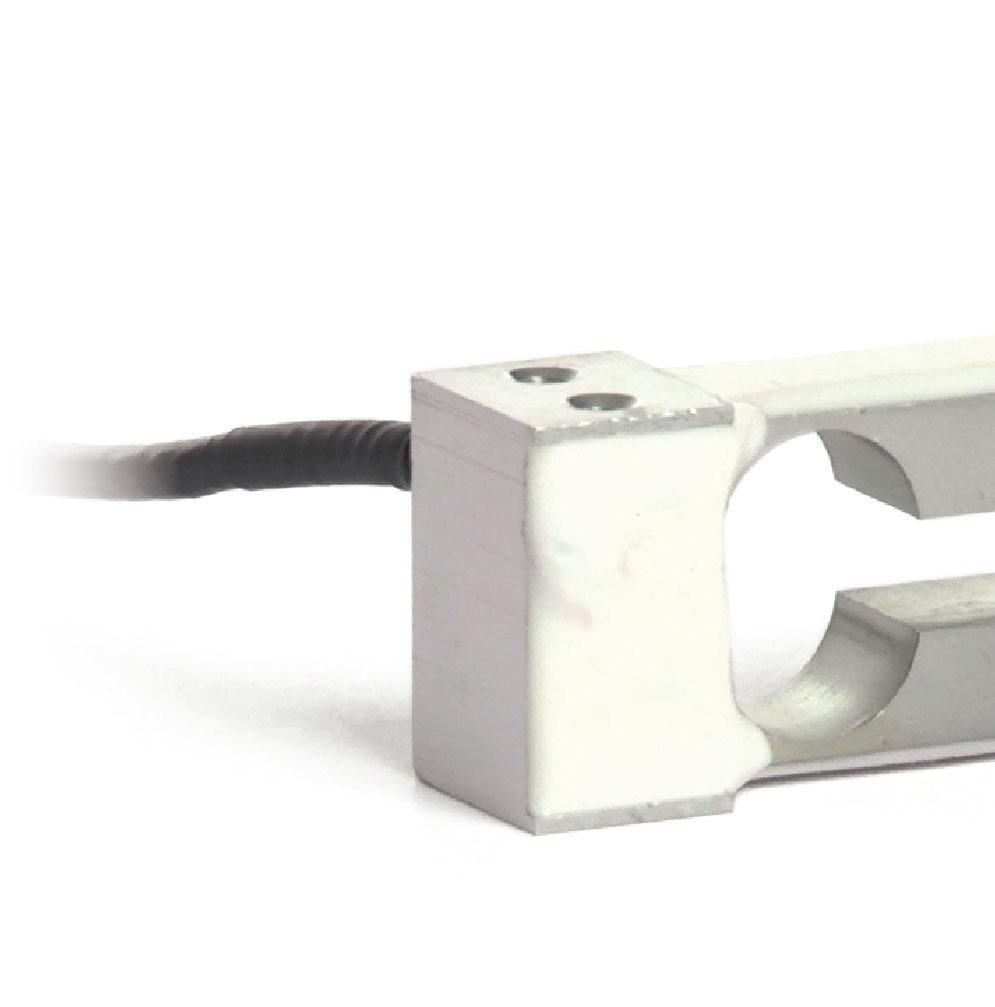

PLATEFORME
PAGE

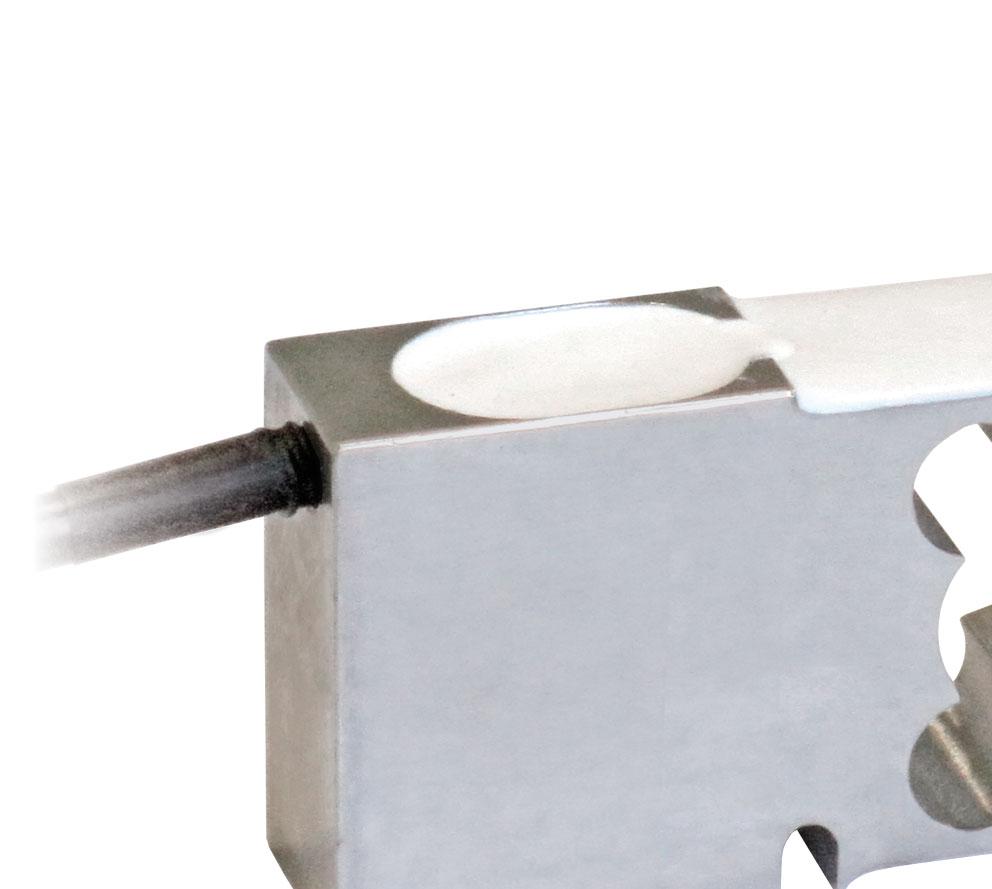

A1.1
APPUI CENTRAL
AF
5, 15, 50 kg
150x150 mm
6
AS
0.25, 0.5, 1 kg
200x200 mm
8
ALL
3, 5, 10, 15, 20, 30, 50 kg
250x350 mm
10
PRC
6, 15, 30, 50 kg
350 x 350 mm
12
3, 6, 15 kg
250 x 400 mm
30, 50 kg
400 x 600 mm
10, 15, 20, 30, 50, 100 kg
400 x 400 mm
10, 20, 50 kg
400 x 400 mm
AU AZL
14 16
AZLI
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
18 100, 200, 300, 500 kg
800 x 800 mm
AZS
10, 30, 50, 100, 200 kg
400 x 400 mm
21
PTC
30, 50, 75, 100, 150 kg
400 x 400 mm
23
AM
60, 100, 150, 200, 300 kg
400 x 400 mm
25
APL
50, 100, 150, 200, 300, 500 kg
600 x 600 mm
27
PEC
75, 150, 300, 500 kg
600 x 600 mm
29
AR
500, 1000 kg
800 x 800 mm
31
ATL
1000, 2000 kg
1200 x 1200 mm
33
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
5
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
6

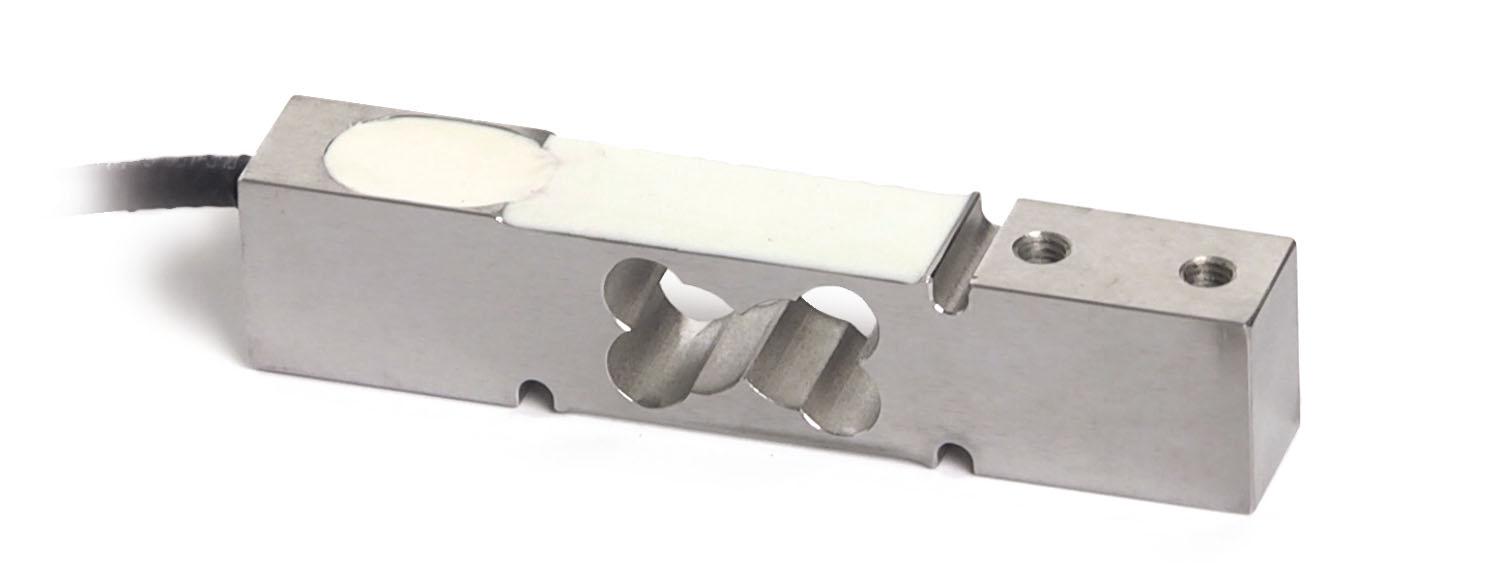

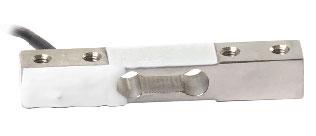

AF CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 150x150 mm
Conçus en accord avec les normes OIML R60
Portées de 5 kg à 50 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.05% DEGRÉ DE PROTECTION IP65
PORTÉE
kg
PLATEFORME (mm)
POIDS NET (kg)
5
150 x 150
0.13
15
150 x 150
0.13
50
150 x 150
0.13
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22)
R e v. 0 . 0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
7
AF CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 150x150 mm DIMENSIONS (mm) MOUNTING SURFACE
12.9
24
24 MOUNTING SURFACE
12.7
4x M5
39
14
6.5
14
80 Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M5
Classe de la vis
6.8
8.8
Couple de serrage
4.5 Nm
6 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
5 - 15 - 50 kg
Erreur combinée
≤±0.05%
Degré de protection
IP65
Sensibilité
3 mV/V ±10%
Résistance d’entrée
410 Ω ±40
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>2000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.05%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
10 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
4 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.20 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
8

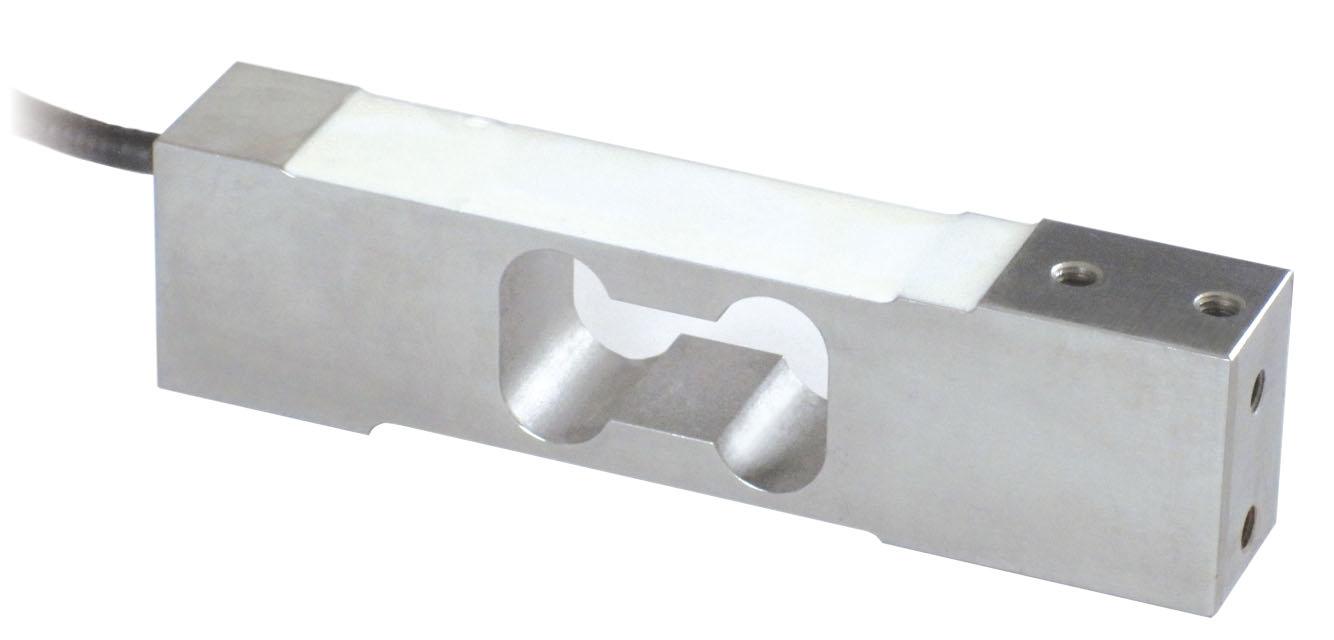

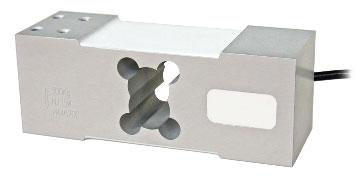

AS CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 200x200 mm
Conçus en accord avec les normes OIML R60
Portées de 0.25 kg à 1 kg
ALLIAGE D’ALUMINIUM ERREUR COMBINÉE ≤ ±0.03% DEGRÉ DE PROTECTION IP65
kg
PORTÉE
PLATEFORME (mm)
POIDS NET (kg)
0.25
200 x 200
0.1
0.5
200 x 200
0.1
1
200 x 200
0.1
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22)
R e v. 0 . 0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
9
AS CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 200x200 mm DIMENSIONS (mm)
MOUNTING SURFACE
22
12
12 MOUNTING SURFACE
7
15
4x M3x0.5
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
58
Vis
70
Classe de la vis
6.8
8.8
Couple de serrage
1 Nm
1.3 Nm
M3
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium
Charge nominale (E max)
0.25 - 0.50 - 1.00 kg
Erreur combinée
≤±0.03%
Degré de protection
IP65
Sensibilité
1 mV/V ±20%
Résistance d’entrée
410 Ω ±10
Effet de la temperature sur le zéro
0.0025% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0025% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>2000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
200%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
400%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
2.5 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.20 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
10
ALL AL COU ON N TI
HT
E
A
EI
G
SU
ON W
RES
L CI
NA

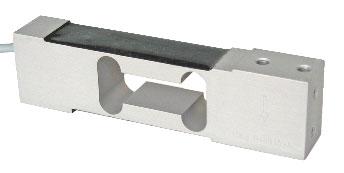

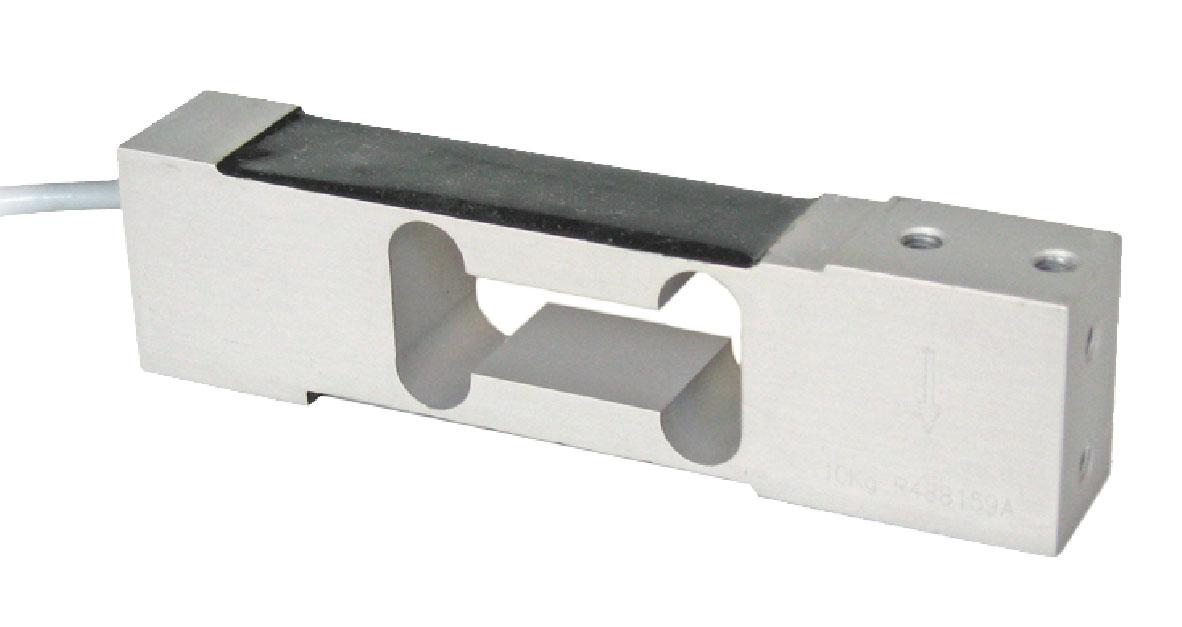

CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 250x350 mm
S AND M
Portées de 3 kg à 50 kg
CLASSE DE PRÉCISION
kg
AL COU ON N TI
L CI
POIDS NET (kg)
3
250 x 350
0.2
5
250 x 350
0.2
10
250 x 350
0.2
15
250 x 350
0.2
20
250 x 350
0.2
30
250 x 350
0.2
50
250 x 350
0.2
HT
SU
G
E
A
C5
EI
C4
RES
PLATEFORME (mm)
C3
ON W
PORTÉE
NA
ALLIAGE D’ALUMINIUM ERREUR COMBINÉE ≤ ±0.02% (0.017% C4; 0.014% C5) DEGRÉ DE PROTECTION IP65
S AND M
SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) OIML R60 C4/C5 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
HT
SU
EI
G
E
A
ON W
RES
L CI
NA
Conforme aux normes du marché Chinois pour les atmosphères explosibles AL COU ON N TI
S AND M
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce

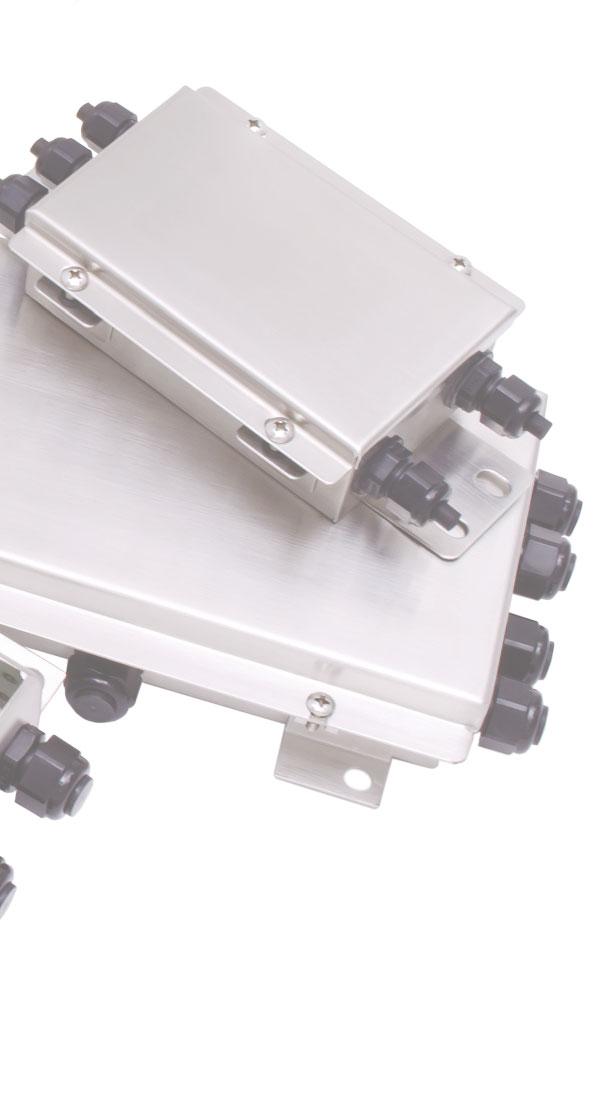

ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
R e v. 0 . 0
Couple de supports de traction en acier inox. Charge statique maximale: 50 kg.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
STAFFEALL
ISO
9001
ISO 14001
www.laumas.com
11
ALL CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 250x350 mm DIMENSIONS (mm) MOUNTING SURFACE
25
22
STAFFEALL BRIDES EN ACIER STELL INOX ÀBRACKETS TRACTION TENSION STAINLESS (charge max 50 kg) (max load 50 kg)
M6x1
25
48.6
MOUNTING SURFACE
4x M6x1
130
15
30
M6x1
106
12
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
12
M6
Vis
130
Classe de la vis
6.8
8.8
Couple de serrage
7.5 Nm
10 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
C4 • 4000
C5 • 5000
3 - 5 - 10 - 15 - 20 - 30 - 50 kg
Échelon de vérification minimal (V min) Erreur combinée
E max / 10000
E max / 15000
E max / 20000
≤±0.02%
≤±0.017%
≤±0.014%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
409 Ω ±6
Effet de la temperature sur le zéro
0.0014% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0017% °C
Équilibrage de zéro
≤±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.015%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
3m
Diamètre du câble
3.8 mm
Fils conducteurs
4 x 0.20 mm
BLINDAGE
R e v. 0 . 0
2
+ SIGNAL
VERT
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
12
PRC CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 350x350 mm
Conçus en accord avec les normes OIML R60
Portées de 6 kg à 50 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP67 PORTÉE
kg
PLATEFORME (mm)
POIDS NET (kg)
6
350 x 350
0.4
15
350 x 350
0.4
30
350 x 350
0.4
50
350 x 350
0.4
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES CODE

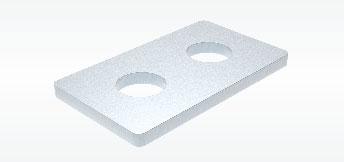

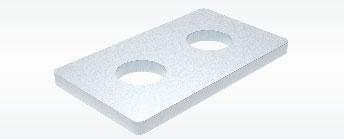

Bloc étiré en acier inox.
BLOCPRC
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
13

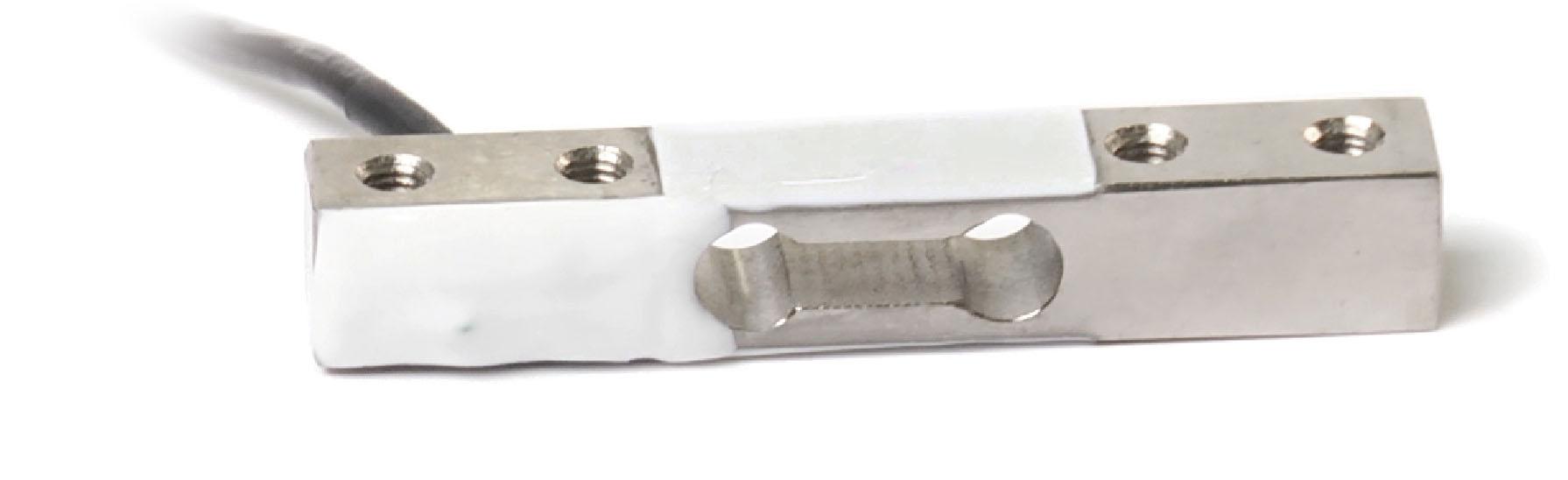

PRC CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 350x350 mm DIMENSIONS (mm)
MOUNTING SURFACE
32.5 .95
1/4 gas
10
10
20
25
BLOCPRC
31 32.5
2x Ø8.5
MOUNTING SURFACE
15
4x M6x1
15
7.5
19
65
19
15
19
1/4 gas
7.5
6
19
6
118 Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M6
Classe de la vis
6.8
8.8
Couple de serrage
7.5 Nm
10 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
6 - 15 - 30 - 50 kg
Erreur combinée
≤±0.02%
Degré de protection
IP67
Sensibilité
2 mV/V ±10%
Résistance d’entrée
380 Ω ±10
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
14

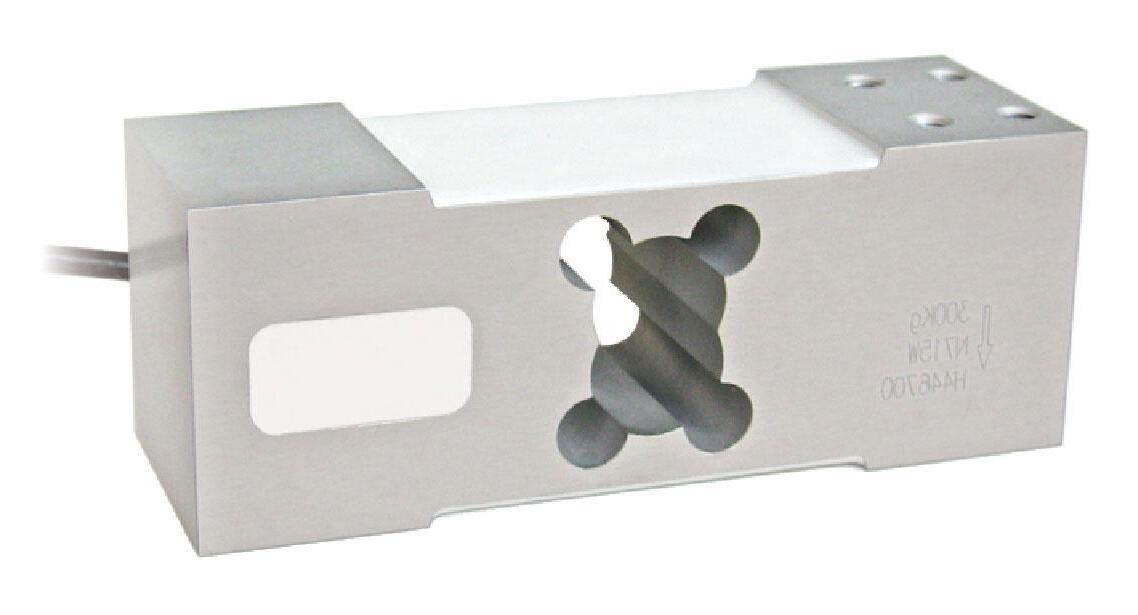

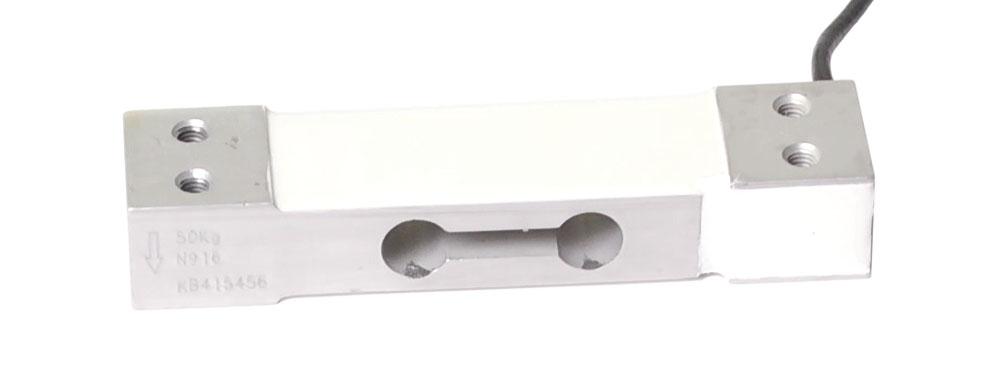

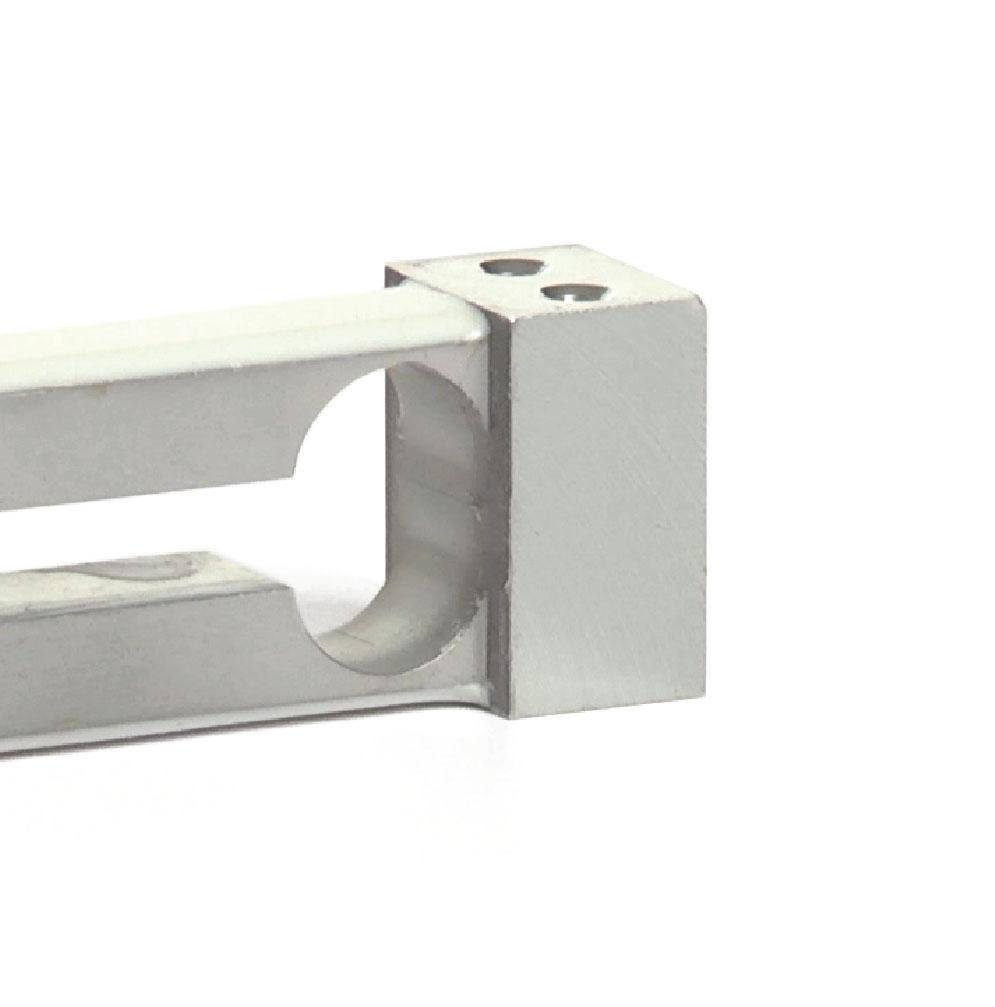

AU CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 250x400/400x600 mm
Conçus en accord avec les normes OIML R60
Portées de 3 kg à 50 kg
ALLIAGE D’ALUMINIUM ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP65
PORTÉE
kg
PLATEFORME (mm)
POIDS NET (kg)
3
250 x 400
0.5
6
250 x 400
0.5
15
250 x 400
0.5
30
400 x 600
0.5
50
400 x 600
0.5
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
R e v. 0 . 0
Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
15
AU CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 250x400/400x600 mm DIMENSIONS (mm) MOUNTING SURFACE
30
70
24 12
23
24
23
12
8 12
12 8 50 MOUNTING SURFACE
8xF
L
3 - 6 - 15 kg 30 - 50 kg
130
L
18
30
F
M4x0.7
M6x1
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M4
M6
Classe de la vis
6.8
8.8
6.8
8.8
Couple de serrage
2.2 Nm
3 Nm
7.5 Nm
10 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium
Charge nominale (E max)
3 - 6 - 15 - 30 - 50 kg
Erreur combinée
≤±0.02%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
410 Ω ±10
Effet de la temperature sur le zéro
0.0025% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0025% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>2000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
120%
Fluage après 30 minutes
0.025%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
4 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.20 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
16
AZL AL COU ON N TI
SU
EI
G
HT
E
A
ON W
RES
L CI
NA

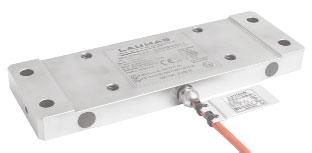

CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm
S AND M
Portées de 10 kg à 100 kg

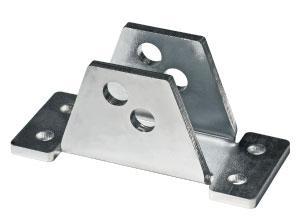

KITS DE MONTAGE
T8AZL Utilisable pour les systèmes avec au moins 3 appuis
AL COU ON N TI
L CI
CLASSE DE PRÉCISION
kg
POIDS NET (kg)
400 x 400
0.4
15
400 x 400
0.4
20
400 x 400
0.4
30
400 x 400
0.4
50
400 x 400
0.4
400 x 400
0.4
10
SU
HT
E
A
G
EI
C4
RES
PLATEFORME (mm)
C3
ON W
PORTÉE
NA
ALLIAGE D’ALUMINIUM ERREUR COMBINÉE ≤ ±0.02% (0.017% C4) DEGRÉ DE PROTECTION IP65 S AND M
–
100
– SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) OIML R60 C4 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
HT
SU
EI
G
E
A
ON W
RES
L CI
NA
Conforme aux normes du marché Chinois pour les atmosphères explosibles AL COU ON N TI
S AND M
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
ACCESSOIRES COMPLÉMENTAIRES CODE
Bloc étiré en acier inox.
BLOCPRC
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
17
AZL CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm DIMENSIONS (mm)
MOUNTING SURFACE
34
10
40
31
8.5
15
19
11
BLOCPRC
31
2x Ø8.5 15
74
MOUNTING SURFACE
15
15
6x M6x1
19
6
25.4
6
5.8
19
100.4
19
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
5.8
Vis
150
M6
Classe de la vis
6.8
8.8
Couple de serrage
7.5 Nm
10 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max) Échelon de vérification minimal (V min) Erreur combinée
C3 • 3000
C4 • 4000
10 - 15 - 20 - 30 - 50 - 100 kg
15 - 20 - 30 - 50 kg
E max / 12000
E max / 20000
≤±0.02%
≤±0.017%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
409 Ω ±6
Effet de la temperature sur le zéro
0.0017% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0014% °C
Équilibrage de zéro
≤±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES 6m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR MARRON
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
18
AZLI AL COU ON N TI
HT
E
A
EI
G
SU
ON W
RES
L CI
NA

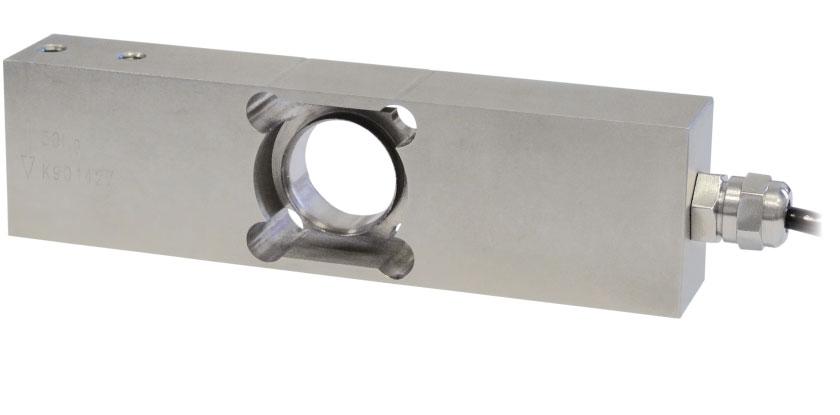

CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400/800x800 mm
S AND M
Portées de 10 kg à 50 kg Portées de 100 kg à 500 kg
KITS DE MONTAGE
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.02% (0.017% C4) DEGRÉ DE PROTECTION IP68
NA
AL COU ON N TI
L CI
CLASSE DE PRÉCISION
kg
POIDS NET (kg)
400 x 400
0.9
20
400 x 400
0.9
50
400 x 400
1
10
SU
G
HT
E
A
EI
C4
RES
PLATEFORME (mm)
C3
ON W
PORTÉE
T8AZL
portée 50 kg
Utilisable pour les systèmes avec au moins 3 appuis
S AND M
–
100
–
800 x 800
2.7
200
–
800 x 800
2.7
300
–
800 x 800
2.8
500
–
800 x 800
2.8
SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm) Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage ATEX (zones 2-22) ATEX/IECEx (zones 1-21) OIML R60 C4 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
RES
HT
SU
EI
G
E
A
ON W
R e v. 0 . 0
L CI
NA
Conforme aux normes du marché Chinois pour les atmosphères explosibles AL COU ON N TI
S AND M
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
19
AZLI CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400/800x800 mm DIMENSIONS (mm) MOUNTING SURFACE
10 - 50 kg
MOUNTING SURFACE
43
100 - 500 kg
64
19
40
12
22
34
34
M6x0.5
12
2
MOUNTING SURFACE
43 8x M8x1.25
45
25
6
19
100
19
6
150
30
7x M6x1
7
18
MOUNTING SURFACE
19
19
122
18
174
EXAMPLE EXAMPLE D’APPLICATION OF APPLICATION 200 mm
7
EXAMPLE EXAMPLE D’APPLICATION OF APPLICATION 400 mm
200 mm
400 mm
PLATFORM PLATEFORME PLATFORM PLATEFORME
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M6
M8
6.8
8.8
6.8
8.8
Couple de serrage
7.5 Nm
10 Nm
19 Nm
25 Nm
R e v. 0 . 0
Classe de la vis
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
20
AZLI CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400/800x800 mm CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max) Échelon de vérification minimal (V min) Erreur combinée
C3 • 3000
C4 • 4000
10 - 20 - 50 - 100 - 200 - 300 - 500 kg
10 - 20 - 50 kg
E max / 10000
E max / 40000
≤±0.02%
≤±0.017%
Degré de protection
IP68
Sensibilité
2 mV/V ±10%
Résistance d’entrée
350 Ω ±3.5
Effet de la temperature sur le zéro
0.0017% °C
Résistance de sortie
350 Ω ±3.5
Effet de la temperature sur la pleine échelle
0.0014% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
3m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
4/6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
où prévus
ACCESSOIRES COMPLÉMENTAIRES CODE
Bloc étiré en acier inox pour portées jusqu’à 50 kg.
BLOCPRC
Bloc étiré en acier inox pour portées de 100 à 500 kg.
BLOCAPL
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
21
AZS CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm
Conçus en accord avec les normes OIML R60
Portées de 10 kg à 200 kg
KITS DE MONTAGE
T8AZL Utilisable pour les systèmes avec au moins 3 appuis
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.03% DEGRÉ DE PROTECTION IP67 PORTÉE
kg
PLATEFORME (mm)
POIDS NET (kg)
10
400 x 400
1
30
400 x 400
1
50
400 x 400
1
100
400 x 400
1
200
400 x 400
1
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES CODE
Bloc étiré en acier inox.
BLOCPRC
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
22
AZS CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm DIMENSIONS (mm)
MOUNTING SURFACE
34
40
14
20
12
18
1.5
BLOCPRC
10
45
31 MOUNTING SURFACE
31 2x Ø8.5
6
19
100
19
15
25
12.5 12.5
15
6x M6x1
6
6
19
6
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M6
Classe de la vis
6.8
8.8
Couple de serrage
7.5 Nm
10 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
10 - 30 - 50 - 100 - 200 kg
Erreur combinée
≤±0.03%
Degré de protection
IP67
Sensibilité
2 mV/V ±10%
Résistance d’entrée
385 Ω ±30
Effet de la temperature sur le zéro
0.0025% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0025% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>2000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES 6m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
23

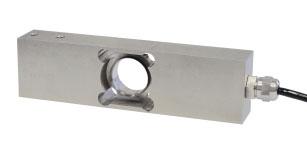

PTC CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm
Conçus en accord avec les normes OIML R60
Portées de 30 kg à 150 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP67
PORTÉE
kg
PLATEFORME (mm)
POIDS NET (kg)
30
400 x 400
0.75
50
400 x 400
0.75
75
400 x 400
0.75
100
400 x 400
0.75
150
400 x 400
0.75
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22)
R e v. 0 . 0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
24
PTC CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm DIMENSIONS (mm)
MOUNTING SURFACE
32.5
14
40
1/4 gas
32.5 4x M8x1.25
MOUNTING SURFACE
1/4 gas
A
kg 30÷100 19 A
15
7.5
19
65
19
150 25
7.5
118
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M8
Classe de la vis
6.8
8.8
Couple de serrage
19 Nm
25 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
30 - 50 - 75 - 100 - 150 kg
Erreur combinée
≤±0.02%
Degré de protection
IP67
Sensibilité
2 mV/V ±10%
Résistance d’entrée
385 Ω ±30
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
4 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
25

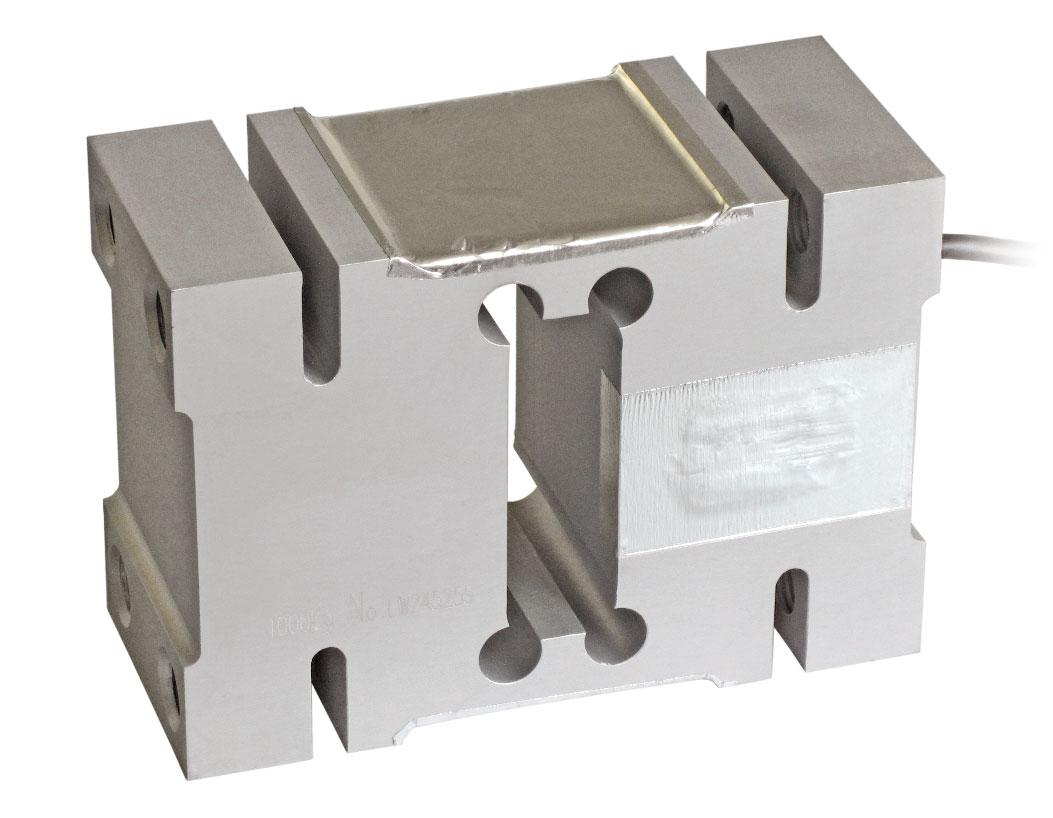

AM AL COU ON N TI
SU
EI
G
HT
E
A
ON W
RES
L CI
NA
CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm
S AND M
Portées de 60 kg à 300 kg
KIT DE MONTAGE
T8AM
AL COU ON N TI
RES
SU
G
HT
E
A
C5
EI
C4
ON W
C3
L CI
CLASSE DE PRÉCISION
kg
PORTÉE
NA
ALLIAGE D’ALUMINIUM ERREUR COMBINÉE ≤ ±0.02% (0.017% C4; 0.014% C5) DEGRÉ DE PROTECTION IP65 S AND M
Utilisable pour les systèmes avec au moins 3 appuis
PLATEFORME (mm)
POIDS NET (kg)
60
–
400 x 400
0.6
100
–
400 x 400
0.6
150
–
400 x 400
0.6
200
–
400 x 400
0.6
400 x 400
0.6
300 SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) OIML R60 C4/C5 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
HT
SU
EI
G
E
A
ON W
RES
L CI
NA
Conforme aux normes du marché Chinois pour les atmosphères explosibles AL COU ON N TI
S AND M
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
R e v. 0 . 0
ACCESSOIRES COMPLÉMENTAIRES
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
DESCRIPTION
CODE
Kit étanche en acier inox et caoutchouc.
IP68AM
Bloc d’acier galvanisé étiré.
BLOCT8Z
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
26
AM CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 400x400 mm DIMENSIONS (mm)
MOUNTING SURFACE
33
40
10
23
BLOCT8Z
EXAMPLE D’APPLICATION OF APPLICATION EXAMPLE 36
33
8x M6x1
200 mm 4x Ø7
17.5 17.5 19
98
17.5
17.5
10 15 10
35
7 9.5 9.5
PLATFORM PLATEFORME
10 7.5 7.5 10
MOUNTING SURFACE
200 mm
11
19
6
7
150
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau M6
Vis Classe de la vis
6.8
8.8
Couple de serrage
7.5 Nm
10 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
C4 • 4000
C5 • 5000
60 - 100 - 150 - 200 - 300 kg
Échelon de vérification minimal (V min) Erreur combinée
300 kg
E max / 10000
E max / 15000
E max / 20000
≤±0.02%
≤±0.017%
≤±0.014%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
406 Ω ±6
Effet de la temperature sur le zéro
0.003% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
≤±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.025%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
3m
Diamètre du câble
5 mm
Fils conducteurs
4 x 0.20 mm
BLINDAGE
R e v. 0 . 0
2
+ SIGNAL
VERT
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
27
APL CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 600x600 mm
Portées de 50 kg à 500 kg
ALLIAGE D’ALUMINIUM ERREUR COMBINÉE ≤ ±0.02% (0.017% C4) DEGRÉ DE PROTECTION IP65 CLASSE DE PRÉCISION
kg
PORTÉE
C4
PLATEFORME (mm)
POIDS NET (kg)
50
–
600 x 600
1.7
100
–
600 x 600
1.7
150
600 x 600
1.7
200
600 x 600
1.7
300
600 x 600
1.7
500
600 x 600
1.7
C3
SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) OIML R60 C4 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES CODE
Kit étanche en acier inox et caoutchouc (Ø 107x245 mm presse-étoupe incluse)
IP68APL
Bloc étiré en acier inox.
BLOCAPL
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
28
APL CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 600x600 mm DIMENSIONS (mm)
MOUNTING SURFACE
32
43
32
5
65
BLOCAPL
EXAMPLE OF APPLICATION
EXAMPLE D’APPLICATION
43 4x Ø9
43
300 mm
MOUNTING SURFACE
300 mm
PLATFORM PLATEFORME
60
15
30
60
30
8x M8x1.25
19
17
15
7
7
19
19
122
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
7
M8
Vis
174
Classe de la vis
6.8
8.8
Couple de serrage
19 Nm
25 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max) Échelon de vérification minimal (V min) Erreur combinée
C3 • 3000
C4 • 4000
50 - 100 - 150 - 200 - 300 - 500 kg
150 - 200 - 300 - 500 kg
E max / 12000
E max / 15000
≤±0.02%
≤±0.017%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
409 Ω ±6
Effet de la temperature sur le zéro
0.0017% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0014% °C
Équilibrage de zéro
≤±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.015%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
29
PEC CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 600x600 mm
Conçus en accord avec les normes OIML R60
Portées de 75 kg à 500 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP67
PORTÉE
kg
PLATEFORME (mm)
POIDS NET (kg)
75
600 x 600
1.8
150
600 x 600
1.8
300
600 x 600
2
500
600 x 600
2
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES CODE
Bloc étiré en acier inox.
BLOCPEC
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
30
PEC CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 600x600 mm DIMENSIONS (mm) MOUNTING SURFACE
32.5
1/4 gas
5
50
BLOCPEC
14
32.5 EXAMPLE OF APPLICATION EXAMPLE D’APPLICATION
4x Ø9
32.5
300 mm
300 mm
MOUNTING SURFACE PLATFORM
8x M8x1.25 50
10
50
30
30
1/4 gas
19
6
10
7.5
15
7.5
19
65
19
7.5
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
118
Vis
M8
Classe de la vis
6.8
8.8
Couple de serrage
19 Nm
25 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
75 - 150 - 300 - 500 kg
Erreur combinée
≤±0.02%
Degré de protection
IP67
Sensibilité
2 mV/V ±10%
Résistance d’entrée
385 Ω ±30
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
31
AR CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 800x800 mm
Conçus en accord avec les normes OIML R60
Portées de 500 kg à 1000 kg
ALLIAGE D’ALUMINIUM ERREUR COMBINÉE ≤ ±0.05% DEGRÉ DE PROTECTION IP65
kg
PLATEFORME (mm)
POIDS NET (kg)
500
800 x 800
2.2
1000
800 x 800
2.3
PORTÉE
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
R e v. 0 . 0
Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
32
AR CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 800x800 mm DIMENSIONS (mm) MOUNTING SURFACE
42 14
20
14
25
37.5
75
21
2 30
42 MOUNTING SURFACE
28
7.5
37.5
8x M8x1.25
47
56
60
75
1/2 - 12UNF
8
25
25
124
8
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
190
M8
Vis Classe de la vis
6.8
8.8
Couple de serrage
19 Nm
25 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium
Charge nominale (E max)
500 - 1000 kg
Erreur combinée
≤±0.05%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
410 Ω ±10
Effet de la temperature sur le zéro
0.0025% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0025% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>2000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
120%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
3m
Diamètre du câble
5 mm
Fils conducteurs
4/6 x 0.20 mm
BLINDAGE
2
+ SIGNAL
VERT
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE/MARRON
R e v. 0 . 0
où prévus La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
33
ATL CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 1200x1200 mm
Portées de 1000 kg à 2000 kg
ALLIAGE D’ALUMINIUM ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP65
CLASSE DE PRÉCISION
kg
PORTÉE
PLATEFORME (mm)
POIDS NET (kg)
1000
1200 x 1200
3.8
2000
1200 x 1200
3.8
C3
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
R e v. 0 . 0
Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
34
ATL CAPTEURS DE PESAGE À APPUI CENTRAL pour plateformes 1200x1200 mm DIMENSIONS (mm) 176 8 13
76
13 8
15
29
46
15
152
24
15
62.5
95
125
8xM16x2
62.5
15
29
76
EXAMPLE D’APPLICATION OF APPLICATION EXAMPLE
Platform 1200 x 1200 mm PLATEFORME 1200 x 1200 mm
600mm
600mm
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M16
Classe de la vis
6.8
8.8
Couple de serrage
165 Nm
215 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
1000 - 2000 kg
Échelon de vérification minimal (V min)
E max / 7000
Erreur combinée
≤±0.02%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
406 Ω ±6
Effet de la temperature sur le zéro
0.0017% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0014% °C
Équilibrage de zéro
≤±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.8 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
BLEU
Fils conducteurs
6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE MARRON
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
JAUNE NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
35
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
A1.1
EXTRA PLATS
PLP
22, 45, 110 kg
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
PAGE
37
ISO
9001
ISO 14001
www.laumas.com
36
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
37
PLP CAPTEURS DE PESAGE EXTRA PLATS
Conçus en accord avec les normes OIML R60
Portée de 22 kg à 110 kg
ALLIAGE D’ALUMINIUM ANODISÉ ERREUR COMBINÉE ≤ ±0.023% DEGRÉ DE PROTECTION IP65
kg
POIDS NET (kg)
22
-
45
-
110
-
PORTÉE
CERTIFICATIONS Équivalent du marquage CE pour le Royaume-Uni
Re v. 0 . 0
CERTIFICATIONS SUR DEMANDE
OIML R60 C3
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
38
PLP CAPTEURS DE PESAGE EXTRA PLATS
D
DIMENSIONS (mm)
53
63.5
4.6
6.2
33.02
H2 63.5
kg
22
45
110
D
Ø 4.6
Ø 4.6
Ø 7.4
H2
-
-
3.2
H1
3.31
4.89
7.58
H1
CARACTERISTIQUES TECHNIQUES Matériel
Alliage d’aluminium anodisé
Échelon de vérification minimal (V min)
22 - 45 - 110 kg
Erreur combinée
≤±0.023%
Degré de protection
IP65
Sensibilité
1.0 mV/V ± 0.1
Résistance d’entrée
1065 Ω ±15
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
1000 Ω ±10
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
≤±5.0%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ (50 VDC)
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.017%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.43 mm (22 kg) 0.7 mm (45 kg) 0.4 mm (110 kg)
CONNEXIONS ÉLECTRIQUES 1.5 m
BLINDAGE
Câble plat
AWG26
+ SIGNAL
VERT
Diamètre de contour
1.2 ± 0.1 mm
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
Re v. 0 . 0
Longueur de câble
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
39
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
PAGE
A1.2
FLEXION
FCOL
5, 10, 20, 50, 100, 200, 350, 500 kg
41
FCAX*
30, 50, 75, 150, 300, 500 kg
44
FCAL
50, 75, 150, 300 kg
46
FTP*
75, 150, 300 kg
48
FTK*
75, 150, 300 kg
51
Capteurs de pesage à cisaillement / flexion
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
40
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
41
FCOL AL COU ON N TI
RES
SU
EI
G
HT
E
A
ON W
KITS DE MONTAGE
L CI
NA
CAPTEURS DE PESAGE À FLEXION
S AND M
Portées de 5 kg à 500 kg série TFCPV
TFCGP
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.02% (0.017% C4) DEGRÉ DE PROTECTION IP68
NA
RES
SU
–
HT
E
A
–
AL COU ON N TI
G
EI
C4
ON W
5
C3
L CI
CLASSE DE PRÉCISION
kg
PORTÉE
TFCFSB
S AND M
POIDS NET (kg)
–
0.4
10
–
0.4
20
–
0.4
50
0.4
100
0.4
200
0.4
350
0.4
500
0.4 SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) ATEX/IECEx (zones 1-21) OIML R60 C4 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
RES
HT
SU
EI
G
E
A
ON W
Re v. 0. 0
L CI
NA
Conforme aux normes du marché Chinois pour les atmosphères explosibles AL COU ON N TI
S AND M
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
42
FCOL CAPTEURS DE PESAGE À FLEXION
42
38
C
DIMENSIONS (mm)
21.2
A
B
C
5-200kg
Ø8.2
23
20
350-500kg
Ø10.3
24
19
MOUNTING SURFACE
STAFFE INOX INOX A BRIDES À TRAZIONE TRACTION (carico max (charge max100 100kg) kg)
3x A
88
B
31.8
M8x1.25
10
18
82
M8x1.25
120
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M8
M10
6.8
8.8
6.8
8.8
Couple de serrage
19 Nm
25 Nm
37 Nm
50 Nm
Re v. 0. 0
Classe de la vis
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
43
FCOL CAPTEURS DE PESAGE À FLEXION CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max)
-
C3 • 3000
5 kg
Échelon de vérification minimal (V min)
-
Erreur combinée
C4 • 4000
10 - 20 - 50 - 100 - 200 -350 - 500 kg E max / 10000
E max / 15000
≤±0.02%
≤±0.017%
Degré de protection
IP68
Sensibilité
2 mV/V ±1%
Résistance d’entrée
460 Ω ±50
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±3.5
Effet de la temperature sur la pleine échelle
0.0014% °C
Équilibrage de zéro
≤±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.4 mm
Sortie de courant calibrée
CONNEXIONS ÉLECTRIQUES Longueur de câble
3m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
BLANC
Fils conducteurs
4 x 0.22 mm2
+ ALIMENTATION
VERT
- SIGNAL
ROUGE
- ALIMENTATION
NOIR
Re v. 0. 0
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Couple de brides inox à traction. Charge statique maximale: 100 kg
STAFFEFC
La S o cié té se ré se r ve le droit de faire de s c ha ngement s a ux d o nnées techniq ues, d es s ins et ima g es s a ns p réa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
44
FCAX CAPTEURS DE PESAGE À FLEXION ET CISAILLEMENT
Conçus en accord avec les normes OIML R60
FLEXION: portées de 30 kg à 500 kg CISAILLEMENT: portées de 750 kg à 1500 kg
KITS DE MONTAGE
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP68 série TFPVEN1090
série TFPV
T12FCAGP
série TFGP
TFAST
kg
POIDS NET (kg)
30
0.6
50
0.6
75
0.6
150
0.6
300
0.7
500
0.7
750
0.7
1000
0.7
1500
0.7
PORTÉE
TFFSB
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22)
R e v. 0 . 0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
45
FCAX CAPTEURS DE PESAGE À FLEXION ET CISAILLEMENT ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Couple de brides inox à traction. Charge statique maximale: 300 kg.
STAFFEFCA
DIMENSIONS (mm)
16.5
25
82
13 STAFFE INOX A TRAZIONE (carico max 300 kg)
BRIDES EN ACIER INOX
1/4 GAS 22
13
13 51
24.5
MOUNTING SURFACE
M12 x 1.75
30
96
13
35
45
TENSION STAINLESS STELL BRACKETS À TRACTION (charge max 300 kg) (max load 300 kg)
136.5
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M12 x 1.75
M12
Classe de la vis
6.8
8.8
Couple de serrage
50 Nm
79 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
30 - 50 - 75 - 150 - 300 - 500 - 750 - 1000 - 1500 kg
Erreur combinée
≤±0.02%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.4%
Résistance d’entrée
385 Ω ±5
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +50 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
5m
Diamètre du câble
5 mm
Fils conducteurs
6 x 0.22 mm
BLINDAGE
R e v. 0 . 0
2
+ SIGNAL
VERT
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
46
FCAL CAPTEURS DE PESAGE À FLEXION
Portées de 50 kg à 300 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.017% DEGRÉ DE PROTECTION IP68
KITS DE MONTAGE
TFPVEN1090
T12FCAGP
série TFPV
CLASSE DE PRÉCISION
kg
PORTÉE
TFAST
série TFGP
C3
TFFSB
POIDS NET (kg)
50
0.5
75
0.5
150
0.5
300
0.5
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES CODE
Couple de brides inox à traction. Charge statique maximale: 300 kg.
STAFFEFCA
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
47
FCAL CAPTEURS DE PESAGE À FLEXION DIMENSIONS (mm)
25
16
13
82.5
STAFFE INOX A TRAZIONE
1/4 gas
(carico maxEN 300ACIER kg) BRIDES INOX STAINLESS STELL BRACKETS ÀTENSION TRACTION (charge max 300 kg)
22
M12x1.75
13
13 52.5
30.5
30
MOUNTING SURFACE
96
13
34
50
(max load 300 kg)
136.5 M12x1.75
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau M12
Vis Classe de la vis
6.8
8.8
Couple de serrage
50 Nm
79 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
50 - 75 -150 - 300 kg
Échelon de vérification minimal (V min)
E max / 10000
Erreur combinée
≤±0.017%
Degré de protection
IP68
Sensibilité
2.0 mV/V ±0.1%
Résistance d’entrée
400 Ω ±20
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0012% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +50°C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.016%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
4 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.22 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
48
FTP CAPTEURS DE PESAGE À CISAILLEMENT ET FLEXION
KITS DE MONTAGE
FLEXION: portées de 75 kg à 300 kg série PS
T12FTAGP
PV80EN1090
PV80
PVEN1090
PV - PVZ
série TF500/2000
série TFPS2000
CISAILLEMENT: portées de 500 kg à 10000 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP67 - IP68
kg
PORTÉE
CLASSE DE PRÉCISION
C3
POIDS NET (kg)
75
0.9
150
0.9
300
0.9
500
0.9
750
0.9
1000
0.9
1500
0.9
2000
0.9 1.6
5000
–
1.6
10000
–
3.8
R e v. 0 . 0
3000
–
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
49
FTP CAPTEURS DE PESAGE À CISAILLEMENT ET FLEXION CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm) Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
IP69K
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX (zones 1-21) IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles Conforme aux normes du marché Chinois pour l’usage légal pour le commerce
DIMENSIONS (mm)
75 - 300 kg
500 - 10000 kg
C
C
H
H
I
1/4 gas
I
1/4 gas
G
B
G
B
MOUNTING SURFACE
MOUNTING SURFACE
75 - 2000 kg 3000 - 5000 kg 10000 kg
171.5
222.5
B
M12x1.75
M20x2.5
M24x2
C
Ø 13.5
Ø 21
Ø 26.2
D
76.2
95.3
123.8
E
25.4
38.1
50.8
F
15.7
19.1
25.4
G
53
76
102
H
32
38
51
I
16
19
25.5
1.5
1.5
2x C
2x C
H
130
H
A
D
E
F
15
D
A
E
15
F
A
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau Vis
M12
M20
M24
6.8
8.8
6.8
8.8
6.8
8.8
Couple de serrage
50 Nm
79 Nm
290 Nm
400 Nm
500 Nm
690 Nm
R e v. 0 . 0
Classe de la vis
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
50
FTP CAPTEURS DE PESAGE À CISAILLEMENT ET FLEXION CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max) Échelon de vérification minimal (V min)
C3 • 3000
-
75 - 150 - 300 - 500 - 750 1000 - 1500 - 2000 kg
3000 - 5000 - 10000 kg
E max / 15000
≤±0.02%
Erreur combinée
IP67 (75 - 300 kg), IP68 (500 - 10000 kg)
Degré de protection Résistance d’entrée
385 Ω ±10
400 Ω ±15
Résistance de sortie
350 Ω ±3
350 Ω ±5
Sensibilité
2 mV/V ±0.4%
Tension d’alimentation max tolérée
15 V
Effet de la temperature sur le zéro
0.002% °C
Équilibrage de zéro
±2%
Effet de la temperature sur la pleine échelle
0.0012% °C
Résistance d’isolement
≥5000 MΩ
Compensation thermique
-10 °C / +40 °C
Charge statique maximale (% sur la pleine échelle) 150%
Gamme de température de fonctionnement
-20 °C / +70 °C
Charge de rupture (% sur la pleine échelle)
200%
Fluage après 30 minutes
0.03%
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES 5 m (75-5000 kg); 10 m (10000 kg)
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.25 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
51
FTK CAPTEURS DE PESAGE À FLEXION ET CISAILLEMENT
FLEXION: portées de 75 kg à 300 kg
CISAILLEMENT: portées de 500 kg à 5000 kg
KITS DE MONTAGE
ACIER NICKELÉ AISI 4340 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP67 - IP68
PS
PVEN1090
PORTÉE
PV80 - PV60Z
PV - PVZ
série TFPS2000
série TF500/2000
kg
CLASSE DE PRÉCISION
C3
POIDS NET (kg)
75
–
1
150
–
1
300
–
1
500
–
1
1000
1.1
2000
1.1
3000
1.1
5000
1.1
T12FTAGP
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22)
R ev. 0 .0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
52
FTK CAPTEURS DE PESAGE À FLEXION ET CISAILLEMENT DIMENSIONS (mm) 3000 - 5000 kg
500 - 1000 - 2000 kg
75 - 150 - 300 kg Ø13.5
Ø13.5
M20x2.5 1/4 gas
1/4 gas
1/4 gas
32
32
38.1
8
M12x1.75
52
38.1
32 76.2
25.4
12.6
15.8
2
2x Ø20
2x Ø13
23
34
12.6
72.5 MOUNTING SURFACE
MOUNTING SURFACE
2
2x Ø13
Ø22
52
M12x1.75
MOUNTING SURFACE
76.2
25.4
130
19
15.8
95.3
38.1
19.1
171.5
130
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau M12
Vis
M20
Classe de la vis
6.8
8.8
6.8
8.8
Couple de serrage
50 Nm
79 Nm
290 Nm
400 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier nickelé AISI 4340
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max) Échelon de vérification minimal (V min)
-
C3 • 3000
75 -150 - 300 - 500 kg
1000 - 2000 - 3000 - 5000 kg
-
E max / 12000 ≤±0.02%
Erreur combinée
IP67 (75 - 300 kg), IP68 (500 - 5000 kg)
Degré de protection Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
400 Ω ±10
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
352 Ω ±2
Effet de la temperature sur la pleine échelle
0.0012% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-20 °C / +70 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
250%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.6 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
6m
Diamètre du câble
5 mm
Fils conducteurs
6 x 0.24 mm
BLINDAGE
2
+ SIGNAL
VERT
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE/MARRON
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
R ev. 0 .0
Bloc en acier spécial pour portées jusqu’à 2000 kg.
CODE
PIASTRINO
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
53
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
PAGE
A1.3
CISAILLEMENT
FTK*
500, 1000, 2000, 3000, 5000 kg
51
FT-P
500, 1000, 2000 kg
55
FTKL
500, 1000, 1500, 2000, 3000, 5000 kg
57
FTZ
500, 1000, 2000, 5000 kg
59
FTZA
500, 1000, 2000, 5000, 7500, 10000 kg
61
FCAX*
750, 1000, 1500 kg
44
FTP*
500, 750, 1000, 1200, 1500, 2000, 3000, 5000, 10000 kg
48
FTH
5000, 10000 kg
63
FTPDOP
1000, 6000 kg
65
Capteurs de pesage à cisaillement / flexion
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
54
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
55
FT-P CAPTEURS DE PESAGE À CISAILLEMENT
KITS DE MONTAGE
Portées de 300 kg à 2000 kg
PV - PVZ
série TFPS2000
T12FTAGP
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP68 série TF500/2000
CLASSE DE PRÉCISION
kg
PORTÉE
C3
POIDS NET (kg)
300
0.8
500
0.9
1000
0.9
2000
0.9
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm) Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX (zones 1-21) IECEx (zones 1-21)
R ev. 0 .0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
56
FT-P CAPTEURS DE PESAGE À CISAILLEMENT DIMENSIONS (mm) 13.5
32
16
1/4 gas
M12x1.75
52 MOUNTING SURFACE
1.5
32
2xØ13.5
76.2
25.4
15
15.7
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau
130
M12
Vis Classe de la vis
6.8
8.8
Couple de serrage
50 Nm
79 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
300 - 500 - 1000 - 2000 kg
Échelon de vérification minimal (V min)
E max / 10000
Erreur combinée
≤±0.02%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.4%
Résistance d’entrée
385 Ω ±10
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.0012% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +70°C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.016%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES 5m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.25 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
57
FTKL AL COU ON N TI
HT
SU
EI
G
E
A
ON W
RES
L CI
NA
CAPTEURS DE PESAGE À CISAILLEMENT
S AND M
Portées de 500 kg à 5000 kg
ACIER NICKELÉ AISI 4340 ERREUR COMBINÉE ≤ ±0.02% (0.017% C4; 0.014% C5) DEGRÉ DE PROTECTION IP67 KITS DE MONTAGE
NA
RES
C5
AL COU ON N TI
G
EI
C4
ON W
C3
T12FTAGP
L CI
CLASSE DE PRÉCISION
kg
PORTÉE
série TFPS2000
HT
SU
PV - PVZ
E
A
PVEN1090
S AND M
série TF500/2000
POIDS NET (kg)
500
0.8
1000
0.8
1500
0.9
2000
0.9
3000
1.7
5000
1.7 SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) OIML R60 C4/C5 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
RES
HT
SU
EI
G
E
A
ON W
R e v. 0 . 0
L CI
NA
Conforme aux normes du marché Chinois pour les atmosphères explosibles AL COU ON N TI
S AND M
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
58
FTKL CAPTEURS DE PESAGE À CISAILLEMENT ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Bloc en acier spécial pour portées jusqu’à 2000 kg.
PIASTRINO
DIMENSIONS (mm) F
H
7
G
3/8 - 24 UNF
D
500 kg
E
MOUNTING SURFACE
L
M
B
C
2x I
N A
1000 - 1500 2000 kg
3000 - 5000 kg
A
130
130
171.5
B
-
32.8
39.1
C
31.8
31.8
38.1
D
53.2
53.2
76.2
E
Ø13.5
Ø13.5
Ø19.8
F
M12x1.75
M12x1.75
M18x1.5 19.3
G
16
16
H
31.8
31.8
38.1
I
Ø13.5
Ø13.5
Ø19.8 19.1
L
15.8
15.8
M
25.4
25.4
38.1
N
76.2
76.2
95.3
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau M12
Vis
M18
Classe de la vis
6.8
8.8
6.8
8.8
Couple de serrage
50 Nm
79 Nm
205 Nm
280 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier nickelé AISI 4340
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
C4 • 4000
C5 • 5000
500 - 1000 - 1500 kg 2000 - 3000 - 5000 kg
Charge nominale (E max) Échelon de vérification minimal (V min) Erreur combinée
E max / 10000
E max / 15000
≤±0.02%
≤±0.017%
500 - 1000 kg 1500 - 2000 kg
3000 - 5000 kg
E max / 20000
E max / 18000
≤±0.014% IP67
Degré de protection Sensibilité
3 mV/V ±0.1%
Résistance d’entrée
350 Ω ±3.5
Effet de la temperature sur le zéro
0.0018% °C
Résistance de sortie
350 Ω ±3.5
Effet de la temperature sur la pleine échelle
0.0014% °C
Équilibrage de zéro
≤±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES 4 m (500-2000 kg); 6 m (3000-5000 kg)
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.22 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
59
FTZ CAPTEURS DE PESAGE À CISAILLEMENT
Portées de 500 kg à 5000 kg
KITS DE MONTAGE
PS
série TFPS2000
PV80EN1090
PV80
PVEN1090
PV - PVZ
série TF500/2000
T12FTAGP
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP67
CLASSE DE PRÉCISION
kg
PORTÉE
C3
POIDS NET (kg)
500
0.9
1000
0.9
2000
0.9
5000
1.5
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
R e v. 0 . 0
Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
60
FTZ CAPTEURS DE PESAGE À CISAILLEMENT DIMENSIONS (mm)
F
H
3/8 - 24 UNF
G
7 E
D MOUNTING SURFACE
B
2x I
N
M
L
500 - 1000 2000 kg
5000 kg
A
130
171.5
B
31.3
36.8
D
56
76
E
Ø13.5
Ø20.7 M20x2.5
F
M12x1.75
G
15.8
19
H
31.3
36.8 Ø20.7
I
Ø13.5
L
15.8
19
M
25.4
38.1
N
76.2
95.3
A Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau M12
Vis
M20
Classe de la vis
6.8
8.8
6.8
8.8
Couple de serrage
50 Nm
79 Nm
290 Nm
400 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max)
C3 • 3000 500 - 1000 - 2000 kg
Échelon de vérification minimal (V min)
5000 kg
E max / 7500
Erreur combinée
E max / 9000 ≤±0.02%
Degré de protection
IP67
Sensibilité
3 mV/V ±0.27%
Résistance d’entrée
350 Ω ±3.5
Effet de la temperature sur le zéro
0.0018% °C
Résistance de sortie
350 Ω ±3.5
Effet de la temperature sur la pleine échelle
0.0014% °C
Équilibrage de zéro
≤±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-35°C / +65°C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
18 V
Déflexion à la charge nominale
0.4 mm
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES 6m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.20 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
61
FTZA CAPTEURS DE PESAGE À CISAILLEMENT
Portées de 500 kg à 10000 kg
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.02% (0.017% C4) DEGRÉ DE PROTECTION IP68
CLASSE DE PRÉCISION
kg
PORTÉE
C3
C4
POIDS NET (kg)
500
2.1
1000
2.1
2000
2.1
5000
–
4.2
7500
–
4.2
10000
–
4.2
SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) OIML R60 C4 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles
R ev. 0 .0
Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
62
FTZA CAPTEURS DE PESAGE À CISAILLEMENT DIMENSIONS (mm)
H1
H2
G
E
F
D
A B D E F G H1 H2 I L M N
MOUNTING SURFACE
2x I
B
7
3/8 - 24 UNF
N
M
L
A
500 kg 1000 kg 2000 kg
5000 kg 7500 kg
10000 kg
203.2 36.48 101.6 Ø30.3 Ø17.5 11.9 47.63 36.5 Ø14 19.05 63.5 98.45
235 47.5 111.2 Ø41.3 Ø25.5 15.75 69.9 47.6 Ø22 20.6 66.7 123.8
235 55 111.2 Ø41.3 Ø25.5 15.75 69.9 58.6 Ø25 20.6 66.7 123.8
Pour les vis de fixation du capteur de pesage prévoir le couple de serrage indiqué dans le tableau M12
Vis
M20
M24
Classe de la vis
6.8
8.8
6.8
8.8
6.8
8.8
Couple de serrage
50 Nm
795 Nm
290 Nm
400 Nm
500 Nm
690 Nm
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max) Échelon de vérification minimal (V min)
C3 • 3000
C4 • 4000
500 - 1000 - 2000 5000 - 7500 - 10000 kg
500 - 1000 - 2000 kg
E max / 10000
E max / 15000
≤±0.02%
Erreur combinée
≤±0.017% IP68
Degré de protection Sensibilité
2 mV/V ±0.2%
Résistance d’entrée
350 Ω ±3.5
Effet de la temperature sur le zéro
0.0018% °C
Résistance de sortie
350 Ω ±3.5
Effet de la temperature sur la pleine échelle
0.0014% °C
Équilibrage de zéro
<±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65°C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.4 mm
Sortie de courant calibrée
CONNEXIONS ÉLECTRIQUES 5 m (500-7500 kg); 10 m (10000 kg)
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.20 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
63
FTH CAPTEURS DE PESAGE À CISAILLEMENT POUR PESAGE A BORD VÉHICULE
Conçus en accord avec les normes OIML R60
Portées de 5000 kg à 10000 kg
ACIER SPÉCIAL ERREUR COMBINÉE ≤ ±0.1% DEGRÉ DE PROTECTION IP68
kg
PORTÉE
POIDS NET (kg)
5000
15.5
10000
16.2
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX II 1G 2D (zones 0-1-2-21-22) (
-
)
IECEx (zones 0-1-2-20-21-22)
R ev. 0 .0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
64
FTH CAPTEURS DE PESAGE À CISAILLEMENT POUR PESAGE A BORD VÉHICULE DIMENSIONS (mm)
Ø40
A
12
55
45
103
115
A-A
A
60
12 48
250
120
Esempio di applicazione a Exemple d’utilisation a 4 celle di carico
3x Ø19
60
48
à 4 capteurs
80
80
40
450
LOAD CELL
CARACTERISTIQUES TECHNIQUES Matériel
Acier spécial
Charge nominale (E max)
5000 - 10000 kg
Erreur combinée
≤±0.1%
Degré de protection
IP68
Sensibilité
1 mV/V ±0.5%
Résistance d’entrée
400 Ω ±20
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
352 Ω ±3
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +70 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.1%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES 10 m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.24 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R ev. 0 .0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
65
FTPDOP CAPTEURS DE PESAGE À CISAILLEMENT
portée 6000 kg
portée 1000 kg
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.03% DEGRÉ DE PROTECTION IP67 - IP68 2 CÂBLES DE SORTIE POUR SYSTÈMES DE SÉCURITÉ DOUBLE
kg
PORTÉE
POIDS NET (kg)
1000
0.93
6000
1.54
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
Re v. 0 . 0
ATEX (zones 2-22) ATEX/IECEx (zones 1-21)
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
66
FTPDOP CAPTEURS DE PESAGE À CISAILLEMENT DIMENSIONS (mm)
6000 kg
1000 kg Ø21
Ø21
Ø21
19
38
31.5
19
Ø10.2
25.4
76.2
12.7
M20 x 2.5
15.7 13±1
19
95.3
130
19.1
38.1
22±1
171.5
3x Ø13.5
PONTE "B"
=
=
38
31.5
PONTE "B"
PONTE "A"
57
PONTE "A"
76
2 pressacavi M8
MOUNTING SURFACE
2 x 1/4 gas
MOUNTING SURFACE
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale (E max)
1000 - 6000 kg
Erreur combinée
≤±0.03%
Degré de protection
IP67 (1000 kg) - IP68 (6000 kg)
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
370 Ω ±10
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
355 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +70 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.25 mm
CONNEXIONS ÉLECTRIQUES 5 m+5 m (1000 kg); 10 m+10 m (6000 kg)
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.25 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
Re v. 0 . 0
Longueur de câble
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
67
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
PAGE
A1.4
DOUBLE CISAILLEMENT
DTL
25000 kg
69
DTX
20 klb ÷ 60 klb 9 ton ÷ 27 ton
73
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
68
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
69
DTL CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
Portée 25000 kg
KITS DE MONTAGE
VCOKDTL
ACIER NICKELÉ AISI 4340 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP68 CLASSE DE PRÉCISION
kg
PORTÉE
C3
25000
POIDS NET (kg)
16
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES CODE
Plaque en acier galvanisé.
PIATTODTL
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
70
DTL CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT DIMENSIONS (mm)
Ø88 Ø30
11 Ø76
12
PIATTO DTL
225
50
15
90
4x Ø13
Ø30
15
15
90
15
25
20
80
25
4x Ø18
22.5
80 125
17.5
240
210
100 135
Weight = 16 kg
CARACTERISTIQUES TECHNIQUES Matériel
Acier nickelé AISI 4340
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
25000 kg
Échelon de vérification minimal (V min)
E max / 15000
Erreur combinée
≤±0.02%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
700 Ω ±7
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
700 Ω ±7
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
≤±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.016%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.6 mm
CONNEXIONS ÉLECTRIQUES 20 m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.22 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
71
DTL CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT APPLICATION STRUCTURES AVEC 3 APPUIS 1 capteur de pesage (A) + 2 charnières d’appui (B)
MESURES DE NIVEAU Pour mesurer le niveau de liquides ou de poudres à peser qui ne nécessitent pas une grande précision, peuvent être utilisées conjointement avec les capteurs, les “charnières d’appui”.
B A
Il est impératif que la structure de pesage est de forme régulière et géométriquement divisible, qui est parfaitement de niveau et on exige que le produit à peser peut être placée horizontalement comme s’il s’agissait d’un liquide (ou doivent être utilisées des systèmes de chargement qui peuvent distribuer le produit uniformément). L’affichage électronique du poids indique le poids réel, en multipliant le signal par deux ou trois en fonction de l’application.
B A
x3
A
x2
B
B x2
B
A
B
STRUCTURES AVEC 4 APPUIS 2 capteurs de pesage (A) + 2 charnières d’appui (B) B A
B A
x3 B
A
x2
B 120°
B
A
x2120° 120°
B
Charnières d’appui
120°
120° 120°
CHARNIÈRE PIATTODTL DTL
PESAGE DES STRUCTURES NON SOUMISES Á CHOCS OU POUSSÉES DU VENT
Le capteur avec bases et bille peut être directement utilisé pour peser des structures qui ne sont pas assujettis à chocs et poussées du vent. Le PIATTODTL est conçue pour faciliter l’installation et le démontage de la capteur (plus bille et bases), simplement en soulevant la structura de 1 mm. Éventuels déplacements latéraux peuvent provoquer une elevation dans la structure pesée à cause du différent rayon de courbure entre la bille et les bases qui la contiennent.
10 mm
10 mm
Plateforme à monter en fosse
20 mm
PIATTODTL DTL
R e v. 0 . 0
Plateforme à monter en fosse
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
DTL
72
CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
PESAGE DES STRUCTURES SOUMISES Á CHOCS OU POUSSÉES DU VENT
A
Le kit de montage VCOKDTL est équipé de deux tendeurs contre les forces latérales avec une charge de rupture de 10000 kg chacune et deux tiges filetées (diamètre 22 mm) avec écrous à utiliser comme un vérin pour l’insertion et le retrait du capteur et deux écrous autobloquantes à utiliser avec fonction anti-renversement. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les B B B A B BA déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone A consistance A x3 de A d’appui. x3 x2 la base x2 x2 d’installation;
B
B
B
STRUCTURES AVEC 3 APPUIS
120°
120°
B
x2
BA
B
DTL + VCOKDTL
STRUCTURES AVEC 4 APPUIS
120°
120° 120°
R e v. 0 . 0
120°
A
B
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
73
DTX CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
Portées de 20 klb à 60 klb
KITS DE MONTAGE
VDTX
ACIER NICKELÉ AISI 4340 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP68
kg
PORTÉE
CLASSE DE PRÉCISION
C3
POIDS NET (kg)
20klb / 9 ton
2.7
30klb / 13.6 ton
7.75
40klb / 18 ton
7.78
50klb / 23 ton
8.3
60klb / 27 ton
8.5
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
R e v. 0 . 0
Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
74
DTX CAPTEURS DE PESAGE À DOUBLE CISAILLEMENT
R
DIMENSIONS (mm)
G
ØH
ØE
F D C
B A
20 klb 30-60 klb
A 206 260
B 174.6 215
C 15.7 22.4
D 133 165
ØE 16.7 27
F 21.6 25.7
G 28.4 60.2
ØH 49.5 76.2
R 12.7 25.4
CARACTERISTIQUES TECHNIQUES Matériel
Acier nickelé AISI 4340
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
20, 30, 40, 50, 60 klb
Échelon de vérification minimal (V min)
E max / 10000 - E max / 15000
Erreur combinée
≤±0.023%
Degré de protection
IP68
Sensibilité
3.0 mV/V ±0.267%
Résistance d’entrée
700 Ω ±7
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
700 Ω ±7
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
≤±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.016%
Charge de rupture (% sur la pleine échelle)
300%
18 V
Déflexion à la charge nominale
0.6 mm
Tension d’alimentation max tolérée
CONNEXIONS ÉLECTRIQUES 9m
Diamètre du câble
5 mm (20klb)
Fils conducteurs
4 x 0.22 mm2
R e v. 0 . 0
Longueur de câble
BLINDAGE
/
8 mm (30klb-60klb)
+ SIGNAL
VERT
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
75
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
PAGE
A1.5
POUR PIED
FLC
75, 150, 300, 500, 1000, 2000, 5000, 10000 kg
77
FLC 3A
1000, 2000, 5000, 10000, 20000 kg
79
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
76
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
77
FLC CAPTEUR DE PESAGE À COMPRESSION - POUR PIED
Portées de 75 kg à 10000 kg
EXEMPlE DE MONTAGE AVEC PIEDS SÉRIE STR ET Sb2
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.07% DEGRÉ DE PROTECTION IP67 HAuTEuR RÉGlAblE
kg
FILETAGE
POIDS NET (kg)
75
M12x1.75
1.70
150
M12x1.75
1.70
300
M12x1.75
1.70
500
M12x1.75
1.70
1000
M12x1.75
1.40
2000
M12x1.75
1.70
5000
M20x2.5
1.80
10000
M24x3
1.70
PORTÉE
Pied pas inclus.
CERTIFICATIONS Équivalent du marquage CE pour le Royaume-uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage lAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22)
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
Re v. 0 . 0
Plaque en acier inox AISI 304 pour la réalisation de contraintes contre le déplacement latéral et le renversement. uniquement pour pieds série Sb2.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
CODE
M12
PPV
M20
PPV80
ISO
9001
ISO 14001
www.laumas.com
78
FLC CAPTEUR DE PESAGE À COMPRESSION - POUR PIED DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
PORTÉE
X
H1 (FLC+SB2) H2 (FLC+STR)
75 kg
M12x1.75
150 kg
M12x1.75
300 kg
M12x1.75
500 kg
M12x1.75
1000 kg
M12x1.75
2000 kg
M12x1.75
5000 kg
M20x2.5
10000 kg
M24x3
Notes d’installation:
visser le pied jusq’en butée; dévisser légèrement le pied pour effectuer le réglage (excursion maximale: 10 mm);
serrer l’écrou de fixation. 190÷200 mm
182÷192 mm
-
Pour plus d’informations voir les fiches produit STR et Sb2
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale
75 - 150 - 300 - 500 - 1000 - 2000 - 5000 - 10000 kg
Erreur combinée
≤±0.07%
Degré de protection
IP67
Sensibilité
2.0 mV/V ±5%
Résistance d’entrée
350 Ω ±20
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +60°C
Charge statique maximale (% sur la pleine échelle)
120%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
20 VDC
Déflexion à la charge nominale
0.1 mm
CONNEXIONS ÉLECTRIQUES 5 m (75-5000 kg); 10 m (10000 kg)
blINDAGE
Diamètre du câble
5 mm
+ SIGNAl
VERT
Fils conducteurs
6 x 0.20 mm2
+ AlIMENTATION + REF./SENSE
ROuGE blEu
- SIGNAl
blANC
- AlIMENTATION - REF./SENSE
NOIR JAuNE
Re v. 0 . 0
longueur de câble
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
79
FLC 3A CAPTEUR DE PESAGE HYGIÉNIQUE À COMPRESSION - POUR PIED
Portées de 1000 kg à 20000 kg EXEMPLE DE MONTAGE SUR PIED HyGIÉNIqUE
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.1% DEGRÉ DE PROTECTION IP69K CÂBLE ADAPTÉ AU CONTACT DES ALIMENTS HAUTEUR RÉGLABLE DISPOSITIf HyGIÉNIqUE RPSCqC AUTORISÉ 3-A SSI kg
PORTÉE
FILETAGE
POIDS NET (kg)
1000
M12
1.6
2000
M12
1.52
5000
M16
1.7
5000
M20
1.7
10000
M24
1.7
10000
M30
2.21
20000
M36
2.5
Pied pas inclus.
CERTIFICATIONS Équivalent du marquage CE pour le Royaume-Uni Norme américaine qui régit la conception, la production et l’utilisation des équipements sanitaires CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg
R e v. 0. 0
ATEX (zones 2-22) ATEX/IECEx (zones 1-21)
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
80
FLC 3A CAPTEUR DE PESAGE HYGIÉNIQUE À COMPRESSION - POUR PIED DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
RÉGLAGE ANGULAIRE PORTÉE
X
L (mm)
M (mm)
1000 kg
M12x1.75
24
40
2000 kg
M12x1.75
24
40
5000 kg
M16x2
30
40
5000 kg
M20x2.5
35
40
10000 kg
M24x3
50
40
10000 kg
M30x3.5
50
50
20000 kg
M36x4
50
50
H (FLC+HD)
Notes d’installation:
visser le pied jusq’en butée; dévisser légèrement le pied pour effectuer le réglage (excursion maximale: 10 mm).
200÷210 mm
Pour plus d’informations voir les fiches produit HD Sur demande: pied hygiénique avec fixation par cheville Pour d’autres types de pieds hygiéniques, non hygiéniques ou personnalisés, veuillez contacter https://martinlevelling.it.
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale
1000 - 2000 - 5000 - 10000 - 20000 kg
Erreur combinée
≤±0.1%
Degré de protection
IP69K
Sensibilité
2.0 mV/V ±0.1%
Résistance d’entrée
350 Ω ±20
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +70°C
Charge statique maximale (% sur la pleine échelle)
150%
fluage après 30 minutes
0.05%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
5 ÷ 15 VDC
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
5 m: 1000 kg, 2000 kg, 5000 kg, 10000 kg (M24) 10 m: 10000 kg (M30), 20000 kg
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
fils conducteurs
6 x 0.20 mm
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REf./SENSE
NOIR MARRON
R e v. 0. 0
2
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
81
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
PAGE
A1.6
COMPRESSION-BAS PROFIL
CK
200, 500, 1000, 2500 kg
83
CLS
1000, 2000, 5000 kg
85
CBL
250, 500, 1000, 2500, 5000, 7500, 10000, 12500, 15000, 30000, 50000, 100000 kg
87
CX
1000, 2500, 5000, 7500, 10000, 15000, 30000 kg
91
CBX
15000, 30000, 50000 kg
94
CBLS
200000, 300000, 500000, 750000 kg
97
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
82
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
83
CK CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Conçus en accord avec les normes OIML R60
Portées de 200 kg à 2500 kg
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.5% DEGRÉ DE PROTECTION IP67
kg
POIDS NET (kg)
200
0.11
500
0.08
1000
0.17
2500
0.17
PORTÉE
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22)
R ev. 0 .0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
84
CK CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL DIMENSIONS (mm)
D
120°
B
A
E
C
F
kg 200 kg 500
kg 1000 kg 2500
A
8.2
14
B
10
16
C
Ø 32
Ø 38
D
Ø 8.1
Ø 10
E
M3
M3
F
Ø 25.4
Ø 31.4
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale (E max)
200 - 500 - 1000 - 2500 kg
Erreur combinée
≤±0.5%
Degré de protection
IP67
Sensibilité
1 mV/V ±15%
Résistance d’entrée
400 Ω ±100
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +70 °C
Charge statique maximale (% sur la pleine échelle)
120%
Fluage après 30 minutes
0.3%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 5m
BLINDAGE
Diamètre du câble
3 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.25 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R ev. 0 .0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
85
CLS CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Conçus en accord avec les normes OIML R60
Portées de 1000 kg à 5000 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.03% DEGRÉ DE PROTECTION IP68 PLAQUE INFÉRIEURE EN ACIER INOX INTÉGRÉ KITS DE MONTAGE
PVCLSEN1090
PVCLS
PV80CLSEN1090
kg
PORTÉE
PV80CLS
série PSCLS
POIDS NET (kg)
1000
4.1
2000
4.1
5000
4.1
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22)
R ev. 0 .0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
86
CLS CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL DIMENSIONS (mm) 4x Ø14 17.5
F kg 1000
M12 x 1.75
kg 2000
M12 x 1.75
kg 5000
M20 x 2.5
90
150
115
105 34
17.5 150
7
M6x1
17.5
115
17.5
*
15
1/4 gas
3 35
max 32.5
16
F
Peso : 4.2 kg
ATTENTION! Cote maximale l’insertion de boulon ATTENZIONE! Massima quota de di inserimento bullone per * corretto pour le funzionamento bon fonctionnement cella du capteur
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
1000 - 2000 - 5000 kg
Erreur combinée
≤±0.03%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.4%
Résistance d’entrée
385 Ω ±10
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
350 Ω ±3
Effet de la temperature sur la pleine échelle
0.012% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +70 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
250%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 10 m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.25 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R ev. 0 .0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
87
CBL CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Portée de 250 kg à 100000 kg KITS DE MONTAGE
série V10000/V10275-EN1090
série V15000/V100000-EN1090
Z10000
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.03% (0.02% C3) DEGRÉ DE PROTECTION IP68
kg
PORTÉE
série Z15000/100000
CLASSE DE PRÉCISION
POIDS NET (kg)
C2
C3
250
–
–
–
1.1
500
–
–
–
1.1
1000
–
–
–
1.1
2500
1.1
5000
1.1
7500
1.1
10000
1.1
12500
–
15000
–
–
–
2.1
30000
–
–
–
3.8
50000
–
–
–
8.6
100000
–
–
–
9.1
1.6
R ev. 0 .0
SUR DEMANDE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
88
CBL CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL CERTIFICATIONS OIML R60 C2 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm) Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers Conforme aux normes du marché Chinois pour l’usage légal pour le commerce
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH -
C2 • 2000
C3 • 3000
250 - 500 - 1000 - 15000 kg 30000 - 50000 - 100000 kg
2500 - 5000 kg 7500 - 10000 kg
2500 - 5000 - 7500 kg 10000 - 12500 kg
-
E max / 15000
E max / 15000
≤±0.03%
≤±0.03%
≤±0.02%
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max) Échelon de vérification minimal (V min) Erreur combinée
IP68
Degré de protection Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
700 Ω ±10
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
700 Ω ±10
Effet de la temperature sur la pleine échelle
0.003% °C
Équilibrage de zéro
±1%
Gamme de température OIML R60
-10 °C / +40 °C
Résistance d’isolement
>10000 MΩ
Compensation thermique
-20 °C / +70 °C
Charge statique maximale (% sur la pleine échelle) 150%
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge de rupture (% sur la pleine échelle)
300%
Fluage après 30 minutes
0.03%
Déflexion à la charge nominale
0.4 mm
Tension d’alimentation max tolérée
15 V
CONNEXIONS ÉLECTRIQUES Longueur de câble
5 m*(250-10000 kg); 10 m (12500-100000 kg)
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.14 mm
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
2
*) Sur demande: version câble 10 m
R ev. 0 .0
Les capteurs de pesage approuvés ATEX/IECEx zones 1–21 (sauf pour les portées de 250 kg et 500 kg) et OIML R60 C3 sont équipés d’un câble de 10 m de long
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
89
CBL CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL OPTIONS SUR DEMANDE DESCRIPTION
Version câble 10 m pour portées 1000-10000 kg
Version capteurs de pesage en acier inox AISI 420 (non approuvée OIML)
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
M12x1.75 mm
BASESUPFIL
Base inférieure tournée en acier inox AISI 304 pour capteurs de pesage à compression.
Ø110x22 mm Ø140x23 mm Ø180x23 mm
BINF100 BINF126 BINF165
Plaque inférieure et base supérieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 12500 kg.
BASESUP P10000
Bases supérieures et inférieures tournées en acier inox AISI 304. Portée capteur de pesage: jusqu’à 12500 kg.
BASESUP BASEINF
Plaque et base inférieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 12500 kg.
BASEINF PIASTRA200
R ev. 0 .0
Base supérieure en acier inox AISI 304 filetée pour capteurs de pesage à compression.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
90
CBL CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL DIMENSIONS (mm) D
kg A B C D E F
E
C
B
1/4 gas
F
A
250 : 50000 12500 15000 30000 100000 Ø82 Ø100 Ø126 Ø164 54 48 80 44 32 35 40 60 Ø22 Ø28 Ø35 Ø60 26 14 14 14 15 15 15 15
BASESUP BASESUP
BASESUP 4x Ø15
22 5
4
PIASTRA200
17.5
4x Ø14
PIASTRA200
25
P10000
68
BASEINF
BASEINF
10
P10000
load cell
81
71
load cell
load cell
24
17.5
115
18 90 25
17.5
M8x1.25
18
17.5
2
22
90
200
BASEINF 150
BOULONS DE BLOCAGE BOLTS FIX THE LOAD CELL DUTO CAPTEUR.
150
115
50
150
25
25
150 200
BASESUPFIL
C D 11
60
Ø26
B
10
M12x1.75
BINF
Ø11
A
B
C
BINF100
Ø110
22
Ø102
D 2
BINF126
Ø140
23
Ø128
3
BINF165
Ø180
23
Ø167
3
A
R ev. 0 .0
Ø60
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
91
CX CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Portées de 1000 kg à 30000 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.05% DEGRÉ DE PROTECTION IP68
KITS DE MONTAGE
V10000 - V10275
V15000 - V30000 - V100000
kg
PORTÉE
Z10000
Z15000/100000
POIDS NET (kg)
CODE
1000
1.1
CX1000L
2500
1.1
CX2500L
5000
1.1
CX5000L
7500
1.1
CX7500L
10000
1.1
CX10000L
15000
1.4
CX15000L
30000
2.2
CX30000L
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm) Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22)
R ev. 0 .0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
92
CX CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
1000, 2500, 5000, 7500, 10000, 15000, 30000 kg
Erreur combinée
≤±0.05%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.4%
Résistance d’entrée
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
700 Ω ±5
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±2%
Compensation thermique
765 Ω ±15
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
10 m
Diamètre du câble
5 mm
Fils conducteurs
6 x 0.25 mm
BLINDAGE
2
+ SIGNAL
VERT
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
M12x1.75 mm
BASESUPFIL
Base inférieure tournée en acier inox AISI 304 pour capteurs de pesage à compression.
Ø110x22 mm
BINF100
Plaque inférieure et base supérieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
BASESUP P10000
Bases supérieures et inférieures tournées en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
BASESUP BASEINF
Plaque et base inférieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
BASEINF PIASTRA200
R ev. 0 .0
Base supérieure en acier inox AISI 304 fileté pour capteurs de pesage à compression.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
93
CX CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL DIMENSIONS (mm) 3x I
1000 : 15000 30000
D
E
H
C
B
1/4 gas
F
A
G
A
Ø82
B
44
48
C
32
35
D
Ø22
Ø28
E
14
14
F
18
18
G
Ø70
Ø80
H
17
23
I
M8
M10
Ø100
BASESUP BASESUP
BASESUP 4x Ø15
22 5
4
PIASTRA200
17.5
4x Ø14
PIASTRA200
25
P10000
68
BASEINF
BASEINF
10
P10000
load cell
81
71
load cell
load cell
24
17.5
115
18 90 25
17.5
M8x1.25
18
17.5
2
22
90
200
BASEINF 150
BOULONS DE BLOCAGE TO FIX LOAD CELL DU BOLTS CAPTEUR DETHE PESAGE
150
115
50
150
25
25
150 200
BASESUPFIL
BINF C D
60
11
Ø26
B
10
M12x1.75
BINF100
A
B
C
D
Ø110
22
Ø102
2
Ø11 A
R ev. 0 .0
Ø60
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
94
CBX CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
KITS DE MONTAGE Conçus en accord avec les normes OIML R60
Portées de 15000 kg à 50000 kg série V10000/V10275-EN1090
série V15000/V100000-EN1090
Z10000
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.035% DEGRÉ DE PROTECTION IP68 série Z15000/100000
kg
PORTÉE
POIDS NET (kg)
15000
1.4
30000
2.2
50000
3.8
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE DESCRIPTION
R ev. 0 .0
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
95
CBX CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale (E max)
15000 - 30000 - 50000 kg
Erreur combinée
≤±0.035%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
700 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
700 Ω ±5
-10 °C / +50 °C
Résistance d’isolement
>10000 MΩ
Gamme de température de fonctionnement
-20 °C / +70 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
10 m
Diamètre du câble
5 mm
Fils conducteurs
6 x 0.14 mm
BLINDAGE
2
+ SIGNAL
VERT
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Base supérieure en acier inox AISI 304 filetée pour capteurs de pesage à compression.
M12x1.75 mm
BASESUPFIL
Base inférieure tournée en acier inox AISI 304 pour capteurs de pesage à compression.
Ø110x22 mm Ø140x23 mm
BINF100 BINF126
Plaque inférieure et base supérieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
BASESUP P10000
Bases supérieures et inférieures tournées en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
BASESUP BASEINF
Plaque et base inférieure tournée en acier inox AISI 304. Portée capteur de pesage: jusqu’à 15000 kg.
BASEINF PIASTRA200
Adaptateur en acier inox AISI 304 pour kit de montage:
R ev. 0 .0
- V15000 - V30000 - V100000
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
pour capteurs de pesage Ø82 mm pour capteurs de pesage Ø100 mm pour capteurs de pesage Ø126 mm
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ADAT100 ADAT126 ADAT165
ISO
9001
ISO 14001
www.laumas.com
96
CBX CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL DIMENSIONS (mm) D
kg A B C D E F
E
C
B
1/4 gas
A
F
15000 Ø82 44 32 Ø22 14 15
30000 Ø100 48 35 Ø28 14 15
50000 Ø126 54 40 Ø35 14 15
BASESUP BASESUP
BASESUP 4x Ø15
22 5
4
PIASTRA200
17.5
4x Ø14
PIASTRA200
25
P10000
68
BASEINF
BASEINF
10
P10000
load cell
81
71
load cell
load cell
24
17.5
115
18 90 25
17.5
M8x1.25
18
17.5
2
22
90
200
BASEINF 150
BOULONS DE BLOCAGE BOLTS FIX THE LOAD CELL DUTO CAPTEUR.
150
115
50
150
25
25
150 200
BASESUPFIL
C D 11
60
Ø26
B
10
M12x1.75
BINF
Ø11
A
B
C
BINF100
Ø110
22
Ø102
D 2
BINF126
Ø140
23
Ø128
3
BINF165
Ø180
23
Ø167
3
A
R ev. 0 .0
Ø60
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
kg
1500
A B C D E F
Ø82 44 32 Ø22 14 15
97
CBLS CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL
Conçus en accord avec les normes OIML R60
Portées de 200000 kg à 750000 kg
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.10% DEGRÉ DE PROTECTION IP68
kg
PORTÉE
POIDS NET (kg)
200000
20
300000
42
500000
60
750000
60
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE DESCRIPTION
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Dimensions:
R ev. 0 .0
Base de pesage supérieure.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
Ø119 mm; h=60 mm Ø198 mm; h=60 mm Ø198 mm; h=89 mm
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
Charge statique maximale: 200000 kg 300000 kg 500000 - 750000 kg
ISO
BOTTONE200 BOTTONE BOTTONE750
9001
ISO 14001
www.laumas.com
98
CBLS CAPTEURS DE PESAGE À COMPRESSION - BAS PROFIL DIMENSIONS (mm)
F
4x G
O
Base carico Basedide pesage superiore supérieure
P
H
N M
1/2 GAS G1
300t
500-750t
Ø229
Ø299
Ø299
B
Ø136.5
Ø228
Ø230
C
Ø87
Ø155
Ø155
D
60
73
106
E
10
12
14
F
Ø200
Ø260
Ø260
G
Ø10.5
Ø12.5
Ø12.5 Ø18.5
G1
Ø16.5
Ø18.5
G2
10.5
12.5
12.5
H
142±1
180±2
180±2 25
30
25
60
50
50
weight
20kg
42kg
60kg
200t
300t
500-750t
M
Ø119
Ø198
Ø198
E
I L
I
D
G2
Q
C
200t A
5
B A
L
N
Ø88
Ø156
Ø158
O
60
60
89
P
5
5
9
Q
125
140
200
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale (E max)
200000 - 300000 - 500000 - 750000 kg
Erreur combinée
≤±0.10%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
700 Ω ±20
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
700 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-20 °C / +70 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES 10 m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.14 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR MARRON
R ev. 0 .0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
99
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
PAGE
A1.7
CARTOUCHE
COK
15000, 25000, 50000 kg
101
COD
25000, 50000 kg
103
CO
25000 kg
106
COL
30000 kg
108
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
100
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
101
COK CAPTEURS DE PESAGE EN CARTOUCHE
Portées de 15000 kg à 50000 kg
KIT DE MONTAGE
VCOKDTL
ACIER NICKELÉ AISI 4340 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP68 ACCESSOIRE DE MONTAGE KITCOK INCLUS CLASSE DE PRÉCISION
kg
PORTÉE
POIDS NET (kg)
C3
15000
3.3
25000
3.5
50000
3.7
25000
4
Câble Anti-rat SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
R e v. 0 . 0
Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
102
COK CAPTEURS DE PESAGE EN CARTOUCHE ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Accessoire en acier nickelé AISI 5140 composé d’un système anti-rotation, joint de protection en caoutchouc, 2 bases (supérieure et inférieure) et 3 plaques cylindriques à centrage automatique.
KITCOK
DIMENSIONS (mm) Ø 11
Ø 85 64 Ø165
Ø 44 Ø 48
COK
KITCOK
Ø 76 149
200
150
max 4°
3 x Ø17 120°
max 10
Axe Perno antirotazione anti-rotation
0° 12
COK weight: 3 kg KITCOK weight: 2.7 kg
Ø 85
CARACTERISTIQUES TECHNIQUES Matériel
Acier nickelé AISI 4340
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
15000 - 25000 - 50000 kg
Échelon de vérification minimal (V min)
E max / 10000
Erreur combinée
≤±0.02%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
780 Ω ±20
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
700 Ω ±10
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-30 °C / +70°C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
250%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.6 - 1 mm
CONNEXIONS ÉLECTRIQUES 20 m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.22 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
103
COD CAPTEURS DE PESAGE NUMÉRIQUES EN CARTOUCHE
DESCRIPTION
Corps en acier nickelé AISI 4340 et coque en acier inox AISI 304 Erreur combinée ≤ ±0.014% Degré de protection IP69K Sortie numérique à deux connecteurs Compatible avec les instruments WINOX BGE et WTAB BGE Bases pour capteur de pesage avec mécanisme anti-rotation Câble de mise à la terre Colliers de serrage Protection contre foudres et chocs électriques
R e v. 0 . 0
PORTÉE
CLASSE DE PRÉCISION
kg
POIDS NET (kg)
CÂBLE DE CONNEXION
25000
3.5
-
50000
3.7
-
25000
3.5
5 mètres
50000
3.7
5 mètres
25000
3.5
10 mètres
50000
3.7
10 mètres
LAUMAS S.r.l. Fax: (+39) 0521 681091
C5
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
104
COD CAPTEURS DE PESAGE NUMÉRIQUES EN CARTOUCHE CERTIFICATIONS OIML R60 C5 Équivalent du marquage CE pour le Royaume-Uni Déclaration de conformité + degré de protection IP69K IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm) Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Conforme aux normes du marché Chinois pour l’usage légal pour le commerce
OPTIONS SUR DEMANDE DESCRIPTION
Câble anti-rat pour la connexion à l’indicateur, longueur: 20 m, doté d’un connecteur à une seule extrémité.
Câble anti-rat, longueur: 10 m, doté d’un connecteur aux deux extrémités.
Câble anti-rat, longueur: 5 m, doté d’un connecteur aux deux extrémités.
DIMENSIONS (mm) 2xØ83.5
25 10
35
2xØ64
Ø99
R e v. 0 . 0
4xØ15
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
4xØ10
22
12
10
35
129
140
150
200
Ø105
2xM8
ISO
9001
ISO 14001
www.laumas.com
105
COD CAPTEURS DE PESAGE NUMÉRIQUES EN CARTOUCHE CARACTERISTIQUES TECHNIQUES Matériel
Corps en acier nickelé AISI 4340 et coque en acier inox AISI 304
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C5 • 5000
Charge nominale (E max)
25000 - 50000 kg
Échelon de vérification minimal (V min)
E max / 10000
Erreur combinée
≤±0.014%
Degré de protection
IP69K
Effet de la temperature sur le zéro
0.0015% °C
Tension d’alimentation recommandée
9÷12 VDC
Effet de la temperature sur la pleine échelle
0.0015% °C
Charge statique maximale (% sur la pleine échelle)
150%
Compensation thermique
-10 °C / +40 °C
Charge de rupture (% sur la pleine échelle)
300%
Gamme de température de fonctionnement
-30 °C / +70°C
Interface série RS485
Halfduplex
Fluage après 30 minutes
0.02%
Distance de transmission maximale
1200 m
Tension d’alimentation max tolérée
20 VDC
CONNEXIONS ÉLECTRIQUES Longueur de câble
5 m/10 m
Diamètre du câble
8.8 mm
Fils conducteurs
4 x 0.2 mm
BLINDAGE
2
+ RS485
BLANC
+ ALIMENTATION
BLEU
- RS485
ROUGE
- ALIMENTATION
NOIR
EXEMPLE D’APPLICATION Connexion en série des capteurs de pesage
WINOX BGE
R e v. 0 . 0
WTAB BGE
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
106
CO CAPTEURS DE PESAGE EN CARTOUCHE
Portée 25000 kg
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.017% DEGRÉ DE PROTECTION IP68 PROTECTION CONTRE LA FOUDRE
CLASSE DE PRÉCISION
kg
PORTÉE
C4
25000
POIDS NET (kg)
2.4 SUR DEMANDE
CERTIFICATIONS OIML R60 C4 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers
R e v. 0 . 0
ACCESSOIRES COMPLÉMENTAIRES
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
DESCRIPTION
CODE
Accessoire en acier inox composé d’un système anti-rotation avec O-ring et 2 bases (supérieure et inférieure).
KITCO
Kit composé de 2 plaques (supérieure et inférieure) en acier nickelé AISI 5140 pour bases KITCO.
PIACO
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
107
CO CAPTEURS DE PESAGE EN CARTOUCHE DIMENSIONS (mm) 150 11 15
CO
118.5
33
PIACO
66
KITCO
load cell CO
50
186.5
Ø 40
*
3
15
Système anti-rotation Sistema antirotazione *(axe et joint torique) (perno più O-ring)
Ø89
150
PIACO
KITCO
Basesupérieure superiore Base
Ø30.4
Ø18
30 27 20
Base Baseinférieure inferiore
Ø18
17.5
17.5
17.5
3 42 70 76
Plaque Piastrainférieure inferiore 17.5
Plaque Piastrasupérieure superiore
65 100
46 29
11
65 100
70 43 30
CO = 2.4 kg KITCO = 1.8 kg PIACO = 3.4 kg
Ø 40
17.5
115 150
115 150
17.5
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C4 • 4000
Charge nominale (E max)
25000 kg
Échelon de vérification minimal (V min)
E max / 15000
Erreur combinée
≤±0.017%
Degré de protection
IP68
Sensibilité
2 mV/V ±1%
Résistance d’entrée
700 Ω ±7
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
700 Ω ±7
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-30 °C / +65°C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.02%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.6 - 1 mm
CONNEXIONS ÉLECTRIQUES 15 m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.24 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
108
COL CAPTEURS DE PESAGE EN CARTOUCHE
Portée 30000 kg
KITS DE MONTAGE
VCOKDTL
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.017% DEGRÉ DE PROTECTION IP68
CLASSE DE PRÉCISION
kg
PORTÉE
POIDS NET (kg)
C4
30000
2.4 SUR DEMANDE
CERTIFICATIONS OIML R60 C4 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers
ACCESSOIRES COMPLÉMENTAIRES CODE
Accessoire en acier inox AISI 420 trempé composé d’un système anti-rotation, joint de protection en caoutchouc, 2 bases (supérieure et inférieure) et 3 plaques cylindriques à centrage automatique.
KITCOL
R e v. 0 . 0
DESCRIPTION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
109
COL CAPTEURS DE PESAGE EN CARTOUCHE DIMENSIONS (mm) Ø165
Ø85
3 x Ø 17.5
F
Ø64
Ø11
120°
1/4 gas
Ø 44
E KITCOL
0°
12
A
B
C
200
150
123
Ø 76
COL
C
A
F
B
D
D max. E ( max. angle) F ( curvature radius) weight 13
160°
5°
2.4 kg
KITCOL weight = 3 kg
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C4 • 4000
Charge nominale (E max)
30000 kg
Échelon de vérification minimal (V min)
E max / 10000
Erreur combinée
≤±0.017%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
800 Ω ±30
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
700 Ω ±10
Effet de la temperature sur la pleine échelle
0.0012% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Gamme de température de fonctionnement
-30 °C / +70°C
Charge statique maximale (% sur la pleine échelle)
120%
Fluage après 30 minutes
0.016%
Charge de rupture (% sur la pleine échelle)
200%
15 V
Déflexion à la charge nominale
0.6 - 1 mm
Tension d’alimentation max tolérée Sortie de courant calibrée
CONNEXIONS ÉLECTRIQUES 20 m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.22 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
110
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
PAGE
A1.8
COMPRESSION / TRACTION
CLBT
50, 100, 500 kg
112
CL
500, 1000, 2000, 5000, 10000, 20000, 30000, 60000, 100000, 150000, 200000 kg
111
CLR
500, 1000, 2000, 5000, 10000, 20000, 30000, 60000, 100000, 200000 kg
116
CLK
10000, 20000 kg
118
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
111
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
112
CLBT CAPTEURS DE PESAGE À COMPRESSION/TRACTION
Conçus en accord avec les normes oIML R60
Portées de 50 kg à 500 kg
50-100 kg: ALLIAGE D’ALUMINIUM (AvIoNAL) 500 kg: ACIER INoX 17-4 PH ERREUR COMBINÉE ≤ ±0.05% DEGRÉ DE PRoTECTIoN IP65
PORTÉE
kg
POIDS NET (kg)
50
0,15
100
0,15
500
0,25
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Base inférieure
BINFCLBT
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
R e v. 0. 0
ATEX (zones 2-22) ATEX/IECEx (zones 1-21)
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
113
CLBT CAPTEURS DE PESAGE À COMPRESSION/TRACTION DIMENSIONS (mm) CLBT
BINFCLBT
4x Ø3.25
4x M3
PRESSACAVO M6
8.5
8.5
Ø3
Ø3
M8
1
20
15
5
30
Ø45
M8
Ø32,5 Ø45
CARACTERISTIQUES TECHNIQUES Matériel Charge nominale (E max)
Alliage d’aluminium (Avional)
Acier inox 17-4 PH
50 - 100 kg
500 kg
Erreur combinée
≤±0.05%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
700 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-20 °C / +70 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 20 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
5÷15 v
Déflexion à la charge nominale
0.3 mm
700 Ω ±20
CONNEXIONS ÉLECTRIQUES Longueur de câble
5m
Diamètre du câble
5 mm
Fils conducteurs
6 x 0.088 mm
BLINDAGE
R e v. 0. 0
2
+ SIGNAL
vERT
+ ALIMENTATIoN + REF./SENSE
RoUGE BLEU
- SIGNAL
BLANC
- ALIMENTATIoN - REF./SENSE
NoIR MARRoN
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
114
CL CAPTEURS DE PESAGE À COMPRESSION/TRACTION
Conçus en accord avec les normes OIML R60
Portées de 500 kg à 200000 kg
ACIER INOX 17-4 PH BIDIRECTIONEL À TRACTION ET COMPRESSION ERREUR COMBINÉE ≤ ±0.05% DEGRÉ DE PROTECTION: IP68 (500 - 60000 kg) - IP67 (100000 - 200000 kg)
kg
POIDS NET (kg)
500
1.2
1000
1.2
2000
1.2
5000
1.7
10000
1.8
20000
4.8
30000
5.3
60000
5.4
100000
12
150000
15
200000
25
PORTÉE
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE DESCRIPTION
R e v. 0 . 0
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
115
CL CAPTEURS DE PESAGE À COMPRESSION/TRACTION DIMENSIONS (mm)
H
F
B
kg 500 kg 1000 kg 2000
G
L
C
E D A
8x I 12x I (CL kg 200000)
1/4 gas
kg 20000 kg 5000 kg 30000 kg 10000 kg 60000
kg 100000 kg 150000 kg 200000
A
Ø 85
Ø 94
Ø 136
Ø 175
Ø 213
Ø 254
B
Ø 99
Ø 109
Ø 164
Ø 219
Ø 249
Ø 299
C
Ø 31
Ø 38
Ø 70
Ø 88
Ø 140
Ø 170
D
Ø 72
Ø 78
Ø 113
Ø 135
Ø 176
Ø 210
E
M20 x1.5
M24 x 2
M48 x 3
M64 x 4
M72 x 4
M90 x 6 5
F
2
2
5
5
5
G
1.5
1.5
2
3
3
3
H
30
35
50
70
70
80
I (•)
Ø 8.5
Ø 8.5
Ø 16.5
Ø 26
Ø 26
Ø 26
L
68.5
73.5
101
128.5
143.5
168.5
Weight
1.1
1.4
5
11
16
26
Pour les vis de fixation du capteur de pesage (•) prévoir le couple de serrage indiqué dans le tableau Vis
M8
Classe de la vis Couple de serrage
6.8
A2-70
15 Nm
M16 8.8
A2-80
6.8
20 Nm
A2-70
120 Nm
M24
8.8
A2-80
160 Nm
6.8
A2-70
8.8
400 Nm
A2-80
550 Nm
pour les portées 10000, 30000, 60000, 150000, 200000 kg utiliser des vis de classe 8.8 ou supérieure
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale (E max)
500 - 1000 - 2000 - 5000 - 10000 - 20000 - 30000 - 60000 - 100000 - 150000 - 200000 kg
Erreur combinée
≤±0.05%
Degré de protection
IP68 (500 - 60000 kg), IP67 (100000 - 200000 kg)
Sensibilité
2 mV/V ±0.3%
Résistance d’entrée
700 Ω ±20
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
700 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-20 °C / +70 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.3%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 5m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.14 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR MARRON/JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
116

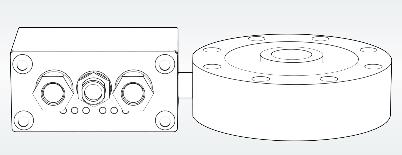

CLR CAPTEURS DE PESAGE À COMPRESSION/TRACTION Portées de 500 kg à 200000 kg
ACIER INOX 17-4 PH stRuCtuRE à RAyONs ERREUR COMBINÉE ≤ ±0.03% DEGRÉ DE PROTECTION: IP68 (500 - 30000 kg) - IP67 (60000 - 200000 kg) HaUTE RÉsIsTaNCE à la faTIGUE : PlUs DE 20 MIllIONs DE CyClEs DE fONCTIONNEMENT kg
TyPE DE CONNECTION
POIDS NET (kg)
500
presse-étoupe M8
-
1000
presse-étoupe M8
-
presse-étoupe M8
-
connecteur
-
presse-étoupe M8
-
connecteur
-
presse-étoupe M8
-
connecteur
-
presse-étoupe M8
-
connecteur
-
presse-étoupe M8
-
connecteur
-
60000
connecteur
-
100000
connecteur
-
200000
connecteur
-
PORTÉE
2000 5000 10000 20000 30000
CERTIFICATIONS Équivalent du marquage CE pour le Royaume-uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Re v. 0. 0
AtEX (zones 2-22) AtEX/IECEx (zones 1-21)
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
117
CLR CAPTEURS DE PESAGE À COMPRESSION/TRACTION DIMENSIONS (mm) 10000 - 30000 kg
Ø90
Ø150
Ø185
3
M12
21 M36x3
3
3
16
19
34
40
44
2
2
2000 - 5000 kg
2
500 - 1000 kg
M24x2
Ø135
Ø110
Ø65
8x Ø13
Ø70
Ø160
Ø50
Ø130
Ø19.9
8x Ø11
100000 kg
200000 kg
Ø240
Ø295
Ø390
60
123 4
M45x3 Ø160
M80x4 Ø200
12x Ø17
M120x4 Ø270
Ø330
24x Ø26
Ø185
Ø250
Ø125
16x Ø21
Ø85
Ø200
4
3
50
30
105
62
3
5
60000 kg
2
Ø75
4x Ø6.6
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale (E max)
500 - 1000 - 2000 - 5000 - 10000 - 20000 - 30000 - 60000 - 100000 - 200000 kg
Erreur combinée
≤±0.03%
Degré de protection
IP68 (500 - 30000 kg), IP67 (60000-200000 kg)
sensibilité
2 mV/V ±0.1%
Résistance d’entrée
700 Ω ±20
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
700 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +70 °C
Charge statique maximale (% sur la pleine échelle)
150%
fluage après 30 minutes
0.05%
Charge de rupture (% sur la pleine échelle)
300%
tension d’alimentation max tolérée
5 ÷ 15 VDC
Déflexion à la charge nominale
0.35 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
5m
Diamètre du câble
5 mm
Fils conducteurs
6 x 0.14 mm
BLINDAGE
Re v. 0. 0
2
+ sIGNAL
VERT
+ ALIMENtAtION + REf./sENsE
ROuGE BLEu
- sIGNAL
BLANC
- ALIMENtAtION - REf./sENsE
NOIR MARRON/JAuNE
La S o cié té se ré se r ve le droit de faire de s c ha ngement s a ux d o nnées techniq ues, d es s ins et ima g es s a ns p réa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
118
CLK CAPTEURS DE PESAGE À COMPRESSION/TRACTION
Conçus en accord avec les normes OIML R60
Portées de 10000 kg à 20000 kg
ACIER SPÉCIAL BIDIRECTIONEL À TRACTION ET COMPRESSION ERREUR COMBINÉE ≤ ±0.1% DEGRÉ DE PROTECTION IP67
kg
PORTÉE
POIDS NET (kg)
10000
10.5
20000
11
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22)
R e v. 0 . 0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
119
CLK CAPTEURS DE PESAGE À COMPRESSION/TRACTION DIMENSIONS (mm)
27.5
Ø11
55
2.5 Ø133
Ø155 2
Ø106
2 1
50
90
M30x2
50
20
8x M10x75 2
8x M10x1.5
CARACTERISTIQUES TECHNIQUES Matériel
Acier spécial
Charge nominale (E max)
10000 - 20000 kg
Erreur combinée
≤ ±0.1%
Degré de protection
IP67
Sensibilité
2 mV/V ±0.3%
Résistance d’entrée
352 Ω ±3
Effet de la temperature sur le zéro
0.002% °C
Résistance de sortie
400 Ω ±20
Effet de la temperature sur la pleine échelle
0.002% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +70 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 12 m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.24 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
120
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
PAGE
A1.9
TRACTION (COMPRESSION)
SA
15, 30, 60 kg
122
SL
25, 100, 200, 300, 500, 1000, 2500 kg
124
50, 100, 200, 300 kg
CTOL
127 500, 1000, 2500, 5000 kg
CTL
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
100, 200, 300, 500, 1000, 2500, 5000, 7500, 10000, 12500 kg
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
130
www.laumas.com
121
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
122
SA CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
Portées de 15 kg à 60 kg
ACIER NICKELÉ AISI 4140 ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP65 CLASSE DE PRÉCISION
kg
PORTÉE
POIDS NET (kg)
C3
15
0.28
30
0.28
60
0.28
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
Dimensions:
Portée capteur de pesage:
M6x1
15÷60 kg
EM
R e v. 0 . 0
Articulation à rotule avec écrou en acier C40 galvanisé
CODE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
123
SA CAPTEURS DE PESAGE À TRACTION (COMPRESSION) DIMENSIONS (mm)
Overall dimensions with ball-and-socket joints Ecombrement avec Ecombrement avec articulations à rotules
13
10.5
articulations à rotules
10
51
4.5 Ø6
1/4 gas
≈˜ 115.5
36.5
47
63.5
17.5 10.5
2xM6x1
Example Exemple of application on the d’application tension bar sur tendeur mechanical scale
6
CARACTERISTIQUES TECHNIQUES Matériel
Acier nickelé AISI 4140
Classe de précision OIML R60 • Divisions de contrôle de l’échelle
C3 • 3000
Charge nominale (E max)
15 - 30 - 60 kg
Échelon de vérification minimal (V min)
E max / 8000
Erreur combinée
≤±0.02%
Degré de protection
IP65
Sensibilité
2 mV/V ±10%
Résistance d’entrée
381 Ω ±10
Effet de la temperature sur le zéro
0.0017% °C
Résistance de sortie
350 Ω ±10
Effet de la temperature sur la pleine échelle
0.0013% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-20 °C / +60°C
Charge statique maximale (% sur la pleine échelle)
120%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.2 mm
CONNEXIONS ÉLECTRIQUES 3m
BLINDAGE
Diamètre du câble
4 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.24 mm2
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
124
SL AL COU ON N TI
HT
E
A
EI
G
SU
ON W
RES
L CI
NA
CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
S AND M
Porteés de 25 kg à 2500 kg
RES
SU
–
HT
E
A
–
AL COU ON N TI
G
EI
C4
ON W
25
C3
L CI
CLASSE DE PRÉCISION
kg
PORTÉE
NA
ACIER NICKELÉ AISI 4340 ERREUR COMBINÉE ≤ ±0.02% (0.017% C4) DEGRÉ DE PROTECTION IP67
S AND M
–
100
POIDS NET (kg)
0.4 0.6
200
–
0.6
300
–
0.6
500
0.7
1000
0.9
2500
1.6 SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) OIML R60 C4 Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles FM HazLoc - Conforme aux normes des États-Unis et du Canada pour les atmosphères explosibles
RES
HT
SU
EI
G
E
A
ON W
R e v. 0 . 0
L CI
NA
Conforme aux normes du marché Chinois pour les atmosphères explosibles AL COU ON N TI
S AND M
NTEP - Conforme aux normes des États-Unis pour l’usage légal pour le commerce
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
125
SL CAPTEURS DE PESAGE À TRACTION (COMPRESSION) ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
DIMENSIONS
PORTÉE CAPTEUR DE PESAGE
CODE
acier inox
M12x1.75 M20x1.5
200-1000 kg 2500 kg
EM-INOX
acier C40 galvanisé
M8x1.25 M10x1.5 M12x1.75 M20x1.5
25 kg 100 kg 200-1000 kg 2500 kg
EM
Articulation à rotule avec écrou:
DIMENSIONS (mm)
F1
M
Overall dimensions Ecombrement avecwith articulations à rotules ball-and-socket joints
C
B
J G
Exemple of d’application Example application sur tension tendeurbar on the mechanical scale
D
E
M
L
H
N
A
I
F
A
B
C
D
E
F
F1
G
H
I
J
L
M
N ((≈) ˜)
25 kg
76.2
50.8
15.7
M8x1.25
10
14.5
12.7
Ø8
54
8
6.5
42.5
11.5
129
100 kg
76.2
50.8
15.3
M10x1.5
9
22.4
19
Ø10
62.5
9
7.5
48.5
14
142
22.4
19
Ø12
71
10
8.5
54.5
16.5
154
200 kg 300 kg
8 76.2
50.8
14.4
M12x1.75
500 kg
9 9
76.2
50.8
12.5
M12x1.75
10
28.9
25.4
Ø12
71
10
8.5
54.5
16.5
159
2500 kg
101.6
76.2
20
M20x1.5
6
28.9
25.4
Ø20
104.5
16
13.5
77.5
27
217
R e v. 0 . 0
1000 kg
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
126
SL CAPTEURS DE PESAGE À TRACTION (COMPRESSION) CARACTERISTIQUES TECHNIQUES Matériel
Acier nickelé AISI 4340
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max) Échelon de vérification minimal (V min) Erreur combinée
-
C3 • 3000
C4 • 4000
25 kg
100 - 200 - 300 kg 500 - 1000 - 2500 kg
100 - 200 - 300 kg 500 - 1000 - 2500 kg
-
E max / 10000 E max / 15000
E max / 20000
≤±0.02%
≤±0.02%
≤±0.017%
Degré de protection
IP67
Sensibilité
2 mV/V ±0.2%
Résistance d’entrée
350 Ω ±3.5
Effet de la temperature sur le zéro
0.0015% °C
Résistance de sortie
350 Ω ±3.5
Effet de la temperature sur la pleine échelle
0.0017% °C
Équilibrage de zéro
±1%
Compensation thermique
-10 °C / +40 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-35 °C / +65 °C
Charge statique maximale (% sur la pleine échelle) 150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
18 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
5 m (25 - 300 kg); 10 m (500 - 2500 kg)
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
4 x 0.24 mm
+ ALIMENTATION
ROUGE
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
2
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
127
CTOL CAPTEURS DE PESAGE À TRACTION (COMPRESSION) Conçus en accord avec les normes OIML R60
Portées de 50 kg à 300 kg Portées de 500 kg à 5000 kg
ACIER INOX AISI 420 ERREUR COMBINÉE ≤ ±0.03% DEGRÉ DE PROTECTION IP67
kg
POIDS NET (kg)
50
0.7
100
0.7
200
0.7
300
0.7
500
0.7
1000
1.4
2500
1.4
5000
2.7
PORTÉE
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22)
R ev. 0 .0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
128
CTOL CAPTEURS DE PESAGE À TRACTION (COMPRESSION) ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
DIMENSIONS
PORTÉE CAPTEUR DE PESAGE
CODE
acier inox
M12x1.75 M16x2 M20x1.5 M24x2
50-500 kg 1000 kg 2500 kg 5000 kg
EM-INOX
acier C40 galvanisé
M12x1.75 M16x2 M20x1.5 M24x2
50-500 kg 1000 kg 2500 kg 5000 kg
EM
Articulation à rotule avec écrou:
DIMENSIONS (mm) B Ecombrement avec articulations à rotules Overall dimensions with ball-and-socket joints
1/4 gas
M
J
G
C
L
N
H
A
I
E
F
M
D
B
C
D
E
F
G
H
I
J
L
M
N ((≈) ˜)
50 kg 500 kg
59.5
63.5
14.5
M12x1.75
17
22
Ø12
71
10
8.5
54.5
16.5
140
1000 kg
78
82
21
M16x2
17
30
Ø17
92
14
11.5
69.5
22.5
176
2500 kg
78
82
21
M20x1.5
17
30
Ø20
104.5
16
13.5
77.5
27
191
5000 kg
90
102
24
M24x2
17
45
Ø25
126
20 17.5
94.5
31.5
230
R ev. 0 .0
A
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
129
CTOL CAPTEURS DE PESAGE À TRACTION (COMPRESSION) CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
50 - 100 - 200 - 300 - 500 - 1000 - 2500 - 5000 kg
Erreur combinée
≤±0.03%
Degré de protection
IP67
Sensibilité
2 mV/V ±0.4%
Résistance d’entrée
385 Ω ±30
Effet de la temperature sur le zéro
0.0025% °C
Résistance de sortie
350 Ω ±10
Effet de la temperature sur la pleine échelle
0.0025% °C
Équilibrage de zéro
±2%
Compensation thermique
>2000 MΩ
-10 °C / +40 °C
Résistance d’isolement
Gamme de température de fonctionnement
-20 °C / +60 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
250%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES 10 m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.20 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R ev. 0 .0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
130
CTL CAPTEURS DE PESAGE À TRACTION (COMPRESSION)
Portées de 100 kg à 12500 kg
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.02% DEGRÉ DE PROTECTION IP68
PORTÉE
kg
CLASSE DE PRÉCISION
100
–
–
0.7
200
–
–
0.7
300
–
–
0.7
POIDS NET (kg)
C3
500
1.4
1000
1.4
2500
1.4
5000
2.6
7500
2.7
10000
3.7
12500
4.8 SUR DEMANDE
CERTIFICATIONS OIML R60 C3 Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm) Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
R ev. 0 .0
Conforme aux normes de la Fédération de Russie pour l’emploi dans le rapport avec tiers Conforme aux normes du marché Chinois pour l’usage légal pour le commerce
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
131
CTL CAPTEURS DE PESAGE À TRACTION (COMPRESSION) DIMENSIONS (mm)
D
Ecombrement avec articulations à rotules Overall dimensions with ball-and-socket joints G
I
L
N
H
A
1/4 gas
M
C
J
B
F
M
E
100 kg 200 kg 300 kg
500 kg 1000 kg
2500 kg
A
60
78
78
90
103
B
63
82
82
102
114
5000 kg 10000 kg 12500 kg 7500 kg 120 129
C
14.5
21
21
24
30.5
37
D
M12x1.75
M16x2
M20x1.5
M24x2
M30x2
M36x3
E
29
29
29
29
29
29
F
22
30
30
45
50
55
G
Ø12
Ø17
Ø20
Ø25
Ø30
Ø35
H
71
92
104.5
126
146.5
181
I
10
14
16
20
22
25
J
8.5
11.5
13.5
17.5
19.5
21.5
L
54.5
69.5
77.5
94.5
110
140
M (˜ ) N (≈)
16.5
22.5
27
31.5
36.5
41
143
175
190
235
260
324
OPTIONS SUR DEMANDE DESCRIPTION
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
DIMENSIONS
PORTÉE CAPTEUR DE PESAGE
CODE
acier inox
M12x1.75 M16x2 M20x1.5 M24x2
100-300 kg 500-1000 kg 2500 kg 5000-7500 kg
EM-INOX
acier C40 galvanisé
M12x1.75 M16x2 M20x1.5 M24x2 M30x2 M36x3
100-300 kg 500-1000 kg 2500 kg 5000-7500 kg 10000 kg 12500 kg
EM
R ev. 0 .0
Articulation à rotule avec écrou:
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
132
CTL CAPTEURS DE PESAGE À TRACTION (COMPRESSION) CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Classe de précision OIML R60 • Divisions de contrôle de l’échelle Charge nominale (E max)
-
C3 • 3000
100 - 200 - 300 kg
500 - 1000 - 2500 - 5000 kg 7500 - 10000 - 12500 kg
Échelon de vérification minimal (V min)
E max / 10000
Erreur combinée
≤±0.02%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
350 Ω ±5
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350 Ω ±2
Effet de la temperature sur la pleine échelle
0.003% °C
Équilibrage de zéro
±1%
Gamme de température OIML R60
-10 °C / +40 °C
Résistance d’isolement
≥5000 MΩ
Compensation thermique
-20 °C / +70 °C
Charge statique maximale (% sur la pleine échelle) 150%
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge de rupture (% sur la pleine échelle)
300%
Fluage après 30 minutes
0.05%
Déflexion à la charge nominale
0.3 mm
Tension d’alimentation max tolérée
15 V
CONNEXIONS ÉLECTRIQUES Longueur de câble
10 m
Diamètre du câble
5 mm
Fils conducteurs
6 x 0.14 mm
BLINDAGE
R ev. 0 .0
2
+ SIGNAL
VERT
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
133
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
PAGE
A1.10
TRACTION
TAL
5000, 10000, 20000 kg
135
TBT
30000, 40000, 50000, 60000, 100000, 250000 kg
137
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
134
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
135
TAL CAPTEURS DE PESAGE À TRACTION
Conçus en accord avec les normes OIML R60
Portées de 5000 kg à 20000 kg
ACIER INOX 17-4 PH TROUS DE CONNEXION UNIFIÉS POUR MANILLES ERREUR COMBINÉE ≤ ±0.03% DEGRÉ DE PROTECTION IP68
kg
PORTÉE
POIDS NET (kg)
5000
4.5
10000
4.6
20000
6.6
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE DESCRIPTION
R e v. 0 . 0
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
136
TAL CAPTEURS DE PESAGE À TRACTION DIMENSIONS (mm)
D
F
kg 5000 kg 10000 kg 20000
E
H
1/4 gas
D
C
+/-0.2
G
10
B
A
A
76
82
B
45
54
C
33
52
D
35
47
E
130
166
F
106
112
G
100
130
H
200
260
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox AISI 420
Charge nominale (E max)
5000 - 10000 - 20000 kg
Erreur combinée
≤±0.03%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.003% °C
Équilibrage de zéro
±1%
Compensation thermique
350 Ω ±5
-20 °C / +70 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
10 m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
6 x 0.14 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE/MARRON
R e v. 0 . 0
Fils conducteurs
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
137
TBT CAPTEURS DE PESAGE À TRACTION Conçus en accord avec les normes OIML R60
Portées de 30000 kg à 100000 kg
Portée 250000 kg
ACIER INOX 17-4 PH TROUS DE CONNEXION UNIFIÉS POUR MANILLES ERREUR COMBINÉE ≤ ±0.08% DEGRÉ DE PROTECTION IP67 - IP68 kg
PORTÉE
POIDS NET (kg)
30000
11
40000
11
50000
11
60000
11
100000
22
250000
64
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE DESCRIPTION
R e v. 0 . 0
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
138
TBT CAPTEURS DE PESAGE À TRACTION DIMENSIONS (mm)
B
D
A
E
H
C F
C
D
C
kg 30000 kg 40000 kg 50000 kg 60000
kg 100000
kg 250000
A
100
127
240
B
78
88
110
C
Ø 58
Ø 71
Ø 102
D
50
70
120
E
180
200
360
F
90
120
185
G
65
68
136
H
280
340
600
G
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale (E max)
30000 - 40000 - 50000 - 60000 - 100000 - 250000 kg
Erreur combinée
≤±0.08%
Degré de protection
IP68 (30000 - 100000 kg), IP67 (250000 kg)
Sensibilité
1.0 mV/V ±0.1%
Résistance d’entrée
350 Ω ±20
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-20 °C / +70 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.3 mm
CONNEXIONS ÉLECTRIQUES 10 m
BLINDAGE
Diamètre du câble
6 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.14 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR MARRON
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
139
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PAGE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
A1.11
CAPTEURS DE PESAGE NUMÉRIQUES
LCB
-
141
LCB 3A
-
144
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
140
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
141
LCB DIGITALISEUR UNIVERSEL POUR CAPTEURS DE PESAGE
DESCRIPTION
ENTRÉES/SORTIES ET COMMUNICATION
LCB transforme un capteur de pesage analogique (sortie mV/V)
1 port micro USB. 3 sorties à relais commandées par la valeurs de consigne ou via
en un numérique; il peut être utilisé sur les capteurs de pesage existants pour numériser le système de pesage. Conçu pour applications dans le domaine de l’IdO (Internet des Objets). Logiciel de configuration pour PC via port micro USB. DEL d’état de l’interface de communication. Montage: câblé ou attaché au corps du capteur de pesage par la connexion ¼ GAS standard (sous demande il est fourni avec adaptateurs spécifiques pour le couplage aux différentes pas de vis du capteur de pesage). Boîtier IP67 en acier inox AISI 304 ou nylon PA66 chargé verre (dimensions: 90x40x107 mm connecteurs libres compris). Convient pour un montage mural (supports inclus: 2 trous de fixation Ø 6 mm; entraxe trous: 68 mm). 3 connecteurs libres M12 IP67 inclus dans la fourniture. L’appareil peut être configuré et géré par le logiciel gratuit pour PC “Instrument Manager”, téléchargeable sur le site www.laumas.com.
protocoles.
2 entrées numériques: lecture de status via protocoles de communication série.

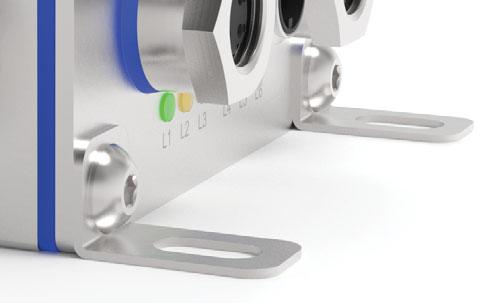

1 entrée pour capteur de pesage. SUPPORTS POUR MONTAGE MURAL

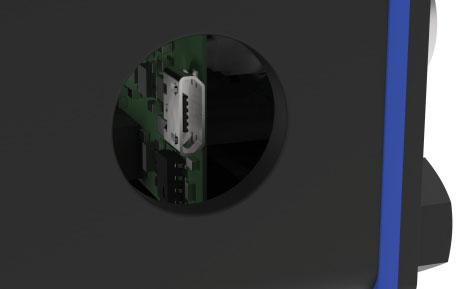

MICRO USB POUR LA CONFIGURATION VIA PC
EXEMPLE D’APPLICATION AVEC CAPTEUR DE PESAGE
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni Composant reconnu UL - Conforme aux normes des États-Unis et Canada
R e v. 0 . 0
BUS DE TERRAIN
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
142
LCB DIGITALISEUR UNIVERSEL POUR CAPTEURS DE PESAGE INTERFACES ET BUS DE TERRAIN
RS485. Connecteur circulaire M12 mâle, code A, 5 broches. Connecteur circulaire M12 femelle, code A, 5 broches. Débit en baud: 2400, 4800, 9600, 19200, 38400, 115200 (bit/s).
coming soon
RS485 + sortie analogique. Sous courant: 0÷20 mA; 4÷20 mA (jusqu’à 400 Ω). Sous tension: 0÷10 V; 0÷5 V (min 2 kΩ). Connecteur circulaire M12 mâle, code A, 5 broches. Connecteur circulaire M12 femelle, code A, 5 broches. IO-Link. 2x connecteurs circulaire M12 mâle, code A, 4 broches. L’instrument fonctionne comme device dans un réseau IO-Link. CANopen. Connecteur circulaire M12 mâle, code A, 5 broches. Connecteur circulaire M12 femelle, code A, 5 broches. L’instrument fonctionne comme slave dans un réseau CANopen synchrone. CC-Link IE Field Basic. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau CC-Link IE Field Basic. CC-Link. Connecteur circulaire M12 mâle, code A, 4 broches. Connecteur circulaire M12 femelle, code A, 5 broches. L’instrument fonctionne comme Remote Device Station dans un réseau CC-Link et il occupe trois stations.
coming soon
Profibus DP. Connecteur circulaire M12 mâle, code B, 5 broches. Connecteur circulaire M12 femelle, code B, 5 broches. L’instrument fonctionne comme slave dans un réseau Profibus DP.
coming soon
Modbus/TCP. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau Modbus/TCP. Ethernet TCP/IP. Connecteur circulaire M12 mâle, code D, 4 broches. L’instrument fonctionne dans un réseau Ethernet TCP/IP et il est également accessible via un navigateur Web.
coming soon
Ethernet/IP. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme adapter dans un réseau Ethernet/IP. PROFINET IO. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme device dans un réseau PROFINET IO. EtherCAT. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau EtherCAT. POWERLINK. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau Powerlink.
R e v. 0 . 0
SERCOS III. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau Sercos III.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
143
LCB DIGITALISEUR UNIVERSEL POUR CAPTEURS DE PESAGE FONCTIONS PRINCIPALES
Connexions à:
PROGRAMME BASE
Réglage de la valeur de consigne et l’hystérésis.
- API via sortie analogique ou bus de terrain; - PC/API via RS485 (jusqu’à 99 avec répéteurs de lignes, jusqu’à 32 sans répéteurs); - jusqu’à 4 capteurs de pesage en parallèle avec boîte de jonction. TCP/IP WEB APP: logiciel intégré en combinaison avec la versionn Ethernet TCP/IP pour la supervision, gestion et contrôle à distance de l’instrument. Filtre numérique pour réduire les effets des oscillations du poids. Ajustage théorique (via logiciel PC) et réel (avec poids étalons et possibilité de linéarisation jusqu’à 8 points). Ajustage par le biais des valeurs de caractérisation du capteur de pesage. Mise à zéro de la tare. Autozéro à l’allumage. Poursuite de la mise à zéro du poids brut. Tare semi-automatique (poids net/brut) et tare prédéterminée. Zéro semi-automatique. Connexion directe entre RS485 et RS232 sans convertisseur. Sauvegarde et réinitialisation de la configuration via logiciel PC.
PROGRAMME DE CHARGEMENT MONOPRODUIT 99 formules réglables. Calcul automatique du vol. Contrôle erreur de tolérance. Dosage de précision à travers la fonction de lent. Dosage de précision à travers la fonction de soutirage. Mémorisation des consommations. Démarrage du dosage via contact externe ou bus de terrain.
CARACTERISTIQUES TECHNIQUES Alimentation et puissance absorbée
12÷24 VDC ±10%; 5 W
Nombre de capteurs de pesage • Alimentation capteurs de pesage
jusqu’à 4 (350 Ω) - 4/6 fils • 3.3 VDC/40 mA
Linéarité • Linéarité sortie analogique
<0.01% pleine échelle • <0.01% pleine échelle
Dérive thermique • Dérive thermique analogique
<0.0005% pleine échelle/°C • <0.003% pleine échelle/°C
Convertisseur A/N
24 bit (16000000 points) - 4.8 kHz
Divisions (avec champ de mesure ±6.6 mV et sensibilité 2 mV/V)
±999999 • 6.6 nV/d
Champ de mesure
±26 mV
Sensibilité des capteurs de pesage utilisables
±7 mV/V
Conversions à la seconde
500
Nombre de décimales • Résolution de lecture
0÷4 • x1 x2 x5 x10 x20 x50 x100
Filtre numérique • Lectures à la seconde
3 types de filtres • 5÷500
Sorties à relais
3 - max 115 VAC/150 mA - 24 VDC/200 mA
Entrées numériques
2 - 5÷24 VDC
Port micro USB
type B USB 2.0 (full-speed)
Humidité (non condensée)
85%
Température de stockage
-30 °C +80 °C
Température de fonctionnement
-20 °C +50 °C
Sorties à relais
3 - max 30 VAC, 60 VDC
Hauteur maximale pour installation murale
2m
Utiliser une alimentation du type PS2
OPTIONS SUR DEMANDE DESCRIPTION
R e v. 0 . 0
Câblage capteur de pesage + instrument.
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
144
LCB3A DIGITALISEUR UNIVERSEL HYGIÉNIQUE POUR CAPTEURS DE PESAGE
MICRO USB POUR LA CONFIGURATION VIA PC
DESCRIPTION
LCB3A transforme un capteur de pesage analogique (sortie mV/V) en un numérique; il peut être utilisé sur les capteurs de pesage existants pour numériser le système de pesage.
Dispositif hygiénique RPSCQC autorisé 3-A SSI. Conçu pour applications dans le domaine de l’IdO (Internet des Objets). Logiciel de configuration pour PC via port micro USB. DEL d’état de l’interface de communication. Montage: câblé ou attaché au corps du capteur de pesage par la connexion ¼ GAS standard (sous demande il est fourni avec adaptateurs spécifiques pour le couplage aux différentes pas de vis du capteur de pesage). Boîtier IP67 en acier inox AISI 304 (dimensions: 90x40x107 mm connecteurs libres compris). 3 connecteurs hygiéniques M12 avec les bornes à souder inclus dans la fourniture. L’appareil peut être configuré et géré par le logiciel gratuit pour PC “Instrument Manager”, téléchargeable sur le site www.laumas.com.
ENTRÉES/SORTIES ET COMMUNICATION
1 port micro USB. 3 sorties à relais commandées par la valeurs de consigne ou via protocoles.
2 entrées numériques: lecture de status via protocoles de communication série. 1 entrée pour capteur de pesage.
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni Norme américaine qui régit la conception, la production et l’utilisation des équipements sanitaires Composant reconnu UL - Conforme aux normes des États-Unis et Canada
R e v. 0 . 0
BUS DE TERRAIN
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
145
LCB3A DIGITALISEUR UNIVERSEL HYGIÉNIQUE POUR CAPTEURS DE PESAGE INTERFACES ET BUS DE TERRAIN DESCRIPTION
RS485. Connecteur circulaire M12 mâle, code A, 5 broches. Connecteur circulaire M12 femelle, code A, 5 broches. Débit en baud: 2400, 4800, 9600, 19200, 38400, 115200 (bit/s).
coming soon
RS485 + sortie analogique. Sous courant: 0÷20 mA; 4÷20 mA (jusqu’à 400 Ω). Sous tension: 0÷10 V; 0÷5 V (min 2 kΩ). Connecteur circulaire M12 mâle, code A, 5 broches. Connecteur circulaire M12 femelle, code A, 5 broches. IO-Link. 2x connecteurs circulaire M12 mâle, code A, 4 broches. L’instrument fonctionne comme device dans un réseau IO-Link. CANopen. Connecteur circulaire M12 mâle, code A, 5 broches. Connecteur circulaire M12 femelle, code A, 5 broches. L’instrument fonctionne comme slave dans un réseau CANopen synchrone. CC-Link IE Field Basic. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau CC-Link IE Field Basic. CC-Link. Connecteur circulaire M12 mâle, code A, 4 broches. Connecteur circulaire M12 femelle, code A, 5 broches. L’instrument fonctionne comme Remote Device Station dans un réseau CC-Link et il occupe trois stations.
coming soon
Profibus DP. Connecteur circulaire M12 mâle, code B, 5 broches. Connecteur circulaire M12 femelle, code B, 5 broches. L’instrument fonctionne comme slave dans un réseau Profibus DP.
coming soon
Modbus/TCP. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau Modbus/TCP. Ethernet TCP/IP. Connecteur circulaire M12 mâle, code D, 4 broches. L’instrument fonctionne dans un réseau Ethernet TCP/IP et il est également accessible via un navigateur Web.
coming soon
Ethernet/IP. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme adapter dans un réseau Ethernet/IP. PROFINET IO. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme device dans un réseau PROFINET IO. EtherCAT. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau EtherCAT. POWERLINK. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau Powerlink.
R e v. 0 . 0
SERCOS III. 2x connecteurs circulaire M12 femelle, code D, 4 broches. L’instrument fonctionne comme slave dans un réseau Sercos III.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
146
LCB3A DIGITALISEUR UNIVERSEL HYGIÉNIQUE POUR CAPTEURS DE PESAGE FONCTIONS PRINCIPALES
Connexions à:
PROGRAMME BASE
Réglage de la valeur de consigne et l’hystérésis.
- API via sortie analogique ou bus de terrain; - PC/API via RS485 (jusqu’à 99 avec répéteurs de lignes, jusqu’à 32 sans répéteurs); - jusqu’à 4 capteurs de pesage en parallèle avec boîte de jonction. TCP/IP WEB APP: logiciel intégré en combinaison avec la versionn Ethernet TCP/IP pour la supervision, gestion et contrôle à distance de l’instrument. Filtre numérique pour réduire les effets des oscillations du poids. Ajustage théorique (via logiciel PC) et réel (avec poids étalons et possibilité de linéarisation jusqu’à 8 points). Ajustage par le biais des valeurs de caractérisation du capteur de pesage. Mise à zéro de la tare. Autozéro à l’allumage. Poursuite de la mise à zéro du poids brut. Tare semi-automatique (poids net/brut) et tare prédéterminée. Zéro semi-automatique. Connexion directe entre RS485 et RS232 sans convertisseur. Sauvegarde et réinitialisation de la configuration via logiciel PC.
PROGRAMME DE CHARGEMENT MONOPRODUIT 99 formules réglables. Calcul automatique du vol. Contrôle erreur de tolérance. Dosage de précision à travers la fonction de lent. Dosage de précision à travers la fonction de soutirage. Mémorisation des consommations. Démarrage du dosage via contact externe ou bus de terrain.
CARACTERISTIQUES TECHNIQUES Alimentation et puissance absorbée
12÷24 VDC ±10%; 5 W
Nombre de capteurs de pesage • Alimentation capteurs de pesage
jusqu’à 4 (350 Ω) - 4/6 fils • 3.3 VDC/40 mA
Linéarité • Linéarité sortie analogique
<0.01% pleine échelle • <0.01% pleine échelle
Dérive thermique • Dérive thermique analogique
<0.0005% pleine échelle/°C • <0.003% pleine échelle/°C
Convertisseur A/N
24 bit (16000000 points) - 4.8 kHz
Divisions (avec champ de mesure ±6.6 mV et sensibilité 2 mV/V)
±999999 • 6.6 nV/d
Champ de mesure
±26 mV
Sensibilité des capteurs de pesage utilisables
±7 mV/V
Conversions à la seconde
500
Nombre de décimales • Résolution de lecture
0÷4 • x1 x2 x5 x10 x20 x50 x100
Filtre numérique • Lectures à la seconde
3 types de filtres • 5÷500
Sorties à relais
3 - max 115 VAC/150 mA - 24 VDC/200 mA
Entrées numériques
2 - 5÷24 VDC
Port micro USB
type B USB 2.0 (full-speed)
Humidité (non condensée)
85%
Température de stockage
-30 °C +80 °C
Température de fonctionnement
-20 °C +50 °C
Sorties à relais
3 - max 30 VAC, 60 VDC
Hauteur maximale pour installation murale
2m
R e v. 0 . 0
Utiliser une alimentation du type PS2
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
147
A1 - CAPTEURS DE PESAGE CATALOGUE DE PRODUITS
PORTÉE
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
PAGE
A1.12
CAPTEURS DE PESAGE SPÉCIALE
A1.12.1
axe dynamométrique
LAU
5000, 10000, 20000 kg
A1.12.2
pour pédale de frein
LPED
100 kg
A1.12.3
pour tirants
CA
30000, 50000, 75000, 100000, 125000, 150000, 180000, 250000 kg
153
PORTÉE
PAGE
151
Ø CÂBLE mm
A1.12.4
pour mesurage câble
FUN
2000 kg 4000 kg 10000 kg 20000 kg 40000 kg
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
149
6÷14 mm 10÷18 mm 16÷26 mm 24÷36 mm 24÷36 mm
155
ISO
9001
ISO 14001
www.laumas.com
148
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
149
LAU AXE DYNAMOMÉTRIQUE
Conçus en accord avec les normes OIML R60
Portées de 5000 kg à 20000 kg
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.1% DEGRÉ DE PROTECTION IP67
kg
PORTÉE
POIDS NET (kg)
5000
2.9
10000
3.2
20000
3.4
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage Certificat d’étalonnage LAT Accredia ISO 376 ou ASTM E74 pour portées de 1000 kg à 10000 kg ATEX (zones 2-22) ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
OPTIONS SUR DEMANDE DESCRIPTION
R e v. 0 . 0
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
150
LAU AXE DYNAMOMÉTRIQUE DIMENSIONS (mm)
143 20
120 20
50
20
15
8 12
19
58.5
(from -0.03 to -0.05) Ø 60
8
15
25
70
25
1/4 gas
1/4 gas
CARACTERISTIQUES TECHNIQUES Matériel
Acier inox 17-4 PH
Charge nominale (E max)
5000 - 10000 - 20000 kg
Erreur combinée
≤±0.1%
Degré de protection
IP67
Sensibilité
1 mV/V ±0.1%
Résistance d’entrée
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-20 °C / +70 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
400%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
350 Ω ±20
CONNEXIONS ÉLECTRIQUES 10 m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.14 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR MARRON
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
151
LPED CAPTEURS DE PESAGE À COMPRESSION POUR PÉDALE DE FREIN
Conçus en accord avec les normes OIML R60
Portée 100 kg
ALUMINIUM ERREUR COMBINÉE ≤ ±0.08% DEGRÉ DE PROTECTION IP65 CÂBLE FLEXIBLE
kg
POIDS NET (kg)
100
0.4
PORTÉE
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
OPTIONS SUR DEMANDE DESCRIPTION
R e v. 0 . 0
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
152
LPED CAPTEURS DE PESAGE À COMPRESSION POUR PÉDALE DE FREIN DIMENSIONS (mm)
50
30
F
Revêtement Rivestimento antisdrucciolo anti-dérapant
70 Ceinture Fibbia
CARACTERISTIQUES TECHNIQUES Matériel
Aluminium
Charge nominale (E max)
100 kg
Erreur combinée
≤±0.08%
Degré de protection
IP65
Sensibilité
1 mV/V ±0.2%
Résistance d’entrée
350 Ω ±50
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350 Ω ±5
Effet de la temperature sur la pleine échelle
0.003% °C
Équilibrage de zéro
±1%
Compensation thermique
-20 °C / +70 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.25 mm
CONNEXIONS ÉLECTRIQUES 2m
+ SIGNAL
MARRON
Diamètre du câble
5 mm
+ ALIMENTATION
BLEU
Fils conducteurs
4 x 0.25 mm2
- SIGNAL
BLANC
- ALIMENTATION
NOIR
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
153
CA CAPTEURS DE PESAGE POUR TIRANTS
Conçus en accord avec les normes OIML R60
Portées de 30000 kg à 250000 kg
ACIER INOX 17-4 PH ERREUR COMBINÉE ≤ ±0.1% DEGRÉ DE PROTECTION IP68
kg
Ø INTERNE
Ø EXTERNE
POIDS NET (kg)
30000
50 mm
163 mm
5
50000
50 mm
163 mm
5
75000
50 mm
163 mm
5
50000
75 mm
163 mm
5
75000
75 mm
163 mm
5
75000
120 mm
229 mm
9
100000
120 mm
229 mm
9
125000
120 mm
229 mm
9
125000
165 mm
275 mm
14
150000
165 mm
275 mm
14
180000
165 mm
275 mm
14
180000
225 mm
320 mm
20
250000
225 mm
320 mm
20
PORTÉE
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage ATEX (zones 2-22) ATEX/IECEx (zones 1-21)
R e v. 0 . 0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
154
CA CAPTEURS DE PESAGE POUR TIRANTS OPTIONS SUR DEMANDE DESCRIPTION
Deux ponts de Wheatstone extensométriques redondants (350 Ω) avec 2 câbles de sortie; pour systèmes de sécurité double.
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Plaques en acier galvanisé, pour la repartition de charge.
PIAS
CARACTERISTIQUES TECHNIQUES - DIMENSIONS 4x Ø6.5 D E
F
5
6.5
6.5
2
B
25
A
60 C
30000 - 50000 75000 125000 - 180000 75000 kg 75000 kg 125000 kg 180000 kg 250000 kg A B C D E F kg
163 131.5 145 95 50 45 5
163 131.5 145 95 75 45 5
229 186.5 207 150 120 45 9
275 231 252 195 165 45
320 285 302 250 225 55 20
14
1/4 gas
Matériel
Acier inox 17-4 PH
Charge nominale (E max)
30000 - 50000 - 75000 - 100000 - 125000 - 150000 - 180000 - 250000 kg
Erreur combinée
≤±0.1%
Degré de protection
IP68
Sensibilité
2 mV/V ±0.1%
Résistance d’entrée
700 Ω ±20
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
700 Ω ±5
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±1%
Compensation thermique
-20 °C / +70 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +90 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
300%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.4 mm
CONNEXIONS ÉLECTRIQUES 5m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
6 x 0.14 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR MARRON
R e v. 0 . 0
Longueur de câble
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
155
FUN CAPTEURS DE PESAGE POUR MESURAGE CÂBLE
Conçus en accord avec les normes OIML R60
Portées de 2000 kg à 40000 kg
ACIER NICKELÉ AISI 4140 PRÉCISION D’INTERVENTION ±2% DE LA PLEINE ÉCHELLE DEGRÉ DE PROTECTION IP67 APPROPRIÉS COMME LIMITEUR DE CHARGE POUR DES SYSTÈMES DE LEVAGE MONTAGE RAPIDE (même sur des systèmes de levage préexistants)
kg
TENSION DU CÂBLE
DIAMÈTRE DU CÂBLE (mm)
POIDS NET (kg)
jusqu’à
2000
Ø 6 ÷ Ø 14
2.4
jusqu’à
4000
Ø 10 ÷ Ø 18
2.4
jusqu’à
10000
Ø 16 ÷ Ø 26
2.4
jusqu’à
20000
Ø 24 ÷ Ø 36
7.5
jusqu’à
40000
Ø 24 ÷ Ø 36
7.5
CERTIFICATIONS Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE
ATEX (zones 2-22)
R e v. 0 . 0
Conforme aux normes de l’Union Douanière Eurasienne pour les atmosphères explosibles Conforme aux normes du marché Chinois pour les atmosphères explosibles
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
156
FUN CAPTEURS DE PESAGE POUR MESURAGE CÂBLE DIMENSIONS (mm)
G
F
I 16
H
A
A
B
C D
E
L
N
M Tension Tensione (max) ducâble câble Diamétre Diamètre Max Tensione fune Diametro fune fune Tensione (max) fune câble ire du rope diameter Tension of wire rope WDiametro
A
B
C
D
E
F
G
H
I
L
28 28 28 39
28 28 28 40
30 30 30 45
51 54 56 82
41 43 43 67
15 15 15 24
160 160 160 260
22
Ø 10 - 18 Ø 16 - 26 Ø 24 - 36
30 30 30 45
22 22 34
76 108 M14x2 76 113 M14x2 76 119 M14x2 108 173 M18x2,5
Ø 24 - 36
45
39
40
45
82
67
24 260
34
108 173 M18x2,5
2000 kg
Ø 6 - 14
4000 kg 10000 kg 20000 kg 40000 kg
M
N
COUPLES DE SERRAGE DES VIS Diamètre du câble d’acier (mm)
5
6 - 6.5
7-8
9 - 10
11 - 13
14
15 - 16
17 - 19
20 - 22
23 - 26
28 - 30
32 - 34
36 - 40
Couple de serrage (Nm)
2.0
5.2
6.0
9.0
20
25
30
42
51
67
75
88
106
CARACTERISTIQUES TECHNIQUES Matériel
Acier nickelé AISI 4140
Charge nominale (E max)
2000 - 4000 - 10000 - 20000 - 40000 kg
Précision d’intervention de la pleine échelle
±2%
Degré de protection
IP67
Sensibilité
3 mV/V ±0.1%
Résistance d’entrée
450/750/1050 Ω ±50
Effet de la temperature sur le zéro
0.005% °C
Résistance de sortie
350/700/1000 Ω ±20
Effet de la temperature sur la pleine échelle
0.005% °C
Équilibrage de zéro
±2%
Compensation thermique
-10 °C / +50 °C
Résistance d’isolement
>5000 MΩ
Gamme de température de fonctionnement
-30 °C / +70 °C
Charge statique maximale (% sur la pleine échelle)
150%
Fluage après 30 minutes
0.03%
Charge de rupture (% sur la pleine échelle)
200%
Tension d’alimentation max tolérée
15 V
Déflexion à la charge nominale
0.5 mm
CONNEXIONS ÉLECTRIQUES Longueur de câble
6m
BLINDAGE
Diamètre du câble
5 mm
+ SIGNAL
VERT
Fils conducteurs
4/6 x 0.14 mm2
+ ALIMENTATION + REF./SENSE
ROUGE BLEU
- SIGNAL
BLANC
- ALIMENTATION - REF./SENSE
NOIR JAUNE
R e v. 0 . 0
où prévus La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
157
A2 - KITS DE MONTAGE CATALOGUE DE PRODUITS
GAMME D’APPLICATION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
POUR CAPTEURS DE PESAGE
A2.1
pour capteurs de pesage à APPUI CENTRAL
T8
jusqu’à 300 kg
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
AZL, AZLI, AZS, AM
ISO
9001
ISO 14001
PAGE
159
www.laumas.com
158
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
159
T8 KIT DE MONTAGE pour capteurs de pesage à APPUI CENTRAL Capteurs de pesage série: AZLI - AZL - AZS - AM Gamme d’application jusqu’à 300 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
200
AZLI (max 50 kg) - AZL - AZS
1.7
T8AZL
300
AM
1.7
T8AM
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure réglable en acier galvanisé (PPVZ). Plaque inférieure et bloc en acier galvanisé. Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier galvanisé.
Compensation du non-parallélisme des plans d’appui de la structure.
Réglage en hauteur. Vis de blocage pour éviter des dommages en phase de transport et de montage.
R e v. 0 . 0
Utilisable pour les systèmes avec au moins 3 appuis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
160
T8 KIT DE MONTAGE pour capteurs de pesage à APPUI CENTRAL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour
Ø60
éviter des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques inférieures à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 7.5 Nm.
SB2 - acier galvanisé (M12x1.75) SB2 - galvanized steel (M12x1.75) PPVZ
load cell
*
BLOCT8Z T8Z
T8Z
PPVZ
19.5
60 26
4x Ø13 15
Ø31.5
130
50 15
10
80
A
4x Ø9
27.5
A
40
27.5
27.5
4x Ø7 (•)
15 20
70
118
BLOCT8CZ
10
15
Section A-A
90
10
19
28.5
150
BLOCT8Z
2 M6x1
BLOCT8CZ
62.5
M12 x 1.75
7
SB2 acier galvanisé SB2 -- galvanized steel
10
B
B 56
7
45
19
(M12x1.75 mm)
35
10 25
35
10
20
10
86
Section B-B 10
15
120
36
7
19
21
9
Ø60 POSSIBLE UPPER PLATE POSITIONS POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
MOUNTING PLACING STRUCTURE FIXATION ÀAND LA STRUCTURE PESÉE STRUCTURE
STRUCTURE
R e v. 0 . 0
mounting surface
mounting surface
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
161
A2 - KITS DE MONTAGE CATALOGUE DE PRODUITS
GAMME D’APPLICATION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
POUR CAPTEURS DE PESAGE
PAGE
A2.2
pour capteurs de pesage à FLEXION
TFCFSB
jusqu’à 300 kg
FCOL
163
TFCPV
jusqu’à 300 kg
FCOL
165
TFCGP
jusqu’à 300 kg
FCOL
167
TFFSB
jusqu’à 500 kg
FCAL, FCAX
169
TFAST
jusqu’à 500 kg
FCAL, FCAX
171
TFPVEN1090
jusqu’à 1500 kg
FCAL, FCAX
173
TFPV
jusqu’à 1500 kg
FCAL, FCAX
175
TFGP
jusqu’à 1500 kg
FCAL, FCAX
177
T12
jusqu’à 2000 kg
FCAL, FCAX FTK, FTKL, FTP, FT-P, FTZ
179
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
162
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
163
TFCFSB KIT DE MONTAGE pour capteurs de pesage à FLEXION Capteurs de pesage série: FCOL Gamme d’application jusqu’à 300 kg
CHARGE STATIQUE MAXIMALE
kg
300
POUR CAPTEURS DE PESAGE
FCOL
POIDS NET (kg)
CODE
1.2
TFCFSB
Capteur de pesage non inclus.
DESCRIPTION
Articulation à compression en acier INOX AISI 304 et caoutchouc. Plaque inférieure et bloc en acier inox AISI 304. Compensation du non-parallélisme des plans d’appui de la structure. Vis de blocage pour éviter des dommages en phase de transport et de montage.
R ev. 0 .0
Utilisable pour les systèmes avec au moins 3 appuis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
164
TFCFSB KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter
des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Relier le conducteur en cuivre à la structure pesée, puis relier entre elles les plaques inférieures au réseau de terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 19 Nm.
86
ANTIV35 (M8x1.25)
load cell BLOCTFC
* PIATFC
BLOCTFC
PIATFC
15
27.5 7.5
2x Ø9
70
15
2x M8x1.25 (•)
7.5 27.5
40 4x Ø9
115
10
20
10
12
10 18
12
135
ANTIV35 (M8x1.25) Ø25 12
25
MOUNTING ANDÀPLACING STRUCTURE FIXATION LA STRUCTURE PESÉE
30
63
STRUCTURE
R ev. 0 .0
M8x1.25
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
165
TFCPV KIT DE MONTAGE pour capteurs de pesage à FLEXION Capteurs de pesage série: FCOL Gamme d’application jusqu’à 300 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
200
FCOL
1.7
TFCPV
200
FCOL
1.7
TFCPVZ
300
FCOL (350 - 500 kg)
1.7
TFCPV10
300
FCOL (350 - 500 kg)
1.7
TFCPVZ10
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV) ou en acier galvanisé (PPVZ).
R ev. 0 .0
Plaque inférieure et bloc en acier inox AISI 304. Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304 (TFCPV, TFCPVZ, TFCPV10) ou en acier galvanisé (TFCPVZ10). Compensation du non-parallélisme des plans d’appui de la structure. Partiellement réglable en hauteur. Vis de blocage pour éviter des dommages en phase de transport et de montage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
166
TFCPV KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages,
SB2 -- stainless steel (M8x1.25) SB2 acier inox (M8x1.25) SB2 -- stainless steel (M10x1.50) SB2 acier inox (M10x1.50) SB2 - galvanized steel (M10x1.50) SB2 acier galvanisé (M10x1.50)
Ø60 PPV PPVZ
108
s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques inférieures à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 19 Nm.
load cell BLOCTFC
*
PIATFC
PIATFC
PPV PPVZ
BLOCTFC
60
15
Ø31.5
40
70
15
2x M8x1.25 (•)
26
4x Ø13
15
27.5 7.5
2x Ø9
7.5 27.5
40
115
10
12
50 15
12
10 18
15
10
20
80
4x Ø9
90
15
120
28.5
135 2 M6x1
MOUNTING AND PLACING STRUCTURE
FIXATION À LA STRUCTURE PESÉE
STRUCTURE
62.5
STRUCTURE
SB2 steel SB2- stainless - acier inox (M8x1.25)
SB2 - stainless steel SB2 - acier inox SB2 acier galvanisé SB2 - galvanized steel
17
mounting surface
17
92 mounting surface
92
50
POSSIBLE UPPER PLATE POSITIONS
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
50
(M10x1.50)
R ev. 0 .0
Ø60
Ø60
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
167
TFCGP KIT DE MONTAGE pour capteurs de pesage à FLEXION Capteurs de pesage série: FCOL Gamme d’application jusqu’à 300 kg
CHARGE STATIQUE MAXIMALE
kg
300
POUR CAPTEURS DE PESAGE
FCOL
POIDS NET (kg)
CODE
1.3
TFCGP
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure avec articulation à compression en acier INOX AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier inoxydable AISI 304. Compensation du non-parallélisme des plans d’appui de la structure. Vis de blocage pour éviter des dommages en phase de transport et de montage.
R ev. 0 .0
Utilisable pour les systèmes avec au moins 3 appuis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
168
TFCGP KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter
des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques inférieure à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 19 Nm.
ANTIV35 (M8x1.25)
91
PIAGPTFC
load cell BLOCTFC
* PIATFC
PIATFC
2x Ø9
55
50
15
2x M8x1.25 (•)
7.5
40
35
7.5
4x Ø9
15
7.5
4x Ø9
7.5
7.5
70
PIAGPTFC
BLOCTFC
7.5
70
10
115
10 18
82
31
20
12
6
10
55
25
135
10 18
12 Ø27
ANTIV35 M8x1.25
MOUNTING PLACING STRUCTURE FIXATION ÀAND LA STRUCTURE PESÉE
POSITIONS DE POSITIONS LA PLAQUE POSSIBLE POSSIBLES UPPER PLATE SUPÉRIEURE
Ø25 12
STRUCTURE
M8
R ev. 0 .0
63
25
STRUCTURE
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
169
TFFSB KIT DE MONTAGE pour capteurs de pesage à FLEXION Capteurs de pesage série: FCAL - FCAX Gamme d’application jusqu’à 500 kg
CHARGE STATIQUE MAXIMALE
kg
500
POUR CAPTEURS DE PESAGE
FCAL - FCAX
POIDS NET (kg)
CODE
1.5
TFFSB
Capteur de pesage non inclus.
DESCRIPTION
Articulation à compression en acier INOX AISI 304 et caoutchouc. Plaque inférieure et bloc en acier inox AISI 304. Compensation du non-parallélisme des plans d’appui de la structure. Vis de blocage pour éviter des dommages en phase de transport et de montage.
R ev. 0 .0
Utilisable pour les systèmes avec au moins 3 appuis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
170
TFFSB KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter
98
ANTIV40 (M12x1.75)
des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Relier le conducteur en cuivre à la structure pesée, puis relier entre elles les plaques inférieures au réseau de terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm.
load cell BLOCT
* PIATF
PIATF
BLOCT
15
10
2x Ø13
15
30
2x M12x1.75 (•)
80
44
10
30
4x Ø11
130
10
12
20
10
10
25
9
150
ANTIV40 M12x1.75
FIXATION À LA STRUCTURE PESÉE
MOUNTING AND PLACING STRUCTURE
37 15
Ø30 STRUCTURE
R ev. 0 .0
75
M12
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
171
TFAST KIT DE MONTAGE pour capteurs de pesage à FLEXION Capteurs de pesage série: FCAL - FCAX Gamme d’application jusqu’à 500 kg
CHARGE STATIQUE MAXIMALE
kg
500
POUR CAPTEURS DE PESAGE
FCAL - FCAX
POIDS NET (kg)
CODE
1.5
TFAST
Capteur de pesage non inclus.
DESCRIPTION
Articulation sphérique à traction en alliage d’aluminium. Plaque inférieure en acier inoxydable AISI 304. Vis de blocage pour éviter des dommages en phase de transport
R e v. 0 . 0
et de montage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
172
TFAST KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter
des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Relier le conducteur en cuivre à la structure pesée, puis relier entre elles les plaques inférieures au réseau de terre. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 79 Nm.
load cell
*
Articulation sphérique traction Tension ball àjoint
TF FORO 2x Ø12.5 (•)
Ø45
A
10
A
91
60
80
10
6x Ø11
132
TF FORO
10
65
65
10
M12x1.75
150
44 12.5
12.5
30
Section A-A
12MA
R e v. 0 . 0
10
25.4
74.6
40
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
173
TFPVEN1090 KIT DE MONTAGE pour capteurs de pesage à FLEXION
EN
Capteurs de pesage série: FCAL - FCAX Gamme d’application jusqu’à 1500 kg Certification EN1090
TFPVEN1090
CHARGE STATIQUE MAXIMALE
TFPV2000EN1090
kg
POUR CAPTEURS DE PESAGE
500 1500
POIDS NET (kg)
CODE
FCAL - FCAX
2
TFPVEN1090
FCAX
2
TFPV2000EN1090
Capteur de pesage non inclus.
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au
R e v. 0. 0
moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304. Plaque inférieure et bloc en acier inox AISI 304. Compensation du non-parallélisme des plans d’appui de la structure. Partiellement réglable en hauteur. Vis de blocage pour éviter des dommages en phase de transport et de montage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
174
TFPVEN1090 KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des
Ø80
dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
125
117
STR (M12x1.75)
load cell
PIATF PIATF2000
PIATF
BLOCT
STR (M12x1.75)
15
10
2x Ø13
15
30
2x M12x1.75
80
44
20
10
30
4x Ø11
130
10
10
25
9
12
10
150
10
PIATF2000
80
30
2x M12x1.75
30
4x Ø11
10
MOUNTING ANDÀPLACING STRUCTURE FIXATION LA STRUCTURE PESÉE
130
10
STRUCTURE
STRUCTURE
20
10
R e v. 0. 0
150
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
175
TFPV KIT DE MONTAGE pour capteurs de pesage à FLEXION Capteurs de pesage série: FCAL - FCAX Gamme d’application jusqu’à 1500 kg
TFPV TFPV2000
CHARGE STATIQUE MAXIMALE
TFPVZ
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
500
FCAL - FCAX
2
TFPV
500
FCAL - FCAX
2
TFPVZ
FCAX
2
TFPV2000
1500 Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV) ou en acier galvanisé (PPVZ).
Plaque inférieure et bloc en acier inox AISI 304. Contrainte contre le déplacement latéral et le renversement au
R e v. 0 . 0
moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304 (TFPV, TFPV2000) ou en acier galvanisé (TFPVZ). Compensation du non-parallélisme des plans d’appui de la structure. Partiellement réglable en hauteur. Vis de blocage pour éviter des dommages en phase de transport et de montage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
176
TFPV KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES SB2 steel SB2- -stainless acier inox SB2 steel SB2- -galvanized acier galvanisé (M12x1.75)
Ø60 PPV PPVZ
110
dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm.
load cell BLOCT
118
En phase de transport et de montage, pour éviter des
* PIATF PIATF2000
PIATF
PPV PPVZ
BLOCT
60 Ø31.5
15 80
80
44
50
15
40
15
10 30
2x M12x1.75 (•)
26
4x Ø13
2x Ø13
15
20
10
30
4x Ø11
130
10
10
25
15
9
90
15
120
12
10
28.5
150
2 M6x1
PIATF2000 10
62.5
80
30
2x M12x1.75 (•)
SB2 galvanisé SB2--acier galvanized steel
SB2- stainless - acier inox SB2 steel (M12x1.75)
(M12x1.75)
10
30
4x Ø11
10
50
130
150
Ø60
MOUNTING PLACING STRUCTURE FIXATIONAND À LA STRUCTURE PESÉE STRUCTURE
17
22
20
86
92
45
10
Ø60
UPPER POSITIONS POSITIONSPOSSIBLE POSSIBLES DE PLATE LA PLAQUE SUPÉRIEURE
STRUCTURE
R e v. 0 . 0
mounting surface
mounting surface
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
177
TFGP KIT DE MONTAGE pour capteurs de pesage à FLEXION Capteurs de pesage série: FCAL - FCAX Gamme d’application jusqu’à 1500 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
500
FCAL - FCAX
2.3
TFGP
1500
FCAL - FCAX
2.3
TFGP2000
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure avec articulation à compression en acier INOX
R e v. 0 . 0
AISI 304 et caoutchouc. Plaque inférieure et bloc en acier inoxydable AISI 304. Compensation du non-parallélisme des plans d’appui de la structure. Vis de blocage pour éviter des dommages en phase de transport et de montage. Utilisable pour les systèmes avec au moins 3 appuis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
178
TFGP KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter
ANTIV45 (M12x1.75)
113
PIAGP
121
des dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques inférieure à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm.
load cell BLOCT
* PIATF PIATF2000
7
PIATF
PIAGP
10
4x Ø13
50
80
80
30
2x M12 x 1.75 (•)
10
30
4x Ø11
130
10
10
90
15
15
12
120
43
10
150
10
PIATF2000
Ø34
30
2x M12 x 1.75 (•)
BLOCT
80
2x Ø13
ANTIV45
15
Ø30
130
15 44
10
42
20
20
79
10
37
10
15
30
4x Ø11
10
150
FIXATION À LA STRUCTURE PESÉE MOUNTING AND PLACING STRUCTURE
R e v. 0 . 0
STRUCTURE
25
9
M12x1.75
POSSIBLE UPPER PLATE POSITIONS POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
STRUCTURE
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
179
T12 KIT DE MONTAGE pour capteurs de pesage à FLEXION Capteurs de pesage série: FCAL - FCAX - FTK - FTKL - FTP - FT-P - FTZ Gamme d’application jusqu’à 2000 kg
T12FCAGP
T12FTAGP
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
1500
FCAL - FCAX
4
T12FCAGP
2000
FTK - FTKL - FTP - FT-P - FTZ
4
T12FTAGP
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure avec articulation à compression en acier inox AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier galvanisé. Compensation du non-parallélisme des plans d’appui de la structure. Vis de blocage pour éviter des dommages en phase de transport et de montage.
R e v. 0. 0
Utilisable pour les systèmes avec au moins 3 appuis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
180
T12 KIT DE MONTAGE pour capteurs de pesage à FLEXION DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages,
Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est
s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques inférieure à la mise à la terre.
pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 79 Nm.
pour capteur de pesage: FTK - FTKL - FTP - FT-P - FTZ (max 2000 kg)
pour capteur de pesage: FCAL - FCAX (max 1500 kg)
for load cell: FTK - FTKL - FTL - FTP - FT-P - FTZ (max 2000kg) ANTIV40 (M12x1.75)
for load cell: FCAX - FCAL (max 1500kg)
PIAGP
127
127
load cell
load cell
*
BLOCT12C
ANTIV45 (M12x1.75)
PIAGP
BLOCT12C
* PIAT12FCA
PIAT12FCA
18.5
13.5 PIAT12FCA
PIAT12FCA
BLOCT12C
18.5
25
16
10
25
13.5
PIAGP
15
15 15
BLOCT12C
15
PIAT12FCA
2x Ø13
Ø13
4x Ø13
A
25
A
15
90
80
51
4x M12x1.75 (•)
120
BLOCT12C
CORRECT POSITIONNING OF THE POSITIONNEMENT CORRECTE METAL BLOCK LOWER PLATE DU BLOC SUR LAON PLAQUE INFÉRIEURE
50
CORRECT POSITIONNING OF THE POSITIONNEMENT CORRECTE ON PLAQUE LOWER PLATE DU METAL BLOCBLOCK SUR LA INFÉRIEURE
4x Ø13
25
15
16
90
15
120
15
10
130
15
10
15
43
160 Section A-A
Ø34 18.5
25
25
ANTIV40 (M12x1.75 mm)
ANTIV45 (M12x1.75 mm)
POSITIONS POSSIBLES DE LA POSSIBLE PIAGP PLATE POSITIONS PLAQUE SUPÉRIEURE
FIXATION À AND LA STRUCTURE PESÉE MOUNTING PLACING STRUCTURE
Ø30 STRUCTURE
37 15
37 15
Ø30
79
M12
R e v. 0. 0
75
13.5
STRUCTURE
M12
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
181
A2 - KITS DE MONTAGE CATALOGUE DE PRODUITS
GAMME D’APPLICATION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
POUR CAPTEURS DE PESAGE
PAGE
A2.3
pour capteurs de pesage à CISAILLEMENT
TF500/2000
jusqu’à 2000 kg
FTK, FTKL, FTP, FT-P, FTZ
183
PVEN1090
jusqu’à 2000 kg
FTK, FTKL, FTP, FT-P, FTZ
185
PV - PVZ
jusqu’à 2000 kg
FTK, FTKL, FTP, FT-P, FTZ
187
TFPS2000
jusqu’à 2000 kg
FTK, FTKL, FTP, FT-P, FTZ
189
PV80EN1090
jusqu’à 5000 kg
FTK, FTP, FTZ
191
PV80 PV60Z
jusqu’à 5000 kg
FTK, FTP, FTZ
193
PS
jusqu’à 10000 kg
FTK, FTP, FTZ
195
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
182
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
183
TF500/2000 KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT Capteurs de pesage série: FTK - FTKL - FTP - FT-P - FTZ Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
500
FTK - FTKL - FTP - FT-P - FTZ
2.3
TF500
2000
FTK - FTKL - FTP - FT-P - FTZ
2.9
TF2000
2000
FTK - FTKL - FTP - FT-P - FTZ
2.9
TF2000Z
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure avec articulation à compression en acier inox AISI 304 et caoutchouc.
Plaque inférieure et bloc en acier inox AISI 304 (TF500, TF2000) ou en acier galvanisé (TF2000Z).
Compensation du non-parallélisme des plans d’appui de la structure. Vis de blocage pour éviter des dommages en phase de transport et de montage.
R e v. 0 . 0
Utilisable pour les systèmes avec au moins 3 appuis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
184
TF500/2000 KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des dommages, s’assurer que la
PIAGP 15
vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm pour TF500/TF2000 et 79 Nm pour TF2000Z.
Ø13
50 15
80
4x Ø13
TF500
ANTIV40 (M12x1.75)
90
15
PIAGP
15
43
115
10
120
load cell
BLOCT
*
Ø34
PIATF
TF2000 / TF2000Z
ANTIV40 (M12x1.75)
BLOCT
BLOCTF BLOCTFZ
15
15
15
2x Ø13
15
PIAGP
53.4
113
44
20
*
BLOCTF/-Z
10
load cell
14.4 10
PIATF2000/-Z
25
PIATF2000
2x M12x1.75 (•)
PIATF2000Z
60
80
2x M12x1.75 (•)
60
80
14
10
10
PIATF
25
9
4x Ø11 10
10
4x Ø11
10
130
10
10
130 Section C-C
20
12
Section B-B
10
10
25
88
10
27
25
150
ANTIV40 (M12x1.75) Ø30
POSSIBLEPOSSIBLES UPPER PLATE POSITIONS POSITIONS DE LA PLAQUE SUPÉRIEURE
37 15
27
MOUNTING AND PLACING STRUCTURE
FIXATION À LA STRUCTURE PESÉE STRUCTURE
STRUCTURE
M12
R e v. 0 . 0
75
88 150
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
185
PVEN1090 KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
EN
Capteurs de pesage série: FTK - FTKL - FTP - FT-P - FTZ Gamme d’application jusqu’à 2000 kg Certification EN1090
CHARGE STATIQUE MAXIMALE
kg
2000
POUR CAPTEURS DE PESAGE
FTK - FTKL - FTP - FT-P - FTZ
CODE
POIDS NET (kg)
2.7
PVEN1090
Capteur de pesage non inclus.
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au
R e v. 0. 0
moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304. Plaque inférieure et bloc en acier inox AISI 304. Compensation du non-parallélisme des plans d’appui de la structure. Réglage en hauteur. Vis de blocage pour éviter des dommages en phase de transport et de montage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
186
PVEN1090 KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des
Ø80
dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
125
STR (M12 x 1.75)
load cell
BLOCTF
*
BLOCTF
2x Ø12.5
15
15
PIATF2000
25
14
10
14.4
53.4
STR (M12x1.75)
10
PIATF2000
60
80
2x M12x1.75
A
A
10
4x Ø11
130
10
20
10
10
25
115 150
MOUNTING AND STRUCTURE FIXATION À LA PLACING STRUCTURE PESÉE
R e v. 0. 0
STRUCTURE
STRUCTURE
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
187
PV - PVZ KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT Capteurs de pesage série: FTK - FTKL - FTP - FT-P - FTZ Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
2000
FTK - FTKL - FTP - FT-P - FTZ
2.7
PV
2000
FTK - FTKL - FTP - FT-P - FTZ
2.7
PVZ
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV) ou en acier galvanisé (PPVZ).
Plaque inférieure et bloc en acier inox AISI 304 (PV) ou en acier galvanisé (PVZ).
Contrainte contre le déplacement latéral et le renversement au
R e v. 0 . 0
moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304 (TFPV, TFPV2000) ou en acier galvanisé (TFPVZ). Compensation du non-parallélisme des plans d’appui de la structure. Réglage en hauteur. Vis de blocage pour éviter des dommages en phase de transport et de montage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
188
PV - PVZ KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des
dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 50 Nm pour PV et 79 Nm pour PVZ.
60
SB2 --stainless steel SB2 acier inox SB2 --galvanized steel SB2 acier galvanisé
PPV PPVZ
118
(M12 x 1.75)
load cell
*
BLOCTF /-Z PIATF2000/ -Z
PPV PPVZ
BLOCTF BLOCTFZ
26
4x Ø13
Ø31.5
14
80
25
15
10
14.4
50
40
15 15
15
2x Ø12.5
60
53.4
15
90
15
120
10
28.5
PIATF2000 PIATF2000Z
2 M6x1 62.5
60
80
2x M12x1.75 (•)
A
A
SB2 - acier galvanisé galvanized steel (M12x1.75)
SB2- stainless - acier inox SB2 steel (M12x1.75)
10
4x Ø11
10 50
130
20
86
92
45
10
115 150
Ø60
MOUNTINGÀAND ST RUCTUR FIXATION LA PLACING STRUCTURE PESÉEE STRUCTURE
17
25
20
10
Ø60
UPPER POS ITION S POSITIONSPOSSIBLE POSSIBLES DEPLATE LA PLAQUE SUPÉRIEURE
STRUCTURE
mounting surface
R e v. 0 . 0
urface
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
189
TFPS2000 KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT Capteurs de pesage série: FTK - FTKL - FTP - FT-P - FTZ Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
2000
FTK - FTKL - FTP - FT-P - FTZ
2.7
TFPS2000
2000
FTK - FTKL - FTP - FT-P - FTZ
2.7
TFPS2000INOX
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure en acier inox AISI 304. Plaque inférieure et bloc en acier galvanisé (TFPS2000) ou en acier inox (TFPS2000INOX).
Contrainte contre le déplacement latéral et le renversement au
R e v. 0 . 0
moyen d’articulation à rotule avec écrou en acier C40 galvanisé (TFPS2000) ou en acier inox (TFPS2000INOX). Compensation du non-parallélisme des plans d’appui de la structure. Réglage en hauteur. Vis de blocage pour éviter des dommages en phase de transport et de montage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
190
TFPS2000 KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
En phase de transport et de montage, pour éviter des
TFPS2000
dommages, s’assurer que la vis de blocage (*) soit en contact avec le dessous du capteur. À la fin du montage éloigner à nouveau la vis pour permettre le fonctionnement correct du capteur. Interconnecter les plaques à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 79 Nm.
ANGOLARE x2
111
EM (M12x1.75)
load cell
*
BLOCTFZ
PIATF2000Z
ANGOLARE x2
TFPS2000INOX
BLOCTFZ BLOCTF
EM-INOX (M12x1.75)
25.4
14
load cell
*
10
BLOCTF
PIATF2000
53.4
4x Ø13
4x Ø13
15
50
90 15
15
90
120
15
TFPS2000INOX
15
TFPS2000
120
14
111
15 15
2x Ø12.5
15
15
50
80
15
80
10
PIATF2000Z PIATF2000
EM (M12 x 1.75)
60
80
2x M12x1.75 (•)
EM-INOX (M12 x 1.75)
10
4x Ø11
130
10
20
10
10
25
115
R e v. 0 . 0
150
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
191
PV80EN1090 KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT
EN
Capteurs de pesage série: FTP - FTZ Gamme d’application jusqu’à 5000 kg Certification EN1090
CHARGE STATIQUE MAXIMALE
kg
5000
POUR CAPTEURS DE PESAGE
FTP - FTK - FTZ
CODE
POIDS NET (kg)
6.9
PV80EN1090
Capteur de pesage non inclus.
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au
R e v. 0. 0
moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304. Plaque inférieure et bloc en acier inox AISI 304. Compensation du non-parallélisme des plans d’appui de la structure. Réglage en hauteur. Vis de blocage pour éviter des dommages en phase de transport et de montage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
192
PV80EN1090 KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Interconnecter les plaques à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre
150
eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons.
130
STR (M20 x 2.5)
load cell BLOCT18INOX PIAT19INFINOX
PIAT19INFINOX
BLOCT18INOX
20
20
15
2x Ø20
19
38
19
10
90
120
2x M20x2.50
4x Ø13 15
76
15
180
15
25
STR (M20x2.5)
17
38
155 210
MOUNTING AND PLACING STRUCTURE FIXATION À LA STRUCTURE PESÉE
R e v. 0. 0
STRUCTURE
STRUCTURE
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
193
PV80 - PV60Z KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT Capteurs de pesage série: FTP - FTZ - FTK Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
5000
FTP - FTK - FTZ
6.9
PV80
5000
FTP - FTK - FTZ
6.7
PV60Z
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV80) ou en acier galvanisé (PPV60Z).
Plaque inférieure et bloc en acier inox AISI 304 (PV80) ou en acier galvanisé (PV60Z).
Contrainte contre le déplacement latéral et le renversement au
R e v. 0 . 0
moyen d’un pied articulé à centrage automatique à bille en acier inox AISI 304 (PV80) ou en acier galvanisé (PV60Z). Compensation du non-parallélisme des plans d’appui de la structure. Réglage en hauteur.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
194
PV80 - PV60Z KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Interconnecter les plaques à la mise à la terre. Dans le cas des structures avec 4 appuis, si l’un d’entre
Ø80
SB2 steel SB2 -- stainless acier inox SB2 steel SB2 -- galvanized acier galvanisé (M20x2.50)
eux n’est pas en contact avec la partie supérieure du kit de montage, il est nécessaire d’effectuer le réglage en hauteur ou bien d’insérer une épaisseur avant de serrer les boulons. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 280 Nm.
138
PPV80 / PPV60Z
load cell
BLOCT18INOX / BLOCT18 PIAT19INFINOX / PIAT18INF
PPV80
PPV60Z
4 x Ø13 BLOCT18INOX BLOCT18
2x Ø20
20
Ø38
4 x Ø13
20
Ø36
38
19
10
19
90
90
41,7
71.5
SB2 -- galvanized steel SB2 acier galvanisé
POSITIONS POSSIBLES DE LA PLAQUE SUPÉRIEURE
POSSIBLE UPPER PLATE POSITIONS
(M20x2.5)
PIAT18INF
52
mounting surface
110
15
2x M18x2.50 (PIAT18INF) (•) 2x M20x2.50 (PIAT19INFINOX) (•)
22
mounting surface
90
120
40
M6 x 1
87
PIAT19INFINOX
4
3
63.5
41
M6 x 1
34
3
3 79
12
12
76
Ø62 4x Ø13
MOUNTING AND STRUCTURE FIXATION À LAPLACING STRUCTURE PESÉE
SB2 - stainless steel SB2 - acier inox (M20x2.5)
180
15
105
15
50
15
STRUCTURE
25
25
STRUCTURE
17
38
155
R e v. 0 . 0
210
Ø80
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
195
PS KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT Capteurs de pesage série: FTP - FTZ - FTK Gamme d’application jusqu’à 10000 kg
CHARGE STATIQUE MAXIMALE
kg
5000 10000
POIDS NET (kg)
CODE
FTK - FTP - FTZ (3000 - 5000 kg)
10.5
PS
FTP
15.5
PS10T
POUR CAPTEURS DE PESAGE
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure, inférieure et bloc en acier galvanisé. Contrainte contre le déplacement latéral et le renversement au
R e v. 0 . 0
moyen d’articulation à rotule. Compensation du non-parallélisme des plans d’appui de la structure. Réglage en hauteur.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
196
PS KIT DE MONTAGE pour capteurs de pesage à CISAILLEMENT DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Interconnecter les plaques à la mise à la terre. Procéder au réglage de la hauteur, dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la partie supérieure du kit de montage. Pour les vis de fixation du capteur de pesage (•) prévoir un couple de serrage de 290 Nm pour PS et 690 Nm pour PS10T.
PS
PS10T
PANGOLARE10000 x2
PANGOLARE x2
M24x2
158
186
M20x2.5
load cell
load cell PBLOC10000
PBLOC
80
80 20
80 20
80
30
PPIASTRA10000
20
PPIASTRA
140
140 20
140
180
20 20
20
140
20
PPIASTRA10000 20
20
PPIASTRA
2x M20x2.5 (•)
80
120
80
2x M24x3 (•)
4x Ø21
40
38
20
212
20
4x Ø21 20
20
20
65.4
50.8
233.8
330
PBLOC
2x Ø24 25
M20x2.5
M24x2
MOUNTING AND PLACING STRUCTURE
FIXATION À LA STRUCTURE PESÉE
STRUCTURE
STRUCTURE
25
20 20
25.4
50.8
25.8 15
19 15
38
20
390
PBLOC10000 2x Ø22
19
120
20
180
4x Ø16
4x Ø16
102
R e v. 0 . 0
76
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
197
A2 - KITS DE MONTAGE CATALOGUE DE PRODUITS
GAMME D’APPLICATION
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
POUR CAPTEURS DE PESAGE
PAGE
A2.4
pour capteurs à DOUBLE CISAILLEMENT / CARTOUCHE
VCOKDTL
jusqu’à 50000 kg
DTL, COL, COK
199
VDTX
jusqu’à 60klb/27 ton
DTX
201
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
198
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
199
VCOKDTL KIT DE MONTAGE pour capteur à DOUBLE CISAILLEMENT/CARTOUCHE Capteurs de pesage série: DTL - COL - COK Gamme d’application jusqu’à 50000 kg
Capteur de pesage à DOUBLE CISAILLEMENT
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
50000
DTL - COL - COK
Capteur de pesage en CARTOUCHE
POIDS NET (kg)
CODE
39
VCOKDTL
Capteur de pesage non inclus.
DESCRIPTION
Plaques inférieure et supérieure en acier galvanisé. Plaque en acier galvanisé (pour capteur de pesage à DOUBLE CISAILLEMENT).
Bases inférieure et supérieure (pour capteurs de pesage en CARTOUCHE).
Deux tendeurs intégrés en acier galvanisé avec double articulation à rotule adaptés pour contrebalancer les forces latérales.
Contrainte anti-renversement composée de deux tiges filetées
R e v. 0 . 0
avec écrou autobloquant.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
200
VCOKDTL KIT DE MONTAGE pour capteur à DOUBLE CISAILLEMENT/CARTOUCHE Exemple de pesage des structures soumises á chocs ou poussées du vent
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES Les plaques inférieure et supérieure 3 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
DTL + VCOKDTL
pour capteur à DOUBLE CISAILLEMENT (DTL):
B
Procéder à l’installation du système en utilisant le kit de montage sans
A
le capteur de pesage 1 et en insérant à sa place un tronc de tube (Ø40x220 mm): dévisser les écrous 5 et retirer l’un des deux tendeurs 4 et le plaque 2 Une fois terminé le montage (soudures, etc.) retirer le tube et le palque 2 ; placer le palque 2 sur la capteur de pesage 1 et les insérer dans le kit de montage. Bloquer le capteur et le plaque au moyen des boulons fournis. Relier les plaques inférieure et supérieure 3 au réseau de terre 9 , puis éloigner les écrous 6 ; vérifier que la tige filetée 8 glisse dans le trou; approcher les écrous anti-renversement 7 jusqu’à une distance d’environ 1 mm de la plaque.
B A
x3
2 9
4
STRUCTURES AVEC 4 APPUIS
7
1
Capteur de pesage.
2
Plaque en acier galvanisé (PIATTODTL).
3
Plaques inférieure et supérieure en acier galvanisé (PIACOKDTL).
4
Tendeur en acier galvanisé à utiliser comme fixation horizontale (TENDITORE300).
5
Écrou Ø18 autobloquant.
6
Écrou Ø22 à utiliser comme vérin.
7
Écrou Ø22 autobloquant avec fonction anti-renversement.
8
Tige filetée Ø22.
9
Conducteur en cuivre pour la mise à la terre.
258
5 6
8
15
1
250
420
3
8
32.5
1
230
4
117.5
7 6
8
15
2
250
420
3
R e v. 0 . 0
117.5
1
Capteur de pesage.
2
Base inférieure et supérieure.
3
Plaques inférieure et supérieure en acier galvanisé (PIACOKDTL).
4
Tendeur en acier galvanisé à utiliser comme fixation horizontale (TENDITORE300).
5
Écrou Ø18 autobloquant.
6
Écrou Ø22 à utiliser comme vérin.
7
Écrou Ø22 autobloquant avec fonction anti-renversement.
8
Tige filetée Ø22.
9
Conducteur en cuivre pour la mise à la terre.
5
3
185 420
3
2
9
PIACOKDTL
32.5
4x Ø20
15
3
3
250
pour capteurs en CARTOUCHE (COL - COK): Procéder à l’installation du système en utilisant le kit de montage sans le capteur de pesage 1 et en insérant à sa place un tronc de tube (Ø44x152 mm): dévisser les écrous 5 , retirer l’un des deux tendeurs 4 et la base inférieure 2 . Une fois terminé le montage (soudures, etc.) retirer le tube et la base inférieure 2 ; remplacer le capteur de pesage 1 sur et la base inférieure 2 et les insérer dans le kit de montage. Relier les plaques inférieure et supérieure 3 au réseau de terre 9 , puis éloigner les écrous 6 ; vérifier que la tige filetée 8 glisse dans le trou; approcher les écrous anti-renversement 7 jusqu’à une distance d’environ 1 mm de la plaque.
185
3
B
120°
15
8
A
120°
3
3
x2 B
120°
B
x2
B
STRUCTURES AVEC 3 APPUIS
A
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
201
VDTX KIT DE MONTAGE pour capteur à DOUBLE CISAILLEMENT Capteurs de pesage série: DTX Gamme d’application jusqu’à 60 klb/27 ton
COMPRESSION
DESCRIPTION
Kit de montage en alliage d’acier nickelé pour la
TRACTION
fixation rigide du capetur de pesage.
Il empêche le déplacement horizontal.
CHARGE STATIQUE MAXIMALE
klb / c.a. ton
60 klb / 27 ton
POUR CAPTEURS DE PESAGE
DTX 30 klb÷60 klb
POIDS NET (kg)
CODE
16.9
VDTX
Capteur de pesage non inclus.
215.9 50 M24
DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES 2-M24x1.5x100
30
38
Les plaques de support doivent être placés sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
23
2-M24x1.5x150
22 66.5
20
258.9
Exemple d’application: système de pesage pour conteneur
150
5 50
165.8
50
45
110
118
R e v. 0 . 0
160
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
202
A2 - KITS DE MONTAGE CATALOGUE DE PRODUITS
GAMME D’APPLICATION
LAUMAS S.r.l. Fax: (+39) 0521 681091
POUR CAPTEURS DE PESAGE
PAGE
A2.5
pour capteurs de pesage à COMPRESSION-BAS PROFIL
PVCLSEN1090
jusqu’à 2000 kg
CLS 1000 - 2000 kg
204
PVCLS
jusqu’à 2000 kg
CLS 1000 - 2000 kg
206
PV80CLSEN1090
jusqu’à 5000 kg
CLS 5000 kg
208
PV80CLS
jusqu’à 5000 kg
CLS 5000 kg
210
PSCLS
jusqu’à 5000 kg
CLS 1000 - 2000 kg CLS 5000 kg
212
V10000/ V10275EN1090
jusqu’à 15000 kg
CBL, CBX
214
Z10000
jusqu’à 15000 kg
CBL, CBX
216
V15000/ V100000EN1090
jusqu’à 100000 kg
CBL, CBX
218
Z15000/ 100000
jusqu’à 100000 kg
CBL, CBX
221
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
203
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
204
PVCLSEN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
EN
Capteurs de pesage série: CLS Gamme d’application jusqu’à 2000 kg Certification EN1090
CHARGE STATIQUE MAXIMALE
kg
2000
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CLS (1000 - 2000 kg)
0.6
CODE
PVCLSEN1090
Capteur de pesage non inclus.
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au moyen
R e v. 0. 0
d’un pied articulé à centrage automatique à bille en acier inox AISI 304. Compensation du non-parallélisme des plans d’appui de la structure. Réglage en hauteur.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
205
PVCLSEN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au
Ø80
moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
110 (max 125)
STR (M12x1.75)
CLS 1000 kg - 2000 kg
CLS 1000 kg - 2000 kg
150
115
17.5
4x Ø14
M12x1.75 STR (M12x1.75)
17.5
1/4 gas
17.5
115
17.5
150
Peso : 4.2 kg
105 ATTENTION! ATTENZIONE! * Massima Cote maximale deinserimento l’insertion de boulon quota di bullone
90 34
per corretto pour le bon funzionamento fonctionnementcella du capteur
35
*
15
32.5
16
3
7
M6x1
FIXATION À LA STRUCTURE PESÉE MOUNTING AND PLACING STRUCTURE
STRUCTURE
R e v. 0. 0
STRUCTURE
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
206
PVCLS KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL Capteurs de pesage série: CLS Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE MAXIMALE
kg
2000
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
CLS (1000 - 2000 kg)
0.6
PVCLS
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV). Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox.
Compensation du non-parallélisme des plans d’appui de la structure.
R e v. 0 . 0
Réglage en hauteur.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
207
PVCLS KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au
Ø60
moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
PPV
SB2 inoxsteel SB2 - acier stainless
CLS 1000 kg - 2000 kg
PPV
CLS 1000 kg - 2000 kg
60 26
4x Ø13
Ø31.5
50 15
150
115
80
40
15
17.5
4x Ø14
*
118 (max 126)
32.5
(M12x1.75)
15
M12x1.75
90
15
120
17.5
28.5
1/4 gas
17.5
115
2 M6x1 62.5
17.5
150
Peso : 4.2 kg
SB2 - acier inox SB2 - stainless steel (M12x1.75)
105 90
50
34
92
ATTENZIONE! * ATTENTION! Massima quota dide inserimento Cote maximale l’insertionbullone de boulon
35
*
17
per corretto celladu capteur pour le bonfunzionamento fonctionnement
15
32.5
16
3
Ø60
7
M6x1
MOUNTING AND STRUCTURE FIXATION À LA PLACING STRUCTURE PESÉE STRUCTURE
POSSIBLE UPPER POSITIONS POSITIONS POSSIBLES DEPLATE LA PLAQUE SUPÉRIEURE
STRUCTURE
R e v. 0 . 0
mounting surface
mounting surface
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
208
PV80CLSEN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
EN
Capteurs de pesage série: CLS Gamme d’application jusqu’à 5000 kg Certification EN1090
CHARGE STATIQUE MAXIMALE
kg
5000
POUR CAPTEURS DE PESAGE
CLS (5000 kg)
POIDS NET (kg)
CODE
1.5
PV80CLSEN1090
Capteur de pesage non inclus.
DESCRIPTION
Contrainte contre le déplacement latéral et le renversement au moyen
d’un pied articulé à centrage automatique à bille en acier inox AISI 304.
R e v. 0. 0
Compensation du non-parallélisme des plans d’appui de la structure. Réglage en hauteur.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
209
PV80CLSEN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au
4x Ø14
CLS 5000 kg
150
17.5 115
32.5
STR (M20x2.5)
CLS 5000 kg
110 (max 125)
Ø150
moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
M20x2.5
1/4 gas
17.5
STR (M20x2.5)
17.5
115
17.5
150
Peso : 4.2 kg
105
ATTENTION! ATTENZIONE! * Massima quota di Cote maximale deinserimento l’insertion de
90
bullone boulon per pourcorretto le bon fonctionnement funzionamento cella du capteur
34
35
*
15
32.5
16
3
7
M6x1
MOUNTING AND PLACING STRUCTURE FIXATION À LA STRUCTURE PESÉE
R e v. 0. 0
STRUCTURE
STRUCTURE
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
210
PV80CLS KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL Capteurs de pesage série: CLS Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE MAXIMALE
kg
5000
POUR CAPTEURS DE PESAGE
CLS (5000 kg)
POIDS NET (kg)
CODE
1.5
PV80CLS
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure réglable en acier inox AISI 304 (PPV80). Contrainte contre le déplacement latéral et le renversement au moyen d’un pied articulé à centrage automatique à bille en acier inox.
Compensation du non-parallélisme des plans d’appui de la structure.
R e v. 0 . 0
Réglage en hauteur.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
211
PV80CLS KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au
moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre. Dans le cas des structures avec 4 appuis, si l’un d’entre eux n’est pas en contact avec la base d’appui du pied, il est nécessaire d’effectuer le réglage en hauteur.
Ø80
SB2 - stainless (M20x2.5) SB2 - acier inox steel (M20x2.5)
32.5
138
PPV80
CLS 5000 kg
CLS 5000 kg
*
PPV80 4x Ø13 17.5
4x Ø14
90
150
115
123
Ø38
M20x2.5
1/4 gas
17.5
90
115
17.5
150
41
17.5
3
Peso : 4.2 kg
105 123
90 34
35
*
ATTENTION! ATTENZIONE! * Massima quota di inserimento bullone Cote maximale de l’insertion de boulon per corretto funzionamento cella du capteur pour le bon fonctionnement
SB2 - acier inox SB2 - stainless steel (M20x2.5)
15
32.5
16
3
7
PLAQUE SUPÉRIEURE
STRUCTURE
mounting surface
mounting surface
25
STRUCTURE
POSITIONS POSSIBLES DE LA POSSIBLE UPPER PLATE POSITIONS
50
MOUNTING STRUCTURE FIXATION AND À LAPLACING STRUCTURE PESÉE
105
M6x1
R ev. 0 .0
Ø80
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
212
PSCLS KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL Capteurs de pesage série: CLS Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
2000
CLS 1000-2000 kg
3.6
PSCLS2000
5000
CLS 5000 kg
3.6
PSCLS
Capteur de pesage non inclus.
DESCRIPTION
Plaque supérieure réglable en acier galvanisé à chaud. Contrainte contre le déplacement latéral et le renversement au moyen d’articulation à rotule.
Compensation du non-parallélisme des plans d’appui de la structure.
R e v. 0 . 0
Réglage en hauteur.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
213
PSCLS KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Une fois le montage terminé prévoir un raccordement au
moyen d’un conducteur en cuivre entre la plaque supérieure et la plaque inférieure, puis relier entre elles les plaques inférieures au réseau de terre.
PSCLS PANGOLARE
PSCLS2000 M20x2.5
ANGOLARE
99 (max 111)
*
CLS 5000 kg
32.5
32.5
CLS 1000 - 2000 kg
142 (max 150)
EM (M12x1.75)
*
ATTENZIONE! Massima quota di inserimento bullonede per boulon corretto funzionamento Cote maximale de l’insertion pour le bon cella fonctionnement du capteur * ATTENTION!
4x Ø16 4x Ø13
80
15
50
180
140 20
15
90
120
15
20
35
15
80
140
21
21
182
EM M12x1.75
M20x2.5
MOUNTING STRUCTURE FIXATIONAND À LAPLACING STRUCTURE PESÉE
R e v. 0 . 0
STRUCTURE
STRUCTURE
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
214
V10000/V10275-EN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
EN
Capteurs de pesage série: CBL - CBX - CX Gamme d’application jusqu’à 15000 kg
V10000/V10000EN1090
kgEN
CHARGE STATIQUE MAXIMALE
POUR CAPTEURS DE PESAGE
POIDS NET (kg)
CODE
15000
–
CBL (250 ÷ 12500 kg) - CBX (15000 kg) CX (1000 ÷ 15000 kg)
5.7
V10000
15000
–
CBL (250 ÷ 12500 kg) - CBX (15000 kg) CX (1000 ÷ 15000 kg)
6.9
V10275
15000
CBL (250 ÷ 12500 kg) - CBX (15000 kg) CX (1000 ÷ 15000 kg)
5.7
V10000EN1090
15000
CBL (250 ÷ 12500 kg) - CBX (15000 kg) CX (1000 ÷ 15000 kg)
6.9
V10275EN1090
B B
B B
Capteur de pesage non inclus.
A A
V10275/V10275EN1090
A A
DESCRIPTION x3
x3
A A
x2 x2
B B Example d’application
x2 x2
Plaques inférieure et supérieure en acier inox AISI 304. latéral en acier B anti-déplacement B inox Lames B B AISIA304.A Contrainte anti-renversement composée de deux tiges filetées
B B
avec écrou autobloquant.
ORIENTATIONS DES LAMES ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) (CONTRAINTES HORIZONTALES) EN STRUCTURES EN STRUCTURES AVEC 3 APPUIS AVEC 4 APPUIS CONTRAINTES HORIZONTALES
120°
120° 120°
120°
120°
120°
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Épaisseur en acier inox AISI 304 pour V10000/V10000EN1090:
R e v. 0. 0
h 0.5 mm h 1 mm h 2 mm
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
SPVZ1005 SPVZ101 SPVZ102
ISO
9001
ISO 14001
www.laumas.com
215
V10000/V10275-EN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES Les plaques inférieure et supérieure 2 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
17.5
Upper plate Plaque supérieure
4x M12 x 1.75
17.5
150
sans le capteur de pesage 1 et en insérant à sa place un tronc de tube 1-2 mm plus long que le capteur. Une fois terminé le montage (soudures, etc.), retirer le tube et un ou plusieurs boulons de blocage du capteur 7 insérer le capteur 1 dans le kit de montage. Relier les plaques inférieure et supérieure 2 au réseau de terre puis éloigner les écrous 5 ; vérifier que la tige filetée 4 glisse dans le trou; approcher les écrous anti-renversement 6 jusqu’à une distance d’environ 1 mm de la plaque. Serrer les trois boulons de blocage du capteur de pesage 7 .
115
Procéder à l’installation du système en utilisant le kit de montage
115
30
30
175 V10275 lower plateinférieure V10275/V10275EN1090 - Plaque
17.5
17.5
Lower plate V10000/V10000EN1090 - Plaque inférieure
4x Ø14
150
load cell
115
115
150
4x Ø14
load cell
2x M16x2
17.5
17.5
2x M16x2
17.5
240
115
30
17.5
2
Lames en acier inox AISI 304 à utiliser comme contrainte horizontale.
4
Tige filetée.
5
Écrou à utiliser comme vérin.
6
Écrou autobloquant avec fonction antirenversement.
7
M6 boulons de blocage du capteur.
10
3
3 95
Plaques inférieure et supérieure en acier inox AISI 304.
1
75
2
2
6
5
5
10
Capteur de pesage.
R e v. 0. 0
1
30
175
275
4
7
2
7
2
4
7
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
216
Z10000 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL Capteurs de pesage série: CBL - CBX - CX Gamme d’application jusqu’à 15000 kg
DESCRIPTION
Plaques supérieure et inférieure en acier de construction galvanisé S355JR.
Lames anti-déplacement latéral en acier inox AISI 304. Contrainte anti-renversement composée de deux tiges filetées avec écrou autobloquant.
CHARGE STATIQUE MAXIMALE
B B
A A
kg
POUR CAPTEURS DE PESAGE
B B
B B
CBL (250 ÷ 12500 kg) - CBX (15000 kg) CX (1000 ÷ 15000 kg)
15000
A A
x3 x3
A A
x2 x2
Capteur de pesage non inclus.
B B
B B
POIDS NET (kg)
CODE
5.7
Z10000
x2 x2
A A
Example d’application
B B
ORIENTATIONS DES LAMES ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) (CONTRAINTES HORIZONTALES) EN STRUCTURES EN STRUCTURES AVEC 3 APPUIS AVEC 4 APPUIS
120°
120° 120°
120°
120°
CONTRAINTES HORIZONTALES
120°
ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Épaisseur en acier inox AISI 304:
R e v. 0. 0
h 0.5 mm h 1 mm h 2 mm
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
SPVZ1005 SPVZ101 SPVZ102
ISO
9001
ISO 14001
www.laumas.com
217
Z10000 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Les plaques inférieure et supérieure 2 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
Procéder à l’installation du système en utilisant le kit de montage
sans le capteur de pesage 1 et en insérant à sa place un tronc de tube 1-2 mm plus long que le capteur. Une fois terminé le montage (soudures, etc.), retirer le tube et un ou plusieurs boulons de blocage du capteur 7 insérer le capteur 1 dans le kit de montage. Relier les plaques inférieure et supérieure 2 au réseau de terre puis éloigner les écrous 5 ; vérifier que la tige filetée 4 glisse dans le trou; approcher les écrous anti-renversement 6 jusqu’à une distance d’environ 1 mm de la plaque. Serrer les trois boulons de blocage du capteur de pesage 7 .
Plaque inférieure Lower plate 17.5
17.5
Plaque supérieure Upper plate
4x Ø14
150
115
115
150
4x M12 x 1.75
load cell
17.5
17.5
2x M16x2
115
30
115
30
30
175
2
3
Lames en acier inox AISI 304 à utiliser comme contrainte horizontale.
4
Tige filetée.
5
Écrou à utiliser comme vérin.
6
Écrou autobloquant avec fonction antirenversement.
7
M6 boulons de blocage du capteur.
R e v. 0. 0
2
6
10
Plaques supérieure et inférieure en acier de construction galvanisé S355JR.
3 1
75
2
95
Capteur de pesage.
5
5
10
1
30
175
4
7
2
7
2
4
7
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
218
V15000/V100000-EN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL
EN
Capteurs de pesage série: CBL - CBX - CX Gamme d’application jusqu’à 100000 kg
DESCRIPTION
Plaques inférieure et supérieure en acier inox AISI 304. Lames anti-déplacement latéral en acier inox AISI 304. Contrainte anti-renversement composée de deux tiges filetées avec écrou autobloquant.
CHARGE STATIQUE MAXIMALE
EN kg
POUR CAPTEURS DE PESAGE
CODE
30000
–
CBL (15000 kg) - CBX (30000 kg) - CX (30000 kg)
9
V15000
50000
–
CBL (30000 kg) - CBX (50000 kg)
17.5
V30000
100000
–
CBL (50000 kg) - CBL (100000 kg)
33.5
V100000
CBL (15000 kg) - CBX (30000 kg) - CX (30000 kg)
9
V15000EN1090
50000
CBL (30000 kg) - CBX (50000 kg)
17.5
V30000EN1090
x3 x3100000 A A
CBL (50000 kg) - CBL (100000 kg)
33.5
V100000EN1090
B 30000 B
A A
POIDS NET (kg)
B B
A A
x2 x2
Capteur de pesage non inclus.
B B
B B
B B
x2 x2
A A
B B Example d’application
ORIENTATIONS DES LAMES ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) (CONTRAINTES HORIZONTALES) EN STRUCTURES EN STRUCTURES AVEC 3 APPUIS AVEC 4 APPUIS
120°
120°
120°
CONTRAINTES HORIZONTALES
120°
Re v. 0. 0
120°
120°
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
219
V15000/V100000-EN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Épaisseur en acier inox AISI 304: V15000/V15000EN1090
h 0.5 mm h 1 mm h 2 mm
SPVZ1505 SPVZ151 SPVZ152
V30000/V30000EN1090
h 0.5 mm h 1 mm h 2 mm
SPVZ3005 SPVZ301 SPVZ302
V100000/V100000EN1090
h 0.5 mm h 1 mm h 2 mm
SPVZ10005 SPVZ1001 SPVZ1002
Adaptateur en acier inox AISI 304: V15000/V15000EN1090 V30000/V30000EN1090 V100000/V100000EN1090
pour capteurs de pesage pour capteurs de pesage pour capteurs de pesage
Ø82 mm Ø100 mm Ø126 mm
ADAT100 ADAT126 ADAT165
TENDITORE300
Plaque en acier galvanisé pour ancrage TENDITORE300 Poids net: 1.5 kg
PTEND
Re v. 0. 0
Tendeur en acier galvanisé avec double articulations à rotules Poids net: 2.10 kg Charge de travail: 2500 kg Charge de rupture: 10000 kg
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
220
V15000/V100000-EN1090 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Plaque Uppersupérieure plate
Les plaques inférieure et supérieure 2 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
4x H
D
C
PIEDE SERBATOIO
Procéder à l’installation du système en utilisant le kit de montage sans le F
capteur de pesage 1 et en insérant à sa place un tronc de tube 1-2 mm plus long que le capteur. Une fois terminé le montage (soudures, etc.), retirer le tube et un ou plusieurs 6 boulons de blocage du capteur 7 insérer le8 capteur 1 dans le kit de PIEDE montage. SERBATOIO 7 Relier les plaques inférieure et supérieure 2 au réseau de terre puis éloigner les écrous 5 ; vérifier que la tige filetée 4 glisse dans le trou; approcher les écrous anti-renversement 6 jusqu’à une distance d’environ 1 mm de la 1 plaque. 2 7. Serrer les trois boulons de blocage du capteur de pesage
TENDITORE300
E 6
5
5
PIEDE SERBATOIO
M
7
Plaque inférieure Lower plate
4x I
1
4
D C
3
V15000/V15000EN1090 V30000/V30000EN1090
B
C
D
E
102 10 200 160 10 TENDITORE300 132 12 250 185 12
V100000/V100000EN1090 155 15
320 250 15
F
G
H
I
L
47
20 M12x1.75 Ø17 M20x2.5 35
Weight
40
9 kg
M24x3
60
17 kg
M20x2.5 Ø23 M30x3.5
70
34 kg
70 32.5 M18x2.5 Ø20 95
M
PIEDE SERBATOIO
load cell
8
D
A
C
4
2x L
Dimensions (mm)
G
1
Capteur de pesage.
2
Plaques inférieure et supérieure en acier inox AISI 304.
3
Lames en acier inox AISI 304 à utiliser comme contrainte horizontale.
4
Tige filetée.
5
Écrou à utiliser comme vérin.
6
Écrou autobloquant avec fonction anti-renversement.
7
M6 boulons de blocage du capteur.
B
2
3
A
PIED PIEDE DU SILO SERBATOIO
4
7
5
2
120°
7
2
4
7
POSITIONNEMENT DES CONTRAINTES SUR 3/4 APPUIS: les contraintes horizontales peuvent être positionnés à la fois sur les appuis et sur les quatre côtés, au centre entre les deux supports.
PIED PIEDE DU SILO SERBATOIO
STRUCTURES AVEC 3 APPUIS
STRUCTURES AVEC 4 APPUIS
2 CONTRAINTES POUR APPUI
120°
120°
6
1
Exemple d’application: comment réaliser d’autres contraintes horizontales avec l’accessoire TENDITORE300
120°
2
5
B
1 CONTRAINTE POUR APPUI
G
D
1 CONTRAINTE POUR APPUI
2 CONTRAINTES POUR APPUI
120°
Re v. 0. 0
120°
La S o cié té se ré se r ve le droit de faire de s c ha ngement s a ux d o nnées techniq ues, d es s ins et ima g es s a ns p réa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
221
Z15000/100000 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL Capteurs de pesage série: CBL - CBX - CX Gamme d’application jusqu’à 100000 kg
DESCRIPTION
Plaques inférieure et supérieure en acier de construction galvanisé S355JR.
Lames anti-déplacement latéral en acier inox AISI 304. Contrainte anti-renversement composée de deux tiges filetées avec écrou autobloquant.
CHARGE STATIQUE MAXIMALE
kg
CODE
30000
CBL (15000 kg) - CBX (30000 kg) - CX (30000 kg)
9
Z15000
50000
CBL (30000 kg) - CBX (50000 kg)
17.5
Z30000
33.5
Z100000
B B
B A A kg) CBL (50000 kg) -BCBL (100000
100000
A A
POIDS NET (kg)
POUR CAPTEURS DE PESAGE
Capteur de pesage non inclus.
A A
x3 x3
x2 x2
B B
B B
B B x2 x2
A A
B B
Example d’application
ORIENTATIONS DES LAMES ORIENTATIONS DES LAMES (CONTRAINTES HORIZONTALES) (CONTRAINTES HORIZONTALES) EN STRUCTURES EN STRUCTURES AVEC 3 APPUIS AVEC 4 APPUIS
120°
120°
120°
CONTRAINTES HORIZONTALES
120°
Re v. 0. 0
120°
120°
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
222
Z15000/100000 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL ACCESSOIRES COMPLÉMENTAIRES DESCRIPTION
CODE
Épaisseur en acier inox AISI 304: Z15000
h 0.5 mm h 1 mm h 2 mm
SPVZ1505 SPVZ151 SPVZ152
Z30000
h 0.5 mm h 1 mm h 2 mm
SPVZ3005 SPVZ301 SPVZ302
Z100000
h 0.5 mm h 1 mm h 2 mm
SPVZ10005 SPVZ1001 SPVZ1002
Adaptateur en acier inox AISI 304: Z15000 Z30000 Z100000
pour capteurs de pesage pour capteurs de pesage pour capteurs de pesage
Ø82 mm Ø100 mm Ø126 mm
ADAT100 ADAT126 ADAT165
TENDITORE300
Plaque en acier galvanisé pour ancrage TENDITORE300 Poids net: 1.5 kg
PTEND
Re v. 0. 0
Tendeur en acier galvanisé avec double articulations à rotules Poids net: 2.10 kg Charge de travail: 2500 kg Charge de rupture: 10000 kg
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
223
Z15000/100000 KIT DE MONTAGE pour capteurs de pesage à COMPRESSION - BAS PROFIL DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Plaque supérieure Upper plate
Les plaques inférieure et supérieure 2 doivent appuyer sur des surfaces indéformables. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
4x H
D
C
PIEDE SERBATOIO
Procéder à l’installation du système en utilisant le kit de montage sans le F
capteur de pesage 1 et en insérant à sa place un tronc de tube 1-2 mm plus long que le capteur. ne fois terminé le montage (soudures, etc.), retirer le tube et un ou plusieurs 6 boulons de blocage du capteur 7 insérer le8 capteur 1 dans le kit de PIEDE montage. SERBATOIO 7 Relier les plaques inférieure et supérieure 2 au réseau de terre puis éloigner les écrous 5 ; vérifier que la tige filetée 4 glisse dans le trou; approcher les écrous anti-renversement 6 jusqu’à une distance d’environ 1 mm de la 1 plaque. 2 7. Serrer les trois boulons de blocage du capteur de pesage
TENDITORE300
E 6
PIEDE SERBATOIO
M
7
5
5
Lowerinférieure plate Plaque
4x I
1
4
D C
3
4 D
40
9 kg
PIEDE SERBATOIO
M24x3
60
17 kg
70
34 kg
2x L
M20x2.5 Ø23 M30x3.5
G
102 10
200 160 10
47
20 M12x1.75 Ø17 M20x2.5
Z30000
132 12
250TENDITORE300 185 12 70 32.5 M18x2.5 Ø20
Z100000
155 15 320 250 15
95
35
load cell
Weight
F
H
I
L
D
C
M
E
Z15000
B
C
A
8
Dimensions (mm)
G Capteur de pesage.
2
Plaques inférieure et supérieure en acier de construction galvanisé S355JR.
3
Lames en acier inox AISI 304 à utiliser comme contrainte horizontale.
4
Tige filetée.
5
Écrou à utiliser comme vérin.
6
Écrou autobloquant avec fonction anti-renversement.
7
M6 boulons de blocage du capteur.
B
2
3
2
6
1
A
1
G
D
5
B
4
7
5
2
Exemple d’application: comment réaliser d’autres contraintes horizontales avec l’accessoire TENDITORE300
PIED PIEDE DU SILO SERBATOIO
120°
120°
4
7
POSITIONNEMENT DES CONTRAINTES SUR 3/4 APPUIS: les contraintes horizontales peuvent être positionnés à la fois sur les appuis et sur les quatre côtés, au centre entre les deux supports.
STRUCTURES AVEC 4 APPUIS
2 CONTRAINTES POUR APPUI
120°
120°
2
PIED PIEDE DU SILO SERBATOIO
STRUCTURES AVEC 3 APPUIS 1 CONTRAINTE POUR APPUI
7
1 CONTRAINTE POUR APPUI
2 CONTRAINTES POUR APPUI
120°
Re v. 0. 0
120°
La S o cié té se ré se r ve le droit de faire de s c ha ngement s a ux d o nnées techniq ues, d es s ins et ima g es s a ns p réa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
224
A3 - ACCESSOIRES COMPLÉMENTAIRES CATALOGUE DE PRODUITS
GAMME D’APPLICATION
A3.1
PAGE
Contraintes horizontales pour kit de montage
TENDITORE300 jusqu’à 100000 kg PTEND
LAUMAS S.r.l. Fax: (+39) 0521 681091
POUR CAPTEURS DE PESAGE
227
-
A3.2
Pieds réglables à centrage automatique
SB2 - PXC
jusqu’à 5000 kg
FCAL, FCAX, FCOL, FTK, FTKL, FTP, FT-P, FTZ
229
STR
jusqu’à 10000 kg
FCAL, FCAX, FCOL, FTK, FTKL, FTP, FT-P, FTZ, FLC
231
HD
jusqu’à 20000 kg
FLC 3A
233
A3.3
Plaque supérieure réglable
PPV PPVZ PPV80 PPV60Z
jusqu’à 5000 kg
-
235
A3.4
Accessoire avec bille
ACCSFER
jusqu’à 5000 kg
FTK, FT-P, FTKL, FTZ, FTP, CLS
236
A3.5
Articulation à compression
ANTIV
jusqu’à 2000 kg
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
FCOL, FTKL, FCAL, FCAX, FTP, FT-P, FTK, FTZ, CLS
ISO
9001
ISO 14001
237
www.laumas.com
225
A3 - ACCESSOIRES COMPLÉMENTAIRES CATALOGUE DE PRODUITS
GAMME D’APPLICATION
A3.6 EM
LAUMAS S.r.l. Fax: (+39) 0521 681091
POUR CAPTEURS DE PESAGE
PAGE
-
238
FTK, FT-P, FTKL, FTZ, FTP, CLS
239
Articulation à rotule jusqu’à 112 kN (dynamique) jusqu’à 146 kN (statique)
A3.7
Articulations á rotules axiales
SNODOGE
jusqu’à 10000 kg
A3.8
Mesures de niveau - faux capteurs
ML
jusqu’à 100000 kg
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
240
-
ISO
9001
ISO 14001
www.laumas.com
226
Notes CATALOGUE DE PRODUITS
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
227
TENDITORE300 - PTEND Contraintes horizontales pour kits de montage Gamme d’application jusqu’à 100000 kg
CODE
DESCRIPTION
Tendeur en acier galvanisé avec double articulations à rotules. Poids net: Charge de travail: Charge de rupture:
TENDITORE300
2.10 kg 2500 kg 10000 kg
Plaque en acier galvanisé pour ancrage TENDITORE300
1.5 kg
Poids net:
DIMENSIONS
PTEND
DESCRIPTION
Appropriés
pour les applications statiques; placer les contraintes dans une position horizontale. Verrouillage du tendeur pour le réglage de la contrainte.
TENDITORE300 2kg
Ø19.3
30
300 - 350
VERROU
30
44
180 APPLICATION EXAMPLE
EXAMPLE D’APPLICATION
132
8
50
40
4x Ø13
20
80
20
2kg
STRUCTURE PESÉE SISTEMA PESATO
M27x3
PTEND
105
R e v. 0 . 0
STRUCTURE PESÉE SISTEMA PESATO
98
2x Ø19 8
49
66
85
190
20
LAUMAS S.r.l. Fax: (+39) 0521 681091
150
• •
20
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
85
ISO
9001
ISO 14001
www.laumas.com
228
TENDITORE300 - PTEND Contraintes horizontales pour kits de montage EXEMPLES D’APPLICATION: COMMENT RÉALISER KITS DE MONTAGE AVEC CONTRAINTES HORIZONTALES Par un fil de cuivre, connecter la plaque supérieure à la plaque inférieure, puis relier ensemble les plaques inférieures au système de mise à la terre. Le concepteur de l’installation sera chargé de prévoir les modifications nécessaires afin d’éviter les déplacements latéraux et le renversement en fonction de: chocs et vibrations; poussée du vent; classification sismique de la zone d’installation; consistance de la base d’appui.
Exemple d’application avec capteurs de pesage à compression
PIED PIEDE DU SILO SERBATOIO
Exemple d’application avec capteurs de pesage en cartouche 6 7
TENDITORE300
8
PIED PIEDE DU SILO SERBATOIO
7
6
PIED PIEDE DU SILO SERBATOIO
1 5
2
5
1
4
3
4 8
PIED PIEDE DU SILO SERBATOIO
TENDITORE300
1
Capteur de pesage.
2
Kits de montage pour capteur de pesage en cartouche.
3
Bases inférieure et supérieure en acier inox AISI 304.
4
Tige filetée.
5
Écrou à utiliser comme vérin.
6
Écrou autobloquant avec fonction anti-renversement.
7
Rondelle.
8
Diamètre de trou plus grand que le boulon de 20 mm.
Exemple d’application avec kits de montage V15000 - V30000 - V100000
PIED PIEDE DU SILO SERBATOIO
PIED PIEDE DU SILO SERBATOIO
STRUCTURES AVEC 3 APPUIS 1 CONTRAINTE POUR APPUI
120°
120°
STRUCTURES AVEC 4 APPUIS
2 CONTRAINTES POUR APPUI
120°
120°
POSITIONNEMENT DES CONTRAINTES SUR 3/4 APPUIS: les contraintes horizontales peuvent être positionnés à la fois sur les appuis et sur les quatre côtés, au centre entre les deux supports.
1 CONTRAINTE POUR APPUI
2 CONTRAINTES POUR APPUI
120°
R e v. 0 . 0
120°
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
229
SB2 - PXC Pieds réglables à centrage automatique à bille Pour capteur de pesage à FLEXION et CISAILLEMENT Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE MAXIMALE
kg
FILETAGE
DIMENSIONS
500
M8
Ø60 x H 92 mm
500
M10
Ø60 x H 92 mm
2000
M12
Ø60 x H 92 mm
5000
M20
Ø80 x H 105 mm
2000
M12
Ø60 x H 78 mm
2000
M12
Ø62 x H 86 mm
5000
M20
Ø62 x H 110 mm
2000
M12
Ø60 x H 78 mm
MATÉRIEL
acier inox
acier inox acier galvanisé acier galvanisé
POIDS NET (kg)
SERIES
0.3
SB2
0.3
SB2
0.4
SB2
0.9
SB2
0.4
PXC
0.4
SB2
0.9
SB2
0.4
PXC
R e v. 0 . 0
Écrous et rondelles incluses.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
230
SB2 - PXC Pieds réglables à centrage automatique à bille DIMENSIONS ET APPLICATION SB2 -- acciaio acier inox SB2 inox M10x1.5
SB2- -acciaio acier inox SB2 inox M12x1.75
SB2 -- acier inoxinox SB2 acciaio M20x2.5
105 25
92 17
17
17
92
92
50
50
50
50
SB2- -acciaio acier inox SB2 inox M8x1.25
Ø60
Ø60
Ø80
PXC-- acciaio acier inox/ PXC inox/ acier galvanisé acciaio zincato M12x1.75
SB2 -- acier galvanisé SB2 acciaio zincato M12x1.75
SB2 -- acier galvanisé SB2 acciaio zincato M20x2.5
22
13
22
74
86
42
110
45
52
Ø60
Ø60
Ø62
Ø62
Application example EXAMPLE D’APPLICATION
WEIGHING STRUCTURE STRUCTURE PESÉE
MOUNTING SURFACE LOAD DIRECTION
load cell
R e v. 0 . 0
SAFETY BOLT
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
231
STR Pieds chevillables à centrage automatique à bille H 102 mm: pour capteur de pesage à FLEXION et CISAILLEMENT H 89 mm: pour capteur de pesage FLC Gamme d’application jusqu’à 10000 kg
CHARGE STATIQUE MAXIMALE
FILETAGE
DIMENSIONS
2000
M12x1.75
Ø80 x H 102 mm
5000
M20x2.5
Ø150 x H 102 mm
2000
M12x1.75
Ø80 x H 89 mm
5000
M20x2.5
Ø150 x H 89 mm
10000
M24x3
Ø150 x H 89 mm
MATÉRIEL
POIDS NET (kg)
0.6
acier inox
1.9 0.6 1.9
acier inox
1.9
R e v. 0. 0
kg
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
232
STR Pieds chevillables à centrage automatique à bille DIMENSIONS 2000 kg
5000 kg
R e v. 0. 0
10000 kg
La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
233
HD Pieds hygiéniques réglables à centrage automatique
Gamme d’application jusqu’à 20000 kg
CHARGE STATIQUE MAXIMALE
kg
FILETAGE
DIMENSIONS
MATÉRIEL
POIDS NET (kg)
2000
M12
Ø120 x H 101 mm
0.3
5000
M16
Ø120 x H 101 mm
0.3
5000
M20
Ø120 x H 101 mm
10000
M24
Ø120 x H 97 mm
10000
M30
Ø120 x H 97 mm
0.9
20000
M36
Ø120 x H 97 mm
0.4
0.4
acier inox
0.4
Sur demande: pied hygiénique avec fixation par cheville, avec trous pour fixation au sol.
Pour d’autres types de pieds hygiéniques ou personnalisés, veuillez contacter https://martinlevelling.it
CERTIFICATIONS
R e v. 0 . 0
Équivalent du marquage CE pour le Royaume-Uni Norme américaine qui régit la conception, la production et l’utilisation des équipements sanitaires
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
234
HD Pieds hygiéniques réglables à centrage automatique DIMENSIONS ET APPLICATION 2000 kg M12 x 1.75
5000 kg M16 x 2
5000 kg M20 x 2.5
10000 kg M24 x 3
10000 kg M30 x 3.5
20000 kg M36 x 4
R e v. 0 . 0
EXAMPLE D’APPLICATION
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
235
PPV - PPVZ - PPV80 - PPV60Z Plaque supérieure réglable Pour capteurs de pesage à APPUI CENTRAL, FLEXION, CISAILLEMENT et COMPRESSION Plaques pour la réalisation de contraintes contre le déplacement latéral et le renversement. Pour pied articulé à centrage automatique à bille.
Gamme d’application jusqu’à 5000 kg
PPV
PPV80
PPVZ
CHARGE STATIQUE MAXIMALE
kg
MATÉRIEL
PPV60Z
POIDS NET (kg)
CODE
2000
acier inox AISI 304
200
PPV
2000
acier galvanisé
200
PPVZ
5000
acier inox AISI 304
600
PPV80
5000
acier galvanisé
641
PPV60Z
DIMENSIONS (mm) PPV60Z
PPV80
PPV-PPVZ
4 x Ø13
4x Ø13
60 26
4x Ø13 15
Ø31.5 Ø38
19
71.5
90
123
50
80
40
Ø36
15
45°
3
90
15 45°
63.5
2
41
28.5
3
M6 x 1
M6x1 62.5
41,7
R e v. 0 . 0
123
4
90
40
90 120
12
15
71.5
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
236
ACCSFER Accessoire avec bille Gamme d’application jusqu’à 5000 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
DIMENSIONS
POIDS NET (kg)
2000
FTK - FT-P - FTKL FTZ - FTP - CLS
M12x1.75
0.3
5000
FTK - FTKL - FTZ (5000 kg) FTP (3000-5000 kg) - CLS (5000 kg)
M20x2.5
0.4
DIMENSIONS ET APPLICATION
DESCRIPTION
Ø12
Ø20
Accessoire en acier inox avec bille en mesure de compenser le non-parallélisme des pians d’appui de la structure.
58
58
11
Ø40
11
Ø40
Ø25
21
79 21
79
Ø25
M12x1.75
M20x2.5
Charge statique maximale CARICO MASSIMO STATICO 2000kg kg 2000
Charge statique maximale CARICO MASSIMO STATICO 5000kg kg 5000
Application example EXAMPLE D’APPLICATION
WEIGHING STRUCTURE STRUCTURE PESÉE
LOAD DIRECTION
load cell
R e v. 0 . 0
MOUNTING SURFACE
SAFETY BOLT
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
237
ANTIV Articulation à compression Gamme d’application jusqu’à 2000 kg
CHARGE STATIQUE MAXIMALE
kg
POUR CAPTEURS DE PESAGE
DIMENSIONS
POIDS NET (kg)
FCOL
M8x1.25
0.04
ANTIV35
2000
FTKL - FCAL - FCAX - FTP FT-P - FTK - FTZ - CLS
M12x1.75
0.1
ANTIV40
2000
FCAL - FCAX
M12x1.75
0.1
ANTIV45
500
Ø25
Ø30
Ø30
en mesure de compenser le non-parallélisme des plans d’appui de la structure. Utilisable pour les systèmes avec au moins 3 appuis.
37
37
15
Articulation à compression en acier inox et coutchouc
15
ANTIV45
12
ANTIV40
80
75
43
38
30
38
DESCRIPTION
ANTIV35
63
25
DIMENSIONS ET APPLICATION
CODE
M8x1.25
M12x1.75
Max static load 500kg
Max static load 2000kg
M12x1.75 Max static load 2000kg
EXAMPLE D’APPLICATION
R e v. 0 . 0
ATTENTION! Serrer jusqu’à ce qu’il arrête sans forcer, pour éviter d’endommager le joint de caoutchouc.
STRUCTURE PESATA PESÉE STRUTTURA
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
238
EM Articulations à rotule avec écrou
Pour capteur de pesage à TRACTION (COMPRESSION)
FILETAGE
MATÉRIEL
M12 M16 M20 M24
CAPACITÉ DE CHARGE STATIQUE kN
POIDS NET (kg)
24.5
0.08
45
0.19
60
0.30
83
0.60
acier inox
M6 M8 M10 M12 M16 M20 M24 M30 M36
acier C40 galvanisé
8.1
0.02
12.9
0.04
17.6
0.06
24.5
0.08
45
0.19
60
0.30
83
0.60
110
0.93
146
1.45
CODE
EM-INOX
EM
DIMENSIONS stainless steel acier inox
E F B
A
B
C
D
E
F
G
M12x1.75
Ø12
72
55
10
8.5
28 36
M16x2
Ø17
88.5
65.5
14
11.5
M20x1.5
Ø20
104
77
16
13.5
43
M24x2
Ø25
124
92
20
18
53
18
G
D
C
galvanized C40 steel acier C40 galvanisé
R e v. 0 . 0
A
M6x1
Ø6
47
36.5
6
4.5
M8x1.25
Ø8
54
42.5
8
6.5
22
M10x1.5
Ø10
62.5
48.5
9
7.5
26
M12x1.75
Ø12
71
54.5
10
8.5
28
M16x2
Ø17
92
69.5
14
11.5
36
M20x1.5
Ø20
104.5
77.5
16
13.5
43
M24x2
Ø25
126
94.5
20
17.5
53
M30x2
Ø30
146.5
110
22
19.5
65
M36x3
Ø35
181
140
25
21.5
82
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
239
SNODOGE Articulations á rotules axiales Capteurs de pesage série: FTK - FT-P - FTKL - FTZ - FTP - CLS Gamme d’application jusqu’à 10000 kg
CHARGE STATIQUE MAXIMALE kg
DESCRIPTION
POUR CAPTEURS DE PESAGE
2000
Articulation á rotule axiale
CLS, FTK, FTKL, FTP, FT-P, FTZ
0.07
SNODOGE12
5000
Kit composé de articulation, boulon (20x80 mm) et rondelle (22x60 mm) galvanisés.
CLS (5000 kg), FTK (3000-5000 kg), FTKL, FTZ (5000 kg), FTP (3000-5000 kg)
0.3
SNODOGE20
10000
Kit composé de articulation, boulon (24x100 mm) et rondelle (26x72 mm) galvanisés.
FTP 10000 kg
0.9
SNODOGE25
DIMENSIONS ET APPLICATION
CODE
DESCRIPTION
Articulation en acier 100Cr6 trempé en mesure de compenser le non-parallélisme des plans d’appui de la structure.
SNODOGE25
20
13
SNODOGE20
22.5
SNODOGE12
POIDS NET (kg)
12
20
25
35
55
62
EXAMPLE D’APPLICATION Application example
E
STRUCTURE PESÉE WEIGHING STRUCTURE
W
SNODOGE
SNODOGE
R e v. 0 . 0
load cell
ER TÉU ECS RPU E T USR CTG UIN GRH T I ES
LOAD DIRECTION
LOAD DIRECTION
load cell
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
240
ML Mesures de niveau - faux capteurs
Gamme d’application jusqu’à 100000 kg
kg
PORTÉE
CAPTEURS DE PESAGE ÉQUIVALENTS
MATÉRIEL
POIDS NET (kg)
FCOL
Acier galvanisé
0.5
FCAL (30-300 kg) - FCAX (30-1500 kg)
Acier galvanisé
0.6
2000
FTP (75-2000 kg) - FTK (75-2000 kg) FTKL (500-2000 kg) - FTZ (500-2000 kg) FT-P (300-2000 kg)
Acier galvanisé
0.9
5000
FTP (3000-5000 kg) - FTK (3000-5000 kg) FTKL (3000-5000 kg) - FTZ (5000 kg)
Acier galvanisé
1.6
FLEXION
200 1500 CISAILLEMENT
COMPRESSION-BAS PROFIL
15000
CBL (250-12500 kg) - CBX (15000 kg)
Acier inox
1.4
30000
CBL (15000 kg) - CBX (30000 kg)
Acier inox
2.2
50000
CBL (30000 kg) - CBX (50000 kg)
Acier inox
4
CBL (50000-100000 kg)
Acier inox
10.5
100000
DESCRIPTION
Éléments structurels en acier appropriés pour mesurer le
R e v. 0 . 0
niveau de liquides ou pour peser de produits en poudres qui ne nécessitent pas de haute précision. Ils ne transmettent aucun signal électrique. Ils peuvent être montés sur les mêmes kits de montage que les capteurs de pesage.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
241
ML Mesures de niveau - faux capteurs DIMENSIONS ET SPÉCIFICATIONS TECHNIQUES
Pour effectuer une exacte pesée, il est
impératif que la structure de pesage est de forme régulière et géométriquement divisible, qui est parfaitement de niveau et on exige que le produit à peser peut être placée horizontalement comme s’il s’agissait d’un liquide (ou doivent être utilisées des systèmes de chargement qui peuvent distribuer le produit uniformément) Nous recommandons l’utilisation des kits de montage pour tous les supports (même pour ceux avec de faux capteurs), puisque, non seulement simplifient et optimisent le montage de capteurs, mais permettent de remplacer les faux capteurs dans le futur avec les vrais si vous n’avez besoin, pour améliorer la précision et la fiabilité de la pesée.
L’indicateur de pesage indique le poids
F
F
C
C F
F
Signal mV x 3
Signal mV x 2
STRUCTURES AVEC 4 APPUIS 2 CAPTEURS + 2 FAUX CAPTEURS C
F
C
F
Signal mV x 2
C = PIED D’APPUI AVEC CAPTEUR F = PIED D’APPUI AVEC FAUX CAPTEUR
G
G
G
G
H
F
H
F
STRUCTURES AVEC 3 APPUIS 1 CAPTEUR + 2 FAUX CAPTEURS
réel, en multipliant le signal par deux ou trois en fonction de l’application.
B
B
I
E
D
C
E
A
C
D A
200 kg
1500 kg
2000 kg
5000 kg
171.5
A
120
137
A
130
B
30
30
B
32
40
C
10
17.5
C
15
19
D
18
24.5
D
25.5
38
E
82
81.5
E
76
95
F
Ø9.5
Ø13
F
Ø14
Ø22
G
Ø8.5
Ø13
G
Ø14
Ø20
H
20
22
H
32
38
I
M12
M20
B
H
C
R e v. 0 . 0
A
15000 kg
30000 kg
50000 kg
100000 kg
Ø165
A
Ø82
Ø100
Ø126
B
32
35
40
60
C
Ø22
Ø28
Ø35
Ø60
H
44
48
54
80
La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
LAUMAS S.r.l. Fax: (+39) 0521 681091
• •
SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124
ISO
9001
ISO 14001
www.laumas.com
CAPTEURS DE PESAGE SUR MESURE
Production de capteurs de pesage sur DEMANDE DU CLIENT LAUMAS dessins et fabrique capteurs de pesage “SUR MESURE” pour offrir les meilleures solutions aux besoins des clients. Les personnalisations sont conçus pour résoudre des problèmes spécifiques ou répondre aux besoins particulières des applications dans des conditions spéciales, y compris pour les atmosphères potentiellement explosible (Atex-IECEx). • Capteurs de pesage pré-amplifés • Biaxiaux et triaxiaux • Deux pont de Wheatstone extensométriques • Détection de couple • Câbles spéciaux haute/basse température avec compensation thermique non-standard
boîtes de jonction
IP67
IP68
Boîtes de jonction en acier inox AISI 304 ou en ABS avec cartes d’égalisation ou cartes de jonction parallèle pour connecter de 1 à 4 ou 5 à 8 capteurs de pesage. Dispositif de protection contre la foudre et les chocs électriques.. Version certifiées ATEX: II 1G Ex ia IIC T4 -20 °C ≤ Tamb +60 °C II 1D Ex ta IIIC T85°C -20 °C ≤ Tamb +60 °C Version assainissables: dispositif hygiénique RPSCQC autorisé 3-A SSI.
PHONE (+39) 0521 683124
SALES DEPARTMENT: sales@laumas.it
(+39) 0521 681091
43022 MONTECHIARUGOLO (PR) - ITALY
LAUMAS S.r.l. VIA I MAGGIO N. 6
FAX
