KATALOG IDEA SCALES WAAGEN UND WÄGESYSTEME
Katalog Idea Scales N. 4.1
®
LAUMAS ist seit 1984 auf dem Gebiet der INDUSTRIELLEN WÄGE- UND DOSIERTECHNIK mit Anwendungen in verschiedenen Industriebereichen tätig. Im Jahr 2010 wurde die neue Produktlinie IDEA SCALES vorgestellt, die sich ausschließlich dem Waagensektor widmet. Mit dem Erscheinen des 4. Katalogs IDEA SCALES schlagen wir neue Produkte vor, die das Angebot an Lösungen in allen Anwendungsbereichen weiter erweitern.
Allgemeine Verkaufsbedingungen Garantie 24 Monate ab Datum des Beförderubgspapiers. Die Reparaturen im Rahmen der Garantie werden in unseren Werkstätten frei Standort Montechiarugolo (PR) ausgeführt. Die Garantie deckt lediglich Defekte aufgrund defekter Bauteile (aufgrund von Herstellungs- oder Materialmängeln) und umfasst den Austausch oder die Reparatur derselben sowie die entsprechenden Arbeitskosten. Die Garantie erlischt in folgenden Fällen automatisch: - Veränderungen, Unkenntlichmachung, Entfernung des Kennschilds und/oder der Seriennummer des Produktes. - unsachgemäßer Gebrauch, Umrüstungen, Veränderungen und Reparaturen der Produkte, die nicht bei dem Personal des Unternehmens Laumas ausgeführt werden. Das Unternehmen Laumas gewährt bei Material- oder Herstellungsmängeln der Batterie eine Garantie von 1 Jahr ab dem Datum des Beförderubgspapiers.
Ersatzteile für elektronische Instrumente Bei der Anforderung von Ersatzteilen, ist es notwendig die Seriennummer des Produkts angeben.
Versicherung HAFTPFLICHTVERSICHERUNG PRODUKTE, die mit einer führenden Versicherungsgesellschaft abgeschlossen wurde, und Schäden an Dritten bis zu 5.000.000 € abdeckt.
Autorisierte Rücksendungen Rücksendungen müssen vorher mit unserem Verkaufsbüro vereinbart werden; Rücksendungen werden mit einem Abzug von 20% auf Standardmaterial und 30% auf personalisiertes Material gutgeschrieben. Die Rücksendung der Ware erfolgt frei haus an unseren Sitz in Montechiarugolo (PR). Bei Materialrücksendungen, die sich auf geeichte Versionen und Zusatzeingriffe (wie Kalibrierung, erste Eichung, Zertifizierungen) beziehen, wird lediglich der Betrag für das Material ohne Berücksichtigung der Eichung und etwaiger Optionen gutgeschrieben.
Handbücher Die Preise beinhalten die Unterlagen in gedruckter und/oder in elektronischer Form (1 Kopie für jede Lieferung). Zusätzliche Kopien in gedruckter Form sind zahlungspflichtig.
Personalisierte Unterlage Auf Wunsch Lieferung von Etiketten und personalisierte Unterlagen mit Kundenlogo.
Verpackung Kartons und Paletten. Die Preise beinhalten immer die Verpackung. Alle Produkt Gewichte in diesem Kataloge sind Richtwerte und ohne Verpackung.
2
IDEA SCALES N. 4.1
LAUMAS®
System- und Produktzertifizierungen Alle von CE-M zugelassenen Waagen werden einer Konformitätsprüfung unterzogen, die Laumas an Instrumenten durchführen kann, die mit der "EUBaumusterprüfbescheinigung" ausgestattet sind, mit der Genehmigung seines eigenen QUALITÄTSSICHERUNGSSYSTEM DER PRODUKTION. Zertifizierte Waagen (Richtlinie 2014/31/EU) Laut Gesetz müssen alle Waagen, die in folgenden Bereichen Anwendung finden, genehmigt werden: a) für die Bestimmung der Masse bei Handelsgeschäfte; b) für die Bestimmung der Masse zur Berechnung einer Maut, eines Tarifs, einer Steuer, einer Versicherungsprämie, einer Geldstrafe, einer Vergütung, einer Entschädigung oder ähnlicher Gebühren; c) für die Bestimmung der Masse bei der Anwendung gesetzlicher oder behördlicher Vorschriften; oder bei Gerichtsverfahren; d) für die Bestimmung der Masse in der Arztpraxis im Zusammenhang mit Patientenwägungen wegen Gewichskontrolle, Diagnose und Behandlung; e) für die Bestimmung der Masse bei der Herstellung von verschreibungspflichtigen Arzneimitteln in Apotheken und für die Bestimmung der Massen während der in medizinischen und pharmazeutischen Laboratorien durchgeführten Analysen; f) für die Ermittlung des Preises auf der Grundlage der Masse für den Direktverkauf an den Kunden und die Herstellung vorgefertigter Verpackungen; UKCA-ZERTIFIZIERUNG (UK Conformity Assessed) für das Vereinigte Königreich Die UKCA-Zertifizierung (UK Conformity Assessed) entspricht der britischen CE-Zertifizierung.
Die CE-M-zugelassenen Waagen müssen dann einer regelmäßigen Überprüfung unterzogen werden, bei der überprüft wird, ob die messtechnische Zuverlässigkeit, sowie die Unversehrtheit von Siegeln, einschließlich elektronischer Siegel und Etiketten oder anderer Elemente, über einen längeren Zeitraum garantiert werden können.
ZERTIFIZIERUNG FÜR QUALITÄTSMANAGEMENT-SYSTEM gemäß UNI EN ISO 9001:2015 ZERTIFIZIERUNG FÜR UMWELTMANAGEMENT-SYSTEM gemäß UNI EN ISO 14001:2004 erlangt durch den TÜV Italien, diese Prüfbehörde gehört zur großen internationalen Gruppe TÜV SÜD MODUL D UND EU-PRÜFUNG DES TYPS FÜR NAWI-INSTRUMENTE MODUL D: ÜBEREINSTIMMUNG MIT DEM TYP, DER AUF QUALITÄTSSICHERUNG DES PRODUKTIONSVERFAHRENS beruht, ausgestellt von einer benannten Stelle und anwendbar auf nicht automatische Waagen. LAUMAS führt die CE-M-Konformitäts-/Homologationsprüfung für Geräte mit einer EG-Baumusterprüfbescheinigung durch, welche die Eignung des Geräts für den rechtlichen Gebrauch gegenüber Dritten bestätigt (Richtlinie 2014/31/EG). ZERTIFIZIERUNG ATEX LAUMAS bietet Geräte mit ATEX-Kennzeichnung, welche mit der EG-Baumusterprüfbescheinigung ausgestattet sind und den Einsatz in potentiell explosionsfähigen Atmosphären erlauben (Richtlinie 2014/34/EG - ATEX; Zone 0-1-2 Gas; Zone 20-21-22 Stäube). ZERTIFIZIERUNG IECEx LAUMAS liefert IECEx-zertifizierte Geräte mit dem Zertifikat "IECEx CoC (Certificate of Conformity)" für den Einsatz in explosionsgefährdeten Bereichen (Normen: IEC 60079-0, 60079-11, 60079-31, 60079-15; 0-1-2 Gas; Zone 20-21-22 Stäube). ZERTIFIZIERUNG EAC Dieses Zertifikat garantiert die Übereinstimmung des Produkts mit den russischen Vorschriften und damit seine Eignung für den Export in die Länder der Eurasischen Zollunion (Russland, Weißrussland, Armenien, Kirgisistan und Kasachstan). Die EAC-Marke ersetzt die GOST-Marke.
AL COU ON N TI
HT
SU
EI
G
E
A
ON W
RES
L CI
NA
ZERTIFIZIERUNG EAC EX LAUMAS liefert Geräte mit der Kennzeichnung EAC Ex mit einer Konformitätsbescheinigung für den Einsatz in explosionsgefährdeten Bereichen in den Ländern der Eurasischen Zollunion (Russland, Weißrussland, Armenien, Kirgisistan und Kasachstan). Norm TR ZU 012; 0-1-2 Gas; Zone 20-2122 Stäube.
S AND M
ZERTIFIZIERUNG NTEP Das Zertifikat bescheinigt, dass ein bestimmtes Produkt die von der amerikanischen Reglementierung "Handbook 44" des NIST (National Institute of Standards and Technology) und von der NCWM (National Conference on Weights and Measures) veröffentlichten, definierten Anforderungen erfüllt. Das Produkt entspricht somit den Normen der USA, welche die Anforderungen für Wägeinstrumente für legalen Verwendung gegenüber Dritten definirien. OIML GENEHMIGUNG Das Zertifikat bescheinigt, dass ein bestimmtes Produkt die Anforderungen erfüllt, die von den Empfehlungen der Internationalen Organisation für das gesetzliche Messwesen (OIML) vorgegeben wurden. OIML R51: Selbsttätige Kontrollwaagen. OIML R60: Metrologische Anforderungen für Wägezellen. OIML R61: Selbsttätige Waagen zum Abwägen. OIML R76: Technisch-metrologische Anforderungen für nicht selbsttätige Wägeinstrumente. ZERTIFIZIERUNG "UL ANERKANNTE KOMPONENTE" Das Zertifikat garantiert, dass die Komponente, Teil eines vollständigen Produkts oder Systems, den UL anerkannten Standards in den USA und Kanada entspricht. NMI-ZERTIFIZIERUNG für Australien Entspricht den australischen Marktbestimmungen für legalen Verwendung gegenüber Dritten. Art. 60 der "National Measurement Regulations 1999", unter Bezugnahme auf die Norm NMI R 76 (nicht automatische Waagen).
NEW ZEALAND
ZERTIFIZIERUNG “New Zealand Certificate of Approval” Mit dem Zertifikat wird es bescheinigt, dass das Produkt die Weight and Measures Regulations 1999 zur legalen Verwendung gegenüber Dritten erfüllt. ZERTIFIZIERUNG PAC (Pattern Approval Certificate) Mit dem metrologischen Zertifikat "Pattern Approval Certificate" wird es bescheinigt, dass das Produkt die messrechtlichen Bestimmungen der Russischen Föderation über Waagen zur legalen Verwendung gegenüber Dritten erfüllt. CPA-ZERTIFIZIERUNG (Chinese Pattern Approval) Mit dem Zertifikat wird bescheinigt, dass das Produkt die messtechnische Norm der Volksrepublik China zur legalen Verwendung gegenüber Dritten erfüllt.
LAUMAS®
IDEA SCALES N. 4.1
3
Inhalt Waagen mit Einzelzellenplattform ISC
S.
8 9 10
Nennlast: Plattform ACN: Wägeindikator:
6 kg / 15 kg / 30 kg / 60 kg / 150 kg / 300 kg / 600 kg 300x300 mm / 400x400 mm / 600x600 mm / 800x800 mm WLIGHT / WDESKL
Verfügbare homologierte Versionen C3 / C3-Multirange
ISM
S.
11 12
Nennlast: Plattform MN: Wägeindikator:
75 kg / 150 kg / 300 kg 460x600 mm WLIGHT / WDESKL
Verfügbare homologierte Versionen C3 / C3-Multirange
ISI
S.
Edelstahl
13 14 15
Nennlast: Plattform AIN: Wägeindikator:
6 kg / 15 kg / 30 kg / 60 kg / 150 kg / 300 kg / 600 kg 300x300 mm / 400x400 mm / 600x600 mm / 800x800 mm WLIGHT / WINOXR
Verfügbare homologierte Versionen C3 / C3-Multirange
ISIL
S.
Edelstahl IP68/IP69K
16 17
Nennlast: Plattform AILN: Wägeindikator:
30 kg / 60 kg / 150 kg / 300 kg 400x400 mm / 600x600 mm WINOXR
Verfügbare homologierte Versionen C3 / C3-Multirange

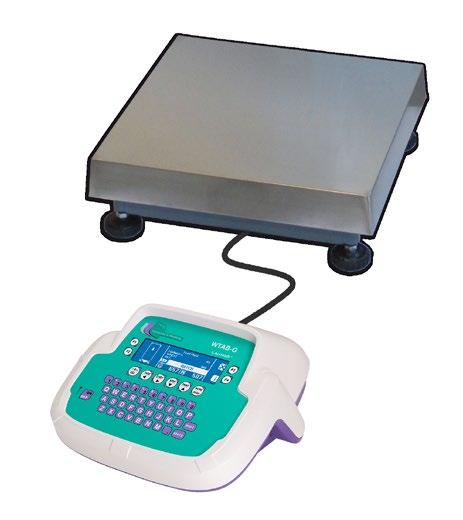

Homologierte Waagen mit Einzelzellenplattform zur statistische Überwachung der Fertigpackungen ISC-G
S.
18 19
Nennlast: Plattform ACN: Wägeindikator:
6 kg / 15 kg / 30 kg / 60 kg / 150 kg 300x300 mm / 400x400 mm / 600x600 mm WTABG
Versionen C3-Multirange

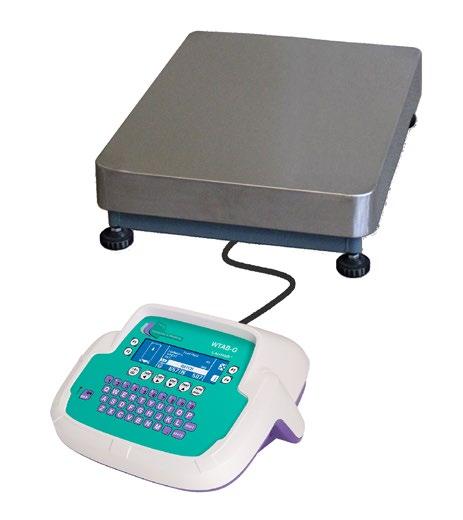

ISM-G
S.
18 19
Nennlast: Plattform MN: Wägeindikator:
60 kg / 150 kg 460x600 mm WTABG
Versionen C3-Multirange

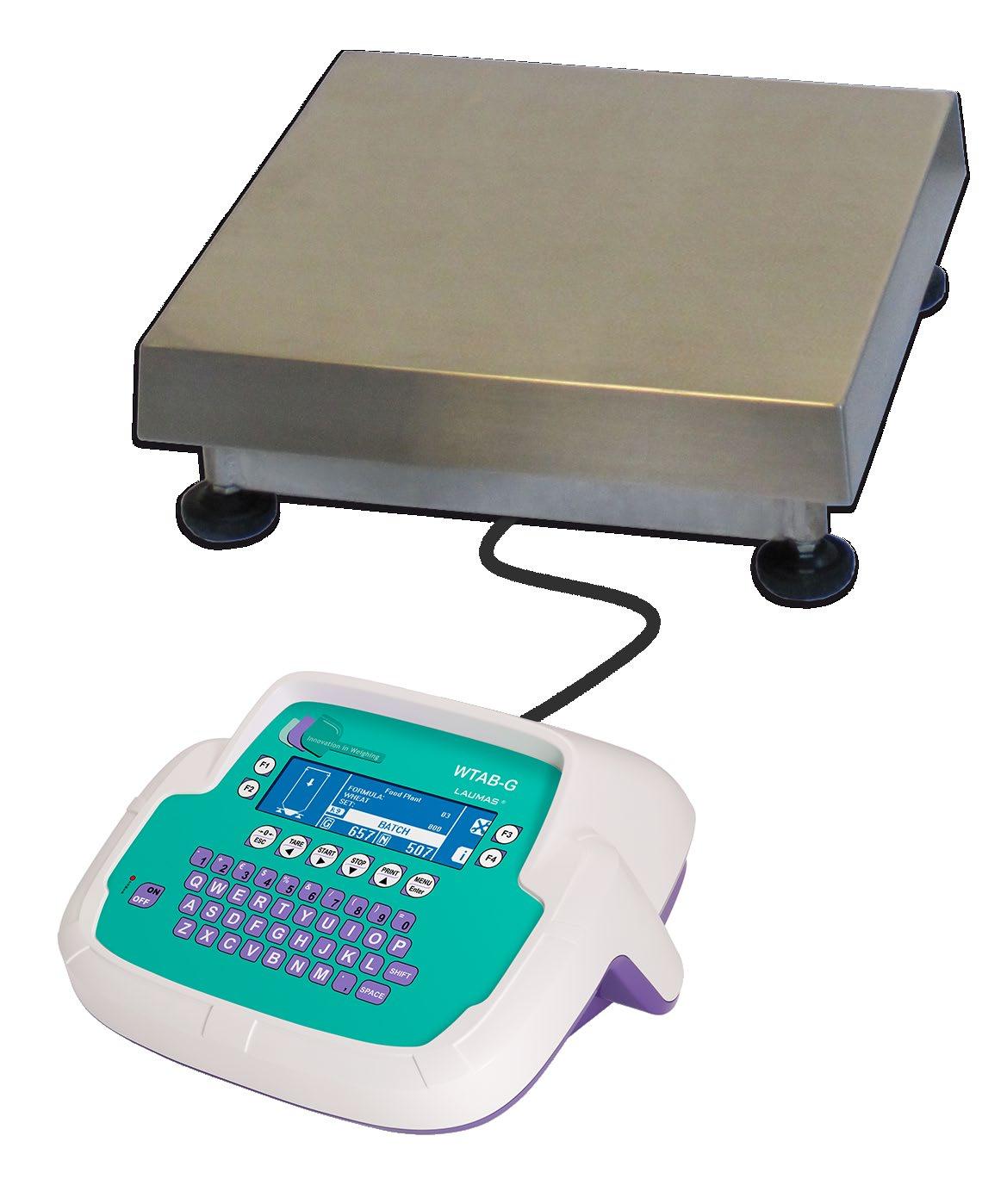

ISI-G Edelstahl
S.
18 19
Nennlast: Plattform AIN: Wägeindikator:
6 kg / 15 kg / 30 kg / 60 kg / 150 kgg 300x300 mm / 400x400 mm / 600x600 mm WTABG
Versionen C3-Multirange
Optionen auf Anfrage für Waagen mit Einzelzellenplattform
4
IDEA SCALES N. 4.1
S.
20
LAUMAS®

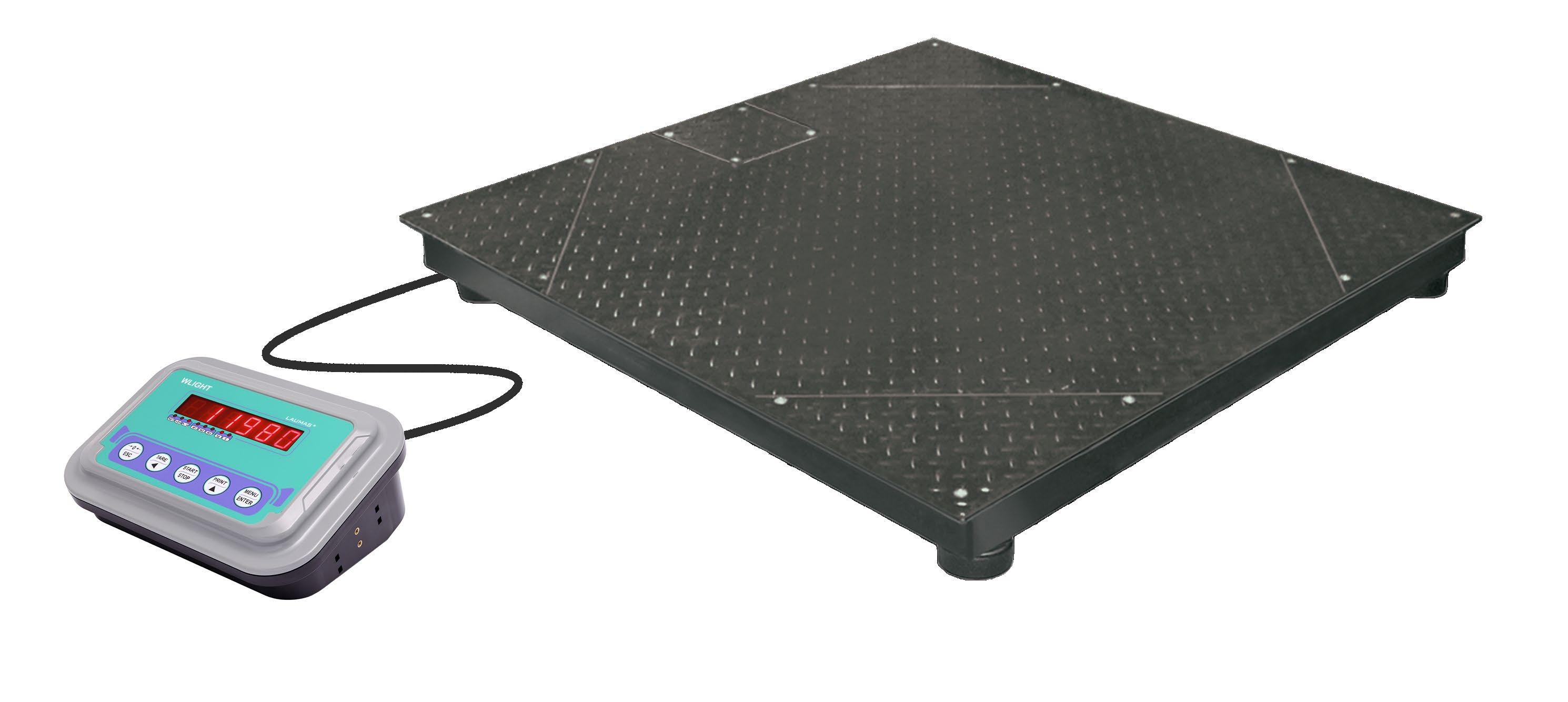

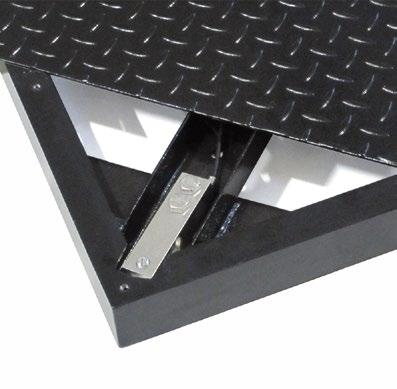

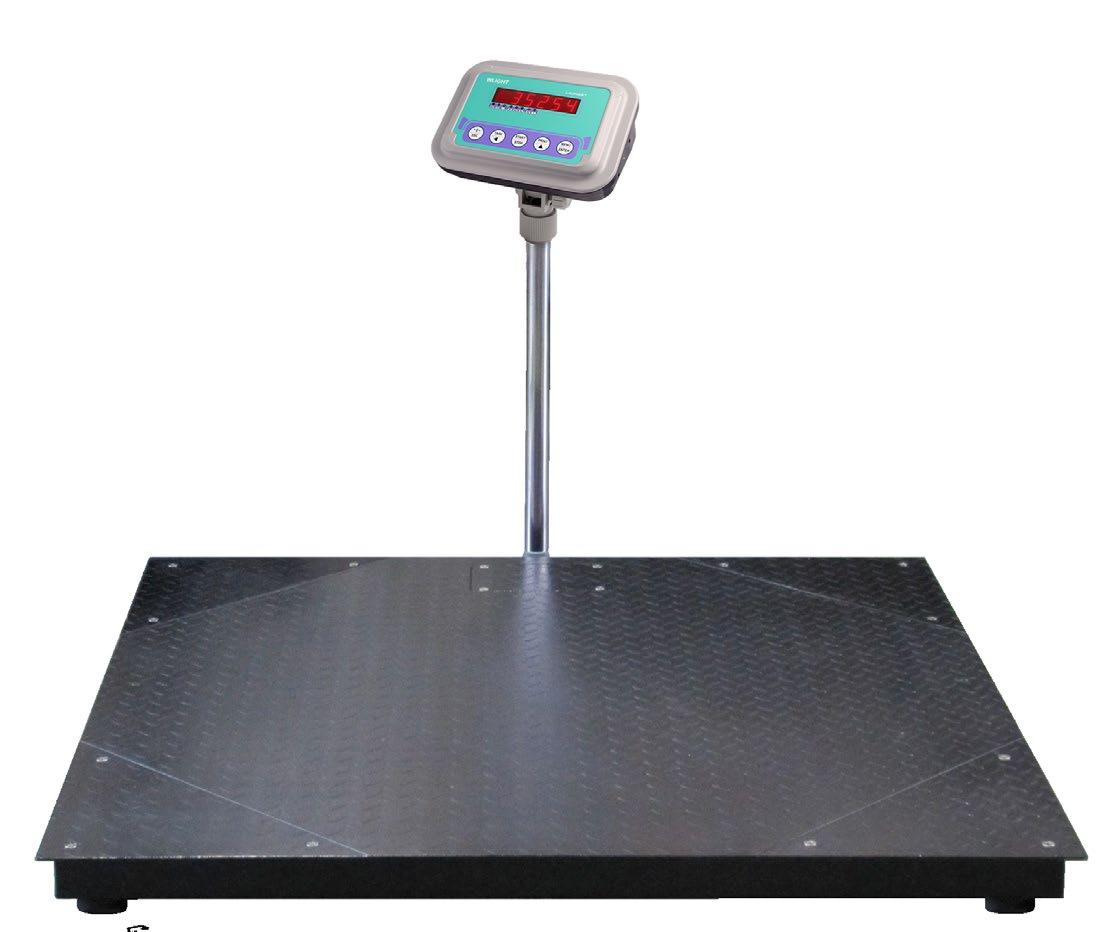

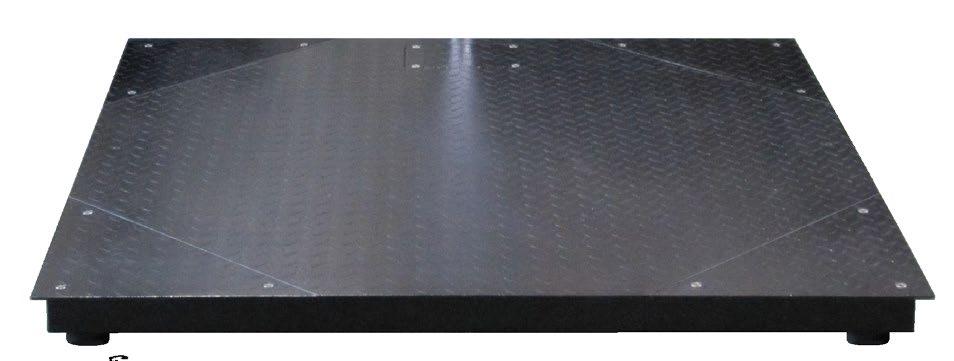

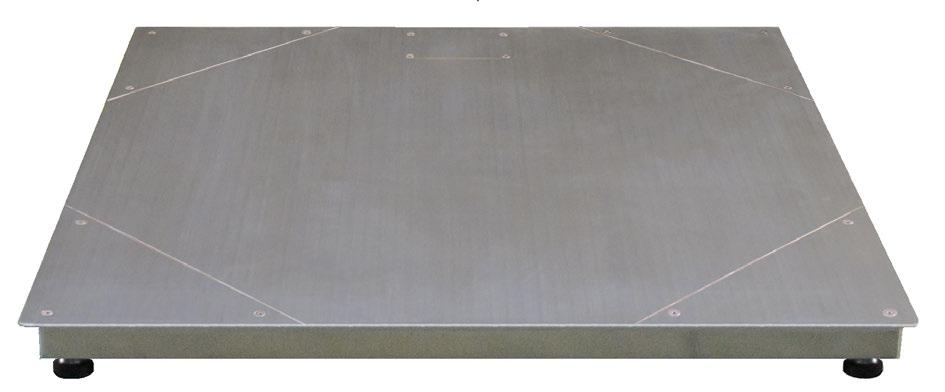

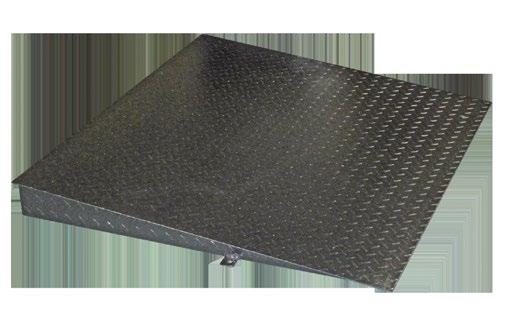

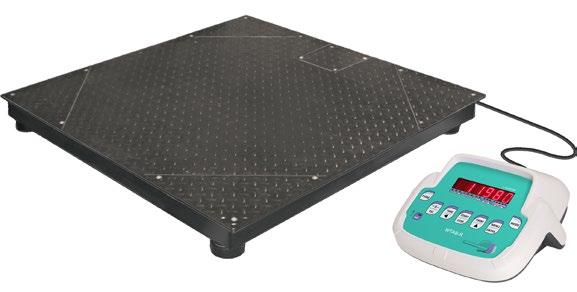

Inhalt Wägeplattformen mit 4-Wägezellen ISP
S.
21 22 23
Nennlast: Plattform P: Wägeindikator:
1500 kg / 3000 kg 1250x1250 mm / 1200x1500 mm / 1500x1500 mm WLIGHT / WDESKL
Verfügbare homologierte Versionen C3 / C3-Multirange / C5-Multirange

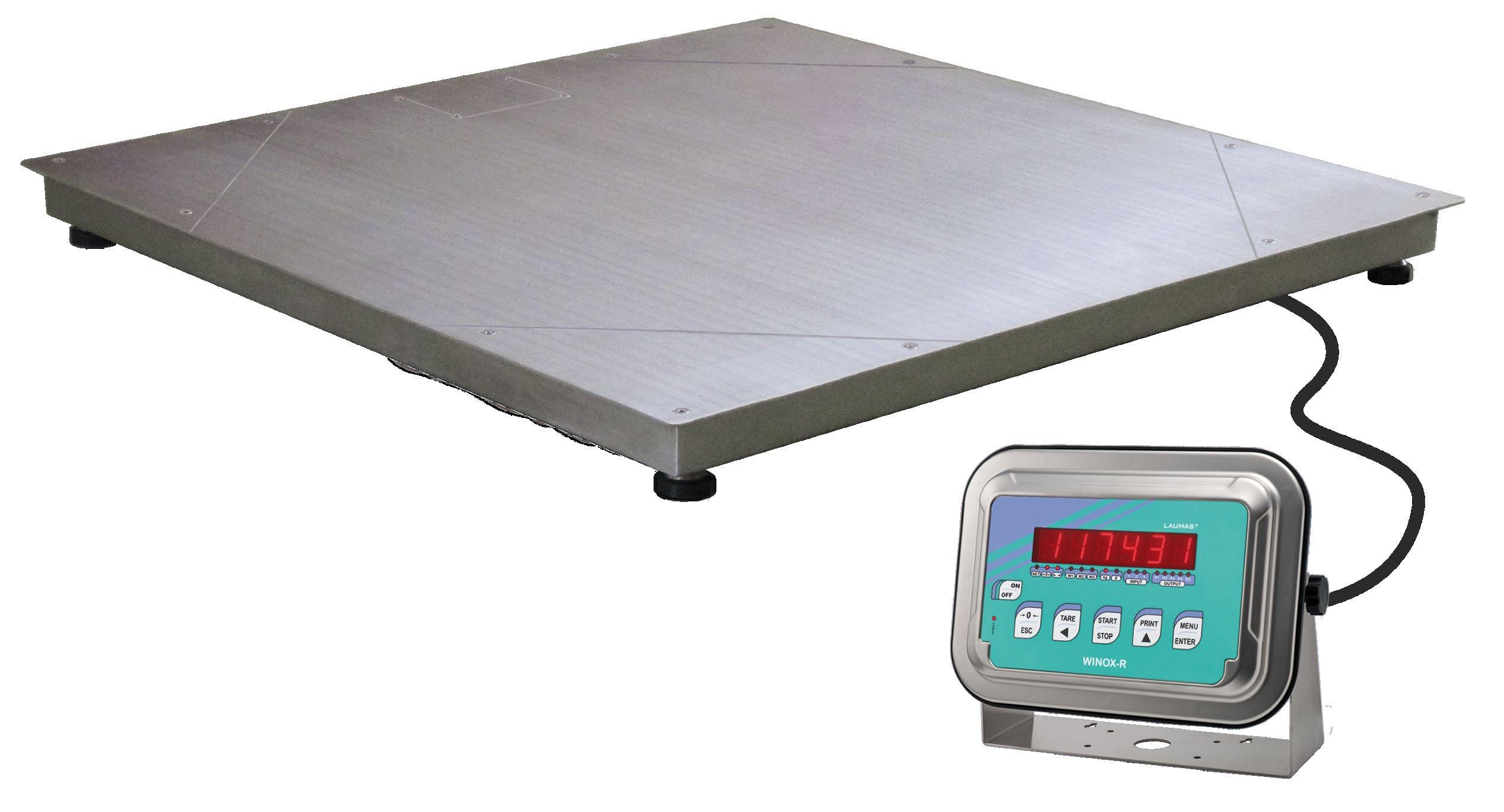

ISPI
S.
Edelstahl IP68/IP69K
24 25
Nennlast: Plattform P-INOX: Wägeindikator:

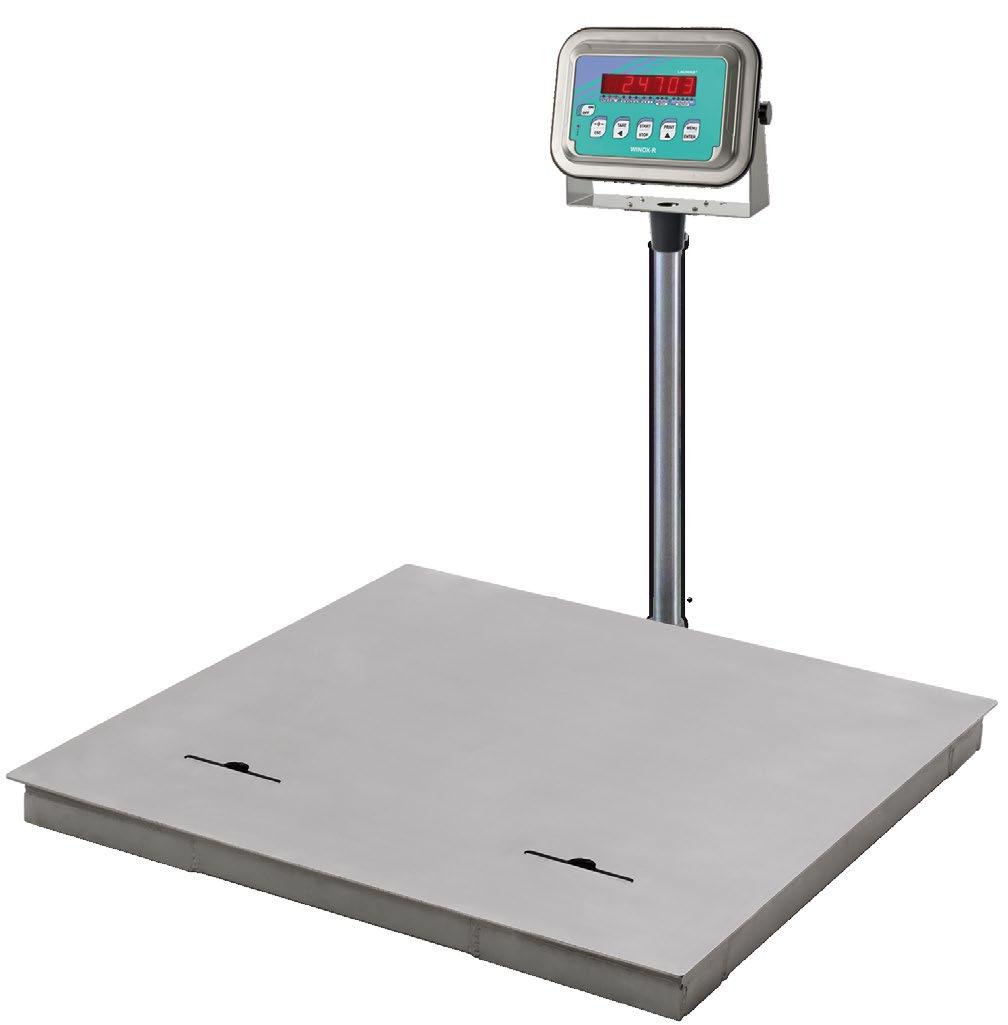

1500 kg / 3000 kg 1250x1250 mm / 1500x1500 mm WLIGHT / WINOXR
Verfügbare homologierte Versionen C3 / C3-Multirange

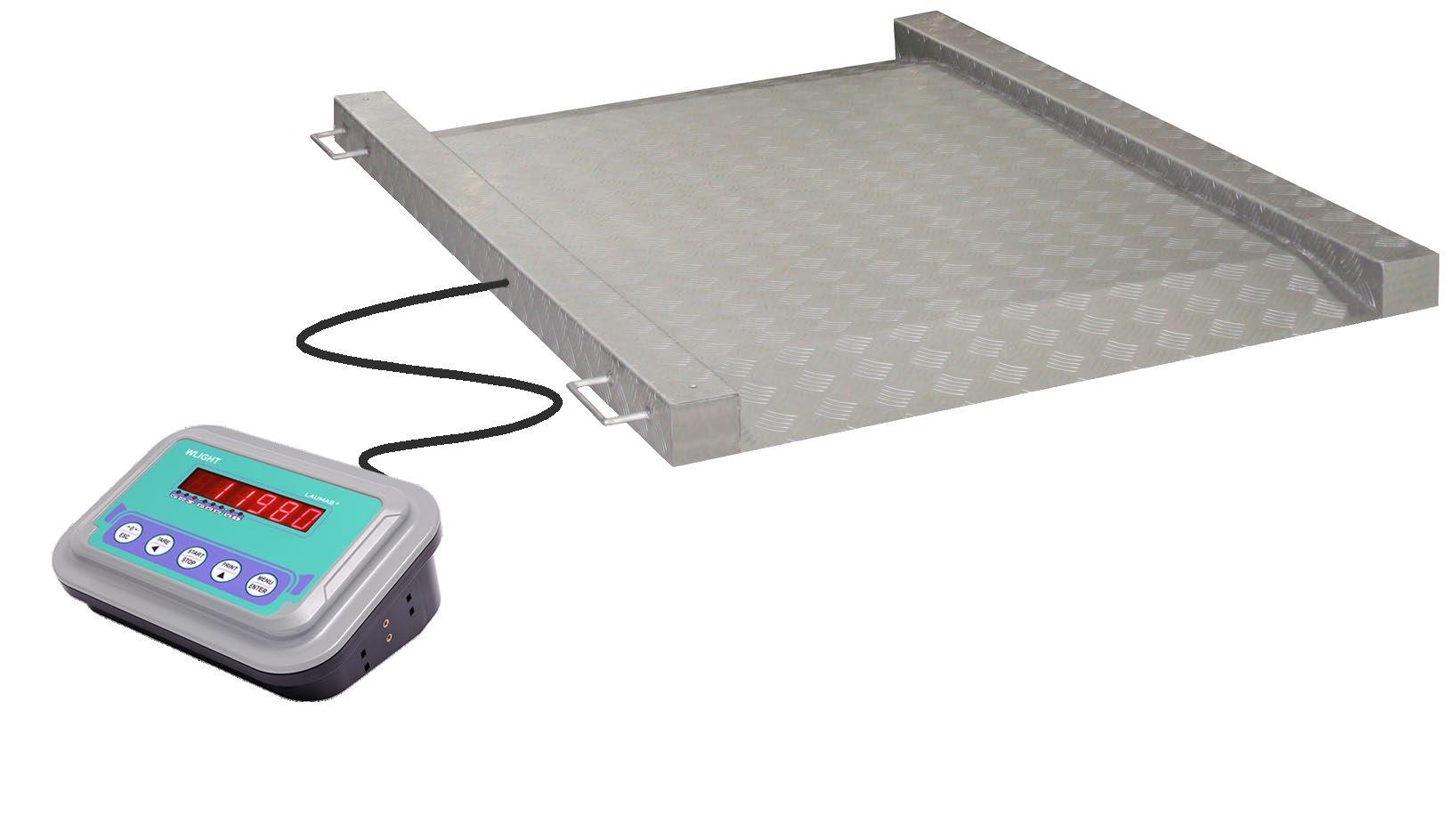

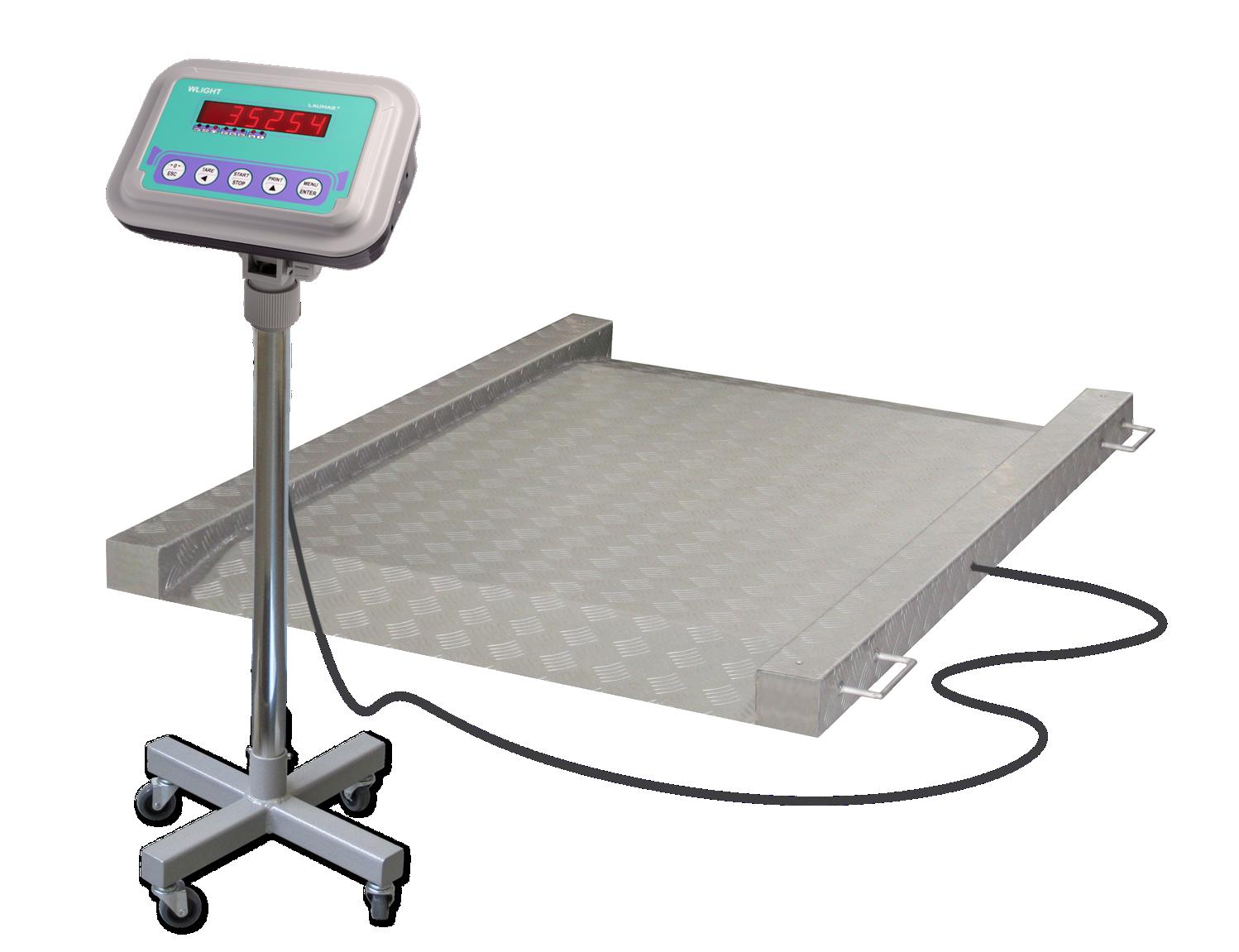

ISPM
S.
Aluminium
26 27
Nennlast: Plattform PM: Wägeindikator:
1000 kg 1200x1600 mm WLIGHT / WDESKL / WINOXR
Verfügbare homologierte Versionen C3 / C3-Multirange
Diagnosewägeplattformen mit 4-Wägezellen ISP-H
S.
28 29
1500 kg / 3000 kg 1250x1250 mm / 1200x1500 mm / 1500x1500 mm Wägeindikator: WTABR Intelligenter Anschlusskasten: CLM8INOX Nennlast:
Plattform P:
Verfügbare homologierte Versionen C3 / C3-Multirange / C5-Multirange
ISPI-HE
S.
Edelstahl IP68/IP69K
28 29
1500 kg / 3000 kg 1250x1250 mm / 1500x1500 mm Wägeindikator: WINOXR Intelligenter Anschlusskasten: CLM8INOX Nennlast:
Plattform P-INOX:
Verfügbare homologierte Versionen C3 / C3-Multirange

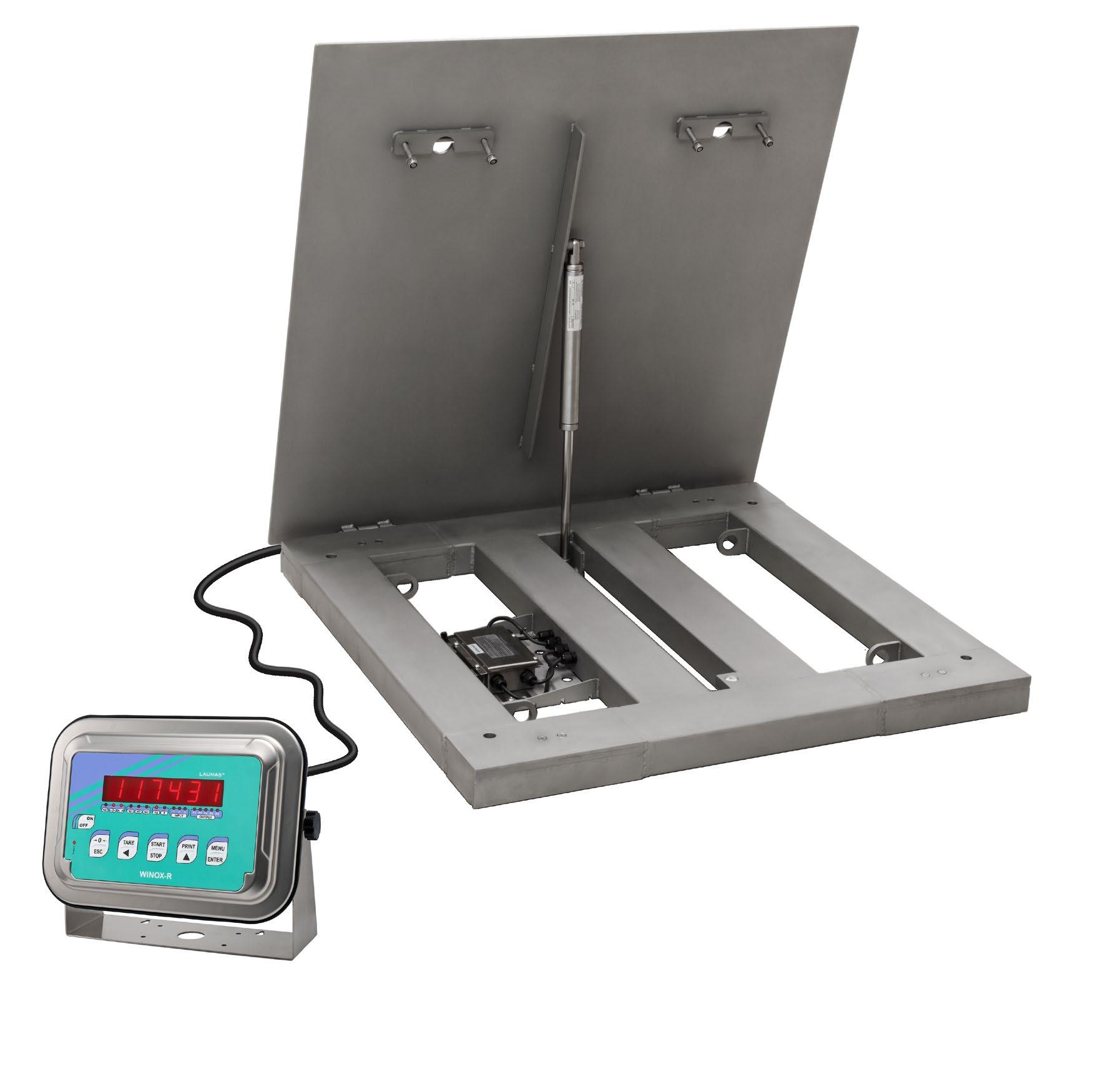

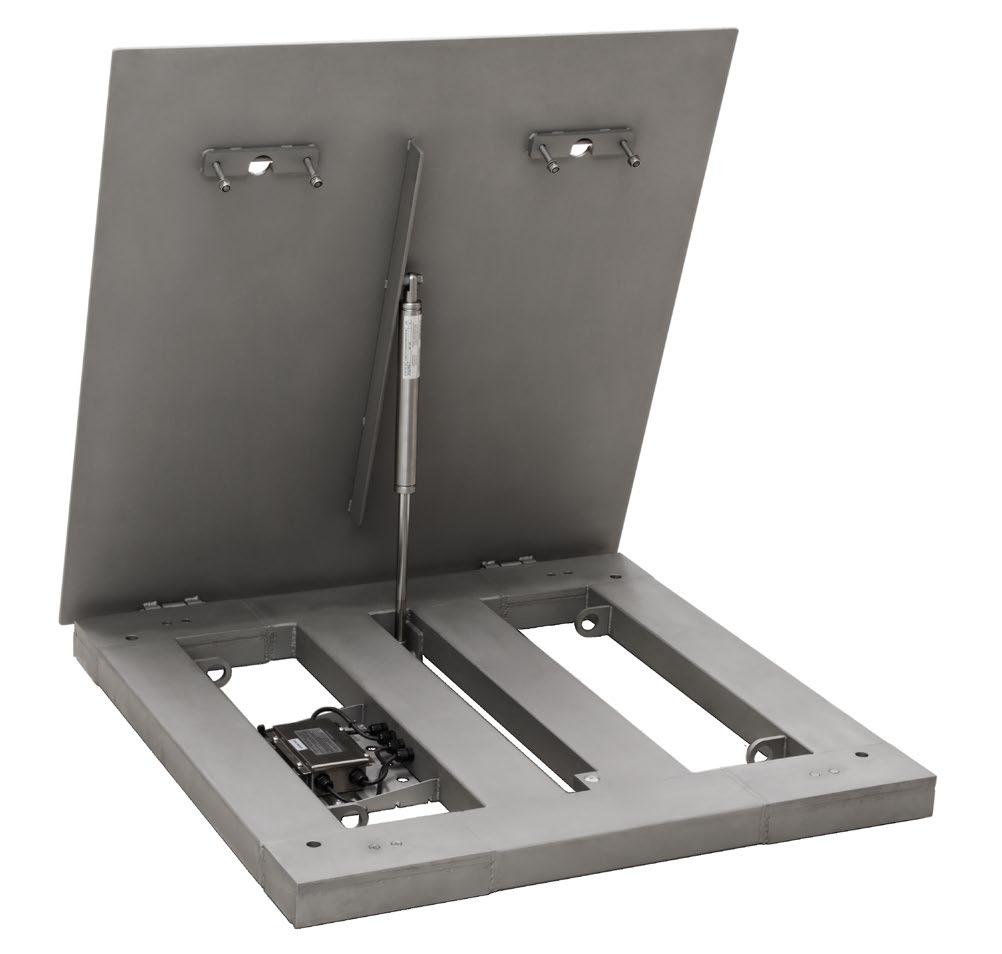

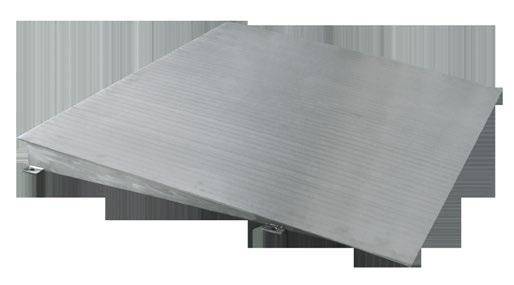

Inspektionierbare Wägeplattformen aus Edelstahl mit 4-Wägezellen ISPO
S.
Edelstahl IP68/IP69K
30 31
Nennlast: Plattform PO: Wägeindikator:
600 kg / 1500 kg / 3000 kg 800x800 mm / 1000x1000 mm / 1250x1250 mm / 1500x1500 mm WINOXR
Verfügbare homologierte Versionen C3 / C3-Multirange

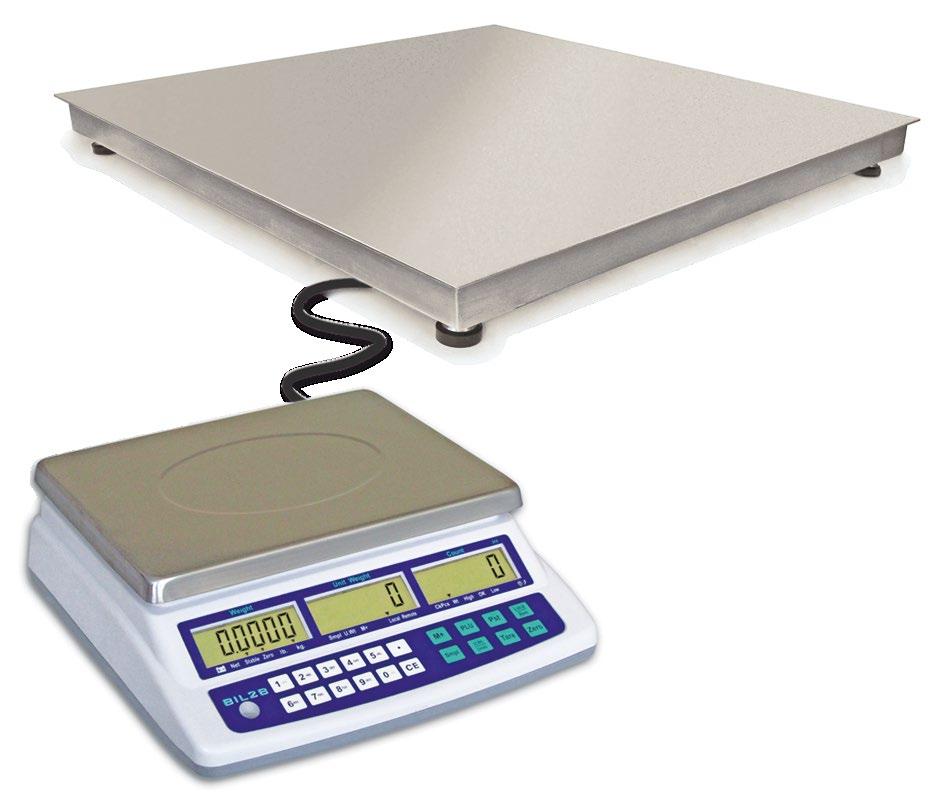

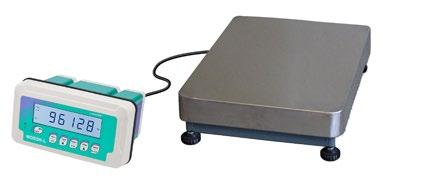

Zählwaagen mit Remote-Plattform ISBIL2B
S.
32 33 34
Nennlast: Remote Einzelzellenplattform: Remote 4-Zellenplattform: Waage:
6 kg / 15 kg / 30 kg / 60 kg / 150 kg / 300 kg / 600 kg 1500 kg / 3000 kg ACN / AIN / MN P / P-INOX BIL2B

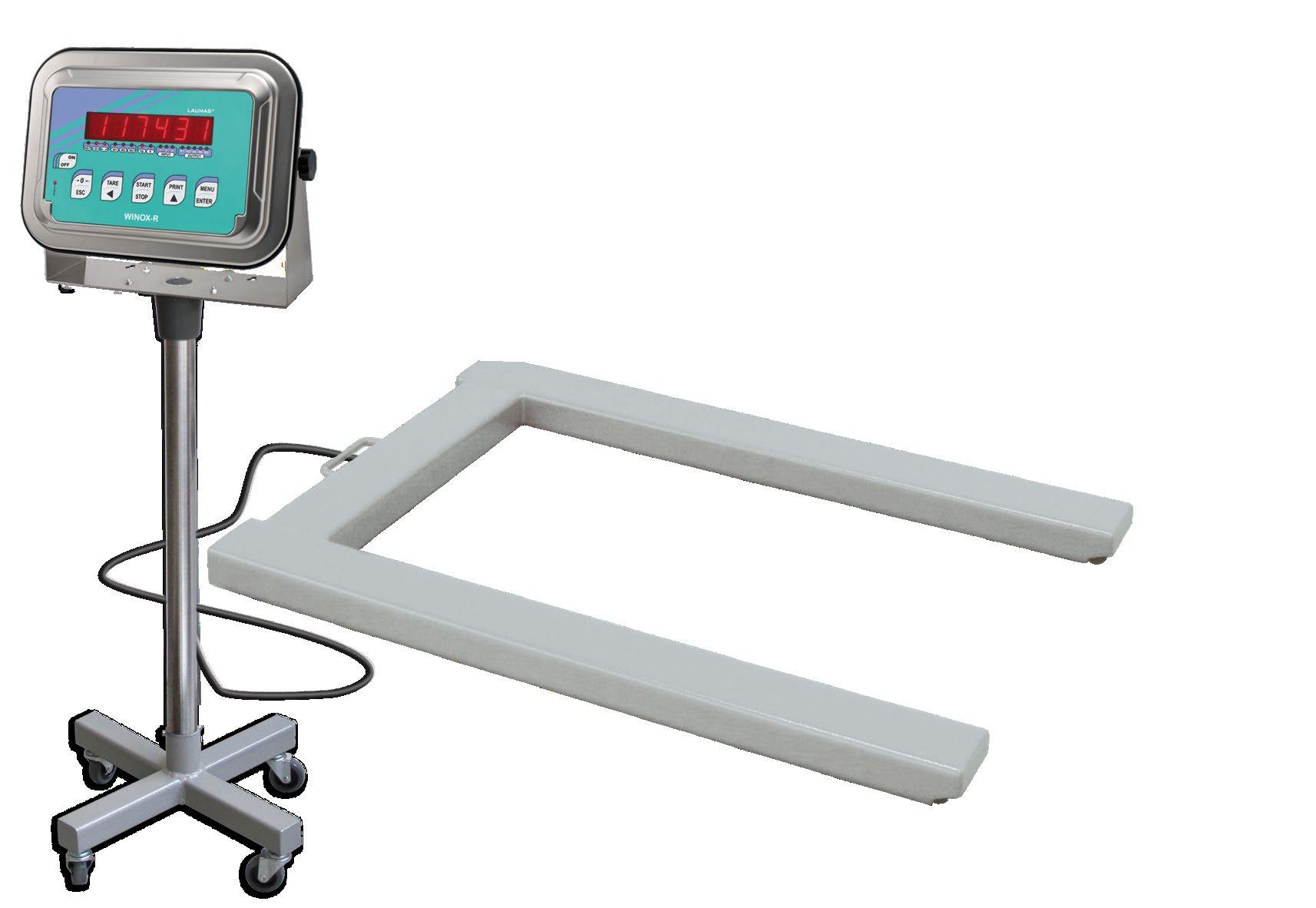

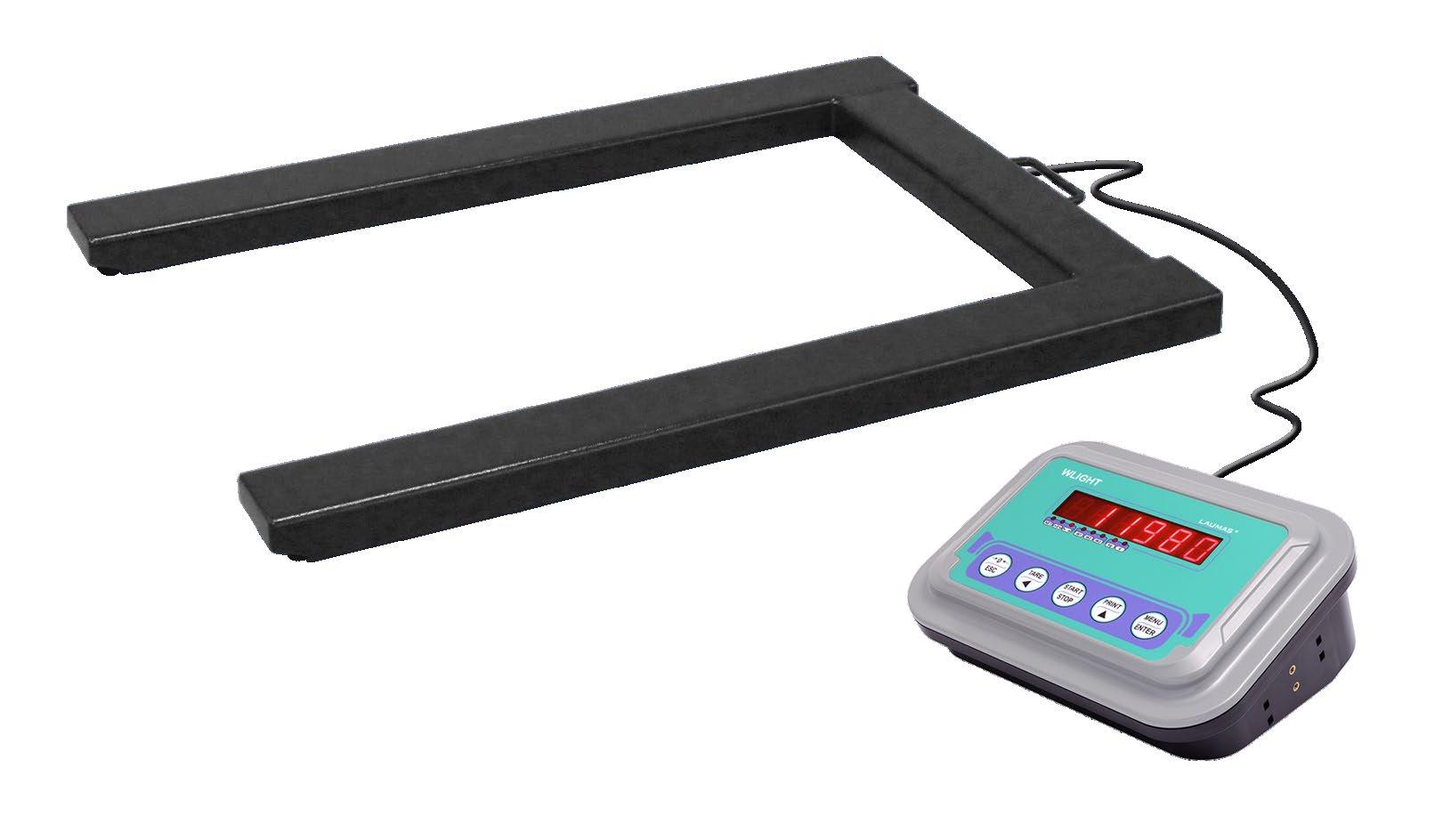

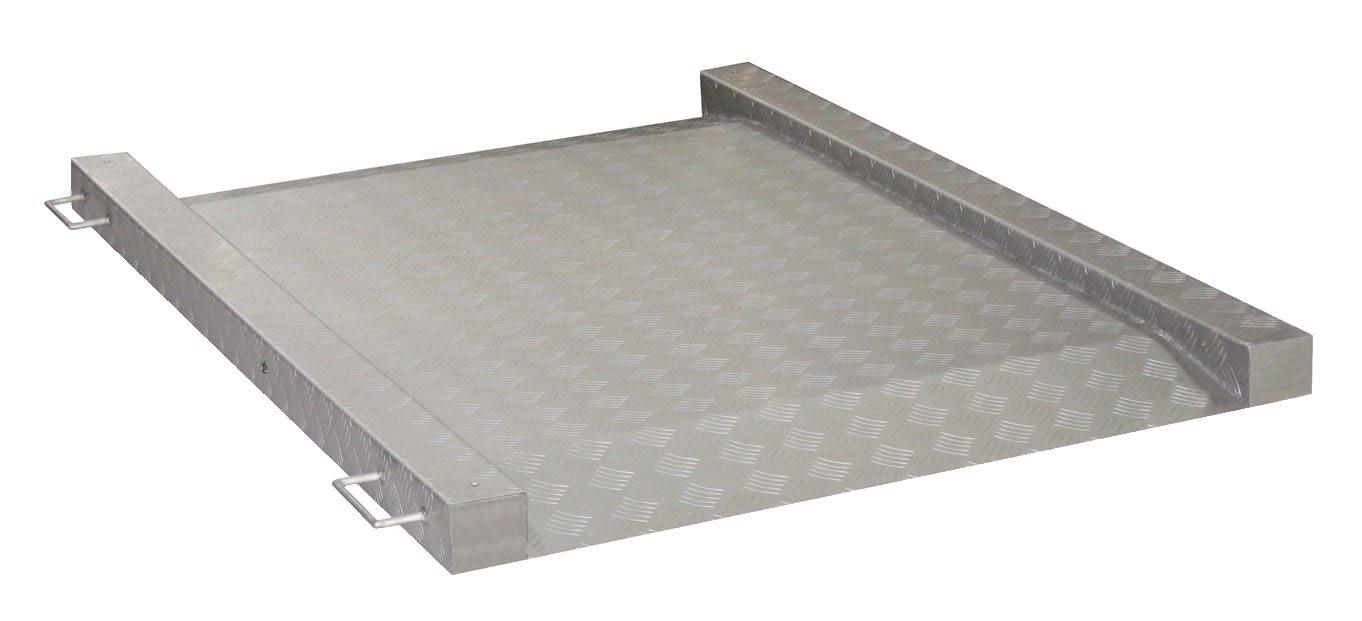

Palettenwaagen mit 4-Wägezellen ISPX
S.
35 36
Nennlast: Plattform PX: Wägeindikator:
3000 kg 1250x840 mm H 95 mm WLIGHT / WDESKL
Verfügbare homologierte Versionen C3 / C3-Multirange
ISPXI
Edelstahl IP68/IP69K
S.
35 37
Nennlast: Plattform PXI: Wägeindikator:
3000 kg 1250x840 mm H 95 mm WLIGHT / WINOXR
Verfügbare homologierte Versionen C3 / C3-Multirange
Optionen auf Anfrage für Waagen mit 4-Zellenplattform LAUMAS®
S.
IDEA SCALES N. 4.1
38 5

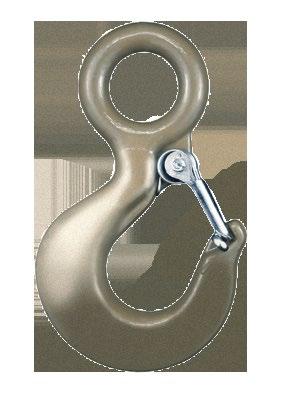

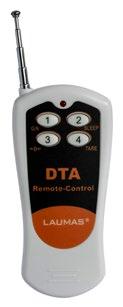

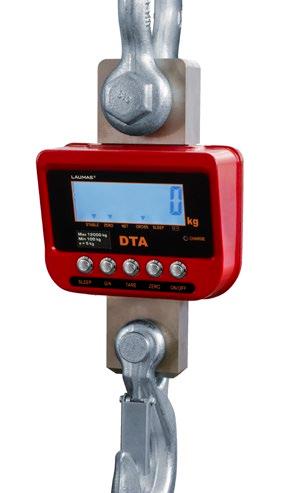

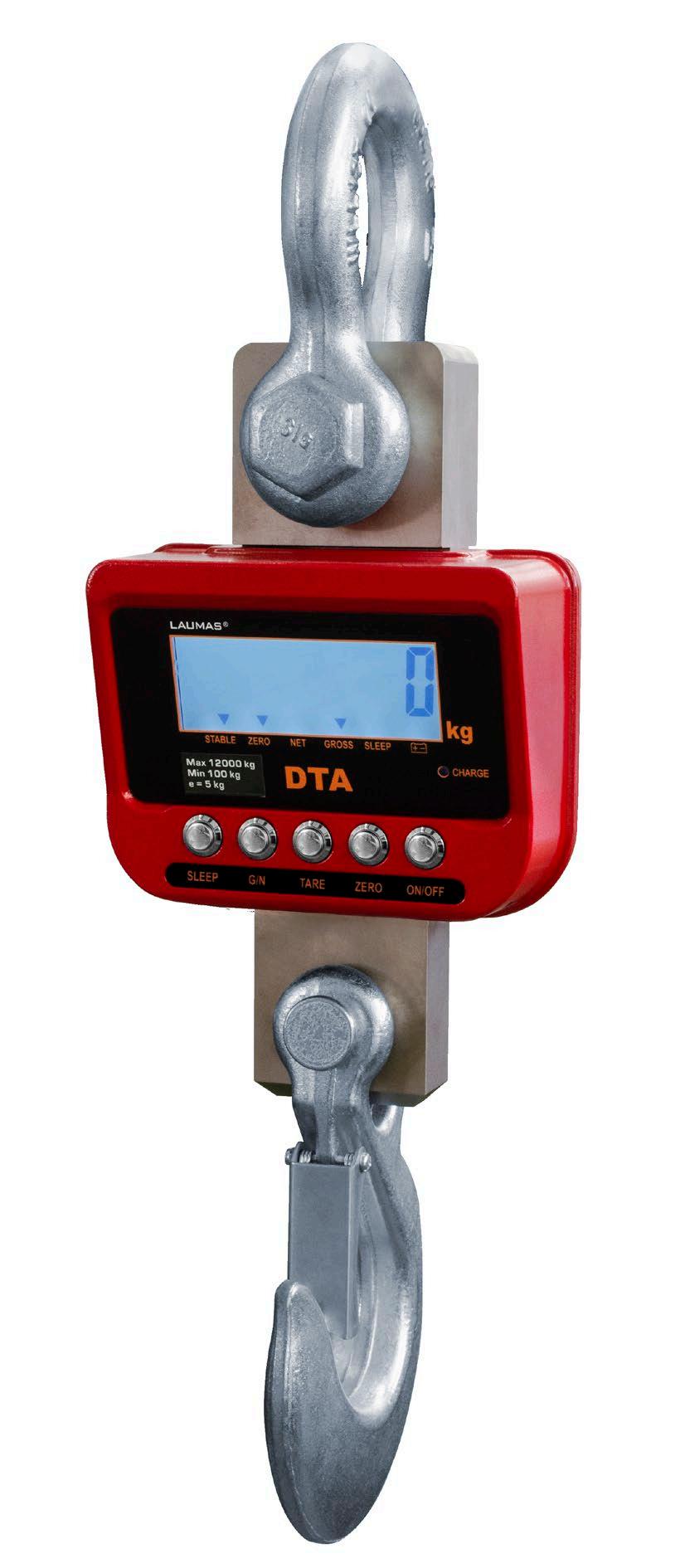

Inhalt Digitale Kranwaagen DTA
S.
39
Nennlast:
600 kg / 1500 kg / 3000 kg / 6000 kg / 12000 kg
Homologierte Version C3

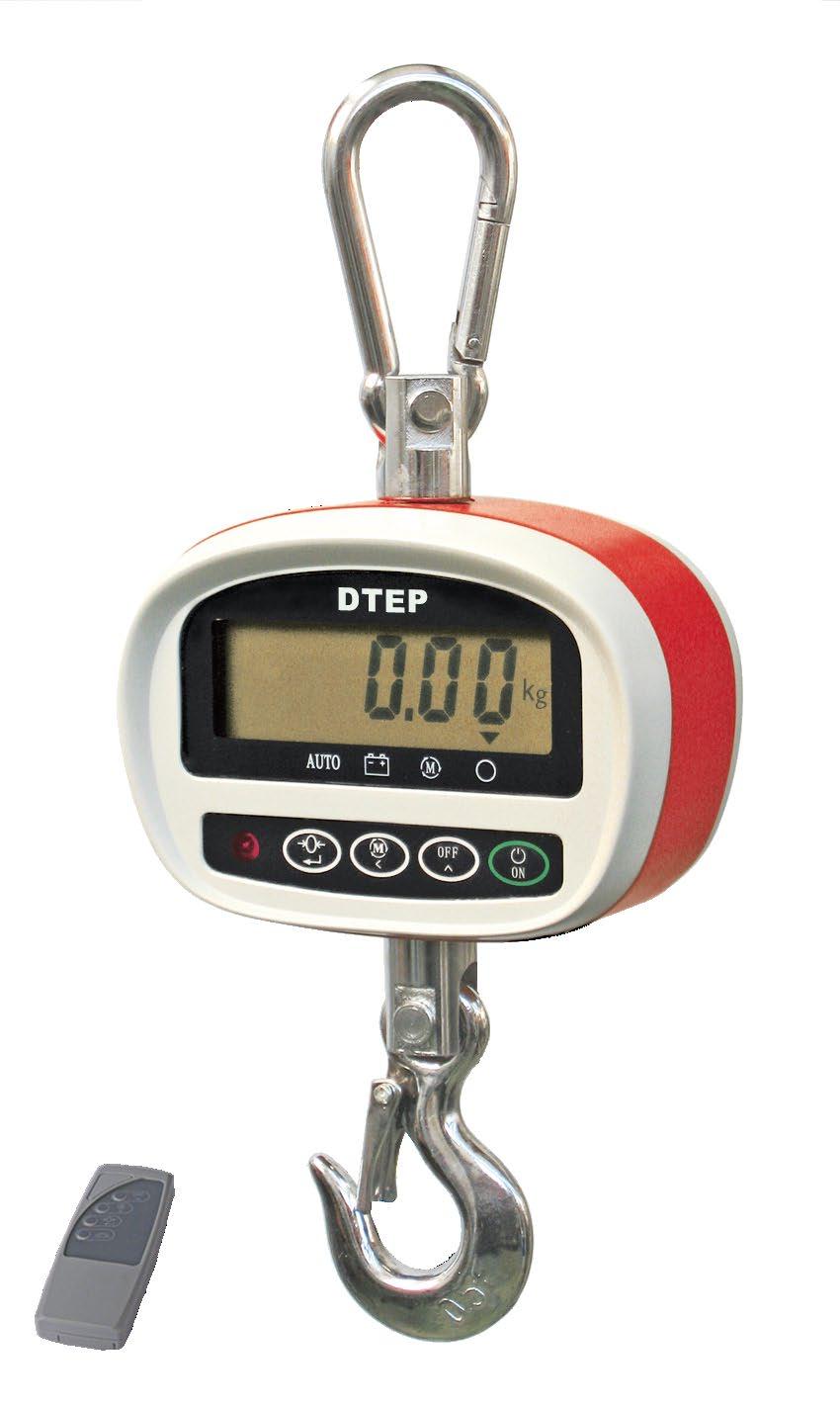

DTEP
S.
40
Nennlast:
50 kg / 150 kg / 300 kg

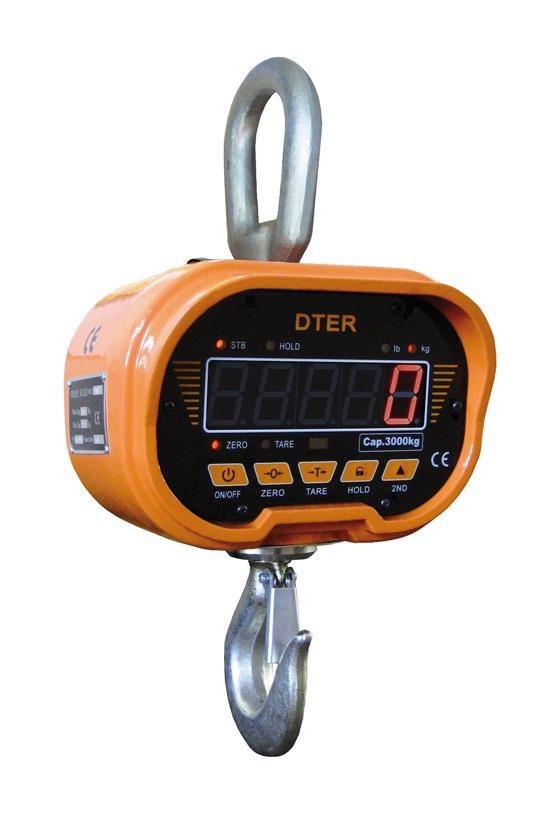

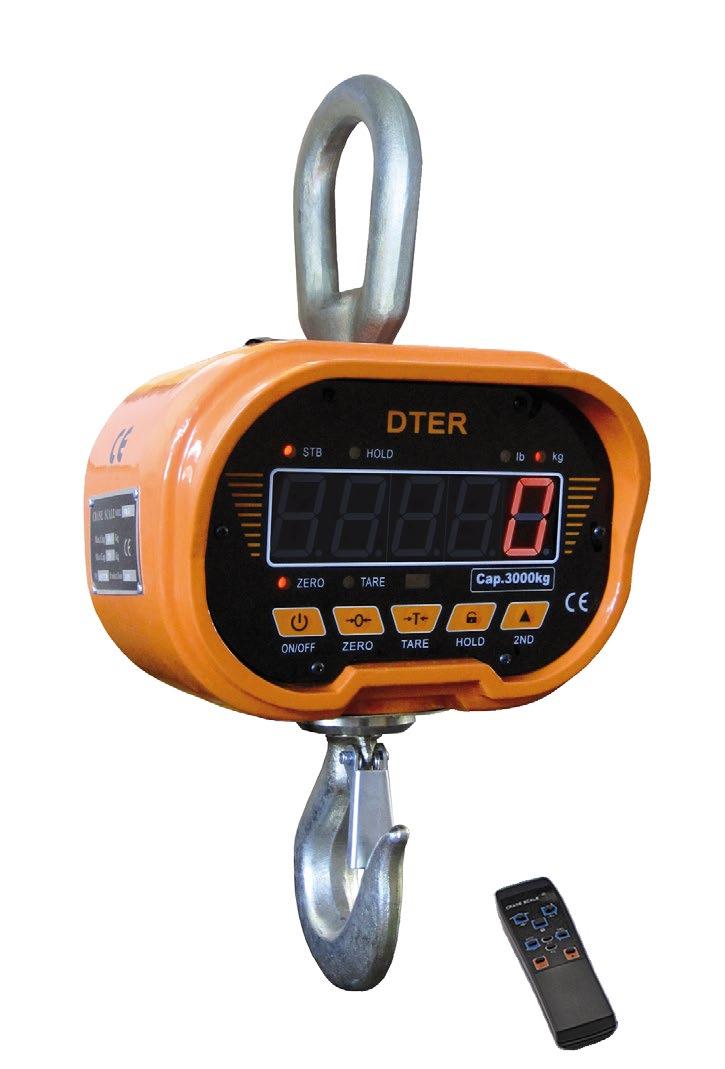

DTER
S.
40
Nennlast:
3000 kg / 5000 kg

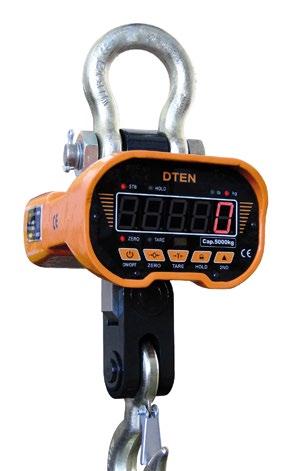

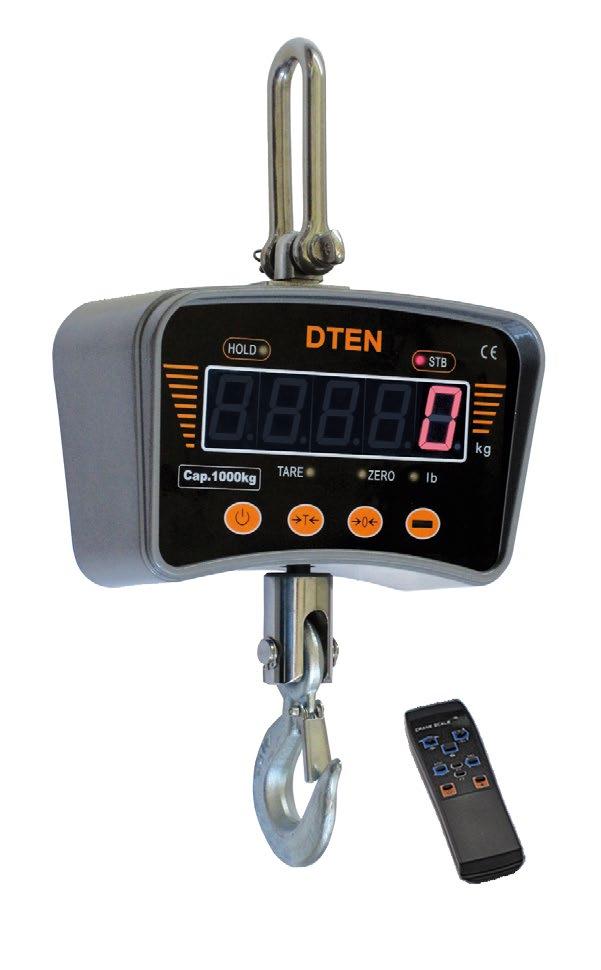

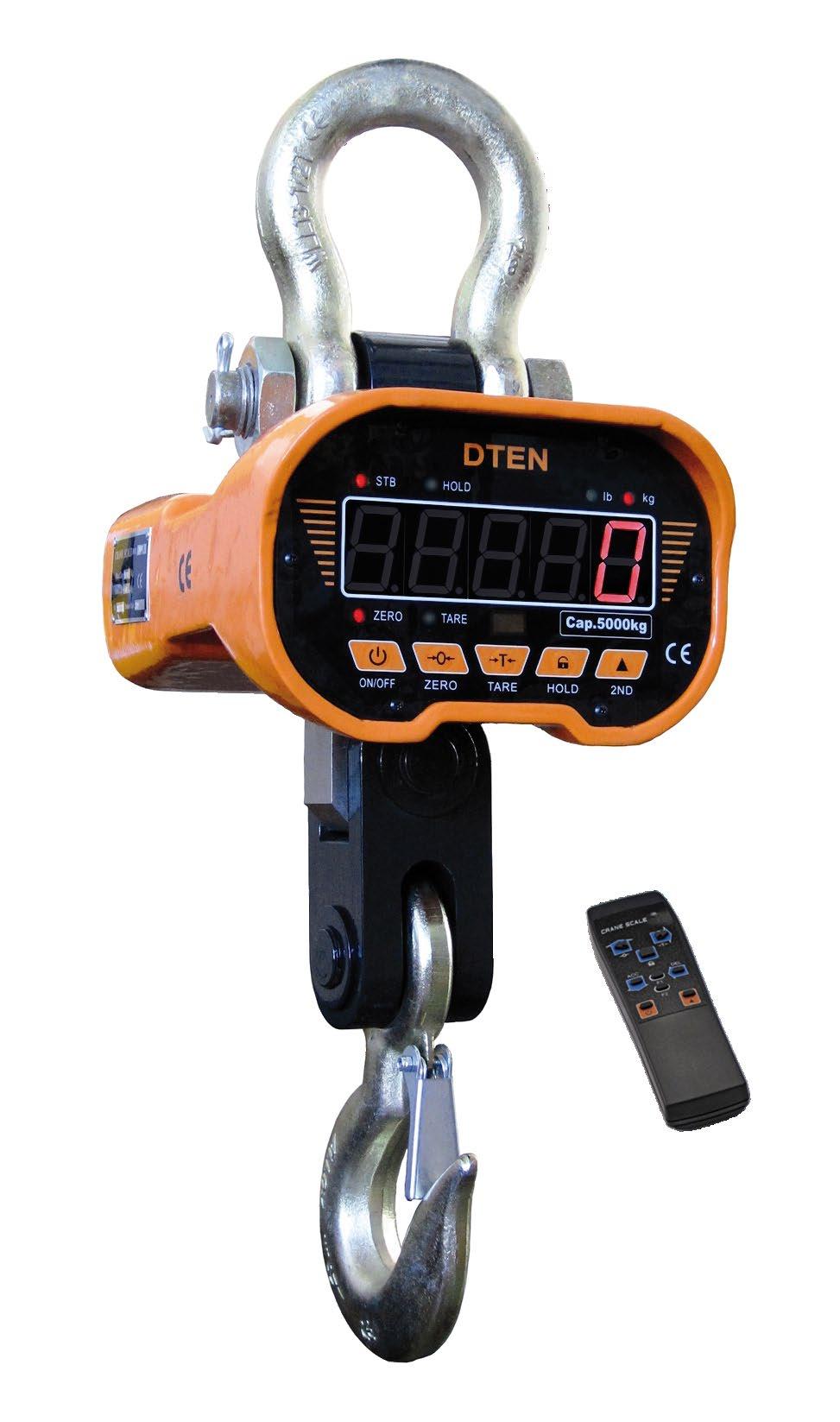

DTEN
S.
41
Nennlast:
500 kg / 1000 kg / 3000 kg / 5000 kg / 10000 kg / 20000 kg

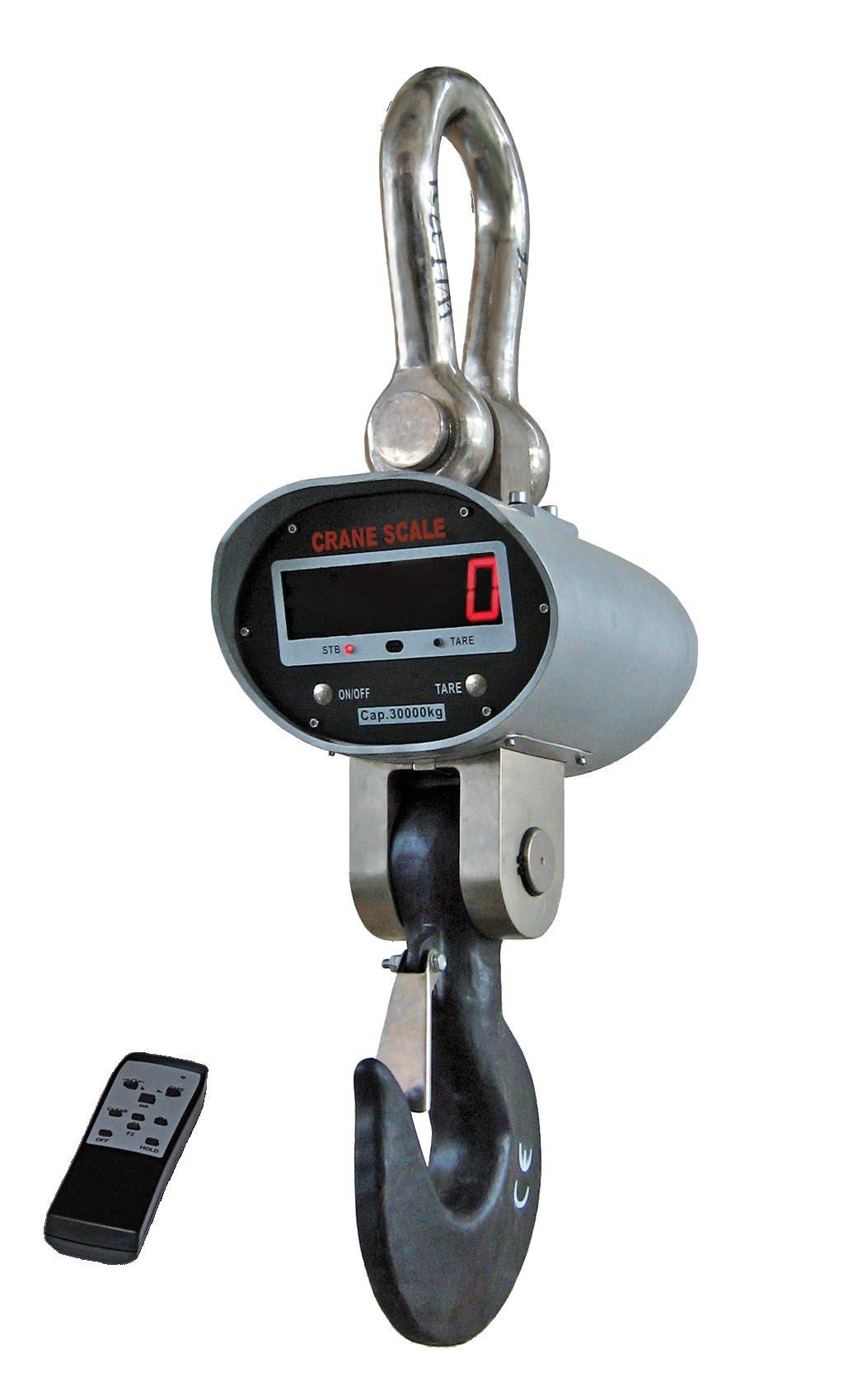

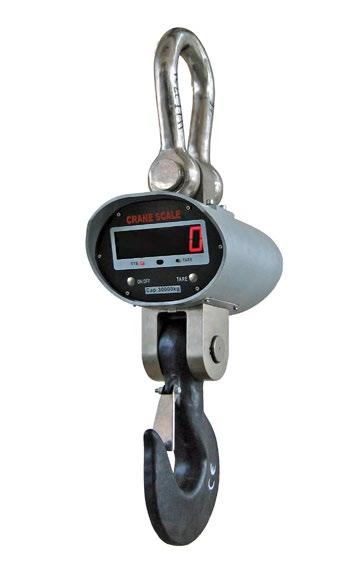

DTE
S.
41
Nennlast:
30000 kg

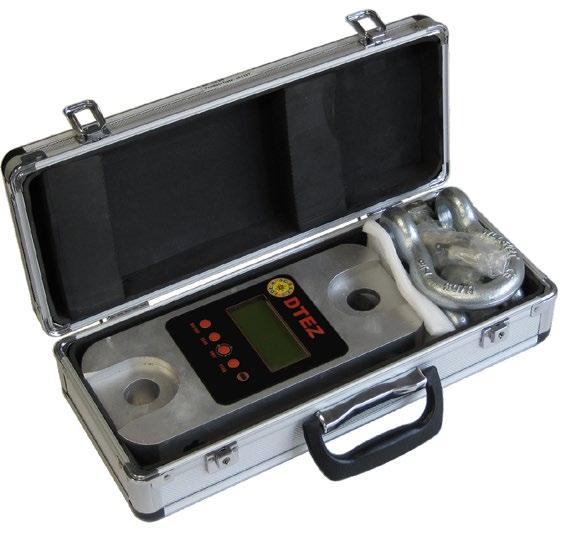

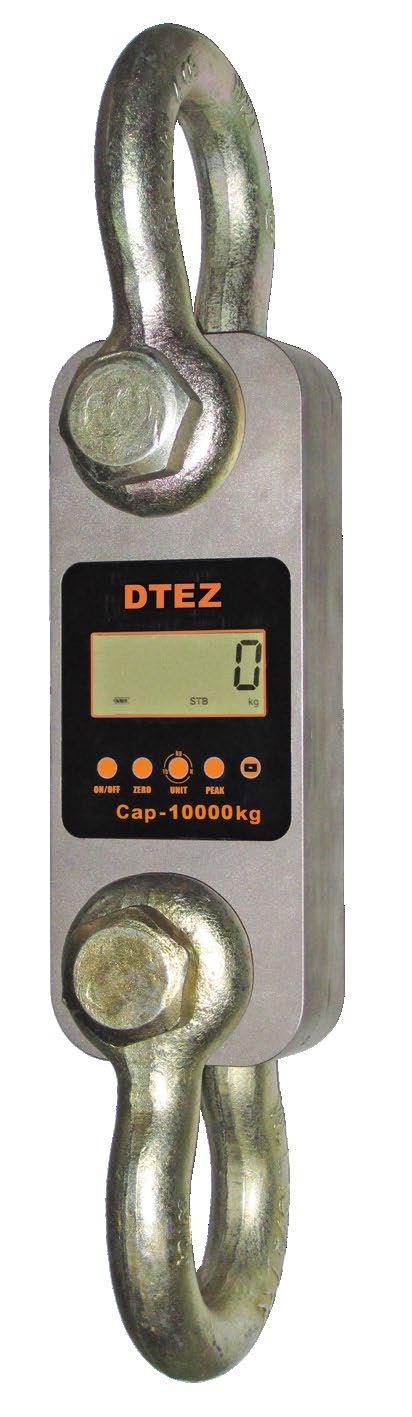

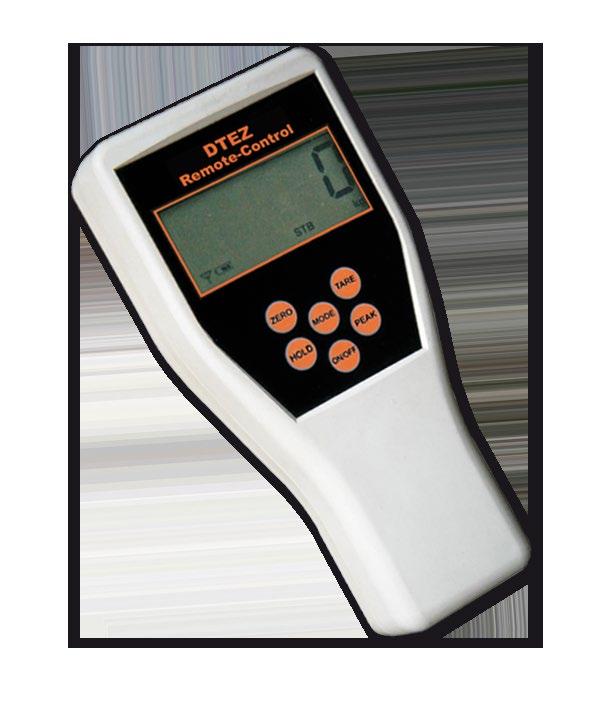

DTEZ
S.
42
Nennlast:
3000 kg / 5000 kg / 10000 kg / 20000 kg / 30000 kg

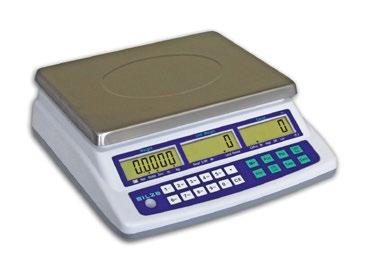

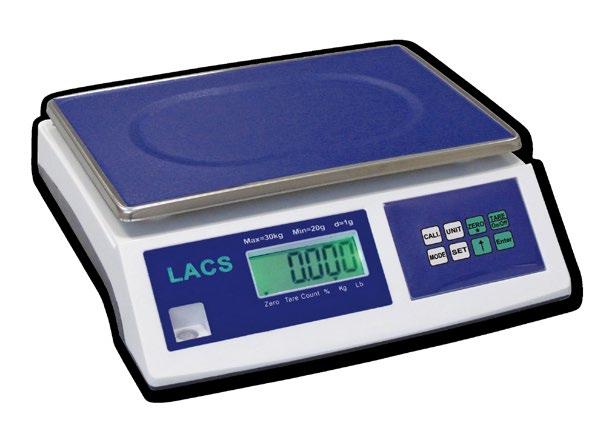

Tisch-Zählwaagen LACSN
S.
43
Nennlast: Wägeplatte:

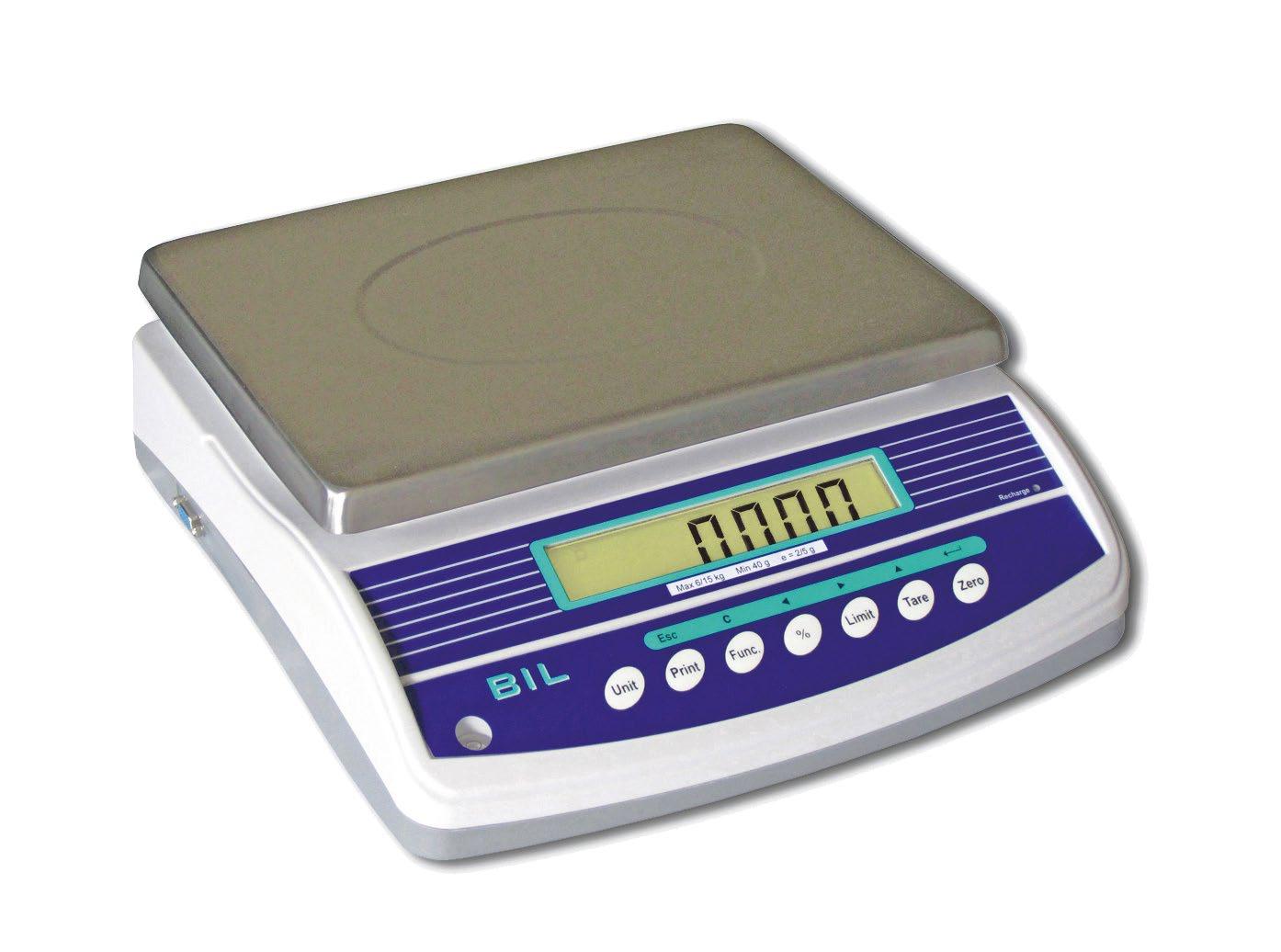

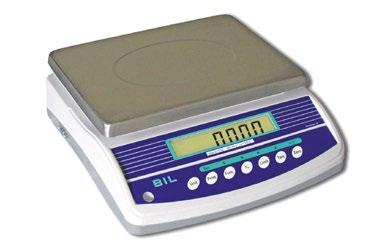

BIL
S.
44
Nennlast: Wägeplatte:
6 kg / 15 kg / 30 kg 230x335 mm
6 kg / 15 kg / 30 kg 225x295 mm
Verfügbare homologierte Versionen C3-Multirange

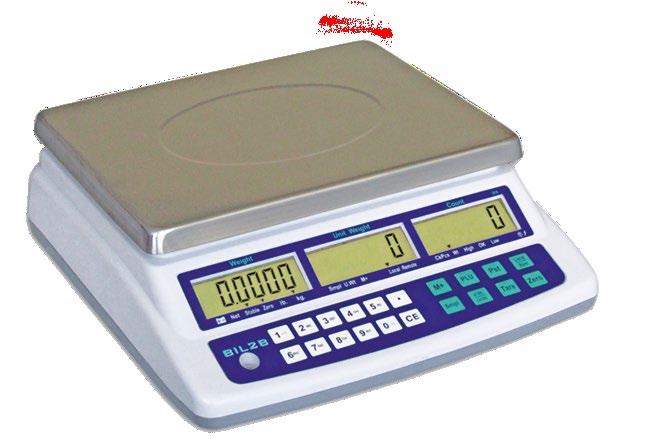

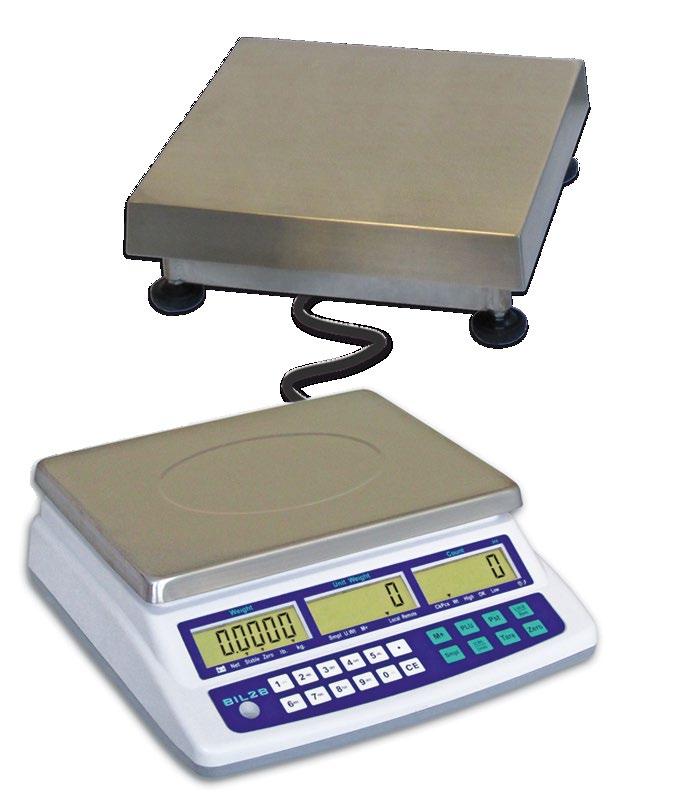

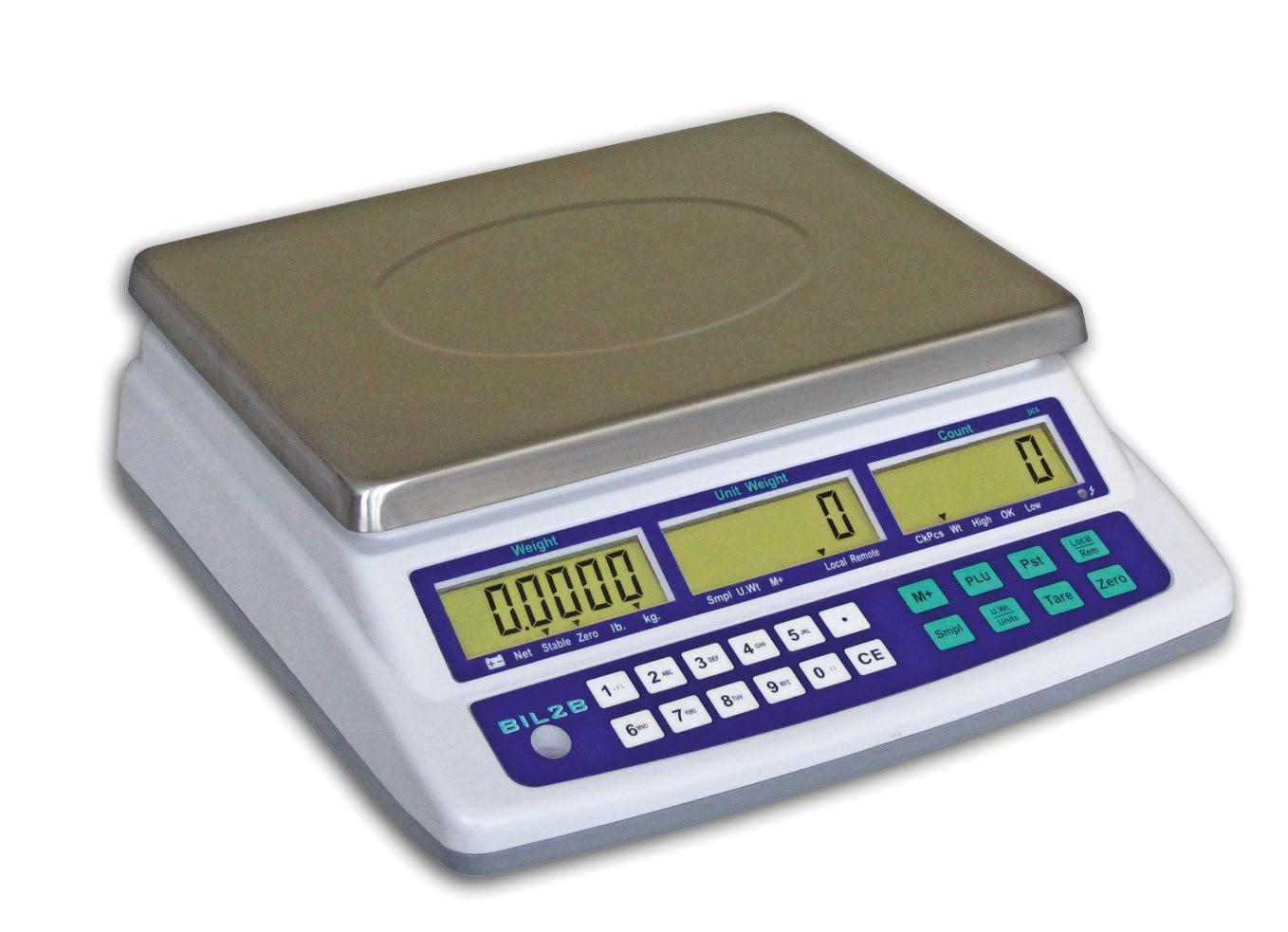

BIL2B
S.
45
Nennlast: Wägeplatte:
6 kg / 15 kg / 30 kg 225x295 mm
Anschluss an Remote-Plattform zum Wiegen großer Mengen: - Nennlast: 6 kg / 15 kg / 30 kg / 60 kg / 150 kg / 300 kg / 600 kg / 1500 kg / 3000 kg - Einzelzellenplattform ACN / AIN / MN - 4-Zellenplattform P / P-INOX
6
IDEA SCALES N. 4.1
LAUMAS®

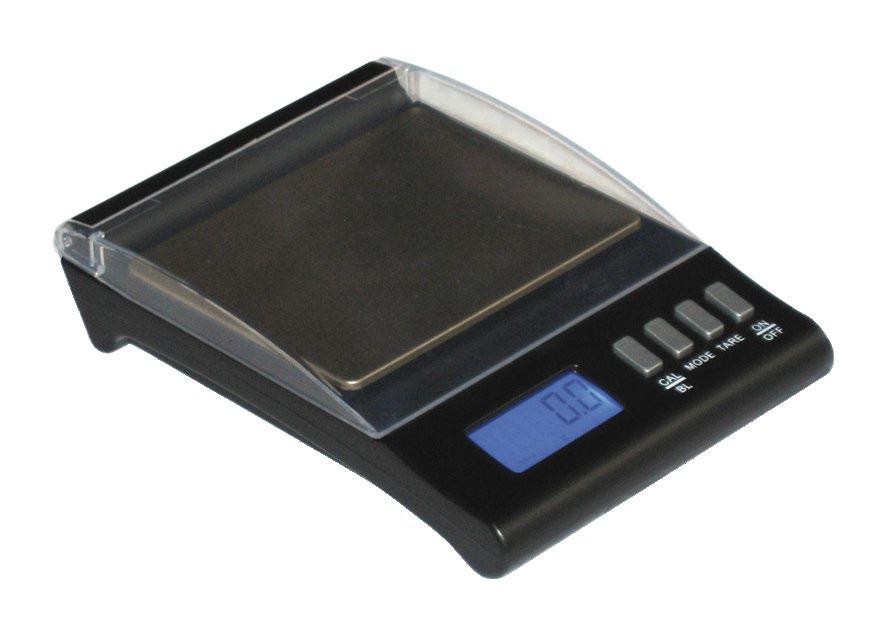

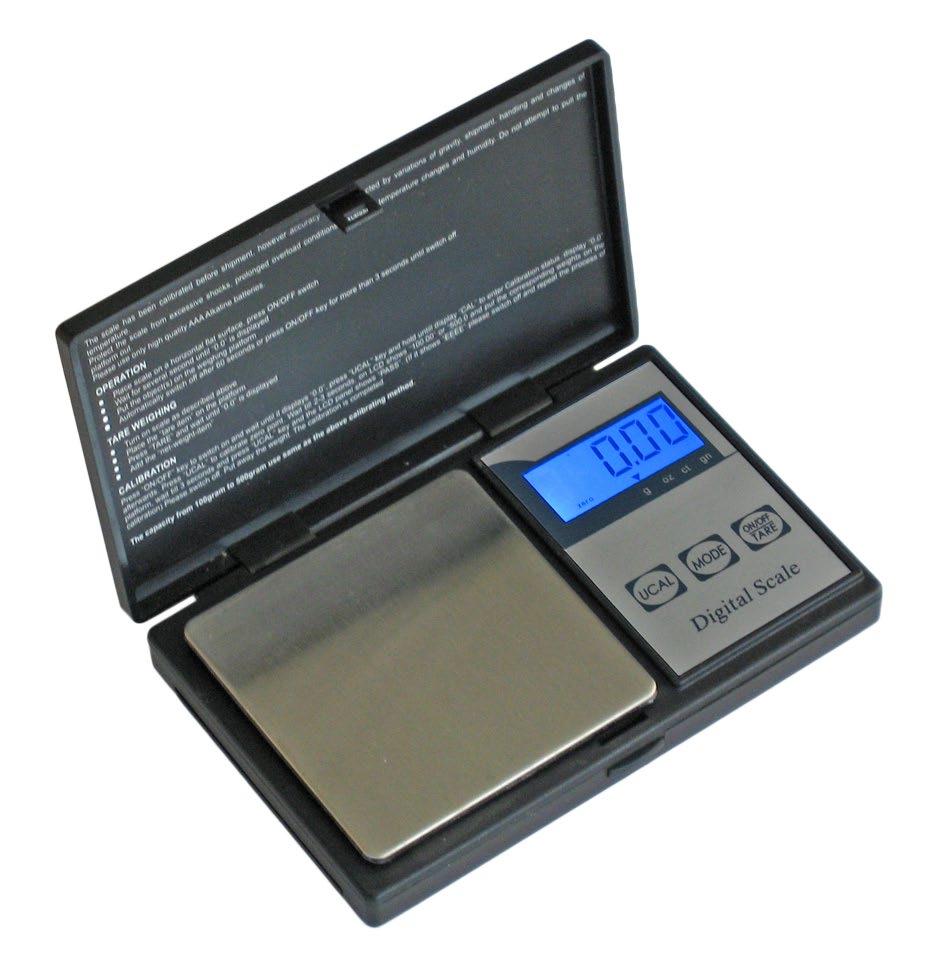

Inhalt Präzisions-Taschenwaagen LBIL
S.
46
Nennlast: Wägeplatte:
0.5 kg / 3 kg 60x60 mm / 84x68 mm

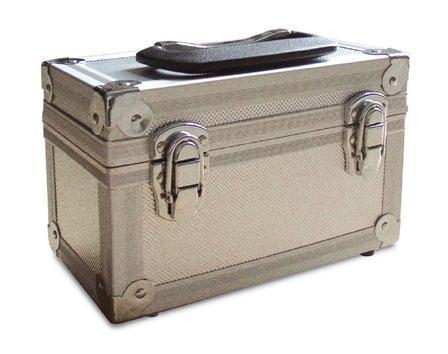

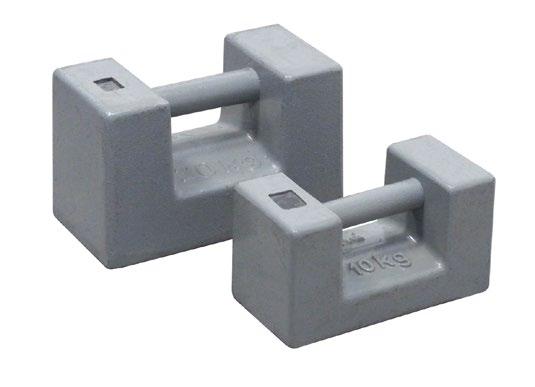

Massen- und Gewichtsproben PC
S.
46
Nennwert: Werkstoff:
5 kg / 10 kg / 20 kg Lackierter Stahlguss
Klasse M1 gemäß OIML R111-1

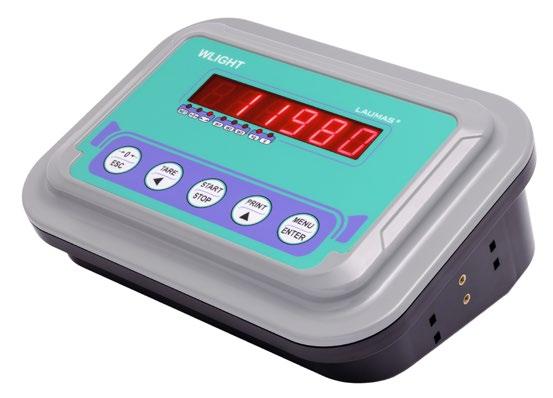

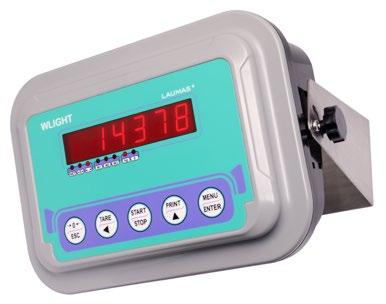

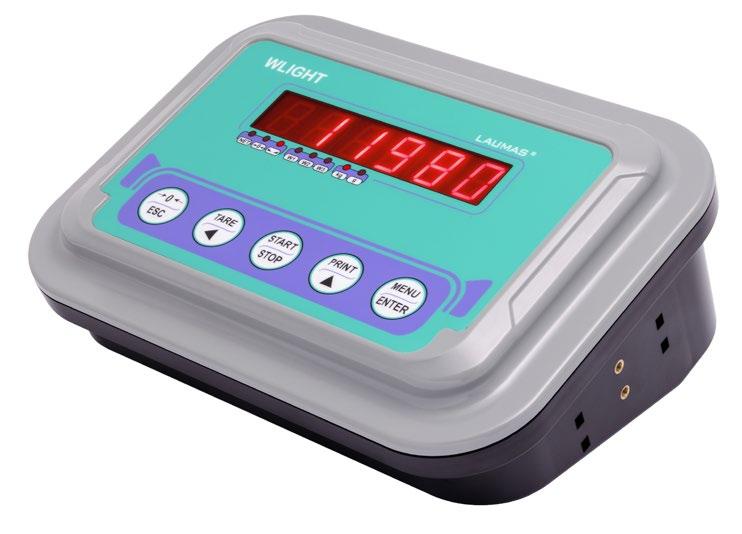

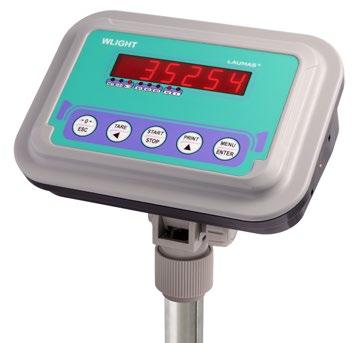

Wägeindikatoren WLIGHT
S.
47
Wägeindikator ABS

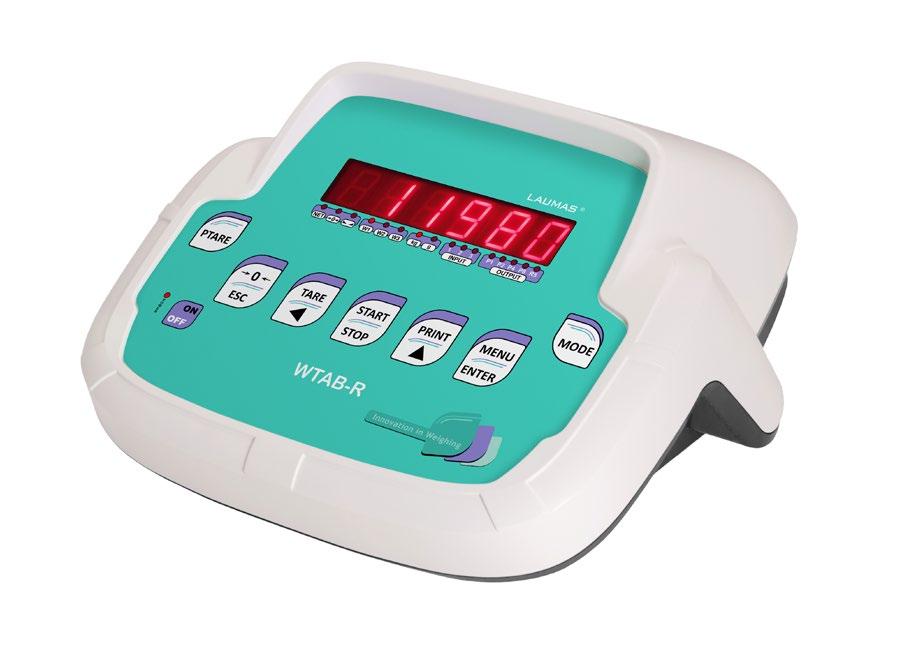

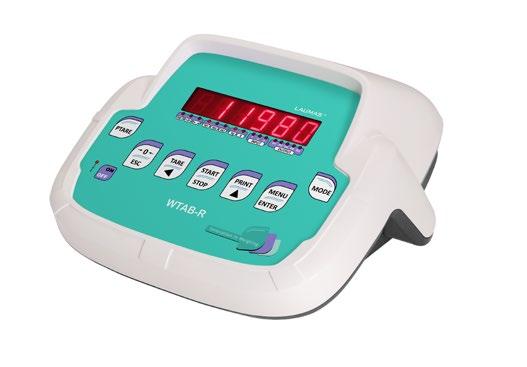

WTABR
S.
49

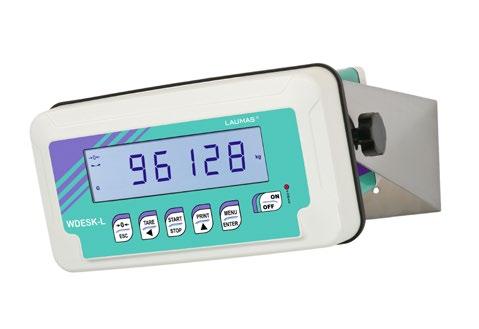

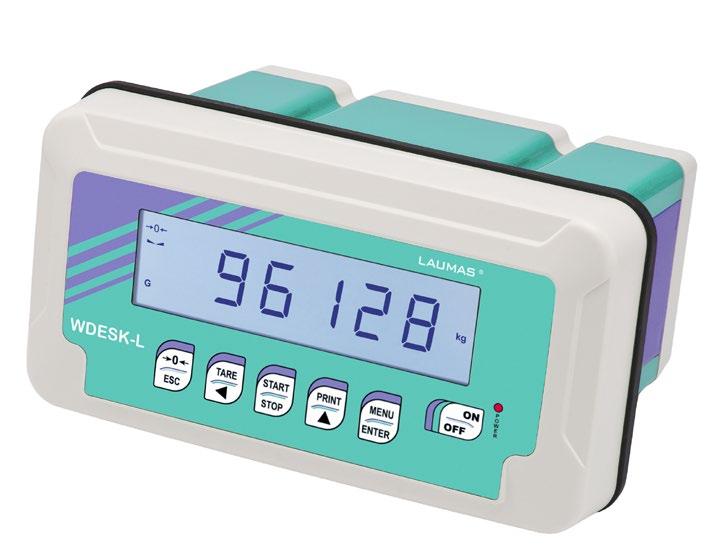

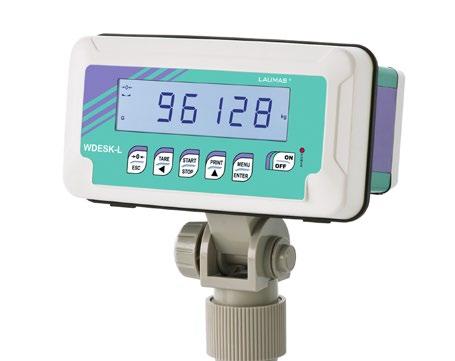

WDESKL
S.
48
Wägeindikator Feldbusse auf Wunsch ABS IP67

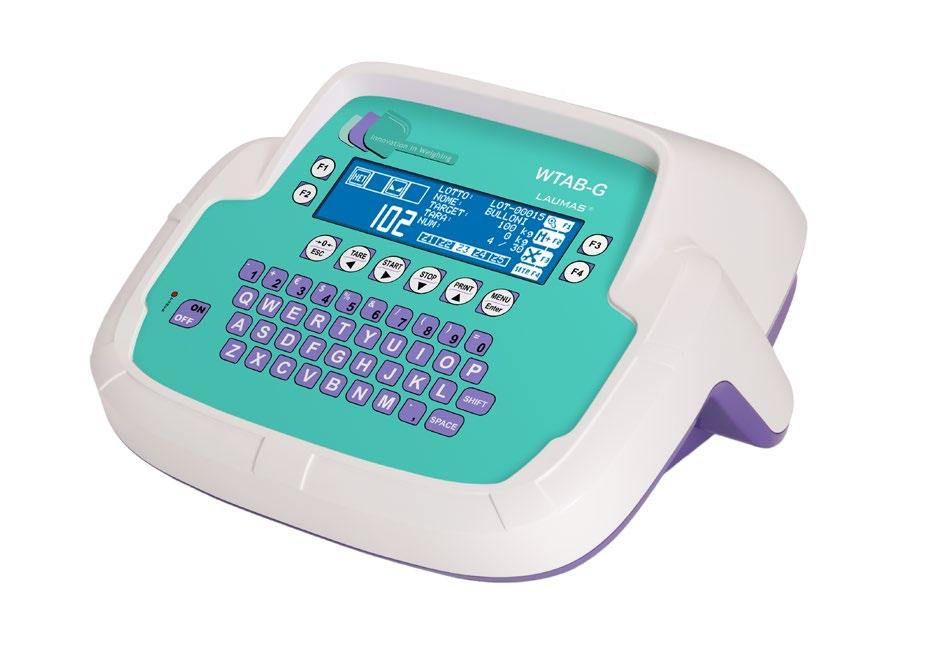

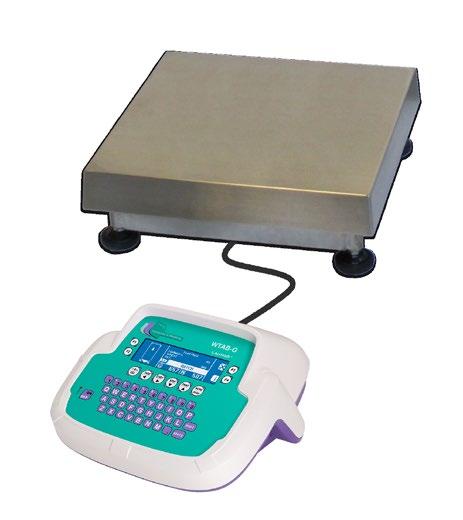

WTABG
S.
49

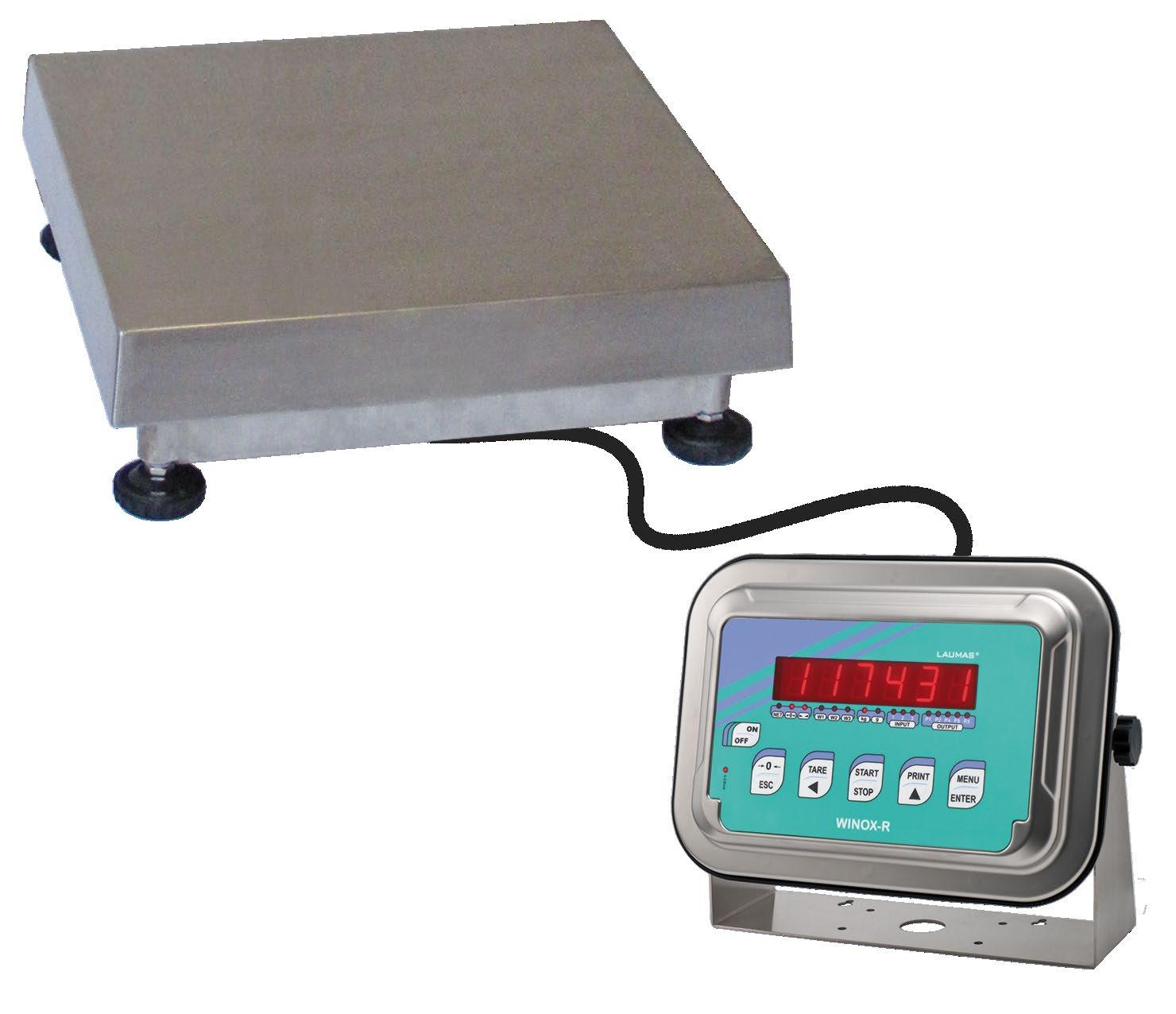

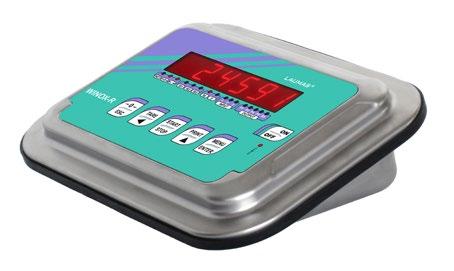

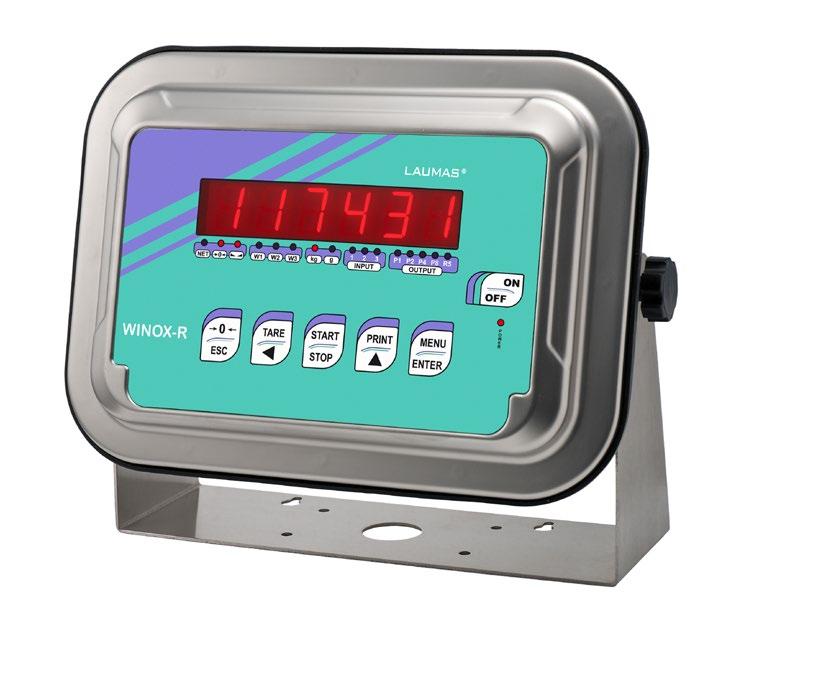

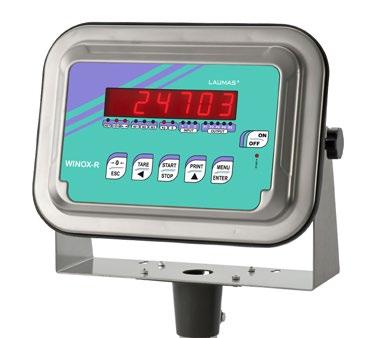

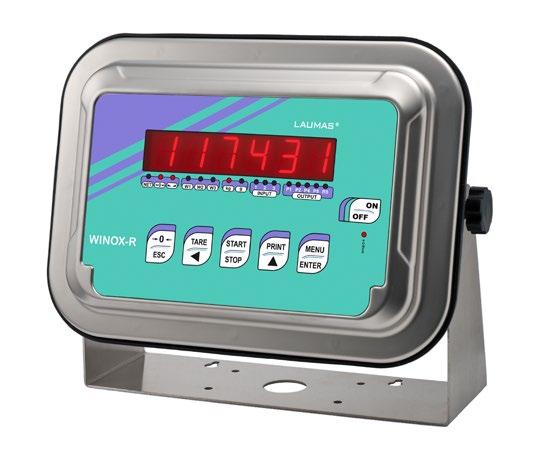

WINOXR
S.
48
Wägeindikator Feldbusse auf Wunsch Inox IP68/IP69K

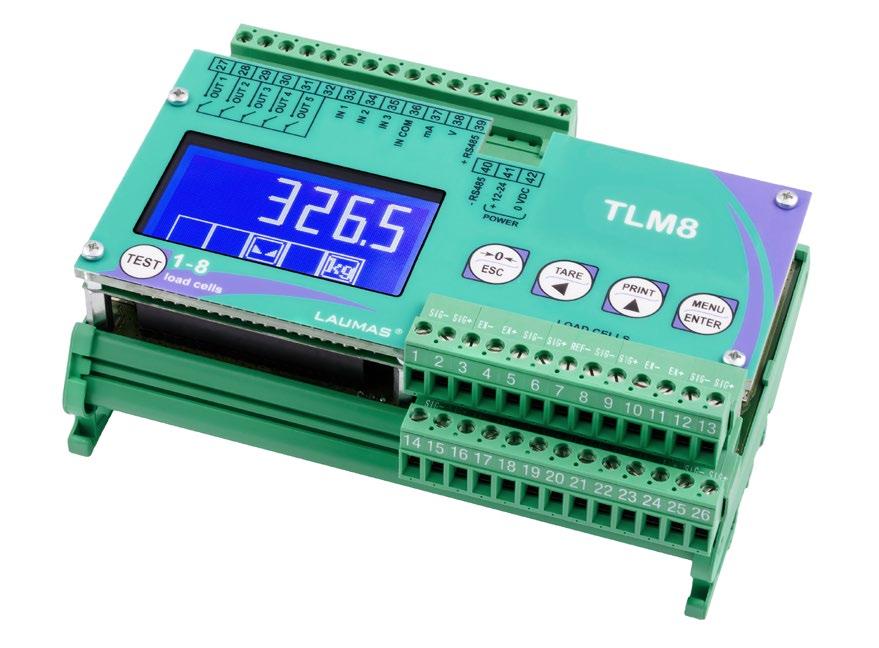

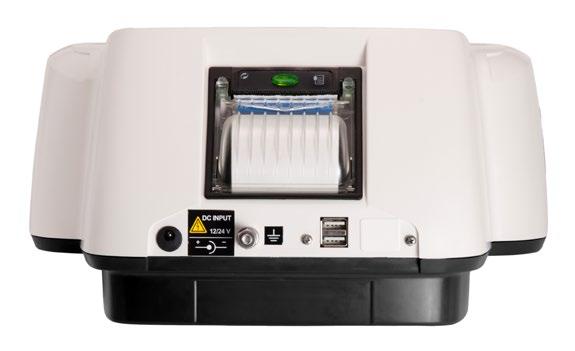

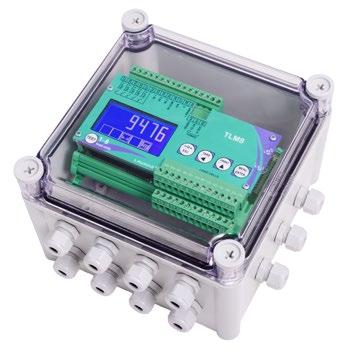

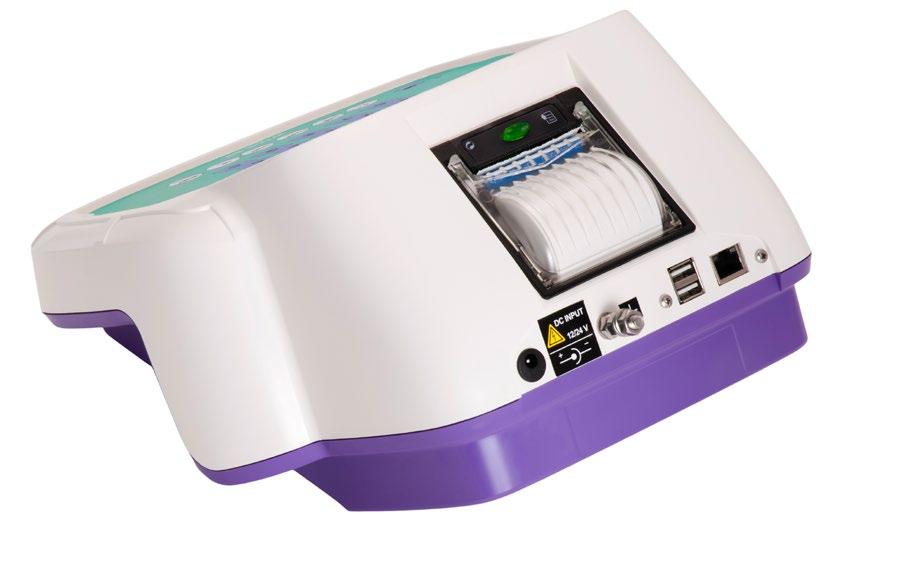

TLM8
S.
50

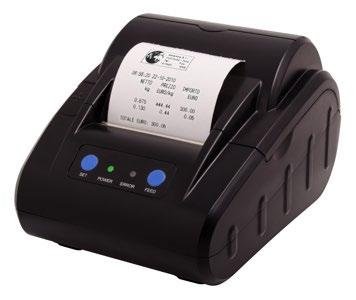

Wägeindikator Integrierter Drucker Feldbusse auf Wunsch ABS Wägeindikator Integrierter Drucker LCD Grafikdisplay Feldbusse auf Wunsch ABS

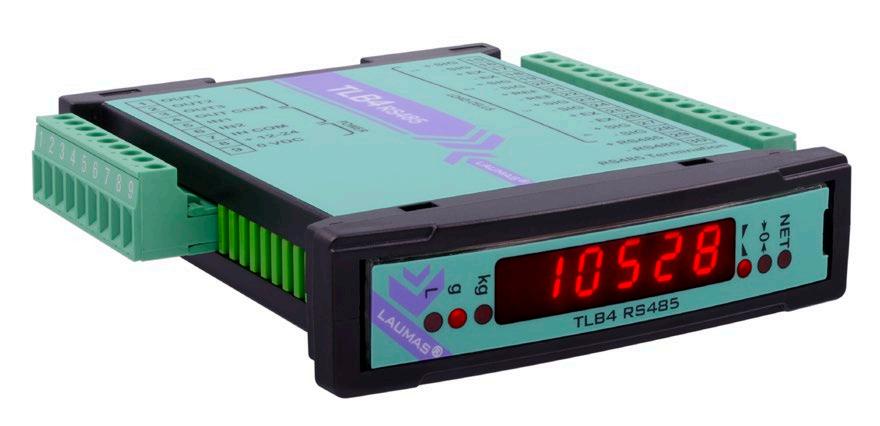

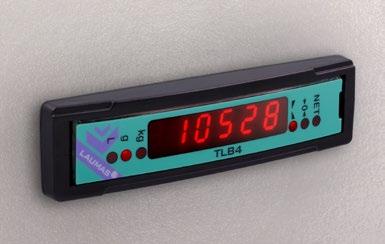

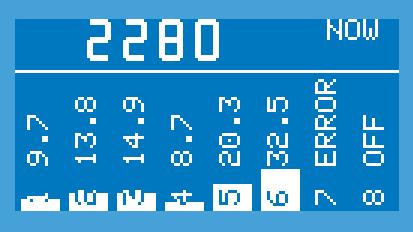

Mehrkanäligen-Wägetransmitters TLB4
S.

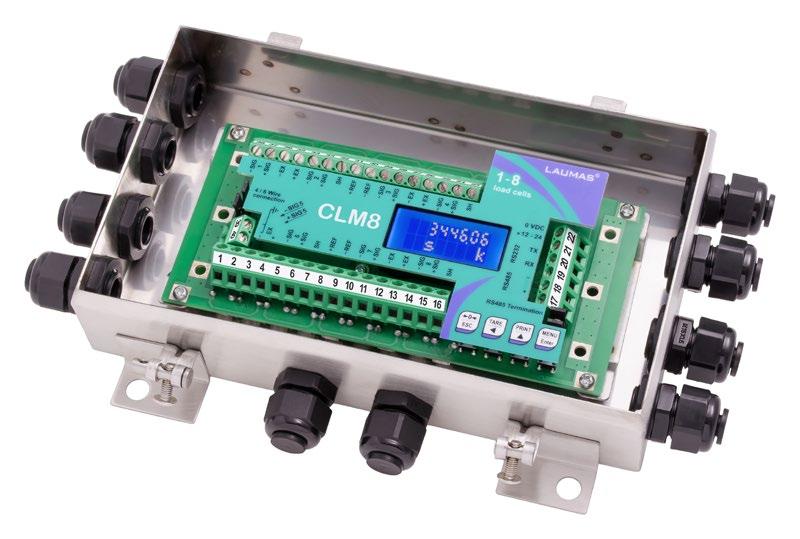

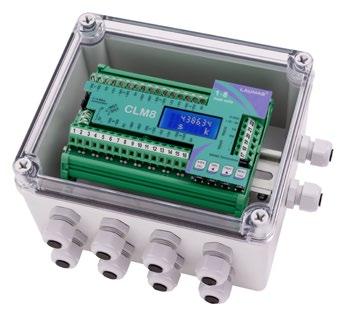

CLM8INOX
S.
LAUMAS®
50
50
4 unabhängige Kanäle
8 unabhängige Kanäle LCD Grafikdisplay

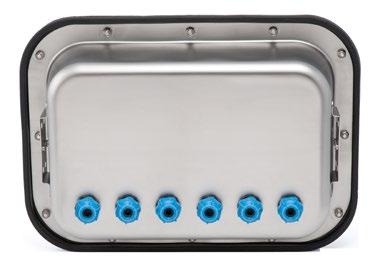

Intelligente Anschlusskasten 8 unabhängige Kanäle Funktion Inklinometer Inox IP67
IDEA SCALES N. 4.1
7

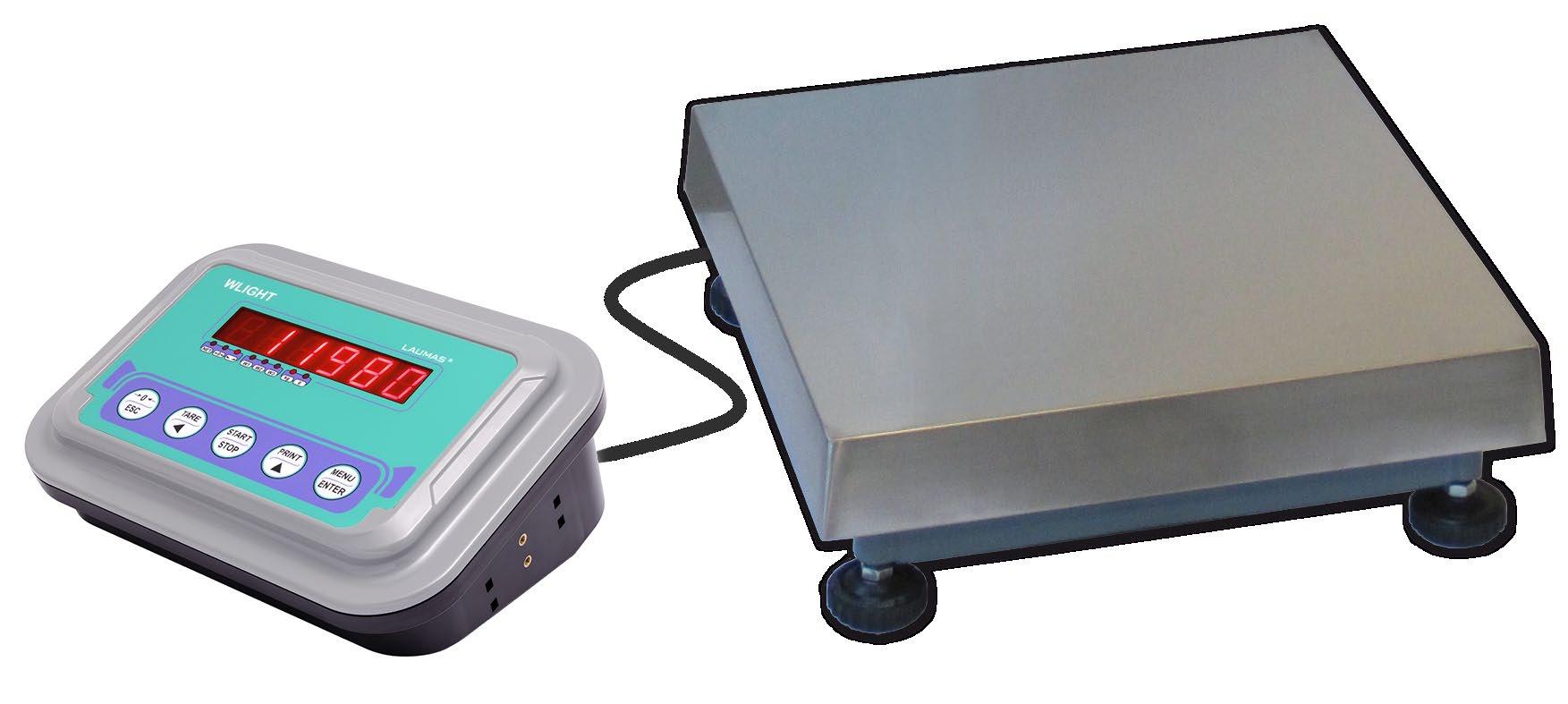

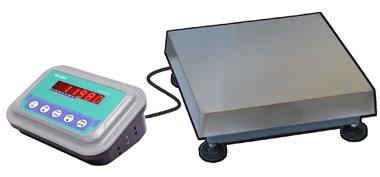

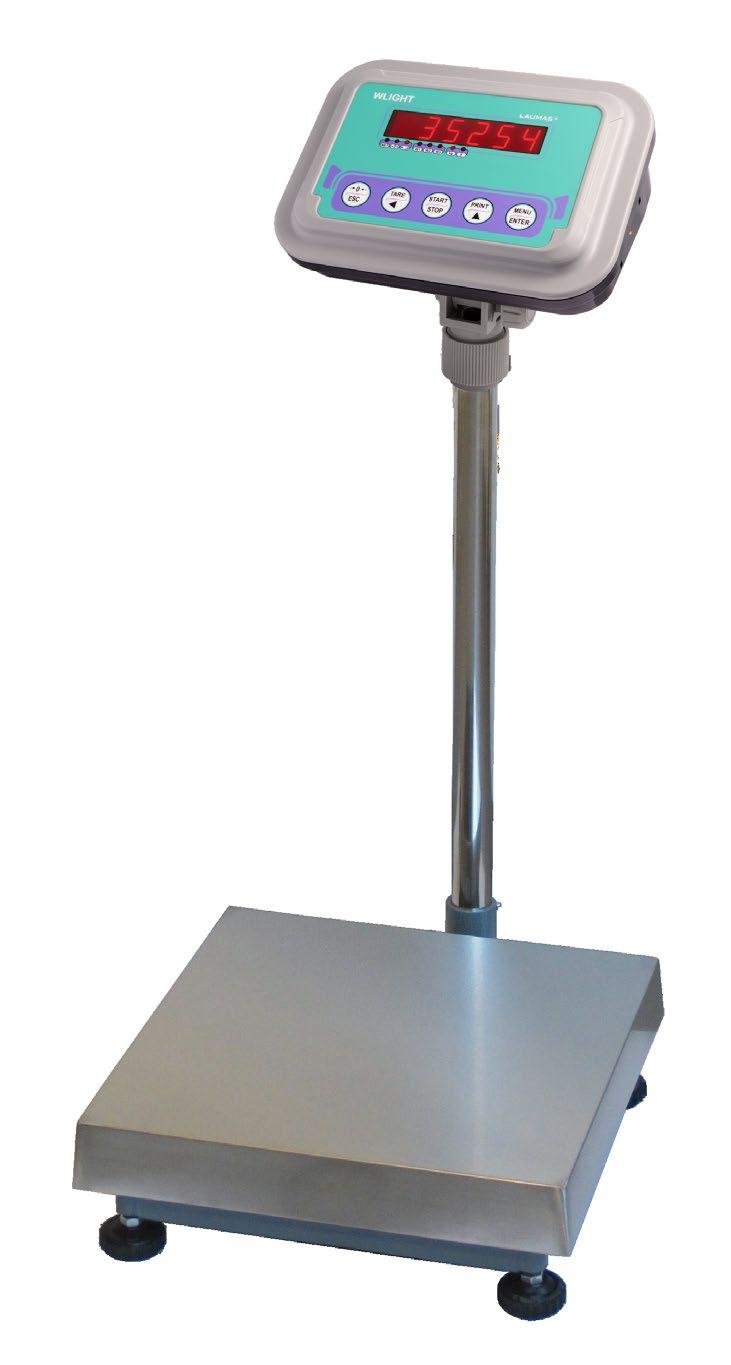

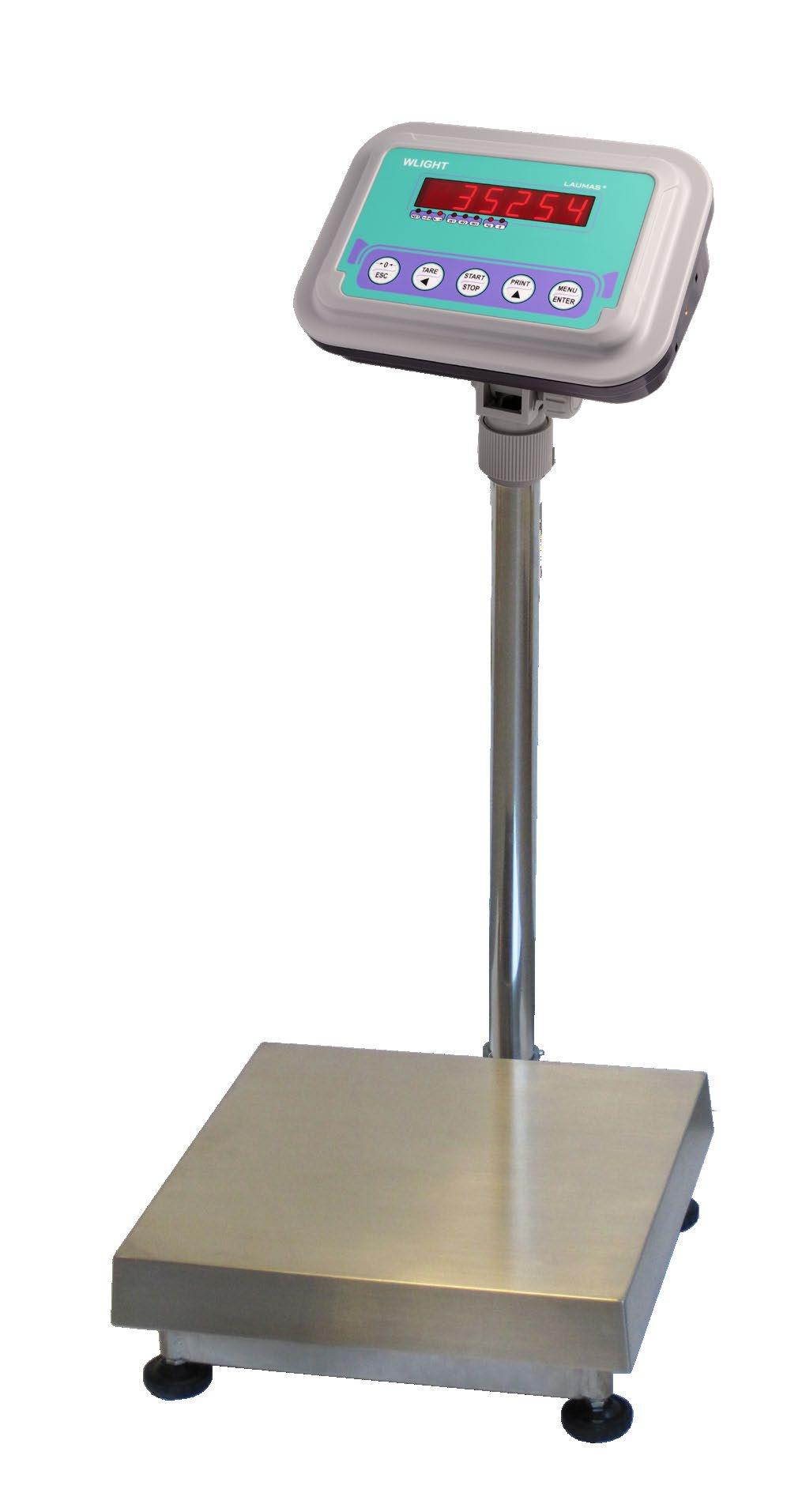

Waagen mit Einzelzellenplattform
ISC CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
6 kg / 15 kg / 30 kg / 60 kg / 150 kg / 300 kg / 600 kg
PLATTFORM:
ACN: 300x300 mm / 400x400 mm / 600x600 mm / 800x800 mm
• Rohrstruktur aus lackiertem Stahl. • Wägefläche aus Edelstahl AISI 304. • IP65 Wägezelle aus Aluminiumlegierung. • Füße aus verzinktem Stahl und Polyamid. WÄGEINDIKATOR:
WLIGHT / WDESKL • Wägeindikator: freistehend installierbar oder Montage auf Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
WLIGHT
WDESKL
ACN

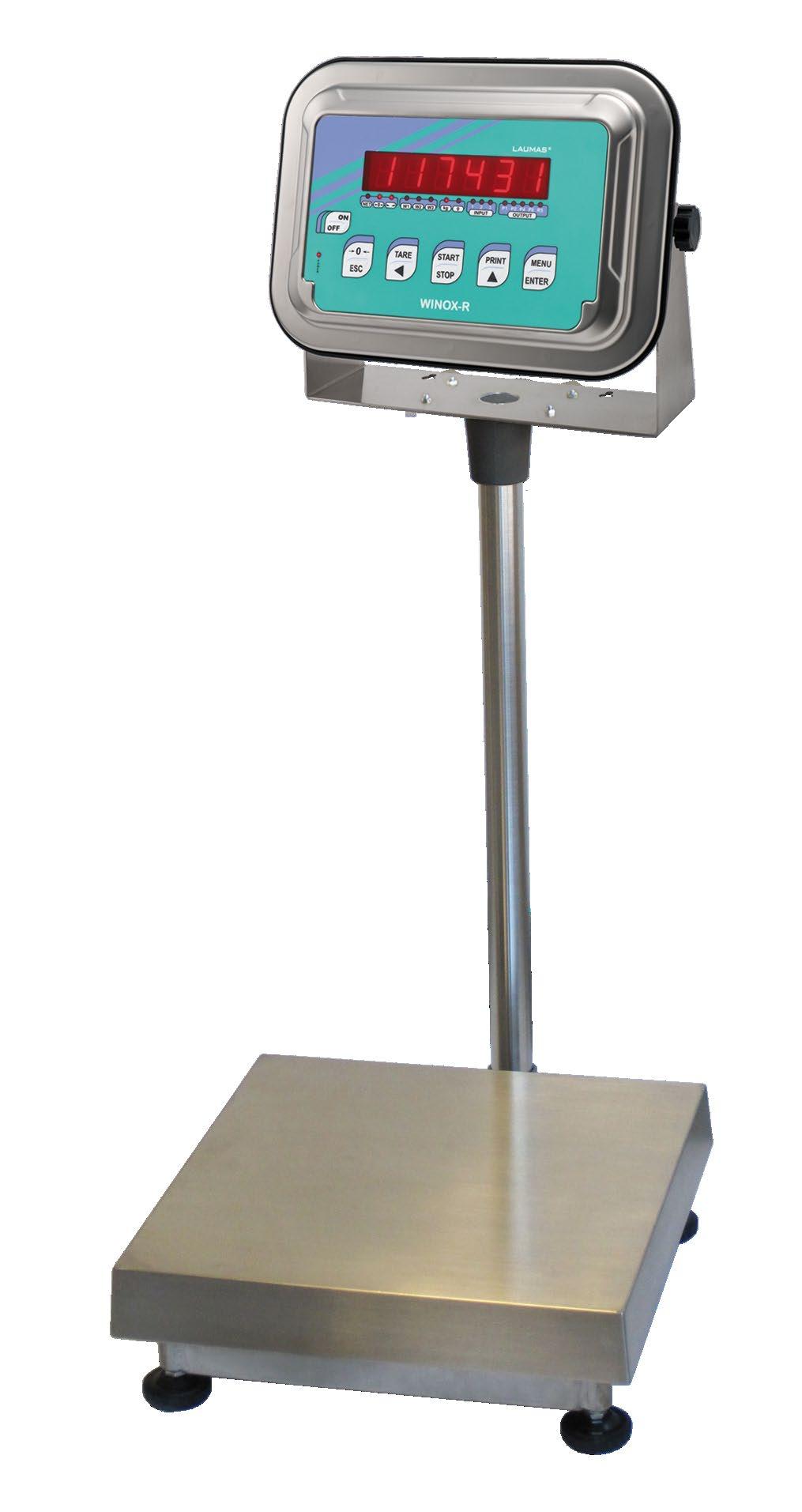

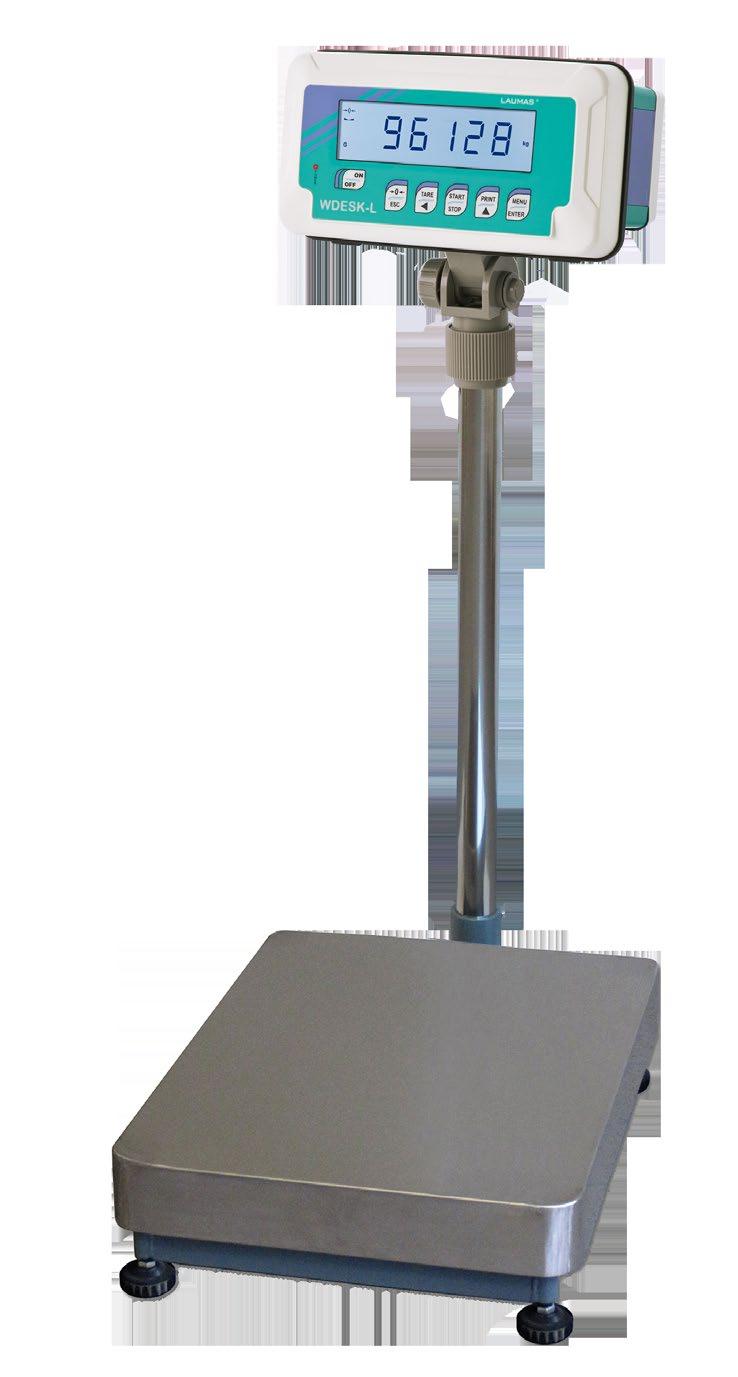

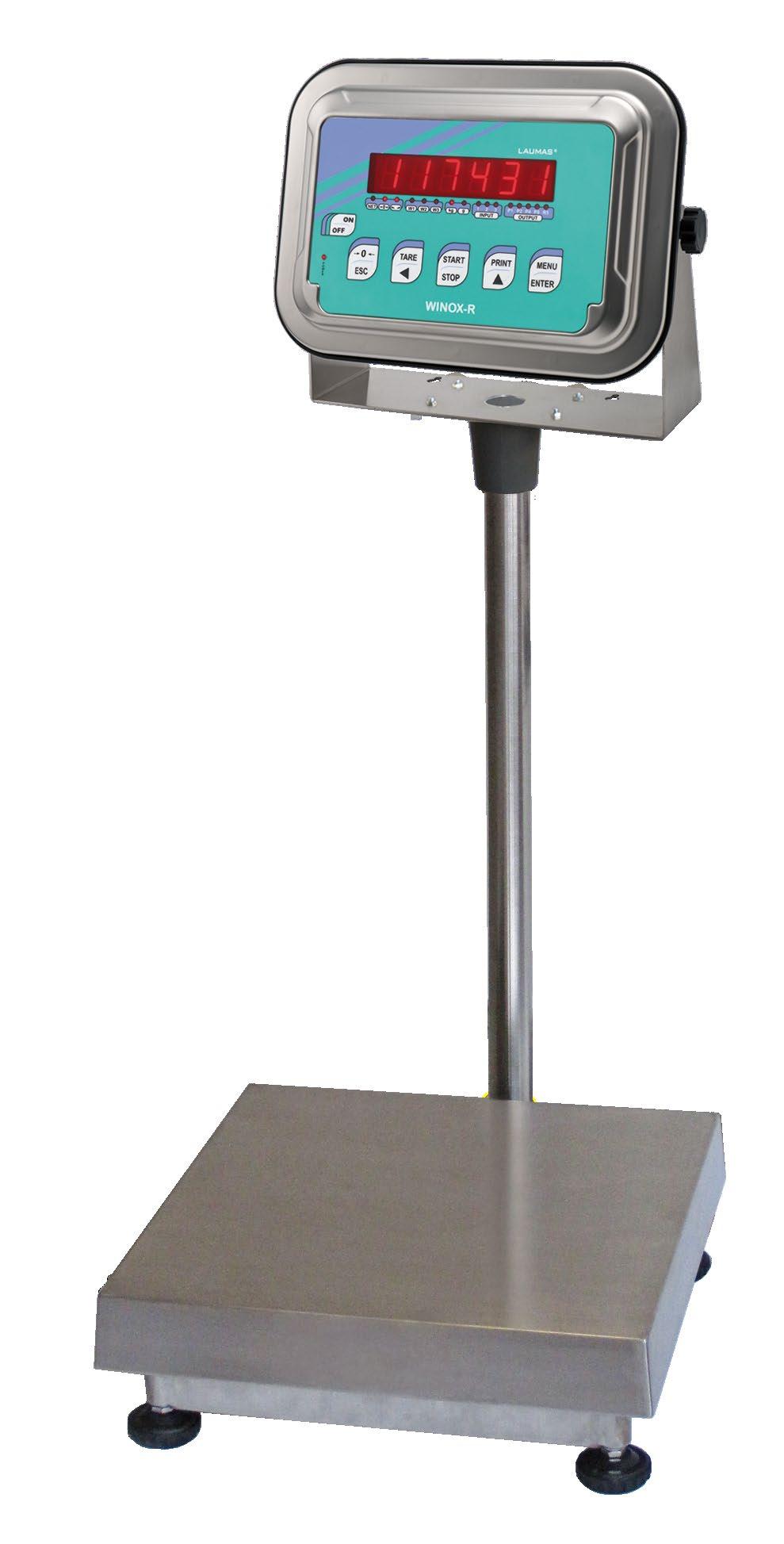

MONTAGE AUF SÄULE
Feldbusse auf Wunsch:
8
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Waagen mit Einzelzellenplattform
ISC / WLIGHT FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
INTERNE VERWENDUNG 6 kg
0.2 g
300x300 mm
ISC6F0A
7.2 kg
ISC6F0B
8.3 kg
15 kg
0.5 g
300x300 mm
ISC15F0A
7.2 kg
ISC15F0B
8.3 kg
30 kg
1g
300x300 mm
ISC30F0A
7.2 kg
ISC30F0B
8.3 kg
60 kg
2g
400x400 mm
ISC60F0A
9.7 kg
ISC60F0B
10.8 kg
150 kg
5g
400x400 mm
ISC120F0A
9.7 kg
ISC120F0B
10.8 kg
150 kg
5g
600x600 mm
ISC150F0A
24.9 kg
ISC150F0B
26 kg
300 kg
10 g
600x600 mm
ISC300F0A
24.9 kg
ISC300F0B
26 kg
600 kg
20 g
800x800 mm
ISC600F0A
52.9 kg
ISC600F0B
54 kg
HOMOLOGIERT C3 - 3000 Teilungen 6 kg
2g
300x300 mm
ISC6F1A
7.2 kg
ISC6F1B
8.3 kg
15 kg
5g
300x300 mm
ISC15F1A
7.2 kg
ISC15F1B
8.3 kg
30 kg
10 g
300x300 mm
ISC30F1A
7.2 kg
ISC30F1B
8.3 kg
60 kg
20 g
400x400 mm
ISC60F1A
9.7 kg
ISC60F1B
10.8 kg
150 kg
50 g
400x400 mm
ISC120F1A
9.7 kg
ISC120F1B
10.8 kg
150 kg
50 g
600x600 mm
ISC150F1A
24.9 kg
ISC150F1B
26 kg
300 kg
100 g
600x600 mm
ISC300F1A
24.9 kg
ISC300F1B
26 kg
600 kg
200 g
800x800 mm
ISC600F1A
52.9 kg
ISC600F1B
54 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 3 kg
6 kg
1g
2g
300x300 mm
ISC6F2A
7.2 kg
ISC6F2B
8.3 kg
6 kg
15 kg
2g
5g
300x300 mm
ISC15F2A
7.2 kg
ISC15F2B
8.3 kg
15 kg
30 kg
5g
10 g
300x300 mm
ISC30F2A
7.2 kg
ISC30F2B
8.3 kg
30 kg
60 kg
10 g
20 g
400x400 mm
ISC60F2A
9.7 kg
ISC60F2B
10.8 kg
60 kg
150 kg
20 g
50 g
400x400 mm
ISC120F2A
9.7 kg
ISC120F2B
10.8 kg
60 kg
150 kg
20 g
50 g
600x600 mm
ISC150F2A
24.9 kg
ISC150F2B
26 kg
150 kg
300 kg
50 g
100 g
600x600 mm
ISC300F2A
24.9 kg
ISC300F2B
26 kg
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
9
Waagen mit Einzelzellenplattform

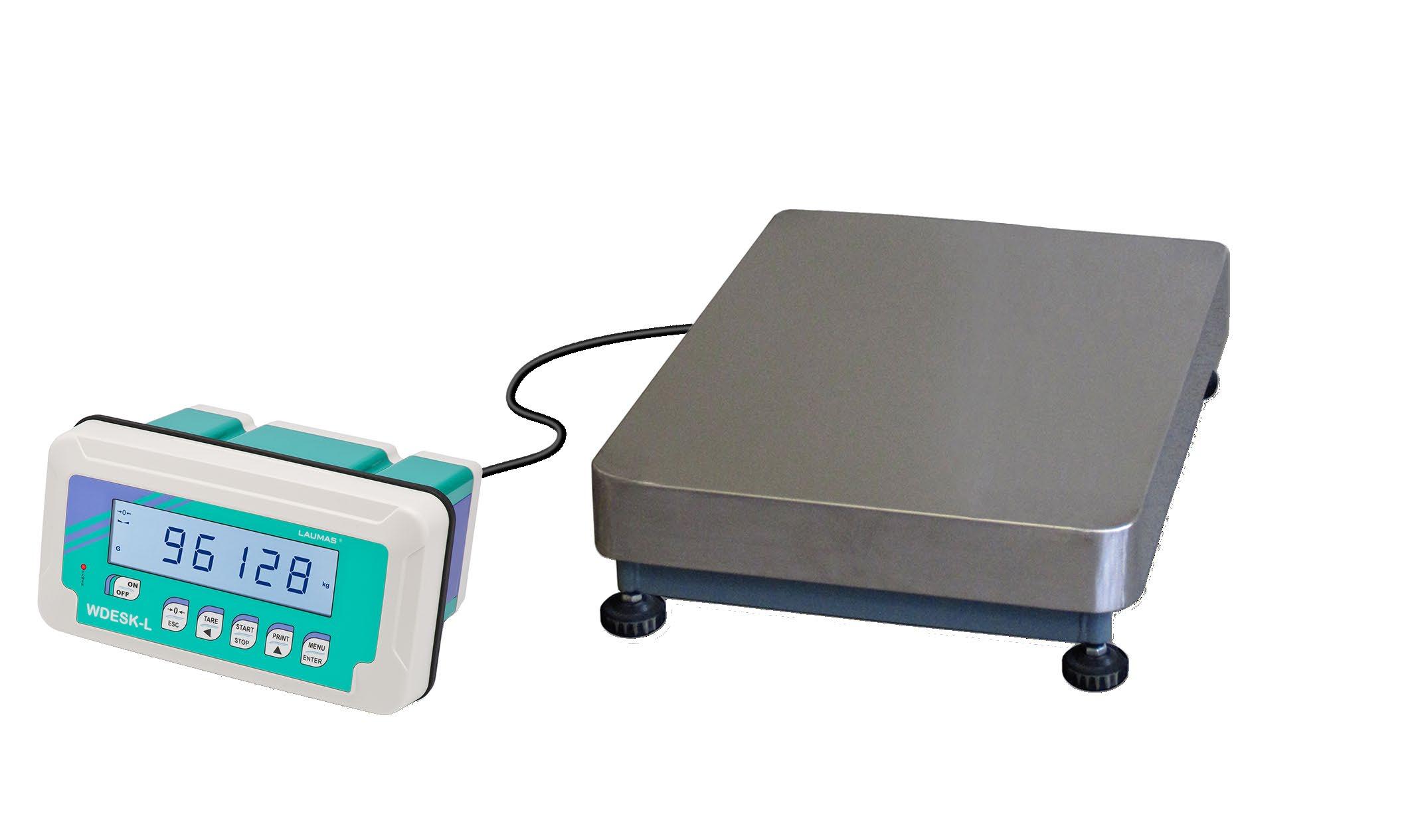

ISC / WDESKL FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
0.2 g
300x300 mm
1g
300x300 mm
2g
400x400 mm
5g
400x400 mm
5g
600x600 mm
10 g
600x600 mm
20 g
800x800 mm
ISC6D0B ISC15D0B ISC30D0B ISC60D0B ISC120D0B ISC150D0B ISC300D0B ISC600D0B
8.3 kg
300x300 mm
ISC6D0A ISC15D0A ISC30D0A ISC60D0A ISC120D0A ISC150D0A ISC300D0A ISC600D0A
7.2 kg
0.5 g
e2
INTERNE VERWENDUNG 6 kg 15 kg 30 kg 60 kg 150 kg 150 kg 300 kg 600 kg
7.2 kg 7.2 kg 9.7 kg 9.7 kg 24.9 kg 24.9 kg 52.9 kg
8.3 kg 8.3 kg 10.8 kg 10.8 kg 26 kg 26 kg 54 kg
HOMOLOGIERT C3 - 3000 Teilungen 6 kg 15 kg 30 kg 60 kg 150 kg 150 kg 300 kg 600 kg
2g
300x300 mm
5g
300x300 mm
10 g
300x300 mm
20 g
400x400 mm
50 g
400x400 mm
50 g
600x600 mm
100 g
600x600 mm
200 g
800x800 mm
ISC6D1A ISC15D1A ISC30D1A ISC60D1A ISC120D1A ISC150D1A ISC300D1A ISC600D1A
7.2 kg 7.2 kg 7.2 kg 9.7 kg 9.7 kg 24.9 kg 24.9 kg 52.9 kg
ISC6D1B ISC15D1B ISC30D1B ISC60D1B ISC120D1B ISC150D1B ISC300D1B ISC600D1B
8.3 kg 8.3 kg 8.3 kg 10.8 kg 10.8 kg 26 kg 26 kg 54 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 3 kg 6 kg 15 kg 30 kg 60 kg 60 kg 150 kg
6 kg 15 kg 30 kg 60 kg 150 kg 150 kg 300 kg
1g
2g
300x300 mm
2g
5g
300x300 mm
5g
10 g
300x300 mm
10 g
20 g
400x400 mm
20 g
50 g
400x400 mm
20 g
50 g
600x600 mm
50 g
100 g
600x600 mm
ISC6D2A ISC15D2A ISC30D2A ISC60D2A ISC120D2A ISC150D2A ISC300D2A
7.2 kg 7.2 kg 7.2 kg 9.7 kg 9.7 kg 24.9 kg 24.9 kg
ISC6D2B ISC15D2B ISC30D2B ISC60D2B ISC120D2B ISC150D2B ISC300D2B
8.3 kg 8.3 kg 8.3 kg 10.8 kg 10.8 kg 26 kg 26 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
10
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Waagen mit Einzelzellenplattform
ISM CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
75 kg / 150 kg / 300 kg
PLATTFORM:
MN: 460x600 mm
• Rohrstruktur aus lackiertem Stahl. • Wägefläche aus Edelstahl AISI 304. • IP65 Wägezelle aus Aluminiumlegierung. • Füße aus verzinktem Stahl und Polyamid. WÄGEINDIKATOR:
WLIGHT / WDESKL • Wägeindikator: freistehend installierbar oder Montage auf Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
MN
WDESKL
WLIGHT
MONTAGE AUF SÄULE
Feldbusse auf Wunsch:
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
11
Waagen mit Einzelzellenplattform
ISM / WLIGHT FREISTEHENDE MONTAGE NENNLAST Max1
TEILUNG e1
Max2
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
2g
460x600 mm
10 g
460x600 mm
ISM75F0B ISM150F0B ISM300F0B
24 kg
460x600 mm
ISM75F0A ISM150F0A ISM300F0A
22.9 kg
5g
ISM60F1A ISM150F1A ISM300F1A
22.9 kg
ISM60F1B ISM150F1B ISM300F1B
24 kg
22.9 kg
24 kg
22.9 kg
ISM60F2B ISM150F2B ISM300F2B
e2
NETTOGEWICHT
INTERNE VERWENDUNG 75 kg 150 kg 300 kg
22.9 kg 22.9 kg
24 kg 24 kg
HOMOLOGIERT C3 - 3000 Teilungen 60 kg 150 kg 300 kg
20 g
460x600 mm
50 g
460x600 mm
100 g
460x600 mm
22.9 kg 22.9 kg
24 kg 24 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 30 kg 60 kg 150 kg
60 kg 150 kg 300 kg
10 g
20 g
460x600 mm
20 g
50 g
460x600 mm
50 g
100 g
460x600 mm
ISM60F2A ISM150F2A ISM300F2A
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
2g
460x600 mm
10 g
460x600 mm
ISM75D0B ISM150D0B ISM300D0B
24 kg
460x600 mm
ISM75D0A ISM150D0A ISM300D0A
22.9 kg
5g
ISM60D1A ISM150D1A ISM300D1A
22.9 kg
ISM60D1B ISM150D1B ISM300D1B
24 kg
ISM60D2A ISM150D2A ISM300D2A
22.9 kg
ISM60D2B ISM150D2B ISM300D2B
24 kg
22.9 kg
24 kg 24 kg
ISM / WDESKL FREISTEHENDE MONTAGE NENNLAST Max1
TEILUNG e1
Max2
e2
MONTAGE AUF SÄULE NETTOGEWICHT
INTERNE VERWENDUNG 75 kg 150 kg 300 kg
22.9 kg 22.9 kg
24 kg 24 kg
HOMOLOGIERT C3 - 3000 Teilungen 60 kg 150 kg 300 kg
20 g
460x600 mm
50 g
460x600 mm
100 g
460x600 mm
22.9 kg 22.9 kg
24 kg 24 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 30 kg 60 kg 150 kg
60 kg 150 kg 300 kg
10 g
20 g
460x600 mm
20 g
50 g
460x600 mm
50 g
100 g
460x600 mm
22.9 kg 22.9 kg
24 kg 24 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
12
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Waagen mit Einzelzellenplattform aus Edelstahl
ISI CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
6 kg / 15 kg / 30 kg / 60 kg / 150 kg / 300 kg / 600 kg
PLATTFORM:
AIN: 300x300 mm / 400x400 mm / 600x600 mm / 800x800 mm
• Rohrstruktur aus Edelstahl AISI 304. • Wägefläche aus Edelstahl AISI 304. • IP65 Wägezelle aus Aluminiumlegierung. • Füße aus Edelstahl und Polyamid. • Wägezellegehäuse für Nennlasten von 60 kg / 150 kg / 300 kg enthalten. WÄGEINDIKATOR:
WLIGHT / WINOXR • Wägeindikator: freistehend installierbar oder Montage auf Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
AIN
WINOXR - IP68*
WLIGHT
WÄGEZELLEGEHÄUSE IP68 enthalten für Plattformen AIN Nennlasten: 60 kg / 150 kg / 300 kg

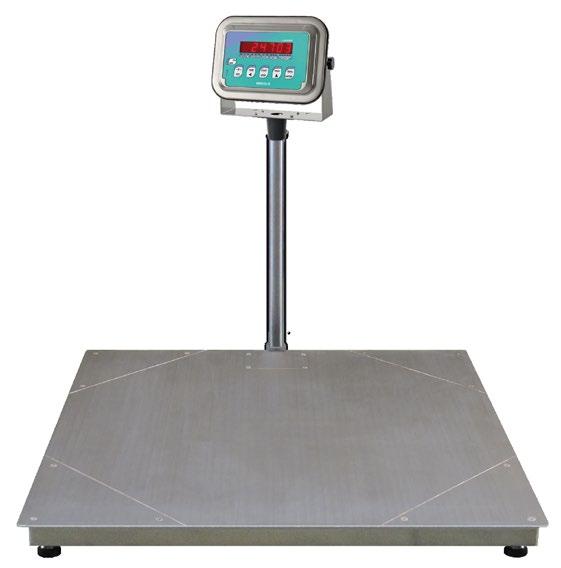

MONTAGE AUF SÄULE
Feldbusse auf Wunsch: *) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
13
Waagen mit Einzelzellenplattform aus Edelstahl
ISI / WLIGHT FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
300x300 mm
ISI6F0A
6.5 kg
ISI6F0C
7.6 kg
INTERNE VERWENDUNG 6 kg
0.2 g
15 kg
0.5 g
300x300 mm
ISI15F0A
6.5 kg
ISI15F0C
7.6 kg
30 kg
1g
300x300 mm
ISI30F0A
6.5 kg
ISI30F0C
7.6 kg
60 kg
2g
400x400 mm
ISI60F0A
9.4 kg
ISI60F0C
10.5 kg
150 kg
5g
400x400 mm
ISI120F0A
9.4 kg
ISI120F0C
10.5 kg
150 kg
5g
600x600 mm
ISI150F0A
23.5 kg
ISI150F0C
24.6 kg
300 kg
10 g
600x600 mm
ISI300F0A
23.5 kg
ISI300F0C
24.6 kg
600 kg
20 g
800x800 mm
ISI600F0A
48.4 kg
ISI600F0C
49.5 kg
HOMOLOGIERT C3 - 3000 Teilungen 6 kg
2g
300x300 mm
ISI6F1A
6.5 kg
ISI6F1C
7.6 kg
15 kg
5g
300x300 mm
ISI15F1A
6.5 kg
ISI15F1C
7.6 kg
30 kg
10 g
300x300 mm
ISI30F1A
6.5 kg
ISI30F1C
7.6 kg
60 kg
20 g
400x400 mm
ISI60F1A
9.4 kg
ISI60F1C
10.5 kg
150 kg
50 g
400x400 mm
ISI120F1A
9.4 kg
ISI120F1C
10.5 kg
150 kg
50 g
600x600 mm
ISI150F1A
23.5 kg
ISI150F1C
24.6 kg
300 kg
100 g
600x600 mm
ISI300F1A
23.5 kg
ISI300F1C
24.6 kg
600 kg
200 g
800x800 mm
ISI600F1A
48.4 kg
ISI600F1C
49.5 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 3 kg
6 kg
1g
2g
300x300 mm
ISI6F2A
6.5 kg
ISI6F2C
7.6 kg
6 kg
15 kg
2g
5g
300x300 mm
ISI15F2A
6.5 kg
ISI15F2C
7.6 kg
15 kg
30 kg
5g
10 g
300x300 mm
ISI30F2A
6.5 kg
ISI30F2C
7.6 kg
30 kg
60 kg
10 g
20 g
400x400 mm
ISI60F2A
9.4 kg
ISI60F2C
10.5 kg
60 kg
150 kg
20 g
50 g
400x400 mm
ISI120F2A
9.4 kg
ISI120F2C
10.5 kg
60 kg
150 kg
20 g
50 g
600x600 mm
ISI150F2A
23.5 kg
ISI150F2C
24.6 kg
150 kg
300 kg
50 g
100 g
600x600 mm
ISI300F2A
23.5 kg
ISI300F2C
24.6 kg
WÄGEZELLEGEHÄUSE IP68 enthalten für Plattformen AIN Nennlasten: 60 kg / 150 kg / 300 kg
14
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Waagen mit Einzelzellenplattform aus Edelstahl
ISI / WINOXR IP68* FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
300x300 mm
ISI6E0A
7.1 kg
ISI6E0C
8.2 kg
INTERNE VERWENDUNG 6 kg
0.2 g
15 kg
0.5 g
300x300 mm
ISI15E0A
7.1 kg
ISI15E0C
8.2 kg
30 kg
1g
300x300 mm
ISI30E0A
7.1 kg
ISI30E0C
8.2 kg
60 kg
2g
400x400 mm
ISI60E0A
10 kg
ISI60E0C
11.1 kg
150 kg
5g
400x400 mm
ISI120E0A
10 kg
ISI120E0C
11.1 kg
150 kg
5g
600x600 mm
ISI150E0A
24.1 kg
ISI150E0C
25.2 kg
300 kg
10 g
600x600 mm
ISI300E0A
24.1 kg
ISI300E0C
25.2 kg
600 kg
20 g
800x800 mm
ISI600E0A
49 kg
ISI600E0C
50.1 kg
HOMOLOGIERT C3 - 3000 Teilungen 6 kg
2g
300x300 mm
ISI6E1A
7.1 kg
ISI6E1C
8.2 kg
15 kg
5g
300x300 mm
ISI15E1A
7.1 kg
ISI15E1C
8.2 kg
30 kg
10 g
300x300 mm
ISI30E1A
7.1 kg
ISI30E1C
8.2 kg
60 kg
20 g
400x400 mm
ISI60E1A
10 kg
ISI60E1C
11.1 kg
150 kg
50 g
400x400 mm
ISI120E1A
10 kg
ISI120E1C
11.1 kg
150 kg
50 g
600x600 mm
ISI150E1A
24.1 kg
ISI150E1C
25.2 kg
300 kg
100 g
600x600 mm
ISI300E1A
24.1 kg
ISI300E1C
25.2 kg
600 kg
200 g
800x800 mm
ISI600E1A
49 kg
ISI600E1C
50.1 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 3 kg
6 kg
1g
2g
300x300 mm
ISI6E2A
7.1 kg
ISI6E2C
8.2 kg
6 kg
15 kg
2g
5g
300x300 mm
ISI15E2A
7.1 kg
ISI15E2C
8.2 kg
15 kg
30 kg
5g
10 g
300x300 mm
ISI30E2A
7.1 kg
ISI30E2C
8.2 kg
30 kg
60 kg
10 g
20 g
400x400 mm
ISI60E2A
10 kg
ISI60E2C
11.1 kg
60 kg
150 kg
20 g
50 g
400x400 mm
ISI120E2A
10 kg
ISI120E2C
11.1 kg
60 kg
150 kg
20 g
50 g
600x600 mm
ISI150E2A
24.1 kg
ISI150E2C
25.2 kg
150 kg
300 kg
50 g
100 g
600x600 mm
ISI300E2A
24.1 kg
ISI300E2C
25.2 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
WÄGEZELLEGEHÄUSE IP68 enthalten für Plattformen AIN Nennlasten: 60 kg / 150 kg / 300 kg
*) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
15
Waagen mit IP68* Einzelzellenplattform aus Edelstahl
ISIL CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
30 kg / 60 kg / 150 kg / 300 kg
PLATTFORM:
AILN: 400x400 mm / 600x600 mm
• Rohrstruktur aus Edelstahl AISI 304. • Wägefläche aus Edelstahl AISI 304. • IP68* Wägezelle aus geschweißtem Edelstahl. • Füße aus Edelstahl und Polyamid. WÄGEINDIKATOR:
WINOXR • Wägeindikator: freistehend installierbar oder Montage auf Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
AILN
WINOXR - IP68*
MONTAGE AUF SÄULE
Feldbusse auf Wunsch: *) Auf Anfrage IP69K
16
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Waagen mit IP68* Einzelzellenplattform aus Edelstahl
ISIL / WINOXR IP68* FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
PLATTFORM L x W mm
CODE ARTIKEL
MONTAGE AUF SÄULE NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
INTERNE VERWENDUNG 30 kg
1g
400x400 mm
ISIL30E0A
11 kg
ISIL30E0C
12.1 kg
60 kg
2g
400x400 mm
ISIL60E0A
14 kg
ISIL60E0C
15.1 kg
150 kg
5g
400x400 mm
ISIL150E0A
14 kg
ISIL150E0C
15.1 kg
200 kg
5g
600x600 mm
ISIL200E0A
25 kg
ISIL200E0C
26.1 kg
300 kg
10 g
600x600 mm
ISIL300E0A
26 kg
ISIL300E0C
27.1 kg
HOMOLOGIERT C3 - 3000 Teilungen 30 kg
10 g
400x400 mm
ISIL30E1A
11 kg
ISIL30E1C
12.1 kg
60 kg
20 g
400x400 mm
ISIL60E1A
14 kg
ISIL60E1C
15.1 kg
150 kg
50 g
400x400 mm
ISIL150E1A
14 kg
ISIL150E1C
15.1 kg
150 kg
50 g
600x600 mm
ISIL200E1A
25 kg
ISIL200E1C
26.1 kg
300 kg
100 g
600x600 mm
ISIL300E1A
26 kg
ISIL300E1C
27.1 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 15 kg
30 kg
5g
10 g
400x400 mm
ISIL30E2A
11 kg
ISIL30E2C
12.1 kg
30 kg
60 kg
10 g
20 g
400x400 mm
ISIL60E2A
14 kg
ISIL60E2C
15.1 kg
60 kg
150 kg
20 g
50 g
400x400 mm
ISIL150E2A
14 kg
ISIL150E2C
15.1 kg
60 kg
150 kg
20 g
50 g
600x600 mm
ISIL200E2A
25 kg
ISIL200E2C
26.1 kg
150 kg
300 kg
50 g
100 g
600x600 mm
ISIL300E2A
26 kg
ISIL300E2C
27.1 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
*) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
17
Homologierte Waagen mit Einzelzellenplattform zur statistische Überwachung der Fertigpackungen Diese Funktion der statistischen Kontrolle für Fertigpackungen kann in Übereinstimmung mit Gesetz Nr. 690 vom 25.10.78 und dem Präsidialdekret Nr. 391 vom 26.05.80 verwendet werden; sich bei den örtlichen Aufsichtsbehörden erkundigen, ob dies auch im Verwendungsland gilt.
CE-M-Zertifikat: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). Diese ermöglichen eine sofortige, einfache und zuverlässige Stichprobenprüfung des Gewichts der Fertigpackungen: Während des Kontrollverfahrens überprüft der Wägeindikator sowohl das tatsächliche Gewicht der einzelnen Proben als auch die Chargenstatistik in Bezug auf den berechneten Durchschnittswert. NENNLAST:
6 kg / 15 kg / 30 kg / 60 kg / 150 kg
PLATTFORM:
ACN: 300x300 mm / 400x400 mm / 600x600 mm Lackierter Rahmen und Ladeplatte aus Edelstahl AISI 304.
MN: 460x600 mm
AIN: 300x300 mm / 400x400 mm / 600x600 mm Rahmen und Ladeplatte aus Edelstahl AISI 304. WÄGEINDIKATOR:

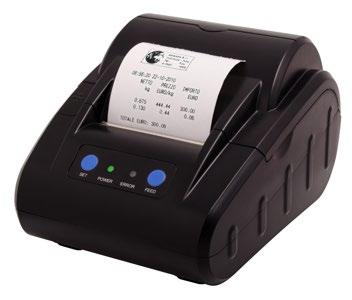

WTABG LCD-Grafikdisplay und integrierter Thermodrucker.
STATISTISCHE KONTROLLE: ----------------------W--BASE Addr:01 DATE: 12/04/19 15:20:32 LOT CHECK: LOT: ITEM:
STOP LOT-00015 BULLONI
TARGET: 100 kg Dev.Std: 2.257 kg M.WEIGHT: 102.20 kg L.WEIGHT: 98.86 kg ----------------------Z ( % ) NUM NET( kg) 1: 000.0 000 0 2: 000.0 000 0 3: 096.6 029 2959 4: 003.3 001 107 5: 000.0 000 0 T: 030 3066 ----------------------LOT CHECK: SUCCESS ----------------------Z3 SAMPLE 030/030 NET 103 kg PTARE 10 kg Z3 SAMPLE 029/030 NET 103 kg PTARE 10 kg . . . . . . Z3 SAMPLE 002/030 NET 102 kg PTARE 10 kg Z3 SAMPLE 001/030 NET 102 kg PTARE 10 kg ----------------------LOT CHECK: START DATE: 12/04/19 15:17:51 LOT: LOT-00015 ITEM: BULLONI TYPE: STANDARD QUANTITY: 150 Z1: NET<90 Z2: 90<NET<95 Z3: 95<NET<105 Z4: 105<NET<110 Z5: NET>110 -----------------------
WTABG
Status der Chargenprüfung Name der geprüften Charge Name des geprüften Artikels Nominelles Nettogewicht des Produkts Standardabweichung Durchschnittsgewicht der kontrollierten Proben Minimales akzeptables Durchschnittsgewicht Zusammenfassung der Proben in den Toleranzbereichen ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 Summe der überprüften Proben Ergebnis der statistischen Kontrolle Toleranzbereich und Probennummer Nettogewicht der Probe Festgelegte Tara für den Artikel
Status der Chargenprüfung Startdatum der Chargenprüfung Name der geprüften Charge Name des geprüften Artikels Art der durchgeführten Prüfung Menge der Elemente, aus denen sich die Charge zusammensetzt Festlegung der Toleranzbereiche in Bezug auf das Nettogewicht der Probe
THERMODRUCKER
Feldbusse auf Wunsch:
18
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Homologierte Waagen mit Einzelzellenplattform zur statistische Überwachung der Fertigpackungen
ISC-G / WTABG / ACN FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
PLATTFORM L x W mm
e2
CODE ARTIKEL
NETTOGEWICHT
ISC6G2A ISC15G2A ISC30G2A ISC60G2A ISC120G2A ISC150G2A
7.6 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 3 kg 6 kg 15 kg 30 kg 60 kg 60 kg
6 kg 15 kg 30 kg 60 kg 150 kg 150 kg
1g
2g
300x300 mm
2g
5g
300x300 mm
5g
10 g
300x300 mm
10 g
20 g
400x400 mm
20 g
50 g
400x400 mm
20 g
50 g
600x600 mm
7.6 kg 7.6 kg 10.1 kg 10.1 kg 25.3 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
ISM-G / WTABG / MN FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
PLATTFORM L x W mm
e2
CODE ARTIKEL
NETTOGEWICHT
ISM60G2A ISM150G2A
23.3 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 30 kg 60 kg
60 kg 150 kg
10 g
20 g
460x600 mm
20 g
50 g
460x600 mm
23.3 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
ISI-G / WTABG / AIN FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
PLATTFORM L x W mm
e2
CODE ARTIKEL
NETTOGEWICHT
ISI6G2A ISI15G2A ISI30G2A ISI60G2A ISI120G2A ISI150G2A
6.9 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 3 kg 6 kg 15 kg 30 kg 60 kg 60 kg
6 kg 15 kg 30 kg 60 kg 150 kg 150 kg
1g
2g
300x300 mm
2g
5g
300x300 mm
5g
10 g
300x300 mm
10 g
20 g
400x400 mm
20 g
50 g
400x400 mm
20 g
50 g
600x600 mm
6.9 kg 6.9 kg 9.8 kg 9.8 kg 23.9 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
WÄGEZELLEGEHÄUSE IP68 enthalten für Plattformen AIN Nennlasten: 60 kg / 150 kg / 300 kg
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
19
Optionen auf Anfrage für Waagen mit Einzelzellenplattform BESCHREIBUNG Prüfprotokoll - Nennlasten bis zu 30 kg. Prüfprotokoll - Nennlasten bis zu 3000 kg. Homologierte Version CE-M (4000 Teilungen) für Nennlasten bis zu 300 kg. Alibispeicher für homologierte Wägeindikatoren. Version mit Nennlast (max) und Teilung (e) nicht standardmäßig. STAVTII 32-Spalten-Thermodrucker Tischgerät mit RTC (Kalender/Uhr). Wägeindikator WTABG
Integrierter Thermodrucker.

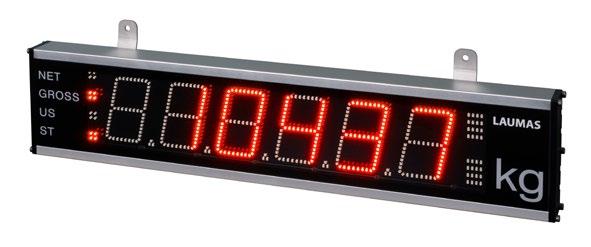

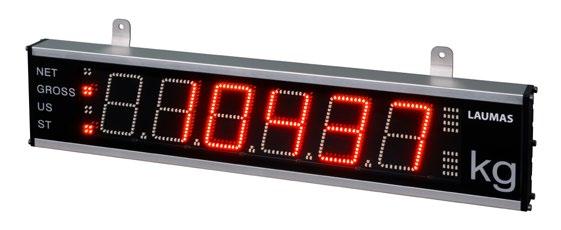

RIP6100IP65 Digitale Fernanzeige IP65 aus Aluminiumprofil mit Ampelleuchte. 6-stellige Rote/grüne 7-Segment-LED-Anzeige (95 mm Ziffernhöhe). RIP6100N Digitale Fernanzeige IP30 aus lackiertem Aluminiumprofil. 6-stellige rote 7-Segment-LED-Anzeige (90 mm Ziffernhöhe). Konformitätserklärung + IP69K*-Kennzeichnung. Wägezelle für Plattformen AILN Wägeindikator WINOXR Wägeindikator WLIGHT
8 wiederaufladbare NiMH Batterien, 1.2 V, Typ AA.
Wägeindikator WDESKL
8 wiederaufladbare NiMH Batterien, 1.2 V, Typ AA, nicht herausnehmbar.
Wägeindikator WINOXR
12.2-V-wiederaufladbarer Blei Batterie, Kapazität 2.8 Ah.
Wägeindikator WTABG
12.2-V-wiederaufladbarer Blei Batterie, Kapazität 2.8 Ah.
ATEX-Versionen mit Konformitätserklärung Versionen IECEx. *) Schutz gegen Wasser bei Hochdruck-/Dampfstrahlreinigung (Test: Spritzwasser aus einer Entfernung von max. 150 mm). Wasserdruck 100 bar; Temperatur 80°C; Prüfdauer 250 Sekunden (Referenznorm DIN 40050-9).
STAVTII
20
IDEA SCALES N. 4.1
RIP6100IP65
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden

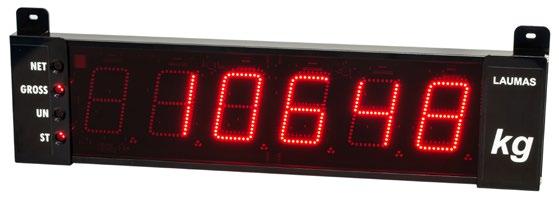

RIP6100N
LAUMAS®
Wägeplattformen mit 4-IP68-Wägezellen
ISP CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
1500 kg / 3000 kg
PLATTFORM:

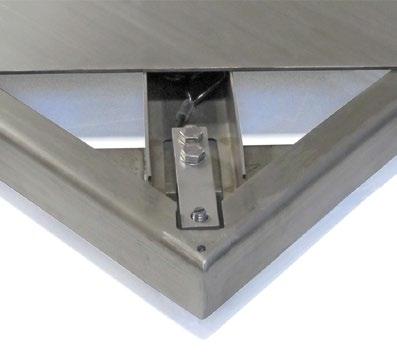

P: 1250x1250 mm / 1200x1500 mm / 1500x1500 mm • Struktur aus lackiertem Stahl, inspizierbare Wägefläche, Zellenecke und Seite des Anschlusskastens. • 4-IP68-Scherstab-Wägezellen aus Edelstahl AISI 420. • Anschlusskasten aus Edelstahl IP67 mit Zellenausgleichsplatine und 6-adrigem Ausgangskabel. • Selbstzentrierende Gelenkfüße aus verzinktem Stahl auf Kugel. • 2x M12 Löcher zum Anheben von Ringschrauben.
WÄGEINDIKATOR:
WLIGHT / WDESKL • Wägeindikator: freistehend installierbar oder Montage auf Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
P
WLIGHT
WDESKL
MONTAGE AUF SÄULE
Feldbusse auf Wunsch:
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
21
Wägeplattformen mit 4-IP68-Wägezellen
ISP / WLIGHT FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
INTERNE VERWENDUNG 1500 kg
100 g
1250x1250 mm
ISP1250F0AS5
117.9 kg
ISP1250F0BS5
119 kg
1500 kg
100 g
1200x1500 mm
ISP1215F0AS5
131.9 kg
ISP1215F0BS5
133 kg
1500 kg
100 g
1500x1500 mm
ISP1500F0AS5
159.9 kg
ISP1500F0BS5
161 kg
3000 kg
200 g
1250x1250 mm
ISP1250F0A
117.9 kg
ISP1250F0B
119 kg
3000 kg
200 g
1200x1500 mm
ISP1215F0A
131.9 kg
ISP1215F0B
133 kg
3000 kg
200 g
1500x1500 mm
ISP1500F0A
159.9 kg
ISP1500F0B
161 kg
HOMOLOGIERT C3 - 3000 Teilungen 1500 kg
500 g
1250x1250 mm
ISP1250F1AS5
117.9 kg
ISP1250F1BS5
119 kg
1500 kg
500 g
1200x1500 mm
ISP1215F1AS5
131.9 kg
ISP1215F1BS5
133 kg
1500 kg
500 g
1500x1500 mm
ISP1500F1AS5
159.9 kg
ISP1500F1BS5
161 kg
3000 kg
1 kg
1250x1250 mm
ISP1250F1A
117.9 kg
ISP1250F1B
119 kg
3000 kg
1 kg
1200x1500 mm
ISP1215F1A
131.9 kg
ISP1215F1B
133 kg
3000 kg
1 kg
1500x1500 mm
ISP1500F1A
159.9 kg
ISP1500F1B
161 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg
1500 kg
200 g
500 g
1250x1250 mm
ISP1250F2AS5
117.9 kg
ISP1250F2BS5
119 kg
600 kg
1500 kg
200 g
500 g
1200x1500 mm
ISP1215F2AS5
131.9 kg
ISP1215F2BS5
133 kg
600 kg
1500 kg
200 g
500 g
1500x1500 mm
ISP1500F2AS5
159.9 kg
ISP1500F2BS5
161 kg
1500 kg
3000 kg
500 g
1 kg
1250x1250 mm
ISP1250F2A
117.9 kg
ISP1250F2B
119 kg
1500 kg
3000 kg
500 g
1 kg
1200x1500 mm
ISP1215F2A
131.9 kg
ISP1215F2B
133 kg
1500 kg
3000 kg
500 g
1 kg
1500x1500 mm
ISP1500F2A
159.9 kg
ISP1500F2B
161 kg
HOMOLOGIERT C5 - 5000 Teilungen - MULTIRANGE 500 kg
1000 kg
100 g
200 g
1250x1250 mm
ISP1250F2AS5C5
117.9 kg
ISP1250F2BS5C5
119 kg
500 kg
1000 kg
100 g
200 g
1200x1500 mm
ISP1215F2AS5C5
131.9 kg
ISP1215F2BS5C5
133 kg
500 kg
1000 kg
100 g
200 g
1500x1500 mm
ISP1500F2AS5C5
159.9 kg
ISP1500F2BS5C5
161 kg
1000 kg
2500 kg
200 g
500 g
1250x1250 mm
ISP1250F2AC5
117.9 kg
ISP1250F2BC5
119 kg
1000 kg
2500 kg
200 g
500 g
1200x1500 mm
ISP1215F2AC5
131.9 kg
ISP1215F2BC5
133 kg
1000 kg
2500 kg
200 g
500 g
1500x1500 mm
ISP1500F2AC5
159.9 kg
ISP1500F2BC5
161 kg
22
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Wägeplattformen mit 4-IP68-Wägezellen
ISP / WDESKL FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
100 g
1250x1250 mm
100 g
1500x1500 mm
200 g
1250x1250 mm
200 g
1200x1500 mm
200 g
1500x1500 mm
ISP1250D0BS5 ISP1215D0BS5 ISP1500D0BS5 ISP1250D0B ISP1215D0B ISP1500D0B
119 kg
1200x1500 mm
ISP1250D0AS5 ISP1215D0AS5 ISP1500D0AS5 ISP1250D0A ISP1215D0A ISP1500D0A
117.9 kg
100 g
ISP1250D1AS5 ISP1215D1AS5 ISP1500D1AS5 ISP1250D1A ISP1215D1A ISP1500D1A
117.9 kg
ISP1250D1BS5 ISP1215D1BS5 ISP1500D1BS5 ISP1250D1B ISP1215D1B ISP1500D1B
119 kg
ISP1250D2AS5 ISP1215D2AS5 ISP1500D2AS5 ISP1250D2A ISP1215D2A ISP1500D2A
117.9 kg
ISP1250D2BS5 ISP1215D2BS5 ISP1500D2BS5 ISP1250D2B ISP1215D2B ISP1500D2B
119 kg
ISP1250D2AS5C5 ISP1215D2AS5C5 ISP1500D2AS5C5 ISP1250D2AC5 ISP1215D2AC5 ISP1500D2AC5
117.9 kg
ISP1250D2BS5C5 ISP1215D2BS5C5 ISP1500D2BS5C5 ISP1250D2BC5 ISP1215D2BC5 ISP1500D2BC5
119 kg
e2
NETTOGEWICHT
INTERNE VERWENDUNG 1500 kg 1500 kg 1500 kg 3000 kg 3000 kg 3000 kg
131.9 kg 159.9 kg 117.9 kg 131.9 kg 159.9 kg
133 kg 161 kg 119 kg 133 kg 161 kg
HOMOLOGIERT C3 - 3000 Teilungen 1500 kg 1500 kg 1500 kg 3000 kg 3000 kg 3000 kg
500 g
1250x1250 mm
500 g
1200x1500 mm
500 g
1500x1500 mm
1 kg
1250x1250 mm
1 kg
1200x1500 mm
1 kg
1500x1500 mm
131.9 kg 159.9 kg 117.9 kg 131.9 kg 159.9 kg
133 kg 161 kg 119 kg 133 kg 161 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg 600 kg 600 kg 1500 kg 1500 kg 1500 kg
1500 kg 1500 kg 1500 kg 3000 kg 3000 kg 3000 kg
200 g
500 g
1250x1250 mm
200 g
500 g
1200x1500 mm
200 g
500 g
1500x1500 mm
500 g
1 kg
1250x1250 mm
500 g
1 kg
1200x1500 mm
500 g
1 kg
1500x1500 mm
131.9 kg 159.9 kg 117.9 kg 131.9 kg 159.9 kg
133 kg 161 kg 119 kg 133 kg 161 kg
HOMOLOGIERT C5 - 5000 Teilungen - MULTIRANGE 500 kg 500 kg 500 kg 1000 kg 1000 kg 1000 kg
1000 kg 1000 kg 1000 kg 2500 kg 2500 kg 2500 kg
100 g
200 g
1250x1250 mm
100 g
200 g
1200x1500 mm
100 g
200 g
1500x1500 mm
200 g
500 g
1250x1250 mm
200 g
500 g
1200x1500 mm
200 g
500 g
1500x1500 mm
131.9 kg 159.9 kg 117.9 kg 131.9 kg 159.9 kg
133 kg 161 kg 119 kg 133 kg 161 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
23
Wägeplattformen aus Edelstahl mit 4-IP68*-Wägezellen
ISPI CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
1500 kg / 3000 kg
PLATTFORM:
P-INOX: 1250x1250 mm / 1500x1500 mm • Struktur aus Edelstahl AISI 304, inspizierbare Wägefläche, Zellenecke und Seite des Anschlusskastens. • 4-IP68*-Scherstab-Wägezellen aus Edelstahl 17-4 PH. • Anschlusskasten aus Edelstahl IP67 mit Zellenausgleichsplatine und 6-adrigem Ausgangskabel. • Selbstzentrierende Gelenkfüße aus aus Edelstahl AISI 304 auf Kugel. • 2x M12 Löcher zum Anheben von Ringschrauben.
WÄGEINDIKATOR:
WLIGHT / WINOXR • Wägeindikator: freistehend installierbar oder Montage auf Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
P-INOX

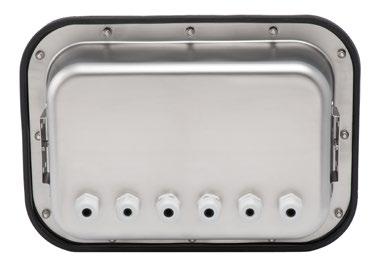

WINOXR - IP68*
MONTAGE AUF SÄULE
WLIGHT
Feldbusse auf Wunsch: *) Auf Anfrage IP69K
24
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Wägeplattformen aus Edelstahl mit 4-IP68*-Wägezellen
ISPI / WLIGHT FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
INTERNE VERWENDUNG 1500 kg
100 g
1250x1250 mm
ISPI1250F0AS5
117.9 kg
ISPI1250F0CS5
119 kg
1500 kg
100 g
1500x1500 mm
ISPI1500F0AS5
156.9 kg
ISPI1500F0CS5
158 kg
3000 kg
200 g
1250x1250 mm
ISPI1250F0A
117.9 kg
ISPI1250F0C
119 kg
3000 kg
200 g
1500x1500 mm
ISPI1500F0A
156.9 kg
ISPI1500F0C
158 kg
1250x1250 mm
ISPI1250F1AS5
117.9 kg
ISPI1250F1CS5
119 kg
HOMOLOGIERT C3 - 3000 Teilungen 1500 kg
500 g
1500 kg
500 g
1500x1500 mm
ISPI1500F1AS5
156.9 kg
ISPI1500F1CS5
158 kg
3000 kg
1 kg
1250x1250 mm
ISPI1250F1A
117.9 kg
ISPI1250F1C
119 kg
3000 kg
1 kg
1500x1500 mm
ISPI1500F1A
156.9 kg
ISPI1500F1C
158 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg
1500 kg
200 g
500 g
1250x1250 mm
ISPI1250F2AS5
117.9 kg
ISPI1250F2CS5
119 kg
600 kg
1500 kg
200 g
500 g
1500x1500 mm
ISPI1500F2AS5
156.9 kg
ISPI1500F2CS5
158 kg
1500 kg
3000 kg
500 g
1 kg
1250x1250 mm
ISPI1250F2A
117.9 kg
ISPI1250F2C
119 kg
1500 kg
3000 kg
500 g
1 kg
1500x1500 mm
ISPI1500F2A
156.9 kg
ISPI1500F2C
158 kg
ISPI / WINOXR IP68* FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
INTERNE VERWENDUNG 1500 kg
100 g
1250x1250 mm
ISPI1250E0AS5
118.5 kg
ISPI1250E0CS5
119.6 kg
1500 kg
100 g
1500x1500 mm
ISPI1500E0AS5
157.5 kg
ISPI1500E0CS5
158.6 kg
3000 kg
200 g
1250x1250 mm
ISPI1250E0A
118.5 kg
ISPI1250E0C
119.6 kg
3000 kg
200 g
1500x1500 mm
ISPI1500E0A
157.5 kg
ISPI1500E0C
158.6 kg
HOMOLOGIERT C3 - 3000 Teilungen 1500 kg
500 g
1250x1250 mm
ISPI1250E1AS5
118.5 kg
ISPI1250E1CS5
119.6 kg
1500 kg
500 g
1500x1500 mm
ISPI1500E1AS5
157.5 kg
ISPI1500E1CS5
158.6 kg
3000 kg
1 kg
1250x1250 mm
ISPI1250E1A
118.5 kg
ISPI1250E1C
119.6 kg
3000 kg
1 kg
1500x1500 mm
ISPI1500E1A
157.5 kg
ISPI1500E1C
158.6 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg
1500 kg
200 g
500 g
1250x1250 mm
ISPI1250E2AS5
118.5 kg
ISPI1250E2CS5
119.6 kg
600 kg
1500 kg
200 g
500 g
1500x1500 mm
ISPI1500E2AS5
157.5 kg
ISPI1500E2CS5
158.6 kg
1500 kg
3000 kg
500 g
1 kg
1250x1250 mm
ISPI1250E2A
118.5 kg
ISPI1250E2C
119.6 kg
1500 kg
3000 kg
500 g
1 kg
1500x1500 mm
ISPI1500E2A
157.5 kg
ISPI1500E2C
158.6 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators. *) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
25
Wägeplattformen aus Aluminium mit 4-IP68-Wägezellen und integrierter Rampe
ISPM CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
1000 kg
PLATTFORM:
PM: 1200x1600 mm
-
Wägefläche: 1000x1150 mm
• Ultraleichte Struktur aus eloxiertem Aluminium mit integrierten Hebe- und Absenkrampen an der Oberseite und an den Seitenschienen, die für das Abwiegen von Wagen geeignet sind. • 4-IP68-Scherstab-Wägezellen aus Edelstahl AISI 420. • Anschlusskasten aus Edelstahl IP67 mit Zellenausgleichsplatine und 6-adrigem Ausgangskabel. • Selbstzentrierende Gelenkfüße aus verzinktem Stahl auf Kugel. • Griffe und Räder für den geneigten Transport. WÄGEINDIKATOR:
WLIGHT / WDESKL / WINOXR • Wägeindikator: freistehend installierbar oder Montage auf beweglicher Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
PM
WLIGHT
WINOXR - IP68*
WDESKL
BEWEGLICHE SÄULE
Feldbusse auf Wunsch: *) Auf Anfrage IP69K
26
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Wägeplattformen aus Aluminium mit 4-IP68-Wägezellen und integrierter Rampe
ISPM / WLIGHT FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF BEWEGLICHER SÄULE
WÄGEFLÄCHE L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
1000x1150 mm
ISPMF0A
69.9 kg
ISPMF0D
72.6 kg
1000x1150 mm
ISPMF1A
69.9 kg
ISPMF1D
72.6 kg
1000x1150 mm
ISPMF2A
69.9 kg
ISPMF2D
72.6 kg
WÄGEFLÄCHE L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
1000x1150 mm
ISPMD0A
69.9 kg
ISPMD0D
72.6 kg
1000x1150 mm
ISPMD1A
69.9 kg
ISPMD1D
72.6 kg
ISPMD2A
69.9 kg
ISPMD2D
72.6 kg
INTERNE VERWENDUNG 1000 kg
100 g
HOMOLOGIERT C3 - 3000 Teilungen 1000 kg
500 g
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg
1000 kg
200 g
500 g
ISPM / WDESKL FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF BEWEGLICHER SÄULE
INTERNE VERWENDUNG 1000 kg
100 g
HOMOLOGIERT C3 - 3000 Teilungen 1000 kg
500 g
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg
1000 kg
200 g
500 g
1000x1150 mm
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
ISPM / WINOXR IP68* FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF BEWEGLICHER SÄULE
WÄGEFLÄCHE L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
1000x1150 mm
ISPME0A
70.5 kg
ISPME0D
73.2 kg
1000x1150 mm
ISPME1A
70.5 kg
ISPME1D
73.2 kg
ISPME2A
70.5 kg
ISPME2D
73.2 kg
INTERNE VERWENDUNG 1000 kg
100 g
HOMOLOGIERT C3 - 3000 Teilungen 1000 kg
500 g
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg
1000 kg
200 g
500 g
1000x1150 mm
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
*) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
27
Diagnosewägeplattformen aus lackiertem Stahl/Edelstahl mit 4-IP68*-Wägezellen
ISP-H / ISPI-HE CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
1500 kg / 3000 kg
PLATTFORM:
P: 1250x1250 mm / 1200x1500 mm / 1500x1500 mm P-INOX: 1250x1250 mm / 1500x1500 mm INTELLIGENTER ANSCHLUSSKASTEN: CLM8INOX WÄGEINDIKATOR:
WTABR / WINOXR
Das Vorhandensein des intelligenten Anschlusskastens der CLM8-Serie ermöglicht die Verwendung erweiterter Funktionen, die vollständig über den angeschlossenen Wägeindikator verwaltet werden können. • Überwachung und direkte Verwaltung der einzelnen angeschlossenen Wägezellen. • Sofortige Meldung von Anomalien direkt am Wägeindikator. • Digitaler Entzerrung der Wägezellen. • Verteilung der Last: Prozentsatz des Gewichts an jeder Wägezelle. • Automatische Diagnostik: Kontrolle der Lastverteilung, um mögliche Anomalien zu erkennen. • Ereignisverlauf: Speichern der letzten 50 Ereignisse (Kalibrierungen, Nullstellungen, Fehler, Entzerrungen). Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
ISP-H
P
CLM8INOX
WTABR
ISPI-HE - Version aus Edelstahl
P-INOX
CLM8INOX
WINOXR - IP68*
Feldbusse auf Wunsch: *) Auf Anfrage IP69K
28
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Diagnosewägeplattformen aus lackiertem Stahl/Edelstahl mit 4-IP68*-Wägezellen
ISP-H / CLM8INOX / WTABR FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
100 g
1250x1250 mm 1200x1500 mm
100 g
1500x1500 mm
200 g
1250x1250 mm
200 g
1200x1500 mm
200 g
1500x1500 mm
ISP1250H0AS5 ISP1215H0AS5 ISP1500H0AS5 ISP1250H0A ISP1215H0A ISP1500H0A
118.6 kg
100 g
ISP1250H1AS5 ISP1215H1AS5 ISP1500H1AS5 ISP1250H1A ISP1215H1A ISP1500H1A
118.6 kg
ISP1250H2AS5 ISP1215H2AS5 ISP1500H2AS5 ISP1250H2A ISP1215H2A ISP1500H2A
118.6 kg
ISP1250H2AS5C5 ISP1215H2AS5C5 ISP1500H2AS5C5 ISP1250H2AC5 ISP1215H2AC5 ISP1500H2AC5
118.6 kg
e2
INTERNE VERWENDUNG 1500 kg 1500 kg 1500 kg 3000 kg 3000 kg 3000 kg
132.6 kg 160.6 kg 118.6 kg 132.6 kg 160.6 kg
HOMOLOGIERT C3 - 3000 Teilungen 1500 kg 1500 kg 1500 kg 3000 kg 3000 kg 3000 kg
500 g
1250x1250 mm
500 g
1200x1500 mm
500 g
1500x1500 mm
1 kg
1250x1250 mm
1 kg
1200x1500 mm
1 kg
1500x1500 mm
132.6 kg 160.6 kg 118.6 kg 132.6 kg 160.6 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg 600 kg 600 kg 1500 kg 1500 kg 1500 kg
1500 kg 1500 kg 1500 kg 3000 kg 3000 kg 3000 kg
200 g
500 g
1250x1250 mm
200 g
500 g
1200x1500 mm
200 g
500 g
1500x1500 mm
500 g
1 kg
1250x1250 mm
500 g
1 kg
1200x1500 mm
500 g
1 kg
1500x1500 mm
132.6 kg 160.6 kg 118.6 kg 132.6 kg 160.6 kg
OMOLOGATE C5 - 5000 divisioni - MULTIRANGE 500 kg 500 kg 500 kg 1000 kg 1000 kg 1000 kg
1000 kg 1000 kg 1000 kg 2500 kg 2500 kg 2500 kg
100 g
200 g
1250x1250 mm
100 g
200 g
1200x1500 mm
100 g
200 g
1500x1500 mm
200 g
500 g
1250x1250 mm
200 g
500 g
1200x1500 mm
200 g
500 g
1500x1500 mm
132.6 kg 160.6 kg 118.6 kg 132.6 kg 160.6 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
ISPI-HE / CLM8INOX / WINOXR IP68* FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
100 g
1250x1250 mm 1500x1500 mm
200 g
1250x1250 mm
200 g
1500x1500 mm
ISPI1250HE0AS5 ISPI1500HE0AS5 ISPI1250HE0A ISPI1500HE0A
119 kg
100 g
ISPI1250HE1AS5 ISPI1500HE1AS5 ISPI1250HE1A ISPI1500HE1A
119 kg
ISPI1250HE2AS5 ISPI1500HE2AS5 ISPI1250HE2A ISPI1500HE2A
119 kg
e2
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
ISPI1250HE0CS5 ISPI1500HE0CS5 ISPI1250HE0C ISPI1500HE0C
120.1 kg
ISPI1250HE1CS5 ISPI1500HE1CS5 ISPI1250HE1C ISPI1500HE1C
120.1 kg
ISPI1250HE2CS5 ISPI1500HE2CS5 ISPI1250HE2C ISPI1500HE2C
120.1 kg
INTERNE VERWENDUNG 1500 kg 1500 kg 3000 kg 3000 kg
158 kg 119 kg 158 kg
159.1 kg 120.1 kg 159.1 kg
HOMOLOGIERT C3 - 3000 Teilungen 1500 kg 1500 kg 3000 kg 3000 kg
500 g
1250x1250 mm
500 g
1500x1500 mm
1 kg
1250x1250 mm
1 kg
1500x1500 mm
158 kg 119 kg 158 kg
159.1 kg 120.1 kg 159.1 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 600 kg 600 kg 1500 kg 1500 kg
1500 kg 1500 kg 3000 kg 3000 kg
200 g
500 g
1250x1250 mm
200 g
500 g
1500x1500 mm
500 g
1 kg
1250x1250 mm
500 g
1 kg
1500x1500 mm
158 kg 119 kg 158 kg
159.1 kg 120.1 kg 159.1 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators. *) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
29
Inspektionierbare Wägeplattformen aus Edelstahl mit 4-IP68*-Wägezellen
ISPO CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
600 kg / 1500 kg / 3000 kg
PLATTFORM:
PO: 800x800 mm / 1000x1000 mm / 1250x1250 mm / 1500x1500 mm • Struktur aus Edelstahl AISI 304, Wägefläche mit einem Gasheberkolben inspizierbar. • 4-IP68*-Scherstab-Wägezellen aus Edelstahl 17-4 PH. • Anschlusskasten aus Edelstahl IP67 mit Zellenausgleichsplatine und 6-adrigem Ausgangskabel. • Selbstzentrierende Gelenkfüße aus Edelstahl AISI 304 auf Kugel. • 4 geschweißte Ösen zum Anheben der Plattform.
WÄGEINDIKATOR:
WINOXR • Wägeindikator: freistehend installierbar oder Montage auf Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
PO
WINOXR - IP68* MONTAGE AUF SÄULE
Feldbusse auf Wunsch: *) Auf Anfrage IP69K
30
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Inspektionierbare Wägeplattformen aus Edelstahl mit 4-IP68*-Wägezellen
ISPO / WINOXR IP68* FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
MONTAGE AUF SÄULE
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
20 g
800x800 mm
ISPO800I600E0A
69.5 kg
ISPO800I600E0C
70.6 kg
e2
INTERNE VERWENDUNG 600 kg 600 kg
50 g
1000x1000 mm
ISPO1000I600E0A
88.5 kg
ISPO1000I600E0C
89.6 kg
1500 kg
100 g
1000x1000 mm
ISPO1000I1500E0A
88.5 kg
ISPO1000I1500E0C
89.6 kg
1500 kg
100 g
1250x1250 mm
ISPO1250I1500E0A
128.5 kg
ISPO1250I1500E0C
129.6 kg
1500 kg
100 g
1500x1500 mm
ISPO1500I1500E0A
168.5 kg
ISPO1500I1500E0C
169.6 kg
3000 kg
200 g
1250x1250 mm
ISPO1250I3000E0A
128.5 kg
ISPO1250I3000E0C
129.6 kg
3000 kg
200 g
1500x1500 mm
ISPO1500I3000E0A
168.5 kg
ISPO1500I3000E0C
169.6 kg
HOMOLOGIERT C3 - 3000 Teilungen 600 kg
200 g
800x800 mm
ISPO800I600E1A
69.5 kg
ISPO800I600E1C
70.6 kg
600 kg
200 g
1000x1000 mm
ISPO1000I600E1A
88.5 kg
ISPO1000I600E1C
89.6 kg
1500 kg
500 g
1000x1000 mm
ISPO1000I1500E1A
88.5 kg
ISPO1000I1500E1C
89.6 kg
1500 kg
500 g
1250x1250 mm
ISPO1250I1500E1A
128.5 kg
ISPO1250I1500E1C
129.6 kg
1500 kg
500 g
1500x1500 mm
ISPO1500I1500E1A
168.5 kg
ISPO1500I1500E1C
169.6 kg
3000 kg
1 kg
1250x1250 mm
ISPO1250I3000E1A
128.5 kg
ISPO1250I3000E1C
129.6 kg
3000 kg
1 kg
1500x1500 mm
ISPO1500I3000E1A
168.5 kg
ISPO1500I3000E1C
169.6 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 300 kg
600 kg
100 g
200 g
800x800 mm
ISPO800I600E2A
69.5 kg
ISPO800I600E2C
70.6 kg
300 kg
600 kg
100 g
200 g
1000x1000 mm
ISPO1000I600E2A
88.5 kg
ISPO1000I600E2C
89.6 kg
600 kg
1500 kg
200 g
500 g
1000x1000 mm
ISPO1000I1500E2A
88.5 kg
ISPO1000I1500E2C
89.6 kg
600 kg
1500 kg
200 g
500 g
1250x1250 mm
ISPO1250I1500E2A
128.5 kg
ISPO1250I1500E2C
129.6 kg
600 kg
1500 kg
200 g
500 g
1500x1500 mm
ISPO1500I1500E2A
168.5 kg
ISPO1500I1500E2C
169.6 kg
1500 kg
3000 kg
500 g
1 kg
1250x1250 mm
ISPO1250I3000E2A
128.5 kg
ISPO1250I3000E2C
129.6 kg
1500 kg
3000 kg
500 g
1 kg
1500x1500 mm
ISPO1500I3000E2A
168.5 kg
ISPO1500I3000E2C
169.6 kg
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
*) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
31
Zählwaagen mit Remote-Plattform
ISBIL2B NENNLAST:
6 kg / 15 kg / 30 kg / 60 kg / 75 kg / 150 kg / 300 kg / 600 kg / 1500 kg / 3000 kg
REMOTE EINZELZELLENPLATTFORM:
ACN / MN / AIN
REMOTE 4-ZELLENPLATTFORM:
P / P-INOX
Waage BIL2B: • Wägefläche aus Edelstahl. • Ausgang RS232 zum Anschluss an PC oder externen Drucker. • Eingang für Remote-Plattform. • 3x6-stelliges hintergrundbeleuchtetes LCD-Display (20 mm Ziffernhöhe). • Wasserdichte 20 Tasten Tastatur • Wasserwaage und verstellbare Füße. • 6 V wiederaufladbarer interner Batterie, Kapazität 4 Ah. • Maximale Betriebsautonomie: 70 h. • Netzteil enthalten. Prüfprotokoll für Waage und Plattform inklusive.
• Gleichzeitige Anzeige der Stückzahl, des durchschnittlichen Gewichts jedes Stücks und des Gesamtgewichts aller Stücke. • Zählfunktion auch auf der zweiten Plattform. • Speicherung von bis zu 100 Artikeln (PLU) und für jeden Artikel können folgende Informationen gespeichert und abgerufen werden: alphanumerische Beschreibung (Name), festgelegter Tarawert, durchschnittliches Stückgewicht, das durch automatische Probenahme berechnet oder über die Tastatur eingegeben werden kann.
PIATTOBAC
(auf Anfrage siehe Datenblatt BIL2B)
STAVTII Beispiel eines Belegs mit optionalem Drucker (siehe Datenblatt BIL2B)
32
IDEA SCALES N. 4.1
----------------------DATE: 12/04/19 15:20:32 LOCAL SCALE ID 005983 NAME: xxxxx 1.9965 kg NET 199.484 g U.N 10 PCS TOTAL ----------------------7,9855 kg TW 30 TPC 3 NO -----------------------
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Zählwaagen mit Remote Einzelzellenplattform
ISBIL2B / ACN ZÄHLWAAGE
NENNLAST Max
TEILUNG e
EINZELZELLENPLATTFORM
NENNLAST Max
TEILUNG e
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
2g
400x400 mm 400x400 mm
5g
600x600 mm
10 g
600x600 mm
20 g
800x800 mm
2g
400x400 mm
5g
400x400 mm
5g
600x600 mm
10 g
600x600 mm
20 g
800x800 mm
2g
400x400 mm
5g
400x400 mm
5g
600x600 mm
10 g
600x600 mm
20 g
800x800 mm
ISBIL2B6C60 ISBIL2B6C120 ISBIL2B6C150 ISBIL2B6C300 ISBIL2B6C600 ISBIL2B15C60 ISBIL2B15C120 ISBIL2B15C150 ISBIL2B15C300 ISBIL2B15C600 ISBIL2B30C60 ISBIL2B30C120 ISBIL2B30C150 ISBIL2B30C300 ISBIL2B30C600
13.6 kg
5g
INTERNE VERWENDUNG 6 kg
0.1 g
15 kg
0.2 g
30 kg
0.5 g
60 kg 150 kg 150 kg 300 kg 600 kg 60 kg 150 kg 150 kg 300 kg 600 kg 60 kg 150 kg 150 kg 300 kg 600 kg
13.6 kg 28.8 kg 28.8 kg 56.8 kg 13.6 kg 13.6 kg 28.8 kg 28.8 kg 56.8 kg 13.6 kg 13.6 kg 28.8 kg 28.8 kg 56.8 kg
ISBIL2B / MN ZÄHLWAAGE
NENNLAST Max
TEILUNG e
EINZELZELLENPLATTFORM
NENNLAST Max
TEILUNG e
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
2g
460x600 mm 460x600 mm
10 g
460x600 mm
2g
460x600 mm
5g
460x600 mm
10 g
460x600 mm
2g
460x600 mm
5g
460x600 mm
10 g
460x600 mm
ISBIL2B6M75 ISBIL2B6M150 ISBIL2B6M300 ISBIL2B15M75 ISBIL2B15M150 ISBIL2B15M300 ISBIL2B30M75 ISBIL2B30M150 ISBIL2B30M300
26.8 kg
5g
INTERNE VERWENDUNG 6 kg
0.1 g
15 kg
0.2 g
30 kg
0.5 g
75 kg 150 kg 300 kg 75 kg 150 kg 300 kg 75 kg 150 kg 300 kg
26.8 kg 26.8 kg 26.8 kg 26.8 kg 26.8 kg 26.8 kg 26.8 kg 26.8 kg
ISBIL2B / AIN inox ZÄHLWAAGE
NENNLAST Max
TEILUNG e
EINZELZELLENPLATTFORM
NENNLAST Max
TEILUNG e
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
2g
400x400 mm 400x400 mm
5g
600x600 mm
10 g
600x600 mm
20 g
800x800 mm
2g
400x400 mm
5g
400x400 mm
5g
600x600 mm
10 g
600x600 mm
20 g
800x800 mm
2g
400x400 mm
5g
400x400 mm
5g
600x600 mm
10 g
600x600 mm
20 g
800x800 mm
ISBIL2B6I60 ISBIL2B6I120 ISBIL2B6I150 ISBIL2B6I300 ISBIL2B6I600 ISBIL2B15I60 ISBIL2B15I120 ISBIL2B15I150 ISBIL2B15I300 ISBIL2B15I600 ISBIL2B30I60 ISBIL2B30I120 ISBIL2B30I150 ISBIL2B30I300 ISBIL2B30I600
13.3 kg
5g
INTERNE VERWENDUNG 6 kg
15 kg
30 kg
0.1 g
0.2 g
0.5 g
LAUMAS®
60 kg 150 kg 150 kg 300 kg 600 kg 60 kg 150 kg 150 kg 300 kg 600 kg 60 kg 150 kg 150 kg 300 kg 600 kg
13.3 kg 27.4 kg 27.4 kg 52.3 kg 13.3 kg 13.3 kg 27.4 kg 27.4 kg 52.3 kg 13.3 kg 13.3 kg 27.4 kg 27.4 kg 52.3 kg
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
33
Zählwaagen mit Remote 4-Zellenplattform
ISBIL2B / P ZÄHLWAAGE
NENNLAST Max
TEILUNG e
4-ZELLENPLATTFORM
NENNLAST Max
TEILUNG e
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
1500 kg
100 g
1250x1250 mm
ISBIL2B6P1250S5
121.8 kg
1500 kg
100 g
1200x1500 mm
ISBIL2B6P1215S5
135.8 kg
1500 kg
100 g
1500x1500 mm
ISBIL2B6P1500S5
163.8 kg
3000 kg
200 g
1250x1250 mm
ISBIL2B6P1250
121.8 kg
3000 kg
200 g
1200x1500 mm
ISBIL2B6P1215
135.8 kg
3000 kg
200 g
1500x1500 mm
ISBIL2B6P1500
163.8 kg
1500 kg
100 g
1250x1250 mm
ISBIL2B15P1250S5
121.8 kg
1500 kg
100 g
1200x1500 mm
ISBIL2B15P1215S5
135.8 kg
1500 kg
100 g
1500x1500 mm
ISBIL2B15P1500S5
163.8 kg
3000 kg
200 g
1250x1250 mm
ISBIL2B15P1250
121.8 kg
3000 kg
200 g
1200x1500 mm
ISBIL2B15P1215
135.8 kg
3000 kg
200 g
1500x1500 mm
ISBIL2B15P1500
163.8 kg
1500 kg
100 g
1250x1250 mm
ISBIL2B30P1250S5
121.8 kg
1500 kg
100 g
1200x1500 mm
ISBIL2B30P1215S5
135.8 kg
1500 kg
100 g
1500x1500 mm
ISBIL2B30P1500S5
163.8 kg
3000 kg
200 g
1250x1250 mm
ISBIL2B30P1250
121.8 kg
3000 kg
200 g
1200x1500 mm
ISBIL2B30P1215
135.8 kg
3000 kg
200 g
1500x1500 mm
ISBIL2B30P1500
163.8 kg
INTERNE VERWENDUNG
6 kg
0.1 g
15 kg
0.2 g
30 kg
0.5 g
ISBIL2B / P-INOX ZÄHLWAAGE
NENNLAST Max
TEILUNG e
4-ZELLENPLATTFORM
NENNLAST Max
TEILUNG e
PLATTFORM L x W mm
CODE ARTIKEL
NETTOGEWICHT
1500 kg
100 g
1250x1250 mm
ISBIL2B6PI1250S5
121.8 kg
1500 kg
100 g
1500x1500 mm
ISBIL2B6PI1500S5
160.8 kg
3000 kg
200 g
1250x1250 mm
ISBIL2B6PI1250
121.8 kg
3000 kg
200 g
1500x1500 mm
ISBIL2B6PI1500
160.8 kg
1500 kg
100 g
1250x1250 mm
ISBIL2B15PI1250S5
121.8 kg
1500 kg
100 g
1500x1500 mm
ISBIL2B15PI1500S5
160.8 kg
3000 kg
200 g
1250x1250 mm
ISBIL2B15PI1250
121.8 kg
3000 kg
200 g
1500x1500 mm
ISBIL2B15PI1500
160.8 kg
1500 kg
100 g
1250x1250 mm
ISBIL2B30PI1250S5
121.8 kg
1500 kg
100 g
1500x1500 mm
ISBIL2B30PI1500S5
160.8 kg
3000 kg
200 g
1250x1250 mm
ISBIL2B30PI1250
121.8 kg
3000 kg
200 g
1500x1500 mm
ISBIL2B30PI1500
160.8 kg
INTERNE VERWENDUNG 6 kg
15 kg
30 kg
34
0.1 g
0.2 g
0.5 g
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Palettenwaagen mit 4-IP68*-Wägezellen
ISPX / ISPXI Edelstahl CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). NENNLAST:
3000 kg
PALETTENWAAGE:
1250x840 mm H 95 mm • PX: Struktur aus lackiertem Stahl. 4-IP68-Scherstab-Wägezellen aus Edelstahl AISI 420. Gelenkfüße aus verzinktem Stahl. • PXI: Struktur aus Edelstahl AISI 304. 4-IP68*-Scherstab-Wägezellen aus Edelstahl 17-4 PH. Gelenkfüße aus Edelstahl AISI 304. • Anschlusskasten aus Edelstahl IP67 mit Zellenausgleichsplatine und 6-adrigem Ausgangskabel. • Griffe und Räder für den geneigten Transport.
WÄGEINDIKATOR:
WLIGHT / WINOXR / WDESKL • Wägeindikator: freistehend installierbar oder Montage auf beweglicher Edelstahlsäule.
Auf Anfrage Versionen für explosionsgefährdete Umgebungen IECEx / ATEX.
PX
WINOXR IP68*
WLIGHT
PXI WDESKL
BEWEGLICHE SÄULE
Feldbusse auf Wunsch: *) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
35
Palettenwaagen mit 4-IP68-Wägezellen
ISPX / WLIGHT FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF BEWEGLICHER SÄULE
WÄGEFLÄCHE L x W x H mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
1250x840x95 mm
ISPXF0A
38.9 kg
ISPXF0D
41.6 kg
1250x840x95 mm
ISPXF1A
38.9 kg
ISPXF1D
41.6 kg
1250x840x95 mm
ISPXF2A
38.9 kg
ISPXF2D
41.6 kg
WÄGEFLÄCHE L x W x H mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
1250x840x95 mm
ISPXD0A
38.9 kg
ISPXD0D
41.6 kg
1250x840x95 mm
ISPXD1A
38.9 kg
ISPXD1D
41.6 kg
ISPXD2A
38.9 kg
ISPXD2D
41.6 kg
INTERNE VERWENDUNG 3000 kg
200 g
HOMOLOGIERT C3 - 3000 Teilungen 3000 kg
1 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 1500 kg
3000 kg
500 g
1 kg
ISPX / WDESKL FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF BEWEGLICHER SÄULE
INTERNE VERWENDUNG 3000 kg
200 g
HOMOLOGIERT C3 - 3000 Teilungen 3000 kg
1 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 1500 kg
3000 kg
500 g
1 kg
1250x840x95 mm
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
36
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Palettenwaagen mit 4-IP68*-Wägezellen aus Edelstahl
ISPXI / WLIGHT FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF BEWEGLICHER SÄULE
WÄGEFLÄCHE L x W x H mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
1250x840x95 mm
ISPXIF0A
38.9 kg
ISPXIF0D
41.6 kg
1250x840x95 mm
ISPXIF1A
38.9 kg
ISPXIF1D
41.6 kg
ISPXIF2A
38.9 kg
ISPXIF2D
41.6 kg
INTERNE VERWENDUNG 3000 kg
200 g
HOMOLOGIERT C3 - 3000 Teilungen 3000 kg
1 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 1500 kg
3000 kg
500 g
1 kg
1250x840x95 mm
ISPXI / WINOXR IP68* FREISTEHENDE MONTAGE NENNLAST Max1
Max2
TEILUNG e1
e2
MONTAGE AUF BEWEGLICHER SÄULE
WÄGEFLÄCHE L x W x H mm
CODE ARTIKEL
NETTOGEWICHT
CODE ARTIKEL
NETTOGEWICHT
1250x840x95 mm
ISPXIE0A
39.5 kg
ISPXIE0D
42.2 kg
1250x840x95 mm
ISPXIE1A
39.5 kg
ISPXIE1D
42.2 kg
ISPXIE2A
39.5 kg
ISPXIE2D
42.2 kg
INTERNE VERWENDUNG 3000 kg
200 g
HOMOLOGIERT C3 - 3000 Teilungen 3000 kg
1 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 1500 kg
3000 kg
500 g
1 kg
1250x840x95 mm
Informationen zu optionalen Feldbussen befinden sich im Datenblatt des Wägeindikators.
*) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
37
Optionen auf Anfrage für Wägeplattformen a mit 4-Wägezellen BESCHREIBUNG TELP Grubenrahmen mit Einstellwinkeln zum Zentrieren. 800x800 mm Edelstahl AISI 304 1000x1000 mm Edelstahl AISI 304 1250x1250 mm Edelstahl AISI 304 1250x1250 mm kaltverzinkter Stahl 1250x1500 mm kaltverzinkter Stahl 1500x1500 mm Edelstahl AISI 304 1500x1500 mm kaltverzinkter Stahl
Plattformen PO Plattformen PO Plattformen PO / P‑INOX Plattformen P Plattformen P Plattformen PO / P‑INOX Plattformen P
MR Zugangsrampen der Plattform. 1250x1060 mm Edelstahl AISI 304 1250x1060 mm lackierter Stahl 1500x1060 mm lackierter Stahl
Plattformen P‑INOX Plattformen P Plattformen P
Prüfprotokoll - Nennlasten bis zu 3000 kg. Alibispeicher für homologierte Wägeindikatoren. Version mit Nennlast (max) und Teilung (e) nicht standardmäßig. STAVTII 32-Spalten-Thermodrucker Tischgerät mit RTC (Kalender/Uhr). Integrierter Thermodrucker.
Wägeindikator WTABR
RIP6100IP65 Digitale Fernanzeige IP65 aus Aluminiumprofil mit Ampelleuchte. 6-stellige rote/grüne 7‑Segment-LED‑Anzeige (95 mm Ziffernhöhe). RIP6100N Digitale Fernanzeige IP30 aus lackiertem Aluminiumprofil. 6-stellige rote 7‑Segment-LED‑Anzeige (90 mm Ziffernhöhe). Konformitätserklärung + IP69K*-Kennzeichnung. Wägezellen für 4‑Zellenplattform Wägeindikator WINOXR Wägeindikator WLIGHT
8 wiederaufladbare NiMH Batterien, 1.2 V, Typ AA.
Wägeindikator WDESKL
8 wiederaufladbare NiMH Batterien, 1.2 V, Typ AA, nicht herausnehmbar.
Wägeindikator WINOXR
12.2‑V‑wiederaufladbarer Blei Batterie, Kapazität 2.8 Ah.
Wägeindikator WTABR
12.2‑V‑wiederaufladbarer Blei Batterie, Kapazität 2.8 Ah.
ATEX‑Versionen mit Konformitätserklärung Versionen IECEx. *) Schutz gegen Wasser bei Hochdruck-/Dampfstrahlreinigung (Test: Spritzwasser aus einer Entfernung von max. 150 mm). Wasserdruck 100 bar; Temperatur 80 °C; Prüfdauer 250 Sekunden (Referenznorm DIN 40050‑9).
STAVTII
TELP
38
IDEA SCALES N. 4.1
RIP6100IP65
MR
lackierter Stahl
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
RIP6100N
MR
Edelstahl AISI 304
LAUMAS®
Homologierte digitale Kranwaagen
DTA
| Geeignet für Brückenkräne |
CE-M-Zertifikat: 2014/31/EU, EN 45501, OIML R76 Klasse III für den legalen Gebrauch gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung) gemäß Maschinenrichtlinie 2006/42/EG und EN 13155. • Homologierte Kranwaage aus Aluminiumdruckguss mit oberem Schäkel und drehbarem unterem Haken. • 6-stelliges hintergrundbeleuchtetes LCD- Display (30 mm Ziffernhöhe), mit Energiesparfunktion. • 7.4 V interner wiederaufladbarer Batterie, Kapazität 5200 mAh, von ca. 60 h kontinuierliche Betriebsautonomie. • Externes Ladegerät 100-240 VAC/12 VDC 2500 mAh im Lieferumfang enthalten. • Fernbedienung mit einer Reichweite von bis zu 20 m im offenem Bereich.
NENNLAST Max
TEILUNG e
• Anzeige des Netto-/Bruttogewichts. • Nullstellung der Tara. • Display mit hoher Auflösung. • Überwachung des Akkuladezustands.
NETTOGEWICHT
HOMOLOGIERT C3 - 3000 Teilungen 600 kg
200 g
8.5 kg
1500 kg
500 g
8.5 kg
3000 kg
1 kg
9.9 kg
6000 kg
2 kg
17 kg
12000 kg
5 kg
20 kg
20 m
39
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Digitale Kranwaagen
DTEP • Kranwaage aus ABS mit oberem Schäkel und unterem Haken drehbar. • 5-stelliges hintergrundbeleuchtetes 7-Segment-LCD-Display (20 mm Ziffernhöhe), mit Energiesparfunktion. • AA 4x1.5V Batterien, 80 h Betriebsdauer. • Fernbedienung mit einer Reichweite von bis zu 10 m im offenem Bereich. • Nullstellung der Tara.
NENNLAST Max
TEILUNG e
NETTOGEWICHT
INTERNE VERWENDUNG 50 kg
10 g
grün
1.2 kg
150 kg
20 g
gelb
1.2 kg
300 kg
50 g
rot
1.2 kg
SCHÄKEL UND HAKEN DREHBAR
10 m
OPTIONEN AUF ANFRAGE Prüfprotokoll
DTER
| Geeignet für Brückenkräne |
• Nullstellung der Tara. • Kranwaage aus Aluminiumdruckguss mit oberem Schäkel und drehbarem unterem Haken. • Schreibvorgang festgelegte Tara. • 5-stellige rote 7-Segment-LED-Anzeige (30 mm Ziffernhöhe), • Anzeige des Netto-/Bruttogewichts. mit Energiesparfunktion. • Funktion HOLD (Fixierung des angezeigten Gewichtes). • 6V interner wiederaufladbarer Batterie, Kapazität 5 Ah, • Speicher Überlastungen. 80 h Betriebsdauer (im Lieferumfang Ersatzakku enthalten). • Summierung von Einzel- und Gesamtwägevorgängen. • Externes Ladegerät 230 VAC / 9 VDC 1A im Lieferumfang enthalten. • Fernbedienung mit einer Reichweite von bis zu 10 m im offenem Bereich.
NENNLAST Max
TEILUNG e
NETTOGEWICHT
INTERNE VERWENDUNG 3000 kg
500 g
11.5 kg
5000 kg
1 kg
15.5 kg
OPTIONEN AUF ANFRAGE Prüfprotokoll
LAUMAS®
HAKEN DREHBAR
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
10 m
IDEA SCALES N. 4.1
40
Digitale Kranwaagen
DTEN
| Geeignet für Brückenkräne |
• Kranwaage aus Aluminiumdruckguss mit oberem Schäkel und unterem Haken. • 5-stellige rote 7-Segment-LED-Anzeige (30 mm Ziffernhöhe), mit Energiesparfunktion. • DTEN500/1: 6V interner wiederaufladbarer Batterie, Kapazität 5 Ah, 80 h Betriebsdauer. • DTEN3/5/10/20: 6V interner wiederaufladbarer Batterie, Kapazität 10 Ah, 140 h Betriebsautonomie. • Externes Ladegerät 230 VAC / 9 VDC 1A. • Fernbedienung mit einer Reichweite von bis zu 10 m im offenem Bereich.
NENNLAST Max
TEILUNG e
• Anzeige stabiles Gewicht. • Funktion HOLD (Fixierung des angezeigten Gewichtes) • Summierung von Einzel- und Gesamtwägevorgängen. • Schreibvorgang festgelegte Tara. • Anzeige des Netto-/Bruttogewichts. • Nullstellung der Tara. • Speicher Überlastungen. 3 ÷ 20 t
NETTOGEWICHT
INTERNE VERWENDUNG
0.5 ÷ 1 t
500 kg
100 g
4.8 kg
1000 kg
200 g
4.8 kg
3000 kg
500 g
15.8 kg
5000 kg
1 kg
23.2 kg
10000 kg
2 kg
46 kg
20000 kg
5 kg
75 kg
HAKEN DREHBAR
10 m
10 m
OPTIONEN AUF ANFRAGE Prüfprotokoll
DTE
| Geeignet für Brückenkräne |
• Kranwaage aus Aluminiumdruckguss mit oberem Schäkel und unterem Haken. • 5 stellige rote 7-Segmente-LED-Anzeige (58 mm Ziffernhöhe). • 6V interner wiederaufladbarer Batterie, Kapazität 10 Ah, 80 h Betriebsdauer, externes Ladegerät 230 VAC/9 VDC 1A. • Fernbedienung mit einer Reichweite von bis zu 15 m im offenem Bereich. • Automatische Energiesparfunktion. • Anzeige stabiles Gewicht.
NENNLAST Max
TEILUNG e
• Anzeige des Netto-/Bruttogewichts. • Funktion HOLD (Fixierung des angezeigten Gewichtes) • Speicher Überlastungen. • Summierung von Einzel- und Gesamtwägevorgängen. • Nullstellung Gewicht und Tara.
NETTOGEWICHT
15 m
INTERNE VERWENDUNG 30000 kg
5 kg
175 kg
OPTIONEN AUF ANFRAGE Prüfprotokoll
41
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Tragbare digitale Kranwaagen
DTEZ • Kranwaagen aus hochfester Aluminiumlegierung (Nennlast 3000/5000 kg) und Stahl (Nennlast 10000/20000/30000 kg). • 5-stelliges hintergrundbeleuchtetes 7-Segment-LCDDisplay (25 mm Ziffernhöhe), mit Energiesparfunktion. • AA 3x1.5V Batterien, 50 h Betriebsdauer. • Fernbedienung mit Reichweite von bis zu 15 m im Freien (Option auf Anfrage).
• Anzeige stabiles Gewicht. • Anzeige des erreichten maximalen Gewichtswertes (Peak). • Gewichtssummierung. • Nullstellung Gewicht und Tara. • Anzeige des Netto-/Bruttogewichts.
Aluminiumkoffer inkludiert.
NENNLAST Max
TEILUNG e
NETTOGEWICHT
INTERNE VERWENDUNG 3000 kg
1 kg
Aluminium
6.4 kg
5000 kg
2 kg
Aluminium
8.8 kg
10000 kg
5 kg
Stahl
24 kg
20000 kg
10 kg
Stahl
45 kg
30000 kg
10 kg
Stahl
62 kg
OPTIONEN AUF ANFRAGE Fernbedienung zur autonomen Justierung und Funk-Gewichtsanzeige Haken für Nennlast: - bis zu 3000 kg - 3000÷5000 kg - 5000÷10000 kg Prüfprotokoll
m 15
FERNBEDIENUNG
LAUMAS®
GANCIO
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
42
Tisch-Zählwaagen
LACSN • Wägeplatte aus Edelstahl. • 6-stelliges hintergrundbeleuchtetes 7-Segment-LCDDisplay (30 mm Ziffernhöhe). • Wasserdichte 8 Tasten Tastatur. • Wasserwaage und verstellbare Füße. • 4 V wiederaufladbarer interner Batterie, Kapazität 4 Ah. • Maximale Betriebsautonomie: 70 h. • Netzteil enthalten.
NENNLAST Max
• Anzeige des Gewichts. • Stückzähler. • Gewichtsanzeige in Prozent. • Ausgang RS232 zum Anschluss an PC. • Gewichtskontrolle (HIGH / LOW) mit akustischem Signal.
TEILUNG e
WÄGEPLATTE
NETTOGEWICHT
INTERNE VERWENDUNG 6 kg
0.2 g
230x335 mm
2.8 kg
15 kg
0.5 g
230x335 mm
2.8 kg
30 kg
1g
230x335 mm
2.8 kg
OPTIONEN AUF ANFRAGE Prüfprotokoll
43
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Tisch-Zählwaagen
BIL CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III zur legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). • Wägeplatte aus Edelstahl. • Ausgang RS232 zum Anschluss an PC oder externen Drucker. • 6-stelliges hintergrundbeleuchtetes 7-Segment-LCDDisplay (24 mm Ziffernhöhe). • Wasserdichte 7 Tasten Tastatur. • Wasserwaage und verstellbare Füße. • 6 V wiederaufladbarer interner Batterie, Kapazität 4 Ah. • Maximale Betriebsautonomie: 70 h. • Netzteil enthalten. • Automatische Ausschaltung.
• Stückzähler mit Anzeige in Sequenz von: Stückzahl, durchschnittliches Stückgewicht, Gesamtgewicht der Stücke auf der Waage. • Automatische oder manuelle Summierung der Wiegevorgänge. • Gewichtsanzeige in Prozent. • Kontrolle von Gewicht/Stücke/Prozentsatz (HIGH/LOW) mit akustischem und optischem Signal. • Optionaler Belegausdruck über externen Drucker STAVTII: personalisierbarer Header, Datum, Uhrzeit, Nettogewicht, durchschnittliches Stückgewicht, Stückzahl auf der Waage, Gesamtgewicht, Gesamtstückzahl..
NENNLAST Max1 Max2
TEILUNG e1
e2
WÄGEPLATTE
NETTOGEWICHT
INTERNE VERWENDUNG 6 kg
0.1 g
225x295 mm
3.9 kg
15 kg
0.2 g
225x295 mm
3.9 kg
30 kg
0.5 g
225x295 mm
3.9 kg
HOMOLOGIERT C3 - 3000 Teilungen - MULTIRANGE 3 kg
6 kg
1g
2g
225x295 mm
6 kg
15 kg
2g
5g
225x295 mm
15 kg
30 kg
5g
10 g
225x295 mm CODE
OPTIONEN AUF ANFRAGE Prüfprotokoll 32-Spalten-Thermodrucker Tischgerät mit RTC (Kalender/Uhr).
STAVTII
Waagschale aus Edelstahl. L 300 x W 230 x H 40 mm
PIATTOBAC
----------------------DATE: 12/04/19 15:20:32
PIATTOBAC
STAVTII Beispiel eines Belegs mit optionalem Drucker
GS
4000
U.W.
99,9447 g/p
g
PCS
40pcs
No.
1
Total
40pcs
----------------------
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
44
Tisch-Zählwaagen
BIL2B • Stückzähler mit Anzeige in Sequenz von: Stückzahl, durchschnittliches Stückgewicht, Gesamtgewicht der Stücke auf der Waage. • 100 speicherbare Artikel (PLU) mit folgenden Parametern: Name, festgelegte Tara, durchschnittliches Stückgewicht. • Automatische oder manuelle Summierung der WiegevorgängeGewichtsanzeige in Prozent. • Kontrolle von Gewicht/Stücke/Prozentsatz (HIGH/LOW) mit akustischem und optischem Signal. • Optionaler Belegausdruck über externen Drucker STAVTII: personalisierbarer Header, Datum, Uhrzeit, Artikelname, Waagen-ID, Waagentyp, Nettogewicht, durchschnittliches Stückgewicht, Stückzahl auf der Waage, Gesamtgewicht, Gesamtstückzahl.
• Wägeplatte aus Edelstahl. • Ausgang RS232 zum Anschluss an PC oder externen Drucker. • Eingang für Remote-Plattform (Anschlussstecker enthalten). • 3x6-stelliges hintergrundbeleuchtetes 7-Segment-LCDDisplay (20 mm Ziffernhöhe). • Wasserdichte 20 Tasten Tastatur. • Wasserwaage und verstellbare Füße. • 6 V wiederaufladbarer interner Batterie, Kapazität 4 Ah. • Maximale Betriebsautonomie: 70 h. • Netzteil enthalten. • Automatische Ausschaltung.
NENNLAST Max
TEILUNG e
WÄGEPLATTE
NETTOGEWICHT
INTERNE VERWENDUNG 6 kg
0.1 g
225x295 mm
4.8 kg
15 kg
0.2 g
225x295 mm
4.8 kg
30 kg
0.5 g
225x295 mm
4.8 kg
OPTIONEN AUF ANFRAGE
CODE
Prüfprotokoll 32-Spalten-Thermodrucker Tischgerät mit RTC (Kalender/Uhr).
STAVTII
Waagschale aus Edelstahl. L 300 x W 230 x H 40 mm
PIATTOBAC
PIATTOBAC
STAVTII Beispiel eines Belegs mit optionalem Drucker
----------------------DATE: 12/04/19 15:20:32 LOCAL SCALE ID 005983 NAME: xxxxx 1.9965 kg NET 199.484 g U.N 10 PCS TOTAL ----------------------7,9855 kg TW 30 TPC 3 NO -----------------------
Zählwaagen der Serie ISBIL2B können an eine zweite Plattform angeschlossen werden, um große Mengen zu wiegen und zu zählen: • Einzelzellenplattformen ACN / AIN / MN • 4-Zellenplattformen P / P-INOX für weitere Details siehe S. 33-34-35 45
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Präzisions-Taschenwaagen
LBIL • Kompakte elektronische Waagen für den professionellen Einsatz, um überall wiegen zu können. • 5-stelliges hintergrundbeleuchtetes 7-Segment-LCD-Display (14 mm Ziffernhöhe). • Schutzabdeckung. • Wägeplatte aus Edelstahl. • Wasserdichte Tastatur. • AAA 1.5V Batterien, 80 h Betriebsdauer. • Nullstellung der Tara.
3 kg
NENNLAST Max
TEILUNG e
WÄGEPLATTE
NETTOGEWICHT
INTERNE VERWENDUNG 0.5 kg
0.05 g
60x60 mm
100 g
3 kg
0.1 g
84x68 mm
280 g
OPTIONEN AUF ANFRAGE
0.5 kg
Prüfprotokoll
Massen- und Gewichtsproben
PC WERT NOMINAL Massen aus lackiertem Stahlguss HT150 mit Griff
TOLERANZ
ABMESSUNG L x W x H mm
Klasse M1 gemäß OIML R111-1 5 kg
± 250 mg
152x77x84 mm
10 kg
± 500 mg
193x97x109 mm
20 kg
± 1000 mg
234x117x139 mm
OPTIONEN AUF ANFRAGE Aluminiumkoffer mit Tragegriff
Koffer - mass 5 kg Koffer - mass 10 kg Koffer - mass 20 kg
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
46
AL COU ON N TI
HT
SU
EI
G
E
A
ON W
RES
L CI
NA
Wägeindikatoren S AND M
CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III für legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). Beschreibung: • Wägeindikator aus ABS (Abm: 120x200x280 mm). Schutzart IP40. 6 stellige semi-alphanumerische rote 7-Segment-LED-Anzeige (20 mm Ziffernhöhe). 8 Meldung-LEDs. 5-Tasten-Tastatur. Uhr/Kalender mit Pufferbatterie. • Anzeigebereich: 999999. • Inklusive Universalnetzteil 24 VDC/1 A - Eingang 100÷240 VAC. • Einbau: Tisch, Wand, Säule. • Betriebsbereit mit AA 8x1,2V wiederaufladbarer NiMH-Batterien (nicht enthalten). • Anschlüsse D-SUB, IP40. • Serieller RS232 Schnittstelle (Modbus RTU/Laumas ASCII-Protokoll) um Anschluss an PC / SPS, Drucker oder Fernanzeige.
WLIGHT
Hauptfunktionen: • Stückzähler. • Gesamtwert der Wägungen. • Nullstellung der Tara. • Autonullstellung bei Einschaltung. • Nullabgleich des Bruttogewichts. • Funktion Netto-/Brutto für manuelle Dosierungen. • Halbautomatische Tara (Netto-/Bruttogewicht) oder festgelegte Tara. • Halbautomatische Null. • Anzeige des erreichten maximalen Gewichtswertes (Peak). • Direktverbindung zwischen RS485 und RS232 ohne Wandler. • Auf Wunsch: Ausdruck Bruttogewicht, Nettogewicht, Tara (Datum, Uhrzeit, Logo, Header Kunde mit externem Drucker). • Niedrigstes Eingangssignal für die Verifizierungsteilung der Skala 0,2 μV / VSI.
Halterung aus Edelstahl zur Wandeinbau
Halterung und Säule des Anzeigegeräts
47
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
AL COU ON N TI
RES
HT
SU
EI
G
E
A
ON W
NEW ZEALAND
L CI
NA
Wägeindikatoren S AND M
CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III für legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). Beschreibung: • WDESKL: Tisch-Wägeindikator aus ABS mit 6 M16x1.5-Kabelverschraubungen (Abm.: 122x226x164 mm). Schutzart IP67. 6 stelliges semi-alphanumerisches hintergrundbeleuchtetes 7-Segment-LCD-Display (20 mm Ziffernhöhe) - 46 Meldungssymbole. • WINOXR: Wägeindikator aus Edelstahl AISI 304 mit verstellbarer Halterung (Abm. mit Halterung: 206x290x187 mm; Abm. ohne Halterung: (206x286x108 mm) mit 6 M16x1.5-Kabelverschraubungen. Schutzart IP68*. 6 stellige semi-alphanumerische rote 7-Segment-LED-Anzeige (20 mm Ziffernhöhe) - 16 Meldung-LEDs. • 6-Tasten-Tastatur. • Uhr/Kalender mit Pufferbatterie. • Anzeigebereich: 999999. • Universalnetzteil 24 VDC/1 A - Eingang 100÷240 VAC. • Einbau: Tisch, Wand, Säule, Schalttafelfront. • 5 Relaisausgänge, 3 optoisolierte digitale PNP Eingänge. • Serielle RS485/RS232 Schnittstelle (Modbus RTU/Laumas ASCII-Protokoll). • Intelligente Anschlusskästen oder andere mehrkanäligen Instrumente. • Verschiedene Ausführungen für verschiedene Arten von elektrischen Anschlüssen: Kabelverschraubungen, D-SUB-Wannen, abnehmbare Klemmenleisten/Steckverbinder. • Analogausgang mit 16 Bit Strom oder Spannung (auf Anfrage). • Ethernet-Port und USB (auf Anfrage). • Wifi-Modul (auf Anfrage) Feldbusse auf Wunsch. Hauptfunktionen: • Einzel-/Mehrprodukt-Dosierprogramm; bis zu 99 einstellbare Formeln. Externer Wahlschalter zur Auswahl von Formeln (auf Anfrage). • Stückzähler. • Gesamtwert der Wägungen. • Nullstellung der Tara. • Autonullstellung bei Einschaltung • Nullabgleich des Bruttogewichts. • Halbautomatische Tara (Netto-/Bruttogewicht) oder festgelegte Tara. • Halbautomatische Null. • Anzeige des erreichten maximalen Gewichtswertes (Peak). • Direktverbindung zwischen RS485 und RS232 ohne Wandler. • Einstellung des Sollwerts und des Hysteresewerts. • Auf Wunsch: Ausdruck des Gewichts über Tastatur oder externen Kontakt mit Datum und Uhrzeit. • Niedrigstes Eingangssignal für die Verifizierungsteilung der Skala 0,2 μV / VSI.
WDESKL
Standardversion M16x1.5 - IP67
Version ATEX II 3GD (Zone 2-22)
Halterung und Säule des Anzeigegeräts
Halterung aus Edelstahl zur Wandeinbau
WINOXR IP68* Standardversion M16x1.5 - IP68*
Halterung aus Edelstahl zur Wandeinbau
Version ATEX II 3GD (zone 2-22) Version IECEx (zone 2-22)
Halterung und Säule des Anzeigegeräts
Tischversion
Feldbusse auf Wunsch:
*) Auf Anfrage IP69K
LAUMAS®
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
48
AL COU ON N TI
HT
E
A
EI
G
SU
RES
L CI
ON W
NEW ZEALAND
NA
Wägeindikatoren S AND M
CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III für legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). Beschreibung: • Tisch-Wägeindikator aus ABS (Abm.: 315x315x170 mm). Schutzart IP40. Uhr/Kalender mit Pufferbatterie. • WTABR: 6-stellige semi-alphanumerische rote LED-Anzeige (20 mm Ziffernhöhe) – 16 Anzeige-LEDs. 8-Tasten-Tastatur. • WTABG: Hintergrundbeleuchtetes LCD-Grafikdisplay, Auflösung: 240x64 pixel, sichtbares Feld: 133x39 mm. 50-Tasten-Tastatur. • Anzeigebereich: 999999. • Inklusive Universalnetzteil 24 VDC/1 A - Eingang 100÷240 VAC. • 5 Relaisausgänge, 3 optoisolierte digitale PNP Eingänge. • Serielle RS485/RS232 Schnittstelle (Modbus RTU/Laumas ASCII-Protokoll). • Intelligente Anschlusskästen oder andere mehrkanäligen Instrumente. • Anschlüsse D-SUB. • Analogausgang mit 16 Bit Strom oder Spannung (auf Anfrage). • Ethernet-Port und USB (auf Anfrage). • Wifi-Modul (auf Anfrage). • Integrierter Thermodrucker (auf Anfrage). 24 Spalten, Sensor Papierende, Betriebstemperatur: 0÷50 °C, Betriebsfeuchtigkeit: 20%÷80%, Papierrolle enthalten (Breite: 57 ±0.5 mm - Außendurchmesser: 50 mm). • Barcode-Leser und PC-Tastaturverwaltung über USB (WTABG). Feldbusse auf Wunsch. Hauptfunktionen: • Stückzähler. • Gesamtwert der Wägungen. • Nullstellung der Tara. • Autonullstellung bei Einschaltung • Nullabgleich des Bruttogewichts. • Halbautomatische Tara (Netto-/Bruttogewicht) oder festgelegte Tara. • 9 speicherbare festgelegte Tarawerte. • Halbautomatische Null. • Anzeige des erreichten maximalen Gewichtswertes (Peak). • Direktverbindung zwischen RS485 und RS232 ohne Wandler. • Einstellung des Sollwerts und des Hysteresewerts. • Ausdruck des Gewichts über Tastatur oder externen Kontakt mit Datum und Uhrzeit. • TCP/IP WEB APP: integrierte Software in Kombination mit WiFi- und EthernetTCP/IP-Moduloptionen zur Fernbedienung, -verwaltung und -überwachung des Instruments. • Niedrigstes Eingangssignal für die Verifizierungsteilung der Skala 0,2 μV / VSI.
WTABR
WTABG STATISTISCHE ÜBERWACHUNG DER FERTIGPACKUNGEN
Spezifische Funktionen WTABG: • Statistische Überwachung der Fertigpackungen. • Datenbank 99 Artikel mit Zuordnung eines festgelegten Tarawertes, 3 Sollwerten und 2 Werten für die Gewichtsschwellenfunktion (HIGH/LOW). • Auf dem Display angezeigte Gewichtsschwellenfunktion (HIGH/LOW). • Name der personalisierbaren Produktionscharge. • Unterstützung für USB-Barcode-Leser. • Nullstellung der fortlaufenden Nummerierung der Wägungen. • Ausdrucken der Barcodes nach Charge, Artikel und fortlaufender Nummerierung der Wägungen.
Statistische Überwachung der Fertigpackungen
Anschlüsse D-SUB - IP40.
Integrierter Thermodrucker (auf Anfrage)
Feldbusse auf Wunsch:
49
IDEA SCALES N. 4.1
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
LAUMAS®
Mehrkanäligen-Wägetransmitter NEW ZEALAND
CE-M zertifizierte Versionen: 2014/31/EU, EN 45501, OIML R76 Klasse III für legalen Verwendung gegenüber Dritten mit CE-Kennzeichnung und Konformitätsprüfung (Erste Eichung). Beschreibung: • Die Mehrkanäligen-Wägetransmitter ermöglichen die Erzielung der gleichen Vorteile und Leistungen eines fortschrittlichen digitalen Wägesystems bei Verwendung analoger Wägezellen. • TLB4: 6 stellige semi-alphanumerische rote 7-Segment-LED-Anzeige (8 mm Ziffernhöhe) - 6 Meldung-LEDs. 4 Schaltflächen zur Systemjustierung. 4 Wägezellen-Eingänge. 3 Relaisausgänge, 2 optoisolierte digitale PNP Eingänge. Serieller RS485 Schnittstelle. Einbau an der Front oder Rückwand der Schalttafel auf Omega/DIN-Schiene. Abnehmbare Schraubklemmleiste. • TLM8: Hintergrundbeleuchtetes LCD-Grafikdisplay STN übertragend, weiß auf blauem Hintergrund, Auflösung 128x64 pixel, sichtbares Feld 60x32 mm. 5-Tasten-Tastatur zur Systemjustierung. 8 Wägezellen-Eingänge. 5 Relaisausgänge, 3 optoisolierte digitale PNP Eingänge. Serieller RS485 Schnittstelle. Analog-Ausgang mit 16 Bit Strom oder Spannung. Einbau an der Rückwand der Schalttafel auf Omega/DIN-Schiene oder im IP67 Kasten für die Installation vor Ort (Kasten auf Anfrage). Abnehmbare Schraubklemmleiste. • CLM8: Alphanumerisches hintergrundbeleuchtetes-LCD-Display, 2 Zeilen mit je 8 stelliger (5 mm Ziffernhöhe), sichtbares Feld: 38x16 mm. 4-TastenTastatur. 8 Wägezellen-Eingänge. Serielle RS232/RS232 Schnittstelle. Schutzvorrichtung gegen Blitzschlag und elektrische Entladungen. Erhältlich in den Versionen: nur Leiterplatte oder einbau an der Rückwand der Schalttafel auf Omega/DINSchiene oder im Kasten; IP67 Polycarbonat-Kasten; Edelstahl AISI 304 IP67 Kasten. • Anzeigebereich: 999999. Feldbusse auf Wunsch (nur für TLB4 und TLM8). Hauptfunktionen: • 4 oder 8 unabhängige Kanäle für Wägezellen: Überwachung und direkte Verwaltung der einzelnen angeschlossenen Wägezellen. • Digitaler Vergleichmäßigung. • Lastverteilung auf die 4 oder 8 unabhängigen Kanälen mit Archivspeicher: Speichern, Abfragen, Drucken (TLM8-Synoptische Analyse der Lastverteilung). • Automatische Last- und Nulldiagnose. TEST-Taste auf TLM8 für den direkten Zugriff auf Diagnosefunktionen. • Ereignisverlauf: Speicherarchiv. • Alle Mehrkanalfunktionen können über einen Wägeindikator der W-Serie verwaltet werden (ausgenommen Anzeigegeräte mit Grafikdisplay). • Nullstellung der Tara. • Autonullstellung bei Einschaltung • Nullabgleich des Bruttogewichts. • Halbautomatische Tara (Netto-/Bruttogewicht) oder festgelegte Tara. • Halbautomatische Null. • Direktverbindung zwischen RS485 und RS232 ohne Wandler. • Einstellung des Sollwerts und des Hysteresewerts.
CLM8
TLB4
4 UNABHÄNGIGE KANÄLE
Einbau an der Schalttafelfront (Einbausatz inkludiert)
TLM8
8 UNABHÄNGIGE KANÄLE
Version in IP67 Kasten
Aktivitätsstatus der 8 Kanäle Lastverteilung in % auf die einzelnen aktiven Kanäle
INTELLIGENTE ANSCHLUSSKASTEN 8 UNABHÄNGIGE KANÄLE Die Inklinometerfunktion (auf Anfrage) Kompensation der Neigung des Wägesystems bis zu ±10 Grad durch Inklinometer (nicht enthalten). Die Gewichtskorrektur gilt für zugelassene Systeme, für den gesetzlich geregelten Gebrauch mit Dritten definieren.
Version in IP67 Kasten
CLM8INOX
LAUMAS®
CLM8I
CLM8
Weitere Informationen zu den Produkten sind in den Datenblättern auf der Webseite www.laumas.com zu finden
IDEA SCALES N. 4.1
50
www.laumas.com
WÄGE-MODULE UND -PLATTFORMEN - TISCHWAAGEN STÜCKZÄHLER - KRANWAAGEN
Phone (+39) 0521 683124 Fax (+39) 0521 681091 LAUMAS S.r.l. Via I Maggio N. 6 43022 MONTECHIARUGOLO (PR) ITALY
Sales department: sales@laumas.it
