04 Accessoires et Câblage (fr)

Page 1

Innovation in Weighing

CATALOGUE DE PRODUITS

D1

BOÎTES DE JONCTION

D2

ACCESSOIRES ET CÂBLAGES


Boîtes de jonction

Accessoires et câblages

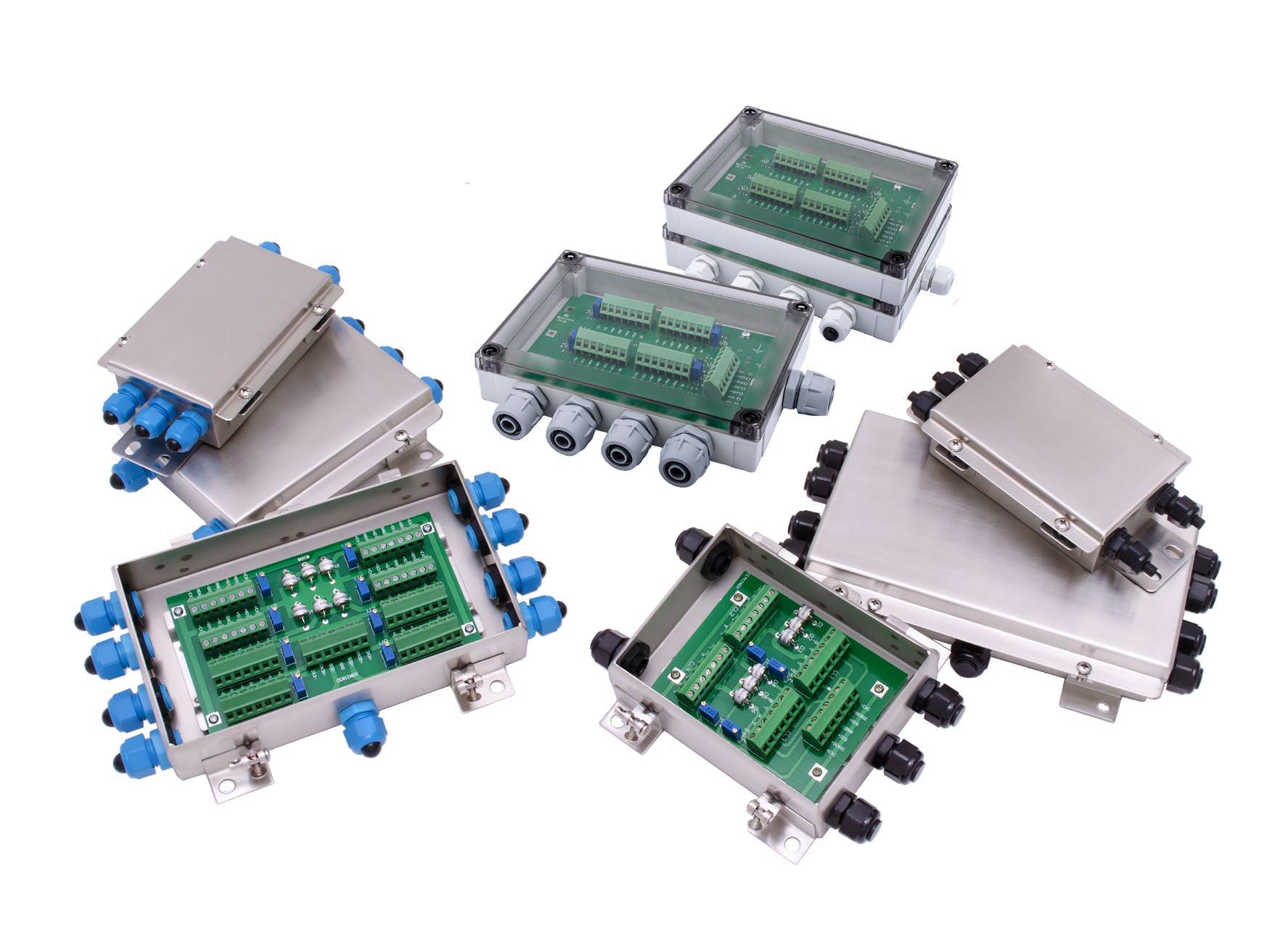

Boîtes de jonction en acier inox AISI 304 ou en ABS avec cartes d’égalisation ou cartes de jonction parallèle pour connecter de 1 à 4 ou 5 à 8 capteurs de pesage. Boîtes de jonction hygiéniques. Versions avec Dispositif de protection contre la foudre et les chocs électriques.. Versions approuvées: ATEX, IECEx, EAC Ex.

Les accessoires complètent l’offre de dispositifs et de composants Laumas pour la réalisation de systèmes de pesage industriels: alimentateurs à haute efficacité, simulateurs de signal des capteurs de pesage, câbles et gaines en PVC, poids étalons.

CERTIFICATIONS

Marque de Conformité Européenne (CE)

CERTIFICAT UKCA (UK Conformity Assessed) pour le Royaume-Uni

CERTIFICATION EAC

APPROBATION OIML

CERTIFICATION ATEX

CERTIFICATION 3-A Sanitary Standards

CERTIFICATION IECEx

Essai, étalonnage, contrôle qualité CERTIFICATION EAC Ex

Service d'étalonnages accrédités Accredia pour capteurs de pesage et capteurs de pesage + instrument, réalisées dans notre laboratoire LAT N.02141 pour des forces de 2 kN à 100 kN, conformément aux normes UNI EN ISO 376 et ASTM E74. Accredia est l’organisme national unique d’accréditation (Règlement européen 765/2008) et garantit le respect des normes et la fiabilité des certificats de conformité délivrés sur le marché. Le certificat d’étalonnage ACCREDIA est un document officiel reconnu dans le monde entier par le biais des accords de reconnaissance mutuelle EA, IAF et ILAC. CERTIFICATION Ex NEPSI

Dans notre laboratoire, nous effectuons également des rapports d'étalonnage pour des valeurs de force comprises entre 0.5 et 5000 kN (compression) et entre 0.5 et 600 kN (traction).


SOMMAIRE CATALOGUE DE PRODUITS

PAGE

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

D1

BOÎTES DE JONCTION

D1.1

BOÎTES DE JONCTION HYGIÉNIQUES

D1.2

BOÎTES DE JONCTION INOX

D1.3

BOÎTES DE JONCTION INOX - ATEX

D1.4

BOÎTES DE JONCTION EN ABS

D1.5

CARTES DE JONCTION POUR CAPTEURS DE PESAGE

D2

ACCESSOIRES ET CÂBLAGES

D2.1

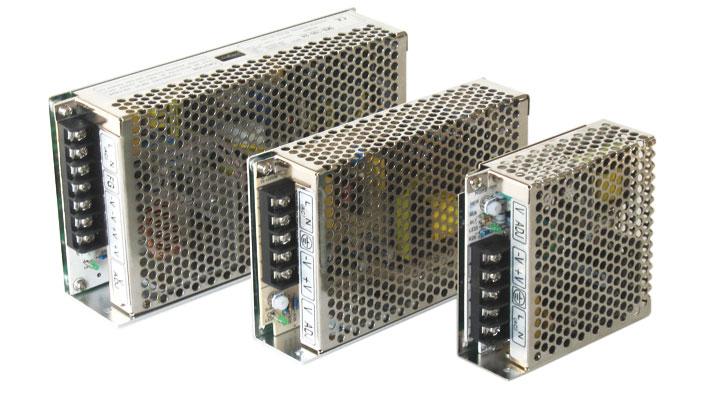

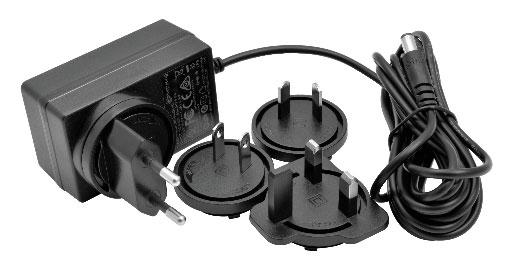

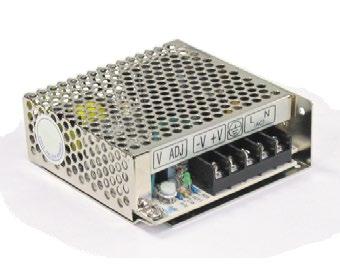

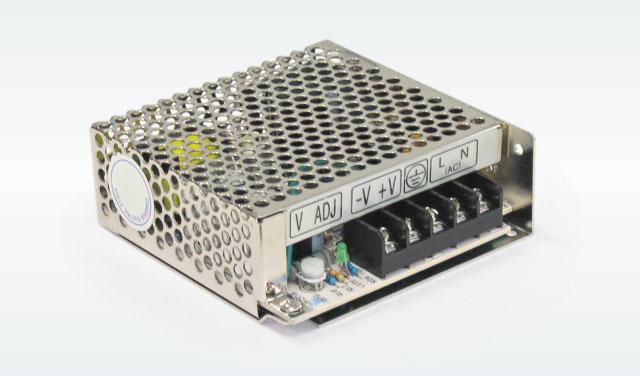

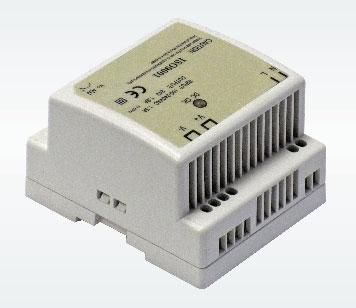

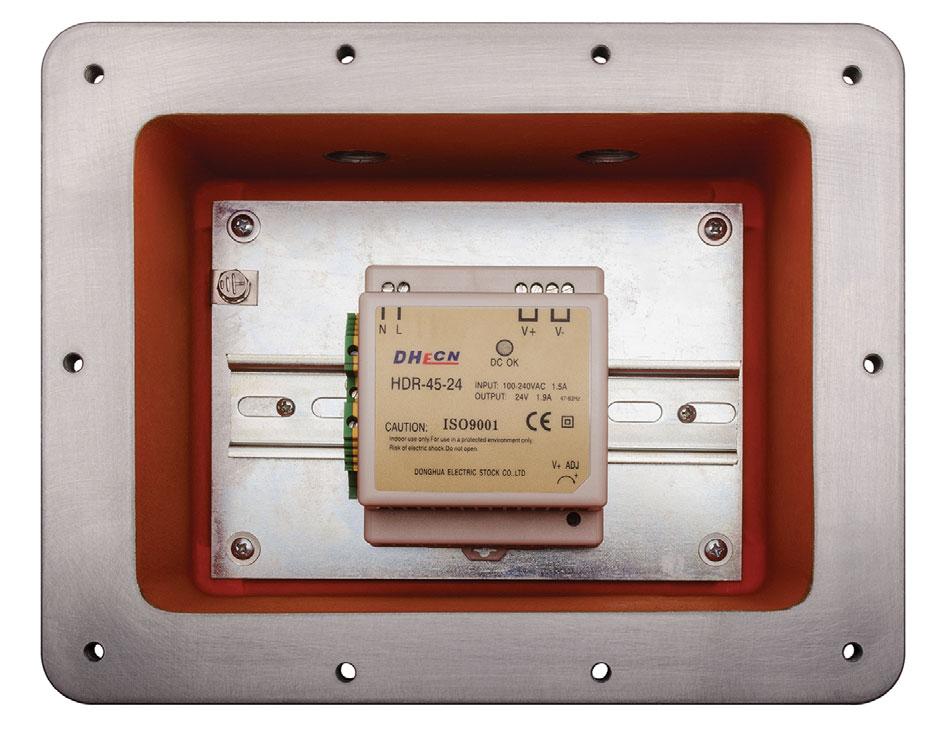

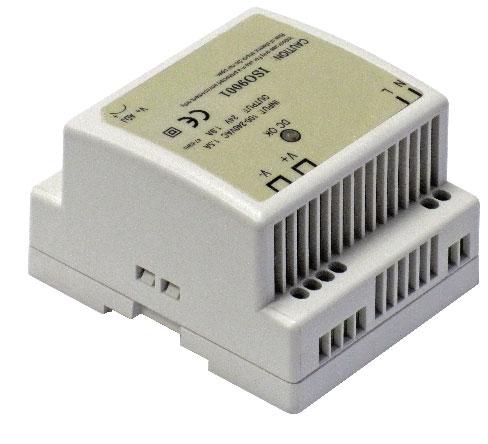

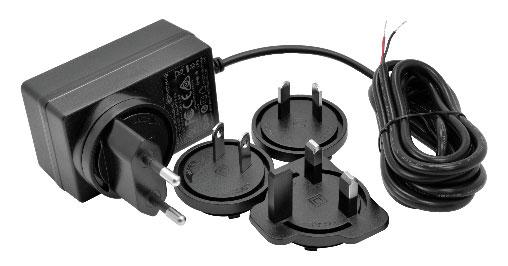

ALIMENTATEURS STABILISÉES

D2.2

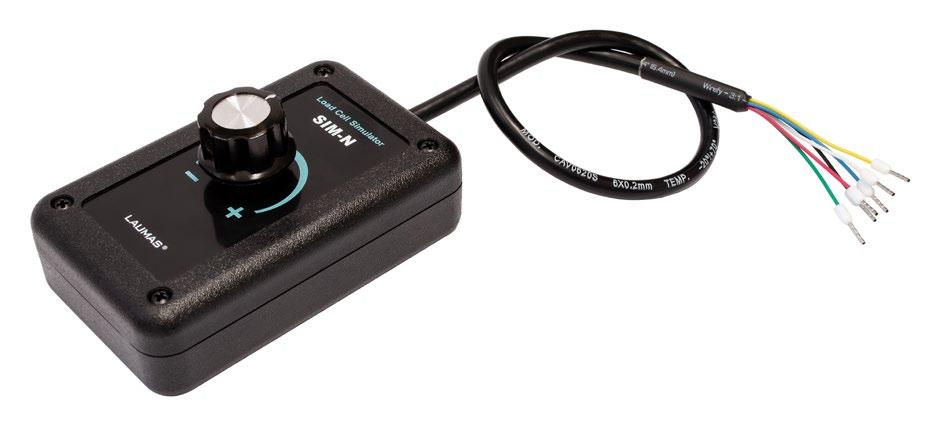

SIMULATEUR DE CAPTEUR DE PESAGE

D2.3

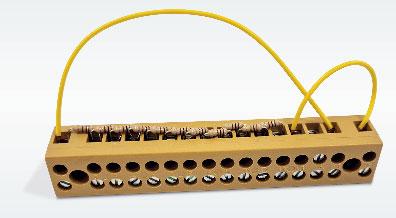

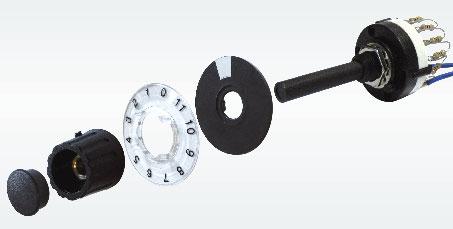

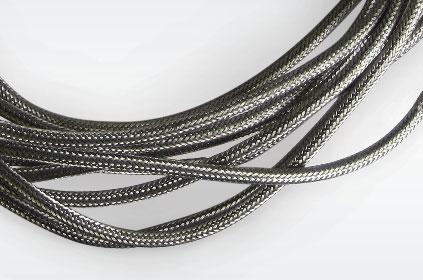

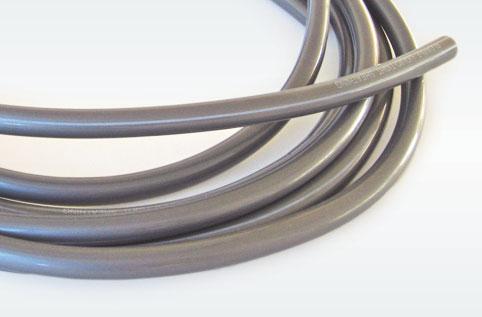

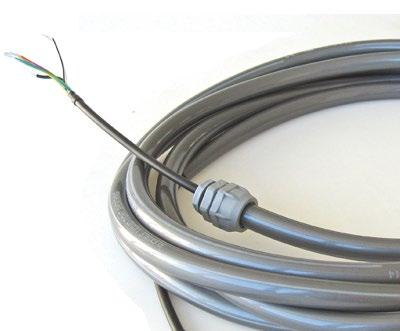

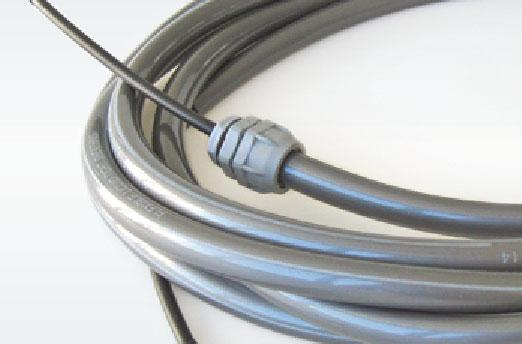

CÂBLES - GAINES - CÂBLAGES - COMMUTATEURS

D2.4

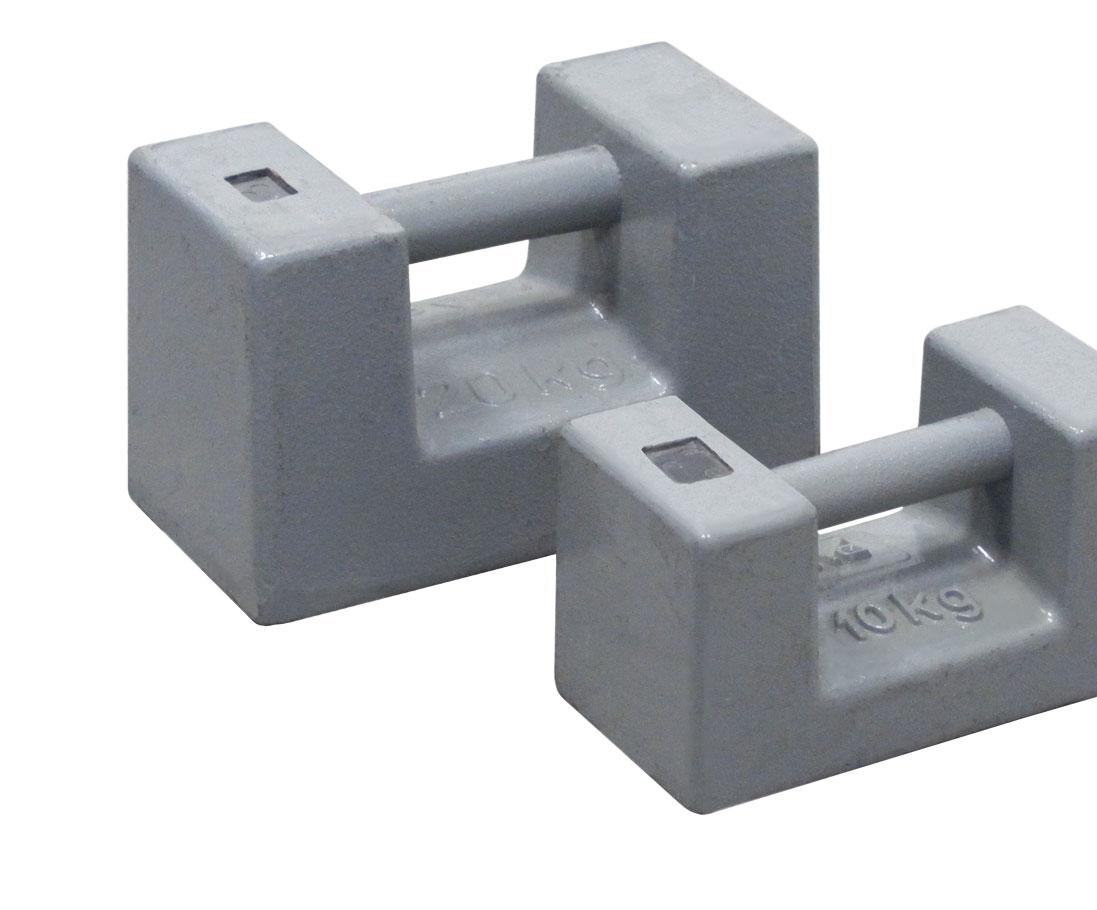

POIDS ÉTALONS

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

4

25

ISO

9001

ISO 14001

www.laumas.com


4

D1 - BOÎTES DE JONCTION CATALOGUE DE PRODUITS

PAGE

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

D1.1

BOÎTES DE JONCTION HYGIÉNIQUES

CDG43A CDG4EQ3A

Boîtes de jonction hygiénique en acier inox avec carte d’égalisation ou carte de jonction parallèle

D1.2

BOÎTES DE JONCTION INOX

CE41INOX CE81INOX CE41INOXP C41INOXP

Boîtes de jonction en acier inox avec carte d’égalisation ou carte de jonction parallèle

D1.3

BOÎTES DE JONCTION INOX - ATEX

CE41ATEX CE81ATEX CE41PATEX

Boîtes de jonction en acier inox avec carte d’égalisation

D1.4

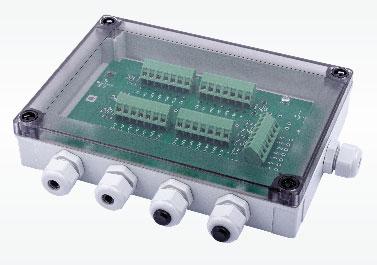

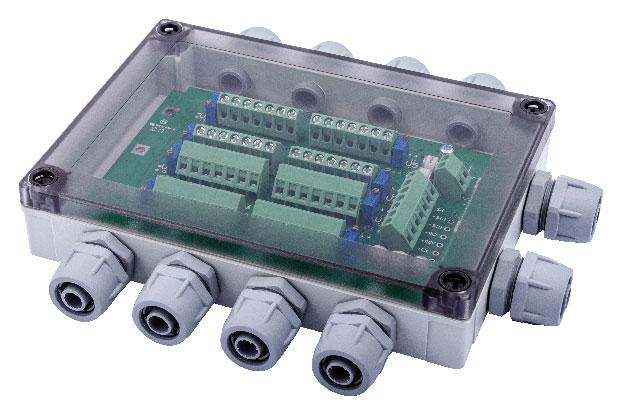

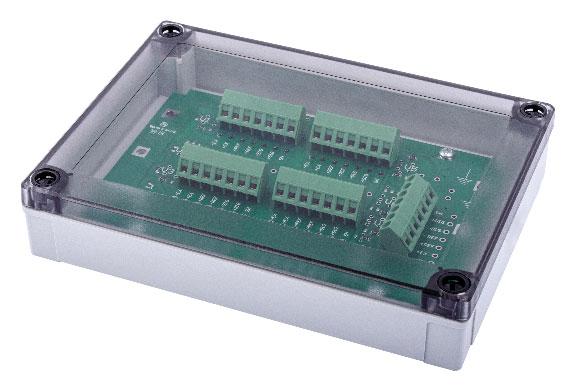

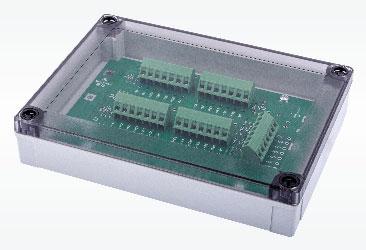

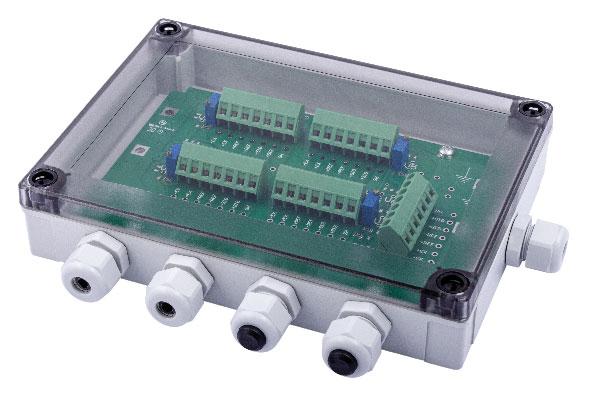

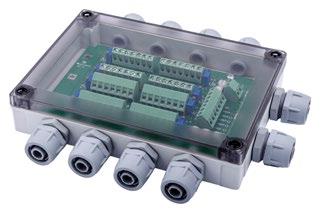

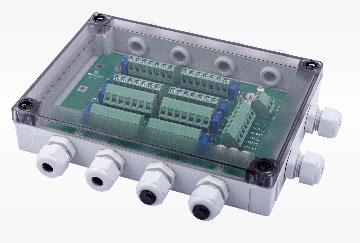

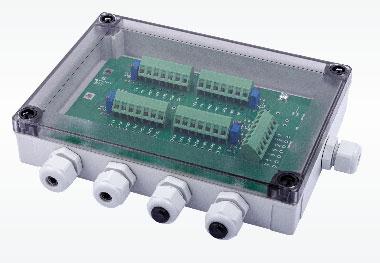

BOÎTES DE JONCTION EN ABS

CE41N/NR CE81PN/PNR CIP67N C41N/NR

Boîtes de jonction en ABS avec carte d’égalisation ou carte de jonction parallèle

D1.5

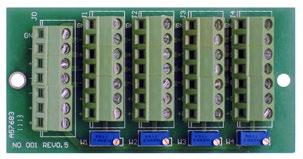

CARTES DE JONCTION POUR CAPTEURS DE PESAGE

HL6EQSN HL6N

Carte d’égalisation Carte de jonction parallèle

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

6

8

12

17

22

ISO

9001

ISO 14001

www.laumas.com


5

Notes CATALOGUE DE PRODUITS

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


6

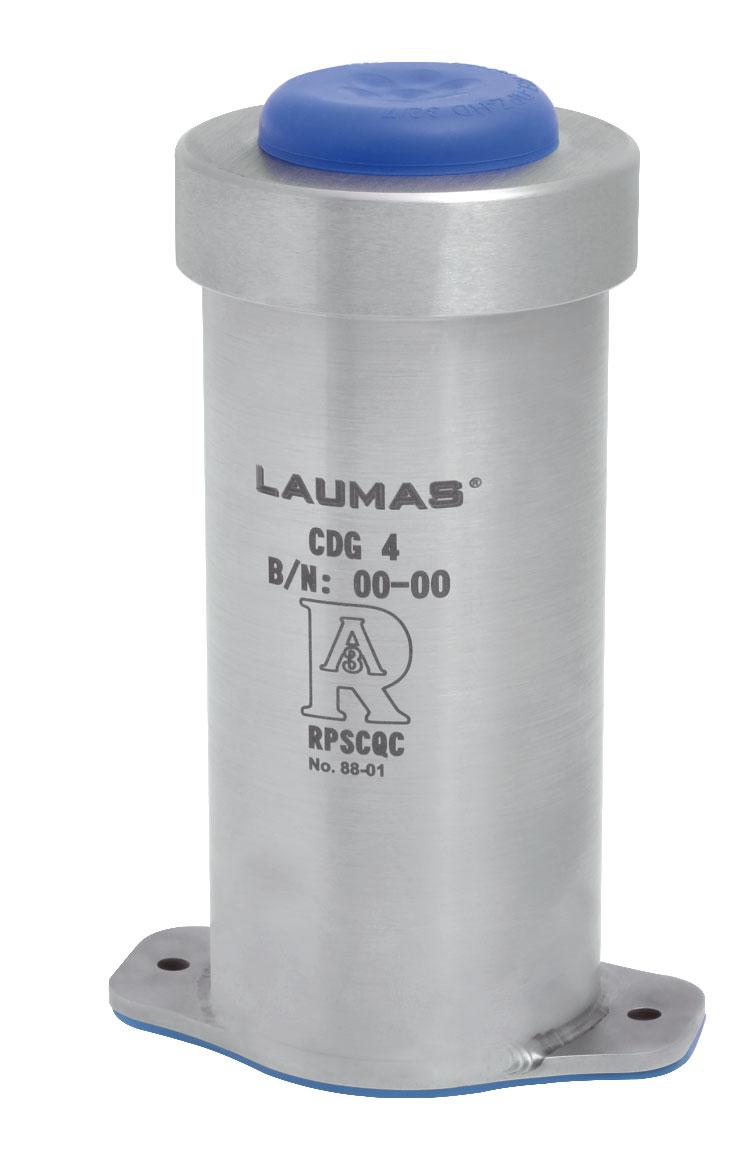

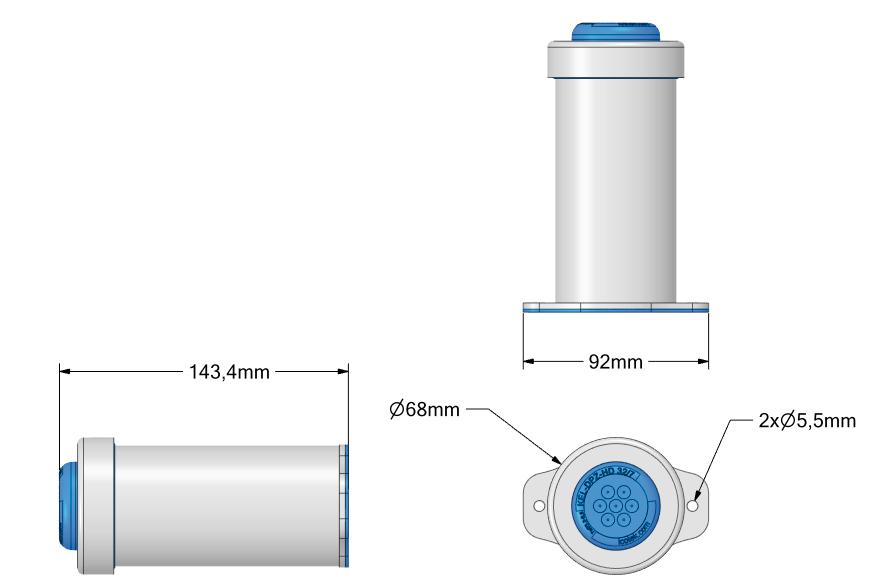

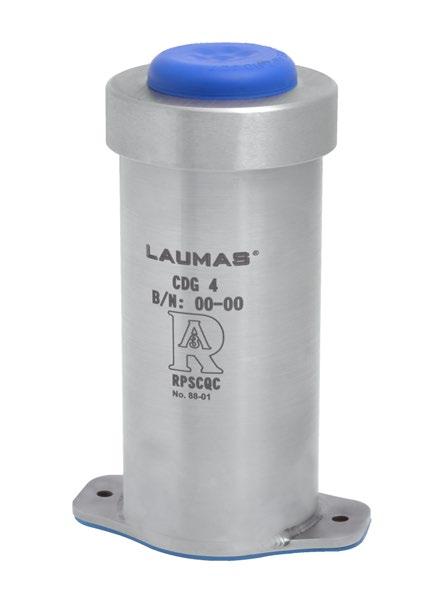

CDG 3A Boîtes de jonction hygiéniques

descRiPtion

code

Carte d’égalisation

CDG4EQ3A

Carte de jonction parallèle

CDG43A

Boîte de jonction hygiénique en acier inox AiSi 304. Conception cylindrique pour faciliter l’assainissement. Degré de protection iP68. Presse-étoupe hygiénique bleu pour passage jusqu’à 7 câbles. Dispositif hygiénique RPSCQC autorisé 3-A SSi. Température de fonctionnement: -20 °C +60 °C. Connexion jusqu’à 4 capteurs de pesage (4/6 fils). Deux vis M5 hygiéniques avec joint (incluses dans la fourniture). ceRtiFicAtions Équivalent du marquage CE pour le Royaume-Uni norme américaine qui régit la conception, la production et l’utilisation des équipements sanitaires

R e v. 0 . 0

diMensions (mm)

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


7

CDG 3A Boîtes de jonction hygiéniques conneXions éLectRiques CDG4EQ3A CE41INOXP

CDG43A C41INOXP

GND -S +S -R -E +R +E

CL3

CL2

CL1 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

W1

W2

W3

W4

ConnExion CAPTEURS À 66 FILI FiLS COLLEGAMENTO CELLE A

EX -

EX + S+

CABLE À A4 4FiLS CAVOSoRTiE D'USCITA FILI CONCAPTEUR CELLA A 4 À FILI AVEC 4 FiLS SHIELD - SIGNAL + SIGNAL

GND -S +S -R -E +R +E

- EXCITATION + EXCITATION

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CL2

CL3 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CL4 GND -S +S -R -E +R +E

ConnExion CAPTEURS COLLEGAMENTO CELLEÀA 44 FiLS FILI

S-

GND -S +S -R -E +R +E

CL1

CL4

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CABLE À6 CAVOSoRTiE D'USCITA A FiLS 6 FILI CONCAPTEUR CELLA A 6ÀFILI AVEC 6 FiLS GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

SEX -

EX + S+

CABLE À 6A FiLS CAVOSoRTiE D'USCITA 6 FILI CON CELLA A 4ÀFILI AVEC CAPTEUR 4 FiLS GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

PRoceduRe d’égALisAtion (cdg4eq3A)

R e v. 0 . 0

ATTENTION! Pour les capteurs de pesage avec une sensibilité de 2 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.1 mV. Pour les capteurs de pesage avec une sensibilité de 3 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.15 mV. CDG4EQ3A: la carte est équipée d’un potentiomètre de 20 Ω pour chaque capteur de pesage. Exemple avec 4 capteurs de pesage et un poids étalon de 978 kg: 1. Tourner la vis de tous les potentiomètres dans le sens antihoraire pour les amener à 0 Ω. 2. Placer le poids étalon en correspondance du capteur de pesage CL1 et noter la valeur affichée à l’écran; répéter l’opération pour tous les capteurs de pesage. Exemple: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Régler les potentiomètres relatifs aux valeurs de poids les plus élevées (W1, W2, W4), en laissant inchangé celui relatif à la valeur la plus basse (W3). 4. Placer le poids étalon en correspondance du capteur de pesage CL1; régler le potentiomètre W1 pour modifier la valeur affichée sur l’écran de 1008 kg à 973 kg. 5. Placer le poids étalon en correspondance du capteur de pesage CL2; régler le potentiomètre W2 pour modifier la valeur affichée sur l’écran de 998 kg à 973 kg. 6. Placer le poids étalon en correspondance du capteur de pesage CL4; régler le potentiomètre W4 pour modifier la valeur affichée sur l’écran de 985 kg à 973 kg. 7. Placer le poids étalon en correspondance du capteur de pesage CL3 et notez la valeur affichée à l’écran, par exemple 966 kg. 8. Placer le poids étalon en correspondance de CL1 et régler le potentiomètre W1 jusqu’à afficher 966 kg. 9. Placer le poids étalon en correspondance de CL2 et régler le potentiomètre W2 jusqu’à afficher 966 kg. 10. Placer le poids étalon en correspondance de CL4 et régler le potentiomètre W4 jusqu’à afficher 966 kg. 11. Placer le poids étalon en correspondance de CL3 et noter la valeur affichée à l’écran, par exemple 962 kg. 12. Répéter la procédure plusieurs fois jusqu’à ce que l’écran affiche la même valeur de poids pour les quatre capteurs de pesage. 13. Retirer le poids étalon et réinitialiser la tare, puis placer le poids étalon au centre et étalonner l’instrument (voir le manuel d’utilisation de l’instrument).

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


8

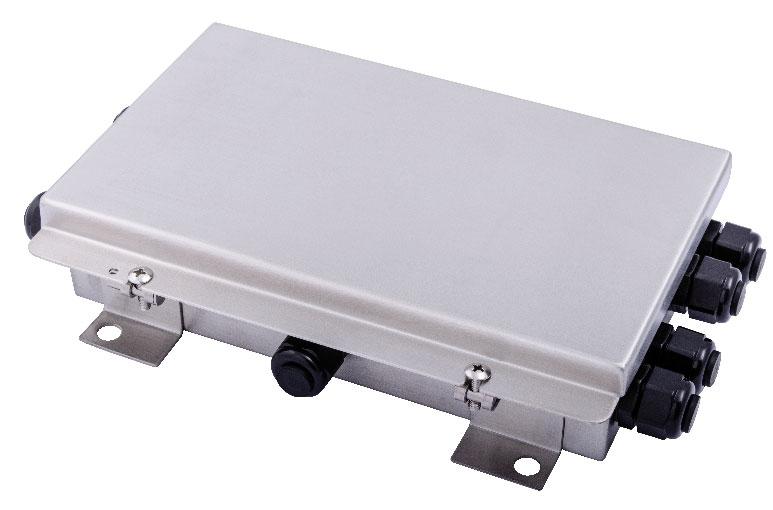

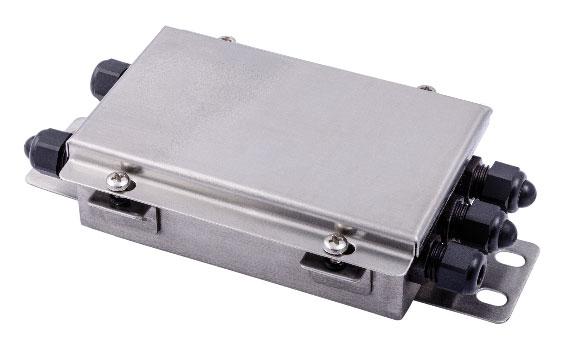

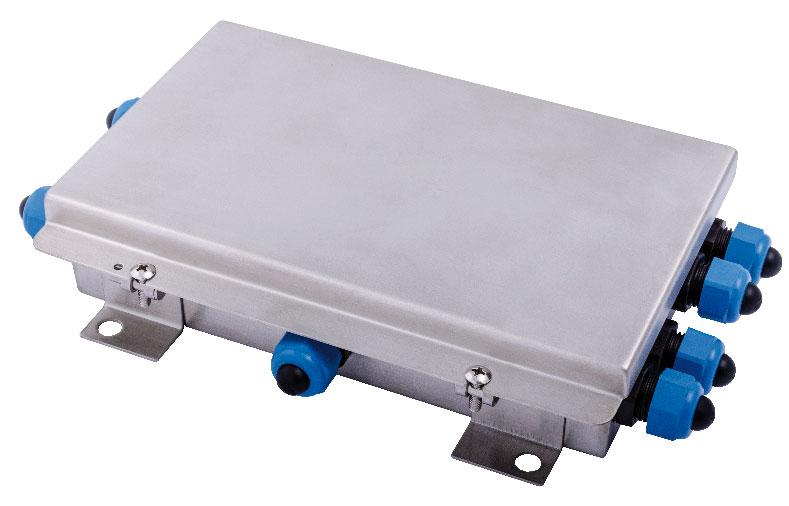

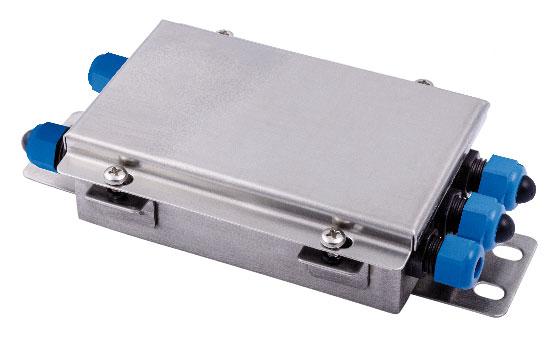

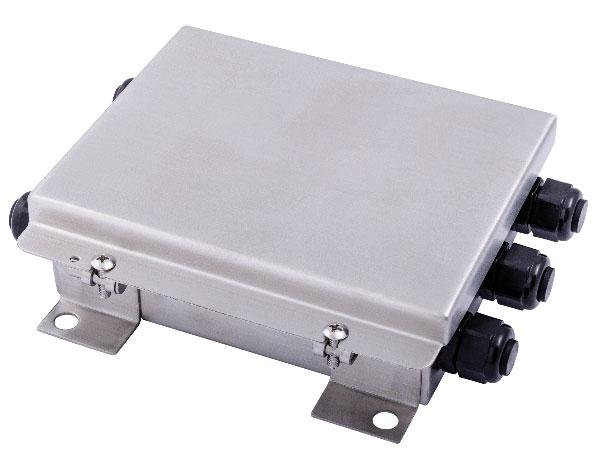

BOÎTES DE JONCTION ACIER INOX AISI 304

BOÎTE DE JONCTION EN ACIER INOX AISI 304 DEGRÉ DE PROTECTION IP67 TEMPÉRATURE DE FONCTIONNEMENT: -20 °C +60 °C CONNEXION DES CAPTEURS DE PESAGE À 4/6 FILS BORNE DE MISE À LA TERRE DESCRIPTION

CODE

CARTE D’ÉGALISATION

Connexion jusqu’à 4 capteurs de pesage. 4+1 presse étoupes en polyamide M16x1.5 - bouchons. Dispositif de protection contre la foudre et les chocs électriques.

CE41INOX

Connexion jusqu’à 8 capteurs de pesage. 8+1 presse étoupes en polyamide M16x1.5 - bouchons. Dispositif de protection contre la foudre et les chocs électriques.

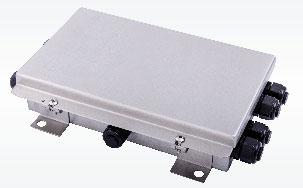

CE81INOX

Connexion jusqu’à 4 capteurs de pesage. 4+1 presse étoupes en polyamide M12x1.5 - bouchons.

CE41INOXP

CARTE DE JONCTION PARALLÈLE

Connexion jusqu’à 4 capteurs de pesage. 4+1 presse étoupes en polyamide M12x1.5 - bouchons.

C41INOXP

CERTIFICATIONS

Re v. 0 . 0

Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


9

BOÎTES DE JONCTION ACIER INOX AISI 304 DIMENSIONS (mm)

CE41INOX

CE81INOX

CE41INOX - CE41ATEX

4x Ø8

43

42

CE81INOX - CE81ATEX

147

4x Ø8

112

135

142

128 144

149

8+1 M16x1.5

4+1 M16x1.5

200 CE41INOXP - C41INOXP

42

CE41INOXP - C41INOXP - CE41PATEX

90

6.5

20

4+1 M12x1.5

160

Re v. 0 . 0

176

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


10

BOÎTES DE JONCTION ACIER INOX AISI 304 CONNEXIONS ÉLECTRIQUES

CE41INOX CE41INOX

D4

D5

D6

W3

CL3

D6

-E -R -S

+S+R+E

GND

+E +R +S GND -S -R -E

D5

+E +R +S GND -S -R -E

D4

W4

W4

W5

W6

W7

W8

-E -R -S GND +S +R +E

D3

CONNEXION COLLEGAMENTO CAPTEURS FILS CELLE A À 66 FILI

EX -

EX -

SEX +

S-

S+

S+

S-

-E -R -S GND +S +R +E

D2

W2

W3

CONNEXION CAPTEURS À 6AFILS COLLEGAMENTO CELLE 6 FILI

EX -

D1

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

W1

CL1

D3

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

W1

-E -R -S GND +S +R +E

D2

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

D1

CL4

-E -R -S GND +S +R +E

W2

CL2

-E -R -S GND +S +R +E

CE81INOX CE81INOX

S+ EX +

EX +

CONNEXION COLLEGAMENTO CAPTEURS 4 FILS CELLE A 4ÀFILI

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

CONNEXION CAPTEURS À 4AFILS COLLEGAMENTO CELLE 4 FILI SEX -

-E -R -S GND +S +R +E

EX +

S+ EX -

EX -

- SIGNAL SHIELD + SIGNAL

CABLE SORTIE À 6 FILS CAVO D'USCITA A 6 FILI AVEC CAPTEUR À 66 FILI FILS CON CELLA A

CABLE SORTIE À 6 FILS CAVO D'USCITA A 6 FILI AVEC CAPTEUR À 44 FILI FILS CON CELLA A

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

- EXCITATION - Ref./Sense - SIGNAL SHIELD + SIGNAL + Ref./Sense + EXCITATION

- EXCITATION - Ref./Sense - SIGNAL SHIELD + SIGNAL + Ref./Sense + EXCITATION

Re v. 0 . 0

+ EXCITATION

EX +

EX +

- EXCITATION

-E -R -S GND +S +R +E

S-

S+

S+

S-

CABLE SORTIE À 4 FILS CAVO D'USCITA A 4 FILI AVECCON CAPTEUR FILS CELLA À A 4 FILI

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


11

BOÎTES DE JONCTION ACIER INOX AISI 304 CONNEXIONS ÉLECTRIQUES CE41INOXP CE41INOXP

C41INOXP C41INOXP CL1

GND -S +S -R -E +R +E

CL3

CL2

CL4

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

W1

W2

W3

W4

CONNEXION CAPTEURS COLLEGAMENTO CELLE ÀA 66 FILS FILI

EX -

EX + S+

CABLE À 4A FILS CAVOSORTIE D'USCITA 4 FILI AVEC CAPTEUR 4 FILS CON CELLA A 4ÀFILI SHIELD - SIGNAL + SIGNAL

GND -S +S -R -E +R +E

- EXCITATION + EXCITATION

GND -S +S -R -E +R +E

CL2

CL3

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CL4 GND -S +S -R -E +R +E

CONNEXION CAPTEURS COLLEGAMENTO CELLEÀA 44 FILS FILI

S-

GND -S +S -R -E +R +E

CL1 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CABLE À 6A FILS CAVOSORTIE D'USCITA 6 FILI AVEC CAPTEUR 6 FILS CON CELLA A 6ÀFILI GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

SEX -

EX + S+

CABLE À 6A FILS CAVOSORTIE D'USCITA 6 FILI AVEC CAPTEUR 4 FILS CON CELLA A 4ÀFILI GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

PROCEDURE D’ÉGALISATION ATTENTION!

Pour les capteurs de pesage avec une sensibilité de 2 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.1 mV.

Re v. 0 . 0

Pour les capteurs de pesage avec une sensibilité de 3 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.15 mV. La carte est équipée d’un potentiomètre de 20 Ω pour chaque capteur de pesage.

Exemple avec 4 capteurs de pesage et un poids étalon de 978 kg: 1. Tourner la vis de tous les potentiomètres dans le sens antihoraire pour les amener à 0 Ω. 2. Placer le poids étalon en correspondance du capteur de pesage CL1 et noter la valeur affichée à l’écran; répéter l’opération pour tous les capteurs de pesage. Exemple: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Régler les potentiomètres relatifs aux valeurs de poids les plus élevées (W1, W2, W4), en laissant inchangé celui relatif à la valeur la plus basse (W3). 4. Placer le poids étalon en correspondance du capteur de pesage CL1; régler le potentiomètre W1 pour modifier la valeur affichée sur l’écran de 1008 kg à 973 kg. 5. Placer le poids étalon en correspondance du capteur de pesage CL2; régler le potentiomètre W2 pour modifier la valeur affichée sur l’écran de 998 kg à 973 kg. 6. Placer le poids étalon en correspondance du capteur de pesage CL4; régler le potentiomètre W4 pour modifier la valeur affichée sur l’écran de 985 kg à 973 kg. 7. Placer le poids étalon en correspondance du capteur de pesage CL3 et notez la valeur affichée à l’écran, par exemple 966 kg. 8. Placer le poids étalon en correspondance de CL1 et régler le potentiomètre W1 jusqu’à afficher 966 kg. 9. Placer le poids étalon en correspondance de CL2 et régler le potentiomètre W2 jusqu’à afficher 966 kg. 10. Placer le poids étalon en correspondance de CL4 et régler le potentiomètre W4 jusqu’à afficher 966 kg. 11. Placer le poids étalon en correspondance de CL3 et noter la valeur affichée à l’écran, par exemple 962 kg. 12. Répéter la procédure plusieurs fois jusqu’à ce que l’écran affiche la même valeur de poids pour les quatre capteurs de pesage. 13. Retirer le poids étalon et réinitialiser la tare, puis placer le poids étalon au centre et étalonner l’instrument (voir le manuel d’utilisation de l’instrument). La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


12

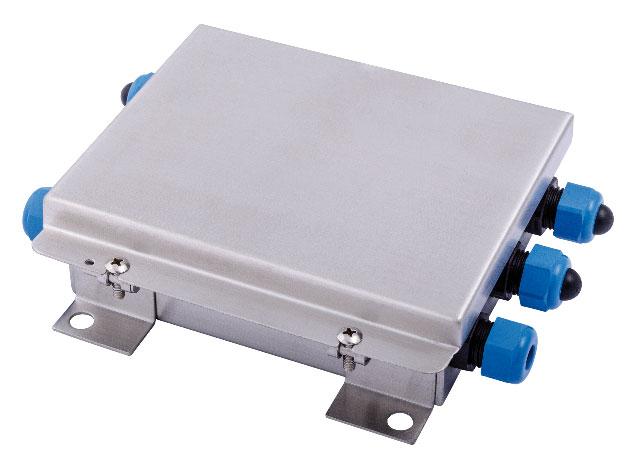

BOÎTES DE JONCTION ATEX/IECEx ACIER INOX AISI 304 II 1G Ex ia IIC T4 II 1D Ex ta IIIC T85°C

-20 °C ≤ Tamb +60 °C -20 °C ≤ Tamb +60 °C

BOÎTE DE JONCTION EN ACIER INOX AISI 304 DEGRÉ DE PROTECTION IP67 CONNEXION DES CAPTEURS DE PESAGE À 4/6 FILS BORNE DE MISE À LA TERRE

DESCRIPTION

CODE

CARTE D’ÉGALISATION

Connexion jusqu’à 4 capteurs de pesage. 4+1 presse étoupes en polyamide M16x1.5 - bouchons.

CE41ATEX

Connexion jusqu’à 8 capteurs de pesage. 8+1 presse étoupes en polyamide M16x1.5 - bouchons.

CE81ATEX

Connexion jusqu’à 4 capteurs de pesage. 4+1 presse étoupes en polyamide M12x1.5 - bouchons.

CE41PATEX

CERTIFICATIONS ATEX/IECEx (zones 1-21) Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni CERTIFICATIONS SUR DEMANDE

R e v. 0. 0

Conforme aux normes de l’Union Douanière Eurasienne qui permet l’usage en atmosphère explosible Conforme aux normes du marché Chinois pour les atmosphères explosibles

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


13

BOÎTES DE JONCTION ATEX/IECEx ACIER INOX AISI 304 INSTALLATION ET ENTRETIEN

Connectez les boîtes de jonction au réseau de terre. Utilisez des câbles avec une section appropriée conformément à la norme technique EN60079-14:2014. Pour les boîtes de jonction installées dans des zones dangereuses utiliser les barrières certifiées ATEX Ex ia placées dans une zone de sécurité.

Nettoyez régulièrement la surface des boîtes de jonction avec un chiffon humide pour éviter l’accumulation de poussière. Remplacer la membrane du presse-étoupe si elle est endommagée pour éviter que le gaz ou la poussière ne pénètrent à l’intérieur de la boîte de jonction.

DIMENSIONS (mm)

CE81ATEX CE81INOX - CE81ATEX

4x Ø8

43

42

CE41INOX - CE41ATEX CE41ATEX

147

4x Ø8

112

135

142

128 144

149

8+1 M16x1.5

4+1 M16x1.5

200

42

CE41PATEX CE41INOXP - C41INOXP - CE41PATEX

90

6.5

20

4+1 M12x1.5

160

R e v. 0. 0

176

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


14

BOÎTES DE JONCTION ATEX/IECEx ACIER INOX AISI 304 CONNEXIONS ÉLECTRIQUES

CAVO D'USCITA CE41ATEX - CE81ATEX CÂBLE DE SORTIE: CE41ATEX - CE81ATEX

SHIELD

7766Pac

2

7761ac

4

AREA PERICOLOSA ZONE DANGEREUSE

2 1

4 3

+ SIGNAL + Ref./Sense + EXCITATION

- Ref./Sense - EXCITATION + EXCITATION + Ref./Sense + SIGNAL - SIGNAL

1

3

- EXCITATION - Ref./Sense - SIGNAL

-E -R -S GND +S +R +E

Collegare alla rete Connectez audi terra dell'impianto a sicurezza réseau de terre du intrinseca

AREADE SICURA ZONE SÉCURITÉ

système de sécurité intrinsèque

CE41ATEX CE41INOX - CE41ATEX

CE81ATEX CE81INOX - CE81ATEX

D3

D4

D5

D6

W3

CL3

D6

W4

-E -R -S

+S+ R+E

GND

+E +R +S GND -S -R -E

D5

W4

W3

W5

W6

W7

W8

-E -R -S GND +S +R +E

D2

-E -R -S GND +S +R +E

D1

W2

+E +R +S GND -S -R -E

D4

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

W1

CL1

D3

CL4

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

W1

-E -R -S GND +S +R +E

D2

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

D1

W2

CL2

-E -R -S GND +S +R +E

CONNEXION COLLEGAMENTO CAPTEURS À 6 FILS CELLE A 6 FILI

COLLEGAMENTO CELLEÀA66FILS FILI CONNEXION CAPTEURS

EX + S-

S+

S+

S-

-E -R -S GND +S +R +E

EX -

EX -

SEX -

S+ EX +

EX +

CONNEXION COLLEGAMENTO CAPTEURS À FILI 4 FILS CELLE A 4

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

CONNEXION CAPTEURS COLLEGAMENTO CELLEÀA44FILS FILI SEX -

-E -R -S GND +S +R +E

EX +

S+ EX -

EX -

R e v. 0. 0

- EXCITATION

-E -R -S GND +S +R +E

LAUMAS S.r.l. Fax: (+39) 0521 681091

- SIGNAL SHIELD + SIGNAL + EXCITATION

• •

EX +

EX +

CON CELLA A 4 FILI

CÂBLE SORTIE À 6 FILS CAVO D'USCITA 6 FILI AVEC CAPTEUR À 6AFILS

CÂBLE SORTIE À 6 FILS CAVO D'USCITA 6 FILI AVEC CAPTEUR À 4AFILS

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

CON CELLA A 6 FILI

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

- EXCITATION - Ref./Sense - SIGNAL SHIELD + SIGNAL + Ref./Sense + EXCITATION

S-

S+

S+

S-

CÂBLE SORTIE À 4 FILS CAVO D'USCITA 4 FILI AVEC CAPTEUR À 4AFILS

CON CELLA A 4 FILI

- EXCITATION - Ref./Sense - SIGNAL SHIELD + SIGNAL + Ref./Sense + EXCITATION

ISO

9001

ISO 14001

www.laumas.com


15

BOÎTES DE JONCTION ATEX/IECEx ACIER INOX AISI 304 CONNEXIONS ÉLECTRIQUES

CÂBLE DE SORTIE: CEP41ATEX CAVO D'USCITA CE41PATEX

AREA PERICOLOSA ZONE DANGEREUSE

AREA ZONESICURA DE SÉCURITÉ

2

4

7761ac

2 1

4 3

7766Pac

- Ref./Sense - EXCITATION + EXCITATION + Ref./Sense + SIGNAL - SIGNAL

1

- SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

3

GND -S +S -R -E +R +E

SHIELD

Collegare alla rete terra Connectez au Connectez audiréseau sol du dell'impianto a sicurezza de terre duà sécurité système système intrinseca intrinsèque. de sécurité intrinsèque

CE41PATEX CE41PATEX CL1 GND -S +S -R -E +R +E

CL2 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

W1

W2

W3

W4

CONNEXION CAPTEURS À 6 FILS COLLEGAMENTO CELLE A 6 FILI

COLLEGAMENTO CELLE A 4 À FILI CONNEXION CAPTEURS 4 FILS

S-

GND -S +S -R -E +R +E

EX -

EX + S+

CABLE CAVO SORTIE À 4 FILS D'USCITA A 4 FILI AVEC CAPTEUR ÀA 4 4FILS CON CELLA FILI SHIELD - SIGNAL + SIGNAL

GND -S +S -R -E +R +E

- EXCITATION

GND -S +S -R -E +R +E

SEX -

EX + S+

CABLE SORTIE À 6 FILS CAVO D'USCITA A 6 FILI AVEC CAPTEUR À 6 FILS CON CELLA A 6 FILI GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

CABLE SORTIE À 6 FILS

CAVO D'USCITA A 6 FILI AVEC CAPTEUR CON CELLA A 4 FILIÀ 4 FILS GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

R e v. 0. 0

+ EXCITATION

CL4

CL3

GND -S +S -R -E +R +E

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


16

BOÎTES DE JONCTION ATEX/IECEx ACIER INOX AISI 304 PROCEDURE D’ÉGALISATION

ATTENTION!

Pour les capteurs de pesage avec une sensibilité de 2 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.1 mV. Pour les capteurs de pesage avec une sensibilité de 3 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.15 mV.

La carte est équipée d’un potentiomètre de 20 Ω pour chaque capteur de pesage.

R e v. 0. 0

Exemple avec 4 capteurs de pesage et un poids étalon de 978 kg: 1. Tourner la vis de tous les potentiomètres dans le sens antihoraire pour les amener à 0 Ω. 2. Placer le poids étalon en correspondance du capteur de pesage CL1 et noter la valeur affichée à l’écran; répéter l’opération pour tous les capteurs de pesage. Exemple: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Régler les potentiomètres relatifs aux valeurs de poids les plus élevées (W1, W2, W4), en laissant inchangé celui relatif à la valeur la plus basse (W3). 4. Placer le poids étalon en correspondance du capteur de pesage CL1; régler le potentiomètre W1 pour modifier la valeur affichée sur l’écran de 1008 kg à 973 kg. 5. Placer le poids étalon en correspondance du capteur de pesage CL2; régler le potentiomètre W2 pour modifier la valeur affichée sur l’écran de 998 kg à 973 kg. 6. Placer le poids étalon en correspondance du capteur de pesage CL4; régler le potentiomètre W4 pour modifier la valeur affichée sur l’écran de 985 kg à 973 kg. 7. Placer le poids étalon en correspondance du capteur de pesage CL3 et notez la valeur affichée à l’écran, par exemple 966 kg. 8. Placer le poids étalon en correspondance de CL1 et régler le potentiomètre W1 jusqu’à afficher 966 kg. 9. Placer le poids étalon en correspondance de CL2 et régler le potentiomètre W2 jusqu’à afficher 966 kg. 10. Placer le poids étalon en correspondance de CL4 et régler le potentiomètre W4 jusqu’à afficher 966 kg. 11. Placer le poids étalon en correspondance de CL3 et noter la valeur affichée à l’écran, par exemple 962 kg. 12. Répéter la procédure plusieurs fois jusqu’à ce que l’écran affiche la même valeur de poids pour les quatre capteurs de pesage. 13. Retirer le poids étalon et réinitialiser la tare, puis placer le poids étalon au centre et étalonner l’instrument (voir le manuel d’utilisation de l’instrument).

La S o c i é té se ré se r ve l e d roi t d e fai re d e s c h a n ge m e n t s a ux d o n n é e s te c h n i q u e s, d e s s i n s e t i m a ge s s a n s p ré a v i s.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


17

BOÎTES DE JONCTION ABS

BOÎTE DE JONCTION EN ABS DEGRÉ DE PROTECTION IP67 TEMPÉRATURE DE FONCTIONNEMENT: -20 °C +60 °C CONNEXION DES CAPTEURS DE PESAGE À 4/6 FILS DESCRIPTION

CODE

CARTE D’ÉGALISATION

Connexion jusqu’à 4 capteurs de pesage. CE41N CE41NR

4+1 presse étoupes en polyamide M16x1.5 - bouchons. 4+1 raccords en PVC pour gaine.

Connexion jusqu’à 8 capteurs de pesage. Dispositif de protection contre la foudre et les chocs électriques. Borne de mise à la terre.

8+2 presse étoupes en polyamide M16x1.5 - bouchons. 8+2 raccords en PVC pour gaine.

CE81PN CE81PNR

CARTE DE JONCTION PARALLÈLE

Connexion jusqu’à 4 capteurs de pesage.

CIP67N

Connexion jusqu’à 4 capteurs de pesage. C41N C41NR

4+1 presse étoupes en polyamide M16x1.5 - bouchons. 4+1 raccords en PVC pour gaine.

CERTIFICATIONS

R e v. 0 . 0

Conforme aux normes de l’Union Douanière Eurasienne Équivalent du marquage CE pour le Royaume-Uni

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


18

BOÎTES DE JONCTION ABS

25

21

DIMENSIONS (mm)

130

113

4x Ø4.5

163 180

35

CONNEXIONS ÉLECTRIQUES POUR CONNECTER À L’INSTRUMENT UTILISER: Connexion à 4 fils: câble blindé à 4 conducteurs section minimale 0.5 mm². Connexion à 6 fils: câble blindé à 6 conducteurs section minimale 0.2 mm².

CE41N - CE41NR CONNEXION CAPTEURSCELLE À 6 FILS A 6 FILI COLLEGAMENTO SH + SIG – SIG – REF + REF + EX – EX

– EX + EX + REF – REF – SIG + SIG SH

V – EX + EX + REF – REF – SIG + SIG SH

V

– EX + EX + REF – REF – SIG + SIG SH

V – EX + EX + REF – REF – SIG + SIG SH

V

CABLE SORTIE À 4 FILSA 4 FILI CAVO D'USCITA AVEC CAPTEUR CON CELLAÀA4 FILS 4 FILI SCHERMO + SEGNALE – SEGNALE

SH + SIG – SIG – REF + REF + EX – EX

S-

COLLEGAMENTO CONNEXION CAPTEURSCELLE À 4 FILS A 4 FILI SH + SIG – SIG – REF + REF + EX – EX

CABLE SORTIE À 6 FILSA 6 FILI CAVO D'USCITA AVEC CAPTEUR 6 FILS CON CELLAÀ A 6 FILI SH + SIG – SIG – REF + REF + EX – EX

EX-

SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

S+ EX+

EX-

S-

CABLE SORTIE À 6 FILSA 6 FILI CAVO D'USCITA AVEC CAPTEUR À 4 FILS

CON CELLA A 4 FILI

SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

R e v. 0 . 0

+ ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

S+ EX+

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


19

BOÎTES DE JONCTION ABS CONNEXIONS ÉLECTRIQUES

– EX + EX + REF – REF – SIG + SIG SH – EX + EX + REF – REF – SIG + SIG SH

V

– EX + EX + REF – REF – SIG + SIG SH

V

– EX + EX + REF – REF – SIG + SIG SH

CE81PN - CE81PNR

– EX + EX + REF – REF – SIG + SIG SH

CAVO D'USCITA CABLE SORTIE À 4 FILS A 4 FILI AVEC CAPTEUR 4 FILS CON CELLAÀ A 4 FILI SCHERMO + SEGNALE – SEGNALE

SH + SIG – SIG – REF + REF + EX – EX

SH + SIG – SIG – REF + REF + EX – EX

V

V

SH + SIG – SIG – REF + REF + EX – EX

EX-

S-

SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

S+ EX+

EX-

S-

CAVO D'USCITA CABLE SORTIE À 6 FILSA 6 FILI AVEC CAPTEUR 4 FILS CON CELLAÀ A 4 FILI SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

R e v. 0 . 0

+ ALIMENTAZIONE – ALIMENTAZIONE

EX+

SH + SIG – SIG – REF + REF + EX – EX

CAVO D'USCITA CABLE SORTIE À 6 FILSA 6 FILI AVEC CAPTEUR CON CELLAÀA6 FILS 6 FILI SH + SIG – SIG – REF + REF + EX – EX

S+

COLLEGAMENTO CONNEXION CAPTEURSCELLE À 4 FILS A 4 FILI

– EX + EX + REF – REF – SIG + SIG SH

– EX + EX + REF – REF – SIG + SIG SH

V

V

V – EX + EX + REF – REF – SIG + SIG SH

V

CONNEXION CAPTEURS CELLE À 6 FILS A 6 FILI COLLEGAMENTO

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


20

BOÎTES DE JONCTION ABS CONNEXIONS ÉLECTRIQUES

CIP67N - C41N - C41NR

CAVO D'USCITA CABLE SORTIE À 4 FILS A 4 FILI AVEC CAPTEUR 4 FILS CON CELLAÀ A 4 FILI SCHERMO + SEGNALE – SEGNALE

SH + SIG – SIG – REF + REF + EX – EX

SH + SIG – SIG – REF + REF + EX – EX

– EX + EX + REF – REF – SIG + SIG SH – EX + EX + REF – REF – SIG + SIG SH

– EX + EX + REF – REF – SIG + SIG SH

– EX + EX + REF – REF – SIG + SIG SH

COLLEGAMENTO CONNEXION CAPTEURS CELLE À 6 FILS A 6 FILI

EX-

S-

CONNEXION CAPTEURS CELLE À 4 FILS A 4 FILI COLLEGAMENTO SH + SIG – SIG – REF + REF + EX – EX

CAVO D'USCITA CABLE SORTIE À 6 FILS A 6 FILI AVEC CAPTEUR 6 FILS CON CELLAÀ A 6 FILI SH + SIG – SIG – REF + REF + EX – EX

EX+

SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

S+ EX+

EX-

S-

CAVO D'USCITA CABLE SORTIE À 6 FILS A 6 FILI AVEC CAPTEUR 4 FILS CON CELLAÀ A 4 FILI SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

R e v. 0 . 0

+ ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

S+

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


21

BOÎTES DE JONCTION ABS PROCEDURE D’ÉGALISATION

ATTENTION!

Pour les capteurs de pesage avec une sensibilité de 2 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.1 mV.

Pour les capteurs de pesage avec une sensibilité de 3 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.15 mV.

La carte est équipée d’un potentiomètre de 50 Ω pour chaque capteur de pesage. PROCEDURE AVEC TESTEUR (échelle en mV et VDC): Exemple avec 4 capteurs de pesage et un poids étalon de 978 kg: 1. Vérifier que la valeur de tension mesurée sur le point d’essai V est de 0 mV ; éventuellement, régler les potentiomètres jusqu’à ce que on obtient la valeur correcte. 2. Placer le poids étalon en correspondance de chaque capteur de pesage et noter chaque fois le poids indiqué sur l’écran. Exemple: 1008 kg, 998 kg, 973 kg et 985 kg. 3. Mesurer la tension d’alimentation entre les bornes +EX et -EX. Exemple: 4.87 VDC. 4. Régler les potentiomètres relatifs aux valeurs de poids les plus élevées, en laissant inchangé celui relatif à la valeur la plus basse; la valeur en mV qui doit être mesurée sur les respectifs points d’essai est donnée par la formule suivante: [(valeur capteur à régler - valeur capteur la plus basse) ÷ valeur capteur la plus basse] x valeur tension d’alimentation x 1000 [(1008 - 973) ÷ 973] x 4.87 x 1000 = 175 mV [(998 - 973) ÷ 973] x 4.87 x 1000 = 125 mV [(985 - 973) ÷ 973] x 4.87 x 1000 = 60 mV 5. Régler les potentiomètres des trois capteurs de pesage jusqu’à obtenir respectivement les valeurs suivantes: 175 mV, 125 mV, 60 mV. 6. Placer le poids étalon en correspondance de chaque capteur de pesage, maintenant l’écran doit indiquer la même valeur de poids. 7. Retirer le poids étalon et réinitialiser la tare, puis placer le poids étalon au centre et étalonner l’instrument (voir le manuel d’utilisation de l’instrument).

R e v. 0 . 0

PROCEDURE SANS TESTEUR: Exemple avec 4 capteurs de pesage et un poids étalon de 978 kg: 1. Tourner la vis de tous les potentiomètres dans le sens antihoraire pour les amener à 0 Ω. 2. Placer le poids étalon en correspondance du capteur de pesage CL1 et noter la valeur affichée à l’écran; répéter l’opération pour tous les capteurs de pesage. Exemple: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Régler les potentiomètres relatifs aux valeurs de poids les plus élevées (W1, W2, W4), en laissant inchangé celui relatif à la valeur la plus basse (W3). 4. Placer le poids étalon en correspondance du capteur de pesage CL1; régler le potentiomètre W1 pour modifier la valeur affichée sur l’écran de 1008 kg à 973 kg. 5. Placer le poids étalon en correspondance du capteur de pesage CL2; régler le potentiomètre W2 pour modifier la valeur affichée sur l’écran de 998 kg à 973 kg. 6. Placer le poids étalon en correspondance du capteur de pesage CL4; régler le potentiomètre W4 pour modifier la valeur affichée sur l’écran de 985 kg à 973 kg. 7. Placer le poids étalon en correspondance du capteur de pesage CL3 et notez la valeur affichée à l’écran, par exemple 966 kg. 8. Placer le poids étalon en correspondance de CL1 et régler le potentiomètre W1 jusqu’à afficher 966 kg. 9. Placer le poids étalon en correspondance de CL2 et régler le potentiomètre W2 jusqu’à afficher 966 kg. 10. Placer le poids étalon en correspondance de CL4 et régler le potentiomètre W4 jusqu’à afficher 966 kg. 11. Placer le poids étalon en correspondance de CL3 et noter la valeur affichée à l’écran, par exemple 962 kg. 12. Répéter la procédure plusieurs fois jusqu’à ce que l’écran affiche la même valeur de poids pour les quatre capteurs de pesage. 13. Retirer le poids étalon et réinitialiser la tare, puis placer le poids étalon au centre et étalonner l’instrument (voir le manuel d’utilisation de l’instrument).

La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


22

HL6EQSN - HL6N CARTES DE JONCTION POUR CAPTEURS DE PESAGE

DESCRIPTION

CODE

CARTE D’ÉGALISATION

Connexion jusqu’à 4 capteurs de pesage (4/6 fils). Température de fonctionnement: -20 °C +60 °C.

HL6EQSN

CARTE DE JONCTION PARALLÈLE

Connexion jusqu’à 4 capteurs de pesage (4/6 fils). Température de fonctionnement: -20 °C +60 °C.

HL6N

=

50

=

DIMENSIONS (mm)

92 100

CERTIFICATIONS

R e v. 0 . 0

Équivalent du marquage CE pour le Royaume-Uni

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


23

HL6EQSN - HL6N CARTES DE JONCTION POUR CAPTEURS DE PESAGE CONNEXIONS ÉLECTRIQUES

POUR CONNECTER À L’INSTRUMENT UTILISER: HL6EQSN: - Connexion à 4 fils: câble blindé à 4 conducteurs section minimale 0.5 mm². - Connexion à 6 fils: câble blindé à 6 conducteurs section minimale 0.2 mm². HL6N: - Connexion à 4 fils: câble blindé à 4 conducteurs section minimale 1 mm2. - Connexion à 6 fils: câble blindé à 6 conducteurs section minimale 0.2 mm2.

HL6EQSN HL6EQSN

HL6N HL6N CL1

GND -S +S -R -E +R +E

CL3

CL2 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

W1

W2

W3

W4

CONNEXION CAPTEURS FILS COLLEGAMENTO CELLE AÀ6 6 FILI

EX -

SHIELD - SIGNAL + SIGNAL

GND -S +S -R -E +R +E

EX + S+

CAVO D'USCITA FILI CABLE SORTIE À A44FILS CON CELLA A 4 À FILI AVEC CAPTEUR 4 FILS

- EXCITATION

CL2

CL3

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CL4 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

SEX -

EX + S+

CAVO D'USCITA FILI CABLE SORTIE ÀA66FILS CON CELLA A 6 À FILI AVEC CAPTEUR 6 FILS

CABLE SORTIE À A6 6FILS CAVO D'USCITA FILI CON CELLA A 4À FILI AVEC CAPTEUR 4 FILS

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

R e v. 0 . 0

+ EXCITATION

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CONNEXION CAPTEURS FILS COLLEGAMENTO CELLE AÀ4 4 FILI

S-

GND -S +S -R -E +R +E

CL1

CL4

GND -S +S -R -E +R +E

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


24

HL6EQSN - HL6N CARTES DE JONCTION POUR CAPTEURS DE PESAGE PROCEDURE D’ÉGALISATION

ATTENTION!

Pour les capteurs de pesage avec une sensibilité de 2 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.1 mV. Pour les capteurs de pesage avec une sensibilité de 3 mV/V, la différence entre les sensibilités ne doit pas être supérieure à 0.15 mV. La carte est équipée d’un potentiomètre de 20 Ω pour chaque capteur de pesage. PROCEDURE AVEC TESTEUR (échelle en mV et VDC): Exemple avec 4 capteurs de pesage et un poids étalon de 978 kg: 1. Vérifier que la valeur de tension mesurée sur le point d’essai V est de 0 mV ; éventuellement, régler les potentiomètres jusqu’à ce que on obtient la valeur correcte. 2. Placer le poids étalon en correspondance de chaque capteur de pesage et noter chaque fois le poids indiqué sur l’écran. Exemple: 1008 kg, 998 kg, 973 kg et 985 kg. 3. Mesurer la tension d’alimentation entre les bornes +EX et -EX. Exemple: 4.87 VDC. 4. Régler les potentiomètres relatifs aux valeurs de poids les plus élevées, en laissant inchangé celui relatif à la valeur la plus basse; la valeur en mV qui doit être mesurée sur les respectifs points d’essai est donnée par la formule suivante: [(valeur capteur à régler - valeur capteur la plus basse) ÷ valeur capteur la plus basse] x valeur tension d’alimentation x 1000 [(1008 - 973) ÷ 973] x 4.87 x 1000 = 175 mV [(998 - 973) ÷ 973] x 4.87 x 1000 = 125 mV [(985 - 973) ÷ 973] x 4.87 x 1000 = 60 mV 5. Régler les potentiomètres des trois capteurs de pesage jusqu’à obtenir respectivement les valeurs suivantes: 175 mV, 125 mV, 60 mV. 6. Placer le poids étalon en correspondance de chaque capteur de pesage, maintenant l’écran doit indiquer la même valeur de poids. 7. Retirer le poids étalon et réinitialiser la tare, puis placer le poids étalon au centre et étalonner l’instrument (voir le manuel d’utilisation de l’instrument).

R e v. 0 . 0

PROCEDURE SANS TESTEUR: Exemple avec 4 capteurs de pesage et un poids étalon de 978 kg: 1. Tourner la vis de tous les potentiomètres dans le sens antihoraire pour les amener à 0 Ω. 2. Placer le poids étalon en correspondance du capteur de pesage CL1 et noter la valeur affichée à l’écran; répéter l’opération pour tous les capteurs de pesage. Exemple: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Régler les potentiomètres relatifs aux valeurs de poids les plus élevées (W1, W2, W4), en laissant inchangé celui relatif à la valeur la plus basse (W3). 4. Placer le poids étalon en correspondance du capteur de pesage CL1; régler le potentiomètre W1 pour modifier la valeur affichée sur l’écran de 1008 kg à 973 kg. 5. Placer le poids étalon en correspondance du capteur de pesage CL2; régler le potentiomètre W2 pour modifier la valeur affichée sur l’écran de 998 kg à 973 kg. 6. Placer le poids étalon en correspondance du capteur de pesage CL4; régler le potentiomètre W4 pour modifier la valeur affichée sur l’écran de 985 kg à 973 kg. 7. Placer le poids étalon en correspondance du capteur de pesage CL3 et notez la valeur affichée à l’écran, par exemple 966 kg. 8. Placer le poids étalon en correspondance de CL1 et régler le potentiomètre W1 jusqu’à afficher 966 kg. 9. Placer le poids étalon en correspondance de CL2 et régler le potentiomètre W2 jusqu’à afficher 966 kg. 10. Placer le poids étalon en correspondance de CL4 et régler le potentiomètre W4 jusqu’à afficher 966 kg. 11. Placer le poids étalon en correspondance de CL3 et noter la valeur affichée à l’écran, par exemple 962 kg. 12. Répéter la procédure plusieurs fois jusqu’à ce que l’écran affiche la même valeur de poids pour les quatre capteurs de pesage. 13. Retirer le poids étalon et réinitialiser la tare, puis placer le poids étalon au centre et étalonner l’instrument (voir le manuel d’utilisation de l’instrument).

La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


25

D2 - ACCESSOIRES ET CÂBLAGES CATALOGUE DE PRODUITS

PAGE

D2.1

ALIMENTATEURS STABILISÉES

ALI

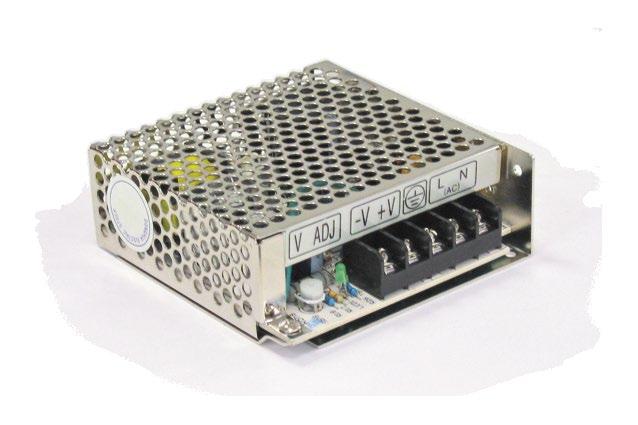

Alimentateurs stabilisées à sortie unique

27

ADPEALIM

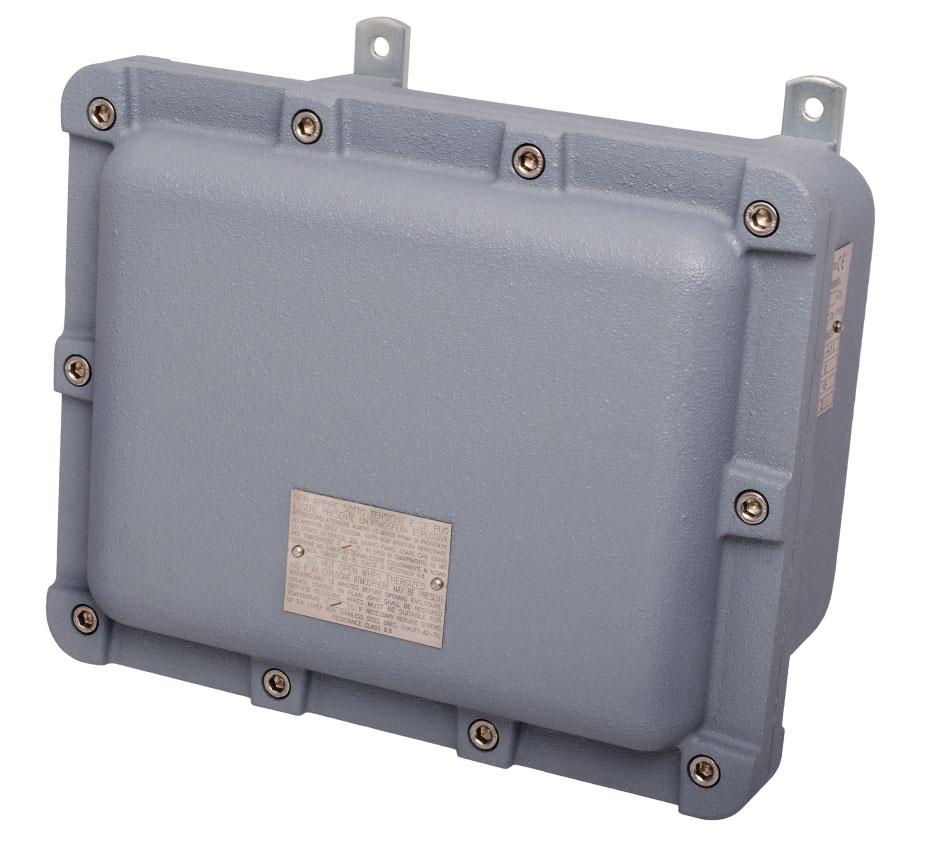

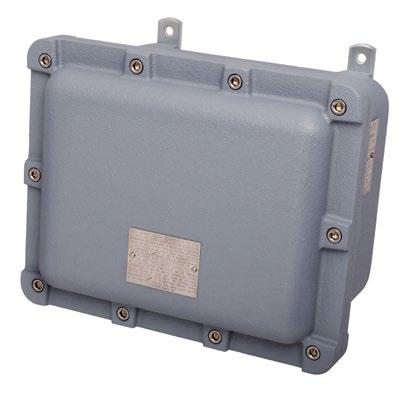

Alimentateur industriel en coffret antidéflagrant

29

D2.2

SIMULATEUR DE CAPTEUR DE PESAGE

SIMN

Simulateur analogique de signal de capteur de pesage

D2.3

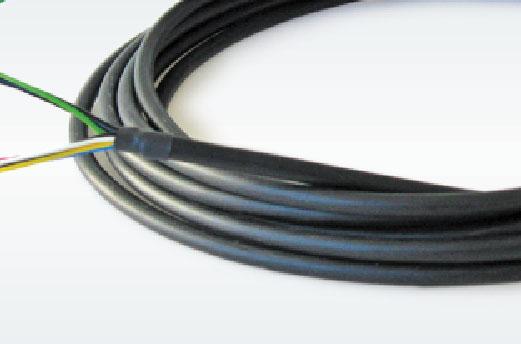

CÂBLES - GAINES - CÂBLAGES - COMMUTATEURS

CAVO6020S/ARM GUA3/5/6/10 ESTENSIONE5/10 COLCELLA/ COLSTRU/EC D2.4

31

POIDS ÉTALONS

PC

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

30

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

32

ISO

9001

ISO 14001

www.laumas.com


26

Notes CATALOGUE DE PRODUITS

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


27

ALI ALIMENTATION STABILISÉE À SORTIE UNIQUE (Switching)

Alimentation stabilisée à haut rendement Protection contre les courts-circuits Protection contre les surcharges Refroidissement par air a l’intérieur Montage sur plaque: trous de ø3.5 mm et M3

TENSION DE SORTIE

5 VDC ±2% 5A

12 VDC ±1% 1.3 A

24 VDC ±1% 2.1 A

24 VDC ±1% 6.5 A

TENSION D’ENTRÉE (*sélectionnable)

85÷264 VAC 47÷63 Hz

85÷132 VAC* 170÷264 VAC* 47÷63 Hz

85÷132 VAC* 170÷264 VAC* 47÷63 Hz

88÷132 VAC* 176÷264 VAC* 47÷63 Hz

PUISSANCE DE SORTIE

25 W

15.6 W

50.4 W

156 W

CHAMP DE RÉGLAGE DC

-10% +10%

-10% +10%

-10% +10%

-12% +16%

TEMPÉRATURE DE FONCTIONNEMENT HUMIDITÉ (RH)

-25 °C +70 °C 20% +90%

-10 °C +60 °C 20% +90%

-10 °C +60 °C 20% +90%

-10 °C +60 °C 20% +90%

TEMPÉRATURE DE STOCKAGE HUMIDITÉ (RH)

-40 °C +85 °C 10% +95%

-20 °C +85 °C 10% +95%

-20 °C +85 °C 10% +95%

-20 °C +85 °C 10% +95%

37 Hz

37 Hz

27 Hz

25 Hz

99x82x30 mm

100x97x38 mm

160x97x38 mm

200x110x50 mm

210 g

310 g

510 g

800 g

FRÉQUENCE DE COMMUTATION FIXE

DIMENSIONS

R e v. 0 . 0

POIDS

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


28

ALI ALIMENTATION STABILISÉE À SORTIE UNIQUE (Switching)

montage sur barre Oméga/DIN

égalment disponible avec connecteur jack

TENSION DE SORTIE

5 VDC ±2% 5.4 A

24 VDC ±2% 2A

24 VDC ±5% 1A

TENSION D’ENTRÉE

85÷264 VAC 47÷63 Hz

85÷264 VAC 47÷63 Hz

100÷240 VAC 47÷63 Hz

PUISSANCE DE SORTIE

25 W

48 W

24 W

CHAMP DE RÉGLAGE DC

-5% +10%

-6% +10%

-

TEMPÉRATURE DE FONCTIONNEMENT HUMIDITÉ (RH)

-10 °C +60 °C 20% +90%

-10 °C +60 °C 20% +90%

0 °C +40 °C 10% +90%

TEMPÉRATURE DE STOCKAGE HUMIDITÉ (RH)

-20 °C +85 °C 10% +95%

-20 °C +85 °C 10% +95%

-20 °C +60 °C 10% +90%

37 Hz

37 Hz

-

93x78x67 mm

93x78x67 mm

72x43x37 mm

310 g

310 g

150 g

FRÉQUENCE DE COMMUTATION FIXE

DIMENSIONS

R e v. 0 . 0

POIDS

La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


29

ADPEALIM ALIMENTATION INDUSTRIELLE EN COFFRET ANTIDÉFLAGRANT

DESCRIPTION

CARACTERISTIQUES TECHNIQUES

Le système est composé par:  Alimentation industrielle à tension de sortie unique, convient pour montage sur barre Oméga/DIN.  Coffret antidéflagrant ADPE (ATEX/IECEx) en alliage d’aluminium léger: Marquage ATEX

Marquage IECEx

II 2 GD Ex d IIB+H2 T6 Gb Ex tb IIIC T85°C Db IP6 (-20 °C≤Ta≤+40 °C) INERIS 14 ATEX 0008X

Ex d IIB+H2 T6 Gb Ex tb IIIC T85°C Db IP66 (-20 °C≤Ta≤+40 °C) IECEx INE 13.0065X

Tension d’entrée

85 ÷ 264 VAC; 47 ÷ 63 Hz

Tension de sortie

24 VDC ±2%; 2 A

Puissance de sortie

48 W

Plage de réglage de sortie

-6% ÷ +10%

Température de fonctionnement

-10 °C ÷ +40 °C

Température de stockage

-20 °C ÷ +85 °C

Humidité (rh)

20% ÷ 90%

Humidité de stockage (rh)

10% ÷ 95%

Fréquence de commutation fixe

100 kHz

Poids

7150 g

Degré de protection

IP66

CERTIFICATIONS Équivalent du marquage CE pour le Royaume-Uni

DIMENSIONS (mm) REAR SIDE

2x Ø1/2''NPT

100

250

160

4x Ø7

50

190 200

150

Re v. 0. 0

210 L a S o cié té se ré se r ve le droit de faire de s c ha ng ement s a u x d o nnées t echniq u es, d es s ins et ima ges s a ns p réa vis.

LAUMAS Elettronica srl • Phone: (+39) 0521 683124 • Fax (+39) 0521 681091 UFFICIO VENDITE ITALIA: commerciale@laumas.it • EXPORT SALES DEPARTMENT: sales@laumas.it

ISO

9001

ISO 14001

www.laumas.com


30

SIMN SIMULATEUR DE CAPTEUR DE PESAGE

DESCRIPTION

FONCTIONS PRINCIPALES

Simulateur analogique de signal de capteur de pesage à 6 fils. Commutateur de résistance de capteur de pesage. Valeur de sortie: 0÷3 mV/V.

Permet l’ajustage des instruments de pesage par un multimètre avec échelle en mV VDC.

CERTIFICATIONS Équivalent du marquage CE pour le Royaume-Uni

CONNEXIONS ÉLECTRIQUES Longueur de câble

35 cm

Diamètre du câble

6.5 mm

Fils conducteurs

6 x 0.2 mm

BLINDAGE

R e v. 0 . 0

2

+ SIGNAL

VERT

+ ALIMENTATION + REF./SENSE

ROUGE BLEU

- SIGNAL

BLANC

- ALIMENTATION - REF./SENSE

NOIR JAUNE

La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


31

CÂBLAGES CÂBLES - GAINES - CÂBLAGES - COMMUTATEURS

DESCRIPTION

CÂBLES ET GAINES

CAVO6020S Câble blindé 6x0.25 mm2. Bobines disponibles: 5 - 10 - 200 m.

CAVO6020SARM Câble blindé armé anti-rongeurs 6x0.22 mm2. Bobines disponibles: 5 - 10 - 200 m.

Gaine flexible GUA en PVC installée sur le câble du capteur de pesage. IP67 - Ø intérieur: 10 mm - Ø extérieur: 14 mm.

longueur 3 m + 1 raccord en PVC longueur 5 m + 1 raccord en PVC longueur 6 m + 1 raccord en PVC longueur 10 m + 1 raccord en PVC Câble d’extension blindé 6x0.22 mm2, gainé, pour connecter l’instrument de pesage à la boîte de jonction. Gaine flexible en PVC - IP67. Câblage par le client.

longueur 5 m + 1 raccord M16x1.5 en PVC longueur 10 m + 1 raccord M16x1.5 en PVC CÂBLAGES Câblage entre capteur de pesage et boîte de jonction.

CONNECTIONS Câblage entre instrument de pesage et boîte de jonction.

COMMUTATEURS EC Commutateur externe à 12 positions pour la sélection de formules et de groupes de valeurs de consigne.

R e v. 0 . 0

E Sélection de 12 groupes de 5 valeurs de consigne via contact externe.

La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


32

PC POIDS ÉTALONS EN FONTE PEINTE AVEC POIGNÉE

DESCRIPTION

Fonte peinte HT150 Résistance à la traction (MPa) = 150w Structure: fonte perlitique (graphite lamellaire + ferrite). C: 3.46 - 3.54 Composition (%): Si: 0.51 - 0.57 Mn: 2.12 - 2.49 Certifiable en classe M1 en accord avec OIML R111-1. Valisette en aluminium avec poignée de transport (option sur demande).

VALEUR NOMINALE

kg

TOLÉRANCE

DIMENSIONS

5

±250 mg (M1)

152 x 77 x 84 mm

10

±500 mg (M1)

193 x 97 x 109 mm

20

±1000 mg (M1)

234 x 117 x 139 mm

DIMENSIONS Section: A-A

A2

a

B2

a

c b

h

H

d

A

r

A

A1

B1

kg

Nominal value

A1

A2

B1

B2

H

a

b

c

d

h

r 5

5 kg

150

152

75

77

84

36

30

6

19

66

10 kg

190

193

96

97

109

46

38

8

25

84

6

20 kg

230

234

115

117

139

61

52

12

29

109

8

R e v. 0 . 0

OPTIONS SUR DEMANDE DESCRIPTION

POIDS ÉTALONS

Valisette en aluminium avec poignée de transport.

5 kg 10 kg 20 kg

La S o ciété s e rés er ve le d roit d e faire d es cha ngements a ux do nnées techniques, dessins et ima ges sa ns préa vis.
