Page 1

Innovation in Weighing

CATÁLOGO DE PRODUCTOS

D1

CAJAS DE CONEXIÓN

D2

ACCESORIOS Y CABLEADOS

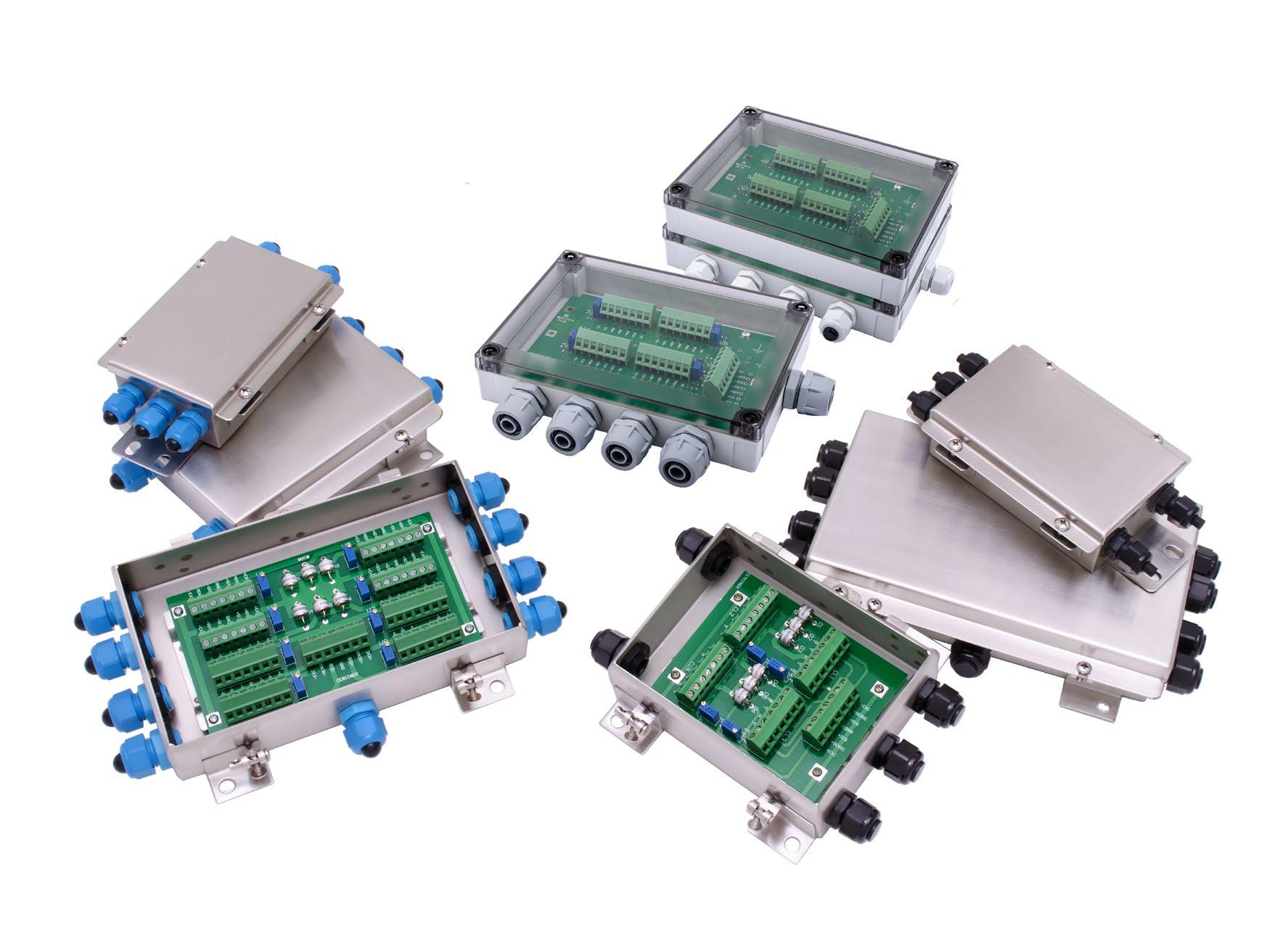

Cajas de conexión

Accesorios y cableados

Cajas de conexiones de acero inoxidable AISI 304 o ABS con placas ecualizadora o en paralelo para la conexión de 1 a 4 o de 5 a 8 células de carga. Cajas de conexión higiénicas. Versiones con dispositivo de protección contra rayos y descargas eléctricas. Versiones certificadas: ATEX, IECEx, EAC Ex.

Los accesorios completan la oferta de los dispositivos y componentes Laumas para la realización de sistemas de pesaje industriales: alimentadores de alta eficiencia, simuladores de señal células de carga, cables y fundas de PVC, pesos muestra.

CERTIFICACIONES

Marca de Conformidad Europea (CE)

CERTIFICACIÓN UKCA (UK Conformity Assessed) para el Reino Unido

CERTIFICACIÓN EAC

APROBACIÓN OIML

CERTIFICACIÓN ATEX

CERTIFICACIÓN 3-A Sanitary Standards

CERTIFICACIÓN IECEx

Ensayo, calibración, control de calidad CERTIFICACIÓN EAC Ex

Servicio de calibraciones acreditadas Accredia para células de carga con o sin instrumento acoplado, realizadas en nuestro laboratorio LAT N.02141 para valores de fuerza entre 2 y 100 kN, según las normas UNI EN ISO 376 y ASTM E74. Accredia es el Organismo Único nacional de acreditación (Reglamento Europeo 765/2008) y garantiza el cumplimiento de las normas y la fiabilidad de los certificados de conformidad expedidos en el mercado. El certificado de calibración Accredia es un documento oficial reconocido en todo el mundo porque está amparado por los Acuerdos de Reconocimiento Mutuo EA, IAF e ILAC.

CERTIFICACIÓN Ex NEPSI

En el laboratorio también realizamos informes de calibración para valores de fuerza entre 0.5 y 5000 kN (compresión) y entre 0.5 y 600 kN (tracción).


índice CATÁLOGO DE PRODUCTOS

pág.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

D1

CAJAS DE CONEXIÓN

D1.1

CAJAS DE CONEXIÓN HIGIÉNICAS

D1.2

CAJAS DE CONEXIÓN INOX

D1.3

CAJAS DE CONEXIÓN INOX - ATEX

D1.4

CAJAS DE CONEXIÓN EN ABS

D1.5

PLACAS PARA LA CONEXIÓN DE CÉLULAS DE CARGA

D2

ACCESORIOS Y CABLEADOS

D2.1

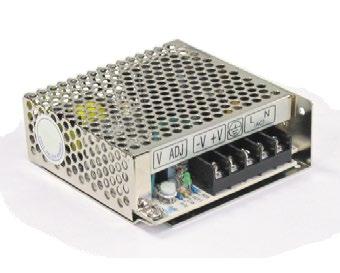

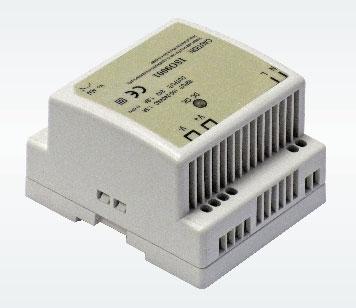

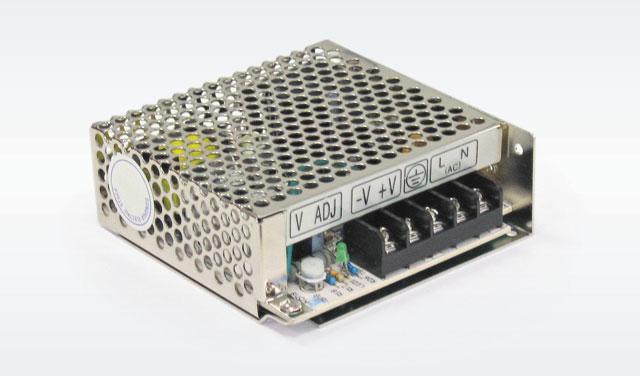

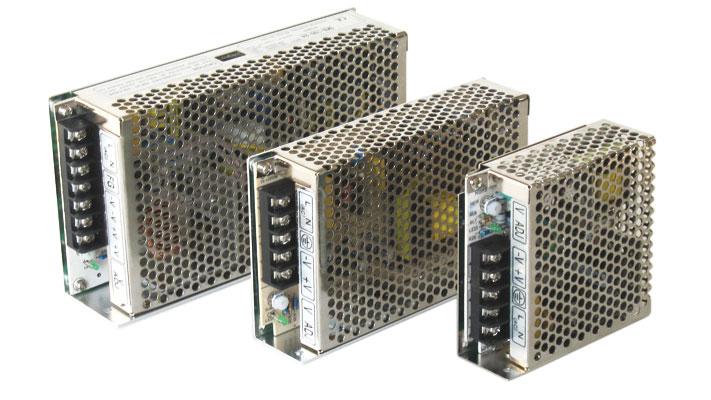

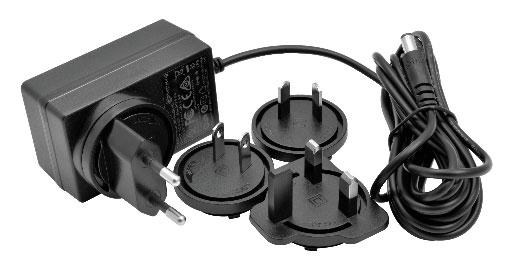

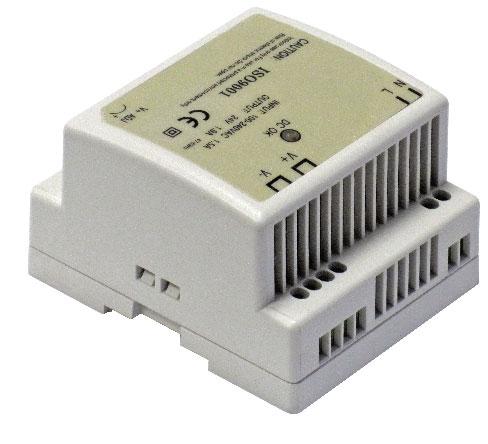

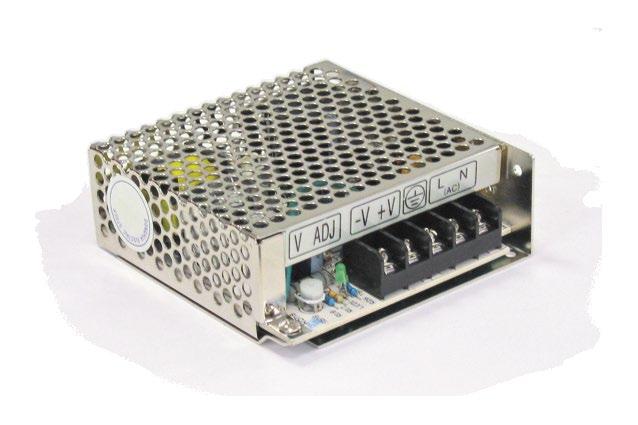

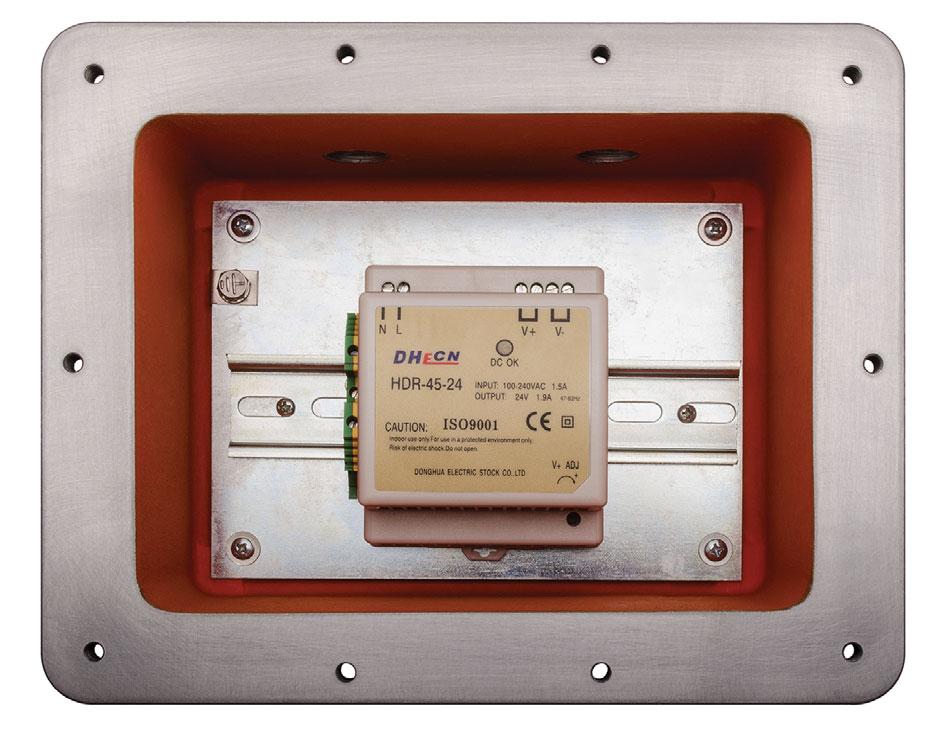

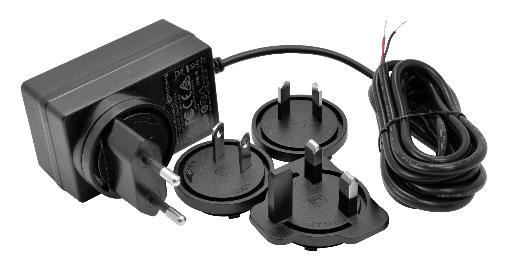

ALIMENTADORES ESTABILIZADOS

D2.2

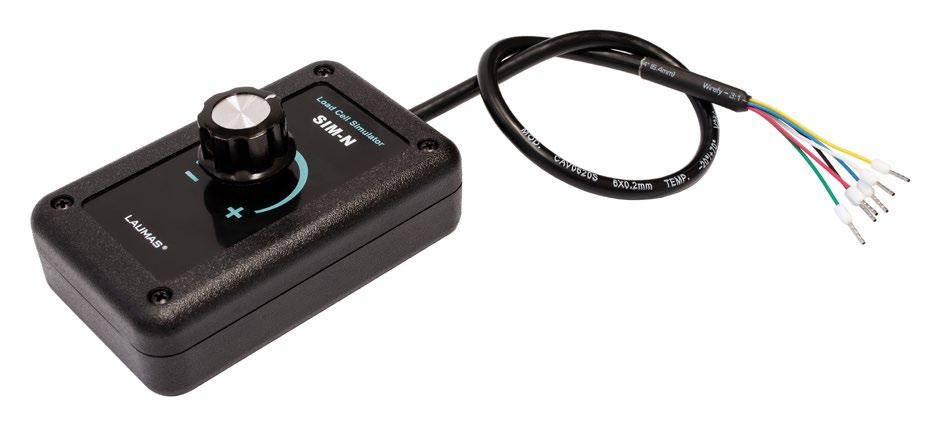

SIMULADOR DE CÉLULA DE CARGA

D2.3

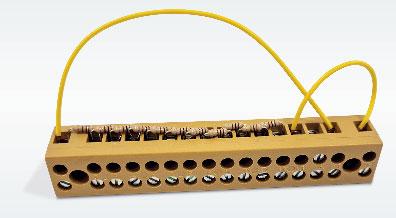

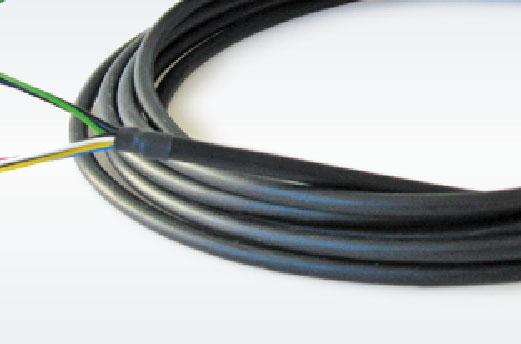

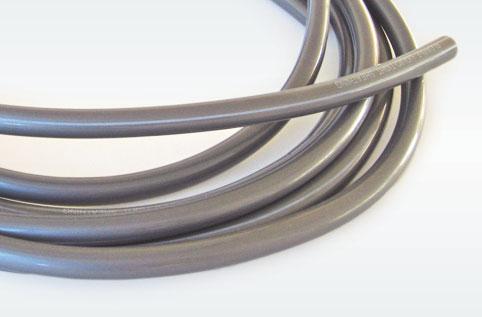

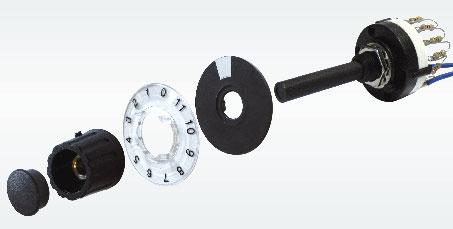

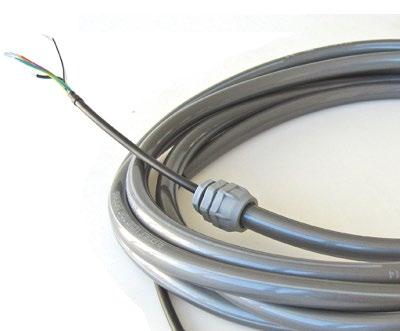

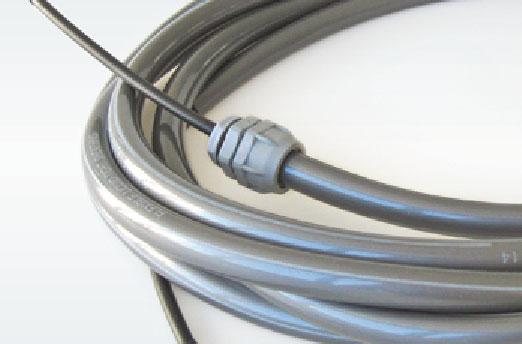

CABLES - FUNDAS - CABLEADOS - CONMUTADORES

D2.4

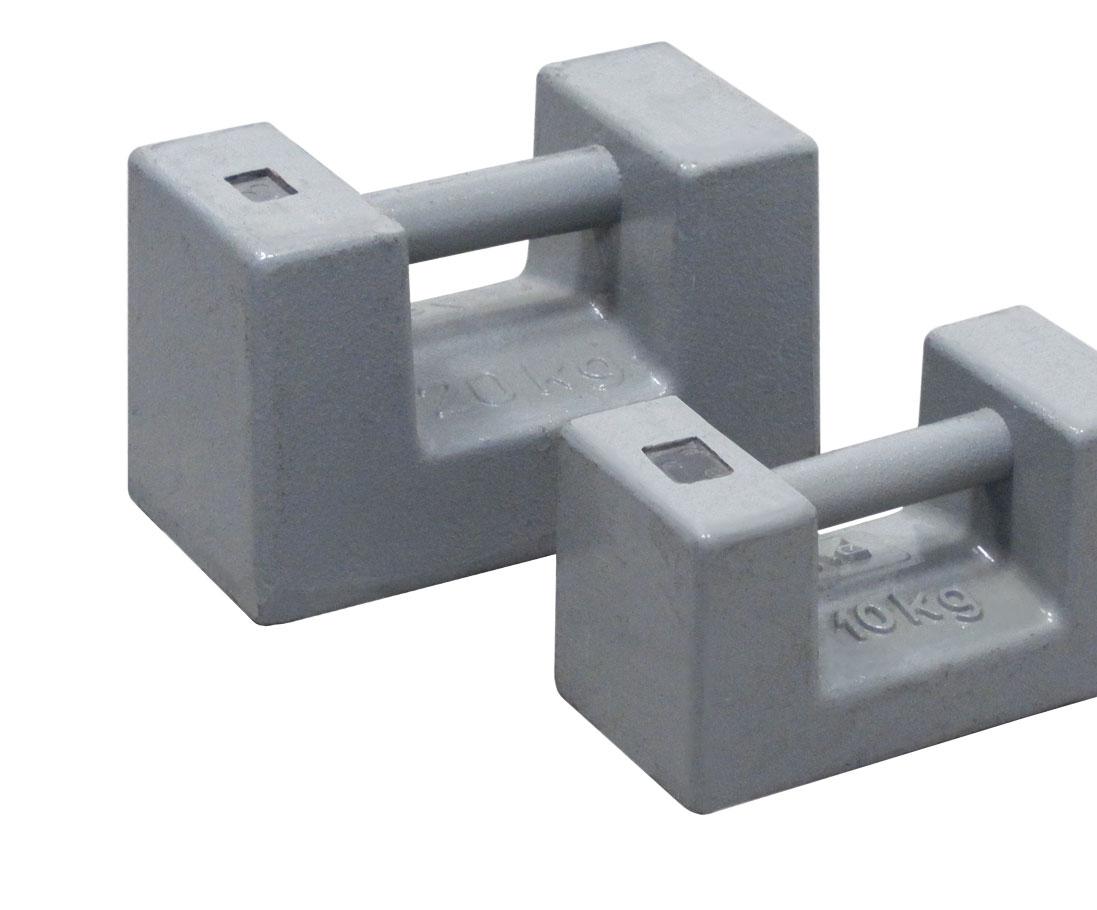

PESOS MUESTRA

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

4

25

ISO

9001

ISO 14001

www.laumas.com


4

D1 - CAJAS DE CONEXIÓN CATÁLOGO DE PRODUCTOS

pág.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

D1.1

CAJAS DE CONEXIÓN HIGIÉNICAS

CDG43A CDG4EQ3A

Cajas de conexión higiénicas en acero inoxidable con placa ecualizadora o placa para conexión paralela

D1.2

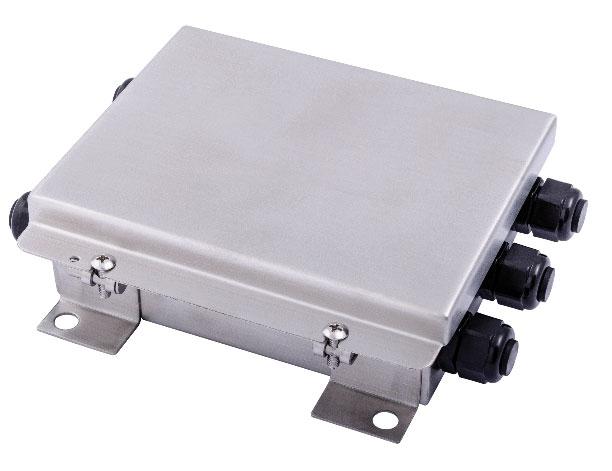

CAJAS DE CONEXIÓN EN ACERO INOXIDABLE

CE41INOX CE81INOX CE41INOXP C41INOXP

Cajas de conexión en acero inoxidable con placa ecualizadora o placa para conexión paralela

D1.3

CAJAS DE CONEXIÓN EN ACERO INOXIDABLE - ATEX

CE41ATEX CE81ATEX CE41PATEX

Cajas de conexión en acero inoxidable con placa ecualizadora

D1.4

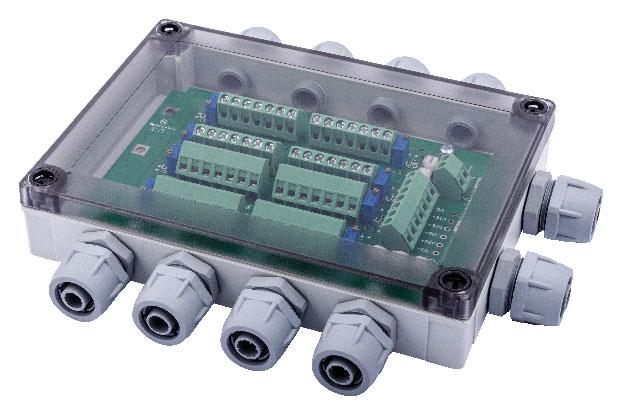

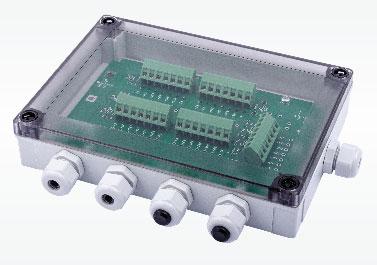

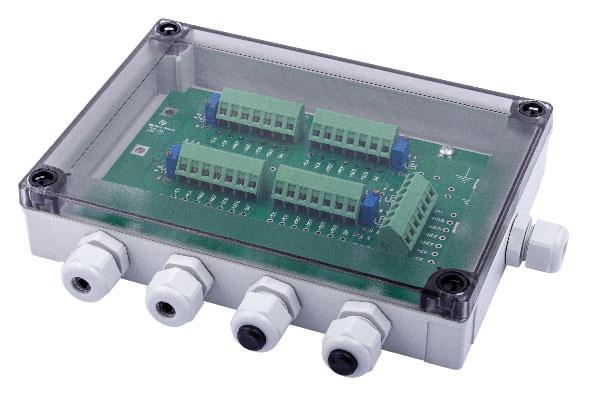

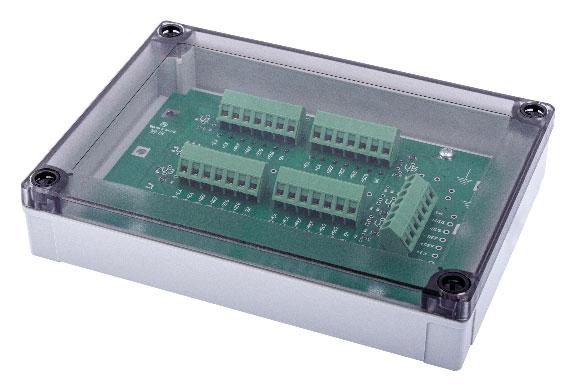

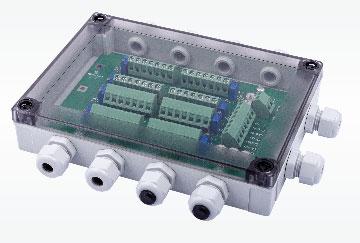

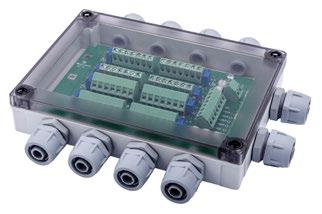

CAJAS DE CONEXIÓN EN ABS

CE41N/NR CE81PN/PNR CIP67N C41N/NR

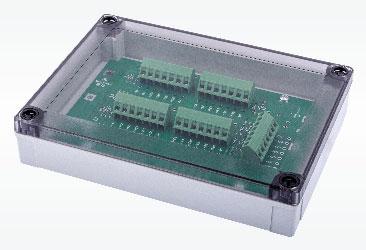

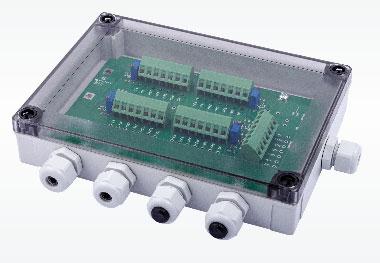

Cajas de conexión en ABS con placa ecualizadora o placa para conexión paralela

D1.5

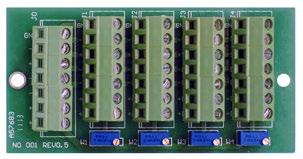

PLACAS PARA LA CONEXIÓN DE CÉLULAS DE CARGA

HL6EQSN HL6N

Placa ecualizadora Placa para conexión paralela

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

6

8

12

17

22

ISO

9001

ISO 14001

www.laumas.com


5

Notas CATÁLOGO DE PRODUCTOS

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


6

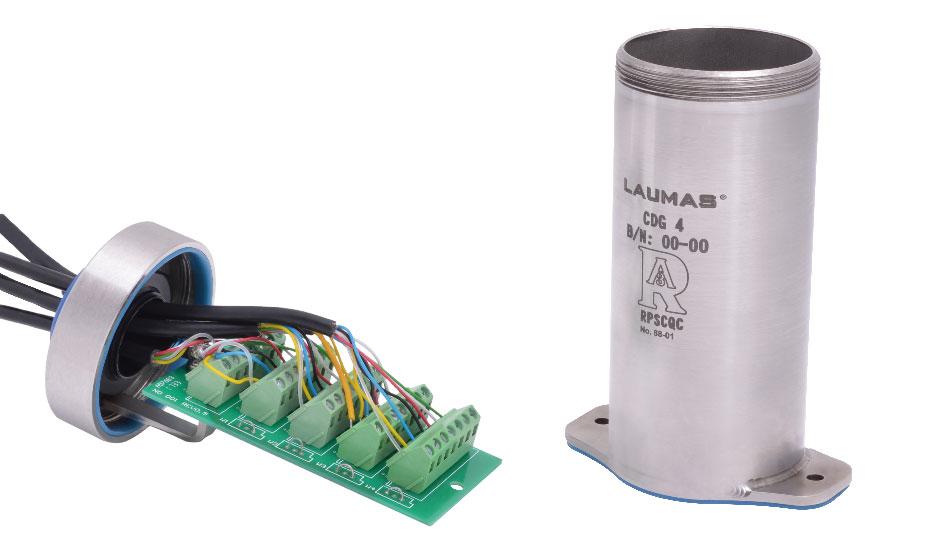

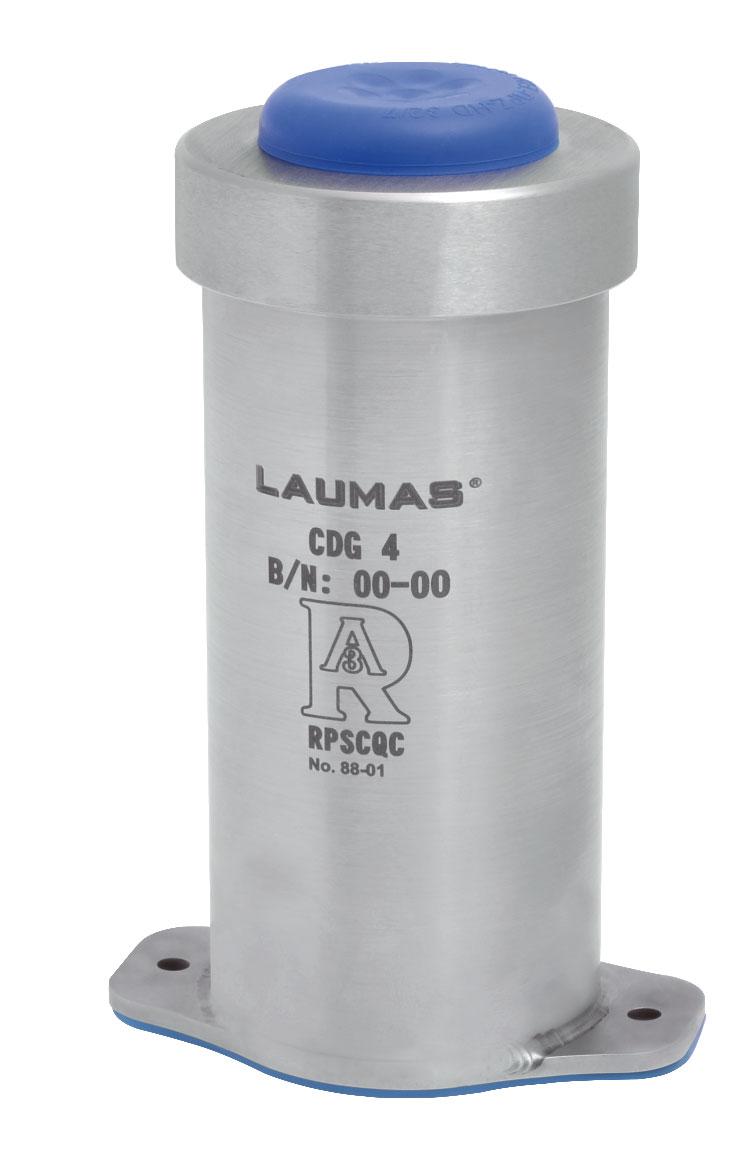

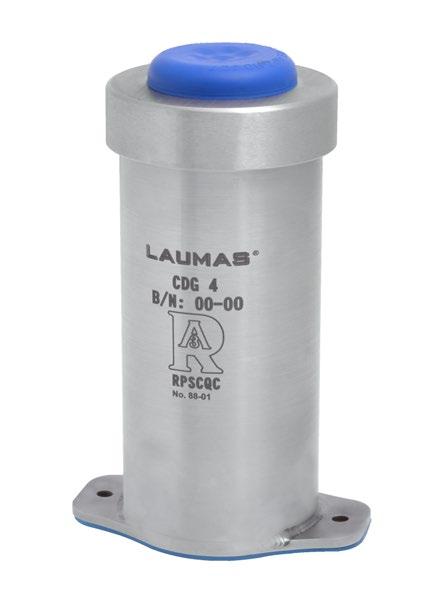

CDG 3A CAJAS DE CONEXIÓN HIGIÉNICAS

DESCRIPCIÓN

CÓDIGO

Placa ecualizadora

CDG4EQ3A

Placa para conexión paralela

CDG43A

Caja de conexión higiénica de acero inoxidable AISI 304. Diseño cilíndrico para facilitar la higienización. Grado de protección IP68. Prensacable higiénicO azul para el paso de hasta 7 cables. Dispositivo higiénico RPSCQC autorizado por 3-A SSI. Temperatura de trabajo: -20 °C +60 °C. Conexión hasta 4 células de carga (4/6 hilos). Dos tornillos M5 higiénicos con juntas (incluídas en el suministro). CERTIFICACIONES Equivalente a la marca CE en el Reino Unido Norma americana que regula el diseño, la fabricación y la utilización de equipos higiénicos

R ev. 0 .0

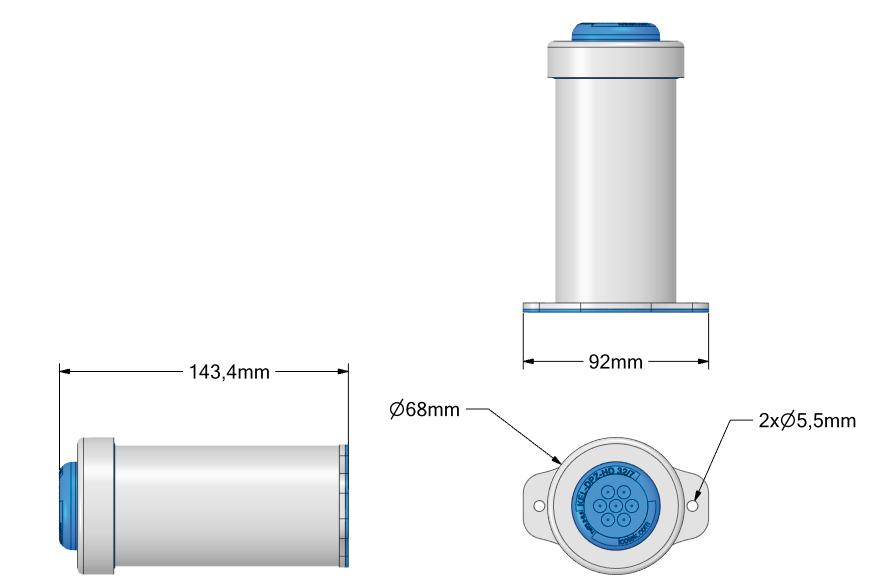

DIMENSIONES (mm)

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


7

CDG 3A CAJAS DE CONEXIÓN HIGIÉNICAS CONEXIONES ELÉCTRICAS CDG4EQ3A CE41INOXP

CDG43A C41INOXP

GND -S +S -R -E +R +E

CL3

CL2

CL1 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

W1

W2

W3

W4

CONEXIÓN A CÉLULAS A 6 HILOS COLLEGAMENTO CELLEDE A 6CARGA FILI S-

GND -S +S -R -E +R +E

EX -

EX + S+

CABLE SALIDAA A 4 HILOS CAVODE D'USCITA 4 FILI CON CELLA A 4A FILI CON CÉLULAS 4 HILOS SHIELD - SIGNAL + SIGNAL

GND -S +S -R -E +R +E

CL1

CL4

GND -S +S -R -E +R +E

- EXCITATION + EXCITATION

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CL3 GND -S +S -R -E +R +E

CL4 GND -S +S -R -E +R +E

CONEXIÓN A CÉLULAS DEA CARGA A 4 HILOS COLLEGAMENTO CELLE 4 FILI GND -S +S -R -E +R +E

CABLE SALIDAAA6 6FILI HILOS CAVODE D'USCITA CON CELLA A A 6 FILI CON CÉLULAS 6 HILOS GND -S +S -R -E +R +E

CL2 GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

SEX -

EX + S+

CABLE SALIDAAA66FILI HILOS CAVODE D'USCITA CON CELLA AA4 4FILI CON CÉLULAS HILOS GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

PROCESO DE ECUALIZACIÓN (CDG4EQ3A)

R e v. 0 . 0

ATENCIÓN! Para células de carga con sensibilidad de 2 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.1 mV. Para células de carga con sensibilidad de 3 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.15 mV. CDG4EQ3A: la placa está equipada con un potenciómetro de 20 Ω para cada célula de carga. Ejemplo con 4 células de carga y un peso muestra de 978 kg: 1. Girar el tornillo de todos los potenciómetros en sentido antihorario ponéndolos a 0 Ω. 2. Posicionar el peso muestra en correspondencia de la célula de carga CL1 y tomar nota del valor visualizado en la pantalla; repetir la operación en correspondencia de cada una de las células de carga. Ejemplo: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Ajustar los potenciómetros correspondientes a los valores de peso más altos (W1, W2, W3), sin tocar el correspondiente al valor más bajo (W3). 4. Posicionar el peso muestra en correspondencia de la célula de carga CL1, ajustar el potenciómetro W1 para cambiar el valor visualizado en la pantalla de 1008 kg a 973 kg. 5. Posicionar el peso muestra en correspondencia de la célula de carga CL2; ajusta rel potenciómetro W2 para cambiar el valor visualizado en la pantalla de 998 kg a 973 kg. 6. Posicionar el peso muestra en correspondencia de la célula de carga CL4; ajustar el potenciómetro W4 para cambiar el valor monstrado en la pantalla de 985 kg a 973 kg. 7. Posicionar el peso muestra en correspondencia de la célula de carga CL3 y tomar nota del valor visualizado en la pantalla, por ejemplo 966 kg. 8. Posicionar el peso muestra en correspondencia de CL1 y ajustar el potenciómetro W1 hasta visualizar 966 kg. 9. Posicionar el peso muestra en correspondencia de CL2 y ajustar el potenciómetro W2 hasta visualizar 966 kg. 10. Posicionar el peso muestra en correspondencia de CL4 y ajustar el potenciómetro W4 hasta visualizar 966 kg. 11. Posicione el peso muestra en correspondencia de CL3 y tomar nota del valor visualizado en la pantalla, por ejemplo 962 kg. 12. Repetir el proceso varias veces hasta visualizar en la pantalla el mismo valor de peso para las cuatro células. 13. Retirar el peso muestra y poner a cero la tara, después posicionar el peso muestra en el centro y calibrar el instrumento (vease el manual de uso del instrumento).

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


8

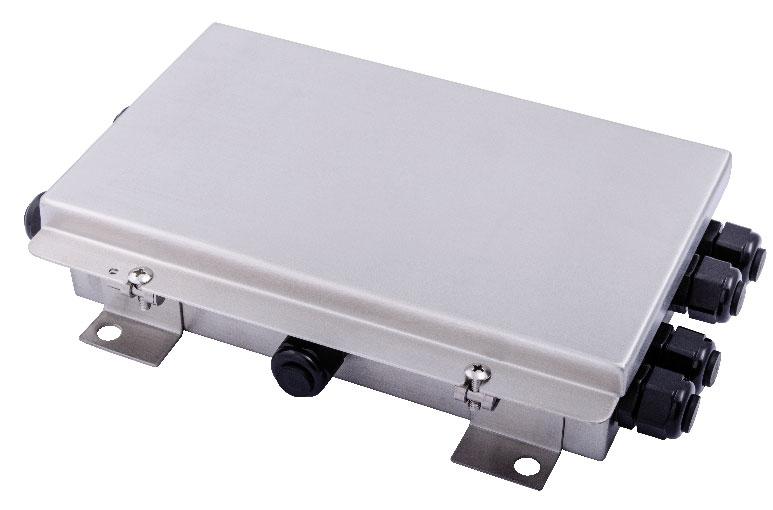

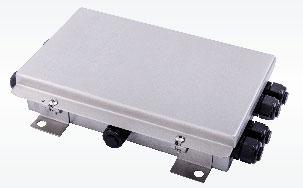

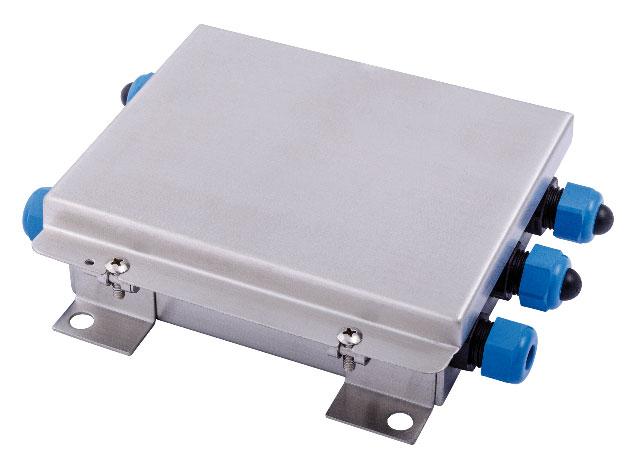

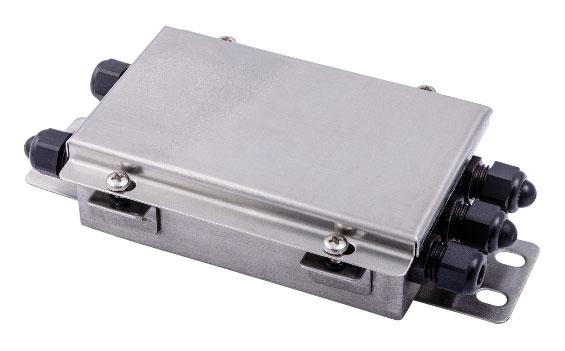

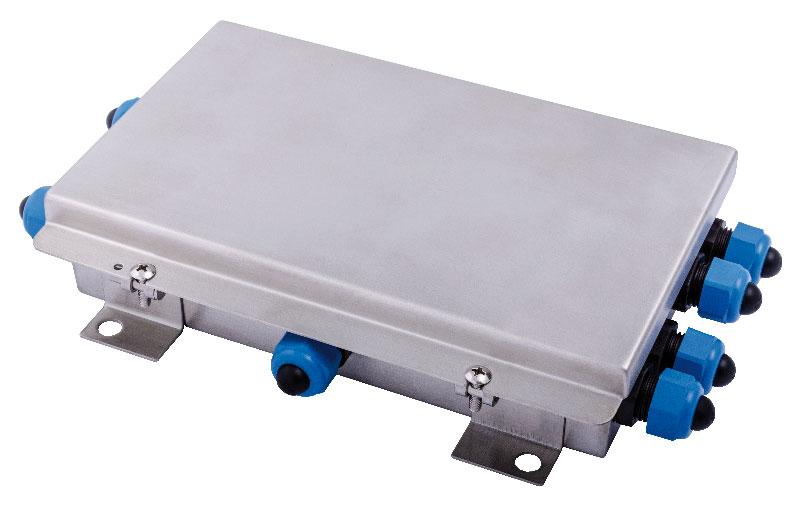

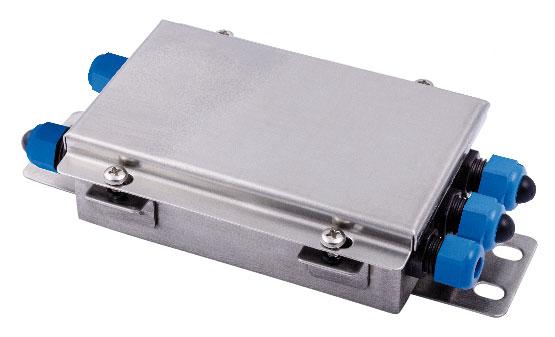

CAJAS DE CONEXIÓN ACERO INOxIDAblE AISI 304

CAJA DE CONEXIÓN EN ACErO INOXIDAblE AISI 304 GrADO DE PrOTECCIÓN IP67 TEMPErATUrA DE TrAbAJO: -20 °C +60 °C CÓNEXION DE CÉlUlAS DE CArGA DE 4/6 HIlOS bOrNE DE PUESTA A TIErrA DESCRIPCIÓN

CÓDIGO

PLACA ECUALIZADORA

Conexión hasta 4 células de carga. 4+1 prensacables de poliamida M16x1.5 - tapones. Dispositivo de protección contra rayos y descargas eléctricas.

CE41INOX

Conexión hasta 8 células de carga. 8+1 prensacables de poliamida M16x1.5 - tapones. Dispositivo de protección contra rayos y descargas eléctricas.

CE81INOX

Conexión hasta 4 células de carga. 4+1 prensacables de poliamida M12x1.5 - tapones.

CE41INOXP

PLACA PARA CONEXIÓN PARALELA

Conexión hasta 4 células de carga. 4+1 prensacables de poliamida M12x1.5 - tapones.

C41INOXP

CERTIFICACIONES

R e v. 0. 0

En cumplimiento con las normas de los Unión Aduanera de Eurasia Equivalente a la marca CE en el reino Unido

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


9

CAJAS DE CONEXIÓN ACERO INOxIDAblE AISI 304 DIMENSIONES (mm)

CE41INOX

CE81INOX

CE41INOX - CE41ATEX

4x Ø8

43

42

CE81INOX - CE81ATEX

147

4x Ø8

112

135

142

128 144

149

8+1 M16x1.5

4+1 M16x1.5

200 CE41INOXP - C41INOXP

42

CE41INOXP - C41INOXP - CE41PATEX

90

6.5

20

4+1 M12x1.5

160

Re v. 0 . 0

176

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


10

CAJAS DE CONEXIÓN ACERO INOxIDAblE AISI 304 CONExIONES ElÉCTRICAS

CE41INOX CE41INOX

D4

D5

D6

W3

CL3

D6

-E -R -S

+S+R+E

GND

+E +R +S GND -S -R -E

D5

+E +R +S GND -S -R -E

D4

W4

W4

W5

W6

W7

W8

-E -R -S GND +S +R +E

D3

CONEXIÓN A COLLEGAMENTO CÉlUlAS DE CArGA CELLE A 6 FILI A 6 HIlOS EX -

EX -

SEX +

S-

S+

S+

S-

-E -R -S GND +S +R +E

D2

W2

W3

CONEXIÓN A CÉlUlAS DE CArGA COLLEGAMENTO CELLE A 6 FILI A 6 HIlOS

EX -

D1

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

W1

CL1

D3

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

W1

-E -R -S GND +S +R +E

D2

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

D1

CL4

-E -R -S GND +S +R +E

W2

CL2

-E -R -S GND +S +R +E

CE81INOX CE81INOX

S+ EX +

EX +

CONEXIÓN A COLLEGAMENTO CÉlUlAS DE CArGA CELLE A 4 FILI A 4 HIlOS

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

CONEXIÓN A CÉlUlAS DE CArGA COLLEGAMENTO CELLE A 4 FILI A 4 HIlOS SEX -

-E -R -S GND +S +R +E

EX +

S+ EX -

EX -

- SIGNAL SHIELD + SIGNAL

CAblE DE D'USCITA SAlIDA A A 6 6HIlOS CAVO FILI CONCON CÉlUlAS CELLAAA66HIlOS FILI

CAblE DE D'USCITA SAlIDA A A6 6HIlOS CAVO FILI CONCON CÉlUlAS CELLAAA44HIlOS FILI

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

- EXCITATION - Ref./Sense - SIGNAL SHIELD + SIGNAL + Ref./Sense + EXCITATION

- EXCITATION - Ref./Sense - SIGNAL SHIELD + SIGNAL + Ref./Sense + EXCITATION

R e v. 0. 0

+ EXCITATION

EX +

EX +

- EXCITATION

-E -R -S GND +S +R +E

S-

S+

S+

S-

CAblE DE SAlIDA AA 4 HIlOS CAVO D'USCITA 4 FILI CONCON CÉlUlAS CELLAAA4 4HIlOS FILI

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


11

CAJAS DE CONEXIÓN ACERO INOxIDAblE AISI 304 CONExIONES ElÉCTRICAS CE41INOXP CE41INOXP

C41INOXP C41INOXP CL1

GND -S +S -R -E +R +E

CL3

CL2

CL4

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

W1

W2

W3

W4

CONEXIÓN A CÉlUlAS DE A 6 HIlOS COLLEGAMENTO CELLE A CArGA 6 FILI S-

GND -S +S -R -E +R +E

EX -

EX + S+

CAblE SAlIDAAA44FILI HIlOS CAVODE D'USCITA CON CÉlUlAS HIlOS CON CELLA AA4 4 FILI SHIELD - SIGNAL + SIGNAL

GND -S +S -R -E +R +E

- EXCITATION + EXCITATION

CL1 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CL3 GND -S +S -R -E +R +E

CL4 GND -S +S -R -E +R +E

CONEXIÓN A CÉlUlAS DEA CArGA A 4 HIlOS COLLEGAMENTO CELLE 4 FILI GND -S +S -R -E +R +E

CAblE SAlIDAAA66FILI HIlOS CAVODE D'USCITA CON CÉlUlAS HIlOS CON CELLA AA6 6 FILI GND -S +S -R -E +R +E

CL2 GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

SEX -

EX + S+

CAblE SAlIDAAA66FILI HIlOS CAVODE D'USCITA CON CÉlUlAS HIlOS CON CELLA AA4 4 FILI GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

PROCESO DE ECUAlIZACIÓN ATENCIÓN!

Para células de carga con sensibilidad de 2 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.1 mV.

R e v. 0. 0

Para células de carga con sensibilidad de 3 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.15 mV. La placa está equipada con un potenciómetro de 20 Ω para cada célula de carga.

Ejemplo con 4 células de carga y un peso muestra de 978 kg: 1. Girar el tornillo de todos los potenciómetros en sentido antihorario ponéndolos a 0 Ω. 2. Posicionar el peso muestra en correspondencia de la célula de carga Cl1 y tomar nota del valor visualizado en la pantalla; repetir la operación en correspondencia de cada una de las células de carga. Ejemplo: Cl1 = 1008 kg Cl2 = 998 kg Cl3 = 973 kg Cl4 = 985 kg 3. Ajustar los potenciómetros correspondientes a los valores de peso más altos (W1, W2, W3), sin tocar el correspondiente al valor más bajo (W3). 4. Posicionar el peso muestra en correspondencia de la célula de carga Cl1, ajustar el potenciómetro W1 para cambiar el valor visualizado en la pantalla de 1008 kg a 973 kg. 5. Posicionar el peso muestra en correspondencia de la célula de carga Cl2; ajusta rel potenciómetro W2 para cambiar el valor visualizado en la pantalla de 998 kg a 973 kg. 6. Posicionar el peso muestra en correspondencia de la célula de carga Cl4; ajustar el potenciómetro W4 para cambiar el valor monstrado en la pantalla de 985 kg a 973 kg. 7. Posicionar el peso muestra en correspondencia de la célula de carga Cl3 y tomar nota del valor visualizado en la pantalla, por ejemplo 966 kg. 8. Posicionar el peso muestra en correspondencia de Cl1 y ajustar el potenciómetro W1 hasta visualizar 966 kg. 9. Posicionar el peso muestra en correspondencia de Cl2 y ajustar el potenciómetro W2 hasta visualizar 966 kg. 10. Posicionar el peso muestra en correspondencia de Cl4 y ajustar el potenciómetro W4 hasta visualizar 966 kg. 11. Posicione el peso muestra en correspondencia de Cl3 y tomar nota del valor visualizado en la pantalla, por ejemplo 962 kg. 12. repetir el proceso varias veces hasta visualizar en la pantalla el mismo valor de peso para las cuatro células. 13. retirar el peso muestra y poner a cero la tara, después posicionar el peso muestra en el centro y calibrar el instrumento (vease el manual de uso del instrumento). La E m p re sa se re se r va e l d e re c h o d e re al i z a r ca m b i o s e n l o s d a to s té c n i co s, d i b u j o s e i m á ge n e s s i n p re v i o a v i s o.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


12

CAJAS DE CONEXIÓN ATEX/IECEx ACERO INOXIDABLE AISI 304 II 1G Ex ia IIC T4 II 1D Ex ta IIIC T85°C

-20 °C ≤ Tamb +60 °C -20 °C ≤ Tamb +60 °C

CAJA DE CONEXIÓN EN ACERO INOXIDABLE AISI 304 GRADO DE PROTECCIÓN IP67 CÓNEXION DE CÉLULAS DE CARGA DE 4/6 HILOS BORNE DE PUESTA A TIERRA

DESCRIPCIÓN

CÓDIGO

PLACA ECUALIZADORA

Conexión hasta 4 células de carga. 4+1 prensacables de poliamida M16x1.5 - tapones.

CE41ATEX

Conexión hasta 8 células de carga. 8+1 prensacables de poliamida M16x1.5 - tapones.

CE81ATEX

Conexión hasta 4 células de carga. 4+1 prensacables de poliamida M12x1.5 - tapones.

CE41PATEX

CERTIFICACIONES ATEX/IECEx (zonas 1-21) En cumplimiento con las normas de los Unión Aduanera de Eurasia Equivalente a la marca CE en el Reino Unido CERTIFICACIONES BAJO PEDIDO

R e v. 0. 0

En cumplimiento con las normas de los Unión Aduanera de Eurasia para uso en atmósferas potencialmente explosivas En cumplimiento con las normas del mercado chino para uso en atmósferas potencialmente explosivas

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


13

CAJAS DE CONEXIÓN ATEX/IECEx ACERO INOXIDABLE AISI 304 INSTALACIÓN Y MANTENIMIENTO

Conectar las cajas de conexión a la red de tierra. Utilizar cables con sección adecuada de conformidad con la norma técnica EN60079-14:2014. Para cajas de conexión instaladas en zonas peligrosas utilizar las barreras certificadas ATEX Ex ia colocadas en un área segura. Limpiar periódicamente la superficie de las cajas de conexión con un paño húmedo para evitar la acumulación de polvo. Reemplazar la membrana del prensacable si está dañada para evitar que el gas o el polvo entren en la caja de conexión.

DIMENSIONES (mm)

CE81ATEX CE81INOX - CE81ATEX

4x Ø8

43

42

CE41INOX - CE41ATEX CE41ATEX

147

4x Ø8

112

135

142

128 144

149

8+1 M16x1.5

4+1 M16x1.5

200

42

CE41PATEX CE41INOXP - C41INOXP - CE41PATEX

90

6.5

20

4+1 M12x1.5

160

R e v. 0. 0

176

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


14

CAJAS DE CONEXIÓN ATEX/IECEx ACERO INOXIDABLE AISI 304 CONEXIONES ELÉCTRICAS

CAVO D'USCITA CE41ATEX - CE81ATEX CABLE DE SALIDA: CE41ATEX - CE81ATEX

SHIELD

7766Pac

2

7761ac

4

AREA PELIGROSA PERICOLOSA ZONA

2 1

4 3

+ SIGNAL + Ref./Sense + EXCITATION

- Ref./Sense - EXCITATION + EXCITATION + Ref./Sense + SIGNAL - SIGNAL

1

3

- EXCITATION - Ref./Sense - SIGNAL

-E -R -S GND +S +R +E

Collegare alla reteadila terra Conectarse dell'impianto a sicurezza red de tierra del intrinseca

AREA ZONASICURA SEGURA

sistema de seguridad intrínseca

CE41ATEX CE41INOX - CE41ATEX

CE81ATEX CE81INOX - CE81ATEX

D3

D4

D5

D6

W3

CL3

D6

W4

-E -R -S

+S+ R+E

GND

+E +R +S GND -S -R -E

D5

W4

W3

W5

W6

W7

W8

-E -R -S GND +S +R +E

D2

-E -R -S GND +S +R +E

D1

W2

+E +R +S GND -S -R -E

D4

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

W1

CL1

D3

CL4

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

W1

-E -R -S GND +S +R +E

D2

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

D1

W2

CL2

-E -R -S GND +S +R +E

CONEXIÓN A CÉLULAS DE COLLEGAMENTO 6 HILOS CELLE A 6 FILI

COLLEGAMENTO CELLE 6 FILI CONEXIÓN CÉLULAS DE 6AHILOS

EX + S-

S+

S+

S-

-E -R -S GND +S +R +E

EX -

EX -

SEX -

S+ EX +

EX +

CONEXIÓN A

-E -R -S GND +S +R +E

+E +R +S GND -S -R -E

CONEXIÓN CÉLULAS DE 4AHILOS COLLEGAMENTO CELLE 4 FILI

COLLEGAMENTO CÉLULAS DE CELLE A 4 FILI 4 HILOS

SEX -

-E -R -S GND +S +R +E

EX +

S+ EX -

EX -

Re v. 0 . 0

- EXCITATION

-E -R -S GND +S +R +E

LAUMAS S.r.l. Fax: (+39) 0521 681091

- SIGNAL SHIELD + SIGNAL + EXCITATION

• •

EX +

EX +

CON CELLA A 4 FILI

CABLE DE SALIDA DE 6 HILOS D'USCITA A 6 FILI CONCAVO CÉLULA DE 6 HILOS

CABLE DE SALIDA DE 6 HILOS D'USCITA A 6 FILI CONCAVO CÉLULA DE 4 HILOS

-E -R -S GND +S +R +E

-E -R -S GND +S +R +E

CON CELLA A 6 FILI

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

- EXCITATION - Ref./Sense - SIGNAL SHIELD + SIGNAL + Ref./Sense + EXCITATION

S-

S+

S+

S-

CABLE DE SALIDA DE 4 HILOS D'USCITA A 4 FILI CONCAVO CÉLULA DE 4 HILOS

CON CELLA A 4 FILI

- EXCITATION - Ref./Sense - SIGNAL SHIELD + SIGNAL + Ref./Sense + EXCITATION

ISO

9001

ISO 14001

www.laumas.com


15

CAJAS DE CONEXIÓN ATEX/IECEx ACERO INOXIDABLE AISI 304 CONEXIONES ELÉCTRICAS

CABLE DE SALIDA: CEP41ATEX CAVO D'USCITA CE41PATEX

AREA PERICOLOSA ZONA PELIGROSA

2

4

7761ac

2 1

4 3

7766Pac

- Ref./Sense - EXCITATION + EXCITATION + Ref./Sense + SIGNAL - SIGNAL

1

- SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

3

GND -S +S -R -E +R +E

SHIELD

Collegare alla rete Conectarse a dilaterra red de dell'impianto a sicurezza tierra del sistema de intrinseca seguridad intrínseca

AREA ZONASICURA SEGURA

CE41PATEX CE41PATEX CL1 GND -S +S -R -E +R +E

CL2 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

W1

W2

W3

W4

CONEXIÓN A CÉLULASCELLE DE CARGA COLLEGAMENTO A 6 FILIA 6 HILOS S-

GND -S +S -R -E +R +E

EX -

EX + S+

CABLE CAVO DE SALIDA A 4 HILOS D'USCITA A 4 FILI CON CÉLULAS A 4AHILOS CON CELLA 4 FILI SHIELD - SIGNAL + SIGNAL

GND -S +S -R -E +R +E

- EXCITATION

COLLEGAMENTO CELLE A 4DE FILI CONEXIÓN A CÉLULAS CARGA A 4 HILOS GND -S +S -R -E +R +E

SEX -

EX + S+

CABLE DE SALIDA A 6 HILOS CAVO D'USCITA A 6 FILI CON 6 HILOS CONCÉLULAS CELLA A 6AFILI GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

CABLE DE SALIDA A 6 HILOS

CAVO D'USCITA A 6 FILI CON CÉLULAS A 4 HILOS CON CELLA A 4 FILI GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

R e v. 0. 0

+ EXCITATION

CL4

CL3

GND -S +S -R -E +R +E

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


16

CAJAS DE CONEXIÓN ATEX/IECEx ACERO INOXIDABLE AISI 304 PROCESO DE ECUALIZACIÓN

ATENCIÓN!

Para células de carga con sensibilidad de 2 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.1 mV. Para células de carga con sensibilidad de 3 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.15 mV.

La placa está equipada con un potenciómetro de 20 Ω para cada célula de carga.

R e v. 0. 0

Ejemplo con 4 células de carga y un peso muestra de 978 kg: 1. Girar el tornillo de todos los potenciómetros en sentido antihorario ponéndolos a 0 Ω. 2. Posicionar el peso muestra en correspondencia de la célula de carga CL1 y tomar nota del valor visualizado en la pantalla; repetir la operación en correspondencia de cada una de las células de carga. Ejemplo: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Ajustar los potenciómetros correspondientes a los valores de peso más altos (W1, W2, W3), sin tocar el correspondiente al valor más bajo (W3). 4. Posicionar el peso muestra en correspondencia de la célula de carga CL1, ajustar el potenciómetro W1 para cambiar el valor visualizado en la pantalla de 1008 kg a 973 kg. 5. Posicionar el peso muestra en correspondencia de la célula de carga CL2; ajusta rel potenciómetro W2 para cambiar el valor visualizado en la pantalla de 998 kg a 973 kg. 6. Posicionar el peso muestra en correspondencia de la célula de carga CL4; ajustar el potenciómetro W4 para cambiar el valor monstrado en la pantalla de 985 kg a 973 kg. 7. Posicionar el peso muestra en correspondencia de la célula de carga CL3 y tomar nota del valor visualizado en la pantalla, por ejemplo 966 kg. 8. Posicionar el peso muestra en correspondencia de CL1 y ajustar el potenciómetro W1 hasta visualizar 966 kg. 9. Posicionar el peso muestra en correspondencia de CL2 y ajustar el potenciómetro W2 hasta visualizar 966 kg. 10. Posicionar el peso muestra en correspondencia de CL4 y ajustar el potenciómetro W4 hasta visualizar 966 kg. 11. Posicione el peso muestra en correspondencia de CL3 y tomar nota del valor visualizado en la pantalla, por ejemplo 962 kg. 12. Repetir el proceso varias veces hasta visualizar en la pantalla el mismo valor de peso para las cuatro células. 13. Retirar el peso muestra y poner a cero la tara, después posicionar el peso muestra en el centro y calibrar el instrumento (vease el manual de uso del instrumento).

La E m p re sa se re se r va e l d e re c h o d e re al i z a r ca m b i o s e n l o s d a to s té c n i co s, d i b u j o s e i m á ge n e s s i n p re v i o a v i s o.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


17

CAJAS DE CONEXIÓN ABS

CAJA DE CONEXIÓN EN ABS GRADO DE PROTECCIÓN IP67 TEMPERATURA DE TRABAJO: -20 °C +60 °C CÓNEXION DE CÉLULAS DE CARGA DE 4/6 HILOS DESCRIPCIÓN

CÓDIGO

PLACA ECUALIZADORA

Conexión hasta 4 células de carga. CE41N CE41NR

4+1 prensacables de poliamida M16x1.5 - tapones. 4+1 conexiones de PVC para funda.

Conexión hasta 8 células de carga. Dispositivo de protección contra rayos y descargas eléctricas. Borne de puesta a tierra.

8+2 prensacables de poliamida M16x1.5 - tapones. 8+2 conexiones de PVC para funda.

CE81PN CE81PNR

PLACA PARA CONEXIÓN PARALELA

Conexión hasta 4 células de carga.

CIP67N

Conexión hasta 4 células de carga. C41N C41NR

4+1 prensacables de poliamida M16x1.5 - tapones. 4+1 conexiones de PVC para funda.

CERTIFICACIONES

R e v. 0 . 0

En cumplimiento con las normas de los Unión Aduanera de Eurasia Equivalente a la marca CE en el Reino Unido

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


18

CAJAS DE CONEXIÓN ABS

25

21

DIMENSIONES (mm)

130

113

4x Ø4.5

163 180

35

CONEXIONES ELÉCTRICAS PARA CONECTARSE AL INSTRUMENTO UTILIZAR: Conexión de 4 hilos: cable blindado de 4 conductores sección mínima 0.5 mm². Conexión de 6 hilos: cable blindado de 6 conductores sección mínima 0.2 mm².

CE41N - CE41NR CONEXIÓN A CÉLULAS DE CARGA HILOS COLLEGAMENTO CELLE A A66FILI SH + SIG – SIG – REF + REF + EX – EX

– EX + EX + REF – REF – SIG + SIG SH

V – EX + EX + REF – REF – SIG + SIG SH

V

– EX + EX + REF – REF – SIG + SIG SH

V – EX + EX + REF – REF – SIG + SIG SH

V

CABLE DED'USCITA SALIDA A 4 HILOS CAVO A 4 FILI CON CÉLULAS A 4AHILOS CON CELLA 4 FILI SCHERMO + SEGNALE – SEGNALE

SH + SIG – SIG – REF + REF + EX – EX

S-

COLLEGAMENTO CELLE A A44FILI CONEXIÓN A CÉLULAS DE CARGA HILOS SH + SIG – SIG – REF + REF + EX – EX

CABLE DE D'USCITA SALIDA A 6 HILOS CAVO A 6 FILI CON CÉLULAS A 6AHILOS CON CELLA 6 FILI SH + SIG – SIG – REF + REF + EX – EX

EX-

SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

S+ EX+

EX-

S-

CABLE DE D'USCITA SALIDA A 6 HILOS CAVO A 6 FILI CON CÉLULAS A 4 HILOS

CON CELLA A 4 FILI

SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

R e v. 0 . 0

+ ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

S+ EX+

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


19

CAJAS DE CONEXIÓN ABS CONEXIONES ELÉCTRICAS

– EX + EX + REF – REF – SIG + SIG SH – EX + EX + REF – REF – SIG + SIG SH

V

– EX + EX + REF – REF – SIG + SIG SH

V

– EX + EX + REF – REF – SIG + SIG SH

CE81PN - CE81PNR

– EX + EX + REF – REF – SIG + SIG SH

CAVO A 4 FILI CABLE DE D'USCITA SALIDA A 4 HILOS CON CÉLULAS A 4A HILOS CON CELLA 4 FILI SCHERMO + SEGNALE – SEGNALE

SH + SIG – SIG – REF + REF + EX – EX

SH + SIG – SIG – REF + REF + EX – EX

V

V

SH + SIG – SIG – REF + REF + EX – EX

EX-

S-

SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

S+ EX+

EX-

S-

CAVO A 6 FILI CABLE DED'USCITA SALIDA A 6 HILOS CON CÉLULAS A 4AHILOS CON CELLA 4 FILI SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

R e v. 0 . 0

+ ALIMENTAZIONE – ALIMENTAZIONE

EX+

SH + SIG – SIG – REF + REF + EX – EX

CAVO A 6 FILI CABLE DED'USCITA SALIDA A 6 HILOS CON CÉLULAS A 6AHILOS CON CELLA 6 FILI SH + SIG – SIG – REF + REF + EX – EX

S+

COLLEGAMENTO CELLE FILI CONEXIÓN A CÉLULAS DE CARGAAA 4 4 HILOS

– EX + EX + REF – REF – SIG + SIG SH

– EX + EX + REF – REF – SIG + SIG SH

V

V

V – EX + EX + REF – REF – SIG + SIG SH

V

CONEXIÓN A CÉLULAS DE CARGAAA 6 6 HILOS COLLEGAMENTO CELLE FILI

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


20

CAJAS DE CONEXIÓN ABS CONEXIONES ELÉCTRICAS

CIP67N - C41N - C41NR

CAVO A 4 FILI CABLE DED'USCITA SALIDA A 4 HILOS CON CÉLULAS A 4AHILOS CON CELLA 4 FILI SCHERMO + SEGNALE – SEGNALE

SH + SIG – SIG – REF + REF + EX – EX

SH + SIG – SIG – REF + REF + EX – EX

– EX + EX + REF – REF – SIG + SIG SH – EX + EX + REF – REF – SIG + SIG SH

– EX + EX + REF – REF – SIG + SIG SH

– EX + EX + REF – REF – SIG + SIG SH

COLLEGAMENTO CELLE FILI CONEXIÓN A CÉLULAS DE CARGAA A6 6 HILOS

EX-

S-

CONEXIÓN A CÉLULAS DE CARGAA A4 4 HILOS COLLEGAMENTO CELLE FILI SH + SIG – SIG – REF + REF + EX – EX

CAVO A 6 FILI CABLE DE D'USCITA SALIDA A 6 HILOS CON CÉLULAS A 6AHILOS CON CELLA 6 FILI SH + SIG – SIG – REF + REF + EX – EX

EX+

SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

S+ EX+

EX-

S-

CAVO A 6 FILI CABLE DE D'USCITA SALIDA A 6 HILOS CON CÉLULAS A 4A HILOS CON CELLA 4 FILI SCHERMO + SEGNALE – SEGNALE – Ref./Sense + Ref./Sense + ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

R e v. 0 . 0

+ ALIMENTAZIONE – ALIMENTAZIONE

SH + SIG – SIG – REF + REF + EX – EX

S+

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


21

CAJAS DE CONEXIÓN ABS PROCESO DE ECUALIZACIÓN

ATENCIÓN!

Para células de carga con sensibilidad de 2 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.1 mV.

Para células de carga con sensibilidad de 3 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.15 mV.

La placa está equipada con un potenciómetro de 50 Ω para cada célula de carga. PROCESO CON MEDIDOR (escala en mV y VDC): Ejemplo con 4 células de carga y un peso muestra de 978 kg: 1. Comprobar que el valor de tensión medido en el punto de prueba V es 0 mV; eventualmente ajustar los potenciómetros hasta obtener el valor correcto. 2. Posicionar el peso muestra en correspondencia con cada célula de carga, tomando nota cada vez del peso indicado en la pantalla. Ejemplo: 1008 kg, 998 kg, 973 kg y 985 kg. 3. Medir la tensión de alimentación entre los bornes +EX y -EX. Ejemplo: 4.87 VDC. 4. Ajustar los potenciómetros relativos a los valores de peso más altos, dejando inalterado el valor mas bajo; el valor mV que debe ser medido en los puntos de prueba correspondientes es dado por la siguiente fórmula: [(valor célula por ajustar - valor célula mas bajo) ÷ valor célula mas bajo] x valor tensión de alimentación x 1000 [(1008 - 973) ÷ 973] x 4.87 x 1000 = 175 mV [(998 - 973) ÷ 973] x 4.87 x 1000 = 125 mV [(985 - 973) ÷ 973] x 4.87 x 1000 = 60 mV 5. Ajustar los potenciómetros de las tres células de carga hasta obtener respectivamente los siguientes valores: 175 mV, 125 mV, 60 mV 6. Posicionar el peso muestra en correspondencia de cada célula de carga; ahora la pantalla debe indicar el mismo valor de peso. 7. Retirar el peso de muestra y poner a cero la tara, después posicionar el peso muestra en el centro y calibrar el instrumento (vease el manual de uso del instrumento).

R e v. 0 . 0

PROCESO SIN MEDIDOR: Ejemplo con 4 células de carga y un peso muestra de 978 kg: 1. Girar el tornillo de todos los potenciómetros en sentido antihorario ponéndolos a 0 Ω. 2. Posicionar el peso muestra en correspondencia de la célula de carga CL1 y tomar nota del valor visualizado en la pantalla; repetir la operación en correspondencia de cada una de las células de carga. Ejemplo: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Ajustar los potenciómetros correspondientes a los valores de peso más altos (W1, W2, W3), sin tocar el correspondiente al valor más bajo (W3). 4. Posicionar el peso muestra en correspondencia de la célula de carga CL1, ajustar el potenciómetro W1 para cambiar el valor visualizado en la pantalla de 1008 kg a 973 kg. 5. Posicionar el peso muestra en correspondencia de la célula de carga CL2; ajusta rel potenciómetro W2 para cambiar el valor visualizado en la pantalla de 998 kg a 973 kg. 6. Posicionar el peso muestra en correspondencia de la célula de carga CL4; ajustar el potenciómetro W4 para cambiar el valor monstrado en la pantalla de 985 kg a 973 kg. 7. Posicionar el peso muestra en correspondencia de la célula de carga CL3 y tomar nota del valor visualizado en la pantalla, por ejemplo 966 kg. 8. Posicionar el peso muestra en correspondencia de CL1 y ajustar el potenciómetro W1 hasta visualizar 966 kg. 9. Posicionar el peso muestra en correspondencia de CL2 y ajustar el potenciómetro W2 hasta visualizar 966 kg. 10. Posicionar el peso muestra en correspondencia de CL4 y ajustar el potenciómetro W4 hasta visualizar 966 kg. 11. Posicione el peso muestra en correspondencia de CL3 y tomar nota del valor visualizado en la pantalla, por ejemplo 962 kg. 12. Repetir el proceso varias veces hasta visualizar en la pantalla el mismo valor de peso para las cuatro células. 13. Retirar el peso muestra y poner a cero la tara, después posicionar el peso muestra en el centro y calibrar el instrumento (vease el manual de uso del instrumento).

La E mp res a s e res er va el d erecho d e realiza r ca mbio s en lo s da to s técnico s, dibujo s e imá genes sin previo a viso.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


22

HL6EQSN - HL6N PLACAS PARA LA CONEXIÓN DE CÉLULAS DE CARGA

DESCRIPCIÓN

CÓDIGO

PLACA ECUALIZADORA

Conexión hasta 4 células de carga (4/6 hilos). Temperatura de trabajo: -20 °C +60 °C.

HL6EQSN

PLACA PARA CONEXIÓN PARALELA

Conexión hasta 4 células de carga (4/6 hilos). Temperatura de trabajo: -20 °C +60 °C.

HL6N

=

50

=

DIMENSIONES (mm)

92 100

CERTIFICACIONES

R e v. 0 . 0

Equivalente a la marca CE en el Reino Unido

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


23

HL6EQSN - HL6N PLACAS PARA LA CONEXIÓN DE CÉLULAS DE CARGA CONEXIONES ELÉCTRICAS

PARA CONECTARSE AL INSTRUMENTO UTILIZAR: HL6EQSN: - Conexión de 4 hilos: cable blindado de 4 conductores sección mínima 0.5 mm². - Conexión de 6 hilos: cable blindado de 6 conductores sección mínima 0.2 mm². HL6N: - Conexión de 4 hilos: cable blindado de 4 conductores sección mínima 1 mm2. - Conexión de 6 hilos: cable blindado de 6 conductores sección mínima 0.2 mm2.

HL6EQSN HL6EQSN

HL6N HL6N CL1

GND -S +S -R -E +R +E

CL3

CL2 GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

W1

W2

W3

W4

CONEXIÓN A CÉLULAS CARGA A 6 HILOS COLLEGAMENTO CELLEDE A 6 FILI S-

GND -S +S -R -E +R +E

EX -

SHIELD - SIGNAL + SIGNAL

GND -S +S -R -E +R +E

EX + S+

CAVO D'USCITA CABLE DE SALIDAA 4AFILI 4 HILOS CELLA A A 4 FILI CONCON CÉLULAS 4 HILOS

- EXCITATION

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CL2

CL3

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

CL4 GND -S +S -R -E +R +E

CONEXIÓN A CÉLULAS CARGA A 4 HILOS COLLEGAMENTO CELLEDE A 4 FILI GND -S +S -R -E +R +E

SEX -

EX + S+

CAVO D'USCITA A 6AFILI CABLE DE SALIDA 6 HILOS CON CELLA A 6AFILI CON CÉLULAS 6 HILOS

CABLE DE SALIDAA A 6 HILOS CAVO D'USCITA 6 FILI CELLA A A 4 FILI CONCON CÉLULAS 4 HILOS

GND -S +S -R -E +R +E

GND -S +S -R -E +R +E

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

SHIELD - SIGNAL + SIGNAL - Ref./Sense - EXCITATION + Ref./Sense + EXCITATION

R e v. 0 . 0

+ EXCITATION

CL1

CL4

GND -S +S -R -E +R +E

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


24

HL6EQSN - HL6N PLACAS PARA LA CONEXIÓN DE CÉLULAS DE CARGA PROCESO DE ECUALIZACIÓN

ATENCIÓN!

Para células de carga con sensibilidad de 2 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.1 mV. Para células de carga con sensibilidad de 3 mV/V, la diferencia entre las sensibilidades no debe ser superior a 0.15 mV. La placa está equipada con un potenciómetro de 20 Ω para cada célula de carga. PROCESO CON MEDIDOR (escala en mV y VDC): Ejemplo con 4 células de carga y un peso muestra de 978 kg: 1. Comprobar que el valor de tensión medido en el punto de prueba V es 0 mV; eventualmente ajustar los potenciómetros hasta obtener el valor correcto. 2. Posicionar el peso muestra en correspondencia con cada célula de carga, tomando nota cada vez del peso indicado en la pantalla. Ejemplo: 1008 kg, 998 kg, 973 kg y 985 kg. 3. Medir la tensión de alimentación entre los bornes +EX y -EX. Ejemplo: 4.87 VDC. 4. Ajustar los potenciómetros relativos a los valores de peso más altos, dejando inalterado el valor mas bajo; el valor mV que debe ser medido en los puntos de prueba correspondientes es dado por la siguiente fórmula: [(valor célula por ajustar - valor célula mas bajo) ÷ valor célula mas bajo] x valor tensión de alimentación x 1000 [(1008 - 973) ÷ 973] x 4.87 x 1000 = 175 mV [(998 - 973) ÷ 973] x 4.87 x 1000 = 125 mV [(985 - 973) ÷ 973] x 4.87 x 1000 = 60 mV 5. Ajustar los potenciómetros de las tres células de carga hasta obtener respectivamente los siguientes valores: 175 mV, 125 mV, 60 mV 6. Posicionar el peso muestra en correspondencia de cada célula de carga; ahora la pantalla debe indicar el mismo valor de peso. 7. Retirar el peso de muestra y poner a cero la tara, después posicionar el peso muestra en el centro y calibrar el instrumento (vease el manual de uso del instrumento).

R e v. 0 . 0

PROCESO SIN MEDIDOR: Ejemplo con 4 células de carga y un peso muestra de 978 kg: 1. Girar el tornillo de todos los potenciómetros en sentido antihorario ponéndolos a 0 Ω. 2. Posicionar el peso muestra en correspondencia de la célula de carga CL1 y tomar nota del valor visualizado en la pantalla; repetir la operación en correspondencia de cada una de las células de carga. Ejemplo: CL1 = 1008 kg CL2 = 998 kg CL3 = 973 kg CL4 = 985 kg 3. Ajustar los potenciómetros correspondientes a los valores de peso más altos (W1, W2, W3), sin tocar el correspondiente al valor más bajo (W3). 4. Posicionar el peso muestra en correspondencia de la célula de carga CL1, ajustar el potenciómetro W1 para cambiar el valor visualizado en la pantalla de 1008 kg a 973 kg. 5. Posicionar el peso muestra en correspondencia de la célula de carga CL2; ajusta rel potenciómetro W2 para cambiar el valor visualizado en la pantalla de 998 kg a 973 kg. 6. Posicionar el peso muestra en correspondencia de la célula de carga CL4; ajustar el potenciómetro W4 para cambiar el valor monstrado en la pantalla de 985 kg a 973 kg. 7. Posicionar el peso muestra en correspondencia de la célula de carga CL3 y tomar nota del valor visualizado en la pantalla, por ejemplo 966 kg. 8. Posicionar el peso muestra en correspondencia de CL1 y ajustar el potenciómetro W1 hasta visualizar 966 kg. 9. Posicionar el peso muestra en correspondencia de CL2 y ajustar el potenciómetro W2 hasta visualizar 966 kg. 10. Posicionar el peso muestra en correspondencia de CL4 y ajustar el potenciómetro W4 hasta visualizar 966 kg. 11. Posicione el peso muestra en correspondencia de CL3 y tomar nota del valor visualizado en la pantalla, por ejemplo 962 kg. 12. Repetir el proceso varias veces hasta visualizar en la pantalla el mismo valor de peso para las cuatro células. 13. Retirar el peso muestra y poner a cero la tara, después posicionar el peso muestra en el centro y calibrar el instrumento (vease el manual de uso del instrumento).

La E mp res a s e res er va el d erecho d e realiza r ca mbio s en lo s da to s técnico s, dibujo s e imá genes sin previo a viso.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


25

D2 - ACCESORIOS Y CABLEADOS CATÁLOGO DE PRODUCTOS

pág.

D2.1

ALIMENTADORES ESTABILIZADOS

ALI

Alimentadores estabilizados de una sola salida

27

ADPEALIM

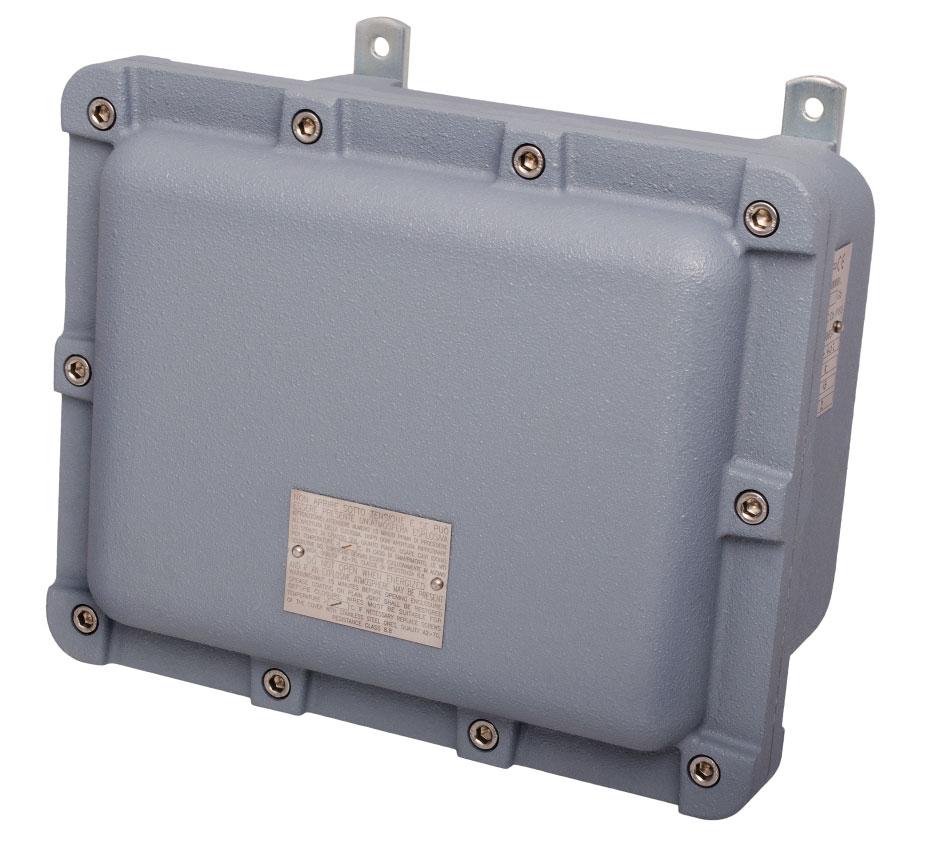

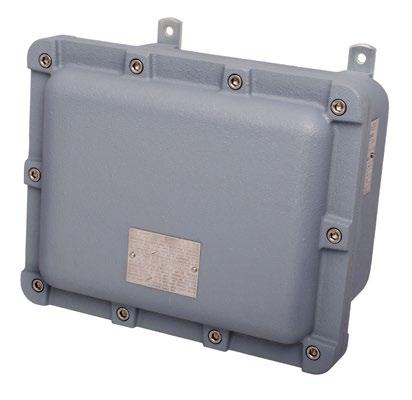

Alimentador industrial en caja antideflagrante

29

D2.2

SIMULADOR DE CÉLULA DE CARGA

SIMN

Simulador analógico de señal de célula de carga

D2.3

CABLES - FUNDAS - CABLEADOS - CONMUTADORES

30

CAVO6020S/ARM GUA3/5/6/10 ESTENSIONE5/10 COLCELLA/ COLSTRU/EC D2.4

31

PESOS MUESTRA

PC

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

32

ISO

9001

ISO 14001

www.laumas.com


26

Notas CATÁLOGO DE PRODUCTOS

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


27

ALI ALIMENTADORES ESTABILIZADOS DE UNA SOLA SALIDA (Switching)

Alimentadores estabilizados de alta eficiencia Protección contra cortocircuitos Protección contra sobrecargas Refrigeración mediante recambio de aire interno Montaje en placa: orificios de ø3.5 mm y M3

TENSIÓN DE SALIDA

5 VDC ±2% 5A

12 VDC ±1% 1.3 A

24 VDC ±1% 2.1 A

24 VDC ±1% 6.5 A

TENSIÓN DE ENTRADA (*seleccionable)

85÷264 VAC 47÷63 Hz

85÷132 VAC* 170÷264 VAC* 47÷63 Hz

85÷132 VAC* 170÷264 VAC* 47÷63 Hz

88÷132 VAC* 176÷264 VAC* 47÷63 Hz

POTENCIA DE SALIDA

25 W

15.6 W

50.4 W

156 W

RANGO REGULACIÓN SALIDA

-10% +10%

-10% +10%

-10% +10%

-12% +16%

TEMPERATURA DE TRABAJO HUMEDAD (RH)

-25 °C +70 °C 20% +90%

-10 °C +60 °C 20% +90%

-10 °C +60 °C 20% +90%

-10 °C +60 °C 20% +90%

TEMPERATURA DE ALMACENAJE HUMEDAD (RH)

-40 °C +85 °C 10% +95%

-20 °C +85 °C 10% +95%

-20 °C +85 °C 10% +95%

-20 °C +85 °C 10% +95%

37 Hz

37 Hz

27 Hz

25 Hz

99x82x30 mm

100x97x38 mm

160x97x38 mm

200x110x50 mm

210 g

310 g

510 g

800 g

FRECUENCIA DE CONMUTACIÓN FIJA

DIMENSIONES

R e v. 0 . 0

PESO

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


28

ALI ALIMENTADORES ESTABILIZADOS DE UNA SOLA SALIDA (Switching)

montaje en barra Omega/DIN

también disponible con conector jack

TENSIÓN DE SALIDA

5 VDC ±2% 5.4 A

24 VDC ±2% 2A

24 VDC ±5% 1A

TENSIÓN DE ENTRADA

85÷264 VAC 47÷63 Hz

85÷264 VAC 47÷63 Hz

100÷240 VAC 47÷63 Hz

POTENCIA DE SALIDA

25 W

48 W

24 W

RANGO REGULACIÓN SALIDA

-5% +10%

-6% +10%

-

TEMPERATURA DE TRABAJO HUMEDAD (RH)

-10 °C +60 °C 20% +90%

-10 °C +60 °C 20% +90%

0 °C +40 °C 10% +90%

TEMPERATURA DE ALMACENAJE HUMEDAD (RH)

-20 °C +85 °C 10% +95%

-20 °C +85 °C 10% +95%

-20 °C +60 °C 10% +90%

37 Hz

37 Hz

-

93x78x67 mm

93x78x67 mm

72x43x37 mm

310 g

310 g

150 g

FRECUENCIA DE CONMUTACIÓN FIJA

DIMENSIONES

R e v. 0 . 0

PESO

La E mp res a s e res er va el d erecho d e realiza r ca mbio s en lo s da to s técnico s, dibujo s e imá genes sin previo a viso.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


29

ADPEALIM ALIMENTADOR INDUSTRIAL EN CAJA ANTIDEFLAGRANTE

DESCRIPCIÓN

CARACTERÍSTICAS TÉCNICAS

El sistema está compuesto por:  Alimentador industrial, tensión de salida única, adecuado para montaje en barra Omega/DIN.  Caja ADPE a prueba de explosion (ATEX/IECEx) en aleación ligera de aluminio: Marcado ATEX

Marcado IECEx

II 2 GD Ex d IIB+H2 T6 Gb Ex tb IIIC T85°C Db IP6 (-20 °C≤Ta≤+40 °C) INERIS 14 ATEX 0008X

Ex d IIB+H2 T6 Gb Ex tb IIIC T85°C Db IP66 (-20 °C≤Ta≤+40 °C) IECEx INE 13.0065X

Tensión de entrada

85 ÷ 264 VAC; 47 ÷ 63 Hz

Tensión de salida

24 VDC ±2%; 2 A

Potencia de salida

48 W

Rango de ajuste de la salida

-6% ÷ +10%

Temperatura de trabajo

-10 °C ÷ +40 °C

Temperatura de almacenaje

-20 °C ÷ +85 °C

Humedad (RH)

20% ÷ 90%

Humedad de almacenaje (RH)

10% ÷ 95%

Frecuencia de conmutación fija

100 kHz

Peso

7150 g

Grado de protección

IP66

CERTIFICACIONES Equivalente a la marca CE en el Reino Unido

DIMENSIONES (mm) REAR SIDE

2x Ø1/2''NPT

100

250

160

4x Ø7

50

190 200

150

Re v. 0. 0

210 L a Empre sa se re se r va e l de re cho de re aliza r ca mb io s en lo s d a t o s t écnico s, d ib u jo s e imá g enes s in p revio a vis o.

LAUMAS Elettronica srl • Phone: (+39) 0521 683124 • Fax (+39) 0521 681091 UFFICIO VENDITE ITALIA: commerciale@laumas.it • EXPORT SALES DEPARTMENT: sales@laumas.it

ISO

9001

ISO 14001

www.laumas.com


30

SIMN SIMULADOR DE CÉLULA DE CARGA

DESCRIPCIÓN

FUNCIONES PRINCIPALES

Simulador analógico de señal de célula de carga de 6 hilos. Conmutador de resistencia de la célula de carga. Valor de salida: 0÷3 mV/V.

Permite la calibración de los instrumentos de pesaje mediante el uso de un multímetro con escala en mV VDC.

CERTIFICACIONES Equivalente a la marca CE en el Reino Unido

CONEXIONES ELÉCTRICAS Longitud de cable

35 cm

Diámetro del cable

6.5 mm

Hilos conductores

6 x 0.2 mm

PANTALLA

R e v. 0 . 0

2

+ SEÑAL

VERDE

+ ALIMENTACIÓN + REF./SENSE

ROJO AZUL

- SEÑAL

BLANCO

- ALIMENTACIÓN - REF./SENSE

NEGRO AMARILLO

La E mp res a s e res er va el d erecho d e realiza r ca mbio s en lo s da to s técnico s, dibujo s e imá genes sin previo a viso.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


31

CABLEADOS CABLES - FUNDAS - CABLEADOS - CONMUTADORES

DESCRIPCIÓN

CABLES Y FUNDAS

CAVO6020S Cable apantallado 6x0.25 mm2. Madejas disponibles: 5 - 10 - 200 m.

CAVO6020SARM Cable apantallado armado anti-roedores 6x0.22 mm2. Madejas disponibles: 5 - 10 - 200 m.

Funda flexible GUA de PVC instalada en el cable de la célula de carga. IP67 - Ø interior: 10 mm - Ø exterior: 14 mm.

longitud 3 m + 1 conexion de PVC longitud 5 m + 1 conexion de PVC longitud 6 m + 1 conexion de PVC longitud 10 m + 1 conexion de PVC Cable de extensión apantallado 6x0.22 mm2, enfundado, para conectar el instrumento de pesaje a la caja de conexión. Funda flexible de PVC - IP67. Cableado por el cliente.

longitud 5 m + 1 conexion M16x1.5 de PVC longitud 10 m + 1 conexion M16x1.5 de PVC CABLEADOS Cableado entre la célula de carga y la caja de conexión.

CONNECTIONS Cableado entre el instrumento de pesaje y la caja de conexión.

CONMUTADORES EC Conmutador externo de 12 posiciones para seleccionar fórmulas y grupos de setpoint.

R e v. 0 . 0

E Selección de 12 grupos de 5 setpoint por contacto externo.

La E mp res a s e res er va el d erecho d e realiza r ca mbio s en lo s da to s técnico s, dibujo s e imá genes sin previo a viso.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com


32

PC PESOS MUESTRA DE HIERRO FUNDIDO BARNIZADO CON ASIDERO

DESCRIPCIÓN

Hierro fundido barnizado HT150 Resistencia a la tracción (MPa) = 150w Estructura: hierro fundido perlítico (grafito laminar + ferrita). Composición (%): C: 3.46 - 3.54 Si: 0.51 - 0.57 Mn: 2.12 - 2.49 Certificable en clase M1 según OIML R111-1. Maletín de transporte de aluminio con asa (opción bajo pedido).

VAlOR NOMINAl

kg

TOlERANCIA

DIMENSIONES

5

±250 mg (M1)

152 x 77 x 84 mm

10

±500 mg (M1)

193 x 97 x 109 mm

20

±1000 mg (M1)

234 x 117 x 139 mm

DIMENSIONES Section: A-A

A2

a

B2

a

c b

h

H

d

A

r

A

A1

B1

kg

Nominal value

A1

A2

B1

B2

H

a

b

c

d

h

r 5

5 kg

150

152

75

77

84

36

30

6

19

66

10 kg

190

193

96

97

109

46

38

8

25

84

6

20 kg

230

234

115

117

139

61

52

12

29

109

8

R e v. 0 . 0

OPCIONES BAJO PEDIDO DESCRIPCIÓN

PESOS MUESTRA

Maletín de transporte de aluminio con asa.

5 kg 10 kg 20 kg

La E mp res a s e res er va el d erecho d e realiza r ca mbio s en lo s da to s técnico s, dibujo s e imá genes sin previo a viso.

LAUMAS S.r.l. Fax: (+39) 0521 681091

• •

SALES DEPARTMENT: sales@laumas.it Phone: (+39) 0521 683124

ISO

9001

ISO 14001

www.laumas.com

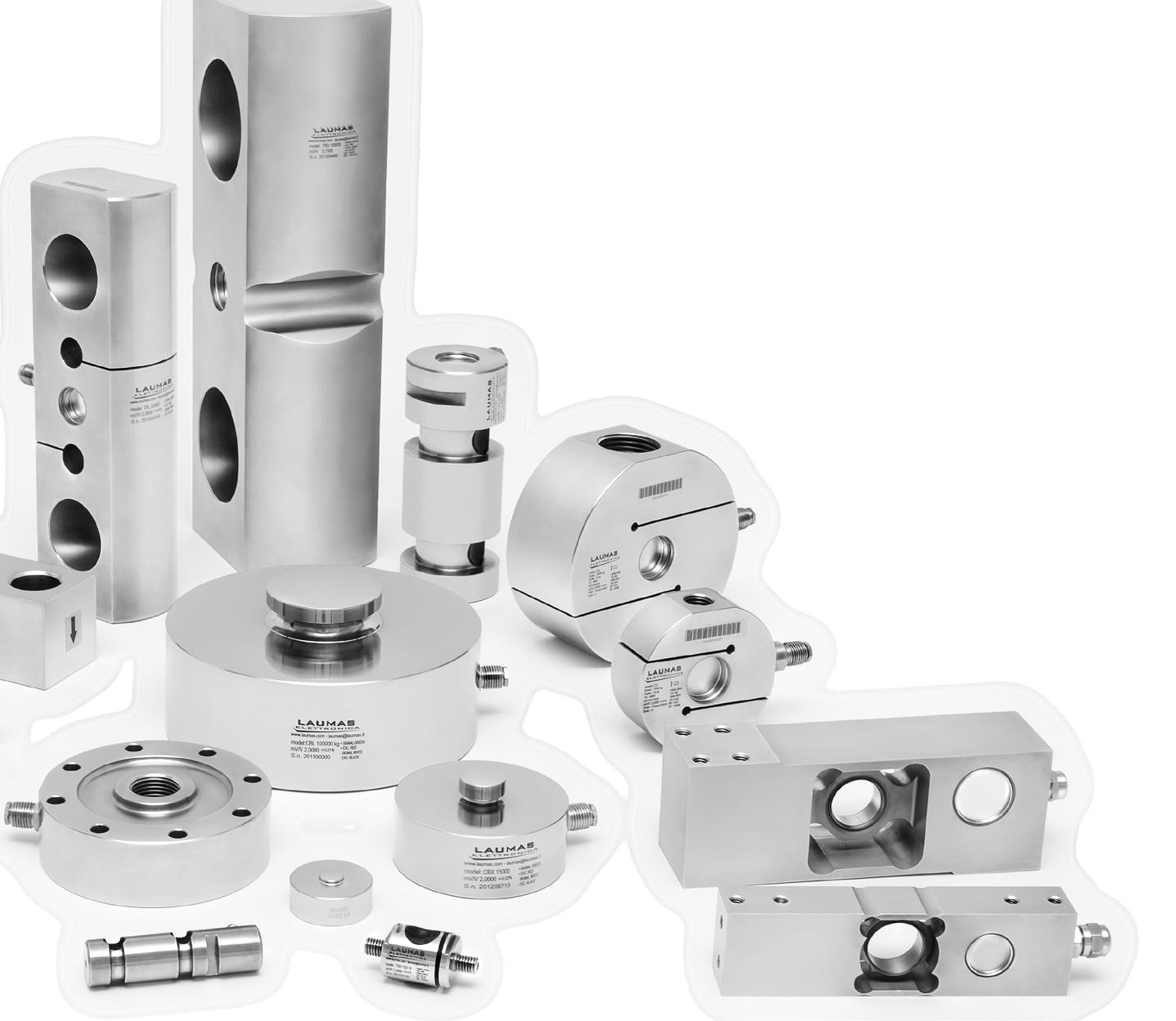

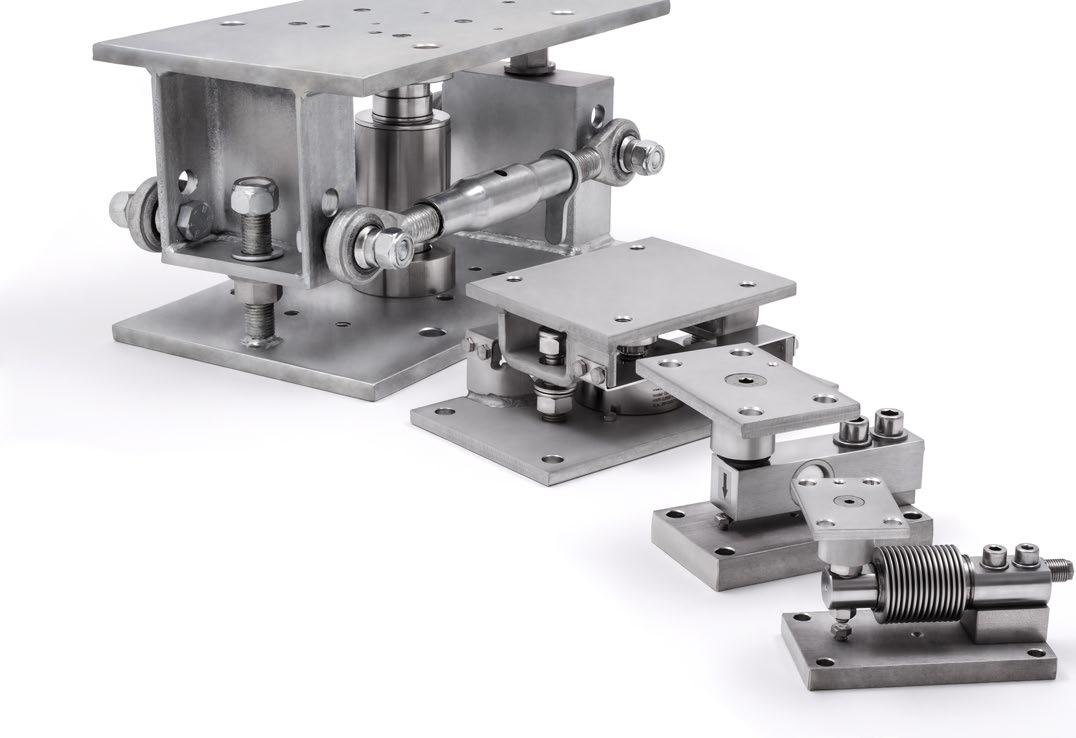

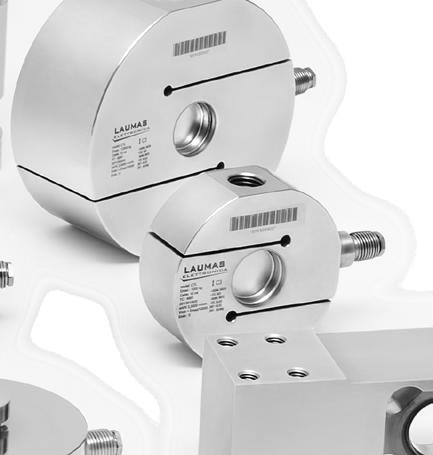

CÉLULAS DE CARGA y ACCESORIOS DE MONTAJE

LAUMAS ofrece una amplia variedad de células de carga empleadas en multiples sectores industriales, garantizando en cada una calidad, disponibilidad y asistencia. LAUMAS proporciona los accesorios de montaje idóneos para todas las células de carga, con el fin de obtener la correcta aplicación de la célula y la máxima fiabilidad y precisión, teniendo en cuenta la compatibilidad con las conexiones mecánicas, eléctricas y neumáticas presentes en la estructura a pesar.

INSTRUMENTACIÓN ELECTRÓNICA PARA SISTEMAS DE PESAJE Y DOSIFICACIÓN

LAUMAS produce indicadores y transmisores de peso que se pueden conectar a PC y PLC de las marcas internacionales más importantes (Siemens, Rockwell Automation, Allen-Bradley, B&R Automation, Omron, Beckhoff, Schneider, Panasonic, Mitsubishi, Bosch Rexroth, Vipa, ABB, etc.) a través de los principales buses de campo del mercado (Modbus RTU, Modbus TCP, PROFIBUS DP, PROFINET IO, Ethernet/IP, Ethernet TCP/IP, EtherCAT, POWERLINK, DeviceNet, CANopen, CC-Link, SERCOS III, etc.). La amplia oferta de productos y componentes para realizar sistemas de pesaje industrial ha sido diseñada de conformidad con los estándares industriales más importantes y está certificada por los organismos nacionales e internacionales más relevantes.


LAUMAS S.r.l. VIA I MAGGIO N. 6 43022 MONTECHIARUGOLO (PR) - ITALY PHONE (+39) 0521 683124 FAX

(+39) 0521 681091

SALES DEPARTMENT: sales@laumas.it


Turn static files into dynamic content formats.

Create a flipbook
04 Accesorios y cableado (es) by LAUMAS ELETTRONICA - Issuu
