02 Bilance, moduli e piattaforme di pesatura (it)

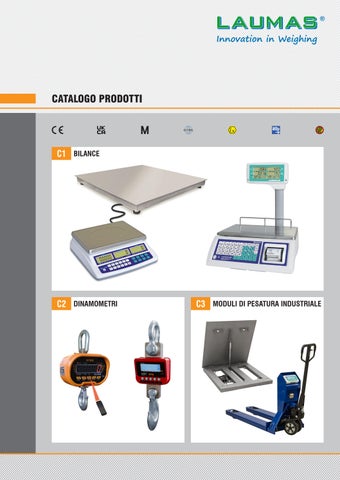

CATALOGO PRODOTTI

BILANCE

Bilance contapezzi, bilance peso/prezzo/importo, bilance tascabili. Bilance omologate: CE-M, UKCA, OIML R76, ATEX, IP69K.

Dinamometri digitali per carichi sospesi

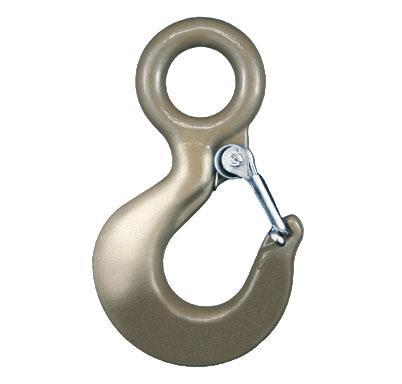

Ganci e grilli marcati CE.

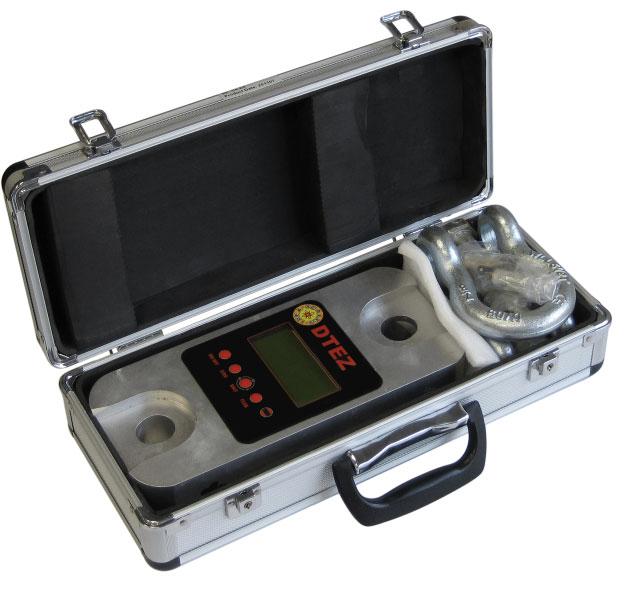

Dinamometri ultraleggeri, per carriponte, portatili con valigetta per trasporto, con telecomando dotato di display, con possibilità di stampa e totalizzazione delle pesate. Dinamometri omologati: CE-M, UKCA, OIML R76.

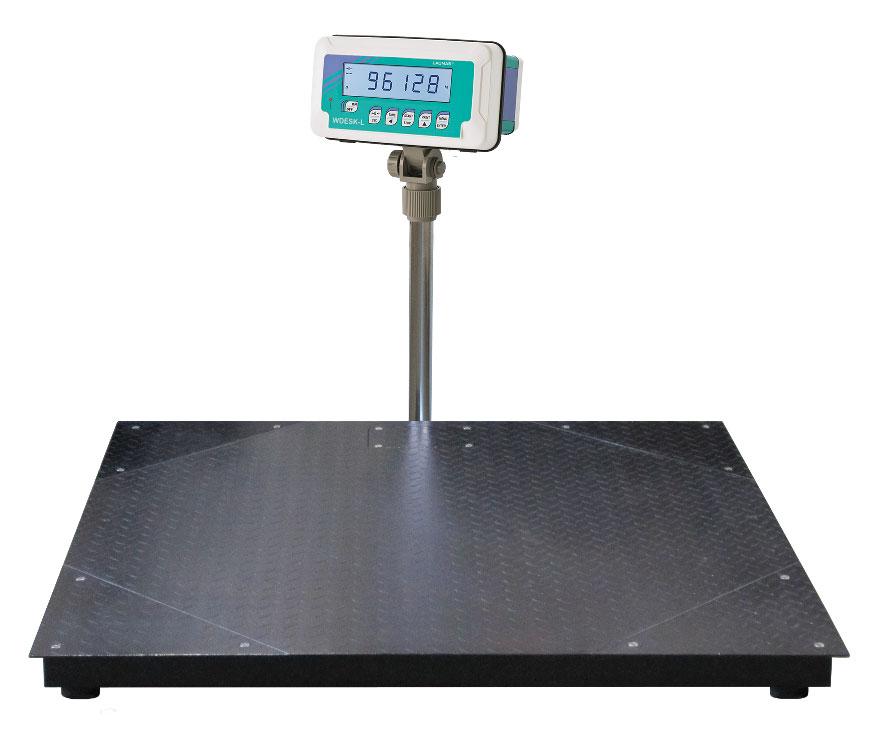

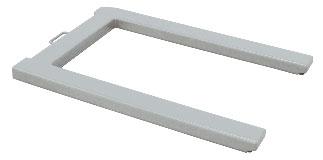

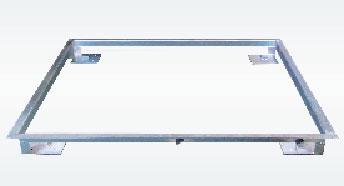

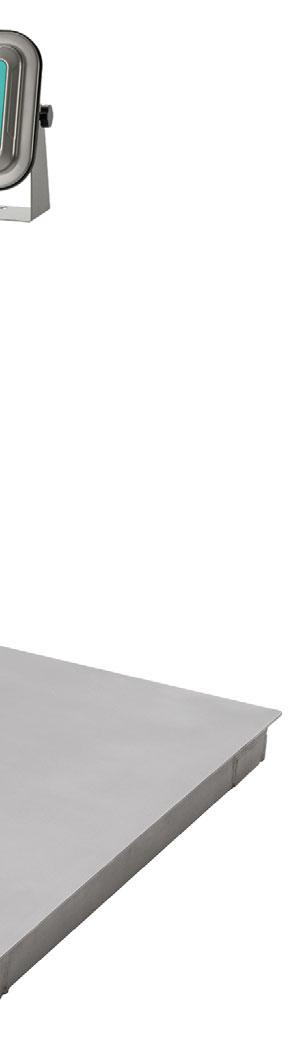

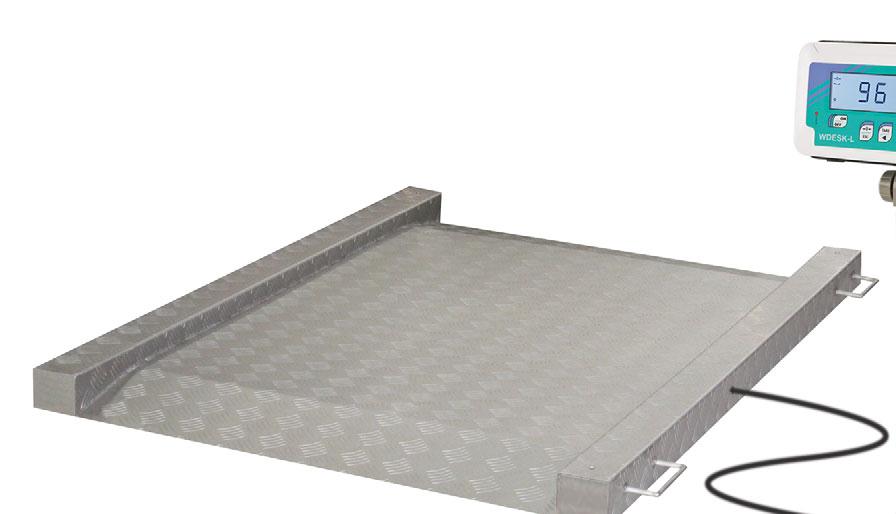

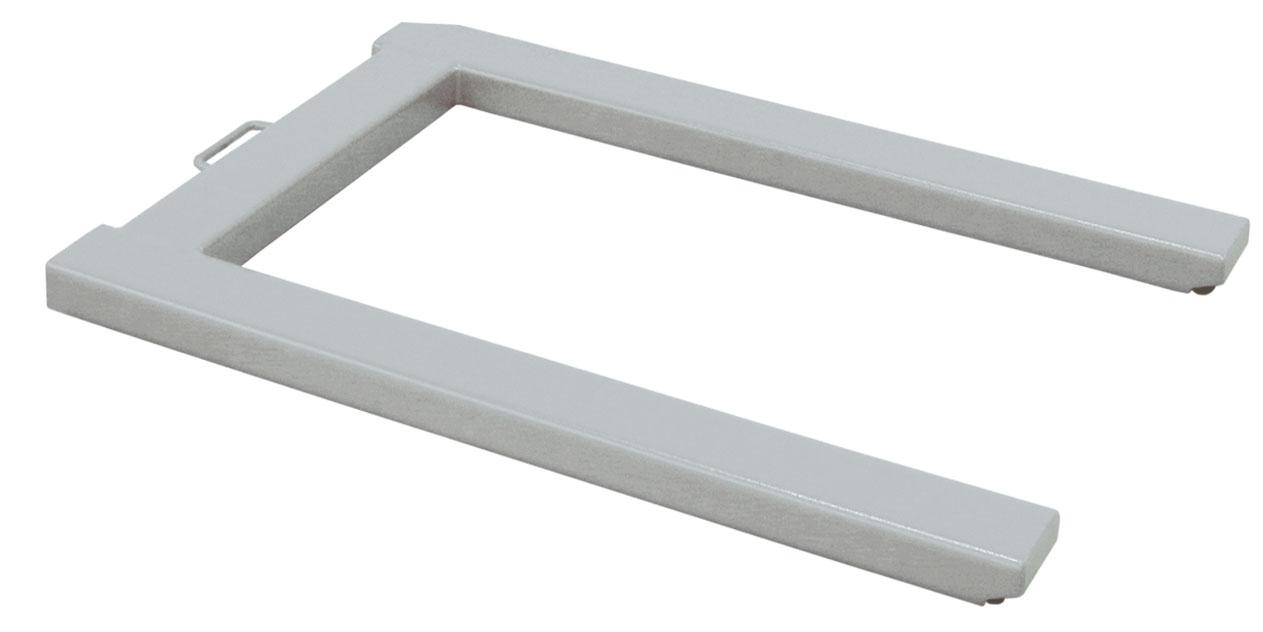

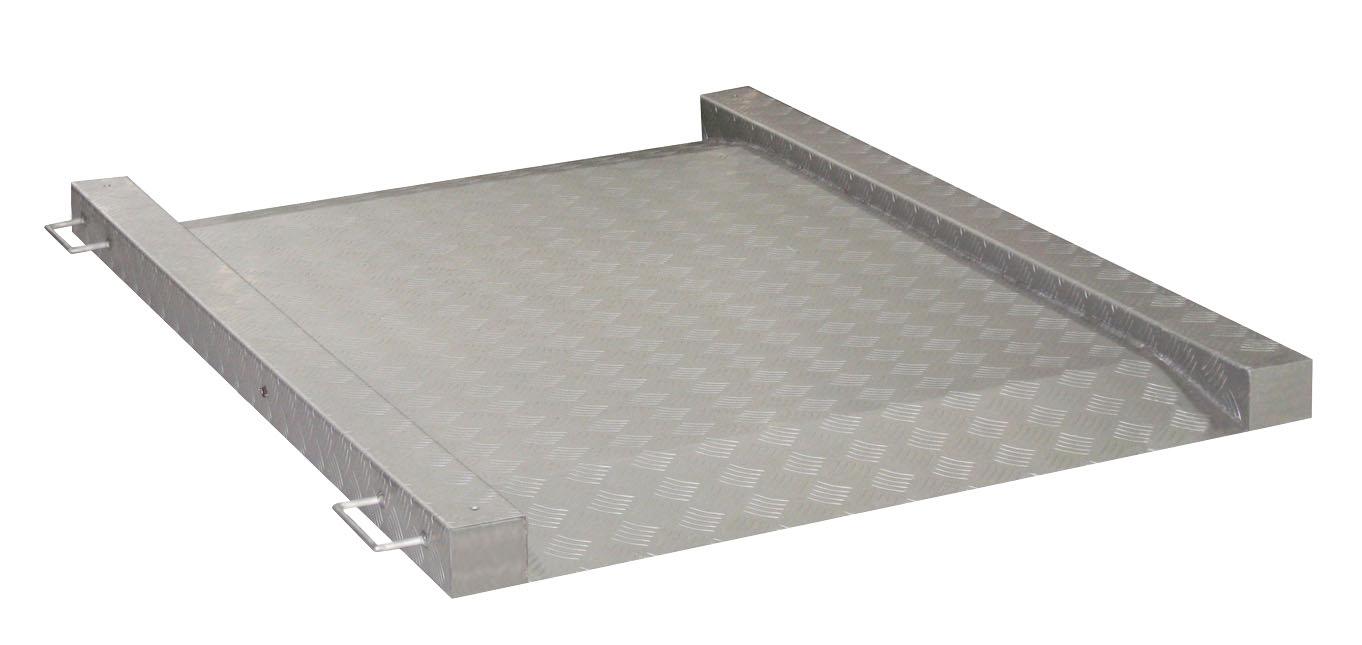

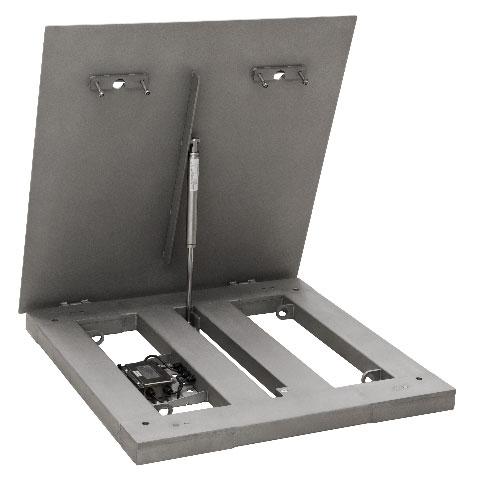

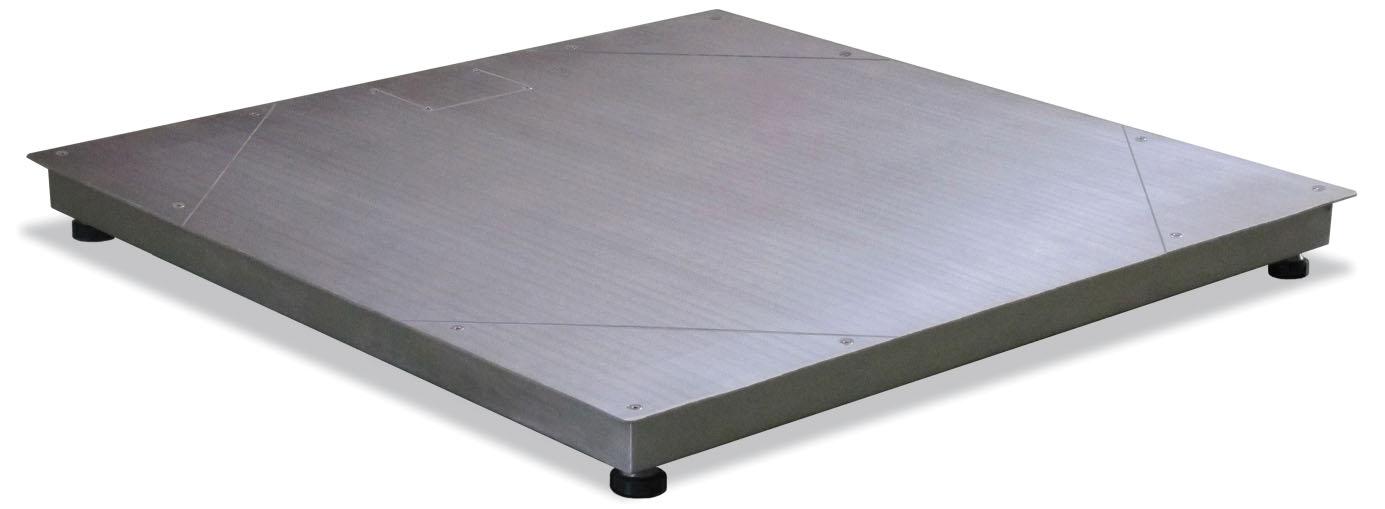

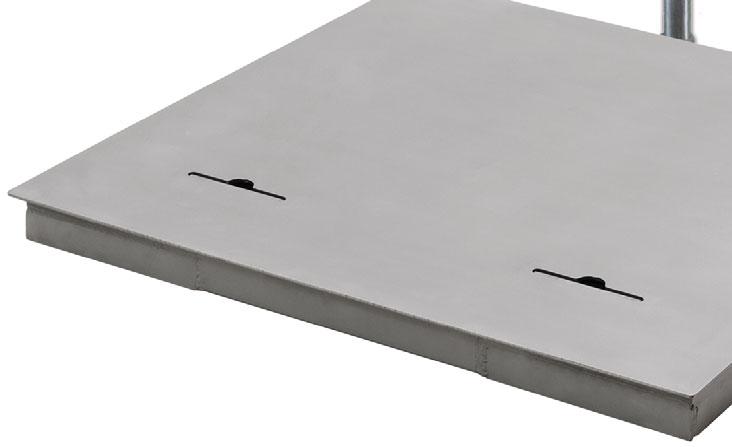

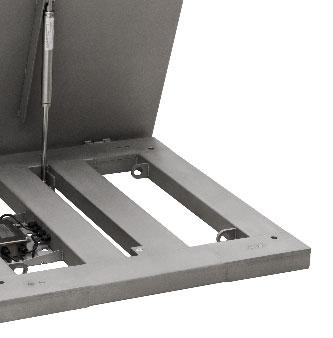

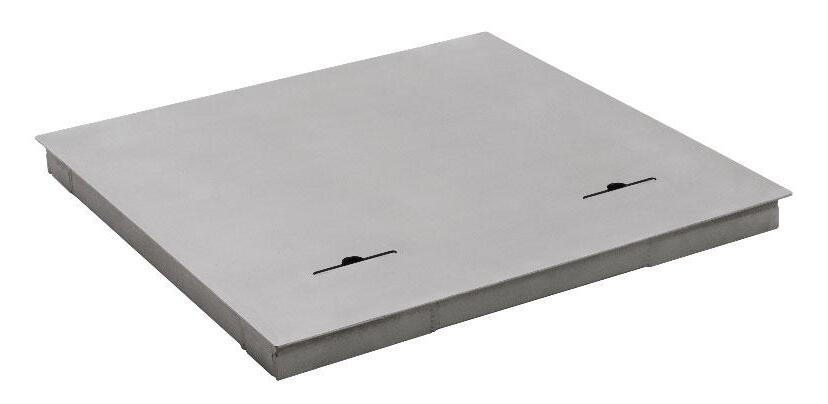

Piattaforme e moduli per pesatura

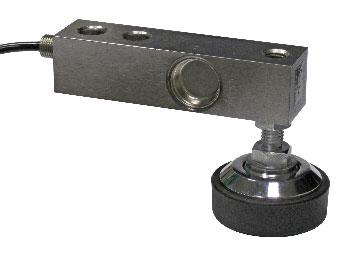

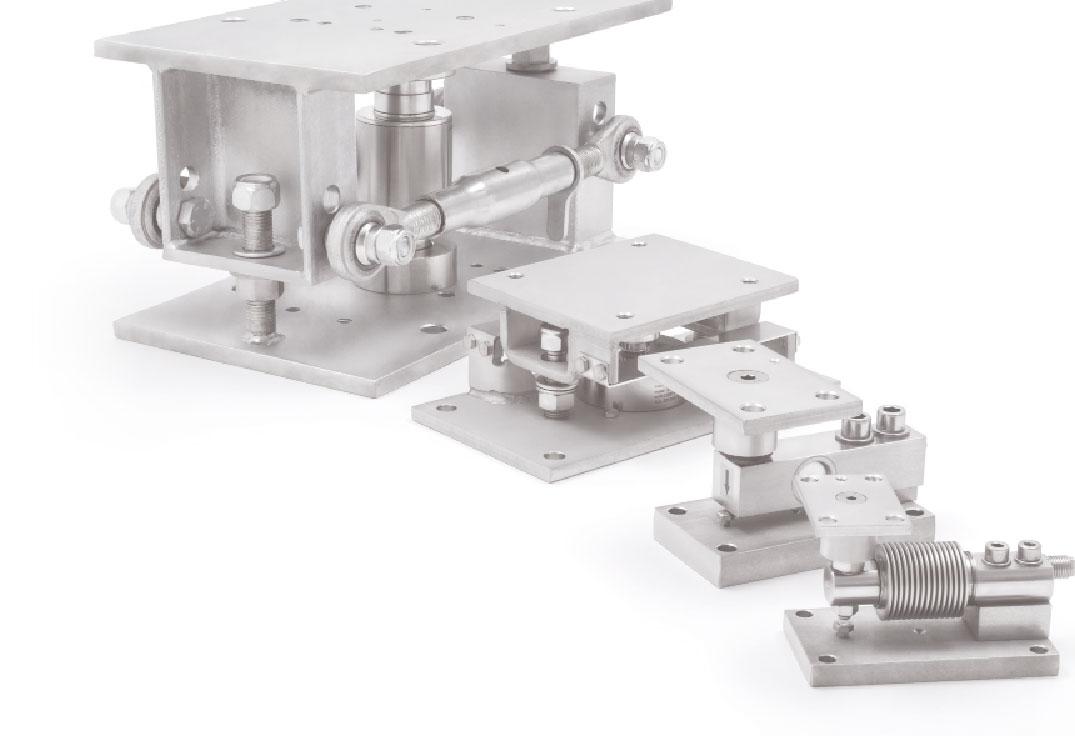

Soluzioni adatte per realizzare bilance e sistemi di pesatura industriali. Piattaforme industriali monocella o a quattro celle di carico. Piattaforme di pesatura con piano di carico ispezionabile. Pesa pallet. Barre pesatrici. Piattaforme omologate: CE-M, UKCA, OIML R60, ATEX, IECEx, IP69K. Transpallet pesatore omologato OIML R76.

CERTIFICAZIONI

Marchio di Conformità Europea (CE)

CERTIFICAZIONE UKCA (UK Conformity Assessed) per il Regno Unito

MODULO D ED ESAME UE DEL TIPO PER STRUMENTI NAWI

APPROVAZIONE OIML

CERTIFICAZIONE ATEX

CERTIFICAZIONE IECEx

Collaudo, taratura, controllo qualità

CERTIFICAZIONE NTEP

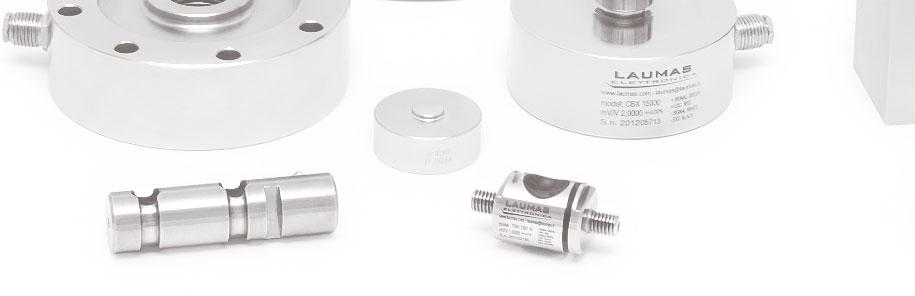

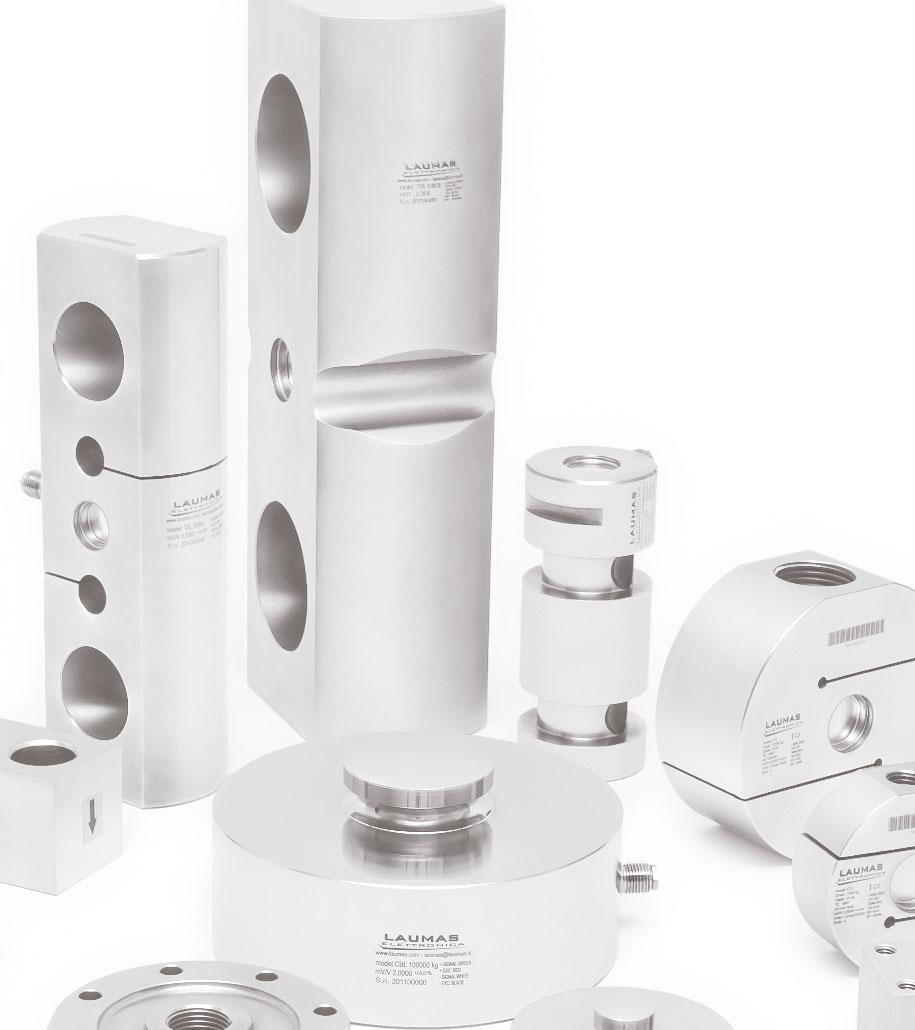

Servizio di tarature accreditate Accredia per celle di carico e celle di carico + strumento, eseguite nel nostro laboratorio LAT N.02141 per valori di forza compresi tra 2 e 100 kN, secondo le norme UNI EN ISO 376 e ASTM E74.

Accredia è l’Ente Unico nazionale di accreditamento (Regolamento europeo 765/2008) e garantisce il rispetto delle norme e l’affidabilità delle attestazioni di conformità rilasciate sul mercato. Il certificato di taratura Accredia è un documento ufficiale riconosciuto in tutto il mondo perché coperto dagli accordi di Mutuo Riconoscimento EA, IAF e ILAC.

In laboratorio eseguiamo anche rapporti di taratura per valori di forza compresi tra 0.5 e 5000 kN (compressione) e tra 0.5 e 600 kN (trazione).

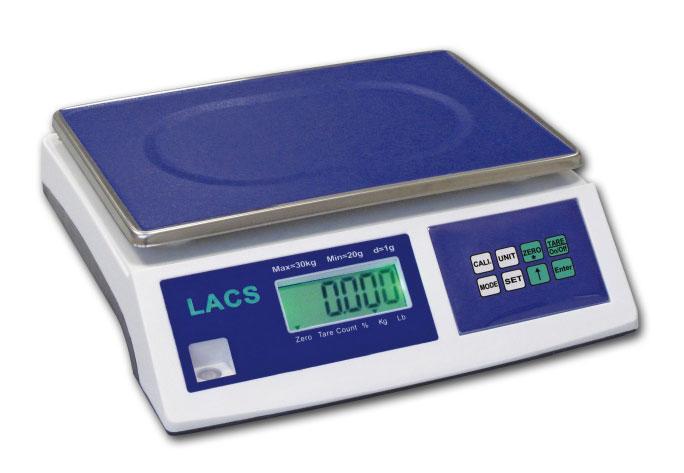

C1 - BILANCE

Fino a 0.5 kg

Divisioni: 0.05 g

Fino a 3 kg

Divisioni: 0.1 g

DESCRIZIONE

 Piatto in acciaio inox.

 Display LCD retroilluminato, 6 cifre da 30 mm.

 Tastiera impermeabile a 8 tasti.

 Bolla di livello e piedini regolabili.

 Batteria interna ricaricabile da 4 V, capacità 4 Ah.

 Autonomia massima: 70 ore.

 Caricabatteria esterno 230 VAC incluso.

FUNZIONI PRINCIPALI

 Indicazione del peso.

 Contapezzi.

 Indicazione del peso in percentuale.

 Uscita RS232 per collegamento a PC.

 Controllo del peso (HIGH/LOW) con segnalatore acustico.

CERTIFICAZIONI

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

CARATTERISTICHE TECNICHE

Alimentazione

Batteria interna 4 V, capacità 4 Ah

Linearità <0.01% fondo scala

Divisioni visualizzabili

Unità di misura

Porta seriale

Baud rate

Umidità (non condensante)

Temperatura di stoccaggio

Temperatura di lavoro

DIMENSIONI (mm) L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

2400, 4800, 9600 (bit/s)

DI

IN ACCIAIO INOX

OMOLOGATE C3 - 3000 divisioni - MULTIRANGE

DESCRIZIONE

 Piatto in acciaio inox.

 Uscita RS232 per collegamento a PC o stampante esterna.

 Display LCD retroilluminato, 6 cifre da 24 mm.

 Tastiera impermeabile a 7 tasti.

 Bolla di livello e piedini regolabili.

 Batteria interna ricaricabile da 6 V, capacità 4 Ah.

 Autonomia massima: 70 ore.

 Caricabatteria esterno 100-240 VAC incluso.

 Spegnimento automatico.

CERTIFICAZIONI

OIML R76:2006, classe III, 3000 divisioni

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

Valutazione della conformità (verifica prima)

FUNZIONI PRINCIPALI

 Contapezzi con visualizzazione in sequenza di: numero di pezzi, peso unitario medio, peso complessivo dei pezzi sulla bilancia.

 Totalizzazione automatica o manuale delle pesate.

 Indicazione del peso in percentuale.

 Controllo del peso/pezzi/percentuale (HIGH/LOW) con segnalatore acustico e visivo.

 Opzionale stampa scontrino tramite stampante esterna STAVTII: intestazione personalizzabile, data, ora, peso netto, peso unitario medio, numero di pezzi sulla bilancia, peso totale, numero totale di pezzi.

DIMENSIONI (mm)

CARATTERISTICHE TECNICHE

Alimentazione

100-240 VAC

Batteria interna 6 V, capacità 4 Ah

Linearità <0.01% fondo scala

Divisioni visualizzabili

Unità di misura

Porta seriale

Baud rate

Umidità (non condensante)

Temperatura di stoccaggio

Temperatura di lavoro

OPZIONI A RICHIESTA

DESCRIZIONE

Piatto a bacinella in acciaio inox. Dimensioni: 230x300x40 mm.

Batteria ricaricabile 6 V, capacità 4.5 Ah.

60000 g, kg RS232

2400, 4800, 9600, 19200 (bit/s) <85%

-10 °C +50 °C

-10 °C +40 °C

CODICE

Stampante termica da tavolo.

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

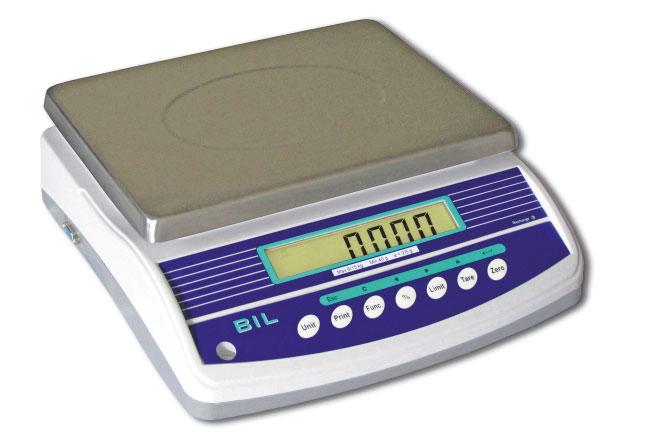

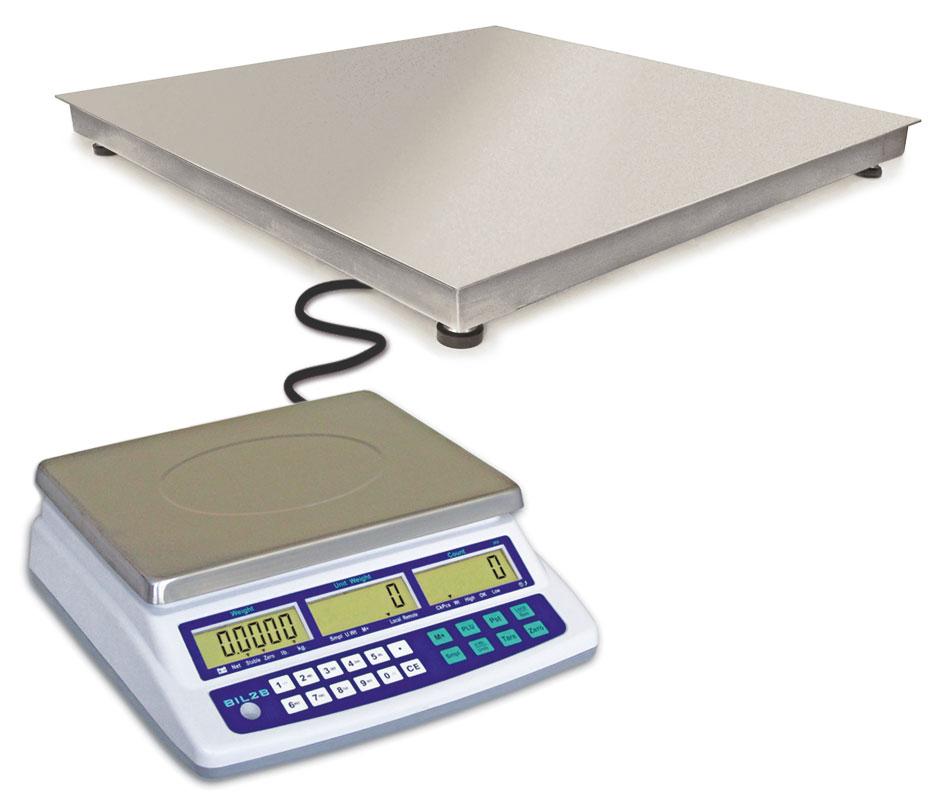

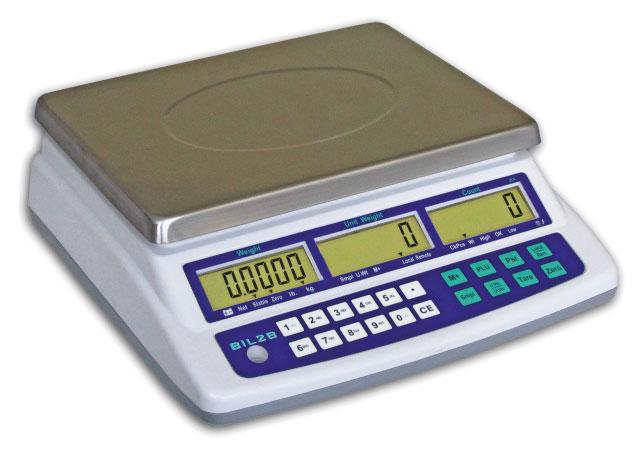

Bilance Contapezzi collegabili a seconda piattaforma per la pesatura e il conteggio delle grandi quantità:

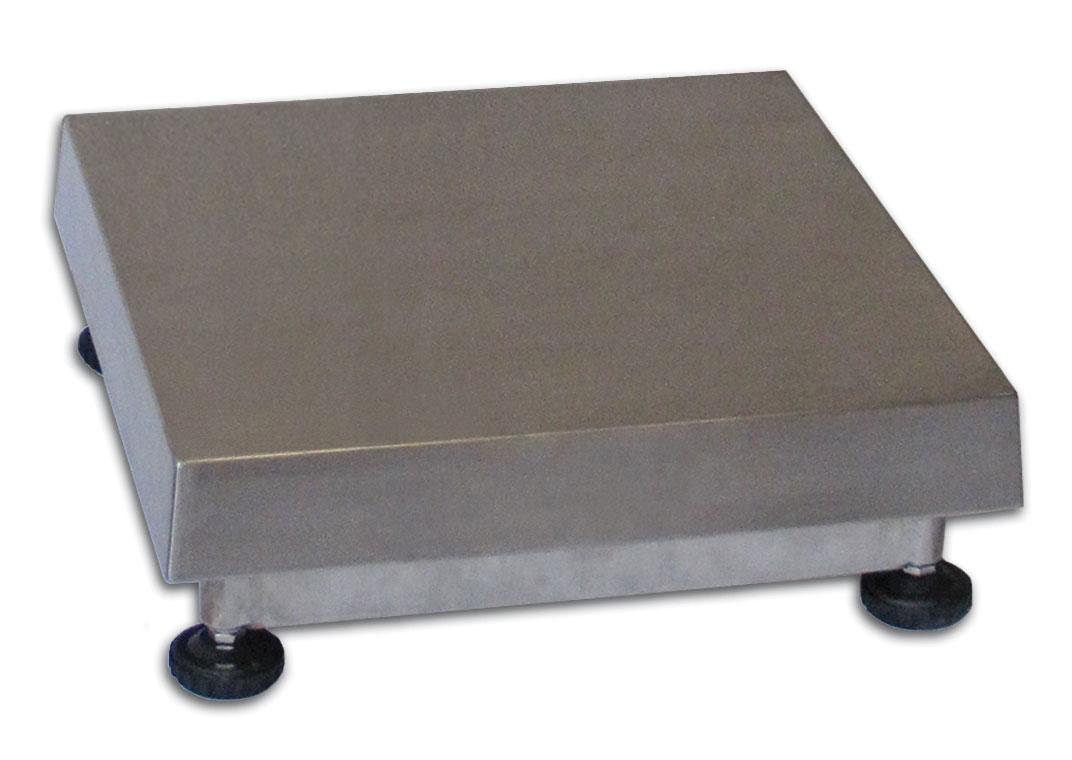

• piattaforme monocella ACN / AIN / MN

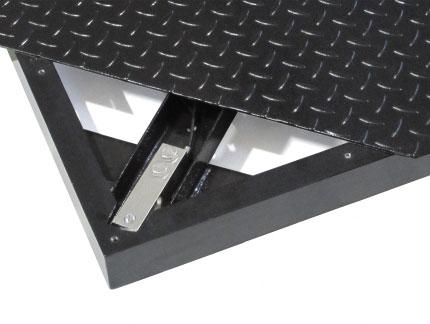

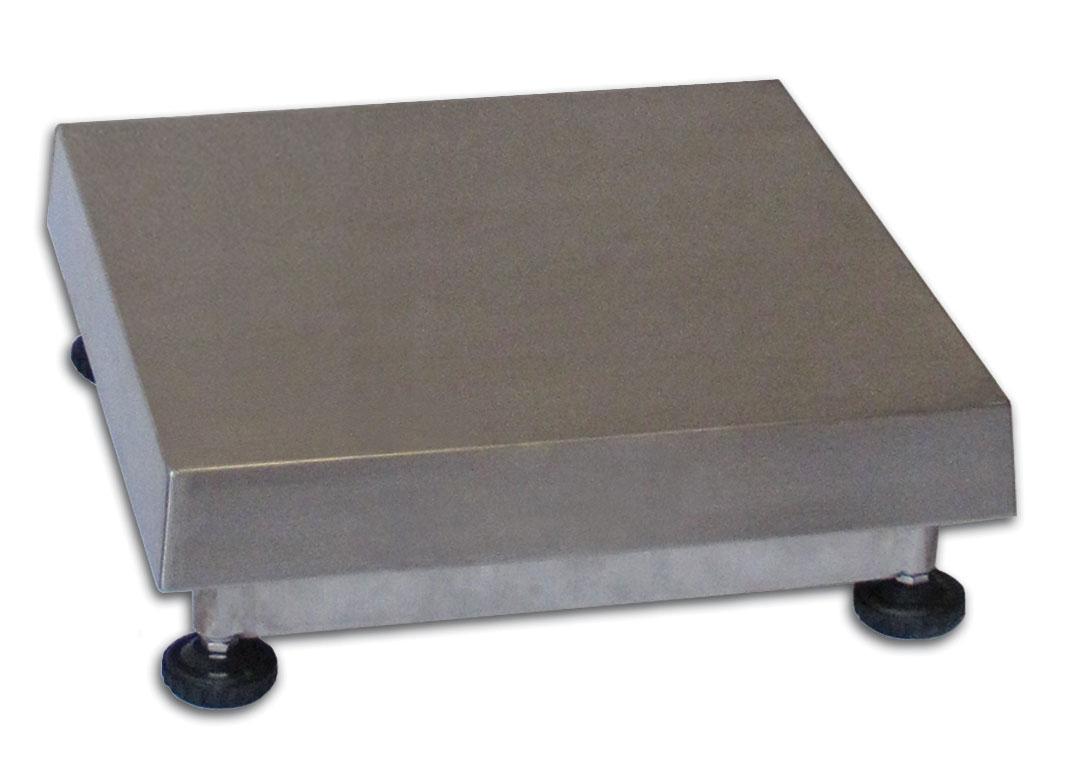

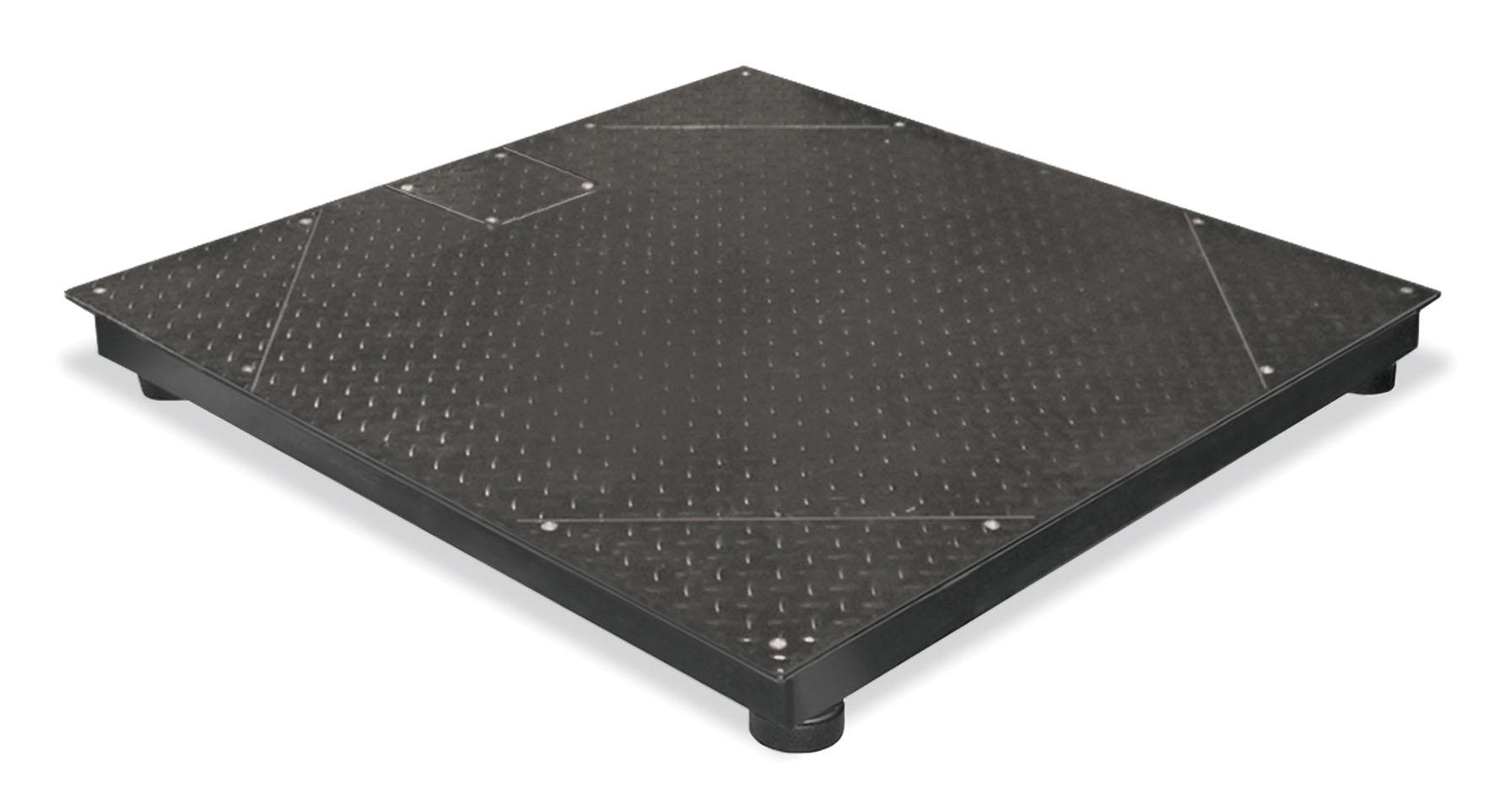

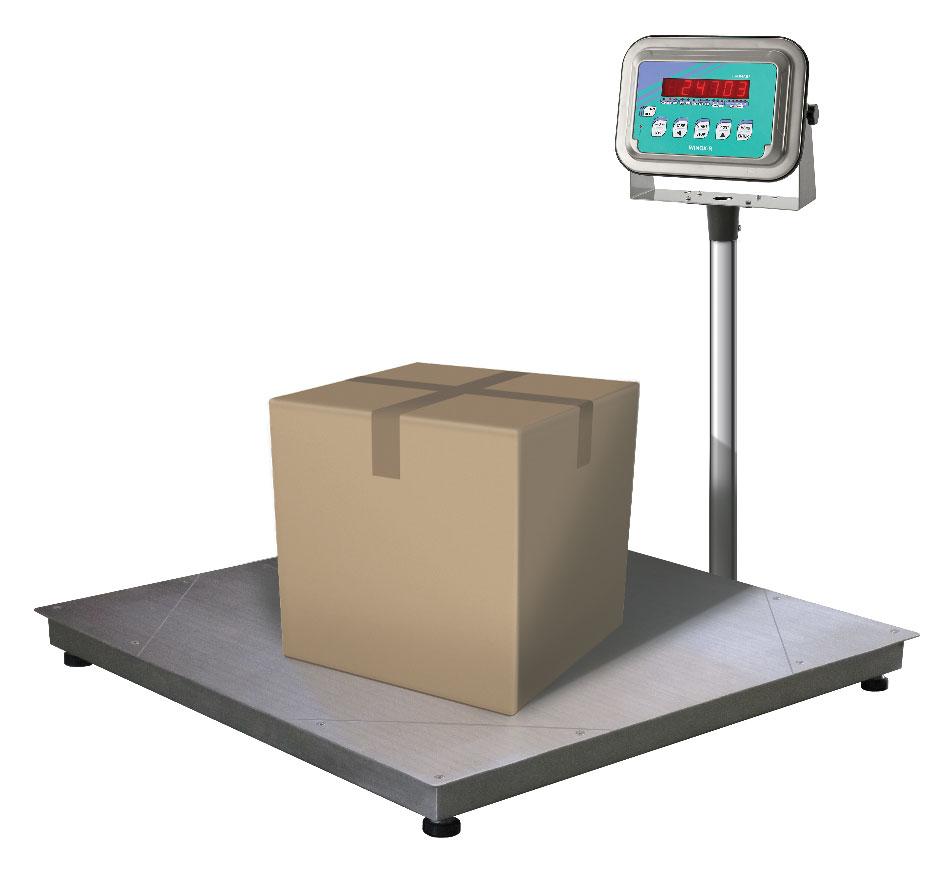

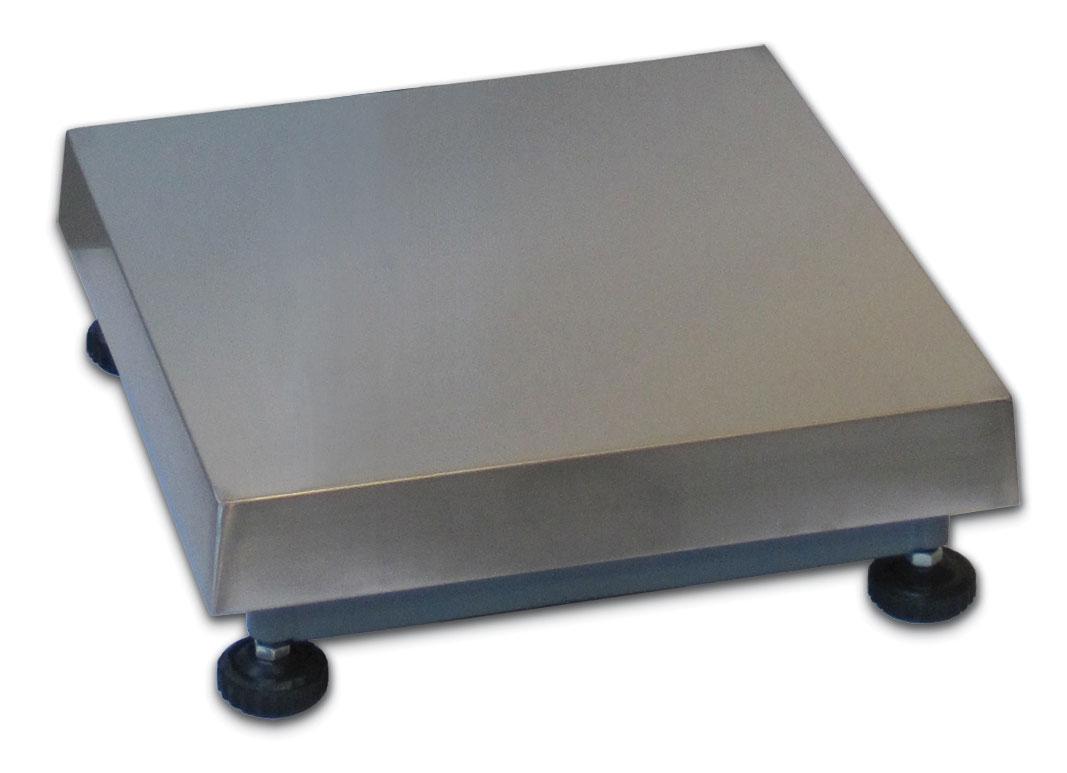

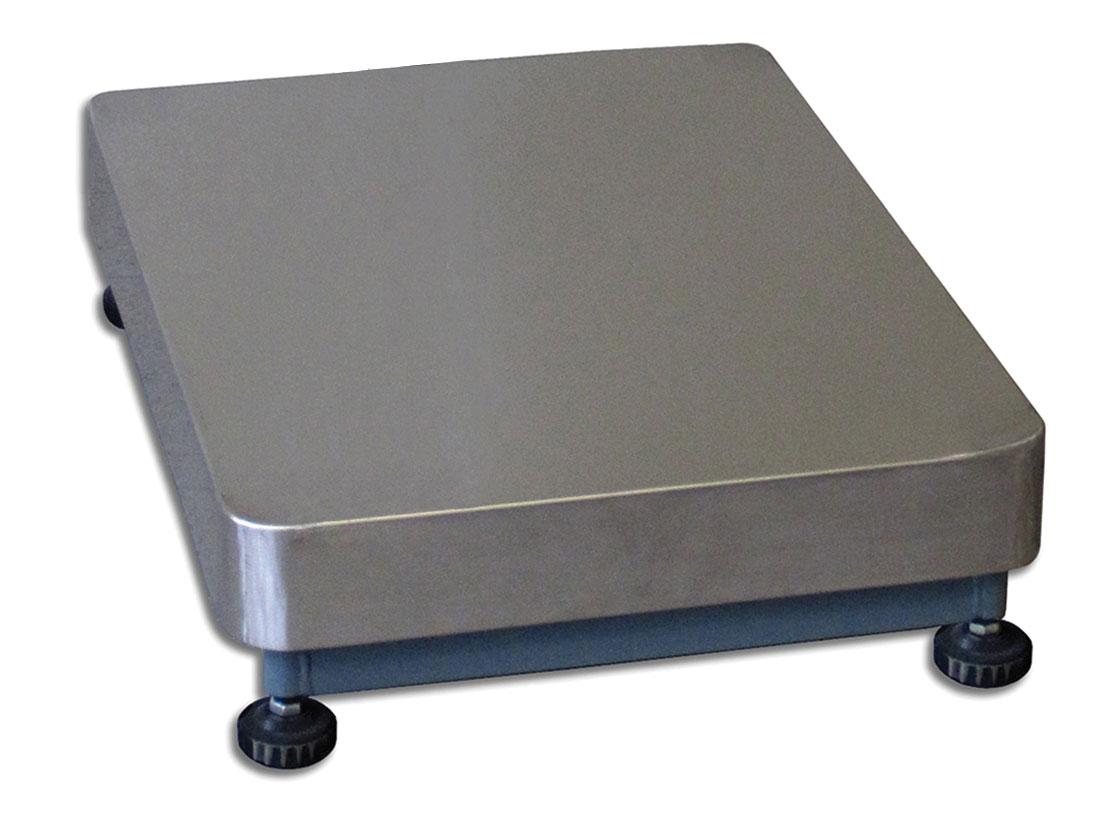

• piattaforme 4 celle P / P-INOX

PORTATA

DIVISIONE

DESCRIZIONE

 Piatto in acciaio inox.

 Uscita RS232 per collegamento a PC o stampante esterna.

 Ingresso per piattaforma remota (connettore incluso).

 Display LCD retroilluminato, 3x 6 cifre da 20 mm.

 Tastiera impermeabile a 20 tasti.

 Bolla di livello e piedini regolabili.

 Batteria interna ricaricabile da 6 V, capacità 4 Ah.

 Autonomia massima: 70 ore.

 Caricabatteria esterno 100-240 VAC incluso.

 Spegnimento automatico.

PESO NETTO

FUNZIONI PRINCIPALI

 Contapezzi con visualizzazione simultanea di: numero dei pezzi, peso unitario medio, peso complessivo dei pezzi sulla bilancia.

 100 articoli memorizzabili (PLU) con i seguenti parametri: nome, valore di tara predeterminata, peso unitario medio.

 Totalizzazione automatica o manuale delle pesate.

 Indicazione del peso in percentuale.

 Controllo del peso/pezzi/percentuale (HIGH/LOW) con segnalatore acustico e visivo.

 Opzionale stampa scontrino tramite stampante esterna STAVTII: intestazione personalizzabile, data, ora, nome articolo, ID bilancia, tipo bilancia, peso netto, peso unitario medio, numero di pezzi sulla bilancia, peso totale, numero totale di pezzi.

CERTIFICAZIONI

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

DIMENSIONI (mm)

CARATTERISTICHE TECNICHE

Alimentazione

100-240 VAC

Batteria interna 6 V, capacità 4 Ah

Linearità <0.01% fondo scala

Divisioni visualizzabili

Unità di misura

Porta seriale

Ingresso per piattaforma remota

Baud rate

Umidità (non condensante)

Temperatura di stoccaggio

Temperatura di lavoro

OPZIONI A RICHIESTA

DESCRIZIONE

Piatto a bacinella in acciaio inox. Dimensioni: 230x300x40 mm.

Batteria ricaricabile 6 V, capacità 4.5 Ah.

60000 g, kg

RS232

Connettore circolare a 5 poli (incluso)

600, 1200, 2400, 4800, 9600 (bit/s) <85%

-10 °C +50 °C

0°C +40°C

CODICE

Stampante termica da tavolo.

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

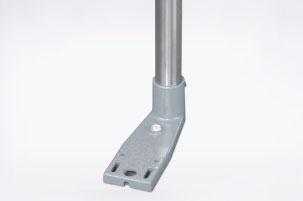

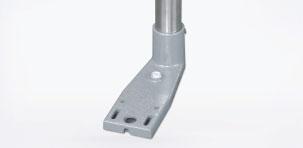

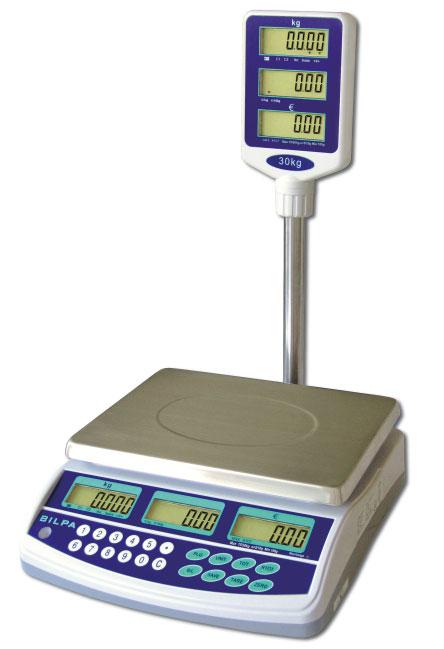

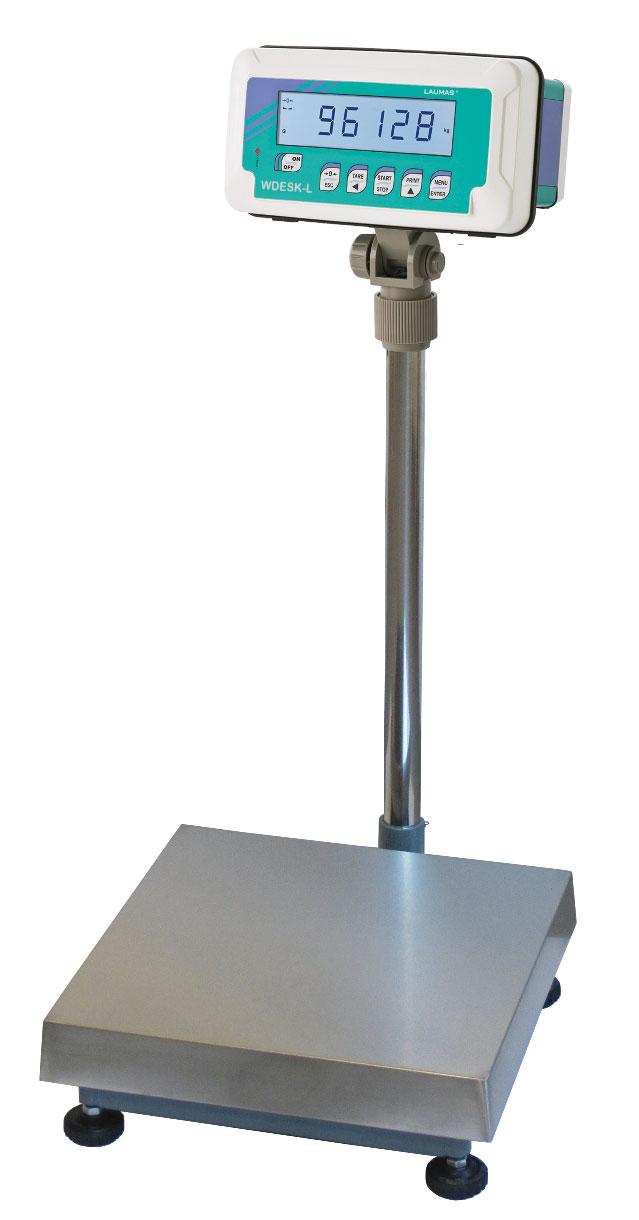

COLONNA INDICATORE GIREVOLE

PORTATA

DIVISIONE

DESCRIZIONE

 Piatto in acciaio inox.

 Uscita RS232 per collegamento a stampante esterna.

 Display LCD retroilluminati su ambo i lati, 3x 6 cifre da 20 mm.

 Tastiera impermeabile a 20 tasti.

 Bolla di livello e piedini regolabili.

 Batteria interna ricaricabile da 6 V, capacità 4 Ah.

 Autonomia massima: 70 ore.

 Caricabatteria esterno 100-240 VAC incluso.

 Spegnimento automatico.

CERTIFICAZIONI

OIML R76:2006, classe III, 3000 divisioni

Equivalente della marcatura CE per il Regno Unito

Valutazione della conformità (verifica prima)

PESO NETTO

FUNZIONI PRINCIPALI

 Visualizzazione simultanea di: peso, prezzo unitario, importo.

 100 articoli memorizzabili (PLU) con prezzo unitario.

 Impostazione dell’unità di prezzo: €/kg - €/100 g.

 Cancellazione automatica del prezzo e della tara.

 Totalizzazione degli importi parziali.

 Calcolo automatico del resto.

 Opzionale stampa scontrino non fiscale tramite stampante esterna STAVTII: intestazione personalizzabile, data, ora, peso netto, prezzo unitario, importo per articolo, importo totale.

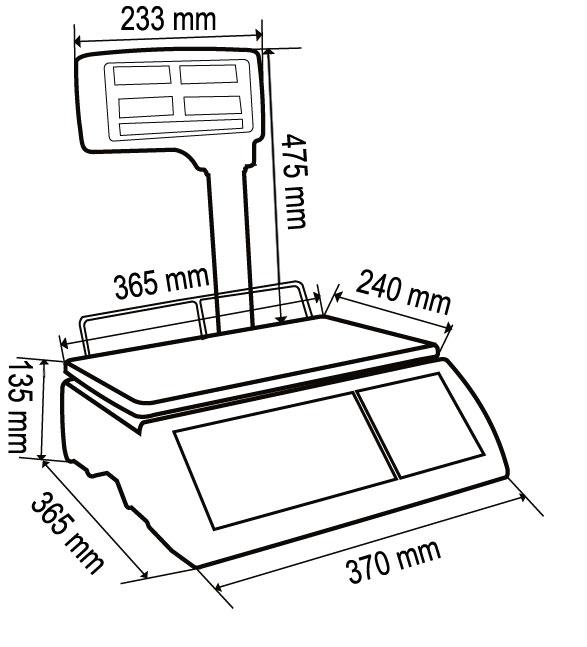

DIMENSIONI

CARATTERISTICHE TECNICHE

Alimentazione

VAC

Batteria interna 6 V, capacità 4 Ah

Linearità <0.01% fondo scala

Divisioni visualizzabili

Unità di misura

Porta seriale

Baud rate

Umidità (non condensante)

Temperatura di stoccaggio

Temperatura di lavoro

OPZIONI A RICHIESTA

DESCRIZIONE

Piatto a bacinella in acciaio inox. Dimensioni: 230x300x40 mm.

Batteria ricaricabile 6 V, capacità 4.5 Ah.

kg

4800, 9600, 19200 (bit/s)

Stampante termica da tavolo.

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

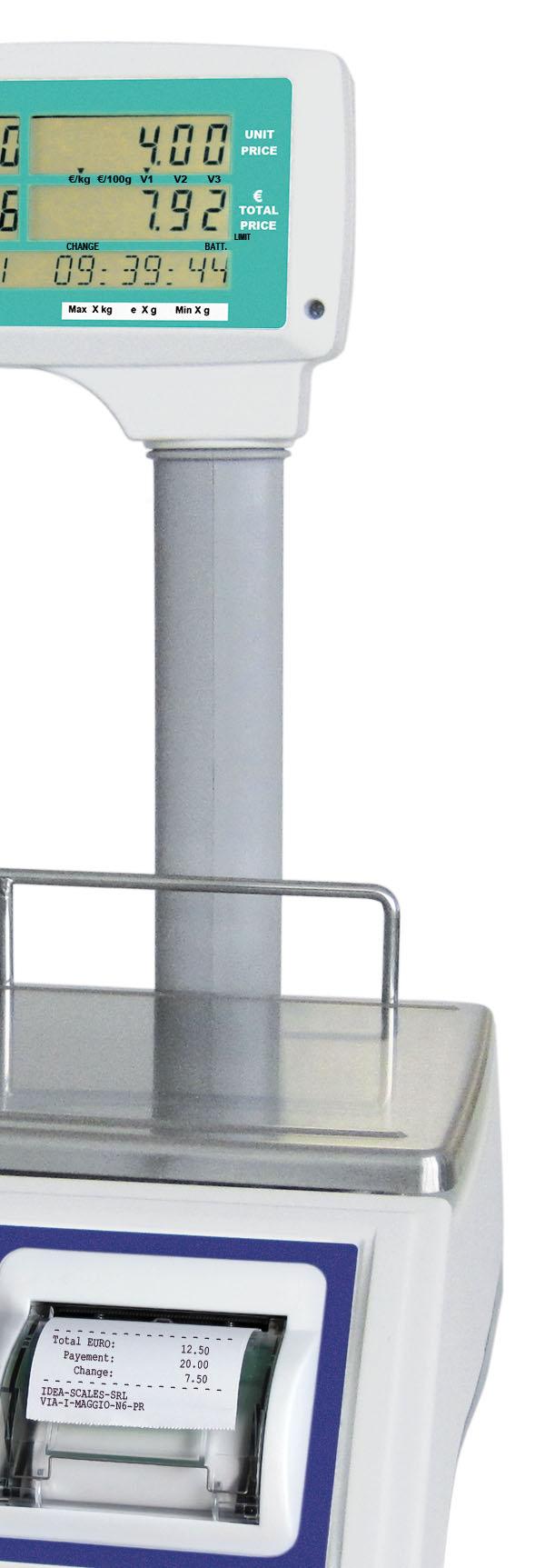

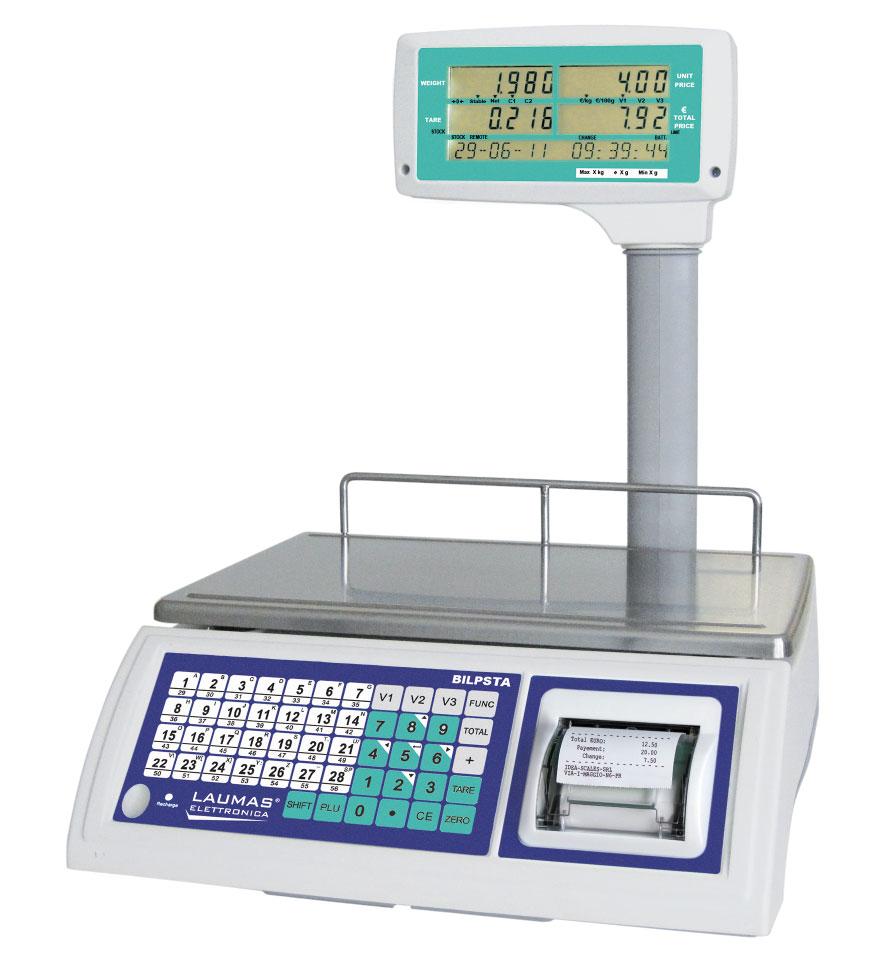

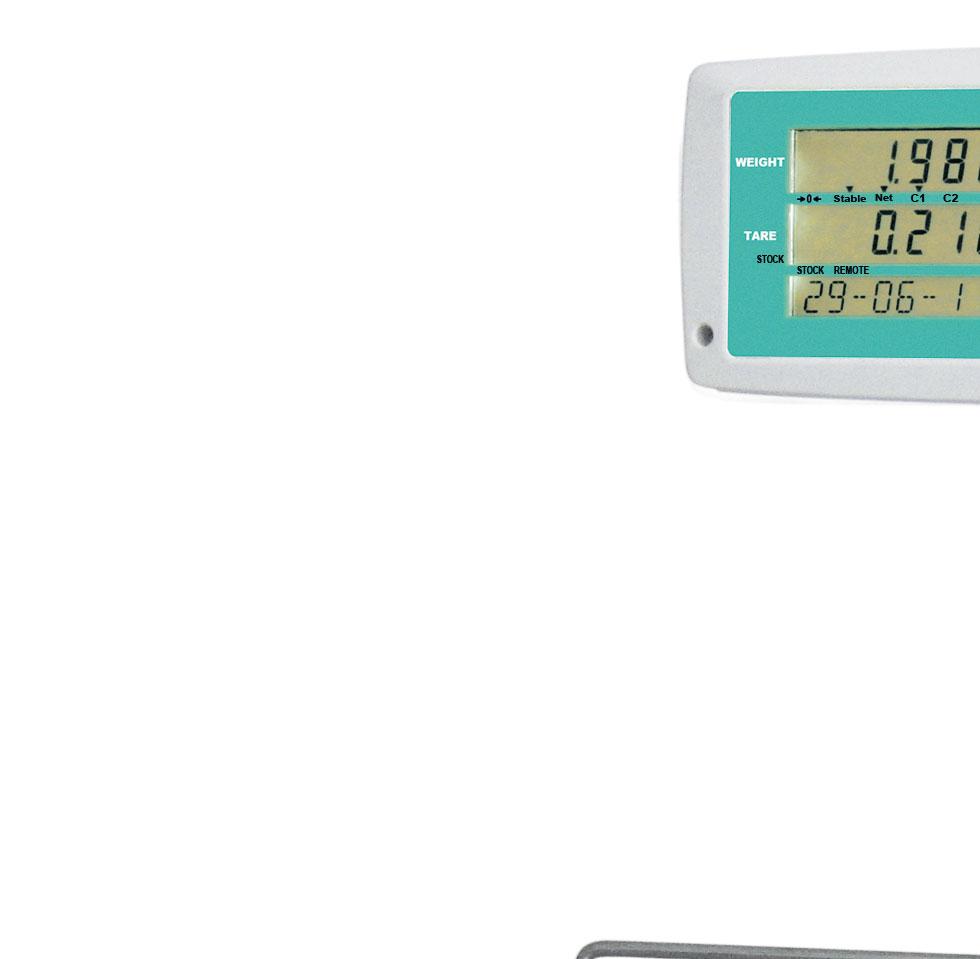

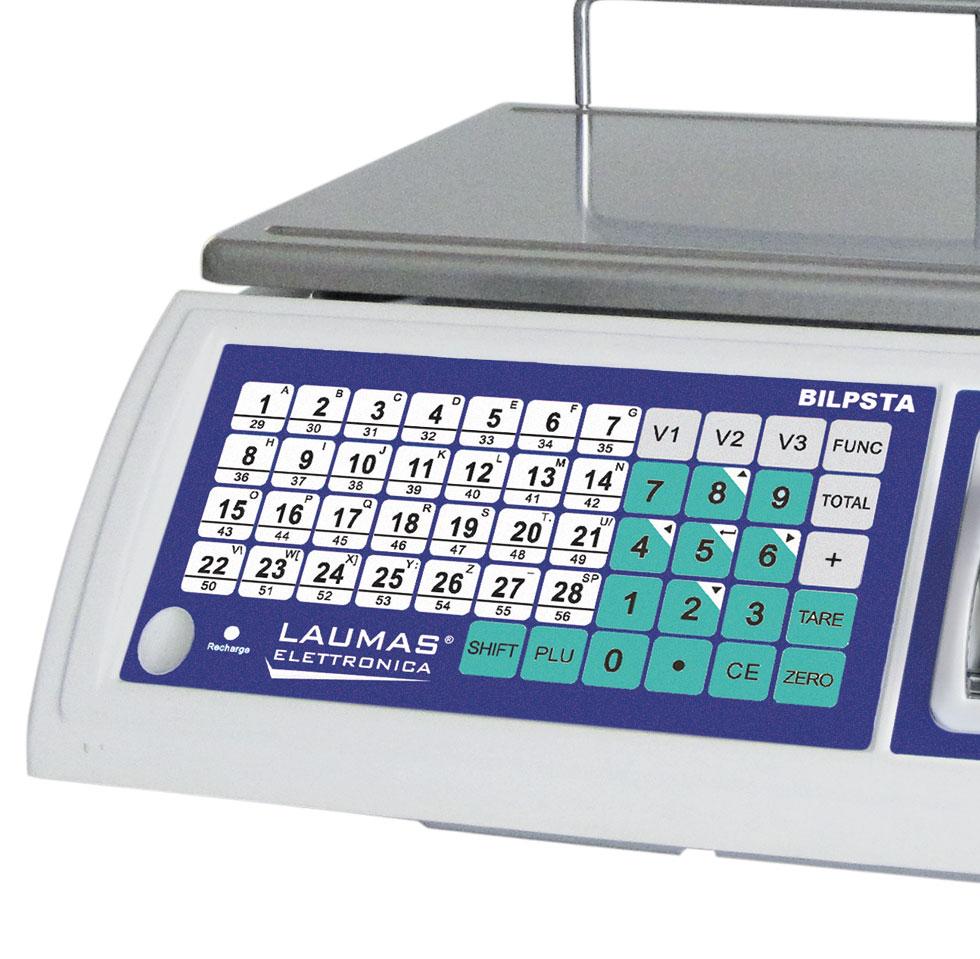

BILPSTA

DESCRIZIONE

 Stampante termica integrata con orologio/calendario.

 Piatto in acciaio inox.

 Display LCD retroilluminati su ambo i lati, 4x 6 cifre da 15 mm e 1x 18 cifre da 10 mm.

 Tastiera impermeabile a 50 tasti.

 Bolla di livello e piedini regolabili.

 Batteria interna ricaricabile da 6 V, capacità 10 Ah.

 Autonomia massima: 100 ore.

 Caricabatteria esterno 100-240 VAC incluso.

 Spegnimento automatico.

FUNZIONI PRINCIPALI

 Gestione simultanea di 3 operatori.

 Visualizzazione simultanea di: peso, prezzo unitario, importo, tara, data e ora o messaggio personalizzato.

 Visualizzazione importo per articolo e importo totale.

 Impostazione dell’unità di prezzo: €/kg - €/100 g.

 Tara predeterminata.

 Cancellazione automatica del prezzo e della tara.

 100 articoli memorizzabili (PLU) con i seguenti parametri: nome, codice, unità di prezzo, prezzo unitario di vendita, prezzo unitario di acquisto, tara predeterminata, scorta.

 56 PLU richiamabili direttamente da tastiera.

 Vendita articoli a numero di pezzi.

 Calcolo automatico del resto.

 Gestione dei prezzi di acquisto e dei fornitori.

 Carico automatico o manuale delle scorte.

 Stampa importo per articolo, importo totale e resto.

 Stampa degli archivi di vendita e acquisto, scorte e articoli sotto scorta.

 Stampa scontrino non fiscale: intestazione personalizzabile, data, ora, numero operatore, nome articolo, peso netto, prezzo unitario, importo per articolo, importo totale, resto e messaggio personalizzato.

PORTATA

CERTIFICAZIONI

OIML R76:2006, classe III, 3000 divisioni

Equivalente della marcatura CE per il Regno Unito

Valutazione della conformità (verifica prima)

BILPSTA

DIMENSIONI (mm)

CARATTERISTICHE TECNICHE

Alimentazione

100-240 VAC

Batteria interna 6 V, capacità 10 Ah

Linearità <0.01% fondo scala

Divisioni visualizzabili

Unità di misura

Porta seriale

Baud rate

Umidità (non condensante)

Temperatura di stoccaggio

Temperatura di lavoro

CARATTERISTICHE METROLOGICHE DEGLI STRUMENTI OMOLOGATI

Norme rispettate

3000 kg

RS232

600, 1200, 2400, 4800, 9600 (bit/s) <85%

-10 °C +50 °C -10 °C +40 °C

2014/30/UE - EN 55022:2010 - EN 55024:2010 - EN61000-3-2:2014 - EN61000-3-3:2013

Modalità di funzionamento divisioni plurime

Classe di accuratezza

Numero massimo di divisioni di verifica della scala 3000 (classe III)

OPZIONI A RICHIESTA

CODICE DESCRIZIONE

Piatto a bacinella in acciaio inox. Dimensioni: 240x340x40 mm.

Batteria ricaricabile 6 V, capacità 10 Ah.

Rotolo carta termica per bilance peso/prezzo/importo.

Rotolo carta termica adesiva.

PIATTOBACSTA

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

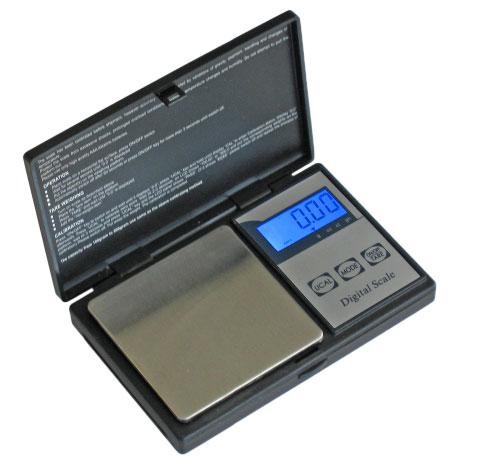

BILANCE TASCABILI DI PRECISIONE

portata 0.5 kg

portata 3 kg

DESCRIZIONE

 Bilance elettroniche compatte ad uso professionale per pesare ovunque.

 Display LCD retroilluminato, 5 cifre da 14 mm.

 Coperchio di protezione.

 Piatto in acciaio inox.

 Tastiera impermeabile.

 Batterie AAA 1.5V, 80 ore di autonomia.

CARATTERISTICHE TECNICHE

FUNZIONI PRINCIPALI

 Indicazione del peso.

 Azzeramento della tara.

 Calibrazione.

 Spegnimento automatico.

portata 0.5 kg

portata 3 kg

Alimentazione 2 batterie 1.5 V, tipo AAA 4 batterie 1.5 V, tipo AAA

Autonomia massima 80 ore 80 ore

Dimensioni

Piano di carico

Tastiera 3 tasti 4 tasti

Divisioni visualizzabili

Unità di misura

Umidità (non condensante)

Temperatura di stoccaggio

Temperatura di lavoro

CERTIFICAZIONI

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

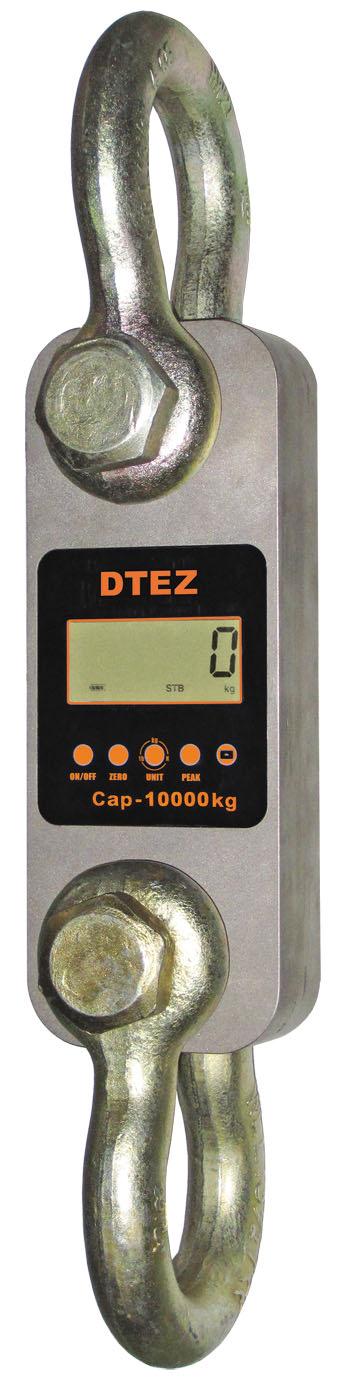

C2 - DINAMOMETRI

Fino a 300 kg

Divisioni: 10 g ÷ 50 g

Fino a 30000 kg

Divisioni: 1 kg ÷ 10 kg

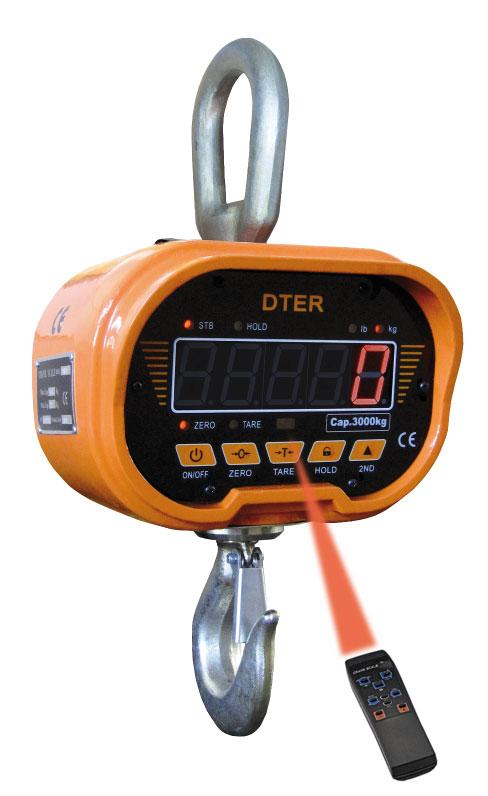

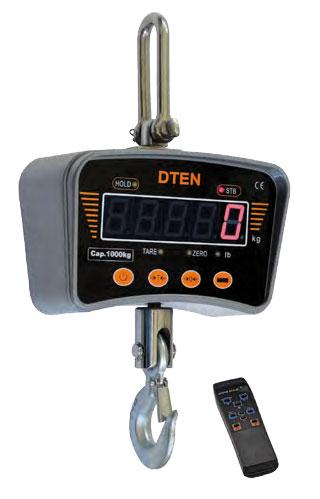

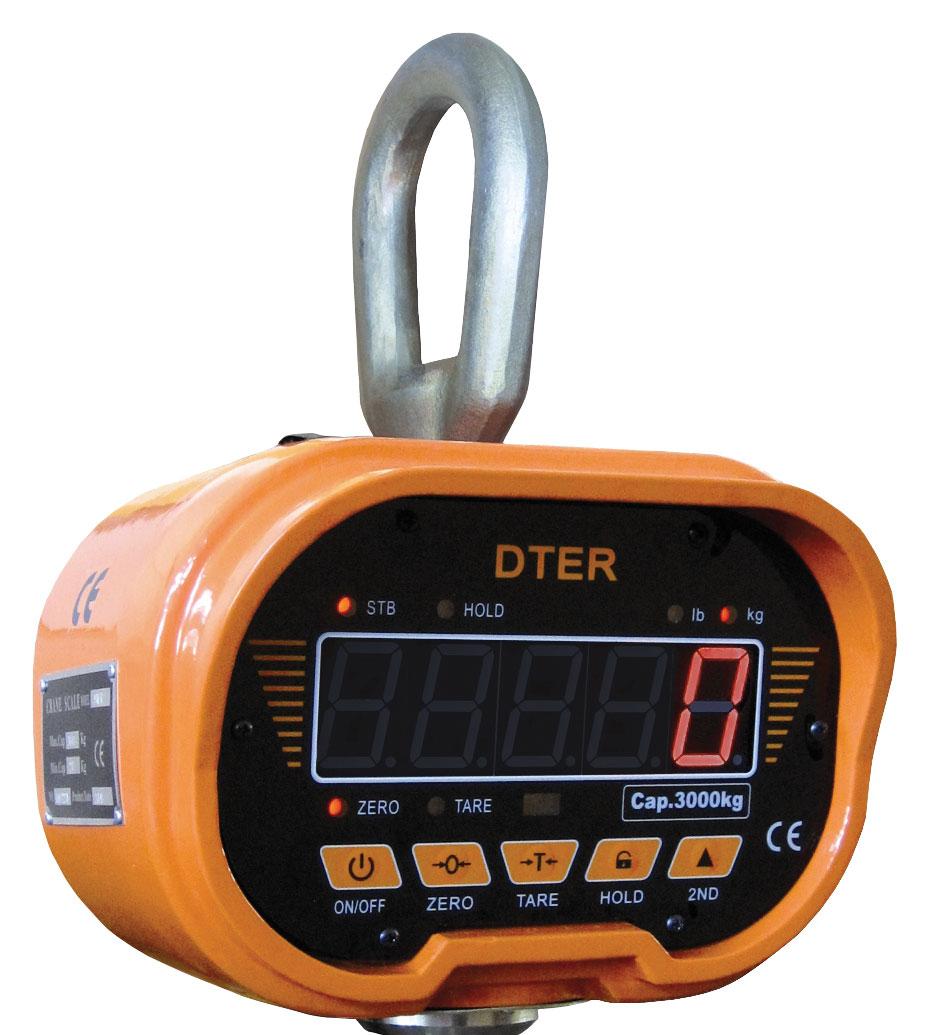

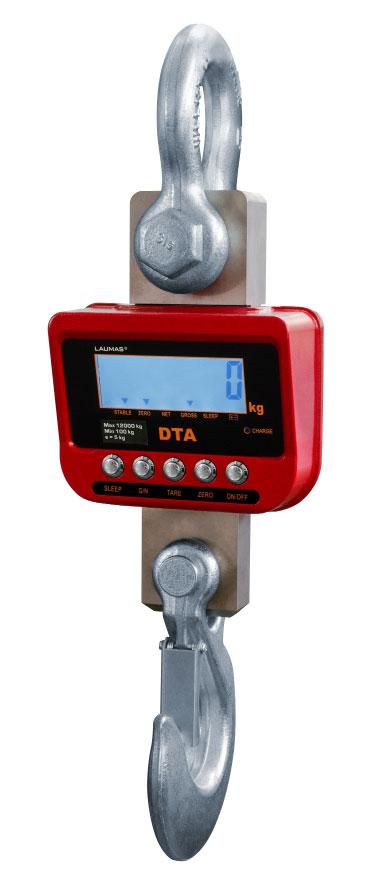

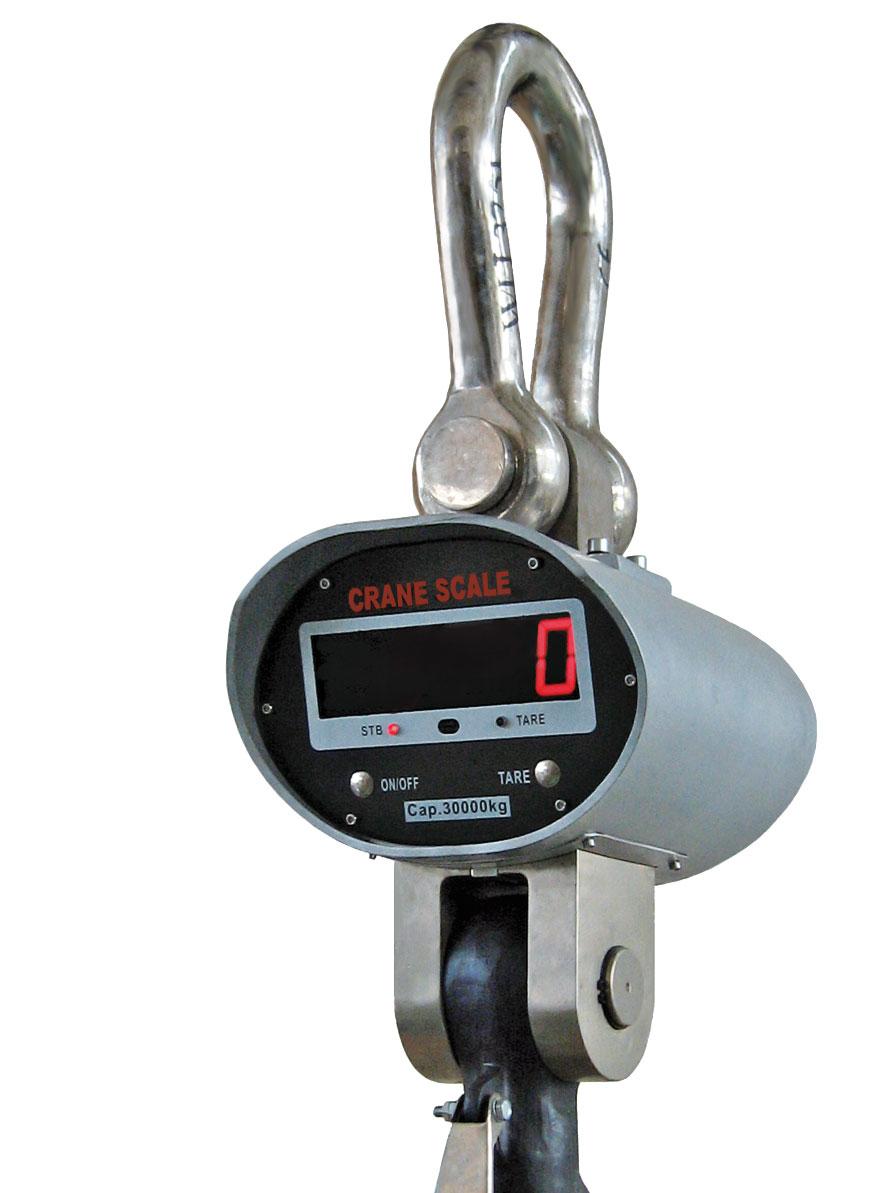

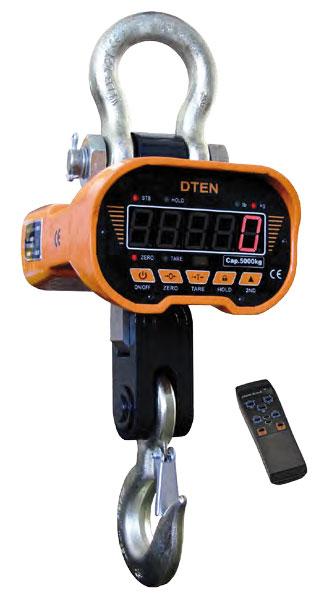

DINAMOMETRI DIGITALI PER CARRIPONTE

Fino a 12000 kg

Divisioni: 0.2 kg ÷ 5 kg

Fino a 5000 kg

Divisioni: 0.5 kg ÷ 1 kg

Fino a 30000 kg Divisioni: 5 kg

Fino a 1000 kg

Divisioni: 0.1 kg ÷ 0.2 kg

Fino a 20000 kg

Divisioni: 0.5 kg ÷ 5 kg

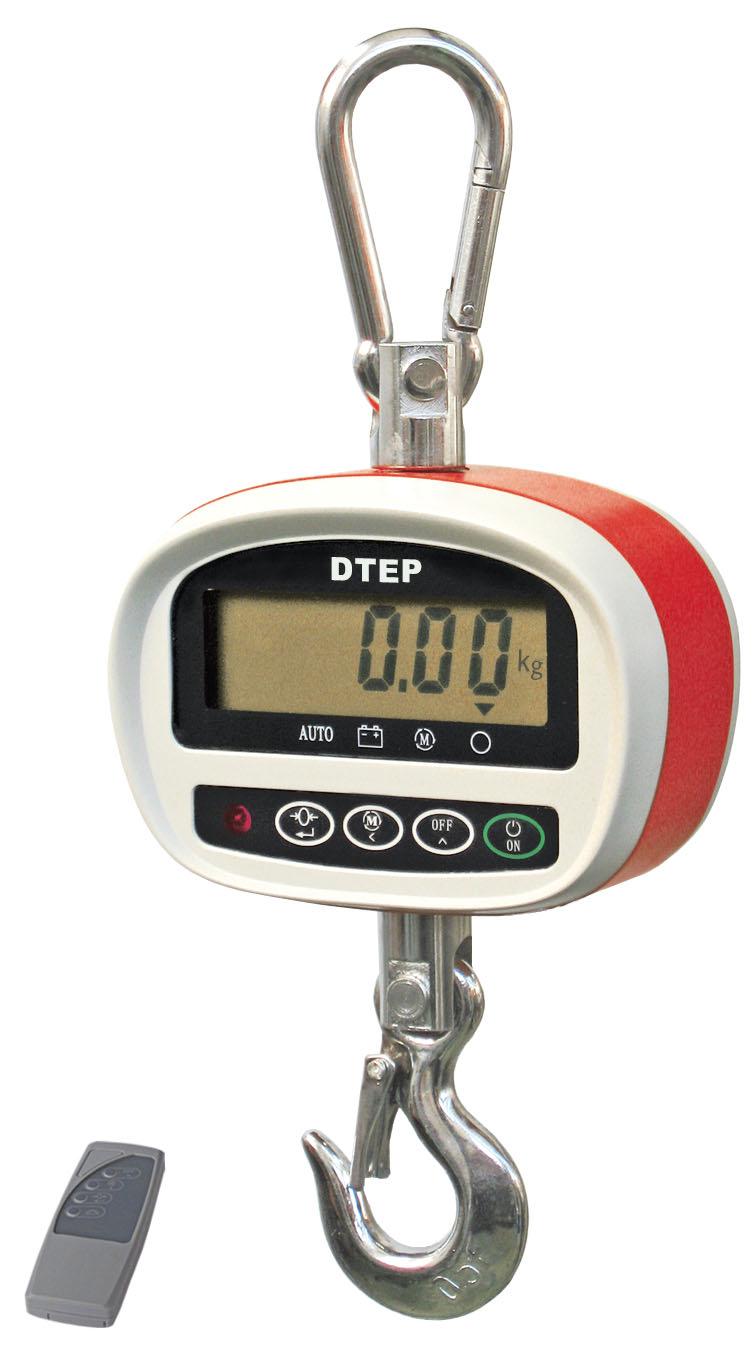

DTEP

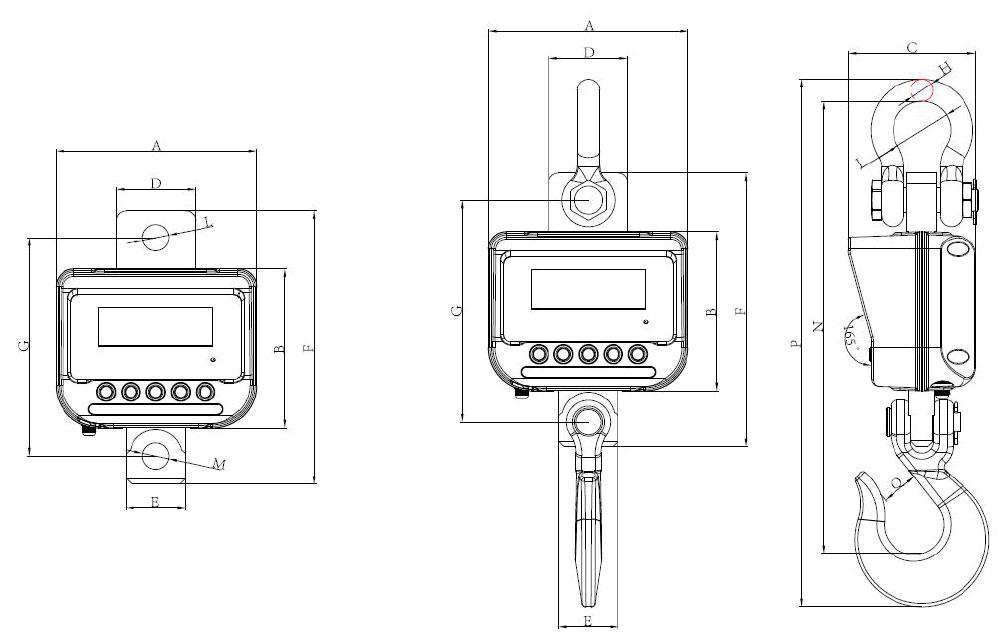

DINAMOMETRO DIGITALE

Portate fino a 300 kg

DESCRIZIONE

 Dinamometro in ABS completo di grillo superiore e gancio inferiore girevoli.

 Display LCD retroilluminato, 5 cifre da 20 mm.

 4 simboli di segnalazione.

 Grado di protezione IP54.

 4 batterie 1.5 V tipo AA incluse.

 Autonomia massima: 80 ore.

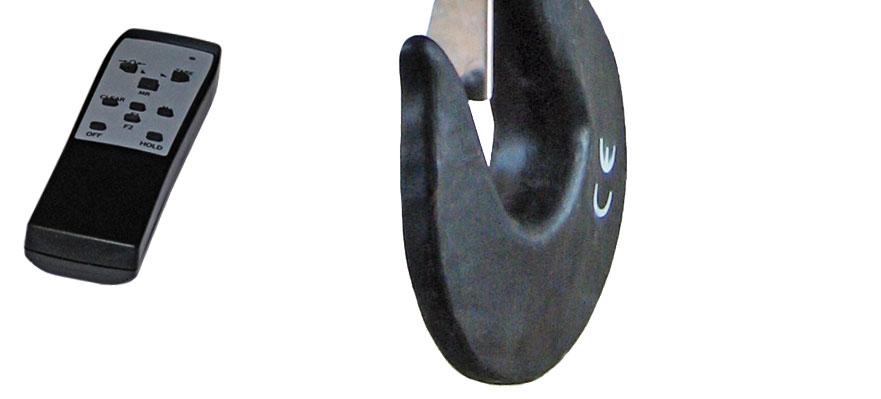

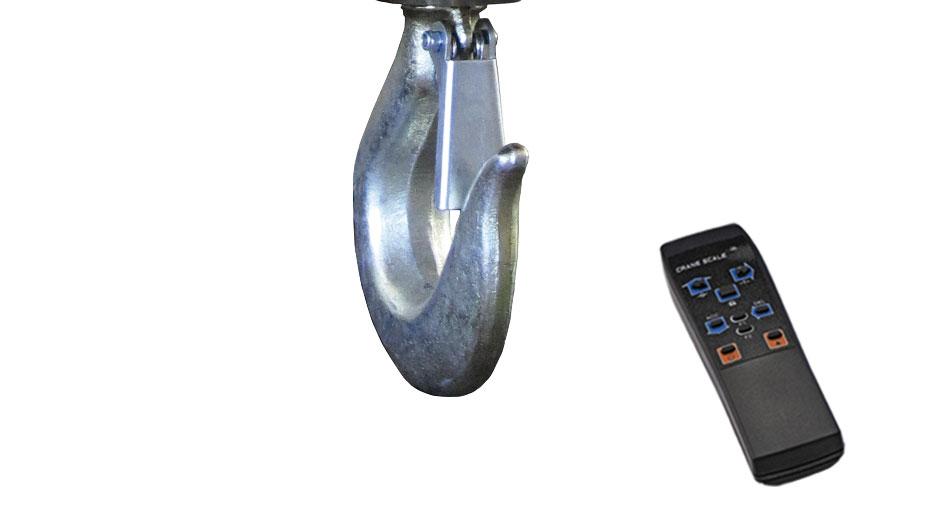

 Telecomando con portata fino a 10 m in aria libera.

FUNZIONI PRINCIPALI

 Azzeramento del peso.

 Azzeramento della tara.

 Impostazione della divisione di lettura.

 Impostazione unità di misura: kg - lb.

 Spegnimento automatico.

CERTIFICAZIONI

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA Rapporto di taratura

DINAMOMETRO

DIMENSIONI (mm)

CARATTERISTICHE TECNICHE

Classe di precisione (% sul fondo scala)

Carico statico massimo (% sul fondo scala)

Carico di rottura (% sul fondo scala)

Umidità (non condensante)

Temperatura di lavoro

DTEZ

DINAMOMETRO DIGITALE PORTATILE

Portate fino a 30 tonnellate

DESCRIZIONE

 Dinamometro in lega di alluminio ad alta resistenza (per portate da 3000 a 5000 kg) e acciaio (per portate da 10000 a 30000 kg) completo di grillo superiore e inferiore.

 Display LCD retroilluminato, 5 cifre da 25 mm.

 10 simboli di segnalazione.

 Grado di protezione IP64.

 3 batterie 1.5 V tipo AA incluse.

 Autonomia massima: 50 ore.

 Valigetta in alluminio inclusa (per portate da 3000 a 10000 kg).

 Gancio per portate da 3 a 10 tonnellate (opzione a richiesta).

 Telecomando con portata fino a 15 m in aria libera (opzione a richiesta).

FUNZIONI PRINCIPALI

 Totalizzazione del peso.

 Tara semiautomatica (peso netto/lordo).

 Azzeramento del peso.

 Azzeramento della tara.

 Visualizzazione del massimo valore di peso raggiunto (picco).

 Impostazione unità di misura: kg - t - N - kN - lb.

 Modalità risparmio energetico.

 Spegnimento automatico.

 Accesso alle funzioni di calibrazione tramite telecomando (opzione a richiesta).

TELECOMANDI (opzioni a richiesta)

PORTATA

DIVISIONE

CERTIFICAZIONI

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

DINAMOMETRO DIGITALE PORTATILE

DIMENSIONI

(mm)

OPZIONE GANCIO

mm 3000 kg5000 kg A260285 B123123 C3955 D103120 H1365405 H2555635 E5565 FØ51Ø58 G3034 L3753 10000 kg20000 kg30000 kg 320375420 120128138 557284 183230265 535660740 840 95 Ø92Ø127Ø146 537082 mm A

CARATTERISTICHE TECNICHE

Classe di precisione (% sul fondo scala)

Carico statico massimo (% sul fondo scala)

Carico di rottura (% sul fondo scala)

Umidità (non condensante)

Temperatura di lavoro

OPZIONI A RICHIESTA

DESCRIZIONE

Telecomando con display, portata fino a 15 m in aria libera.

Gancio per portate fino a 3000 kg

Gancio per portate fino a 5000 kg

Gancio per portate fino a 10000 kg

DINAMOMETRO DIGITALE OMOLOGATO

Portate fino a 12000 kg

DESCRIZIONE

 Dinamometro omologato in alluminio pressofuso completo di grillo superiore e gancio inferiore; idoneo per carroponte.

 Display LCD retroilluminato, 6 cifre da 30 mm.

 Grado di protezione IP65.

 Batteria interna ricaricabile da 7.4 V, capacità 5200 mAh.

 Autonomia massima: 60 ore.

 Caricabatteria esterno 100-240 VAC incluso.

 Telecomando con portata fino a 20 m in aria libera.

FUNZIONI PRINCIPALI

 Tara semiautomatica (peso netto/lordo).

 Azzeramento del peso.

 Azzeramento della tara.

 Visualizzazione ad alta risoluzione.

 Funzioni telecomando: alta risoluzione, zero, peso netto, stand-by.

 Modalità risparmio energetico.

PORTATA

CERTIFICAZIONI

OIML R76:2006, classe III, 3000 divisioni

Valutazione della conformità (verifica prima)

Conforme alla direttiva macchine 2006/42/CE e EN 13155:2003/A2:2009

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

DIMENSIONI (mm)

600kg201160128.580602702191950.8232341547742.9 1500kg201160128.580602702191950.8232341547742.9 3000kg201160128.58060275219.5225826.526.545653250.8 6000kg201160128.5958032024825.468.3303052862463.5 12000kg201160128.59580330247.531.882.5363655766063.5

CARATTERISTICHE TECNICHE

Carico di lavoro massimo senza rilascio del carico (% sul fondo scala)

Carico statico massimo (% sul fondo scala)

Temperatura di lavoro

DINAMOMETRO DIGITALE

Portate fino a 5000 kg

DESCRIZIONE

 Dinamometro in alluminio pressofuso completo di grillo superiore e gancio inferiore girevole; idoneo per carroponte.

 Display semi-alfanumerico a LED rossi, 5 cifre da 30 mm.

 6 LED di segnalazione.

 Grado di protezione IP64.

 Controllo della luminosità.

 Batteria interna ricaricabile da 6 V, capacità 3,2 Ah (batteria di scorta inclusa).

 Autonomia massima: 80 ore.

 Caricabatteria esterno 230 VAC incluso.

 Telecomando con portata fino a 10 m in aria libera.

FUNZIONI PRINCIPALI

 Funzione HOLD (blocco del peso visualizzato).

 Numero di pesate effettuate e valore del peso totalizzato.

 Tara semiautomatica (peso netto/lordo) e tara predeterminata.

 Azzeramento del peso.

 Azzeramento della tara.

 Memorizzazione del numero di sovraccarichi.

 Impostazione della divisione di lettura.

 Impostazione unità di misura: kg - lb.

 Modalità risparmio energetico.

 Spegnimento automatico.

CERTIFICAZIONI

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

DIMENSIONI

CARATTERISTICHE TECNICHE

Classe di precisione (% sul fondo scala)

Carico statico massimo (% sul fondo scala)

Carico di rottura (% sul fondo scala)

Umidità (non condensante)

Temperatura di lavoro

DINAMOMETRO DIGITALE

Portate fino a 30 tonnellate

DESCRIZIONE

 Dinamometro in alluminio pressofuso completo di grillo superiore e gancio inferiore; idoneo per carroponte.

 Display semi-alfanumerico a LED rossi, 5 cifre da 58 mm.

 2 LED di segnalazione.

 Grado di protezione IP64.

 Controllo della luminosità.

 Batteria interna ricaricabile da 6 V, capacità 10 Ah.

 Autonomia massima: 80 ore.

 Caricabatteria esterno 230 VAC incluso.

 Telecomando con portata fino a 15 m in aria libera.

FUNZIONI PRINCIPALI

 Funzione HOLD (blocco del peso visualizzato).

 Numero di pesate effettuate e valore del peso totalizzato.

 Tara semiautomatica (peso netto/lordo) e tara predeterminata.

 Azzeramento del peso.

 Azzeramento della tara.

 Impostazione unità di misura: kg - lb.

 Modalità risparmio energetico.

 Spegnimento automatico.

PORTATA

DIVISIONE PESO NETTO

CERTIFICAZIONI

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

DTE

DIMENSIONI

CARATTERISTICHE TECNICHE

Classe di precisione (% sul fondo scala)

Carico statico massimo (% sul fondo scala)

Carico di rottura (% sul fondo scala)

Umidità (non condensante)

Temperatura di lavoro

DTEN

DINAMOMETRO DIGITALE

GANCIO GIREVOLE

Portate da 500 kg a 1000 kg

Portate da 3000 kg a 20000 kg

DESCRIZIONE

 Dinamometro in alluminio pressofuso completo di grillo superiore e gancio inferiore; idoneo per carroponte.

 Display semi-alfanumerico a LED rossi, 5 cifre da 30 mm.

 5/6 LED di segnalazione.

 Grado di protezione IP64.

 Controllo della luminosità.

 Portate da 500 kg a 1000 kg: batteria interna ricaricabile da 6 V, capacità 5 Ah. Autonomia massima: 80 ore.

 Portate da 3000 kg a 20000 kg: batteria interna ricaricabile da 6 V, capacità 10 Ah. Autonomia massima: 140 ore.

 Caricabatteria esterno 230 VAC incluso.

 Telecomando con portata fino a 10 m in aria libera.

PORTATA

DIVISIONE

FUNZIONI PRINCIPALI

 Funzione HOLD (blocco del peso visualizzato).

 Numero di pesate effettuate e valore del peso totalizzato.

 Tara semiautomatica (peso netto/lordo) e tara predeterminata.

 Azzeramento del peso.

 Azzeramento della tara.

 Memorizzazione del numero di sovraccarichi.

 Impostazione della divisione di lettura.

 Impostazione unità di misura: kg - lb.

 Modalità risparmio energetico.

 Spegnimento automatico.

PESO NETTO

CERTIFICAZIONI

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Rapporto di taratura

DTEN

DIMENSIONI (mm)

mm 500 kg1000 kg A375375

CARATTERISTICHE TECNICHE

Classe di precisione (% sul fondo scala)

Carico statico massimo (% sul fondo scala)

Carico di rottura (% sul fondo scala)

Umidità (non condensante)

Temperatura di lavoro

mm 3000 kg5000 kg10000 kg20000 kg A500590750950 B92112130220 C41586080 D749095140 E32355575

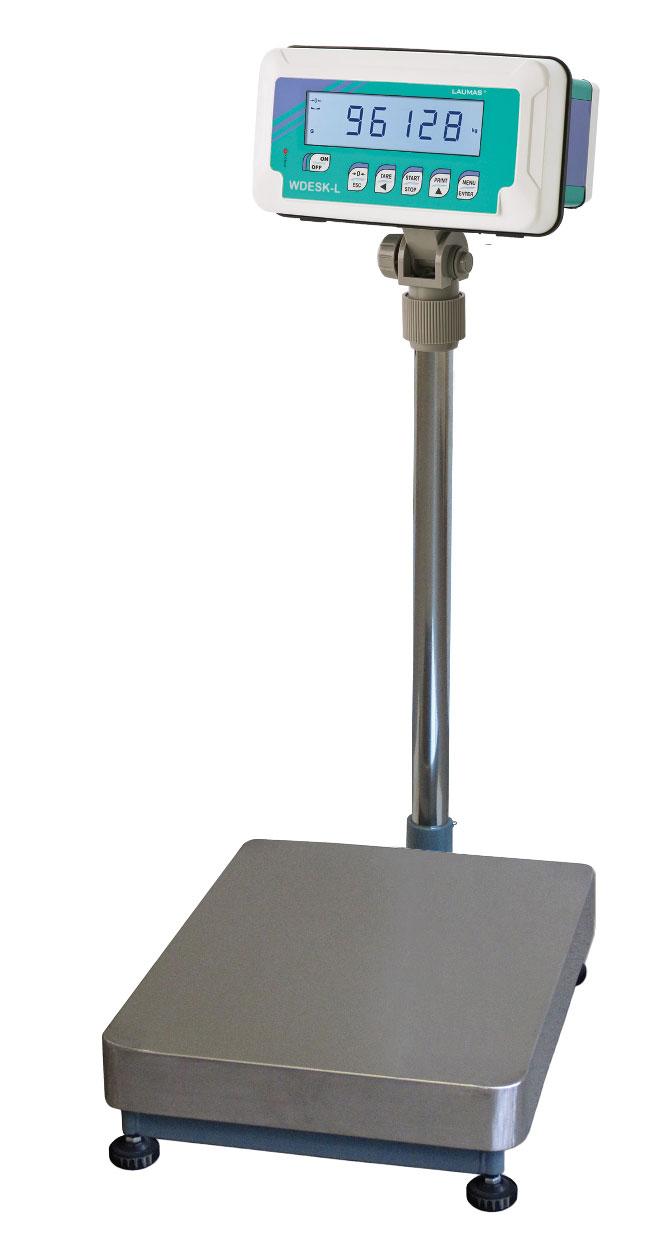

MODULI DI PESATURA INDUSTRIALE

Fino a 600 kg

OIML R60

Struttura tubolare in acciaio verniciato

300x300 mm

400x400 mm

600x600 mm

800x800 mm

Struttura tubolare in acciaio inox AISI 304

300x300 mm

Fino a 600 kg OIML R60

Fino a 300 kg OIML R60

400x400 mm

600x600 mm

800x800 mm

Struttura tubolare in acciaio inox AISI 304

400x400 mm

600x600 mm

Fino a 300 kg OIML R60

Struttura tubolare in acciaio verniciato 460x600 mm

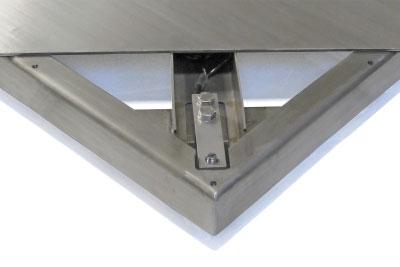

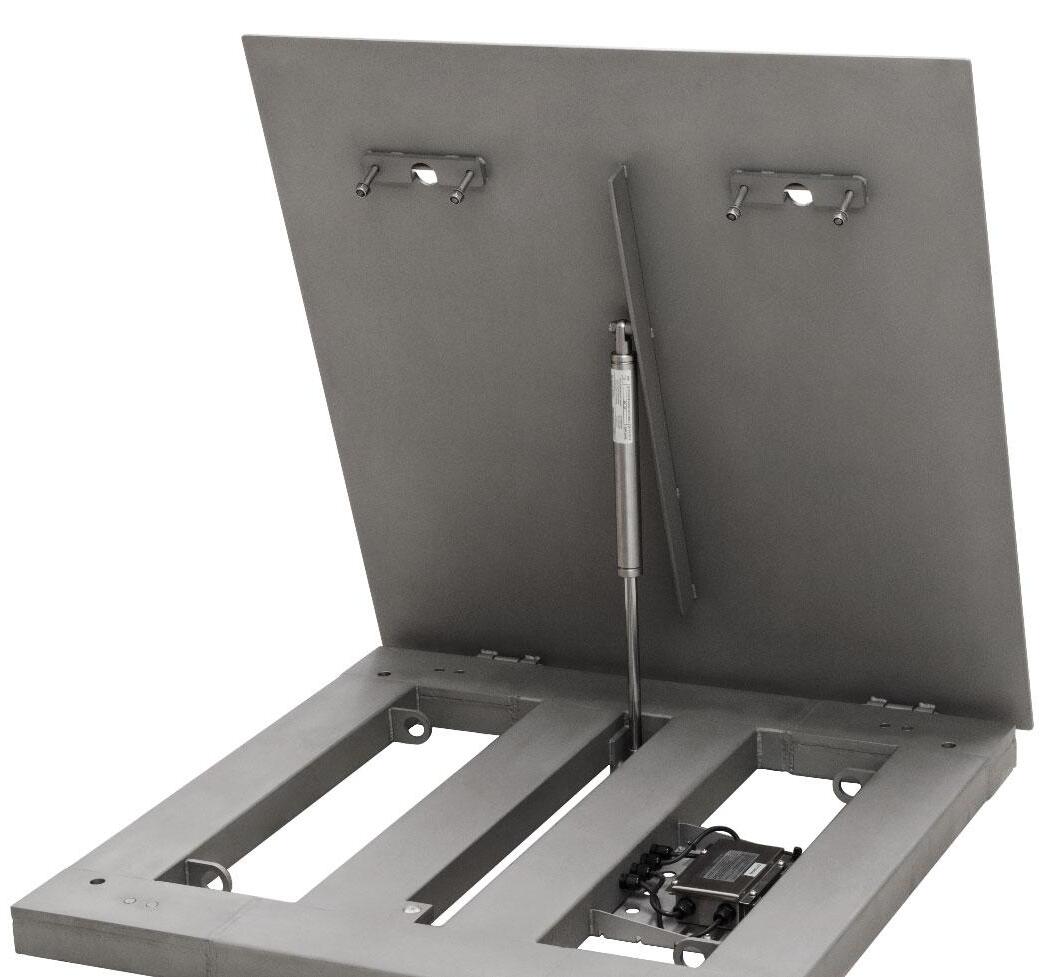

PIATTAFORME A 4 CELLE DI CARICO

Fino a 1500 kg

OIML R60

Fino a 3000 kg OIML R60

Fino a 1500 kg

OIML R60

Fino a 3000 kg

OIML R60

Fino a 1000 kg OIML R60

Struttura in acciaio verniciato

1250x1250 mm

1200x1500 mm

1500x1500 mm

Fino a 3000 kg OIML R60

Struttura in acciaio inox AISI 304

1250x1250 mm 1500x1500 mm

Struttura ultra-leggera in alluminio anodizzato 1200x1600 mm

Struttura in acciaio inox AISI 304

800x800 mm

1000x1000 mm

1250x1250 mm

1500x1500 mm

C3 -

MODULI DI PESATURA INDUSTRIALE

Fino a 3000 kg OIML R60

Struttura in acciaio verniciato 1250x840 mm

Fino a 3000 kg OIML R60

Struttura in acciaio inox AISI 304 1250x840 mm

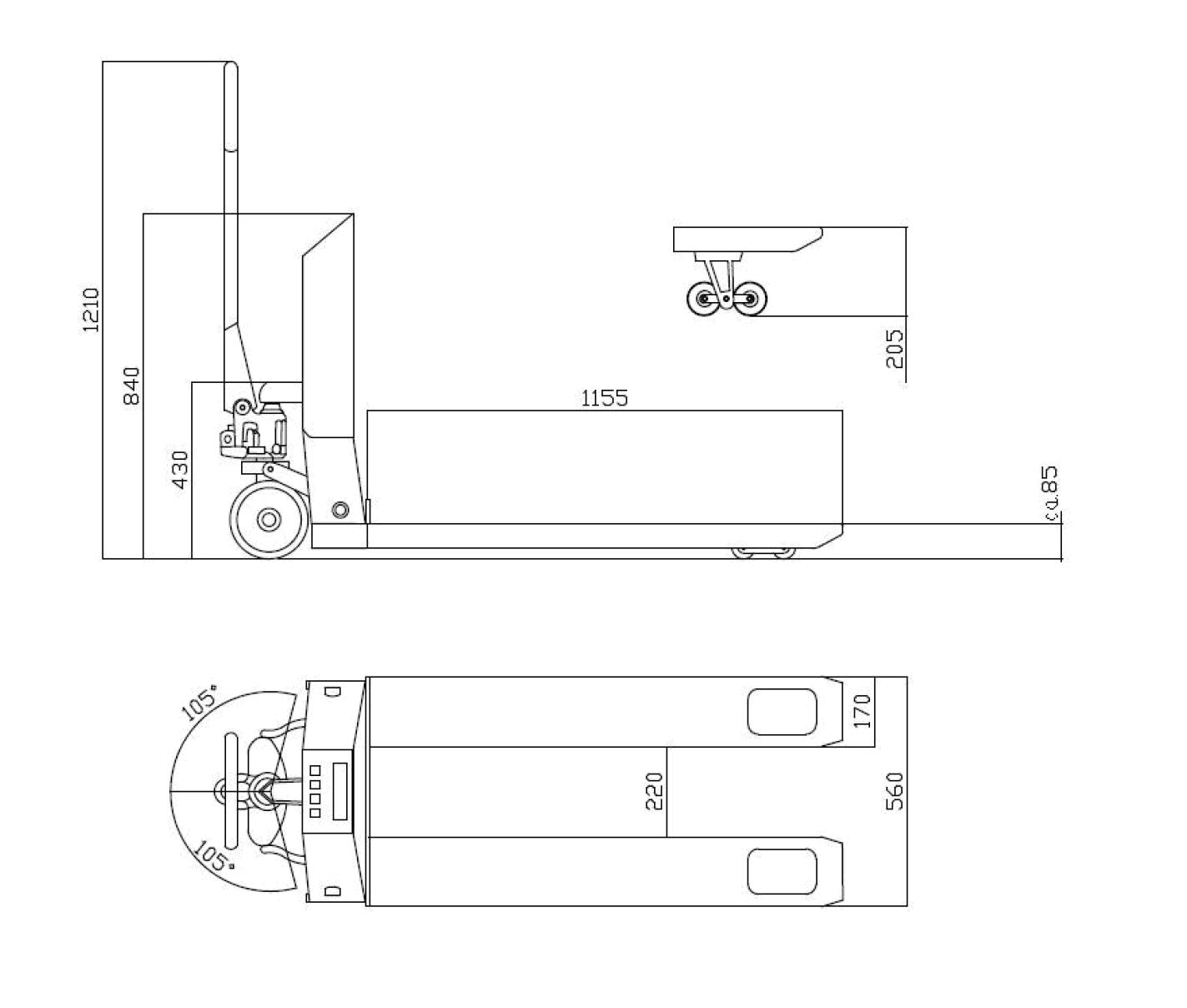

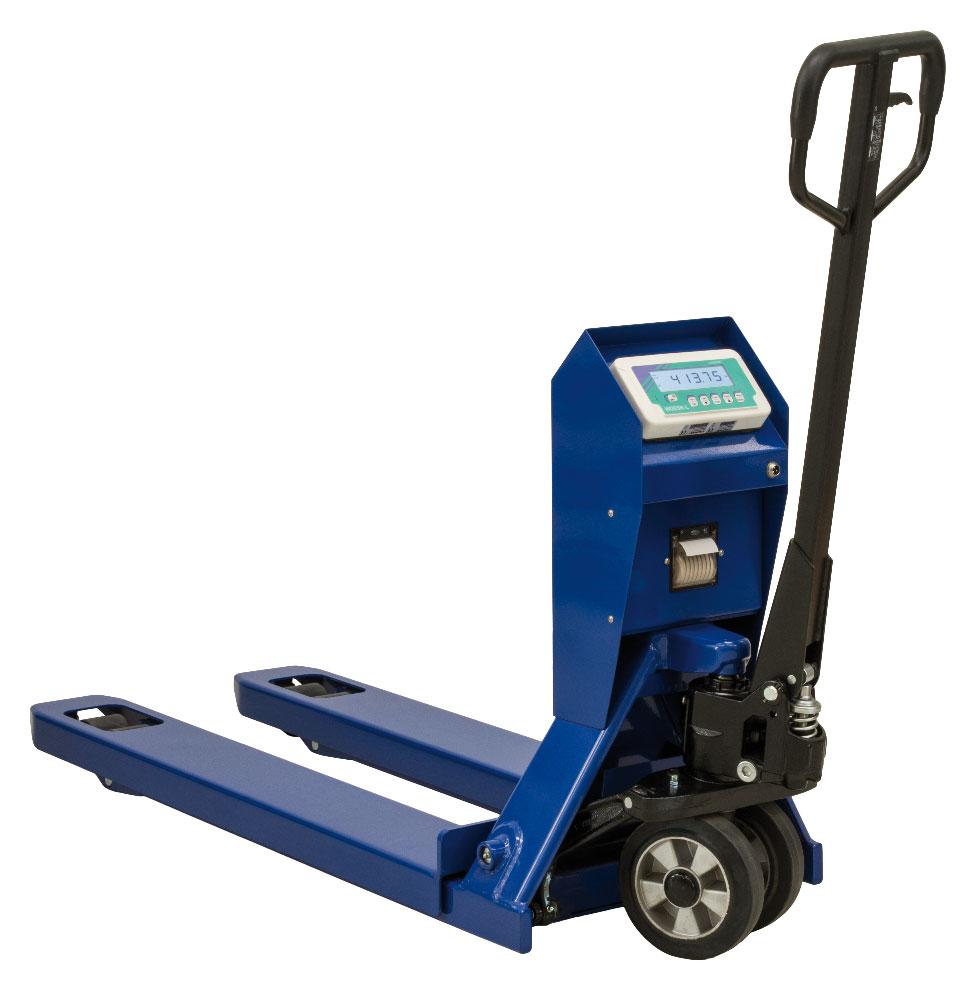

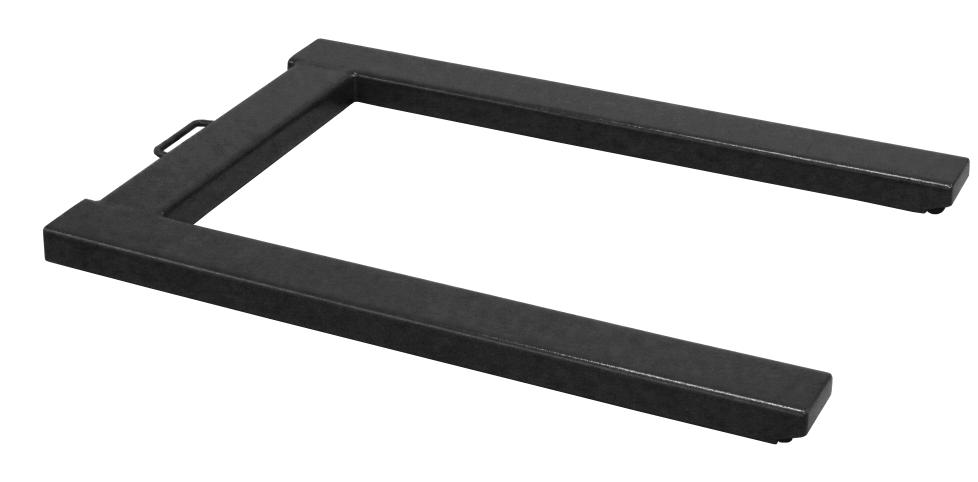

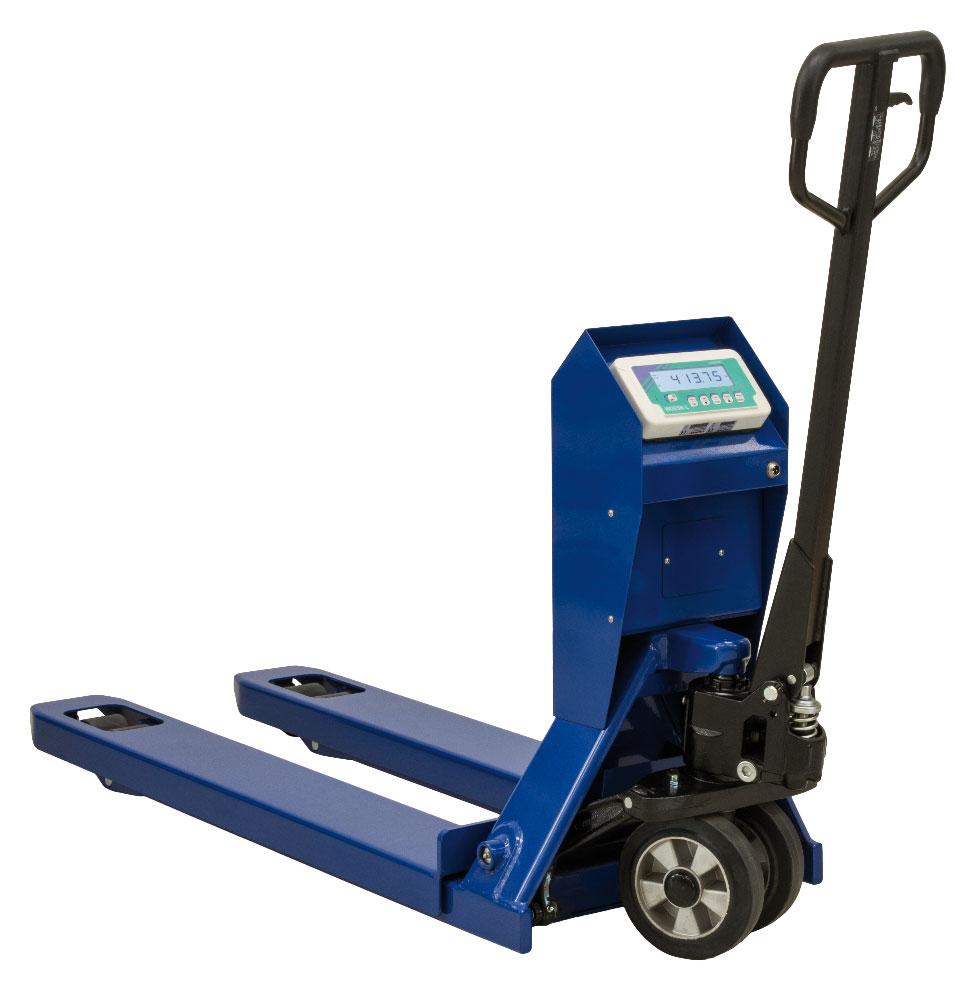

TRANSPALLET PESATORE

Fino a 2500 kg

Struttura in acciaio verniciato 1155x560 mm

Portate fino a 600 kg

 Struttura tubolare in acciaio verniciato.

 Piano di carico in acciaio inox AISI 304.

 Cella di carico IP65 in lega di alluminio.

 Piedini in acciaio zincato e poliammide.

 Attacco per colonna porta-indicatore.

CLASSE DI PRECISIONE

PORTATA

A RICHIESTA

CERTIFICAZIONI

OIML R60 C3

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

OIML R60 C4

DIMENSIONI (mm)

PESO (kg)

NTEP - conforme agli standard metrologici di Stati Uniti e Canada

DIMENSIONI

COLLEGAMENTI ELETTRICI

dove previsto

OPZIONI A RICHIESTA

DESCRIZIONE

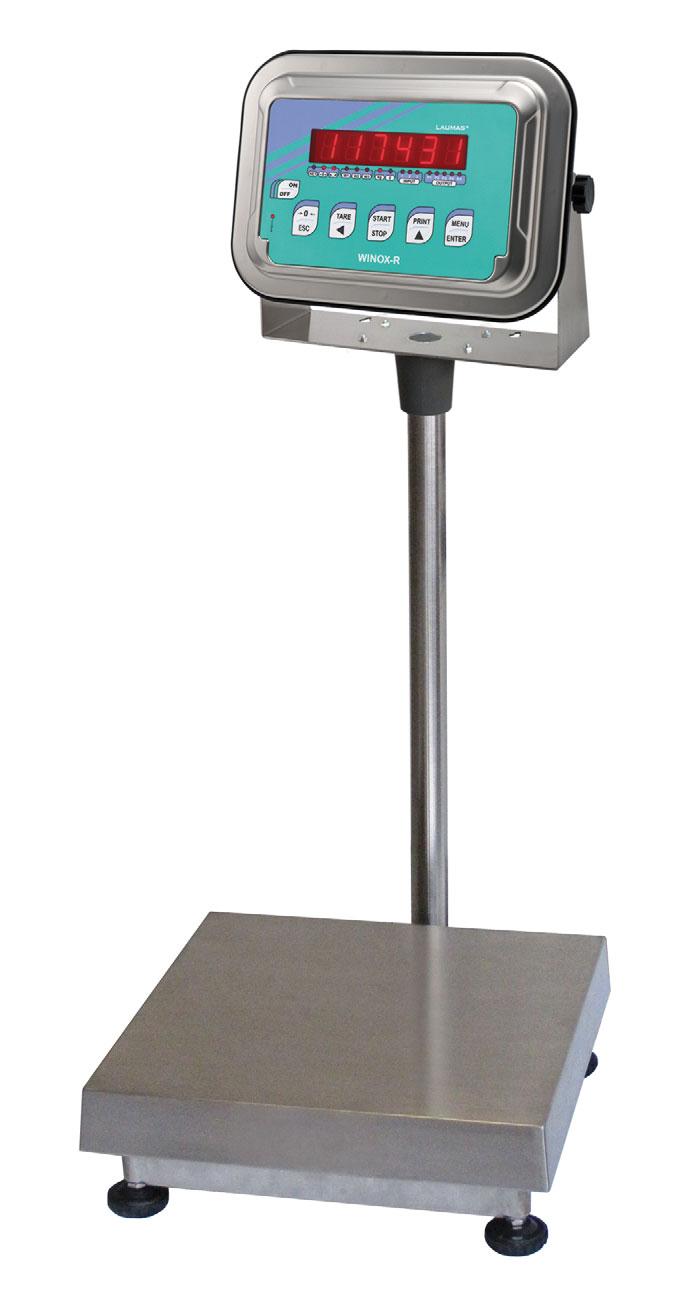

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm). Staffa in acciaio verniciato per fissaggio a piattaforma.

Portate fuori standard.

PIATTAFORMA MONOCELLA IN ACCIAIO INOX

Portate

fino a 600 kg

 Struttura tubolare in acciaio inox AISI 304.

 Piano di carico in acciaio inox AISI 304.

 Cella di carico IP65 in lega di alluminio.

 Piedini in acciaio inox e poliammide.

 Attacco per colonna porta-indicatore.

CLASSE DI PRECISIONE

PORTATA

CERTIFICAZIONI

DIMENSIONI (mm)

PESO (kg) A RICHIESTA

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

NTEP - conforme agli standard metrologici di Stati Uniti e Canada

DIMENSIONI (mm)

COLLEGAMENTI ELETTRICI

dove previsto

OPZIONI A RICHIESTA

DESCRIZIONE

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm). Staffa in acciaio inox per fissaggio a piattaforma.

Portate fuori standard.

PIATTAFORMA MONOCELLA IP68 IN ACCIAIO INOX

Portate fino a 300 kg

 Struttura tubolare in acciaio inox AISI 304.

 Piano di carico in acciaio inox AISI 304.

 Cella di carico IP68 in acciaio inox saldata (a richiesta: IP69K).

 Piedini in acciaio inox e poliammide.

 Attacco per colonna porta-indicatore.

PORTATA

CERTIFICAZIONI

R60 C3

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Dichiarazione di conformità + marcatura grado IP69K

IP69K

Protezione contro l’acqua in caso di pulitura ad alta pressione o a getto di vapore (test: acqua spruzzata da una distanza di max 150 mm)

Pressione dell’acqua: 100 bar; temperatura: 80 °C; durata del test: 250 secondi (normativa di riferimento: DIN 40050-9)

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

OIML R60 C4

NTEP - conforme agli standard metrologici di Stati Uniti e Canada

DIMENSIONI (mm)

COLLEGAMENTI ELETTRICI

SCHERMO

+ SEGNALE BIANCO VERDE

+ ALIMENTAZIONE

+ REF./SENSE VERDE GIALLO ROSSO BLU

- SEGNALE ROSSO BIANCO

- ALIMENTAZIONE - REF./SENSE NERO BLU NERO GIALLO dove previsto

OPZIONI A RICHIESTA

DESCRIZIONE

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm). Staffa in acciaio inox per fissaggio a piattaforma.

Portate fuori standard.

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

Portate fino a 300 kg

 Struttura tubolare in acciaio verniciato.

 Piano di carico in acciaio inox AISI 304.

 Cella di carico IP65 in lega di alluminio.

 Piedini in acciaio zincato e poliammide.

 Attacco per colonna porta-indicatore.

CLASSE DI PRECISIONE

PORTATA

CERTIFICAZIONI

A RICHIESTA

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

PIATTAFORMA MONOCELLA CON PIANO DI CARICO IN ACCIAIO INOX

COLLEGAMENTI ELETTRICI

SCHERMO

+ SEGNALE VERDE

+ ALIMENTAZIONE + REF./SENSE ROSSO BLU

- SEGNALE BIANCO

- ALIMENTAZIONE - REF./SENSE NERO GIALLO dove previsto

OPZIONI A RICHIESTA

DESCRIZIONE

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm). Staffa in acciaio verniciato per fissaggio a piattaforma.

Portate fuori standard.

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

Portate fino a 3000 kg

 Piattaforma in acciaio verniciato.

 4 celle di carico FTP in acciaio inox AISI 420 - IP68 (a richiesta: IP69K).

 Cassetta di giunzione IP67 in acciaio inox con scheda di equalizzazione e cavo di uscita a 6 fili (lunghezza: 5 m).

 Vani ispezionabili per celle di carico e cassetta di giunzione.

 Piedini regolabili in acciaio zincato, autocentranti su sfera.

 Due fori M12 per golfari di sollevamento.

CERTIFICAZIONI

CLASSE DI PRECISIONE DIMENSIONI (mm)

CERTIFICAZIONI A RICHIESTA

Equivalente della marcatura CE per il Regno Unito

Dichiarazione di conformità + marcatura grado IP69K

Protezione contro l’acqua in caso di pulitura ad alta pressione o a getto di vapore (test: acqua spruzzata da una distanza di max 150 mm)

Pressione dell’acqua: 100 bar; temperatura: 80 °C; durata del test: 250 secondi (normativa di riferimento: DIN 40050-9)

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

DIMENSIONI (mm)

ACCIAIO VERNICIATO - 4 CELLE DI CARICO IP68

COLLEGAMENTI ELETTRICI

SCHERMO

+ SEGNALE VERDE

+ ALIMENTAZIONE + REF./SENSE ROSSO BLU

- SEGNALE BIANCO

- ALIMENTAZIONE - REF./SENSE NERO GIALLO dove previsto

OPZIONI A RICHIESTA

DESCRIZIONE

Telaio da infossare TELP in acciaio zincato con piastre di centraggio. Per piattaforme:

1250x1250 mm 1200x1500 mm 1500x1500 mm 1250x1060x110 mm

Rampa di accesso MR in acciaio verniciato. Dimensioni:

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm). Staffa in acciaio verniciato per fissaggio a pavimento.

Vincolo PPV in acciaio inox AISI 304 contro lo spostamento laterale e il ribaltamento (1 pezzo).

Portate fuori standard.

Portate fino a 3000 kg

 Piattaforma in acciaio inox AISI 304.

 4 celle di carico FT-P in acciaio inox 17-4 PH - IP68 (a richiesta: IP69K).

 Cassetta di giunzione IP67 in acciaio inox con scheda di equalizzazione e cavo di uscita a 6 fili (lunghezza: 5 m).

 Vani ispezionabili per celle di carico e cassetta di giunzione.

 Piedini regolabili in acciaio inox AISI 304, autocentranti su sfera.

 Due fori M12 per golfari di sollevamento.

CLASSE DI PRECISIONE

PORTATA

CERTIFICAZIONI

DIMENSIONI (mm)

A RICHIESTA

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Dichiarazione di conformità + marcatura grado IP69K

Protezione contro l’acqua in caso di pulitura ad alta pressione o a getto di vapore (test: acqua spruzzata da una distanza di max 150 mm)

Pressione dell’acqua: 100 bar; temperatura: 80 °C; durata del test: 250 secondi (normativa di riferimento: DIN 40050-9)

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

PIATTAFORMA IN ACCIAIO INOX - 4 CELLE DI CARICO IP68

DIMENSIONI (mm)

COLLEGAMENTI ELETTRICI

SCHERMO

+ SEGNALE VERDE

+ ALIMENTAZIONE + REF./SENSE ROSSO BLU

- SEGNALE BIANCO

- ALIMENTAZIONE - REF./SENSE NERO GIALLO dove previsto

OPZIONI A RICHIESTA

DESCRIZIONE

Telaio da infossare TELP in acciaio inox AISI 304 con piastre di centraggio. Per piattaforme:

Rampa MR di accesso in acciaio inox. Dimensioni: 1250x1060x110 mm

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm). Staffa in acciaio inox per fissaggio a pavimento.

Vincolo PPV in acciaio inox AISI 304 contro lo spostamento laterale e il ribaltamento (1 pezzo).

Portate fuori standard.

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

Portata 1000 kg PIATTAFORMA

 Piattaforma ultra-leggera in alluminio anodizzato.

 Rampe integrate e sponde laterali.

 4 celle di carico FTP 500 kg acciaio inox AISI 420 - IP68 (a richiesta: IP69K).

 Cassetta di giunzione IP67 in acciaio inox con scheda di equalizzazione e cavo di uscita a 6 fili (lunghezza: 5 m).

 Piedini regolabili in acciaio zincato, autocentranti su sfera.

 Maniglie e ruote per il trasporto.

CLASSE DI PRECISIONE

CERTIFICAZIONI

IP69K

DIMENSIONI (mm)

PORTATA PESO (kg)

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Dichiarazione di conformità + marcatura grado IP69K

Protezione contro l’acqua in caso di pulitura ad alta pressione o a getto di vapore (test: acqua spruzzata da una distanza di max 150 mm)

Pressione dell’acqua: 100 bar; temperatura: 80 °C; durata del test: 250 secondi (normativa di riferimento: DIN 40050-9)

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

COLLEGAMENTI ELETTRICI

SCHERMO + SEGNALE VERDE

+ ALIMENTAZIONE + REF./SENSE ROSSO BLU

- SEGNALE BIANCO

- ALIMENTAZIONE - REF./SENSE NERO GIALLO

OPZIONI A RICHIESTA

DESCRIZIONE

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm).

- Piedistallo mobile in acciaio verniciato.

- Piedistallo mobile in acciaio inox.

Portate fuori standard.

Portate fino a 3000 kg

 Piattaforma in acciaio inox AISI 304 con piano di carico ribaltabile.

 4 celle di carico FT-P 500 kg o FT-P 1000 kg acciaio inox 17-4 PH - IP68 (a richiesta: IP69K).

 Cassetta di giunzione IP67 in acciaio inox con scheda di equalizzazione e cavo di uscita a 6 fili (lunghezza: 5 m).

 Piedini regolabili in acciaio inox AISI 304, autocentranti su sfera.

 4 occhielli di sollevamento.

CLASSE DI PRECISIONE

PORTATA

CERTIFICAZIONI

DIMENSIONI (mm)

PESO NETTO (kg) A RICHIESTA

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA

Dichiarazione di conformità + marcatura grado IP69K

Protezione contro l’acqua in caso di pulitura ad alta pressione o a getto di vapore (test: acqua spruzzata da una distanza di max 150 mm)

Pressione dell’acqua: 100 bar; temperatura: 80 °C; durata del test: 250 secondi (normativa di riferimento: DIN 40050-9)

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

PIATTAFORMA ISPEZIONABILE IN ACCIAIO INOX - 4 CELLE

DIMENSIONI (mm)

COLLEGAMENTI ELETTRICI

SCHERMO + SEGNALE VERDE + ALIMENTAZIONE + REF./SENSE ROSSO BLU - SEGNALE BIANCO - ALIMENTAZIONE - REF./SENSE NERO GIALLO dove previsto

OPZIONI A RICHIESTA

DESCRIZIONE

Telaio da infossare TELP in acciaio inox AISI 304 con piastre di centraggio. Per piattaforme:

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm). Staffa in acciaio inox per fissaggio a pavimento.

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

PX - PXI

Portata fino a 3000 kg

 PX:

- Struttura in acciaio verniciato.

- 4 celle di carico FTP 1000 kg acciaio inox AISI 420 - IP68 (a richiesta: IP69K).

- Piedini regolabili in acciaio zincato, autocentranti su sfera.

 PXI:

- Struttura in acciaio inox AISI 304.

- 4 celle di carico FT-P 1000 kg acciaio inox 17-4 PH - IP68 (a richiesta: IP69K).

- Piedini regolabili in acciaio inox AISI 304, autocentranti su sfera.

 Cassetta di giunzione IP67 in acciaio inox con scheda di equalizzazione e cavo di uscita a 6 fili (lunghezza: 5 m).

 Maniglia e ruote per il trasporto.

CLASSE DI PRECISIONE

PORTATA

CERTIFICAZIONI

DIMENSIONI (mm)

PESO NETTO (kg)

CODICE

Equivalente della marcatura CE per il Regno Unito

CERTIFICAZIONI A RICHIESTA Dichiarazione di conformità + marcatura grado IP69K

Protezione contro l’acqua in caso di pulitura ad alta pressione o a getto di vapore (test: acqua spruzzata da una distanza di max 150 mm)

Pressione dell’acqua: 100 bar; temperatura: 80 °C; durata del test: 250 secondi (normativa di riferimento: DIN 40050-9)

ATEX II 2GD (zona 1-2-21-22)

IECEx (zona 1-2-21-22)

- PXI

BILANCIA PESA PALLET - 4 CELLE DI CARICO IP68

DIMENSIONI

COLLEGAMENTI ELETTRICI

SCHERMO

+ SEGNALE VERDE

+ ALIMENTAZIONE + REF./SENSE ROSSO BLU

- SEGNALE BIANCO

- ALIMENTAZIONE - REF./SENSE NERO GIALLO dove previsto

DESCRIZIONE

Colonna porta-indicatore in acciaio inox (Ø38 mm, altezza 700 mm).

- Piedistallo mobile in acciaio verniciato.

- Piedistallo mobile in acciaio inox.

Portate fuori standard.

Portata fino a 2500 kg

PORTATA PESO NETTO (kg)

DIMENSIONI FORCHE (mm) CODICE

DESCRIZIONE

 Transpallet con sistema di pesatura integrato.

 Versioni certificate CE-M in classe III per uso legale in rapporto con terzi, con marcatura CE e valutazione della conformità (verificazione prima) secondo 2014/31/UE, EN 45501, OIML R76.

 Forche in acciaio ad alta resistenza (spessore: 4 mm).

 Indicatore di peso WDESKL, grado di protezione IP67 (per conoscere le funzioni e le caratteristiche tecniche dello strumento, fare riferimento al foglio dati dedicato).

 4 celle di carico FTP 1000 kg acciaio inox AISI 420 - IP68 (a richiesta: IP69K).

 Ruote sterzanti in gomma Ø200 mm, rullo forche in poliuretano.

 Batteria ricaricabile da 12 V, capacità 7 Ah, fornita già montata all’interno della colonna del transpallet. Autonomia: 16 ore.

 Alimentatore incluso.

 Inclinometro switch incluso nella versione omologata, massima inclinazione: 3.5%.

FUNZIONI PRINCIPALI

 Peso netto/lordo.

 Contapezzi.

 Totalizzatore di peso.

 Stampa scontrino non fiscale tramite stampante termica integrata (opzione a richiesta).

L’esempio di stampa si riferisce alla stampante integrata.

DATE: 12/04/19 15:20:32

CERTIFICAZIONI

OIML R76:2006, classe III, 3000 divisioni

Equivalente della marcatura CE per il Regno Unito

Valutazione della conformità (verifica prima)

DIMENSIONI (mm)

OPZIONI A RICHIESTA

DESCRIZIONE

Stampante termica integrata: 24 colonne, sensore di fine carta e temperatura testina, modalità risparmio energetico, temperatura operativa: -20÷70 °C, umidità operativa: 20%÷80%, rotolo carta incluso (larghezza: 58 mm - grammatura: 55÷70 g/m2 - diametro esterno: 50 mm).

Memoria alibi.

L’Azienda si riserva il diritto esclusivo di apportare modifiche ai dati tecnici, disegni e immagini senza preavviso.

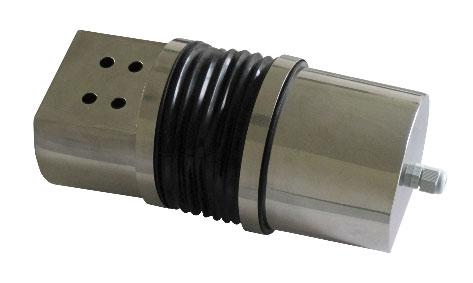

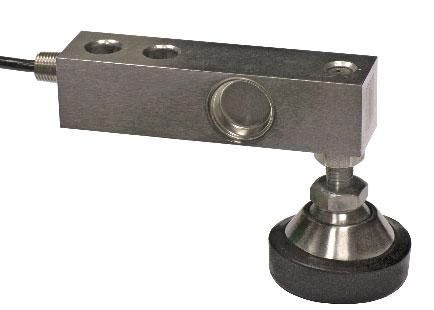

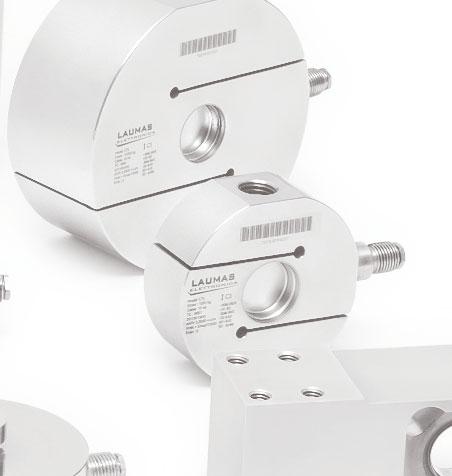

CELLE DI CARICO E KIT DI MONTAGGIO

LAUMAS offre un’ampia varietà di celle di carico delle tipologie più diffuse nei vari settori industriali garantendo per ognuna di esse qualità, disponibilità e assistenza.

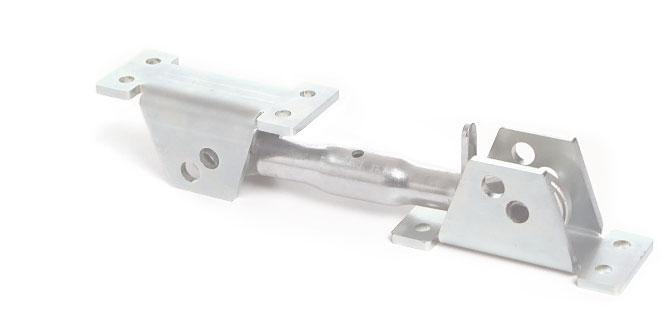

Per tutte le celle di carico, LAUMAS è in grado di fornire i kit di montaggio adatti, con lo scopo di ottenere la corretta applicazione della cella e la massima affidabilità e precisione, compatibilmente con i collegamenti meccanici, elettrici e pneumatici presenti sulla struttura da pesare.

STRUMENTAZIONE ELETTRONICA PER SISTEMI DI PESATURA E DOSAGGIO

LAUMAS produce Indicatori e Trasmettitori di peso collegabili a PC e PLC dei più importanti brand internazionali (Siemens, Rockwell Automation, AllenBradley, B&R Automation, Omron, Beckhoff, Schneider, Panasonic, Mitsubishi, Bosch Rexroth, Vipa, ABB, etc.) mediante i principali bus di campo presenti sul mercato (Modbus RTU, Modbus TCP, PROFIBUS DP, PROFINET IO, Ethernet/ IP, Ethernet TCP/IP, EtherCAT, POWERLINK, DeviceNet, CANopen, CC-Link, CC-Link IE, IO-Link, SERCOS III, etc.).

La vasta offerta di prodotti e componenti per realizzare sistemi di pesatura industriale è progettata per essere conforme agli standard industriali più rilevanti ed è certificata dagli enti nazionali ed internazionali più affermati.

VIA I MAGGIO N. 6

43022 MONTECHIARUGOLO (PR) - ITALY

PHONE (+39) 0521 683124

FAX (+39) 0521 681091

UFFICIO VENDITE ITALIA: commerciale@laumas.it

EXPORT SALES DEPARTMENT: sales@laumas.it
