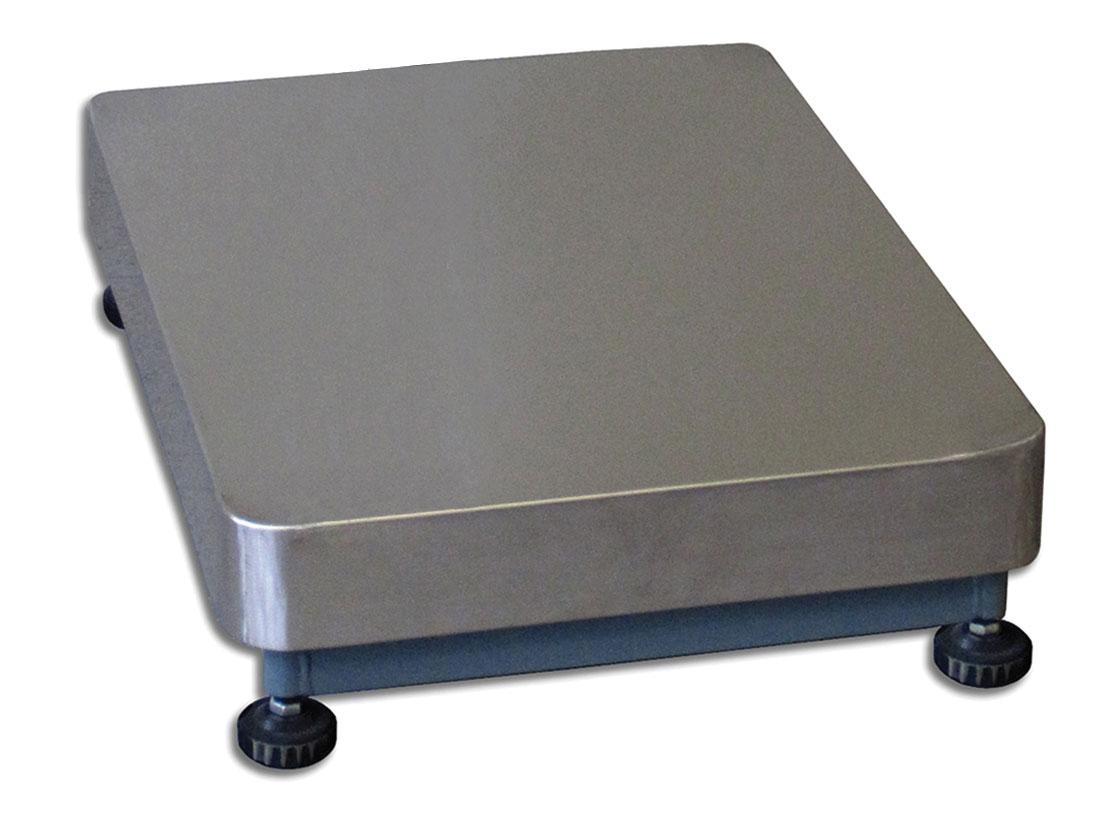

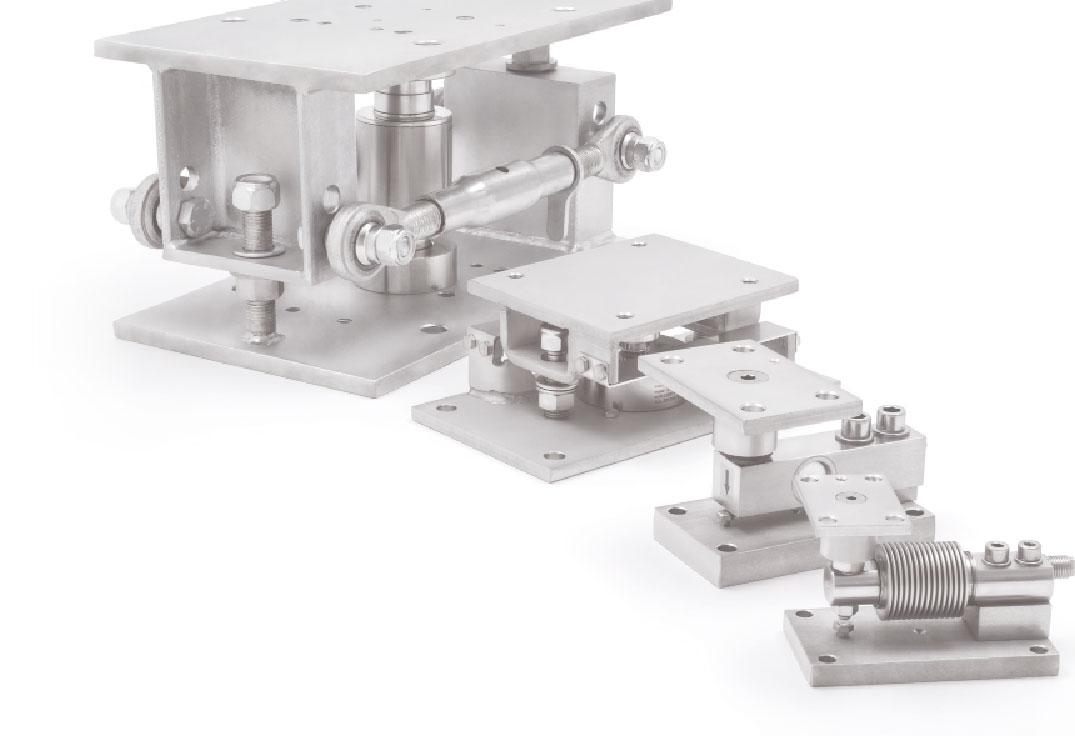

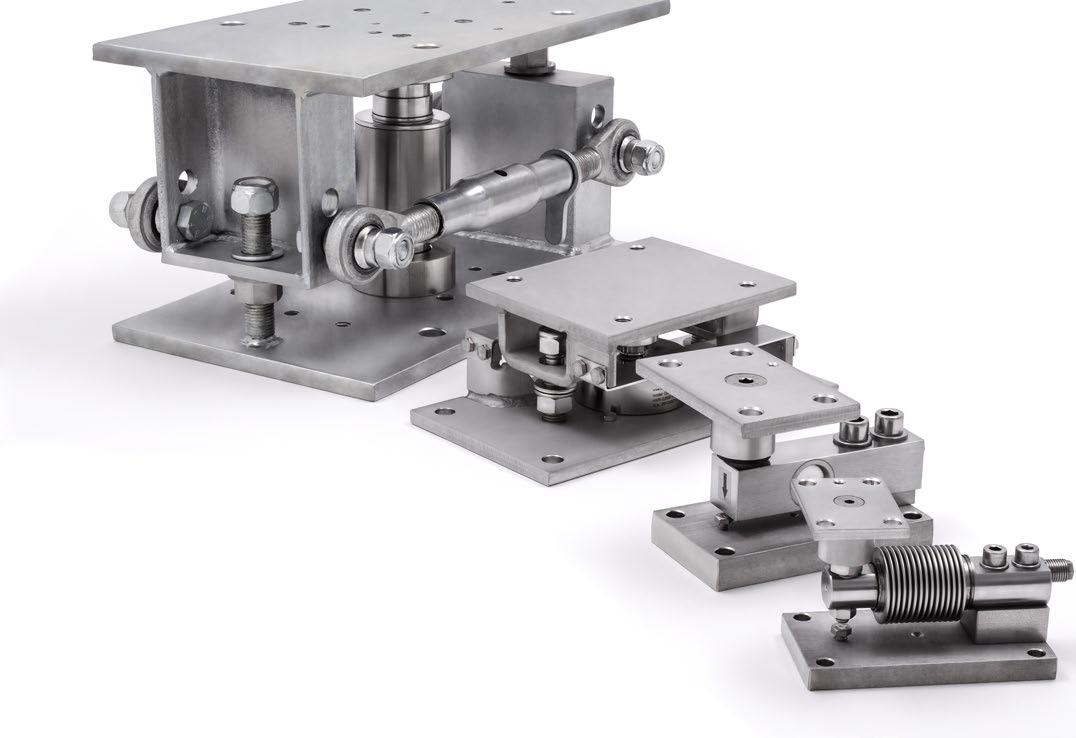

Plateformes et modules de pesage
Solutions adaptées à la fabrication de balances et de systèmes de pesage industriels.Plateformes industriels monocapteur ou 4 capteurs de pesage. Plateformes de pesage avec plateau de charge d’inspection. Pèse palettes. Barres peseuses.
CERTIFICAT UKCA (UK Conformity Assessed) pour le Royaume-Uni
MODULE D ET EXAMEN UE DE TYPE ET INSTRUMENTS IPFNA
APPROBATION OIML
CERTIFICATION ATEX
CERTIFICATION IECEx
Essai, étalonnage, contrôle qualité
CERTIFICATION NTEP
Service d’étalonnages accrédités Accredia pour capteurs de pesage et capteurs de pesage + instrument, réalisées dans notre laboratoire LAT N.02141 pour des forces de 2 kN à 100 kN, conformément aux normes UNI EN ISO 376 et ASTM E74. Accredia est l’organisme national unique d’accréditation (Règlement européen 765/2008) et garantit le respect des normes et la fiabilité des certificats de conformité délivrés sur le marché. Le certificat d’étalonnage ACCREDIA est un document officiel reconnu dans le monde entier par le biais des accords de reconnaissance mutuelle EA, IAF et ILAC.
Dans notre laboratoire, nous effectuons également des rapports d’étalonnage pour des valeurs de force comprises entre 0.5 et 5000 kN (compression) et entre 0.5 et 600 kN (traction).
BALANCES COMPTEUSES
Jusqu’à 30 kg
Jusqu’à 30 kg Divisions: 0.1 g ÷ 0.5 g
approuvée
Jusqu’à 30 kg
BALANCES POIDS/PRIX/MONTANT
Jusqu’à 30 kg
Divisions: 1 g ÷ 10 g
Jusqu’à 30 kg Divisions: 1 g ÷ 10 g
BALANCES DE POCHE
Jusqu’à 500 g Divisions: 0.05 g
Jusqu’à 3 kg Divisions: 0.1 g

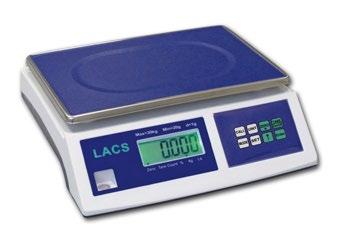

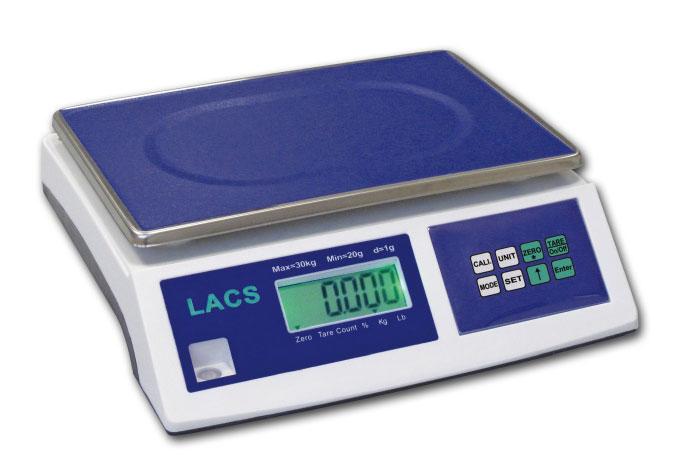

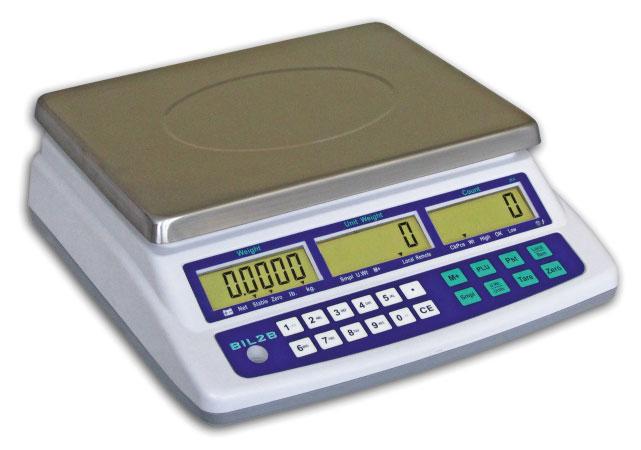

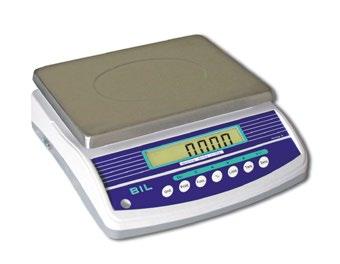

BALANCES COMPTEUSES
DESCRIPTION
Plateau en acier inox.
Écran LCD rétro-éclairé, 6 chiffres de 30 mm.
Clavier étanche à 8 touches.
Niveau à bulle et pieds réglables.
Batterie interne rechargeable de 4 V, capacité 4 Ah.
Autonomie maximale: 70 heures.
Chargeur externe 230 VAC inclus.
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
FONCTIONS PRINCIPALES
Indication du poids.
Compteur de pièces.
ndication du poids en pourcentage.
Sortie RS232 pour connexion au PC.
Contrôle du poids (HIGH/LOW) avec alarme acoustique.
DIMENSIONS (mm)
EN ACIER INOX
CARACTERISTIQUES TECHNIQUES
Alimentation
Batterie interne 4 V, capacité 4 Ah
Linéarité <0.01% pleine échelle
Divisions affichables
Unités de mesure
Port série
Débit en baud
Humidité (non condensée)
Température de stockage
Température de fonctionnement
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PIANO DI CARICO IN ACCIAIO INOX
PLATEAU

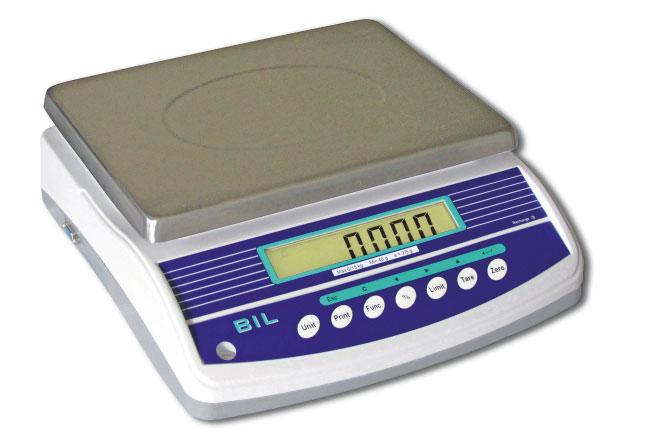

BALANCES COMPTEUSES
HOMOLOGUÉES C3 - 3000 divisions - MULTIGAMME
DESCRIPTION
Plateau en acier inox.
Sortie RS232 pour connexion au PC ou à imprimante externe.
Écran LCD rétro-éclairé, 6 chiffres de 24 mm.
Clavier étanche à 7 touches.
Niveau à bulle et pieds réglables.
Batterie interne rechargeable de 6 V, capacité 4 Ah.
Autonomie maximale: 70 heures.
Chargeur externe 100-240 VAC inclus.
Arrêt automatique.
CERTIFICATIONS
OIML R76:2006, classe III, 3000 divisions
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
Évaluation de la conformité (première vérification)
FONCTIONS PRINCIPALES
Compteur de pièces avec affichage séquentiel de: nombre de pièces, poids moyen unitaire, poids total des pièces sur la balance.
Totalisation automatique ou manuelle des pesées.
Indication du poids en pourcentage.
Contrôle du poids/pièces/pourcentage (HIGH/LOW) avec alarme acoustique et visuelle.
Impression de ticket via imprimante externe STAVTII en option: en-tête personnalisable, date, heure, poids net, poids moyen unitaire, nombre de pièces sur la balance, poids total, nombre total de pièces.
DIMENSIONS (mm)
EN ACIER INOX
CARACTERISTIQUES TECHNIQUES
Alimentation
100-240 VAC
Batterie interne 6 V, capacité 4 Ah
Linéarité <0.01% pleine échelle
Divisions affichables
Unités de mesure
Port série
Débit en baud
Humidité (non condensée)
Température de stockage
Température de fonctionnement
60000 g, kg
RS232
2400, 4800, 9600, 19200 (bit/s) <85%
-10 °C +50 °C
-10 °C +40 °C
OPTIONS SUR DEMANDE CODE
DESCRIPTION
Plateau à cuvette en acier inox. Dimensions: 230x300x40 mm.
Batterie rechargeable 6 V, capacité 4.5 Ah.
Imprimante thermique de table.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PIANO DI CARICO IN ACCIAIO INOX
PIATTOBAC STAVTII
PLATEAU

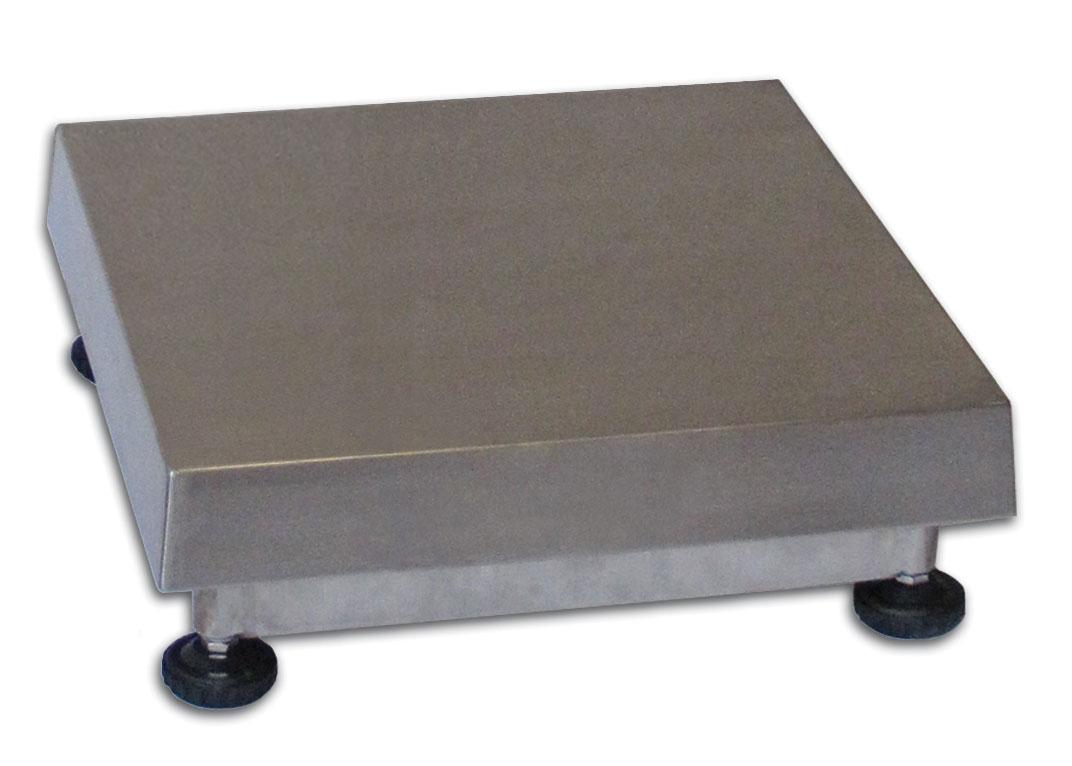

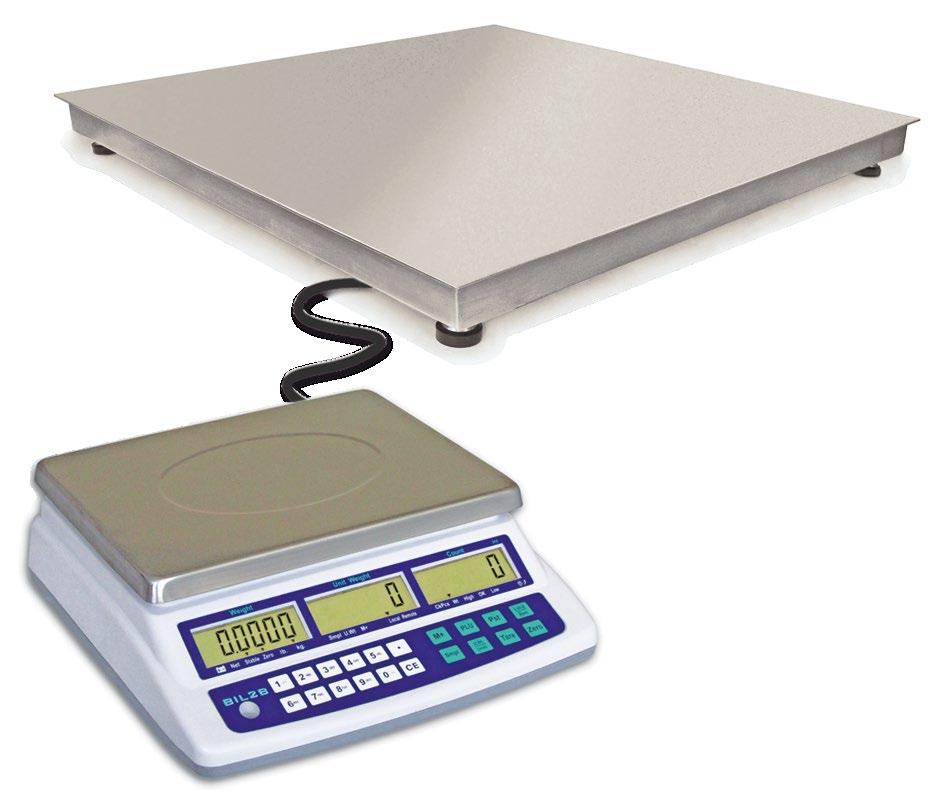

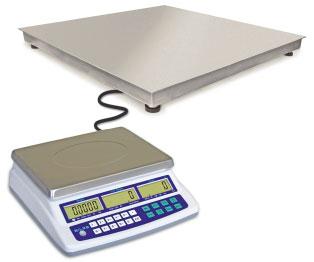

BALANCES COMPTEUSES - ENTRÉE POUR PLATEFORME À DISTANCE
Balances compteuses connectables à deuxième plateforme pour peser et compter les grandes quantités:
• plateforme monocapteure ACN / AIN / MN

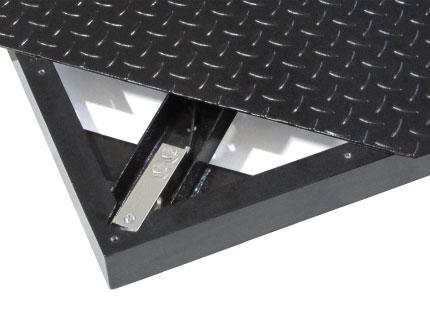

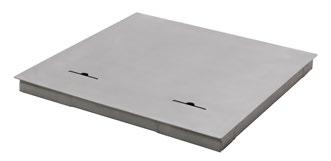

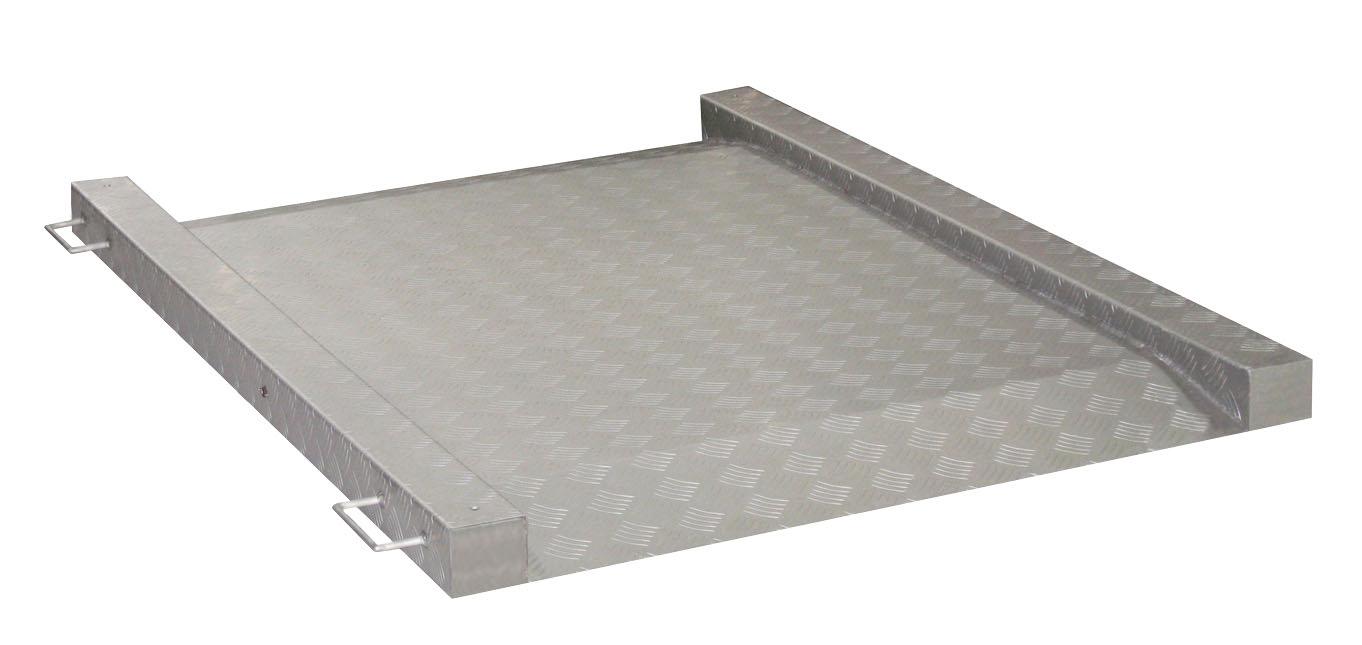

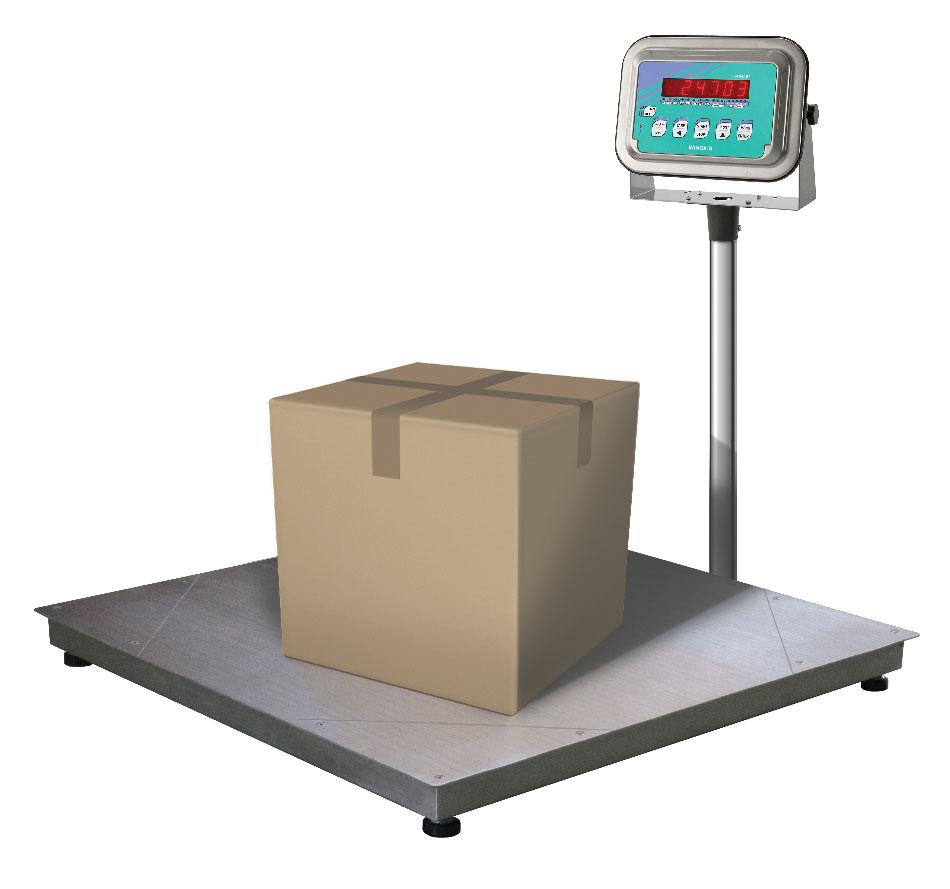

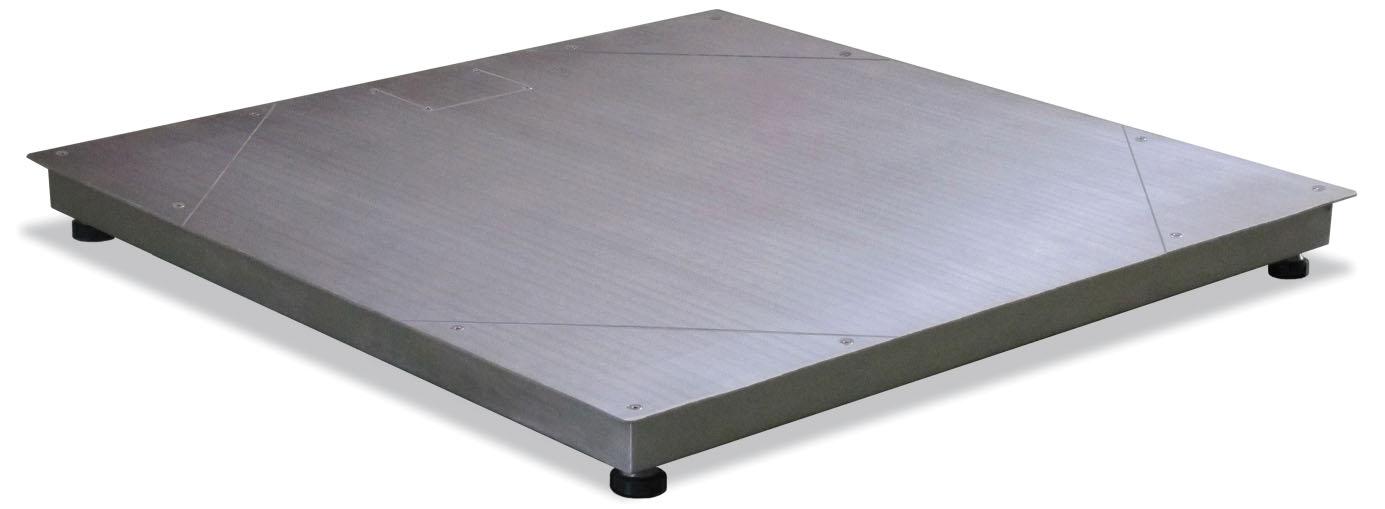

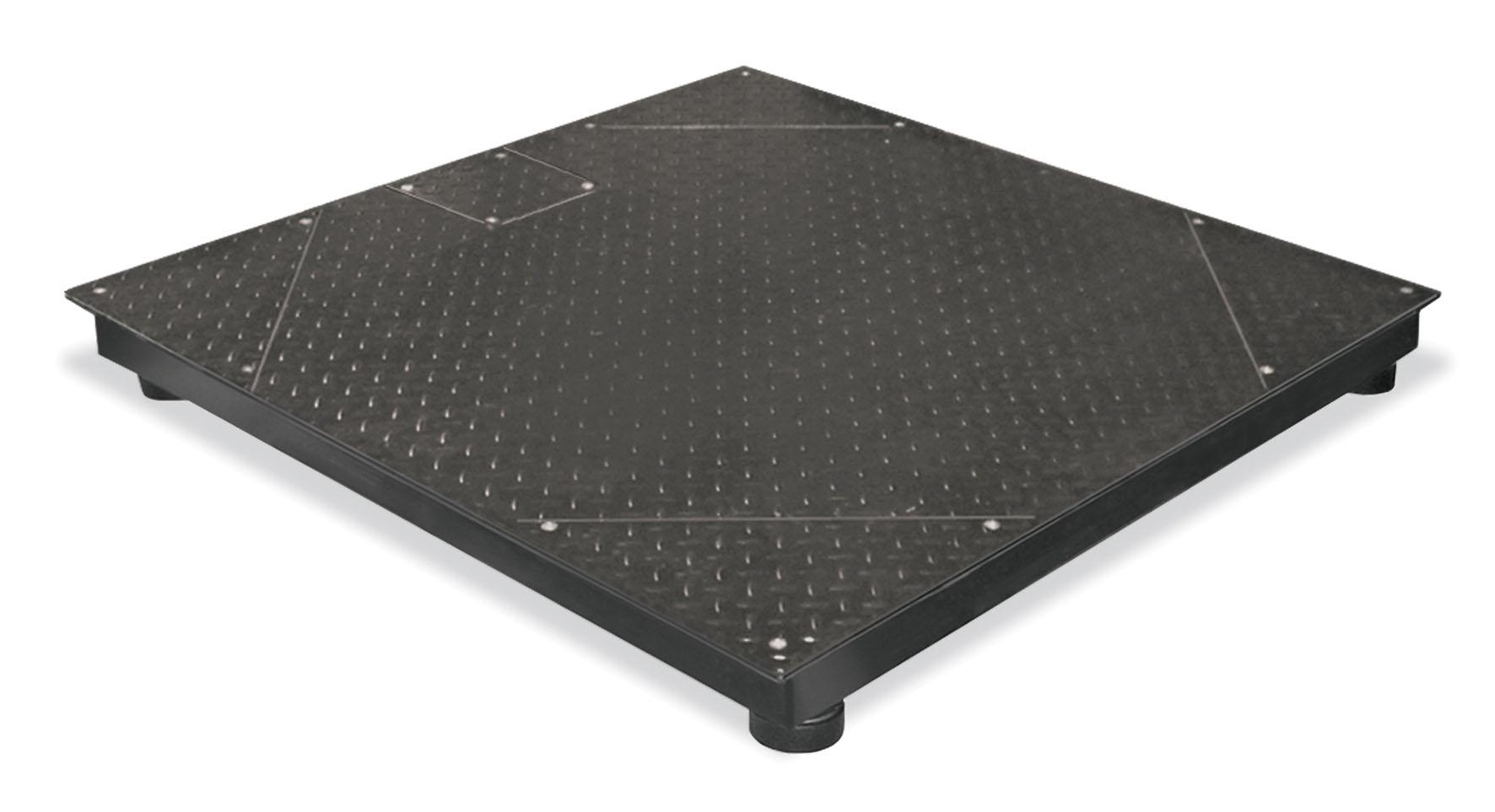

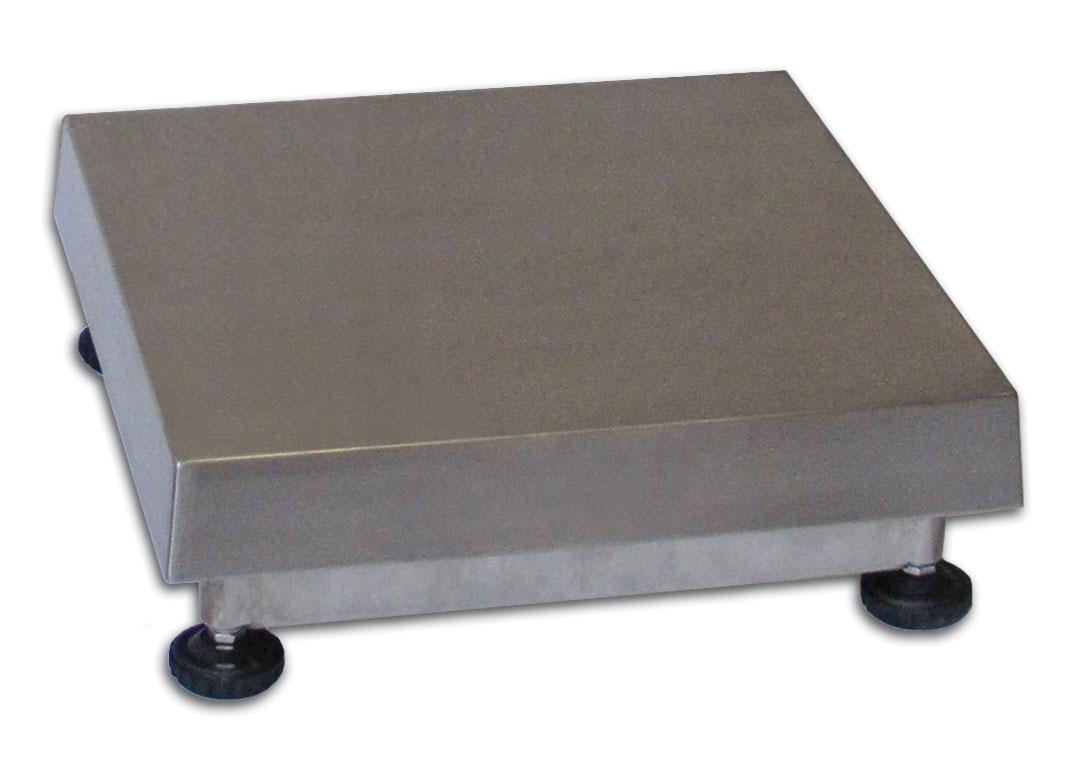

• plateforme à 4 capteures P / P-INOX
PORTÉE
DIVISION
DESCRIPTION
Plateau en acier inox.
Sortie RS232 pour connexion au PC ou à imprimante externe.
Entrée pour plateforme à distance (connecteur inclus).
Écran LCD rétro-éclairé, 3x 6 chiffres de 20 mm.
Clavier étanche à 20 touches.
Niveau à bulle et pieds réglables.
Batterie interne rechargeable de 6 V, capacité 4 Ah.
Autonomie maximale: 70 heures.
Chargeur externe 100-240 VAC inclus.
Arrêt automatique.
POIDS NET
FONCTIONS PRINCIPALES
Compteur de pièces avec affichage simultané de: nombre de pièces, poids moyen unitaire, poids total des pièces sur la balance.
100 articles stockables (PLU) avec les paramètres suivants: nom, valeur de tare prédéterminée, poids moyen unitaire.
Totalisation automatique ou manuelle des pesées.
Indication du poids en pourcentage.
Contrôle du poids/pièces/pourcentage (HIGH/LOW) avec alarme acoustique et visuelle.
Impression de ticket via imprimante externe STAVTII en option: entête personnalisable, date, heure, nom de l’article, ID de la balance, type de balance, poids net, poids moyen unitaire, nombre de pièces sur la balance, poids total, nombre total de pièces.
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
BALANCES COMPTEUSES - ENTRÉE POUR PLATEFORME À DISTANCE
DIMENSIONS (mm)
EN ACIER INOX
CARACTERISTIQUES TECHNIQUES
Alimentation
Batterie interne 6 V, capacité 4 Ah
Linéarité
Divisions affichables
Unités de mesure
Port série
Entrée pour plateforme à distance
Débit en baud
Humidité (non condensée)
Température de stockage
Température de fonctionnement
OPTIONS SUR DEMANDE
DESCRIPTION
Plateau à cuvette en acier inox.
Dimensions: 230x300x40 mm.
Batterie rechargeable 6 V, capacité 4.5 Ah.
<0.01% pleine échelle
60000 g, kg RS232
Connecteur circulaire à 5 broches (inclus)
600, 1200, 2400, 4800, 9600 (bit/s) <85% -10 °C +50 °C 0°C +40°C
Imprimante thermique de table.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PIATTOBAC
STAVTII
PLATEAU

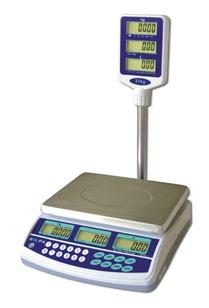

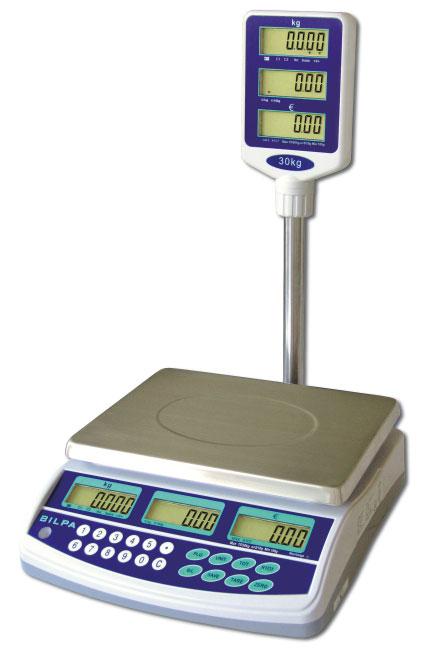

BALANCES POIDS/PRIX/MONTANT APPROUVÉS

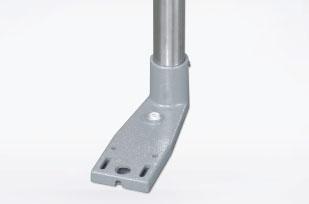

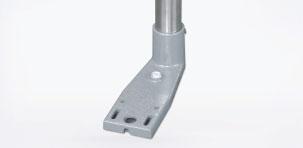

COLONNE D’INDICATEUR ROTATIVE
PORTÉE DIVISION
DESCRIPTION
Plateau en acier inox.
Sortie RS232 pour connexion à imprimante externe.
Écrans LCD rétro-éclairés des deux côtés, 3x 6 chiffres de 20 mm.
Clavier étanche à 20 touches.
Niveau à bulle et pieds réglables.
Batterie interne rechargeable de 6 V, capacité 4 Ah.
Autonomie maximale: 70 heures.
Chargeur externe 100-240 VAC inclus.
Arrêt automatique.
CERTIFICATIONS
OIML R76:2006, classe III, 3000 divisions
Équivalent du marquage CE pour le Royaume-Uni
Évaluation de la conformité (première vérification)
FONCTIONS PRINCIPALES
Affichage simultané de: poids, prix unitaire, montant.
100 articles stockables (PLU) avec prix unitaire.
Réglage de l’unité de prix: €/kg - €/100 g.
Suppression automatique du prix et de la tare.
Totalisation des montants partiels.
Calcul automatique de la monnaie.
Impression de ticket sans valeur fiscale via imprimante externe STAVTII en option: en-tête personnalisable, date, heure, poids net, prix unitaire, montant par article, montant total.
POIDS NET
BALANCES POIDS/PRIX/MONTANT APPROUVÉS
DIMENSIONS (mm)
EN ACIER INOX
CARACTERISTIQUES TECHNIQUES
Alimentation
VAC
Batterie interne 6 V, capacité 4 Ah
Linéarité <0.01% pleine échelle
Divisions affichables
Unités de mesure
Port série
Débit en baud
Humidité (non condensée)
Température de stockage
Température de fonctionnement
OPTIONS SUR DEMANDE
DESCRIPTION
Plateau à cuvette en acier inox. Dimensions: 230x300x40 mm.
Batterie rechargeable 6 V, capacité 4.5 Ah.
4800, 9600, 19200 (bit/s)
Imprimante thermique de table.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PIATTOBAC
DI CARICO IN ACCIAIO INOX
PLATEAU

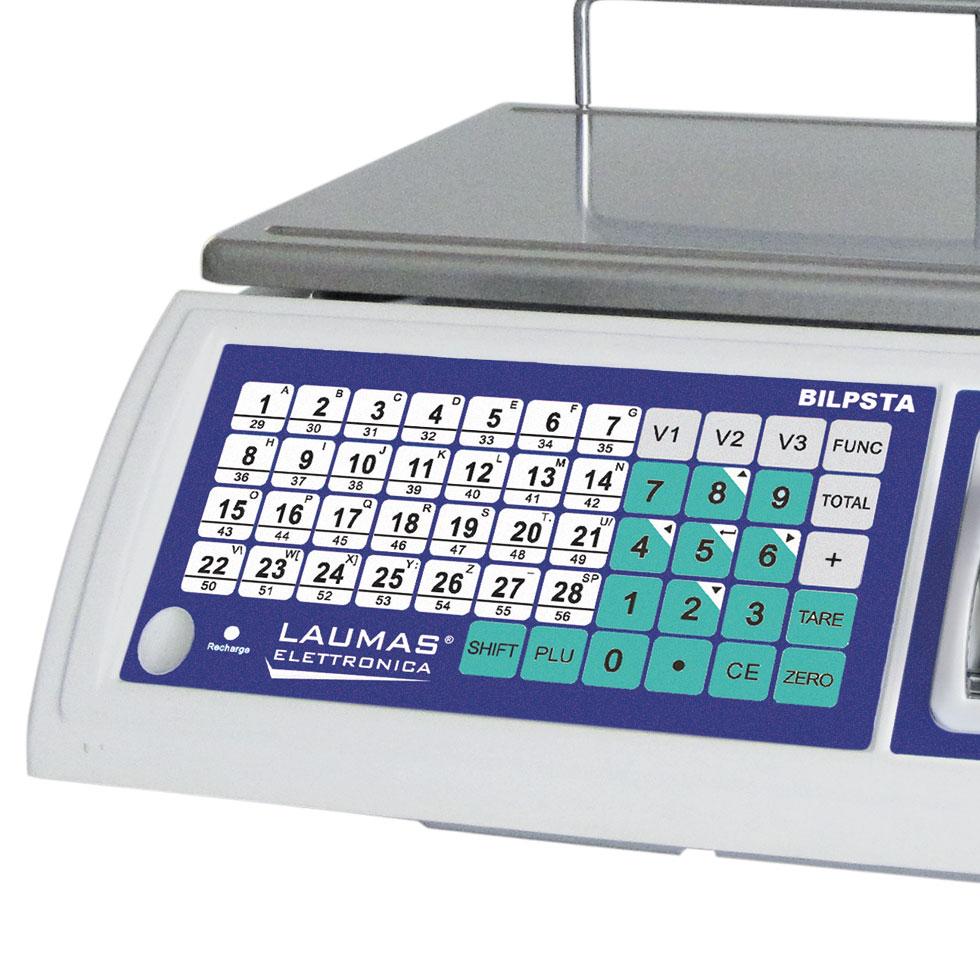

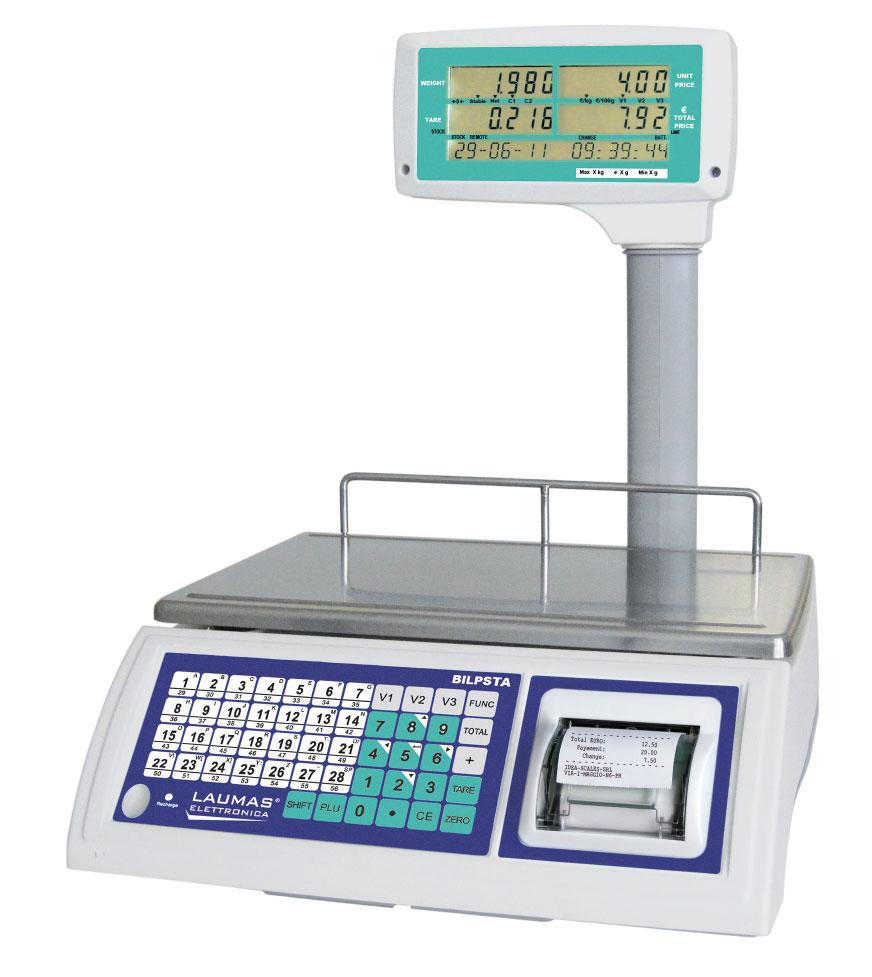

BILPSTA

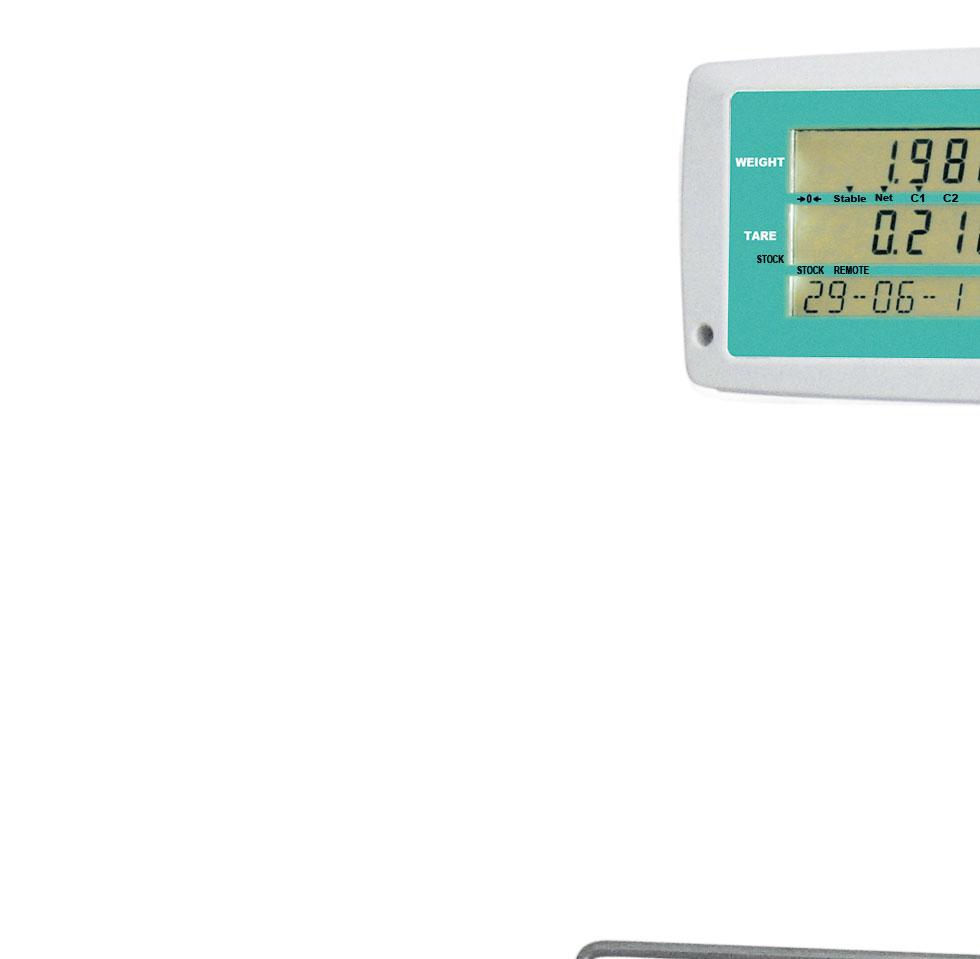

BALANCES POIDS/PRIX/MONTANT
DESCRIPTION
Imprimante thermique intégrée avec horloge/calendrier.
Plateau en acier inox.
Écrans LCD rétro-éclairés des deux côtés, 4x 6 chiffres de 15 mm et 1x 18 chiffres de 10 mm.
Clavier étanche à 50 touches.
Niveau à bulle et pieds réglables.
Batterie interne rechargeable de 6 V, capacité 10 Ah.
Autonomie maximale: 100 heures.
Chargeur externe 100-240 VAC inclus.
Arrêt automatique.
FONCTIONS PRINCIPALES
Gestion simultanée de 3 opérateurs.
Affichage simultané de: poids, prix unitaire, montant, tare, date et heure ou message personnalisé.
Affichage du montant par article et du montant total.
Réglage de l’unité de prix: €/kg - €/100 g.
Tare prédéterminée.
Suppression automatique du prix et de la tare.
100 articles stockables (PLU) avec les paramètres suivants: nom, code, unité de prix, prix unitaire de vente, prix unitaire d’achat, tare prédéterminée, stock.
56 PLU rappelable directement par clavier.
Vente des articles par nombre de pièces.
Calcul automatique de la monnaie.
Gestion des prix d’achat et des fournisseurs.
Chargement automatique ou manuel des stocks.
Impression du montant par article, du montant total et de la monnaie.
Impression des archives de vente et d’achat, des stocks et des articles sous stocks.
Impression de ticket sans valeur fiscale: en-tête personnalisable, date, heure, numéro de l’opérateur, nom de l’article, poids net, prix unitaire, montant par article, montant total, monnaie et message personnalisé.
PORTÉE
CERTIFICATIONS
OIML R76:2006, classe III, 3000 divisions
Équivalent du marquage CE pour le Royaume-Uni
Évaluation de la conformité (première vérification)
BILPSTA

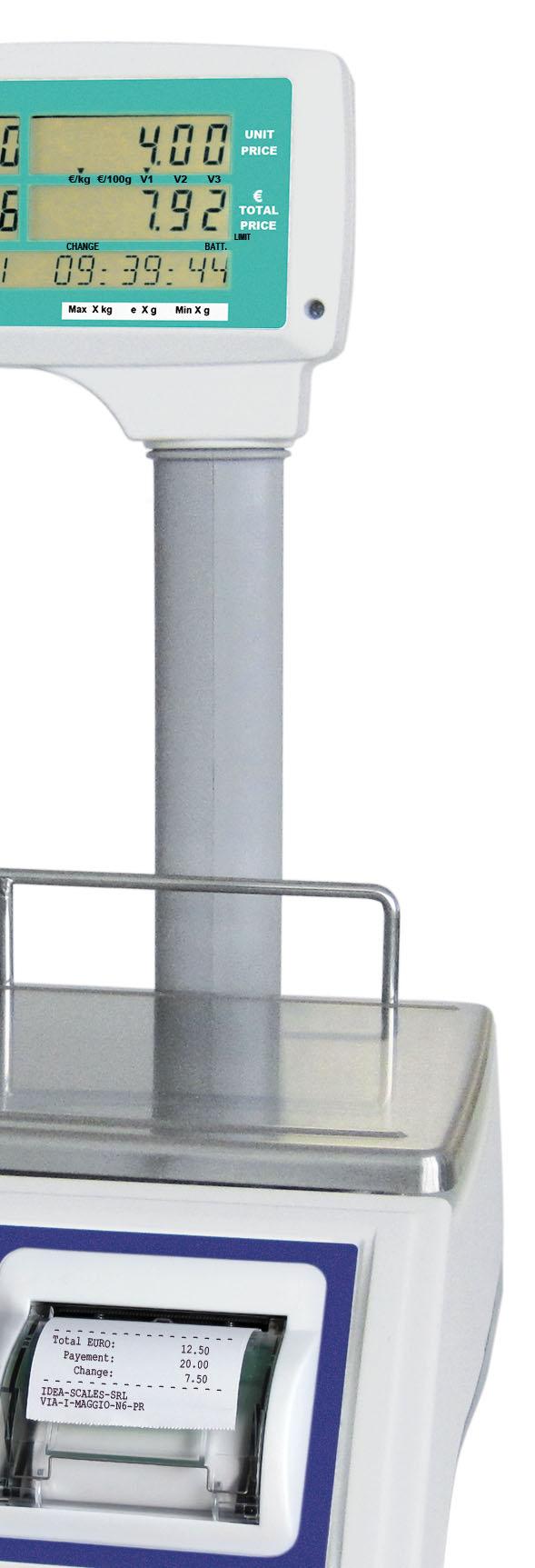

BALANCES POIDS/PRIX/MONTANT APPROUVÉS AVEC IMPRIMANTE

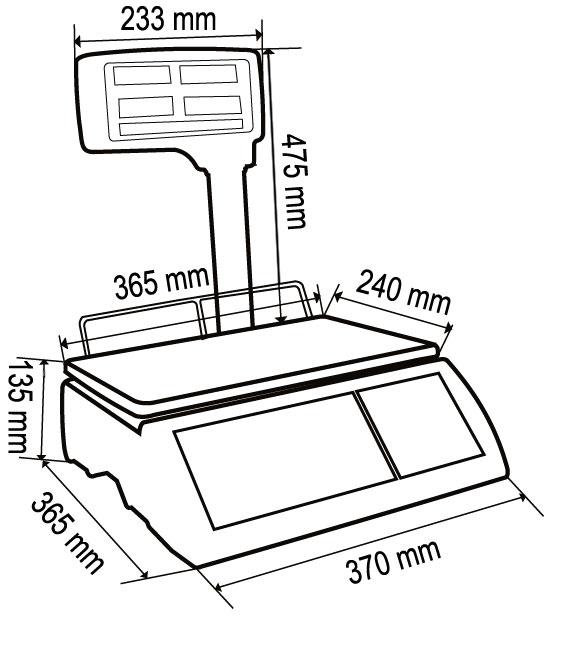

DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Alimentation
100-240 VAC
Batterie interne 6 V, capacité 10 Ah
Linéarité <0.01% pleine échelle
Divisions affichables
Unités de mesure
Port série
Débit en baud
Humidité (non condensée)
Température de stockage
Température de fonctionnement
CARACTÉRISTIQUES MÉTROLOGIQUES DES APPAREILS HOMOLOGUÉS
Conformité aux normes
3000 kg RS232
600, 1200, 2400, 4800, 9600 (bit/s) <85%
-10 °C +50 °C -10 °C +40 °C
2014/30/UE - EN 55022:2010 - EN 55024:2010 - EN61000-3-2:2014 - EN61000-3-3:2013
Modes de fonctionnement échelons multiples
Classe de précision
Nombre maximum de divisions de contrôle de l’échelle 3000 (classe III)
OPTIONS SUR DEMANDE
DESCRIPTION
Plateau à cuvette en acier inox. Dimensions: 240x340x40 mm.
Batterie rechargeable 6 V, capacité 10 Ah.
Rouler de papier thermique pour balances poids/prix/montant.
Rouler de papier thermique collant.
PIATTOBACSTA
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.

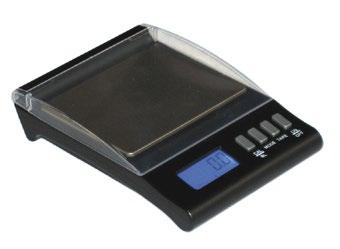

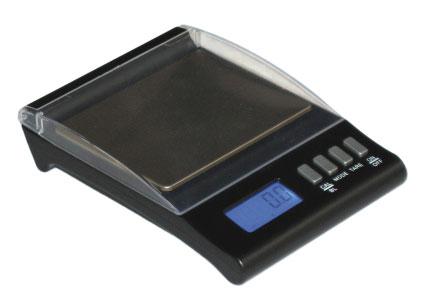

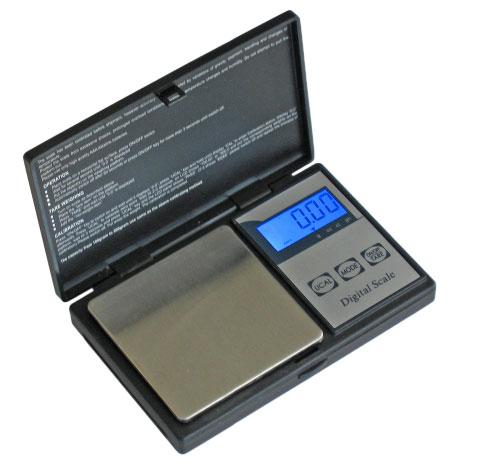

BALANCES DE POCHE DE PRÉCISION
portée 0.5 kg
portée 3 kg
DESCRIPTION
Balances électroniques compactes à usage professionnel pour peser partout.
Alimentation 2 batteries 1.5 V, type AAA 4 batteries 1.5 V, type AAA
Autonomie maximale 80 heures 80 heures
Dimensions
Plateau
Clavier 3 touches 4 touches
Divisions affichables
Unités de mesure
Humidité (non condensée)
Température de stockage
Température de fonctionnement
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
C2 -
CROCHETS PESEURS
PESEURS NUMÉRIQUE
Jusqu’à 300 kg
Divisions: 10 g ÷ 50 g
Jusqu’à 30000 kg
Divisions: 1 kg ÷ 10 kg

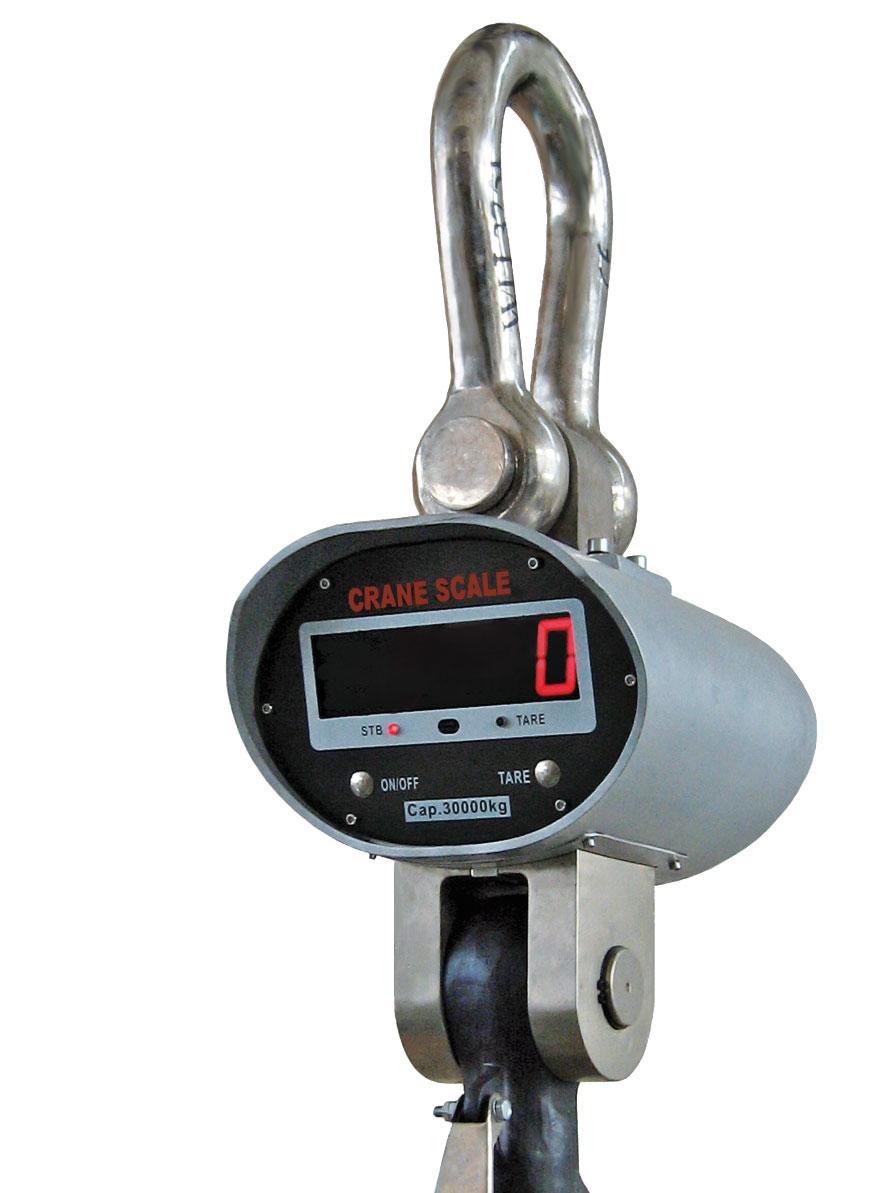

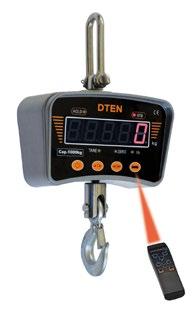

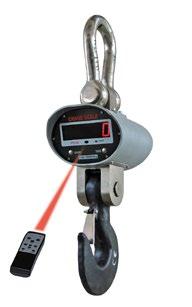

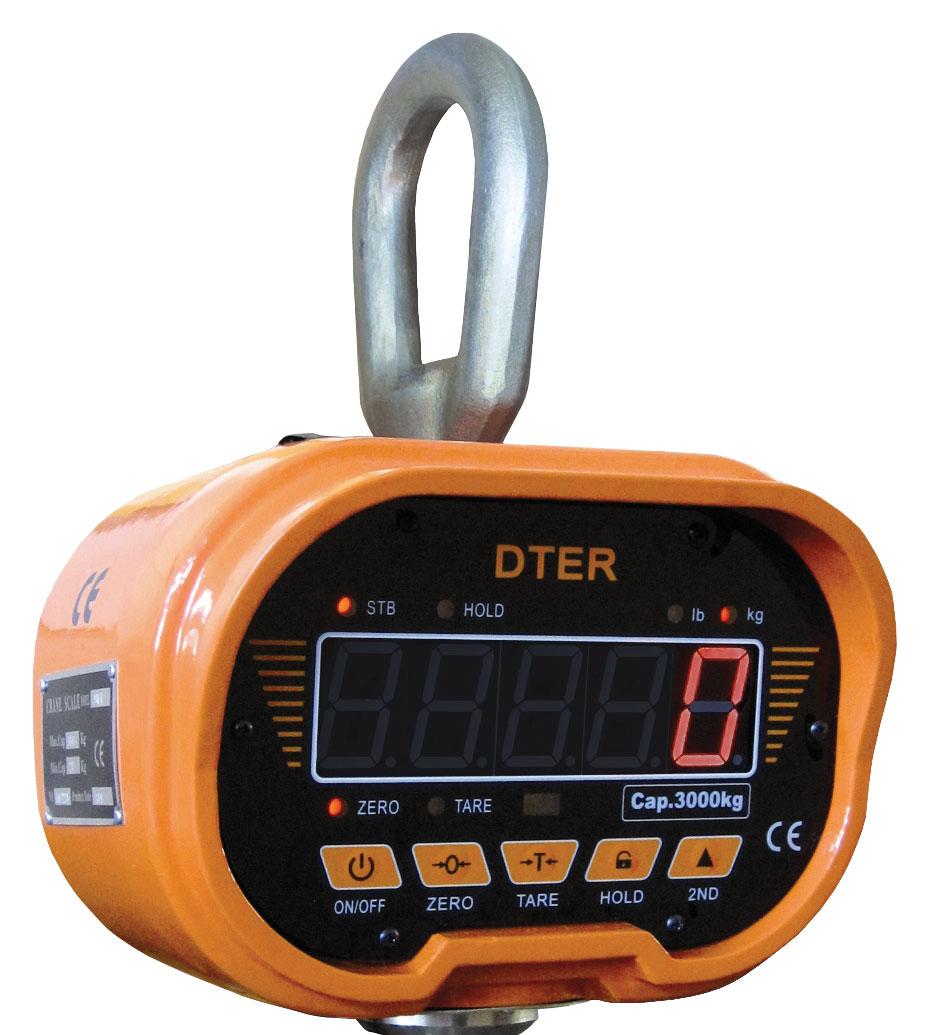

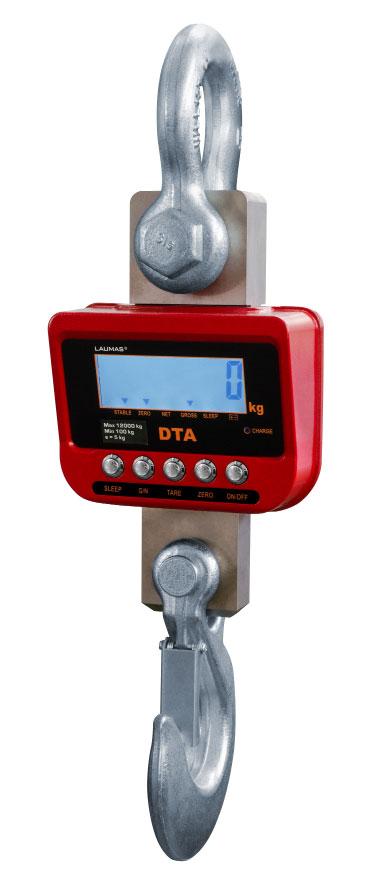

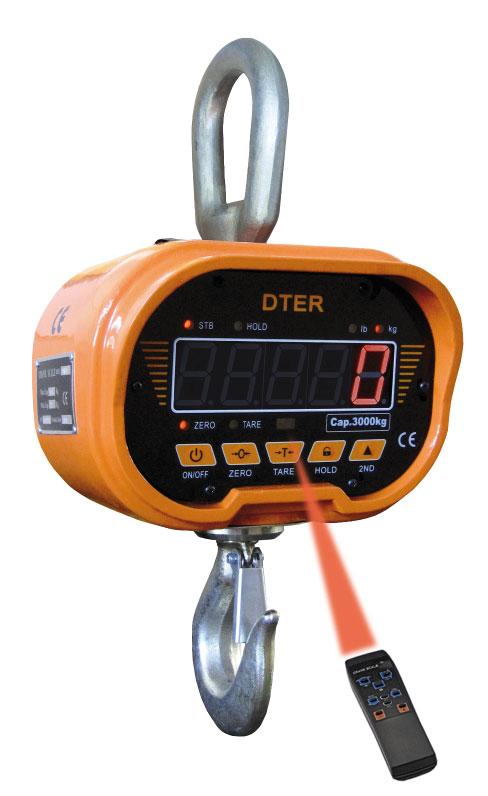

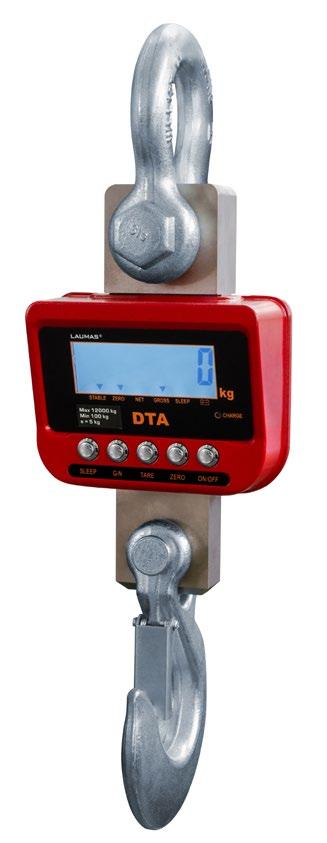

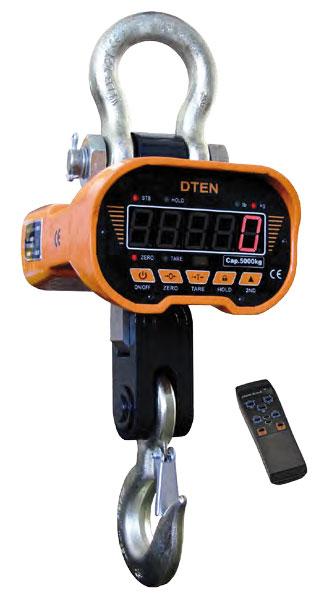

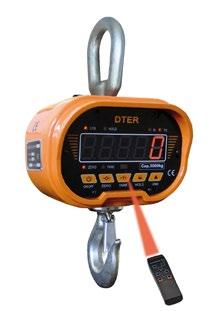

CROCHETS PESEURS NUMÉRIQUE POUR PONTS ROULANTS
Jusqu’à 12000 kg
Divisions: 0.2 kg ÷ 5 kg
Jusqu’à 5000 kg
Divisions: 0.5 kg ÷ 1 kg
Jusqu’à 30000 kg
Divisions: 5 kg
Jusqu’à 1000 kg
Divisions: 0.1 kg ÷ 0.2 kg
Jusqu’à 20000 kg
Divisions: 0.5 kg ÷ 5 kg

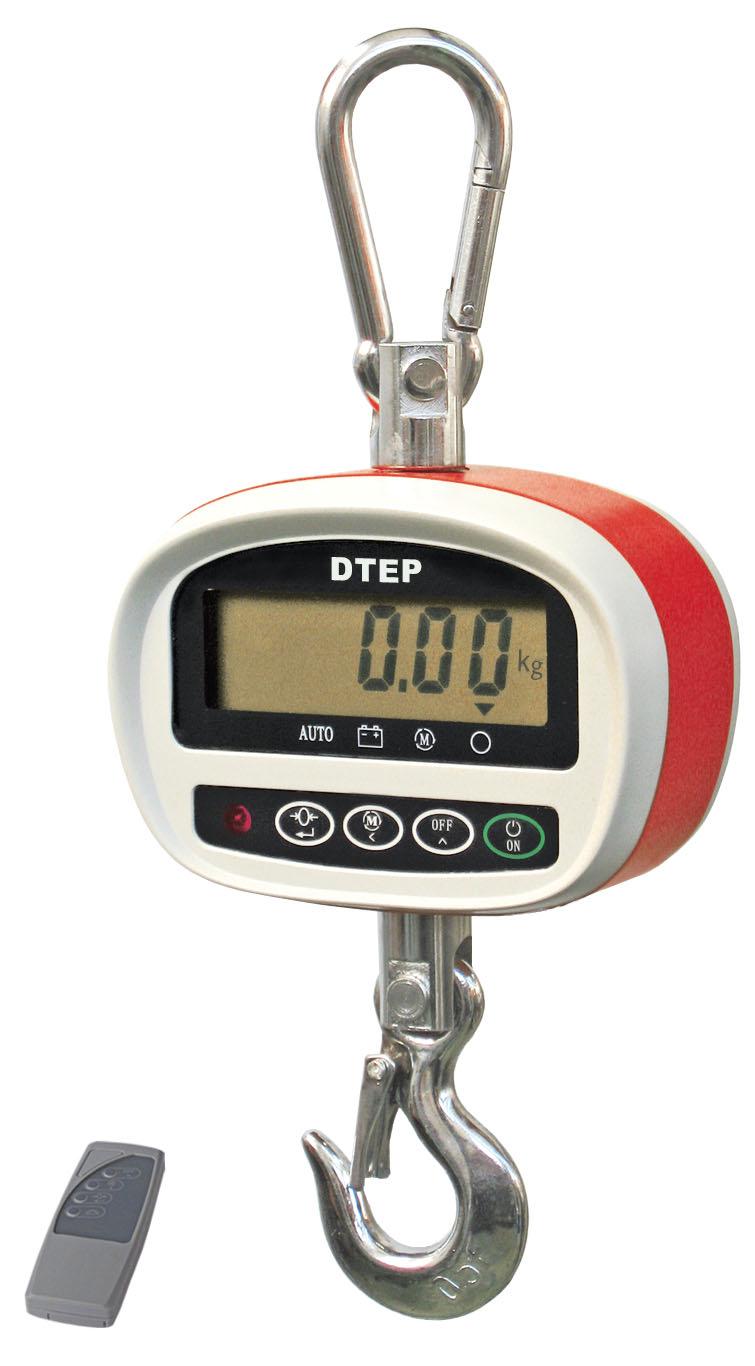

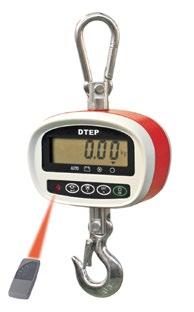

CROCHET PESEUR NUMÉRIQUE
Portée jusqu’à 300 kg
DESCRIPTION
Crochet peseur en ABS doté d’une manille supérieure rotatifs et crochet inférieur rotatifs.
Écran LCD rétro-éclairé, 5 chiffres de 20 mm.
4 symboles de signalisation.
Degré de protection IP54.
4 batteries 1.5 V type AA incluses.
Autonomie maximale: 80 heures.

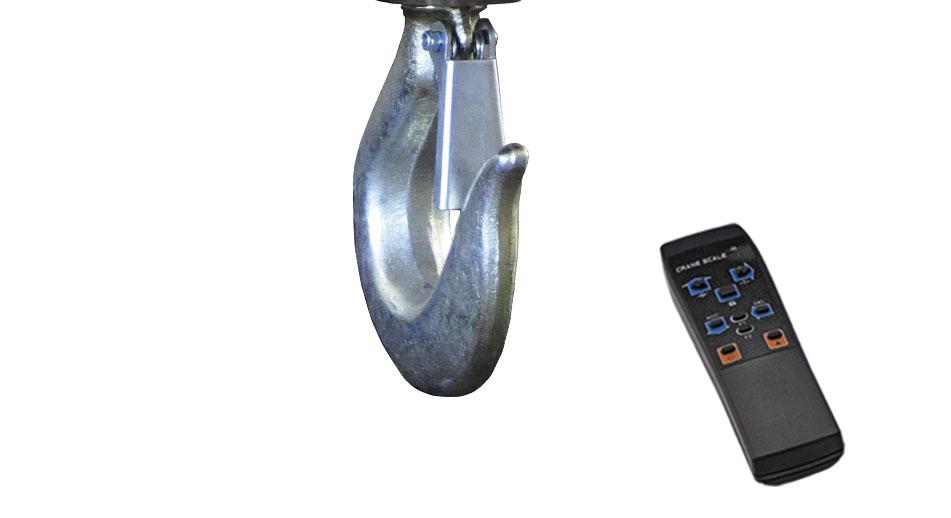

Télécommande avec portée jusqu’à 10 m à l’air libre.
FONCTIONS PRINCIPALES
Mise à zéro du poids.
Mise à zéro de la tare.
Réglage de la division de lecture.
Réglage des unités de mesure: kg - lb.
Arrêt automatique.
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
MANILLE ET CROCHET ROTATIFS
DIMENSIONS (mm)
CARACTERISTIQUES TECHNIQUES
Classe de précision (% sur la Pleine Échelle)
Charge statique maximale (% sur la Pleine Échelle)
Charge de rupture (% sur la Pleine Échelle)
Humidité (non condensée)
Température de fonctionnement
Portée jusqu’à 30 tonnes

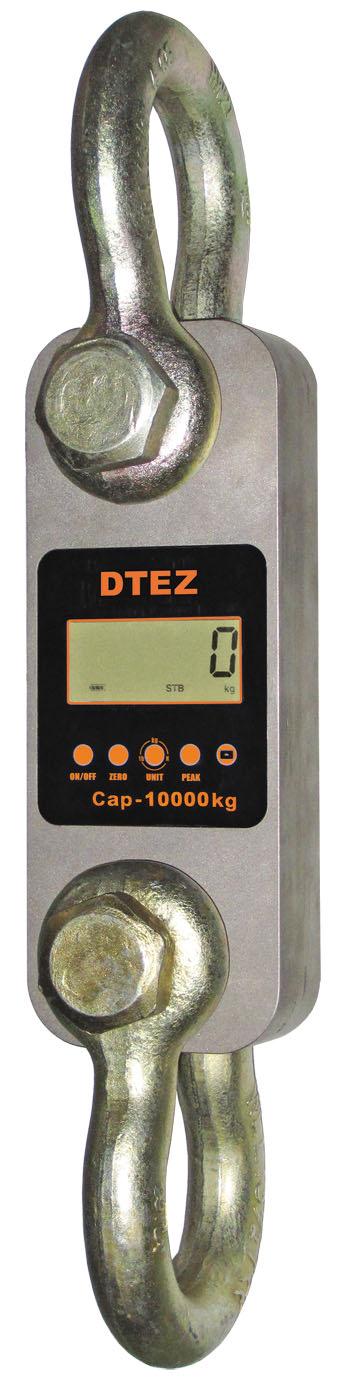

DESCRIPTION
Crochet peseur en alliage d’aluminium à haute résistance (pour portées de 3000 à 5000 kg) et en acier (pour portées de 10000 à 30000 kg) avec manilles supérieure et inférieure.
Écran LCD rétro-éclairé, 5 chiffres de 25 mm.
10 symboles de signalisation.
Degré de protection IP64.
3 batteries 1.5 V type AA incluses.
Autonomie maximale: 50 heures.
Valisette en aluminium inclus (pour portées de 3000 à 10000 kg).
Crochet pour portées de 3 à 10 tonnes (option sur demande).
Télécommande avec portée jusqu’à 15 m à l’air libre (option sur demande).
FONCTIONS PRINCIPALES
Totalisation du poids.
Tare semi-automatique (poids net/brut).
Mise à zéro du poids.
Mise à zéro de la tare.
Affichage de la valeur maximale de poids atteinte (crête).
Réglage des unités de mesure: kg - t - N - kN - lb.
Mode économie d’énergie.
Arrêt automatique.
Accès aux fonctions d’ajustage par télécommande (option sur demande).

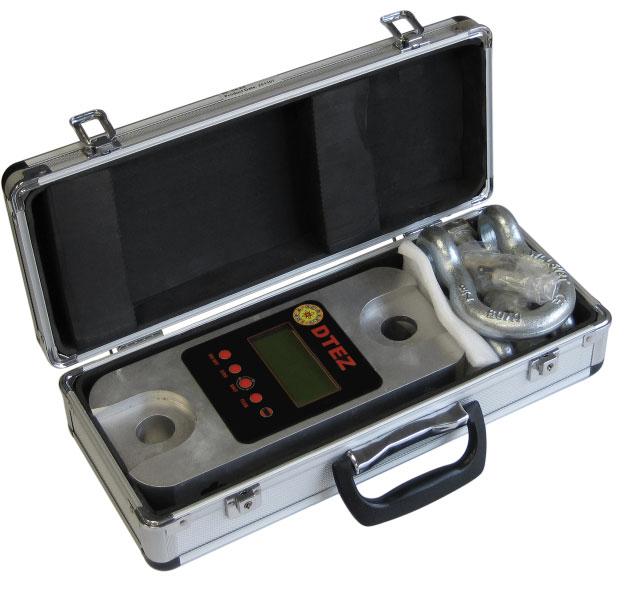

VALISETTE INCLUS (pour portées de 3000 à 10000 kg)
(option sur demande)
TÉLÉCOMMANDES (options sur demande)
PORTÉE DIVISION
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
POIDS NET CROCHET PESEUR
POIDS NET CROCHET
CROCHET
DIMENSIONS (mm)
mm 3000 kg5000 kg A260285 B123123 C3955 D103120 H1365405 H2555635 E5565 FØ51Ø58 G3034 L3753 10000 kg20000 kg30000 kg 320375420 120128138 557284 183230265 535660740 840 95 Ø92Ø127Ø146 537082 mm A
CARACTERISTIQUES TECHNIQUES
Classe de précision (% sur la Pleine Échelle)
Charge statique maximale (% sur la Pleine Échelle)
Charge de rupture (% sur la Pleine Échelle)
Humidité (non condensée)
Température de fonctionnement
OPTIONS SUR DEMANDE
DESCRIPTION
Télécommande avec écran, portée jusqu’à 15 m à l’air libre.

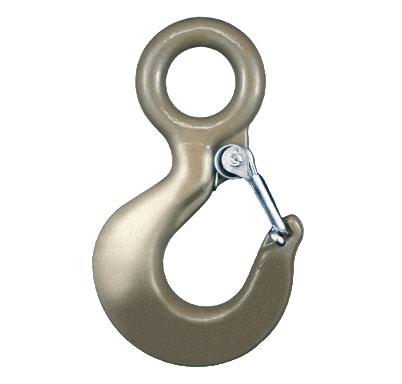

Crochet pour portées jusqu’à 3000 kg
Crochet pour portées jusqu’à 5000 kg
Crochet pour portées jusqu’à 10000 kg
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CROCHET PESEUR NUMÉRIQUE APPROUVÉ
Portée jusqu’à 12000 kg
DESCRIPTION
Crochet peseur approuvé en aluminium moulé doté d’une manille supérieure et crochet inférieur; adapté aux pont roulant.
Écran LCD rétro-éclairé, 6 chiffres de 30 mm.
Degré de protection IP65.
Batterie interne rechargeable de 7.4 V, capacité 5200 mAh.
Autonomie maximale: 60 heures.
Chargeur externe 100-240 VAC inclus.
Télécommande avec portée jusqu’à 20 m à l’air libre.
FONCTIONS PRINCIPALES
Tare semi-automatique (poids net/brut).
Mise à zéro du poids.
Mise à zéro de la tare.
Affichage haute résolution.
Fonctions de télécommande: haute résolution, zéro, poids net, stand-by.
Mode économie d’énergie.
PORTÉE
CERTIFICATIONS
OIML R76:2006, classe III, 3000 divisions
Évaluation de la conformité (première vérification)
Conforme à la directive machines 2006/42/EC et EN 13155:2003/A2:2009
Charge limite de fonctionnement sans relâcher la charge (% sur la Pleine Échelle)
Charge statique maximale (% sur la Pleine Échelle)
Température de fonctionnement
Portée
CROCHET PESEUR NUMÉRIQUE
Portée jusqu’à 5000 kg
DESCRIPTION
Crochet peseur en aluminium moulé doté d’une manille supérieure et crochet inférieur rotatifs; adapté aux pont roulant.
Écran semi-alphanumérique à DEL rouge, 5 chiffres de 30 mm.
6 DEL de segnalisation.
Degré de protection IP64.
Réglage de la luminosité.
Batterie interne rechargeable de 6 V, capacité 3,2 Ah (batterie de rechange inclus).
Autonomie maximale: 80 heures.
Chargeur externe 230 VAC inclus.
Télécommande avec portée jusqu’à 10 m à l’air libre.
FONCTIONS PRINCIPALES
Fonction HOLD (blocage du poids affiché).
Nombre de pesées effectuées et valeur du poids totalisé.
Tare semi-automatique (poids net/brut) et tare prédéterminée.
Mise à zéro du poids.
Mise à zéro de la tare.
Mémorisation du nombre de surcharges.
Réglage de la division de lecture.
Réglage des unités de mesure: kg - lb.
Mode économie d’énergie.
Arrêt automatique.
PORTÉE
DIVISION
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage
POIDS NET
CROCHET ROTATIFS
CARACTERISTIQUES TECHNIQUES
Classe de précision (% sur la Pleine Échelle)
Charge statique maximale (% sur la Pleine Échelle)
Charge de rupture (% sur la Pleine Échelle)
Humidité (non condensée)
Température de fonctionnement
DIMENSIONS (mm) La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
CROCHET PESEUR NUMÉRIQUE
Portée jusqu’à 30 tonnes
DESCRIPTION
Crochet peseur en aluminium moulé doté d’une manille supérieure et crochet inférieur; adaptés aux pont roulant.
Écran semi-alphanumérique à DEL rouge, 5 chiffres de 58 mm.
2 DEL de segnalisation.
Degré de protection IP64.
Réglage de la luminosité.
Batterie interne rechargeable de 6 V, capacité 10 Ah.
Autonomie maximale: 80 heures.
Chargeur externe 230 VAC inclus.
Télécommande avec portée jusqu’à 15 m à l’air libre.
FONCTIONS PRINCIPALES
Fonction HOLD (blocage du poids affiché).
Nombre de pesées effectuées et valeur du poids totalisé.
Tare semi-automatique (poids net/brut) et tare prédéterminée.
Mise à zéro du poids.
Mise à zéro de la tare.
Réglage des unités de mesure: kg - lb.
Mode économie d’énergie.
Arrêt automatique.
PORTÉE
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE Rapport d’étalonnage
DIMENSIONS
CARACTERISTIQUES TECHNIQUES
Classe de précision (% sur la Pleine Échelle)
Charge statique maximale (% sur la Pleine Échelle)
Charge de rupture (% sur la Pleine Échelle)
Humidité (non condensée)
Température de fonctionnement
CROCHET PESEUR NUMÉRIQUE
CROCHET ROTATIFS
Portées de 500 kg à 1000 kg
Portées de 3000 kg à 20000 kg
DESCRIPTION
Crochet peseur en aluminium moulé doté d’une manille supérieure et crochet inférieur; adapté aux pont roulant.
Écran semi-alphanumérique à DEL rouge, 5 chiffres de 30 mm.
5/6 DEL de segnalisation.
Degré de protection IP64.
Réglage de la luminosité.
Portées de 500 kg à 1000 kg: batterie interne rechargeable de 6 V, capacité 5 Ah. Autonomie maximale: 80 heures.
Portées de 3000 kg à 20000 kg: batterie interne rechargeable de 6 V, capacité 10 Ah. Autonomie maximale: 140 heures.
Chargeur externe 230 VAC inclus.
Télécommande avec portée jusqu’à 10 m à l’air libre.
PORTÉE
DIVISION
FONCTIONS PRINCIPALES
Fonction HOLD (blocage du poids affiché).
Nombre de pesées effectuées et valeur du poids totalisé.
Tare semi-automatique (poids net/brut) et tare prédéterminée.
Mise à zéro du poids.
Mise à zéro de la tare.
Mémorisation du nombre de surcharges.
Réglage de la division de lecture.
Réglage des unités de mesure: kg - lb.
Mode économie d’énergie.
Arrêt automatique.
POIDS NET
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Rapport d’étalonnage

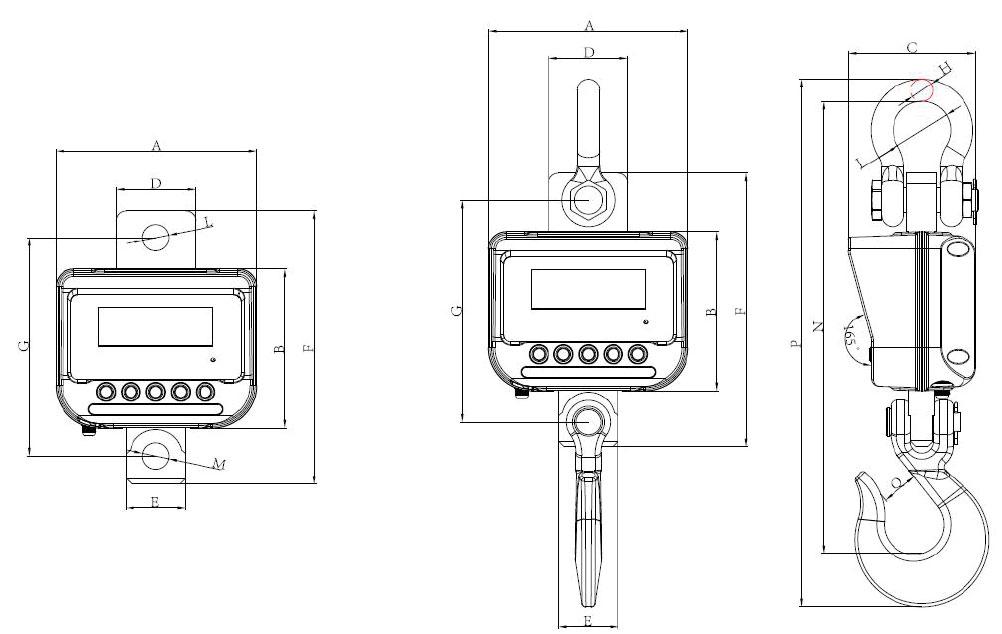

DIMENSIONS (mm)
mm 3000 kg5000 kg10000 kg20000 kg A500590750950 B92112130220 C41586080 D749095140 E32355575 mm 500 kg1000 kg A375375 B8585 C2525
CARACTERISTIQUES TECHNIQUES
Classe de précision (% sur la Pleine Échelle)
Charge statique maximale (% sur la Pleine Échelle)
Charge de rupture (% sur la Pleine Échelle)
Humidité (non condensée)
Température de fonctionnement
C3 -
MODULES DE PESAGE INDUSTRIEL
Jusqu’à 600 kg
OIML R60
Jusqu’à 600 kg
OIML R60
Jusqu’à 300 kg
OIML R60
Structure tubulaire en acier verni
300x300 mm
400x400 mm
600x600 mm
800x800 mm
Structure tubulaire en acier inox AISI 304
300x300 mm
400x400 mm
600x600 mm
800x800 mm
Structure tubulaire en acier inox AISI 304
400x400 mm 600x600 mm
Jusqu’à 300 kg
OIML R60
Structure tubulaire en acier verni
460x600 mm

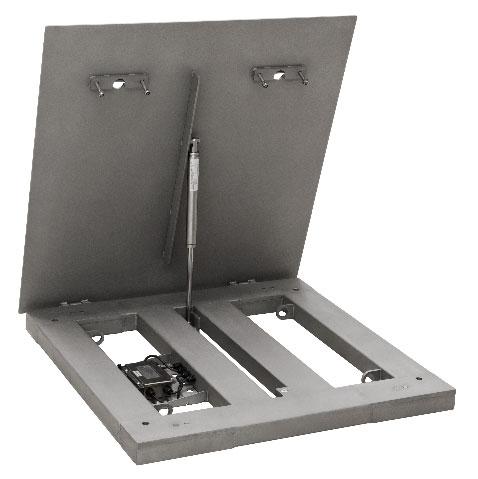

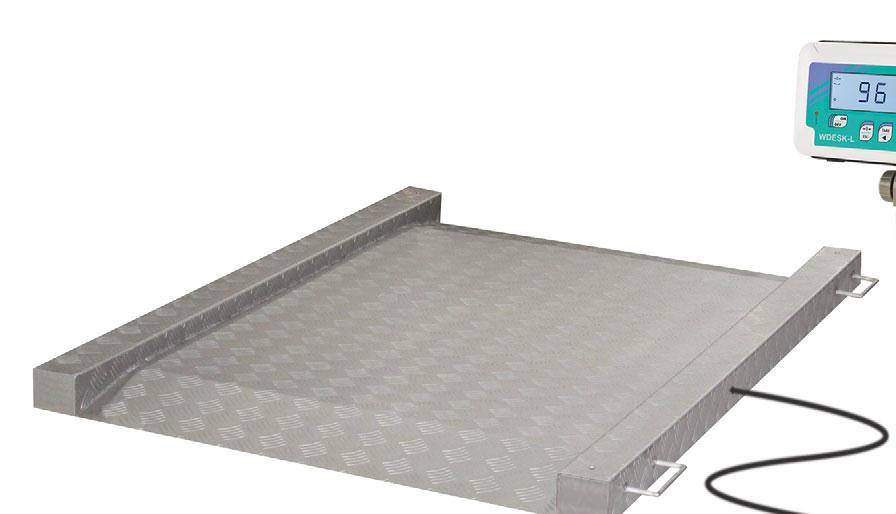

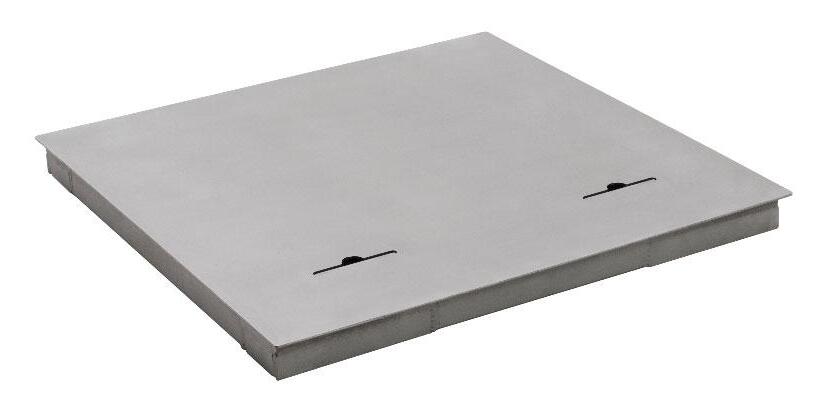

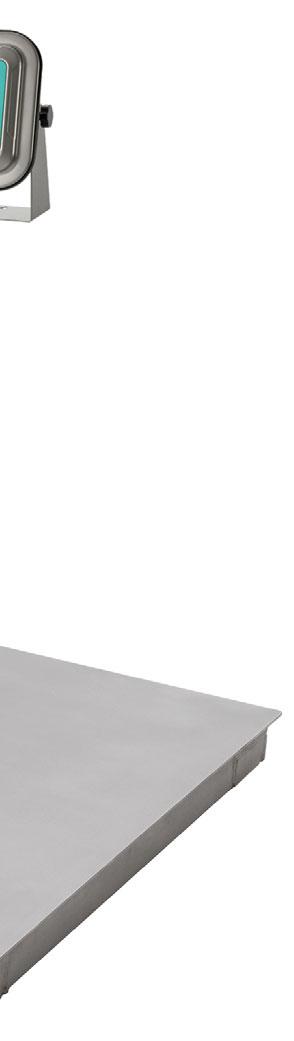

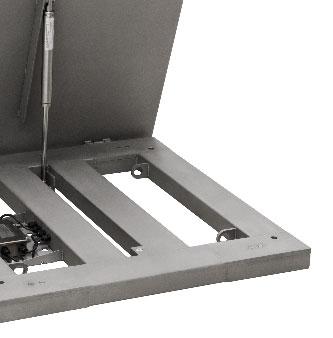

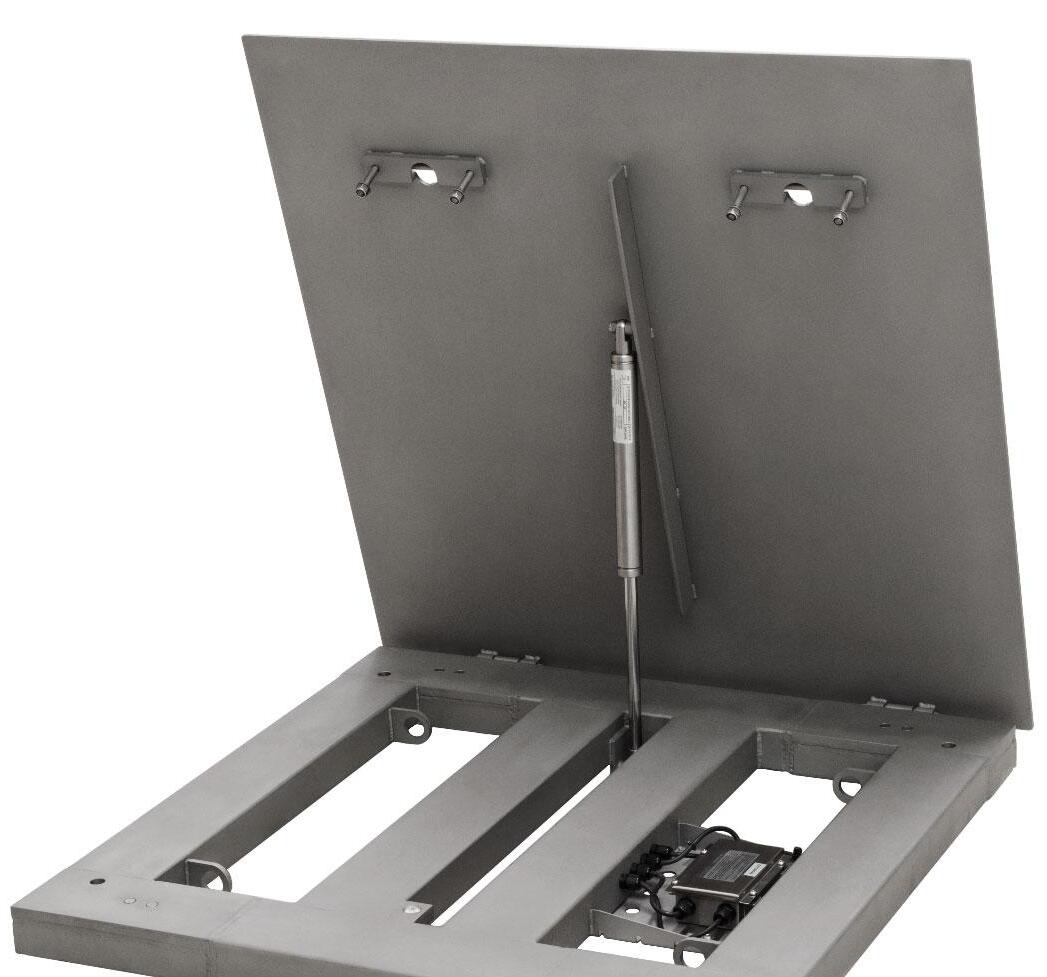

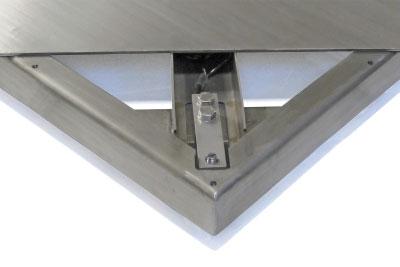

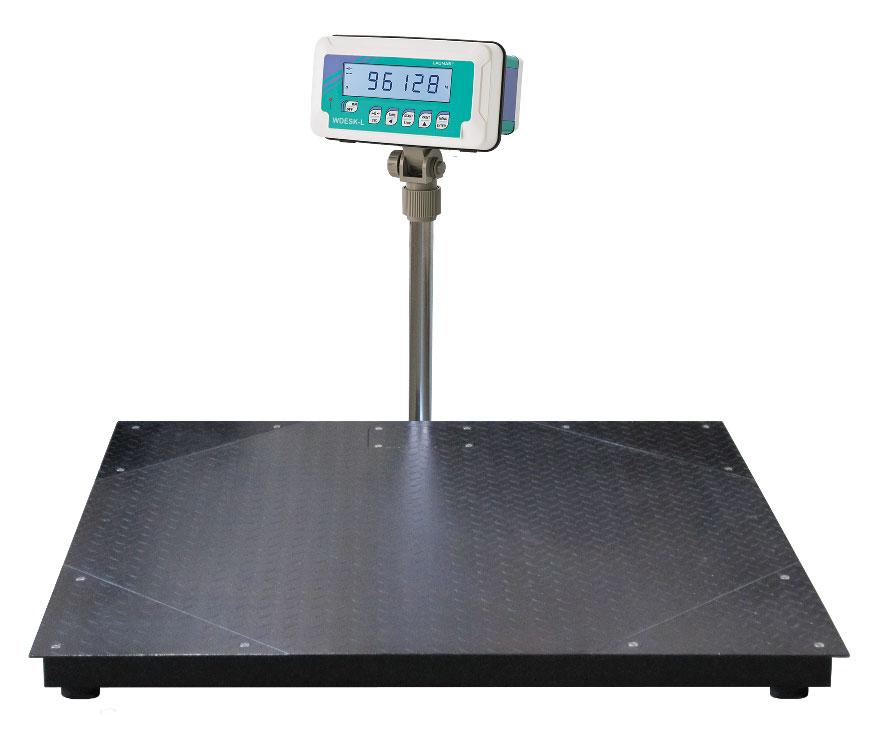

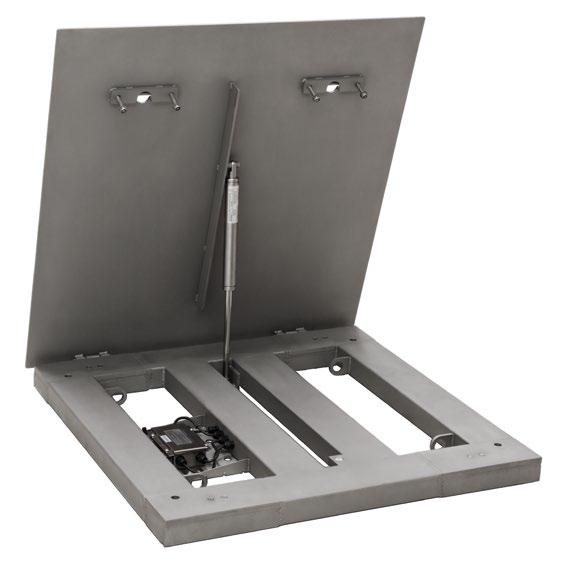

PLATEFORMES À 4 CAPTEURS DE PESAGE
Jusqu’à 1500 kg
OIML R60
Jusqu’à 3000 kg
OIML R60
Jusqu’à 1500 kg
OIML R60
Jusqu’à 3000 kg
OIML R60
Jusqu’à 1000 kg
OIML R60
Structure en acier verni
1250x1250 mm 1200x1500 mm 1500x1500 mm
Structure en acier inox AISI 304 1250x1250 mm 1500x1500 mm
Structure ultra-légère en aluminium anodisé 1200x1600 mm
Jusqu’à 3000 kg
OIML R60
Structure en acier inox AISI 304
800x800 mm
1000x1000 mm
1250x1250 mm 1500x1500 mm
C3 -
MODULES DE PESAGE INDUSTRIEL

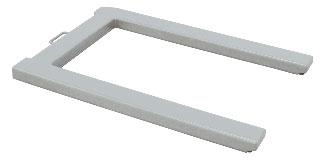

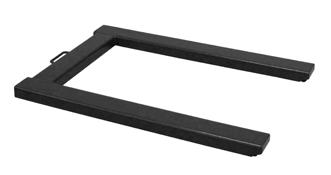

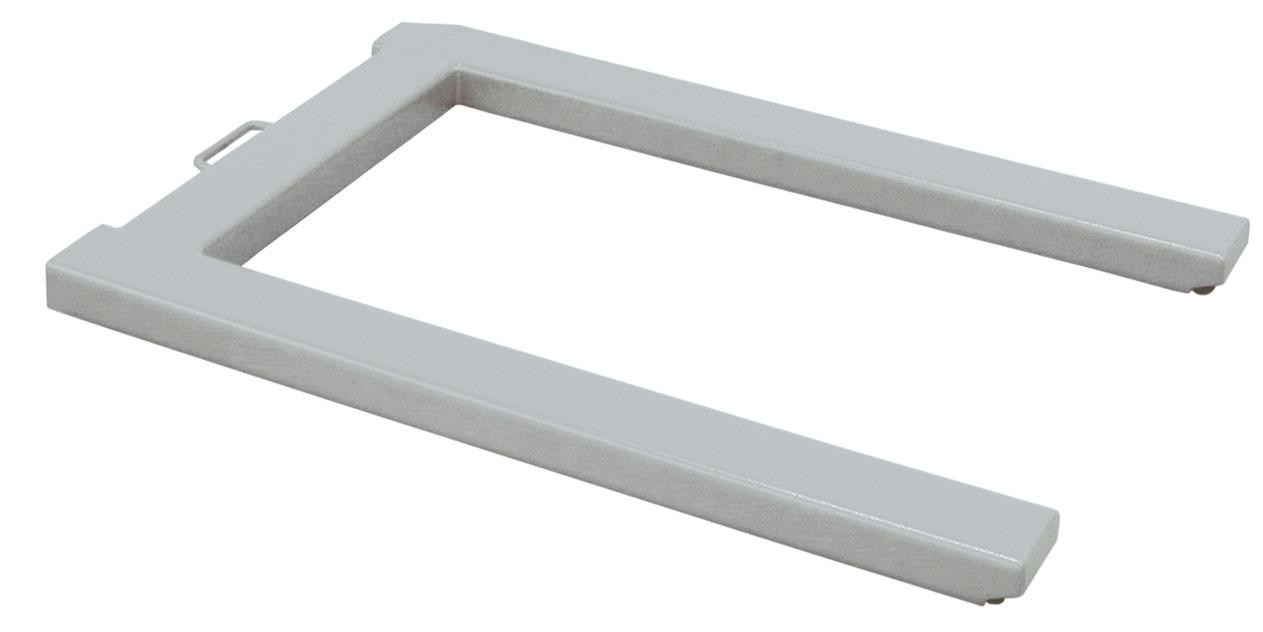

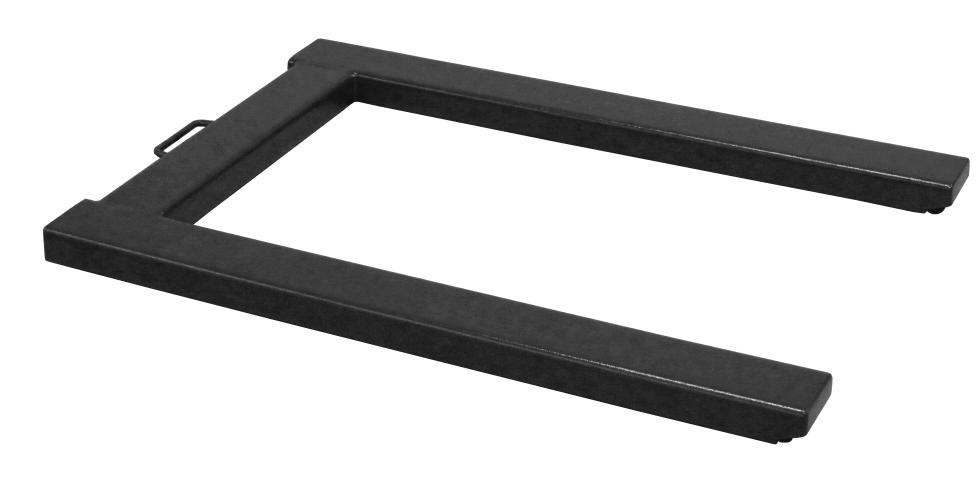

PALETTES À 4 CAPTEURS DE PESAGE
Jusqu’à 3000 kg
OIML R60
Structure en acier verni 1250x840 mm
Jusqu’à 3000 kg
OIML R60
Structure en acier inox AISI 304 1250x840 mm

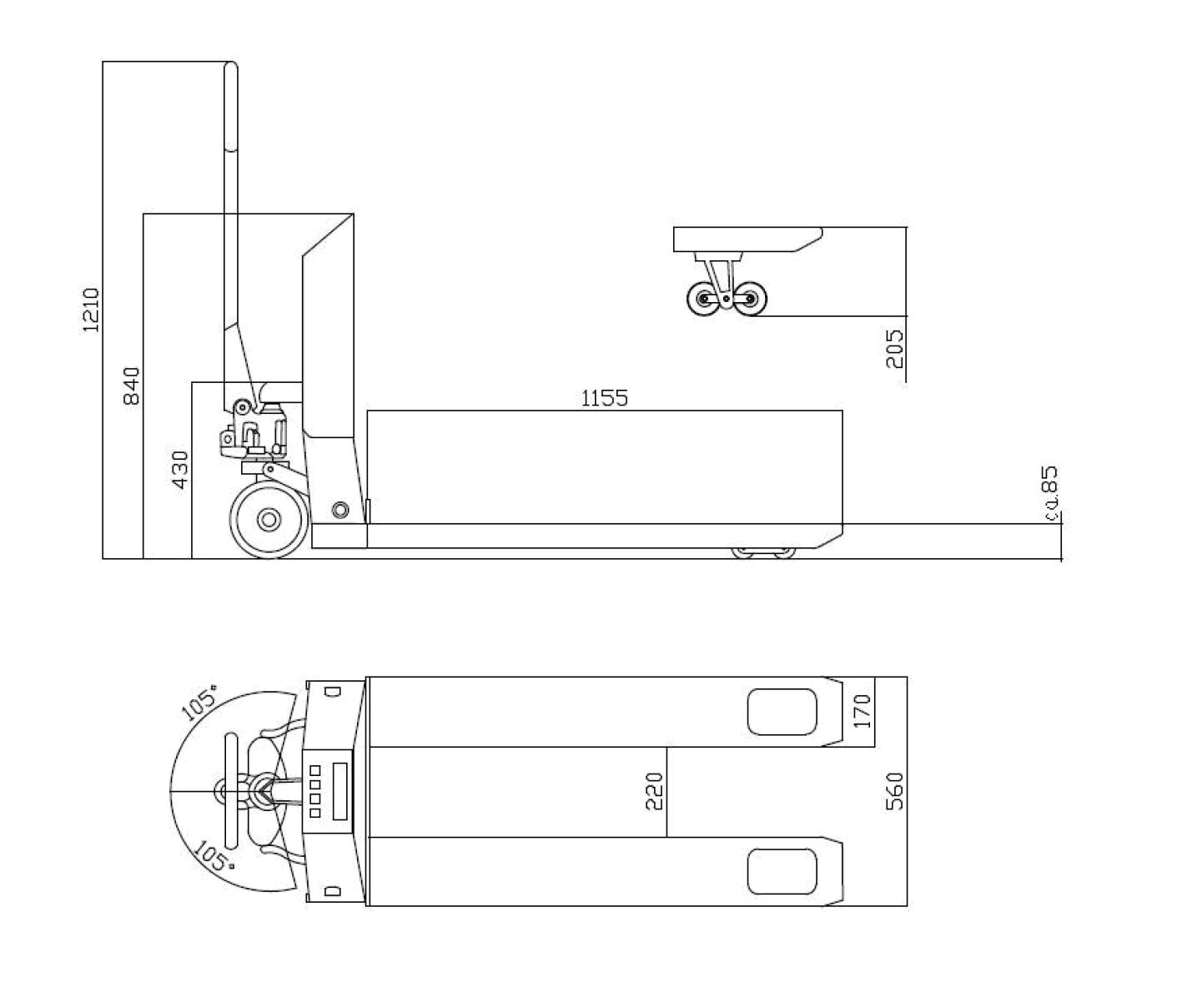

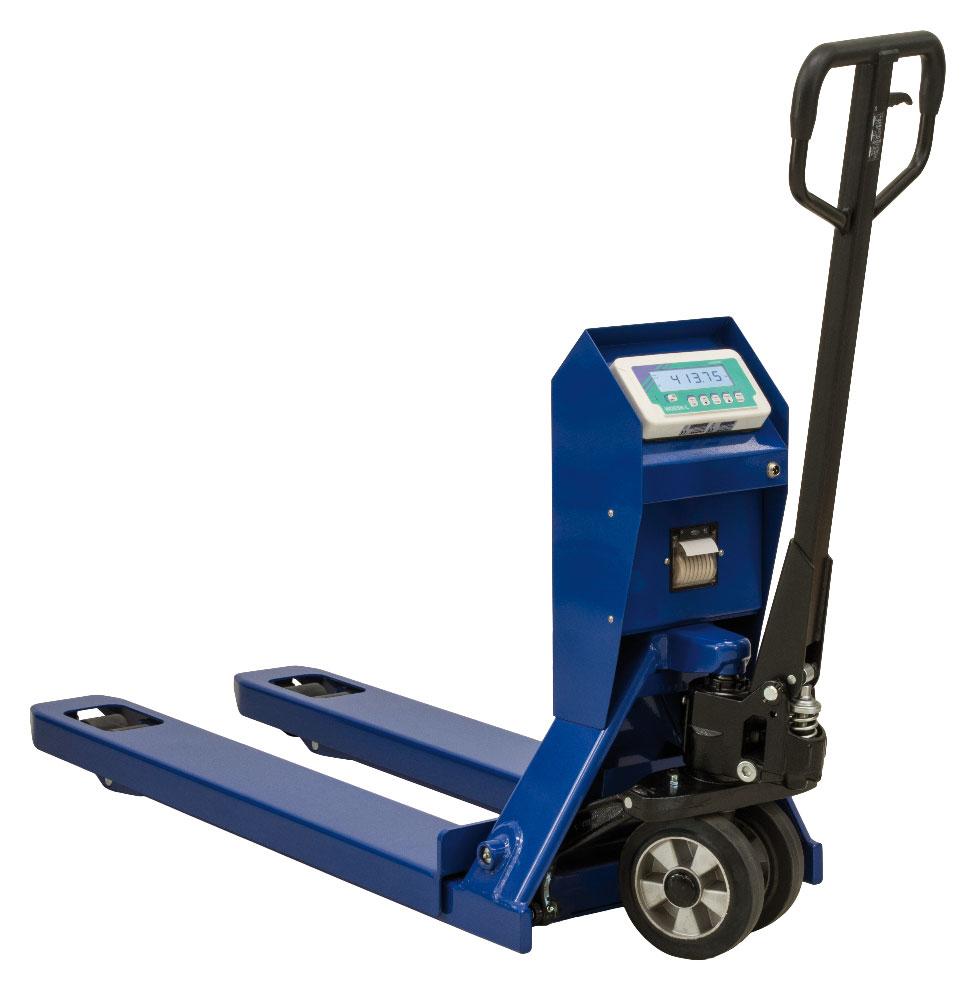

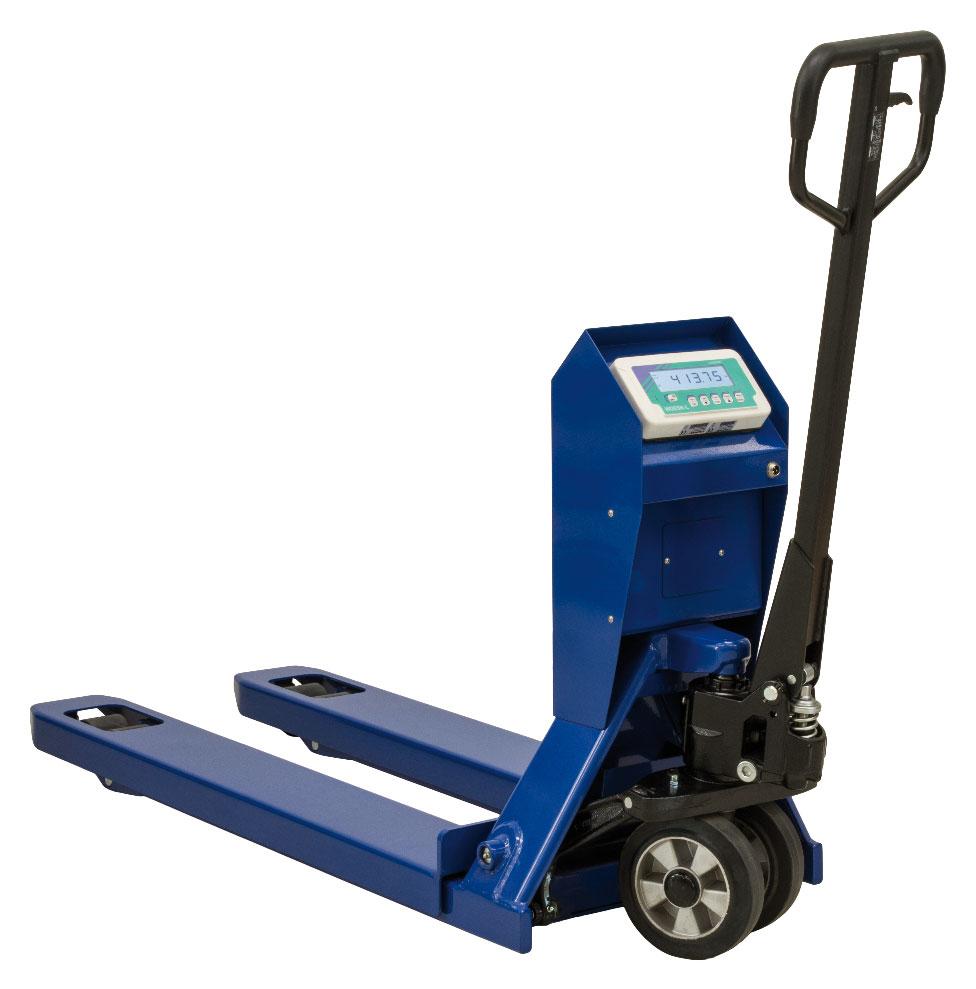

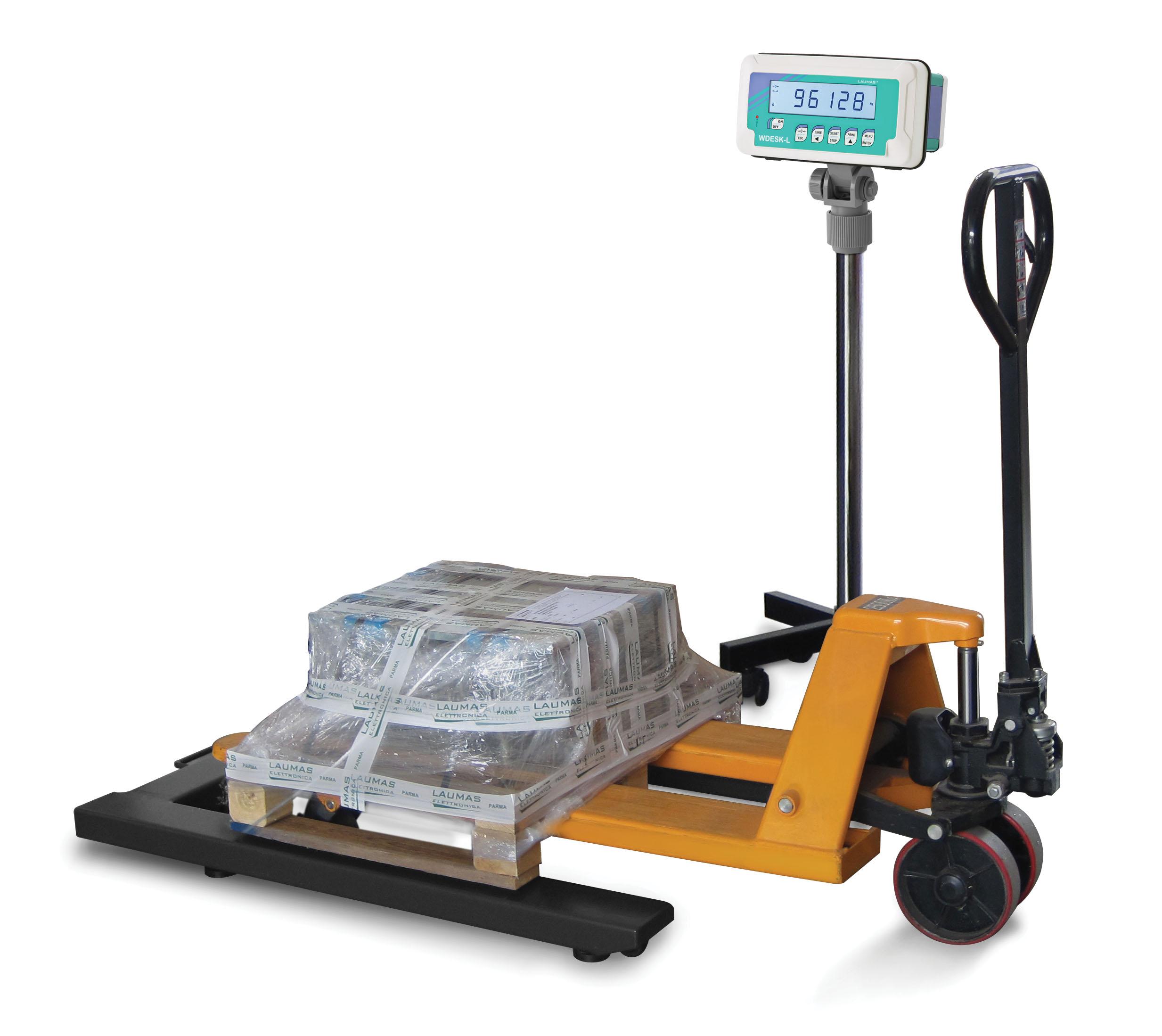

TRANSPALETTE PESEUR
Jusqu’à 2500 kg
Structure en acier verni 1155x560 mm

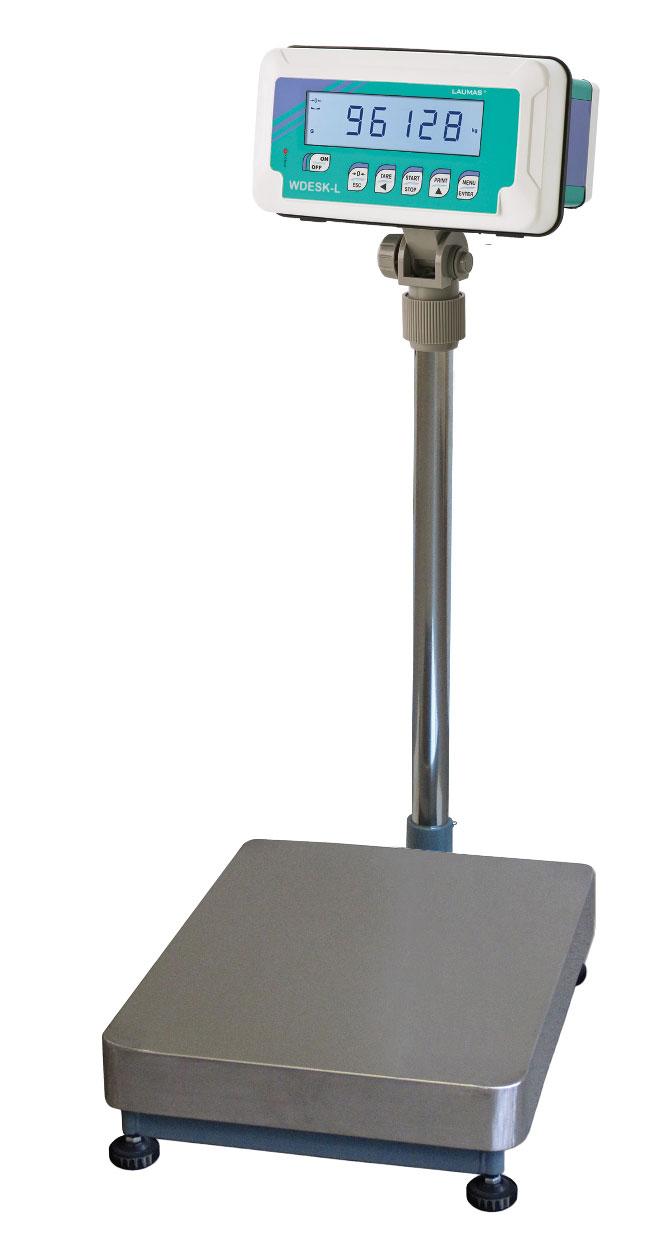

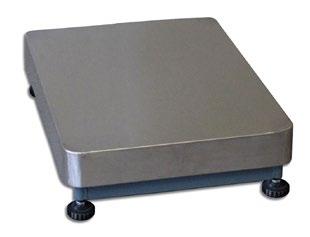

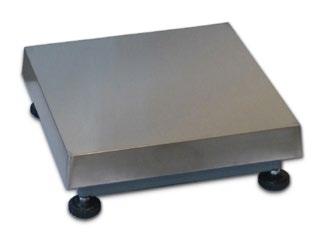

PLATEFORME MONOCAPTEUR AVEC PLATEAU DE CHARGE EN ACIER INOX
Portées jusqu’à 600 kg
Structure tubulaire en acier verni.
Plateau de charge en acier inox AISI 304.

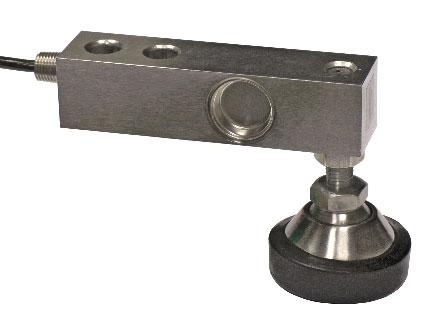

Capteur de pesage IP65 en alliage d’aluminium.
Pieds en acier galvanisé et polyamide.
Connexion pour colonne porte-indicateur.
CERTIFICATIONS
R60 C3
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
OIML R60 C4
NTEP - conforme aux normes métro-logiques des États-Unis et au Canada
OIML
DIMENSIONS
CONNEXIONS ÉLECTRIQUES
où prévus
OPTIONS SUR DEMANDE
DESCRIPTION

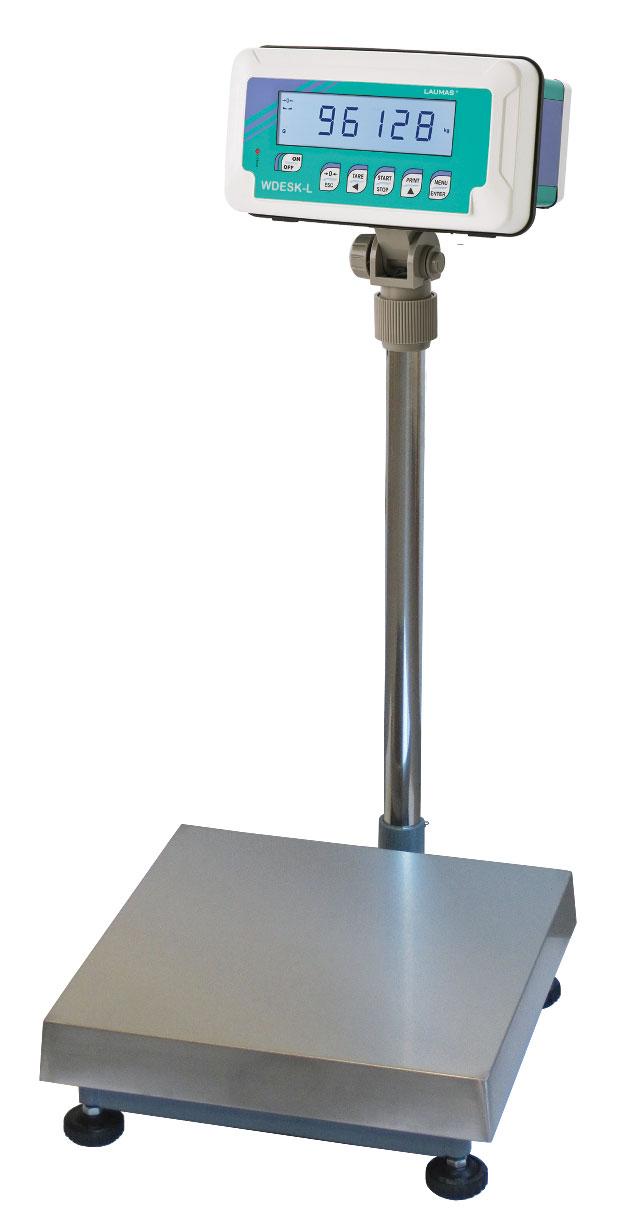

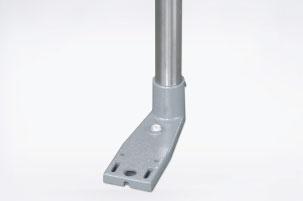

Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm).
Support en acier verni pour fixation sur plateforme.
Portées non standard.

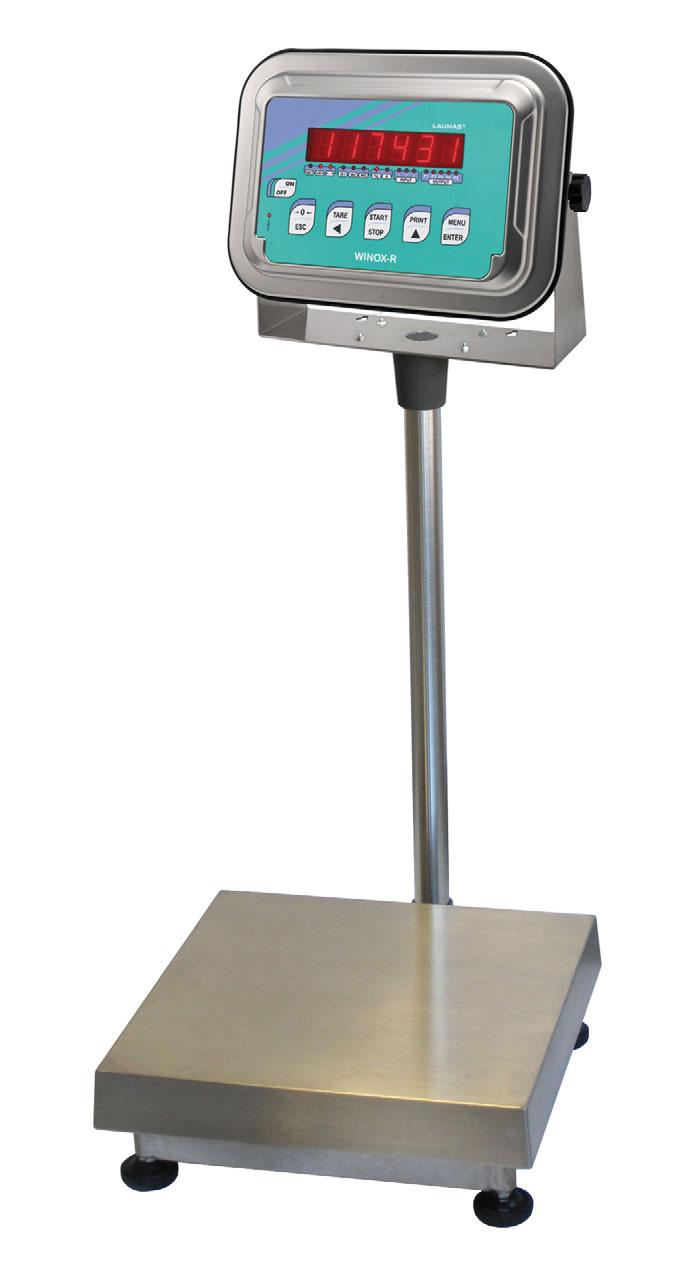

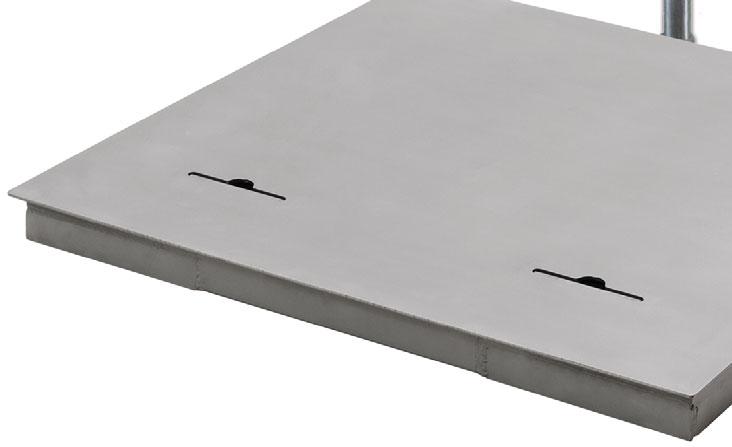

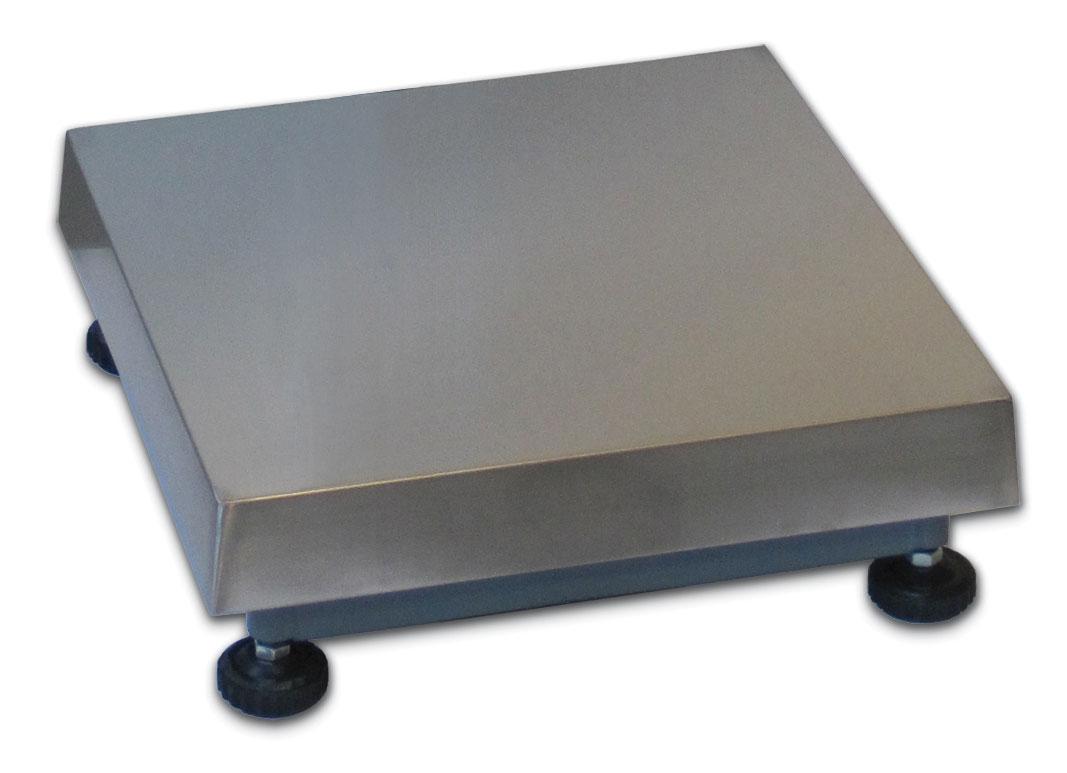

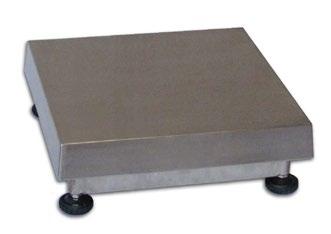

PLATEFORME MONOCAPTEUR EN ACIER INOX
Portées jusqu’à 600 kg
Structure tubulaire en acier inox AISI 304.
Plateau de charge en acier inox AISI 304.
Capteur de pesage IP65 en alliage d’aluminium.
Pieds en acier inox et polyamide.
Connexion pour colonne porte-indicateur.
CLASSE DE PRÉCISION
PORTÉE
SUR DEMANDE
CERTIFICATIONS
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
DIMENSIONS (mm)
POIDS (kg)
NTEP - conforme aux normes métro-logiques des États-Unis et au Canada
OIML R60 C3
OIML R60 C4
DIMENSIONS (mm)
CONNEXIONS ÉLECTRIQUES
où prévus
OPTIONS SUR DEMANDE
DESCRIPTION

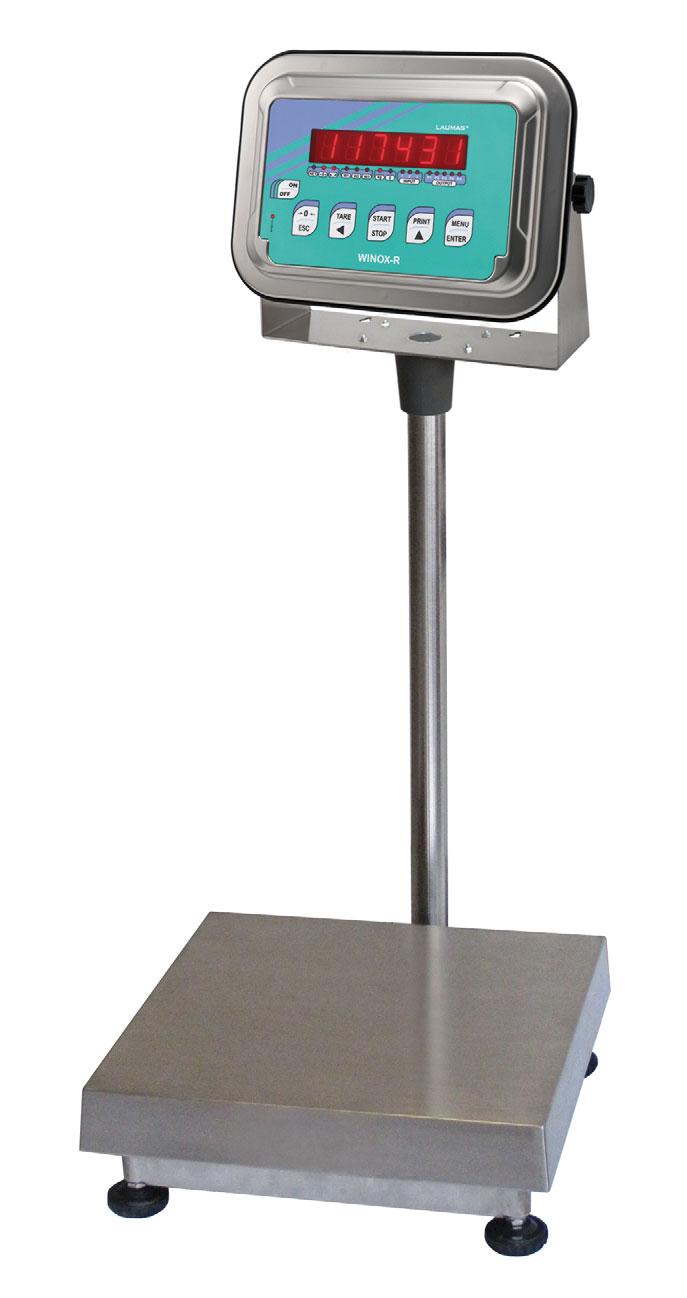

Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm). Support en acier inox pour fixation sur plateforme.
Portées non standard.
Portées jusqu’à 300 kg
Structure tubulaire en acier inox AISI 304.
Plateau de charge en acier inox AISI 304.
Capteur de pesage IP68 en acier inox soudée (sur demande: IP69K).
Pieds en acier inox et polyamide.
Connexion pour colonne porte-indicateur.
DE PRÉCISION
PORTÉE
CERTIFICATIONS
SUR DEMANDE
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
NTEP - conforme aux normes métro-logiques des États-Unis et au Canada
OIML R60 C3
IP69K
OIML R60 C4
DIMENSIONS (mm)
CONNEXIONS ÉLECTRIQUES
BLINDAGE
+ SIGNAL BLANC VERT
+ ALIMENTATION + REF./SENSE VERT JAUNE ROUGE BLEU
- SIGNAL ROUGE BLANC
- ALIMENTATION - REF./SENSE NOIR BLEU NOIR JAUNE
où prévus
OPTIONS SUR DEMANDE
DESCRIPTION
Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm). Support en acier inox pour fixation sur plateforme.
Portées non standard.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
Portée jusqu’à 300 kg
Structure tubulaire en acier verni.
Plateau de charge en acier inox AISI 304.
Capteur de pesage IP65 en alliage d’aluminium.
Pieds en acier galvanisé et polyamide.
Connexion pour colonne porte-indicateur.
CLASSE DE PRÉCISION
PORTÉE
CERTIFICATIONS
SUR DEMANDE
DIMENSIONS (mm)
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
OIML R60 C3
OIML R60 C4
CONNEXIONS ÉLECTRIQUES
BLINDAGE + SIGNAL VERT + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE où prévus
OPTIONS SUR DEMANDE
DESCRIPTION
Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm). Support en acier verni pour fixation sur plateforme.
Portées non standard.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PLATEFORME EN ACIER VERNI - 4 CAPTEURS DE PESAGE IP68
Portée jusqu’à 3000 kg
Plateforme en acier verni.
4 capteurs de pesage FTP en acier inox AISI 420 - IP68 (sur demande: IP69K).
Boîte de jonction IP67 en acier inox avec carte d’égalisation et câble de sortie à 6 fils (longueur: 5 m).
Compartiments inspectables pour capteurs de pesage et boîte de jonction.
Pieds réglables en acier galvanisé, articulés à bille à centrage automatique.
Deux trous M12 pour anneaux de levage.
PORTÉE
CERTIFICATIONS
CLASSE DE PRÉCISION DIMENSIONS (mm)
CERTIFICATIONS SUR DEMANDE
(kg) SUR DEMANDE
Équivalent du marquage CE pour le Royaume-Uni
Déclaration de conformité + degré de protection IP69K
CAPTEURS DE PESAGE
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
OIML R60 C3
DIMENSIONS (mm)
VERNI - 4 CAPTEURS DE PESAGE IP68
x 1250 1112 121060
x 15001074 x 13521160 x 146060
x 15001362146060
CONNEXIONS ÉLECTRIQUES BLINDAGE + SIGNAL VERT + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR JAUNE où prévus
OPTIONS SUR DEMANDE
DESCRIPTION

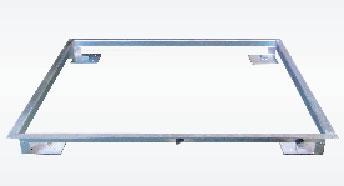

Cadre de fosse TELP en acier galvanisé avec plaques de centrage. Pour plateformes:
1250x1250 mm
1200x1500 mm
1500x1500 mm
Rampe d’accès MR en acier verni.
Dimensions:
1250x1060x110 mm
1500x1060x110 mm
Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm). Support en acier verni pour fixation au sol.

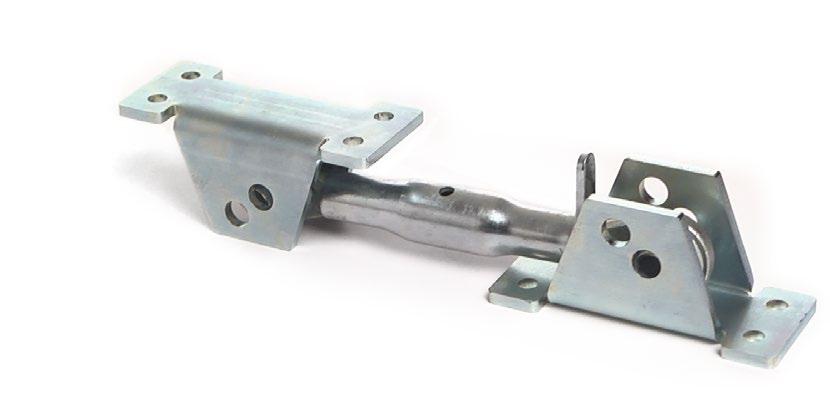

Contrainte PPV en acier inox AISI 304 contre le déplacement latéral et le renversement (1 pièce).
Portées non standard.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PLATEFORME EN ACIER INOX - 4 CAPTEURS DE PESAGE IP68
Portée jusqu’à 3000 kg
Plateforme en acier inox AISI 304.
4 capteurs de pesage FT-P en acier inox 17-4 PH - IP68 (sur demande: IP69K).
Boîte de jonction IP67 en acier inox avec carte d’égalisation et câble de sortie à 6 fils (longueur: 5 m).
Compartiments inspectables pour capteurs de pesage et boîte de jonction.
Pieds réglables en acier inox AISI 304, articulés à bille à centrage automatique.
Deux trous M12 pour anneaux de levage.
CLASSE DE PRÉCISION
CERTIFICATIONS
DIMENSIONS (mm)
CAPTEURS DE PESAGE
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
OIML R60 C3
PLATEFORME EN ACIER INOX - 4 CAPTEURS DE PESAGE IP68
DIMENSIONS (mm)
CONNEXIONS ÉLECTRIQUES
BLINDAGE
+ SIGNAL VERT
+ ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
où prévus
OPTIONS SUR DEMANDE
DESCRIPTION

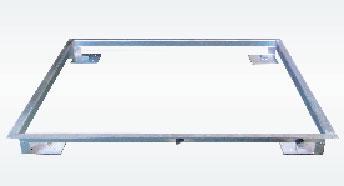

Cadre de fosse TELP en acier inox AISI 304 avec plaques de centrage. Pour plateformes:
1250x1250 mm 1500x1500 mm
Rampe MR d’accès en acier inox. Dimensions: 1250x1060x110 mm
Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm).
Support en acier inox pour fixation au sol.
Contrainte PPV en acier inox AISI 304 contre le déplacement latéral et le renversement (1 pièce).
Portées non standard.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PLATEFORME ULTRA-LÉGÈRE EN ALUMINIUM - 4 CAPTEURS DE PESAGE IP68
Portée 1000 kg
Plateforme ultra-légère en aluminium anodisé.
Rampes intégrées et cornières latérales.
4 capteurs de pesage FTP 500 kg acier inox AISI 420 - IP68 (sur demande: IP69K).
Boîte de jonction IP67 en acier inox avec carte d’égalisation et câble de sortie à 6 fils (longueur: 5 m).
Pieds réglables en acier galvanisé, articulés à bille à centrage automatique.
Poignées et roues pour le transport.
CLASSE DE PRÉCISION
CERTIFICATIONS
SUR DEMANDE
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
DIMENSIONS (mm)
PORTÉE POIDS (kg)
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
OIML R60 C3
DIMENSIONS (mm)
CONNEXIONS ÉLECTRIQUES
BLINDAGE + SIGNAL VERT
+ ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE
OPTIONS SUR DEMANDE
DESCRIPTION
Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm).
- Piédestal mobile en acier verni.
- Piédestal mobile en acier inox.
Portées non standard.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PLATEFORME INSPECTABLE
Portée jusqu’à 3000 kg
Plateforme en acier inox AISI 304 avec plateau de charge basculant.
4 capteurs de pesage FT-P 500 kg ou FT-P 1000 kg acier inox 17-4 PH - IP68 (sur demande: IP69K).
Boîte de jonction IP67 en acier inox avec carte d’égalisation et câble de sortie à 6 fils (longueur: 5 m).
Pieds réglables en acier inox AISI 304, articulés à bille à centrage automatique.
4 oreilles de levage.
CLASSE DE PRÉCISION
CERTIFICATIONS
DIMENSIONS (mm)
PORTÉE POIDS (kg)
SUR DEMANDE
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
OIML R60 C3
DIMENSIONS (mm)
CONNEXIONS ÉLECTRIQUES
BLINDAGE + SIGNAL VERT + ALIMENTATION + REF./SENSE ROUGE BLEU - SIGNAL BLANC - ALIMENTATION - REF./SENSE NOIR JAUNE où prévus
OPTIONS SUR DEMANDE
DESCRIPTION
Cadre de fosse TELP en acier inox AISI 304 avec plaques de centrage. Pour plateformes:
mm
mm
Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm). Support en acier inox pour fixation au sol.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
PX - PXI
BALANCE PÈSE PALETTE - 4 CAPTEURS DE PESAGE IP68
Portée jusqu’à 3000 kg
PX:
- Structure en acier verni.
- 4 capteurs de pesage FTP 1000 kg acier inox AISI 420 - IP68 (sur demande: IP69K).
- Pieds réglables en acier galvanisé, articulés à bille à centrage automatique.
PXI:
- Structure en acier inox AISI 304.
- 4 capteurs de pesage FT-P 1000 kg acier inox 17-4 PH - IP68 (sur demande: IP69K).
- Pieds réglables en acier inox AISI 304, articulés à bille à centrage automatique.
Boîte de jonction IP67 en acier inox avec carte d’égalisation et câble de sortie à 6 fils (longueur: 5 m).
Poignée et roues pour le transport.
CLASSE DE PRÉCISION
CERTIFICATIONS
OIML R60 C3
DIMENSIONS (mm)
PORTÉE POIDS NET (kg)
SUR DEMANDE
Équivalent du marquage CE pour le Royaume-Uni
CERTIFICATIONS SUR DEMANDE
Déclaration de conformité + degré de protection IP69K
Résistant au nettoyage d’eau à haute pression ou à jet de vapeur (essai: eau pulvérisée à une distance maximale de 150 mm)
Pression d’eau: 100 bars; température: 80 °C; durée de l’essai: 250 secondes (norme de référence: DIN 40050-9)
ATEX II 2GD (zones 1-2-21-22)
IECEx (zones 1-2-21-22)
PX - PXI
DIMENSIONS
OPTIONS SUR DEMANDE
CONNEXIONS ÉLECTRIQUES
BLINDAGE + SIGNAL VERT
+ ALIMENTATION + REF./SENSE ROUGE BLEU
- SIGNAL BLANC
- ALIMENTATION - REF./SENSE NOIR JAUNE où prévus
DESCRIPTION
Colonne porte-indicateur en acier inox (Ø38 mm, hauteur 700 mm).
- Piédestal mobile en acier verni.
- Piédestal mobile en acier inox.
Portées non standard.
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.
Portée jusqu’à 2500 kg
PORTÉE
DESCRIPTION
Transpalette avec système de pesage intégré.
FOURCHES DIMENSIONS (mm)
Versions CE-M approuvées en classe III pour l’usage légal pour le commerce, avec marquage CE et évaluation de la conformité (première vérification) selon 2014/31/UE, EN 45501, OIML R76.
Fourches en acier à haute résistance (épaisseur: 4 mm).
Indicateur de poids WDESKL, degré de protection IP67 (pour connaître les fonctions et les caractéristiques techniques de l’instrument, se référer à la fiche technique dédiée).
4 capteurs de pesage FTP 1000 kg acier inox AISI 420 - IP68 (sur demande: IP69K).
Roues directrices en caoutchouc (Ø200 mm) et galet de fourche en polyuréthane.
Batterie rechargeable de 12 V, capacité 7 Ah, fournie déjà montée à l’intérieur de la colonne du transpalette. Autonomie: 16 heures.
Alimentation incluse.
Inclinomètre de commutation inclus dans la version approuvée, inclinaison maximale: 3,5%.
POIDS NET (kg)CODE
FONCTIONS PRINCIPALES
Poids net/brut.
Compteur de pièces.
Totalisation du poids.
Impression de ticket sans valeur fiscale via imprimante thermique intégrée (option sur demande).
L’exemple d’impression se réfère à l’imprimante intégrée
DATE: 12/04/19 15:20:32
CERTIFICATIONS
OIML R76:2006, classe III, 3000 divisions
Équivalent du marquage CE pour le Royaume-Uni
Évaluation de la conformité (première vérification)
DIMENSIONS (mm)
OPTIONS SUR DEMANDE
DESCRIPTION
Imprimante thermique intégrée: 24 colonnes, capteur de fin de papier et de température de la tête, mode économie d’énergie, température de fonctionnement: -20÷70 °C, humidité de fonctionnement: 20%÷80%, rouleau de papier inclus (largeur: 58 mm - grammage: 55÷70 g/m2diamètre extérieur: 50 mm).
Mémoire alibi.
CODE
La Société se réserve le droit de faire des changements aux données techniques, dessins et images sans préavis.

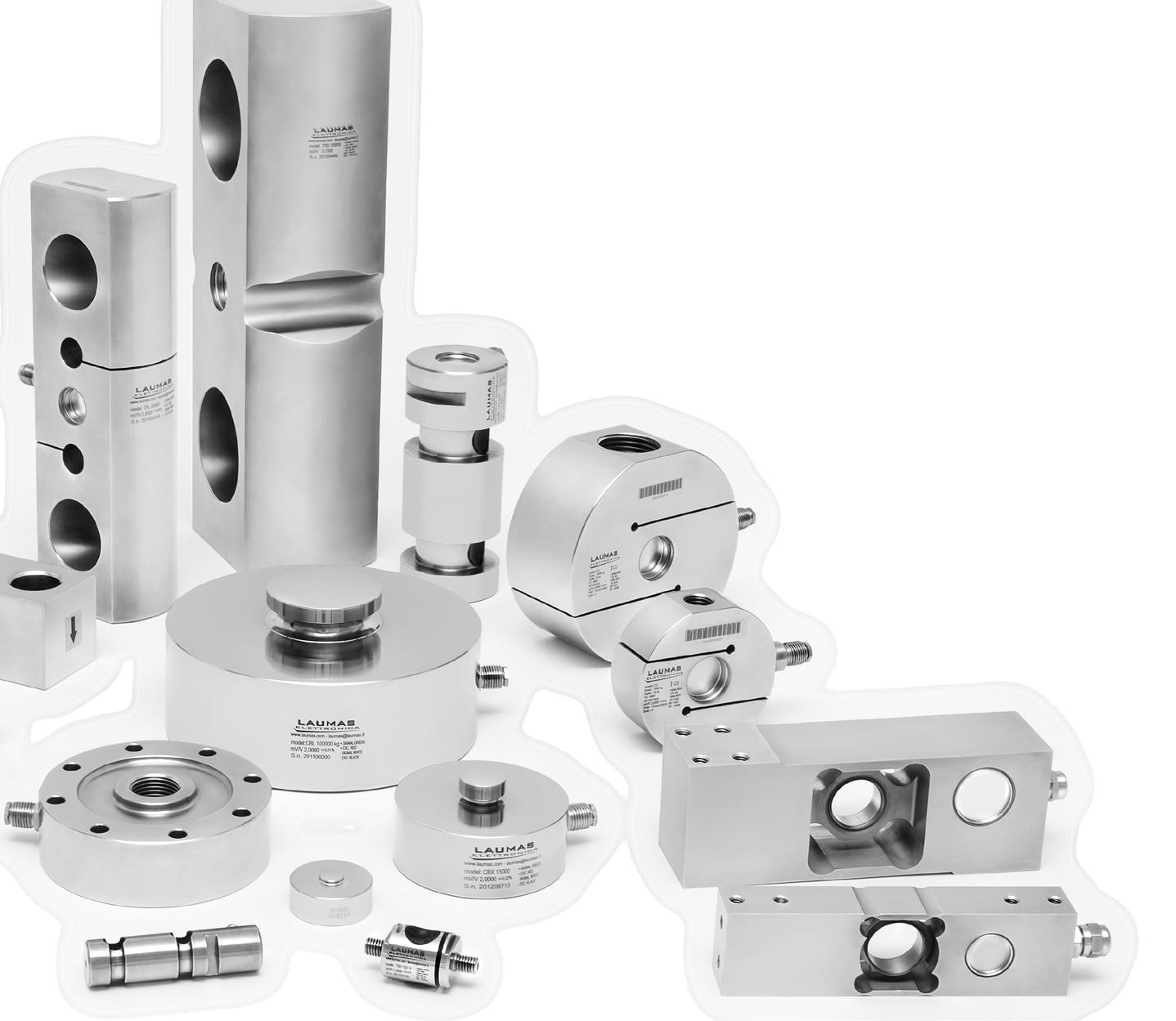

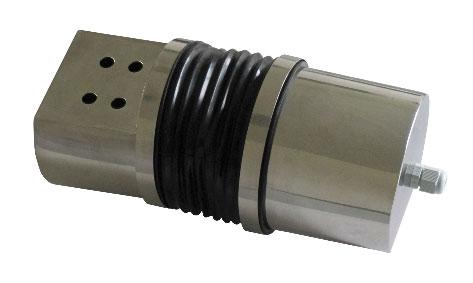

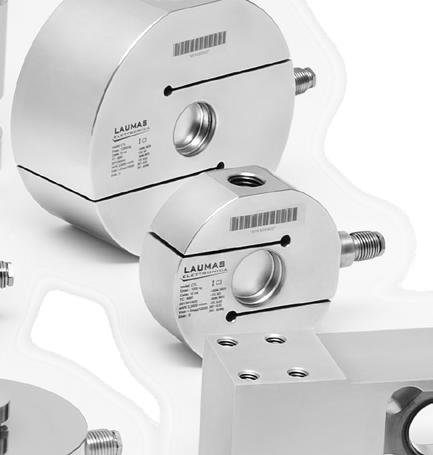

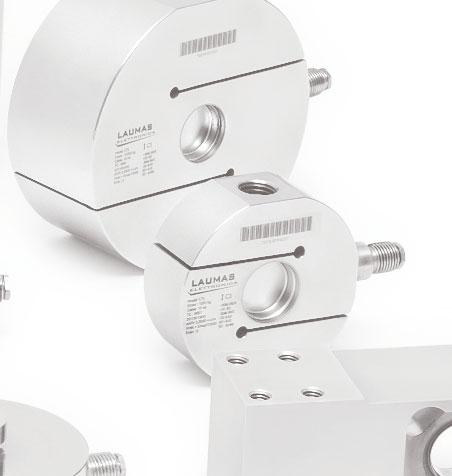

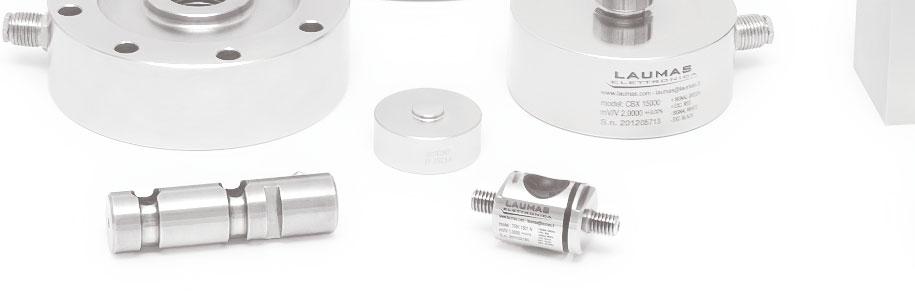

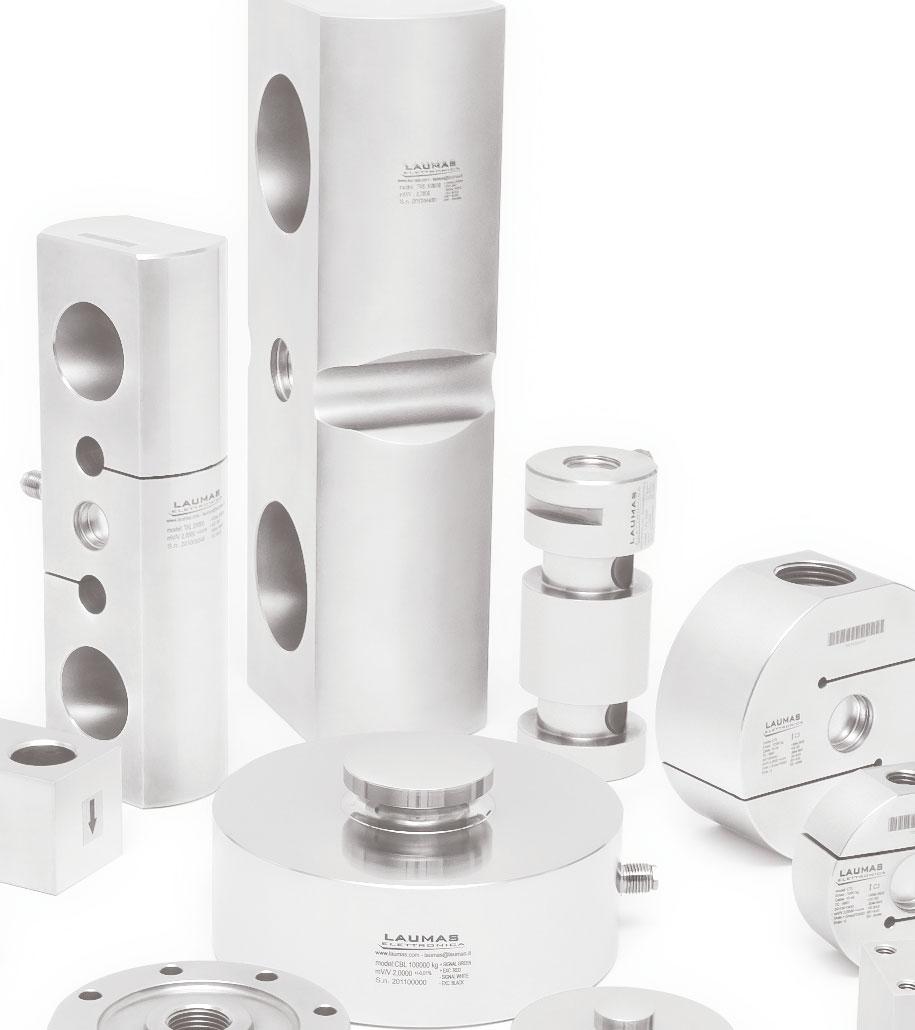

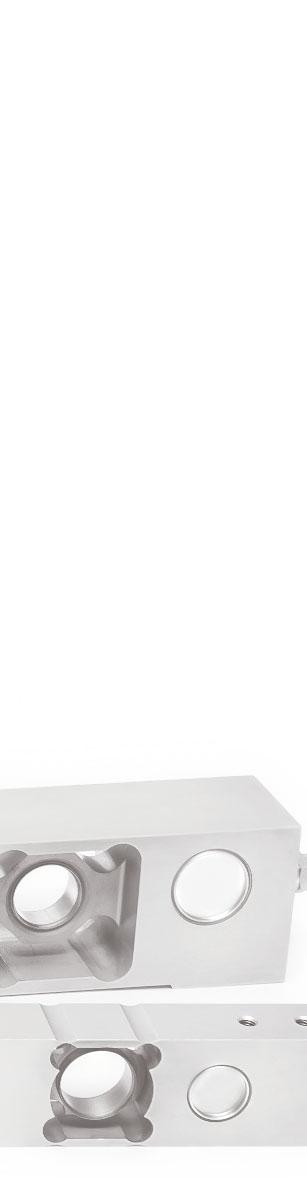

CAPTEURS DE PESAGE ET KITS DE MONTAGE
LAUMAS propose une large gamme de capteurs de pesage les plus largement utilisés dans les principaux secteurs industriels, en garantissant pour chacun d’eux, la qualité, la disponibilité et l’assistance.

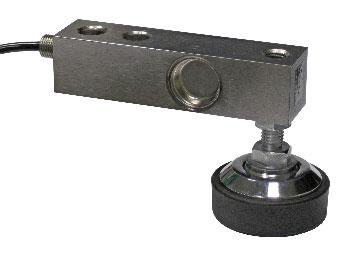

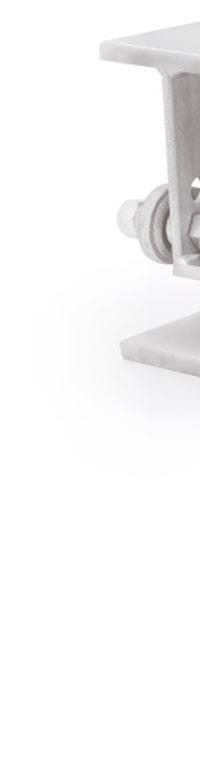

LAUMAS est à même de fournir pour tous les capteurs de pesage les kits de montage adaptés, afin d’obtenir l’application correcte du capteur ainsi que fiabilité et précision optimales, de façon compatible avec les raccordements mécaniques, électriques et pneumatiques présents sur la structure à peser.

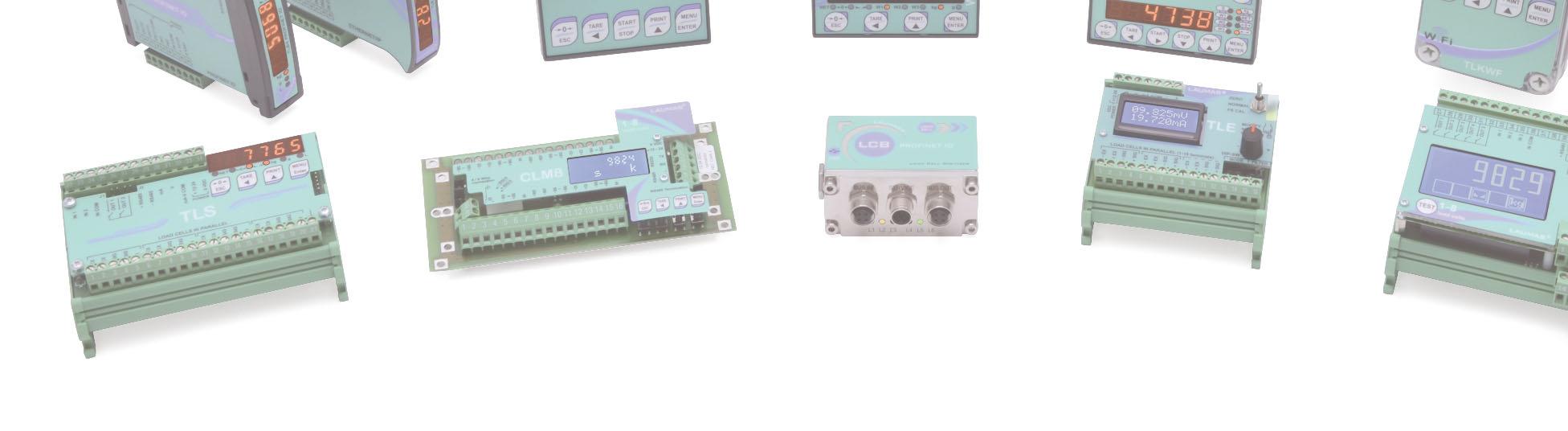

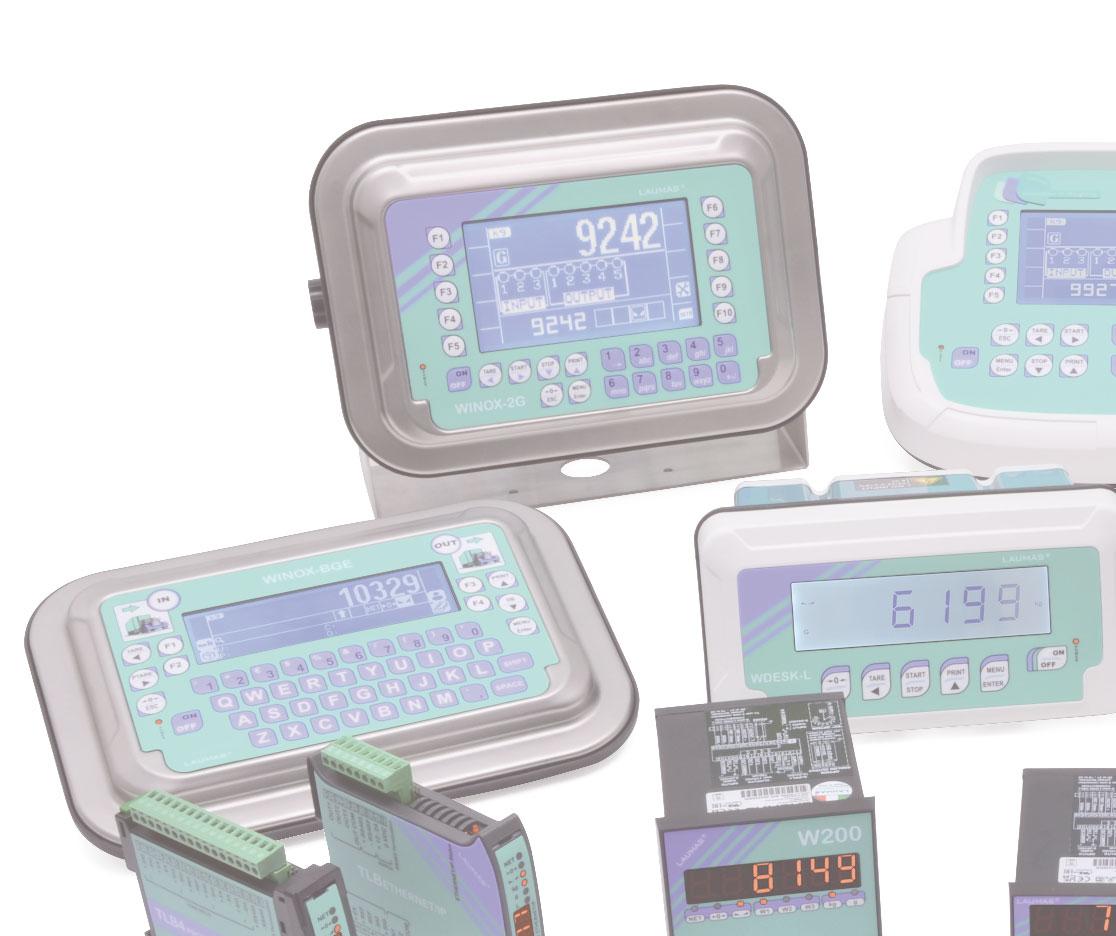

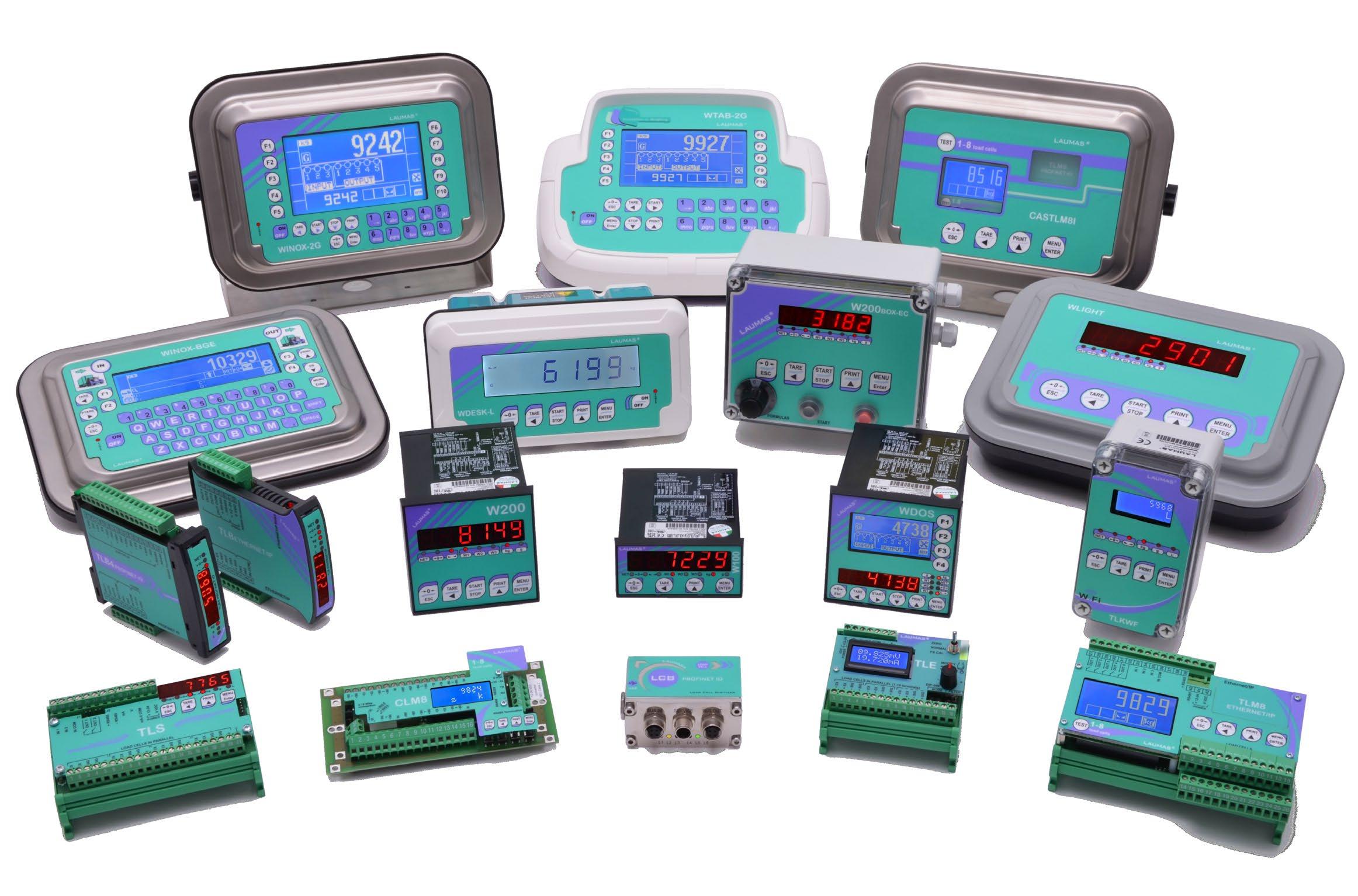

INSTRUMENTATION ÉLECTRONIQUES
POUR SYSTÈMES DE PESAGE ET DOSAGE
LAUMAS produit des Indicateurs et des Transmetteurs de poids qui peuvent être connectés à PC et API des plus grandes marques internationales (Siemens, Rockwell Automation, Allen-Bradley, B&R Automation, Omron, Beckhoff, Schneider, Panasonic, Mitsubishi, Bosch Rexroth, Vipa, ABB, etc.) grâce aux principaux bus de terrain présents sur le marché (Modbus RTU, Modbus TCP, PROFIBUS DP, PROFINET IO, Ethernet/IP, Ethernet TCP/IP, EtherCAT, POWERLINK, DeviceNet, CANopen, CC-Link, SERCOS III, etc.).
Notre large offre de produits et de composants pour la réalisation de systèmes de pesage industriel est conçue pour être conforme aux critères industriels les plus pertinents et est certifiée par les organismes nationaux et internationaux les plus reconnus.
