catalogue LBDT partie 2

massey ferguson

ALIMENTATION

Bol décanteur fond bombé pour filtre à carburant CAV ou Lucas

RÉF. 100193

Bol décanteur fond plat pour filtre à carburant CAV ou Lucas

RÉF. 100192

Bol décanteur pour robinet décanteur

RÉF. 102068

Bol en verre pour décanteur

RÉF. 100202

Bouchon de réservoir 3 cylindres

RÉF. 100058

Bouchon de réservoir laiton

RÉF. 110350

Bouchon de réservoir essence

RÉF. 100737

Bouchon de réservoir

RÉF. 100647

Bougie d’allumage Autolite AL405

RÉF. 100684

Bougie d’allumage Champion L82C

RÉF. 535110

135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188, 230, 240, 250, 253, 254, 255, 265, 275, 285, 290, 350, 353, 355, 360, 363, 550, 565, 575, 595, 1080.

Dimensions : Ø extérieur : 95 mm, Ø trou : 17,4 mm, hauteur : 43 mm

65, 155, 158, 165, 168, 175, 178, 188, 865.

Dimensions : hauteur: 54 mm, Ø trou: 25,4 mm

35, 835, FF30GS, TEA20, TED20. Ø extérieur 50,80 mm, hauteur 32,51 mm.

35, 65, 135, 140, 835, 865, TEA20, TED20, FF30GS.

Dimensions : hauteur: 60 mm, Ø int: 45 mm, Ø ext: 53 mm

25, 65, 130, 133, 135, 135V, 140, 145, 145S, 148, 152, 152F, 152S, 152V, 158, 165, 175, 175S, 185, 188, 230, 235, 240, 245, 250, 253, 255, 260, 263, 265, 275, 285, 290, 298, 550, 560, 575, 590, 592, 595, 675, 690, 698, 699, 765, 825, 865.

Dimensions : Ø int: 63,10 mm, Ø ext: 70,40 mm

TEA20, TEF20, TED20, FF30GS, FF30DS.

Dimensions : Ø int: 55,2 mm, Ø ext: 60,8 mm

20K, 22K, 30K, 44, 55, 81, 82, 101 Junior, 333.

Dimensions : Ø ext: 49,5 mm

Challenger, Colt, Mustang, 20, 22, 30, 33, 44, 44-6, 44 Special, 81, 82, 101 JUNIOR, 101 SENIOR, 102 JUNIOR, 102 SENIOR, 201, 202, 203, 333, 406, 444, 555, 1001.

TEA20, TED20, FF30GS.

Dimensions : Ø du filet : 14 mm, pas de vis : 1,25, longueur filet : 19 mm, longueur (filet + électrode) : 23 mm

TEA20, TED20, FF30GS, PONY 811, 812, 820, 821 avec moteur SIMCA.

Dimensions : long. totale : 73,5 mm, long. filet : 12,7 mm, Ø filet : 14 mm, écartement électrode : 0,6 mm, dimensions de la clé : 21 mm

DESCRIPTION

ALIMENTATION

Bougie de préchauffage 1,7V adaptable

RÉF. 100285

Bougie de préchauffage 12V, 12,5A avec connexion à vis

RÉF. 100140

Bougie de préchauffage 12V, 15,5A

RÉF. 100781

Bougie de préchauffage 12V, 12,5A avec connexion à broche

RÉF. 100342

Bougie de préchauffage

RÉF. 100376

Bouton de tirette d’arrêt fileté

RÉF. 101544

Carburateur Zenith 24T2

RÉF. 100903

Clip de tringle d’accélérateur

RÉF. 101511

PONY 820D, 821D avec moteur HANOMAG.

Dimensions : Ø filetage 14 mm

35, 35X, 50, 50 Industriel, 50B, 135, 165, 168, 174, 175, 178, 184, 185, 188, 240, 265, 274, 275, 284, 285, 290, 294, 298, 362, 365, 373, 375, 383, 390, 393, 397, 398, 560, 565, 575, 590, 595, 675, 690, 698, 698T, 825, 835, 1007, 1080, 3050, 3060, 3065, 3070.

Dimensions : Ø filetage 7/8" UNF (22,23 mm), long. : 59 mm

35, premiers 65, 835, 865 avec moteur Standard 23C ou A4.192, 835, TEF20, FF30DS avec moteur Standard 20C.

Dimensions : Ø filetage 1/2 BSP (20,96 mm), longueur : 59 mm

133, 135, 140, 148, 152, 154, 165, 168S, 174, 175, 178, 184, 185, 188, 194, 230, 231, 233, 234, 235, 240, 243, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 298, 333, 340, 342, 350, 352, 353, 354, 355, 360, 362, 363, 364, 365, 372, 373, 374, 375, 377, 382, 383, 384, 387, 390, 393, 394, 396, 397, 398, 399, 550, 560, 565, 575, 590, 592, 595, 660, 675, 690, 698, 699, 1004, 1004T, 1080, 1250, 2210, 2220, 2620, 2625, 2640, 2645, 2680, 2685, 3050, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3095, 3115, 3120, 3125, 3315, 3325, 3330, 3350, 3355, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4360, 4370, 6110, 6120, 6160, 6170, 6180, 6190, 6235, 6245, 6255, 6260, 6265, 6270, 6280, 6290, 8110, 8120, 8130, 8210, 8220.

Dimensions : branchement sur broche de 9,5 mm, Ø filetage : 22 mm, longueur : 59 mm

TEF20.

Dimensions : Ø filetage : 1/2 BSP (20,6 mm)

230, 240, 253, 350, 355, 360, 4225, 4235, 4240, 4245, 4255.

Dimensions : filetage femelle 11/64" (4,36 mm)

TEA20, TED20, FF30GS.

Remplace le carburateur SOLEX monté sur les modèles français.

Dimensions : entraxe: 53 mm

35, 35x, 50 industriel, 50B, 65, 135, 148, 165, 168, 175, 178, 240, 253, 255, 265, 275, 283, 285, 565, 575, 590, 835, 865.

DESCRIPTION

ALIMENTATION

Durite d’admission d’air

RÉF. 100347

Durite de carburateur

RÉF. 100655

Durite de filtre à air

RÉF. 101525

Durite de filtre à air

RÉF. 100414

Durite de filtre à air

RÉF. 100038

Durite d’entrée d’air avec entourage prise d’air chromé

RÉF. 100932

Durite de filtre à air

RÉF. 100191

Durite de filtre à air

RÉF. 101655

Durite de filtre à air

RÉF. 101661

Durite de filtre à air à bain d’huile

RÉF. 100210

Durite filtre à air / carburateur

RÉF. 100656

Durite de reniflard

RÉF. 101008

TEA20, TED20, TEF20, FF30GS, FF30DS.

Se place entre tableau de bord et filtre à air.

Dimensions : longueur: 153 mm, Ø entrée: 72 mm, Ø sortie: 42 mm

TEA20, TEF20, TED20, FF30GS, FF30DS.

Dimensions : longueur: 75 mm, Ø int: 3745 mm

165, 168, 168F, 168S, 185.

Dimensions : longueur: 430 mm, Ø int: 58 mm

175, 178, 185, 188.

Se place entre filtre et admission.

Dimensions : longueur: 460 mm, Ø int 57 mm

35, 835.

Se place entre tableau de bord et filtre à air.

Dimensions : longueur: 200 mm, Ø entrée: 76 mm, Ø sortie: 46 mm

65, 865.

Dimensions : longueur: 180 mm, entrée: 110x46 mm, Ø sortie: 66 mm

35, 835.

Se place entre filtre et admission.

Dimensions : longueur: 150 mm, Ø int: 4555 mm

PONY 820D et 821D.

Dimensions : Ø int 34 mm, longueur 85 mm

35X, 37, 42.

Dimensions : longueur: 255 mm, Ø int: 52 mm

135, 140, 145, 148, 152, 230, 240, 250.

Dimensions : longueur: 200 mm, Ø int: 49 mm

365, 375, 390, 390T, 398, TEA20, TED20, FF30GS, TE20, TO20.

Dimensions : longueur: 52 mm, Ø int: 42 mm

35, 35X, 135, 835, FF30GS, TE20, TEA20, TED20.

Dimensions : Ø int: 13 mm, longueur : 110 mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

ALIMENTATION

Embout droit

RÉF. 472030

Embout coudé à 90°

RÉF. 472031

Flotteur carburateur Zenith

RÉF. 100387

Flotteur de carburateur Zenith

RÉF. 101977

Flotteur de réservoir

RÉF. 100158

Flotteur de réservoir

RÉF. 100283

Flotteur de réservoir

RÉF. 100300

Flotteur de réservoir 6 trous

RÉF. 102002

Joint de capot de pompe à injection

RÉF. 101557

Joint cuivre d’injecteur moteur Hotchkiss 23C

Pour tous les modèles.

Dimensions :

Filetage 1/2" UNF (12,7 mm), Ø sortie mâle: 8 mm

Pour tous les modèles.

Dimensions :

Filetage 1/2" UNF (12,7 mm), Ø sortie mâle: 8 mm

TEA20, TED20, FF30GS.

Dimensions : Ø ext: 40 mm, hauteur: 22 mm, poids : 15 g

Équipés d’un carburateur Zenith. 135, TE20, TO20, TO3 (Monté avec un carburateur de remplacement ZENITH et non un Factory Marvel Schebler).

50, 50B, 165, 168, 175, 178, 185, 188.

Détails: 5 trous de fixation

135, 140, 145.

Détails: 5 trous de fixation, longueur (fixation à l’articulation) : 90 mm, longueur (articulation au flotteur) : 80 mm, angle d’ouverture : 110 mm

135, 140 (N° série > 400001), 148.

Détails: 5 trous de fixation

134C, 134V, 154C, 165, 168, 174C, 184, 185, 188, 194C, 233, 234S, 253, 254S, 261, 263T, 264T, 264TS, 265, 273, 274S, 275, 283, 284, 290, 293, 294, 298, 375E, 390E.

Hauteur : 147 mm.

35, 65, 122, 130, 133, 135, 140, 145, 148, 152, 154, 155, 158, 165, 168, 175, 178, 185, 188, 230, 240, 250, 265, 275, 290, 298, 355, 360, 365, 375, 390, 398, 399, 550, 560, 565, 575, 590, 595, 675, 690, 698, 835, 865, 1080, 1200, 1250, 2620, 2625, 2640, 2645, 2674, 3055, 3060, 3070, 3075, 3080, 3085, 3090, 3095.

Dimensions : long. 127 mm, larg. 58 mm

RÉF. 100225 35, 835.

Dimensions : Ø int: 16 mm, Ø ext: 22 mm, épaisseur: 2 mm

Joint cuivre d’injecteur moteur Perkins

RÉF. 100226

Joint de pompe d’alimentation

RÉF. 101709

20D, 20F, 30E, 40, 40E, 37, 42, 135, 140, 145, 148, 152, 230, 240, 253, 254, 255, 265, 275, 283, 290, 298, 299, 340, 342, 350, 353, 355, 360, 363, 375E, 390E, 425, 440, 445, 465, 475, 550.

Dimensions : Ø int:10 mm, Ø ext: 20 mm, épaisseur: 1,5 mm

Pour tous les modèles de pompe d’alimentation avec 2 trous de fixations et une entraxe de 44,5mm.

ALIMENTATION

Joint liège de décanteur

RÉF. 100571

Joint liège de décanteur

RÉF. 100032

Kit joints de pompe à injection original Delphi pour moteurs Perkins 3/4 cylindres

RÉF. 101558

Kit de réparation carburateur Zenith 28G

RÉF. 100888

Kit de réparation carburateur Marvel Schebler

RÉF. 101254

Kit de réparation carburateur Zenith 24T2

RÉF. 110154

Kit de réparation carburateur Solex 26VBN

RÉF. 101874

Kit de réparation de pompe d’alimentation

RÉF. 100195

Membrane pompe injection

RÉF. 100510

Nez d’injecteur

Equivalent BDN12SPC6290

RÉF. 100076

Nez d’injecteur

Equivalent DLL150S612

RÉF. 100091

Nez d’injecteur

Equivalent BDL110S6133

RÉF. 100205

Nez d’injecteur

Equivalent N12SD6459

RÉF. 100314

35, 50 Industriel, 835.

Dimensions : Ø extérieur : 51 mm, Ø intérieur : 38 mm

35, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø extérieur : 54 mm, Ø intérieur : 41 mm, épaisseur : 2,4 mm

35, 65, 122, 130, 133, 135, 140, 145, 148, 152, 154, 155, 158, 165, 168, 175, 178, 185, 188, 230, 240, 250, 265, 275, 290, 298, 355, 360, 365, 375, 390, 398, 399, 550, 560, 565, 575, 590, 595, 675, 690, 698, 835, 365,1200, 1250, 2620, 2640, 2645, 2675, 2625, 3055, 3060, 3070, 3075, 3080, 3085, 3090, 3095.

TEA20, FF30GS.

PONY canadien moteur Continental N62.

TEA20, TED20, FF30GS.

FF30GS, TEA20, TED20 avec carburateur Solex 26VBN.

135, 140, 145, 148, 154.

35, 835, FF30DS, TEF20. Pour pompe à injection LAVALETTE.

Dimensions : Ø extérieur : 91,6 mm, Ø tige centrale : 12 mm, perçage de la tige centrale : 6 mm

35, 835.

135, 140, 145, 148, 152, 155, 158, 165, 234, 235, 245 avec moteur Perkins AD3.152, AD4.203.

37, 42, 65, 135, 865 avec moteur Perkins A3.144, A3.152, A3.203.

Dimensions : Ø 14 mm

25, 30, 130, 825.

ALIMENTATION

Nez d’injecteur

Equivalent 60054

RÉF. 100467

Nez d’injecteur adaptable

Equivalent SIGMA 12GD2

RÉF. 101335A

Nez d’injecteur original Bosch

Référence Bosch DN12SD12

RÉF. 101335B

Olive de tuyau d’injection

RÉF. 100286

Olive de tuyau d’injection

RÉF. 101877

Pointeau de carburateur Solex 26VBN

RÉF. 101387

Pochette de joints du carburateur Solex 26VBN

RÉF. 101873

Pompe d’alimentation moteur Standard 23C

RÉF. 100013

Pompe d’alimentation

RÉF. 101599

Pompe d’alimentation

RÉF. 100233

Pompe d’alimentation

RÉF. 100237

Pompe d’alimentation

RÉF. 100252

FF30DS, TEF20.

En remplacement de la référence: 60054

PONY 820D, 821D.

PONY 820D, 821D.

35, 135, 140, 145, 148, 150, 152, 154, 155, 158, 164, 165, 168, 174, 175, 177, 178, 180, 184, 185, 188, 194, 230, 231, 233, 234, 235, 240, 243, 244, 245, 835.

Olive à sertir pour le tuyau de carburant ou d’injection.

Dimensions : Ø 6 mm

35, 135, 140, 145, 148, 150, 152, 154, 155, 158, 164, 165, 168, 174, 175, 177, 178, 180, 184, 185, 188, 194, 230, 231, 233, 234, 235, 240, 243, 244, 245, 835.

Olive à sertir pour le tuyau de carburant ou d’injection.

Dimensions : Ø 5 mm

FF30GS, TEA20, TED20.

FF30GS, TEA20, TED20.

35, 835.

Dimensions : 2 trous de fixation, entraxe horizontal : 45 mm, longueur du levier : 44 mm

50, 50B, 168, 168F, 168S, 174, 174C, 175, 184, 184F, 185, 188, 194, 194C, 265, 273, 274, 275, 284, 285, 290, 294, 373, 374, 377, 383, 384, 387, 393, 394, 396, 397, 590.

Dimensions : 4 trous de fixation, entraxe 26 et 46 mm, longueur levier 33 mm

155, 158, 165, 260, 285, 298, 560, 592, 595, 698, 1004, 1080, 1085.

Dimensions : 2 trous fixation, entraxe 45 mm, levier 40 mm

65, 65MKII (> n° série 29F4248), 155, 158, 165, 865.

Dimensions : 2 trous fixation, entraxe 45 mm, levier 40 mm

135, 140, 145, 148, 152, 154, 230, 233, 234, 235, 240, 244, 245, 250, 254, 255, 550, 2205.

Dimensions : entraxe 45 mm, levier 40 mm, 2 trous de fixation

DESCRIPTION

ALIMENTATION

Pompe d’alimentation

RÉF. 100287

Pompe d’alimentation

RÉF. 100288

Pompe d’alimentation

RÉF. 100308

Pompe d’alimentation avec bol

RÉF. 100415

Pompe d’alimentation

RÉF. 100441

Pompe d’alimentation

RÉF. 100863

Pompe d’alimentation 4 trous

RÉF. 102018

Pompe à injection CAV Perkins 3 cylindres

RÉF. 101182

Pompe à injection Perkins A4.236

RÉF. 101320B

Pompe à injection Perkins 4 cylindres, flèche pointant vers le haut

RÉF. 101320H

25, 30, 122, 130, 825.

Dimensions : 2 trous fixation, entraxe 45 mm, levier 35 mm

168, 174, 175, 184, 194, 265, 273, 274, 275, 283, 284, 290, 293, 294, 362, 365, 373, 374, 375, 376, 382, 383, 384, 390, 398, 565, 575, 675, 690, 698, 1004, 3050, 3055, 3060, 3065, 3070, 3220, 3225.

Dimensions : 4 trous de fixation, entr´axe vertical : 25 mm, entraxe horizontal : 45 mm, long. levier : 34 mm

165, 165 MKIII, 168, 175, 178, 188.

Dimensions : 2 trous fixation, entraxe 45 mm, levier 40 mm, Ø 10-36 mm

20, 30B, 35, 35X, 37, 42, 133, 135, 140, 145, 148, 150, 152, 154, 203, 205, 2135, 2203, 2205 avec moteur Perkins A3.144, A3.152.

Dimensions : Ø sortie 1/2" UNF (12,7 mm), 2 trous de fixation, entraxe 44 mm

PONY 812 avec moteur SIMCA FLASH ou RUSH.

Dimensions : 2 trous fixation

TEF20, FF30DS avec moteur Hotchkiss Standard 20C.

Dimensions : 2 trous de fixation, entraxe 44 mm, 2 filets 1/2" UNF

Série 100, Série 200, Série 300, Série 500 : 140,148, 240, 253, 254, 255, 350, 355, 360, 550, 30E, 40.

4 trous de fixation, 25 mm entraxe horizontal: 45 mm, Lg. du levier: 27 mm.

35X, 37, 42, 133, 135, 140, 145, 230, 233, 235, 240, 245, 340 avec moteurs Perkins 3 cylindres A3.144, A3.152, AD3.152.

Rotation horaire, flèche vers le bas.

Il existe plusieurs variantes, veuillez contrôler avec votre référence d’origine sur notre site internet.

50 Industriel, 50B, 168, 261, 265, 275, 375, 565, 575, 675.

Rotation horaire, flèche vers le bas.

Il existe plusieurs variantes, veuillez contrôler avec votre référence d’origine sur notre site internet.

Pour moteurs Perkins 4 cylindres, pour tracteurs MF 155 -> 560 soit AD4.203 et A4.236. Référence équivalente (OEM): 1447158M91, 2643C131, 3240968, 3240F968, 3240F969, 36312, 3639016M1, 36584, 37435, 37481, 37920, 37921.

Attention ! Il existe en plusieurs variantes, vérifiez avec vos numéros d’origine.

DESCRIPTION

ALIMENTATION

Pré-filtre à air

RÉF. 100941

Pré-filtre à air

RÉF. 101569

Pré-filtre à air

RÉF. 101581

Purgeur complet de pompe à injection LUCAS

RÉF. 101373

Raccord robinet de réservoir

RÉF. 102020

Rampe de retour d’injecteur

(rampe retour de fuite)

RÉF. 101879

Réservoir à carburant

RÉF. 101158

Réservoir à carburant 45 L

RÉF. 101328

Réservoir à carburant 45 L

RÉF. 101386

Réservoir de préchauffage

RÉF. 101232

Réservoir ki-gass

RÉF. 101958

Robinet de carburant en laiton

RÉF. 102021

Robinet décanteur

RÉF. 100530

TEF20, FF30DS.

Dimensions : Ø int: 43,5 mm, Ø ext: 47 mm

35, 135, 135V, 140, 148, 240, 250, 835 avec filtres à bain d’huile.

Dimensions : Ø int: 51 mm, Ø ext:118 mm, hauteur: 335 mm.

133, 135, 135V, 140, 145, 145S, 145V, 148 avec moteurs Perkins AD3.152, A3.144.

Dimensions : Ø ext: 174 mm, Haut: 360 mm (totale), Ø int tube: 51 mm, haut. sans tête : 250 mm

35, 835, FF30DS, TEF20.

Dimensions : Ø filetage 5/16" UNF (7,94 mm)

TEF20, FF30DS.

135, 140, 145, 148, 152, 230, 240, 250, 255, 340, 342, 350, 352, 550.

165, 168, 175.

Dimensions : long. : 736,60 mm, largeur : 485 mm, profondeur : 280 mm

135, 140, 145, 148, 152.

Dimensions : long. 745 mm, largeur : 470 mm, profondeur : 200 mm

42, 135, 140, 145, 148, 152.

Dimensions : long. totale : 760 mm, largeur : 450 mm, hauteur : 220 mm, long. réservoir : 660 mm, Ø retour : 8,5 mm, Ø sortie : 15 mm

35, 65, 135, 148, 155, 158, 165, 168, 175, 178, 185, 230, 240, 250, 835.

Dimensions : entraxe 49 mm, Ø trou 3/8" UNF (9,53 mm)

35, 835, FF30DS, TEF20.

TEF20, FF30DS.

35, 835.

Dimensions : sortie : 3/8" UNF (9,53 mm), entrée : 5/8" (15,8 mm)

DESCRIPTION

ALIMENTATION

Robinet décanteur

RÉF. 100830

Robinet décanteur double voie

RÉF. 100840

Robinet décanteur Pony

RÉF. 102075

Robinet de gasoil

RÉF. 100259

Robinet de gasoil

RÉF. 100279

Robinet de gasoil

RÉF. 100755

Robinet de purge pour bol CAV

RÉF. 100660

Silent-bloc de réservoir

RÉF. 100315

Soupape de filtre à air

RÉF. 100947

Soupape de filtre à air

RÉF. 101956

Tamis de robinet

RÉF. 100031

Tirette d’arrêt universelle

RÉF. 100799

Tringle pédale d’accélérateur plongeur

RÉF. 101512

TEA20, TED20, FF30GS, avec moteur Standard.

Dimensions : Ø sortie femelle 27/64" (10,72 mm), 24 filets au pouce, entrée : 16,4 mm, Ø extérieur du bol en verre : 47 mm

22K, 102 Junior.

Dimensions : Ø sortie 1/2" UNF (12,7 mm), filetage 17 mm

Massey Harris Pony, Massey-Ferguson 30, 825, 122, 130.

Hauteur totale 85 mm, Filetage entrée 9/16" UNF (14,22 mm)

35, 37, 42, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 175, 235, 245, 250, 255, 260, 835, 2620, 2625, 2640, 2645, 2680, 2685, 2720.

Dimensions : Ø filetage 16 mm

165, 165 MKIII, 168, 175, 178, 188, 265, 275, 285, 290, 298.

Dimensions : Ø filetage 16 mm

135 (derniers modèles), 140, 145, 148, 152, 250.

Dimensions : Ø sortie 1/2" UNF (12,7 mm)

135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188, 230, 240, 250, 253, 254, 255, 265, 275, 285, 290, 350, 353, 355, 360, 363, 550, 565, 575, 595 avec système alimentation C.A.V. ou LUCAS.

Dimensions : Ø filetage 5/16" UNC (7,94 mm), hauteur 29 mm, Ø robinet : 13 mm

155, 158, 165, 168, 175, 178, 185, 188, 265, 275, 285, 290, 298, 375, 390.

135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188.

Dimensions : Ø ext: 58 mm, Ø int: 50 mm, haut. : 46 mm

165, 168, 175, 178, 185, 188. Ø intérieur : 40 mm, hauteur : 65 mm

35, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø int: 11 mm, Ø ext. 54 mm

230, 240, 253, 350, 355, 360, 4225, 4235, 4240, 4245, 4255 avec moteurs Perkins AD3.152.

Dimensions : Ø fixation 12 mm, longueur 2010 mm

135, 148, 240, 250 avec moteurs Perkins 3 cylindres.

Dimensions : long. 340 mm

Recevez vos pièces plus rapidement en commandant en ligne sur www.laboutiquedutracteur.com

DESCRIPTION DÉTAILS & COMPATIBILITÉS

ALIMENTATION

Tube pré-filtre à air

RÉF. 100940

Tube de bol verre avec robinet de purge

RÉF. 100659

Tube de retour de carburant 4 cyl. avec rampe au réservoir

RÉF. 102024

Tube d’injection n°1

RÉF. 100754A

Tube d’injection n°2

RÉF. 100754B

Tube d’injection n°3

RÉF. 100754C

Tube d’injection n°4

RÉF. 100754D

Tube d’injection n°1

RÉF. 101504

Tube d’injection n°2

RÉF. 101505

Tube d’injection n°3

RÉF. 101506

Tube d’injection n°4

RÉF. 101507

Tubes d’injecteur (jeu de 3 tubes)

RÉF. 101321

Tubes d’injecteur (jeu de 4 tubes)

RÉF. 100120

1105, 1130, 1135, TEF20, FF30DS.

Dimensions : Ø 44,5 mm

135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188, 230, 240, 250, 253, 254, 255, 265, 275, 285, 290, 350, 355, 360, 550, 565, 575, 595, 1080.

Pour tout autre modèle de tracteur avec système alimentation C.A.V ou DUCELLIER.

35, 835.

Équipés d’un moteur 4 cylindres Hotchkiss 23C avec rampe au réservoir.

165, 165MKIII, 168, 174, 175, 178, 184, 185, 188, 194, 265, 273, 274, 275, 283, 284, 285, 290, 294, 362, 365, 367, 372, 373, 374, 375, 376, 377, 382, 383, 384, 387, 390, 393, 394, 396, 397, 565, 575, 590, 675, 690, 3050, 3060, 3220, 3225.

TEF 20, FF30DS.

135, 140, 145, 148, 152 avec moteur AD3.152 à injection directe (injecteurs inclinés).

35, 835 avec moteur Standard Hotchkiss 23C 4 cylindres, avec pompe à injection LAVALETTE.

DESCRIPTION

ALIMENTATION

Tubulure de retour d’injecteur

RÉF. 101832

Tubulure de retour d’injecteur

RÉF. 101503

Tuyau à carburant du robinet de réservoir à la pompe d´alimentation

RÉF. 101905

Tuyau d’alimentation retour réservoir auxiliaire

RÉF. 101605

Tuyau d’alimentation réservoir auxiliaire bougie / moteur

RÉF. 101606

Tuyau d’alimentation carburant

RÉF. 101607

Tuyau de retour d’injecteur

RÉF. 101946

Vis banjo de réservoir avec filtre

RÉF. 110305

Vis banjo

RÉF. 101662

DESCRIPTION

35, 835 avec moteur Hotchkiss 23C.

TEF 20, FF30DS.

35, 37, 42, 133, 135, 140, 145, 148, 152, 154, 154F, 154S, 155, 235, 240, 245, 250, 253, 255, 263, 835.

Dimensions : long. : 450 mm, filetage : 1/2", Ø extérieur tube : 5,9 mm, Ø intérieur tube : 3,8 mm

35, 135, 148, 230, 240, 250 avec moteurs Perkins A3.152 et AD3.152.

Dimensions : filetage 3/8" UNF

133, 135, 140, 145, 148, 152, 230, 240, 250 avec moteurs Perkins A3.152 et AD3.152.

Dimensions : filetage 3/8" UNF

35, 133, 135, 145, 148, 152, 230, 240, 250 avec moteurs Perkins A3.152 et AD3.152.

Dimensions : filetage 3/8" UNF

Équipés d’un moteur Perkins type A3.144 ou A3.152.

35X, 37, 42.

35, 35X, 835, TE20, TEA20, TED20, FF30DS, FF30GS.

Dimensions : Ø filetage 5/8" UNF (15,87 mm), hauteur avec filtre : 77,5 mm, Ø trou : 4 mm, Ø tête : 17 mm

135, 148, 165, 168, 175, 178, 185, 188, 230, 240, 250, 342, 350, 352, 355, 360, 362, 365, 372, 375, 382N, 390, 390T, 398, 399, 690, 699, 2620, 2640, 2680, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4325, TEA20, TED20.

Dimensions : Ø filetage 5/8" UNF (15,87 mm), longueur totale : 48 mm, Ø trou : 7 mm, Ø tête : 22 mm

DÉTAILS & COMPATIBILITÉS

NOUVEAUTÉS ATELIER

Agrafe 6 pans 1/8 pour graisseur 434008

RÉF : 434009

Anti-fuite réservoir de carburant 1L

RÉF. 472020

Box 10 fusibles stéatites 25 ampères

RÉF. 4108334

Agrafe 6 pans 1/8’’ BSP pour graisseur. Convient pour tout type de tracteur.

A monter avec le graisseur 6 pans plat, référence 434008

Anti-fuite pour réservoir de carburant, efficace contre la rouille, la corrosion et les fuites.

Résistant à tout type de carburant, alcools ou aditives.

Boite de 10 unités.

Compatible avec tout type de tracteur.

DESCRIPTION DÉTAILS & COMPATIBILITÉS

NOUVEAUTÉS ATELIER

Box 10 raccords bout à bout bleu

RÉF. 4110130

Box 100 colliers nylon

RÉF. 4110686

Box 2 pinces 500 ampères

RÉF. 4120238

Box 2 rubans PVC Rouge

RÉF. 4110655

Box pince + cosses assorties

RÉF. 4110250

Collier à segments, diamètre de 51 à 125 mm

RÉF. 434031

Feuille pour joints résistants à la chaleur

RÉF. 472120

GHD Nettoyant Détergent 5L

RÉF. 454407

Graisseur 1/4» (6.35mm) UNF droit

RÉF. 342317

Graisseur 1/4» (6.35mm) UNF COUDE 90°

RÉF. 342318

Graisseur 6 pans plat

RÉF. 434008

Compatible avec tout type de tracteur.

Lot de 100 colliers de serrage noirs en nylon. Ø 4,8 mm, longueur : 200 mm.

Convient pour tout usage.

Pinces de masse 500 ampères.

Convient pour tout type de tracteurs.

Vendue par lot de 2 unités.

Lot de 2 rouleaux de ruban adhésif en PVC rouge.

Convient pour tout type dusage.

Pince de masse et assortiment de cosses.

Convient pour tout type de tracteur.

Collier à segments (compresseur) en acier plat pour tout type de tracteur.

Convient pour les segments de diamètre de 57 à 125 mm.

Caractéristiques : - réglage en continu - pour le pré-serrage des segments de piston lors du placement dans les cylindres - évite la casse des segments lors de l’installation du piston - fourni avec la clé de serrage

Papier pour joints à découper, épaisseur 1,5 mm.

Papier résistant à la chaleur entre -40°C et +400°C.

Vendu par rouleau de 1000 x 1000 mm.

Convient pour réaliser tout type de joints en papier pour vos tracteurs.

GHD est un nettoyant dégraissant concentré universel à diluer dans l’eau. Dilution de 2 à 10% dans l’eau selon l’encrassement de la surface.

Graisseur droit pour tout type de tracteur.

Filetage 1/4’’ UNF (6,35 mm)

Graisseur coudé à 90° pour tout type de tracteur.

Filetage 1/4’’ UNF (6,35 mm)

Graisseur plat hexagonal.

Convient pour tout type de tracteur.

Filetage 1/8’’ BSP (9,73 mm, 28 filets par pouce)

Hôneur de chemise, alésage 51 à 177 mm

RÉF. 434004

Jeu de 8 clés mixtes 5/16 de pouce à ¾ de pouce

RÉF. 430100

Kit 2 rodoirs de soupapes manuels

RÉF. 434010

Liquide de frein DOT4 500 ml

RÉF. 472110

Nettoyant dégraissant réservoir Marine Clean

RÉF. 472019

Pâte à roder Teroson, 100ml

RÉF. 472109

Pince de masse bronze 300 ampères

RÉF. 210083

Rectifieuse de chemise (hôneur / déglaceur) en acier pour tout type de tracteur.

Convient pour les chemises d’alésage de 51 à 177 mm.

Caractéristiques :

convient pour hôner et ébavurer cylindres et tubes

3 bras auto-écartants et autoserrants

3 pierres à hôner interchangeables, longueur 75 mm

arbre d’entrainement flexible pour perceuse ou visseuse

Kit de deux rodoirsde soupapes manuels. Convient pour tout type de tracteur.

Détails : 4 ventouses de diamètre 16, 20, 29 et 35 mm.

DOT 4 est un liquide de freins à faible viscosité 100% synthétique pour freins à disque ou à tambours et embrayages hydrauliques.

Convient pour tous les tracteurs

Pâte de rodage de soupapes Teroson, pot de 100 ml.

Convient pour tout type de tracteur.

À utiliser avec le rodoir de soupapes manuel (réf. 434010)

Convient pour tous les tracteurs

Pompe à graisse une main

RÉF. 434003

Pompe à graisse une main. Très pratique pour les graisseurs difficiles d'accès

DESCRIPTION DÉTAILS & COMPATIBILITÉS

ATTELAGE

Axe articulé d’attelage

RÉF. 101256

Axe d’attelage

RÉF. 310063

Axe de noix de chandelle

RÉF. 100215

Axe de noix de chandelle

RÉF. 100243

Axe de noix de chandelle

RÉF. 100244

Axe et boitier complet chandelle de relevage

RÉF. 110230

Barre stabilisatrice rigide 3 trous

RÉF. 110261

Bras de relevage catégorie 1/1

RÉF. 101944

Bras de relevage à rotule amovible

RÉF. 110250

Broche à poignée

RÉF. 310070

Broche à poignée

RÉF. 310071

35, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 168F, 168S, 175, 178, 185, 188, 230, 231, 235, 240, 243, 245, 250, 253, 255, 261, 263, 265, 275, 285, 290, 298, 340, 342, 350, 352, 355, 360, 362, 365, 372, 375, 382N, 390, 390T, 396, 398, 399, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 698T, 699, 765, 835, 1004, 1004T, 1080, 4215, 4220, 4225, 4240, 4235, 4245, 4255, 4260, 4265, 4270.

Dimensions : Ø axe 19 mm, longueur 264 mm

Axe d'attelage, convient pour tout type de tracteur.

Ø 28 mm, longueur : 145 mm, Ø du trou : 11 mm

35, 122, 130, 135, 140, 145, 148, 152, 155, 158, 165MKIII, 825, 835, TE20, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : long. : 88 mm, Ø axe : 15,8 mm

65, 165, 165MKIII, 168, 175, 178, 188, 243, 250, 263, 265, 275, 285, 290, 340, 350, 355, 360, 362, 365, 375, 390, 396, 398, 399, 565, 575, 590, 595, 675, 690, 698, 699, 865.

Dimensions : Ø axe 19 mm, longueur: 95 mm

65, 165, 168, 175, 178, 185, 188, 243, 250, 253, 261, 263, 263T, 265, 275, 285, 290, 298, 340, 342, 350, 352, 355, 360, 362, 365, 375, 382N, 390, 396, 390T, 398, 399, 565, 575, 590, 595, 675, 690, 698, 698T, 699, 765, 865, 1004, 1004T, 1080, 1085.

Dimensions : Ø axe 22 mm, longueur 130 mm

FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

35, 37, 42, 65, 133, 134, 135, 140, 145, 152, 835, 865, TE20, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : long. 883 mm, larg. 45 mm, ép. 10 mm, Ø trous 23 mm

25, 37, 42, 122, 130, 133, 135, 140, 145, 148, 152, 825, 835, FF30DS, FF30GS, PONY, TE20, TEA20, TED20, TEF20, TO20

Longueur : 810 mm, largeur : 64 mm, épaisseur : 16 mm, 4 trous.

35, 37, 42, 65, 133, 134, 135, 140, 145, 152, FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

Livré sans rotule, se monte avec rotule réf. 110306.

Pour tous types de tracteurs.

Dimensions : Ø 19 mm, longueur: 162 mm

Pour tous types de tracteurs.

Dimensions : Ø 22 mm, longueur: 162 mm

ATTELAGE

Broche à poignée

RÉF. 310072

Broche à poignée

RÉF. 310073

Broche à poignée

RÉF. 310074

Chaine de débattement avec axe de manille

RÉF. 110271

Chandelle de relevage fixe

RÉF. 101502

Chandelle de relevage réglable et renforcée

RÉF. 101559

Chandelle réglable

RÉF. 110228

Chandelle de relevage

RÉF. 100211

Clip arrêt de rotule

RÉF. 310075

Crochet de remorque

RÉF. 101315

Fixation de roue jockey

RÉF. 310183

Pour tous types de tracteurs.

Dimensions : Ø 25 mm, longueur: 162 mm

Pour tous types de tracteurs.

Dimensions : Ø 28 mm, longueur: 187 mm

Pour tous types de tracteurs.

Dimensions : Ø 32 mm, longueur 184 mm

35, 37, 42, 825, 835, TE20, TEA20, TEF20, TED20, FF30GS, FF30DS.

Dimensions : Ø 8 mm, longueur : 265 mm, 7 mailles, 2 manilles

133, 135, 140, 145, 148, 158.

Dimensions : longueur 555 mm, Ø trous 16 mm

185, 188

Dimensions: filetage UNF 1" Entr’axe trous(A) : 20 mm, entr’axe trous(E) : 22 mm, longueur1 (C1) : 560 mm, longueur 2 (C2) : 800 mm

TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : chandelle réglable de 475 à 600 mm, Ø fixation du bas 15,8 mm, Ø fixation du haut 15,5 mm

35, 37, 35X, 42, 120, 122, 130, 133, 134, 135, 140, 145, 148, 152, 158, 825, 835.

Dimensions : longueur 532-635 mm, Ø axe inférieur 16 mm, Ø axe supérieur 19,5 mm, Ø tige 19 mm

133, 135, 140, 148, 152, 155, 158, 165, 168, 230, 231, 235, 240, 243, 245, 250, 253, 255, 260, 261, 263, 265, 275, 340, 342, 350, 352, 360, 362, 365, 375, 382N, 390, 390T, 550, 560, 565, 575, 590, 675, 4215, 4220, 4225, 4235, 4240, 4245, 4265, 4255, 4315, 4320, 4335, 4345, 4355.

133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188.

Convient pour tout type de remorque. Fixation 2 trous - Ø 48 mm

DESCRIPTION

ATTELAGE

Roue jockey tube Ø 48 mm

RÉF. 310182

Fourche de chandelle

RÉF. 100343

Fourreau de chandelle

RÉF. 110234

Goupilles clips (sachet de 10)

RÉF. 4052606

Goupilles clips (sachet de 10)

RÉF. 4052614

Goupilles clips (sachet de 10)

RÉF. 4052618

Goupilles clips (sachet de 10)

RÉF. 4052622

Goupilles clips (sachet de 10)

RÉF. 4052626

Goupille chaine et patte

RÉF. 110255

Goupille piriforme

RÉF. 110256

Goupille piriforme

RÉF. 110257

Manille avec axe pour chaine débattement

RÉF. 101561

Manille avec axe débattement

RÉF. 110268

Noix de chandelle

RÉF. 100216

Roue jockey complète avec roue pleine, réglage de hauteur par manivelle. Ø 48 mm

35, 37, 42, 133, 135, 140, 145, 152, 158, 835.

Dimensions : longueur totale : 290 mm, entraxe fixation : 50 mm, Ø trous de fixation : 16 mm, filetage M19x15 (filet à droite)

TE20, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : longueur : 245 mm, Ø filet : 19 mm, Ø trou des axes : 16,2 mm

Pour tous types de tracteurs.

Dimensions : Ø 6 mm

Pour tous types de tracteurs.

Dimensions : Ø 8 mm

Pour tous types de tracteurs.

Dimensions : Ø 9 mm

Pour tous types de tracteurs.

Dimensions : Ø 10 mm

Pour tous types de tracteurs.

Dimensions : Ø 11 mm

35, 37, 42, 65, 135, 140, 835, 865, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø 11 mm

TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø 11 mm, longueur tige : 44,5 mm

TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø 6 mm

35, 65, 122, 130, 135, 140, 145, 148, 178, 180, 185, 188, 835, 865.

Se monte avec les stabilisateurs réf. 101356D /101356G

Dimensions : Ø 12,5 mm

35, 37, 42, 65, 133, 134, 135, 140, 145, 152, 835, 865, TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø 9,5 mm

35, 42, 65, 135, 140, 145, 148, 155, 165, 168, 175, 178, 185, 188, 243, 250, 253, 260, 261, 263, 265, 275, 285, 290, 340, 350, 360, 362, 365, 375, 390, 396, 398, 399, 425, 435, 565, 575, 590, 835, 865, 1200.

Ne se monte pas sur les modèles vignerons.

Dimensions : Ø int 16 mm

ATTELAGE

Piton stabilisateur

RÉF. 310055

Porte-masse

RÉF. 101151

Ressort de maintien de bras de relevage

RÉF. 110274

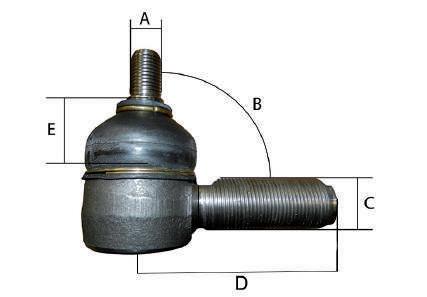

Rotule à souder à queue plate

RÉF. 310110

Rotule de bras intérieur

RÉF. 100485

Rotule de bras intérieur

RÉF. 110306

Rotule inférieure d’attelage cat. 3/2

RÉF. 310013

Stabilisateur complet gauche

RÉF. 101356G

Stabilisateur complet droit

RÉF. 101356D

carroserie

Arceau de sécurité adaptable

RÉF. 102091

Pour tous types de tracteurs.

Dimensions : Ø 19 mm, filetage 3/4" UNF

165, 168, 175, 178, 185, 188

Pour tous types de tracteurs.

Dimensions : longueur minimum : 440 mm, longueur maximum : 765 mm, Ø 30 mm

Pour tous types de tracteurs.

Dimensions : Ø 22 mm, épaisseur : 16 mm, largeur : 60-67 mm, longueur : 108,5 mm

133, 134, 135, 145, 148, 152, 154, 158, 164, 165, 168, 174, 184, 185, 188, 240, 243, 250, 253, 254, 255, 260, 263, 265, 273, 275, 285, 290, 298, 350, 352, 355, 360, 362, 365, 372, 375, 382, 390, 396, 398, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1004, 1080, 1085, 1104, 1200, 1250, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4360, 4365, 4370.

Se monte avec le bras réf. 110250.

Dimensions : Ø 28 mm

35, 37, 42, 65, 133, 134,135, 140, 145, 152, 835, 865, TE20, TEA20, TED20, TEF20, FF30GS, FF30DS, TO20.

Rotule amovible pour le bras réf. 110250.

Dimensions : Ø 22 mm

Rotule inférieure d'attelage cat. 3/2

Ø intérieur: 28 mm - Ø extérieur: 64 mm

35, 37, 42, 65, 135, 550, 825, 835, TEA20, TED20, TEF20, TO20, FF30DS, FF30GS.

Dimensions : filetage : 3/4" UNC, longueur minimum : 387 mm, longueur maximum : 480 mm

35, 37, 42, 65, 135, 550, 825, 835, TEA20, TED20, TEF20, TO20, FF30DS, FF30GS.

Dimensions : filetage : 3/4" UNC, longueur minimum : 387 mm, longueur maximum : 480 mm

Arceau de sécurité adaptable pour tracteurs agricoles CASE IH, DEUTZ, FENDT, FORD, JOHN DEERE, KUBOTA, LANDINI, MASSEYFERGUSON, NEW HOLLAND, RENAULT ETC

Jusqu’à 50 CV (tracteurs de petit gabarit)

Arceau pliable.

Dimensions : largeur 690mm, hauteur totale hors tout 1640mm.

DESCRIPTION

Catalogue de pièces de rechange

RÉF. 10A010

Catalogue de pièces de rechange

35, 835. 392 pages

RÉF. 10A039 FF30GS. 171 pages

Catalogue de pièces de rechange

RÉF. 10A044

Catalogue de pièces de rechange

PONY 821D. 152 pages

RÉF. 10A049 825. 185 pages

Catalogue de pièces de rechange

RÉF. 10A070

Catalogue de pièces de rechange

RÉF. 10A083

Catalogue de pièces de rechange

RÉF. 10A093

Catalogue de pièces de rechange

RÉF. 10A110

Etude détaillée

RÉF. 10A002

Etude détaillée

RÉF. 10A003

Livret d’entretien

RÉF. 10A026

133, 135, 140, 140 SUPER.

TEF20, FF30DS. 196 pages

PONY 812. 85 pages

PONY 820. 160 pages

35, 835. 76 pages

35X, 37,42, 65, 65 MKII, 140, 145, 148, 152, 155, 158, 165, 865 avec moteurs Perkins A3.144, A3.152, AD3.152, A4.192, A4.203, AD4.203.

46 pages

PONY 820D. 31 pages

Livret d’entretien

RÉF. 10A052 152. 107 pages

Livret d’entretien

RÉF. 10A100 37. 72 pages

Livret d’entretien

RÉF. 10A101 42. 55 pages

Livret d’utilisation et d’entretien

RÉF. 10A097 122. 112 pages

Livret d’utilisation et d’entretien

RÉF. 10A032

Manuel d’atelier

RÉF. 10A004

Manuel d’atelier

RÉF. 10A006

Manuel d’atelier

133, 135, 140 SUPER, 148. 118 pages

PONY 811 et 812. 56 pages

135, 140, 145, 165. 225 pages

RÉF. 10A008 122, 130. 195 pages

Manuel d’atelier

RÉF. 10A009

Manuel d’atelier

TEA20, TED20, TEF20, FF30DS, FF30GS. 169 pages

RÉF. 10A040 42-8. 240 pages

Manuel d’atelier

RÉF. 10A041 175. 212 pages

DESCRIPTION

Manuel d’atelier

RÉF. 10A053

Manuel d’atelier

RÉF. 10A071

Manuel d’atelier

RÉF. 10A086

Manuel d’atelier pour moteurs Diesel Perkins P3, P4 et P6

RÉF. 10A119

Manuel d’instructions

RÉF. 10A030

Manuel d’instructions

RÉF. 10A035

Manuel d’instructions

RÉF. 10A047

Manuel d’utilisation

RÉF. 10A078

Notice d’entretien

RÉF. 10A048

Notice d’entretien

RÉF. 10A085

Notice d’entretien

RÉF. 10A115

65, 865. 262 pages

550, 560, 575, 590. 450 pages

25, 825. 97 pages

Tracteurs équipés d’un moteur Diesel Perkins P3, P4, P6.

35, 835, 835DS. 94 pages

TEA20, TED20, FF30GS. 44 pages

TEF20, FF30DS. 43 pages

MF 65, 865. 57 pages

30, 830. 64 pages

Pony 820. 32 pages

PONY 812. 28 pages

DESCRIPTION

ÉCHAPPEMENT

Capuchon échappement

RÉF. 100370

Capuchon échappement

RÉF. 110055

Capuchon échappement

RÉF. 100111

Capuchon échappement

RÉF. 101608

Collecteur échappement / admission

RÉF. 101205

Collecteur échappement

RÉF. 101436

Collecteur échappement n° série > UA274551

RÉF. 101522

Collecteur échappement n° série < UA274551

RÉF. 101567

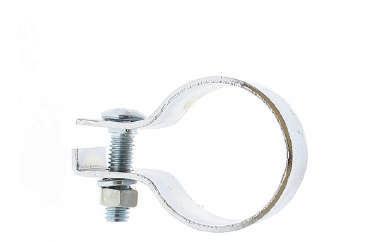

Collier échappement

RÉF. 100103

Collier échappement

RÉF. 100763

Coude échappement pour moteurs A3.144, A3.152, AD3.152

RÉF. 100067

Coude d’échappement Standard 23C

RÉF. 100098

65, 165, 865, 3050, 3060, 3065, 3080, 3085, 3090, 3095, 3115, 6120, 6160, 6170.

Dimensions : Ø 63 mm

35, 65, 135, 140, 145, 148, 152, 165, 168, 175, 175S, 178, 185, 188, 230, 240, 250, 255, 265, 275, 290, 340, 342, 350, 352, 355, 360, 365, 372, 375, 382, 390, 550, 565, 575, 590, 675, 690, 765, 865, 2620, 2640, 2645, 2625, FE35, TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø 57 mm

35, 65, 135, 140, 145, 148, 152, 158, 165, 168, 175, 230, 240, 250, 255, 290, 340, 342, 350, 352, 355, 360, 565, 575, 590, 835, TEA20,TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø 50 mm, tolérance 51-54 mm

35, 35X, 37, 42, 135, 140, 145, 148, 152, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

Se monte avec l’échappement réf. 100069.

Dimensions : Ø 45 mm, tolérance 34-50 mm

PONY 811, 812, 820.

Collecteur original pour moteur SIMCA Flash ou Rush.

35, TEA20, TEF20, FF30DS, 835 avec moteur Standard Hotchkiss 23C.

133, 134, 134V, 135, 140, 145, 152, 154, 154F, 154S, 233, 234, 253, 254, 254C, 254S, 333, 334, 353, 354, 356, 2205, 3210 avec moteur AD3.152.

Détails : 2 entrées, 1 sortie.

35X, 37, 42, 135, 835 avec moteurs A3.144, A3.152.

Détails : 2 entrées, 1 sortie.

35, 37, 42, 135, 140, 145, 148, 152, 155, 158, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø réglable de 37 mm à 54 mm

20K, 22K, 30K, 44, 55, 81, 82, 101 Junior 333.

Dimensions : Ø minimum : 61,5 mm, Ø maximum : 64 mm

37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210.

Dimensions : 3 trous, coudé à 180°, entraxe trous 66 mm, Ø fixation échappement 51 mm

35, 835, FF30DS, TEF20.

Dimensions : 2 trous à 180°, entraxe 66,5 mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

ÉCHAPPEMENT

Coude échappement 90°

RÉF. 100155

Coude échappement 180°

RÉF. 100159

Coude d’échappement 175°

RÉF. 100341

Coude d’échappement 180°

RÉF. 100866

Coude échappement 180°

RÉF. 101687

Échappement horizontal (silencieux)

RÉF. 100489

Échappement latéral (silencieux)

RÉF. 100388

Échappement latéral (silencieux)

RÉF. 100480

Échappement (silencieux) vertical original à visser

RÉF. 100696

Échappement vertical (silencieux)

RÉF. 100069

Échappement vertical (silencieux)

RÉF. 100256

Échappement vertical (silencieux) émaillé

RÉF. 101331

65, 165, 168, 175, 178, 185, 188, 265, 275, 290, 565, 575, 590, 865.

Dimensions : coude de 90°, 3 trous, entraxe 81 mm, Ø sortie 54 mm

165, 165MKIII,168, 175, 178.

Dimensions : coude de 180°, 3 trous, entraxe 73 mm, Ø sortie 54 mm

35, 835, TEF20, FF30DS.

Dimensions : coude de 175°, entraxe 69 mm, Ø sortie 51 mm, 2 trous de fixation

TEA20, TED20, FF30GS.

Dimensions : coude de 180°, 2 trous, Ø sortie 51 mm

65, 165, 260, 865 avec mot. Perkins A4.192 et A4.203.

Dimensions : coude de 180°, 3 trous, entraxe 67,5 mm, Ø ext. 54 mm, long. 140 mm, Ø int 45 mm

165, 165MKIII, 168, 168F, 168S, 175, 178, 185, 188, TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø entrée : 36 mm, Ø sortie : 39 mm, Ø fût : 80 mm, longueur totale : 872 mm

35, 835, pour moteur 4 cylindres Hotchkiss Standard 23C.

Dimension : Ø int. entrée : 36 mm, Ø int. sortie : 49 mm, dim. fût : 138 x 93 mm, long. fût : 375 mm, entraxe de fixation : 66 mm

35, 35X, 37, 42, 133, 135, 140, 145, 148, 152, 835.

Dimensions : Ø intérieurs : 40-42 mm, long. sortie : 127 mm, long. fût : 450 mm, long. sortie : 445 mm, Ø fût : 85 mm

PONY 811, 812, 820, 821.

Dimensions : long. totale : 565 mm, Ø sortie : 34 mm, filetage conique : 33 mm, Ø fût : 70 mm

35, 35X, 37, 42, 135, 140, 145, 148, 152, 235, 240, 245, 250, 835, TEA20, TEF20, TED20, FF30GS, FF30DS,

Dimensions : Ø entrée 53 mm, Ø sortie : 41 mm, Ø corps 86 mm, longueur 1055 mm

65, 158, 165, 168, 175, 178, 185, 188, 265, 275, 290, 565, 575, 865.

Dimensions : longueur totale : 1090 mm, Ø entrée : 54 mm, Ø sortie : 45 mm, Ø fût : 95 mm

35, 37, 42, 135, 140, 145, 148, 152, 835, 865, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø int. 52 mm, Ø fût 80 mm, long. 1065 mm

DESCRIPTION

ÉCHAPPEMENT

2620, 2625, 2640, 2645.

Échappement vertical (silencieux)

RÉF. 101737

Ecrou de goujon de collecteur d’échappement

RÉF. 101939

Goujon de collecteur d’échappement 3/8" UNF

RÉF. 100206

Goujon + écrou de collecteur d’échappement 3/8" UNF

RÉF. 100066

Goujon de collecteur d’échappement

RÉF. 101938

Joint coude d’échappement

RÉF. 100068

Joint d’échappement moteur Standard 23C

RÉF. 100099

Joint de collecteur d’échappement A3.152

A3.144

RÉF. 102069

Joint de coude d’échappement

RÉF. 100156

Joint de coude d’échappement

RÉF. 101590

Tube coude pour échappement

horizontal

RÉF. 110056

Tube coude pour échappement horizontal

RÉF. 110057

Dimensions : Ø entrée 76 mm, Ø sortie 72 mm, Ø fût 150x225 mm, long. 1020 mm, long. fût 545 mm

35, 835.

Dimensions : filetage : 3/8" UNC (9,39 mm)

37, 42, 135, 140, 165, 175, 178, 265, 275, 285, 290, 373, 374, 383, 384, 390, 393, 394, 565, 575, 590, 592, 595, 670, 675, 690, 698, 699.

Dimensions : long. 49 mm, Ø filetage: 9,5 mm

37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210 avec moteur AD3.152.

Dimensions : long. 41 mm, Ø filetage: 3/8" UNF 9,52 mm

35, 835.

Dimensions : longueur : 40 mm, filetage : 3/8" UNC (9,39 mm)

37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210 avec moteur A3.144, A3.152, AD3.152.

Se monte avec le coude réf. 100067.

Dimensions : 3 trous de fixation, entraxe : 66 mm

35, 135, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Se monte sur les coudes réf. 100098, 100866 et 100341.

Dimensions : entraxe de fixation : 66 mm, Ø trou : 39 mm

Équipés d’un moteur Perkins type A3.144 ou A3.152.

37, 42, 135.

Entraxe des trous de, fixation : 59 mm, hauteur 48 mm, largeur 77 mm, épaisseur 2 mm.

65, 165 (< n° série 594522), 168, 175, 178 (< n° série 745975), 185, 188, 265, 275, 290, 565, 575, 590, 865.

Se monte sur le coude réf. 100155.

Dimensions : 3 trous de 10,5 mm, Ø trou : 64,50 mm, entraxe de fixation : 78,85 mm

165 (> n° de série 594521), 175 (> n° de série 745974), 175S, 178 (> n° de série 745974) avec moteurs A4.212, A4.236, A4.248.

Se monte sur le coude réf. 100159.

Dimensions : entraxe 73 mm

TEA20, TED20, FF30GS.

Dimensions : Ø 35 mm, longueur 1090 mm, 90°, 2 trous

FF30DS, TEF20 avec moteur Standard 20C.

Dimensions : Ø 35 mm, longueur 1270 mm, 90°, 2 trous

ÉCLAIRAGE

Boitier de phare plastique droit

RÉF. 100106

Boitier de phare plastique gauche

RÉF. 100107

Box 2 Catadioptres ronds rouges

RÉF. 4104570

Box 2 Catadioptres triangulaires rouges

RÉF. 4104560

Cabochon de feu de position

RÉF. 210119

Feu arrière rectangulaire

RÉF. 101061

Feu arrière rouge et avant blanc

RÉF. 210141

Feu arrière fond incliné 3 fonctions (droit ou gauche)

RÉF. 210108

Feu avant fond incliné 2 fonctions (droit ou gauche)

RÉF. 210107

Feu arrière fond plat 3 fonctions (droit ou gauche)

RÉF. 210137

130, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188.

Dimensions : Ø trou optique : 120 mm, entraxe de fixation : 108 mm, largeur : 144 mm, hauteur : 153 mm, profondeur : 147 mm

130, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188.

Dimensions : Ø trou optique : 120 mm, entraxe de fixation : 108 mm, largeur : 144 mm, hauteur : 153 mm, profondeur : 147 mm

Convient pour tout type de tracteur.

Ø  60 mm

Compatible avec tout type de tracteur.

Largeur : 155 mm, hauteur : 135 mm

35, 37, 42, 130, 140, 825, 835.

Dimensions : Ø d’emboitage 33,5 mm, hauteur: 47 mm

135, 140, 145, 148, 152, 158, 165, 168, 175, 178, 185, 188.

Lampes non fournies.

Se monte avec les lampes RÉF. 4108134.

Dimensions : largeur : 155, hauteur : 70 mm, entraxe des trous de fixation : 134 mm, profondeur : 55 mm

35, 35X, 37, 135, 835, FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

Lampes non fournies.

Se monte avec les lampes réf. 4108146.

Dimensions : Ø feu : 64 mm, hauteur : 104 mm, profondeur : 85 mm

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 4108130, 4108134, 4108146.

Dimensions : longueur : 180 mm, largeur : 65 mm, profondeur : 70 mm

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 4108130, 4108134, 4108146.

Dimensions : longueur : 180 mm, largeur : 65 mm, profondeur : 70 mm, entraxe de fixation : 134 mm

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 4108130, 4108134, 4108146, 210226.

Dimensions : longueur 180 mm, largeur : 65 mm, profondeur : 50 mm

Feu avant fond plat 3 fonctions (droit ou gauche)

RÉF. 210149

Feux d’aile rond (la paire)

RÉF. 210138

Feu arrière rond JOKON

3 fonctions : cligno., veilleuse, écl. plaque

RÉF. 210144

Feu arrière rond JOKON

2 fonctions : clignotant, veilleuse

RÉF. 210051

Feu avant rond JOKON

2 fonctions : clignotant, veilleuse

RÉF. 210052

Feu de remorque à LED 12/24V (2 vis)

RÉF. 210240

Feu de remorque à LED 4 fonctions 12V (D et G)

RÉF. 210242

Feu rectangulaire de remorque à LED12/24V (D et G)

RÉF. 210241

Gyrophare à LED rotatif flexible 12/24V

RÉF. 210235

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 4108130, 4108146.

Dimensions : longueur : 180 mm, largeur : 65 mm, profondeur : 50 mm

135, 140, 145, 148, 152.

Lampes fournies (navettes).

Se monte avec les lampes réf. 4108152.

Dimensions : Ø total : 70 mm, entraxe fixation : 47 mm, profondeur : 36 mm

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 4108130, 4108152, 210226.

Dimensions : Ø extérieur 80 mm, profondeur 44 mm, entraxe 45 mm, 2 vis de fixation

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 4108130, 4108152, 210227, 210226.

Dimensions : Ø extérieur 80 mm, profondeur 44 mm, entraxe 45 mm, 2 vis de fixation

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 4108130, 4108152.

Dimensions : Ø extérieur 80 mm, profondeur 44 mm, entraxe 45 mm, 2 vis de fixation

Convient pour tout type de tracteur.

Feu 3 fonctions : position, clignotants, stop.

Hauteur : 121 mm

Largeur : 121 mm

Profondeur : 31 mm

Convient pour tout type de tracteur.

Feu 4 fonctions : position, clignotants, stop et éclairage de plaque.

Hauteur : 94 mm

Largeur : 195 mm

Profondeur : 30 mm

Longueur de câble : 2000 mm

Convient pour tout type de tracteur.

Feu 3 fonctions : position, clignotants, stop.

Hauteur : 94 mm

Largeur : 195 mm

Profondeur : 30 mm

Longueur de câble: 1000 mm

Pour tout type de tracteur. Lampe fournie et montée.

Également disponible :

• Support de gyrophare fixation à plat : référence 4114712

• Support de gyrophare à souder : référence 4114702

• Support de gyrophare à visser : référence 4114704

ÉCLAIRAGE

Pour tout type de tracteur. Lampe fournie et montée.

Gyrophare à LED rotatif magnétique, 12/24V

RÉF. 210236

Gyrophare magnétique 12/24V

RÉF. 210224

Gyrophare sur tige 12V

RÉF. 210006

Joint de support de phare

RÉF. 101611

Kit lanterne pour remorque

RÉF. 210203

Kit lanternes de signalisation magnétiques

RÉF. 210206

Lampes graisseurs 12V, 5W (lot de 2)

RÉF. 4108146

Lampe jaune 45/40W, 12V code européen

RÉF. 210232

Lampes 1 plot, 2 ergots, 12V, 21W (lot de 2)

RÉF. 4108130

Lampes 12V, 21/5W (lot de 2)

RÉF. 4108134

Lampes code européen 12V, 45/40W (lot de 2)

RÉF. 4108080

Lampes H4 code européen 12V (lot de 2)

RÉF. 4108084

Également disponible :

• Support de gyrophare fixation à plat : référence 4114712

• Support de gyrophare à souder : référence 4114702

• Support de gyrophare à visser : référence 4114704

Gyrophare magnétique 12/24V avec branchement allume-cigare inclus et cabochon ultra résistant.

Compatible avec tout type de tracteur. Lampes H1 12V et 24V incluses.

Dimensions : Ø 140 mm / Hauteur : 165 mm

Gyrophare sur tige 12V, 55W pour tout type de tracteur. Vendu sans le support de gyrophare. Lampe H3 fournie et montée.

Se monte avec les lampes H3 12V, 55W référence 4108113.

35, 37, 42, 835.

Se monte avec le support réf. 101313.

Dimensions : 2 trous de fixation, entraxe : 60 mm, Ø trous : 10 mm

Équipement de remorque simple. Feux 4 fonctions avec ampoules. Prises 7 plots. Longueur câble entre feu : 4m. Longueur câble de liaison : 12m.

Convient pour tous les tracteurs

Pour tous types de tracteurs.

Compatibles avec les feux réf. 210141, 210108, 210107, 210149.

Détails: 12 V, 5W

Lampe type R2 halogène.

Convient pour tout type de phares de tracteurs.

Pour tous types de tracteurs.

Compatibles avec les feux réf. 210108, 210107, 210149, 210144, 210051, 210052.

Détails: 12 V, blanches

Pour tous types de tracteurs.

Compatibles avec les feux réf. 101061, 210108, 210107.

Pour tous types de tracteurs.

Compatibles avec les phares réf. 100108, 100109, 210012, 210160.

Détails: culot européen

Pour tous types de tracteurs.

Compatibles avec les phares réf. 210146, 210160.

Lampes H4 12V 60/55 (lot de 2)

RÉF. 4108092

Lampe H3 12V - 55W (l’unité)

RÉF. 4108113

Lampes 12V 50/40W P36D (l’unité)

RÉF. 210222

Lampes navettes 12V - 5W (lot de 2)

RÉF. 4108152

Optique de phare gauche

RÉF. 100108

Optique de phare droit

RÉF. 100109

Phare d’ailes pour les Massey Ferguson américains

RÉF. 210002

Phare avant genre AUTEROCHE

RÉF. 210012

Phare avant 12V, 40/45W genre BUTLER

RÉF. 210152

Phare avant tracteur 12V avec grille

RÉF. 210146

Pour tous types de tracteurs. Compatibles avec les phares réf. 100108, 100109, 210012.

Détails: 12 V, blanches

Pour tous types de tracteurs.

Compatible avec les phares réf. 210136.

Pour tous types de tracteurs. Compatible avec les phares réf. 210152.

Détails: 12 V, 50/40W, 2 plots

Pour tous types de tracteurs.

Compatibles avec les feux RÉF. 210138, 210144, 210051, 210052.

130, 133, 134, 135, 140, 145, 148, 150, 152, 154, 155, 158, 165, 168, 168F, 168S, 174, 174C, 175, 178, 184, 185, 188, 194, 230, 233, 234, 235, 240, 245, 250, 253, 254, 254C, 254S, 255, 260, 263, 263T, 265, 273, 274, 275, 283, 284, 294, 298, 375, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 698T, 699, 1004, 1004T, 1080, 1200, 1250, 2620, 2625, 2640, 2645, 2675, 2680, 2685, 2720, 2725, 2805.

Livrés sans ampoules et sans vis de fixation. A monter avec les lampes réf. 4108080 et 4108092 et les vis 100110.

Dimensions : Ø optique 126 mm, entraxe fixation 107 mm, fixation par 3 vis

Ne se monte pas avec le boîtier d’origine. Compatible uniquement avec les références 100106 et 100107

135, 150, 165, 175, 180, 235, 245, 255, 265, 275, 285, 1080, 1085, 1100, 1105, 1130, 1135, 1150, 1155, 2640, 2675, 2705, 2745, 2775, 2805, 3505, 3525, 3545.

Livré avec ampoule et faisceau. Phare scellé.

Dimensions : Ø 133 mm

25, 30, 35X, 37, 42, 825, 835, PONY, TEA20, TED20, TEF20, TO20, FF30DS, FF30GS.

Livré avec lampe 12V, 100/150W et faisceau.

Se monte avec les lampes réf 4108080 et 4108084.

Ø total 136 mm, Ø optique : 118 mm, Profondeur : 108 mm, Ø vis de fixation : 10 mm, Longueur de la fixation : 38 mm

FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

Livré avec lampe et faisceau.

Se monte avec les lampes réf. 210222.

Dimensions : Ø 147 mm, profondeur 65 mm

Pour tous types de tracteurs.

Livré avec lampe et faisceau.

Se monte avec les lampes réf. 4108084.

Dimensions : Ø 152 mm, hauteur 190 mm, fixation dessous phare M10, profondeur : 150 mm

DESCRIPTION

ÉCLAIRAGE

133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188.

Phares avant complets 12V, 40/45W (boitiers + optiques droit et gauche)

RÉF. 210160

Phare de travail à LED carré 2070 Lumens

RÉF. 210237

Phare de travail à LED carré 2880 Lumens

RÉF. 210238

Phare de travail à LED ovale 1760 Lumens

RÉF. 210239

Phare de travail métallique avec support d’interrupteur

RÉF. 210136

Rétroviseur de phare

RÉF. 101337

Support de gyrophare à souder

RÉF. 4114702

Support de gyrophare à souder

RÉF. 4114704

Support de gyrophare à plat

RÉF. 4114712

Support de phare

RÉF. 101313

Lampes fournies. Se monte avec les lampes réf, 4108080, 4108084.

Dimensions : Ø optique : 126 mm, largeur : 144 mm, hauteur : 148 mm, profondeur : 158 mm

Compatible avec tout type de tracteur. Homologué: EMC/ECE Reg 10

Compatible avec tout type de tracteur. Homologué: EMC/ECE Reg 10

Compatible avec tout type de tracteur. Homologué: EMC/ECE Reg 10

Pour tous types de tracteurs.

Livré sans ampoule ni faisceau. Se monte avec lampes réf. 4108113.

Dimensions : Ø 130 mm, haut. 210 mm, entraxe de fixation 110 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø ext : 96 mm, Ø glace : 85 mm, profondeur 32 mm

Support (connexion) de gyrophare universel à souder.

Convient pour tout type de tracteur.

Vendu avec son capuchon d’étanchéité.

Caractéristiques : Hauteur 103 mm, diamètre : 24 mm, raccord électrique avec 2 cosses en laiton

Support (connexion) de gyrophare universel à visser.

Convient pour tout type de tracteur.

Vendu avec son capuchon d’étanchéité.

Caractéristiques : Hauteur 105 mm, diamètre : 24 mm, diamètre filetage : 7/8’’x200 (22,22 mm), raccord électrique avec 2 cosses en laiton

Support (connexion) de gyrophare universel, fixation à plat.

Convient pour tout type de tracteur.

Vendu avec son capuchon d’étanchéité.

Caractéristiques : Hauteur 95 mm, diamètre : 24 mm, entr’axe de fixation : 78 mm, raccord électrique avec 2 cosses en laiton

35, 35X, 37, 42, 835.

Dimensions : entraxe des trous de fixation 59 mm

DESCRIPTION

ÉCLAIRAGE

Verre de phare genre AUTEROCHE

RÉF. 210118

Verre de phare original Auteroche

RÉF. 210118A

Vis pour fixation d’optique (jeu complet pour 1 optique)

RÉF. 100110

DESCRIPTION

EMBRAYAGE

Bague d’arbre de pédale d’embrayage

RÉF. 100587

Butée d’embrayage

RÉF. 100028

Butée d’embrayage

RÉF. 100874

Disque avancement 11"

RÉF. 100039

Disque avancement 12"

RÉF. 100100

Disque avancement 11"

RÉF. 100408

Disque avancement

RÉF. 101906

DÉTAILS & COMPATIBILITÉS

Pour tous types de tracteurs.

Convient pour phares réf. 210012.

Ø du verre 118 mm, Ø du phare complet : 121,5 mm, hauteur : 23 mm

Pour tous types de tracteurs.

Convient pour phares réf. 210012.

Ø du verre 118 mm, Ø du phare complet : 123 mm, hauteur : 23 mm

130, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188.

DÉTAILS & COMPATIBILITÉS

20C, 20D, 20F, 30B, 30D, 30E, 30H, 35, 35X, 37, 40B, 40E, 42, 50, 50A, 50B, 50C, 50D, 50E, 50F, 65, 135, 140, 145, 148, 152, 165, 168, 175, 178, 185, 188, 230, 240, 250, 253, 265, 275, 283, 290, 292, 297, 298, 299, 375E, 390E, 415, 425, 435, 440, 445, 460, 465, 475, 481, 492, 835, 865, 1200, FF30GS, TE20, TEA20, TED20.

Dimensions : Ø int 25,82 mm, Ø ext 27,2 mm, ép 19,15 mm

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 230, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 350, 360, 365, 375, 390, 550, 560, 565, 575, 590, 595, 675, 690, 835, 865.

Dimensions : Ø int: 63,4 mm, Ø ext:101,92 mm, épaisseur : 21,89 mm

TEA20, TEF20, TED20, FF30GS, FF30DS.

Dimensions : Ø int 52,67 mm, Ø ext 85,95 mm, épaisseur 19,63 mm

35, 37, 42, 65, 133, 135, 140, 145, 165, 168, 175, 178, 835.

Dimensions : Ø ext: 279, 4 mm, Ø int: 23,329 mm, 10 cannelures

135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 342, 550, 565, 575, 590, 675, 690.

Dimensions : Ø ext: 305 mm, Ø int: 2329 mm, 10 cannelures

25, 30, 122, 130, 825.

Dimensions : Ø ext 280 mm, Ø int 15,519 mm, 11 cannelures

FE35, 835.

Dimensions : Ø ext : 280 mm, Ø int : 2329 mm, 10 cannelures

Recevez vos pièces plus rapidement en commandant en ligne sur www.laboutiquedutracteur.com

DESCRIPTION

EMBRAYAGE

Disque embrayage

RÉF. 100872

Disque embrayage 9"

RÉF. 100873

Disque de prise de force 9"

RÉF. 100027

Disque de prise de force 9"

RÉF. 101593

Disque de prise de force 10" grosses cannelures

RÉF. 100129

Disque de prise de force 10" petites cannelures

RÉF. 100130

Disque de friction prise de force hydraulique

RÉF. 101266

Doigts d’embrayage 9/11"

RÉF. 101826

Ecrou de grain de butée 3/8" UNF

RÉF. 100760

FF30DS, FF30GS, TEA20, TEF20, TED20.

Dimensions : Ø ext: 250 mm, Ø int: 2935 mm, 10 cannelures

FF30DS, FF30GS, TEA20, TEF20, TED20, TO20.

Dimensions : Ø ext 229 mm, Ø int 29 - 35 mm, 10 cannelures

35, 35X, 37, 42, 65, 135, 140, 145, 155, 165, 168, 175, 178, 835, 865.

Dimensions : Ø ext 230 mm, Ø int: 39 - 45 mm, 10 cannelures

25, 30, 130, 825.

Dimensions : Ø ext: 230 mm, Ø int 29 - 32 mm, 19 cannelures

135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 230, 240, 250.

Dimensions : Ø ext 250 mm, Ø int 38 - 45 mm, 10 cannelures

135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 230, 231, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 342, 350, 352, 355, 360, 362, 365, 375, 390, 550, 560, 565, 575, 590, 675, 690.

Dimensions : Ø ext : 250 mm, Ø int : 3841 mm, 25 cannelures

35, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 235, 240, 250, 253, 260, 263, 265, 275, 285, 290, 298, 340, 350, 355, 360, 362, 365, 372, 375, 382, 390, 396, 398, 399, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1004, 1200, 1250, 2620, 2625, 2640, 2645, 2680, 2685, 2720, 2725.

Dimensions : Ø ext: 128 mm, Ø int. 88-94 mm, ép. 2,45 mm, 57 cannelures

35, 35X, 65, 133, 135, 145, 165, 175, 178, 765, 835.

Ce kit contient : les axes, les ressorts et les vis de réglages.

35, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 165, 175, 178, 188, 230, 240, 253, 263, 265, 275, 285, 290, 340, 352, 355, 365, 375, 390, 398, 3050, 3060, 3065, 3070, 3075, 4225, 4235, 4240, 4245, 4255, 6110, 6120, 6130, 6140, 6150, 6265.

Dimensions : Ø 3/8" UNF (9,5 mm)

EMBRAYAGE

Grain de butée (long. 20,5 mm)

RÉF. 100556

Grain de butée (long. 23,5 mm)

RÉF. 100557

Kit d’embrayage complet

RÉF. 101210

Kit d’embrayage complet

RÉF. 101780

Kit d’embrayage complet

RÉF. 101932

Kit embrayage complet

RÉF. 102040

Mécanisme embrayage 12" simple disque

RÉF. 100545

35, 37, 42, 65, 133, 134, 135, 145, 148, 152, 154, 158, 164, 165, 168, 174, 184, 185, 188, 230, 240, 245, 250, 253, 255, 260, 261, 265, 275, 283, 285, 290, 340, 342, 350, 352, 355, 360, 362, 365, 372, 375, 382, 390, 396, 415, 425, 435, 440, 445, 550, 560, 565, 575, 590, 592, 595, 835, 865, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø filetage 3/8" (9,53 mm)

35, 35X, 37, 42, 133, 135, 140, 145, 835.

Contenu du kit :

• Mécanisme d’embrayage organique fixe 3 doigts, 6 ressorts

• Disque de prise de force (monté), réf. 100027

Ø extérieur : 230 mm, Ø intérieur : 39-45 mm, 10 cannelures

• Disque d’avancement, réf. 100039 Ø extérieur : 280 mm, Ø intérieur : 29-23 mm, 10 cannelures

• Butée d’embrayage, réf. 100028 Ø extérieur : 101,92 mm, Ø intérieur : 63,4 mm, épaisseur : 21,89 mm

• Roulement pilote, réf. 100045 Ø extérieur : 40 mm, Ø intérieur : 17 mm, épaisseur : 12 mm

155, 158, 165, 165MKIII, 168, 175, 178, 185, 188.

Dimensions :

• Mécanisme : Ø : 250-300 mm, 10 cannelures, 12 ressorts, 3 doigts, commande combinée

• Disque d’avancement : Ø : 300 mm, 10 cannelures

• Butée : Ø ext : 100,2 mm, Ø int : 63,4 mm, ép. : 21,89 mm

• Roulement pilote : Ø ext : 40 mm, Ø int : 17 mm, ép. : 12 mm

25, 122, 130, 825.

Dimensions :

• Disque d’avancement : Ø ext. : 280 mm, Ø int. : 15,5 - 19 mm, 11 dents

• Disque de prise de force : Ø ext. : 228 mm, Ø int. : 29 - 32 mm, 19 dents

• Butée d’embrayage : Ø ext. : 100,2 mm, Ø int. : 63,4 mm, ép. : 21,89 mm

• Roulement : Ø ext. : 35 mm, Ø int. : 15 mm, ép. : 11 mm

133, 135, 135MKIII, 135V, 140 (chassis n° 382043), 145, 145MKIII, 145S, 145V, 148 (chassis n° C190071), 148MKIII, 152 (chassis n° C247093), 152F, 152MKIII, 152S, 152V, 155, 158, 230, 231, 235, 240, 245, 250, 255, 261, 340, 342, 350, 550, 20B, 20D, 20F, 30E.

Ce kit se compose des pièces suivantes : Mécanisme d'embrayage : 3599463M92

Disque de prise de force : 250 mm, 10 cannelures 38 x 41 mm, 6 ressorts

Disque d'avancement : 1680870M91

Disque d'avancement : 300 mm, 10 cannelures 23 x 29 mm

Butée de débrayage : 1861240M1

Butée 133,35 x 158,75 x 12,63 mm

Roulement pilote : 73326407

185, 188, 285, 290, 342, 352, 390, 590, 690, 4215, 4315, 4320.

Dimensions : Ø 300 mm

Les pièces où gure le logo sont livrées obligatoirement par messagerie, les frais de port forfaitaires s’élèvent à 30€

100046

DESCRIPTION

EMBRAYAGE

Mécanisme d’embrayage

RÉF. 100026

Mécanisme d’embrayage

RÉF. 101665

Mécanisme d’embrayage simple avec bague d’appui de butée

RÉF. 102015

Plateau de pression 11"

RÉF. 100645

Plateau de friction

RÉF. 101251

Ressort de mécanisme d’embrayage

RÉF. 101273

Roulement pilote

RÉF. 100045

Roulement 6206 LLUC3

RÉF. 606206

Roulement 6302 LLUC3

RÉF. 606302

Vis de fixation mécanisme d’embrayage sur le volant moteur (l’unité)

RÉF. 101769

35, 35X, 37, 135, 835.

Dimensions : Ø 230 / 280 mm, 3 doigts et 10 cannelures, 2 rondelles ressorts

TEA20, TED20, FF30GS, TEC20, FE30, TE20.

Dimensions : Ø extérieur : 230 mm

TEF20.

2 ressorts - Ø 250 mm.

35, 35X, 65, 133, 135, 140, 175, 178, 835, 865.

Dimensions : Ø ext 279,4 mm, Ø int. 155 mm

35, 65, 130, 133, 135, 140, 145, 165, 175, 178, 765, 835, 865.

35, 35X, 65, 122, 130, 133, 135, 140, 145, 148, 150, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 231, 235, 240, 245, 250, 253, 255, 260, 261, 263, 265, 275, 285, 342, 352, 362, 365, 372, 375, 382, 390, 396, 398, 399, 410, 420, 550, 560, 565, 575, 590, 675, 690, 835, 865, 4215, 4220, 4225, 4235, 4240, 4315, 4320, 4335.

Dimensions : Ø ext 21,50 mm, Ø int 13,75 mm, hauteur : 55 mm

35, 35X, 37, 42, 65, 130, 133, 135, 140, 145, 148, 152, 154, 158, 164TF, 165, 174C, 175, 178, 184F, 185, 188, 194C, 835, 865.

Dimensions : Ø int 17 mm, Ø ext 40 mm, épaisseur 12 mm

Roulement 6206 LLUC3 pour tout type de tracteur.

Roulement vendu à l'unité.

Ø extérieur : 62 mm, Ø intérieur : 30 mm, épaisseur : 16 mm

Roulement 6302 LLUC3 pour tout type de tracteur.

Roulement vendu à l'unité.

Ø extérieur : 42 mm, Ø intérieur : 15 mm, épaisseur : 13 mm

35, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 835, 865, TE20, TEA20, TED20, TEF20, FF30GS, FF30DS.

Vendue à l’unité, 6 vis nécessaires par tracteur.

Dimensions : 5/16" UNC x 38 mm, filet partiel

FILTRATION

Bol de préfiltre moteurs Perkins A4.212, A4.236, A4.248, AD3.152

RÉF. 100397

Bol de préfiltre

RÉF. 100708

Bol de préfiltre en plastique

RÉF. 101407

Elément filtrant de filtre à air

Equivalent 1850830M1

RÉF. 100396

Filtre à air à bain d’huile

RÉF. 101947

Élément filtrant pour filtre à bain d’huile

RÉF. 101758

Filtre à air

Equivalent UFI 27.019.00

RÉF. 443002

Filtre à air

Equivalent UFI 27.764.00

RÉF. 443018

Filtre à air

Equivalent UFI .919.00

RÉF. 443026

Filtre à air

Equivalent UFI 27.934.00

RÉF. 443031

133, 134, 135, 140, 145, 148, 152, 154, 158, 164, 165, 168, 174, 184, 185, 188, 194, 240, 243, 250, 253, 254, 255, 260, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 294, 333, 334, 353, 363, 364, 373, 374, 377, 383, 384, 387, 393, 394, 397, 1007, 1014, 1024, 1080, 1085, 1114, 1130, 1134, 1200, 1250, 2205, 2210, 2220, 2230, 3210, 3220, 3225, 3235.

Dimensions : Ø int: 85-140 mm, Ø ext. haut: 180 mm, Ø embase: 155 mm, hauteur 100 mm.

1080, 2640, 2645, 2680, 2685, 2720, 2725..

Ø intérieur haut : 145 mm

Ø extérieur bol : 260 mm

Ø intérieur bas : 220 mm

Ø extérieur bas : 250 mm

Hauteur totale : 90 mm

133, 135, 140, 145, 148, 155, 158, 165, 175.

Ø  intérieur haut : 98 mm

Ø  extérieur bol : 170 mm

Ø  intérieur bas : 145 mm

Ø  extérieur bas : 160 mm

Hauteur totale : 90 mm

35, 135, 240, 250, 550, 835. Pour filtre à bain d’huile (anglais).

Dimensions : Ø ext: 150 mm, Ø int: 53 mm

65, 65MKII, 165, 165MKIII, 168, 168F, 168S, 175, 178, 185, 188.

Ø extérieur : 165-182 mm, Ø intérieur : 65 mm, hauteur : 55 mm

35X, 40B, 130, 140, 145, 148, 152, 230, 231, 240, 250, 253.

Longueur 305 mm, Ø extérieur : 130 mm Ø intérieur de l’entrée et de la sortie : 48,3 mm

1080.

Dimensions : Ø ext: 85 mm, Ø int1: 62 mm, Øint2: 9,5 mm, hauteur 289 mm

25, 30, 40B, 50, 133, 135, 148, 150, 152, 155, 158, 165, 168, 175, 177, 178, 180, 185, 188, 825, 1080, 2200, 2500, 3165, 3303.

Dimensions : Ø ext 114 mm, Ø int 56 mm, hauteur 273 mm

133, 135, 152, 155.

Dimensions : Ø ext 1: 103 mm, Ø ext 2 : 128 mm, Ø int 1: 63 mm, Ø int 2: 19 mm, hauteur 240 mm

135, 140, 145, 148, 152, 155, 158.

Dimensions : Ø ext: 113,5 /128 mm, Ø int: 57 mm, hauteur : 278 mm

DESCRIPTION

FILTRATION

Filtre à air interne

Equivalent 314787R1

RÉF. 443054

Filtre à carburant

Equivalent UFI 24.360.00

RÉF. 442016

Filtre à carburant

modèle pompe rotative

Equivalent UFI 24.362.00

RÉF. 442019

Filtre à carburant

Equivalent UFI 26.602.00

RÉF. 442022

Filtre à carburant

Equivalent UFI 26.609.00

RÉF. 442024

Filtre à carburant complet

RÉF. 100942

Filtre à carburant universel

RÉF. 442082

Filtre à carburant universel

RÉF. 442083

Filtre à huile à visser

Equivalent UFI 23.102.02

RÉF. 441008

Filtre à huile

Equivalent UFI 23.138.00

RÉF. 441022

265, 270, 275, 285, 290.

Dimensions : Ø ext 69 mm, Ø int 55-17 mm, haut. 324 mm

37, 42, 65MKII, 135, 140, 145, 148, 152, 155, 158, 165, 175, 178, 188, 235, 240, 260.

Dimensions : Ø ext 84 mm, Ø int 19,2 mm, hauteur 71,5 mm

35, 65, 122, 130, 825, 835 avec 1 seul filtre.

Dimensions : Ø ext. 84 mm, Ø int. : 19 mm et 16,5 mm, hauteur : 72 mm

35, 37, 42, 50, 65, 65MKII, 130, 165, 835, 2200, 4000, FF30DS, TEA20, TE20, TEF20, TO20 avec 2 filtres par tracteur.

Dimensions : Ø ext 71 mm, Ø int 33,5 mm, haut. totale 84,8 mm, haut. sans joints : 82,5 mm

PONY Diesel 820D, 821D.

Dimensions : Ø ext 62 mm, Ø int 13,2 mm, hauteur 113 mm

133, 135, 140,145, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 185, 188, 230, 231, 240, 240S, 243, 250, 275, 290, 4225, 4235, 4240, 4245, 4255, 4265, 4325, 4335, 4345, 4365, 6235, 6245, 6255, 6265.

Dimensions : Ø ext 86 mm, hauteur: 71 mm, filetage 1/2" UNF (12,7 mm), entraxe 52 mm

Pour tout type de tracteur à essence.

À associer à du tuyau à carburant réf. 472083A (p. 437).

Dimensions : Ø 8,5 mm

Pour tout type de tracteur à essence.

À associer à du tuyau à carburant réf. 472083D (p. 437).

Dimensions : Ø 10 mm

50, 165, 168, 174, 180, 185, 188, 194, 194C, 234C, 260, 265, 274, 275, 284, 285, 290, 294, 373, 375, 384, 390, 393, 394, 394S, 398, 595, 675, 690, 698, 1080, 1085, 1100, 1130, 1135, 2675, 2680, 2685, 2705, 2720, 3630, 3635, 3645, 3650, 4215, 4220, 4225, 4240, 4315, 4320, 6110, 6120, 8925, 8926, 8937 avec moteurs Perkins A4.236, A4.248, AD4.203, AD4.248.

Dimensions : Ø ext 96 mm, Ø int 62 - 72 mm, hauteur 145,5 mm, filetage 19,01 mm

25, 30, 50, 133, 134, 134V, 135, 140, 148, 150, 152, 154, 154S, 155, 158, 164, 164TS, 164TV, 230, 235, 240, 244, 245, 250, 254, 254C, 254S, 255, 264, 340, 350, 353, 355, 360, 2200, 2500, 3165, 3303, 4000 avec moteurs Perkins A3.152, AD3.152, AD4.203.

Dimensions : Ø ext 76 mm, Ø int 61 - 71 mm, hauteur. 149 mm, filetage 19,01 mm

FILTRATION

Filtre à huile

Equivalent UFI 25.402.01

RÉF. 441031

Filtre à huile

Equivalent UFI 25.407.01

RÉF. 441034

Filtre à huile

Equivalent UFI UFI 25.408.00

RÉF. 441035

Filtre à huile 2545000

RÉF. 441040

Filtre à huile

Équivalents UFI 25.457.00, 20.012.00, 20.012.00

RÉF. 441045

Filtre à huile

Équivalent UFI 25.480.00

RÉF. 441110

Filtre à huile

RÉF. 444016

Filtre de circuit hydraulique

RÉF. 100377

Filtre hydraulique

RÉF. 444008

Filtre hydraulique

RÉF. 444005

Filtre hydraulique

RÉF. 444009

25, 30, 35, 35X, 37, 42, 65, 65MKII, 120, 122, 130, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 158, 165, 825, 835, 2200, 2205, 2500, 3165, 3303, 7000 avec moteurs Perkins.

Dimensions : Ø ext 71 mm, Ø int 21 mm, hauteur 115 mm

50, 50B, 130, 133, 152, 155, 165, 168, 177, 178, 180, 185, 188, 1080, 1085, 3165, 3303, 3306, 3366, FF30GS, TEA20, TED20.

Dimensions : Ø ext 69 mm, Ø int 33,5 mm, hauteur 155 mm

35, 150, 152, 155, 165, 835, TEF20, FF30DS avec moteur Standard 23C.

Dimensions : Ø ext 69,5 mm, Ø int 33,6 mm, hauteur 142 mm

Pour moteurs Perkins P4 et P6.

Compatibilités moteur :

• Moteur Perkins P4 de 1956 à 1961

• Moteur Perkins P6 de 1954 à 1962 Tableau des caractéristiques

Ø extérieur Ø intérieur – hauteur = 85 x 42 x 104

101 JUNIOR, 102 JUNIOR, 135, 150, 165, 2500, FF30DS, FF30GS, PONY 812 (moteur SIMCA Flash ou Rush), TE20, TEA20, TED20, TEF20, TO20.

Dimensions : Ø ext 98 mm, Ø int 14 mm, hauteur 111 mm

PONY essence moteur Peugeot 203.

Dimensions : Ø ext 66,5 mm, Ø int 8,57,5 mm, hauteur 130 mm

1210, 1220,1230.

Ø 69 mm, Filet 3/4"-16UNF, Hauteur 73 mm.

135, 140, 145, 148, 168, 175, 178, 185, 188.

Dimensions : Ø ext 80,2 mm, Ø int 44,10 mm (crépine)

25, 122, 130, 825. Se place sous le siège.

Dimensions : Ø ext 57 mm, Ø int 17 - 22 mm, hauteur 101 mm

595, 2620, 2625, 2640, 2680, 2645, 2685, 2720.

Dimensions : Ø ext 115 mm, Ø int 45 mm, hauteur 185 mm

133, 135, 148, 152, 155, 158, 165, 175, 178, 185, 188, 250, 550, 560, 565, 575, 590, 592, 595, 1080, 1200, 1250.

Dimensions : Ø ext 71 mm, Ø int 33 mm, hauteur 153 mm

DESCRIPTION

FILTRATION

Filtre hydraulique

RÉF. 444012

Filtre relevage 8002900

RÉF. 441057

Tête de filtre LUCAS

RÉF. 100699

Tête de filtre à visser

RÉF. 101341

Tête de filtre à huile à visser

RÉF. 101856

DESCRIPTION

FREINAGE

Bague étanchéité flasque freins

RÉF. 100042

Bague de pédale de freins

RÉF. 100373

Bague d’axe de freins 180801M1

RÉF. 100582

Bille de freins 16779X

RÉF. 100355

50B, 50D, 50E, 50EX, 50H, 50HX, 60H.

Dimensions : Ø ext 127 mm, Ø int 86 mm, hauteur 230 mm

3050, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3095, 3115, 3120, 3125 Ø extérieur Ø intérieur – hauteur = 129 x 96,5106,5 (joint) x 177 filetage M42 x 2

35X, 37, 42, 65, 135, 140, 145, 152, 155, 165, 188, 230, 233, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 550, 560, 575, 590, 595, 835, 865, 1080, FF30DS, FF30GS, TEA20, TED20, TEF20. Se monte avec le filtre 442016.

Dimensions : Ø filetage 1/2" UNF (12,7 mm)

135, 140, 145, 148, 152, 155, 158, 165, 168, 168F, 168S, 174, 175, 184, 185, 188, 194, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 367, 373, 374, 375, 376, 377, 382, 383, 384, 387, 390, 393, 394, 396, 397, 565, 575, 590, 675, 690. Se monte avec le filtre 441022.

Dimensions : 2 trous, Ø 13 mm, entraxe 66 mm

35X, 37, 42, 50, 50B, 133, 134, 135, 145, 148, 152, 154, 155, 158, 165, 230, 233, 234C, 235, 240, 244, 245, 250, 253, 254C, 255, 260, 333, 334, 340, 342, 353, 354, 356CF, 550, 560, 2205.

Dimensions : filetage 3/4" UNF, Entraxe de fixation : 41 mm

DÉTAILS & COMPATIBILITÉS

35, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 835, 865, 1080, 1085, 1200, 1250.

Dimensions : Ø int 54 mm, Ø ext 81 mm, épaisseur 21 mm

35, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188, 230, 235, 240, 243, 245, 250, 253, 255, 260, 263, 275, 285, 290, 298, 375, 390, 765, 835, 865.

Dimensions : Ø ext : 38 mm, Ø int. : 35 mm, hauteur : 44,4 mm

35, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 185, 188, 230, 235, 240, 243, 250, 253, 254, 255, 260, 263, 265, 273, 275, 285, 290, 298, 340, 350, 360, 375, 390, 835, 1080, 1085, 1200, 1250, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø int 35 mm, Ø ext 38 mm, hauteur : 36,5 mm

65, 133, 135, 140, 145, 148, 152, 158, 165, 168, 175, 178, 240, 250, 253, 255, 260, 265, 275, 283, 285, 290, 298, 340, 342, 350, 352, 355, 360, 362, 372, 375, 382, 390, 398, 399, 560, 565, 575, 590, 592, 595, 650, 660, 675, 680, 690, 698, 699, 1004, 1200, 1250.

Dimensions : Ø 21,92 mm (7/8")

DESCRIPTION

FREINAGE

Cache poussière tirant de freins

RÉF. 100073

Disque de freins 7" (178 mm)

RÉF. 100040

Disque de freins 9" (225 mm)

RÉF. 100323

Garnitures de freins à tambour

RÉF. 100029

Garnitures de freins avec rivets

(jeu de 4 pour 1 côté)

RÉF. 100273

Jeu de mâchoire de frein

RÉF. 102038

Joint de tirant de freins

RÉF. 100383

Joint de flasque de freins

RÉF. 110226

Kit de maintien de machoire de freins (jeu complet pour 2 machoires)

RÉF. 100687

42, 65, 145, 152, 155, 158, 165, 168,175, 178, 865.

Dimensions : Ø ext 55 mm, Ø int 10 - 28 mm, hauteur : 40 mm

42, 65, 152, 155, 158, 165, 165MKII, 165MKIII, 175, 178, 865 (1ers montage).

Dimensions : Ø ext 178 mm, Ø int 54,559 mm, 27 cannelures

165, 168, 175, 178, 180, 595, 1080, 1085, 1200.

Dimensions : Ø ext 220 mm, Ø int 54,759,4 mm, 27 cannelures

35, 37, 135, 140, 145, 152, 155, 158, 165, 168, 175, 178, 230, 235, 240, 245, 260, 265, 275, 340, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø ext 355 mm, Ø int 50,5 mm, épaisseur 6,5 mm

42, 65, 133, 135, 140, 145, 148, 152, 154, 155, 165, 165MKIII, 174, 175, 178, 184, 234, 254, 274, 294, 865.

Dimensions : Ø ext 180 mm, Ø int 100 mm, épaisseur 5 mm

La paire pour un côté du tracteur.

Caractéristiques techniques de la mâchoire et de la garniture : Filetage 3/4 ‘’, Longueur de la vis 51 mm, Hauteur de la garniture : 24 mm, Largeur de la garniture : 26 mm, Longueur de la garniture : 110 mm au plus long.

Caractéristiques techniques de la poulie : Largueur totale : 42,9 mm, 24 cannelures, Profondeur de la gorge : 34,5 mm - Ø intérieur: 40,8 mm et 36,4 mmØ extérieur : 124,3 mm.

MF825, MF130 vigneron.

133, 134, 135, 145, 148, 152, 154, 158, 164, 165, 168, 174, 184, 185, 188, 194, 233, 240, 243, 250, 253, 254, 255, 260, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 294, 333, 353, 363, 364, 373, 374, 377, 383, 384, 387, 393, 394, 397, 1007, 1014, 1024, 1080, 1085, 1114, 1130, 1134, 1200, 1250, 2205, 2210, 2220, 2230, 3210, 3220, 3225, 3235.

Dimensions : Ø ext 63,24 mm, Ø int 12,60 mm, hauteur 45 mm

TE20, TED20, TEF20, TEA20, FF30DS, FF30GS.

Dimensions : Ø ext 155 mm, Ø int 111 mm

35, 65, 133, 135, 140, 148, 152, 155, 158, 165, 168, 175, 188, 230, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 550, 560, 575, 590, 595, 765, 835, 1080, FF30DS, FF30GS, TED20, TEA20, TEF20.

Se monte avec le mécanisme réf. 101364.

DESCRIPTION DÉTAILS & COMPATIBILITÉS

FREINAGE

Mâchoire de freins

RÉF. 110211

Mécanisme de freins

RÉF. 100222

Mécanisme de freins complet plateau de frein prémonté

RÉF. 101364

Pignon de réglage de freins pour 101364

RÉF. 100686

Plaquettes de freins (lot de 4)

RÉF. 100221

Ressort mécanisme de freins 9"

RÉF. 100340

Ressort de mécanisme de freins (l’unité)

RÉF. 101365

Ressort de mécanisme de freins

RÉF. 101366

35, 65, 133, 135, 140, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 550, 560, 575, 590, 595, 835, 1080, FF30GS, FF30DS, TEA20, TEF20, TED20, TE20

Se monte avec le mécanisme réf. 101364.

Dimensions : long. 350 mm, larg. 50 mm

65, 133, 135, 140, 145, 152, 155, 165, 175, 178, 765, 865, 1080, 1104.

Dimensions : Ø 178 mm

35, 37, 42, 65, 133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188, 230, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 340, 550, 560, 575, 590, 595, 835, 865, 1080, FF30GS, FF30DS, TE20, TEA20, TEF20, TED20.

35, 35x, 37, 4265, 133, 135, 140, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 550, 560, 575, 590, 595, 765, 835, 865, 1080, FF30GS, FF30DS, TEA20, TEF20, TED20.

122, 130.

Clips non fournis.

Attention ! Ne se monte pas sur les tracteurs vignerons.

Dimensions : longueur : 86,5 mm, largeur : 35,5 mm, entraxe de fixation : 30 mm, Ø tiges de fixation : 6,40-8,0 mm

35X, 122, 130, 133, 134, 135, 140, 145, 148, 150, 152, 154, 155, 158, 164, 164TS, 164TV, 164TF, 165, 168, 174, 175, 178, 184, 185, 188, 194, 230, 231, 233, 234, 235, 240, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 264T, 264TS, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 298, 333, 334, 340, 342, 350, 352, 353, 354, 355, 356, 360, 362, 363, 364, 365, 366, 367, 372, 373, 374, 375, 376, 377, 382, 383, 384, 387, 390, 393, 394, 396, 397, 398, 399, 440, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1024, 1080, 1085, 1114, 1134, 1200, 1250.

Dimensions : Ø extérieur : 20,45 mm, longueur : 29,35 mm

35, 37, 42, 65, 133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188, 230, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 340, 550, 560, 575, 590, 595, 835, 1080, FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

Pour mécanisme réf. 101364, 2 par mécanisme.

Dimensions : long. : 102 mm, Ø ext. : 16 mm

35, 35X, 37, 42, 65, 133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188, 230, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 340, 550, 560, 575, 590, 595, 1080, FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

Pour mécanisme réf. 101364, 1 par mécanisme.

Dimensions : long 140 mm, Ø ext 16 mm, ép. du fil : 3 mm

DESCRIPTION

FREINAGE

Ressort de pédale de freins

RÉF. 101217

Tringle de frein

RÉF. 102026

Vis de tambour de freins

RÉF. 101515

DESCRIPTION

HUILES

Huile boite et pont Hypoid, 80W90, bidon de 5L

RÉF. 452005

Huile hydraulique HV46, bidon de 5L

RÉF. 453005

Huile moteur 15W40, aux agents de synthèse, bidon de 5L

RÉF. 451005

Huile moteur monograde SAE30, bidon de 5L

RÉF. 451305

Huile multifonctionnelle 15W40, bidon de 5L

RÉF. 454005

Huile de transmission à vis à base végétale de ricin, bidon de 2L

RÉF. 452029

Huile transmission, 85W140, bidon de 5L

RÉF. 452028

DÉTAILS & COMPATIBILITÉS

35, 35X, 135, 148, 158, 165, 175, 178, 765, 835, 865, FE35.

30, 31, 40, 50, 65, 135, 145, 150, 152, 155, 158, 165, 175, 178, 765, 865.

35, 35X, 37, 42, 135, 148, 230, 240, 340, 550, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø 1/2" (12,7 mm), longueur 1" (25,4 mm)

DÉTAILS & COMPATIBILITÉS

Pour tous types de tracteurs anciens.

Pour tous types de tracteurs anciens.

Pour tous types de tracteurs anciens.

Pour tous types de tracteurs anciens.

Pour tous types de tracteurs anciens.

Pour tous types de tracteurs anciens.

Pour tous types de tracteurs anciens. Pour transmission tracteurs soumise à des conditions d’utilisation sévères.

DESCRIPTION

HUILES

Kit entretien série 100

RÉF. KITMF135

Kit entretien 35, 835

RÉF. KITMF35

Kit entretien Ferguson essence

RÉF. KITTEA20

Kit entretien Ferguson diesel

RÉF. KITTEF20

DESCRIPTION

DÉTAILS & COMPATIBILITÉS

120, 130, 135, 140, 145, 148, 152 avec moteur Perkins 3 cylindres.

Contenu du kit : 2 filtres à carburant, 1 filtre à huile, joint de bouchon de vidange 3/4" (19,05 mm) et 10L d’huile moteur Minerva (2 bidons de 5L chacun)

35, 835 avec moteur 23C 4 cylindres.

Contenu du kit : 2 filtres à carburant réf. 2660200, 1 filtre à huile réf. 2540800, joint de bouchon de vidange 3/4" (19,05 mm) et 10L d’huile moteur Minerva (2 bidons de 5L chacun).

TEA20, TED20, FF30GS avec moteur Standard.

Contenu du kit : 1 filtre huile, le joint de bouchon de vidange 3/4" (19,05 mm) et 10L d’huile moteur Minerva (2 bidons de 5L chacun)

TEF20, FF30DS avec moteur 20C, 4 cylindres.

Contenu du kit : 2 filtres à carburant réf. 2660200, 1 filtre à huile réf. 2540800, le joint de bouchon de vidange 3/4" (19,05 mm) et 10L d’huile moteur Minerva (2 bidons de 5L chacun)

DÉTAILS & COMPATIBILITÉS

HYDRAULIQUES

Crépine de relevage (hydraulique)

RÉF. 100319

Crépine de relevage (hydraulique)

RÉF. 444011

Joint papier téton de pompe

RÉF. 100169

Joint de pompe hydraulique

RÉF. 110178

Joint torique / tube plongeur

RÉF. 100298

Joints toriques de relevage hydraulique (lot de 10)

RÉF. 101888

35, 65, 135, 140, 145, 165, 175, 835, 865.

Dimensions : haut. : 93 mm, Ø ext 63 mm, Ø int 48 mm

122, 130, 825.

Dimensions : Ø ext. : 28 mm, Ø int. : 18 mm, haut. : 263 mm

35, 35X, 37, 42, 65, 135, 140, 165, 168, 175, 178, 185, 188, 765, 835, 865.

Dimensions : 2 trous de fixation, entraxe 31 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

35, 35X, 37, 42, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 235, 240, 245, 250, 253, 255, 260, 263, 265, 275, 285, 290, 298, 340, 350, 355, 360, 365, 375, 390, 398, 399, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 835, 865, 1004, 1080, 1085, 1200, 1250.

Dimensions : Ø 9,5 mm, épaisseur 1,6 mm

30, 40B, 50, 50 industriel, 50B, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 265, 273, 285, 290, 340, 342, 350, 352, 355, 360, 362, 365, 375, 382, 390, 398, 399, 565, 575, 590, 595, 675, 690, 698T, 699, 1080, 1200.

Dimensions : Ø intérieur : 11 mm, Ø extérieur : 16 mm, épaisseur : 2,62 mm

Kit cylindre de relevage

RÉF. 101928

Kit réparation pompe hydraulique MK I

RÉF. 101239

Kit réparation pompe hydraulique

RÉF. 101245

Kit réparation pompe hydraulique MK III

RÉF. 101262

Kit réparation pompe hydraulique

RÉF. 101263

Pompe hydraulique

RÉF. 101829

Piston de pompe hydraulique

RÉF. 100059

Piston de pompe hydraulique

RÉF. 101258

Piston de relevage

RÉF. 101949

Pompe hydraulique de direction assistée

RÉF. 102047

35, 35X, 37, 42, 65, 65MKII, 765, 835, 865.

Contenu du kit : cylindre, piston et segments. Dimensions : Ø du piston : 76 mm, épaisseur des segments : 3,1 mm, Ø extérieur cylindre : 101 mm, Ø intérieur cylindre : 76 mm

135, 165, 175, 178.

122, 130, 133, 134, 135, 140, 145, 148, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188, 194, 595, 1080, 1200.

133, 135, 140, 148, 152, 158, 165, 168, 175, 178, 185, 188, 194, 230, 231, 233, 234, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 298, 333, 334, 340, 342, 350, 352, 353, 354, 355, 356, 360, 362, 364, 365, 366, 367, 372, 373, 374, 375, 376, 377, 382, 383, 384, 387, 390, 393, 394, 397, 398, 399, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1080, 1200, 1250, 4225, 4235, 4240, 4245, 4260, 4265, 4270, 4315, 4325, 4355, 4360, 4365, 4370.

35, 65, 835, 865.

35, 35X, 37, 42, 65, 65MKII, 835.

Dimensions : 10 cannelures, longueur 314 mm

35, 37, 42, 65, 765, 835, 865.

Dimensions : Ø 76 mm

35, 65, 765, 835, 865.

Dimensions : Ø 22,5 mm

Piston de relevage à 3 segments. Segments non fournis.

FF30DS, FF30GS, TEA20, TED20, TEF20.

Ø : 68,5 mm, hauteur totale : 62 mm

165, 168, 175, 175S, 178, 185, 188, 265 (4RM), 275, 285, 290, 565, 575, 590, 675, 690, 30D, 50, 50B, 50B MKII, 1004, 1004T, 270, 283, 375E, 670, 675, 690, 698T.

Entraxe de fixation : 34 x 101 mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

HYDRAULIQUES

Pompe hydraulique de relevage

RÉF. 101955

Rondelle téflon / tube plongeur

RÉF. 100299

Segment pour piston hydraulique

RÉF. 100060

Segment pour piston hydraulique

RÉF. 100212

Segment pour piston hydraulique

RÉF. 100213

Segment pour pompe hydraulique MK II et MK III

RÉF. 100333

Segments de piston de vérin de relevage (lot de 3)

RÉF. 101887

Support de pompe hydraulique (montage avec joint papier)

RÉF. 100821

Valve de contrôle

RÉF. 100171

Valve de contrôle

RÉF. 100456

50, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188.

10 cannelures, Ø axe : 33-34 mm

Ne convient pas pour les tracteurs équipés d’une prise de force latérale.

35, 35X, 37, 42, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 235, 240, 245, 250, 253, 255, 260, 263, 265, 275, 285, 290, 298, 340, 350, 355, 360, 365, 375, 382N, 390, 398, 399, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 835, 1004, 1080, 1085, 1200, 1250.

Dimensions : Ø ext 10 mm, Ø int. 7,5 mm, épaisseur 1,5 mm

35, 37, 42, 65, 835, 865.

Dimensions : Ø 76 mm

158, 168, 175, 178, 185, 188, 260, 265, 275, 285, 290, 298, 565, 575, 590, 675, 690, 698, 699, 1004, 1200, 1250.

Dimensions : Ø 85,72 mm

135, 140, 145, 148, 152, 155, 165, 230, 240, 245, 250, 550.

Dimensions : Ø 79,37 mm

122, 130, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 155, 158, 164, 164TF, 164TS, 164TV, 165, 168, 168F, 168S, 174, 174C, 178, 184, 184F, 175, 185, 188, 194, 194C, 230, 231, 233, 234, 234C, 235, 240, 240S, 243, 244, 245, 250, 254, 255, 260, 265, 274, 275, 283, 284, 285, 290, 293, 294, 298, 333, 334, 340, 342, 350, 352, 353, 353LX, 354, 354AQ, 354FP, 354FQ, 354GE, 354S, 354SQ, 354V, 354VQ, 355, 356, 356CF, 360, 362, 363, 364, 364AP, 364AQ, 364FP, 364FQ, 364GE, 364SP, 364SQ, 364V, 364VQ, 365, 365LX, 366, 366CF, 367, 372, 373, 374, 375, 376, 383, 384, 387, 390, 393, 394, 394S, 396, 397, 398, 399, 440, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1080, 1200, 1250, 4225, 4235, 4240, 4245, 4260, 4270, 4315, 4325, 4345, 4355, 4360, 4365, 4370.

Dimensions : Ø 25 mm

FF30DS, FF30GS, TE20, TEA20, TED20, TEF20, TO20.

Dimensions : Ø ext. : 62 mm, Ø int. : 61 mm, épaisseur : 3,1 mm

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 175, 178, 188, 65MKII, 835, 865.

Papier joint non fourni, réf. 472124, 472125, 472126.

37, 42, 135, 140, 145, 148, 152, 165, 165MKIII, 168, 175, 178, 835.

35, 37, 42, 65, 835, 865.

HYDRAULIQUES

Valve de contrôle pour pompe MKIII avec axe carré

RÉF. 101248

Valve de sécurité 2300/2800 PSI

RÉF. 100613

Valve de sécurité

122, 130, 133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188, 194, 230, 231, 233, 234, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 298, 333, 334, 340, 342, 350, 352, 353, 354, 355, 356, 360, 362, 363, 364, 365, 366, 367, 372, 373, 374, 375, 376, 382, 383, 384, 387, 390, 393, 394, 396, 397, 398, 399, 550, 560, 1200, 1250, 4225, 4235, 4240, 4245, 4260, 4270, 4265, 4315, 4325, 4345, 4355, 4360, 4365, 4370.

122, 130, 133, 134, 135, 140, 145, 148, 150, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188, 194, 230, 231, 233, 234, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 298, 333, 334, 340, 342, 350, 352, 353, 354, 355, 356, 360, 362, 363, 364, 365, 366, 367, 372, 373, 374, 375, 376, 377, 382, 383, 384, 387, 390, 393, 394, 396, 397, 398, 399.

RÉF. 101554 FF30DS, FF30GS, TEA20, TED20, TEF20.

Vanne hydraulique

RÉF. 100394

DESCRIPTION

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188, 194, 230, 233, 234, 235, 240, 243, 244, 245, 250, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 284, 285, 290, 293, 294, 333, 334, 350, 352, 353, 354, 355, 356, 360, 363, 364, 365, 366, 373, 374, 375, 376, 377, 382, 383, 384, 390, 393, 394, 396, 397, 398, 399, 550, 560, 565, 575, 590, 592, 595, 835, 865, TEA20, TED20, TEF20, FF30DS, FF30GS.

Vanne fixée sur le couvercle de relevage, alimente une prise hydraulique. Condamne le système de relevage, les 2 voies ne fonctionnent pas simultanément.

Attention, cette vanne ne peut alimenter directement un équipement hydraulique (chargeur frontal, fendeuse, etc), la vanne peut uniquement alimenter un distributeur hydraulique de commande et un circuit de retour.

DÉTAILS & COMPATIBILITÉS

INSTRUMENTS / ÉLECTRICITÉ

Allumeur complet adaptable type Ducellier

RÉF. 101610

Allumeur complet original Ducellier

RÉF. 101610D

Alternateur IA0095 33A avec régulateur incorporé et branchement à vis Valéo

RÉF. 230007

FF30GS, PONY 811, 812, 820 essence, TEA20, TED20.

Contient: allumeur, tête, condensateur, vis platinées, doigt d’allumeur, module à depression

FF30GS, PONY 811, 812, 820 essence, TEA20, TED20.

Contient: allumeur, tête, condensateur, vis platinées, doigt d’allumeur.

35, 35X, 37, 42, 50, 65, 130, 135, 140, 145, 148, 158, 165, 168, 175, 178, 185, 188, 194, 230, 235, 240, 245, 250, 255, 260, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 298, 365, 373, 374, 375, 377, 383, 384, 387, 390, 393, 394, 397, 398, 399, 565, 575, 590, 595, 675, 690, 698, 835, 865, 1014, 1080, 1114, 1134, 2620, 2625, 2640, 2645, 2675, 2680, 2685, 2705, 2720, 2725, 3050, 3060, 3065, 3070, 3080, 3090, 3650.

Dimensions : entraxe 160 mm, longueur 155 mm, Ø corps 115 mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

INSTRUMENTS / ÉLECTRICITÉ

Alternateur universel 12V - 34A avec régulateur incorporé

RÉF. 230016

Pour tous types de tracteurs. Remplace un grand nombre d’alternateurs 12V-34A et peut se monter à la place d’une dynamo 12V-34A.

Dimensions : Ø axe de poulie : 17 mm, 5 systèmes de fixation possibles

Alternateur 65Ah

RÉF. 230021

Ampèremètre

RÉF. 100018

Ampèremètre

RÉF. 100143

Avertisseur sonore / klaxon 12V, 112 DB universel

RÉF. 100909

Bague d’étanchéité de câble de compteur

RÉF. 100274

Bagues dynamo Lucas LRD101 (la paire)

RÉF. 230014P

Balais démarreur LUCAS LRS190 (le jeu)

RÉF. 100439

Balais dynamo Lucas LRD101 (le jeu)

RÉF. 100402

Bobine d’allumage 12 V

RÉF. 110277

Retrouvez les schémas de branchement de nos pièces électriques en libre téléchargement sur notre site internet.

1805, 1004, 1085, 1105, 1135, 1155, 1505, 230, 231, 235, 240, 243, 245, 250, 253 (Italie), 253 (UK), 255, 255 (USA), 260, 263 (UK), 263T (Italie), 265, 275, 275E (>I J32002), 285, 285 (USA), 290, 290E (>I J32002), 298, 2620, 2625, 2640, 2645, 2675, 2680, 2685, 2705, 2720, 2745, 2775, 2805, 375E (I> J32003), 390E (>I J32002), 3050, 3060, 3065, 3070, 3075, 3080, 3090, 3610, 3630, 3650, 3680, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 6110, 6120, 6130, 6140 (Moteur E025038->), 6150. 14v, 65A.

35, 35X, 37, 42, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 765, 835, 865, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø corps 40 mm

135, 140, 145, 152, 155, 158, PONY.

Dimensions : Ø corps 50 mm

Pour tous types de tracteurs.

Dimensions : Ø 90 mm

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 230, 231, 235, 240, 245, 250, 255, 260, 342, 350, 550, 560, 765, 835, 865.

Dimensions : Ø ext 35,12 mm, Ø int 20,8 mm, épaisseur 6,4 mm

35, 37, 42, 122, 130, 133, 134, 134V, 135, 140, 145, 148, 152, 154, 154F, 154S, 155, 158, 165, 168, 174, 174C, 178, 184, 184F, 194, 254, 835, FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

Dimensions : Ø int 15 mm, Ø ext 18,5 mm, hauteur 22 mm

35, 37, 42, 65, 133, 135, 140, 145, 148, 152, 165, 168, 178, 185, 188, 230, 231, 234, 240, 244, 245, 250, 253, 254, 255, 264, 265, 275, 290, 333, 334, 350, 353, 354, 355, 356, 360, 363, 364, 835, 865, 2205, 2210, 2220.

Dimensions : long. 22,6 mm, larg. 19 mm, haut. : 8 mm

35, 122, 130, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154Fn 154S, 155, 158, 164TF, 164TS, 164TV, 165, 168, 168F, 168S, 174, 174C, 175, 184, 184F, 185, 188, 184, 184C, 154, 154C, 154S, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : long. 19 mm, larg. 19 mm, haut. : 5,5 mm

PONY, TE20, TEA20, TED20, TO20, FF30GS, FF30DS, TEF20.

INSTRUMENTS / ÉLECTRICITÉ

Bobine d’allumage 6 V

RÉF. 110307

Bornier 5 plots

RÉF. 210205

Bornier 3 plots

RÉF. 210205B

Bouton poussoir universel 60A

RÉF. 101594

Bouton de contacteur de préchauffage

RÉF. 101514

Câble de compte-heures

RÉF. 100036

Câble de compte-heures

RÉF. 100093

Câble de compte-heures

RÉF. 100290

Câble de compte-heures

RÉF. 100702

Câble de compte-heures

RÉF. 100995

Centrale clignotante 12V (max. 8 lampes)

RÉF. 4114247

Centrale clignotante électronique

RÉF. 4114254

Centrale clignotante universelle 12V, 21W

RÉF. 4114256

PONY, TEA20, TED20, FF30GS, FF30DS, TEF20, TE20, TO20.

Pour tous types de tracteurs.

Pour tous types de tracteurs.

Pour tous types de tracteurs.

Dimensions : filetage 5/8" (15,8 mm), haut. : 52,3 mm, Ø bouton : 19,5 mm

TEA20, TEF20, TED20, FF30DS, FF30GS.

35, 835.

Dimensions : long. 1225 mm, Ø filetages 5/8" (15,87 mm) et 1/2" (12,7 mm)

37, 42, 135, 140, 145, 148, 152.

Dimensions : long. 560 mm, Ø filetages 7/8" (22,23 mm) et 5/8" (15,87 mm)

145, 158, 165, 175, 178, 185, 188, 240, 253, 261, 265, 275, 290, 565, 575, 590.

Dimensions : long. 1355 mm, Ø filetages 5/8" (15,87 mm) et 1/2" (12,7 mm)

65, 765, 865, 155, 158.

Dimensions : long. 690 mm, Ø filetages 7/8" (22,2 mm) et 5/8" (15,9 mm)

25, 30, 130, 825.

Dimensions : long. 975 mm, Ø filetages 5/8" (15,87 mm) et 7/8" (22,22 mm)

Pour tous types de tracteurs.

X = + Batterie, L = Commutateur, P = Voyant.

Pour tous types de tracteurs.

R = Voyant véhicule, C = Commutateur + = Batterie, - = Masse

Pour tous types de tracteurs.

49 = Batterie, 31 = Masse, 49a = Commutateur, C2 = Lampe remorque

DESCRIPTION DÉTAILS & COMPATIBILITÉS

INSTRUMENTS / ÉLECTRICITÉ

Commutateur éclairage et de klaxon

RÉF. 100133

Compte-heures

RÉF. 100062

Compte-heures

RÉF. 100092

Compte-heures

RÉF. 100977

Condensateur d’allumage

RÉF. 100365

Condensateur d’allumage

RÉF. 100447

Clé de contact genre LUCAS

RÉF. 100134

Contacteur à clé 2 positions (préchauffage + démarrage)

RÉF. 100020

Contacteur à clé 3 positions (contact + préchauffage + démarrage)

RÉF. 100348

Contacteur de démarrage à clé

RÉF. 210143

Contacteur de clignotant universel avec centrale incorporée

RÉF. 101467

35, 37, 42, 65, 65MKII, 130, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 298, 550, 560, 565, 575, 590, 592, 595, 825, 835, 865.

Dimensions : 8 broches, Ø bouton 62 mm, Ø filetage 11,6 mm

35, 835.

Dimensions : Ø corps 84 mm, Ø filetage 5/8" (15,75 mm)

37, 42, 135, 140, 145, 148, 152.

Dimensions : Ø corps 84 mm

155, 158, 165, 168, 185, 188.

Dimensions : Ø corps 85 mm, filetage 5/8" (15,87 mm)

TEA20, TED20, FF30GS.

PONY, TEA20, TED20, FF30GS avec montage SEV.

35, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188, 230, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 350, 355, 360, 365, 375, 390, 550, 560, 565, 575, 590, 595, 835, 865.

35, 37, 42, 65, 135, 140, 148, 165, 175, 178, 185, 188, 835, 865, pour tracteur avec dynamo.

Dimensions : Ø de fixation : 16 mm, Ø corps : 47 mm, hauteur : 63,5 mm

122, 130, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 174, 175, 178, 184, 185, 188, 194,230, 234, 235, 240, 245, 250, 254, 255, 260, 265, 274, 275, 284, 290, 294, 334, 340, 342, 350, 352, 353, 354, 356, 360, 362, 363, 364, 365, 367, 373, 374, 375, 376, 383, 384, 390, 393, 394, 396, 397, 398, 399, 550, 560, 565, 575, 590, 592, 595, 6110, 6120, 6130, 6140, 6150, 6160, 6170, 6180, 6190, 6235, 6245, 6255, 6260, 6265, 6270, 6280, 6290, 8110, 8120, 8130, 8140, 8150, 8160, 8170, 8180, 8210, 8220, 8240, 8250, 8260, 8270 pour tracteur avec alternateur.

Dimensions : Ø corps 53,3 mm, hauteur total (avec clé) : 88,5 mm

101 JUNIOR, 102 JUNIOR, PONY, TO20, TEA20, TED20, FF30GS.

Livré avec faisceau.

Dimensions : Ø filet 17,52 mm, 1 position

Pour tous types de tracteurs.

Dimensions : Ø nécessaire au montage 21 mm

Attention ! Le contacteur fonctionne seulement si les 4 lampes 21W sont connectées.

Ne fonctionne pas avec les tracteurs ayant le + à la masse.

INSTRUMENTS / ÉLECTRICITÉ

Contacteur de démarrage

RÉF. 100744

Contacteur de démarrage

RÉF. 100401

Coupe circuit de batterie universel 24V, 100A jusqu’à 500A

RÉF. 210013

Coupe circuit de batterie universel 12/24V, 900A

RÉF. 210014

Démarreur 12V, 2,7KW

RÉF. 100053

Démarreur 12V, 3,5KW

RÉF. 100113

Démarreur 12V, 2,8KW

RÉF. 100209

Démarreur 12V, 2,7KW

RÉF. 100363

Démarreur 12V, 1,8KW

RÉF. 100391

Démarreur

RÉF. 102043

TEA20, TED20, TEF20, TO20, FF30GS, FF30DS. équivalent à la réf. MF 181679M1.

TED20, TEA20, FF30GS. Se fixe sur la boite à vitesses des tracteurs.

Pour tous types de tracteurs.

Détails: tension nominale max. 24V, capacité de charge max. 500A / 5 sec., charge permanente 100A, 2 bornes avec Ø filetage M10

Pour tous types de tracteurs.

Détails: tension nominale 12/24V, capacité de charge max. 900A, charge permanente 250A, 2 bornes avec Ø filetage M10, clé amovible

37, 42, 50, 65, 133, 135, 140, 145, 148, 152, 154, 158, 164, 165, 165MKIII, 168, 174, 184, 194, 230, 233, 234, 235, 240, 245, 250, 253, 254, 255, 260, 263, 264, 340, 342, 350, 352, 353, 354, 355, 360, 363, 364, 550, 560, 865 avec moteurs

A3.144, A3.152, AD3.152, A4.203, AD4.203 avec montage à droite.

Dimensions : longueur : 220 mm, entraxe : 103 mm, 3 trous de fixation, 10 dents

50 Industriel, 165, 165 MKIII, 168, 174, 175, 178, 185, 188, 194, 261, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 298, 362, 365, 373, 374, 377, 383, 384, 387, 390, 393, 394, 397, 398, 399, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1014, 1080, 1114, 1134, 1200, 1250, 3050, 3060, 3065, 3070, 3075, 3330, 3350, 3355, 3610 montage à gauche.

Dimensions : 10 dents, longueur : 250 mm, 3 trous de fixation, entraxe de fixation : 127 mm

35, 835, FF30DS, TEF20.

Dimensions : 11 dents, 3 trous de fixation, longueur : 252 mm, entraxe : 146 mm, sens de rotation à gauche

25, 30, 122, 130, 825.

Dimensions : 12 dents, 2 trous de fixation, entraxe : 146 mm, longueur : 245 mm

TEA20, TED20, FF30GS.

Se monte à la place du modèle 10 dents.

Dimensions : 9 dents, 12 V, entraxe 17 mm

10 dents, 12V 2.8KW, sens de rotation droit, Entraxe de 127 mm, Encombrement de 252 mm.

3085, 3095, 3115, 3120, 3120T, 3125, 3635, 3645, 3655, 3670, 3680, 3690, 6160, 6170, 6180, 6190, 6260, 6270, 6280, 6290, 8110, 8120, 8130, 8140, 8150, 8160, 8210, 8220, 8240, 8240XTRA, 8250, 8250XTRA, 8260.

DESCRIPTION DÉTAILS & COMPATIBILITÉS

INSTRUMENTS / ÉLECTRICITÉ

11 dents, Longueur : 243 mm, Entraxe de fixation : 127 mm, Puissance : 3.0kw.

Démarreur

RÉF. 102044

Dynamo 12V, 22A

RÉF. 230003

Faisceau d’allumage

RÉF. 101530

Faisceau d’allumage universel

RÉF. 100547

Faisceau électrique

RÉF. 101744

Faisceau électrique

RÉF. 101930

Faisceau électrique

RÉF. 101935

Faisceau électrique

RÉF. 102012

Indicateur niveau de carburant

RÉF. 100255

Retrouvez les schémas de branchement de nos pièces électriques en libre téléchargement sur notre site internet.

6485 ((->N093021)), 6490 ((->N093021)), 6495 ((->N093021)), 6497 ((->N093021)), 6499 ((>N093021)), 7485 ((N093021)), 7490 ((N093021)), 7495 ((N093021)), 8170, 8180, 8240 ((N073011->)), 8250 ((N073011->)), 8260, 8270 ((K071002->)), 8270XTRA ((K071002->)), 8280 ((K071002->)), 8280XTRA ((K071002->)).

25, 30, 35, 35X, 37, 42, 50 industriel, 65, 122, 130, 135, 140, 145, 148, 152, 155, 158, 165, 168,175, 178, 188, 825, 835, 865, TE20, TEA20, TEF20, TED20, FF30GS, FF30DS.

Se monte avec les poulies réf. 100703 ou 100095.

Dimensions : Ø axe 15 mm, entraxe 145 mm, Ø trou de fixation 8 mm, entraxe avant/arrière 155 mm, sens de rotation horaire (droite), 22 ampères

TEA20, TED20, FF30GS avec allumeur LUCAS.

Pour tous types de tracteurs avec moteur 4 cylindres.

Livré avec 5 fils, embouts et connecteurs.

135, 140, 145, 148, 152.

Faisceau électrique principal du tableau de bord au moteur, sans l’éclairage.

35, 835, FE35.

FF30DS, TEF20.

Faisceau électrique principal du tableau de bord au moteur, sans l’éclairage.

TE20, TEA20, TED20, FF30GS.

133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188, 230, 231, 235, 240, 245, 250, 255, 260, 261, 265, 275, 285, 290, 298, 550, 560, 565, 575, 590, 595, 2620, 2640, 2680, 2725, 2805.

Dimensions : Ø corps : 51 mm, profondeur : 39,5 mm, convient pour flotteur 5 et 6 trous

DESCRIPTION

INSTRUMENTS / ÉLECTRICITÉ

Interrupteur clignotant

RÉF. 100334

Interrupteur sécurité démarrage

RÉF. 100044

Kit de réparation allumeur AUTOLITE

RÉF. 100780

Contacteur (mano-contact) pression d’huile pour moteurs Perkins

RÉF. 100379

Manomètre de pression d’huile

RÉF. 100177

Manomètre de pression d’huile mécanique

RÉF. 100064

Manomètre de température mécanique, avec sonde capillaire

RÉF. 100011

Manomètre de température électrique pour tracteurs français

RÉF. 100224

Manomètre de température avec sonde

RÉF. 100665

Manomètre de température avec sonde

RÉF. 101292

122, 130, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 174, 175, 178, 184, 185, 188, 194, 230, 233, 234, 235, 240, 245, 250, 254, 255, 260, 265, 274, 275, 284, 290, 294, 298, 550, 560, 565, 575, 590, 592, 595, 2620, 2640, 2680, 4215, 4220, 4225, 4235, 4240, 4245, 4260, 4265, 4270, 4315, 4325, 4345, 4355, 4360, 4365, 4370.

Dimensions : 6 broches, Ø corps : 36 mm, hauteur (sans broches) : 50 mm

25, 30, 35, 37, 42, 65, 130, 135, 140, 145, 148, 152, 155, 158, 165, 168, 158, 175, 178, 188, 825, 835, 865.

Dimensions : Ø filetage 3/4" UNF (19,05 mm)

20K, 22K, 30K, 44, 55, 101 Junior, 333, 444, 555.

Contenu du kit : vis platinées, condensateur et doigt d’allumeur.

Pour tous types de tracteurs avec manomètre de pression d’huile électrique et moteur

Perkins AD3.152, A4.236, T4.236, A4.248, A6.354, T4.236.

Dimensions : Ø filetage 3/8 UNF, longueur totale : 44 mm, Ø 15 mm

TEF20, TE20, TEA20, TED20, FF30DS, FF30GS.

Dimensions : Ø sortie 3/8" UNF femelle (9,5 mm), Ø corps 51 mm

35, 37, 42, 50 Industriel, 65, 65MKII, 135, 140, 145, 148, 152, 165, 165MKIII, 168, 175, 178, 188, 240, 250, 255, 260, 265, 275, 290, 825, 835, 865, 1080, PONY.

Raccord non fourni, se monte avec le raccord réf. 101324.

Dimensions : Ø sortie femelle 3/8" UNF (9,5 mm), Ø corps 50 mm

35, 35X, 37, 42, 50 Industriel, 65, 65MKII, 135, 140, 145, 148, 152, 835, 865, FF30GS, TEF20.

Dimensions : Ø corps 52 mm, long. sonde 1750 mm, Ø filetage 5/8" (15,5 mm)

135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 240, 250, 255, 260, 265, 275, 290, 590, 592, 595, 1080.

Sonde non fournie, se monte avec la sonde réf. 100263.

Dimensions : Ø corps 51 mm

20K, 22K, 30K, 44, 101 JUNIOR, PONY 812, 820D.

Dimensions : Ø corps 50 mm, long. sonde 1830 mm, 7/8" UNF mâle (22,2 mm), indications en degrés Farenheit.

FF30GS, FF30DS, TE20, TO20, TEA20, TED20, TEF20.

Gradué en °C, 2 plages de fonctionnement: essence et pétrole.

Dimensions : Ø corps 52 mm, long. sonde 1700 mm.

DESCRIPTION DÉTAILS & COMPATIBILITÉS

INSTRUMENTS / ÉLECTRICITÉ

Plaque indicatrice de contacteur à clé

RÉF. 101437 42.

Dimensions : Ø ext 43 mm, Ø trou 18 mm

Poulie de dynamo Lucas

RÉF. 100095

Poulie de dynamo

RÉF. 100703

Raccord femelle

RÉF. 101326

Raccord mâle / mâle

RÉF. 101324

Raccord mâle

RÉF. 101325

Régulateur genre LUCAS 12V à visser

RÉF. 100096

Régulateur genre LUCAS 12 V

RÉF. 100097

Régulateur LUCAS NCB120 12V

RÉF. 100964

Renvoi d’angle de câble compteur

RÉF. 100680

Renvoi d’angle

RÉF. 101187

Rotor d’allumeur montage SEV

(doigt d’allumeur)

RÉF. 100446

Retrouvez les schémas de branchement de nos pièces électriques en libre téléchargement sur notre site internet.

30, 65, 122, 130, 135, 140, 145, 152, 154, 158, 165, 168, 174, 184, 194, 254, 825, 865.

Se monte avec la dynamo 230003.

Dimensions : Ø ext 110 mm, Ø axe 15 mm, larg. intérieur gorge 13 mm

35, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Se monte avec la dynamo 230003.

Dimensions : Ø ext: 80 mm, Ø axe: 14,9 mm, larg. intérieur gorge 18,5 mm

133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188.

Pour tube pression d’huile.

Dimensions : Ø filetage 3/8" UNF (9,5 mm)

133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188.

Pour manomètre pression d’huile réf. 100064 ou 100200.

Dimensions : Ø filetage 3/8" UNF (9,5 mm)

133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188.

Pour tube de pression d’huile.

Dimensions : Ø filetage 3/8" UNF (9,5 mm)

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 154, 158, 165, 168, 174, 184, 194, 254, 835, 865.

Détails: affectation des bornes : A = Batterie, E = Masse, F = Excitation, D = Dynamo

Montage cosses plates femelles

35, 35X, 37, 42, 65, 135, 140, 145, 152, 154, 155, 158, 165, 168, 174, 178, 184, 194, 254, 835, 865.

Détails: affectation des bornes : A = Batterie, E = Masse, F = Excitation, D = Dynamo

Montage cosses plates femelles

TE20, TEA20, TEF20, TED20, FF30GS, FF30DS.

Détails: affectation des bornes : A = Batterie, E = Masse, F = Excitation, D = Dynamo

35, 835 pour pompe à injection en ligne LAVALETTE.

154S, 165, 168, 175, 178, 185, 188, 240S, 243, 250, 253, 263, 265, 275, 285, 290, 298, 362, 365, 375, 383, 390, 390T, 394S, 398, 565, 575, 590, 595, 675, 690, 698, 698T, 699, 1004, 1004T, 1080.

FF30GS, TEA20, TED20, PONY avec montage SEV.

INSTRUMENTS / ÉLECTRICITÉ

Rotor montage LUCAS (doigt d’allumeur)

RÉF. 100470

Rotor d’allumeur DUCELLIER (doigt d’allumeur)

RÉF. 100801

Rupteurs / vis platinées montage SEV (le jeu)

RÉF. 100444

Rupteurs / vis platinées montage LUCAS (le jeu)

RÉF. 100471

Rupteurs / vis platinées montage DUCELLIER (le jeu)

RÉF. 100800

Solénoïde

RÉF. 101220

Sonde de température 3/4 cyl.

RÉF. 100263

Support ampèremètre

RÉF. 100033

Témoin de préchauffage 1,7 V

RÉF. 100878

Tête d’allumeur montage SEV

RÉF. 100445

Tête d’allumeur montage LUCAS

RÉF. 100469

Tête d’allumeur montage DUCELLIER

RÉF. 100802

Voyant de contact

RÉF. 101550

TEA20, TED20, FF30GS avec montage LUCAS.

PONY 812, FF30GS, TEA20, TED20 avec montage DUCELLIER.

FF30GS, TEA20, TED20, PONY 812 avec allumeur SEV.

TEA20, TED20, FF30GS avec allumeur LUCAS.

PONY 812, FF30GS, TEA20, TED20 avec allumeur DUCELLIER.

FF30DS, TEF20.

Pour tous types de tracteurs avec manomètre électrique.

Se monte avec le manomètre réf. 100224.

Dimensions : long. totale : 54,10 mm, filetage 5/8" UNF (15,87 mm)

35, 65, 135, 148, 165, 175, 178, 835, 865, TEA20, TED20, TEF20, FF30DS, FF30GS.

Se monte avec l’ampèremètre réf. 100018.

Dimensions : Ø 40 mm

Pony 821D.

Se monte sur le tableau de bord.

Dimensions : Ø ext 37 mm

PONY, FF30GS, TEA20, TED20.

Dimensions : Ø int 54 mm, hauteur : 50 mm

TEA20, TED20, FF30GS.

Dimensions : Ø int 75 mm, hauteur : 66 mm

PONY 812, FF30GS, TEA20, TED20 avec allumeur DUCELLIER.

Dimensions : Ø int 64 mm, hauteur 64 mm

TEA20, TED20, TEF20, FF30DS, FF30GS.

DESCRIPTION

MOTEUR

Accouplement de soufflante

RÉF. 101838

Bague étanchéité de câble compte-heure

RÉF. 100274

Bague étanchéité palier avant

RÉF. 100014

Bague étanchéité palier avant AD3.152

RÉF. 100077

Bague étanchéité palier avant moteur A4.107

RÉF. 100338

Bague étanchéité palier avant

moteurs A4.192, A4.203

RÉF. 100369

Bague étanchéité palier arrière

RÉF. 100024

Bague étanchéité palier arrière

RÉF. 100163

Bague étanchéité palier arrière à double lèvre

moteur AD3.152

RÉF. 100304

PONY 820D, 821D avec moteur D621 Hanomag.

Dimensions : Ø ext 96 mm, Ø int 39 mm, entraxe 70 mm

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 230, 231, 235, 240, 245, 250, 255, 260, 342, 350, 550, 560, 835, 865.

Dimensions : Ø ext 35,12 mm, Ø int 20,8 mm, épaisseur 6,4 mm

35, 135, 835, TE20, TEA20, TEF20, TED20, FF30GS, FF30DS.

Dimensions : Ø int 43/45 mm, Ø ext 63,5 mm, épaisseur 14,4 mm

35X, 37, 42, 135, 140, 145, 148, 152, 158, 165, 230, 235, 240, 245, 250, 255, 260, 340, 350, 353, 354, 355, 360, 364, 550, 560, 3210, 3315, 3325, 4215, 4220, 4315, 4320.

Dimensions : Ø int 57,2 mm, Ø ext 76 mm, épaisseur 9,5 mm

25, 30, 122, 130, 825.

Dimensions : Ø int 42,5 mm, Ø ext 63,7 mm, ép 9,3 mm

35, 65, 133, 135, 140, 145, 148, 152, 154, 155, 158, 165, 230, 233, 234, 235, 240, 245, 250, 254, 260, 264, 333, 340, 350, 353, 354, 360, 363, 364, 550, 560, 835, 865, 2205, 2210, 2220, 3210, 3315, 3325, 4215, 4220, 4315, 4320.

Dimensions : Ø int 50 mm, Ø ext 70 mm, ép 12,7 mm

35, 835, TEF20, FF30DS.

Dimensions : Ø int 101,6 mm, Ø ext 130,4 mm, ép 14,2 mm

TEA20, TED20, FF30GS.

Dimensions : Ø int 69,4 mm, Ø ext 95,1 mm, ép 11,7 mm

35X, 37, 42, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 194, 230, 235, 240, 250, 254, 255, 260, 265, 274, 275, 284, 290, 333, 340, 342, 350, 352, 353, 354, 356, 362, 363, 364, 365, 367, 373, 374, 375, 376, 383, 384, 390, 393, 394, 396, 397, 398, 399, 550, 560, 565, 575, 590, 592, 595, 698, 699, 1004, 1007, 1014, 1024, 1080, 1085, 1100, 1104, 1105, 1114, 1130, 1134, 1200, 1250, 2205, 2210, 2220, 2230, 2620, 2625, 2640, 2645, 2680, 2685, 2705, 2720, 2725, 3050, 3055, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3095, 3115, 3120, 3125, 3140, 3210, 3220, 3225, 3235, 3315, 3325, 3330, 3350, 3355, 3610, 3630, 3655, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4360, 4365, 4370, 6110, 6120, 6130, 6140, 6150, 6160, 6170, 6180, 6190, 6235, 6245, 6255, 6260, 6265, 6270, 6280, 6290, 8110, 8120, 8130.

Dimensions : Ø int 133,35 mm, Ø ext 158,75 mm, ép 12,7 mm

MOTEUR

Bague de pied de bielle

RÉF. 100820

Bague d’étanchéité (joint spi) de palier avant

moteurs A4.248, A4.212

RÉF. 101972

TEA20, TED20, FF30GS.

Dimensions : Ø int 22 mm, Ø ext 26 mm, hauteur 22 mm

Types moteurs compatibles : A4.212, A(T)4.236, A4.248, A(T)6.354, A6.372, 1004.4(T), 1004.40(T), 1004.42, 1006.6(T), 1006.60(T), 1103C-33(T), 1104C-44(T), 1104D-E44TA, 1106C-E60TA, 1106D-E66TA.

165, 168, 168F, 168S, 174, 174C, 174F, 174S, 174V, 175, 175S, 178, 184, 184F, 184S, 185, 188, 194, 194C, 194F, 194S, 255, 265, 273, 274, 274C, 274CF, 274S, 274SK, 275, 275E, 283, 284, 284S, 285, 290, 290E, 293, 294, 294C, 294S, 297, 299, 362, 362N, 365, 367CF, 372N, 373, 373LX, 373S, 374AP, 374AQ, 374F, 374£FP, 374FQ, 374GE, 374H, 374S, 374SP, 374SQ, 374V, 374VQ, 375, 375E, 376C, 376CF, 376XCF, 377, 382N, 383, 383LX, 383S, 384AP, 384AQ, 384F, 384FP, 384FQ, 384GE, 384S, 384SP, 384SQ, 384V, 387, 390, 390E, 390T, 393, 393LX, 393S, 393TLX, 394AP, 394AQ, 394C, 394F, 394FP, 394FQ, 394GE, 394H, 394S, 394SP, 394SQ, 394TAQ, 396, 396C, 396CF, 396CT, 397, 397T, 398, 399, 410, 420, 430, 565, 575, 590, 675, 630, 640, 650, 660, 680, 690, 698T, 699, 1004T, 1007, 1014, 1024, 1100, 1104, 1105, 1114, 1130, 1134, 1135, 1200, 1250, 2230, 2620, 2625, 2640, 2675, 2680, 2685, 2705, 2720, 2725, 3050, 3055, 3060, 3065, 3065S, 3070, 3075, 3080, 3085, 3095, 3115, 3120, 3120T, 3125, 3220AP, 3220FP, 3220GE, 3220SP, 3225AP, 3225FP, 3225GE, 3225SP, 3235AP, 3235FP, 3235GE, 3235SP, 3330, 3330F/FE, 3330GE, 3330S, 3330V, 3340F/ FE, 3340GE, 3340S, 3340V, 3350, 3350F/FE, 3350GE, 3350S, 3355, 3355F/FE, 3355GE, 3355S, 3425 V/S/F, 3435 V/S/F, 3445 V/S/F, 3455 V/S/F, 3610, 3630, 3635, 3645, 3650 V/S/F/GE, 3655, 3660, V/S/F/GE, 4225, 4225HV, 4235, 4235HV, 4240, 4245, 4245HV, 4255, 4255HV, 4260, 4265, 4270, 4325, 4325HV, 4335, 4335HV, 4345, 4345HV, 4355, 4355HV, 4360, 4365, 4370, 5275, 5285, 5290, 5300, 5310, 5320, 5465, 6110, 6120, 6130, 6140, 6150, 6160, 6170, 6180, 6190, 6235, 6235HV, 6245, 6245HV, 6255, 6255HV, 6260, 6265, 6270, 6280, 6290, 6455, 6465, 6475, 6480, 7465, 7475, 7480, 8110, 8120, 8130, 8210, 8220.

Ø extérieur : 79,4 mm, Ø intérieur : 60,33 mm, épaisseur : 9,5 mm

Recevez vos pièces plus rapidement en commandant en ligne sur www.laboutiquedutracteur.com

MOTEUR

Bielle moteurs Perkins AD3.152, AD4.203

RÉF. 101954

Bielle moteurs Perkins A3.152, A.144

RÉF. 102007

Bloc embiellé AD3.152

RÉF. 101223

Bouchon remplissage d’huile

moteurs A3.144, A3.152, A4.203

RÉF. 100262

Bouchon de vidange moteur Perkins

RÉF. 100664

Cales du latéral mot. 20C et 23C (jeu complet)

RÉF. 100753

Cales du latéral mot. Standard (jeu complet)

RÉF. 100902

Tracteurs équipés d’un moteur Perkins types AD3.152, 3.27T, 1103C-33, AT3.152.4, 903-27T, 3.27, 903-27, AD4.203.

20, 20B, 20C, 20D, 20E, 20F, 30, 30B, 30E, 30H, 40, 40B, 40E, 50, 65, 133, 134C, 134V, 135, 140, 145, 145S, 145V, 148, 150, 152, 152F, 152S, 152V, 154, 154C, 154F, 154S, 154V, 155, 158, 158F, 158S, 158V, 164TF, 164TS, 164TV, 165, 203, 205, 230, 233, 234C, 234CF, 234S, 235, 240, 244CF, 245, 250, 253, 254, 254C, 254CF, 254S, 255, 260, 263, 263T, 264T, 264TCF, 264TS, 250X, 320, 304, 333, 334V, 340, 342, 350, 352, 353, 353LX, 353S, 354AP, 354Fp, 354FQ, 354GE, 354S, 354SP, 354SQ, 354V, 354VQ, 355, 356, 356CF, 360, 363, 363LX, 363S, 364AP, 364AQ, 364CF, 364F, 364FP, 364FQ, 364GE, 364S, 364SP, 364SQ, 364V, 364VQ, 366CF, 415, 550, 560, 765, 2135, 2203, 2205, 2210, 2220, 3165, 3303, 3305, 4215, 4220, 4315, 4320.

Ø tête de bielle sans bague : 35,6 mm, Ø tête de bielle avec bague : 31,59 mm

Ø pied de bielle : 60,8 mm

Longueur centre à centre : 223,86 mm

Équipés d’un moteur Perkins types A4.203, A4.192, A3.144, A3.152, AG3.152.

35, 35x, 37, 42, 65, 133, 135, 765, 865.

Ø tête bielle : 31,7 mm, Ø pied de bielle : 60,85 mm, Longueur centre à centre : 228,38 mm, Épaisseur du pied de bielle : 39,5 mm.

Équipés d'un moteur Perkins 3 cylindres type AD3.152.

135, 140, 145, 148, 152.

Contient les pistons, le vilebrequin et les bielles. Joint de palier arrière avec tresse

25, 35X, 50, 65, 122, 130, 133, 135, 140, 145, 148, 152, 154, 155, 158, 165, 168, 174, 175, 178, 184, 185, 188, 230, 233, 234, 235, 240, 245, 250, 253, 254, 255, 260, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 333, 340, 342, 350, 352, 353, 354, 355, 360, 362, 363, 364, 365, 372, 373, 375, 377, 382, 383, 390, 393, 397, 398, 410, 415, 550, 560, 575, 590, 675, 690, 698, 825, 865, 1004, 1007, 1200, 1250, 1545, 2210, 2230, 3050, 3060, 3065, 3075.

Dimensions : Ø int 46 mm, Ø ext 49 mm

Pour tous types de tracteurs avec moteur PERKINS.

Dimensions : Ø filetage 3/4" UNF (19,05 mm), long. 28,3 mm

35, 835, TEF20, FF30DS avec moteurs Hotchkiss 20C et 23C.

Dimensions : cote standard

TEA20, TED20, FF30GS avec moteur Standard

Dimensions : cote standard, Ø 85 mm

DESCRIPTION

MOTEUR

Cales du latéral mot. Perkins A3.144, A3.152, AD3.152, A4.192, A4.203, AD4.203 (jeu complet)

RÉF. 100914

Carter alu câble compte-heure moteur

Perkins

RÉF. 100275

Carter avant de distribution moteur Perkins

RÉF. 100360

Chaine de distribution moteur 20 C

RÉF. 100160

Chaine de distribution moteur 23C

RÉF. 100217

Chaine de distribution

RÉF. 100461

Chemise finie nue moteur A3.144 (l’unité)

RÉF. 101812

Clavetes de soupape mot. Perkins (la paire)

RÉF. 101681

Couronne démarrage A3.144, AD3.152

RÉF. 100176

DÉTAILS & COMPATIBILITÉS

35, 35X, 37, 42, 50, 65, 65MKII, 133, 135, 140, 145, 148, 152, 155, 158, 165, 230, 233, 235, 240, 245, 250, 253, 254S, 255, 340, 342, 350, 354, 355, 360, 550, 560, 835, 3210 avec moteurs

Perkins A3.144, A3.152, AD3.152, A4.192, A4.203, AD4.203.

Dimensions : cote standard

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 230, 231, 235, 240, 245, 250, 255, 342, 350, 550, 835, 865.

20B, 20D, 20E, 20F, 30E, 30H, 35, 40, 40E, 134, 135, 140, 148, 154, 164, 230, 233, 234C, 240, 250, 253, 254, 254C, 255, 263, 264, 340, 342, 350, 352, 353, 353LX, 354, 355, 356CF, 363, 363LX, 364, 366CF, 415, 550, 2205 avec moteurs Perkins A3.152 ou AD3.152.

TEF20, FF30DS.

Détails: 86 maillons

35, 835.

Détails: 62 maillons

35, 35 Petrol, 135, 135 Petrol, 835, FF30GS, TEA20, TED20.

Détails: 58 maillons

35X, 37, 135.

Dimensions : Ø extérieur : 94,41-93,71 mm, Ø intérieur 88,92, hauteur : 216,03 mm

25, 30, 35, 65, 122, 130, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 155, 158, 164, 164TF, 164TS, 164TV, 165, 230, 233, 234, 234C, 235, 240, 245, 250, 253, 254, 254C, 254S, 255, 260, 263T, 264, 264T, 264TS, 333, 334, 340, 342, 350, 352, 353, 353LX, 354, 354AQ, 354FP, 354FQ, 354GE, 354S, 354SP, 354SQ, 354V, 354VQ, 364, 364AP, 364AQ, 364FP, 364FQ, 364GE, 364SP, 364SQ, 364V, 364VQ, 366CF, 550, 560, 825, 835, 865, 2205, 3210.

Dimensions : Ø ext. 10,01 - 11,4 mm, long. 11,3 mm

35, 50 industriel, 65, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 155, 158, 164, 164TF, 164TS, 164TV, 165, 168, 168F, 168S, 174, 174C, 178, 184, 184F, 185, 188, 194, 194C, 230, 233, 234, 234C,235, 240, 244, 245, 250, 253, 254, 254C, 254S, 255, 260, 263, 263T, 264, 264T, 264TS, 265, 273, 274, 283, 284, 285, 290, 293, 294, 333, 334, 340, 342, 350, 352, 353, 354, 354AQ, 354FP, 354GE, 354S, 354SP, 354SQ, 354V, 354VQ, 355, 360, 363, 364, 364AP, 364AQ, 364FP, 364FQ, 364GE, 364SP, 364SQ, 364V, 364VQ, 372, 373, 374, 382, 383, 384, 390T, 393, 394, 394S, 398, 410, 415, 420, 425, 435, 440, 445, 460, 550, 560, 565, 575, 590, 1004T, 3055, 3060, 3065, 3070, 3075, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4315, 4320, 4325, 4335, 4345, 4355, 4365, 5275, 5285, 5290, 5310, 5610, 6110, 6120, 6130, 6140, 6150, 6235, 6245, 6255, 6265.

Dimensions : Ø ext 368,6 mm, Ø int 340 mm, épaisseur 17,5 mm, 115 dents

Connaissez-vous notre blog ? Rendez-vous chaque semaine sur www.leblogdutracteur.com

DESCRIPTION

MOTEUR

Couronne démarrage Standard 20C, 23C

RÉF. 100969

Couronne volant moteur

RÉF. 110140

Coussinets de bielle A3.144 et A(D)3.152

RÉF. 100084

Coussinets de bielle +0,010" A3.144 et A(D)3.152

RÉF. 100084A

Coussinets de palier cote +0,020"

RÉF. 100085B

Coussinets de bielles cote standard (jeu complet)

RÉF. 100144

Coussinets de bielles cote réparation +010" (jeu complet)

RÉF. 100144A

Coussinets de bielles cote réparation +020" (jeu complet)

RÉF. 100144B

Coussinets de bielles cote standard (jeu complet)

RÉF. 100179

35, 835, TEF20, FF30DS.

Dimensions : Ø ext 363 mm, Ø int 330 mm, épaisseur 16 mm, 113 dents

TE20, TEA20, TED20, FF30GS.

Dimensions : 145 dents, Ø ext 370 mm, Ø int 340 mm, épaisseur 13 mm

35X, 37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210.

Jeu complet pour les 3 bielles (6 demi coussinets)

Cote standard : Ø extérieur : 60,84 mm ; Ø intérieur : 56,86 mm

Équipés d'un moteur Perkins type A3.144 et A(D)3.152.

35X, 37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210

Jeu complet pour les 3 bielles (6 demi coussinets).

D30, N71, Super 7. Ø intérieur 56,61 mm ; Ø extérieur 60,84 mm ; cote réparation : 0,25 mm - 0,01"

Équipés d’un moteur Perkins types A3.152, AT3.152.4, AG3.152, A3.144, A4.236, AD3.152. Jeu complet, cote réparation +0,020".

20B, 20D, 20E, 20F, 30E, 30H, 35, 35X, 40, 133, 135, 148, 150, 152, 154, 230, 233, 234, 235, 240, 245, 250, 253, 254, 255, 340, 342, 350, 354, 355, 360, 550, 2135.

Cote réparation +0,020" (0,51 mm), Ø intérieur : 69,31 mm, Ø extérieur : 74,085 mm

35, 835, FF30DS, TEF20 avec moteur Hotchkiss Standard 23C et 30C.

30D, 50, 50B, 50D, 50E, 50EX, 50H, 50HX, 165, 168, 174, 175, 178, 184, 185, 188, 194, 240, 265, 273, 274, 274SK, 275, 283, 284, 285, 290, 293, 294, 362, 365, 372, 373, 374, 375, 375E, 377, 382, 383, 384, 387, 390, 390E, 390T, 393, 394, 397, 398, 425, 435, 440, 445, 560, 565, 575, 590, 675, 690, 698T, 1007, 3050, 3060, 3065, 3070, 3075.

MOTEUR

Coussinets de bielles cote réparation +010" (jeu complet)

RÉF. 100179A

Coussinets de bielles cote standard (jeu complet)

RÉF. 100615

Coussinets de bielles cote réparation +010" (jeu complet)

RÉF. 100615A

Coussinets de bielles cote réparation +020" (jeu complet)

RÉF. 100615B

Coussinets de bielles A4.107 cote standard (jeu complet)

30D, 50, 50B, 50D, 50E, 50EX, 50H, 50HX, 165, 168, 174, 175, 178, 184, 185, 188, 194, 240, 265, 273, 274, 274SK, 275, 283, 284, 285, 290, 293, 294, 362, 365, 372, 373, 374, 375, 375E, 377, 382, 383, 384, 387, 390, 390E, 390T, 393, 394, 397, 398, 425, 435, 440, 445, 560, 565, 575, 590, 675, 690, 698T, 1007, 3050, 3060, 3065, 3070, 3075.

30, 40B, 50, 65, 155, 158, 165, 255, 260, 302, 304, 560, 765, 865, 3165 avec moteurs Perkins A4.192, A4.203.

RÉF. 100148 122, 130, 825.

Dimensions : cote standard

Coussinets de bielles cote standard (jeu complet)

RÉF. 100740

Coussinets de bielles cote standard (jeu complet)

RÉF. 101585

Coussinets de bielles cote standard (jeu complet)

RÉF. 101526

Coussinets de palier cote standard (jeu complet)

RÉF. 100145

Coussinets de palier +010" (jeu complet)

RÉF. 100145A

Coussinets de palier +020" (jeu complet)

RÉF. 100145B

TEA20, TED20, FF30GS avec alésage moteur 80 et 85 mm

PONY avec moteur Simca.

Dimensions : Ø int 40 mm, Ø ext 43,7 mm, largeur 24,4 mm

Pony 812, 811 avec moteur SIMCA.

Dimensions : cote standard : Ø int 44 mm, Ø ext 47,6 mm, largeur 22,3 mm

35, 835, TEF20, FF30DS avec moteur Hotchkiss Standard 23C et 20C.

DESCRIPTION

MOTEUR

Coussinets de palier cote standard (jeu complet)

RÉF. 100173

Coussinets de palier cote réparation +010" (jeu complet)

RÉF. 100173A

Coussinets de palier cote réparation +020" (jeu complet)

RÉF. 100173B

Coussinets de palier cote standard (jeu complet)

RÉF. 100085

Coussinets de palier cote standard (jeu complet)

RÉF. 100511

Coussinets de palier MF165 cote +010"

RÉF. 100511A

Coussinets de palier (jeu complet)

RÉF. 100869

Coussinets de palier (jeu complet)

RÉF. 100901

Coussinets de palier (jeu complet)

RÉF. 101362

Coussinets de palier cote standard (jeu complet)

RÉF. 101494

Culasse complète pour moteur à injection indirecte

RÉF. 100008

30D, 50, 50B, 50D, 50E, 50EX, 50H, 50HX, 165, 168, 174, 175, 178, 184, 185, 188, 194, 240, 265, 273, 274, 274SK, 275, 283, 284, 285, 290, 293, 294, 362, 365, 372, 373, 374, 375, 375E, 377, 382, 383, 384, 387, 390, 390E, 390T, 393, 394, 397, 398, 425, 435, 440, 445, 560, 565, 575, 590, 675, 690, 698T, 1007, 3050, 3060, 3065, 3070, 3075 avec moteurs Perkins A4.212, A4.236, A4.248

37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210 avec moteurs A3.144, A3.152, AD3.152.

Dimensions : cote standard

65, 155, 158, 165, 260, 560, 865 avec moteurs Perkins A4.192, A4.203, AD4.203.

Dimensions : cote standard

Équipés d'un moteur Perkins types A4.192, A4.203, AD4.203.

Jeu complet en cote réparation +010''.

65, 155, 158, 165, 260, 560, 865.

Cote réparation +010''

130, 825 avec moteur A4.107.

Dimensions : cote standard

35, 135, 835, TEA20, TED20, FF30GS avec moteur Standard essence et alésage moteur 85 mm.

Dimensions : cote standard

396, 399, 699, 1014, 1114, 1134, 1250, 2620, 2640, 2645, 2680, 2685, 2720, 2725, 3080, 3085, 3090, 3095, 3115, 3120, 3125, 3140, 3610, 3630, 3635, 3645, 3650, 3655, 4260, 4270, 4360, 4370, 6160, 6170, 6180, 6190, 6270, 6280, 6290, 8110, 8120, 8220 avec moteurs A6.354, AT6.354.

Dimensions : cote standard

Pony 811, 812 avec moteur SIMCA.

Dimensions : cote standard

35X, 37, 42, 135 avec moteur Perkins 3 cylindres A3.144, A3,152.

Culasse équipée avec soupapes.

MOTEUR

Culasse complète pour moteur à injection directe

RÉF. 101301

x 4

x 4

Culasse complète moteur Perkins AD4.203

RÉF. 101962

Cylindrée complète moteur Standard 23C (pour les 4 cylindres)

RÉF. 100022

Cylindrée complète moteur Hotchkiss Standard 20C (pour les 4 cylindres)

RÉF. 100151

Cylindrée complète moteur Perkins A3.144 (pour 1 seul cylindre)

RÉF. 100197

Cylindrée complète moteur Perkins A4.107 (pour 1 seul cylindre)

RÉF. 100201

Cylindrée complète moteurs Perkins A3.152, A4.203 (pour 1 seul cylindre)

RÉF. 101884

Frein de vis de volant

RÉF. 110138

134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 230, 233, 234, 234C, 235, 240, 244, 245, 250, 253, 254, 255, 333, 334, 340, 342, 350, 353, 354, 356, 550, 2205, 3210 avec moteur

Perkins 3 cylindres AD3.152.

Culasse équipée avec soupapes.

Équipés d’un moteur Perkins AD4.203.

30, 40B, 50, 65, 155, 158, 158F, 158S, 158V, 165, 260, 302, 304, 356, 560, 765, 3165, 3303, 3305.

35, 835.

Dimensions : alésage 84,14 mm

Contenu du kit : chemises, pistons, axes, segments, circlips pour les 4 cylindres.

TEF20, FF30DS.

Dimensions : alésage 80,96 mm

Contenu du kit : chemises, pistons, axes, segments, circlips pour les 4 cylindres.

35X, 37, 42, 135, Massey Harris 744D.

Dimensions : alésage 88,90 mm

Contenu du kit : chemise, piston, axe, segments, circlips pour un seul 1 cylindre.

130, 825.

Dimensions : alésage 79,37 mm

Contenu du kit : chemise, piston, axe, segments, circlips pour seul 1 cylindre.

42, 65, 865.

Dimensions : alésage : 91,49 mm, hauteur piston : 96,72 mm, Ø axe : 31,75 mm, hauteur chemise : 107,70 mm, épaisseur des segments : 2,38 mm x 2,38 mm x 3,17 mm x 6,35 mm x 6,35 mm

Contenu du kit : chemise, piston, axe, segments, circlips pour seul 1 cylindre.

35, 65, 133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188, 230, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 374, 375, 383, 384, 385, 390, 340, 342, 350, 353, 354, 355, 360, 362, 363, 365, 372, 373, 374, 375, 377, 382, 383, 384, 387, 390, 393, 397, 398, 550, 560, 575, 590, 595, 835, 865, 1080, 1100, 1105, 1130, 1135, 2620, 2640, 2645, 2675, 2680, 2685, 2720, 2725, 3050, 3060, 3065, 3070, 3080, 3090, 3610, 3630, 3650, FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

Dimensions : Ø trou : 12,9 mm. entraxe : 54 mm

Les pièces où gure le logo sont livrées obligatoirement par messagerie, les frais de port forfaitaires s’élèvent

DESCRIPTION

MOTEUR

Goujons et vis de culasse mot AD3.152 (kit complet)

RÉF. 101774

Guide soupape d’admission moteurs A4.107 et A4.99

RÉF. 100639

Guide soupape d’admission moteur

Standard 23C

RÉF. 100870

Guide soupape d’échappement moteur

Standard 23C

RÉF. 100871

Guide soupape d’échappement et d’admission moteurs A3.144, A3.152, AD3.152

Guide soupape échappement seulement moteurs

A4.107 et A4.99

RÉF. 100638

Guide soupape d’échappement et d’admission moteur Hotchkiss 20C

RÉF. 100877

Jauge à huile

RÉF. 100407

Jauge à huile

RÉF. 101241

Jeu de vis + goujons pour une culasse 3 cyl.

moteur Perkins A3.144 et A3.152

RÉF. 102031

Joint cuivre de bouchon de vidange

RÉF. 101786

135, 140, 145, 148, 152, 154, 230, 231, 233, 234, 235, 240, 240S, 243, 245, 250, 253, 254, 254S, 255, 333, 340, 342, 350, 353LX, 354, 354AQ, 354FP, 354FQ, 354GE, 354S, 354SP, 354SQ, 354V, 415, 550, 3210.

Contenu du kit : 3 goujons longs (107,6 mm), 2 goujons courts (91,7 mm), 9 vis longues (100 mm), 4 vis courtes (84 mm), 18 rondelles, 5 ecrous. Filetage 7/16"

25, 30, 122, 130, 825.

Se monte avec la soupape réf. 101019.

Dimensions : Ø int 8 mm, Ø ext 12,7 mm, long. 54 mm

35, 135, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø int 7,92 mm, Ø ext 12,74 mm, long. 53 mm

35, 135, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø int 9,53 mm, Ø ext 13,55 mm, long. 53 mm

25, 30, 35, 37, 42, 50 industriel, 65, 122, 130, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 155, 158, 164, 164TF, 164TS, 164TV, 165, 230, 233, 234, 234C, 235, 240, 244, 250, 253, 254, 254C, 254S, 255, 260, 263, 263T, 264T, 264TS, 333, 334, 340, 342, 350, 353, 354, 355, 356, 360, 415, 550, 560, 825, 835, 865, 2205, 3210

Dimensions : Ø int 8 mm, Ø ext 12,7 mm, long. 62 mm

TEF20, FF30DS. Se monte avec les soupapes réf. 110061 et 100203.

Dimensions : Ø int. 8 mm, Ø ext. 13 mm, long. 51,5 mm

35, 35X, 37, 42, 65, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 155, 158, 164, 164TF, 164TS, 164TV, 165, 230, 233, 234, 234C, 235, 240, 244, 245, 250, 253, 254, 254C, 254S, 255, 260, 263, 264,264T, 264TS, 333, 334, 340, 342, 350, 352, 353, 353LX, 354, 354AQ, 354FP, 354FQ, 354GE, 354S, 354SP, 354SQ, 354V, 354VQ, 364, 364AP, 364AQ, 364FP, 364FQ, 364GE, 364SP, 364SQ, 364V, 364VQ, 835, 865, 2205, 3645.

Dimensions : longueur utile 185 mm

165, 168, 175, 178, 185, 188, 194, 265, 273, 274, 275, 283, 284, 285, 293, 294, 565, 575.

Dimensions : longueur utile 200 mm

Equipé d’une culasse 3 cylindres avec un moteur Perkins A3.144 ou A3.152.

35, 35x, 37-8, 42-8,133,135.

TEF20, FF30DS.

Dimensions : Ø extérieur : 32 mm, Ø intérieur : 24 mm, épaisseur : 2 mm

MOTEUR

Joint de cache-culbuteur AD3.152

RÉF. 100270

Joint de cache-culbuteur A3.144

RÉF. 100271

Joint de cache-culbuteur A4.107 et A4.99

RÉF. 100382

Joint de cache-culbuteur

RÉF. 100406

Joint de cache-culbuteur

RÉF. 110006

Joint de cache-culbuteur mot. 20C

RÉF. 101697

Joint de carter AD3.152

RÉF. 100420

Joint de carter AD3.152

RÉF. 100421

Joint de circuit d’admission d’air

RÉF. 101931

Joint de collecteur

RÉF. 100714

Joint de culasse moteur AD3.152

RÉF. 100063

Joint de culasse moteurs A3.144, A3.152

RÉF. 100094

Joint de culasse moteurs A4.236, A4.248

RÉF. 100418

140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210.

35X, 37, 42, 135.

Dimensions : longueur : 360 mm, largeur : 145 mm, épaisseur : 4,8 mm, section 8

25, 30, 122, 130, 825.

35, 835 avec moteur Hotchkiss Standard 23C.

TEA20, TED20, FF30GS.

FF30DS, TEF20.

Dimensions : long. 480 mm, largeur 165 mm, épaisseur 1,5 mm, section 10

35, 65, 133, 134, 135, 145, 148, 152, 233, 240, 243, 250, 253, 254, 255, 342, 350, 550, 835, 865, TEF20, FF30DS jusqu’au n° de série 310144DL.

135, 140, 145, 148, 152, 230, 231, 233, 234, 235, 240, 245, 250, 254, 255, 263, 264, 333, 340, 342, 350, 352, 353, 354, 355, 550 à partir du n° de série 310145DL.

PONY 820D, 821D avec moteur Hanomag D611 et D621.

PONY 820D, 821D avec moteur Hanomag. 2 joints sont nécesaires.

140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210.

Dimensions : alésage 93 mm

35X, 37, 42, 133, 135, 1014, 1105, 1200.

Dimensions : convient pour les alésages 88,92 mm (A3.144) et 91,49 mm (A3.152)

165, 165MKIII, 168, 174, 175, 178, 185, 188, 194, 255, 265, 274, 284, 294, 565, 575, 590, 675, 690, 3050.

Dimensions : alésage 105  mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

MOTEUR

Joint de culasse moteur Hotchkiss Standard 23C

RÉF. 100424

Joint de culasse moteur Continental Z120 (tracteurs américains)

RÉF. 100783

Joint de capteur d’air supérieur

RÉF. 100717

Joints de collecteur d’échappement et d’admission (vendus par 2)

RÉF. 101865

Joint de vis de cache culbuteurs

RÉF. 101970

Joint palier arrière moteur AD3.152 (joint papier)

RÉF. 100165

Joint étanche bouchon vidange 100664

RÉF. 101359

Kit de révision moteur AD3.152

RÉF. 101211

Kit de révision moteur Standard 85

RÉF. 101875

Manivelle

RÉF. 100868

Palier arrière complet Perkins 3/4 Cyl

RÉF. 100350

Pignon intermédiaire pompe à huile

RÉF. 101264

35, 835 avec moteurs Hotchkiss Standard 23C.

Dimensions : alésage 84,14 mm

TE20, TEA20, TED20, FF30GS avec moteur Continental Z120.

Dimensions : alésage 81 mm

Pony DIESEL avec moteur HANOMAG 621D. Remplace la réf. d’origine 162022109.

Dimensions : long. 500 mm

FF30GS, TEA20, TED20.

Dimensions : 5 trous de fixations, entraxe haut : 100 mm, entraxe bas 1 : 55 mm, entraxe bas 2 : 89 mm, entraxe vertical : 55 mm

Équipés d’un moteur AD4.203. 65, 155, 158, 165, 560, 765.

35, 35X, 50, 50 Industriel, 65, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 233, 253, 254, 254C, 254S, 835, 865, 2205.

Dimensions : Ø trou 8,5 mm, épaisseur 0,85 mm

Pour tous types de tracteurs avec moteur Perkins.

Se monte avec le bouchon de vidange 100664.

Dimensions : Ø filetage 3/4" UNF (19,05 mm)

140, 145, 148, 152, 230, 240, 250, 255.

Contenu du kit : chemises finies, pistons avec segments, pochette joints, soupapes, ressorts soupapes, guides soupapes.

FF30GS, TEA20, TED20.

Contenu du kit : chemises, pistons avec axes et circlips, segments, pochette de joints complète, bagues de pied de bielle, joint de palier avant, joint de palier arrière.

TEA20, TED20, FF30GS.

35, 35X, 50, 65, 133, 134, 134C, 134V, 135, 135 Pétrole, 140, 145, 148, 152, 154, 154C, 155, 158, 165, 233, 253, 254, 835, 865, TEF20.

35, 133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 230, 233, 234, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 333, 334, 340, 342, 352, 353, 354, 355, 356, 360, 363, 364, 366, 835, 2205, 2210, 2220, 3210, 3315, 3325, 4215, 4220, 4315, 4320.

Dimensions : 21 dents, Ø ext. 60,75 mm, Ø int. 16,65 mm, épaisseur 15,9 mm

MOTEUR

Pignon vilebrequin 20C/ 23C

RÉF. 100015

Piston avec segments Perkins A3.144 et A4.192

RÉF. 102042

Pochette complément moteur Hotchkiss 23C

RÉF. 100023

Pochette complément moteurs A3.152 et AD3.152

RÉF. 100081

Pochette complément moteur A3.144

RÉF. 100126

Pochette complément moteurs A4.107 et A4.99

RÉF. 100149

Pochette complément moteur Hotchkiss 20C

RÉF. 100153

Pochette complément

RÉF. 100332

Pochette complément moteur AD4.203

RÉF. 100574

Pochette complément

RÉF. 100599

35, 835, TEF20, FF30DS.

Dimensions : 20 dents, Ø ext. 65 - 54 mm, Ø int. 31 - 28 mm, épaisseur 33 mm

Piston avec 5 segments pour tracteurs équipés d’un moteur Perkins A3.144 et A4.192s avec un alésage 88.92 mm.

Alésage de 88,92 mm, 5 segments, Hauteur de 108,10 mm - Ø de l'axe 31,75 mm.

35X, 37, 65, 133, 135, 865.

35, 835.

Contient tous les joints du bas moteur.

135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210.

Contient tous les joints du bas moteur.

35X, 37, 135.

Contient tous les joints du bas moteur.

25, 30, 122, 130, 825.

Contient tous les joints du bas moteur.

TEF20, FF30DS.

Contient tous les joints du bas moteur.

TEA20, TED20, FF30GS avec moteur Standard.

Contient tous les joints du bas moteur.

65, 155, 158, 165, 260, 865.

Contient tous les joints du bas moteur.

3075, 4225, 4235, 4265, 6110, 6130, 6140, 6150.

Contient tous les joints du bas moteur, joints spi non fournis.

MOTEUR

Pochette complément moteurs A4.192 et A4.203

RÉF. 101350

Pochette complément moteurs P3, P3.152

RÉF. 101843

Pochette de joints (pour 1 seul cylindre)

RÉF. 100715

Pochette rodage moteur Hotchkiss 23C

RÉF. 100006

Pochette rodage moteur A4.192

RÉF. 100021

Pochette rodage moteur AD3.152

RÉF. 100080

Pochette rodage moteurs A3.144, A3.152

RÉF. 100125

Pochette rodage moteurs A4.107 et A4.99

RÉF. 100135

Pochette rodage moteur Hotchkiss 20C

RÉF. 100152

Pochette rodage moteur AD4.203

RÉF. 100166

65, 356, 865.

Contient tous les joints du bas moteur.

TEA20.

Contient tous les joints du bas moteur.

PONY 820D, 821D. 2 jeux sont nécessaires pour un moteur.

Contenu de la pochette : joint culasse, joint chemise et joint bas chemise

35, 835 avec moteur Hotchkiss 23C.

Contient tous les joints du haut moteur, joint de culasse inclus.

65, 865.

Contient tous les joints du haut moteur, joint de culasse inclus.

140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210.

Contient tous les joints du haut moteur, joint de culasse inclus.

37, 42, 135.

Contient tous les joints du haut moteur, joint de culasse inclus.

25, 30, 122, 130, 825.

Contient tous les joints du haut moteur, joint de culasse inclus.

TEF20, FF30DS.

Contient tous les joints du haut moteur, joint de culasse inclus.

155, 158, 165, 560.

Contient tous les joints du haut moteur, joint de culasse inclus.

MOTEUR

Pochette rodage moteurs A4.236 et A4.248

RÉF. 100309

Pochette rodage moteur SIMCA Rush

RÉF. 100311

Pochette rodage (pour moteur avec filtre à huile incliné)

RÉF. 100331

Pochette rodage moteur 1004.4

RÉF. 100622

Pochette rodage moteur Standard

RÉF. 100787

Pochette rodage moteur SIMCA Flash

RÉF. 100809

Pochette rodage moteurs P3, P3.144 et P3.152

RÉF. 101861

Pompe à huile Perkins 3 cylindres

A3.144, A3.152, AD3.152

RÉF. 101242

Pompe à huile Perkins 4 cylindres

RÉF. 101243

Porte-masselottes

RÉF. 100462

165, 168, 174, 175, 178, 184, 185, 188, 194, 265, 273, 274, 275, 283, 284, 285, 290, 294, 362, 365, 373, 374, 384, 390, 393, 394, 396, 565, 575, 590, 675, 690, 3050, 3055, 3060, 3220, 3225, 3235.

Contient tous les joints du haut moteur, joint de culasse inclus.

PONY.

Contient tous les joints du haut moteur, joint de culasse inclus.

Dimensions : alésage 74 mm

TEA20, TED20, FF30GS avec moteur STANDARD.

Contient tous les joints du haut moteur, joint de culasse inclus.

Dimensions : alésage 85 mm

275, 290, 375, 390, 3075, 4225, 4235, 4245, 4255, 5275, 5285, 5290, 5300, 5310, 6110, 6120, 6130, 6140, 6150.

Contient tous les joints du haut moteur, joint de culasse inclus.

TEA20, TED20, FF30GS avec moteur STANDARD.

Contient tous les joints du haut moteur, joint de culasse inclus.

Dimensions : alésage 80 mm, moteur reconaissable par le filtre à huile sous clôche vertical

PONY 811, 812, 820 et 821 essence.

Contient tous les joints du haut moteur, joint de culasse inclus.

Dimensions : alésage 72 mm

TEA20.

Contient tous les joints du haut moteur, joint de culasse inclus.

35, 133, 135, 140, 145, 148, 150, 152, 154, 164, 230, 233, 234, 240, 244, 245, 250, 253, 254, 255, 263, 264, 333, 334, 340, 342, 350, 352, 353, 354, 355, 360, 363, 364, 550, 835, 2205, 2210, 2220, 3210, 3315, 3325, 4215, 4220, 4315, 4320.

65, 155, 158, 165, 260, 560, 865 avec moteurs Perkins AD4.203, A4.192, A4.203.

35, 35 Petrol, 135, 135 Petrol, 835, FF30GS, TE20, TEA20, TED20.

DESCRIPTION

MOTEUR

Poulie de vilebrequin avant A3.144, AD3.152

RÉF. 102000

Ressort de soupape

RÉF. 100644

Rotor de pompe à huile

RÉF. 100442

Segments (jeu pour 1 cylindre)

RÉF. 100043

Segments (jeu pour 1 cylindre)

RÉF. 100127

Segments (jeu pour 1 cylindre)

RÉF. 100147

Segments (jeu pour 1 cylindre)

RÉF. 100282

Segments (jeu pour 1 cylindre)

RÉF. 100307

Segments (jeu pour 1 cylindre)

RÉF. 100335

Segments (jeu pour 1 cylindre)

RÉF. 100803

Segments (jeu pour 1 cylindre)

RÉF. 100865

Segments (jeu pour 1 cylindre)

RÉF. 100876

Segments (jeu complet pour les 4 cylindres)

RÉF. 101178

Équipés d’un moteur Perkins A3.144, AD3.152, 133, 135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 253, 255, 263, 340, 342, 350, 352, 355, 360, 35X, 550.

Ø de la gorge de la poulie : 13 mm.

35, 835, TEA20, TED20, FF30GS.

Dimensions : Ø ext 34 mm, Ø int 26,8 mm, long. 46 mm

35, 835, TEF20, FF30DS.

35, 835 avec moteur Hotchkiss Standard 23C.

Dimensions : cote standard, alésage 84 mm

37, 65, 135, 865 avec moteurs Perkins A3.144 et A4.192.

Dimensions : cote standard, alésage 88,92 mm

25, 30, 130, 825 avec moteurs Perkins A4.107 et A4.99.

Dimensions : cote standard, alésage 79,38 mm

TEF20, FF30DS avec moteur Hotchkiss Standard 20C.

Dimensions : cote standard, alésage 80,96 mm

178, 185, 188, 194, 285, 290, 294, 382, 390, 393, 394, 396, 590, 690, 3055, 3060, 3235 (> n° de série 839079J) avec moteur Perkins A4.248.

Dimensions : cote standard, alésage 101,05 mm

TEA20, TED20, FF30GS.

Dimensions : cote standard, alésage 85 mm

TEA20, TED20, FF30DS avec moteur STANDARD.

Dimensions : cote standard, alésage 80 mm

42, 135, 140, 145, 148, 152, 230, 233, 235, 240, 245, 250, 255, 260, 340, 350 avec moteur PERKINS A3.152 et AD3.152.

Dimensions : cote standard, alésage 91,49 mm

Pour les moteurs AD3.152 il y a 5 segments par cylindre.

PONY 820D, 821D avec moteur HANOMAG D611.

Dimensions : cote standard, alésage 85 mm

PONY 811, 812, 820, 821 avec moteur SIMCA essence.

Dimensions : cote standard, alésage 72 mm

DESCRIPTION

MOTEUR

Segments (jeu pour 1 cylindre)

RÉF. 101876

Segments (jeu complet pour les 4 cylindres)

RÉF. 101911

Soupape d’admission moteur Hotchkiss 23C

RÉF. 100001

Soupape d’échappement moteur Hotchkiss 23C

RÉF. 100002

Soupape d’admission moteur AD3.152

RÉF. 100161

Soupape d’admission moteurs A3.144, A3.152 et AD3.152

RÉF. 100198

Soupape d’échappement moteurs A3.144, A3.152 et AD3.152

RÉF. 100199

Soupape d’admission moteur Standard 20C

RÉF. 110061

Soupape d’échappement moteur Standard 20C

RÉF. 100203

Soupape d’admission moteurs A4.212, A4.236 et A4.248

RÉF. 100305

30, 35X, 40B, 50, 65, 135, 140, 145, 148, 152, 155, 158, 165, 230, 240, 260, 340, 560.

Dimensions : alésage 91,49 mm, épaisseur des segments : 2,38 mm x 2,38 mm x 3,17 mm x 6,35 mm x 6,35 mm

PONY.

Dimensions : alésage 74 mm, épaisseur des segments : 2,5 x 2,5 x 2,5 x 5 mm

35, 835 avec moteur 23C.

Dimensions : long. 110,4 mm, Ø tête 38,4 mm, Ø tige 7,9 mm, angle de portée 45°

35, 835 avec moteur 23C.

Dimensions : long. 110,7 mm, Ø tête 31 mm, Ø tige 9,5 mm, angle de portée 45°

40, 50, 65, 133, 134C, 135, 148, 150, 152, 154, 155, 158, 165, 230, 233, 234, 235, 240, 245, 250, 253, 254, 255, 260, 340, 342, 350, 354, 550, 560, 765.

Dimensions : long. 114,3 mm, Ø tête 39 mm, Ø tige 7,9 mm

35X, 37, 42, 133, 135, 140, 145, 148, 152.

Dimensions : long. 115 mm, Ø tête 39 mm, Ø tige 8 mm

37, 42, 135, 140, 145, 148, 152, 158, 165, 235, 240, 245, 260/

Dimensions : long. 114,3 mm, Ø tête 33,4 mm, Ø tige 7,9 mm

TEF20, FF30DS.

Dimensions : long. 107,4 mm, Ø tête 31,8 mm, Ø tige 7,9 mm

TEF20, FF30DS.

Dimensions : long. 107,4 mm, Ø tête 28,6 mm, Ø tige 7,9 mm

165, 168, 174, 175, 178, 184, 185, 188, 194, 265, 273, 274, 275, 283, 284, 285, 290, 294, 362, 365, 373, 374, 384, 390, 393, 394, 396, 565, 575, 590, 675, 690, 3050, 3055, 3060, 3220, 3225, 3235.

Dimensions : long. 123 mm, Ø tête 44,2 mm, Ø tige 9,5 mm

DESCRIPTION

MOTEUR

Soupape d’échappement moteurs A4.212, A4.236 et A4.248

RÉF. 100306

Soupape d’admission moteur Standard

RÉF. 100477

Soupape d’échappement moteur Standard

RÉF. 100478

Soupape d’admission moteurs A4.107 et A4.99

RÉF. 101019

Soupape d’échappement moteurs A4.107 et A4.99

RÉF. 101020

Support de manivelle

RÉF. 100569

Tendeur de chaine distribution

RÉF. 101833

Tresses de palier arrière (la paire)

RÉF. 100146

Tresses de palier arrière (la paire)

RÉF. 100320

Tresses de palier arrière (la paire)

RÉF. 101191

Tube de pression d’huile court pour manomètre de pression

RÉF. 101322

165, 168, 175, 178, 184, 185, 188, 194, 265, 273, 274, 275, 283, 284, 285, 290, 294, 362, 365, 373, 374, 384, 390, 393, 394, 396, 565, 575, 590, 675, 690, 3050, 3055, 3060, 3220, 3225, 3235.

Dimensions : long. 123 mm, Ø tête 36,6 mm, Ø tige 9,5 mm

TEA20, TED20, FF30GS avec alésage moteur 85 mm.

Dimensions : long. 108,3 mm, Ø tête 28,2 mm, Ø tige 7,8 mm

TEA20, TED20, FF30GS avec alésage moteur 85 mm.

Dimensions : long. 108,3 mm, Ø tête 26,5 mm, Ø tige 7,9 mm

25, 30, 122, 130, 825.

Dimensions : long. 117 mm, Ø tête 35,7 mm, Ø tige 7,9 mm

122, 130, 825.

Dimensions : long. 117 mm, Ø tête 30,3 mm, Ø tige 7,9 mm

TEA20, TED20, FF30GS.

35, 835 avec moteur Hotchkiss Standard 23C.

35X, 37, 42, 65, 135, 140, 148, 152, 155, 158, 165, 865 avec moteurs A3.144 et A3.152.

Dimensions : épaisseur 6,4 mm

25, 30, 122, 130, 825.

Dimensions : épaisseur : 7 mm

50, 50B, 165, 168, 174, 174C, 174F, 174S, 174V, 175, 175S, 178, 184, 184S, 185, 188, 194, 194C, 194F, 194S, 255, 1080, 1085, 1100, 1104, 1114, 1130, 1135, 1200, 3303, 3305.

Dimensions : longueur : 145 mm, épaisseur : 6,7 mm

133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188.

Dimensions : Ø raccord mâle 3/8'’, Ø raccord femelle en 3/8'', long. 126 mm

DESCRIPTION

MOTEUR

Tube de pression d’huile long

RÉF. 101323

DÉTAILS & COMPATIBILITÉS

135, 140, 145, 148, 152.

Dimensions : longueur de bout à bout : 610 mm, Ø du filetage 3/8"

Vilebrequin moteur Hotchkiss 23C et 20C

Cote standard

RÉF. 101747

Vilebrequin moteur A3.144, A3.152, AD3.152 avec joint spi

RÉF. 102061

DESCRIPTION

35, 835, TEF20, FF30DS .

Vendu avec les coussinets de bielles, coussinets de palier et cales du latéral.

Équipés d’un moteur A3.144, A3.152, AD3.152. Vendu avec les coussinets de bielle, coussinets de palier et cales du latéral. Cote standard.

133, 134C, 134V, 135, 140, 148, 154, 154C, 154F,154S, 154V, 164TF, 164TS, 164TV, 230, 233, 234C, 234S, 235, 240, 240S, 245, 250, 253, 254, 254C, 254S, 255, 263, 263T, 264T, 264TS, 340, 342, 350, 352, 355, 415, 500, 550.

DÉTAILS & COMPATIBILITÉS

PEINTURES / AUTOCOLLANTS

Autocollant de filtre à air

RÉF. 101358

Autocollant de bol de filtre à air

RÉF. 101493

Autocollant de levier de vitesse (HIGH > LOW)

RÉF. 100436

Autocollant de levier de vitesse (1 - 2 - 3)

RÉF. 100437

Autocollants MF 35 (jeu complet)

RÉF. DECALMF35

Autocollants MF 37 (jeu complet)

RÉF. DECALMF37

Autocollants MF 42 (jeu complet)

RÉF. DECALMF42

Autocollants MF 65 (jeu complet)

RÉF. DECALMF65

TEA20, TED20, TEF20, FF30DS, FF30GS.

TEA20, TED20, TEF20, FF30DS, FF30GS.

35, 65, 133, 135, 140, 145, 148, 152, 165, 168, 175, 178, 240, 250, 255, 260, 265, 275, 290, 575, 590, 595, 835, 865.

35, 65, 133, 135, 140, 145, 148, 152, 165, 168, 175, 178, 240, 250, 255, 260, 265, 835, 865.

35, 835.

Kit composé de 5 pièces.

37.

Kit composé de 5 pièces.

42.

Kit composé de 5 pièces.

65.

Kit composé de 5 pièces.

Les pièces où gure le logo sont livrées obligatoirement par messagerie, les frais de port forfaitaires s’élèvent à 30€ TTC

DESCRIPTION DÉTAILS & COMPATIBILITÉS

PEINTURES / AUTOCOLLANTS

Autocollants MF 135 (jeu complet)

RÉF. DECALMF135

Autocollants MF 165 (jeu complet)

RÉF. DECALMF165

Autocollants MF 825 (jeu complet)

135, 140, 145, 148, 152. Kit composé de 5 pièces.

165, 168, 175, 178, 185, 188. Kit composé de 5 pièces.

RÉF. DECALMF825 825.

Kit composé de 5 pièces.

Autocollants Pony (jeu complet)

RÉF. DECALMHP

Autocollants 101 Junior (jeu complet)

RÉF. DECALMH101

Jeu complet d’autocollants

RÉF. DECALMH101SR

Diluant

RÉF. 413001

Peinture aérosol argent pour jantes

RÉF. 410GAMF

Peinture aérosol argent résistante haute température

RÉF. 410ARGHR

Peinture aérosol blanc brillant

RÉF. 410BLANC

Peinture aérosol gris foncé

RÉF. 410GMF

Massey Harris PONY

Massey Harris 101 JUNIOR

Massey Harris 101 SENIOR

Pot de 1,1 Litre

Aérosol 400 ml

Aérosol 400 ml

Aérosol 400 ml

Aérosol 400 ml

Peinture aérosol gris métalisé MF

RÉF. 410GMMF

Aérosol 400 ml

DESCRIPTION

PEINTURES / AUTOCOLLANTS

Peinture aérosol noir mat

RÉF. 410NOIR

Peinture aérosol noir résistante haute

température

RÉF. 410NOIRHR

Peinture aérosol rouge MF

RÉF. 410RMF

Peinture glycéro brun chassis

RÉF. 411BCM-F

Peinture glycéro dorée Massey Ferguson GoldBird

RÉF. 411DM-F

Peinture glycéro gris argenté pour les jantes

RÉF. 411GAM-F

Peinture glycéro gris Ferguson

RÉF. 411GFER

Peinture glycéro gris métallisé pour le bloc

RÉF. 411GM-MF

Peinture glycéro jaune Massey Harris

RÉF. 411JM-H

Peinture glycéro rouge

RÉF. 411RM-F

Peinture glycéro rouge Massey Harris

RÉF. 411RM-H

Aérosol 400 ml

Aérosol 400 ml

Aérosol 400 ml

Pot de 1 Kg

Pot de 1 Kg

Pot de 1 Kg

Pot de 1 Kg

Pot de 1 Kg

Pot de 1 Kg

Pot de 1 Kg

Pot de 1 Kg

DESCRIPTION

DÉTAILS & COMPATIBILITÉS

PEINTURES / AUTOCOLLANTS

Primaire anticorrosion

RÉF. 411PRIM

Pot de 770 ml

DESCRIPTION

DÉTAILS & COMPATIBILITÉS

PONT / BOÎTE DE VITESSES

Adaptateur de prise de force

RÉF. 102010

Arbre de prise de force modifié (joint spi et roulement inclus et montés)

RÉF. 100277

Arbre de prise de force

RÉF. 100427

Arbre de prise de force

RÉF. 101260

Bague d’étanchéité arbre primaire de boite de vitesse

RÉF. 101250

Bague d´étanchéité d´arbre primaire

RÉF. 101842

Bague d’étanchéité arbre de sortie de boite de vitesse

RÉF. 100460

Bague d’étanchéité axe de levier de prise de force

RÉF. 101831

TE20, TEA20, TEC20, TED20, TEF20, FF30DS, FF30GS.

Longueur: 81 mm, Ø extérieur : 35 mm (1 3/8"), Ø intérieur : 29 mm (1 3/8"), 6 cannelures.

TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø sortie 1" 3/8 (35 mm), long. 795 mm, 6 cannelures

133, 135, 140, 148, 152, 155, 165MKIII, 168, 185, 188, 230, 231, 235, 240, 250, 253, 255, 260, 261, 265, 275, 285, 290, 340, 342, 350, 352, 355, 360, 362, 365, 375, 390, 398, 410, 420, 550, 560, 575, 590, 675.

Dimensions : 540 tours/min, longueur 615 mm, Ø 60 mm, Ø sortie normalisée : 1"3/8 mm, 21 cannelures côté intérieur du pont, 6 cannelures extérieures

35, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 835, 865.

Dimensions : Ø 1" 3/8 (35 mm), 6 cannelures, long. 578 mm

35, 37, 42, 65, 65MKII, 133, 134, 135, 140, 145, 152, 154, 155, 158, 164, 165, 168, 174, 175, 178, 184, 185, 188, 230, 231, 233, 234, 235, 240, 243, 244, 245, 250, 253, 254, 255, 260, 261, 263, 264, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 298, 333, 334, 340, 342, 350, 352, 353, 354, 355, 356, 360, 362, 363, 364, 365, 366, 372, 373, 374, 375, 376, 382, 383, 384, 387, 390, 393, 394, 396, 397, 550, 560, 835, 865, 1004, 1080, 1085, 1200, 1250, 4215, 4220, 4225, 4235, 4240, 4245, 4260, 4265, 4270, 4315, 4325, 4345, 4355, 4360, 4365, 4370.

Dimensions : Ø ext 38 mm, Ø int 30 mm, épaisseur 6 mm

FF30DS, FF30GS, TEA20, TED20, TEF20, TE20.

Dimensions : Ø ext. 50,80 mm, Ø int. 34,79 mm, hauteur 7,93 mm

35, 37, 42, 122, 130, 135, 140, 145, 148, 152, 155, 835.

Dimensions : Ø ext 50,8 mm, Ø int 41,3 mm, épaisseur 6,3 mm

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 835, 865.

Dimensions : Ø ext 26 mm, Ø int 16 mm, épaisseur 5 mm

DESCRIPTION

PONT / BOÎTE DE VITESSES

Bague étanchéité blocage differentiel

RÉF. 101574

Bague d’étanchéité intérieur du pont

RÉF. 100339

Bague d’étanchéité de prise de force

RÉF. 100057

Bague d’étanchéité de prise de force

RÉF. 100175

Bague d’étanchéité de prise de force

RÉF. 100276

Bague d’étanchéité de prise de force

RÉF. 100345

Bague d’étanchéité de prise de force modifiée

RÉF. 100752

Bague étanchéité entre réducteur et freins

RÉF. 100357

Bague étanchéité entre réducteur et roue

RÉF. 100141

Bague étanchéité entre réducteur et roue

RÉF. 100458

50, 50 Industriel, 165, 175, 178.

Dimensions : Ø ext 31,7 mm, Ø int 22,2 mm, épaisseur 4,6 mm

50 industriel, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 188, 595, 1080, 1200.

Dimensions : Ø ext 85,9 mm, Ø int 58,5 mm, épaisseur 23,1 mm

35X, 35, 37, 42, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 835, 865, 1200.

Dimensions : Ø ext 68,4 mm, Ø int 44,45 mm, épaisseur 19,4 mm

TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø ext 62 mm, Ø int 36 mm, épaisseur 21,5 mm

25, 30, 122, 130, 825.

Dimensions : Ø ext 72 mm, Ø int 35 mm, épaisseur 12 mm

133, 135, 140, 145, 148, 152, 158, 165, 168, 175, 185, 188, 194, 255, 265, 274, 275, 284, 290, 360, 362, 363, 364, 365, 367, 373, 374, 375, 376, 383, 384, 390, 393, 394, 396, 397, 398, 399, 550, 560, 565, 575, 590, 675, 690, 698, 699, et séries 1000, 2600, 3000, 3100, 6100, 6200.

Dimensions : Ø ext 79,3 mm, Ø int 60,3 mm, épaisseur 9,5 mm

TEA20, TED20, TEF20, FF30DS, FF30GS. Se monte avec l’arbre de prise de force réf. 100277.

Dimensions : Ø ext 62 mm, Ø int 40 mm, épaisseur 16 mm, modifiée en 1-3/8"

65, 133, 135, 140, 145, 152, 155, 158, 765, 865.

Dimensions : Ø ext 89 mm, Ø int 67,3 mm, épaisseur 12,8 mm

42, 65, 122, 130, 145, 152, 155, 158, 825, 865.

Dimensions : Ø ext 95 mm, Ø int 67 mm, épaisseur 16 mm

145, 148, 152, 154, 158, 164, 165, 168, 174, 184, 185, 188, 240, 243, 250, 253, 254, 255, 260, 263, 265, 273, 275, 285, 290, 298, 350, 352, 355, 360, 362, 365, 372, 375, 382, 390, 396, 398, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1004, 1080, 1085, 1104, 1200, 1250, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4360, 4365, 4370.

Dimensions : Ø ext 101,7 mm, Ø int 73,1 mm, épaisseur 16,5 mm

PONT / BOÎTE DE VITESSES

Bague étanchéité réducteur sortie de trompette

RÉF. 100251

Bague étanchéité sortie de boite de vitesses

RÉF. 101745

Bague étanchéité sortie de boite

RÉF. 101736

Bague étanchéité trompette

côté intérieur

RÉF. 100174

Bague étanchéité trompette

côté extérieur

RÉF. 100417

Bague étanchéité trompette côté extérieur

RÉF. 100189

Bague d’étanchéité trompette côté intérieur

RÉF. 100328

Bague d’étanchéité trompette côté pont

RÉF. 101739

Bague d’étanchéité trompette côté réducteur

RÉF. 101735

Bouchon de remplissage de boitier de vitesse

RÉF. 110308

Boule de levier à visser

RÉF. 100112

122, 130, 825.

Dimensions : Ø ext 60 mm, Ø int 42,7 mm, épaisseur 11 mm

35, 35X, 37, 42, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178.

Dimensions : Ø ext 39,07 mm, Ø int 28,5 mm, épaisseur 9,5 mm

35, 37, 42, 50, 50 Industriel, 65, 133, 135, 140, 145, 152, 155, 158, 165, 165 MKIII, 168, 175, 178 pour tracteurs équipé d’un embrayage simple avec prise de force.

Dimensions : Ø ext 57,15 mm, Ø int 44,45 mm, épaisseur 9,40 mm

TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø ext 73,2 mm, Ø int 49 mm, épaisseur 12,25 mm

TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø ext 88,9 mm, Ø int 58,4 mm, épaisseur 17,8 mm

MF 35, 35X, 37, 42, 135, 140, 145, 148, 230, 240, 340, 550, 835.

Dimensions : Ø ext 92 mm, Ø int 69 mm, épaisseur 14 mm

35, 35X, 37, 135, 140, 835.

Dimensions : Ø ext 73,2 mm, Ø int 53,5 mm, épaisseur 12,8 mm

30, 130, 825.

Dimensions : Ø ext 50 mm, Ø int 32 mm, épaisseur 12 mm

Se monte en remplacement de la référence d’origine (OEM) : 831690M1

825.

Dimensions : Ø ext 60 mm, Ø int 42 mm, épaisseur 12 mm

TEA20, TED20, TEF20, TO20, FF30GS, FF30DS.

Dimensions : Ø filetage 49,6 mm

35, 35X, 37, 42, 50, 50 industriel, 133, 135, 140, 145, 148, 152, 165, 168, 175, 178, 835, TE20, TEA20, TED20, TEF20, TO20, FF30DS, FF30GS.

Dimensions : Ø filetage 3/8 UNF

DESCRIPTION

PONT / BOÎTE DE VITESSES

Boule de levier Ø 3/8 UNF

RÉF. 100435

Cale d’arbre de roue +0,50 mm

RÉF. 100499

Capuchon de prise de force à visser

RÉF. 100867

Capuchon de prise de force (pour arbre modifié de 35 mm)

RÉF. 110171

Capuchon de prise de force

RÉF. 110172

Couvercle prise de force gauche

RÉF. 100313

Compresseur 2 pistons sur prise de force

RÉF. 101080

Cylindre de relevage

RÉF. 102017

Disque intermédiaire de prise de force hydraulique

RÉF. 101265

Disque de friction de prise de force

RÉF. 101266

35, 65, 133, 135, 140, 145, 148, 152, 165, 168, 175, 178, 240, 250, 255, 260, 265, 275, 290, 575, 590, 595, 835, 865.

Dimensions : Ø filetage 3/8 UNF, partie haute plate

35, 133, 135, 140, 148, 230, 240, 340, 550, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

35, 37, 42, 65, 122, 130, 135 (> n° de série 457632), 140 (> n° de série 113088), 145, 148 (> n° de série 113088), 152, 155, 158, 165 (> n° de série 130773), 168 (> n° de série 257922), 175, 178, 185, 188, 835, 865.

Dimensions : Ø 55 mm

TEA20, TED20, TEF20, TE20, FF30GS, FF30DS. Se monte avec l’arbre de prise de force réf. 100277.

Dimensions : pour arbre de prise de force de 1" 3/8

TEA20, TED20, TEF20, TE20, FF30GS, FF30DS.

Dimensions : pour arbre de prise de force 1"1/8 (28,7 mm)

135, 240, 285.

Pour tous types de tracteurs.

Livré avec support et tuyau.

Détails: prise de force normalisée 1"3/8 6 cannelures, pression de sortie 8 bars maxi

133, 135, 135V, 140, 145, 145S, 145V, 152, 152F, 152S, 152V, 155, 165, 235, 240, 245, 250, 255, 550, 560. 794 mm.

50 industriel, 135, 148, 152, 155, 158, 165, 168, 185, 188, 240, 250, 253, 260, 263, 265, 275, 285, 290, 340, 342, 350, 352, 355, 360, 362, 365, 372, 375, 382, 390, 396, 398, 399, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1004, 1004T, 1200, 1250, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4265, 4315, 4320, 4325, 4335, 4345, 4355.

Dimensions : Ø ext 144 mm, Ø int 94,3 mm, épaisseur 1,4 mm

35, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178,185, 188, 235, 240, 250, 253, 260, 263, 265, 275, 285, 290, 298, 340, 342, 350, 355, 360, 362, 365, 372, 375, 382, 390, 396, 398, 399, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 835, 865, 1004, 1200, 1250.

Dimensions : Ø ext 128 mm, Ø int 87,5 mm, épaisseur 2,45 mm, 57 cannelures

DESCRIPTION

PONT / BOÎTE DE VITESSES

Écrou de blocage levier de vitesse.

RÉF. 102009

Écrou de roue arrière

RÉF. 100688

Fourche de chandelle

RÉF. 100343

Fourreau de chandelle

RÉF. 110234

Frette 1/2 arbre

RÉF. 100329

Frette arbre de roue

RÉF. 100907

Goujon de roue arrière 9/16 UNF

RÉF. 100324

Jauge de niveau de pont

RÉF. 100272

Joint bouchon de remplissage de boîte de vitesse

RÉF. 110189

Joint de boîte de vitesse

RÉF. 100321

Joint central boite de vitesse

RÉF. 100178

133, 135, 135, 140, 145, 148, 152, 155, 158, 165, 20D, 20E, 230, 231, 235, 240, 245, 250, 253, 283, 30E, 35, 35X, 37, 42, 360, 362, 375, 383, 390, 390T, 393, 396, 65, 765, 835, 865.

Ø extérieur : 55 mm, Ø intérieur: 40 mm, Épaisseur : 4 mm.

35, 65, 133, 135, 140, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 550, 560, 575, 590, 595, 835, 865, FF30DS, FF30GS, TEA20, TEF20, TED20.

Dimensions : filetage 9/16" UNF

35, 37, 42, 133, 135, 140, 145, 152, 158, 835.

Dimensions : longueur totale : 290 mm, entraxe fixation : 50 mm, Ø trous de fixation : 16 mm, filetage M19x15 (filet à droite)

FF30DS, FF30GS, TE20, TEA20, TED20, TEF20.

Remplace la référence d’origine 890674M1.

Dimensions : longueur : 245 mm, Ø filet : 19 mm, Ø trou des axes : 16,2 mm

35X, 35, 37, 135, 140, 145, 148, 230, 231, 235, 240, 245, 250, 550, 835.

Dimensions : Ø extérieur : 76 mm, Ø intérieur : 57,05 mm, épaisseur : 18 mm

TEA20, TED20, TEF20, TE20, TO20, FF30DS, FF30GS.

Dimensions : Ø ext 70 mm, Ø int 50,8 mm, épaisseur 17,6 mm

35, 35X, 37, 42, 122, 130, 133, 135, 140, 148, 230, 235, 240, 245, 340, 342, 835, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø filetage 9/16" (14,2 mm), longueur 50 mm

Pour tous types de tracteurs.

Dimensions : 140 mm à l’intérieur du pont

TEA20, TED20, TEF20, FF30GS, FF30DS. Se monte avec le bouchon réf. 110308.

35, 35X, 37, 42, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 194, 230, 235, 240, 245, 250, 254, 255, 260, 265, 274, 835, 865.

37, 42, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 240, 265, 274, 275, 360, 362, 365, 370, 375, 390, 560, 565, 575, 590, 595, 675, 690, 3050.

DESCRIPTION

PONT / BOÎTE DE VITESSES

Joint de couvercle de relevage

RÉF. 100168

Joint de couvercle relevage

RÉF. 110204

Joint de flasque de prise de force

RÉF. 110177

Joint de la pompe hydraulique

RÉF. 102022

Joint de palier inférieur de boite de vitesses

RÉF. 101957

Joint de trompette papier

RÉF. 100268

Joint papier de boitier d’arbre primaire de prise de force

RÉF. 101953

Joint papier de palier inférieur de boîte de vitesses

RÉF. 101952

Joint réducteur (en liège)

RÉF. 100142

35, 37, 42, 65, 135, 140, 145, 148, 152, 155, 175, 178, 835, 865.

Dimensions : épaisseur : 0,45 mm

TEA20, TEF20, TED20, TE20, FF30GS, FF30DS.

TEA20, TEF20, TED20, TO20, FF30GS, FF30DS.

Dimensions : entraxe des trous de fixation : 75 mm

130 et 122.

30, 35, 35X, 133, 135, 140, 145, 148, 150, 152, 158, 165, 165MKIII, 168, 175, 178, 180, 230, 235, 240, 245, 250, 253, 255, 260, 265, 275, 285, 290, 298, 340, 342, 350, 352, 355, 360, 362, 365, 375, 390, 390T, 670, 675, 690, 698, 698T, 699, 835, 865, 1200, 1250.

4 trous de fixation, Entraxe : 82 mm, Ø extérieur : 132 mm, Ø intérieur : 85 mm

35, 35X, 37, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 235, 240, 243, 245, 250, 253, 263, 265, 275, 290, 340, 350, 355, 360, 362, 365, 372, 375, 382, 390, 550, 560, 575, 590, 675, 690, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø ext 380 mm, Ø int 330 mm, épaisseur 0,24 mm

35, 35X, 40B, 50, 50B, 65, 65MKII, 133, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 185, 188, 240, 835, 865, 3165.

4 trous de fixation, Entraxe : 87 mm

30, 35, 35X, 40B, 50, 65, 133, 135, 140, 145, 148, 150, 152, 155, 158, 165, 165MKIII, 168, 168F, 168S, 175, 178, 180, 185, 188, 230, 231, 235, 240, 243, 245, 250, 253, 255, 260, 261, 263, 265, 270, 275, 282, 283, 285, 290, 298, 340, 342, 350, 352, 355, 360, 362, 365, 375, 383, 390, 390T, 393, 396, 398, 399, 550, 560, 565, 575, 590, 592, 595, 650, 670, 675, 690, 698, 698T, 699, 835, 865, 1080, 1085, 1250, 3165 4215, 4220, 4225, 4235, 4245, 4255, 4260, 4265, 4270, 4315, 4325, 4335, 4345, 4355, 4360, 4365, 4370. 6 trous, Ø extérieur : 132 mm, Ø intérieur : 85 mm

42, 65, 135, 140, 145, 152, 155, 158, 865.

Dimensions : Ø 270 mm

Recevez vos pièces plus rapidement en commandant en ligne sur www.laboutiquedutracteur.com

DESCRIPTION DÉTAILS & COMPATIBILITÉS

PONT / BOÎTE DE VITESSES

Se monte seulement avec les derniers modèles montés avec carter référence 1860889M91 : OD : 49,30 mm ID : 39,50 mm Ep : 6,00 mm.

Joint spi de sortie boîte de vitesse

RÉF. 102028

Joint torique arbre de relevage

RÉF. 102029

Joint torique de trompette

RÉF. 100041

Joint torique flasque de prise de force

RÉF. 100280

Joint torique flasque de prise de force

RÉF. 100428

Joint trappe de relevage

RÉF. 100167

Manchon de transmission

RÉF. 101255

Piton d’attelage de trompette

RÉF. 101516

Piston plongeur de relevage hydraulique

RÉF. 102027

1080, 1085, 1200, 135,140,145, 148, 150, 152, 158, 165, 168, 175, 178, 180, 20, 20C, 20D, 20E, 20F, 230, 231, 235, 240, 245, 250, 253, 255, 261, 265, 270, 275, 282, 282, 283, 285, 290, 292, 297, 298, 299, 30, 30B, 30D, 30E, 30H, 31, 340, 342, 350, 352, 355, 360, 362, 365, 372, 375, 375E, 382, 383, 385, 390, 390E, 390T, 393, 396, 398, 399, 40, 40B, 40E, 415, 425, 435, 440, 445, 460, 465, 475, 481, 492, 50C, 50D, 50E, 50EX, 550, 565, 575, 590, 595, 670, 675, 690, 698, 698T, 699.

50.17x5.34 mm.

35, 37, 42, 65,122,130,765, 825, 835.

155, 158, 165, 168, 175, 178, 185, 188, 240, 362, 590, 690, 1004, 1004T, 1080, 1085, 1200, 1250.

Dimensions : long. 990 mm, Ø 2,4 mm

35, 35X, 37, 42, 65, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188, 835, 865.

Dimensions : Ø ext: 72,4 mm, épaisseur 5,34 mm

20C, 20D, 20F, 30B, 30D, 30E, 30H, 40B, 50, 50C, 50E, 133, 135, 135 Petrol, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 231, 235, 240, 243, 245, 250, 253, 255, 261, 263, 265, 265S, 275, 283, 285, 285S, 290, 292, 297, 298, 299, 340, 342, 350, 352, 355, 360, 362, 365, 372, 375, 375E, 382, 390, 390E, 390T, 396, 398, 399, 410, 415, 420, 425, 435, 440, 445, 460, 465, 475, 481, 492, 550, 565, 575, 590, 592, 592, 595, 650, 675, 690, 1004, 1080, 1085, 1200, 1250, 4215, 4220, 4225, 4235, 4245, 4255, 4260, 4315, 4325, 4335, 4345, 4355, 4360, 4365, 4370, 5340, 5355, 5360, 5365.

Dimensions : épaisseur : 3,175 mm, Ø : 82,55 mm

35, 37, 42, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 240, 265, 274, 275, 360, 362, 365, 370, 375, 390, 560, 565, 575, 590, 675, 690, 835, 3050.

Dimensions : Ø extérieur : 165 mm, Ø intérieur : 126,5 mm, épaisseur : 0,86 mm

35, 65, 133, 135, 140, 145, 148, 835, 865.

Dimensions : Ø 54 mm, long. 127 mm

35, 35X, 133, 135, 148, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø 16 mm, long. 135 mm

202, 204, 35, 35X, 37, 40, 42, 50, 65, 765, TO35.

DESCRIPTION

PONT / BOÎTE DE VITESSES

Pommeau de levier de vitesse chromé

RÉF. 101513

Pommeau de levier de vitesses

RÉF. 100949

Protecteur levier de vitesse

RÉF. 100010

Protecteur levier de vitesse (dernier modèle)

RÉF. 100164

Ressort de levier de vitesse

RÉF. 100484

Roulement d’arbre de roue côté trompette

RÉF. 101741

Roulement de trompette

RÉF. 100403

Roulement de trompette

RÉF. 101841

Secteur de relevage complet

RÉF. 100604

TEF20, TEA20, TED20, FF30DS, FF30GS.

Dimensions : Ø intérieur 11 mm

MASSEY HARRIS Challenger, Colt, Mustang, Pacer, Pony, 20, 22, 30, 33, 44, 50, 55, 81, 82, 98, 101 Junior, 101 Senior, 555.

Dimensions : Ø 50,5 mm, filetage 3/8"

35, 35X, 37, 42, 65, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 235, 240, 245, 250, 255, 260, 835, 865, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø haut: 14,3 mm, Ø bas: 39,5 mm, hauteur 36,65 mm

165, 165MKIII, 168, 175, 178, 188, 230, 240, 245, 250, 255, 260, 265, 275, 285, 290, 340, 350, 355, 360, 365, 375, 390, 415, 425, 435, 440, 445, 460, 465, 475, 592, 595.

Dimensions : Ø haut: 16 mm, Ø bas: 51 mm, hauteur 66 mm

35, 65, 133, 135, 145, 148, 152, 158,165, 168, 175, 178, 185, 188, 230, 235, 240, 245,250, 253, 255, 260, 265, 275, 285, 290, 298, 340, 350, 355, 360, 362, 365, 375, 390, 396, 398, 399, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 699, 765, 835, 865, 1004, 1004T, TED20, TEF20, FF30DS, FF30GS, TEA20.

Dimensions : long. 56 mm, Ø ext: 35,524,5 mm

30, 37, 42, 50, 50 industriel, 50B, 65, 65MKII, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188, 240, 243, 250, 253, 263, 265, 275, 290, 350, 352, 355, 360, 362, 365, 375, 382N, 390, 396, 560, 565, 575, 1200, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4315, 4320, 4325, 4335, 4345, 4355, 4360.

Dimensions : Ø ext 110 mm, Ø int 66,7 mm, épaisseur 23 mm

35, 35X, 37, 42, 133, 135, 140, 148, 230, 240, 245, 250, 340, 550, 835.

Dimensions : Ø ext 104,7 mm, Ø int 57,15 mm, épaisseur 30,16 mm

FF30DS, FF30GS, TEA20, TED20, TEF20, TE20.

Dimensions : Ø ext. 94,30 mm, Ø int. 50,60 mm, hauteur 30,4 mm

135, 140, 145, 152, 158, 165, 168, 174, 178, 185, 188.

Remplace la référence d’origine : 3611464M95

DESCRIPTION

REFROIDISSSEMENT

Bouchon de radiateur

RÉF. 100172

Bouchon de radiateur

RÉF. 100346

Calorstat

RÉF. 101878

Coude de thermostat

RÉF. 100626

Coude de thermorstat

RÉF. 101208

Courroie de régulateur

RÉF. 101923

Courroie de ventilateur

RÉF. 100007

Courroie de ventilateur

RÉF. 100082

Courroie de ventilateur A4.107

RÉF. 100246

Courroie de ventilateur A4.192

RÉF. 100253

Courroie de ventilateur

RÉF. 100366

35, 37, 42, 65, 65MKII, 135, 140, 145, 148, 152, 158, 165, 175, 835, 865, PONY, TEA20, TEF20, TED20, FF30DS, FF30GS.

Avec une collerette de remplissage

Dimensions : Ø extérieur : 59,5 mm, hauteur : 9,6 mm, pression : 7 lbs

TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø extérieur du bouchon : 71 mm, Ø intérieur : 51 mm, hauteur : 9,8 mm

Pony 820D, Pony 821D.

Dimensions : ouverture à 79° C, diamètres des sorties : 30 mm x 30 mm x 18 mm

35, 835.

Dimensions : entraxe trous de fixation : 73 mm

TE20, TEF20, TEA20, TED20, FF30DS, FF30GS avec moteur 80 et 85.

Pony 812.

Dimensions : long. extérieure : 611 mm, long. intérieure : 560 mm, largeur 13 mm, épaisseur : 8 mm

35, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : long. intérieure 965 mm, larg. 17 mm, épaisseur 11 mm

35X, 37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245, 250, 255, 340, 350, 360, 550, 3210.

Dimensions : long. intérieure 1137 mm, long. extérieure 1200, largeur 17 mm

122, 130, 825.

Dimensions : long. intérieure : 960 mm, long. extérieure 1008 mm, largeur 13 mm

65, 65MKII, 865.

Dimensions : long. intérieure 1125 mm, long. extérieure 1175, largeur 13 mm

165, 165 MKIII, 168, 175, 178, 188, 260, 274, 294, 560, 565, 4225, 4235, 4240, 4245, 4255.

Dimensions : long. intérieure 1202 mm, long. extérieure 1268, largeur 13 mm, montage avec alternateur

REFROIDISSSEMENT

Courroie de ventilateur

RÉF. 110003

Courroie de ventilateur

RÉF. 100364

Courroie de ventilateur

RÉF. 100475

Courroie de ventilateur moteur AD4.203

RÉF. 102065

Crochet de radiateur

RÉF. 100627

Corps durite by-pass

RÉF. 101568

Durite by-pass

RÉF. 100005

Durite by-pass

RÉF. 100089

Durite by-pass

RÉF. 100295

Durite by-pass

RÉF. 100327

Durite by-pass

RÉF. 100426

TEA20, TED20, FF30GS.

Dimensions : long. intérieure 975 mm, long. extérieure 1038, largeur 20 mm

PONY.

Attention ! Pour ce modèle, il existe de nombreux montages. Veuillez contrôler les dimensions.

Dimensions : long. intérieure : 780 mm, long. extérieure 845 mm, largeur 17 mm

375, 390.

Dimensions : long. int. : 1262 mm, long. ext. : 1325 mm, largeur : 13 mm

Équipés d’un moteur AD4.203.

155, 158, 3085, 3095, 3115, 3120, 6235, 6245, 6255 montés avec un moteur AD4.203.

Longueur intérieure : 1175 mm, longueur extérieur : 1225 mm, largeur : 13 mm

35, 835.

65, 65MKII, 154, 155, 165, 765, 865.

35, 835 avec moteur Hotchkiss 23C.

Dimensions : Ø 22 mm, long. 150 mm

35, 133, 134, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 164, 164TF, 164TS, 164TV, 230, 233, 234, 234C, 235, 240, 244, 245, 250, 253, 254, 254C, 254S, 255, 263, 263T, 264, 264T, 264TS, 333, 334, 340, 350, 352, 353, 353LX, 354, 354AQ, 354FP, 354FQ, 354GE, 354S, 354SP, 354SQ, 354V, 354VQ, 355, 360, 399, 415, 550, 699, 835, 1014, 1024, 1114, 2205, 2620, 2625, 2640, 2645, 2675, 2680, 2685, 2705, 2720, 2725, 3080, 3090, 3210, 3610, 3630, 3650.

Dimensions : Ø 28 mm, long. 125 mm

TEA20, TED20, FF30GS.

Dimensions : Ø 22 mm, long. 155 mm

TEF20, FF30DS.

Dimensions : Ø 22 mm, long. 200 mm

65, 65MKII, 155, 158, 165, 165MKIII, 260, 560, 865.

Dimensions : Ø 34 mm, long. 110 mm

DESCRIPTION

REFROIDISSSEMENT

Durite entre calorstat et pompe à eau

RÉF. 101653

Durite entre calorstat et culasse

RÉF. 101651

Durite inférieure

RÉF. 101654

Durite inférieure

RÉF. 100004

Durite inférieure

RÉF. 100087

Durite inférieure AD4.203

RÉF. 100228

Durite inférieure A4.212, A4.236, A4.248

RÉF. 100234

Durite inférieure A4.248

RÉF. 100413

Durite inférieure

RÉF. 100419

Durite inférieure

RÉF. 100924

Durite inférieure

RÉF. 100236

Durite inférieure

RÉF. 100326

Durite inférieure

RÉF. 100362

Durite intermédiaire

RÉF. 100088

PONY 820D et 821D.

Dimensions : Ø 22 mm, longueur 166 mm

PONY 820D et 821D.

Dimensions : Ø 30 mm, longueur 80 mm

PONY 820D et 821D.

Dimensions : Ø 25 mm, longueur 400 mm

35, 835 avec moteur Hotchkiss 23C.

Dimensions : Ø 34 mm, long. 290 mm

37, 42, 133, 135, 140, 145, 148, 152, 230, 235, 240, 245.

Dimensions : Ø 38 mm, long. 290 mm

155, 158, 260, 560 avec moteur AD4.203.

Dimensions : Ø 36 mm, long. 290 mm

165, 168, 175, 178, 185, 265, 275, 565, 590, 675 avec moteurs A4.212, A4.236 et A4.248.

Dimensions : Ø 40 mm, long. 260 mm

178 (> n° de série 724937), 188, 275, 285, 290, 440, 575, 590, 675, 690 avec moteur A4.248.

Dimensions : Ø 38 mm, long. 265 mm

25, 30, 122, 130, 825.

Dimensions : Ø 28 mm, long. 250 mm

175, 178, PONY 811, 812, 820, 821 essence, moteur SIMCA.

Dimensions : Ø 38 mm, long. 260 mm

65, 65MKII, 165, 865. Se monte à chaque extrémité du tube métal.

Dimensions : Ø 39 mm, long. 150 mm

TEF20, FF30DS.

Dimensions : Ø 38 mm, long. 220 mm

TEA20, TED20, FF30GS.

Dimensions : Ø 32 mm, long. 230 mm

37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245.

Dimensions : Ø 33 mm, long. 140 mm

DESCRIPTION

REFROIDISSSEMENT

Durite supérieure

RÉF. 100003

Durite supérieure

RÉF. 100086

Durite supérieure

RÉF. 100188

Durite supérieure AD4.203

RÉF. 100227

Durite supérieure

RÉF. 100293

Durite supérieure A4.248

RÉF. 100310

Durite supérieure A4.248

RÉF. 100411

Durite supérieure

RÉF. 101652

Durite supérieure

RÉF. 100479

Durite supérieure

RÉF. 100925

Jeu de durites pour MF 35

RÉF. 101317

Jeu de 4 durites

RÉF. 101933

35, 835 avec moteur Hotchkiss 23C.

Dimensions : Ø 38 mm, long. 100 mm

37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245.

Dimensions : Ø 36 mm, long. 155 mm

65, 65MKII, 765, 865.

Dimensions : Ø 38 - 42 mm, long. 255 mm

155, 158, 260, 560.

Dimensions : Ø 45 mm, long. 130 mm

TEA20, TEF20, TED20, FF30DS, FF30GS.

Dimensions : Ø 38 mm, long. 100 mm

50B, 165, 168, 178 (après n° de série 724937), 188, 265, 275, 285, 290, 565, 575, 590.

Dimensions : Ø 39 mm, long. 220 mm

175, 178 jusqu’au n° de série 724936.

Dimensions : Ø 38 mm, long. 240 mm

PONY 820D et 821D.

Dimensions : Ø 30 mm, long. 330 mm

25, 30, 122, 130, 825.

Dimensions : Ø 40 mm, long. 200 mm

PONY 811, 812, 820, 821 essence, moteur SIMCA.

Dimensions : Ø 39 mm, long. 130 mm

35, 835 avec moteur 23C, 4 cylindres.

Contient :

• Durite supérieure : Ø 38 mm, long. 100 mm

• Durite inférieure : Ø 34 mm, long. 290 mm

• Durite by-pass : Ø 22 mm, long. 150 mm

35X, 37, 42, 135, 140, 145, 148, 152, 230, 235, 240, 245.

Contient :

• Durite supérieure : Ø : 36 mm, long. : 155 mm

• Durite inférieure : Ø : 38 mm, long. : 280 mm

• Durite intermédiaire : Ø 33 mm, long. : 140 mm

• Durite by-pass : Ø 28 mm, long. : 125 mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

REFROIDISSSEMENT

Joint de thermostat

RÉF. 101992

Joint papier pompe à eau

RÉF. 102030

Joint torique pompe à eau D611

RÉF. 100846

Kit de réparation pompe à eau

RÉF. 101257

Kit de réparation pompe à eau

RÉF. 101267

Kit de réparation pompe à eau

RÉF. 101268

Kit de réparation pompe à eau

RÉF. 101269

Moyeu de ventilateur de la pompe à eau pour tracteur

RÉF. 101983

25, 30, 35, 130, 133, 134C, 134V, 135, 140, 145, 145S, 145V, 148, 150, 152, 152F, 152S, 152V, 154, 154C, 154F, 154S, 154V, 230, 233, 234C, 234CF, 234S, 235, 240, 244CF, 245, 250, 253, 253, 254, 254C, 254CF, 254S, 255, 263, 264T, 264TCF, 264TS, 333, 334V, 340, 342, 350, 352, 353, 353LX, 353S, 354AP, 354AQ, 354F, 354FP, 354FP(X), 354FQ, 354GE, 354GE(X), 354S, 354SP, 354SP(X), 354SQ, 354V, 354VQ, 355, 356CF, 360, 363, 363LX, 363S, 364AP, 364AQ, 364CF, 364F, 364FP, 364FQ, 364GE, 364S, 364SP, 364SQ, 364V, 364VQ, 366CF, 415, 440, 550, 825

Entraxe trou fixation : 73 mm, Ø du trou passage d'eau : 47.50 mm

35, 835, TEA20, TEF20, TED20, FF30DS, FF30GS

Le joint se monte avec la pompe à eau référence 100046.

PONY 820D, 821D avec moteur HANOMAG D611.

165, 168, 174, 175, 178, 184, 185, 188, 194, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 367, 373, 374, 375, 376, 377, 383, 384, 390, 393, 394, 396, 397, 565, 575, 590, 3220, 3225, 3235 avec moteurs PERKINS A4.212, A4.248, A4.236.

65, 65MKII, 155, 158, 165, 260, 560, 865 avec moteurs A4.192, A4.203, A4.236 et AD4.203.

165, 168, 174, 175, 184, 185, 188, 194, 255, 265, 273, 274, 275, 283, 284, 285, 290, 293, 294, 362, 367, 372, 373, 374, 375, 376, 377, 382, 383, 384, 387, 390, 393, 394, 396, 565, 575, 590, 675, 690, 3220, 3225, 3235.

20, 20B, 20C, 20D, 20E, 20F, 30B, 30E, 35, 40, 40E, 133, 134V, 134C, 135, 135V, 140, 145, 145S, 145V, 150, 152, 152F, 152S, 152V, 154, 154C, 154F, 154S, 154V, 164TF, 164TS, 164TV, 205, 230, 233, 234C, 234CF, 234S, 235, 240, 244CF, 245, 250X, 253, 254, 254C, 254CF, 254S, 255, 263T, 264T, 264TCF, 264TS, 333, 334V, 340, 342, 350, 352, 353, 353LX, 353S, 353AP, 354AQ, 354F, 354FP, 354FQ, 354GE, 354S, 354SP, 354SQ, 354V, 355, 356CF, 360, 415, 550, 835, 2135, 2203, 2205, 3210FP, 3210GE, 3210SP.

35, 835, TEA20, TEF20, TED20, FF30DS, FF30GS.

Ø extérieur : 58 mm - Ø intérieur : 16 mm, Entraxe des trous de fixations trapézoïdales : 39x32x27 mm.

DESCRIPTION

REFROIDISSSEMENT

Pales de ventilateur (la paire)

RÉF. 101501

Pales de ventilateur

RÉF. 101871

Pales de ventilateur (la paire)

RÉF. 101916

Plaque intermédiaire de pompe à eau

RÉF. 101660

Pompe à eau

RÉF. 100046

Pompe à eau

A3.144, A3.152

RÉF. 100056

Pompe à eau A4.192, A4.203, AD4.203

RÉF. 100074

Pompe à eau A4.318

RÉF. 100078

Pompe à eau PERKINS P3

RÉF. 100117

Pompe à eau A4.107 et A4.99

RÉF. 100245

Pompe à eau A4.236, A4.212, A4.248

RÉF. 100264

65, 65MKII, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 155, 158, 164, 164TF, 164TS, 164TV, 165, 230, 233, 234, 235, 240, 243, 244, 245, 250, 255, 260, 263, 264, 333, 334, 340, 342, 350, 352, 353, 355, 356, 356CF, 360, 363, 364, 366, 550, 560, 865, 2205, 3210.

Dimensions : long. 394 mm, Ø trous 41 mm, entraxe des trous de fixation 46 mm

30, 35, 35X, 37, 42, 135, 140, 145, 148, 152, 230, 240, 250, 253, 342, 350, 355, 360, 550, FF30DS, FF30GS, TE20, TEA20, TED20, TEF20, TO20.

Dimensions : Ø ext. : 392 mm, Ø trou central : 27 mm, entraxe vertical de fixation : 38 mm, entraxe horizontal de fixation : 28 mm, Ø trou de fixation : 8 mm

35, 35X, 37, 42, 135.

Dimensions : Ø ext. : 392 mm, Ø trou central : 41 mm, entraxe de fixation : 44 mm, Ø trou de fixation : 9 mm

37, 42, 135, 140, 145.

Dimensions : larg. 119 mm, haut. 101 mm, 4 trous de fixation, entraxe 51 x 99 mm

35, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Livré avec son joint papier.

37, 42, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 164, 230, 234, 235, 240, 244, 245.

Détails : fixation poulie trapézoïdale, poulie compatible réf. 102058.

50 industriel, 65, 65MKII, 155, 158, 165, 260, 560, 765, 865.

298, 592, 595, 698, 1004, 1080, 1085.

TEA20, TED20, FF30GS modifiés avec moteur PERKINS P3 Diesel.

Dimensions : entraxe des trous de fixation : 51 x 90 mm

25, 30, 122, 130, 825.

Dimensions : axe de pompe à eau Ø 15 mm

165, 165MKIII, 168, 174, 175, 178, 185, 188, 194, 265, 273, 274, 275, 283, 284, 290, 293, 294, 362, 367, 372, 373, 374, 376, 377, 382, 383, 384, 390, 393, 394, 396, 397, 565, 575, 590, 3220, 3225.

Dimensions : entraxe trous de fixation : 115 mm x 143 mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

REFROIDISSSEMENT

Pompe à eau A6.354.4, AT6.354.4

RÉF. 100371

Pompe à eau Hanomag D611

RÉF. 100843

Pompe à eau Perkins P3, P4, P6

RÉF. 101586

Poulie de pompe à eau

RÉF. 100075

Poulie de pompe à eau

RÉF. 101743

Poulie de pompe à eau

RÉF. 101676

Poulie de pompe à eau

RÉF. 102058

Presse étoupe de pompe à eau D611

RÉF. 100845

Radiateur moteur AD3.152 sans robinet

RÉF. 100359

Radiateur Perkins 3 cylindres

RÉF. 100390

399, 699, 1014, 1024, 1114, 1134, 2620, 2625, 2640, 2645, 2675, 2680, 2685, 2720, 2725, 3080, 3090, 3610, 3630, 3650.

PONY 820D, avec moteur 2 cylindres Hanomag D621.

744 avec moteurs Perkins P3, P4 ou P6.

Dimensions : pour courroie 20 mm de section

50, 65, 65MKII, 155, 158, 165, 260, 560, 765, 865.

Se monte sur la pompe à eau réf. 100074.

Dimensions : Ø ext. 110 mm, Ø int. 15 mm, haut. 62 mm, largeur gorge : 13 mm

35, 835, FF30DS, FF30GS, TEA20, TEF20, TED20, TE20.

Dimensions : Ø ext. 64-109 mm, Ø int. 2758,6 mm, haut. 82,5 mm

165, 168, 174, 174, 174C, 174F, 174V, 175, 175S, 178, 184, 184F, 184S, 185, 188, 194, 194C, 194F, 194S, 274, 274S, 284S, 294S, 3303, 3305, 50, 50B, 186, 187, 206, 240, 307, 440, 487, 506.

Dimensions : Ø ext.83-125,45 mm, Ø axe : 18,85 mm, entraxe fixation coté ventilateur : 45,5 mm, largeur de gorge 12 mm, haut. totale : 76,5 mm

Poulie de la pompe à eau réference 100056.

Se monte sur les tracteurs Massey Ferguson équipés d’un moteur A3.152, AD3.152.

37, 42, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 164, 230, 234, 235, 240, 244, 245.

PONY 820D, 821D avec moteurs Hanomag D611.

Dimensions : Ø ext. 30,4 mm, Ø int. 1317 mm, haut. 18 mm

133, 135, 140, 145, 148, 152.

Dimensions : hauteur sous bouchon 615 mm, larg. 405 mm, Ø sorties 37,60 mm, entraxe trous fixation 355 mm

35, 35X, 37, 42, 835.

Dimensions : haut 445 mm, larg. 381 mm, prof. 50 mm, hauteur sous bouchon 600 mm, Ø sorties 37,6, entraxes 350 mm Toutes

REFROIDISSSEMENT

Radiateur moteur essence

RÉF. 100698

Radiateur moteur diesel

RÉF. 100953

Radiateur moteur standard 23C

(4 cylindres)

RÉF. 101031

Radiateur

RÉF. 102013

Radiateur

RÉF. 102025

Robinet de viandante radiateur et bloc moteur

RÉF. 100260

Support de thermostat

RÉF. 100466

Support de thermostat

RÉF. 100625

Support de thermostat

RÉF. 100747

Tampon de radiateur

RÉF. 101612

Thermostat universel

RÉF. 100037

Thermostat

RÉF. 100055

TEA20, TED20, FF30GS.

Dimensions : haut 580 mm, larg. 408 mm, prof. 66 mm.

TEF20, FF30DS avec moteurs diesel.

Dimensions : haut. 575 mm, larg. 408 mm, entraxe 345 mm

35, 835.

Ecrous de fixation non fournis.

Dimensions : largeur 405 mm, hauteur sous bouchon 590 mm, entr´axe des trous de fixation 350 mm, filetage M10 x 150

165, 168, 175, 50B, 265, 275, 285, 565.

A : 640 mm, B : 408 mm, C : 70 mm, D : 41 mm, E : 41 mm, F : 61 mm, H : 41 mm, Nombre de rangée : 3.

155, 158, 260, 560.

Hauteur totale: 622 mm, Largeur totale: 413 mm, Épaisseur: 66 mm, Entrée: Ø38 mm, Sortie: Ø38 mm.

Pour tous types de tracteurs.

Dimensions : Ø : 13 mm, filet 1 : 1/2" UNS 18, filet 2 : 5/16" UNF

TEA20, TED20, FF30GS.

Dimensions : Ø filetage : 5/8" UNF

35, 835.

TEF20, FF30DS avec moteur Standard 20 C.

35, 35X, 133, 135, 140, 145, 148, 152, 230, 231, 235, 240, 245, 250, 255, 260, 263, 550, 560, 592, 595, 675, 690, 698, 835, TE20, TEA20, TED20, TEF20, TO20.

Dimensions : long. 52 mm, larg. 32 mm, Ø trou 10 mm

Pour tous types de tracteurs.

Dimensions : Ø ext.: 54,11 mm, haut. : 38,64 mm

65, 65MKII, 165, 168, 175, 178, 188, 560, 575, 590, 865.

Dimensions : Ø ext. : 69,75 mm, haut. : 45,43 mm

DESCRIPTION

SIÈGES

Coussins de siège gris avec liseré rouge (assise et dossier)

RÉF. 320006

Coussins de siège noir avec liseré blanc (assise et dossier)

RÉF. 320020

Cuvette de siège tôle

RÉF. 101091

Housse de siège tôle genre TEA

RÉF. 110286

Housse de siège brodée Ferguson

RÉF. 320017

Ressort de siège

RÉF. 110400

Siège avec rembourrage

RÉF. 101095

Siège universel à suspension pour tracteurs vignerons

RÉF. 320008

Siège universel à suspension

RÉF. 320009

35, 35X, 37, 42, 65, 130, 133, 134, 134V, 135, 140, 145, 148, 150, 152, 154, 154F, 154S, 155, 158, 164, 164TF, 164TS,164TV, 165, 165MKIII, 168, 168F, 168S, 174, 174C, 175, 177, 178, 180, 184, 184F, 185, 188, 194, 194C, 835, 865.

Dimensions :

• Assise : L 495 x P 375 x E 100 mm,

• Dossier : L 492 mm x H 130 mm x E 65 mm

35, 37, 42, 65, 140, 145, 148, 152, 165, 835, 865.

Attention ! Ne se monte par sur les modèles de tracteurs vignerons.

Dimensions :

• Assise : L 495 x P 375 x E 100 mm,

• Dossier : L 492 mm x H 130 mm x E 65 mm

35, 37, 42, 65, 122, 130, 135, 140, 145, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 260, 265, 275, 290, 835, 865, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : largeur 540 mm, profondeur 370 mm

PONY, TE20, TEA20, TEF20, TED20, FF30GS, FF30DS et pour tous modèles avec siège tôle.

Dimensions : larg. 500 mm, prof. 480 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : longueur 500 mm, largeur 500 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Long. 330 mm, larg. 80 mm, hauteur 120 mm

35, 35X, 37, 42, 65, 135, 140, 835, 865.

Dimensions : long. 550 mm, larg. 270 mm, profondeur 450 mm, épaisseur mousse 55 mm

Pour tous types de tracteurs.

Dimensions : haut. totale : réglable de 495 à 555 mm, haut. assise (de la base à l’assise) : réglable de 220 à 280 mm, profondeur du siège : 435 mm, largeur dossier : 380 mm, largeur assise : 415 mm, largeur base de fixation : 212 mm.

Pour tout type de tracteur.

• Siège à suspension, équipé d’un amortisseur à double effet

• Poids réglable de 50 à 120 kg

• Course de la suspension verticale 120 mm

• Réglage longitudinal sur glissières: plage de réglage 220 mm

ATTENTION ! Ce siège ne se monte pas sur les tracteurs de type vigneron.

Hauteur : 525 mm, hauteur assise : 245 mm, largeur dossier : 470 mm, largeur assise : 510 mm, largeur plaque de fixation : 212 mm

SIÈGES

Siège universel à suspension avec dosseret enveloppant

RÉF. 320010

Siège universel à suspension tracteur /chariot élévateur avec ceinture de sécurité modèle Premium

RÉF. 320011

Housse de siège brodée avec un liseré rouge

RÉF. 320023

Siège en tôle 8 trous

RÉF. 320030

Siège tôle 9 trous renforcé et apprêté

RÉF. 320031

Support de siège cuvette

RÉF. 101316

DESCRIPTION

Ailes carrées (la paire)

RÉF. 101115

Pour tous types de tracteurs.

Attention ! Ne se monte pas sur les tracteurs vignerons.

Dimensions : hauteur : 517 mm, profondeur : 550 mm, largeur dossier : 560 mm, largeur assise : 510 mm.

Pour tout type de tracteur modèle Premium. Homologation CE e 13*78/764 selon la directive EWG.

• Siège à suspension mécanique

• Poids réglable de 50 à 120 kg

• Course de la suspension verticale 100 mm

• Réglage longitudinal sur glissières: plage de réglage 150 mm

• Accoudoirs inclus

• Siège revêtement en matière synthétique

• Suspension avec amortisseur double effet

• Ceinture de sécurité automatique

• Réglage de la hauteur de 60 mm

Pièces détachées disponibles pour ce modèle de siège : le dossier, l'assise, le jeu d’accoudoir, la ceinture de sécurité, le ressort pour l'embase de siège, l'amortisseur pour l'embase de siège, le vérin à gaz, le coulisseau et le galet.

Hauteur : 865 mm, largeur dossier : 470 mm.

35, 37, 42, 65, 140, 145, 148, 152, 165, 835, 865.

Attention ! Ces housses ne sont pas compatibles avec les modèles de tracteurs vignerons.

Pour tous types de tracteurs.

Dimensions : largeur : 400 mm, profondeur : 350 mm, épaisseur de la tôle : 1,7 mm

TE20, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : profondeur : 470 mm, largeur : 420 mm, hauteur 160 mm.

35, 37, 42, 65, 135, 140, 152, 835, 865.

DÉTAILS & COMPATIBILITÉS

135, 140, 145, 148, 152.

Dimensions : pour roue de 28", hauteur depuis la base de la caisse à outils 680 mm, largeur partie plane: 290 mm.

DESCRIPTION DÉTAILS & COMPATIBILITÉS

TOLERIE / EMBLÈMES

Aile nue avec support (l’unité)

RÉF. 101728U

x2

Ailes nues avec support (la paire)

RÉF. 101728P

Aile nue (l’unité)

RÉF. 100353U

x2

Ailes nues (la paire)

RÉF. 100353P

Ailes (la paire)

RÉF. 101284

Avant de capot

RÉF. 101209

Butées caoutchouc pour capot (lot de 6)

RÉF. 101327

Bras réglable pour rétroviseur

RÉF. 210005

Caisse à outils originale

RÉF. 435056

35, 35X, 37, 42, 135, 140, 835, TEA20, TEF20, TED20, FF30DS, FF30GS.

Convient pour le côté droit ou gauche.

35, 35X, 37, 42, 135, 140, 835, TEA20, TEF20, TED20, FF30DS, FF30GS.

35, 35X, 37, 42, 135, 140, TEA20, TED20, TEF20, FF30GS, FF30DS.

35, 35X, 37, 42, 135, 140, TEA20, TED20, TEF20, FF30GS, FF30DS.

230, 240, 250, 253, 263, 265, 275, 290, 298, 375, 390.

Dimensions : hauteur 670 mm, largeur 370 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

35, 35X, 37, 42, 65, 835, 865.

Dimensions : Ø tête 10 mm, Ø tige 3 mm

Pour tous types de tracteurs.

Dimensions : long. 300 à 500 mm, Ø trous de fixation 10 mm

35, 65, 122, 130, 135, 140, 145, 152, 825, 835, 865, TEA20, TEF20, TED20, FF30DS, FF30GS.

Dimensions : larg. : 285 mm, hauteur : 110 mm, profondeur : 105/92 mm, entraxe des trous de fixation : 140 mm

Nouveau

DESCRIPTION

TOLERIE / EMBLÈMES

Caisse à outils (grand modèle)

RÉF. 435057

Calandre MF 135 13"

RÉF. 101105

Calandre MF 135 14"

RÉF. 101113

Calandre

RÉF. 101125

Calandre complète

RÉF. 101123

Calandre complète

RÉF. 101342

Calandre

RÉF. 100891

Calandre complète

RÉF. 101894

Capot

RÉF. 101117

Capot

RÉF. 101162

Pour tous types de tracteurs.

Dimensions : long. 410 mm, larg. 115 mm, prof. 113 mm

135 premier modèle (< n° de série 400001), 140, 145, 148, 152.

Se monte avec la grille réf. 100124.

Dimensions : larg. 520 mm, hauteur 330 mm, prof. 60-80 mm

135 dernier modèle (> n° de série 400001), 140, 145, 148, 152.

Se monte avec la grille réf. 101112.

Dimensions : larg. 523 mm, haut. 365 mm, prof. 116 mm

165, 168, 175, 178, 188.

Se monte avec la grille réf. 100238.

Dimensions : larg. 523 mm, haut. 400 mm, prof. 236 mm

135 premier modèle (< n° de série 400001), 140, 145, 148, 152.

Dimensions : larg. totale : 335-340 mm, hauteur totale : 480 mm, profondeur : 140230 mm

135 dernier modèle (> n° de série 400001), 140, 145, 148, 152.

Dimensions : larg. totale : 530-550 mm, hauteur totale : 665 mm, profondeur : 140230 mm

35, 37, 42, 835 et certains PONY.

Dimensions : haut 490 mm, larg 340 mm, entraxe trous de fixation : 300 mm

155, 158.

Dimensions : haut. totale : 355 mm, larg. totale : 520 mm, profondeur : 210 mm, entraxe fixation phares : 105 mm

135, 140, 145, 148, 152.

240.

Attention ! Nos pièces de tôlerie nécessitent d'être repeintes.

Les pièces où gure le logo sont livrées obligatoirement par messagerie, les frais de port forfaitaires s’élèvent à 30€ TTC

DESCRIPTION

TOLERIE / EMBLÈMES

Capot complet

RÉF. 101475

Capot complet

RÉF. 101499

Capot complet

RÉF. 101767

Commande de gaz

RÉF. 101068

Emblème frontal FERGUSON marron

RÉF. 100564

Emblème frontal triangle MF

RÉF. 100566

Emblème frontal FERGUSON bleu

RÉF. 100581

Emblème frontal MF + support

RÉF. 100214

Emblème frontal MF

RÉF. 101602

Emblème latéral FERGUSON 35

RÉF. 100563

Emblème latéral (la paire)

RÉF. 100978

Grille de calandre

RÉF. 100124

35, 835.

Convient pour les moteurs 4 cylindres.

Les éléments de tôlerie sont vendus apprêtés et nécessitent d’être repeints.

135, 140, 145, 148, 152.

TEA20, TEC20, TEF20, TED20, TE20, FF30DS, FF30GS.

Contient : capot, calandre, 2 panneaux latéraux et 2 rails de capot. Visserie non fournie.

TEA20, TED20, TEF20, FF30DS, FF30GS.

35, 835.

35, 35X, 37, 835.

Dimensions : largeur : 124 mm, hauteur : 84 mm, entraxe de fixation : 65 mm

TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : longueur 82 mm, hauteur 3235 mm

135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 188.

Dimensions : longueur : 460 mm, hauteur : 112 mm, entraxe de fixation : 458 mm

230, 240, 250, 265, 275, 290, 675, 690, 698, 699.

Dimensions : larg. 135 mm, hauteur 65 mm

FE35 Gold Bird.

Dimensions : longueur 245 mm, hauteur 31 mm

FF30DS, FF30GS.

Dimensions : longueur 245 mm, hauteur 30 mm

135, 140, 145, 148, 152.

Se monte sur la calandre réf. 101105.

Dimensions : hauteur: 323 mm, largeur : 236 mm

TOLERIE / EMBLÈMES

Grille de calandre

RÉF. 100238

Grille de calandre

RÉF. 101112

Grilles de calandre (la paire)

RÉF. 101075

Grilles de calandre (la paire)

RÉF. 101094

Grille haute de capot

RÉF. 101103

Joint de tableau de bord

RÉF. 210158

Kit accélérateur à pied

RÉF. 101318

Loquet de trappe de batterie

RÉF. 100139

Marche-pieds (la paire)

RÉF. 101109

Marche-pieds (la paire)

RÉF. 101154

Médaillon latéral 130 plastique avec autocollant

RÉF. 100393/MF130

165, 168, 175, 178, 188.

Se monte sur la calandre réf. 101125.

Dimensions : hauteur: 390 mm, larg. 235 mm

135, 140, 145, 148, 152.

Se monte sur la calandre réf. 101113.

Dimensions : hauteur 358 mm, largeur : 237 mm

65, 765, 865.

Dimensions : longueur 482 mm, largeur 260 mm

TE20, TEA20, TEF20, TED20, FF30GS, FF30DS.

Dimensions : longueur 420 mm, largeur 200 mm

133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 175, 178, 185, 188.

Dimensions : longueur 478 mm, largeur 200 mm

Pour tous types de tracteurs.

Vendu au mètre.

135, 140, 145, 148, 152.

Dimensions : Ø vis de fixation : 7/16" (11,11 mm), entraxe vis : 48,5 mm

35, 37, 42, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 835.

Dimensions : longueur poignée : 75 mm

265, 275, 290

35, 135, 835, TE20, TEA20, TED20, TEF20, FF30DS, FF30GS, TO20.

130, vendu à l’unité.

Dimensions : 2 vis de fixation, entraxe : 89 mm, Ø total : 125 mm, Ø autocollant : 94 mm

Les pièces où gure le logo sont livrées obligatoirement par messagerie, les frais de port forfaitaires s’élèvent à 30€ TTC

DESCRIPTION

DÉTAILS

TOLERIE / EMBLÈMES

Médaillon latéral 135 plastique avec autocollant

RÉF. 100393/MF135

Médaillon latéral 140 plastique avec autocollant

RÉF. 100393/MF140

Médaillon latéral 145 plastique avec autocollant

RÉF. 100393/MF145

Médaillon latéral 148 plastique avec autocollant

RÉF. 100393/MF148

Médaillon latéral 152 plastique vec autocollant

RÉF. 100393/MF152

Médaillon latéraux 135 plastique pour capot (la paire)

RÉF. 100393B

Panneau gauche de capot

RÉF. 100218

Panneau droit de capot

RÉF. 100219

Panneau latéral droit de capot

RÉF. 101076

Panneau latéral gauche de capot

RÉF. 101077

Panneaux latéraux de capot (la paire)

RÉF. 101106

Plaque d’identification

RÉF. 100584

135, vendu à l’unité.

Dimensions : 2 vis de fixation, entraxe : 89 mm, Ø total : 125 mm, Ø autocollant : 94 mm

140, vendu à l’unité.

Dimensions : 2 vis de fixation, entraxe : 89 mm, Ø total : 125 mm, Ø autocollant : 94 mm

145, vendu à l’unité.

Dimensions : 2 vis de fixation, entraxe : 89 mm, Ø total : 125 mm, Ø autocollant : 94 mm

148, vendu à l’unité.

Dimensions : 2 vis de fixation, entraxe : 89 mm, Ø total : 125 mm, Ø autocollant : 94 mm

152, vendu à l’unité.

Dimensions : 2 vis de fixation, entraxe : 89 mm, Ø total : 125 mm, Ø autocollant : 94 mm

135, médaillon en plastique moulé.

35, 37, 42, 835.

35, 37 42, 835.

65

65

265, 275, 290

35, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

DESCRIPTION

TOLERIE / EMBLÈMES

Plaque d’identification

RÉF. 100585

Plaque d’identification

RÉF. 100586

Plaque d’identification

RÉF. 101347

Plaque d’identification

RÉF. 101348

Plaque d’identification

RÉF. 101371

Plaque d’immatriculation

RÉF. 101197

Plaque d’immatriculation

RÉF. 101198

Plaque d’instruction KIGASS doré

RÉF. 101346

Porte de calandre

RÉF. 101074

Protection d’alternateur

RÉF. 101073

Protection de dynamo

RÉF. 101057

Remorque Ferguson ( 35, 835, TEA20, TED20, TEF20, FF30DS, FF30GS).

Dimensions : longueur 68 mm, largeur 25 mm et longueur 90 mm, largeur 39 mm

Charrue Ferguson (35, 835, TEA20, TED20, FF30DS, FF30GS).

Dimensions : longueur 90 mm, largeur 39 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS, FE35 Gold Bird.

Dimensions : longueur 72 mm, largeur 54 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS, FE35.

Dimensions : longueur 72 mm, largeur 54 mm

25, 825.

Dimensions : longueur 72 mm, largeur 65 mm

25, 35, 65, 135, 140, 145, 148, 152, 825, 835, 865.

Remplace la réf. d’origine MF956218M1.

Dimensions : longueur 315,5 mm, largeur 184 mm, épaisseur : 4 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS. Remplace la réf. d’origine MF950243M1.

Dimensions : longueur 250 mm, largeur 250 mm

TEA,TED, FE35, FF30GS

65, 865.

65, 865.

35, 122, 130, 133, 135, 140, 145, 148, 152, 835.

Recevez vos pièces plus rapidement en commandant en ligne sur www.laboutiquedutracteur.com

DESCRIPTION

TOLERIE / EMBLÈMES

Protection pour réchauffage carburateur

RÉF. 101082

Rail de capot

RÉF. 101079

Réflecteur avec support

RÉF. 101050

Ressort de capot

RÉF. 100137

Rétroviseur convexe 230 x 170 mm

RÉF. 210004

Rétroviseur plat universel

RÉF. 210003

Rétroviseur rectangulaire convexe réversible (D/G)

RÉF. 210007

Supports de caisse à outils (la paire)

RÉF. 101375

Support d’ailes (la paire)

RÉF. 101330

Tirants de capot (la paire)

RÉF. 100231

Tôle latérale droite

RÉF. 101005

TEA20, TED20, FF30GS.

TEA20, TEF20, TED20, FF30DS, FF30GS

35, 37, 42, 65, 122, 130, 135, 140, 145, 152, 155, 158, 165, 168, 175, 178, 185, 188, 230, 260, 265, 835, 865.

Catadioptre rectangulaire pour ailes carrées.

35, 37 42, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 835.

55-12F, 55-12LB, 55-12V, 70-12F, 70-12LB, 70-12SP, 70-12V, 80-12, 80-12F, 80-12SP, 80-12TX, 80-12V, 80-14F, 80-14LB, 80-14SP, 80-14TX, 80-14V, 103-52, 103-54, 110-54, 12054, 133-54, 145-54, 155-54.

Dimensions : largeur 170 mm, haut. 230 mm

Pour tous types de tracteurs.

Dimensions : largeur 130 mm, haut. 198 mm

CX50, CX60, CX70, CX80, CX90, MAGNUM 225, MAGNUM 235, MAGNUM 250, MAGNUM 260, MAGNUM 280, MAGNUM 290, MAGNUM 310, MAGNUM 315, MAGNUM 335, MAGNUM 340, MAGNUM 380, MX100, MX100C, MX110, MX120, MX135, MX150, MX170, MX80C, MX90C, QUADTRAC 450, QUADTRAC 600, Steiger 280, Steiger 330, Steiger 335, Steiger 350, Steiger 380, Steiger 385, Steiger 400, Steiger 420, Steiger 430, Steiger 435, Steiger 450, Steiger 480, Steiger 485, Steiger 500, Steiger 530, Steiger 535, Steiger 550

Dimensions : Diamètre du bras: 15 - 22mm, bride inférieure, 328 x 238mm.

35, 135, 835, TE20, TEA20, TEF20, TED20, FF30DS, FF30GS.

Convient pour la caisse à outils réf. 435056.

230, 240, 250, 253, 263, 265, 275, 290, 298, 375, 390.

Se monte sur les ailes réf. 101284.

35, 35X, 37 42, 835.

165, 168, 175, 178, 185, 188.

TOLERIE / EMBLÈMES

Tôle latérale gauche

RÉF. 101006

Tôle inférieure de capot

RÉF. 100220

Tôle inférieure de capot

RÉF. 101098

Tôle inférieure de capot

RÉF. 101099

Trappe de batterie

RÉF. 101083

Trappe de batterie

RÉF. 101101

Verrou de capot adaptable

RÉF. 100136

Verrou de capot original

RÉF. 100917

Vis 1/4 tour pour calandre

RÉF. 100292

Vis de calandre

RÉF. 101277

Vis décolletée de fixation et articulation de capot

RÉF. 100232

Vis de fixation de siège

RÉF. 101376

165, 168, 175, 178, 185, 188.

35, 37, 42, 835.

165, 168, 175, 178, 185, 188.

135, 140, 145, 148, 152.

Ne convient pas aux modèles de tracteurs vignerons.

135, 140, 145, 148, 152.

Dimensions : pour capot de 520 mm de large

165, 168, 175, 178, 185, 188.

35, 37, 42, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 175, 178, 188, 835.

Dimensions : long poignée : 76 mm, long tige de fixation : 20 mm, Ø tige de fixation : 11 mm

35, 835.

Dimensions : longueur de la poignée : 70 mm, longueur tige de fixation : 31 mm, Ø tige de fixation : 11 mm

35, 835.

Dimensions : vis 1/4 de tour, longueur totale : 24 mm, Ø : 11 mm

133, 135, 140, 148, 152, 158, 165, 168, 175, 178, 185, 188.

Dimensions : vis 1/4 de tour, longueur totale : 30 mm, Ø : 11 mm

35, 835, FF20DS, FF30GS, TEA20, TEF20, TED20.

Dimensions : filetage : 7/16"UNF (11,11 mm), longueur totale : 37 mm

TE20, TEA20, TED20, TEF20, FF30GS, FF30DS. Pour siège réf. 320031.

Dimensions : filetage 7/16" UNF

DESCRIPTION DÉTAILS & COMPATIBILITÉS

Arbre de direction claveté

RÉF. 101275

35, 135, 835.

Dimensions : longueur 537 mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

TRAIN AVANT / DIRECTION

Axe avant-train

RÉF. 100184

Axe avant-train

RÉF. 100267

Bague arbre de direction

RÉF. 100422

Bague avant train

RÉF. 100592

Bague essieu avant (1er montage)

RÉF. 100170

Bague essieu avant

RÉF. 100266

Bague essieu avant

RÉF. 100398

Bague essieu avant

RÉF. 100400

Bague essieu avant

RÉF. 100500

Bague de boitier de direction

RÉF. 101246

Bague de fusée essieu droit

RÉF. 101830

Bague de fusée

RÉF. 100241

Bague de fusée essieu incliné

RÉF. 100385

35, 37, 42, 135, 140, 145, 835.

Dimensions : long. 128 mm, Ø 44,5 mm

135, 148, 152.

Dimensions : long. 235 mm, Ø 41,9 mm

165, 168, 175, 178, 188, 265, 275, 290, 375, 390, 565, 575, 590, 675, 690.

Dimensions : Ø int 47,6 mm, Ø ext 51 mm, larg. 38,5 mm

35, 135, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø int 44,3 mm, Ø ext 52 mm, long. 37,6 mm

35, 37, 42, 135, 140, 145, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø int 44,8 mm, Ø ext 52,358,3 mm, larg. 21 mm

135, 140, 145, 148, 152, 155, 158, 230, 235, 240, 245, 250, 255, 260, 550.

Dimensions : Ø int 42 mm, Ø ext 48 mm, larg. 32 mm

65, 165, 168, 168F, 168S, 175, 178, 188, 240, 250, 265, 275, 285, 290, 340, 342, 350, 352, 355, 360, 362, 365, 372, 375, 390, 396, 398, 399, 565, 575, 590, 865.

Dimensions : Ø int 48 mm, Ø ext 53 mm

230, 240, 243, 253, 263, 340, 342, 350, 352, 355, 360, 362, 372, 4215, 4220, 4315, 4320.

Dimensions : Ø ext 52,5 mm, Ø int 47,7 mm, larg. 35 mm

TEA20, TEF20, TED20, FF30GS, FF30DS.

Dimensions : long. 38 mm, Ø ext: 48,6 mm, Ø int. 44,8 mm, épaisseur 1,86 mm

35, 135, 145, 148, 155, 158, 230, 235, 240, 245, 250, 255, 260, 835.

Dimensions : Ø ext: 34,5 mm, Ø int. 31,75 mm

133, 135, 140, 145, 145S, 148, 152, 152S, 155, 158, 158S.

Dimensions : Ø ext 40 mm, Ø int 31,5 mm, hauteur 39 mm

165, 168, 175, 178, 188, 265, 275, 285, 290.

Dimensions : Ø int: 38 mm, Ø ext 43 mm, hauteur : 38 mm

35, 35X, 37, 42, 135, 140, 145, 148, 152, 158, 230, 240, 245, 250, 260, 835, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø int 31,5 mm, Ø ext 35 mm, larg. 38,2 mm

TRAIN AVANT / DIRECTION

Barre de direction

RÉF. 101302

Barre oscillante d’avant train

RÉF. 110043

Berceau de train avant essieu courbé

RÉF. 101135

Boitier de direction avec axe cannelé

RÉF. 101212

Bouchon de moyeu, 50 mm

RÉF. 100404

Bouchon de moyeu, 70 mm

RÉF. 101272

Boulon voile pour jante arrière (l’unité)

RÉF. 101575

Butée de fusée

RÉF. 101835

Butée de fusée

RÉF. 100240

165, 168, 185, 265, 275, 285, 290.

Dimensions : long. 1105 mm, livrée avec 2 rotules avec cône 17,5 - 19,1 mm

35, 35X, 135, 148, TEA20, TEF20, TED20, FF30GS, FF30DS.

35, 37, 42, 135, 835 avec essieu courbé.

135, 140, 145, 148, 152, 158.

Se monte avec le volant réf. 101170.

35, 65, 122, 130, 133, 135, 140, 145, 148, 152, 155, 158, 165, 168, 174, 175, 178, 230, 235, 240, 245, 250, 253, 255, 260, 265, 275, 340, 342, 350, 550, 560, 565, 575, 835, 865, 4215, 4220, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø filetage 50 mm

165, 168, 174, 175, 185, 188, 253, 263, 265, 275, 285, 290, 350, 352, 355, 360, 362, 365, 372, 375, 390, 396, 398, 399, 565, 575, 590, 592, 595, 675, 690, 1080, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4360, 4365, 4370.

Dimensions : Ø filetage 70 mm

25, 35, 37, 42, 65, 122, 130, 133, 135, 140, 145, 148, 152, 155, 158, 165, 165MKIII, 168, 168S, 175, 178, 185, 188, 230, 235, 240, 245, 250, 255, 260, 265, 275, 285, 290, 298, 550, 560, 565, 575, 590, 592, 595, 675, 690, 698, 825, 835, 865, 1080, 1085, 1100, 1105, 1130, 1135, 1150, 1155, 2620, 2640, 2680, 2720, 2725, 3610, 3630, 3650 S/F/V/GE, TE20, TEA20, TED20, TEF20, TO20.

Dimensions : Ø filetage 5/8" UNF (16 mm), long. 75 mm, tête avec ergot

35, 35X, 37, 42, 135, 140, 145, 148, 152, 835, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø int 32 mm, Ø ext 56 mm, épaisseur 16 mm

20, 20C, 20D, 20E, 20F, 30B, 30D, 30E, 30H, 31, 40, 40B, 40E, 50, 65, 165, 168, 175, 178, 188, 230, 231, 235, 240, 245, 250, 261, 265, 270, 275, 282, 283, 285, 290, 375, 390, 550, 565, 575, 590, 670, 675, 690, 698, 699, 765, 3050, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3095, 4500.

Dimensions : Ø int 38,1 mm, Ø ext 66 mm, épaisseur 16 mm

DESCRIPTION DÉTAILS & COMPATIBILITÉS

TRAIN AVANT / DIRECTION

Cache poussière feutre de boîtier de direction

RÉF. 100242

Cache poussière de volant chromé

RÉF. 100798

Cache poussière sous volant

RÉF. 100813

Cache poussière sous volant

RÉF. 100814

Cache poussière sous volant

RÉF. 100979

Capuchon de volant

RÉF. 101181

Clavette demi lune pour fusée

RÉF. 100432

Ecrou de fusée crénelé

RÉF. 100104

Ecrou de fusée crénelé

RÉF. 100423

Ecrou de roue avant

RÉF. 100543

165, 168, 175, 178, 188, 265, 275, 285, 290.

Dimensions : Ø int 35 mm, Ø ext 52 mm, épaisseur 10 mm

35, 37, 42, 135, 140, 145, 148, 230, 240, 245, 250, 253, 255, 835.

Dimensions : Ø int 31,5 mm, Ø ext 35 mm, épaisseur 38,2 mm

35, 35X, 37, 42, 65, 835, 865.

Dimensions : Ø int 37 mm, Ø ext 87 mm

135, 140, 145, 148, 152, 230, 240, 245, 250.

Dimensions : Ø int 37 mm, longueur 90 mm, largeur 77 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

35, 37, 42, 135, 140, 145, 152, 835. Convient pour les volants réf. 101170, 101231 et 101384.

Dimensions : Ø int volant 75,5 mm, Ø ext. du capuchon : 94 mm

35, 135, 148, 835, TEA20, TEF20, TED20, FF30GS, FF30DS.

Dimensions : larg. 8 mm, épaisseur : 4,75 mm, hauteur : 18,5 mm

35, 37, 42, 130, 135, 140, 835.

Dimensions : Ø 3/4" UNF (19,01 mm), filetage fin

165, 168, 174, 175, 178, 185, 188, 194, 253, 265, 275, 285, 290, 350, 352, 355, 360, 362, 365, 375, 390, 396, 398, 399, 565, 575, 590, 592, 595, 675, 690, 698, 699, 2620, 2625, 2640, 2645, 2680, 2685, 2720, 2725, 3050, 3055, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3115, 3125, 3610, 3630, 3635, 3645, 3650, 3655, 4215, 4220, 4225, 4235, 4245, 4335, 4345, 4355, 4360, 4365, 4370, 6110, 6120, 6130, 6140, 6150.

Dimensions : Ø 29,8 mm, filet 1 1/4" UNF (31,75 mm)

35, 65, 122, 130, 133, 135, 140, 165, 168, 174, 175, 178, 185, 188, 253, 265, 275, 285, 290, 350, 352, 355, 360, 362, 365, 375, 390, 396, 398, 399, 565, 575, 590, 592, 595, 675, 690, 698, 699, 835, 865, 1080, 1100, 1130, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4360, 4365, 4370, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Ø 1/2" UNF (12,7 mm)

TRAIN AVANT / DIRECTION

Ecrou de roue avant

RÉF. 101014

Fusée droite

RÉF. 100791

Fusée droite montage cannelé

RÉF. 101883

Fusée gauche

RÉF. 100792

Fusée gauche

RÉF. 100425

Fusée gauche

RÉF. 101762

Fusée gauche montage cannelé

RÉF. 101885

Goujon de moyeu avant cannelé

RÉF. 100541

Goujon de moyeu avant cannelé

RÉF. 100542

Goujon de moyeu avant

RÉF. 100540

Jante pour pneu avant tracteur 4.00-19 (l’unité)

RÉF. 101319

155, 158, 165, 165MKIII, 168, 175, 178, 188, 255, 260, 265, 275, 290, 390, 550, 565, 575, 590, 595, 1200, 1250.

Dimensions : Ø 5/8" UNF (16 mm)

35, 35X, 37, 42, 835, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : longueur : 277 mm, Ø 32 mm

133, 135, 135 Petrole, 140, 145, 148, 152, 155, 158.

Attention ! Ne convient pas pour les tracteurs vignerons.

Dimensions : longueur : 288 mm, Ø : 32 mm

35, 35X, 37, 42, 835, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø 32 mm

165, 168, 175, 178, 185, 265, 275, 285, 290, 575, 590, 675, 690.

Dimensions : Ø 38,1 mm, longueur : 334,96 mm

65, 865.

Dimensions : Ø tige 31,75 mm, Ø filetage 3/4" UNF (19 mm), long. 295 mm

133, 135, 135 Petrole, 140, 145, 148, 152, 155, 158.

Attention ! Ne convient pas pour les tracteurs vignerons.

Dimensions : longueur : 285 mm, Ø : 31,60 mm

165, 168, 174, 175, 178, 185, 188, 253, 265, 275, 285, 290, 350, 352, 355, 360, 362, 365, 375, 390, 396, 398, 399, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1080, 1100, 1130, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4365, 4370.

Dimensions : Ø 12,7 mm, filetage 1/2" UNF, cannelé, longueur 50,47 mm

35, 65, 122, 130, 133, 135, 140, 165, 835, 865, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø 12,7 mm, filetage 1/2" UNF, cannelé, longueur 41,2 mm

35, 65, 135, 140, 148, 165, 168, 175, 178, 230, 231, 240, 245, 250, 254, 255, 265, 270, 275, 282, 283, 285, 290, 340, 342, 350, 352, 355, 360, 375, 390, 398, 550, 565, 575, 590, 670, 675, 690, 835, 865.

Dimensions : long. 24,75 mm, Ø 1/2" (12,7 mm)

TEA20, FF30DS, FF30GS, TEF20, TED20.

Dimensions : Ø moyeu intérieur 120 mm, Ø intérieur trous: 14 mm, écartement entre trous 60 mm, Ø extérieur 510 mm.

DESCRIPTION DÉTAILS & COMPATIBILITÉS

TRAIN AVANT / DIRECTION

Jante pour pneu avant tracteur 6-6.5/16

(l’unité)

RÉF. 101822

Joints de pompe direction assistée (le jeu)

RÉF. 101247

Joints de vérin de direction assistée (le jeu)

RÉF. 101244

Joint feutre de fusée

RÉF. 100356

Joint feutre de fusée M180335

RÉF. 100384

Joint feutre de boitier de direction

RÉF. 101249

Joint papier colonne de direction

RÉF. 100751

Joint papier de boitier de direction

RÉF. 100352

Joint SPI de boitier de direction

RÉF. 100317

Joint SPI de boitier de direction

RÉF. 100318

Joint SPI de boitier de direction

RÉF. 101374

35, 35X, 65, 135, 148, 165, 168, 230, 240, 250, 265, 340, 350, 355, 360, 375, 390, 550, 765, 835, FE35, FF30DS, FF30GS, TEA20, TEF20, TED20.

Dimensions : largeur 4.50" (114,30 mm), Ø jante 16" (406,40 mm)

158, 165, 168, 175, 178, 185, 188, 260, 265, 275, 285, 290, 298, 560, 565, 575, 590, 592, 675, 690, 698, 1004.

165, 168, 175, 178, 185, 188, 265, 275, 285, 290.

165, 168, 175, 178, 188, 265, 275, 285, 290, 298.

Dimensions : Ø int. 34 mm, Ø ext. 54,2 mm, épaisseur : 18,85 mm

35, 65, 120, 130, 135, 145, 148, 152, 155, 158, 165, 230, 235, 240, 245, 250, 255, 260, 835, 865, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø 31,75 mm

35, 133, 135, 140, 145, 148, 152, 158, 230, 235, 240, 245, 250, 255, 260, 835.

Dimensions : Ø ext 50 mm, Ø int 30 mm, épaisseur 15 mm

35, 37, 42, 135, 140, 145, 148, 152, 155,158, 835.

133, 135, 140, 145, 148, 152, 158, 230, 235, 240, 245, 250, 255, 260.

133, 135, 140, 145, 148, 152, 155, 158, 165, 230, 234, 235, 240, 245, 250, 254, 255, 260, 333, 340, 342, 350, 352, 353, 354, 356, 360, 362, 363, 364, 365, 366, 550, 560, 2205, 2210, 2220, 4215, 4220, 4315, 4320.

Dimensions : Ø int 38,1 mm, Ø ext 50,8 mm, épaisseur 6,35 mm

35, 35X, 37, 42, 135, 140, 145, 148, 152, 158, 230, 235, 240, 245, 250, 255, 260, 835.

Dimensions : Ø int 30,57 mm, Ø ext 44,36 mm, épaisseur 6,16 mm

TE20, TEA20, TED20, TEF20, FF30DS, FF30GS.

Dimensions : Ø int 29,5 mm, Ø ext 47,5 mm, épaisseur 7,9 mm

TRAIN AVANT / DIRECTION

Joint SPI de moyeu avant

RÉF. 100608

Joint SPI de moyeu avant

RÉF. 100612

Kit biellette direction assistée

RÉF. 100657

Kit direction assistée essieu droit

RÉF. 100689

Kit direction assistée essieu courbé

RÉF. 100690

Kit direction assistée

RÉF. 101904

Kit écrou + rondelle / volant

RÉF. 100102

Kit de joints pour l’étanchéité du vérin de direction assistée

RÉF. 101881

35, 35 Petrol, 65, 133, 134, 135, 145, 148, 152, 158, 165, 168, 175, 178, 184, 185, 188, 230, 231, 234, 235, 240, 243, 250, 253, 254, 255, 260, 263, 265, 273, 275, 282, 283, 285, 290, 298, 340, 342, 350, 360, 362, 375, 383, 390, 390T, 393, 396, 398, 399, 550, 560, 565, 670, 690, 698, 699, 765, 2135, 3050, 3060, 3070, 3075, 3090, 3210, 3630, 3650, 4215, 4220.

Dimensions : Ø int 47,8 mm, Ø ext 69,9 mm, épaisseur 9,5 mm

165, 168, 174, 175, 178, 185, 188, 253, 265, 275, 285, 290, 298, 350, 352, 355, 360, 362, 365, 375, 390, 396, 398, 399, 565, 575, 590, 592, 595, 675, 690, 698, 699, 1080, 1100, 2620, 2625, 2640, 2645, 2680, 2685, 2720, 2725, 3050, 3060, 3065, 3070, 3075, 3080, 3085, 3090, 3095, 3115, 3125, 3610, 3630, 3645, 3650, 3655, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4360, 4365, 4370, 6110, 6120, 6130, 6140, 6150.

Dimensions : Ø int 63 mm, Ø ext 86 mm, épaisseur 13 mm

50, 50 industriel, 165, 165MKIII, 168, 250, 175, 178, 188, 265, 285, 275, 290.

Contenu du kit : biellettes et axes

135, 140, 145, 148, 152.

Contenu du kit : verins, flexibles, pompe pour fusée clavetée et joints nécessaires.

Montage sur tracteur sans cabine et/ou sans fourche avant.

37, 42, 133, 135, 140, 145, 148, 152.

Contenu du kit : verins, flexibles, pompe pour fusée sans clavette et joints nécessaires.

Montage sur tracteur sans cabine et/ou sans fourche avant.

165, 168, 175, 178, 185, 188, 265, 275, 290.

Contenu du kit : pompe hydraulique, axes, circlips, flexibles, bras de direction, verin de direction, raccords, écrous, vis, engrenage, biellette, goujons, bagues.

35, 35X, 37, 42, 65, TEA20, TED20, TEF20, FF30GS, FF30DS, 835, 865.

Contenu du kit : écrou borgne, rondelle large chromée.

165, 165MKIII, 168, 175, 178, 185, 188, 265, 275, 285, 290, 375, 390, 565, 575, 590, 675, 690.

Convient pour le vérin hydraulique (1605121M92) de la direction assistée (3186320M91), montage 2 roues motrices.

DESCRIPTION

TRAIN AVANT / DIRECTION

65, 122, 130, 165, 865.

Kit de réparation essieu avant

RÉF. 100634

Kit de réparation de fusée

RÉF. 101694

Kit roulement de roue

RÉF. 101837

Kit de roulement de roue

RÉF. 100208

Kit de roulement essieu standard

RÉF. 100539

Moyeu de roue avant

RÉF. 101270

Contenu du kit : bagues, roulements, butées, joints feutres fusée

Dimensions :

• bagues : Ø ext. 36,6 mm, Ø int 31,8 mm, ép. 37,7 mm

• roulements de butée : Ø ext. 55,6 mm, Ø int. 32 mm, ép. 16,2 mm

20B, 35, 133, 135, 140, 145, 148, 230, 235, 240, 245, 250, 260, 835, TEA20, TEE20, TEF20, TEH20.

Contenu du kit : 2 bagues, 1 roulement de butée, 1 joint feutre.

Dimensions :

• bagues : Ø ext 46 mm, Ø int 30 mm, ép 5,5 mm

• roulement de butée : Ø ext 55,5 / Ø int 32 mm, ép 16 mm

• joint feutre : Ø ext 35 / Ø int 31,6 mm, haut. 38 mm

130, 135, 140, 145, 148, 152, 155, 158.

Contenu du kit : roulements Timken LM11949, LM67010, LM11910, LM67048

Dimensions :

• bague : Ø ext 68 mm, Ø int 40 mm, ép 9,5 mm

• roulement 1 : Ø ext 45,23 mm, Ø int 19,05 mm, ép 15,49 mm

• roulement 2 : Ø ext 59,1 mm, Ø int 31,7 mm, ép 16,7 mm

35, 65, 122, 130, 165, 765, 825, 835, 865, TEA20, TED20, TEF20, FF30DS, FF30GS.

Contenu du kit : bague d’étanchéité, 2 roulements

Dimensions :

• bague : Ø ext 68 mm, Ø int 40 mm, ép 9,5 mm

• roulement 1 : Ø ext 62 mm, Ø int 31,75 mm, ép 18,16 mm

• roulement 2 : Ø ext 49,23 mm, Ø int 19,05 mm, ép 18,30 mm

65, 133, 135, 140, 145, 148, 152, 158, 165, 168, 175, 178, 230, 235, 240, 243, 245, 250, 253, 255, 260, 263, 265, 273, 275, 340, 342, 350, 550, 560, 565, 4215, 4220, 865.

Se monte avec le moyeu avant réf. 101270.

Contenu du kit : roulement Timken LM11949+ LM11910, roulement NWB 9034 / bague d’étanchéité

Dimensions : • bague : Ø ext 69,85 mm, Ø int 42 mm, ép 9,2 mm

• roulement Timken LM11949 + 11910 : Ø ext 45,2 mm, Ø int 19 mm, ép 17 mm

• roulement NWB 9034 : Ø ext 65 mm, Ø int 35 mm, ép 19 mm

35, 65 (> n°de série 601685), 133, 135, 140, 145, 152, 154, 155, 158, 165, 168, 230, 235, 240, 243, 245, 250, 253, 255, 260, 261, 263, 265, 275, 340, 342, 350, 550, 560, 565, 4215, 4220.

S’associe avec le kit de roulement réf. 100539.

Dimensions : Ø ext : 184 mm, Ø int : 6569,40 mm, épaisseur: 129,5 mm, 6 trous

TRAIN AVANT / DIRECTION

Moyeu de roue avant

RÉF. 101271

Moyeu de roue avant

RÉF. 101814

Pneus

Protecteur de rotule

RÉF. 100455

Rotule de bielette de direction gauche ou droite (l’unité)

RÉF. 101663

Rotule de direction arrière à visser

RÉF. 100434

Rotule de direction arrière à visser

RÉF. 100012

Rotule de direction avant à visser

RÉF. 100433

Rotule de direction avant à visser

RÉF. 100187

Rotule de direction avant à tige crantée

RÉF. 100047

20F, 30D, 30E, 30H, 40 40E, 65, 165, 168, 175, 178, 185, 188, 253, 263, 275, 285, 290, 350, 352, 355, 360, 362, 365, 372, 375, 390, 396, 398, 399, 565, 575, 590, 592, 595, 675, 690, 4215, 4220, 4225, 4235, 4240, 4245, 4255, 4260, 4265, 4270, 4315, 4320, 4325, 4335, 4345, 4355, 4360, 4365, 4370.

Dimensions : Ø ext 185 mm, Ø int 1 : 68,5 mm, Ø 86 mm, entraxe 145 mm

35, 35X, 65, 122, 130, 165, 765, 835, 865, TEA20, TEE20, TEF20, TEH20.

S’associe avec le bouchon réf. 100404.

Dimensions : Ø du filetage : 50x100 mm, Ø extérieur : 74,7 mm, Ø intérieur : 68 mm

Découvrez toute notre gamme de pneumatique page 444.

25, 35, 35X, 37, 42, 65, 135, 140, 148, 152, 230, 231, 233, 234, 235, 240, 245, 250, 254, 255, 263, 264, 825, 835, 865, FF30DS, FF30GS, TEA20, TED20, TEF20.

Dimensions : Haut.: 26 mm, Ø bas: 22 mm, Ø haut 39 mm

165, 168, 185, 188, 275, 285, 298, 350, 360, 365, 375, 390, 398, 399, 575, 590, 592, 595, 698, 698T, 699, 1004, 1014, 1104, 1134, 2620, 2625, 2640, 2645, 2680, 2685, 2720, 2725, 3610, 3630, 3650, 3650S, 3650F, 3650V, 3650GE.

Dimensions : long. tige 100 mm, filet métric 24x1,5, cône 18/20

TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø filetage 16,6 mm, Ø tige 16,6 mm, long. 85 mm, cône 17,2 x 18,6 mm

35, 35X, 37, 42, 135, 140, 145, 148, 155, 835.

Dimensions : Ø filetage 17,2 mm, long. 90 mm, cône 16,7 x 18 mm

TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø filetage 16,3 mm, long. 83 mm, cône 14,5 x 16 mm

35, 35X, 37, 42, 65, 135, 140, 145, 150, 152, 835, 865.

Dimensions : Ø filetage 17 mm, long. 90 mm, cône 14,9 x 16,5 mm

135, 140, 145, 148, 152, 230, 240, 250.

Dimensions : Ø tige 14,7 mm, long. 200 mm, cône 14,7 x 16,5 mm

Les pièces où gure le logo sont livrées obligatoirement par messagerie, les frais de port forfaitaires s’élèvent à 30€ TTC

TRAIN AVANT / DIRECTION

Rotule de direction avant à tige

RÉF. 101549

Rotule de direction avant à visser

RÉF. 100207

Rotule de direction avant à visser

RÉF. 100239

Rotule de direction avant droite à tige crantée

RÉF. 100183D

Rotule de direction avant gauche à tige crantée

RÉF. 100183

Rotule de direction avant droite et gauche à tige crantée

RÉF. 100180

Rotule de direction extérieure à tige

RÉF. 101836

Roulement de colonne de direction (l’unité)

RÉF. 101925

Roulement de colonne de direction

RÉF. 101950

Tube de rotule extérieure

RÉF. 100182

Volant de direction cannelé

RÉF. 100812

133, 135, 140, 145, 152, 155, 158, 230, 240, 245, 250, 255, 260.

Dimensions : Ø tige 16 mm, long. 165 mm, cône 14,5 mm x 16 mm

65, 165, 168, 175, 178, 188, 265, 275, 285, 290, 375, 390, 565, 575, 590, 675, 690, 865.

Dimensions : Ø tige 23 mm, long. 100 mm, cône 17,7 mm x 20,3 mm

65, 165, 168, 175, 178, 188, 265, 275, 285, 290, 375, 390, 565, 575, 590, 675, 690, 865.

Dimensions : Ø filetage 20 mm, long. 105 mm, cône 17,9 x 20 mm

65, 175, 178, 865.

Dimensions : Ø filetage 19 mm, long. 320 mm, cône 17,6 x 19,8 mm

65, 175, 178, 865.

Dimensions : Ø filetage 18,9 mm, long. 320 mm, cône 17,6 x 19,8 mm

165, 165MKIII, 168, 175, 178, 188, 265, 275, 285, 290, 565, 575, 590, 675, 690.

Dimensions : Ø filetage 19 mm, long. 370 mm, cône 17,6 x 19,8 mm

595, 592,1080, 1085.

Rotule extérieure pour 2 roues motrices.

Dimensions : long. 390 mm, 6 trous, cône 19,1 x 22,2 mm

FF30DS, FF30GS, TEA20, TED20, TEF20, TE20, TO20.

Dimensions : Ø extérieur : 44,49 mm, Ø intérieur : 20,53 mm, épaisseur : 15 mm

50, 65, 165, 165MKIII, 168, 168F, 168S, 175, 178, 185, 188.

Ø extérieur : 65,4 mm, Ø intérieur : 42,7 mm, épaisseur : 16,5 mm

165, 165MKIII, 168, 175, 178, 188, 265, 275, 285, 290, 565, 575, 590, 675, 690.

Dimensions : long. 457 mm

165, 165MKIII, 168, 155, 158, 175, 178, 188, 255, 260, 265, 275, 290, 390, 550, 565, 575, 590, 595, 1200, 1250.

Dimensions : Ø ext 425 mm, Ø int moyeu 22 mm, inclinaison 30°

DESCRIPTION

TRAIN AVANT / DIRECTION

Volant de direction claveté conique

RÉF. 100034

Volant de direction claveté original Pony

RÉF. 100675

Volant de direction claveté original

RÉF. 110023

Volant de direction cannelé conique

RÉF. 101170

Volant de direction claveté avec capuchon

RÉF. 101314

Volant de direction claveté

RÉF. 101384

Volant de direction chromé claveté

RÉF. 101153

Volant de direction claveté

RÉF. 100123

35, 37, 42, 65, 148, 835, 865, TEA20, TEF20, FF30DS, FF30GS, TED20.

Dimensions : Ø int: 18 et 20 mm, Ø ext volant 450 mm, inclinaison 10°

PONY 811, 812, 820, 820D, 821 essence ou diesel.

Dimensions : Ø ext. 370 mm, Ø int. 17 mm, clavette 5 mm

TE20, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø ext volant 450 mm, Ø int. 19 mm

Pour tous types de tracteurs.

Se monte sur le boitier de direction réf. 101212.

Dimensions : moyeu conique cannelé 17 mm, Ø ext: 445 mm

35, 65, 835, 865.

Dimensions : inclinaison 10°, Ø int axe 20 mm, Ø ext. volant 395 mm

35, 35X, 37, 42, 825, 835.

Fabriqué en France.

Dimensions : cône 18 et 20 mm, Ø ext 440 mm, inclinaison 10°

TE20, TEA20, TED20, TEF20, FF30GS, FF30DS.

Dimensions : Ø ext. 445 mm, Ø int. 18-20 mm, clavette 5 mm

135, 140, 145, 148, 152.

Dimensions : Ø ext: 455 mm, Ø int 18 mm, inclinaison 35°

commander depuis notre catalogue

Bon de commande disponible à la fin du catalogue

Demander un feuillet de prix actualisé pour suivre les évolutions

Notre catalogue fait l’objet de la plus grande attention, néanmoins, quelques cas d’erreurs peuvent se présenter après l’impression.

Les prix indiqués sur le feuillet fourni avec celui-ci, ont été établis en fonction des conditions économiques et taxes en vigueur lors de l’édition de celui-ci. Toutefois, en cas de variation de ces conditions, La Boutique du Tracteur se réserve le droit d’apporter des modifications au contenu de ce catalogue et aux prix indiqués pour prendre en compte les évolutions techniques ou réglementaires. Pour avoir accès aux dernières évolutions veuillez vous référer aux prix figurants sur le site internet www.laboutiquedutracteur.com ou veuillez nous demander un feuillet de prix actualisé.

Bien choisir ses rotules de direction

Tie Rods & Drag Links

Modèles de tracteur : TEA20, TED20, TEF20, FF30DS, FF30GS.

Modèles de tracteur : 135, 140, 145, 148, 152, 230, 240, 250 avec essieu droit. 1 2 3 4

RÉF. 100434 RÉF. 100433 - Sur demande RÉF. 100012 RÉF. 100047 ou 101549 Sur demande RÉF. 101240

Modèle de tracteur : 35, 35X, 135, 140, 145, 148, 152 avec essieu courbé 9* 10 11

RÉF. 100012 RÉF. 100187 Sur demande - RÉF. 101274 - RÉF. 100618

* Compatible uniquement avec des tracteurs à direction assistée For complete product range... & Drag Links

Modèles de tracteur : 65

Modèles de tracteur : 165, 168, 168MKIII, 175, 178, 185, 188, 265, 275. 1 2 3 4 7 8 9 10

(290 Power Assisted), 390E

Sur demande

(265, 275, 285, 290 Hydrostatic Steering), 565, 575, 590, 675, 690

165, 168, 185, 188, 265, 275, 290 USA Models Only

RÉF. 100181 Sur demande Sur demande

Retrouvez toutes les rotules citées ci-dessus en pages 344 à 341 N’hésitez pas à consulter les dimensions de toutes les rotules en page 492 pour en vérifier la bonne compatibilité avec votre tracteur.

435, 440, 445, 460

La Boutique du Tracteur, partenaire officiel des

Club ferguson france & Club Lanz Bulldog de France

CLUB FERGUSON FRANCE

12, rue des vignes 54121 VENDIÈRES

Téléphone  : 06 50 67 93 95

Mail : club.ferguson.france@orange. fr

Créé en 2003, le Club Ferguson France qui compte près de 600 adhérents rassemble des passionnés, collectionneurs de tracteurs anciens et amoureux de la marque

Massey Ferguson.

Depuis 2015, la Boutique du Tracteur et le Club Ferguson France se sont alliés pour (re)mettre sur le marché le maximum de pièces de rechange pour les tracteurs anciens Massey Ferguson.

Devenez

adhérant

CLUB LANZ BULLDOG DE FRANCE

62 Rue de Couture

28800 BONNEVAL

Téléphone  : 02 37 47 50 97

Mail : clublanzbulldog@orange.fr

Depuis 2019, nous travaillons également étroitement en partenariat avec le Club Lanz Bulldog France.

Fondé en 1993 par un groupe de passionnés, le Club Lanz Bulldog France n’a cessé de se développer en attirant de nouveaux amateurs de toutes marques, aujourd’hui ses adhérents représentent plusieurs milliers de machines préservées. Ce club met un point d’honneur à sauvegarder les machines anciennes qui ont contribué à ce que l’agriculture est devenue, les faire revivre, et ainsi enseigner aux jeunes générations l’évolution du machinisme.

d’un

de

ses Club

et bénéficiez de la remise exceptionnelle réservée au Club Ferguson France & au Club Lanz Bulldog France!

*remise non applicable aux pneumatiques et articles déjà remisés (destockage, promotions).

COMMENT ADHÉRER AU CLUB FERGUSON FRANCE OU CLUB LANZ BULLDOG FRANCE ?

Complétez et renvoyez le bulletin d’adhésion ci-dessous accompagné d’un chèque de 50€ à l’adresse du Club indiquée ci-dessus.

Nom / Prénom

Adresse

Code postal

Téléphone

E-mail

Ville

DESCRIPTION

ALIMENTATION

Bague d´accouplement pompe injection

RÉF. 101004

Bouchon de réservoir

RÉF. 101481

Bougie champion L82C

RÉF. 535110

Bougie de préchauffage

RÉF. 100376

Bougie de préchauffage

RÉF. 100781

Bougie de préchauffage à broche 12V

RÉF. 100342

Bougie de préchauffage à vis

RÉF. 100140

Bougie de préchauffage 11V

RÉF. 100899

D30, N71.

Dimensions : Ø ext 75 mm, Ø int trou 14 mm, épaisseur 12 mm

110-14, 113-12, 113-14, 120-14,133-14, 301, 361, 421, 461, 58-12LS, 58-14LS, 551, 6112RA, 61-12RS, 61-14RA, 61-14RS, 65-12LS, 65-14LS, 68-12RA, 68-12RS, 68-14RA, 6814RS, 651, 75-12LS, 75-12RA, 75-12RS, 7512TS, 75-14LS, 75-14RA, 75-14RS, 75-14TS, 77-12TS, 77-14TS, 751, 781, 80-12F, 80-12SP, 80-12TX, 80-12V, 80-14F, 80-14LB, 80-14SP, 80-14TX, 80-14V, 85-12LS, 85-12TS, 85-12TX, 85-14LB, 85-14LS, 85-14TS, 85-14TX, 851, 851-4S, 891, 95-12, 95-14, 951, 981.

Dimensions : Ø int 63,15 mm, Ø ext 71 mm

Tous types de tracteurs essence.

Dimensions : long. totale : 73,5 mm / long. filet : 12,7 mm / Ø filet : 14 mm / Ecartement électrode : 0,6 mm / Dimensions de la clé : 21 mm

D30, N71.

Dimensions : Ø filetage 1/2 BSP (20,6 mm)

D30, N71.

Dimensions : Ø filetage 1/2 BSP (20,96 mm), longueur : 59 mm

D20, N71, SUPER 7, SUPER 7D.

Dimensions : branchement sur broche de 9,5 mm, Ø filetage : 22 mm, longueur : 59 mm

D30, N71, SUPER 7, SUPER 7D.

Dimensions : filetage 7/8 UNF (22,23 mm), long. : 59 mm

32-50, 32-60, 34-60, 42-70, 44-70, 50, 5012LB, 50-12V, 51, 53, 55, 55-12F, 55-12LB, 55-12V, 55-14LB, 55-14V, 56, 57, 58-12LS, 58-14LS, 58-32, 58-34, 60, 60S, 61-12RA, 61-12RS, 61-14RA, 61-14RS, 65-12LS, 6514LS, 65-32M, 65-34M, 68-12RA, 68-12RS, 70, 70-12F, 70-12LB, 70-12SP, 70-12V, 70S, 75-12LS, 75-12RA, 75-12RS, 75-12TS, 7514LS, 75-14RA, 75-14RS, 75-12TS, 77-12TS, 77-14TS, 80, 80-12, 80-12F, 80-12SP, 80-12TX, 80-12V, 80-14F, 80-14SP, 80-14TX, 80-14V, 80S, 82, 85-12LS, 80-12TS, 85-12TX, 85-14LS, 85-14TS, 85-14TX, 86, 88, 89, 90S, 91, 91, 94, 95-12, 95-14, 103-12, 103-14, 103-52, 103-54, 106-14SP, 106-54, 110-14, 110-54, 113-12, 120-14, 120-54, 133-14, 133-54, 145-14, 14554, 155-54, 160-94, 175-74, 180-94, 301, 3214, 351M, 361, 385, 421, 421M, 451-4, 456, 460, 461, 461M, 461S, 462, 466S, 480S, 481-4, 486, 489, 490S, 496, 498, 501-4, 521S, 551, 551-4, 551-4S, 551S, 556, 556S, 571-4, 581-4, 601-4, 651, 651-4, 651S, 652, 656, 656S, 681, 681-4, 6814S, 681S, 751S, 752, 781, 782, 782-4, 851, 851S, 891, 891-4, 891-4S, 891S, 951, 951-4, 952, 981, 981-4, 981-4S, 981-S; 1151-4, 11814, 1181-4S, D16, D22, D35, JUNIOR, MASTER, N70, N72, N73, SUPER 2D, SUPER 3, SUPER 3D, SUPER 4D, SUPER 5, SUPER 5D, SUPER 6, SUPER 6D.

Dimensions : Longueur : 93 mm, Ø filetage : M18x150

DESCRIPTION

ALIMENTATION

Bougie de préchauffage 9,5V

RÉF. 101840

Durite de filtre à air

RÉF. 102033

Embout droit de pompe d’alimentation

sortie mâle

RÉF. 472030

Embout coudé 90° 1/2" UNF

sortie mâle

RÉF. 472031

Joint cuivre d’injecteur

RÉF. 100225

Membrane pompe à injection Lavalette

RÉF. 100510

Nez d’injecteur Perkins 3 cylindres

Equivalent BDL110S6133

RÉF. 100205

Nez d’injecteur moteur M.W.M

Equivalent DN0SD126

RÉF. 100389

Nez d’injecteur MWM D226, D227, D325, D327

Equivalent DLL150S393

RÉF. 101820

DÉTAILS & COMPATIBILITÉS

SUPER 5.

Dimensions : Ø filetage M18x1,5

D22, D35, N70, N72. Ø intérieur : 54 mm - Ø extérieur : 64 mm, Longueur 230 mm.

Compatible avec toutes les pompes d’alimentation avec sortie 1/2" UNF (12,7 mm).

Compatible avec toutes les pompes d’alimentation avec sortie 1/2" UNF (12,7 mm).

Se monte sur les nez d’injecteur référence 100205 et 100389.

Dimensions : Ø int: 16 mm, Ø ext: 22 mm, épaisseur: 2 mm

D30, N71.

Dimensions : Ø extérieur : 91,6 mm, Ø tige centrale : 12 mm, perçage de la tige centrale : 6 mm

D30, N71, SUPER 7 avec moteur Perkins A3.144, A3.152, A3.203.

Dimensions : Ø 14 mm

D16, D22, D35, JUNIOR, N70, N72, N73, SUPER 3, SUPER 3D, SUPER 6, SUPER 6D, V73.

32-50, 32-60, 34-60, 42-70, 44-70, 50, 50S, 51, 53, 56, 58-12LS, 58-14LS, 58-32, 58-34, 60, 60S, 61-12RA, 61-12RS, 61-14RA, 61-14RS, 65-12LS, 65-14LS, 65-32M, 65-34M, 68-12RA, 68-12RS, 68-14RA, 68-14RS, 70, 70S, 75-12LS, 75-12RA, 75-12RS, 75-12TS, 75-14LS, 7514RA, 75-14RS, 75-14TS, 75-32M, 75-32TX, 75-34M, 75-34TX, 77-12TS, 77-14TS, 80, 80S, 80-12TX, 80-14TX, 82, 85-12LS, 85-12TS, 85-12TX, 85-14LS, 85-14TS, 85-14TX, 85-32M, 85-32TX, 85-34M, 85-34TX, 86, 90S, 90-32M, 90-32TX, 90-34M, 90-34TX, 91, 96, 98, 95-12, 95-14, 106-14SP, 106-54, 110-14, 110-54, 113-12, 113-14, 120-14, 120-54, 133-14, 133-54, 301, 351M, 361, 421, 421M, 456, 460, 461, 461M, 461S, 462, 466S, 480S, 486, 490S, 496, 498, 521S, 551, 551-4, 551-4S, 551S, 556, 556S, 651, 651-4, 651-4S, 651S, 652, 656, 656S, 681, 681-4, 681-4S, 681S, 750MI, 752-4, 754MI, 781, 781-4, 781-4S, 781S, 782, 782-4, 804M, 850MI, 850MIHYD, 854MI, 854MIHYD, 891, 891-4, 891-4S, 891S, 900MIHYD, 904MIHYD, 950MI, 951, 951-4, 952, 954MI, 981, 981-4, 981-4S, 981-S, 1151-4, 1181-4, 11814S, Ceres 65, Ceres 65 4X4, Ceres 70, Ceres 70X, Ceres 85, Ceres 85X, Ceres 95, Ceres 95X, R489, R89, R92, R94

Compatible avec le joint cuivre réf. 100226.

DESCRIPTION DÉTAILS & COMPATIBILITÉS

ALIMENTATION

Pompe alimentation M.W.M D325

RÉF. 100291

Pompe d’alimentation

RÉF. 100252

Pompe d’alimentation MWM D226, D227 et D327

RÉF. 101764

Pompe d’amorçage CAV M23x100

RÉF. 100658

Pompe d’amorçage Bosch

RÉF. 100194

Robinet de purge pour bol CAV

RÉF. 100660

Robinet décanteur

RÉF. 102075

Tube pour bol CAV avec robinet purge

RÉF. 100659

DESCRIPTION

50, 51, 53, 56, 60, 60S, 70, 70S, 80, 82, 86, 91, 98, 361, 421M, 456, 460, 486, 498, R94.

Dimensions : 3 trous de fixation, extr’axe vertical 52 mm, entraxe horizontal 34 mm, longueur levier 26 mm

D30, N71, SUPER 7.

Dimensions : entraxe 45 mm, longueur levier : 40 mm, 2 trous de fixation

32-50, 32-60, 34-60, 42-70, 44-70, 50, 58-12LS, 58-14LS, 58-32, 58-34, 61-12RA, 61-12RS, 65-12LS, 65-14LS, 65-32, 65-34, 6812RA, 68-12RS, 68-14RA, 68-14RS, 75-12LS, 75-12RA, 75-12RS, 75-12TS, 75-14LS, 7514RA, 75-14RS, 75-14TS, 80, 80-12, 80-12F, 80-12SP, 80-12TV, 80-12V, 80-14F, 80-14LB, 80-14SP, 80-14TX, 80-14V, 80S, 85-12LS, 8512TS, 85-12TX, 85-14LB, 85-14LS, 85-14TS, 85-14TX, 89, 90, 92, 95-12, 95-14, 96, 103-12, 103-14, 103-52, 103-54, 106-14SP, 106-54, 110-14, 110-54, 113-12, 113-14, 120-14, 12054, 133-14, 133-54, 145-14, 145-54, 155-54, 160-94, 175-74, 180-94, 301, 421, 461, 461M, 461S, 462, 466S, 480S, 489, 790S, 496, 521, 551, 551-4, 551-4S, 556, 556S, 651, 651-4, 652, 656, 656S, 681, 681-4, 681-4S, 681S, 751, 751S, 752, 781, 782, 782-4, 851, 851-4, 851S, 891, 891-4, 891-4S, 891-S, 951-4, 951-4S, 952, 981, 981-4, 981-4S, 952, 981, 981-4, 981-4S, 981-S, 1151-4, 1181-4, 1181-4S.

Dimensions : 2 trous de fixation, entraxe 53 mm, long. levier 52 mm

Tout type de tracteur avec système d’alimentation CAV.

Dimensions : Ø filetage 23 mm, long. 65 / 80 mm

Tout modèle avec système d’alimentation Bosch.

Dimensions : Ø filetage mâle M16 x 150

D35, N71, SUPER 3, SUPER 6 et tout modèle avec système d’alimentation CAV ou Lucas.

Dimensions : Ø filetage 5/16 UNC (7,94 mm), hauteur 29 mm, Ø robinet : 13 mm

D16, D22, D30, D35, N70, N71, N72, N73, V70, V72, V73, Super 6, Super7, Super 7D .   Hauteur totale 85 mm, Filetage entrée 9/16" UNF (14,22 mm)

D35, N71, SUPER 3, SUPER 6 et tout modèle avec système alimentation CAV ou Lucas.

DÉTAILS & COMPATIBILITÉS

DESCRIPTION

DÉTAILS & COMPATIBILITÉS

NOUVEAUTÉS ATELIER

Agrafe 6 pans 1/8 pour graisseur 434008

RÉF : 434009

Anti-fuite réservoir de carburant 1L

RÉF. 472020

Box 10 fusibles stéatites 25 ampères

RÉF. 4108334

Box 10 raccords bout à bout bleu

RÉF. 4110130

Box 100 colliers nylon

RÉF. 4110686

Box 2 pinces 500 ampères

RÉF. 4120238

Box 2 rubans PVC rouge

RÉF. 4110655

Box pince + cosses assorties

RÉF. 4110250

Collier à segments, diamètre de 51 à 125 mm

RÉF. 434031

Feuille pour joints résistants à la chaleur

RÉF. 472120

Agrafe 6 pans 1/8’’ BSP pour graisseur. Convient pour tout type de tracteur.

A monter avec le graisseur 6 pans plat, référence 434008

Anti-fuite pour réservoir de carburant, efficace contre la rouille, la corrosion et les fuites. Résistant à tout type de carburant, alcools ou aditives.

Boite de 10 unités. Compatible avec tout type de tracteur.

Compatible avec tout type de tracteur.

Lot de 100 colliers de serrage noirs en nylon. Ø 4,8 mm, longueur : 200 mm.

Convient pour tout usage.

Pinces de masse 500 ampères. Convient pour tout type de tracteurs.

Vendue par lot de 2 unités.

Lot de 2 rouleaux de ruban adhésif en PVC rouge.

Convient pour tout type dusage.

Pince de masse et assortiment de cosses.

Convient pour tout type de tracteur.

Collier à segments (compresseur) en acier plat pour tout type de tracteur.

Convient pour les segments de diamètre de 57 à 125 mm.

Caractéristiques : - réglage en continu - pour le pré-serrage des segments de piston lors du placement dans les cylindres - évite la casse des segments lors de l’installation du piston - fourni avec la clé de serrage

Papier pour joints à découper, épaisseur 1,5 mm.

Papier résistant à la chaleur entre -40°C et +400°C.

Vendu par rouleau de 1000 x 1000 mm.

Convient pour réaliser tout type de joints en papier pour vos tracteurs.

DESCRIPTION DÉTAILS & COMPATIBILITÉS

GHD Nettoyant Détergent 5L

RÉF. 454407

Graisseur 6 pans plat

RÉF. 434008

Hôneur de chemise, alésage 51 à 177 mm

RÉF. 434004

Graisseur 1/4» (6.35mm) UNF droit

RÉF. 342317

Graisseur 1/4» (6.35mm) UNF COUDE 90°

RÉF. 342318

Jeu de 8 clés mixtes 5/16 de pouce à ¾ de pouce

RÉF. 430100

Kit 2 rodoirs de soupapes manuels

RÉF. 434010

Liquide de frein DOT4 500 ml

RÉF. 472110

Nettoyant dégraissant réservoir Marine Clean

RÉF. 472019

Pâte à roder Teroson, 100ml

RÉF. 472109

Pince de masse bronze 300 ampères

RÉF. 210083

GHD est un nettoyant dégraissant concentré universel à diluer dans l’eau. Dilution de 2 à 10% dans l’eau selon l’encrassement de la surface.

Graisseur plat hexagonal. Convient pour tout type de tracteur.

Filetage 1/8’’ BSP (9,73 mm, 28 filets par pouce)

Rectifieuse de chemise (hôneur / déglaceur) en acier pour tout type de tracteur.

Convient pour les chemises d’alésage de 51 à 177 mm.

Caractéristiques : convient pour hôner et ébavurer cylindres et tubes

3 bras auto-écartants et autoserrants

3 pierres à hôner interchangeables, longueur 75 mm

arbre d’entrainement flexible pour perceuse ou visseuse

Graisseur droit pour tout type de tracteur.

Filetage 1/4’’ UNF (6,35 mm)

Graisseur coudé à 90° pour tout type de tracteur.

Filetage 1/4’’ UNF (6,35 mm)

Kit de deux rodoirs de soupapes manuels. Convient pour tout type de tracteur.

Détails : 4 ventouses de diamètre 16, 20, 29 et 35 mm.

DOT 4 est un liquide de freins à faible viscosité 100% synthétique pour freins à disque ou à tambours et embrayages hydrauliques.

Convient pour tous les tracteurs

Pâte de rodage de soupapes Teroson, pot de 100 ml.

Convient pour tout type de tracteur.

À utiliser avec le rodoir de soupapes manuel (réf. 434010)

Convient pour tous les tracteurs

DESCRIPTION

DÉTAILS & COMPATIBILITÉS

NOUVEAUTÉS ATELIER

Pompe à graisse une main

RÉF. 434003

DESCRIPTION

ATTELAGE

Axe d´attelage

RÉF. 310063

Broche à poignée

RÉF. 310070

Broche à poignée

RÉF. 310071

Broche à poignée

RÉF. 310072

Broche à poignée

RÉF. 310073

Broche à poignée

RÉF. 310074

Chandelle de relevage

RÉF. 101498

Fixation de roue jockey

RÉF. 310183

Roue jockey tube Ø 48 mm

RÉF. 310182

Pompe à graisse une main. Très pratique pour les graisseurs difficiles d'accès

DÉTAILS & COMPATIBILITÉS

Axe d'attelage, convient pour tout type de tracteur.

Ø 28 mm, longueur : 145 mm, Ø du trou : 11 mm

Pour tous types de tracteurs.

Dimensions : Ø 19 mm, longueur: 162 mm

Pour tous types de tracteurs.

Dimensions : Ø 22 mm, long. 162 mm

Pour tous types de tracteurs.

Dimensions : Ø 25 mm, long. 162 mm

Pour tous types de tracteurs.

Dimensions : Ø 28 mm, long. 187 mm

Pour tous types de tracteurs.

Dimensions : Ø 32 mm, long. 184 mm

351M, 421, 421M, 461, 461M, 461S, 462, 466S, 521S, 551, 551S, 556, 556S, 651, 651S, 652, 656, 656S, 32-50, 32-60, 34-60, 42-70, 44-70.

Dimensions : chandelle réglable de 505740 mm, Ø fixation haut 22 mm, Ø fixation bas 19 mm

Convient pour tout type de remorque.

Fixation 2 trous, Ø 48 mm

Roue jockey complète avec roue pleine, réglage de hauteur par manivelle Ø 48 mm

DESCRIPTION

ATTELAGE

Goupilles clips (sachet de 10)

RÉF. 4052606

Goupilles clips (sachet de 10)

RÉF. 4052614

Goupilles clips (sachet de 10)

RÉF. 4052618

Goupilles clips (sachet de 10)

RÉF. 4052622

Goupilles clips (sachet de 10)

RÉF. 4052626

Goupille chaine et patte

RÉF. 110255

Goupille piriforme

RÉF. 110256

Goupille piriforme

RÉF. 110257

Piton stabilisateur

RÉF. 310055

Ressort de maintien de bras de relevage

RÉF. 110274

Rotule à souder

RÉF. 310110

Pour tous types de tracteurs.

Dimensions : Ø 6 mm

Pour tous types de tracteurs.

Dimensions : Ø 8 mm

Pour tous types de tracteurs.

Dimensions : Ø 9 mm

Pour tous types de tracteurs.

Dimensions : Ø 10 mm

Pour tous types de tracteurs.

Dimensions : Ø 11 mm

Pour tous types de tracteurs.

Dimensions : Ø 11 mm

Pour tous types de tracteurs.

Dimensions : Ø 11 mm, longueur tige : 44,5 mm

Pour tous types de tracteurs.

Dimensions : Ø 6 mm

Pour tous types de tracteurs.

Dimensions : Ø 19 mm, filetage 3/4 UNF

Pour tous types de tracteurs.

Dimensions : longueur minimum : 440 mm, longueur maximum : 765 mm, Ø 30 mm

Pour tous types de tracteurs.

Dimensions : Ø 22 mm, épaisseur : 16 mm, largeur : 60-67 mm, longueur : 108,5 mm

Rotule inférieure d’attelage cat. 3/2

RÉF. 310013

Rotule inférieure d'attelage cat. 3/2

Ø intérieur: 28 mm, Ø extérieur: 64 mm

DESCRIPTION

DÉTAILS & COMPATIBILITÉS DOCUMENTATION

Catalogue de pièces, 470 pages

RÉF. 10A038

R7050-R7052 : D35, N70, P70, D22, N72, SUPER 3, 3D, SUPER 6, 6D.

Catalogue de pièces, 118 pages

RÉF. 10A063

Guide d’utilisation et d’entretien, 52 pages

RÉF. 10A073

Guide d’utilisation et d’entretien, 51 pages

RÉF. 10A074

Guide d’utilisation et d’entretien, 44 pages

RÉF. 10A096

Guide d’utilisation et d’entretien, 64 pages

RÉF. 10A098

Guide d’utilisation et d’entretien, 64 pages

RÉF. 10A099

Guide d’utilisation et d’entretien, 64 pages

RÉF. 10A111

Livret d’entretien, 28 pages

RÉF. 10A017

Livret d’entretien, 52 pages

RÉF. 10A054

Livret d’entretien, 54 pages

RÉF. 10A092

Manuel d´atelier pour moteurs Diesel Perkins P3, P4 et P6

RÉF. 10A119

7012, 7013.

D30.

D22.

D16.

R7055, SUPER 7.

R7054, SUPER 5, 5D.

N73, V73.

R3042, R3043.

D35.

R3046, R7012, R7013, R7022, R7023.

Manuel d'atelier pour tracteurs équipés d'un moteur Diesel Perkins P3, P4 et P6.

DESCRIPTION

DÉTAILS & COMPATIBILITÉS DOCUMENTATION

Manuel de réparation, 203 pages

RÉF. 10A011

Manuel de réparation, 167 pages

RÉF. 10A012

Manuel de réparation, 191 pages

RÉF. 10A013

Manuel de réparation, 183 pages

RÉF. 10A043

D30.

D16.

D22.

D35.

DESCRIPTION

DÉTAILS & COMPATIBILITÉS ÉCHAPPEMENT

Collecteur d’échappement

RÉF. 100971

Collecteur d’échappement

RÉF. 100972

Collecteur d’échappement mot. 3 cylindres

RÉF. 101738

Coude et collier d’échappement

RÉF. 100976

Coude d’échappement 90°

RÉF. 101474

D22, N72, SUPER 3 avec moteur 2 cylindres AKD112Z.

Dimensions : entraxe des trous de fixation : 130 x 74 mm, largeur totale : 280 mm

D35, N70, SUPER 6 avec moteur 3 cylindres.

Dimensions : entraxe trous de fixation 80 mm, entraxe entre les 2 sorties 130 mm

51, 56, 58-12LS, 58-12, 58-14LS, 58-32, 5834, 60, 61-12, 61-12RA, 61-12RS, 61-14RA, 61-14RS, 65-12LS, 65-14LS, 65-32M, 65-34M, 70, 80, 82, 86, 89, 92, 361, 421, 421M, 456, 460, 486, 551, 551-4, 551-4S, 551S, 556, 556S.

Dimensions : long. totale : 360 mm, long. sortie échappement : 165 mm, haut. collecteur : 96,6 mm, entraxe de fixation sorties moteur : 75 mm, espacement entre les sorties moteur : 128 mm, extr’axe de fixation sortie échappement : 82 mm

D22, D35, N70, N72, SUPER 3, SUPER 3D, SUPER 6, SUPER 6D.

Dimensions : Ø ext. coude : 52 mm, Ø int. coude : 49 mm, long. coude : 290 mm, Ø ext. collier : 60 mm, Ø int. collier : 54 mm, larg. collier : 26,5 mm

56, 301, 351M, 361, 421, 461, 462, 58-12LS, 58-14LS, 65-12LS, 65-14LS, 68-12RA/ RS, 68-14RA/ RS, 651, 652, 681, 75-12LS/ RA/ RS/ TS, 75-14LS/ RA/ RS, 751, 781, 782, 80-12F, 80-12SP, 80-12TX, 80-12V, 80-14F, 80-14SP, 80-14TX, 80-14V, 85-12LS, 85-12TS, 85-12TX, 85-14LS, 85-14TS, 85-14TX, 851-4S.

Dimensions : Ø sortie 50 mm, 2 trous de fixation

DESCRIPTION

ÉCHAPPEMENT

Echappement vertical

RÉF. 100906

Echappement à bride

RÉF. 100975

Echappement complet montage à gauche

RÉF. 101773

Joint collecteur échappement

RÉF. 100973

Joint d’échappement

RÉF. 101021

DESCRIPTION

ÉCLAIRAGE

Feu HELLA arrière 12V

2 fonctions: veilleuse et clignotant

RÉF. 210085

Feu HELLA arrière 12V

3 fonctions : veill, clign. et écl. plaque

RÉF. 210086

Feu HELLA avant 12V

2 fonctions: position et clignotant

RÉF. 210087

DÉTAILS & COMPATIBILITÉS

51, 55, 55-12F, 55-12LB, 55-12V, 55-14LB, 5514V, 56, 58-12LS, 58-14LS, 58-32, 58-34, 60, 60S, 65-12LS, 65-14LS, 68-14RA, 68-14RS, 70, 70-12F, 70-12LB, 70-12SP, 70-12V, 70-14SP, 70S, 75-12LS, 75-14RA, 75-12RS, 75-12TS, 7514LS, 75-14RA, 75-14RS, 75-14TS, 80, 80-12F, 80-12SP, 80-12TX, 80-14F, 80-14LB, 80-14SP, 80-14TX, 80-14V, 80S, 82, 85-12LS, 85-12TS, 85-12TX, 85-14LB, 85-14LS, 85-14TS, 8514TX, 86, 89, 90S, 91, 92, 94, 95-12, 95-14, 96, 103-12, 361, 421, 421M, 456, 460, 461, 461M, 461S, 462, 466S, 480S, 486, 489, 490S, 521S, 551, 551-4, 551-4S, 551S, 556, 651, 681, 751, 781, 782, 782-4, 851, D35, N70, Master 1, Super 6, Super 6D.

Dimensions : Ø int 51 mm, Ø fût 114 mm, longueur 1055 mm

D16, D22, D35, N70, N72, N73, SUPER 3, SUPER 3D, SUPER 5, SUPER 5D, SUPER 6, SUPER 6D.

Dimensions : longueur 707 mm, largeur 130 mm, entraxe 82 mm

51, 53, 56, 70, 86, 89, D30, N71.

Fourni avec le collier et le coude d’échappement.

Dimensions : Ø sortie : 47 mm, long. fût 335 mm, entraxe trous de fixation : 82 mm

D22, D35, N70, N72, SUPER 3, SUPER 6 avec moteurs 2 cylindres AKD12/112, D325, D327, D226 et D227.

Dimensions : 2 trous, entraxe : 74 mm, largeur : 95,7 mm, hauteur : 38,7 mm, épaisseur : 12,2 mm

53, 56, 58-12LS, 58-14LS, 65-12LS, 65-14LS, 68-12RA, 68-12RS, 68-14RA, 68-14RS, 7512LS, 75-12RA, 75-12RS, 75-12TS, 75-14LS, 75-14RA, 75-14RS, 80-12F, 80-12SP, 80-12TX, 80-12V, 80-14F, 80-14SP, 80-14TX, 80-14V, 85-12LS, 85-12TS, 85-12TX, 85-14LS, 8514TS, 85-14TX, 86, 301, 351M, 361, 421, 461, 462, 651, 652, 681, 751, 781, 782, 851-4S, D22, D35, N70, N72, SUPER 3, SUPER 3D, SUPER 6, SUPER 6D, R89.

Dimensions : entraxe 81,9 mm, Ø trou : 45 mm

DÉTAILS & COMPATIBILITÉS

Pour tous types de tracteurs.

Lampes non fournies. Vis de fixation fournies.

Se monte avec les réf. 210140, 210148, 4108152.

Dimensions : Ø 80 mm

Pour tous types de tracteurs.

Lampes non fournies. Vis de fixation fournies.

Se monte avec les lampes réf. 210140, 210148, 4108152.

Dimensions : Ø 80 mm

Pour tous types de tracteurs.

Lampes non fournies. Vis de fixation fournies.

Se monte avec les lampes réf. 210140, 210148, 4108152.

Dimensions : Ø 80 mm

Feu JOKON arrière rond

3 fonctions : veill., clign., écl. plaque

RÉF. 210144

Feu JOKON arrière rond

2 fonctions : veilleuse et clignotant

RÉF. 210051

Feu JOKON avant rond

2 fonctions: position et clignotant

RÉF. 210052

Feu arrière fond plat (droit ou gauche)

3 fonctions : veilleuse, clignotant, stop

RÉF. 210137

Feu avant fond plat (droit ou gauche)

2 fonctions : position et clignotant

RÉF. 210149

Feu arrière incliné (droit ou gauche)

3 fonctions : veilleuse, clignotant, stop

RÉF. 210108

Feu avant incliné (droit ou gauche)

2 fonctions : position et clignotant

RÉF. 210107

Feu de remorque à LED 12/24V (2 vis)

RÉF. 210240

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 210140, 210148, 4108152, 4108130, 210226.

Dimensions : Ø extérieur 80 mm, profondeur 44 mm, entraxe 45 mm, 2 vis de fixation

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 210140, 210148, 4108152, 4108130, 210226, 210227.

Dimensions : Ø extérieur 80 mm, profondeur 44 mm, entraxe 45 mm, 2 vis de fixation

Pour tous types de tracteurs.

Lampes non fournies.

Se monte avec les lampes réf. 210140, 210148, 4108152.

Dimensions : Ø extérieur 80 mm, profondeur 44 mm, entraxe 45 mm, 2 vis de fixation

Pour tous types de tracteurs.

Lampes non fournies.
