Monteringsinstruktioner

Stolebeslag

Type 1044, 1044 01

Klik på linket nedenfor for at se videovejledningen

Monteringsinstruktioner

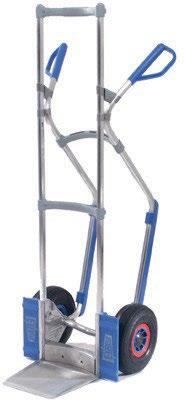

1. Læg sækkevognen ned.

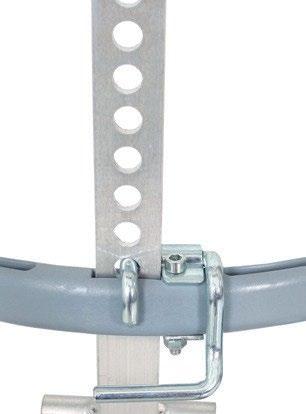

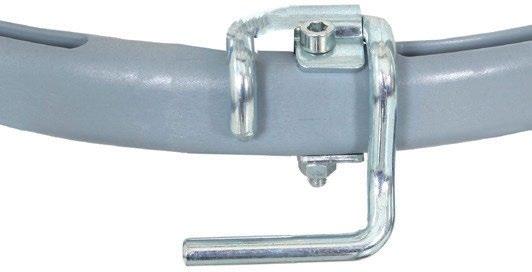

2. Monter holderen til hulskinnen (varenr. 101 1 042) I hullet på den midterste tværstiver ved hjælp af en 6 x 45 mm unbrakobolt og M6-møtrik. Spænd med en unbrakonøgle og en 10 mm fastnøgle

3. Indsæt hulskinnen (varenr. 101 1 051) i åbningen af tværstiveren, og hæng den fast i holderen .

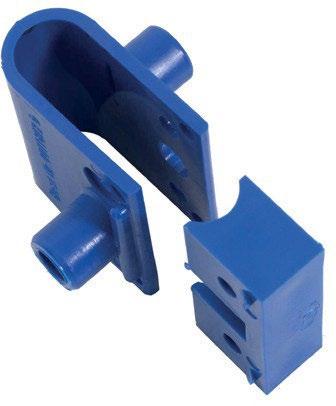

4. Afmonter låseføringerne (varenr. 101 1 814) med en unbrakonøgle og en 10 mm fastnøgle, of fjern de bagerste kiler fra føringerne.

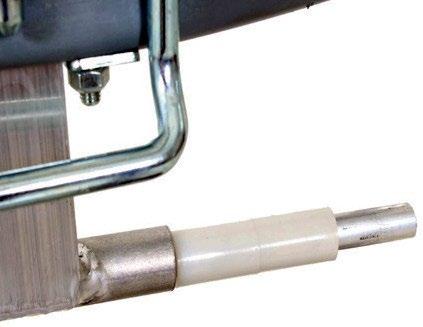

5. Indsæt låseakslen (varenr 101 1 823) ind i røret for enden af hulskinnen , og skub to plastafstandsstykker på den ene side af akslen .

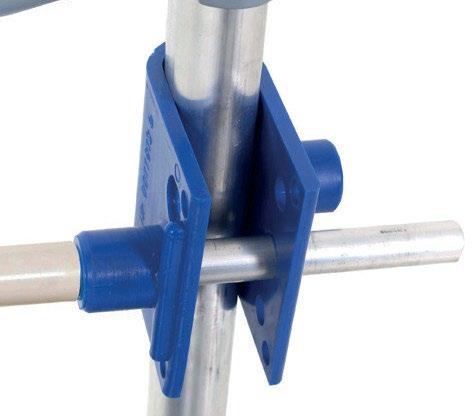

6. Indsæt enden af låseakslen med plastafstandsstykkerne I hullet på låseføringen . KS Gruppen A/S

Tel. +45

Monteringsinstruktioner Stolebeslag

Type 1044, 1044 01

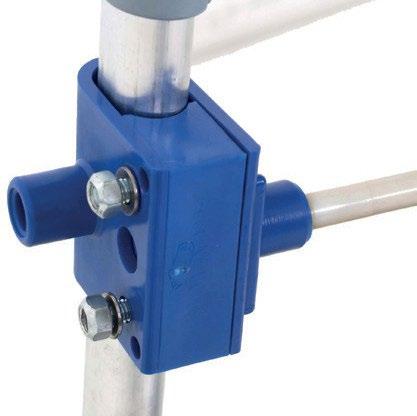

7. Skub to plastikafstandsstykker i den anden ende af akslen 4 . Indsæt denne ende af akslen 4 i hullet på det blå plastbeslag 3 . Monter begge bagkiler 3a , sæt skruerne i og spænd dem.

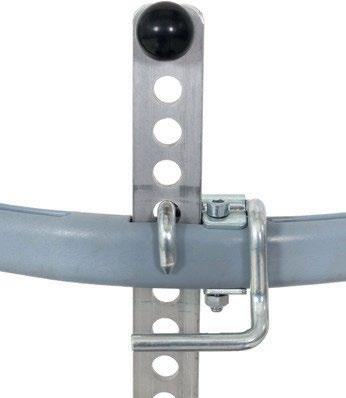

8. Monter den sorte kugle 6 (varenr. 101 1 043) i det øverste hul på den perforerede skinne 2 med en 6 x 16 mm unbrakobolt

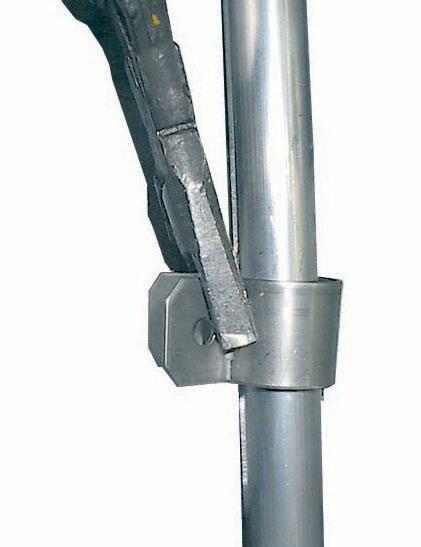

9. Monter metalspændet 7 (varenr. 101 1 022) på alu 7 røret på sækkevognen. Klem spændet 7 sammen med en tang.

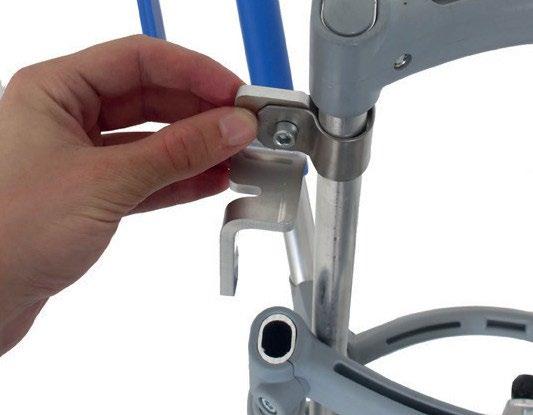

10. Sæt sikkerhedsholder 8 (varenr. 1045 01) bag vognen mellem klemmens 9 flader, og spænd den med en 6 x 16 mm unbrakobolt og M 6- møtrik.

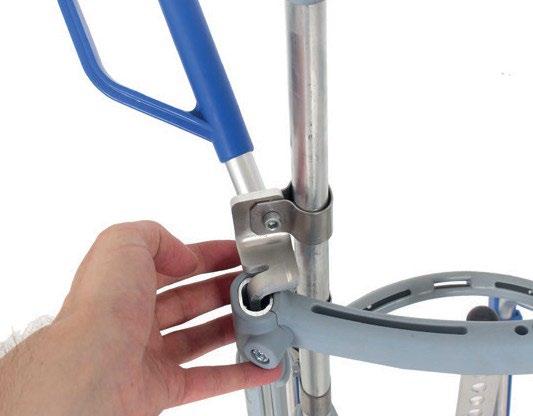

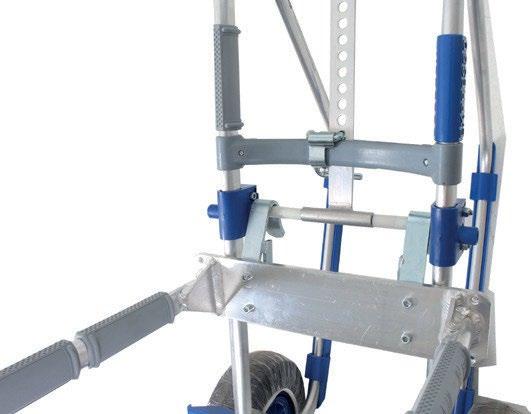

11. Sæt stolebeslaget 9 på akslen 4 Færdig!

12. Fold stolebeslaget sammen, når den ikke er i brug. Skub sikkerhedsholder 8 (ordrenr. 1045 01) ind i åbningen af stolebeslag for at forhindre utilsigtet sammenfoldning.
