CATALOGO DE MEDIOS DE CONEXION

Catálogo de medios de conexión

INTRODUCCIÓN A LAS REDES

En informática, se entiende por red (usualmente red informática o red de computadoras) a la interconexión de un número determinado de computadores (o de redes, a su vez) mediante dispositivos alámbricos o inalámbricos que, mediante impulsos eléctricos, ondas electromagnéticas u otros medios físicos.

Tipos de Redes Topología

LAN. Local Área Network (en inglés:

“Red de Área Local”). Son las redes de menor envergadura, como las que podemos instalar en nuestro departamento.

MAN. Metropolitan Area Network (en inglés: “Red de Área Metropolitana”).

Se trata de redes de tamaño mediano, óptimas para un campus universitario o el edificio de una biblioteca o empresa de varios pisos, incluso para una porción de una ciudad.

WAN. Wide Area Network (en inglés:

“Red de Área Amplia”). Aquí entran las redes de mayor tamaño y alcance, como las redes globales o como Internet.

Redes en bus. También llamadas lineales, tienen un servidor a la cabeza de una línea sucesiva de clientes, y cuentan con un único canal de comunicación denominado bus o backbone.

Redes en estrella. Cada computador posee una conexión directa con el servidor, que se halla en el medio de todas. Cualquier comunicación entre los clientes deberá pasar primero por el servidor.

En anillo. También llamadas circulares, conectan a los clientes y al servidor en un circuito circular, aunque el servidor mantiene su jerarquía sobre el sistema.

c a c i o n e s i n t e r i o r d e u n e d i f i c i o o r e c i n t o

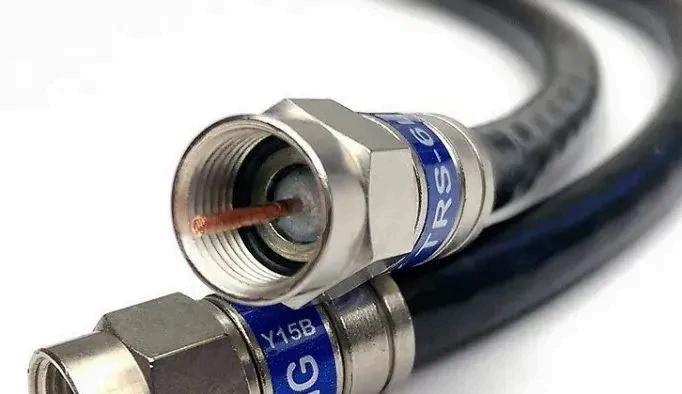

CABLECOAXIAL

El cable coaxial es un tipo de cable eléctrico diseñado para transmitir señales de alta frecuencia. Está compuesto por un conductor central, una capa aislante, un blindaje metálico y una cubierta externa.

Tipos de cables coaxiales

RG-6: Adecuado para aplicaciones de alto ancho de banda y largas distancias.

RG-59: Diseñado para distancias cortas y frecuencias bajas; su rendimiento es inferior al RG-6.

Blindaje simple vs doble: El doble blindaje ofrece mejor protección contra interferencias, ideal para entornos complejos.

Funcion

El conductor central transporta la señal mientras que el blindaje metálico exterior la protege contra interferencias electrónicas.

Aplicación

Conexiones de audio: Excelente para señales tanto analógicas como digitales en sistemas de cine en casa.

Instalaciones de antenas: Transmite señales de radiofrecuencia entre antena y receptor.

VENTAJAS

Transmisión a largas distancias:

Protección contra interferencias

DESVENTAJAS

Punto único de fallo

Instalación y manipulación:

Videodeexplicaciony masinformación

CABLEDEPARTRENZADO

El cable par trenzado es una de las conexiones más utilizadas desde la invención de las redes de datos.

Fue sin duda una revolución en la industria, ya que su ingeniosa pero sencilla construcción permitía alcanzar distancias más lejanas al soportar mejor las interferencias y llevar mayor cantidad de datos.

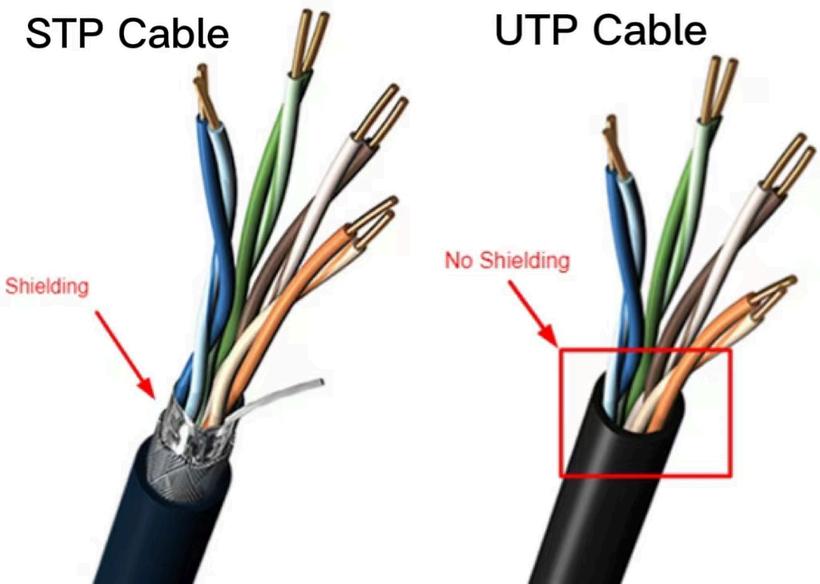

Tipos de Cable de Par Trenzado

UTP (Unshielded Twisted Pair): Cable de par trenzado sin blindaje. Es el más común, flexible, económico y fácil de instalar, ideal para redes LAN domésticas y de oficina

FTP (Foiled Twisted Pair): Similar al UTP, pero cuenta con una lámina de aluminio global que cubre todos los pares para proteger contra interferencias externas

STP (Shielded Twisted Pair): Cable apantallado donde cada par trenzado tiene su propia cubierta protectora de aluminio, además de una malla global, lo que ofrece la mejor protección contra interferencias,

Funcion

El conductor central transporta la señal mientras que el blindaje metálico exterior la protege contra interferencias electrónicas. Las capas aislantes aseguran que la señal mantenga su calidad, incluso al recorrer largas distancias.

Aplicación

Telefonía: La aplicación clásica, usada en líneas telefónicas analógicas y digitales.

Internet de Banda Ancha (DSL): Conexión de abonado para acceso a internet a través de líneas telefónicas.

Videodeexplicaciony masinformación

VENTAJAS

DESVENTAJAS

Sin retardo o latencia

Buen aislamiento

No son inmunes al ruido:

Necesidad de repetidores cada cierta distancia:

Medios de Medios de Conexión Conexión

Inalámbricos Inalámbricos

S i s t e m a d e c o n e x i ó n i n a l á m b r i c a , d e n t r o d e u n á r e a d e t e r m i n a d a , e n t r e d i s p o s i t i v o s

Estandares

802.11ax (2019): Conocido como Wi-Fi 6, este estándar está diseñado para una frecuencia más alta y puede alcanzar velocidades de hasta 10 Gbps, a la vez que admite varios dispositivos simultáneamente.

802.11be (2024): Conocido como Wi-Fi 7, este próximo estándar promete velocidades y eficiencia aún mayores mediante el uso de la nueva banda de 6 GHz disponible junto con las bandas existentes.

Seguridad

e l e c t r ó n i c o s , y f r e c u e n t e m e n t e p a r a a c c e s o a i n t e r n e t

La mayoría de los dispositivos incluyen contraseñas de administrador predeterminadas, diseñadas para facilitar la configuración. Sin embargo, estas contraseñas predeterminadas, creadas por los fabricantes, pueden obtenerse fácilmente en línea.

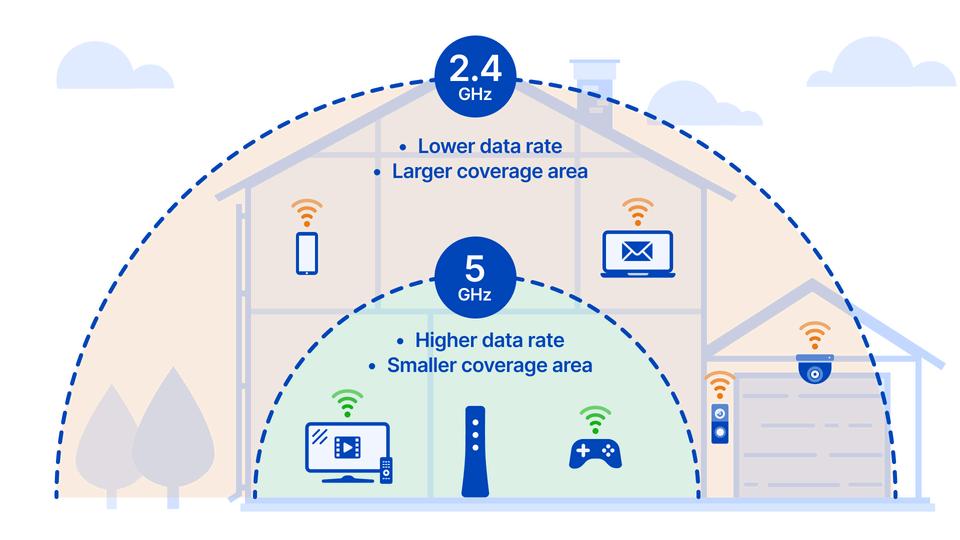

Funcion y Frecuencias VENTAJAS

2.4 GHz: Lenta, pero llega muy lejos y atraviesa paredes.

5 GHz: Rápida y fluida, pero con alcance moderado.

6 GHz: Ultra rápida y sin interferencias, pero solo para distancias cortas.

Aplicación

1. Redes Inalámbricas para Uso Profesional

2. Mejora de la Productividad en Almacenes y Entornos Industriales

3. WiFi para Llamadas de Voz y Colaboración Empresarial

4. Control y Gestión de Sistemas en Oficinas y Edificios Inteligentes

Libertad inalámbrica: Elimina el uso de cables costosos y propensos al deterioro. Rapidez y tiempo real: Permite una comunicación instantánea y efectiva, ideal para empresas.

DESVENTAJAS

La velocidad de la red wifi puede ser menor que estando conectado directamente desde el cable.

La señal puede llegar a tener interferencias o incluso estar saturada po la cantidad de personas que la utilizan a l vez.

BLUETOOTH

Versiones de Bluetooth

Bluetooth 4.0: En 2010, introdujo Bluetooth Low Energy (BLE), reduciendo el consumo de batería.

Bluetooth 4.1: En 2013, orientado al IoT, permitió conexión directa entre dispositivos sin intermediarios.

Bluetooth 4.2: En 2014, añadió soporte para IPv6 y conexión directa a Internet.

Bluetooth 5.0: En 2016, duplicó la velocidad (hasta 50 Mb/s) y aumentó el alcance (hasta 240 m).

Bluetooth 5.1: En 2019, mejoró la localización con precisión de centímetros y detección de dirección.

Bluetooth 5.2: En 2020, mejoró el audio (LE Audio), eficiencia energética y transmisión a varios dispositivos.

Bluetooth 5.3: En 2021/2022, optimizó consumo, seguridad y redujo interferencias.

Bluetooth 5.4: En 2023, mejoró redes Bluetooth Mesh, seguridad y uso empresarial (PAwR, EAD).

APLICACIONES

Audio inalámbrico (audífonos, bocinas).

Conexión de periféricos (teclados, mouse, controles).

Transferencia de archivos entre dispositivos.

Uso en autos para llamadas y música.

Conexión con wearables y dispositivos de salud.

Uso en localización y hogares inteligentes.

Funcionamiento básico:

Los dispositivos se comunican de forma inalámbrica usando señales de radio en la frecuencia de 2.4 GHz. Para evitar interferencias, cambian constantemente entre diferentes canales mediante un proceso llamado salto de frecuencia.Antes de conectarse, realizan un emparejamiento donde intercambian información y claves de seguridad para reconocerse.

VENTAJAS

No necesita cables (conexión inalámbrica).

Bajo consumo de batería.

Facilidad de uso y conexión.

Uso universal en todo el mundo.

DESVENTAJAS

Puede ser vulnerable en seguridad si no se configura correctamente.

Tiene un alcance limitado debido a su baja potencia.

Las primeras versiones tenían velocidades de transferencia bajas.

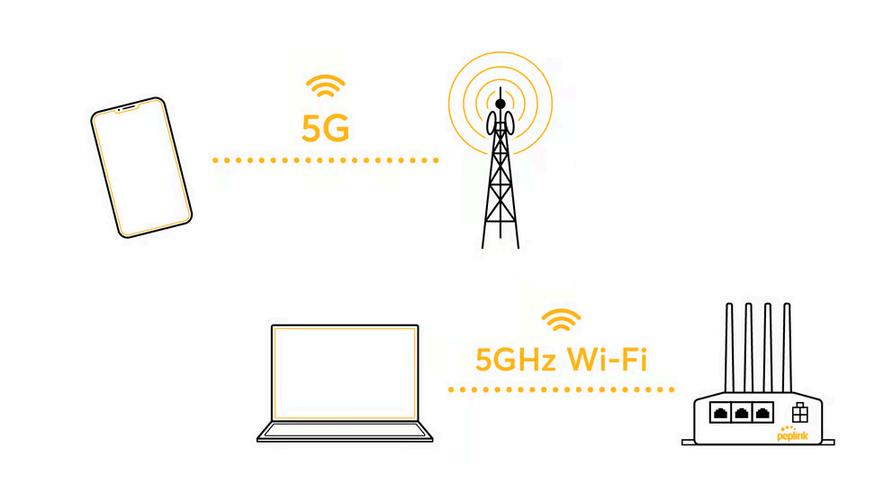

La red 5G es la quinta generación de tecnología celular inalámbrica, diseñada para ofrecer velocidades de descarga ultrarrápidas, menor latencia (tiempo de respuesta) y mayor capacidad de conexión simultánea.

Funcionamiento básico:

Funciona utilizando espectro de radio de alta frecuencia (ondas milimétricas) y antenas densamente distribuidas, empleando tecnologías como MIMO masivo y beamforming para dirigir señales precisas.

GLOSARIO

1.LAN(LocalAreaNetwork):Reddeárealocalqueconectadispositivosenunespaciopequeñocomounacasa,escuelauoficina.

2.WAN(WideAreaNetwork):Reddegranalcancequeconectaredesalargadistancia,comoelinternet.

3.Router:Dispositivoquedirigeeltráficodedatosentrediferentesredes.

4.DirecciónIP:Númeroúnicoqueidentificaacadadispositivodentrodeunared.

5.Anchodebanda:Cantidaddedatosquepuedentransmitirseenunaredenuntiempodeterminado.

6.Topologíadered:Formaenqueestánorganizadosoconectadoslosdispositivosenunared(estrella,bus,anillo,etc.).

7.Fibraóptica:Mediodeconexiónquetransmitedatosmediantepulsosdeluzaaltavelocidad.

8.Wi-Fi:Tecnologíainalámbricaquepermiteconectardispositivosaunaredsinusarcables.

9.Bluetooth:Tecnologíainalámbricadecortoalcanceusadaparaconectardispositivoscercanos.

10.Frecuencia(GHz):Medidadelavelocidaddelasondasdeseñalinalámbrica,comolasusadasenWi-Fi.
