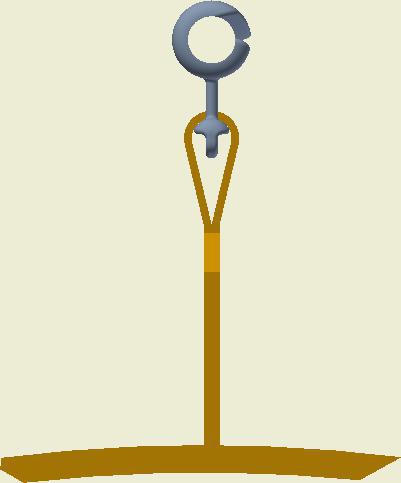

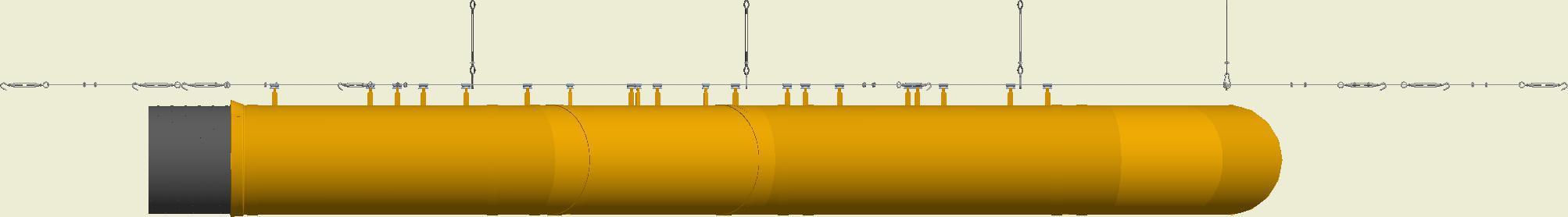

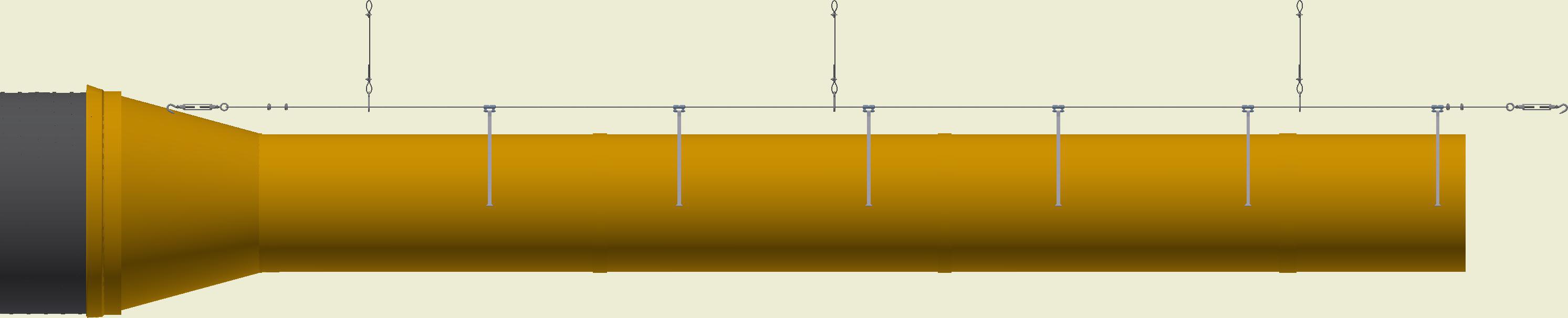

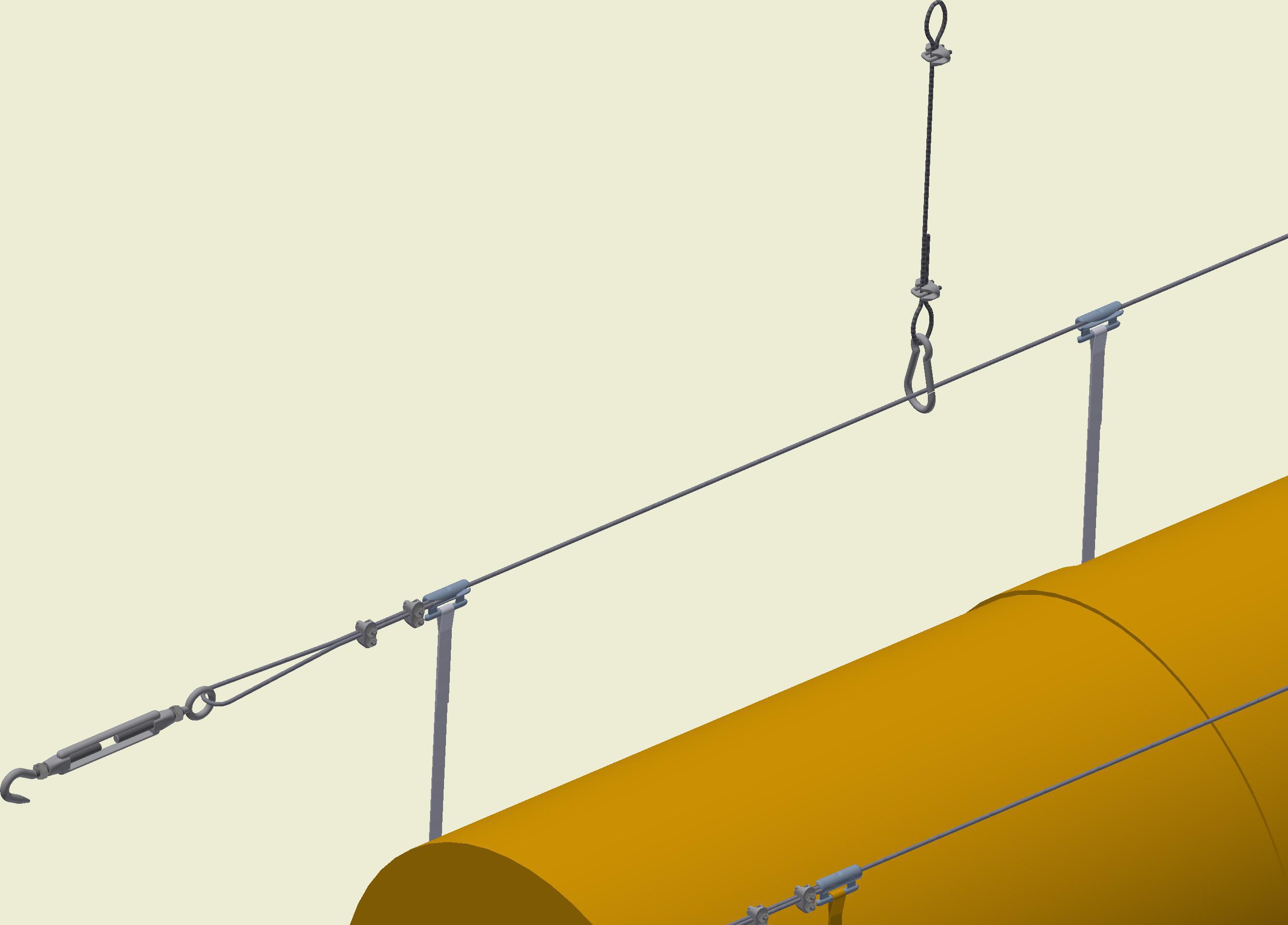

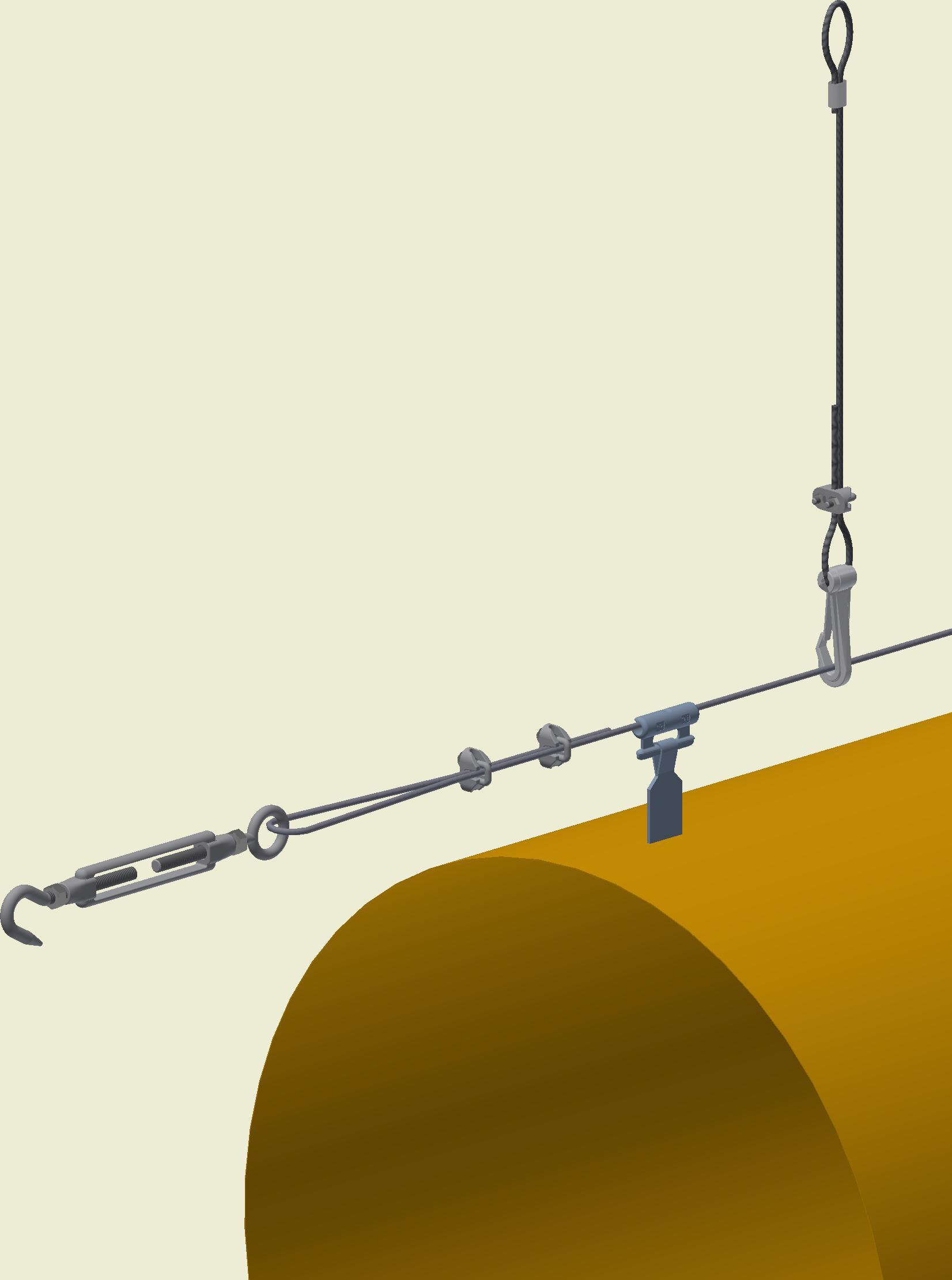

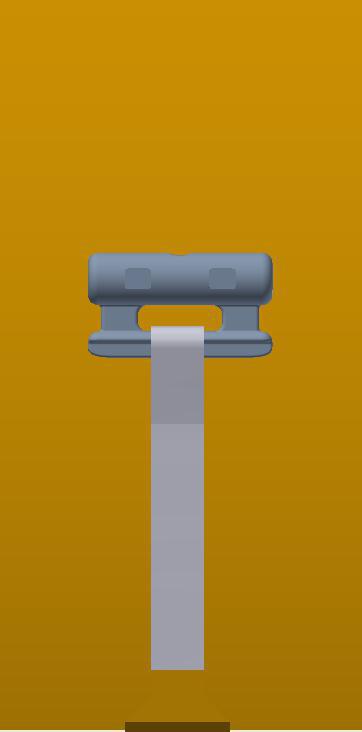

Stahlseil-Aufhängung, Einfach
WO-0003-DK-03
WO-0003-DE-03
Talurit (Fast)

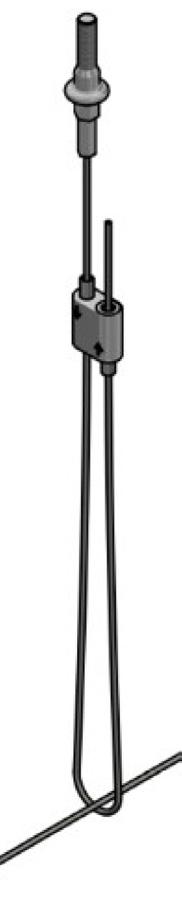

Taluritklemme (fest)
WireStrap-Up (Ø3 mm)
Wire Strap-up (Ø3 mm)
Wirelås
Seilschloss

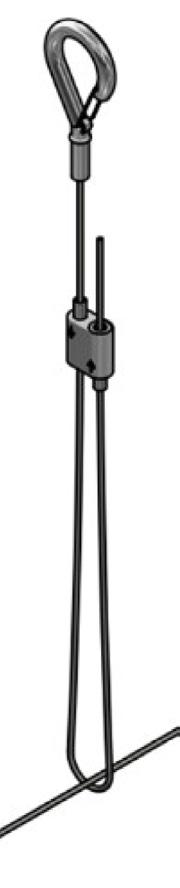

KunststoffKarabinerhaken
Plastkarabinhage
Vandret Wire (Ø3 mm)
Waagerechter Stahlseil (Ø3 mm)
SafeClips
SafeClips

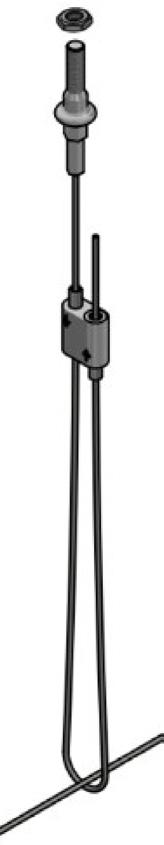

Wirestrammer
Spannschraube
Wandbefestigung (Haken o.ä.)
Vægbefæstelse (Krog e. lign.)
Waagerechter Stahlseil montieren und bei max. 20 Kg Zugleistung anziehen, ehe der Seilschloss festgeschraubt wird. Spannschrauben, die evt. vor Montage in voller Länge ausgedreht werden müssen, können dann den Stahlseil um weitere 80 cm abkürzen.
Bei Seillängen über 15 Mtr. werden Spannschrauben an beiden Enden verwendet.
EMPFEHLUNG
Es wird empfohlen, den Stahlseil alle 30 Meter zu spannen. Es wird empfohlen, den Textilkanal der Länge nach auszuziehen und die letzte Schlaufe am Boden zu befestigen.
Seilschloss
Wirelås

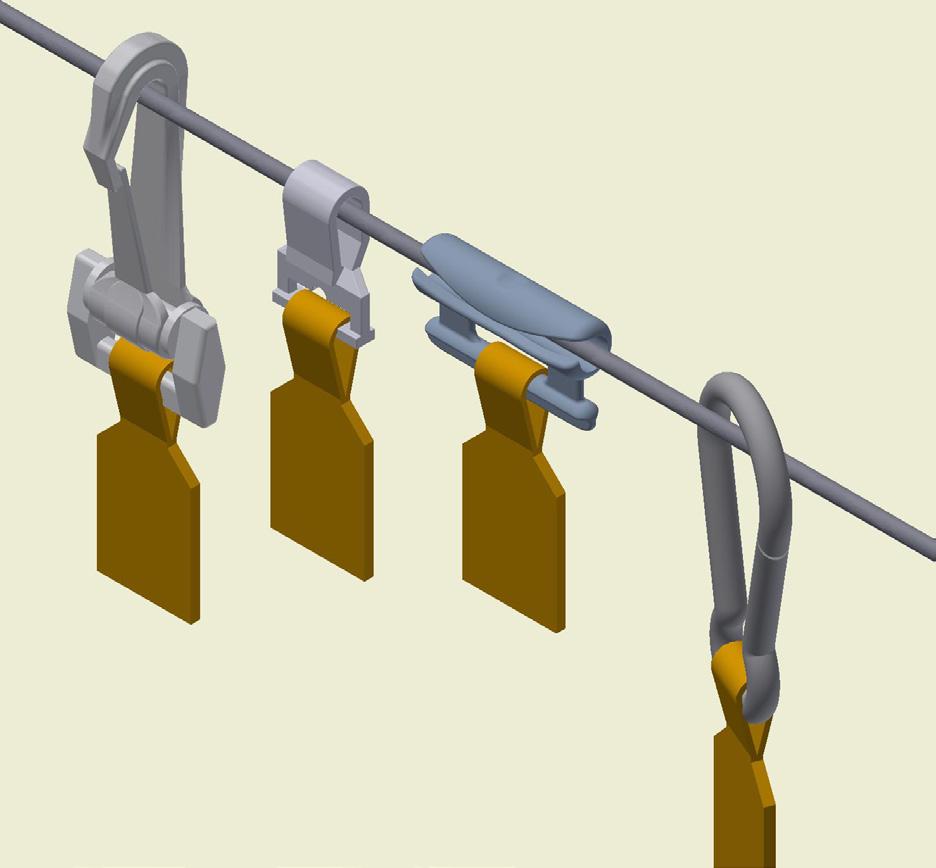

Ophængstyper
Aufhängetypen
M N O R S T
Standardmäßig werden zusätzlich 3 Meter Seil mitgeliefert.
Für Seillängen unter 12 m: 1 Stck. Seilschloss an jedem Ende montieren.
Hvis wire er under 15000mm skal der 1 wirelåse på i begge ender.
Für Seillängen über 12 m: 2 Stck. Seilschlösser an jedem Ende montieren.
Hvis wire er over 15000mm skal der 2 wirelåse på i begge ender.

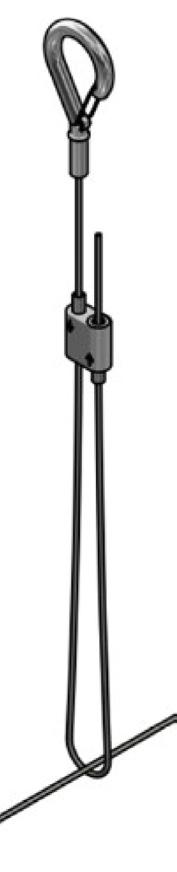

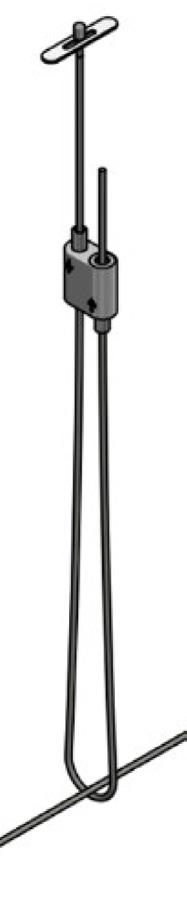

L. Smart-Adjust Strap-Up m/Haken

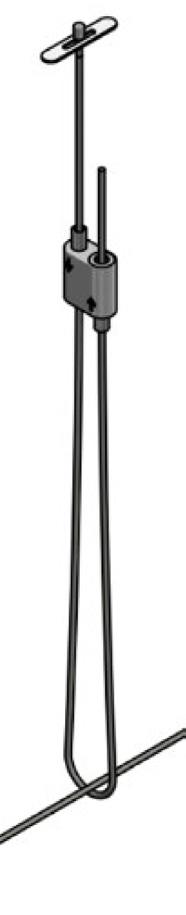

M. Smart-Adjust Strap-Up m/M6 Gewindestange
L.Smart-Adjust Strap-Up m/krog
N. Smart-Adjust Strap-Up m/Zinkplatte
M.Smart-Adjust Strap-Up m/M6 gevindstang
N.Smart-Adjust Strap-Up m/zinkplade
O. Smart-Adjust Strap-Up m/M6 Gewindestange + Mutter
O.Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
R. Strap-Up Kunststoff-Karabinerhaken
R.Strap-Up m/plastkarabinhage
S. Strap-Up m/Karabinerhaken
S.Strap-Up m/karabinhage
T.Plastkarabinhage
T. Kunststoff-Karabinerhaken
U.KE-Clips
U. KE-Clips
V.SafeClips
V. SafeClips
X. Karabinhage
X. Karabinerhaken
Min. højde ophængstyper
Mindesthöhe Aufhängetypen
SafeClips = 35 mm
SafeClips = 35 mm
KE-Clips = 40 mm
KE-Clips = 40 mm
Karabinhage = 70 mm
Karabinerhaken = 70 mm
Plastkarabinhage = 70 mm
Plastkarabinerhaken = 70 mm
WO-0004-DE-03
Waagerechter Stahlseil montieren und bei max. 20 Kg Zugleistung anziehen, ehe der Seilschloss festgeschraubt wird. Spannschrauben, die evt. vor Montage in voller Länge ausgedreht werden müssen, können dann den Stahlseil um weitere 80 cm abkürzen. Bei Seillängen über 15 Mtr. werden Spannschrauben an beiden Enden verwendet.
EMPFEHLUNG
Wire strammes med max. 20 kg træk, inden wirelås skrues fast. Wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80 mm. Ved wirelængder over 15 m anvendes wirestrammer i begge ender.
Es wird empfohlen, den Stahlseil alle 30 Meter zu spannen. Es wird empfohlen, den Textilkanal der Länge nach auszuziehen und die letzte Schlaufe am Boden zu befestigen.
Zentriert
Oberkante bündig
Für Texilkanäle bis 12 m: 1 Stck. Seilschloss an jedem Ende montieren. Für Texilkanäle über 12 m: 2 Stck. Seilschlösser an jedem Ende montieren.

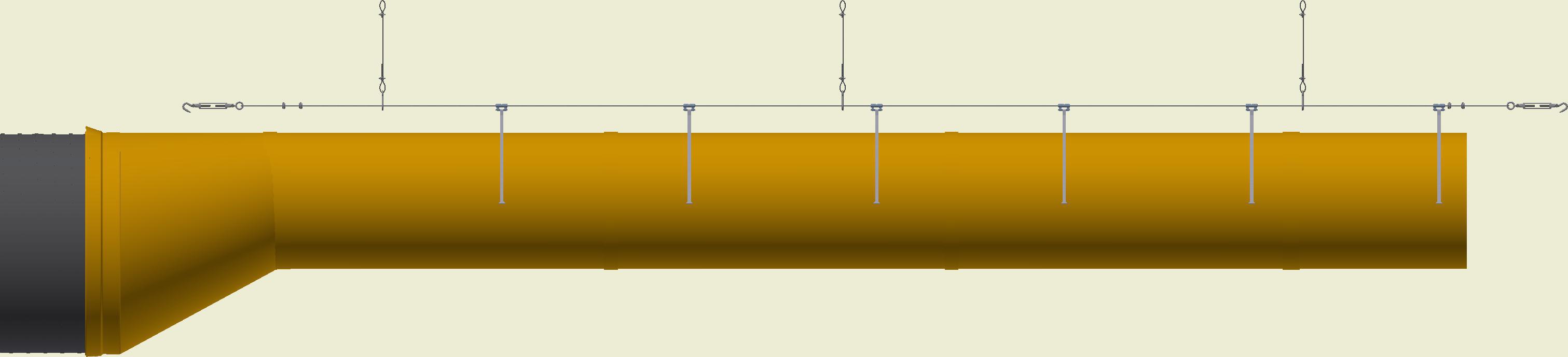

Stahlseil-Aufhängung, Einfach (Verteiler) WO-0005-DE-04
Stahlseil-Alternativen, Einfache Aufhängung

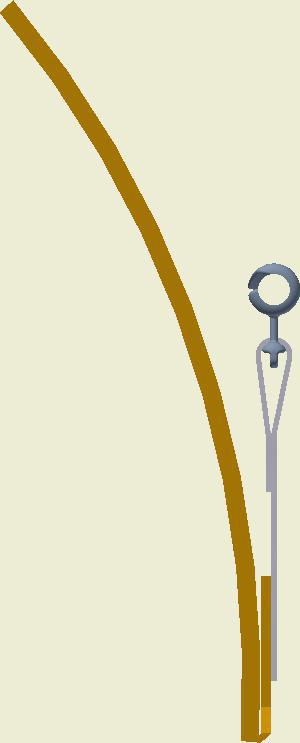

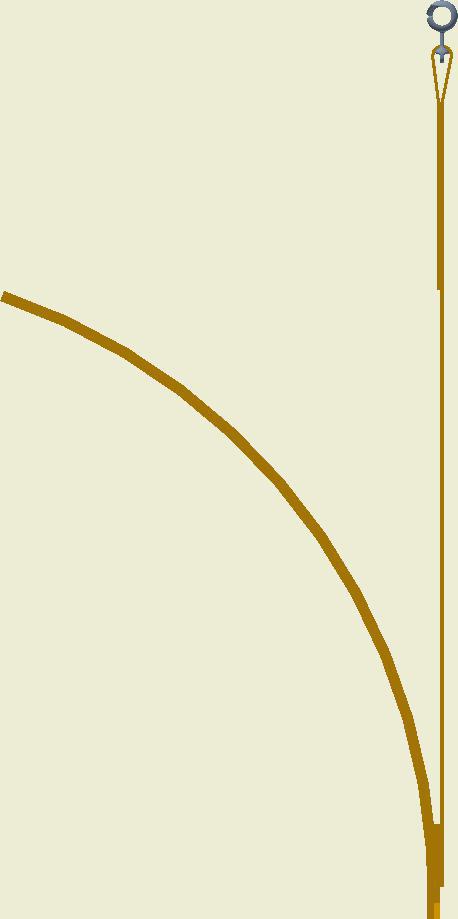

KE-Biegung 45° / KE-Biegung 90°
(WO-0007-DE)
(WO-0007-DK)
(WO-0006-DE)
(WO-0006-DK)
SafeClips højde min. 35 mm
SafeClips Höhe min. 35 mm

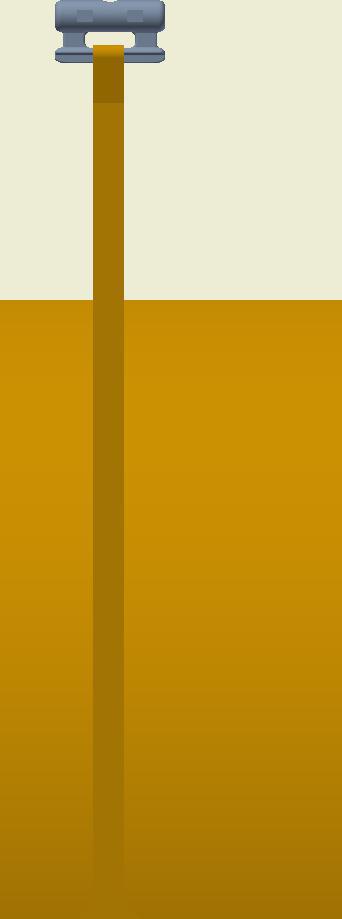

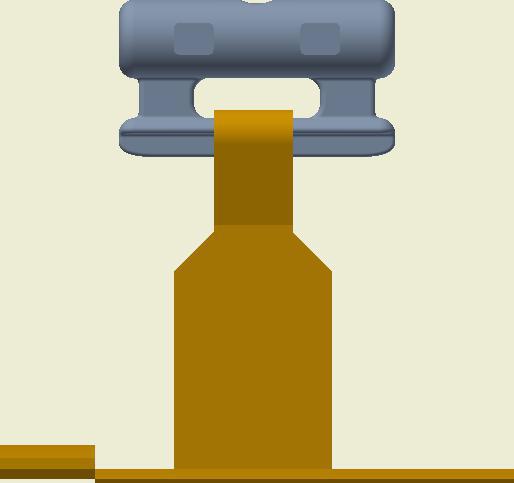

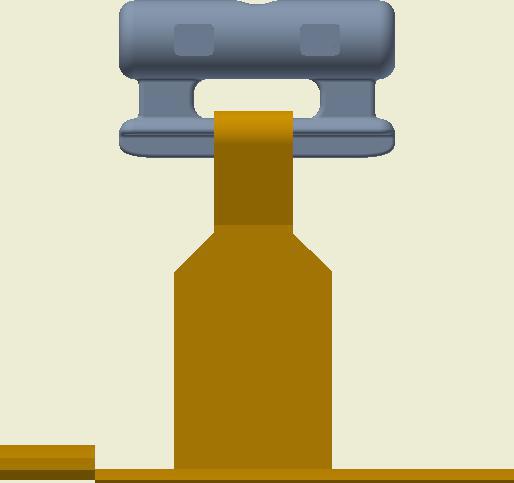

SafeClips-Platzierung
Berechnung:
SafeClips-Platzierung
Formel:
Ø/2 + SafeClips Højde = X
Ø/2 + Clipshöhe = X mm
Ex.: Ø400/2 + 35 = 235 mm
Eks. Ø400/2 + 35 = 235 mm
Se WO-0003 for øvrige ophængstyper + min. højder
Siehe WO-0003 für weitere Aufhängungstypen und Mindesthöhen

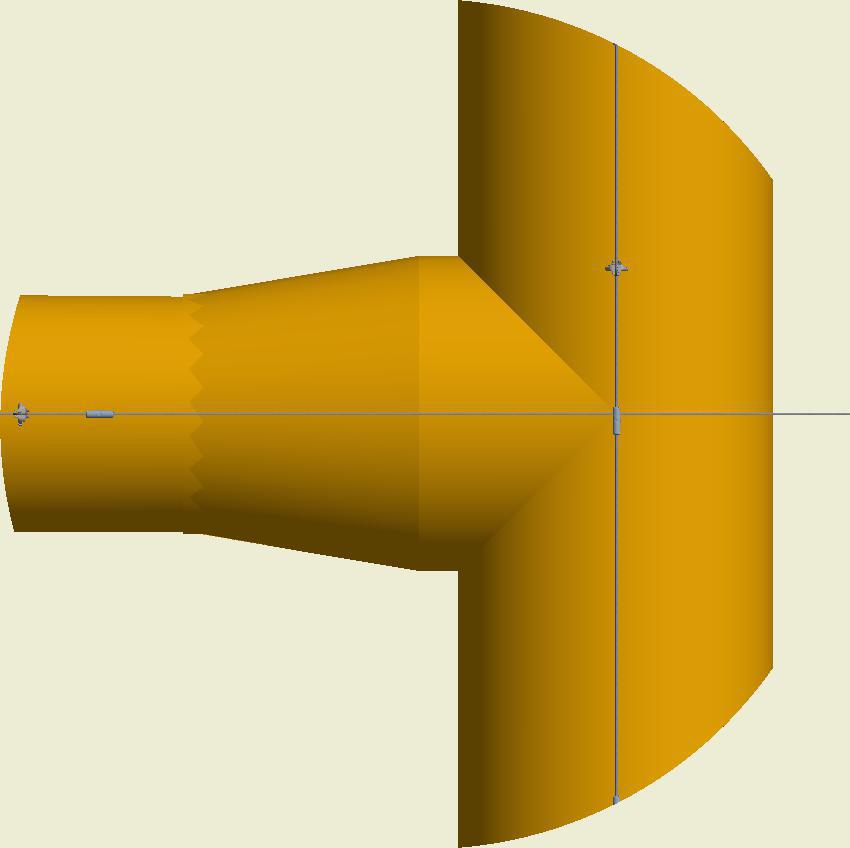

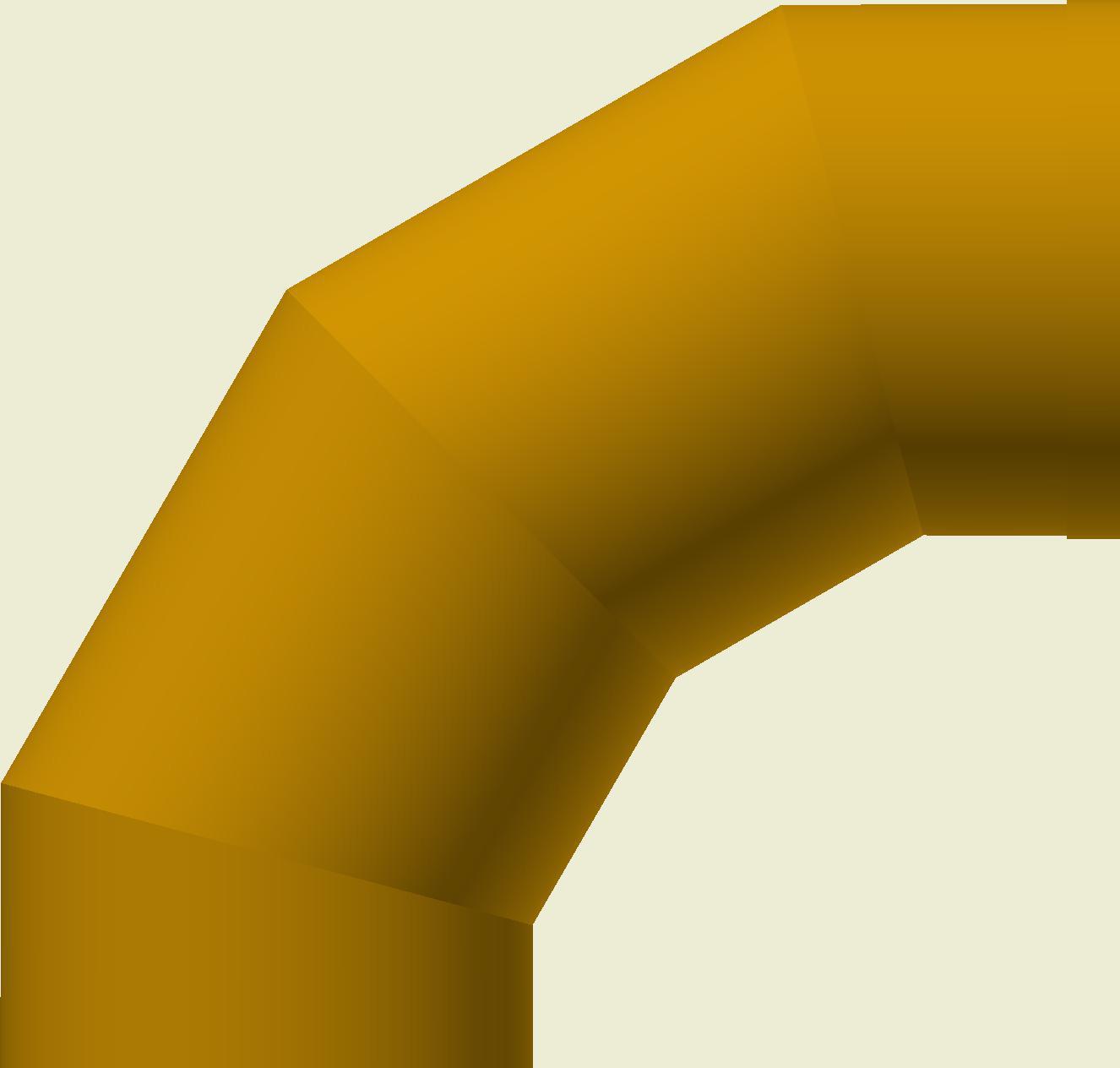

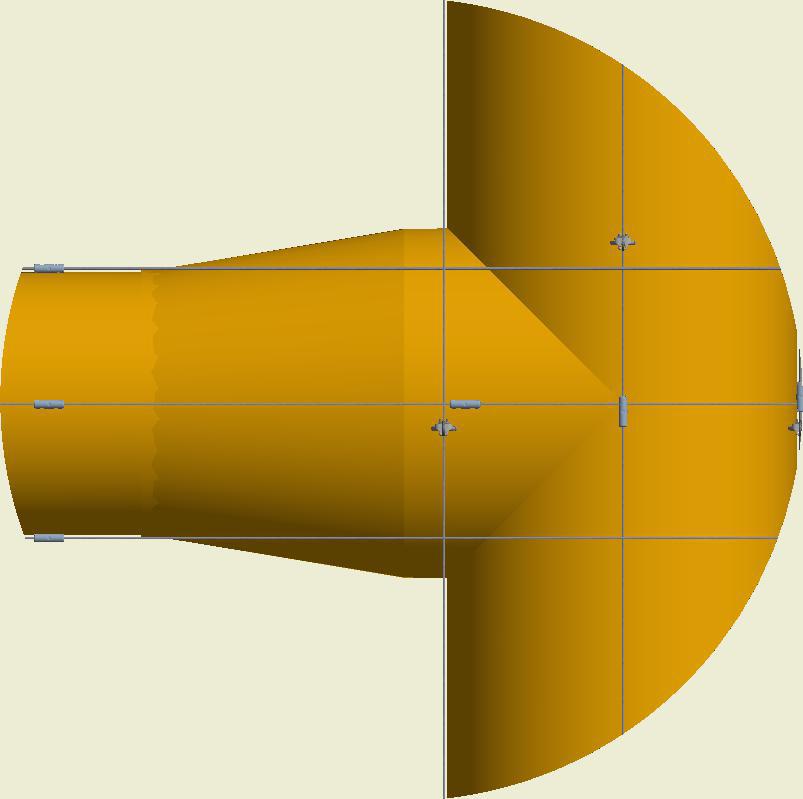

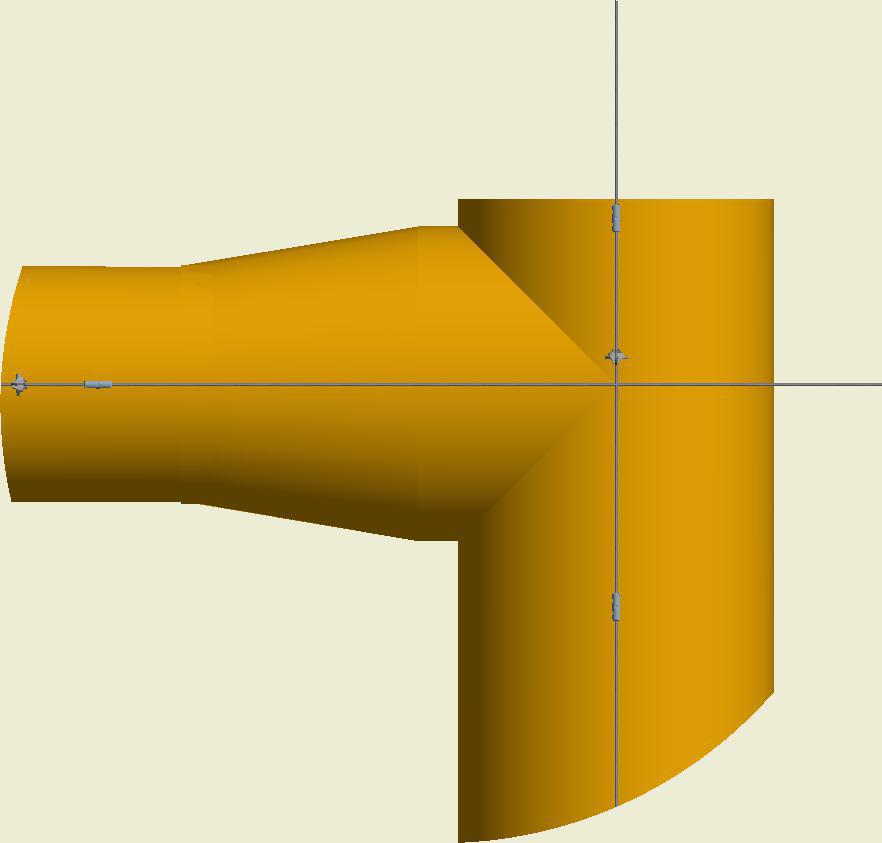

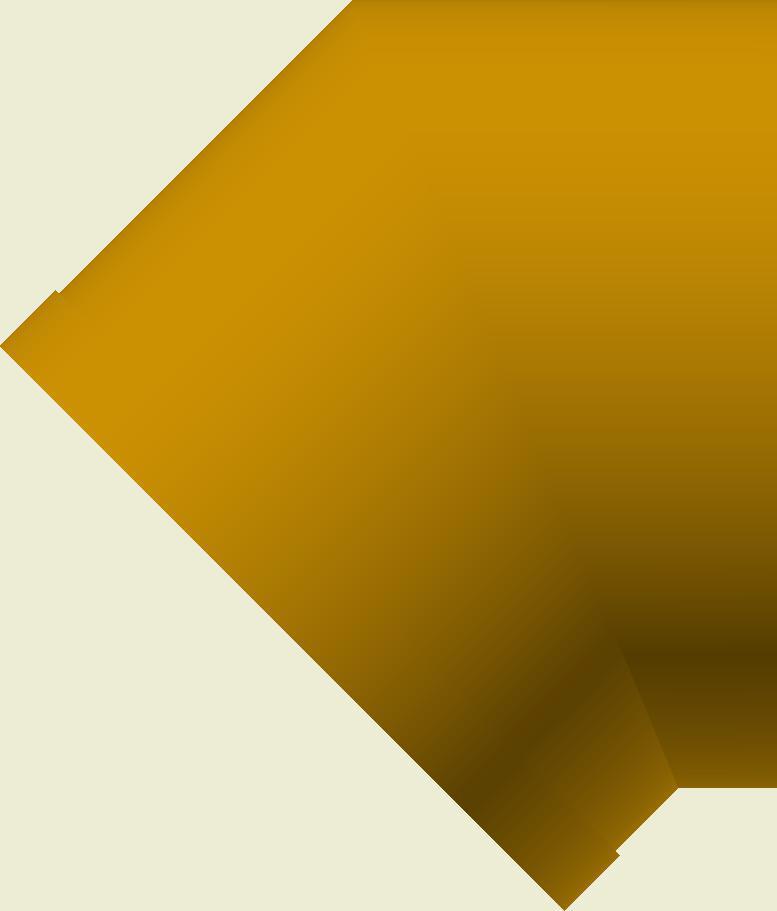

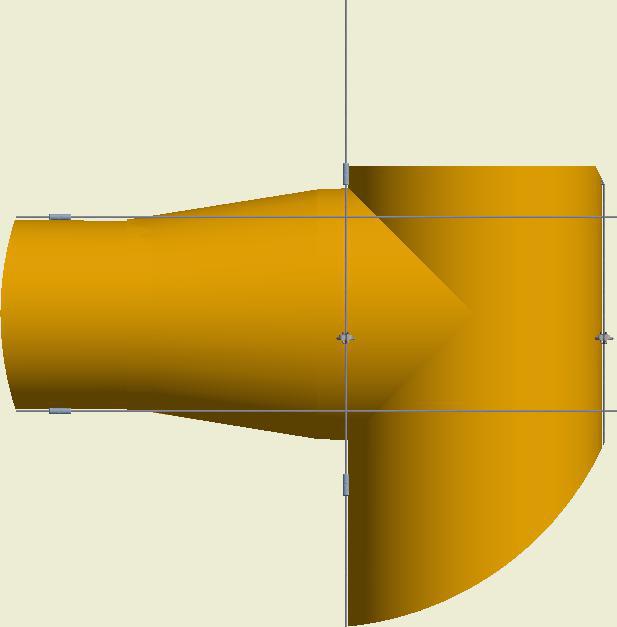

KE-Knie
(WO-0008-DE)
X>291 - 630 mm
SafeClips-Platzierung

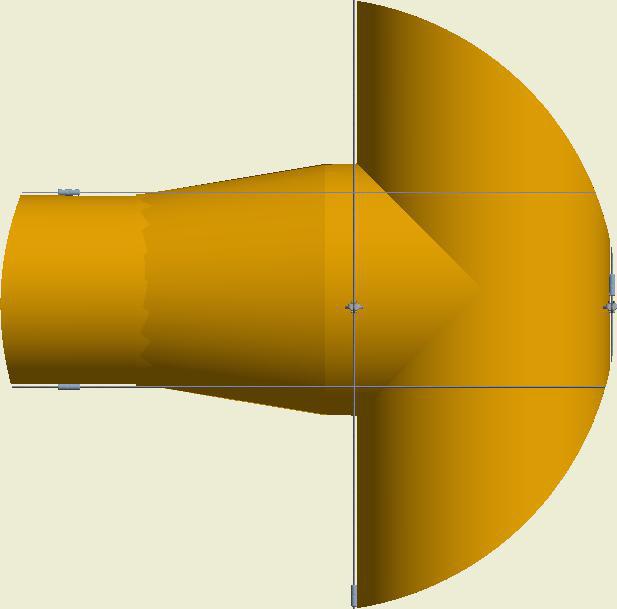

KE-Knie 90°
(WO-0009-DE)
SafeClips-Platzierung
SafeClips placeres 40 mm fra udvendig lynlås.
SafeClips 40 mm vom auswendigen Reißverschluss platzieren.
mm X>130 - 290 mm
X>631 - 1130 mm
SafeClips-Platzierung

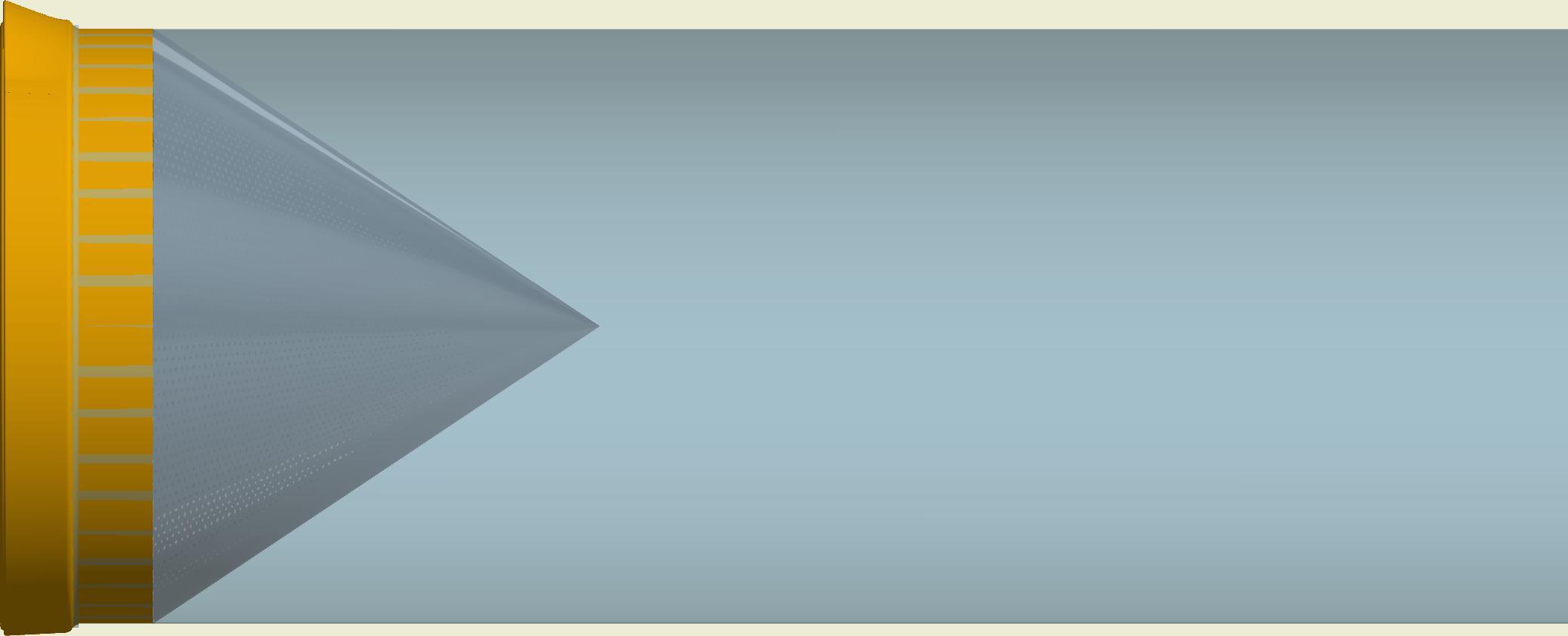

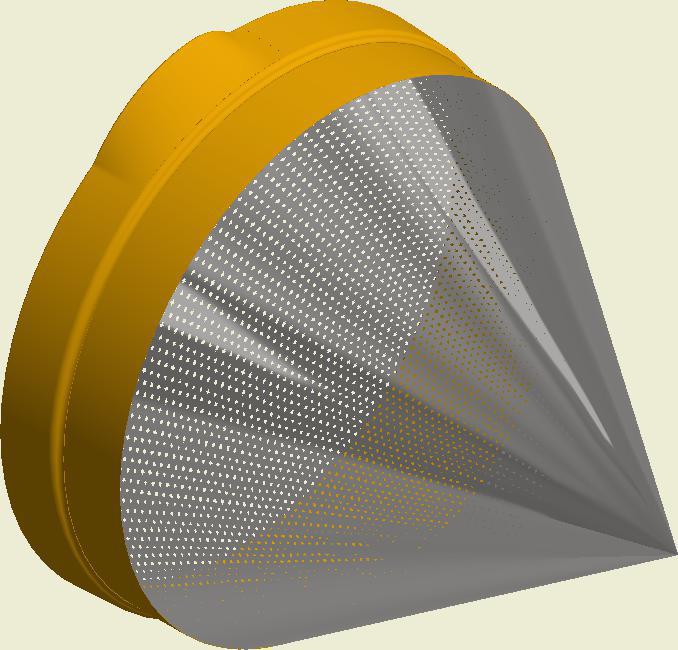

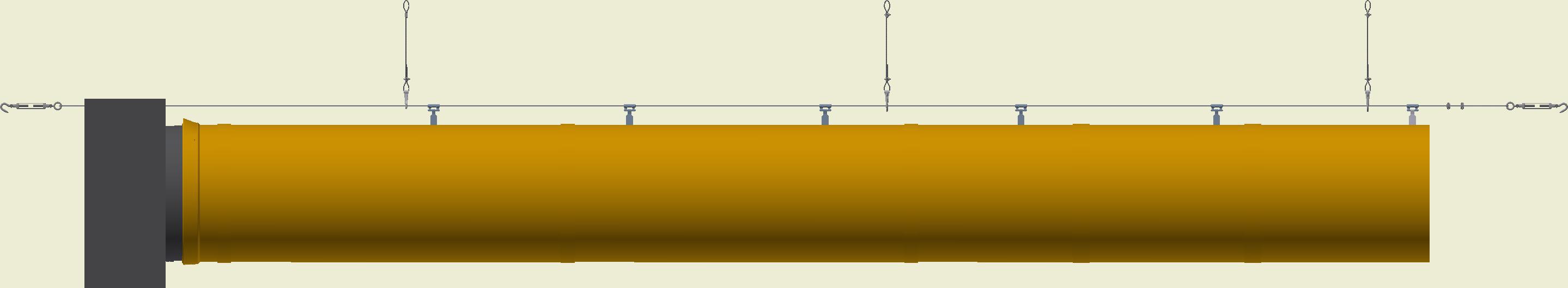

Stahlseil-Aufhängung, KE-SRD 25
WO-0010-DE-03
WO -0010- DK-0 3

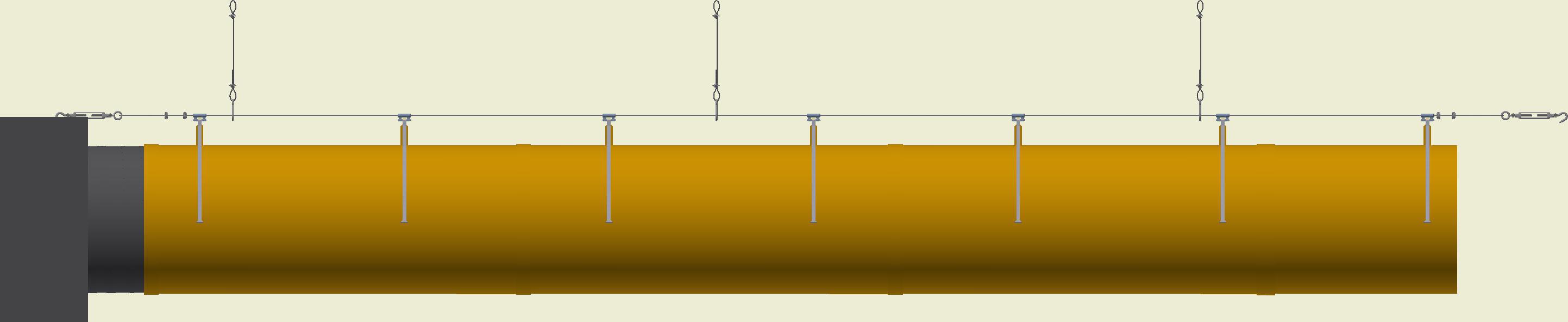

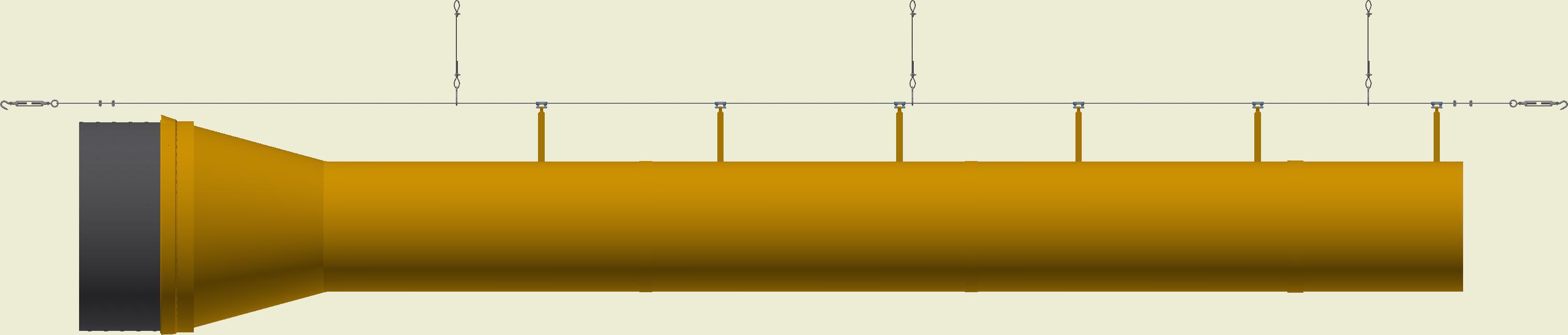

Stahlseil-Aufhängung, Zweifach
WO-0003-DE-04
Wire Strap-up (Ø3 mm)
Für Seillängen unter 12 m: 1 Stck.
Seilschloss an jedem Ende montieren
Hvis wire er under 12 m, skal der 1 wirelås i begge ender
Hvis wire er over 12 m, skal der 2 wirelåse i begge ender
Wirestrammer
Spannschraube
Vægbefæstelse (Krog e. lign.)
Wandbefestigung (Haken o.ä.)
Vandret wire (Ø3 mm)
Wirelås
Seilschloss
Waagerechter Stahlseil (Ø3 mm)
SafeClips
Plastkarabinhage
Waagerechter Stahlseil montieren und bei max. 20 Kg Zugleistung anziehen, ehe der Seilschloss festgeschraubt wird. Spannschrauben, die evt. vor Montage in voller Länge ausgedreht werden müssen, können dann den Stahlseil um weitere 80 cm abkürzen. Bei Seillängen über 15 Mtr. werden Spannschrauben an beiden Enden verwendet.
EMPFEHLUNG
Es wird empfohlen, den Stahlseil alle 30 Meter zu spannen. Es wird empfohlen, den Textilkanal der Länge nach auszuziehen und die letzte Schlaufe am Boden zu befestigen.
Für Seillängen über 12 m: 2 Stck. Seilschlösser an jedem Ende montieren Aufhängetypen
KunststoffKarabinerhaken

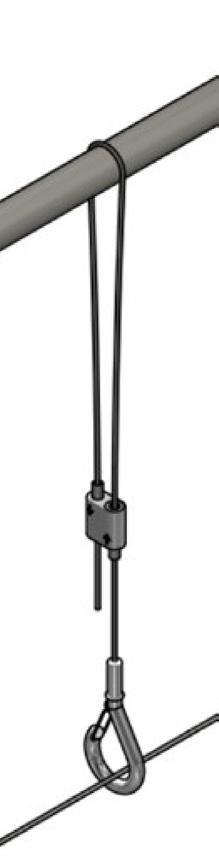

A.Strap-Up
B.Strap-Up
C.Plastkara
D.KE-Clips
E.SafeClips
F.Karabinh

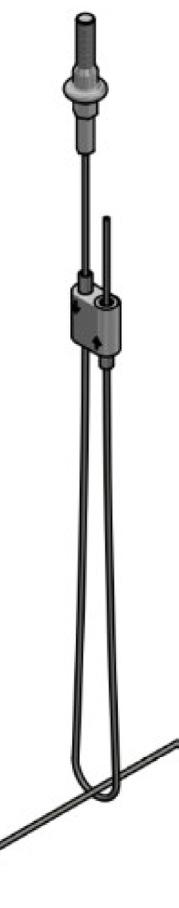

L. Smart-Adjust Strap-Up m/Haken
M. Smart-Adjust Strap-Up m/M6 Gewindestange
N. Smart-Adjust Strap-Up m/Zinkplatte
L.Smart-Adjust Strap-Up m/krog
O. Smart-Adjust Strap-Up m/M6 Gewindestange + Mutter
R. Strap-Up Kunststoff-Karabinerhaken
M.Smart-Adjust Strap-Up m/M6 gevindstang
S. Strap-Up m/Karabinerhaken
N.Smart-Adjust Strap-Up m/zinkplade
T. Kunststoff-Karabinerhaken
O.Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
U. KE-Clips
R.Strap-Up m/plastkarabinhage
V. SafeClips
S.Strap-Up m/karabinhage
X. Karabinerhaken
T.Plastkarabinhage
U.KE-Clips
V.SafeClips
X.Karabinhage
M N O R S T
Min. højde ophængstyper
Mindesthöhe - Aufhängetypen
SafeClips = 35 mm
KE-Clips = 40 mm
SafeClips = 35 mm
KE-Clips = 40 mm
Karabinhage = 70 mm
Plastkarabinhage = 70 mm
Karabinerhaken = 70 mm
Kunststoff-Karabinerhaken = 70 mm
WO-0004-DE-04
Vandrette wirer monteres og strammes med max. 20 kg træk, inden wirelås skrues fast. en wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80mm. Ved wirelængder over 15 m anvendes wirestrammer i begge ender
Waagerechter Stahlseil montieren und bei max. 20 Kg Zugleistung anziehen, ehe der Seilschloss festgeschraubt wird. Spannschrauben, die evt. vor Montage in voller Länge ausgedreht werden müssen, können dann den Stahlseil um weitere 80 cm abkürzen. Bei Seillängen über 15 Mtr. werden Spannschrauben an beiden Enden verwendet. EMPFEHLUNG: Es wird empfohlen, den Stahlseil alle 30 Mtr. zu spannen. Es wird empfohlen, den Textilkanal der Länge nach auszuziehen und die letzte Schlaufe am Boden zu befestigen.
Poser op til 12 meter 1.stk wirelås pr. ende Over 12 meter 2.stk wirelåse pr. ende
Für Kanäle bis zu 12 m: 1 Stck. Seilschloss an jedem Ende montieren. Für Kanäle über 12 m: 2 Stck. Seilschlösser an jedem Ende montieren.

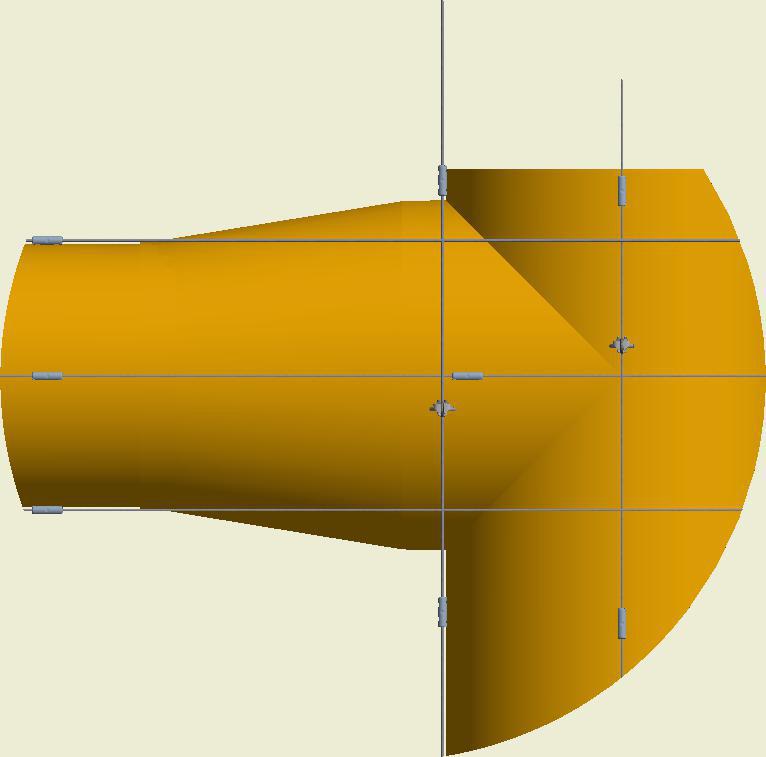

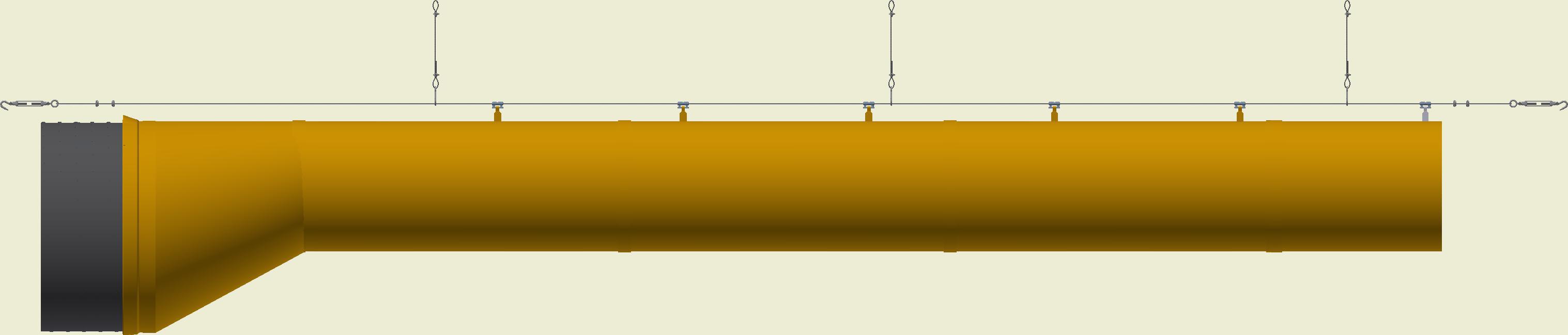

Stahlseil-Aufhängung, Zweifach (Verteiler)
WO-0005-DE-04
WO-0005-DK-04
Wire-varia nter, Dobb elt ophæng
Stahlseil-Alternativen, Zweifache Aufhängung
(WO-0006-DE)
KE-Biegung 45° / KE-Biegung 90°
KE-Bøjni ng 45° / KE-Bøjni ng 90°
(WO-0006-DK) (WO-0007-DK)
Formel:
Berechnung:
SafeClips-Platzierung
Placering af SafeClips
(WO-0007-DE)
SafeClips-Platzierung
Placering af SafeClips
SafeClips
Højde min. 35 mm
Mindesthöhe 35 mm
Ø/2 + Clipshöhe = X mm
Ø/2 + SafeClips højde = X
Eks. Ø400/2 + 35 = 235 mm
Ex.: Ø400/2 + 35 = 235 mm
SafeClips placeres 40 mm fra udvendig lynlås
SafeClips 40 mm vom auswendigen Reißverschluss platzieren
Se WO-0003 for øvrige ophæ ngstyper + min. højder
Siehe WO-0003 für weitere Aufhängungstypen und Mindesthöhen
KE-Knie
KE-Knæk
(WO-0008-DE)
(WO-0008-DK)
Placering af SafeClips
SafeClips-Platzierung
KE-Knie 90°
KE-Knæk 90°
(WO-0009-DE)
(WO-0009-DK)
SafeClips-Platzierung
Placering af SafeClips
SafeClips-Platzierung
Stahlseil-Aufhängung, KE-SRD 25
WO-0010-DE-03
WO -0010- DK-0 3

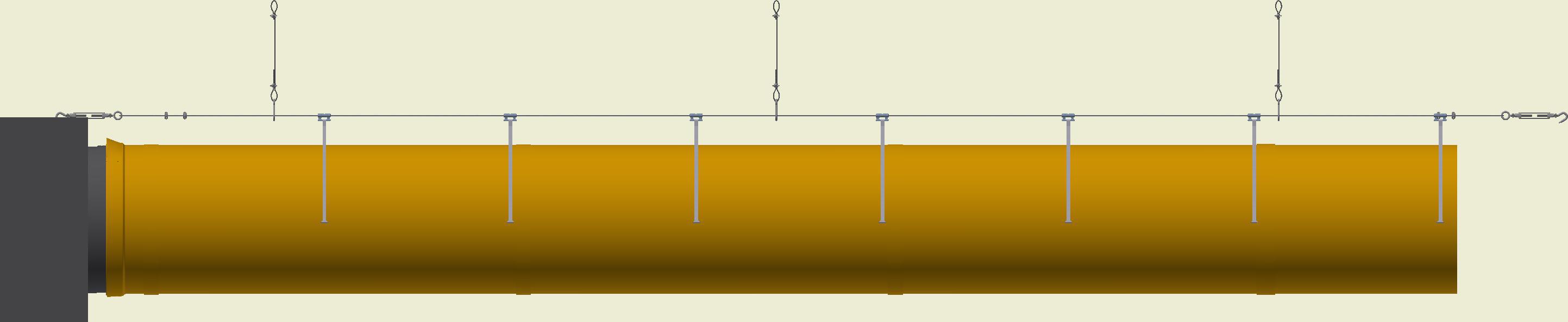

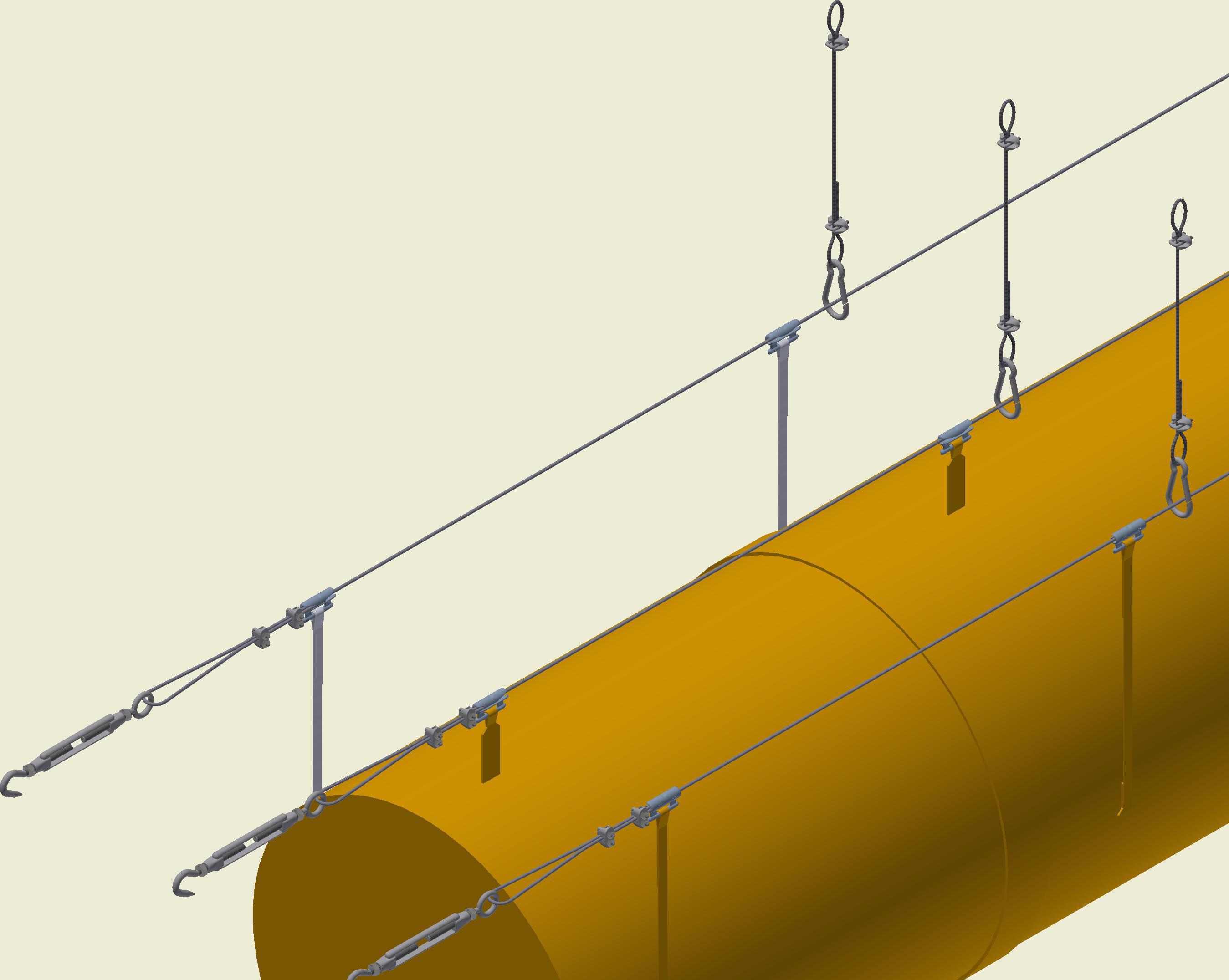

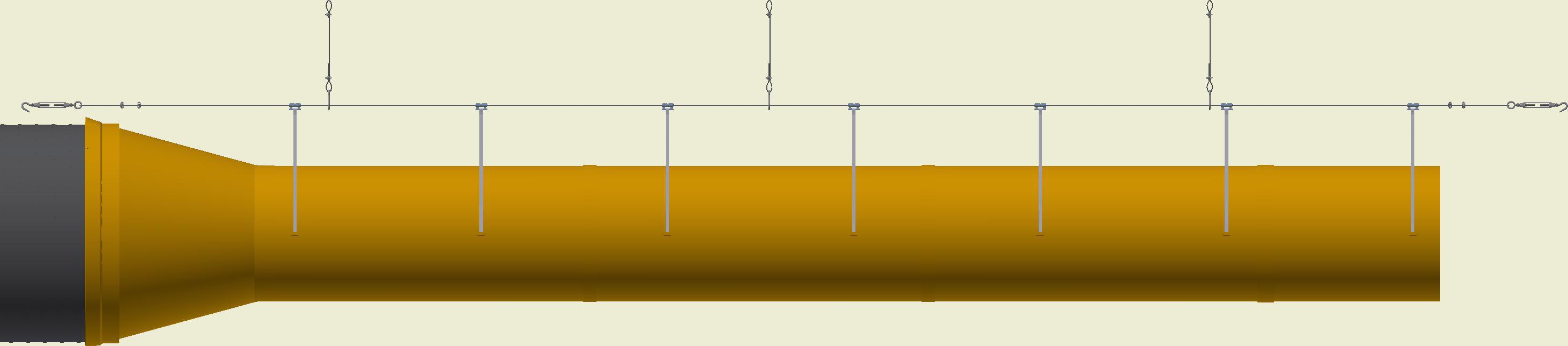

Stahlseil-Aufhängung, Dreifach
WO-0003-DE-03
Für Seillängen unter 12 m: 1 Stck. Seilschloss an jedem Ende montieren.
Hvis wire er under 12 m skal der 1 wirelåse på i begge ender.
Für Seillängen über 12 m: 2 Stck. Seilschlösser an jedem Ende montieren.
Hvis wire er over 12 m skal der 2 wirelåse på i begge ender.
Vandret Wire (Ø3 mm)
Wirelås
Seilschloss
Waagerechter Stahlseil (Ø3 mm)
Plastkarabinhage
KunststoffKarabinerhaken
SafeClips
SafeClips
Wirestrammer
Spannschraube
Wandbefestigung (Haken o.ä.)
Vægbefæstelse (Krog e. lign.)
Waagerechter Stahlseil montieren und bei max. 20 Kg Zugleistung anziehen, ehe der Seilschloss festgeschraubt wird. Spannschrauben, die evt. vor Montage in voller Länge ausgedreht werden müssen, können dann den Stahlseil um weitere 80 cm abkürzen. Bei Seillängen über 15 Mtr. werden Spannschrauben an beiden Enden verwendet.
EMPFEHLUNG
Es wird empfohlen, den Stahlseil alle 30 Meter zu spannen. Es wird empfohlen, den Textilkanal der Länge nach auszuziehen und die letzte Schlaufe am Boden zu befestigen.
Aufhängetypen
Ophængstyper
L
Wire Strap-up (Ø3 mm)
WireStrap-Up (Ø3 mm)
L. Smart-Adjust Strap-Up m/Haken
M. Smart-Adjust Strap-Up m/M6 Gewindestange
N. Smart-Adjust Strap-Up m/Zinkplatte
L.Smart-Adjust Strap-Up m/krog
M.Smart-Adjust Strap-Up m/M6 gevindstang
O. Smart-Adjust Strap-Up m/M6 Gewindestange + Mutter
R. Strap-Up Kunststoff-Karabinerhaken
N.Smart-Adjust Strap-Up m/zinkplade
S. Strap-Up m/Karabinerhaken
O.Smart-Adjust Strap-Up m/M6 gevindstang + møtrik
T. Kunststoff-Karabinerhaken
U. KE-Clips
V. SafeClips
R.Strap-Up m/plastkarabinhage
S.Strap-Up m/karabinhage
T.Plastkarabinhage
U.KE-Clips
V.SafeClips
X. Karabinerhaken
X. Karabinhage
M N O R S T
Min. højde ophængstyper
Mindesthöhe Aufhängetypen
SafeClips = 35 mm
SafeClips = 35 mm
KE-Clips = 40 mm
KE-Clips = 40 mm
Karabinhage = 70 mm
Karabinerhaken = 70 mm
Plastkarabinhage = 70 mm
Kunststoff-Karabinerhaken = 70 mm
WO-0004-DE-03
Oberkante bündig Stahlseil-Aufhängung, Dreifach
(Gerader Kanal)
Waagerechter Stahlseil montieren und bei max. 20 Kg Zugleistung anziehen, ehe der Seilschloss festgeschraubt wird. Spannschrauben, die evt. vor Montage in voller Länge ausgedreht werden müssen, können dann den Stahlseil um weitere 80 cm abkürzen. Bei Seillängen über 15 Mtr. werden Spannschrauben an beiden Enden verwendet. EMPFEHLUNG: Es wird empfohlen, den Stahlseil alle 30 Mtr. zu spannen. Es wird empfohlen, den Textilkanal der Länge nach auszuziehen und die letzte Schlaufe am Boden zu befestigen.
Vandrette wirer monteres og strammes med max. 20 kg træk, inden wirelås skrues fast. en wirestrammer, der evt. skal drejes ud i fuld længde inden montage, kan derefter forkorte wiren yderligere 80mm. Ved wirelængder over 15 m anvendes wirestrammer i begge ender
Für Kanäle bis zu 12 m: 1 Stck. Seilschloss an jedem Ende montieren. Für Kanäle über 12 m: 2 Stck. Seilschlösser an jedem Ende montieren. 12 Uhr 3 und 9 Uhr
Poser op til 12 meter 1.stk wirelås pr. ende Over 12 meter 2.stk wirelåse pr. ende

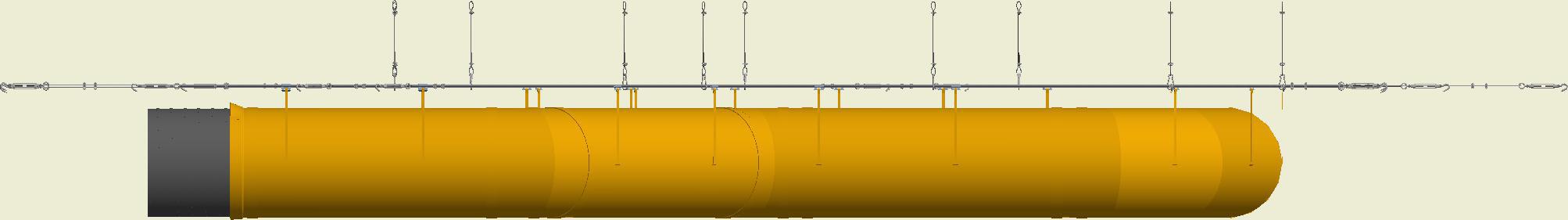

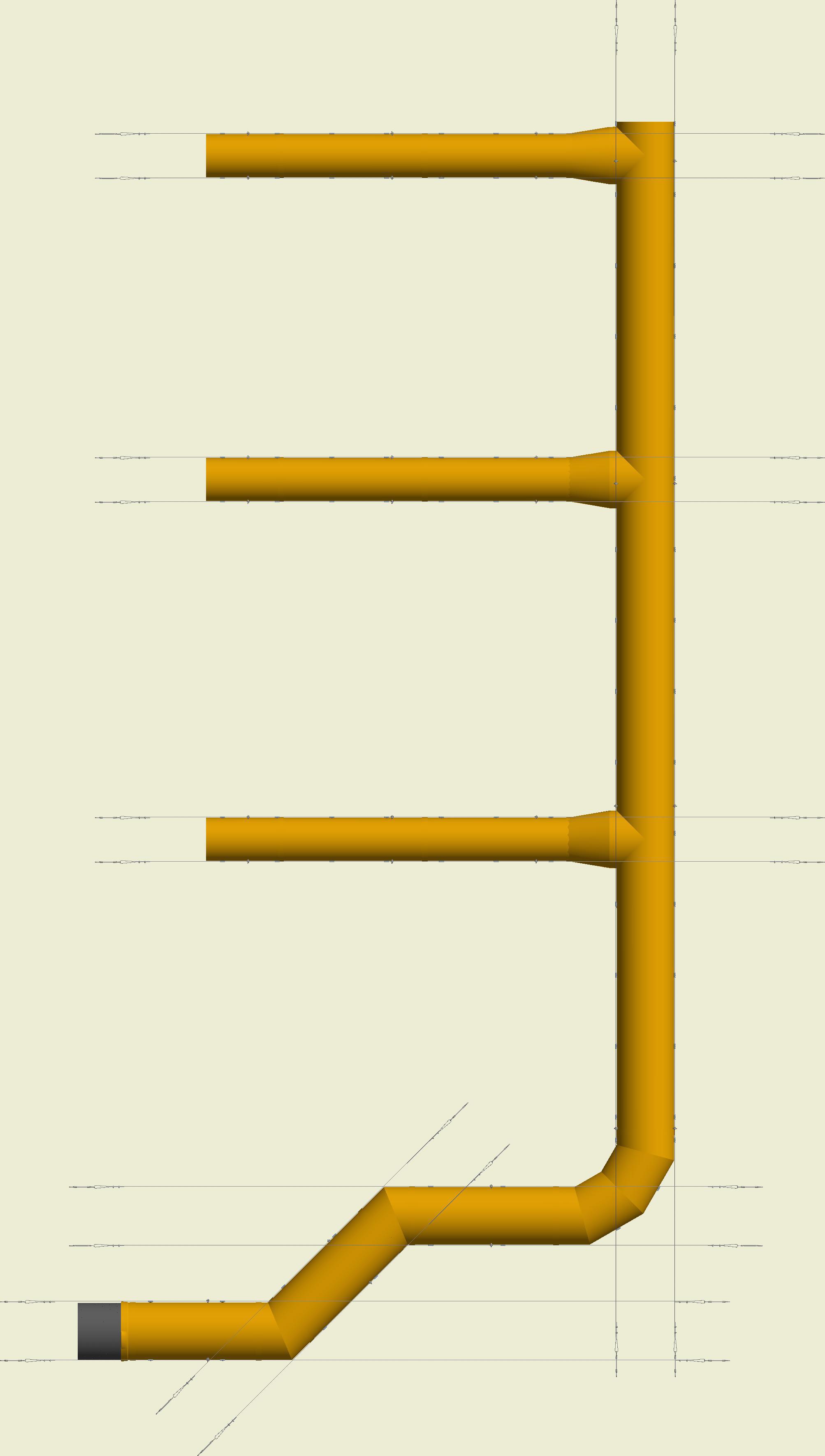

Wire -monta ge , Tripl e, K E-K næk
WO-0012-DK-01

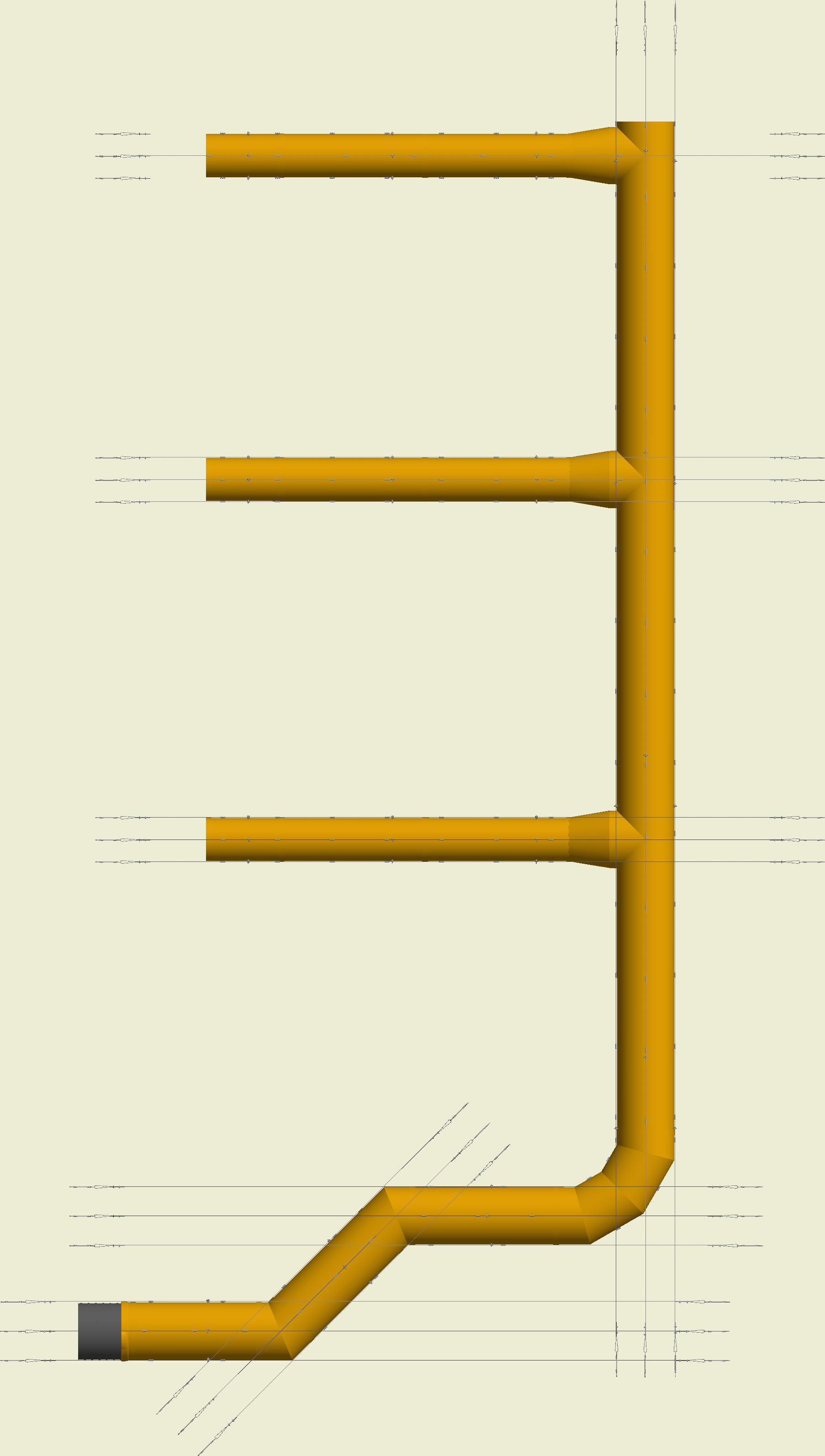

Stahlseil-Aufhängung, Dreifach, KE-Knie
WO-0012-DE-01
Stahlseil
Stahlseil
Stahlseil
Stahlseil
Stahlseil
Stahlseil
Knie - Siehe Lieferschein für spezifischen Winkel
Knæk - s e føl ge sedd el fo r specifik vink el
Knie 45°
K næk 45°
SafeClips-Platzierung
Knie 90°
Knæk 90°
SafeClips-Platzierung
SafeClips-Platzierung
SafeClips-Platzierung
SafeClips-Platzierung
Wire-montage, Triple, KE -Bøjn ing
Stahlseil-Aufhängung, Dreifach, KE-Biegung
WO-0013-DK-01
WO-0013-DE-01
Stahlseil
Stahlseil
Stahlseil
Stahlseil
Stahlseil
Stahlseil
Stahlseil

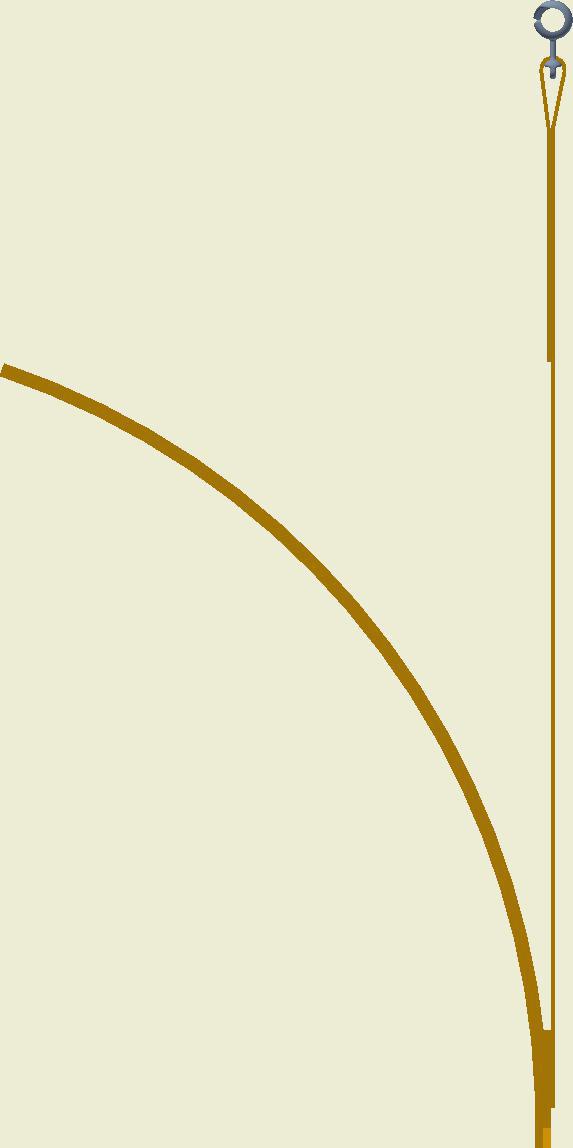

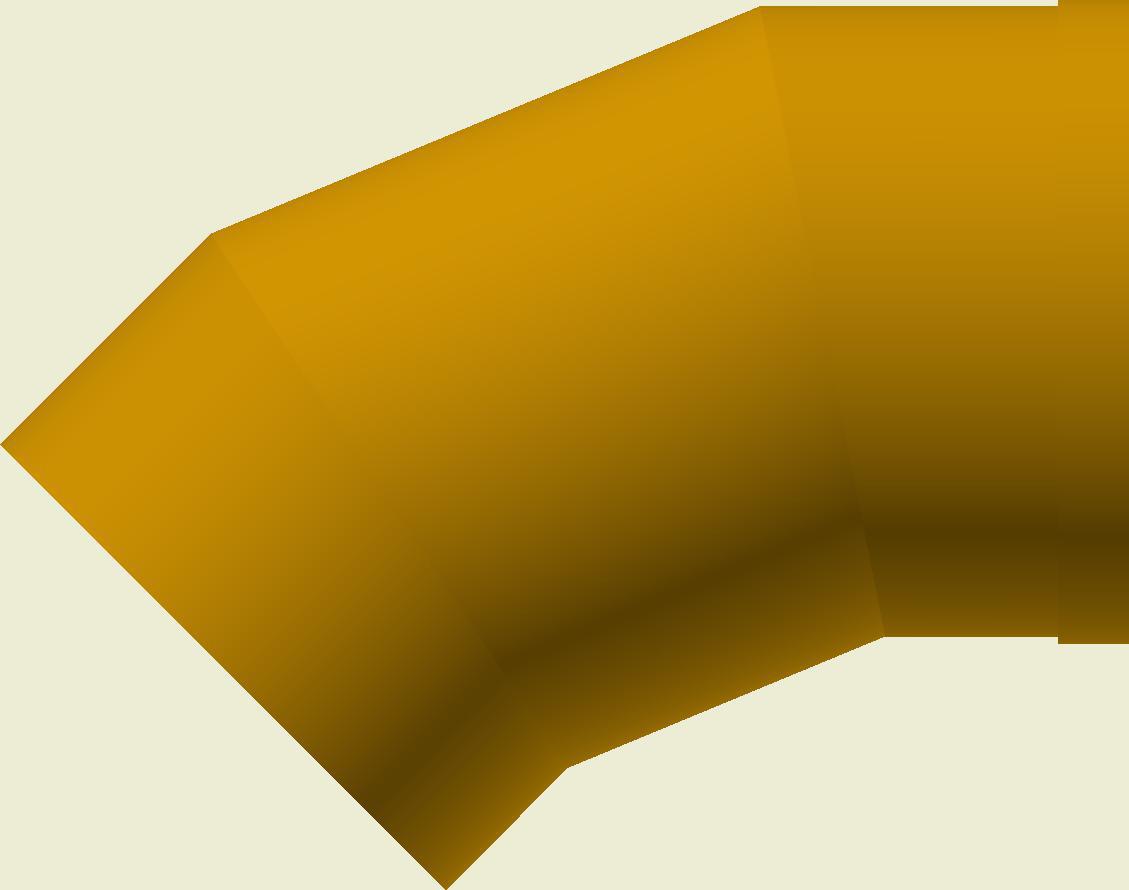

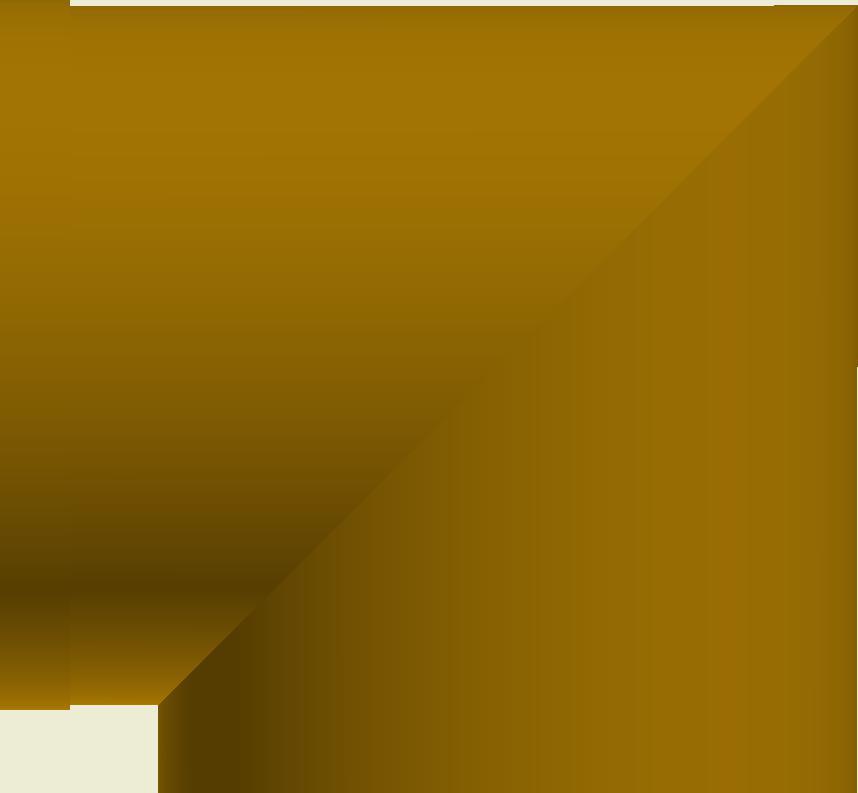

45° Biegung
Stahlseil
45° Bøjni ng
Stahlseil
SafeClips Højde min. 35 mm
SafeClips Clipshöhe min. 35 mm
SafeClips-Platzierung
Placering af SafeClips
Berechnung:
Ø/2 + Clipshöhe = X mm
Ex.: Ø400/2 + 35 = 235 mm
Formel: Ø/2 + clipshøjde = X mm
Ex. Ø400/2 + 35 = 235 mm
Clips 40 mm vom auswendigen Reissverschluss platzieren.
Clips placeres 40 mm fra udvendig lynlås

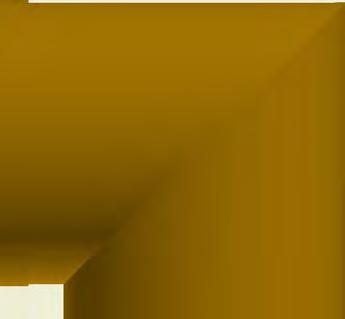

90° B øjning
90° Biegung
SafeClips-Platzierung
Placering af SafeClips
SafeClips Clipshöhe min. 35 mm
SafeClips Højde min. 35 mm
Stahlseil Stahlseil Stahlseil
Stahlseil-Aufhängung, KE-SRD 25
WO-0010-DE-03
WO -0010- DK-0 3
