D-Safetrack-ophæng for KE-Interiør System
DS-0003-DK-04
DS-0003-DK-04
Safetrack
Ophængstype
Ophæ ngs typer.
Se på følgesedlen, hvilken ophængstype der er valgt.
Se i odrebekræftelsen hvilken der er valgt til ophængs systemet A

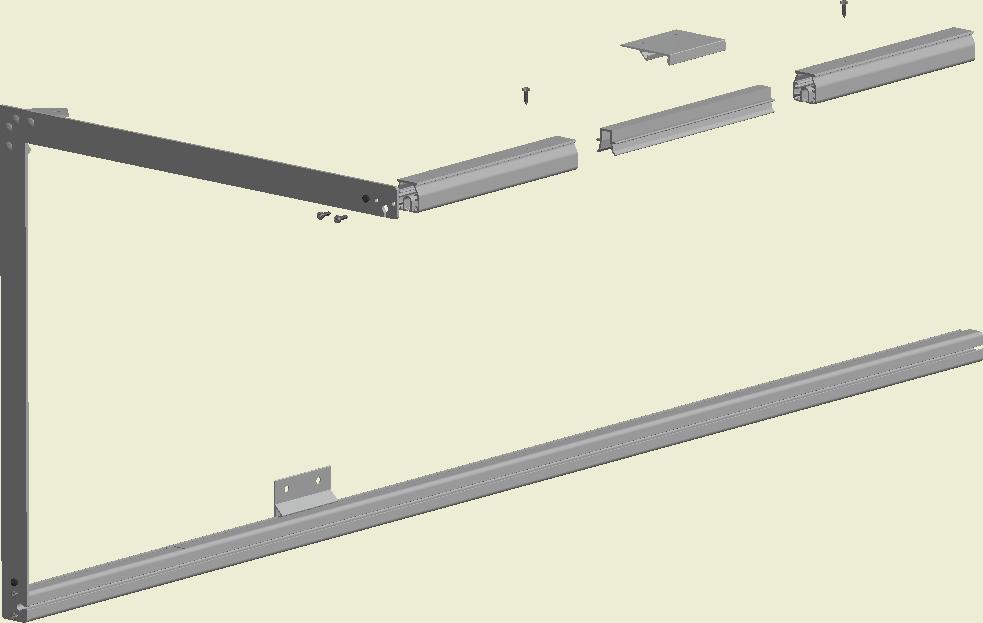

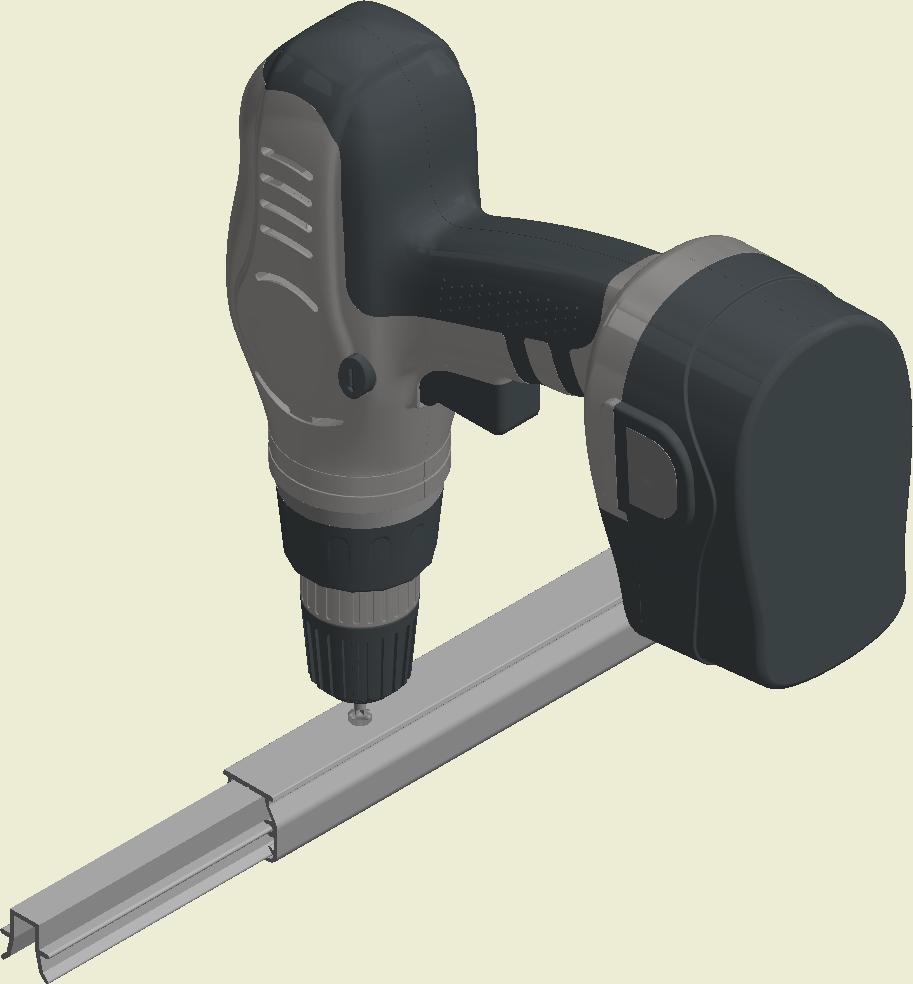

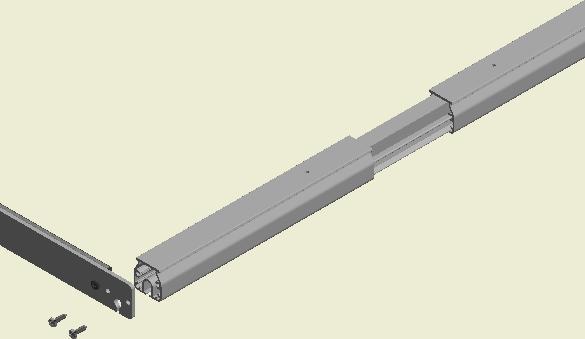

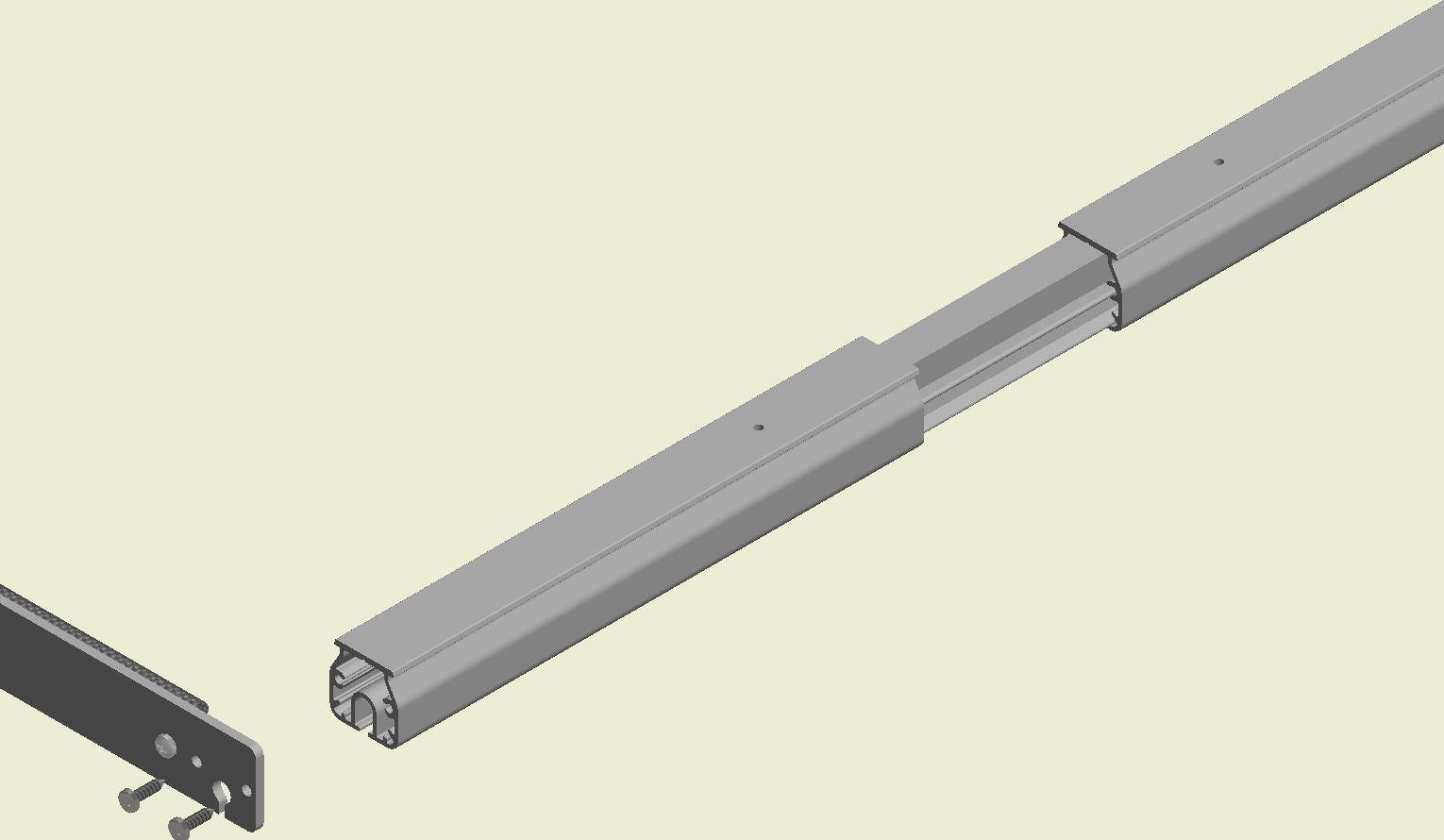

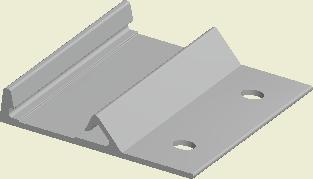

Monter skinnesystem efter tegninger og vedlagte montagevejledninger
Monter skinnesystem efter tegninger og vedlagte montagevejledninger.

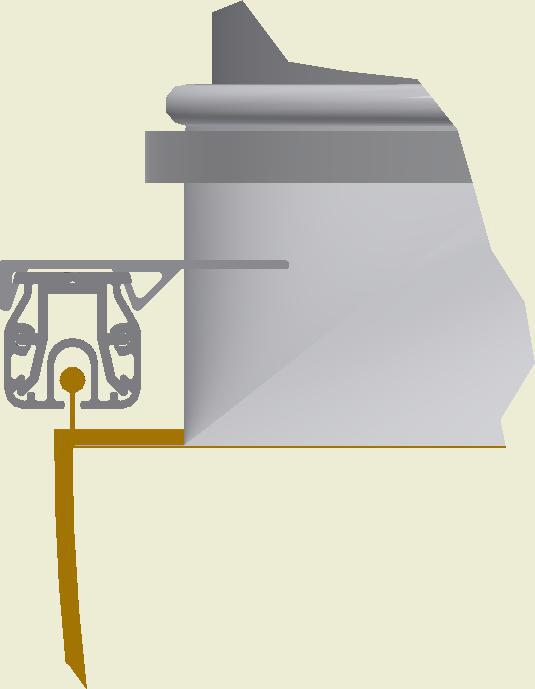

A.SafeCiel
A. SafeCeil

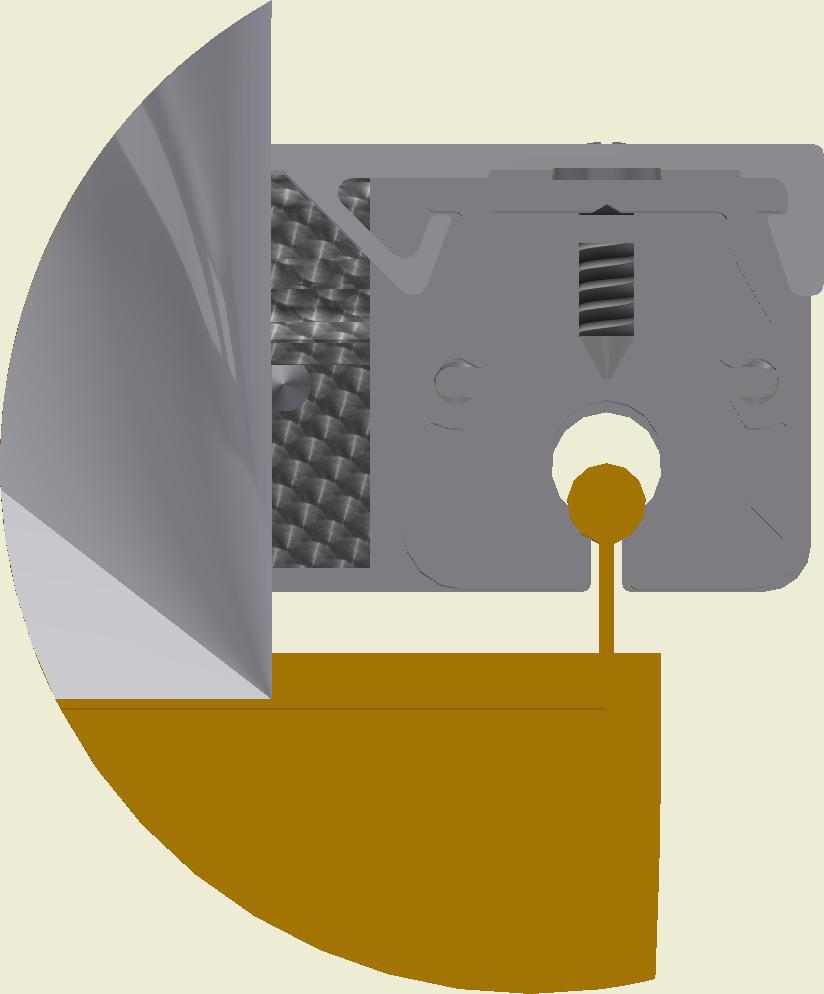

B.Træskrue
B. Træskrue
C.Expansion
C. Ekspansionsbolt

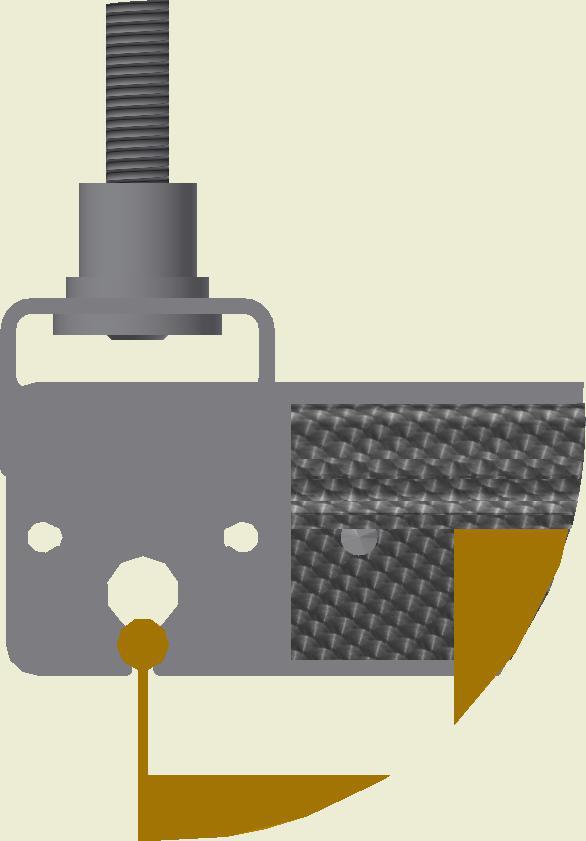

D.M6 Gevindflange
D. M6 gevindflange

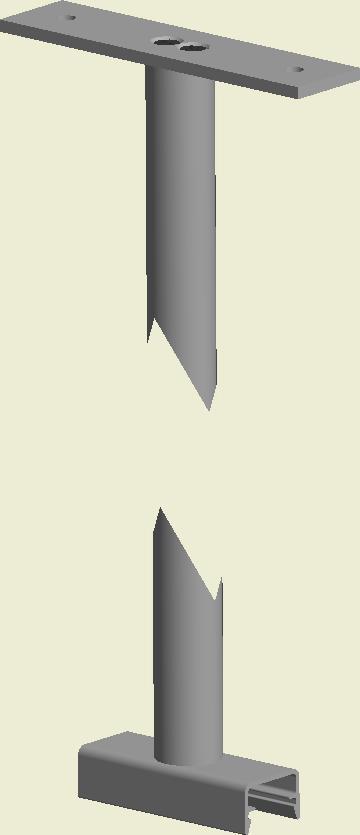

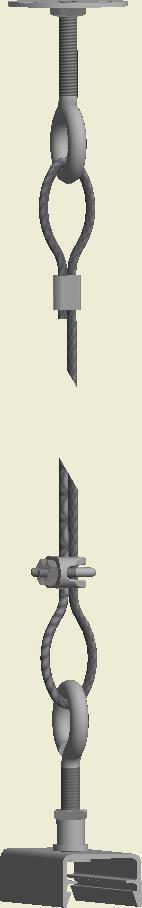

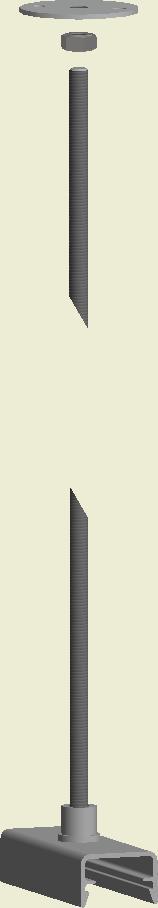

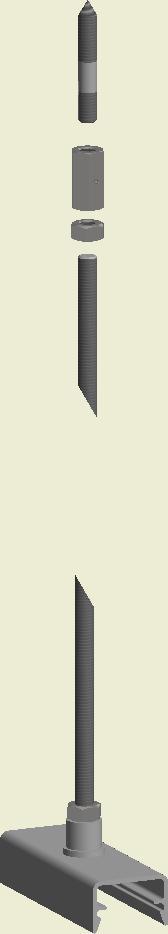

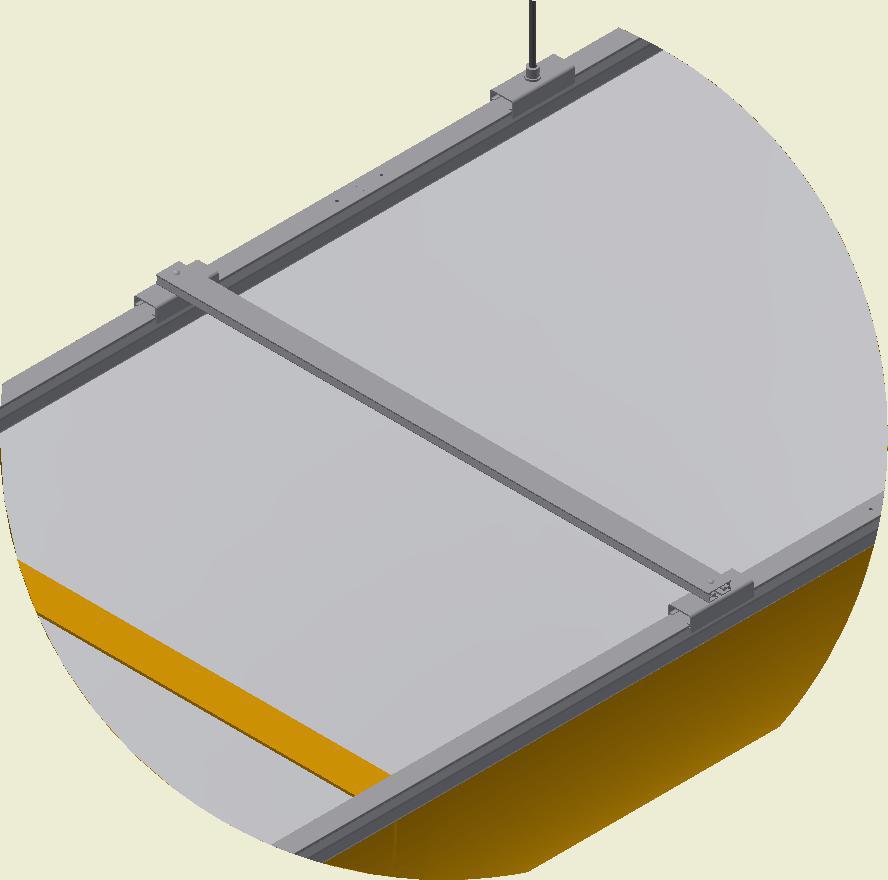

E.Wire med M6 Øjebolt
E. Wire med M6 øjebolt

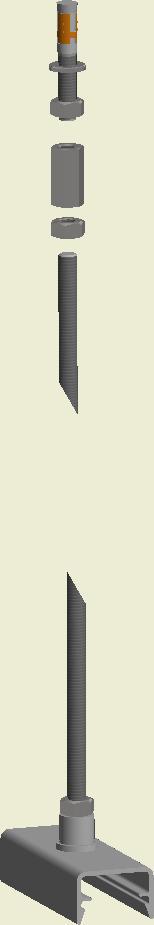

F. SafeStrapUp
F.Safestrapup

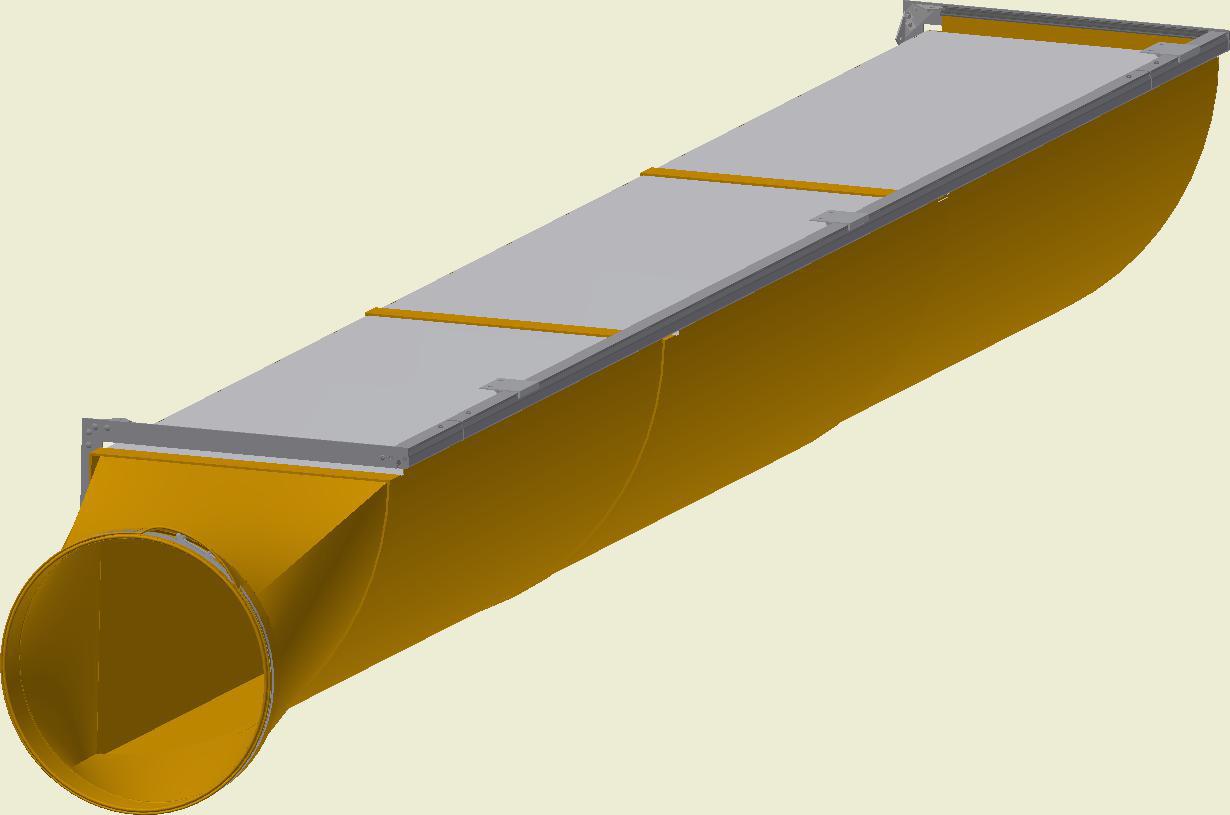

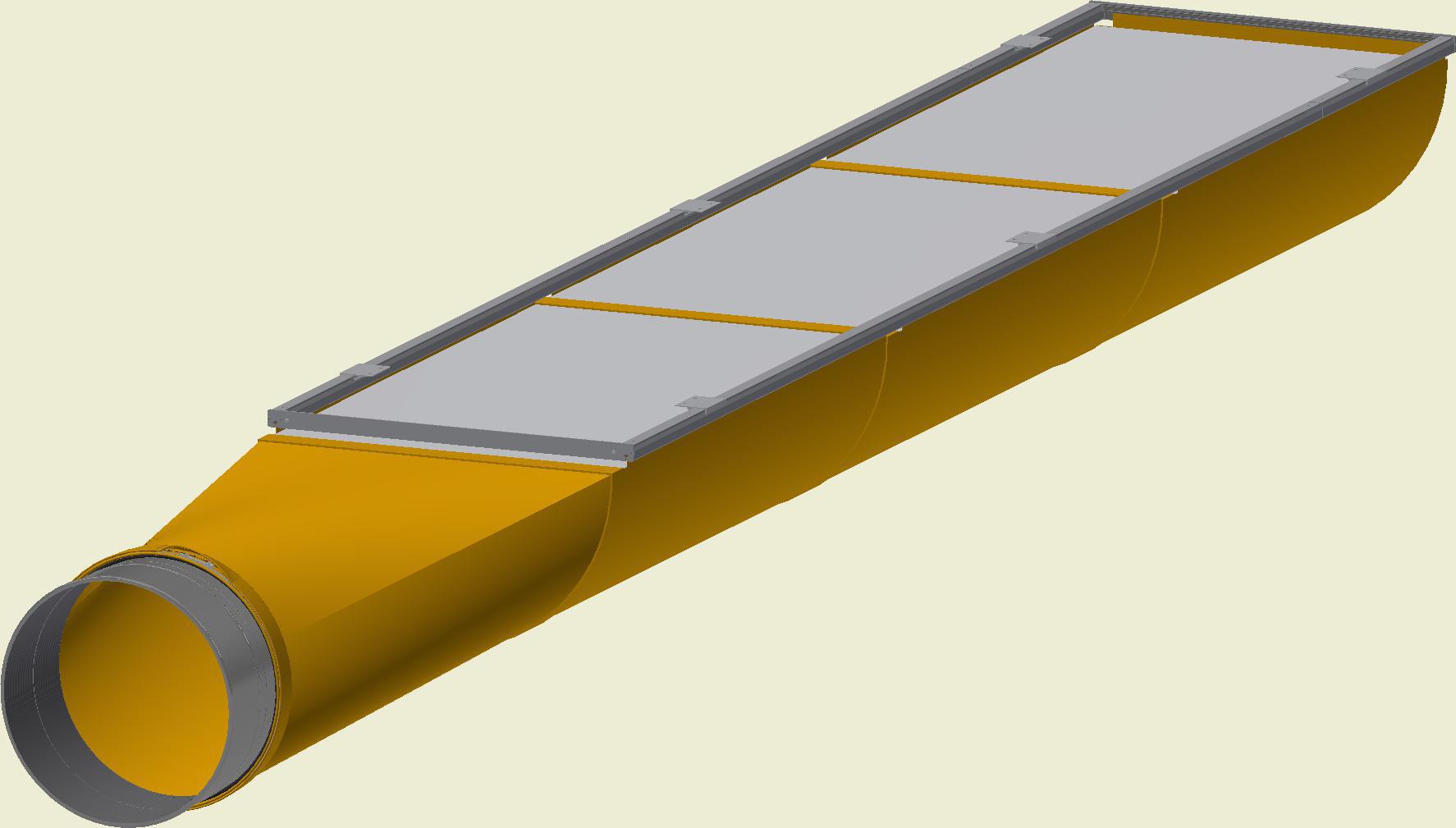

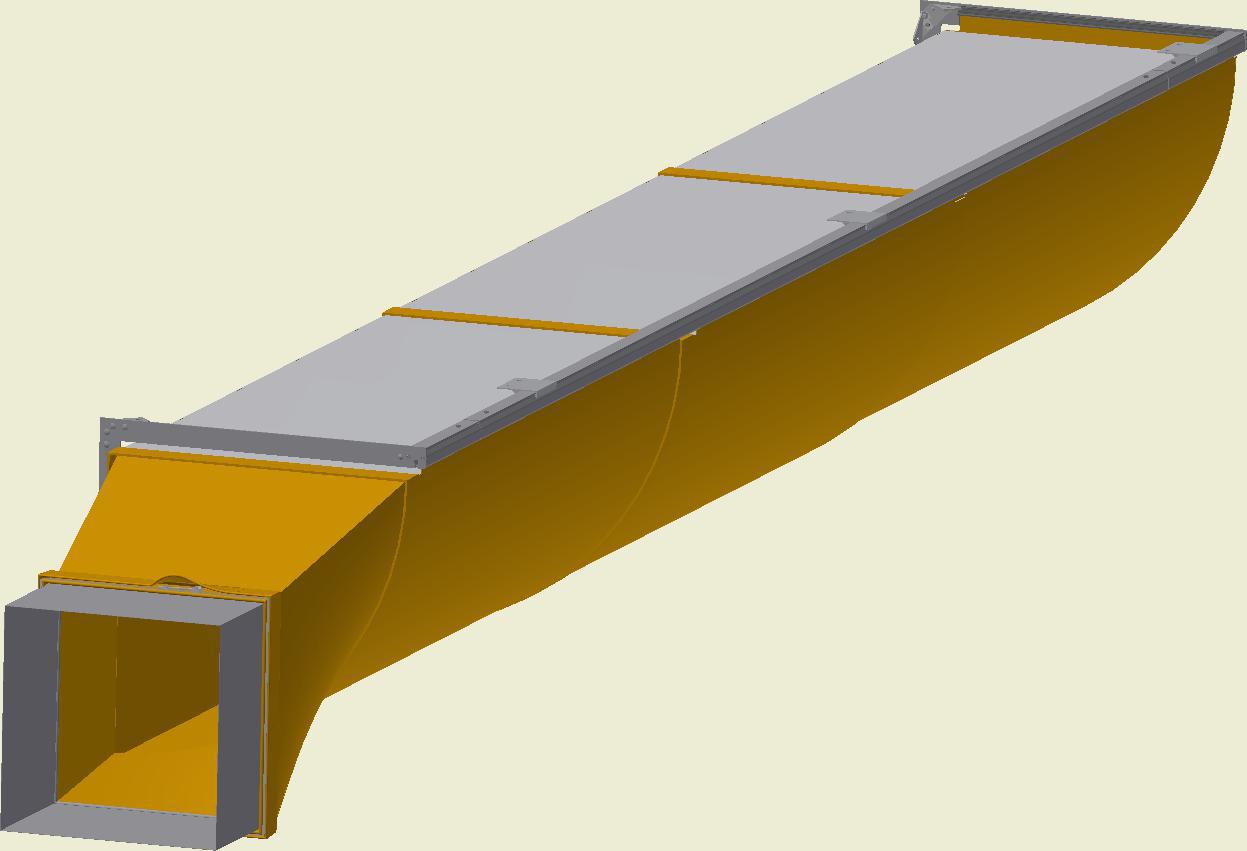

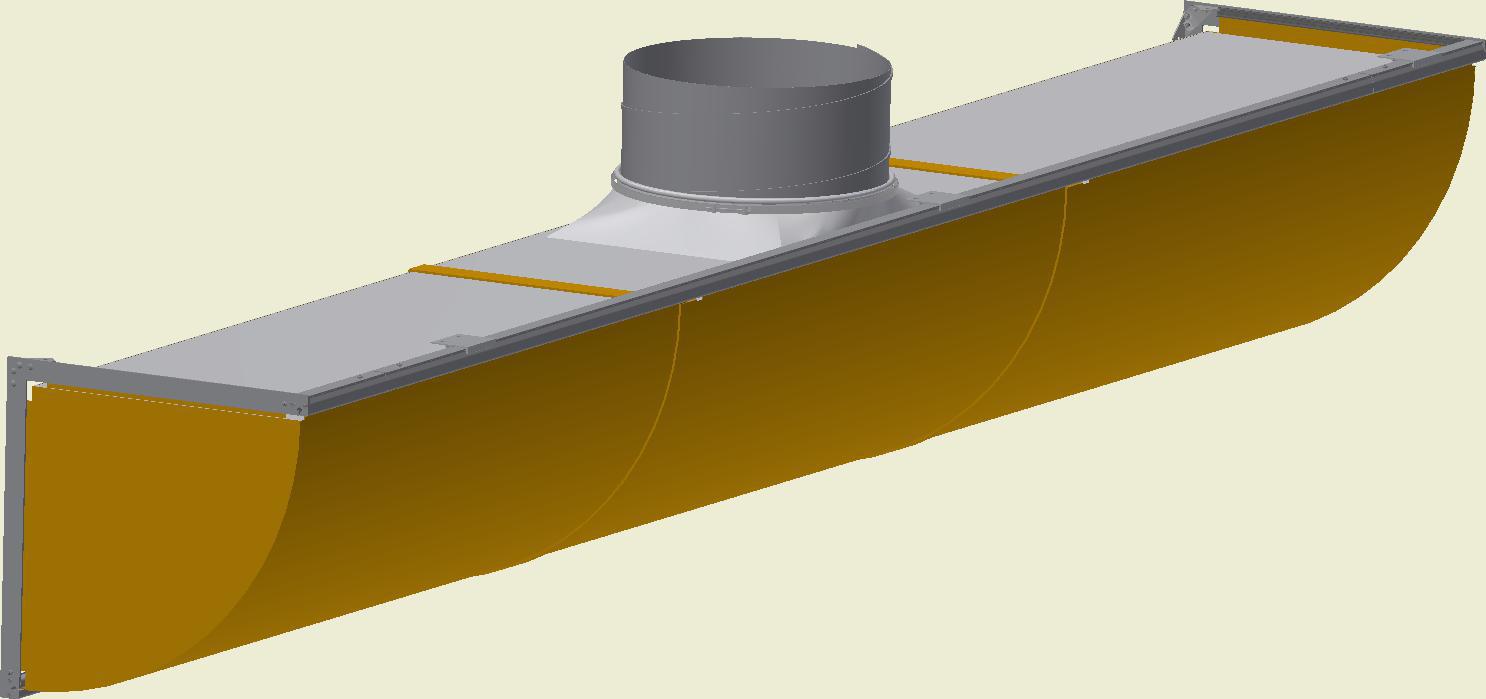

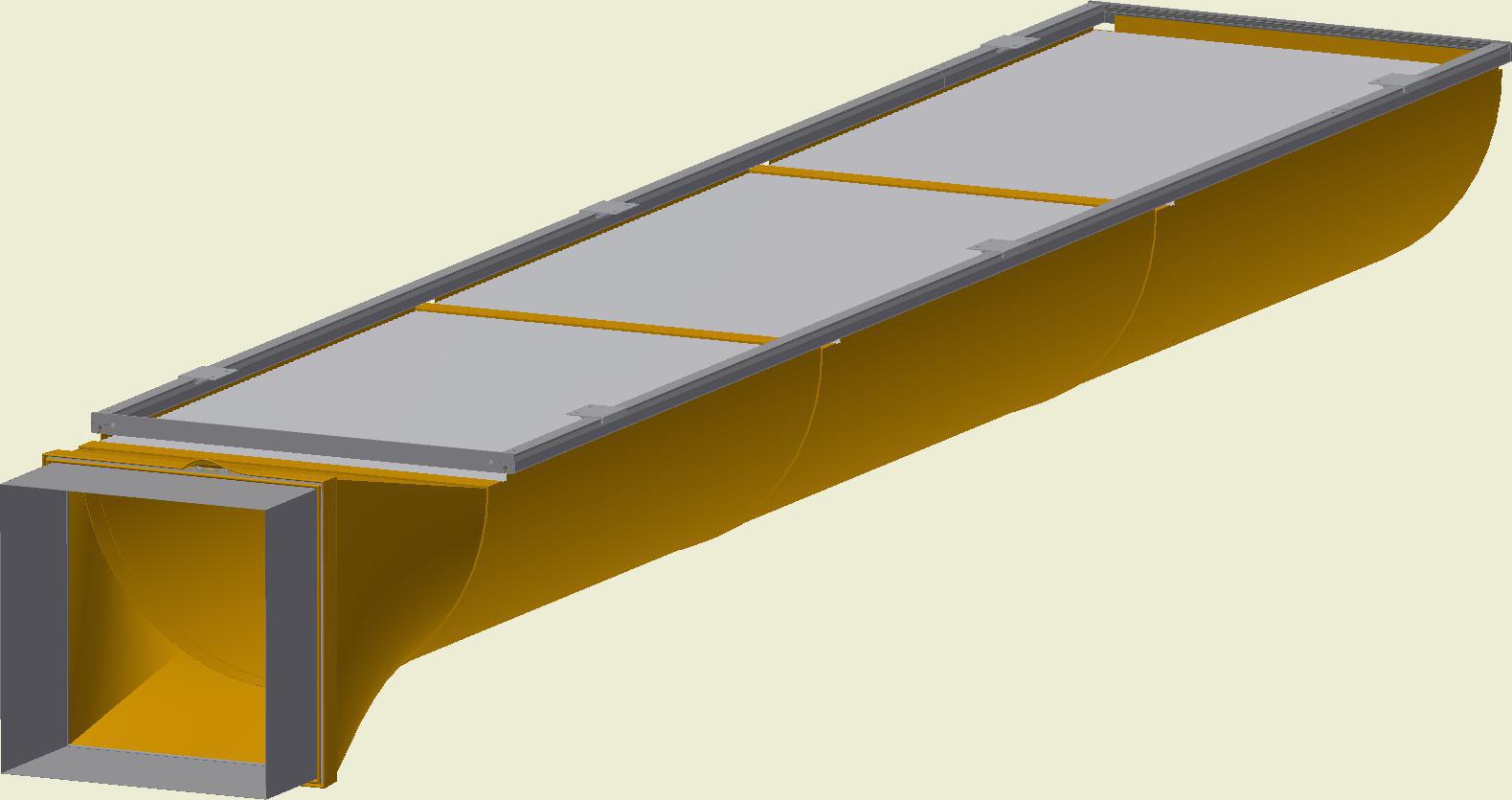

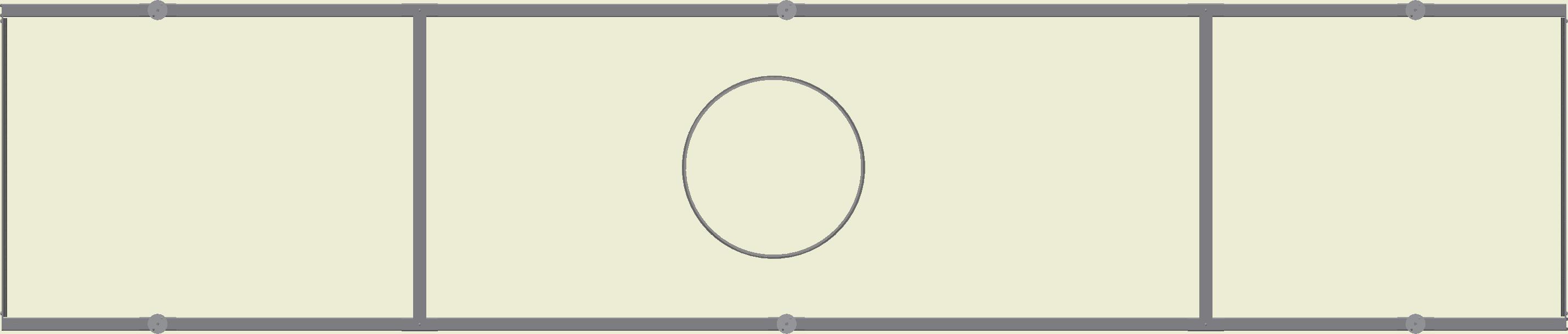

D-Safetrack for KE-Interiør System (lige kanal)
DS-0004-DK-03
DS-0004-DK-03

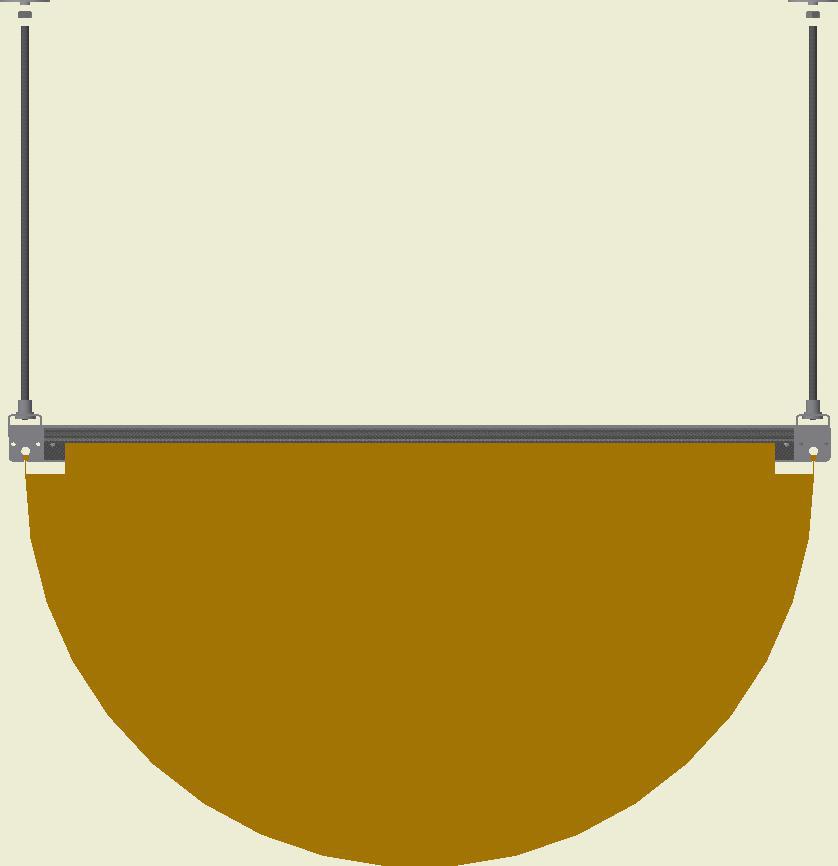

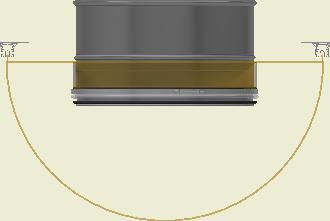

Min. Højde (LS) ombuk snor = 50mm Max.
Min. højde (LS) ombuk/snor = 50 mm

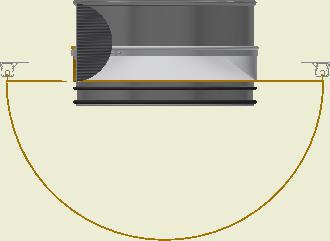

Diameter (Ø) = W - 50mm
Max. diameter (Ø) = W -50 mm
L = Kanallængde
LS = Længde studs
L = Pose længde LS = Længde Studs
Ø = Studsdiameter
Ø = Studs Diameter H = Højde
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1 B = Afstand studs 2
B = Afstand studs 2

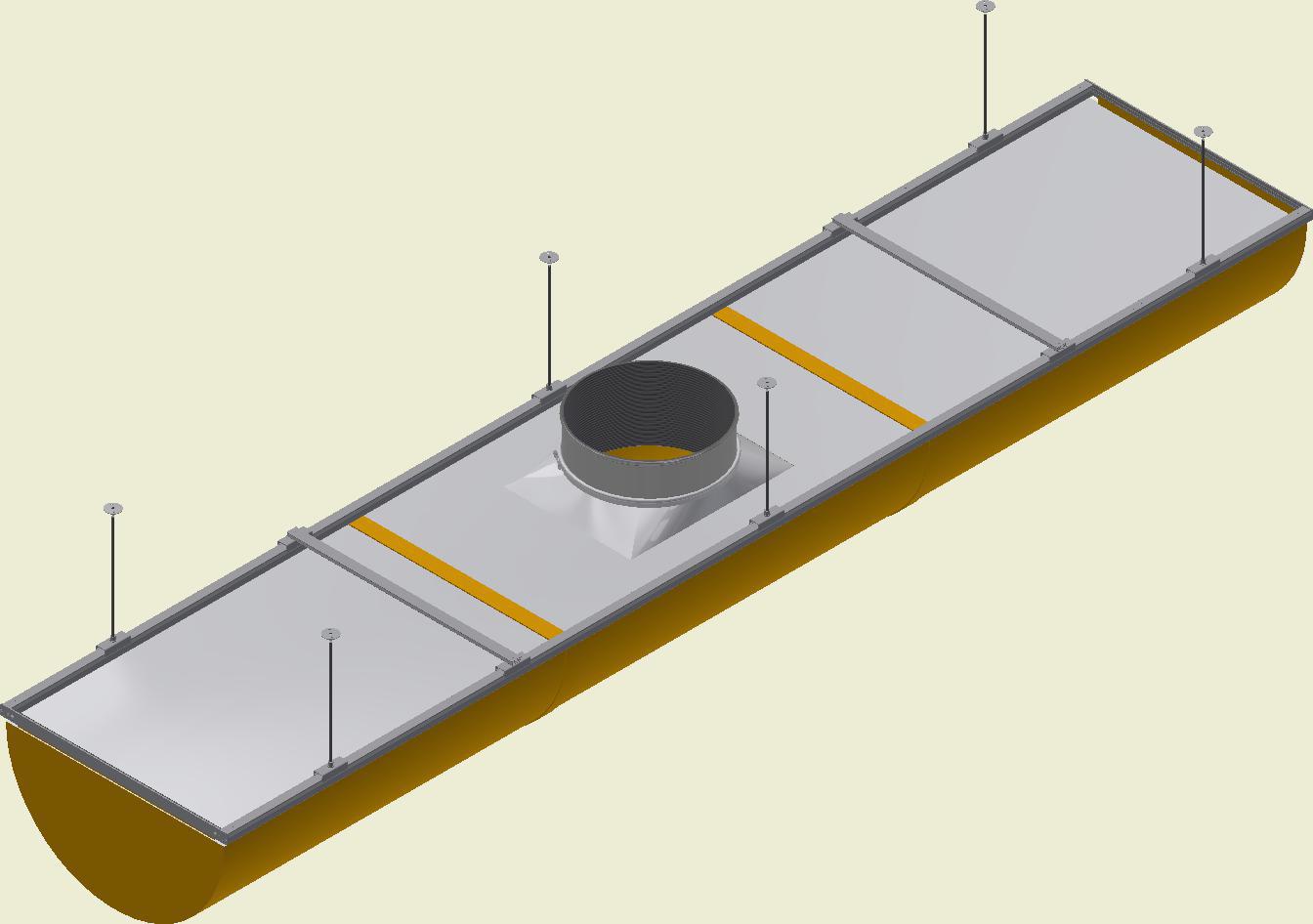

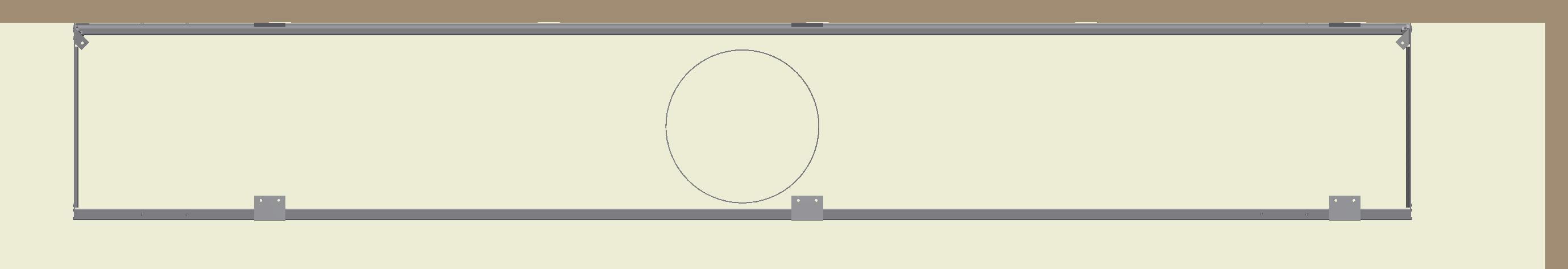

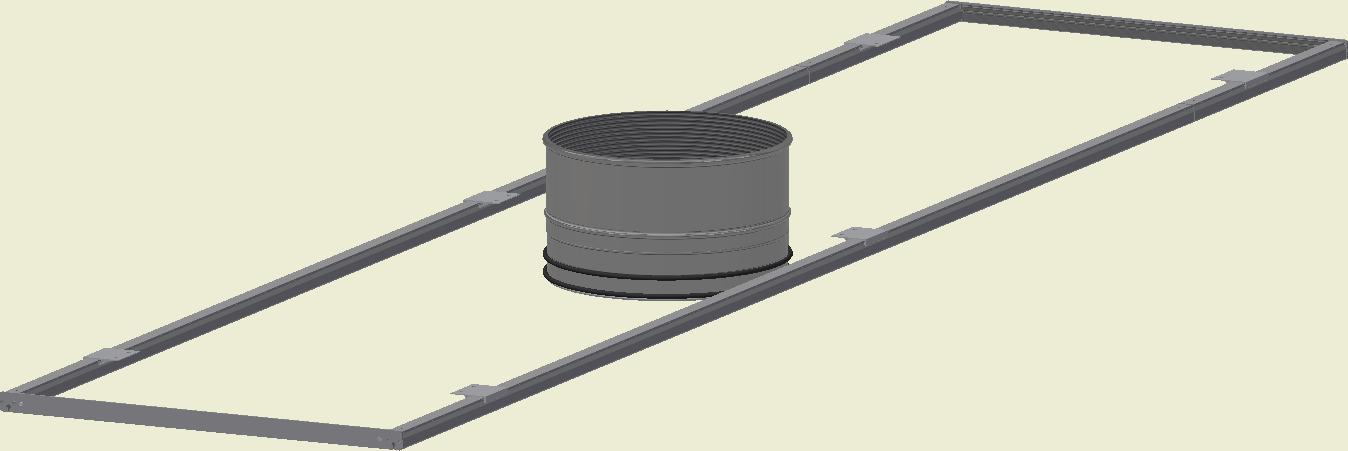

Hvis montering af studs er mulig over loft behøves der ingen lynlås i nærheden af studs.
Hvis montering af studs er mulig over loft, behøves der ingen lynlås i nærheden af studs.
Hvis montage af studs skal ske indvendigt skal man være opmærksom på at placere mindst 1 lynlås tæt på studsen. Eller der skal laves en service Lynlås i buen.
Hvis montage af studs skal ske indvendigt, skal man være opmærksom på at placere mindst 1 lynlås tæt på studsen. Alternativt skal der laves en servicelynlås i buen.
DS-0005-DK-03

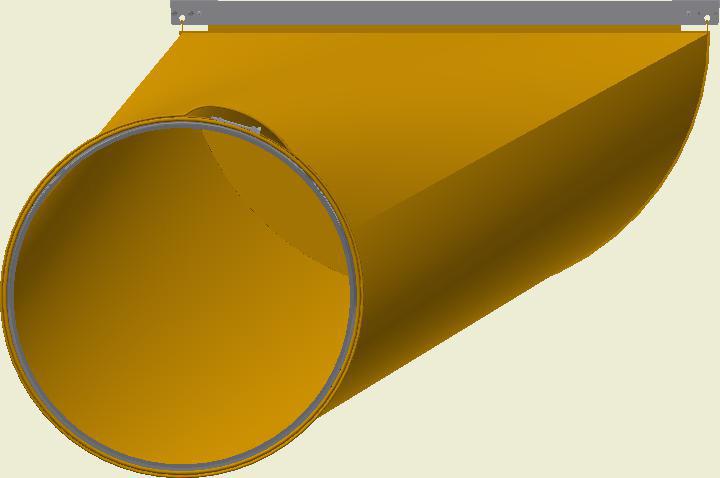

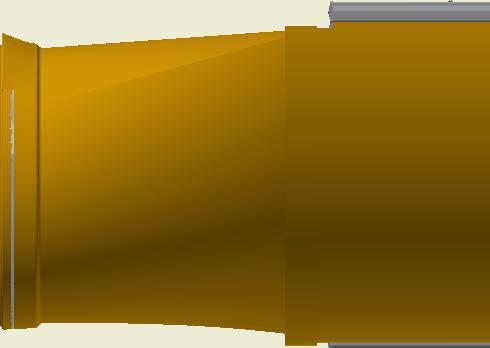

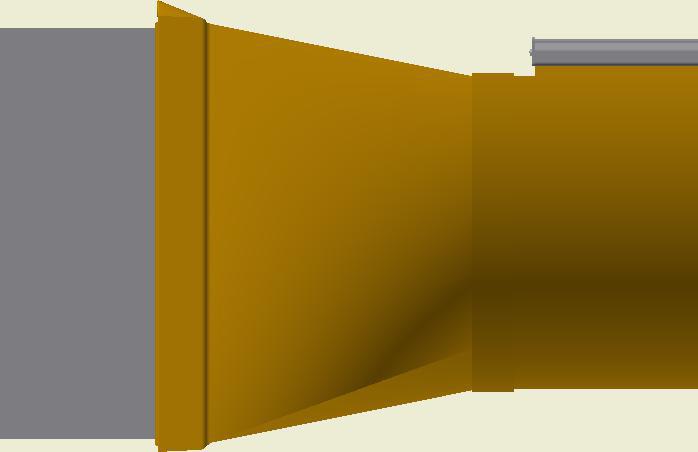

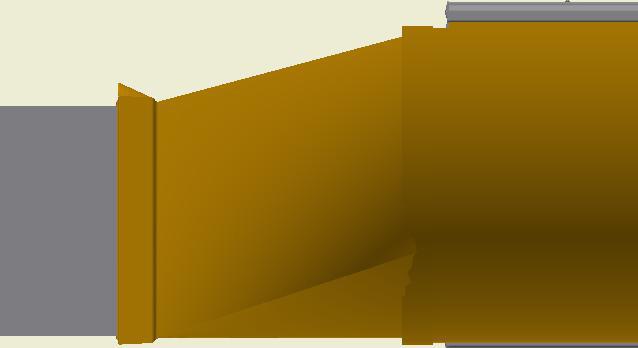

D-Safetrack-ophæng for KE-Interiør System (tilgange)
DS-0005-DK-03
L = Pose længde
L = Kanallængde
LS = Længde studs
LS = Længde Studs
Ø = Studsdiameter
Ø = Studs Diameter
H = Højde
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1
B = Afstand studs 2
B = Afstand studs 2

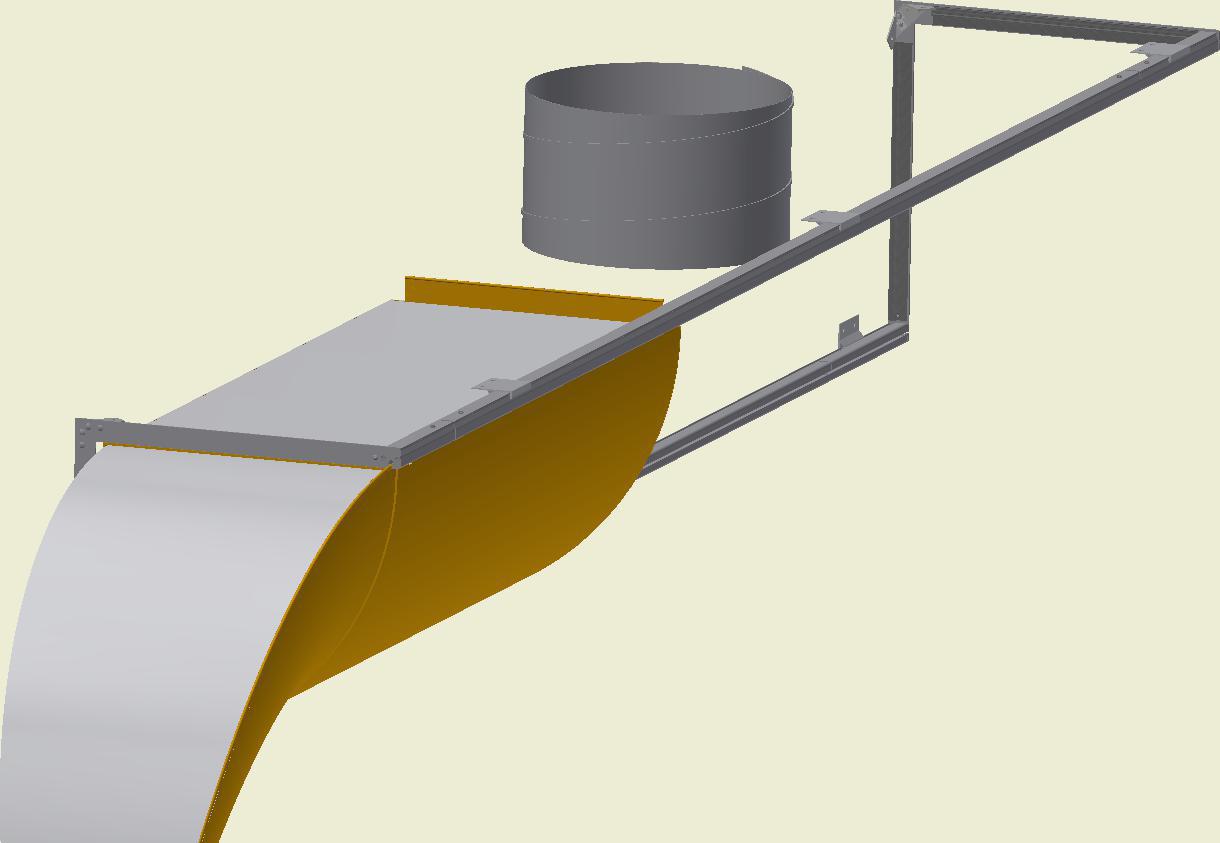

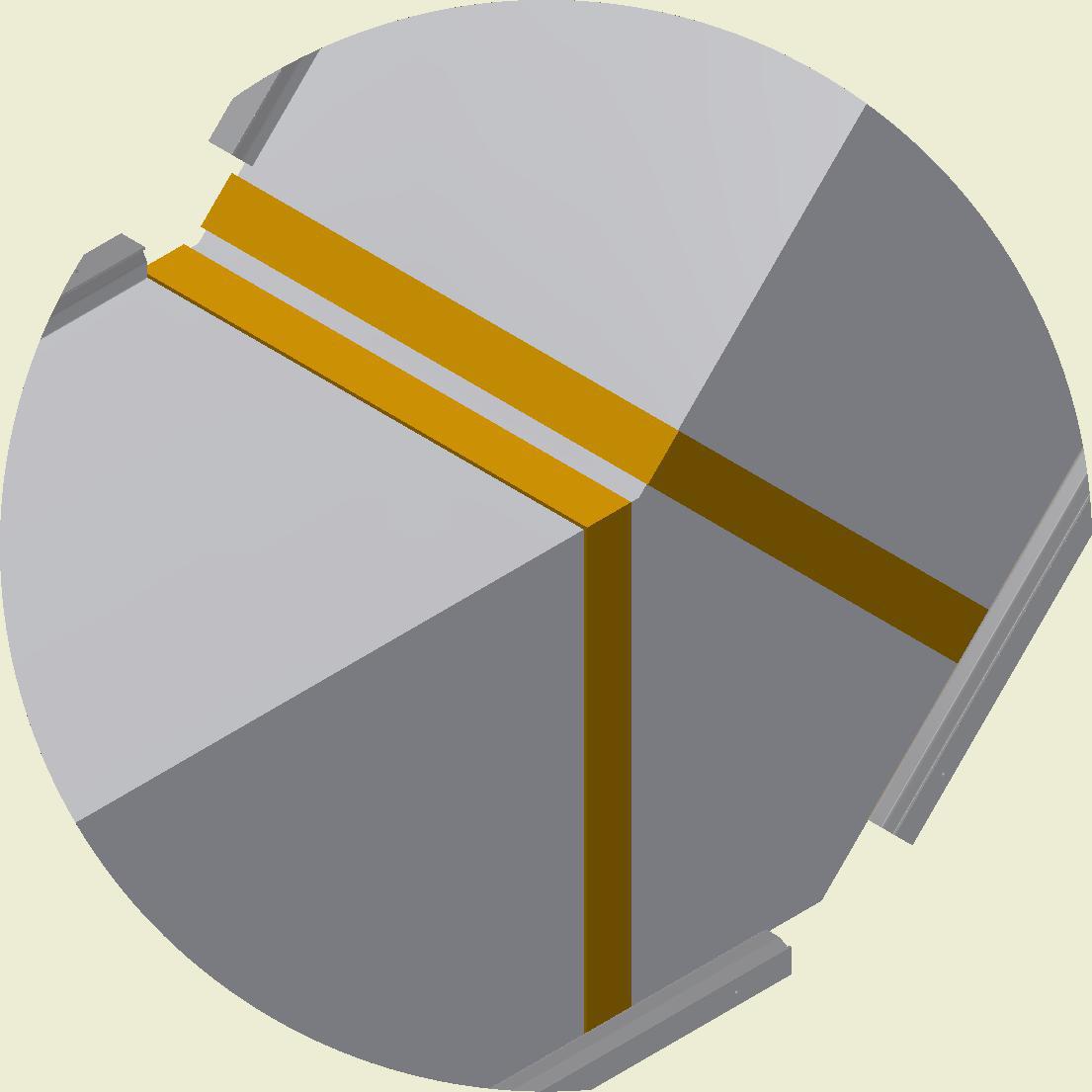

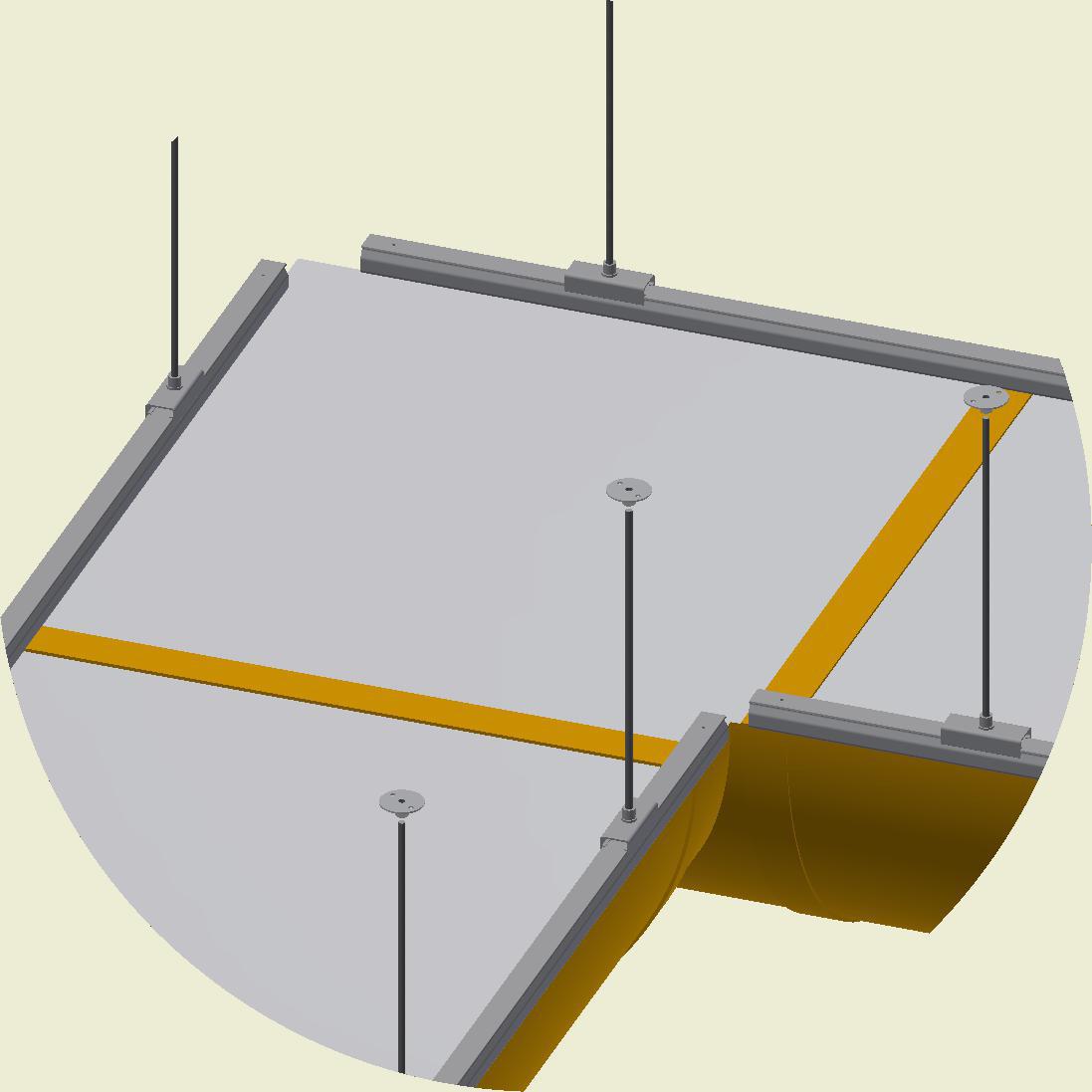

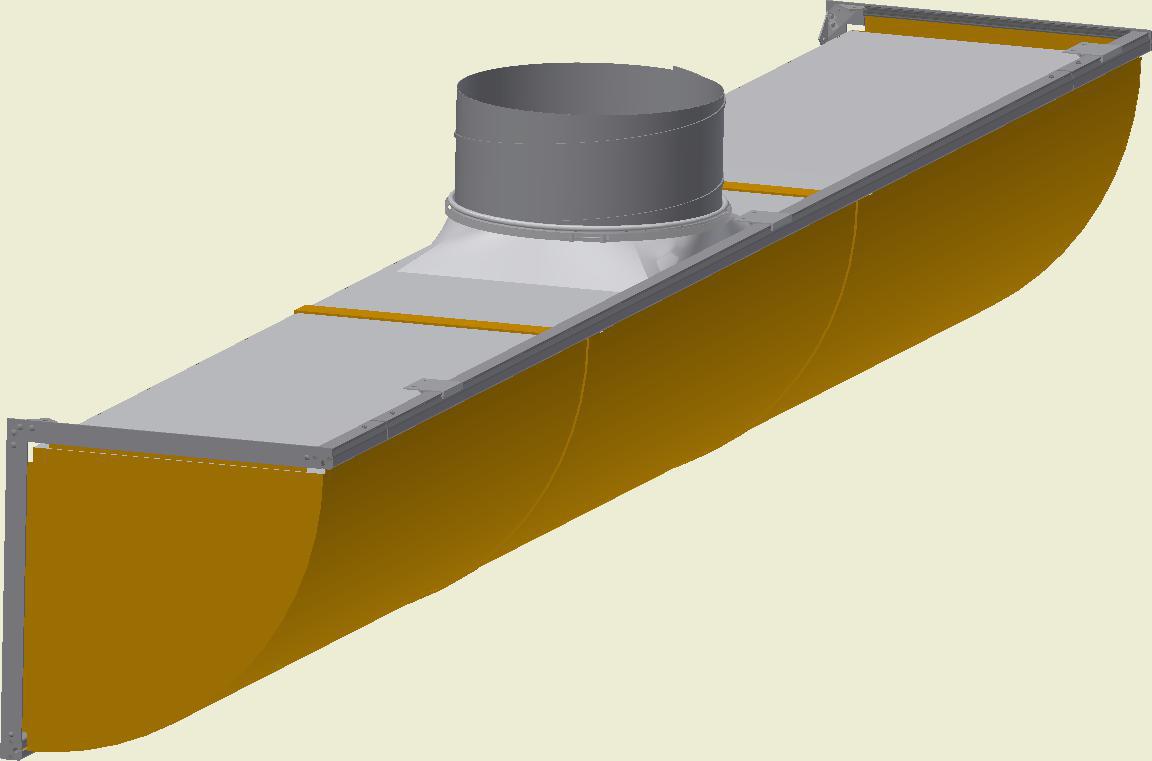

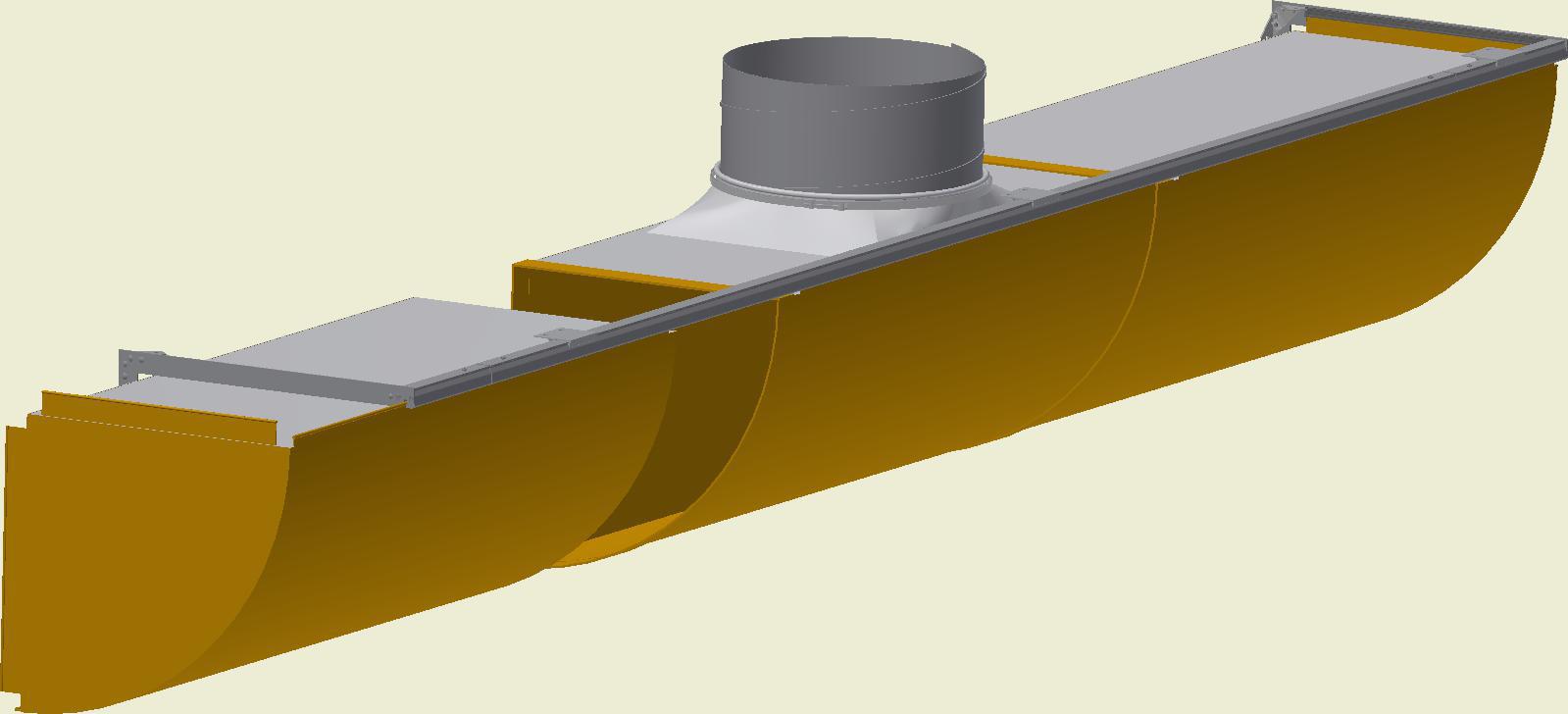

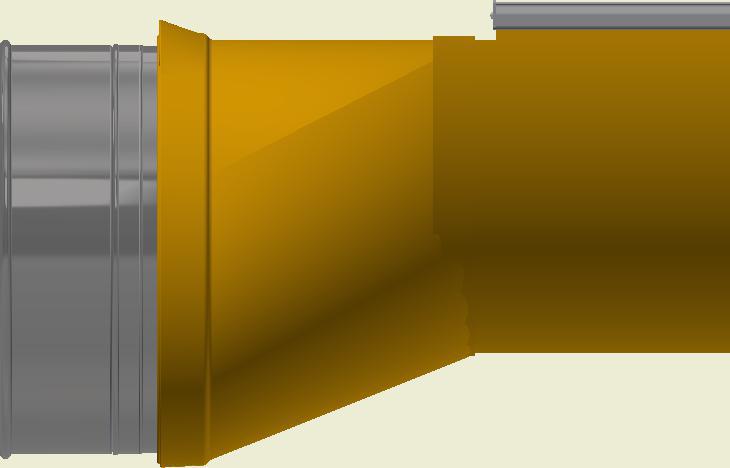

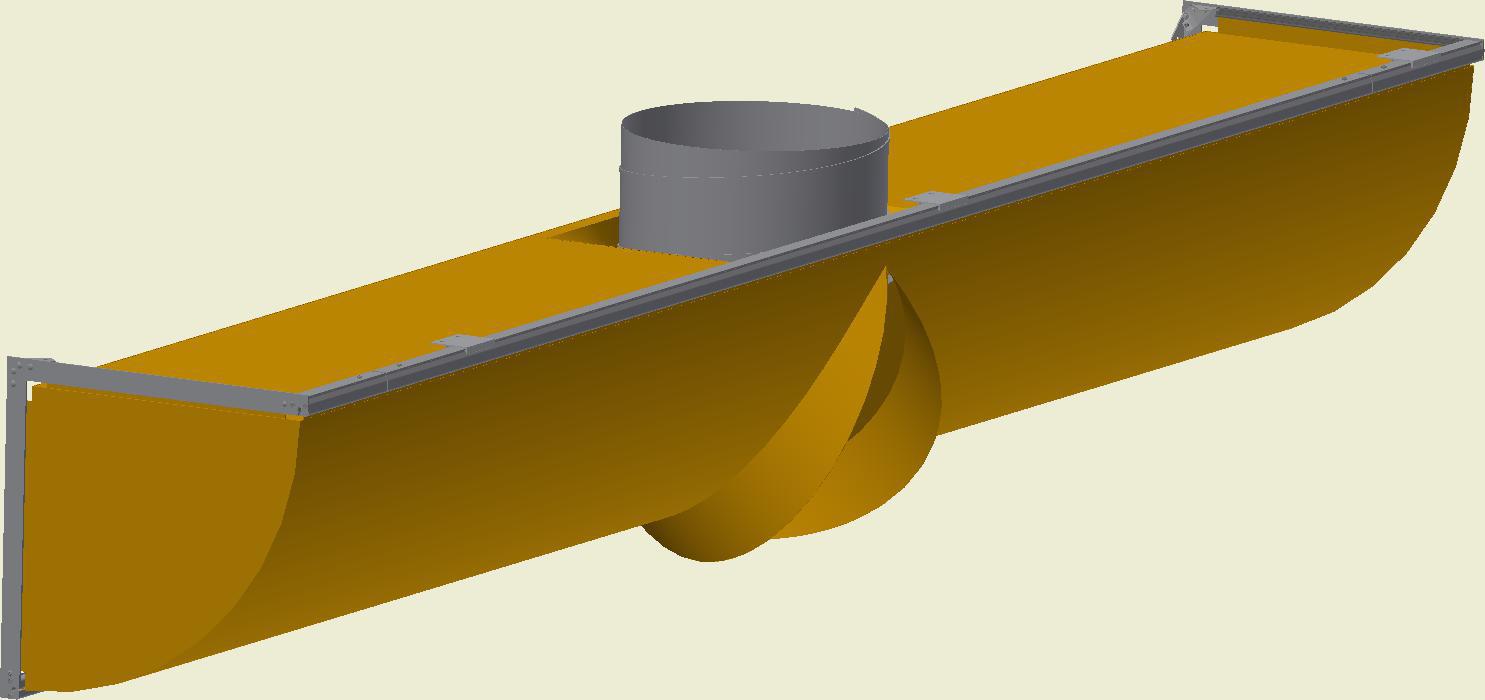

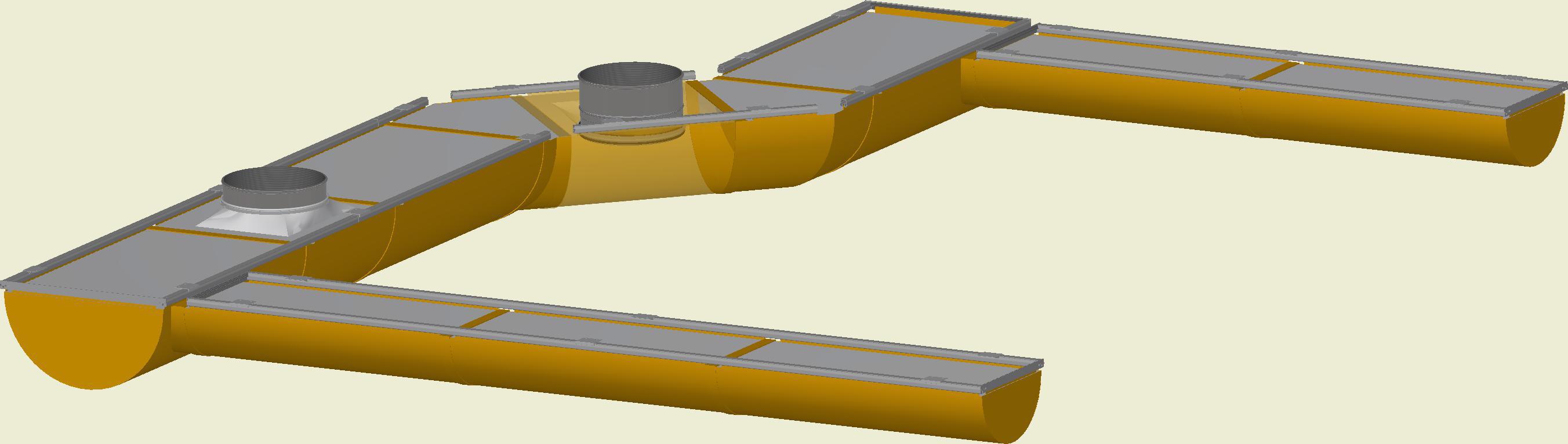

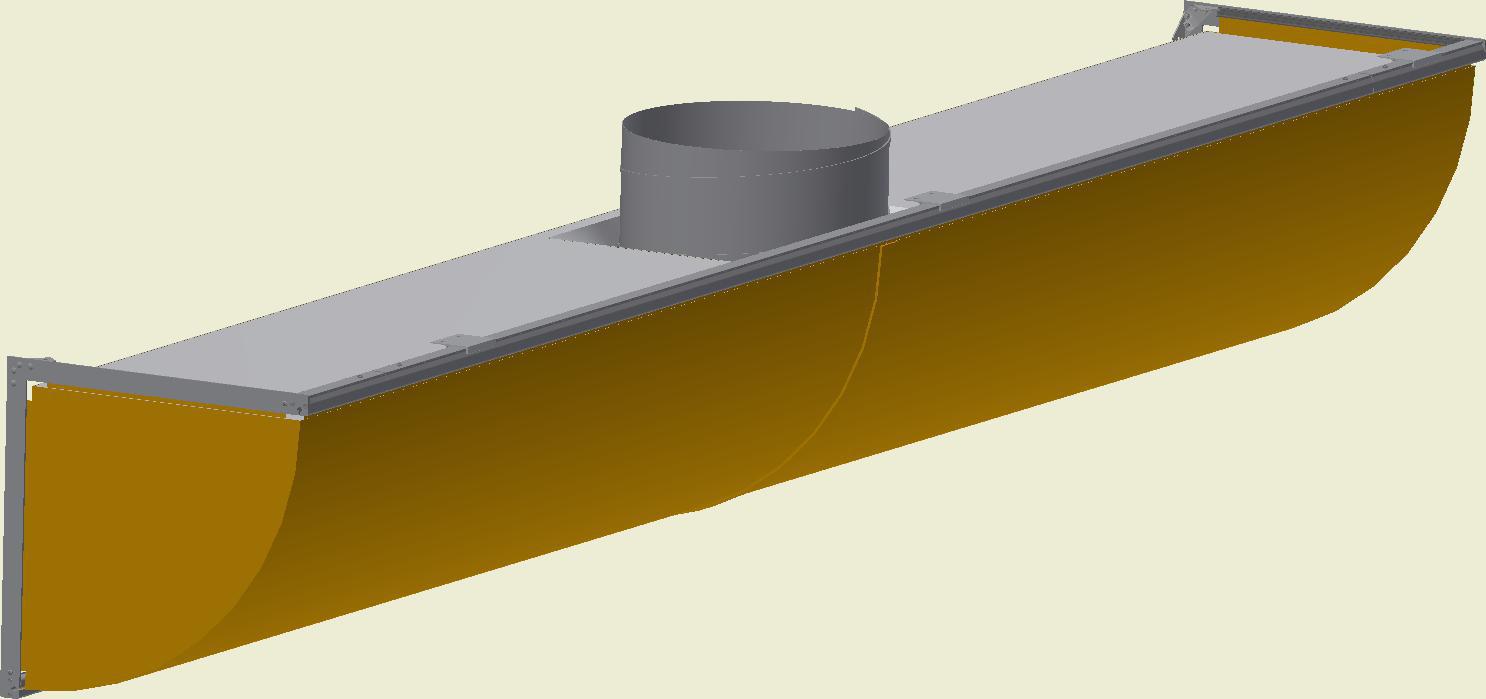

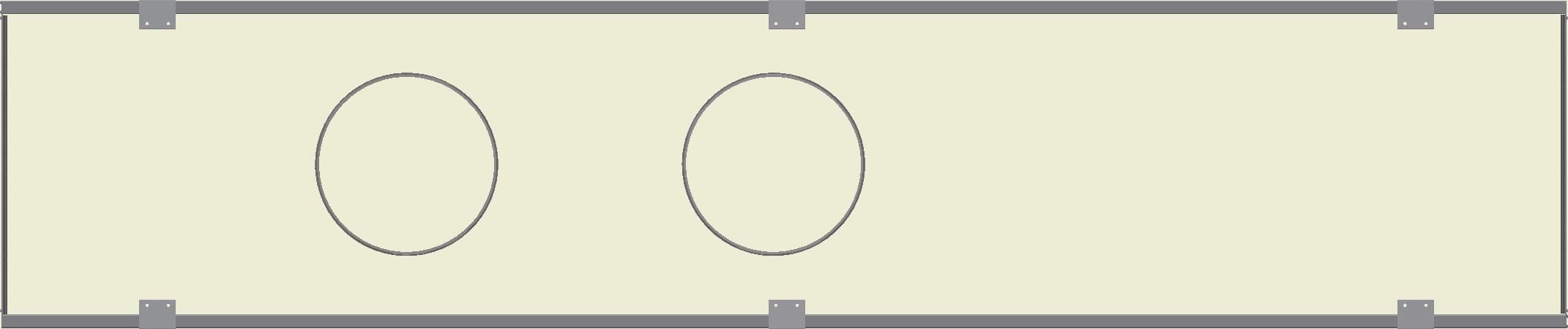

D-Safetrack-ophæng for KE-Interiør System (fordeler)
DS-0006-DK-03
DS-0006-DK-03
L = Pose længde
L = Kanallængde
LS = Længde studs
LS = Længde Studs
Ø = Studsdiameter
Ø = Studs Diameter
H = Højde
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1
B = Afstand studs 2
B = Afstand studs 2

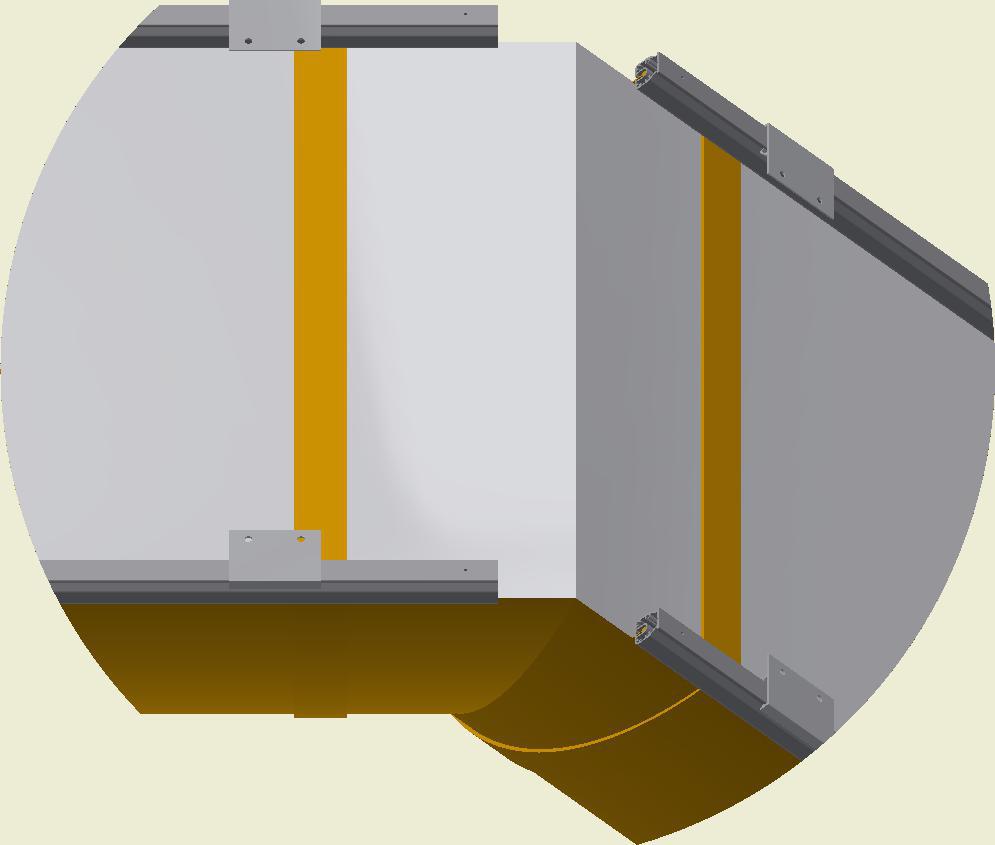

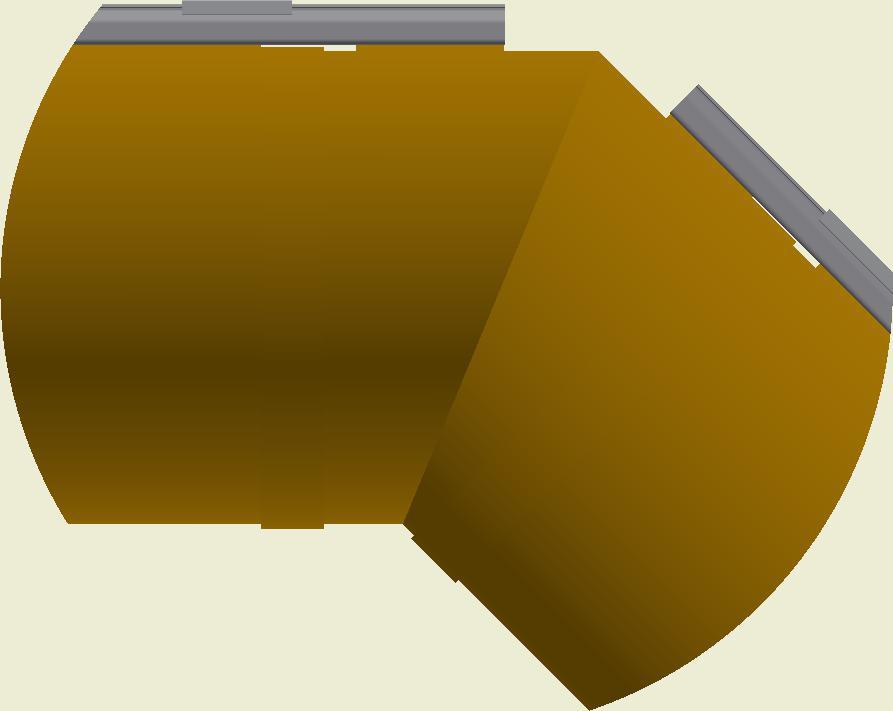

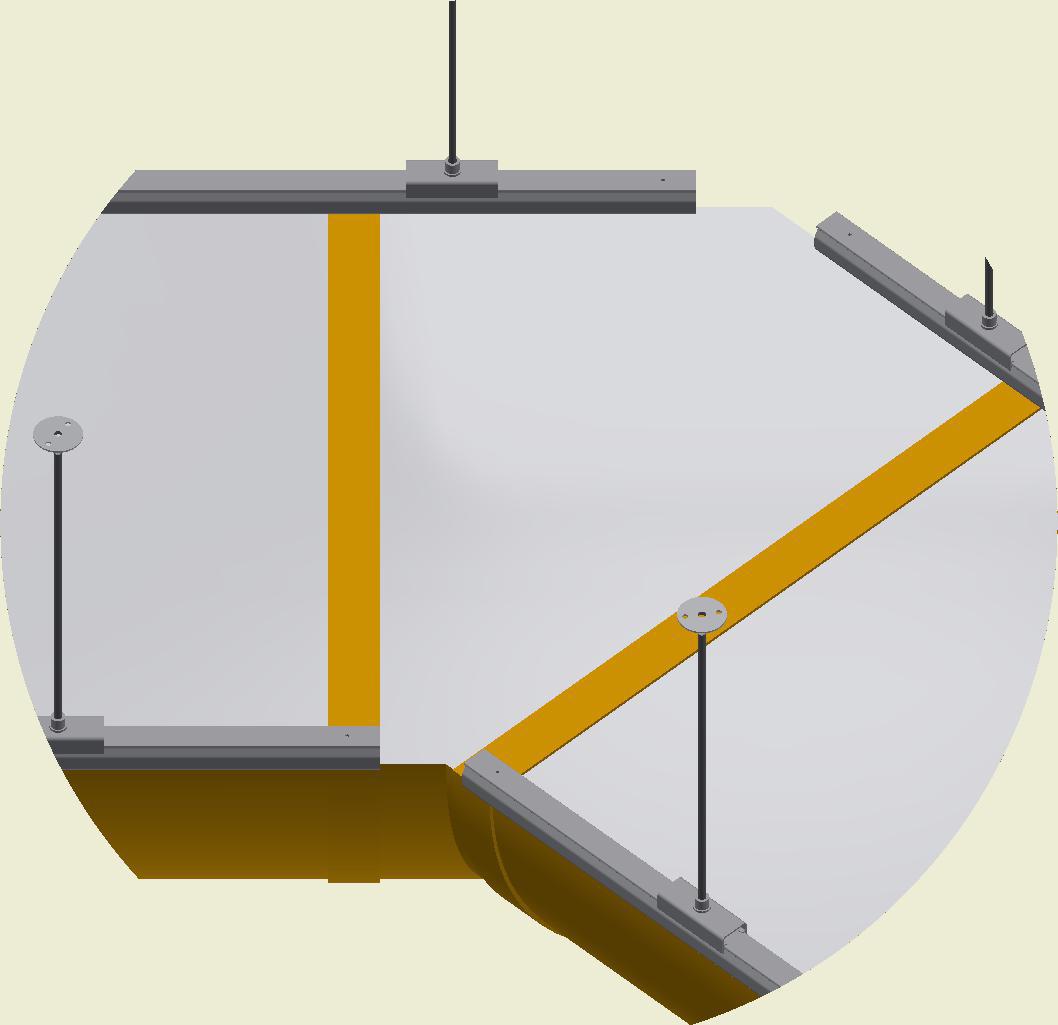

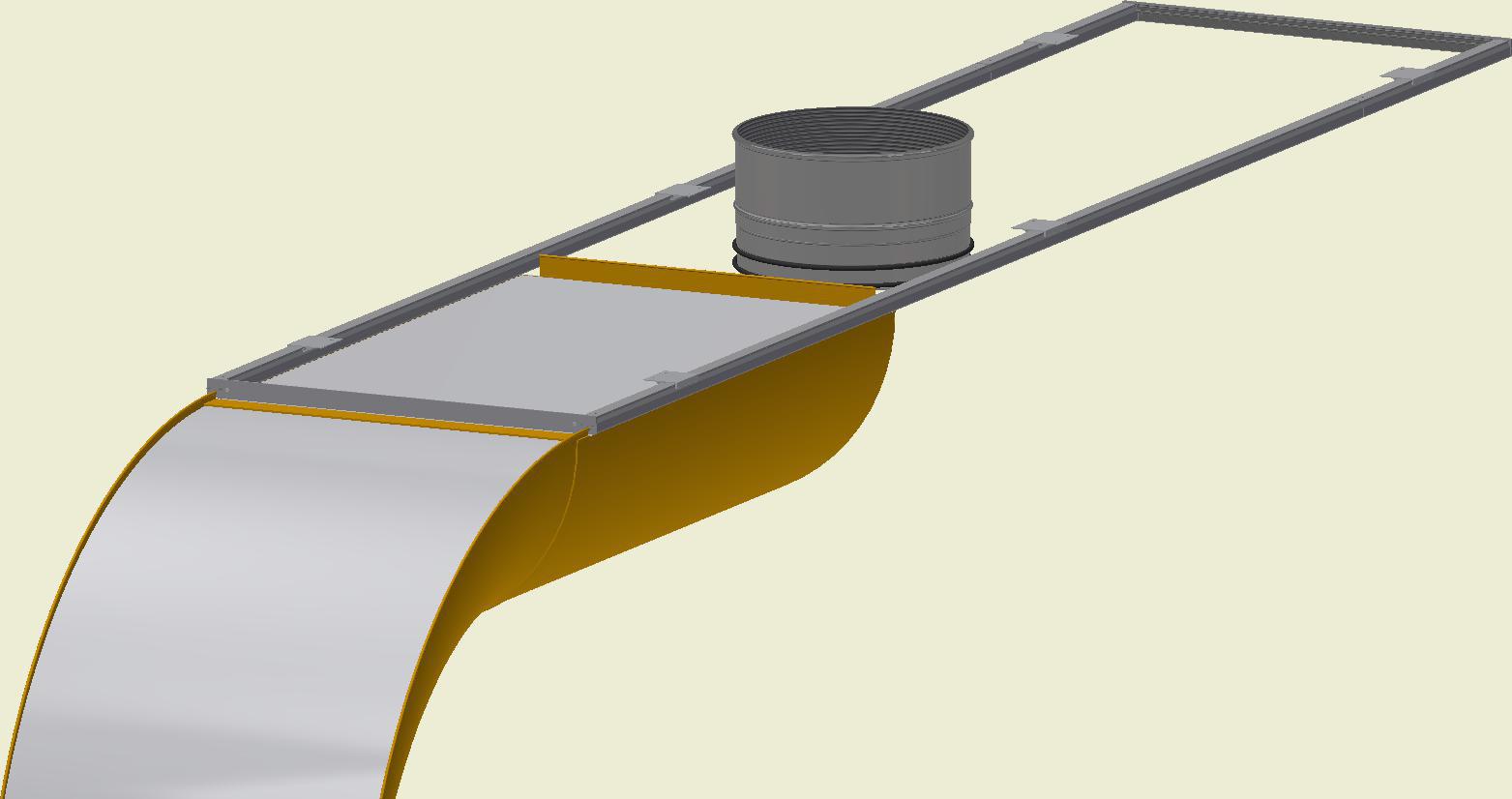

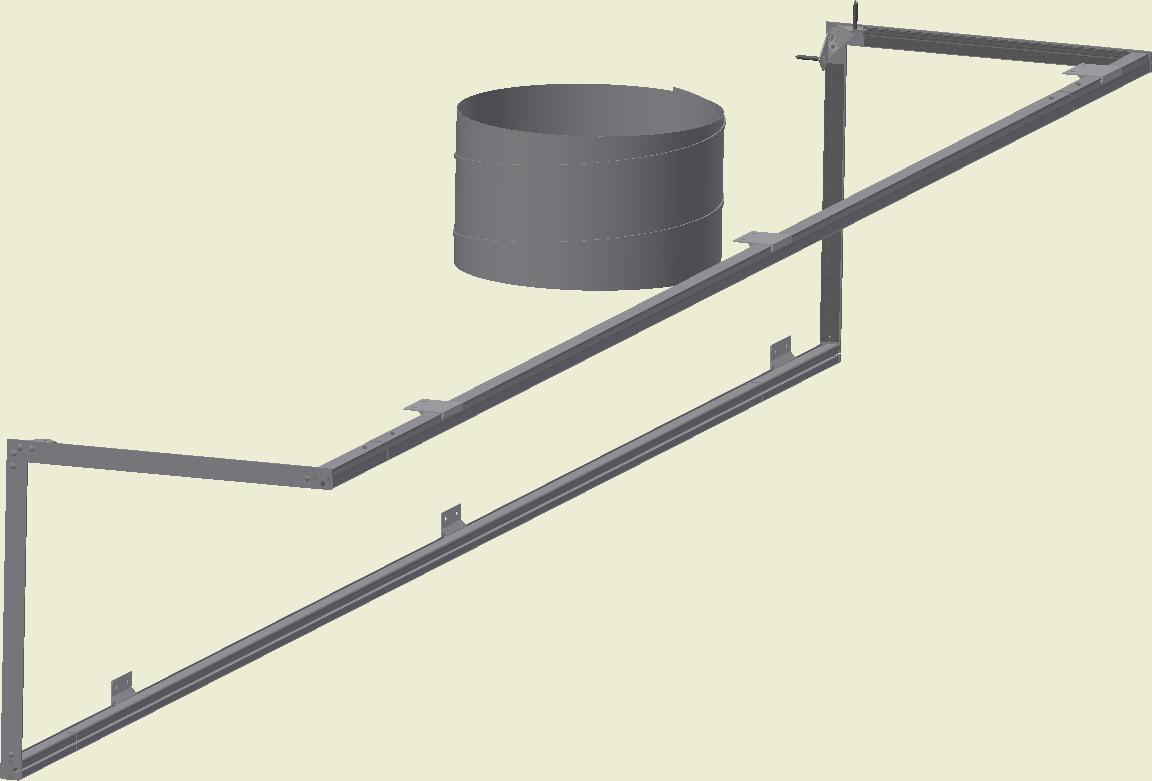

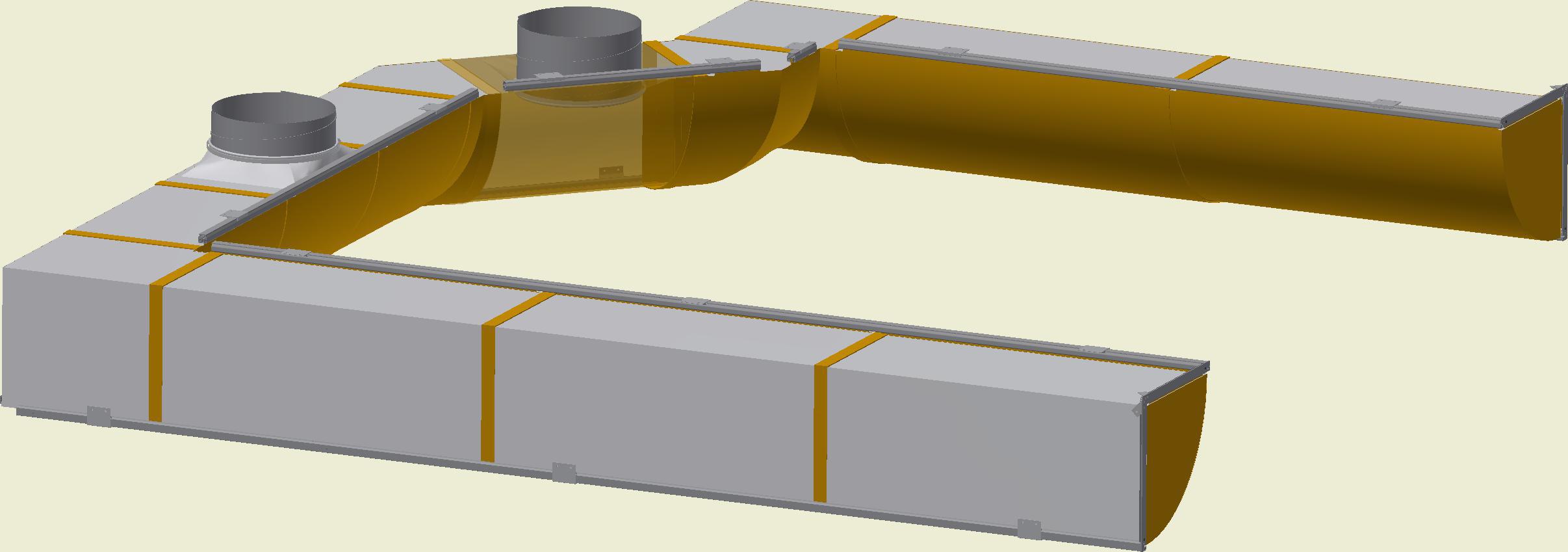

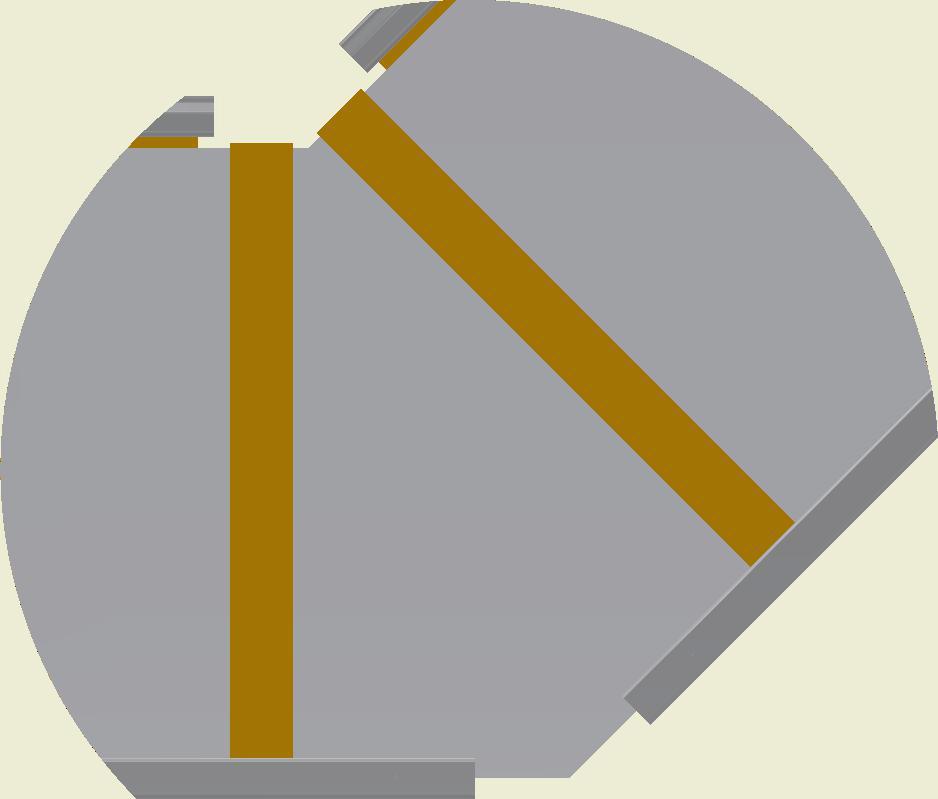

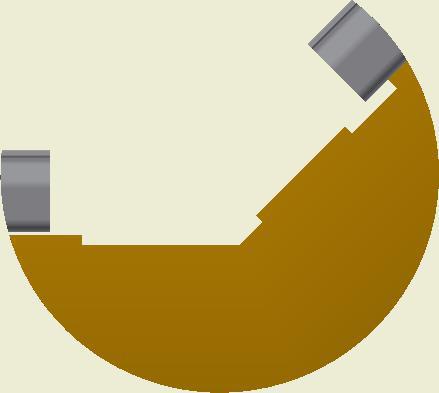

D-Safetrack-ophæng for KE-Interiør System (knæk)
DS-0008-DK-03
DS-0008-DK-03

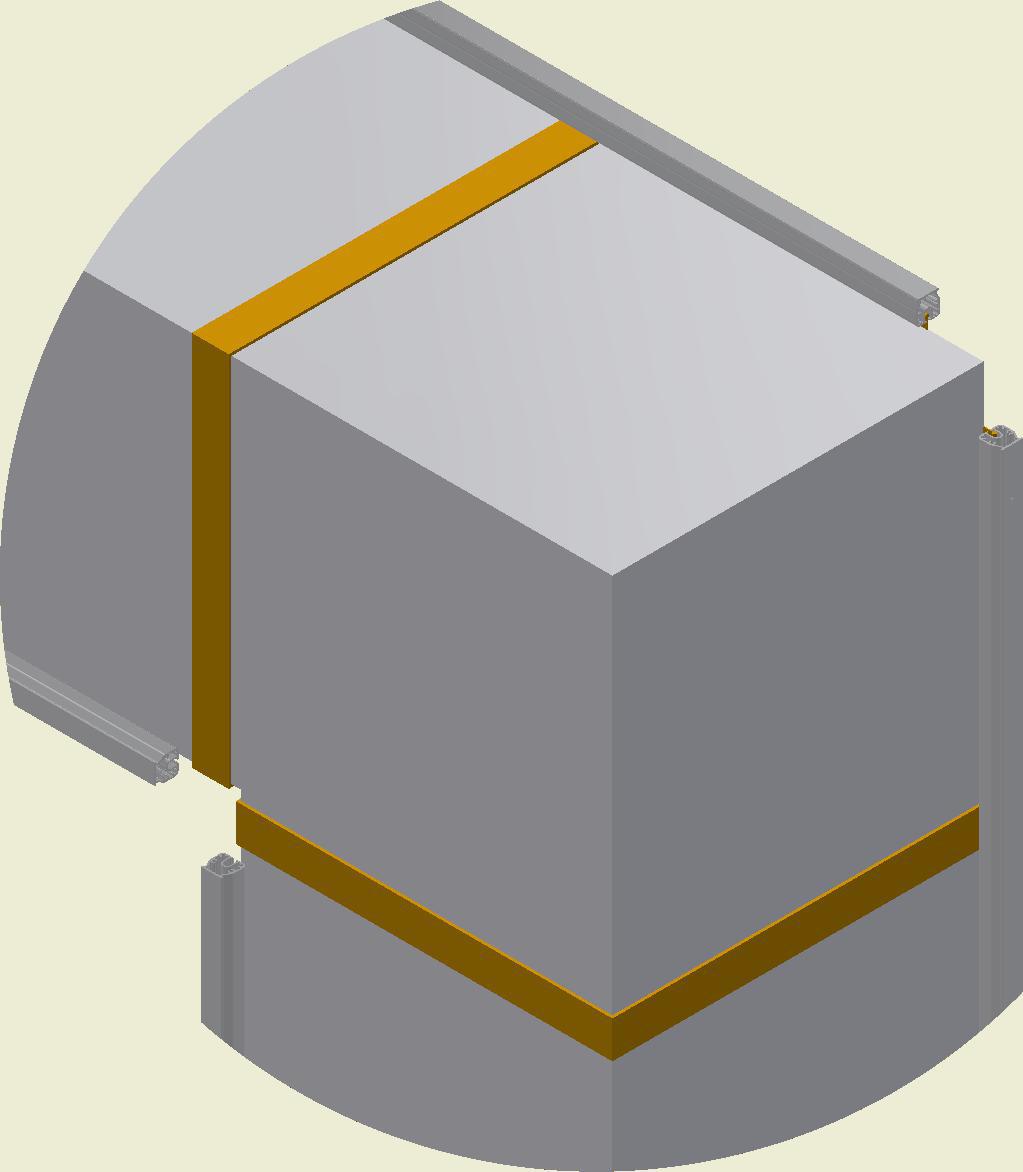

Se følgeseddel for specifik vinkel
Knæk højre/venstre
Knæk ned
Knæk op

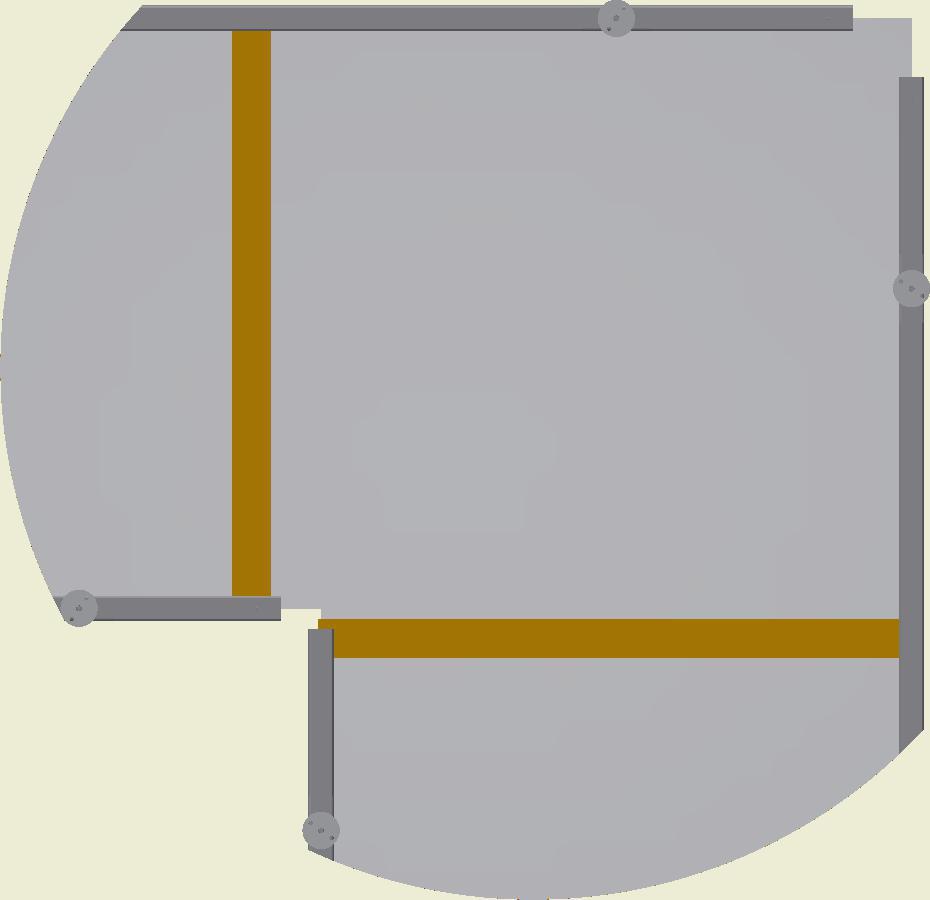

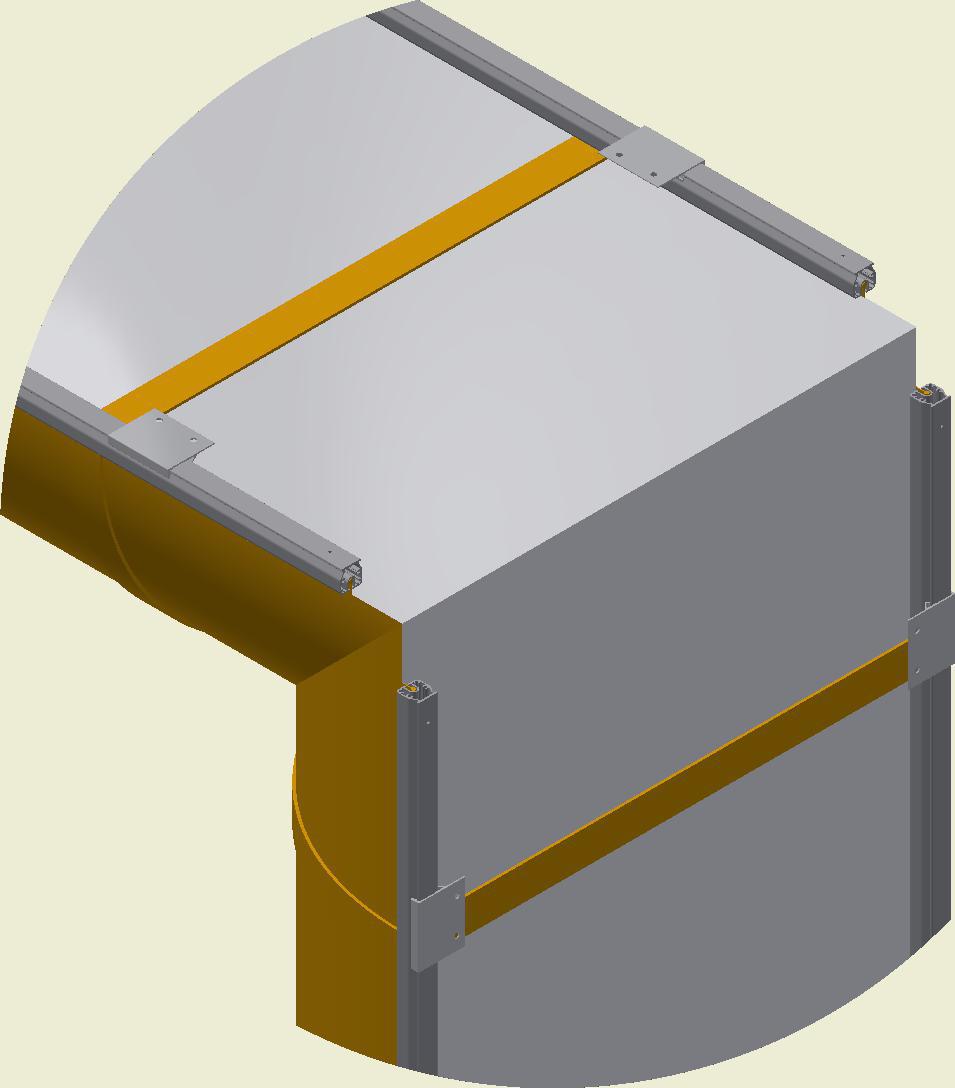

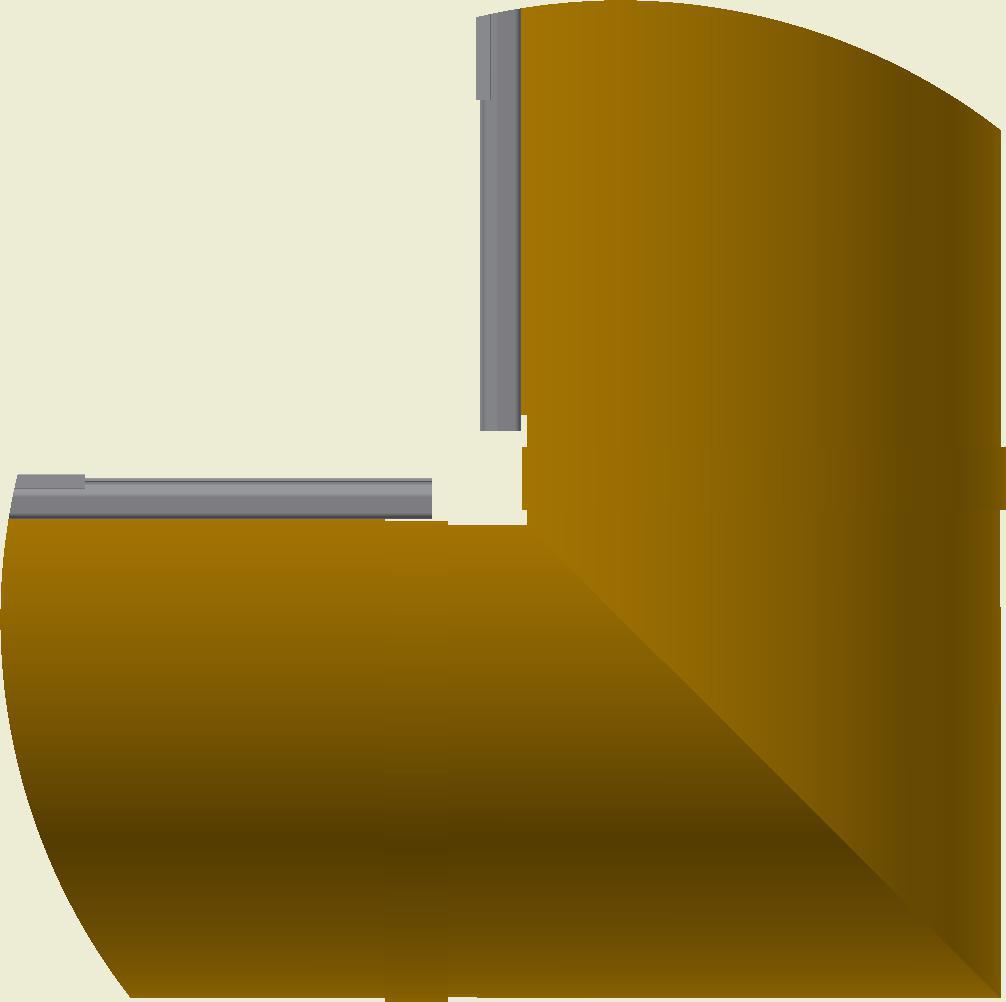

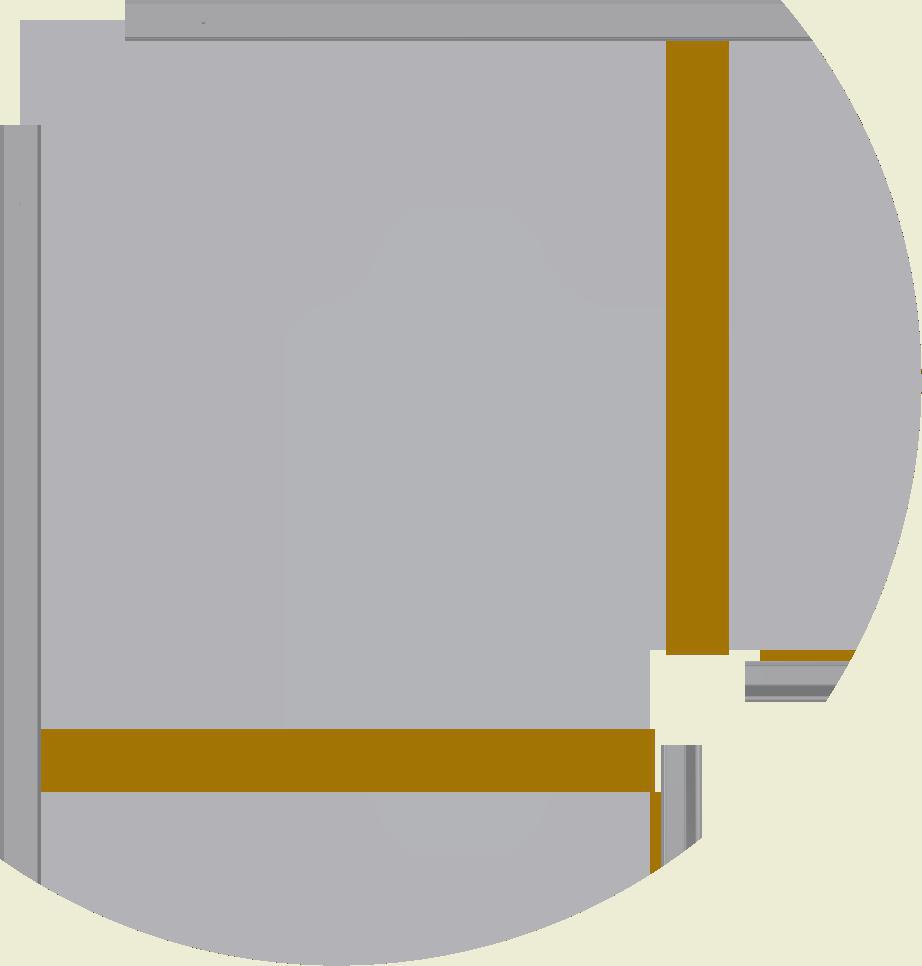

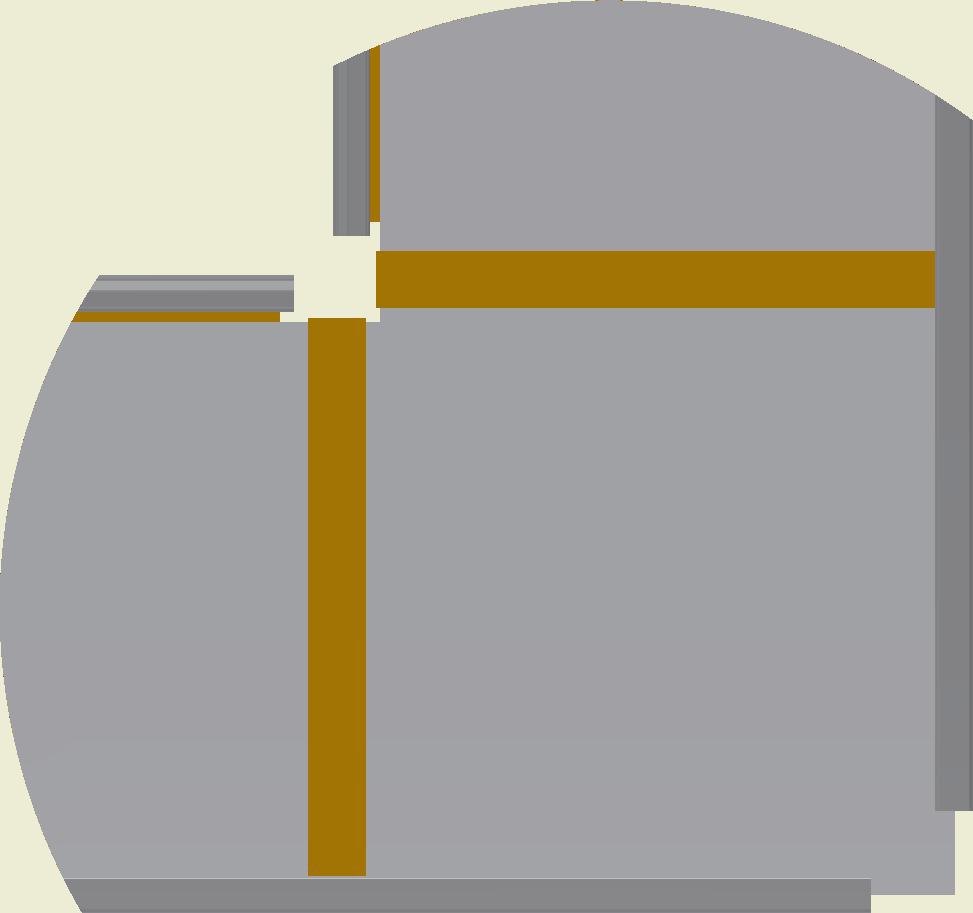

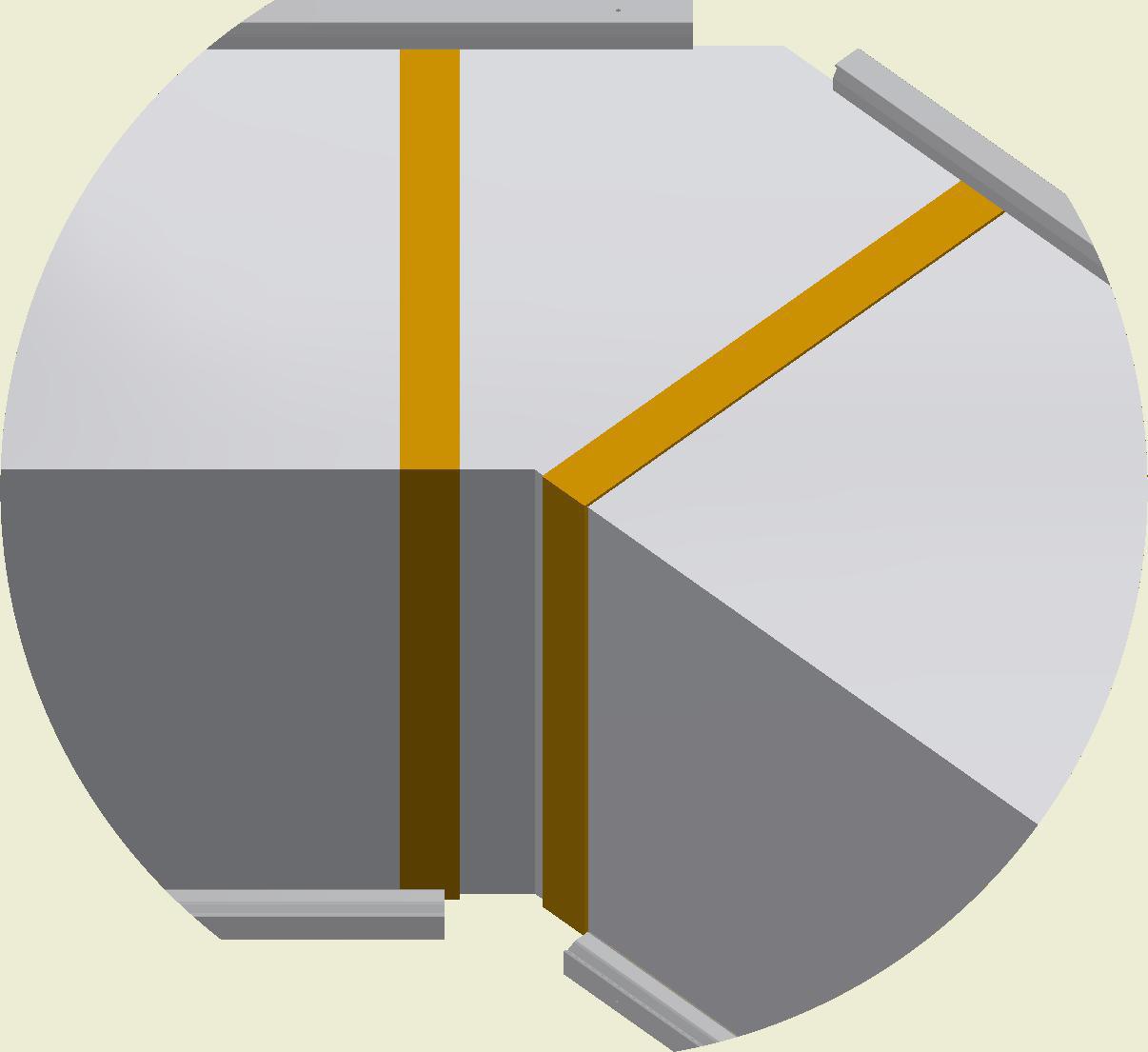

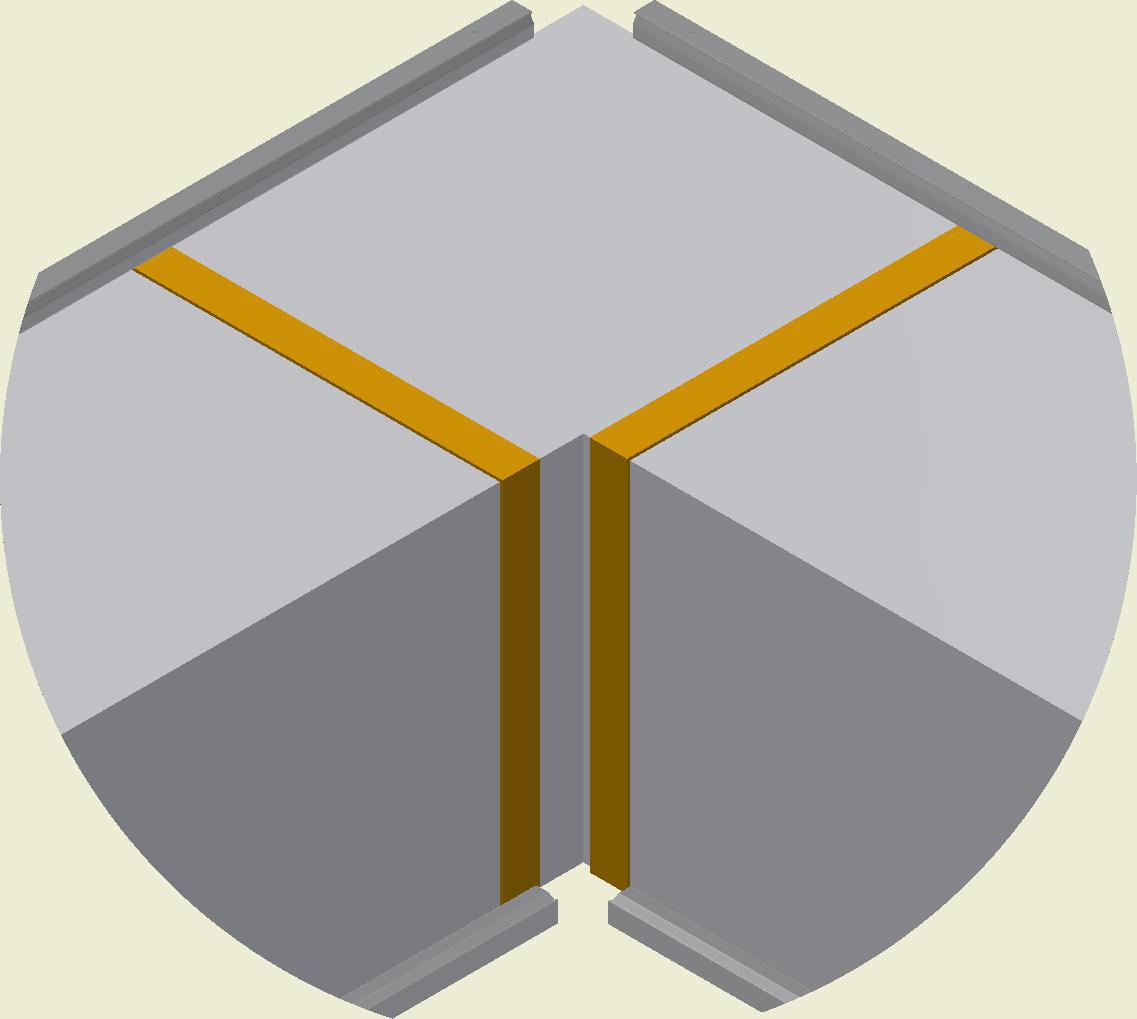

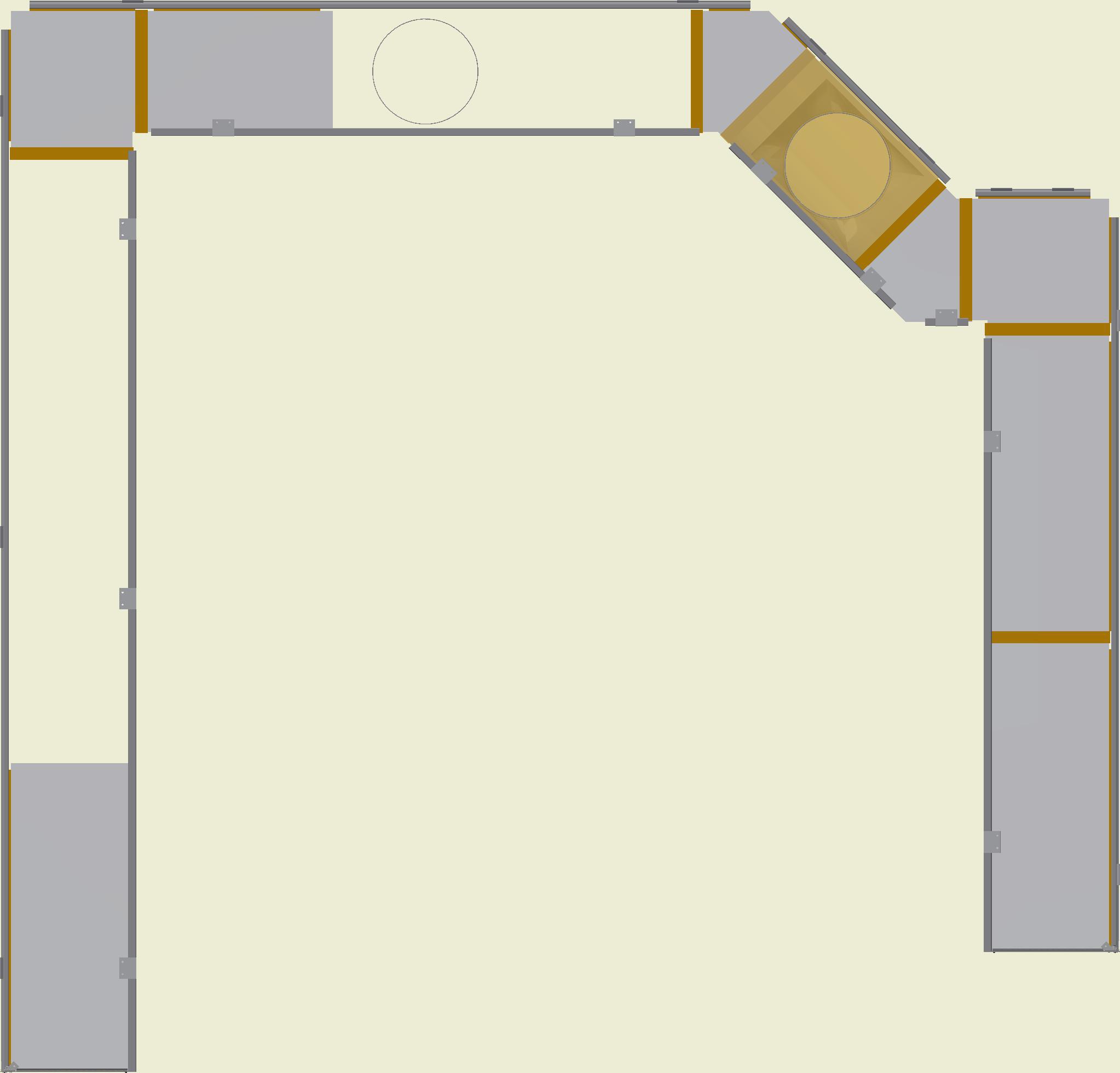

D-Safetrack for KE-Interiør System (knæk 90°)
QS-0003-DK-00
QS-0003-DK-03
Mindst én fri ende til montering af kanal
Mindst en fri ende til montering af pose.
W + 41
L = Kanallængde
LS = Længde studs
L = Pose længde LS = Længde Studs
Ø = Studsdiameter
H = Højde
Ø = Studs Diameter H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
B = Afstand studs 2
A = Afstand studs 1 B = Afstand studs 2
QS-0005-DK-03

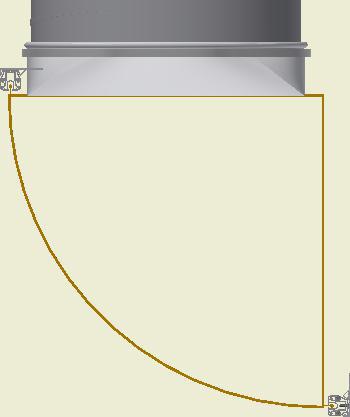

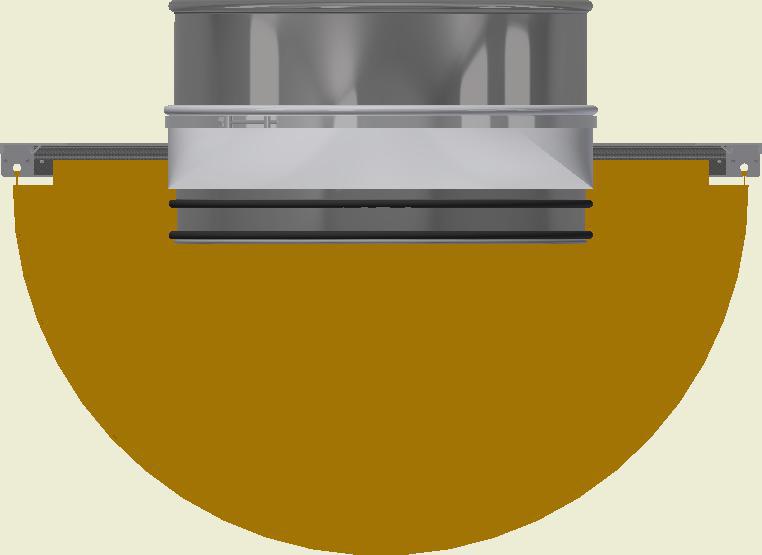

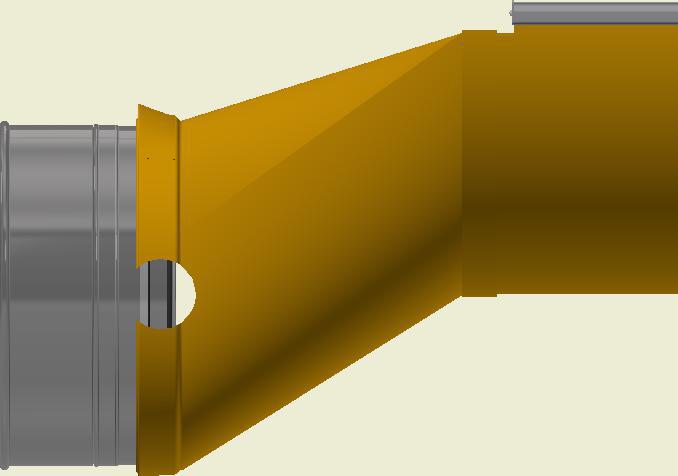

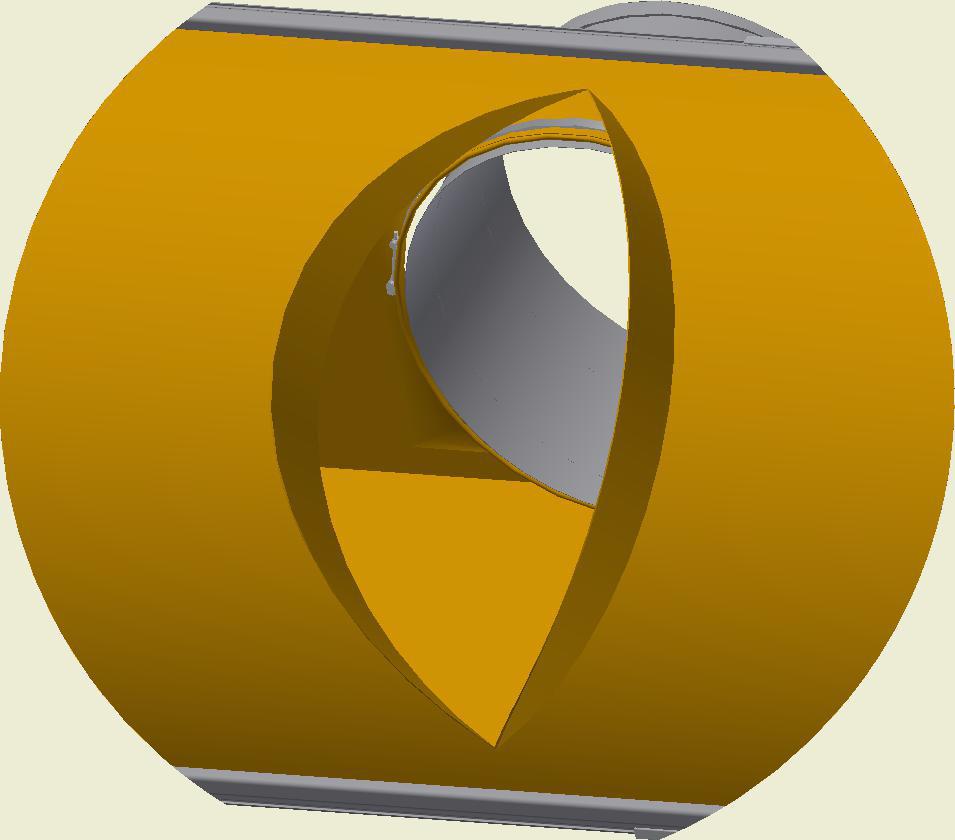

D-Safetrack for KE-½D Interiør System (tilgange)
QS-0005-DK-03
L = Kanallængde
LS = Længde studs
L = Pose længde
Ø = Studsdiameter
LS = Længde Studs
Ø = Studs Diameter
H = Højde
W = Bredde
H = Højde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1
B = Afstand studs 2
B = Afstand studs 2

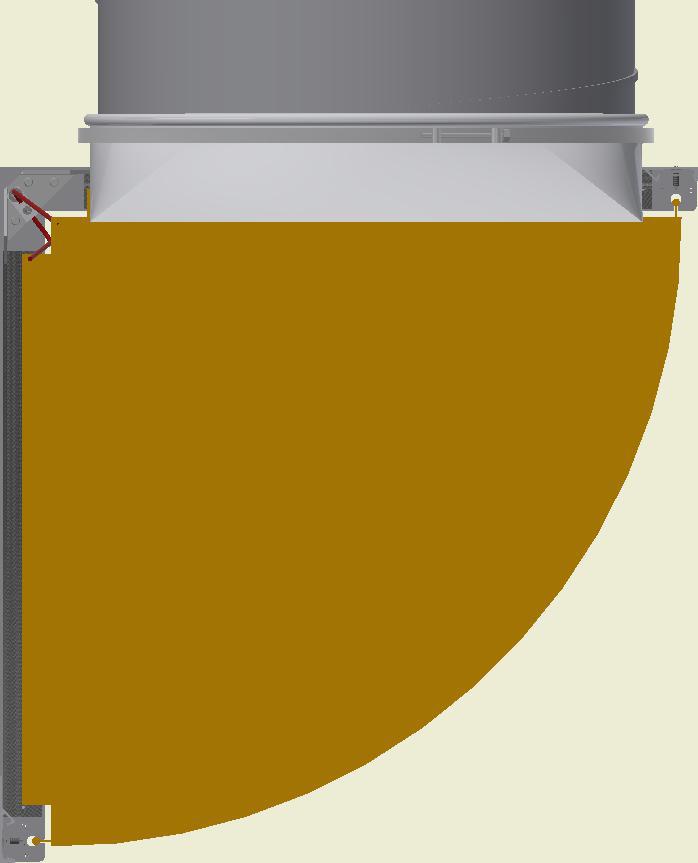

Hvis montering af studs er mulig over loft, behøves der ingen lynlås i nærheden af studs.
Hvis montering af studs er mulig over loft behøves der ingen lynlås i nærheden af studs.
L = Kanallængde
L = Pose længde
LS = Længde studs
Ø = Studsdiameter
LS = Længde Studs
H = Højde
Ø = Studs Diameter
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1
B = Afstand studs 2
B = Afstand studs 2

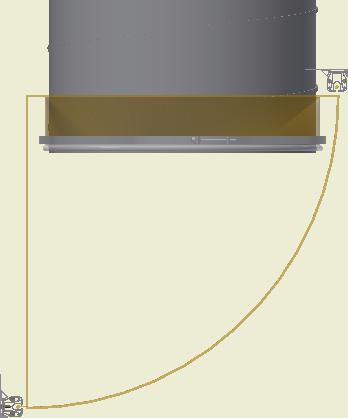

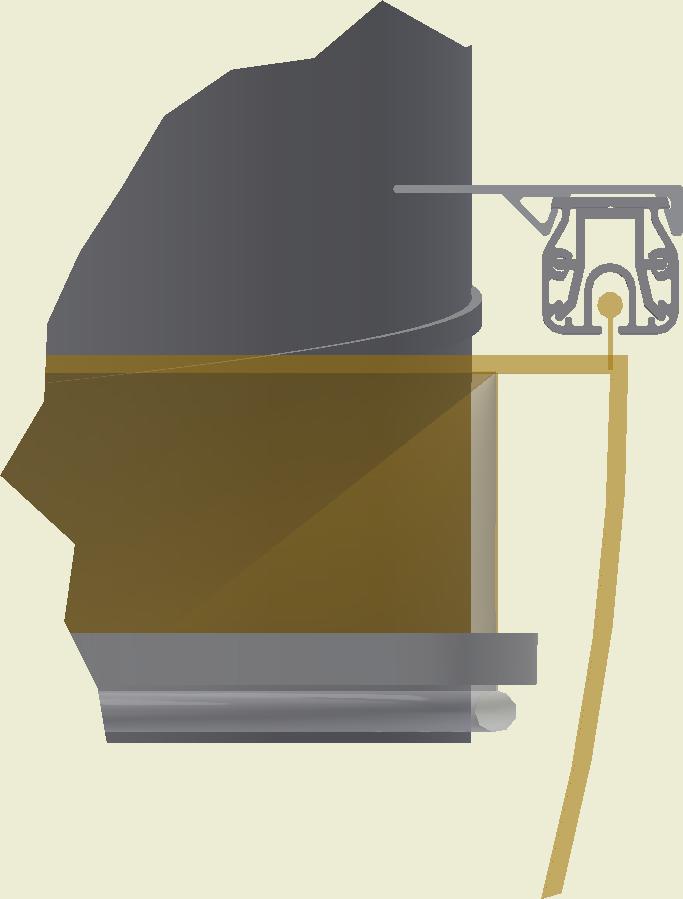

Hvis montage af studs skal ske indvendigt skal man være opmærksom på at placere mindst 1 lynlås tæt på studsen. Eller der skal laves en service Lynlås i buen.
Hvis montage af studs skal ske indvendigt, skal man være opmærksom på at placere mindst 1 lynlås tæt på studsen. Alternativt skal der laves en servicelynlås i buen.

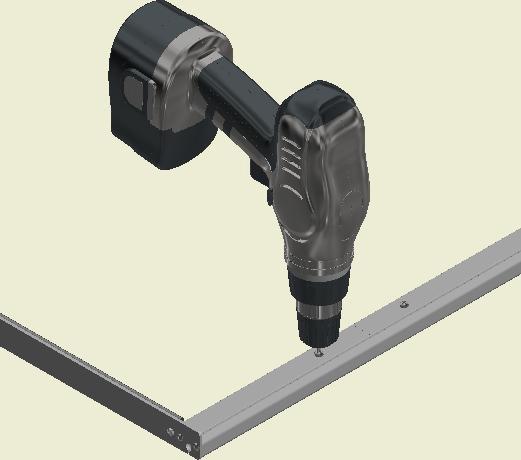

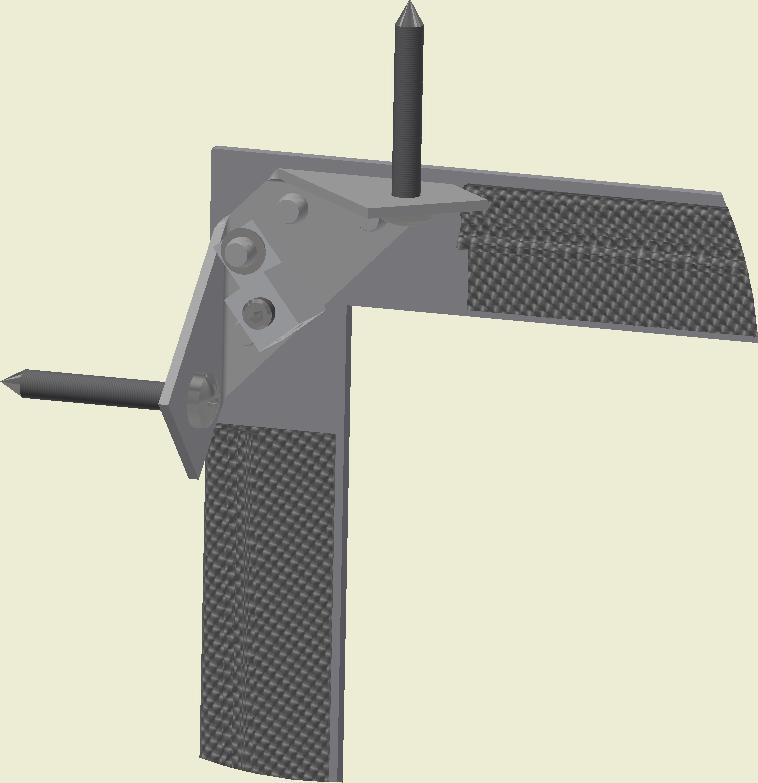

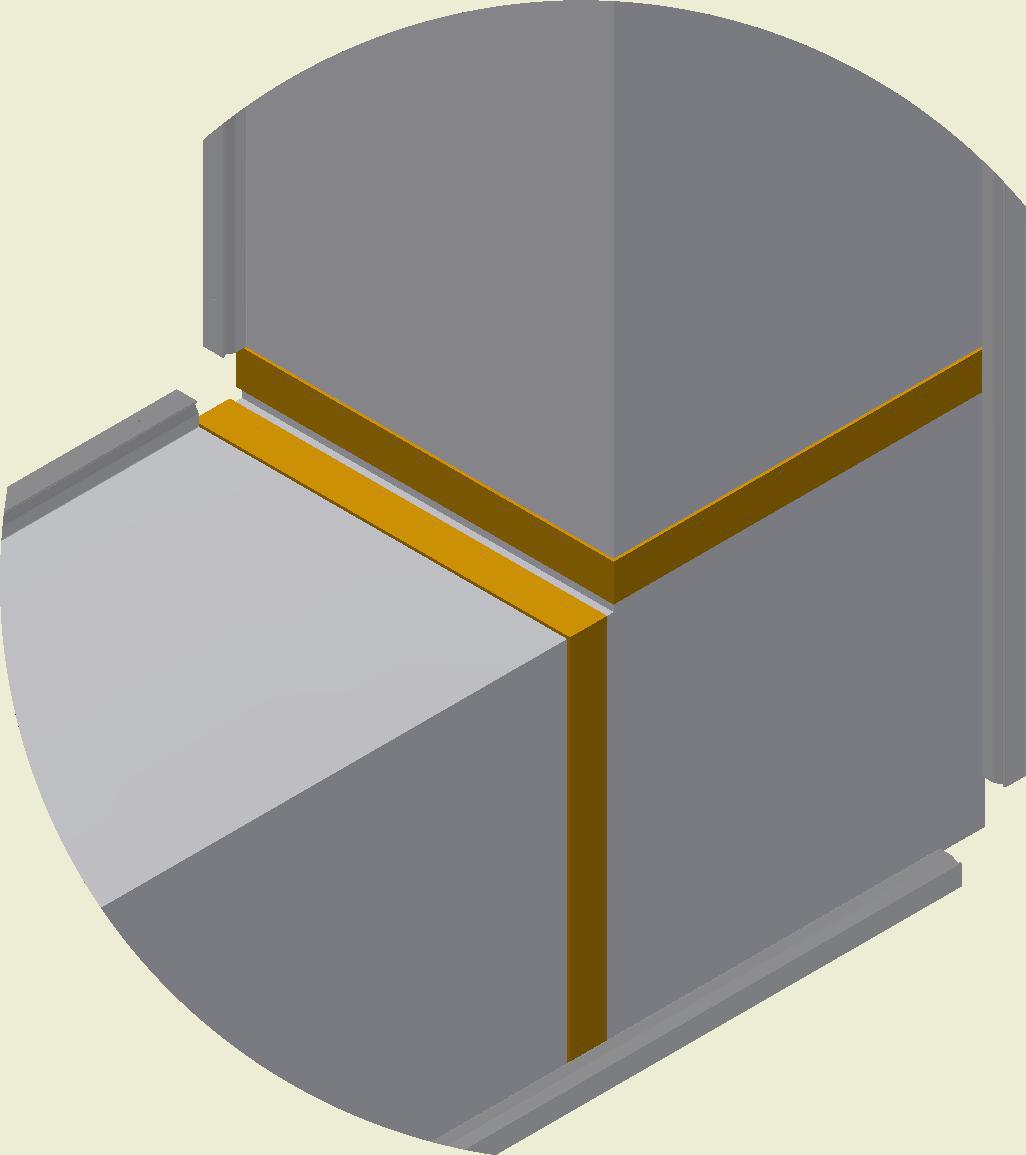

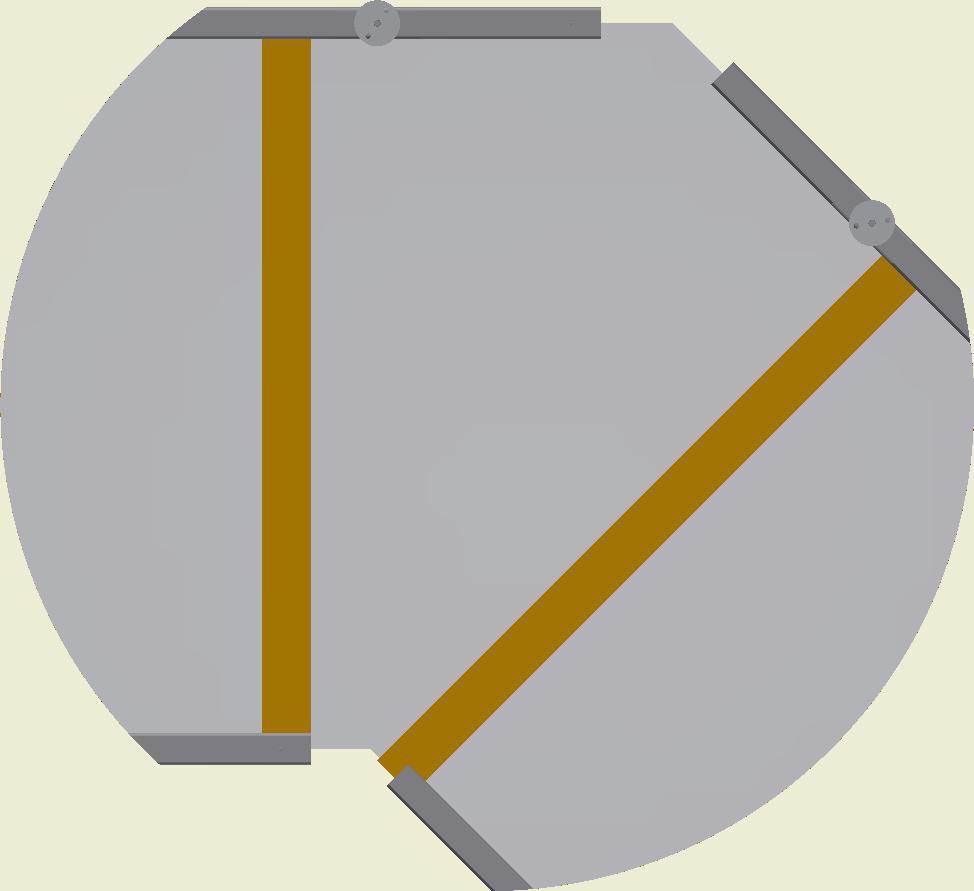

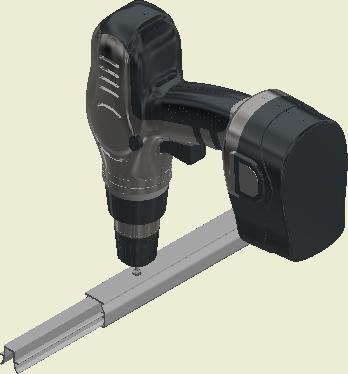

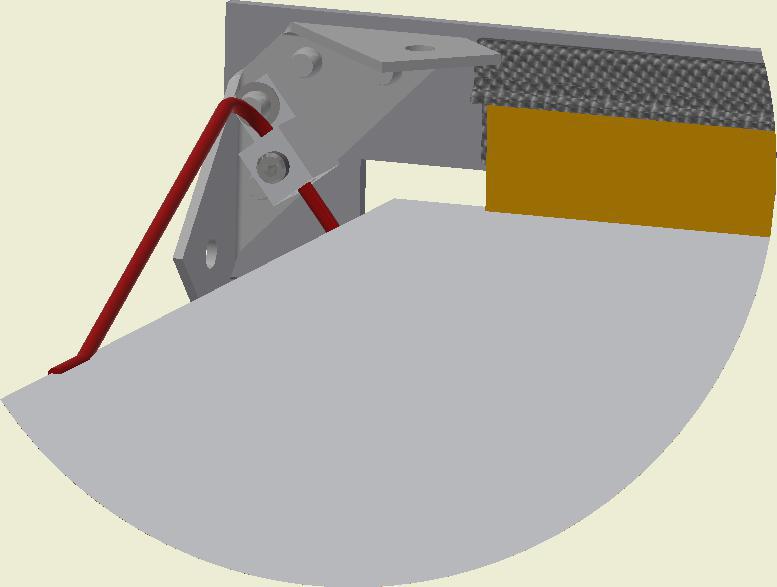

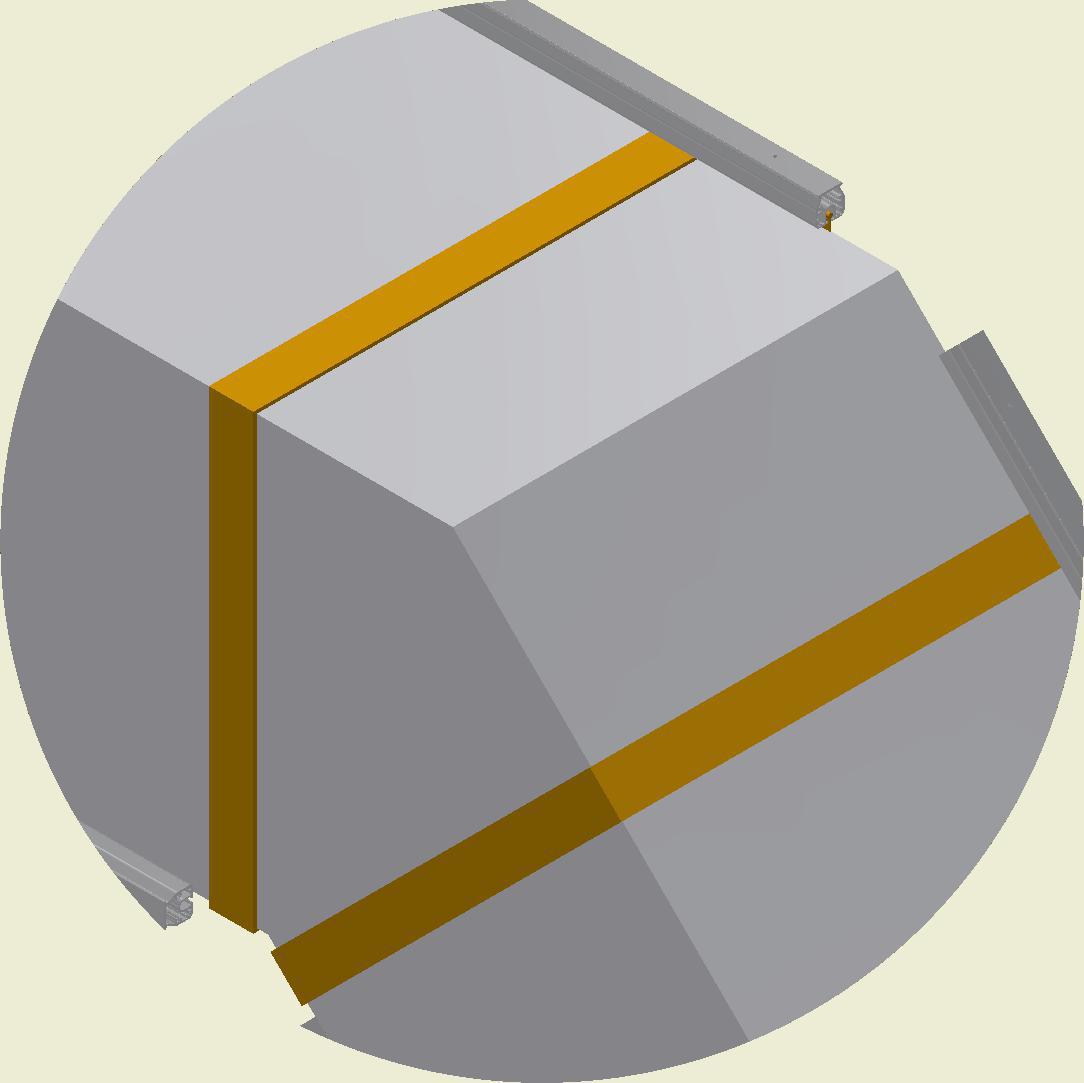

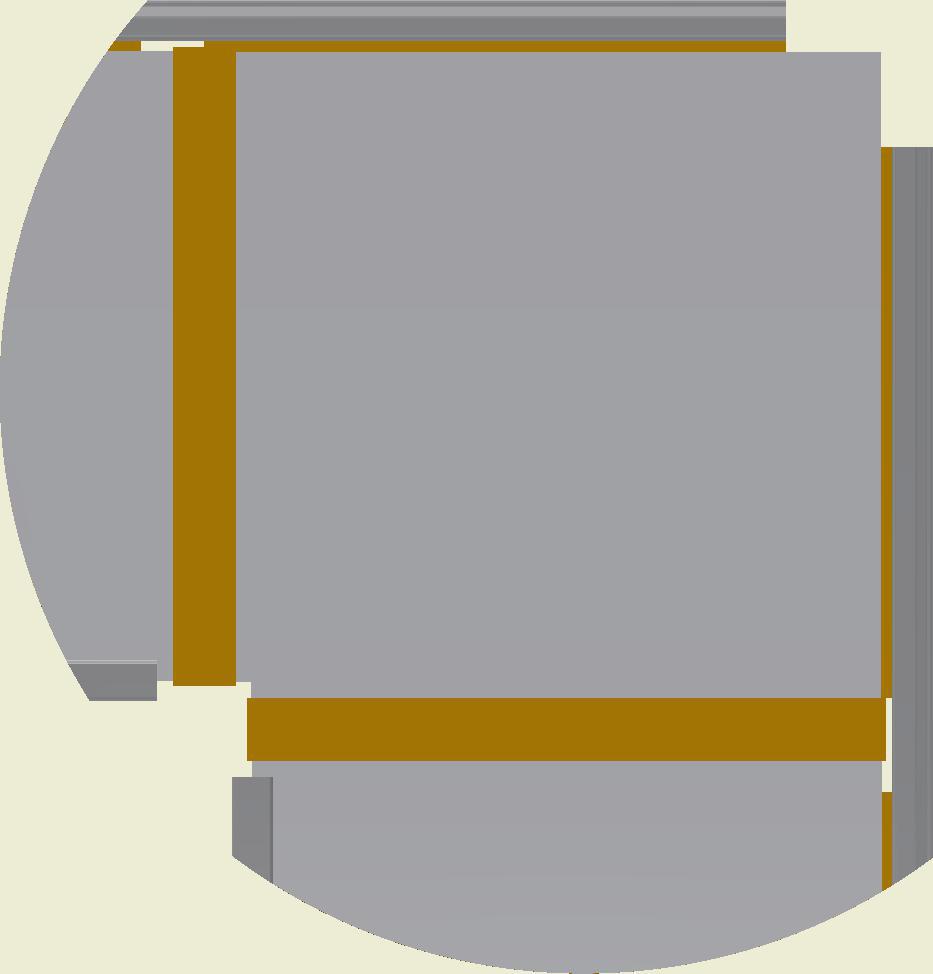

Indvendigt hjørne skal fastgøres med minimum en skrue i enten væg eller loft.
Indvendigt hjørne skal fastgøres med mindst én skrue i enten væg eller loft.

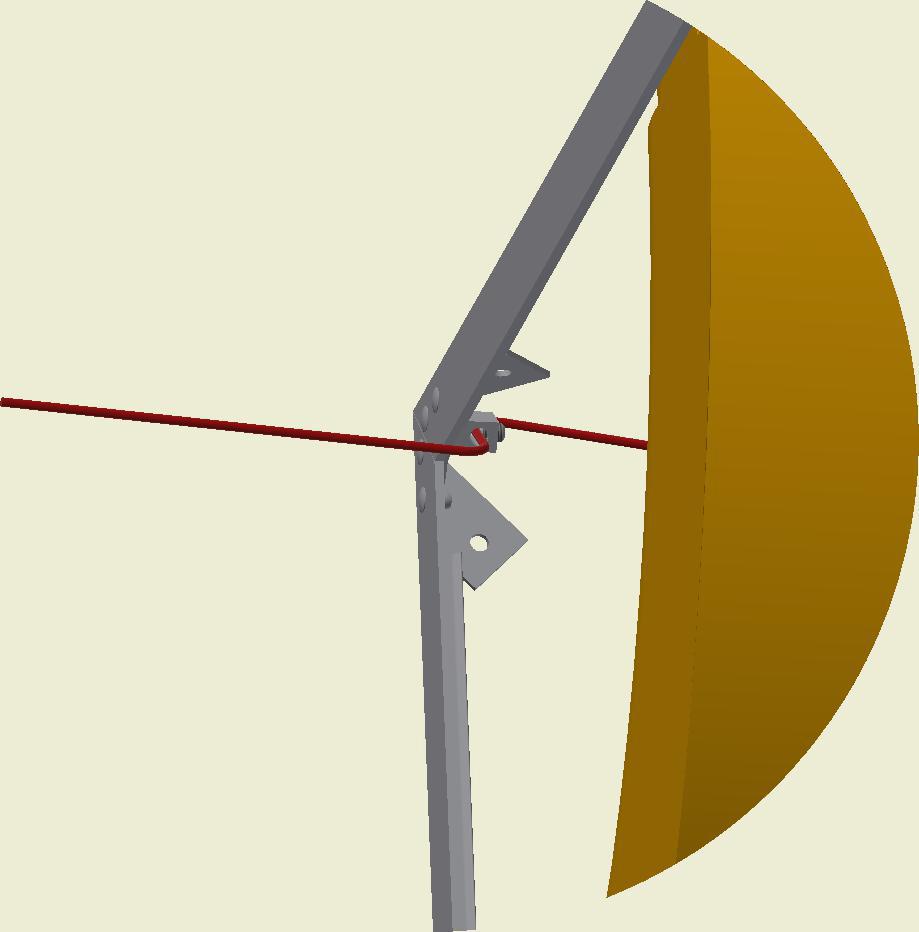

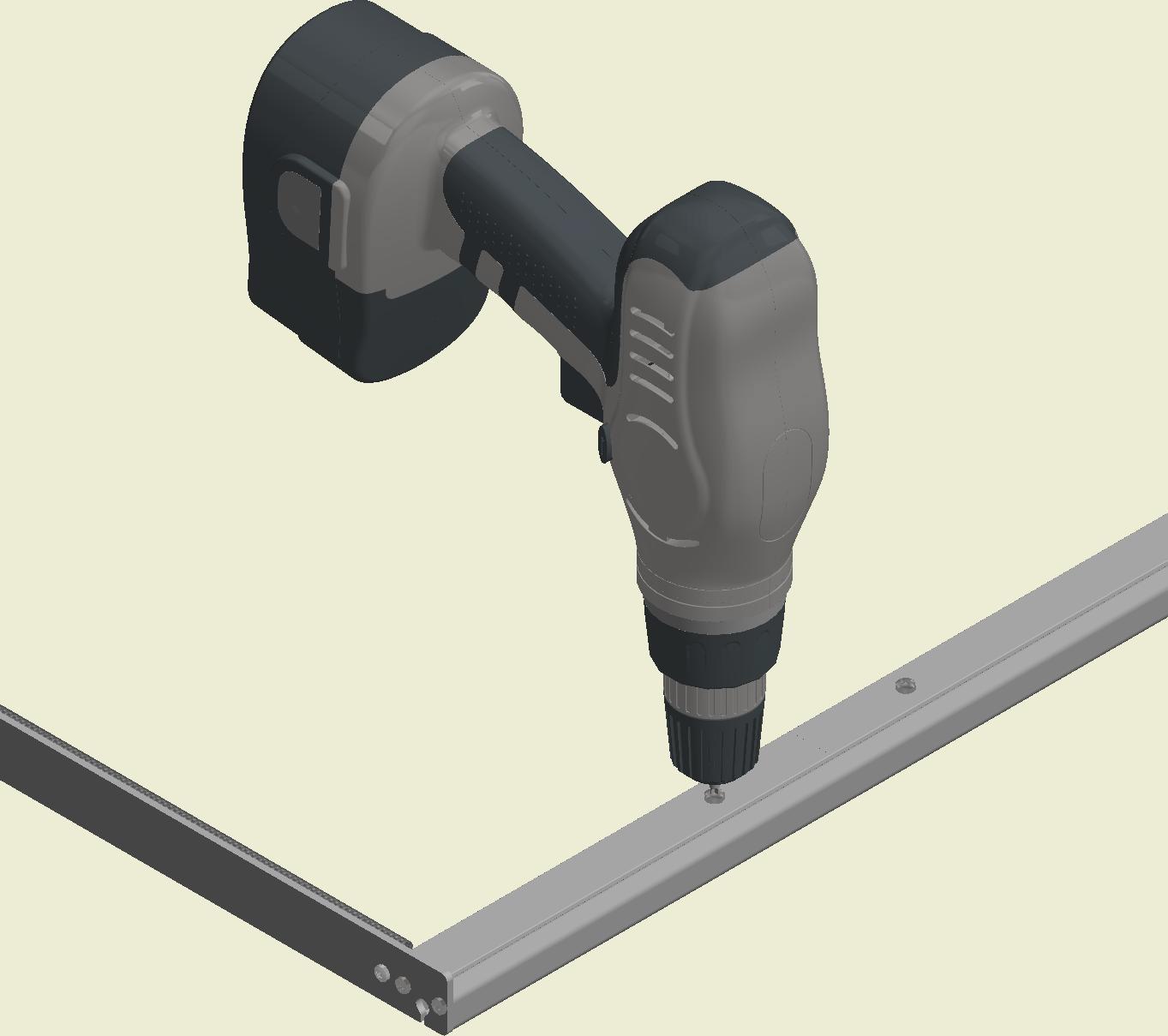

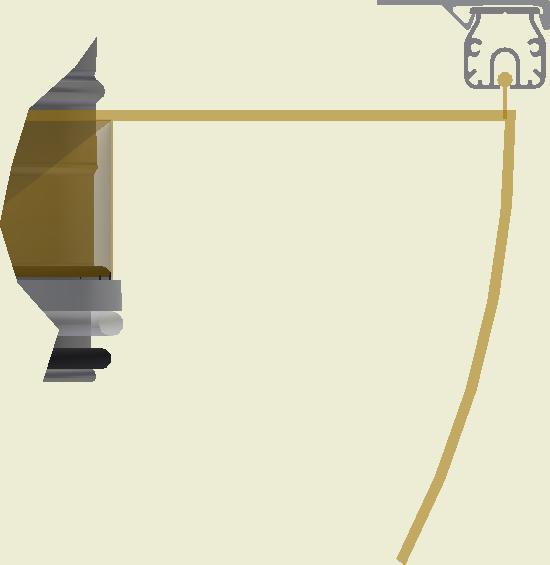

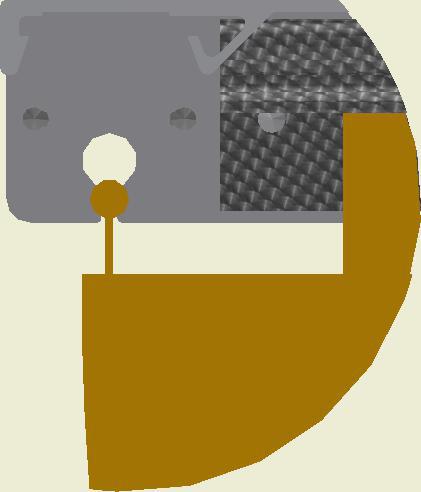

Før snoren igennem hullet. Træk posen ud til enden af skinnen spænd Pinol med 3mm Umbracho ikke incl.
Før snoren gennem hullet. Træk tekstilkanalen ud til enden af skinnen. Spænd pinolskruen med 3 mm Unbrakonøgle (ikke inkl.)
QS-0007-DK-03

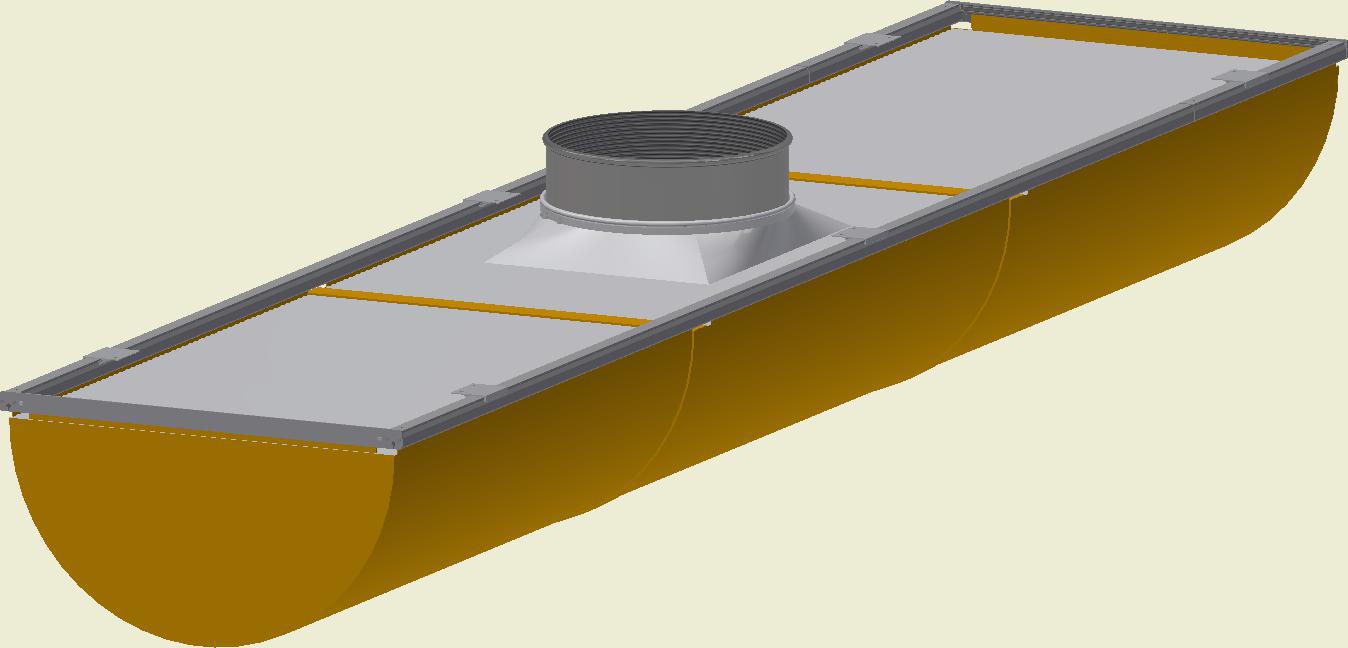

D-Safetrack for KE-½D Interior System (fordeler)
QS-0007-DK-03
L = Pose længde
L = Kanallængde
LS = Længde Studs
LS = Længde studs
Ø = Studs Diameter
Ø = Studsdiameter
H = Højde
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1
B = Afstand studs 2
B = Afstand studs 2

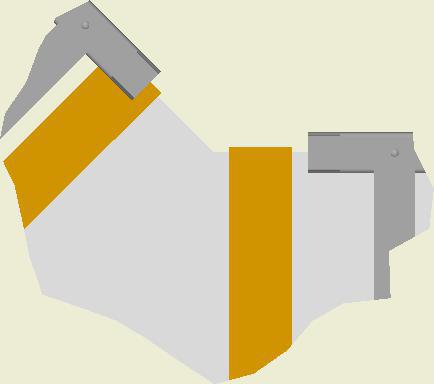

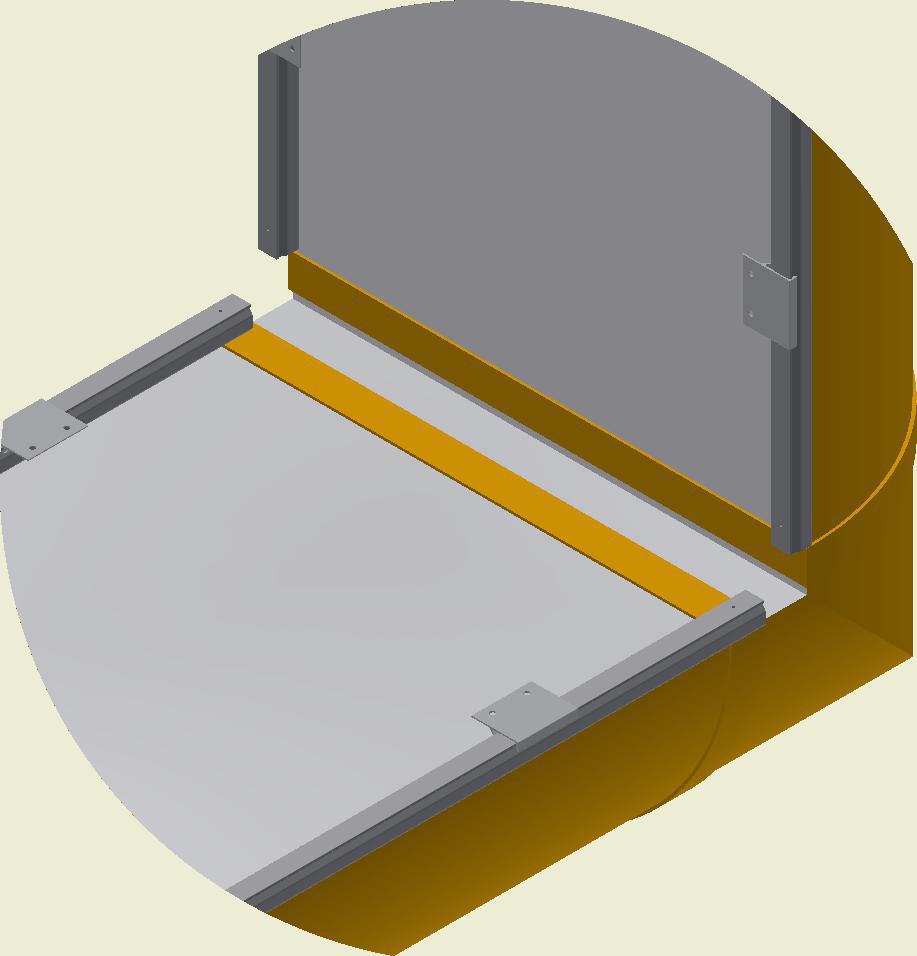

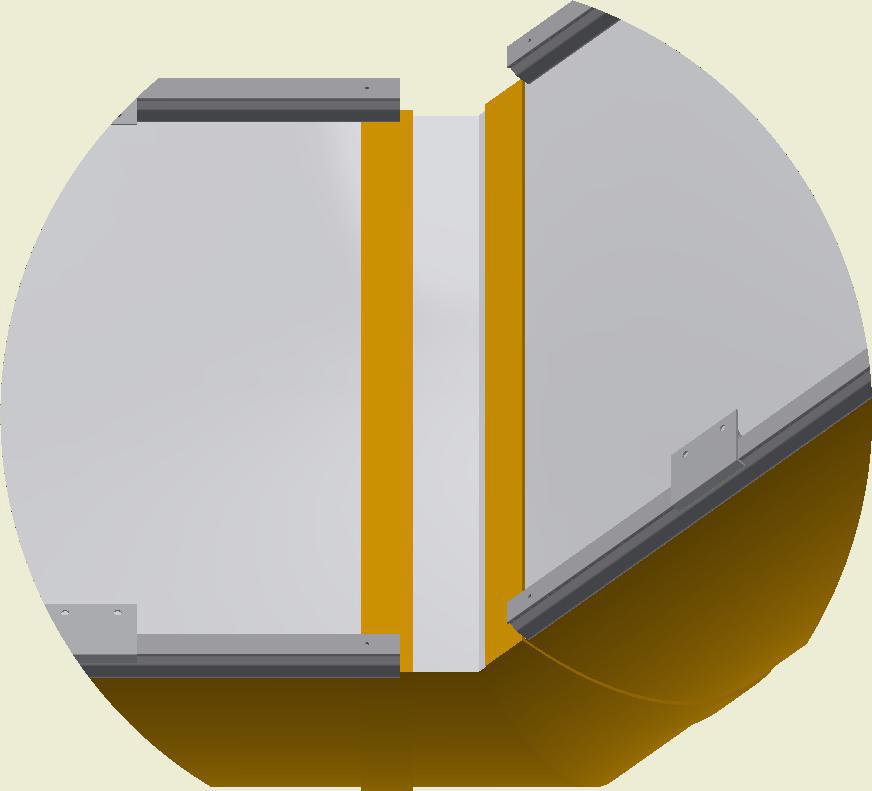

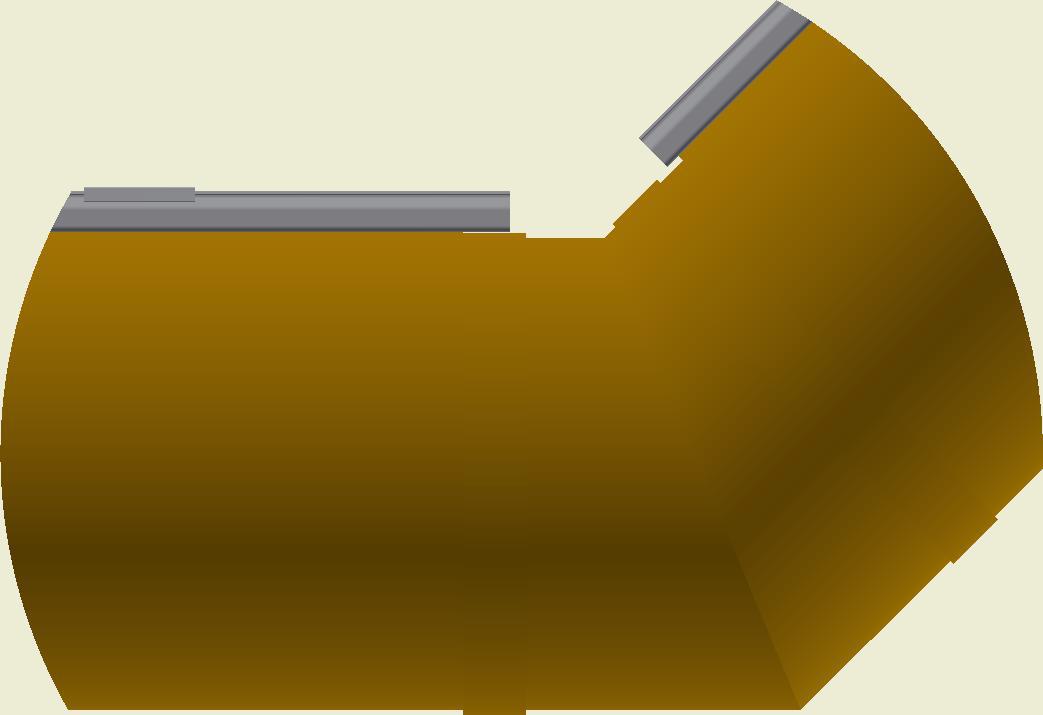

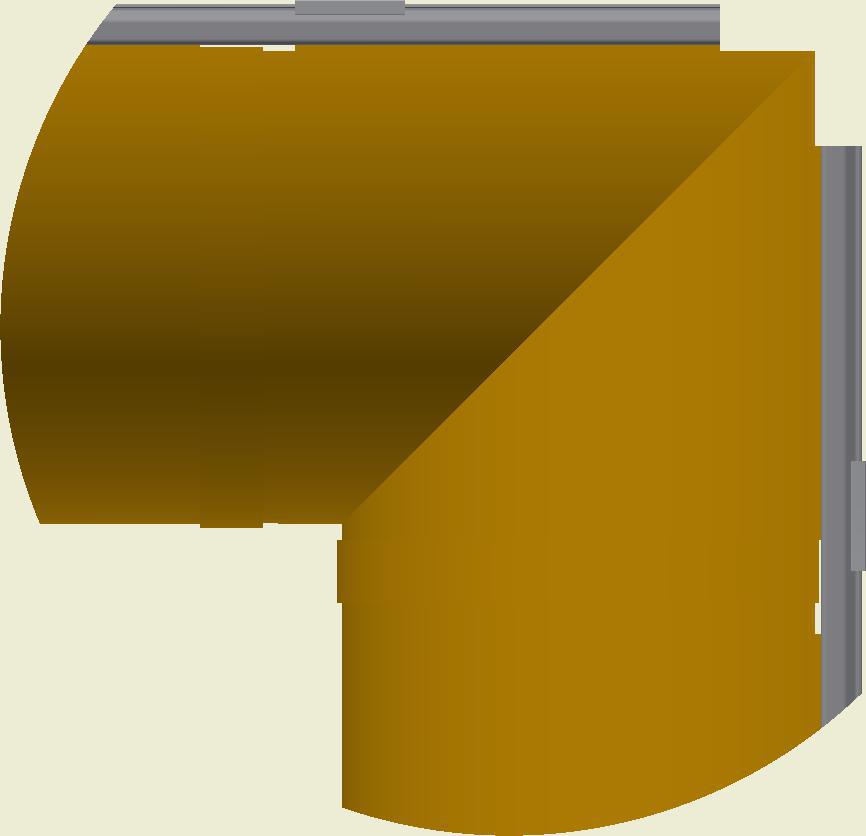

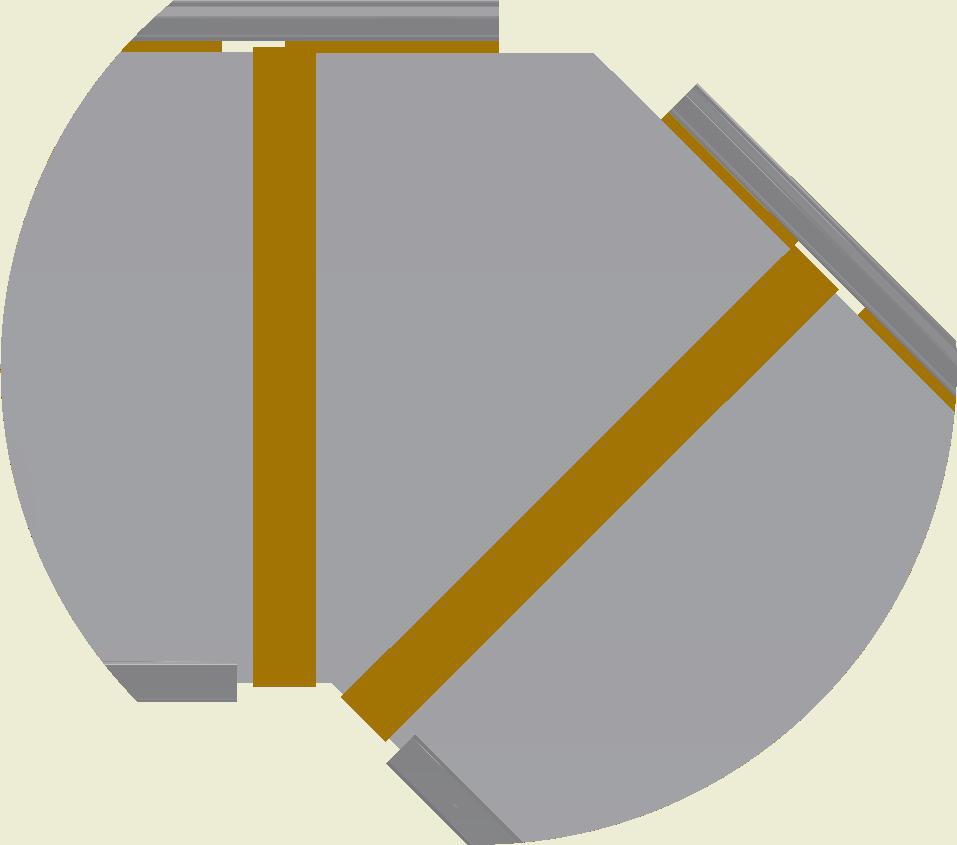

D-Safetrack for KE-½D Interiør System (knæk)
QS-0008-DK-03
QS-0008-DK-03

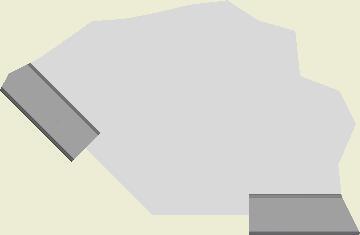

Se følgeseddel for specifik vinkel
Knæk ned
Knæk op
QS-0009-DK-03

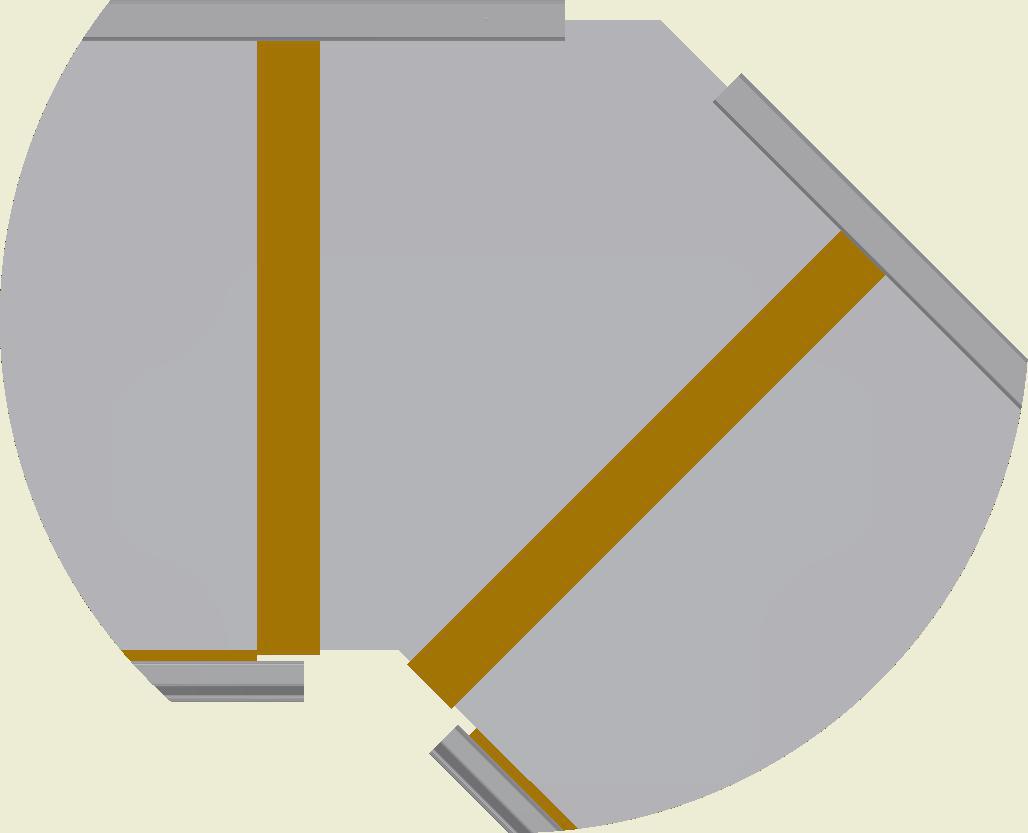

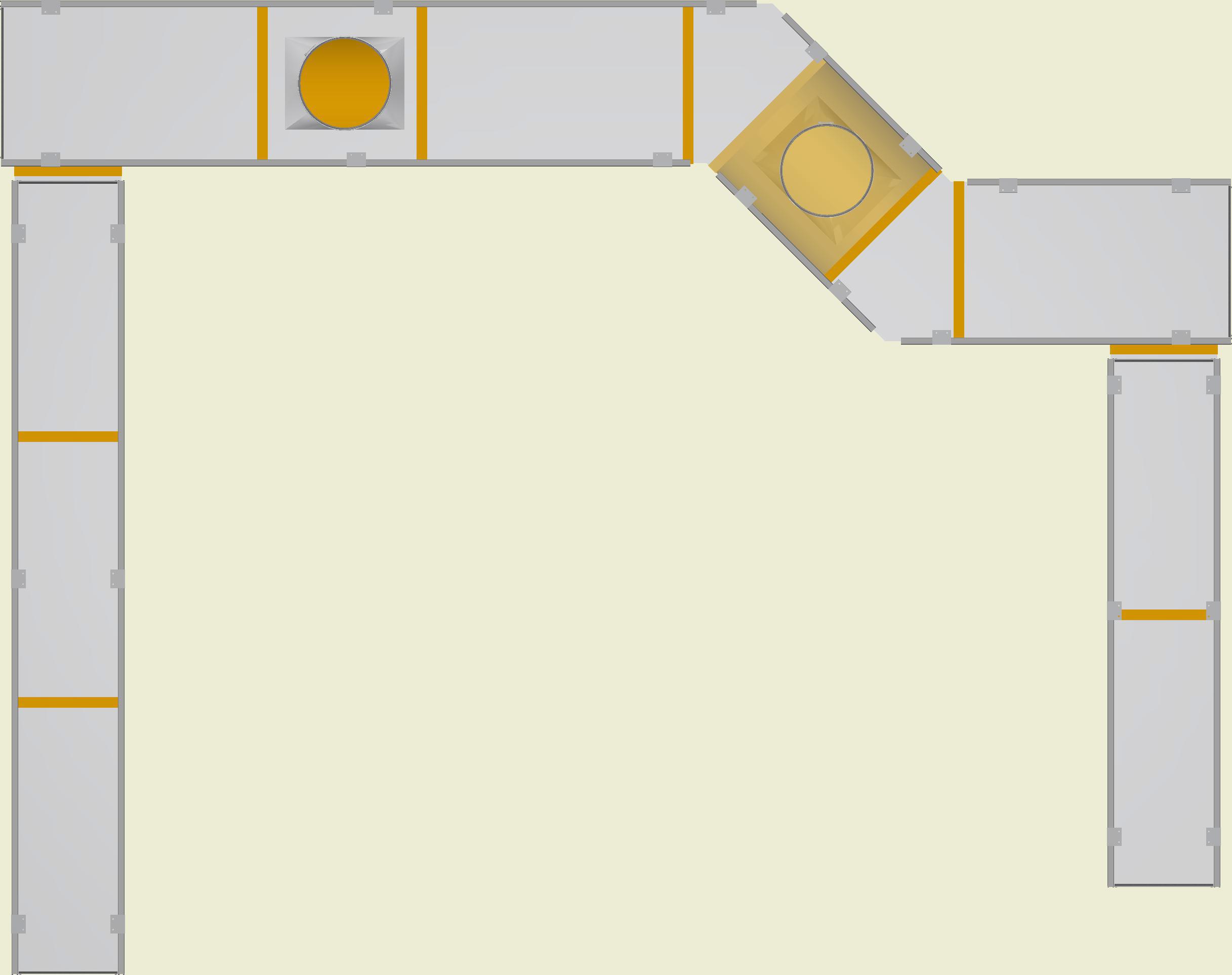

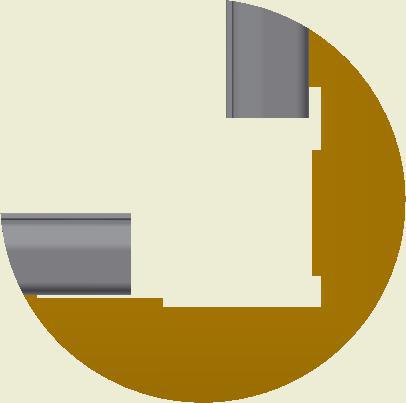

D-Safetrack for KE-½D Interiør System (knæk 90°)
QS-0009-DK-03
Knæk højre/venstre
Knæk ned
Knæk op

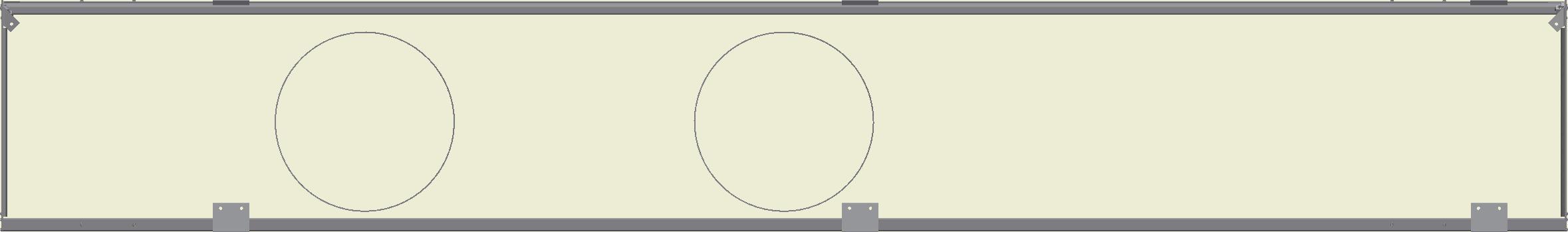

D-Safetrack for KE-½D Interiør System (Servicelynlås)
QS-0010-DK-03QS-0010-DK-03

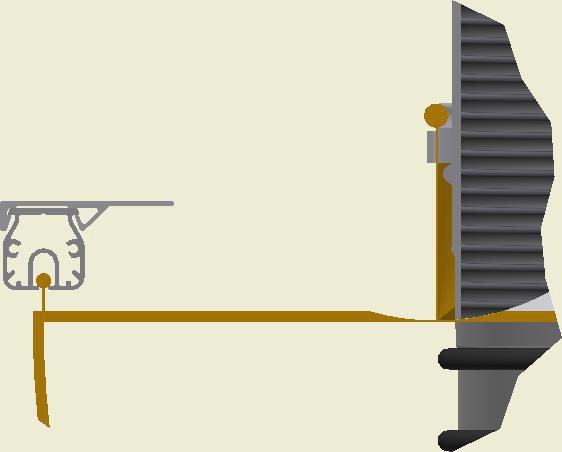

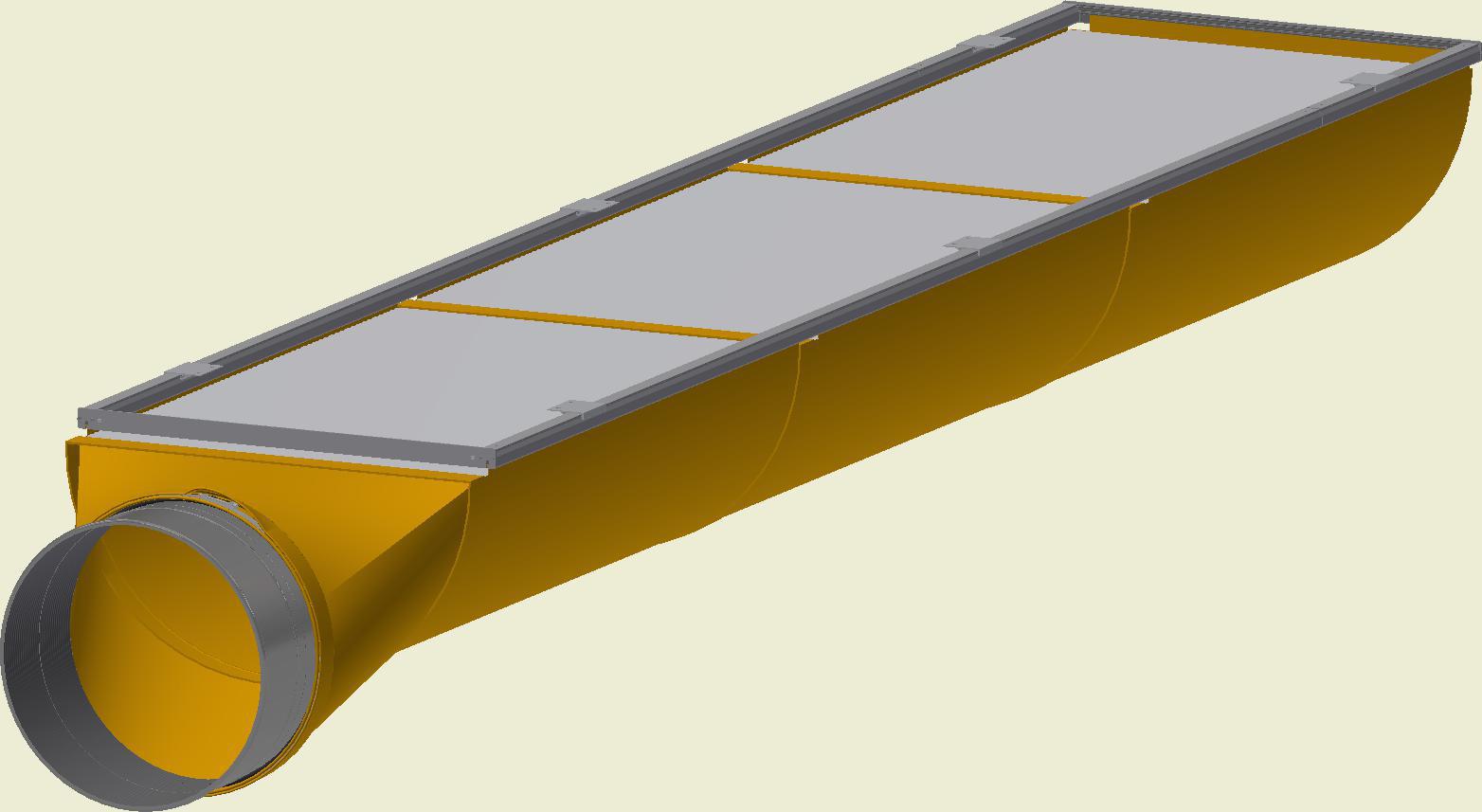

D-Safetrack ½D-kanal med Servicelynlås
D-Safetrack ½D-kanal med lynlås
