Tekstilpaneler til effektiv og trekkfri luftfordeling

Tekstilpaneler til diffus eller retningsbestemt ventilasjon

Kjenntegnet for tekstilbasert ventilasjon er, at hele overflaten benyttes som innblåsningsareal. KE Fibertec legger stor vekt på, at ventilasjonsluften leveres ensartet og trekkfri.

KE Fibertec tilbyr også FBS paneler til retningsbestemt ventilasjon med de patenterte DFC systemet. Å skape et godt inneklima i rom med lav takhøyde kan være en utfordring, men med FBS paneler er dette mulig.

Hvorfor velge FBS takpaneler?

• Fullt integrert med nedsenket himling

• Lavt trykktap og lydeffektnivå

• Lett å installere og vedlikeholde

• Fleksibel løsning, som gjør det mulig å lage et trykkammer over loftet bestående av opp til fire paneler

• Leveres i flere forskjellige Cradle to Cradle-godkjente farger

• Standardprodukt med kort leveringstid

Effektiv luftfordeling

FBS paneler blir produsert av brannhemmende tekstilmaterialer, hvor toppen av panelet er lufttett, så luften fordeles i rommet og ikke over loftet.

Toppen av panelet gjør det mulig å kontrollere, hvor luften innblåses i rommet.

Hele den synlige overflaten benyttes aktivt til luftfordeling, hvilket gir lave innblåsningshastigheter og dermed en trekkfri luftfordeling og et lavt trykktap.

Utformningen af FBS paneler gjør dem fordelaktige å benytte i løsninger, hvor det anvendes kjøling eller isotermisk innblåsning.

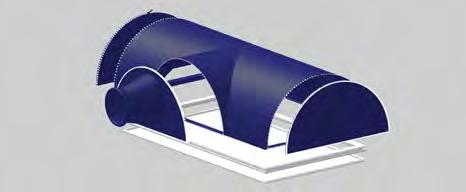

Panelene leveres i to varianter: En ren lavimpulsløsning og en løsning med DFC bafler, som gjør det mulig å lage retningsbestemt innblåsning.

Velegnet til rom med lav himlingshøyde

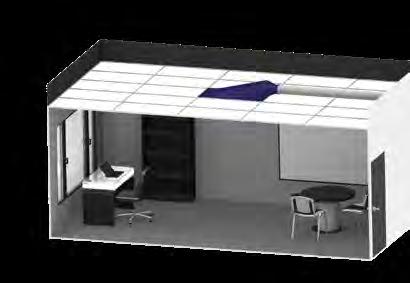

Da toppen av panelet er utført i tekstilmateriale, er den fleksibel. Dette gjør panelene ideelle til rom med en lav frihøyde over himling og i rom med lav himlngshøyde. Samtidig er panelene fullt integrert med himlingen.

På grund av panelenes lave vekt er det ikke nødvendig å montere ekstra fester til loftet, og panelene plasseres på samme måte som en tradisjonel takventil.

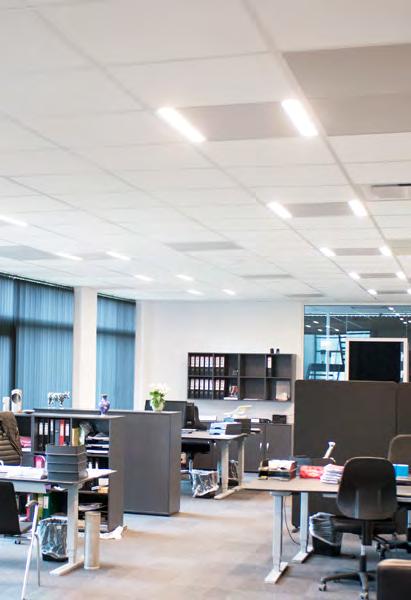

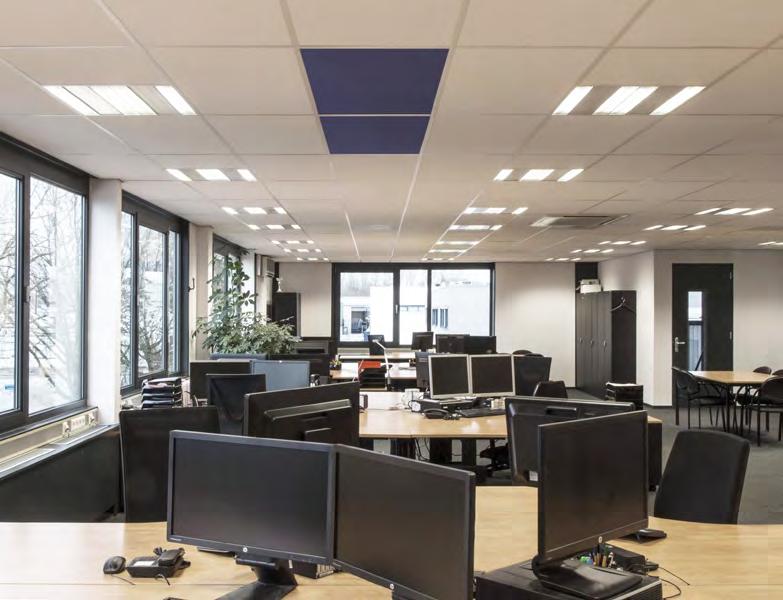

Panelene er særdeles velegnet til anvendelse i skoler, kontorer og andre komfortmiljøer. Videre kan de erstatte tradisjonelle ventilasjonsarmaturer.

Se oversikt over nedsenkede himlingsløsninger på ke-fibertec.no/fbs

Varianter

Panelene produseres i dimensjonene 600x600 mm og 1200x600 mm til standard nedsenkte himlinger og leveres med en fleksibel stuss Ø160-250 mm. 600x600 paneler leveres alltid med stuss i enden av panelet.

1200x600 paneler kan leveres med stuss i siden eller i enden av panelet. Alle dimensjoner fås i en Combi-modell, som ved hjelp av glidlåser kan sammenkobles med opp til fire paneler i en rekke. Panelet krever ikke mere plass over himling enn stussen.

600x600 / 1200x600

600x600

Side, End og Combi kan leveres henholdsvis med DFC bafler og som en lavimpulsløsning i tre forskjellige permeabiliteter. Videre kan KE Fibertec tilby andre størrelser og skreddersydde løsninger.

FBS takpanel sertifisert etter Cradle to Cradle

Cradle to Cradle-løsning bestående av følgende komponenter:

• Bunn (den synlige delen) i GreenWeavemateriale

• Vulstsnor produsert av restgarn fra vårt eget veveri

• Hjørneprofil laget av resirkulert avfall fra garnspoler

• Topp laget av MultiWeave-materiale

Velg mellom flere attraktive farger

FBS takpaneler er en ideell løsning som integreres fullstendig med taket. I tillegg kan panelets bunn utformes fritt i en rekke farger som passer til rommets interiør. HVIT

11-0601-TP / 9010 / KE 0

19-5708-TP / 9005 / KE 2

Vask

Hjørneprofil

GRÅ 12-4705-TP / 9002 / KE 3 MØRK GRÅ 17-4402-TPG / 7042 / KE 10

Skal panelene vaskes, er det kun den synlige delen, dvs. bunnen, som skal demonteres fra det øvrige panelet. Verktøy er ikke nødvendig. Tekstilmaterialet bør vaskes på 40°C, jf. vaskeanvisning for materialet.

MØRK BLÅ 19-3864-TP / 5002 / KE 8

14-0955-TP / 1028 / KE 6

18-1655-TP / 3031 / KE 5

Enkeltdeler

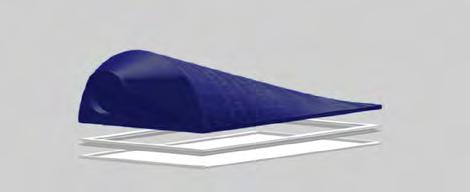

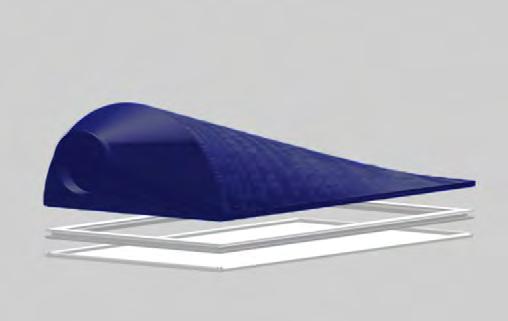

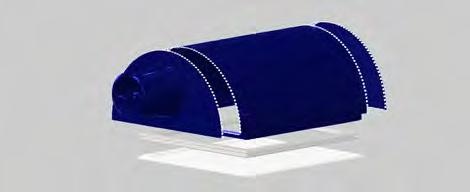

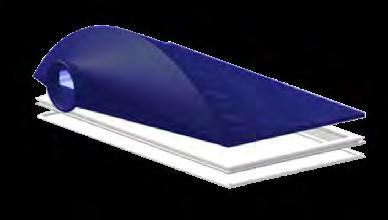

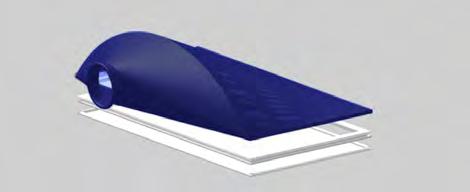

FBS panelene består av tre enkeltkomponenter, som enkelt kan avskilles og eventuelt utskiftes uden bruk av spesialverktøy. Den fleksible produktoppbygningen gjør det lett å endre designet, hvis panelene f.eks. skal flyttes til en annen posisjon i himlingen.

Passer toppdelen ikke lengre i forhold til tilluftskanalen, kan man bestille en ny toppdel og skifte den ut til en anden type.

Det samme gjelder for bunnen. Den kan lett tas av og vaskes, eller man kan friske designet opp med en ny bunn uten å skulle kjøpe et helt nytt panel.

FBS panelene kan også brukes som rent diffuskammer, dvs. hvor luften innblåses i kammeret over det nedhengte himlingen for å diffundere ut gjennem det luftgjennemtrengelige panelet. I så fall fravelger man toppdelen og får kun ramme og bunndel leveret.

Montasje

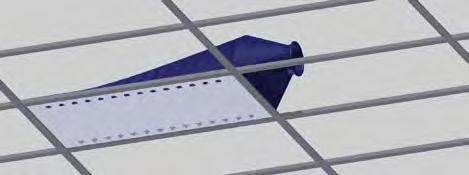

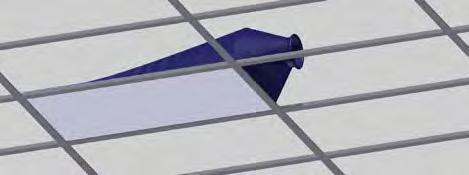

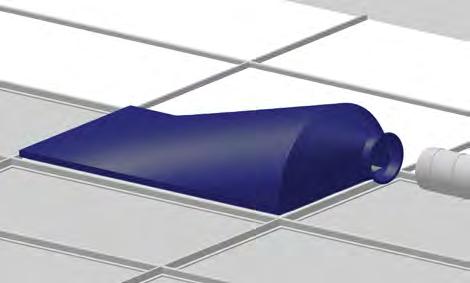

Det er viktig, at FBS panelet kan legges uhindret på den nedhengte himlingen og hvile på profilene, som understøtter tekstilpanelene. På denne måte flukter FBS panelet med himlingsplatene.

Unngå å klemme panelet på plass. Verktøy er ikke nødvendig.

600x600

Eksempel: Type 1 (775) - 600x600

Med et trykk på 35 Pa og ΔT -2°C får man en luftmengde på 100 m³/h, en hastighet i oppholdssonen på 0,17 m/s og et lydeffektnivå på <10 dB(A), hvilket betyr, at denne løsning svarer til kriteriene for romkategori A iht. EN 1752. For type 2 med baffler oppnås et lydeffektnivå på 14 dB(A).

[dB(A)]

1200x600

Eksempel: Type 1 (775) - 1200x600

Med et trykk på 40 Pa og ΔT -5°C får man en luftmengde på 200 m³/h, en hastighet i opholdssonen på 0,25 m/s og et lydeffektnivå på 13 dB(A), som tilsvarer kriteriene for romkategori B iht. EN 1752. Begge eksempler forutsetter en romhøyde på 2,5 m og en oppholdssone på 1,8 m tilsvarende en stående person.

[m/s] Lydeffektnivå [dB(A)]

Case

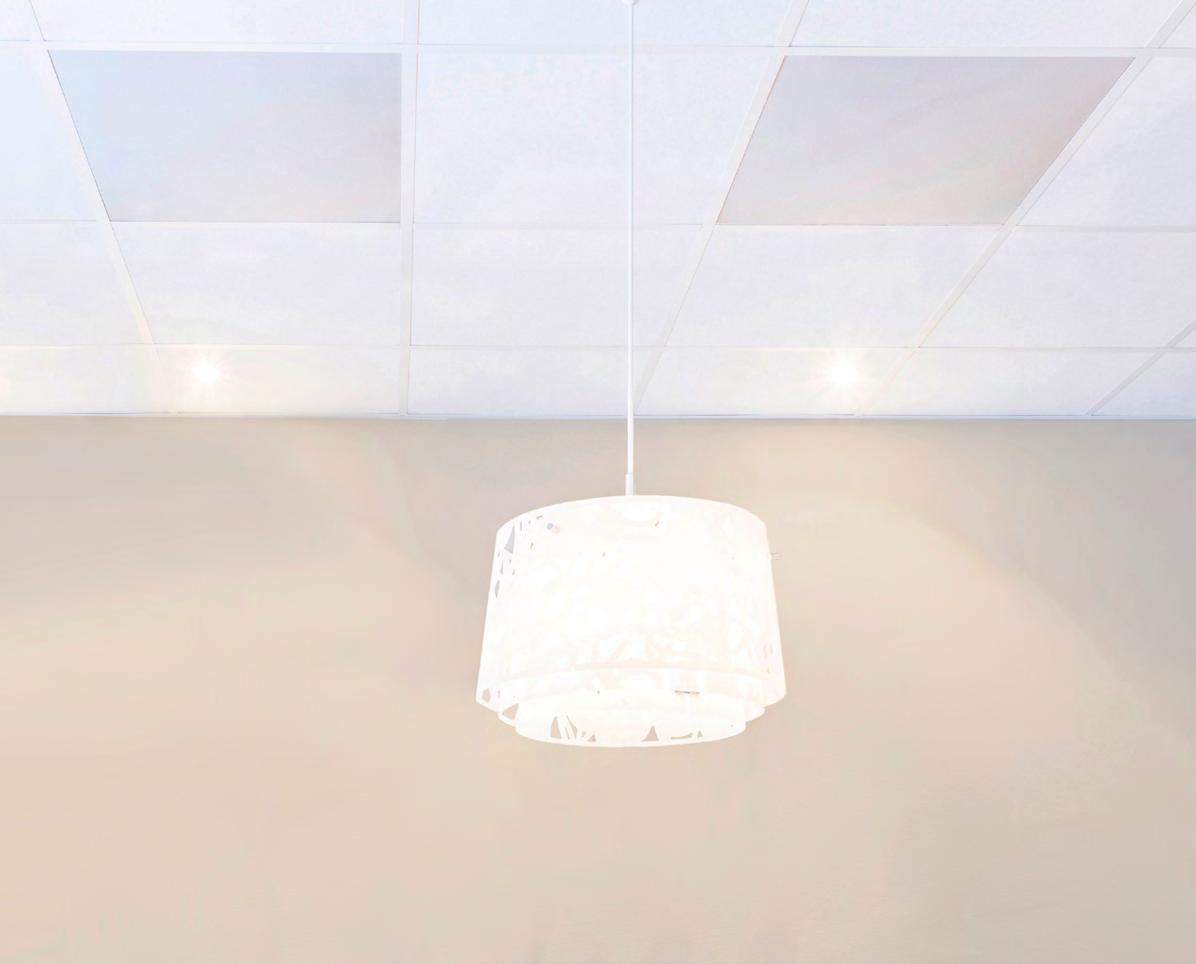

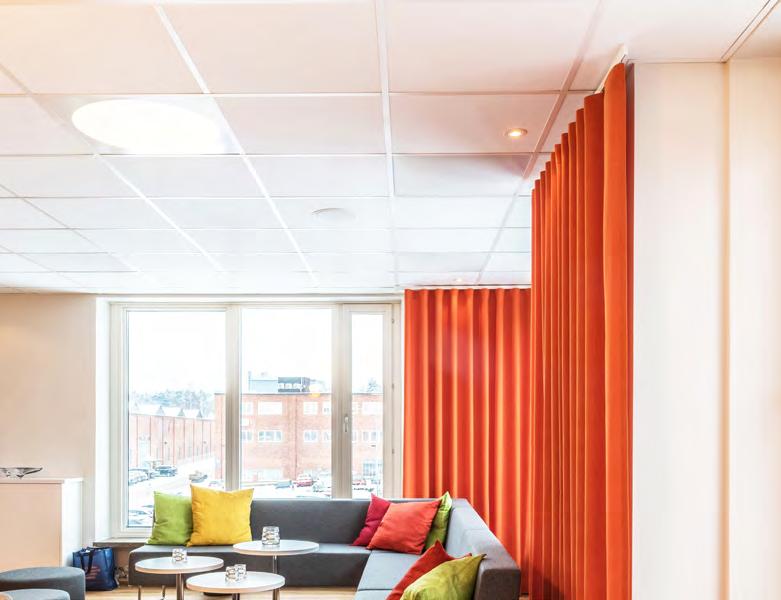

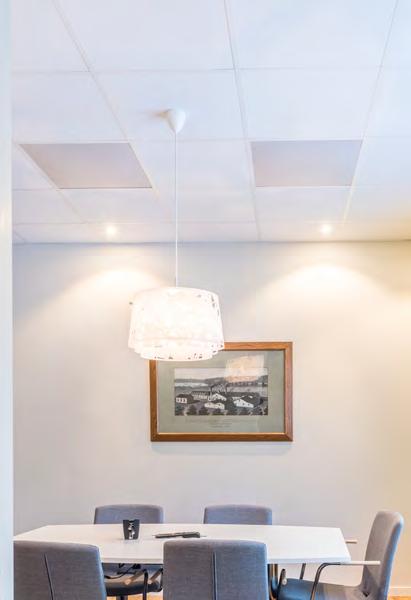

Caverion i Sverige har montert totalt 12 FBS paneler i to konferanserom hos selskapet Bulten, alle i størrelse 600x600 og i fargen lysegrå.

Løsningen er integrert i taket, og den matcher interiøret i rommet.

I tillegg er FBS takpeneler både enkle å montere uten bruk av verktøy og fleksible, da de enkelt kan flyttes etter behov.

Prosjekt: Bulten, Sverige

Løsning: Komfort

Kunde: Caverion

Ventilasjon: FBS paneler

Materiale: GreenWeave

TBV Designer

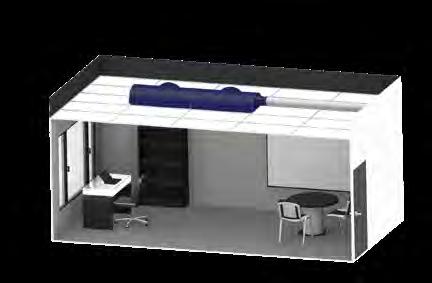

Ved hjelp av vårt avanserte 3D-program, TBV Designer, kan vi levere en skreddersydd løsning basert på rommets dimensjoner og ønsket plassering av FBS panelene.

Garanti

FBS tekstilpaneler er omfattet av en produktgaranti på 10 år, som dekker både materialer og virkemåte.

Se KE Fibertecs garantibetingelser på www.ke-fibertec.no eller kontakt oss for mere info.
