D-Alu-ophæng for KE-Interiør System
Se i følgesedlen hvilke typer skinne og længder der skal være med til dette System. DA-0003-DK-04
DA-0003-DK-05

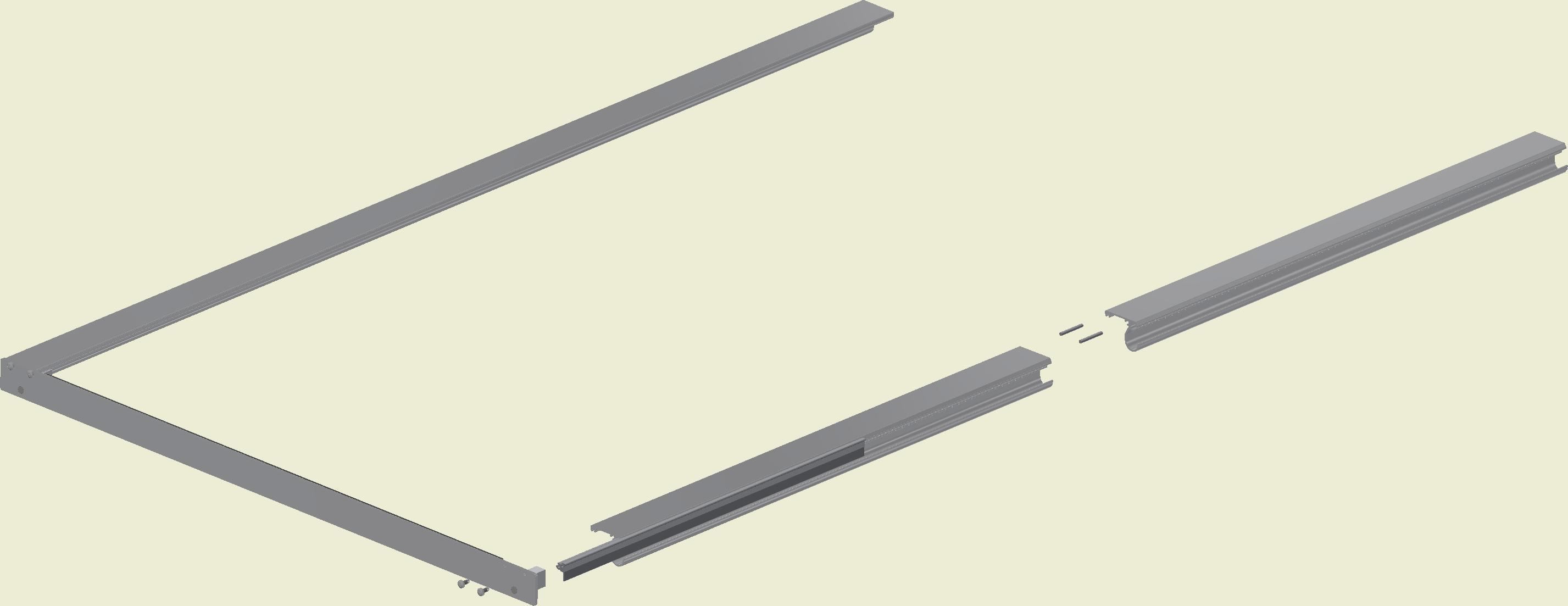

Samling D-alu skinner

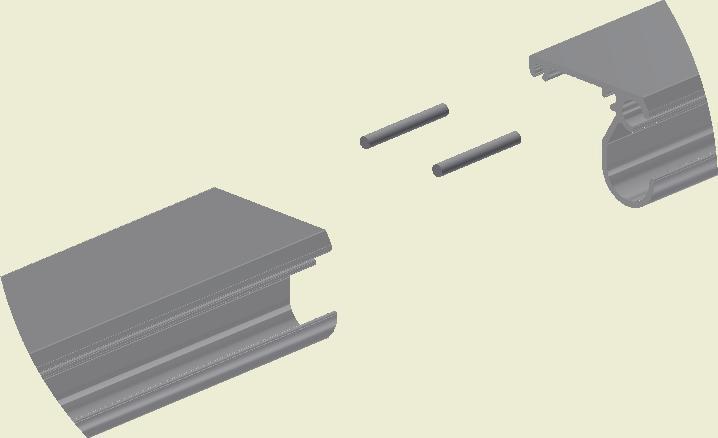

Samling af D-Alu-skinner
Sæt skinner op efter tegninger og montagevejledninger medleveret systemet.
Monter skinnesystem efter tegninger og vedlagte montagevejledninger.
1
! VI GTIGT !
VIGTIGT!
Låseprofil
Låse-profil
2
Se følgeseddel for skinnetyper og -længder
3
DA-0004-DK-05

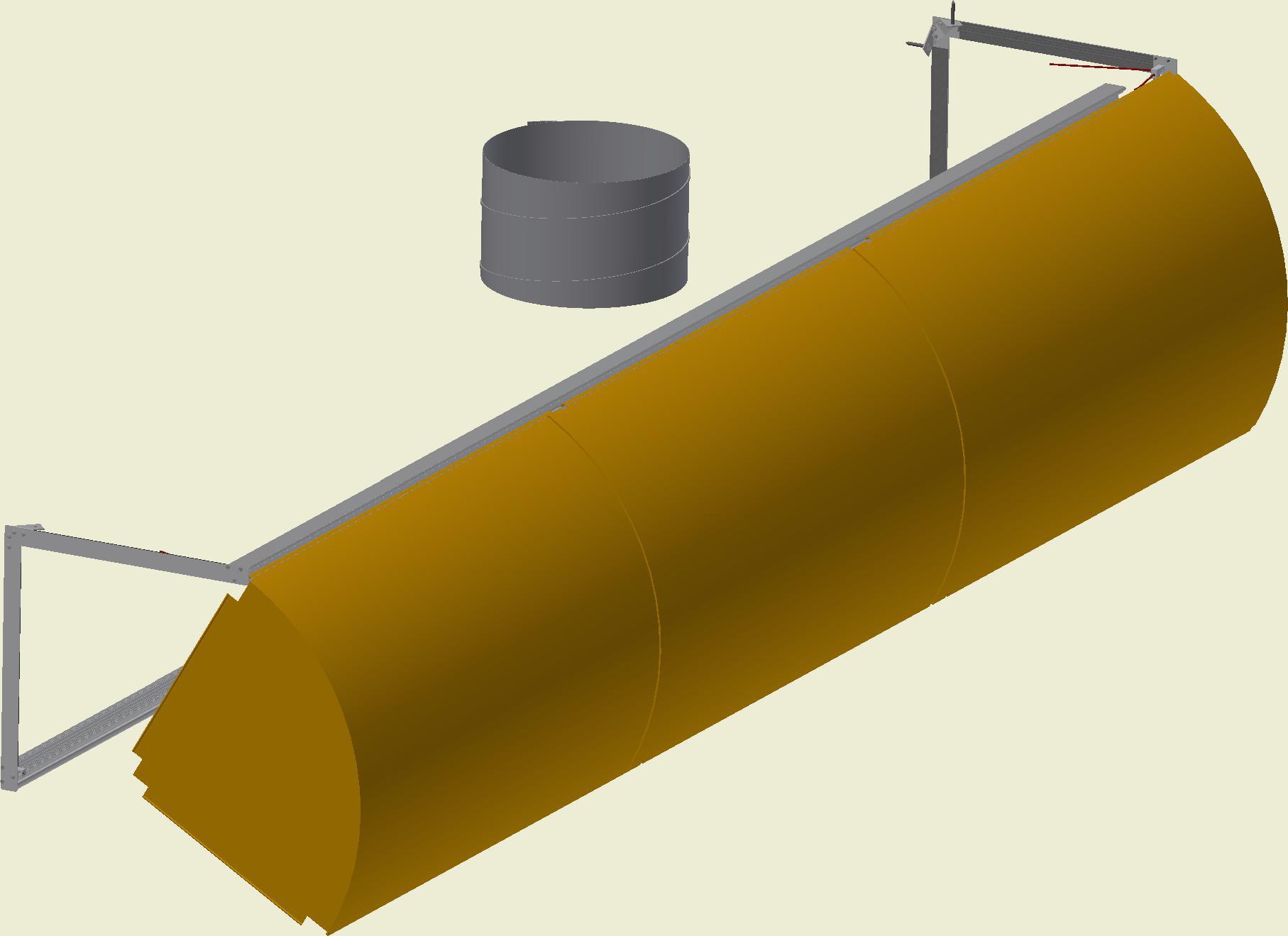

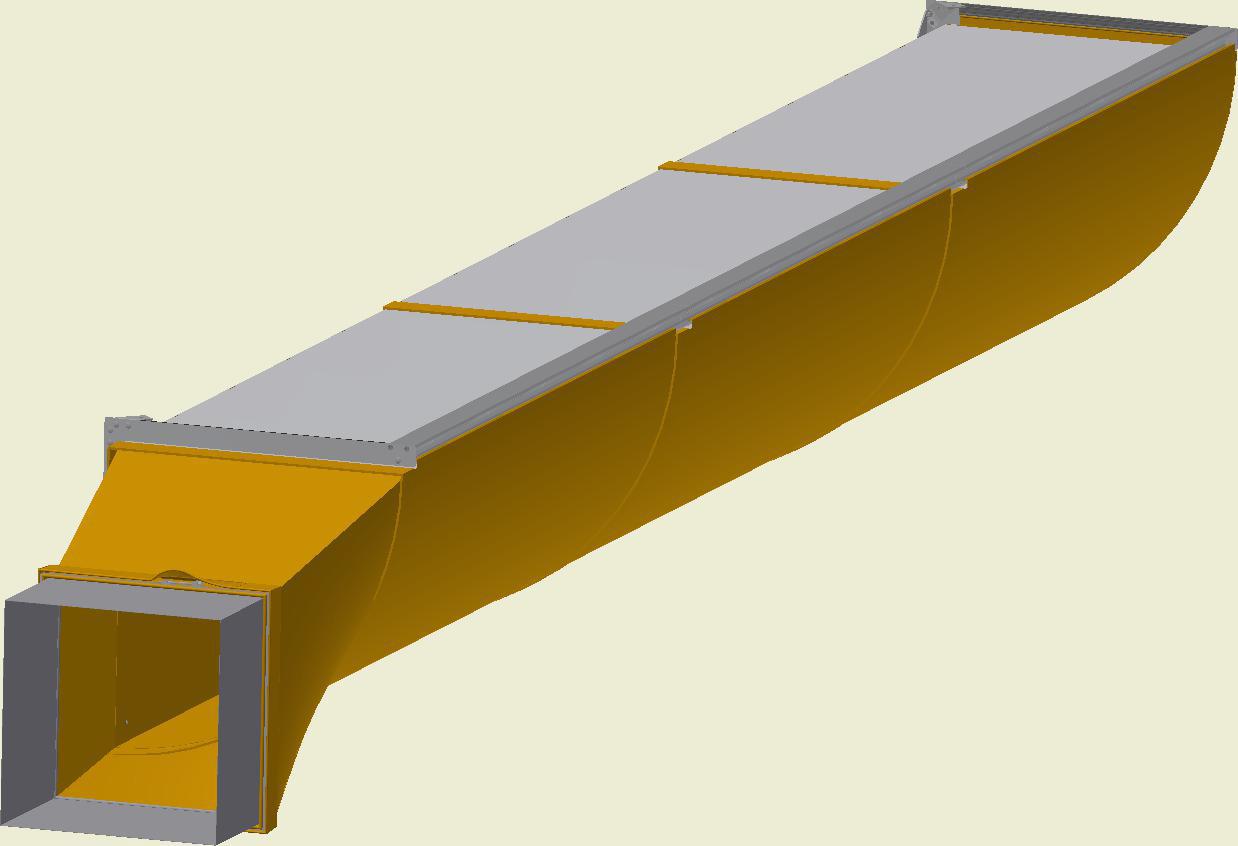

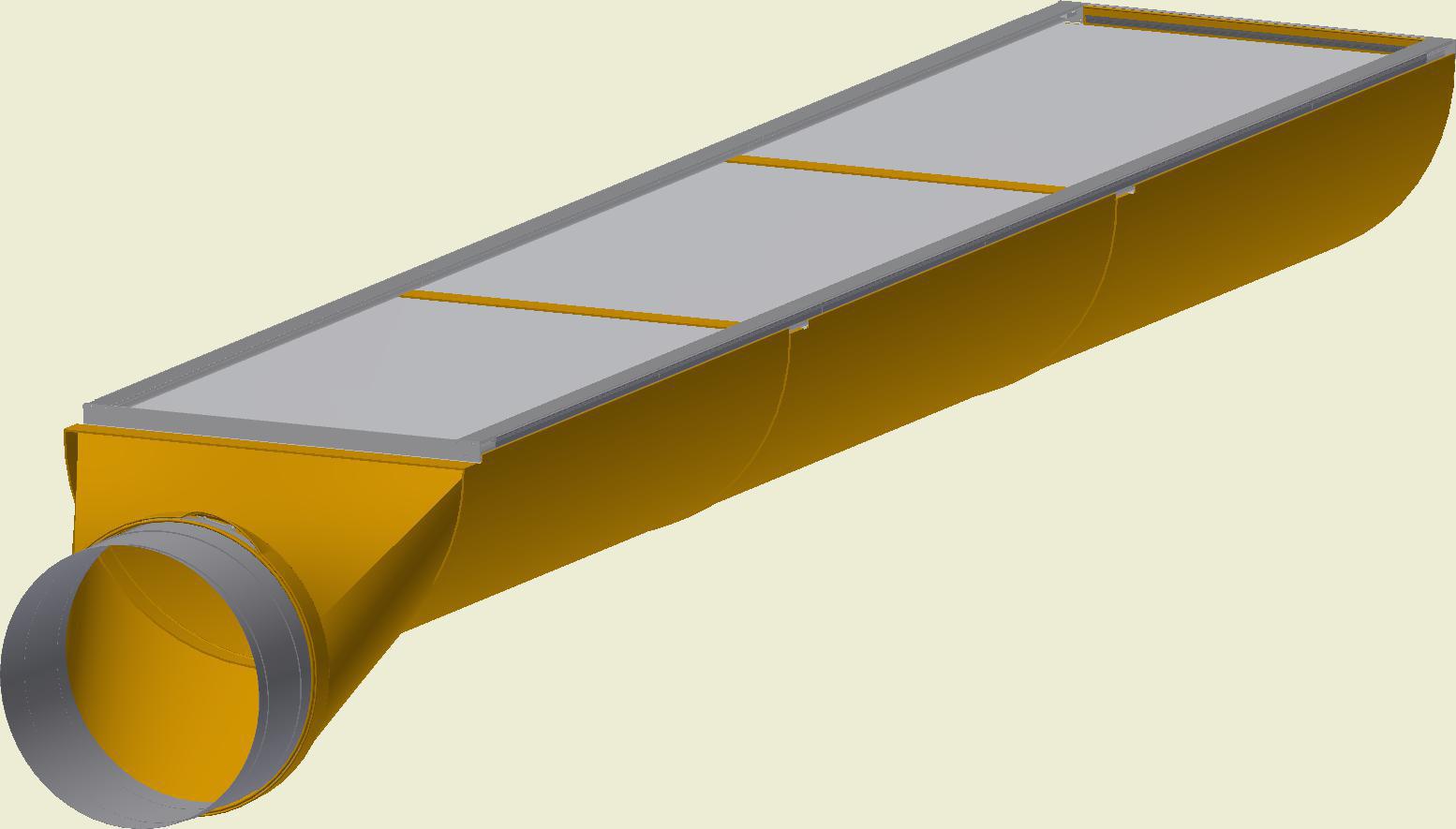

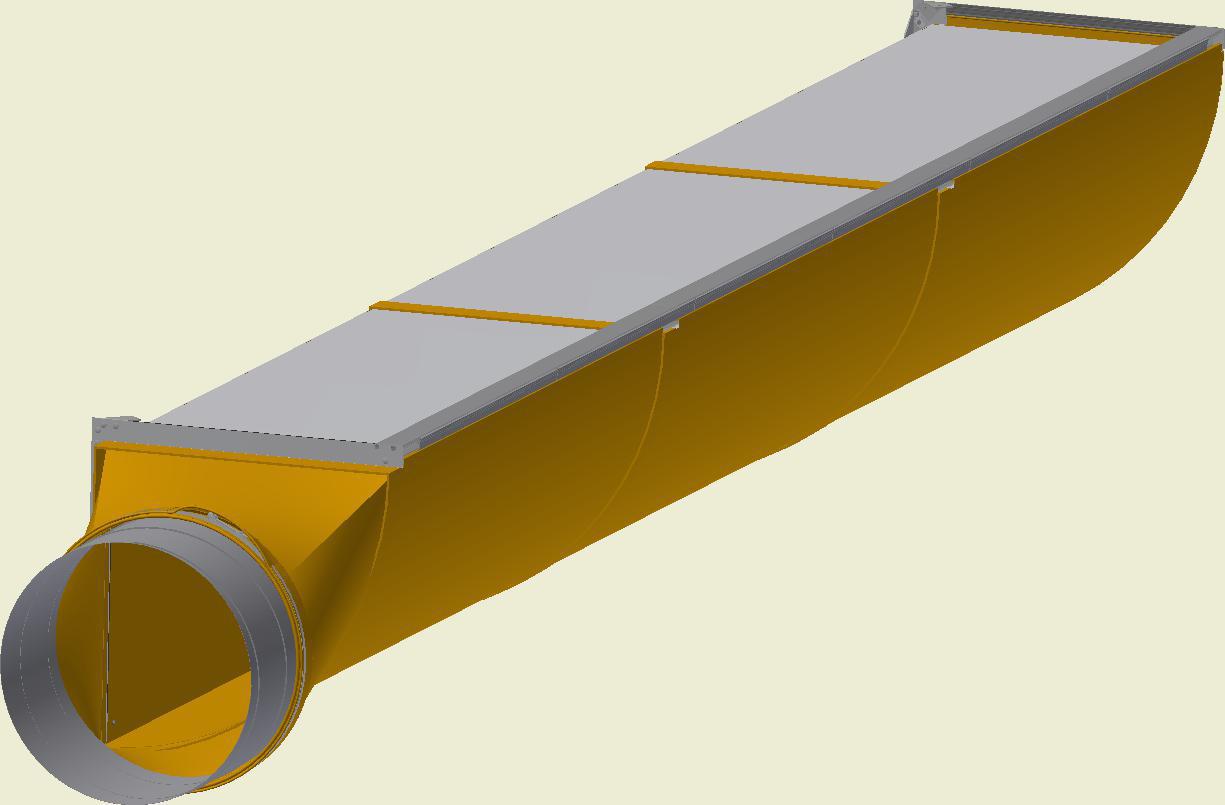

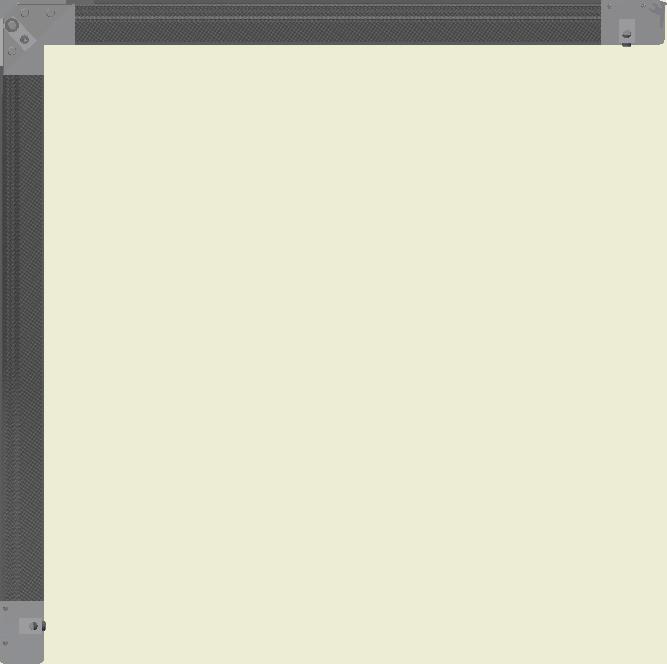

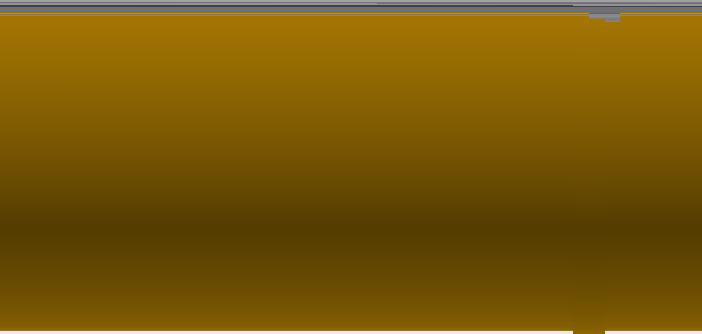

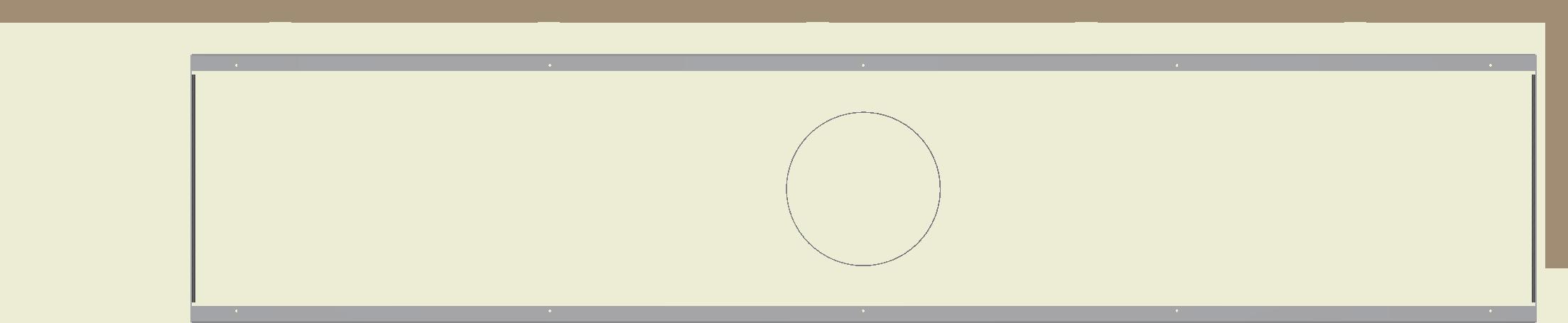

D-Alu-ophæng for KE-Interiør System (lige kanal)
DA-0004-DK-05
L = Kanallængde
L = Pose længde
LS = Længde studs
Ø = Studsdiameter
LS = Længde studs
H = Højde
Ø = Studs Diameter
W = Bredde
H = Højde
W = Bredde
O = Forsætning
A = Afstand studs 1
O = Forsætning
B = Afstand studs 2
A = Afstand studs 1
B = Afstand studs 2
Hul bores til montageskrue efter loftstype. Skruer ikke inkluderet.
Passende hul laves til montageskrue til lofttypen ikke incl.
B-B
1 2 3 A

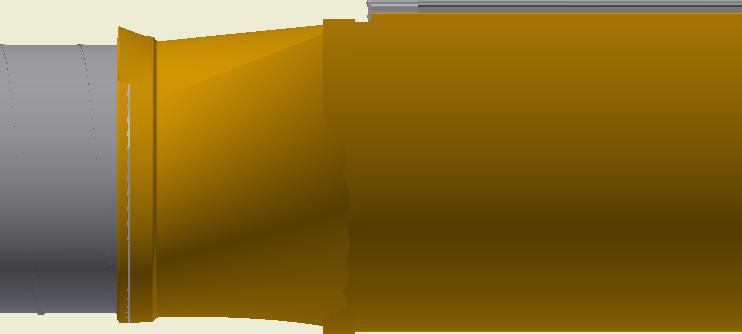

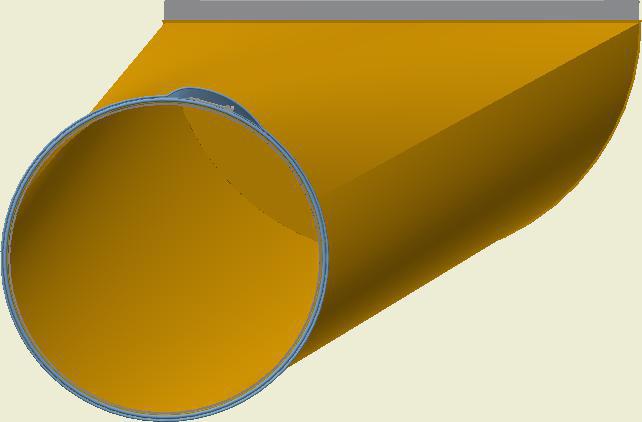

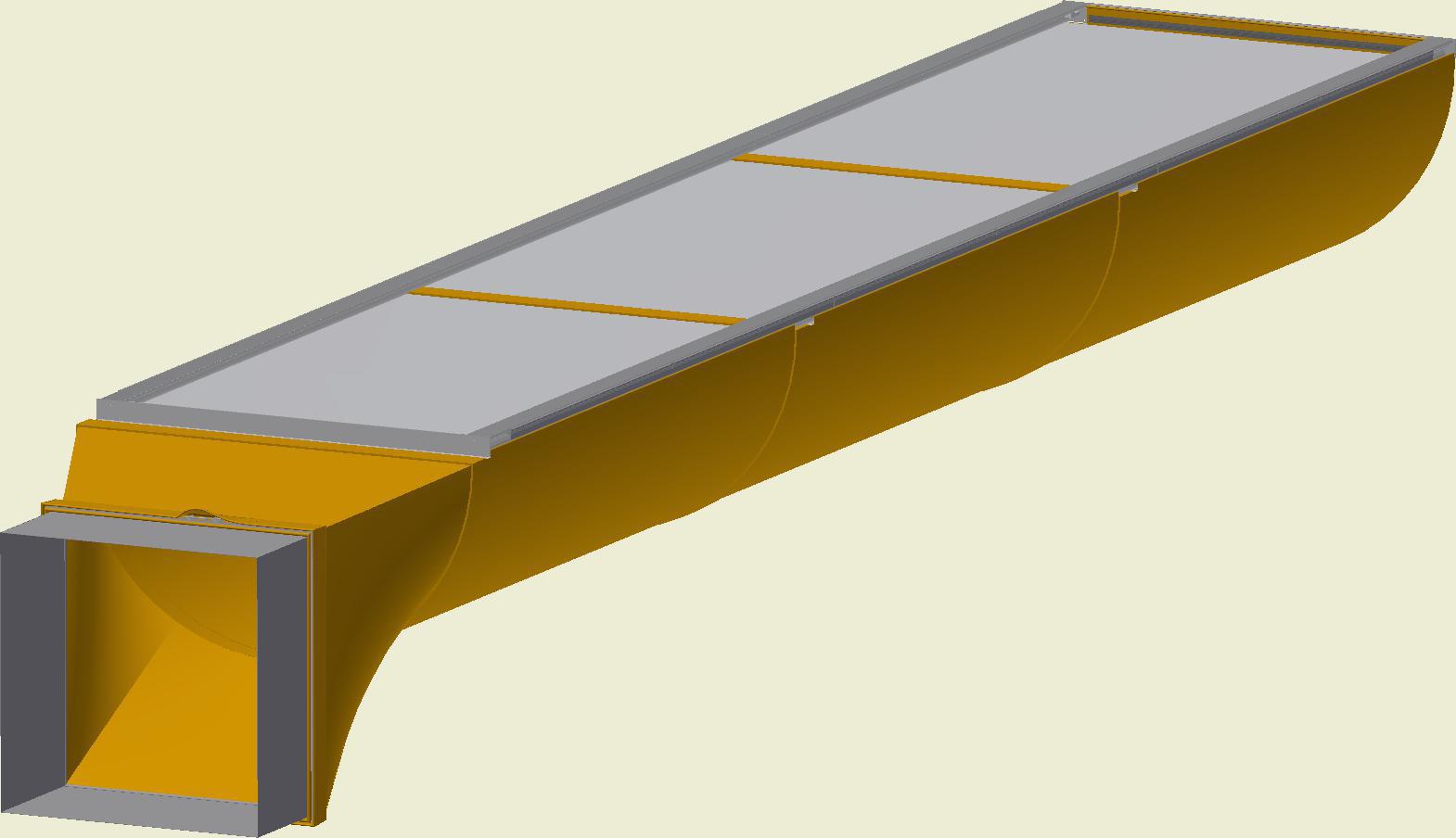

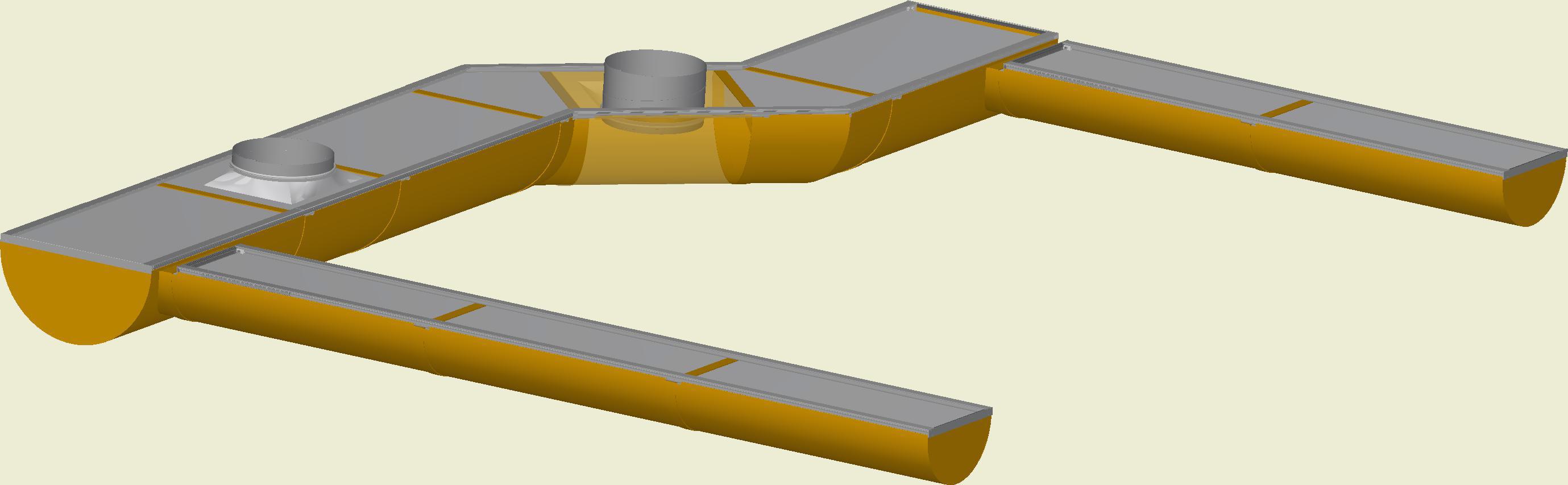

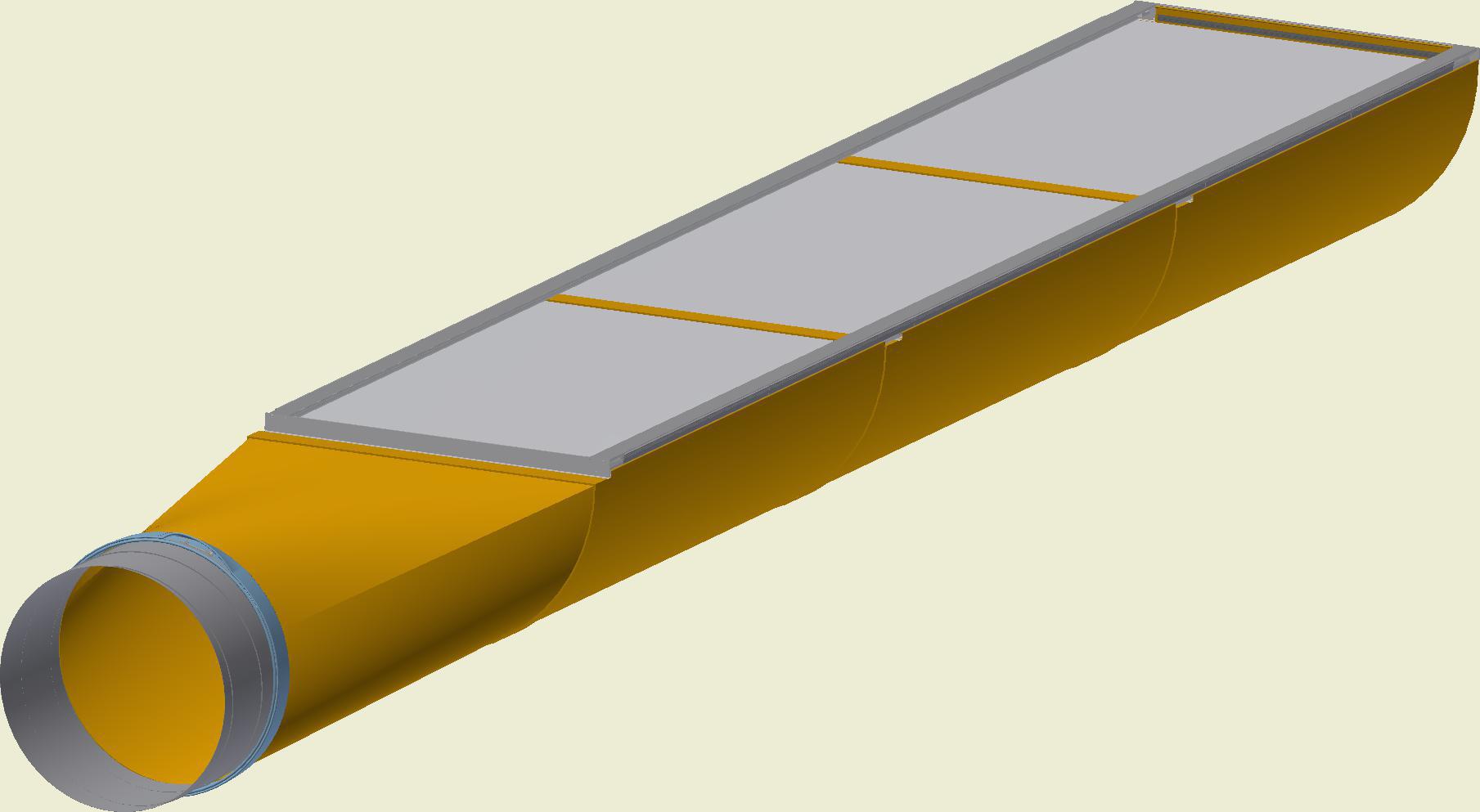

D-Alu-ophæng for KE-Interiør System (tilgange)
L = Kanallængde
L = Pose længde
LS = Længde studs
Ø = Studsdiameter
H = Højde
B = Afstand studs 2 DA-0005-DK-05
LS = Længde Studs
Ø = Studs Diameter
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1
B = Afstand studs 2
DA-0006-DK-05

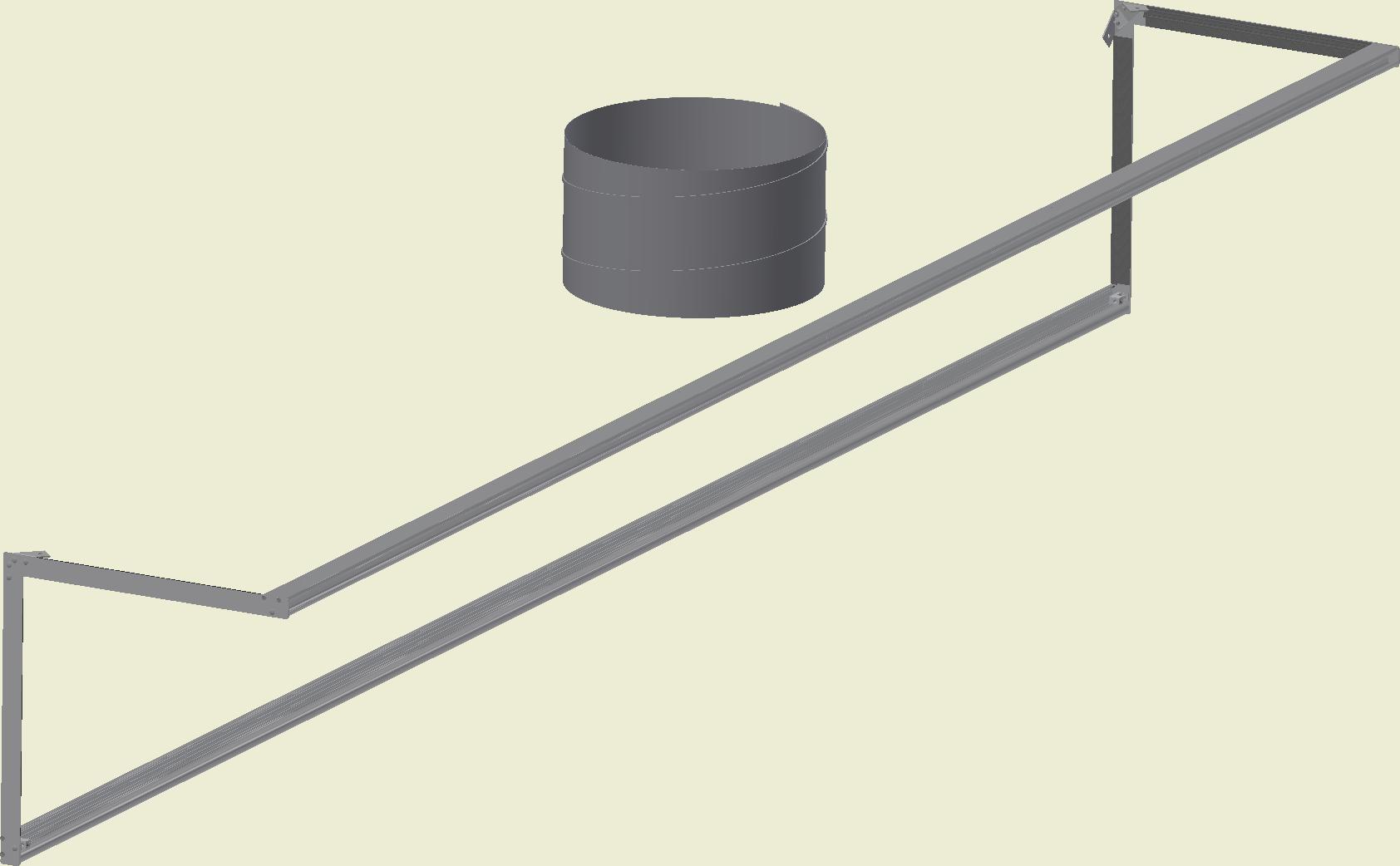

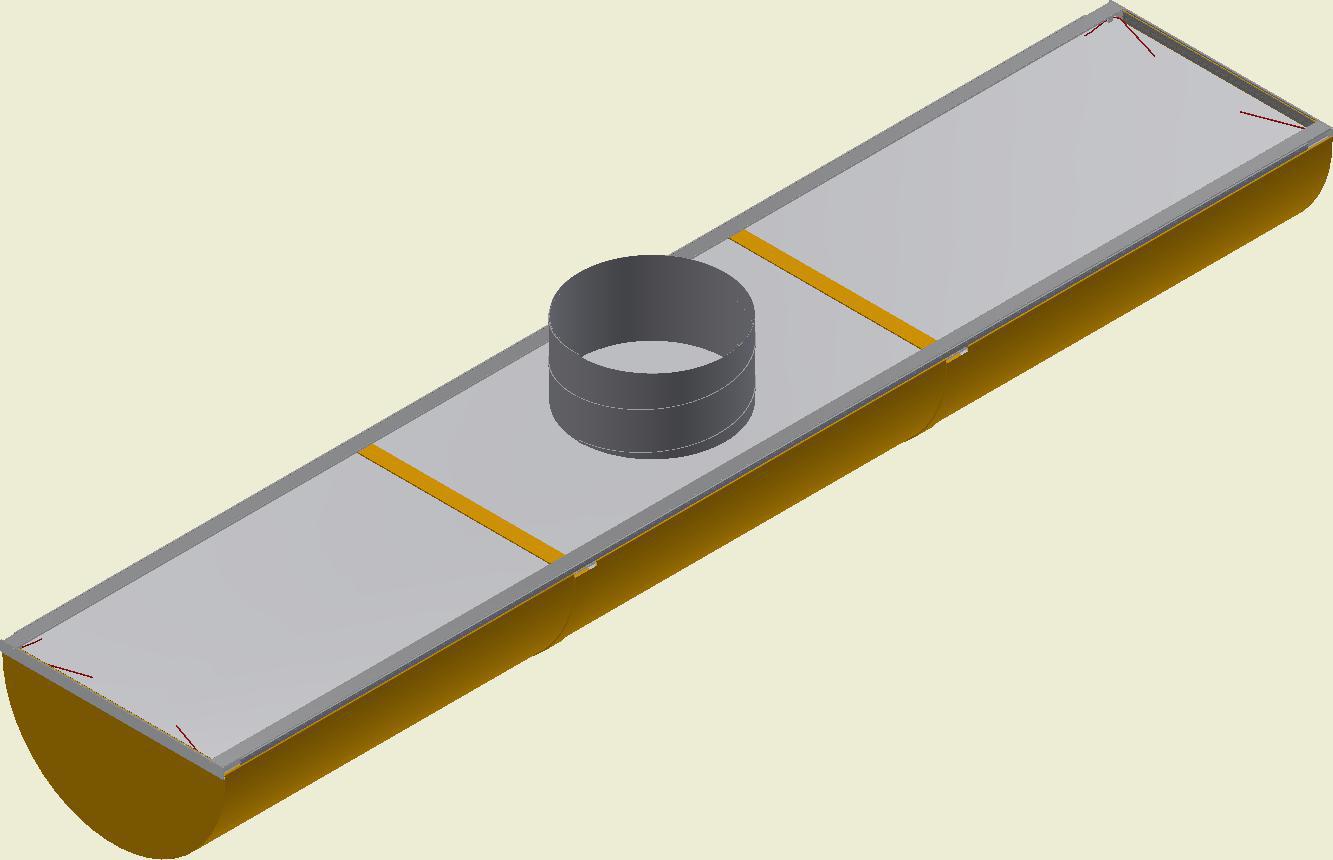

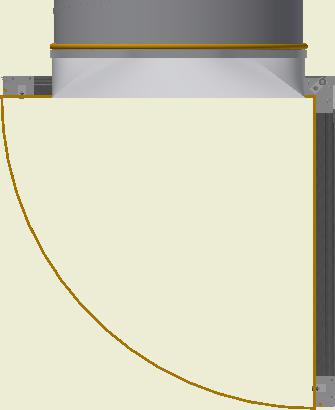

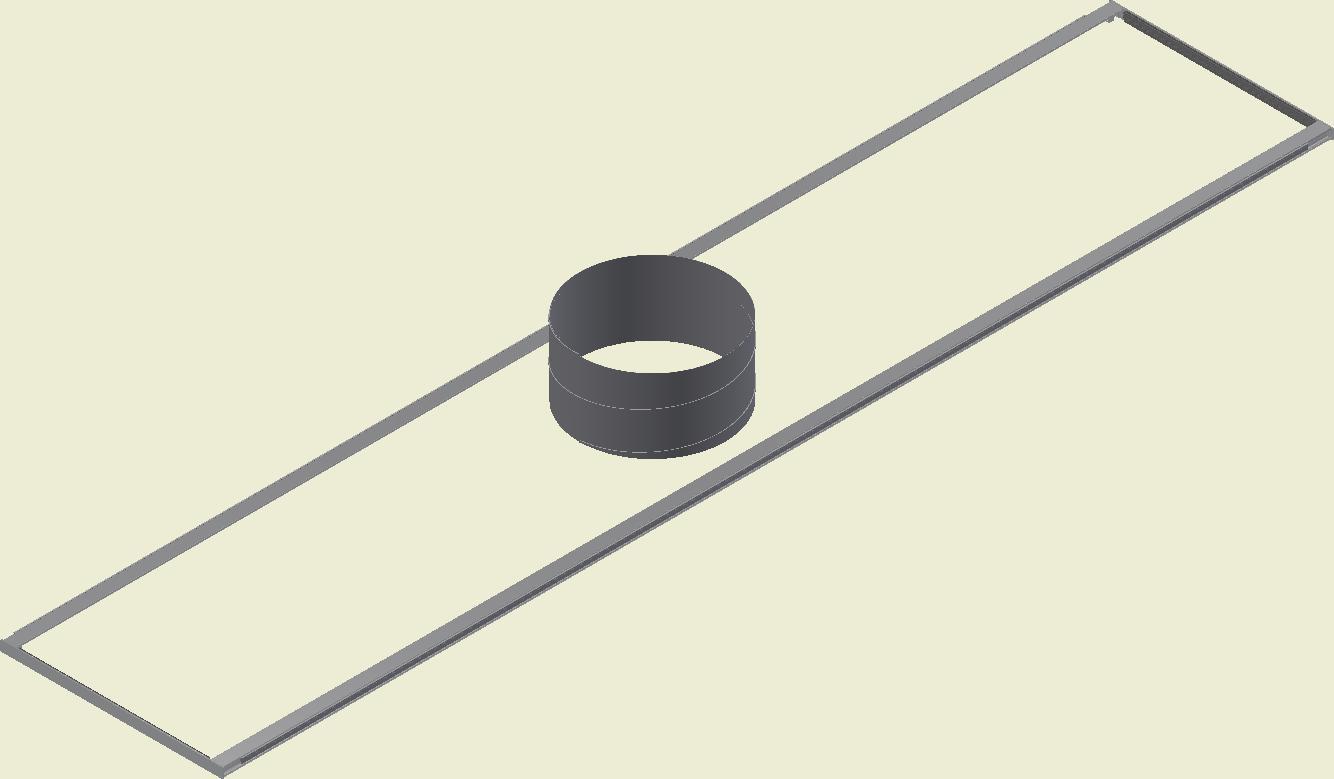

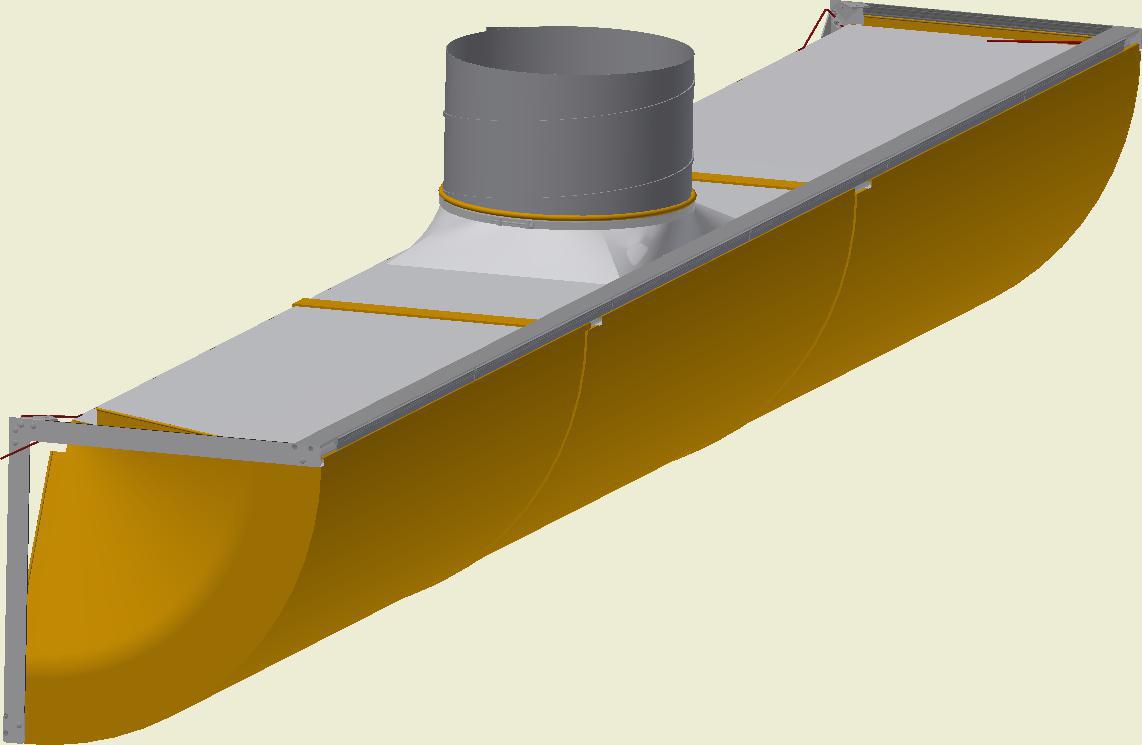

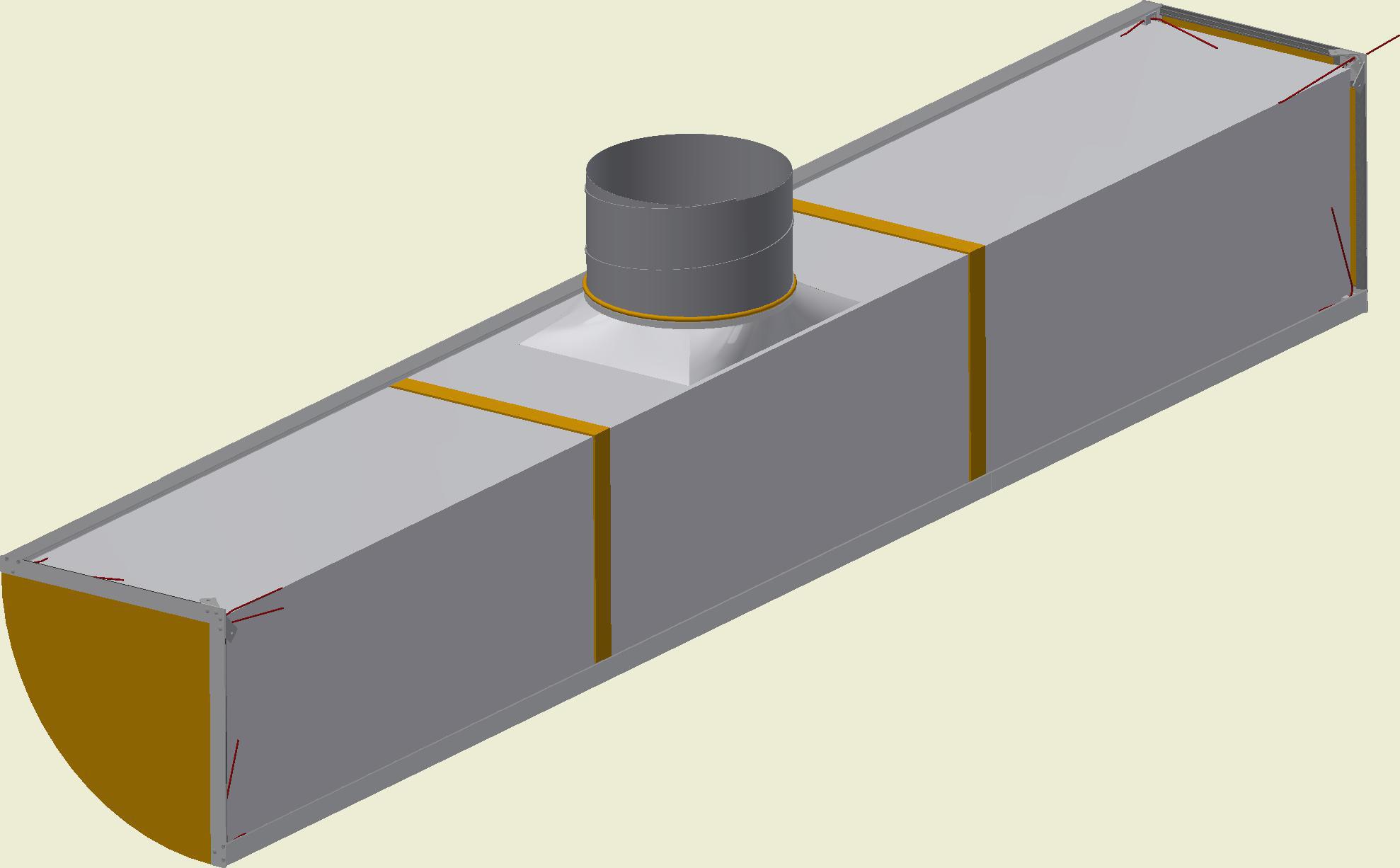

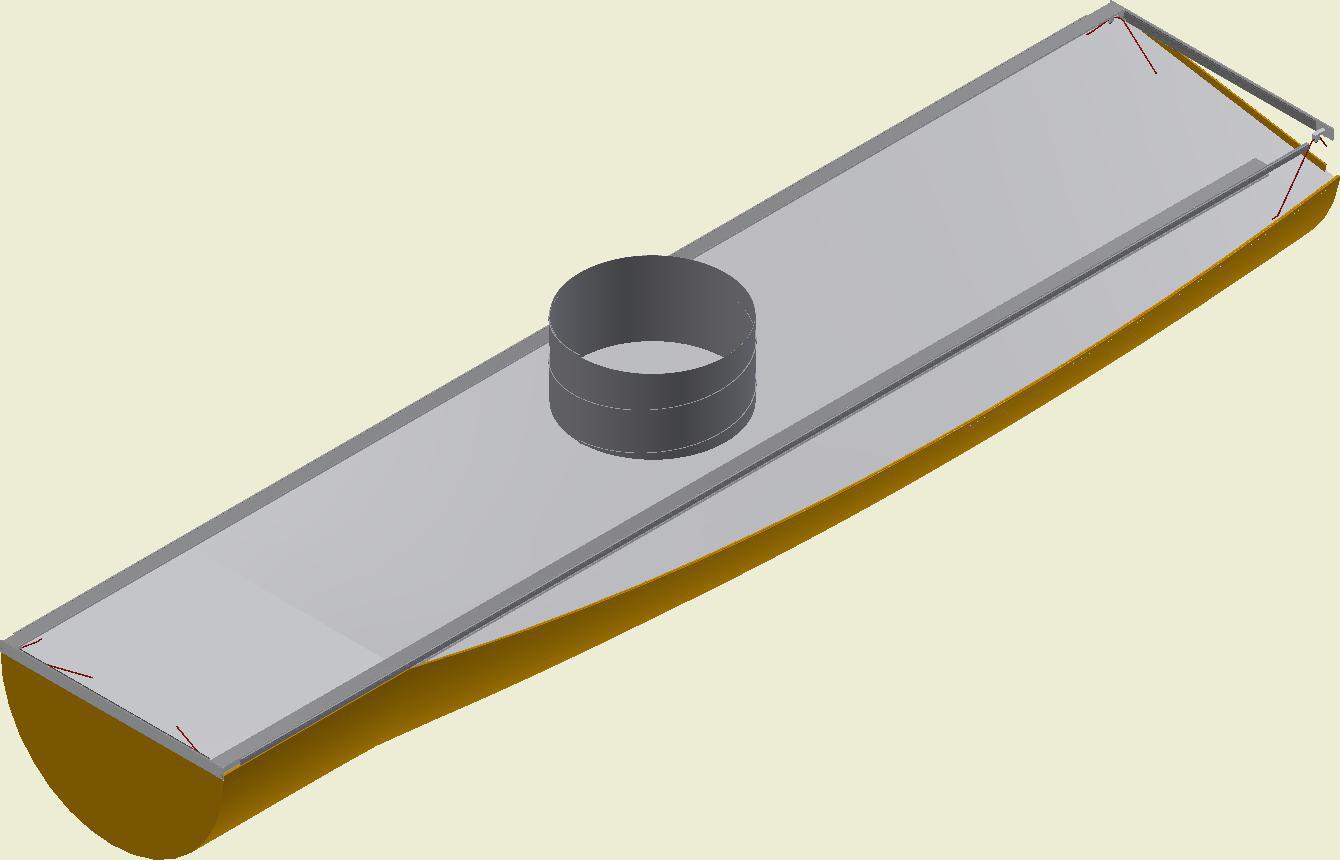

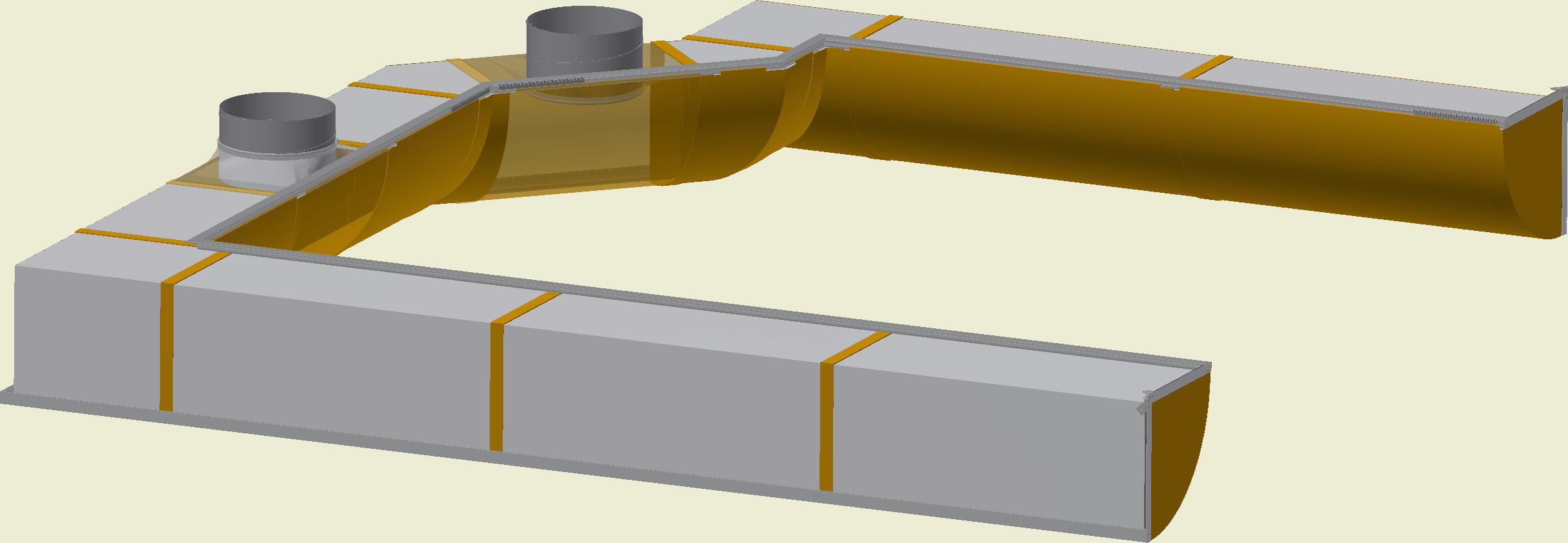

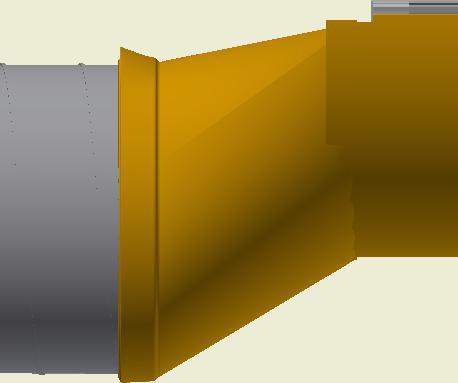

D-Alu-ophæng for KE-Interiør System (fordeler)
DA-0006-DK-05

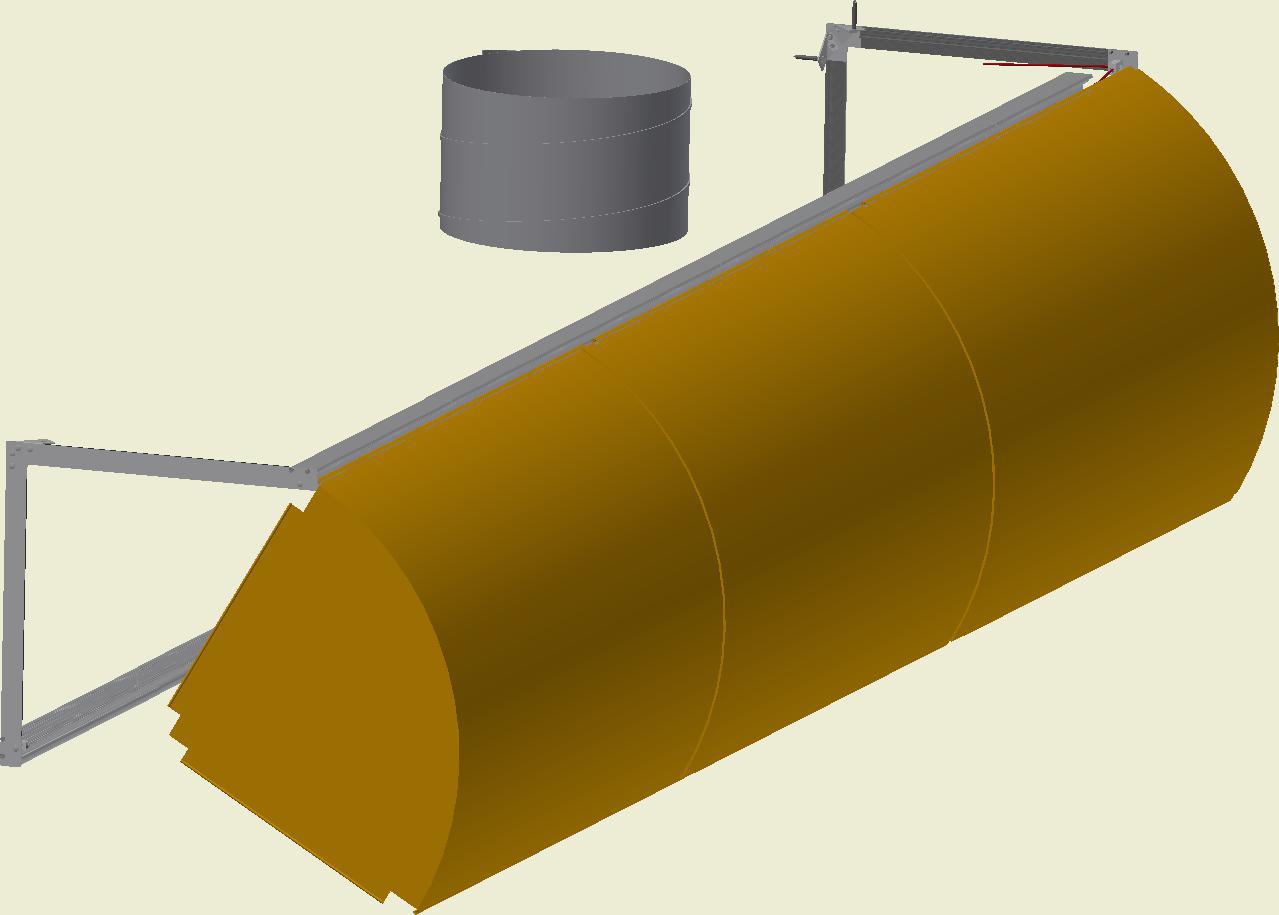

D-Alu pose montage udvidet
L = Kanallængde
L = Pose længde
LS = Længde studs
LS = L ængde Studs
Ø = Studsdiameter
Ø = Studs Diameter
H = Højde
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1
B = Afstand studs 2
B = Afstand studs 2

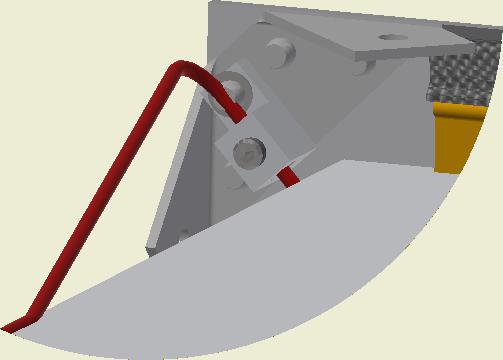

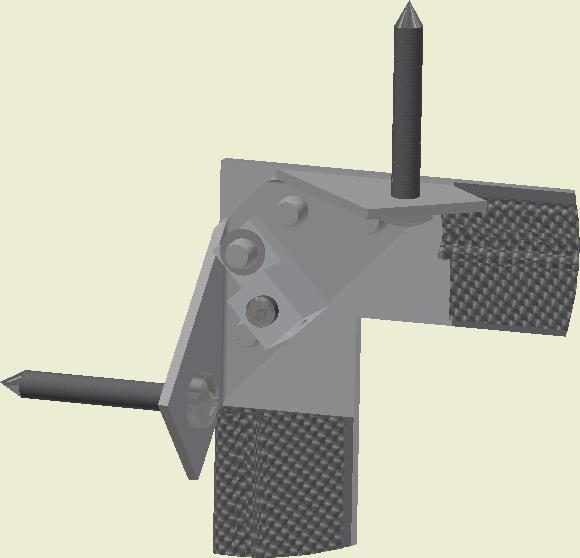

Ingen montagestifter ved knæk. Skinne umiddelbart før og efter knæk monteres med min. 2 skruer.
Ingen montage stifter ved knæk. Sidste skinne før og efter knæk monteres med min. 2 skruer..

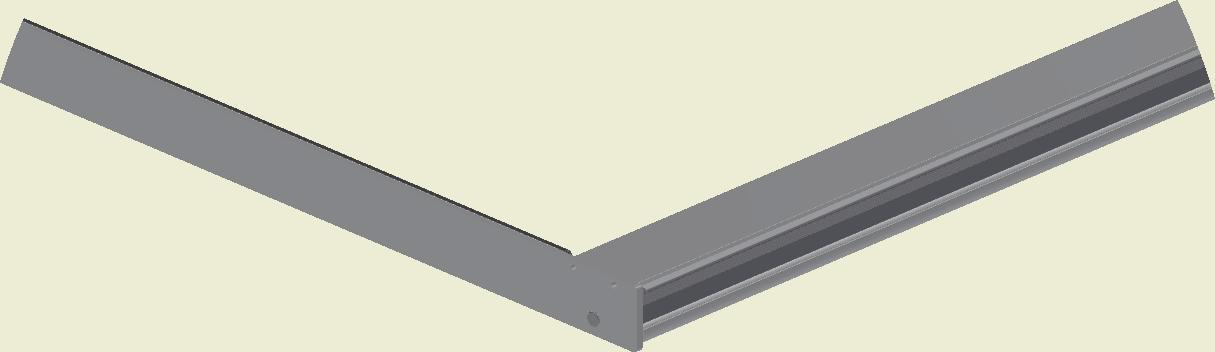

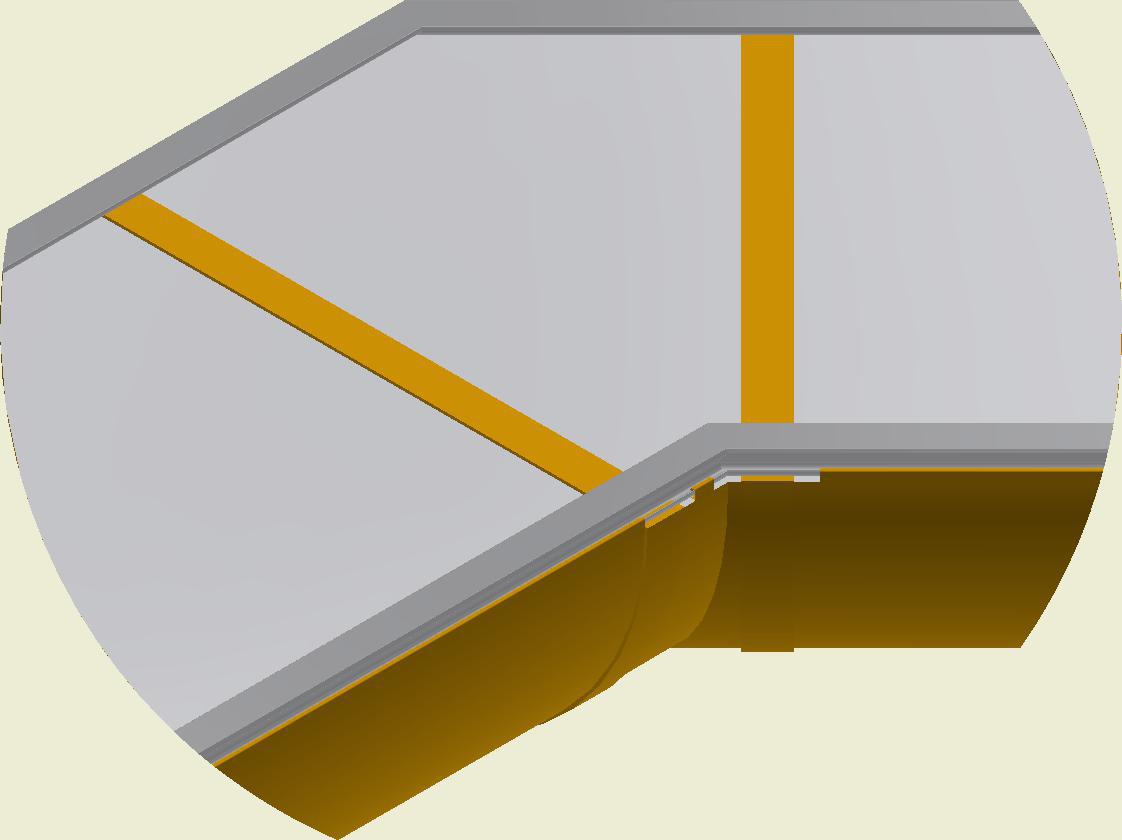

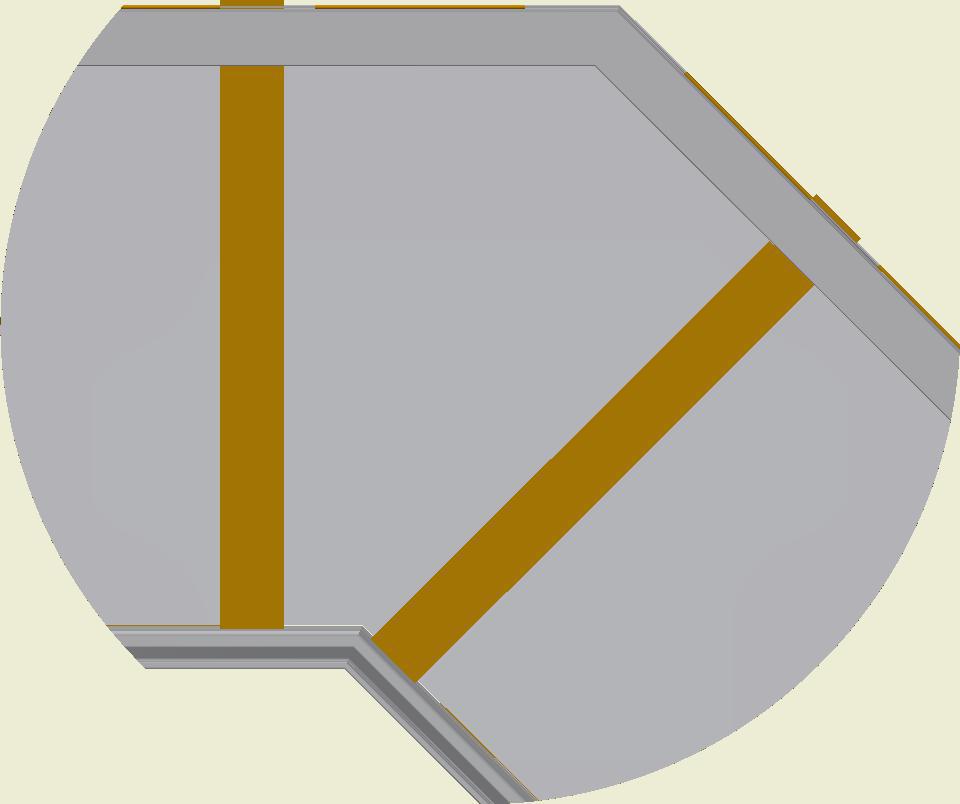

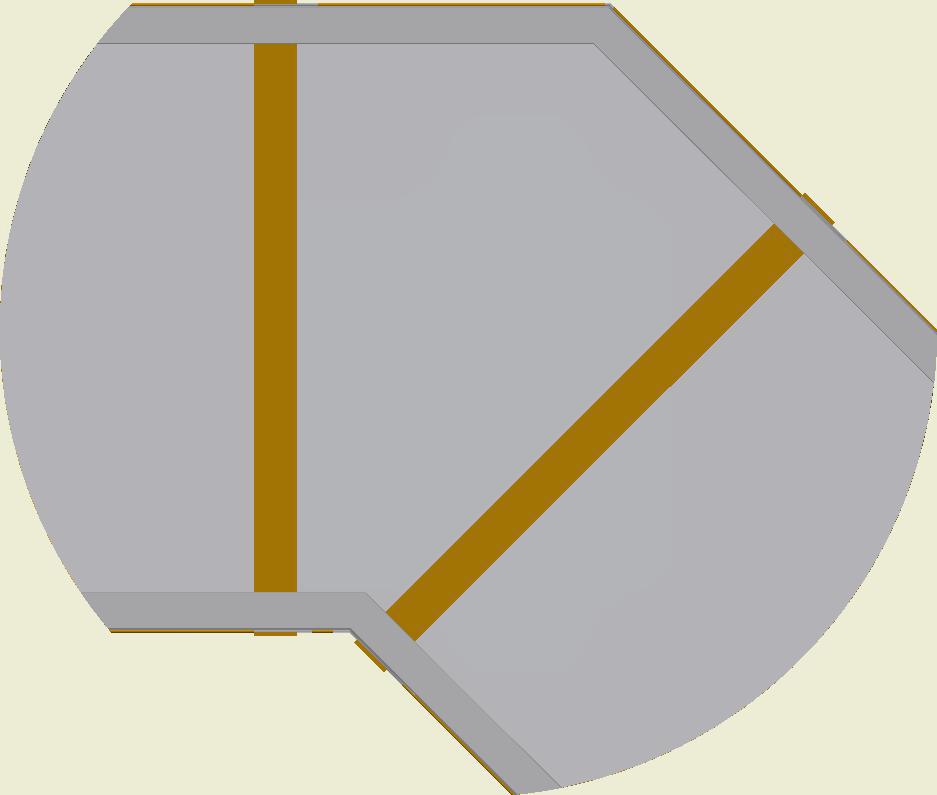

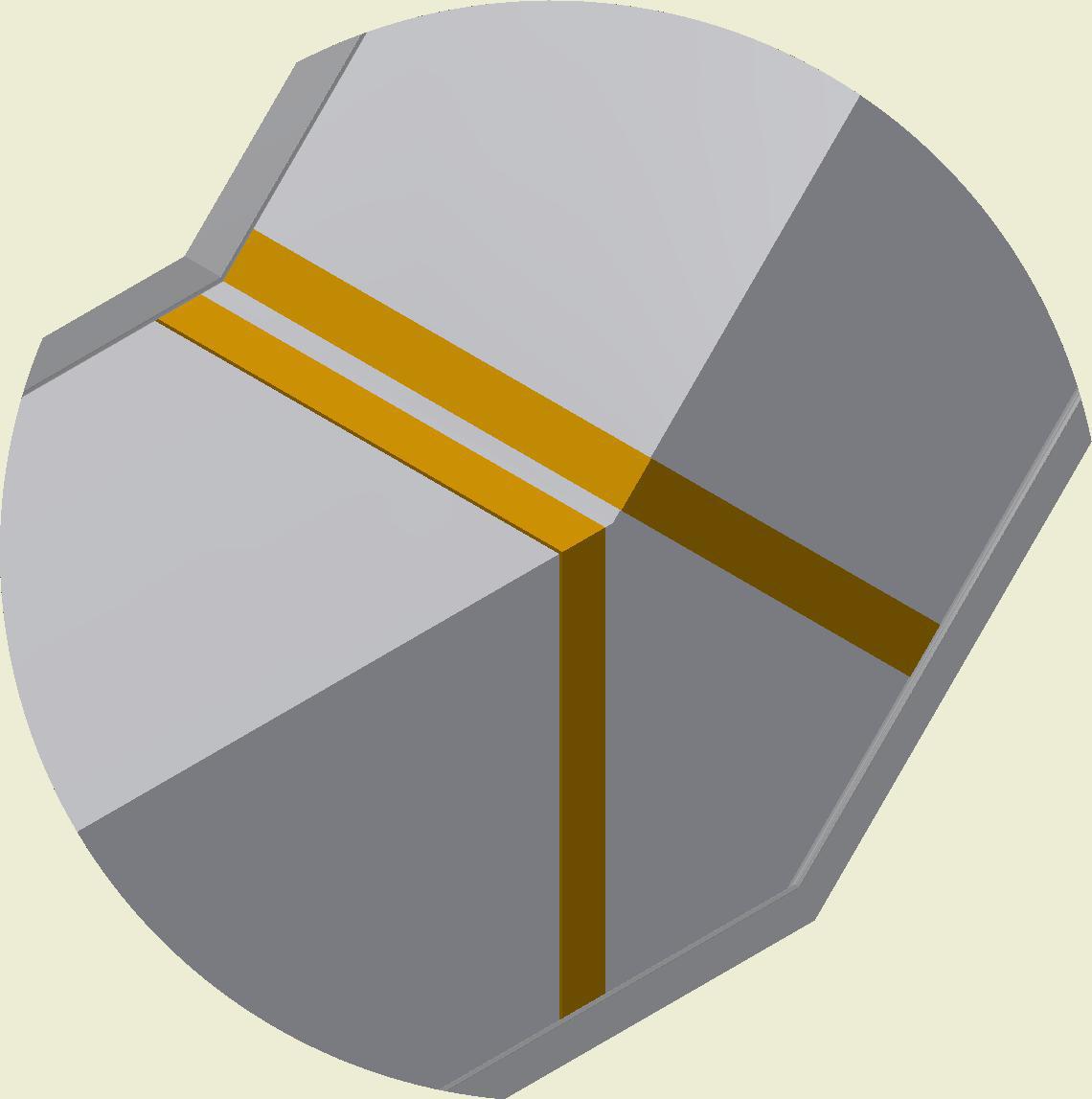

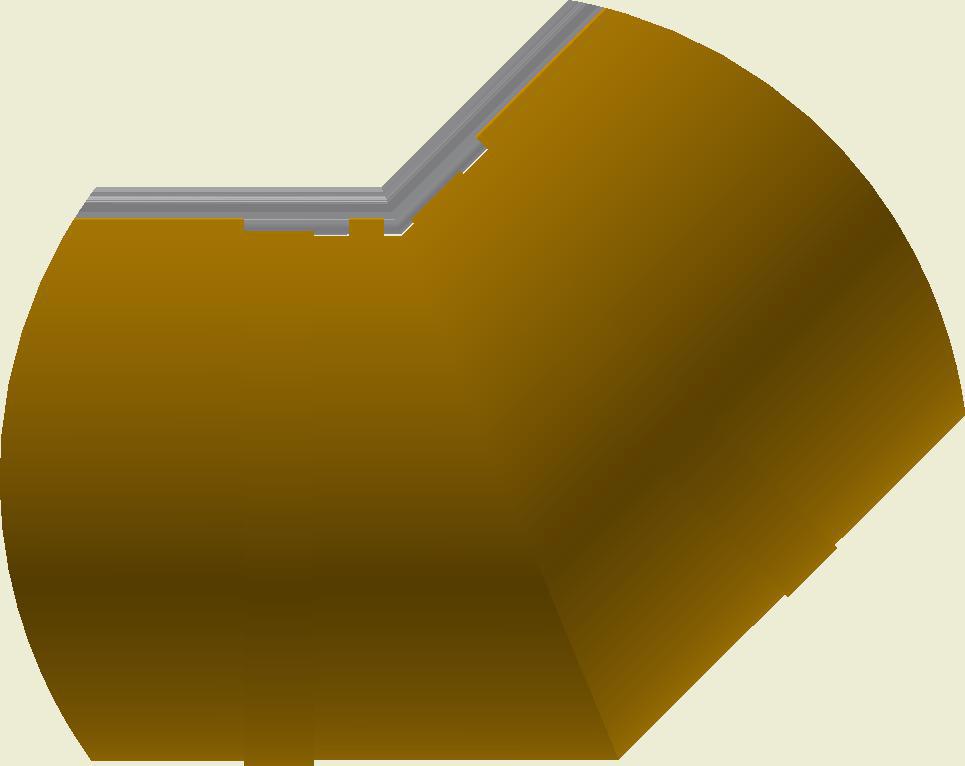

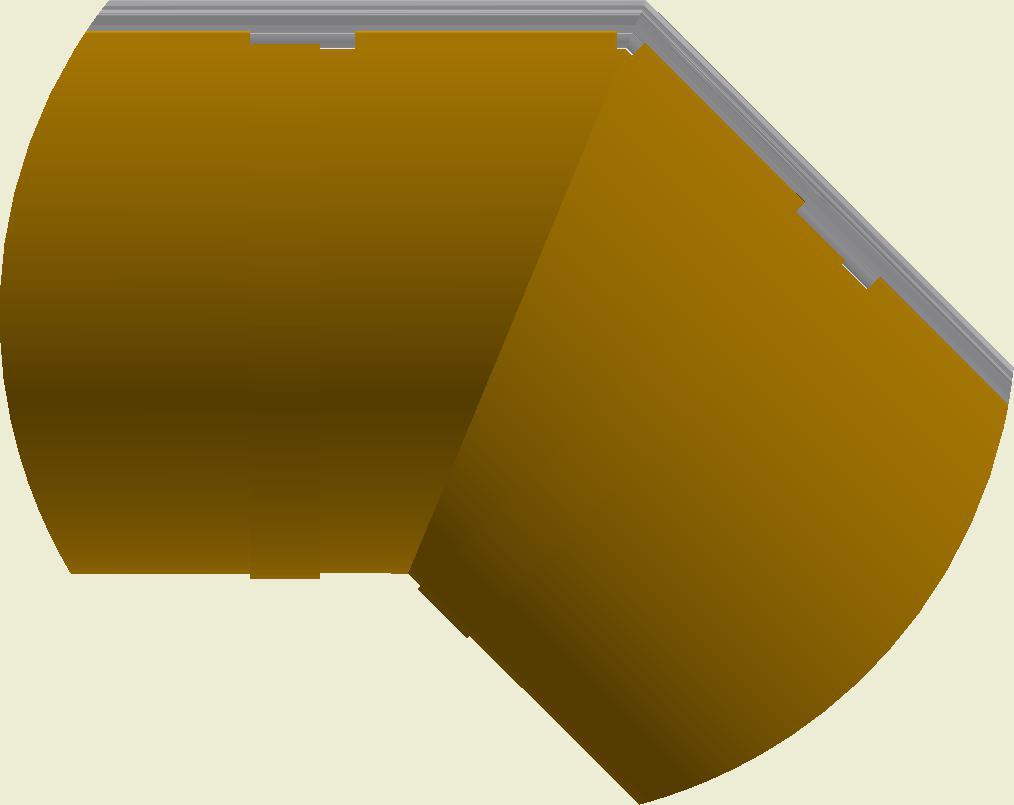

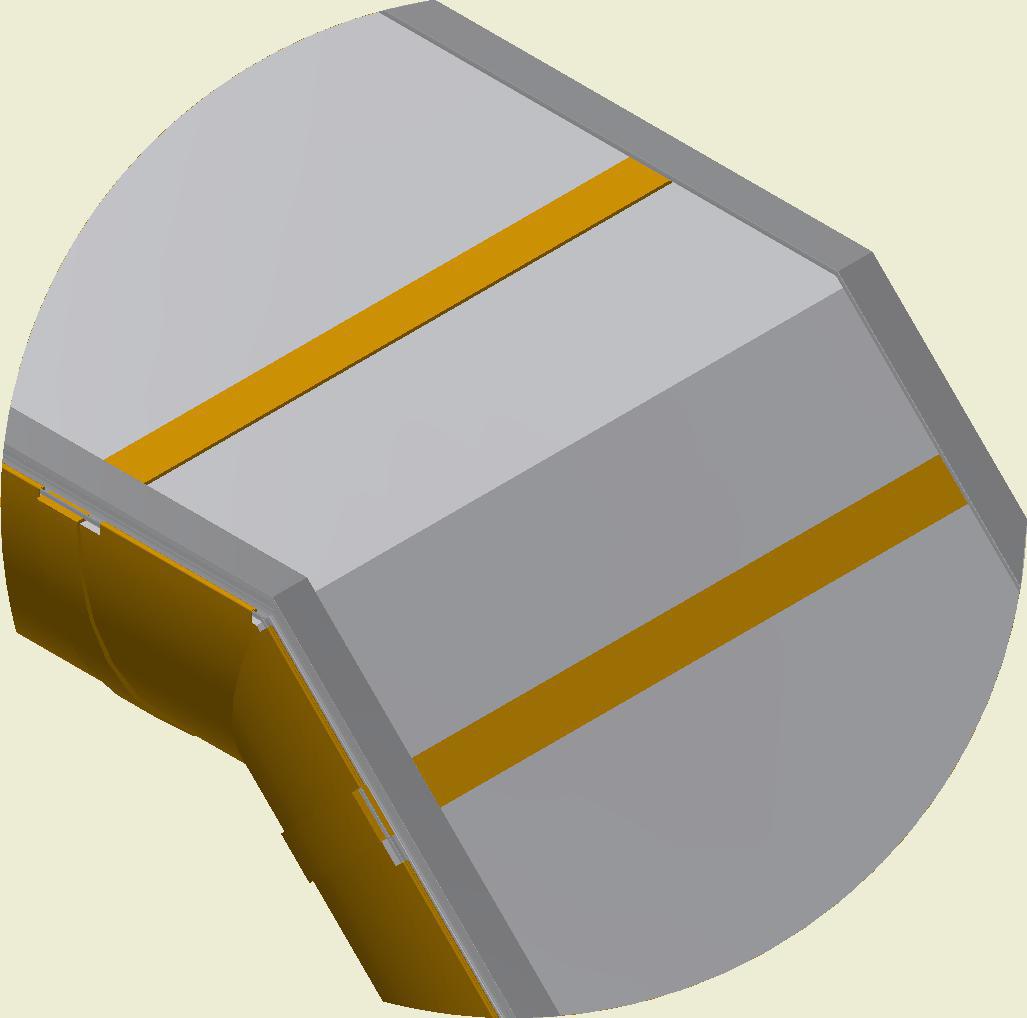

D-Alu-ophæng for KE-Interiør System (knæk)
DA-0007-DK-05
Se følgeseddel for specifik vinkel
DA-0008- DK-05

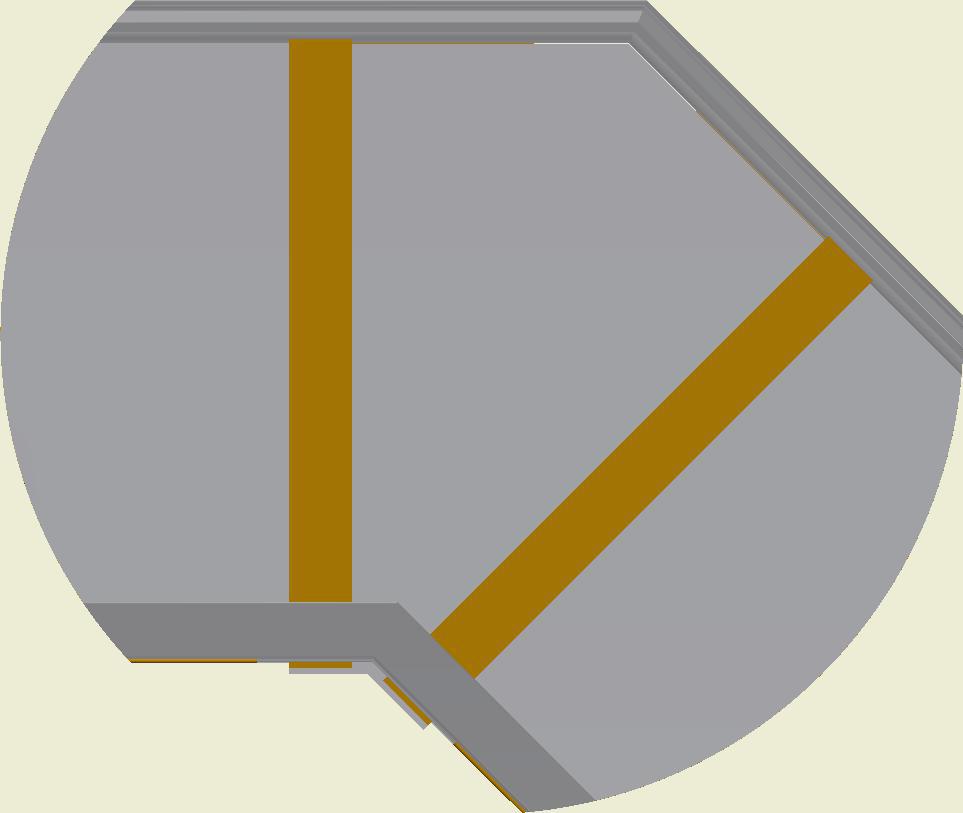

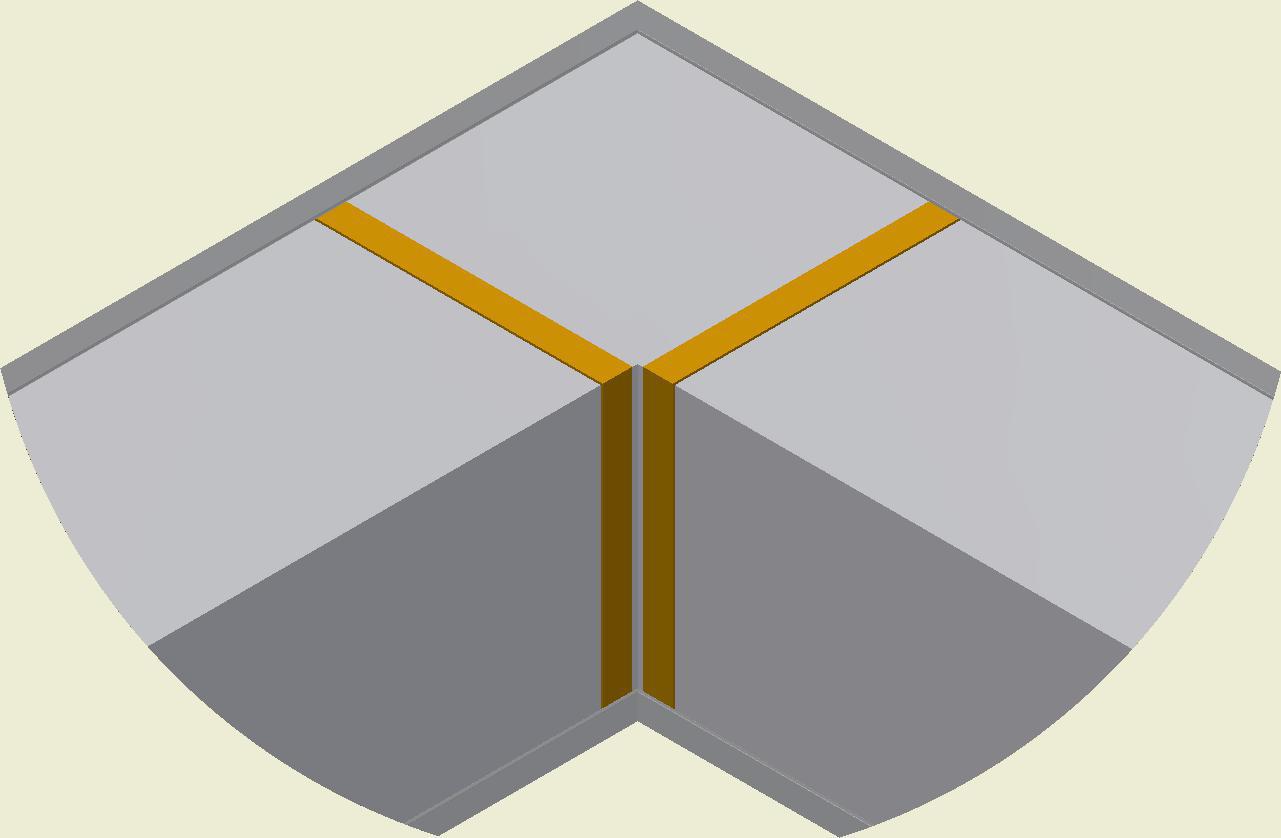

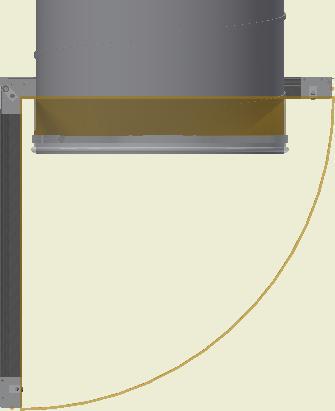

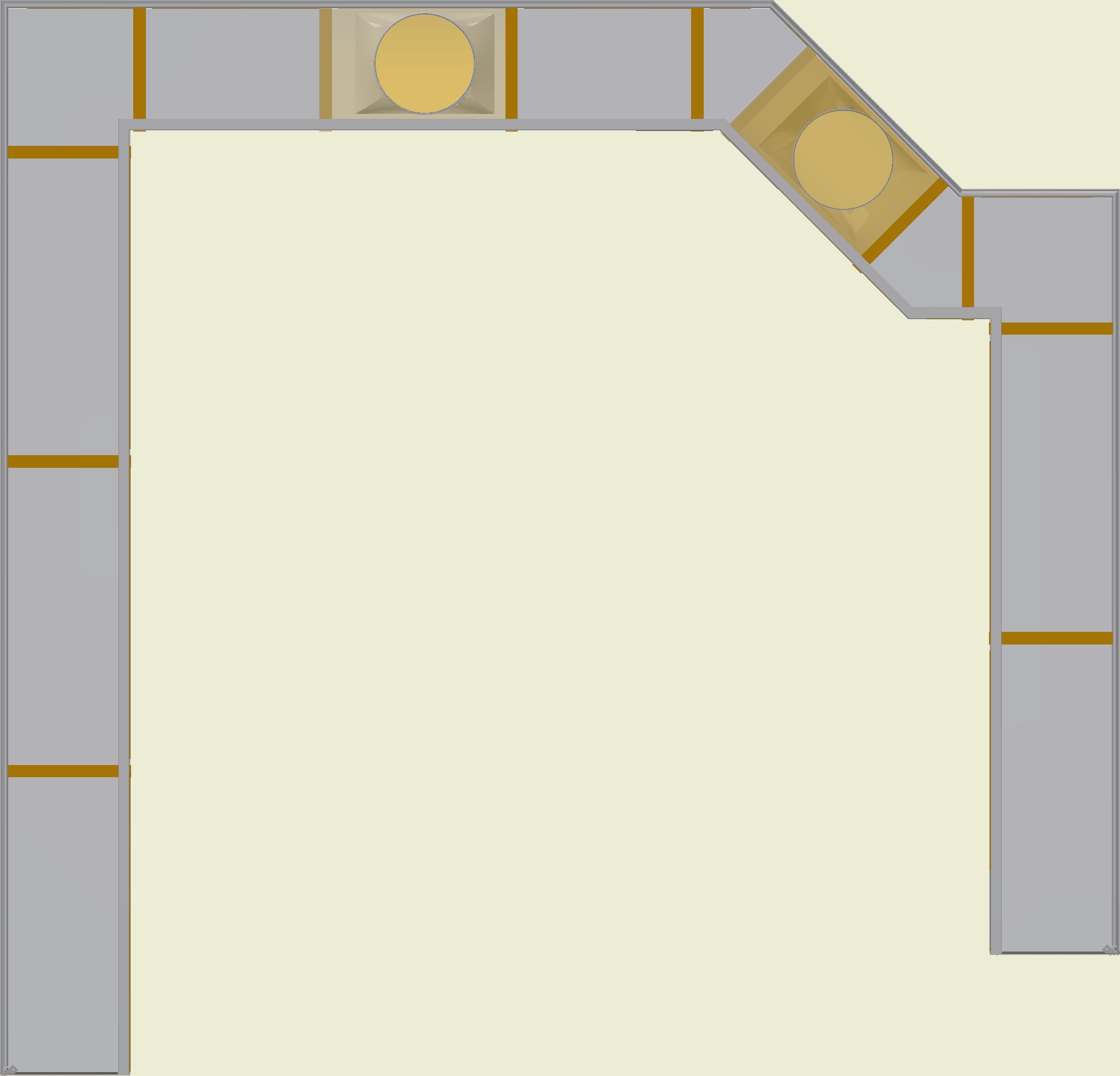

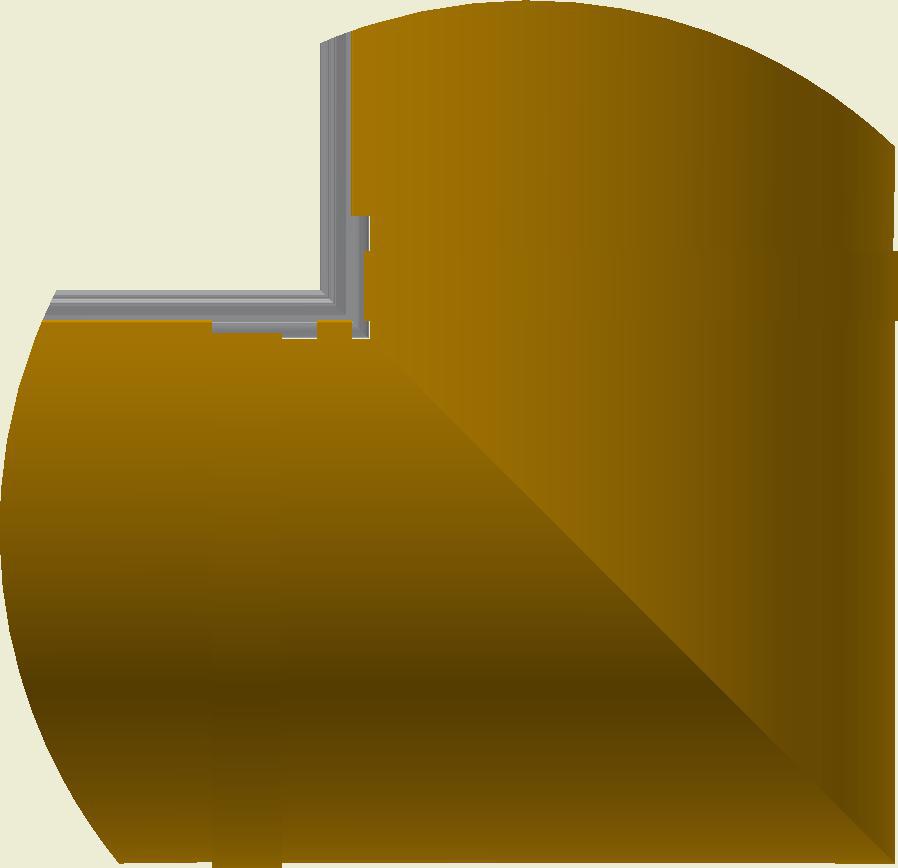

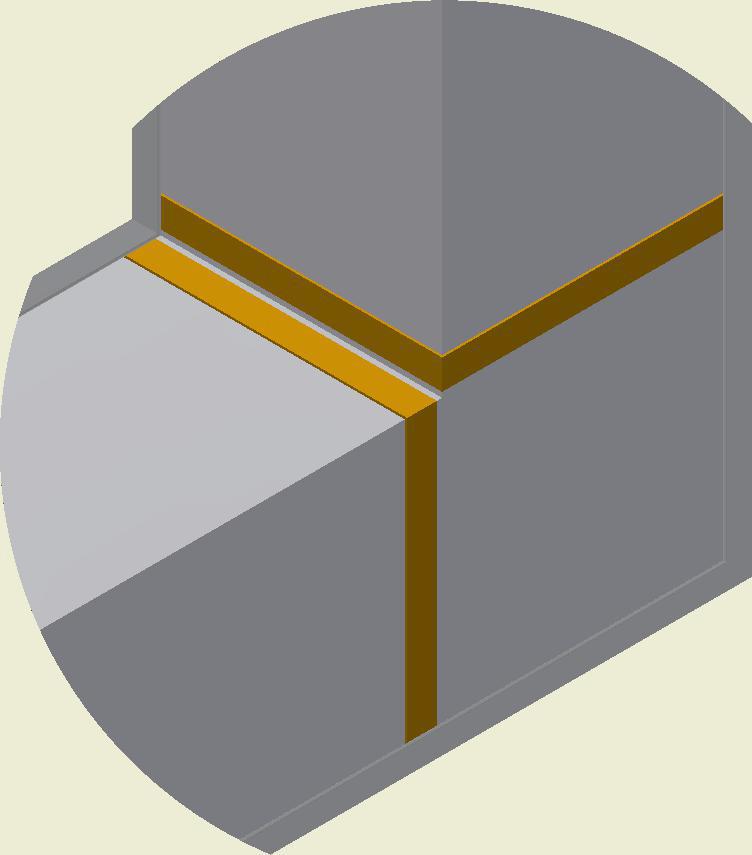

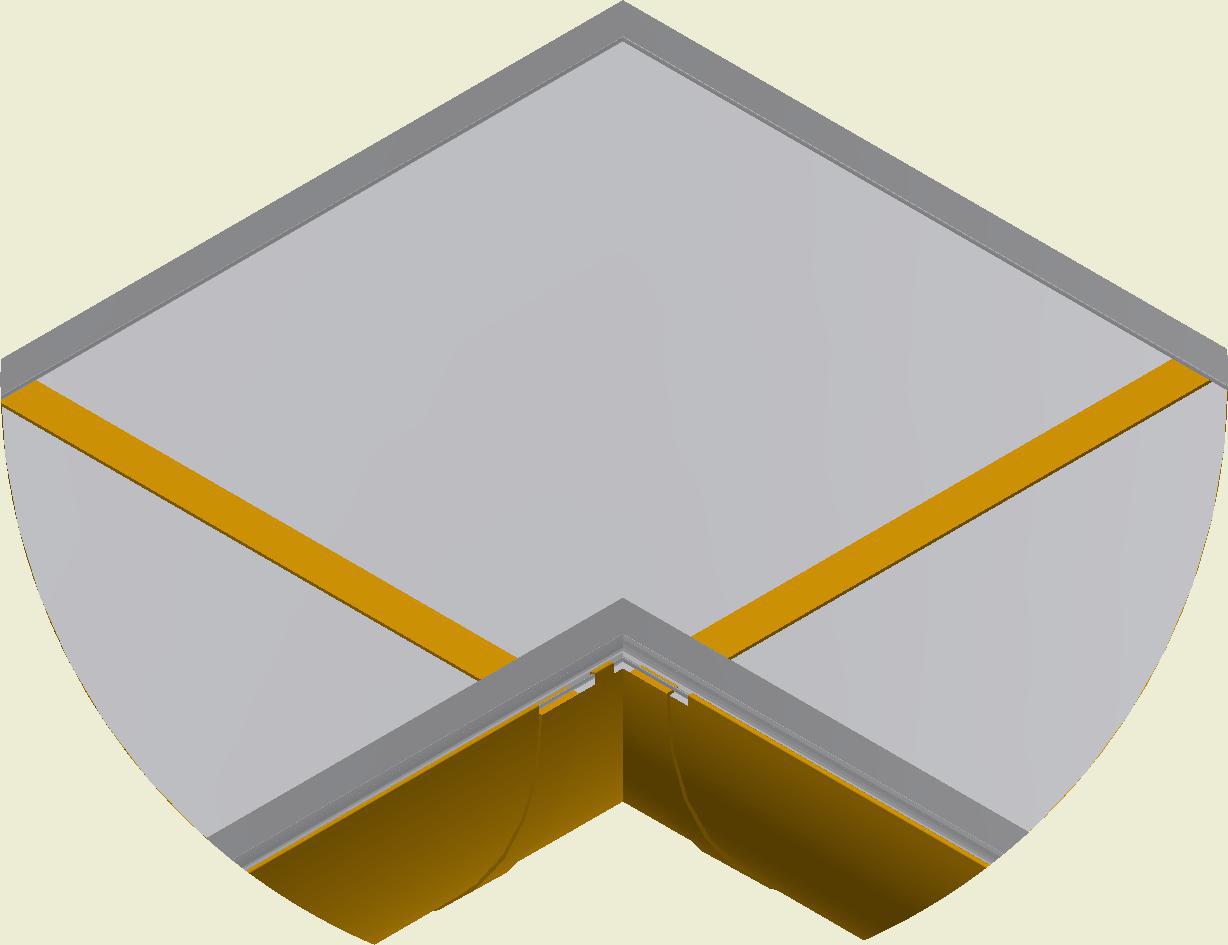

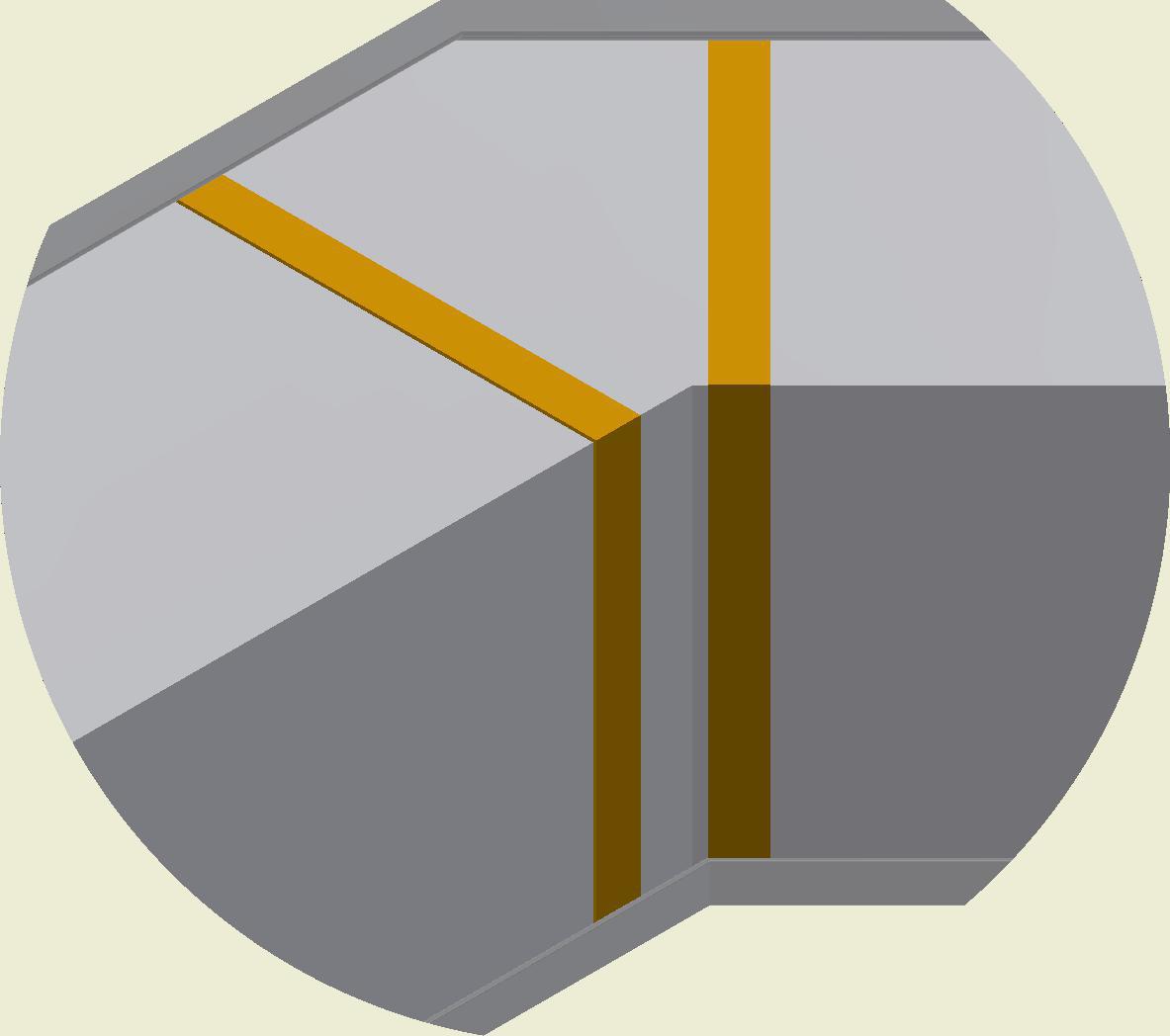

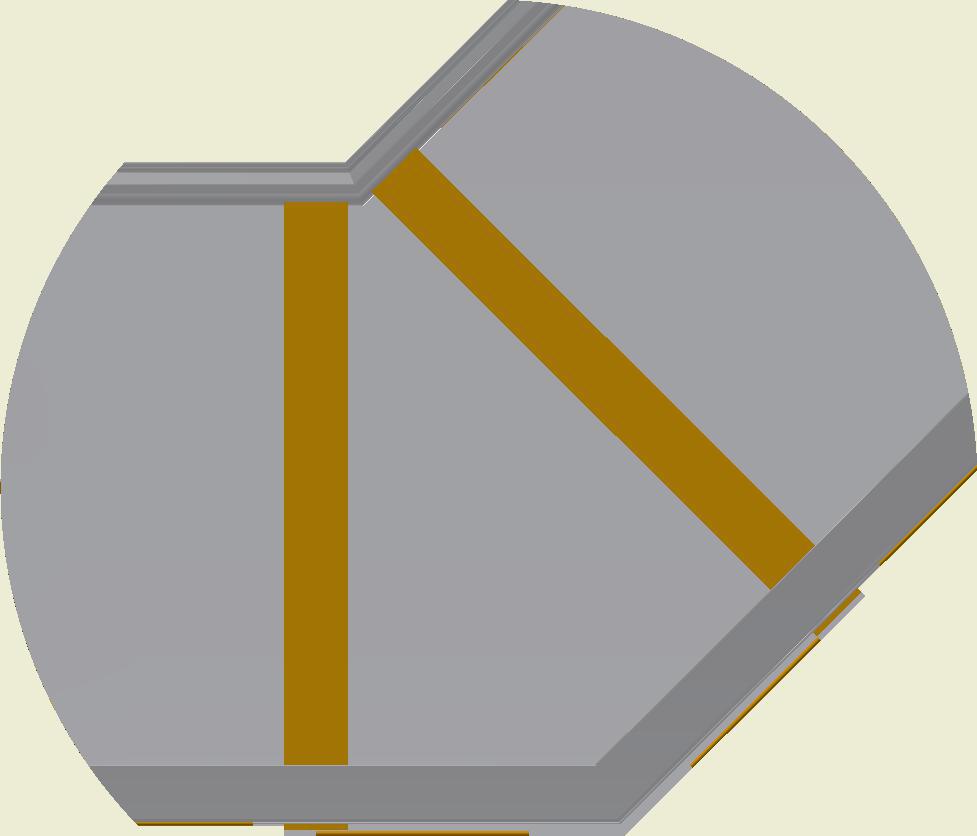

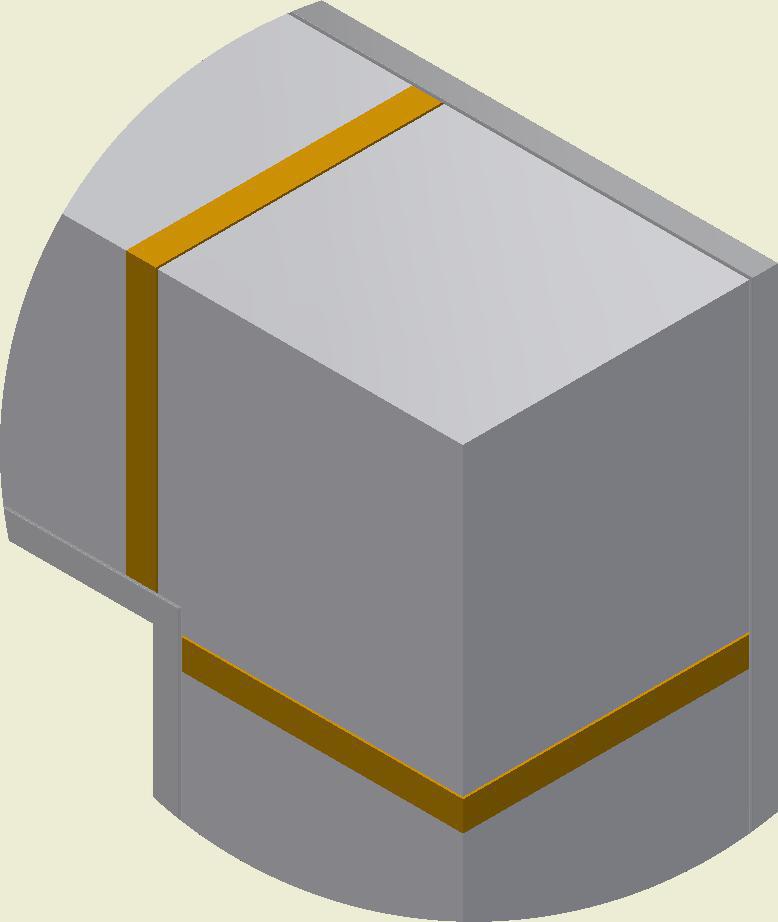

D-Alu-ophæng for KE-Interiør System (knæk 90°)
DA-0008-DK-05

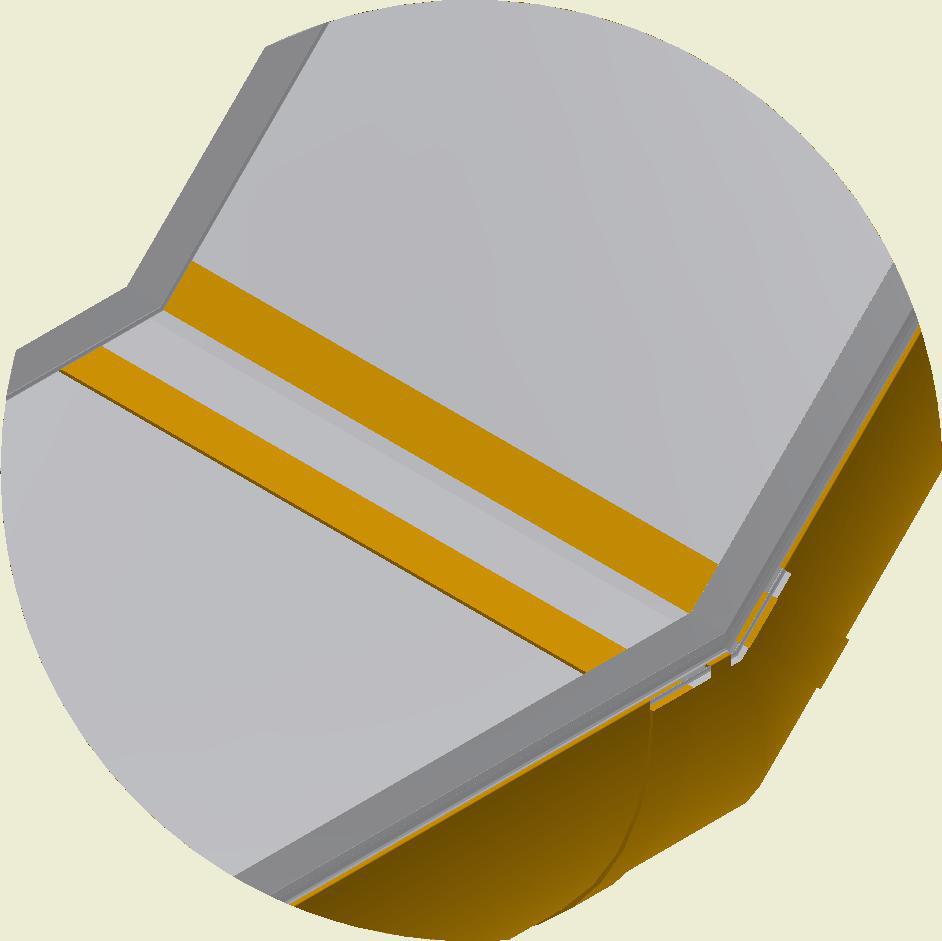

Knæk højre/venstre

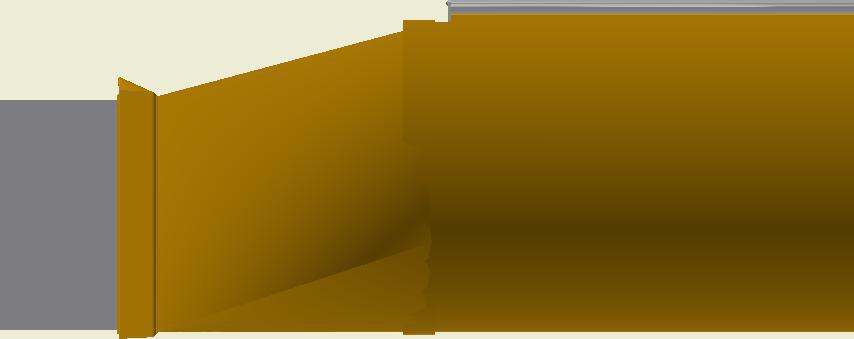

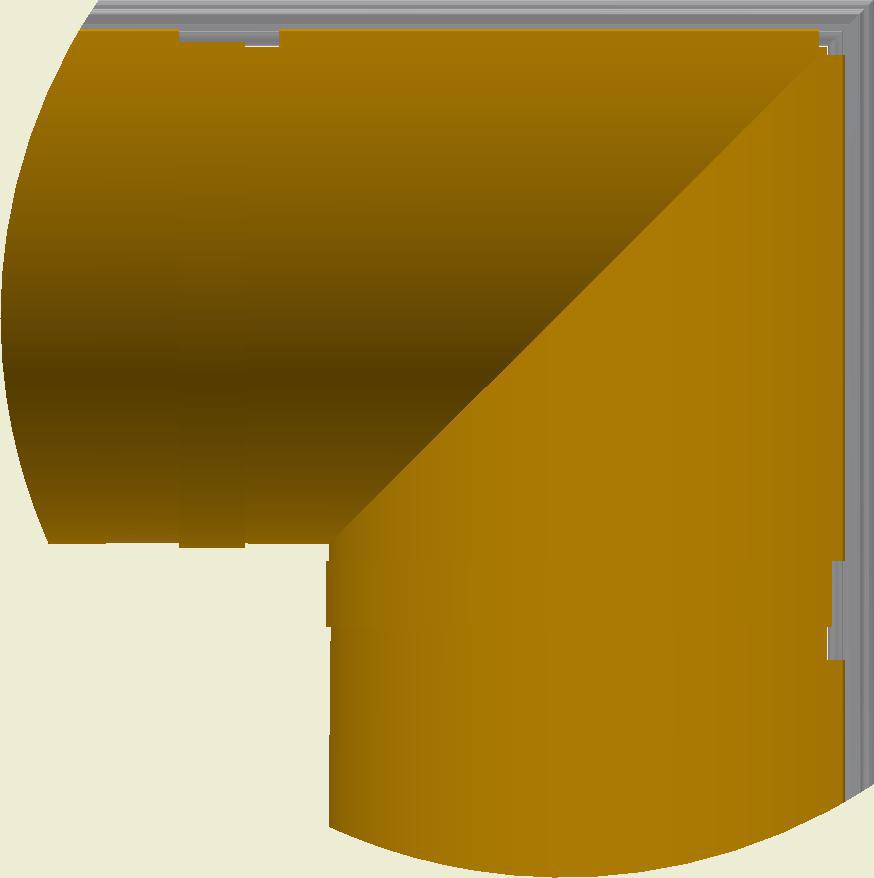

Knæk ned

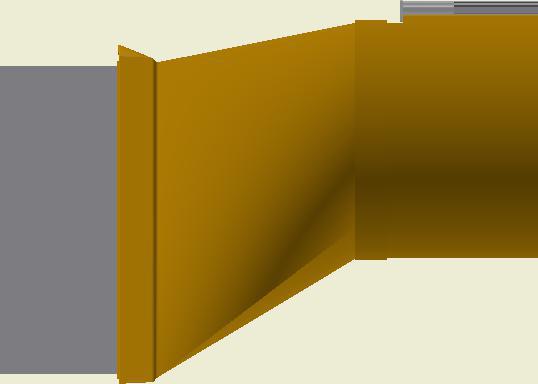

Knæk op
D-Alu-ophæng for KE-½D Interiør
System
QA-0003-DK-04
QA-0003-DK-00

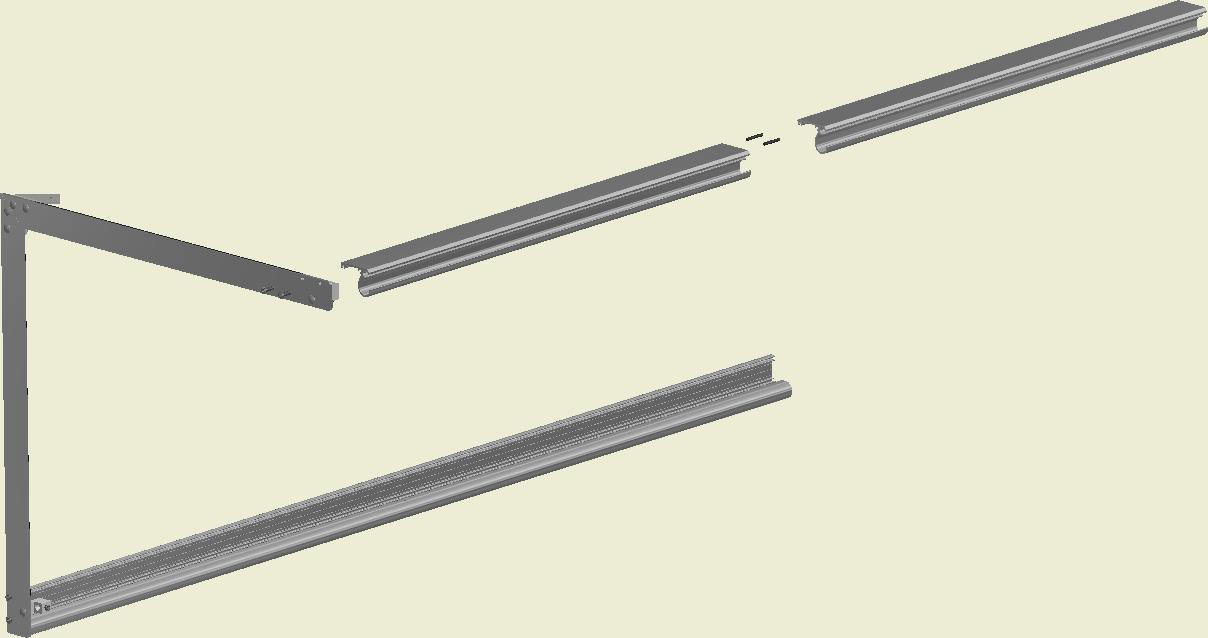

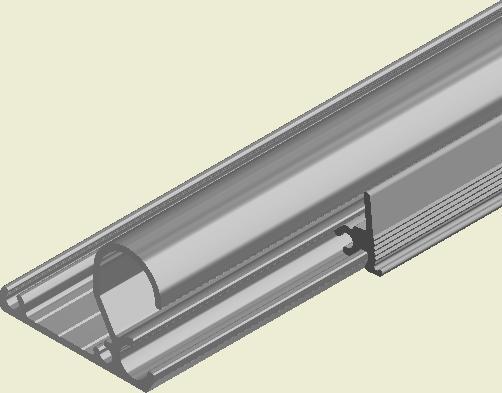

Samling
½D-Alu-skinner
½D-Alu
skinner
Monter systemet i henhold til tegningerne og monteringsvejledning.
Monter skinnesystem efter tegninger og vedlagte montagevejledninger.

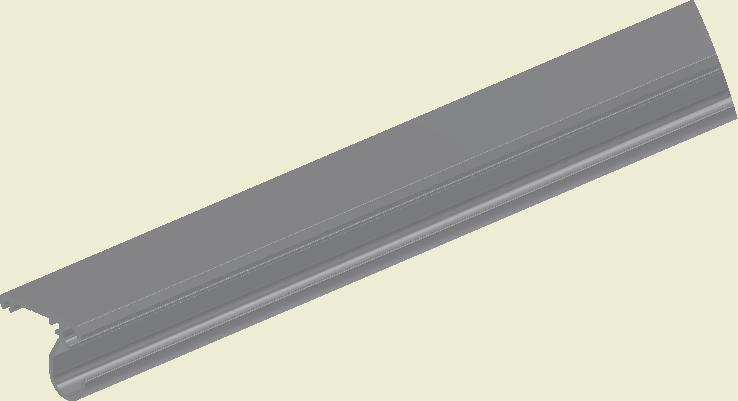

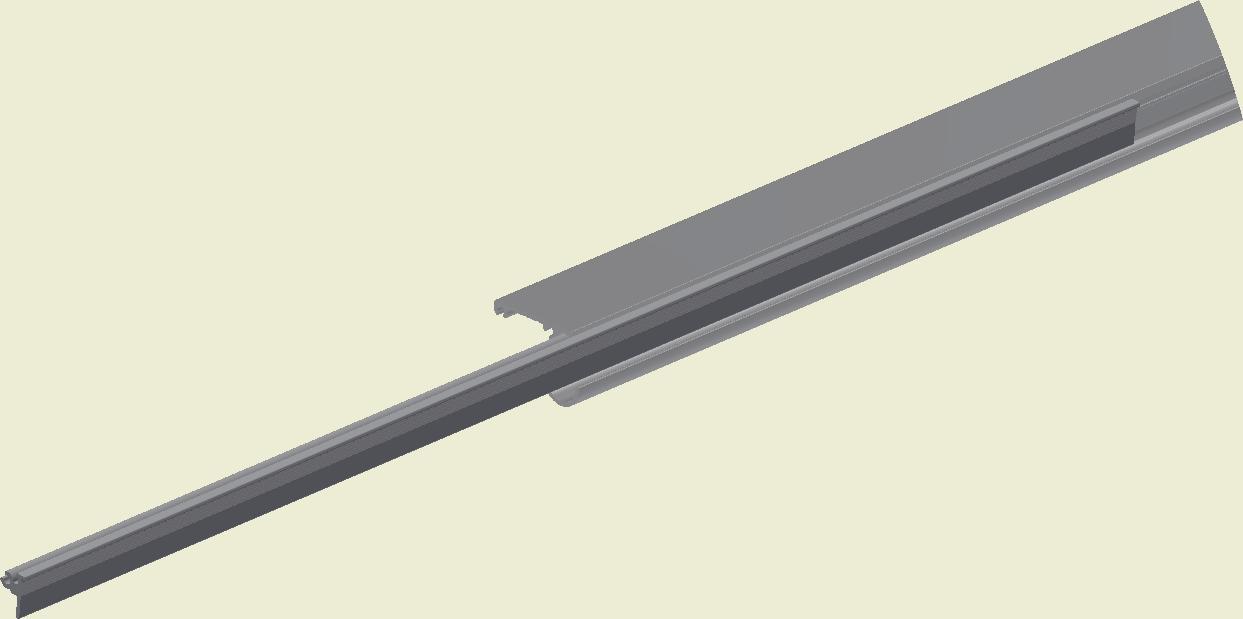

½D-Alu-skinne

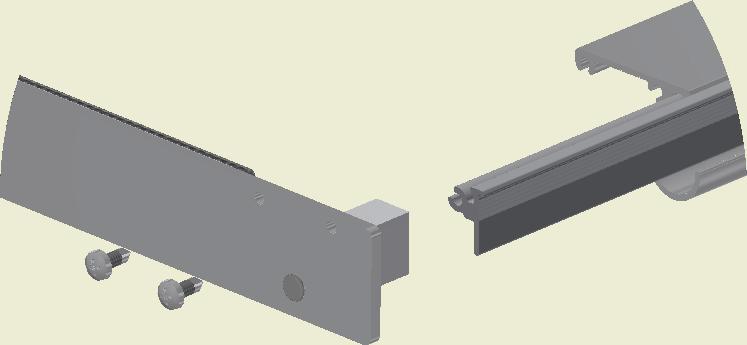

½D-alu endestykke
skinne

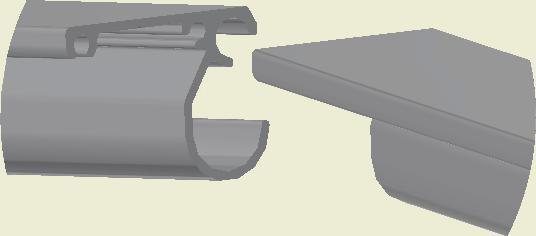

Lukkeprofil (std. 500 mm):
Indføres i skinne før montering af endestykke. Længden af lukkeprofil tilpasses skinnen.
Klap profil:
500 mm indsættes i skinnen inden endeprofilen monteres. Std. 500mm tilpasses på skinnen.
Sidste lukkeprofil saves i ca. 10 mm undermål for at undgå blokering ved lukning.

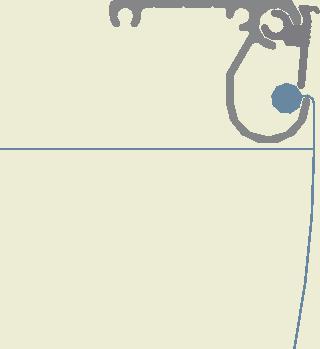

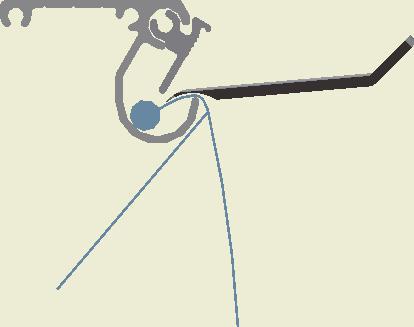

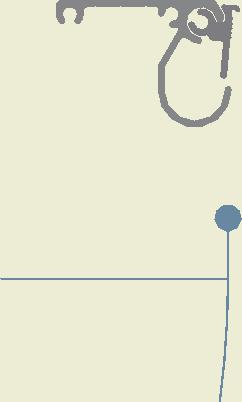

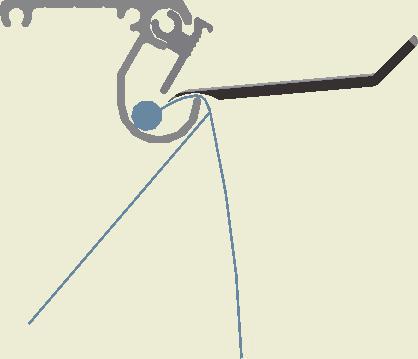

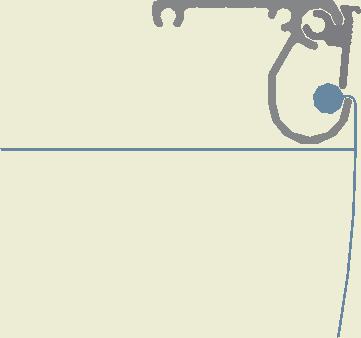

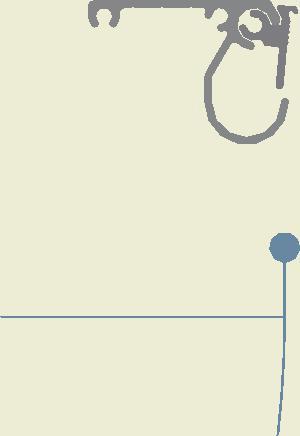

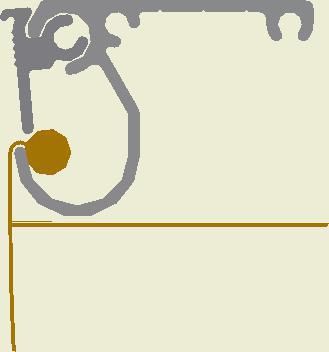

Spor til posevulst
Spor til tekstilvulst
Spor til samlestifter og endeskruer
Spor til samlestifter og endeskruer
Spor til loftsmontage (selvskærende skruer)
Spor til loftsmontage (selvskærende skruer) Spor til samlestifter og endeskruer
Spor til klap profil
Spor til lukkeprofil
Montageåbning til tekstilvulst
Montageåbning til tekstilvulst
Spor til samlestifter og endeskruer
QA-0 004-DK-04
L = Pose længde
L = Kanallængde
LS = Længde studs
LS = Længde Studs
Ø = Studsdiameter
H = Højde
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
B = Afstand studs 2 QA-0004-DK-04
Ø = Studs Diameter
A = Afst and studs 1
A = Afstand studs 1
B = Afstand studs 2

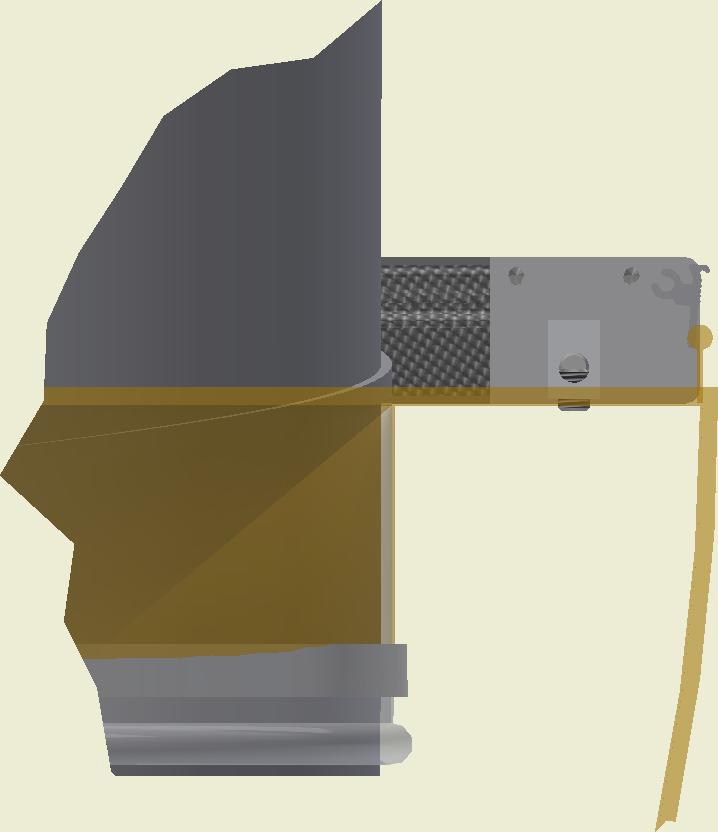

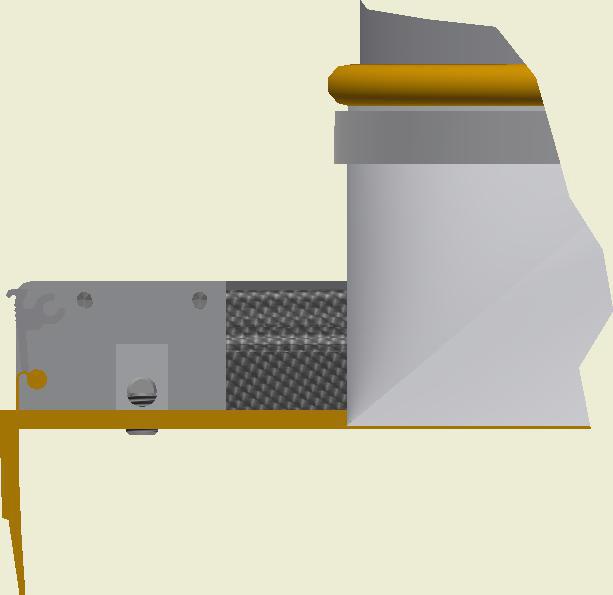

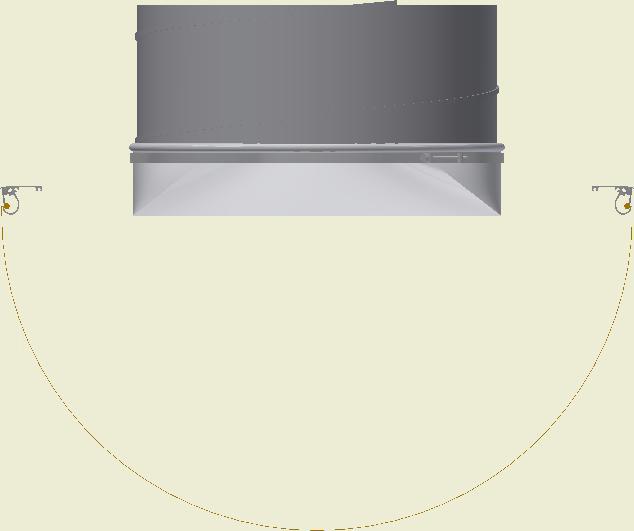

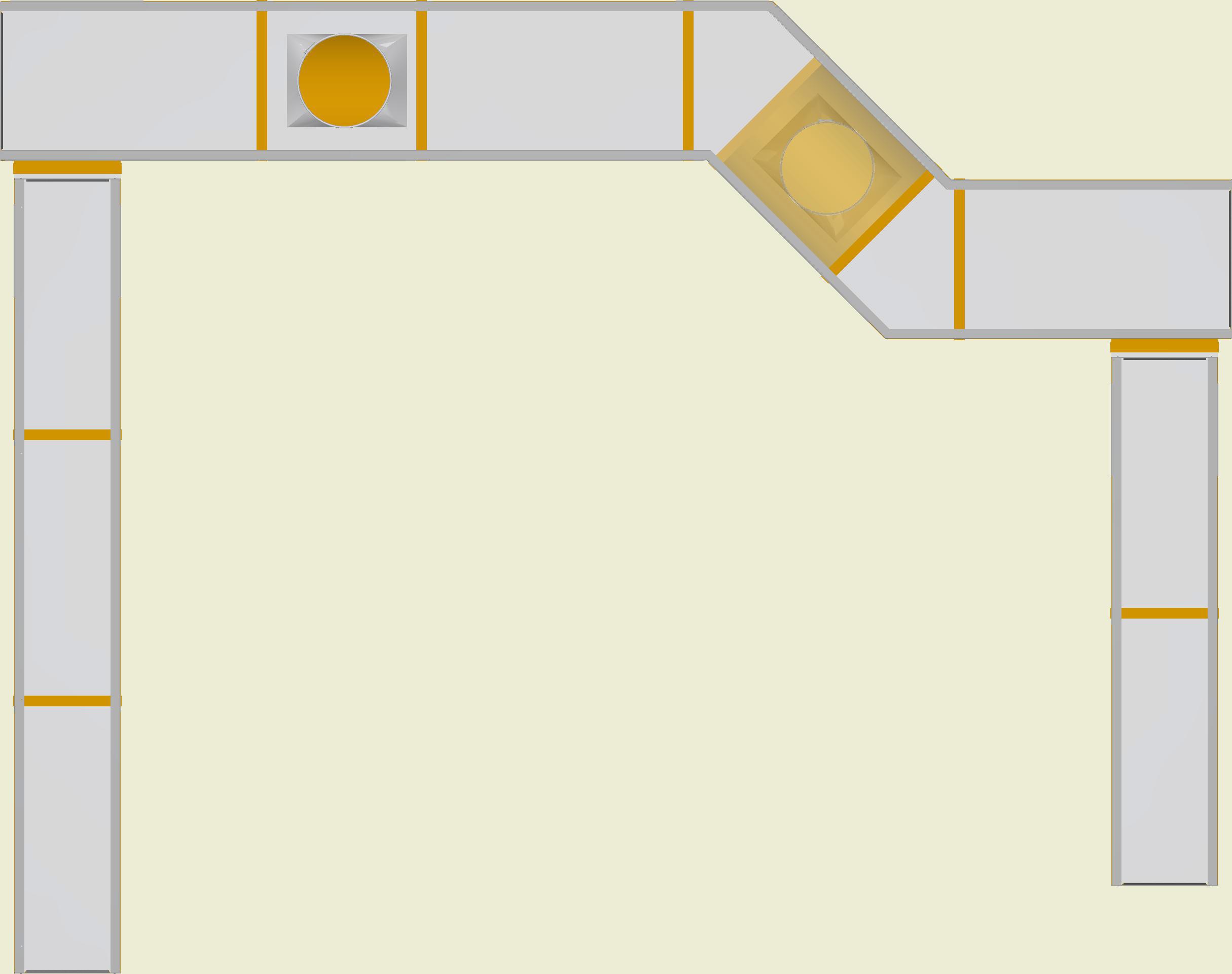

D-Alu for KE-½D Interiør System (skinnemontage)
QA-0005-DK-04
QA-0005-DK-04
Hvis montering af studs er mulig over loft behøves der ingen lynlås i nærheden af studs.
Hvis montering af studs er mulig over loft, behøves der ingen lynlås i nærheden af studs.
+ 28mm
Hvis montage af studs skal ske indvendigt skal man være opm ærksom på at placere mindst 1 lynlås tæt på studsen. Eller der skal laves en service Lynlås i buen.
Hvis montage af studs skal ske indvendigt, skal man være opmærksom på at placere mindst 1 lynlås tæt på studsen. Alternativt skal der laves en servicelynlås i buen.

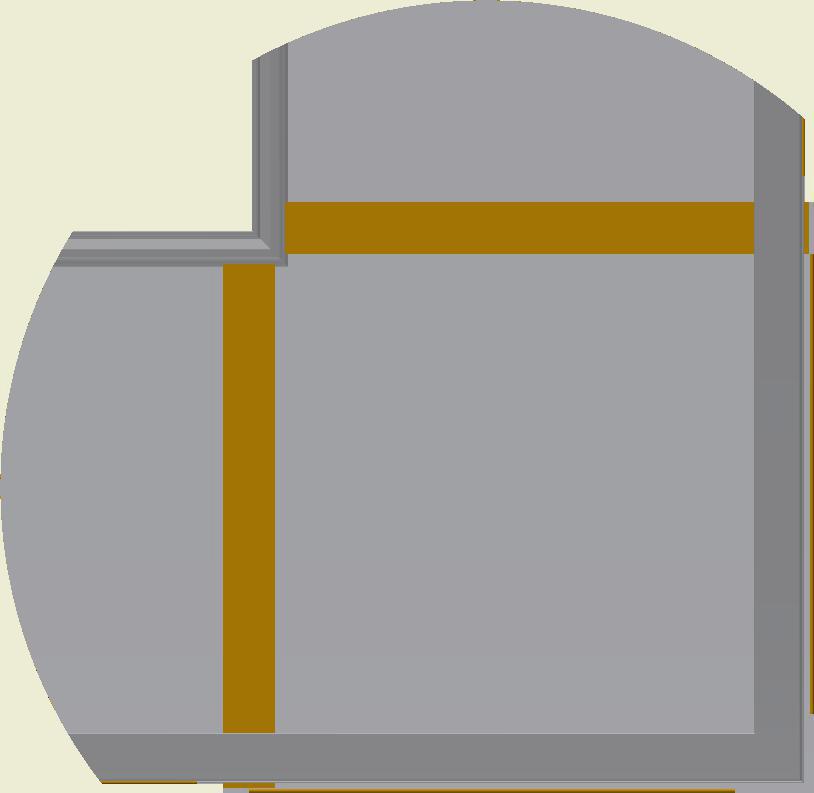

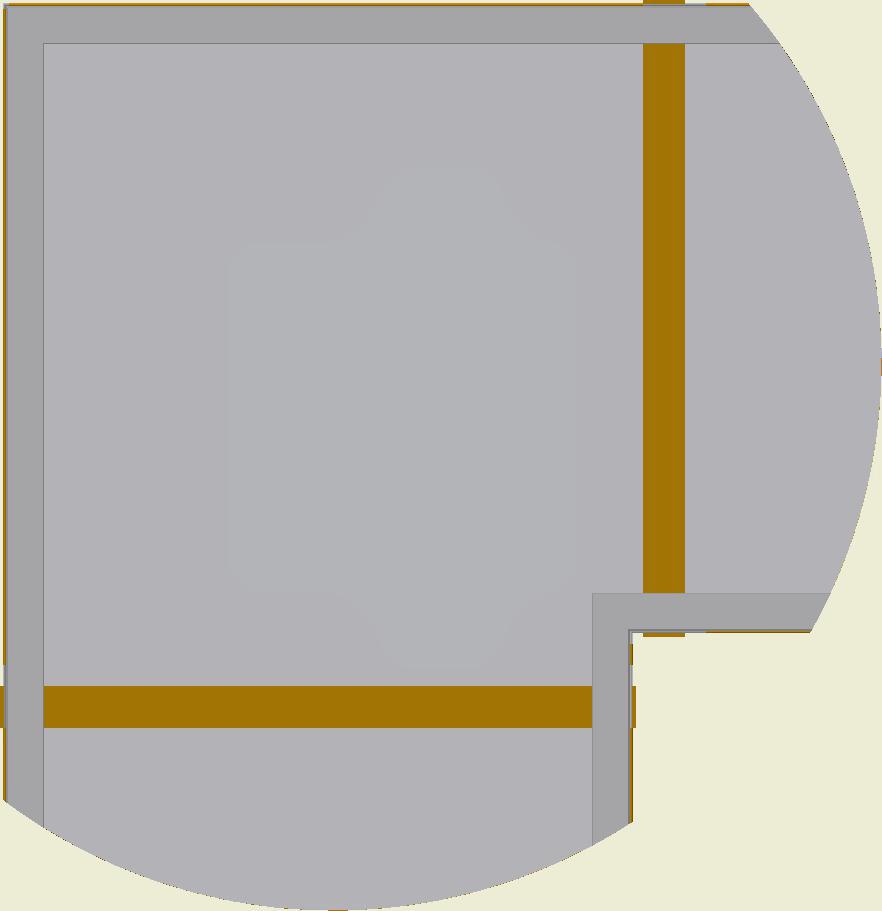

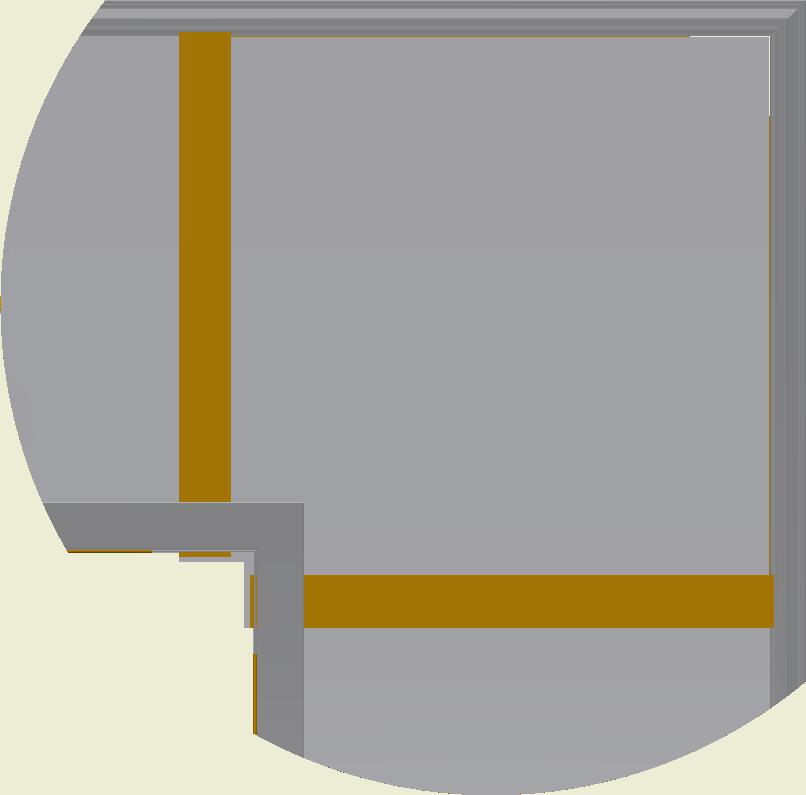

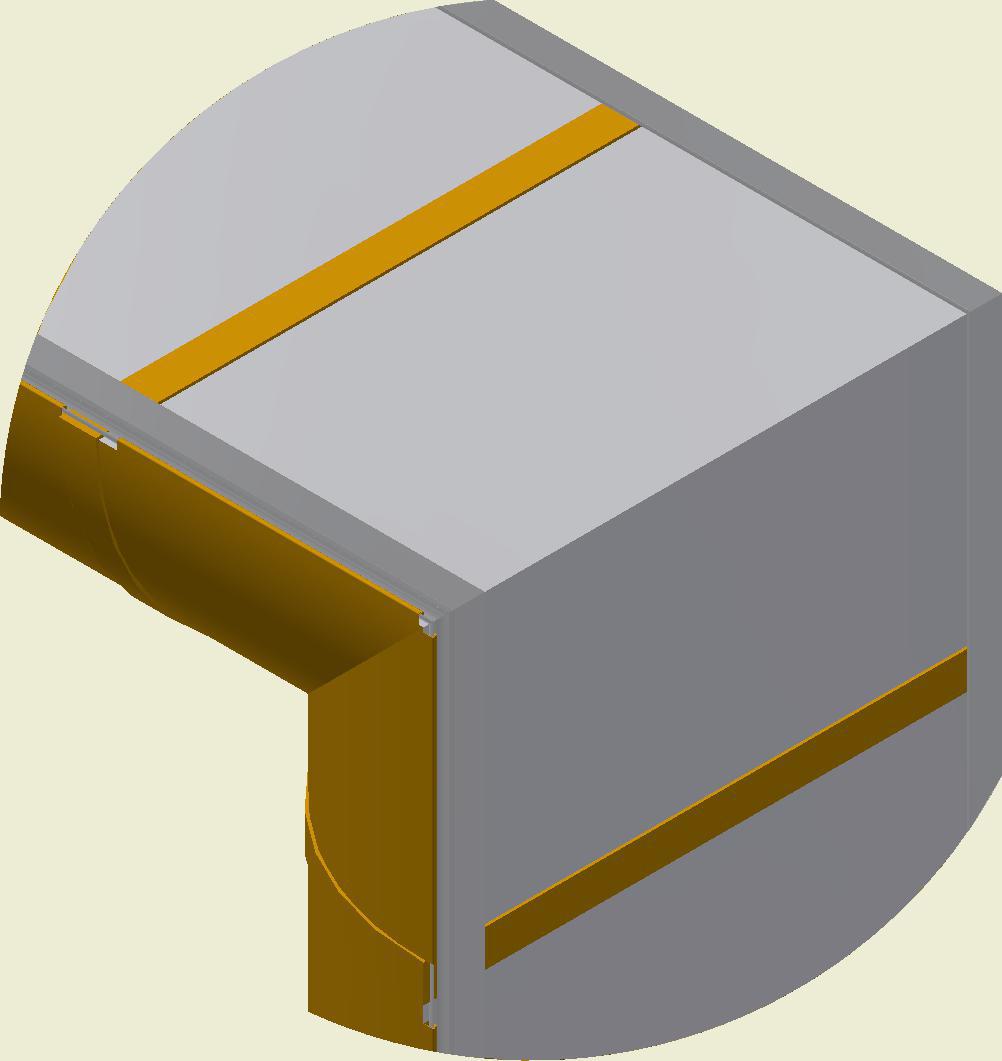

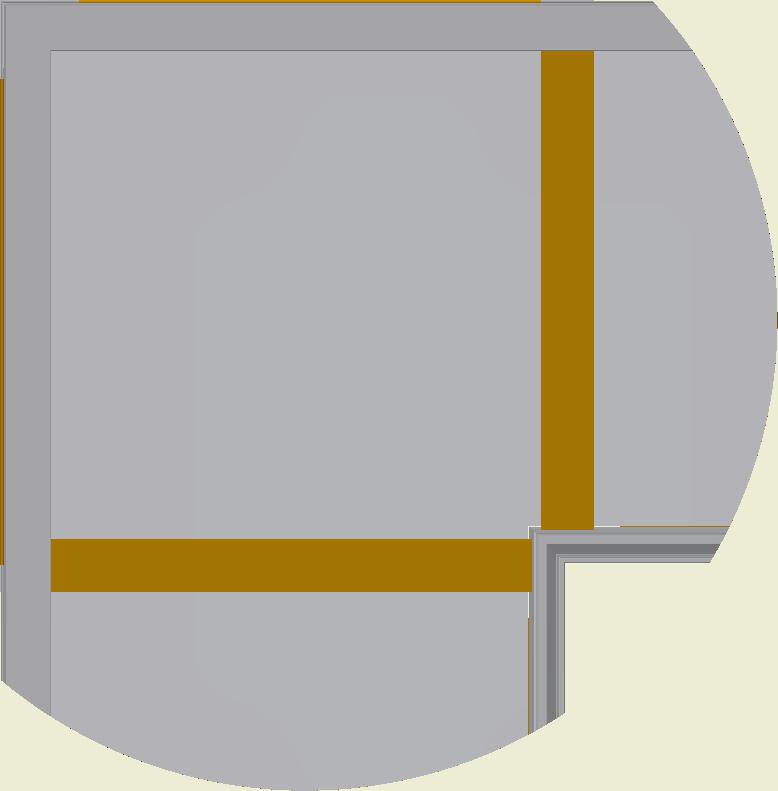

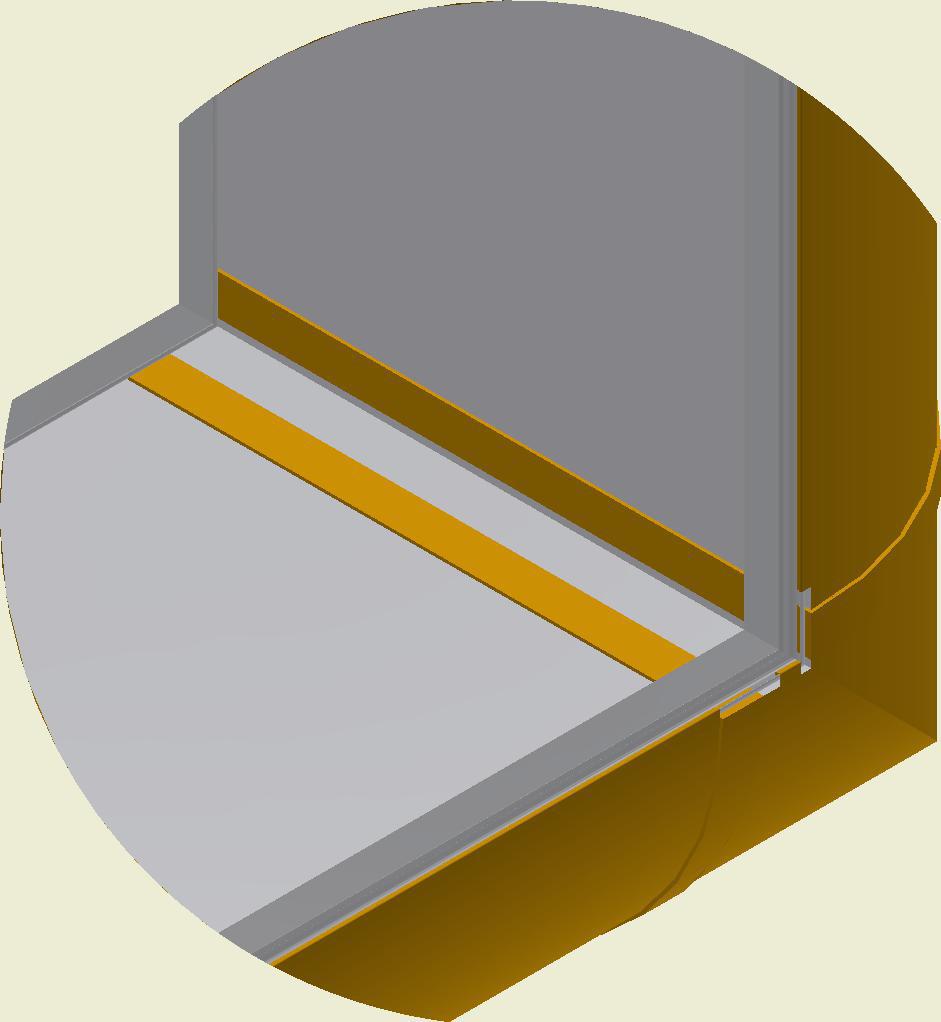

Indvendigt hjørne skal fastgøres med mindst én skrue i enten væg eller loft.
Indvendigt hjørne skal fastgøres med minimum en skrue i enten væg eller loft.

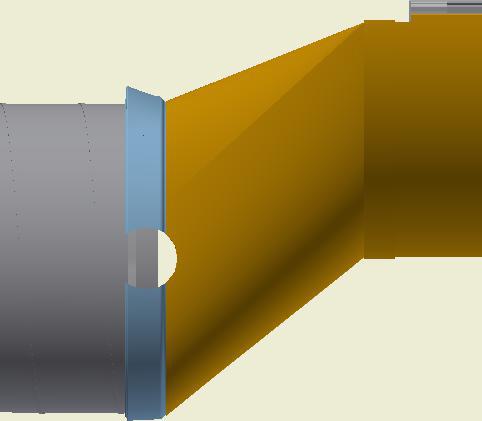

Husk at montere studsen, efter at første vulst er monteret i skinne.
Når 1 vulst er monteret på skinnen, Husk at montere studsen før posen bliver sat fast.

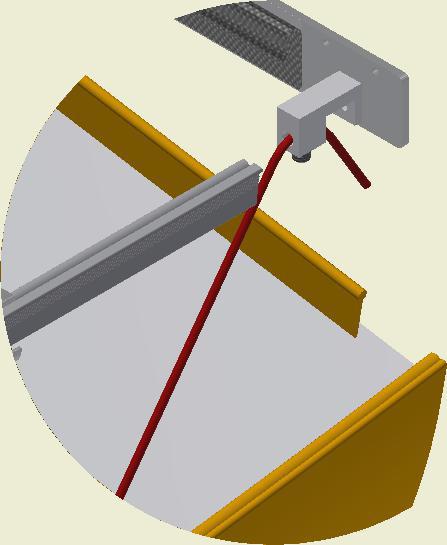

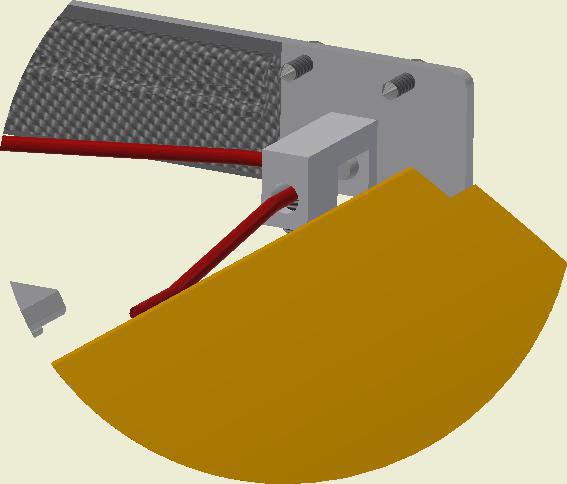

Før snoren igennem hullet. Træk posen ud til enden af skinnen spænd Pinol med 3mm Umbracho ikke incl.
Før snoren gennem hullet. Træk tekstilkanalen ud til enden af skinnen. Spænd pinolskruen med 3 mm Unbraconøgle (medfølger ikke).
QA-0006-DK-04
D-Alu-ophæng for KE-½D Interior System (fordeler)
QA-0007-DK-04
QA-0007-DK-04

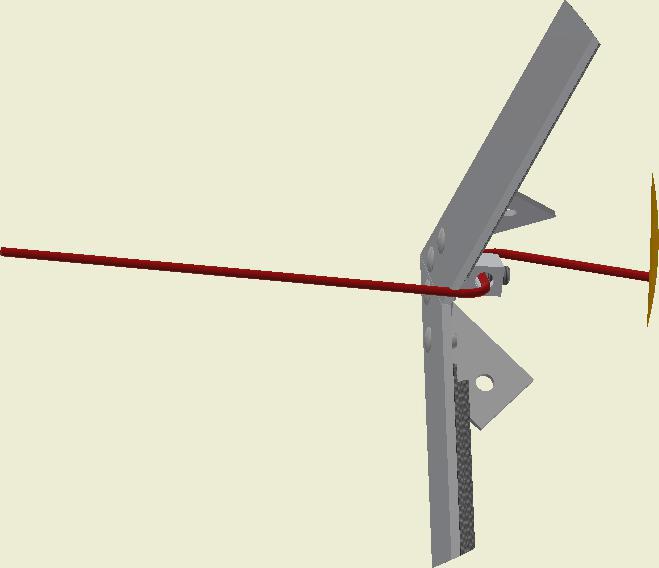

Ingen montagestifter ved knæk. Skinne umiddelbart før og efter knæk monteres med min. 2 skruer.
Ingen montage stifter ved knæk. Sidste skinne før og efter knæk monteres med min. 2 skruer
L = Pose længde
L = Kanallængde
LS = Længde Studs
LS = Længde studs
Ø = Studs Diameter
Ø = Studsdiameter
H = Højde
H = Højde
W = Bredde
W = Bredde
O = Forsætning
O = Forsætning
A = Afstand studs 1
A = Afstand studs 1
B = Afstand studs 2
B = Afstand studs 2
D-Alu-ophæng for KE-½D Interiør System (knæk)
Se følgeseddel for specifik vinkel
Knæk ned
Knæk op

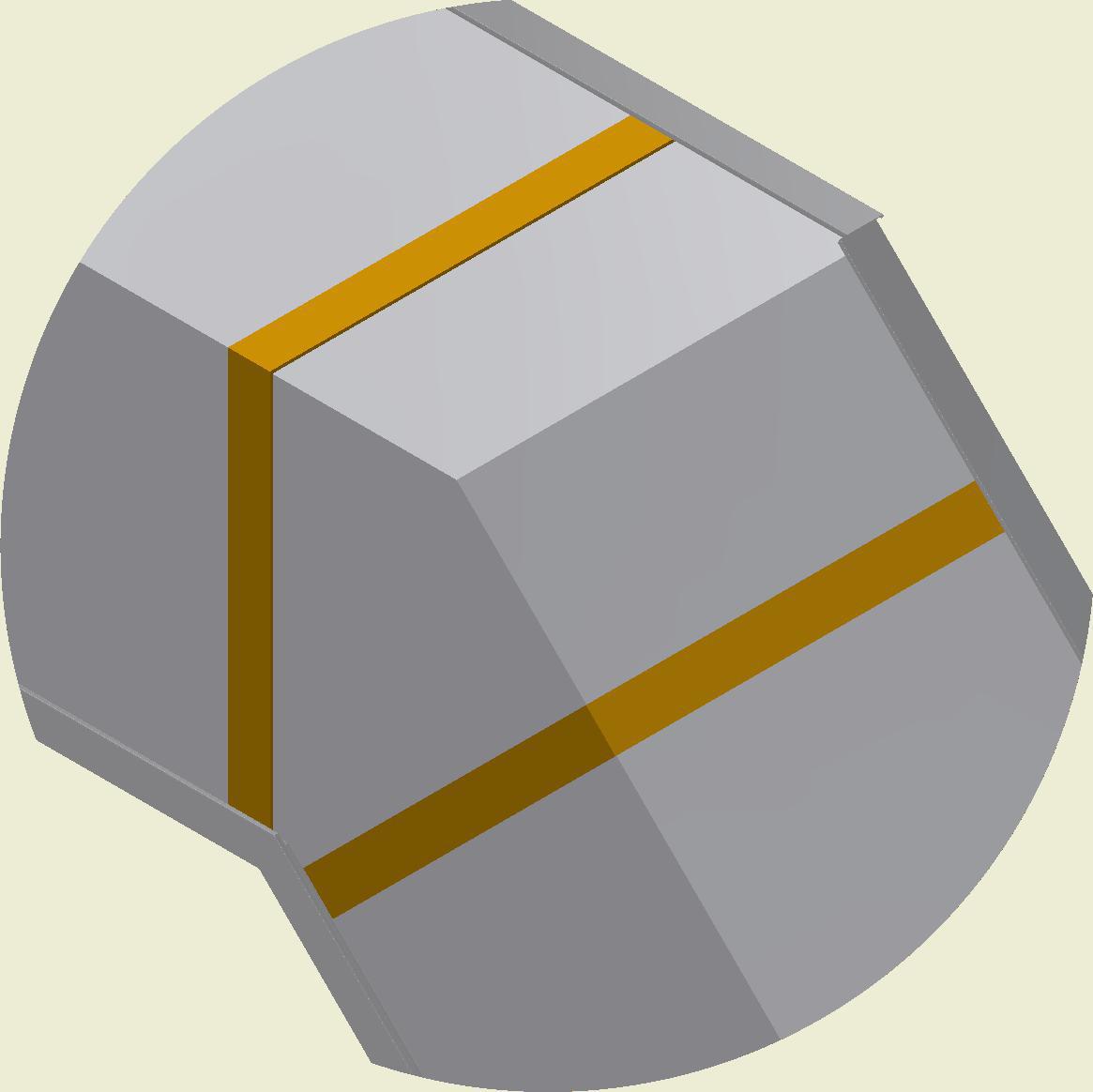

D-Alu-ophæng for KE-½D Interiør System (knæk 90°)
QA-0 009-DK-04
QA-0009-DK-04
Knæk
