D-Alu-Aufhängung für KE-Interieur System
DA-0003-DE-05

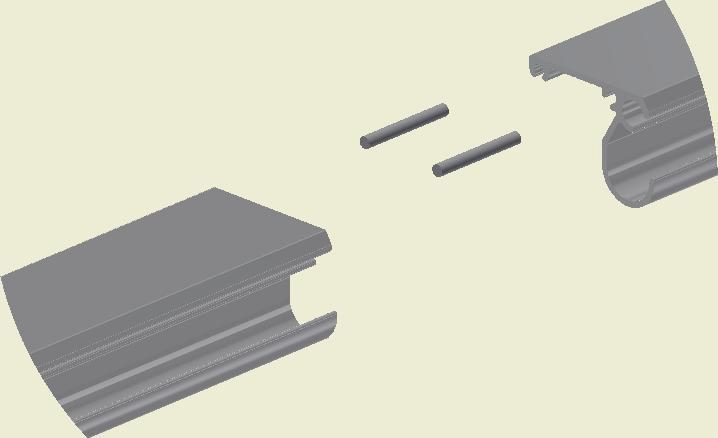

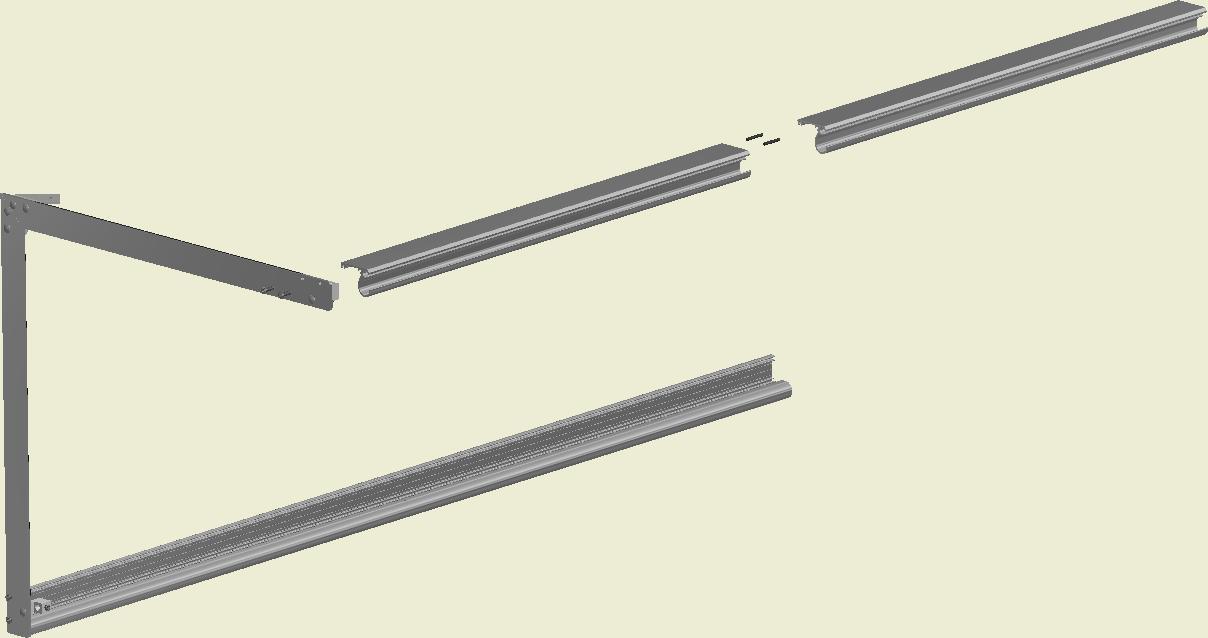

Sam ling D-alu skinner

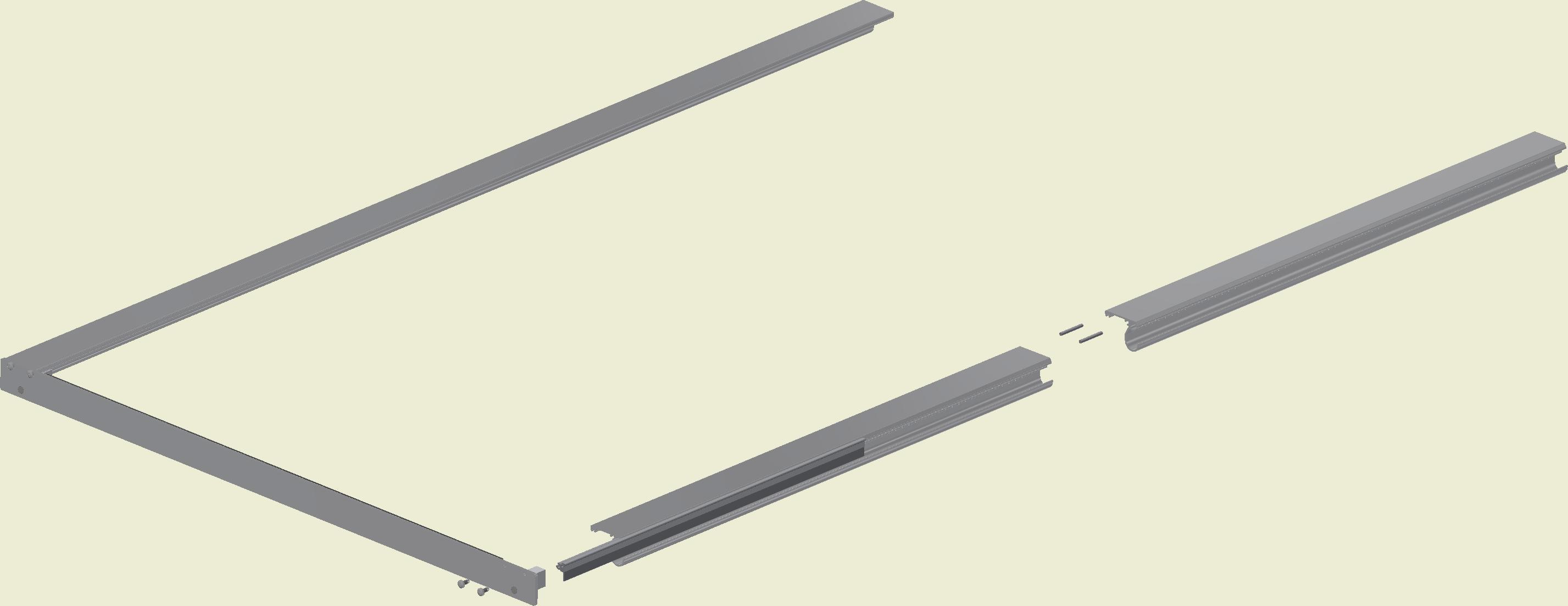

D-Alu-Schienen
Sæt skinner op efter tegninger og montagevejledninger medleveret systemet
Das Schienensystem nach Zeichnungen und beigefügten Montageanleitungen montieren.
1
! VI GTIGT !
WICHTIG!
Låse-profil
Verschlussprofil
2
Siehe Lieferschein für Schienentypen und -längen.
Se i følgesedlen hvilke typer skinne og længder der skal være med til dette System
3
DA-0004-DK-05

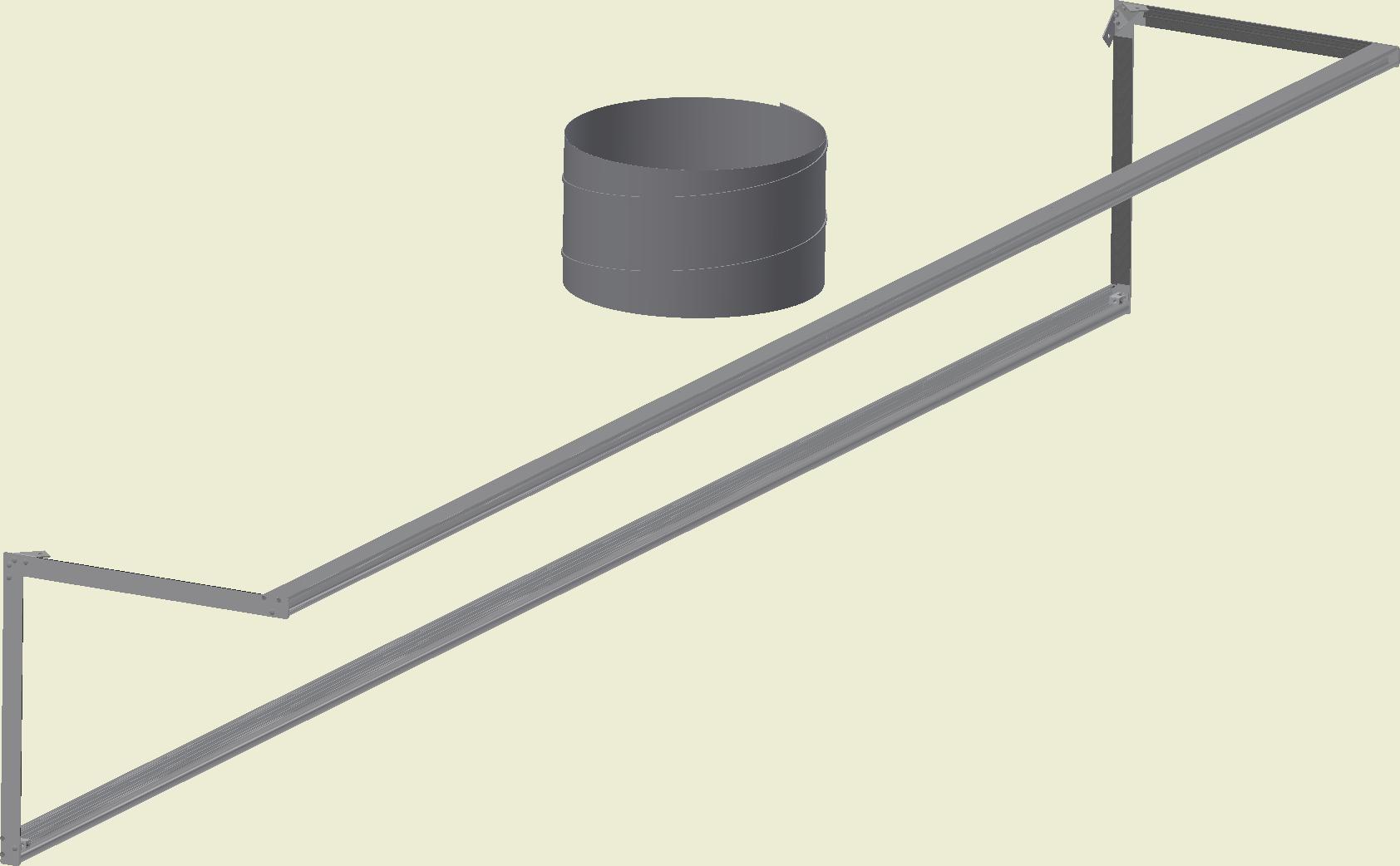

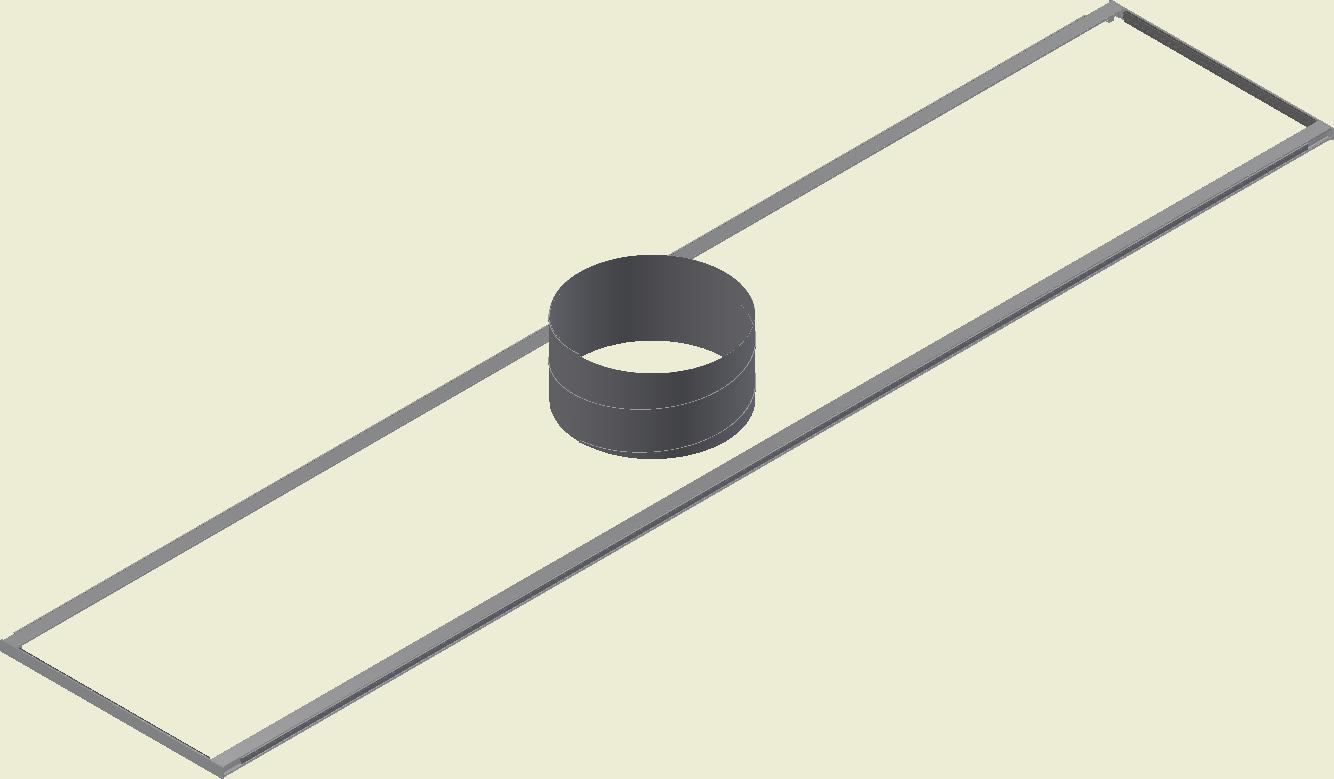

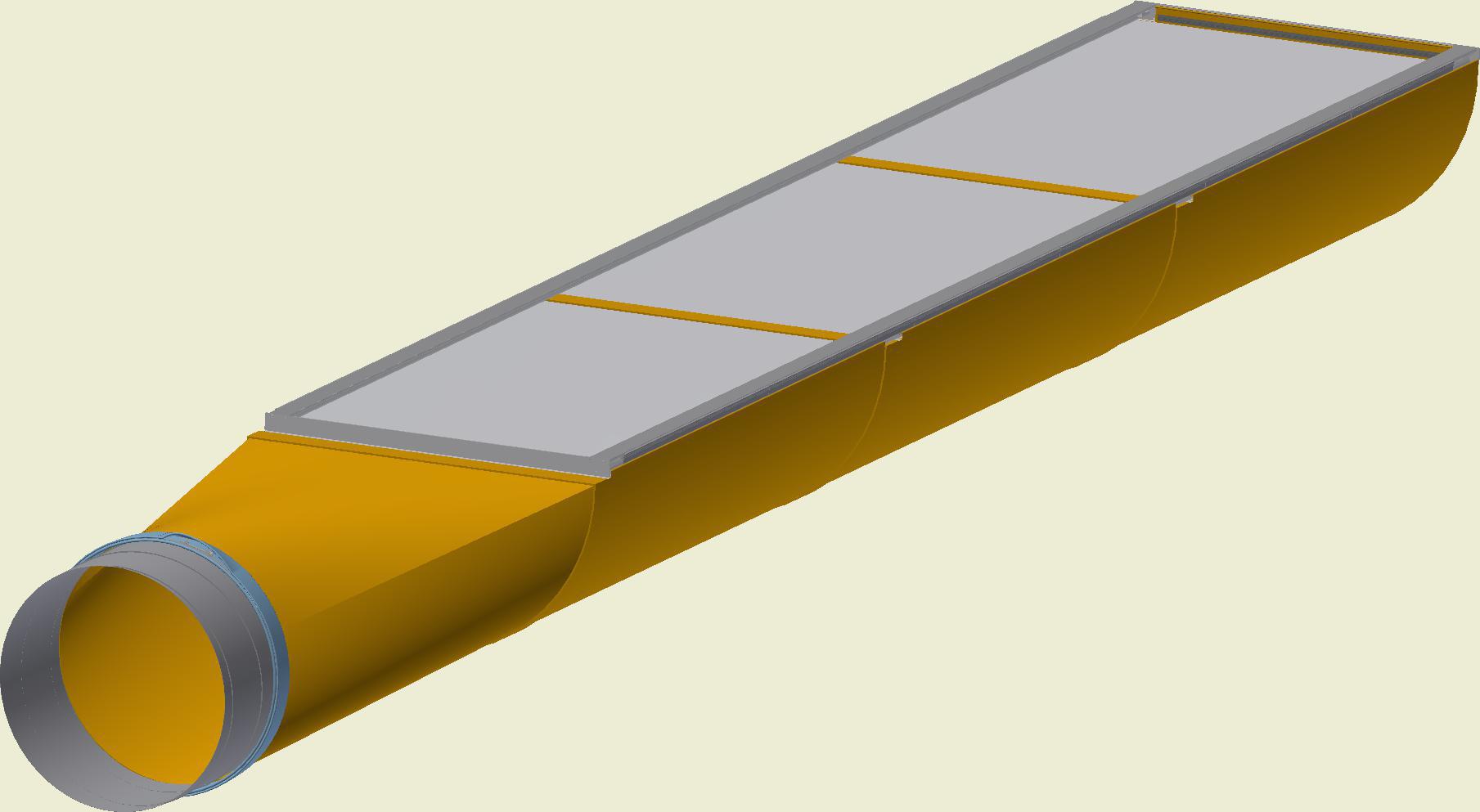

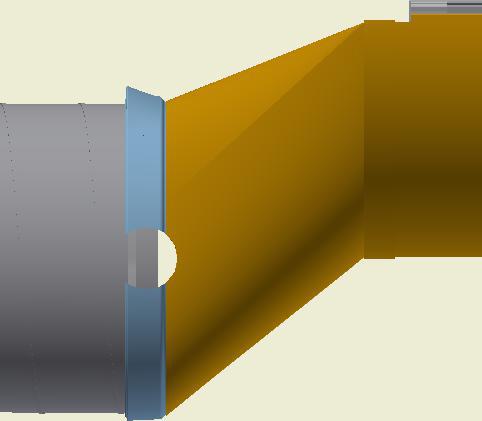

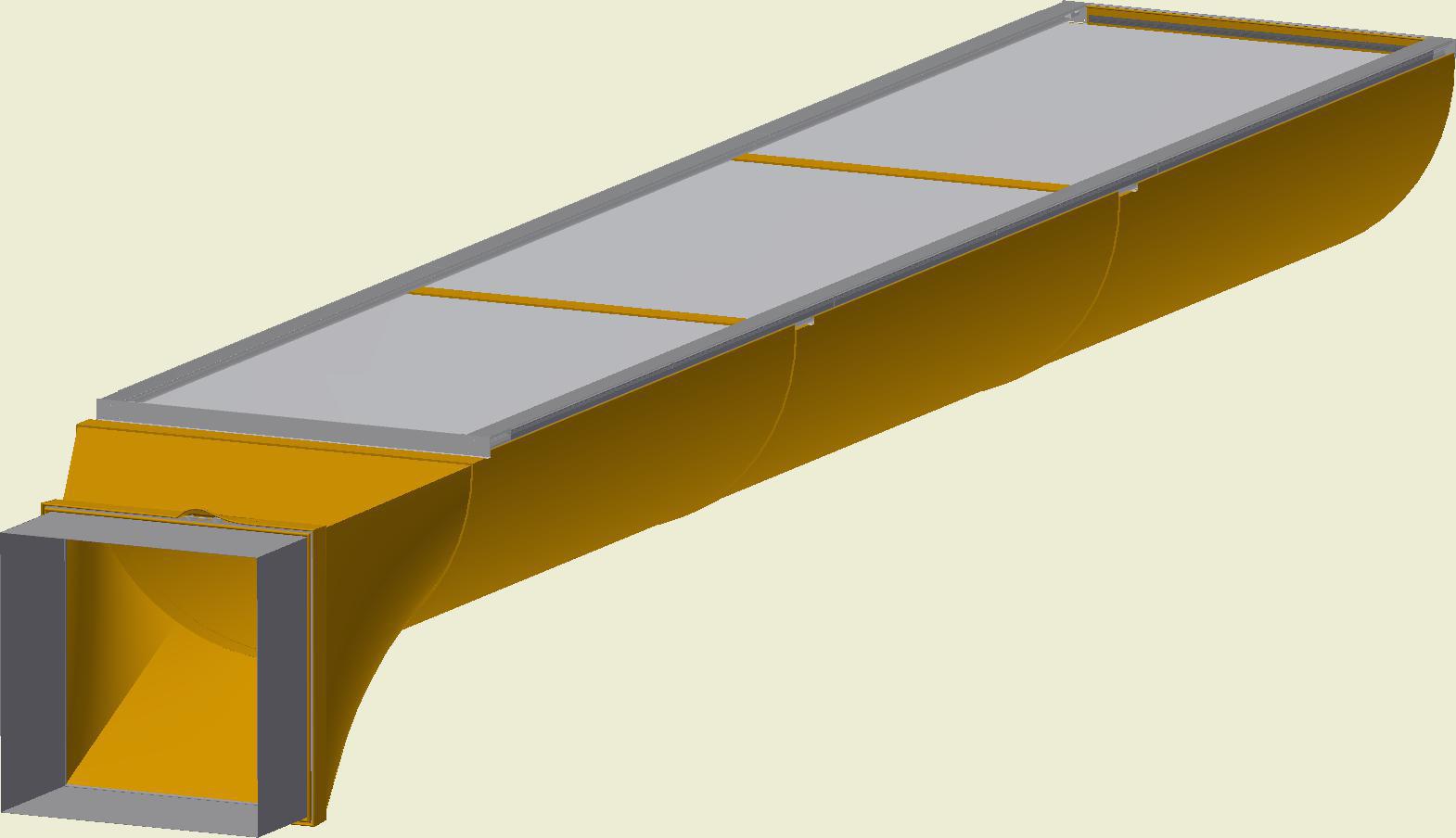

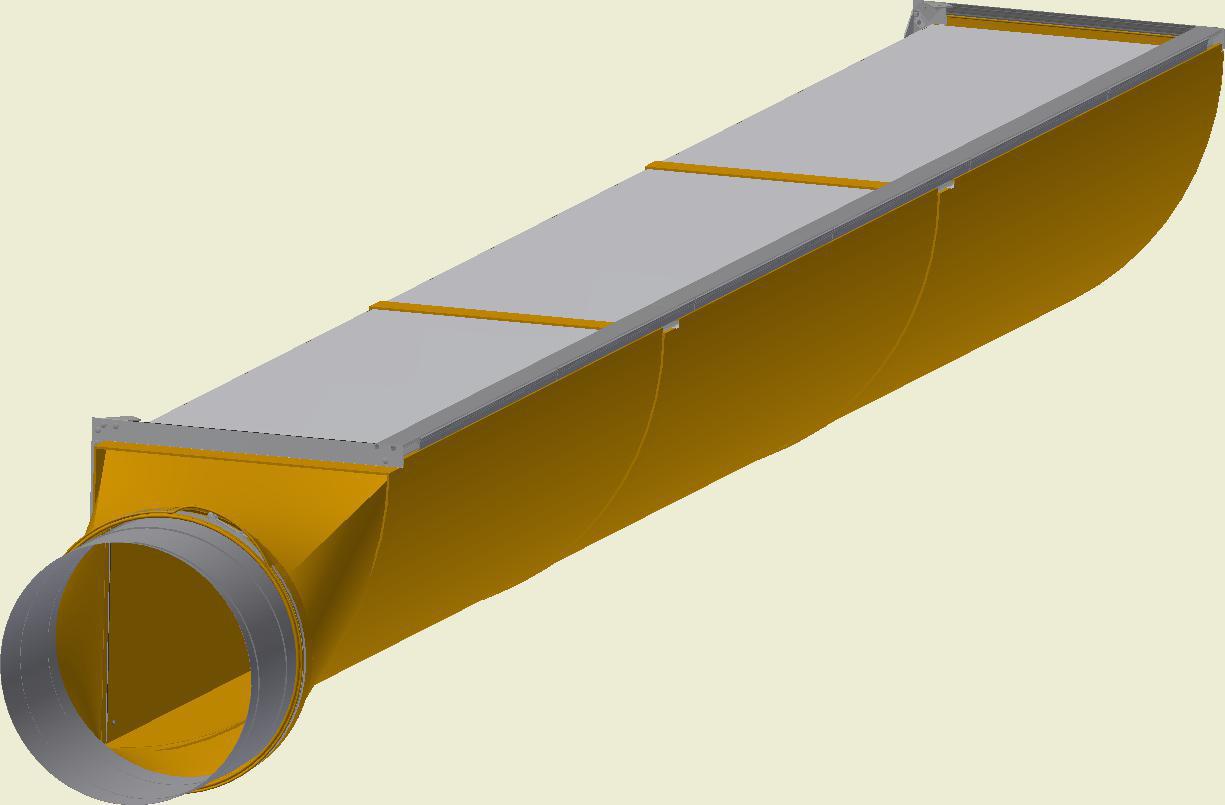

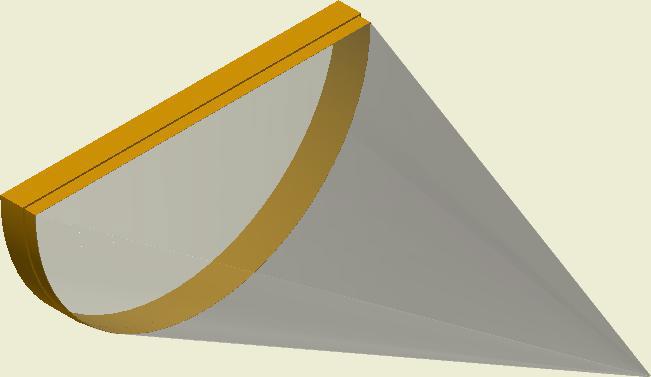

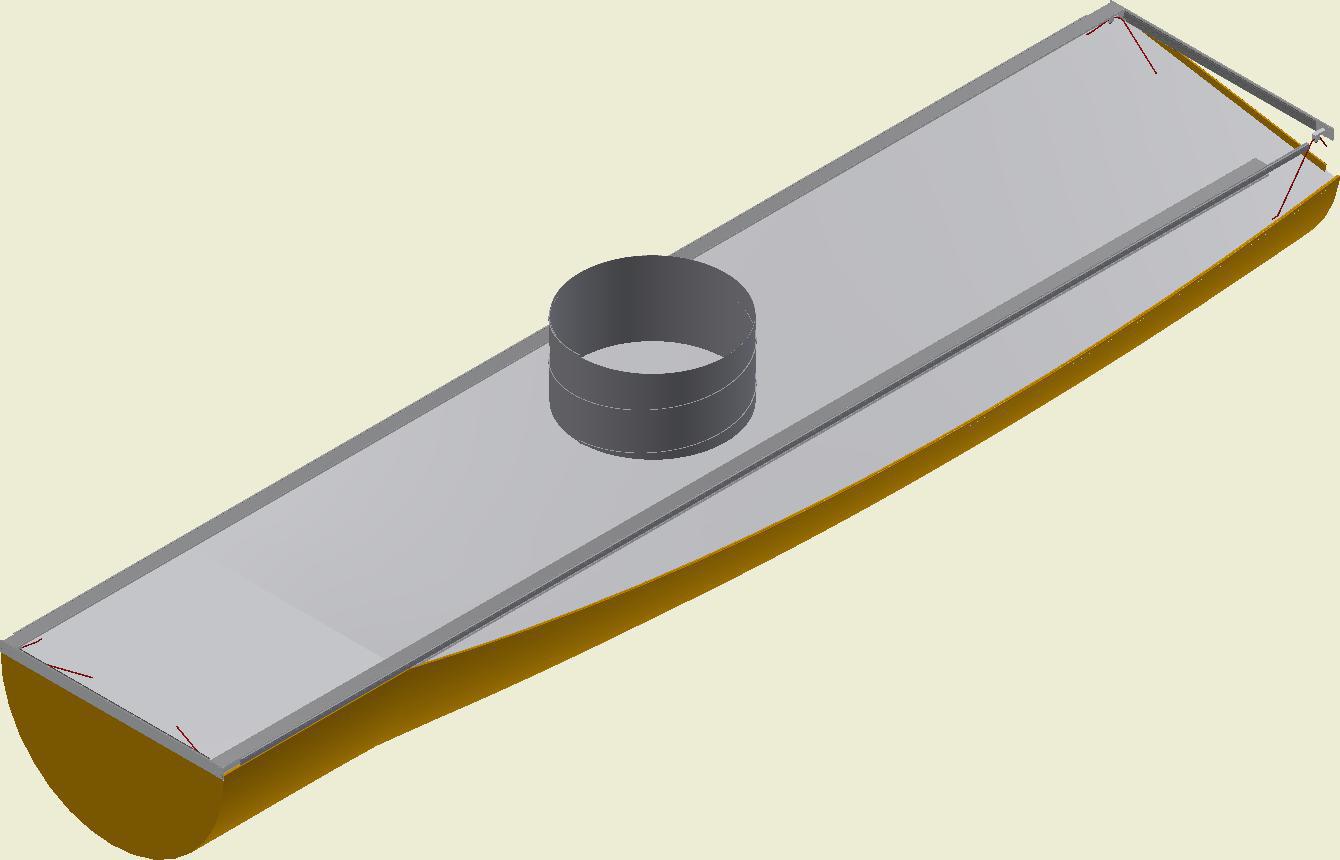

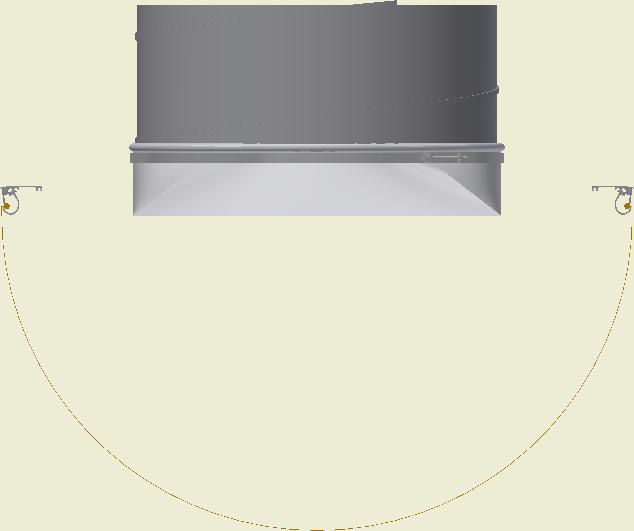

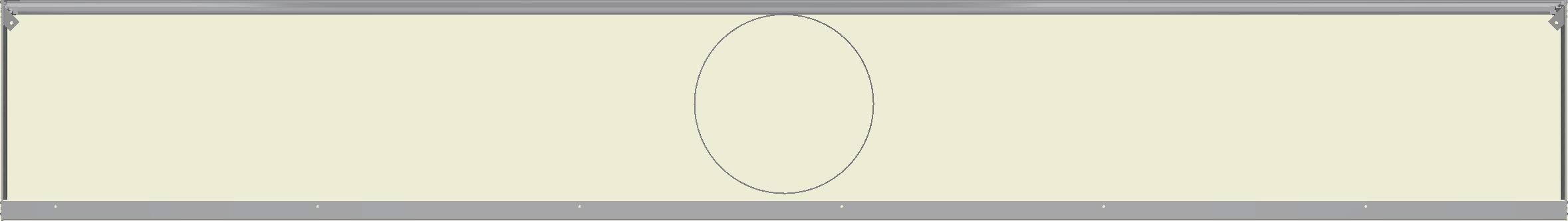

D-Alu für KE-Interieur System (Gerader Kanal)
DA-0004-DE-05

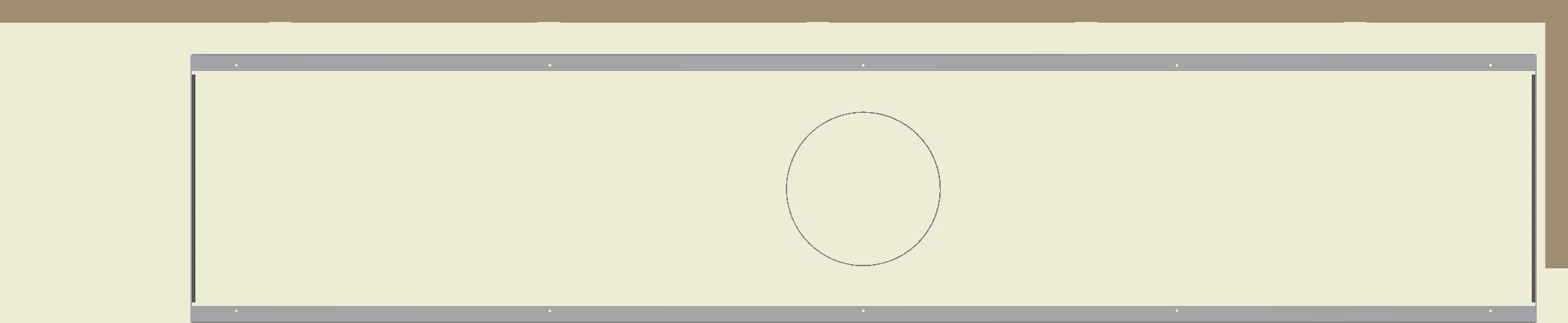

L = Kanallänge
1 2 3
L = Pose længde
LS = Länge Stutzen
LS = Længde studs
Ø = Durchmesser Stutzen
Ø = Studs Diameter
H = Höhe
H = Højde
W = Breite
W = Bredde
O = Versatz
A = Abstand Stutzen 1
O = Forsætning
B = Abstand Stutzen 2
A = Afstand studs 1
B = Afstand studs 2
Min. 100 mm til væg
Min. 20 mm til væg
Min. 20 mm bis zur Wand
Min. 100 mm bis zur Wand Loch für Montage gem. Deckentyp bohren. (Schrauben nicht mitgeliefert).
B
B
Passende hul laves til montageskrue til lofttypen ikke incl.
A
L = Kanallänge
L = Pose længde
LS = Länge Stutzen
LS = Længde Studs
010.1
Ø = Studs Diameter
H = Höhe
H = Højde
W = Breite
W = Bredde
O = Versatz
O = Forsætning
Ø = Durchmesser Stutzen
A = Afstand studs 1
A = Abstand Stutzen 1
B = Afstand studs 2
B = Abstand Stutzen 2 DA-0005-DE-05
DA-0006-DK-05

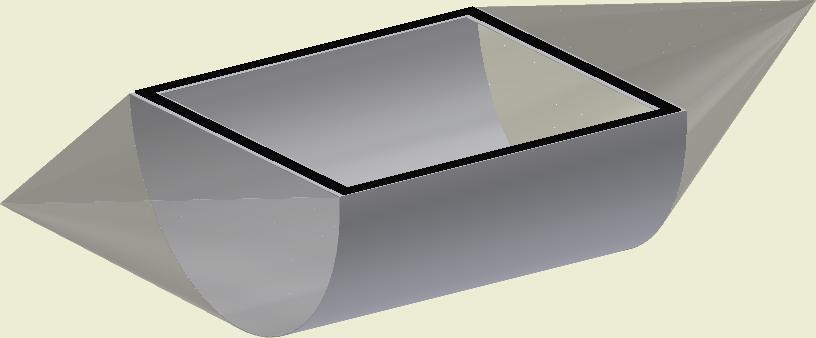

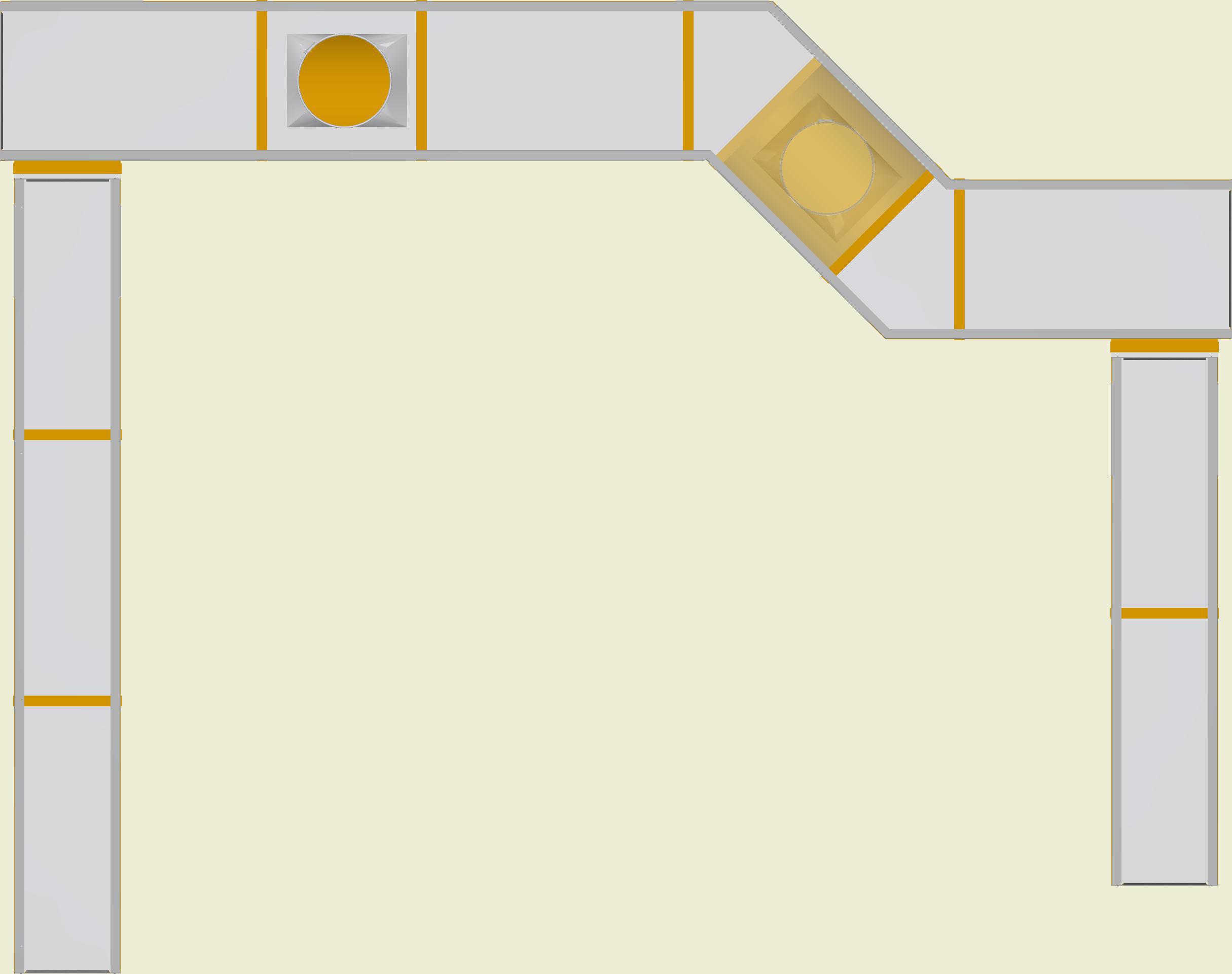

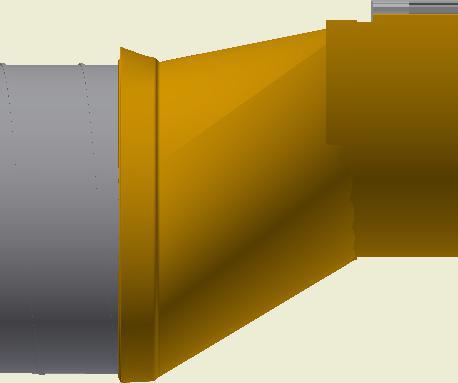

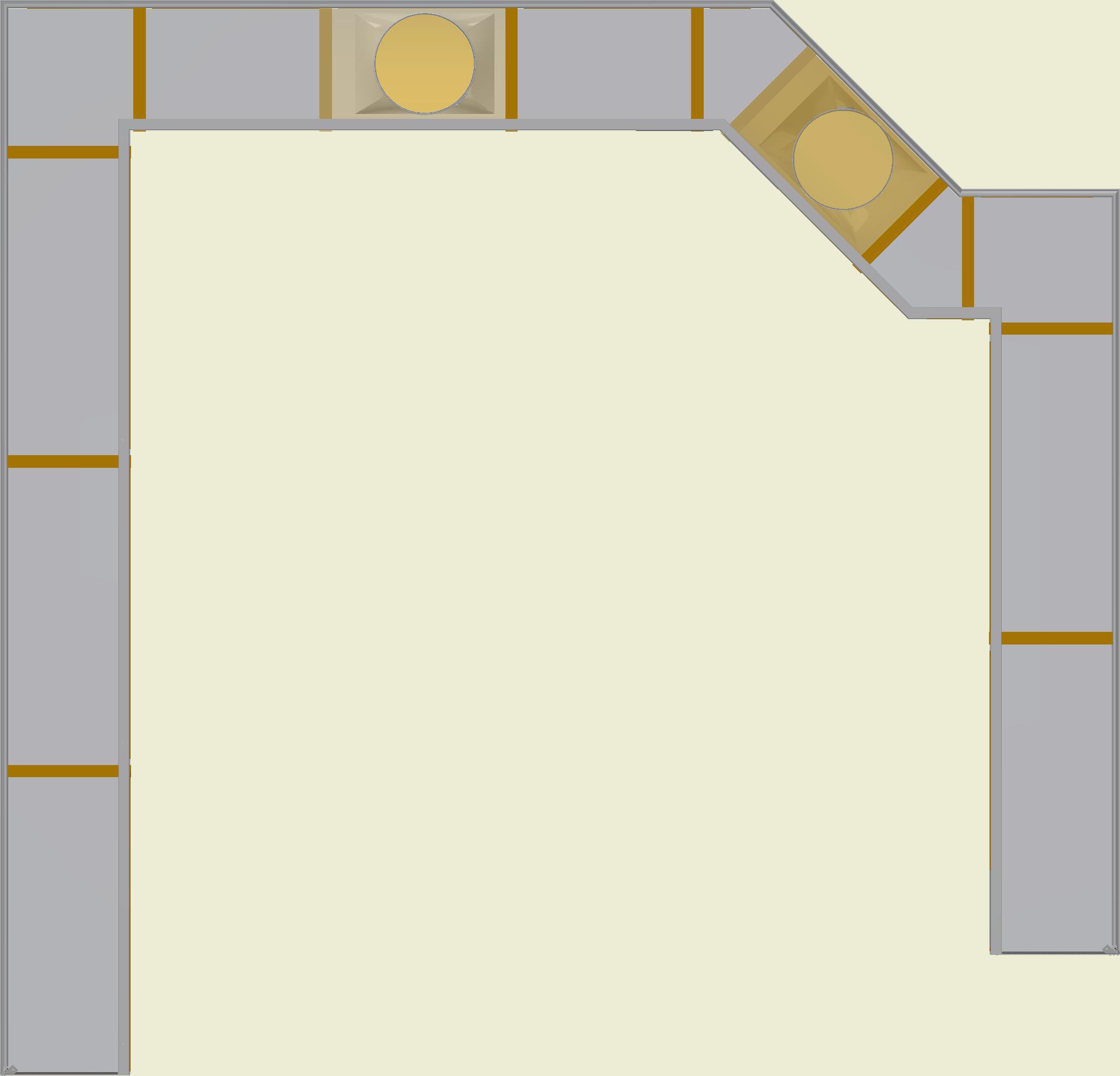

D-Alu-Aufhängung
DA-0006-DE-05

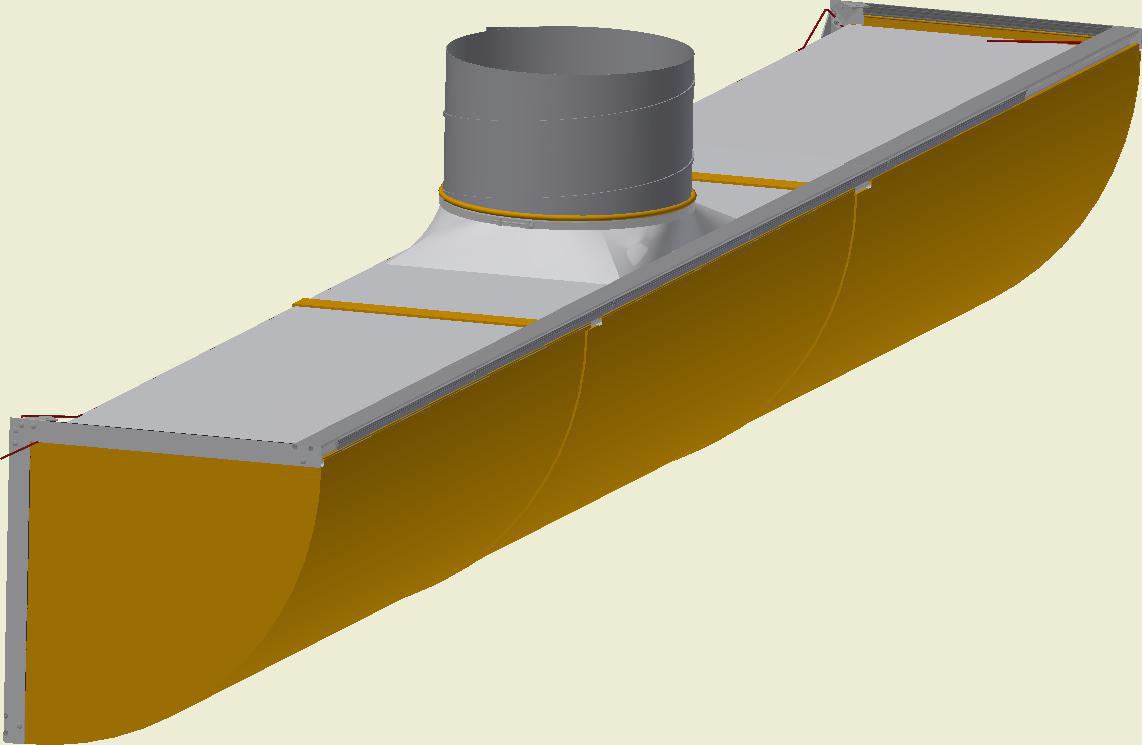

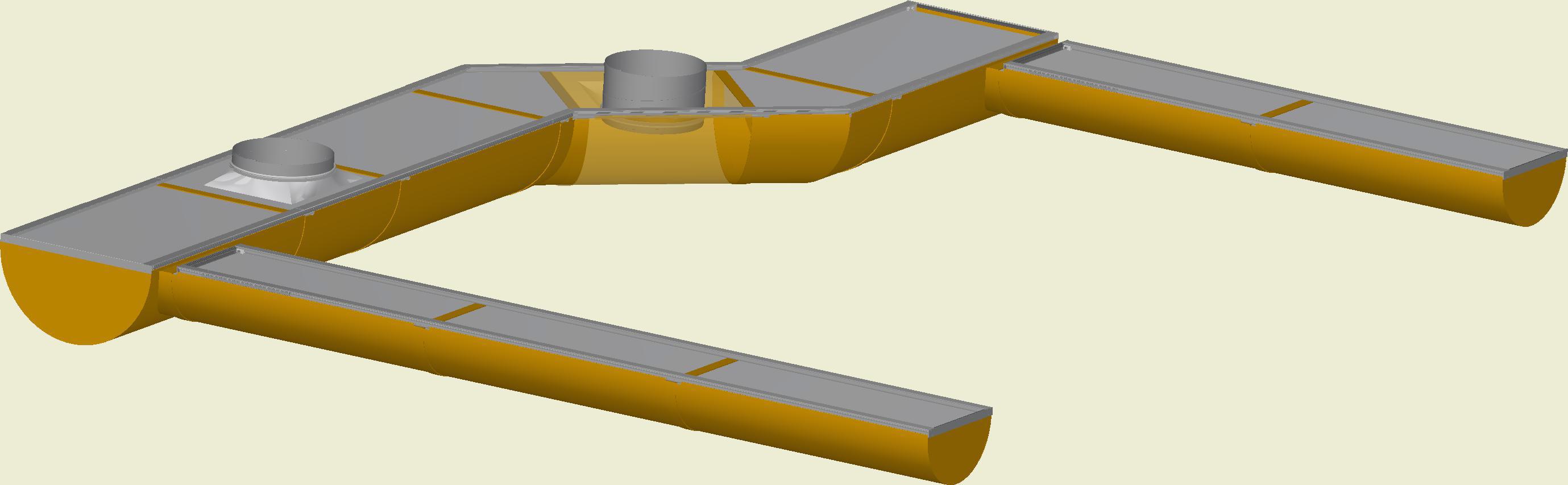

für KE-Interieur System (Verteiler)
D-Alu pose montage udvidet
L = Kanallänge
L = Pose længde
LS = Länge Stutzen
LS = L ængde Studs
Ø = Durchmesser
Ø = Studs Diameter
Stutzen
H = Højde
H = Höhe
W = Bredde
W = Breite
O = Forsætning
A = Afstand studs 1
O = Versatz
B = Afstand studs 2
A = Abstand Stutzen 1
B = Abstand Stutzen 2

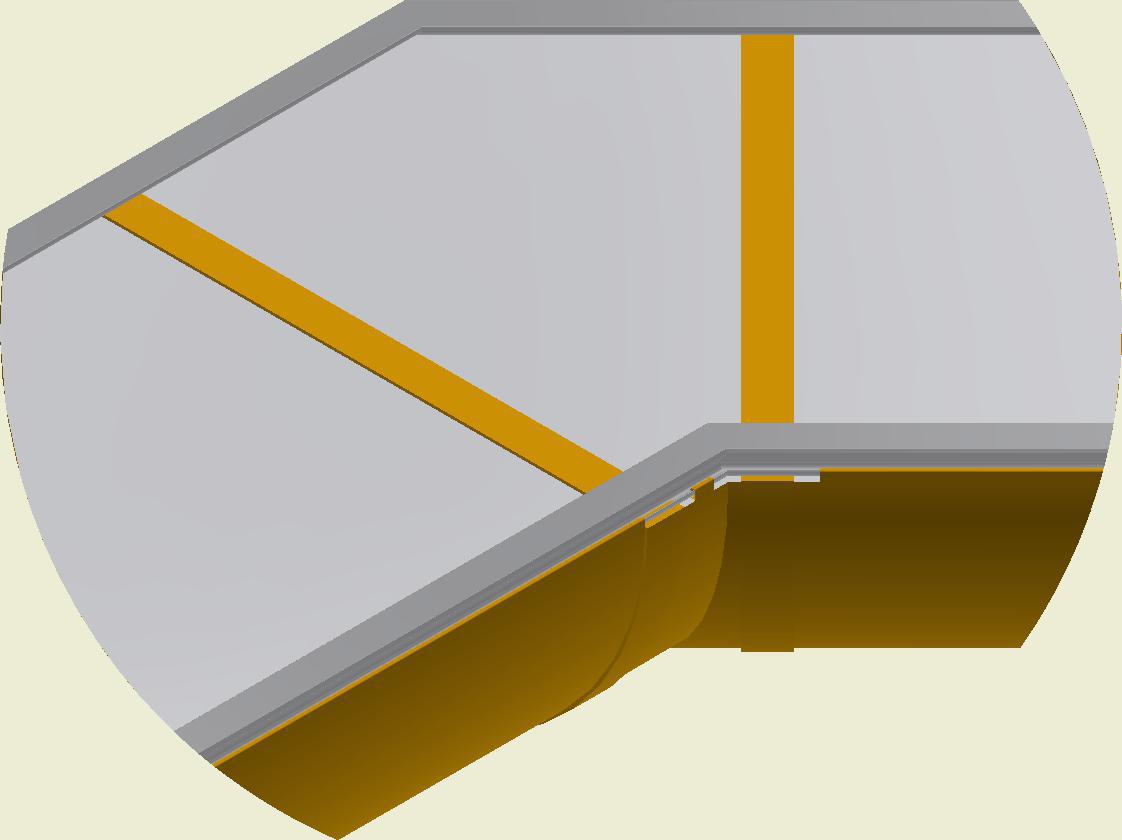

Keine Montagestifte bei Knien. Schiene unmittelbar vor und nach dem Knie mit mindestens 2 Schrauben montieren.
Ingen montage stifter ved knæk. Sidste skinne før og efter knæk monteres med min. 2 skruer..
D-Alu-Aufhängung
DA-0007-DK-05

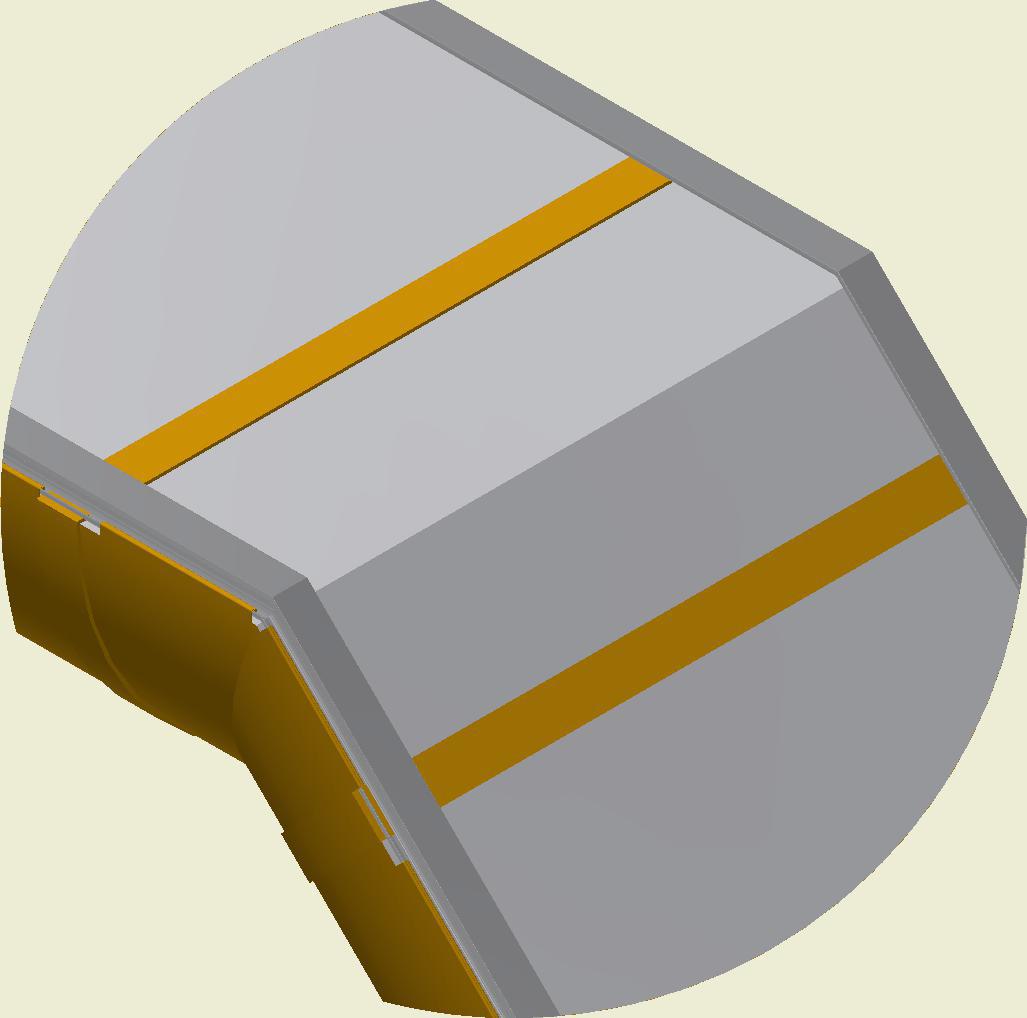

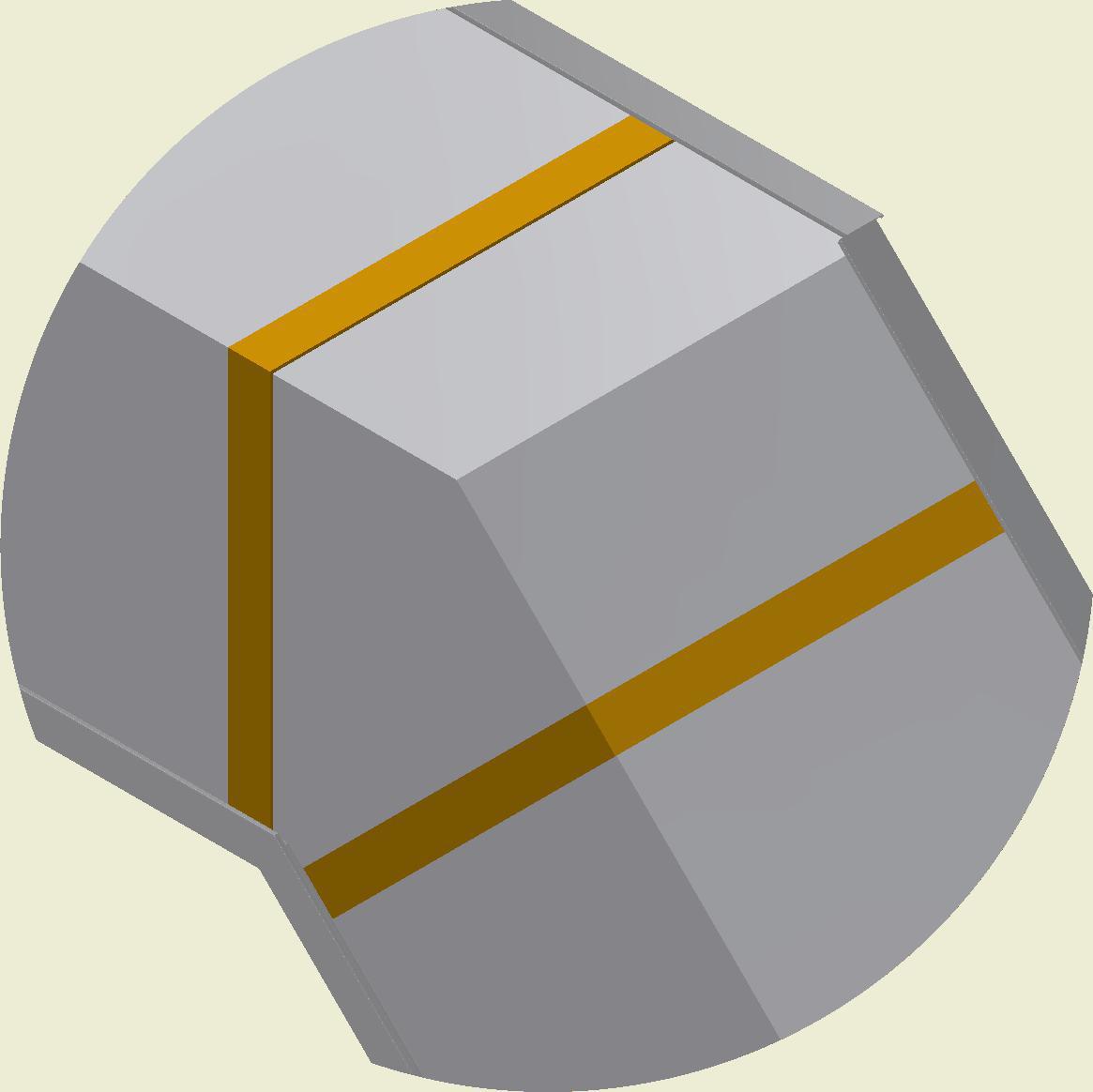

für KE-Interieur System (Knie)
Siehe Lieferschein für spezifischen Winkel
DA-0008- DK-05

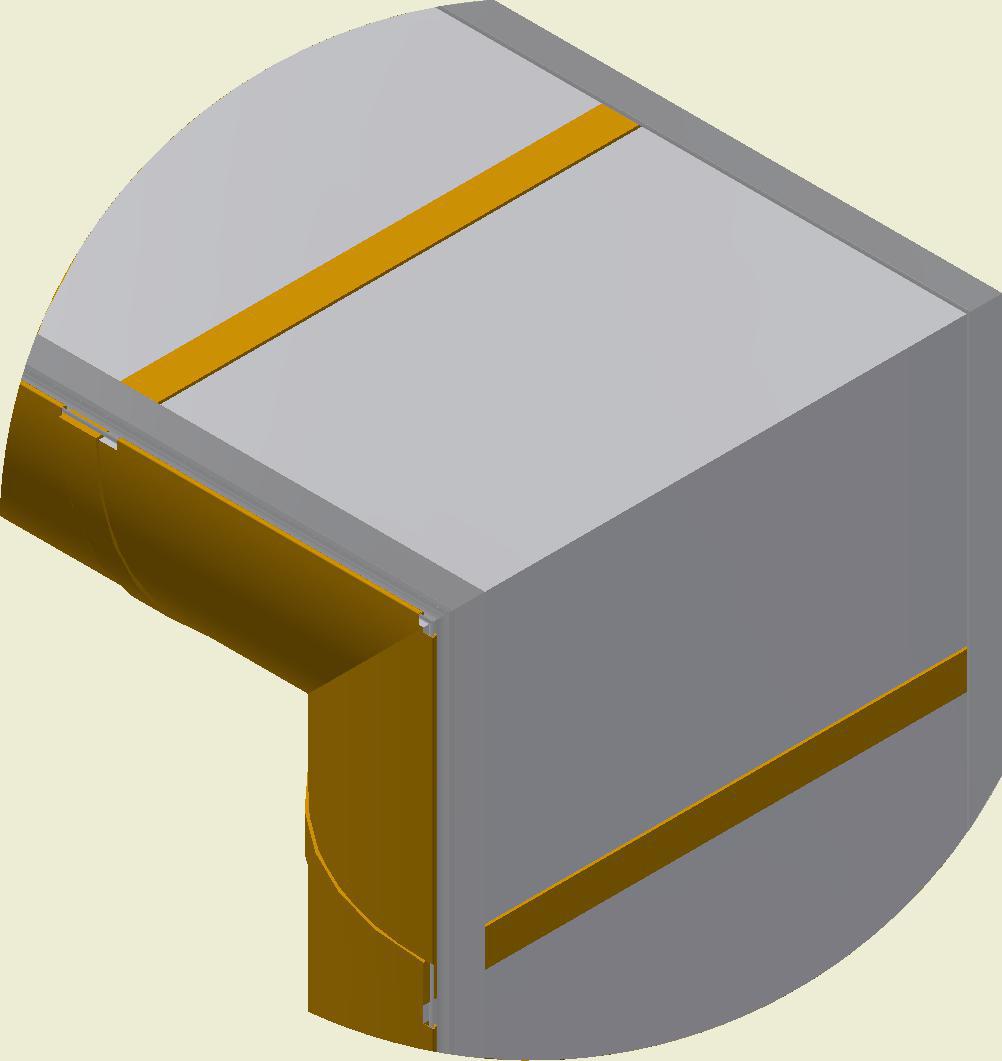

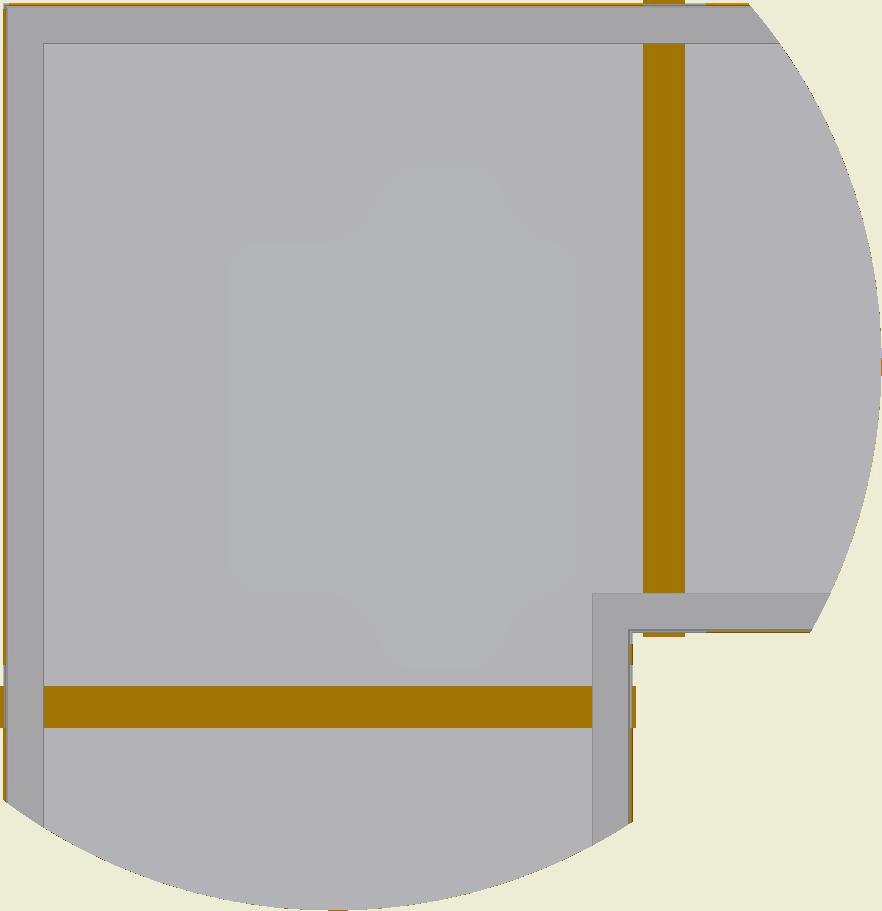

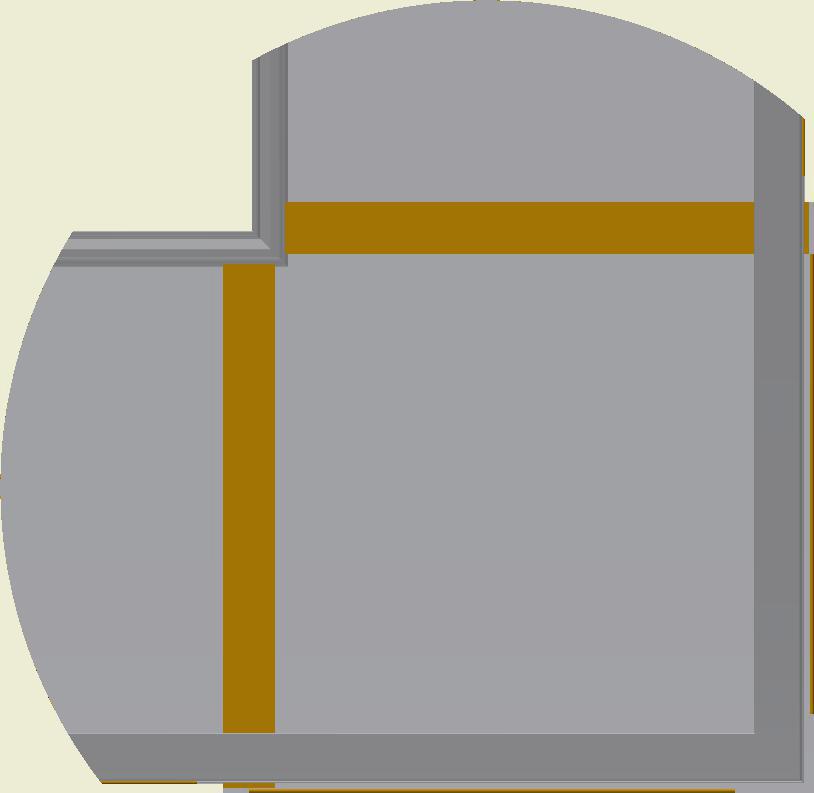

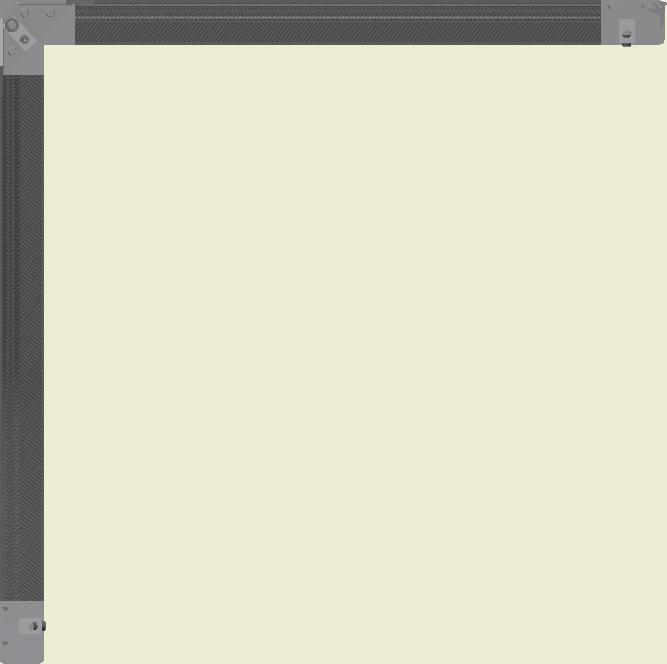

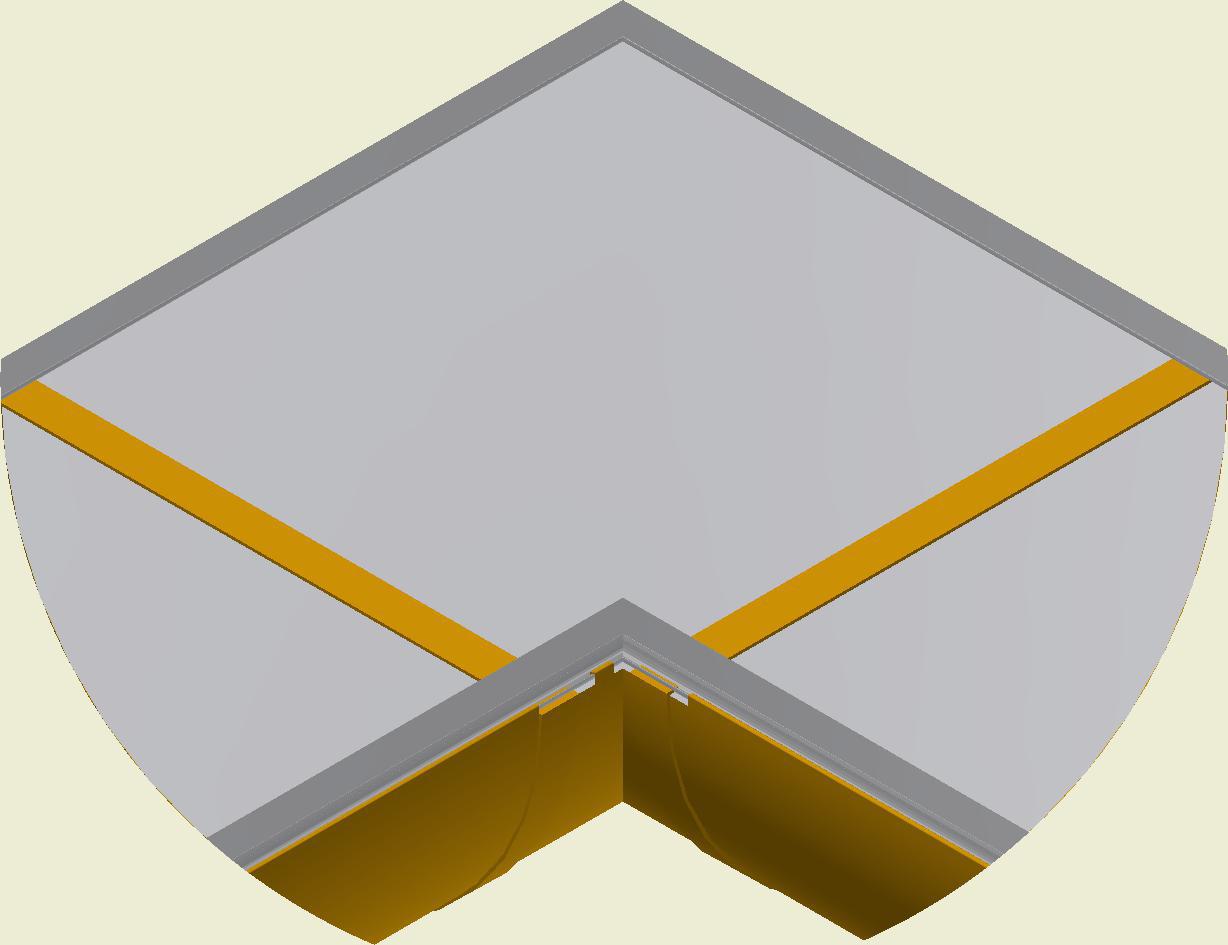

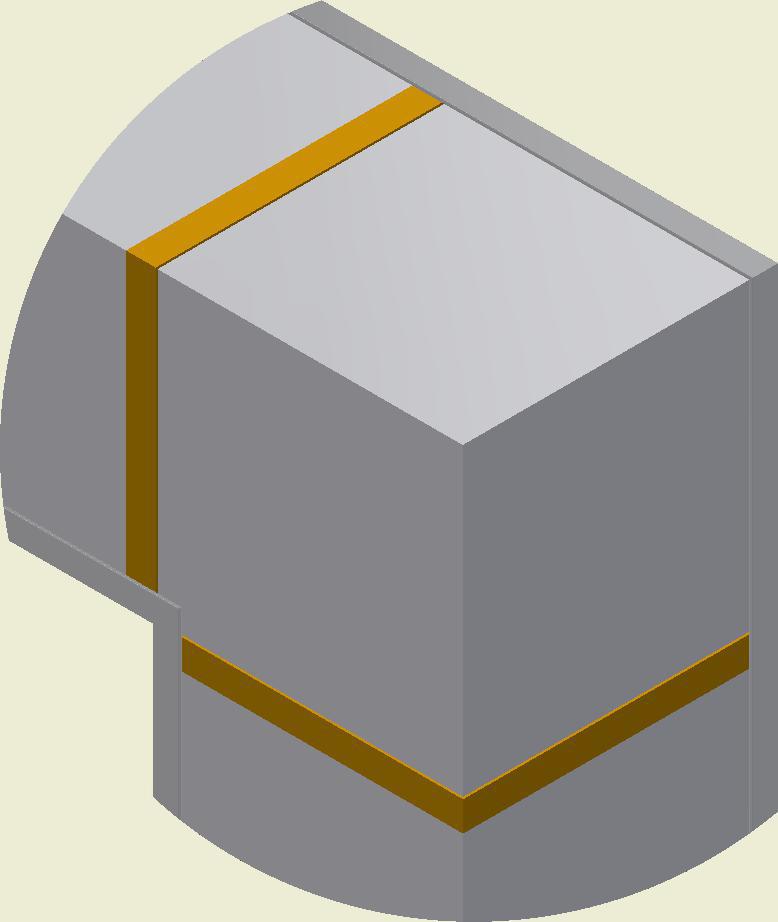

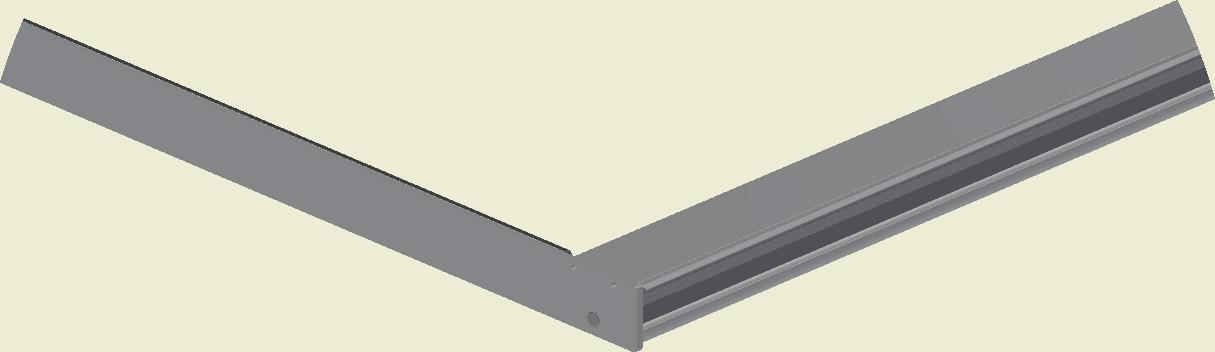

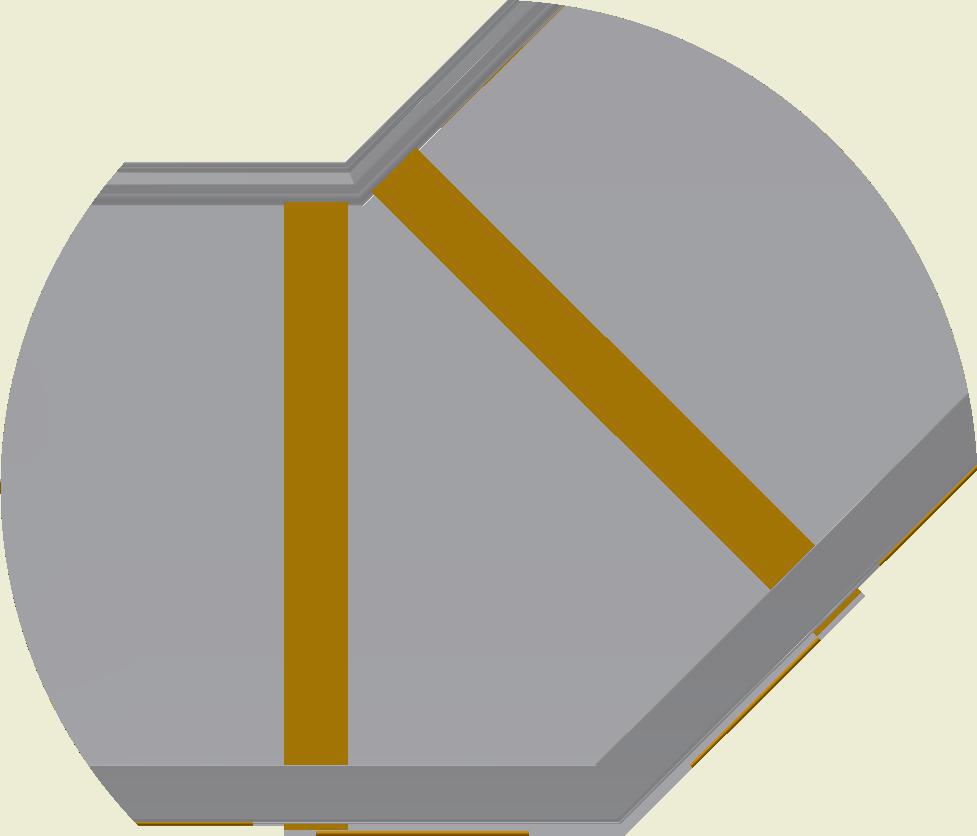

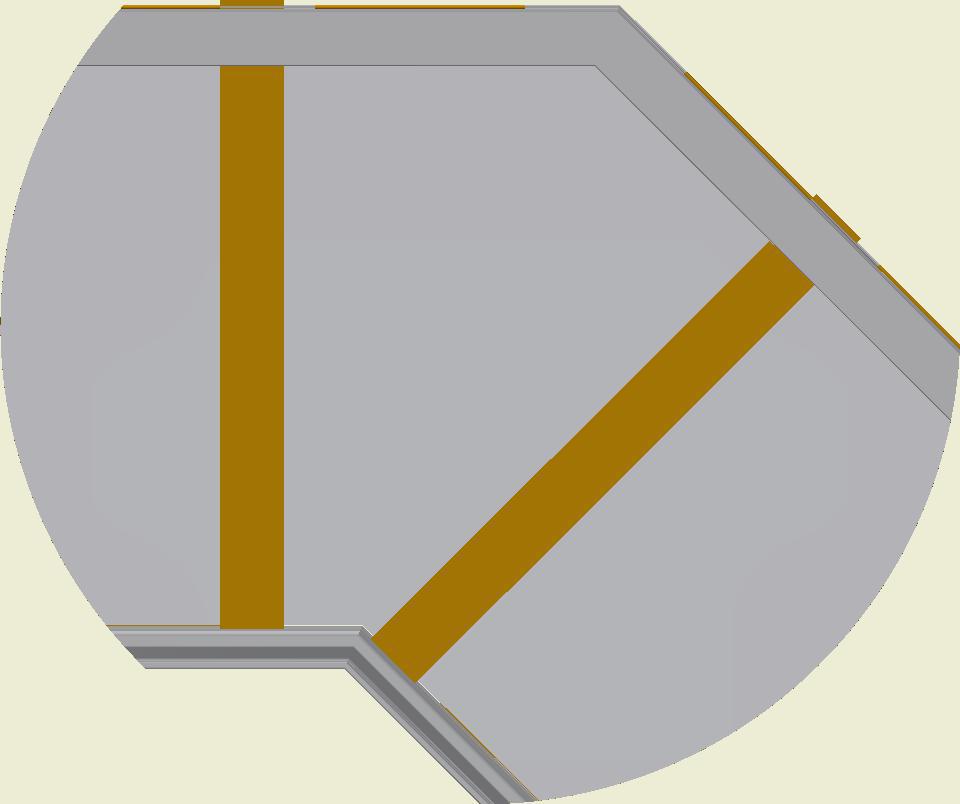

D-Alu Aufhängung für KE-Interieur System (Knie 90°)
DA-0008-DE-05

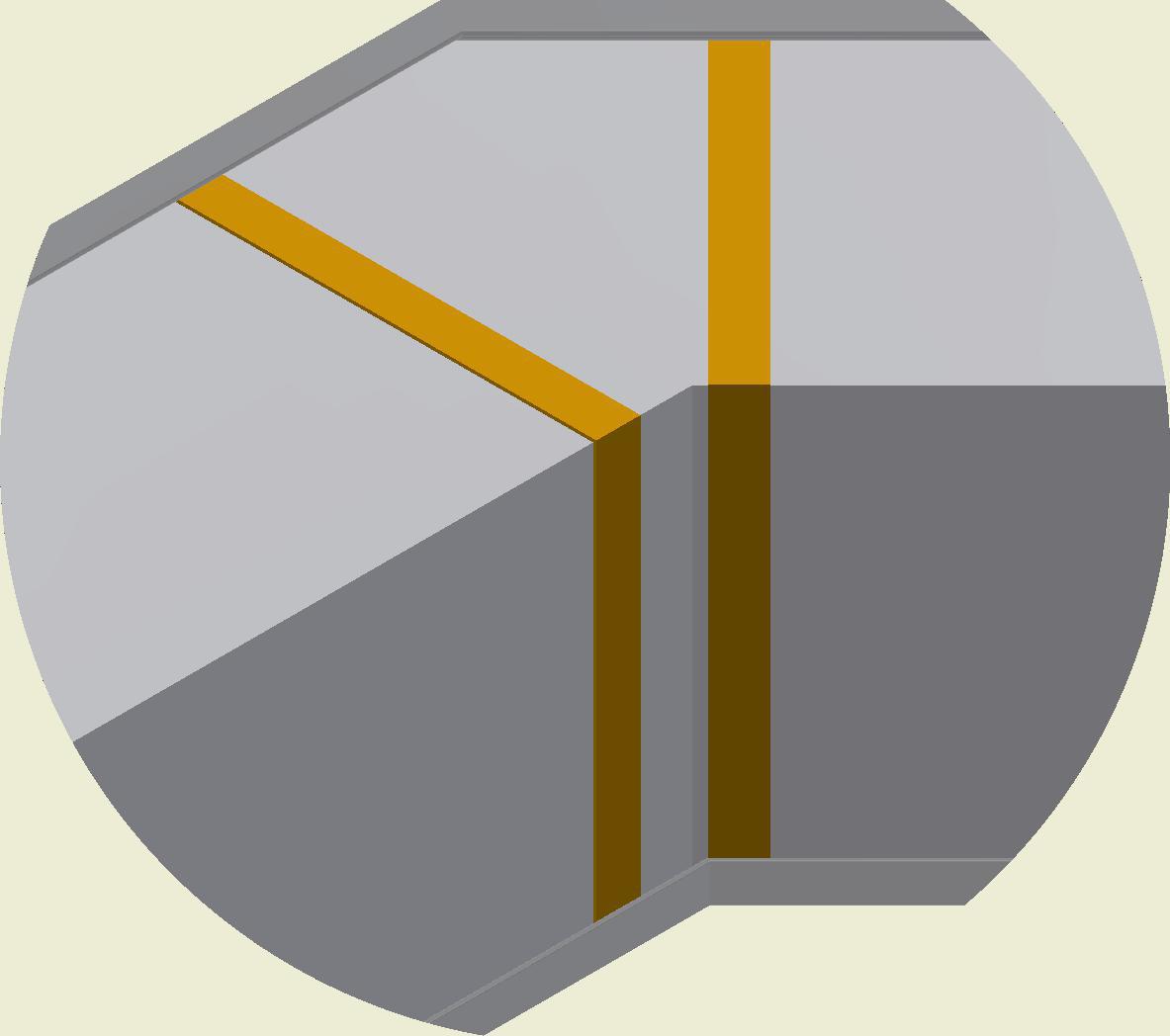

Knie rechts/links

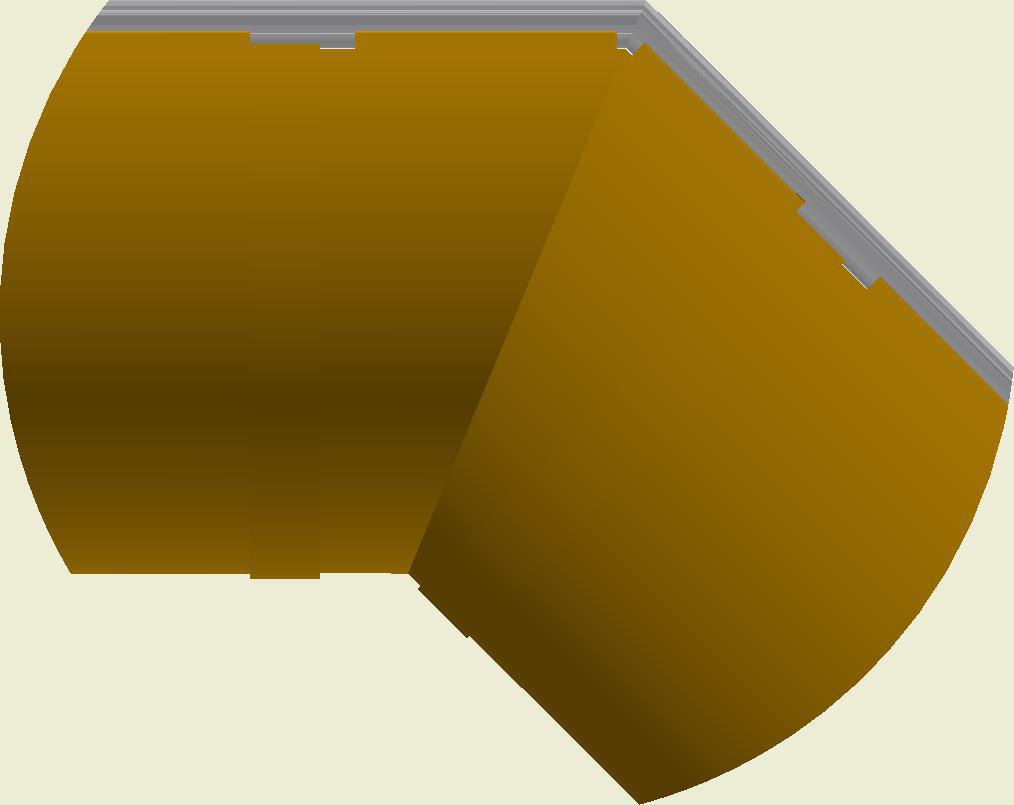

Knie abwärts
Knie aufwärts
D-Alu-Aufhängung für
DA-0009-DE-05
DA-0009-DK-05

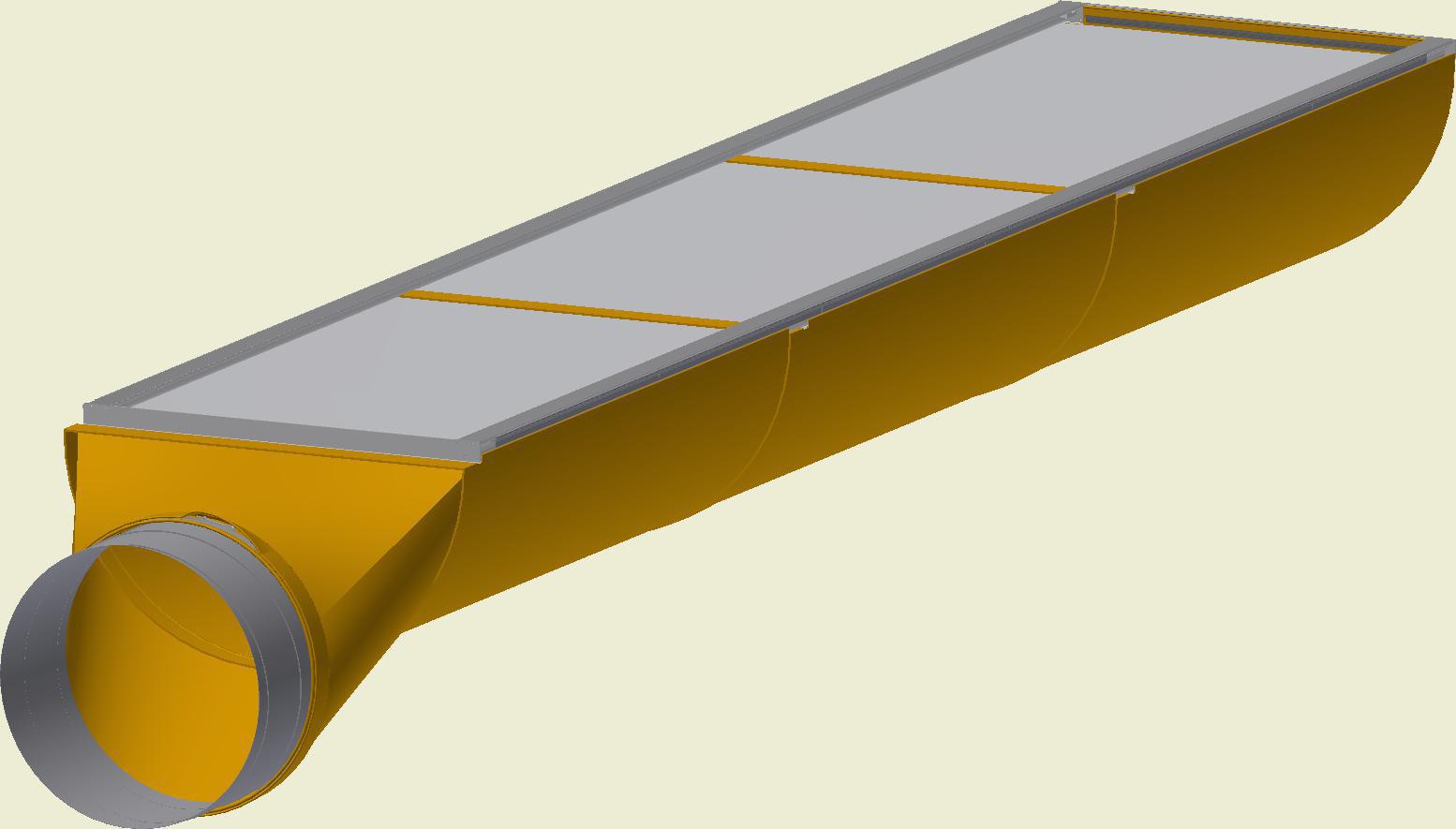

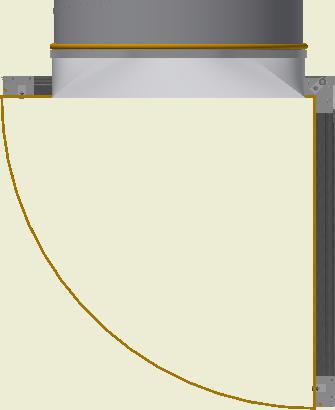

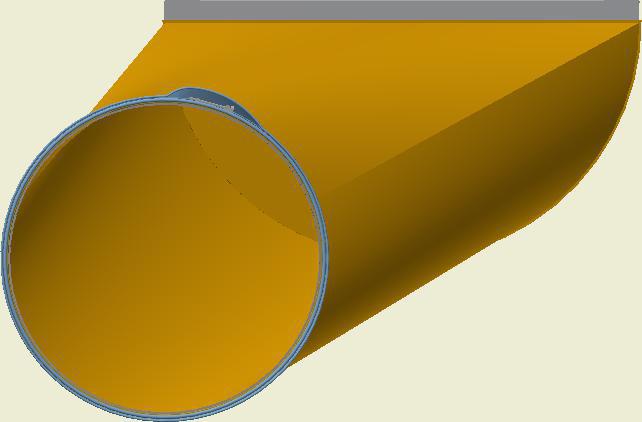

System (KE-SRD)

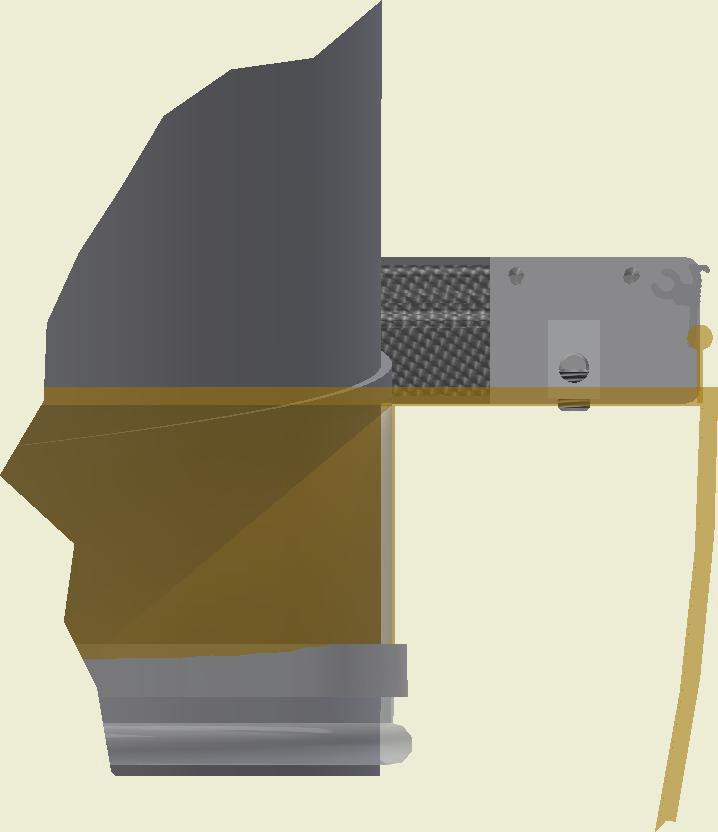

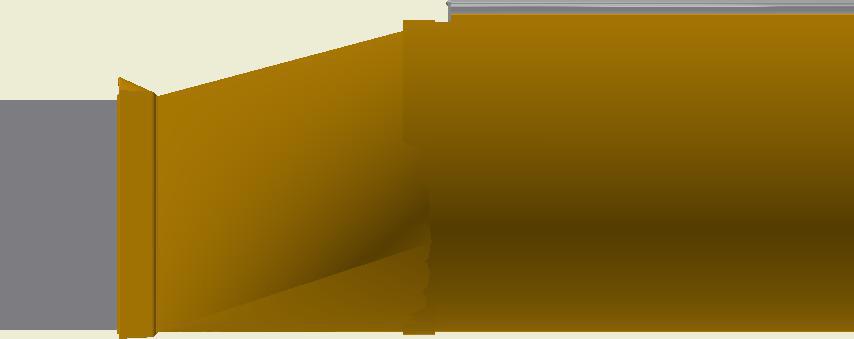

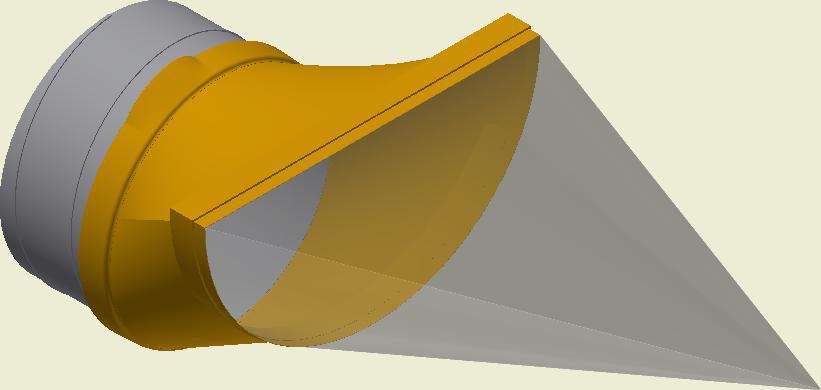

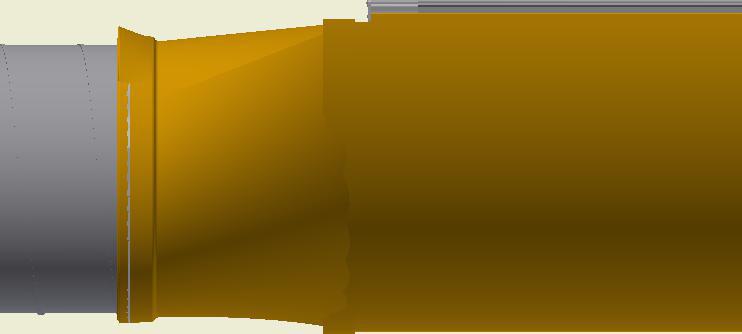

Montage, T-SRD (Einlass Oberseite)
T-SRD montage .
T-SRD kan tilvælges
Der T-SRD ist auf Anfrage erhältlich
Der T-SRD inwendig im Textilkanal mit Klettverschluss befestigen
T-SRD monteres indvendigt i posen med v elcro.
Montage, D-SRD (Einlass am Ende)
Montage, D-SRD
Indløbs SRD kan tilvælges
Der D-SRD ist auf Anfrage erhältlich
Der D-SRD mit Reißverschluss befestigen
T-SRD lynes i ved en lynlås
D-Alu Aufhängung für KE-½D Interieur System
QA-0003-DE-04
QA-0003-DK-00

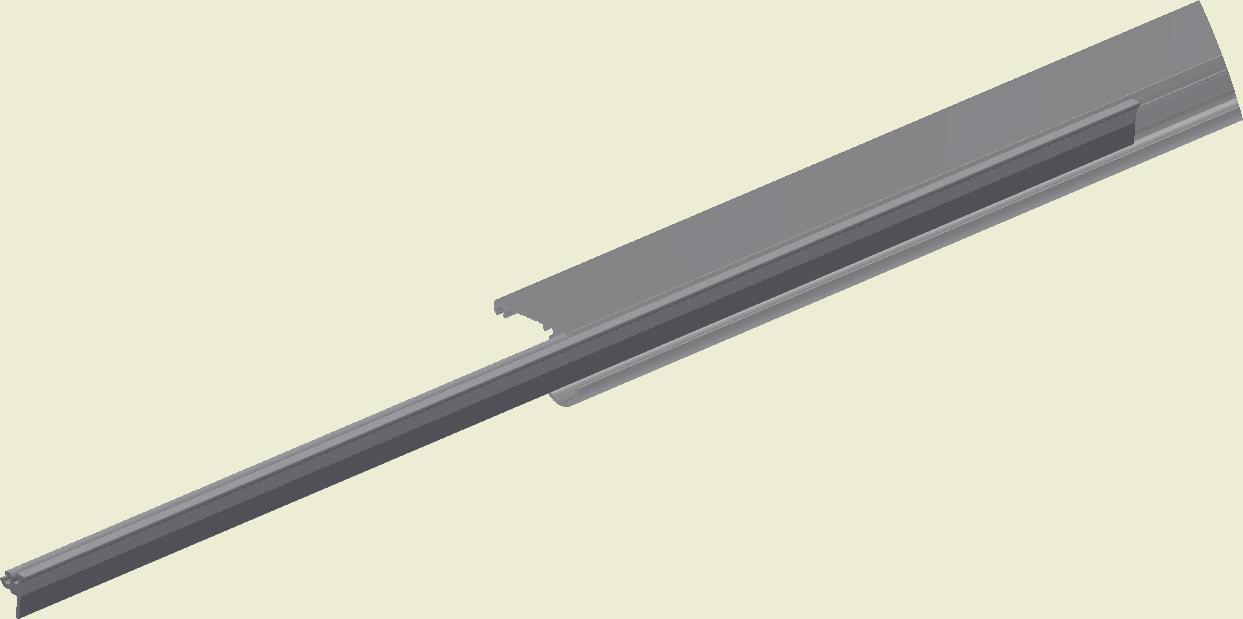

½D-Alu-Schienen
Samling ½D-Alu skinner
Monter systemet i henhold til tegningerne og monteringsvejledning.
Das Schienensystem nach Zeichnungen und beigefügten Montageanleitungen montieren.

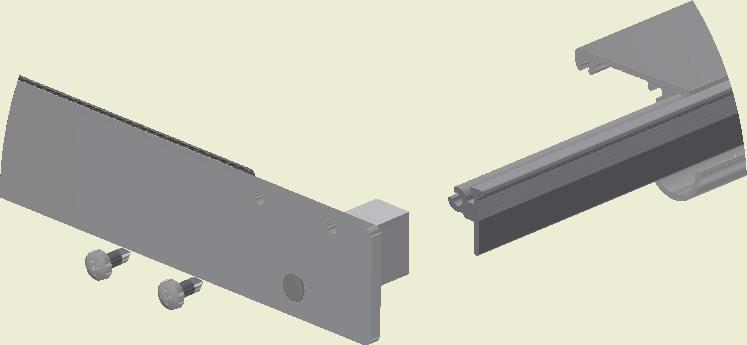

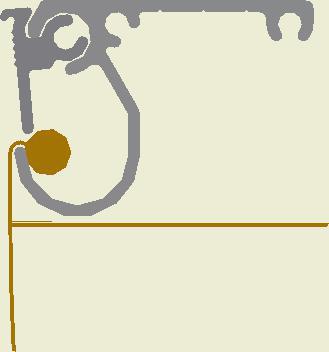

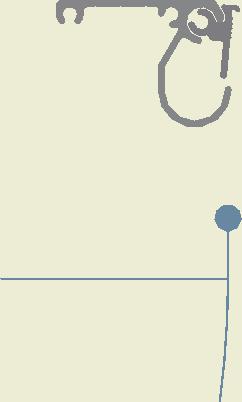

½D-Alu-Schiene
½D-alu endestykke
Verschlussprofil (Std.länge 500 mm):
D-alu skinne
D-Alu-Schiene

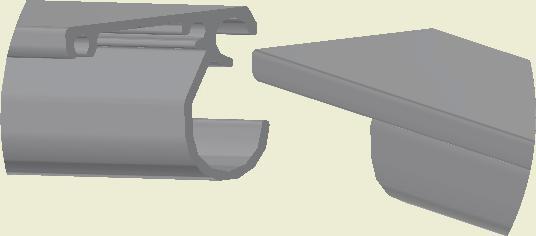

Vor der Endprofil-Montage in Schiene einführen.
Länge des Verschlussprofils der Schiene anpassen.
Klap profil:
500 mm indsættes i skinnen inden endeprofilen monteres.
Std. 500mm tilpasses på skinnen.
Letztes Verschlussprofil mit ca. 10 mm Untermaß absägen, um Blockieren beim Verschluss zu vermeiden.

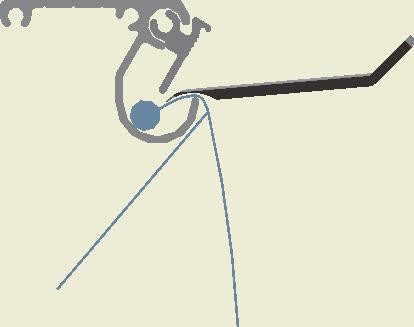

Rinne für Textilwulst
Spor til posevulst
Rinne für Sammelstifte und Endschrauben
Spor til samlestifter og endeskruer
Spor til loftsmontage (selvskærende skruer)
Rinne für Deckenmontage (selbstschneidende Schrauben)
Spor til klap profil
Rinne für Klappe/Verschlussprofil
Montageåbning til tekstilvulst
Montageöffnung für Textilwulst
Spor til samlestifter og endeskruer
Rinne für Sammelstifte und Endschrauben
QA-0 004-DK-04
L = Kanallänge
L = Pose længde
LS = Länge Stutzen
LS = Længde Studs
Ø = Studs Diameter
H = Höhe
H = Højde
W = Bredde
W = Breite
O = Forsætning
O = Versatz
A = Afst and studs 1
Ø = Durchmesser Stutzen
A = Abstand Stutzen 1
B = Afstand studs 2
B = Abstand Stutzen 2 QA-0004-DE-04

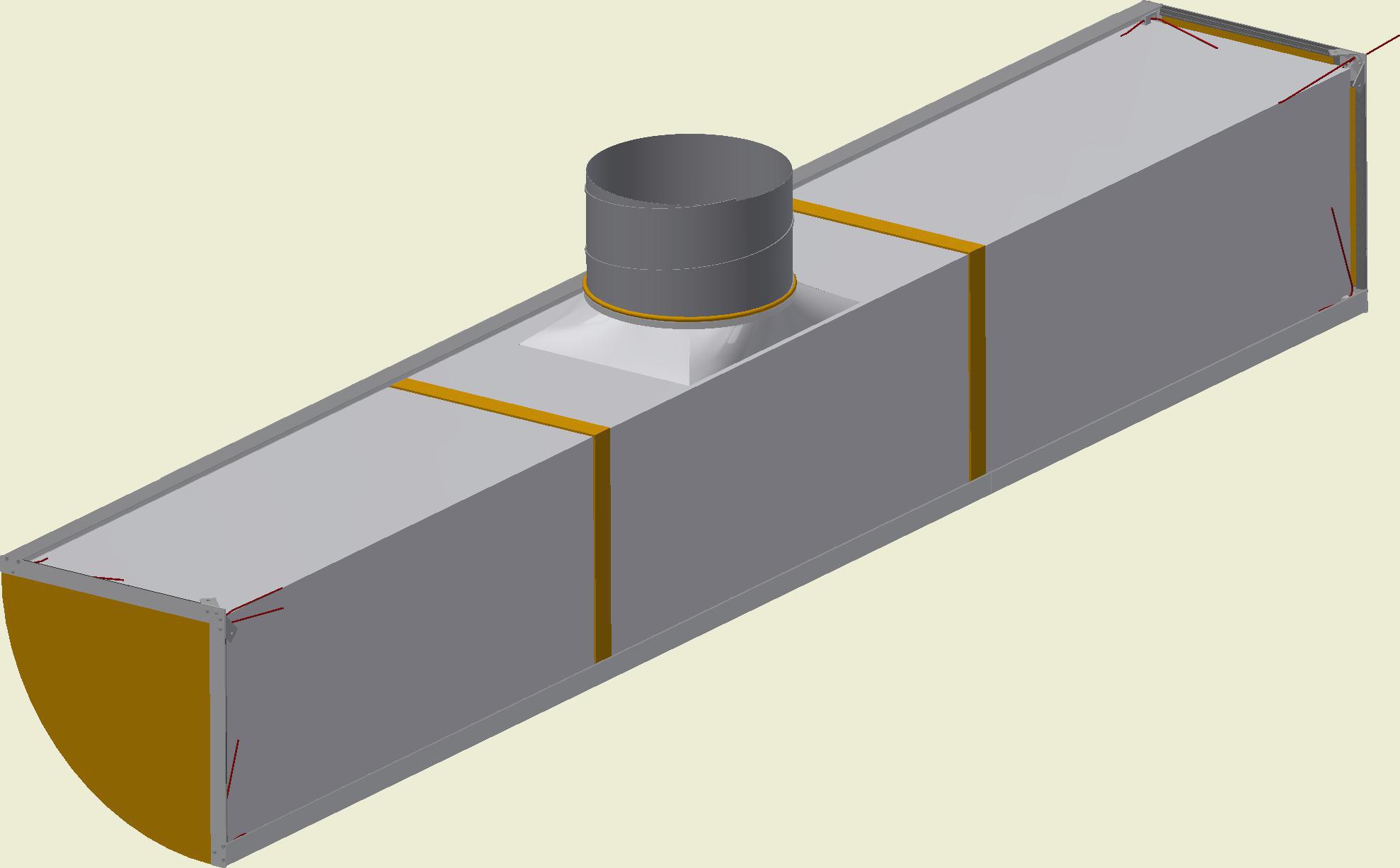

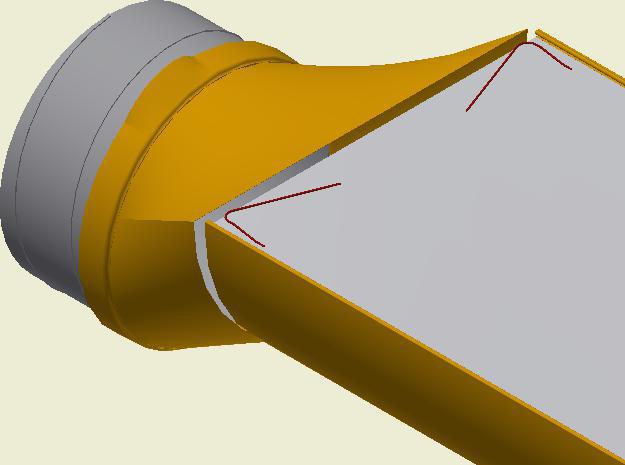

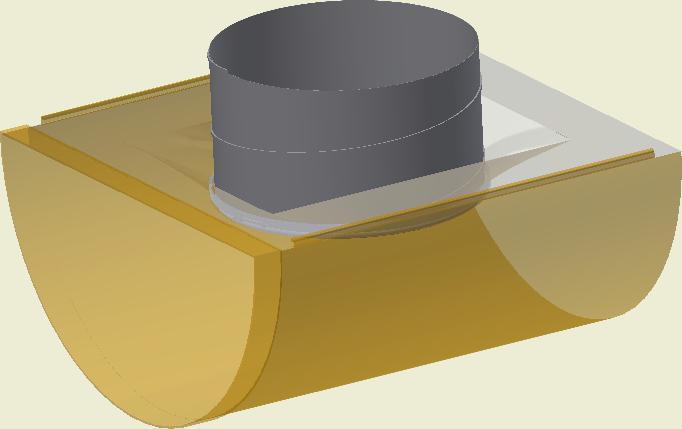

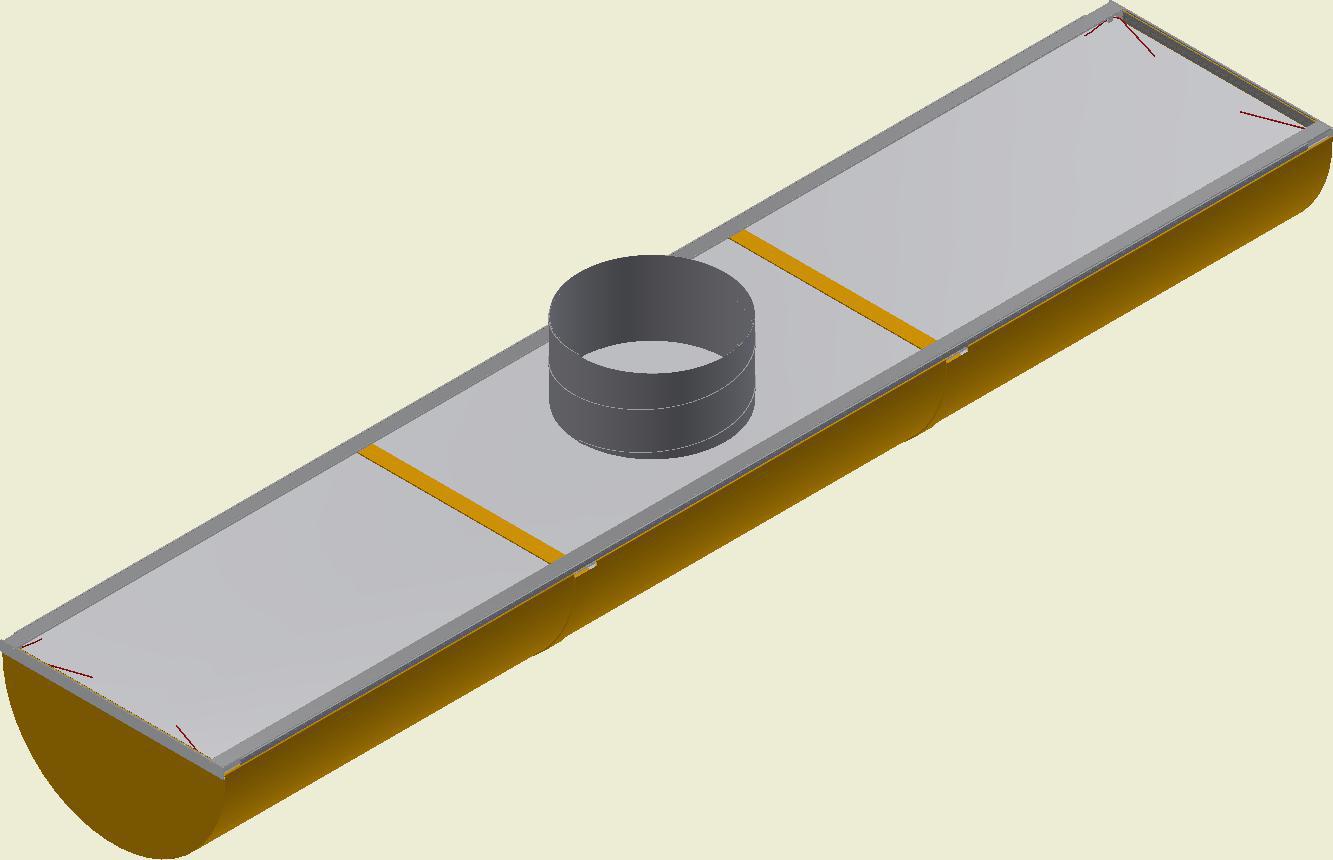

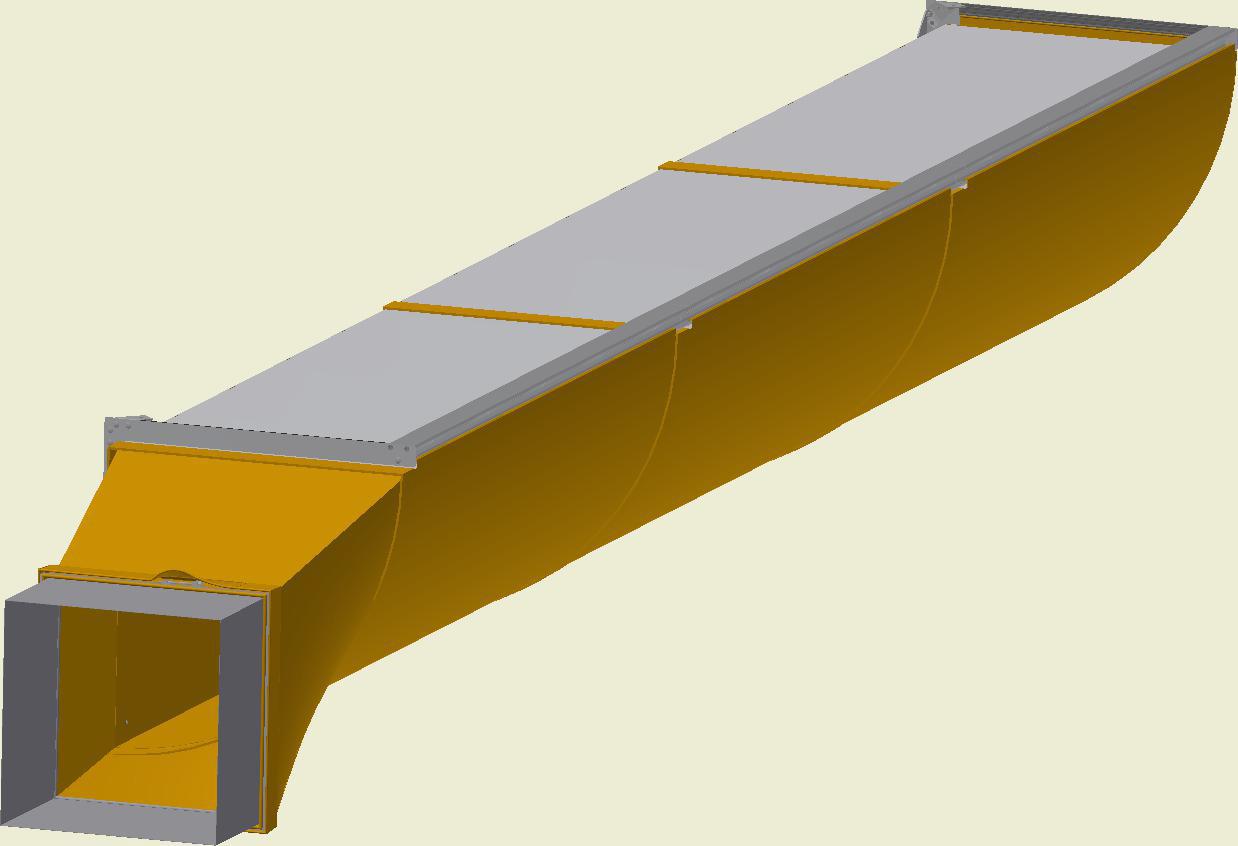

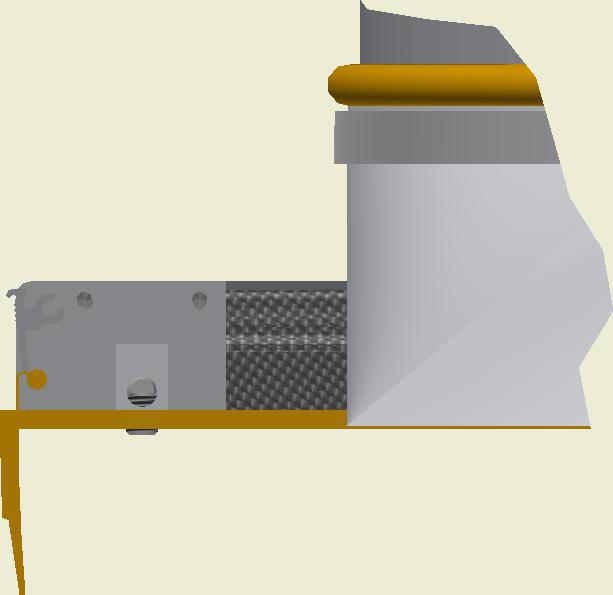

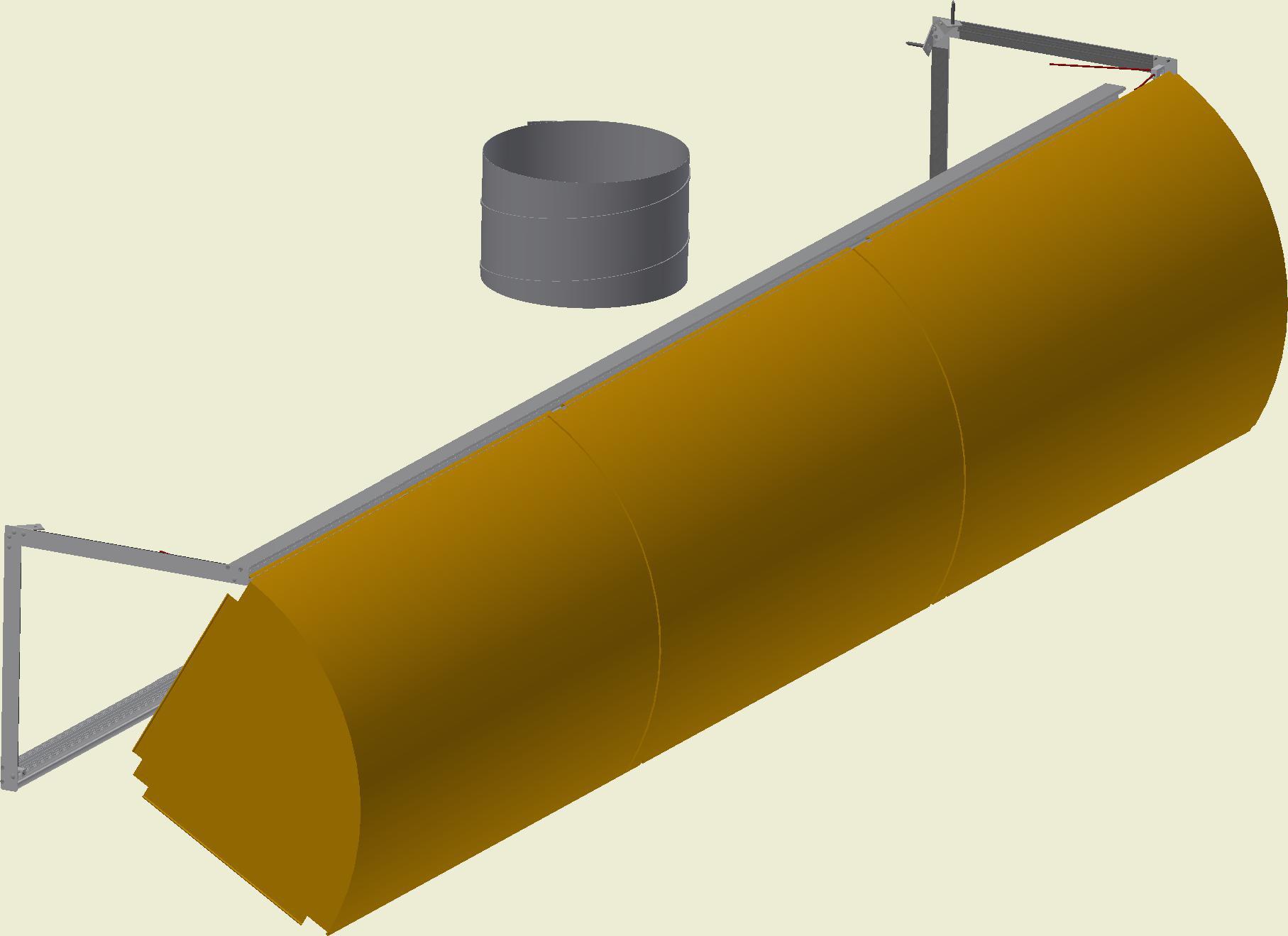

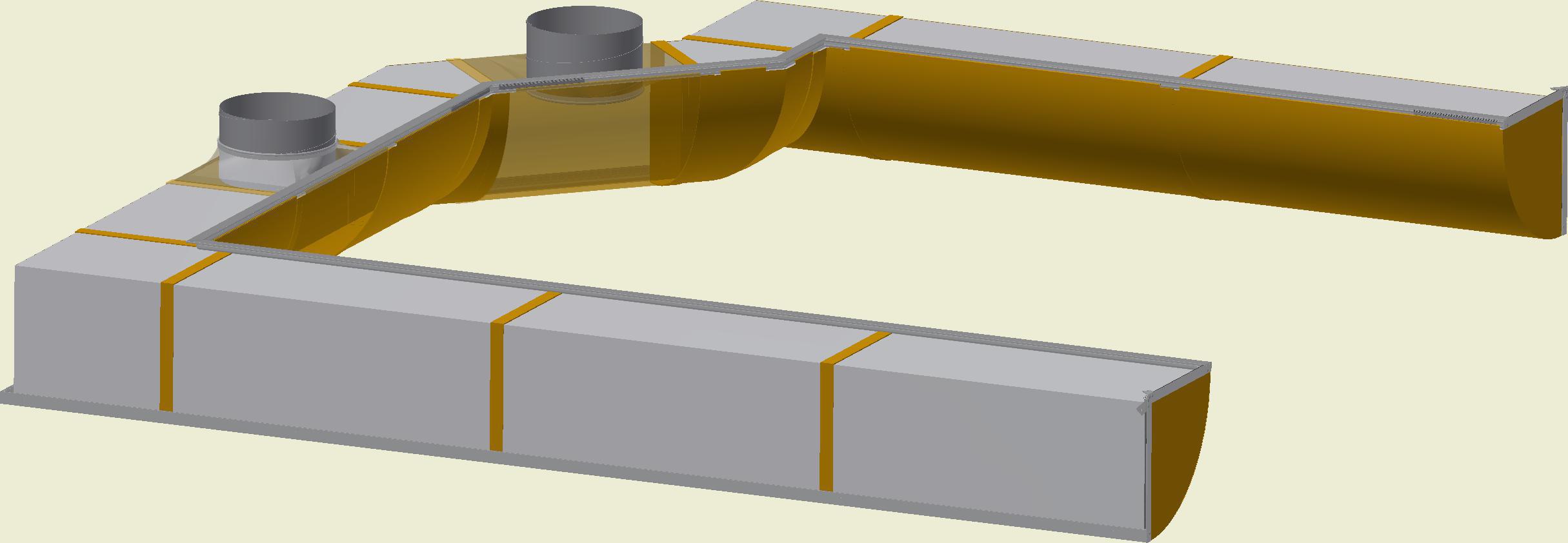

D-Alu für KE-½D Interieur System (Montage der Profile)
QA-0005-DE-04
QA-0005-DK-04
Hvis montering af studs er mulig over loft behøves der ingen lynlås i nærheden af studs.
Wenn Montage des Stutzens über der Unterdecke erfolgen kann, ist ein Reißverschluss am Stutzen nicht erforderlich.
+ 28mm
- 10mm
Hvis montage af studs skal ske indvendigt skal man være opm ærksom på at placere mindst 1 lynlås tæt på studsen. Eller der skal laves en service Lynlås i buen.
Wenn Montage des Stutzens von innen erfolgen soll, muss mindestens 1 Reißverschluss dicht am Stutzen platziert werden. Ansonsten muss ein Service-Reißverschluss in den Bogen eingesetzt werden.

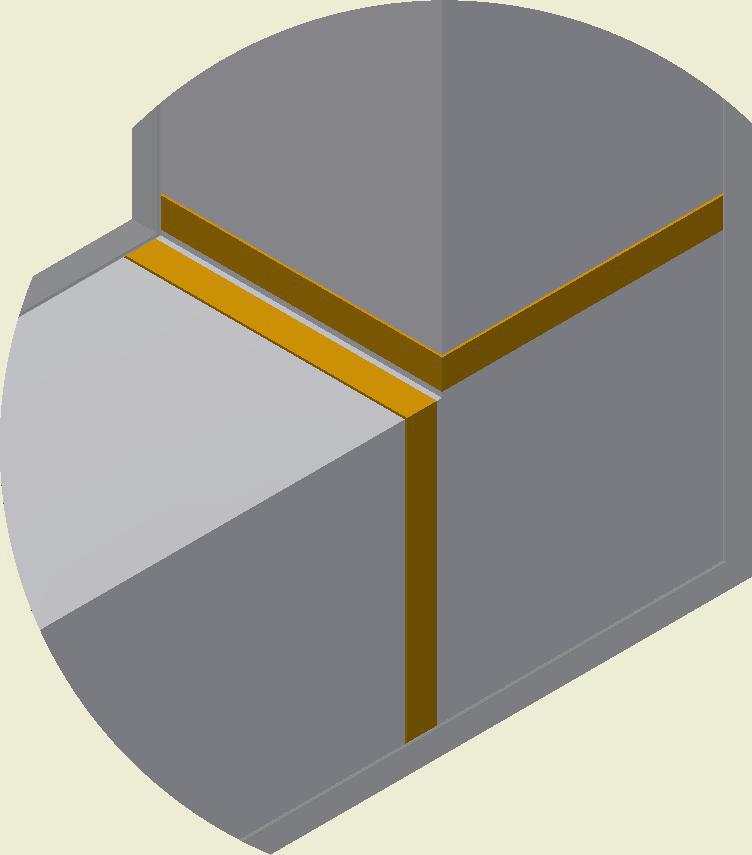

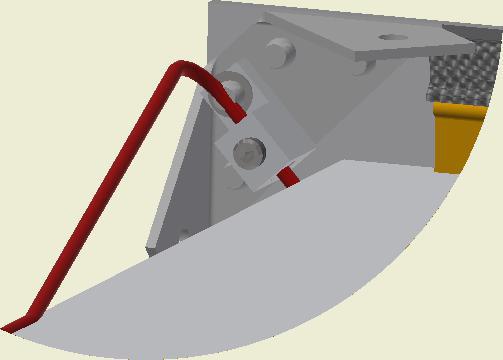

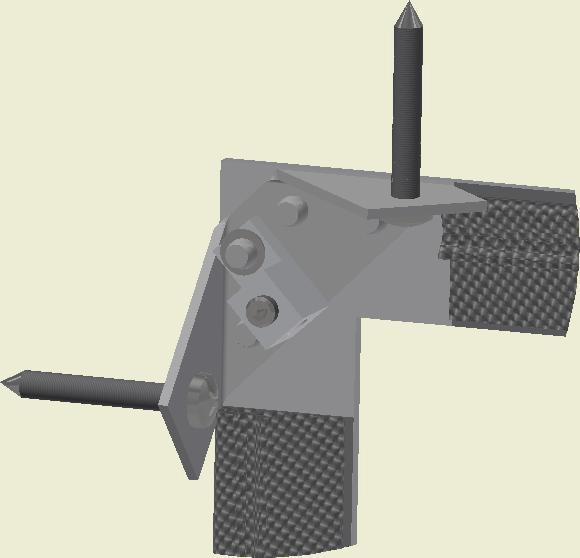

Indvendigt hjørne skal fastgøres med minimum en skrue i enten væg eller loft.
Innere Ecke mit mindestens einer Schraube in Decke oder and der Wand befestigen.

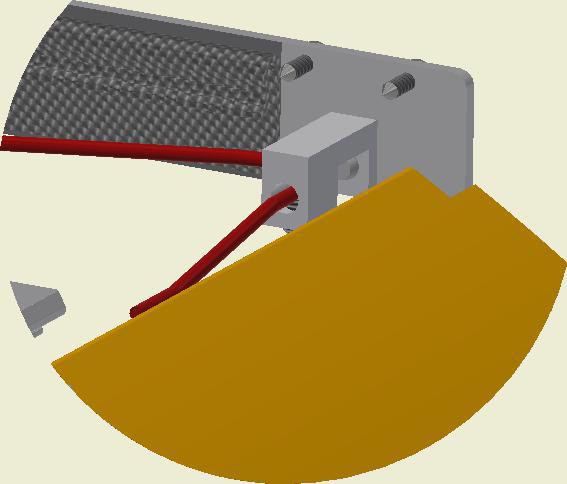

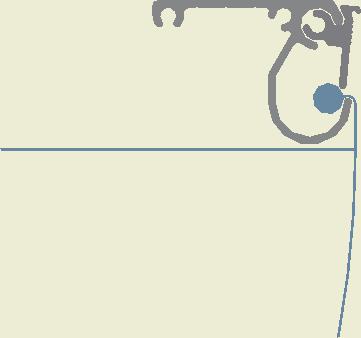

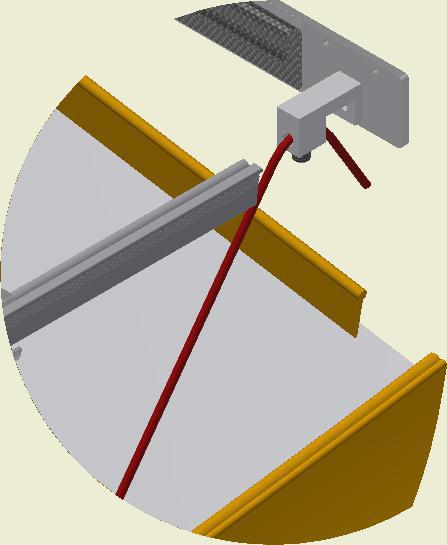

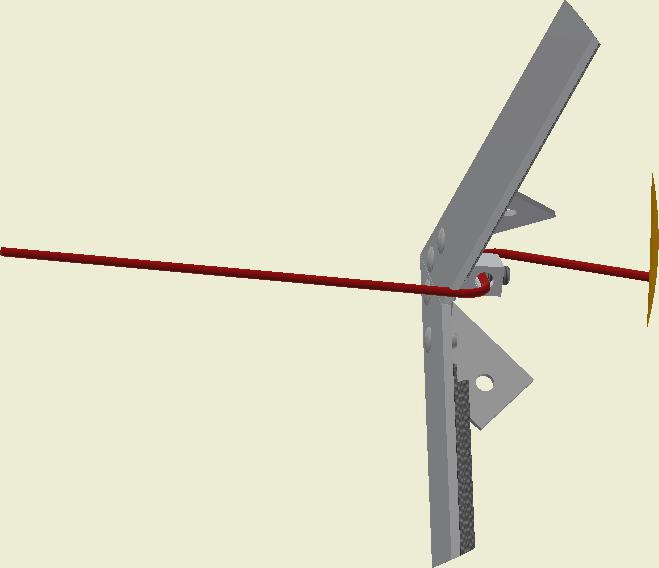

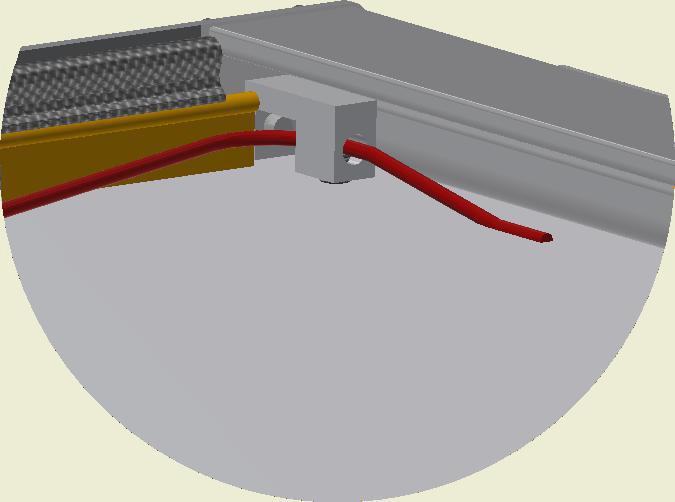

Før snoren igennem hullet. Træk posen ud til enden af skinnen spænd Pinol med 3mm Umbracho ikke incl.
Die Schnur durch das Loch einführen. Den Kanal den Schienen entlang bis zum Endprofil ziehen/schieben. Inbusschraube mittels 3 mm Inbusschlüssels anziehen (nicht mitgeliefert).
Nach Montage der ersten Wulst, muss der Stutzen montiert werden.
Når 1 vulst er monteret på skinnen, Husk at montere studsen før posen bliver sat fast.

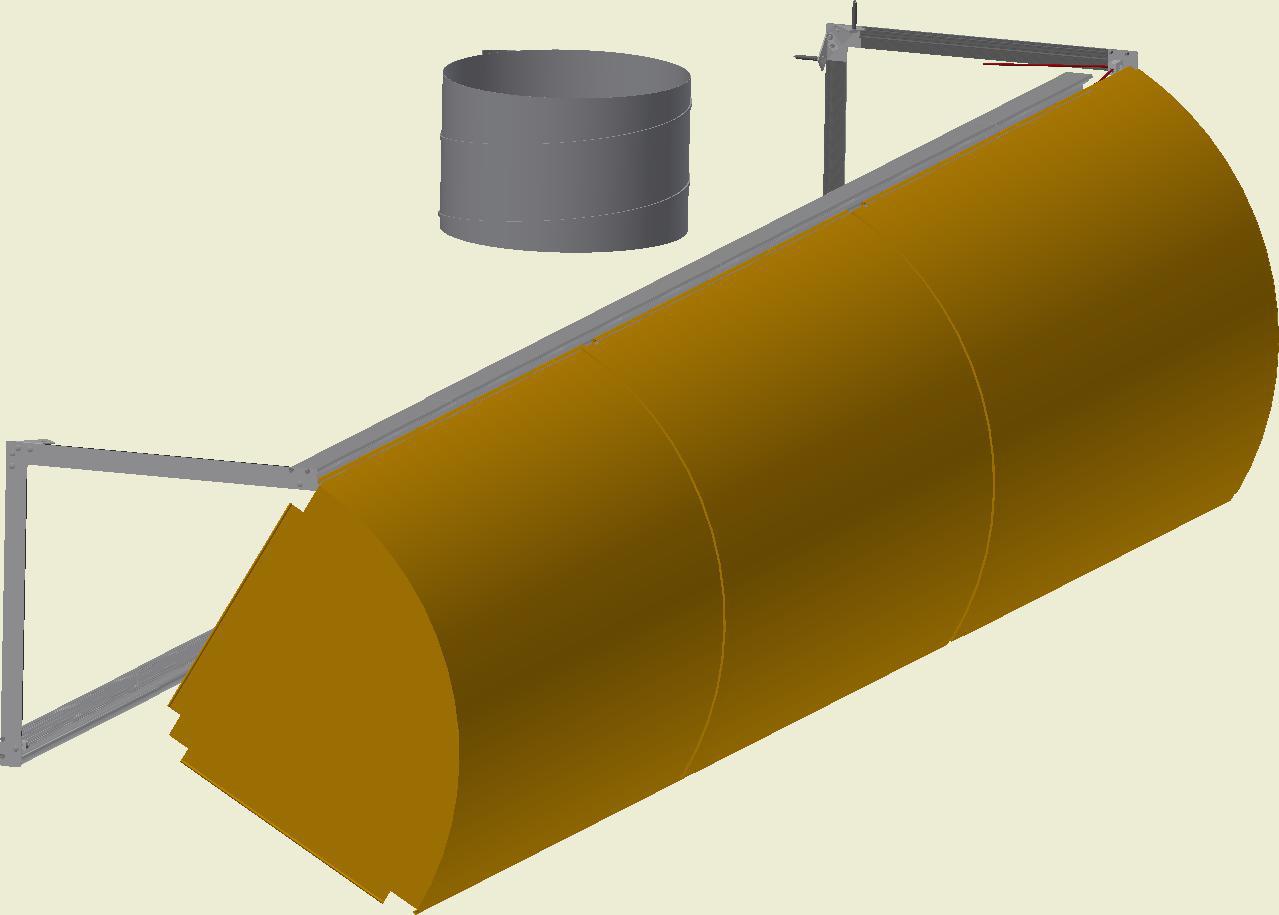

QA-0 006-DK-04 D-Alu für KE-½D Interieur System (Montage des Kanals)
QA-0006-DE-04
QA-0007-DK-04
QA-0007-DE-04
L = Kanallänge
Ingen montage stifter ved knæk. Sidste skinne før og efter knæk monteres med min. 2 skruer
Keine Montagestifte bei Knien. Schiene unmittelbar vor und nach dem Knie mit mindestens 2 Schrauben montieren.
L = Pose længde
LS = Længde Studs
LS = Länge Stutzen
Ø = Studs Diameter
Ø = Durchmesser Stutzen
H = Höhe
H = Højde
W = Bredde
W = Breite
O = Versatz
O = Forsætning
A = Afstand studs 1
A = Abstand Stutzen 1
B = Afstand studs 2
B = Abstand Stutzen 2

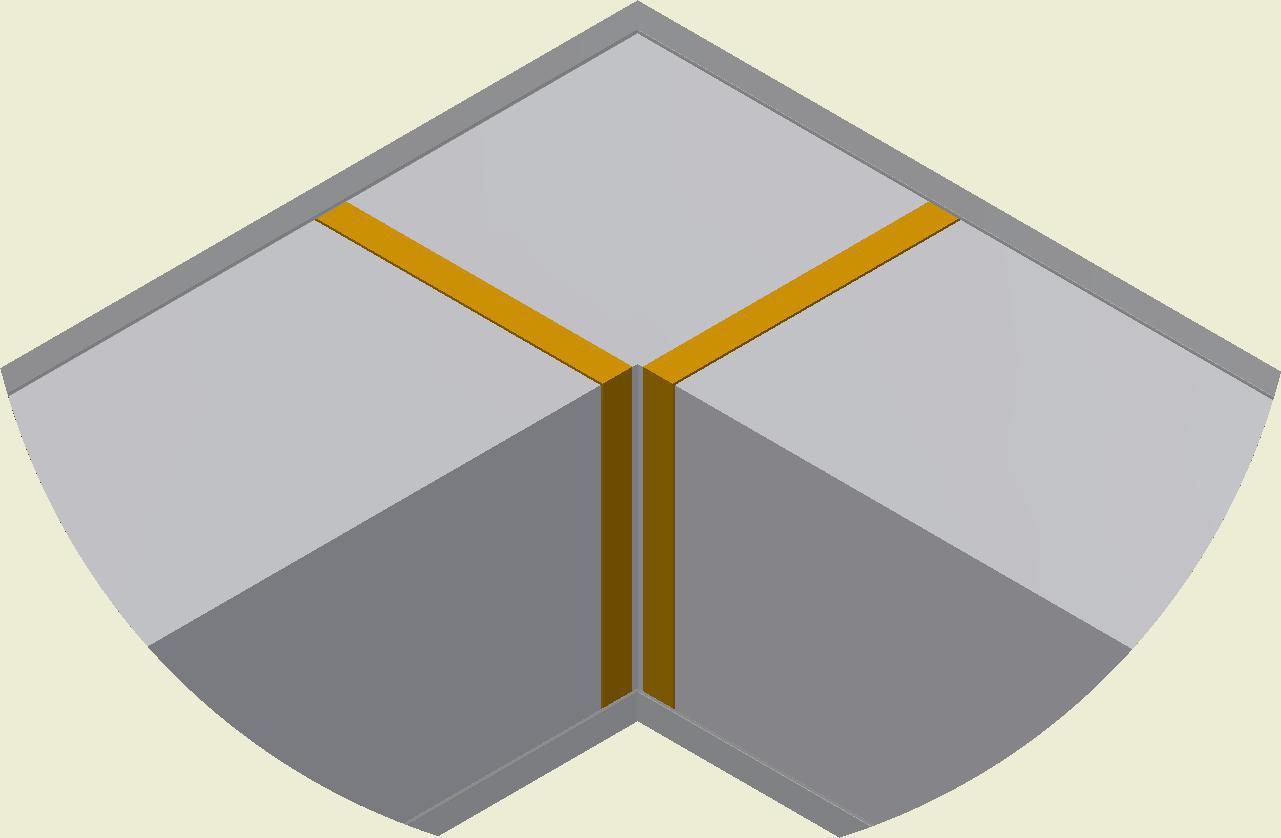

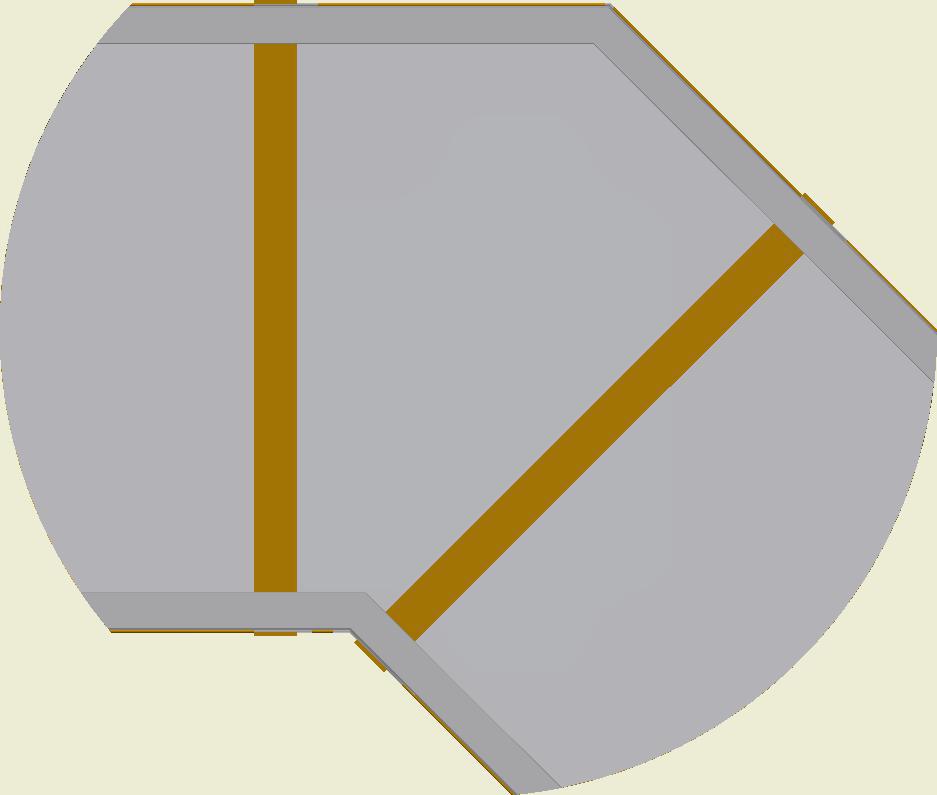

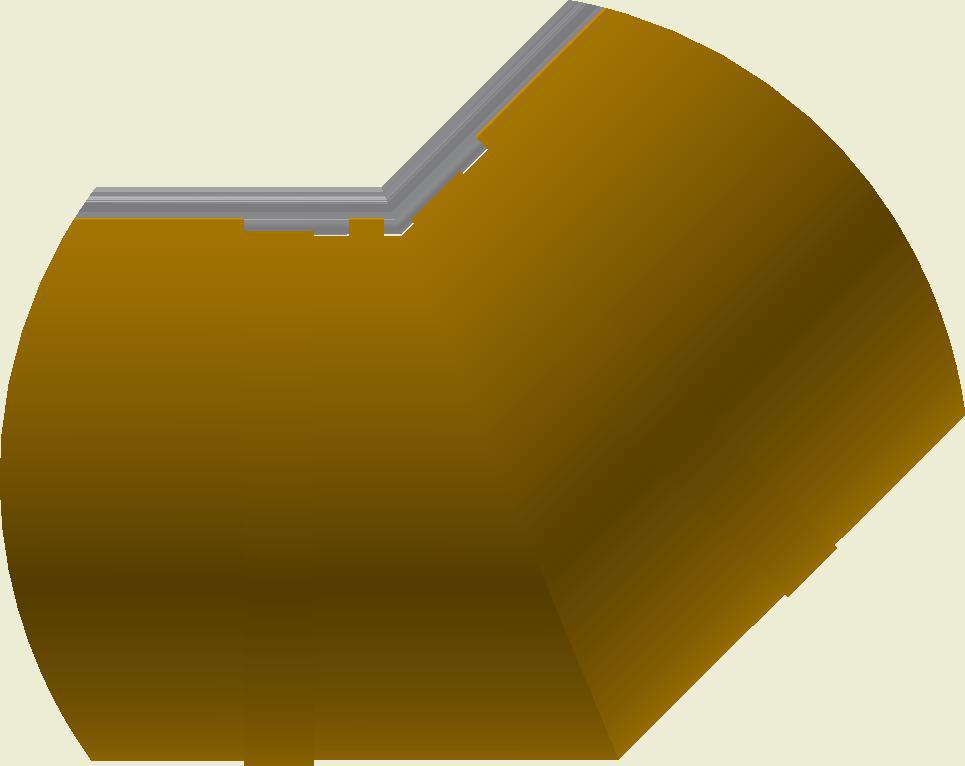

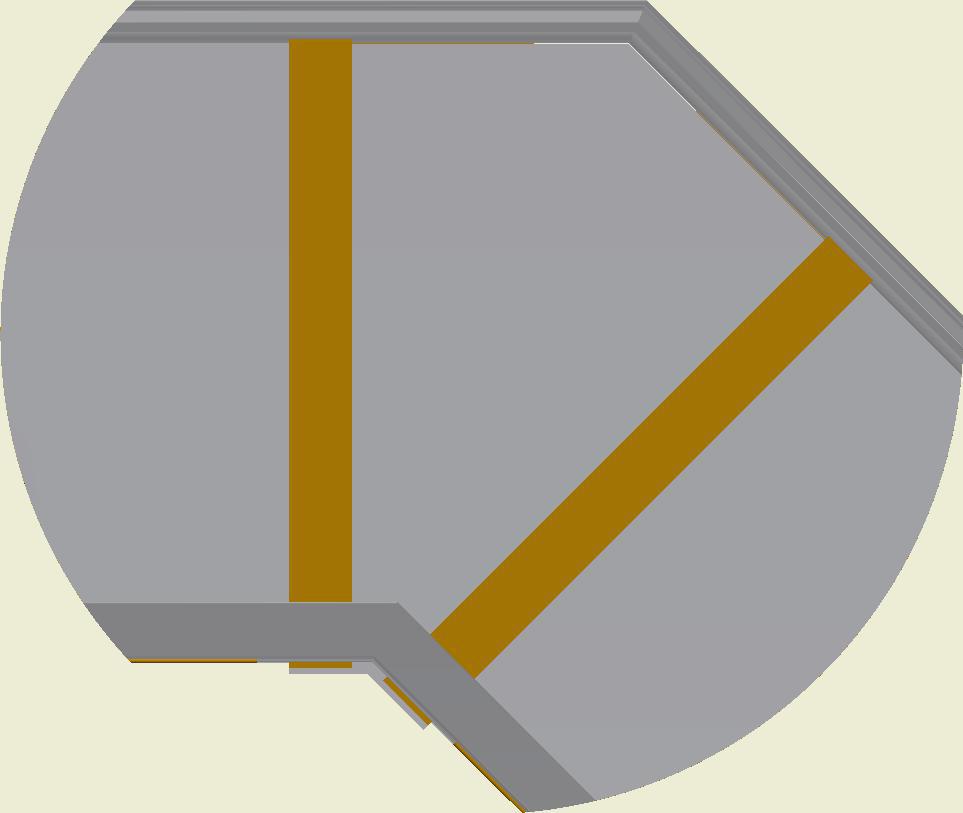

D-Alu-Aufhängung für KE-½D Interieur System (Knie)
Siehe Lieferschein für spezifischen Winkel

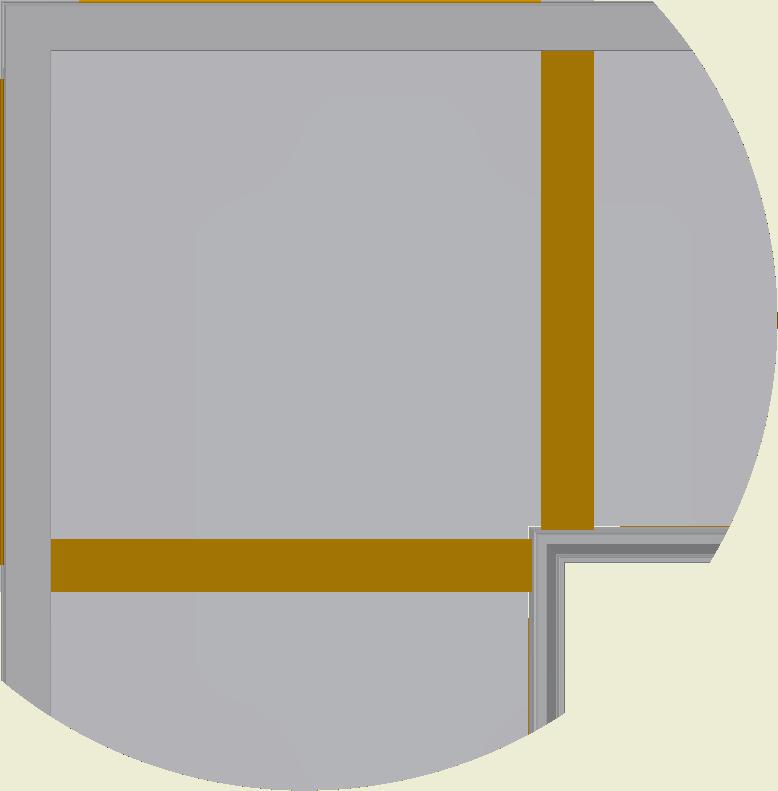

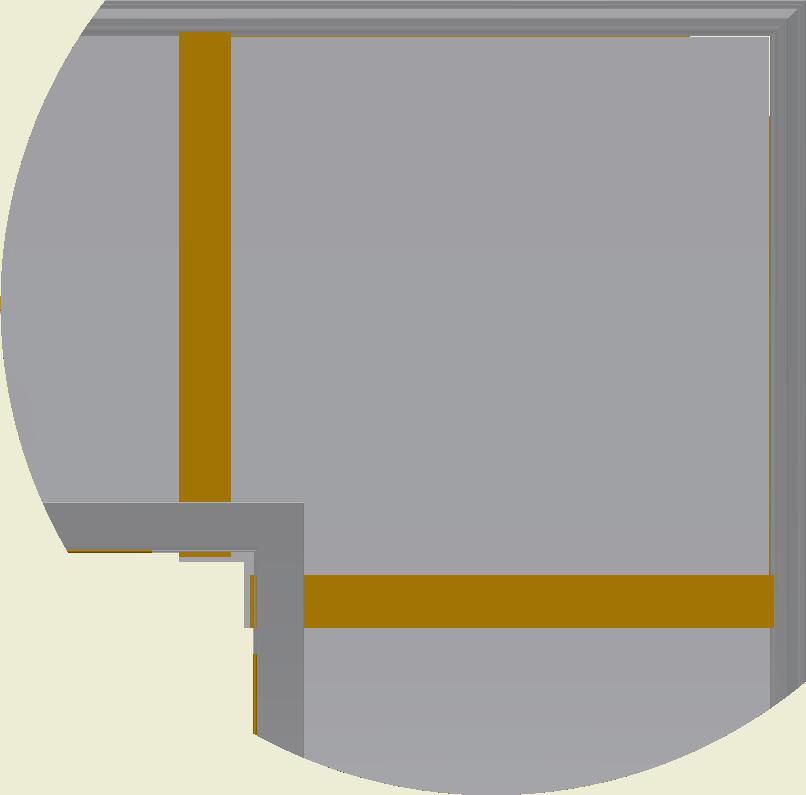

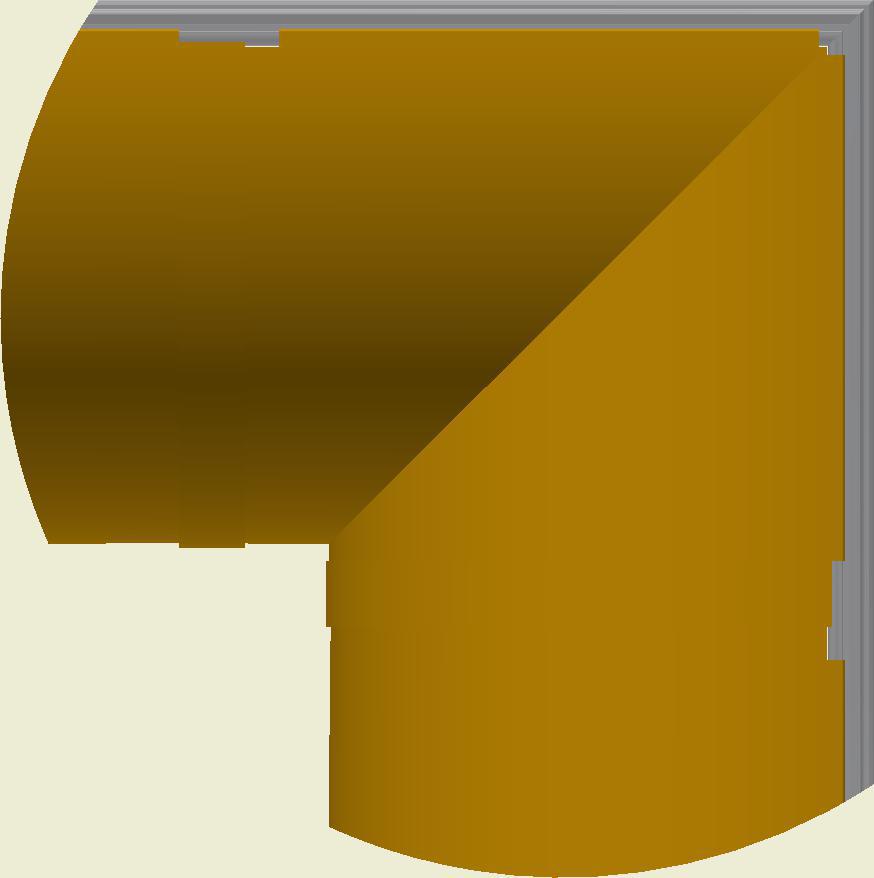

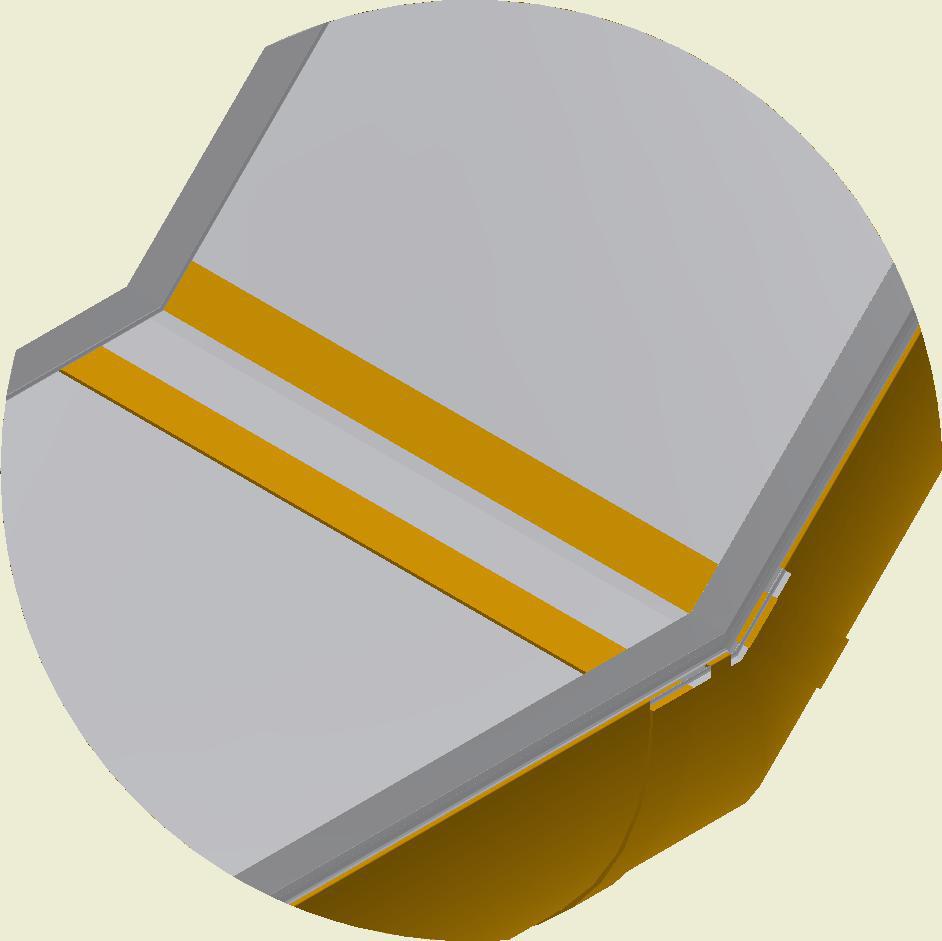

D-Alu für KE-½D Interieur System (Knie 90°)
QA-0009-DE-04
QA-0 009-DK-04
