Mecanizado Inteligente: El Futuro en tus Manos
Cómo el IoT está salvando dedos y optimizando procesos en el taller convencional.
El fin de los accidentes por proyección de piezas.
Cómo transformar máquinas de 1980 en estaciones 4.0.
¿Cuánto le cuesta a tu taller un segundo de distracción?
Autor: Jose Silvestre
C.I: 30164090
Tabla contenido
Introducción: El Despertar de los Gigantes de Hierro
El torneado ha movido al mundo desde la Revolución Industrial. Sin embargo, mientras el resto de la fábrica se vuelve "smart", el torno convencional se ha quedado congelado en el tiempo. Esta edición explora la simbiosis entre la fuerza bruta mecánica y la sutileza de los microcontroladores.
El torneado ha sido, por más de dos siglos, la columna vertebral de la manufactura. Desde los primeros tornos de pedal hasta los complejos centros de mecanizado CNC, la capacidad de dar forma al metal ha definido el progreso humano. Sin embargo, en la base de la pirámide productiva, miles de talleres operan aún con máquinas convencionales donde la seguridad depende exclusivamente de la pericia del operario.
Hoy, la Industria 4.0 no debe ser un privilegio de las grandes fábricas con presupuestos millonarios. En esta edición, exploramos cómo la integración de microcontroladores y sensores de bajo costo puede cerrar la brecha de seguridad en el taller mecánico, transformando herramientas "pasivas" en sistemas conscientes de su entorno. Presentamos el Smart-Shield, un puente entre la robustez mecánica del pasado y la inteligencia digital del futuro.
El "Punto Ciego" del Operario y la Psicología del Accidente
A pesar de décadas de normativas, los accidentes en máquinas rotativas siguen ocurriendo. El problema no suele ser la máquina, sino la interacción humanomáquina. Analizamos los tres factores críticos:
El Ciclo de Complacencia: El operario experto desarrolla un exceso de confianza. Dejar la llave en el mandril "solo un segundo" mientras se ajusta el contrapunto es el origen de proyectiles que pueden alcanzar velocidades de salida superiores a los 100 km/h.

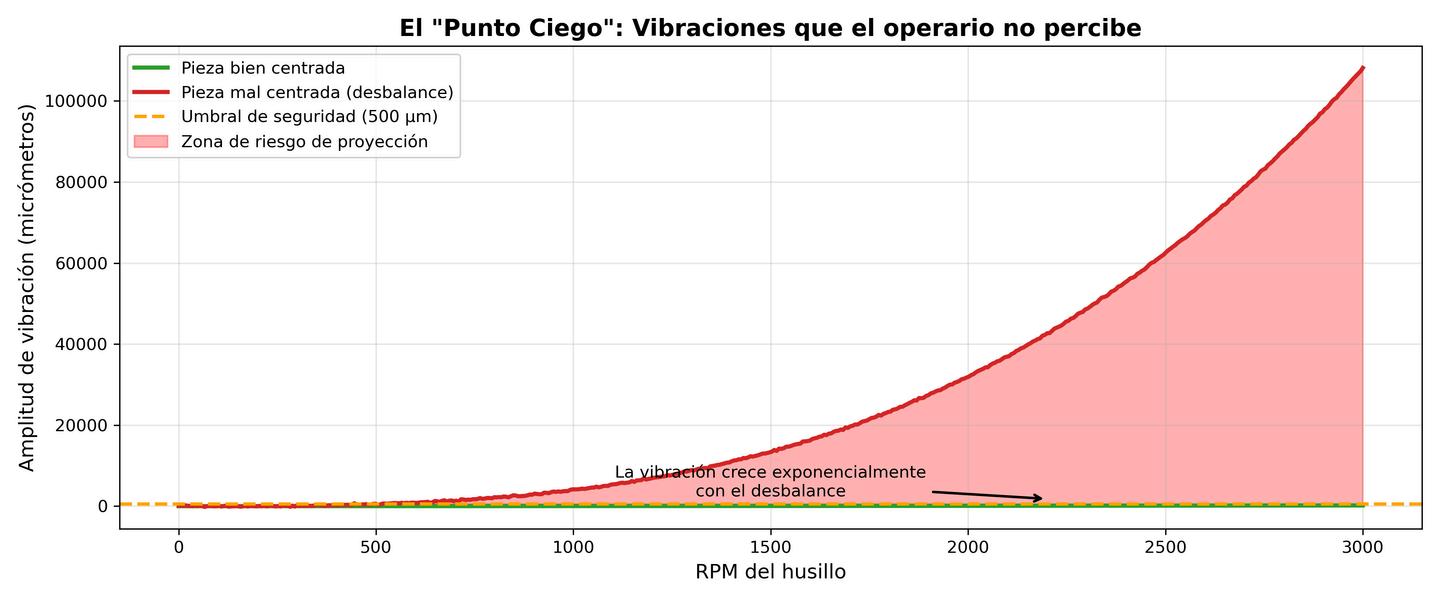

La Invisible Fatiga del Material: Una pieza mal centrada genera un runout (desviación). A bajas revoluciones es imperceptible, pero al alcanzar la velocidad de corte, la energía cinética acumulada puede vencer los pernos de sujeción, provocando una falla catastrófica de la cual el operario no tiene tiempo de reaccionar.
La Barrera vs. La Visibilidad: Las guardas de policarbonato tradicionales suelen rayarse o llenarse de aceite, reduciendo la visibilidad. El operario, por necesidad de precisión, termina levantando la guarda y anulando la protección, quedando expuesto a la proyección de virutas incandescentes.
Propuesta Innovadora: Sistema "Smart-Shield" (Escudo Activo)
A pesar de décadas de normativas, los accidentes en máquinas rotativas siguen ocurriendo. El problema no suele ser la máquina, sino la interacción humanomáquina. Analizamos los tres factores críticos:
Nuestra propuesta rompe el paradigma de la seguridad pasiva. El SmartShield no solo se interpone entre la pieza y el hombre, sino que toma decisiones en tiempo real:
Protocolo de Encendido Seguro (Lock-out): El torno no recibirá energía a menos que el sensor inductivo confirme que la llave del mandril está en su soporte de seguridad. Se elimina el error humano de raíz.

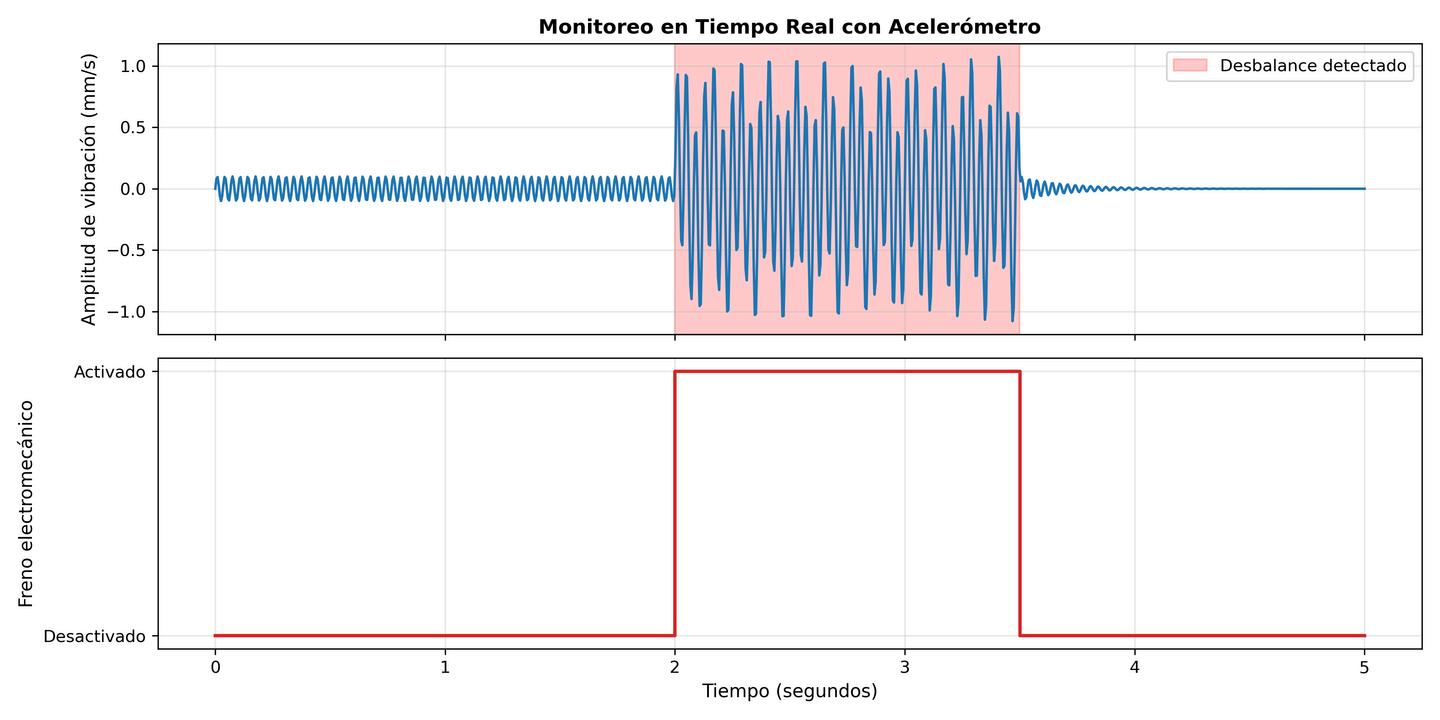

Monitoreo con Acelerometría MEMS: Utilizando un acelerómetro de alta precisión montado cerca del husillo, el sistema analiza el espectro de frecuencias de la máquina. Si detecta una vibración que indica desbalance o una herramienta desafilada, emite una alerta preventiva.
HMI Lumínica (Interfaz Hombre-Máquina): En lugar de pantallas complejas, usamos un código de colores intuitivo mediante tiras LED de alta intensidad.
Azul: Sistema en espera / Calibración.
Verde Flotante: Velocidad de corte (RPM) ideal para el diámetro de la pieza.
Rojo Estroboscópico: Anomalía crítica detectada; procedimiento de frenado activo.
Sustento Técnico: El "Cerebro" tras el Ac
El Smart-Shield se basa en una arquitectura de Edge Computing (procesamiento en el borde). No depende de una conexión a la nube para reaccionar, lo que garantiza latencias menores a 10 milisegundos.
Procesamiento de Señal: Un microcontrolador de 32 bits procesa los datos del acelerómetro mediante una Transformada Rápida de Fourier (FFT) para distinguir entre la vibración normal del motor y el golpe rítmico de una pieza mal centrada.
Metrología de Precisión: Sensores de proximidad infrarrojos miden el runout dinámico. Si la oscilación supera las 20 (micras), el sistema entiende que la pieza corre riesgo de salir despedida o de arruinar el acabado superficial.
Frenado por Contracorriente o Electromecánico: Dependiendo de la potencia del motor, el sistema activa un relé de estado sólido que aplica un freno de seguridad. El desafío técnico superado fue disipar el calor generado en el frenado para permitir paradas de emergencia en menos de 2 segundos sin dañar el motor.
Beneficios y Conclusión: Hacia un Taller de "Cero Riesgos
La implementación de tecnología inteligente en el mecanizado manual no es un gasto, es una inversión en capital humano y eficiencia:

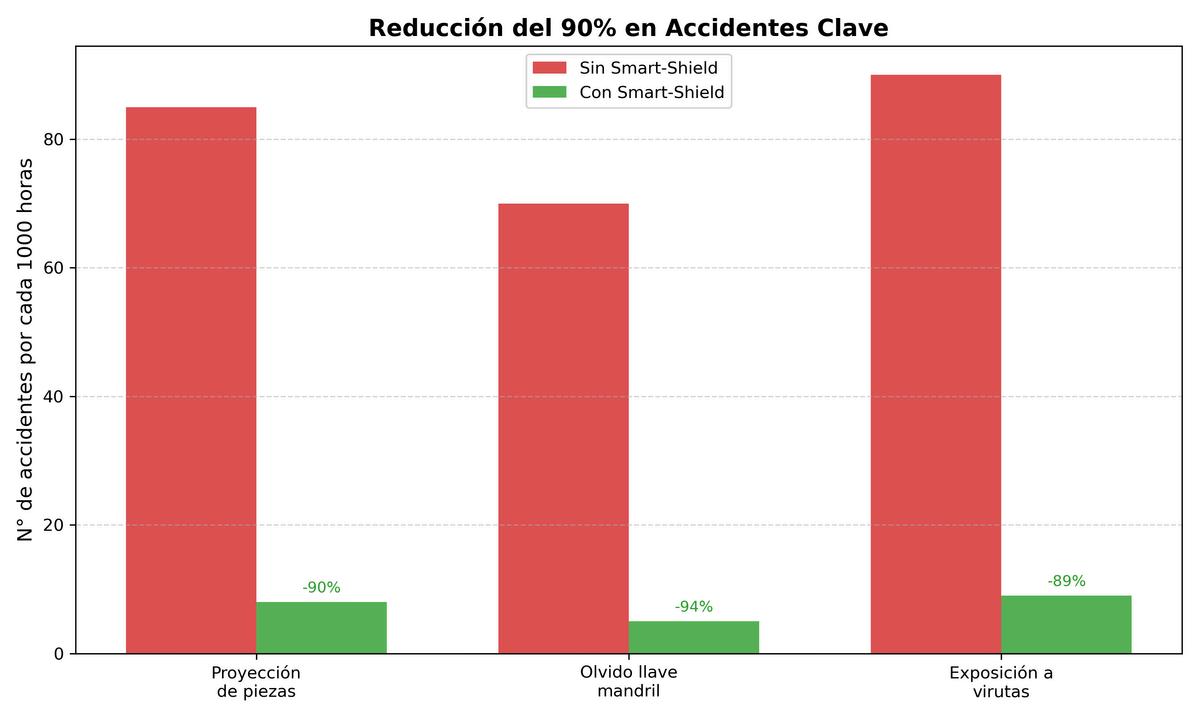

Productividad Optimizada: Al reducir los errores de centrado y alertar sobre velocidades incorrectas, el índice de piezas rechazadas disminuye en un 15%, optimizando el uso de materia prima.
Impacto en la Formación: En escuelas técnicas, el Smart-Shield actúa como un "instructor silencioso", permitiendo que los estudiantes pierdan el miedo a la máquina pero mantengan el respeto necesario, aprendiendo en un entorno controlado.
Conclusión: El futuro del taller no es reemplazar al operario por un robot, sino dotar al operario de herramientas que expandan sus sentidos y protejan su integridad. El Smart-Shield demuestra que con ingenio y electrónica aplicada, podemos convertir cualquier torno viejo en una máquina de vanguardia. La seguridad ya no es opcional, ahora es inteligente.
Glosario:
A. Mecánica y Herramental

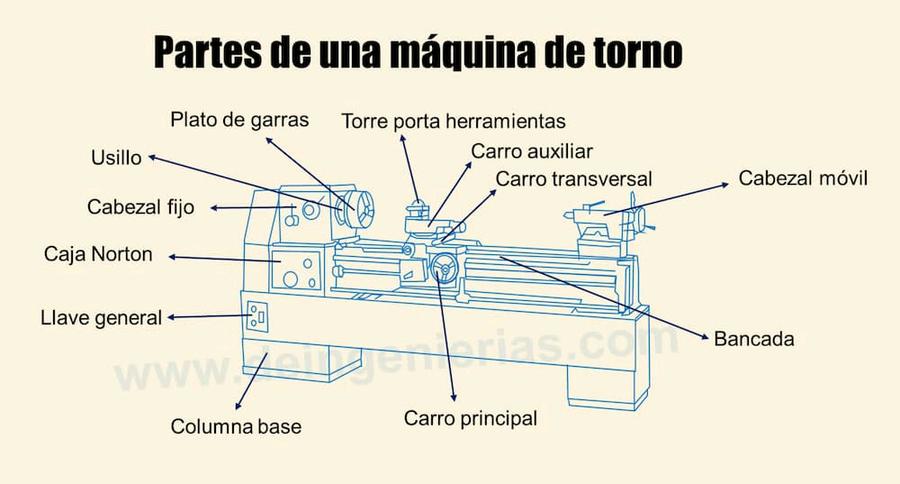

Husillo (Spindle): El eje principal del torno que sostiene y hace girar la pieza de trabajo. Es el corazón del movimiento rotativo.
Mandril (Plato de sujeción): Sistema de mordazas que sujeta firmemente la pieza que se va a mecanizar.
Llave del Mandril: Herramienta manual utilizada para apretar o aflojar las mordazas del plato. Olvidarla puesta es la causa #1 de accidentes graves en tornos.
Viruta: El fragmento de material residual que se desprende de la pieza durante el proceso de corte o desbaste.
Runout (Desviación): La imprecisión de rotación. Se refiere a cuánto se "bambolea" una pieza fuera de su eje ideal mientras gira.
B. Tecnología y Electrónica
Acelerómetro MEMS: (Sistemas Microelectromecánicos). Un sensor diminuto que mide las fuerzas de aceleración y vibración en tres ejes. Es el "oído" del Smart-Shield.
Edge Computing (Computación en el borde): Procesamiento de datos que ocurre directamente en la máquina (en el microcontrolador) y no en un servidor remoto o la nube. Esto permite que el freno actúe en milisegundos.
FFT (Transformada Rápida de Fourier): Un algoritmo matemático que descompone una señal de vibración en sus frecuencias individuales. Permite al sistema saber si la vibración es "normal" o si algo está a punto de romperse.
HMI (Interfaz Hombre-Máquina): Cualquier panel, pantalla o sistema de luces (como los LEDs del Smart-Shield) que permite al operario comunicarse con el sistema electrónico de la máquina.
Sensor Inductivo: Sensor que detecta la presencia de objetos metálicos sin necesidad de contacto físico. Se usa para verificar que la llave del mandril esté en su sitio.
C. Conceptos Industriales
Industria 4.0: La cuarta revolución industrial, caracterizada por la automatización, el intercambio de datos y la creación de "fábricas inteligentes".
Lock-out (Bloqueo): Sistema de seguridad que impide físicamente (o electrónicamente) que una máquina se encienda hasta que se cumplan ciertas condiciones de seguridad.
Micra: Unidad de longitud equivalente a una millonésima parte de un metro 0.001 mm). En mecanizado de precisión, una micra es la diferencia entre una pieza perfecta y una defectuosa.
Retrofitting: El proceso de actualizar maquinaria antigua o convencional con nueva tecnología (sensores, software, pantallas) para mejorar su eficiencia o seguridad sin tener que comprar una máquina nueva.
RPM (Revoluciones por Minuto): Medida de la velocidad de rotación. En un torno, ajustar las RPM correctamente según el material es vital para la calidad del corte y la vida útil de la herramienta.
