Motores de Corriente Continua y su Control
�� Introducción
Los motores de corriente continua (CC) constituyen uno de los pilares fundamentales en el estudio de las máquinas eléctricas. Su importancia radica en la facilidad con la que se puede controlar tanto la velocidad como el par, lo que los hace ideales para aplicaciones donde se requiere precisión, alto par de arranque y una respuesta dinámica rápida. En esta revista digital se desarrollan de manera ampliada los principios físicos, matemáticos y prácticos que gobiernan el funcionamiento de los motores CC y sus métodos de control.
�� MOTORES DE CORRIENTE CONTINUA
�� Relación entre par y fuerza
El par (torque) es una magnitud física que representa la capacidad de una fuerza para producir un movimiento de rotación alrededor de un eje. En términos generales, se define como el producto entre una fuerza aplicada y la distancia perpendicular desde el eje de giro hasta el punto de aplicación de dicha fuerza.
En los motores de corriente continua, la fuerza que genera el movimiento es de origen electromagnético. Esta fuerza aparece cuando un conductor por el cual circula corriente eléctrica se encuentra inmerso en un campo magnético. De acuerdo con la ley de Lorentz, la interacción entre la corriente y el campo produce una fuerza que actúa sobre el conductor.
Matemáticamente:
T = F · r
Donde: - T: Par o torque (N·m) - F: Fuerza electromagnética (N) - r: Radio o brazo de palanca (m)
Cuanto mayor sea la corriente que circula por el inducido o mayor el campo magnético, mayor será la fuerza desarrollada y, por ende, el par del motor.
�� Ecuación del torque
El torque desarrollado por un motor de corriente continua depende directamente de la corriente del inducido y del flujo magnético generado por el sistema de campo. Esta relación se expresa mediante la ecuación fundamental del torque:
T = K · Φ · Iₐ
Donde: - T: Torque desarrollado (N·m) - K: Constante constructiva del motor - Φ: Flujo magnético por polo (Wb) - Iₐ: Corriente del inducido (A)
Esta ecuación es clave para comprender el comportamiento del motor bajo carga. Si el motor incrementa su carga mecánica, el par requerido aumenta, lo que provoca un incremento en la corriente del inducido. Esto permite que el motor se adapte automáticamente a la demanda de carga.
En motores de derivación, el flujo permanece prácticamente constante, por lo que el torque es proporcional únicamente a la corriente del inducido. En motores serie, el flujo también depende de la corriente, generando un par mucho mayor a bajas velocidades.
�� Relación entre par y velocidad de un motor
La relación entre el par y la velocidad es una de las características más importantes de los motores de corriente continua. La velocidad angular del motor puede expresarse mediante la ecuación:
ω = (V − IₐRₐ) / (K · Φ)
Donde: - ω: Velocidad angular (rad/s) - V: Tensión aplicada al inducido (V) - Rₐ: Resistencia del inducido (Ω)
De esta ecuación se desprende que: - Un aumento del par implica un aumento de la corriente del inducido - Al aumentar la corriente, aumenta la caída de tensión en el inducido - Como consecuencia, la velocidad disminuye
Esto genera una característica par–velocidad aproximadamente lineal, especialmente en motores de derivación. Esta propiedad es muy valorada en sistemas de control industrial.
�� Conversión de unidades de torque
El torque puede expresarse en diferentes sistemas de unidades dependiendo del contexto técnico o industrial. Es fundamental conocer
estas equivalencias para interpretar correctamente hojas técnicas y especificaciones de motores.
Unida d Equivalenci a
1 N·m = 0.7376 lb·ft
1 kgf·m = 9.81 N·m
1 lb·ft = 1.356 N·m
1 oz·in = 0.00706 N·m
Estas conversiones son ampliamente utilizadas en ingeniería mecánica, eléctrica y electromecánica.
�� CONTROL DE MOTORES DE CORRIENTE CONTINUA
�� Control de velocidad en motores de derivación

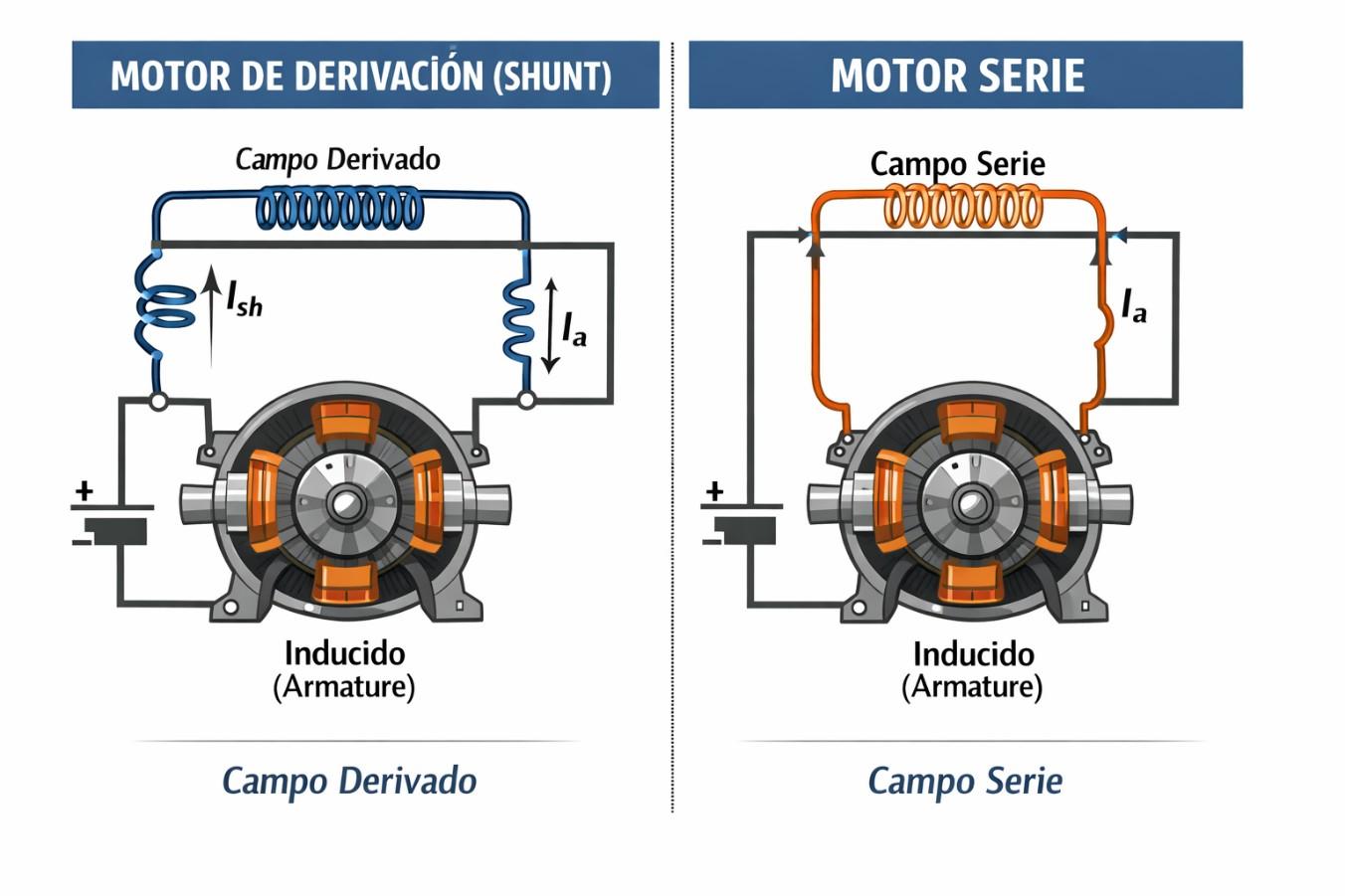

En los motores de corriente continua de derivación, el devanado de campo se conecta en paralelo con el inducido, lo que provoca que el flujo magnético sea prácticamente constante. Debido a esto, la velocidad del motor depende principalmente de la tensión aplicada al inducido.
Los métodos de control más utilizados son:
1. Control por variación de la tensión del inducido
o Permite un control eficiente y estable
o Es ampliamente usado con convertidores electrónicos
2. Control por debilitamiento de campo
o Se reduce el flujo magnético aumentando la resistencia del campo
o Produce un aumento de velocidad por encima de la nominal
o Se utiliza cuando se requiere un rango amplio de velocidades
Estos motores se caracterizan por mantener una velocidad casi constante frente a variaciones de carga.
�� Control de velocidad en motores serie
En los motores de corriente continua serie, el campo está conectado en serie con el inducido, por lo que el flujo depende directamente de la corriente. Esto provoca una relación no lineal entre par y velocidad.
Métodos de control más comunes: - Variación de la tensión de alimentación - Uso de resistencias en serie - Control electrónico mediante modulación por ancho de pulso (PWM)
Este tipo de motor presenta un alto par de arranque, lo que lo hace ideal para aplicaciones como grúas, tranvías y vehículos eléctricos antiguos.
⚠️Advertencia: Nunca deben operar en vacío, ya que al disminuir la carga el motor puede alcanzar velocidades excesivas.
�� Arrancadores para motores de corriente continua
Cuando un motor CC arranca, la fuerza contraelectromotriz es prácticamente nula, lo que ocasiona una corriente inicial muy elevada. Para limitar esta corriente y proteger el motor, se emplean arrancadores.
Tipos de arrancadores: - Arrancador de tres puntos: Protege contra sobrecorriente y pérdida de campo - Arrancador de cuatro puntos: Ofrece mayor estabilidad en el control del campo - Arrancadores electrónicos: Utilizan semiconductores para un arranque suave y controlado
El uso adecuado de arrancadores incrementa la vida útil del motor y mejora la seguridad del sistema.
�� Puntos adicionales de interés
�� Ventajas de los motores de corriente continua
Alto par de arranque
Control preciso de velocidad
Respuesta dinámica rápida
Fácil análisis y mantenimiento
�� Desventajas
Mayor mantenimiento debido a escobillas y conmutador
Menor eficiencia comparada con motores AC modernos
�� Aplicaciones comunes
Sistemas de tracción eléctrica
Elevadores y montacargas
Sistemas de automatización
Laboratorios educativos
�� Conclusión
El estudio detallado de los motores de corriente continua permite comprender principios fundamentales de la conversión de energía electromecánica. A pesar del avance de los motores de corriente alterna y los sistemas electrónicos modernos, los motores CC siguen siendo esenciales en la formación académica y en aplicaciones donde se requiere un control preciso de par y velocidad.
�� Revista digital educativa elaborada con fines académicos
Por: TSU. Jorge Sanchez
