AutoCAD
Para la elaboración de este proyecto se utilizó AutoCAD, uno de los programas de diseño asistido por computadora (CAD) más utilizados a nivel mundial en arquitectura, ingeniería civil, diseño mecánico y proyectos técnicos en 2D y 3D.
AutoCAD destaca por su precisión milimétrica, su amplia biblioteca de herramientas para dibujo técnico, su compatibilidad con estándares internacionales y su capacidad de generar planos profesionales. Gracias a su sistema basado en comandos, permite crear geometrías complejas de manera rápida y eficiente, facilitando la representación técnica del diseño asignado.
Ventajas:
Precisión y Exactitud, Estándar de la Industria, Versatilidad de Aplicaciones, Herramientas potentes, Gestión de capas y estilo, Comunidad y Soporte.
Desventajas:
Costo Elevado, Curva de aprendizaje Empinada, Rendimiento 3D Limitado, Problemas de compatibilidad, Gestión de Archivos, Alternativas más modernas.
Descarga Gratuita para Estudiantes: https://www.autodesk.com/education/edusoftware/overview?sorting=featured
Tutoriales Y Manuales Utilizados como Guía para Elaborar mi Proyecto:
https://www.youtube.com/watch? v=oZ6cAvSbRLc
https://youtu.be/KW-uPQBjEpA?si=osF9xA9EehUpzFM
Descripción de herramientas, botones, funciones y proceso de elaboración del diseño en AutoCAD.
Herramientas y comandos utilizados
1. Dibujo 2D
LINE (L): Trazado de líneas principales y perfiles.

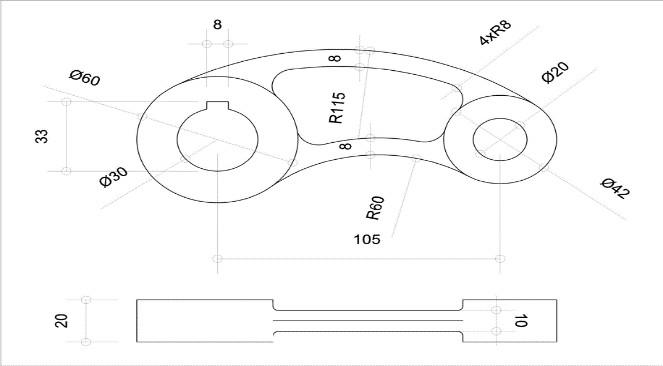

CIRCLE (C): Usado para los diámetros principales (Ø20, Ø30, Ø42, Ø60).
ARC (A): Para arcos con radios específicos (R8, R34, R52 R60, R115).
POLYLINE (PL): Para crear contornos continuos más complejos.
ELLIPSE (EL): En figuras donde se requieran formas más suaves o intermedias.
SPLINE: Para suavizar y definir perfiles orgánicos o curvos.
2. Herramientas de modificación
Las siguientes funciones permiten ajustar, limpiar y completar los contornos:
TRIM (TR): Recortar líneas excedentes.
EXTEND (EX): Completar líneas hasta límites precisos.
FILLET (F): Uniones redondeadas entre líneas.
OFFSET (O): Generación rápida de contornos paralelos o espesores de paredes.
MOVE / ROTATE / SCALE: Ajustes de posición, orientación y proporciones.
MIRROR: Para duplicar simétricamente elementos repetidos.
3. Organización del Dibujo
Layers:
- Contorno
- Cotas
- Líneas de Construcción
- Ejes y centros

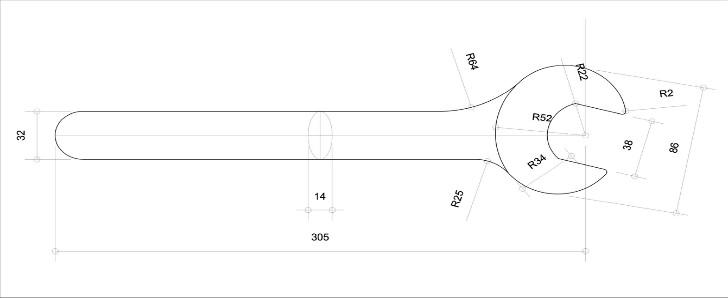

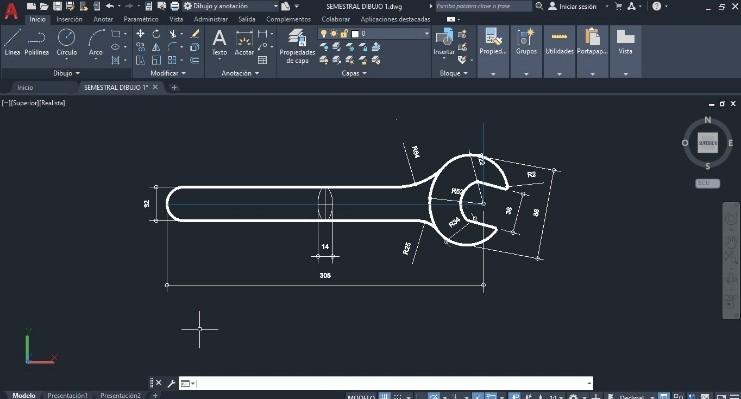

Figura 1. En esta etapa se trenzaron líneas rectas y arcos para definir la silueta de la llave.

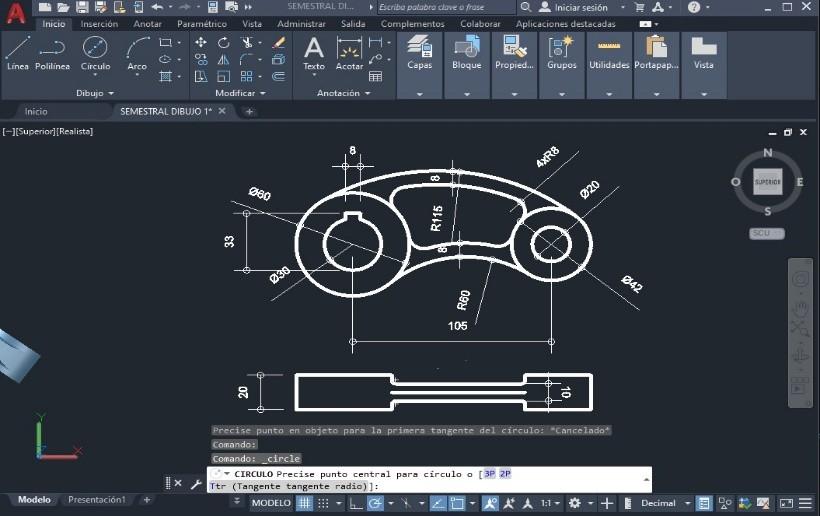

Figura 2. Muestra la barra principal de herramientas de dibujo de AutoCAD, específicamente el menú “Draw”. Aquí se utilizaron los comandos: LINE, CIRCLE, ARC, POLYLINE

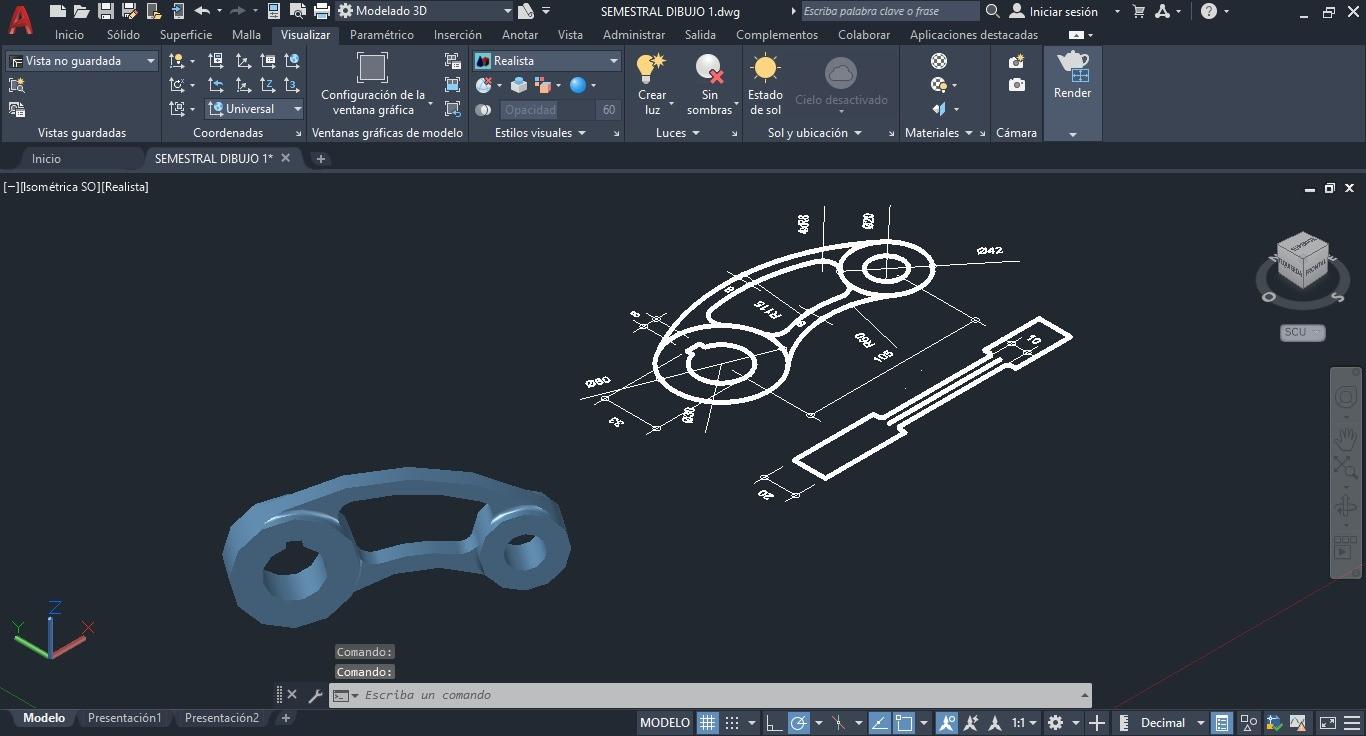

Figura 3. Muestra el modelo ya extruido y refinado en una vista tridimensional sombreada. En esta etapa, la pieza presenta:
- Volúmenes completamente definidos
- Cavidades internas recortadas
- Bordes y planos visibles con claridad
- Una visualización más realista del cuerpo final.

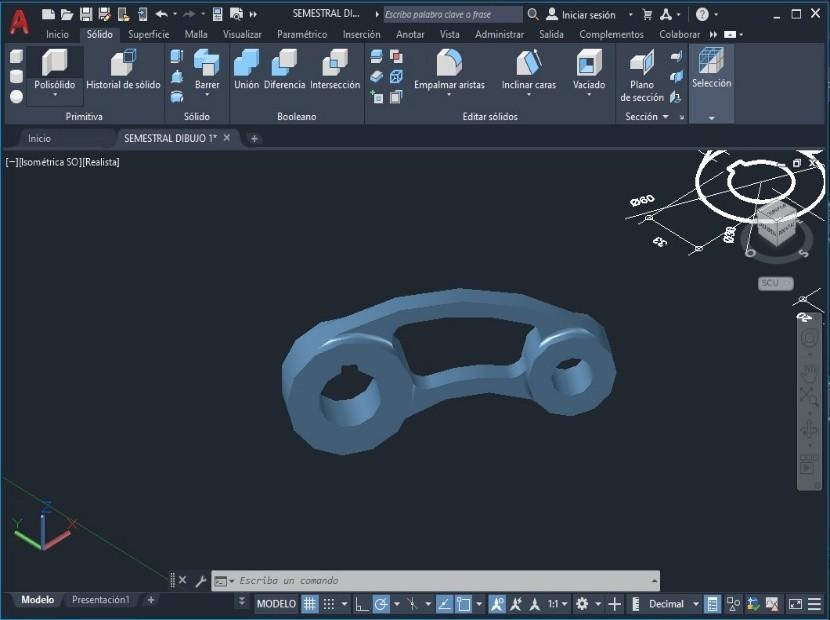

Figura 4. Corresponde a una vista donde se revisan detalles geométricos, especialmente:
- Intersecciones de caras
- Alturas y profundidades
- Bordes y cortes aplicados
- Exactitud de extrusiones y cavidades

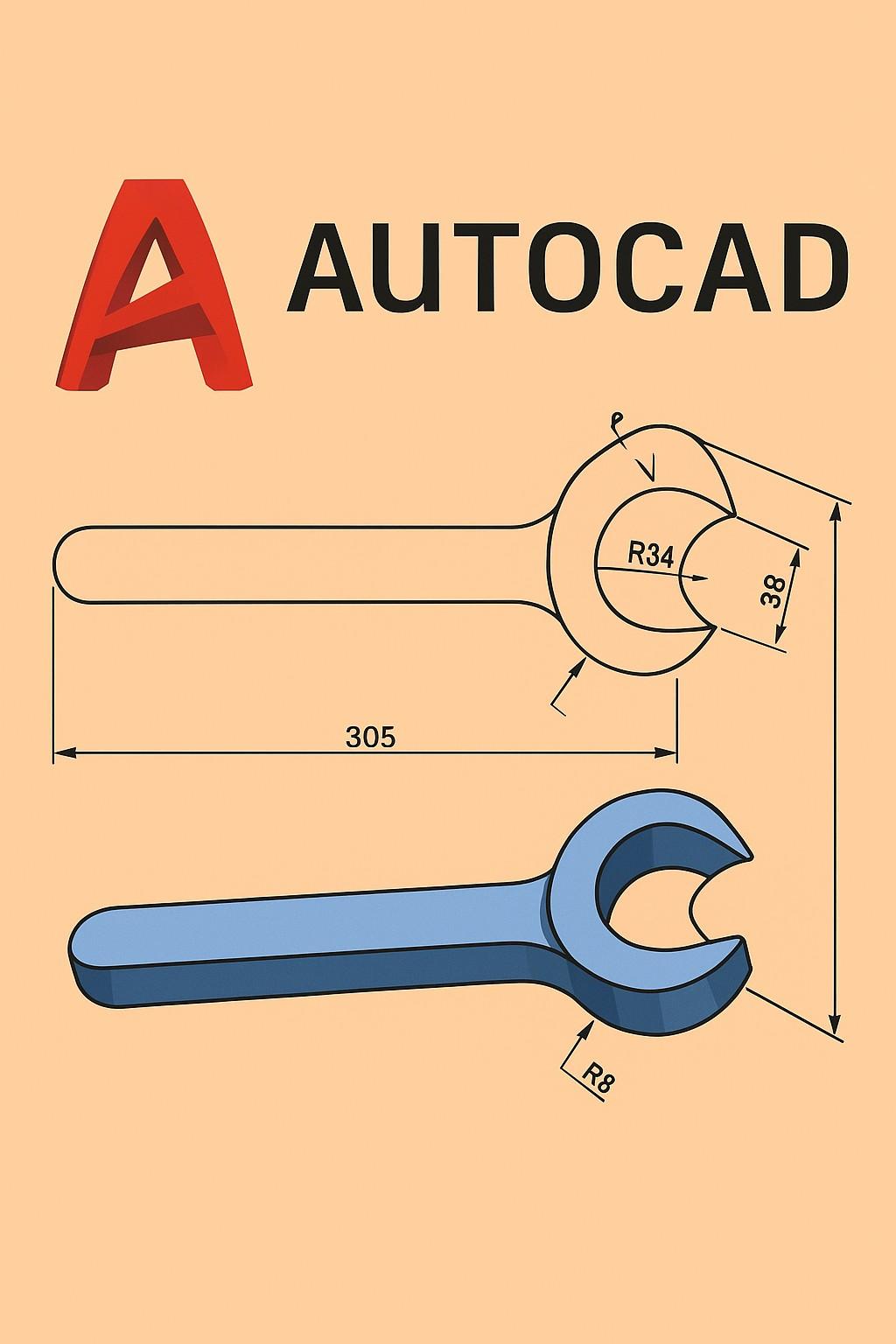

Figura 5. muestra el modelo ya completo y finalizado, presentado en una vista isométrica clara, ideal para catalogar o incluir en la revista. En esta figura se observa:
- El volumen final sin errores
- Todas las extrusiones correctamente aplicadas
- Diámetros y cavidades ya terminados
- Geometría limpia y simétrica
- Aplicación del sombreado final
Experiencia de uso y aprendizaje
Durante el desarrollo de este proyecto, la experiencia de aprendizaje fue tanto técnica como práctica, permitiéndome comprender de forma profunda el proceso completo de diseño asistido por computadora. Desde el inicio, el trabajo implicó interpretar un plano técnico bidimensional, analizar sus medidas y tolerancias, y luego transformar esa información en un modelo tridimensional totalmente definido.
El uso del software CAD seleccionado fue un elemento clave en la experiencia. Explorar sus herramientas, entender sus comandos y aplicar correctamente cada función me permitió adquirir mayor dominio en la creación de sólidos, el manejo de vistas y la edición de geometrías complejas. También fue valiosa la transición entre el diseño 2D y el 3D.
Esto me permitió comprender la importancia de la planificación previa: una buena base en 2D facilita la construcción del modelo tridimensional y evita errores estructurales más adelante.
Una de las partes más enriquecedoras del proceso fue la construcción del modelo desde cero. Comenzar con un plano 2D implicó analizar líneas, curvas, radios, espesores y proporciones. Este enfoque inicial fue fundamental para comprender cómo cada trazo y cada dimensión influirían en la forma final del objeto. A partir de esta base, el paso al modelado 3D evidenció la importancia de mantener precisión y orden en cada etapa. Aprendí que un plano bien estructurado permite generar extrusiones, cortes y volúmenes de manera más eficiente, evitando errores durante la manipulación del sólido.
