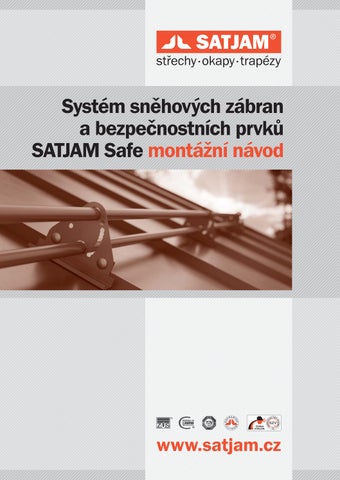

Systém sněhových zábran SATJAM Safe X. NÁVRH SYSTÉMU PRO SNĚHOVÝ JEDNOTRUBKOVÝ ZACHYTÁVAČ SATJAM SAFE Návrh systému jednotrubkové sněhové zábrany jako doplňku k dvoutrubkové zábraně SATJAM Safe. Systém pro krytiny Rapid a falcované krytiny lze doplnit o jednotrubkové sněhové zábrany podle těchto pravidel: • Na okapové hraně je vždy jedna řada dvoutrubkových sněhových zábran namontovaná podle pravidel uvedených výše. • Tato dvoutrubková zábrana je doplněna jednotrubkovým systémem rozmístěným viz tab. 3 a 4 Držáky jednotrubkových sněhových zábran musí být kotveny na každý zámek/drážku krytiny a namontovány dle schémat níže. C. DETAIL KOTVENÍ DVOUTRUBKOVÉHO SYSTÉMU PRO KRYTINY RAPID A FALCOVANÉ KRYTINY Rapid Dvoutrubková zábrana je osazena na okapní hraně a v ploše střechy je doplněna o jednotrubkovou zábranu. Návrh systému platí pro krytiny Rapid Trend v šíři 310 a 510 mm, pro Rapid DeLuxe a falcované krytiny. Fe min. 0,5 mm Al min. 0,6 mm Rapid Návrh systému pro krytinu Rapid Trend 310 mm a falcovanou krytinu se stejnou šířkou, Tabulka číslo 3 – Maximální vzdálenost (m) mezi řadami sněhových zábran na šikmých střechách pro rozteč 310 mm sněhová oblast dle ČSN EN 1991-1-3 Sklon střechy I. II. III. IV. V. VI. VII. VIII. do 17° 42,5 29,0 19,8 14,9 11,9 9,9 7,4 < 7,4 18° 40,5 28,3 18,9 14,1 11,3 9,4 7,0 < 7,0 20° 37,0 25,9 17,2 12,9 10,3 8,6 6,4 < 6,4 25° 31,0 21,7 14,5 10,8 8,7 7,2 5,4 < 5,4 30° 27,4 19,2 12,8 9,6 7,6 6,4 4,8 < 4,8 35° 25,3 17,7 11,8 8,8 7,0 5,9 4,4 < 4,4 40° 24,1 16,9 11,2 8,4 6,7 5,6 4,2 < 4,2 45° 23,8 16,6 11,1 8,3 6,6 5,5 4,1 < 4,1 50° 24,1 16,9 11,2 8,4 6,7 5,6 4,2 < 4,2 Falc Fe min. 0,5 mm Al min. 0,6 mm Návrh systému pro krytinu Rapid Trend 510 mm, Rapid DeLuxe a falcovanou krytinu s maximální roztečí drážek 600 mm. Falc Tabulka číslo 4 – Maximální vzdálenost (m) mezi řadami sněhových zábran na šikmých střechách pro rozteč 510 mm sněhová oblast dle ČSN EN 1991-1-3 Sklon střechy I. II. III. IV. V. VI. VII. VIII. do 17° 25,8 18,0 12,0 9,0 7,2 6,0 4,5 < 4,5 18° 24,5 17,2 11,4 8,6 6,8 5,7 4,3 < 4,3 20° 22,4 15,7 10,4 7,8 6,2 5,2 3,9 < 3,9 25° 18,8 13,2 8,8 6,6 5,2 4,4 3,3 < 3,3 30° 16,6 11,6 7,7 5,8 4,6 3,8 2,9 < 2,9 35° 15,3 10,7 7,1 5,3 4,3 3,5 2,6 < 2,6 40° 14,6 10,2 6,8 5,1 4,1 3,4 2,5 < 2,5 45° 14,4 10,1 6,7 5,0 4,0 3,3 2,5 < 2,5 50° 14,6 10,2 6,8 5,1 4,1 3,4 2,5 < 2,5 18 SATJAM, s.r.o. | Michalská 1032/21, 710 00 Ostrava
