מס 'גיליון:
שם גיליון:
קנ"מ:
0
גיליונות ומפרט
קנ"מ: /
1

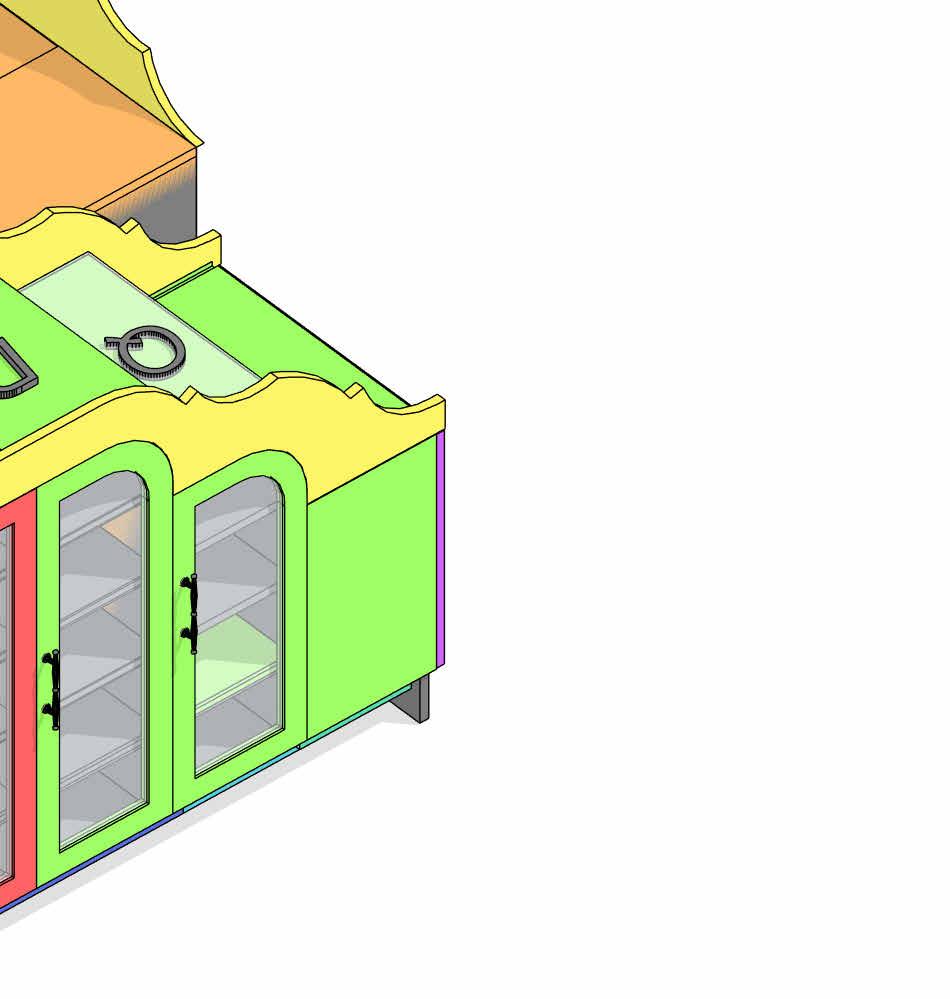

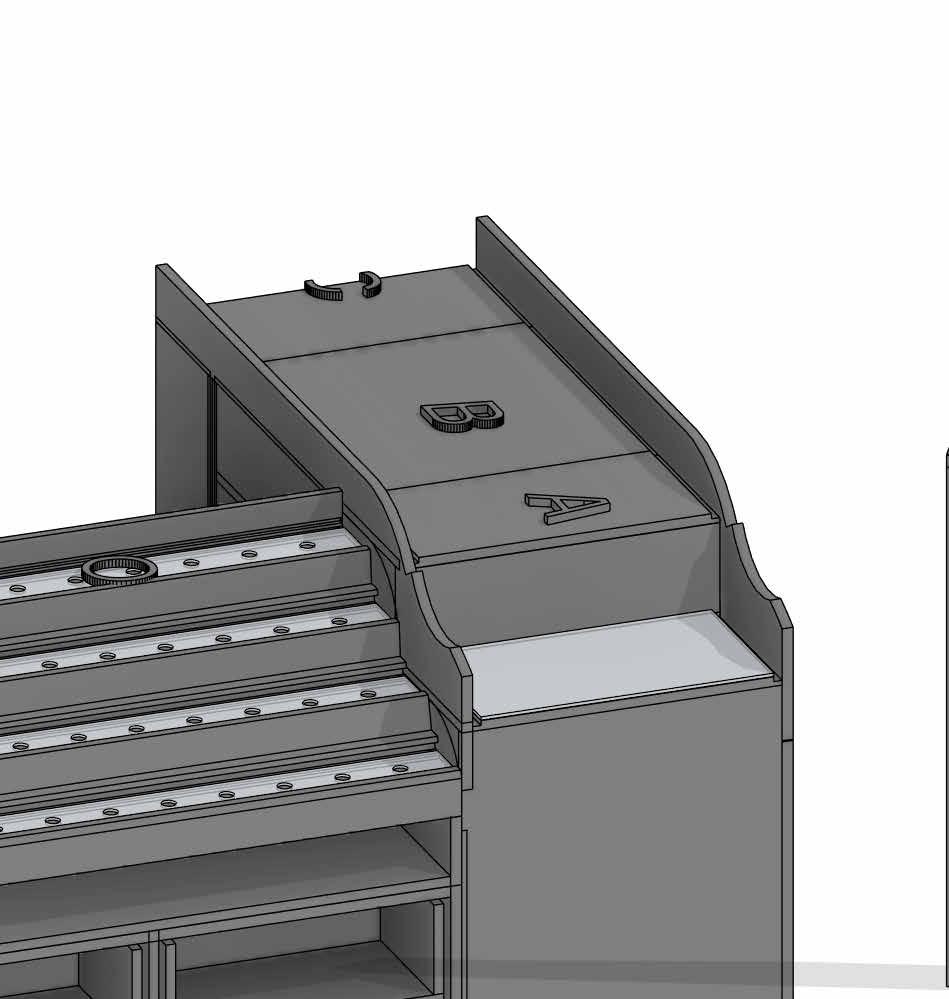

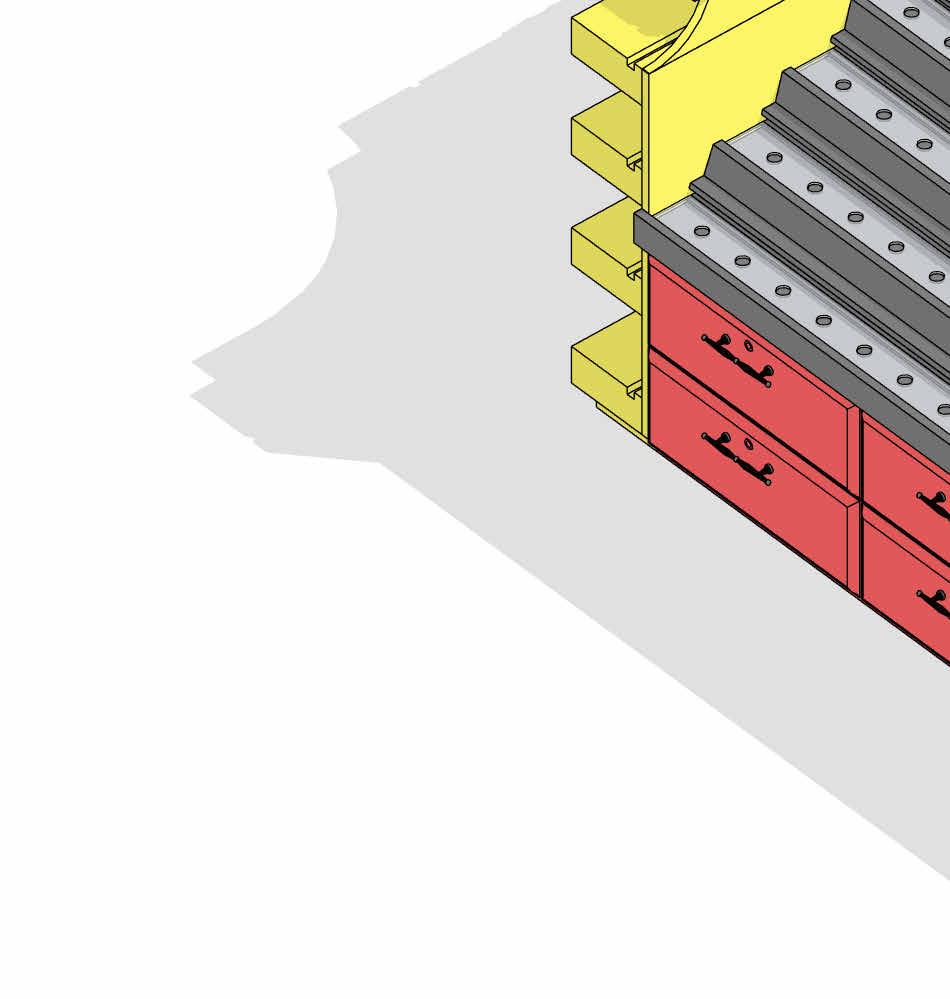

תוכנית קופסאות
קנ"מ 1:20:
2

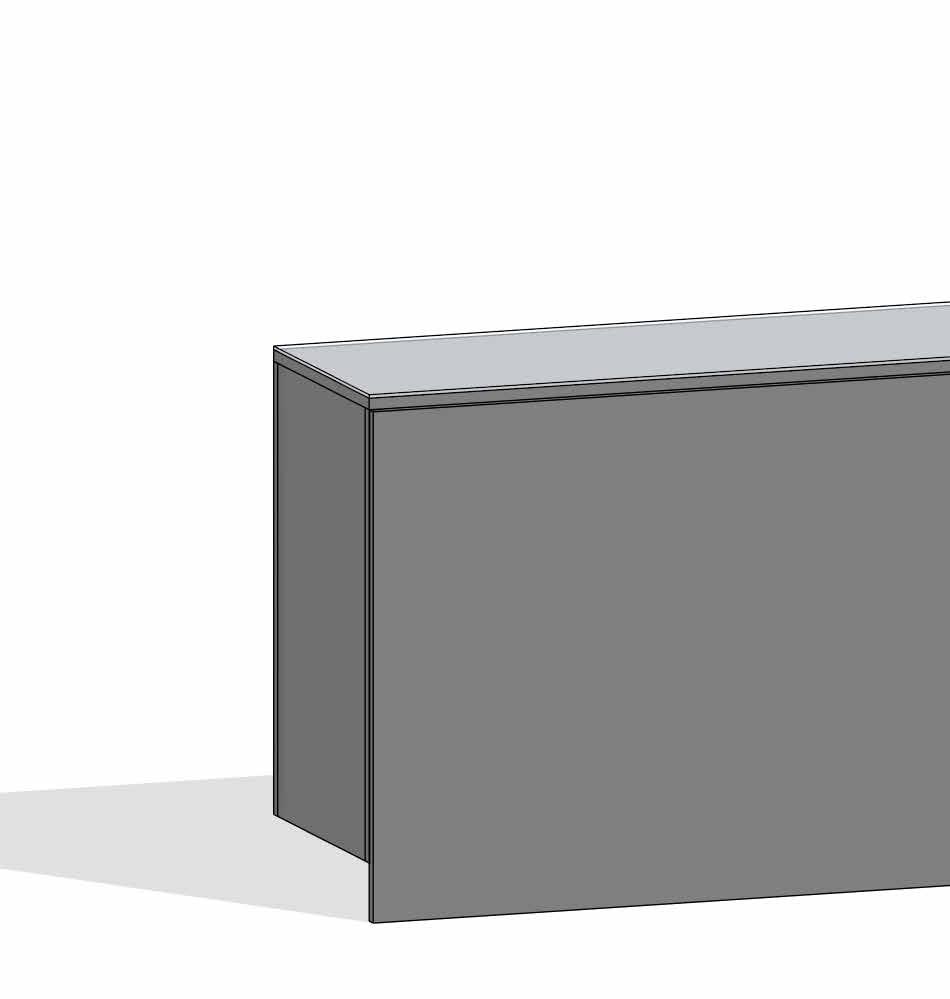

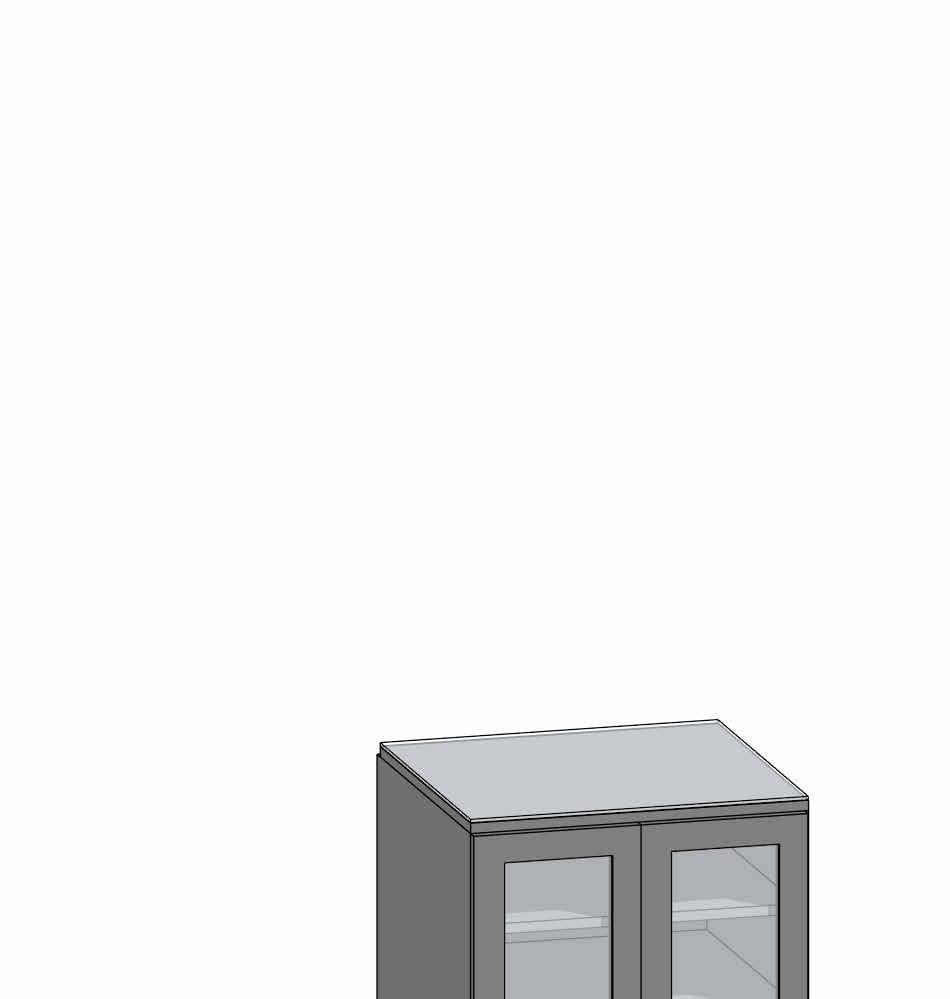

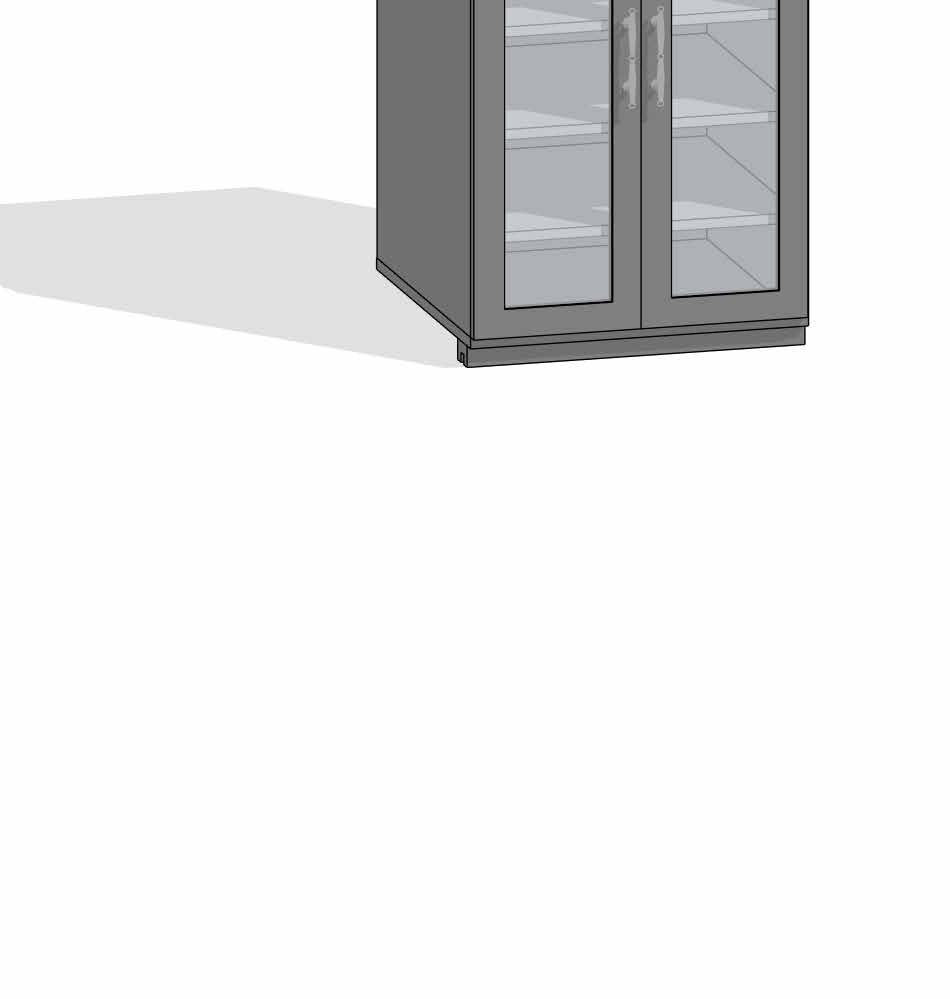

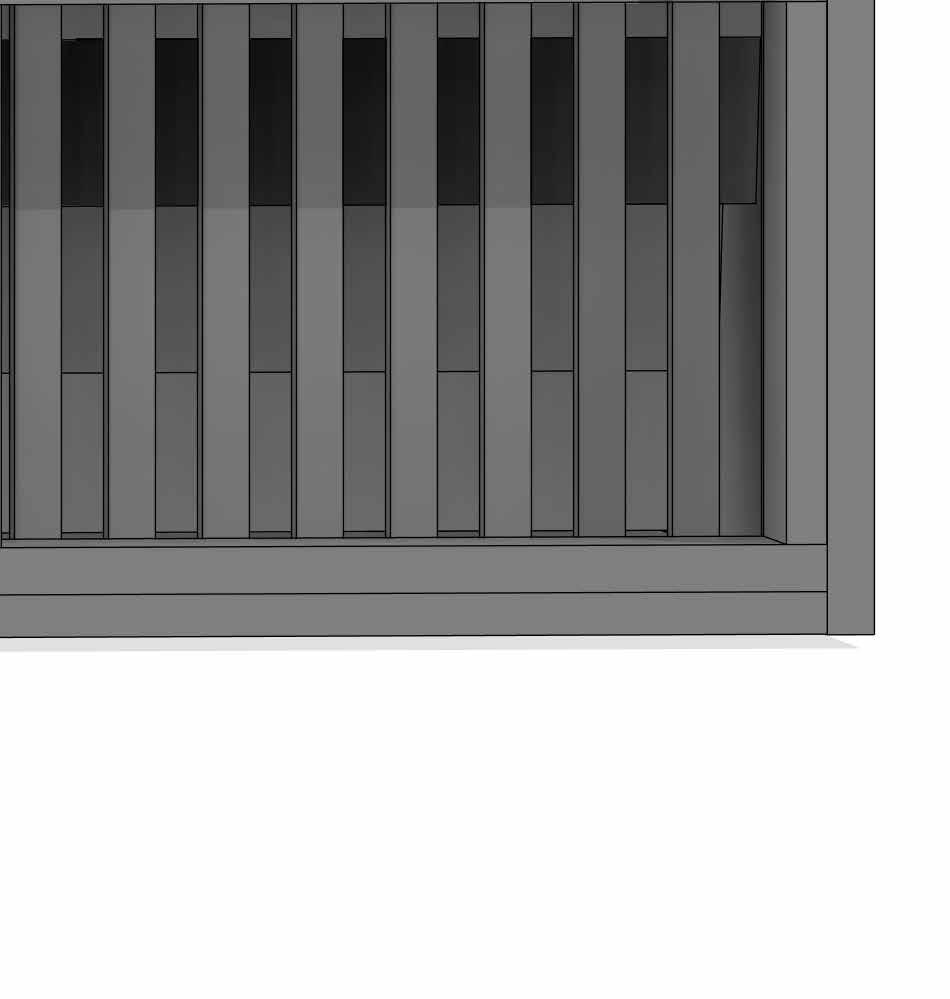

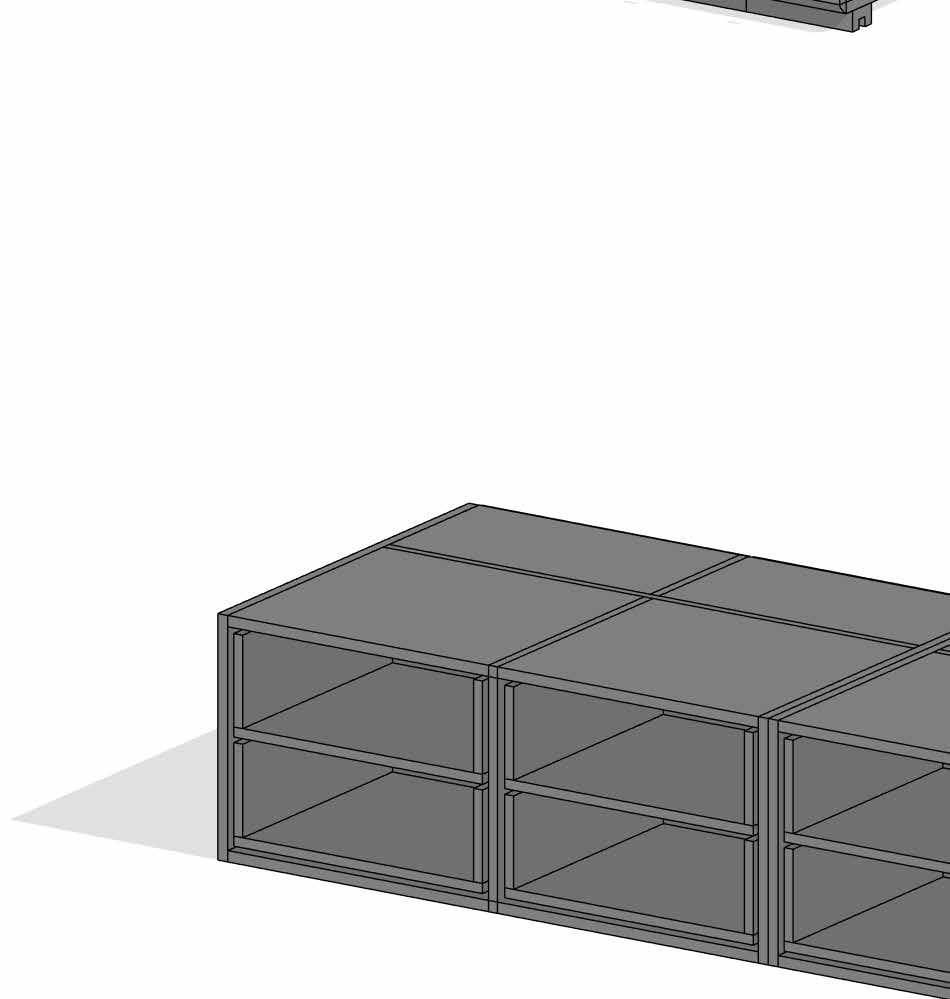

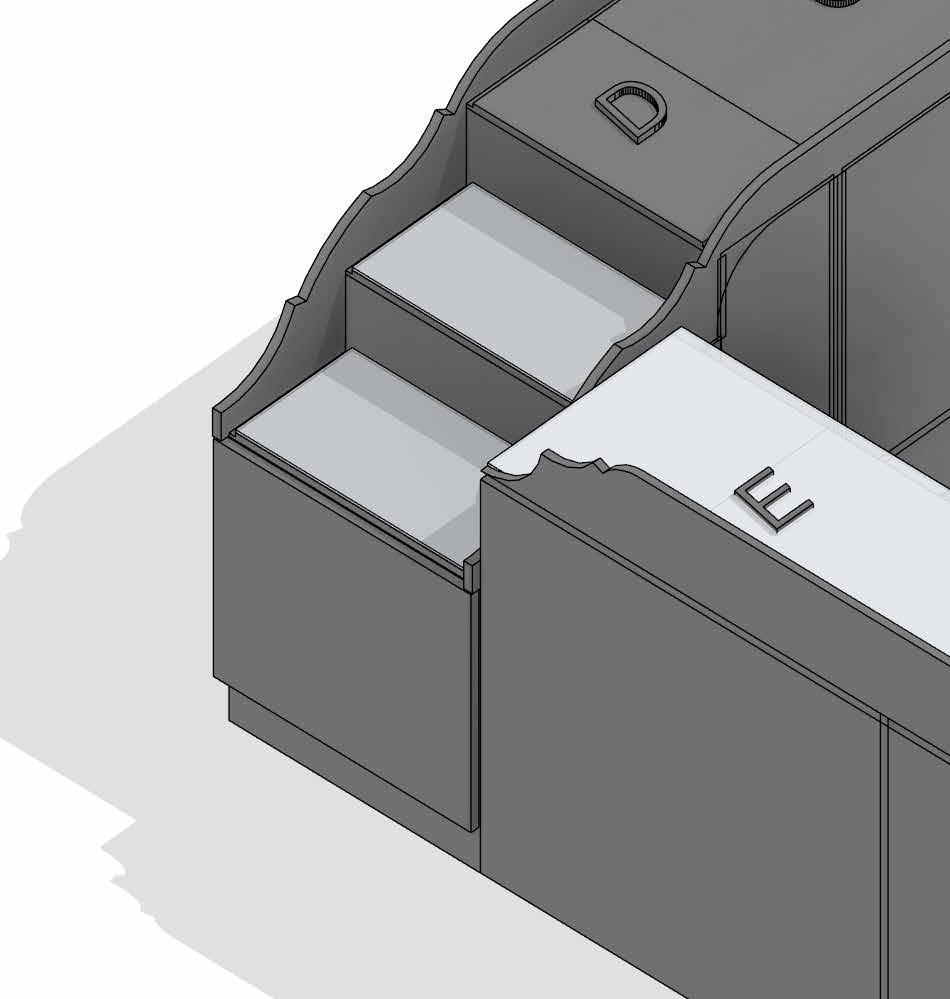

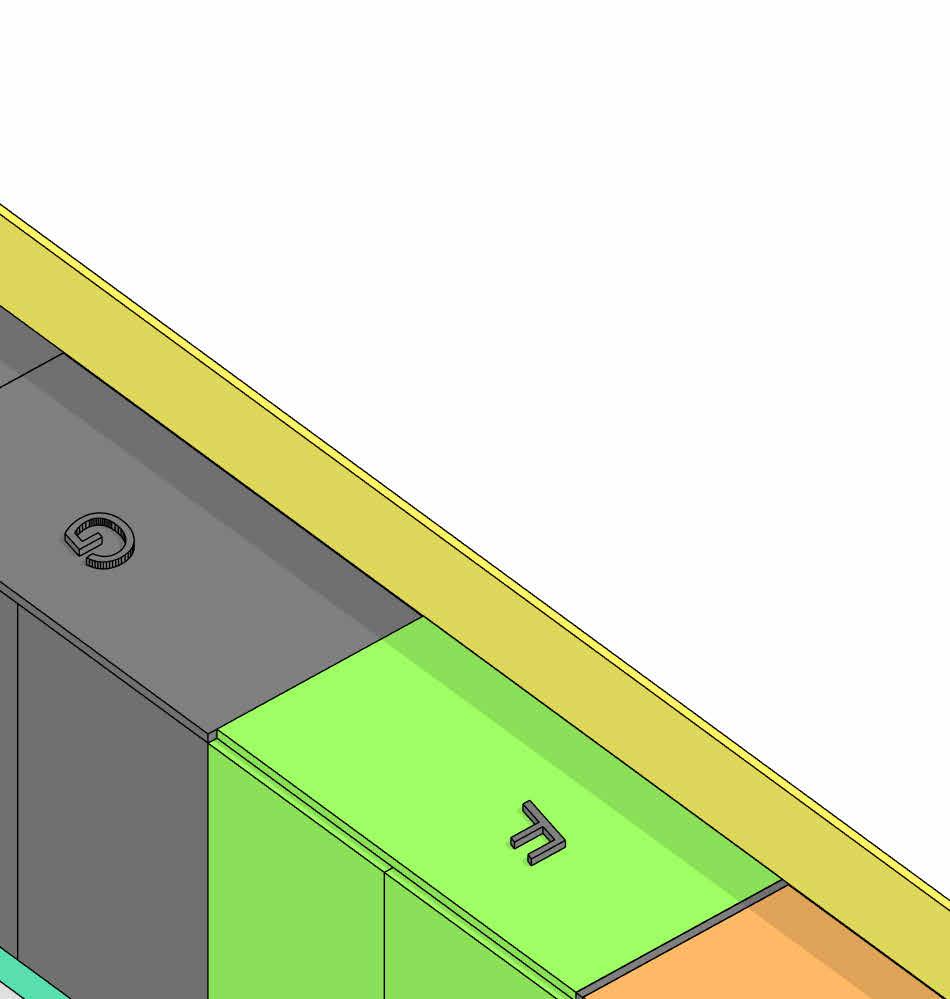

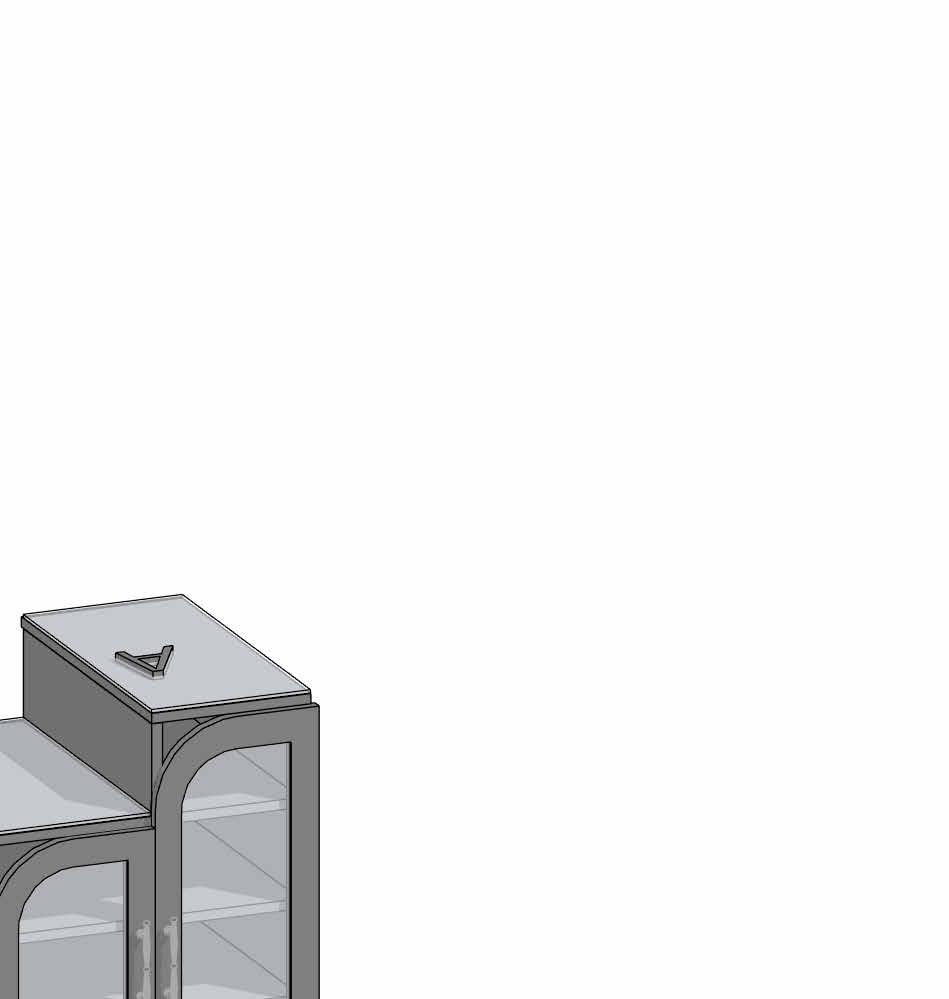

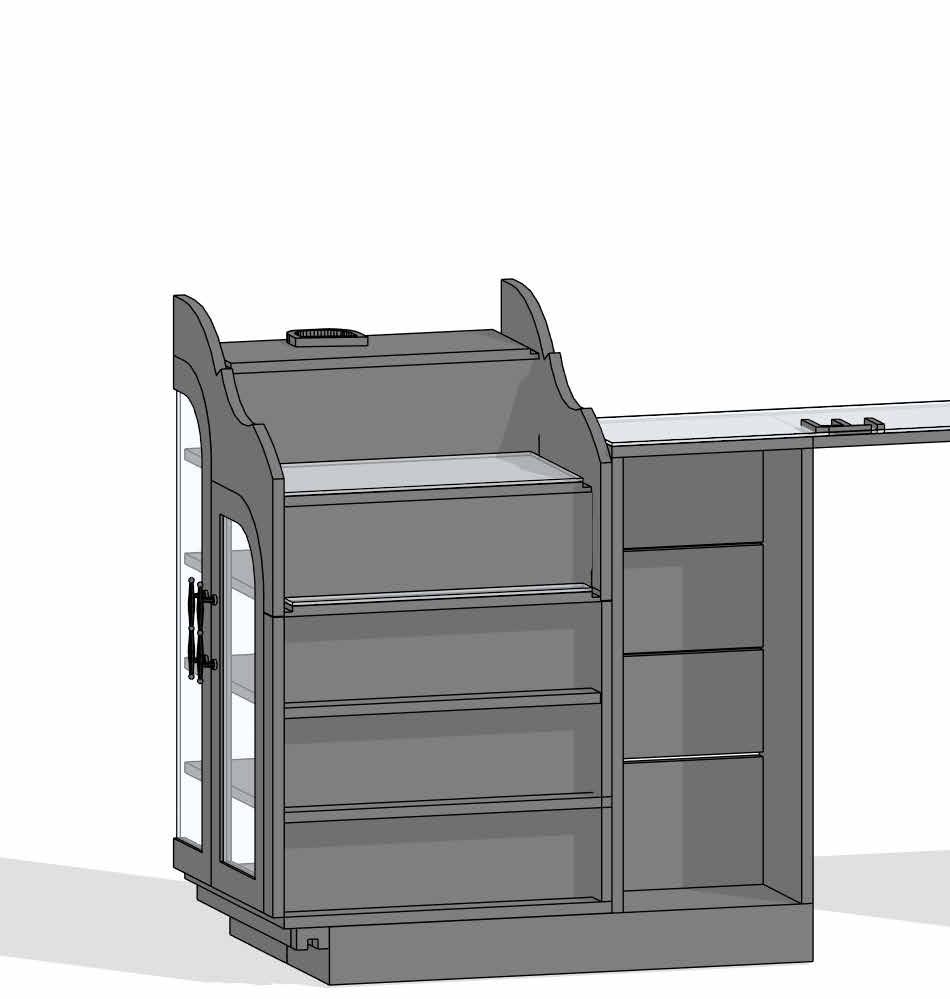

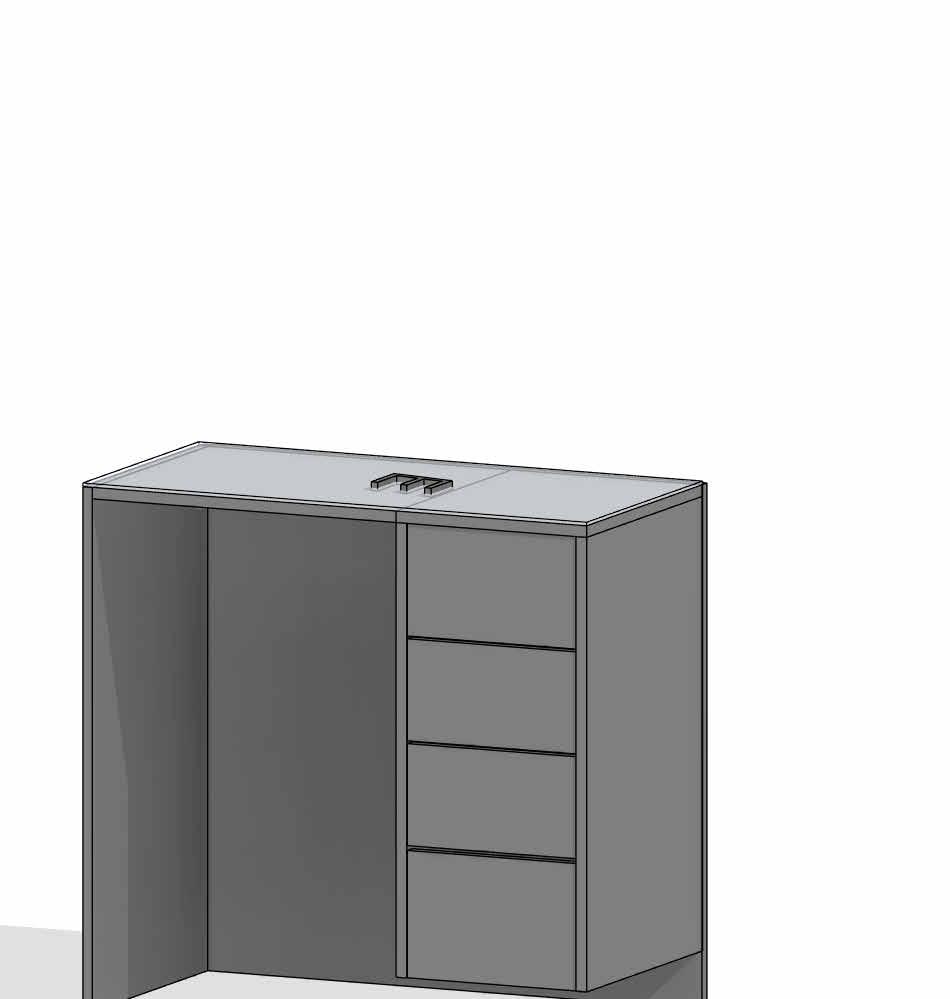

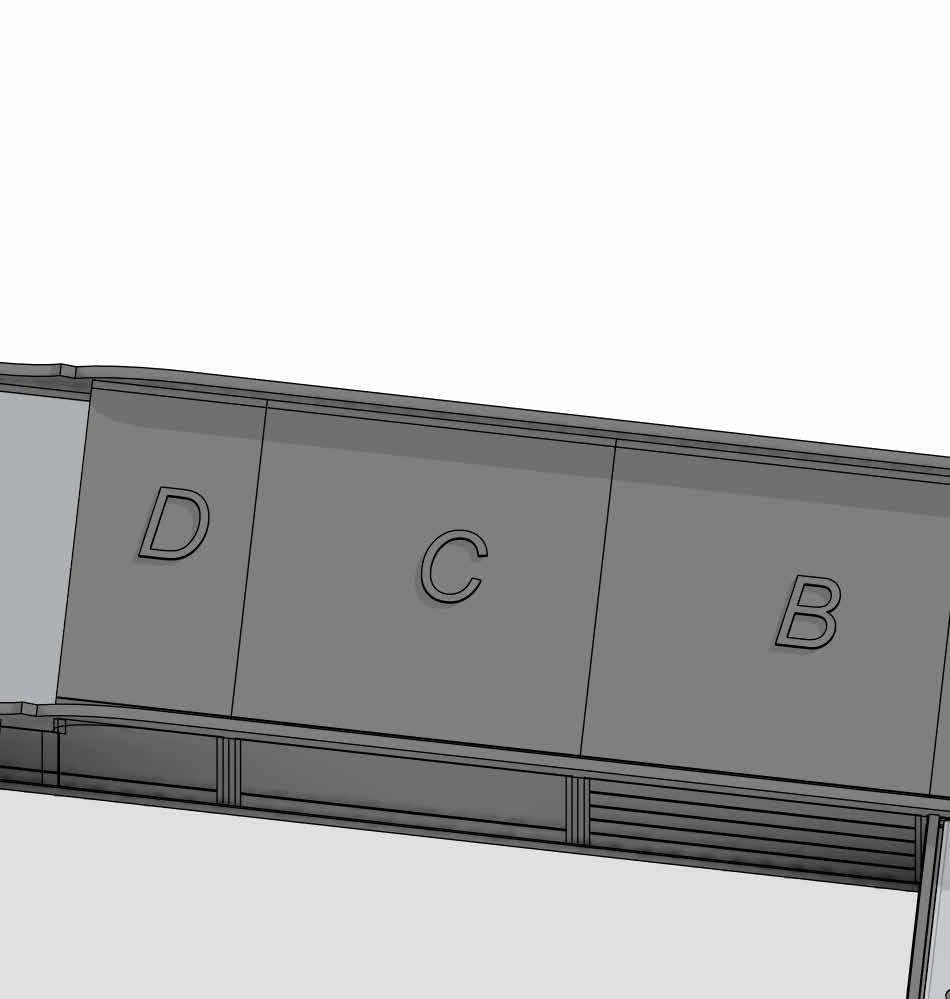

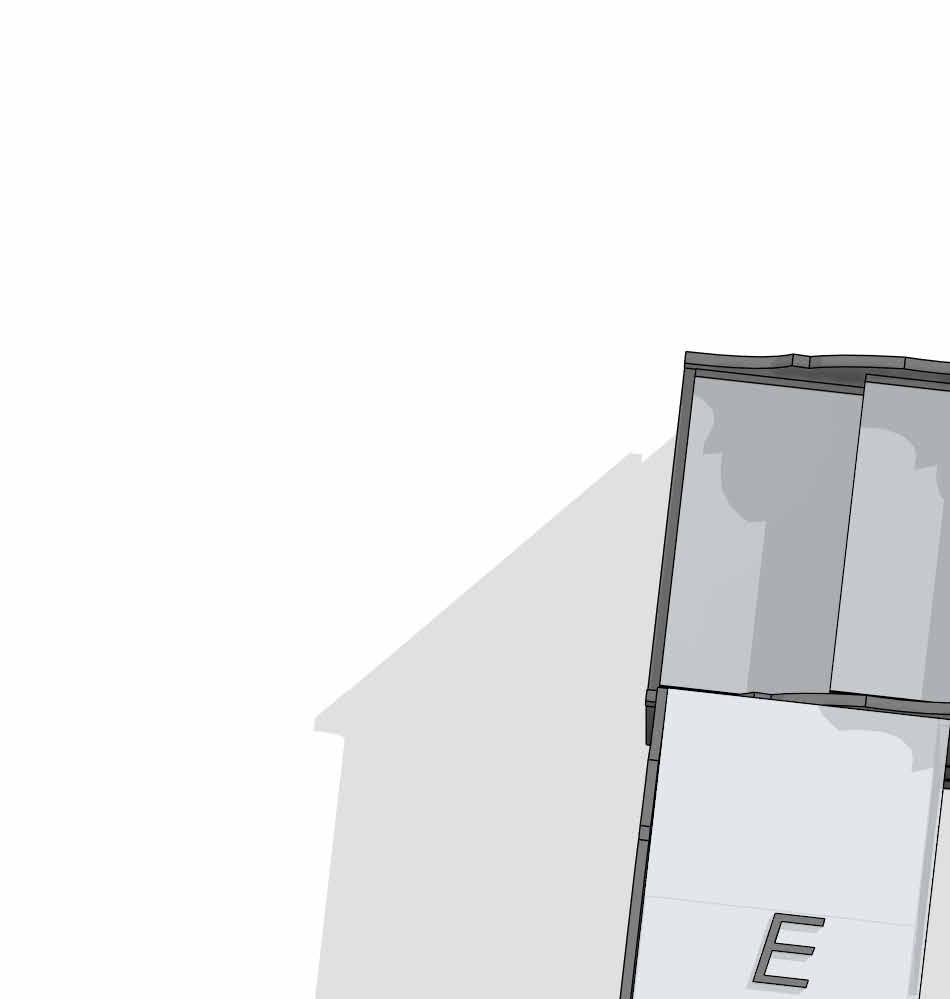

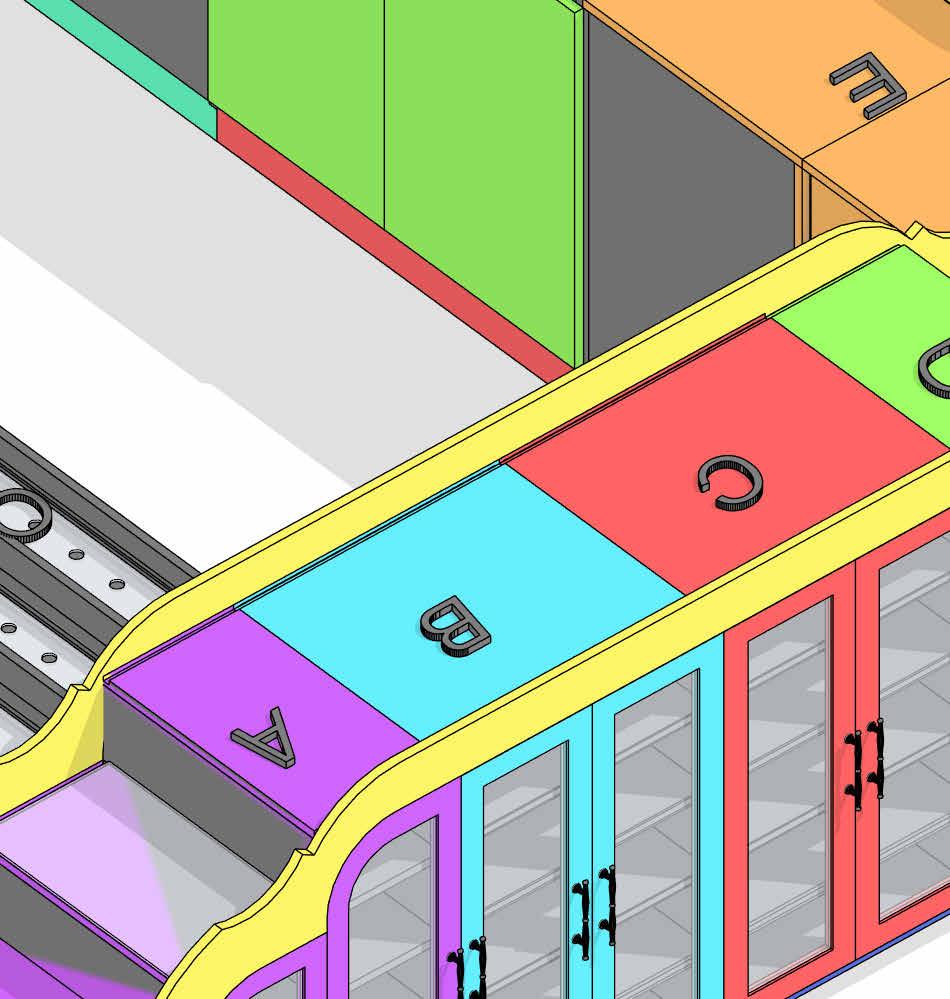

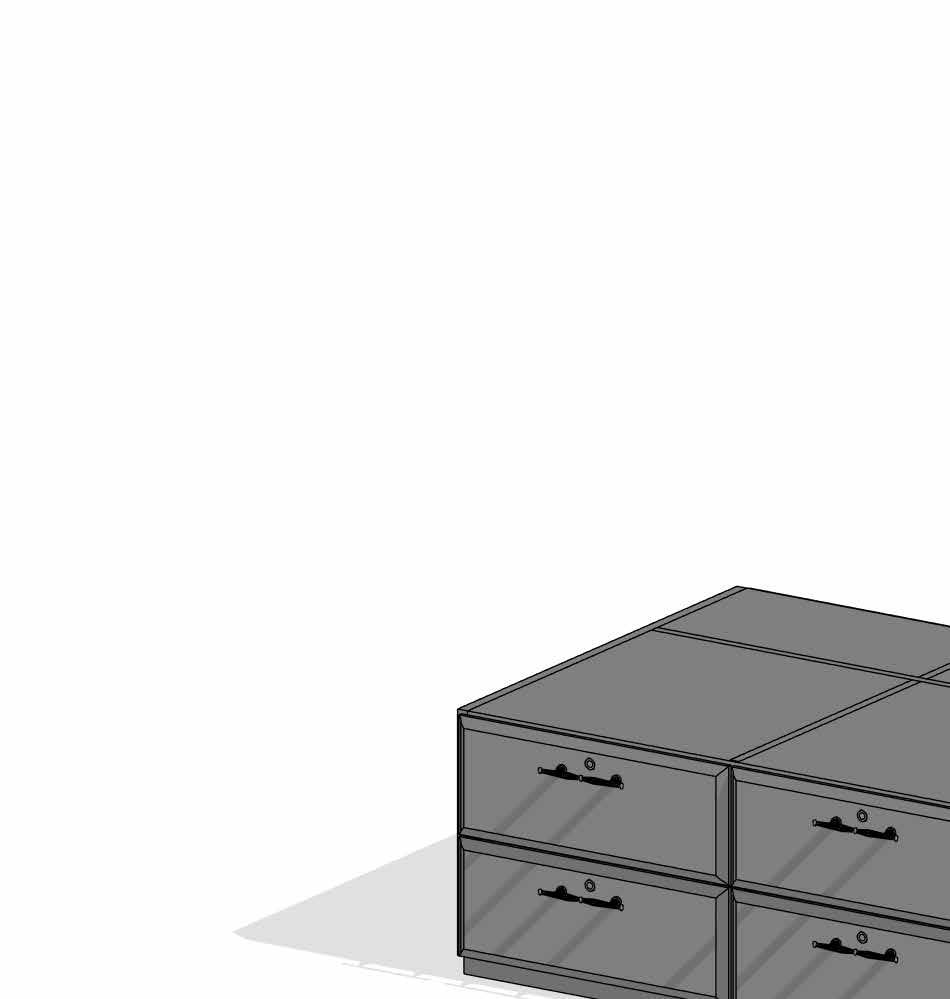

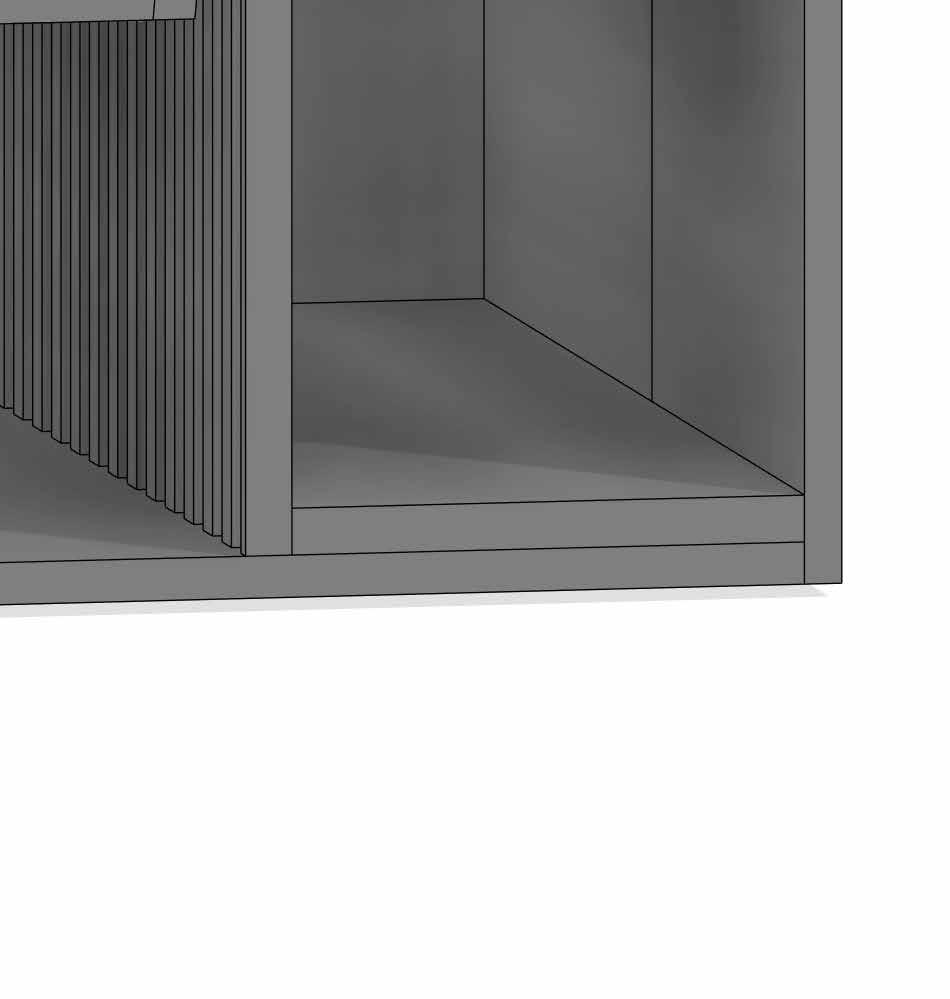

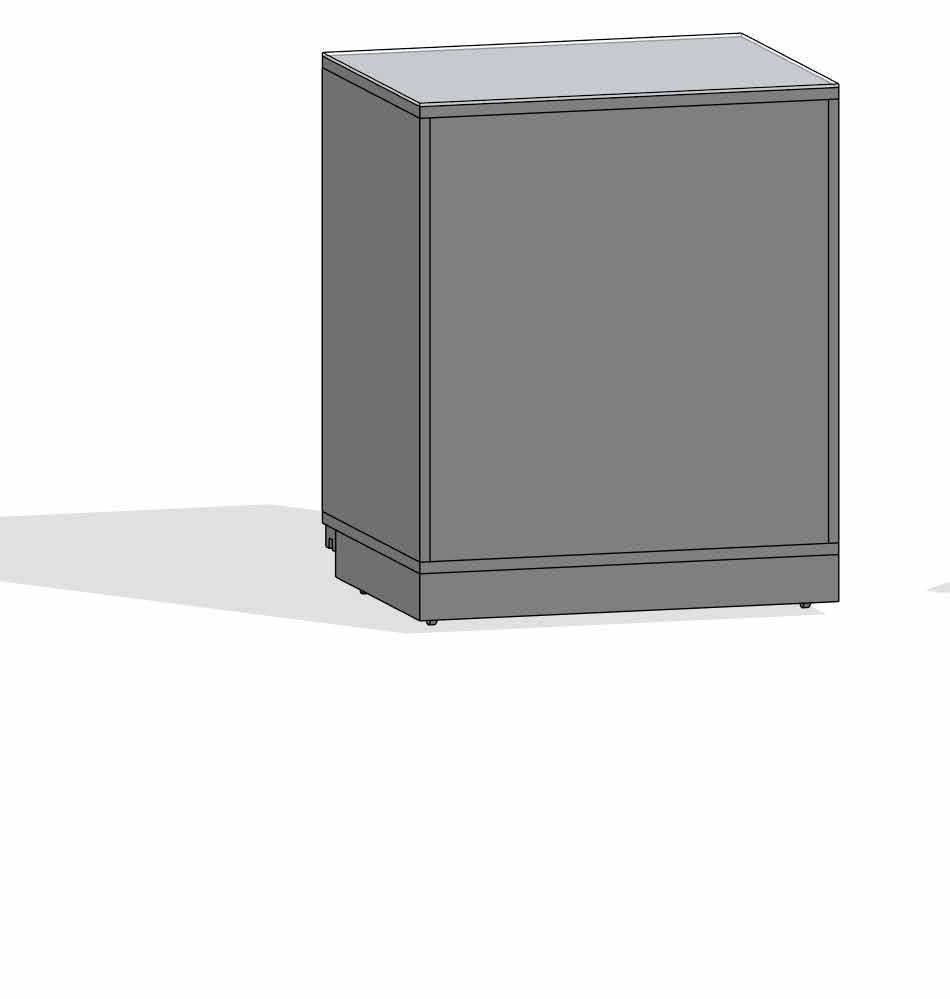

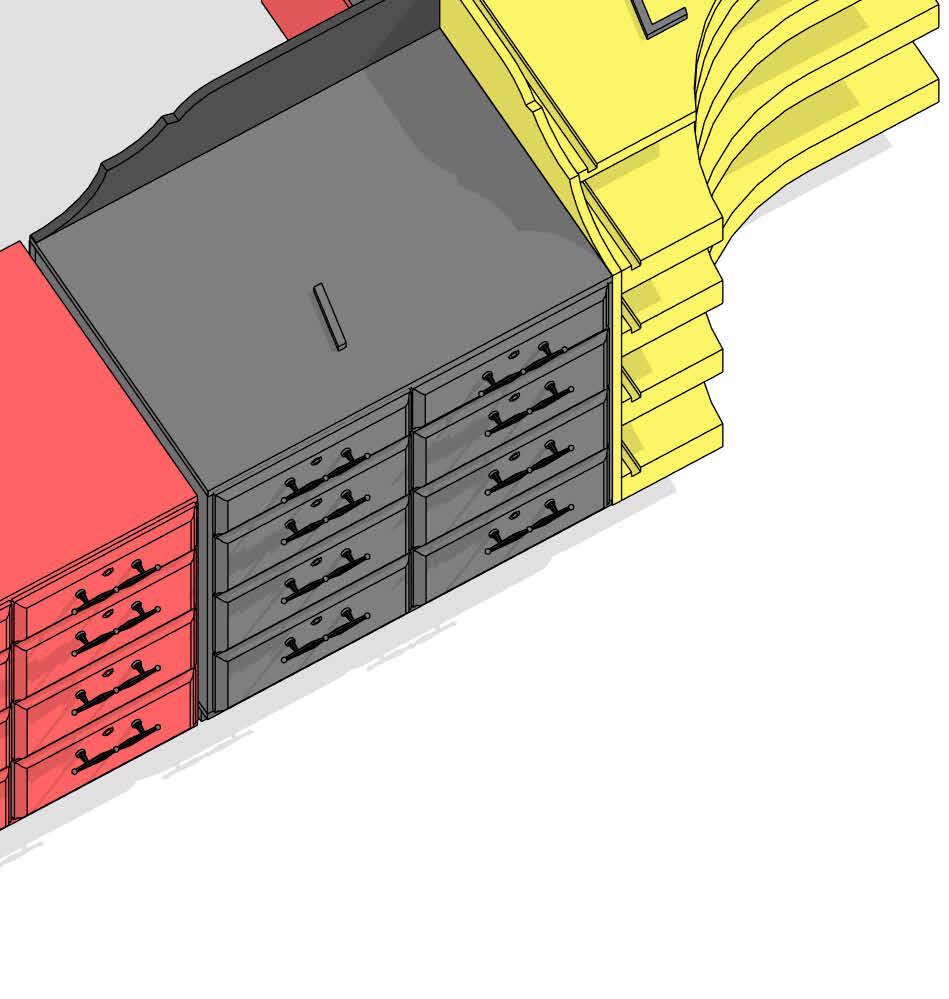

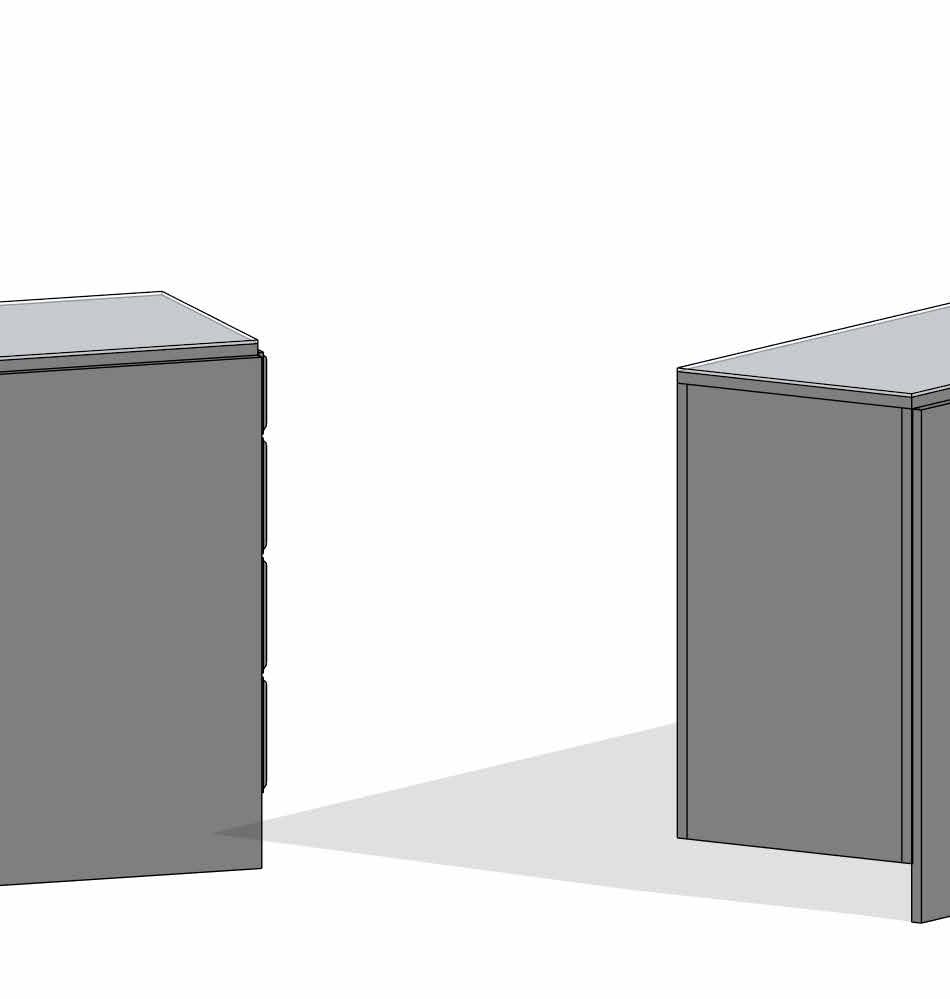

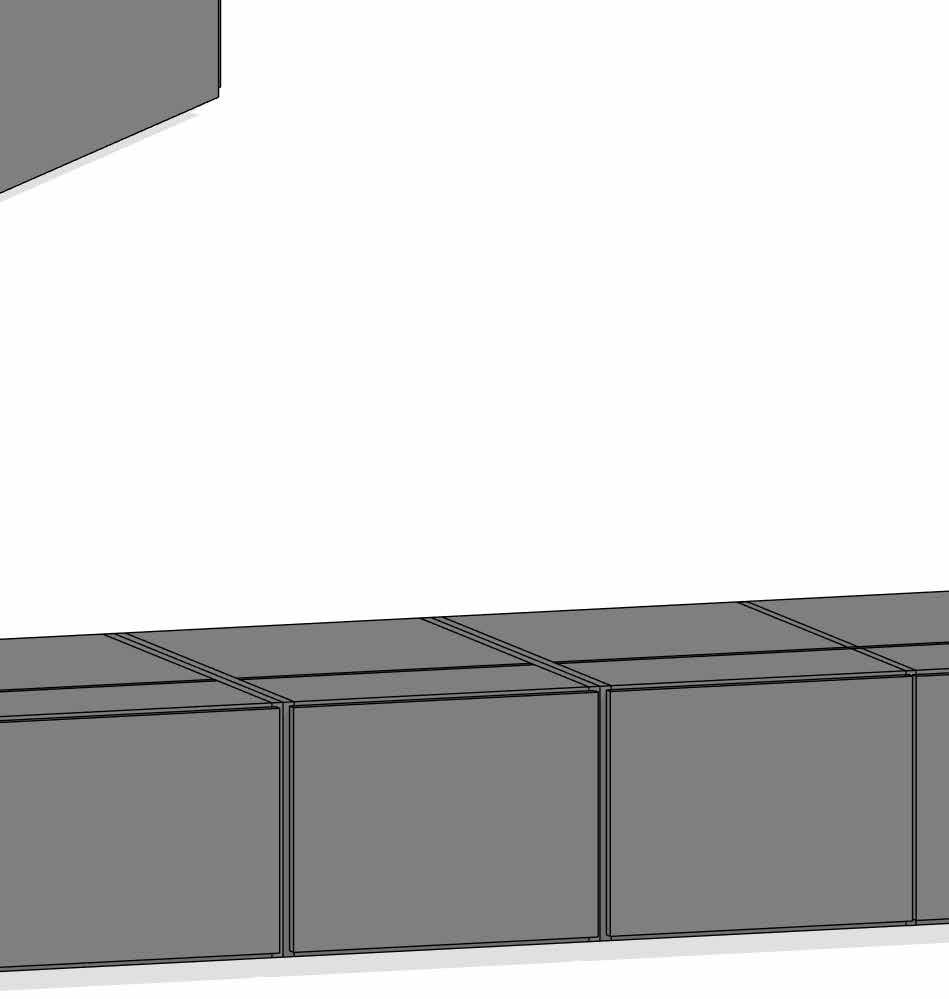

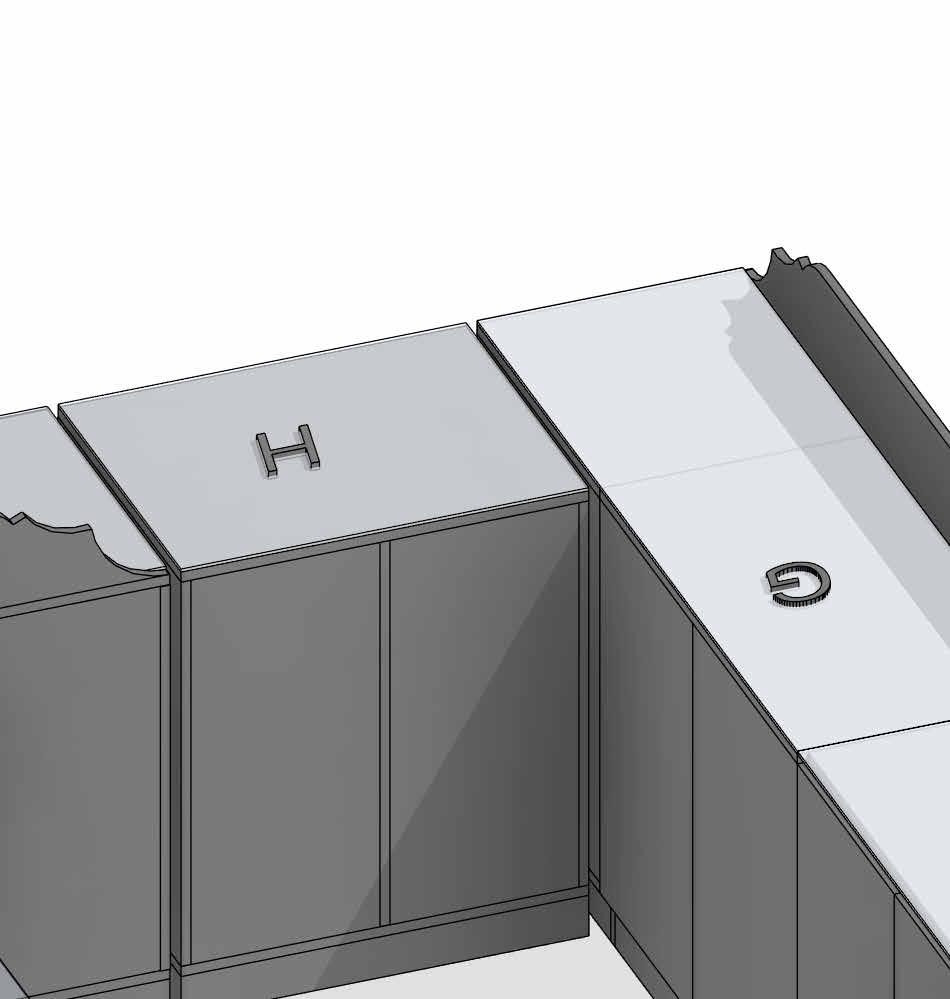

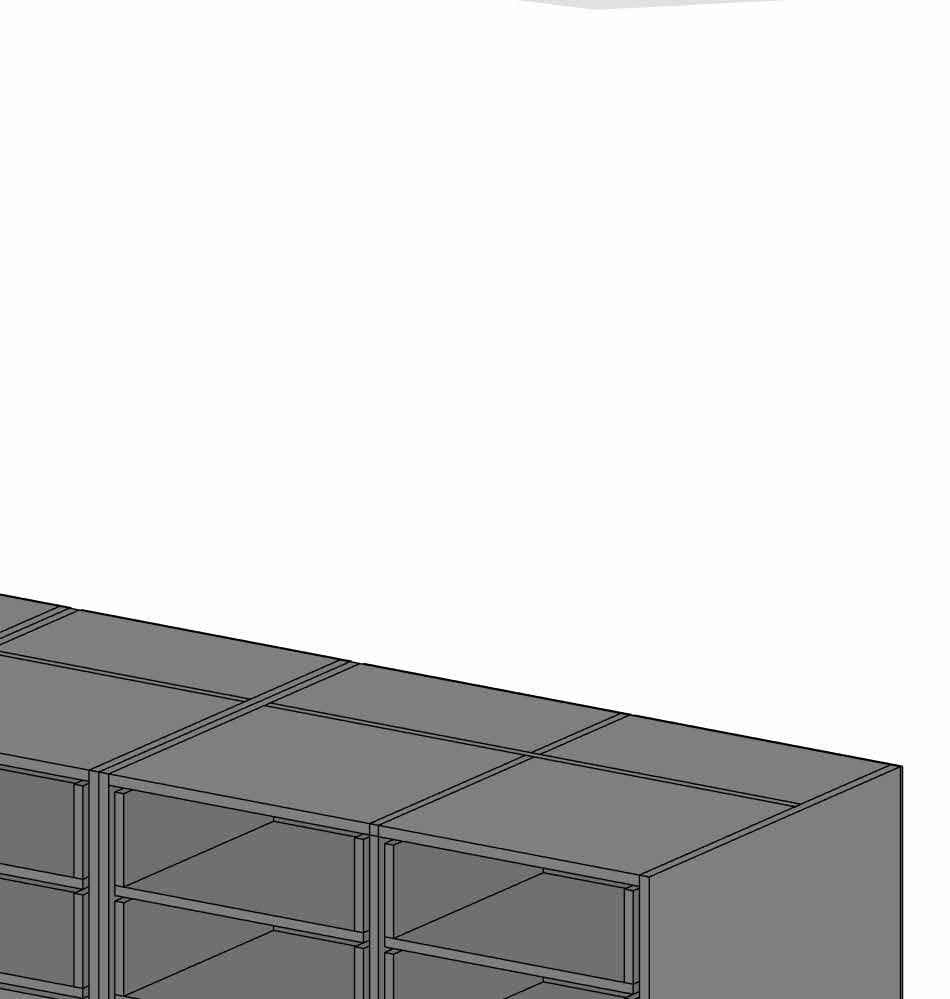

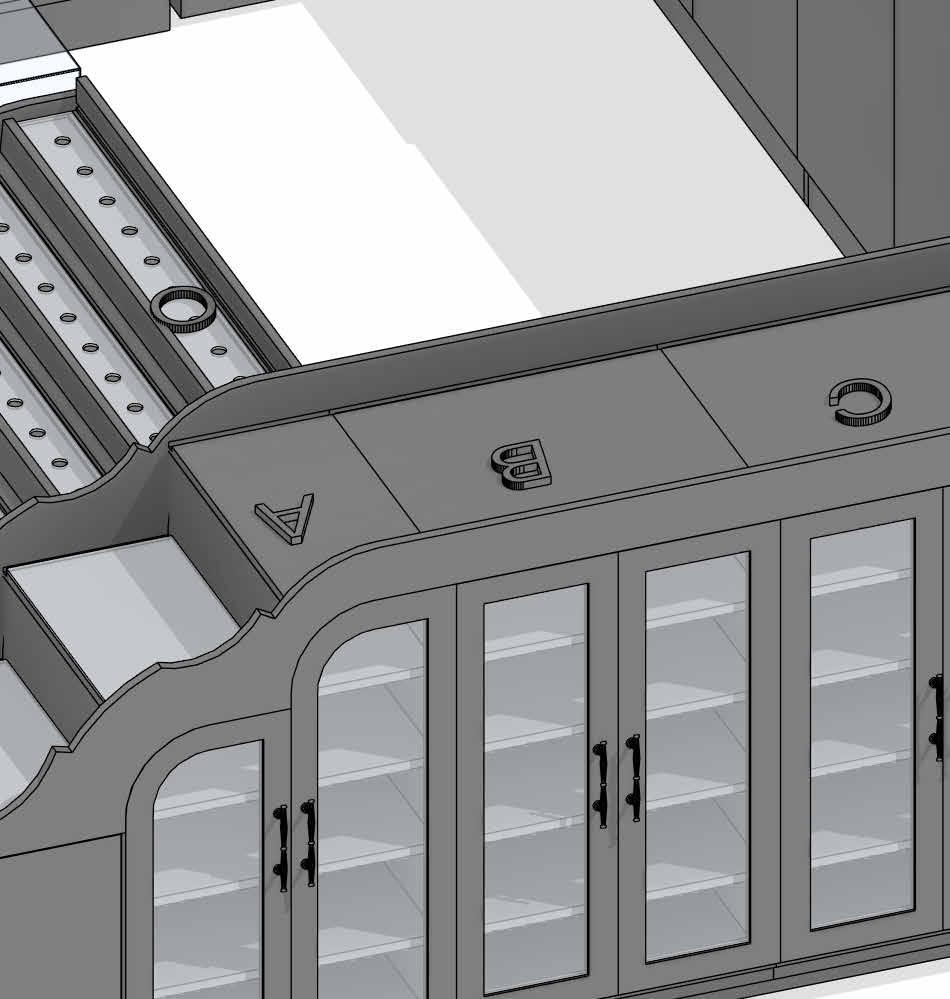

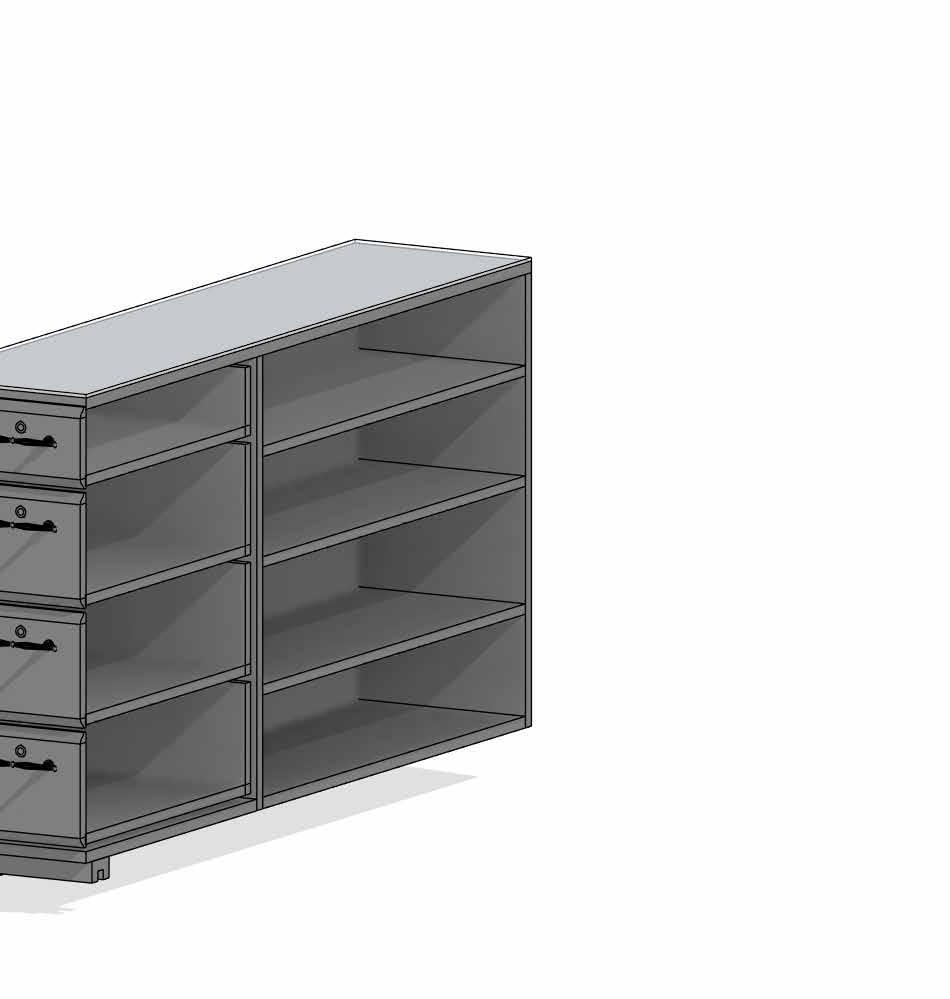

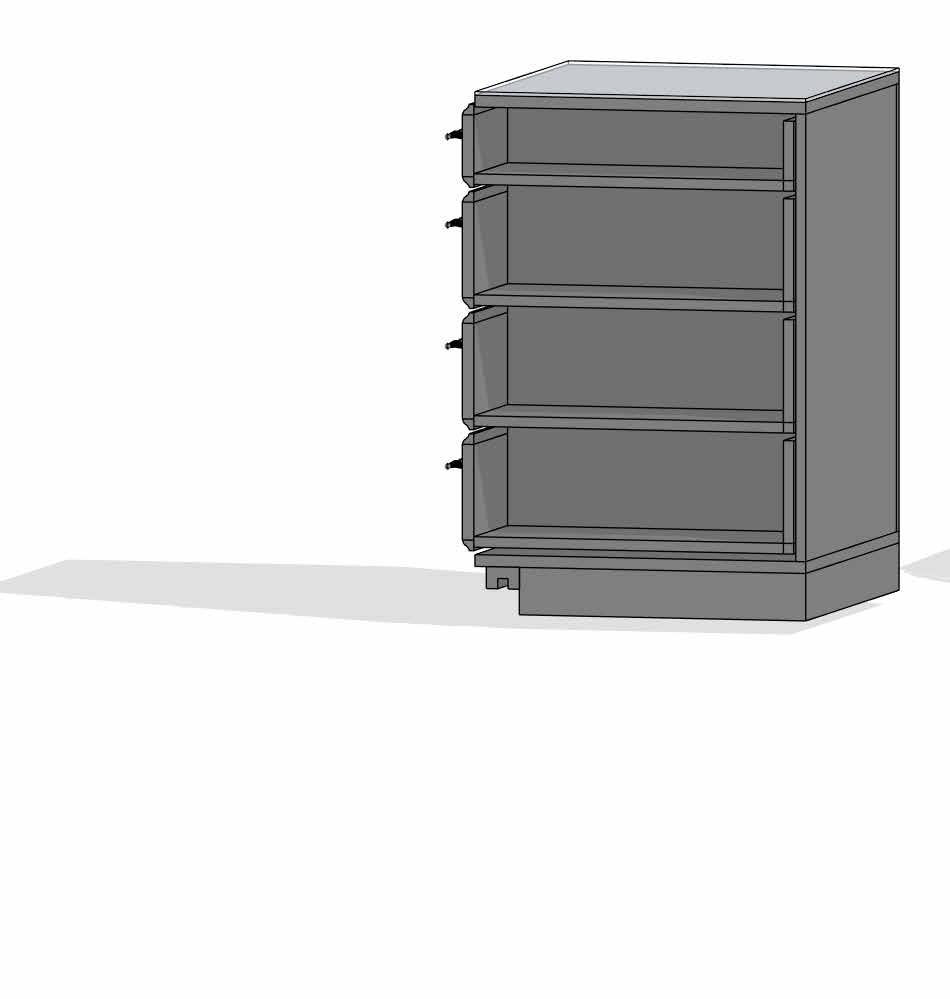

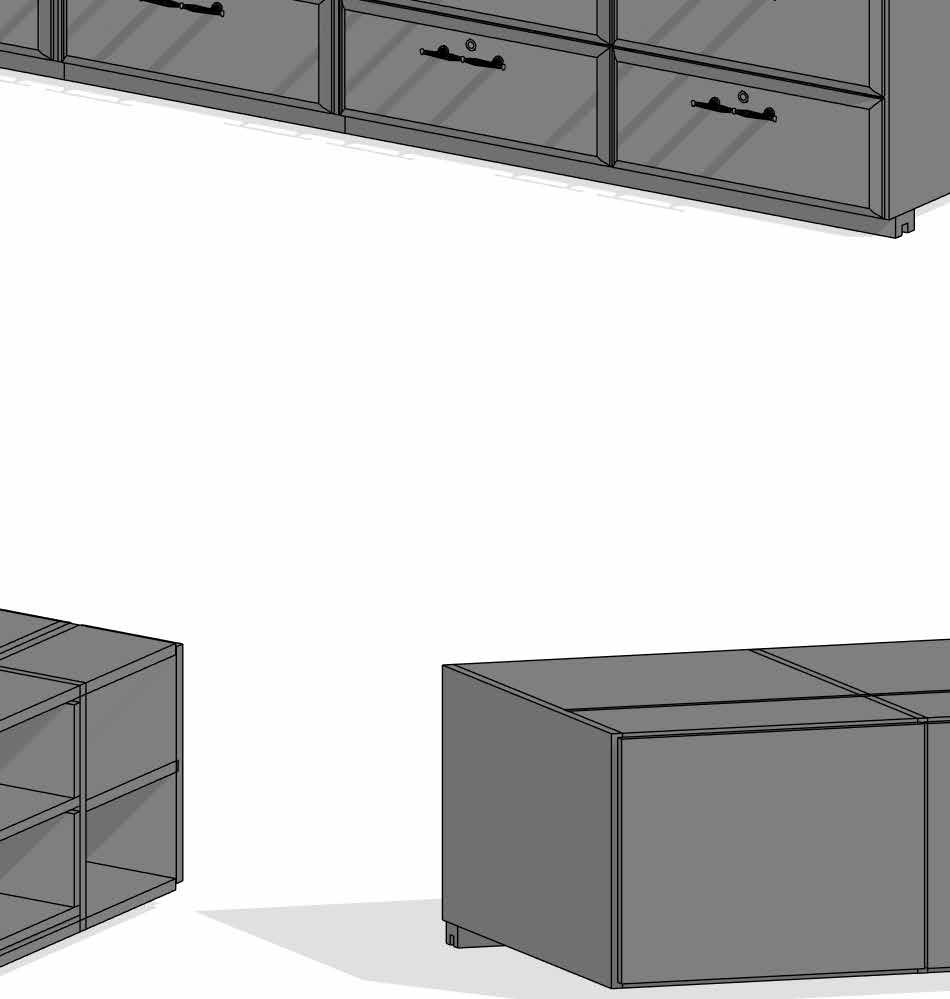

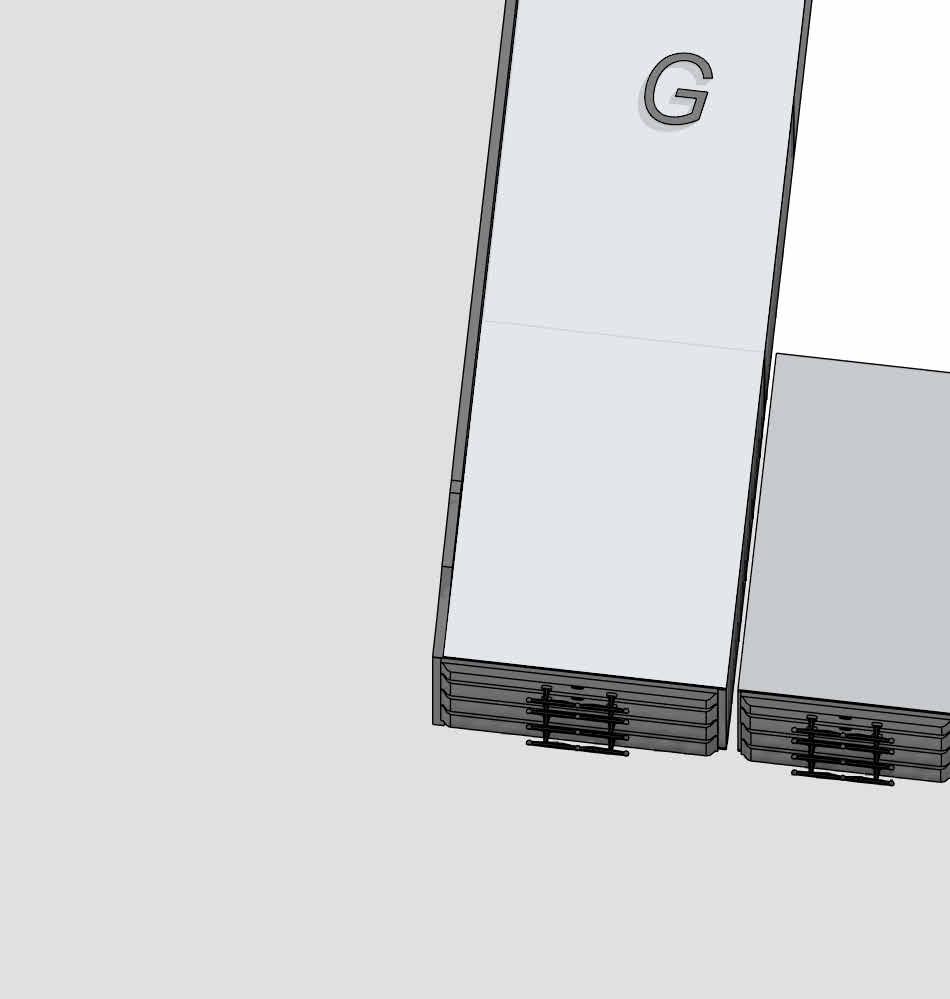

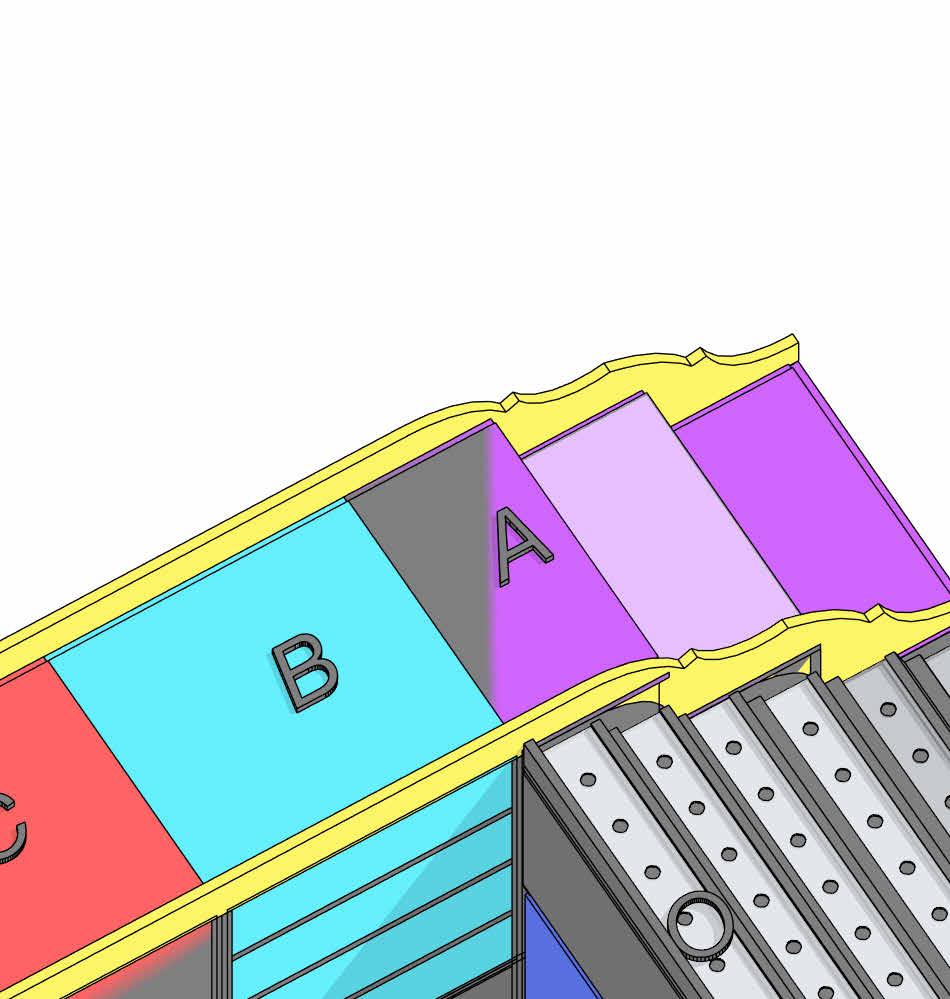

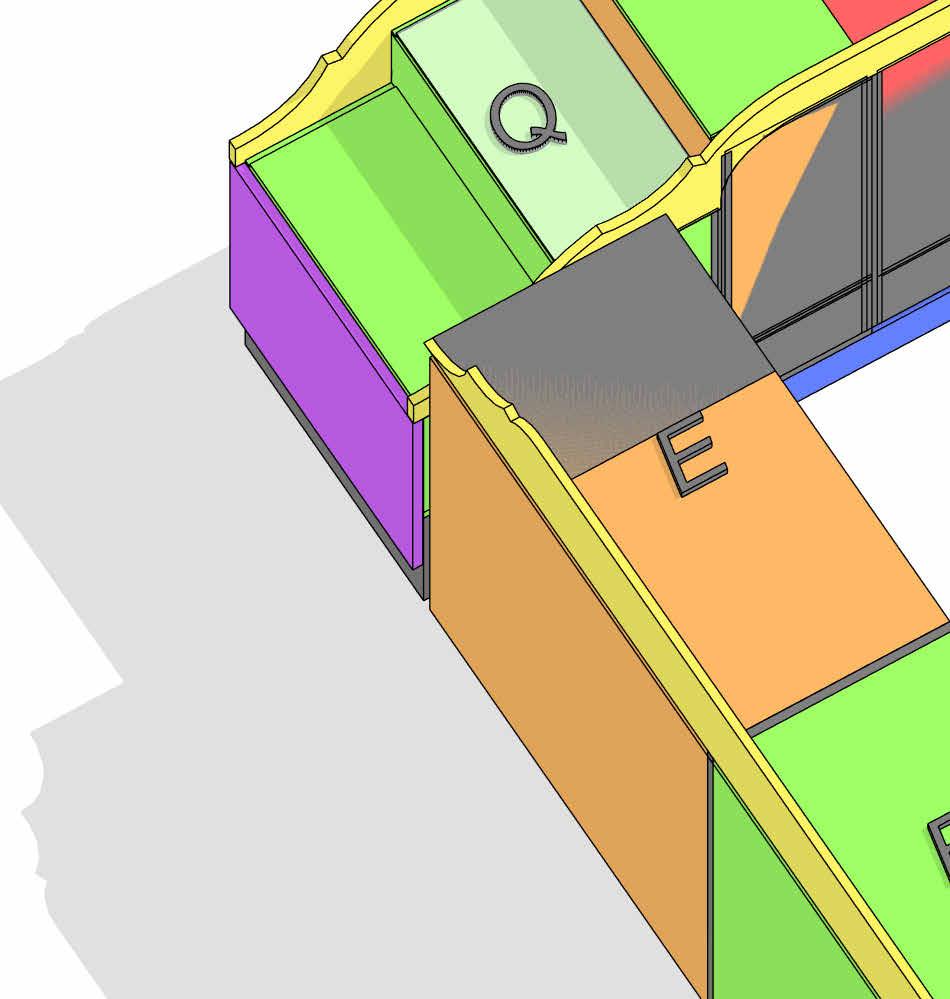

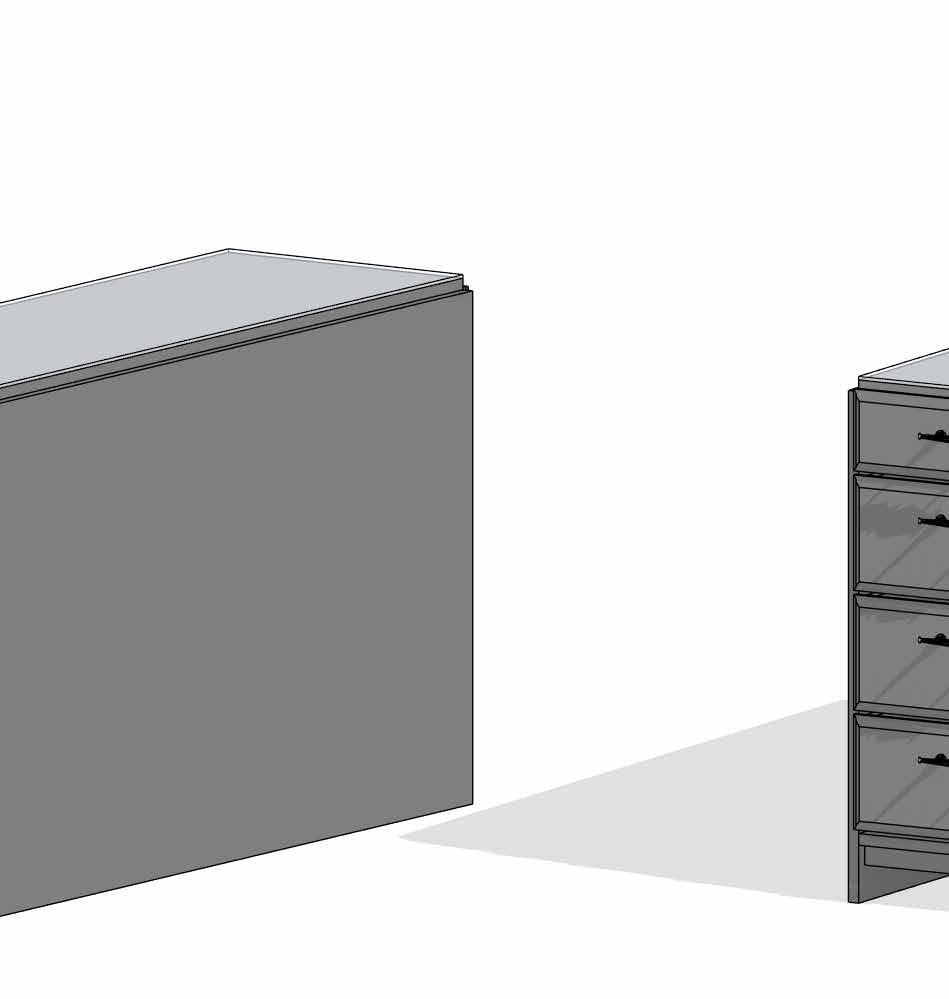

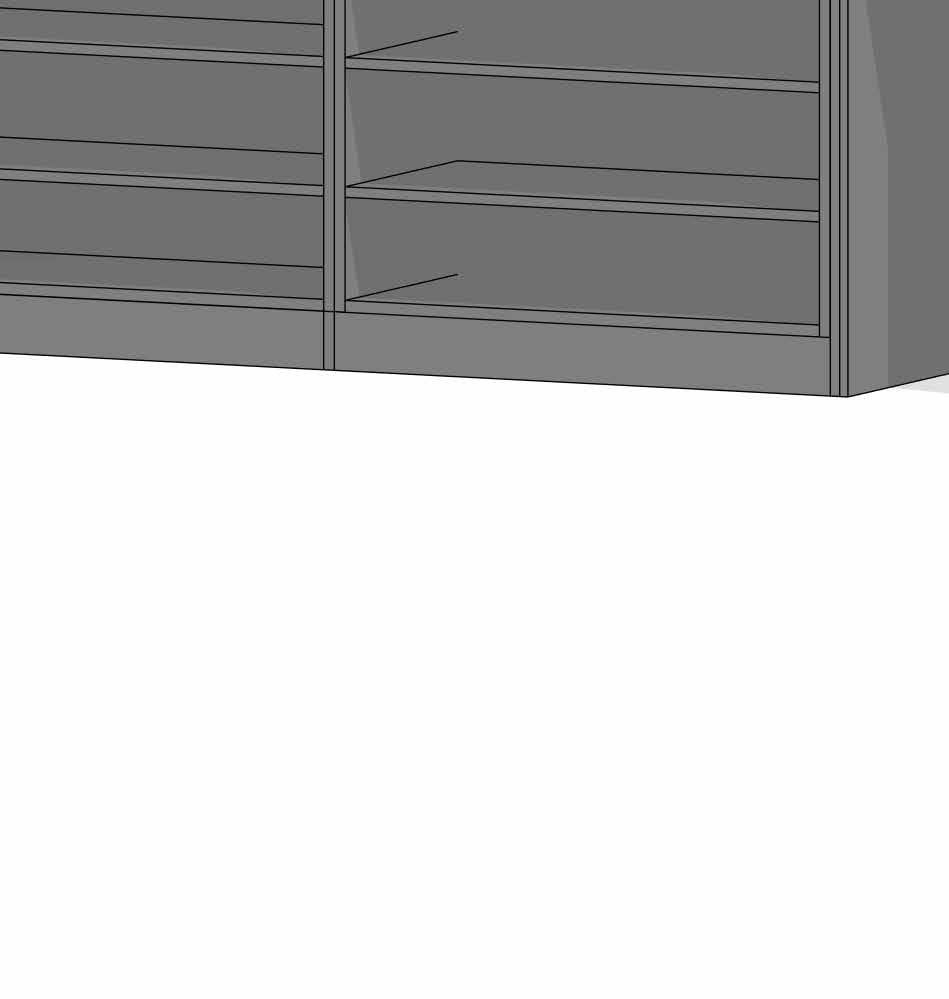

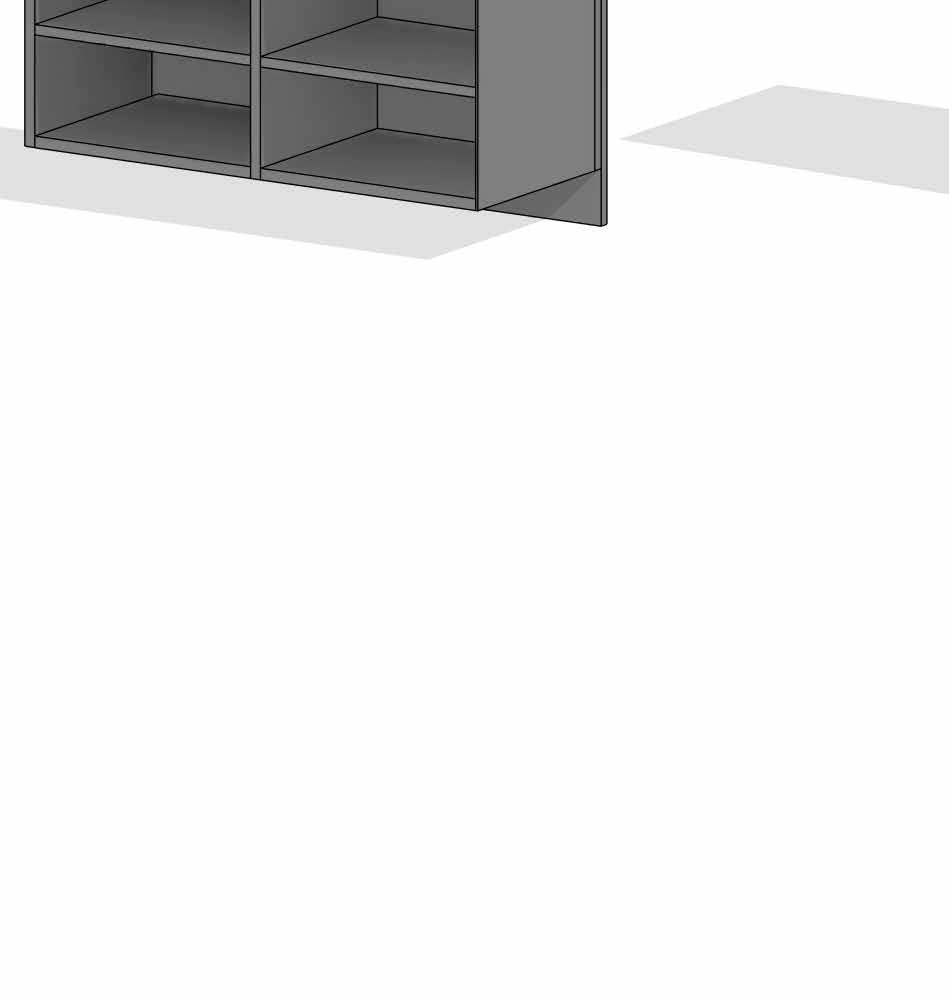

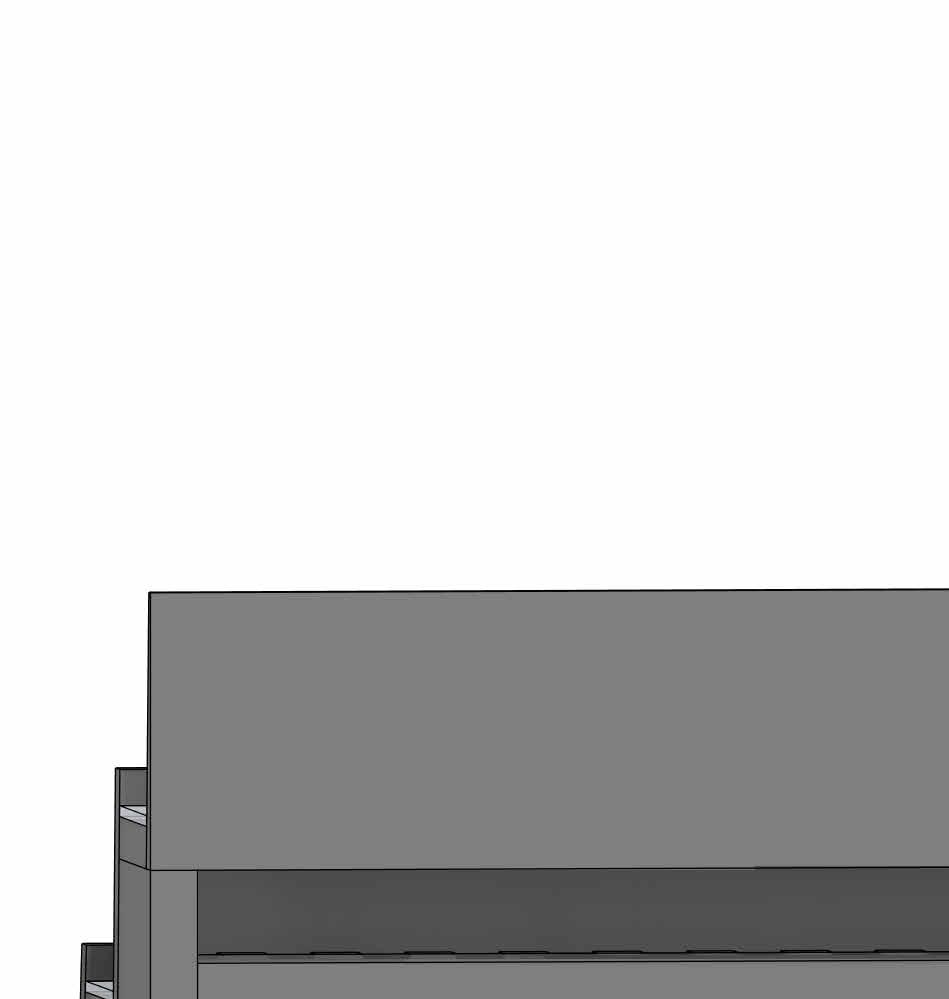

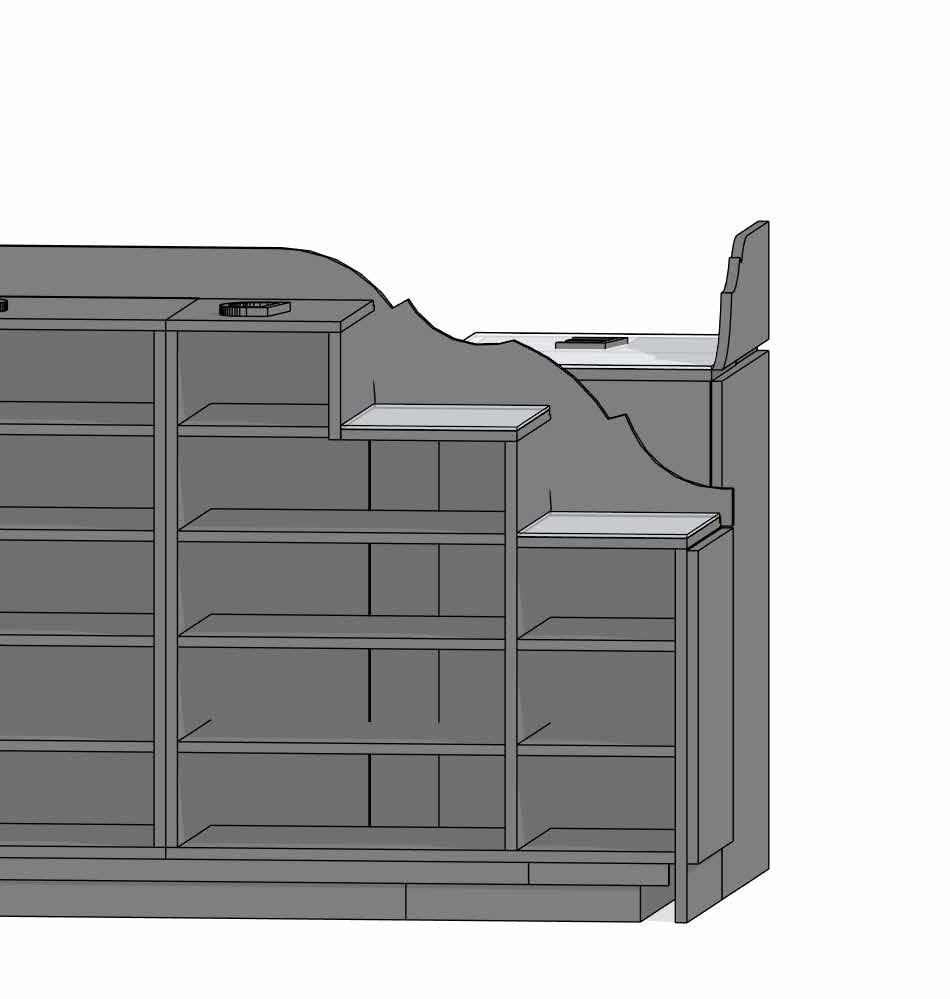

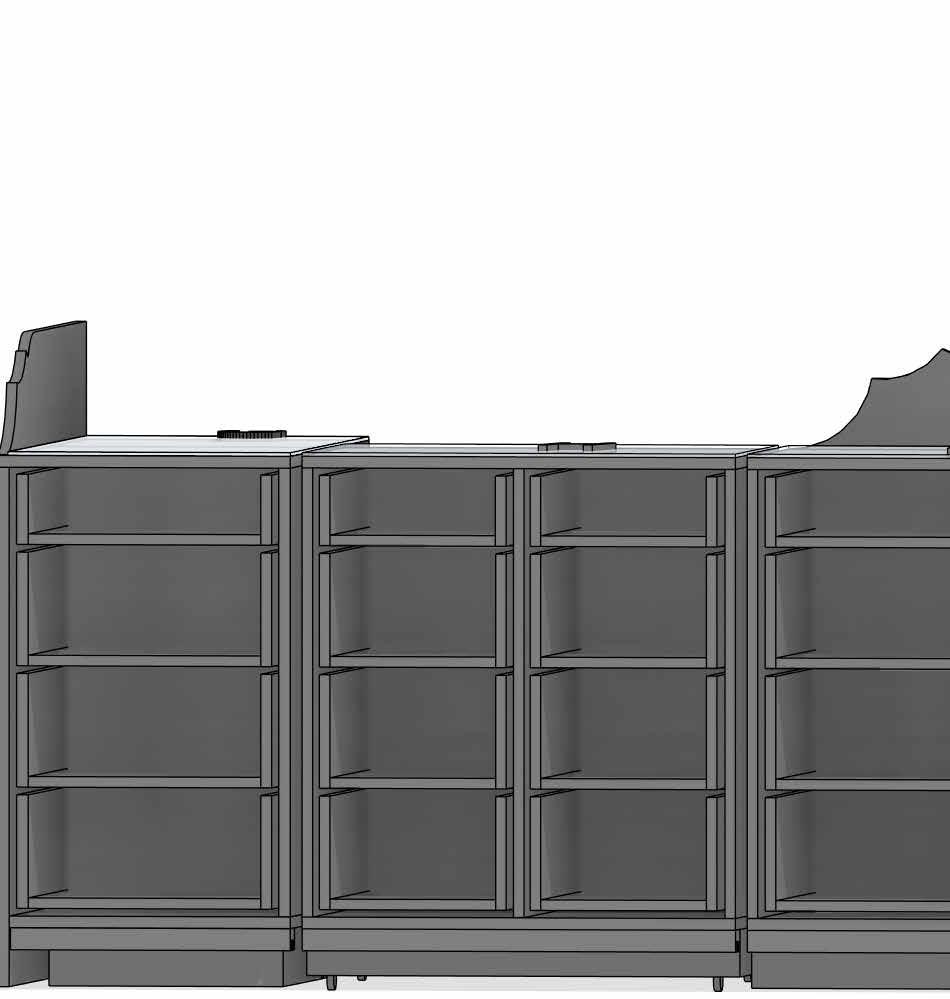

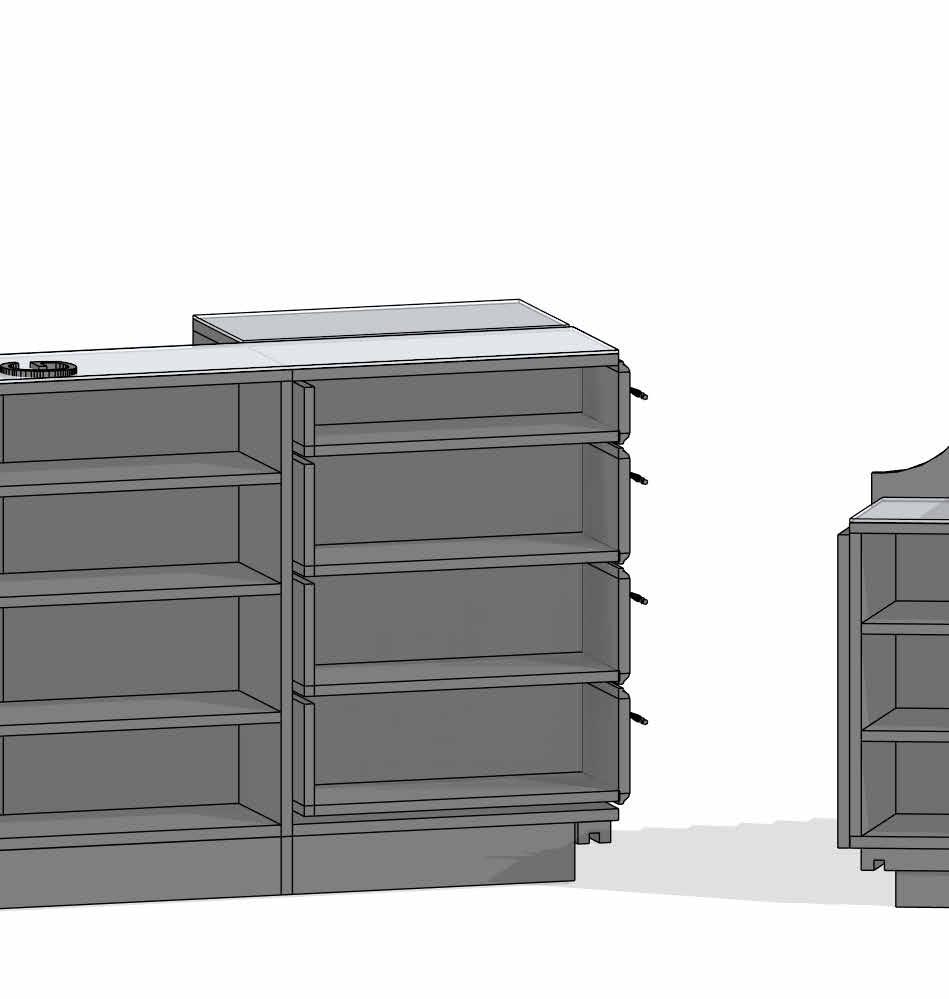

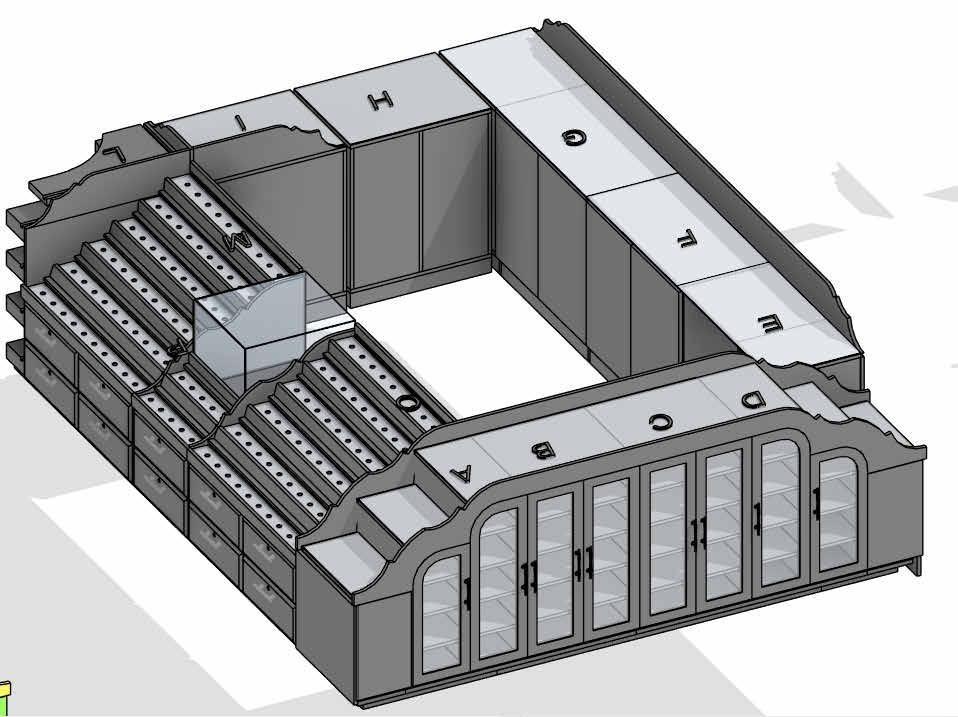

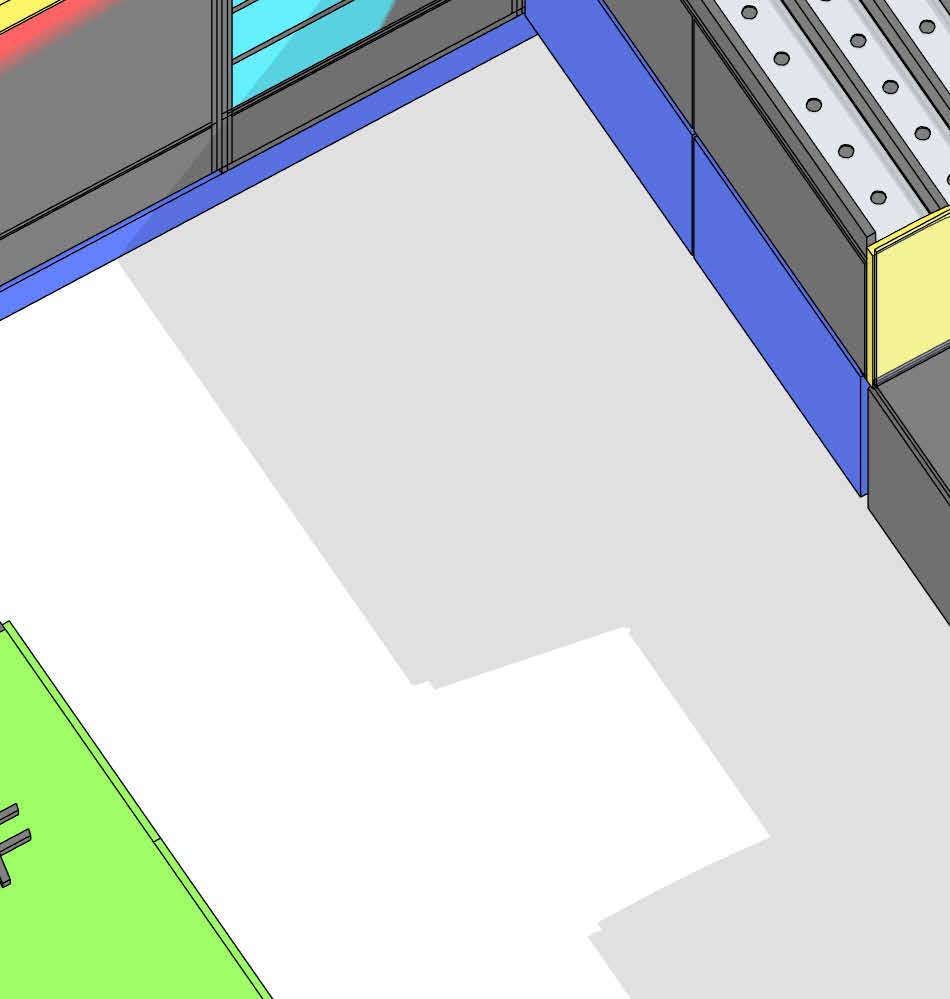

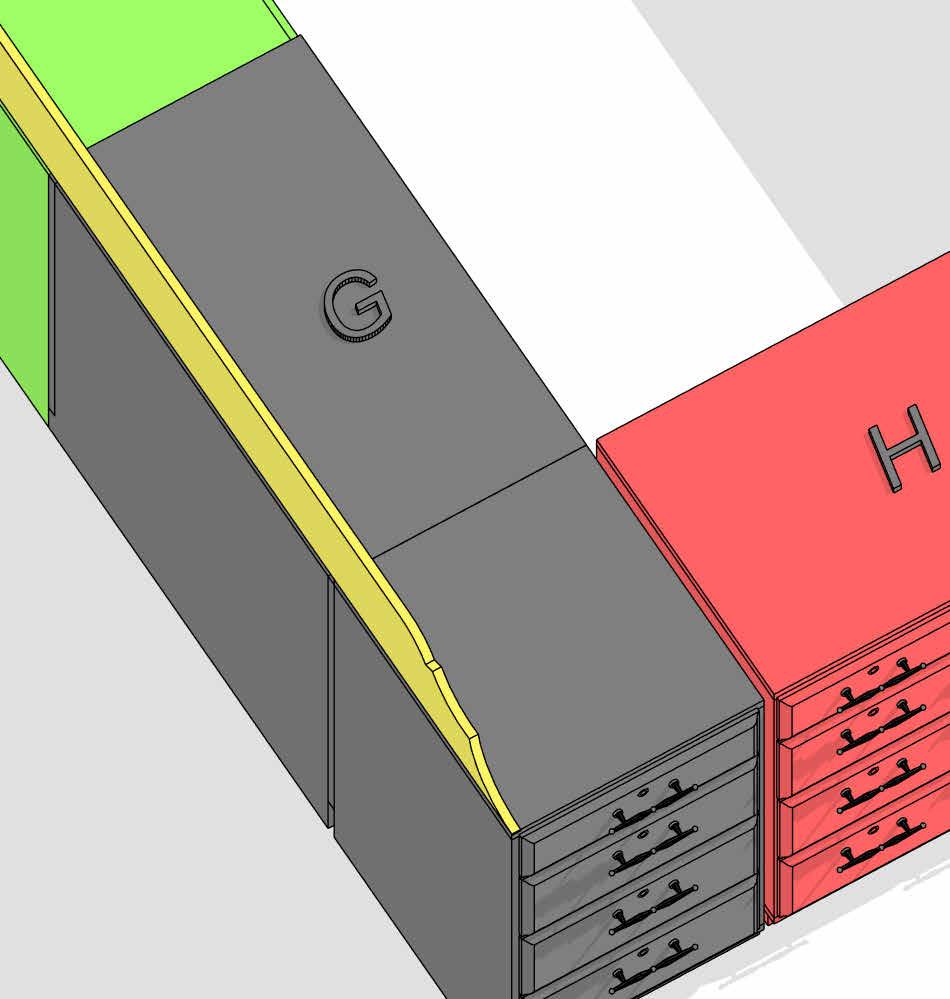

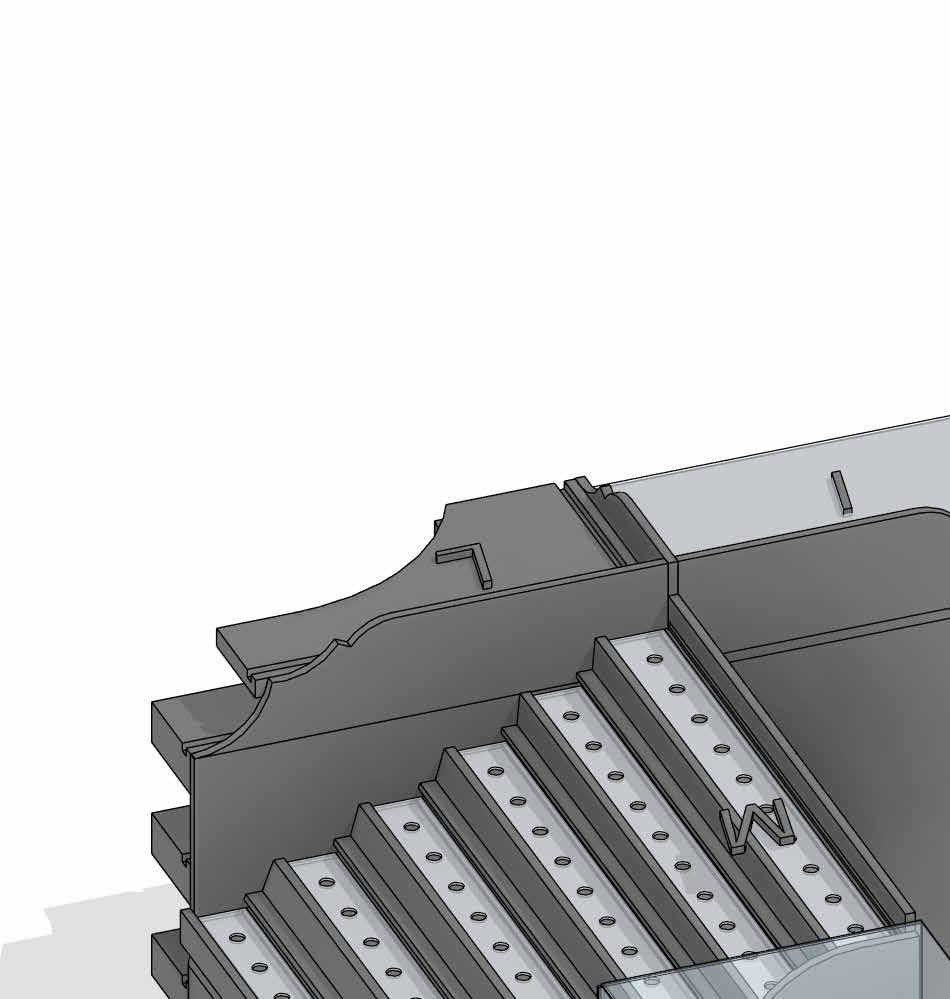

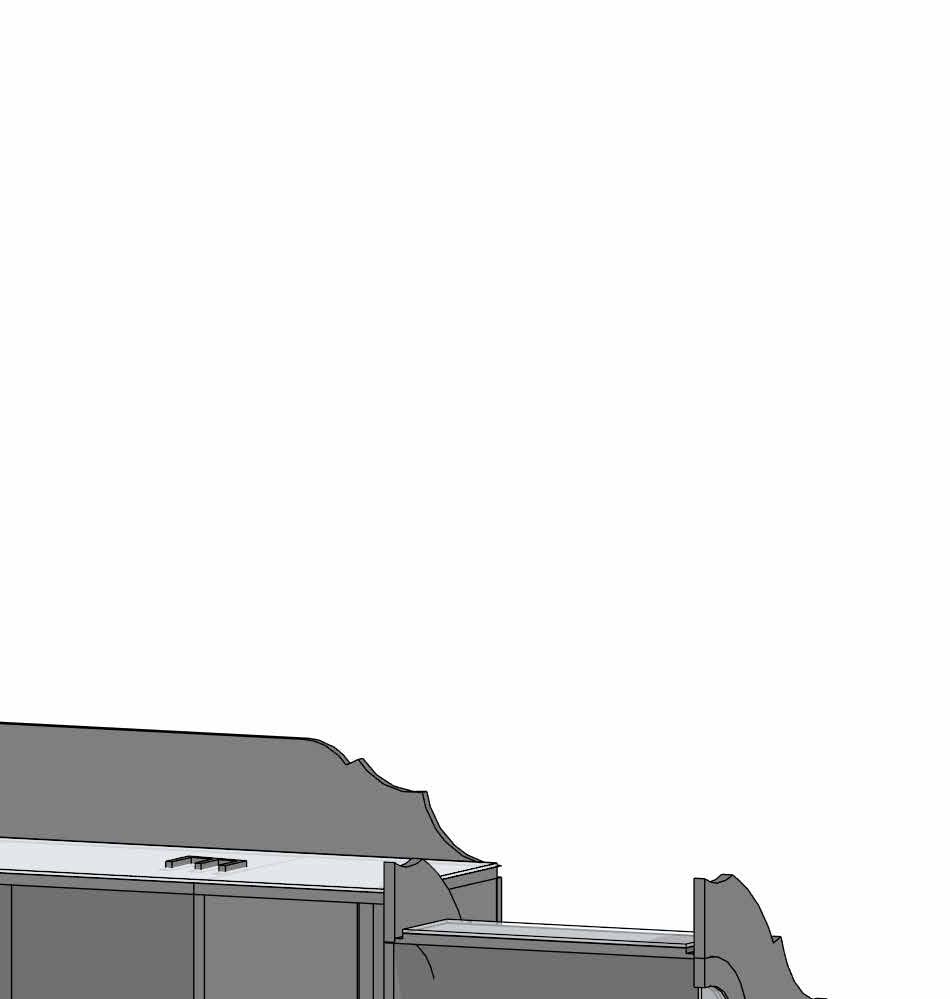

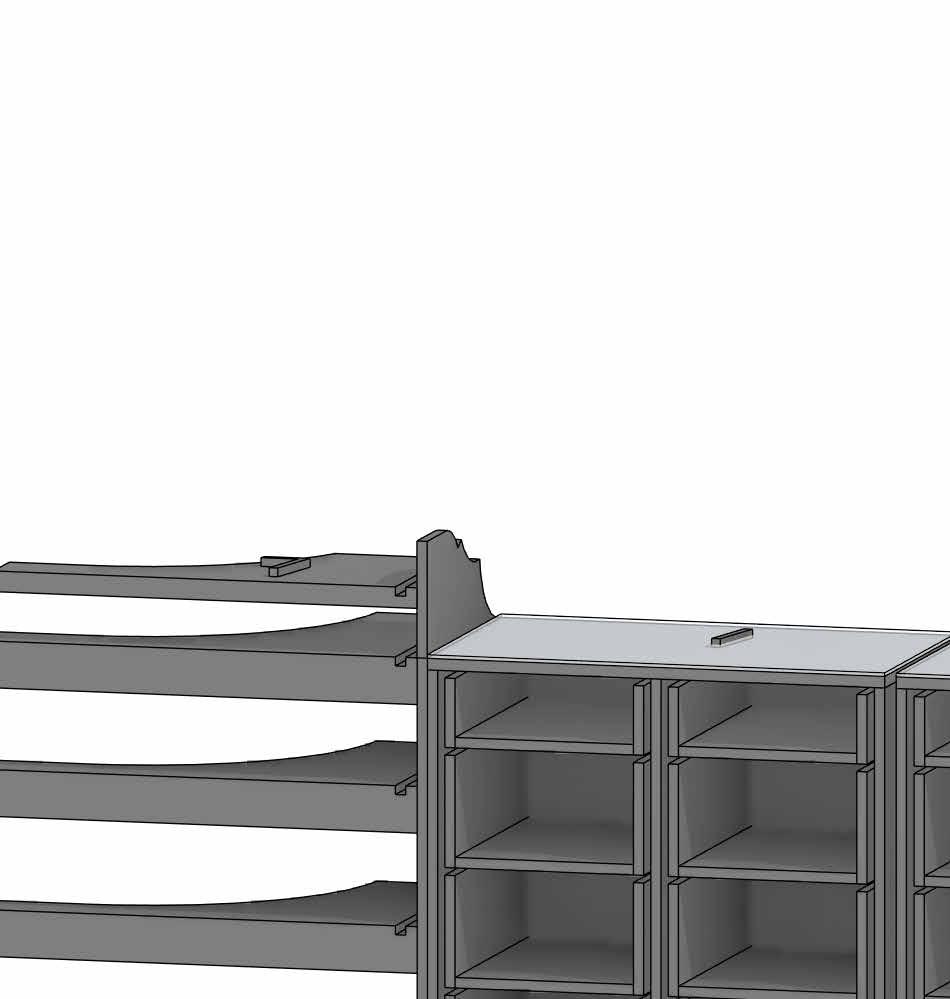

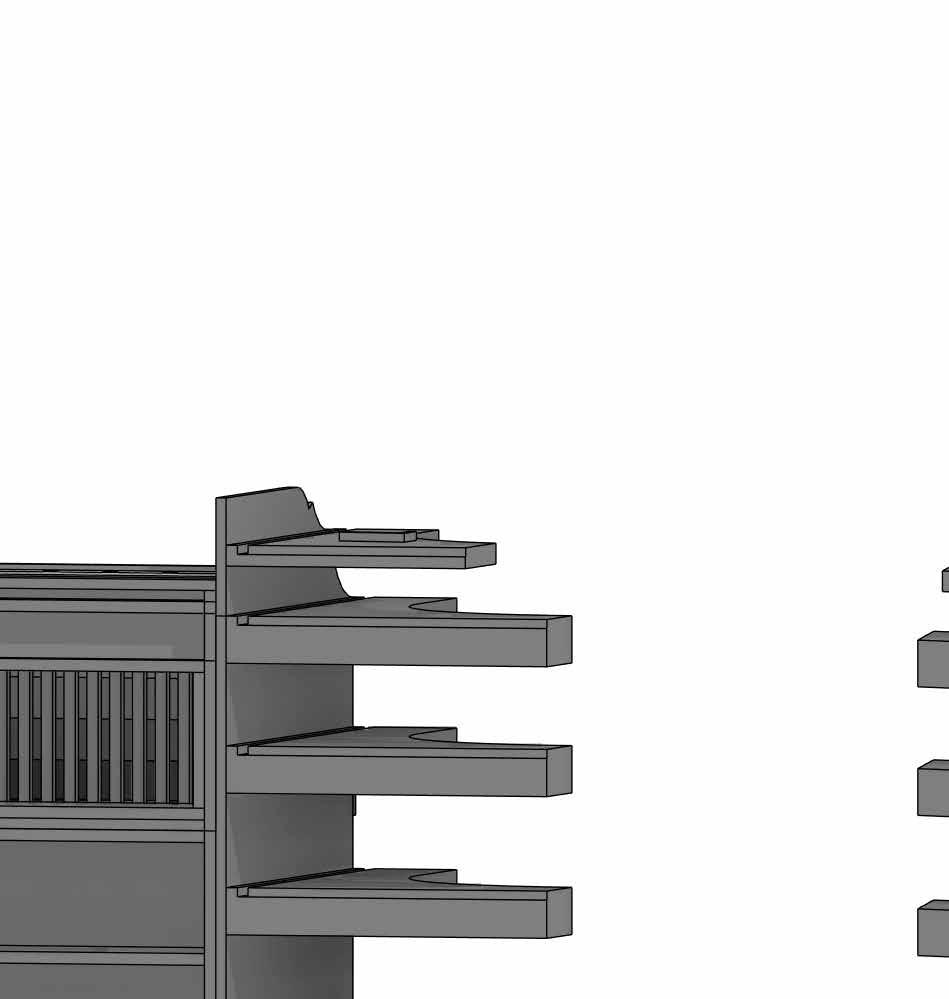

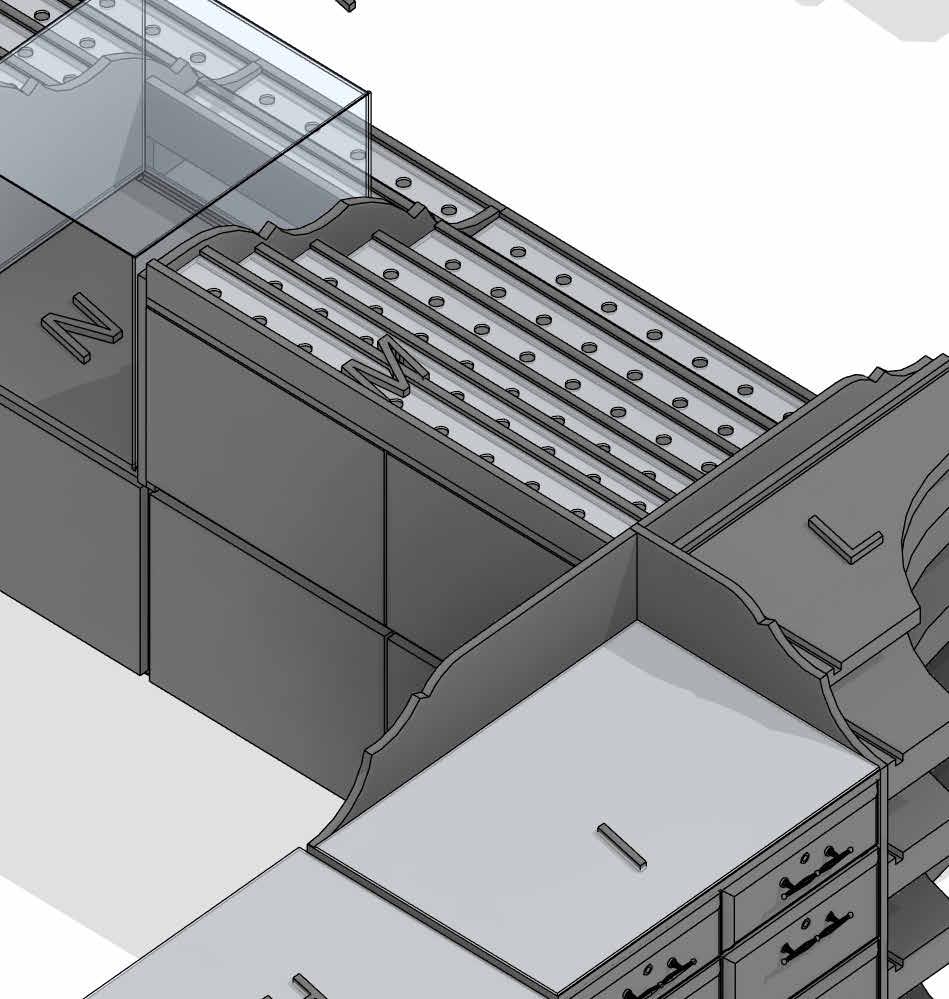

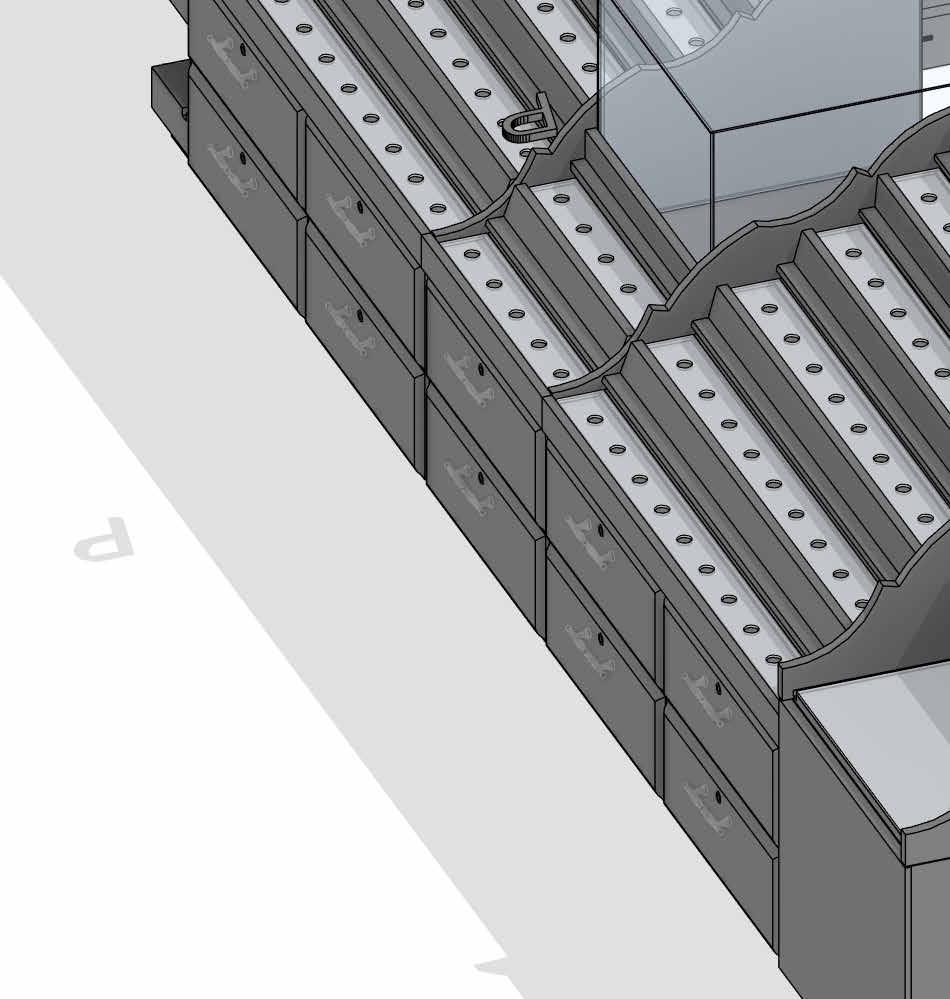

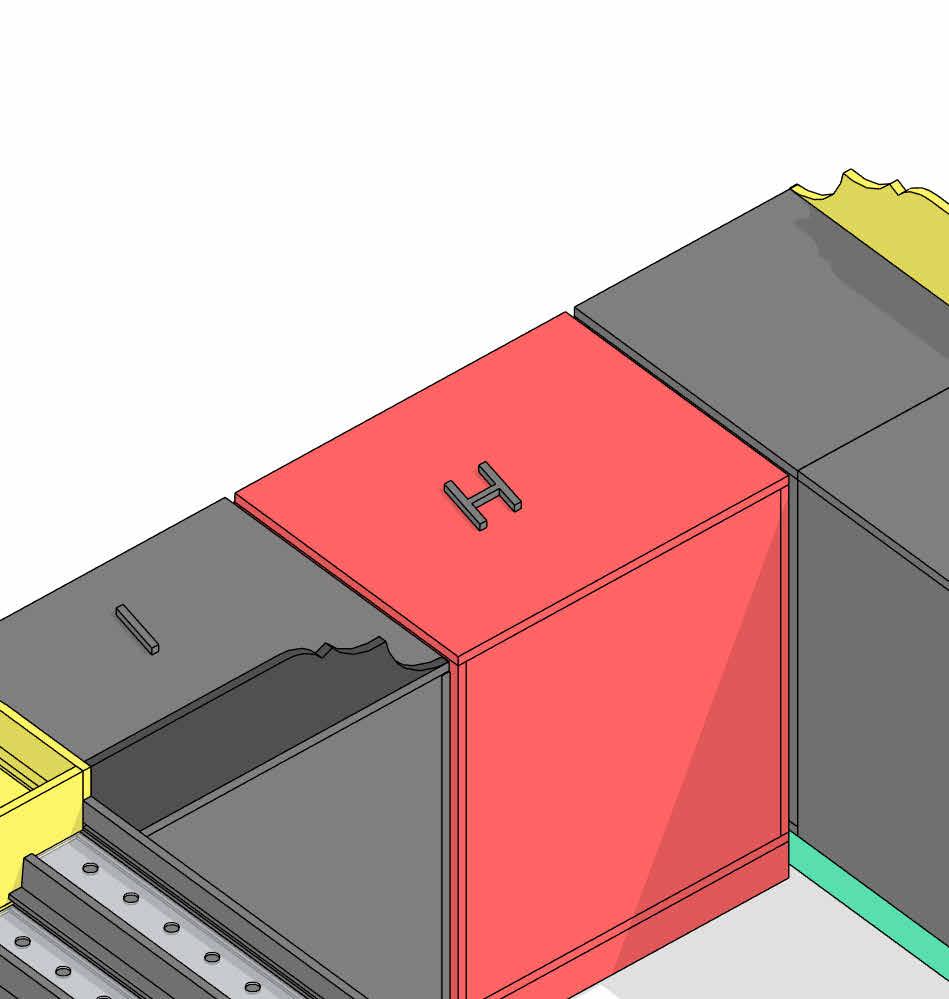

3Dתוכנית קופסאות
קנ"מ: /
3
תוכנית מבט על
קנ"מ 1:20:
4

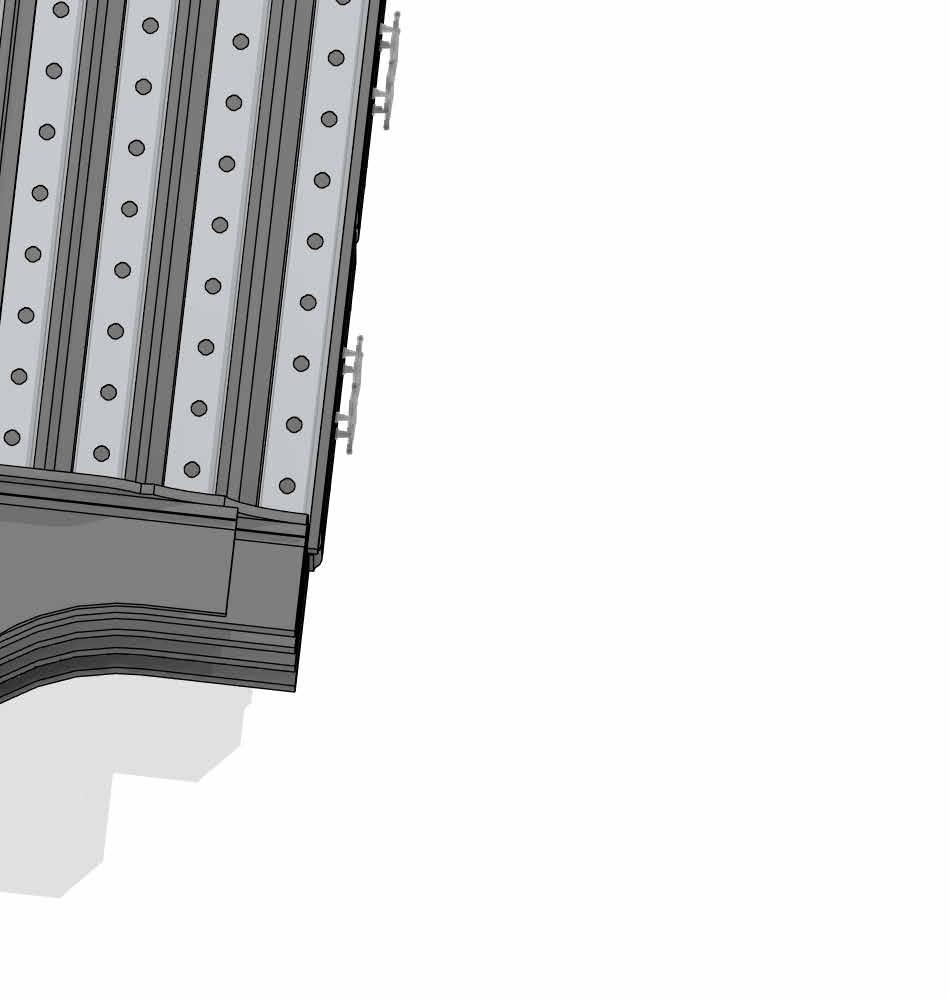

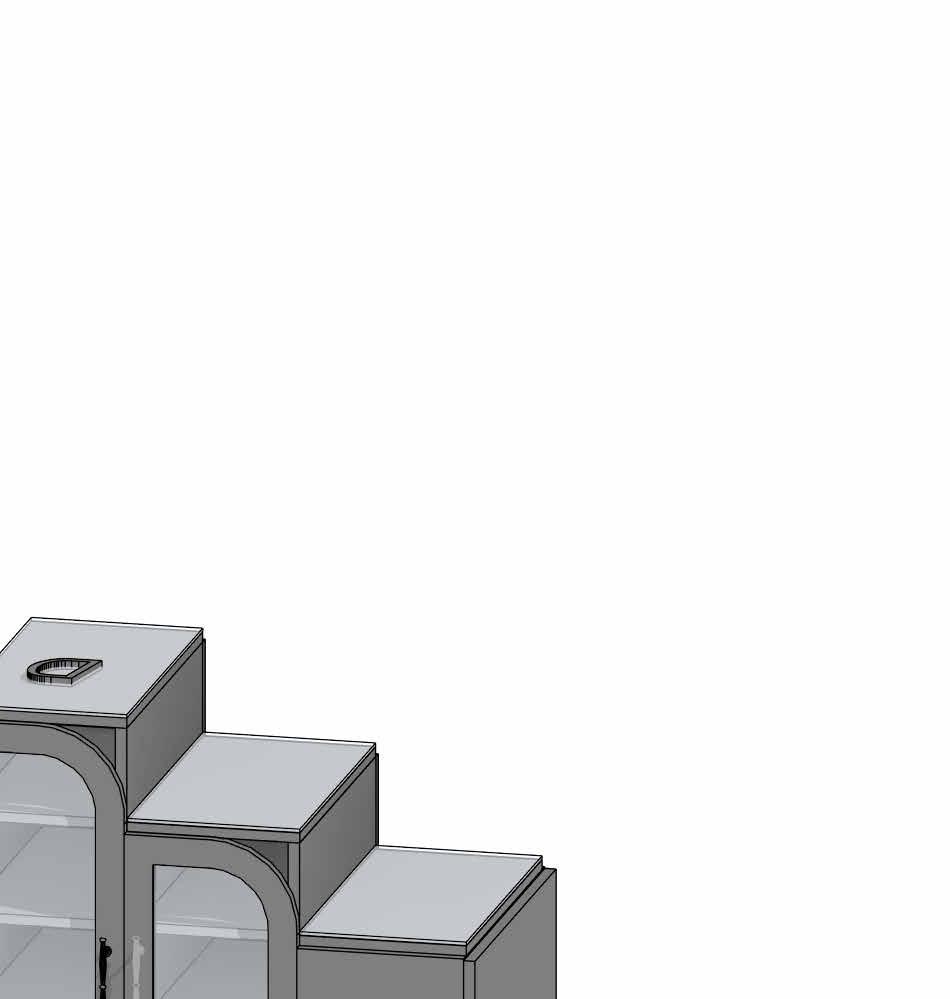

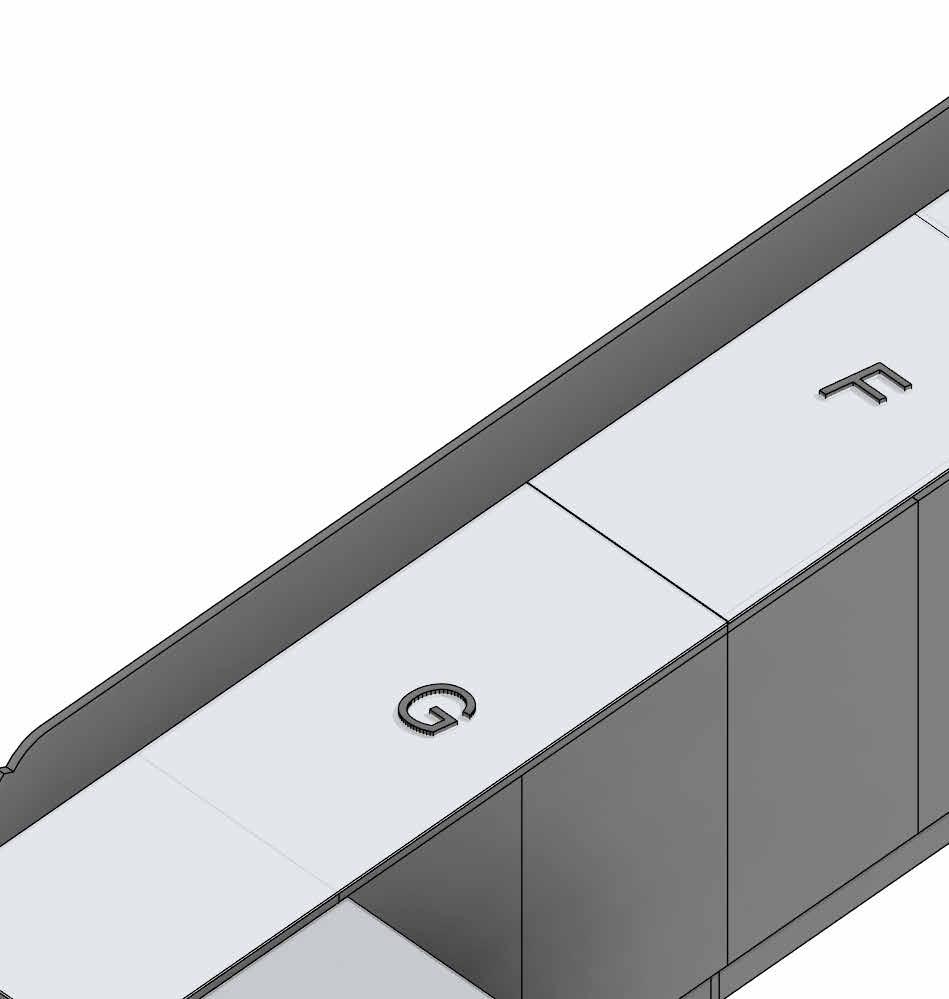

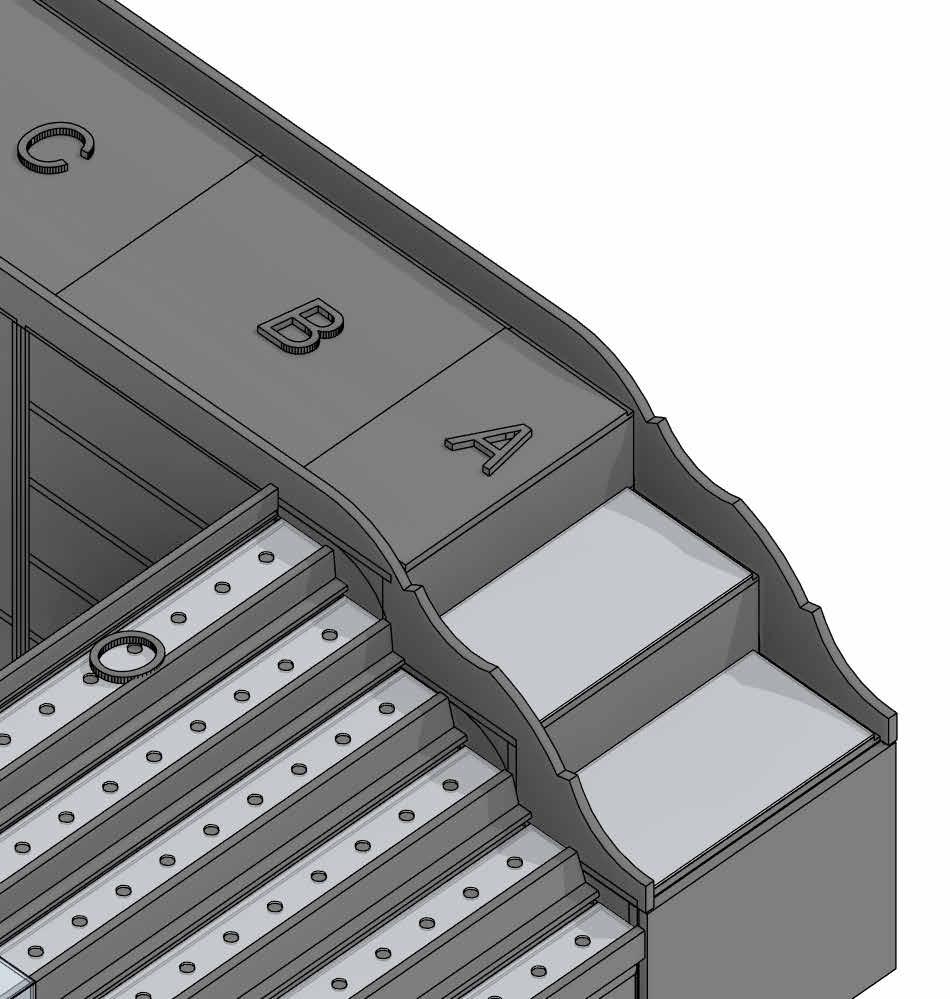

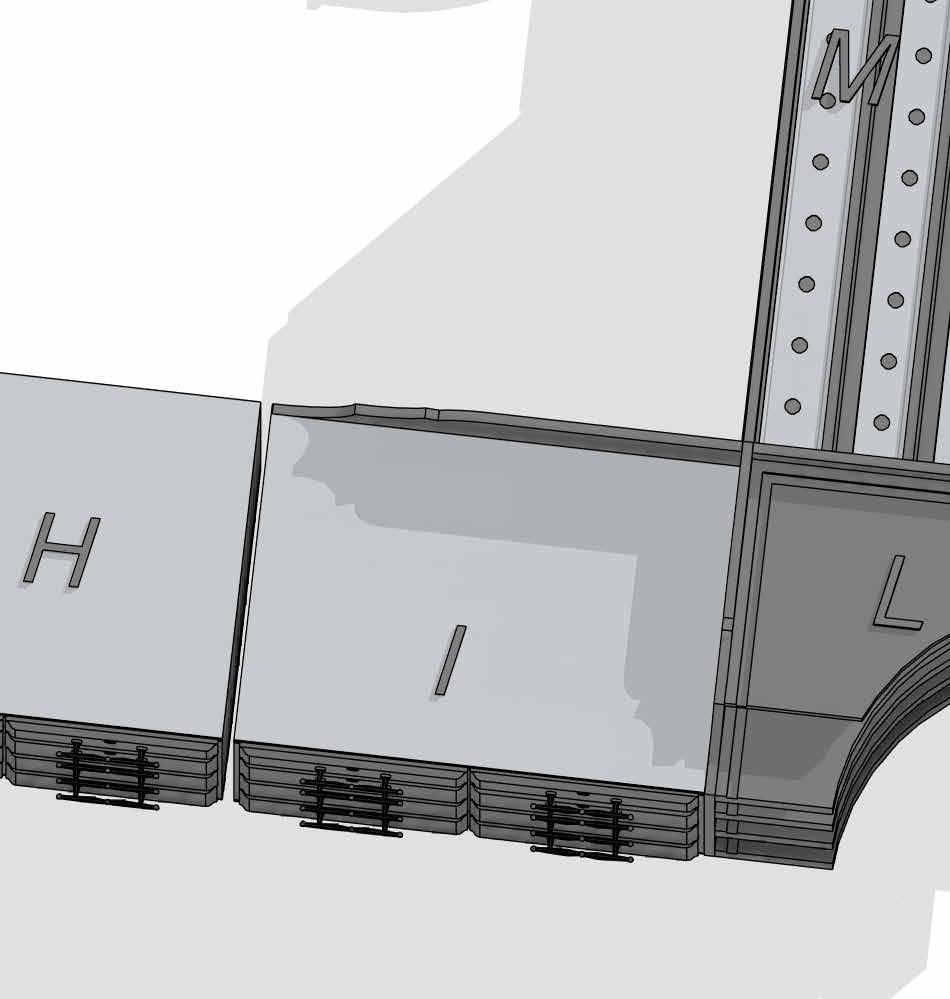

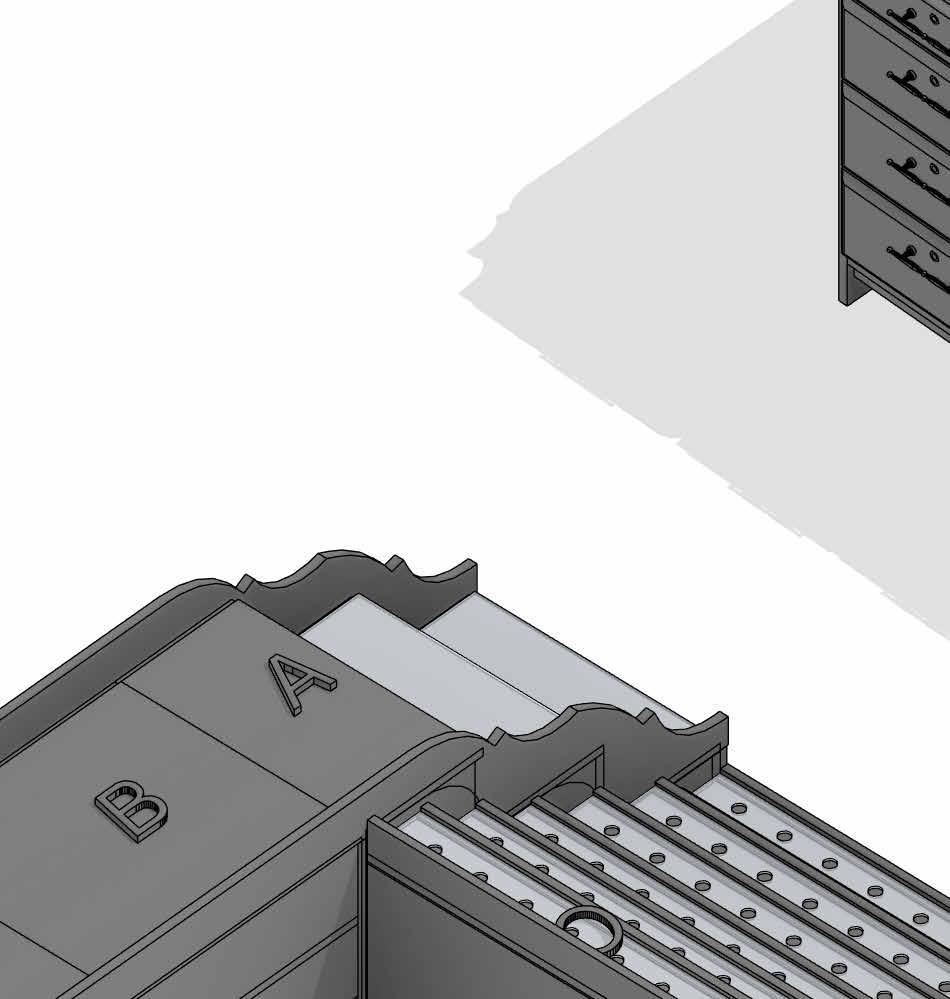

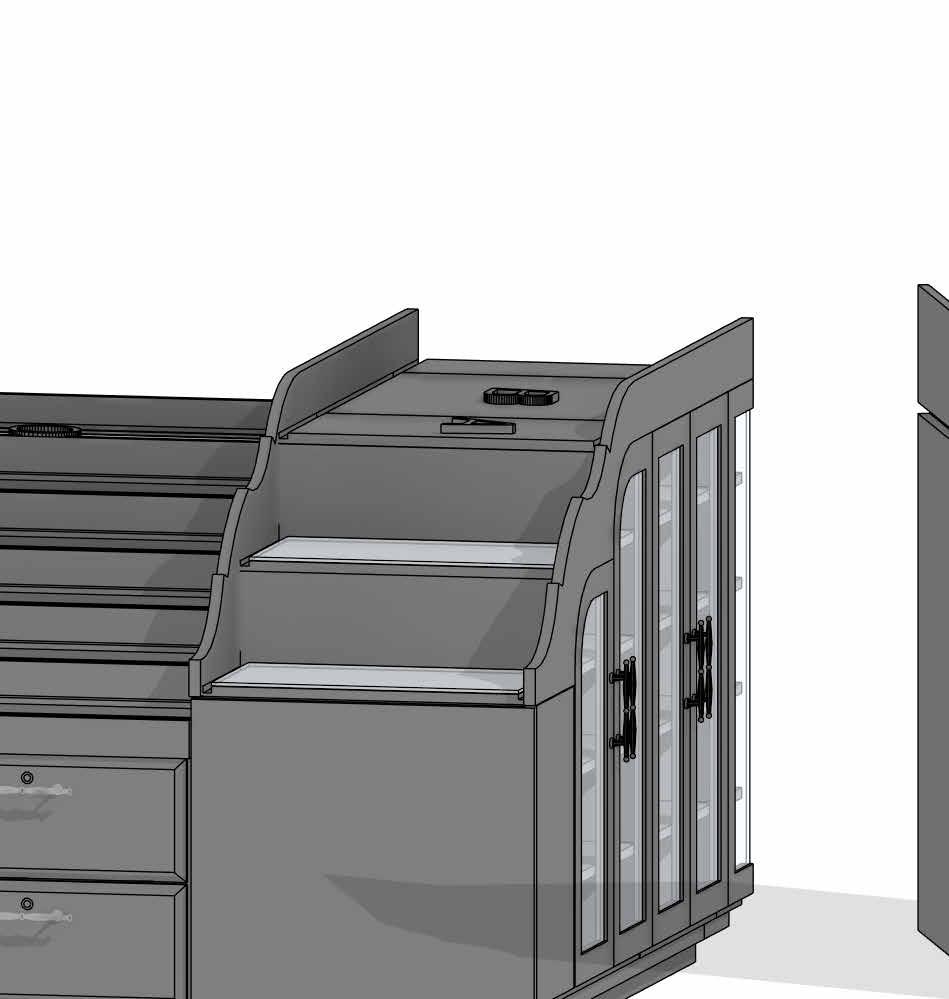

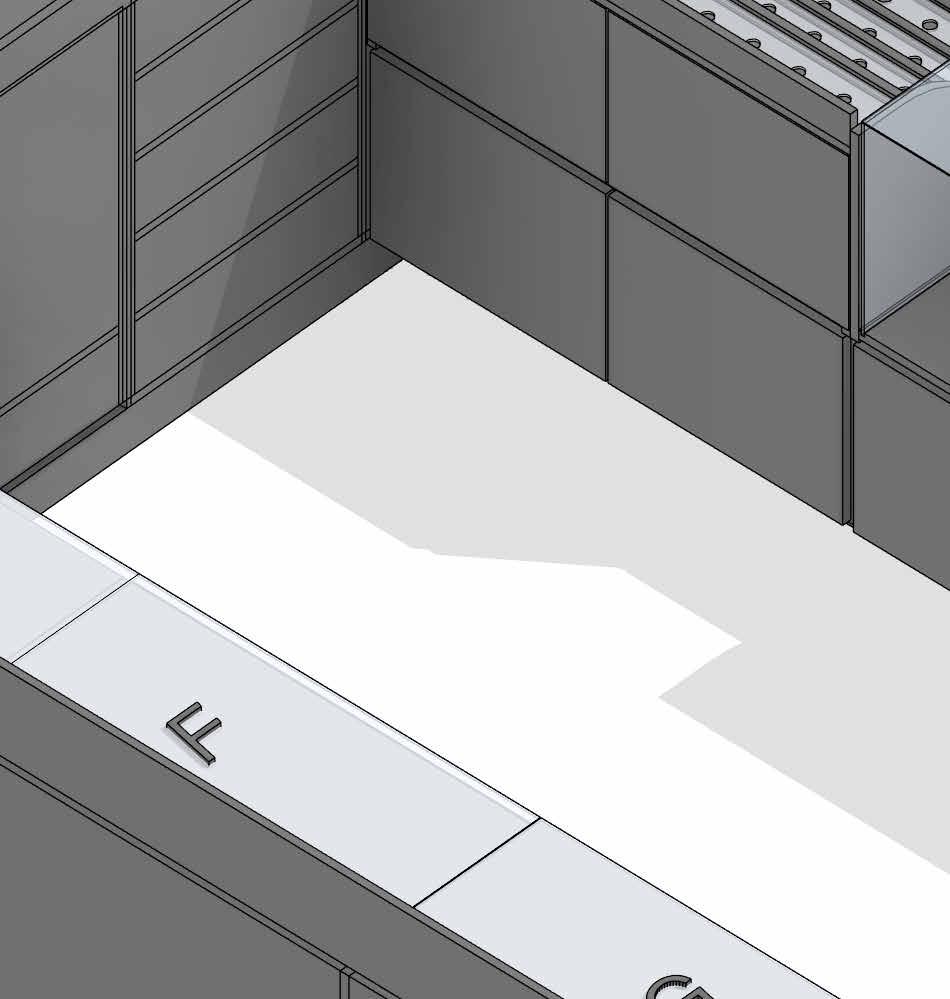

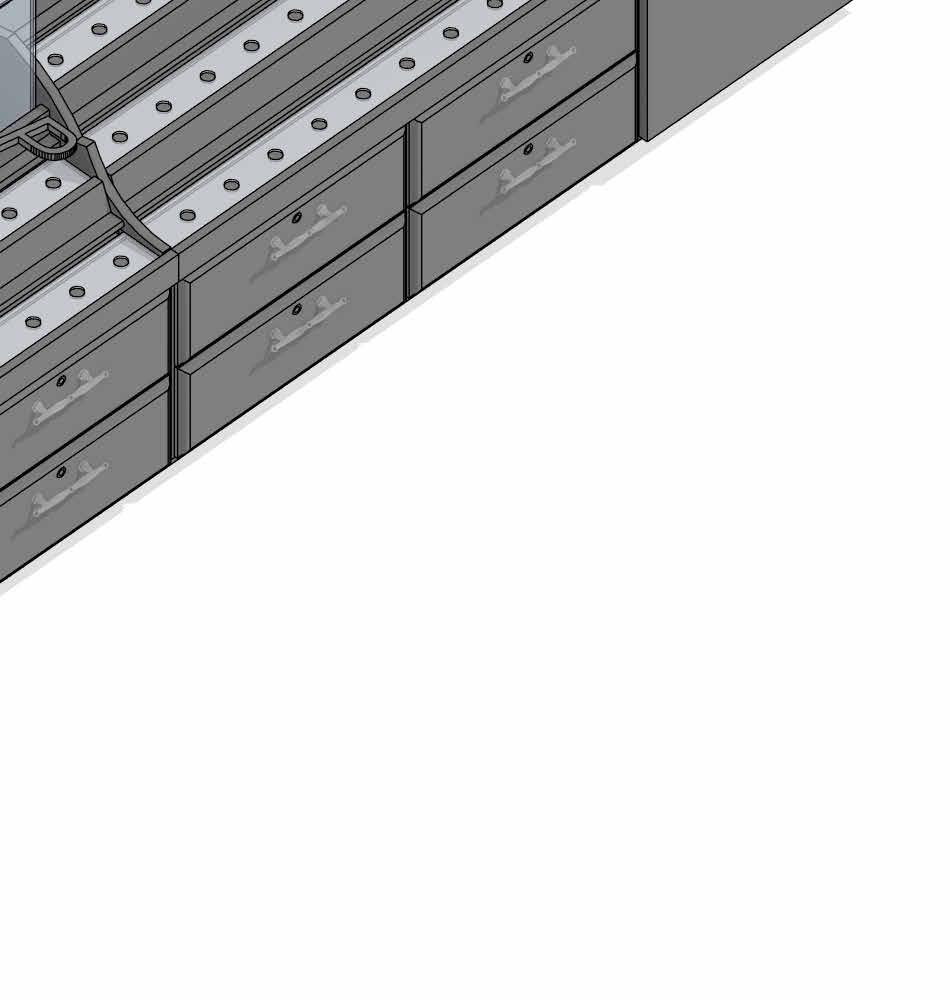

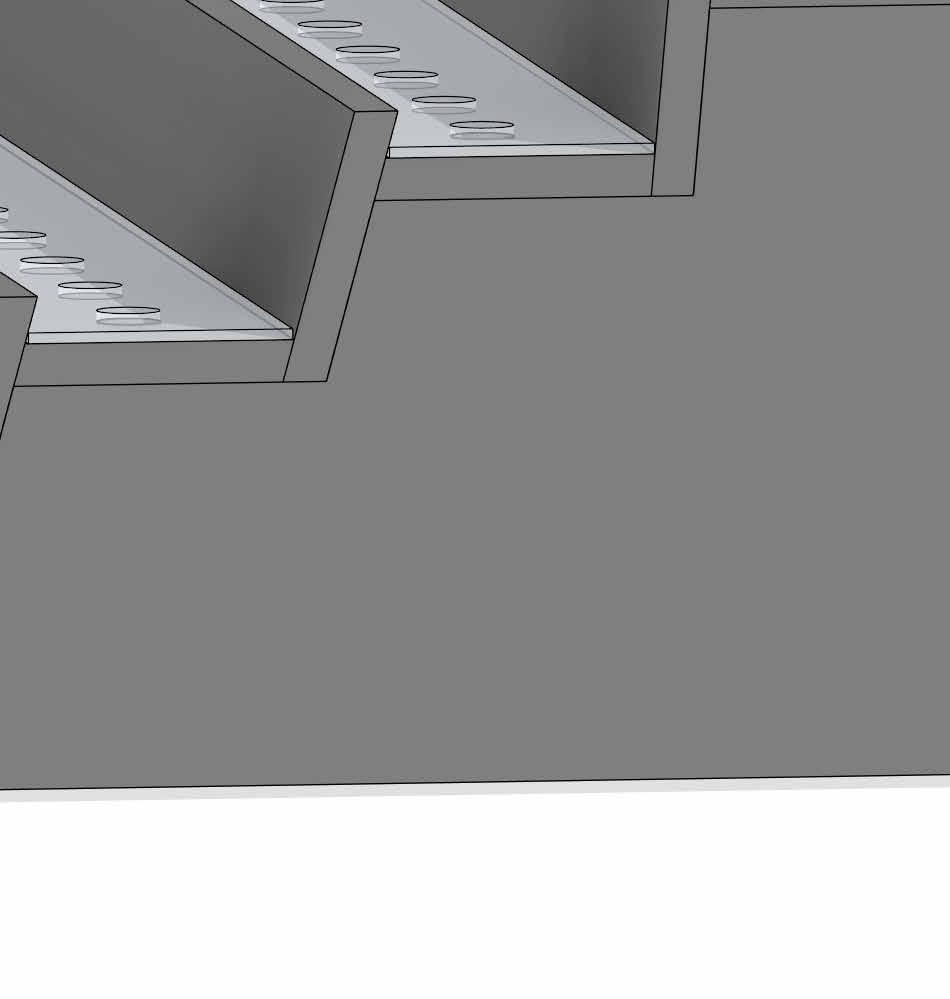

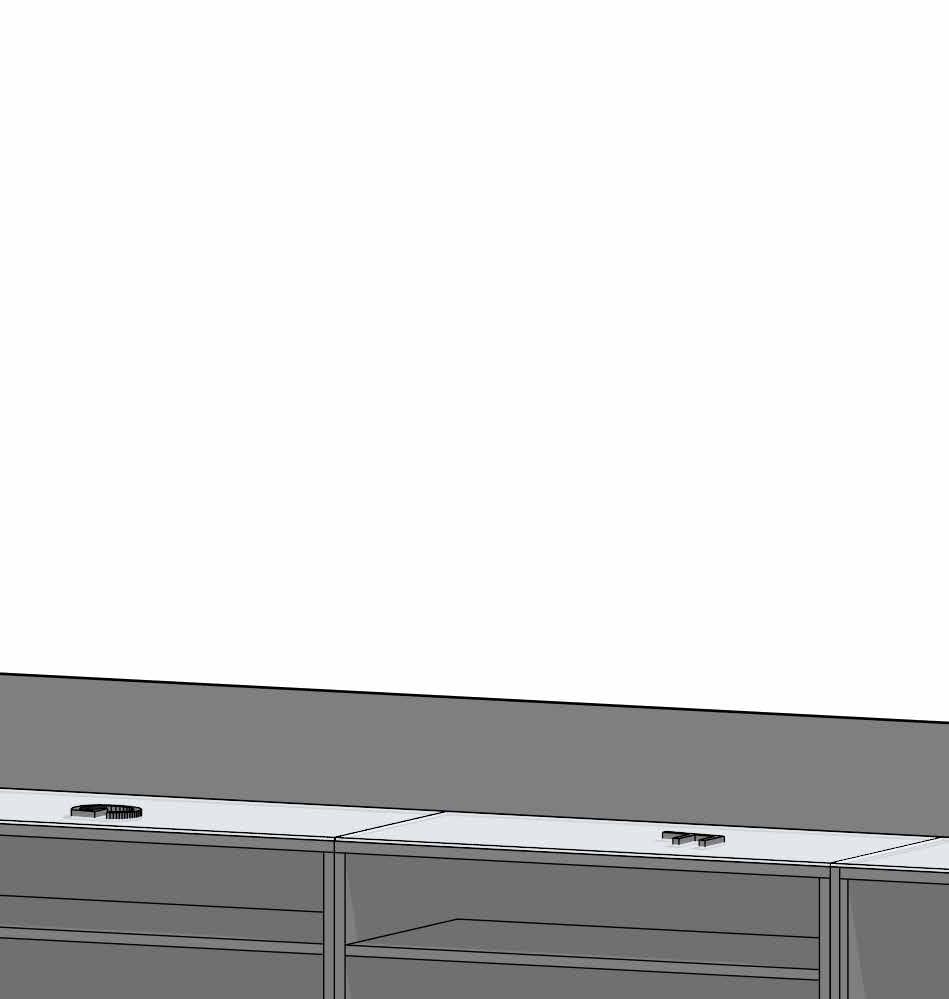

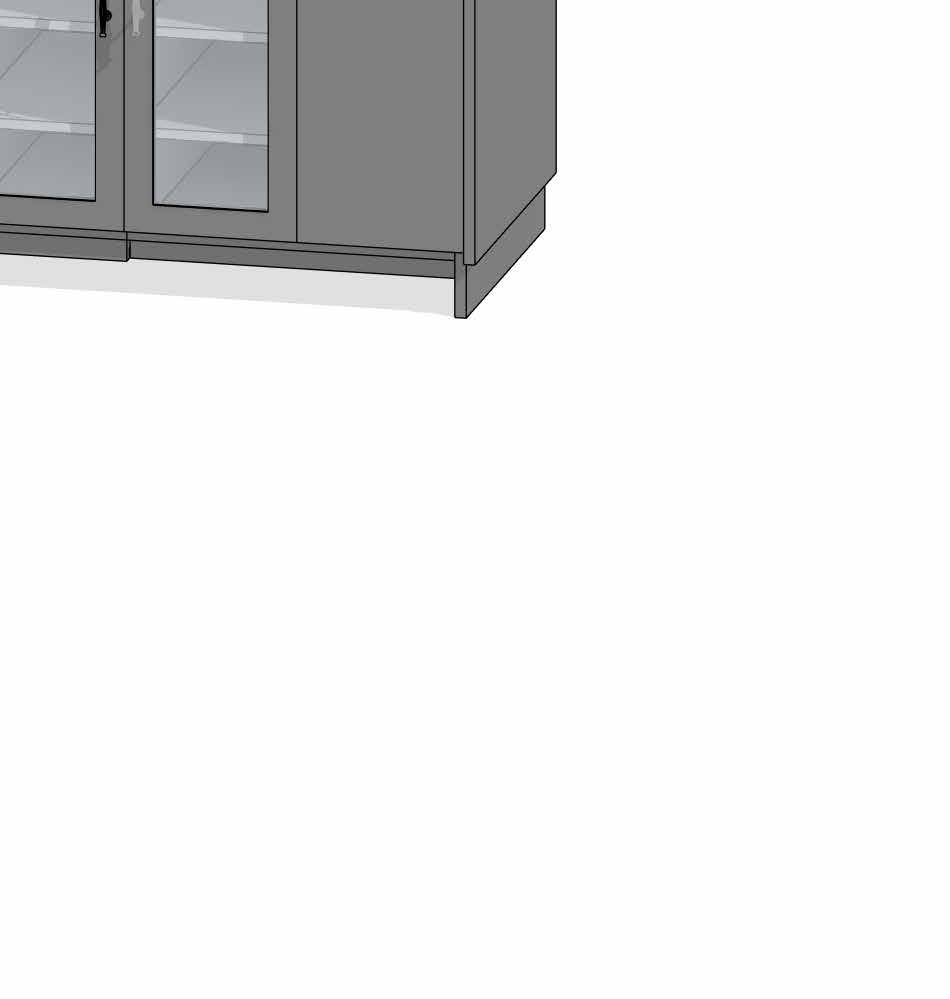

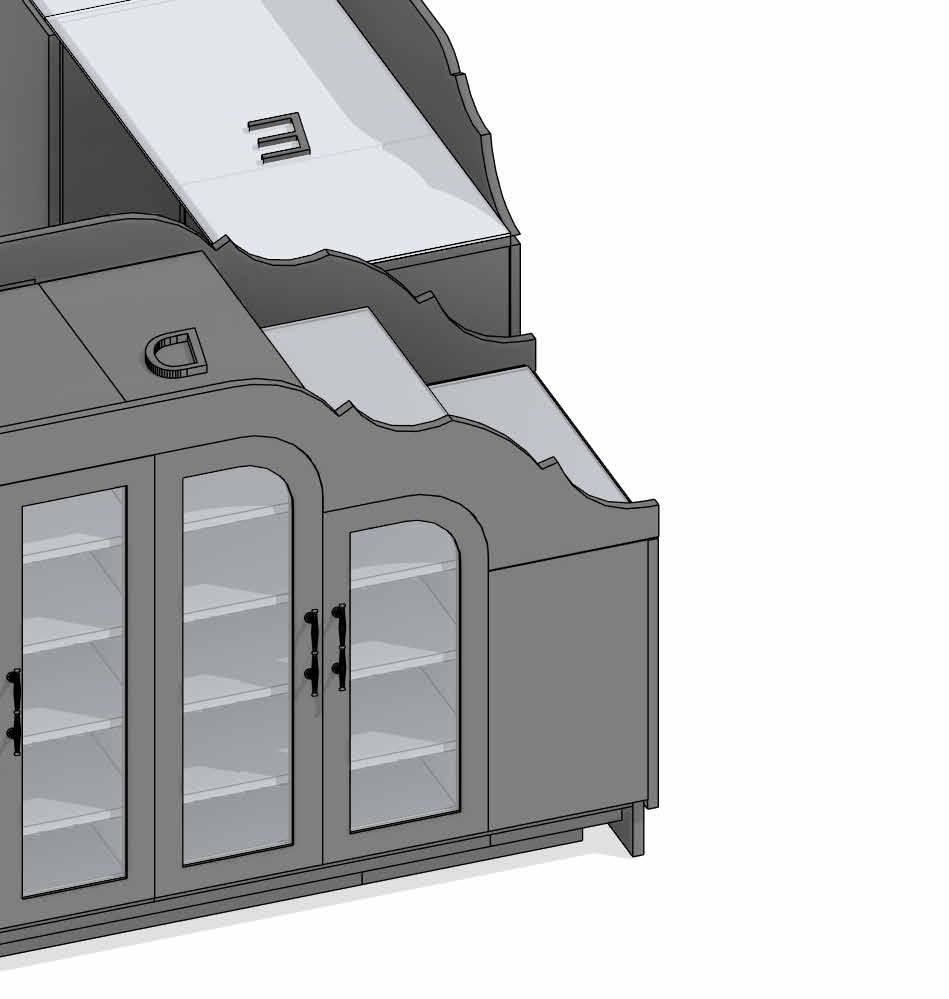

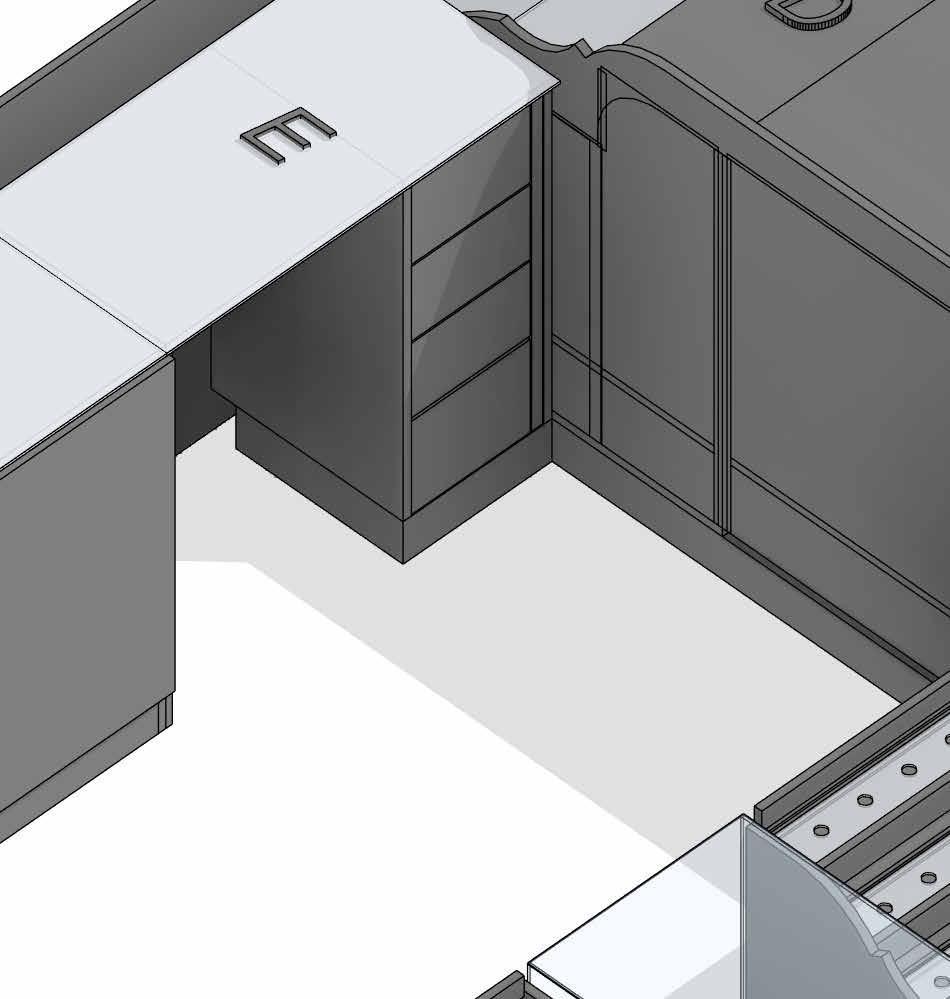

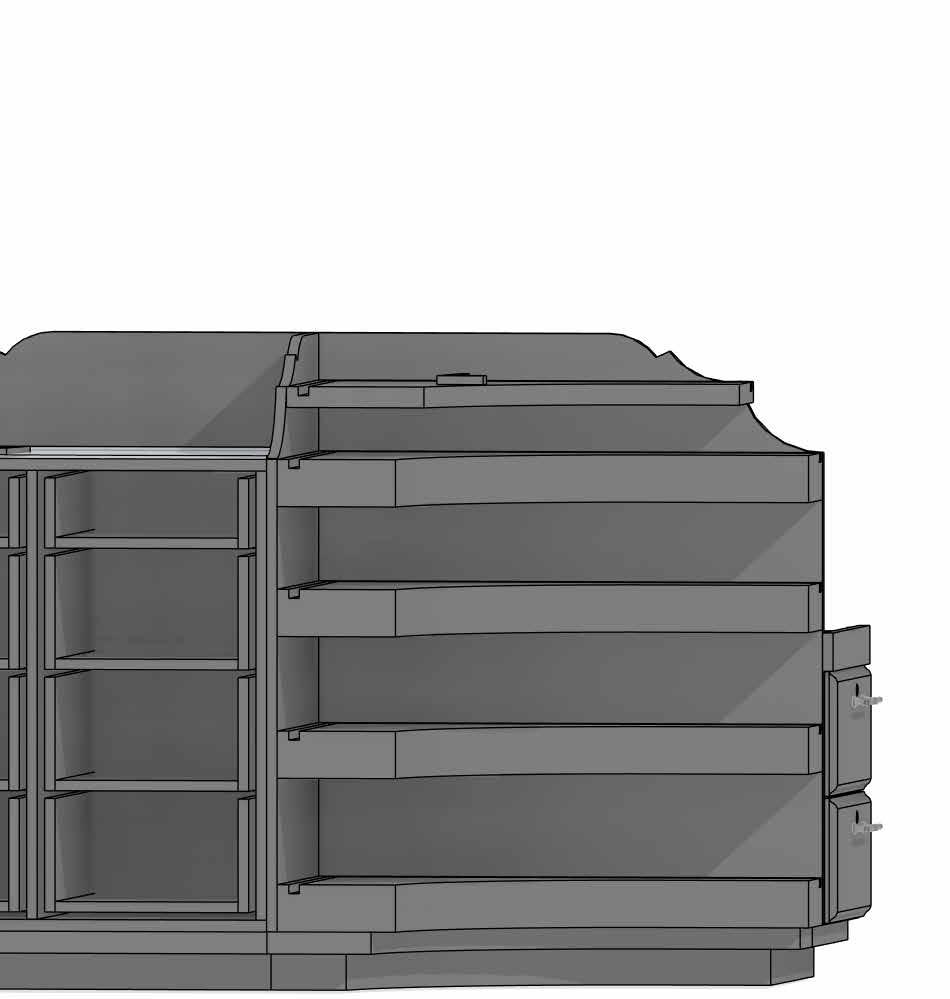

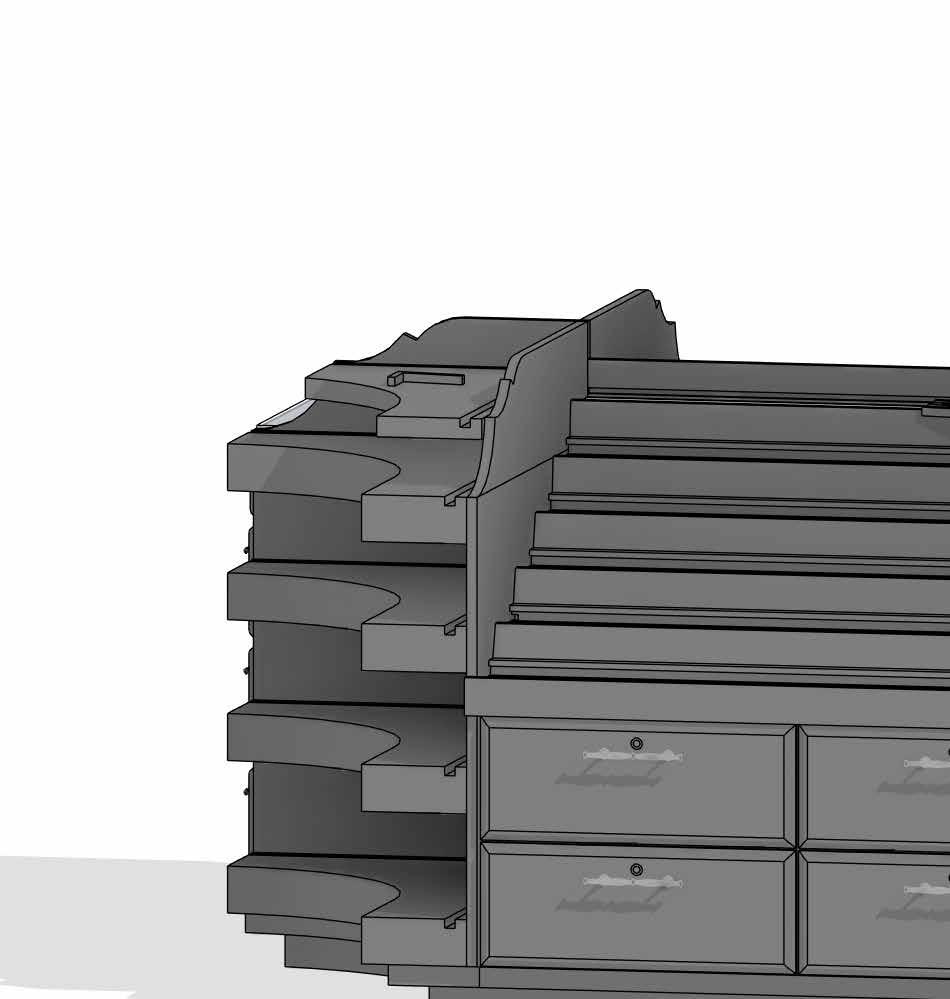

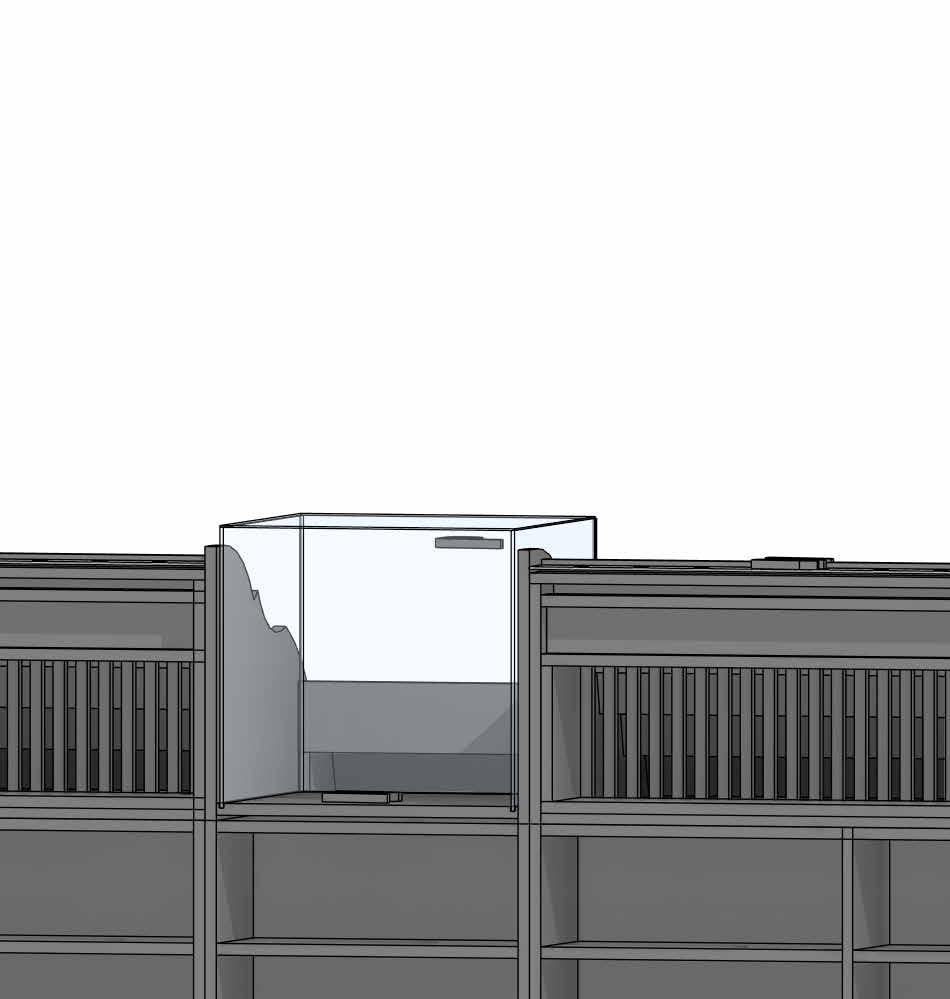

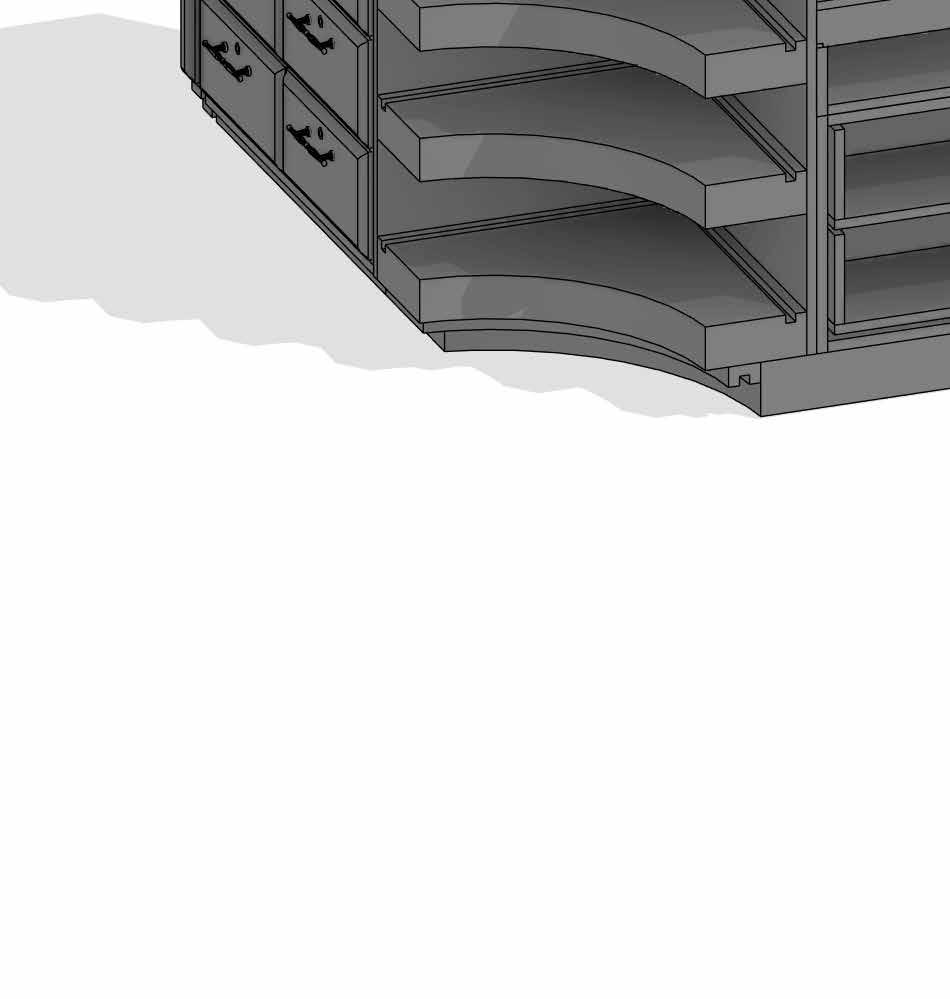

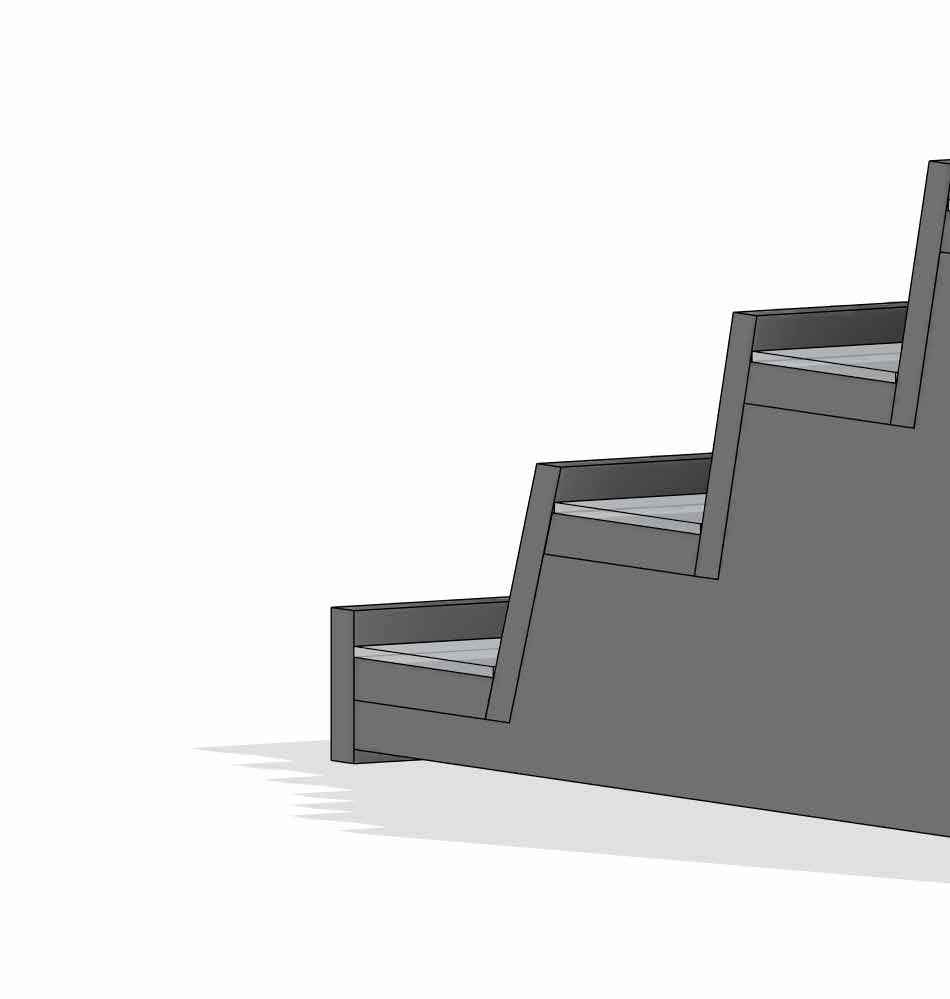

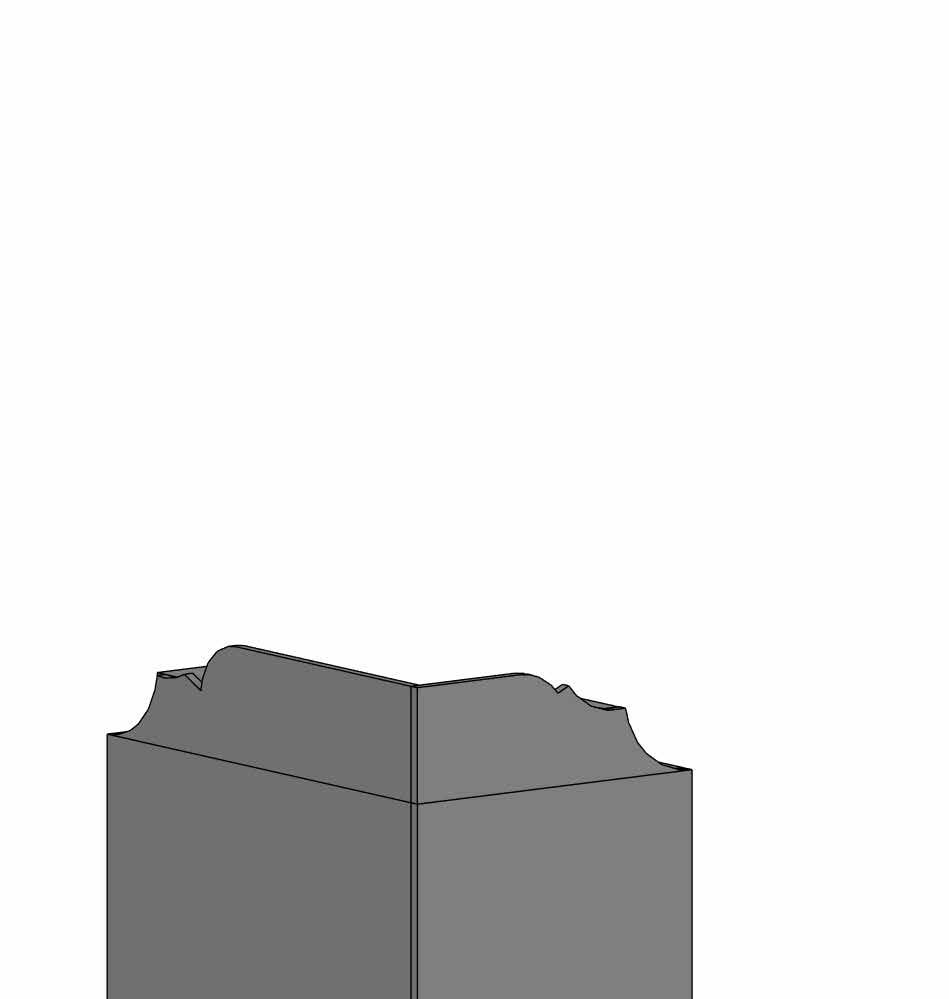

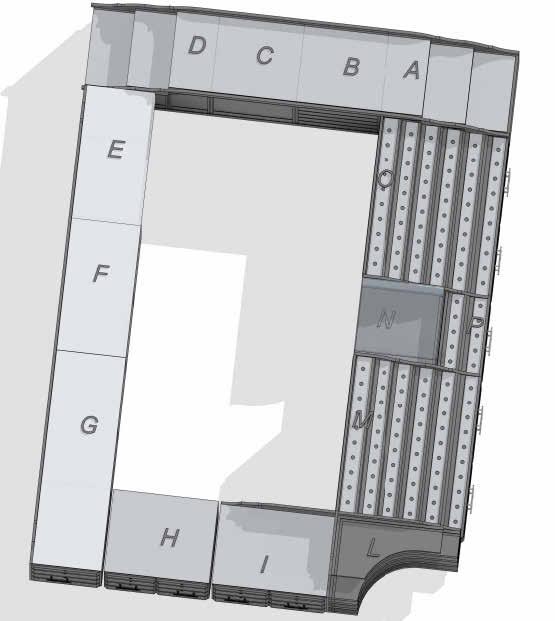

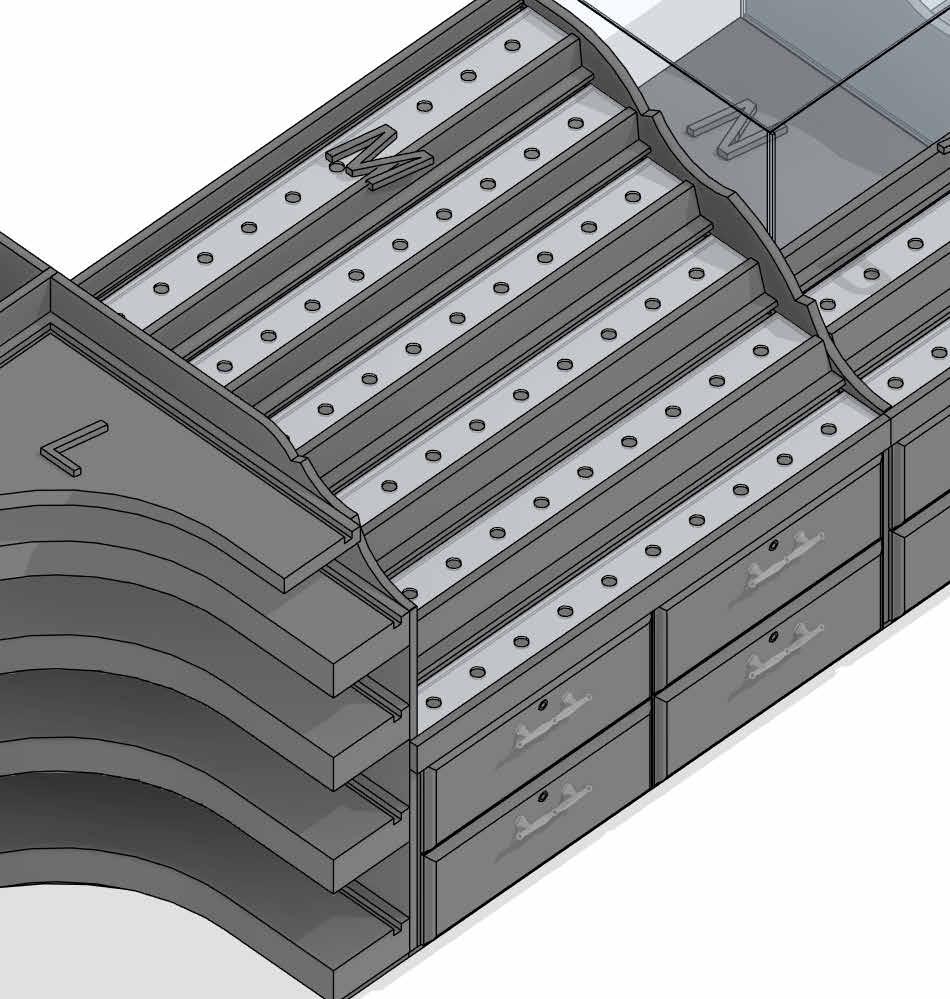

מבט על 3D
קנ"מ: /
5
A/Bחתך
קנ"מ 1:20:
6
C/Dחתך
קנ"מ 1:20:
7

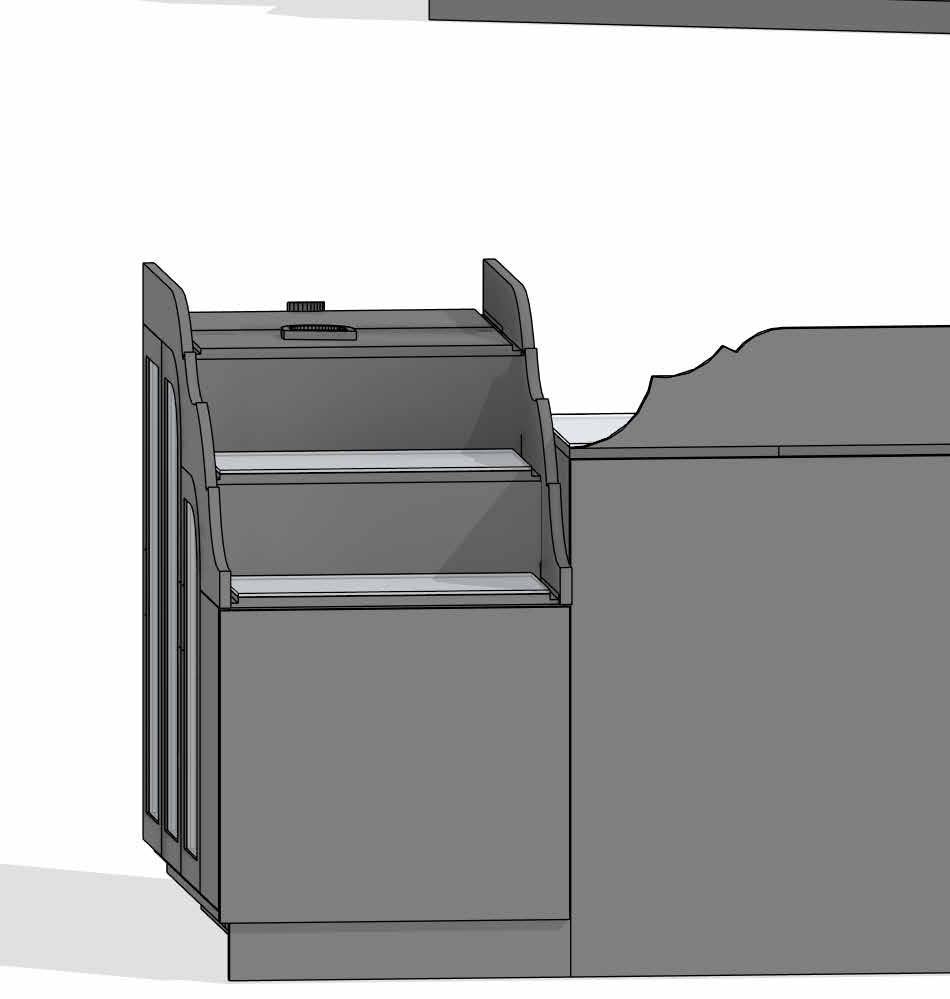

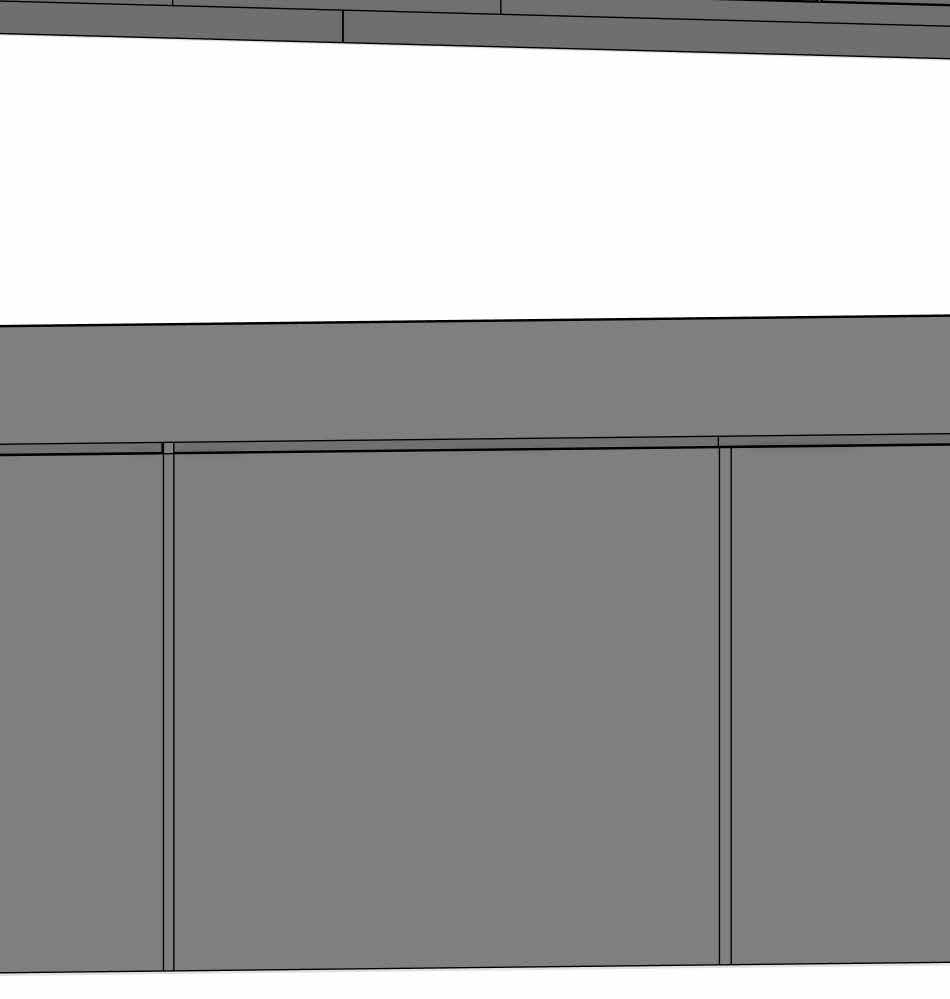

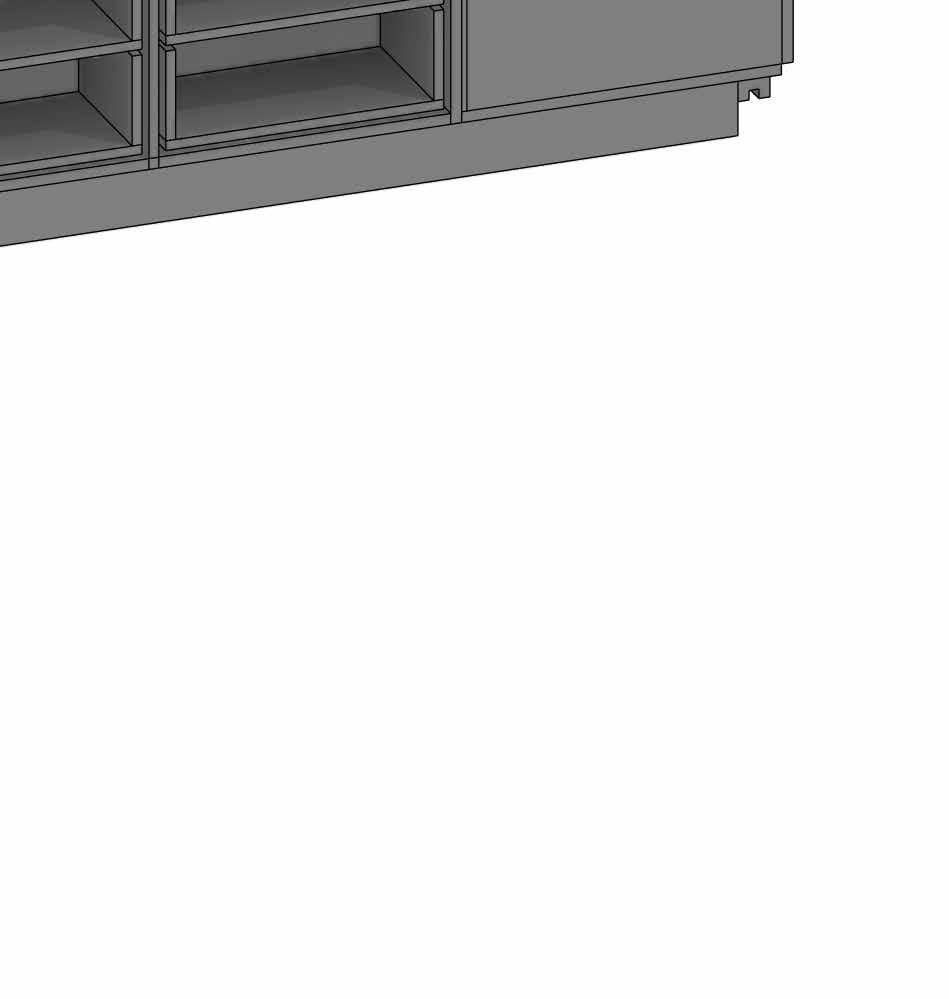

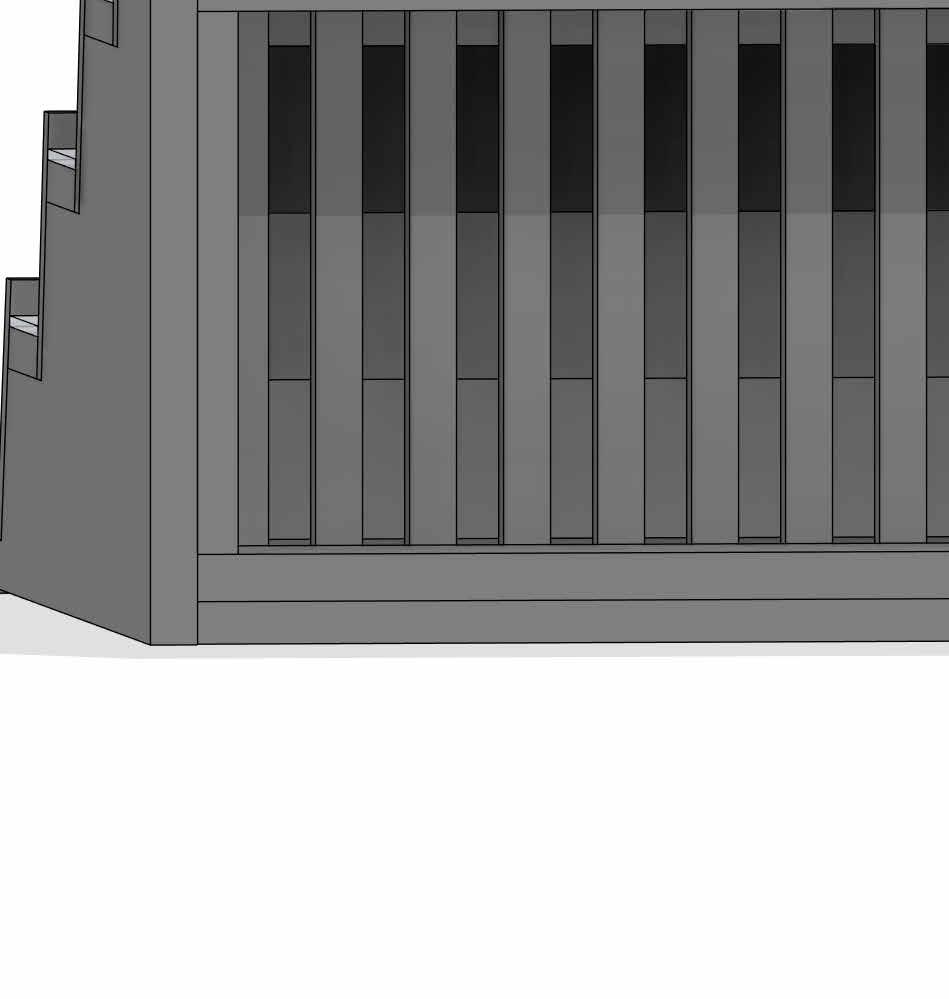

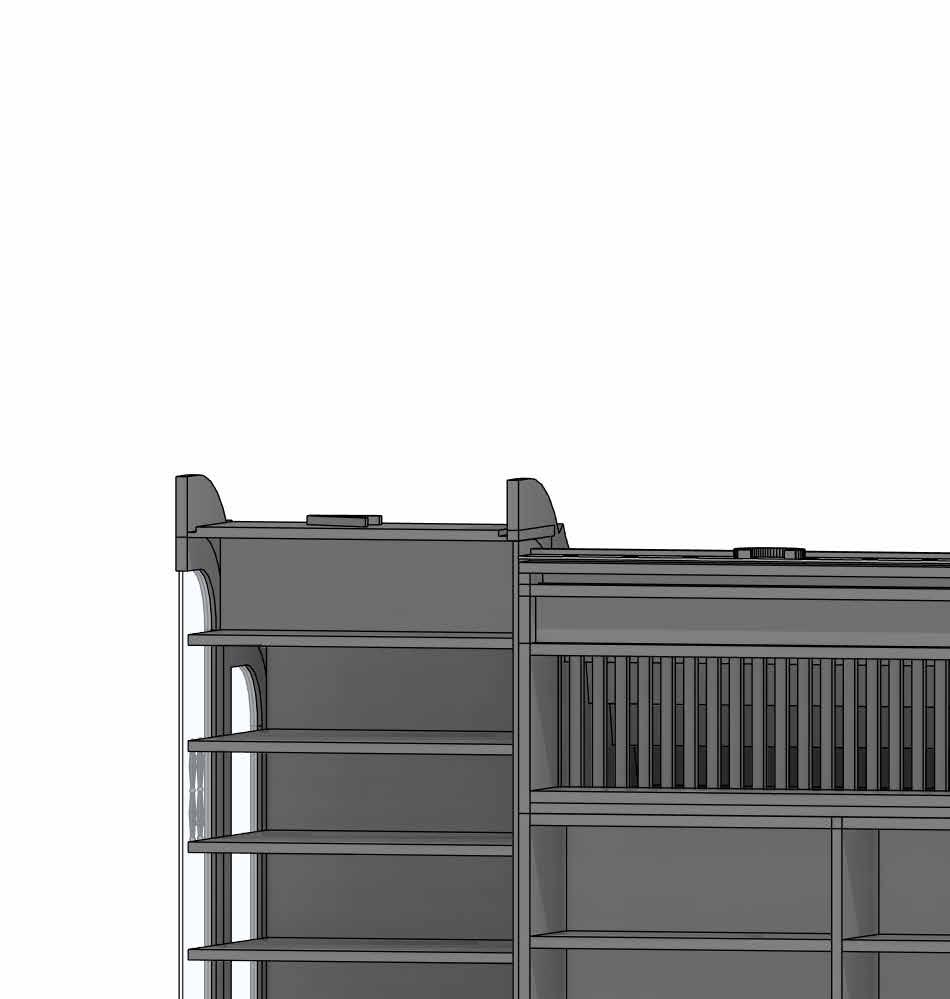

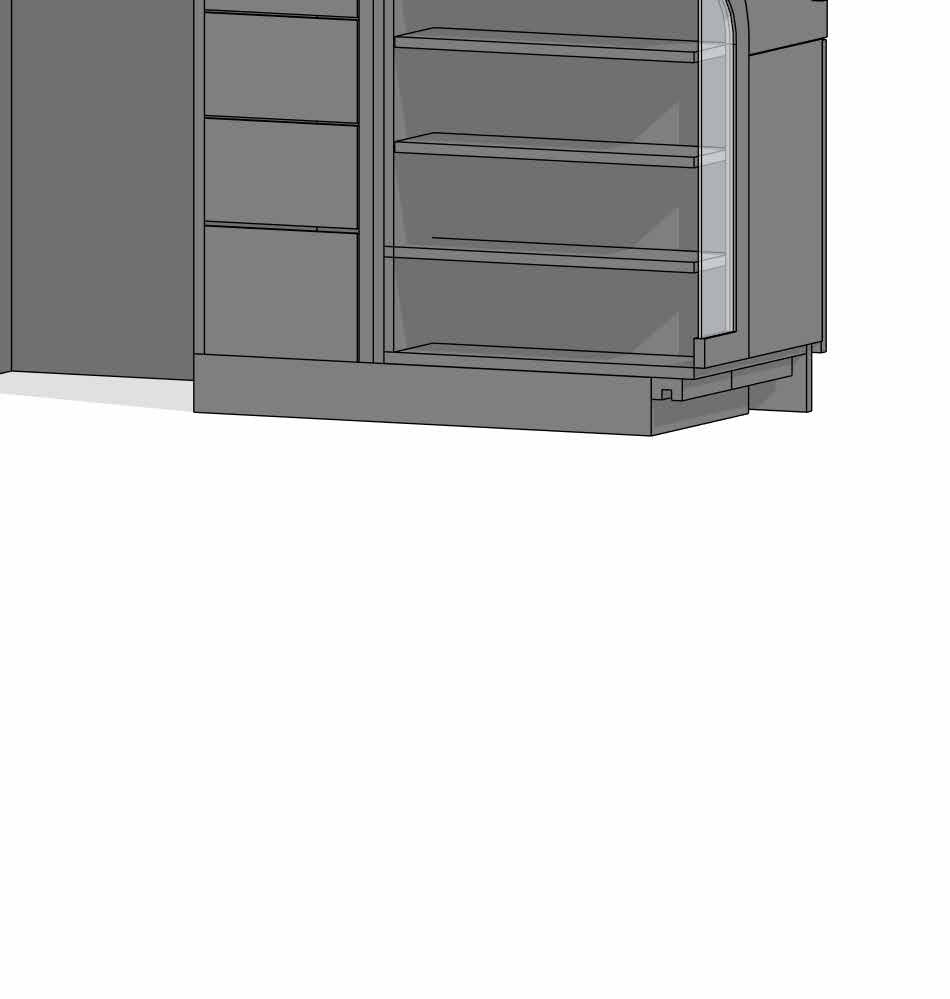

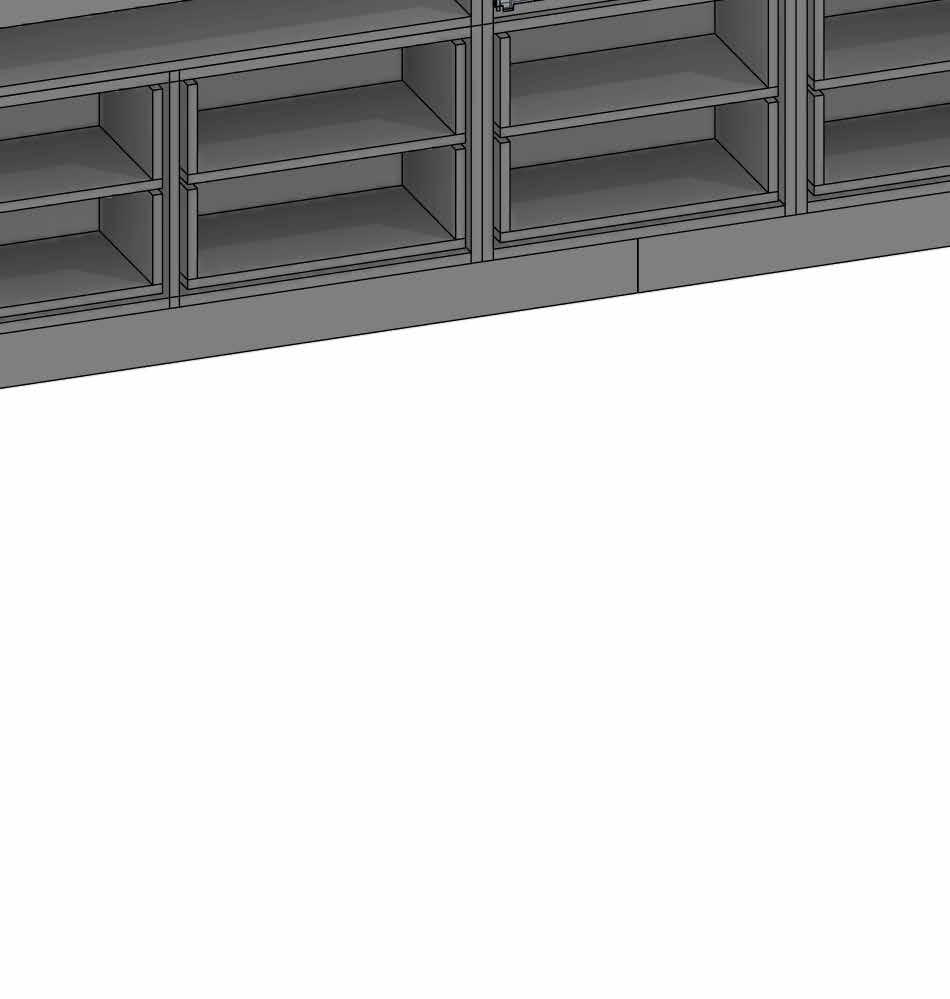

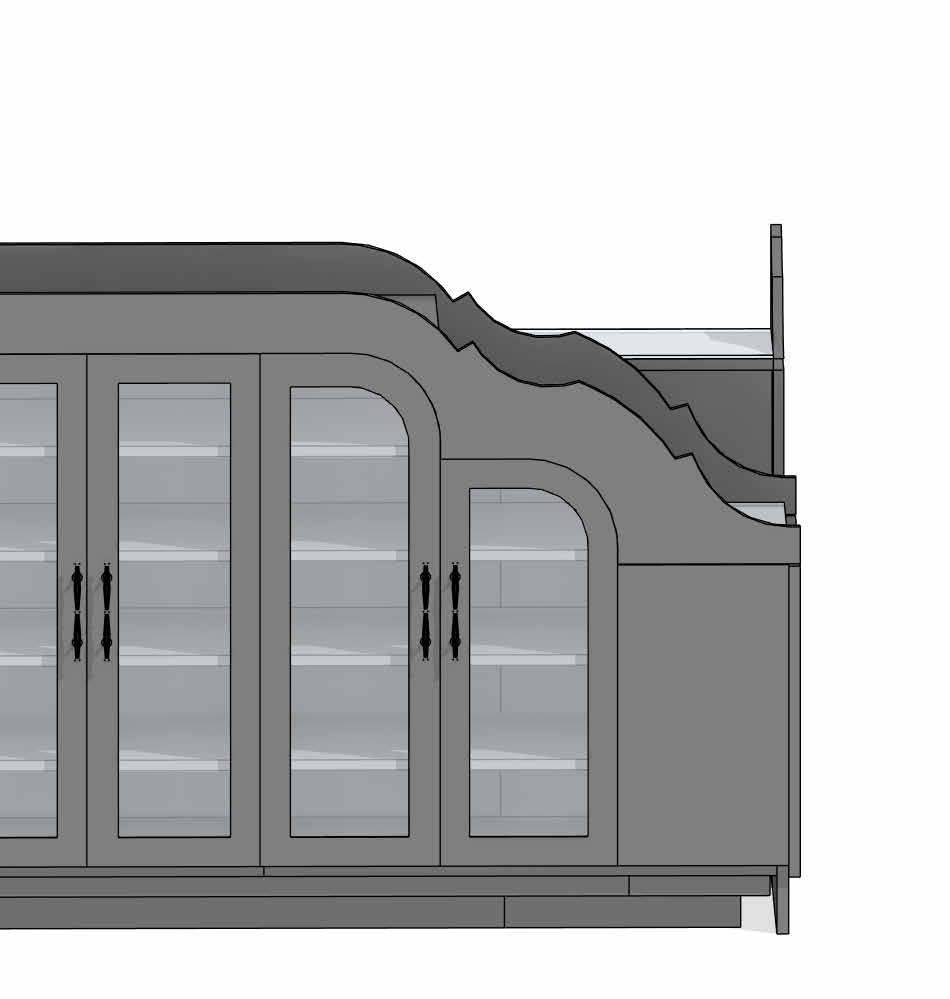

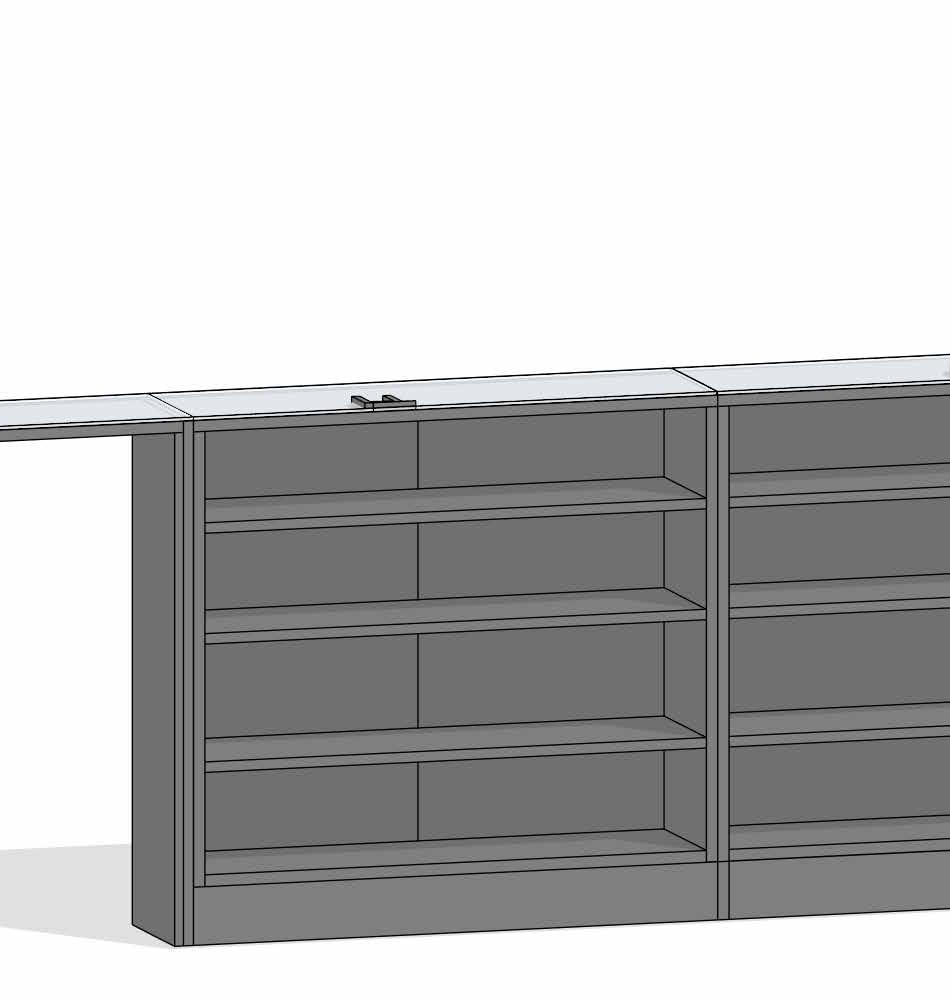

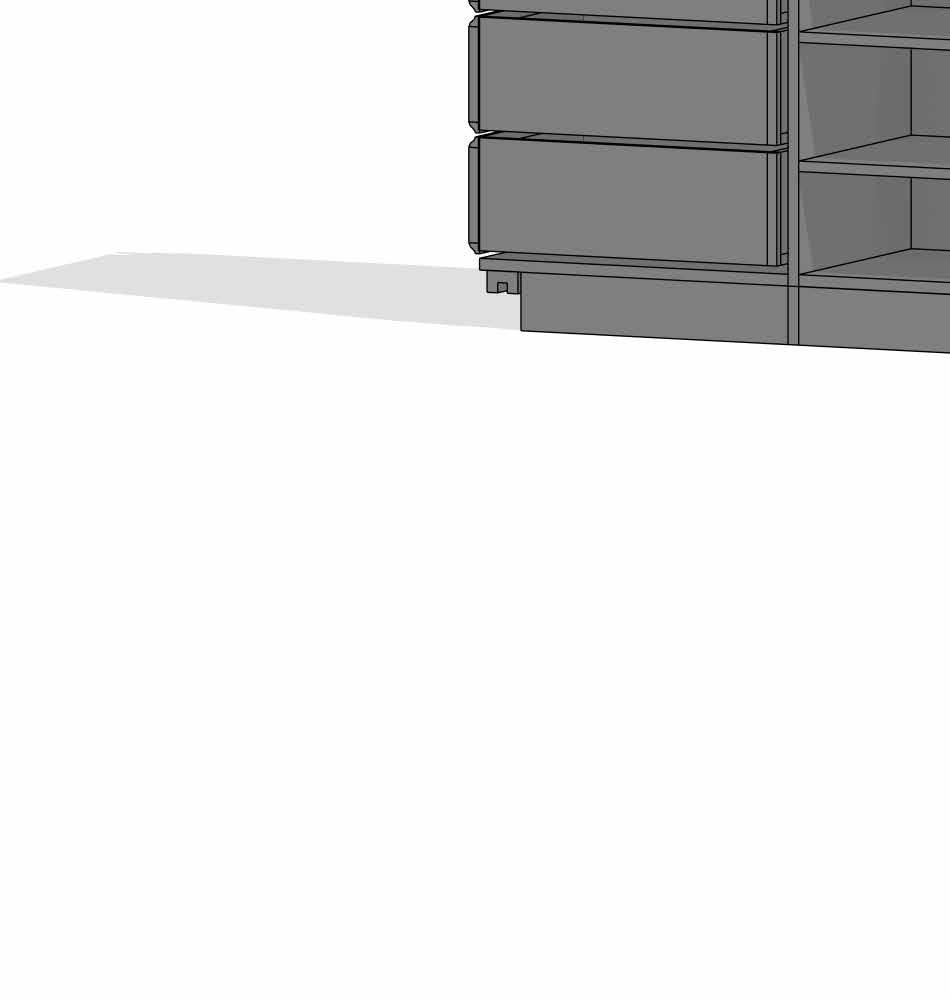

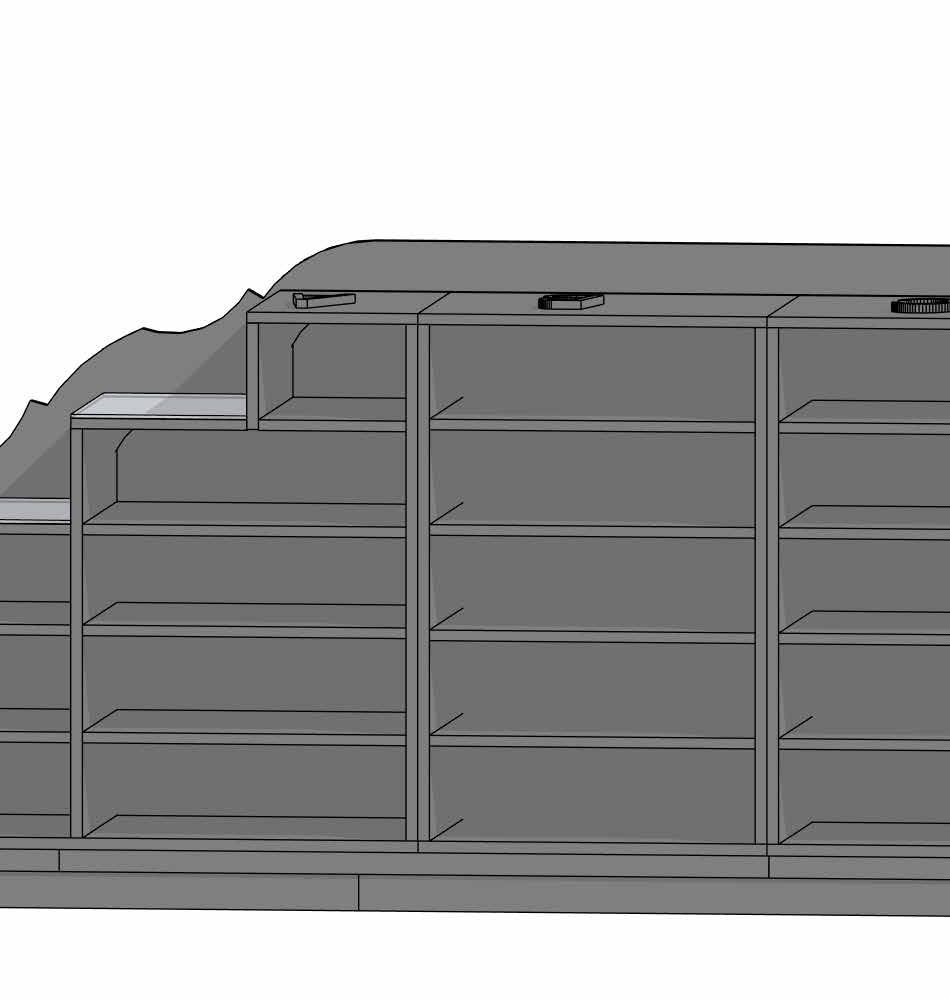

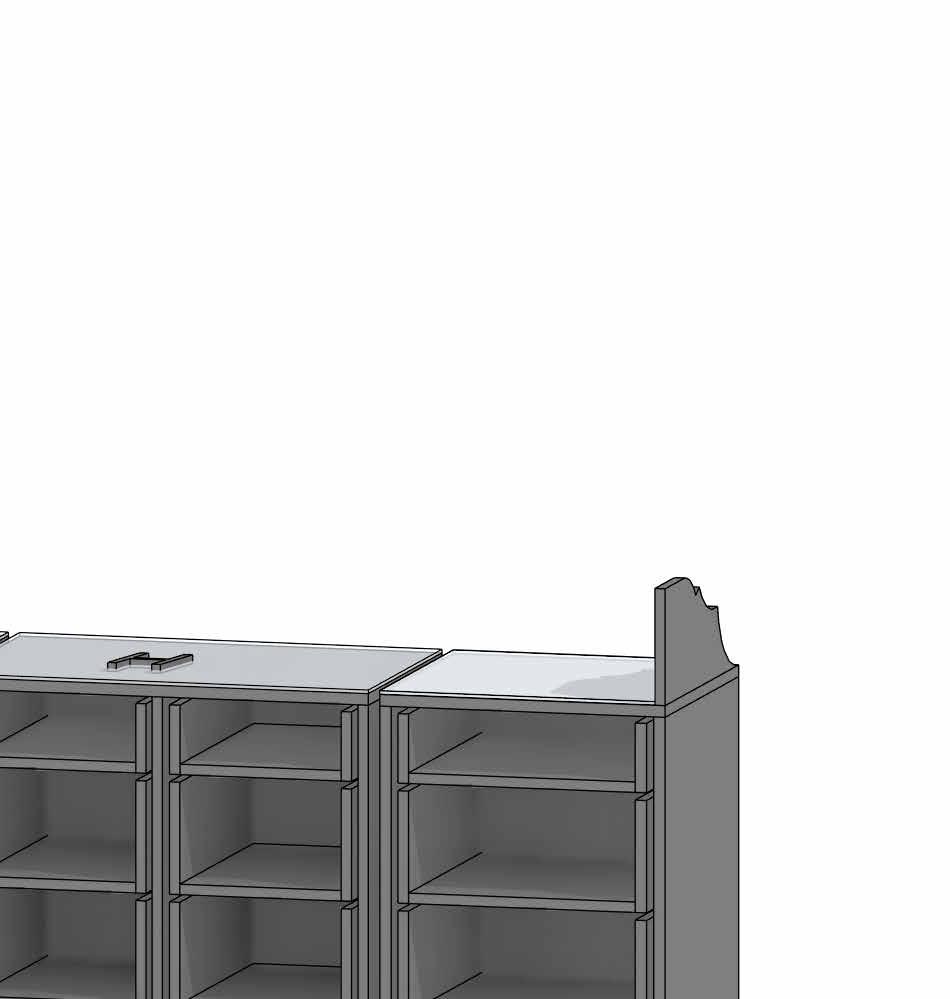

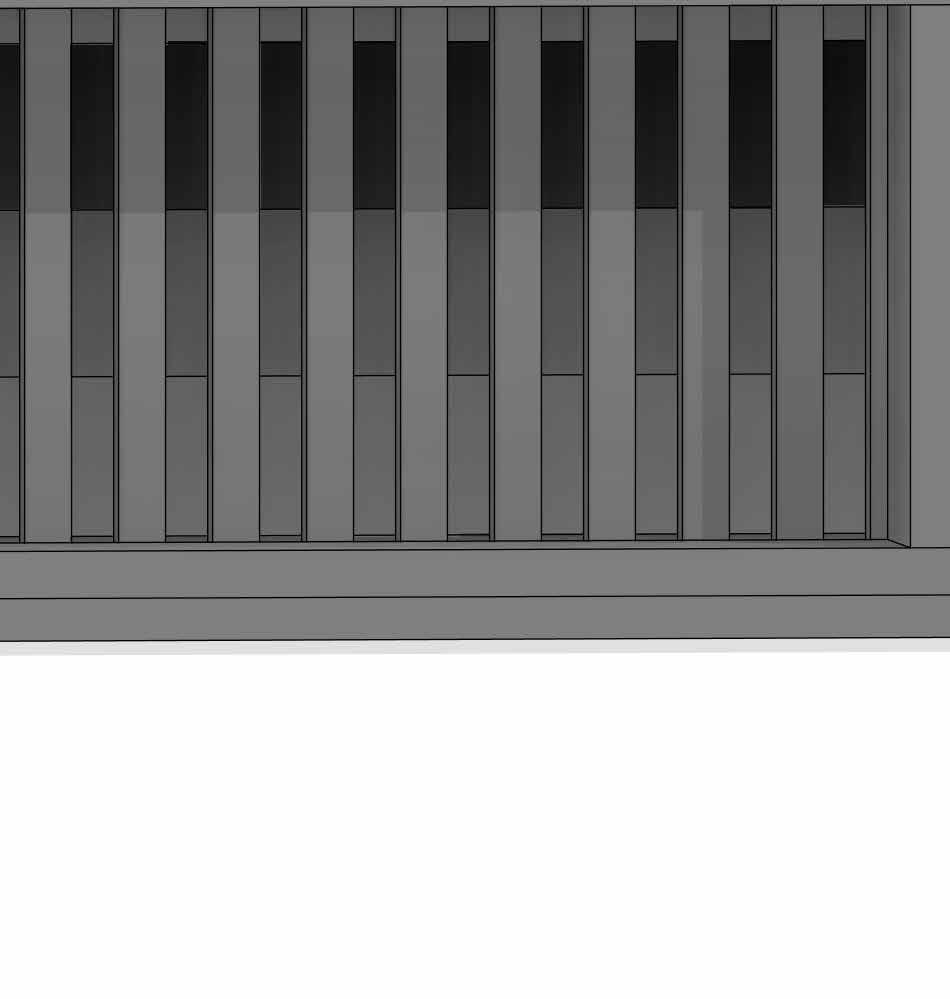

חזיתות
קנ"מ 1:20:
8

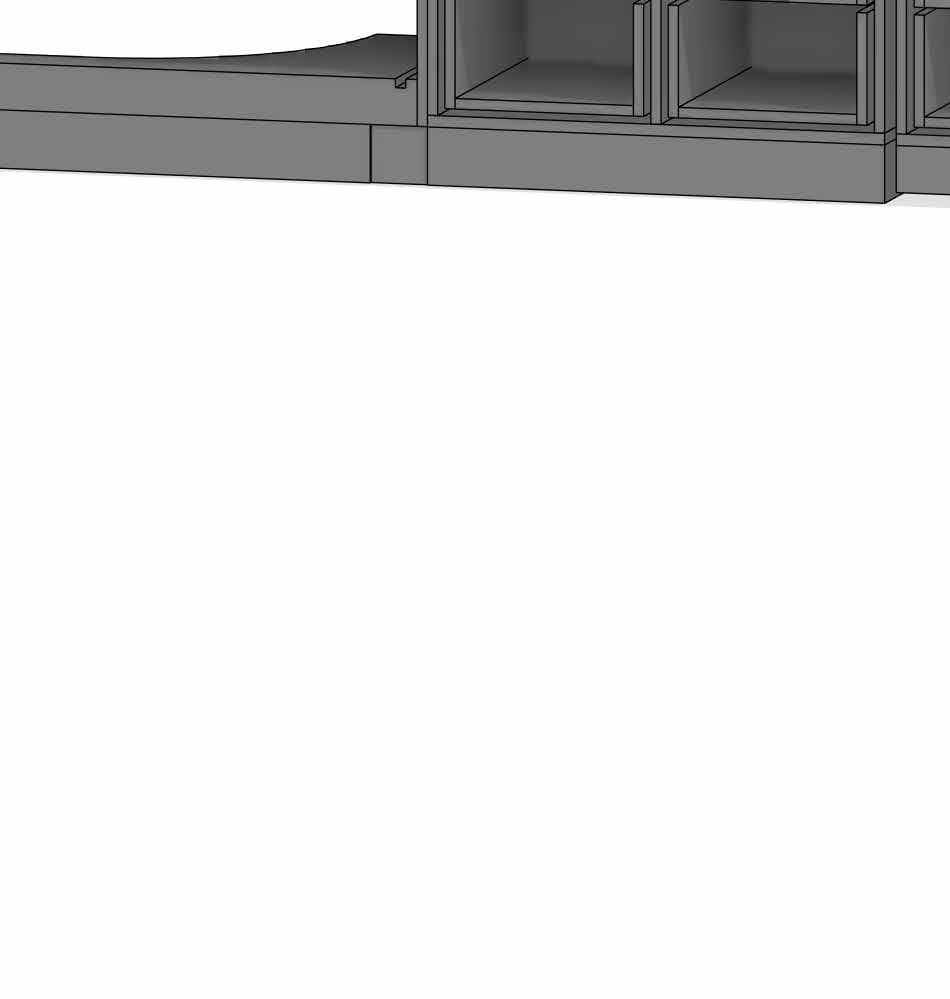

תוכנית סוקלים
קנ"מ 1:20:
9

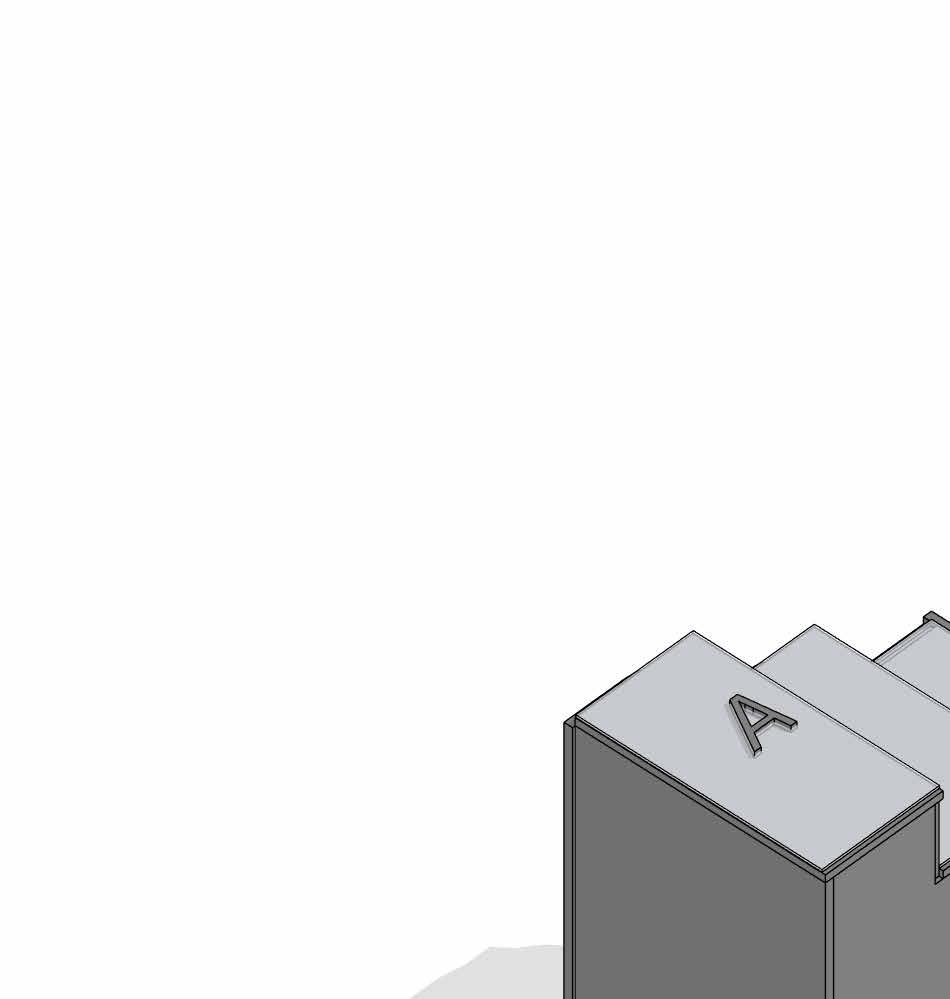

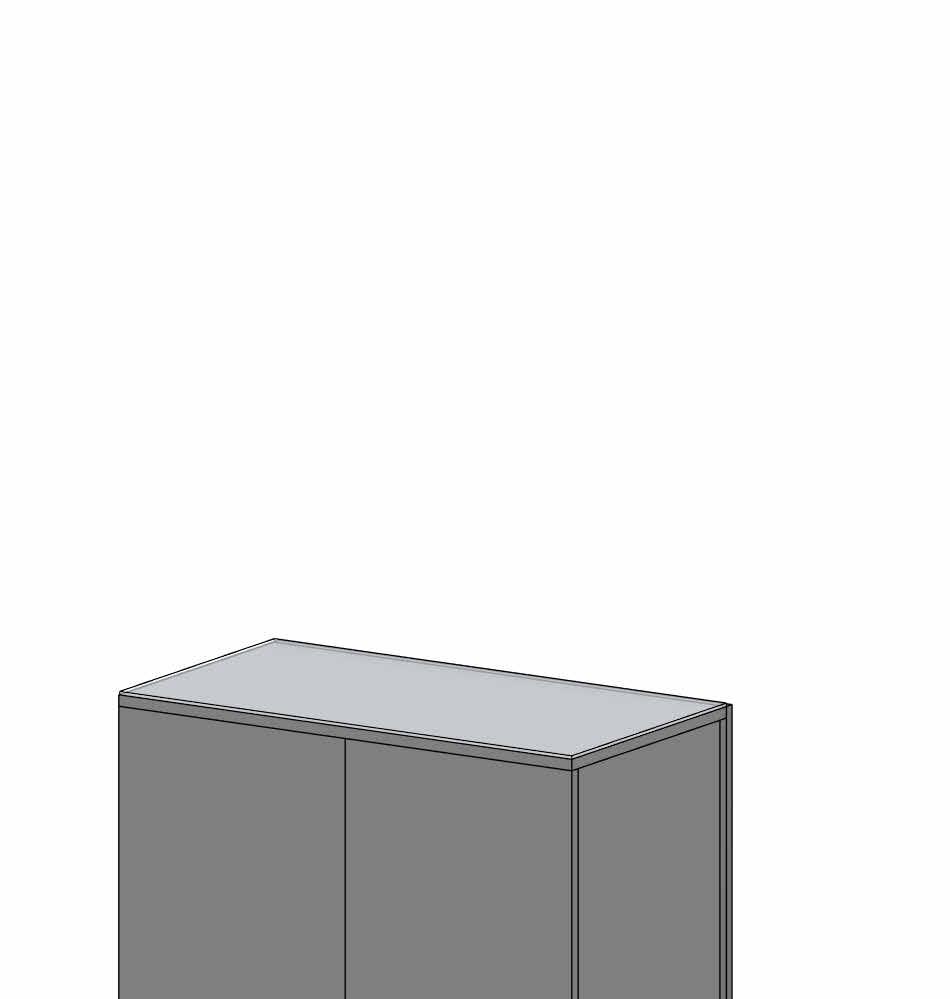

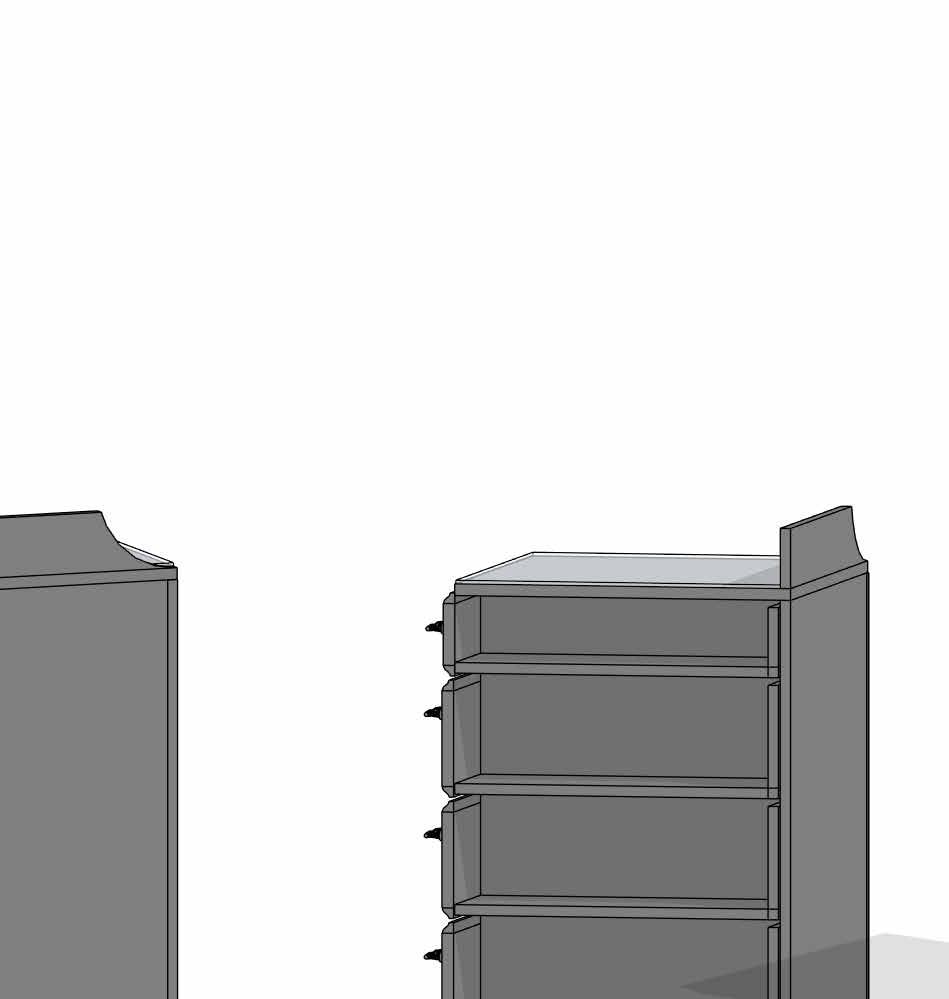

Aקופסא
קנ"מ 1:20:
10

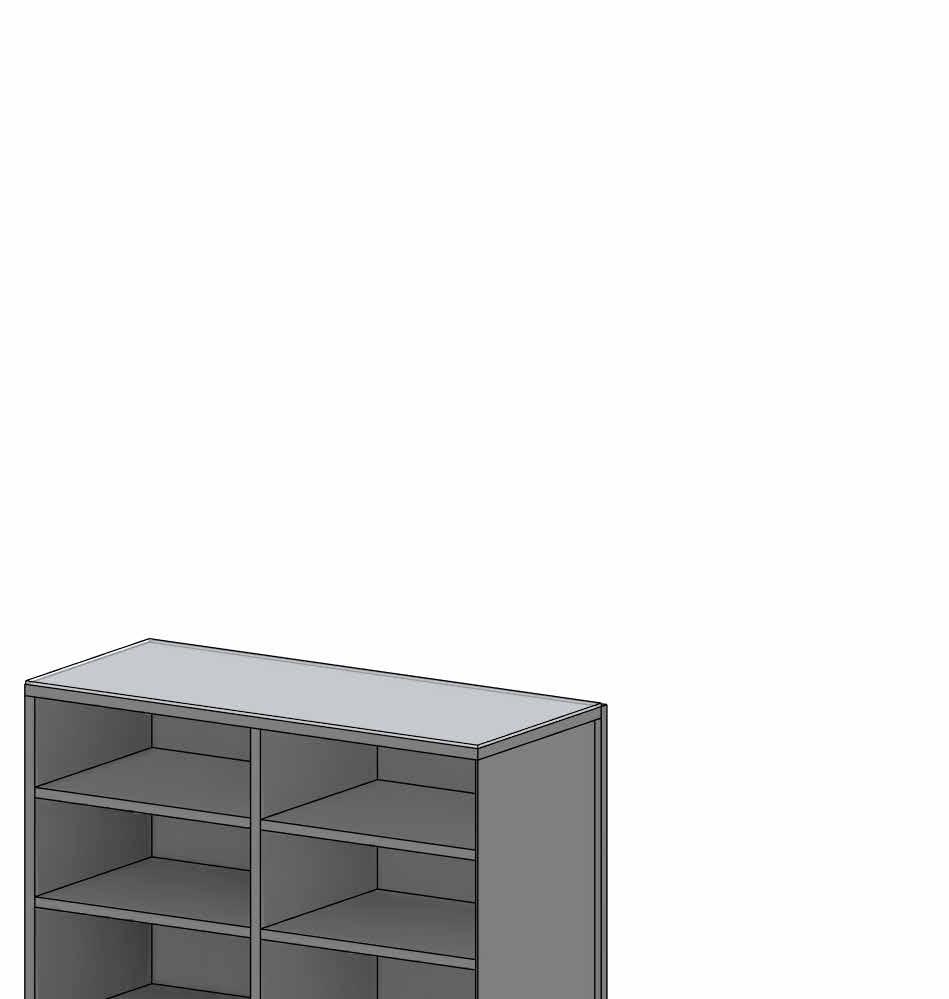

B/Cקופסא
קנ"מ 1:20:
11
D/Qקופסא
קנ"מ 1:20:
12
E/Fקופסא
קנ"מ 1:20:
13
Gקופסא
קנ"מ 1:20:
14

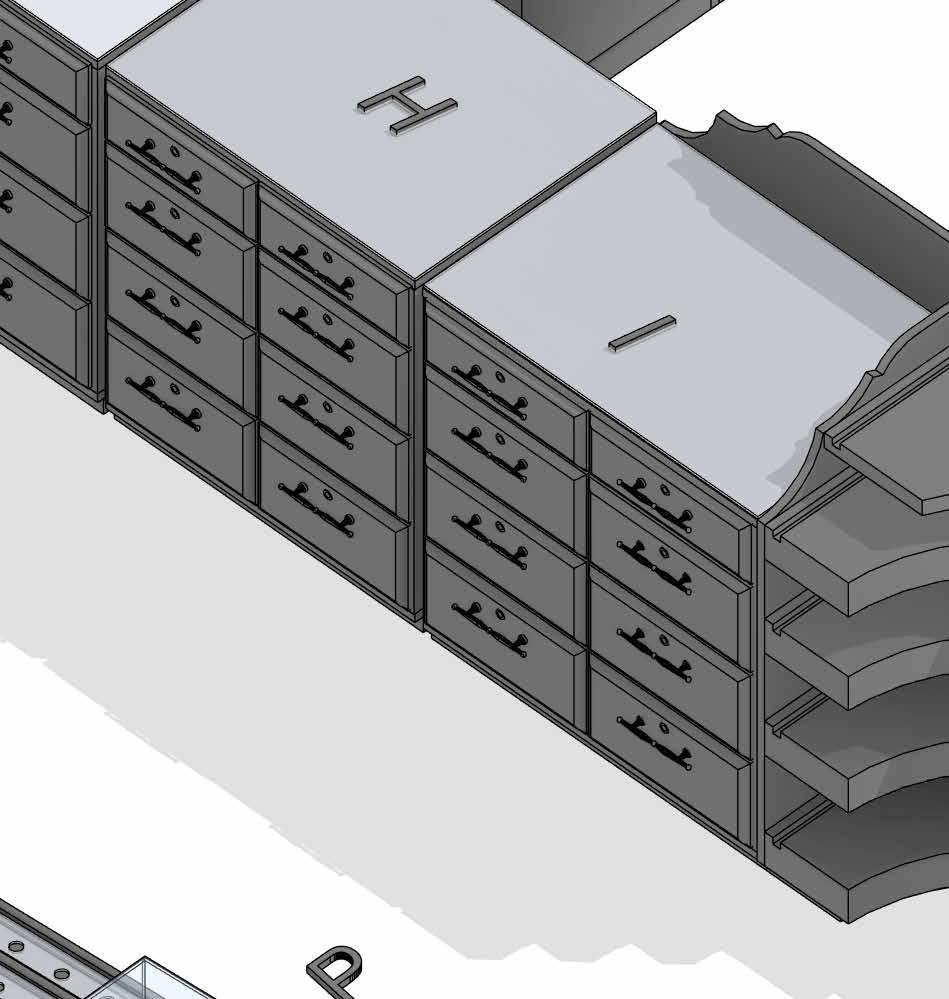

H/Iקופסא
קנ"מ 1:20:
15

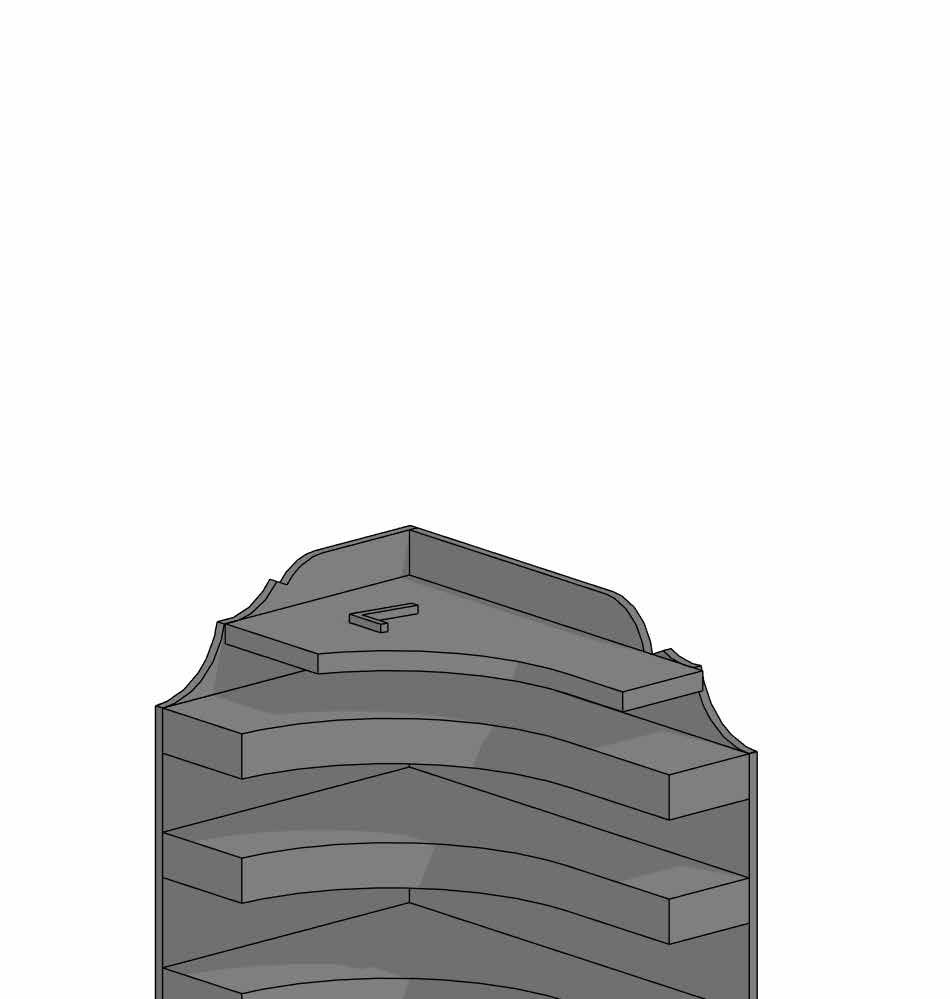

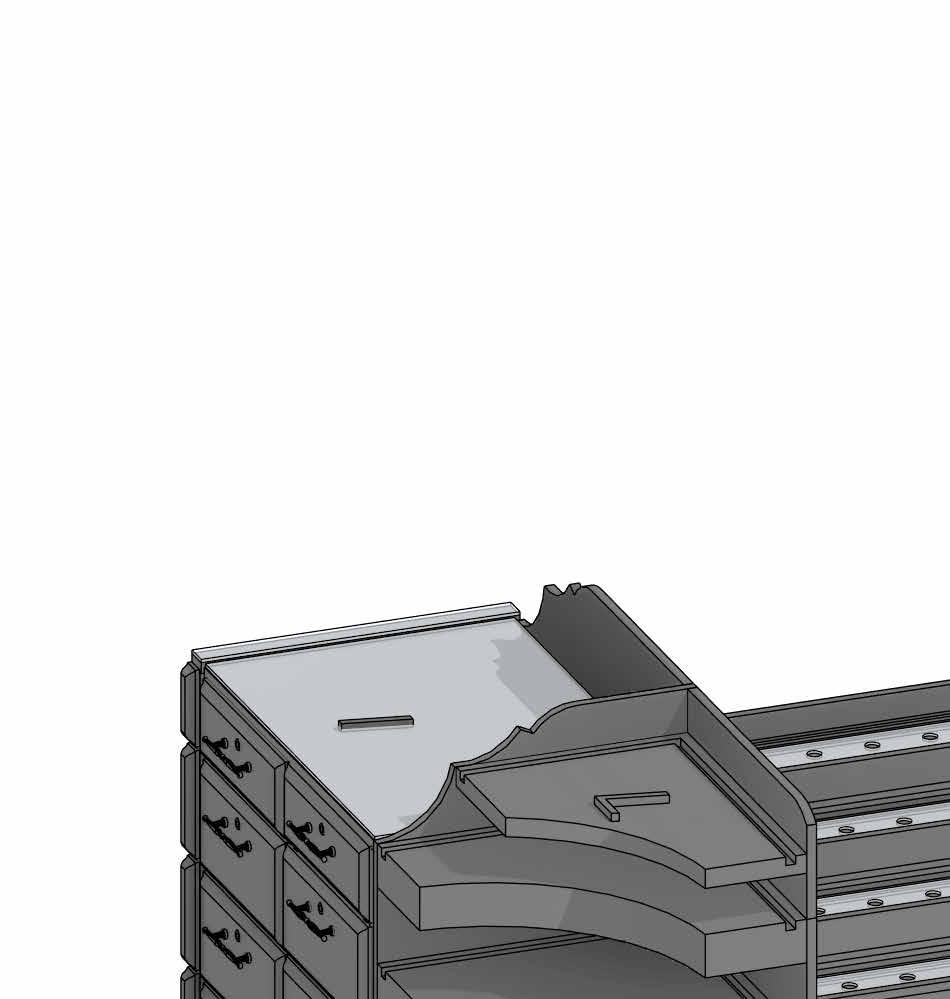

Lקופסא
קנ"מ 1:20:
16

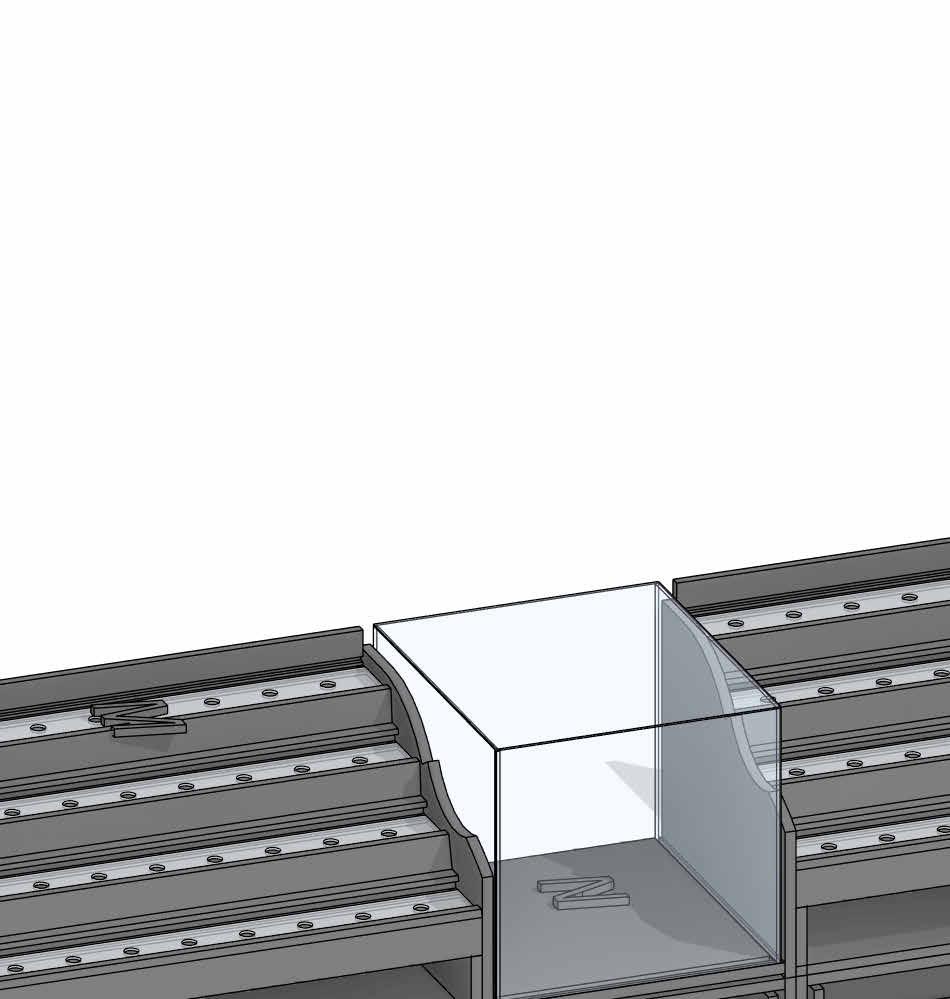

O/Mקופסא
קנ"מ 1:20:
17
O/Mקופסא
קנ"מ 1:20:
18
Pקופסא
קנ"מ 1:20:
19

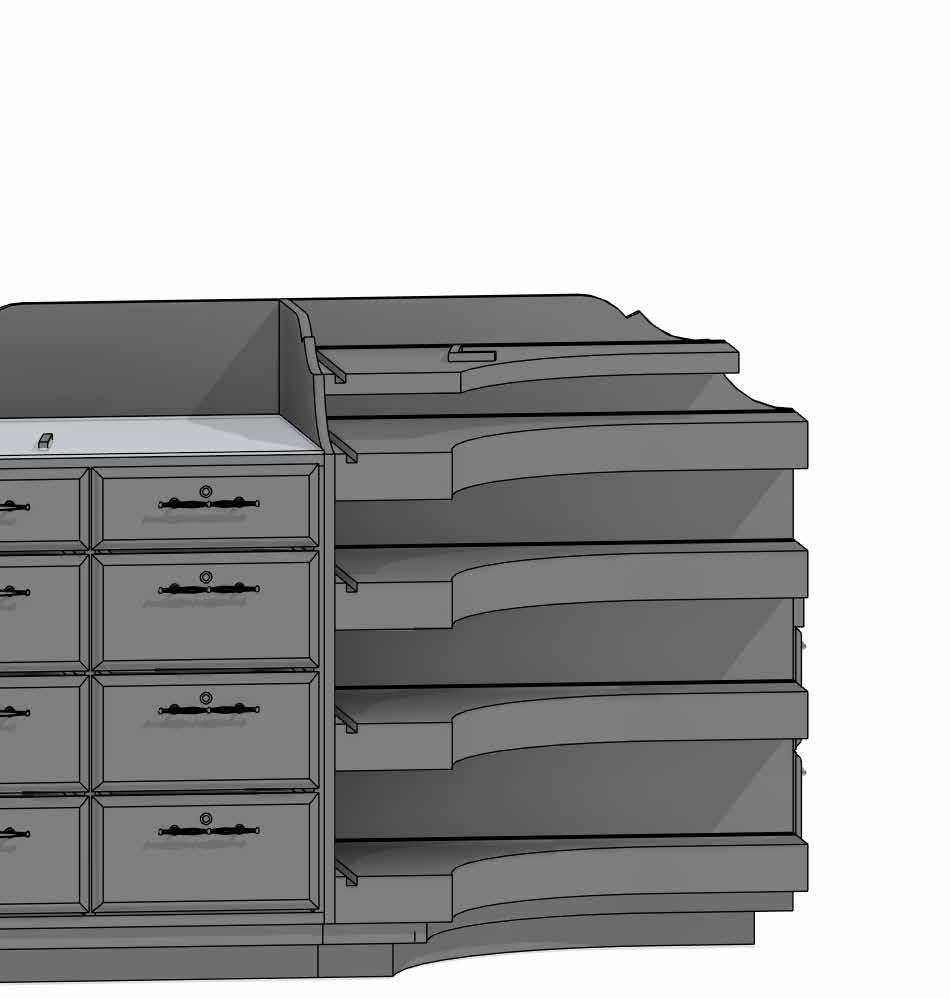

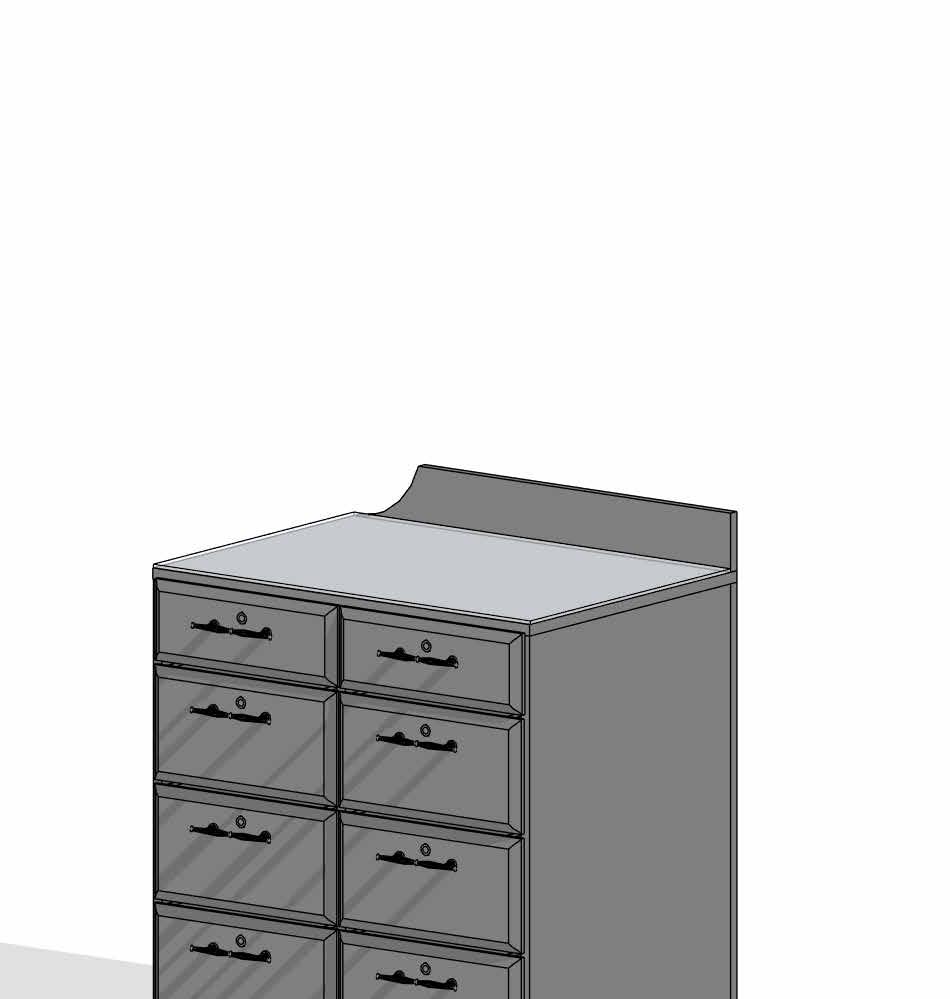

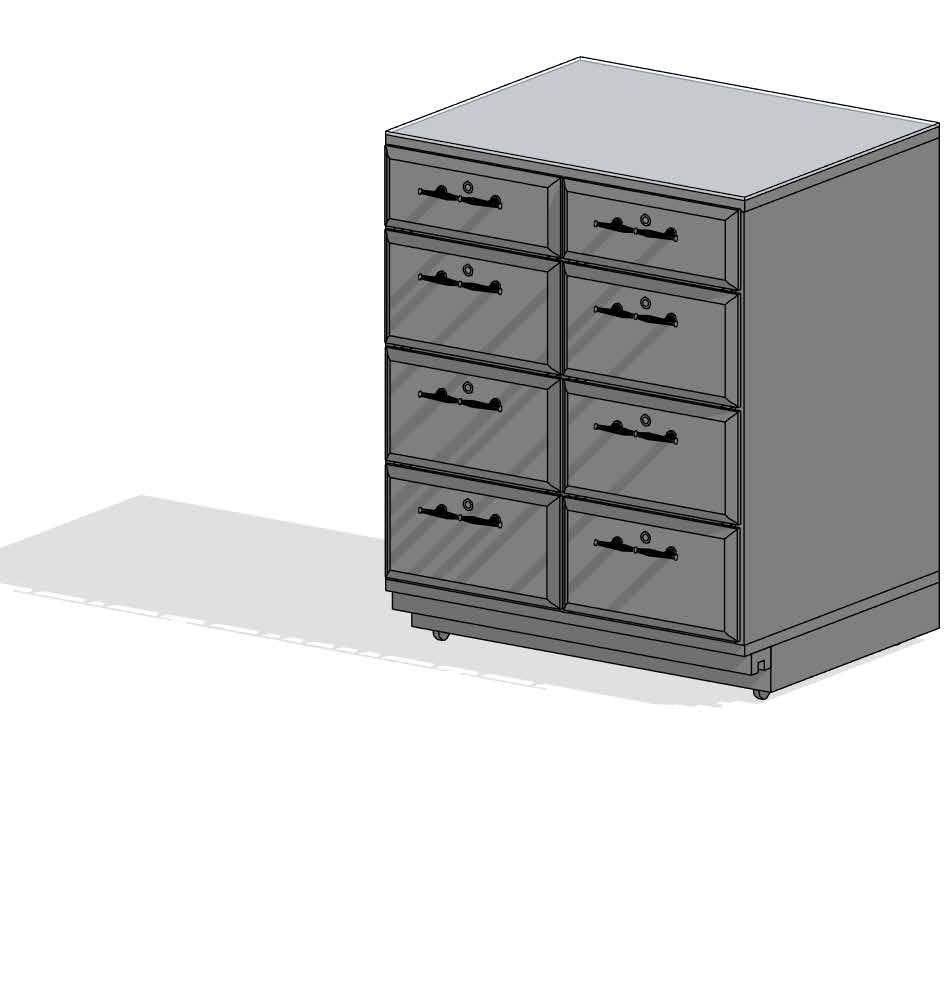

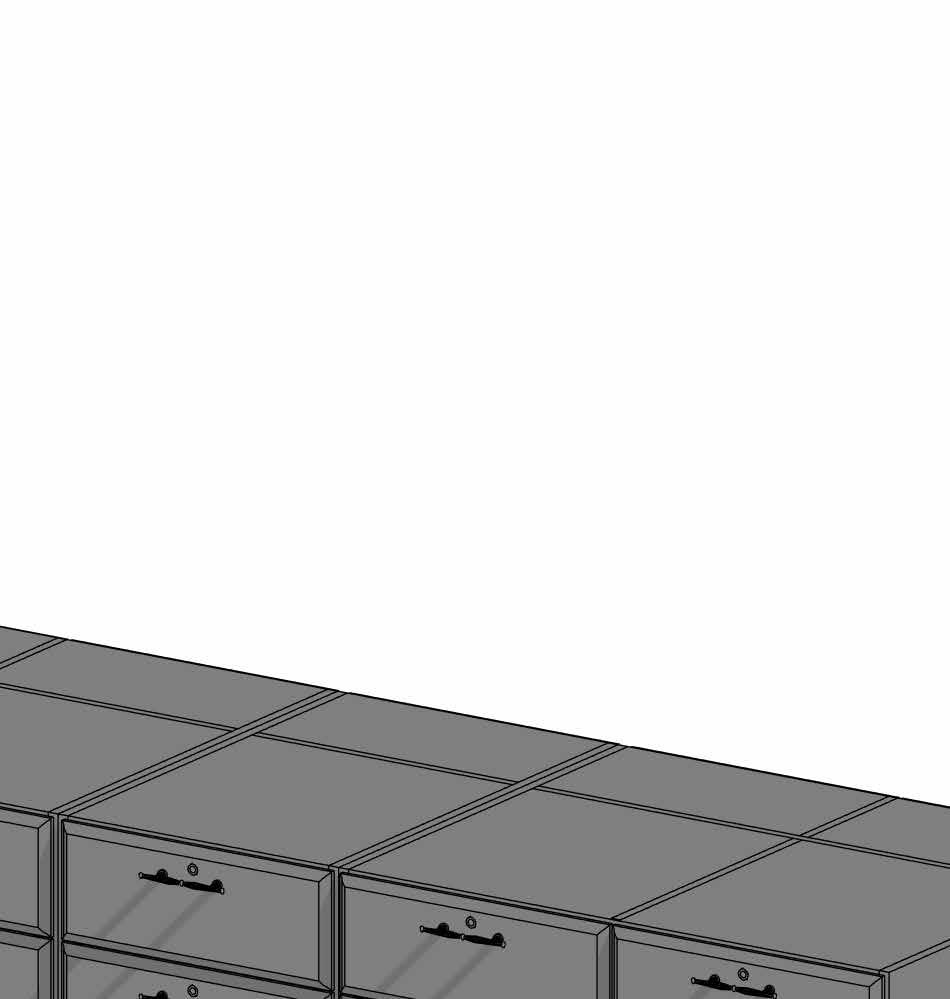

Aמגירות תחתונות חזית
קנ"מ 1:20:
20

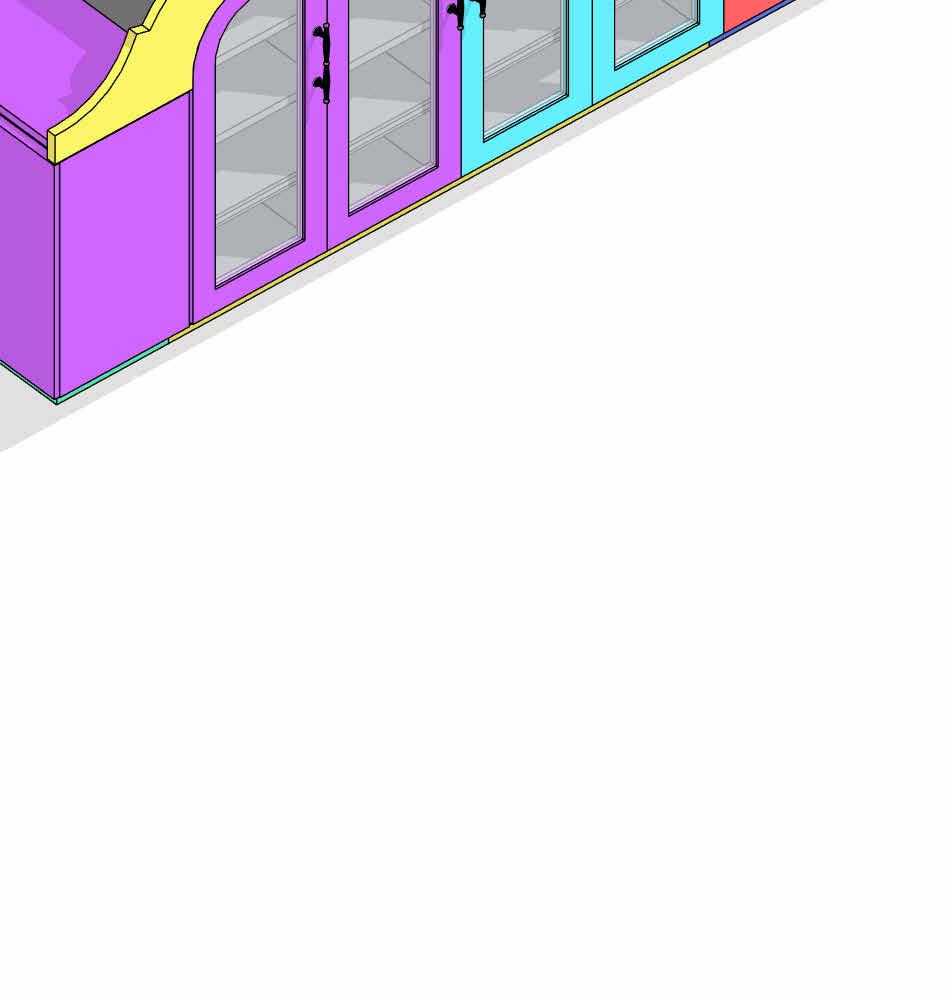

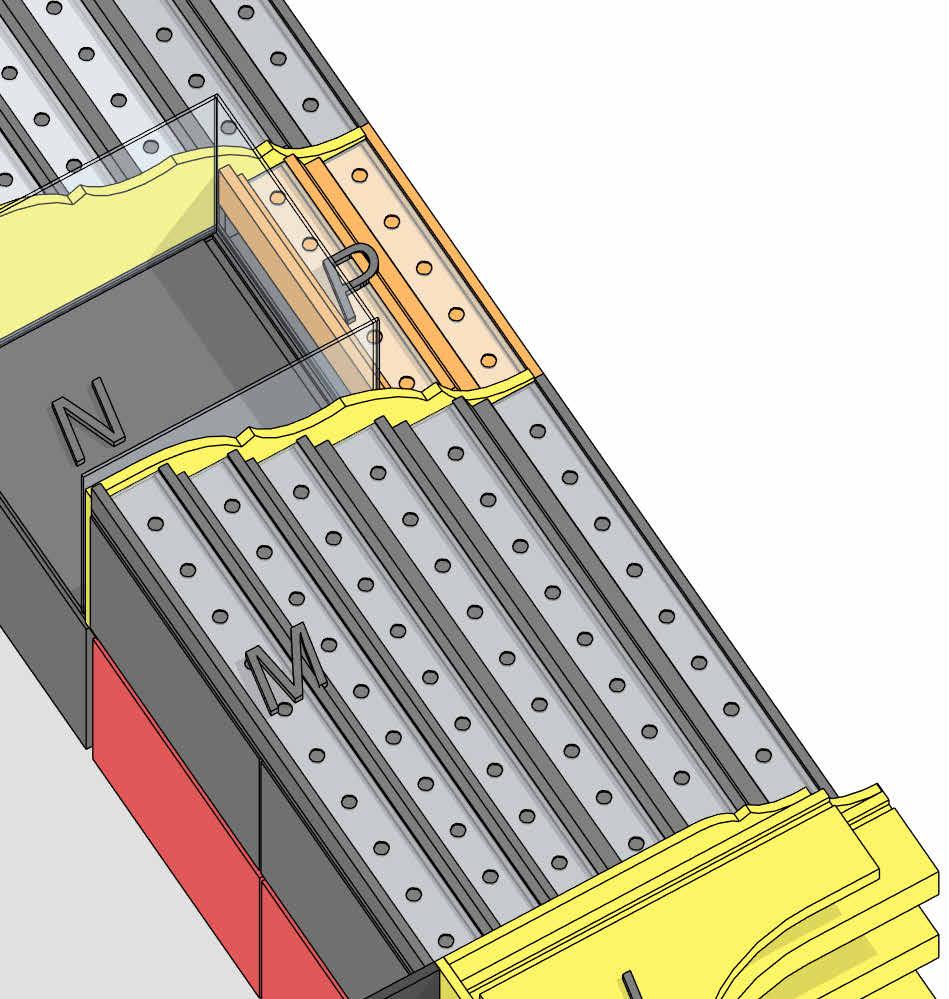

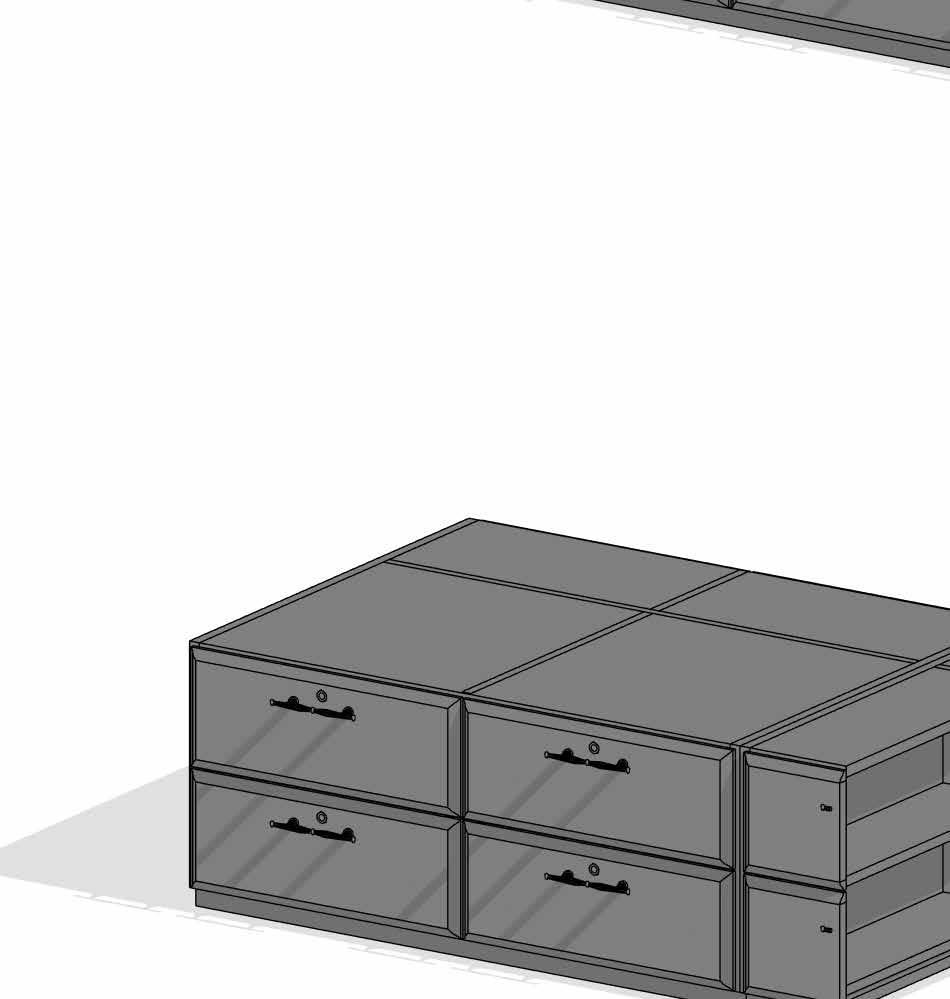

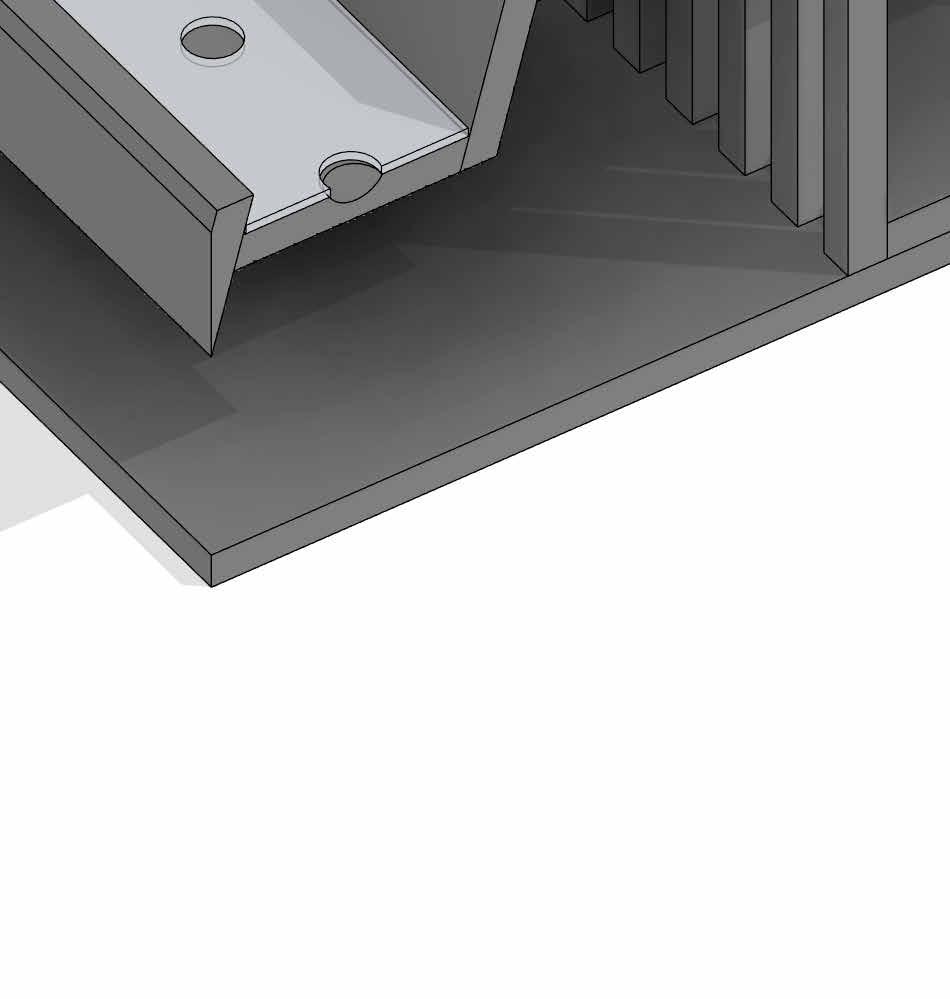

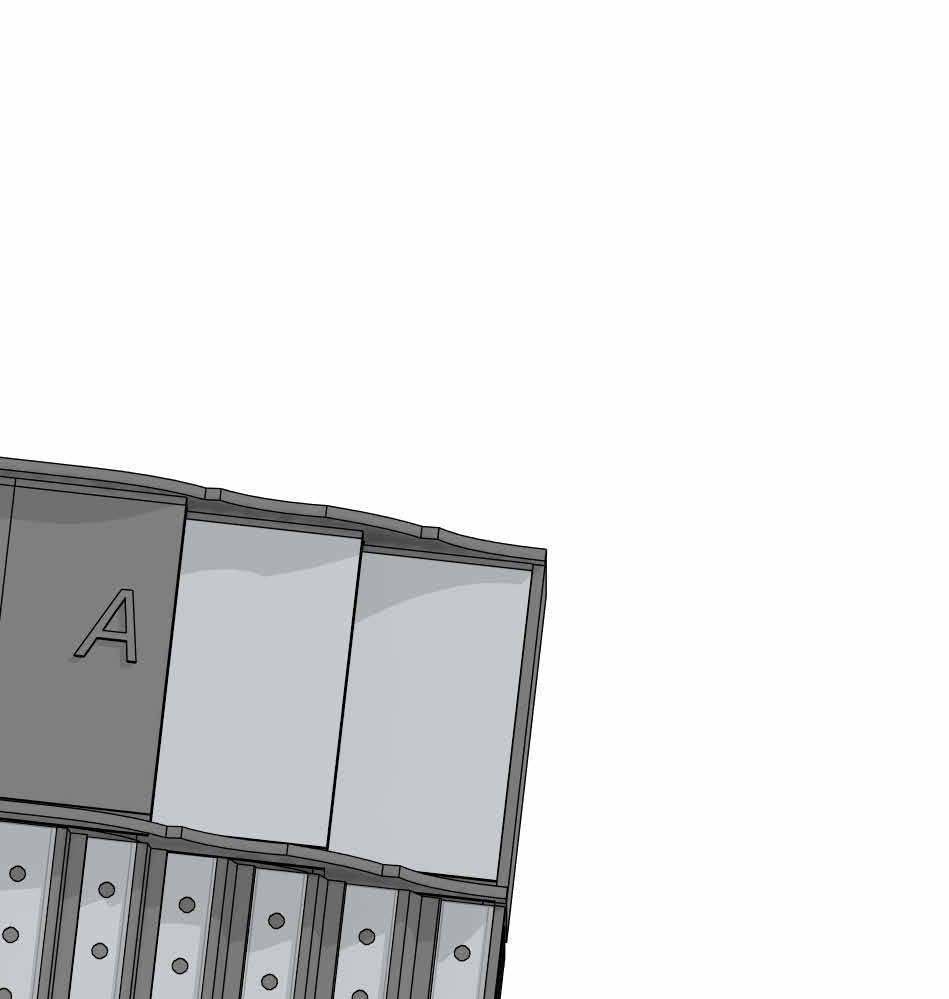

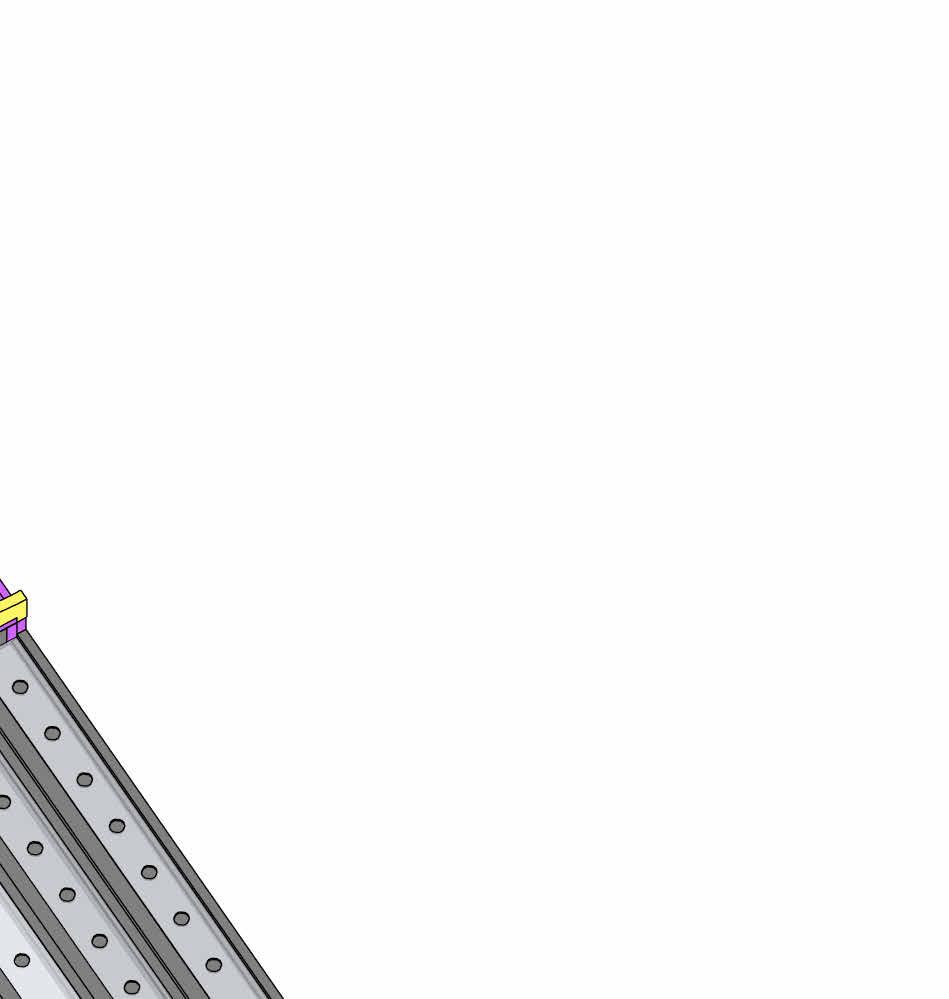

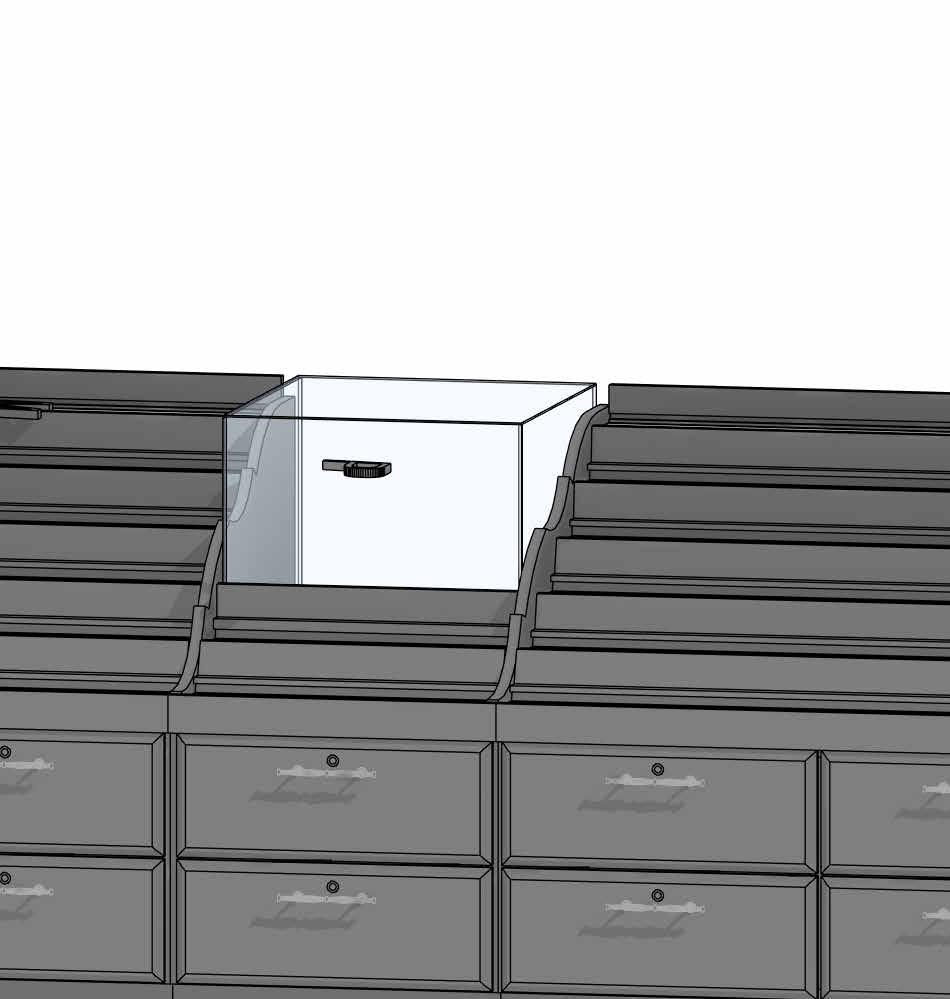

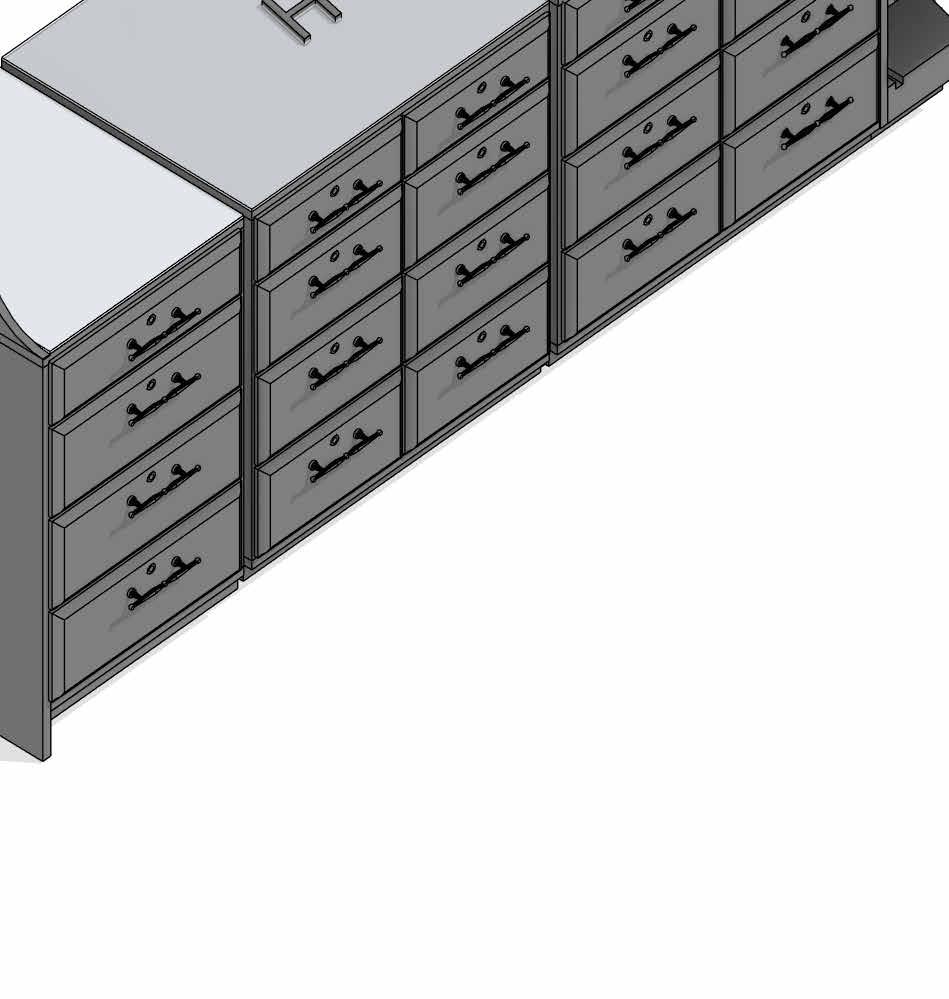

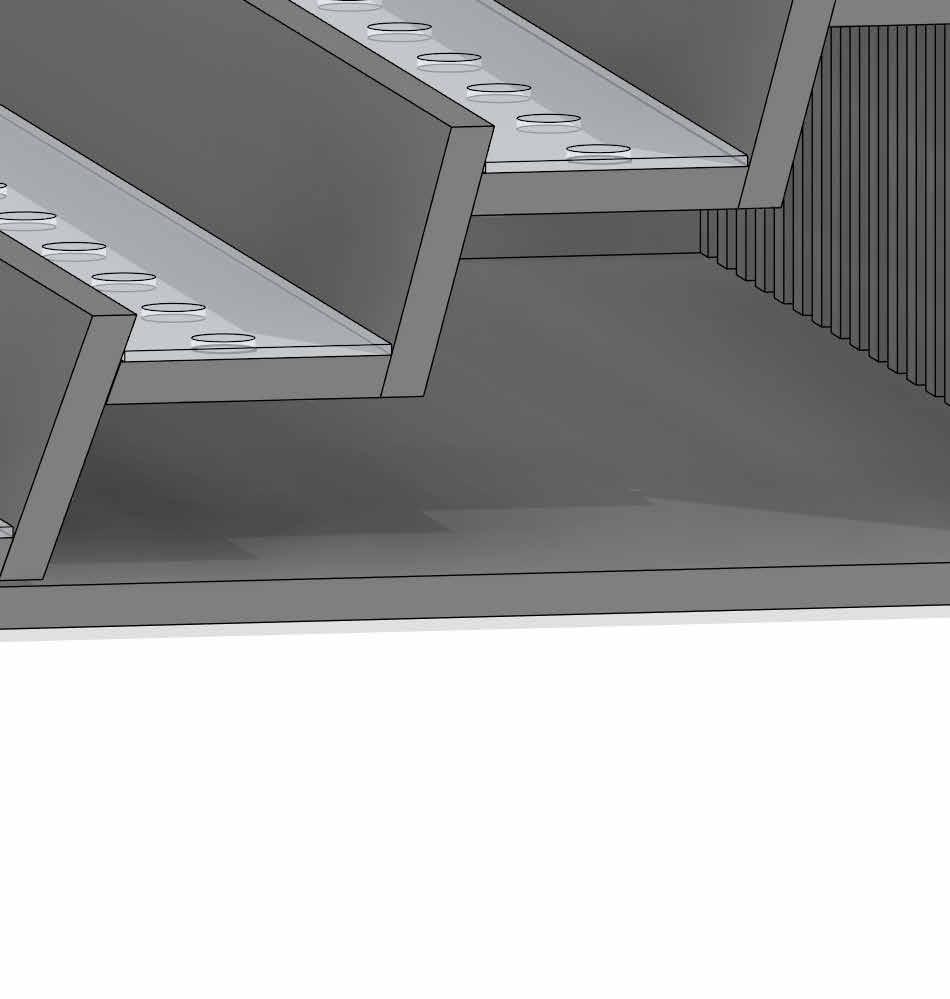

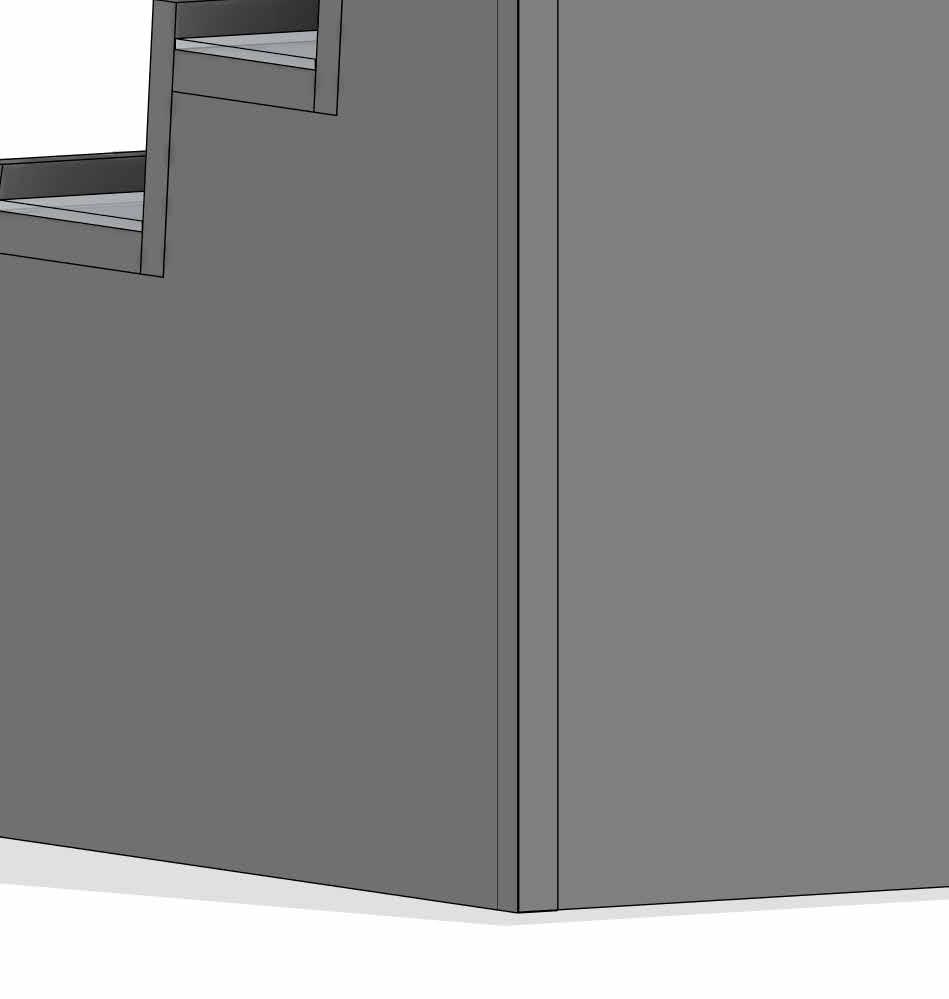

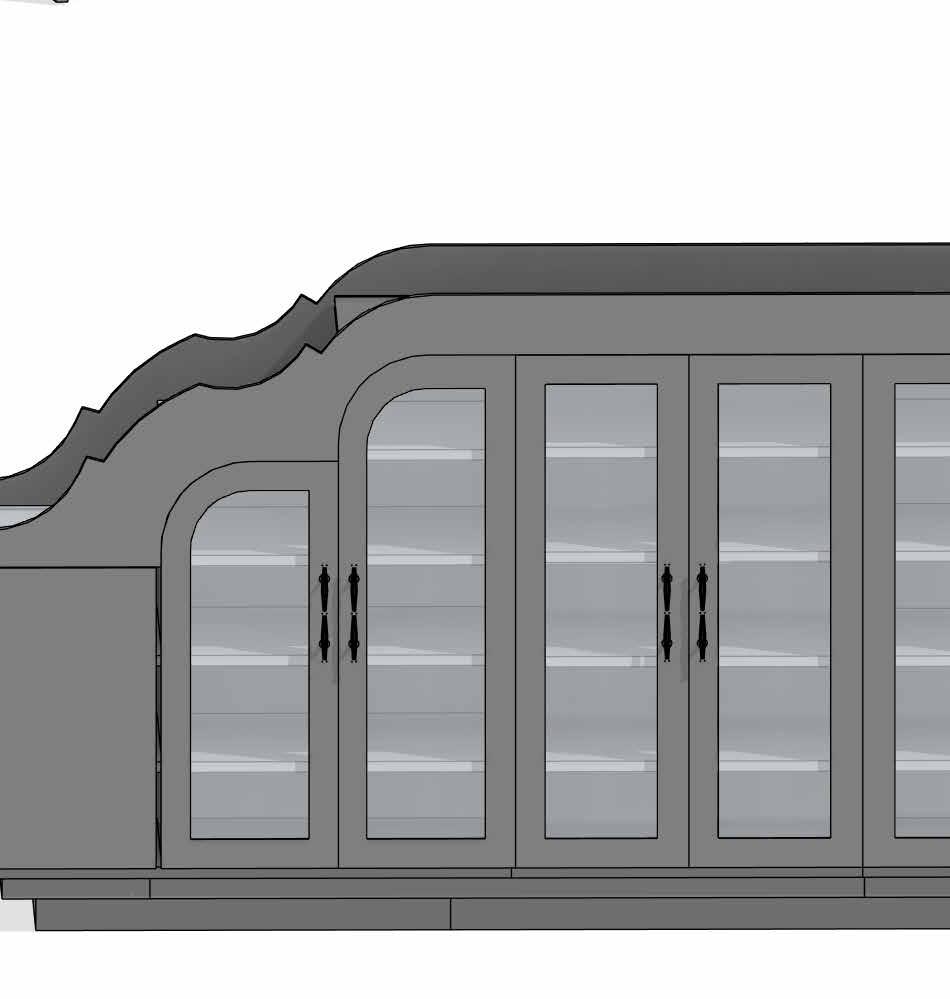

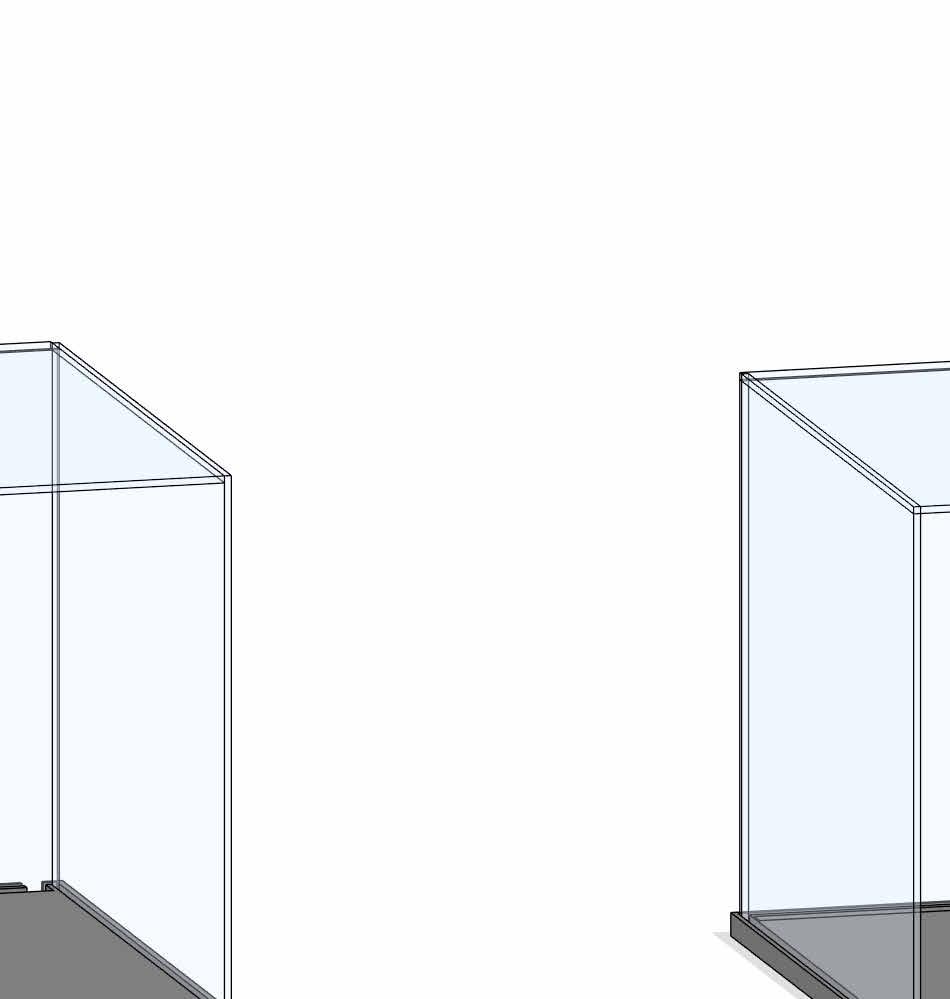

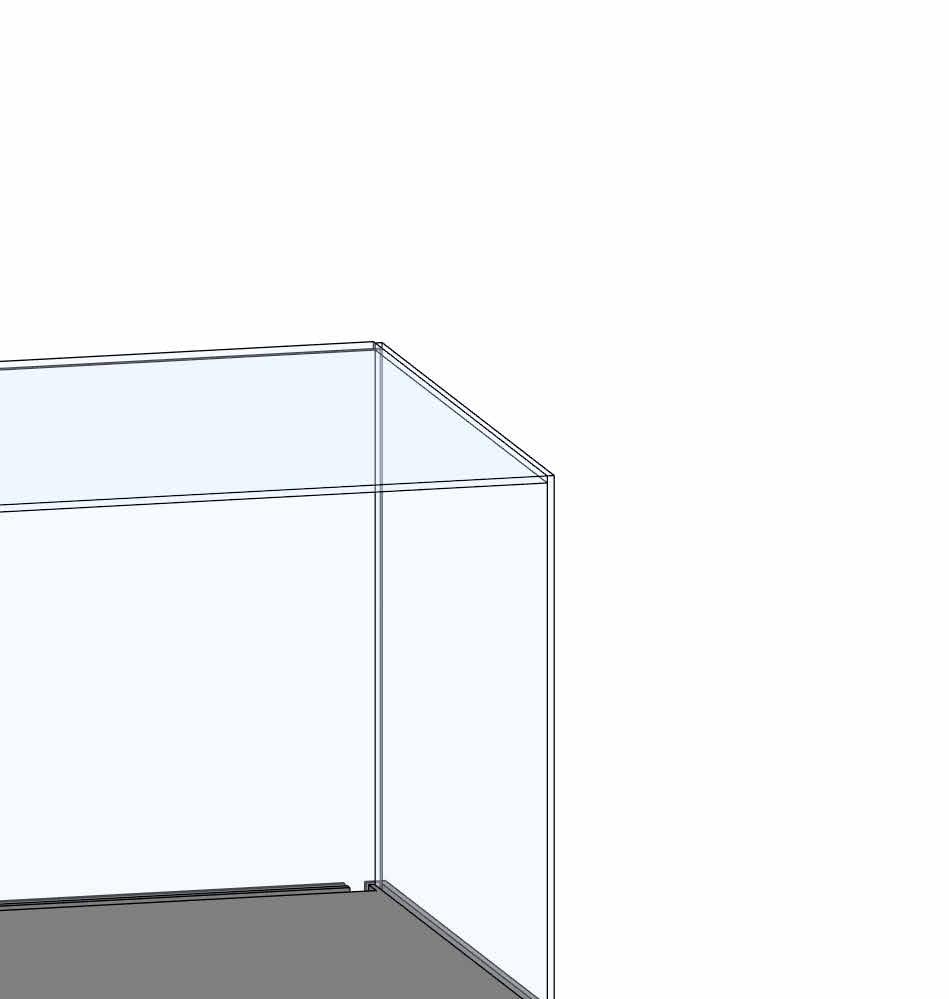

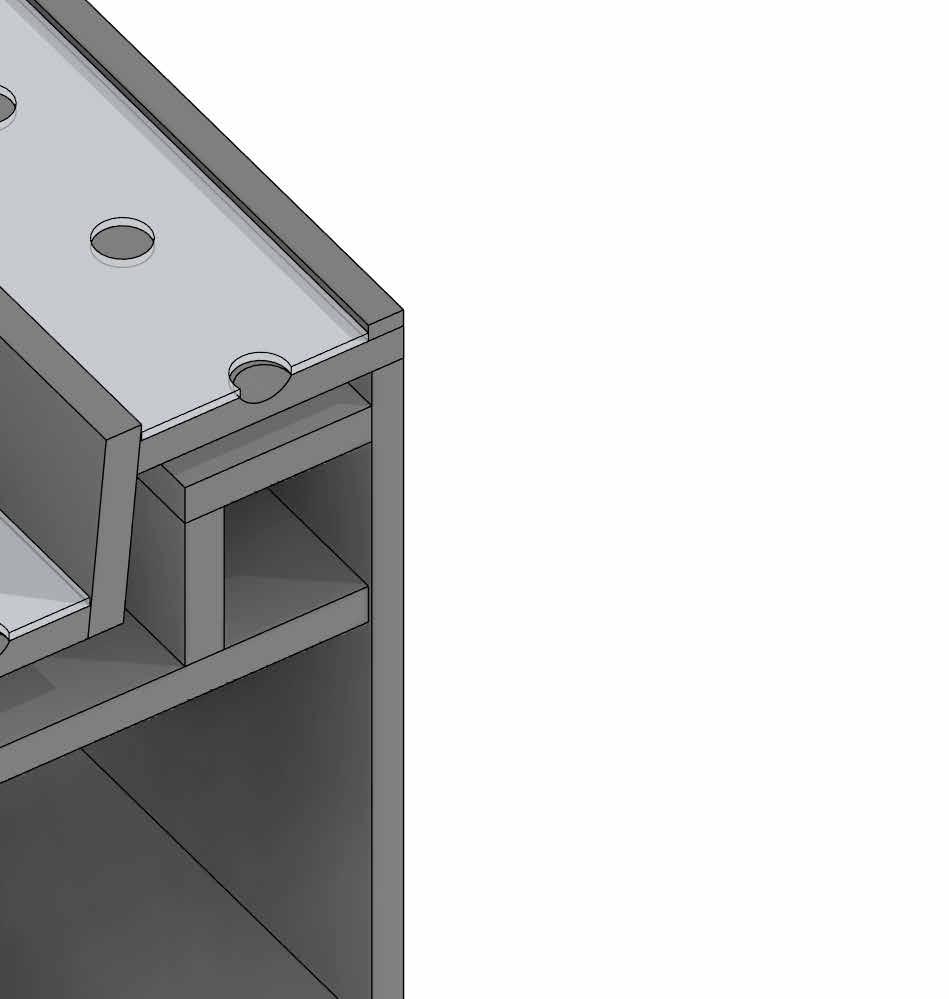

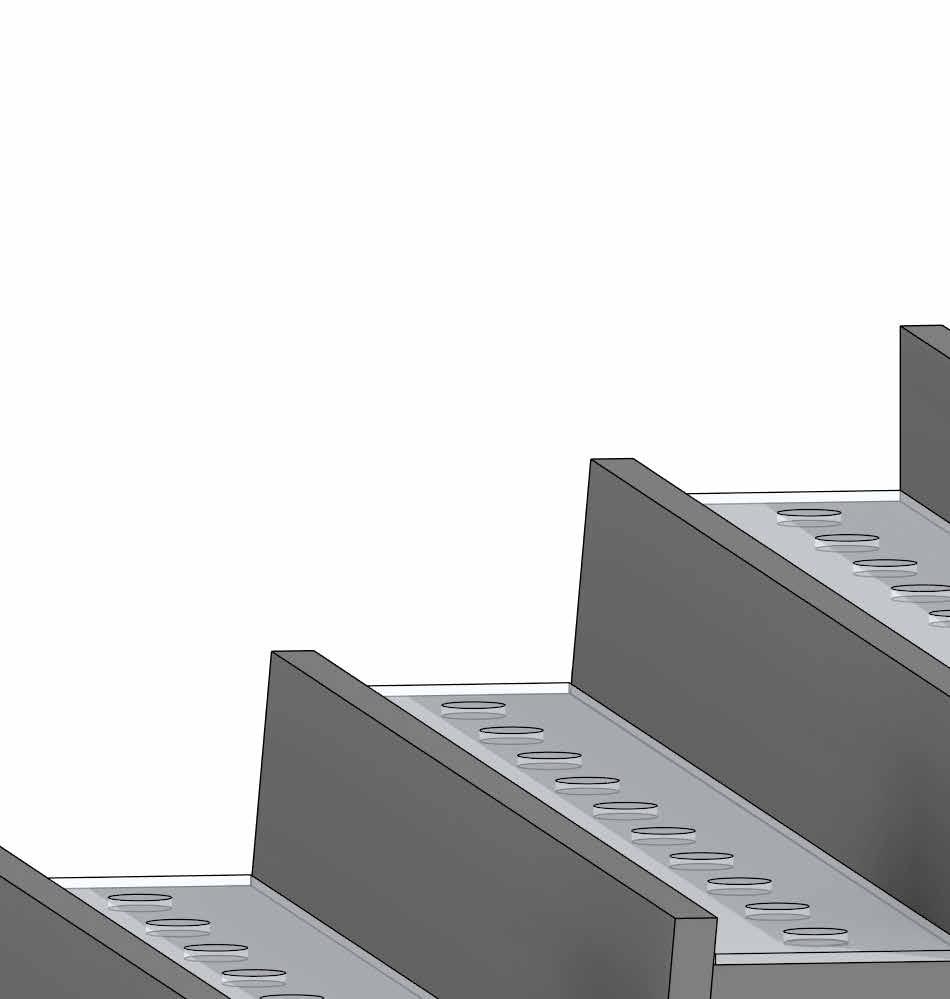

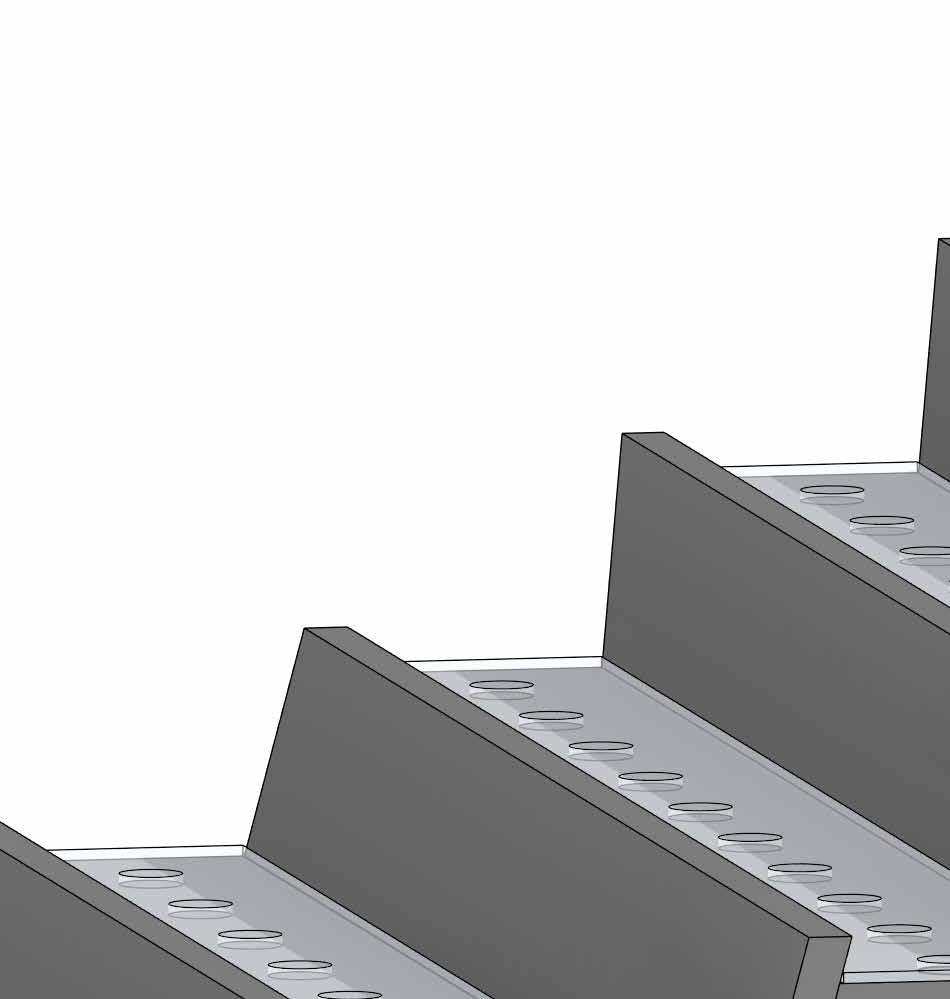

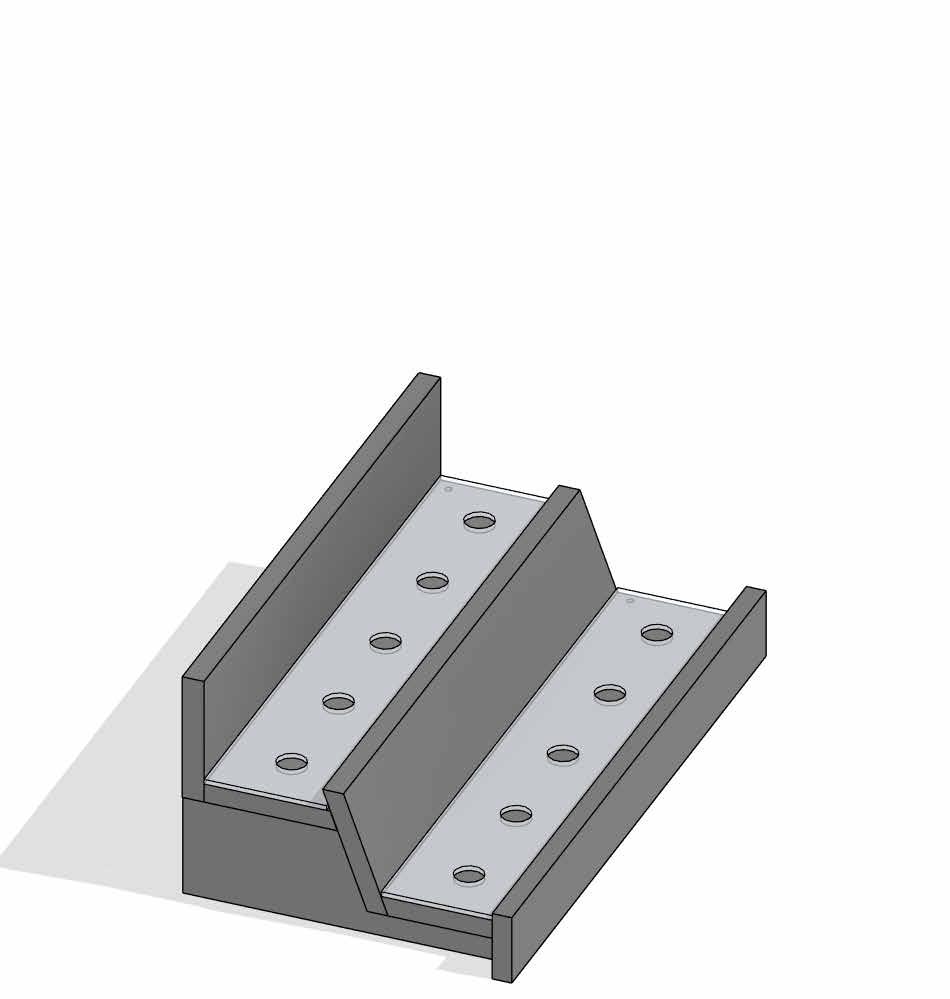

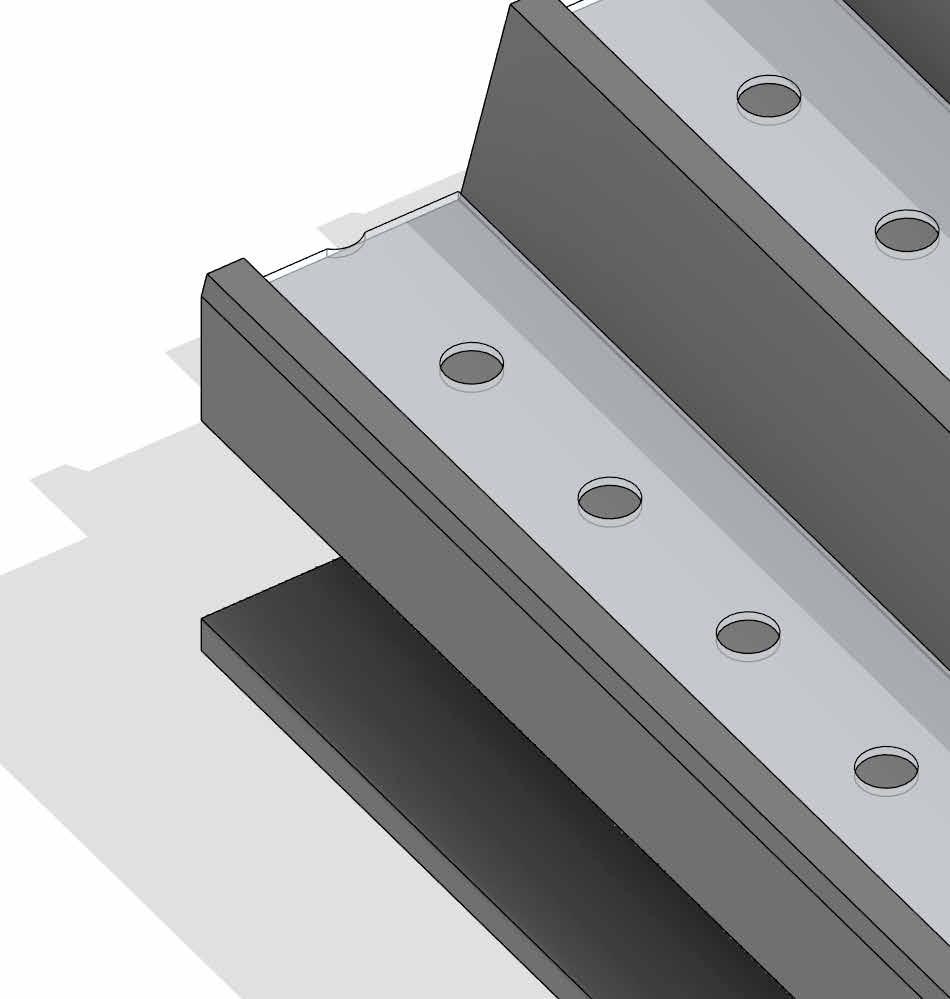

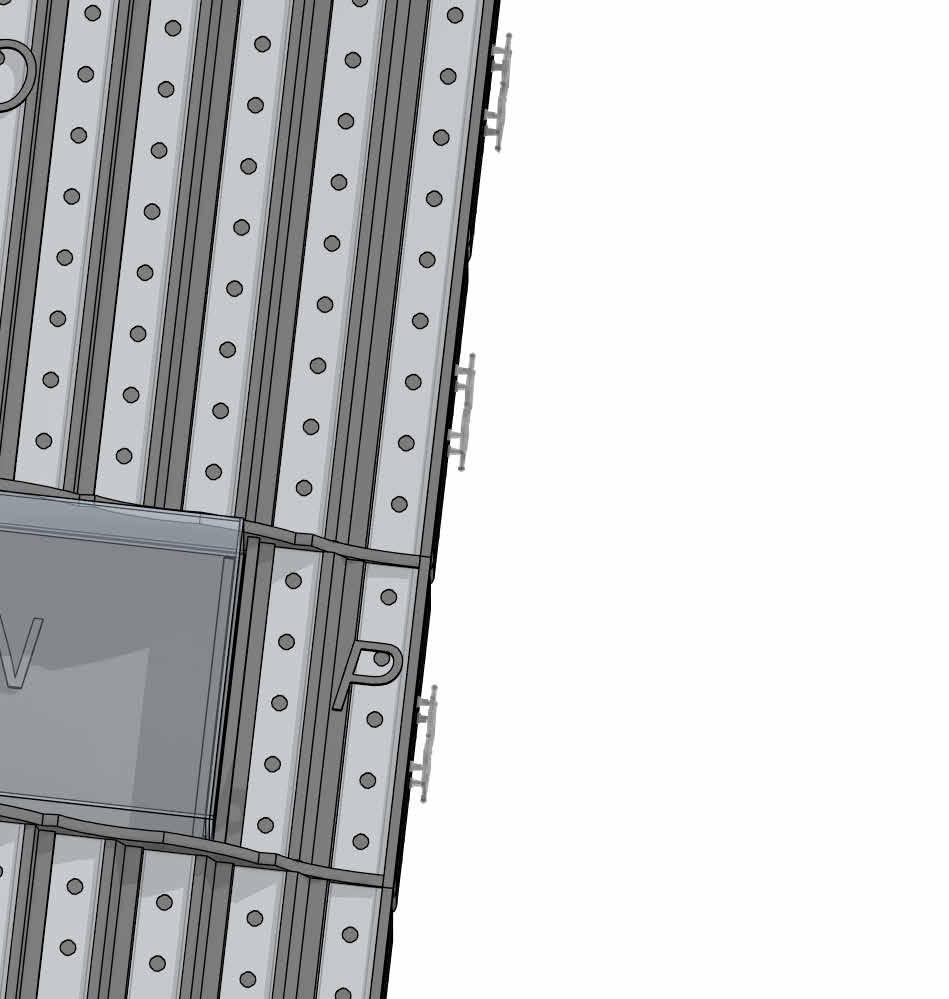

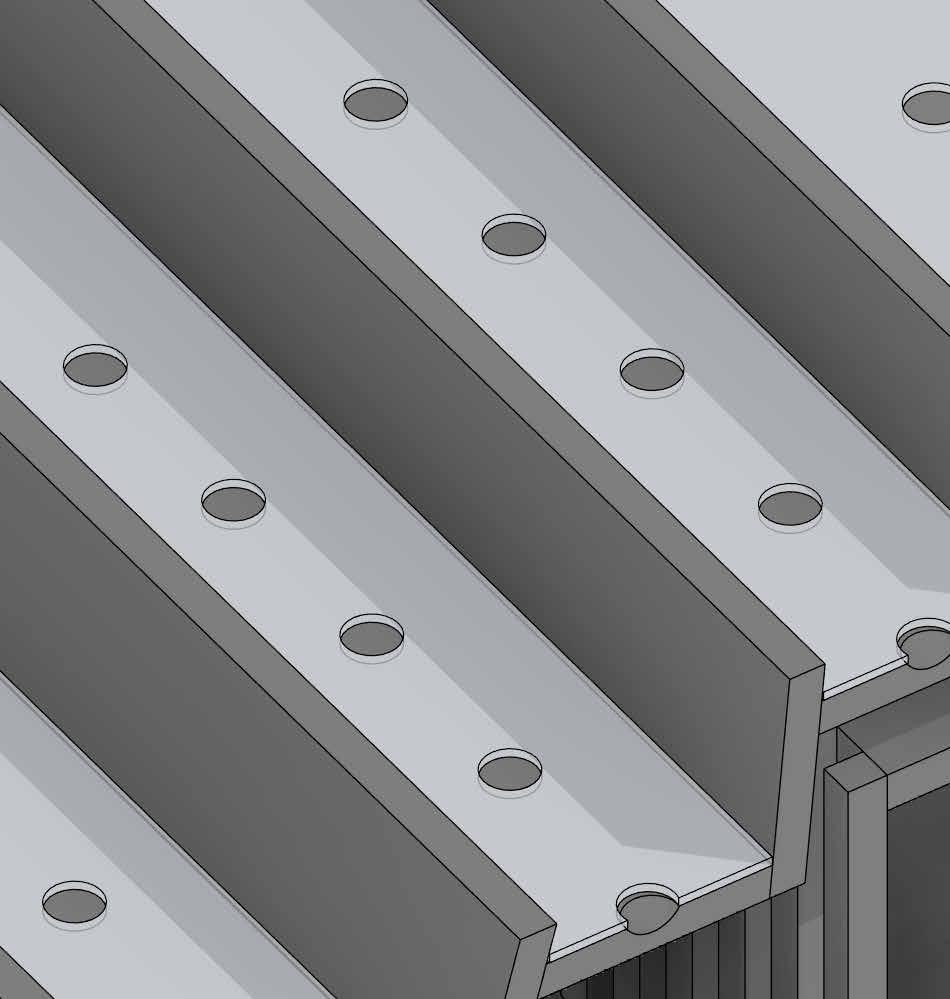

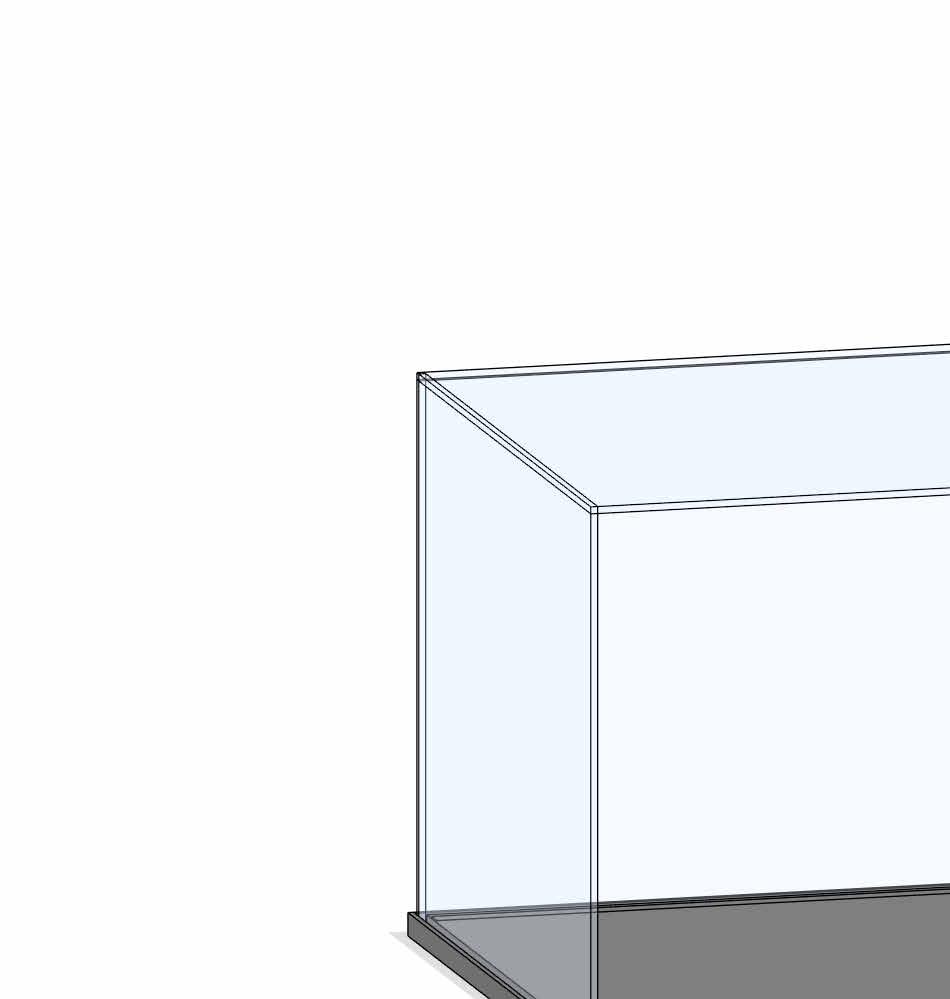

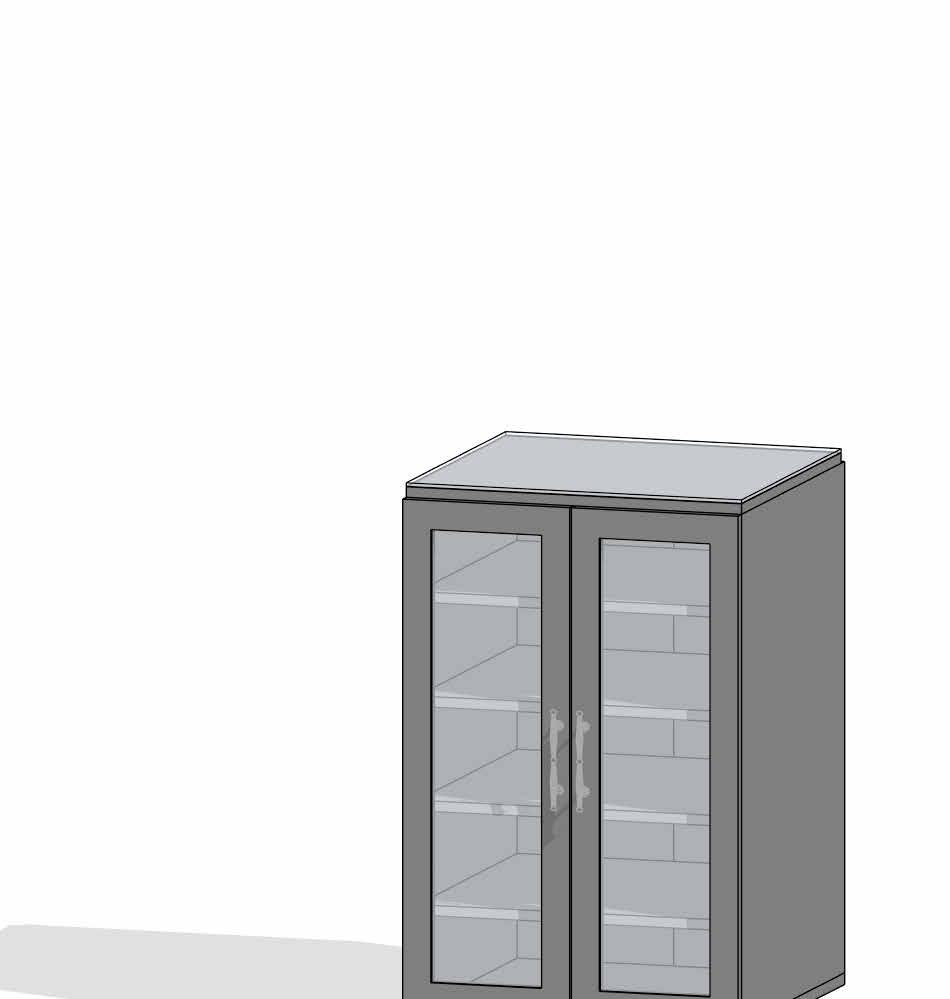

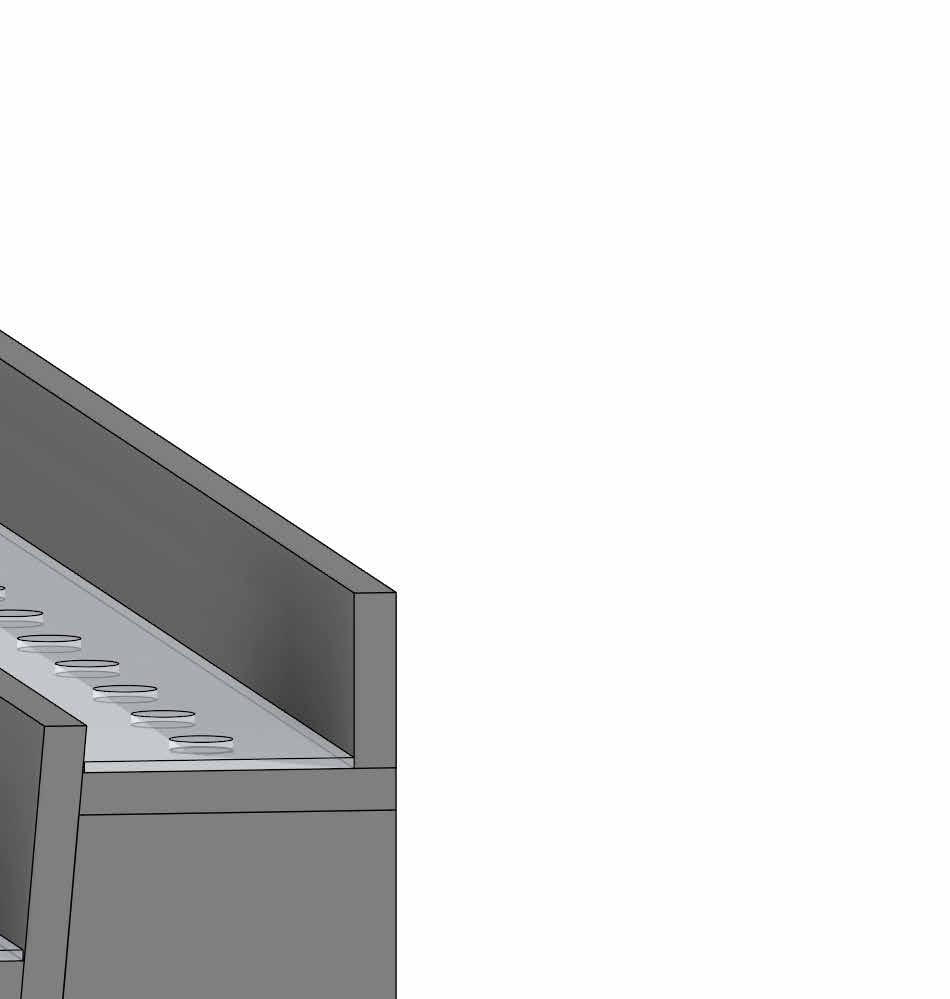

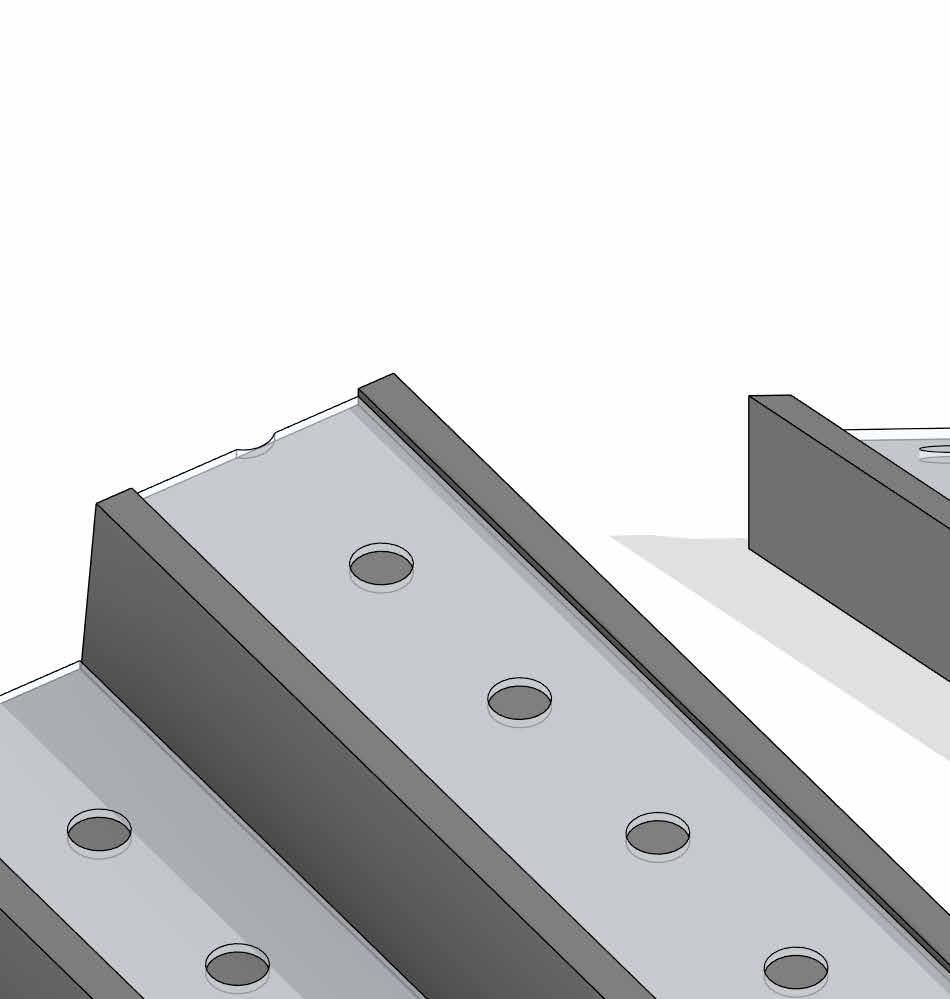

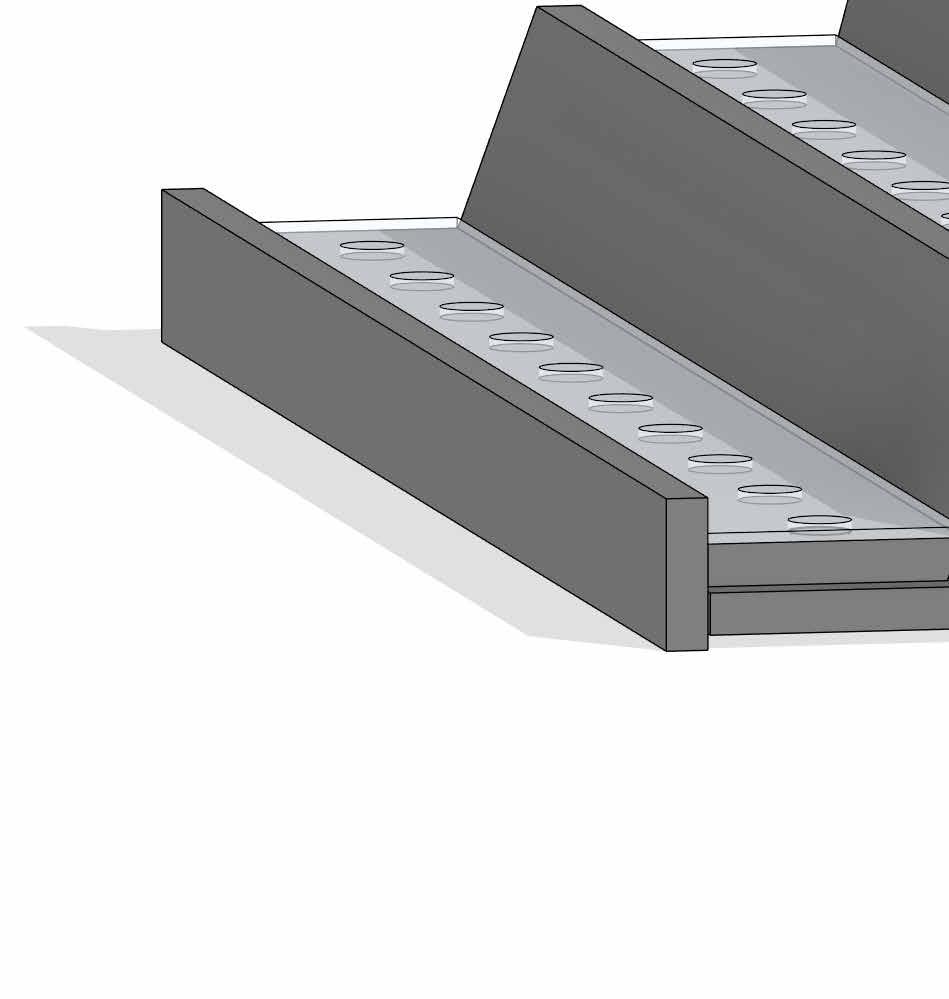

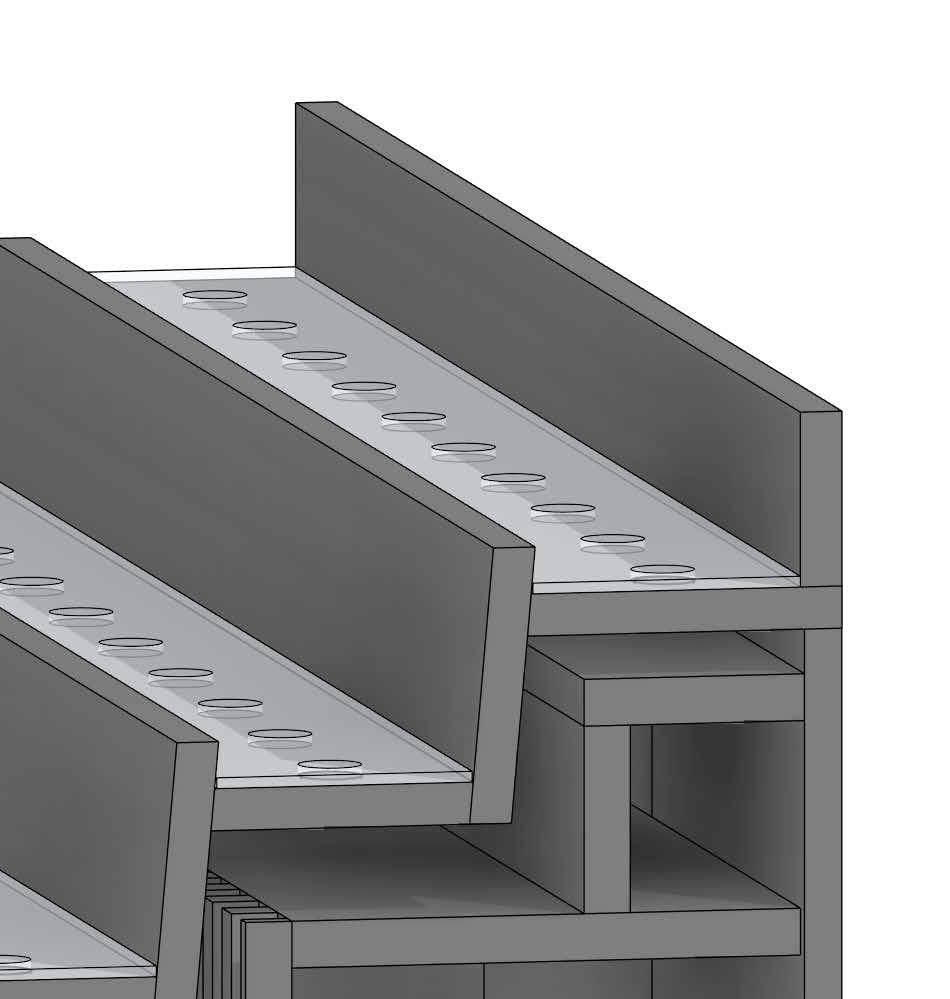

חיתוכי פרספקט וזכוכיות
קנ"מ 1:20:
שם התוכנית:
גיליוניות ומפרט
קנ"מ: סטטוס: לעיון תאריך:
למכרז
לביצוע
הערות: .1התוכנית הינה תוכנית תכנונית לנגרות עבודות הביצוע על אחריות הנגר בלבד ! . 2הלקוח אחראי על התוצר המוגמר .3על המבצע לבדוק לפני ואחרי ביצוע ,התאמת גבהים ,שטחים וכל חריגה מתקן ומתוכניות החלות בשטח . 4המבצע אחראי לבדיקת המידות ולהתאמתן למקום במקרה של אי התאמה עליו להודיע למתכנן . 5אין לקבוע גבהים ע"י מדידה בשרטוט . 6כל הזכויות שמורות למתכננים ,אין להעתיק , לשנות או להשתמש בתוכנית וברעיונות הגולמים בה ללא אישור מפורש. .7בטיחות ועמידה בתקנים הנדרשים השונים של הדוכן הינם באחריות הלקוח בלבד !

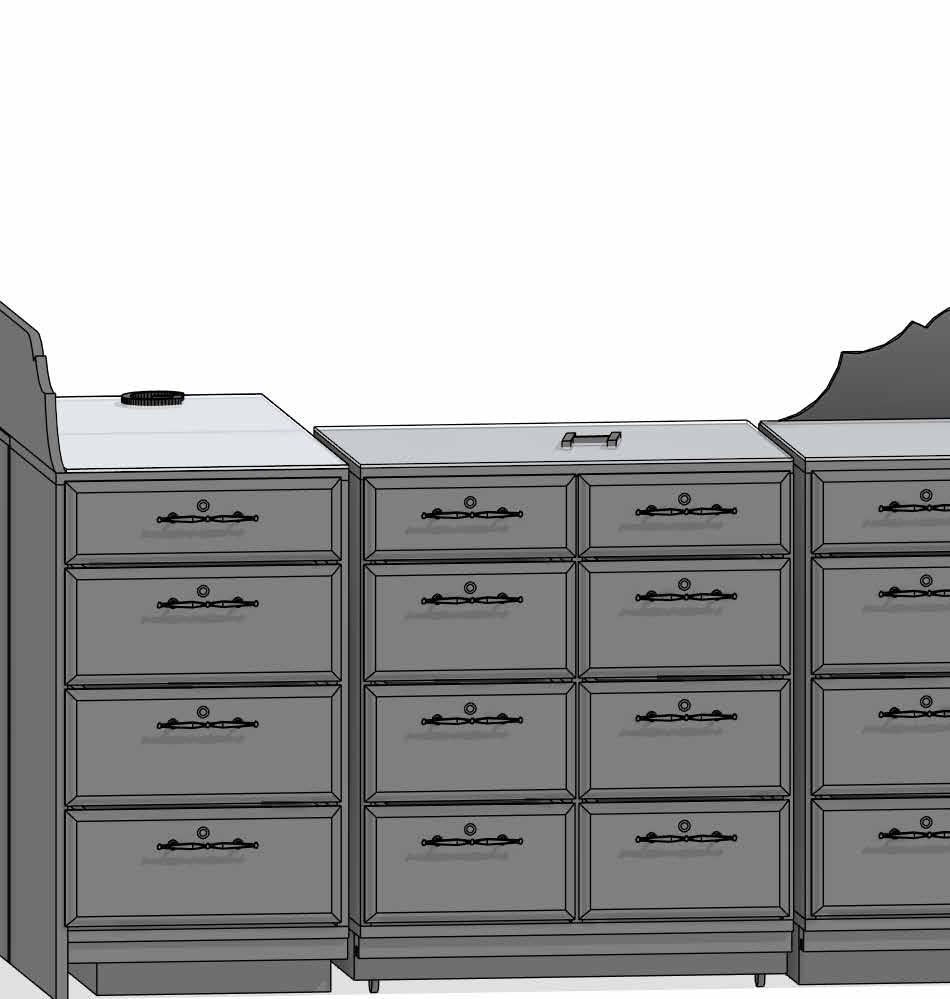

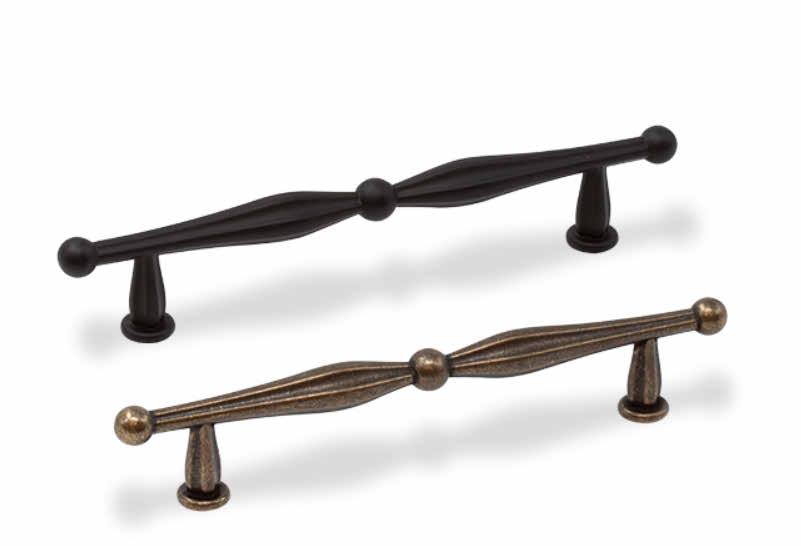

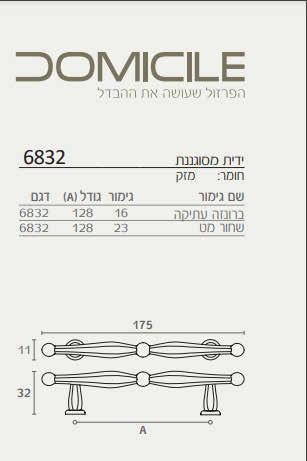

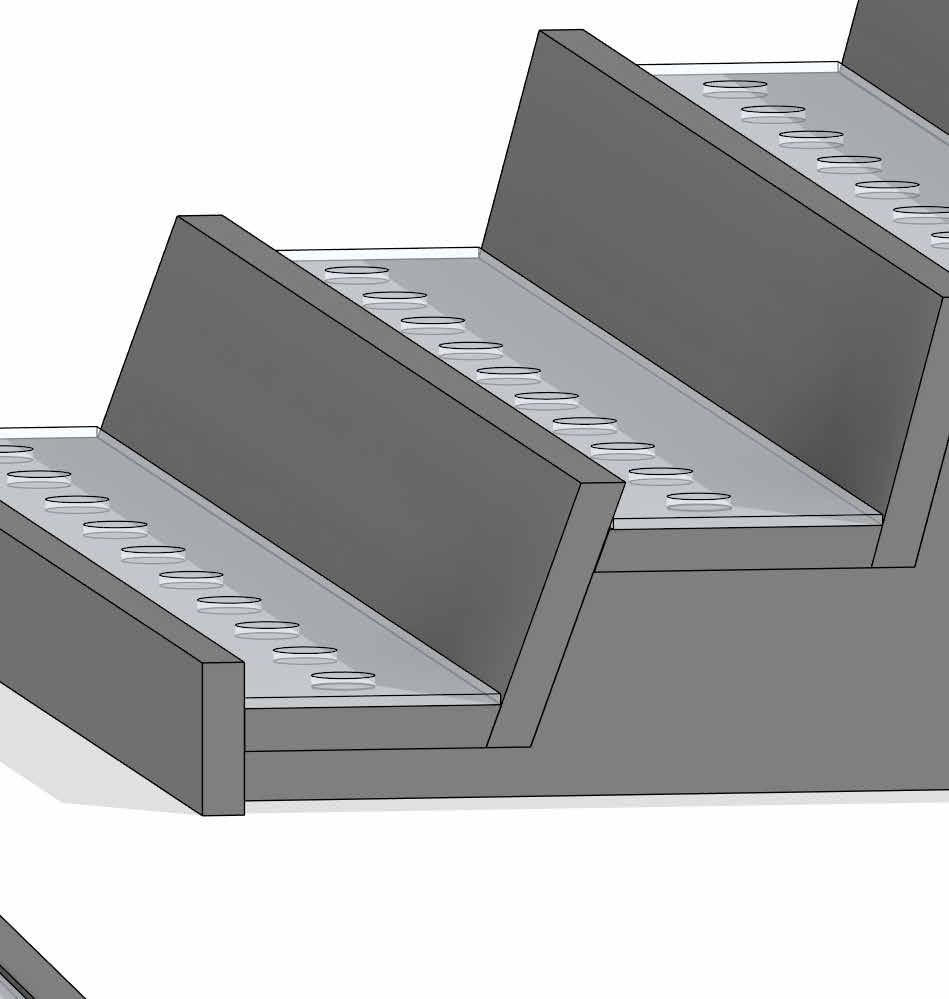

מפרט חומרים: פנים -עץ סנדוויץ אדום /טוויןמחופה פורמייקה יוטה בגוון שמנת חזיתות צבע בתנור MDFירוק ,גוון לבחירת לקוח, מומלץ :בגוון 1513Pטמבור15%ברק . יש לבצע דוגמא של חזית פנים וחוץ ללקוח לאישור-אין לבצע לפני אישור לקוח! חזית חוץ-בהתאם לפרט תכנית.זכוכית -אקסטרה קליר6מ "מ .גלגלי סיליקון עם מעצור ליחידה זזה.רגלי סיליקון עבור כל הרגליים של הדוכן.שלט-עמוד מתכת לצביעה בגוון לבקשת הלקוחצירים של בלום ,טריקה שקטה.ארונות מפנים הדוכן -פתיחה בלחיצה.ידיות :רטרו-כפרית-פפיון-דגם6832- משטח עליון ועל מדפי הבשמים -צבע בתנור בגוון תואם לחזיתות ,מעל משטח זכוכית אקסטרה קליר6מ " מ ,מעל מדפי הבשמים משטח פרספקט חלבי עם חיתוך חורים להנחת הבשמים. שקעים ותקשורת-בהתאם למסומן בתכניות ,צנרת עוברת מאחוריהמגירות .ברווח שבין דופן אחורית למגירה. תאורה -פסי לד לכל אורך הדוכן בהתאם למסומן בתכניות ,יש לשיםלב למיקום השנאים ולדאוג לאוורור ,כמו כן לקידוח עבור חיבור חוטי החשמל. -K3000גוון תאורה ידיות :רטרו-כפרית- פפיון-דגם6832- הערה כללית לידיות: בכל מקום בו מסומן ידית לפתיחה יהיה מנעול, הערה כללית לבניית הדוכן: יש לבנות את הדוכן מקופסאות לאפשרות התניידות חלוקת הקופסאות בגליונות1-9 יש לבנות כל קופסא בנפרד ע" פ גיליונות9-20 ולהתאימן למידות הדוכן בגליונות1-9 אחראיות החיבור בין הקופסאות לקו0בין אחד לשני היא על הנגר בלבד !!!! במקרה של אי התאמה בין שרטוט הקופסא לדוכן יש לברר את דיוק המידה עם המתכנן, התוכניות משורטטות במילימטרים, אין לבנות מוצר ללא הדפסת דפים, גודל גיליוןA2 : כלל חיתוכי פרספקט וזכוכיות צריכות להתאים לנגרות התאמות בין חיתוך הזכוכית/פרספקט היא על המבצע בלבד!
שם הפרוייקט שם הלקוח:
נתנאל ורחלי שובלי
כתובת: שם התוכנית: מס 'גיליון:
גיליוניות ומפרט 0
