PORTFOLIO

CASA PORTÁTIL RURAL

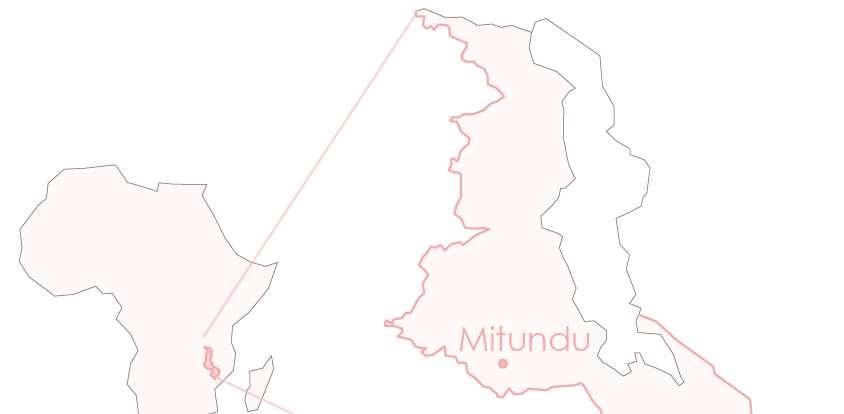

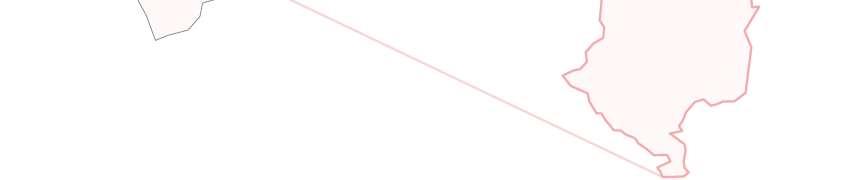

MITUNDU, MALAWI

Proyectos 10. 2022

Malawi es uno de los países menos desarrollados del mundo, su economía se basa en gran medida en la agricultura y tiene una población mayoritariamente ruralyenrápidocrecimiento.

Su clima es caluroso en las zonas bajas del sur y, entre noviembre y abril, la temperatura es cálida con lluvias y tormentas ecuatoriales, que alcanzan su máxima intensidad a finales de marzo.

Por todo ello, nuestro proyecto tendrá en cuenta los materiales utilizados, que deberán ser transpirables, resistentesalahumedadyprefabricados.

Además, tendrá que adaptarse al entorno, intentando no sobresalir del resto de los edificios existentes para no crear una brecha social entre el personal investigador que se alojará allí y el vecindario. De esta manera reforzaremos el concepto de comunidad.

Para ello haremos un proyecto que sea fácil de montar y desmontar por un grupo reducido de personas. Pondremos como restricción que todas las piezas del proyecto no superen los 80 kg de peso y que sus dimensionesnoseansuperioresa4x3m.

Para crear su sistema constructivo lo imaginaremos como el montaje de un mueble, donde con unas instrucciones fáciles de seguir cualquier persona puede montarlo sin ningún problema.

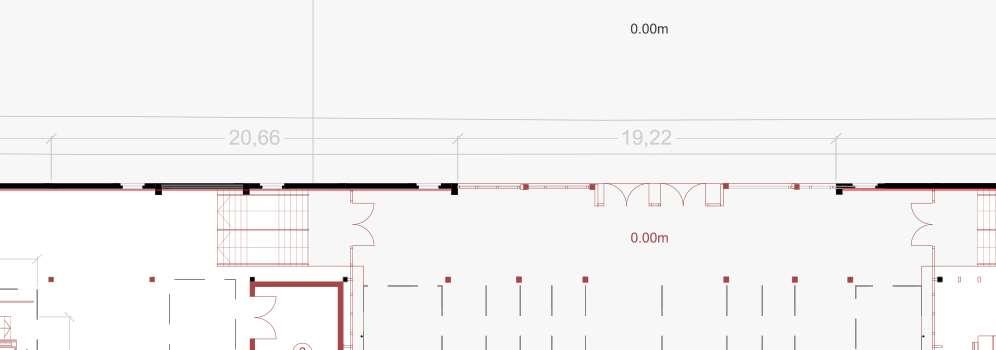

Planta Baja, +0.40m

Superficie construida estancias

1. Dormitorio ......................... 8 m2

2. Baño.................................... 4 m2

3. Depósito de agua...............2 m2

4. Cocina .................................8 m2

5. Salón .................................. 9 m2

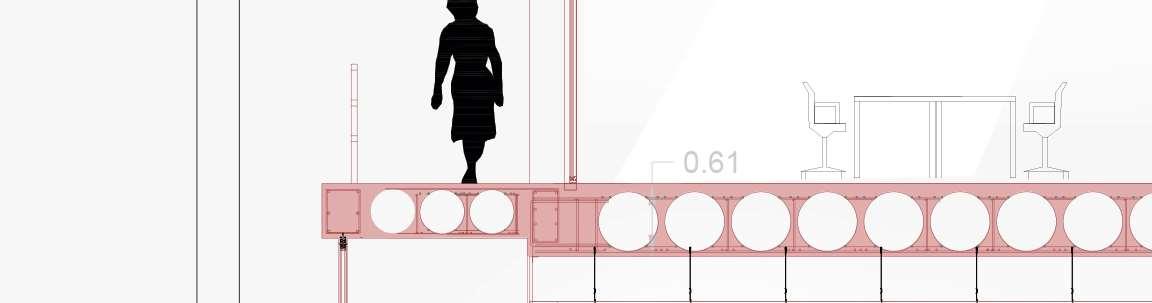

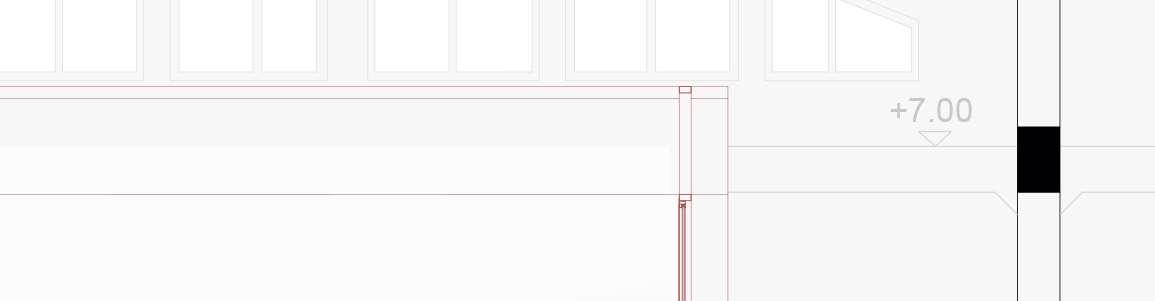

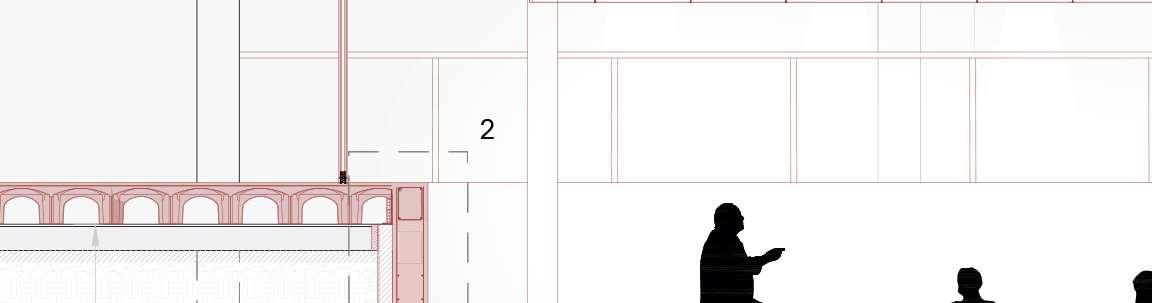

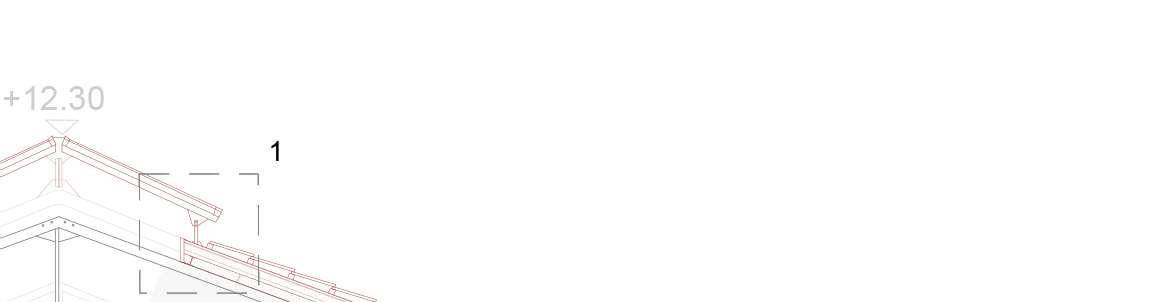

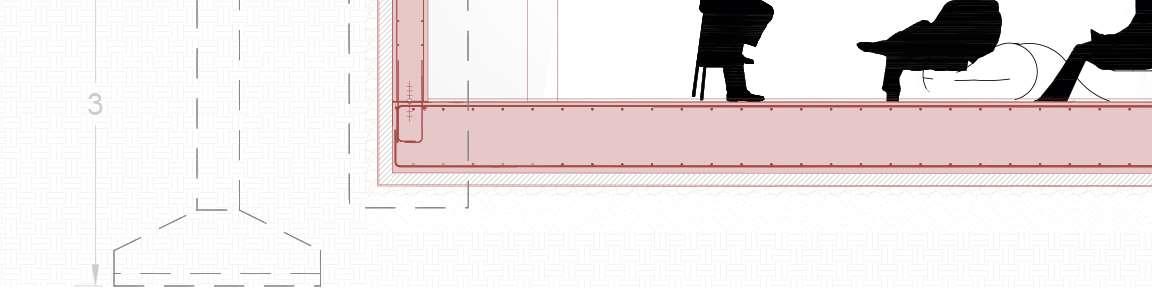

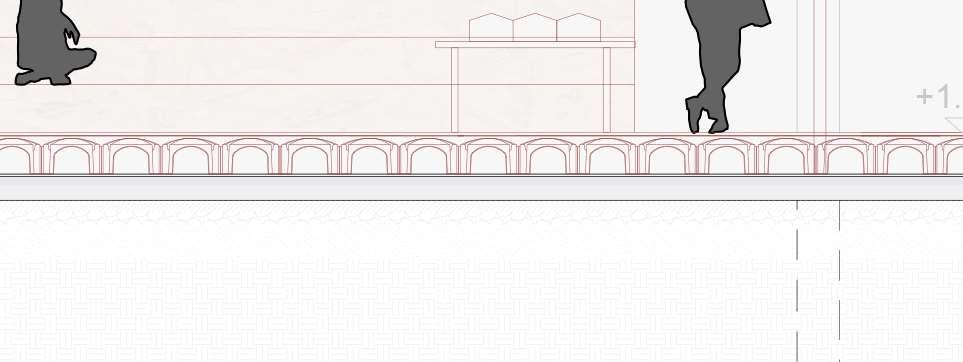

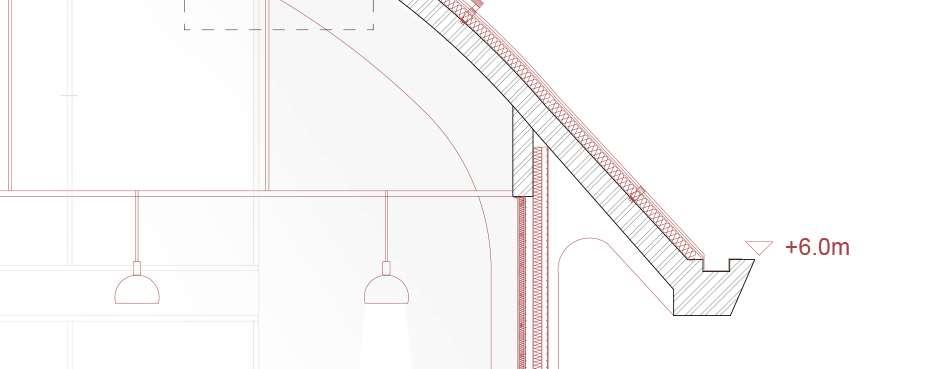

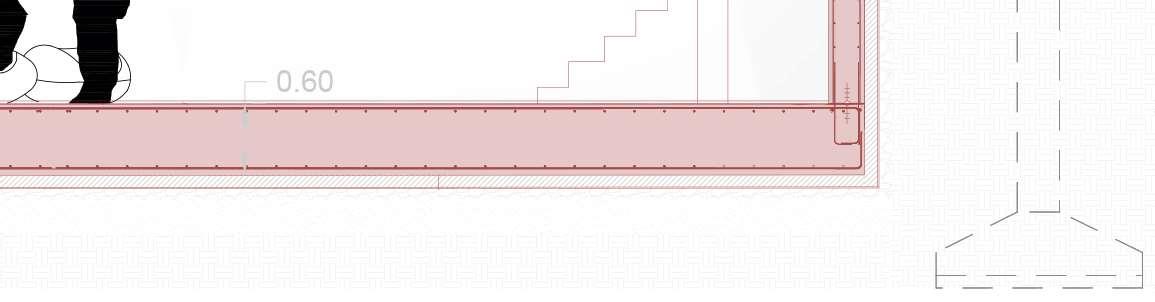

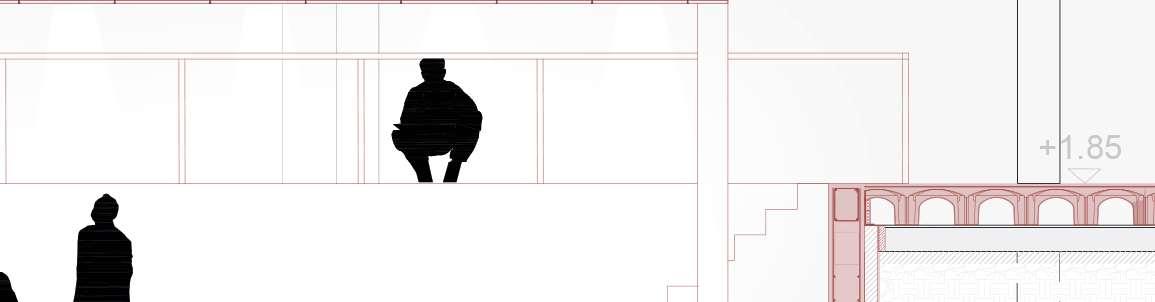

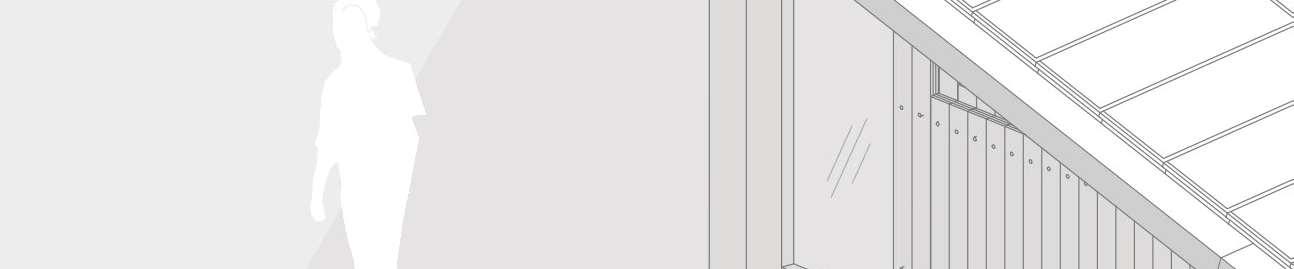

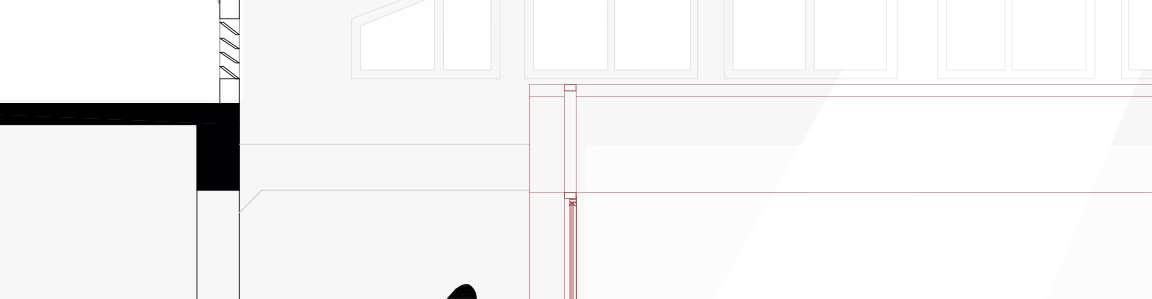

Sección Longitudinal

Sección Transversal

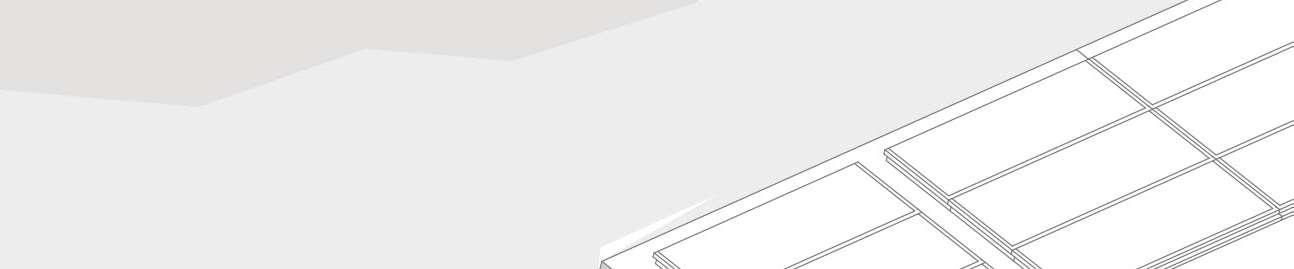

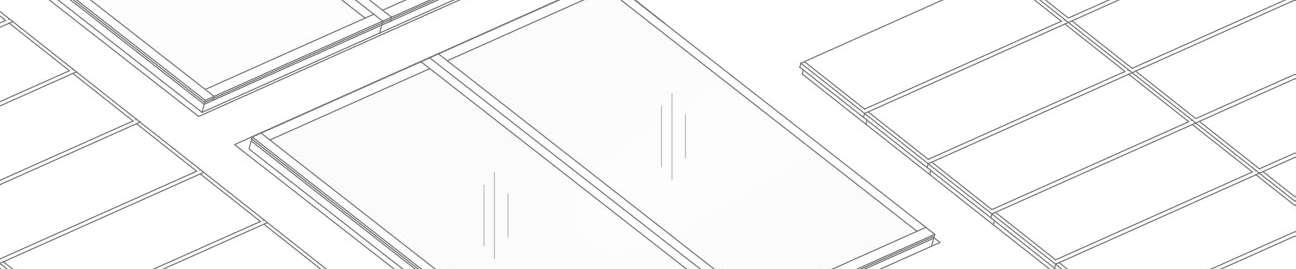

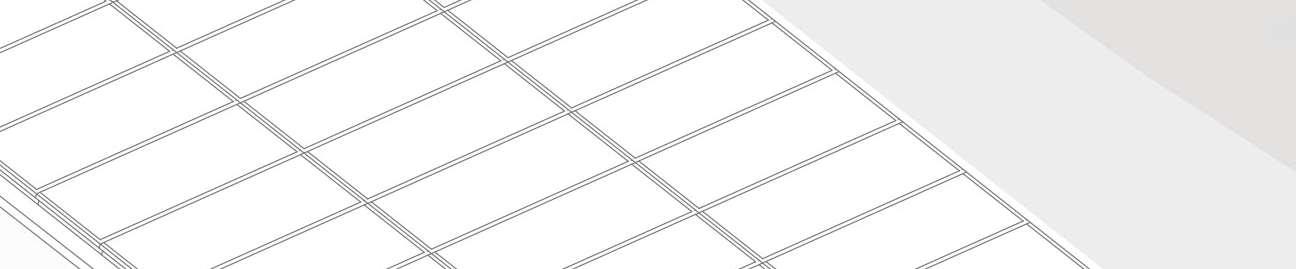

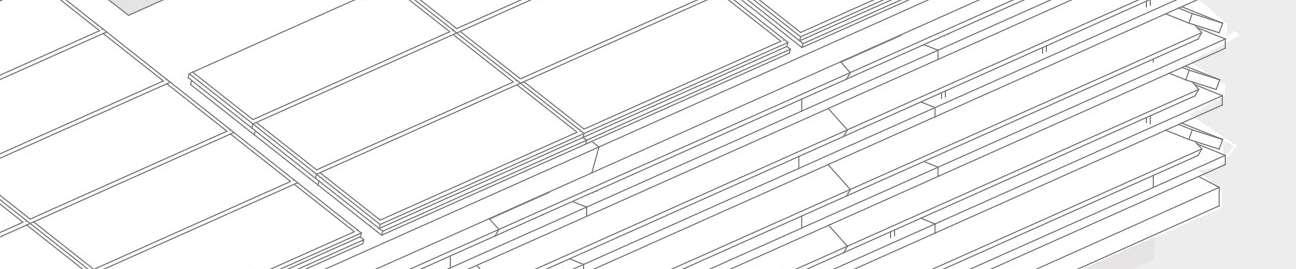

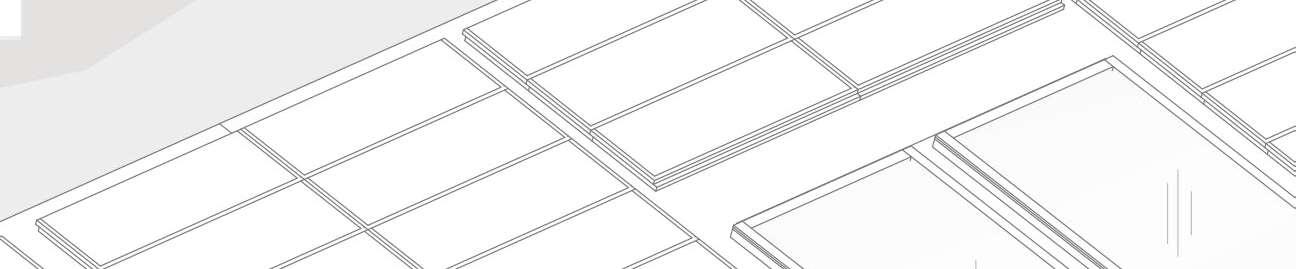

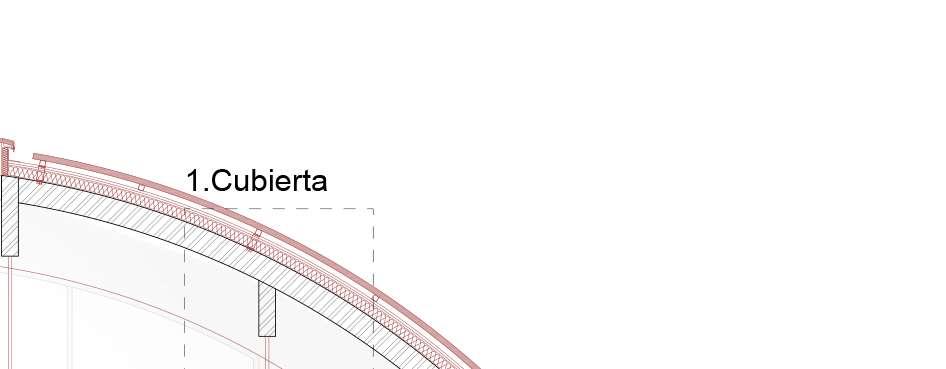

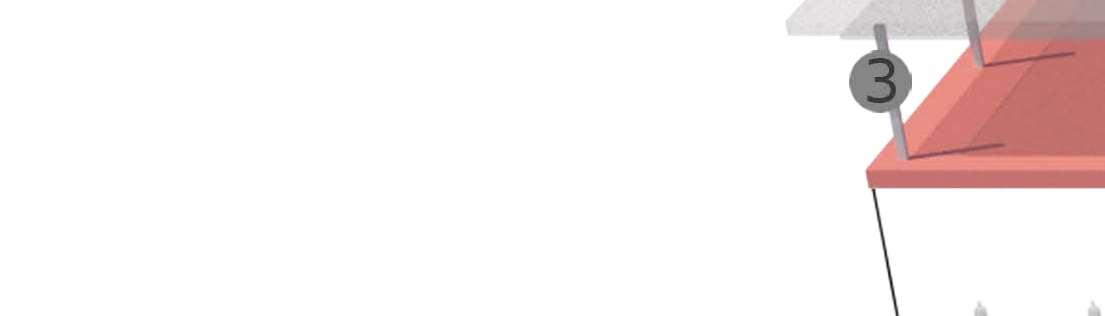

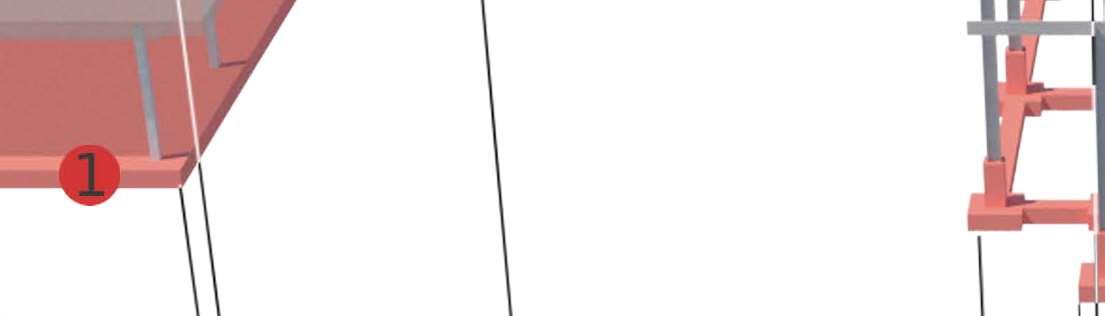

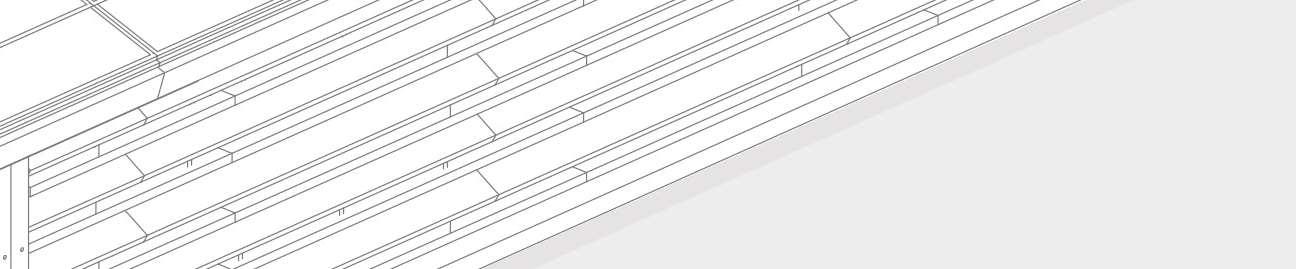

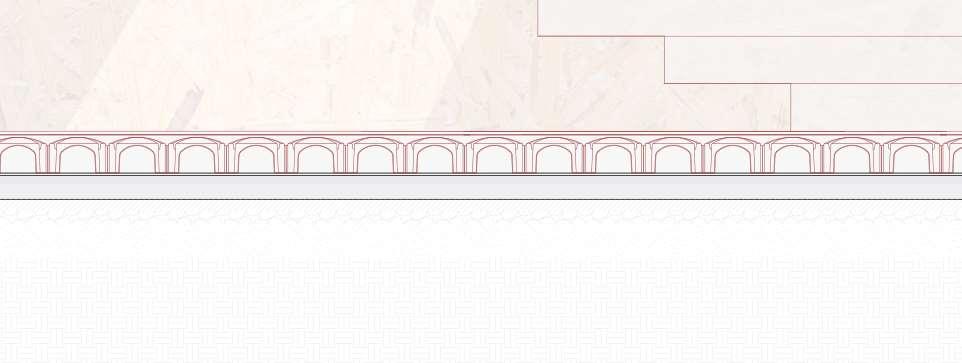

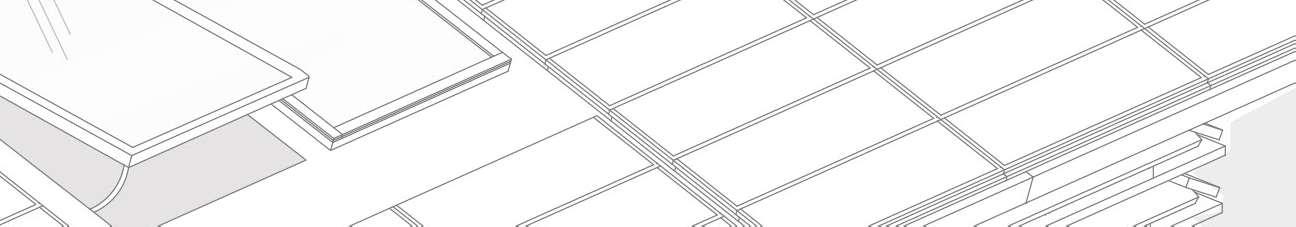

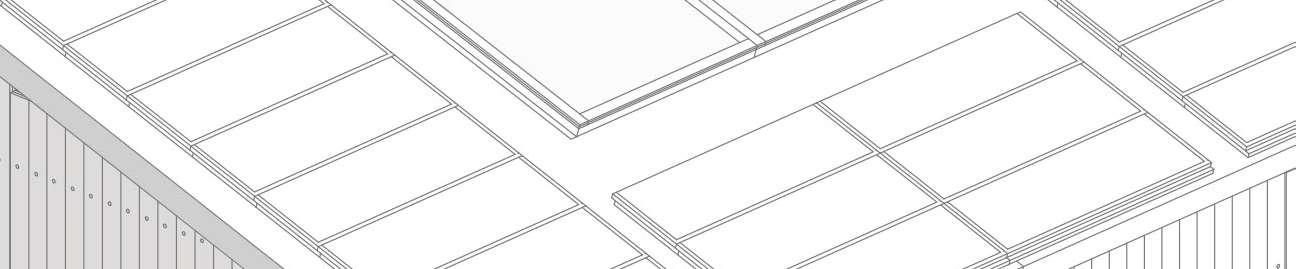

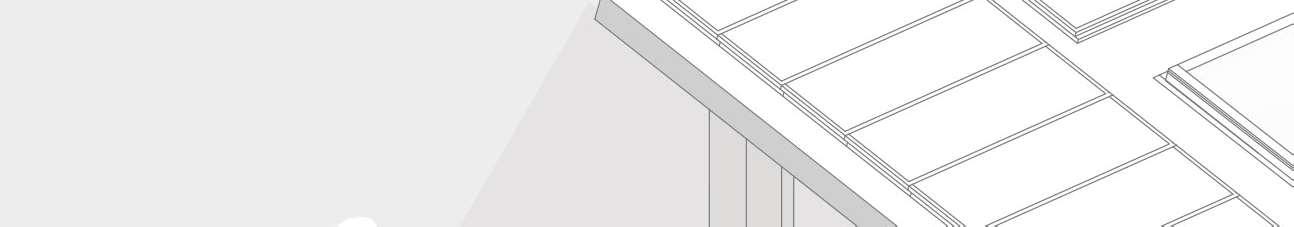

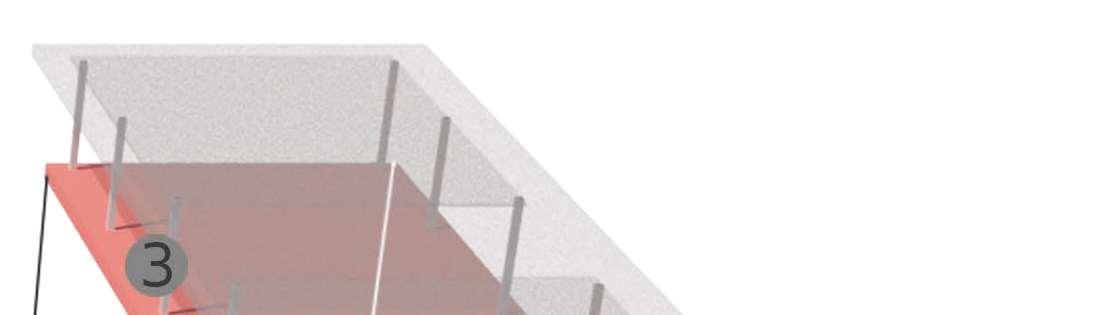

ROOF:

1.C21eTile1220x420mmphotovoltaictilewithstainlesssteelselftapping screws. Capacity per tile 47 Wp.

2.OSBpanel thickness=1.5cminoppositeposition to theCLTroof panel for uniform load distribution, with simple wooden battens attached for tile installation.

3. CLT panel with incorporated TI (e=8cm) biaxially braced and with bracket, total thickness=16cm.

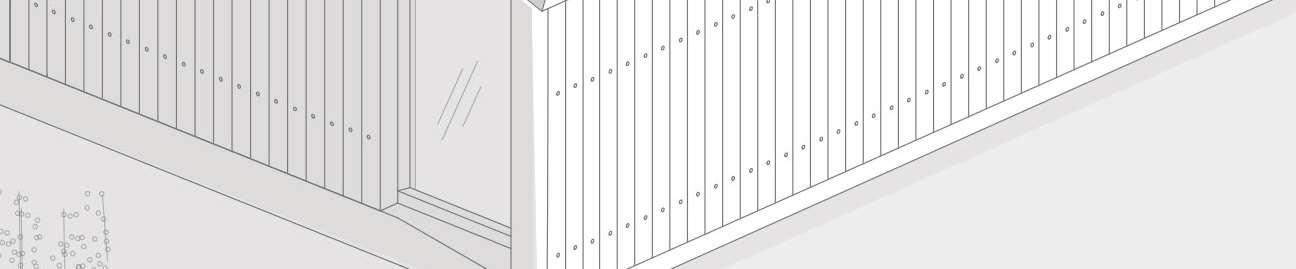

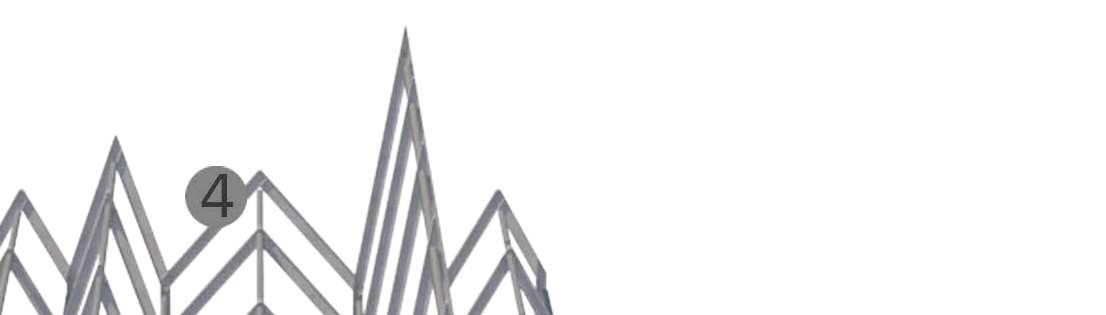

BEARING WALL:

4. Prefabricated 16x20cm beam made of cross-laminated timber planks thc=1.5cm and joints of round profiles O=2cm.

5. Prefabricated module 20x20cm and variable height (2.00 - 3.20 m) formed by Cross-laminated timber panels (e/ply=1.5cm), whose layers facing the exterior are treated against rain.

6. Joints each 70cm in height. Air chamber of 10cm. Anchoring to the floor by means of a U-shaped DOORS:

7. Specially designed sliding door made of laminated wood with protective varnish finish whose upper rail is screwed to the supporting wall. v

ENVELOPE:

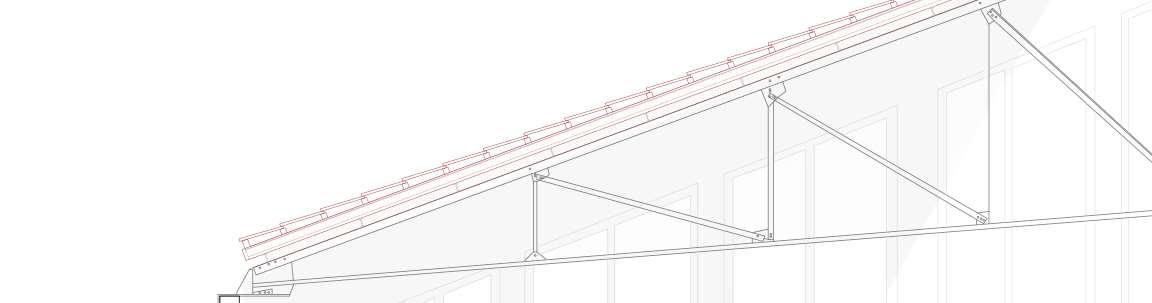

8. Self-supporting truss of cross-laminated timber planks 200x16x2cm treated for exteriors with special varnish. It allows the inclination at 30º of alternating tiles by means of a rod mechanism. Anchored to the ground by its own joints and has continuity with the lateral lattice

FLOOR:

9. 3m CLT panel with incorporated TI (thc=7cm) in biaxially bracedandbutcheredareainthebracket,with1%slopetowards the exterior and metal profile for drip cap, total thc=15cm.

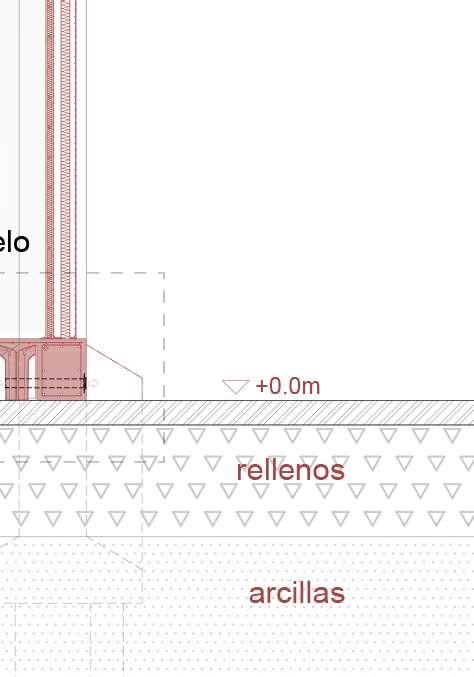

FOUNDATION:

10. Profile (thc=15mm) S355-J2 steel with galvanized zinc coating attached by 6.8 steel O25mm bolts to the foundation support base plate with non-shrink mortar base to regulate the surface.

11. Prefabricated concrete element 50x10x10 cm anchored with male thread to the foundation.

12. Light foundation Piloedre system: HA-30 block 280x280mm with female thread in the center of the upper face with 35 KN capacity buried 30cm from the surface. Ground anchor rods made of N80 structural steel tubes 1200mm long.

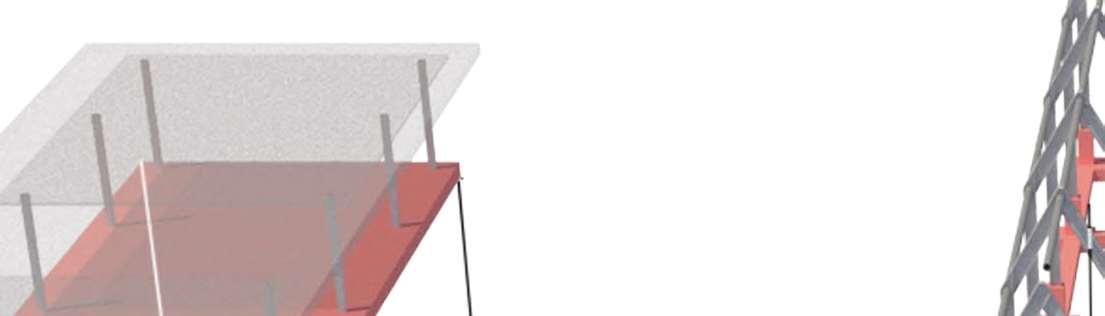

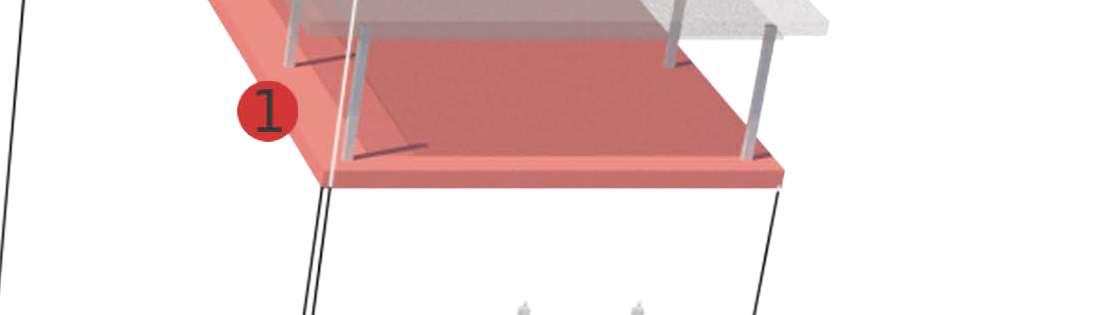

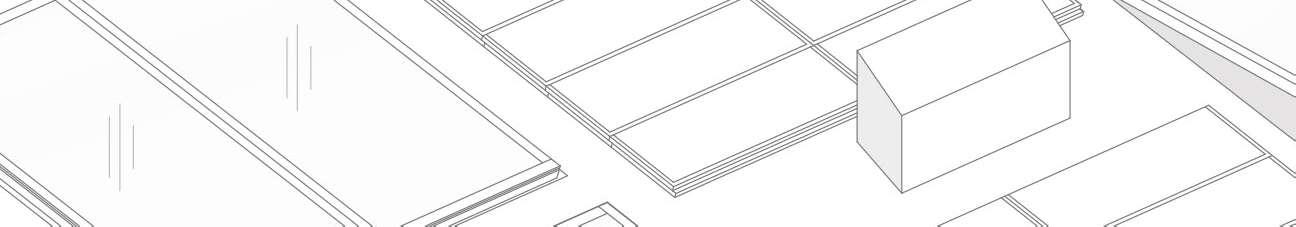

Para agilizar el montaje, montaremos cada elemento por piezas independientes. No tendremos elementosunadimensióndondeperdemosdemasiadotiempoenelmontajeperotampocollegaremos alelementocompletamentemontadodondesecogenlaspiezasysecolocandirectamente.

Nuestro sistema mezclará las ventajas de ambos casos, teniendo un módulo que tiene las característicasnecesariasparaformarunelementodetecho,paredosuelo,perodepequeñotamaño parasercolocadofácilmente.

Deestaformaahorraremostiempoenlainstalaciónyespacioenelcontenedordondesetransportarán laspiezas.

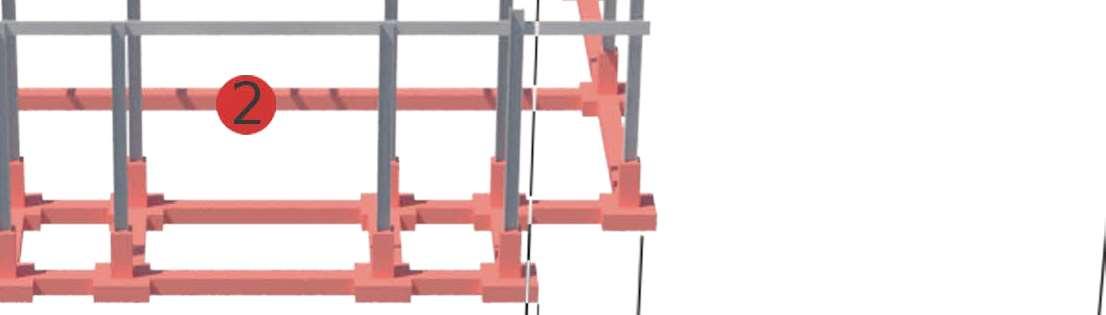

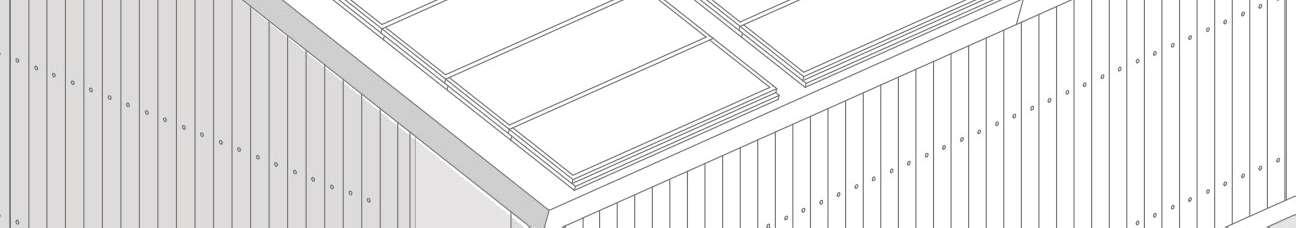

Laestructuraverticalestáformadapor218módulosprefabricadosdemaderalaminadacruzada unidosporbarrasdemaderamacizade2cmdediámetro.

Los paneles exteriores tendrán una lausura de 6 mm en la albura de todas sus caras para protegerlosdelaintemperie,igualquelosquesecolocanenloscuartoshúmedos.

En su base, se atornillan al forjado mediante un riel de madera, mientras que en la parte superior, una viga pasante los conectará con el techo. Entre ellas, se diseña una junta para crear una unión machihembrada.

EXPOSICIÓN ITINERANTE ESPACIO EXPOSITIVO

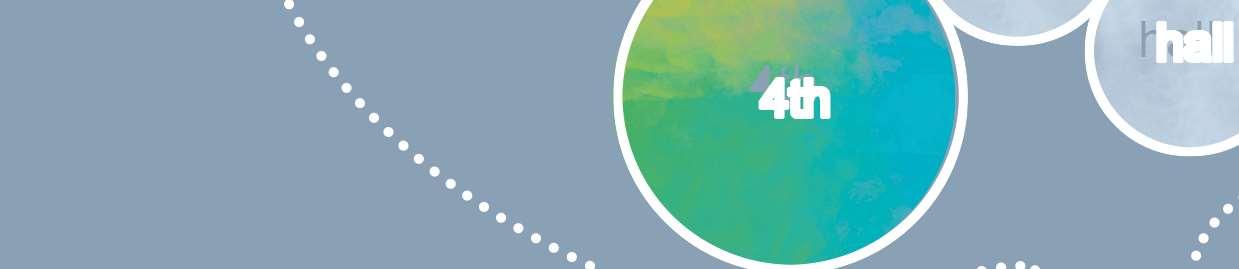

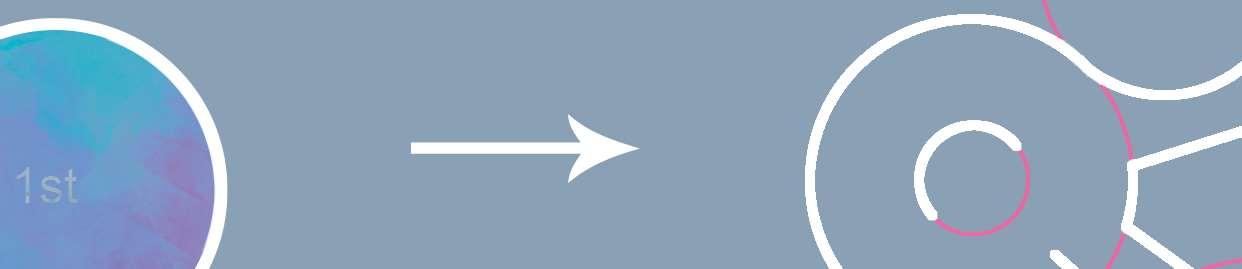

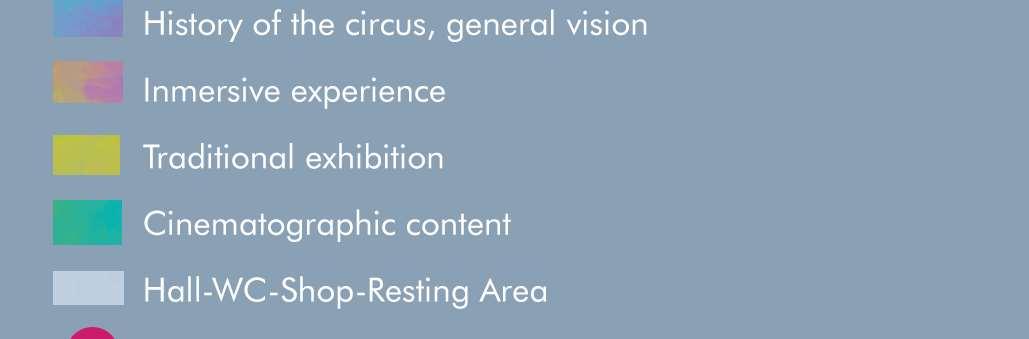

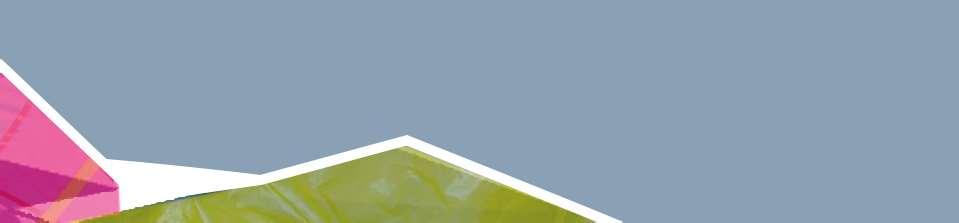

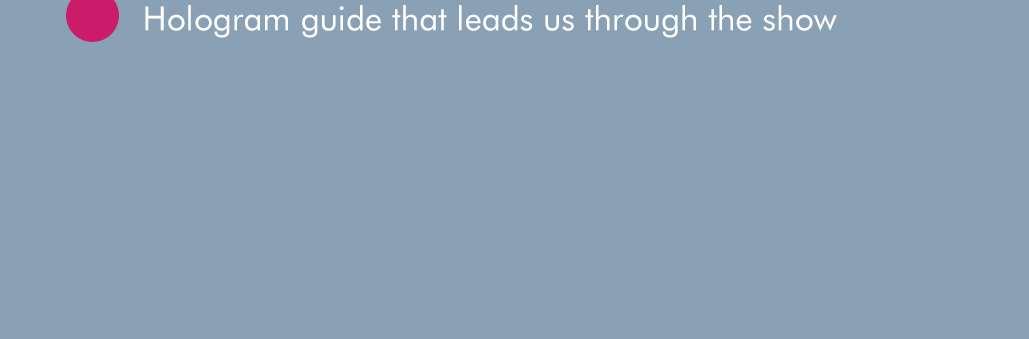

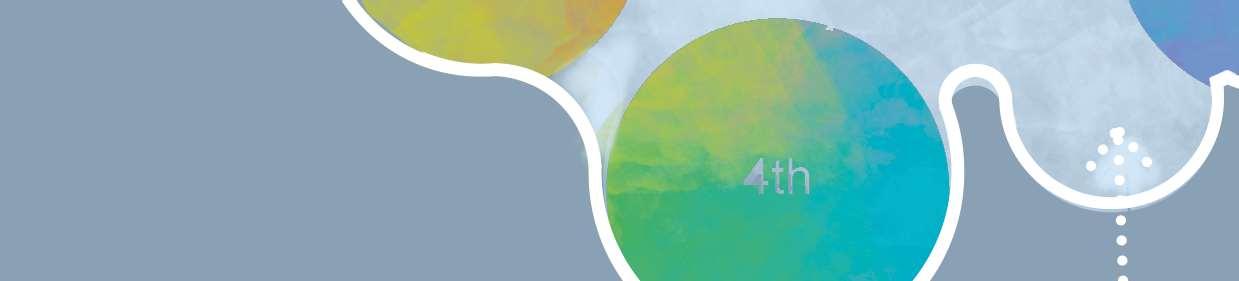

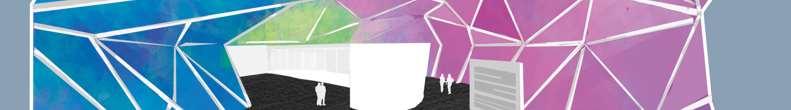

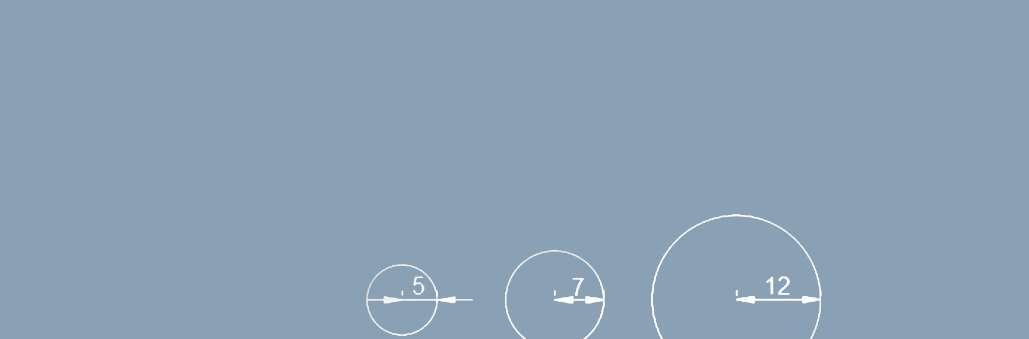

El objetivo del proyecto es dar a conocer la historia del mayor circo contemporáneo del mundo mediante una exposición itinerante que pueda trasladarse fácilmente a diferentes lugares del mundo. El concepto de la geometría de la exposición se basa en el estudio de un anfiteatro romano, el cual es el circo original, en el que el perímetro está destinado a las vías de circulación y el centro se reserva para las representaciones. Esto se traducirá en pabellones individuales y también en la simulación de las sensaciones de un espectador durante la obra.

REHABILITACIÓN PORTUARIA

AVENIDA DE LAS RAZAS SEVILLA, ESPAÑA.

Taller 6. 2021

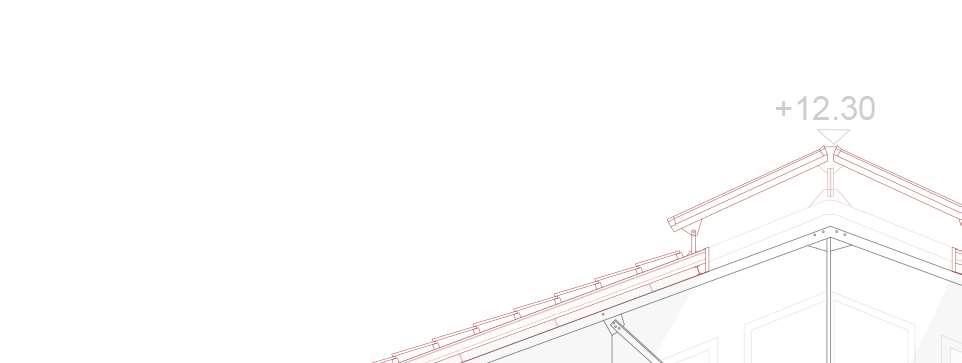

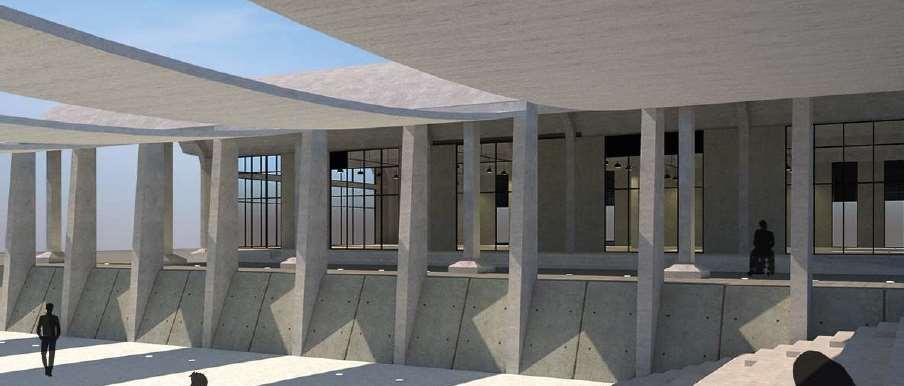

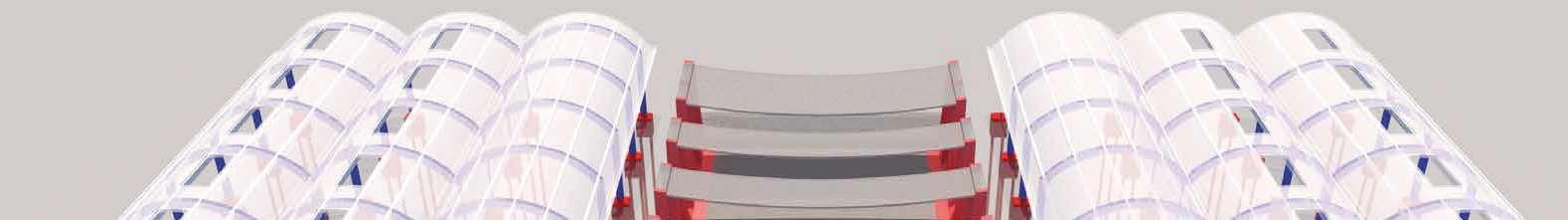

PARALELISMOEINTERVENCIÓNENLASCUBIERTAS

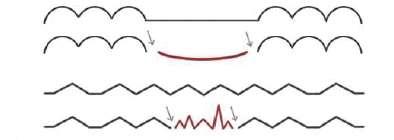

El proyecto consta de dos zonas, por una parte se encuentran las naves y por otra los tinglados. Las cubiertas tan distintas de cadaunadeellasvaasernuestroargumentounificador.Sevana generar nuevas piezas con una geometría similar a las originales para resaltar su identidad original pero separadas de las mismas parapermitirlaentradadeluzsolar.

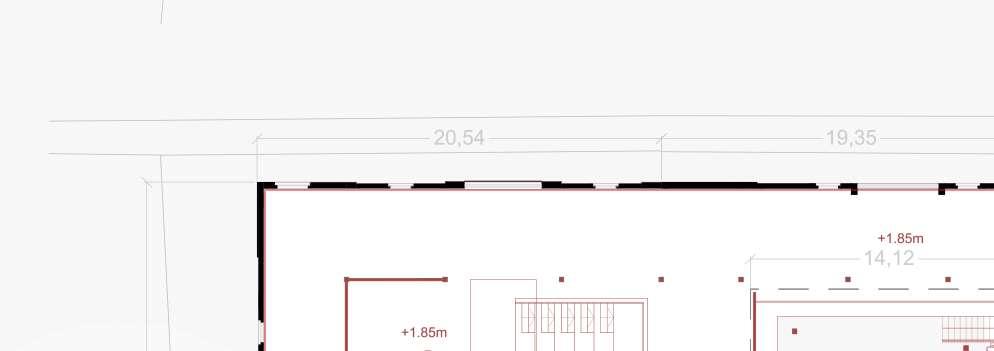

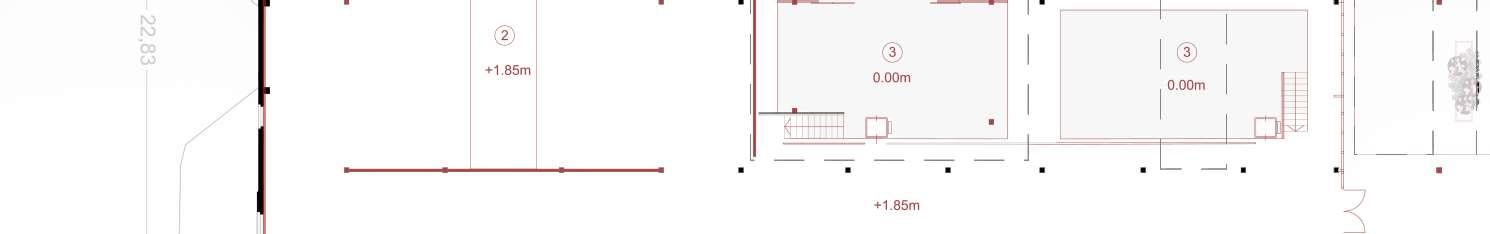

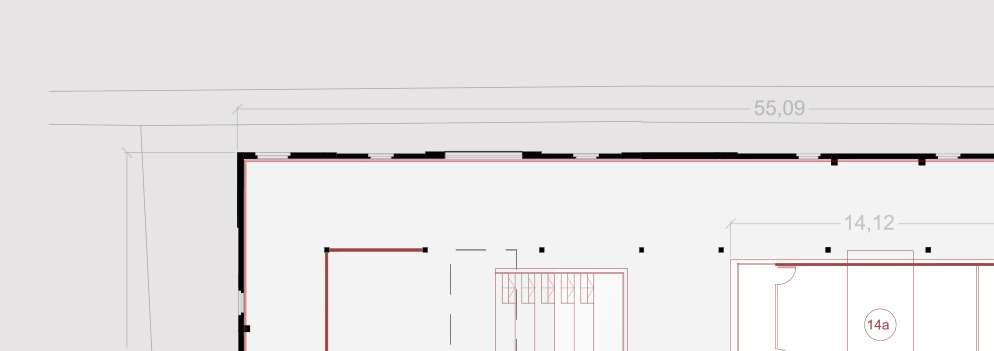

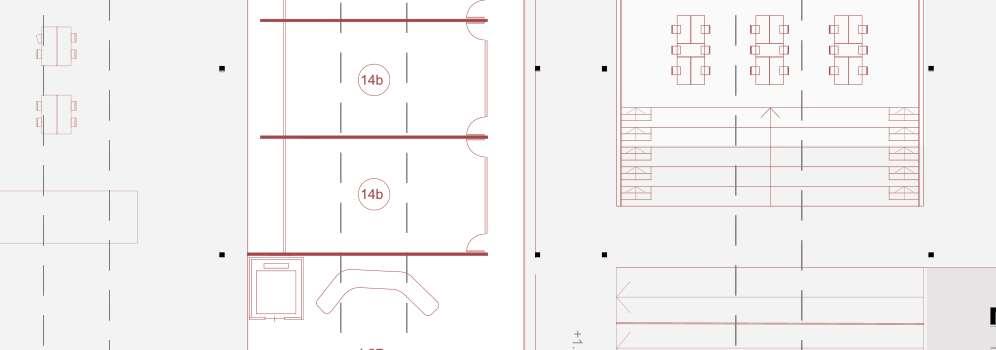

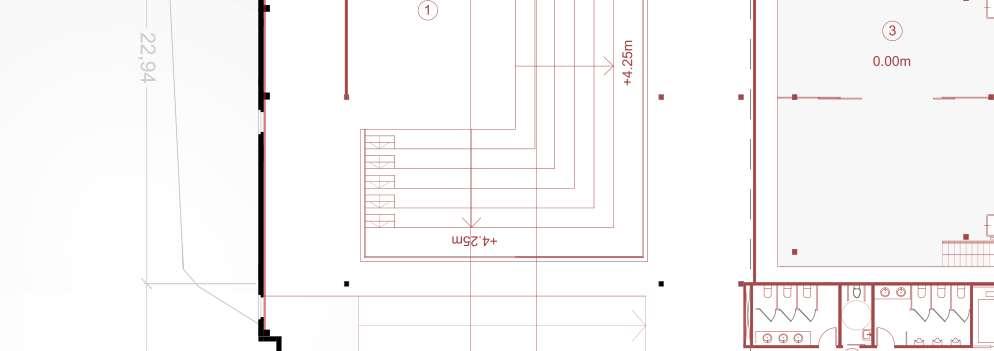

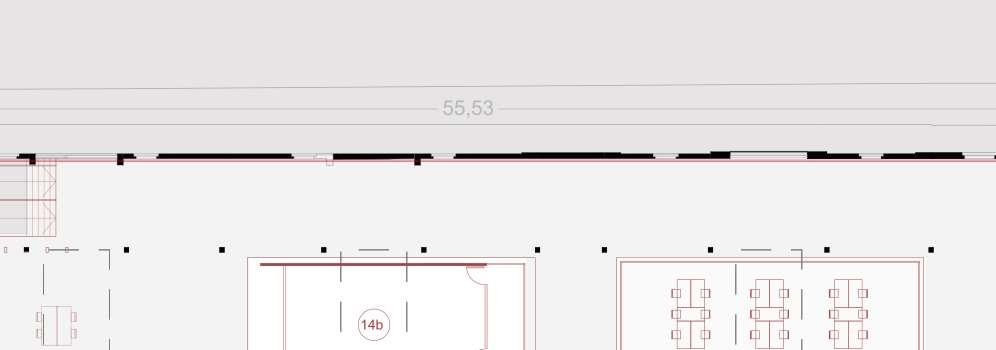

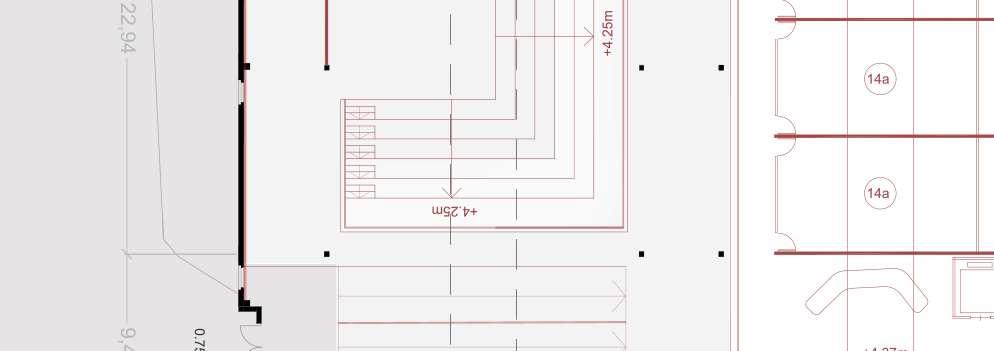

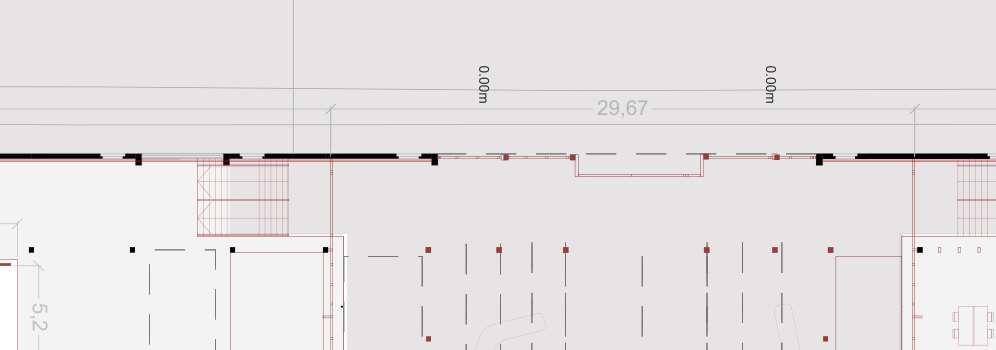

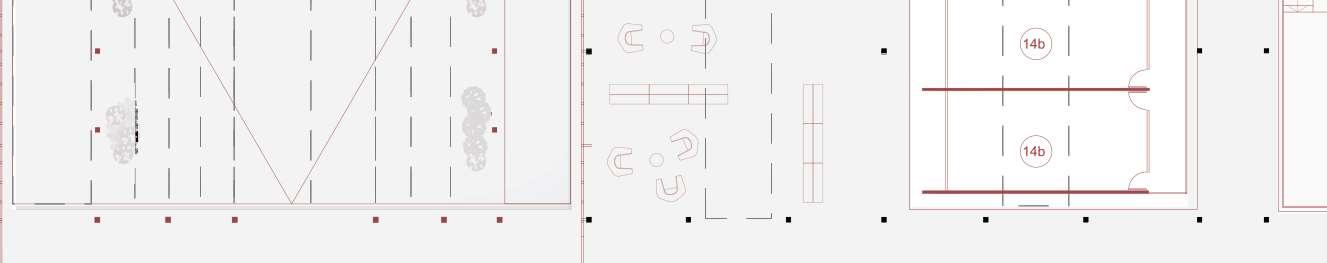

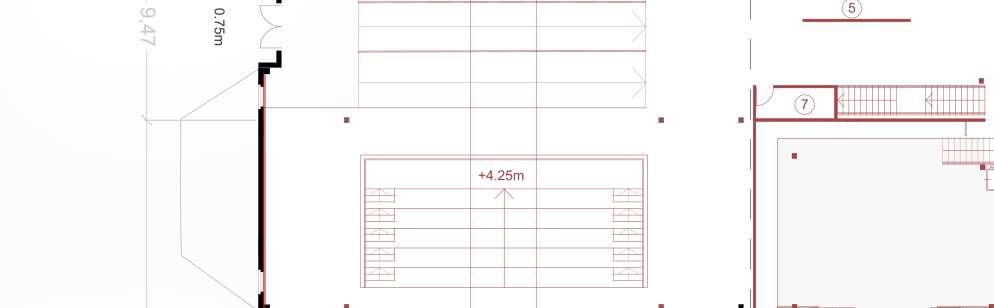

MISMOESQUEMADEDISTRIBUCIÓNINTERIOR

Estasnuevaspiezasademásseñalizaránlaentradaprincipalalos edificios. Así los espacios quedarán organizados de una manera máscéntricaqueoriginalmente.

SISTEMARAUMPLAN

Como herencia de una historia muy ligada al almacenamiento de mercancíasportuariasvamosacolocarvolúmenesapiladosenlas zonasdecaráctersecundariocomosímilalaspilasdecargamento deantaño.

El edificio se propone como una extensión de la universidad, un lugar cercanoalcampusdeReinaMercedesquesirvaparaestudiar,darclases, exposiciones...endefinitivaunlugardeencuentroentreestudiantes.

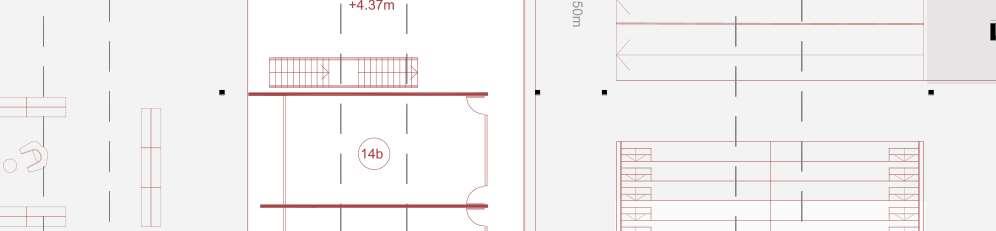

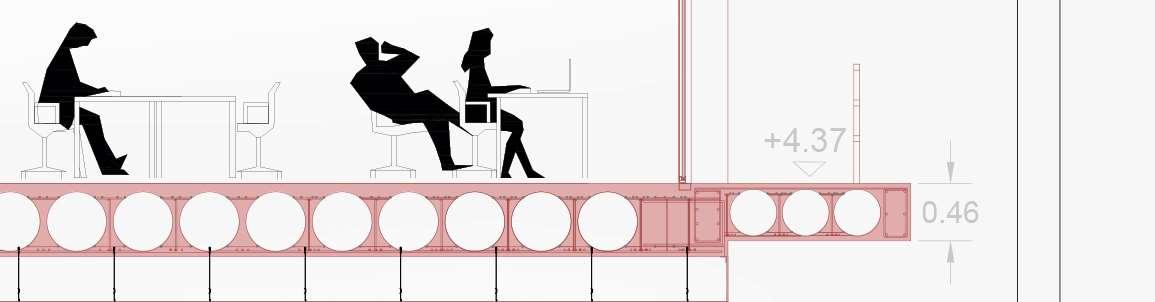

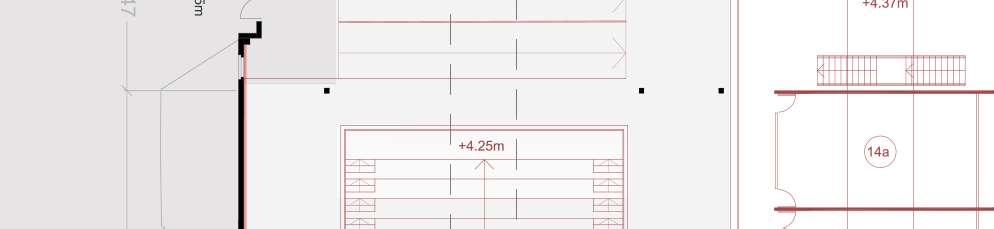

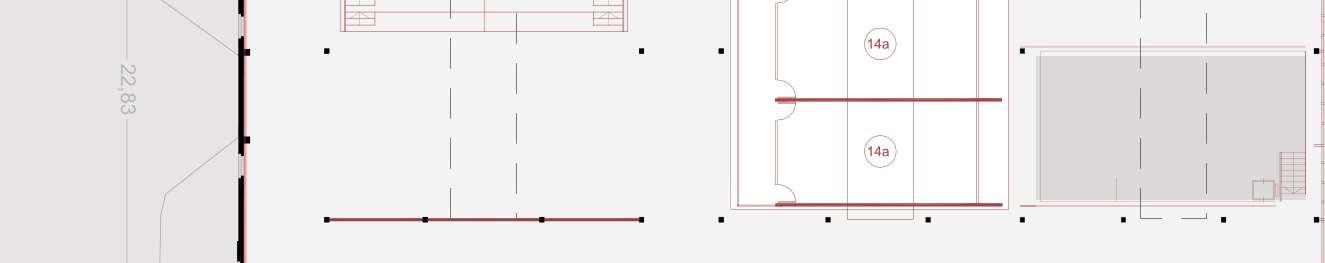

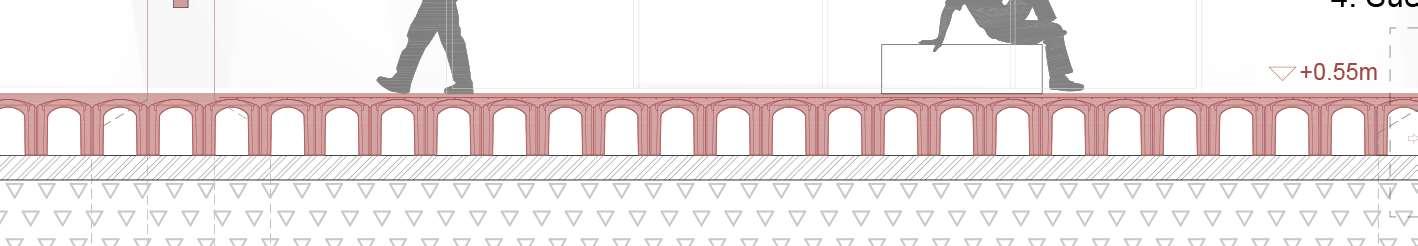

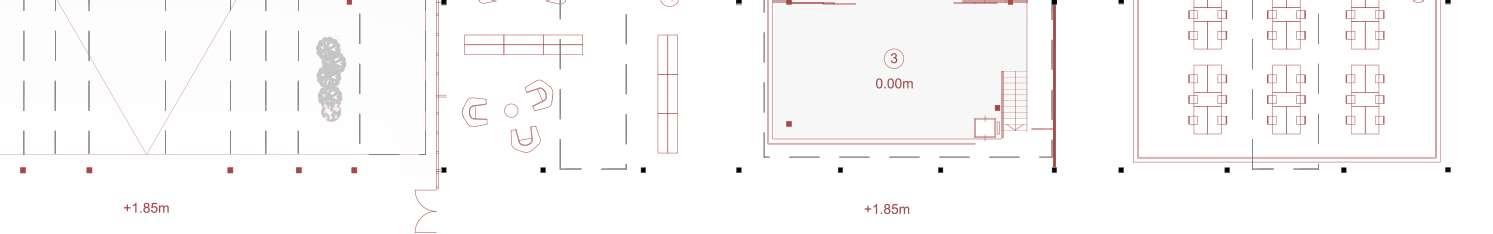

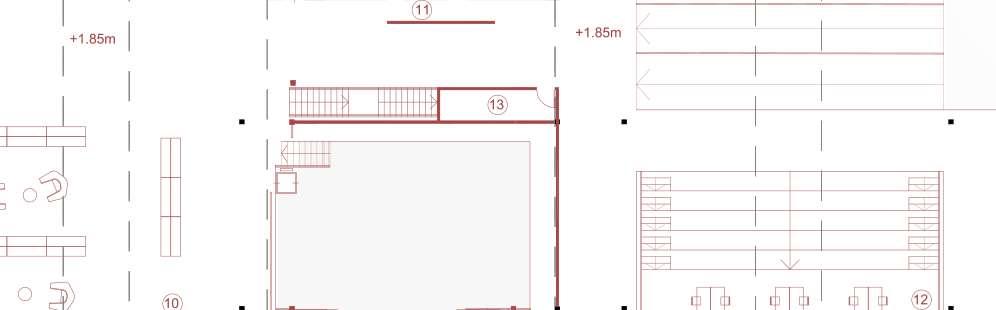

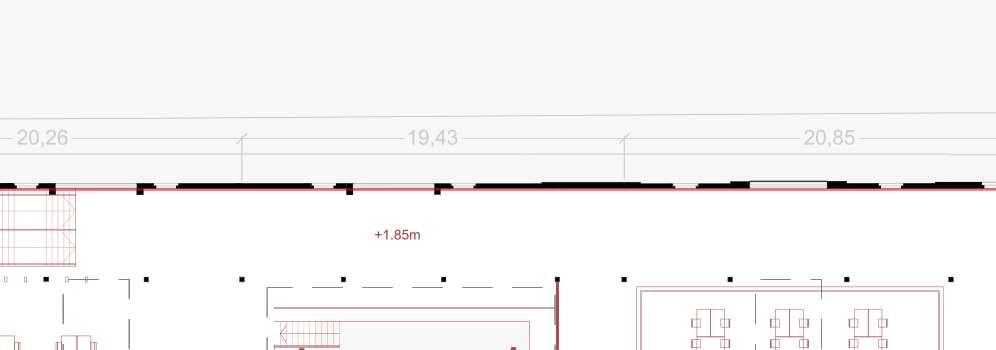

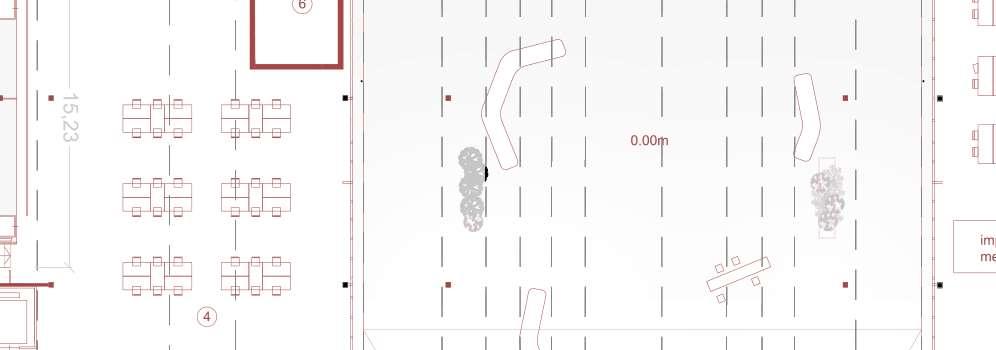

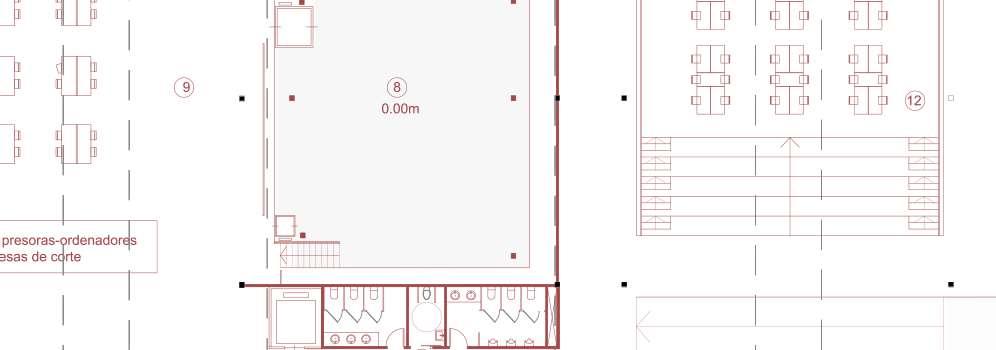

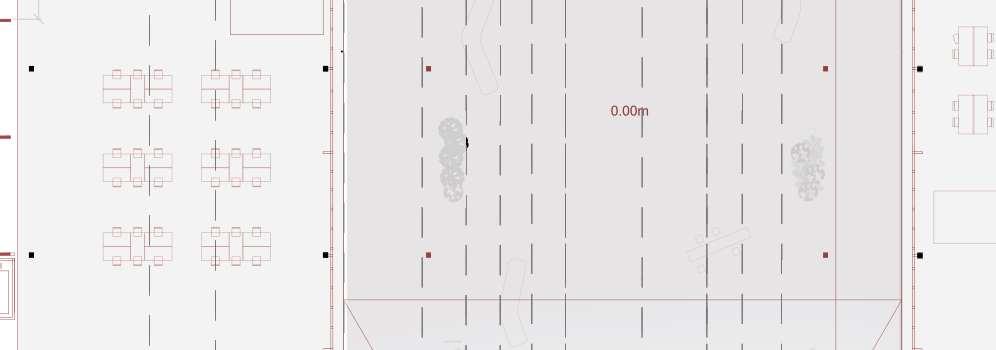

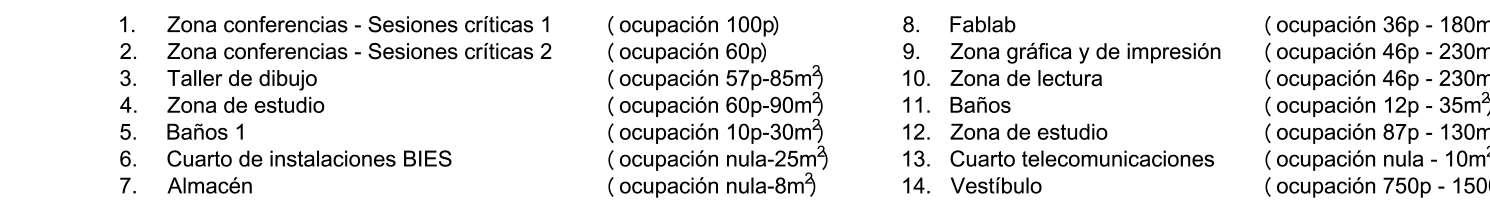

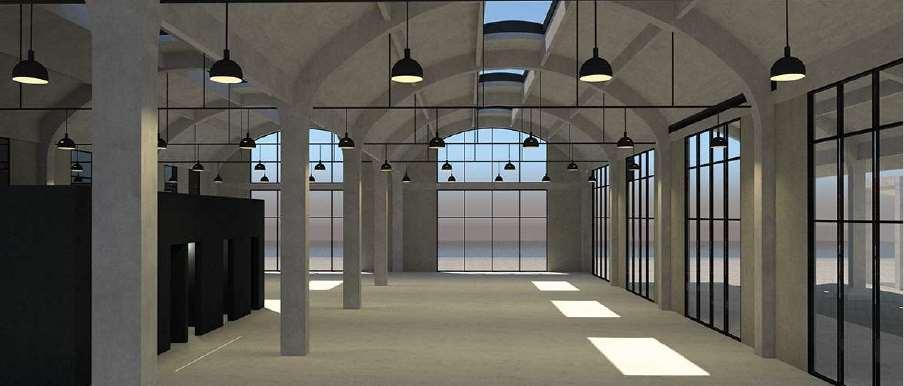

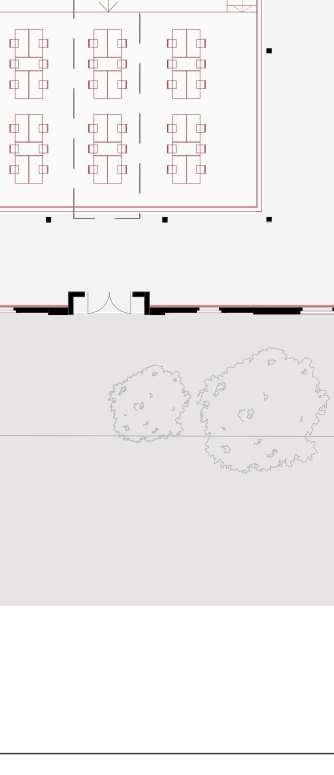

La nave presta especial atención a los estudiantes de la escuela de Arquitectura, disponiendo de espacios amplios y dedicados a impresión y maquetas, peroestos espacios sonpolivalentes ya quenose rigen por unmodeloclásicodeaula.Laszonascentralespretendenserunespacio luminosodonde,ademásdepoderestudiar,puedaserutilizadocomozona dedescansoalairelibre.

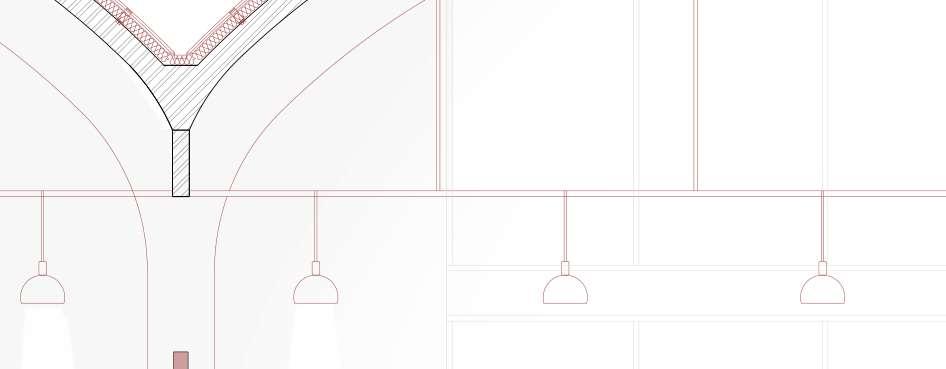

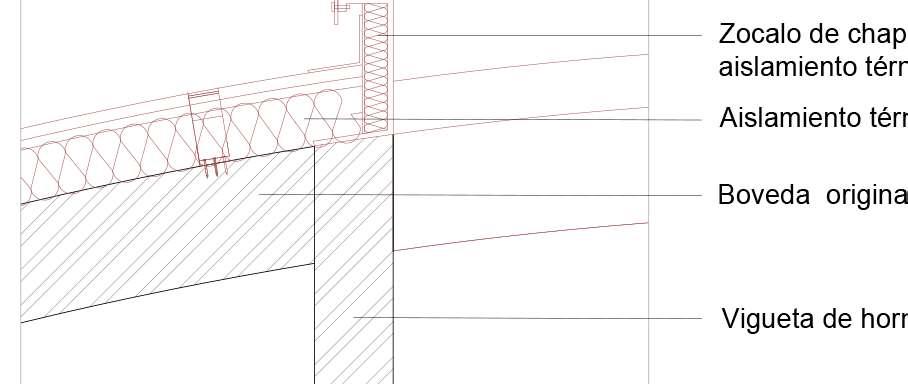

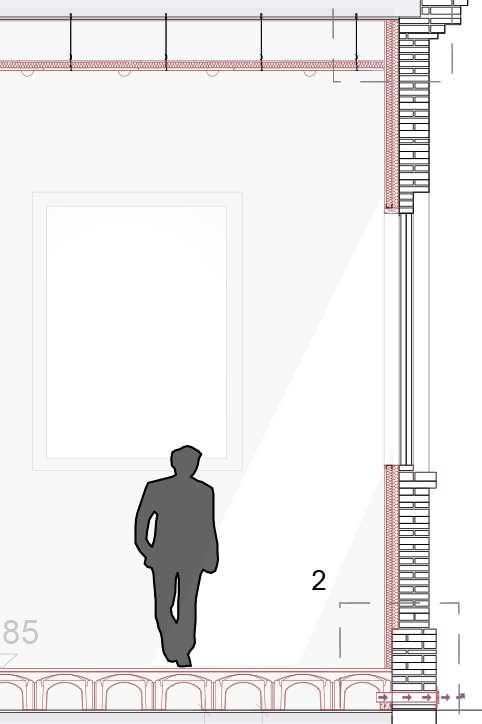

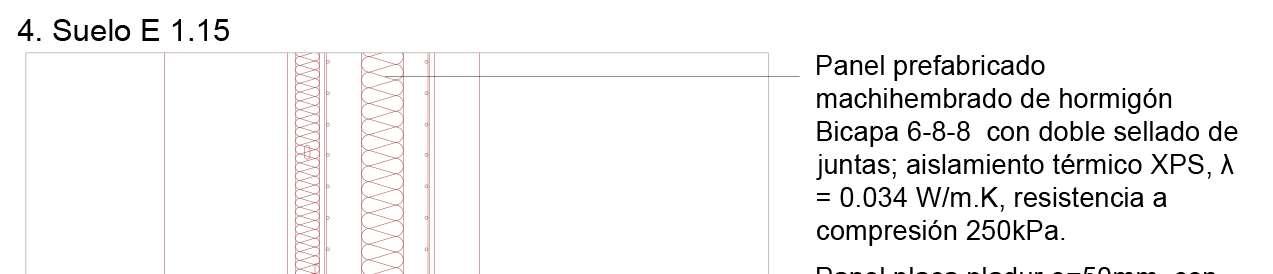

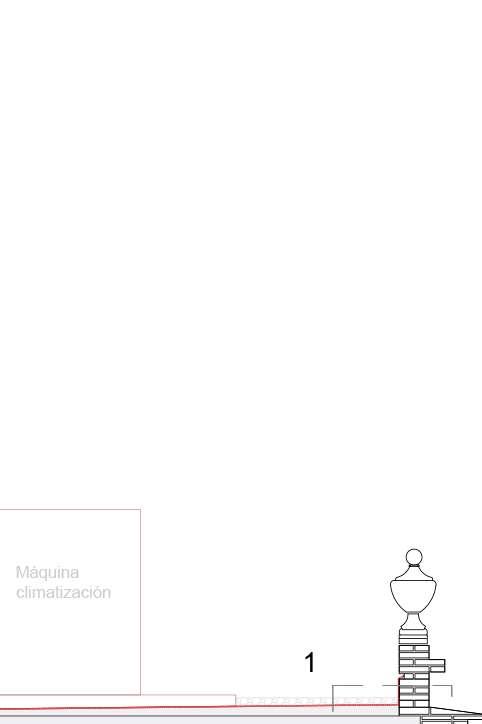

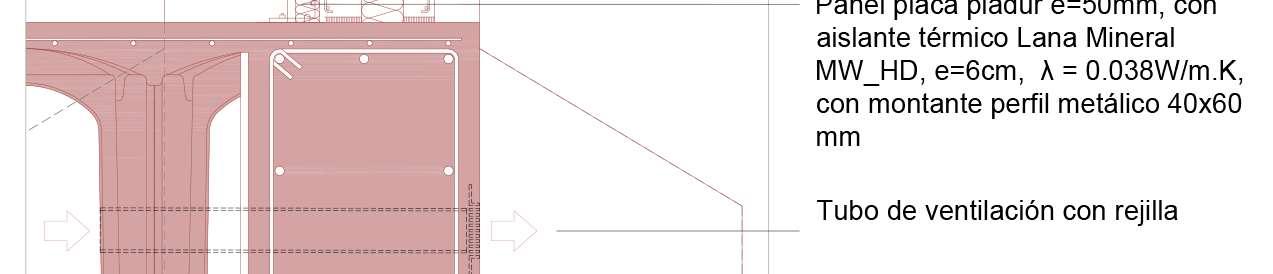

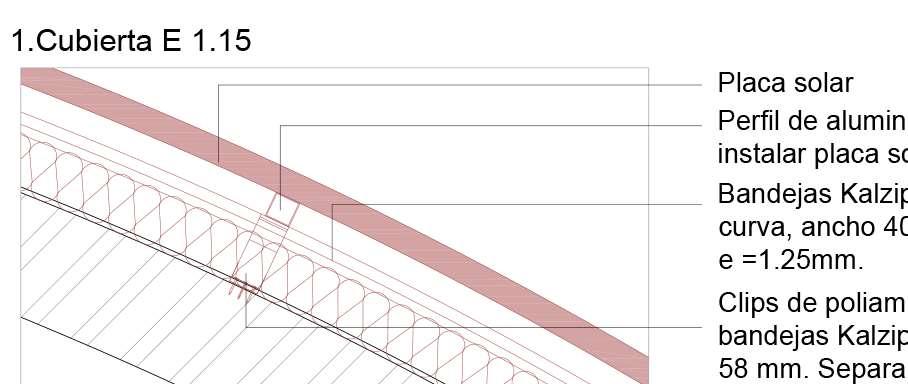

Además, al ser un edificio patrimonial, se ha tratado especialmente su rehabilitaciónconstructivaparacumplirconlanormativayconfortinterior.

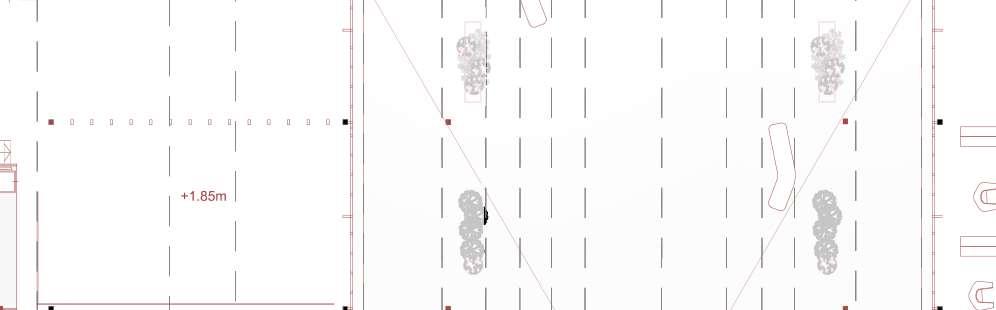

Por otra parte, en los tinglados encontramos un espacio más público dondesepuedanllevaracaboexposiciones,conferenciasydemásactos queesténabiertosalrestodelacomunidad.

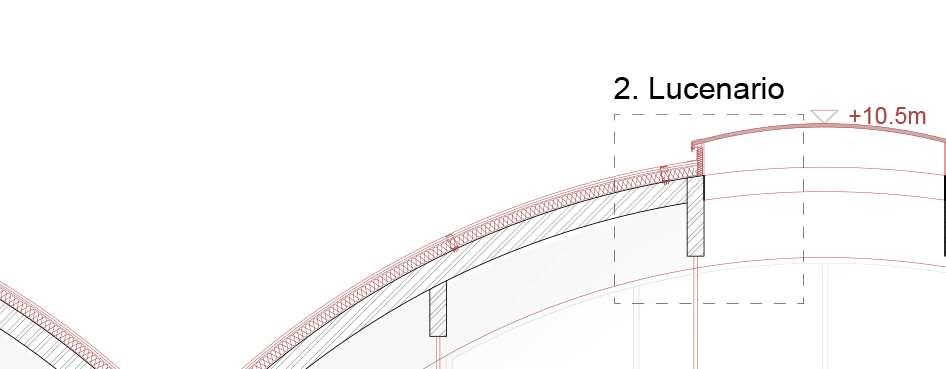

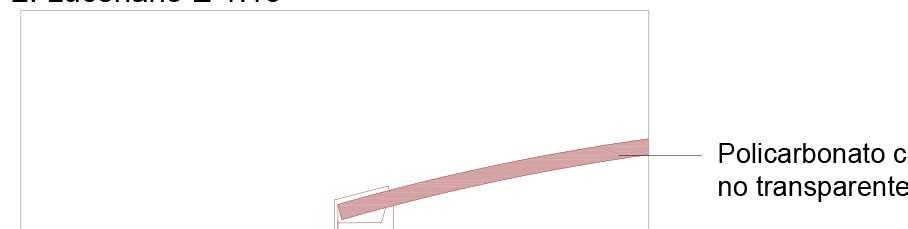

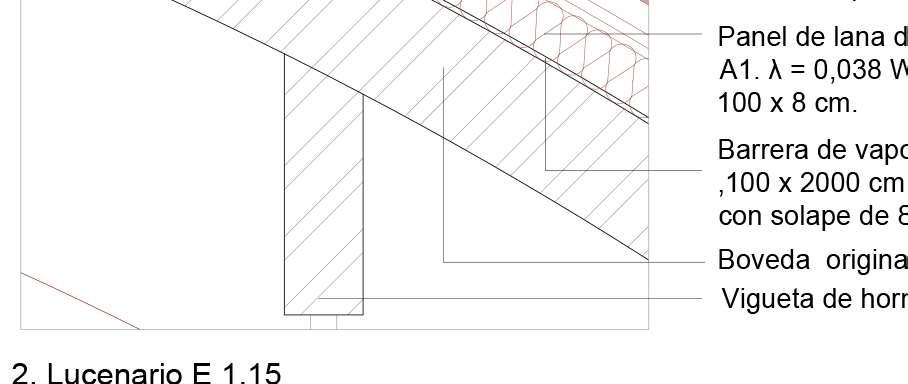

Haremos unaintervenciónmuchomássencilla, manteniendolaesencia delaestructuraoriginalyañadiendounoslucernariosparaamplificarla iluminaciónnaturalenelinterior.Deestamaneraseacentúaunespacio diáfanoypolivalente.

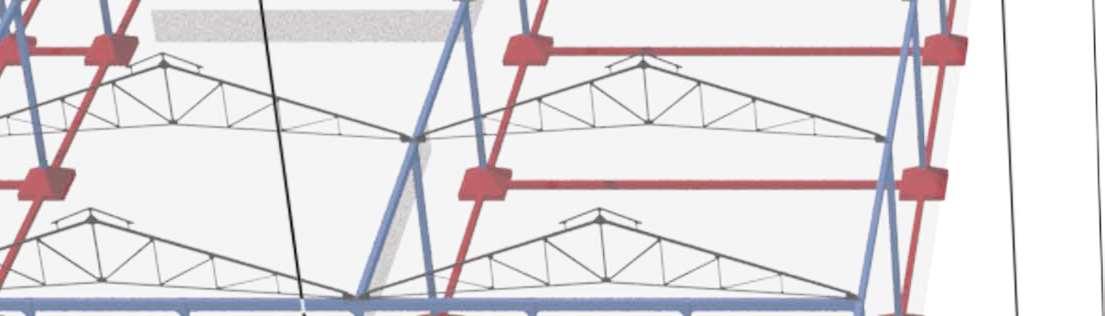

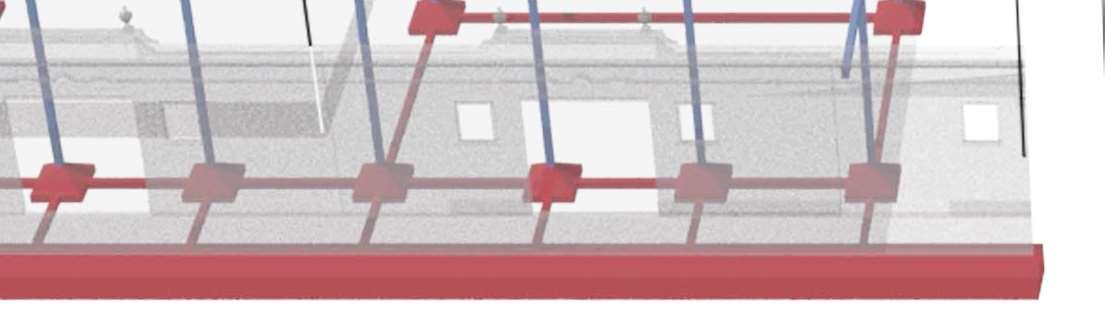

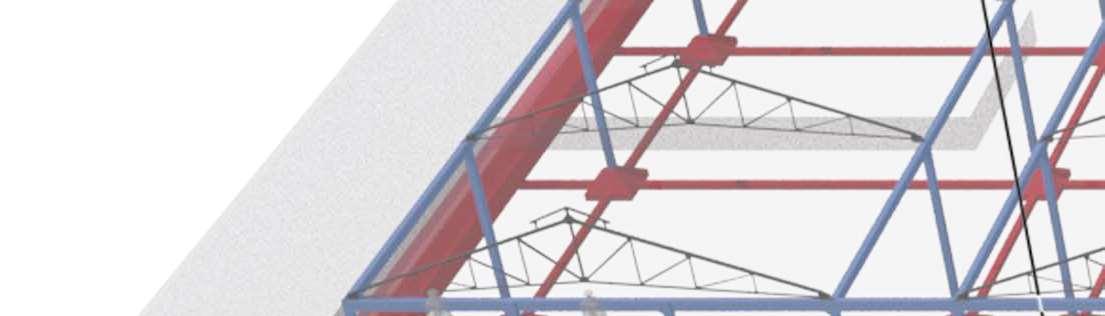

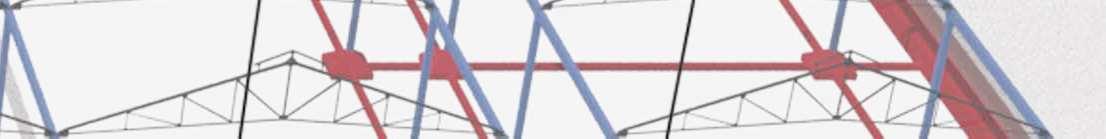

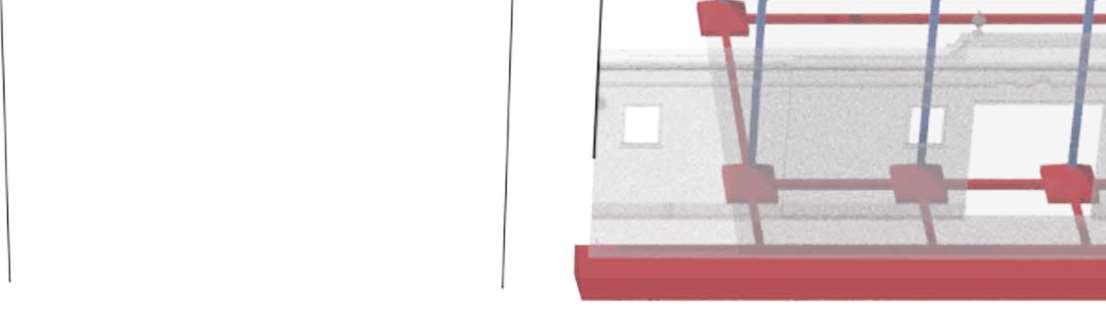

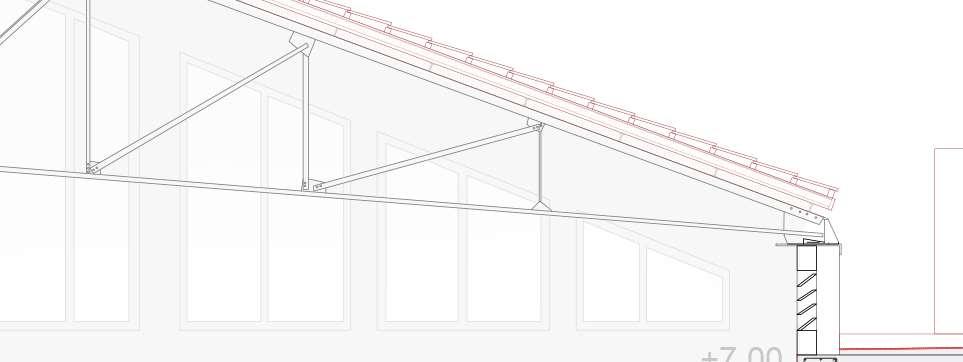

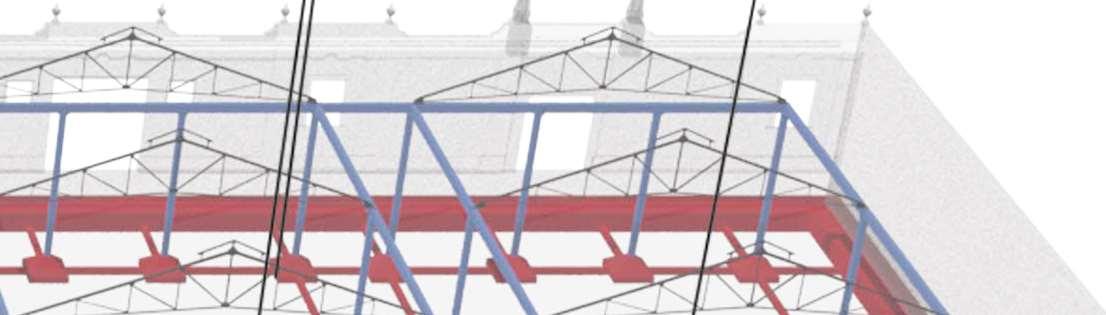

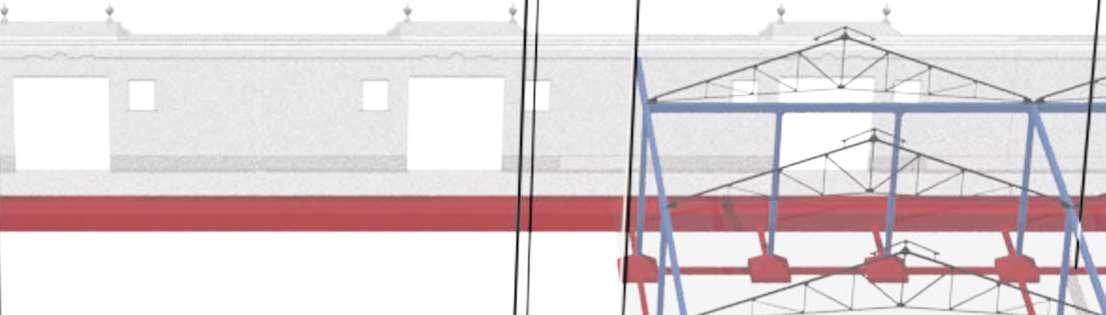

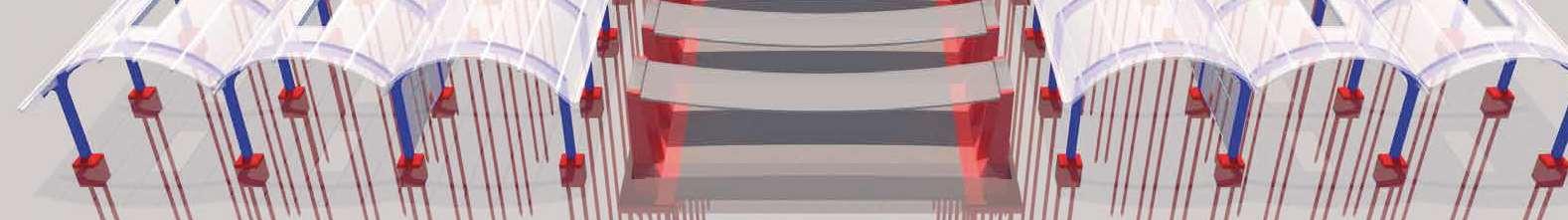

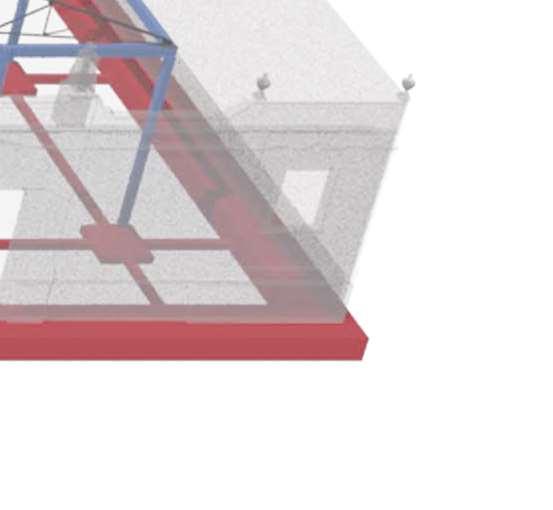

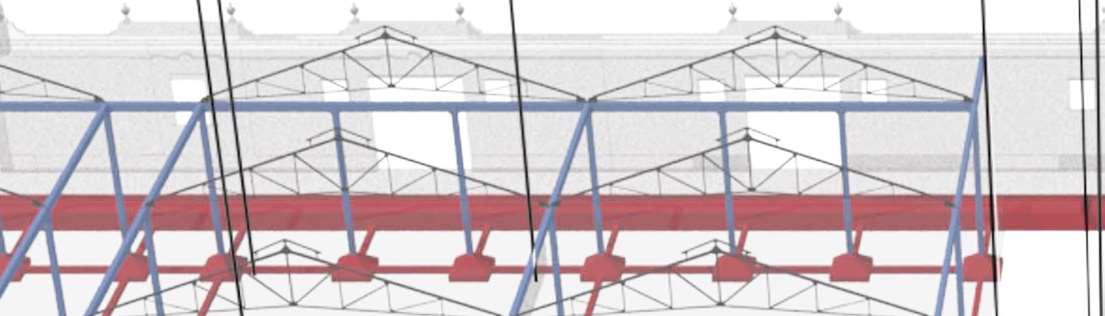

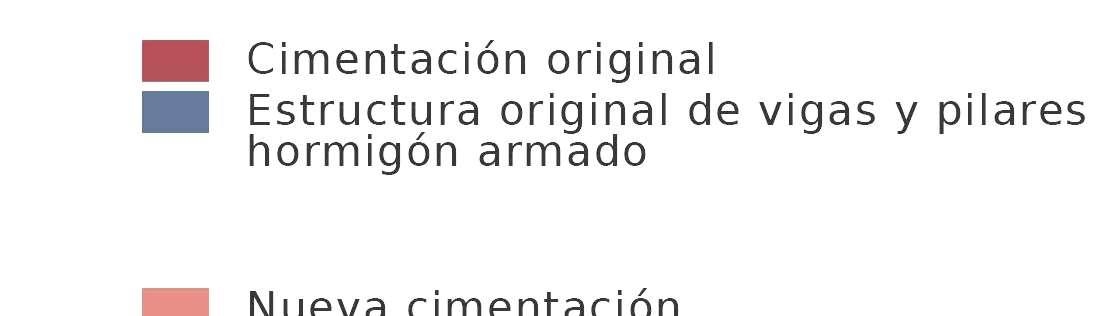

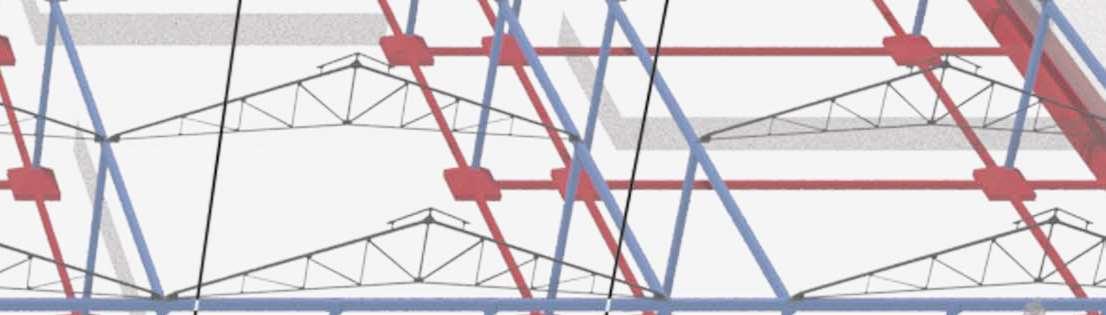

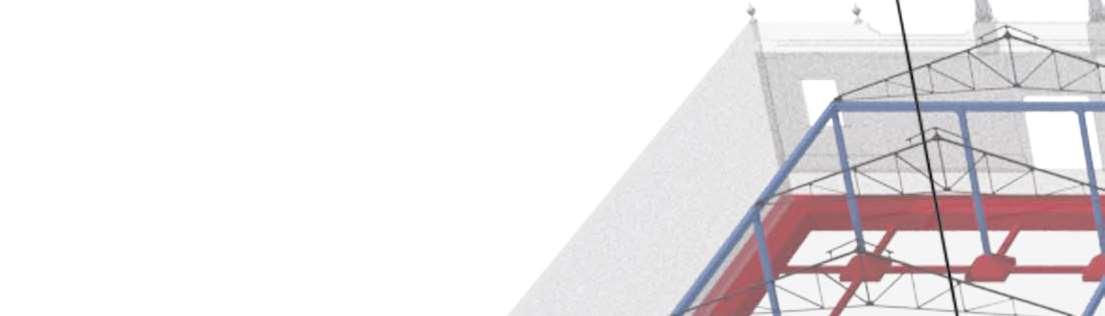

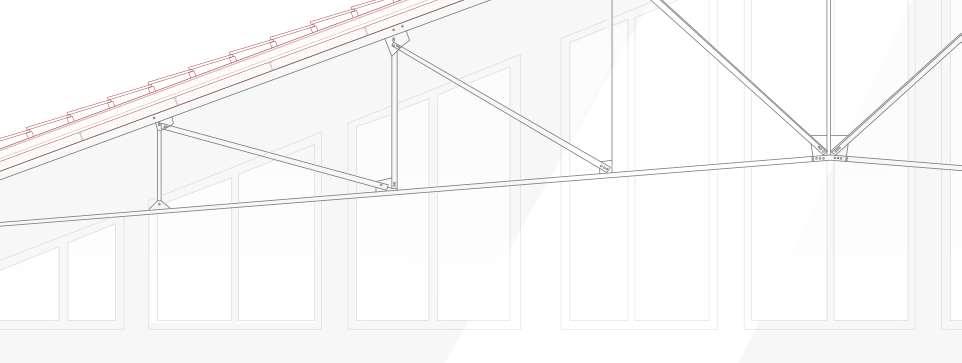

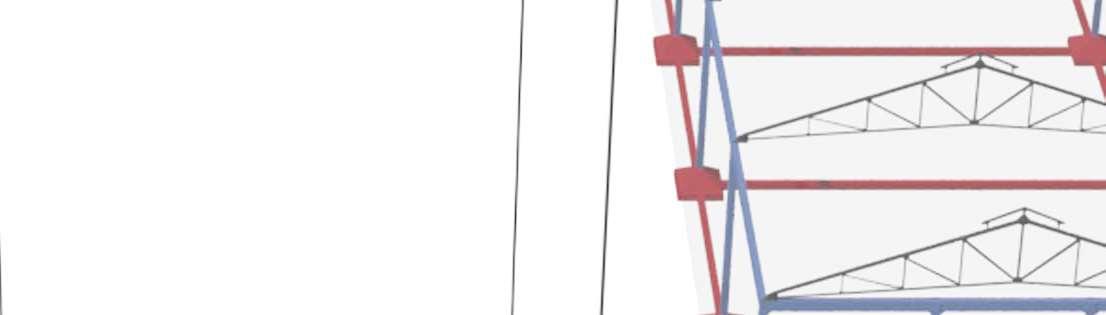

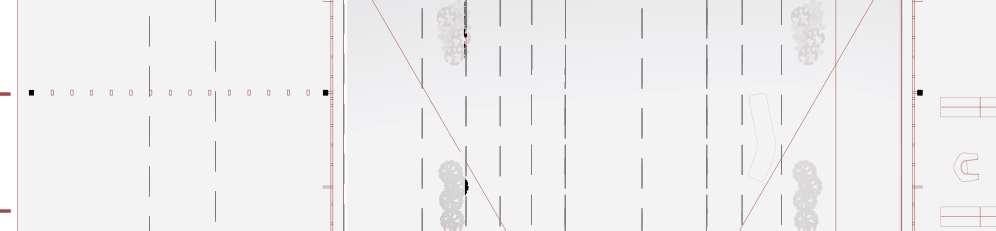

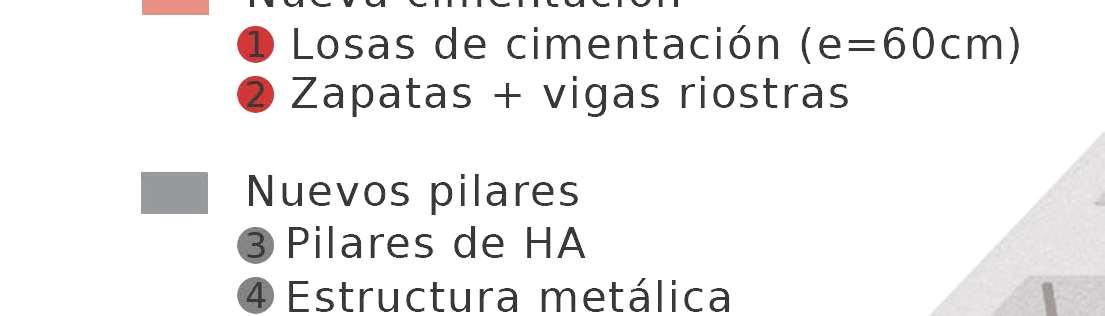

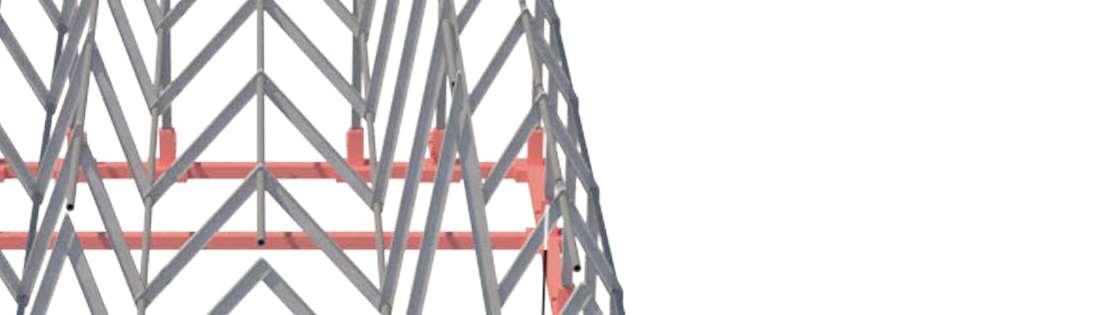

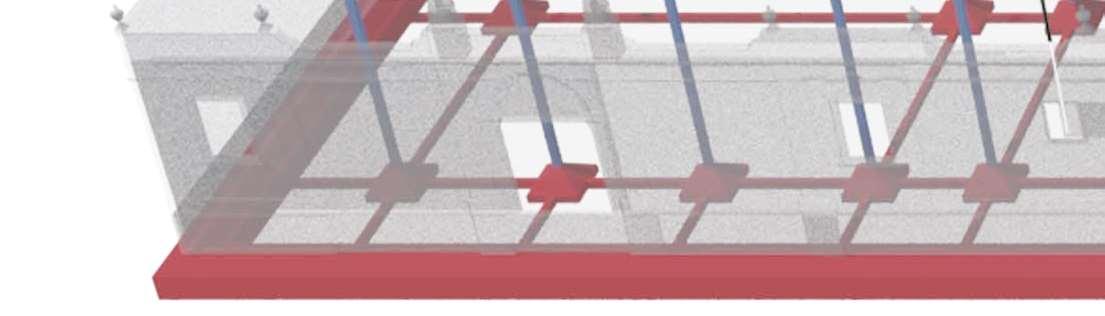

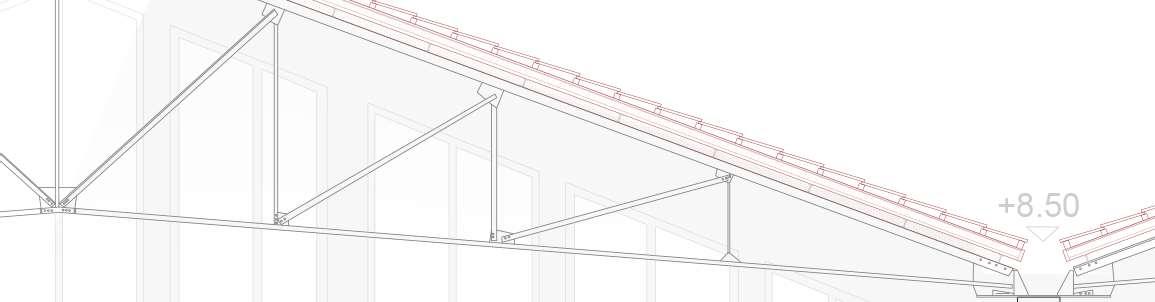

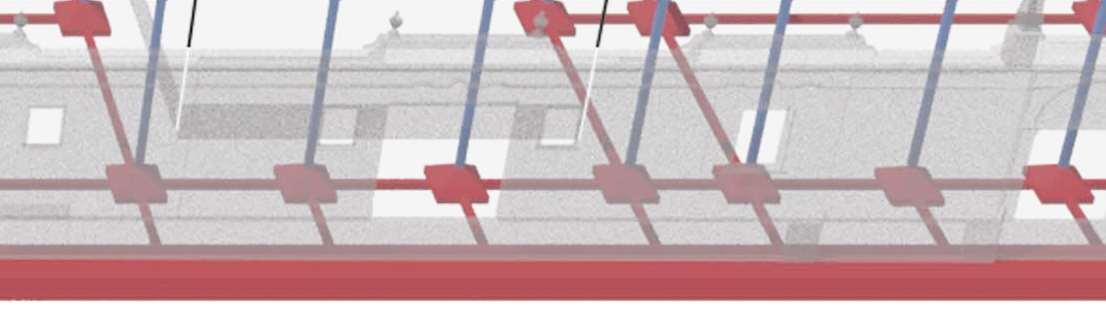

Esquema Estructural Tinglado
