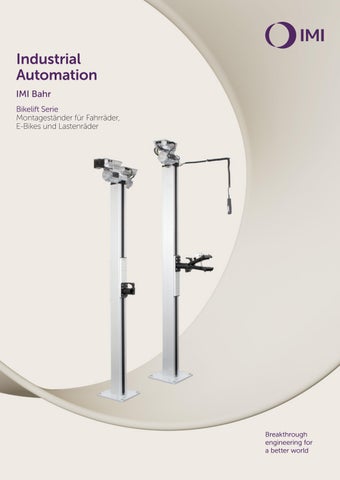

Industrial Automation IMI Bahr Bikelift Serie Montageständer für Fahrräder, E-Bikes und Lastenräder
Breakthrough engineering for a better world
2
Bikelift
Inhalt
Einführung
02
Ausführung
05
Befestigung
06
Bedienung
07
Haltesysteme
08
Freilaufsystem
10
Beispielansichten
11
Alle Merkmale auf einen Blick
13
Übersicht
14
Individuelles Kabelführungssystem
16
Mobile Version mit Akku-Betrieb
18
Breakthrough engineering for a better world Wir entwickeln Lösungen für unsere Kunden, die smarte, sicherere, produktivere und nachhaltigere Produktionsstätten, Fertigungsstraßen und Lagerabläufe ermöglichen. Unsere Systeme für die pneumatische und elektrische Antriebstechnik unterstützen Maschinenbauer und Endanwender auf der ganzen Welt bei der Automatisierung und Optimierung von Fertigungs- und Lagerprozessen. Seit über einem Jahrhundert arbeiten wir mit unseren Kunden im Bereich der industriellen Automatisierung zusammen und setzen unsere Erfahrung und Innovationskraft ein, um dauerhafte Werte für ihre Unternehmen zu schaffen. Unsere Lösungen unterstützen wichtige Branchen wie die Automobilindustrie, die Lebensmittel- und Getränkeindustrie, die pharmazeutische Industrie und sogar die Raumfahrtindustrie. Wir unterstützen die Automatisierung von Präzisionsfertigung, Produktmontage, Testing und Verpackung.
Bei unseren Lösungen für die Automatisierung nutzen wir die neuesten digitalen Technologien und entwickeln diese in enger Zusammenarbeit mit unseren Kunden ständig weiter. Mit unserem fundierten Fachwissen lösen wir ihre schwierigsten Automatisierungsaufgaben - heute und morgen. Durch gesteigerte Produktivität, Effizienz und Sicherheit können unsere Kunden ihre eigenen Kunden besser bedienen und so nachhaltig Wettbewerbsvorteile und Wachstum erzielen. Unser Premium-Produktportfolio umfasst Produkte der Marken IMI Norgren, IMI Bimba, IMI Bahr und IMI Buschjost.
“Breakthrough Engineering”, auf das Sie sich verlassen können.
Bikelift
3
Die neue Leichtigkeit in der Fahrradwerkstatt Eine 230 Volt Steckdose reicht aus, um in der Fahrradwerkstatt die neue Leichtigkeit zu erleben.
Unser Beitrag für mehr Ergonomie in der Werkstatt folgt der Entwicklung, dass das Zweirad gerade im städtischen Umfeld weiter an Bedeutung zunimmt. Es ist viel los auf den Radwegen und vor allem auch in den Werkstätten. Wer möglichst lange verkehrssicher und leichtgängig unterwegs sein will, gibt sein Rad regelmäßig in die Hände des Fachmanns und der hat seinen Betrieb am besten gleich um die Ecke, mitten in der Fußgängerzone. Die gute Auftragslage sorgt einerseits für gewisse Wartezeiten und weckt andererseits das Verlangen nach schnellen, ergonomischen Arbeitsabläufen.
Genau hier setzt der Fahrradlift an. Der elektrisch angetriebene Montageständer macht die Arbeit in der Werkstatt einfacher, ergonomischer und schafft in seiner Doppelausführung auch noch richtig Platz. Der lässt sich prima für einen zweiten Arbeitsplatz nutzen.
4
Bikelift
Mehr Komfort bei Reparatur und Service Mehr Komfort auf der Straße, mehr Ergonomie in der Werkstatt. Alle wollen mit ihrem Rad möglichst leichtgängig unterwegs sein. Wir haben mit unserem Fahrradlift ein System entwickelt, das hochverfügbare, robuste und präzise Industrietechnik in die Fahrradwerkstatt bringt. Die Lösung macht die Arbeit im Service und der Reparatur spürbar ergonomischer und schneller. Mit seinen Aufstellplatten und wahlweise zwei voneinander unabhängig anhebbaren Montageplätzen, sorgt der BikeLift für die notwendige Flexibilität in Ihrer Werkstatt.
Fahrräder lassen sich so direkt am Boden aufnehmen und auf jede beliebige Arbeitshöhe anheben.
Bikelift
1
2
3
3
5
2
Modell 1
BIKELIFT WAND Wandmontage
Standardmodell für Wandmontage
2
BIKELIFT-S1 Freistehend
Standardmodell freistehend für 1 Fahrrad
3
BIKELIFT-S0 Freistehend
Standardmodell freistehend für 2 Fahrräder
Beschreibung Anzahl Montageplätze Aufstellmaß Wandbefestigung
BxTxH in mm
Aufstellmaß Bodenbefestigung
BxTxH in mm
Mehr erfahren
BIKELIFT WAND
BIKELIFT-S1
BIKELIFT-S0
1
1
2
300x300x2200
300x300x2200
150x100x2200
Maximale Hebelast
kg
85**
85**
85**
Stufenlose Höhenverstellung
mm
2000***
2000***
2000***
Gesamtgewicht
kg
45
80
100
** die maximale Nutzhebelast ist abhängig vom verwendeten Zubehör (Greifer, etc.) *** variabler Hub auf Anfrage
6
Bikelift
Schnell hoch und runter und das vor allem sicher Dank einfacher Wandmontage liefert der klassische BIKELIFT WAND die platzsparende Lösung für jede Garage und Werkstatt, auch bei begrenztem Platz. Der BIKELIFT ist fest mit einer Bodenplatte verschraubt, die dem Montageständer am Fußboden die gebotene Stabilität verleiht. Durch eine feste Verdübelung im Boden steht der Montageständer sicher und stabil. Vor dem Hintergrund, dass gerade in innenstadtnahen Werkstätten der Platz immer knapp bemessen ist, haben wir den Fahrradlift zudem optional mit zwei Antriebseinheiten ausgestattet, die ein zeitgleiches und unabhängiges Arbeiten ermöglichen.
Befestigung Beschreibung
Artikel-Nr.:
1
Wandbefestigung für BIKELIFT WAND
00339
2
Bodenplatte für BIKELIFT | 300 x 300 mm für feste Montage und Verdübelung im Boden
00338
1
Mehr erfahren
2
Bikelift
7
Sicherheit in der Werkstatt Der Bikelift nutzt eine speziell auf dieses Einsatzgebiet abgestimmte Trapezgewindespindel. Sie ist mit dem Motor am Kopf des Hubprofils verbunden und sorgt über die mitwandernde Spindelmutter für die Vertikalbewegung des Montagehalters. Bei unserem Aufbau kann weder ein Riemen reißen, noch ein Druckluftschlauch platzen. Für sanftes Anfahren und Abbremsen sorgt der Frequenzumrichter, der platzsparend direkt mit dem energiesparsamen 230V-Motor verbunden ist. Der Lift fährt damit Zweiräder bis zu einem Gewicht von 85kg (pro Aufnahme) auf Augenhöhe und wieder nach unten. Mehr erfahren
Bedienung Beschreibung
Artikel-Nr.:
Zusatzinformation
Tragkraft
1
Drehmodul inkl. Schneckengetriebemotor
003315
für Drehung 360°
85 kg
2
Handschalter
00340
mit Spiralkabel inkl. Halterung
3
Fußschalter
00334
2-pedalig, kabelgebunden
1
1
2
3
8
Bikelift
Für jeden das passende Werkzeug Damit bei der Montage alles passt, lässt sich der BikeLift dank einer weit gefassten Varianz an Bohrungen mit unterschiedlichen Haltesystemen verbinden. Dank unseres Adapters mit Ø 50 mm lassen sich verschiedene Greifsysteme ohne Schwierigkeiten anbringen.
Der Fahrradlift passt sich also an – egal welches Halterungssystem einzelne Werkstätten bereits im Einsatz haben. Haltesysteme Beschreibung
Artikel-Nr.
Zusatzinformation
Tragkraft
1
Stufendorn-Set
003313
mit 2 Stufenzapfen
85 kg
2
Fahrradgreifer
003320
IMI Bahr
45 kg
3
Adapter Fahrradaufnahme
00330
Ø 50 mm L: 120 mm
85 kg
4
Adapter Fahrradaufnahme
003301
Ø 50 mm L: 250 mm
85 kg
5
Gabelzinken
003318
für Lasträder
85 kg
6
Kugelkopf-Halterung
003322
für Fahrradträger
85 kg
7
Cargobike Arretierung
0033180
für Lastenräder
85 kg
2
Bikelift
1
2
3
4
5
7
6
6
7
9
10 Bikelift
Technische Spezifikationen Der BikeLift bietet eine zuverlässige und industriebewährte Lösung für die Wartung, Reparatur und Platzierung von Fahrrädern aller Art. Das hochstabile, elektrisch angetriebene Hebesystem zum schnellen Anheben und Absenken von Traglasten verfügt über ein im Marktvergleich besonders sicheres Antriebs- und Führungskonzept. • Gewichtoptimierte und montagefreundliche Anwendung • Ergonomische und sichere Maschinengestaltung DGUV Information 208-040 • Hohe Betriebssicherheit und Lebensdauer • Produktsicherheitsgesetz (ProdSG) • Höchste Arbeitssicherheit, kein Quetschen oder Einklemmen • CE-Kennzeichnung mit EG-Konformitätserklärung nach: EG-Maschinenrichtlinie 2006/42/EG und BetrSichV
Höchste Arbeitssicherheit kein Quetschen oder Einklemmen!
Mehr erfahren
Freilaufsystem Der Bikelift nutzt eine speziell auf dieses Einsatzgebiet abgestimmte Trapezgewindespindel. Die dem Führungsschlitten zugeordnete Fangmutter sorgt für einen einmaligen Sicherheitseffekt. Dank dieses Freilaufsystems ist der Schlitten frei von Hand anzuheben und sorgt so für höchste Arbeitssicherheit.
Weitere Informationen www.imiplc.com
Bikelift
Ihre Lösung für das Heben schwerer E-Bikes und Lastenräder
Der BikeLift ist vielseitig einsetzbar und passt sich dank seiner unzähligen Features flexibel an Ihre Werkstatt an. Verschaffen Sie sich mit unser Detailansicht einen Überblick über die Einsatzmöglichkeiten des Hebesystems.
11
12
Bikelift
Ergonomisch arbeiten
Dank Freilaufsytem - höchste Arbeitssicherheit
Gabelzinken für Lasträder 003318
Stufendorn im Einsatz 003313
Lastenrad im Einsatz inkl. Cargobike Arretierung
Doppelarbeitsplatz inkl. Kabelkanal, Werkzeugablage und Fahrradgreifer
Bikelift
Alle Merkmale auf einen Blick • Für E-Bikes, Fahrräder & Lastenräder • Flexible Aufnahme und Haltesysteme • Einzel- oder Doppelarbeitsplatz • Geräusch- und wartungsarm • Platzsparend dank kompakter Bauweise • Höchste Zuverlässigkeit & Betriebssicherheit
• Antrieb vor Wasser, Fett und Staub geschützt • Modulare Montage durch verschiedene Bodenplatten, Verankerung an Fußboden oder Wand • Dank Frequenzumrichter weiches Anfahren und Abbremsen
Profilaufbau
• Hand- oder Fußschalter • Variable Arbeitshöhe, Hubhöhe bis 2600 mm • Ergonomisch & rückenfreundlich • Sicheres Freilaufsystem
Diverse Haltesysteme zur Auswahl
Magnetische Werkzeugablage
Fahrradgreifer 003320 lässt sich besonders einfach bedienen
Führungsschlitten mit diversen Gewindelöchern für verschiedene Adapter
13
14
Bikelift
Übersicht Der elektrisch angetriebene Montageständer für alle, die flexibel mit schnell austauschbaren Haltesystemen arbeiten. Dank der Adapter, kompatibel mit allen gängigen Haltesystemen.
• Dank des Freilaufsystems ist der Schlitten frei von Hand anzuheben. Höchste Arbeitssicherheit: kein Quetschen oder Einklemmen!
• Umfangreiches Greiferzubehör ab Lager erhältlich. Auch vorhandene Greifer sind durch spezielle Adaper integrierbar.
• Umfangreiches Zubehör Kabelkanäle mit zusätzlichen Anschlüssen für Pneumatik, Strom oder USB.
• Höchste Zuverlässigkeit und Betriebssicherheit
• Trapezgewindespindel Tr. 24x10 für extrem hohe Traglasten
• Modulare Montage durch Bodenplatten. Durch eine feste Verdübelung im Boden steht der Montageständer sicher und stabil.
• BIKELIFT-S0 Doppelarbeitsplatz
• Als Einzel- und Doppelarbeitsplatz wählbar • Variable Arbeitshöhe, auch für große Menschen. Lifthöhe bis maximal 2,8m (auf Anfrage). • Bürstenloser IEC Norm Drehstrommotor. Anschluss an 230 Volt. Fest angebauter Frequenzumformer, Hubgeschwindigkeit 100-170 mm/sek. Steuerspannung 24 V DC / 0,5 A Sehr geräuscharm, Standby < 0,5 W • Ein Metallabdeckband verhindert das Staub, Schmutz oder Gegenstände ins Innere gelangen können. Außerdem bietet es einen hohen Sicherheitsaspekt und schützt vor Handverletzungen. • Dank Frequenzumrichter weiches Anfahren und Abbremsen. Millimetergenaue Positionierung.
• BIKELIFT-S1 Einzelarbeitsplatz*
• Unterschiedliche Halterungssysteme. Dank unseres Adapters mit Ø 50 mm lassen sich verschiedene Greifsysteme ohne Schwierigkeiten anbringen.
• Gabelzinken bis 85 kg belastbar und auf Bodenhöhe absenkbar. Für Lastenräder, Rasenmäher etc.
• Fußschalter
*optional als BIKELIFT WAND mit Wandbefestigung lieferbar (Strom- oder Akkubetrieben durch Akkuschrauber)
16
Bikelift
Individuelles Kabelführungssystem Sie benötigen einen Strom-, USB-, oder Luftdruckanschluss direkt am Arbeitsplatz? Dann erhalten Sie bei uns die ideale Lösung. Bestellen Sie den passenden Kabelkanal mit Ihren individuellen Wunschanschlüssen gleich mit. Die Einsätze können direkt in den Kabelkanal eingerastet werden und ermöglichen ein effizientes Arbeiten direkt am Arbeitsplatz. Die maximale Kabelkanalhöhe liegt bei 1500mm.
Standardmäßig erhalten Sie bei Auswahl des Kabelkanals eine magnetische Werkzeugablage.
Weitere Informationen www.imiplc.com
Bikelift
Anschlüsse Beschreibung A1
Steckdose 45°
1er
A2
Steckdose 45°
2er
A3
Steckdose 45°
3er
A4
Steckdose 45°
4er
B1
Steckdosen weltweit
B2
Steckdosen weltweit
B3
Steckdosen weltweit
B4
Steckdosen weltweit
B5
Steckdosen weltweit
B6
Steckdosen weltweit
B7
Steckdosen weltweit
D1
Luftdruckanschluss
M1
USB-Anschluss
1er
M2
USB-Anschluss
2er
17
18
Bikelift
Mobile Version mit Akku-Betrieb Kompetente Beratung in der Dialogannahme In unserer Akku-Version ist der Bikelift dank integriertem Fahrradakku überall mobil einsetzbar. Besonders bei der Dialogannahme kann das Fachpersonal direkt mit dem Kunden eine Beratung und erste Kostenschätzung vornehmen. In Zeiten von Pandemien und Hygienekonzepten kann der gesamte Bikelift jederzeit bequem in den Außenbereich geschoben werden. Auf Rollen montiert sind hier keine Grenzen gesetzt.
Einzelarbeitsplatz mit Akku-Antrieb
BIKELIFT-S1 Akku
Keinen Platz für einen fest montierten Lift in der Werkstatt?
Doppelarbeitsplatz mit Akku-Antrieb
BIKELIFT-S0 Akku
Unser Bikelift in der Akku-Version ist autark und schnell und einfach von einer Ecke in die andere verschoben.
Akku schnell und einfach wechseln
Motoranschluss mit Handbedienung
Beispiel: Platte mit Rollen* *nicht bestellbar, kundenseitig zu stellen
Bikelift
Notizen
19
Unser Geschäftsbereich Industrie-Automation verfügt über vier globale technische Kompetenzzentren, ein Vertriebs- und Servicenetz in 50 Ländern und über Produktionsstätten in Europa, Nord- & Südamerika sowie im asiatisch-pazifischen Raum. Unterstützung durch Händler weltweit. Für weiterführende Informationen, scannen Sie diesen QR-Code oder besuchen Sie www.imiplc.com/industrial-automation
