Elektrické pohony

Elektrické válce, lineární a víceosé systémy

Obsah

Vytváříme pro naše zákazníky řešení, která umožňují chytřejší, bezpečnější, produktivnější a udržitelnější technologické provozy, výrobní linky a skladové hospodářství. Naše pneumatické a elektrické pohybové systémy pomáhají výrobcům strojů a koncovým uživatelům po celém světě automatizovat a optimalizovat výrobní a skladovací procesy.

Již více než sto let spolupracujeme se zákazníky v oblasti průmyslové automatizace a využíváme naše zkušenosti a inovace k vytváření trvalé hodnoty pro jejich podnikání. Naše řešení podporují kritická průmyslová odvětví, jako je automobilový, potravinářský, farmaceutický a také kosmický průmysl. Podporujeme automatizaci přesné výroby, montáže výrobků, testování a balení.

V našich automatizačních produktech využíváme nejnovější digitální technologie a v úzké spolupráci s našimi zákazníky neustále inovujeme. S využitím našich hlubokých odborných znalostí dokážeme vyřešit jejich nejnáročnější automatizační výzvy. Díky vyšší produktivitě, efektivitě a bezpečnosti mohou naši zákazníci lépe sloužit svým vlastním zákazníkům, vytvářet trvalé konkurenční výhody a zajišťovat růst.

Naše prvotřídní portfolio výrobků zahrnuje IMI Norgren, IMI Bimba, IMI Bahr a IMI Buschjost.

Průlomová technická řešení, na která se můžete spolehnout.

Výhody elektrických pohonů

S ohledem na požadavky našich zákazníků nyní nabízíme rozšířenou řadu vysoce výkonných řešení elektrického pohybu vhodných pro různé průmyslové aplikace v odvětvích manipulace s materiálem, farmaceutického průmyslu, potravinářství, výroby baterií a tovární automatizace.

Naše řešení elektrického pohybu zahrnují pístnicové elektrické válce, bezpístnicové lineární osy a na zakázku konstruované kartézské a portálové systémy pro víceosé aplikace. Naše široká nabídka pohonů, vedení a profilů (s více než 100 000 000 možnými konfiguracemi) nám umožňuje navrhovat individuální řešení, která zákazníkům nabízejí naprostou flexibilitu.

Požadavky na moderní průmyslové automatizační aplikace jsou stále složitější, ať už jde o přesné řízení, přesné polohování, opakovatelnost nebo provoz bez opotřebení - naše elektrické pohony jsou založeny na více než 30 letech rozsáhlých zkušeností s aplikacemi a poskytují průlomovou techniku, na kterou se můžete spolehnout.

Elektrické pohony

Řešení elektrických pohonů společnosti IMI Norgren jsou navržena tak, aby splňovala i ty nejnáročnější požadavky na výkon. Nabízíme bezkonkurenční inženýrské služby včetně aplikační podpory, kompletních 3D CAD modelů a výkresů a výpočtů životnosti a doby cyklu.

Abychom si byli jisti, že plníme vaše konkrétní požadavky a jako pomoc při výběru správného řešení pro vaši aplikaci, poskytuje náš zkušený technický tým komplexní posouzení potřeb, poradenství a technickou podporu od návrhu až po dodání.

Rychlá odezva

Příslušenství na míru

Zakázkové návrhy a konfigurace

• Technické konzultace a posouzení potřeb

• Kompletní nabídka s 3D modely, výkresy a výpočtem životnosti a doby cyklu

• Rozměry převodovky a motoru na vyžádání

• Strukturální analýza pro kritické aplikace na vyžádání

• Poradenství pro speciální aplikace, jako je ATEX/Ex provedení, čisté prostory atd.

• Návrh speciálních komponent a příslušenství pro konkrétní projekt, jako jsou např. energetické řetězy anebo nosné rámy

• Opravy, údržba a náhradní díly pro libovolný systém

Aplikační projekční činnosti

Poprodejní servis a podpora

Nabízíme jednotné kontaktní místo pro vaše potřeby elektrického pohybu.

Výpočty a analýzy

Technické konzultace CAD a FEA modely

Nejlepší služby

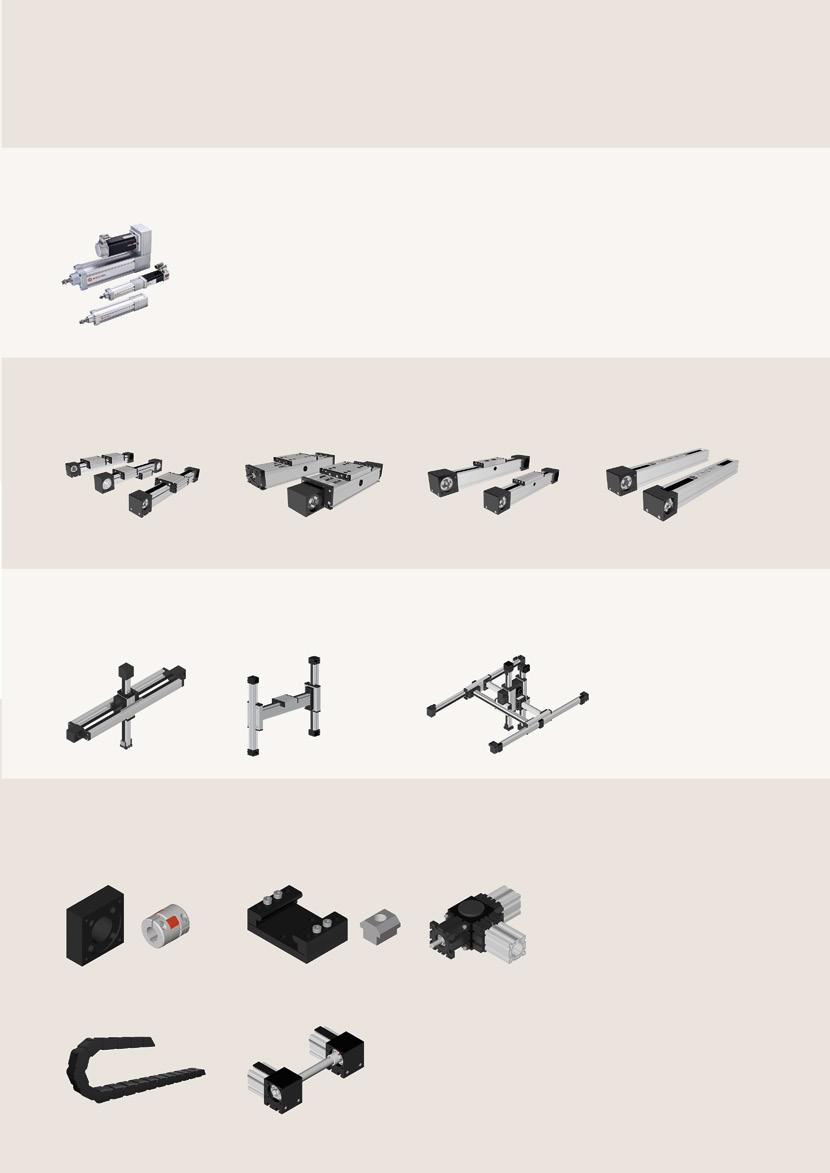

Rychlý průvodce

Elektrické Válce

Série E/809000

Lineární Osy

E Série D

Víceosé provedení

Série ELZI

Série ELZU

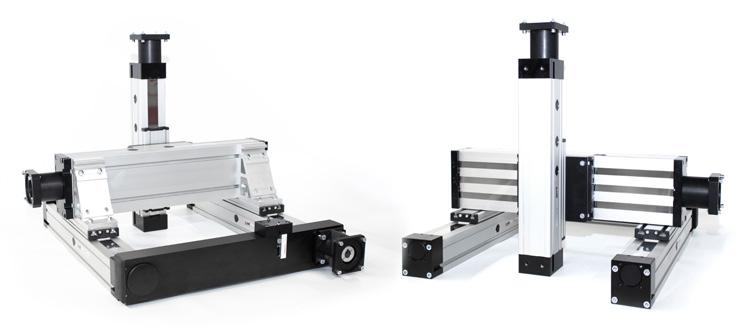

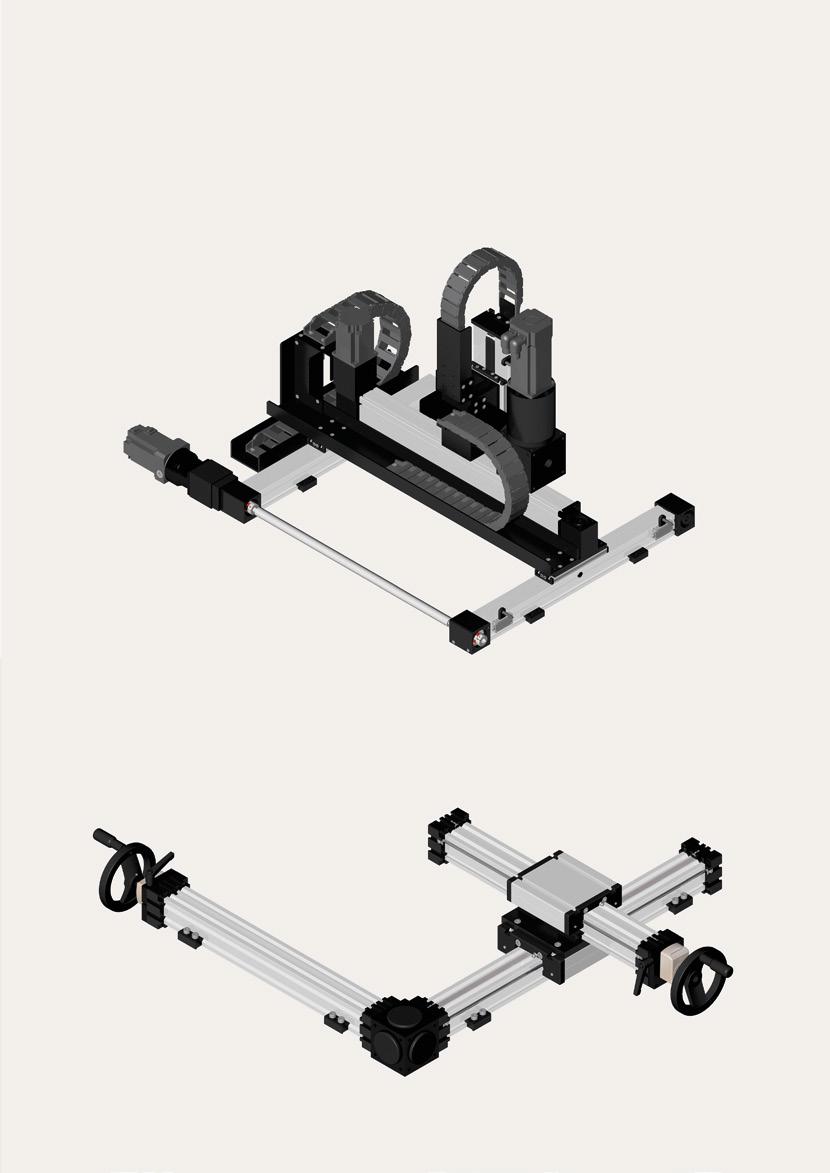

Víceosé systémy

Příslušenství

Motorové adaptéry a spojky

Montážní desky, bloky a matice

Kabelový řetěz Paralelní přenos

Převodovky

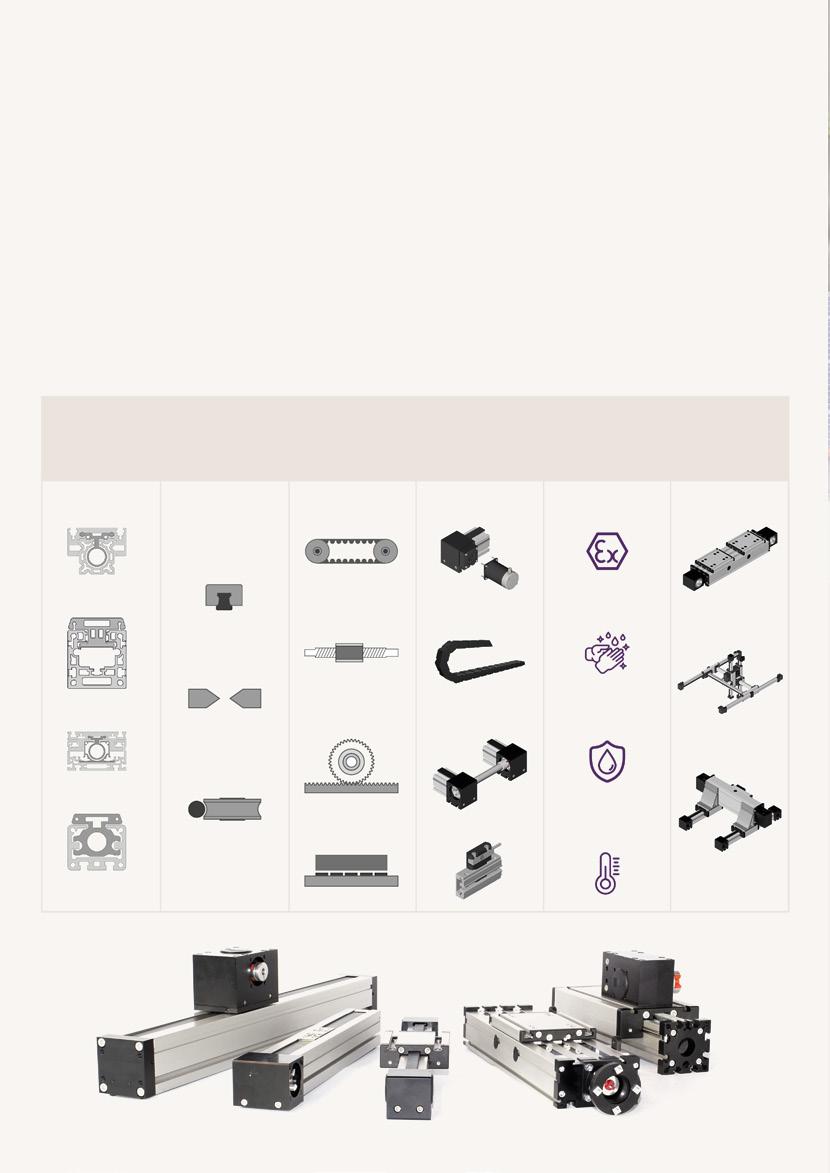

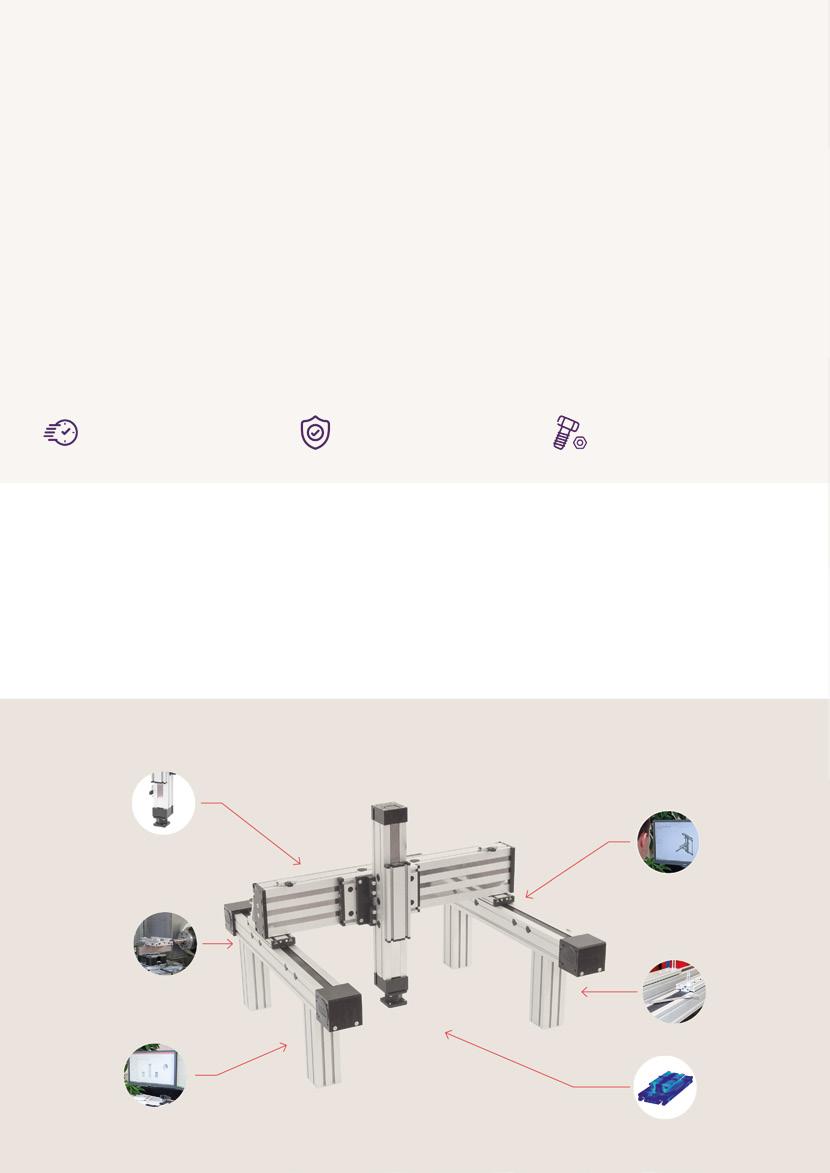

Variabilita

Naše rozsáhlé portfolio výrobků zahrnuje více než 200 konstrukčních profilů, pohonů a vodicích systémů, jakož i rozsáhlé příslušenství umožňující nekonečné možnosti konfigurace jednoosých i víceosých systémů.

Komplexní víceosé systémy jsou v dnešním průmyslovém světě nepostradatelné a ve strojírenství hrají stále důležitější roli. Abychom zajistili splnění přesných specifikací našich zákazníků, je náš zkušený technický tým připraven poskytnout komplexní analýzu potřeb, poradenství a technickou podporu od návrhu až po dodání.

Varianty vedení

Kluzné vedení Válečkové vedení Vodící kolejnice Šroubový pohon Řemen Hřeben Lineární motor

E/809000

Série E

Série D

Série Q

Série L

Série ELZI

Série ELZU

• Na základě normy ISO 15552

• Vhodné pro aplikace s vysokými požadavky na sílu a opakovatelné polohování

• Možnost krytí IP65 pro provoz ve vlhkém a prašném prostředí

• Odolnost v náročných podmínkách

• Dlouhá dráha pohybu

• Vhodné pro použití v oblastech s nebezpečím výbuchu

• Snadná údržba

• Vysoká dynamika

• Zdvojené vnitřní vedení pro náročné aplikace

• Robustní v náročných podmínkách

• Vhodné pro použití v čistých prostorách

• Vhodné pro použití v čistých prostorách

• Flexibilní montážní poloha

• Dlouhá dráha pohybu

• Vysoká dynamika

• Kompaktní lehká konstrukce

• Flexibilní montážní poloha

• Dlouhá dráha pohybu

• Vysoká dynamika

• Vhodné pro použití v čistých prostorách

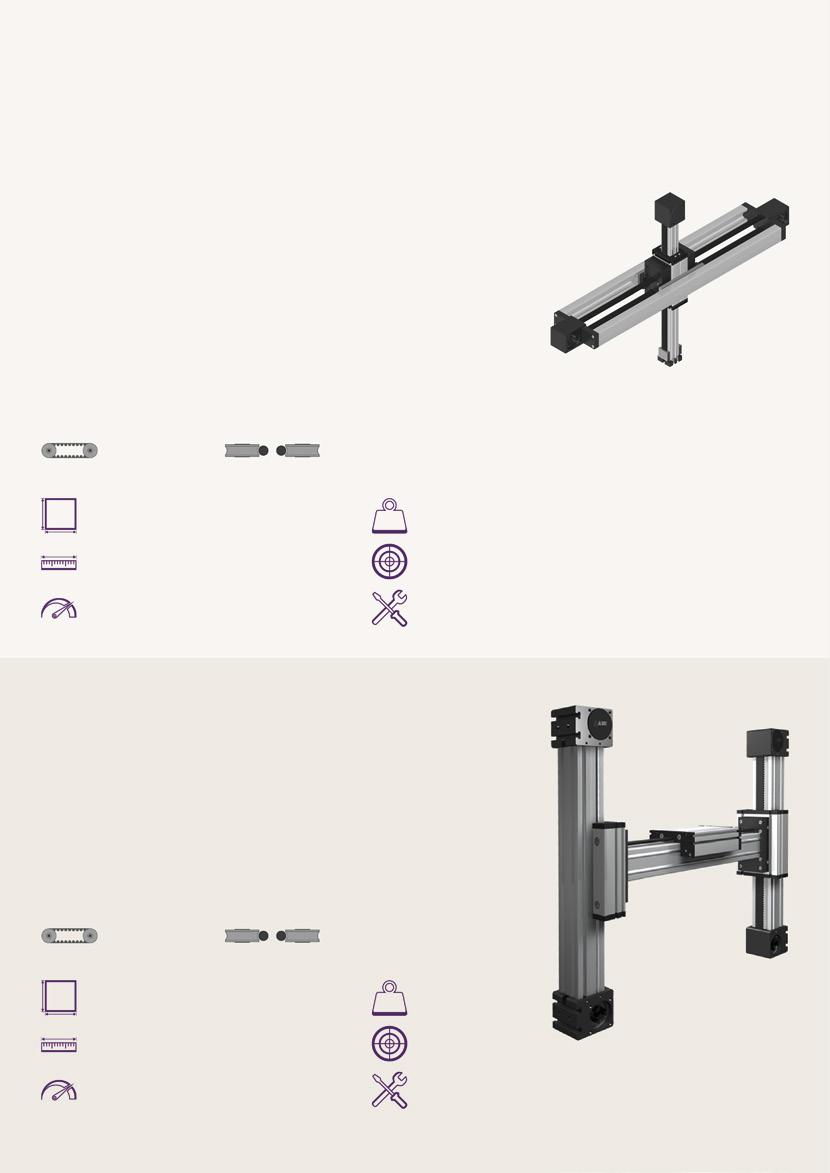

• Dynamický portál X/Z

• Kompaktní, lehká konstrukce

• Vhodný pro aplikace "pick&place" vyžadující vysoké zrychlení

• Portál se dvěmi osami Y a jednou osou X

• Kompaktní, lehká konstrukce

• Vhodný pro aplikace "pick&place" vyžadující vysoké zrychlení

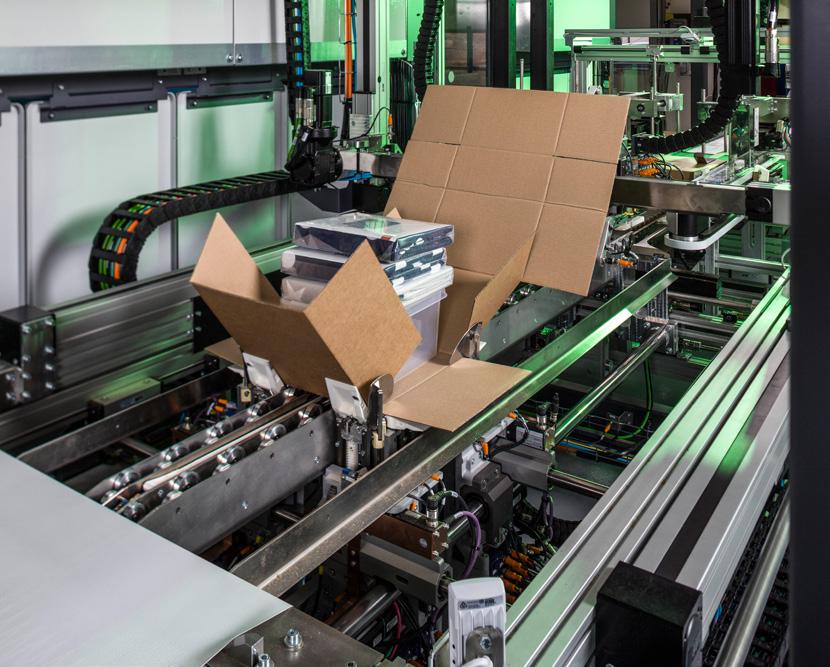

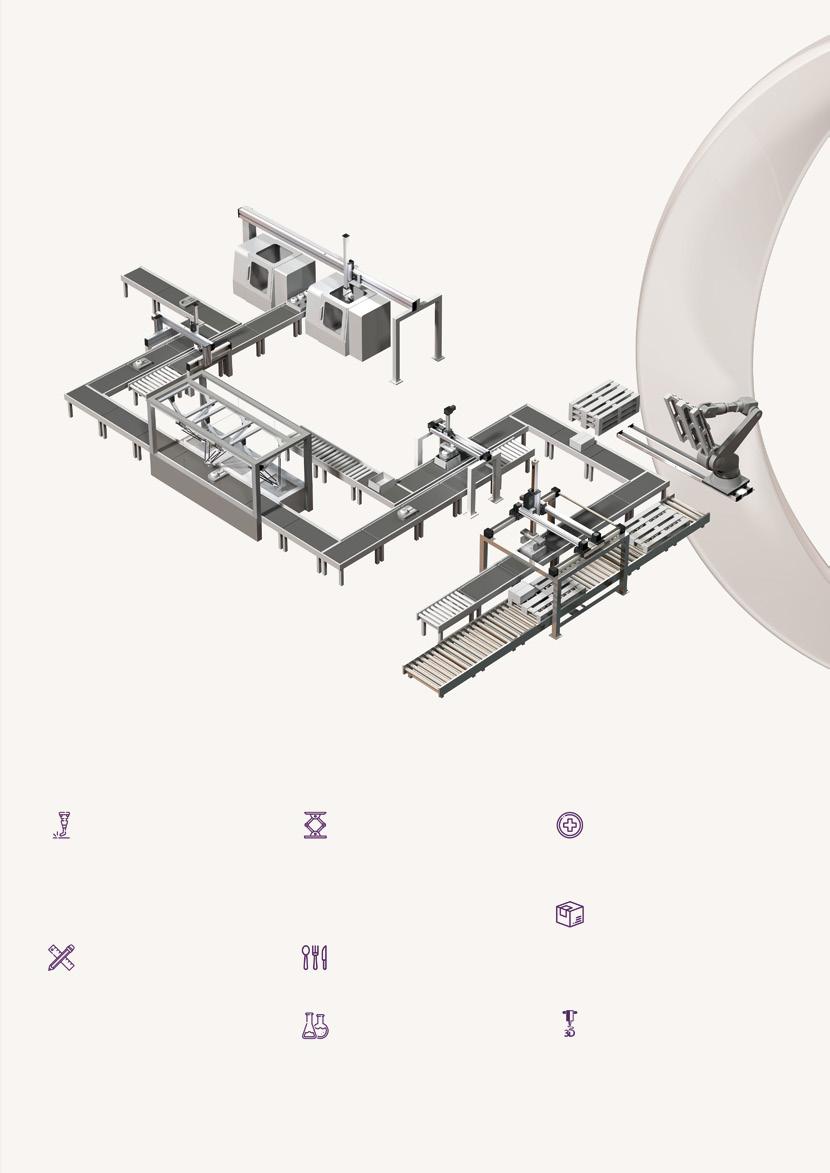

Oblasti použití

Manipulace

Etiketování

Speciální stroje

Robotika

Balení

Paletizace

Vyvíjíme zákaznická řešení pro jakákoliv zadání, od samostatných dílů až po sériovou produkci.

Strojní a systémová technika

• Zařízení pro nanášení nátěrů, povlaků, svařování, měření a tváření

• Stroje na zpracování skla, kamene a dřeva

Automatizace a elektrotechnika

• Montážní linky a skladové systémy

• Montážní a manipulační systémy

• Měřicí a kontrolní zařízení

Zvedací a manipulační technika

• Systémy stáčení a dávkování

• Elektromechanické zvedací systémy

• Zvedací systémy

Potravinářský průmysl

• Výroba potravin a krmiv pro zvířata

Chemický a farmaceutický průmysl

• Míchací, testovací a dávkovací zařízení

• Laboratorní aplikace

• Podmínky čistých prostor

Automatizace lékáren

• Automatický systém vychystávání

Technologie balení

• Zařízení pro etiketování a balení

• Systémy pro kartonování, nakládání, balení a dodávání

3D tisk

• Rychlé prototypování

• Průmyslový 3D tisk

• Proces sintrování kovu

• Architektonické projekty

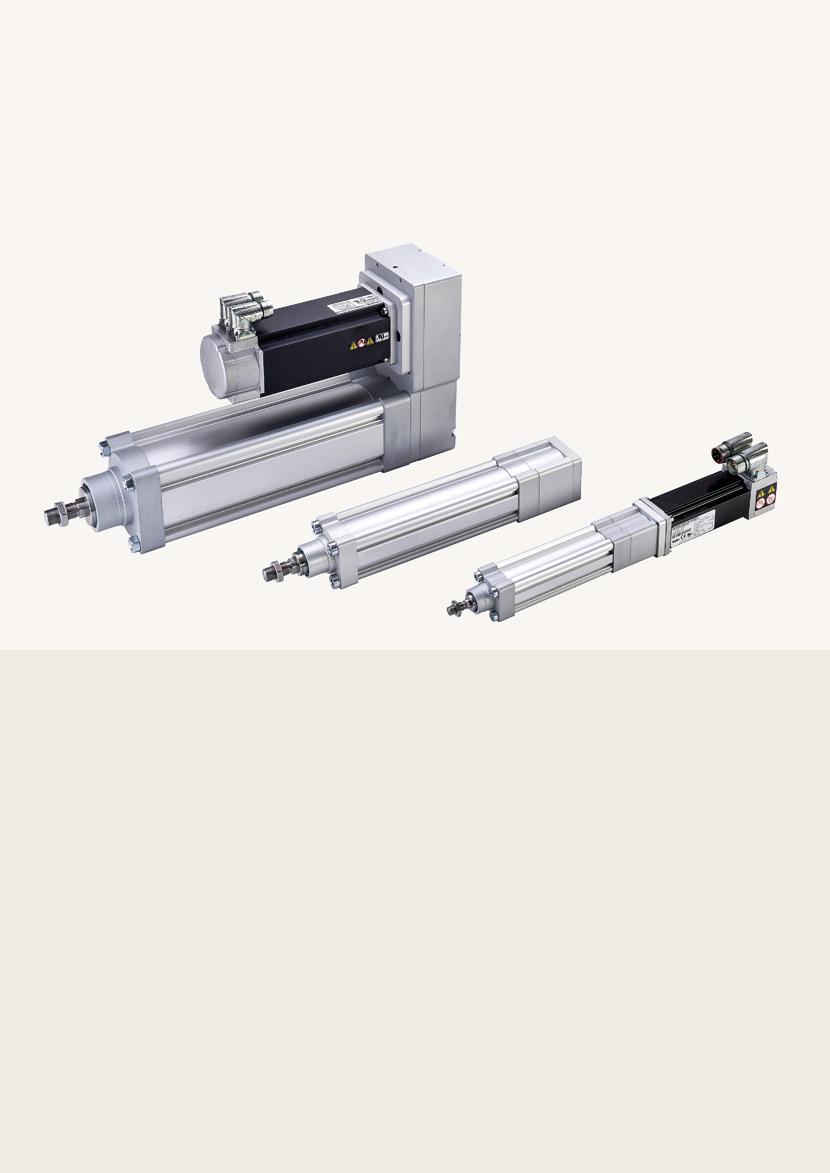

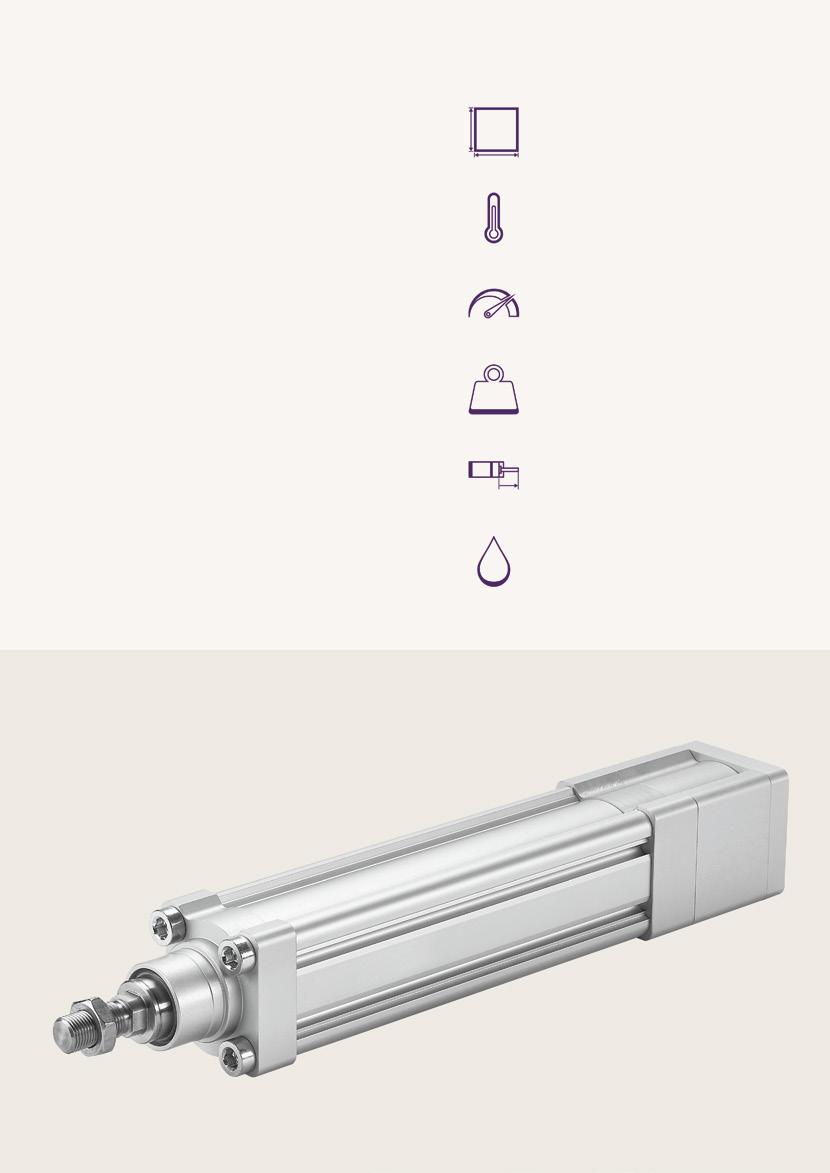

Řada pístnicových elektrických

válců - E/809000

Řada pístnicových elektromechanických lineárních válců dle standardu ISO s kuličkovým šroubem dostupných se servomotory nebo bez nich, v 6 velikostech se 2 možnostmi montáže motoru.

• Přesné a opakovatelné

Kuličkový šroub a servomotor zajišťují přesné a opakovatelné polohování

• Dlouhá životnost

Mechanismy kuličkových šroubů a ložisek umožňují dlouhou životnost

• Snadná instalace

Založeno na standardu ISO 15552 s univerzálními možnostmi montáže

• Prostředí

Možnost krytí IP65 pro axiálně i paralelně montované motory zajistí, aby pohony fungovaly i v prašném a mokrém prostředí

• Monitorování výkonu

Integrované senzory a externí spínače monitorují výkon válce a umožňují plánovat údržbu

• Úspora energie

Elektromechanické komponenty účinně přeměňují elektřinu na mechanickou energii. K napájení dochází pouze, pokud je vyžadován pohyb, což snižuje spotřebu energie a náklady

• Zvýšení bezpečnosti

Servomotory nabízíme také ve variantě s elektromechanickou brzdou, bránící nechtěnému posunu břemene

• Průmyslová odvětví

Pečlivě vybrané materiály a produktové specifikace vhodné pro různé aplikace

• Chytré konfigurace

Náš online konfigurátor umožňuje rychlý a snadný výběr produktů na základě zadání zákaznické aplikace

• Flexibilita

Přizpůsobená rozhraní motoru umožňují zákazníkům namontovat si vlastní preferované motory

• Jednotné kontaktní místo

K dispozici jsou motory, pohony a příslušenství

• 32, 40, 50, 63, 80, 100 mm

Technické specifikace

• Válce s kuličkovým šroubem se servomotorem, nebo bez něj

• 6 velikostí

• 2 možnosti montáže motoru

• Robustní konstrukce

• Podle ISO 15552

• Bezúdržbové

• Krytí IP65 (volitelně)

• Založeno na spolehlivých technologiích Norgren s dlouhou

životností

• Široká škála motorů, pohonů a příslušenství

Volitelné

• Prodloužení pístnice

• Pístní tyč s vnitřním závitem

• Měchové krytí pístnice

• Provozní teplota válce: 0 °C až +80 °C

• Okolní teplota motoru: 0 °C až +40 °C

• Max. 1.6 m/s

• Až 30,4 kN

• 100 mm - 1500 mm zdvih

• Stupeň krytí IP40 nebo IP65

Dlouhá životnost

Přesné a opakovatelné

Jednoduchá instalace

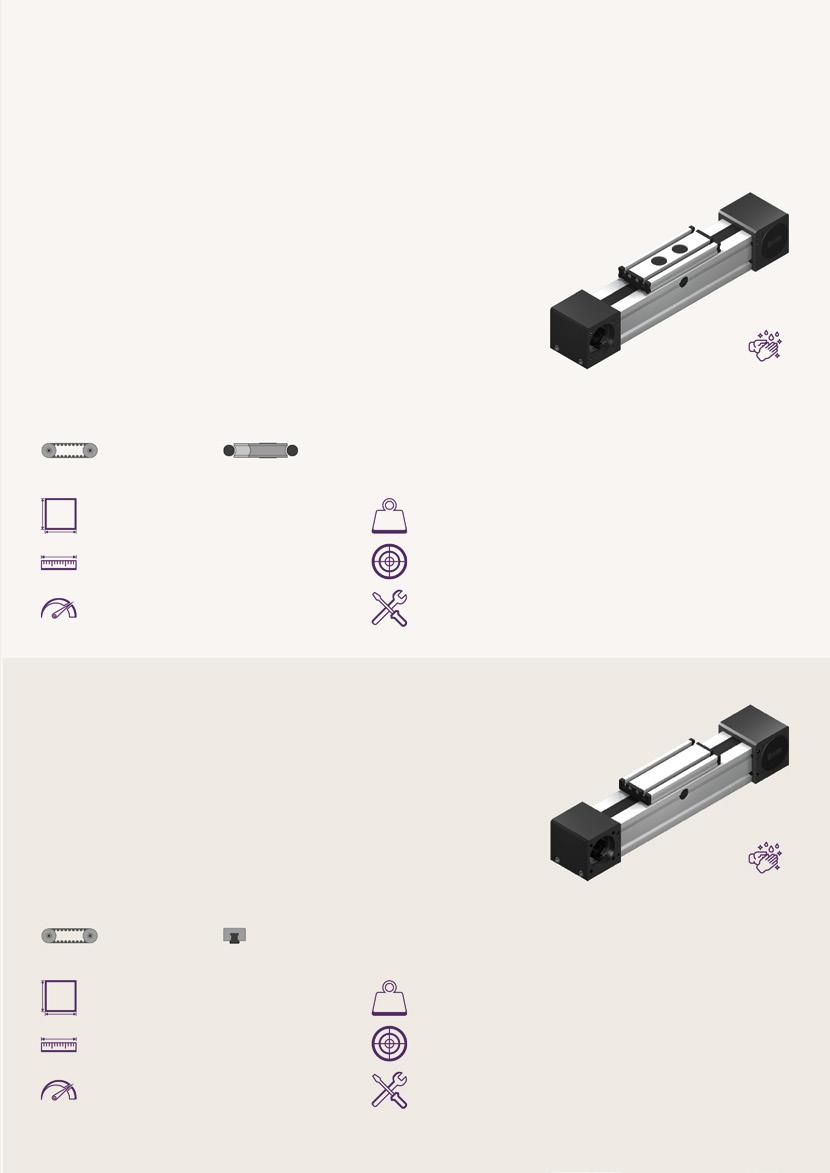

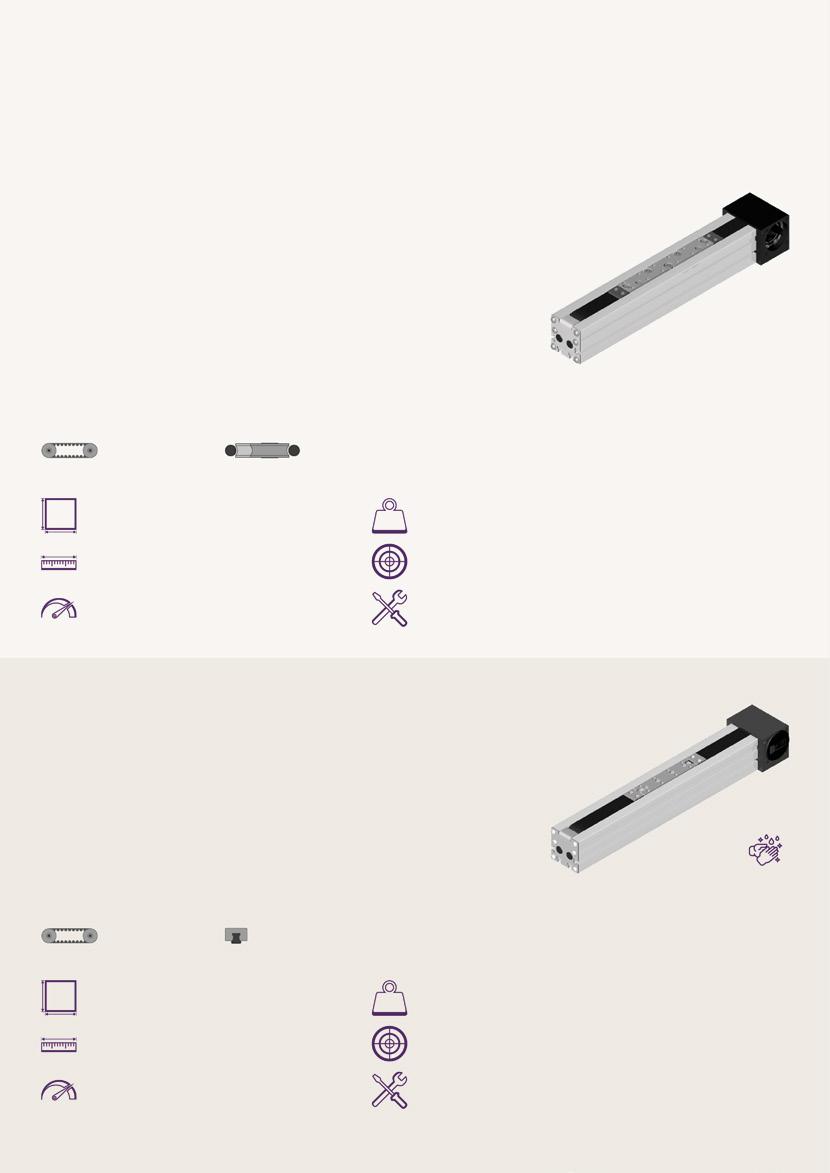

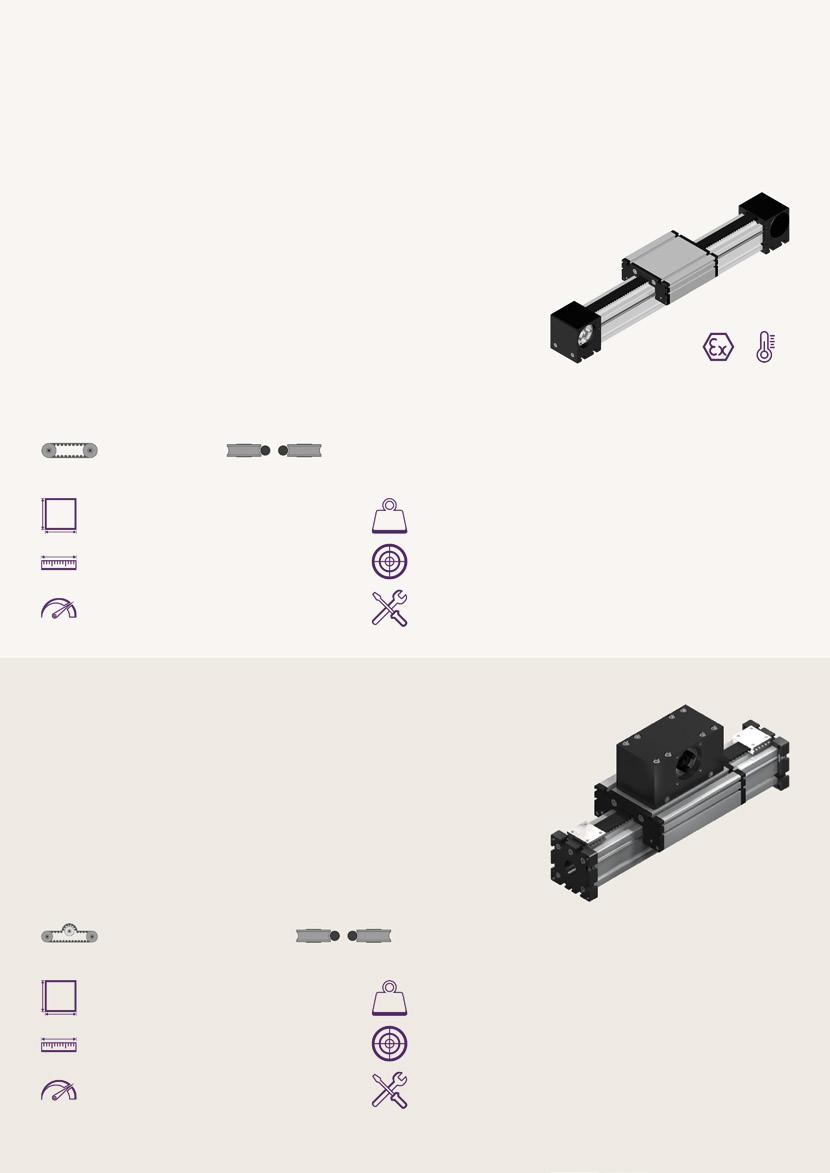

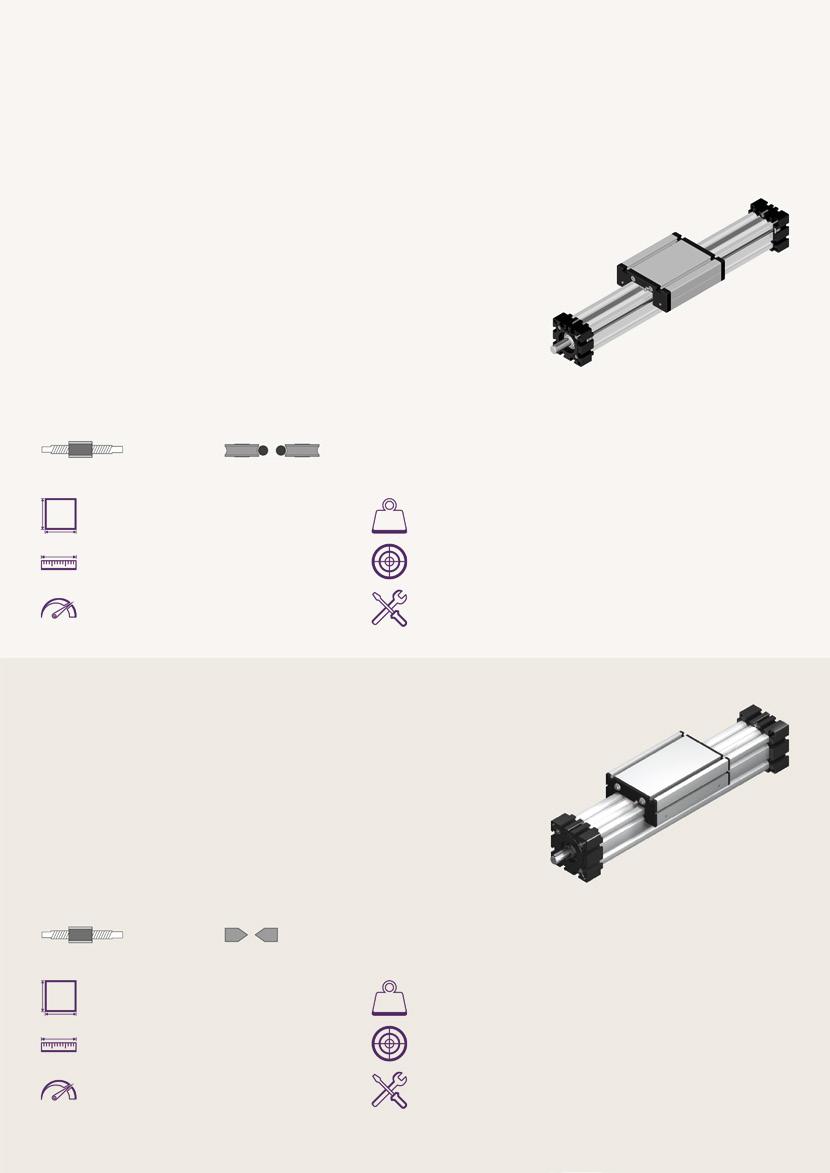

Lineární osa - Série E

Řada ELZ

Pro standardní průmyslové aplikace

Řada lineárních os s ozubeným řemenem, se čtvercovým hliníkovým profilem a integrovanými vodicími tyčemi z tvrzené oceli.

• Vozík je uložen na vnitřních lineárních kuličkových ložiskách, která lze seřizovat bez vůle

• Kladky mají bezúdržbová kuličková ložiska

• Napnutí řemene se upravuje pomocí jednoduchého šroubového nastavovacího zařízení

• Pro dosažení delších zdvihů lze sestavit více jednotek do série

• Vozík lze přizpůsobit tak, aby zahrnoval nástavce a příslušenství namontované v profilu

• K dispozici jsou verze s certifikací NORDKAP a ATEX

Pohon ozubeným řemenem Dvojitý váleček – jeden pojezd

• 30 – 40 – 60 – 80 – 100 – 125 mm

• Až 6 m (standard)

• Až 20 m (při sériovém zapojení os)

• 10 m/s

• ATEX: 1 m/s

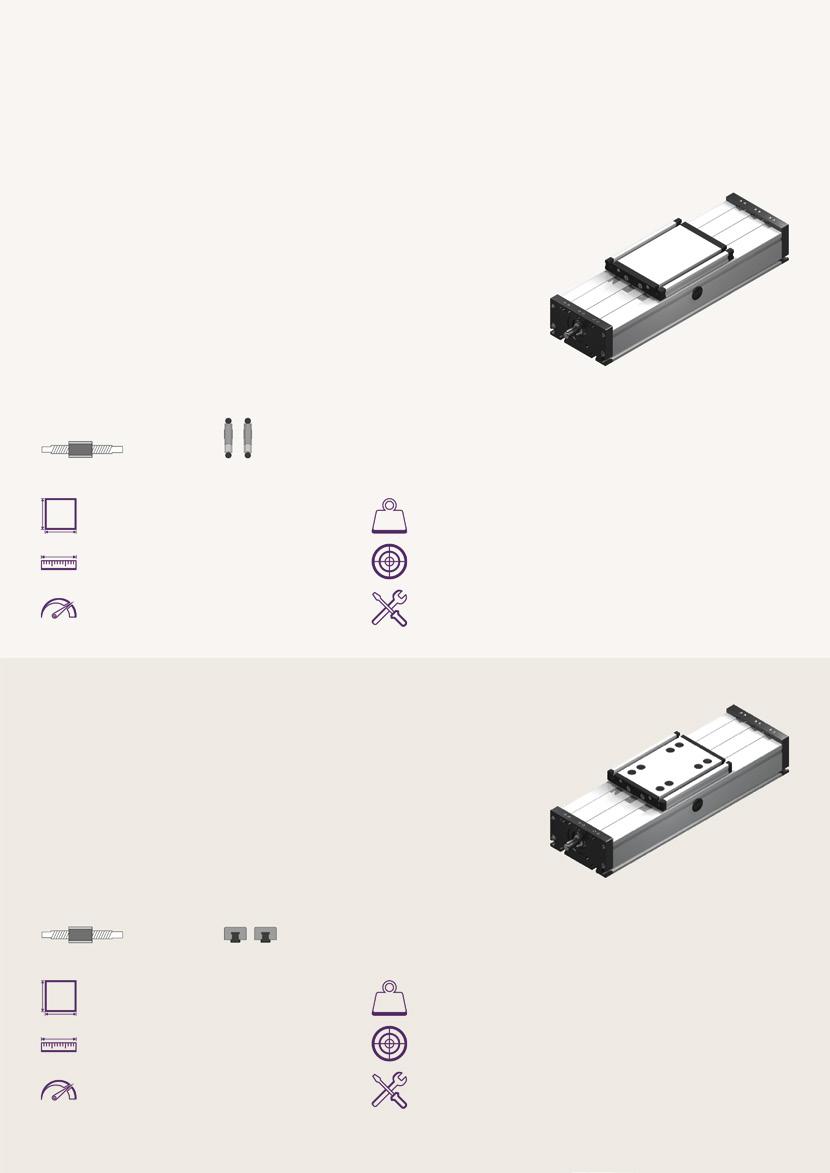

Řada ELSZ

Pro standardní průmyslové aplikace

• Až 5750 N

• ± 0,1 mm

• Nízké nároky na údržbu

Řada lineárních os s ozubeným řemenem, se čtvercovým hliníkovým profilem a vodicími tyčemi z tvrzené oceli.

• Řemenový systém Omega poskytuje flexibilitu při montáži, díky čemuž se tato řada ideálně hodí pro vertikální instalace.

• Vozík je uložen na vnitřních lineárních kuličkových ložiskách, která lze seřizovat bez vůle

• Řemenice mají bezúdržbová kuličková ložiska

• Napnutí řemene se upravuje pomocí jednoduchého šroubového nastavovacího zařízení

• K dispozici jsou i alternativní verze s rozšířeným řemenem pro vyšší nosnost

Omega pohon ozubeným řemenem Dvojitý váleček – jeden pojezd

• 30 – 40 – 60 – 80 – 100 – 125 mm

• Až 6 m (standard)

• Až 20 m či delší (při sériovém zapojení os)

• 10 m/s

• Až 5750 N

• ± 0,1 mm

• Nízké nároky na údržbu

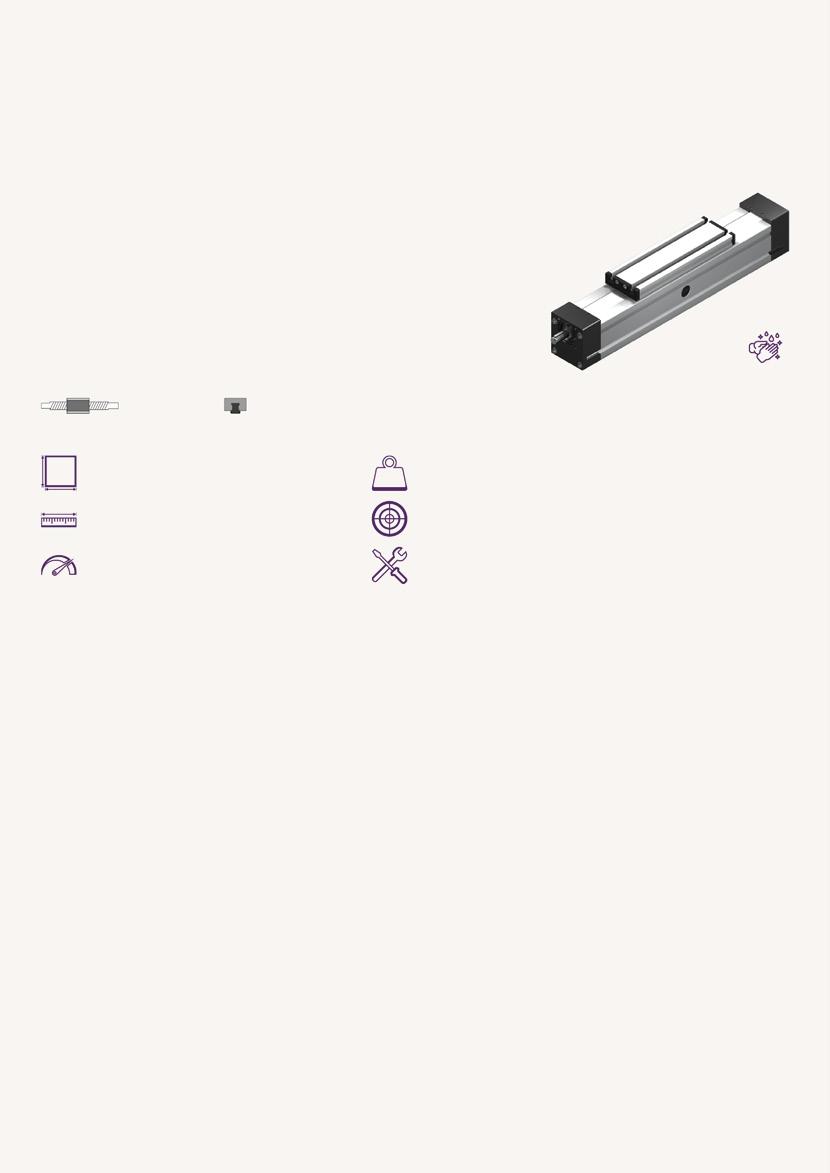

Lineární osa - Série E

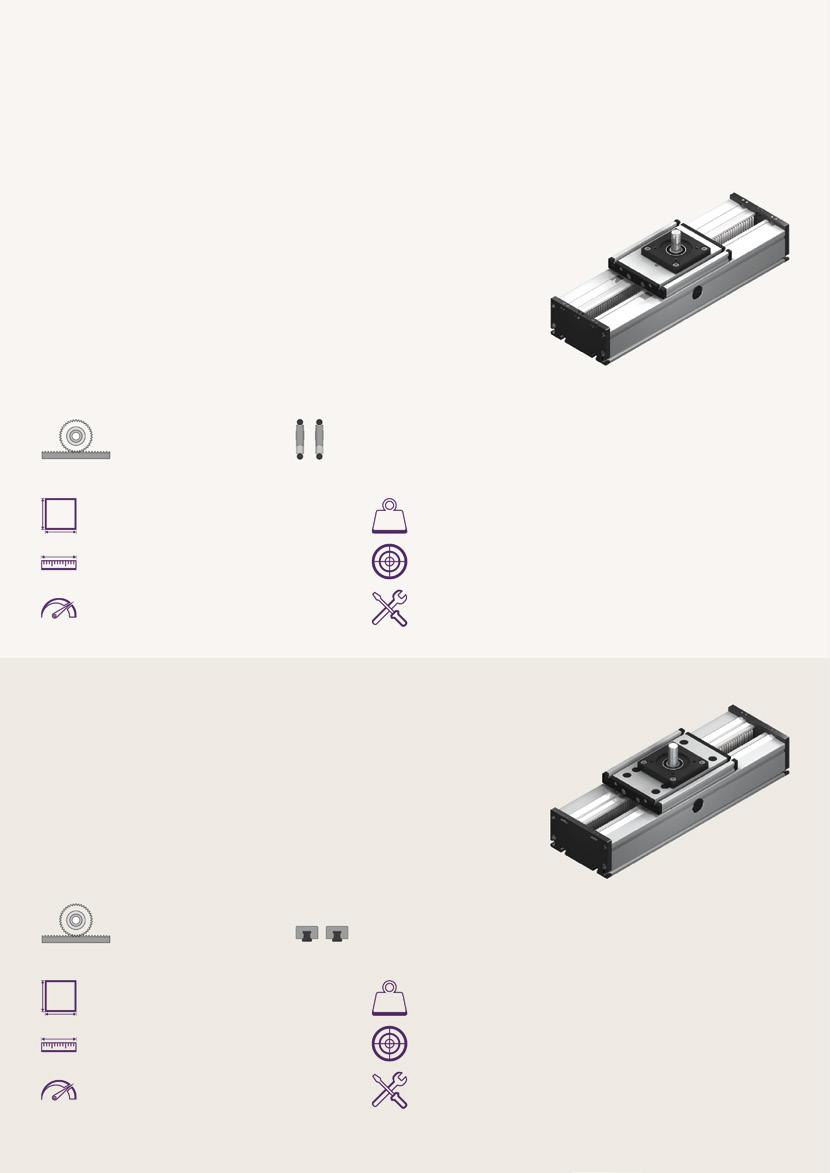

Řada ELT / ELK

Pro standardní průmyslové aplikace

Řada vřetenových lineárních os se čtvercovým hliníkovým průřezem s integrovanými broušenými a kalenými ocelovými vodicími tyčemi.

• Vozík je poháněn otáčejícím se vřetenem s trapézovitým/kuličkovým závitem, které je s vozíkem spojeno kulovou maticí

• Vozík má válečky s kuličkovými ložisky s nastavitelnou vůlí, které jsou v kontaktu s vodicími tyčemi

• Spojovací drážka mezi vozíkem a kulovou maticí je zakryta páskem z nerezové oceli, který zajišťuje ochranu proti stříkající vodě a prachu

• Boční nastavení pohybu u paralelních jednotek nebo při montáži dvojitých vozíků je zajištěno upevněním kulové matice

Vřetenový pohon

Dvojitý váleček – jeden pojezd

• 30 – 40 – 60 – 80 – 100 – 125 mm

• 3000 mm

• ± 1 m/s (K)

• ± 0,4 m/s (T)

Řada EGT / EGK

Pro standardní průmyslové aplikace

• 12000 N

• ± 0,025 mm (K)

• ± 0,2 mm (T)

• Nízké nároky na údržbu

Řada vřetenových lineárních os se čtvercovým hliníkovým profilem a posuvnými vodítky.

• Pohon vozíku se provádí pomocí vřetene s trapézovým/ kuličkovým závitem a vodicím šroubem

• Vedení pomocí bočních V-jezdců, které jsou nastavitelné bez vůle

• Drážka v profilu je zakryta páskem z nerezové oceli, který zajišťuje ochranu proti stříkající vody a prachu

• Vodící pouzdro matice lze použít k nastavení symetrie vozíků, pokud jsou paralelně použity dvě lineární jednotky nebo pokud jsou namontovány dva vozíky

Vřetenový pohon

• 30 – 40 – 60 – 80 mm

Kluzné vedení

• 3000 mm

• ± 1 m/s (K)

• ± 0,4 m/s (T)

• 3500 N

• ± 0,025 mm (K)

• ± 0,2 mm (T)

• Nízké nároky na údržbu

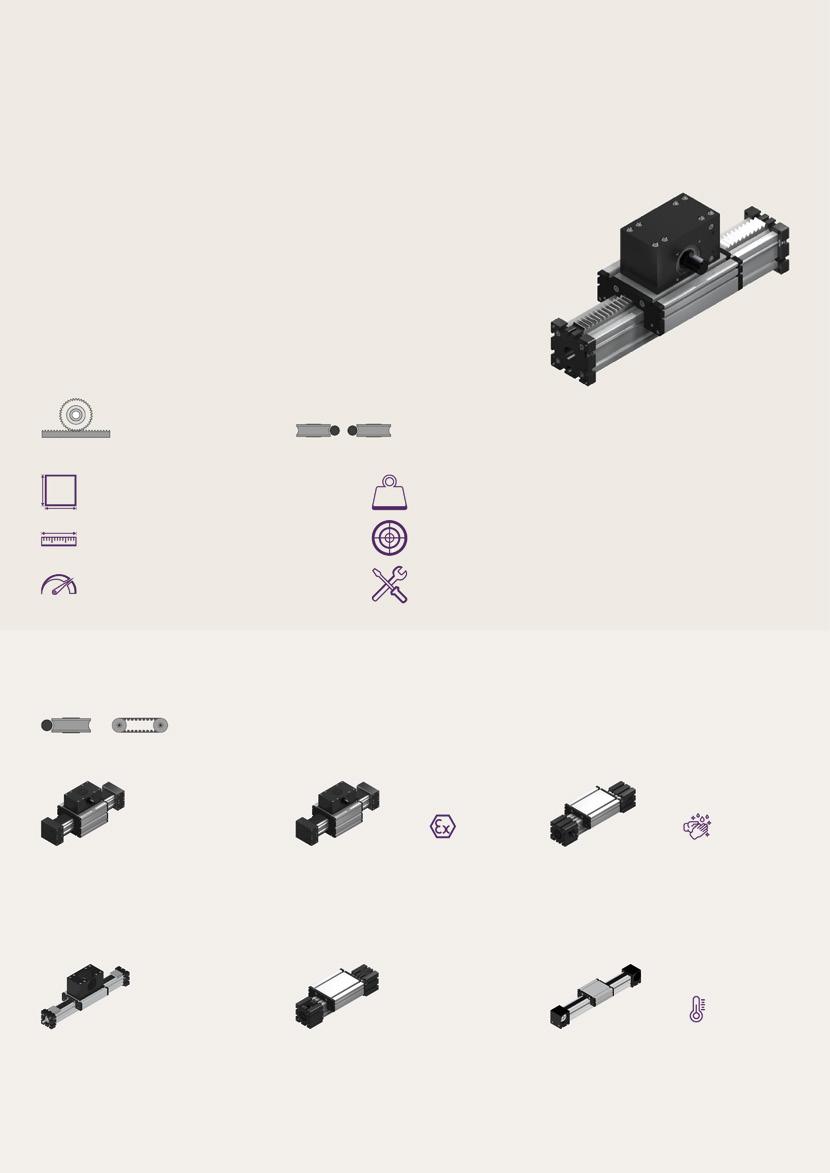

Lineární osa - Série E E Series Řada ELZA/ELDZA

Pro standardní průmyslové aplikace

Řada lineárních os s hřebenovým pohonem a čtvercovým hliníkovým profilem a integrovanými vodicími tyčemi z kalené oceli.

• Vozík je uložen na vnitřních lineárních kuličkových ložiskách, která lze seřizovat bez vůle.

• Pastorek je vybaven bezúdržbovými kuličkovými ložisky.

• Řada ELDZA zahrnuje náš inovativní vodicí profil, který lze efektivně použít v kombinaci se standardizovanými ozubenými hřebeny.

• Pro dosažení delších zdvihů lze sestavit více jednotek v sérii

Pohon hřebenem a pastorkem

• 40 – 60 – 80 – 100 mm

• Až 6 m (standard)

• Až 20 m či delší (při sériovém zapojení os)

• 3 m/s

Dvojitý váleček – jeden pojezd

• 2500 N

• ± 0,1 mm

• Nízké nároky na údržbu

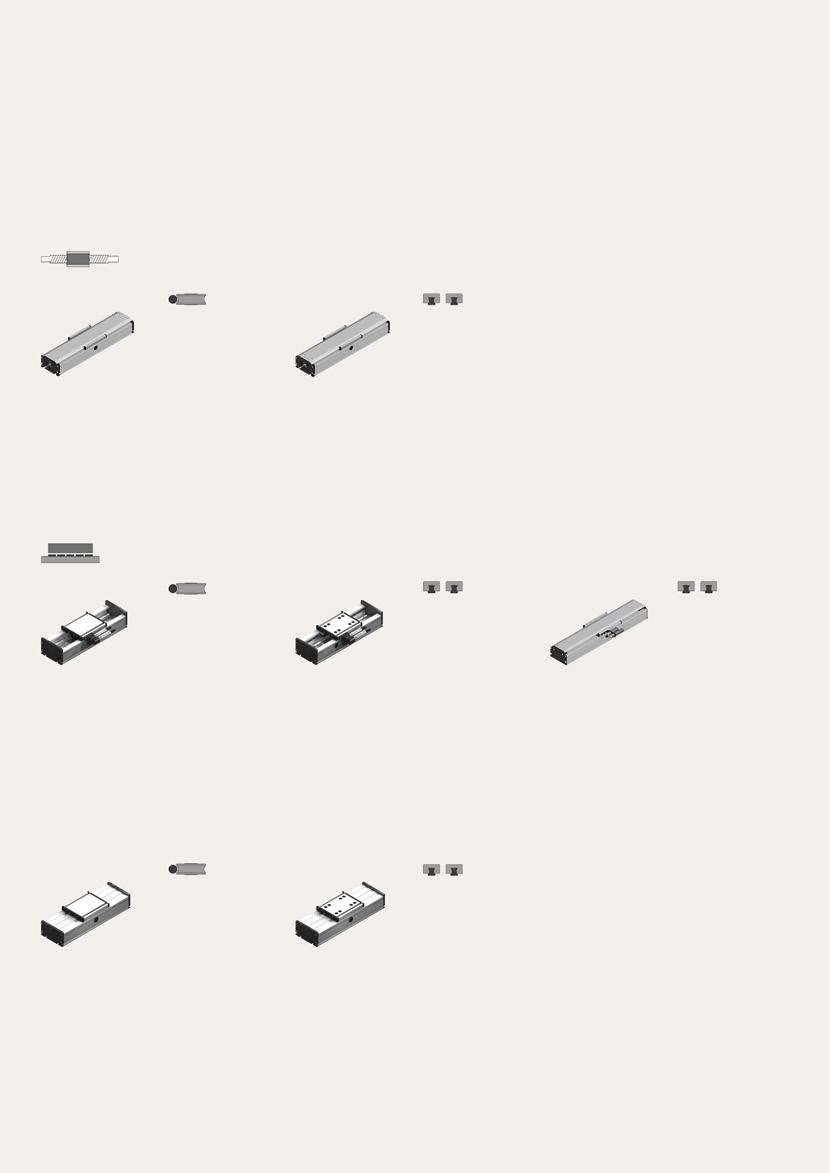

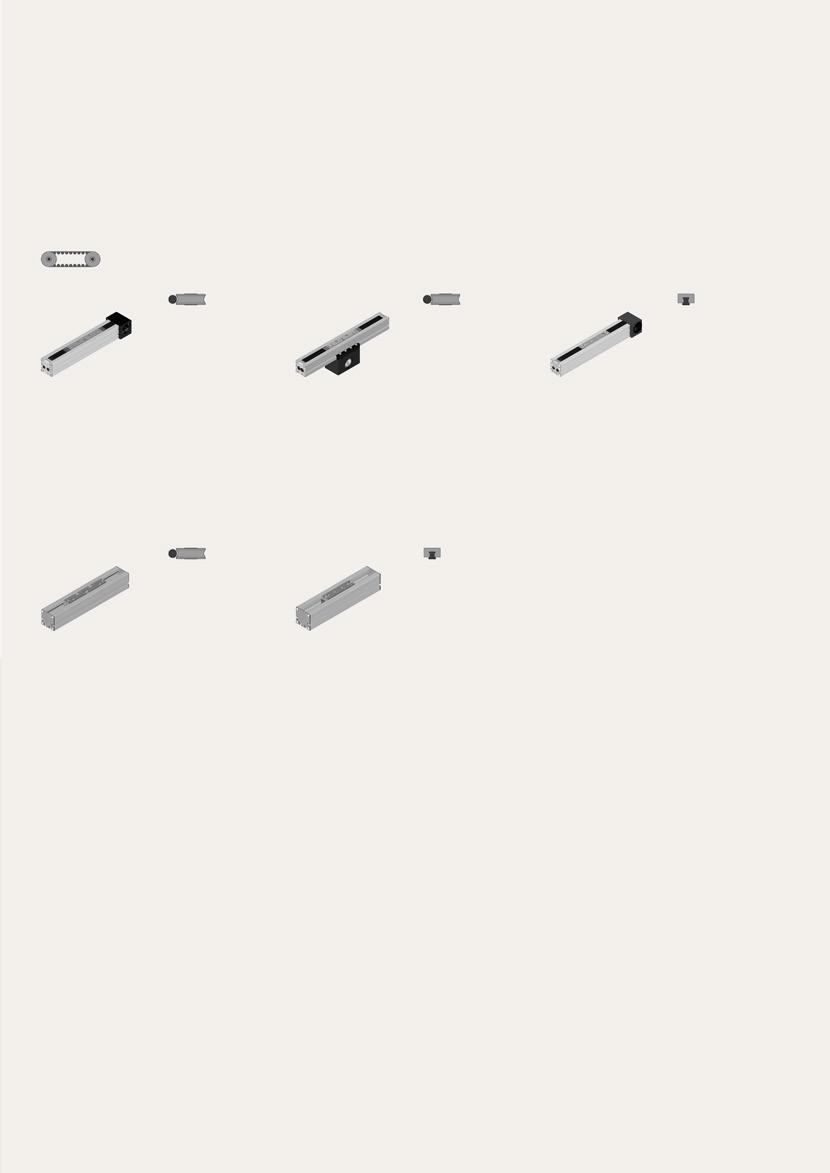

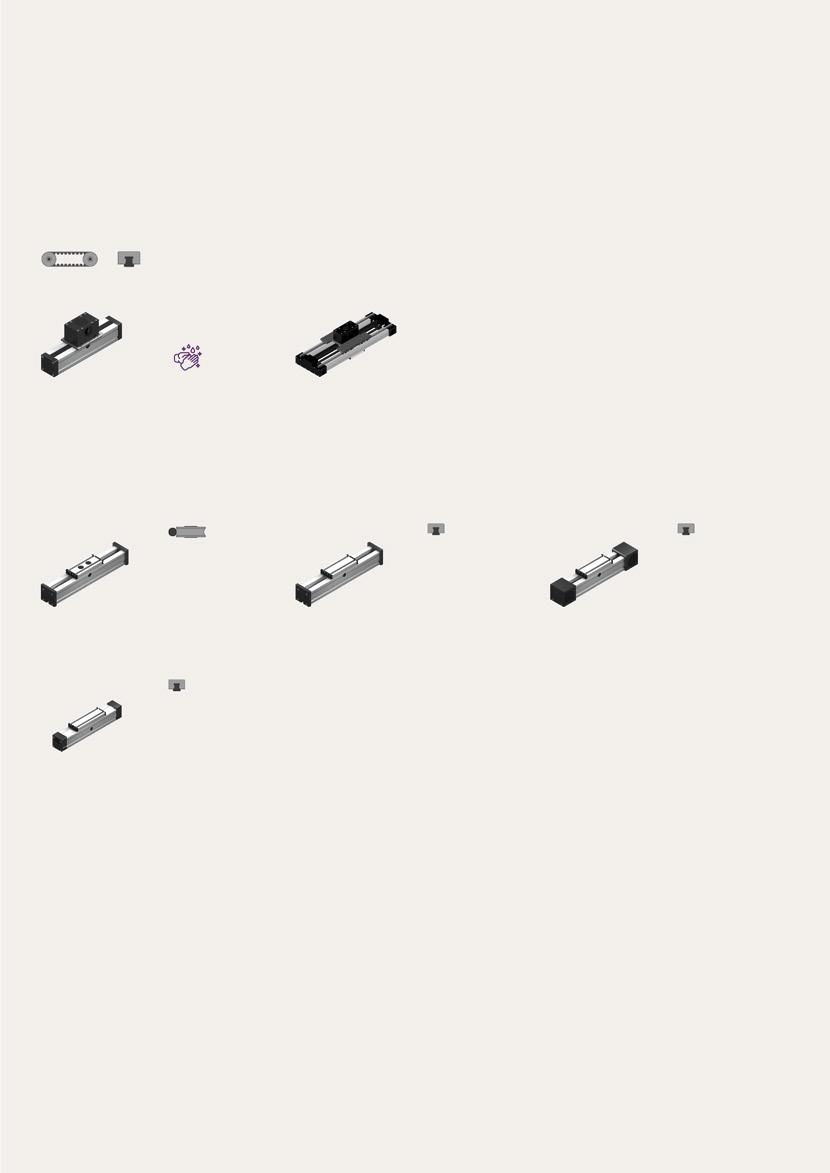

Další varianty

Lineární osy s pohonem ozubeným řemenem

• Řemenový pohon

• Pulley principle

• Vertikální instalační poloha

• Omega systém

• Řemenový pohon

• Ex provedení

• Systém kladek

• Vertikální instalační poloha

• Omega systém

• Řemenový pohon s rotačním hřídelem

• Omega systém

• Vertikální instalační poloha

• Přizpůsobení uchopovače

• Rotační pohyb

• Pohon vnitřním řemenem

• Čisté prostory

• Svisle uložený ozubený řemen

• Vysoká dynamika

• Volitelně se dvěma vozíky pohybujícími se v opačných směrech

• Pohon vnitřním řemenem

• Čisté prostory

• Vodorovně uložený ozubený řemen

• Vysoká dynamika

• Řemenový pohon

• Pro podmínky hlubokého mrazu

• Dlouhá životnost

• Potravinářský průmysl

• Spolehlivost

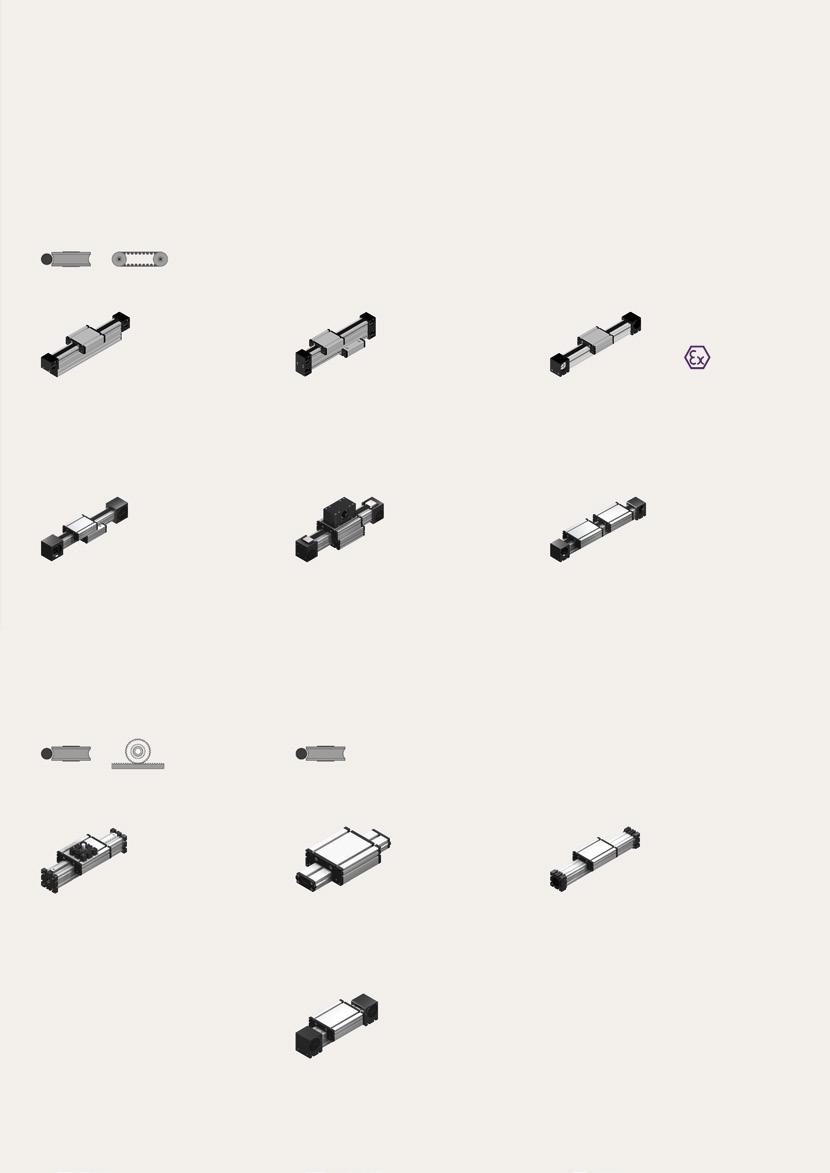

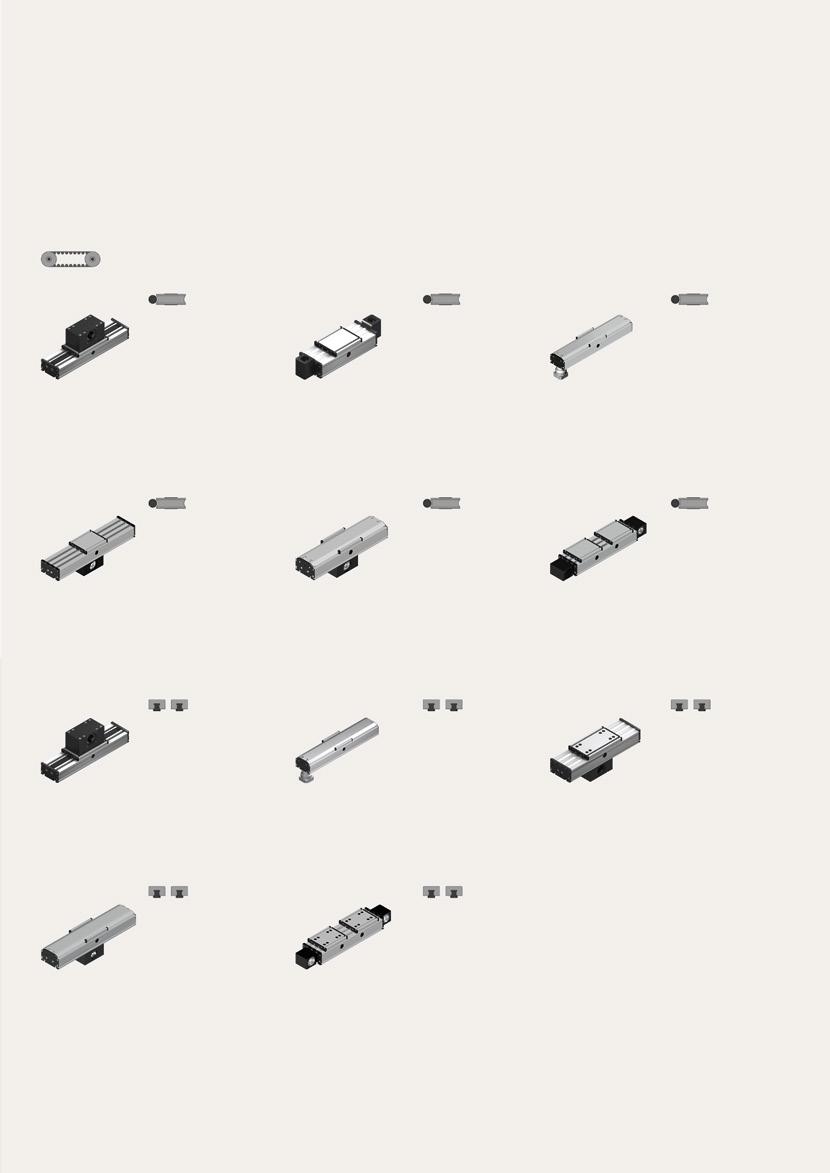

Lineární osa - Série E

Další varianty

Lineární osy s pohonem ozubeným řemenem

• Vyšší stabilita profilu

• Vyšší síla upevnění

• Dlouhé pojezdové vzdálenosti

• Řemenový pohon

• Vyšší stabilita profilu

• Nezávislé vozíky

• Požadavek na vyšší síly

• Pohon s oběžným ozubeným řemenem

• Univerzální systém

• Vozíky se vůči sobě pohybují v opačných směrech

• Teleskopický řemenový pohon

• Omega systém

• Vertikální montážní poloha

• Konzolová osa

Lineární osy s pohonem hřebenem a pastorkem

Lineární osy bez pohonu

• Řemenový pohon

• Univerzální systém

• Ex provedení

• Vysoká rychlost

• Pohon hřebenem a pastorkem

• Vysoká nosnost

• Vysoká tuhost

• Zvedací systém

• Vysoká provozní spolehlivost

• Kombinovaná jednotka pro použití s jednoosými systémy

• Řemenový pohon

• Dva samostatně poháněné vozíky

• Univerzální systém

• Přenos vyšších sil

• Kompaktní konstrukce

• Kombinovaná jednotka pro použití s řemenovými víceosými systémy

• Kombinovaná jednotka pro použití s vřetenovými víceosými systémy

Lineární osa - Série D

Řada DLZ

Pro těžké průmyslové aplikace Řada lineárních os s ozubeným řemenem a obdélníkovým hliníkovým profilem.

• Dvojitá integrovaná válečková vedení zajišťují, že je tato řada vhodná pro náročné aplikace s velkým zatížením a vysokými momenty

• Každá standardní řemenice má na jedné straně jednu čelisťovou spojku

• Napnutí řemene lze provést jednoduchým šroubovým nastavovacím zařízením v pojezdu

• Otvory v tělese vedení jsou utěsněny krycími pásy z nerezové oceli, které zajišťují ochranu proti stříkající vodě a prachu (krycí pásy jsou volitelné)

• Pro dosažení delších zdvihů lze sestavit více jednotek do série (bez krycích pásů)

• Certifikováno pro použití v čistých prostorách (ISO-5)

Pohon ozubeným řemenem Dvojitý váleček – dva pojezdy

• 120 – 160 – 200 mm

• Až 6 m (standard)

• Až 20 m (při sériovém zapojení os)

• 8 m/s

• 3800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Řada DSZ

Pro těžké průmyslové aplikace

Řada lineárních os s ozubeným řemenem a obdélníkovým hliníkovým profilem.

• Dvojité integrované vedení kolejnic zajišťuje, že je tato řada vhodná pro aplikace, kde se manipuluje s mimořádně těžkými břemeny

• Každá standardní řemenice má na jedné straně jednu čelisťovou spojku

• Napnutí řemene lze provést jednoduchým šroubovým nastavovacím zařízením v pojezdu

• Otvory v tělese vedení jsou utěsněny krycími pásy z nerezové oceli, které zajišťují ochranu proti stříkající vodě a prachu (krycí pásy jsou volitelné)

• Pro dosažení delších zdvihů lze sestavit více jednotek do série (bez krycích pásů)

Pohon ozubeným řemenem Dvoukolejnicové vedení

• 120 – 160 – 200 mm

• Až 6 m (standard)

• Až 15 m (při sériovém zapojení os)

• 4 m/s

• 3800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Lineární osa - Série D

Řada DLT / DLK

Pro těžké průmyslové aplikace

Řada vřetenových lineárních os s obdélníkovým hliníkovým profilem.

• Dvě integrovaná válečková vedení zajišťují, že je tato řada vhodná pro aplikace, které zpracovávají mimořádně těžká břemena

• Pohon vozíku je zajištěn pomocí rotujícího vřetene s vodicí maticí

• Vodící pouzdro matice lze použít k nastavení symetrie vozíků, pokud jsou paralelně použity dvě lineární jednotky nebo pokud jsou namontovány dva vozíky

• Otvory v tělese vedení jsou utěsněny krycími pásy z nerezové oceli, které zajišťují ochranu proti stříkající vodě a prachu

Vřetenový pohon

• 120 – 160 – 200 mm

• 3000 mm

• ± 1 m/s (K)

• ± 0,4 m/s (T)

Dvojitý váleček – dva pojezdy

• 8000 N

• ± 0,025 mm (K)

• ± 0,2 mm (T)

• Nízké nároky na údržbu

Řada DST / DSK

Pro těžké průmyslové aplikace

Lineární vřetenová osa s obdélníkovým hliníkovým profilem.

• Dvojité integrované vedení kolejnic zajišťuje, že tato řada je vhodná pro aplikace, kde se manipuluje s mimořádně těžkými břemeny

• Pohon vozíku je zajištěn pomocí rotujícího vřetene s vodicí maticí

• Vodící pouzdro matice lze použít k nastavení symetrie vozíků, pokud jsou paralelně použity dvě lineární jednotky nebo pokud jsou namontovány dva vozíky

• Otvory v tělese vedení jsou utěsněny krycími pásy z nerezové oceli, které zajišťují ochranu proti stříkající vodě a prachu (krycí pásy jsou volitelné)

Vřetenový pohon

• 120 – 160 – 200 mm

Dvoukolejnicové vedení

• 3000 mm

• ± 1 m/s (K)

• ± 0,4 m/s (T)

• 8000 N

• ± 0,025 mm (K)

• ± 0,2 mm (T)

• Nízké nároky na údržbu

Lineární osa - Série D

Řada DLZA

Pro těžké průmyslové aplikace

Řada lineárních os s hřebenovým pohonem a obdélníkovým hliníkovým profilem.

• Dvě integrovaná válečková vedení zajišťují, že je tato řada vhodná pro aplikace, které zpracovávají mimořádně těžká břemena

• Vozík se pohybuje na vnitřních lineárních kuličkových ložiscích, která lze nastavit bez vůle, a je poháněn po vodicích tyčích vysoce přesným ozubeným hřebenem

• Pastorek je vybaven bezúdržbovými kuličkovými ložisky

• Systém ozubeného hřebene a pastorku je vhodný pro vysoce dynamický provoz servopohonu a je ideální pro zvedací aplikace

• Pro dosažení delších zdvihů lze sestavit více jednotek do série

Pohon hřebenem a pastorkem

• 160 – 200 mm

• Až 6 m (standard)

• Až 20 m či delší (při sériovém zapojení os)

• 5 m/s

Dvojitý váleček – dva pojezdy

• 3800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Řada DSZA

Pro těžké průmyslové aplikace

Řada lineárních os s hřebenovým pohonem a obdélníkovým hliníkovým profilem.

• Dvojité integrované vedení kolejnic zajišťuje, že tato řada je vhodná pro aplikace, kde se manipuluje s mimořádně těžkými břemeny

• Vozík je poháněn pastorkem na vysoce přesném hřebenu

• Pastorek je vybaven bezúdržbovými kuličkovými ložisky

• Systém ozubeného hřebene a pastorku je vhodný pro vysoce dynamický provoz a je ideální pro zvedací aplikace

• Pro dosažení delších zdvihů lze sestavit více jednotek do série

Pohon hřebenem a pastorkem

• 160 – 200 mm

• Až 6 m (standard)

• Až 20 m či delší (při sériovém zapojení os)

• 5 m/s

Dvoukolejnicové vedení

• 3800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Lineární osa - Série D

Další varianty

Lineární osy s pohonem ozubeným řemenem

• Řemenový pohon

• Omega systém

• Vodorovná instalační poloha

• Zatížení mimo střed

• Řemenový pohon

• Nezávislá instalační poloha

• Speciální verze pohonu

• Úspora místa

• Řemenový pohon

• Planetová převodovka

• K dispozici s úhlovou planetovou převodovkou

• Zakrytovaný profil

• Řemenový pohon

• Omega systém

• Nezávislá instalační poloha

• Zvedací systém

• Řemenový pohon

• Omega systém

• Nezávislá instalační poloha

• Zvedací systém

• Zakrytovaný profil

• Řemenový pohon

• Se dvěma samostatně poháněnými vozíky

• Nezávislé vozíky

• Vodorovná instalační poloha

• Řemenový pohon

• Omega systém

• Vodorovná instalační poloha

• Zatížení mimo střed

• Řemenový pohon

• Volitelně se dvěma poháněnými vozíky

• Zakrytovaný profil

• Řemenový pohon

• Omega systém

• Nezávislá instalační poloha

• Zvedací systém

• Zakrytovaný profil

• Řemenový pohon

• Se dvěma samostatně poháněnými vozíky

• Nezávislé vozíky

• Vodorovná instalační poloha

• Řemenový pohon

• Nezávislá instalační poloha

• Omega systém

• Zvedací systém

Lineární osa - Série D

Další varianty

Lineární osy s vřetenovým pohonem

DLT-P / DLK-P

• Vřetenový pohon

• Nezávislá instalační poloha

• Přesnost

• Zakrytovaný profil

DST-P / DSK-P

• Vřetenový pohon

• Přesnost

• Nezávislá instalační poloha

• Univerzální systém

• Zakrytovaný profil

Lineární osy s lineárním motorem

DLM

• Pohon lineárním motorem

• Válečkové vedení

• Vysoká dynamika

• Vysoká přesnost opakování

• Dlouhé pojezdové vzdálenosti

• Nezávislé vozíky

• Pohon lineárním motorem

• Vodící kolejnice

• Vysoká dynamika

• Vysoká přesnost opakování

• Dlouhé pojezdové vzdálenosti

• Nezávislé vozíky

Lineární osy bez pohonu

DLR

• Kombinovaná jednotka pro použití s víceosými systémy DL

• Kombinovaná jednotka pro použití s víceosými systémy DS

• Pohon lineárním motorem

• Vodící kolejnice

• Vysoká dynamika

• Vysoká přesnost opakování

• Dlouhé pojezdové vzdálenosti

• Čisté prostory

Lineární osa - Série Q

Řada QLZ

Pro vysoce specializované průmyslové aplikace Řada lineárních os s ozubeným řemenem, se čtvercovým hliníkovým profilem a integrovanými vodicími tyčemi z kalené oceli.

• Vozík je poháněn ozubeným řemenem a pohybuje se po integrovaném válečkovém vedení

• Každá standardní řemenice má na jedné straně jednu čelisťovou spojku

• Napnutí řemene lze provést jednoduchým šroubovým nastavovacím zařízením v pojezdu. Toho lze využít i pro symetrické nastavení dvou nebo více paralelně běžících lineárních jednotek.

• Tato lineární jednotka je vhodná pro použití v čistých prostorách s klasifikací čistoty 1.000 (odpovídající americké normě Fed 209 E).

• Certifikováno pro použití v čistých prostorách (ISO-6)

Pohon ozubeným řemenem

dvojitý váleček – jeden pojezd

• 60 – 80 – 100 mm

• Až 6 m (standard)

• Až 20 m (při sériovém zapojení os)

• 7 m/s

• 3800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Řada QSZ

Pro vysoce specializované průmyslové aplikace

Řada lineárních os s ozubeným řemenem a čtvercovým hliníkovým profilem.

• Vozík je poháněn ozubeným řemenem a pohybuje se po integrované kuličkové dráze

• Každá standardní řemenice má na jedné straně jednu čelisťovou spojku

• Napnutí řemene lze provést jednoduchým šroubovým nastavovacím zařízením v pojezdu. Toho lze využít i pro symetrické nastavení dvou nebo více paralelně běžících lineárních jednotek.

• Certifikováno pro použití v čistých prostorách (ISO-1)

Pohon ozubeným řemenem

Vodící kolejnice

• 60 – 80 – 100 -125 mm

• Až 6 m (standard)

• Až 15 m (při sériovém zapojení os)

• 5 m/s

• 5750 N

• ± 0,1 mm

• Nízké nároky na údržbu

Lineární osa - Série Q

Řada QST / QSK

Pro vysoce specializované průmyslové aplikace Řada vřetenových lineárních os se čtvercovým hliníkovým profilem.

• Vozík je poháněn rotujícím vřetenem s vodící maticí na integrované kuličkové dráze

• Vysoká přesnost a opakovatelnost polohování

• Lze použít jako vertikální osu v portálovém systému pro aplikace s omezeným prostorem pro instalaci

• Certifikováno pro použití v čistých prostorách (ISO-3)

Vřetenový pohon

• 60 – 80 – 100 mm

• 3000 mm

• ± 1 m/s (K)

• ± 0,4 m/s (T)

Vodící kolejnice

• 4000 N

• ± 0,025 mm (K)

• ± 0,2 mm (T)

• Nízké nároky na údržbu

Lineární osa - Série Q

Další varianty

Lineární osy s pohonem ozubeným řemenem

• Řemenový pohon

• Omega systém

• Čisté prostory

Lineární osy bez pohonu

• Řemenový pohon

• Horizontální teleskopický systém

• Vysoká tuhost

• Kombinovaná jednotka pro použití s víceosými systémy QL

QSSR

• Kombinovaná jednotka pro použití s víceosými systémy QS

• Kombinovaná jednotka pro použití s víceosými systémy QS

• Kombinovaná jednotka pro použití s víceosými řemenovými systémy QS

Lineární osa - Série L

Řada LLZ

Pro lehké průmyslové aplikace

Řada lineárních os s ozubeným řemenem a čtvercovým hliníkovým profilem.

• Vozík se pohybuje pomocí vnitřního oběžného ozubeného řemene na integrovaném válečkovém vedení

• Vozík se pohybuje na 5 válečkových vedeních, která lze nastavovat a servisovat

• Blok řemenice obsahuje na obou stranách čelisťovou spojku (standardní provedení)

• Napínací zařízení ozubeného řemene integrované v koncové krytce

• Nezávislá montážní poloha

Pohon ozubeným řemenem

• 40 - 60 – 80 - 100 mm

Dvojitý váleček – jeden pojezd

• Až 6 m (standard)

• Až 20 m (při sériovém zapojení os)

• 10 m/s

• 3800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Řada LSZ

Pro lehké průmyslové aplikace Řada lineárních os s ozubeným řemenem a čtvercovým hliníkovým profilem.

• Vozík se pohybuje pomocí vnitřního oběžného ozubeného řemene na integrovaném válečkovém vedení

• Blok řemenice obsahuje na obou stranách čelisťovou spojku

• Napínací zařízení ozubeného řemene integrované v koncové krytce

• Nezávislá montážní poloha

• Pro dosažení delších zdvihů lze sestavit více jednotek do série

• Certifikováno pro použití v čistých prostorách (ISO-1)

Pohon ozubeným řemenem

• 60 – 80 – 100 mm

• Až 6 m (standard)

Vodící kolejnice

• Až 15 m (při sériovém zapojení os)

• 5 m/s

• 3800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Lineární osa - Série L

Další varianty

Lineární osy s pohonem ozubeným řemenem

• Řemenový pohon

• Nízká provozní hlučnost

• Nezávislá instalační poloha

• Vroubkovaný řemen

• Provoz s nízkými vibracemi

Lineární osy bez pohonu

• Řemenový pohon

• Nezávislá instalační poloha

• Omega systém

• Variabilní blok pohonu

• Kombinovaná jednotka pro použití s víceosými systémy LL

• Kombinovaná jednotka pro použití s víceosými systémy LS

• Pohon s vroubkovaným řemenem

• Nízká provozní hlučnost

• Nezávislá instalační poloha

• Provoz s nízkými vibracemi

• Pro aplikace 3D tisku

Víceosé systémy - Dvou osé

Řada ELZI

Standardní víceosé systémy

Portál poháněný ozubeným řemenem v ose X/Z sestávající z dvojitého vedení v horizontálním směru X a vertikální osy Z.

• Jednotka je poháněna oběžným řemenem, který prochází systémem několika kladek. Řemen je upevněn a napnut na zátěžovaném konci

• Pohyb je realizován dvěma motory. Souřadnice leží na úhlopříčce k výchylkám os X a osy Z

• Vhodné pro aplikace "pick&place" vyžadující vysoké zrychlení

• Volitelně k dispozici ve vyztuženém provedení.

Pohon ozubeným řemenem

• 30 – 40 - 60 mm

• X-Axis: 2000 mm

• Z-Axis: 1000mm

• 5 m/s

Dvojitý váleček – jeden pojezd

• 1800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Řada ELZU

Standardní víceosé systémy

Portál poháněný ozubeným řemenem, skládající se ze 2 os Y a 1 osy X.

• Pohon jedním oběžným řemenem, který prochází systémem několika kladek

• Polohování se provádí pomocí dvou motorů se souřadnicemi diagonálně k bodům vychýlení osy Y

• Vhodné pro aplikace vyžadující vysoké zrychlení

• Volitelně k dispozici ve vyztuženém provedení.

Pohon ozubeným řemenem

Dvojitý váleček – jeden pojezd

• 30 – 40 – 60 – 80 - 100 mm

• X-Axis: 3000 mm

• Y-Axis: 3000mm

• 8 m/s

• 3800 N

• ± 0,1 mm

• Nízké nároky na údržbu

Víceosé systémy

Systémy jsou doplněny řadou pohonů, motorů, kabelů, spínačů a dalšího příslušenství:

Energetické řetězy

Motor dle zákaznické volby

Montážní desky Převodovky

Motorový adaptér

Montážní matice, bloky & příslušenství

Upínače vřeten, ruční ovládání a ukazatele polohy

Spojovací hřídele

Montážní desky

Spojky

Koncové spínače & držáky

Montážní matice, bloky & příslušenství

Úhlové převodovky a kombinované kostky

Nekonečné možnosti kombinací

Komplexní víceosé systémy jsou v dnešním průmyslovém světě zásadní a při konstrukci strojů hrají stále významnější roli. Abychom zajistili, že splníme přesné specifikace našich zákazníků, náš zkušený technický tým je připraven poskytnout komplexní posouzení potřeb, poradenství a technickou podporu od návrhu až po dodání.

Rozsáhlé portfolio produktů s více než 200 konstrukčními profily, pohony a vodicími systémy a sofistikovaným příslušenstvím umožňuje nekonečné možnosti konfigurace jednoosých i víceosých systémů.

• Komplexní posouzení požadavků a poradenství

• Nabídka expresní služby: 48 hodin s CAD modely.

• Standardní cíl plnění projektu: 4 až 6 týdnů

• Neomezená konfigurace

• Školení a podpora na místě

• Nepřetržitý zákaznický servis

Profilový systém Systém pojezdů Systém pohonu Příslušenství Certifikace

Nekonečné možnosti

Systém kolejnic

Řemenový pohon Šroubovýpohon

Posuvný systém

Adaptér Ex-Proof

Energetický řetěz Čisté prostory

Hřeben a pastorek

Paralelní přenos Antikorozní

Válečkový systém

Lineární motor

Koncový spínač Nízká teplota

Vyrobeno v Luhden, Německo

Náš rozšířený sortiment elektrických pohonů nyní zahrnuje více než 1 000 produktů a nabízí téměř neomezené možnosti konstrukčních konfigurací.

Což vám dává schopnost najít správné řešení pro ještě širší škálu aplikací a požadavků na výkon. Zlepšete rychlost, zvyšte produktivitu, ušetřete energii nebo snižte náklady na vlastnictví. Toho všeho snáze dosáhnete s nekonečnými možnostmi elektrického pohybu.

Náš sektor průmyslové automatizace provozuje čtyři globální vývojová centra a prodejní a servisní síť v 50 zemích, stejně jako výrobní kapacity v Evropě, Americe a Asii a Tichomoří.

Podporu mu poskytují distributoři po celém světě.

Další informace získáte naskenováním tohoto QR kódu nebo na www.imiplc.com/industrial-automation

Industrial Automation

IMI Norgren

IMI Bimba

IMI Bahr

IMI Buschjost

Informace v této brožuře jsou poskytovány pouze pro informační a propagační účely a jsou poskytovány “tak, jak jsou”, a bez jakýchkoli záruk, ať už výslovných nebo předpokládaných, mimo jiné včetně předpokládaných záruk uspokojivé kvality, vhodnosti pro určitý účel a/nebo správnosti. Veškeré specifikace, funkce, ceny nebo dostupnost obsažené v této brožuře se mohou změnit bez předchozího upozornění. Společnost IMI plc neprohlašuje ani nezaručuje, že informace a/nebo specifikace v této brožuře jsou přesné, úplné nebo aktuální, a proto neposkytuje žádné záruky ani prohlášení týkající se použití obsahu. Společnost IMI plc nebo některá z jejích dceřiných společností vlastní všechny obrázky, loga, značky výrobků a ochranné známky uvedené v této brožuře. Neoprávněné použití, reprodukce nebo úpravy tohoto obsahu jsou zakázány.

© Copyright IMI plc. Všechna práva vyhrazena. z10205BR cz/05/24

Vybrané obrázky použity na základě licence od Shutterstock.com
