Proyecto final de interiorismo comercial: tienda de segunda mano en Madrid | Pedro Dariel Rodríguez

TIENDA DE SEGUNDA

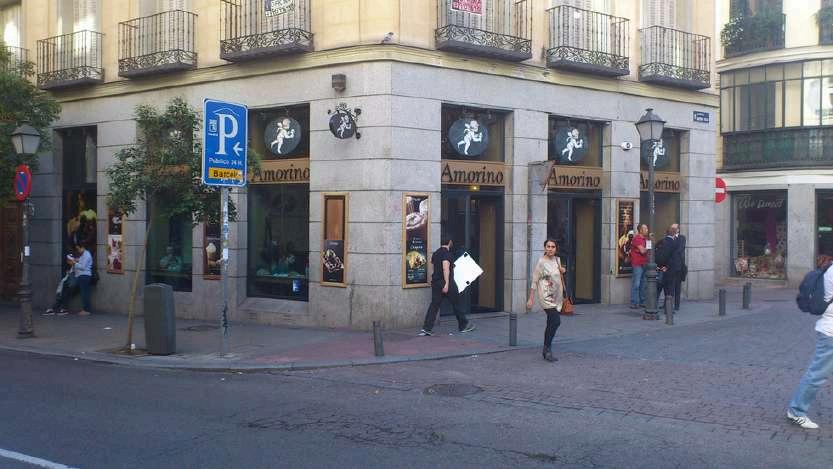

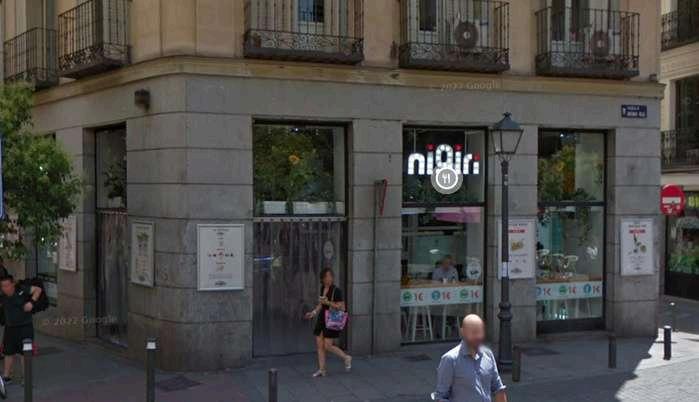

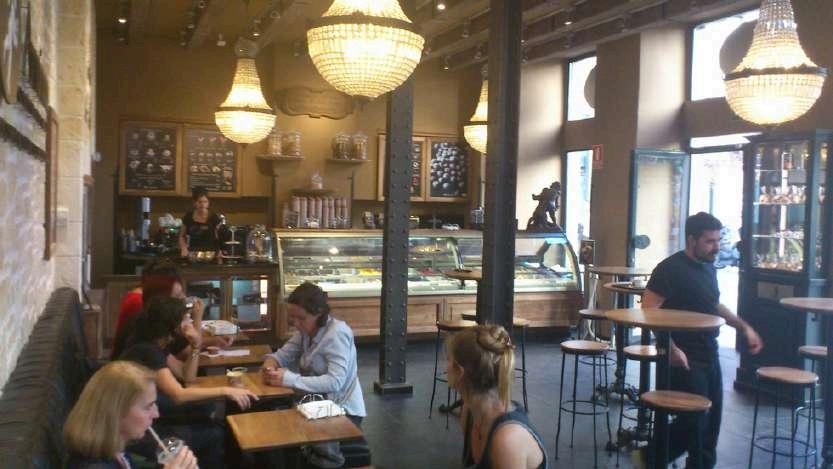

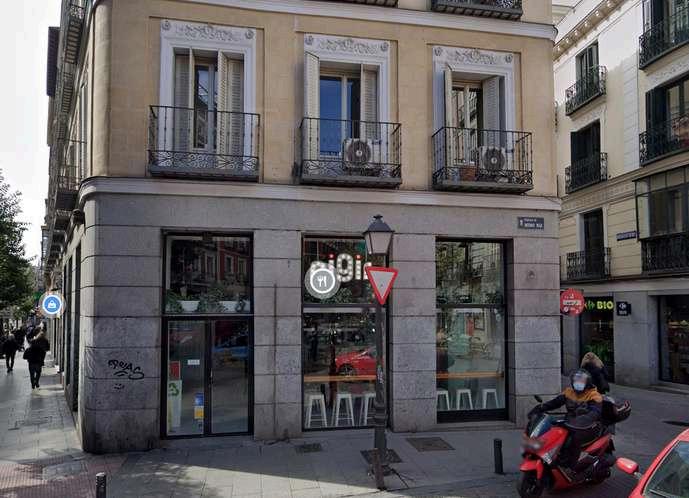

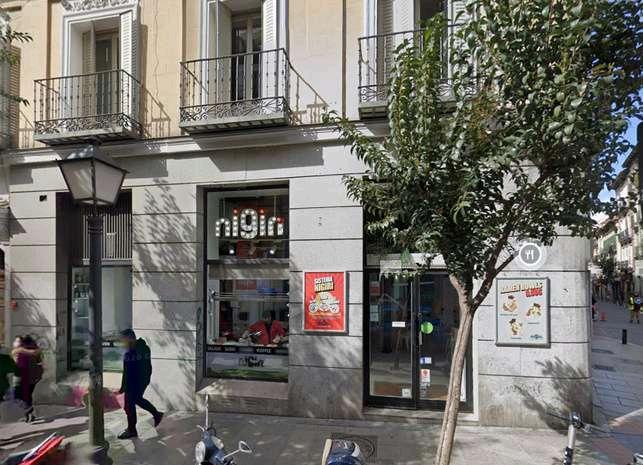

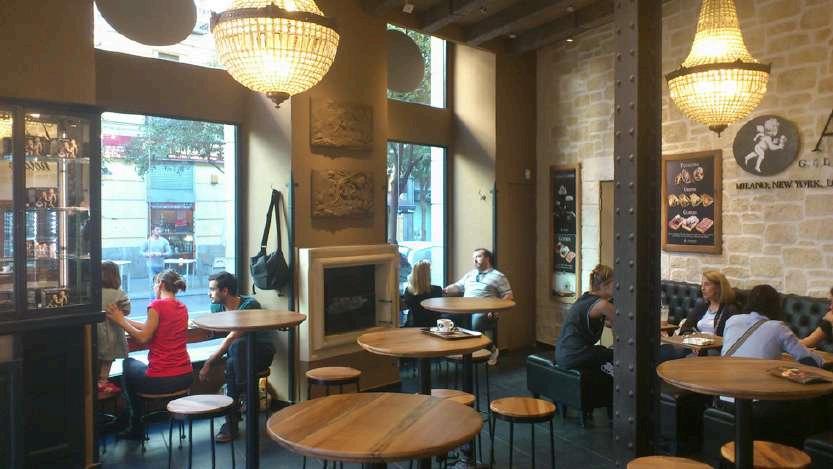

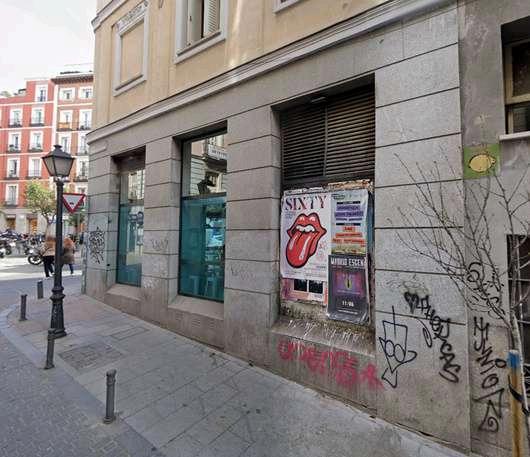

ESTADO ACTUAL

FUENCARRAL

ESTADO ACTUAL

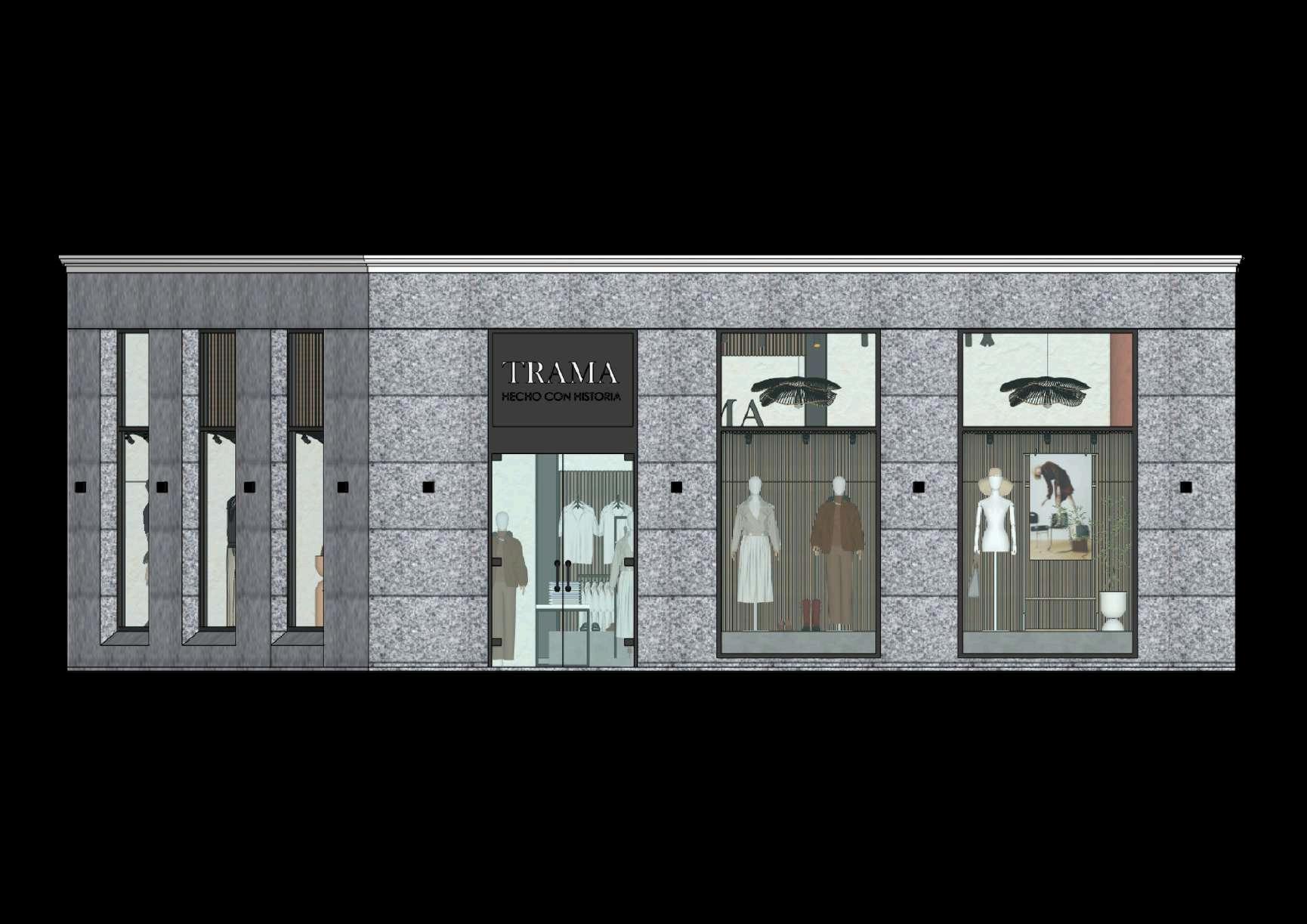

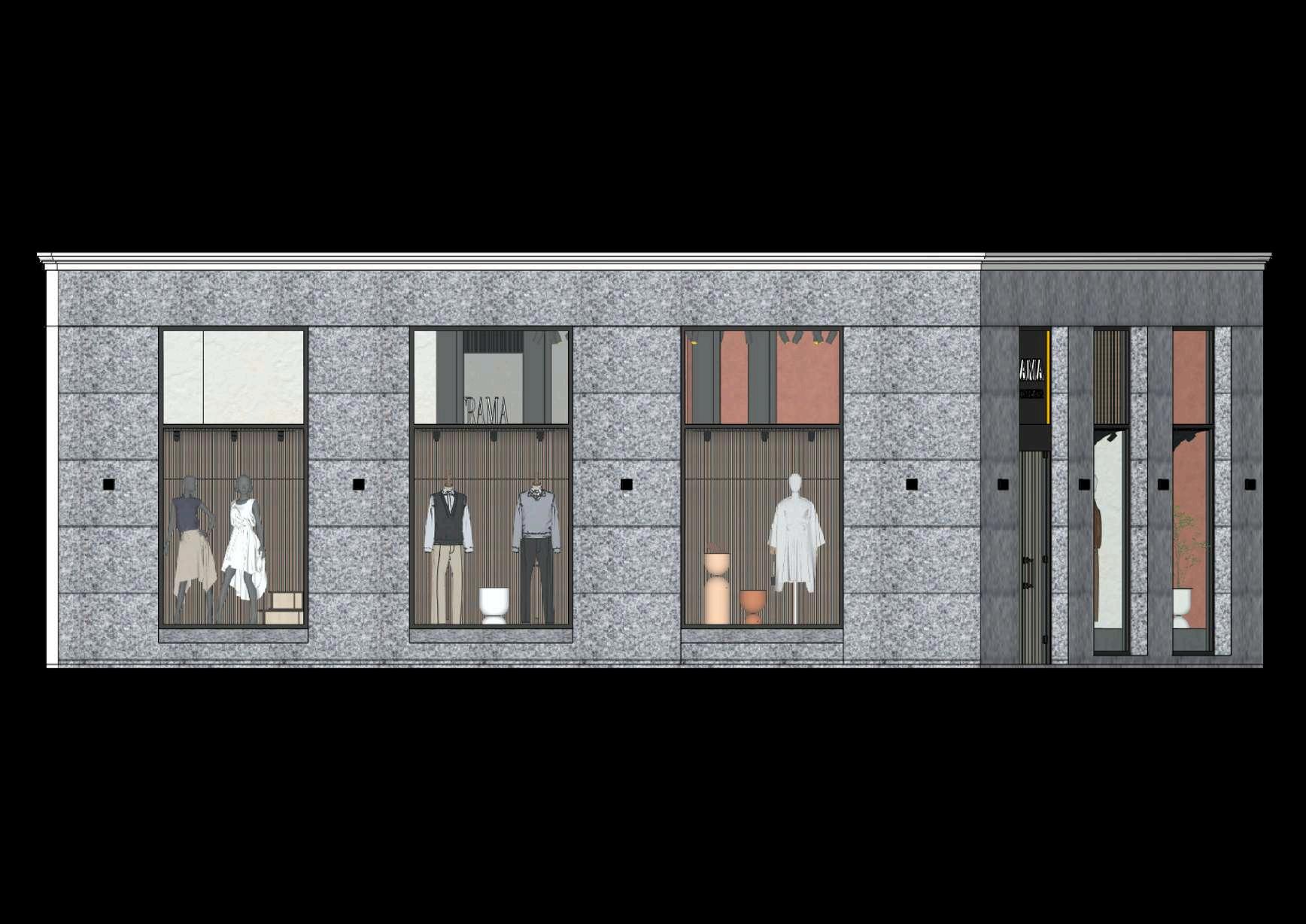

ELEVACIONES

ESTADO ACTUAL

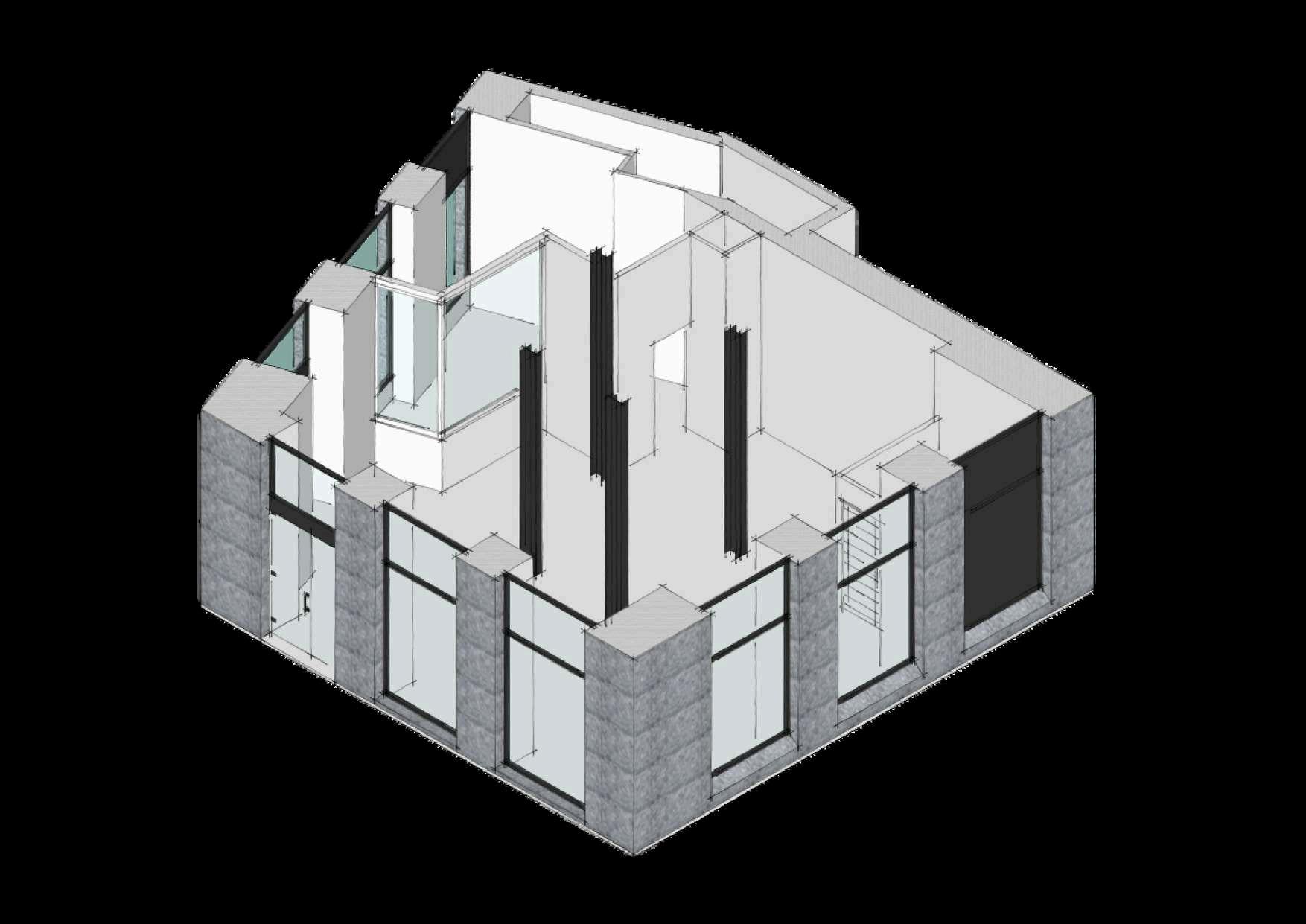

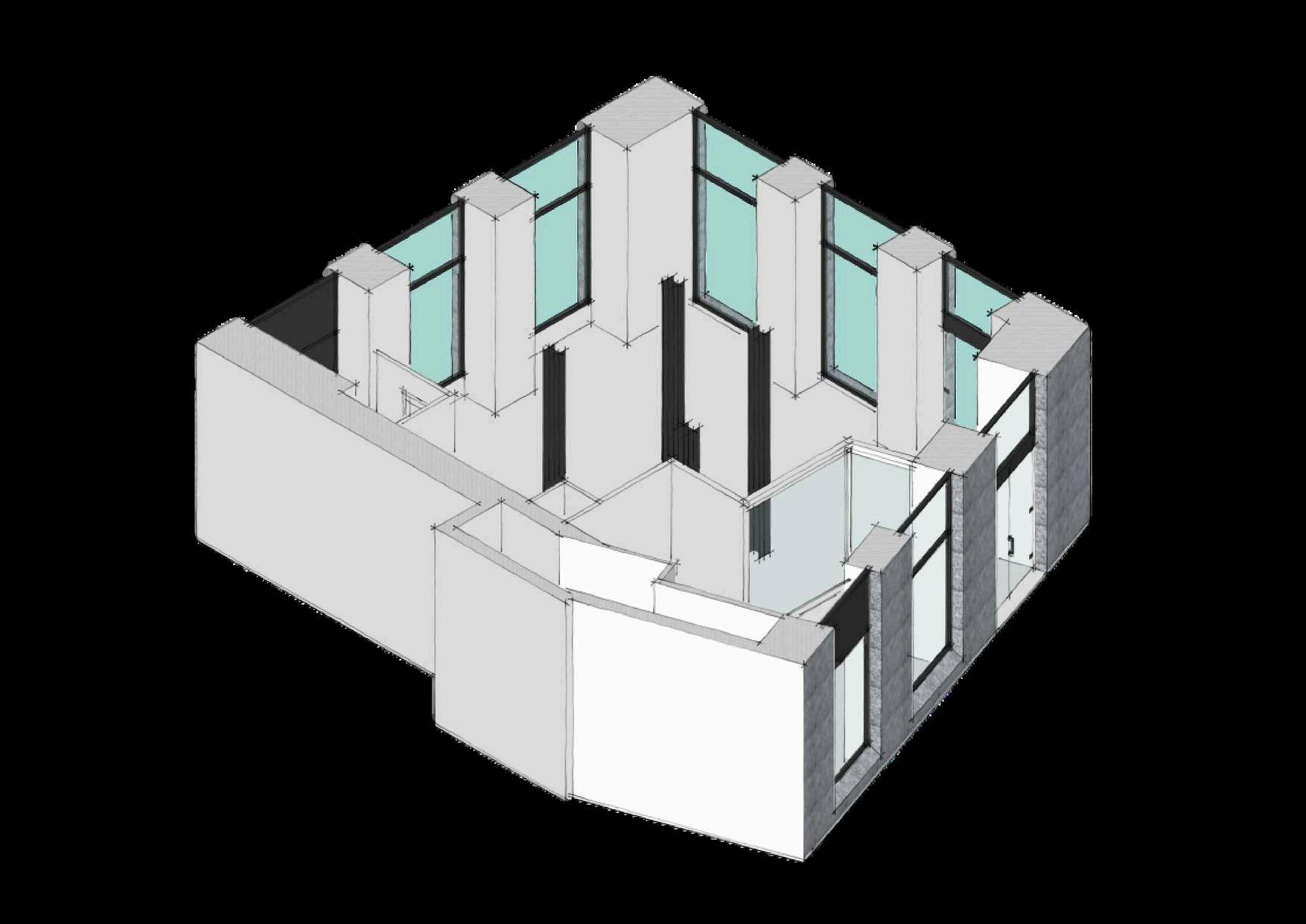

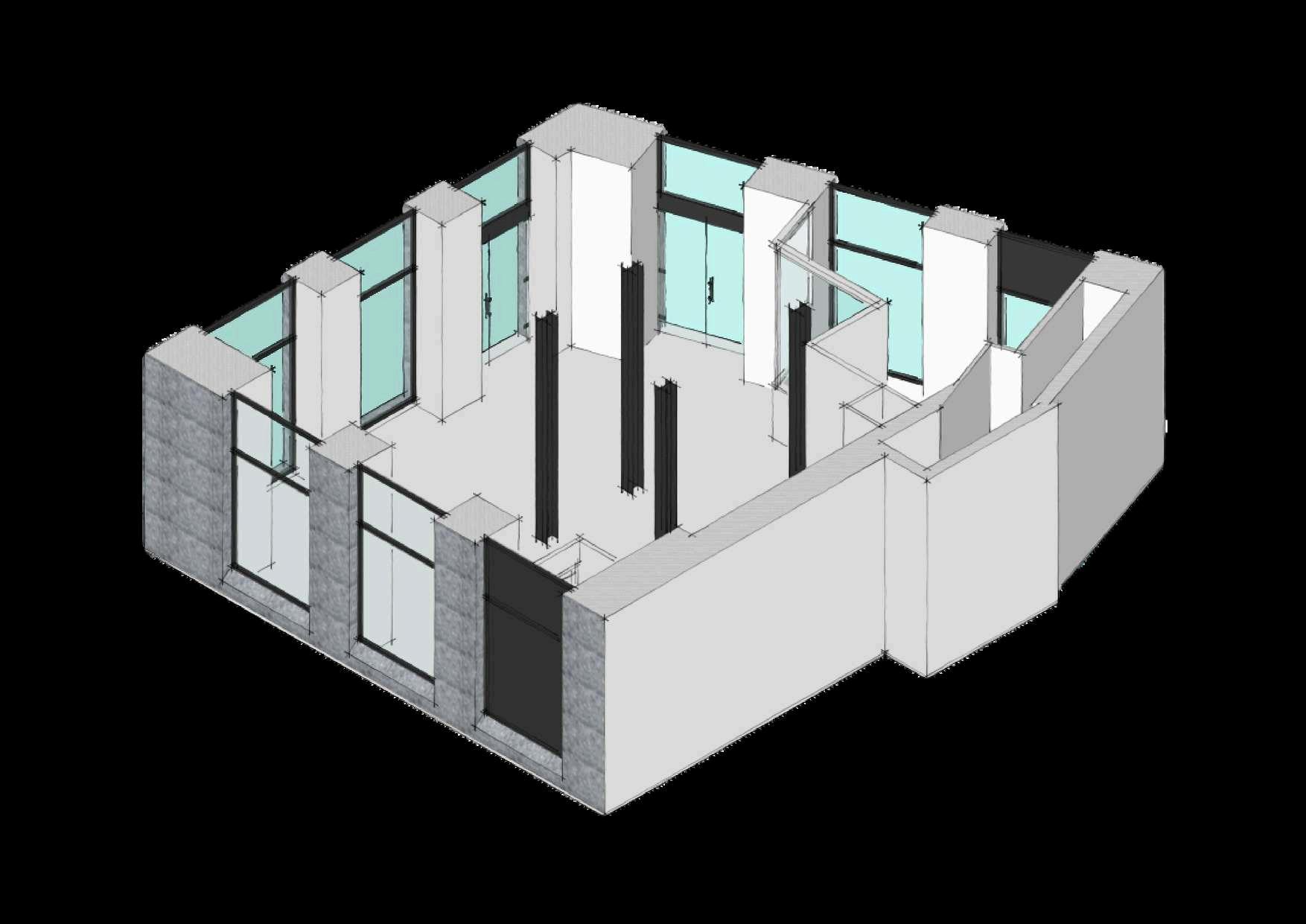

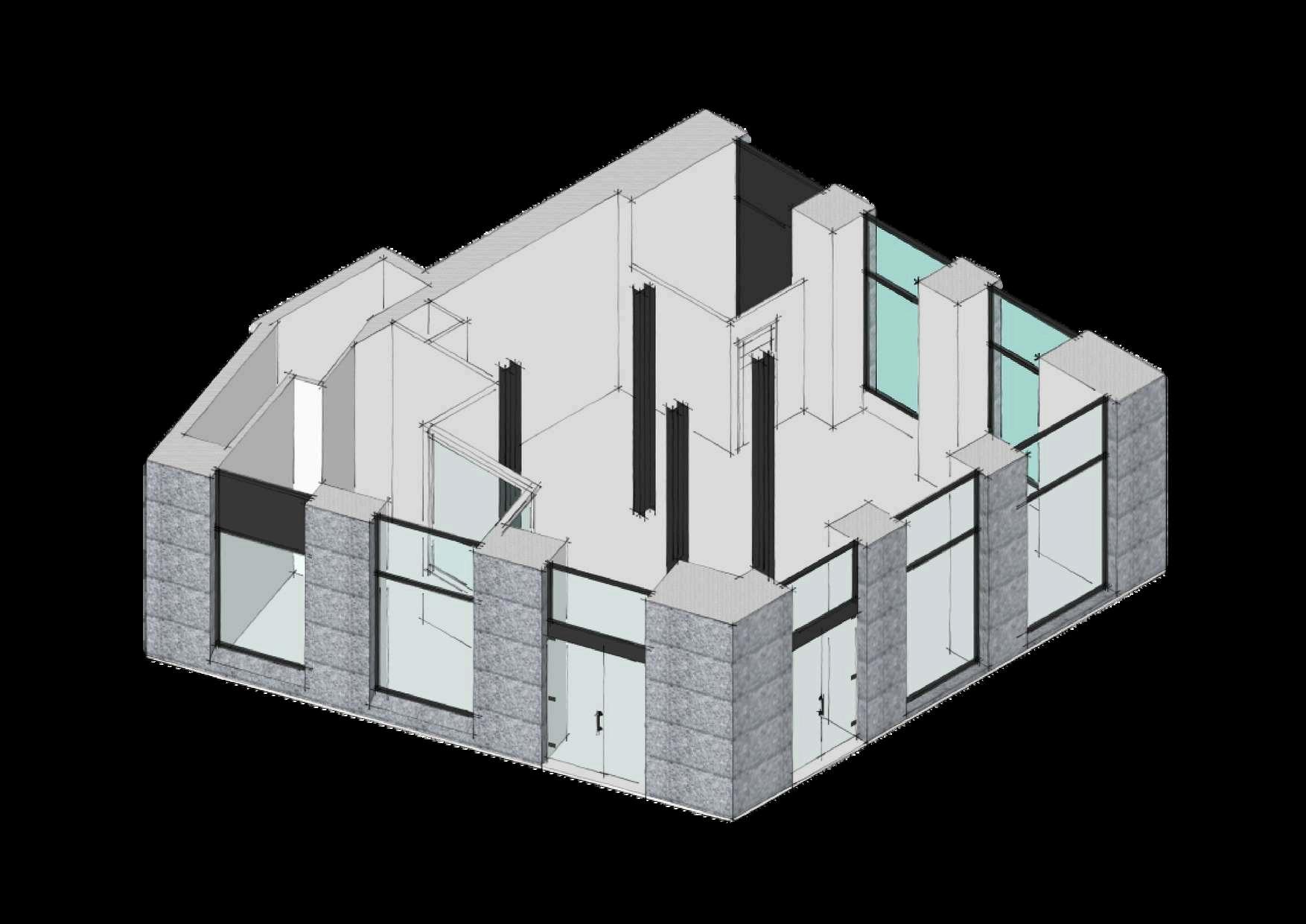

ESTADO ACTUAL ISOMÉTRICOS

ESTADO ACTUAL ISOMÉTRICOS

TIENDA DE SEGUNDA MANO_COMERCIAL

ZONIFICACIÓN

LEYENDA

ACCESO Y BIENVENIDA

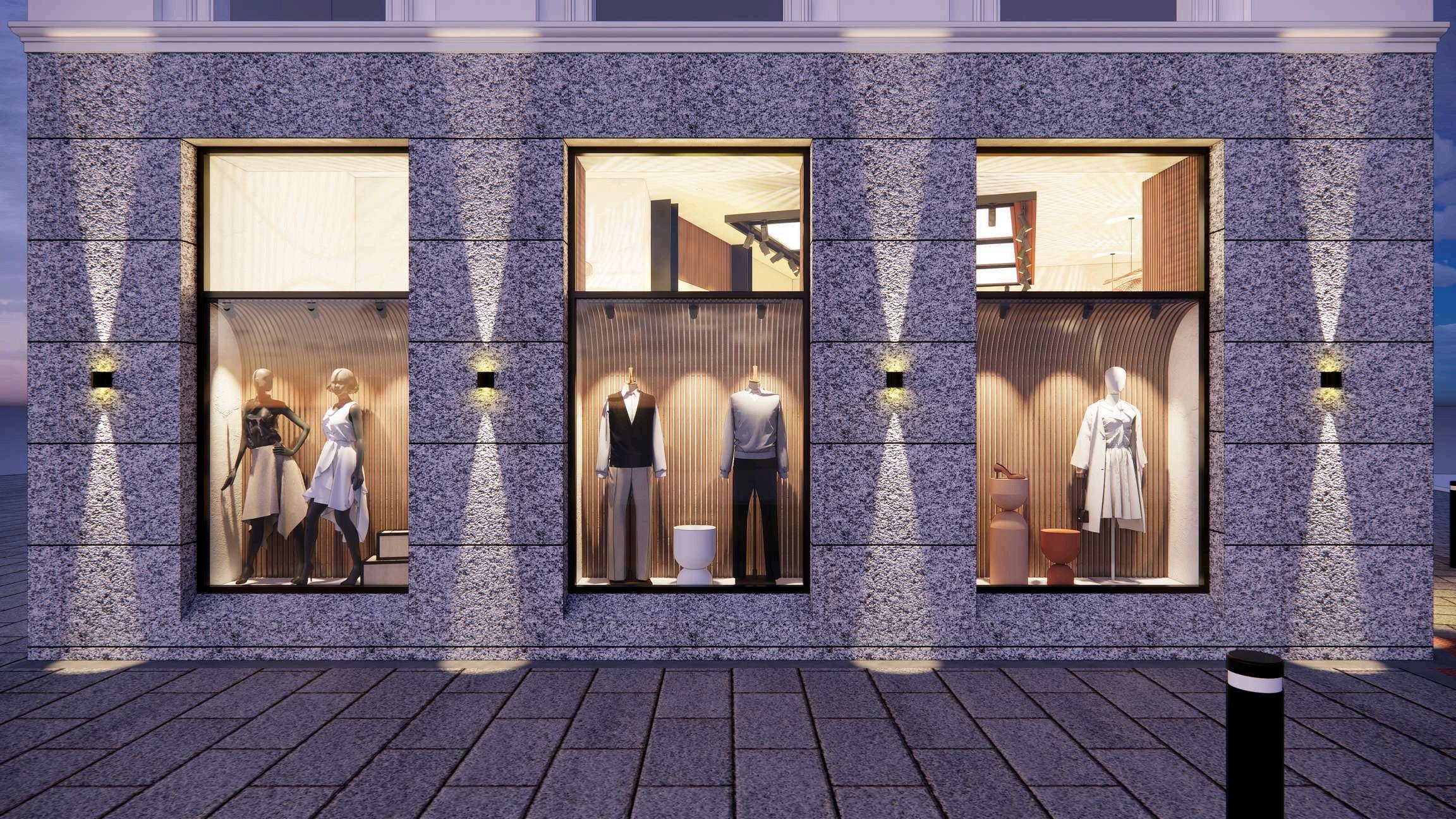

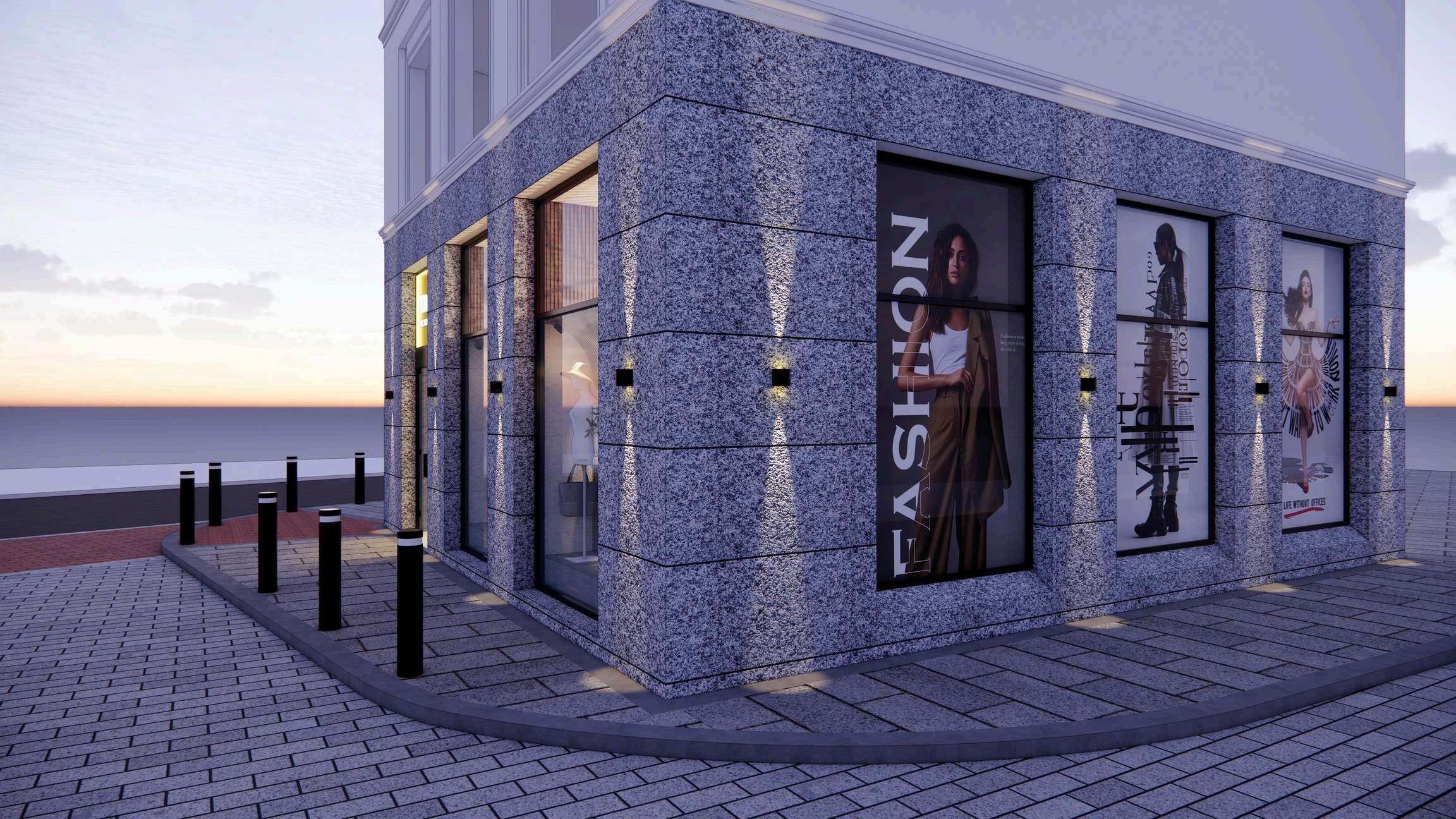

ESCAPARATES

EXPOSICIÓN PERIMETRAL

MOSTRADOR Y TPV

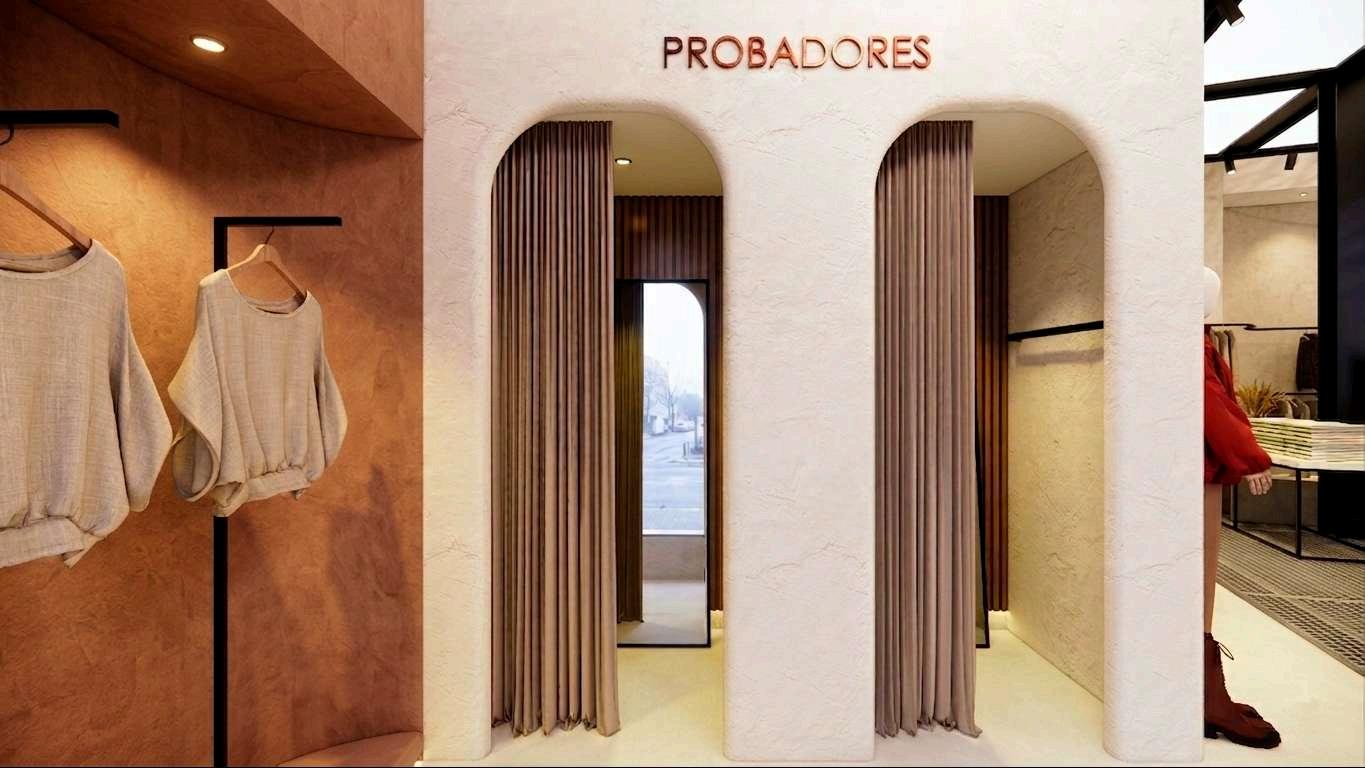

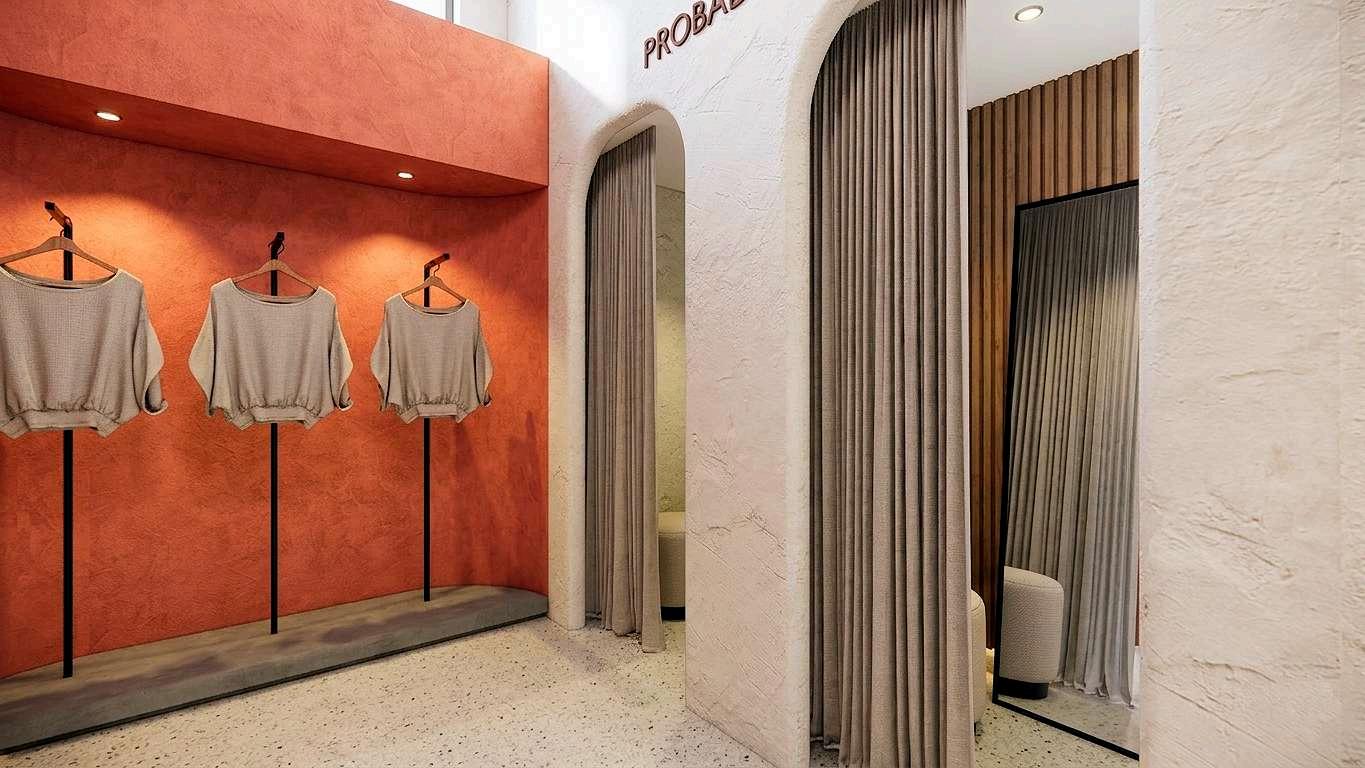

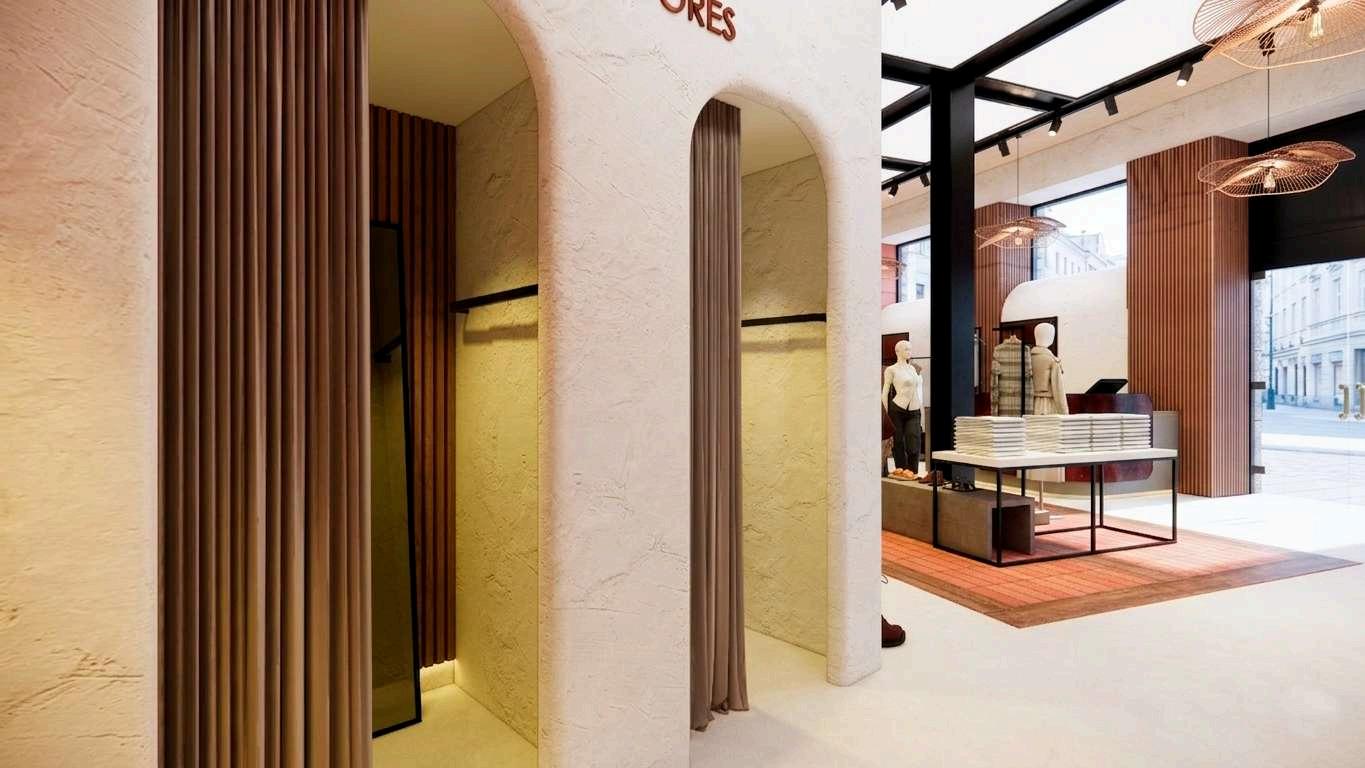

PROBADORES

CENTRO FLEXIBLE - EXPOSICIÓN - LABORATORIO COMUNITARIO

ALMACEN CON ALTILLO

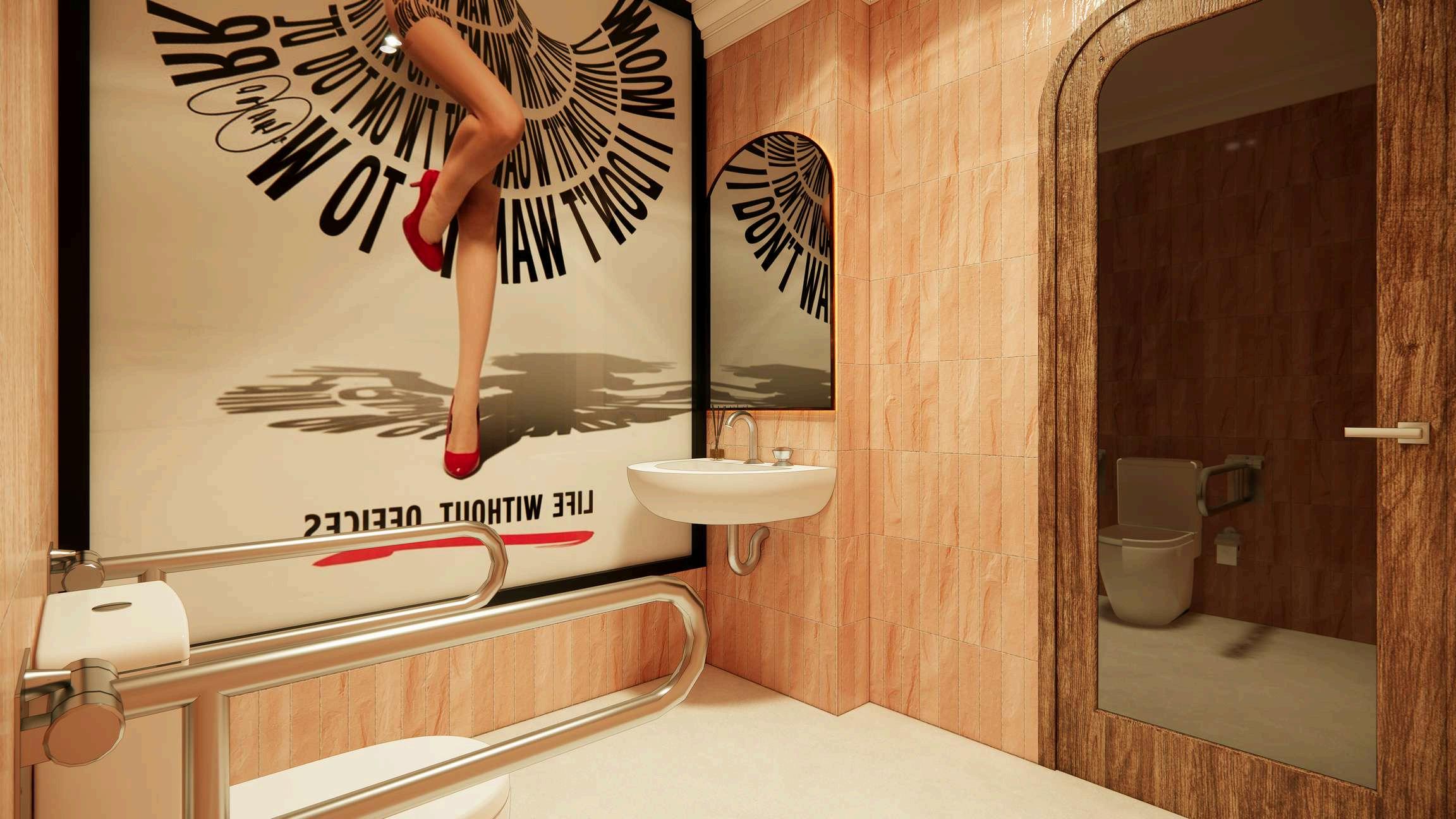

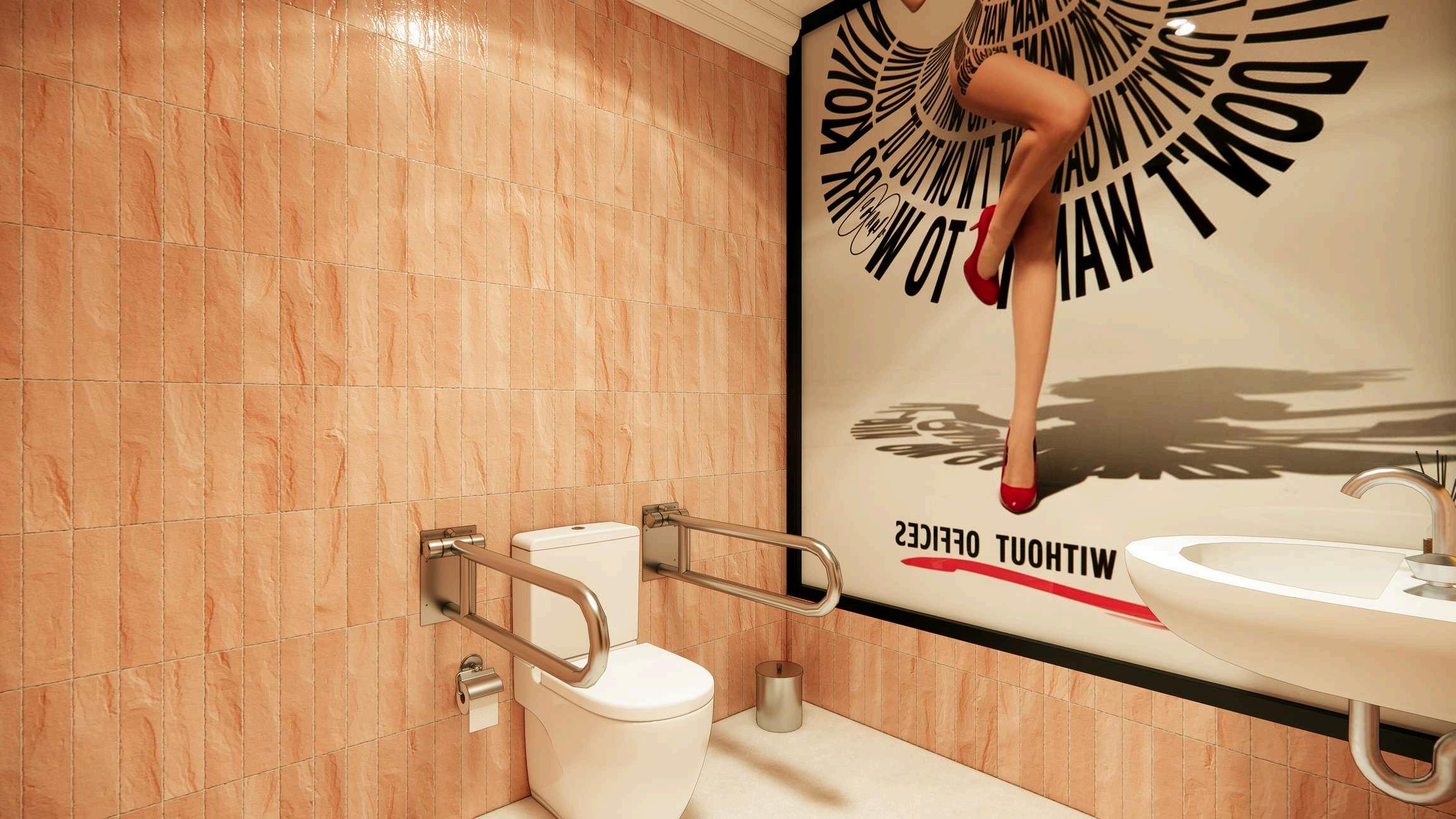

ASEO ACCESIBLE

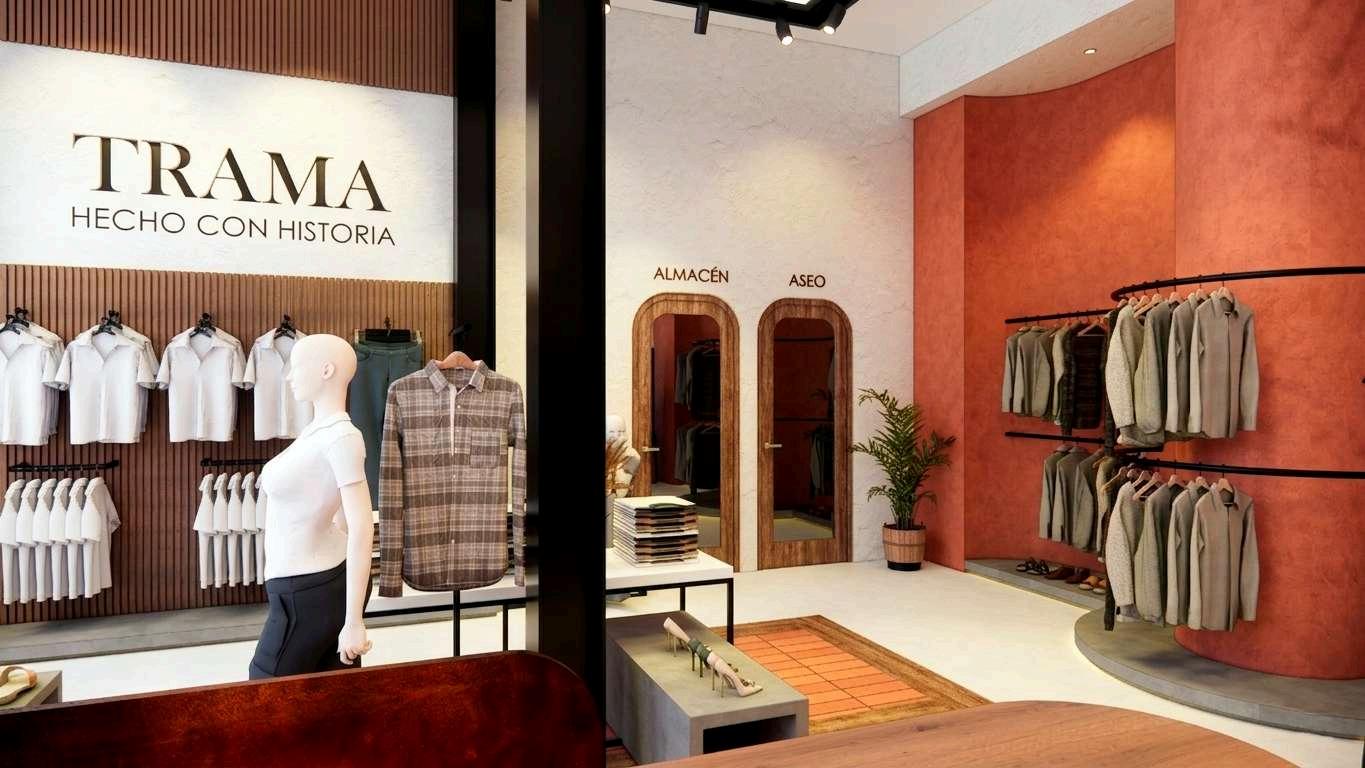

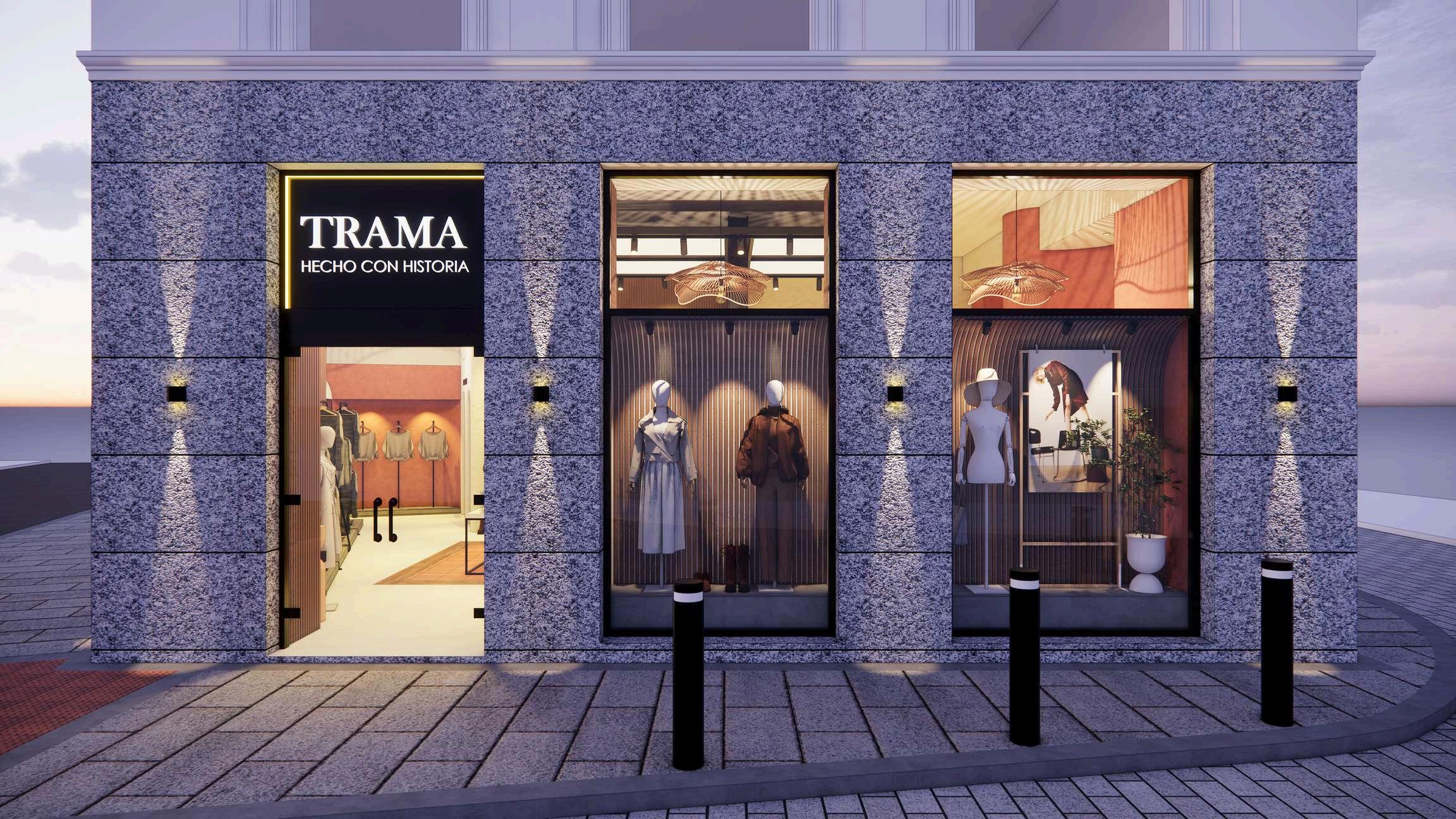

ESTADO REFORMADO

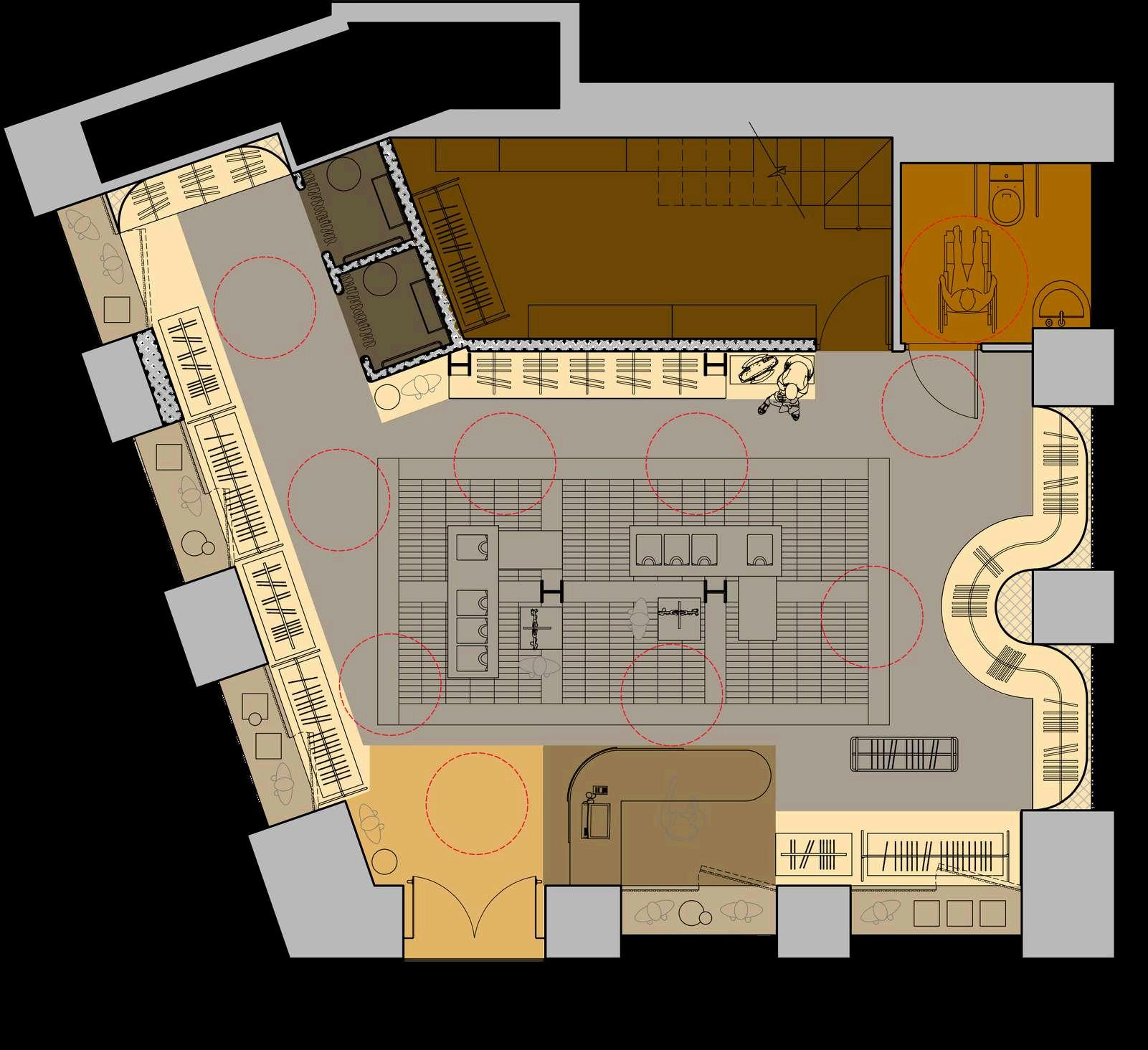

PLANTA DE DISTRIBUCIÓN

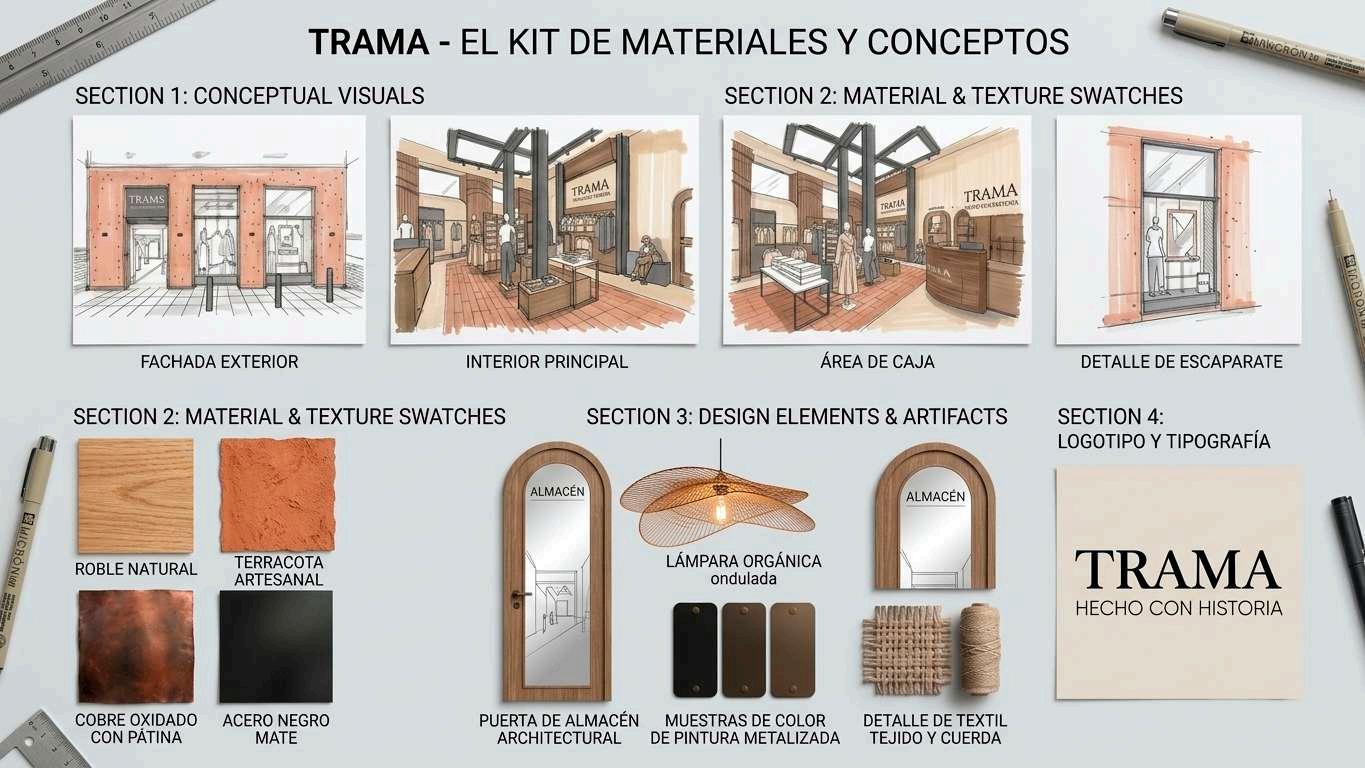

MATERIALES

(PAREDES Y SUELO)

(1)_TERMINACIÓN CON REVESTIMIENTO

ECOLAY DECO: ACABADO DE MORTERO

DE ARCILLA EVEREST. MORTERO 100% NATURAL, HIGROSCÓPICO, FONOABSORVENTE, SIN PINGMENTO AÑADIDO. REGULA LA TEMPERRATURA Y LA HUMEDAD.

(3)_LISTONES DE MADERA DE ROBLE ACABADO NATURAL, MATE, PROTEGIDO CON ACEITE DE LIANZA SIN TINTE, NI COLORACIÓN PERMITIENDO

EXPONER LA VETA NATURAL DE LA MADERA.

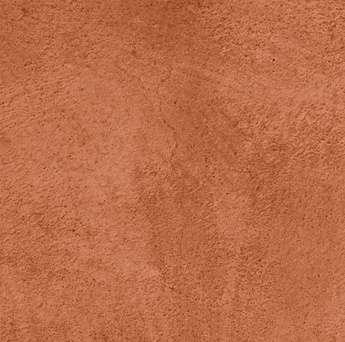

(2)_TERMINACIÓN CON REVESTIMIENTO

ECOLAY DECO: ACABADO DE MORTERO

DE ARCILLA URULU. MORTERO 100% NATURAL, HIGROSCÓPICO, FONOABSORVENTE, SIN PINGMENTO AÑADIDO. REGULA LA TEMPERRATURA Y LA HUMEDAD.

SUELOS

[1]_MICROCEMENTO CEMENTEC

HIGH TRANSIT BASE: ES UN REVESTIMIENTO EMPASTADO “LISTO AL USO” A BASE DE MINERALES Y RESINAS EPOXIS, DE BAJO ESPESOR Y CON UN ALTO GRADO DE ADHERENCIA.

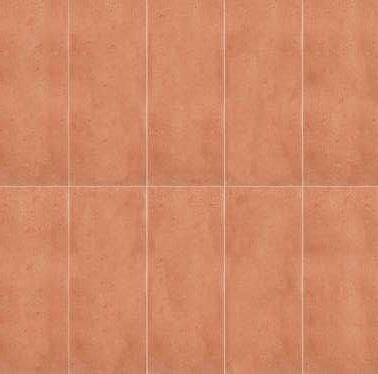

[2]_BALDOSAS DE TERRACOTA ROSA ZAFFIRO RETTANGOLO

COLOR: NATURAL TAMAÑO: 15X30CM

USOS: SUELO O PARES

GRACIAS A SU MEZCLADO CON UN CATALIZADOR ALCANZA UNAS RESISTENCIAS Y DUREZAS EXTREMAS. APTO PARA SUELOS DE ALTO TRÁNSITO PEATONAL

PROPIEDADES: INTERIOR-EXTERIOR, HIDRÓFUGO, LIBRE DE HELADAS REFERENCIA: 9230FTAT15XP1

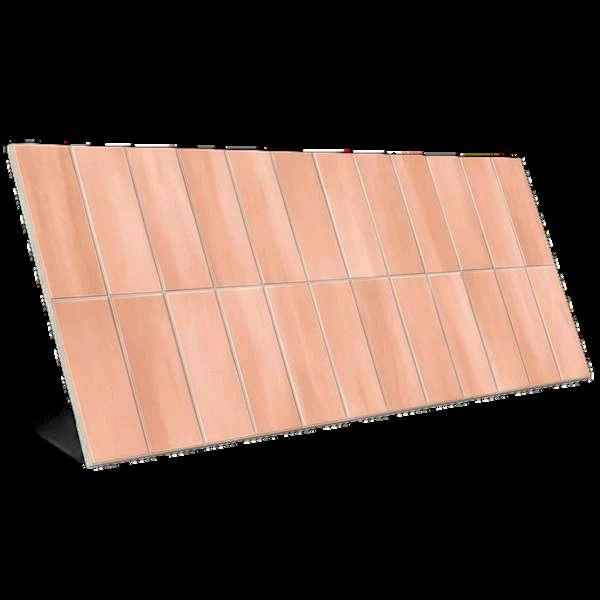

(4)_DECO ALLURE ROSE 32X62,5 DE GAYAFORES ES UN REVESTIMIENTO CERÁMICO DE DISEÑO ELEGANTE, IDEAL PARA INTERIORES QUE BUSCAN DISTINCIÓN. SU ACABADO BRILLANTE

REALZA LA LUZ DEL AMBIENTE, APORTANDO UN TOQUE SOFISTICADO Y MODERNO. MATERIAL DE FABRICACIÓN: PORCELÁNICO. APTO PARA: INTERIOR. FORMATO (CM): 32 X 62.5. REFERENCIA: DECO-ALLURE-ROSE-32X62,5

[3]_CERÁMICA: LYRIC ROBLE ROBLE 120X30 MADERA TRAFICO INTENSO PAVIEMNTO ANTIHIELO CANTO RECTIFICADO REFERENCIA: P0006879

MOBILIARIO

_SE DISEÑARA A MEDIDA

ITEM _ 1 _MOSTRADOR

_5_MESA RECTANGULAR

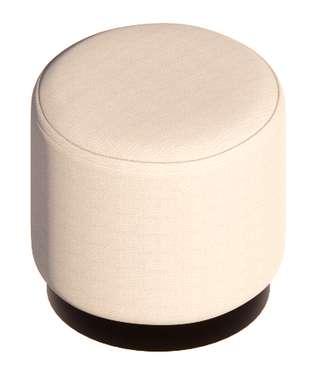

_ 9 _PUFF

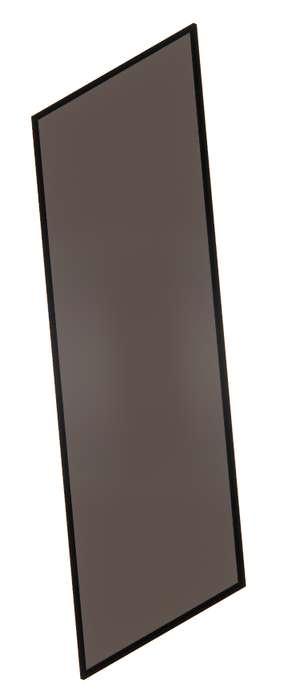

ITEM _10_ESPEJO VERTICAL

NOTA: PARA MÁS DETALLES VER PLANOS DEL MOBILIARIO A MEDIDA

MOBILIARIO

_SE DISEÑARA A MEDIDA

ILUMINACIÓN

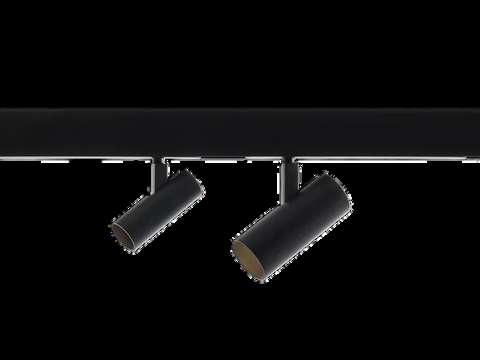

(L1)_VECTOR 40 IMÁN 930WF 28°- 3000K DALI - FOCO

ES UN FOCO QUE FORMA PARTE DE UN SISTEMA DE ILUMINACIÓN ARQUITECTÓNICA, DISEÑADO POR LA DISEÑADORA ITALIANA CARLOTTA DE BEVILACQUA Y PRODUCIDO POR LA MUNDIALMENTE FAMOSA MARCA ARTEMIDE.

CUATRO DIMENSIONES CON TRES ÁNGULOS DE HAZ DIFERENTES (PUNTO, INUNDACIÓN, INUNDACIÓN ANCHA)

PARA LA COLECCIÓN VECTOR. SON DISPOSITIVOS

OBTENIDOS POR MEDIO DE UNIDADES ÓPTICAS

REFRACTIVAS O HÍBRIDAS. BRAZO DE ARTICULACIÓN

INTEGRADO EN EL CUERPO DEL REFLECTOR PARA MANTENER EL CENTRO DE GRAVEDAD ALINEADO CON LA PISTA Y EVITAR CUALQUIER DESEQUILIBRIO EN LAS POSIBLES VERSIONES SUSPENDIDAS. LA UNIÓN PERMITE

UNA ROTACIÓN DE 360° Y UNA INCLINACIÓN DE 90° PARA LA MÁXIMA LIBERTAD DE REGULACIÓN DE EMISIONES.

FUENTE DE LUZ: LED 1X9W - 220V - 529LM - 3000°K - CRI:

90 - MACADAM 3SDCM - VIDA DE LA FUENTE DE LUZ: L90 (10K) 60500H.

REGULABILIDAD: DALI.

REFERENCIA: AP00304

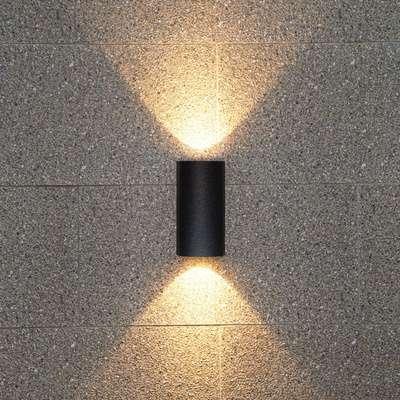

(L2)_IBERLAMP HELIO APLIQUE ANTRACITA 12W

APLIQUE EXTERIOR ANTRACITA CON DOBLE EMISIÓN LED.

2X6W, 1050 LM, 3000K, IP65.

REFERENCIA: B-003027

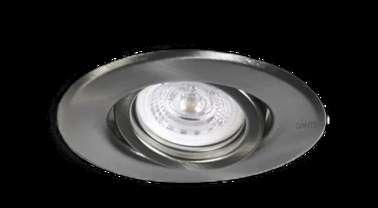

(L3)_SPOT DE EMBUTIR CON MOVIMIENTO

LUMINARIA REDONDA

LAMPARA: DICROICA LED 7W INCLUIDA, MATERIAL: METAL DIMENSIONES: Ø: 100MM – H: 25MM, HUECO: Ø: 75MM

ZÓCALO: GU10, COLORES: PLATIL

INCLUYE DICRO 7W.

REFERENCIA: SKU: SPOT1155PACKLC

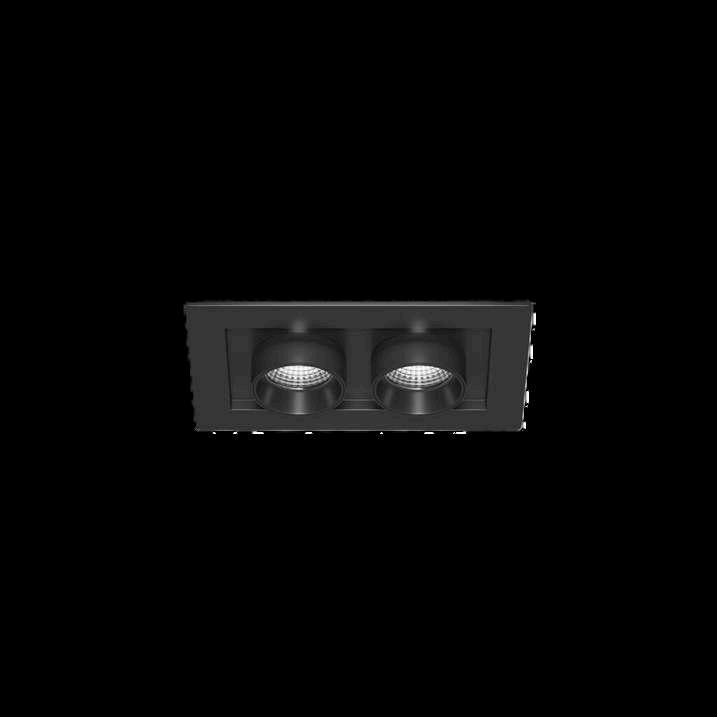

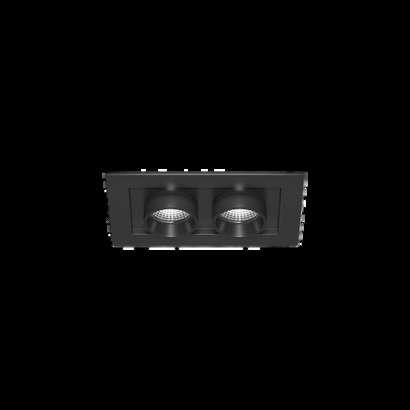

(L4)_MINI OXO R RECESSED 6W 42º CCT SWITCH

2700K/3200K/4000K MATT BLACK ES UN FOCO PROYECTOR LED EMPOTRABLE DE INTERIOR CON 6W DE POTENCIA. CON UN ELEVADO NIVEL DE FUNCIONALIDAD, PERMITE OBTENER UN HAZ DE LUZ DE 42º DE APERTURA LUMÍNICA Y OFRECE AMPLIA CAPACIDAD DE ROTACIÓN A 90º Y UN GIRO DE 355º. SU BASE PARA EMPOTRAR, CUADRADO, SE PUEDE ESCOGER CON UNA REPETICIÓN DE HASTA SEIS PUNTOS DE LUZ. DISEÑADO PARA PROPORCIONAR TANTO UNA ILUMINACIÓN GENERAL O COMO DE ACENTO REFERENCIA: 5062

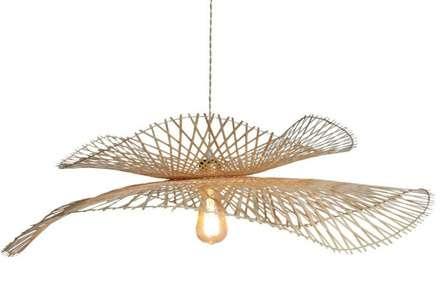

(L5)_LÁMPARA DE TECHO COLGANTE ONDAS 1XE27

ACABADO NATURAL ESTILO NÓRDICO 80CM Ø LA LÁMPARA DE TECHO COLGANTE ONDAS TIENE UN DISEÑO ORGÁNICO Y ARTESANAL, GRACIAS A SU ESTRUCTURA DE BAMBÚ NATURAL. REFERENCIA: 083984

CATEGORÍA: LÁMPARAS TECHO RÚSTICAS MARCA: INTERFAN

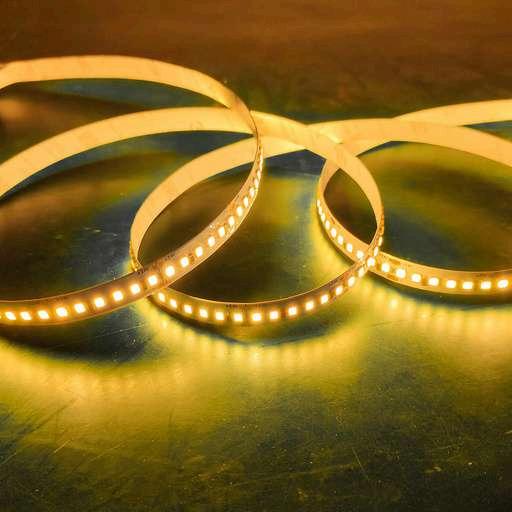

(L6)_TIRA LED 2835 – FRIO O CALIDO

TIRA LED 2835 5 METROS 180 LED/M LUZ FRÍA CÁLIDA IP20 ETHEOS

REFERENCIA: SKU: COMP5926

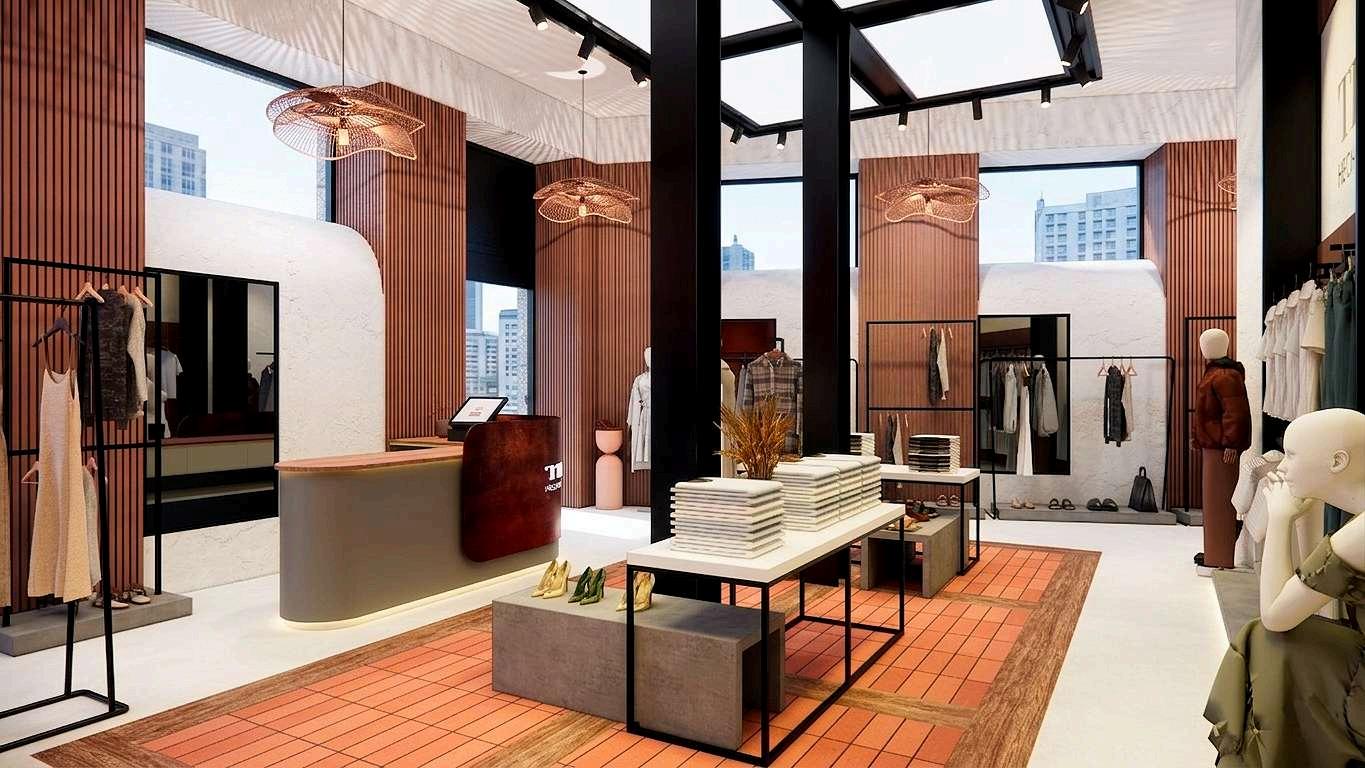

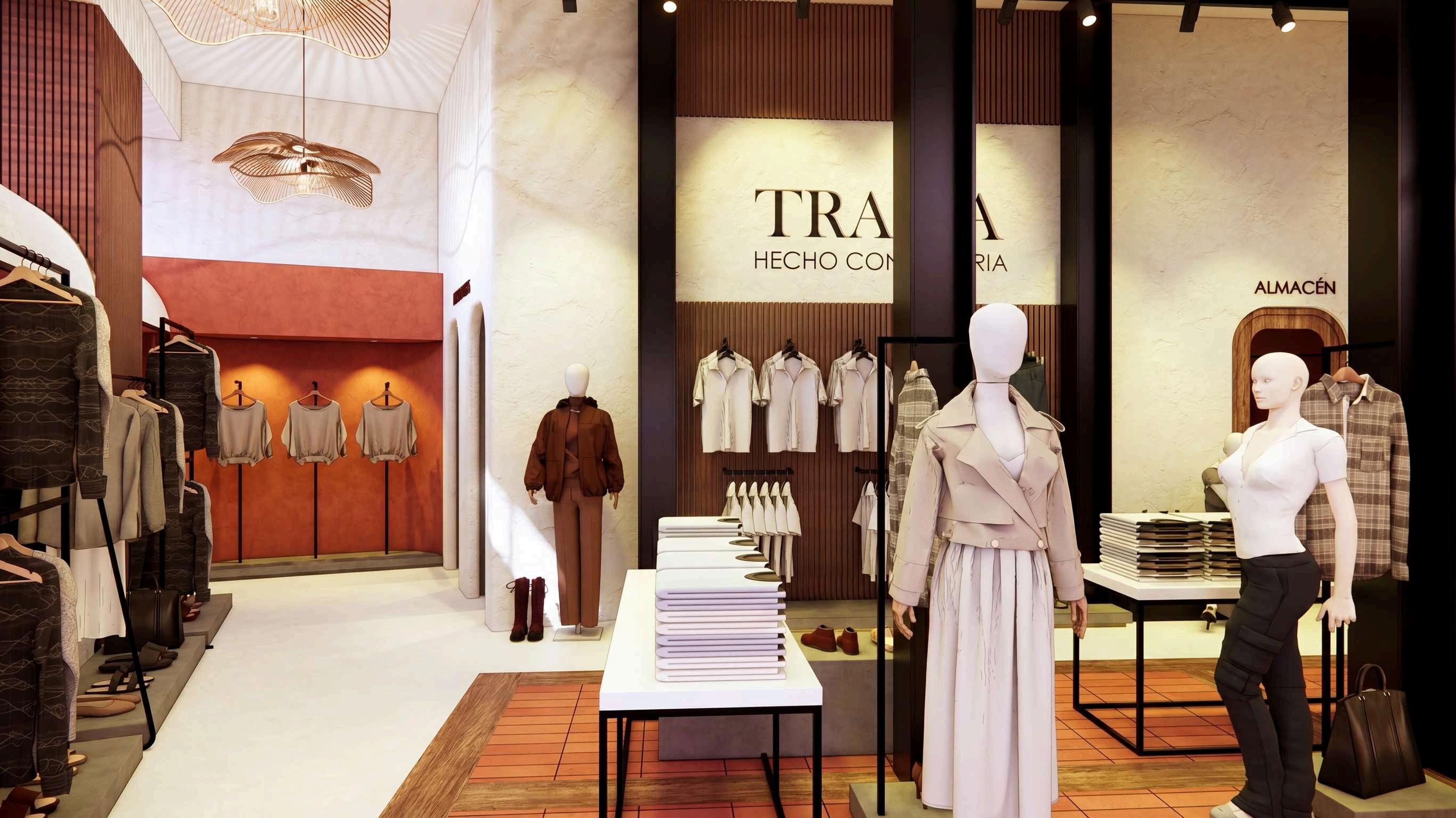

ESTADO REFORMADO

PLANTA DE DISTRIBUCIÓN ACOTADA

CALLE DE FUENCARRAL

ESTADO REFORMADO

ESTADO REFORMADO

ESTADO REFORMADO

[1]_MICROCEMENTO CEMENTEC HIGH TRANSIT BASE

[2]_BALDOSAS DE TERRACOTA ROSA ZAFFIRO RETTANGOLO

[3]_CERÁMICA: LYRIC ROBLE

ESTADO REFORMADO

PLANTA DE TECHOS

ESTADO REFORMADO

PLANTA DE ILUMINACIÓN

ILUMINACIÓN

(L1)_VECTOR 40 IMÁN 930WF 28°3000K DALI - FOCO

L2)_IBERLAMP HELIO APLIQUE ANTRACITA 12W

(L3)_SPOT DE EMBUTIR CON MOVIMIENTO

(L4)_MINI OXO R RECESSED 6W 42º CCT SWITCH

2700K/3200K/4000K MATT BLACK

(L5)_LÁMPARA DE TECHO COLGANTE ONDAS 1XE27 ACABADO NATURAL ESTILO NÓRDICO 80CM Ø

(L6)_TIRA LED 2835 – FRIO O CALIDO

ESTADO REF

ACABADOS VERTICALES

1)_TERMINACIÓN

CON REVESTIMIENTO

ECOLAY DECO:

ACABADO DE MORTERO DE ARCILLA EVEREST.

2)_TERMINACIÓN

CON REVESTIMIENTO

ECOLAY DECO:

ACABADO DE MORTERO DE ARCILLA URULU.

3)_LISTONES DE MADERA DE ROBLE ACABADO NATURAL, MATE

(4)_DECO ALLURE ROSE 32X62,5

ESTADO REFORMADO

SECCIÓN_1-1

ESTADO REFORMADO

SECCIÓN_1-1

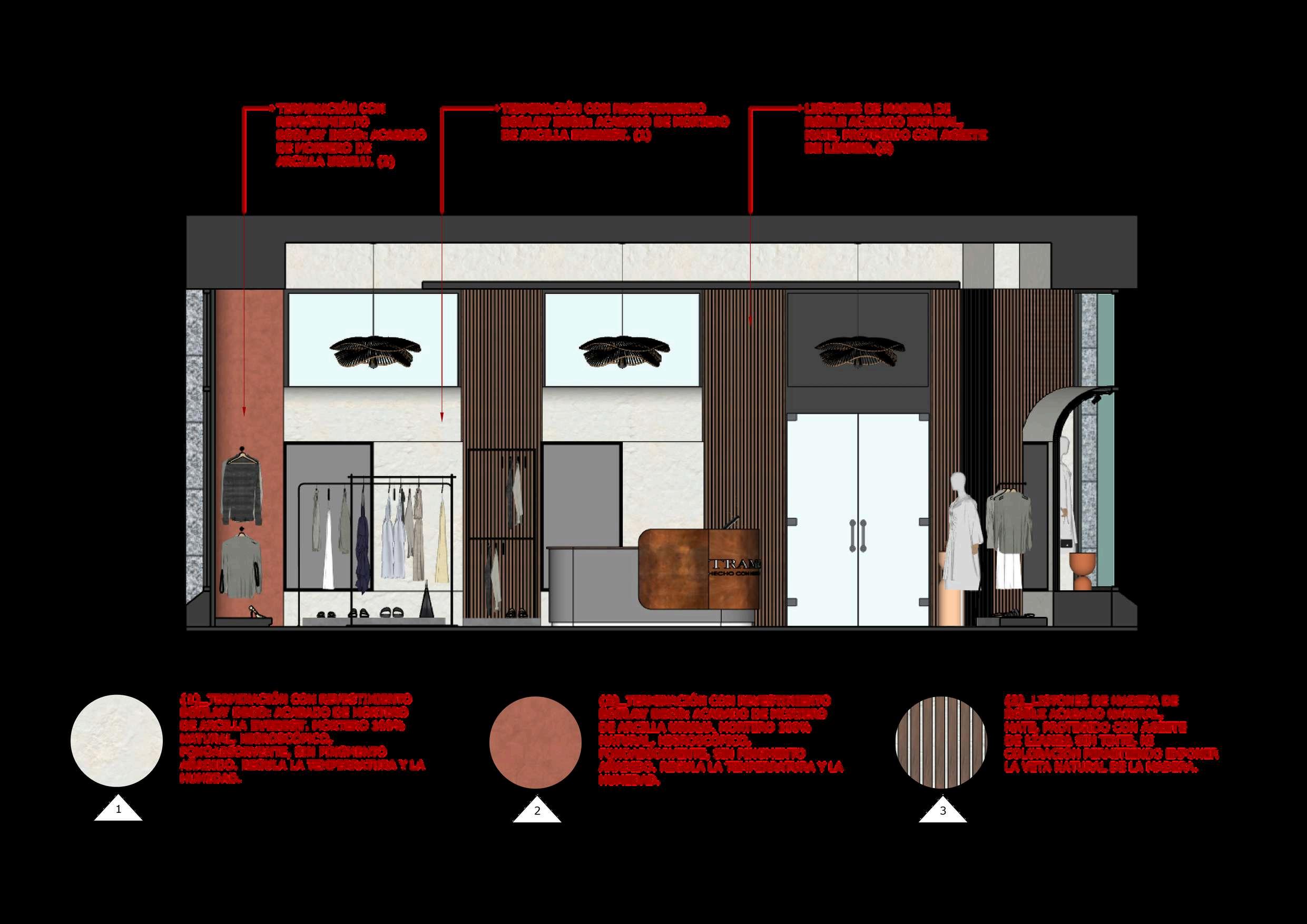

ACABADOS VERTICALES

ESTADO REFORMADO

SECCIÓN_2-2

ESTADO REFORMADO

SECCIÓN_2-2

ACABADOS VERTICALES

ESTADO REFORMADO

SECCIÓN_3-3

ESTADO REFORMADO

SECCIÓN_3-3

ACABADOS VERTICALES

ESTADO REFORMADO

SECCIÓN_4-4

ESTADO REFORMADO

SECCIÓN_4-4

ACABADOS VERTICALES

ESTADO REFORMADO

SECCIÓN_5-5 Y SECCIÓN_6-6

ESTADO REFORMADO

SECCIÓN_5-5 Y SECCIÓN_6-6

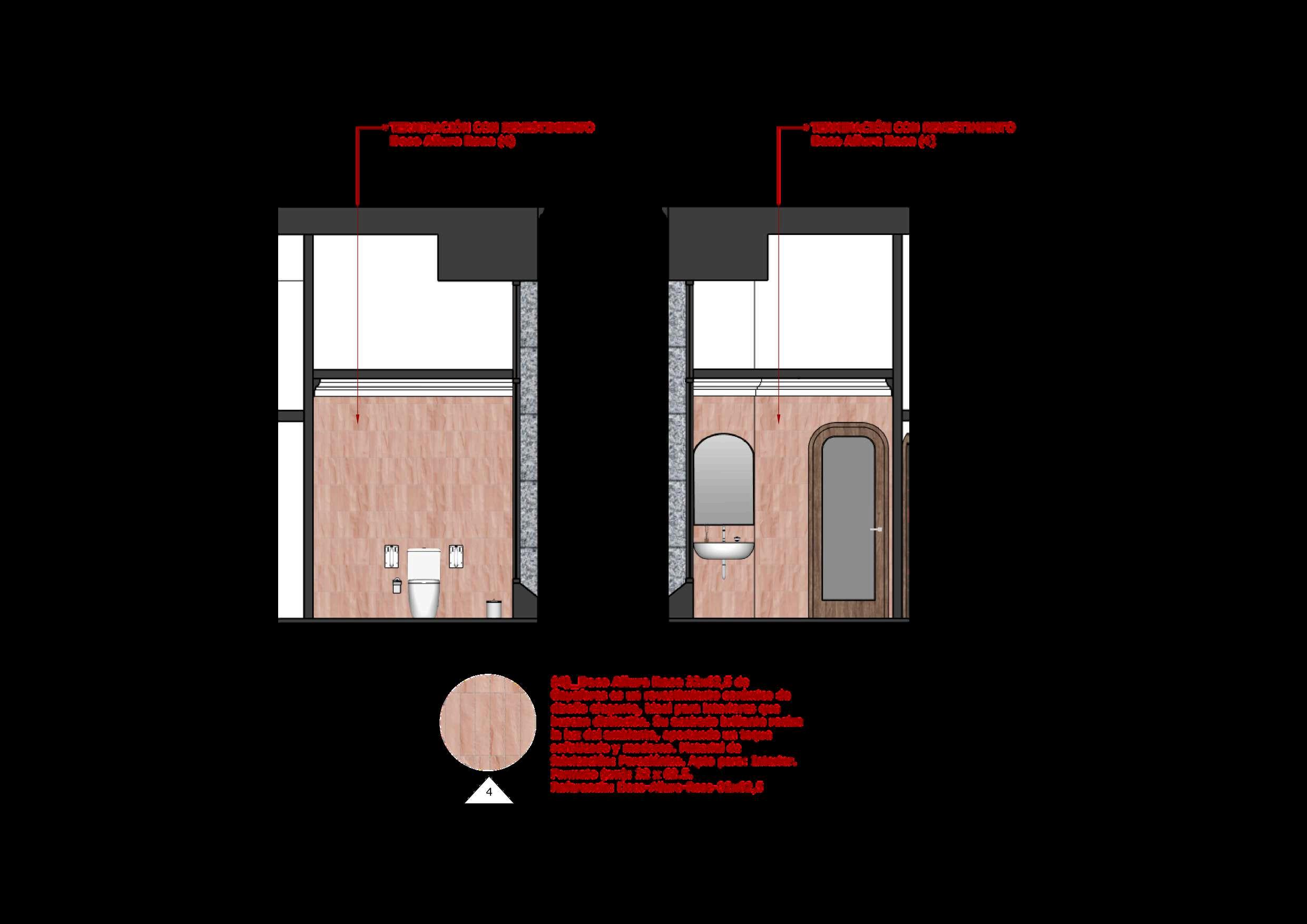

ACABADOS VERTICALES

SECCIÓN 5-5

SECCIÓN 6-6

ESTADO REF

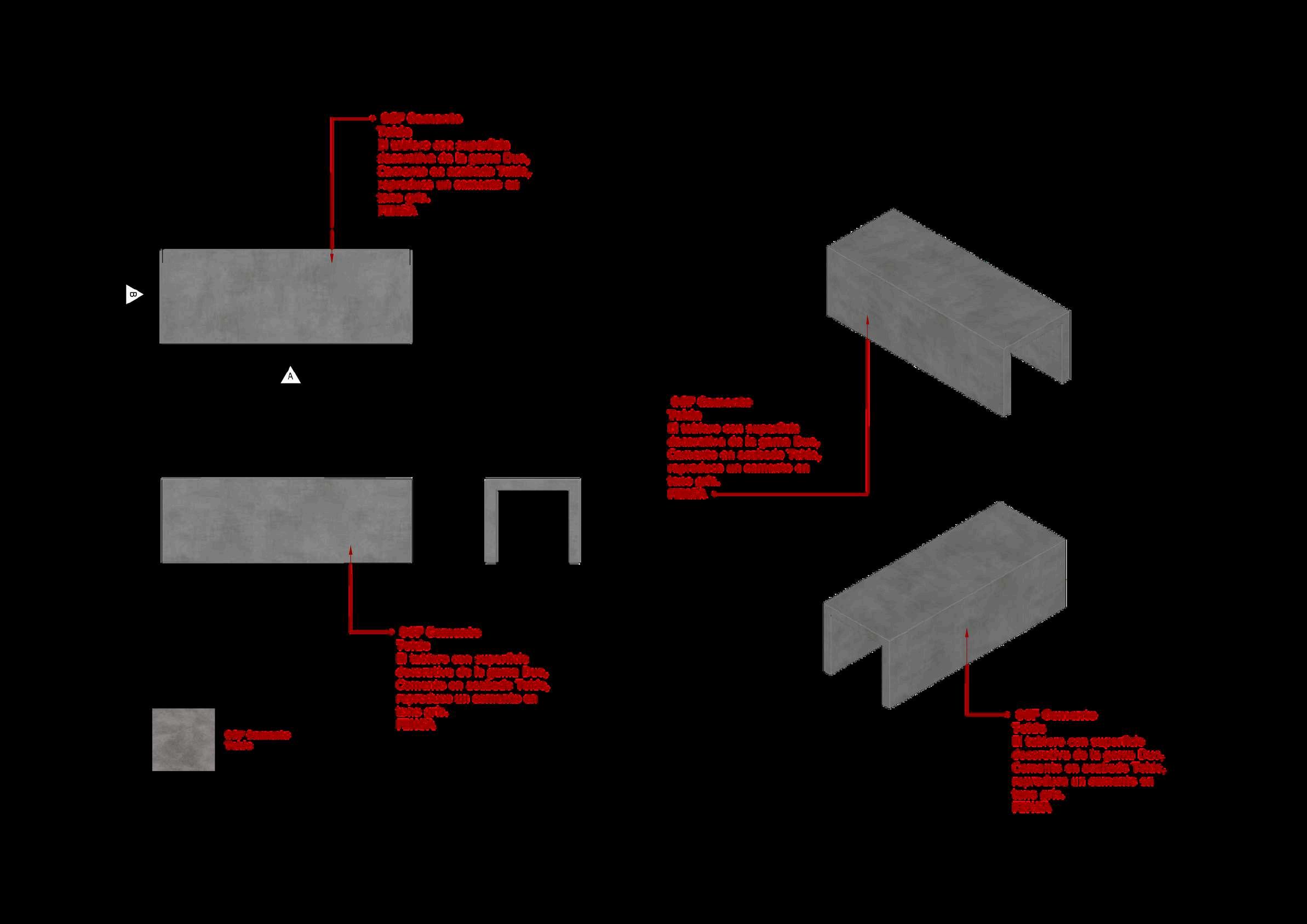

DETALLES DE MOBILIARIO

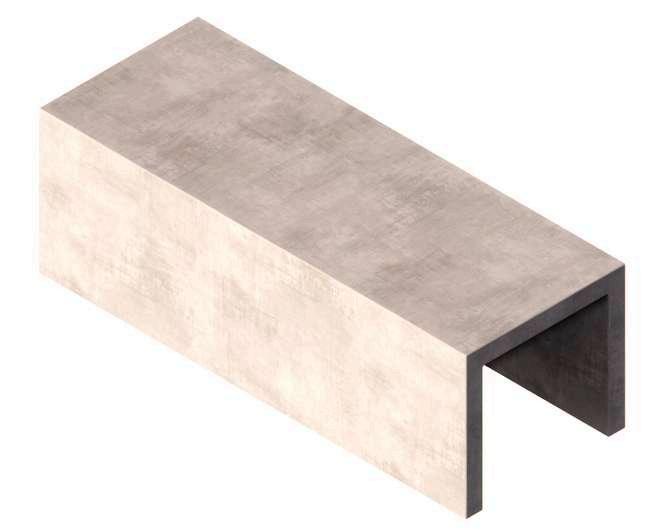

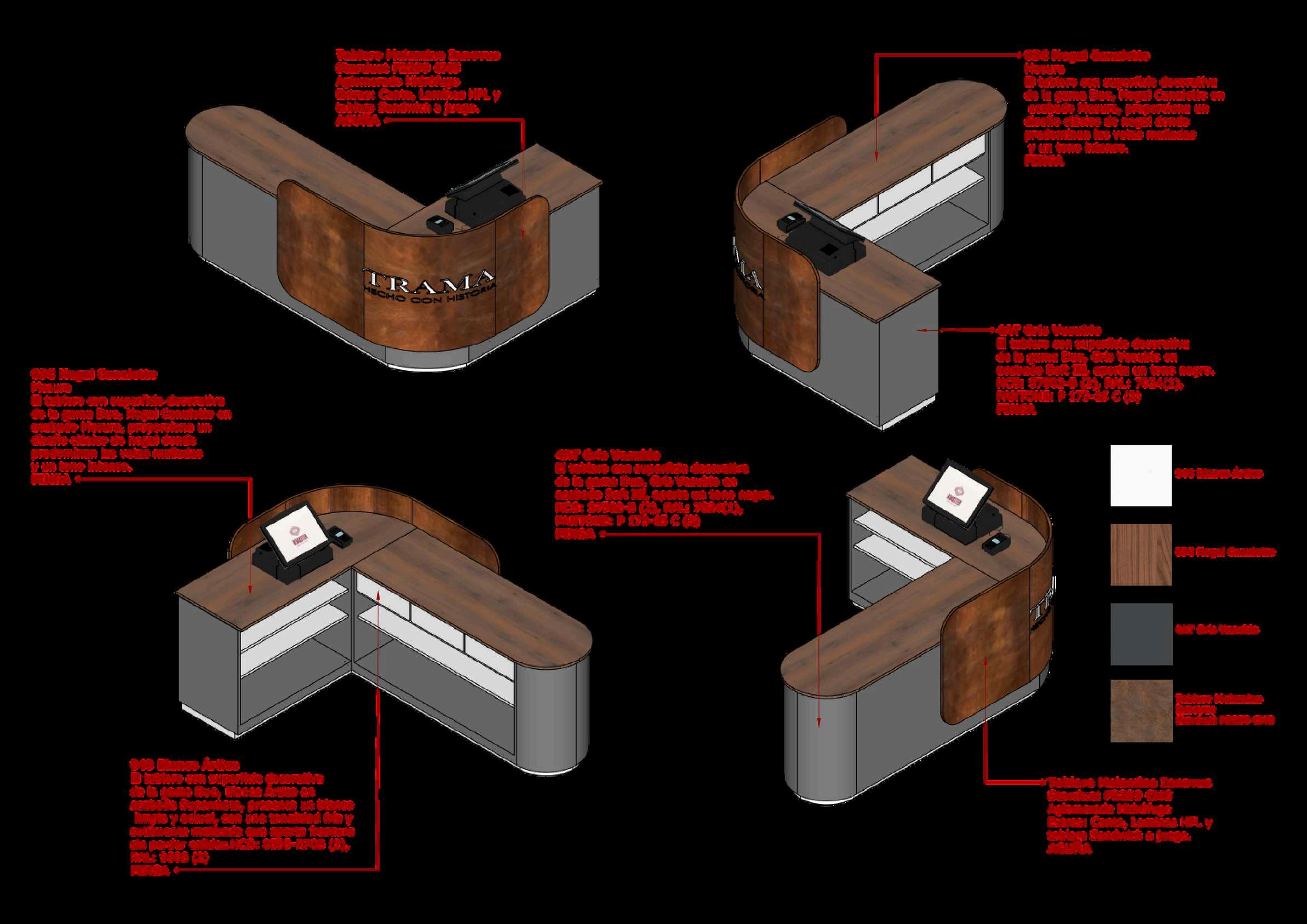

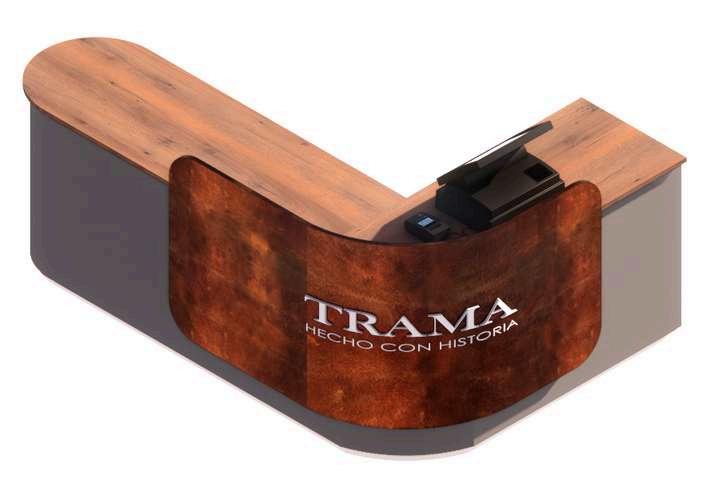

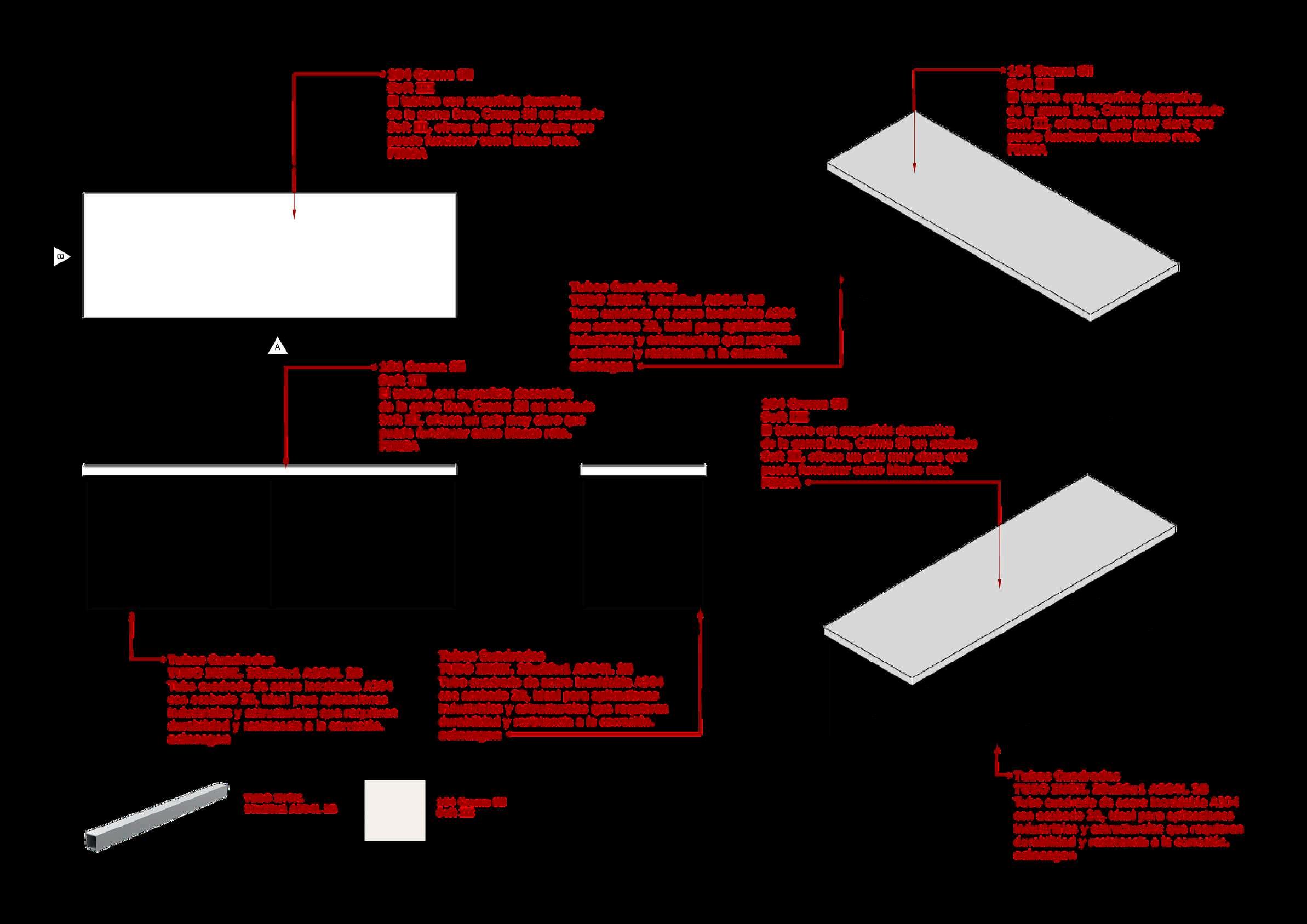

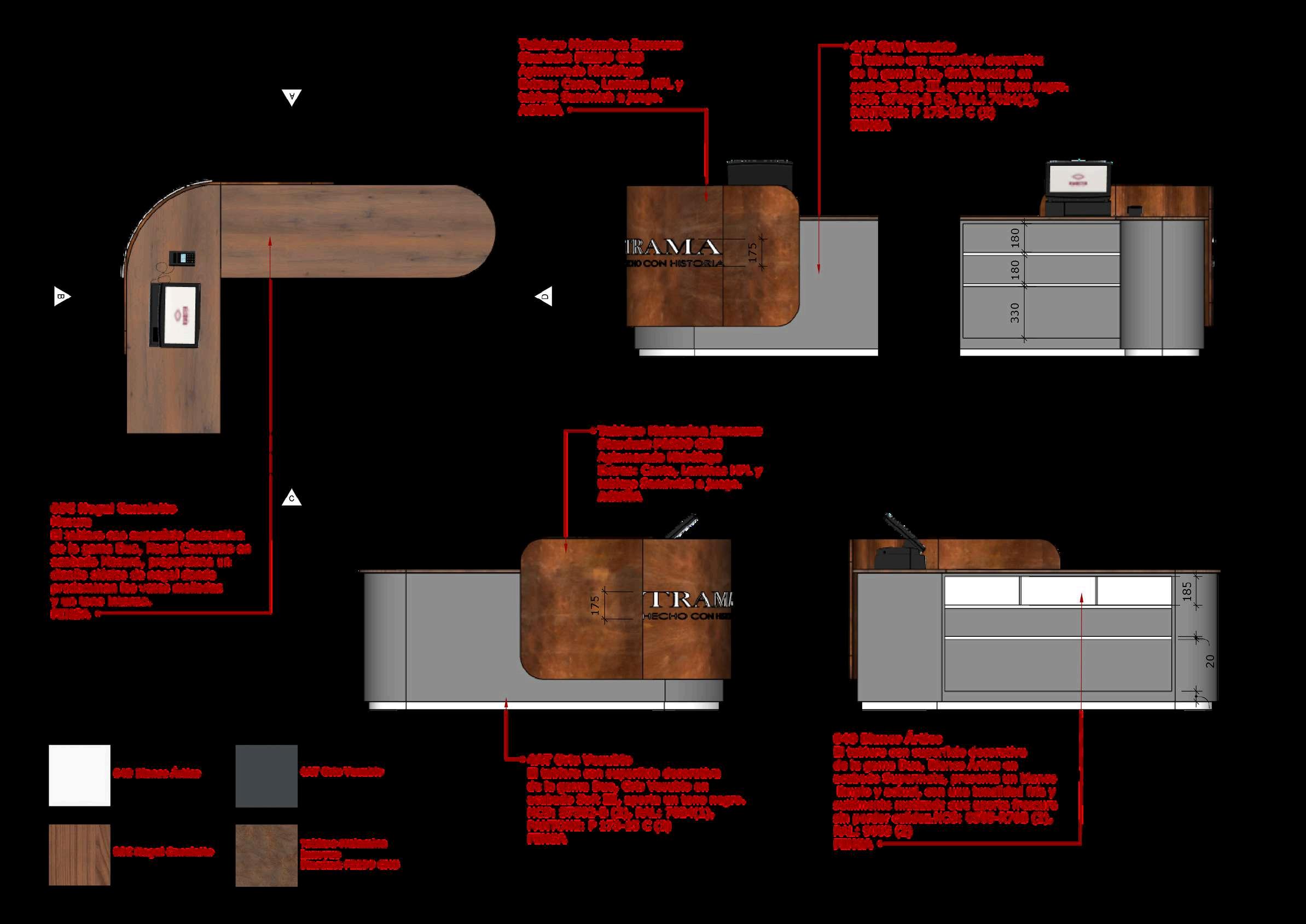

MOBILIARIO A MEDIDA _MOSTRADOR ITEM _ 1

DETALLES DE MOBILIARIO

MOBILIARIO A MEDIDA _MOSTRADOR

ITEM _ 1

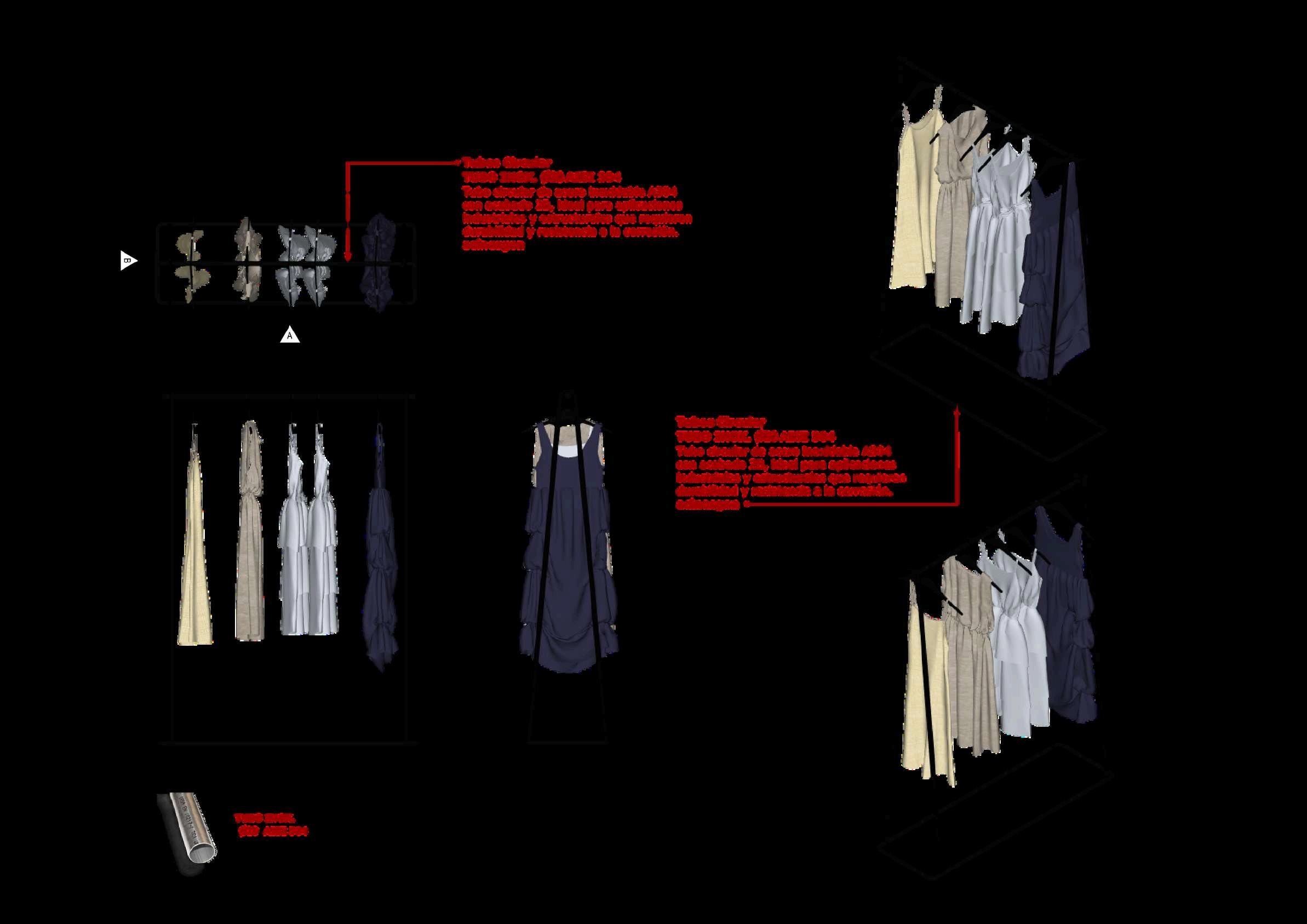

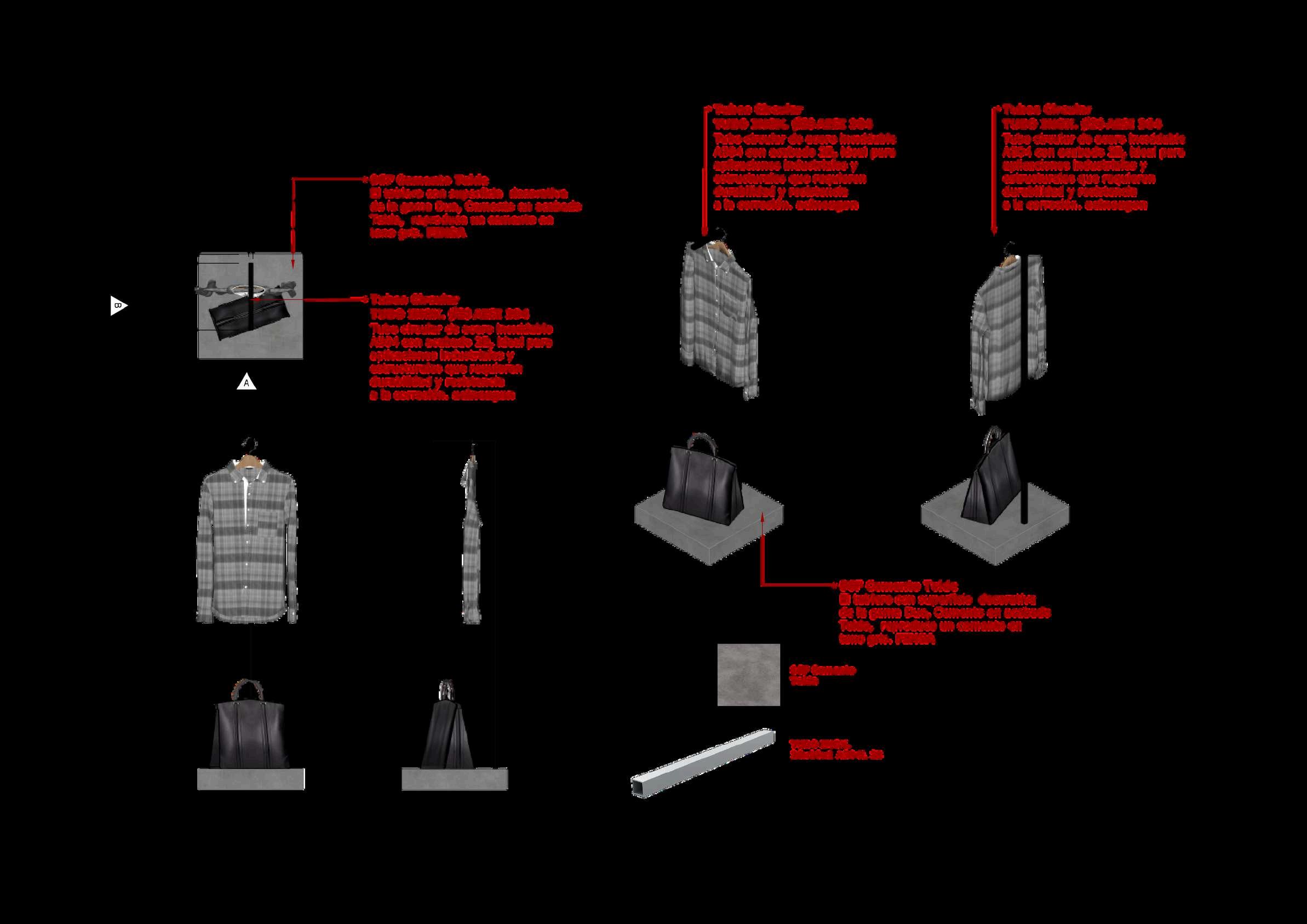

DETALLES DE MOBILIARIO

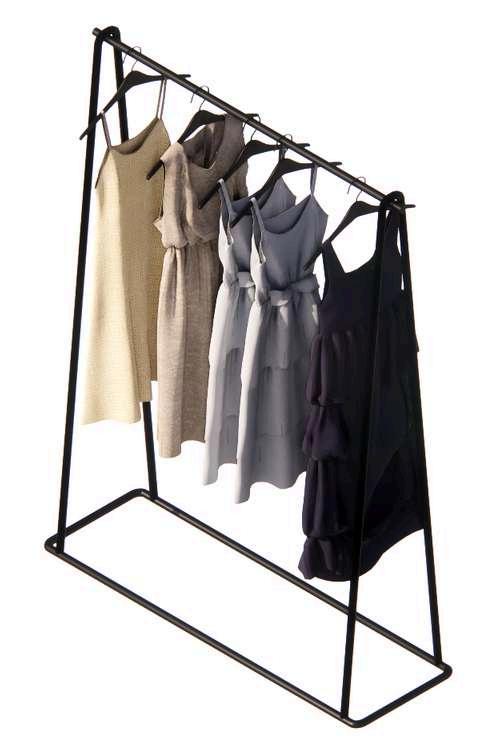

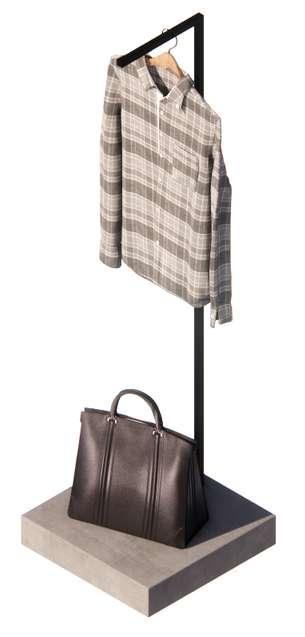

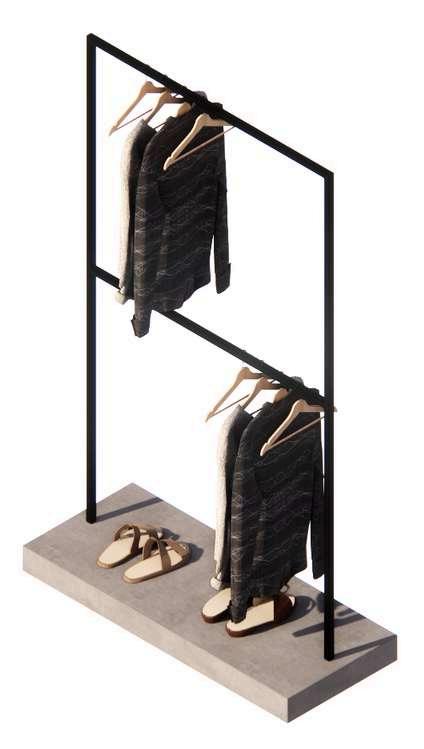

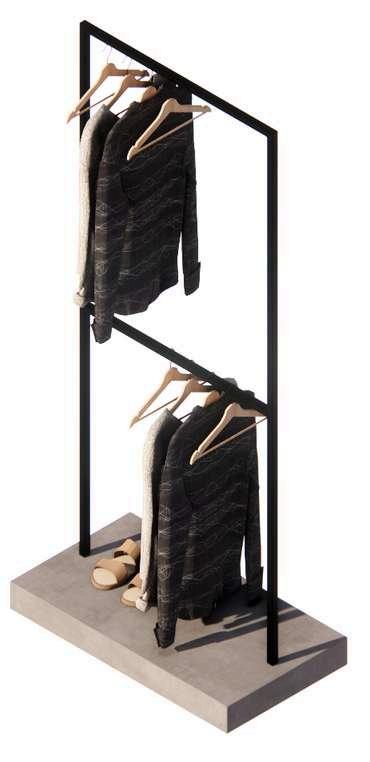

MOBILIARIO A MEDIDA _PERCHA _ 01

_ 02

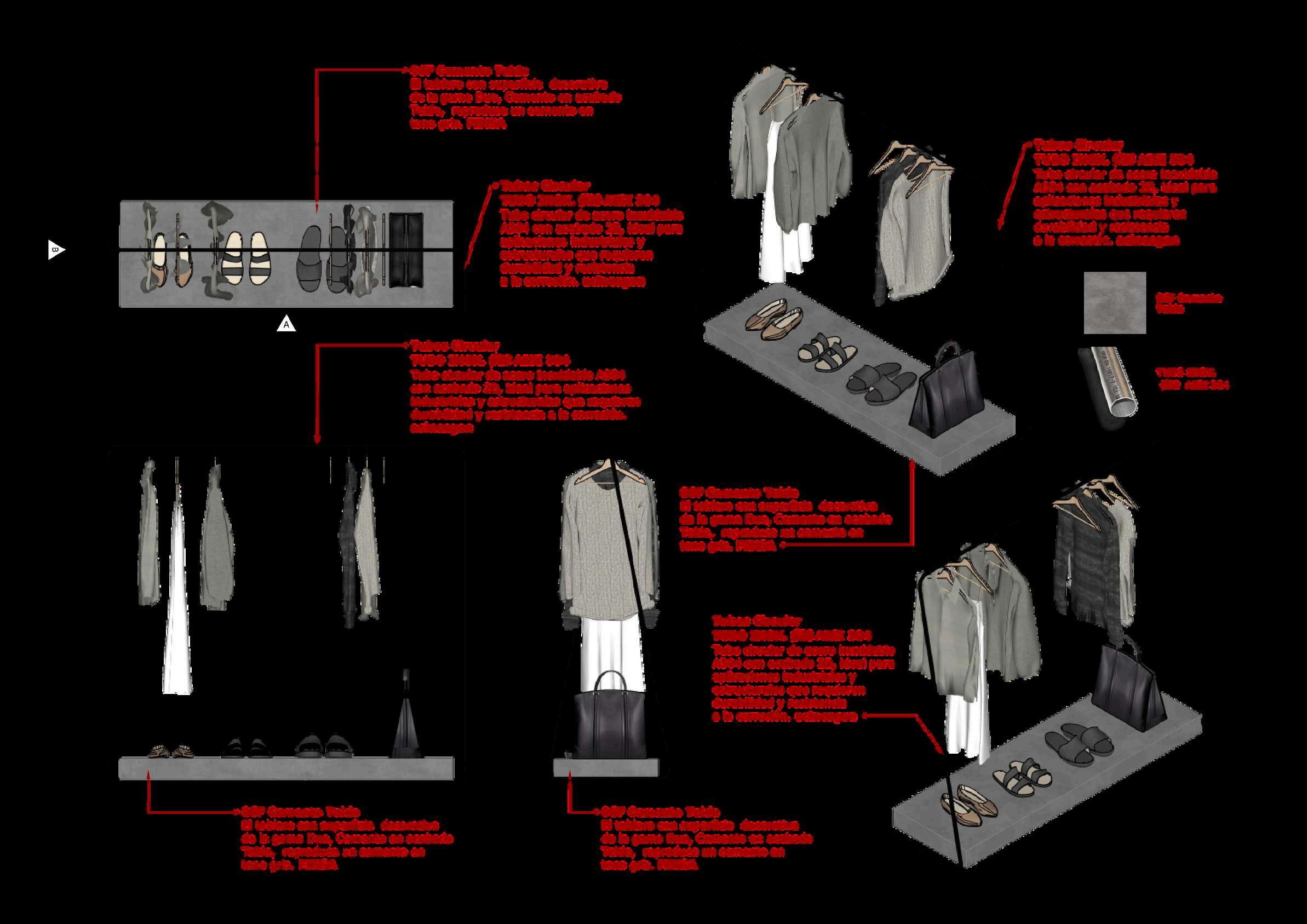

DETALLES DE MOBILIARIO

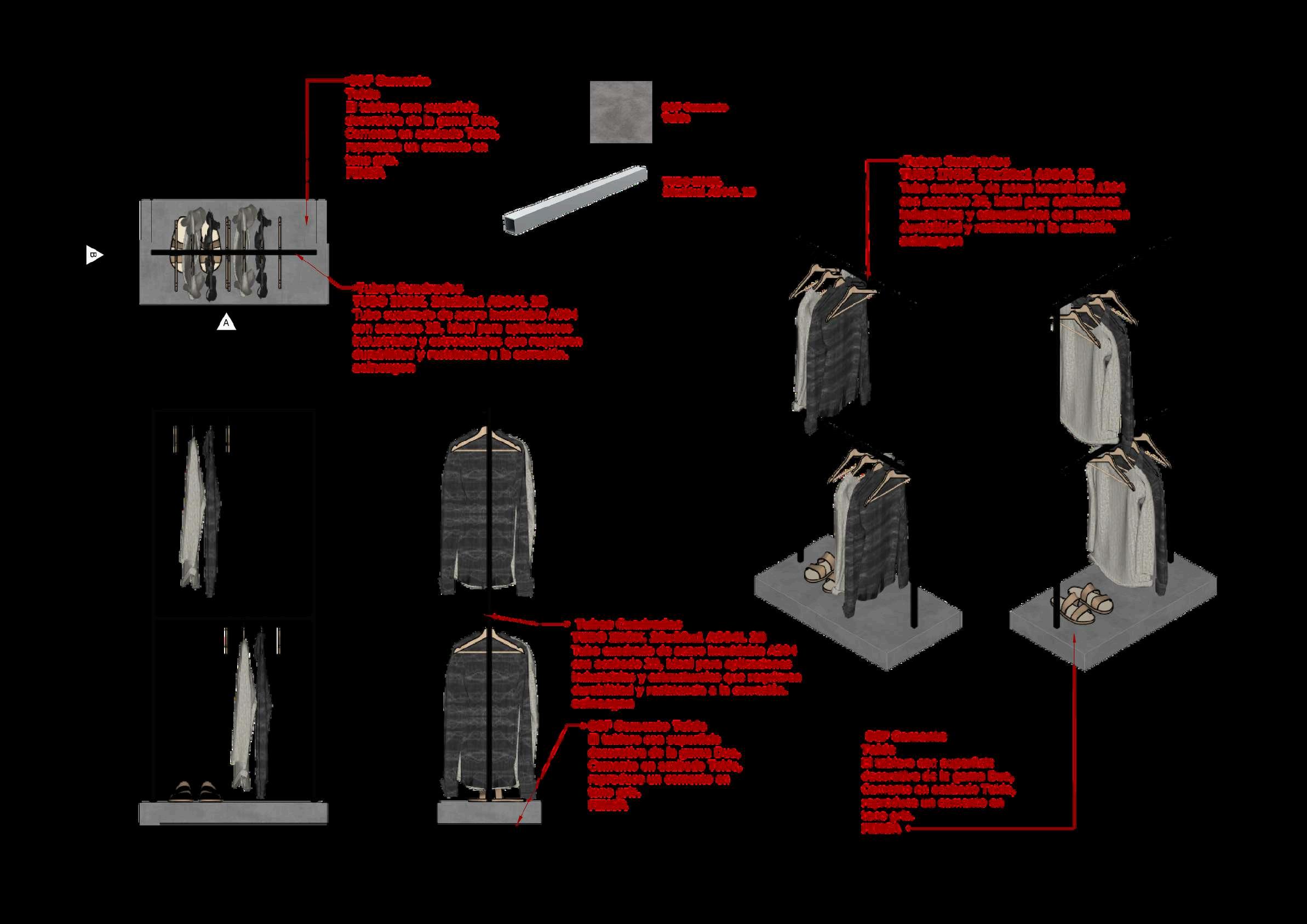

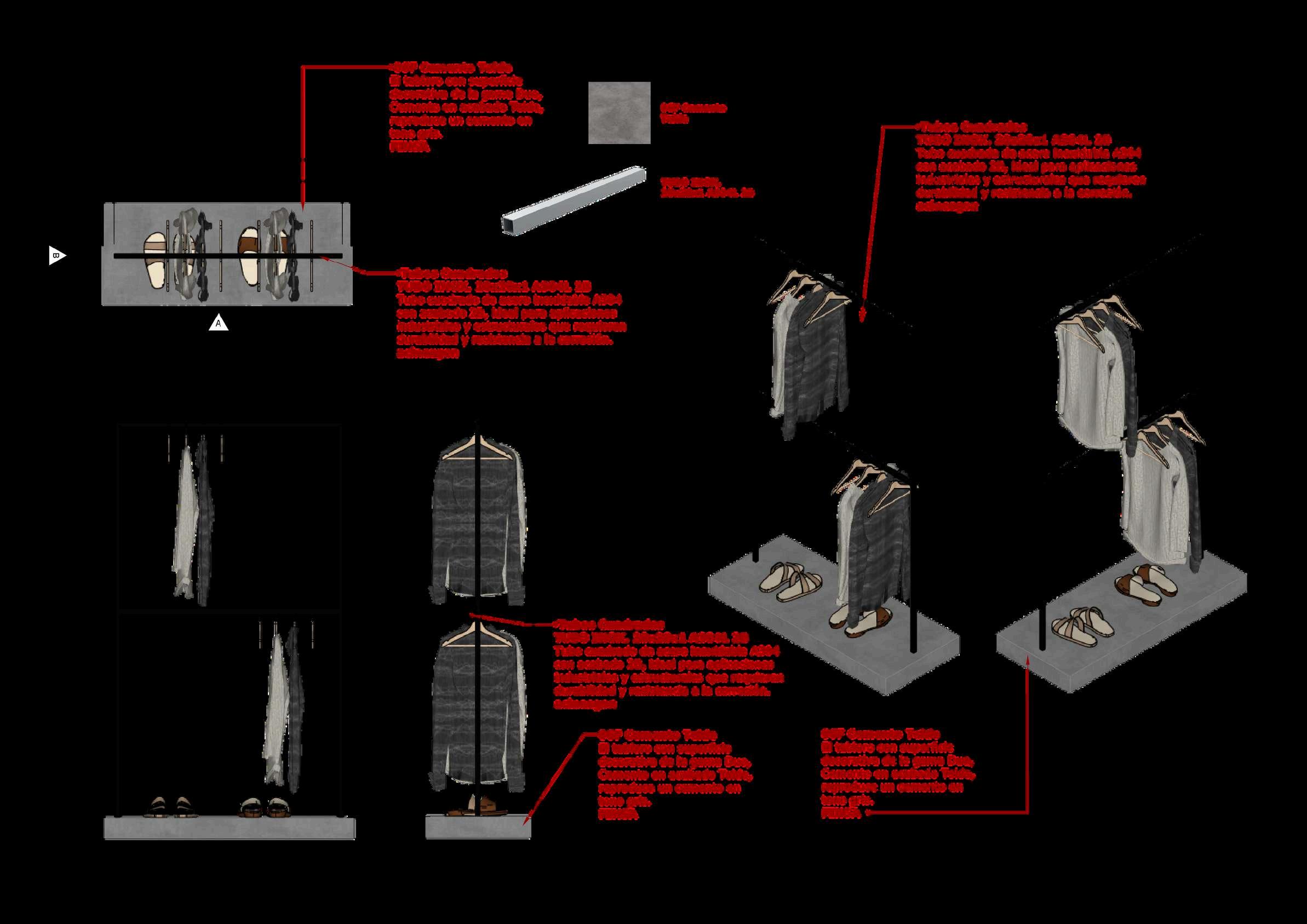

MOBILIARIO A MEDIDA _PERCHA _ 02 ITEM _ 03

DETALLES DE MOBILIARIO

MOBILIARIO A MEDIDA _PERCHA _ 03

ITEM _ 04

DETALLES DE MOBILIARIO

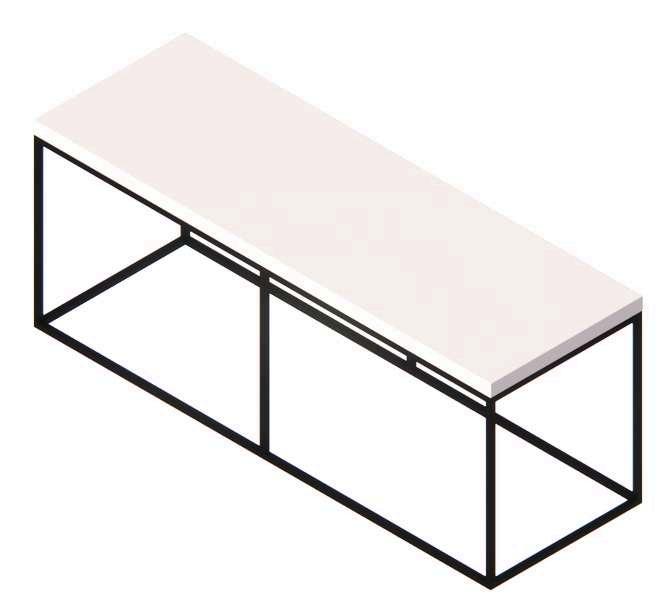

MOBILIARIO A MEDIDA _MESA RECTANGULAR

DETALLES DE MOBILIARIO

MOBILIARIO A MEDIDA _MESA RECTANGULAR BAJA

DETALLES DE MOBILIARIO

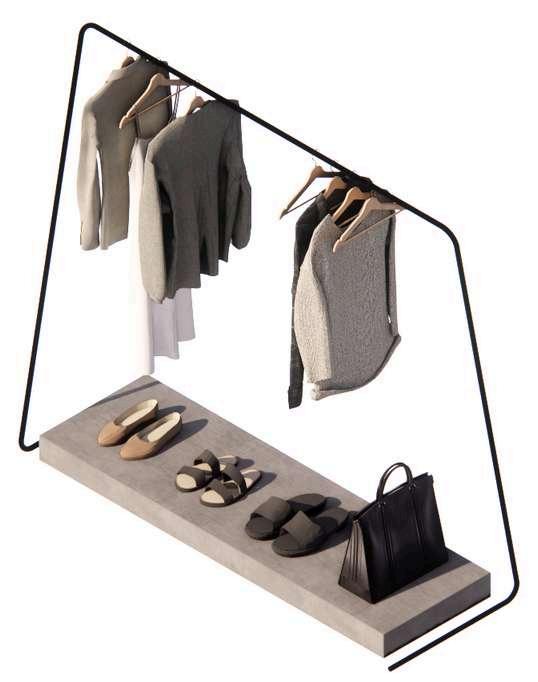

MOBILIARIO A MEDIDA _PERCHA _ 04

ITEM _ 07

DETALLES DE MOBILIARIO

MOBILIARIO A MEDIDA _PERCHA _ 05

ITEM _ 08

ARQ. PEDRO D. RODRÍGUEZ DÍAZ

Arquitecto y Máster en Arquitectura, con sólida experiencia en diseño arquitectónico, interiores, construcción y planificación urbana. Especialista en ejecución de obras con amplio conocimiento técnico constructivo. Destaca por su dominio de herramientas digitales de diseño, capacidad de liderazgo y trabajo colaborativo. Comprometido con la excelencia, la precisión y la calidad en cada proyecto. Inscrito en el Registro de Diseñadores de la Oficina Nacional de Diseño (ONDi),bajoelnúmero1414.Conmásde10añosdeexperienciaenladocenciayen la enseñanza del diseño arquitectónico, le ha permitido desarrollar habilidades pedagógicas y comunicativas, así como una profunda comprensión de la teoría y la práctica del diseño. Actualmente cursa Máster de Arquitectura de interiores, Interiorismo y Decoración para Arquitectos ampliando su enfoque hacia el diseño espacialyemocionaleninteriorismo.
