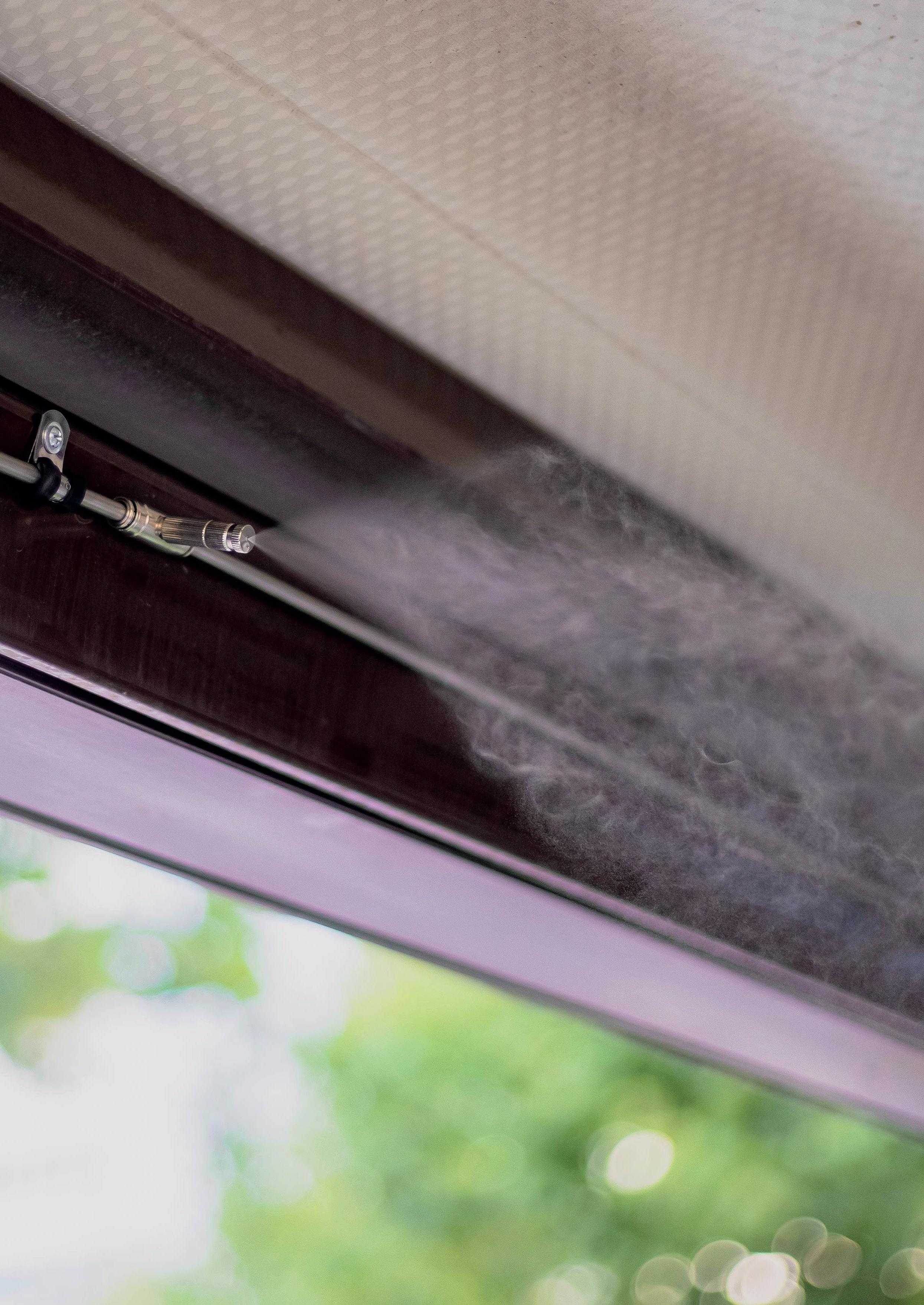

Nebulizza acqua sterilizzata

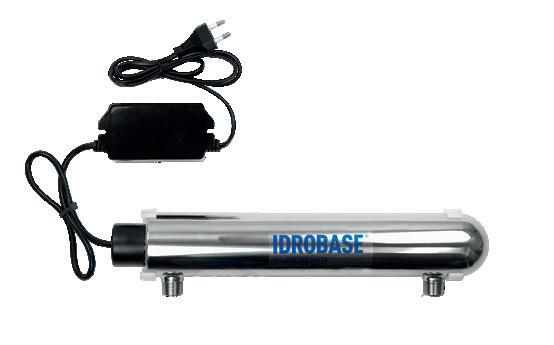

Lampada sterilizzatrice per acqua a raggi UV (inclusa)

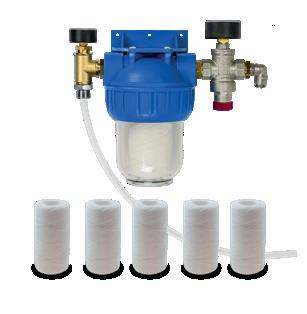

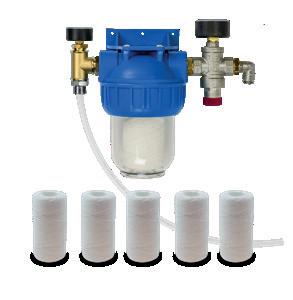

Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Pompa a vista per facile manutenzione pompa
• Predisposizione per scheda elettronica
• Design essenziale

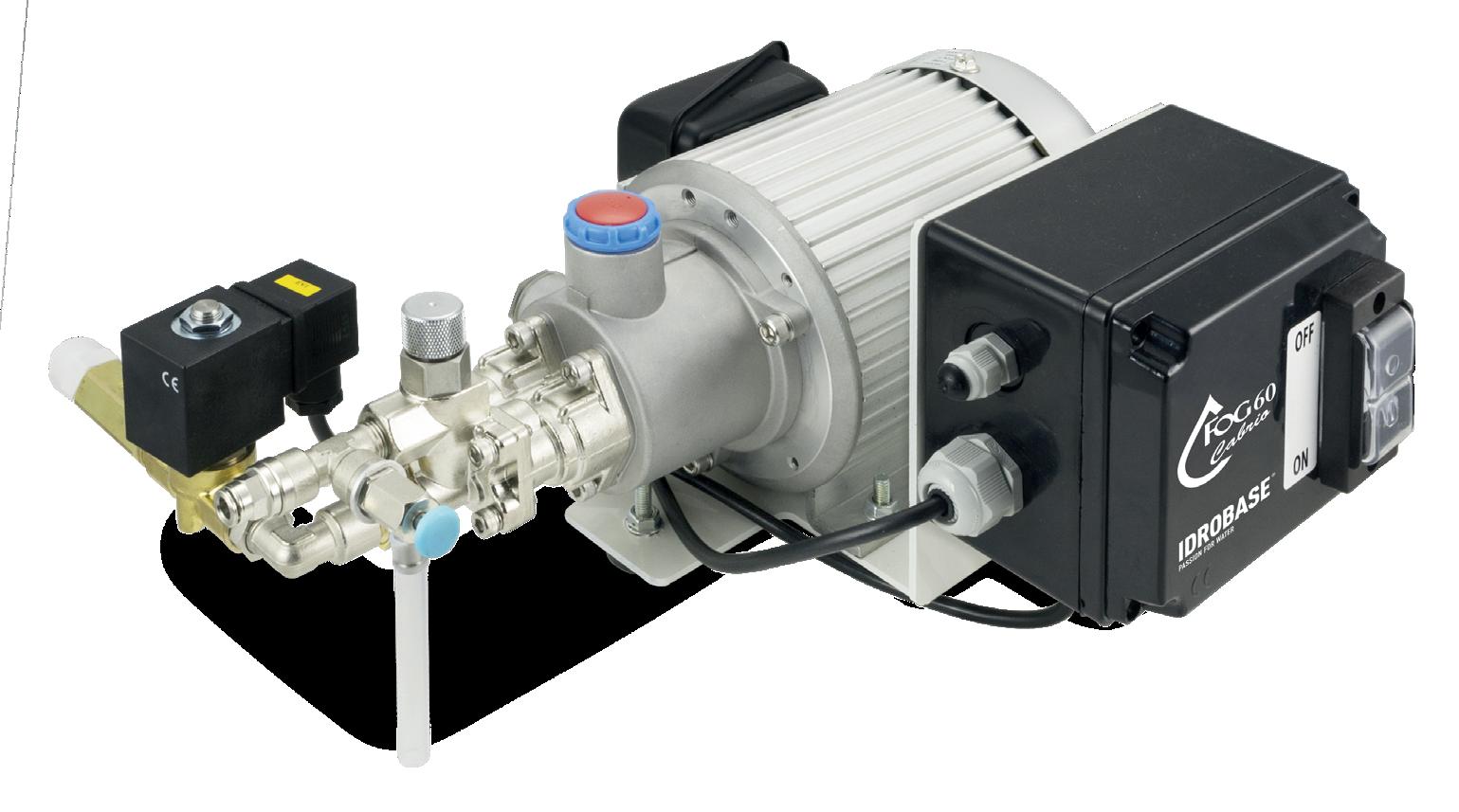

Pompa assiale a due pistoni
Codice Modello Pressione Portata g/min Numero Ugelli* Potenza 230V-50Hz**
ZX.F60C05
ZX.F60C1
Peso
FOG 60 CABRIO-05 60bar 0,5l/min 1415 10 125W 8Kg
FOG 60 CABRIO-1 60bar 1l/min 1420 21 200W 8Kg

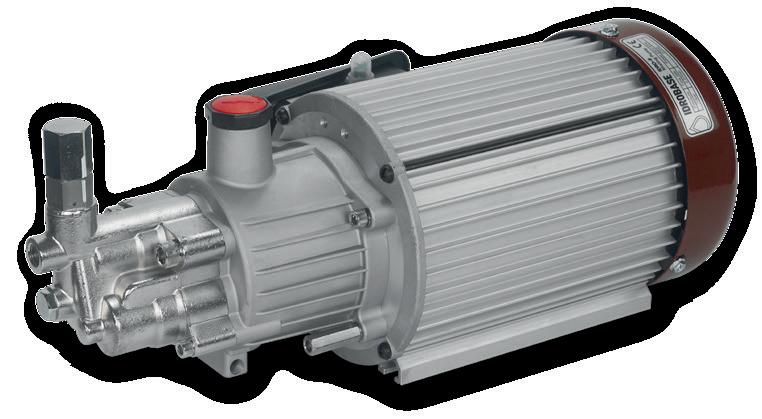

Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz

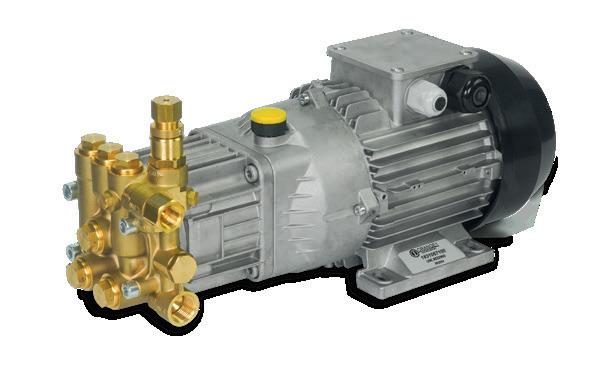

Pompa assiale a tre pistoni
ZX.F60C2.2
ZX.F60C3.6
ZX.F60C4.8
Pompa IDRO9
Pressione Portata g/min
Numero Ugelli* Potenza 230V-50Hz
Peso
FOG 60 CABRIO-2.2 60bar 2,2l/min 710 44 370W 18Kg
FOG 60 CABRIO-3.6 60bar 3,6l/min 710 72 370W 18Kg
FOG 60 CABRIO-4.8 60bar 4,8l/min 950 96 745W 18Kg
Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
Accessori pag. 84
Set manutenzione pag. 91
Set manutenzione pompa 750ore INCLUSO
Caratteristiche Tecniche
• Base formata da 4 piedini di appoggio
• Elettrovalvola b.p. 230V-50Hz, ingresso acqua
Scatola elettrica completa di interruttore termico ON/OFF luminoso e cavo elettrico di alimentazione da 3m con spina schuko, predisposta per alloggiamento
scheda elettronica ZX.0576-60 (optional)
• Ingresso Slip-Lock b.p. ø9,6mm
• Uscita Slip-Lock ø6,35mm (per versioni 0,5, 1 e 2,2l/min)
• Uscita Slip-Lock ø9,6mm (per versioni 3,6 e 4,8l/min)
Dimensioni LxPxH: 500x200x300mm

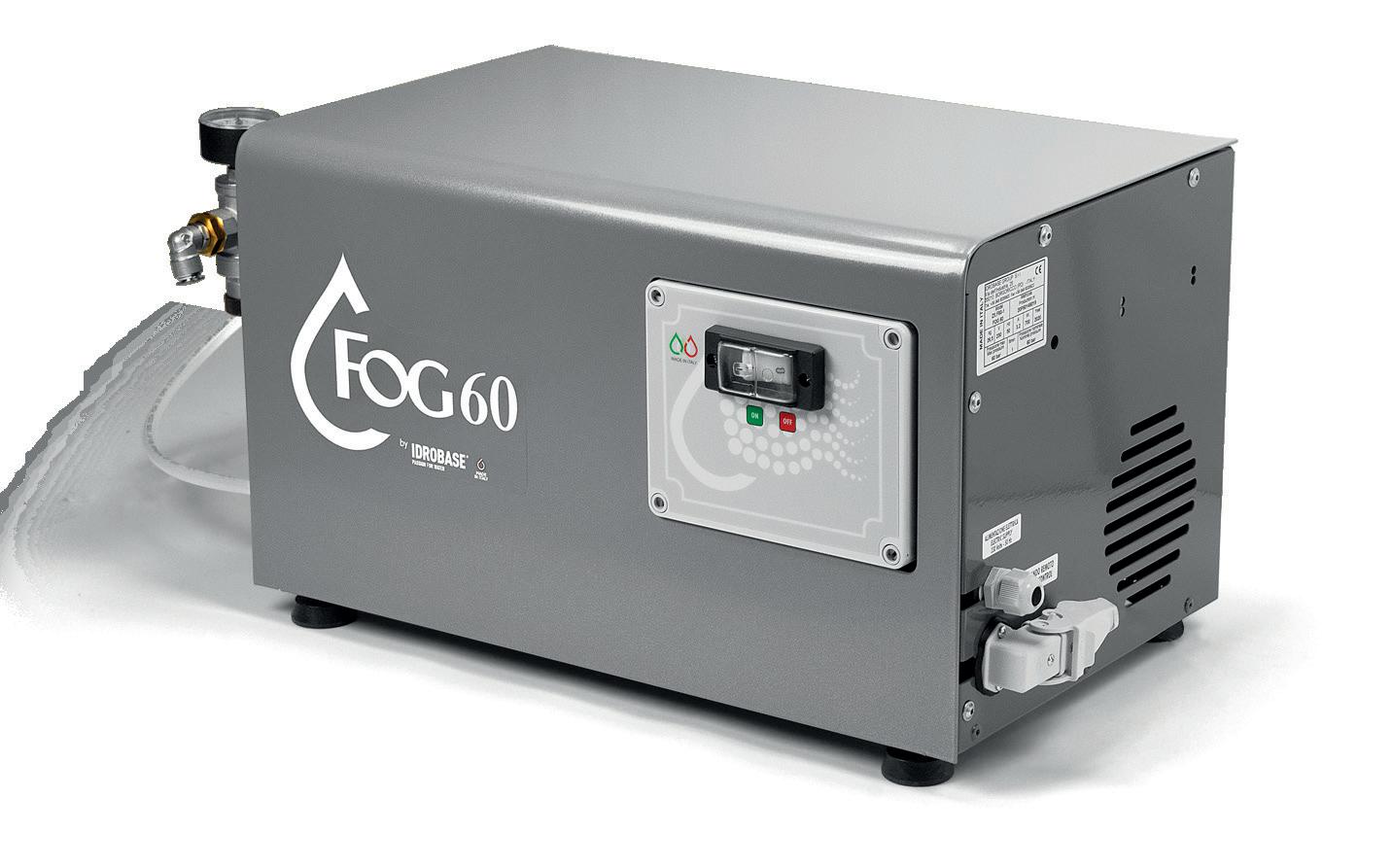

Nebulizza acqua sterilizzata
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Semplice e compatto
• Predisposizione collegamento comandi remoti
• Elettrovalvola di scarico e pressostato mancanza acqua di serie
Pompa assiale a due pistoni
Codice Modello Pressione Portata g/min Numero Ugelli* Potenza 230V-50Hz** Peso
ZX.F60-05
ZX.F60-1
Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Pompa assiale a tre pistoni
Pompa IDRO9
Codice Modello Pressione
ZX.F60-2.2
ZX.F60-3.6
ZX.F60-4.8
Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
Accessori pag. 84 Set manutenzione pag. 91
Caratteristiche Tecniche
• Telaio in acciaio verniciato
• Elettrovalvola b.p. 230V-50Hz, ingresso acqua
• Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea (Si attiva solo in presenza di un comando remoto collegato)
Pressostato b.p. per mancanza acqua
• Quadro elettrico completo di: interruttore termico ON/OFF,
INCLUSO
Set manutenzione pompa 750ore
scheda elettronica per la gestione del sistema antigoccia
• Ingresso Slip-Lock ø9,6mm
• Uscita Slip-Lock ø6,35mm (per versioni 0,5, 1 e 2,2l/min)
Uscita Slip-Lock ø9,6mm (per versioni 3,6 e 4,8l/min)
• Dimensioni LxPxH: 600x300x300mm
acqua sterilizzata
Lampada sterilizzatrice per acqua a raggi UV (inclusa)
Kit ingresso acqua completo di stabilizzatore di pressione (incluso)
• Semplice e compatto
• Quadro comandi elettronico con
• termostato ed umidostato integrati
• Predisposizione per sonde umidità e temperatura
• Possibilità di attivazione sistema da remoto
assiale a tre pistoni in ceramica con testata in ottone nichelato e valvola by-pass integrata. (per versioni con portata di 2,2, 3,6 e 4,8 l/min)
Pompa assiale a due pistoni
Codice Modello Pressione Portata g/min Numero Ugelli*
ZX.FX-05
ZX.FX-1
Motopompa assiale a due pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata.
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
** Su richiesta disponibili versioni 230V/60Hz e 110V/60Hz
Pompa assiale a tre pistoni
Pompa IDRO9
Codice Modello Pressione Portata
ZX.FX-2.2
ZX.FX-3.6
ZX.FX-4.8
Motopompa assiale a tre pistoni in ceramica, testata in ottone nichelato, valvola di by-pass integrata
* Il numero massimo di ugelli è calcolato utilizzando un ugello IT.154C di fattore portata da 015 (0,047l/min) a 60bar.
Accessori pag. 84 Set manutenzione pag. 91

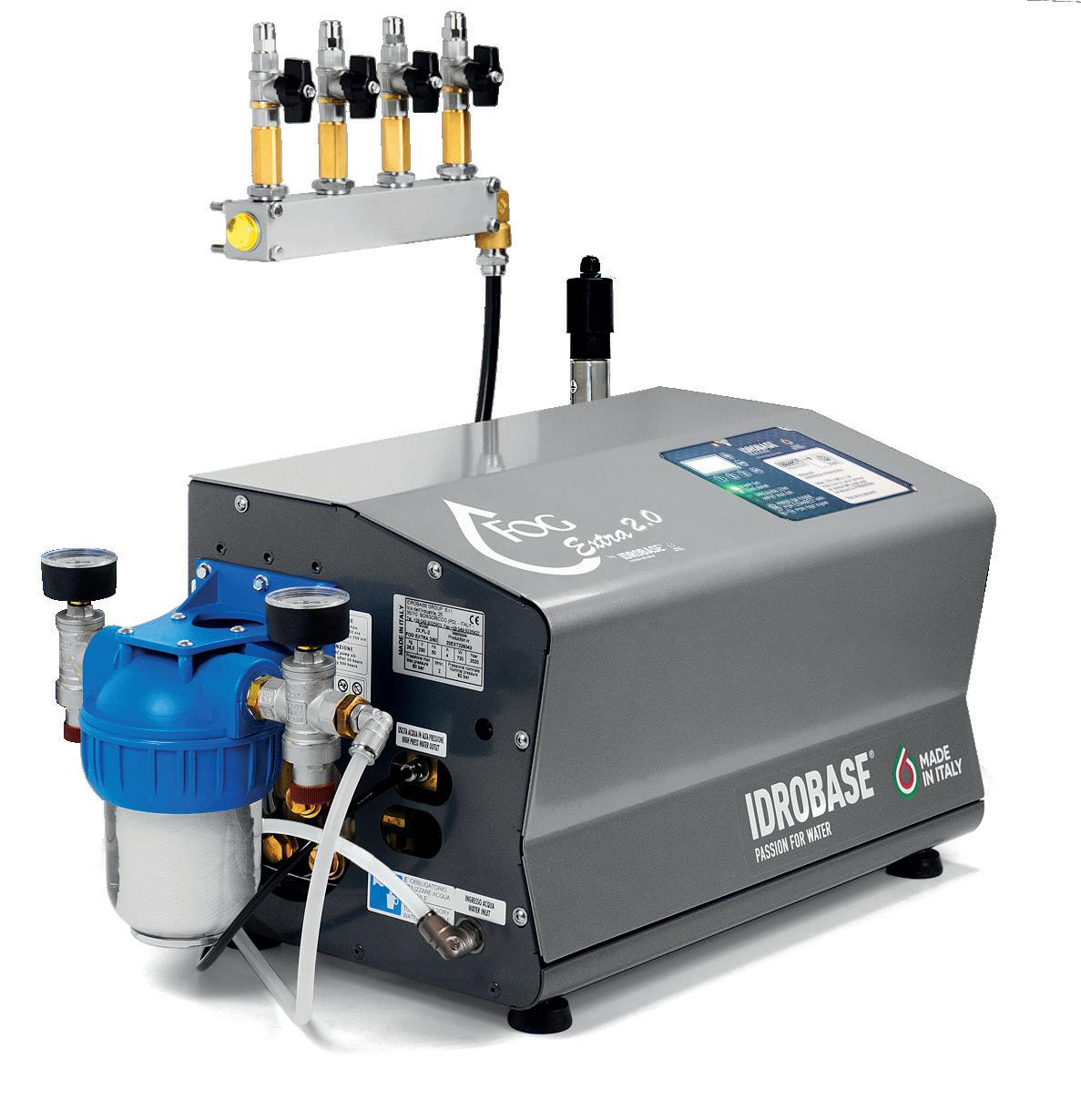

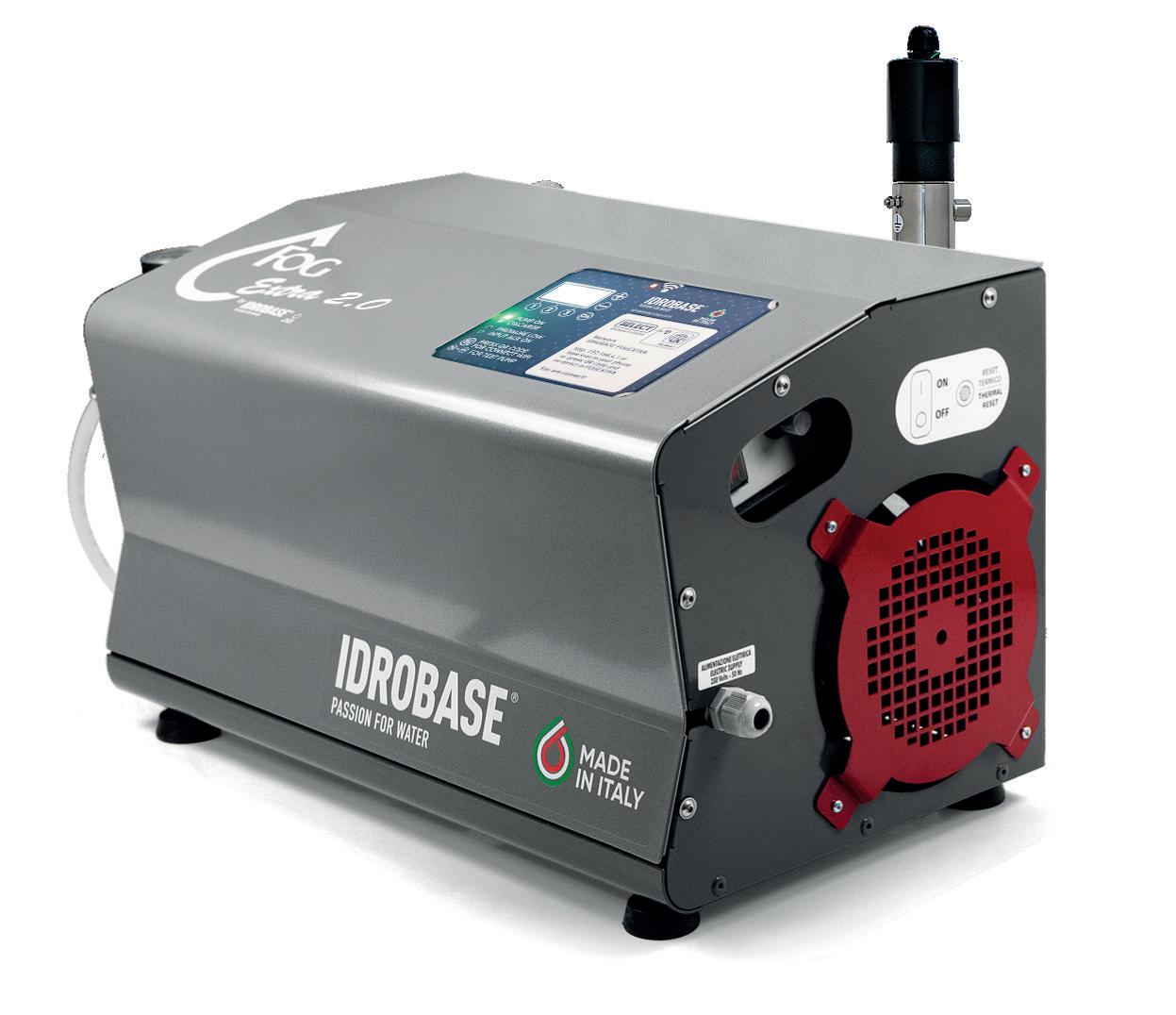

Comandi Fog Extra 2.0
Display grafico
• 5 modalità di funzionamento
Impostazione temperatura
• Impostazione umidità Temporizzazione On/Off
• Calendari Ora/Settimanale
• App phone QR Code
Impostazione 3° lingua
Set manutenzione pompa 750ore INCLUSO
• Check manutenzione Antenna Wi-Fi integrata
• Orologi con batteria
• Ingresso Aux Tempo scarico prog.
• Tempo mancanza acqua programmabile Espansione possibile a ModBUS
Caratteristiche Tecniche
Telaio in acciaio verniciato
• Valvola di by-pass integrata
• Elettrovalvola b.p. 230V-50Hz, ingresso acqua Elettrovalvola a.p. 230V-50Hz, per depressurizzazione linea
• Quadro elettrico completo di: interruttore termico ON/OFF, scheda
elettronica per la gestione del sistema antigoccia e temporizzatore
• Ingresso Slip-Lock ø9,6mm
• Uscita Slip-Lock ø6,35mm (per versione 0,5, 1 e 2,2l/min), ø9,6mm (per versione 3,6 e 4,8l/min)
• Pressostato a.p. per mancanza acqua e rottura tubo
• Dimensioni LxPxH: 600x300x300mm
